Выдвижные ящики своими руками – изготовление и монтаж | Своими руками

Если вы умеете работать с пильным станком и дрелью, то сможете делать такие прочные выдвижные ящики, которым найдётся применение во множестве проектов – от кладовой и мастерской до изящной мебели.

Мы покажем, как легко они делаются.

Ограничиваться только мебельными проектами без выдвижных ящиков – то же самое, что пытаться управлять автомобилем без руля. В обоих случаях вам не удастся далеко продвинуться.

Но, научившись правильно рассчитывать размеры, изготавливать и устанавливать эти простые ящики, вы сможете уверенно приступить к большинству проектов.

Читайте также: Тумбочка на колесиках с выдвижными ящиками своими руками – чертежи и фото

Сначала определите конструкцию и стиль выдвижных ящиков

Две основные разновидности выдвижных ящиков подходят для большинства проектов. Делайте так называемые врезные ящики, если хотите, чтобы передняя сторона ящика располагалась вровень с фасадной рамой или панелями корпуса, как в проекте мобильной тумбы.

А чтобы частично закрыть фасадную раму, изготовьте ящики с наплавом. В этой статье мы расскажем, как делаются врезные ящики (рис. 1), которые чаще всего можно увидеть в наших проектах.

Монтаж.

Выберите выдвижные направляющие или другой метод монтажа, подходящий для врезных ящиков. Из множества возможных вариантов мы чаше всего выбираем для наших проектов телескопические направляющие, обеспечивающие плавное открывание ящиков и удобный доступ к их содержимому.

Материалы.

Экономьте, делая ящики из менее дорогих материалов, чем другие детали вашего проекта. Мы предпочитаем легкую, но достаточно прочную и недорогую древесину тополя. Лнища ящиков лучше делать из 6-миллиметровой берёзовой фанеры. Она очень прочная, почти не меняет свои размеры, в отличие от массивной древесины, и имеет равномерную толщину.

Соединения.

Классические шиповые соединения типа «ласточкин хвост» очень прочны и выглядят привлекательно, но для их изготовления требуется немало времени.

Пазогребневым соединениям (рис. 2) вполне хватает прочности, и они быстро делаются с помощью пильного станка без специальных приспособлений.

Чтобы ящики подходили к проёмам

Теперь нужно рассчитать размеры ящика, пользуясь формулами на рис. 3. Сначала измерьте ширину проёма А и его высоту В. Телескопические направляющие полного выдвижения обычно имеют толщину около 0,5 дюйма (12,7 мм), поэтому определите ширину ящика С, уменьшив размер А на 25 мм. Высота D может быть разной, в зависимости от ваших требований или предпочтений. Для определения длины деталей с учётом будущих пазо-гребневых соединений есть простой способ: нужно уменьшить размер А и длину ящика на 38 мм. Чтобы выяснить размеры фальшпанели, следует уменьшить на 3-6 мм размер А и размер В, если будут использованы телескопические направляющие, или на 6 мм, если выбраны роликовые направляющие.

Как делаются детали ящика

Постоянство и точность при выполнении операций гарантируют плотность сборки деталей и прямоугольность ящиков, поэтому рекомендуем пользоваться упорами, а не размечать длину деталей с помощью рулетки (фото А). Если для проекта нужно сделать несколько ящиков, выпиливайте все передние, задние и боковые стенки, объединяя детали каждого вида в группы.

Сделайте также несколько лишних деталей для настройки перед выпиливанием пазо-гребневых соединений. Чтобы сделать пазы в боковых стенках, сначала выпилите из 6-миллиметрового оргалита или фанеры проставку шириной 76 мм, равную по длине продольному упору пильного станка. Установив 6-миллиметровый пазовый диск, расположите продольный упор на расстоянии 6 мм от диска и поднимите диск до высоты 6 мм (рис. 4). Для проверки настроек выпилите пазы на двух обрезках (фото В) и убедитесь, что их концы плотно соединяются друг с другом. Добившись нужного результата, выпилите пазы на обоих концах всех боковых стенок (фото С).

Для выборки фальцев на передних и задних стенках закрепите на продольном упоре с помощью двухстороннего скотча 6-миллиметровую накладку (рис. 5), а затем выпилите фальц на конце обрезка (фото D), чтобы проверить его соответствие пазам, сделанным в предыдущем шаге. После этого выпилите фальцы на обоих концах передних и задних стенок. Добиться плотной подгонки соединений поможет шлифовальная колодка с наждачной бумагой № 120, приклеенной к одной грани (фото Е). Плотность соединений должна быть такой, чтобы гребни входили в пазы при небольшом усилии (фото F).

Чтобы подготовить пильный станок для выборки шпунтов, в которые вставляется фанерное дно, просто снимите деревянную накладку с продольного упора, не сдвигая его. Затем выпилите шпунты на внутренней стороне всех четырёх стенок каждого ящика (фото G). Проверьте выравнивание передней задней и боковых стенок с помощью обрезка фанеры (фото Н). Насухо собрав стенки ящика, измерьте его внутреннюю ширину и длину.

Добавьте к каждому из этих размеров 11 мм и выпилите из фанеры днища. Для сборки ящиков нанесите клей в оба паза боковой стенки (фото I). Чтобы фанерное дно не сдвигалось, добавьте по капле клея в середину шпунта каждой стенки. Вставьте переднюю и заднюю стенки в пазы, добавьте дно, а затем вторую боковую стенку (фото J) и зафиксируйте все четыре угла. Измерьте обе диагонали (фото К), чтобы убедиться в прямоугольности ящика.

Монтаж выдвижных ящиков своими руками

Для установки телескопических направляющих сначала разметьте внутри корпуса центральные линии, вдоль которых будут закреплены направляющие (фото L). Затем проведите центральные линии на боковых стенках каждого ящика. Разделите выдвижные направляющие на две части – ящичную и корпусную.

Передний торец корпусной части должен располагаться на расстоянии 22 мм от передней стороны корпуса (с учётом 19-миллиметровой толщины фальшпанели и 3-миллиметрового запаса, предохраняющего выдвижные направляющие от заклинивания при закрывании до упора).

Ящичные части направляющих крепятся к боковым стенкам с отступом 3 мм от передней стороны ящика. И корпусная, и ящичная части направляющих имеют продолговатые отверстия-прорези (фото М), позволяющие регулировать их положение.

Разметьте внутри этих отверстий центры, просверлите отверстия диаметром 2,4 мм для 3-миллиметровых шурупов с цилиндрической головкой и прикрепите выдвижные направляющие к ящикам и корпусу (фото N), расположив шурупы в центре продолговатых отверстий.

Теперь вставьте ящики и проверьте плавность открывания и закрывания.

Читайте также: Деревянный комод с выдвижными ящиками своими руками

Три способа монтажа выдвижных ящиков – фото

Антифрикционная лента

Цена: S6-S22 за 3-метровый рулончик (в зависимости от материала основы и толщины).

Допустимая нагрузка: любая, которую может выдержать сам ящик.

Размеры: ширина от 12 до 76 мм.

Разновидности: в качестве основы используется нейлон или высокомолекулярный полиэтилен (UHMW).

Примечание: наклеивается в местах контакта ящика с корпусом. Применяется для традиционных мебельных ящиков без выдвижных направляющих.

Роликовые выдвижные направляющие

Цена: S2-S7 за пару стандартных направляющих, S45-S60 за пару направляющих большой грузоподъёмности. Допустимая нагрузка: 25-40 кг. Усиленные варианты выдерживают нагрузку до 100 кг.

Размеры: 300-660 мм.

Разновидности: белые, коричневые или бежевые направляющие длиной 250-610 мм для бокового монтажа.

Примечание: недорогая альтернатива телескопическим направляющим полного выдвижения. Им требуются такие же зазоры с обеих сторон ящика. При движении по ним ящика заметны колебания, поэтому оставляйте вокруг фальшпанели зазоры шириной 3 мм.

Телескопические направляющие полного выдвижения

Цена: S7-S22 за пару стандартных направляющих, до $330 за комплект повышенной грузоподъёмности.

Допустимая нагрузка: 45 кг для стандартных направляющих.

Размеры: 300-710 мм для стандартных направляющих.

Разновидности: направляющие с увеличенным ходом позволяют полностью выдвинуть ящик из корпуса, а автоматические варианты втягивают ящик в корпус до конца. Миниатюрным направляющим для небольших проектов требуются боковые зазоры 9,5 мм.

Примечание: в отличие от роликовых направляющих, в комплект которых входят правые и левые части, телескопические не имеют различий. Колебания ящика при движении меньше, поэтому ширину зазоров вокруг фальшпанели можно уменьшить до 1,5 мм.

Установка фальшпанелей

Прежде чем прикрепить фальшпанели к ящикам, подготовьте дюжину прокладок толщиной 2 мм, если используются телескопические выдвижные направляющие. Для роликовых направляющих сделайте прокладки толщиной 3 мм.

Для временного крепления фальшпанели приклейте к ящику полоски двухстороннего скотча и с помощью прокладок выровняйте зазоры по периметру фальшпанели.

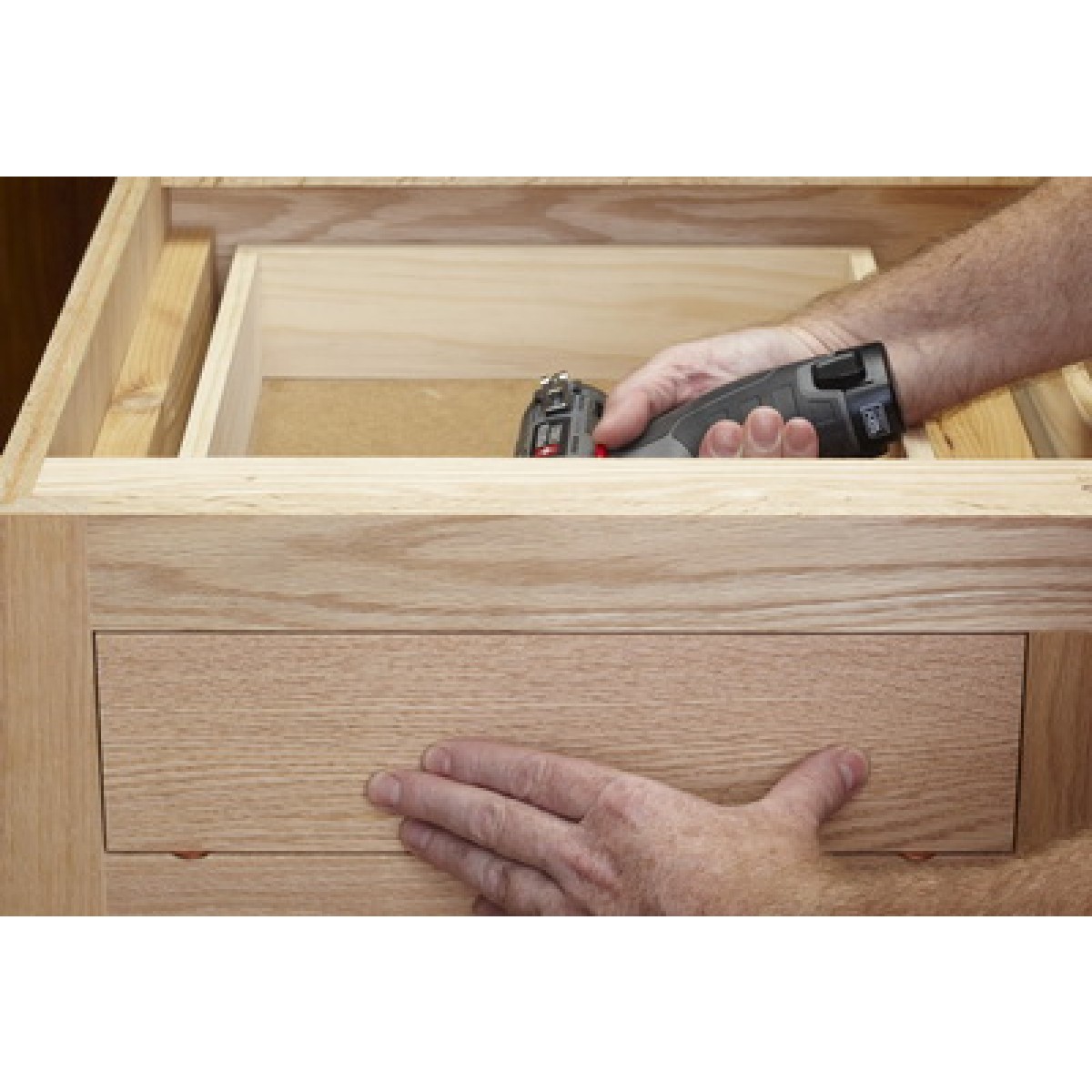

Установив прокладки, как показано на фото О, прижмите фальшпанель к ящику, выдвиньте ящик вперёд и дополнительно зафиксируйте положение фальшпанели струбциной. Не снимая струбцину, выньте ящик из корпуса и вверните два шурупа с внутренней стороны, как показано на фото в начале статьи. Таким же способом закрепите остальные фальшпанели.

Если спереди нужно закрепить ручку, выверните шурупы и отделите фальшпанель от ящика. Разметив центры монтажных отверстий, просверлите их. Сделайте цековки вокруг отверстий на задней стороне передней стенки, чтобы головки винтов не выступали (фото Р). С помощью этих отверстий временно скрепите шурупами фальшпанель с ящиком (фото Q) и заново вверните два шурупа через переднюю стенку в фальшпанель.

После окончательной сборки вашего проекта (фото R) может выясниться, что выдвижные направляющие необходимо отрегулировать. Прочтите раздел «Как выровнять ящики», в котором описаны методы устранения перекосов.

Ссылка по теме: Шкаф с выдвижными ящиками для инструментов своими руками

Выдвижные ящики своими руками – чертежи

ИНСТРУМЕНТ ДЛЯ МАСТЕРОВ И МАСТЕРИЦ, И ТОВАРЫ ДЛЯ ДОМА ОЧЕНЬ ДЕШЕВО. БЕСПЛАТНАЯ ДОСТАВКА. ЕСТЬ ОТЗЫВЫ.

Ниже другие записи по теме «Как сделать своими руками — домохозяину!»

Подпишитесь на обновления в наших группах и поделитесь.

Будем друзьями!

Мебель из картона | Мастер в доме

Как сделать своими руками тумбочку из картона. У многих из нас в квартире скапливаются картонные упаковки от различных товаров. Мы периодически проводим инвентаризацию и выкидываем ненужный хлам. Но проходит какое то время и коробки опять начинают занимать кладовки, углы и крышки шкафов.

Лучший выход, использовать тару, как место для хранения женских безделушек, канцелярских принадлежностей или детских игрушек. Картонные коробки, из которых мы будем делать шкафчик с выдвижными ящиками, используются для упаковки небольших банок с продуктами или женскими косметическими средствами. А ещё лучше сделать полезную вещицу для своего ребёнка, смотри детская лошадка из картона.

Но собственно размеры и форма упаковки не так важны, лучше примите описание как идею, на основе которой можно придумать свои варианты использования картонных коробок. Например такой способ использования, как в статье стол из картона.

Эти коробки состоят из двух деталей, корпуса и выдвижного дна. Но повторю, собрать изделие можно вырезая нужные детали из коробок любой формы, просто здесь все проще.

1. Вынимаем из коробки дно с бортами и отрезаем один длинный борт. Борт можно удалить полностью, или завернуть внутрь, в зависимости от места расположения детали. Всего понадобится три детали с вырезанным длинным бортом.

2. Собираем заготовленные фрагменты в виде буквы «П». Обрезанные края должны быть обращены в одну сторону.

3. Еще одну коробку одеваем на корпус сзади, чтобы получить закрытую заднюю стенку. Для этого борта подрезаем на углах и сгибаем заново по нужному размеру.

4. Одеваем целый ящик сверху не обрезая бортов, это нужно для жесткости конструкции.

5. Куски картона, оставшиеся от обрезки деталей пункт №1, можно установить внутри корпуса у задней стенки как делители по высоте выдвижных ящиков. Фиксируем делители на нужной высоте скотчем или малярной лентой.

6. То же самое надо сделать и с внутренними стенками, все проклеить скотчем по углам и стыкам.

7. В качестве выдвижных ящиков используем целые внутренние детали коробок. С фасадной стороны проделываем отверстия и привязываем петли из ткани, любой формы и расцветки.

8. Так выглядит корпус тумбочки без верхней крышки.

9. Собранный шкафчик с крышкой, в виде настольного органайзера.
Конечно прочность такого изделия невысока и не стоит использовать выдвижные ящики для хранения тяжелых предметов. Но хотел бы заметить, что если применить более прочный сотовый картон, то можно в итоге получить изделие достаточно прочное и долговечное.

Такая же конструкция, но собранная в более простом варианте. Картинки с сайта blog.birchbox.com

Корпуса коробок просто составляются одна на другую и фиксируются степлером для упаковки. Можно и склеить детали, достаточно капнуть любого универсального клея в нескольких точках и слегка прижать до схватывания.

Плотный чистый картон можно покрасить разными цветами, или наклеить самоклеющуюся пленку. Если все собрано аккуратно, то шкафчик не будет выглядеть вульгарной поделкой. Главное что в отличие от обычной мебели, такую тумбочку можно легко перенести в любое место, или даже просто перебросить.

Простой рабочий стол с выдвижными ящиками

В этом мастер-классе я покажу, как из фанеры сделать недорогой и простой рабочий стол с выдвижными ящиками, в котором можно будет хранить инструменты и другие вещи.

Функциональность и дизайн стола

Шестиметровая стена в моем гараже идеально подходила под установку рабочего стола с ящиками для хранения вещей.
Мне нужно место для торцовочной пилы и множество выдвижных ящиков, где можно хранить инструменты и инвентарь для ухода за садом.
Рабочий стол будет 1 м в высоту и 60 см в глубину.
Столешница будет занимать все пространство между стенами, под ней есть место для хранения газонокосилки, снегоочистителя, циркулярной пилы, пылесоса и циклона.
Рабочий стол будет состоять из шкафов, в каждом из которых будут выдвижные ящики. Открытые торцы столешницы будут обрамлены доской 5 х 10 см.

Резка фанеры

Корпус:
Я использовал 2 см фанеру, как для корпуса, так и для столешницы.

5 стандартных листов будет достаточно для изготовления 5 шкафов и 6-метровой столешницы.
При помощи пилы с диском для резки фанеры я распустил каждый лист фанеры на две полосы: 60 и 240 см.
3 самых удачных варианта я оставил для верхней части стола.
Из каждой части листа можно сделать верхнюю и нижнюю части шкафов. Я планировал сделать 5 шкафов, поэтому одновременно нарезал боковые части шириной 70 см. Еще я нарезал 60 см верхние и нижние части шкафов.
Выдвижные ящики:
Для выдвижных ящиков была использована 12 мм фанера, шлифованная с обеих сторон. Эти листы фанеры я тоже разделил на две части: 60 и 240 см.
Дно каждого выдвижного ящика одинаковое и составляет 60 х 60 см. Я нарезал 20 элементов дна, а остальную фанеру я оставил для изготовления боковин.
Выпиливание направляющих для выдвижных ящиков

Стол был спроектирован таким образом, что в каждом шкафу есть 4 выдвижных ящика. 3 мелких и один глубокий для объемных вещей.
Для вырезания направляющих я использовал фрезерную машину с фрезой, которая погружается всего на 12 мм.

Первый паз режется на 3 см выше нижнего края во внутренней боковой стороне шкафа. Остальные три равноудалены на 13 см друг от друга, при этом верхняя расположена на расстоянии 15 см от верхнего края. Я сделал шаблон, с помощью которого можно направлять фрезер, чтобы пазы располагались одинаково во всех шкафах.

Сборка корпуса шкафов

У каждого шкафа есть две боковины, в которых боковые стороны расположены симметрично пазами внутрь. Они прикручены шурупами сверху и снизу.
Я не делал задней стенки у шкафов, так как ее все равно не будет видно. Но в то же время я скрепил конструкцию в задней верхней части стола при помощи полосы из фанеры толщиной 2 см, через нее я еще буду крепить стол к стене.
Мне нужен был стол для работы с торцовочной пилой, поэтому один шкаф я сделал на 8 см ниже, чем остальные 4. В нем два выдвижных ящика были сделаны на 8 см ниже.
После того, как все пять шкафов были собраны, я скрепил их между собой и прикрутил к стене при помощи шурупов.

Вся конструкция находится в 25 см от поверхности пола.
Потому что в нижней части будут находится самые большие выдвижные ящики для длинных инструментов и приспособлений. Эти ящики будут покоиться непосредственно на бетонном полу, и выдвигаться будут при помощи полукруглых головок болтов. Можно использовать колесики, но я обнаружил, что болт с полукруглой головкой отлично скользит по войлочной мебельной наклейке.

Установка дна на ящики

Выдвижные ящики точно подходят по ширине шкафов. С помощью шлифовальной машины я слегка закруглил углы на фаре для дна, чтобы ящики легче входили в пазы. В некоторых случаях доводилось использовать пилу, чтобы убрать до 4 мм лишнего материала. Прежде чем закреплять дно на ящик, убедитесь, что оно свободно входит в пазы.

Сборка остальных ящиков

Боковины, передние и задние части выдвижных ящиков были сделаны из 12 мм фанеры.
При помощи фрезера и самодельного приспособления в лицевой части ящиков я вырезал ручки.

Прошелся шлифовальной машиной по всем элементам.
Дальше при помощи нейлера я сбил все части выдвижных ящиков вместе, а с лицевой стороны для дополнительной прочности ввинтил по два шурупа.
Этот этап был самым долгим, так как мне пришлось обрезать, обрабатывать фрезером и шлифовать 112 частей.
Внизу я поставил самые большие ящики. Два длиной 120 см и один 60 см. Нижние выдвижные ящики посажены глубже, чтобы обеспечивать пространство для ступней при работе за рабочим столом. Они идеально подходят для хранения длинных инструментов, наподобие струбцин, заготовок и шлангов для пылесосов.

Установка столешниц

Столешницы были изготовлены из 20 мм фанеры, которая прикручивалась сверху шкафов.
Для навесных частей я изготовил каркас из досок 5 х 10 мм и сверху прикрутил к ним листы фанеры.
Положив сверху два слоя фанеры, столешница получилась довольно внушительной. Она спокойно может выдержать мои тески.

Полировка

Вся верхняя поверхность была зашлифована и на фанеру я нанес морилку.

Я добавил обрамление из планок из красного дуба, которые тоже покрыл морилкой.
Далее на все деревянные поверхности я нанес три слоя полиуретанового лака.

Заключение:

Теперь я могу хранить тонны инструментов и материалов, и даже появилась возможность выкинуть несколько старых корзин и ящиков. Мне очень нравится этот рабочий стол.
Если бы мне довелось делать такой стол еще раз, я хотел бы изменить размеры некоторых ящиков. Например, мне нужно больше мелких, которые можно использовать для хранения мелких инструментов. В то время как средних и больших ящиков мне бы хватило по паре штук. Поэтому, прежде чем браться за работу, рекомендую задуматься над этим вопросом.
Original article in English

Выдвижные ящики под кровать своими руками

В современных квартирах, не многие из которых могут «похвастаться» большой площадью, каждый квадратный метр на счету. Особое место в обстановке квартиры занимает мебель. Ее функциональность может существенно сэкономить дорогие квадратные метры, которых, как правило, всегда не хватает.

Односпальные кровати с ящиками для белья появились сравнительно давно. Такой предмет мебели позволяет максимально эффективно использовать пространство помещения. В нишах или выдвижных ящиках можно хранить постельное белье, одежду или другие временно ненужные вещи. Стоит отметить, что стоимость таких моделей гораздо выше, чем обычных, но благодаря своей эргономичности популярность их растет с каждым годом.

Как сделать выдвижной ящик своими руками для готовой кровати

Ящик для кровати можно вполне сделать своими руками. При наличии определенного инструмента и начальных навыков работы с ним такая задача не будет сложной. Использовать с пользой свободное пространство под ложем кровати можно двумя путями:

Сделать подъемное ложе с нишей под ним.
Сделать выкатные или выдвижные ящики, которые будут открываться перед кроватью или сбоку.

Второй вариант, конечно, предпочтительней, хоть и предполагает наличие «мертвой зоны» в месте выдвижения ящика. На этом месте невозможно будет поставить какой-либо предмет. Однако, использовать такую конструкцию намного легче и безопаснее, чем подымать тяжелый матрац. О том, как сделать кровать с ящиками своими руками – далее в статье.

Такой вариант является довольно популярным для тех, кто покупает фабричную мебель, но со временем задумывается о более эффективном пространстве. В этом случае выдвижной ящик представляет собой отдельную конструкцию, которая не является частью самой кровати. Выдвигаются такие конструкции не на направляющих, как встроенные, а на собственных колесиках.

Для сооружения такого ящика обязательными параметрами являются:

Расстояние между ножками кровати. Для того чтобы ящик нормально выдвигался и не зацепился за габариты кровати, его ширина должна быть немного меньше, чем расстояние между ножками. Однако не стоит делать ящик слишком узким. При использовании он будет перекашиваться, что затруднит его выдвигание. Зазора между ящиком и ножками в 20 мм будет достаточно.
Высота ящика должна быть на 10-15 мм ниже высоты от нижней панели кровати до пола.
Глубина ящика должна быть такой, чтобы его передняя панель пряталась под кроватью.
Для хранения постельного белья, чтобы оно не пылилось, на поверхность ящик одевается специальный чехол с молнией, который будет при необходимости открываться и закрываться.

Для изготовления выдвижного ящика понадобится:

Плита ламинированной ДСП. Размеры должны соответствовать размерам изделия. Из нее будет изготовлено днище ящика. Для данной работы нельзя использовать ДВП, так как днище должно быть жестким, ведь к нему будут крепиться ролики ящика.
Материал для бортов. Идеальным вариантом для производства бортов ящика может стать ламинат, особенно, если этот материал остался после укладки напольного покрытия. При своей относительно небольшой толщине он обладает прекрасными эксплуатационными и прочностными характеристиками.
Мебельная фурнитура. Для сооружения выдвижного ящика понадобятся следующая фурнитура: ролики (минимум 4 шт. ), пара мебельных ручек, мебельные стальные уголки, саморезы.
Если стандартной длины ламинированной панели не хватит, ее можно сложить из двух кусков в замок, предварительно смазав замки клеем для дерева.

Из инструмента гарантированно понадобится:

Электролобзик.
Электрошуруповерт.
Отвертка.
Рулетка, карандаш угольник.

Порядок работ:

Первым делом необходимо выпилить основание ящика из ламинированной ДСП. Делать это нужно аккуратно, чтобы не повредить кромку плиты. Если есть готовая столешница необходимых размеров (например, от старого стола) можно использовать ее.
Далее нужно приготовить борта ящика. Для этого соединяем полосы ламината при помощи мебельных стальных уголков. Так как ламинат — это довольно тонкий материал, без уголков собрать его воедино не получится. При сборке бортов ящика необходимо сделать так, чтобы углы между планками были строго прямыми.
Саморезы прикручиваются при помощи шуруповерта. Очень важно подобрать крепеж таким образом, чтобы при сборке он не прошел насквозь. Использовать дрель, особенно со стальным патроном, в такой работе нельзя. Она обладает большой инерцией вращения и за счет этого может провернуть саморез несколько лишних раз. В этом случае стенки отверстия разрушатся и не смогут держать саморез в неподвижном состоянии.
Перед сборкой бортов ящика необходимо удалить замки ламинированных панелей. Делается это очень просто – при помощи электролобзика. В области замка ламинат имеет наименьшую толщину, поэтому избавиться от него не составит труда.
После того как отбортовка собрана, с внутренней стороны внизу к ней прикручиваются мебельные уголки с шагом не более 120-160 мм. Делается это по всему периметру. Именно при помощи них отбортовка будет крепиться к днищу ящика.
После того как уголки прикручены можно крепить борта к днищу. Делается это помощи тех же саморезов. Если все сделано правильно, в местах соединения не должно быть никакого зазора.
Следующим шагом следует установка роликов. Купить их можно в любом магазине мебельной гарнитуры. Устанавливаются они по углам днища. Если их установить близко к центру, ящик будет неустойчивым.
Последним штрихом в сборке выдвижного ящика станет установка ручек. Для более легкого выкатывания последнего ставятся две ручки.
После окончания монтажа изделие закатывается под кровать. При правильной эксплуатации такой ящик может служить довольно долго.

Изготовление кровати с выдвижными ящиками своими руками

Чтобы изготовить кровать с ящиками своими руками, необходимо потрудиться.

Конструкция кровати будет состоять из нескольких основных узлов:

Изголовье.
Изножье
Короба для ящиков
Поддерживающая сетка
Ящики.

Порядок работ:

Первым делом изготавливается изголовье кровати двуспальной с ящиками для хранения. Так как оно, а также изножье, будут основными опорными конструкциями, их каркас изготавливают из бруса сечением 100х100 мм. Высота изголовья будет равна 1400 мм, изножья – 600 мм. Ширина обеих деталей должна быть одинаковой и составит 160 см. Такая ширина вполне достаточна для двуспальной кровати. Чтобы сделать эти детали более привлекательными между брусьями можно вставить лист фанеры. Для этого в них делаются специальные пазы.
Для сборки изголовья и изножья используют столярный клей и гвозди.
После окончания изготовления этих деталей начинают работу с коробами. Длина трехсекционного короба составит 2000 мм, ширина – 400 мм, высота 350 мм. Короба собираются из фанеры толщиной 20 мм, ширина каждой секции под ящик — 650 мм. Сборка коробов производится при помощи гвоздей и столярного клея. Обязательно стоит укрепить стенки короба стальными мебельными уголками.
После окончания работ задняя стенка короба закрывается листом ламинированной ДВП. Таким же образом изготавливается и второй короб.
Затем короба крепятся к изголовью и изножью. Важно, чтобы места крепления были на брусьях. В качестве крепежа используют конфирматы. Теперь уже конструкция больше напоминает кровать. Однако, между коробами образовалось пространство, на которое невозможно будет уложить матрац (он просто будет проваливаться). Для того чтобы это предотвратить, между коробами устанавливается поддерживающая сетка. На каждом из коробов на 20 мм ниже от верхнего края по всей длине крепится брус сечением 20х20 мм. В торцах он закрепляется к изголовью и изножью. К брусу и коробам с обеих сторон в середине ложа крепятся дополнительные ножки. Они нужны, чтобы снизить нагрузку на короба с ящиками и на конструкцию изголовья и изножья. Дополнительные ножки изготавливаются из бруса сечением 20 мм х 20 мм.
Далее сверху на закрепленные брусья устанавливаются короткие планки из того же материала. Шаг установки планок – не более 100 мм. Крепятся они гвоздями или шурупами. Если весь процесс монтажа выполнен правильно, поверхность ложа будет на одном уровне.
Теперь можно приступать к изготовлению выдвижных ящиков под кровать своими руками. Для такой конструкции кровати их нужно будет 6 штук (по 3 с каждой стороны). Стенки ящиков изготавливаются из фанеры толщиной 20 мм, а днище из листа толщиной 6 мм. Размер каждого ящика 630 мм х 350 мм. Стенки соединяются между собой при помощи клея и гвоздей. С фронтальной стороны каждого ящика устанавливается передняя декоративная крышка с молдингами. Молдинги можно сделать самостоятельно либо купить готовые в магазине.
Готовый ящик устанавливаются на специальную фурнитуру. Направляющие для выдвижных ящиков своими руками должны быть установлены на расстоянии не менее 25 мм от края ниши. В таком случае декоративная панель с молдингами будет располагаться заподлицо, что сделает кровать более привлекательной. Чтобы ящики легко было выдвигать, к ним приделывают ручки. Особенно красиво будут смотреться ручки «под старину».
Последним штрихом станет покрытие всей конструкции кровати защитным покрытием, которое воспрепятствует порче древесины. Для начала всю поверхность кровати вскрывается морилкой. Она придаст дереву отличный вид, подчеркивая его фактуру. Процедуру повторяют два раза. Затем наносится два слоя бесцветного лака. Он станет защитным слоем, чтобы не повредить древесину. Единственное, что остается, положить матрац на кровать.

Кресла кровати с ящиком для белья: фото

Изготовление выдвижных ящиков своими руками: видео

Простые гаражные ящики+верстак своими руками

92 для mozgochiny.ru

Эта статья расскажет вам о том, как сделать своими руками простые и дешевые гаражные ящики+верстак, что позволит хранить инструменты и приспособления в безопасности, в то время как рабочая поверхность верстака увеличивается в разы.

Шаг 1: Планируем конструкцию

Длина стены гаража составляет 6,6 м, что идеально подходит для создания верстака и стеллажей.

Мне хотелось, чтобы было место для циркулярной пилы и одновременно много ящиков для хранения инструментов для работы по дереву, инструментов для сада и механических приспособлений.

Верстак разрабатывался таким образом, чтобы быть в высоту 100 см от пола и 60 см в глубину.

Также хотелось сделать поверхность верстак на всю длину от стены до стены. В процессе планировки конструкции возникла необходимость создания пространства для хранения газонокосилки, снегоуборочной машины, пылесоса.

Стеллажи будут сделаны из простых фанерных модульных секций, в которых и будут размещены ящики для хранения. Плавающие части на поверхности стола будут сделаны из рамы 60*120 см.

Шаг 2: Режем фанеру

Используем шлифованную фанеру толщиной 2 см для центрального шкафа и для крышки верстака. 4 полных листа фанеры достаточно для того, чтобы сделать 5 шкафов и покрыть полную длину рабочей поверхности верстака.

С помощью циркулярной пилы и линейки разрезаем каждый лист фанеры на две полоски размерами 60*480 см. Отложим 3 полосы фанеры, с наиболее презентабельным видом, для крышки верстака.

Каждая половина листа, может одновременно выступать в роли двух сторон. В моих планах было изготовить 5 шкафов. Нарезаем полосы фанеры для низа и верха тумбы.

Для ящиков используем фанеру толщиной 1,3 см, что была отшлифована с обеих сторон. Точно также, разрезаем все листы пополам на полосы 60*480 см.

Размеры донышек ящиков 61*61 см. Вырезав 20 донышек, оставив остальную часть фанеры при использования для сторон.

О инструментах:

Линейка с циркулярной пилой, безусловно, стоит денег. Купив такой инструмент для этого проекта, он полностью окупил себя. У меня не было большого стола для распиливания фанеры, поэтому все действия выполнялись на полу гаража. Этот инструмент сделал порезку фанеры простой и безопасной. Длина инструмента позволяла резать куски шириной 66 см, которые идеально подходит для изготовления частей тумб стеллажа.

Шаг 3: вырезаем направляющие ящиков

Разработка тумб учитывала количество инструментов. 3 неглубоких и 1 глубокий ящик для крупных предметов.

Используем фрезу диаметром 1,27 см для того, чтобы вырезать направляющие (глубина паза 1,27 см) в стенках шкафов.

Вырежьте один паз глубиной 2,54 см на нижней стороне шкафа. Вырежьте другие 3 паза на расстоянии 12,7 см друг от друга и 14,6 см от верхнего края. Сделайте временное приспособления для фрезы, чтобы легко наносить пазы на всех деталях шкафчиков для стеллажа.

Шаг 4: Сборка каркаса

Используем обрезки фанеры, для того, чтобы закрыть верхнюю часть задней стенки, чтобы создать место для размещения крепежных винтов при монтаже шкафчиков, обеспечить таким образом надежное крепление.

Обратите внимание на то, что в проекте планировалось сделать место для циркулярной пилы, один шкаф на 7,6 см будет ниже, чем 4 остальные. Для этого шкафа высота двух ящиков была уменьшена на 7,6 см.

После того, как были собраны 5 шкафов, прикрепим их к стене/друг другу с помощью винтов. Они как бы парят на высоте 25 см над полом гаража. Ниже шкафов, у меня будет дополнительные большие ящики для хранения больших или длинных инструментов. Эти ящики будут просто размещены на бетонном полу. Вы же можете использовать мебельные ролики.

Шаг 5: Доработка донышка выдвижного ящика

Ящики были тесноваты, поэтому воспользовавшись шлифовальной машинкой, слегка закруглим донышки, чтобы они легче скользили на салазках. Убедитесь, чтобы донышки каждого ящик хорошо скользят на салазках, прежде чем завершить сборку ящика.

Шаг 6: Сборка ящиков

Боковины ящика, фасад, задняя стенка были сделаны из порезанной на полоски фанеры толщиной 1,27 см.

Воспользовавшись фрезерным станком, вырежьте ручки в передней части каждого ящика. С помощью шлифовальной машинки, отшлифуйте все вырезанные участки. Собираем с помощью гвоздей, добавив по два винта для гипсокартона, на фронтальную сторону каждого ящика, что придаст дополнительную прочность конструкции.

Этот шаг был наиболее трудоемким потому, что нужно было вырезать, сделать пазы и зашлифовать 112 частей ящиков.

Сделаем два ящика длиной 120 см и один длиной 60 см. Эти нижние ящики глубиной 51 см. Они прекрасно подходят для хранения длинных предметов таких как: струбцины, шланги и т.д.

Шаг 7: Установка

Крышки верстаков дополняется еще одним куском фанеры толщиной 2 см, что прикручен к верхней части шкафов.

Для плавающей части верстка, сделаем раму 60*120 см из пиломатериалов и прикрутим к крышке верстка.

С рамой 60*120 см и двумя слоями фанеры поверх каркаса, крышка верстка получилась по-настоящему прочной. Конструкция позволила установить на верстак тиски.

Шаг 8: Завершение

Отшлифовав поверхности верстака с помощью шлифовальной машинки и используя природный краситель, окрасим всю фанеру. Добавив полосы красного дуба, шириной 3,8 см.

Все было покрыто тремя слоями полиуретана.

Выводы:

Теперь появилась возможность хранить тонны инструментов и принадлежностей, а также мог отправить на пенсию десяток ящиков и коробочек для хранения мелочей.

Если бы мне пришлось делать его снова, наверное, добавил бы больше ящиков высотой 7,6 см. Они прекрасно подходят для мелких электрических и механических инструментов. Некоторые из 12,7 см ящиков стали довольно тяжелыми, когда они полностью загрузились, а 25 см ящики слишком большие.

Всем спасибо за внимание. Удачных Вам самоделок!

( Специально для МозгоЧинов #Easy-Garage-Storage-and-Bench» target=»_blank»>)

Как сделать выдвижной ящик для картофеля на 50кг своими руками?

Все размеры указаны в мм.

Описание

Этот ящик-тележка помещен в отсек для овощей:

Как сделать отсек / стационарный ящик для овощей своими руками?

который, в свою очередь, встроен в шкаф-стеллаж на лоджии:

Как сделать стеллаж с отсеком для картофеля и овощей своими руками?

Ящик делался для картофеля. При небольшой модификации тележка может быть легко адаптирована и к другим помещениям, и для других потребностей, как и сделана с другими габаритами или из других материалов. Короче, любой короб. Главное в тележке – это простой и надежный способ «катания» при хорошей устойчивости. А именно: «подшипники по рельсам». Это заставляет тележку двигаться в строго обозначенном фарватере, что позволяет обойтись минимальным зазором ящика со стенками отсека, куда он помещен. И таким образом не уменьшать объем.

Конструкция

Короб на колесах. Габариты: 695х500х175 (по внутреннему объему) = 60 литров – на 1-1,5 мешка картошки. Опора — 2 бруска 50х50 на глубину ящика, на котором — основание – поддон — из поддона для кирпичей — доска 24мм, с зазором 10 между собой, гарантирующий доступ воздуха снизу. Еще один брусок, можно поменьше сечением, — посередине. Стенки сделаны аналогично – из доски 20-24 с зазорами 10-30, что также позволяет дышать содержимому. По углам короба – вертикальные бруски – для связки углов.

У меня ящик расположен на основании, сделанном из CD-профилей 27х60х0,7 для гипсокартона. Основание возвышается над уровнем пола на 3см. Это несколько осложняет конструкцию. Если у Вас нет необходимости в возвышении, то скат тележки не нужен, и будет проще.

В опорные бруски встроены колеса — 4 подшипника: шариковый радиальный однорядный с двумя защитными шайбами (закрытый) – по ГОСТ 80104. Внутренний диаметр 20, наружный 42, при ширине 12. Под внутренний диаметр идеально подходит водопроводная труба из металлопласта, которая была использована как втулка – для уменьшения посадочного диаметра. Подшипник садится на нее весьма плотно, что не позволяет ему прокручиваться. В трубу с внутренним диаметром 13, в свою очередь, замечательно вкручивается шпилька-14 – ось подшипника. Шпилька с двух сторон через шайбу зажимается гайкой и с одной — контргайкой.

Чертеж скорее представляет собой схему, где тележка стоит и съезжает с подиума. Конкретные размеры деталей и типоразмеры стандартных изделий определяйте по месту – исходя из Ваших потребностей.

При высоте опорного бруска 50 отверстие под втулку-ось получается близко от поверхности бруска, стенка которого в результате выходит тонкой или вовсе прорывается. Поэтому дополнительно под шайбу ставим самодельный фланец из стали 1,2 прямоугольной формы, и крепим к бруску саморезами. Фланец заменяет собой отсутствующую – прорванную стенку и позволяет с одной стороны бруска установить одну гайку вместо двух. — Лучше с внутренней стороны — чтобы лишняя гайка не увеличивала общую ширину и не цепляла рельсовый уголок. Если соединение со стороны фланца получилось плотным, то гайки здесь и вовсе не требуется. Это и видно на фото Илл 1.

Рельсы простейшие – из уголка 20х10х1,2 — в контакте с подшипниками, не дают возможности съехать тележке в сторону. Для съезда со ската (в случае его наличия) уголок сгибается. Для нормального скатывания брусок основания между подшипниками нужно подрезать, чтобы не цеплял за перепад при съезде.

Для ограничения длины хода тележки на обоих рельсах ставим упор — ограничитель движения – небольшой брусок. Я его сделал из кусочка ламината 10х15. Установить упор нужно так, чтобы в его заднюю грань упирался передний подшипник – в стационарном положении, это предотвратит от самопроизвольного выкатывания. И в эту же заднюю грань упирался задний подшипник – при максимальном выкатывании. Небольшая высота упора не только нормально стопорит тележку, но и не предполагает значительного усилия при необходимости начать движение тележки или вовсе извлечь ее из отсека.

Ручка для выкатывания ящика – капроновая стандартная, снятая с картонной упаковки. Она ничего не стоит и совсем не занимает места, не препятствуя закрыванию дверцы.

Как сделать кровать с выдвижными ящиками своими руками

Используя подробные и простые инструкции, вы можете смастерить кровать с выдвижными ящиками своими руками.

Обзор проекта

Сложность проекта – средняя.

Время выполнения – 1 или 2 недели.

Что вам потребуется

Инструменты:

— циркулярная пила;

— торцовочная пила;

— зажим для глухих отверстий;

— беспроводная дрель с битами;

— зенковочное сверло;

— сверла 0,5 мм, 10 мм, 12 мм;

— орбитальная шлифовальная машина с абразивными дисками с зерном 100 и 150;

— гайковерты;

— плотницкий квадрат;

— тонкозернистые шлифовальные губки.

Материалы:

— 3 дюбеля с квадратным сечением из тополя 2,5 см х 2,5 см х 91 см;

— 8 болтов с квадратным подголовком 12 мм х 120 мм;

— 8 плоских шайб диаметром 12 мм;

— 8 стопорных шайб диаметром 12 мм;

— 8 шестигранных гаек диаметром 12 мм;

— 16 болтов с квадратным подголовком 10 мм х 75-12 мм;

— 16 распорных втулок размером 10 мм х 12 мм х 25 мм;

— 32 буферные гайки диаметром 10 мм;

— 16 плоских шайб диаметром 10 мм;

— 16 стопорных шайб диаметром 10 мм;

— 16 шестигранных гаек;

— шурупы 8 мм х 25-6 мм для металла с плоскими головками;

— шурупы 8 мм х 25-12 мм для металла с плоскими головками;

— шурупы 8 мм х 50 мм для металла с плоскоконической головкой;

— шурупы 8 мм х 50-12 мм для металла с плоскоконической головкой;

16 старинных бронзовых соединительных болтов 6 мм х 50 мм;

— краска цвета морской волны, нектарина и белая;

— шурупы для глухих отверстий 25-12 мм;

-шурупы 10 мм х 25 мм для металла с плоскоконической головкой;

— 2 стальных уголка 25-12 мм х 25-12 мм 3 мм х 183 см;

— 16 колесиков для газонокосилки диаметром 15 см;

— морилка серого цвета;

— латексная краска и грунтовка, белая.

Инструкция

Таблица распиловки материала:

Стоимость материалов и их доступность может меняться в разных магазинах. Цвета краски можно выбрать немного другие. Размер и вид пиломатериалов может меняться в зависимости от их доступности.

Сборка изножья

Шаг 1

От доски с сечением 5 см х 15 см отпилите верх изножья (А) и ножки изножья (В). Отшлифуйте детали с помощью шлифовальной бумаги с зерном 100 и 150, не забудьте про фабричные и отпиленные концы, чтобы все стороны и ребра выглядели однообразно.

Совет: Заводские доски продаются с закругленными концами, в отличие от тех, которые у вас получатсчя прри распиле. Отшлифуйте или обрежьте с помощью маршрутизатора концы так, чтобы они были похожи на заводские.

Шаг 2

Просверлите три глухих отверстия на каждом конце нижней поверхности верха изножья.

Шаг 3

Используя клей на концах верха изножья, присоедините к нему ножки и закрепите шурупами для глухих отверстий.

Шаг 4

Отрежьте шесть планок (С) нужной длины от сосновых досок с сечением 25 мм х 20 см и отшлифуйте их наждачной бумагой с зерном 150. Просверлите три глухих отверстия на равном расстоянии друг от друга на каждом конце планки. На каждой ножке просверлите отверстие диаметром 12 мм, чтобы прикрепить боковые рейки.

Шаг 5

Положите собранный с ножками верх изножья на рабочий стол лицом вниз. Поместите прокладки толщиной 25 мм на стол под собранный узел и разметите планки между ножками. Верхний край планки должен располагаться напротив верха изножья (А), а между планками должно оставаться расстояние 12 мм. Вкрутите шурупы для глухих отверстий через планки в ножки.

Совет: Не приклеивайте планки, их придется еще снимать во время работы. Даже если вы решите покрасить все детали в один цвет, легче это делать, если детали отделены друг от друга. После высыхания краски вы соберете кровать заново.

Шаг 6

Отпилите основы для реек (D)из доски сечением 2,5 см х 10см и планки для изножья из бруса диаметром 5 см х 5 см. Отшлифуйте детали наждачной бумагой с зерном 150.

Шаг 7

Поместите опоры для реек на внутреннюю поверхность ножек (В) напротив планок (С). Низ опоры должен быть выровнен с низом ножек (В). Просверлите отверстия и прикрепите основы к ножкам с помощью клея и шурупов. Старайтесь не запачкать планки клеем.

Шаг 8

Просверлите глухие отверстия в центре верхнего края планки изножья (Е). Для полуторной кровати нужна одна планка, для двойной используйте две. Приклейте и привинтите шурупами планки к рейкам и вкрутите шурупы для глухих отверстий через планки кверху изножья.

Сборка изголовья

Шаг 1

Сборка изголовья похожа во многом на сборку изножья. Отличаются они высотой, числом используемых планок, и угловыми срезами на фронтальной части ножек и верха. Однако можно обойтись и без этих косых срезов, если вы предпочитаете прямые углы.

Отпилите от доски сечением 5 см х 15 см верх изголовья (F) и ножки (G). Отшлифуйте все детали наждачной бумагой с зерном 100 и 150.

Шаг 2

Отметьте линию разреза на верхней передней части ребер ножек. Прикрепите ножку к верстаку и сделайте разрез по косой, используя циркулярную пилу. Не торопитесь. Повторите процедуру для второй ножки и убедитесь, что углы отпилены одинаковые.

Шаг 3

Чтобы отшлифовать отрезанные углы и добиться гладкости полученных срезов, закрутите шлифовальную бумагу с зерном 100 вокруг ровной палочки и обработайте поверхность.

Шаг 4

Поместите верх изголовья (F) напротив верха внутренней стороны ножек (G). С помощью карандаша отметьте угол между ножкой и концом верха изголовья. Верхнюю доску на свой верстак, наклоните основание циркулярной пилы примерно на пять градусов, отмечая угол распила, и обрежьте верх на всю ширину. Отшлифуйте все поверхности и углы наждачной бумагой с зерном 100 и 150.

Шаг 5

Просверлите два глухих отверстия на каждом конце нижней поверхности верха изголовья. Намажьте клеем концы верха, расположите ножки напротив концов верха и прикрепите шурупами для глухих отверстий. На каждой ножке просверлите отверстия диаметром 12 мм для прикрепления боковых реек.

Шаг 6

Возьмите четыре оставшихся планки (С), отшлифуйте и просверлите три глухих отверстия на равном расстоянии друг от друга на каждом конце. Отшлифуйте наждачной бумагой с зерном 150.

Шаг 7

Положите собранный узел изголовья и обрезанные ножки лицом вниз на верстак. Поместите разделители толщиной 25 мм на стол, и расположите три планки на разделители между ножками. Верхний конец главной планки должен находиться на расстоянии 12 мм, а между остальными планками должно быть расстояние 12 мм. Вкрутите шурупы для глухих отверстий через планки в ножки.

Шаг 8

Зажмите нижнюю часть ножек плашмя на верстаке – это приподнимет планки и изогнутую часть изголовья над верстаком. Поместите разделители толщиной 25мм и добавьте остальные планки. Закрепите шурупами для глухих отверстий, так чтобы низ планки находился на расстоянии 12 мм от нижней угловой планки.

Шаг 9

Отрежьте планку для изголовья (H) от доски сечением 5 см х 5 см и отшлифуйте с помощью наждачной бумаги с зерном 150. Просверлите глухие отверстия в центре верхнего конца каждой планки. Приклейте и прикрутите планки к рейкам и вкрутите шурупы через верх планок к верху изголовья.

Шаг 10

Возьмите основы для реек (D) и установите их на внутренней поверхности ножек (G). Низ основ должен быть выровнен с низом и задними ребрами ножек. Просверлите глухие отверстия и прикрепите основы к ножкам, используя клей и шурупы.

Добавьте рейки

Шаг 1

Отрежьте боковые рейки (I) от досок сечением 10 см х 20 см и отшлифуйте гладко. Поставьте изножье и изголовье на пол и прикрепите боковые рейки к изножью и изголовью так, чтобы боковые рейки опирались на опоры реек (D).

Шаг 2

Отрегулируйте положение боковых реек: рейка от конца у изголовья до изножья должна быть направлена так, чтобы боковая рейка соответствовала внутренней поверхности планок (C). На конце у изголовья боковые рейки должны быть на одном уровне с задними ребрами ножек (G).

Шаг 3

Используя отверстия в ножках изголовья (G) и изножья (B) в качестве направляющей, сделайте отверстия в боковых рейках (I) с помощью сверла и наконечника диаметром 12 мм.

Шаг 4

Вставьте болт с квадратным подголовьем через внешнюю поверхность ножек, приложите плоскую шайбу, стопорную шайбу и шестигранную гайку к внутренней стороне внутренней поверхности рейки. Затяните гайку так, чтобы головка болта плотно прилегала к ножке.

Шаг 5

Отметьте места отверстий на углах кровати (J). Обратите внимание, что расположение отверстий разное на левой и правой сторонах кровати. Отметьте отверстия на втором углу так, чтобы создать зеркальный рисунок. Если вы не собираетесь делать хранилище под кроватью, не делайте отверстия по горизонтали на ножке. Просверлите только отверстия, расстояния между которыми 25 см. Используйте сверло диаметром 5 мм для просверливания чистых отверстий, в которые позже вкрутите шурупы.

Шаг 6

Используя зажимы и деревянный лом, установите уголки напротив внутренней части боковых реек, уравнивая с нижним ребром. Конец уголка должен находиться на расстоянии 50-6 мм от конца боковой рейки у изножья, чтобы можно было поместить шайбу, с помощью которой крепится к ножке боковая рейка. Привинтите уголки к боковым рейкам.

Совет: Если шайба, прикрепляющая рейку к ножке, мешает расположению уголка, сдвиньте уголок от изголовья на необходимое расстояние. Остается достаточно места для такой регулировки при присоединении направляющих выдвижного ящика (K).

Шаг 7

Если вы не будете делать выдвижной ящик под кроватью, пропустите этот шаг.

Отпилите три направляющих для ящика (K) от доски с сечением 5 см х 20 см, длина их равна расстоянию между боковыми направляющими. Длина будет разной для кровати полуторной и двуспальной. Закрепите направляющие выдвижного ящика на нижней стороне уголков кровати. Концы направляющих должны быть на уровне внутренней стороны боковых реек (I). Привинтите шурупы через отверстия в уголках кровати.

Шаг 8

Для двуспальной кровати вам необходимо отпилить кусочки 5 см х 20 см для дополнительных кронштейнов опор и зафиксировать их в центре направляющих для ящика с помощью шурупов.

Шаг 9

Для кроватей без ящика для хранения внизу вам понадобятся планки, чтобы удерживать пружинный блок. Вырежьте четыре дополнительные планки (R) нужной длины. Эти планки будут опираться на уголки кровати и их не нужно закреплять. Если вы мастерите двуспальную кровать, добавьте в середину каждой планки опору.

Совет: Пружинный блок продается для матрасов разного размера, может по ширине превосходить расстояние между боковыми рейками кровати. Планки позволяют положить на раму пружинный блок различной ширины. Если матрац слишком узкий и нет планок, пружинный блок просто провалится между уголками. Для двуспальной кровати с двухсекционным пружинным блоком для его поддержки необходимы планки или рейки.

Как сделать выдвижные ящики для хранения под кроватью

Шаг 1

Вырежьте днище ящика (L) из фанеры толщиной 10 мм. Вырежьте стороны ящика (M) и перед/задник (N) из досок сечением 2,5 см x 15 см. Отшлифуйте все детали наждачной бумагой с зерном 150. Приклейте и прикрутите боковые стороны к передней части и заднику, затем склейте и привинтите днища к раме ящика.

Совет: Для всех кроватей ящики одного размера, но для двуспальной кровати можно сделать два ящика, а для еще большей и четыре ящика.

Шаг 2

Проведите линию на расстоянии 25 мм от передней и задней части выдвижного ящика и поместите ящик на две прокладки толщиной 20 мм. Закрепите колесо в ящике на отмеченной линии.

Шаг 3

Вставьте втулку в отверстие колеса и отметьте центральную точку отверстия на боковой стороне ящика с помощью сверла диаметром 10 мм, поворачивая сверло вручную, чтобы отметить местоположение отверстия. Повторите для остальных колесиков я всех ящиков. Снимите зажим и колесо и просверлите отверстие, используя для ориентировки центральную точку.

Шаг 4

Для каждого колеса во втулку вставьте 20-миллиметровый болт с квадратным подголовьем, возьмите втулку и две стопорных шайбы и проденьте болт через сторону выдвижного ящика. Добавьте шайбу, стопорную шайбу и шестигранную гайку, чтобы закрепить колесико на внутренней стороне ящика.

Шаг 5

Отпилите лицевые панели (O), вставку дл фасада ящика (P) и, в зависимости от размера кровати, вставку для фасада выдвижного ящика (T) нужной длины из доски сечением 25 мм х 20 см. Отшлифуйте наждачной бумагой с зерном 150.

Шаг 6

Поместите лицевую панель ящика на прокладку толщиной 12 мм и центрируйте относительно середины стороны выдвижного ящика. Закрепите, просверлив пробные отверстия и вкрутив шурупы с внутренней стороны ящика в направлении задника выдвижного ящика.

Шаг 7

По завершении сборки каждого ящика сдвиньте полные ящики под кровать между направляющими ящиков.

Шаг 8

Снимите передние вставки выдвижного ящика (P) и дополнительную удлиненную вставку (T). Поместите переднюю вставку выдвижного ящика на прокладку толщиной 12 мм, опираясь на пол, и используйте прокладку толщиной 12 мм, чтобы создать зазор между краем лицевой стороны ящика и краем вставки. Приклейте и прикрутите вставку к опорам реек (D) на ножках изголовья (G).

Шаг 9

Для длинной вставки (Т), используемой для широких кроватей, закрепите вставку на опорах реек (D) с помощью шурупов, без клея (эта часть скрывает задник ящика). Чтобы поддерживать доску в средней точке кровати, добавьте длинную опорную планку 5 см х 20 см (U) к уголкам кровати (J) и вкрутите шурупы через опоры в задники длинных вставок.

Окончательная отделка кровати

Шаг 1

Частично разберите кровать, чтобы легче было добраться до всех ее деталей.

Шаг 2

Выдвиньте выдвижные ящики, снимите лицевые панели и отметьте, какая панель снята с какого ящика. Покрасьте их, чтобы цвет гармонировал с цветом боковых реек. Колеса можно оставить на выдвижном ящике.

Шаг 3

Снимите направляющие ящика и отложите их в сторону, так как их красить нет необходимости. Снимите боковые рейки (I) с изголовья и изножья.

Шаг 4

Снимите планки с изголовья и подножки, если вы планируете окрашивать их в другой цвет, отличный от цвета кровати.

Шаг 5

Покрасьте верхнюю часть изголовья и изножья и ножки кровати (рекомендуется белая краска). Для планок (C), планок изножья (D), боковых реек (I), лицевой панели (O), передних вставок ящика (P) и дополнительной удлиненной вставки ящика (T) используйте двойное покрытие (рекомендуется серый цвет). Нанести атласный полиуретан на окрашенные участки, отшлифуйте последовательно каждый слой тонкозернистой шлифовальной губкой.

Шаг 6

Когда отделка высохнет, установите вновь планки на изголовье и изножье.

Шаг 7

Переместите детали кровати туда, кровати, где вы собираетесь ее установить. Возможно, вам потребуется отрегулировать высоту и ширину лицевой панели (O) в зависимости от покрытия пола. Для очень ворсистого ковра верхний край лицевой панели может быть обрезан так, чтобы он не врезался в боковые рельсы (I), когда ящик закрыт.

Шаг 8

По желанию на каждом ящике можно установить ручку для выдвижения.

Придется потрудиться, особенно, если у вас небогатый опыт, но результат обрадует всю вашу семью.

Построить базовый ящик своими руками ‹Build Basic

Слово «ящик», за которым следуют дадо и ласточкин хвост, достаточно сурово, чтобы отпугнуть многих мастеров-мастеров. Тем не менее, есть более простой способ сделать ящик без использования настольной пилы или фрезерного станка, но при этом получить красивую и прочную сборку. Беспокоитесь о видимых застежках? Наш дизайн умело скрывает их из виду, создавая по-настоящему профессиональный вид. Следуйте инструкциям, чтобы узнать, как с помощью этого простого метода быстро собрать ящик любого размера.

Связанные руководства: Как установить направляющие ящика и Построить тумбочку Midcentury

Стоимость: 6 $

Время: 1 ½ часа

Сложность: Легко. Квадратные вырезы и столярные изделия с отверстиями для карманов делают этот проект удобным для начинающих.

(1) Доска 1 x 3 x 6 для изготовления передней, задней и боковых сторон ящика.

(1) Доска 1 x 6 для передней панели ящика

(2) квадратный дюбель 3/8 x 3/8 x 3 дюйма для изготовления шипов

(1) ¼ дюйма Фанера для основания ящика

(8) Винты по дереву диаметром 1 дюйм для соединения сторон

(2) 1 дюймовые шурупы для дерева для крепления лицевой панели ящика

¾-дюймовые гвозди для крепления шипов

Клей для дерева

Шпаклевка для дерева

Примечание: размер этого списка вырезок соответствует нашей тумбочке Midcentury.

1 x 3 стороны — 2 на 16 дюймов (на 1 дюйм меньше глубины корпуса шкафа)

1 x 3 спереди — 1 на 18 дюймов (на 2½ дюйма меньше ширины проема шкафа)

1 x 3 Задняя стенка — 1 на 18 дюймов (на 2½ дюйма меньше ширины проема шкафа)

Планки 3/8 x 3/8 — 2 на 18 дюймов (на 2 ½ дюйма меньше ширины проема шкафа)

Шипы 3/8 x 3/8 — 2 на 13¾ дюйма (на 2¼ дюйма меньше длины 1 × 3 стороны)

¼ дюйма Фанера — 1 @ 18 ″ x 14½ дюймов (длина 1 × 3 лицевой стороны — на 1½ дюйма меньше длины сторон)

Лицевая сторона ящика 1 x 6 — 1 на 20¼ дюйма (¼ ”меньше ширины проема)

ступеней

1.Разрезать на части

Используя торцовочную пилу и список вырезов, приведенный выше, отрежьте дюбели 1 × 6, 1 × 3 и квадратные по размеру. Отметьте линии разреза на лицевой стороне фанеры, используя квадрат для обрамления. Оберните малярным скотчем линии разреза, а затем при необходимости разметьте их еще раз. Малярный скотч не даст фанере расколоться во время резки.

Разрежьте по линиям с помощью циркулярной пилы. Слегка отшлифуйте срезанные края всех деталей, чтобы удалить заусенцы.

СОВЕТ. Ознакомьтесь с нашим Руководством по раскрою забора своими руками, чтобы получить более прямые пропилы без настольной пилы.

2. Просверлите отверстия в карманах

Поместите переднюю и заднюю части 1 × 3 на рабочую поверхность. Используя приспособление Kreg Jig, просверлите два отверстия с карманами на каждом конце обеих досок.

3. Просверлите лицевые отверстия ящика

Поместите лицевую панель ящика 1 × 6 на рабочую поверхность отверстиями для карманов вниз. Используя рулетку и карандаш, сделайте две отметки на расстоянии 4 дюймов от концов доски и отцентрируйте их по ширине. Используя дрель / отвертку, создайте два пилотных отверстия.Эти пилотные отверстия позже будут использоваться для крепления лицевой панели ящика.

4. Добавьте шипы к передней и задней части

Поместите 18-дюймовую планку на переднюю и заднюю части 1×3 заподлицо с их нижними краями и концами. Нанесите полоску столярного клея на планку, переместите ее, а затем прибейте на место с помощью пневматического пистолета для гвоздей и финишных гвоздей.

5. Прикрепите шипы к боковым частям 1 × 3

Расположите оставшиеся планки на сторонах длиной 16 дюймов заподлицо с их нижними краями и отцентрируйте по их длине.Это должно создать вставку размером 1 1/8 дюйма на каждом конце каждой планки. Обозначьте концы шипов карандашом. Снимите планки, нанесите полоску столярного клея и снова установите их на место. Закрепите планки с помощью пневматического пистолета для гвоздей и финишных гвоздей ¾ дюйма.

6. Dryfit по бокам

Установите детали размером 1×3 вертикально так, чтобы шипы проходили по их нижнему краю. Нанесите клей на концы передней и задней части, а затем поместите их между сторонами, заподлицо с их концами.

7. Соберите стороны

Чтобы не использовать необычные инструменты, я использовал очень простой метод удержания стыков под прямым углом во время сборки. Просто поместите блок (убедитесь, что у него действительно квадратный угол) в угол и плотно прижмите его с каждой стороны. Это поможет удерживать детали на месте, вставляя и закручивая винты с карманом диаметром 1¼ дюйма через отверстия кармана и в прилегающую сторону. После того, как все четыре угла собраны, проверьте (и еще раз проверьте), что сборка имеет квадратную форму, используя угол наклона или обрамляющий квадрат и измеряя угол до угла.

8. Вставьте фанерное основание

Нанесите полоску клея для дерева на верхний край каждой планки. Поместите фанеру внутри рамы на шипы.

Совет: после того, как ящик покрашен или покрыт пятнами, я люблю провести небольшую полоску прозрачного герметика по краям фанерного основания, чтобы пыль не попала между фанерой и 1×3. Кроме того, если в ящике будут находиться тяжелые предметы, подумайте об использовании вместо этого ½-дюймовой фанеры.

9.Присоедините лицевую панель ящика

Центрируйте переднюю часть ящика на лицевой стороне 1 × 6.

В зависимости от вашего приложения, позвольте лицевой стороне ящика свисать под ящиком ящика. Отметьте размещение ящика на 1 × 6, а затем снимите ящик. Нанесите столярный клей на отмеченную область, а затем переместите ящик. Используя дрель / отвертку, вбейте 1-дюймовые шурупы для дерева через направляющие отверстия в передней части ящика и в заднюю часть лицевой стороны ящика 1 × 6.

Совет: для идеальной подгонки лучше всего полностью установить ящик с выдвижным ящиком, а затем , затем расположить и прикрепить лицевую сторону.

Совет: ознакомьтесь с нашим руководством по установке слайдов с выдвижными ящиками.

ЕЩЕ ПЛАНЫ СТРОИТЕЛЬСТВА

Как сделать ящики за 6 простых шагов

Чтобы немного подать здесь сцену, я буду использовать фанеру 3/4 дюйма для этих ящиков, сделанных своими руками. Я буду обрезать их до нестандартного размера в зависимости от моей сборки. Вы также можете использовать приклад 1 × 4, 1 × 6 или 1 × 8 для ящиков шкафа, если не хотите иметь дело с фанерой.

Как сделать ящики за 6 простых шагов

Определите высоту ящика и детали грубого вырезания
Совместите стороны ящика с направляющими ящика
Измерьте проем ящика и обрежьте переднюю и заднюю части
Просверлите отверстия в карманах и соберите ящик для ящика
Измерьте, отрежьте и установите дно ящика
Добавить фальшивые фасады ящиков в ящик с ящиками

1. Определите высоту ящика и детали грубого вырезания

Первый шаг в изготовлении ящиков — это подобрать для них нужную высоту.Эмпирическое правило, которое я использую, заключается в том, чтобы взять отверстие ящика и вычесть 1 к 1-1 / 2 ″, чтобы получить ближайший размер в полдюйма. Я делаю эти ящики для своего комода DIY.

Для этого ящика мой проем был шириной 7-1 / 8 ″, поэтому я вычитал 1-1 / 8 ″ и сделал свои ящики 6 ″ высотой. Если вы используете габаритные пиломатериалы, вы просто выбираете первый размер, размер которого меньше 1 дюйма от вашего проема. Для меня это будет 1 × 6 шириной 5-1 / 2 дюйма.

Я разрезал свою фанеру толщиной 3/4 дюйма для ящиков шкафа, чтобы получились полосы шириной 6 дюймов.Я также грубо обрезаю их по размеру на основе измерений, которые я получу на шагах 2 и 3.

2. Совместите стороны ящиков DIY с направляющими ящиками

Затем вы обрежете стороны ящика по размеру. Глубина выдвижных ящиков вашего шкафа будет зависеть от размеров слайдов, которые вы используете в своем проекте. Самыми популярными стилями являются направляющие для ящиков с боковым креплением с полным выдвижением и направляющие для ящиков с нижним креплением на 3/4.

В этом проекте я использую направляющие для выдвижных ящиков с полным выдвижением 16 дюймов, поэтому я обрезал боковые стороны до этого размера.Я использовал свою стойку для торцовочной пилы с направляющей для стопорных блоков, чтобы делать быстрые повторяемые пропилы.

3. Измерьте проем ящика и обрежьте переднюю и заднюю части

Когда я учусь делать ящики, это шаг, с которым люди борются больше всего. Но если учесть несколько вещей, это простая математика. Начните с измерения ширины проема ящика вашего проекта. Затем вам нужно вычесть пространство, необходимое для слайдов ящика, которое обычно составляет 1/2 дюйма каждая на 1 дюйм в сумме.

Передняя и задняя часть ящиков, изготовленных своими руками, зажаты между сторонами, поэтому их тоже нужно учитывать.Если вы используете 1x материал, который составляет полные 3/4 дюйма, просто вычтите 1-1 / 2 дюйма, но если вы используете фанеру, это будет немного сложно, так как фанера на самом деле не 3/4 дюйма.

Вместо того, чтобы вычислять дроби, я установил стопорный блок стойки для торцовочной пилы на всю ширину ящика. Затем я использую два обрезка фанеры в качестве распорок к упору. Они такой же толщины, как и стенки моего ящика.

Теперь я просто прикрепляю переднюю и заднюю части ящика к распоркам и отрезаю их до нужной мне длины. Если у вас нет стопорного блока, вы можете использовать тот же трюк, поместив распорки в конец доски, которую вы будете вырезать, и включить их в измерение при разметке линии разреза. Затем просто отмерьте полную ширину ящика.

4. Просверлите отверстия в карманах и соберите ящик для ящиков «сделай сам»

Передняя и задняя части соединены по бокам при помощи оконных прорезей. Я использовал свой Kreg K4 Jig, чтобы просверлить три отверстия для карманов на внешних концах передней и задней части ящика.

Затем зажмите стороны ящика спереди и сзади так, чтобы отверстия кармана были обращены наружу.Затем скрепите детали вместе винтами с отверстиями для карманов размером 1-1 / 4 дюйма.

5. Измерьте, отрежьте и установите дно ящика

Последний шаг в сборке ящика для ящиков своими руками — это добавить дно. Этот шаг очень прост: вы просто измеряете ширину и глубину ящика (которые должны совпадать с вашими предыдущими измерениями), а затем вырезаете фанерную панель 1/4 дюйма по размеру. Нанесите полоску клея на нижний край ящика ящика, тонна не понадобится, достаточно мелкой полоски.

Затем прибейте к дну гвоздями 3/4 дюйма с помощью пистолета для ногтей или используйте гвозди для отделки с помощью молотка.Держите гвозди на расстоянии примерно 1/2 дюйма от внешнего края.

Вы можете пойти еще дальше и украсить ящик своего шкафа, спрятав фанерное дно. Сейчас вы все еще можете видеть фанерное дно.

Но с помощью фрезы и сверла для снятия фаски 45 градусов вы можете сделать фаску на обратной стороне фанеры. Вы также можете сделать это с помощью блочного рубанка или шлифовальной машины.

Это заставляет фанеру исчезать, если смотреть сверху, и вы просто видите теневую линию.

6. Добавьте фальшивые фасады ящиков в ящик

Последний шаг в изготовлении ящиков — это добавление ложных фасадов к ящикам. Это будет широко варьироваться в зависимости от того, какой тип дизайна и конструкции вы используете. Но есть два основных варианта на выбор.

Вариант первый: встроенные ящики

Встроенные ящики помещаются в проем ящика, как вы можете видеть на моей кушетке DIY с ящиками для хранения.

Вариант второй: накладные ящики

Напротив, накладные ящики располагаются поверх обрамления проема ящика.Все ящики в моей модульной системе хранения в магазине — это накладные ящики.

В любом случае, просто обрежьте детали по размеру, чтобы они соответствовали вашим потребностям и желаемым размерам, а затем прикрепите их к передней части ящиков DIY с помощью винтов размером 1-1 / 4 дюйма изнутри.

Если вам нужна помощь в установке направляющих ящиков, вы можете ознакомиться с моей записью DIY Base Cabinet, где я подробно рассказываю об этих шагах.

Теперь вы знаете, как легко сделать ящики! Если вы хотите увидеть некоторые из мебели и проектов магазинов, которые вы можете сделать с помощью ящиков DIY, перейдите на мою страницу проектов. У меня тоже есть много проектов с планами.

Как построить ящик для начинающих

31 августа 2018 г. Аника Ганди

Это ваше полное руководство по , как построить ящик . Ознакомьтесь со всеми советами и приемами, которые вам нужно знать, чтобы каждый раз создавать идеальные ящики — даже для новичков!

PIN ЭТО К ПИНТЕРЕСТУ

Строительные ящики — это почти как обряд перехода от начинающего плотника к плотнику более среднего уровня.

Не буду лгать.

Строительные ящики до сих пор меня утомляют — каждый раз!

Но я больше не пытаюсь держаться от них подальше.

Мой путь научиться строить ящики —

В первый раз я построил ящик для этого акцентного стола с крестообразными ножками. Я был так рад, что в нем не использовались выдвижные ящики, потому что это было бы совершенно неуместно, даже если бы он был слегка не квадратным. (Показывает, как мало я доверял своим сборкам;))

Следующая сборка, в которой использовались ящики прикроватной тумбочки Клары. Мне потребовалась целая вечность и 3 версии ящика, чтобы наконец заставить этот ящик работать!

Затем появился зеркальный консольный столик. Я набрался уверенности, чтобы заставить ящики работать… но, к сожалению, этого не произошло.

Проведя 2 полных дня, пытаясь заставить выдвижные ящики работать, я сдался и купил нижние направляющие для ящиков, которые не допускали отклонения ящиков от квадрата.

Потом был буфет Emerson, который изменил мою жизнь! Я имею в виду свою жизнь в строительстве ящиков.Я был очень осторожен с самого начала, чтобы держать все супер-пупер квадратными, и это сработало !!

Самый первый раз !!

Ну, по крайней мере, один из них. Другой пришлось пройти через несколько модификаций, прежде чем он заработал.

Но это был прогресс … и после этого я становился все лучше и лучше в ящиках!

Недавно я построил огромный шкаф для хранения дверей Barn с 4 ящиками, и все они заработали с первого раза!

Думаю, я наконец-то открыл для себя маленькие подсказки и уловки, которые делают ящики для строительства надежными!

*** Этот пост содержит партнерские или реферальные ссылки. Это способ зарабатывать на этом сайте рекламные сборы за счет рекламы или ссылки на определенные продукты и / или услуги. Пожалуйста, прочтите мое полное раскрытие здесь ***

Как собрать выдвижной ящик с помощью Kreg Jig

Изготовить ящик с выдвижным ящиком с помощью приспособления Kreg Jig очень просто и легко. Я предполагаю, что вы используете ложу толщиной ¾ дюйма.

Определитесь с размерами ящика. Вы должны принять во внимание размер направляющих ящика и соответственно выбрать ширину.На слайде ящика должна быть информация об этом.
Вычтите 1½ дюйма из ширины, чтобы получить размер дерева, который будет более симпатичным для ширины. Глубина ящика ящика будет зависеть от проекта.
Отрежьте противоположные стороны одинаковой длины. Это очень важно. Отмерь 4 раза, отрежь один раз.
Постройте ящик с ящиком, используя столярный клей и винты с отверстиями 1 ¼ ”, сохраняя все стороны под прямым углом. Ниже приведены советы и рекомендации, которые помогут сделать это надежным.
Приклейте и прибейте гвоздями фанерное основание ¼ дюйма, вырезанное по размеру ящика.Это основание ящика.
Прикрепите направляющие ящика к ящику и каркасу шкафа.
Прикрепите лицевую сторону ящика, оставляя зазор ⅛ ″ со всех сторон, используя столярный клей и чистовые гвозди, и хорошо зажмите.

PIN ЭТО К ПИНТЕРЕСТУ

Хотя я использую приспособление Kreg Jig для сборки этого ящика, основные принципы такие же, как и при использовании любого другого метода столярных работ.

СВЯЗАННЫЙ: Как использовать джиг-приманку Kreg

Теперь, когда вы знаете основы , как построить простой выдвижной ящик , давайте поговорим о том, как сделать ставку на квадрат и установить в кратчайшие сроки!

Советы и рекомендации по созданию и установке идеальных ящиков —

Дело не только в создании идеального ящика.Речь также идет о том, чтобы все сделать быстро!

1. Отмерь 4 раза, отрежь 1 раз

Я знаю, что вы слышали это много, но всегда ли вы следите за этим на сто процентов?

Или, может быть, это просто я, потому что, когда я слишком устал или отстаю от проекта, я просто иду на это. Я на собственном горьком опыте научился не делать этого никогда!

2. Используйте монтажный угольник

Использование монтажного квадрата для сборки проекта имеет огромное значение для того, чтобы убедиться, что все в шкафу квадратное и готово для ящиков! Также очень пригодится угловой зажим от Kreg!

3.Используйте угловой зажим

Вы можете построить угловой шаблон из обрезков древесины или приобрести угловой зажимной шаблон, который стал лучшим дополнением к моей мастерской!

Я использую это вместе с монтажным квадратом для создания ящиков для ящиков, чтобы они всегда были идеально квадратными!

4. Присоедините основание ящика ПЕРЕД снятием углового зажима

Вы построили идеальный квадратный ящик, но когда вы устанавливаете основание, оно выходит из квадрата. Такое случается!

У меня такое случалось пару раз.Поэтому не забудьте прикрепить основание к ящику, в то время как угловое зажимное приспособление все еще удерживает ящик вместе!

5. Используйте приспособление для выдвижных ящиков, чтобы прикрепить направляющие

Помните, мы говорим о том, чтобы сделать все быстро и надежно?

Мне нравится это приспособление для выдвижных ящиков! Это упрощает установку направляющих для ящиков! Сначала вы прижимаете их к каркасу шкафа и устанавливаете направляющие.

Затем поставьте ящик на зажим с обеих сторон, выдвиньте ползунок и прикрепите к ящику.Вот и все !!

Единственное, что вам нужно сделать, это установить место на шкафу салазок. Уровни тоже не нужны!

6. Используйте фокус с игральными картами

Ящик находится внутри, а рядом — лицевая сторона ящика. Лицевая сторона ящика должна иметь зазор ″ для плавной работы.

Чтобы убедиться, что он выдержит, я использую трюк, о котором читал много лет назад, — играю в карты. Около 7 игральных карт делают толщину ″, а 52 игральные карты дают вам много равных прокладок для любой сборки!

Нет игральной карты? Попробуйте эти многоразовые проставки.Я люблю использовать их для различных проектов!

7. Используйте приспособление для крепления оборудования

Этот последний совет не совсем касается ящиков, но мне жаль, что я не обнаружил это приспособление для оборудования, прежде чем устанавливать все ручки и ручки, которые у меня были в прошлом. Это сделало установку оборудования супер простой и идеальной!

Итак, вот и все … Вся моя мозговая свалка о том, как построить ящик и установить его быстро и безупречно!

Упомянутые в сообщении продукты, которые помогут легко собрать ящики —

Надеюсь, эти уловки и советы будут вам полезны! Есть ли у вас какие-то особые приемы, которые я мог пропустить? Делитесь в комментариях!

PIN ЭТО К ПИНТЕРЕСТУ

Как собрать ящик для начинающих

Доходность: Идеально построенный ящик

Время активности: 2 часа

Общее время: 2 часа

Сложность: Новичок

Ориентировочная стоимость: 20 долларов

Как построить ящик с помощью Kreg Jig

Материалы

Пиломатериалы по мере необходимости для строительства проекта
Выдвижные выдвижные ящики по мере необходимости проекта.Мне нравятся направляющие на шарикоподшипниках полного выдвижения.

Инструкции

Определите размеры ящика с выдвижным ящиком. Вы должны принять во внимание размер направляющих ящика и соответственно выбрать ширину. Для получения этой информации проверьте упаковку выдвижных ящиков.
При использовании заготовки ¾ «вычтите 1½ дюйма из ширины, чтобы получить размер древесины, который будет более подходящим для ширины. Глубина ящика ящика будет зависеть от проекта.
Отрежьте противоположные стороны одинаковой длины.Это очень важно. Отмерь 4 раза, отрежь один раз.
Постройте ящик с ящиком, используя столярный клей и винты с отверстиями 1 ¼ «, чтобы все стороны были квадратными. Для этого используйте угловой монтажный квадрат или угловой зажим. ящик с ящиком. Это основание ящика.
Прикрепите направляющие ящика к ящику и каркасу шкафа. Приспособление для выдвижных ящиков действительно полезно для быстрой и горизонтальной установки ящиков.
Прикрепите лицевую сторону ящика, оставив со всех сторон зазор ⅛ «, используя столярный клей и чистовые гвозди, и хорошо зажмите.См. Трюк с игральными картами выше!

Банкноты

Эти инструкции основаны на использовании запаса ¾ «.

Как построить простой ящик с выдвижным ящиком

При выборе стиля ящика можно выбрать из множества вариантов. Вы используете карманные отверстия? Вы используете панель 1/4 дюйма для нижней части? Или вы действительно сходите с ума и подстригаете ласточкин хвост? Что ж, если вы похожи на меня, то я предполагаю, что вы хотите делать все, что будет работать, хорошо выглядеть и отнимать минимум времени и денег.Недавно я занялся полной реконструкцией кухни в нашем перекидном доме, и я знал, что в будущем у меня будет много шкафов и ящиков, поэтому я посетил соседа, друга и краснодеревщика, чтобы украсть некоторые из его советов и уловок.

Я получил совет: ящики не должны быть сложными. Простой ящик по-прежнему может хорошо выглядеть и быть достаточно прочным для работы. Готовая кленовая фанера от PureBond — это удивительно красивый продукт, который, кроме кромочной окантовки, не требует отделки.Без ведома большинства этот продукт доступен для специального заказа через HomeDepot.com. И вы можете быть довольны своей покупкой, потому что вся фанера PureBond не содержит формальдегида и производится в Северной Америке! Итак, хотя использование готового продукта — это здорово, в конструкции ящика вы заметите некоторые реальные отличия от других. Читайте дальше, чтобы получить полную информацию.

Но сначала не забудьте подписаться на YouTube, а чтобы узнать о наших будущих проектах, обязательно загляните в раздел «Наша жизнь своими руками» на YouTube, подпишитесь на нас в Facebook и Instagram.Кроме того, подписывайтесь на меня в Pinterest, чтобы получать множество планов проектов со всего Интернета!

Раскрытие информации: Ссылки в разделах «материалы» и «необходимые инструменты» являются партнерскими ссылками. Если вы хотите поддержать наш сайт и сделать его бесплатным, узнайте больше о том, как мы можем зарабатывать деньги без дополнительных затрат для вас.

Шаг 1: Измерьте проем и вырежьте детали ящика

Начните с измерения ширины и высоты проема, который у вас есть.Затем рассчитайте размеры ваших деталей, используя информацию ниже. Передняя, задняя и нижняя части сделаны из фанеры толщиной 3/4 дюйма. Боковины могут быть сделаны из фанеры 1/2 ″ или 3/4 ″. 1/2 ″ — хороший вариант, если вы делаете много выдвижных ящиков и хотите сэкономить на материалах.

Шаг 2: прикрепите переднюю и заднюю часть к нижней части

Прикрепите переднюю и заднюю часть к основанию с помощью столярного клея и гвоздей размером 1 1/2 дюйма или скоб с узкой короной. Передняя, задняя и нижняя части размером 3/4 дюйма дают вам много места для приклеивания и прибивания гвоздей, обеспечивая прочный ящик для ящиков и сводя к минимуму выбросы от гвоздя.

Шаг 3: Присоедините стороны

Прикрепите стороны таким же образом с помощью столярного клея и гвоздей размером 1-1 / 2 дюйма или скоб с узкой короной. Боковые стороны будут на 1/4 дюйма выше, чем передняя и задняя, так что концы не должны точно совпадать, и вы не увидите швов на кромке. Еще одна хорошая вещь заключается в том, что кромочная лента с меньшей вероятностью отклеится, поскольку края защищены более высокой доской (боковые стороны будут защищены лицевой панелью ящика.

Шаг 4. Установите ящик с направляющими

Установите направляющие ящика по бокам шкафа.Убедитесь, что они выровнены и установлены на 1/4 дюйма выше дна отверстия. Если передняя часть ящика встроена, ящик должен быть утоплен на ту же глубину, что и толщина передней части ящика. Затем поместите прокладку 1/4 дюйма вдоль дна отверстия и установите на нее ящик. Когда ящик выступает всего на несколько дюймов, выдвиньте ползунок до края ящика и прикрепите прилагаемыми винтами. Затем выдвиньте ящик, чтобы получить доступ к среднему отверстию для винта, и прикрепите его с помощью прилагаемого винта.Наконец, снимите ящик и установите последний винт.

Вопросы? Комментарии?

Как всегда, если у вас есть вопросов , не стесняйтесь комментировать ниже и особенно не забудьте разместить в комментариях изображений ваших готовых изделий ! НАСЛАЖДАЙТЕСЬ!

Как сделать ящики — Дом со Стефани

Недавно я сделал самодельный дизайнерский стол за 2 774 доллара за 250 долларов !! (посмотрите этот проект ЗДЕСЬ) Для того, чтобы этот стол казался супер-элитным, мне нужно было иметь работающие ящики.Признаюсь, я впервые делаю ящики … Я всегда боялась принять вызов. К моему удивлению, эти ящики оказались потрясающими, их было не так уж сложно сделать, И они скользят красиво и гладко !! Ознакомьтесь с 9 подробными инструкциями по изготовлению встроенных ящиков. Ниже вы также найдете видеоурок по этому проекту!

ИНСТРУМЕНТЫ

Этот пост содержит партнерские ссылки. Если вы решите совершить покупку по одной из ссылок, я получу небольшую комиссию без каких-либо дополнительных затрат для вас.Спасибо за поддержку!

ПЕРЕЧЕНЬ ПЕСНИ

(#)	РАЗМЕР
(TBD)	1/2 ″ Фанера (нижняя часть ящиков и передние панели ящиков)
(TBD)	3/4 ″ ящиков)
(подлежит уточнению)	Элемент отделки из сосны 8 футов

Существуют ящики типа INSET и OVERLAY. Вставка — это когда лицевая сторона ящика устанавливается в рамку шкафа, поэтому ящики находятся заподлицо с рамой.Наложение — это когда передняя часть ящика располагается поверх рамы. Я покажу вам учебник по ящикам INSET.

ШАГ 1: Измерьте и отрежьте части ящика

Для ящиков можно использовать фанеру любой толщины. У меня в гараже был обрезок фанеры 1/2 и 3/4 дюйма, так что я использовал именно его. Я использовал березовую фанеру 1/2 дюйма для фасадов своих ящиков, потому что это то, что я использовал для остальной части моего стола, и я хотел, чтобы все было в тон. Я также использовал березу 1/2 дюйма для дна своих ящиков.Для боковых стенок ящиков я использовал обрезную фанеру из тополя 3/4 дюйма.

Чтобы получить ширину ваших ящиков, вам нужно измерить проем рамы для вашего ящика и вычесть 1 дюйм. Это позволит использовать 1/2 дюйма для каждого выдвижного ящика. Ознакомьтесь с инструкциями на выдвижном ящике, потому что ваши могут отличаться.

Вы можете сделать глубину своего ящика любой, какой захотите. Глубина моего стола составляет 32 дюйма, но я не хотел, чтобы мои ящики были такими глубокими, поэтому я просто сделал ящики глубиной 20 дюймов.

Вы также можете сделать высоту ящика любой, какой захотите. Оставьте хотя бы 1/2 дюйма пространства между верхом и низом проема каркаса ящика. Для моих ящиков по бокам высота открытия была 10 1/2 дюймов, но я хотел, чтобы мои ящики были только 8 1/2 дюймов. Отверстие среднего ящика было 5 дюймов, но я сделал свой ящик 3 1/2 дюйма, чтобы было немного места для маневра.

После того, как вы определите, какими должны быть общие размеры вашего ящика, вы можете начать вычислять размеры для каждого отдельного ящика.Посмотрите на график ниже, как я рассчитал размер / количество ящиков (это мои точные размеры ящика с учетом сторон фанеры 3/4 дюйма и дна фанеры 1/2 дюйма).

Ящик	ОТКРЫТИЕ ЯЩИКА
Левый и правый ящик	14 ″ (Ш) x 10 1/2 ″ (В)
Средний ящик	29 ″ x 5 ″ (В)

Ящик	ПЕРЕДНИЙ ЯЩИК
Левый и правый ящик	13 3/4 ″ (Ш) x 10 1/4 ″ (В)
Средний ящик	28 3/4 ″ (Ш) x 4 3/4 ″ (В)

Ширина раскрытия минус 1/4 дюйма, высота открытия минус 1/4 дюйма

Ящик	ОБЩИЙ РАЗМЕР ЯЩИКА
Левый и правый ящик	13 ″ (Ш) x 8 1/2 ″ (В) x 20 ″ (Г)
Средний ящик	28 ″ (Ш ) x 3 1/2 ″ (В) x 20 ″ (Г)

Ящик	Элемент ящика 905 58	ОТРЕЗЫ ЯЩИКА
Левый и правый ящик	Боковые части (4)	20 ″ x 8 ″
Левый и правый ящик	Передние / задние части (4)	11.5 ″ x 8 ″
Левый и правый ящик	Нижняя часть (2)	20 ″ x 13 ″
Средний ящик	Боковые элементы (2)	20 ″ x 3 ″
Средний ящик	Передняя и задняя части (2)	26,5 ″ x 3 ″
Средний ящик	Нижняя часть (1)	20 ″ x 28 ″

Для учета 3/4 ″ Боковые части из фанеры и нижняя часть из фанеры 1/2 дюйма

Отмерьте, отметьте и промаркируйте фанеру и разрежьте их с помощью циркулярной пилы.

ШАГ 2: Просверлите отверстия в карманах

Организуйте и разложите все свои части ящика. Я использовал приспособление Kreg, чтобы просверлить отверстия во всех моих кусках фанеры 3/4 дюйма. Посмотрите на фотографии ниже, как я выложил свои карманы.

ШАГ 3: Песок

Отшлифуйте все детали вашего ящика, начиная с грубой наждачной бумагой и заканчивая мелкой наждачной бумагой.

ШАГ 4. Соберите ящики

Используйте столярный клей и винты с карманом 1 ″, чтобы собрать каждый из своих ящиков.Убедитесь, что все отверстия в карманах обращены наружу. Вы можете заполнить отверстия в кармашках заглушками или деревянным наполнителем, я просто оставил свой в покое.

ШАГ 5: Сделайте лицевую рамку для ящиков

Чтобы определить размер фасадов ящиков, измерьте проем рамы для ящиков, а затем вычтите 1/4 дюйма из высоты и ширины. Это позволит оставить зазор 1/8 дюйма по всей передней части ящика, чтобы он легко открывался и закрывался.

Для отделки лицевой стороны ящиков я использовал эту отделку из сосны.Я скошил углы под углом 45 градусов, затем приклеил их к лицевой стороне фанеры 1/2 дюйма. Используйте ленту и зажимы, чтобы удерживать обрезку деталей на месте. Обязательно вытрите излишки столярного клея. Я также добавил ведро с краской для дополнительного веса.

ШАГ 6. Установите направляющие ящика

Я использовал эти 18-дюймовые направляющие для ящиков с шарикоподшипниками с полным выдвижением от Everbilt, и они скользят ооочень гладко. Вы захотите получить слайды такой же глубины или немного короче, чем ваши выдвижные ящики.Глубина моего стола составляла 32 дюйма, но я не хотел, чтобы ящики были такими глубокими. Поэтому я сделал свои ящики глубиной 20 дюймов и купил направляющие для ящиков на 18 дюймов. Я бы использовал 20-дюймовые направляющие для ящиков, чтобы они соответствовали глубине моего ящика, но в моем магазине их не было в наличии.

Измерьте глубину передней части ящика. Отметьте это же измерение на внутренней стороне отверстия ящика. Передние панели моих ящиков были толщиной 1 дюйм, поэтому я провела линию в отверстии ящика на 1 дюйм назад. Убедитесь, что конец направляющей вашего ящика находится точно на этой линии.

Чтобы освободить место для выдвижного ящика, сдвиньте его немного вверх. Не имеет значения, насколько высоко вы разместите направляющие для ящиков такого типа, если они не находятся в самом низу или слишком высоко для вашего ящика. Я использовал обрывок размером 1 ″ x 2 ″ в качестве распорки для моего выдвижного ящика, чтобы сесть на него, пока я ввинчивал его в свой стол.

Используйте отвертку или дрель, чтобы закрепить винты. С помощью этих направляющих ящиков вам нужно будет выдвинуть их, чтобы получить доступ к отверстиям для винтов.Убедитесь, что конец слайда вашего ящика остается на этой линии.

ШАГ 7. Прикрепите направляющую ящика к ящику

Используйте распорку для нижней части ящика, чтобы ящик не царапал дно, когда вы открываете и закрываете его. В качестве прокладки я использовал обрезки фанерных блоков 3/4 ″.

Осторожно установите ящик в проеме и наверху распорок.

Выдвиньте направляющие ящика так, чтобы они были заподлицо с передней частью ящика.Используйте отвертку или дрель, чтобы вкрутить направляющую в ящик.

Выдвиньте ящик немного дальше и закрутите винты.

Для того, чтобы прикрепить заднюю часть направляющей ящика, вам может потребоваться полностью занять свой ящик. Закрутите несколько шурупов в самом конце направляющей ящика.

Поставьте ящик обратно на направляющую

Теперь, когда ящик задвинут до упора, у меня есть идеальный зазор в 1 дюйм, где будет располагаться передняя часть ящика.Передняя часть ящика будет на одном уровне с рамой моих ящиков.

ШАГ 8: Установите лицевую панель ящика

Эта часть немного сложна. Я начал этот шаг с частичного ввинчивания 1-дюймовых винтов с карманом сзади, чтобы они выходили с другой стороны.

Полностью закройте ящик и нарисуйте кончик этих шурупов перманентным маркером.

Расположите лицевую панель ящика точно так, как хотите, с зазором даже со всех сторон. Когда он окажется в нужном месте, надавите на переднюю часть ящика, чтобы винты оставили отверстия / черные отметки на задней стороне передней части ящика.

Откройте ящик и совместите отверстия / отметки с помощью винтов.

Когда отверстия будут совпадать, просверлите винты до упора, чтобы лицевая сторона ящика была полностью закреплена!

ШАГ 9: Установите оборудование ящика

Я купил эту упаковку из 4 ручек в Home Depot, и они стали прекрасным завершающим штрихом в отделке ящиков стола. Обязательно просверлите отверстия для оборудования, входящего в переднюю часть ящика. Если вы просверлите отверстие с задней стороны, вы можете расколоть / расколоть переднюю часть красивого ящика.

Ознакомьтесь с полным учебным пособием ЗДЕСЬ!

Создайте свой собственный органайзер для ящиков

Сделай сам, изготовленный на заказ кухонный ящик-органайзер , был настолько легким в изготовлении, что стоил менее 10 долларов за весь проект. Я ТАК ВОЛНОВЕН, насколько лучше выглядят ящики на моей кухне !! Они сводили меня с ума , когда они были в беспорядке! Я постоянно копался в барахле и никогда не мог найти то, что искал, в клубке венчиков, щипцов и шпателей.

Теперь с этими нестандартными разделителями для ящиков все прекрасно организовано и легко найти. И я не большой любитель DIY, поэтому я говорю вам, что если у меня хватит терпения сделать это, я обещаю, что вы тоже сможете это сделать !!

Вот еще один взгляд на мои кухонные ящики с до . Это был отличный ящик с множеством места для хранения. Но ему определенно нужны были перегородки! Без разделителей все было в беспорядке.

Я знал, что у него есть потенциал, и все думал, что когда-нибудь куплю для него ящик-органайзер.Проблема с заранее изготовленными органайзерами ящиков заключается в том, что слоты никогда не бывают достаточно большими и никогда не находятся там, где я хочу, чтобы они были. А органайзеры для ящиков на заказ стоят дорого, и их изготовление на заказ может занять много времени!

Однажды днем у меня возникла идея сделать мой собственный органайзер для ящиков на кухне , и в тот же день у меня были новые разделители для ящиков.

Сначала я вынул ящик, вынул все и отсортировал все в ящике по тип : совки, венчики, шпатели, кусачки и т. Д.Затем я положил все обратно в ящик, сложив как пазл, чтобы все они уместились.

Я использовал блоки Jenga в качестве барьеров, чтобы дать мне представление о том, куда пойдут разделители. Сначала я собирался использовать малярный скотч, но Кевин посоветовал мне использовать блоки Jenga, а я никогда не спорил с настольными играми.

Думая, сколько дров нам понадобится, мы направились в Лоус.

И направился к проходу с пиломатериалами за припасами для изготовления нашего нового органайзера для кухонных ящиков.

Это то, что мы искали — доска для поделок или хобби толщиной 1/4 дюйма.

Это именно то, что мы купили — 1/4 x 3 x 2 Poplar Craft Board .

У них также есть разные породы дерева: осина, сосна, красный дуб и т. Д., Если вы ищете другой вид или цвет дерева.

Для схемы ящиков, представленной ниже, нам потребовалось 6 деревянных кусков на общую сумму 8,76 доллара до вычета налогов.

Когда мы вернулись домой, Кевин обрезал доски по размеру.Он использовал пилу . Мы не большие домашние мастера, так что это единственная пила, которая у него была. Если вы знаете свои размеры, Lowe’s также раскроет доски для вас ! Затем мы кладем доски обратно в ящик, чтобы убедиться, что они подходят по размеру.

На фото выше до того, как мы склеили доски или что-то в этом роде. Они просто уютно лежат в ящике, не прикреплены.

Наконец-то пришло время склеить все вместе. Мы использовали клей Locite Clear Power Grab Heavy Duty .НРАВИТСЯ, что это высушенный прозрачный !! Когда мы впервые его надели, в трещинах определенно можно было увидеть тонну клея. Мы разгладили клей по швам (как если бы вы делали герметик), и он полностью высох. Вы даже не догадывались, что это было там.

Хорошо, вот еще один органайзер для ящиков, который мы сделали. Я показываю вам этот, потому что я забыл сфотографировать этот шаг для другого ящика! В любом случае, это просто, чтобы показать вам, как мы все склеили.Мы выложили ящик газетой, чтобы не капать клей на внутреннюю часть ящика, а затем склеили разделители, используя ящик в качестве ориентира.

Мы не приклеивали доски к ящику , потому что я хотел, чтобы разделители ящиков были съемными. Я не хотел делать что-нибудь постоянное с ящиками.

Мы приклеили доски друг к другу , в то время как ящик удерживал доски на месте. Использование ящика в качестве направляющей помогло сохранить форму разделителей и выровнять детали, поэтому мы знали, что все еще на верном пути.

Вот органайзеры из ящиков. Полностью съемный ! Они плотно помещаются в ящики и не перемещаются внутри ящика. Но если мы когда-нибудь захотели вынуть их по какой-либо причине (например, почистить ящик), они просто вытащили их.

Наконец, мы поместили органайзер в ящик и поместили посуду в новые отсеки.

Так как у нас все равно был выдвижной ящик, мы также установили направляющие для ящиков полного выдвижения , которые абсолютно необходимы для извлечения максимальной полезности из ваших ящиков.Мы не смогли бы использовать этот задний отсек для хранения (с воронкой и ножом для пиццы) без направляющих ящика полного выдвижения.

Пока мы занимались этим, мы также организовали ящик для столовых приборов. Вот как это выглядело с до . Это было нормально, но вы можете видеть, что мои ножи и некоторые другие предметы были слишком большими и свешивались с края этих дешевых пластиковых лотков.

А вот как теперь выглядит наш индивидуальный органайзер для кухонных ящиков.Намного лучше! Мы также установили здесь направляющие для выдвижных ящиков полного выдвижения. Вы можете видеть, что он открыл совершенно новый задний отсек для хранения. И теперь ничего не нависает над краем.

Убедитесь, что у вас есть WD-40, если вы собираетесь установить новые направляющие ящика. Нам пришлось обильно обрызгать новые слайды WD-40 и открыть и закрыть ящик примерно 100 раз, чтобы он снова плавно открывался и закрывался.

Понравился этот пост? Поделитесь этим на Pinterest!

Попробуйте это на кухонных ящиках !! Эти органайзеры для ящиков для кухни очень просты в изготовлении и выглядят профессионально.Это красивые и , они делают ящик в тысячу раз более функциональным, так как все организовано и легко доступно!

Органайзер кухонного ящика Обновление

Пятилетнее обновление! Многие из вас спрашивали, как держатся эти органайзеры ящиков. Спустя пять лет мы ВСЕ ЕЩЕ используем те же разделители для ящиков!

Если вам понравился этот пост, следите за нами изо дня в день в Instagram @kevinandamanda ! Отметьте свои рецепты и путешествия с помощью #kevinandamanda .Нам бы очень хотелось увидеть, чем вы делитесь!
Выдвижные ящики шкафа своими руками — Love & Renovations
Мы только что завернули в кухонный шкаф несколько простых выдвижных ящиков своими руками — вот полное руководство и все подробности о том, как мы это сделали! Этот пост спонсируется Rockler. Этот пост был первоначально опубликован в мае 2020 года, но в настоящее время обновляется и переиздается, чтобы вдохнуть жизнь в некоторые старые проекты и посты!
Когда мы переехали в этот дом, одна из наших самых больших первоначальных жалоб на то, что знали, что создаст для нас уникальную проблему, заключалась в том, что кладовая ужасная.
Это УЖАСНО.
Она крошечная, дверь смещена по центру, поэтому до всего не дотянуться, и она просто не очень функциональна, как настоящая кладовая.
Но! У нас с по больше шкафов в этом доме, чем мы даже знаем, что с ними делать, поэтому я знал, что не составит большого труда назначить эту маленькую секцию шкафа рядом с нашим холодильником в качестве кладовой.
Пока что это сработало для нас очень хорошо, потому что мы можем использовать настоящую кладовую в качестве кладовой для всей нашей мелкой бытовой техники и другого случайного кухонного оборудования, которое не используется в повседневной жизни (что, в частности, поворот, освобождает больше места в шкафу!).Я чувствую, что это лучшее из обоих миров, и места в шкафу для нас действительно предостаточно.
Единственная проблема? сложно содержать в кладовке шкафа! И что еще сложнее, у Кори есть уникальное состояние, которое вызывает сильные головные боли, если он часто наклоняется, чтобы схватить вещи. Поскольку он главный повар в нашем доме, ему всегда было очень неприятно вытаскивать что-нибудь отсюда (так как нужно было спускаться на уровень с шкафом и выкопать ), и что-то действительно должно было уступить.
Итак, мы решили, что нам нужны выдвижные ящики, которые помогут держать вещи немного более организованными. и упростят (способ) получить отсюда то, что нам нужно!
Вы можете легко приобрести комплекты для такого рода вещей, но это может быть довольно дорого, поэтому мы решили сделать свой собственный — это определенно был проект с некоторыми взлетами и падениями, но в целом он был довольно простым, и мы так довольны тем, как оказалось!
Вот полное руководство о том, как мы построили эти выдвижные ящики шкафа своими руками, а также подробную информацию об автоматических светильниках super genius , которые мы установили, чтобы еще легче было понять, что нам нужно.
Выдвижные ящики шкафа своими руками
* Примечание. Как обычно, я много рассказывал об этом процессе (включая некоторые, кхм, обучающие моменты) в своих историях в Instagram. Если вы хотите быть в курсе основных моментов и увидеть, как все это разыгрывается в реальном времени, вы можете нажать здесь , чтобы посмотреть, как все прошло на !
Необходимые материалы
Определите размер своего ящика
Начните с измерения шкафа и определения размера выдвижных ящиков.Мы хотели сделать в своем шкафу два ящика, потому что наши шкафы очень широкие, и он кажется намного более организованным, чтобы немного разделить вещи.
Здесь у меня начинает немного болеть голова, но держись меня, мы справимся вместе.
Начните с определения ширины каждой стороны. Например, если вы делаете два ящика, измерьте расстояние между петлями в шкафу (чтобы учесть выступы в шкафу или пространство, которое занимает петля) и разделите его на два.Именно такой ширины вы хотите, чтобы каждый комплект выдвижных ящиков был шириной — я бы рекомендовал вычесть около 1/2 дюйма или около того, чтобы учесть любые ошибки измерения.
Обратите внимание, что это измерение включает ящики плюс выдвижные ящики. В инструкциях, прилагаемых к направляющим ящика, должно быть четко указано расстояние между направляющими ящика и самим ящиком. Вы захотите вычесть это расстояние (умноженное на два — чтобы учесть каждую сторону!) В размере вашего ящика.
Ты все еще со мной?
Большинство шкафов имеют стандартную глубину, поэтому с точки зрения того, насколько глубоким может быть ваш ящик, вы должны быть осторожны, придерживаясь 21 ″, как это сделали мы!
Я обнаружил, что математическая / измерительная часть этого процесса была , безусловно, самой сложной частью для меня, так что не торопитесь, обдумайте это и будьте готовы сделать пару ошибок.В конце концов вы доберетесь туда!
Наши ящики 4 дюйма в высоту (достаточно, чтобы все было на месте, но не настолько, чтобы мы ничего не могли видеть), 21 дюйм в глубину и 16 дюймов в ширину.
Вырежьте четыре части ящика
Возьмите фанеру 1/2 дюйма и отрежьте четыре стороны ящика. Начните с полос фанеры, равной высоте вашего ящика (в нашем случае 4 дюйма) — мы использовали нашу циркулярную пилу, чтобы разрезать их до нужного размера — настольная пила тоже подойдет.
Затем отрежьте их до нужной длины.Вам (очевидно) понадобятся две части для длинных сторон и две для коротких сторон.
Помните, что в каждом из углов будет небольшое перекрытие! Я рекомендую вырезать более длинные части по всей длине ящика (21 дюйм в моем случае), а затем для более коротких частей вы захотите вычесть толщину фанеры (она должна быть чуть менее 1 дюйма — я рекомендую используя , мою любимую, очень простую в использовании рулетку , которая поможет вам получить точное измерение!). Возможно, сейчас это не совсем понятно, но я обещаю, что станет, как только ящик соберется!
После того, как вы нарежете кусочки по размеру, вы можете использовать настольную пилу, чтобы создать дадо (причудливый термин для обработки дерева для паза!) 1/2 дюйма из нижней части ящика — нам пришлось пропустить нашу настольную пилу дважды (переместив его на 1/8 дюйма во второй раз), чтобы получить толщину, достаточную для размещения фанеры толщиной 1/4 дюйма.Я рекомендую использовать обрезки дерева в качестве тестового образца, пока вы над ним работаете!
Если у вас нет настольной пилы (или вы не чувствуете себя комфортно с ней), вы всегда можете прибить ящик к фанере снизу. Он не будет таким прочным, но с выдвижными ящиками под креплением он должен работать нормально!
Пока вы работаете, разрежьте фанеру толщиной 1/4 дюйма для основания вашего ящика. Я рекомендую для этого использовать настольную или циркулярную пилу! Если вы используете дадо, он должен соответствовать внутреннему размеру вашего ящика плюс около 1/8 дюйма, чтобы в канавке было что-то, что можно было бы разместить.
соберите свой ящик
Теперь вы готовы собрать ящик! Мы использовали столярный клей и просто прикрутили к бокам ящиков, но если вы хотите, чтобы он был немного чище, вы можете использовать винты с карманными отверстиями (у нас просто не было подходящего размера, и мы не хотели идти в магазин ).
Одна вещь, которая была очень полезна при сборке ящиков, — это набор зажимов Rockler Clamp-It — они предназначены для идеального выравнивания углов 90 градусов и удержания предметов на месте для вас, и они были полной жизнью -сохранитель для нас.Вы также можете использовать обычные угловые зажимы , чтобы удерживать предметы на месте!
Вам также нужно сделать две выемки на задней части ящика, чтобы слайды могли сесть на них. Мы просто использовали лобзик, чтобы вырезать маленький кусочек, и мы использовали приспособление, указанное в следующем шаге , чтобы точно знать, какого размера его сделать!
Прикрепите фурнитуру направляющих ящика
После того, как вы собрали ящики, самое время положить их на кухонные шкафы!
Для начала прикрепите оборудование к нижней части ящиков.Мы использовали эту направляющую для сверления Rockler Jig-It Undermount , и я, честно говоря, не знаю, как бы вы справились с этим без нее — она сделала процесс и невероятно быстрым и легким.
Я настоятельно рекомендую посмотреть моих историй в Instagram, выделите для этого проекта, чтобы увидеть крупным планом, как это работает (наряду с некоторыми из ошибок, которые мы сделали). Я не буду вдаваться в подробности того, как это работает, потому что инструкции очень подробны и должны помочь вам шаг за шагом.
Приспособление помогает просверлить отверстия для оборудования, которое помогает ящику прикрепить к направляющей, а также просверливает идеальные отверстия для штифта на направляющих ящика, чтобы они могли вписаться в дерево. Было бы так сложно точно измерить все это без приспособления, поэтому я абсолютно рекомендую его, если вы собираетесь попробовать этот проект!
установить направляющие ящика в шкаф
Наконец, вы готовы разместить выдвижные направляющие в своем шкафу!
Я волновался, что эта часть будет действительно напряженной и сложной, но в целом все оказалось очень просто! Нам пришлось прикрепить деревянную полоску к основанию наших шкафов, чтобы ящик немного приподнялся над основанием (так как у наших шкафов есть выступ) — я просто использовал немного фанеры, и она отлично сработала.
Я рекомендую внимательно следовать указаниям для выдвижных ящиков под монтажным столом, но они могут быть немного утомительными, поэтому вот основные моменты (и обратите внимание: это действительно применимо только в том случае, если вы делаете тот же макет, что и мы, — если вы » Делая один большой ящик или ящик выше в шкафу, процесс будет другим!).
Если у вас есть шкаф с рамой, как у нас, вам нужно измерить глубину вашей рамы ( и дверная петля , если она такая же, как у нас) и отодвинуть ползун ящика от стены на столько чтобы убедиться, что он открывается.Вам также может потребоваться добавить немного дерева вдоль дна, чтобы поднять их.
Я обнаружил, что проще всего вкрутить передний винт для салазок (мы использовали винты, которые крепятся к нижней части шкафа , а не сбоку), а затем отрегулировать заднюю часть так, чтобы она была идеально ровной. , затем вверните задний винт.
Установка второй направляющей ящика — это деталь, от которой действительно болит голова. Вот как мы сделали это для наших конкретных слайдов и ящиков: измерьте внутренней части вашего ящика, затем добавьте к этому 42 мм (или 1 5/8 ″), чтобы получить расстояние.Измерьте расстояние от внешней стороны одного выдвижного ящика до внешней стороны другого.
Помните, что вы всегда можете попробовать еще раз, если не поместите его идеально с первого раза!
Опять же — если вы занимаетесь одним большим ящиком, это намного проще и требует немного меньше ломающих мозгов математических вычислений. Просто часто сверяйтесь с указаниями, не торопитесь, и вы все поймете!
празднуем!
После того, как выдвижные ящики задвинуты, все, что остается сделать, — это поставить ящик сверху! Это самая приятная часть , потому что легкий щелчок, который вы получаете, когда все встает на свои места, заставляет вас танцевать весело.
Просто полностью выдвиньте выдвижные ящики, установите ящик сверху и задвиньте его назад до щелчка.
И вот так у вас есть выдвижные ящики шкафа!
Я чувствую таким модным с этими ящиками на моей кухне, и я даже не могу сказать вам, как сильно я их люблю. Мой шкаф мгновенно кажется в миллион раз более организованным, и я не знаю, как это произошло, но клянусь, теперь я могу вместить в него больше вещей!
Последним кусочком пазла для меня было добавление этих маленьких светодиодных светильников на петли шкафа — нижний шкаф становится довольно темным, и мне понравилась идея иметь некоторые светильники, которые автоматически включаются, когда вы открываете двери! Мы действительно в последнюю секунду осознали, что наши петли на самом деле несовместимы с ними (ууу!), Но мне удалось собрать систему, которая отлично работает.

Выдвижные ящики своими руками – изготовление и монтаж | Своими руками

Монтаж.

Материалы.

Соединения.

Чтобы ящики подходили к проёмам

Как делаются детали ящика

Монтаж выдвижных ящиков своими руками

Три способа монтажа выдвижных ящиков – фото

Установка фальшпанелей

Выдвижные ящики своими руками – чертежи

Ниже другие записи по теме «Как сделать своими руками — домохозяину!»

Подпишитесь на обновления в наших группах и поделитесь.

Будем друзьями!

Мебель из картона | Мастер в доме

Похожие статьи:

Простой рабочий стол с выдвижными ящиками

Функциональность и дизайн стола

Резка фанеры

Сборка корпуса шкафов

Установка дна на ящики

Сборка остальных ящиков

Установка столешниц

Полировка

Заключение:

Выдвижные ящики под кровать своими руками

Как сделать выдвижной ящик своими руками для готовой кровати

Изготовление кровати с выдвижными ящиками своими руками

Кресла кровати с ящиком для белья: фото

Изготовление выдвижных ящиков своими руками: видео

Простые гаражные ящики+верстак своими руками

Шаг 1: Планируем конструкцию

Шаг 2: Режем фанеру

Шаг 3: вырезаем направляющие ящиков

Шаг 4: Сборка каркаса

Шаг 5: Доработка донышка выдвижного ящика

Шаг 6: Сборка ящиков

Шаг 7: Установка

Шаг 8: Завершение

Как сделать выдвижной ящик для картофеля на 50кг своими руками?

Описание

Конструкция

Как сделать кровать с выдвижными ящиками своими руками

Построить базовый ящик своими руками ‹Build Basic

ступеней

1.Разрезать на части

2. Просверлите отверстия в карманах

3. Просверлите лицевые отверстия ящика

4. Добавьте шипы к передней и задней части

5. Прикрепите шипы к боковым частям 1 × 3

6. Dryfit по бокам

7. Соберите стороны

8. Вставьте фанерное основание

9.Присоедините лицевую панель ящика

ЕЩЕ ПЛАНЫ СТРОИТЕЛЬСТВА

Как сделать ящики за 6 простых шагов

Как сделать ящики за 6 простых шагов

1. Определите высоту ящика и детали грубого вырезания

2. Совместите стороны ящиков DIY с направляющими ящиками

3. Измерьте проем ящика и обрежьте переднюю и заднюю части

4. Просверлите отверстия в карманах и соберите ящик для ящиков «сделай сам»

5. Измерьте, отрежьте и установите дно ящика

6. Добавьте фальшивые фасады ящиков в ящик

Вариант первый: встроенные ящики

Вариант второй: накладные ящики

Как построить ящик для начинающих

Мой путь научиться строить ящики —

Как собрать выдвижной ящик с помощью Kreg Jig

Советы и рекомендации по созданию и установке идеальных ящиков —

1. Отмерь 4 раза, отрежь 1 раз

2. Используйте монтажный угольник

3.Используйте угловой зажим

4. Присоедините основание ящика ПЕРЕД снятием углового зажима

5. Используйте приспособление для выдвижных ящиков, чтобы прикрепить направляющие

6. Используйте фокус с игральными картами

7. Используйте приспособление для крепления оборудования

Упомянутые в сообщении продукты, которые помогут легко собрать ящики —

Как собрать ящик для начинающих

Материалы

Инструкции

Банкноты
