Винтовая лестница своими руками из металла чертежи фото: Чертеж винтовой лестницы из металла — Антемион

Содержание

Чертеж винтовой лестницы из металла

Элегантные и изящные металлические конструкции, винтовые лестницы, привлекают по нескольким причинам. Однако, простота их изготовления и относительно невысокая стоимость удачно дополняют положительные качества лестницы. К тому же компактность, с которой можно выполнить конструкцию, позволит разместить ее даже на самой зажатой площади. Если в планах по строительству или переоборудованию дачи или дома винтовой лестницы и не было, то стоит присмотреться к ней внимательнее. Она может не только украсить дом, но сделать его функциональнее.

Содержание:

Лестница винтовая на второй этаж, преимущества конструкции
Виды винтовых лестниц из металла
Конструкция и чертежи винтовых лестниц
Винтовая лестница эконом в частном доме, дизайн и перила

Лестница винтовая на второй этаж, преимущества конструкции

Компактная конструкция винтовой лестницы позволит решить те задачи, которые были недоступны другим конструкциям лестниц, а также в сочетании с металлом, они дают несомненный выигрыш, а именно:

1. Компактность. Лестница винтовой конструкции имеет совсем небольшие размеры благодаря одной единственной опоре, вокруг которой располагаются все ее конструктивные элементы. Для того, чтобы полноценно пользоваться винтовой лестницей можно выделить не более полутора квадратных метров площади. Это в несколько раз меньше, если сравнивать с традиционными конструкциями.

2. Доступность. Винтовые лестницы цены на которые обусловлены только затратами на материал и изготовления в заводских условиях или условиях мастерских, гораздо ниже маршевых конструкций, поскольку все детали конструкции могут быть унифицированы и не требовать подгонки по месту.

3. Простота монтажа и изготовления. Принцип изготовления металлических винтовых лестниц прост, нужно просто обладать определенными базовыми умениями и владеть элементарным инструментом, чтобы была изготовлена винтовая лестница своими руками из металла Чертежи и схемы также совсем не сложные доступны для понимания и прочтения без какой-либо подготовки.

4. Функциональность. Винтовая лестница, кроме того, что может стать основным средством подъема на второй этаж, может быть использована, как дополнительный способ, благодаря маленьким размерам и существовать наряду с маршевыми лестницами.

Тем не менее, многие указывают и на некоторые недостатки, которые есть у винтовой металлической лестницы. Как правило, предметами нападок становятся ступени — не всегда удается выполнить их с достаточной шириной. Иногда она может стать источником повышенной опасности, особенно, если говорить о пожилых людях.

Виды винтовых лестниц из металла

Поскольку лестницу можно изготовить разными способами, то и характеристики, в том числе, динамическую нагрузку, лестница будет выдерживать разную. Все зависит от металла, из которого изготовлена конструкция. И, конечно, технология. А она может быть разной:

кованая винтовая лестница;
литая конструкция;
сварная конструкция.

Конечно, это не означает, что лестница отливается по месту установки, это означает способ изготовления конструктивных элементов. Самые простые в установке — сварные конструкции, поскольку они гибче в выборе как линейных параметров, так и нагрузочных характеристик, поэтому практически все лестницы, которые изготавливаются самостоятельно, выполняются при помощи сварки.

Конструкция и чертежи винтовых лестниц

Проектирование винтовых лестниц — дело довольно сложное, поэтому при изготовлении стоит воспользоваться готовыми чертежами. Это обусловлено массой как справочных, так и локальных данных, которые необходимо использовать для расчета, поэтому применение и адаптация готового чертежа — идеальный вариант. При разработке чертежей принимается во внимание не только основные показатели, привязанные к особенностям строения, такие, как:

площадь, выделяемая под устройство лестницы;
прочность материала изготовления, поскольку металлы могут иметь разные прочностные показатели, зависящие как от состава, так и от толщины, метода сварки, и т. д.;
высоты, на которую нужно обеспечивать подъем;
уровень комфорта пользования лестницей.

Основной же показатель, который определяет функциональность конструкции — это ширина ступени, поэтому по всем стандартам она должна быть не менее 35 см в самом широком месте. Учитывая тот факт, что ступень в винтовой лестнице не прямоугольная, а трапециевидная, то принимают среднюю ширину по центру ступени, равной 20 см.

Винтовая лестница эконом в частном доме, дизайн и перила

Самые простые лестницы, которые можно успешно собрать своими руками и использовать как на даче, так и в большом коттедже — сварные простые конструкции эконом-класса. Как правило, такие лестницы собираются вокруг основного столба, который жестко закреплен в лестничном проеме. Такая конструкция собирается из готовых элементов, а сами элементы могут быть заготовлены и сделаны в удобных условиях, а при монтаже конструкции достаточно будет собрать их воедино. Несколько таких конструкций мы представили на фото.

Самый простой вариант — сборный столб, который формируется по мере укрепления ступеней, а дизайн перил и силовых элементов определяется по выбору хозяина, здесь выбор чрезвычайно велик. Таким образом, за совсем небольшие деньги и своими руками можно выполнить простую винтовую лестницу для дачи, которая тем не менее, будет отвечать всем параметрам безопасности и комфорта.

Читайте также Кованые лестницы в доме – фото, Дизайн лестниц на второй этаж, фото

Винтовые лестницы, произведенные из металла, уже давно используются не только для выполнения своих функций, но и для украшения помещений. А для небольших площадей установка такой конструкции с целью перемещения между этажами позволит сэкономить место. Помимо оригинального вида, металлический каркас отличается долговечностью и надежностью.

Особенности винтовой лестницы

Решившись на установку, нужно помнить, что такой вид конструкции для перемещения между этажами, хоть и отличается изяществом линий, не очень практичен в применении. Форма не позволит поднять по ней громоздкую объемную мебель (диван или широкий комод), а из-за небольшой ширины два человека вряд ли разойдутся при одновременном спуске и подъеме.

У данной лестнице имеется ряд нюансов

В зависимости от того, на каких элементах держится вся конструкция, их делят на три типа:

лестница на косоурах – несущим элементом является балка (или несколько), на которую крепятся ступени, при этом их торцы остаются открытыми;

лестница на тетивах – края ступеней закрываются двумя несущими балками, расположенными по бокам;
лестница на больцах – несущей балки в такой конструкции нет, а ступени крепятся или к стене, или к центральной опоре, а между собой соединены специальными элементами – больцами.

Сооружение винтовой лестницы для улицы отличается тем, что готовая конструкция не нуждается в дополнительной отделке и декорировании. В этом случае главное – ее функциональность и безопасность. Ступени можно снабдить противоскользящим покрытием или выполнить из дерева, чтобы в мокрую или морозную погоду облегчить подъем по ним.

Обязательно обеспечить металлическую подъемную конструкцию ограждениями и поручнями. А для защиты ее от осадков можно соорудить козырек, благодаря которому срок службы металла увеличится в несколько раз.

В данном видео вы узнаете, как сделать винтовую лестницу:

Проектирование и расчет основных размеров винтовой лестницы

Хотя схема винтовой лестницы кажется сложнее, ее можно построить самостоятельно, не прибегая к помощи специалистов. Для этого, прежде всего, нужно сделать правильные расчеты, без этого невозможно возведение ни одной надежной конструкции. Стоит внимательно отнестись к проектированию металлической винтовой лестницы и заранее определить основные ее параметры:

высоту;
диаметр;
количество ступеней;
ширину проступи;
высоту подступенка.

Важно! Расстояние между двумя витками должно быть как минимум 2 м, чтобы, стоя на нижнем ярусе, не касаться головой ступеней, расположенных прямо над собой.

Высота лестницы

Высота всегда ограничена высотой потолков, то есть расстоянием от пола до потолка. Этот параметр легко измерить и применить для последующих расчетов.

Диаметр лестницы

Диаметр лестницы равен длине ее ступеней, умноженной на два, плюс ширина опорного столба (если возводится конструкция на больцах). Для нежилых помещений, вроде чердака или мансарды, можно построить данное сооружение с небольшим диаметром, где длина ступеней будет в пределах 50-60 см. Для перемещения между жилыми этажами здания стоит выбрать ширину лестничного марша от 80 см. Такой подъем будет более удобен для ежедневного использования.

Количество ступеней и высота проступка

Чтобы правильно рассчитать количество ступеней, нужно выбрать высоту проступка (или подступенка). В соответствии с ГОСТом, для комфортного подъема это значение должно находиться в пределах от 15 до 19 см.

Для начала расчетов нужно выбрать подходящее для себя значение высоты подступенка. Затем высоту лестницы разделить на это число. Поскольку полученное значение будет не целым, нужно его округлить и теперь уже разделить высоту на округленное количество ступеней.

Новое число и будет равно высоте проступка.

Поскольку функции верхней ступени выполняет площадка верхнего этажа, число их самих, которые нужно будет установить между этажами, будет на единицу меньше рассчитанного.

Иногда высота проступка равна числу с сотыми долями, которые не очень удобно измерять. В этом случае округляют значение до десятых, но изменяют высоту нижней ступени. Например, для возведения винтовой лестницы высотой 260 см нужно построить 15 проступков высотой 17,33 см. Округлив это значение до 17,3, получим 14 ступеней с такой высотой (14 x 17,3 = 242,2 см), а нижнюю – высотой 17,8 см (260 — 242,2 = 17,8).

Ширина ступеней

Чтобы рассчитать ширину проступка по внутреннему и внешнему краю, придется воспользоваться некоторыми математическими формулами. Поскольку ступени для винтовой лестницы будут иметь клиновидную форму и станут расширяться от центра к краям, точно задать значения ширины не получится без расчетов.

Не забываем рассчитать ширину ступеней

Значение глубины проступи у внутреннего края может быть выбрано произвольно, но не меньше 10 см, а ширина ступени по линии движения не должна быть меньше 20 см. Для того чтобы узнать ширину с наружной части, нужно посчитать длину окружности по этой внешней линии по формуле: L = 2πR, где: L – длина окружности, R – радиус окружности по внешнему краю, π = 3,14).

Если угол поворота лестницы на 360 градусов, и она не представляет собой полную окружность, то полученное значение длины окружности умножают на отношение угла поворота спроектированной конструкции к 360 градусам (например, для 270 градусов это будет 270 / 360 = 0,75). Получив длину окружности по внешнему краю лестницы, разделить полученное число на количество ступеней.

Важно! Ширина по линии передвижения должна находиться в пределах 20-40 см. Если полученное число меньше, следует уменьшить число степеней. В этом случае другие параметры также придется пересчитать.
[1]

Рассчитав все величины, нужно выполнить чертеж будущей винтовой лестницы из металла, чтобы можно было своими руками воплотить проект в жизнь.

Используемые материалы и инструменты

Возвести надежную красивую лестницу можно из чугуна или стали. Чугунная литая конструкция может украсить любое помещение, придать величественный вид. Но для ее создания потребуется значительно больше материальных и трудовых ресурсов. Обычно для винтовых лестниц выбирают менее затратную сталь, а комплектующие выполняют из алюминия.

Поскольку приходится работать с металлом, нужно выбрать, каким способом этот материал будет обрабатываться:

сваркой;
ковкой;
литьем.

Заготовка деталей

Если принято решение соорудить винтовую лестницу из металла своими руками, проведены все предварительные расчеты и выбрана конструкция, следует приступить к заготовке необходимых деталей. Для возведения винтовой лестницы на центральном столбе и на больцах понадобятся:

две или три трубы разного диаметра;
готовые ступени из металла или уголок под облицовку.

Согласно заранее подготовленным чертежам, нужно разметить и вырезать из металлических уголков детали для контура ступеней, которые затем сварить между собой. Чтобы все контуры в итоге оказались одинаковыми, можно использовать специальную конструкцию из деревянных кусочков ДСП, которая называется кондуктор.

Гильзы изготавливаются из самой толстой трубы. Для этого трубу разрезают на цилиндры одинаковых размеров, равных высоте проступи. Обязательно нарезать фрагменты трубы под прямым углом, чтобы приваренные ступени на собранной лестнице были строго параллельны полу. Трубу меньшего или самого маленького диаметра (если используются три вида труб) нарезать на цилиндры такой же высоты, как и гильзы. Получатся больцы, которые будут выполнять роль опорного и связующего элемента между двумя соседними ступенями.

Монтаж конструкции

Все части трубы разрезаны на гильзы, теперь свариваем между собой все части ступеней, вкладывая их в кондуктор. Затем полученные детали привариваются к гильзам.

В качестве опорной стойки применяется труба со средним диаметром, которая по длине должна соответствовать высоте лестницы. Чтобы собрать всю конструкцию, нужно на опорную стойку надеть гильзы с приваренными к ним каркасами ступеней, выровнять и сварить все элементы между собой.

Окончательная отделка

После завершения сварочных работ все швы тщательно зачищают и шлифуют, особенно если не предусмотрена дальнейшая отделка другими материалами, а задумано выполнить покраску или грунтовку металлических элементов. Каркас внутренней лестницы можно в дальнейшем обшить панелями, установить деревянные ступени, оригинальные поручни и перила из массива, алюминия или ПВХ.

Часть конструкции можно обшить

Как построить винтовую лестницу своими руками

Винтовую лестницу можно построить самостоятельно или приобрести уже готовую сборную конструкцию. Очень распространены сборные металлические лестницы с центральным столбом. Глубина проступи в них уже рассчитана, а ступеньки, гильзы, больцы выполнены на заводе из качественных материалов. Такой элемент интерьера станет настоящим украшением любого помещения. Простота сборки конструкции не даст потратить на работу слишком много времени, особенно если при ее изготовлении воспользоваться готовыми чертежами.

Сборка винтовой лестницы на центральном столбе своими руками, как описано ранее, также не причинит больших хлопот, если заранее произвести расчеты и позаботиться о наличии всех необходимых материалов. Конечно, обязательно нужна будет сварка.

Монтаж модульного сооружения на косоуре также не займет больших временных затрат. Чтобы получить прочный несущий элемент, нужно собрать единую конструкцию из отдельных секций, которые закрепляются между собой и образуют один косоур. Для укрепления под каждую четвертую ступень подставляется опора в виде стойки. После сборки всех элементов закрепляются деревянные ступени. Они монтируются с помощью саморезов и между собой соединяются металлическими трубами с фланцами.

Винтообразные лестницы на двух косоурах можно выполнить своими руками, сделав каркас со ступеньками. Для сборки такой конструкции необходимо подготовить профиль из металла с прямоугольным сечением, из которого вырезать детали, равные высоте подступенков и ширине ступеней. Полученные детали соединить между собой сваркой таким образом, чтобы в итоге получить каркас в виде двух спиральных лесенок.

Чтобы получить винтовую лестницу, готовую к эксплуатации, нужно установить на каркас деревянные ступени, которые закрепить при помощи саморезов, и ограждения. Перила из металла можно приварить к металлическому каркасу или закрепить вдоль стены. Высоту ограждения обычно делают не меньше 90 см, а расстояние между стойками – 60 см. Это пространство закрывают панелями или сваренными между собой металлическими перегородками.

Если металлический каркас не будет скрыт декоративным элементами, а станет элементом интерьера, предварительно стоит основательно проработать все швы, чтобы они стали незаметными после грунтовки и покраски.[2]

В заключение

Винтовые лестницы из металла отличаются надежностью конструкции. Простые в монтаже, но от этого не менее привлекательные в дизайне, их можно использовать в современном интерьере.

Возведение спиралеобразной конструкции для перемещения между этажами дома или квартиры собственными руками под силу даже неопытным строителям.

Главная задача при установке винтовой лестницы – правильно выполненные расчеты.

Рассмотрим технологию устройства винтовой лестницы, какой материал использовать, как рассчитать и как изготовить элементы конструкции.

Винтовая лестница своими руками

Плюсы винтовых лестниц

Во-первых, винтовая лестница не занимает много места, поскольку она располагается вокруг специальной опоры и как бы «висит» в воздухе. В случае ограниченной площади, это весомый аргумент. Достаточно 1,5 кв. м для устройства такой конструкции.

Во-вторых, стоимость винтовой лестницы несколько меньше цены на сооружение привычных маршевых лестниц.

В-третьих, довольно несложный принцип изготовления, конечно, нужно обладать определенными навыками и инструментом, но вполне можно сделать своими силами.

В-четвертых, эффективность использования в собственных домах или квартирах, где нет интенсивного движения людей и можно спокойно подняться на второй этаж.

Важно при этом помнить, что ступени винтовой конструкции не очень широкие и при достаточно крутом подъеме, это становится источником повышенной опасности. Следовательно, по такому сооружению рекомендуется ходить не очень быстро и соблюдать правила осторожности. Компенсировать этот недостаток можно, устроив надежные поручни. Еще важнее точный расчет размеров лестницы и в частности, забежных ступеней и ширины проступи (горизонтальной поверхности).

Деревянная винтовая лестница своими руками

По сути, сделать винтовую лестницу для дома, которая станет изысканным компонентом помещения, можно и самостоятельно, помня о нюансах, имеющих принципиальное значение:

Профессионалы советуют для комфортного движения делать ширину пролета не меньше 100 см, тогда ширина конструкции получается чуть более двух метров, при условии, что несущая опора будет иметь диаметр 20-50 мм.
Недорогим и в то же время надежным вариантом, который является одним из самых распространенных, считается конструкция, когда ступени закреплены на несущей опоре и винтовых поручнях с балясинами.
Другая конструкция, с гнуто-клееными поручнями, с закрепленными на них ступенями и подступнями без сооружения опоры в центре, значительно дороже и требует больше трудозатрат.

Взятый в горизонтальной плоскости лестничный винт может иметь форму круга или многоугольника (когда конструкция находится около стен). Чтобы установить ступеньки, делаются углубления в стене, где готовят закладки для последующего монтажа.

Деревянная винтовая лестница своими руками

Какие материалы использовать для изготовления винтовых лестниц?

От выбранного материала зависит прочность и долговечность лестницы. В качестве главного несущего элемента конструкции подойдет асбоцементная или металлическая труба, на которую способом сварки, болтового или муфтового соединения крепятся ступени. Иногда при изготовлении опоры применяют кирпич, бетон, камень или дерево.

Перила делают из дерева твердых пород, металла, возможно их комбинированное применение. Помимо традиционных буковых, дубовых, ясеневых и металлических ступеней сегодня нередко встречаются стеклянные или пластмассовые ступени.[3]

Как сделать винтовую лестницу своими руками

В целях достижения долговечности, надежности и повышения безопасности следует придерживаться следующих рекомендаций:

Винтовая конструкция, у которой внутренняя кромка горизонтальной плоскости является свободной, уменьшает опасность соскальзывания при подъеме и спуске по узкой части степеней. Подобный вариант называют лестницей без вертикальной плоскости, и она имеет более высокие показатели безопасности.
Передвижение по лестнице обычно происходит по середине ступеней, поэтому рекомендуется делать их шириной около 20 сантиметров. Уже в 15-ти см от центральной опоры ширина ступеней должны быть не меньше 10-ти см.
Длина ступеней зависит от назначения лестницы. В случае редкого использования можно ограничиться размером в 0,6 м при диаметре 1,4 м. Оптимальный размер несколько больше: ступени – 0,8 м, диаметр – около 2 м.
При расчете проектных данных следует предусмотреть, чтобы высота для прохода человека обеспечивала возможность передвижения по следующему витку, что составляет около двух метров.
Для центральной опоры оптимальным представляется использование толстостенной металлической трубы (диаметром около 50 мм), что придает всей конструкции необходимую крепость. Опора должна устанавливаться точно вертикально, а точка, на которую она опирается, должна обладать способностью нести всю нагрузку.
При деревянном покрытии вертикальная стойка монтируется с помощью анкерных болтов и необходимого крепежа. Возможен вариант крепления путем заливки бетоном с применением растяжек.
Чтобы закрепить ступени на центральной стойке, с узкой стороны ступени сверлят отверстия с диаметром, который равен диаметру стойки. Ступеньки устанавливаются посредством втулок, их высота должна быть такой же как высота вертикальной плоскости. Горизонтальные плоскости и втулки необходимо проложить шайбами, предохраняющими дерево от деформации. Размер втулок следует рассчитывать, прибавляя размер всех шайб, иначе высота всего сооружения получится больше предварительных данных.
Длина ступеней прямо соотносится с размером проема в перекрытии, а их число получим, разделив высоту лестницы на 18-20 см (расстояние между ступнями), не забывая прибавить толщину ступенек.
Для придания конструкции прочности последующие ступени укладывается с небольшим нахлёстом на предыдущие и закрепляются кронштейном, который ставится между смежными краями ступеней в их широкой части.

Как сделать винтовую лестницу своими руками

Монтаж винтовой лестницы

Сборка винтовой лестницы ведется в следующей последовательности: установка несущей стойки, установка в нужном порядке проступей и втулок. Далее следует монтаж ступеней, учитывая их точное начальное и конечное положение, в конце выполняется закрепление кронштейнов. Завершается монтаж крепежом верхней ступени к перекрытию. Остается только поставить перила и сделать поручни.

Расчет винтовой лестницы – чертежи и схемы

Типы винтовой лестницы – схемаРасчет винтовой лестницы – чертеж и схемаКонструкция (узлы) винтовой лестницы на обсадной трубеУстройство винтовой лестницы в круглом и квадратном лестничном проемеКонструкция винтовой лестницы — чертеж и схемаМонтаж деревянной винтовой лестницы — чертеж и схемаМногоугольная винтовая лестница – чертеж и схема

Винтовая лестница своими руками – видео инструкция по сборке

Деревянные винтовые лестницы — фото

Как сделать винтовую лестницу своими рукамиДеревянная винтовая лестница со сплошным ограждениемМеталлическая винтовая лестница со сплошным ограждениемДеревянная винтовая лестница с подступенкомОригинальная спиральная лестница из дереваПлощадка с ограждением для винтовой лестницыПролет винтовой лестницы квадратной формыДеревянная винтовая лестница в домеВинтовая лестница с площадкой в гостинойВинтовая лестница с металлическим ограждениемВинтовая лестница с горкой

Метки: Лестница Винтовая лестница

Винтовые лестницы на видео.

Перед тем как сделать деревянную винтовую лестницу или возвести конструкцию из другого материала, необходимо выполнить расчет. Лишь вычислив правильные размеры ступеней и их количество, можно выполнять чертеж, а затем приступать к работе. При изготовлении винтовых лестниц не забывайте, что полнооборотная конструкция в обязательном порядке требует достаточной высоты потолка.

Винтовые деревянные лестницы широко используются в домах как с небольшой площадью, так и для украшения интерьера больших загородных коттеджей. Винтовая лестница в пределах одного этажа может иметь угол поворота 270-360°. Не всегда возможно выполнить проект лестницы с полным оборотом. Сложность может возникнуть из-за того, что начало и конец движения по вертикали будут совпадать и, следовательно, не в каждом помещений можно найти достаточное пространство для расположения сооружения такой конструкции.

В помещениях с низкими потолками возведение винтовой лестницы довольно проблематично, так как требуется наличие пространства по вертикали (1900-2000 мм) между начальными ступенями и нижней плоскостью верхней этажной площадки.

Видео удалено.

Видео (кликните для воспроизведения).

В этой статье вы узнаете, как рассчитать винтовую лестницу на второй этаж и как возвести конструкцию.

Типы винтовых лестниц из дерева в частном доме, изготавливаемых своими руками (с фото)

Среди винтовых лестниц, различают правые и левые. Чаще всего возводят правые лестницы, так как, согласно исследованиям, большинство людей первой ставят на ступень правую ногу, как при подъеме, так и при спуске. Поэтому закручивание винтовых лестниц происходит против часовой стрелки.

Правые и левые винтовые лестницы, возводимые своими руками, показаны на этих фото:

Ступени винтовой лестницы имеют клиновидную форму и являются забежными. Один конец ступени узкий, другой, наоборот, широкий. Существуют определенные строительные нормы, согласно которым узкий конец ступени должен быть шириной не менее 100 мм, а другой составлять в ширину не более 400 мм (на практике широкая часть забежной ступени обычно равна 410—500 мм).

Перед тем как сделать винтовую лестницу на второй этаж, особое внимание следует уделить ширине проступи по оси ходовой полосы, так как в подобных конструкциях она отличается от средней линии марша и расположена ближе к широкой (внешней) стороне ступеней — на расстоянии 2/3 от центральной оси.
[4]

Винтовая лестница может быть как основной, так и вспомогательной. В первом случае проступь должна быть длиной не менее 900 мм, а диаметр проема в перекрытии должен составлять не менее 2000 мм. Такие габариты необходимы для того, чтобы в проем поместилась не только лестница, но и ограждение с поручнем. Чтобы сделать винтовую лестницу своими руками, уменьшить диаметр проема возможно только путем сокращения расстояния между поручнем и кромкой проема. Желательно сделать его не более 100 мм. Но из-за этого могут возникнуть сложности при эксплуатации лестницы, так как рука при опирании на поручень будет постоянно подвержена риску травмы.

Длина ступеней, которые были бы наиболее удобны для хождения, окажется меньше, чем 1/2 диаметра, указанного в плане. Например, возьмем за основу проект лестницы диаметром 2000 мм, тогда, разделив эту величину на 2, мы должны получить ступень длиной 1000 мм. Но необходимо учитывать, что определенная часть проступи пропадет с одной стороны из-за центральной опоры, с другой стороны ее «отнимет» ограждение (стойки перил). Поэтому реальная длина проступи будет составлять только 800-900 мм.

Чтобы построить винтовую лестницу так, как предполагает правильная технология, учитывайте, что в данной конструкции все ступени являются забежными, и монтаж их происходит веерообразно, т. е. проступи, расположенные ближе к стойке, будут нависать друг над другом и превратят еще примерно третью часть проступи в неиспользуемую зону. Таким образом, активно могут задействоваться приблизительно 500-600 мм проступи. По такой лестнице сможет подняться только один человек, для двух уже не будет хватать места.

Если вы своими руками возводите в доме винтовую лестницу и знаете, что она будет использоваться нечасто (например, конструкция, ведущая на мансарду или в подвал), то диаметр проема может достигать 1400 мм, а длину проступи можно увеличить до 550-600 мм.

Перед тем как сделать проект винтовой лестницы, необходимо узнать размеры проема в перекрытии. Это важно для определения длины проступи. При расчете количества ступеней следует выяснить, каково расстояние между этажами. Не менее важен и угол закручивания лестницы. Пройдя по ней полный круг, можно оказаться в той же точке, с которой начиналось движение. Это не так важно, если винтовая лестница располагается посередине помещения, поскольку вход на нее и выход с нее можно ориентировать в любую сторону. Другое дело, если предполагается возвести сооружение у стены или в углу, так как в этом случае направление движения и место входа и выхода имеют значение. Не исключено, что за основу конструкции такого сооружения должен быть взят угол, отличный от 360°. Также при возведении лестницы необходимо учитывать расстояние до перекрытия, если она делается в доме с мансардой. Это нужно для того, чтобы при эксплуатации сооружения не ударяться о перекрытия головой.

Следующий раздел статьи посвящен тому, как рассчитать размеры винтовой лестницы.

Как правильно рассчитать размеры винтовой лестницы в частном доме на второй этаж

Рассмотрим, как происходит расчет конструкции винтовой лестницы со стандартными размерами. Допустим, угол поворота винтовой лестницы составляет 360°, диаметр равен 2000 мм, а высота — 3000 мм.

Во-первых, необходимо определить длину окружности по средней линии движения. Расчет размеров винтовой лестницы своими руками должен производиться по формуле: L = 2mR, где г = 2R : 3. Следует помнить, что средняя линия движения отстоит от радиуса лестницы на две трети. После преобразования формула выглядит следующим образом: L = 4wR: 3. Подставляем результаты, получаем: 4 х 3,14 х 1000 : 3 = 4187 мм.

Во-вторых, нужно определить высоту шага ступеней. При высоте этажа 3000 мм данный размер в конструкции винтовой лестницы на второй этаж может быть равен 150 или 200 мм, т. е. число подъемов будет составлять 20 или 15.

Если остановить свой выбор на 15 подъемах, то следует заложить 14 ступеней (пятнадцатая одновременно будет выполнять роль лестничной площадки).
[5]

Ширина пятнадцатой ступени может быть равной ширине 2-4 основных ступеней. Но следует учитывать, что при подъеме на первую ступень общая высота сокращается на высоту ступени, т. е. на 200 мм, что соответствует 15 подъемам. При этом в винтовых лестницах с поворотом 360° над головой располагается площадка. Следовательно, при высоте этажа 3000 мм необходимо соорудить площадку шириной в 4 ступени. Это означает, что на четвертой ступени общая высота сократится на 800 мм, но при этом над головой будет сохраняться безопасный промежуток более 2000 мм.

При правильном расчете винтовой лестницы на второй этаж важно определить ширину проступи по средней линии движения. Здесь применимы следующие формулы: 2h + b = 600-650 мм и h + b = 460 мм. Преобразовав формулы (b = 600-650 мм — 2h и b — 460 мм — К) и подставив в них значение высоты ступени (200 мм), можно вычислить ширину проступи, которая, исходя из первой формулы, будет составлять 200-240 мм, а согласно второй — 240 мм.

Теперь необходимо проверить, соответствуют ли эти значения тем, которые есть на самом деле. При делении длины развертки 4187 мм на 14 ступеней получаем 299 мм. Такая ступень является слишком широкой. Если в проекте указать проступи с подобным параметром, то возникнет необходимость в увеличении ширины шага. Для проверки следует произвести расчеты по первой формуле. Получаем: 2 х 200 + 299 = 699 мм вместо средних 620 мм. Это означает, что нужно увеличить число подъемов с 15 до 17, что включает 16 ступеней и одну площадку.

После вычислений станет ясно, что ширина проступи будет 262 мм (4187 мм : 16 подъемов), а высота подъемов — 177 мм (3000 мм : 17 ступеней), причем первый подъем необходимо уменьшить на 9 мм, чтобы уложиться в общую высоту этажа (168 мм+ 16×177 мм = 3000 мм). При таких размерах ступеней винтовой лестницы появляется возможность спроектировать верхнюю площадку шириной в 5 ступеней, так как они составят 1000 мм, что при общей высоте 3000 мм создаст нужный запас в 2000 мм.

В целом подбор количества ступеней осуществляется следующим образом: необходимо разделить общую высоту этажа на определенное число подъемов и сопоставить полученные высоту и ширину ступеней с тем, подходят ли они ширине среднего шага человека. Если при подсчетах будет образовываться остаток, то следует увеличить или, наоборот, сократить высоту первой ступени. Возможная разница составит менее 10 мм, что в результате практически не будет заметно. Такое допущение оправдано тем, что изменить высоту этажа нельзя, ее можно только скорректировать за счет укладки напольного покрытия, чтобы при делении ее на высоту подъемов получалось целое число.

Размеры других ступеней винтовой лестницы в частном доме должны быть одинаковыми по ширине и высоте. Если все-таки проступь винтовой лестницы получится чуть шире, то никаких неприятных последствий для всей конструкции ожидать не следует, просто нижняя ступень окажется немного более углубленной под верхнюю.
[6]

Не менее важно при расчете размеров винтовой лестницы на второй этаж своими руками определить ширину ступени в ее узкой части. В качестве опоры забежных ступеней винтовой лестницы выступает центральная стойка в виде обсадной трубы диаметром 50 мм, на которую нанизываются ступени. Для того чтобы стойка стала более жесткой, а ступени были надежно зафиксированы, между ними необходимо вставить гильзы с шайбами. В этом случае произойдет увеличение диаметра трубы. Кроме того, в узкой части каждой ступени следует просверлить отверстие диаметром 50 мм. Для большей прочности ступени ее нужно расширить, сделав больше поверхность вокруг отверстия на аналогичную величину (на 50 мм). Становится понятно, что ширина узкой части ступени равна 150 мм.

Для того чтобы определить ширину проступи в широкой части ступени винтовой лестницы, изготавливаемой своими руками, первоначально необходимо, используя формулу L = 2ɷR, вычислить длину окружности: 2 X 3,14 х 1000 мм = 6280 мм. При 16 ступенях ширина проступи в широкой части будет составлять 6280 мм : 16 = 393 мм.

Таким образом, можно определить все параметры проступи, ширина которой в узкой части составляет 150 мм, по линии движения — 262 мм, а в широкой части — 393 мм.

Руководствуясь полученными размерами, можно изготовить ступень, но обычно поступают гораздо проще, соединив разметку в узкой и широкой частях. Благодаря этому проступь становится шире, хотя после монтажа она не превышает расчетной ширины, потому что ступени являются забежными.

Для правильного определения размера верхней ступени, служащей в качестве лестничной площадки, важно решить, каким образом лестница будет расположена в пространстве.

Далее представлена пошаговая инструкция по возведению винтовой лестницы в доме своими руками.

Как сделать винтовую деревянную лестницу на второй этаж своими руками: пошаговая инструкция с видео

Отдельно стоит рассмотреть, как своими руками сделать проем винтовой лестницы в перекрытии верхнего этажа. Проем обычно обозначен в проекте дома и во время строительства не должен ничем перекрываться. Если лестница будет строиться позднее, то его можно будет выпилить в уже законченном перекрытии.

Отверстие необходимо просверлить снизу вверх, затем нужно подняться на верхний этаж и, ориентируясь на него, как на центр, начертить круг подходящего диаметра. С помощью лобзика следует выпилить проем по контуру на полу и вынуть доски. При этом перекрытия должны остаться нетронутыми.

Так как проем оформляется гнутыми деталями, необходимо правильно загнуть пиломатериалы. Существует множество вариантов, но начинающим мастерам будет проще всего сделать это, используя холодноклеевой метод. Перед загибанием пиломатериалов требуется провести подготовительную работу. Большую ровную поверхность (желательно стол) следует обить оцинкованным железом. Это нужно для того, чтобы к ней не приклеивались соединяемые элементы. Затем необходимо прикрепить к столу металлические или деревянные кружала подходящего диаметра. После этого, сделав от кружал отступ, который должен составлять чуть больше толщины загибаемого элемента, следует установить деревянные или металлические упоры.

Этапы работы по возведению винтовой лестницы из дерева своими руками: показаны на этих фото:

Для склеивания древесного шпона необходимо его полосы смазать клеем, вставить в кондуктор и обжать клиньями. При этом первая и последняя полосы должны быть достаточно длинными, чтобы образовать кольцо. Расположенные между ними полосы могут быть разной длины. Следует обратить внимание, что для последующей обработки (строгания и шлифовки) полосы шпона должны быть на 5-10 мм шире, чем необходимо.

В зависимости от толщины изготавливаемой детали ее можно гнуть как за один раз, так и в несколько приемов. Качество продукции будет лучше, если в кондуктор последовательно добавлять по одному слою шпона и, перед тем как положить следующий, тщательно обжимать первый и просушивать. На это требуется дополнительное время, но качество обжима будет превосходным.

Когда гнутая деталь будет полностью готова, можно приступать к ее установке в лестничный проем. Для этого сначала необходимо выпилить несущие балки, вставить и закрепить обрамление.

Чтобы построить винтовую лестницу на второй этаж как можно более прочной, в качестве крепежа лучше всего применять угловые накладки или стальные зубчатые пластины. Для того чтобы проем обрел полностью законченный вид, рекомендуется сделать на кондукторе два гнутых плинтуса, которые должны быть шире и значительно ниже балки. Их следует прикрутить с помощью шурупов вверху и внизу проема.

Что касается ступеней для винтовой лестницы, то их толщина зависит от диаметра лестничной конструкции. Таким образом, полностью готовая ступень для лестницы диаметром 2000 мм должна быть толщиной более 50 мм, а для лестницы диаметром 3000 мм — толщиной 60 мм. Рассмотрим подробнее методику изготовления ступеней для винтовой лестницы.

При создании ступеней лестницы не рекомендуется применять пиломатериалы, не прошедшие предварительной обработки. Если просто подобрать доску нужной ширины и выпилить из нее ступень, то когда последняя будет установлена, условия сушки и увлажнения будут неравномерными.

Перед тем как сделать винтовую лестницу из дерева, необходимо подобрать строганые бруски, скомпоновать их в пакет таким образом, чтобы годовые кольца были расположены в разных направлениях. Затем следует промазать боковые стороны брусков клеем, соединить их и зажать струбцинами. Когда клей высохнет, щиты будут готовы к разметке и раскройке ступеней.

Так как параметры ступеней будут уже рассчитаны, то по ним можно сделать выкройку из картона или фанеры, положить ее на щит, обвести, оставив со всех сторон припуски, а затем выпилить и обработать вручную или с использованием шлифовальной машинки. Чтобы сэкономить материал, необходимо максимально правильно разложить выкройку. Нужно следить за тем, чтобы широкая часть и отверстие под стойку были полностью идентичными. Это не означает, что ширина узкой и средней частей не учитываются, просто их влияние на сборку лестницы не столь велико. После осуществления раскройки всех ступеней необходимо собрать их в пакет и одновременно во всех заготовках сделать отверстия, используя специальную фрезу. Благодаря пакетному методу увеличивается точность сверления, что значительно упрощает сборку лестницы.

После того как ступени винтовой лестницы в частном доме, возводимой своими руками, будут подготовлены, следует разметить и произвести запил, необходимый для монтажа стоек ограждения. Для этого рекомендуется применять брусок сечением не менее 50 х 50 мм.

Крайние стойки перил необходимо одновременно соединить по 2 ступени, благодаря этому конструкция станет более жесткой, а ступени не будут проворачиваться на оси центральной стойки. Разметку запила под стойки рекомендуется проводить в несколько этапов. Сначала необходимо подготовить шаблон для разметки радиусов и от центра отверстия обозначить их на ступенях. На радиусах следует отмерить ширину бруска стойки, а от найденной точки построить прямой угол.

Таким образом, получится вырез под стойку. Его глубина определяется сечением бруска, а врезка обеспечивает зацеп, который равен половине сечения бруска. После этого нужно выпилить его, а затем в соответствии с уклоном лестницы отпилить верх стоек.

Верхняя ступень необходима для перехода по ней на верхний этаж и одновременно она является лестничной площадкой. Поэтому верхняя ступень должна быть длиннее, чем другие. Благодаря увеличению лестничного проема для размещения поручня перил можно настолько же нарастить радиус верхней ступени. Его рекомендуется выполнить таким образом, чтобы широким концом ступень расположилась на конструкции перекрытия, что придаст всей лестнице дополнительную жесткость и прочность. С целью повышения эксплуатационных характеристик сооружения верхнюю ступень можно и расширить. Это возможно сделать, если расстояние между нижними ступенями и нижней стороной площадки будет около 2000 мм.

Обычно первая балясина нижним концом упирается в пол, таким образом, она обеспечивает дополнительную фиксацию свободного конца ступени и всей лестницы. Но можно использовать и другой вариант — опустить все балясины до пола.

В таком случае лестница окажется как бы замкнутой в трубу из стоек ограждения.

Верхнюю ступень необходимо изготавливать отдельно. Сначала также нужно собрать под нее щит, затем положить на него шаблон основной ступени, продлить линию длины до необходимого размера лестничной площадки, нарисовать дугу, прибавив к радиусу примерно 100-150 мм.

После этого ширину площадки следует разметить по длине дуги, занимаемой несколькими ступенями. Чтобы облегчить задачу, можно просто поворачивать шаблон рядовой ступени относительно отверстия под опору. Далее необходимо просверлить отверстие под стойки ограждения.

Здесь вы можете посмотреть видео «Винтовая лестница своими руками», чтобы лучше представить, как возводится подобная конструкция:

Как своими руками построить винтовую лестницу на второй этаж: подготовка стойки и монтаж

Перед тем как перейти непосредственно к сборке винтовой лестницы, следует подготовить для нее центральную стойку. Лучше всего использовать для конструкции стальную толстостенную бесшовную трубу диаметром не менее 50 мм. Особенно тщательно нужно произвести крепление стойки к полу, так как на это место будут направлены сжимающие и изгибающие нагрузки, возникающие как от веса самой лестницы, так и веса людей, передвигающихся по ней.

Чтобы построить винтовую лестницу своими руками, для крепления центральной стойки рекомендуется использовать конструкцию пяты, которая имеет вид крестовины и заглубляется в пол.

Благодаря такой конструкции узел будет воспринимать, изгибающие нагрузки, а длинные опоры не позволят опрокинуть лестницу. Узел можно без труда закрепить на перекрытии любого типа. К железобетонным плитам перекрытия его можно крепить с помощью дюбелей. При монолитном бетонном перекрытии его разрешено встраивать непосредственно на этапе производства данной конструкции. При деревянных перекрытиях консоли узла способствуют распределению веса лестницы между несколькими балками. Для изготовления крестовины рекомендуется применять швеллер или уголки.

Длина консолей должна составлять не менее половины радиуса лестницы, а узел верхнего крепления необходимо сделать максимально надежным. Узел опирания разрешено выполнить в виде круглого или прямоугольного стального листа.

Опорный узел следует монтировать строго вертикально и точно в центр проема. Проверить перпендикулярность опорного узла к полу можно двумя способами.

Во-первых, если узел выполнен правильно и опорная труба установлена перпендикулярно к крестовине, достаточно положить строительный уровень на верхнюю грань опорной трубы, чтобы проверить ее горизонтальность.

Во-вторых, следует произвести проверку вертикальности обсадной трубы. Для этого нужно вставить ее в опорный узел и выставить всю конструкцию, после чего приложить к трубе строительный уровень.

Размер обсадной трубы зависит от высоты этажа и того, насколько глубоко она опустится в опорный узел. Необходимо, чтобы на верхнем конце обсадной трубы была резьба, на которую после монтажа лестницы следует накрутить муфту. Такое обжатие ступеней обеспечит им статическую устойчивость.

Начало резьбы должно располагаться под нижней плоскостью лестничной площадки, а ее конец — выше верхней плоскости примерно на 10-15 витков.

При правильно выполненных расчетах и подходящей высоте трубы останется только нарезать резьбу сверху. Таким образом, подготовку центральной стойки можно будет считать завершенной.

Если есть возможность использования сварки, то резьбу желательно не нарезать, а приварить. Для этого дополнительно понадобится сгон (кусок трубы с готовой резьбой). С трубы и сгона нужно обязательно снять фаску.

В противном случае сварной шов останется без обработки, с наплывами, из-за чего в дальнейшем возникнут проблемы при нанизывании ступеней — придется надевать их с противоположного конца трубы. Затем необходимо сварить обе детали.

Лестница будет считаться законченной, когда она достигнет верхнего этажа и будет установлена стойка ограждения. Место под стойку должно совпадать с центральной опорой. Для этого вместо муфты на резьбу нужно накрутить еще одну трубу (обжимную), одновременно выполняющую роль муфты и стойки ограждения. Кроме того, если нижний опорный узел не такой прочный, то эта труба станет элементом верхнего узла крепления всей конструкции.

Для соединения верхней части лестницы с ограждением проема к трубе нужно прикрепить деревянную пластину, которая будет не только выполнять функцию ограждения (поручня), но и станет связующим звеном для верхнего узла крепления лестницы.

На нижнем конце обжимной трубы должна располагаться внутренняя резьба. В этом случае она может быть изготовлена из той же трубы, что и гильзы. Внешняя резьба выполняется при использовании трубы, аналогичной обсадной. Тогда соединение делают с помощью сантехнической муфты.

Кроме стальной обсадной и обжимной труб, у винтовой лестницы имеются и другие металлические детали — опорные гильзы. Они должны быть определенной высоты, которая зависит от того, погружен ли узел в конструкцию пола или же он располагается на поверхности.

Лучше всего, если гильзы будут соответствующей высоты. Ошибка в расчете допускается в сторону уменьшения. Если гильза будет ниже, чем необходимо, то высоту, равную подъему ступеней, можно компенсировать, используя шайбы. В том случае, если гильза, наоборот, получится выше, чем нужно, то скорректировать вертикальный шаг ступеней будет невозможно. Общая высота гильз и шайб должна быть на 1—2 мм больше высоты вертикального шага ступеней, чтобы при обжиме лестницы шайбы слегка сминали древесину, углубившись в нее. Благодаря этому соединение будет более плотным и, следовательно, повысится прочность ступеней и лестницы в целом.

Диаметр гильз должен быть таким, чтобы обсадная труба входила в нее без зазора. Хорошим примером является совмещение толстостенной трубы с внешним диаметром 50 мм и трубы диаметром 57 мм и толщиной стенок 3-3,5 мм.

Практически все гильзы должны быть одинаковыми. Только нижняя может отличаться, ее размер зависит от особенностей места крепления опоры к полу и высоты, на которой будет установлена нижняя ступень.

Перед тем как приступить к монтажу лестницы, гильзы рекомендуется обработать — хромировать или окрасить.

Регулировочные шайбы лучше всего выточить на токарном станке, но также их можно заменить на сантехнические фланцы.

В верхней части лестница может быть зафиксирована любым из двух способов: посредством напуска площадки на перекрытие и прочного их соединения или с помощью жесткого монтажа к обжимной трубе поручня ограждения.

После того как все подготовительные работы будут завершены, можно приступать к монтажу винтовой лестницы. С целью выявления погрешностей и недочетов и дальнейшего их исправления рекомендуется провести предварительную сборку. Она должна осуществляться в следующем порядке.

Сначала нужно установить нижний опорный узел, вставить в него центральную опору, надеть на стойку гильзы, шайбы и ступени. Затем следует приступить к расположению ступеней по кругу. Нужно примерить стойки ограждения, разметить отверстия под болты для последующего крепления балясин и просверлить их.

Когда будет видно, удалось ли избежать ошибок при проектировании винтовой лестницы своими руками и изготовлении ее деталей, можно разобрать полученную конструкцию и подготовить ее к отделке. Нужно отшлифовать деревянные детали, окрасить или залакировать их. Стоит помнить, что металлические детали также могут нуждаться в специальной обработке.

Как самому сделать винтовую лестницу из дерева: заключительный этап

Заключительным этапом является сборка лестницы и установка поручня. Чтобы не тратить времени, рекомендуется приобрести готовый поручень из поливинилхлорида и придать ему желаемую форму с помощью строительного фена. Наверное, самым креативным решением будет изготовление гнутого деревянного поручня. Не стоит переживать о возможных трудностях при его создании, так как уже имеется определенный опыт, полученный при конструировании обрамления для круглого лестничного проема. Но нужно следить за тем, чтобы поручень был изогнут не только в горизонтальной плоскости. Он должен иметь уклон, характерный для лестницы.

Склеивать полосы шпона и изгибать поручень необходимо непосредственно на лестнице, накрыв ее полиэтиленовой пленкой, чтобы не испачкать клеем. Порядок выполнения работ следующий. Сначала требуется промазать шпон клеем, скомпоновать заготовки в пакет и уложить на ступени. Затем необходимо притянуть будущий поручень струбцинами к стойкам, стараясь не пропустить ни одну из них. На участках между струбцинами поручень следует стянуть шпагатом и оставить до высыхания. После этого можно снять струбцины и шпагат.

Чтобы самому сделать винтовую лестницу как можно более прочной, необходимо соблюдать следующие условия. Работать нужно быстро и аккуратно, чтобы не допустить высыхания клея, в противном случае полосы шпона будут изгибаться неравномерно и могут вовсе сдвинуться. Чтобы не повредить древесину, под зажимы струбцин рекомендуется подкладывать, например, фанеру. Во избежание необходимости отделывать поручень можно придать ему прямоугольное сечение с заоваленными ребрами.

Не рекомендуется делать поручень широким и высоким. Желательно его изогнуть при достижении высоты в 30 мм и ширины более 50 мм.

Установку поручня удобнее всего начинать с верхней балясины, притянув его двумя шурупами. Далее можно постепенно переходить к следующим стойкам. Так нужно двигаться до тех пор, пока не будет прикручен весь поручень. После этого рекомендуется обработать его наждачной шкуркой и произвести отделку так же, как и других деревянных деталей лестницы.

Заключительным штрихом будет установка балюстрады. Ее можно оформить поручнем, прикрепив его к верху обжимной трубы. Благодаря этому появится дополнительный крепежный узел лестницы.

Если нет возможности самостоятельно сконструировать гнутые детали для винтовой лестницы, можно изменить форму проема, сделав его прямоугольным. В таком случае поручень также будет иметь вид прямоугольных сегментов, опиленных под определенным углом. При этом края ступеней не нужно закруглять, лучше их выполнить по хордам.

На этих фото показаны винтовые лестницы в доме, возведенные своими руками:

Видео удалено.

Видео (кликните для воспроизведения).

Источники:

Бродская, И.М. Машины для производства строительных материалов: Каталог-справочник / ред. Л.П. Ситников, И.М. Бродская, А.Д. Тараканов, и др.. — М.: ЦНИИТЭстроймаш; Издание 2-е, 2015. — 468 c.
Дамье-Вульфсон, В. Н. Устройство полов из паркета и линолиума. Практическое пособие / В.Н. Дамье-Вульфсон. — М.: Высшая школа, 2017. — 192 c.
Харитонов В. А. Надежность строительных объектов и безопасность жизнедеятельности человека; Высшая школа, Абрис — М. , 2016. — 368 c.
Бурлаков И. Р., Неминущий Г. П. Специальные сооружения для игровых видов спорта; СпортАкадемПресс — Москва, 2001. — 184 c.
Смирнова, И.П. Альбом проектов сельских общественных зданий / И.П. Смирнова. — М.: Стройиздат, 2017. — 164 c.
Васильев, А. П. Эксплуатация автомобильных дорог. В 2 томах. Том 1 / А.П. Васильев. — М.: Academia, 2013. — 320 c.

Чертеж винтовой лестницы из металла

Оценка 5 проголосовавших: 1

Приветствую Вас на нашем портале. Меня зовут Михаил Суханов. Я уже более 6 лет занимаюсь строительством. Я считаю, что являюсь профессионалом в своей области, хочу научить всех посетителей сайта решать сложные и не очень задачи.
Все материалы для сайта собраны и тщательно переработаны с целью донести как можно доступнее всю необходимую информацию. Однако чтобы применить все, описанное на сайте всегда необходима обязательная консультация с профессионалами.

Винтовая лестница из металла своими руками на несущей опоре: расчеты, сборка и видео

Выбрать проект лестницы для частного дома или квартиры с несколькими уровнями – задача не простая. Ведь она должна быть удобной, надежной, естественно вписываться в интерьер и не занимать много места. Особенно когда площадь ограничена. В этом случае наилучшим вариантом будет выбор винтовой лестницы. Материалом для ее изготовления чаще всего служат металл или дерево, но изделия из металла более прочны и изысканны по дизайну. Поэтому далее рассмотрим, как может быть изготовлена винтовая лестница из металла своими руками.

Чем отличаются конструкции винтовых лестниц

Метод крепления ступеней определяет конструкцию спиральной лестницы. Традиционный тип – консольный, когда всю нагрузку несет центральный опорный стержень, к которому привариваются металлические кронштейны. Опора выполняется из трубы диаметром 5-7 см с толстыми стенками. Кронштейны могут выполнять функцию ступеней или же служить основой для дальнейшей облицовки.

Логическим продолжением консольного типа – конструкция на больцах. В ней ступени соединяются между собой по наружному краю стальными стержнями – больцами и деталями перильного ограждения. Изнутри кромка ступеней крепится к гильзам, которые в свою очередь надеваются на опорный столб. Таким образом, нагрузка распределяется по всему сооружению.

Существуют варианты спиральных лестниц без опорной оси, где силовыми узлами являются несущие балки – косоуры или тетивы. В первом случае ступени находятся на опорных балках, во втором – монтируются к ним торцами.

Спиральная лестница на тетивах

Хороший проект – основа всего

Разработка проекта винтовой лестницы должно основываться на ее безопасности и удобстве пользования, поэтому необходимо учитывать некоторые правила, описанные в нормативных документах:

дистанция между витками (H₁), т.е. между нижней ступенью и той, что над ней – не менее 200 см.;
комфортная высота подъема ступени (h) – 15-19 см.;
минимальная длина ступени – 80 см;
оптимальная линия движения по винтовой лестнице лежит примерно на 2/3 ширины марша, поэтому глубина проступи на ней (e₀) должна быть минимум 20 см, а на расстоянии 15 см от центрального столба – минимум 10 см. ;
высота подъема ступени и глубина проступи связаны между собой зависимостью, которая должна выполняться:

2h+e₀=60…65 см,

отношение толщины проступи к длине ступени должно быть в пределах 1:20;
при ширине марша до 150 см лестница обязательно должна быть оборудована перилами 90-100 см высотой;
для безопасного подъема на верхний уровень, размеры лестничного проема с каждого его края должны быть больше диаметра винтовой конструкции на 10 см.

Ознакомившись с нормативами, переходим к рассчетам.

Обратите внимание! Перед началом проектирования, определите точку входа и выхода с лестницы, угол ее поворота и направление вращения.

Дальше речь пойдет о лестнице на больцах, которая имеет опорный столб диаметром 76 мм, длину ступеней 1 м. и угол поворота 270 градусов. Высота подъема H (дистанция между чистовым полом на нижнем и верхнем уровнях) равна 3 м.

Радиус по линии подъема

R₀=38+1000∙2/3=705 мм

Длина лестницы по линии движения

L₀=3/4∙2πR₀=3/4∙2∙3,14∙705=3321 мм

Принимаем высоту ступеней h=190 мм. Тогда количество ступеней:

n=H/h=3000/190=15,8

Округляем до 16 и уточняем h=3000/16=188 мм. А точнее, 15 подъемов по 188 мм и один (на первой ступени) 180 мм.

Роль последней ступени выполняет площадка на верхнем уровне, следовательно, мы имеем 16 подъемов и 15 ступеней.

Теперь получим ширину проступи по линии движения e₀=3321/15=222 мм., что соответствует нормативам.

Проверяем эту величину на эргономичность: 2∙222+188=632 мм., т.е. здесь тоже все сходится.

Рассчитываем длину лестницы по наружному диаметру и ширину ступеней с этого края:

L=3/4∙2∙3,14∙(38+1000)=4489 мм., e=4489/15=326 мм

Определим размер лестничной площадки, допуская, что толщина верхнего перекрытия 20 см. Поднимаясь на 18,8 см с каждой ступенькой, на четвертой дистанция до потолка составит 205,6 см. Значит, площадка может перекрывать только 4 ступени.

Основные размеры нашей лестницы посчитаны. По ним делаем чертеж конструкции, который будет основой для изготовления.

Чертеж винтовой лестницы

Сооружаем лестницу

Для осевой опоры понадобится труба Ø57 мм. с толстыми стенками. На нее будут одеваться гильзы из такой же трубы, но диаметром 76 мм. Для ступеней подойдет профилированная труба 25х40 мм.

Ход работ следующий:

Нарезаем гильзы. Плоскость реза должна быть строго перпендикулярна оси, чтобы плотность установки гильз была максимальной.

Нарезанные гильзы

Чтобы посадка гильз на опорную ось была без люфтов и зазоров сделаем уплотнительные кольца из 6 мм. прута – по 2 на каждую гильзу, накрутив их на более тонкую трубу.

Уплотнительные кольца

Кольца разрезаем, сделав зазор, и ввариваем с каждого торца гильзы. Теперь, чтобы обеспечить плотную посадку, фрезером отшлифовываем кольца внутри.

Кольцо в гильзе

Для одинаковой и правильной геометрии каркасов ступеней нам понадобится кондуктор. Делаем его из ДСП, нескольких брусков и оправки для трубы.

Кондуктор для ступеней

Вкладываем в кондуктор заготовки под ступени, размечаем линии реза, отрезаем по ним и свариваем все в одно целое. По окончании зачищаем швы.

Сборка каркаса ступеней

Далее собираем каркас. Гильзы со ступенями надеваем на центральную опору и устанавливаем полученную конструкцию на подготовленной площадке. Нижняя часть бетонируется, а верхняя крепится к перекрытию.
Поворачиваем ступени под нужным углом, после чего между ними привариваем стойки из профилированной трубы. Гильзы фиксируем между собой сваркой.

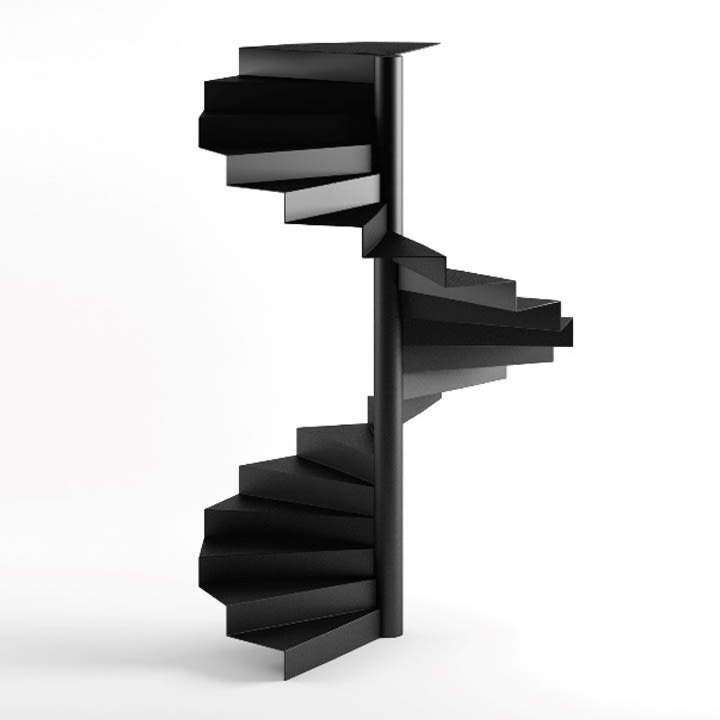

Готовый каркас

Каркас лестницы готов. После его грунтовки и покраски на ступени обшиваются, и устанавливаются перила. Как просто может быть оформлена винтовая лестница своими руками из металла, видео приведено ниже.

Вконтакте

Facebook

Twitter

Google+

нюансы установки своими руками и модели эконом-класса на второй этаж в частном доме, расчёт и размеры, примеры металлической и деревянной конструкции

В домах и квартирах более одного этажа никак не обойтись без лестницы. Но бывает, что свободной площади очень мало, а наверх взбираться очень надо. В этом случае может помочь простая, но устойчивая винтовая лестница. Некоторые модели обыгрываются современными дизайнерами так, что они становятся не только удобным подъемником, но также и прекрасным дополнением к интерьеру и вместительным хранилищем для полезных и важных мелочей.

Виды и элементы

Винтовые лестницы названы так благодаря своему внешнему сходству с винтом. Начинаясь на верхнем этаже, такая лестница спускается легкой ленточкой серпантина. Украшение, функциональное дополнение и легкая конструкция, которую можно собрать самостоятельно.

Лестницы винтового типа имеют четыре основных вида в зависимости от способа крепления ступеней.

Ось + стены. Для этой конструкции вначале устанавливается центральная ось – столб, труба или просто даже соединительные элементы ступеней. Стены помещения, расположенные вблизи проема для лестницы, являются самым распространенным способом крепления. Таким образом, основная нагрузка конструкции ложится на центральный столб и стены помещения.
Консольное крепление. Главным действующим лицом по-прежнему остается центральная ось – широкая труба. На нее крепятся ступени при помощи консолей. Стены помещения в этом не участвуют, лестница может располагаться посреди комнаты, но конструкция получается довольно устойчивой, жесткой и прочной за счет консольного крепления.

Гнутая тетива + ограждение. Один из самых оригинальных и легких вариантов. Такие конструкции, как правило, создают иллюзию парения в воздухе. На самом деле лестница с этим видом крепления имеет повышенную сложность установки, при этом остается довольно прочной и безопасной. Здесь нет центральной оси, на которую могли бы опереться ступени. Главным звеном всей конструкции являются спиральные тетивы – косоуры ленточной формы. Из этих витиеватых полосок вверх устремляются балясины, на которые крепятся перила. Либо к тетивам лестницы могут крепиться монолитные широкие полосы, также выполняющие роль опоры-ограждения для человека.
Этот вид очень похож на второй – консольное крепление, но не является таковым. Это своеобразная сборная конструкция, ступени которой нанизаны на обсадную опорную трубу узким своим концом. Здесь также не используют стены или какую-либо другую дополнительную опору.

Круговая лестница – это полноценная спуско-подъемная конструкция, которая своей формой обеспечивает удобную и практичную эксплуатацию. Если взглянуть на нее готовую с высоты второго этажа, можно увидеть рисунок лестницы. Каскадная вереница ступеней обычно спускается по ровной окружности с минимальным диаметром. Иногда можно лицезреть фигуру многоугольника, когда лестница опирается на центровую ось и стены помещения.

Оригинальная модульная лестница представляет собой такую же винтовую конструкцию, только с небольшим витком. Это конструкция, в основе которой лежит установка ступеней-модулей друг на друга. А также имеется одна центральная опора, которая ставится строго посредине винтового марша и придает конструкции прочность. Однако такие лестницы чаще всего используются там, где приходится нечасто подниматься наверх.

Она может быть травмоопасной и неудобной.

Готовые винтовые лестничные конструкции включают в себя такие основные комплектующие:

ступени;
верхняя площадка;
столб для установки перил;
непосредственно перила;
центровой столб – ось конструкции;
стойки-балясины, которые соединяют витки лестницы в единую конструкцию;
ограждение второго этажа.

Основные моменты сборки обозначены четырьмя узлами.

Мини-схема по наборной комплектации винтовых лестниц выглядит так:

узел А – крепление осевой трубы к перилам второго этажа;
узел Б – центровая труба соединяется с консолью ступени;
узел В – на ось устанавливаются шайбы и гильза, которые выполняют функцию фиксатора консолей, а также служат для декоративного оформления конструкции;
узел Г – объединение нижнего опорного центра с основной трубой.

Плюсы и минусы

Обладая оригинальностью, винтовая лестница имеет несколько неоспоримых плюсов, которые, впрочем, ловко парируются ощутимыми минусами.

Положительные утверждения в пользу витиеватой конструкции на второй этаж:

винтовые лестницы занимают совсем мало места, самая громоздкая конструкция имеет диаметр 2 метра, при этом экономия полезной площади проявляется и на втором этаже;
витиеватые конструкции могут выступать в роли служебных лестниц, когда не нужно очень часто подниматься наверх, но громоздкие или складные модели приобретать и устанавливать не хочется;
низкая стоимость относительно стандартных маршевых конструкций;
часто используется как дополнительное место для хранения и в качестве декора помещения, его главной изюминки.

Частный дом – частная территория, где все должно быть идеально для хозяина, индивидуально и со вкусом подобрано. Но есть такие моменты, когда что-то пошло не так и все плюсы винтовых лестниц вдруг померкли на фоне их минусов.

По ним невозможно поднимать на верхний этаж крупногабаритные предметы. Несмотря даже на самый большой диаметр, развернуться на серпантинной лестнице с предметом мебели – большая проблема.
Дискомфорт при постоянном использовании. Некоторые могут даже почувствовать головокружения в процессе спуска или подъема по слишком изогнутой конструкции. Для других ступени в виде лепестков кажутся не очень удобными для ступни: нога может соскальзывать, что приводит к непредвиденному травматизму.

В любом случае все плюсы и минусы винтовых лестниц – личный опыт каждого отдельно взятого хозяина, поэтому полностью утверждать и гарантировать, что этот вариант является самым лучшим или самым плохим, не стоит.

Попробуем разобраться в материалах, из которых изготавливаются винтовые лестницы.

Материалы

Здесь все довольно прозаично, как и в большинстве лестничных конструкций. Это могут быть модели, выполненные полностью из одного сырья, а также – комбинированные. В некоторых случаях встречаются комбинации из нескольких разных материалов. Но рассмотрим сейчас основные.

Деревянная винтовая лестница – классика жанра. Просто потому, что раньше все подъемные конструкции изготавливались из этого материала. Несмотря на большое количество изогнутых линий, древесина очень гармонично вписалась в образ в целом.
Лестница из металла также уютно устроилась в современных жилищах. Существенным ее минусом является холод металла, передающийся босым ногам в момент эксплуатации. Но такие конструкции показывают высокий уровень прочности и долговечности. К тому же металлическая винтовая лестница имеет отличную возможность стать бестселлером, оснащенная оригинальной ковкой.

Стеклянная конструкция встречается довольно редко, но создает иллюзию лестницы, парящей в воздухе. Чаще всего стекло присутствует в комбинированных моделях, выступая в качестве ступеней или ограждения.
Бетон – всему голова в современных постройках. Обычно бетонные основательные винтовые лестницы закладываются еще на этапе проектирования будущего дома. Как правило, такие модели имеют максимально громоздкую структуру по сравнению с такими же, но из дерева.
Камень как натуральный, так и искусственный, наряду с деревом, является самым консервативным материалом для изготовления винтовых лестниц. Конструкция довольно тяжелая, поэтому ее тоже зачастую используют в комбинированных моделях.

Винтовые лестницы, в которых соединены два и более металла, сегодня совсем не редкость. Такие конструкции позволяют немного сэкономить и добиться желаемого результата. Но подбирать их необходимо с умом и в соответствии с дизайном жилого помещения, в котором будут установлены лестницы.

Например, железная опора, кованые перила и деревянные ступеньки отлично подойдут под классический и ретростиль интерьера. Полностью металлические конструкции придутся по душе любителям лофта. Хай-тек гармонично сольется в единое целое со стеклянно-металлической лестницей.

Для помпезно-гротескных помещений уникальным решением станут громоздкие конструкции из бетона или камня.

Выбор формы

Еще один способ разделения винтовых лестниц на подгруппы – в зависимости от формы.

Несмотря на то что форма уже предопределена, она может иметь разные вариации:

спиральная или циркульная – образуются равномерные витки вокруг столба-основы, имеет одинаковый радиус на каждом обороте;
прямоугольная – при опоре на ось и на стену часто образуется такая форма лестницы, при этом она имеет, как правило, не более одного пролета;
лекальная – спираль с переменчивыми внутренним и наружным радиусами лестницы, имеющая несколько подвидов: Г, П и S-образная.

Чтобы понять, какая лестница вам нужна, определитесь с местом, где она будет установлена и просчитайте все возможные варианты ее размещения.

Если у вас еще не вырезан потолочный проем под винтовую конструкцию, задумайтесь, всем ли членам семьи будет удобно подниматься на второй этаж, в котором будет вырезана круглая дыра относительно небольшого диаметра.

Проектирование

На этапе создания проекта основная сложность возникает с расчетом всех необходимых параметров и размеров. Можно обратиться в специальное архитектурное или дизайнерское бюро, которые в течение дня предоставят вам все необходимые чертежи. А можно попытать счастья самостоятельно и разработать план-схему изготовления и установки винтовой лестницы.

Размеры подъемной конструкции серпантинного типа имеют следующие отправные точки:

ступени – ширина, длина и расстояние между ними;
ось – толщина стен и диаметр столба;
подступенки – наличие или отсутствие, при первом варианте пересматривается пункт номер 1;
виток – высота, комфортная не только для подъема или спуска человека (крутой или пологий), она также должна соответствовать росту самого высокого человека в семье, чтобы не биться головой о следующий виток лестничного винта.

Первым делом принимаются за расчет размеров основных деталей и сам чертеж проекта. Чтобы рассчитать все необходимые параметры, существует специальная строительная формула, в которой не просто разобраться с первого раза. Предлагаем вам сделать все расчеты на примере конкретных цифр. Так будет понятнее.

Для примера будут взяты среднестатистические данные виртуальной винтовой лестницы. Ширина марша – 90 см, высота конструкции – 2 м 70 см, диаметр центрового столба – 30 см.

Для начала нам необходим общий диаметр винтовой лестницы. Найти эту величину поможет формула, в которой необходимо ширину марша умножить на 2, а к полученному результату прибавить диаметр столба. На выходе получаем такой пример: 90 см х 2 + 30 см = 210 см или 2 м 10 см.

Следующим элементом для измерения будет траектория человека, движущегося по этой лестнице. Здесь формула диктует нам сложить радиус основной трубы с шириной марша. Затем все это делится пополам: (150 мм + 900 мм): 2 = 525 мм – радиус окружности траектории человека.

Теперь рассчитываем количество ступеней на заданную высоту лестницы. Вначале определяем длину окружности траектории ходьбы человека по формуле 2хПхR. Получается цифра 3 297. Далее берем ширину средней части ступени винтовой конструкции (обычно она составляет 20-25 см), делим полученную длину окружности на нее. Получаем 3 297: 250 мм = 13,188. То есть ступеней в конструкции должно быть 13 штук. Чаще всего профессионалы округляют полученный результат в большую сторону.

Необходимо определить, на каком расстоянии друг от друга будут располагаться ступени, то есть их высоту. В первую очередь вычисляем высоту от верхней ступени до нижней. Примерная толщина стандартной ступени составляет 30 мм. Максимальный рост члена вашей семьи (1900 мм) с припуском в 100 мм, это надо сложить с предыдущим параметром. Итого получаем – 2030 мм.

Высота между ступенями равна отношению высоты витка (2030 мм) к количеству ступеней (13-14). Получаем цифры 156,15 мм и 145 мм соответственно.

Когда все замеры выполнены, схемы начерчены, а материал и форма выбраны, можно приступать непосредственно к изготовлению винтовой лестницы.

Изготовление

Еще раз хочется уточнить о важности соблюдения всех нюансов и пропорций, чтобы эта компактная и легкая конструкция была действительно практичным приобретением.

В качестве основного стержня винтовой лестницы могут быть использованы:

металлические трубы;
бетонные и кирпичные столбы;
деревянные опоры.

Прикрепить ступени к металлической, бетонной или кирпичной основе можно при помощи специальных муфт и болтов.

К дереву же они крепятся гораздо проще и более разнообразными способами.

Основную ось лестницы необходимо максимально прочно зафиксировать как в верхней части конструкции, так и внизу. Металлический стержень может иметь минимальный диаметр 50 мм. Что же касается остальных материалов, то тут уже размах должен быть пошире – от 150 до 500 мм. В зависимости от габаритов помещения можно увеличивать конечную цифру.

Следующим этапом идет создание ступеней. Рассмотрим этот процесс на примере изделия из дерева и основных рекомендаций к нему:

обычно толщина готовой ступени не более 50 мм, хотя бывают и исключения;
деревянные доски должны быть идеально ровными, сухими и обработанными;
использовать в качестве исходного материала склеенные бруски.

Чтобы сделать ступени методом, указанном в последнем пункте, необходимо собрать деревянные составляющие в единую панель. Обращайте внимание, чтобы направление волокон у всех брусков было в разные стороны. Так рисунок изделия получится более оригинальный и приятный глазам. Промазываете клеем каждый стыковой шов и фиксируете общее полотно в струбцинах или тисках до полного высыхания.

Пока производится сушка материала, изготовьте лекало для ваших ступеней. На плотном картоне нарисуйте форму вашей будущей ступеньки с учетом всех предварительных размеров и вырежьте шаблон. Первая верхняя ступень будет выполнять роль стартовой площадки на втором этаже, поэтому ее делайте почти в два раза больше все остальных.

Переносим схему ступеней на каждую склеенную деревянную плоскость и вырезаем лобзиком или пилой заготовки. Далее выполняют все необходимые работы по обработке деревянных изделий вручную либо при помощи специальных инструментов.

После этого можно приступить к изготовлению балясин – опорных стоек для перил конструкции – и непосредственно самих поручней. Прежде чем приступить к производству последних, необходимо учесть, что их особый изогнутый вид не всегда подвластен простому физическому воздействию. Для изготовления перил и балясин лучше обратиться к специалисту, если у вас нет специального образования или опыта.

Стоит заметить, что балясины и перила – это самый последний этап в производстве и монтаже винтовой лестницы своими руками.

Подробнее о том, как изготовить винтовую лестницу, вы узнаете из следующего видео.

Монтаж: порядок и нюансы

Замеры, чертежи, этапы изготовления и приобретение основных составляющих и крепежных элементов позади. Теперь можно приступать к полноценному монтажу винтовой лестницы. И если вы решили сделать это своими руками, обратите внимание на порядок действий и основные советы по монтажу.

Определите месторасположения лестницы в доме. Рассматривайте его в комплексе с формой конструкции. Если вы выбрали винтовую лестницу с опорой на стены помещения, то они должны быть где-то поблизости от выбранного вами места.
Разметка пола и потолка производится симметрично. Необходимо определить центр конструкции, в который будет вмонтирован основной стержень винтовой лестницы.
Определившись с общим диаметром конструкции, вырезаете круглое отверстие в потолке и обрабатываете его необходимыми материалами.
Если это не модульная лестница, то следующим шагом будет установка оси конструкции. Дальнейшая работа с опорной стойкой зависит от типа выбранной лестницы.
Нижняя ступень может укладываться прямо на пол первого этажа либо на деревянную подложку для лучшей ее фиксации. Верхняя же площадка устанавливается непосредственно на пол второго этажа.
Следующим этапом происходит установка балясин и перил.

Установка винтовой лестницы в доме своими руками завершена. Остается лишь финальная ее обработка, украшение и наполнение дополнительными функциями при необходимости.

Можно покрасить ступени или перила в необходимый цвет, расположить на задней стороне ступеней полочки, подвесные конструкции для цветов и мелочей. При любой декоративной отделке обращайте внимание на то, чтобы не страдала безопасность подъема по такой конструкции. Поскольку ступени в ней зачастую имеют чуть меньшую ширину, чем в стандартных лестницах, следует подступенки оставлять сквозными, чтобы нога могла встать на ступень максимально твердо и уверенно.

Чтобы ваша винтовая лестница стала не только красивым достоянием интерьера, но и незаменимой безопасной помощницей, обратите внимание на самые распространенные советы и рекомендации специалистов.

Подробнее об установке винтовой лестницы вы узнаете из следующего видео.

Красивые примеры

Простая деревянная винтовая лестница экономкласса, полностью созданная руками хозяина. Классическая прямоугольная конструкция с одним пролетом. Используется для спуска в подвал.

Еще одна простая недорогая конструкция, имеющая спиралевидную форму. Основные материалы, использованные при производстве составляющих: дерево и металл. Винтовая лестница опирается на центральную ось, выполненную в виде завитой трубы, имеет металлические перила-прутья. Такая конструкция весьма безопасна и проста в установке.

Межэтажная винтовая лестница из древесины S-образной формы, не имеет перил, но оснащена высоким плинтусом по всей длине. Нижняя и верхняя ступени отличаются по своей форме от остальных. Они чуть шире и более устойчивы. Небезопасна для использования маленькими детьми.

Спиральная винтовая лестница из металла для маленьких проемов. Окрашена в яркий красный цвет, по стилю сочетается с интерьером помещения. Основная опора – металлический столб и угловые стены. Тоже одна из вариаций экономкласса.

Компактные винтовые конструкции из дерева и металла подойдут для использования не только в малогабаритных многоуровневых квартирах. Такая модель также является идеальным вариантом для дачи, для помещений, в которые не имеется большого и постоянного потока людей.

Оригинальная космическая винтовая лестница со ступенями-лепестками из металла. Опора – только центральная труба, на которую нанизаны ступени. Не рекомендована для использования маленькими детьми и пожилыми людьми.

Классическая модульная винтовая конструкция. Состоит из деревянных ступеней и металлической основы. И также очень удобная для использования в узких потолочных проемах. Пригодна только для перемещения человека вверх или вниз.

Ажурная винтовая лестница, выполненная с использованием ковки. Винтажная конструкция станет не только функциональным, но и очень красивым приобретением. Внесет свой шарм в отделку помещения в классическом или ретростиле.

Чугунные винтовые лестницы встречаются довольно редко. Обычно они используются в интерьерах в стиле лофт. Эта оригинальная черная конструкция со ступенями, похожими на ступени в поезде, создает приятную атмосферу, когда все находится на своих местах. Несмотря на свою громоздкую конструкцию, чугунная лестница смотрится довольно легко и непринужденно.

Еще один оригинальный вариант для маленьких проемов в стиле лофт. Ограждение имеет монолитную конструкцию и выполнено в виде перфорированной стали.

Конструкции нового стилевого андеграундного направления производятся не только из металла. Существуют также вариации с деревянными ступенями темного окраса, а также с каменными комплектующими.

Невесомые футуристичные модели в стиле хай-тек не оставят равнодушными любителей оригинальных и практичных интерьеров. Зачастую такие конструкции имеют довольно большой диаметр, соседствуют с панорамными окнами и просторными помещениями.

Основными материалами, используемыми для изготовления винтовых лестниц в стиле хай-тек, являются металл, стекло и пластик. Все те основные сырьевые комбинации, которые так прочно укоренились в современном строительном мире.

Простые бетонные конструкции сегодня также можно встретить повсеместно в интерьерах лофт, хай-тек и модерн. Они очень громоздкие, тяжелые, но винтовая лестница из такого материала прослужит так же долго, как площадки в стандартных подъездах многоквартирных домов.

Нежная винтовая лестница в японском стиле. Способ крепления – на тетивах. Материал изготовления – пластик и дерево. Высокие монолитные перила позволяют уверенно держаться на ней. Белый цвет и оригинальный японский рисунок не оставят вас равнодушными.

Винтовая лестница как центральный предмет интерьера. Массивные деревянные марши, уложенные по спирали. Прозрачные стеклянные поручни. И нижние ступени как пьедестал для постамента. Все указывает на широту размаха и модернистский уклон помещения.

Еще одна конструкция родом из будущего. Парящие в воздухе стеклянные ступени, обрамленные практически невидимой опорой из такого же материала, упираются в периметральные стены помещения. Несмотря на кажущуюся хрупкость всей конструкции, данная винтовая лестница является очень прочной и устойчивой к механическим повреждениям. Одним из нюансов является возможность скольжения ноги по ступеням, который легко устраняется при помощи специальных силиконовых или резиновых накладок.

Подробнее о винтовых лестницах вы узнаете из следующего видео.

чертежи, расчеты и разновидности винтовых конструкций

При строительстве дома возникает вопрос о выборе дизайна лестницы. Здесь в первую очередь во внимание берутся дизайн и размеры комнаты. Если у вас ограниченное пространство, необходимо построить вспомогательную лестницу или у вас просто есть желание дополнить интерьер ярким акцентом, вы должны подумать о выборе металлической винтовой лестницы. Давайте разберемся, какую конфигурацию выбрать, а также рассмотрим этапы подготовки проекта, изготовления и монтажа металлической лестницы.

Конструкции винтовых лестниц

Существует три основных типа винтовых лестниц:

На косоурах. Основным опорным элементом такой лестницы является одна или несколько опорных балок, поверх которых укладываются ступени. Торцы ступеней в данном случае остаются открытыми;
Основным опорным элементом такой лестницы является одна или несколько опорных балок
На тетивах. В этом случае ступени крепятся к внутренним сторонам несущих элементов. Ими могут являться две балки-тетивы, или одна балка и центральный опорный столб;
В этом случае ступени крепятся к внутренним сторонам несущих элементов
На больцах. Опорные балки в данной конструкции лестниц вообще не предусмотрены. Ступени крепятся либо к стене (для маршевых лестниц) либо, что актуально в нашем случае, к центральному опорному столбу с помощью больцев.
Опорные балки в данной конструкции лестниц вообще не предусмотрены

Достаточно интересным и несложным в изготовлении является симбиоз маршевой и винтовой лестницы. Такая конструкция отлично сочетает в себе достоинства обоих разновидностей.

Наиболее простой в изготовлении является винтовая лестница на больцах с центральным опорным столбом

Наиболее простой в изготовлении является винтовая лестница на больцах с центральным опорным столбом. Поэтому мы сосредоточим свое внимание именно на этой конструкции.

Выбор конструкции для монтажа

Когда мы думаем о винтовых лестницах из металла, первое что приходит в голову — это клинообразные ступени, которые расположены вокруг центральной опоры. Это самая распространенная конструкция, такого рода лестницы часто изготавливают при помощи модульного каркаса. Его отличительной особенностью является легкость сборки и относительная невысокая стоимость.

Варианты винтовых металлических лестниц:

модульные;
литые.
кованые;
сварные.

Литые и кованые варианты отличаются элегантным оригинальным дизайном и высокой ценой. Все изделия из художественной ковки изготавливаются из стали, а литые – из железа и бронзы. Сборные конструкции выполняются из алюминия или металла с хромированной отделкой. Их сборка легко осуществляется собственными силами.

Простая конструкция имеет сварные варианты. Благодаря относительно простому устройству вы можете построить металлическую лестницу на второй этаж своими руками. Из металла вы можно выполнить каркас лестницы, оформив ее затем любыми подходящими материалами.

Расчет винтовой лестницы на больцах

Очень важным этапом при постройке винтовой лестницы является точный расчет конструкции и определение всех ее параметров. Для создания грамотного чертежа нам потребуется 5 значений: высота лестницы, ее диаметр, количество ступеней, их ширина, а также высота проступка. Рассмотрим процесс определения каждого из параметров подробнее:

Высота лестницы

С определением этого параметра все просто – достаточно с помощью отвеса измерить расстояние от пола до потолка.

Диаметр лестницы

Данное значение определяется в соответствии с вашими личными предпочтениями, а также особенностями помещения, в котором будет устанавливаться лестница. Диаметр лестницы равен длине ступени умноженной на два, плюс ширине опорного столба.

При выборе диаметра стоит помнить, что минимальная длина ступени не должна быть меньше 50 сантиметров, таким образом, минимально допустимый диаметр лестницы с опорным столбом в 5 сантиметров будет 105 сантиметров. Для более комфортного пользования лестницей желательно чтобы это значение было 135-140 сантиметров при той же толщине опорного столба.

Количество ступеней и высота проступка

Необходимое количество ступеней в каждом конкретном случае зависит от высоты проступка. Она, в соответствии с ГОСТом, должна колебаться от 15 до 20 сантиметров.

Для начала необходимого необходимо разделить высоту лестницы на любое значение в этих пределах.

Допустим, что высота помещения 265 сантиметров. Вы решили сделать ступени высотой 17 сантиметров. Делим 265 на 17 и в результате получаем: 265/17=15,58. Поскольку количество ступеней не может выражаться дробью, то округляем это значение до целого числа (например, 15).

Теперь, для вычисления необходимой высоты проступка делим на полученное значение высоту нашей лестницы: 265/15=17,66. Именно это число и будет необходимой в нашем случае высотой проступка.

Поскольку роль верхней ступени будет выполнять площадка верхнего этажа, отнимаем от полученного количества ступеней один: 15-1 =14.

Таким образом, при высоте лестницы в 265 сантиметров нам понадобиться 14 ступеней высотой 17,66.

Так как отмерять каждый проступок с учетом сотых долей неудобно, округлим имеющееся значение до 17,7, изменив при этом высоту нижней ступени. Для этого воспользуемся следующей формулой: 265 (высота лестницы) – (14 (количество ступеней) х 17,7) = 17,2. Таким образом, мы имеем первую ступеньку высотой 17,2 сантиметра и все остальные по 17,7.

Ширина ступеней

Ступени для винтовой лестницы делаются в виде клина. Таким образом, необходимо будет определить две их ширины – внешнюю и внутреннюю. И если внутренний размер может быть выбран произвольно (главное чтобы он был не менее 10 сантиметров), то внешнюю ширину ступеней придется точно рассчитать. Для этого нам понадобиться знать длину лестница по ее внешнему краю.

При расчетах допустим, что угол поворота нашей лестницы составляет 270 градусов (наиболее распространенный вариант).

Воспользуемся школьной формулой вычисления длины окружности L =2?R. Предположим, что диаметр нашей лестницы составляет 180 сантиметров, а радиус, соответственно, 90 сантиметров. Применим эти данные к формуле и получим: 2х3,14х90 = 565,2. Но поскольку наша лестница не является полной окружностью, необходимо умножить полученное значение на ? или в десятичных дробях на 0,75, что как раз и будет соответствовать 270 градусам.

Если вы делаете лестницу с углом поворота в 180 градусов, то полученную длину окружности необходимо умножить на ? или, проще говоря, разделить на 2. Если же лестница делает полный оборот в 360 градусов, то никаких дополнительных действий не производится.

В результате получаем: 565,2 х 0,75 = 423,9.

Теперь делим это значение на количество ступеней:

423,9 / 14 = 30,27.

Это и будет ширина наших ступеней по внешнему краю.

Но, поскольку оптимальное место для подъема находится на расстоянии 2/3R от опорного столба, умножаем длину лестницы на 0,66 (2/3 в десятичном исчислении).

Получаем: 423,9 х 0,66 = 279,77.

Теперь остается разделить это значение на количество наших ступеней. Результат должен находиться между 20 и 40 (именно такая ширина ступени наиболее комфортна при подъеме).

279,77 / 14 = 19,98.

Как видите, данное значение не укладывается в приемлемые параметры, хотя и является достаточно близким. Конечно, на недостающие 2 миллиметра можно не обращать внимания, но лучше немного уменьшить либо радиус нашей лестницы, либо количество ступеней (естественно предыдущие значения придется пересчитать с учетом изменившихся параметров). Уменьшаем количество ступеней до 13 (14-1) и получаем

279,77 / 13 = 22,84.

Вот теперь ширина наших ступеней полностью соответствует ГОСТАм, и лестница будет безопасной и удобной.

После всех вычислений мы имеем следующие размеры нашей лестницы:

Высота – 265 сантиметров;
Диаметр – 180 сантиметров;
Количество ступеней – 13;
Высота проступка (с учетом измененных вычислений) – 18,92 сантиметра;
Ширина ступени с внутренней стороны – 10 сантиметров;
Ширина с внешней стороны (с учетом измененных вычислений) – 32,6 сантиметра;
Ширина ступени в среднем значении – 22,84 сантиметра.

Используя полученные данные вы без труда сможете сделать чертеж как отдельных ступеней, так и самой лестницы.

Готовый чертеж отдельных ступеней и самой лестницы

В заключении желательно проверить наши ступени на соответствие ГОСТАм для прямых лестниц. Используем формулу 2H +B =60-64 сантиметра (Н – высота проступка, В – ширина ступени в среднем значении).
Получаем: 2 х 18,92 + 22,84 = 60,68. Как видите результат попадает в допустимое значение, значит все расчеты были проведены верно.
В том случае если полученный результат будет сильно отличаться от нормы, придется провести расчеты заново, изменив количество ступеней либо диаметр лестницы.

Если расчет винтовой лестницы покажется вам слишком сложным, то для этой цели можно воспользоваться специальными программами-калькуляторами, которые без проблем можно найти в сети Интернет.

Расчет лестничной площадки

Помимо расчета самой лестницы необходимо рассчитать размеры верхнего проема и лестничной площадки. И если с шириной проема все просто – она должна быть на 10 сантиметров больше радиуса лестницы, то вычисление его длины делается чуть более сложным методом.

По ГОСТу высота от края проема до ближайшей к нему ступеньки должна быть минимум 2,05 метра. Делим эту величину на высоту наших ступеней и полученный результат округляем в большую сторону.

205 / 18,92 = 10,83. После округления – 11.

Отнимаем полученный результат от общего количества ступеней.

13 – 11 = 2

Следовательно, край верхнего проема должен находиться на одном уровне со 2-й снизу ступенькой.

Достаточно интересно выглядит винтовая лестница с круглым проемом. Его размеры должны быть на 20 сантиметров больше диаметра лестницы.

Край верхнего проема должен находиться на одном уровне со 2-й снизу ступенькой

Проектирование и расчеты

Вычисляя параметры винтовой лестницы из металла, вы должны учитывать следующие рекомендации:

Витки лестницы должны быть расположены на расстоянии не менее двух метров. Такая высота будет комфортной для большинства взрослых людей.
В потолочном проеме необходимо выполнить зазор между краями лестницы и проема. При ширине марша 80 см диаметр проема должен составлять 200 см. Уменьшение диаметра лестницы и проема возможно для вспомогательных лестниц, где ширина марша составляет 600 мм, а проем 1400 мм.
Конструкция будет надежной, при условии что опорная колонна не менее 50 мм в диаметре.
Глубина ступени по средней линии подъема составляет около 200 мм.
Угол подъема не должен превышать 45 градусов.
Необходимо предусмотреть ограждения для комфортного и безопасного использования.
Также рекомендуется использовать противоскользящее покрытие на ступени или специальную обработку.

После выполнения расчетов, основанных на вышеуказанных рекомендациях, можно подготовить чертежи. Изготовление металлической сварной лестницы своими руками сложнее, чем из деревянной. Для выполнения такой конструкция требуется умение работы сварочным аппаратом и другими инструментами для металла.

Монтаж винтовой лестницы на опорном столбе

Процесс сборки лестницы состоит из четырех основных этапов: установка центрального столба, установка ступеней и дополнительных опор, установка перил, финальная отделка.

Установка центрального столба

В идеале центральный столб винтовой лестницы устанавливается еще во время строительства дома. В этом случае нижняя его часть бетонируется, а верхняя крепится к плите перекрытия с помощью дюбелей, вкрученных в специально приваренную пятку-основание.

Крепить столб ОБЯЗАТЕЛЬНО с обоих концов, поскольку в противном случае лестница будет небезопасной

Глубина бетонирования в пол должна составлять не менее 40 сантиметров.

Если же установка проводится в уже готовом помещении, то основания привариваются к обоим концам опорного столба. Крепить столб ОБЯЗАТЕЛЬНО с обоих концов, поскольку в противном случае лестница будет небезопасной.

Установка ступеней и дополнительной опоры

Когда столб установлен можно приступать к монтажу ступеней. Их можно изготовить полностью из металла лучше всего для этой цели использовать сталь. Ступени приваривают к опорному столбу начиная с нижней, располагая их таким образом, чтобы передний край каждой последующей ступени был точно над задним краем предыдущей. И естественно следует строго соблюдать расстояние между ступенями.

Помимо ступеней необходимо будет установить еще одну дополнительную опору. Она может быть как отдельно стоящим столбом, расположенным под одной из средних ступеней, так и представлять собой упор прикрепленный к стене (в том случае если одна из ступеней упирается в стену).

Дополнительная опора устанавливается до того, как будет положена опирающаяся на нее ступень. Если это столб, то он крепится к полу с помощью пятки и дюбелей, если упор на стене – с помощью анкеров.

Когда все ступени установлены для придания конструкции дополнительной жесткости и монолитности все ступени связываются между собой металлическими перемычками, которые привариваются с обратной стороны лестницы соединяя передний и задний край следующих друг за другом ступеней.

После окончания монтажа ступеней необходимо удалить оставшуюся после сварки окалину (достаточно просто сбить ее молотком) и отшлифовать все острые края и заусенцы.

Установка перил

Перила или поручни являются необязательным элементом винтовых лестниц. Их установка необходима в тех случаях, когда ширина ступеней меньше 90 сантиметров, либо высота лестницы более двух этажей. Устанавливаются перила на металлических прутках, которые привариваются к ступенькам лестницы.

Советы по выбору и изготовлению

Несмотря на то, что винтовые конструкции считаются самыми оптимальными для установки в ограниченном пространстве, все же следует стараться, чтобы их характеристики соответствовали требованиям безопасности и комфортного использования.

Это значит, что ширина лестничного марша должна быть достаточной не только для передвижения, но и для проноса габаритных предметов. Винтовая лестница диаметр 100 см и меньше не соответствует данным условиям, так как ширина марша в этом случае будет менее полуметра. Поэтому она может быть установлена только в качестве вспомогательной и редко используемой – для подъема на чердак или спуска в подвал.

Также следует правильно выбирать угол наклона. Если он будет больше 45 градусов, пользоваться лестницей будет небезопасно, а спускаться с неё придется спиной вперед.

Обязательно нужно предусмотреть перила, даже если ступени широким концом вмонтированы в стену, иначе детям и пожилым людям будет трудно спускаться и подниматься.

Нельзя использовать в качестве опорных стен перегородки из гипсокартона и других непрочных материалов. А ступени необходимо облицовывать нескользкими материалами, либо набить на них специальные рифленые накладки.

Декорирование винтовой лестницы

Существует три основных «классических» стиля винтовых лестниц: замковый, ковка и Прованс.

Замковый стиль подразумевает декорирование ступеней камнем или плиткой, а также использование каменных балясин при устройстве перил.

Замковый стиль подразумевает декорирование ступеней камнем или плиткой

Прованс наоборот требует присутствия в конструкции лестницы дерева, поэтому если вы выберете этот стиль, логичным будет сделать деревянные накладки на ступеньки и перила.

Прованс наоборот требует присутствия в конструкции лестницы дерева

Ну и кованый стиль требует наличия кованых элементов (чаще всего это перила). Этот стиль хоть и сравнительно дорого обходится, но зато оформленная ковкой лестница может стать главным украшением вашего дома.

Кованый стиль требует наличия кованых элементов

90 фото изготовления элементов и инструкция по сборке

В частном доме с двумя этажами и выше всегда есть лестница. Несомненно, стремянка здесь не подойдет. Необходима прочная и привлекательная конструкция для подъема наверх. Например, можно сконструировать лестницу из древесного массива. Безусловно, чтобы это сделать потребуется немало сил и внимательности.

Содержимое обзора:

Преимущества
Дерево — это экологично. Не требует особых навыков в обработке, потому как с деревом работается достаточно просто. Этот материал применим как для внутренних конструкций, так и для внешних (например, крыльцо).
Лестницы из металла надежнее, но деревянные лестницы гораздо проще собираются. Среди преимуществ можно выделить:
доступные цены;
доступный материал;
простота обработки.
Самый распространённый массив для деревянной лестницы — это сосна. Она недорогая и достаточно просто обрабатывается. Единственный недостаток — мягкая текстура. Из-за этого со временем конструкции из сосны темнеют и скрипят, если не были обработаны средствами.

Для строительства более прочной лестницы рекомендуется использовать более дорогие сорта древесины (дуб, бук, лиственница). У них единственный минус — высокая стоимость.
Конструкция
Как же сделать лестницу своими руками? Перед тем как начать изучение инструкций по сборке необходимо изучить типы конструкций. Выделяют два основных вида: маршевая и винтовая лестницы.
Винтовые
Подобные конструкции применяют в маленьких помещениях. По ним тяжело переносить громоздкие предметы, потому она предназначена лишь для передвижения человека.
Винтовая лестница не может быть полностью сделана из дерева, так как в конструкции присутствует опора, которую необходимо делать из прочного металла.

Маршевые
Более просты в сборке. Устанавливаются на косоурах или тетивах. Устанавливать маршевые лестницы можно как внутри дома, так и снаружи.
При размещении внутри помещения главное учитывать такой фактор как эргономичность. Что примечательно, лестница с поворотом устанавливается не сложнее, чем прямая конструкция.
Главное — гармоничность. Удачно установленная лестница создаст уютную домашнюю обстановку в доме. Безусловно, очень важно правильно сделать замеры места, где расположится лестница. После этого необходимо произвести расчеты и начертить план.

Чертеж
Для грамотного чертежа необходимо разбираться в терминологии.
Тетива. Несущий элемент, а также дополнительное крепление для ступеней.
Косоуры. Несущие параллельные балки, в запилах которых устанавливаются проступи.
Проступи. Поверхность ступеней.
Подступенки. Часть ступеньки, которая находится в вертикальном положении и при необходимости крепится между ступенями.
Балясины. Предназначены для ограждения лестницы и ее упрочнения.
Столбы. Монтируются чаще всего при установке винтовой лестницы.
Перила. Ограждение лестничного марша.
Декоративные элементы.
Перед началом обязательно ознакомьтесь с типовыми фото лестниц своими руками. Это значительно облегчит вам задачу.
На тетивах или косоурах?
Конструкции одинаково просты для самостоятельной сборки. Тетивы устанавливаются с торца проступи. Для этого потребуются уголки и клей. Косоуры крепятся особенной фурнитурой под ступеньками.
Расчет
Для самостоятельной сборки лестницы следует произвести грамотные расчеты. Вот несколько советов:
не углубляйте проступь больше чем на 25 см;
ширина проема должна быть от 100 см и более;
высотка перил не более 100 см;
проем по вертикали не менее 200 см.
Для удобства расчет можно произвести с помощью компьютерной программы.
Изготовление элементов
Для начала необходимо нанести разметку на тетивы или косоуры. Затем отмерьте ступени, подступенки и другие элементы, которые будут выпиливаться.
После выпиливаем все необходимые элементы по разметкам и зашкуриваем их.
Если в предполагаемом для размещения лестницы месте отсутствует проём, то необходимо демонтировать часть перекрытия.
Инструкция по сборке и установке
Начинать собирать лестницу надо с монтажа несущих элементов. Необходима прочная и надежная фиксация сверху и снизу уголками, специальными соединениями, анкерами. Выбор соединительного элемента зависит от материала, из которого сделано перекрытие и пол.
Прежде чем закреплять несущие элементы проверьте уровень конструкции. Уровень необходимо положить на горизонтальные зарезы (участок, где будет крепить проступь).
В случае, если резка косоуров проходила по одному лекалу, то проблем возникнуть не должно. При сборке лестницы сравнивайте получающийся результат с чертежом во избежание несоответствий.
Обработка готового изделия
После того, как вся конструкция будет собрана, необходимо обработать дерево специальными средствами для защиты от насекомых, гниения и т.д.
В идеале, производить обработку следует на конструкции в разобранном виде.
Для того, чтобы гармонично вписать лестницу в интерьер помещения, необходимо использовать лаковое покрытие. Также, возможно тонирование в необходимый оттенок. Для этого можно использовать морилку или цветной лак.
Процесс покраски включает в себя три этапа: шлифование, грунтование и нанесение лакового покрытия.
Фото лестницы своими руками

Винтовая лестница на второй этаж в частном доме: фото, видео
Навигация по странице
Специфика винтовых лестничных конструкцийПреимущества и недостатки винтовых лестничных конструкцийЧто нужно знать, чтобы расчет был правильнымПараметры лестничных ограждений и опорКрепления ступенек к опорному столбуРасчет размера и количества ступенекИзготовление и установка винтовой конструкции своими руками
Столкнувшись с необходимостью строительства, капитального ремонта или модернизации дома своими руками, владельцам приходится собирать большое количество информации о проектировании и установке лестничных сооружений.Основное назначение внутренних лестниц в обеспечении доступа к комнатам жилых, офисных или производственных помещений, расположенных на верхних этажах. Кроме того, как внутренние, так и внешние лестницы монтируют при наличии мансард, террас, чердаков, балконов и эксплуатируемых кровель. Существует несколько вариантов лестничных конструкций, каждая из которых имеет свои преимущества и особенности. С учетом многих факторов, характерных для строительства частных домов и многоэтажных квартир, дизайнеры все чаще предлагают установку винтовых лестниц из металла или других материалов.
Специфика винтовых лестничных конструкций
Как следует из названия, винтовая лестница имеет вид спирали, начинающейся на первом этаже и идущей наверх. В качестве опоры для ступеней служит центральный столб, изготовленный из металла, или прочные тетивы. В некоторых конструкциях опорный столб полностью заменен тетивами, а функцию вспомогательных креплений выполняют стены и балясины. Разработка и расчет проекта лестничной конструкции требует соблюдения требований, стандартов, норм и ограничений, изложенных в нормативных документах: ГОСТ и СНиП. Параметры, указанные в их статьях и пунктах, рассчитаны с учетом пропорций и особенностей человеческого тела. Именно эти стандарты позволяют разработать правильные чертежи, а также установить максимально функциональную и безопасную винтовую лестницу. В них четко урегулированы такие параметры как:
Диапазон размеров ступеней (толщина, высота, глубина, ширина).
Минимальная глубина ступеней возле опорного столба.
Габариты лестницы, при которых необходима установка дополнительных крепежных элементов (центральных косоуров, ограждений и перил).
Размеры лестничного проема.
Требования ГОСТ и СНиП должны быть соблюдены независимо от желания владельца недвижимости и замыслов дизайнера. Указанные нормы регулируют деятельность строительных фирм, а также мастеров, предпочитающих провести самостоятельный расчет и выполнение работ своими руками.
Преимущества и недостатки винтовых лестничных конструкций
Среди достоинств винтовых (спиральных) лестниц можно выделить следующие:
Существенная экономия используемого пространства. По сравнению с традиционными маршевыми конструкциями, винтовые занимают гораздо меньше места.
Относительная простота монтажа, возможность самостоятельной разработки проекта и выполнения установки своими руками.
Экономичность и финансовая выгода: расходы на материалы и монтаж таких элементов ниже затрат на аналогичные маршевые конструкции.
Зрительное расширение пространства, что особенно актуально для помещений с низкими потолками.
Эстетическая привлекательность и оригинальность.
Ради объективности стоит отметить также и минусы, которые присущи спиральным конструкциям. Ввиду того, что их ширина и строение не позволяет транспортировать по ним габаритные предметы (мебель, технику, стройматериалы), они скорее выступают в качестве дополнительной лестничной конструкции. Многие специалисты рекомендуют оборудовать дом классической маршевой лестницей, проходящей снаружи.Кроме того, ежедневное кружение по винтовой лестнице проблематично для людей с ограниченными возможностями.
Что нужно знать, чтобы расчет был правильным
Большим плюсом винтовых лестниц, который весьма радует любителей мастерить все для дома своими руками, можно назвать именно возможность их самостоятельного изготовления.Предварительным этапом подобных работ является создание проекта и чертежа. Прежде, чем начать расчет, стоит принять во внимание следующие аспекты:
Проектируемые ступени не должны иметь подступенка, так как это может привести к соскальзыванию во время подъема.
По объективным причинам, глубина ступеней по центру должна составлять не менее 20 см, а на расстоянии 15 см от внутренней вертикальной опоры — не менее 10 см.
Планирование ширины ступеней обусловлено назначением конструкции и частотой ее использования. Наиболее удобными считаются лестницы диаметром 2 м, с шириной ступеней 80 см. Однако допустимо сокращение этих размеров до 1,5 м и 60 см соответственно, при условии малой эксплуатации лестницы и ограниченности пространства.
Чтобы выполнить расчет количества ступеней, нужно поделить общую высоту лестницы на стандартную высоту шага. Он составляет от 20 см до 22 см, включая высоту ступеньки.
Передвижение по винтовой лестнице должно быть комфортным, поэтому расстояние между двумя витками не может быть менее 190 см.
Винтовая лестница на даче своими руками: приступаем к работе
Сделать винтовую лестницу на второй этаж своими руками сложно, но не невозможно. Мы опишем изготовление одного из самых простых вариантов, в котором используется металл и древесина. Правда, хотим отметить, что на сегодняшний день на рынке представлено довольно много очень интересных моделей винтовых и полувинтовых лестниц, отличающихся вполне демократичной ценой. Готовая лестница обойдется ненамного дороже, зато выглядеть будет более красиво. Например, превосходное решение для дачи предлагает компания Московские лестницы:
Деревянная лестница для дома и дачи.
Это модель ЛС-1.2хМ – идеальная альтернатива винтовой лестнице, очень компактная и отличающаяся стильным внешним видом. Ее можно использовать не только как межэтажную лестницу, но и для спуска в подвал или подъема в мансарду или на чердак. Стоимость такой лестницы – 20 990 р. Впрочем, о финансовой составляющей поговорим позже.
Итак, как самому сделать винтовую лестницу из металла и дерева. В качестве центральной опоры, к которой будут крепиться ступени, проще всего взять стальную трубу диаметром не менее 10 см. Одним концом она закрепляется (например, бетонируется) в пол нижнего этажа, другой конец приваривается к опорной балке второго этажа.
К опоре привариваются металлические уголки, которые будут служить каркасом для ступеней. К противоположным от центральной опоры краям уголков необходимо будет приварить ограждение – металлические вертикальные опоры, скрепленные сверху поручнем. Ниже показана винтовая лестница на второй этаж своими руками – фото металлической основы.
Сварная опорная конструкция интерьерной винтовой лестницы.
Для изготовления ступеней (сделаем деревянные) необходимо подготовить шаблон. По рассчитанным предварительно размерам вырезаем его из картона, после чего по шаблону выпиливаем деревянные ступени. Они накладываются на уголки сверху, а края закрываются пластиковым профилем любого цвета – тут все зависит от вашего желания.
Самое сложное – перила. Поскольку лестница винтовая, перила будут по определению гнутые. Поэтому для их изготовления в домашних условиях предпочтительнее использовать тонкие металлические трубы, которые вы сварите друг с другом по всей длине конструкции, или имитацию дерева из ПВХ. Конечно, вы можете сделать и деревянные перила – но для этого древесину придется вымачивать, а потом гнуть. Это достаточно сложный процесс со множеством нюансов, с которым начинающие мастера могут просто не справиться.
Параметры лестничных ограждений и опор
В качестве центральной опоры для винтовой лестницы необходимо выбрать максимально прочный материал, ведь он будет принимать на себя практически всю нагрузку. Оптимальным следует считать применение круглой толстостенной трубы из металла диаметром от 5 см. Для наиболее прочного крепления опоры к полу подойдут анкерные болты. Такой выбор оправдан их надежностью и отсутствием сложностей при монтаже.
Важно! Крепление опоры к полу должно быть максимально надежным. Для массивных конструкций не лишним будет создание дополнительного фундамента.
Лестничные ограждения для винтовых конструкций обязательны. В соответствии с ГОСТом, их высота не может быть менее 90 см. Если по лестнице предполагается передвижение детей, то 110-120 см. Как правило, перила устанавливают только с одной стороны лестницы, так как с противоположной находится опора. В тех случаях, когда опорный столб отсутствует или конструкция лестницы нестандартна, безопасность можно обеспечить установкой двусторонних перил (частично или по всей длине лестницы). Чтобы исключить вероятность травмирования рук при использовании поручня винтовой лестницы, размеры проема должны превышать диаметр лестницы на 10 см с каждой стороны.
Монтаж винтовой лестницы
Совет: Прежде чем устанавливать винтовую лестницу, следует иметь в виду, что необходимо обеспечить максимально надежное крепление опорной стойки к полу. Массивные конструкции стоит монтировать на дополнительном фундаменте.

Сборочные чертежи металлической винтовой лестницы
Технология сборки винтовой лестницы предлагает такую последовательность проведения работ:
Устанавливается несущая стойка;
Согласно чертежу монтируются проступи и втулки;
Крепятся ступеньки, с учетом их точного начального и конечного положения;
Закрепляются кронштейны;
Фиксируется верхняя ступенька к перекрытию;
Ставятся перила;
Устанавливаются поручни.
Длительный и ответственный момент – разработка документации на винтовые лестницы, размеры и чертежи, на которых они будут проставлены, должны содержать полную информацию для изготовления отдельных деталей, сборки узлов и монтажа всей конструкции. От качества и простоты прочтения чертежей, зависит скорость и правильность изготовления и монтажа винтовой лестницы.
Крепления ступенек к опорному столбу
Лестничный винт спиральных лестничных конструкций образован ступенями, радиально закрепленными на центральной опоре. Кроме фиксации на столбе, ступени могут также крепиться к стенам, косоурам или тетивам. К стенам крепят ступени только лестниц, расположенных в углу помещения. По способу фиксации ступеней, винтовые лестницы можно классифицировать следующим образом:
С опорой на столбе и на стенах.
Защемление ступеней между элементами опорной стойки.
Использование в качестве опоры ограждения или тетивы.
Консольное опирание ступеней только на опорный столб.
Расчет размера и количества ступенек
При намерении изготовить винтовую лестницу своими руками, следует уделить внимание построению чертежа конструкции, а также выполнить расчет.Материалом для ступеней могут служить различные породы древесины и детали из металла. Ограждения должны соответствовать общей стилистике лестницы и интерьера комнат. Наиболее популярны металлические, кованные, деревянные или стеклянные перила. Прежде, чем приниматься за изготовление деревянных ступеней, следует рассчитать их размер. Расчет лестницы — это вычисление ширины лестничного проема, общей высота конструкции, диапазона стандартных размеров ступеней и диаметра опорной стойки. Изначально следует рассчитать диаметр будущей лестницы и количество ступеней в одном витке, затем высоту каждой из них.
Совет! Специалисты рекомендуют использовать для расчета специализированное ПО, вродеAutoCAD. Это позволит вам быстро и точно создать трехмерную модель будущей лестницы и избежать погрешностей.
Винтовая лестница из металла своими руками — это реально!
Мы расскажем, как изготовить винтовую лестницу своими руками именно из металла – для начинающего мастера это наиболее простой вариант. Перед тем, как начать строительство, вы должны учитывать ряд важных моментов:
Высота одного витка лестницы не должна быть меньше двух метров — иначе существует риск удариться головой о верхнюю ступень при подъеме.
При установке центральной опоры нужно предусмотреть, чтобы площадка, на которой она размещается, была способна выдерживать нагрузку, равную сумме весов двух среднестатистических людей и всей лестничной конструкции.
Чтобы сделать лестницу более прочной и надежной, дополнительно скрепляйте соседние ступени кронштейнами, каждый из которых устанавливается на переднее и заднее ребро двух смежных ступеней.
Вот обратите внимание, как тщательно соединяются между собой ступени в этой готовой модели австрийского производства (Spiral Decor 120, Московские лестницы, 76 900 р.).
Винтовая лестница Spiral Decor.
Для того, чтобы сделать винтовую лестницу самому «с первого раза» и не ошибиться в достаточно трудоемких расчетах, используйте готовые проекты – их можно найти в интернете или в специализированных изданиях.
И еще – прежде чем рассказать, как сделать винтовую лестницу, опишем, из каких частей она состоит:
Ступени.
Верхняя площадка.
Заходный столб ограждения.
Центральная опора.
Составляющие цилиндры опорного столба (для самостоятельного изготовления лучше использовать цельнометаллическую опору).
Балясины – вертикальные опоры ограждения.
Кронштейны, скрепляющие между собой соседние ступени.
Поручень.
Ограждение проема второго этажа.
Схема устройства конструкции винтовой лестницы.
Винтовая лестница – не самый идеальный вариант как с точки зрения эргономики, так и для самостоятельного изготовления. Например, по такой конструкции не поднимешь тяжелые предметы или габаритные вещи, винтовыми лестницами тяжело пользоваться пожилым людям и маленьким детям. Кроме того, если делать винтовые лестницы своими руками, чертежи вам понадобятся обязательно. Проектирование такой конструкции очень сложное и требует максимальной точности и множества расчетов. Как подготовить расчет винтовой лестницы
При проектировании будущей винтовой лестницы следует исходить из двух основных параметров – ее высоты и диаметра. Для примера возьмем высоту, равную 3 м, а диаметр – 1,4 м. Диаметр лестницы составляет сумма длин двух ступеней и диаметра центральной стойки. Из 1,4 м вычитаем диаметр опоры, равный 10 см, остается 1,3 м – следовательно, длина каждой ступени должна равняться 650 см. Ступени у винтовой лестницы трапециевидные – при этом оптимальная ширина ступени по дальнему от центральной опоры краю составляет 35 см, а в середине – примерно 20 см. Толщина ступеней должна составлять не менее 40 мм, высота ступени (шаг подъема) – 20 см. Рассчитаем количество ступеней, которое потребуется для нашей лестницы: для этого разделим высоту изделия на толщину плюс высоту одной ступени. 300 разделить на 24 = 13 ступеней. Это самые основные параметры, которые потребуются вам для проектирования винтовой лестницы. В конечном итоге вы должны будете получить примерно такой чертеж с указанием всех размеров элементов конструкции.
Чертеж винтовой лестницы с размерами.
Как сделать удобную винтовую лестницу
Сегодня мы подготовили статью на тему: «как сделать удобную винтовую лестницу», а Анатолий Беляков подскажет вам нюансы и прокомментирует основные ошибки.
Как сделать винтовую лестницу на второй этаж, чердак
Любая лестничная конструкция выполняет не только эстетическую функцию, она должна быть удобной и многофункциональной. Сложно представить себе, что в двухэтажном доме не будет установлена винтовая лестница либо иной вариант подъемной системы.
Существует множество вариантов оформления лестничных проемов, декорирования ступеней. Да и самих лестничных конструкций с необычными дизайнерскими решениями довольно много.
Деревянная винтовая лестница своими руками должна гармонично подходить к общему интерьеру дома, к тому же в полной мере удовлетворять всем правилам безопасности, особенно если в доме есть маленькие дети и люди пожилого возраста.
Для того чтобы правильно выбрать лестничную систему, необходимо знать об их разновидностях.
Существует подразделение лестничных конструкций по следующим параметрам:
материалу, используемому для строительства системы;
эстетическим характеристикам;
форме;
месту установки;
конструкции перил;
размерам;
стилевому оформлению.
По своему непосредственному предназначению существуют лестничные системы:
Среди распространенных вариантов лестничных систем, используемых в частных домах, выделим:
поворотные либо прямые маршевые системы, например, спиральная винтовая лестница на фото. Материал в основном – дерево либо металл.
модульные либо сборные конструкции;
системы на кронштейнах, больцах, косоурах;
трансформеры и переносные конструкции;
внутренние либо наружные системы;
прикрученные к стене лестничные марши либо отдельно расположенные;
со ступенями открытого или закрытого типа;
с перилами либо без таковых.
Нет тематического видео для этой статьи.
Видео (кликните для воспроизведения).
Сделать винтовые лестницы на второй этаж экономкласса можно и самостоятельно, имея чертежи, инструменты, и желание.
Маршевая система является самой простой и популярной, подобные винтовые лестницы своими руками с чертежами, можно найти на многих сайтах строительных компаний или заказать в дизайнерской студии.
Подобная конструкция предполагает изготовление двух и более маршей, разделенных поворотными площадками либо ступенями.
Сначала необходимо выбрать вариант лестничной конструкции, чтобы проводить расчеты. Для варианта с боковой опорой, потребуется «колодец», в его стены встраивают ступени. Сделать своими силами «колодец» теоретические возможно, но лучше винтовые лестницы на второй этаж фото выбрать с главной балкой на обсадную опору.
Проведем расчет винтовой лестницы, в которой опорой будет стальная трубка толщиной 5 мм, диаметром 6-8 см. Стальной уголок используем для сварки консолей, а для обустройства ступеней воспользуемся деревянным массивом.
Вы должны понимать, что винтовая лестница на второй этаж является правильной окружностью, ее диаметр соответствует размеру проема.
R –внешний радиус консоли (окружности).
R1-внутренний радиус проема (диаметр толщина опорной трубы).
γ – оборот конструкции, угловая величина, демонстрирующая разницу в высоте между ступенями.
L –длина окружности.
Формула для расчета окружности:
L=2πR*n или L=2πR* (γ/360).
На практике этого недостаточно для нормального передвижения по ступеням, а потому за радиус движения берется 2R/3. В итоге формула принимает следующий вид:
Основным отличием является то, что винтовые лестницы в Леруа Мерлен имеют специфическую форму ступеней. Консоль подобной системы является лепестком, у которого закруглен край. Для консоли характерны следующие параметры:
h – длина ступеньки. Она составляет разницу между радиусом проема и внешнего радиуса опорной трубы. При выборе длины ступени до метра, консоль вполне можно делать из твердой древесины, каркас не требуется;
W1- ширина проступи;
W2-ширина заготовки;
α-угол ступеньки.
Для определения числа ступеней высоту проема делим на подъем ступеньки. Удобной для передвижения будут винтовые лестницы размеры подъема ступеней, у которых 15-20 см.
Рассчитываем угол ступеньки по формуле:
α= γ: число ступеней.
Зная ширину и угол ступени, рассчитываем наибольшую ширину проступи:
Ширину проступи рассчитываем по формуле:
w= r* sinα= (2R*sinα)/3
Удобными являются деревянные винтовые лестницы, у которых ширина проступни находится в диапазоне 20-30 см.
При недостаточной площади для размещения маршей, выполняется монтаж спиральных конструкций. Кованая винтовая лестница впишется в любой интерьер, если отделка выполнена натуральными материалами. Спиралевидные системы используют для подъема на чердак, то есть в виде вспомогательных конструкций.
О минусах винтовых систем.
По спиралевидной конструкции неудобно подниматься, высок риск получения травмы детьми, пожилыми людьми.
Неудобство подъема мебели.
Трапециевидная форма ступеней мешает нормально двигаться, ступени для правой и левой ноги разные по размеру.
Эстетически винтовая лестница из дерева сделанная своими руками выглядит очень красиво, кажется «воздушной», вносит дополнительный шарм в дизайн дома.
Подобные системы – разновидность лестничных винтовых конструкций. Они частично либо полностью состоят из забежных ступенек. Выделяют следующие модификации:
криволинейные;
полуоборотные;
четверть оборотные;
изогнутые.
Монтаж поворотных деревянных конструкций часто выполняют вдоль несущей стены, поручень ставят с внешней стороны. В некоторых домах можно увидеть стоящие отдельно (без крепления к стене) лестничные конструкции. Недостаток изготовления винтовых лестниц подобного вида – неудобство передвижения по ступенькам, сама же система выглядит вполне оригинально и эстетично.
Существует определенная последовательность сборки лестничной спиралевидной конструкции:
сначала нужно рассчитать винтовую лестницу, убедиться в ее «жизнеспособности» в данных условиях;
выбирается место размещения основного стержня, крепится нижний опорный фланец;
первая ступень крепится к полу, она входит во фланец;
строительным уровнем выполняется проверка вертикальности крепления опорного стержня;
на центральную стойку сверху накладываются втулки, ступени, крепятся согласно инструкции, представленной производителем;
комфортная винтовая деревянная лестница своими руками на втором этаже крепится к стенкам проема либо с помощью верхней ступени;
вверху закрепляют опорный стержень;
подбирают и устанавливают поручни и защитные ограждения.
Нет тематического видео для этой статьи.
Видео (кликните для воспроизведения).
Помните, что для получения желаемого результата, важно полностью соблюдать ту инструкцию, которая предложена изготовителем.
Для определения места нахождения главного стержня, на втором этаже нужно натянуть перпендикулярно друг другу по диагонали два шнура. В точке их пересечения закрепите отвес, чтобы на полу первого этажа поставить точку. Именно в полученном месте и нужно ставить стержень, тогда кованые винтовые лестницы будут не только красивыми, но и прочными, и безопасными.
Для изготовления центральной опоры подойдет труба, диаметр которой больше 50 мм.
Чтобы новая винтовая лестница на чердак была безопасной, опорный стержень ставят на бетонную отдельную подушку. Крепежом для такой системы могут стать анкерные болты.
Крепление на основном стержне ступеней выполняется с узкой стороны. Высота гильзы аналогична параметрам подступенки, уступает ему на размер той шайбы, что вставляется между проступями и втулками. Самодельные кованые винтовые лестницы на фото имеют элегантный и неповторимый вид.
Шайбы делают из прочных материалов, чтобы защитить конструкцию от механических деформаций, например, можно изготовить чугунные винтовые лестницы по индивидуальным размерам:
Часто деревянные конструкции комбинируют с иными материалами, поэтому сборная лестница винтовая может состоять из камня, дерева, металла. На протяжении многих веков именно древесина считалась основным материалом для сооружения лестничных маршей, не потеряли своей актуальности они и в настоящее время. Постепенно вытесняют классические деревянные системы оригинальные готовые винтовые лестницы из чугуна и стали. Задумались об установке винтовой конструкции? Посоветуйтесь с профессионалами, изучите особенности сборки, не забудьте о расчетах. Только соблюдение всех нюансов позволит вам создать настоящий шедевр в своем доме.
Как построить винтовую лестницу – устройство спиральной конструкции между этажами дома
Компактная конструкция винтовой лестницы идеально сочетает в себе легкость и прочность, вносит в интерьер элемент оригинальности и необычности, вместе с тем имеет ряд других, практичных и прикладных преимуществ.
Рассмотрим технологию устройства винтовой лестницы, какой материал использовать, как рассчитать и как изготовить элементы конструкции.
Винтовая лестница своими руками
Во-первых, винтовая лестница не занимает много места, поскольку она располагается вокруг специальной опоры и как бы «висит» в воздухе. В случае ограниченной площади, это весомый аргумент. Достаточно 1,5 кв. м для устройства такой конструкции.
Во-вторых, стоимость винтовой лестницы несколько меньше цены на сооружение привычных маршевых лестниц.
В-третьих, довольно несложный принцип изготовления, конечно, нужно обладать определенными навыками и инструментом, но вполне можно сделать своими силами.
В-четвертых, эффективность использования в собственных домах или квартирах, где нет интенсивного движения людей и можно спокойно подняться на второй этаж.
Важно при этом помнить, что ступени винтовой конструкции не очень широкие и при достаточно крутом подъеме, это становится источником повышенной опасности. Следовательно, по такому сооружению рекомендуется ходить не очень быстро и соблюдать правила осторожности. Компенсировать этот недостаток можно, устроив надежные поручни. Еще важнее точный расчет размеров лестницы и в частности, забежных ступеней и ширины проступи (горизонтальной поверхности).
По сути, сделать винтовую лестницу для дома, которая станет изысканным компонентом помещения, можно и самостоятельно, помня о нюансах, имеющих принципиальное значение:
Профессионалы советуют для комфортного движения делать ширину пролета не меньше 100 см, тогда ширина конструкции получается чуть более двух метров, при условии, что несущая опора будет иметь диаметр 20-50 мм.
Недорогим и в то же время надежным вариантом, который является одним из самых распространенных, считается конструкция, когда ступени закреплены на несущей опоре и винтовых поручнях с балясинами.
Другая конструкция, с гнуто-клееными поручнями, с закрепленными на них ступенями и подступнями без сооружения опоры в центре, значительно дороже и требует больше трудозатрат.
Взятый в горизонтальной плоскости лестничный винт может иметь форму круга или многоугольника (когда конструкция находится около стен). Чтобы установить ступеньки, делаются углубления в стене, где готовят закладки для последующего монтажа.
Деревянная винтовая лестница своими руками
Какие материалы использовать для изготовления винтовых лестниц?
От выбранного материала зависит прочность и долговечность лестницы. В качестве главного несущего элемента конструкции подойдет асбоцементная или металлическая труба, на которую способом сварки, болтового или муфтового соединения крепятся ступени. Иногда при изготовлении опоры применяют кирпич, бетон, камень или дерево.
Перила делают из дерева твердых пород, металла, возможно их комбинированное применение. Помимо традиционных буковых, дубовых, ясеневых и металлических ступеней сегодня нередко встречаются стеклянные или пластмассовые ступени.
В целях достижения долговечности, надежности и повышения безопасности следует придерживаться следующих рекомендаций:
Как сделать винтовую лестницу своими руками
Сборка винтовой лестницы ведется в следующей последовательности: установка несущей стойки, установка в нужном порядке проступей и втулок. Далее следует монтаж ступеней, учитывая их точное начальное и конечное положение, в конце выполняется закрепление кронштейнов. Завершается монтаж крепежом верхней ступени к перекрытию. Остается только поставить перила и сделать поручни.
Типы винтовой лестницы – схема Расчет винтовой лестницы – чертеж и схема Конструкция (узлы) винтовой лестницы на обсадной трубе Устройство винтовой лестницы в круглом и квадратном лестничном проеме Конструкция винтовой лестницы – чертеж и схема Монтаж деревянной винтовой лестницы – чертеж и схема Многоугольная винтовая лестница – чертеж и схема
Винтовая лестница своими руками – видео инструкция по сборке
Как сделать винтовую лестницу своими руками Деревянная винтовая лестница со сплошным ограждением Металлическая винтовая лестница со сплошным ограждением Деревянная винтовая лестница с подступенком Оригинальная спиральная лестница из дерева Площадка с ограждением для винтовой лестницы Пролет винтовой лестницы квадратной формы Деревянная винтовая лестница в доме Винтовая лестница с площадкой в гостиной Винтовая лестница с металлическим ограждением Винтовая лестница с горкой
Лестница для дома — это не только способ соединения двух этажей, но и один из основных элементов интерьера. На сегодняшний день существует большое количество различных конструкций домашних лестниц, которые отличаются своими размерами, дизайном, удобством эксплуатации, а также сложностью и стоимостью изготовления. Винтовые лестницы являются одними из наиболее востребованных, поскольку обладают рядом существенных преимуществ. Давайте рассмотрим, в чем же заключаются основные особенности такой конструкции.
Достоинства винтовой лестницы
Главным достоинством винтовой лестницы является компактность. Для того чтобы соединить два яруса в помещении высотой 2.5-3 метра и при этом обеспечить приемлемый угол наклона и высоту ступеней, понадобится маршевая лестница длиной несколько метров, которая займет значительную часть комнаты и существенно сократит полезное пространство. Такой вариант абсолютно не подходит в тех случаях, когда помещение изначально имеет небольшие размеры. В данном случае винтовая лестница является наиболее оптимальным вариантом. Она занимает не более двух квадратных метров, при этом вы можете сделать нужный уклон и высоту ступеней, сделав конструкцию удобной и безопасной.
Другим достоинством такой конструкции является дешевизна. На винтовую лестницу уйдет материалов намного меньше, чем на маршевую, поэтому если вы будете все работы выполнять самостоятельно, сможете сэкономить деньги.
Ко всему прочему винтовая лестница имеет оригинальный внешний вид, поэтому, помимо своего прямого назначения, она станет основным украшением вашего дома. Искусно выполненная лестница может быть настоящим произведением искусства, которое придаст индивидуальности интерьеру и вызовет восхищение у ваших гостей.
Недостатки винтовой лестницы
Основной недостаток заключается в том, что винтовые лестницы менее удобны в эксплуатации, чем обычные лестничные марши. По такой лестнице будет проблематично занести на второй этаж тяжелую мебель, шкаф или диван. Кроме того, спускаться и подниматься по спирали намного сложнее, чем по прямой, поэтому если конструкция будет использоваться в качестве основной лестницы, необходимо подумать о ее эргономике, тщательно продумать ширину и количество ступеней, позаботиться об удобных и надежных перилах.
Основные типы конструкции
В зависимости от расположения винтовой лестницы она может примыкать к стене или крепится на вертикальной стойке. Первый тип лестницы, как правило, имеет многоугольную форму, которая повторяет конфигурацию стен помещения. Один край ступеней крепится непосредственно к стене. Между собой ступени соединяются с помощью прямой или спиралевидной тетивы, также они могут лежать на косоурах или держаться на больцах. Такая лестница может быть изготовлена без дополнительных опор, при этом перила являются частью несущей конструкции, придавая ей жесткость.
Винтовая лестница, ступени которой крепятся к вертикальной стойке и расположены радиально, обычно имеет круглую форму. Ступени соединяются между собой при помощи больцев или спиралевидной тетивы, при этом перила также берут на себя часть нагрузки, придавая дополнительную прочность всей конструкции.
Основные материалы для изготовления лестниц
Ступени винтовых лестниц чаще всего изготавливаются из твердых пород древесины: дуба, бука или клена. Также может быть использован пластик, металл или каленое стекло повышенной прочности. В лестницах наружного использования иногда применяется мрамор, керамика или искусственный гранит. Перила и тетивы делают из клееной древесины или из металла.
Если вы планируете сделать винтовую лестницу своими руками вокруг горизонтальной опоры, то центральную стойку можно сделать деревянной, каменной или металлической. В данном случае наиболее выгодный вариант — использовать готовую стальную трубу, поскольку она отличается высокой прочностью и позволяет достаточно просто крепить к ней ступени.
Чтобы самостоятельно сделать винтовую лестницу, нужно произвести точные расчёты.
Оптимальная ширина винтовой лестницы составляет 0.8-0.9 метра. Предположим, нам необходимо сконструировать лестницу шириной 0.85 метра и высотой 2.7 метра с центральной металлической стойкой диаметром 0.2 метра. Первым делом определяем общий диаметр будущей конструкции, который будет равен двойной ширине лестницы и толщине опорной стойки. В нашем случае это 0.85 х 2 + 0.2 = 1.9 метра. В полученную окружность вписываем другую окружность. Вдоль ее будет двигаться поднимающийся по лестнице человек. Радиус этой окружности R1 будет равен сумму половины ширины ступеней и радиусу r центральной стойки: 0.85/2+0.2/2= 0.475 м.
Наиболее оптимальная ширина ступеней составляет 30-35см, однако в данном случае она будет увеличиваться при удалении от центра лестницы. Для нашей винтовой лестницы используем среднее значений ширины ступени 20см. Чтобы определить число ступеней, приходящихся на один виток лестницы, делим длину вписанной окружности (траектории движения человека по лестнице) на ширину ступени. 2 х 3.14 х 0.475/ 0.20= 14.9. Полученное значение округляем до целых, получаем 15 ступеней.
Далее вычисляем приблизительную высоту ступеней.
Делим окружность на 15 равных частей при помощи радиальных линий. Для того чтобы человеку было удобно подниматься по лестнице, первая ступень витка должна быть выше последней на высоту человеческого роста, при этом необходимо учесть толщину ступеней и сделать небольшой запас 10-15 сантиметров. При среднем росте 1.85м, толщине ступеней 0.04м и запасе высоты 0.15м, высота одного витка будет составлять 2.05м. Теперь делим полученное значение на количество ступеней. Высота каждой ступени 2.05/15= 13.67см.
Общее количество ступеней определяется путем деления высоты лестницы на высоту одной ступени. Для нашего случая это 2.7/0.1367= 19.7. Для того чтобы определить окончательную высоту ступени, округляем полученной значение до 20 и вновь делим на него высоту лестницы: 2.7/20 = 0.137. Окончательная высота ступени — 13.7см.
Винтовая лестница своими руками. Изготовление ступеней и перил
Ступени для винтовой лестницы можно изготовить из прочной древесины, например, бука или дуба. Проще всего взять уже готовые ступени прямоугольной формы, сделать из них заготовки нужной вам конфигурации. В настоящее время на рынке доступны два типичных размера деревянных ступеней толщиной 40мм: 40х80см и 30х110см. Каждую такую ступень можно распилить по диагонали, получив две трапециевидные заготовки шириной 300мм с одного края и 90мм с другого края. После этого заготовкам можно придать соответствующую форму и закруглить края. Все кромки обрабатываются при помощи шлифовальной машины или руками обыкновенной наждачной бумагой. Готовые ступени можно покрасить или покрыть лаком. К ступеням крепятся специальные втулки, посредствам которых они будут соединяться с центральной стойкой.
Балясины перил изготавливают из деревянных или металлических стержней, сами поручни обычно делают из клееного бруса или пластика. Перила могут состоять из нескольких прямых брусков или иметь криволинейную форму. Второй вариант смотрится намного эффектнее, однако его достаточно сложно реализовать.
Вначале на стойку нанизываются ступени, после чего она устанавливается в заранее подготовленном месте и крепиться к полу и перекрытию. Заранее продумайте способ крепления стойки и позаботьтесь о его надежности. Ступени должны перекрывать друг друга на 5-6см. Они располагаются в нужном положении и фиксируются при помощи больцев. Затем к широкой стороне ступеней прикручиваются балясины, а к ним в свою очередь крепятся перила. Балясина первой ступени делается большей длины и крепится к полу. Это обеспечит конструкции большую прочность конструкции.
Изготовление винтовой лестницы своими руками — это достаточно сложный процесс, требующий большого внимания и точных расчетов, поэтому прежде чем приступить к работе, тщательно изучите основные принципы создания таких конструкций, а также хорошо продумайте каждый ее элемент.
Не в каждом загородном доме или даче можно соорудить полноразмерную межэтажную лестницу. Отличным выходом из такой ситуации является винтовая лестница. Она менее комфортна для передвижения, но выбрав приемлемый вариант, вы обеспечите удобство перемещения по ней. Винтовые лестницы отличаются оригинальным, красивым и запоминающимся внешним видом.
В статье мы расскажем как сделать винтовую лестницу своими руками на второй этаж из металла и дерева, продемонстрируем схемы и чертежи, а также фото и видео инструкции.
Приступая к выбору варианта лестницы, сразу отбросьте идеи новомодных конструкций. Они не очень пригодны для постоянной, интенсивной эксплуатации, и построить их самостоятельно сможет только опытный мастер, обладающий множеством специальных навыков и инструментов, финансовыми возможностями.
Выбранная вами конструкция винтовой лестницы должна отвечать всем правилам безопасности и отличаться простотой монтажа. Стоит запомнить, что вероятность травматизма во многом зависит от ширины ступенек.
Составьте чертеж винтовой лестницы и укажите в нем все параметры конструкции, это позволит вам избежать многих проблем, возникающих при неправильном монтаже.
У винтовых конструкций отсутствуют площадки, они состоят из забежных ступеней. Наиболее востребованные методы соединения:
Радиальное, ступени располагаются в виде лестничного винта. Основанием конструкции являются косоуры, опорная стойка.
Лучшей и надежной конструкцией является лестница с опорой на стены или стойку.
Винтовая лестница на больцах избавит вас от скрипа ступеней, в такой конструкции отсутствует соединение между деревянными деталями.
Ступени, крепящиеся к центральному столбу и винтовым перилам, являются самым доступным и легко выполняемым методом самостоятельного монтажа лестницы.
Металл и дерево остаются самыми популярными материалами для постройки конструкции винтовой лестницы. Декор лестницы вы можете сделать оригинальным настолько, насколько позволит вам фантазия. Покрытая лаком деревянная конструкция приумножит красоту фактуры живого материала.
Деревянная лестница принесет в ваше помещение тепло и домашний уют. Для изготовления деревянной конструкции можно использовать любые породы древесины. Все будет зависеть от ваших финансовых возможностей.
Металлические трубы отлично подойдут для изготовления центральной стойки. Ступени в ней закрепляйте сваркой, муфтами, болтовыми соединениями. Хорошо подходят для постройки центральной стойки бетон, кирпич, древесина. Главное, чтобы стойка, сделанная из выбранного вами материала, могла выдержать предполагаемую нагрузку.
Монтируйте ее с помощью отвеса вертикально. На деревянный пол она крепится при помощи болтов и крепежных изделий. На бетонное основание стойка крепится растяжками, забетонированными в нее. Такие способы крепления обеспечат надежность всей конструкции. Установив стойку, выполняйте следующие работы.
Берете заготовки, придаете им нужную форму, начисто обрабатываете их.
Для соединения ступеней со стойкой на них нужно установить специальные втулки.
Ступени покрывайте лаком или краской;
На стойку монтируйте втулки и проступи, разверните их веером, придайте конструкции правильное положение
Кронштейны установите между широкими элементами проступей;
После установки последней втулки украсьте ее красивым декоративным оголовком;
Установите все ступени с помощью крепежа;
Закрепите балясины, они могут быть прямыми или фигурного очертания;
Осуществите монтаж поручней, заранее изготовленных из пластика или древесины.
Завершающая работа — финишная отделка винтовой лестницы. Деревянную лестницу лучше всего покрасить. Если вы использовали древесину с ярко выраженной структурой, то лучше всего покрыть конструкцию лаком, через него будет хорошо видна природная красота дерева.
Перед началом отделки все деревянные элементы тщательно зачистите, затем покройте их морилкой и несколькими слоями прозрачного лака.
Деревянные детали, не отличающие хорошей структурой, просто покрасьте масляной краской или воспользуйтесь нитроэмалью. После выполнения всех вышеперечисленных работ у вас в доме появится отличная винтовая лестница.
Пример монтажа винтовой лестницы можно увидеть здесь:
Предоставленные ниже чертежи и схемы помогут вам самостоятельно сделать винтовую лестницу в своем доме:
Винтовые лестницы являются прекрасным вариантом для того, чтобы наполнить помещение соответствующей атмосферой и подчеркнуть его непревзойденный стиль. Сделанная винтовая лестница своими руками признана многими специалистами и является популярным решением для обустройства передвижения между этажами. К тому же, с помощью такой конструкции можно значительно сэкономить свободное пространство, поэтому винтовые лестницы были и будут самым оптимальным вариантом.
Схема расчета параметров лестницы.
К основным достоинствам винтовых лестниц относятся:
простота в конструировании;
привлекательный внешний вид;
такая конструкция не требует большой площади;
ее стоимость намного ниже расходов на создание стандартных прямых лестниц.
Основными материалами для создания винтовых лестниц являются дерево и металл. Дерево признано самым удачным решением как с точки зрения простоты в обработке материала, так и с позиции экологической безопасности для здоровья человека. Оригинальный декор деревянного изделия достигается путем использования лакокрасочной продукции, которая усиливает эффект фактуры «живого» материала.
Дерево является теплым и приятным на ощупь материалом, благодаря которому в доме создается уютная атмосфера и благоприятный микроклимат.
Самым лучшим решением при строительстве винтовой лестницы будет использование такого материала, как бук, ясень, клен или дуб.
Схема устройства винтовой лестницы.
Если вы имеете ограниченный бюджет, вам подойдет древесина хвойных пород. Ступеньки рекомендуется делать из твердых пород, а перила — из клееной древесины, металла или сочетаний металла и дерева.
Кроме древесины и металла в изготовлении ступеней часто используется мрамор, плитка, пластмасса, листовой и профилированный металл, стекло. Для центральной стойки подходят трубы — стальные, асбоцементные, к которым можно прикрепить ступени болтовым, сварным или муфтовым соединением.
Основным материалом для стойки является бетон, камень, кирпич или древесина. Главным условием, которым нужно руководиться при выборе материала для центральной опоры — способность выдержать необходимую нагрузку.
Кроме деревянных элементов, могут понадобиться такие инструменты и материалы:
болгарка;
сварочный аппарат;
пила;
наждачная бумага;
стальные прутья;
стальные уголки;
стальные трубы для крепления перил;
стальная труба для опорной оси;
стальные втулки для крепления ступенек к центральной оси;
цемент марки 500, гравий, щебень, кирпич, песок;
краска или паркетный лак;
морилка.
Рассмотрим основные правила и советы специалистов, которые помогут дать ответ на вопрос, как сделать винтовую лестницу правильно.
Правила сооружения ступеней и подступенок.
Желательно не использовать подступенку, то есть элемент, соединяющий начало одной ступеньки с концом другой. Это позволит обезопасить себя от возможного соскальзывания ноги при случайном шаге на узкую часть ступеньки, а также даст возможность без трудностей подниматься людям с большим размером ноги.
Диаметр опорной стойки должен быть не менее 50 мм.
Для крепления центральной опоры к деревянному полу можно использовать крепежные изделия и анкерные болты, а на цементное основание опора крепится путем цементирования с использованием растяжек.
Ширина середины ступеньки должна быть боле 20 см. При этом на расстоянии 15 см от центральной опоры данный размер должен составлять более 10 см.
Длина поступи определяется частотой использования лестницы. Если винтовая конструкция носит вспомогательный характер, то достаточной будет длина около 55-65 см при высоте в 140 см. Если лестницей будут пользоваться часто, то длина ступеней должна быть более 80 см при диаметре конструкции более 2 м.
В каждом полном повороте допускается не менее 12 поступей.
Небольшой нахлест соседних ступенек позволяет дополнительно укрепить лестницу с помощью кронштейнов, которые монтируются между задней и передней кромкой части идущих друг за другом поступей.
При составлении схемы будущего сооружения необходимо помнить, что витки следует делать с учетом максимального человеческого роста, то есть не менее 2 м.
Если винтовая лестница, своими руками сделанная, будет иметь деревянные ступеньки, то лучше, если это будет дуб или бук. В строительных магазинах можно купить уже готовые ступеньки прямоугольной формы и придать им необходимую форму и размер. А можно самому из террасной доски выпилить такие элементы и подогнать под каркас. После этого острые кромки следует обработать наждачной бумагой.
Для создания оригинального интерьера можно покрасить ступеньки в любой цвет или подчеркнуть натуральность материала с помощью паркетного лака, который наносится после обработки дерева морилкой. После того как ступеньки высохнут, к ним крепятся втулки, с помощью которых они будут держаться на центральной опоре.
Немного сложнее самостоятельно изготовить перила. Можно применить прямые брусья, но такие конструкции не будут иметь надлежащего вида. Более предпочтителен, но в то же время и наиболее трудоемок, гнутый вариант. Дело в том, что деревянные брусья достаточно проблематично согнуть. Такую заготовку следует выдержать в кипятке до полного размягчения материала, и только после материал можно гнуть в нужных местах.
Существует более простой и современный способ — склеивание тонкой тетивы между собой, благодаря чему можно добиться необходимой формы перил.
Очень красиво смотрится кованная винтовая лестница, пример которой показан. Такие конструкции стоят достаточно дорого, хотя и оправдывают финансовые затраты своей эффектностью и дизайном.
Переходите к сборке отдельных элементов конструкции в единое целое, при этом необходимо придерживаться правильной последовательности всех работ. Пример порядка сборки показан. Сначала проводится установка главной оси, которая крепится к полу с помощью соответствующих крепежей. На ось в нужном порядке надеваются ступеньки и втулки между ними. Нужно помнить, что между втулками и ступеньками должны надеваться шайбы.
Надетые ступени располагаются в соответствии с разработанными чертежами и закрепляются кронштейнами. При этом самая верхняя ступенька крепится непосредственно к перекрытию второго этажа. Далее проводится монтирование подготовленных перил и закрепление на них поручней.
Вариантов отделки таких конструкций — большое количество. Такая работа может ограничиваться только фантазией хозяина загородного дома. Главное при отделке — не нарушать стиль интерьера. Ступени можно облицевать плиткой, перила украсить цветными лампами, создающих интригующую игру света и теней, задрапировать всю конструкцию красивыми шторами. Пример отделки показан.
При установке винтовой лестницы необходимо помнить, что от правильности ее сборки будет зависеть безопасность вашей семьи. Пренебрежение правилами и рекомендациями специалистов может иметь фатальные последствия. Поэтому будьте внимательными, тогда вы сможете сделать винтовую лестницу, которая станет настоящим произведением искусства, а ваши близкие и друзья будут говорить, что у вас «золотые» руки.
Автор статьи: Анатолий Беляков
Добрый день. Меня зовут Анатолий. Я уже более 7 лет работаю прорабом в крупной строительной компании. Считая себя профессионалом, хочу научить всех посетителей сайта решать разнообразные вопросы. Все данные для сайта собраны и тщательно переработаны для того чтобы донести в удобном виде всю требуемую информацию. Однако чтобы применить все, описанное на сайте желательно проконсультироваться с профессионалами.
✔ Обо мне ✉ Обратная связь Оцените статью: Оценка 4.1 проголосовавших: 8
Конструкция винтовой лестницы из металла и дерева [Фото] —
В этой статье мы рассмотрим два типа конструкции винтовой лестницы. Один тип построен из металла, где мы увидим разные стили, дизайн и производство, другой тип состоит из современных и классических деревянных лестниц. В обоих случаях мы представляем лучшие структурные способы сделать это долговечным с течением времени и не потерять необходимую эстетическую сторону.
Современный дизайн винтовой лестницы со стеклянными ступеньками — Современная винтовая лестница со ступеньками из прозрачного многослойного стекла (European Cabinets & Design Studios)
Проектирование винтовых лестниц из металла
Металлические винтовые лестницы достаточно устойчивы к постоянному движению и требуют меньшего ухода, чем деревянные лестницы.Металл идеально сочетается с такими материалами, как прозрачное многослойное стекло или акрил для ступеней и / или перил, придавая ему современный вид. Давайте посмотрим на несколько примеров:
металлическая винтовая лестница и перила с дизайном из прозрачного стекла — Круглая конструкция сделана из металла, включая ступеньки, защита перил сделана из прозрачного многослойного стекла (Railinglondon ltd)
дизайн перфорированной металлической винтовой лестницы — Лестница-улитка, закрытая практически благодаря тонкому слою перфорированного металла, имеет большое влияние как на естественное, так и на искусственное освещение (от ALTUS Architecture + Design)
Дизайн большой винтовой лестницы — Современный дизайн большой винтовой лестницы специально для домов или больших квартир (European Cabinets & Design Studios)
Дизайн хромированной винтовой лестницы — Винтовая лестница с замечательным дизайном и легким обзором, хром перил хорошо сочетается с цветом дерева (от магазина лестниц и перил)
Лестница деревянная винтовая
Деревянная винтовая лестница согревает дом, в котором она установлена, ее можно идеально сочетать с металлом не только как декоративный элемент, но и как часть конструкции, чтобы противостоять проходу людей.
деревянная винтовая лестница с металлическими перилами — прочная конструкция для ступенек из дерева дополняет дизайн тонкие металлические перила с защитой из того же материала (Karen White Interior Design)
Дизайн винтовой деревянной лестницы белого цвета — перила изготовлены из дерева натурального цвета, контрастирующего со всей белой лестницей, многослойное стекло обеспечивает защиту и является декоративным элементом (Faour Glass Technologies)
Классический дизайн деревянной винтовой лестницы — Классический дизайн винтовой лестницы, специально для домов с этим стилем дизайна, сочетает в себе дерево и металл на основе центральной оси (от Matthies Builders)
Винтовая лестница
со ступенями в форме листьев — Дизайнер Поль Кудами придал этой лестнице особый дизайн, похожий на большие листья растений, размещенных последовательно
Винтовая лестница из дерева для антресолей — Простая винтовая лестница из дерева для размещения в пространстве двойной высоты, например в антресолях (Sak Designs)
Вы можете увидеть больше разработанных нами дизайнов лестниц здесь, на сайте HomeDedicated.com.
винтовых лестниц на второй этаж, своими руками
Современные винтовые лестницы, отличающиеся особой оригинальностью, также обладают рядом практических преимуществ и заметно выделяются на фоне традиционных (маршевых) конструкций. Во-первых, они занимают в комнате гораздо меньше места, а во-вторых, для их строительства вам понадобится гораздо меньше материала, чем тратится на обычную лестницу.
При строительстве винтовой лестницы на второй этаж необходимо учитывать ряд таких специфических параметров, как:
дизайн центральной стойки;
способ крепления ступенек;
Конфигурация
и высота удерживающих поручней и балясин и многое другое.
Отметим, что построить лестницу из дерева или металла вполне под силу даже новичку.
Опыт эксплуатации винтовых конструкций подсказывает, что наиболее удобны лестницы пролетом около метра.В результате диаметр всей винтовой конструкции (с учетом ее размещения вокруг центральной стойки) должен быть порядка 2,3 — 2,4 метра.
Особый интерес представляют экономичные лестничные конструкции, ступени которых закреплены на центральной стойке и снабжены винтовыми поручнями, установленными на балясинах. По сравнению с этим вариантом лестницы с другими типами опор (без центральной стойки) более сложны и стоят намного дороже.
Что касается формы винтовой конструкции, то ее поперечное сечение не обязательно должно быть круглым.Вы также можете выбрать многоугольник, стороны которого примыкают непосредственно к стенам. Ступени можно закрепить в толще стены с помощью специальных навесных креплений (накладок).

В качестве центральной опоры металлоконструкции используется обычная трубная заготовка диаметром 50 миллиметров с толщиной стенок не менее 4 мм. В «деревянном» варианте роль центральной стойки выполняет колонна из какого-то прочного дерева. Кроме того, для устройства средней стойки можно использовать популярные материалы, такие как бетон, кирпич или натуральный камень.
Перила для перил могут быть из клееной древесины твердых пород или из обычного металла. В некоторых лестничных конструкциях все вышеперечисленные материалы могут присутствовать в комбинации. Как и перила, трап может быть как из дерева, так и из металла (возможно даже из толстого закаленного стекла). Для изготовления лестниц используются любые строительные материалы, отличающиеся высокими прочностными показателями.
Этапы работы

Порядок работы:
В первую очередь выполняется установка центральной стойки, на которой впоследствии вместе с ступенями фиксируются промежуточные втулки.
После этого ступени равномерно распределяются по всей окружности возводимого сооружения.
Затем можно переходить к установке опорных кронштейнов, установленных последовательно на каждой из подъемных ступеней. В этом случае последнюю ступеньку жестко фиксируют прямо в межэтажном перекрытии.
На завершающем этапе работ устанавливаются балясины и жестко фиксируются поручни.
В конце всех этих операций вы получите лестничную конструкцию, готовую к использованию.

Для безопасной, прочной и удобной конструкции необходимо учитывать следующие рекомендации:
Советуем исключить из конструкции лестницы такую необязательную деталь, как подступенки. В этом случае ступня не соскользнет со ступенек даже в самых узких местах.
Высота подъема лестницы должна обеспечивать возможность свободного передвижения по ней.
Стойка должна быть расположена на опорной платформе, способной выдержать общий вес элементов конструкции и не менее двух человек.При этом ее крепление на месте должно быть максимально жестким.
Наличие перекрытия между соседними ступенями дополнительно укрепит строящуюся конструкцию; для этого используются специальные кронштейны, устанавливаемые между передними и задними ребрами жесткости соседних ступеней.
Видео: как быстро установить винтовую лестницу
Винтовые лестницы — пожалуй, самый нестандартный вариант из всех существующих. У такого типа конструкции больше преимуществ, чем недостатков.Внешне винтовая лестница выглядит эстетично. По функциональности он занимает меньше места, что очень важно, если площадь не позволяет построить лестницу другого типа.
Благодаря простой конструкции вы можете сделать это самостоятельно.
При изготовлении лестниц используются разные фактуры и материалы. В зависимости от предложенного проекта можно своими руками создать настоящий шедевр. Каждый хочет установить в своем доме оригинальную лестницу.Вы можете модифицировать подсмотренный вариант, отделав его оригинальными декоративными элементами. Используя качественные материалы и соблюдая необходимые пропорции, построить надежную лестницу винтового типа сможет каждый — кто умеет держать инструмент в руках и немного разбирается в рисовании. Чтобы не отклоняться от темы, предлагаем вам ознакомиться с материалами, из которых построена лестница:
ценных пород древесины;
металлоконструкций;
бетонных фундаментов;
натуральный камень;
стекло или керамика.
Готовый вид конструкции зависит от материала, выбранного для ступеней и перил. По традиции вовсе необязательно делать лестницу из дерева. В современном интерьере варианты из металла и натурального камня … В последнее время появилась тенденция возводить монолитные бетонные конструкции. Очень хороших результатов можно добиться, комбинируя разные материалы.
С деревянными ступеньками очень гармонично сочетаются металлические элементы.
Комбинируя, экономя на дорогих материалах, можно создавать уникальные дизайны.Не меньшей популярностью пользуются винтовые лестницы из стекла и металла.
Выбирая материал для будущей лестницы, следует учитывать динамику общего стиля жилища. Используя самый распространенный материал, натуральное дерево для лестниц, вы можете получить вневременную прочную конструкцию.
Винтовые лестницы из натурального полированного камня гармонично сочетаются с современным интерьером. Чаще всего из камня делают только ступени, а каркас — из металла.
Цельнокаменные конструкции прочные, но очень громоздкие.

Например, межэтажные лестницы в многоэтажных домах общего пользования. Мастера возводят в домах монолитные бетонные лестницы. Конечный результат радует самыми невообразимыми вариантами.
Винтовая лестница своими руками пошагово
Компактная конструкция винта сочетает в себе легкую невесомость и прочность. Предлагаем вам рассмотреть пошаговую инструкцию на примере конструкции из дерева и металла. Представленный вариант внесет в интерьер оригинальность и уют.Эту лестницу с любовью сделаем своими руками … Создание винтовой конструкции состоит из нескольких важных этапов:
дизайн с учетом особенностей помещения;
разработка чертежа или использование готовой схемы;
расчет и закупка необходимых материалов;
разметка и строительство лестничных конструкций;
конструкция перил или ступенек;
Заключительный этап — отделочные работы.
Прежде чем приступить к изготовлению лестниц или отказаться от этого предприятия, мы предлагаем вам посмотреть видео, в котором люди действительно делятся своим опытом. Оказывается, при желании сделать это несложно.
Любой дизайн в строительстве начинается с обмеров помещения. Чем точнее будут расчеты, тем проще будет работать над проектом. Снять мерки нужно вместе, для этого занятия можно подключить домочадцев. Пошаговый процесс изготовления винтовой лестницы выглядит так:

Количество ступенек будет зависеть от дизайна и высоты помещений.Также следует учитывать индивидуальные анатомические особенности жителей.
Как будет выглядеть основание лестницы без деревянных ступеней, можно увидеть на видео. Результат еще не закончен, впереди много работы. Однако уже можно заметить изящество и красоту винтовой лестницы.

Паркетный лак лучше использовать — он считается более устойчивым к истиранию. Металлические части лестницы окрашиваются нитроэмалью или масляной краской в несколько слоев.
Какое дерево лучше использовать для шагов
Этот вопрос волнует всех, кто решил сделать лестницу своими руками. Желательно выбирать ценные породы, они прослужат дольше. Если этот вариант кажется вам дорогостоящим, потребуется дополнительная обработка шагов. Самый лучший вариант — использовать древесину твердых пород: бук, дуб, граб, ясень. Хорошо зарекомендовал себя клеевой массив ценных пород дерева. По цене этот вариант менее дорогой и очень качественный.Тем, кто хочет сэкономить, можно предложить бюджетный вариант многослойной фанеры.
Ступени из лиственницы выглядят роскошно. Высокая стоимость древесины полностью оправдана. Что касается сосны, то она больше подходит для обычных лестниц. Однако это вовсе не означает, что в домашних условиях он недолговечен. Известны случаи, когда материалом для ступеней использовалась береза. У каждой породы дерева есть свои особенности, плюсы и минусы. Выбор основан на качестве и финансовых возможностях. Любая древесина после тонировки естественно выглядит как дорогой материал.
Достоинства и недостатки
Винтовая лестница по праву может считаться образцом изящной красоты в интерьере. Винтовой элемент выполняет сразу несколько композиционных и конструктивных действий. Ступени своими руками станут ярким акцентом в дизайне комнаты. В процессе эксплуатации на фоне преимуществ такого типа сборов всегда есть недостатки. Предлагаем вам взвесить все за и против.
Достоинство
Лестница не занимает много места, экономит место.Подходит для небольших помещений. Ставят чаще в углу комнаты.
Винтовая конструкция дешевле в плане затрат походного варианта … Если использовать бюджетный вариант, можно сэкономить приличную сумму, что очень важно для людей со средним достатком.
Под лестницей достаточно свободного места, которое вы можете использовать в своих интересах.
недостатки

Существует множество технологий монтажа винтовой конструкции. Чтобы все сделать правильно и облегчить процесс, каждый мастер использует свои хитрости и секреты.Приглашаем вас познакомиться с некоторыми из них. Надеемся, этот сборник станет полезным руководством к действию.
Основное внимание следует уделить ступеням, насколько удобной будет конструкция, зависит от их качества и расположения.
Немаловажный факт — материал, из которого он будет изготовлен. Материалы должны быть прочными, прочными и надежными.
Важно обратить внимание на огнестойкость и влагостойкость лестницы. При необходимости обработайте древесину специальными пропитками.
Лестница должна быть оборудована удобными поручнями, чтобы пожилые люди и дети не испытывали дискомфорта при подъеме или спуске.
Все крепления должны выполняться качественно и надежно. На ступнях не должны торчать острые предметы.
Красить основание и ступеньки только в чистом виде, для надежности можно ходить по поверхностям с помощью пылесоса.
При разметке неточности недопустимы, иначе ступеньки будут скрипеть.
В случае внезапного износа деревянных элементов их можно в любой момент заменить.Чтобы избежать травм, любую неисправность следует немедленно устранять.
Перила часто декорируют: коваными предметами, стеклом, резьбой по дереву.
№
Для государственных лестничных маршей необходимо регулярно контролировать, красить и очищать от засорения.
Умение сделать винтовую лестницу своими руками поможет сэкономить и придаст своему дому эксклюзивности. В дизайне, сделанном своими руками, не может быть никаких сомнений в качестве и долговечности. Приведенные выше рекомендации помогут выбрать необходимые материалы, произвести расчеты и качественно выполнить монтаж.
Элегантные и изящные металлические конструкции, винтовые лестницы привлекательны по нескольким причинам. Однако простота их изготовления и относительно невысокая стоимость удачно дополняют положительные черты лестницы. Кроме того, компактность, с которой может быть изготовлена конструкция, позволит разместить ее даже на наиболее ограниченном участке. Если в планах строительства или ремонта дачи или дома винтовой лестницы не было, то стоит присмотреться к ней.Ей можно не только украсить дом, но и сделать его функциональнее.

Винтовая лестница на второй этаж, преимущества конструкции
Компактная конструкция винтовой лестницы позволит решить те задачи, которые были недоступны для других лестничных конструкций, а в сочетании с металлом дают несомненное преимущество, а именно:
1. Компактность. Винтовая лестница имеет очень маленькие размеры из-за одной единственной опоры, вокруг которой расположены все ее конструктивные элементы.Чтобы в полной мере использовать винтовую лестницу, можно выделить площадь не более полутора квадратных метров. Это в несколько раз меньше по сравнению с традиционными конструкциями.
2. Доступность. Винтовые лестницы, цены на которые определяются только стоимостью материала и изготовления в заводских или цеховых условиях, намного ниже маршевых конструкций, так как все конструктивные детали могут быть унифицированы и не требуют подгонки на месте.
3. Простота монтажа и изготовления.Принцип изготовления металлических винтовых лестниц прост, достаточно иметь определенные базовые навыки и элементарный инструмент для изготовления винтовой лестницы своими руками из металла. Чертежи и схемы также совсем не сложные и доступны для понимания и чтения. без какой-либо подготовки.
4. Функциональность. Винтовая лестница, помимо того, что является основным средством подъема на второй этаж, может использоваться как дополнительный путь из-за своего небольшого размера и существовать вместе с маршевыми лестницами.
Однако многие также указывают на некоторые недостатки винтовой металлической лестницы. Как правило, объектами атак становятся ступени — не всегда удается выполнить их с достаточной шириной. Иногда это может стать источником повышенной опасности, особенно если речь идет о пожилых людях.
Виды винтовых лестниц металлические
Поскольку лестницу можно изготавливать разными способами, то по характеристикам, включая динамическую нагрузку, лестница выдержит разные.Все зависит от металла, из которого сделана конструкция. И, конечно же, технологии. А может быть и разным:
Конечно, это не означает, что лестница отливается на месте установки, это означает способ изготовления элементов конструкции. Самыми простыми в установке являются сварные конструкции, так как они более гибкие в выборе как линейных параметров, так и нагрузочных характеристик, поэтому практически все лестницы, которые изготавливаются самостоятельно, изготавливаются методом сварки.
Строительство и чертежи винтовой лестницы
Проектирование винтовых лестниц — дело довольно сложное, поэтому при изготовлении стоит использовать уже готовые чертежи. Это связано с массой как справочных, так и локальных данных, которые необходимо использовать для расчета, поэтому использование и адаптация готового чертежа — идеальный вариант … При разработке чертежей не только основные показатели привязаны к особенностям объекта. состав учитывается, например:

Основным показателем, определяющим функциональность конструкции, является ширина ступеньки, поэтому по всем нормам она должна быть не менее 35 см в самом широком месте.С учетом того, что ступенька в винтовой лестнице не прямоугольная, а трапециевидная, то средняя ширина в центре ступени принимается равной 20 см.
Винтовая лестница эконом в частном доме, дизайн и перила
Самая простая лестница, которую можно успешно собрать своими руками и использовать как на даче, так и в большом коттедже — сварные несложные конструкции эконом-класса. Как правило, такие лестницы собирают вокруг главной стойки, которая жестко закреплена в подъезде.Собирается такая конструкция из готовых элементов, а сами элементы можно подготовить и изготовить в удобных условиях, а во время монтажа конструкции будет достаточно собрать их вместе. Несколько таких дизайнов мы представили на фото.
Самый простой вариант — сборный столб, который формируется по мере усиления ступеней, а конструкция перил и силовых элементов определяется выбором хозяина, здесь выбор чрезвычайно велик.Таким образом, за очень небольшие деньги и своими руками можно сделать простую винтовую лестницу для дачи, которая, тем не менее, будет соответствовать всем параметрам безопасности и комфорта.
Если лестница состоит как минимум из трех ступеней, она обязательно должна быть ограждена, а перила снабжены поручнями, которые достаточно легко поднять, если речь идет о прямых маршевых маршах. Но для винтового изделия нужен радиусный забор с изогнутыми поручнями, что сильно усложняет задачу.В поиске решения вам поможет обратиться в «Империю перил». Производство ограждающих конструкций и их реализация по доступным ценам — основная специализация компании, поэтому мы можем изготовить перила для винтовой лестницы абсолютно любой сложности.
Наша цена: от 8000 рублей
Основная функция соединительных конструкций между этажами — обеспечение безопасного комфортного передвижения. Это значит, что перила должны держаться комфортно, поэтому перила следует подогнать под размер и высоту балясин.В линейных конструкциях добиться точной подгонки даже в домашних и кустарных условиях не очень сложно. Но винтовая лестница требует участия квалифицированных специалистов, имеющих в своем распоряжении профессиональное оборудование.
Стоит обратить внимание на эстетический аспект. Желательно проконсультироваться с опытным дизайнером, чтобы убедиться, что поручни соответствуют общей концепции интерьера. Точное соответствие формы и размера оказывается важным с точки зрения эстетики, а также качества монтажа.«Империя перил» хорошо разбирается в нюансах радиусных заборов, поэтому заказав у нас поручень для винтовой лестницы, вы можете не переживать за результат.
Схема сотрудничества
Принимаем заказ по телефону или на почту Наш инженер приезжает на объект, снимает замеры и фотографирует Проект составлен и согласован с Заказчиком После этого все детали проекта изготавливаются в производстве. Доставка и установка продукции у заказчика
Выбор материала перил винтовой лестницы
При выборе материала следует руководствоваться не только эстетическими соображениями, но и условиями эксплуатации. Несмотря на то, что установка винтовых лестниц осуществляется, как правило, на закрытых помещениях, нужно обращать внимание на вероятность повышенной влажности, перепадов температур и других факторов, которые могут оказать негативное влияние.Но есть и универсальные варианты. Для изготовления лестничных перил и поручней мы используем популярные материалы, индивидуальные характеристики которых можно уточнить у менеджеров по телефону:
.
Независимо от материала, из которого изготовлено изделие, поручни проходят тщательную обработку для защиты от агрессивных факторов и простоты использования. С помощью специального оборудования им придается индивидуальная конфигурация и форма, согласованная с заказчиком. Если вы еще не стали им, звоните прямо сейчас, чтобы больше не тратить время зря.Металлический, деревянный или пластиковый поручень для винтовой лестницы, заказанный в «Перила Империя», будет приятным на ощупь, надежным и красивым.
Зная, как сделать винтовую лестницу своими руками — вы придадите своему дому особую эксклюзивность и оригинальность, а также будете уверены в ее качестве и надежности. Так как вы сами сможете подобрать необходимые материалы, выполнить необходимые расчеты и произвести действительно качественный монтаж винтовой лестницы, чертежи которой обязательно вам пригодятся.

Любой из нас пытается создать в своем доме оригинальную атмосферу, придать дому привлекательный вид и создать неповторимый интерьер … Если дом рассчитан на несколько этажей, то встанет вопрос о лестнице, ведущей этажом выше. обязательно возникнут. Для решения пространственной задачи размещения лестницы необходимо продумать ее конструкцию и просмотреть не одно фото, а также чертежи винтовых лестниц.
В небольших помещениях, не позволяющих выделить достаточно места, отлично будет смотреться винтовой вариант, который даст возможность на небольшой площади установить необходимое количество ступеней для удобного подъема.
Кроме того, следует отметить, что расход стройматериалов для винтовой лестницы будет на намного меньше, чем на маршевые. Поэтому винтовая лестница, сделанная своими руками, обойдется намного дешевле и станет более выгодным вложением денежных средств.
Использование различных материалов, рисунков, типов конструкций и украшений даст вам возможность не только существенно украсить интерьер дома, но и проявить свои таланты декоратора, дизайнера и декоратора.
Металлический или деревянный, драпированный или прозрачный, он гармонично впишется в окружающее пространство, порадует и удивит всех гостей.
Проектирование и расчет винтовой лестницы
Перед тем, как приступить к возведению винтовой конструкции, необходимо будет сесть за расчеты, произвести необходимые замеры и составить чертежи своими руками.
Приступая к технической части создания межэтажного перекрытия, подумайте, как вы планируете использовать окружающее пространство, как часто вы будете использовать лестницу, какие функции и нагрузки она будет выполнять.
Резная винтовая конструкция с громоздкими перилами, скорее всего, не позволит поставить большой диван на пол или опустить шкаф.
Наличие детей в семье также потребует тщательного планирования такого опасного элемента с точки зрения падения, а именно:
оборудовать лестницу дополнительной защитой;
ограничить доступ к опасным элементам;
выберите подходящий нескользящий материал для пола и т. Д.
Этап разработки и проектирования технической стороны строительства винтовой лестницы своими руками самый длительный и сложный.
Но не стоит отчаиваться и бежать к первому, кто попадется. Строительный магазин для покупки готовой конструкции — разные фото, можно найти в Интернете.
Перед тем, как приступить к строительству, продумайте способы крепления и возведения. Лестницу можно закрепить на стойке в любом месте комнаты или у стены. Во втором варианте стена выступает в качестве дополнительной опоры , придавая конструкции лучшую устойчивость и жесткость.
При бесплатной установке нужно поставить дополнительные опоры для ступенек, они выполняют несущую функцию и делают спуск более безопасным и комфортным.
Тщательно продумайте варианты материалов, из которых изготовлена винтовая лестница. Деревянные или металлические конструкции, выполненные в цветах, подходящих к интерьеру. По этим ступеням удобно передвигаться даже босиком, не опасаясь простудиться. Эти поверхности легко чистить и идеально подходят для посещаемых вами помещений, например, прихожей.
Перед тем, как приступить к строительству, нужно составить чертеж, с помощью которого вы будете иметь полное представление о необходимом количестве строительного материала, высоте стеллажа и ширине ступеней.
Делать чертежи своими руками очень просто, нужно лишь определенное усердие и аккуратность в подготовке всех необходимых мерок. При необходимости или если возникнут вопросы или уточнения, в всегда есть возможность посмотреть фото или видео создания лестницы. Пошаговые видеоролики, дополненные словесными советами, позволят вам справиться с трудностями и сделать шедевр лестничного искусства.
Красивые фото винтовой лестницы из металла

Изготовление винтовой лестницы
Чтобы построить действительно удобную, надежную и прочную конструкцию, нужно определиться со следующими нюансами:
какой ширины будет конструкция.Самая удобная ширина лестницы для использования в доме — 0,90 см. Таким образом, диаметр складывается из ширины двух ступеней и диаметра вертикальной стойки;
, после чего рассчитывается наиболее удобная ширина ступеньки. Лучше всего человеку ориентироваться по ступенькам шириной до 350 мм. Но ступени винтовой лестницы не имеют прямоугольной формы. Имея вид трапеции, они увеличиваются от вертикальной стойки, увеличиваясь в ширину к перилам;
после этого необходимо подсчитать количество шагов, необходимых для полного поворота.Он рассчитывается путем умножения окружности человека на среднюю ширину ступенек. Это округленное число будет количеством необходимых шагов;
, затем производим расчет относительно высоты петли и количества отверстий. Высота петли должна быть не менее 2,15 м, необходимая для комфортного передвижения человека. Эта высота была получена путем сложения среднего роста человека (180 см), высоты ступеней и запаса в 15 см. Делим это число на 15 (количество ступеней) и получаем высоту одной ступеньки лестницы;
с учетом того, что нам известна высота габаритной конструкции, можно будет легко определить количество проемов и необходимое количество ступенек для комфортного передвижения.
Лестница металлическая
Эксплуатация винтовых лестниц возможна не только внутри дома, но и снаружи. В этом случае вам понадобится изготовленная металлическая винтовая лестница. Металл не так подвержен влиянию внешней среды, как дерево, и больше подходит для использования в качестве материала для наружных работ.
Можно сделать металлическую лестницу как пожарную или устроить вспомогательный выход из дома своими руками, она придаст дому вид, оригинальный и неординарный вид сделает дачу неповторимой и комфортной в эксплуатации.
Металл также можно выбрать в качестве строительного материала для внутренней лестницы. Как правило, в интерьере присутствует кованая металлическая лестница. Это произведение искусства, сочетающее в себе легкость и прочность, невероятную надежность и хрупкую невесомость, своими руками сможет изготовить далеко не каждый. Но эта лестница прослужит довольно долго и со временем, покрываясь налетом старины, будет выглядеть более величественно и шикарно.
К явным преимуществам металлических лестниц
TO можно отнести их огнестойкость, совместимость с разными стилями интерьера, возможность сочетания металлических деталей с другими материалами (керамикой, камнем, деревом), простоту монтажа и значительную долговечность и износостойкость.
Лестница деревянная
Наибольшей популярностью в современных интерьерах пользуются винтовые конструкции из дерева. Они гармонично вписываются в дизайнерские решения. почти все помещения, а так же недорогой и достаточно прочный.
Простые правила ухода, эксплуатации и простота конструкции позволяют устанавливать их везде для комфортного перемещения между этажами в частных коттеджах.
Выполнив предварительные расчеты и нарисовав чертеж, вы примерно поймете, как сделать деревянную лестницу.Можно купить готовые заготовки для установки ступеней, а можно сделать их самостоятельно.
Главное — помнить о тщательной шлифовке поверхности, обработке древесины и применении защитного лакового покрытия во избежание деформаций и появления вредных жучков.
При строительстве своими руками нужно помнить о перилах. Балясины можно сделать из массива дерева или использовать металлическую конструкцию.
Для поручней, в качестве эконом, можно выбрать клеевой брус или деревопластик — их отличные износостойкие качества позволяют сохранять конструкцию в привлекательном виде на долгое время.
Тщательно продумайте все варианты, выполните необходимые расчеты и чертежи, выбирайте только качественные материалы и деревянная лестница будет радовать вас не одно поколение.
Лестница бетонная
Если вам необходимо, чтобы лестница служила долго, имела презентабельный и увесистый вид, но при этом была достаточно прочной и надежной, вам подойдет бетонная конструкция. Он прочный и очень прочный, а также свидетельствует о благополучии хозяина дома, его презентабельности и достатке.Но требует более тщательных расчетов и отвечает некоторым требованиям при строительстве.
Таким образом, возведение винтовой лестницы с правильными расчетами и определенными навыками достаточно просто. И она будет смотреться и служить на даче или на даче, ведь, создавая неповторимый шедевр, вы вкладываете в него свою любовь и душу, а это очень важно.
Требования кодов винтовой лестницы
— Соответствие нормам размеров винтовой лестницы
Stairways, Inc.Широкий выбор металлических винтовых лестниц и деревянных винтовых лестниц доступен как в полностью собранном виде, так и в виде комплектов, Stairways Inc. предлагает своим клиентам индивидуальные винтовые лестницы и лестницы, построенные по их спецификациям, даже если они включают уникальное сочетание стандартных частей винтовой лестницы. и нестандартные диаметры и размеры. Например, Stairways Inc. может изготовить по индивидуальному заказу изогнутые лестницы, прямые лестницы и нестандартные лестницы без центральной колонны. Индивидуальные лестницы могут быть отправлены в полностью собранном виде или с максимально большими секциями, которые затем могут быть соединены вместе на стройплощадке.Потенциальным клиентам и покупателям предлагается использовать наш Центр предложений или по электронной почте свои спецификации или чертежи для винтовой лестницы или индивидуального дизайна лестницы в формате .dwg или .dwf.
В зависимости от ваших требований к индивидуальной лестнице, Stairways Inc. может использовать сочетание стандартных деталей лестницы с вашими индивидуальными высотами, диаметрами и другими расчетами. Наши специалисты по проектированию и инжинирингу могут разработать полный набор рабочих чертежей, чертежей САПР и технических спецификаций, а также чертежей с синими линиями.Мы можем предоставить другие специальные документы, если ваш проект или проект требует одобрения строительным инспектором, строительным отделом или другим должностным лицом. Ваша индивидуальная лестница может быть выполнена в различных вариантах отделки. Чтобы просмотреть список доступных вариантов отделки, щелкните здесь.
Винтовые лестницы по индивидуальному заказу, прямые лестницы или изогнутые лестницы также могут быть изготовлены с использованием сочетания металлических и деревянных частей лестницы, таких как металлические поручни с деревянными ступенями. Как упоминалось ранее, возможны индивидуальные диаметр и высота винтовой лестницы.Какими бы ни были ваши индивидуальные требования к лестнице, будьте уверены, что наш высококвалифицированный и знающий персонал здесь, в Stairways Inc., сможет воплотить вашу идею в жизнь. Позвоните или напишите в Stairways, Inc. сегодня, чтобы узнать все, что вам нужно для винтовой лестницы или дизайна нестандартной лестницы!
DIY Design: как построить свою собственную винтовую лестницу из простых шаблонов фанеры
Архитекторы: Продемонстрируйте свои проекты и найдите идеальные материалы для вашего следующего проекта с помощью Architizer. M производителей: зарегистрируйтесь сейчас, чтобы связаться с крупнейшими мировыми архитектурными фирмами.
Если вы когда-нибудь задумывались о строительстве собственной винтовой лестницы, но не знаете, с чего начать, Бен Уеда из HomeMade Modern только что приблизил вас на один шаг к тому, чтобы воплотить ее в жизнь с помощью этого недавно опубликованного обучающего видео и бесплатных файлов САПР.
Применяя знания и навыки, которые он разработал в архитектурной школе Корнельского университета, Уеда исследует сечения цифрового производства и традиционных методов строительства, чтобы предложить широким массам дизайнерские идеи, шаблоны и инструкции для самостоятельной работы.В этом сегменте он сочетает фрезерование мебельной фанеры с ЧПУ с приклеиванием, зажимом, шлифованием и забиванием с использованием традиционных ручных инструментов, в результате чего получается изящная винтовая лестница из штабелированной фанеры (без перил, скоро появится), прикрепленная к стандартной стальной балке.

Блог HomeMade Modern, основанный архитектором, вскоре предоставит бесплатные файлы САПР для 12 форм, вырезанных на станках с ЧПУ на ¾-дюймовые фанерные листы, вместе с полным фото-текстовым руководством и списком инструментов и запасы.По его оценкам, несмотря на то, что проект был трудоемким и трудоемким, он был значительно дешевле, чем большинство сборных металлических винтовых лестниц.
Уеда также объявил, что HomeMade Modern подписала соглашение с Autodesk о работе в новом здании BUILD Space, современной мастерской в Бостоне, посвященной исследованиям и прототипированию цифрового производства и автоматизации строительства для индустрии AEC. И архитектор приглашает сообщество A&D предлагать и, возможно, даже сотрудничать над идеями DIY, которые он сможет реализовать на объекте Autodesk.
Найдите все свое архитектурное вдохновение через Architizer: Нажмите здесь, чтобы зарегистрироваться сейчас . Вы производитель и хотите наладить контакт с архитекторами? Кликните сюда.
25 современных винтовых лестниц, которые сделают ваш дом стильным
Вы видели эту извилистую и извилистую лестницу, от которой, вероятно, у вас закружится голова при подъеме и спуске? Красиво выглядит, правда?
Но это не только для апелляции.И не зря дизайнеры и хозяева соглашаются добавить винтовую лестницу в свой дом. Знаете ли вы преимущество такого типа лестниц?
Если площадь помещения ограничена, винтовая лестница будет хорошим решением этой проблемы. В отличие от традиционной конструкции лестницы, винтовая лестница может занимать меньше места и обычно открытая.
И, конечно же, выглядит очень красиво! Он даже может отлично смотреться в любом помещении, которое у вас есть. Современные пространства, особенно открытой планировки, выглядят изысканнее, когда в интерьере есть винтовая лестница.Красоту лестницы также можно усилить за счет использования различных материалов.
Вы наверняка взволнованы, увидев различные конструкции современных винтовых лестниц. Мы собрали для вас несколько изображений, чтобы вы могли почерпнуть потрясающие идеи для своего будущего проекта.
Прокрутите вниз и посмотрите, что мы для вас приготовили.
1. Резиденция Tree Top
Это одна творческая лестница! Фактически, он выглядит как огромная скульптура в помещении, что делает его одной из впечатляющих особенностей Tree Top Residence.Хотели бы вы, чтобы что-то подобное было у вас дома?
2. Маленькая квартира в Бразилии
Архитектор Алан Чу спроектировал эту небольшую квартиру в Бразилии в современном индустриальном стиле. Разве не приятно, что винтовая лестница может быть добавлена к пространству, даже если оно не такое высокое?
3. Xeros Residence
Пустая студия
Эта внешняя стальная лестница используется для входа в резиденцию. Это ведет на балкон верхнего уровня, а затем в общую комнату, где находятся обеденная и кухонная зона, а также зона отдыха.
4. Резиденция Tower Grove Drive
Разве это не красивая винтовая лестница из дерева и стали? Конечно! Кирпичные стены добавили артистичности этой области в резиденции Tower Grove Drive. Наверняка это наводит на мысль, что остальная часть дома определенно захватывает дух!
5. Секретный садовый дом
Эта гигантская винтовая лестница Тайного садового дома вызовет у вас трепет! Освещение добавило драматизма, придавая ему то внимание, которого он заслуживает!
6.KL Residence
Студия Стигсби
Если вам нужен уникальный дизайн лестницы, который поместится в небольшом пространстве, вы можете выбрать что-то похожее на то, что для ступенек использовалось дерево.
7. Палаточный домик
Вы обязательно будете поражены дизайном Палаточного домика. Как будто идеи палатки для этого дома недостаточно, в него даже добавили винтовую лестницу!
8. Минималистский дом в Испании
Если вы хотите чего-то простого, но изысканного, этот минималистский дом в Испании — то, что вам нужно! Да, даже лестница выполнена в стиле минимализма!
9.Прибрежный Софт Модерн
Prater Architects, Inc.
Я бы сказал, это действительно красивая лестница! Мне нравится сочетание материалов и его современный мягкий вид.
10. Дом памяти
M16 Architetti
Дизайнер ACERO использовал отделку из стали и дерева для лестницы Дома Памяти, и я бы сказал, что это потрясающее сочетание! Хотя мы не видим ступеней, но стальные перила — это уже красота!
11.Casa Blanca
Casa Blanca — это, без сомнения, уникальный дом! Кто бы мог подумать о добавлении оранжевой винтовой лестницы? Я восхищаюсь смелостью дизайнеров и домовладельцев, которые пришли к идее такой лестницы. Но больше аплодирую за отличный результат!
12. M16 Architetti
M16 Architetti
Не знаю, как вы, но для меня эта лестница определенно станет отличным помощником и станет прекрасной изюминкой в интерьере.Помимо выбора материалов, его пышный вид также отличается от мебели с обрезными краями и других современных предметов в помещении.
13. Квартира Huber
Добавление ящиков на подступенке — действительно хороший способ придать лестнице еще одну функцию! Это действительно очень креативно, правда? Но даже без этой функции лестница в Апартаментах Huber по-прежнему неповторима! Хотите больше идей о том, что вы делаете со своей лестницей? Возможно, вам понравится добавить винный погреб под лестницей!
14.Лимантос Резиденс
Как всегда дерево и белый цвет никогда не подводят! Это одна из моих любимых комбинаций. Почему бы вам не взглянуть на остальные изображения Limantos Residence? Узнайте, действительно ли они использовали эту комбинацию для других частей дома.
15. Flex House
Когда вы поднимаетесь или спускаетесь по этой лестнице, вы будете чувствовать себя в клетке, как птица! Думаю, именно такое чувство хотят, чтобы вы испытали дизайнеры Flex House.
16. Aqua Perma Solar Firma
Архитектурная мастерская CplusC
Здесь вы можете увидеть круговую лестницу, образованную множеством деревянных и стеклянных реек. Он также используется как внутренний сад, что является одной из экологичных особенностей дома.
17. Элизабет-стрит, Новая Зеландия,
Использование бетона — действительно уникальный способ сделать лестницу, подобную той, что мы видим на Элизабет-стрит в Новой Зеландии. Довольно интересно увидеть их методологию создания этого!
18.Плавучий коробчатый дом
Не уверен, что это изображение делает этот снимок особенно привлекательным — лестница или водные объекты! Но я полагаю, что на самом деле все в «Плавучей коробке» внушает благоговение! Если вы увидите остальную часть дома, вам, несомненно, понравится!
19. Преобразование коммерческого здания в жилое
Это помещение представляет собой реконструкцию коммерческого помещения, так как владельцы изменили его использование в качестве жилого дома.Они добавили чердак, в который можно попасть по черной стальной лестнице.
20. Современная лестница
CAST
В этом есть мужская привлекательность из-за использования нержавеющей стали и черных ступеней. Это выглядит еще красивее за счет оранжево-красных стен в интерьере.
21. Лорел Уэй
Кто сказал, что нельзя добавить этой красоты на открытом воздухе? Эта стеклянная винтовая лестница Laurel Way действительно порадует глаз на открытом воздухе! Представьте себе, что вы поднимаетесь по этой лестнице, глядя вокруг, откуда открывается потрясающий вид.
22. Майстер пр.
Стиль Кантони-Ривьера
Владельцы этого дома остались довольны своим домом, спроектированным Кантони. Одна из любимых особенностей этого пляжного домика — винтовая лестница из стекла и нержавеющей стали, которую вы можете увидеть здесь. Благодаря своим материалам, он добавил больше света и блеска в интерьер.
23. 270º Поворот
Architech Лестницы и перила
Эта лестница — экспонат мансардного дома.Он дополнен открытыми кленовыми ступенями, окрашенными в темный цвет, и круглыми шпинделями из нержавеющей стали. Он разработан с расширяющимся дном и двумя направляющими, которые возвращаются к полу. Он также имеет изогнутую опорную пятку, которая подчеркивает внешний вид, а также дает ему возможность свободно стоять.
24. Casa Bilbaina
Такие винтовые лестницы меня всегда интересовали! На самом деле они похожи на гигантские скульптуры, что делает их еще более интересными. Вы также можете посмотреть другие фотографии Casa Bilbaina.
25. Дом Ченекуа
Architech Лестницы и перила
В Chenequa House есть красивая лестница с деревянными ступеньками. Цвет и материалы, используемые здесь, соответствуют тем, которые используются в других частях дома. Вам не нравится его естественная привлекательность?
Это все прелесть! Этот список фактически заставляет меня задуматься о том, чтобы добавить в свой дом современную винтовую лестницу. Хотя Feung Shui не одобряет это, потому что это заставит домовладельцев чувствовать себя менее защищенными и защищенными, многие люди по-прежнему предпочитают их использовать.Что ж, одна из причин может заключаться в том, что не все верят в фэн-шуй. Еще одна веская причина заключается в том, что пространство действительно заслуживает этой кружащейся красоты, которая поднимается на следующий уровень дома. Но если вы не любитель этого, всегда можно воспользоваться обычной лестницей. Почему бы вам не взглянуть на некоторые современные конструкции лестниц со стеклянными перилами, это, несомненно, даст вам больше идей для лестниц в вашем доме!
Round and Round It Goes: все о винтовой лестнице
Винтовые лестницы используются в помещениях, где вам нужно сделать поворот (даже буквально) или где дизайнер хочет, чтобы лестница привнесла в пространство другое ощущение.Кроме того, перила лестницы — это неизвестный солдат на любой лестнице, не говоря уже об эстетических особенностях, которыми они могут обладать, чтобы стать фокусом любого интерьера. Узнайте, что перила лестницы могут сделать с интерьером. Иногда при ограниченном пространстве добавляют круговую лестницу. Винтовые лестницы притягивают к себе внимание, привлекают внимание и делают невозможным отвести взгляд. Известно, что изогнутая лестница привносит ощущение роскоши и искусства. На протяжении всей истории архитектуры винтовые лестницы использовались в роскошных помещениях — особняках, дворцах, церквях.Несмотря на то, что в V веке до нашей эры они появлялись в небольших эпизодах, винтовые лестницы не играли должной роли в архитектуре, пока одна из них не использовалась в колонне Траяна в 115 году нашей эры. В современную эпоху они постепенно стали частью жилого мира.
Фотография: Кристиан Бейрле Гонсалес
Фотографы, создатели фильмов и путешественники в Instagram уже давно пользуются фотогеничностью винтовой лестницы. Изогнутая лестница создает более романтическую атмосферу, чем обычная, поэтому в фильмах с символическим значением было много кадров с винтовой лестницей.
[irp posts = ’239710 ′]
Что такое винтовая лестница?
Винтовая лестница вращается вокруг центральной оси и поднимается по ней. Это один из типов круглой или круговой лестницы, в которой подступенок соединен с центральной колонной. В отличие от винтовой лестницы винтовые и изогнутые лестницы не имеют центральной колонны. Интересно, что большинство винтовых лестниц, которые присутствуют в домах, на самом деле являются винтовой лестницей. Чтобы лестница была действительно винтовой, ступени должны вращаться вокруг центральной точки, но, с другой стороны, винтовые лестницы вращаются на определенном расстоянии от центральной точки.
Винтовая лестница:
Фотография: Paragon Stairs
Винтовая лестница:
Какие бывают типы винтовой лестницы?
Винтовые лестницы бывают двух типов: внутренние и наружные. Как правило, внутренние лестницы изготавливаются из таких материалов, как дерево или кованое железо, а наружные — из материалов, которые выдерживают погодные условия, таких как оцинкованная сталь. Обратите внимание на деревянную винтовую лестницу Трона Мейера.
Какие факторы влияют на дизайн?
Винтовая лестница определить несложно, но при ее проектировании необходимо учитывать несколько факторов.
Высота: Чтобы построить винтовую лестницу, очень важно знать, где готовый пол находится на высоте пола.
Какой угол поворота? Нужно увидеть, на сколько градусов нужно пройти, чтобы перейти на следующий этаж ступеньками, идущими вокруг центральной оси.
Какой диаметр? Насколько велика будет каждая сторона винтовой лестницы? Достаточно ли этого для человека, чтобы пройти?
Где будет располагаться винтовая лестница?
Это повлияет на ощущение пространства? Если да, то как? И как это отразится на балюстрадах, поручнях и материалах, из которых будет изготовлена винтовая лестница?
Почему мы используем винтовые лестницы?
1.Эффективное использование пространства
Винтовая лестница экономит много драгоценных квадратных метров. Вертикальный характер лестницы гарантирует, что ее след не будет массивным по сравнению с другими лестницами. Создание дома с рациональным использованием пространства — это битва каждого домовладельца, и винтовая лестница чрезвычайно полезна для этого.
Фотография: SV Design
2. Доступ
У домовладельцев остается много мертвого пространства в доме, потому что в него трудно попасть. В то время как традиционная лестница не вписывается в небольшое пространство, подпирание лестницы также не является повседневным решением.Однако полная гибкость, безусловно, является плюсом при установке винтовой лестницы.
3. Настройка
Винтовая лестница может быть полностью адаптирована к потребностям домовладельцев и их видению пространства, в котором должна располагаться лестница.
4. Хозяйственный
Эта лестница — лучший вариант для домовладельца, так как имеет невысокую стоимость установки и владения. Однако он добавляет гораздо больше ценности любому залу или дому, в котором он находится.
Фотография: Марк Кокседж
Сколько стоит установка винтовой лестницы?
Винтовые лестницы обычно ассоциируются с грандиозными и роскошными помещениями. В результате считается, что винтовые лестницы строить чрезвычайно дорого, но это не совсем так. На цену винтовой лестницы влияет множество факторов: используемые материалы, покрытая высота, включенные украшения, отделка и т. Д. Винтовые лестницы могут стоить от 600 до 100 000 долларов.
Как можно спроектировать винтовую лестницу?
1. Открытая винтовая лестница
Открытые винтовые лестницы создают ощущение минимализма и открытости. Использование их в местах с меньшим пространством поможет сделать комнату больше, чем она есть на самом деле, поскольку винтовые лестницы совсем не непрозрачны. Кроме того, они представляют собой один из способов добавить изысканной геометрии к абсолютно пустым пространствам.
2. Закрытая винтовая лестница
Винтовые лестницы по-прежнему могут закрываться, следуя традиционному дизайну.Однако, если домовладелец и дизайнер выберут этот вариант, им нужно убедиться, что пространство не кажется более тесным. Закрытые винтовые лестницы можно сделать более роскошными за счет использования богатых материалов, которые следует выбирать, исходя из атмосферы окружающего пространства. Кроме того, в их дизайн можно добавить зелень, чтобы придать им экстравагантный вид.
3. Промышленная винтовая лестница
Винтовая лестница в индустриальном стиле станет отличным дополнением к пространству, которое источает деревенский или индустриальный стиль.Однако дизайнерам необходимо обратить внимание на материал подступенка, чтобы сохранить стиль.
4. Функциональная винтовая лестница
Ни один домовладелец, вероятно, не станет вводить в свой дом винтовую лестницу без какой-либо функции, но все же стоит отметить, что они могут быть включены для определенных целей. Винтовая лестница может использоваться для соединения двух уровней внутри комнаты. Например, верхний уровень библиотеки или гостевой комнаты можно соединить с нижним уровнем винтовой лестницы.
5. Украшенная винтовая лестница
Украшения, выгравированные на винтовой лестнице, становятся частью ее очарования. Они усиливают эффект, создаваемый винтовой лестницей в комнате или пространстве. Винтовая лестница может быть украшена множеством разнообразных украшений, в том числе замысловатыми узорами балюстрады, ступенями, подступенками и т. Д.
6. Квадратная винтовая лестница
Как ни необычно и, возможно, невозможно, это звучит, но винтовые лестницы такого типа строятся в домах.Поскольку она больше квадратная, чем круглая, ее можно использовать как альтернативу традиционной лестнице. У нее более широкий проступь, чем у обычной винтовой лестницы, но она не занимает столько места, как другие лестницы.
Просмотрите наш FAQ | Майлен Лестница
Ответы на все ваши вопросы в одном месте.
Винтовая лестница FAQ:
Подходит ли винтовая лестница для моего помещения?
Винтовые лестницы — отличный выбор для самых разных помещений.В помещении для соединения разных этажей, чердаков или жилых помещений. На открытом воздухе, чтобы соединить палубы, домики на деревьях и многое другое! Возможности винтовой лестницы поистине безграничны.
Небольшие и узкие пространства — идеальный кандидат для наших винтовых лестниц, изготовленных по индивидуальному заказу. Выбирая спиральную лестницу Mylen, вам не придется выбирать между функциональностью и экономией места. Мы реализовали такие крупные проекты, как Hollywood Productions, и такие маленькие, как крошечные дома. Винтовые лестницы Mylen являются одними из самых универсальных винтовых лестниц на рынке.
Как узнать, подойдет ли винтовая лестница моему дизайну?
Когда дело доходит до проектирования винтовой лестницы, команда Mylen хочет сделать ее максимально простой. Благодаря разнообразию лестниц, отделок и опций возможности безграничны. Если вы проведете вас через наш процесс от начала до конца, у вас, по сути, будет собственный менеджер проекта, который находится на расстоянии телефонного звонка.
Просмотр 3D-рендера лестницы поможет вам получить хорошее представление о том, как она будет выглядеть на самом деле.Соответствие размеров помещения даст вам точное соответствие размеру. Наша команда будет неустанно работать над тем, чтобы дизайн вашей лестницы идеально подходил для вашего помещения.
Какой тип лестницы лучше всего подходит для моего внутреннего пространства?
Предлагаем стальные и деревянные винтовые лестницы для любых интерьеров. Наши стальные лестницы — идеальное сочетание современного и минималистичного. Сталь не только прочный материал, но и легко адаптируется к окружающему стилю и декору. Все наши стальные лестницы можно настроить в соответствии с вашими потребностями и легко построить в соответствии с требованиями.
Если сталь не ваша чашка чая, у нас есть красивые деревянные винтовые лестницы ручной работы. Мы гордимся качеством и функциональностью наших серийных деревянных лестниц. Сделайте идеальный акцент и сделайте вложение в ваш дом. Начните с создания идеальной винтовой лестницы для вашего интерьера уже сегодня!
Какой тип лестницы лучше всего подходит для моего внешнего пространства?
Как и внутренние лестницы, мы предлагаем множество вариантов наружных лестниц. Самыми популярными являются наши винтовые лестницы с алюминиевым порошковым покрытием.Алюминий — это естественно некоррозионный элемент, который гарантированно прослужит весь срок службы и не требует обслуживания. Это означает, что наши алюминиевые лестницы — идеальный выбор для наружных элементов.
Кроме того, наши оцинкованные винтовые лестницы также являются отличным выбором для наружных винтовых лестниц. Гальванизация — это процесс, при котором цинк используется для полного покрытия всех компонентов лестницы внутри и снаружи. Покрытие из металлического цинка и стали образует броню, которая защищает от коррозии и ржавчины.Оцинкованная лестница не только защищает от ржавчины, но и не оставляет царапин. Наши оцинкованные лестницы являются наиболее доступным вариантом для наружных лестниц.
Как измерить мою лестницу?
Когда дело доходит до измерения вашей лестницы, вы должны учитывать диаметр, которого вы хотите, чтобы ваша лестница была. Чтобы получить приблизительное представление о том, как будет выглядеть винтовая лестница диаметром 3 фута 6 дюймов, попробуйте провести две пересекающиеся линии на полу так, чтобы они образовали большую букву «X».Каждая из этих пересекающихся линий должна иметь длину, равную диаметру винтовой лестницы.
Проем колодца должен быть больше в диаметре, чем сама винтовая лестница, по крайней мере на 2 дюйма, если быть точным. Кроме того, вам необходимо обеспечить свободное место для прогулок. Легко доступный метод определения вашего свободного пространства для ходьбы будет заключаться в том, что когда вы выбираете диаметр для своей лестницы, это то, что свободное пространство для ходьбы будет увеличиваться на 3 дюйма на каждые дополнительные 6 дюймов увеличения диаметра лестницы.
Высота от пола до пола — еще одно простое, но очень важное измерение. Это измерение повлияет на стоимость вашей винтовой лестницы, более высокие лестницы будут содержать больше материала, что, в свою очередь, приведет к увеличению цены.
Будет ли моя лестница построена в соответствии с нормативами?
Это отличный вопрос. Когда речь идет о лестнице, которую вы выбираете для своего помещения, мы предлагаем несколько вариантов. Все наши лестницы могут быть построены в соответствии с требованиями норм, поэтому они безопасны и соответствуют любым строительным нормам.Построение лестницы в соответствии с кодом полезно по разным причинам. Во-первых, лестница построена так, чтобы свести к минимуму любые возможные травмы, она устраняет пространство между ступенями, делая ее безопасной и удобной для домашних животных, детей и пожилых людей.
Наличие лестниц, построенных в соответствии с кодом, также будет полезно при продаже вашего помещения. Спиральные лестницы не всегда востребованы, поэтому знание того, что они безопасны и построены с учетом кода, может помочь. Кроме того, если вам необходимо выполнить требования законов о зонировании, наша лестница, построенная в соответствии с правилами, должна удовлетворить и нужды.Мы здесь, чтобы удовлетворить все ваши потребности в создании винтовой лестницы. Звоните нам сегодня!
Сколько мне будет стоить винтовая лестница?
В отличие от большинства продуктов, у наших винтовых лестниц нет единой фиксированной цены. По ряду причин наши винтовые лестницы могут быть как стандартными, так и сложными, в зависимости от требований вашего проекта. Стоимость наших винтовых лестниц начинается от 600 долларов США и может достигать 15 000 долларов США в зависимости от материала, марки и функциональности лестницы. Когда дело доходит до бюджета для винтовой лестницы, важно понимать, что определенные функции и обновления могут увеличить цену.
Когда вы работаете с командой здесь, в Mylen, мы делаем все возможное, чтобы иметь в виду приблизительный бюджет, помогая вам построить лестницу. Если у вас возникнут какие-либо вопросы об обновлениях или ценах, мы будем рады помочь. Мы предлагаем множество вариантов недорогих качественных лестниц, не ждите, свяжитесь с командой, чтобы начать работу по лестнице уже сегодня!
Будет ли легко установить винтовые лестницы?
Все наши винтовые лестницы будут отправлены вам в разобранном виде с подробным руководством по процессу установки.С помощью команды из одного или нескольких человек нашу лестницу можно собрать за пять простых шагов. Хотя в этом нет необходимости, у нас есть клиенты, работающие с генеральным подрядчиком для установки лестницы.
Вы можете найти дополнительную поддержку на нашем веб-сайте или позвонить команде Майлен. Мы готовы помочь вам на каждом этапе установки винтовой лестницы. Легкий и увлекательный проект. Начните проектирование винтовой лестницы Mylen прямо сейчас.
Прямая лестница FAQ:
Почему плавающая лестница?
Наши плавающие лестницы имеют уникальную конструкцию и придают незаменимый вид помещению, в котором они установлены.В отличие от обычной лестницы, мы чувствуем, что наша парящая лестница незаменима из-за современной и современной атмосферы, которую она создает. Наши плавающие лестницы предлагают идеальную эстетику для любого пространства, пытающегося создать ощущение открытости.
Современный стиль наших плавающих лестниц достигается за счет опорных стрингеров или балок. Мы предлагаем лестницу с одной балкой, которую мы называем моно стрингер, или лестницу с двумя стрингерами, которую мы называем двойной. Наши лестницы с плавающей запятой спроектированы и сварены для обеспечения высочайшего уровня безопасности.Плавающая лестница — прекрасная альтернатива современной лестнице, или даже если вы не чувствуете, что винтовая лестница подходит для вашего пространства. Обратитесь к нашей команде и начните подниматься по плавающей лестнице уже сегодня.
Будет ли парящая лестница смотреться прямо в моем помещении?
Все помещения, с которыми мы работаем, отличаются друг от друга, однако мы знаем, что наши плавающие лестницы — это идеальный способ открыть и модернизировать пространство, в котором они устанавливаются. Наша плавающая лестница отлично подходит для офисного здания, дома или места для отдыха. Это больше, чем просто лестница, это элемент акцента.Эти лестницы идеально подходят для любого дома или помещения, но особенно для новостройки и ремонта. Если вы хотите добавить больше места к существующему плану этажа, убрав стену или традиционную домашнюю лестницу, плавающая лестница станет прекрасным дополнением к вашему проекту.
Как спроектировать плавающую лестницу?
Команда Mylen Stairs — эксперты, когда дело доходит до поиска идеальной плавающей лестницы, подходящей для вашего помещения и проекта. Мы хотим потратить время на тесное сотрудничество с вами, чтобы гарантировать, что лестница будет хорошо сочетаться с любыми планами проекта, чертежами или даже фотографиями.Основываясь на предоставленной вами информации, наша команда будет работать над тем, чтобы дать вам более четкое представление о том, как будет выглядеть ваша готовая лестница и как она впишется в ваше пространство. Не сомневайтесь, обратитесь к команде Mylen сегодня и начните работу над своим проектом «Плавающая лестница».
Что мне нужно измерить для моей плавающей лестницы?
Когда дело доходит до измерения для вашей плавающей лестницы, это похоже на измерение для традиционной лестницы. Первое важное измерение — это то, что называется подъемом и разбегом по лестнице.Подъем — это то, насколько высоко должна будет подняться парящая лестница и насколько далеко забег. Это простое измерение важно, чтобы знать, какое расстояние вам понадобится для вашей новой плавающей лестницы между этажами или платформами. Кроме того, подъем и разбег помогут нам определить, сколько ступеней потребуется для вашего проекта.
Измерение уровней и платформ — еще одно важное измерение, эти платформы потребуются в перерывах между полетами. Каждый уровень также позволит вам лучше использовать свое пространство.Знание глубины и подъема ваших шагов также важно для работающей плавающей лестницы. Глубина лестницы относится к количеству пространства, которое будет доступно для вашей комнаты от передней части ступени до задней части ступени, в то время как подъем относится к тому, насколько высоко будет подниматься каждая ступенька.
Наконец, важно убедиться, что на лестничных площадках достаточно места. Необходимо обеспечить достаточно места для комфортного передвижения как вверху, так и внизу вашей плавающей лестницы.Знание того, сколько квадратных метров потребуется, будет важно не только для платформ, но и для целей установки.
Можно ли построить мою плавающую лестницу в соответствии с кодом?
Простой ответ, да! Однако, когда вы решаете построить свою плавающую лестницу с помощью кода, вы теряете некоторые из своих эстетических возможностей и вариантов сборки. Хотя некоторые люди предпочитают строить лестницу с помощью кода, существует лишь несколько вариантов, о которых вам следует помнить, чтобы ваша лестница соответствовала коду. Если вы устанавливаете лестницу там, где она будет доступна для широкой публики, или если вы собираетесь продать свой дом, это примеры того, когда вам действительно стоит задуматься о строительстве в соответствии с правилами.
При построении кода есть шанс, что в конечном итоге это будет стоить вам дороже. Это просто потому, что потребуется больше строительных материалов, чтобы было меньше места между ступенями и шпинделями. Команда Mylen может помочь вам с любыми вопросами о построении кода. Не ждите, свяжитесь с нами сегодня и начните движение по плавающей лестнице с кодом (или без кода).
Сколько мне будет стоить плавающая лестница?
Когда дело доходит до составления бюджета для проекта плавающей лестницы, существует ряд факторов, влияющих на определение окончательной цены.Важно помнить о цене материала, количестве, которое вам нужно, и об объеме работы, которую нужно вложить в создание лестницы. Понимание того, что плавающий стрингер достигает своего минималистичного вида с помощью одной балки, обладающей превосходной прочностью, но с минимальной поддержкой, поможет вам получить представление о качестве используемых материалов.
Наши лестницы хорошо спроектированы для обеспечения безопасности и устойчивости, мы производим все на месте, производя продукцию высочайшего качества.Ваша плавающая лестница будет долговечной и станет настоящей инвестицией в ваш дом. Из-за работы, материалов и времени, которые тратятся на наши качественные плавающие лестницы, наш типичный рейнджер для лестницы с моно-стрингером стоит от 5000 до 65000 долларов. В то время как приблизительная оценка нашего двойного стрингера составляет от 5000 до 25000 долларов. Знайте, что когда вы выбираете качественную плавающую лестницу Mylen, это не просто лестница, а пожизненное вложение в ваше пространство.
.


Принимаем заказ по телефону или на почту		Наш инженер приезжает на объект, снимает замеры и фотографирует		Проект составлен и согласован с Заказчиком		После этого все детали проекта изготавливаются в производстве.		Доставка и установка продукции у заказчика

Чертеж винтовой лестницы из металла

Лестница винтовая на второй этаж, преимущества конструкции

Виды винтовых лестниц из металла

Конструкция и чертежи винтовых лестниц

Винтовая лестница эконом в частном доме, дизайн и перила

Особенности винтовой лестницы

Проектирование и расчет основных размеров винтовой лестницы

Высота лестницы

Диаметр лестницы

Количество ступеней и высота проступка

Ширина ступеней

Используемые материалы и инструменты

Заготовка деталей

Монтаж конструкции

Окончательная отделка

Как построить винтовую лестницу своими руками

В заключение

Плюсы винтовых лестниц

Деревянная винтовая лестница своими руками

Какие материалы использовать для изготовления винтовых лестниц?

Как сделать винтовую лестницу своими руками

Монтаж винтовой лестницы

Расчет винтовой лестницы – чертежи и схемы

Винтовая лестница своими руками – видео инструкция по сборке

Деревянные винтовые лестницы — фото

Типы винтовых лестниц из дерева в частном доме, изготавливаемых своими руками (с фото)

Как правильно рассчитать размеры винтовой лестницы в частном доме на второй этаж

Как сделать винтовую деревянную лестницу на второй этаж своими руками: пошаговая инструкция с видео

Как своими руками построить винтовую лестницу на второй этаж: подготовка стойки и монтаж

Как самому сделать винтовую лестницу из дерева: заключительный этап

Источники:

Винтовая лестница из металла своими руками на несущей опоре: расчеты, сборка и видео

Чем отличаются конструкции винтовых лестниц

Хороший проект – основа всего

Сооружаем лестницу

нюансы установки своими руками и модели эконом-класса на второй этаж в частном доме, расчёт и размеры, примеры металлической и деревянной конструкции

Виды и элементы

Плюсы и минусы

Материалы

Выбор формы

Проектирование

Изготовление

Монтаж: порядок и нюансы

Рекомендации

Красивые примеры

чертежи, расчеты и разновидности винтовых конструкций

Конструкции винтовых лестниц

Выбор конструкции для монтажа

Расчет винтовой лестницы на больцах

Высота лестницы

Диаметр лестницы

Количество ступеней и высота проступка

Ширина ступеней

Расчет лестничной площадки

Проектирование и расчеты

Монтаж винтовой лестницы на опорном столбе

Установка центрального столба

Установка ступеней и дополнительной опоры

Установка перил

Советы по выбору и изготовлению

Декорирование винтовой лестницы

90 фото изготовления элементов и инструкция по сборке

Преимущества

Конструкция

Винтовые

Маршевые

Чертеж

На тетивах или косоурах?

Расчет

Изготовление элементов

Инструкция по сборке и установке

Обработка готового изделия

Фото лестницы своими руками

Винтовая лестница на второй этаж в частном доме: фото, видео

Навигация по странице

Специфика винтовых лестничных конструкций

Преимущества и недостатки винтовых лестничных конструкций

Что нужно знать, чтобы расчет был правильным

Винтовая лестница на даче своими руками: приступаем к работе

Параметры лестничных ограждений и опор
