Доска состоит из планшета и шарнирного узла. Из прутка диаметром 8 мм сделайте ось 11 и фиксирующий стержень 12 (длина обоих по 525 мм). Из листовой стали толщиной 5—6 мм согните уголки 1, а из стали толщиной 1 мм — поддержку 13. На токарном станке выточите зажимные шайбы 7, просверлите в них отверстия, нарежьте резьбу М8 и можете приступать к сборке доски. Сначала прикрепите к доске 14 поддержку 13 и уголки для направляющих 3. Гайками 2 укрепите направляющие вместе с кронштейнами в уголках, а затем соберите весь шарнирный узел. Приверните доску к столу 15 и проверьте, хорошо ли она поднимается и опускается, легко ли меняет угол наклона. Если все в порядке, закрепляйте на ней лист ватмана и приступайте к черчению.
|
Кульман чертежный своими руками. Новые чертежные инструменты для домашнего кб. Доска с рейсшиной
Для работы чертежника нужны разные инструменты. Среди них есть линейка-рейсшина, с помощью которой можно проводить параллельные линии. Кроме того, в сочетании с различными угольниками, она является основой для построения углов и штриховки. О том, что она собой представляет, и пойдет речь.
Описание
Слово это (Reißschiene) пришло из немецкого языка. Произошло оно от reißen (чертить) и Schiene (шина, рельс) и означает линейку для проведения параллельных линий. Другое ее название — винкель. Традиционно их делали из дерева. Еще несколько десятилетий тому назад они почти не отличались от ранних экземпляров.
В черчении она необходима. По рейсшине и треугольным линейкам строятся линии для изометрических проекций. Прибавив циркуль и транспортир, с ее помощью можно выполнить чертежи любой сложности.
Устройство первых рейсшин напоминало букву «Т».
Даже сейчас в английском языке она называется «t-square», что в переводе значит «Т-квадрат». Изначально она была в виде закрепленных под прямым углом двух линеек. Винтажные рейсшины сейчас можно увидеть в музеях.
У нее есть составные части, которые имеют специальные названия: линейка и головка, прикрепленная к линейке под прямым углом. Головка бывает с одной или двумя планками.
Рейсшина для черчения — это точный инструмент, поэтому его параметры и типоразмеры определяет ГОСТ. Он содержит описание двух видов:
- Рейсшина с головкой;
- Рейсшина с роликом.
Как пользоваться рейсшиной
Для черчения используют специальную доску, на которой крепят лист бумаги. Для того, чтобы это сделать правильно, используют рейсшину. Сначала стоит убедиться, что головка закреплена строго перпендикулярно линейке. Обе ее планки должны быть совмещены и закреплены болтом. Приложив ее головку к левому краю чертежной доски, сдвигают линейку до уровня, на котором будет закреплена бумага.
Затем выравнивают край бумажного листа, чтобы он был параллелен линейке, и закрепляют его кнопками.
Теперь достаточно двигать головку рейсшины вдоль края доски, чтобы чертить по линейке параллельные линии. Если нужны параллельные линии под углом, используют головку с двумя планками. В таком случае одна неподвижная, а вторая с помощью винта закреплена под нужным наклоном. Для этого рейсшину переворачивают и настраивают нижнюю планку по транспортиру. Верхняя планка остается перпендикулярной линейке.
В некоторых случаях удобна небольшая роликовая рейсшина для черчения. Ее еще называют инерционной линейкой. Она не поможет в проведении длинных линий, но делать ей параллельную штриховку гораздо удобнее.
Также она незаменима для проведения коротких линий, параллельных уже начерченным. Ее не нужно настраивать, поскольку параллельность достигается движением ролика. Чем он тяжелее, тем точнее будет двигаться инструмент. Ролик изготавливается из металла или прочного пластика.
Кульман
Долгое время инженеры пользовались классической доской с рейсшиной, пока Франц Кульман не изобрел новый чертежный инструмент, совместив доску, настольную лампу и пантограф (это раздвижная рама для копирования в масштабе). С 1903 года в Вильгельмсхафене их выпускала компания, носящая название своего изобретателя, — Кульман. Устройство для черчения тоже получило это название.
Теперь стало гораздо удобнее выполнять чертежные работы. Не нужно накладывать много угольников на рейсшину. Достаточно вставить грифель карандаша в отверстие пантографа и проводить ровные линии. Неудивительно, что это изобретение покорило архитекторов, конструкторов и всех, кто работал на доске с рейсшиной для черчения. Ни одно конструкторское бюро не обходилось с тех пор без кульманов.
Однако прогресс не стоял на месте, и появились ЭВМ — первые компьютеры. К ним можно было подключить графопостроитель. Но с началом эры персональных компьютеров про кульман постепенно забыли. Появилась система САПР — автоматизация проектирования, и теперь этого «дедушку черчения» не увидеть в организациях.
По-прежнему востребована
Умерла ли чертежная рейсшина, вслед за кульманом? Ничего подобного. Это неизменный инструмент школьников на уроках черчения и студентов. Ведь для того, чтобы сделать примитивный чертеж, не нужны сложные компьютерные системы. Так что это давнее приспособление просто облекается в новые, современные материалы. Метровые рейсшины заменили на небольшие, для размера бумаги А3 или даже А4. Они вполне справляются с задачами.
А большие деревянные инструменты можно теперь увидеть на старых фотографиях или в музеях. Например, в Музее иронии. Там есть картина «Девушка с рейсшиной».
Современная
В современных условиях по-прежнему используется рейсшина для черчения. Есть удобные роликовые экземпляры, которые двигаются по натянутым лескам. По крайней мере, уже нет надобности прижимать инструмент рукой к краю доски. Существуют экземпляры: металлические и пластиковые, роликовые и подвешивающиеся на нить, в комплекте с чертежными досками и отдельно.
Доска с рейсшиной
Самое удобное для небольших работ по черчению — приобрести настольный набор, состоящий из пластиковой доски и инерционной рейсшины. Сейчас выпускают такие доски в нескольких форматах: от А1 до А4. Ее удобно крепить на письменный стол. Можно установить вертикально. К некоторым моделям прилагается набор треугольников и чертежный узел. Это легкий и удобный современный инструмент.
Вместо дерева — прозрачный пластик. Работать за такой доской приятно. Переносить легко. При необходимости можно организовать презентацию прямо на доске. Рейсшина не требует настройки, не теряется, не деформируется и не ломается при переноске. Вот такие изменения претерпела скромная чертежная линейка-рейсшина для черчения.
Е.кирин новые
чертежные
инструменты
домашнего КБ
Е_
никуме, колледже, если вы занимаетесь конструированием каких-либо домашних приспособлений, механизмов или поделок, если вы желаете вычертить план и конструкцию вашего дачного домика, теплицы или системы полива огорода, если вы увлекаетесь моделированием военной техники, то вам обязательно пригодятся простые чертежные инструменты, которые достаточно просто смастерить самому из доступных материалов.
И тогда любая чертежно-конструк-торская работа, которую обычно сложно выполнить в домашних условиях из-за отсутствия чертежных инструментов, станет простой и легкой.
ЧЕРТЕЖНАЯ ДОСКА
Домашнему конструктору кроме обычного набора чертежных инструментов (линейка, циркуль, карандаш) необходима чертежная доска с рейсшиной (или кульман).
Чертежная доска с обыкновенной рейсшиной удобна, но не позволяет проводить вертикальные и наклонные линии под заданными углами, так как не снабжена угломерным устройством. Понятно, что работа на такой доске малопроизводительна. Чертежный кульман, в котором линии
легко проводить под любым углом, занимает много места и его трудно приобрести.
Поэтому предлагаю смастерить самодельную, малогабаритную,удобную в пользовании чертежную доску с «плавающей» рейсшиной и поворотным вспомогательным диском-планшетом, которая будет выполнять свои обязанности не хуже кульмана.
Подобная чертежная доска (рис. /), как уже говорилось, состоит из доски-основы, «плавающей» рейсшины и поворотного вспомогательного диска-планшета, на котором и осуществляется собственно черчение.
Диск-планшет смонтирован в круговой полости основы на оси, благодаря чему имеет возможность вращаться относительно основы. В этом поворотном планшете — вся соль предложения. Таким образом, при необходимости провести линии под каким-либо углом мы поворачиваем под этим углом планшет с укрепленным на нем чертежом. Рейсшина же, установленная на доске, не меняет своего положения. Для облегчения вращения планшета между ним и основой предусмотрены стальные шарики, смонтированные в кольцевых пазах диска и основы (но можно придумать и другую конструкцию узла скольжения).
Умение хорошо чертить и читать чертежи необходимо не только инженеру или технику, без него не обойтись ни одному любителю мастерить, всем, кому приходится делать объемное макетирование . В конструкторских бюро пользуются специальными чертежными приборами . Простейший из них вы можете сделать сами. Он состоит из прямоугольной рамки и передвижной поперечной линейки для проведения параллельных линий.
Из планок (20 мм х 20 мм в поперечнике) сделайте рамку по рис.
В. Две одинаковые планки подлиннее 1 соедините планками покороче 2, как показано на рис. А. Будьте осторожны, чтобы рамка не искривилась при склейке. Размер рамки определяется опытным путем — она должна плотно прилегать к краям вашего письменного стола. С наружной стороны прибейте по углам рамки четыре треугольника 3 из тонкой фанеры или жести. Они (рис. D) укрепят рамку и не дадут ей скользить по столу.
Через шесть роликов 4 протяните бечевку 5 и подвесьте на ней поперечную линейку 6. Прочная и тонкая бечевка не должна растягиваться. Протянув бечевку сквозь отверстия в поперечной линейке (в качестве линейки 6 можно использовать старую чертежную линейку), сильно натяните ее.
Ролики 4 можно выточить на токарном станке из металла, пластмассы или из дерева твердой породы. (Можно воспользоваться и готовыми роликами диаметром около 15 мм, скажем, от детских игрушек).
Обратите внимание, как ролики должны крепиться к рамке. Этот момент показан в деталях на рис. D. В
Передней части рамки ролики прикрепляются с обеих сторон — сверху и снизу (рис. Е), а в задней части они привинчиваются к боковой поверхности планок — (рис. F).
Наиболее терпеливые из вас могут сделать более усовершенствованный чертежный прибор , конструкция которого представлена на рис. G, Н, I, К. Вместо рамки, прилегающей к краям письменного стола, можно смонтировать передвигающий линейку механизм непосредственно на чертежной доске (рис. G). Подвижная линейка 6 устанавливается вертикально, а по ней перемещается ползунок 10 с особой головкой И и двумя линейками 7, расположенными под прямым углом.
Ролики и бечевка, т.
е. механизм, приводящий в движение линейку, подготавливаются в соответствии с рис. С и D, однако, крепятся ролики иначе. С левой стороны ролики 4 привинчивают к боковым ребрам доски 9 (рис. I), а справа — их подвешивают парами на специальном кронштейне 8, сделанном из изогнутого куска толстой жести. Благодаря продолговатым прорезям для винтов, крепящих кронштейны, можно регулировать натяжение бечевки 5, рис. Н и К (не забудьте, что бечевки 5 должны перекрещиваться с правой стороны доски 9 между роликами 4). О том, как сделать ползунок 10 (рис. G) и подвижную головку 11 с линейками 7, мы расскажем вам позже.
ЕСЛИ ВЫ ИМЕЕТЕ ДЕЛО С ЧЕРТЕЖАМИ
Даже для самых несложных чертежных работ необ-ходима чертежная доска. Ее можно изготовить самому из фанеры. Прежде всего вяжут из еловых или сосновых брусков сечением 15—50 мм раму с поперечиной посере-дине. После склейки рамы приклеивают с одной или двух сторон листы фанеры. Когда рама просохнет, кром-ки доски тщательно обстругивают под прямой угол.
Временную чертежную доску можно сделать за не-сколько минут из листа толстого картона. Отрежьте картон по размеру столика и закрепите лист с помощью канцелярских скрепок и резиновых шнуров. Чертежную бумагу закрепляйте на картоне не кнопками, а кусоч-ками лейкопластыря.
Всякий, кому приходилось иметь дело с чертежной доской, знает, что чертить удобнее, если доска немного наклонена относительно стола. Привинтите металличе-скую ручку (для ящиков сюла) к продольному краю доски (точно посередине) и, навесив эту ручку на «зуб» деревянной стойки, можно получить приспособление, на-дежно удерживающее доску в наклонном положении (рис. 7, о).
С помощью крючков и петель укрепите чертежную доску на планках, прибитых к стенке. Это приспособле-ние также хорошо удерживает чертежную доску под нужным углом, Закончив работу, опустите свой импро-визированный чертежный стол, и он никому не будет мешать (рис.
7, п).
Кусочки ткани длиной 30—40 мм, подложенные под кнопки, предохранят чертежный лист от повреждения головками кнопок и облегчат их вытаскивание из доски.
Тот, кто имеет дело с чертежами, выполненными на кальке, знает, как быстро рвутся края листов. От этой неприятности легко избавиться. Подогните края кальки, заложите внутрь обычную нитку и приклейте кромки. Чертежи будут служить долго.
Чтобы размножить в домашних условиях небольшой чертеж, подложите под него новый лист копировальной бумаги, обведите линии чертежа тонко наточенным ка-рандашом или шариковой ручкой, и вы получите на ко-пировальной бумаге негатив. С него нетрудно отпечатать контактным способом нужное количество фотокопий.
Небольшой магнит, прикрепленный к краю чертежной доски,— удобный держатель для рейсфедера, циркуля и других металлических предметов, используемых чертежником.
Удооное хранилище для карандашей можно сделать, вырезав из плотной бумаги заготовку, затем согнув ее, как показано на рисунке.
На чертежной доске это при-способление укрепляется кнопкой (рис. 7, р).
Установите на чертежном столе отражатель из белого листа бумаги, наклеенного на картон, и он создаст «бестеневое освещение» в любом участке чертежа.
Если нет под руками циркуля, воспользуйтесь нож-ницами и полоской картона. Раствор ножниц должен соответствовать радиусу намеченной окружности. Раз-веденными ножницами проколите картон и во время ра-боты удерживайте их в требуемом положении.
Заложив пробку между режущими краями ножниц, а концы их стянув изоляционной лентой, можно также нанести окружность, например, на пластмассовый или стальной лист. Радиус устанавливается путем изменения положения пробки.
Кисточкой, вставленной в ученический циркуль, можно начертить окружность любой толщины. Если не-обходимо получить окружность большего диаметра, вставьте кисть в штангенциркуль.
Прежде чем начать разметку окружности на скольз-кой поверхности, рекомендуется наклеить в центре круга (под ножку циркуля) кусочек лейкопластыря или изоля-ционной ленты.
Вычерчивание параллельных линий значительно об-легчается, если на прозрачном треугольнике нацарапать тонкие линии, параллельные одной из сторон треуголь-ника.
Спичка, привязанная к ручке с пером, как показано на Р.исунке, гарантирует от появления клякс при вычер-чивании линий (рис. 7, с).
Когда необходимость заставит вас резать бумагу с помощью линейки, воткните нож в спичку так, чтобы конец его немного выступал. Этим вы застрахуете ли-нейку от повреждения.
Металлической линейкой пользоваться гораздо удоб-нее, когда ее обратная сторона оклеена липкой лентой.
Шкала делений на металлической линейке или штангенциркуле будет ботее заметной, если ее натереть белой, черной или красной краской (в зависимости от цвета линейки), а потом тщательно вытереть тряпкой. Краска заполнит углубления на шкале, а остальная по* верхность останется блестящей.
Выбывший из строя бегунок логарифмической линей-ки можно заменить куском использованной фотопленки. Обрежьте перфорацию, нанесите иглой линию визира, обогните пленку вокруг линейки и концы ее склейте ук-сусной эссенцией.
Чтобы резинка всегда была под рукой, насадите ее на кнопку, подложенную под чертежный лист острием вверх.
Маленьким кусочком резины, зажатым в рейсфедере, легко удалить с чертежа карандашную линию, не затро-нув при этом другую, близко находящуюся от нее.
Чтобы очистить перо от высохшей туши, воткните его в сырую картофелину и оно станет чистым.
Кусочек ластика с несколькими надрезами, закреп-ленный в старой кисти, становится прекрасным плакат-ным пером (рис. 7, т).
Чтобы легче разворачивать рулон чертежей, выпол-ненных на ватманской бумаге, и тем более распрямить их, соедините два свернутых чертежных листа вместе обратными сторонами с помощью обычных скрепок.
Чертежи обычно хранятся свернутыми в трубку. Од-нако этот способ не лишен недостатков: трубка развора-чивается, а штабель из нескольких свернутых чертежей постоянно раскатывается. Достаточно на трубку надеть картонную упаковку от электролампочки, и чертеж не будет кататься и раскручиваться. Если на упаковке сде-лать надпись, это поможет легко отыскать нужный лист.
Рулон чертежей удобно хранить в подвешенном к стене полиэтиленовом мешке, защищающем их от пыли.
Стул со спинкой может служить опорой для доски, если к *ней прикрепить (гвоздями или шурупами) деревянную планку. Такая «конструкция» может времен-но заменить мольберт для начинающего художника (рис 7, у).
Совет:
Ремонтировать капроном можно и стесанные каблу-ки на кожаной и
На сайте есть:
Установка межкомнатных дверей своими руками Наиболее прочные соединения деталей из дерева Советы спортсменам -коньки, велосипед, рыболову. Советы спортсменам Советы любителям туризма
1. Чертежная доска.
2. .
3. .
4. .
5. .
Чертежная доска.
Домашнему конструктору кроме обычного набора чертежных инструментов (линейка, циркуль, карандаш) необходима чертежная доска с рейсшиной (или кульман).
Чертежная доска с обыкновенной рейсшиной удобна, но не позволяет проводить вертикальные и наклонные линии под заданными углами, так как не снабжена угломерным устройством.
Понятно, что работа на такой доске малопроизводительна. Чертежный кульман, в котором линии легко проводить под любым углом, занимает много места и его трудно приобрести.
Поэтому предлагаю смастерить самодельную, малогабаритную,удобную в пользовании чертежную доску с «плавающей» рейсшиной и поворотным вспомогательным диском-планшетом, которая будет выполнять свои обязанности не хуже кульмана.
Подобная чертежная доска (рис. 1), как уже говорилось, состоит из доски-основы, «плавающей» рейсшины и поворотного вспомогательного диска-планшета, на котором и осуществляется собственно черчение.
Нажмите для увеличения
Диск-планшет смонтирован в круговой полости основы на оси, благодаря чему имеет возможность вращаться относительно основы. В этом поворотном планшете — вся соль предложения. Таким образом, при необходимости провести линии под каким-либо углом мы поворачиваем под этим углом планшет с укрепленным на нем чертежом. Рейсшина же,установленная на доске,не меняет своего положения.
Для облегчения вращения планшета между ним и основой предусмотрены стальные шарики, смонтированные в кольцевых пазах диска и основы (но можно придумать и другую конструкцию узла скольжения).
«Плавающая» рейсшина снабжена направляющими роликами, благодаря которым ее легко перемещать вверх-вниз по доске, сохраняя при перемещениях ее горизонтальность. Возможен и стандартный вариант рейсшины, при котором линейка с установленными на ее концах блоками перемещается по двум нитям (лескам), перекинутым через блоки и закрепленным на доске.
На основе по периметру (окружности) диска-планшета нанесена угломерная шкала с градуировкой через один градус. На планшете смонтированы указатель у г л о в, атакже ф и к -с а т о р, который служит для крепления планшета под заданным углом.
Работа на чертежной доске осуществляется следующим образом. Лист бумаги закрепляют на диске-планшете и все линии (горизонтальные, вертикальные и наклонные) проводят с помощью рейсшины. Понятно, что при нанесении вертикальных и наклонных линий диск поворачивают вместе с чертежом на соответствующий угол.
Нашу чертежную доску не сложно изготовить из стандартной чертежной доски и куска фанеры. Размеры доски зависят от вашего желания, она удобна в эксплуатации, проста по устройству и позволяет выполнять чертежи средней сложности с высокой точностью и значительной производительностью. Повторяем, главное здесь идея, а конструкция тех или иных узлов зависит от вашей смекалки.
чертежный стол своими руками — 11 рекомендаций на Babyblog.ru
Для того чтобы следовать моим инструкциям, вам придется вооружиться листом бумаги или картона, ручкой или карандашом, красками и кисточками (если же вы не умеете, не хотите или просто не любите рисовать, вам понадобятся ножницы, клей и несколько журналов, в которых есть картинки). Если же все вышеперечисленные предметы навели вас на мысль отложить статью, несмотря на желание соорудить карту сокровищ, не делайте этого! Даже для желающих свести усилия к минимуму есть альтернатива – вам понадобится только бумага и ручка.
Итак, если вы верите в чудеса, в силу мысли и желания, то предлагаю вам поверить (конечно, если этого еще не происходит) и в древнюю китайскую науку фэн-шуй.
Мы здесь не будем вдаваться в подробности о целях, методах и средствах этого учения (кого интересует, тот знает, не правда ли?), да оно нам и ни к чему. Достаточно будет проинформировать дорогого читателя этой статьи, что последователи фэн-шуй считают, что каждый аспект нашей жизни соответствует одному из компасных направлений.
Всего таких направлений восемь (север, юг, запад, восток, северо-запад, северо-восток, юго-запад и юго-восток). Но начнем по порядку. Приступив к изготовлению «карты сокровищ», вы все поймете сами. Возьмите большой (можно и не очень большой) лист бумаги, и разделите его на девять равных частей, прочертив по две прямые линии сверху вниз и справа налево. Этакие гигантские «крестики-нолики» – сетка по принципу не отличается от всем нам известной игры (разве что размерами).
Когда с чертежными работами будет покончено, определимся со сторонами света и постараемся соотнести их с нашей картой. В отличие от привычных нам географических карт, в фэн-шуе карта располагается «вверх ногами».
В центральном нижнем отсеке находится север, слева от него (в нижнем левом углу) – северо-восток, справа от севера – северо-запад. Напротив севера в центральной части верхнего ряда располагается юг, в верхнем левом углу – юго-восток, в верхнем правом, как не трудно догадаться, юго-запад. Справа от самого центрального сектора находится запад, а слева – восток.
Заранее прошу прощения у тех, кто хоть немного знаком с учением фэн-шуй, за столь дотошные подробности. Но мы в этой статье не изучаем эту древнюю науку, а учимся составлять карту сокровищ. Итак, определившись с направлениями, можете приступать к наполнению вашей волшебной карты. Я уверена, что все скептики, лишенные романтики и желания пофантазировать, уже покинули наши ряды, оставив только тех, кому не терпится узнать, что же делать дальше, чтобы чудо состоялось. Поэтому не буду томить вас ожиданием. Начинаем! Пришло время проиллюстрировать свои желания во всех аспектах вашей жизни, дать им новую силу и верить в то, что они обязательно сбудутся!
Северо-восточный сектор отвечает за мудрость и знания.
Если вы учитесь, нарисуйте здесь красный диплом или золотую медаль. Сюда можно записать (а при возможности, и проиллюстрировать) все цели, которых вы хотите добиться в этой области. Мечтаете стать великим ученым – смело клейте сюда фотографию своего кумира! Желаете поступить в престижный университет – изображение этого самого университета!
Север – это все, что связано с карьерой. Все, о чем вы мечтаете в этой области, все, чего вам не хватает для успешной карьеры, нужно попытаться разместить в этом секторе, используя все подручные средства – фотографии, слова, изображения предметов, которые ассоциируются с успешной деятельностью в вашей работе.
Северо-запад символизирует помощь от наставников и путешествия. Здесь хорошо поместить портреты людей, которых вы считаете вашими наставниками и ждете от них помощи. Тем, кто любит путешествовать, рекомендую выбрать самые яркие и красочные фотографии тех мест, куда вы мечтаете поехать и наклеить их в северо-западном секторе карты сокровищ.
За неимением иллюстраций или желания возиться с картинками, можно просто написать названия тех мест, где вы хотите побывать в будущем.
Восточный сектор – сектор семьи. Сюда можно поместить изображения вашей семьи в самые радостные минуты, и все, чего вы хорошее, к чему вы стремитесь в семейной жизни. Включите фантазию и приступайте! Картинка со счастливым семейством на морском побережье, изображение здорового и счастливого малыша (если вы хотите в скором времени обзавестись потомством), свадьба дочери с прекрасным принцем (если вы никак не можете выдать свое чадо замуж) и т. д. Здесь все зависит от вас!
Западный сектор – это все, что имеет отношение к детям – будущим и настоящим. Здесь можно поместить детские рисунки, изображение игрушек, о которых мечтает ваше чадо. Если вы человек творческой профессии – этот сектор тоже для вас! Мечтаете выпустить книгу, смело рисуйте томик с вашей фамилией на обложке, рисуете картины – поместите сюда себя с кистью в руке. Стимулировать творчество – вот задача западного сектора.
Юг – сектор славы. Этот сектор поддерживает вас как личность, помогает добиться успеха и признания в обществе. Здесь можно поместить изображения любых предметов, символизирующих славу – все стремящиеся вверх предметы, птицы. Мечтаете о каких-то наградах? Так и пишите: Такой-то (Ф. И. О.) получил такую-то премию, награду и т. п.
Юго-западный сектор – любовь и брак. Если вам нужно привлечь в свою жизнь любовь, этот сектор может стать вашей подмогой. Романтичные изображение влюбленных пар, пара нарисованных уточек-мандаринок (в фэн-шуй считаются символами любви). Здесь можно написать те качества, которые вы хотите видеть в вашем будущем возлюбленном (возлюбленной). Если же вторая половинка у вас уже есть и вы не планируете расставаться, наклейте сюда вашу самую счастливую фотографию – пусть все будет так же хорошо, как сейчас!
Юго-восток – одно из самых важных направлений, ведь оно символизирует богатство. Здесь можно поместить изображения всего, что вы хотите приобрести – машина, компьютер, видеокамера, путевка в Париж – все, что угодно! Не найдется фотографий – пишите от руки список будущих приобретений, и главное – верьте в удачу!
Когда Карта Сокровищ будет готова, желательно повесить ее на видное место.
Если же вы стесняетесь демонстрировать свои «художества» гостям и домочадцам, пристройте ее подальше от посторонних глаз, но с условием, что вы время от времени будете ее видеть. Например, на внутреннюю дверцу шкафа. А если и это вам не по силам, спрячьте ее в укромное место, и старайтесь почаще доставать и любоваться на свое творение. Созерцая Карту, вы будете посылать сигналы во Вселенную, что вы готовые ко всем тем благам, на которые смотрите, как бы притягивая к себе возможности для того, чтобы ваши желания осуществились!
У вас все получится!
Взято с сайта «Клуб Успешных Людей» Александра Конельского.
Чертежная доска кульман своими руками. Чертежная доска. Доска с рейсшиной
(нем. Reißschiene , от reißen — чертить и Schiene — шина, рельс), чертёжная линейка для проведения параллельных линий с поперечной головкой на одном конце (рис.1). Различают рейсшины с двухпланочной головкой (длина линейки 800–1400 мм) и с однопланочной головкой (500–750 мм).
Рабочая кромка линейки у однопланочных рейсшина ориентирована под углом 90° к головке. Рейсшина с двухпланочной головкой обеспечивают проведение линий с наклоном под любым углом. Изготавливаются рейсшины обычно из древесины твёрдых пород.
Штриховальный прибор служит для нанесения большого числа параллельных линий на одинаковом расстоянии друг от друга (рис.2). Прибор состоит из линейки с угломерным приспособлением, крепёжной обоймы, штанги, приводного рычага с возвратной пружиной. При нажатии на рычаг, насаженный на штангу, происходит перемещение штанги, несущей на себе обойму с линейкой, на заранее заданный шаг штриховки от 0,2 до 10 мм. Обойма может быть закреплена в любой точке штанги на длине 100 мм. Угломерное приспособление с фиксатором обеспечивает установку линейки под углом от 0 до 180°. Штриховальный прибор может быть автономным, закрепляемым в любом месте чертежа с помощью фиксирующих игл, либо соединённым с чертёжным прибором.
Чертежные доски изготавливаются различных размеров, и из мягких пород древесины.
Служат они для крепления чертежных листов бумаги, специальных чертежных приборов (рис.3). Доска должна лежать на столе с уклоном примерно 15-30°.
Рис.3. |
Пантограф (от греч. pan , род. падеж pantos – всё и…граф), прибор, служащий для перечерчивания планов, карт и т. п. в другом, обычно более мелком масштабе. Пантограф изготовляют различных размеров и разных конструкций (подвесные, на колесиках и др.). На рис.4 изображен так называемый подвесной пантограф, вес линеек которого частично компенсируется натяжением оттяжек. Подвесной пантограф обладает по сравнению с др. конструкциями более мягким, плавным движением и даёт более высокую точность копий. Он состоит из четырёх попарно параллельных линеек, соединённых между собой шарнирами в точках А , В , С , D и образующих параллелограмм ABCD . Точка А (полюс) неподвижна, в точке F помещен шпиль, которым обводится оригинал, в точке К – карандаш, вычерчивающий уменьшенную копию.
Отношение масштабов оригинала и копии может быть изменено перемещением линейки CD вдоль линеек AE и BF ; одновременно должен быть перемещен и карандаш К так, чтобы точки А , К и F находились на одной прямой, чем достигается подобие фигур копии и оригинала.
Рис.4. |
Кульман
Кульман – чертежный прибор пантографной системы в виде доски, установленной вертикально или под углом. Название происходит от наименования немецкой фирмы Сullmann , выпускающей эти приборы. Кульман является прецизионным устройством, обеспечивающим возможность проведения прямых линий заданной длины под любыми углами в плоскости чертёжной доски. Используют прибор пантографного типа (рис.5,а), состоящий из системы рычагов, соединённых шарнирно в виде параллелограмма, либо координатного типа (рис.5,б), имеющий два взаимно перпендикулярных профиля, по которым перемещаются каретки. Система параллелограммов и одна из кареток снабжены делительной (угломерной) головкой с двумя взаимно перпендикулярными масштабными линейками.
Линейки могут иметь разный масштаб и различную длину — горизонтальная обычно 500 мм, вертикальная 300 мм. Линейки изготовляют из пластмассы, армированной металлом, или из стального тонкостенного профиля. Угломерная головка прибора обеспечивает точность отсчёта угла до 5′ (с фиксацией угла поворота головки через 15° либо в любом положении), имеет две шкалы отсчёта (прямую и обратную) и приспособление для их смещения, чтобы выполнять построение проекций под углом. Прибор снабжен тормозом для фиксации положения головки, поворота от плоскости доски на 90°, приспособлениями для юстировки линеек, установки штриховальных приборов, печатающего устройства и др.
Умение хорошо чертить и читать чертежи необходимо не только инженеру или технику, без него не обойтись ни одному любителю мастерить, всем, кому приходится делать объемное макетирование . В конструкторских бюро пользуются специальными чертежными приборами . Простейший из них вы можете сделать сами. Он состоит из прямоугольной рамки и передвижной поперечной линейки для проведения параллельных линий.
Из планок (20 мм х 20 мм в поперечнике) сделайте рамку по рис. В. Две одинаковые планки подлиннее 1 соедините планками покороче 2, как показано на рис. А. Будьте осторожны, чтобы рамка не искривилась при склейке. Размер рамки определяется опытным путем — она должна плотно прилегать к краям вашего письменного стола. С наружной стороны прибейте по углам рамки четыре треугольника 3 из тонкой фанеры или жести. Они (рис. D) укрепят рамку и не дадут ей скользить по столу.
Затем привинтите к углам рамки шесть роликов 4 для протягивания бечевки от поперечной линейки. Расположение роликов и порядок протягивания бечевки представлены на рис. С.
Через шесть роликов 4 протяните бечевку 5 и подвесьте на ней поперечную линейку 6. Прочная и тонкая бечевка не должна растягиваться. Протянув бечевку сквозь отверстия в поперечной линейке (в качестве линейки 6 можно использовать старую чертежную линейку), сильно натяните ее.
Ролики 4 можно выточить на токарном станке из металла, пластмассы или из дерева твердой породы.
(Можно воспользоваться и готовыми роликами диаметром около 15 мм, скажем, от детских игрушек). Обратите внимание, как ролики должны крепиться к рамке. Этот момент показан в деталях на рис. D. В
Передней части рамки ролики прикрепляются с обеих сторон — сверху и снизу (рис. Е), а в задней части они привинчиваются к боковой поверхности планок — (рис. F).
В каком бы месте вы ни потянули за линейку 6, она всегда передвинется параллельно своему исходному положению. Приложив треугольник к ребру линейки 6, можно проводить параллельные линии по вертикали, по горизонтали и под углом по всей поверхности стола.
Наиболее терпеливые из вас могут сделать более усовершенствованный чертежный прибор , конструкция которого представлена на рис. G, Н, I, К. Вместо рамки, прилегающей к краям письменного стола, можно смонтировать передвигающий линейку механизм непосредственно на чертежной доске (рис. G). Подвижная линейка 6 устанавливается вертикально, а по ней перемещается ползунок 10 с особой головкой И и двумя линейками 7, расположенными под прямым углом.
Ролики и бечевка, т.е. механизм, приводящий в движение линейку, подготавливаются в соответствии с рис. С и D, однако, крепятся ролики иначе. С левой стороны ролики 4 привинчивают к боковым ребрам доски 9 (рис. I), а справа — их подвешивают парами на специальном кронштейне 8, сделанном из изогнутого куска толстой жести. Благодаря продолговатым прорезям для винтов, крепящих кронштейны, можно регулировать натяжение бечевки 5, рис. Н и К (не забудьте, что бечевки 5 должны перекрещиваться с правой стороны доски 9 между роликами 4). О том, как сделать ползунок 10 (рис. G) и подвижную головку 11 с линейками 7, мы расскажем вам позже.
1. Чертежная доска.
2. .
3. .
4. .
5. .
Чертежная доска.
Домашнему конструктору кроме обычного набора чертежных инструментов (линейка, циркуль, карандаш) необходима чертежная доска с рейсшиной (или кульман).
Чертежная доска с обыкновенной рейсшиной удобна, но не позволяет проводить вертикальные и наклонные линии под заданными углами, так как не снабжена угломерным устройством.
Понятно, что работа на такой доске малопроизводительна. Чертежный кульман, в котором линии легко проводить под любым углом, занимает много места и его трудно приобрести.
Поэтому предлагаю смастерить самодельную, малогабаритную,удобную в пользовании чертежную доску с «плавающей» рейсшиной и поворотным вспомогательным диском-планшетом, которая будет выполнять свои обязанности не хуже кульмана.
Подобная чертежная доска (рис. 1), как уже говорилось, состоит из доски-основы, «плавающей» рейсшины и поворотного вспомогательного диска-планшета, на котором и осуществляется собственно черчение.
Нажмите для увеличения
Диск-планшет смонтирован в круговой полости основы на оси, благодаря чему имеет возможность вращаться относительно основы. В этом поворотном планшете — вся соль предложения. Таким образом, при необходимости провести линии под каким-либо углом мы поворачиваем под этим углом планшет с укрепленным на нем чертежом. Рейсшина же,установленная на доске,не меняет своего положения.
Для облегчения вращения планшета между ним и основой предусмотрены стальные шарики, смонтированные в кольцевых пазах диска и основы (но можно придумать и другую конструкцию узла скольжения).
«Плавающая» рейсшина снабжена направляющими роликами, благодаря которым ее легко перемещать вверх-вниз по доске, сохраняя при перемещениях ее горизонтальность. Возможен и стандартный вариант рейсшины, при котором линейка с установленными на ее концах блоками перемещается по двум нитям (лескам), перекинутым через блоки и закрепленным на доске.
На основе по периметру (окружности) диска-планшета нанесена угломерная шкала с градуировкой через один градус. На планшете смонтированы указатель у г л о в, атакже ф и к -с а т о р, который служит для крепления планшета под заданным углом.
Работа на чертежной доске осуществляется следующим образом. Лист бумаги закрепляют на диске-планшете и все линии (горизонтальные, вертикальные и наклонные) проводят с помощью рейсшины. Понятно, что при нанесении вертикальных и наклонных линий диск поворачивают вместе с чертежом на соответствующий угол.
Нашу чертежную доску не сложно изготовить из стандартной чертежной доски и куска фанеры. Размеры доски зависят от вашего желания, она удобна в эксплуатации, проста по устройству и позволяет выполнять чертежи средней сложности с высокой точностью и значительной производительностью. Повторяем, главное здесь идея, а конструкция тех или иных узлов зависит от вашей смекалки.
Е.кирин новые
чертежные
инструменты
домашнего КБ
Е_
никуме, колледже, если вы занимаетесь конструированием каких-либо домашних приспособлений, механизмов или поделок, если вы желаете вычертить план и конструкцию вашего дачного домика, теплицы или системы полива огорода, если вы увлекаетесь моделированием военной техники, то вам обязательно пригодятся простые чертежные инструменты, которые достаточно просто смастерить самому из доступных материалов.
И тогда любая чертежно-конструк-торская работа, которую обычно сложно выполнить в домашних условиях из-за отсутствия чертежных инструментов, станет простой и легкой.
ЧЕРТЕЖНАЯ ДОСКА
Домашнему конструктору кроме обычного набора чертежных инструментов (линейка, циркуль, карандаш) необходима чертежная доска с рейсшиной (или кульман).
Чертежная доска с обыкновенной рейсшиной удобна, но не позволяет проводить вертикальные и наклонные линии под заданными углами, так как не снабжена угломерным устройством. Понятно, что работа на такой доске малопроизводительна. Чертежный кульман, в котором линии
легко проводить под любым углом, занимает много места и его трудно приобрести.
Поэтому предлагаю смастерить самодельную, малогабаритную,удобную в пользовании чертежную доску с «плавающей» рейсшиной и поворотным вспомогательным диском-планшетом, которая будет выполнять свои обязанности не хуже кульмана.
Подобная чертежная доска (рис. /), как уже говорилось, состоит из доски-основы, «плавающей» рейсшины и поворотного вспомогательного диска-планшета, на котором и осуществляется собственно черчение.
Диск-планшет смонтирован в круговой полости основы на оси, благодаря чему имеет возможность вращаться относительно основы.
В этом поворотном планшете — вся соль предложения. Таким образом, при необходимости провести линии под каким-либо углом мы поворачиваем под этим углом планшет с укрепленным на нем чертежом. Рейсшина же, установленная на доске, не меняет своего положения. Для облегчения вращения планшета между ним и основой предусмотрены стальные шарики, смонтированные в кольцевых пазах диска и основы (но можно придумать и другую конструкцию узла скольжения).
Чертежная доска кульман своими руками. Новые чертежные инструменты для домашнего кб
ЕСЛИ ВЫ ИМЕЕТЕ ДЕЛО С ЧЕРТЕЖАМИ
Даже для самых несложных чертежных работ необ-ходима чертежная доска. Ее можно изготовить самому из фанеры. Прежде всего вяжут из еловых или сосновых брусков сечением 15—50 мм раму с поперечиной посере-дине. После склейки рамы приклеивают с одной или двух сторон листы фанеры. Когда рама просохнет, кром-ки доски тщательно обстругивают под прямой угол. За-тем закрывают кромки штапиками, тонкими (5 мм) брусочками в ширину доски, посаженными на клей и гвозди без шляпок, и в углах срезают в ус.
После посад-ки штапиков доску очень тщательно отшлифовывают шкуркой (рис. 7, н).
Временную чертежную доску можно сделать за не-сколько минут из листа толстого картона. Отрежьте картон по размеру столика и закрепите лист с помощью канцелярских скрепок и резиновых шнуров. Чертежную бумагу закрепляйте на картоне не кнопками, а кусоч-ками лейкопластыря.
Всякий, кому приходилось иметь дело с чертежной доской, знает, что чертить удобнее, если доска немного наклонена относительно стола. Привинтите металличе-скую ручку (для ящиков сюла) к продольному краю доски (точно посередине) и, навесив эту ручку на «зуб» деревянной стойки, можно получить приспособление, на-дежно удерживающее доску в наклонном положении (рис. 7, о).
С помощью крючков и петель укрепите чертежную доску на планках, прибитых к стенке. Это приспособле-ние также хорошо удерживает чертежную доску под нужным углом, Закончив работу, опустите свой импро-визированный чертежный стол, и он никому не будет мешать (рис.
7, п).
Кусочки ткани длиной 30—40 мм, подложенные под кнопки, предохранят чертежный лист от повреждения головками кнопок и облегчат их вытаскивание из доски.
Тот, кто имеет дело с чертежами, выполненными на кальке, знает, как быстро рвутся края листов. От этой неприятности легко избавиться. Подогните края кальки, заложите внутрь обычную нитку и приклейте кромки. Чертежи будут служить долго.
Чтобы размножить в домашних условиях небольшой чертеж, подложите под него новый лист копировальной бумаги, обведите линии чертежа тонко наточенным ка-рандашом или шариковой ручкой, и вы получите на ко-пировальной бумаге негатив. С него нетрудно отпечатать контактным способом нужное количество фотокопий.
Небольшой магнит, прикрепленный к краю чертежной доски,— удобный держатель для рейсфедера, циркуля и других металлических предметов, используемых чертежником.
Удооное хранилище для карандашей можно сделать, вырезав из плотной бумаги заготовку, затем согнув ее, как показано на рисунке.
На чертежной доске это при-способление укрепляется кнопкой (рис. 7, р).
Установите на чертежном столе отражатель из белого листа бумаги, наклеенного на картон, и он создаст «бестеневое освещение» в любом участке чертежа.
Если нет под руками циркуля, воспользуйтесь нож-ницами и полоской картона. Раствор ножниц должен соответствовать радиусу намеченной окружности. Раз-веденными ножницами проколите картон и во время ра-боты удерживайте их в требуемом положении.
Заложив пробку между режущими краями ножниц, а концы их стянув изоляционной лентой, можно также нанести окружность, например, на пластмассовый или стальной лист. Радиус устанавливается путем изменения положения пробки.
Кисточкой, вставленной в ученический циркуль, можно начертить окружность любой толщины. Если не-обходимо получить окружность большего диаметра, вставьте кисть в штангенциркуль.
Прежде чем начать разметку окружности на скольз-кой поверхности, рекомендуется наклеить в центре круга (под ножку циркуля) кусочек лейкопластыря или изоля-ционной ленты.
Вычерчивание параллельных линий значительно об-легчается, если на прозрачном треугольнике нацарапать тонкие линии, параллельные одной из сторон треуголь-ника.
Спичка, привязанная к ручке с пером, как показано на Р.исунке, гарантирует от появления клякс при вычер-чивании линий (рис. 7, с).
Когда необходимость заставит вас резать бумагу с помощью линейки, воткните нож в спичку так, чтобы конец его немного выступал. Этим вы застрахуете ли-нейку от повреждения.
Металлической линейкой пользоваться гораздо удоб-нее, когда ее обратная сторона оклеена липкой лентой.
Шкала делений на металлической линейке или штангенциркуле будет ботее заметной, если ее натереть белой, черной или красной краской (в зависимости от цвета линейки), а потом тщательно вытереть тряпкой. Краска заполнит углубления на шкале, а остальная по* верхность останется блестящей.
Выбывший из строя бегунок логарифмической линей-ки можно заменить куском использованной фотопленки. Обрежьте перфорацию, нанесите иглой линию визира, обогните пленку вокруг линейки и концы ее склейте ук-сусной эссенцией.
Чтобы резинка всегда была под рукой, насадите ее на кнопку, подложенную под чертежный лист острием вверх.
Маленьким кусочком резины, зажатым в рейсфедере, легко удалить с чертежа карандашную линию, не затро-нув при этом другую, близко находящуюся от нее.
Чтобы очистить перо от высохшей туши, воткните его в сырую картофелину и оно станет чистым.
Кусочек ластика с несколькими надрезами, закреп-ленный в старой кисти, становится прекрасным плакат-ным пером (рис. 7, т).
Чтобы легче разворачивать рулон чертежей, выпол-ненных на ватманской бумаге, и тем более распрямить их, соедините два свернутых чертежных листа вместе обратными сторонами с помощью обычных скрепок.
Чертежи обычно хранятся свернутыми в трубку. Од-нако этот способ не лишен недостатков: трубка развора-чивается, а штабель из нескольких свернутых чертежей постоянно раскатывается. Достаточно на трубку надеть картонную упаковку от электролампочки, и чертеж не будет кататься и раскручиваться. Если на упаковке сде-лать надпись, это поможет легко отыскать нужный лист.
Рулон чертежей удобно хранить в подвешенном к стене полиэтиленовом мешке, защищающем их от пыли.
Стул со спинкой может служить опорой для доски, если к *ней прикрепить (гвоздями или шурупами) деревянную планку. Такая «конструкция» может времен-но заменить мольберт для начинающего художника (рис 7, у).
Совет:
Ремонтировать капроном можно и стесанные каблу-ки на кожаной и
На сайте есть:
Установка межкомнатных дверей своими руками Наиболее прочные соединения деталей из дерева Советы спортсменам -коньки, велосипед, рыболову. Советы спортсменам Советы любителям туризма
(нем. Reißschiene , от reißen — чертить и Schiene — шина, рельс), чертёжная линейка для проведения параллельных линий с поперечной головкой на одном конце (рис.1). Различают рейсшины с двухпланочной головкой (длина линейки 800–1400 мм) и с однопланочной головкой (500–750 мм). Рабочая кромка линейки у однопланочных рейсшина ориентирована под углом 90° к головке.
Рейсшина с двухпланочной головкой обеспечивают проведение линий с наклоном под любым углом. Изготавливаются рейсшины обычно из древесины твёрдых пород.
Штриховальный прибор служит для нанесения большого числа параллельных линий на одинаковом расстоянии друг от друга (рис.2). Прибор состоит из линейки с угломерным приспособлением, крепёжной обоймы, штанги, приводного рычага с возвратной пружиной. При нажатии на рычаг, насаженный на штангу, происходит перемещение штанги, несущей на себе обойму с линейкой, на заранее заданный шаг штриховки от 0,2 до 10 мм. Обойма может быть закреплена в любой точке штанги на длине 100 мм. Угломерное приспособление с фиксатором обеспечивает установку линейки под углом от 0 до 180°. Штриховальный прибор может быть автономным, закрепляемым в любом месте чертежа с помощью фиксирующих игл, либо соединённым с чертёжным прибором.
Чертежные доски изготавливаются различных размеров, и из мягких пород древесины. Служат они для крепления чертежных листов бумаги, специальных чертежных приборов (рис.
3). Доска должна лежать на столе с уклоном примерно 15-30°.
Рис.3. |
Пантограф (от греч. pan , род. падеж pantos – всё и…граф), прибор, служащий для перечерчивания планов, карт и т. п. в другом, обычно более мелком масштабе. Пантограф изготовляют различных размеров и разных конструкций (подвесные, на колесиках и др.). На рис.4 изображен так называемый подвесной пантограф, вес линеек которого частично компенсируется натяжением оттяжек. Подвесной пантограф обладает по сравнению с др. конструкциями более мягким, плавным движением и даёт более высокую точность копий. Он состоит из четырёх попарно параллельных линеек, соединённых между собой шарнирами в точках А , В , С , D и образующих параллелограмм ABCD . Точка А (полюс) неподвижна, в точке F помещен шпиль, которым обводится оригинал, в точке К – карандаш, вычерчивающий уменьшенную копию. Отношение масштабов оригинала и копии может быть изменено перемещением линейки CD вдоль линеек AE и BF ; одновременно должен быть перемещен и карандаш К так, чтобы точки А , К и F находились на одной прямой, чем достигается подобие фигур копии и оригинала.
Рис.4. |
Кульман
Кульман – чертежный прибор пантографной системы в виде доски, установленной вертикально или под углом. Название происходит от наименования немецкой фирмы Сullmann , выпускающей эти приборы. Кульман является прецизионным устройством, обеспечивающим возможность проведения прямых линий заданной длины под любыми углами в плоскости чертёжной доски. Используют прибор пантографного типа (рис.5,а), состоящий из системы рычагов, соединённых шарнирно в виде параллелограмма, либо координатного типа (рис.5,б), имеющий два взаимно перпендикулярных профиля, по которым перемещаются каретки. Система параллелограммов и одна из кареток снабжены делительной (угломерной) головкой с двумя взаимно перпендикулярными масштабными линейками. Линейки могут иметь разный масштаб и различную длину — горизонтальная обычно 500 мм, вертикальная 300 мм. Линейки изготовляют из пластмассы, армированной металлом, или из стального тонкостенного профиля.
Угломерная головка прибора обеспечивает точность отсчёта угла до 5′ (с фиксацией угла поворота головки через 15° либо в любом положении), имеет две шкалы отсчёта (прямую и обратную) и приспособление для их смещения, чтобы выполнять построение проекций под углом. Прибор снабжен тормозом для фиксации положения головки, поворота от плоскости доски на 90°, приспособлениями для юстировки линеек, установки штриховальных приборов, печатающего устройства и др.
Е.кирин новые
чертежные
инструменты
домашнего КБ
Е_
никуме, колледже, если вы занимаетесь конструированием каких-либо домашних приспособлений, механизмов или поделок, если вы желаете вычертить план и конструкцию вашего дачного домика, теплицы или системы полива огорода, если вы увлекаетесь моделированием военной техники, то вам обязательно пригодятся простые чертежные инструменты, которые достаточно просто смастерить самому из доступных материалов.
И тогда любая чертежно-конструк-торская работа, которую обычно сложно выполнить в домашних условиях из-за отсутствия чертежных инструментов, станет простой и легкой.
ЧЕРТЕЖНАЯ ДОСКА
Домашнему конструктору кроме обычного набора чертежных инструментов (линейка, циркуль, карандаш) необходима чертежная доска с рейсшиной (или кульман).
Чертежная доска с обыкновенной рейсшиной удобна, но не позволяет проводить вертикальные и наклонные линии под заданными углами, так как не снабжена угломерным устройством. Понятно, что работа на такой доске малопроизводительна. Чертежный кульман, в котором линии
легко проводить под любым углом, занимает много места и его трудно приобрести.
Поэтому предлагаю смастерить самодельную, малогабаритную,удобную в пользовании чертежную доску с «плавающей» рейсшиной и поворотным вспомогательным диском-планшетом, которая будет выполнять свои обязанности не хуже кульмана.
Подобная чертежная доска (рис. /), как уже говорилось, состоит из доски-основы, «плавающей» рейсшины и поворотного вспомогательного диска-планшета, на котором и осуществляется собственно черчение.
Диск-планшет смонтирован в круговой полости основы на оси, благодаря чему имеет возможность вращаться относительно основы.
В этом поворотном планшете — вся соль предложения. Таким образом, при необходимости провести линии под каким-либо углом мы поворачиваем под этим углом планшет с укрепленным на нем чертежом. Рейсшина же, установленная на доске, не меняет своего положения. Для облегчения вращения планшета между ним и основой предусмотрены стальные шарики, смонтированные в кольцевых пазах диска и основы (но можно придумать и другую конструкцию узла скольжения).
Умение хорошо чертить и читать чертежи необходимо не только инженеру или технику, без него не обойтись ни одному любителю мастерить, всем, кому приходится делать объемное макетирование . В конструкторских бюро пользуются специальными чертежными приборами . Простейший из них вы можете сделать сами. Он состоит из прямоугольной рамки и передвижной поперечной линейки для проведения параллельных линий.
Из планок (20 мм х 20 мм в поперечнике) сделайте рамку по рис. В. Две одинаковые планки подлиннее 1 соедините планками покороче 2, как показано на рис. А. Будьте осторожны, чтобы рамка не искривилась при склейке. Размер рамки определяется опытным путем — она должна плотно прилегать к краям вашего письменного стола. С наружной стороны прибейте по углам рамки четыре треугольника 3 из тонкой фанеры или жести. Они (рис. D) укрепят рамку и не дадут ей скользить по столу.
Затем привинтите к углам рамки шесть роликов 4 для протягивания бечевки от поперечной линейки. Расположение роликов и порядок протягивания бечевки представлены на рис. С.
Через шесть роликов 4 протяните бечевку 5 и подвесьте на ней поперечную линейку 6. Прочная и тонкая бечевка не должна растягиваться. Протянув бечевку сквозь отверстия в поперечной линейке (в качестве линейки 6 можно использовать старую чертежную линейку), сильно натяните ее.
Ролики 4 можно выточить на токарном станке из металла, пластмассы или из дерева твердой породы. (Можно воспользоваться и готовыми роликами диаметром около 15 мм, скажем, от детских игрушек). Обратите внимание, как ролики должны крепиться к рамке. Этот момент показан в деталях на рис. D. В
Передней части рамки ролики прикрепляются с обеих сторон — сверху и снизу (рис. Е), а в задней части они привинчиваются к боковой поверхности планок — (рис. F).
В каком бы месте вы ни потянули за линейку 6, она всегда передвинется параллельно своему исходному положению. Приложив треугольник к ребру линейки 6, можно проводить параллельные линии по вертикали, по горизонтали и под углом по всей поверхности стола.
Наиболее терпеливые из вас могут сделать более усовершенствованный чертежный прибор , конструкция которого представлена на рис. G, Н, I, К. Вместо рамки, прилегающей к краям письменного стола, можно смонтировать передвигающий линейку механизм непосредственно на чертежной доске (рис. G). Подвижная линейка 6 устанавливается вертикально, а по ней перемещается ползунок 10 с особой головкой И и двумя линейками 7, расположенными под прямым углом.
Ролики и бечевка, т.е. механизм, приводящий в движение линейку, подготавливаются в соответствии с рис. С и D, однако, крепятся ролики иначе. С левой стороны ролики 4 привинчивают к боковым ребрам доски 9 (рис. I), а справа — их подвешивают парами на специальном кронштейне 8, сделанном из изогнутого куска толстой жести. Благодаря продолговатым прорезям для винтов, крепящих кронштейны, можно регулировать натяжение бечевки 5, рис. Н и К (не забудьте, что бечевки 5 должны перекрещиваться с правой стороны доски 9 между роликами 4). О том, как сделать ползунок 10 (рис. G) и подвижную головку 11 с линейками 7, мы расскажем вам позже.
Чертежная доска. Рейсшина для черчения
1. Чертежная доска.
2. .
3. .
4. .
5. .
Чертежная доска.
Домашнему конструктору кроме обычного набора чертежных инструментов (линейка, циркуль, карандаш) необходима чертежная доска с рейсшиной (или кульман).
Чертежная доска с обыкновенной рейсшиной удобна, но не позволяет проводить вертикальные и наклонные линии под заданными углами, так как не снабжена угломерным устройством. Понятно, что работа на такой доске малопроизводительна. Чертежный кульман, в котором линии легко проводить под любым углом, занимает много места и его трудно приобрести.
Поэтому предлагаю смастерить самодельную, малогабаритную,удобную в пользовании чертежную доску с «плавающей» рейсшиной и поворотным вспомогательным диском-планшетом, которая будет выполнять свои обязанности не хуже кульмана.
Подобная чертежная доска (рис. 1), как уже говорилось, состоит из доски-основы, «плавающей» рейсшины и поворотного вспомогательного диска-планшета, на котором и осуществляется собственно черчение.
Нажмите для увеличения
Диск-планшет смонтирован в круговой полости основы на оси, благодаря чему имеет возможность вращаться относительно основы. В этом поворотном планшете — вся соль предложения. Таким образом, при необходимости провести линии под каким-либо углом мы поворачиваем под этим углом планшет с укрепленным на нем чертежом. Рейсшина же,установленная на доске,не меняет своего положения. Для облегчения вращения планшета между ним и основой предусмотрены стальные шарики, смонтированные в кольцевых пазах диска и основы (но можно придумать и другую конструкцию узла скольжения).
«Плавающая» рейсшина снабжена направляющими роликами, благодаря которым ее легко перемещать вверх-вниз по доске, сохраняя при перемещениях ее горизонтальность. Возможен и стандартный вариант рейсшины, при котором линейка с установленными на ее концах блоками перемещается по двум нитям (лескам), перекинутым через блоки и закрепленным на доске.
На основе по периметру (окружности) диска-планшета нанесена угломерная шкала с градуировкой через один градус. На планшете смонтированы указатель у г л о в, атакже ф и к -с а т о р, который служит для крепления планшета под заданным углом.
Работа на чертежной доске осуществляется следующим образом. Лист бумаги закрепляют на диске-планшете и все линии (горизонтальные, вертикальные и наклонные) проводят с помощью рейсшины. Понятно, что при нанесении вертикальных и наклонных линий диск поворачивают вместе с чертежом на соответствующий угол.
Нашу чертежную доску не сложно изготовить из стандартной чертежной доски и куска фанеры. Размеры доски зависят от вашего желания, она удобна в эксплуатации, проста по устройству и позволяет выполнять чертежи средней сложности с высокой точностью и значительной производительностью. Повторяем, главное здесь идея, а конструкция тех или иных узлов зависит от вашей смекалки.
(нем. Reißschiene , от reißen — чертить и Schiene — шина, рельс), чертёжная линейка для проведения параллельных линий с поперечной головкой на одном конце (рис.1). Различают рейсшины с двухпланочной головкой (длина линейки 800–1400 мм) и с однопланочной головкой (500–750 мм). Рабочая кромка линейки у однопланочных рейсшина ориентирована под углом 90° к головке. Рейсшина с двухпланочной головкой обеспечивают проведение линий с наклоном под любым углом. Изготавливаются рейсшины обычно из древесины твёрдых пород.
Штриховальный прибор служит для нанесения большого числа параллельных линий на одинаковом расстоянии друг от друга (рис.2). Прибор состоит из линейки с угломерным приспособлением, крепёжной обоймы, штанги, приводного рычага с возвратной пружиной. При нажатии на рычаг, насаженный на штангу, происходит перемещение штанги, несущей на себе обойму с линейкой, на заранее заданный шаг штриховки от 0,2 до 10 мм. Обойма может быть закреплена в любой точке штанги на длине 100 мм. Угломерное приспособление с фиксатором обеспечивает установку линейки под углом от 0 до 180°. Штриховальный прибор может быть автономным, закрепляемым в любом месте чертежа с помощью фиксирующих игл, либо соединённым с чертёжным прибором.
Чертежные доски изготавливаются различных размеров, и из мягких пород древесины. Служат они для крепления чертежных листов бумаги, специальных чертежных приборов (рис.3). Доска должна лежать на столе с уклоном примерно 15-30°.
Рис.3. |
Пантограф (от греч. pan , род. падеж pantos – всё и…граф), прибор, служащий для перечерчивания планов, карт и т. п. в другом, обычно более мелком масштабе. Пантограф изготовляют различных размеров и разных конструкций (подвесные, на колесиках и др.). На рис.4 изображен так называемый подвесной пантограф, вес линеек которого частично компенсируется натяжением оттяжек. Подвесной пантограф обладает по сравнению с др. конструкциями более мягким, плавным движением и даёт более высокую точность копий. Он состоит из четырёх попарно параллельных линеек, соединённых между собой шарнирами в точках А , В , С , D и образующих параллелограмм ABCD . Точка А (полюс) неподвижна, в точке F помещен шпиль, которым обводится оригинал, в точке К – карандаш, вычерчивающий уменьшенную копию. Отношение масштабов оригинала и копии может быть изменено перемещением линейки CD вдоль линеек AE и BF ; одновременно должен быть перемещен и карандаш К так, чтобы точки А , К и F находились на одной прямой, чем достигается подобие фигур копии и оригинала.
Рис.4. |
Кульман
Кульман – чертежный прибор пантографной системы в виде доски, установленной вертикально или под углом. Название происходит от наименования немецкой фирмы Сullmann , выпускающей эти приборы. Кульман является прецизионным устройством, обеспечивающим возможность проведения прямых линий заданной длины под любыми углами в плоскости чертёжной доски. Используют прибор пантографного типа (рис.5,а), состоящий из системы рычагов, соединённых шарнирно в виде параллелограмма, либо координатного типа (рис.5,б), имеющий два взаимно перпендикулярных профиля, по которым перемещаются каретки. Система параллелограммов и одна из кареток снабжены делительной (угломерной) головкой с двумя взаимно перпендикулярными масштабными линейками. Линейки могут иметь разный масштаб и различную длину — горизонтальная обычно 500 мм, вертикальная 300 мм. Линейки изготовляют из пластмассы, армированной металлом, или из стального тонкостенного профиля. Угломерная головка прибора обеспечивает точность отсчёта угла до 5′ (с фиксацией угла поворота головки через 15° либо в любом положении), имеет две шкалы отсчёта (прямую и обратную) и приспособление для их смещения, чтобы выполнять построение проекций под углом. Прибор снабжен тормозом для фиксации положения головки, поворота от плоскости доски на 90°, приспособлениями для юстировки линеек, установки штриховальных приборов, печатающего устройства и др.
Для работы чертежника нужны разные инструменты. Среди них есть линейка-рейсшина, с помощью которой можно проводить параллельные линии. Кроме того, в сочетании с различными угольниками, она является основой для построения углов и штриховки. О том, что она собой представляет, и пойдет речь.
Описание
Слово это (Reißschiene) пришло из немецкого языка. Произошло оно от reißen (чертить) и Schiene (шина, рельс) и означает линейку для проведения параллельных линий. Другое ее название — винкель. Традиционно их делали из дерева. Еще несколько десятилетий тому назад они почти не отличались от ранних экземпляров.
В черчении она необходима. По рейсшине и треугольным линейкам строятся линии для изометрических проекций. Прибавив циркуль и транспортир, с ее помощью можно выполнить чертежи любой сложности.
Устройство первых рейсшин напоминало букву «Т». Даже сейчас в английском языке она называется «t-square», что в переводе значит «Т-квадрат». Изначально она была в виде закрепленных под прямым углом двух линеек. Винтажные рейсшины сейчас можно увидеть в музеях.
У нее есть составные части, которые имеют специальные названия: линейка и головка, прикрепленная к линейке под прямым углом. Головка бывает с одной или двумя планками.
Рейсшина для черчения — это точный инструмент, поэтому его параметры и типоразмеры определяет ГОСТ. Он содержит описание двух видов:
- Рейсшина с головкой;
- Рейсшина с роликом.
Как пользоваться рейсшиной
Для черчения используют специальную доску, на которой крепят лист бумаги. Для того, чтобы это сделать правильно, используют рейсшину. Сначала стоит убедиться, что головка закреплена строго перпендикулярно линейке. Обе ее планки должны быть совмещены и закреплены болтом. Приложив ее головку к левому краю чертежной доски, сдвигают линейку до уровня, на котором будет закреплена бумага. Затем выравнивают край бумажного листа, чтобы он был параллелен линейке, и закрепляют его кнопками.
Теперь достаточно двигать головку рейсшины вдоль края доски, чтобы чертить по линейке параллельные линии. Если нужны параллельные линии под углом, используют головку с двумя планками. В таком случае одна неподвижная, а вторая с помощью винта закреплена под нужным наклоном. Для этого рейсшину переворачивают и настраивают нижнюю планку по транспортиру. Верхняя планка остается перпендикулярной линейке.
В некоторых случаях удобна небольшая роликовая рейсшина для черчения. Ее еще называют инерционной линейкой. Она не поможет в проведении длинных линий, но делать ей параллельную штриховку гораздо удобнее.
Также она незаменима для проведения коротких линий, параллельных уже начерченным. Ее не нужно настраивать, поскольку параллельность достигается движением ролика. Чем он тяжелее, тем точнее будет двигаться инструмент. Ролик изготавливается из металла или прочного пластика.
Кульман
Долгое время инженеры пользовались классической доской с рейсшиной, пока Франц Кульман не изобрел новый чертежный инструмент, совместив доску, настольную лампу и пантограф (это раздвижная рама для копирования в масштабе). С 1903 года в Вильгельмсхафене их выпускала компания, носящая название своего изобретателя, — Кульман. Устройство для черчения тоже получило это название.
Теперь стало гораздо удобнее выполнять чертежные работы. Не нужно накладывать много угольников на рейсшину. Достаточно вставить грифель карандаша в отверстие пантографа и проводить ровные линии. Неудивительно, что это изобретение покорило архитекторов, конструкторов и всех, кто работал на доске с рейсшиной для черчения. Ни одно конструкторское бюро не обходилось с тех пор без кульманов.
Однако прогресс не стоял на месте, и появились ЭВМ — первые компьютеры. К ним можно было подключить графопостроитель. Но с началом эры персональных компьютеров про кульман постепенно забыли. Появилась система САПР — автоматизация проектирования, и теперь этого «дедушку черчения» не увидеть в организациях.
По-прежнему востребована
Умерла ли чертежная рейсшина, вслед за кульманом? Ничего подобного. Это неизменный инструмент школьников на уроках черчения и студентов. Ведь для того, чтобы сделать примитивный чертеж, не нужны сложные компьютерные системы. Так что это давнее приспособление просто облекается в новые, современные материалы. Метровые рейсшины заменили на небольшие, для размера бумаги А3 или даже А4. Они вполне справляются с задачами.
А большие деревянные инструменты можно теперь увидеть на старых фотографиях или в музеях. Например, в Музее иронии. Там есть картина «Девушка с рейсшиной».
Современная
В современных условиях по-прежнему используется рейсшина для черчения. Есть удобные роликовые экземпляры, которые двигаются по натянутым лескам. По крайней мере, уже нет надобности прижимать инструмент рукой к краю доски. Существуют экземпляры: металлические и пластиковые, роликовые и подвешивающиеся на нить, в комплекте с чертежными досками и отдельно.
Доска с рейсшиной
Самое удобное для небольших работ по черчению — приобрести настольный набор, состоящий из пластиковой доски и инерционной рейсшины. Сейчас выпускают такие доски в нескольких форматах: от А1 до А4. Ее удобно крепить на письменный стол. Можно установить вертикально. К некоторым моделям прилагается набор треугольников и чертежный узел. Это легкий и удобный современный инструмент.
Вместо дерева — прозрачный пластик. Работать за такой доской приятно. Переносить легко. При необходимости можно организовать презентацию прямо на доске. Рейсшина не требует настройки, не теряется, не деформируется и не ломается при переноске. Вот такие изменения претерпела скромная чертежная линейка-рейсшина для черчения.
Умение хорошо чертить и читать чертежи необходимо не только инженеру или технику, без него не обойтись ни одному любителю мастерить, всем, кому приходится делать объемное макетирование . В конструкторских бюро пользуются специальными чертежными приборами . Простейший из них вы можете сделать сами. Он состоит из прямоугольной рамки и передвижной поперечной линейки для проведения параллельных линий.
Из планок (20 мм х 20 мм в поперечнике) сделайте рамку по рис. В. Две одинаковые планки подлиннее 1 соедините планками покороче 2, как показано на рис. А. Будьте осторожны, чтобы рамка не искривилась при склейке. Размер рамки определяется опытным путем — она должна плотно прилегать к краям вашего письменного стола. С наружной стороны прибейте по углам рамки четыре треугольника 3 из тонкой фанеры или жести. Они (рис. D) укрепят рамку и не дадут ей скользить по столу.
Затем привинтите к углам рамки шесть роликов 4 для протягивания бечевки от поперечной линейки. Расположение роликов и порядок протягивания бечевки представлены на рис. С.
Через шесть роликов 4 протяните бечевку 5 и подвесьте на ней поперечную линейку 6. Прочная и тонкая бечевка не должна растягиваться. Протянув бечевку сквозь отверстия в поперечной линейке (в качестве линейки 6 можно использовать старую чертежную линейку), сильно натяните ее.
Ролики 4 можно выточить на токарном станке из металла, пластмассы или из дерева твердой породы. (Можно воспользоваться и готовыми роликами диаметром около 15 мм, скажем, от детских игрушек). Обратите внимание, как ролики должны крепиться к рамке. Этот момент показан в деталях на рис. D. В
Передней части рамки ролики прикрепляются с обеих сторон — сверху и снизу (рис. Е), а в задней части они привинчиваются к боковой поверхности планок — (рис. F).
В каком бы месте вы ни потянули за линейку 6, она всегда передвинется параллельно своему исходному положению. Приложив треугольник к ребру линейки 6, можно проводить параллельные линии по вертикали, по горизонтали и под углом по всей поверхности стола.
Наиболее терпеливые из вас могут сделать более усовершенствованный чертежный прибор , конструкция которого представлена на рис. G, Н, I, К. Вместо рамки, прилегающей к краям письменного стола, можно смонтировать передвигающий линейку механизм непосредственно на чертежной доске (рис. G). Подвижная линейка 6 устанавливается вертикально, а по ней перемещается ползунок 10 с особой головкой И и двумя линейками 7, расположенными под прямым углом.
Ролики и бечевка, т.е. механизм, приводящий в движение линейку, подготавливаются в соответствии с рис. С и D, однако, крепятся ролики иначе. С левой стороны ролики 4 привинчивают к боковым ребрам доски 9 (рис. I), а справа — их подвешивают парами на специальном кронштейне 8, сделанном из изогнутого куска толстой жести. Благодаря продолговатым прорезям для винтов, крепящих кронштейны, можно регулировать натяжение бечевки 5, рис. Н и К (не забудьте, что бечевки 5 должны перекрещиваться с правой стороны доски 9 между роликами 4). О том, как сделать ползунок 10 (рис. G) и подвижную головку 11 с линейками 7, мы расскажем вам позже.
Как сделать регулируемый чертежный стол своими руками из любого рабочего стола
Добро пожаловать в нашу новейшую серию блогов, My Total Office Makeover, , в которой главный редактор Curbly Крис Гарднер понимает, что как постоянный дизайнер и блоггер, работающий из дома, ему лучше преобразовать свой второй спальню в вдохновляющее пространство, где действительно можно поработать.
Часть V: чертежный стол своими руками После того, как мы придумали подходящие решения для хранения, рабочую станцию для мультимедиа и универсальный стол для общих работ, возникло последнее крупное мебельное решение: мне нужна была большая рабочая поверхность для художественных и ремесленных проектов: шитье, раскрой, рисование, поделки из бумаги, дизайн и верстка и т. д.Было бы здорово иметь специальный разделочный стол и чертежный стол, но у меня не было бы места. Большой чертежный стол подойдет, но он часто бывает очень большим, а опорные эстакады могут занимать много места, а лишних у меня не было.
Когда я обнаружил верхнюю часть IKEA VIKA BLECKET с ее встроенной опцией лайтбокса, лотком для инструментов и большим размером, я знал, что она будет идеальной, но рекомендуемые козлы ARTUR имеют большую площадь и не подходят для моей нынешней модели. дизайн комнаты.Итак, я придумал хакерский вариант, который позволял бы регулировать угол наклона, но не занимал бы так много ценного места на полу. И я тоже сэкономил немного денег.
Материалы
- Плоская поверхность стола, такая как подержанный стол, дверца со сплошным сердечником или новый модульный рабочий стол, такой как система IKEA VIKA
- 2 ножки стола в высоту стола, как у IKEA VIKA CURRY
- 2 регулируемые по высоте ножки стола, как у IKEA VIKA KAJ
- 2 однонаправленных петли 3 дюйма для тяжелых условий эксплуатации и прилагаемые винты
- лом фанеры и ДВП 1/2 «
- пила
- Электродрель и насадки в ассортименте
- напильник по металлу или вращающийся инструмент
2. Итак, разрежьте ДВП или фанеру 1/4 дюйма на прямоугольники размером 3 x 2 1/2 дюйма и прикрепите их к передней части стола, просверлив пилотные отверстия и затем прикрепив петли винтами, как на фотографии. выше.
3. Затем разрежьте фанеру размером 1/2 дюйма на отрезки 4 x 4 1/2 дюйма и прикрепите к другой стороне петли. (Не обращайте внимания на зачищенные винты … Я знаю лучше. Просверлите пилотные отверстия !)4. Используйте напильник, шлифовальный станок или дисковый нож, чтобы вырезать или сгладить выступы винтов, затем прикрепите фиксированные ножки к этой стороне фанеры.
5. Затем прикрепите регулируемые ножки к задней части рабочего стола и переверните. Установите задние ножки на желаемую высоту (если вы используете ножки IKEA, они почему-то тесноваты).
Единственный недостаток этой системы состоит в том, что стол должен располагаться дальше от стены, чем выше будет спинка, но это не так уж и далеко. И, очевидно, стол не может стоять вертикально, как на некоторых чертежных столах, но и на козлах IKEA этого не сделать. Он достигает угла почти 45 градусов, и для меня этого достаточно.
Вы также можете использовать регулируемые ножки спереди и по-прежнему использовать технику шарнира на ногах.
Купить или сделай сам?
Сэкономьте немного места с этим удобным столиком для поделок от Studio Designs.
Вот мой набор для раскроя ткани:

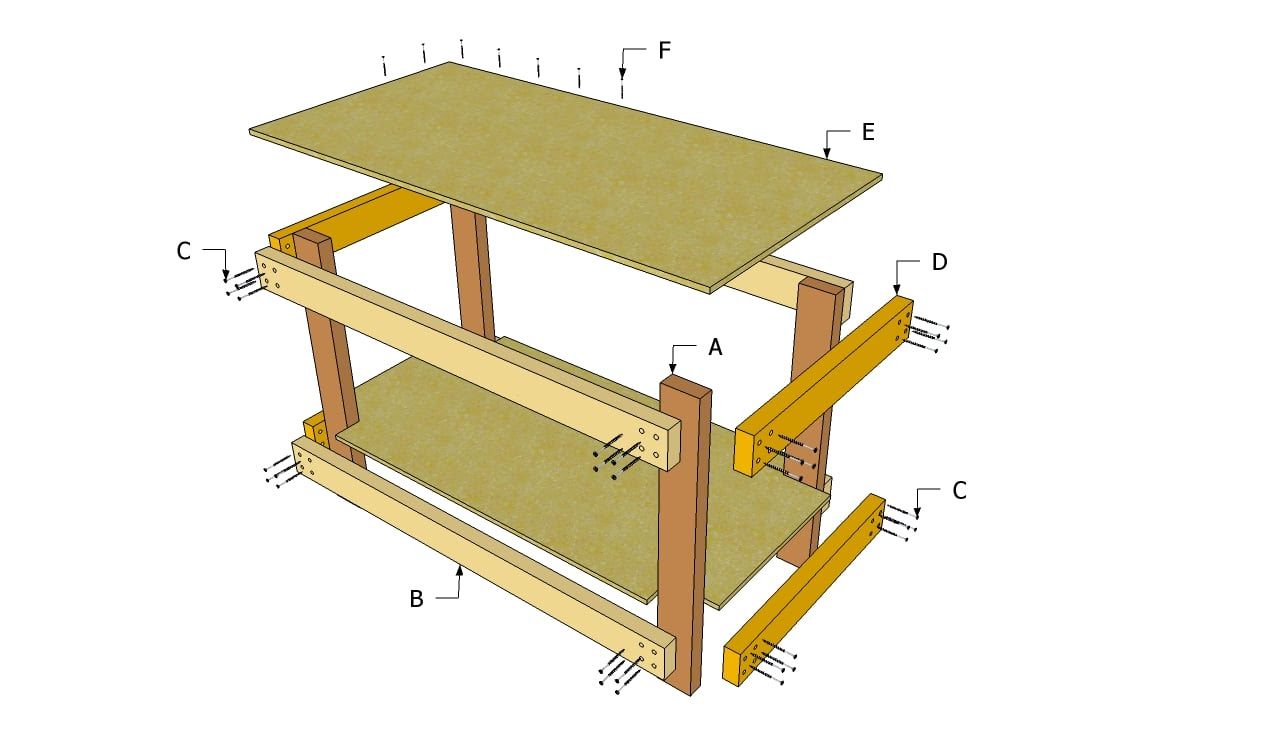

Создайте чертежный стол за 11 простых шагов
Строительство дома Чертежный стол может быть настолько сложным или простым, насколько вам угодно. Самая сложная часть создания чертежного стола — это создание основы и создание возможности изменять угол наклона стола от горизонтали.
Шаг 1. Исследования чертежных столов
Посетите магазины, где продаются чертежные столы, чтобы получить представление о типах механизмов, которые они используют для мобильности.
Шаг 2 — Проверка комплектов или конструкций
Если вы собираетесь спроектировать таблицу для себя, проверьте оборудование и D.I.Y. магазины подходящих комплектов или готовых дизайнов, с которыми вы можете работать.
Шаг 3. Оцените гибкость
Решите, насколько гибким должен обладать ваш стол. Если вы всегда будете работать со столом под одним и тем же углом, вы можете создать стол с фиксированным углом.
Шаг 4 — База
Создайте свою базу. Хотя многие коммерческие чертежные столы построены на основании с двумя центральными опорами, гораздо проще построить основание, которое использует 4 ножки для поддержки.Самый быстрый и простой способ построить основу — это приспособить ее из старого кухонного стола.
Шаг 5 — Столешница
Размер верхней части вашего стола будет определяться основанием и объемом доступного места в комнате, в которой будет использоваться ваш стол. Верх будет не меньше размера основы.
Шаг 6 — Разметка позиции крепления основания
Отметьте верхнюю часть с предполагаемой позицией для соединения основания. Если стол не нужно поднимать, может быть достаточно просто прикрепить верхнюю часть к основанию, но нетрудно сделать так, чтобы верхняя часть чертежного стола могла подниматься.
Шаг 7 — Прикрепите край к основанию столешницы
Положите столешницу на пол нижней стороной вверх. Поместите основание вверх дном на столешницу по центру и по направлению к одной стороне. Прикрепите передний край основания к столешнице с помощью нескольких прочных петель, следя за тем, чтобы винты не проходили через верхнюю часть и чтобы петли были идеально ровными и выровненными.
Шаг 8 — Крючки и петли
Прикрепите заднюю часть основания к верху с помощью крючков и петель, чтобы верх можно было зафиксировать или освободить.
Шаг 9 — Стойки
Прикрепите к основанию две стойки или опоры, которые будут качаться вверх, чтобы поддерживать верхнюю часть, когда она поднимается. Лучший способ их исправить — просверлить отверстие на одном конце каждой стойки, достаточно большое, чтобы в нее можно было вставить прочный винт, а затем прикрутить стойку к основанию с помощью шайбы, чтобы стойка не соскользнула с винта и не отсоединилась. Плотно ввинтите винт на место, но не защемляйте опору, чтобы она не двигалась свободно.
Шаг 10 — Упоры стоек
Наклонив основание, вы можете отметить, где на нижней стороне верха должны быть установлены упоры.Эти отметки будут позициями, в которые вы установите упоры, против которых будут воздействовать стойки, чтобы удерживать столешницу под выбранным углом. Упоры должны иметь такую форму, чтобы стойки не соскальзывали вбок.
Шаг 11 — Пружины
Чтобы упростить фиксацию столешницы под выбранным углом, вы можете прикрепить пружины к стойкам. Эти пружины можно вырезать из пружин станины, и их необходимо прикрепить к основанию и стойке, чтобы в пружине всегда было напряжение. Поднимите верхнюю часть на ожидаемый максимальный угол и надежно установите пружины.Когда столешница опускается, она толкает стойки вниз и создает необходимое натяжение.
Вы создали чертежный стол с фиксированной высотой спереди, но он может иметь высоту по вашему выбору. Все, что вам теперь нужно, это последние штрихи, такие как фиксирующая полоска для ваших карандашей и инструментов, чтобы упираться в них при наклоне стола, Т-образный квадрат и пара параллельных линейок или прямых краев.
Richmond Illustration Inc.
26 октября 2007 г. | Размещено в общемКогда я строил свою студию, я сконструировал самодельный световой стол, который встроили в прилавок.Я сделал это из магазинного светильника, который я купил в Home Depot, из такого светильника, который свисает с потолка и имеет 4 люминесцентных лампы. Все, что я сделал, это перевернул его вверх дном, поместил в рамку, которую я поместил между столешницами, прикрепил шнур и розетку и поместил сверху кусок плексигласа толщиной 1/4 дюйма.
Это световой стол справа от Шекспира
На самом деле, это сработало довольно хорошо. Но я быстро понял, что плоский световой стол затрудняет его использование.Что я обычно делаю с иллюстрацией, особенно с иллюстрациями для MAD , я делаю довольно растянутый набросок размера отпечатка, чтобы отправить его на проверку. Затем я сканирую это грубое изображение, увеличиваю размер до размера краски (200% в случае MAD ), а затем переношу его на трех- или четырехслойный бристоль. Из-за плоской поверхности светового стола было невозможно долго «рисовать» на бристоле с помощью светового короба. Мне пришлось наклониться под неудобным углом, и поэтому я был вынужден сделать очень быстрый и ограниченный набросок оригинального черновика.Затем я вернул его к столу для рисования и перерисовал, включив все необходимые изменения и исправив все обнаруженные мной проблемы. Это было неэффективно. Все это время я тратил на черновые карандаши, только для того, чтобы провести время, сгорбившись над плоским световым столом, делая очень несущественный перенос, а затем мне приходилось рисовать все заново. Я подумал: «Не лучше ли иметь комбинированный стол для рисования и световой стол, чтобы я мог с комфортом переносить черновики на бристоль и фактически выполнять« рисование »в то же время … делая свои корректировки и изменения прямо на световом столе и заканчиваете тем, что закончили карандашом, готовым к нанесению чернил? »
Да, было бы.
Итак, я недавно провел день, конструируя новый световой стол, который представляет собой комбинацию моего старого чертежного стола размером 36 ″ x 48 ″ и моего старого светового короба. Мой сканер не работает, поэтому у меня нет чертежей, но вот как я это сделал:
Шаг первый: сырье
Я начал со стола, на котором основывался, и светильника, который изначально использовался в первом световом столе.
Мой старый чертежный стол, верх 36 ″ x 48 ″
Магазинный свет
Эти светильники для магазинов имеют длину ровно 48 дюймов, поэтому они идеально подходят для стола.Мне просто нужно было построить каркас, чтобы охватить внешний край столешницы, а не быть сверху. Таким образом, внутренние размеры рамы составят 36 x 48 дюймов. Ширина светильника составляет всего 23 дюйма, поэтому столешница не будет частью светового короба.
Вот стройматериалы
Я купил неплохую сосновую доску размером 1 x 6 дюймов, а не пиломатериалы. Такие места, как Home Depot, бесплатно разрежут доски любой длины.Я попросил их отрезать мне три куска по 48 дюймов и два по 37,5 дюймов. Я сохранил лишнее, часть которого я использую для опорных скоб. Я также купил кусок прозрачного плексигласа размером 1/4 дюйма, размер которого составляет 36 x 72 дюйма. Я попросил их сократить это до 49,5 x 36 дюймов. Я также купил несколько шурупов №8 1 1/4 дюйма, несколько угловых распорок 1 1/2 дюйма и около 4 футов обрезных досок 1/4 «x 1/4 дюйма».
Для инструментов и других принадлежностей мне понадобились дрель, сверла 1/8 дюйма, 1/16 дюйма, лопаточное сверло на 1 1/2 дюйма и крестообразная отвертка, настольная пила, молоток, чистовые гвозди диаметром 1 дюйм, столярный клей. , пинта черной краски и шлифовальный станок с электроприводом или ремнем.
Шаг 2: Создание каркаса:
Сначала я завернул стол во внешнюю рамку. Я прикрутил две из 48-дюймовых досок к верхнему и нижнему краям столешницы. Концы были на одном уровне со сторонами стола, а нижняя часть каждой доски была заподлицо с нижней стороной стола.
Готовая основная рама
Вы можете видеть, как я вставил пять винтов вдоль нижней части платы, в край столешницы. Это много болтов, но когда все будет готово, это будет довольно тяжело.Я делал это с каждой стороны. Я предварительно просверлил отверстия в 1 × 6 с помощью сверла 1/8 дюйма, чтобы не расколоть древесину. Я также использовал два винта на концах боковых досок (37,5 дюйма), которые вкручивались в торцевые края 48-дюймовых досок.
Затем я добавил среднюю доску, которая создает рамку, в которой находится свет в магазине.
Больше места — 48 ″ x 23 ″, как раз для освещения магазина
У этих светильников есть выступ по длинным краям, который идеально удерживает их на месте, когда они перевернуты и помещены в пространстве.Светильник для магазина имеет ширину 23 дюйма, поэтому мне нужно было разместить эту среднюю доску так, чтобы между ней и передней панелью было 23 дюйма. Сложность здесь заключается в том, что эта 48-дюймовая средняя доска также имеет размер 1 × 6, и поскольку внешние панели рамы привинчены к внешним краям стола, а не сидят на нем, средняя доска (которая должна располагаться сверху оригинальной столешницы) будет выступать на 3/4 дюйма от уровня внешней рамы. Вот тут-то и пригодится настольная пила. Я использовал ее, чтобы разрезать среднюю доску на 3/4 дюйма (толщина столешницы).Теперь он ровный, и я прикрутил его на нужное место.
Затем я добавил несколько опор вдоль верхней полости, чтобы верх из плексигласа не деформировался под собственным весом. Здесь мы используем лишние части досок, которые они вырезали для нас в Home Depot. Мне снова пришлось разрезать их на настольной пиле, чтобы они были на 3/4 дюйма меньше ширины. Затем я измерил расстояние между средней доской и самой верхней доской: 15 1/4 дюйма. Я вырезал две из этих досок и закрепил их винтами.Обратите внимание, я также просверлил большое отверстие для шнура питания… это делается с помощью лопаточной биты 1 1/4 дюйма.
Мне нужно было сделать еще кое-что, но я забыл сфотографировать этот шаг. Мне нужно было приложить какую-нибудь губу к нижней части, чтобы плексиглас мог опираться, иначе он просто соскользнул бы мне на колени. Здесь я использовал обрезные доски 1/4 x 1/4 дюйма. Я приклеил их по верхнему краю нижней доски заподлицо с внешней плоскостью рамы, прямо там, где будет лежать нижняя часть плексигласа.Я также предварительно просверлил 1/16 отверстий с интервалами 6 дюймов в верхней части этой кромки и использовал гвозди для закрепления доски. Он легко выдержит вес верхней части плексигласа.
Именно в этот момент я разбил себе палец молотком. Все проекты содержат хотя бы одну травму, промах или просчет. Кожа отрастает бесплатно, а замена материалов стоит денег, поэтому я предпочитаю травму. Однако ненормативная лексика, которую я произнес при затирании пальца, была настолько концентрированной и ядовитой, что расплавила пластиковую фигурку Бэтмена поблизости, и моя кошка не приближалась ко мне с момента инцидента … Я думаю, что теперь она глухая.
Каркас готов.
Шаг 3: Шлифовка и покраска
Шлифовать раму не буду, сосна очень гладкая. Тем не менее, я наношу его снаружи и покрываю черным слоем краски.
Я также добавил угловые распорки вдоль внутренней стороны верхней доски просто для большей поддержки веса рамы… по одной в центре каждого верхнего пространства.
Угловые распорки помогают выдерживать вес светового короба…
Теперь я был готов приготовить верх из оргстекла.Нехорошо оставлять его полностью прозрачным, как стекло, потому что тогда свет, хоть и будет, местами будет слишком ярким. Мне нужно было сделать плексиглас полупрозрачным, а не прозрачным, чтобы получить приятный рассеянный свет.
Для этого я просто отшлифовал одну сторону плексигласа. Это сделает его молочным и полупрозрачным. Используя ручную шлифовальную машинку и немного грубой абразивной бумаги и бумаги, я начал работать только с одной стороной плексигласа, оставив другую гладкую.
Шлифовка примерно наполовину завершена…
Так как часть плексигласа не должна пропускать свет, я измерил эту часть кадра, заклеил участок такого размера на плекси и закрасил его черным на только что шероховатой стороне.
Требуется два слоя для плексигласа и каркаса. Когда он высохнет, я смогу собрать световой столик.
Шаг 4- Сборка:
Эта часть проста. Я просто уронил тот магазинный светильник в раму, проделав шнур через просверленное отверстие. Подходит отлично!
Подходят как перчатки
Теперь я просто положил гладкую сторону plexi на поверхность … Она будет лежать на губе, которую я создал. Он должен быть ровным по бокам, но так как он был всего 36 дюймов в высоту, а наша рама 37.5 дюймов вверху будет небольшая щель. Я мог бы вырезать для этого полосу размером 1/4 ″ x 1 1/4 ″ x 49 1/2 ″, но кого это волнует ??? Вы его почти не видите, даже если ищете.
Готовая продукция
Теперь я могу включить его, и мы готовы сэкономить время и вернуться к рисованию »… Слава богу, на моей рисовальной руке нет сломанного пальца.
Не помню, сколько я изначально заплатил за свет для магазина, но остальные материалы стоят около 100 долларов, в основном это оргстекло.Очень дешево для размера светового короба. Я, вероятно, найду большой кусок обложки для доски для рисования Borco, чтобы использовать ее, когда я рисую или что-то делаю на доске, помимо использования светового короба.
Если вы собираетесь построить свое собственное, помните … дважды отмерьте, один раз отрежьте — молотки вам не друзья — сильная ругань — основная причина глухоты у домашних животных и детей — есть люди, которых вы можете нанять для выполнения таких задач. вещь, и я не один из них.
Нравится:
Нравится Загрузка…
Бесплатные планы чертежных столов Рецепты
Бесплатные планы чертежных столов РецептыЛюди также искали
Подробнее о «Рецептах бесплатных чертежей чертежного стола»
КАК СДЕЛАТЬ ЧЕРТЕЖ / ТАБЛИЦУ ЗА 50 долларов — YOUTUBE
2013-12-03 · Как сделать чертежный / чертежный стол за 50 долларов. Это видео покажет вам все, что вам нужно, чтобы построить свой собственный чертежный и чертежный стол. В нем есть список товарищей …Из youtube.com
Автор MadHatterX Просмотры 159K Подробнее »
СТОЛ ДЛЯ ЧЕРТЕЖА СДЕЛКИ: СТРОИТЬ В 4 ШАГА (ДО 40 ДОЛЛАРОВ)
2019-12-30 · Планы регулируемых чертёжных столов своими руками.Есть чертежный стол, с помощью которого можно сделать любой предмет, который ему нужен. При черчении есть несколько чертежных таблиц, которые позволяют изготавливать элементы одного размера. Вам понадобится регулируемый…Из toolsradar.com
Подробнее »
10 ЛЕГКИХ РУКОВОДСТВ ДЛЯ ЧЕРТЕЖНОГО СТОЛА «Сделай сам»
From littleloveliesbyallison.com
Расчетное время чтения 7 минут
- DIY Регулируемый стол для рисования, сделанный из настольных компьютеров.Это чертежный стол, который был разработан, в основном, для хранения вещей, а также в качестве многоцелевого рабочего места для всех видов работ, таких как раскрой ткани, рисование или изготовление бумаги.
- $ 50 Чертежный стол своими руками. Это пятиступенчатое письменное руководство, основанное на модификации старого дизайна. Этот чертежный стол не должен быть слишком сложным, потому что дизайнер не является квалифицированным плотником, поэтому он не должен быть таким сложным для DIY, особенно если у вас нет профессиональных столярных навыков.
- Простой чертежный стол своими руками. По словам этого дизайнера, всего за час вы можете построить действующий чертежный стол самостоятельно — при условии, что у вас уже есть материалы на земле.
- Чертежный стол из твердых пород дерева своими руками. Этот чертежный стол создан с учетом требований современного стиля жизни. Дизайнеру нужен был чертежный стол, который не был бы слишком большим для переноски, или стол, который можно было бы регулировать, чтобы избежать боли в шее и спине во время работы.
- Традиционный чертежный стол своими руками.Это руководство предназначено для традиционной и элегантной модели чертежного стола. Этот стол сделан из древесины клена и, по словам дизайнера, отлично работает.
- Дешевый чертежный стол своими руками. Этот чертежный стол своими руками сделан из дешевого материала, который не должен стоить больше нескольких долларов. В видео дизайнер подробно показывает вам, как создать свой чертежный стол и чертежный стол.
- Чертежный стол DIY Hideaway. В отличие от обычных чертежных столов с ножками, которые прочно стоят на земле, этот стол для рукоделия предназначен для установки в любом месте.
- Плавающий чертежный стол своими руками. Этот стол предназначен в основном для строителей и художников, но мы считаем, что и другие творческие конструкторы тоже могут его использовать. Это плавающий стол, подходящий для мастерских с большими помещениями, например, для художественных студий.
- Настенный чертежный стол своими руками. Вы можете найти планы зданий для этого проекта, встроенные в поле описания этого видеоурока. Подобно скрытому чертежному столу и плавающему чертежному столу, эта конструкция стола не предназначена для размещения на ножках стола.
- Раскладной чертежный стол Дэна. Это также хороший чертежный стол, который помогает сэкономить место. Дизайнер построил этот стол, чтобы он уместился в ограниченном пространстве офиса или магазина.
СОЗДАЙТЕ ЧЕРТЕЖНЫЙ СТОЛ ЗА 11 ЛЕГКИХ ШАГОВ | DOITYOURSELF.COM
РЕГУЛИРУЕМЫЙ ТАБЛИЦА ДЛЯ ЧЕРТЕЖЕЙ С ОСНОВНЫМИ ИНСТРУМЕНТАМИ И МАТЕРИАЛАМИ …
2011-12-03 · — Стол для рисования без излишеств; Единственная особенность, которую я хотел, — это регулируемый угол наклона, и это единственное, что у него есть.Однако вы можете довольно легко изменить дизайн, добавив дополнительные функции, такие как верхние ящики, желоб на наклонной поверхности или регулируемую высоту стола. Добавить совет Задать вопрос Комментарий Скачать. Шаг 1. Обзор, материалы и инструменты. Обзор: — Сначала постройте каркас стола …С сайта Instructables.com
Расчетное время чтения 8 минут Подробнее »
КАК СДЕЛАТЬ РЕГУЛИРУЕМЫЙ ТАБЛИЦЫ ДЛЯ ЧЕРТЕЖЕЙ ИЗ ЛЮБОГО …
2011-01-18 · Часть V: чертежный стол своими руками После того, как мы придумали подходящие решения для хранения, рабочую станцию для мультимедиа и универсальный стол для обычных работ, возникло последнее важное мебельное решение: мне нужна была большая рабочая поверхность для искусства и ремесленные проекты: шитье, раскрой ткани, рисование, поделки из бумаги, дизайн и верстка и т. д.Было бы здорово иметь специальный стол для резки и чертежный стол, но я …С сайта curbly.com
Расчетное время чтения 6 минут Подробнее »
12 УДИВИТЕЛЬНЫХ СТОЛОВ ДЛЯ СДЕЛКИ С БЕСПЛАТНЫМИ ПЛАНАМИ — Укрытие
2017-01-12 · 12 потрясающих столов для рукоделия с бесплатными планами. Если вы любите крафтить и не можете без него жить, думаю, у вас есть особое пространство, где вы занимаетесь творчеством. Будь то комната или какой-нибудь укромный уголок, вам понадобится специальный стол для рукоделия, чтобы получать удовольствие от того, чем вы занимаетесь.Сегодня я хотел бы поделиться некоторыми удивительными таблицами для поделок, которые вы можете построить самостоятельно, используя эти планы и руководства. Первый — красивый стол для рукоделия …От shelterness.com
Расчетное время чтения 3 минуты Подробнее »
ТАБЛИЦА ДЛЯ ЧЕРТЕЖЕЙ (ЧЕРТЕЖЕЙ) ДЕРЕВЯННЫХ ДЕРЕВО — БЛОГ TRENNA
2014-05-19 · Большинство чертежных / чертежных столов предназначены только для той цели, которая, на мой взгляд, не вписывается в современный образ жизни. Мне нужен стол, на котором можно рисовать, рисовать, просматривать веб-страницы и играть в игры.Другими словами, он должен был поддерживать возможность наклона под углом без необходимости снимать экраны компьютера. Мой старик предложил построить для меня один; Мне просто нужно было предоставить ему …Из blog.trenthoward.net
Расчетное время чтения 8 минут Подробнее »
СОЗДАЙТЕ СВОЙ чертежный стол, ДЕШЕВО! | FLICKR
построить свой чертежный стол дешево! Мне нужен был чертежный / рабочий стол для моей студии, а я не мог позволить себе хороший. Так что я пошел в Home Depot и сделал это сам.Показать больше.От flickr.com
Просмотры 53K Подробнее »
ПРОФЕССИОНАЛЬНЫЕ ЧЕРТЕЖНЫЕ ТАБЛИЦЫ, ЧЕРТЕЖНЫЕ ТАБЛИЦЫ, ЧЕРТЕЖИ …
Составление чертежей вручную было признанным методом рисования чертежей, и архитекторы использовали его в течение многих лет. Несмотря на то, что большая часть отрасли перешла на программное обеспечение для цифрового дизайна, этот метод продолжает использоваться. Наши чертежные столы превосходны как по качеству, так и по дизайну, поэтому они идеально подходят для любого профессионала в области рисования или архитектуры.У нас также есть …От engineeringupply.com
Подробнее »
13 БЕСПЛАТНЫХ ПЛАНОВ СТОЛОВ В СТОЛОВОЙ ДЛЯ ВАШЕГО ДОМА
2021-02-07 · Шэнти 2 Шик. Этот бесплатный план обеденного стола от Shanty 2 Chic был вдохновлен столом, который стоил более 2000 долларов, но вы сможете сделать его примерно за 100 долларов. Нам нравится этот план, потому что схемы раскроя и иллюстрации имеют цветовую кодировку, чтобы сделать сборка проста, если следовать письменным инструкциям.Из изделий из ели.com
Подробнее »
14 БЕСПЛАТНЫХ ПЛАНОВ СТОЛОВ В ВСЕХ ФОРМАХ И РАЗМЕРАХ
2021-07-13 · Вот бесплатный стол для пикника для традиционного стола для пикника длиной 6 футов. Все, что вам понадобится, это пила, дрель, отвертка, гаечный ключ и пиломатериалы. Этот 14-страничный план стола для пикника предоставит вам список материалов, письменные инструкции и множество диаграмм. План традиционного 6-футового стола для пикника из планов Боба.Из thesprucecrafts.com
Подробнее »
38 СТОЛЫ ДЛЯ РАЗРАБОТКИ ИДЕИ | ГРАФИЧЕСКИЙ СТОЛ, ЧЕРТЕЖ…
2 декабря 2014 г. — Изучите доску Сары Лоусон «Таблицы для рисования своими руками», за которой следил 191 человек в Pinterest. См. Больше идей о чертежном столе, чертежном столе, чертежном столе.От pinterest.com.au
Подробнее »
БЕСПЛАТНЫЕ ПЛАНЫ | КАНАДСКАЯ ДЕРЕВООБРАБОТКА И AMP; УЛУЧШЕНИЕ ДОМА
Бесплатные планы. Перейти к основному содержанию. Мой аккаунт; Авторизоваться. Авторизоваться. Планы проектов. Мебель; Магазин; Приспособления; На открытом воздухе … Найдите подходящий план для вашего следующего столярного проекта. Наши планы, взятые из прошлых выпусков нашего журнала, включают подробные инструкции, списки вырезок и иллюстрации — все, что вам нужно, чтобы помочь вам создать свой следующий проект.Фильтр по типу. Название Тип Универсальная настольная пила Сани: Магазин …От canadianwoodworking.com
Подробнее »
ЧЕРТЕЖНЫЕ ТАБЛИЦЫ И ДОСКИ | ТЯГОВОЕ ОБОРУДОВАНИЕ …
Бесплатная доставка! Розничная торговля: 1162,10 доллара. Номер товара: 3948-3957 — Дополнительная информация от Safco. Чертежный стол Planmaster обеспечивает регулировку высоты и угла рисования традиционного чертежного стола с 4 стойками за небольшую часть стоимости. Добавить к сравнению.Из draftingsuppliesdew.com
Подробнее »
РАЗРАБОТКА ТАБЛИЦЫ ПЛАНОВ | HOUZZ
Просмотрите 207 планов чертежных столов на Houzz Если вы хотите вдохновения для планирования чертежей чертежей или строите планы чертежных столов с нуля, у Houzz есть 207 изображений от лучших дизайнеров, декораторов и архитекторов страны, в том числе Artistic Designs for Living, Tineke Интерьеры острова Триггс и Уитстабл.Просмотрите изображения планов чертежного стола в разных …От houzz.com
Подробнее »
ГРАФИЧЕСКИЙ СТОЛ — FREE WOODWORKING PLAN.COM
У этого чертежного стола скошенная верхняя часть и узкая полочка для карандашей, идеально подходящая для рисования, а наклон не позволяет скапливаться здесь бытовому мусору. Теги: чертежные столы чертеж бесплатно деревообработка чертежи мебель офисы выкройки проекты деревянные. Написано Джимом. Создатель FreeWoodworkingPlan.com, в сети с 1998 года. Навигация по сообщениям.Предыдущая статья Комод из красного дерева с 7 ящиками. Следующая статья Ноев Ковчег …Из freewoodworkingplan.com
Подробнее »
АРХИТЕКТОРЫ СОСТАВЛЯЮТ ТАБЛИЦЫ TIGER SUPPLIES
Выбор профессиональных чертежных столов. Чертежные столы бывают самых разных размеров, с верхними частями стола от 18 дюймов на 30 дюймов или до 37 на 84 дюймов, а также с различными диапазонами наклона. Для изготовления оснований столов вы можете выбрать дерево, сталь или массив дуба с различной отделкой. Столешницы для рисования могут быть выполнены из дерева, стекла или меламина в разных стилях и цветах.Некоторый рисунок …От tigersupplies.com
Подробнее »
ТАБЛИЦА ДЛЯ МАГАЗИНА ИЛИ ДОМА — ДЕРЕВООБРАБОТКА
Чертежный стол Кэмерона Рассела подойдет для начинающего. Стол удобен в использовании и имеет лотки для аксессуаров, которые крепятся к ножкам для облегчения доступа. Процесс строительства прост, а оборудование доступно. Верхняя часть коробки кручения жесткая и абсолютно плоская, но легкая и портативная. На нескольких чертежах показаны детали конструкции.From Fine Woodworking # 123From finewoodworking.com
Подробнее »
100 ПЛАН ОБЕДЕННЫХ СТОЛОВ — PLANSPIN.COM — БЕСПЛАТНЫЕ ПЛАНЫ ДЕРЕВООБРАБОТКИ
Вы также найдете бесплатные планы козловых столов, столов на пьедесталах и столов с поворотными ножками, которые можно настроить по размеру и строительным материалам в соответствии с вашим стилем украшения. У нас также есть столы, которые идеально подходят для вашего патио или террасы, поэтому, где бы вам ни понадобился стол, мы вас накроем. Независимо от того, являетесь ли вы новичком в области деревообработки или опытным плотником, вы найдете идеальный обед…От planpin.com
Подробнее »
СОЗДАТЬ БОЛЕЕ 65 СВОБОДНЫХ СКЛАДНЫХ СТОЛОВ — PLANSPIN.COM
PlanPin.com — бесплатные планы для деревообработки; ПОПУЛЯРНЫЕ ПЛАНЫ ДЕРЕВООБРАБОТКИ: Планы стульев Адирондак Планы птичьих домиков для дверей сарая Планы курятников Рабочий стол для собак Планы концевых столов Планы гаража Планы беседок Планы столов для пикника Планы навесов Планы верстаков Оплата Планы деревообработки Все категории. Планы складных столов Сейчас почти всем нужен запасной стол…From planpin.com
Подробнее »
РАЗРАБОТКА ПЛАНОВ СТОЛА БЕСПЛАТНО — YOUTUBE
Чертежные планы стола бесплатно Загрузите лучшее руководство по деревообработке с более чем 16 000 деревообрабатывающих планов. Простые инструкции, отличный дизайн и наставление …From youtube.com
Подробнее »
14 ИДЕЙ ЧЕРТЕЖНЫХ ПЛАНОВ — ПИНТЕРЕСТ
2018-12-10 — Изучите доску Анессы Шиуэ «Чертежные планы стола» на Pinterest.От pinterest.com
Подробнее »
ПЛАН РАБОТЫ ПО ДЕРЕВУ: ЧАСЫ, МЕБЕЛЬ, ПЛАН РАБОТЫ
Стол для рисования Alvin Titan — стол для рисования Titan, отделка орехового дерева, 36 раз; 48 пользователя Alvin.520 долларов США. Этот стол имеет глубокую отделку из орехового дерева, которая хорошо защищена двумя слоями прозрачного лака. Поверхность столешницы 3/4 (2 см) без перекоса представляет собой долговечный меламиновый ламинат с зерном ореха.От pinterest.com
Подробнее »
28 БЕСПЛАТНЫХ ПЛАНОВ ДЕРЕВООБРАБОТКИ | ВЫРЕЗАТЬ ДЕРЕВО
Вот 28 бесплатных планов по деревообработке, которые наверняка вам понравятся с некоторыми отличными мастерами по деревообработке. Некоторые из перечисленных ниже планов могут быть выполнены всего за несколько часов, а другие в любом случае — за выходные; все планы помогут вам создать из дерева что-то грандиозное.1) Бесплатная скамья. Хотите улучшить внешний вид вашего сада или двора? Также желаю добавить несколько уникальных и …От cutthewood.com
Подробнее »
AMAZON.CA: ЧЕРТЕЖНАЯ ТАБЛИЦА
Чертежный стол из массива дерева MEEDEN, стол для рисования, стол для рукоделия с регулируемой высотой и наклонной столешницей для художественных работ, графического дизайна, чтения, письма. 4,7 из 5 звезд 420. Стол для рисования Soges Стол для рисования и ремесел Регулируемый по высоте деревянный стол для рисования, рисования, письма и учебы, тик UT-DT1027-CA.4.2 из 5 звезд 25. $ 199.00 $ 199.00. Получите до вторника, 12 октября. БЕСПЛАТНАЯ доставка …От amazon.ca
Подробнее »
СТОЛ ДЛЯ ЧЕРТЕЖЕЙ, СОЗДАННЫЙ С КИ-КЛАМПОМ | УПРОЩЕННОЕ ЗДАНИЕ
Если вы хотите построить чертежный стол, подобный тому, который построил Майк, попробуйте обратиться к нашей команде проектов за бесплатной помощью в дизайне. Наша команда имеет опыт работы над проектами Ки Клампа и может помочь вам придумать дизайн, который идеально соответствует вашим потребностям, как они это сделали с проектом Майка.В качестве альтернативы, если вы ищете готовое решение, взгляните на наши комплекты столов …От simpleifiedbuilding.com
Подробнее »
5 ЛУЧШИХ ТАБЛИЦЫ — ОКТЯБРЬ. 2021 — ЛУЧШИЕ ОБЗОРЫ
Плюсы. Этот стол имеет 6 различных положений наклона, поэтому вы можете быстро отрегулировать его по своему усмотрению от плоского до 40 °. Четыре встроенных лотка могут вместить различные расходные материалы, а удобная пробковая доска и полка демонстрируют инновационный дизайн. Минусы. Как и другие чертежные столы, этот может быть немного сложнее собрать.От bestreviews.com
Подробнее »
БЕСПЛАТНЫЕ ПЛАНЫ ДЕРЕВООБРАБОТКИ — ПЛАНЫ WOODSMITH
Загрузите эти бесплатные планы деревообработки для своего следующего проекта. Вы найдете планы на мебель, книжные полки, столы, подарки, товары для улицы, магазины, инструменты, хранилище и многое другое! Наши бесплатные планы по деревообработке взяты прямо со страниц журналов Woodsmith, Shopnotes и Workbench.От woodsmithplans.com
Подробнее »
Вы в настоящее время на диете или просто хотите контролировать питание и ингредиенты своей еды? Мы поможем подобрать рецепты по способу приготовления, питанию, ингредиентам…
Проверить это »Связанный поиск
DIY Детский стол для рукоделия — Делаем радость и красивые вещи
Мы сделали наш собственный детский стол для рукоделия, который идеально подходит по размеру для маленьких рук, имеет много места для хранения и является недорогим!
Я делаю перерыв в рождественском декоре, чтобы поделиться одной из моих любимых поделок из общей спальни для мальчиков, которую мы завершили несколько недель назад — — детский столик своими руками!
Я знал, что хочу, чтобы в их комнате было определенное пространство, предназначенное для раскрашивания, крафта и всего для изготовления .Мне нужно было место, чтобы держать их цветные карандаши, маркеры и лодку пластилина и различных инструментов для пластилина. Их книжкам-раскраскам нужен постоянный дом, а не мой обеденный стол или пол.
Я поискал в Интернете недорогой детский столик и разочаровался в том, насколько дорогостоящим он может быть! Я говорю о нескольких сотнях долларов. Я просто не мог оправдать такие траты!
Итак, я создал свой собственный стол от пары, которая мне очень понравилась в Интернете. Мне нужно было место для книжек-раскрасок и полки для хранения других принадлежностей для их изготовления.И я знал, что мне нужен бумажный рулон (например, из IKEA), который можно было бы натянуть сверху для облегчения раскрашивания.
Я отправился рисовать свой дизайн и пошел показывать свой файл. Он, будучи ОЧЕНЬ классным, согласился сделать мне столик!
Да, и он согласился написать и этот пост! Поговорим о самом лучшем парне на свете.
Итак, с этим я передаю ему свой небольшой блог, чтобы он дал полное руководство по созданию нашего детского стола для рукоделия!
Каждому проекту нужен подробный, точный, масштабируемый план, верно? Ой!
Список материалов (для чего использовались)
- Предварительно собранная ламинированная сосновая панель размером 2 x 4 фута (столешница)
- сосновые доски размером 1 x 4 дюйма (фартук стола, ножки, подставка для книг, подставка для бумаги кронштейны)
- сосновые рейки 3/8 дюйма x 1½ дюйма (задние упоры для полок для хранения)
- Доска сосны 1 дюйм x 8 дюймов (сборка полки для хранения)
- Доска сосны 1 дюйм x 2 дюйма (сборка полки для хранения)
- Сосновый дюбель ¾ ”(держатель для бумаги)
- Сосновый дюбель ½” (подставка для книг)
- Планки из тополя ¼ ”x 1½” (фиксаторы для бумаги)
- Латунные резьбовые вставки ¼ ”(фиксаторы для бумаги)
- Ручки с резьбой ¼” (бумажные прижимы)
- Резиновые нескользящие ручки (днища ног)
- Клей для дерева Titebond для внутренних и наружных работ
- Minwax, натуральная морилка для дерева
- Поликриловая атласная отделка для дерева на водной основе
Так как мы искали рустик послушайте (не все?), мы решили использовать Regular сосновые арочные доски, в комплекте с сучками, клетками и другими дефектами.Знаешь, хорошая штука!
Вы можете выбрать ясную сосну лучшего сорта или даже другую породу, например, дуб (если желательна окраска) или тополь (подходит для покраски).
Сборка столешницы
Мы обрезаем панель столешницы до желаемой длины 42 дюйма, затем разрезаем сосновые доски 1 × 4 до такой длины, чтобы создать фартук, окружающий верх.
После шлифовки поверхности и краев досок мы прикрепили их к столешнице с помощью полоски столярного клея и системы крепления с помощью саморезов Kreg.Использование винтов с карманом создает очень прочное соединение, которое практически незаметно, поскольку крепежные детали устанавливаются на нижней стороне досок, вне поля зрения.
Инструкции по отдельным компонентам стола:
1. Ножки стола
Определив окончательную высоту стола, мы вырезаем четыре части досок 1 × 4 по длине для создания ножек стола.
Две из досок 1 × 4 были разрезаны до ширины 2¾ ”каждая, затем прикреплены к другим доскам 1 × 4 с помощью системы карманных винтов, образуя две L-образные ножки с равными сторонами ширины.
Заполнили карманы деревянными заглушками и отшлифовали ножки.
2. Боковые полки
Боковые полки имеют две полки, идеально подходящие для мелков, маркеров и пластилина.
Отрежьте стороны блока от доски 1 × 8 до такой же длины, как ножки стола. Мы вырезали две полки из оставшейся доски 1 × 8 и использовали карманные винты, чтобы прикрепить их между ножками 1 × 8.
Нижняя полка устанавливается на две доски 1 × 2, отступая примерно на ½ дюйма от передней и задней части ножки.
Каждая полка оснащена «упором» из сосновой рейки ½ «x 1 ½», чтобы ящики для хранения не соскальзывали с задней части полок.
3. Подставка для книг
Мы начали подставку для книг с обрезки доски 1 × 4 по длине для нижней части и доски 1 × 2 для верхней части.
Мы решили разместить дно между двумя ножками стеллажа 1 × 8, чтобы оно могло проходить под выступом ½ дюйма нижней полки для хранения.
Положив верхнюю и нижнюю доски рядом, мы нарисовали линии локатора, равномерно распределенные по обеим доскам.Это позволило нам точно определить, где будут просверлены отверстия для установки концов пяти дюбелей диаметром ½ дюйма. Эти дюбели служат боковой стороной подставки для книг.
С помощью сверла Форстнера ½ дюйма (а что ?!) просверлите пять наборов отверстий для пяти дюбелей глубиной ½ дюйма каждый. Сверло Форстнера просверливает отверстие с плоским дном и чистыми краями. Идеально!
Затем мы приклеили пять отрезанных по длине дюбелей ½ дюйма на место в обеих досках.
Вот готовый комплект торцевой полки с прикрепленным держателем для книг.
4. Держатель для бумаги
Держатель для бумаги состоит из пары коротких отрезков сосны 1 × 4 и дюбеля ¾ ”.
Для эстетики и для маленьких голов мы обрезали нижний угол подставок для бумаги.
Мы проделали канавки на внутренних поверхностях опор для размещения дюбеля ¾ ”. Отрежьте стержень достаточно долго, чтобы удерживать рулон бумаги, а также немного излишков на каждом конце рулона.
5. Бумажные прижимы
Мы сделали бумажные прижимы на верхней части стола из планок ¼ ”x 1 ½”.Затем мы определили длину, которая будет достаточно длинной, чтобы покрыть ширину бумаги и оставить место для прижимных ручек.
Мы просверлили отверстия немного больше, чем болт с резьбой затяжных ручек на каждом конце планки. После размещения планок на столешнице в желаемом окончательном положении перенесите расположение отверстий в планках на столешницу, проследив отверстия карандашом.
Затем мы просверлили отверстия в столешнице в этих точках для латунных резьбовых вставок.Размер этих отверстий был определен методом проб и ошибок. Они должны были быть больше, чем ожидалось!
Просверливание отверстий в столешнице для вставок с резьбой. Добавление ленты к сверлу устанавливает глубину просверливаемого отверстия. Когда вы дойдете до ленты, отверстие станет настолько глубоким, насколько вы хотите.
Заворачивать резьбовые вставки до тех пор, пока они не будут заподлицо с верхней частью стола.
Компоненты удерживающих устройств для бумаги: установленная резьбовая вставка, деревянная планка размером 1/4 ″ x 1 1/2 ″ с отверстием, которое немного больше резьбы на прижимной ручке, и сама ручка с резьбой
Мы взяли ручки с резьбой и пропустили их через отверстия в планках, затем повернули их во вкладыши, пока планки не прилегали к столу.Милая!
Окончательная сборка:
После того, как мы построили все отдельные компоненты, пришло время собрать их в финальную деталь!
Сначала мы отшлифовали все поверхности до гладкости и слегка закруглили углы. Мы очистили древесину щеткой и протерли липкой тканью перед нанесением натуральной морилки и нескольких слоев поликрила с сатинированной отделкой.
Чтобы упростить задачу, мы применили отделку к ножкам и полкам по мере их завершения, а также к верху и фартуку после того, как все было собрано.Затем на всякий случай все было покрыто финишным слоем поликрила!
Сначала прикрутили ножки к внутренней стороне фартука стола.
Мы решили использовать только шурупы, без столярного клея, чтобы их можно было удалить в будущем. По мере того, как мальчики подрастут, мы сможем заменить их на более длинные ножки, поднимая стол и сохраняя его работоспособность на долгие годы!
Стеллаж крепится к внутренней стороне фартука винтами Kreg с крупной резьбой 1 1/4 дюйма.
Перед тем, как вкрутить 3 крепежных винта, мы выровняли узел торцевой полки к столешнице.
Вся сборка подставки для книг крепится к задней части полок (с помощью винтов с карманом) и к нижней стороне столешницы с помощью более коротких винтов Kreg размером 1 1/4 дюйма. Всегда полезно проверять длину используемых винтов, чтобы избежать проблем!
Для держателя бумаги мы просверлили пилотные отверстия в фартуке стола.Затем мы приклеили и прикрутили опоры на место.
Как добраться! Сборка держателя бумаги завершена! FIL использовал фрезер для создания канавки в каждом кронштейне, чтобы удерживать дюбель 3/4 ″ на месте. Добавить рулон бумаги так же просто, как вынуть дюбель из канавок, а затем опустить его обратно!
Наконец, мы добавили резиновые нескользящие ножки на основание ножек. Они помогут удержать стол на месте во время яростной рисования мелками и ручной росписи!
И вот готовый стол!
Полки идеально подходят по высоте для небольших корзин с мелками, маркерами и принадлежностями для пластилина.И, идеальная высота, чтобы маленькие ручки могли достать (и убрать !!).
Рулон бумаги — одна из моих любимых частей стола. Так легко ослабить зажимы для бумаги на столе, немного подкатить и закрепить бумагу на столе. Дети могут свободно рисовать и раскрашивать все, что им нравится.
Я часто ненадолго оставляю один и тот же раздел. Мне нравится видеть, что они возвращают и что добавляют к своим маленьким рисункам. Это полностью открытый срок!
Стулья от Walmart (ссылка на этот пост) идеального размера для обоих мальчиков, с возможностью расти.К тому же они очень-очень милые!
Наконец, подставка для раскраски подходит для ВСЕХ их книг, чего, конечно же, слишком много.
Мне нравится стиль и функциональность стола, но дети тоже в восторге от этого!
Я так рад, что у меня есть этот стол для детей, и так благодарен за то, что полезный FIL живет так близко!
Желаю вам счастливого дня!
Доска для рисования «сделай сам» на открытом воздухе | Блог об украшении и дизайне HGTV
Текстура фото, Кэрри Джо Пинкард
Этот пост спонсируется TruGreen, написан мной и принадлежит HGTV.
А, весна. Дни становятся длиннее, солнце становится теплее, и официально пора веселиться на улице. Но как только ваши друзья начнут покупать еду и напитки, как вы будете продолжать вечеринку? Войдите в эту игру на открытом воздухе.
Эта модная медная доска для рисования для улицы стоит сама по себе, что делает ее идеальным местом, чтобы собраться, чтобы поиграть в несколько раундов «угадай, что я сейчас рисую».Лучше всего то, что вы можете создать эту удобную доску для рисования из материалов из местного магазина товаров для дома. Вот как.
Материалы
- Медные трубы ¾ дюйма x 10 футов длиной (3)
- Медный отвод под углом 90 градусов ¾ дюйма x ¾ дюйма (2)
- Медный скользящий тройник ¾ дюйма x ¾ дюйма x ¾ дюйма (4)
- Медные скользящие колпачки ¾ дюйма (6)
- Медные хомуты с двумя отверстиями диаметром ¾ дюйма x ¾ дюйма (8)
- одинарные крючки для одежды (2)
- # 8 крепежных винтов ¾ дюйма с гайками (10)
- # 8 x ½-дюймовые шурупы по дереву (4)
- Фанера толщиной ½ дюйма, размер 36 x 48 дюймов
- эталон
- рулон 30-дюймовой крафт-бумаги
- медная аэрозольная краска
- быстросохнущая эпоксидная смола ( 1 минута )
Карандаш для покраски
Ярдовая палка будет прижимать рулон бумаги в нижней части доски для рисования.Распылите мерную краску с медной краской ( по желанию). Дайте полностью высохнуть.
Отрежьте медную трубу до размера
Помимо модного оттенка, медная труба имеет еще одно преимущество: это мягкий металл, который легко разрезать труборезом или ножовкой. Отрежьте медную трубу до длины:
- 2 штуки: длина 4 фута
- 3 штуки: — длина 3 фута
- 2 части: 2 фута длиной
- 4 штуки: длина 18 дюймов
Соберите раму
Совет: Обязательно используйте эпоксидную смолу внутри всех фитингов перед соединением труб.Держите, пока не закрепите.
Подсоедините угловые фитинги к обоим концам 3-футовой трубы.
Подсоедините 4-футовые трубы к другой стороне обоих угловых фитингов. Подсоедините 3-футовую трубу к центру тройников, подсоедините ее к нижней части 4-футовых труб. Добавьте 2-футовые трубы к нижней части тройников.
Добавьте последние тройники к нижней части 2-футовых труб, прикрепив трубы к середине тройников.Установите раму вертикально. Добавьте 18-дюймовые трубы к передней и задней части обоих тройников. Добавьте заглушки к открытым концам 18-дюймовых труб и оставшейся 3-футовой трубы.
Присоедините оборудование для подвешивания
Пришло время создать каркас, на котором будет висеть рулон крафт-бумаги! Просверлите по 2 отверстия с каждой стороны фанеры на расстоянии ½ дюйма от края и вставьте 4 дюйма от углов.
Присоедините ремни к каждому отверстию с помощью крепежных винтов и гаек.Ремни будут выходить за пределы фанеры.
Прикрепите крючки для одежды винтами к фанере на расстоянии 6 дюймов от верха и 2 дюйма от краев.
Просверлите отверстия на расстоянии 1 дюйм от каждого конца линейки и в фанере на расстоянии 7 дюймов от дна и 1 дюйм с боковых сторон.
Прикрепите мерку с помощью крепежных винтов и гаек.
Завершите сборку
Установите фанеру внутри рамы, прикрепив ремни к трубам. Оберните ремешок вокруг труб, чтобы закрепить его.
Проденьте оставшуюся 3-футовую трубу внутрь рулона бумаги и подвесьте ее на крючках.
Потяните бумагу под меркой, чтобы она удерживалась на месте.
Наслаждайтесь!
Установите его на лужайке во время следующей прогулки на свежем воздухе для интерактивной игры, которая понравится вашим друзьям. Напишите несколько слов и фраз на листках бумаги, затем раздайте корзину и позвольте друзьям по очереди рисовать то, что они выбирают — никаких слов!
Текстура фото, Кэрри Джо Пинкард
Используйте его как доску для заметок в помещении или центр детского творчества, пока снова не наступит время вечеринок.
При поддержке TruGreen. На улице лучше жить, и специализированные услуги TruGreen могут помочь вам и вашей семье заново открыть для себя природу с пышной, здоровой лужайкой.
Анимационные материалы для студентов: Сделай сам — Анимационный стол
Как я уже упоминал в предыдущем посте, вы можете приобрести стандартный деревянный чертежный стол и вырезать в нем отверстие диаметром 16 1/2 дюйма, чтобы оно соответствовало стандартному анимационному диску.Это, вероятно, самый простой анимационный стол «сделай сам», если вы иметь подходящие инструменты, чтобы сделать такой точный круговой надрез.(это сложнее, чем может показаться на первый взгляд, поэтому «дважды отмерь, один раз отрежь» и будьте осторожны.)
Если у вас есть опыт работы с деревом, вы также можете создать свой собственный переносной анимационный стол из этих планов:| |
| |
Создание анимационного стола своими руками
Вот еще один анимационный стол своими руками проект с фотографиями и подробными инструкциями:
Как сделать анимационный стол — часть 1-4
Готовый продукт из проекта, указанного выше:
(щелкните изображения, чтобы увидеть их в большем размере)
Это фото от аниматора Дэна Кейлор показывает портативный стол, который он отремонтировал, и добавил новую светодиодную подсветку, установленную на поперечной распорке внизу:
———
ОБНОВЛЕНИЕ: Я рад сообщить, что слышал от студента-аниматора Марти Уокера. кто построил Анимационный стол, используя планы Джима Маколея, которые я опубликовал выше.Проверьте результаты:
http://chipsandsolstice.blogspot.com/2009/06/we-built-animation-desk.html
Марти также был достаточно хорош, чтобы перечислить все материалы и инструменты, необходимые для проекта. . См. Ссылку на его блог со списком материалов.
Кстати, для тех из вас, кто может не узнать имя Джима Маколея, он был отличным учителем анимации в Шеридан-колледже в 1970-х, 80-х и 90-х годах. Джим скончался в 2015 году в возрасте 91 года.Он оказал влияние на многих из нас, кто посещал программу классической анимации Шеридана в те годы, когда он активно преподавал (примерно с 1975 по 1995 год). Вот фотография Джима со студентом:
(учитель Джим Маколей со студентом-аниматором
Джим также является соавтором книги о повествовании в анимации под названием «А потом что случилось?» с другим профессором Шеридана, Заком Шварцем.
