Колпак на трубу дымохода – самостоятельное изготовление + Видео

Если вы хотите облагородить дымовую трубу, сделайте колпак на дымоход своими руками. Это незамысловатое в изготовлении изделие будет не только украшать крышу вашего дома, но выполнять ряд практических функций.

Зонт на трубу – зачем нужен и из каких материалов делается?

Колпак на дымоход (он же – зонтик, козырек, грибок) придает эстетичный облик наружной части дымовой трубы, увеличивает время ее безаварийной эксплуатации, предохраняет ее внутреннюю полость от разнообразных мелких предметов и мусора. Кроме того, зонт обеспечивает более качественную тягу, что улучшает работу всей системы отопления частного жилища. Сейчас козырек на трубу делают из разных материалов. Чаще всего при этом используют:

  • сплав цинка с титаном;
  • кровельные оцинкованные стали;
  • медь;
  • нержавейку;
  • металл с цинковым и дополнительным порошковым слоем.

Колпак на трубу

Самым простым в изготовлении и дешевым по затратам считается зонт на трубу из 0,8-миллиметровой кровельной стали. В сети имеются чертежи, которые дают возможность домашним умельцам сделать такое изделие буквально за пару часов. Козырек из оцинковки служит порядка 20 лет. Но, к сожалению, он очень быстро теряет свою внешнюю привлекательность. Под влиянием погодных условий кровельная сталь начинает тускнеть. Ее поверхность буквально через пару лет эксплуатации становится неэстетичной.

Дольше сохраняют красивый внешний облик медные конструкции. Они служат до 45–50 лет. Примечательно, что через некоторое время медная поверхность покрывается патиной – особым налетом. Он не только не портит внешний вид колпака, а наоборот, делает его более старинным и благородным. Медный зонт фиксируется специальными крепежными элементами. Для этих целей обычно используют омедненные (либо из чистой меди) метизы. Обычные металлические детали для крепления использовать нельзя. Они будут сильно диссонировать с козырьком. Нержавеющая сталь достаточно часто используется для изготовления описываемых нами изделий на трубу. Гарантированное время их эксплуатации около 20 лет. Но чисто внешне выглядят они не всегда привлекательно. Особенно, когда экстерьер дома и его крыши выполнен в какой-либо современной стилистике.

Более полувека прослужит грибок из сплава цинка и титана, а также из стали с особым цинково-порошковым покрытием. Внешне такие зонтики выглядят великолепно, причем этот замечательный облик изделия практически не теряют с течением времени. Но у них есть серьезный недостаток – объективно высокая стоимость.

Грибок на дымоход – конструктивные особенности и различия

Обычный козырек на трубу, как правило, имеет простую конструкцию. По конфигурации она похожа на небольшой домик со скатной кровлей. Существует и ряд других форм колпаков. И здесь важно знать, что зонтик обязательно должен соответствовать конструктивным особенностям крыши, над которой он будет возвышаться. Колпаки с плоскими крышками прекрасно смотрятся на плоских кровлях, построенных из новейших материалов в стиле модерн. А вот на популярных в наши дни домах в скандинавской и европейской стилистике часто можно увидеть зонты с полусферическим навершием.

Грибки для дымохода

Для крыш с классическим недорогим покрытием идеально подойдет самый простой по конструкции грибок. Если же ваш дом сам по себе представляет настоящее архитектурное произведение, колпак на его дымоходе должен быть соответствующим. В подобных ситуациях рекомендуется выбирать оригинальный зонт с декоративными (например, с коваными) элементами – с изображениями сказочных животных либо героев, с какими-либо символами. Обратите внимание! Козырек из окрашенного металла нежелательно ставить на дымоходы дровяных котлов отопления. Такие стальные колпаки быстро покрываются копотью и становятся абсолютно непрезентабельными.

Специалисты советуют оснащать конструкцию грибков на трубу некоторыми дополнительными элементами:

  • Искроулавливателем. Это устройство обязательно ставить на зонт в случаях, когда в доме есть самодельный твердотопливный котел либо печь, отапливаемая торфом или дровами.
  • Отверстием для вентиляции. Оно обеспечивает продуктам горения свободный выход в воздух.
  • Крышкой, которую можно в любой момент открыть. Эта деталь дает возможность качественно и без затруднений осуществлять регулярное обслуживание козырька и самой дымовой трубы.

Все указанные элементы делают эксплуатацию колпаков более удобной и безопасной.

Изготавливаем козырек своими руками – как справиться с задачей?

Для того чтобы сделать колпак на трубу самостоятельно, достаточно иметь минимум слесарных умений и, конечно же, большое желание. В интернете есть множество чертежей для изготовления и сложных, и очень простых зонтиков. Выбрать нужный вам вариант будет несложно. А мы поговорим о том, как изготовить элементарный грибок-домик с четырьмя скатами.

Изготовленный своими руками грибок

Вам необходимо определиться с геометрическими размерами дымовой трубы, нанести их на эскиз, представленный выше, после чего, используя приведенную далее развертку и специальную формулу, рассчитать точные параметры колпака.

Мы рекомендуем делать зонт из 0,5-миллиметрового по толщине металла, покрытого порошковым составом, либо из оцинковки. Чтобы не ошибиться в размерах, вырежьте из плотной бумаги (лучше всего из картона) выкройку будущего колпака. Она должна быть сделана 1 к 1 (в натуральную величину). А затем прикладывайте выкройку к металлическим листам и намечайте на них линии отреза любым острым инструментом.

Обрезайте металл по отметкам и делайте козырек по следующему алгоритму:

  1. Сгибаете заготовку по линиям, отмеченным на выкройке литерой D, после этого – по всем пунктирным черточкам.
  2. Просверливаете участки соединения зонтика дрелью и создаете единую конструкцию при помощи заклепок.
  3. Из оцинковки или окрашенного порошковым составом металла делаете опорные ножки и основание. Опоры также требуется соединить заклепками друг с другом.
  4. Устанавливаете сделанный зонтик на основание, крепите его все теми же заклепками.
  5. Монтируете самостоятельно изготовленный колпак на трубу.

Последний совет. Основание под металлический козырек желательно обработать антикоррозионным составом. В этом случае оно долгое время сможет сопротивляться ржавлению, обусловленному влагой и постоянным перепадом температур.

Оцените статью: Поделитесь с друзьями!

Дымник на трубу дымохода своими руками чертежи

Дымник на дымоход своими руками чертежи

Предназначение колпака на трубу дымохода

Все мы играем в этой жизни свою роль. Вот и флюгарка необходима для того, чтобы усиливать тягу, отклоняя воздушные потоки и тем самым поддерживая яркое пламя и тепло в вашем домашнем очаге. Кроме того, дефлектор также защищает дымоход от таких атмосферных и климатических явлений как косые дожди и снегопады.

Древние традиции востока гласят, что дымоходная труба является верхними воротами дома, а потому требует не меньшей защиты, чем входная дверь.

Благодаря колпаку на трубу дымохода вы сможете избежать попадания в него мусора, птиц и их гнезд. Именно для этого и устанавливается сетка, препятствующая нежелательному засорению, но беспрепятственно пропускающая дым из дымохода.

Давайте перечислим все функции колпака на трубу дымохода:

  • Функция усиления тяги в дымоходе,
  • До 20% более высокое КПД трубы вашего дымохода,
  • Защитная функция от мусора и погодных условий,
  • Препятствие разрушению дымохода из кирпичной кладки.

Лучшей тягой обладают дымоходы с трубой, имеющей ряд оборотов, а не с трубой с прямым ходом.

Все разнообразие флюгарок

Сегодня мастера предлагают нам от стандартизированных колпаков до самых необычных уникальных и выполненных под заказ. Разбирать каждый из них просто не имеет смысла. Давай рассмотрим основные категории колпаков:

  • Стандартный колпак на дымоход. Похож на четырехскатную крышу домика. Один из наиболее часто встречающихся.
  • Зонт на дымоход. Имеет конусообразную форму.
  • Флюгарка с плоским навершием.
  • Колпак с навершием полукруглым.
  • Колпак на дымоход с щипцовой крышей. В этом случае на трубу приходится по два ската.
  • Колпак с флюгером на вершине дымохода. Имеет наибольший простор для воплощения ваших фантазий.
  • Колпак на дымоход открывающейся крышкой.

Различные конструкционные особенности и различный материал придают флюгаркам лишь некоторые отличительные черты и дополнительные характеристики. В остальном же все они выполняют одинаковые функции и играют одинаковую роль. При выборе формы важно скорее чувство вкуса. Здесь сложно сказать, что одна из конструкций будет намного лучше всех остальных.

Виды колпаков на дымоход

Плоские навершия из меди, например, чаще всего устанавливают на дома в стиле модерн. Европейский стиль домов лучше всего сочетается с полукруглыми колпаками. Колпаки с щипцовой крышей лучше всего устанавливать в заснеженных регионах, где количество осадков зимой превышает среднее.

Флюгарки с флюгером также хороши тем, что их конструкция позволяет установить специально для этого предназначенную заслонку и во время сильного ветра беспрепятственно покидать продуктам сгорания трубу вашего дымохода, не загрязняя ее. Это означает, что вам реже придется чистить ваш дымоход.

Возвращаясь к чистке, следуют отметить, что дымник с открывающейся крышкой будет удобнее всего в этом плане, ведь позволяет выполнить чистку беспрепятственно, потому как не загораживает дымоходную трубу в открытом состоянии.

Как работает колпак для дымохода?

Поток воздуха ударяется о стенку верхнего цилиндра, огибая его при этом со всех боков.

Скользя по поверхности цилиндра, струя воздуха заворачивает наверх, в это время, подсасывая дым, который выходит из трубы.

Когда воздух движется внутри трубы, то усиливается его интенсивность, за счет чего происходит и увеличение тяги, что особенно важно, если у вас газовый дымоход.

Если потоки ветра направлены под углом или вертикально, а не по горизонтали, то колпак тоже выполняет свою роль по увеличению тяги.

Проникая через зазор в верхний цилиндр, потоки ветра выполняют подсасывание дыма в трубу.

Если ветер под колпаком низовой, то может начаться образование вихрей, замедляющих выход дыма.

В случае низового ветра отражать воздушные потоки с дымом, рассекать и выводить их наружу помогает установленный обратный конус.

Уделите максимум своего внимания выбору и монтажу флюгарки. Не забывайте, что успешную работу вашего дымохода начинает правильное составление проекта и выбор материала, а заканчивает козырек на трубу дымохода, который ничуть не менее важен. Выполнив все требования один раз, вы сможете наслаждаться ровным движением пламени в очаге долгие годы, лишь время от времени поддерживая чистоту и порядок.

Назначение и виды дымоходных козырьков

Что касается защитных свойств зонтов, то здесь не все так однозначно, как принято считать. Например, когда ведут речь о назначении различных насадок, то среди прочих функций упоминается защита дымоходных труб от конденсата.

Колпак на трубу

Это утверждение некорректно, поскольку конденсат образовывается внутри трубы от разности температур продуктов горения и наружного воздуха, а зонт находится снаружи и не имеет к этому процессу никакого отношения.

Для чего же тогда нужны козырьки? Перечислим их основные функции:

  • придают наружному участку трубы эстетичный вид,
  • защищают внутреннюю полость от попадания туда разного мусора и посторонних предметов,
  • продлевают срок службы кирпичного дымохода, защищая его от осадков,
  • увеличивают тягу и не позволяют ее опрокинуть сильным порывам ветра, при условии, что конструкция колпака это предусматривает.

Вообще-то, декоративные колпаки никоим образом не улучшают тягу дымохода, наоборот, создают дополнительное сопротивление потоку выбрасываемых газов. Исключением являются насадки двух типов:

  • аналогичные промышленным вытяжным дефлекторам,
  • флюгер – дефлекторы.

Принцип работы первого типа следующий: поток воздуха от ветровой нагрузки омывает цилиндрический кожух дефлектора, из-за чего внутри него появляется небольшое разрежение.

Поток воздуха от ветровой нагрузки

Получается, что зонтик – дефлектор тягу все же повышает, хотя при отсутствии ветра он, наоборот, создает еще большее сопротивление дымовым газам. Как это работает, показано на рисунках:

Колпак для дымохода

Второй тип гораздо эффективнее. Корпус в виде полуцилиндра с лепестком флюгера может вращаться на трубе за счет подшипника. Лепесток обеспечивает такое положение корпуса, чтобы он постоянно был повернут «спиной к ветру». Таким образом, внутри полуцилиндра образуется разрежение и дымовая тяга увеличивается. Кроме того, подобный колпак дымовой трубы на 100% защищает ее от эффекта опрокидывания тяги при задувании ветром. Принцип действия представлен на схеме:

Корпус в виде полуцилиндра с лепестком флюгера

Виды колпаков для дымохода

Все остальные колпаки на дымоходы представляют собой самые разнообразные устройства, накрывающие собой срез трубы с определенным зазором для выхода продуктов горения. Разнообразие форм настолько велико, что все их перечислить попросту невозможно.

Колпак металлический с порошковой покраской

Зато список материалов, из которых козырьки изготавливаются, не столь уж велик:

  • оцинкованная (кровельная) сталь,
  • оцинкованный металл с порошковым покрытием полиэстер,
  • нержавеющая сталь,
  • медь,
  • сплав титана с цинком.

Простейший зонт на дымоход, сделанный своими руками, чаще всего и выполнен из оцинкованной стали толщиной до 0.8 мм. Это наиболее доступный вариант, к тому же изделие служит достаточно долго – не менее 20 лет. Недостаток только один – оцинкованная поверхность быстро тускнеет от воздействия внешней среды и зонтик выглядит не очень эстетично. Этого недостатка лишен металл с порошковой покраской, из него тоже часто мастерят колпаки, хотя стоимость материала несколько дороже.

Про остальные материалы стоит лишь сказать, что они очень долго сохраняют презентабельный внешний вид, а срок службы изделий из них измеряется десятилетиями. Хотя медь на открытом воздухе тоже постепенно тускнеет. Недостаток нержавейки, меди и сплава состоит в их значительной стоимости. Еще дороже обойдутся эксклюзивные изделия с элементами ковки и флюгерами.

Колпак для дымохода своими руками

Рекомендации по выбору

Как ни странно, в первую очередь выбор колпака зависит от типа котельной установки и вида сжигаемого топлива. Например, насадки на дымовые трубы, обслуживающие газовые котлы, можно ставить лишь одной конструкции – в виде сопла, с открытым верхом.

Важно! Нормативные документы Российской Федерации и Украины строго запрещают установку всяческих зонтов на дымоходы всех газоиспользующих установок. Возможно, подобные ограничения есть и в нормативных базах других стран, так что перед покупкой насадки следует обратить на это внимание, чтобы избежать неприятностей.

Сопло с открытым верхом

Объясняются подобные запреты очень просто. При отрицательной температуре колпак дымохода начнет обмерзать и покрываться слоем льда. Последний постепенно перекроет большую часть рабочего проема, дыму некуда будет деваться, а тяга резко снизится. Результат – угар идет внутрь дома, жизнь людей подвергается серьезной опасности. Ниже – фото, где хорошо видно обледеневший зонтик:

Обледеневший зонтик дымохода

Причина – конденсат, выпадающий на холодном металле при контакте с продуктами горения с низкой температурой. Такую температуру имеет дым от котельных установок с высоким КПД, то есть – газовых. Из-за этого колпак на кирпичную трубу дымохода – и то ставить запрещается. Другое дело, когда котел – твердотопливный, его КПД варьируется в пределах 70—80%, а температура газов на выходе – от 150 до 250 ºС. Тут можно смело подбирать насадку, особенно на кирпичный канал, разрушаемый осадками. Только следует помнить, что она быстро покроется черной сажей.

Примечание. Пеллетные котлы, работающие на качественном топливе, тоже могут развивать КПД порядка 90%, так что лучше не рисковать и в качестве козырька на трубу использовать открытое сопло.

Когда вопрос по котельным установкам прояснен, перейдем к самой трубе отвода газов. Проще всего, если она собрана из трехслойного модульного сэндвича, тогда защита дымохода от дождя не требуется вовсе. Попадание осадков внутрь канала даже идет ему на пользу, труба промывается изнутри, а затем вода отводится в конденсатосборник. Для газового котла выбираем сопло, для твердотопливного – любую другую насадку, предпочтительнее всего с технической точки зрения – дефлектор-флюгер.

А как быть с кирпичной трубой? Нет проблем, когда она обслуживает твердотопливный котел, можно выбирать колпак из любого материала и какой угодно формы, по вашим средствам. Если же по каналу отводятся продукты горения от газового котла, то зонт на трубу дымохода ставить нельзя вовсе, а постоянное попадание внутрь канала влаги разрушает материал. Тем не менее из сложившейся ситуации выход есть, чтобы в этом убедиться, достаточно взглянуть на фото:

Защитный короб для дымохода

Здесь хорошо видно, что колпак сделан как защитный короб, полностью перекрывающий кирпичное основание. Поскольку на фото изображена труба с несколькими каналами, часть из которых – вентиляционные, то патрубки и зонты использованы разные. Но на дымоходных каналах в соответствии с нормами установлены сопла.

Как сделать зонт на дымоход?

В принципе, при наличии навыков в слесарном деле дымоходный колпак нетрудно сделать самостоятельно. На просторах интернета можно найти самые разные чертежи колпака различных конструкций. Мы же дадим рекомендации по изготовлению простой версии зонта в виде четырехскатного грибка. Для начала заготовьте простой эскиз на бумаге, а затем снимите размеры дымохода по месту. Результаты нанесите на чертеж:

Далее, пользуясь формулой и готовой разверткой, приведенными ниже, рассчитайте все размеры колпака и приступайте к заготовительным работам. Для удобства рекомендуется вырезать выкройку ножницами из картона в натуральную величину. Затем надо приложить ее к листу металла, обвести острым предметом и приступать к обрезке.

Расчет размеров колпака

Совет. Грибок лучше всего делать из оцинковки толщиной 0.5 мм либо из металла с порошковой покраской.

Остальные операции производятся в такой последовательности:

  • вырезанную заготовку согните начала по линиям с буквой d, а затем – по пунктирам (см. выкройку),
  • места соединения колпака просверлите и соедините на заклепках,
  • выполните основание и ножки изделия: для этого возьмите тот же металл и согните из него уголки, которые потом соедините между собой заклепками,
  • четырехскатный козырек на дымоход соедините с основанием, это можно выполнить тоже заклепками,
  • установите готовое изделие на трубу.

Конечно, многим домовладельцам гораздо удобнее купить готовый зонт либо заказать его мастерам, благо, что выбор подобных изделий весьма широк. В некоторых случаях иначе и не получится, например, собственноручное изготовление колпака в виде вращающегося дефлектора с флюгером вряд ли возможно. Но самые простые «грибки» сделать из оцинковки вовсе не сложно.

Дымник на дымоход своими руками чертежи

Предназначение колпака на трубу дымохода

Все мы играем в этой жизни свою роль. Вот и флюгарка необходима для того, чтобы усиливать тягу, отклоняя воздушные потоки и тем самым поддерживая яркое пламя и тепло в вашем домашнем очаге. Кроме того, дефлектор также защищает дымоход от таких атмосферных и климатических явлений как косые дожди и снегопады.

Древние традиции востока гласят, что дымоходная труба является верхними воротами дома, а потому требует не меньшей защиты, чем входная дверь.

Благодаря колпаку на трубу дымохода вы сможете избежать попадания в него мусора, птиц и их гнезд. Именно для этого и устанавливается сетка, препятствующая нежелательному засорению, но беспрепятственно пропускающая дым из дымохода.

Давайте перечислим все функции колпака на трубу дымохода:

  • Функция усиления тяги в дымоходе,
  • До 20% более высокое КПД трубы вашего дымохода,
  • Защитная функция от мусора и погодных условий,
  • Препятствие разрушению дымохода из кирпичной кладки.

Лучшей тягой обладают дымоходы с трубой, имеющей ряд оборотов, а не с трубой с прямым ходом.

Все разнообразие флюгарок

Сегодня мастера предлагают нам от стандартизированных колпаков до самых необычных уникальных и выполненных под заказ. Разбирать каждый из них просто не имеет смысла. Давай рассмотрим основные категории колпаков:

  • Стандартный колпак на дымоход. Похож на четырехскатную крышу домика. Один из наиболее часто встречающихся.
  • Зонт на дымоход. Имеет конусообразную форму.
  • Флюгарка с плоским навершием.
  • Колпак с навершием полукруглым.
  • Колпак на дымоход с щипцовой крышей. В этом случае на трубу приходится по два ската.
  • Колпак с флюгером на вершине дымохода. Имеет наибольший простор для воплощения ваших фантазий.
  • Колпак на дымоход открывающейся крышкой.

Различные конструкционные особенности и различный материал придают флюгаркам лишь некоторые отличительные черты и дополнительные характеристики. В остальном же все они выполняют одинаковые функции и играют одинаковую роль. При выборе формы важно скорее чувство вкуса. Здесь сложно сказать, что одна из конструкций будет намного лучше всех остальных.

Виды колпаков на дымоход

Плоские навершия из меди, например, чаще всего устанавливают на дома в стиле модерн. Европейский стиль домов лучше всего сочетается с полукруглыми колпаками. Колпаки с щипцовой крышей лучше всего устанавливать в заснеженных регионах, где количество осадков зимой превышает среднее.

Флюгарки с флюгером также хороши тем, что их конструкция позволяет установить специально для этого предназначенную заслонку и во время сильного ветра беспрепятственно покидать продуктам сгорания трубу вашего дымохода, не загрязняя ее. Это означает, что вам реже придется чистить ваш дымоход.

Возвращаясь к чистке, следуют отметить, что дымник с открывающейся крышкой будет удобнее всего в этом плане, ведь позволяет выполнить чистку беспрепятственно, потому как не загораживает дымоходную трубу в открытом состоянии.

Как работает колпак для дымохода?

Поток воздуха ударяется о стенку верхнего цилиндра, огибая его при этом со всех боков.

Скользя по поверхности цилиндра, струя воздуха заворачивает наверх, в это время, подсасывая дым, который выходит из трубы.

Когда воздух движется внутри трубы, то усиливается его интенсивность, за счет чего происходит и увеличение тяги, что особенно важно, если у вас газовый дымоход.

Если потоки ветра направлены под углом или вертикально, а не по горизонтали, то колпак тоже выполняет свою роль по увеличению тяги. Проникая через зазор в верхний цилиндр, потоки ветра выполняют подсасывание дыма в трубу.

Если ветер под колпаком низовой, то может начаться образование вихрей, замедляющих выход дыма.

В случае низового ветра отражать воздушные потоки с дымом, рассекать и выводить их наружу помогает установленный обратный конус.

Уделите максимум своего внимания выбору и монтажу флюгарки. Не забывайте, что успешную работу вашего дымохода начинает правильное составление проекта и выбор материала, а заканчивает козырек на трубу дымохода, который ничуть не менее важен. Выполнив все требования один раз, вы сможете наслаждаться ровным движением пламени в очаге долгие годы, лишь время от времени поддерживая чистоту и порядок.

Назначение и виды дымоходных козырьков

Что касается защитных свойств зонтов, то здесь не все так однозначно, как принято считать. Например, когда ведут речь о назначении различных насадок, то среди прочих функций упоминается защита дымоходных труб от конденсата.

Колпак на трубу

Это утверждение некорректно, поскольку конденсат образовывается внутри трубы от разности температур продуктов горения и наружного воздуха, а зонт находится снаружи и не имеет к этому процессу никакого отношения.

Для чего же тогда нужны козырьки? Перечислим их основные функции:

  • придают наружному участку трубы эстетичный вид,
  • защищают внутреннюю полость от попадания туда разного мусора и посторонних предметов,
  • продлевают срок службы кирпичного дымохода, защищая его от осадков,
  • увеличивают тягу и не позволяют ее опрокинуть сильным порывам ветра, при условии, что конструкция колпака это предусматривает.

Вообще-то, декоративные колпаки никоим образом не улучшают тягу дымохода, наоборот, создают дополнительное сопротивление потоку выбрасываемых газов. Исключением являются насадки двух типов:

  • аналогичные промышленным вытяжным дефлекторам,
  • флюгер – дефлекторы.

Принцип работы первого типа следующий: поток воздуха от ветровой нагрузки омывает цилиндрический кожух дефлектора, из-за чего внутри него появляется небольшое разрежение.

Поток воздуха от ветровой нагрузки

Получается, что зонтик – дефлектор тягу все же повышает, хотя при отсутствии ветра он, наоборот, создает еще большее сопротивление дымовым газам. Как это работает, показано на рисунках:

Колпак для дымохода

Второй тип гораздо эффективнее. Корпус в виде полуцилиндра с лепестком флюгера может вращаться на трубе за счет подшипника. Лепесток обеспечивает такое положение корпуса, чтобы он постоянно был повернут «спиной к ветру». Таким образом, внутри полуцилиндра образуется разрежение и дымовая тяга увеличивается. Кроме того, подобный колпак дымовой трубы на 100% защищает ее от эффекта опрокидывания тяги при задувании ветром. Принцип действия представлен на схеме:

Корпус в виде полуцилиндра с лепестком флюгера

Виды колпаков для дымохода

Все остальные колпаки на дымоходы представляют собой самые разнообразные устройства, накрывающие собой срез трубы с определенным зазором для выхода продуктов горения. Разнообразие форм настолько велико, что все их перечислить попросту невозможно.

Колпак металлический с порошковой покраской

Зато список материалов, из которых козырьки изготавливаются, не столь уж велик:

  • оцинкованная (кровельная) сталь,
  • оцинкованный металл с порошковым покрытием полиэстер,
  • нержавеющая сталь,
  • медь,
  • сплав титана с цинком.

Простейший зонт на дымоход, сделанный своими руками, чаще всего и выполнен из оцинкованной стали толщиной до 0.8 мм. Это наиболее доступный вариант, к тому же изделие служит достаточно долго – не менее 20 лет. Недостаток только один – оцинкованная поверхность быстро тускнеет от воздействия внешней среды и зонтик выглядит не очень эстетично. Этого недостатка лишен металл с порошковой покраской, из него тоже часто мастерят колпаки, хотя стоимость материала несколько дороже.

Про остальные материалы стоит лишь сказать, что они очень долго сохраняют презентабельный внешний вид, а срок службы изделий из них измеряется десятилетиями. Хотя медь на открытом воздухе тоже постепенно тускнеет. Недостаток нержавейки, меди и сплава состоит в их значительной стоимости. Еще дороже обойдутся эксклюзивные изделия с элементами ковки и флюгерами.

Колпак для дымохода своими руками

Рекомендации по выбору

Как ни странно, в первую очередь выбор колпака зависит от типа котельной установки и вида сжигаемого топлива. Например, насадки на дымовые трубы, обслуживающие газовые котлы, можно ставить лишь одной конструкции – в виде сопла, с открытым верхом.

Важно! Нормативные документы Российской Федерации и Украины строго запрещают установку всяческих зонтов на дымоходы всех газоиспользующих установок. Возможно, подобные ограничения есть и в нормативных базах других стран, так что перед покупкой насадки следует обратить на это внимание, чтобы избежать неприятностей.

Сопло с открытым верхом

Объясняются подобные запреты очень просто. При отрицательной температуре колпак дымохода начнет обмерзать и покрываться слоем льда. Последний постепенно перекроет большую часть рабочего проема, дыму некуда будет деваться, а тяга резко снизится. Результат – угар идет внутрь дома, жизнь людей подвергается серьезной опасности. Ниже – фото, где хорошо видно обледеневший зонтик:

Обледеневший зонтик дымохода

Причина – конденсат, выпадающий на холодном металле при контакте с продуктами горения с низкой температурой. Такую температуру имеет дым от котельных установок с высоким КПД, то есть – газовых. Из-за этого колпак на кирпичную трубу дымохода – и то ставить запрещается. Другое дело, когда котел – твердотопливный, его КПД варьируется в пределах 70—80%, а температура газов на выходе – от 150 до 250 ºС. Тут можно смело подбирать насадку, особенно на кирпичный канал, разрушаемый осадками. Только следует помнить, что она быстро покроется черной сажей.

Примечание. Пеллетные котлы, работающие на качественном топливе, тоже могут развивать КПД порядка 90%, так что лучше не рисковать и в качестве козырька на трубу использовать открытое сопло.

Когда вопрос по котельным установкам прояснен, перейдем к самой трубе отвода газов. Проще всего, если она собрана из трехслойного модульного сэндвича, тогда защита дымохода от дождя не требуется вовсе. Попадание осадков внутрь канала даже идет ему на пользу, труба промывается изнутри, а затем вода отводится в конденсатосборник. Для газового котла выбираем сопло, для твердотопливного – любую другую насадку, предпочтительнее всего с технической точки зрения – дефлектор-флюгер.

А как быть с кирпичной трубой? Нет проблем, когда она обслуживает твердотопливный котел, можно выбирать колпак из любого материала и какой угодно формы, по вашим средствам. Если же по каналу отводятся продукты горения от газового котла, то зонт на трубу дымохода ставить нельзя вовсе, а постоянное попадание внутрь канала влаги разрушает материал. Тем не менее из сложившейся ситуации выход есть, чтобы в этом убедиться, достаточно взглянуть на фото:

Защитный короб для дымохода

Здесь хорошо видно, что колпак сделан как защитный короб, полностью перекрывающий кирпичное основание. Поскольку на фото изображена труба с несколькими каналами, часть из которых – вентиляционные, то патрубки и зонты использованы разные. Но на дымоходных каналах в соответствии с нормами установлены сопла.

Как сделать зонт на дымоход?

В принципе, при наличии навыков в слесарном деле дымоходный колпак нетрудно сделать самостоятельно. На просторах интернета можно найти самые разные чертежи колпака различных конструкций. Мы же дадим рекомендации по изготовлению простой версии зонта в виде четырехскатного грибка. Для начала заготовьте простой эскиз на бумаге, а затем снимите размеры дымохода по месту. Результаты нанесите на чертеж:

Далее, пользуясь формулой и готовой разверткой, приведенными ниже, рассчитайте все размеры колпака и приступайте к заготовительным работам. Для удобства рекомендуется вырезать выкройку ножницами из картона в натуральную величину. Затем надо приложить ее к листу металла, обвести острым предметом и приступать к обрезке.

Расчет размеров колпака

Совет. Грибок лучше всего делать из оцинковки толщиной 0.5 мм либо из металла с порошковой покраской.

Остальные операции производятся в такой последовательности:

  • вырезанную заготовку согните начала по линиям с буквой d, а затем – по пунктирам (см. выкройку),
  • места соединения колпака просверлите и соедините на заклепках,
  • выполните основание и ножки изделия: для этого возьмите тот же металл и согните из него уголки, которые потом соедините между собой заклепками,
  • четырехскатный козырек на дымоход соедините с основанием, это можно выполнить тоже заклепками,
  • установите готовое изделие на трубу.

Конечно, многим домовладельцам гораздо удобнее купить готовый зонт либо заказать его мастерам, благо, что выбор подобных изделий весьма широк. В некоторых случаях иначе и не получится, например, собственноручное изготовление колпака в виде вращающегося дефлектора с флюгером вряд ли возможно. Но самые простые «грибки» сделать из оцинковки вовсе не сложно.

Можно ли ставить колпак на трубу дымохода и как его правильно сделать

Такая простая вещь, как колпак на трубу дымохода, вызывает множество вопросов: каким он должен быть, как сделать козырек своими руками и вообще, нужно ли его устанавливать? Обсуждение и споры по данной теме занимают не одну страницу популярного форума, но однозначного ответа вы там не найдете. Давайте попытаемся решить эти задачи самостоятельно, начиная с необходимости установки защитного колпака.

Зонт дымовой трубы – за и против

В пользу установки разнообразных колпаков (другие названия – грибок, зонтик, флюгарка, дымник) на оголовки дымоходов говорят следующие аргументы:

  • зонтик частично прикрывает устье от задувания ветром и таким образом снижает вероятность опрокидывания тяги,
  • дымник служит защитой от попадания мусора и влаги в виде осадков,
  • если применить сетчатую конструкцию, то внутри дымоходного канала не смогут гнездиться птицы,
  • изделие продлевает срок службы оголовка кирпичной трубы, разрушаемого ветром, дождем и снегом,
  • грибок с декоративными элементами дополняет архитектурный стиль здания.

По бокам колпак оснащен сеткой, ограждающей дымоход от попадания птиц

Примечание. Составляя перечень, мы не принимали во внимание недостоверную информацию рекламщиков. Утверждения о том, что зонты увеличивают тягу в дымовых трубах и повышают КПД котлов, являются чистейшей выдумкой.

Теперь рассмотрим контраргументы. Основной негативный момент заключается в том, что козырек на дымоход в виде грибка стоит на пути продуктов горения. То есть, препятствует свободному выходу газов, создавая ощутимое аэродинамическое сопротивление. Это значит, что зонт дымовой трубы не увеличивает тягу, а наоборот, уменьшает ее.

Второй минус от применения насадок многократно подтвержден печальной статистикой. Дело в том, что одним из продуктов сжигания углеводородов является водяной пар, уходящий в атмосферу вместе с дымом. Дизельные и газовые бытовые котлы с высоким КПД выделяют газы с невысокой температурой (до 120 °С). Поднимаясь по трубе,они охлаждаются, потом соприкасаются с металлом колпака.

Примеры обледенения дымовых труб, оснащенных насадками

Водяной пар тут же конденсируется и при минусовой температуре замерзает, отчего на зонтике образуются сосульки, перекрывающие сечение дымохода, как показано на фото. В результате угар идет в помещение и отравляет жильцов дома. Есть и другие аргументы против монтажа грибков:

  1. В современных дымоотводах круглой формы птицам селиться негде, поэтому закрывать их сеткой не требуется.
  2. Правильно построенный газоходный канал имеет внизу сборник для конденсата со сливом, куда благополучно стечет вода, попавшая в трубу в виде осадков.
  3. Колпаки из тонкой оцинковки, установленные на дымоходах твердотопливных котлов и печей, прогорают за 3—5 лет из-за постоянного контакта с газами высокой температуры (150—200 °С). Необходимо ставить отражатель из нержавейки, увеличивающий цену изделия.

Нужно ли ставить колпак — рекомендации

Касательно установки зонтов на дымовые трубы нормативные документы разных стран выдвигают различные требования. Например, в европейских государствах допускается монтировать насадки только на вентиляционные каналы, а на дымоходы строго запрещается. В Украине нельзя ставить колпаки на трубы, подключенные к газовым котлам. В Российской Федерации и Беларуси прямого запрета нет, но формулировка СНиП весьма расплывчатая:

«Дефлекторы, зонты и прочие насадки на дымоходах не должны препятствовать свободному выходу продуктов горения».

В этом дымнике выбросы проходят по сквозной трубе и не встречают препятствий

Мы предлагаем подойти к решению вопроса с точки зрения безопасности и практичности, а уж потом думать о красоте. Перед тем как сделать и водрузить колпак на дымоход, учтите следующие рекомендации:

  1. Круглые стальные трубы, отводящие дым от высокоэффективных котлов с КПД более 85%, закрывать традиционным грибком нельзя. Воспользуйтесь конусной насадкой в виде открытого сопла, которая не обледенеет при любом морозе.
  2. Кирпичный дымоход без вставок, присоединенный к теплогенератору с высоким КПД, можно защитить насадкой в виде крышки с проходящим насквозь патрубком, как это сделано на фото.
  3. На вертикальные каналы от печей и ТТ-котлов устанавливать зонты допускается. Чтобы железный козырек долго выполнял защитную функцию на печной трубе, предусмотрите внутри пластину из нержавеющей стали.
  4. На дымоотводные блоки, сложенные из кирпича и снабженные боковыми продухами, очень желательно монтировать двускатные либо вальмовые колпаки. Цель – закрыть от осадков и ветра верхнюю часть кладки, не касаясь газоходных отверстий по бокам.

Здесь заметно, что колпак не мешает выходить дыму через боковые продухи, но за 15 лет эксплуатации железо над газоходом покрылось ржавчиной

Чтобы защитить кирпичный блок, где вытяжные и дымоходные трубы открыты сверху, закажите или смастерите короб с несколькими сквозными патрубками, вставляемыми в эти каналы. Сверху на выводы вентиляции ставьте обычные грибки, а на газовые – конусные сопла, как изображено на фото.

Вытяжные и дымовые каналы оснащаются разными насадками

Как изготовить козырек на дымоход

Прежде всего нужно выяснить внешние размеры оголовка, куда планируется крепить зонтик, а затем набросать от руки эскиз с изображением будущей конструкции. Для ее разработки воспользуйтесь простыми правилами:

  • габариты или диаметр изделия должен быть на 10 см больше размеров трубы, чтобы края выступали на 50 мм со всех сторон,
  • угол уклона скатов – от 30 до 45°,
  • минимальная высота от среза дымохода до грибка – 100 мм, как продемонстрировано на чертеже.

Помимо традиционного зонтика, есть и другие варианты конструкций – дефлектор и вращающийся флюгер – «подхалим». Первый позволяет реально усилить тягу за счет ветрового давления, создающего разрежение внутри цилиндрического корпус, куда выходит дымовой канал. Зато в безветренную погоду данное приспособление не только теряет свои преимущества, но и ухудшает силу тяги в трубе, создавая повышенное сопротивление на выходе продуктов горения.

Схема работы дефлектора – ветер создает внутри колпака разрежение

Для справки. Такой же эффект создают ротационные сферические насадки, чей пример изображен на картинке.

Насадка красивая, но не слишком эффективная и надежная

Полуцилиндрический флюгер, собранный из нескольких сегментов и вращающийся на специальном подшипнике, получил название «подхалим» благодаря способности поворачиваться за ветром. Если бы не высокая цена и сомнительная надежность подшипника, он стал бы идеальным колпаком для любого круглого дымохода, поскольку успешно защищает устье от задувания и осадков.

Флюгер хорошо помогает от задувания ветром, но от сильных порывов может сломаться

На изготовление дымоходных козырьков идут различные материалы – тонколистовая сталь с цинковым и полимерным покрытием, нержавейка и даже медь. Чтобы смастерить колпак на трубу своими руками, мы рекомендуем первые 2 варианта – оцинкованный либо крашеный металл толщиной не менее 0.5 мм.

Делаем простой круглый грибок

Для выполнения этой работы понадобятся обычные инструменты – ножницы по металлу, дрель, молоток и приспособление для постановки заклепок. Определив необходимые размеры грибка, действуйте в таком порядке:

  1. Завинтите в деревянную планку 2 самореза на расстоянии, равном радиусу изделия плюс 15 мм. Получите импровизированный циркуль, с чьей помощью наметите на металле центр круга и прочертите его контур.
  2. Обрежьте заготовку ножницами, а затем нарисуйте сектор с длиной дуги примерно 120 мм (фигура напоминает первый кусочек круглого торта).
  3. Вырежьте этот клин, после чего с усилием совместите внешние края круга и зафиксируйте их в тисках.
  4. Просверлите вдоль получившегося шва 3 отверстия и соедините концы детали заклепками либо винтиками М4 с гайками. Верхняя часть флюгарки готова.

Вычерчивание круга на листе оцинковки (слева) и соединение краев грибка (фото справа)

Двускатный зонт прямоугольной формы

Для изготовления этой разновидности колпаков желательно воспользоваться станком — листогибом или обратиться за данной услугой в соответствующую мастерскую. В крайнем случае придется гнуть элементы вручную по линии, аккуратно пристукивая металл резиновым молотком на деревянном бруске.

Как и в предыдущем варианте, первым делом надо снять наружные размеры кирпичного дымохода, а затем рассчитать и зарисовать выкройку, как показано на чертеже. Здесь же приведены формулы для определения длины сторон элементов в зависимости от исходных габаритов трубы и высоты флюгарки.

Совет. Нижнюю часть, опоясывающую устье дымового канала, лучше выполнить в виде Z-образного профиля с углами 90°, который впоследствии «сядет» сверху на оголовок. Затем эти профили соединяются в цельную раму на заклепках.

Сборка рамы и монтаж стоек по углам, крепление производится заклепками

Заключение

Дымник на дымоход своими руками чертежи

Предназначение колпака на трубу дымохода

Все мы играем в этой жизни свою роль. Вот и флюгарка необходима для того, чтобы усиливать тягу, отклоняя воздушные потоки и тем самым поддерживая яркое пламя и тепло в вашем домашнем очаге. Кроме того, дефлектор также защищает дымоход от таких атмосферных и климатических явлений как косые дожди и снегопады.

Древние традиции востока гласят, что дымоходная труба является верхними воротами дома, а потому требует не меньшей защиты, чем входная дверь.

Благодаря колпаку на трубу дымохода вы сможете избежать попадания в него мусора, птиц и их гнезд. Именно для этого и устанавливается сетка, препятствующая нежелательному засорению, но беспрепятственно пропускающая дым из дымохода.

Давайте перечислим все функции колпака на трубу дымохода:

  • Функция усиления тяги в дымоходе,
  • До 20% более высокое КПД трубы вашего дымохода,
  • Защитная функция от мусора и погодных условий,
  • Препятствие разрушению дымохода из кирпичной кладки.

Лучшей тягой обладают дымоходы с трубой, имеющей ряд оборотов, а не с трубой с прямым ходом.

Все разнообразие флюгарок

Сегодня мастера предлагают нам от стандартизированных колпаков до самых необычных уникальных и выполненных под заказ. Разбирать каждый из них просто не имеет смысла. Давай рассмотрим основные категории колпаков:

  • Стандартный колпак на дымоход. Похож на четырехскатную крышу домика. Один из наиболее часто встречающихся.
  • Зонт на дымоход. Имеет конусообразную форму.
  • Флюгарка с плоским навершием.
  • Колпак с навершием полукруглым.
  • Колпак на дымоход с щипцовой крышей. В этом случае на трубу приходится по два ската.
  • Колпак с флюгером на вершине дымохода. Имеет наибольший простор для воплощения ваших фантазий.
  • Колпак на дымоход открывающейся крышкой.

Различные конструкционные особенности и различный материал придают флюгаркам лишь некоторые отличительные черты и дополнительные характеристики. В остальном же все они выполняют одинаковые функции и играют одинаковую роль. При выборе формы важно скорее чувство вкуса. Здесь сложно сказать, что одна из конструкций будет намного лучше всех остальных.

Виды колпаков на дымоход

Плоские навершия из меди, например, чаще всего устанавливают на дома в стиле модерн. Европейский стиль домов лучше всего сочетается с полукруглыми колпаками. Колпаки с щипцовой крышей лучше всего устанавливать в заснеженных регионах, где количество осадков зимой превышает среднее.

Флюгарки с флюгером также хороши тем, что их конструкция позволяет установить специально для этого предназначенную заслонку и во время сильного ветра беспрепятственно покидать продуктам сгорания трубу вашего дымохода, не загрязняя ее. Это означает, что вам реже придется чистить ваш дымоход.

Возвращаясь к чистке, следуют отметить, что дымник с открывающейся крышкой будет удобнее всего в этом плане, ведь позволяет выполнить чистку беспрепятственно, потому как не загораживает дымоходную трубу в открытом состоянии.

Как работает колпак для дымохода?

Поток воздуха ударяется о стенку верхнего цилиндра, огибая его при этом со всех боков.

Скользя по поверхности цилиндра, струя воздуха заворачивает наверх, в это время, подсасывая дым, который выходит из трубы.

Когда воздух движется внутри трубы, то усиливается его интенсивность, за счет чего происходит и увеличение тяги, что особенно важно, если у вас газовый дымоход.

Если потоки ветра направлены под углом или вертикально, а не по горизонтали, то колпак тоже выполняет свою роль по увеличению тяги. Проникая через зазор в верхний цилиндр, потоки ветра выполняют подсасывание дыма в трубу.

Если ветер под колпаком низовой, то может начаться образование вихрей, замедляющих выход дыма.

В случае низового ветра отражать воздушные потоки с дымом, рассекать и выводить их наружу помогает установленный обратный конус.

Уделите максимум своего внимания выбору и монтажу флюгарки. Не забывайте, что успешную работу вашего дымохода начинает правильное составление проекта и выбор материала, а заканчивает козырек на трубу дымохода, который ничуть не менее важен. Выполнив все требования один раз, вы сможете наслаждаться ровным движением пламени в очаге долгие годы, лишь время от времени поддерживая чистоту и порядок.

Назначение и виды дымоходных козырьков

Что касается защитных свойств зонтов, то здесь не все так однозначно, как принято считать. Например, когда ведут речь о назначении различных насадок, то среди прочих функций упоминается защита дымоходных труб от конденсата.

Колпак на трубу

Это утверждение некорректно, поскольку конденсат образовывается внутри трубы от разности температур продуктов горения и наружного воздуха, а зонт находится снаружи и не имеет к этому процессу никакого отношения.

Для чего же тогда нужны козырьки? Перечислим их основные функции:

  • придают наружному участку трубы эстетичный вид,
  • защищают внутреннюю полость от попадания туда разного мусора и посторонних предметов,
  • продлевают срок службы кирпичного дымохода, защищая его от осадков,
  • увеличивают тягу и не позволяют ее опрокинуть сильным порывам ветра, при условии, что конструкция колпака это предусматривает.

Вообще-то, декоративные колпаки никоим образом не улучшают тягу дымохода, наоборот, создают дополнительное сопротивление потоку выбрасываемых газов. Исключением являются насадки двух типов:

  • аналогичные промышленным вытяжным дефлекторам,
  • флюгер – дефлекторы.

Принцип работы первого типа следующий: поток воздуха от ветровой нагрузки омывает цилиндрический кожух дефлектора, из-за чего внутри него появляется небольшое разрежение.

Поток воздуха от ветровой нагрузки

Получается, что зонтик – дефлектор тягу все же повышает, хотя при отсутствии ветра он, наоборот, создает еще большее сопротивление дымовым газам. Как это работает, показано на рисунках:

Колпак для дымохода

Второй тип гораздо эффективнее. Корпус в виде полуцилиндра с лепестком флюгера может вращаться на трубе за счет подшипника. Лепесток обеспечивает такое положение корпуса, чтобы он постоянно был повернут «спиной к ветру». Таким образом, внутри полуцилиндра образуется разрежение и дымовая тяга увеличивается. Кроме того, подобный колпак дымовой трубы на 100% защищает ее от эффекта опрокидывания тяги при задувании ветром. Принцип действия представлен на схеме:

Корпус в виде полуцилиндра с лепестком флюгера

Виды колпаков для дымохода

Все остальные колпаки на дымоходы представляют собой самые разнообразные устройства, накрывающие собой срез трубы с определенным зазором для выхода продуктов горения. Разнообразие форм настолько велико, что все их перечислить попросту невозможно.

Колпак металлический с порошковой покраской

Зато список материалов, из которых козырьки изготавливаются, не столь уж велик:

  • оцинкованная (кровельная) сталь,
  • оцинкованный металл с порошковым покрытием полиэстер,
  • нержавеющая сталь,
  • медь,
  • сплав титана с цинком.

Простейший зонт на дымоход, сделанный своими руками, чаще всего и выполнен из оцинкованной стали толщиной до 0.8 мм. Это наиболее доступный вариант, к тому же изделие служит достаточно долго – не менее 20 лет. Недостаток только один – оцинкованная поверхность быстро тускнеет от воздействия внешней среды и зонтик выглядит не очень эстетично. Этого недостатка лишен металл с порошковой покраской, из него тоже часто мастерят колпаки, хотя стоимость материала несколько дороже.

Про остальные материалы стоит лишь сказать, что они очень долго сохраняют презентабельный внешний вид, а срок службы изделий из них измеряется десятилетиями. Хотя медь на открытом воздухе тоже постепенно тускнеет. Недостаток нержавейки, меди и сплава состоит в их значительной стоимости. Еще дороже обойдутся эксклюзивные изделия с элементами ковки и флюгерами.

Колпак для дымохода своими руками

Рекомендации по выбору

Как ни странно, в первую очередь выбор колпака зависит от типа котельной установки и вида сжигаемого топлива. Например, насадки на дымовые трубы, обслуживающие газовые котлы, можно ставить лишь одной конструкции – в виде сопла, с открытым верхом.

Важно! Нормативные документы Российской Федерации и Украины строго запрещают установку всяческих зонтов на дымоходы всех газоиспользующих установок. Возможно, подобные ограничения есть и в нормативных базах других стран, так что перед покупкой насадки следует обратить на это внимание, чтобы избежать неприятностей.

Сопло с открытым верхом

Объясняются подобные запреты очень просто. При отрицательной температуре колпак дымохода начнет обмерзать и покрываться слоем льда. Последний постепенно перекроет большую часть рабочего проема, дыму некуда будет деваться, а тяга резко снизится. Результат – угар идет внутрь дома, жизнь людей подвергается серьезной опасности. Ниже – фото, где хорошо видно обледеневший зонтик:

Обледеневший зонтик дымохода

Причина – конденсат, выпадающий на холодном металле при контакте с продуктами горения с низкой температурой. Такую температуру имеет дым от котельных установок с высоким КПД, то есть – газовых. Из-за этого колпак на кирпичную трубу дымохода – и то ставить запрещается. Другое дело, когда котел – твердотопливный, его КПД варьируется в пределах 70—80%, а температура газов на выходе – от 150 до 250 ºС. Тут можно смело подбирать насадку, особенно на кирпичный канал, разрушаемый осадками. Только следует помнить, что она быстро покроется черной сажей.

Примечание. Пеллетные котлы, работающие на качественном топливе, тоже могут развивать КПД порядка 90%, так что лучше не рисковать и в качестве козырька на трубу использовать открытое сопло.

Когда вопрос по котельным установкам прояснен, перейдем к самой трубе отвода газов. Проще всего, если она собрана из трехслойного модульного сэндвича, тогда защита дымохода от дождя не требуется вовсе. Попадание осадков внутрь канала даже идет ему на пользу, труба промывается изнутри, а затем вода отводится в конденсатосборник. Для газового котла выбираем сопло, для твердотопливного – любую другую насадку, предпочтительнее всего с технической точки зрения – дефлектор-флюгер.

А как быть с кирпичной трубой? Нет проблем, когда она обслуживает твердотопливный котел, можно выбирать колпак из любого материала и какой угодно формы, по вашим средствам. Если же по каналу отводятся продукты горения от газового котла, то зонт на трубу дымохода ставить нельзя вовсе, а постоянное попадание внутрь канала влаги разрушает материал. Тем не менее из сложившейся ситуации выход есть, чтобы в этом убедиться, достаточно взглянуть на фото:

Защитный короб для дымохода

Здесь хорошо видно, что колпак сделан как защитный короб, полностью перекрывающий кирпичное основание. Поскольку на фото изображена труба с несколькими каналами, часть из которых – вентиляционные, то патрубки и зонты использованы разные. Но на дымоходных каналах в соответствии с нормами установлены сопла.

Как сделать зонт на дымоход?

В принципе, при наличии навыков в слесарном деле дымоходный колпак нетрудно сделать самостоятельно. На просторах интернета можно найти самые разные чертежи колпака различных конструкций. Мы же дадим рекомендации по изготовлению простой версии зонта в виде четырехскатного грибка. Для начала заготовьте простой эскиз на бумаге, а затем снимите размеры дымохода по месту. Результаты нанесите на чертеж:

Далее, пользуясь формулой и готовой разверткой, приведенными ниже, рассчитайте все размеры колпака и приступайте к заготовительным работам. Для удобства рекомендуется вырезать выкройку ножницами из картона в натуральную величину. Затем надо приложить ее к листу металла, обвести острым предметом и приступать к обрезке.

Расчет размеров колпака

Совет. Грибок лучше всего делать из оцинковки толщиной 0.5 мм либо из металла с порошковой покраской.

Остальные операции производятся в такой последовательности:

  • вырезанную заготовку согните начала по линиям с буквой d, а затем – по пунктирам (см. выкройку),
  • места соединения колпака просверлите и соедините на заклепках,
  • выполните основание и ножки изделия: для этого возьмите тот же металл и согните из него уголки, которые потом соедините между собой заклепками,
  • четырехскатный козырек на дымоход соедините с основанием, это можно выполнить тоже заклепками,
  • установите готовое изделие на трубу.

Конечно, многим домовладельцам гораздо удобнее купить готовый зонт либо заказать его мастерам, благо, что выбор подобных изделий весьма широк. В некоторых случаях иначе и не получится, например, собственноручное изготовление колпака в виде вращающегося дефлектора с флюгером вряд ли возможно. Но самые простые «грибки» сделать из оцинковки вовсе не сложно.

Можно ли ставить колпак на трубу дымохода и как его правильно сделать

Такая простая вещь, как колпак на трубу дымохода, вызывает множество вопросов: каким он должен быть, как сделать козырек своими руками и вообще, нужно ли его устанавливать? Обсуждение и споры по данной теме занимают не одну страницу популярного форума, но однозначного ответа вы там не найдете. Давайте попытаемся решить эти задачи самостоятельно, начиная с необходимости установки защитного колпака.

Зонт дымовой трубы – за и против

В пользу установки разнообразных колпаков (другие названия – грибок, зонтик, флюгарка, дымник) на оголовки дымоходов говорят следующие аргументы:

  • зонтик частично прикрывает устье от задувания ветром и таким образом снижает вероятность опрокидывания тяги,
  • дымник служит защитой от попадания мусора и влаги в виде осадков,
  • если применить сетчатую конструкцию, то внутри дымоходного канала не смогут гнездиться птицы,
  • изделие продлевает срок службы оголовка кирпичной трубы, разрушаемого ветром, дождем и снегом,
  • грибок с декоративными элементами дополняет архитектурный стиль здания.

По бокам колпак оснащен сеткой, ограждающей дымоход от попадания птиц

Примечание. Составляя перечень, мы не принимали во внимание недостоверную информацию рекламщиков. Утверждения о том, что зонты увеличивают тягу в дымовых трубах и повышают КПД котлов, являются чистейшей выдумкой.

Теперь рассмотрим контраргументы. Основной негативный момент заключается в том, что козырек на дымоход в виде грибка стоит на пути продуктов горения. То есть, препятствует свободному выходу газов, создавая ощутимое аэродинамическое сопротивление. Это значит, что зонт дымовой трубы не увеличивает тягу, а наоборот, уменьшает ее.

Второй минус от применения насадок многократно подтвержден печальной статистикой. Дело в том, что одним из продуктов сжигания углеводородов является водяной пар, уходящий в атмосферу вместе с дымом. Дизельные и газовые бытовые котлы с высоким КПД выделяют газы с невысокой температурой (до 120 °С). Поднимаясь по трубе,они охлаждаются, потом соприкасаются с металлом колпака.

Примеры обледенения дымовых труб, оснащенных насадками

Водяной пар тут же конденсируется и при минусовой температуре замерзает, отчего на зонтике образуются сосульки, перекрывающие сечение дымохода, как показано на фото. В результате угар идет в помещение и отравляет жильцов дома. Есть и другие аргументы против монтажа грибков:

  1. В современных дымоотводах круглой формы птицам селиться негде, поэтому закрывать их сеткой не требуется.
  2. Правильно построенный газоходный канал имеет внизу сборник для конденсата со сливом, куда благополучно стечет вода, попавшая в трубу в виде осадков.
  3. Колпаки из тонкой оцинковки, установленные на дымоходах твердотопливных котлов и печей, прогорают за 3—5 лет из-за постоянного контакта с газами высокой температуры (150—200 °С). Необходимо ставить отражатель из нержавейки, увеличивающий цену изделия.

Нужно ли ставить колпак — рекомендации

Касательно установки зонтов на дымовые трубы нормативные документы разных стран выдвигают различные требования. Например, в европейских государствах допускается монтировать насадки только на вентиляционные каналы, а на дымоходы строго запрещается. В Украине нельзя ставить колпаки на трубы, подключенные к газовым котлам. В Российской Федерации и Беларуси прямого запрета нет, но формулировка СНиП весьма расплывчатая:

«Дефлекторы, зонты и прочие насадки на дымоходах не должны препятствовать свободному выходу продуктов горения».

В этом дымнике выбросы проходят по сквозной трубе и не встречают препятствий

Мы предлагаем подойти к решению вопроса с точки зрения безопасности и практичности, а уж потом думать о красоте. Перед тем как сделать и водрузить колпак на дымоход, учтите следующие рекомендации:

  1. Круглые стальные трубы, отводящие дым от высокоэффективных котлов с КПД более 85%, закрывать традиционным грибком нельзя. Воспользуйтесь конусной насадкой в виде открытого сопла, которая не обледенеет при любом морозе.
  2. Кирпичный дымоход без вставок, присоединенный к теплогенератору с высоким КПД, можно защитить насадкой в виде крышки с проходящим насквозь патрубком, как это сделано на фото.
  3. На вертикальные каналы от печей и ТТ-котлов устанавливать зонты допускается. Чтобы железный козырек долго выполнял защитную функцию на печной трубе, предусмотрите внутри пластину из нержавеющей стали.
  4. На дымоотводные блоки, сложенные из кирпича и снабженные боковыми продухами, очень желательно монтировать двускатные либо вальмовые колпаки. Цель – закрыть от осадков и ветра верхнюю часть кладки, не касаясь газоходных отверстий по бокам.

Здесь заметно, что колпак не мешает выходить дыму через боковые продухи, но за 15 лет эксплуатации железо над газоходом покрылось ржавчиной

Чтобы защитить кирпичный блок, где вытяжные и дымоходные трубы открыты сверху, закажите или смастерите короб с несколькими сквозными патрубками, вставляемыми в эти каналы. Сверху на выводы вентиляции ставьте обычные грибки, а на газовые – конусные сопла, как изображено на фото.

Вытяжные и дымовые каналы оснащаются разными насадками

Как изготовить козырек на дымоход

Прежде всего нужно выяснить внешние размеры оголовка, куда планируется крепить зонтик, а затем набросать от руки эскиз с изображением будущей конструкции. Для ее разработки воспользуйтесь простыми правилами:

  • габариты или диаметр изделия должен быть на 10 см больше размеров трубы, чтобы края выступали на 50 мм со всех сторон,
  • угол уклона скатов – от 30 до 45°,
  • минимальная высота от среза дымохода до грибка – 100 мм, как продемонстрировано на чертеже.

Помимо традиционного зонтика, есть и другие варианты конструкций – дефлектор и вращающийся флюгер – «подхалим». Первый позволяет реально усилить тягу за счет ветрового давления, создающего разрежение внутри цилиндрического корпуса, куда выходит дымовой канал. Зато в безветренную погоду данное приспособление не только теряет свои преимущества, но и ухудшает силу тяги в трубе, создавая повышенное сопротивление на выходе продуктов горения.

Схема работы дефлектора – ветер создает внутри колпака разрежение

Для справки. Такой же эффект создают ротационные сферические насадки, чей пример изображен на картинке.

Насадка красивая, но не слишком эффективная и надежная

Полуцилиндрический флюгер, собранный из нескольких сегментов и вращающийся на специальном подшипнике, получил название «подхалим» благодаря способности поворачиваться за ветром. Если бы не высокая цена и сомнительная надежность подшипника, он стал бы идеальным колпаком для любого круглого дымохода, поскольку успешно защищает устье от задувания и осадков.

Флюгер хорошо помогает от задувания ветром, но от сильных порывов может сломаться

На изготовление дымоходных козырьков идут различные материалы – тонколистовая сталь с цинковым и полимерным покрытием, нержавейка и даже медь. Чтобы смастерить колпак на трубу своими руками, мы рекомендуем первые 2 варианта – оцинкованный либо крашеный металл толщиной не менее 0.5 мм.

Делаем простой круглый грибок

Для выполнения этой работы понадобятся обычные инструменты – ножницы по металлу, дрель, молоток и приспособление для постановки заклепок. Определив необходимые размеры грибка, действуйте в таком порядке:

  1. Завинтите в деревянную планку 2 самореза на расстоянии, равном радиусу изделия плюс 15 мм. Получите импровизированный циркуль, с чьей помощью наметите на металле центр круга и прочертите его контур.
  2. Обрежьте заготовку ножницами, а затем нарисуйте сектор с длиной дуги примерно 120 мм (фигура напоминает первый кусочек круглого торта).
  3. Вырежьте этот клин, после чего с усилием совместите внешние края круга и зафиксируйте их в тисках.
  4. Просверлите вдоль получившегося шва 3 отверстия и соедините концы детали заклепками либо винтиками М4 с гайками. Верхняя часть флюгарки готова.

Вычерчивание круга на листе оцинковки (слева) и соединение краев грибка (фото справа)

Двускатный зонт прямоугольной формы

Для изготовления этой разновидности колпаков желательно воспользоваться станком — листогибом или обратиться за данной услугой в соответствующую мастерскую. В крайнем случае придется гнуть элементы вручную по линии, аккуратно пристукивая металл резиновым молотком на деревянном бруске.

Как и в предыдущем варианте, первым делом надо снять наружные размеры кирпичного дымохода, а затем рассчитать и зарисовать выкройку, как показано на чертеже. Здесь же приведены формулы для определения длины сторон элементов в зависимости от исходных габаритов трубы и высоты флюгарки.

Совет. Нижнюю часть, опоясывающую устье дымового канала, лучше выполнить в виде Z-образного профиля с углами 90°, который впоследствии «сядет» сверху на оголовок. Затем эти профили соединяются в цельную раму на заклепках.

Сборка рамы и монтаж стоек по углам, крепление производится заклепками

Заключение


Теги: #Дымник на трубу дымохода своими руками чертежи

Как сделать колпак на дымоход своими руками: чертежи, видеоинструкция

Выясним характеристики этого устройства, основные функции, принцип работы и как сделать его своими руками.

Колпак на дымоход – это архитектурный элемент. Его еще называют зонт, дымник, козырек, флюгарка, дефлектор.

Читайте также: Какие есть требования к установке коаксиального дымохода

Характеристики устройства

Козырек на дымоход применяют для усиления тяги путем отклонения воздушных масс. Правильно сделанные колпаки препятствуют попаданию в дымовую трубу атмосферных осадков. Также они не позволяют проникновению внутрь мусора и птиц. Это обеспечивает специально установленная сетка, которая при этом не мешает выходу дыма наружу.

Функции дефлектора на дымоход:

  • усиление тяги;
  • увеличение КПД дымоотвода;
  • защита от попадания дождя, снега, мусора;
  • защита от разрушения кирпичного дымохода.

Примечание: хорошую тягу воздуха зонтик обеспечивает в том случае, когда в дымоотводе не прямой ход, а имеется несколько оборотов.

Читайте также: Как сделать ерш для чистки дымохода своими руками

Конструкция устройства на дымоход:

  • крышка или зонт. Защищают от попадания атмосферных осадков;
  • отвод для воды или капельник. Обеспечивают стекание влаги с верхней части трубы.

Собираясь делать колпак своими руками, необходимо применять материалы, которые устойчивы к коррозии и отличаются термостойкостью:

  • нержавеющая сталь;
  • оцинкованный металл;
  • медь.

Прежде чем начать изготавливать флюгарку на дымоход собственноручно, нужно определиться с формой, которую она будет иметь, а потом выполнить чертеж.

Виды колпаков для дымохода:

  • зонтик с плоским верхом;
  • колпак с полукруглым верхом;
  • дефлектор со щипцовой крышей – по два ската на трубу;
  • зонтики с установленной крышей;
  • колпаки с открывающейся крышкой.

Зонтики на дымоходы имеют разные конструкционные особенности и материалы, которые используются для их изготовления, но все эти изделия служат для защиты дымоотвода и усиления тяги. Выбирая вид флюгарки, советуют учитывать архитектурный облик строения. Так, для дома в европейском стиле подходит колпак с полукруглым верхом. Для домов в стиле модерн предпочтительнее выбирать козырьки с плоской поверхностью. Очень практичными являются дымники с открывающейся крышкой, так как они позволяют чистить трубу дымохода без особых усилий. Флюгарки со щипцовой крышей обеспечивают эффективное проветривание.

Задымление трубы

При усилении порывов ветра случается задувание холодного воздуха в дымоотвод, что создает давление на выходящий дым. По этой причине падает сила тяги, и существенная его часть не выходит из трубы. Всему виной неправильный диаметр, размещение и высота дымохода.

Изготовление колпака своими руками

Для работы понадобится следующие материалы и приспособления:

  • оцинкованная сталь, нержавейка или медь;
  • ножницы по металлу;
  • тиски, плоскогубцы, киянка.

Порядок выполнения:

  1. Начинается изготовление защитного козырька со снятия мерок с дымоотвода. Для этого удобно пользоваться мерной лентой или металлической линейкой. Расчет должны быть максимально точным.
  2. Далее формируем схемы на бумаге или картоне. Помните, что колпак должен без усилия, легко, надеваться на дымоход, поэтому к размерам трубы добавляют зазор около 2-3 миллиметров.
  3. Готовый чертеж переносим на строительный материал и вырезаем.
  4. Стороны заготовки сгибаются до 90%. В точках соединения нужно сделать отверстия и зафиксировать конструкцию клепками. На колпак наносим несколько слоев антикоррозийного средства
  5. Схему фартука-капельника также помещаем на стройматериал и вырезаем. Стороны изделия сгибаем и фиксируем клепками.
  6. Из пластины делаем опоры равной длины, приварив их к колпаку и фартуку. Образовавшиеся швы обрабатываем грунтовкой по металлу.

Установка козырька для дымохода

Рассмотрим вариант, как установить самостоятельно колпак для дымоотвода на асбестоцементную трубу сечением 120 миллиметров:

  • с использованием болтов и гаек размером М6 крепим стойки на нижнем цилиндре;
  • с помощью хомута к нижнему цилиндру нужно прикрепить верхний цилиндр, расширяющийся к низу;
  • собрать обратный конус на фальцах;
  • установить конусообразный колпак, используя заклепки.

Зонтик, верхний цилиндр и обратный конус можно изготовить вручную или применить контактную сварку.

Принцип работы козырька на дымоходе

  1. Воздушный поток, ударяясь в стенки верхнего цилиндра, огибает его со всех сторон.
  2. Струя воздуха, скользящая по поверхности цилиндра, поднимается вверх, тем самым подсасывая дым, выходящий из трубы.
  3. Движение воздуха в трубе становится более быстрым, что усиливает тягу.
  4. Когда потоки ветра движутся не в горизонтальном, а в вертикальном положении или под углом, то колпак также играет роль в увеличении тяги.

Колпак дымоотвода – это простое устройство, которое поможет сделать корректным функционирование отопительной системы и устранить слабую тягу в ней.

Как сделать дымник своими руками: чертеж и монтаж

Чтобы в дымовую трубу не попадали осадки, чтобы она не разрушалась льдом, её нужно защитить дымником. Мастера-жестянщики могут изготовить дымник на трубу самых причудливых форм, иногда на дымник устанавливают флюгер, указывающий направление ветра. Но сделать дымник простой конструкции на дымоходную трубу из металла или кирпича можно и своими руками.

Монтаж дымников

С давних времен дымники защищали дымоходы домов, не потеряли они своей актуальности и в наши дни. Если дровяные печи в домах сегодня редкость, то почти в каждом загородном доме есть камин, вытяжную трубу которого необходимо оградить от попадания в неё атмосферных осадков, птиц, осенней листвы и других посторонних предметов.

Нуждаются в такой же защите и все остальные трубы, выходящие на крышу: вентиляционные и дымовые трубы газовых отопительных приборов. Кроме защитной и декоративной функции, дымники способны выполнять ещё одну: они улучшают циркуляцию горячего воздуха в каминах и печах. Разберемся, как сделать дымник на трубу своими руками.

Виды дымников

Дымники могут отличаться друг от друга формой крыши, материалом изготовления, наличием дополнительных конструктивных элементов. Поэтому, прежде чем приступить к выполнению работ своими руками, стоит познакомиться с их разновидностями.

Формы крыши дымников

Достаточно внимательно посмотреть на крыши домов в какой-нибудь деревне или загородном поселке, чтобы убедиться в том, что человеческая фантазия неистощима на разные выдумки. Дымовые трубы украшают дымники самых разных форм, а некоторые умельцы приспосабливают вместо них дырявые чугунки, чайники, ведра и даже молочные фляги.

Если же вы хотите сделать настоящий красивый дымник своими руками, вам будет интересно узнать о том, какую форму ему можно придать. Различают следующие формы крыш дымников:

  • Шатровая.
  • Сводчатая (полуцилиндрическая).
  • Двускатная.
  • Четырехскатная (вальмовая).
  • Четырехщипцовая.
  • Шпилеобразная.
  • Плоская и т. д.

На фотографиях ниже вы можете увидеть некоторые из перечисленных вариантов.

Дымник с вальмовой крышейДымник с четырехщипцовой крышей

Материалы

Материалами для изготовления дымников чаще всего служат оцинкованная или нержавеющая сталь, листовая медь. Они могут иметь полимерное покрытие различных оттенков для защиты от коррозии.

Для справки: если ваша печь или камин топятся дровами, не имеет смысла устанавливать на трубе окрашенный дымник. Он быстро потеряет цвет, покрывшись копотью и сажей.

Конструктивные особенности

Независимо от формы, дымники часто оснащаются дополнительными конструктивными элементами.

  • Вставка под основную крышу дымника. Устанавливается на некотором расстоянии под основной крышей дымника и используется для её защиты от горячего дыма.
  • Откидная крышка. Чтобы упростить работу по регулярной чистке дымохода (см. Как прочистить дымоход), дымники могут снабжаться открывающейся крышкой. Либо сами дымники имеют съемную конструкцию

Как самостоятельно устроить дымник?

Рассмотрим, как сделать дымник на трубу своими руками на самых простых примерах. Такие дымники сможет сделать своими руками даже человек, никогда не имевший дела с изготовлением изделий из металла.

Сводчатый дымник

Для изготовления такого дымника своими руками вам потребуется всего пять простых деталей: согнутый дугой прямоугольный лист металла и четыре стойки.

Схема изготовления дымника со сводчатой крышей
  1. Вырежьте из листового металла прямоугольник такого размера, чтобы в согнутом в дугу виде он перекрывал отверстие дымохода с большим запасом.
  2. Если хотите украсить дымник, то сделайте на двух противоположных краях прямоугольника надрезы одинаковой длины и на одном расстоянии друг от друга, держа ножницы немного наискось, чтобы получились трапециевидные элементы.
  3. Заготовьте четыре стойки из стального уголка или нескольких слоев кровельной стали. Изогните их, как показано на рисунке, и просверлите крепежные отверстия на концах.
  4. Стойки закрепите с помощью заклепок на углах металлического прямоугольника.

    Внимание! Проследите, чтобы расстояние между парами стоек было не больше, чем просвет трубы, иначе вы не сможете правильно осуществить монтаж дымника.

  5. Согните металлический лист дугой и вставьте готовый дымник в отверстие дымохода, чтобы концы стоек с крепежными отверстиями плотно прилегали к его внутренним стенкам.
  6. Просверлите отверстия в кирпичной кладке и закрепите дымник длинными гвоздями или штырями.
  7. С помощью плоскогубцев отогните нарезанные элементы кромки в разные стороны под прямым углом к плоскости крыши дымника.

Шатровый дымник

Дымник с шатровой крышей представляет собой пирамидку, состоящую из четырех одинаковых равнобедренных треугольников, его несложно сделать своими руками. Крутизна скатов крыши зависит от размера основания треугольников — чем они меньше, тем круче получатся скаты.

Внимание! Чтобы все сделать правильно, сначала сделайте чертеж дымника (развертку) на большом листе картона или бумаги. Вырежьте модель, согните её по диагоналям (ОК, ОЛ, ОМ) и примерьте к дымоходу. На основании данных примерки увеличьте или уменьшите размер основания треугольника (КЛ).

Схема изготовления дымника с шатровой крышей
  1. Перенесите готовую развертку на лист металла, не забыв оставить по краям кромки.
  2. Вырежьте заготовку ножницами по металлу.
  3. Положите развертку на верстак и прокуйте ребра ОК, ОЛ и ОМ киянкой.
  4. Согните кромки по краям заготовки и прокуйте их. Чтобы сделать конструкцию более прочной и жесткой, в кромку можно закатать проволоку (см. рисунок).
  5. Соедините края развертки простым фальцем. Из рисунка видно, как это сделать: сначала согните кромки, чтобы они были перпендикулярны к основной плоскости и параллельны друг другу. Затем загните более высокую кромку (12 мм) на короткую (6 мм). Прокуйте фальц, чтобы он оказался в одной плоскости с одной из граней дымника.
  6. Заготовьте четыре металлические стойки и приклепайте их к каждому скату крыши дымника.
  7. Закрепите дымник в трубе металлическими штырями.

Конусный дымник

Такой дымник чаще всего устанавливают на круглые металлические трубы.

Развертка конусной крыши дымника
  1. Начертите на листе кровельной стали круг, радиус которого больше радиуса трубы.
  2. Проведите через центр круга перпендикулярные осевые линии. На точку пересечения одной из этих линий с окружностью (О1) поставьте ножку циркуля, установите между его ножками расстояние, равное радиусу окружности, и сделайте на ней засечку (точка Б).
  3. Соедините засечку с центром окружности. У вас получится сегмент АОБ, равный 1/12 круга и позволяющий получить небольшую конусность. Для увеличения крутизны конуса этот сегмент делают вдвое больше.
  4. Прежде чем вырезать сегмент АОБ из заготовки, оставьте по его краям кромки для соединения в фальц. Как и в предыдущем случае, ширина одной кромки должна составлять 6 мм, а второй — 12 мм.
  5. Сверните готовую деталь в конус и зафальцуйте кромки.
  6. Приклепайте к конусу 3–4 металлические стойки и установите дымник на трубу. Украшением такого дымника может послужить флюгер.

Как вам статья?

Мне нравитсяНе нравится

Алексей Петрович

Задать вопрос

виды, варианты применения, задачи и монтаж элемента (110 фото)

Содержание статьи

Конструкция дымохода будет неполной и неэффективной без специального колпака, который представляет собой внешний элемент. Существуют разные варианты колпаков, отличающиеся комплексом особенностей. Для обеспечения наибольшей функциональности дымохода важно выбрать подходящую конструкцию.

Как сделать грибок на трубу своими руками

Самостоятельное изготовление колпака на дымоход – дело нелегкое. Если у вас нет особого опыта в этой области, можно для начала перенести чертеж на лист картона, вырезать его и продумать способы соединения и крепления. После того, как картина станет более-менее ясной, можно вырезать части из металла и приступать к сборке

Очень важно измерить дымоход точно и строго придерживаться измеренных величин при изготовлении

Вот один из чертежей дымника в виде небольшой скатной крыши. Угол определяется по формуле, которая указана на первом листе.

Чертеж колпака на дымоход

Чертеж колпака на дымоход

Порядок действий такой:

  • Заготовку из металла положить на стол лицевой стороной вверх, в указанном на чертеже месте, просверлить отверстие диаметром 3,5мм.
  • Погнуть деталь по всем пунктирным линиям на 90 о. Для этого лучше использовать листогиб. Тогда линии получатся четкие, без вмятин. Если такого устройства нет, придется применять подручные средства: кусок уголка закрепить на верстаке полкой вверх. Чтобы можно было согнуть сразу всю (или почти всю) линию, можно воспользоваться бруском.
  • Погнуть деталь по линиям «d». Угол определяется экспериментально: должен получиться цельный колпак. Конструкция должна быть ровной, без перекосов (поставьте ее на стол, чтобы проверить). Если все «сошлось», наметьте на нижнем ребре жесткости маркером точку через просверленное отверстие, накерните будущее отверстие, затем просверлите.
  • Соедините колпак и зафиксируйте заклепкой 3,2мм.
  • По линиям «а» и «b» подогните все так, чтобы можно было установить ножки.
  • По внешнему периметру трубы изготовьте основание колпака из уголков. Уголки располагайте так, чтобы один край упирался в кладку, а второй был сбоку. Подготовьте «ножки» для колпака. Соединяют все при помощи сварки.
  • Готовое основание нужно зачистить, покрыть антикоррозионным составом, затем покрасить в несколько слоев краской для наружных работ.
  • Соединить колпак с основанием.
Как сделать колпак на трубу дымохода …
Как сделать колпак на трубу дымохода …
Колпак на трубу дымохода своими руками …

Если изготовление квадратного дымника кажется вам сложным, может такой вариант будет легче. Его реализация будет совсем простой, если у вас есть кусок изогнутого листового металла подходящего размера. Если же имеется обычный лист, можно согнуть его на специальном устройстве (обычно есть у жестянщиков).

Дымник для изготовления своими руками

Порядок работы такой: готовите основание колпака из уголка по результатам измерений вашего дымохода. Уголок располагаете так, чтобы конструкция хорошо держалась: одно ребро опирается на край дымохода, другое охватывает его снаружи. Изготовьте ножки, которые будут поддерживать колпак и соединять его с основанием. Делайте их достаточно мощными, чтобы они могли противостоять ветровым нагрузкам и выдерживать снежную массу. Все части обработайте антикоррозионным составом и покрасьте. Соберите конструкцию в единое целое. Метод сбора зависит от материала.

Вот пример того, как изготовить дефлектор на металлическую трубу. У автора этого видео он установлен на вентиляционной трубе подвала, хотя подобную конструкцию можно использовать на металлической трубе от котла на твердом топливе.

В этом видео изготовление обычного зонта на трубу.

Всегда пожалуйста)) А как крепить колпак — зависит от материала трубы. Судя по тому, что развертка есть только на квадратную или прямоугольную — у вас труба кирпичная. Если так — можно флюгарку закрепить на дюбеля, да почаще. И не в шов, а только в кирпич. Если ветра сильные, можно сделать нижнюю часть, которая будет надеваться на трубу, широкой и крепеж бить не в один ряд, а в шахматном порядке: сверху-снизу. Если не угадали с материалом — отпишитесь.

Как работает колпак на дымоходе

Воздух, попадая в стенку крышки, заворачивает наверх и своим движением подтягивает дым. Дымоотвод начинает работать эффективнее и значительно усиливается тяга. При угловом или вертикальном направлении ветра, зонт тоже помогает увеличить тягу. Чтобы не возникало проблем и при низовке, нужно установить на крышку обратный конус. Кроме того, предохраняя трубу от влаги, дефлектор препятствует развитию грибка и экономит топливо.

К сведению: правильно изготовленный и надежно закрепленный колпак не должен шуметь или вибрировать даже при штормовом ветре.

Принцип работы

принцип работы вентиляционного грибка

Функционирование грибка обеспечивается естественными физическими процессами. Горячий воздух поднимается наверх, выводится через соответствующие отводы. А холодный проникает внутрь, т.к. движется вниз.

Конструкция грибков очень эффективная. Поскольку они располагаются достаточно высоко от источника загрязнения (люди, газовая плита и прочие), то тяга намного больше. Поэтому очистка помещения выполняется быстро.

конструкция и принцип действия вентиляционного грибка

Как правильно замерить трубу

Колпак на дымоход должен закрывать все верхние горизонтальные поверхности трубы. Поэтому, если на трубе сделан оголовок (расширение), то колпак должен закрывать и его.

Измерять трубу надо следующим образом:

Если в трубе два и более дымоходов, то измеряем каждый из них.

Обратите внимание! Колпак должен довольно легко надеваться на трубу, поэтому его размеры a и b увеличиваем на 4-5 мм.

Крышка на трубу дымохода своими руками …
Как сделать колпак на трубу дымохода …
Колпак на дымоход фото, как сделать дымник?

На расширения трубы у колпака будут опираться «крылья»:

  • вариант 1 — если вы собираетесь сделать их согнутыми (относительно вертикальной боковой части трубы) под 90 градусов, то размер h оставляете без изменений;
  • вариант 2 – при наклонных «крыльях» h необходимо уменьшить на 20 мм.

Длину крыльев выбираете произвольно таким образом, чтобы они закрывали горизонтальную поверхность уширения трубы.

Разнообразие конструкций

Козырьки существуют различных видов:

  1. В форме «домиков», в которых плоский верх и четырехскатная крыша.
  2. В той же форме «домика», у которого крыша четырехскатная щипцовая.
  3. С верхом в форме полусферы.
  4. Верх – это крышка, которую можно полностью открыть.
  5. Верх с флюгером.

Формы дефлекторов бывают различными:

  1. Шатровые.
  2. Сводчатые (полуцилиндрические).
  3. Четырехскатные.
  4. Шпилеобразные.
  5. Двускатные.
  6. Четырехщипцовые.
  7. Плоские.

Дефлекторы, в которых плоский верх, выполняются из меди и применяются зачастую на сооружениях в стилевом решении модерн. Для сооружений в европейском стиле характерны флюгарки-полусферы.

Благодаря щипцовым крышам дымников, дымоходы надежно защищены от атмосферных осадков, а также способствуют прекрасному проветриванию дымоходов.

Если же устанавливать козырек со встроенным в него флюгером, дополнительно возможно сделать заслонку, позволяющую выход дыма во время ветров совершенно без препятствий.

При наличии открывающейся крышки также без затруднений производится чистка каналов. Причины для их засорения могут быть разными:

  1. В период сильных ветров вовнутрь дымохода попадает ветер, «давящий» на выходящие из него газы. Следовательно, тяга очень падает, а на стенах выводного канала скапливается большое количество дыма.
  2. Изначально неверно рассчитан диаметр трубы.
  3. Высота трубы слишком мала, а размещение ее – совершенно в неправильном месте.

Основные виды дымников в

Как правило, среди категорий дымников не существует особого разделения, потому как это изделия ручной работы и на каждом отдельном производстве будут свои внешние отличительные особенности, мы же их разделяем скорее по спросу потребителя по месту установки и среди основных выделяем следующие:

  • дымник на дымоход
  • дымник печной трубы
  • дымник оцинкованный или в полиэстере (окрашенный по каталогу RAL)

Особой разницы между ними никакой нету, просто в одних случая изделие устанавливается на печную трубу, в других на шахту вентиляции, а в некоторых случаях и на столбы заборов, все зависит от Ваших потребностей, к примеру если Вам необходимо закрыть выход дымохода, то скорее всего воздух на выходе будет достаточно горячим и Вам потребуется специальный защитный щит из оцинкованной стали, чтобы со временем не прожечь сам купол изделия, или к примеру Ваша печная труба уже в потрепанном состоянии и тогда будет смысл заказать специальный кожух на трубу из металла для ее закрытия, это придаст приятный эстетический вид вашей трубе и заодно защитит от дальнейшего разрушения. Как видите все довольно индивидуально, поэтому лучше обращайтесь к нашим специалистам за помощью при выборе нужного изделия по тел: 8(911)920-16-78

Устанавливать колпак или нет

Рассмотрим несколько рекомендаций строителей и инженеров, они касаются индивидуальных случаев и учитывают технические параметры отопительных котлов и дымоходов.

Вид дымохода Практические рекомендации

Нержавеющие стальные трубы круглого сечения

Такие дымоходы сегодня монтируются с современными высокоэффективными котлами на различных видах топлива. КПД устройств не ниже 85%. Опытные строители настоятельно не рекомендуют их накрывать колпаками. Птицы в любом случае в нержавеющих трубах гнезда не делают, а для конденсата каждая система имеет специальный приемник, туда же попадают и атмосферные осадки. Для уменьшения их количества можно воспользоваться конусной насадкой с открытым соплом. Она никогда не замерзает и уменьшает количество попадающей воды в дымоход.

Одинарные кирпичные дымоходы

Это самые сложные с точки зрения строителей дымоходы, требуют много времени на обустройство. Но по эффективности и эксплуатационным показателям намного уступают современным моделям. Кирпич очень боится влаги, конденсат на его стенках быстро разрушает целостность конструкции. Постепенно кладка сыпется и уменьшает эффективный просвет. Кроме того, одновременно понижаются характеристики стенок – увеличивается сопротивление воздушным потокам и уменьшаются значения тяги. Такие дымоходы рекомендуется накрывать большими колпаками, защищающими максимальную площадь оголовка. Конкретные инженерные решения могут быть различными, но всегда следует выполнять несколько условий. Первое – колпак не должен уменьшать тягу из котла. Второе – если на нем появляется конденсат, то он должен скапывать мимо дымохода. Для этого требуются увеличенные размеры защиты.

Дымоходные блоки, включающие в себя как дымоходные, так и вентиляционные каналы

Довольно сложная ситуация, каждое отверстие имеет свои параметры. К таким конструкциям могут подключаться отопительные котлы с различными техническими параметрами и вентиляционные системы. Профессионалы рекомендуют накрывать большие дымоходные блоки двускатными или вальмовыми колпаками. Они должны защищать только верхние плоскости кирпичных сооружений от негативного влияния атмосферных факторов, но никак не влиять на потоки угарных газов или воздушной вентиляции.

Это общие советы, их рекомендуется учитывать во время принятия окончательного решения.

Изготовление своими руками

Дабы сделать козырек для дымохода своими руками, лучше выбрать модель несложнее. Для работы потребуется листовая оцинкованная сталь, ножницы по металлу, гибы, маркер, картон, сварочный аппарат. Процесс делают в такой последовательности:

  • Изготовление защитного колпака своими руками начинается со снятия мерок с дымохода. Для этого эргономичнее пользоваться железной линейкой либо мерной лентой. Измерения производятся совершенно верно, без спешки.
  • Следующий этап – создание выкройки на картоне. Учтите, что зонт обязан надеваться на дымоход легко, без упрочнения, исходя из этого к размерам трубы прибавляют зазор 4-5 мм.
  • По окончании окончательного утверждения, чертеж переносится на страницу металла посредством маркера. Применяя ножницы по металлу, вырезают заготовку зонтика.
  • Заготовку размещают на эргономичной поверхности разметкой вверх и листогиба сгибают линии, отмеченные в чертеже пунктиром, до угла 90 градусов. После этого сгибают линии, отмеченные буквой «d». В месте соединения необходимо осуществить 3 отверстия с шагом 15-20 см и зафиксировать козырек клепками.
  • Выкройку фартука-капельника кроме этого переносят на страницу металла и вырезают. Сгибы обрабатывают посредством листогиба и соединяют подробности клепками.
  • Из железных пластин делают кронштейны нужной длины и приваривают их к зонтику и фартуку. Места сварки обрабатывают грунтовкой по металлу.
  • На колпак наносят антикоррозийное покрытие и 1-2 слоя краски. Для полного подсыхания требуется 1-2 дня. После этого его надевают на оголовок трубы.

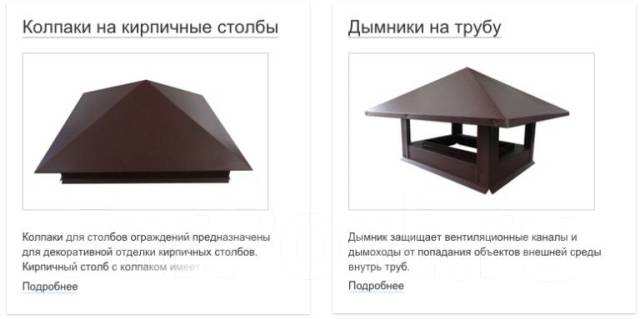

Колпак на кирпичный дымоход
Как сделать колпак на трубу дымохода …
Дымник на трубу: изготовление или …

Принципиально важно! Сделать колпак на дымоход своими руками несложнее всего, в случае если изготовить из выгнутого дугой страницы металла. При создании чертежа учитывайте, что в зимний период на кронштейны ложится вес снежной шапки, исходя из этого выбирайте металл достаточной прочности и толщины.

Самостоятельно изготавливая зонт для защиты дымохода от проникновения жидкости, совершенно верно измеряйте размеры трубы. Верно подобранная модель дефлектора усиливает внешний вид крыши и оптимизирует работу системы дымоудаления.

Как сделать колпак на трубу дымохода своими руками: чертежи, видеоинструкция

Специальный колпак для трубы выполняет не только защитную функцию, а также улучшает тягу и продлевает срок службы конструкции.

Зачем нужен и как работает

Основными функциями колпака для дымохода являются:

  • в первую очередь защитная. Если в открытую трубу извне могут попасть различный мусор, пыль, дождь, то после установки на нее нехитрой крышки такая проблема исчезнет сама собой;
  • влага от конденсата разрушает дымоход, а специальный зонтик способен с этим справиться;
  • такой металлический элемент также способен сделать конструкцию крепче, а значит, надежнее;
  • если мы имеем кирпичную конструкцию дымохода, то колпак на нем предотвращает разрушение кладки;
  • эстетическая функция. Да, симпатичный зонтик на верхней части трубы смотрится очень мило.

Существует несколько модификаций устройства, но все они достаточно простые и состоят из таких элементов, как сам защитный зонт и приспособление для отвода влаги. Принцип его действия следующий:

  • когда воздух трубой поднимается, он встречает на пути пр еграду в виде дефлектора;
  • после этого поток воздуха уходит вверх, словно увлекает за собой дым;
  • в результате горячий воздух по каналу начинает двигаться с ускорением;
  • небольшие зазоры в защитном зонтике защищают в это время дымоход;
  • так называемый обратный конус, который является частью конструкции колпака, предотвращает образование обратной тяги во время движения ветра понизу.

Но, даже убедившись в необходимости наличия на дымоходе такого колпака, не спешите бежать в магазин. Как соорудить своими руками колпак на трубу дымохода, рассмотрим далее.

С чего начать и как делать

Первым делом нужно определиться с выбором материала. Делают такие грибки преимущественно из металла, а чаще всего для этого используют оцинкованную жесть. Если выбрать для этого дела черную сталь, то простоту внешнего вида желательно впоследствии дополнить коваными элементами. Но нужно помнить о том, что вес таких колпаков позволит установить их только на очень надежную крышу. Бывают такие крышки даже из меди. Они хоть и прочные, но слишком дорогие.

Интересно, что в данной ситуации важнее правильность сборки, а не использованный материал. Итак, приступаем к работе.

Делаем замеры трубы с учетом зазора до 5 см. А если прилегать будет плотнее, то возможно образование тепловой пробки, что усложнит выход опасных газов. Теперь делаем чертеж на плотной бумаге или картоне, вырезаем и примеряем заготовку в виде зонтика к дымоходу. Дальше такие действия:

  • чертим на листе металла прямоугольник подходящего по размеру и отрезаем его;
  • теперь из прямоугольника вырезаем круг с углом 45 градусов по отношению к центру;
  • с помощью киянки делаем подгонку;
  • с помощью стола или другой устойчивой поверхности выгибаем нужный изгиб зонтика;
  • из того же материала делаем основание и крепежные ножки, сгибая уголки;
  • все части соединяем между собой заклепками;
  • присматриваемся и, если видны огрехи работы, подправляем их;
  • в колпаке отмеряем на одинаковом расстоянии друг от друга и просверливаем дырки, с помощью которых заклепками соединяем его с ножками;
  • примеряем к основе и также сверлим отверстия для крепежа заклепками;
  • проводим монтаж готового изделия сверху дымохода.

Однозначно никакое пошаговое описание не даст столь исчерпывающей практической информации, как видеоинструкция. Достаточно посмотреть один раз, чтобы быстро сделать такой нужный механизм самому. Важно знать, что неправильно сделанные расчеты размеров колпака могут привести к тому, что дымоход не будет работать. Но есть еще и другие причины, препятствующие его функционированию. Например, слишком большая высота трубы или ошибки во время его установки. Кроме того, дело может быть и в сильном ветре, препятствующем выходу наружу дыма. Это самая распространенная проблема ухудшения работы системы. И только правильно сделанный, качественный колпак избавит вас от подобных затруднений.

Сложно спорить с тем, что приобрести подобный защитный колпак гораздо проще, чем делать своими руками. Но, исходя из простоты и легкости изготовления, почему бы не рискнуть и не попробовать смастерить собственноручно! Тем более много сил и времени это не займет.

Разновидности колпаков

Независимо от типа котельного оборудования, все колпаки на дымоходах делятся на разные типы по форме:

  • двускатные;
  • пирамидальные;
  • конические;
  • вальмовые;
  • шпилеобразные;
  • плоские.

Большинство приспособлений по внешнему виду напоминают скворечник или маленький домик без стен с крышей на небольших опорах и основанием для установки на оголовок трубы. Разные производители предлагают флюгарки с различными функциональными элементами — сетчатыми перегородками для защиты от птиц, заслонками, смотровыми окошками, дверцами.

Существует отдельная разновидность колпаков на трубу дымоходов – дефлекторы. Это функциональные устройства, предназначенные для усиления тяги за счет создания области низкого давления в верхней части трубы.

Дефлекторы представляют собой более сложную конструкцию, имеющую несколько разновидностей, в том числе ротационные мини-турбины из листовой стали. Дефлектор улучшает производительность котельного оборудования на 20%.

Какой именно флюгарок установить на дымоход, зависит от КПД котла, вида используемого топлива.

Это важно! При выборе конструкции необходимо учитывать требования безопасности. Например, высокомощные котлы с КПД более 85% нежелательно закрывать обычной конусовидной конструкцией. Лучше установить на него дефлектор или открытую насадку для свободного выхода отработанных газов.?

Для печного оборудования, работающих на твердом топливе, можно использовать колпаки практически любого типа – конические, пирамидальные, вальмовые. Важно предусмотреть дополнительную защиту от разъедающего воздействия продуктов горения на сталь, установив еще один лист из нержавейки внутри конструкции.

Советы специалистов

Мастера по установке вентканалов рекомендуют не экономить на этом мероприятии. Даже при ограниченной смете необходимо внести максимальное количество вытяжных каналов в план строительства. После его окончания сделать вентиляцию будет сложно и дорого, а в некоторых случаях и невозможно.

Как утеплить

Утеплить вытяжной грибок своими руками можно несколькими способами:

Оголовок на трубу дымохода своими …
Колпак на кирпичный дымоход
Колпак на трубу дымохода: конструкции …

  1. Обмотать его базальтовой ватой, поверх которой закрепить цилиндр из листа нержавеющей стали.
  2. Накрутить на трубу и колпак греющий кабель с автоматическим включением при понижении температуры.
  3. Покрыть канал пенополиуретановой пеной с последующим ее окрашиванием акриловой краской.

Современные модели грибков состоят из внешних и внутренних труб, между которыми расположен слой утеплителя.

Читатель мог убедиться, что процесс монтажа вытяжной вентиляции не представляет собой особой сложности. Его вполне можно осуществить своими силами, использовав подсобные материалы или готовые модульные изделия. При соблюдении правильности расчетов и установки грибки для вентиляции будут исправно функционировать, а крыша не потеряет прочность и герметичность.

Колпак на трубу дымохода: как сделать своими руками

Опубликовано

Конструкция дымохода будет неполной и неэффективной без специального колпака, который представляет собой внешний элемент. Существуют разные варианты колпаков, отличающиеся комплексом особенностей. Для обеспечения наибольшей функциональности дымохода важно выбрать подходящую конструкцию.

Назначение и функции колпака на дымоход

Колпак на внешнюю часть трубы дымохода является довольно важным элементов, выполняющим сразу несколько функций. Правильно подобранная деталь для трубы хорошо дополняет внешний вид здания, подчёркивая стиль дизайна. При этом колпак имеет компактные размеры, легко монтируется и увеличивает эффективность дымохода.

Дымоходный колпак изготавливается из металла, так как этот материал обеспечивает прочность и долговечность изделия. Простая конструкция выполняет следующие функции:

  • защита внутренней части дымохода от влаги, мусора и пыли;
  • усиление тяги в трубе для эффективного прогорания топлива в печи;
  • эстетичное дополнение дизайна здания;
  • продление срока эксплуатации дымохода в результате его защиты от осадков.

Колпак прямоугольной или квадратной формы — наиболее распространённый вариант. Такой элемент обеспечивает эффективную тягу и хорошо дополняет конструкцию дымохода, с эстетической точки зрения.

Материалы для дымника

Колпак находится снаружи дымохода и подвергается воздействию климатических факторов, ультрафиолетовых лучей. Поэтому для изготовления дымника используют только качественные, прочные, устойчивые к различным факторам материалы.

Для изготовления колпака используют различные виды металлов, каждый из которых отличается свойствами и характеристиками. Основными являются следующие варианты:

  • сталь листовая;
  • листовой алюминий;
  • медный металлопрокат;
  • нержавеющая сталь в листах;
  • цинко — титановый сплав.

В зависимости от материала, который послужил основой для колпака, отличаются и характеристики изделия. Например, срок службы стальных дымников составляет около 5 лет, а модели из листового алюминия можно эксплуатировать в течение 8 лет. Наибольшей долговечностью отличаются колпаки из нержавеющей стали, цинко — титанового сплава и меди, срок службы которых достигает 50–100 лет.

Варианты конструкций

Существует множество вариантов колпаков на дымоход, отличающихся внешним видом. При этом конструкция всех видов изделий включает в себя основание, верхнюю крышу и вертикальные стойки. Такой колпак прост и хорошо защищает дымоход от осадков. Более сложные варианты представляют собой дефлекторы, одна из главных функций которых заключает в усилении тяги.

Среди наиболее востребованных вариантов дымников особенно примечательны следующие:

  • колпак с открывающейся крышкой;
  • плоский дымник для трубы;
  • колпак с флюгером;
  • колпак многоскатной конструкции;
  • дефлектор с вентиляционными отверстиями.

Выбор определённого варианта осуществляется в зависимости от типа кровли, дизайна дома, формы и конструкции дымохода. Например, для металлической круглой трубы оптимальны дефлекторы из металла, обеспечивающие усиленную тягу.

Фотогалерея: виды колпаков для дымоходаВыбор колпака в зависимости от дымохода

Правильный выбор колпака для трубы является залогом эффективного обогрева помещений в доме и отсутствия поломок дымохода. Выбор типа дымника осуществляется в зависимости от варианта трубы и системы отопления. Например, для дымохода газового котла используют только элементы в виде сопла, имеющие открытый верх. Такая модель позволяет исключить покрытие льдом всей поверхности колпака в зимнее время года.

Для кирпичных выводов часто используют многоскатные, прямоугольные или квадратные элементы. На поверхности таких колпаков не скапливаются осадки и поэтому дымники не подвергаются существенной нагрузке. Форма дефлектора подбирается в зависимости от личных предпочтений, оформления здания. Многие варианты колпаков легко дополнить кованым флюгером или витыми элементами.

Изготовление колпака своими руками

Наиболее распространённым и универсальным вариантом является прямоугольный колпак с четырьмя скатами. Такое изделие несложно приобрести, но сделать своими руками можно более простой, но не менее эффективный полукруглый вариант.

Для этого понадобятся лист оцинкованного металла толщиной от 1 мм, заклёпки, ножницы по металлу. Комплекс приспособлений дополняет маркер для проведения разметки. Предварительно определяют размеры конструкции и делают чертёж в натуральную величину на картоне. Сделать чертёж можно самостоятельно или же взяв за основу готовую схему и скорректировав её параметры.

Комплекс работ по изготовлению дымника предполагает следующие этапы:

  1. Из листа металла вырезают прямоугольник, который станет полукруглой крышей дымника. Для этого на металл переносят чертёж и ножницами вырезают элемент.

    Оцинкованная сталь легко подвергается обработке

  2. Из того же металла нарезают полосы, из которых будет собираться каркас для крепления колпака на трубу. Ширина полос должна быть около 10 см, а длина зависит от размеров дымохода.

    Металлические полосы или профили позволяют сделать каркас для крепления колпака

  3. Конструкцию собирают по чертежу, скрепив заклёпками или сваркой каркас и вертикальные стойки. Затем сгибают прямоугольный лист, фиксируют его с двух сторон к каркасу.

    Каркас может иметь ступенчатую форму

Видео: изготовление дымника

Сделать колпак на дымоходную трубу своими руками несложно, но важное значение имеет точное определение параметров изделия. Качественные материалы также являются залогом создания долговечной конструкции.

Флюгер для дымохода своими руками: чертежи

С помощью инструкции и чертежей возможно создать свой вариант флюгера, сэкономив при этом средства.

Флюгер для дымовой трубы выполняет не только декоративную роль, но и защитную. На сегодняшний день, магазины стройматериалов предлагают различные модели флюгеров, но это несложный в исполнении элемент кровли, поэтому изготовить его можно самостоятельно.

Определение флюгера и его разновидности

Флюгер – металлическое устройство, представляющее из себя флажок и противовес. Его применение впервые было зафиксированов Европе. Конструкция является оригинальным украшением крыши и защитным элементом от попадания в дымовую трубу осадков и птиц. Зафиксированный на дымоходе флюгер эстетически дополняет кровлю, придавая ей завершенности.

Простой принцип работы состоит в следующем: потоки ветра воздействуют на противовес, направляя его в сторону воздушного потока, а флажок индицирует направление. Именно на флажок возложена декоративная роль. Его исполнение может быть в виде различных фигур: журавля, кота, зверя или человека.

Еще с старорусских сказок нам знакомы терема с фигуркой петуха, ведь на древней Руси ходило поверье, что именно голос этой птицы отгоняет злых духов. Сегодня же, актуальной является фигурка корабля с парусами, считающаяся символом счастья и удачи.

Изображение льва, ознаменовано символикой огромного потенциала сил хозяина, справедливости и желание продвигаться только вперед.

Различают такие разновидности флюгеров:

  • индицирующий потоки ветра. Такой видактуален для применения на метеорологических станциях. Даже не смотря на большое количество современного оборудования, флюгеры все еще применяются. Большую роль они играют в прибрежных городах, где направление ветра определяет работоспособность портов. Чувствительность флюгера очень высокая и даже при низком уровне ветрового потока, прибор его зафиксирует, в то время, когда современное оборудование еще не срабатывает.
  • Вильда. Современная разновидность флюгера, определяющая и направление, и силу ветряного прибор оснащен вертикальной пластиной, угол наклона которой указывает силу. с которой дует ветер.

Совет!Для самостоятельного изготовления флюгарки потребуется строго следовать пошаговой инструкции, ориентируясь на схему-чертеж.

Поэтапная инструкция создания флюгарки

Достаточно большой выбор вариаций, как сделать флюгер на дымовую трубу предоставлен в сети интернет. С помощью чертежей этот процесс не составит особого труда.

Необычная модель флюгера

Такая модель может быть изготовлена из нержавейки или медного сплава, толщиной не менее 1 мм. И первый и второй материал имеют положительные антикоррозийные характеристики. Они достаточно легкие и имеют прочный состав.

Совет! Выбрав в качестве материала изготовления медь, можно значительно увеличить срок эксплуатации флюгера, но в смете стоит учесть недешевую стоимость металла.

Самостоятельное изготовление флюгарки состоит из следующих действий:

  1. Необходимо подобрать размеры и определить приблизительный вес будущей конструкции. С помощью нижеприведенного рисунка с этим пунктом можно легко разобраться.
  1. Из подготовленного листа металла вырезают элементы флюгера.
  1. Производится сборка всех составных элементов, исходя из инструкции на картинке.
  1. Собранный элемент защиты надлежит установке на дымоход.

Установка такой модели флюгера производится на оголовке дымоходной трубы. Этот элемент не только декоративный, но и способствует предотвращению обратной тяги.

Совет! Любые прихоти погоды: дождь, град, сильный ветер или резкие перепады температуры – значительно снижают срок эксплуатации дымоотвода. Поэтому для его защиты и устанавливают флюгер.

Флюгер-дефлектор

Еще одним популярным вариантом самостоятельного изготовления защитного элемента для дымовой трубы является флюгер-дефлектор. Ниже представлена схема-чертеж такой модели. Для ее изготовления также не потребуется особых навыков.

Флюгер-дефлектор монтируется на купол, закрывающий дымоотводную трубу. Материал для изготовления должен обязательно обладать антикоррозийными свойствами.

Первое, что предстоит сделать – купол. Для этого потребуется следовать указаниям на чертеже:

  1. Первыми крепятся стойки (4) к нижней части цилиндра (9).
  2. Здесь будут использоваться квадратные гайки М6 (8) совместно с болтами М6 (7).
  3. Далее устанавливается верхняя часть цилиндра (3), которую закрепляют с помощью хомута (5).
  4. На самой верхушке стоек, с помощью заклепок (6) фиксируется обратный конус (2).

Переходим к изготовлению флюгера.

Стоит воспользоваться чертежом, приведенным ниже, который демонстративно показывает, процесс создания декоративного флюгера.

Процесс изготовления:

  1. Делается опора в качестве которой выступает труба, длиной 12,5 см и диаметром 1,3 см.
  1. На трубе потребуется сделать резьбу.
  1. Подбираем подшипник по диаметру трубы, который далее нужно установить в полость основы.
  1. Две металлические пластины привариваются по бокам трубы, с углом наклона, соответствующему куполу. Установка производится таким образом, чтобы в процессе вращения элементы не прикасались друг к другу.
  1. Необходимо монтировать розу ветров, представленную тонкими прутьями, на которых прикреплены буквы, обозначающие стороны света.
  1. Во избежание попадания влаги в середину корпуса розы ветров, над ней делают козырек.
  1. На основание с резьбой садят крышку, выполненную из стали.
  1. На стрелке-крышке будет крепится противовес и флажок.

Все элементы флюгера собраны и можно оценить проделанную работу.

Представленные модели флюгеров – это отличное решение для украшения, а также защиты кровли дома. Выбрав другой вариант конструкции, его можно воссоздать по аналогичному принципу.

Остались вопросы? С радостью поможем!

Изготовление козырька

Можно изготовить колпак на трубу дымохода своими руками. Чертежи помогут в этом сориентироваться, но важно соблюдать все параметры, указанные в нём. В первую очередь, надо определить внешние размеры оголовка. Здесь будет закреплен зонтик. Вслед за этим надо набросать эскиз с изображением будущей конструкции. Чтобы сделать это правильно, надо учесть следующие моменты:

  • диаметр изделия должен быть больше размеров трубы на 10 см так, чтобы края выступали со всех сторон до 50 мм;
  • углы наклона скатов должны варьироваться от 30 до 45 градусов;
  • от среза дымохода до грибка минимальная высота должна составить 100 мм.

Зонтик является традиционным решением. Есть и другие варианты конструкции:

  • вращающийся флюгер;
  • дефлектор.
Колпак на трубу дымохода, зонт на …
Защитный колпак на трубу дымохода …
Флюгарка на трубу дымохода своими …

Последний дает возможность усиливать тягу посредством ветрового давления. Благодаря ему создается разрежение в цилиндрическом корпусе, куда переходит дымовой канал. В безветренную погоду это приспособление сохраняет все свои положительные качества. Вместе с тем оно уменьшает силу тяги в трубе, из-за чего формируется увеличенное сопротивление на выходе продуктов горения.

Флюгер полуцилиндрической формы нередко называют в народе «подхалим», так как он поворачивается за ветром. Установлен он на особом подшипнике и состоит из нескольких компонентов. Это один из лучших вариантов, но возникают сомнения в надежности подшипника, да и цена такой конструкции высокая. Особенно хорошо ставить такую модель на круглый дымоход, так как она защищает от атмосферных осадков и задувания устье этого устройства.

Чтобы сделать своими руками дымоход на козырёк, лучше использовать окрашенный или оцинкованный металл, толщина которого не меньше 0,5 мм.

Материалы

Среди наиболее популярных материалов, наиболее часто используемых для изготовления подобного рода изделий как в промышленном производстве, так и при изготовлении индивидуальных заказов используется:

  1. Медь, наиболее дорогой и одновременно самый красивый материал.
  2. Нержавеющая сталь – отличный долговременный материал, не теряющий своего вида долгие годы.
  3. Оцинкованное железо – наиболее часто используемый вид стального проката для изготовления колпаков.
  4. Окрашенный стальной лист – самый простой и дешевый материал.

Колпак на дымоход своими руками: Виды и Чертежи +Фото и монтаж в доме своими руками

Колпак дымохода – простое изделие, и вы легко его сделаете самостоятельно. В нашей статье мы подробно опишем, как выбрать правильный колпак на дымоход или сделать его своими руками.

Типы дымоходных колпаков

Ниже мы подробно рассмотрим основные функции колпаков на дымоходы:

  • красивый эстетичный внешний вид трубы;
  • защита внутренней полости от попадания различного мусора;
  • увеличенный срок службы дымохода, в результате защиты от атмосферных осадков;
  • увеличенная тяга и невозможность падения ее под сильным порывом ветра.

Стоит отметить, что декоративные колпаки не улучшают тягу кирпичного дымохода, скорее наоборот, создают существенное сопротивление потоку вырабатываемых газов. В данном случае, исключением будут являться насадки следующих типов:

  1. схожие по конструкции на промышленные вытяжные устройства;
  2. флюгер – устройства.

При первом типе поток воздуха от ветра омывает цилиндрический кожух аэродинамического устройства, благодаря чему, внутри появляется незначительное разряжение.

И зонтик – дефлектор увеличивает тягу, но, при отсутствии потоков ветра он, скорее всего, создает еще более высокое сопротивление выходящим газам.

Второй тип насадок намного лучше. Корпус с лепестком флюгера вращается на трубе благодаря подшипнику. А лепесток поддерживает положение корпуса постоянно повернутым к ветру. В результате, внутри полуцилиндра появляется разрежение, и тяга существенно увеличивается. Данный колпак к тому же защищает ее от опрокидывания тяги при задувании ветра.

Основные виды дымоходных колпаков

Колпаки на трубу дымохода представляют собой различные устройства, накрывающие срез кирпичной трубы с определенным зазором для выхода газа. Линейка дымоходных труб настолько разнообразна, что всех их перечислить просто нет возможности.

А вот материалы, из которых колпаки выполнены, мы приведем ниже:

  • кровельная сталь;
  • медные сплавы;
  • оцинкованный металл со специальным покрытием;
  • нержавеющая сталь;
  • сплав цинка и титана.

Простой самодельный колпак на дымоход обычно выполнен из оцинкованной доступный и распространенный вариант, к тому же изделие прослужит длительное время.

Минус только один – оцинкованный металл быстро потемнеет, и как следствие, колпак со временем будет выглядеть не очень красиво. Данного минуса лишен металл со специальной порошковой покраской, но и стоимость этого материала существенно выше.

Остальные материалы очень долго сохраняют свой внешний вид, и срок их службы не ограничен. Существенным недостатком можно считать только их стоимость.

Стоит отметить, что медь на открытом воздухе со временем также потускнеет.

Советы по выбору колпака для дымохода

Выбор колпака, в первую очередь, будет зависеть от вида котельной установки и типа сжигаемого топлива. Колпаки на кирпичный дымоход, обслуживающие газовое отопление, можно ставить  только в виде сопла, и обязательно с открытым верхом.

В Российской Федерации согласно нормативным документам запрещено устанавливать всяческие зонты на дымоходы газоиспользующих установок.

Объяснить данный запрет достаточно просто. При минусовой температуре колпак дымохода обмерзает и покрывается слоем льда. В результате, корка льда перекрывает существенную часть рабочего проема, резко снижая тягу. За счет этого угар будет идти внутрь дома, а это серьезная опасность для жизни образуется в результате конденсата, который образуется на холодном металле при контакте с выходящими газами и с пониженной температурой. Данную температуру имеет дым от газовых котельных

установок. Вот почему запрещается устанавливать колпаки на дымоходные кирпичные трубы. Если котел твердотопливный, то КПД его лежит в пределах 70—80%, а температура газов варьируется от 100 до 200 ºС. При таких условиях можно подобрать подходящий колпак, но в процессе эксплуатации он быстро покроется сажей.

Как установить шатровый дымник

Визуально шатровое приспособление напоминает пирамиду из 3 треугольников равнобедренной формы. Насколько крутой или пологой получится кровля, зависит от величины основания треугольников – меньшие обеспечат крутой склон скатов.

В случае обустройства шатрового изделия своими руками, специалисты рекомендуют для начала сделать чертежи в развернутом виде в натуральной величине. Этот чертеж прикладывается к трубе, если он идеально «садится», можно приступать к устройству дымника из металла.

Последовательно произведите с листом металла следующие манипуляции:

  1. Разложите бумажный макет на металлической панели, а края зафиксируйте кромками.
  2. Теперь аккуратно вырежьте изделие нужной формы с применением ножниц по металлу.
  3. Разложите развертку на верстаке и прокуйте внутренние ребра, соединяющие центр шатрового приспособления с внешними краями. Конструкция станет еще прочнее, если по кромкам распределить проволоку, делается это при помощи специального закатывающего инструмента.
  4. Если есть фальц, отлично. Он позволит соединить стороны металла, для этого согните кромки, они должны располагаться по перпендикуляру относительно главной плоскости и по параллели друг к другу. После подогните более высокую кромку к укороченной. Прокуйте фальц, это поможет разместить его в плоскости вместе с гранью дымника.
  5. Используя 4 металлические стойки, зафиксируйте каждую к скатам верхней составляющей приспособления.
  6. Пройдитесь по дымнику штырями из металла.

Монтаж дымоходов из нержавеющей стали

Установка элементов производится снизу от теплогенерирующего аппарата вверх. Если присутствует несоответствие диаметров, место сочленения уплотняется жаростойким герметиком. При монтаже внутренняя труба входит внутрь предшествующей, а наружная труба одевается на предыдущую. Для лучшей герметизации труб обязательно использовать герметик с рабочей температурой не менее 1000°С.

Места стыков труб и других элементов (отводов, тройников и т.п.) скрепляются хомутами. Они должны находиться вне потолочных перекрытий. На каждые два метра дымохода устанавливаются стеновые кронштейны, а тройник должен иметь опорный элемент. Крепление частей к строительным конструкциям должно осуществляться также с помощью консолей и опорных площадок не реже чем через пять метров. Крепление соединительных труб должно исключать возможность прогиба.

Колпак на трубу дымохода своими руками …
Колпак на трубу дымохода своими руками …
Как сделать колпак на трубу дымохода …

Установку необходимо проводить на кронштейнах через стену или по прямой через крышу.

При принятии решения о способе монтажа требуется учесть следующие моменты:

  • размеры постройки – если небольшие, то логично сделать выносную конструкцию;
  • помещение старое или строится с нуля.

Как изготовить козырек на дымоход

Прежде всего нужно выяснить внешние размеры оголовка, куда планируется крепить зонтик, а затем набросать от руки эскиз с изображением будущей конструкции. Для ее разработки воспользуйтесь простыми правилами:

  • габариты или диаметр изделия должен быть на 10 см больше размеров трубы, чтобы края выступали на 50 мм со всех сторон;
  • угол уклона скатов – от 30 до 45°;
  • минимальная высота от среза дымохода до грибка – 100 мм, как продемонстрировано на чертеже.

Помимо традиционного зонтика, есть и другие варианты конструкций – дефлектор и вращающийся флюгер – «подхалим». Первый позволяет реально усилить тягу за счет ветрового давления, создающего разрежение внутри цилиндрического корпуса, куда выходит дымовой канал. Зато в безветренную погоду данное приспособление не только теряет свои преимущества, но и ухудшает силу тяги в трубе, создавая повышенное сопротивление на выходе продуктов горения.

Схема работы дефлектора – ветер создает внутри колпака разрежение

Для справки. Такой же эффект создают ротационные сферические насадки, чей пример изображен на картинке.

Насадка красивая, но не слишком эффективная и надежная Полуцилиндрический флюгер, собранный из нескольких сегментов и вращающийся на специальном подшипнике, получил название «подхалим» благодаря способности поворачиваться за ветром. Если бы не высокая цена и сомнительная надежность подшипника, он стал бы идеальным колпаком для любого круглого дымохода, поскольку успешно защищает устье от задувания и осадков.

Флюгер хорошо помогает от задувания ветром, но от сильных порывов может сломаться

На изготовление дымоходных козырьков идут различные материалы – тонколистовая сталь с цинковым и полимерным покрытием, нержавейка и даже медь. Чтобы смастерить колпак на трубу своими руками, мы рекомендуем первые 2 варианта – оцинкованный либо крашеный металл толщиной не менее 0.5 мм.

Делаем простой круглый грибок

Для выполнения этой работы понадобятся обычные инструменты – ножницы по металлу, дрель, молоток и приспособление для постановки заклепок. Определив необходимые размеры грибка, действуйте в таком порядке:

  1. Завинтите в деревянную планку 2 самореза на расстоянии, равном радиусу изделия плюс 15 мм. Получите импровизированный циркуль, с чьей помощью наметите на металле центр круга и прочертите его контур.
  2. Обрежьте заготовку ножницами, а затем нарисуйте сектор с длиной дуги примерно 120 мм (фигура напоминает первый кусочек круглого торта).
  3. Вырежьте этот клин, после чего с усилием совместите внешние края круга и зафиксируйте их в тисках.
  4. Просверлите вдоль получившегося шва 3 отверстия и соедините концы детали заклепками либо винтиками М4 с гайками. Верхняя часть флюгарки готова.

Двускатный зонт прямоугольной формы

Для изготовления этой разновидности колпаков желательно воспользоваться станком — листогибом или обратиться за данной услугой в соответствующую мастерскую. В крайнем случае придется гнуть элементы вручную по линии, аккуратно пристукивая металл резиновым молотком на деревянном бруске.

Как и в предыдущем варианте, первым делом надо снять наружные размеры кирпичного дымохода, а затем рассчитать и зарисовать выкройку, как показано на чертеже. Здесь же приведены формулы для определения длины сторон элементов в зависимости от исходных габаритов трубы и высоты флюгарки.

Совет. Нижнюю часть, опоясывающую устье дымового канала, лучше выполнить в виде Z-образного профиля с углами 90°, который впоследствии «сядет» сверху на оголовок. Затем эти профили соединяются в цельную раму на заклепках.

Сборка рамы и монтаж стоек по углам, крепление производится заклепками Изготовить колпак на трубу своими руками относительно просто – нужно раскроить металл согласно чертежу, согнуть по штриховым линиям и соединить детали заклепками. В качестве жестких стоек предлагается взять готовые уголки из крашеного металла толщиной 0.5—0.7 мм. Как происходит сборка двускатной флюгарки и козырька в виде крышки с проходом трубы, наглядно показано в видеосюжете:

Для чего нужен дефлектор? Функциональные особенности

Дефлектор (в переводе с англ. «отражатель») – трубная конструкция, установленная на оголовок для защиты верхней части дымохода.

Основным назначением дефлектора является усиление и выравнивание тяги отопительного оборудования (печи или котла) для безопасного вывода продуктов сгорания. При отсутствии дефлектора возможно проникновение воздушных масс, которые в дальнейшем препятствуют или противодействуют хорошей тяге теплового генератора.

Наличие подобного устройства способствует повышению КПД отопительного оборудования до 20%.

Кроме основного назначения – отвода дыма, устройство используется для выполнения ряда важных функций:

  • Выравнивание тяги . Хорошая тяга обеспечивает поступление кислорода, что приводит к экономии топливного материала – он быстрее и полностью сгорает в теплогенераторе.
  • Искрогашение . Образование искр происходит в результате увеличения температуры горения топлива и тяги в дымоотводной конструкции, что может стать причиной возгорания. Устройство обеспечивает безопасное выгорание искр.
  • Защита от негативного воздействия атмосферных осадков . Подобное приспособление обеспечивает надежную защиту дымового канала от дождя, снега, града и сильного ветра. Это способствует эффективной и бесперебойной работе отопительного оборудования даже при плохой погоде.
Загрузка…

Грибок (колпак) на трубу дымохода своими руками — расчет размеров | Дефлектор Вольперта — Григоровича

Автор Trubtraid.ru Опубликовано Обновлено

Ключевая функция газохода заключается в выводе из системы продуктов сгорания. Чтобы система работала надежно нужно оснастить дымоход грибком (дефлектором). Он защитит ее от попадания внутрь снега, пыли и других ненужных элементов. Кроме того, наличие указанной детали улучшает тягу.

В этой статье вы узнаете зачем нужен дефлектор на дымовую трубу. Мы сделаем краткий обзор имеющихся вариантов колпаков.

У вас будет возможность сравнить их и узнать о плюсах и минусах каждой разновидности. Мы также расскажем о том, как произвести грибок своими руками. Кроме того, вы сможете посмотреть чертежи и видео по тематике нашей статьи.

Функциональность изделий

Грибки для дымоходных труб представляют собой простые устройства, выполняющие важную функцию. Потоки воздуха разделяясь о колпак проникают в канал, вызывая эффект «подсасывания». Это приводит к появлению участка, где преобладает пониженное давление. В это направление и устремляется дым. Важно учитывать, что воздух может перемещаться горизонтально или же под углом.

Наличие дефлектора снижает риск возгорания. Чтобы повысить его эффективность следует установить искрогаситель. Он представляет собой особую сетку. Использование козырька с турбиной позволяет обеспечить достойными показателями тяги практически любой газоход.

Виды конструкций

На сегодняшний день разработаны грибки самых различных разновидностей. Мы расскажем вам о наиболее популярных из них.

Итак, согласно отзывам потребителей, наибольший интерес представляют:

  1. Дефлектор Вольперта — Григоровича. Характеризуется круглой формой и конусообразным зонтиком. Как правило, не оснащен капельником.
  2. Четырехскатный грибок. Имеет прямоугольную форму. Ставится на дымоходы из кирпича с такой же конфигурацией.
  3. Грибок с полукруглой крышей. Дизайн данной разновидности достаточно эстетичный. Его часто можно увидеть на кровле зданий, сооруженных в европейском стиле. Но эффективность этого грибка к сожалению низкая.
  4. Плоский козырек. Обладает плоским прямоугольным навесом. Такие изделия характерны при обустройстве домов в стиле минимализма. Важно знать, что на кронштейны данного изделия в зимний период воздействуют сильные нагрузки. Это связано с накапливанием снега на зонтике.
  5. Стандартный грибок. Имеет пирамидальную конструкцию. Изготовляют данную разновидности из листа металла и соединяют с фартуком-капельником с помощью специальных кронштейнов.

Дефлектор Вольперта — Григоровича

Данная разновидность устройства наиболее эффективная и популярная. Поэтому о ней мы поговорим более детально.

Этот дефлектор часто ставят на дымовые трубы газовых котлов. Ключевая фишка данной конструкции состоит в наличие под зонтом перевернутого конуса. Поэтому во время бокового обдува в канале возникает пониженное давление, и продукты горения устремляются из газохода наружу.

При сильном ветре «сверху вниз» давление в зоне дефлектора может наоборот повышаться. Этот момент нужно учесть при проектировании и монтаже дымоотводящей системы. Но в большинстве случаев обдув происходит именно сбоку. Поэтому рассматриваемая разновидность изделий подойдет для большинства газоходов.


Выглядят они следующим образом:
  • диаметр диффузора: снизу — 2*D, сверху — 1.5*D;
  • высота диффузора — 1.5*D;
  • погружение канала в диффузор — 0.15*D;
  • высота обоих конусов зонтика — 0.25*D;
  • расстояние между диффузором и колпаком — 0.25*D.

Данные соотношения размеров были получены опытным путем. При производстве данной модели обязательно придерживайтесь этих формул.

Изготовление колпака

Сделав все важные расчеты нужно начинать к раскрой металла для создания изделия. Лучше всего для этой цели применять нержавеющую сталь небольшой толщины. В крайнем случае допустимо применять оцинковку.

Выкройка для грибка выглядит как изогнутая полоска стали. Для зонтика она представляет собой два круга с вырезанными элементами.

Также важно оставить металлическую полосочку, размером два или три сантиметра на одном крае для облегчения стыковки. При этом зонтик должен быть на несколько сантиметров больше обратного конуса.

Чтобы не терять время на загибы металла, используйте заклепки и заклепочник. В данном случае вас не должен интересовать уровень герметичности. Это здесь ни к чему. Использование заклепок существенно ускоряет работу.

При выполнении задачи удобно применять оправку из бруса. На нее надевают диффузор. Затем нужно сделать отверстия сразу в двух краях. После этого вставляется заклепка и устанавливается посредством заклепочника.

Таким же образом изготовляется конусы. Не стоит сразу же соединять их вместе. Для закрепления зонтика к диффузору лучше всего воспользоваться отрезками резьбовой шпильки. Чтобы сформировать надежное крепление будет достаточным применить три. Шпильки закрепляются к диффузору на петлях, которые выполняют из металлической полоски. Их также крепят посредством заклепок. Шпильки нужно просто вкрутить и затем зафиксировать с помощью гаек. Таким способом вы сможете оперативно и надежно закрепить зонтик на необходимой вам высоте.

На обратном конусе также нужно просверлить три отверстия. Он фиксируется на определенной высоте посредством гаек с шайбами. Далее закрепляют зонтик. Он несколько больше обратного конуса. Поэтому его подрезают в нескольких местах на один или два сантиметра. Полученную полоску нужно загнуть на нижний конус. Эту операцию нужно проделать несколько раз. Такая система позволит скрепить оба элемента максимально надежно между собой. Благодаря тому, что верхняя часть конструкции больше нижней, дождь или снег не будет способствовать скоплению жидкости внутри пространства между двумя конусами.

Наш грибок готов. Далее нужно установить его на дымоходную трубу. О процессе монтажа конструкции вы сможете прочитать в отдельной статье, размещенной на нашем сайте.

Смотреть видео:

Колпак на трубу дымохода своими руками по чертежам

Дымовую трубу обязательно нужно защищать от осадков. В холодное время вода начинает застывать в трубе, возникает опасность ее разрушения. Для этого верхняя часть закрывается специальным колпаком. Чтобы придать трубе более эстетичный вид, жестянщики изготавливают такие колпаки самой причудливой формы. К примеру, дымоход закрывают колпаком в виде флюгера. Он не только закрывает трубу, он еще показывает, куда дует ветер. Однако колпак на трубу дымохода своими руками можно сделать, если под рукой есть нужный материал.

Содержание

Общее


Дымоход может закрываться самыми разными системами. Все они выполняют одну и туже функцию, но называются по-разному:

  • зонт на трубу;
  • грибок;
  • оголовок;
  • навершие.

Конечно, такое перечисление можно продлить. Существует еще много других обозначений.

Известна очень похожая конструкция, получившая название «флюгарка». Имеется в виду подставочный каркас для флюгера.

Чтобы правильно сделать такое устройство, необходимо точно знать, какие функции должен выполнять колпак для трубы дымохода.

  • В помещение не должна попадать влага.
  • Он защищает дымоходную трубу от мусора и всевозможных посторонних предметов.
  • Колпак на дымовую трубу усиливает тягу благодаря созданию определенной направленности воздушного потока.

Если дымоходную трубу закрывает навершие, его часто делают в виде небольшого зонтика или домика. Причем конструкция крыши и ее форма не имеет ограничений. Иногда навершие представляет собой оригинальное и неповторимое сооружение. Главным остается одно: оно должно выполнять свои основные функции — защищать дымоход.

Форма трубы влияет на конструкцию изделия. Ведь геометрия трубы может иметь несколько видов:

  • круглая;
  • прямоугольная;
  • квадратная.

На внешний вид колпака влияет:

  • форма крыши;
  • угол наклона;
  • «роза ветров».

Конструкция колпаков условно подразделяется на несколько подвидов:

  • Классическая флюгарка. Ее внешний вид очень похож на домик, со скатами.
  • Зонтик на трубу дымохода своими руками устанавливается в качестве навершия на радиусные трубы.
  • Навершие плоского вида.
  • Флюгарка, установленная на щипцовой кровле.
  • Колпак, оборудованный открывающейся крышкой.

Как мы видим, конструкция колпаков может быть самой разной, для изготовления используется:

  • сталь;
  • алюминий;
  • медь;
  • нержавейка;
  • сплав цинка и титана.

Колпаками из меди чаще всего закрывают дымоходы плоских крыш.

На зданиях европейского стиля, монтируют колпаки, оборудованные полукруглым навершием.

Очень красиво выглядят дымники, изготовленные из оцинковки или нержавейки. Качество таких изделий и их долговечность не уступают медным сплавам.

Как самостоятельно изготовить дымник


С первого взгляда кажется что конструкция такого колпака настолько проста, что ее изготовление не вызовет никаких сложностей. Однако создать такое приспособление у себя дома довольно сложно.

Если у вас мало опыта подобной работы, сначала нужно сделать точный чертеж будущей конструкции. Затем его нужно скопировать на лист толстого картона.

Шаблон нужно вырезать и решить, как будет крепиться колпак. Возможно, это будет сварное соединение, а можно использовать саморезы.

Решив вопрос с креплением, нужно вырезать все части колпака из металлического листа и начать предварительную сборку.

В процессе работы очень важно, чтобы все замеры трубы были сделаны правильно. По этим размерам выполняется изготовление будущего колпака.

На предоставленном рисунке показан самый простой чертеж колпака, установленного на 4-скатной крыше. Для грамотного определения угла наклона необходимо сделать расчеты по формуле, показанной на рисунке.

Последовательность действий

Первый этап. Металлическая листовая заготовка кладется на стол. Причем фронтальная часть должна «смотреть» вверх. На чертеже показано конкретное место, где нужно просверлить отверстие диаметром 3,5 миллиметра.

Второй этап. Заготовку нужно согнуть строго по пунктирным линиям, показанным на чертеже. Угол сгиба должен быть равен 90 градусам. Вручную сделать такой угол невозможно. Для работы потребуется специальный инструмент — листогиб.

С его помощью можно получить четкие линии. Образование вмятин полностью исключается. Конечно, такой инструмент есть не у каждого. Поэтому его можно заменить другим способом. Край угла крепится струбциной к верстаку. Для сгибания изделия достаточно иметь обычный молоток.

Третий этап. Заготовка сгибается по линиям с отметкой «d». Посоветовать что-то насчет получения угла очень сложно. Он определяется экспериментальным путем. Главное, чтобы получился задуманный вид колпака.

Конструкция не должна иметь видимых деформаций. Она должна быть абсолютно ровной, перекосы не допускаются. Проверить ее прямолинейность можно, поставив колпак на стол.

Если перекосы не обнаружены, маркером отмечаются ребра жесткости, расположенное внизу. Керном делаются насечки и проводится сверление.

Четвертый этап. Готовый дымник скрепляется 3,2 мм заклепками.

Пятый этап. Заготовка сгибается согласно значениям «b — а». Это необходимо чтобы выполнить фиксацию ножки.

Шестой этап. Согласно диаметру дымовой трубы изготавливается основание, к которому будет крепиться колпак. С этой целью дополнительно используются металлические уголки.

Очень важно расположение уголка сделать так, чтобы его одна сторона была сбоку. Вторая касалась кирпичной кладки.

Детали будущей конструкции совместно с ножками соединяются электродуговой сваркой.

Седьмой этап. Проводится зачистка основания. Оно покрывается специальным антикоррозийным составом. Когда он полностью высохнет, основание можно покрасить краской, нанеся несколько слоев. Подойдет любая краска, предназначенная для внешнего использования.

Восьмой этап. Колпак крепится к основанию.

[tip]Если вам сложно сделать квадратный колпак, можно воспользоваться более легким способом.[/tip]

Достаточно взять выгнутый лист металла. Подогнать его под нужные размеры. Технология изготовления колпака в этом случае будет отличаться от приведенной выше.

Этап первый. Нужно тщательно измерить габариты дымохода. Опираясь на полученные размеры, изготавливается основание для будущего дымника.

Этап второй. Стальной уголок требуется установить так, чтобы вся конструкцию была надежно закреплена. Одно ребро уголка будет держать дымоход снаружи, а другое упрется в торец трубы.

Этап третий. Изготавливаются ножки, соединяющие основание со всей конструкцией. Кроме того, они будут поддерживать колпак. Все ножки должны иметь высокую прочность и жесткость. Ведь им придется противостоять сильным ветрам и большому количеству снега.

Четвертый этап. Все детали конструкции покрываются антикоррозийным составом и красятся несколькими слоями краски. Все действия выполняются аналогично вышеописанному варианту.

Пятый этап. Проводится сборка конструкции. Технология такой сборки зависит от вида используемого материала.

Чертеж простого колпака


Стандартизированные изделия


Китайская флюгарка, имеющая вогнутые расходящиеся во все стороны листы.

Скругленные грани придают конструкции легкость и элегантность. Все грани крышки изготовлены слегка скругленными. Такие флюгарки на трубу дымохода украсят кровлю, имеющую радиусные грани.

Скачать чертеж можно тут.

Стандартная флюгарка

Конструкция имеет второе дно. Устанавливается на печную трубу своими руками, а также на каминных дымоходах. Считается самой востребованной моделью. Такую флюгарку можно устанавливать на любом здании.

Скачать чертеж можно тут.

Флюгарка, имеющая решетки, установленная на 4 скатной крыше.

Относится к самым современным конструкциям в европейском стиле.

Скачать чертеж можно тут.

Нестандартные изделия


Флюгарка, оборудованная дефлекторами.

Устанавливается на дымоход, если имеется принудительная вентиляция. Благодаря дополнительным воздуховодам, сделанным в крышке, выводится большой объем дыма без дополнительного сопротивления.

Скачать.

Флюгарка, имеющая дополнительную крышу

Устанавливается только для наращивания дымохода и работающей принудительной вентиляции. Угарный газ быстро выходит из дополнительной трубы, так как он не доходит до крышки, а сразу выходит из «второго дополнительного этажа» изделия.

Скачать

Флюгарка, оборудованная двумя скатами

Конструкция имеет необычный и очень оригинальный дизайн. Воздух выходит очень быстро и не встречает никакой преграды.

Скачать

Флюгарка, имеющая закругленную крышку.

Изделие сделано согласно европейской моде. Оно украшает дымоходы Германии и других стран. Конфигурация модели отличается радиусной формой.

Скачать

Флюгарка, оборудованная открывающейся крышкой

Такую систему очень легко обслуживать. Чтобы ее почистить не требуется проводить демонтаж всей конструкции. Подход к внутренней поверхности дымохода и вентиляционного канала полностью свободен.

Скачать

Флюгарка, закрытая решетками и имеющая плоскую крышу

Устанавливается на плоских крышах. Один из самых модных европейских стилей. Очень легко устанавливается. Конструкция рассчитана на длительную эксплуатацию.

Скачать

Флюгарка декорная

Оборудована двухуровневой гладкой крышей. Имеет кованые ножки.

В изделии объединилась монументальность и некоторая «вычурность». Устанавливается при необходимости создать необычный архитектурный дизайн.

Скачать

Флюгарка «Премиум», оборудованная дефлекторами

Устанавливается только при работающей принудительной вентиляции.

Скачать

Источник

Козырьки на дымовые трубы тепловых сооружений. Как сделать шапку на дымоход своими руками козырек на трубу вентиляции своими руками

С технической точки зрения заглушка — это специальное металлическое приспособление, предохраняющее выход дымохода от негативного воздействия атмосферных факторов. Он никоим образом не должен влиять на расчетные, не искажать начальные условия движения воздушных потоков и т. Д. Наличие других более сложных устройств на дымоходе следует предусмотреть еще на этапе проектирования отопления.

Важно. Перед установкой шапки внимательно ознакомьтесь с требованиями нормативных актов, отраслевых документов и СП 7.13130.2013.

Как вы заметили, не все дымоходы с заглушками, так как у владельцев сооружения свои убеждения, часто они противоречивые, но каждый имеет право на жизнь. Перед принятием окончательного решения следует ознакомиться с точкой зрения противников и сторонников подобных структур.

Табл. Аргументы за и против установки колпачков

Выполняемые функции Краткое описание фактических характеристик

На крыше зданий направление ветра зависит от размера, положения и угла наклона коньков. Для предотвращения появления реверсивной тяги производятся специальные инженерные расчеты обогрева, регулирующие высоту дымохода в зависимости от его расположения и удаленности от конька.Ветер на ровной местности никогда не дует сверху вниз, только водовороты на крыше могут придать ему такое направление. Еще одна причина реверсивной тяги — полное отсутствие естественного притока воздуха или слишком мощная принудительная вытяжная вентиляция. Защитный козырек, если только он правильно подобран по размеру и типу, прерывает воздушный поток и обеспечивает нормальную тягу в дымоходе.

Здесь есть одна проблема — от птиц защищает только сетка, козырек должен быть огражден по всему периметру.Замерзший конденсат может появиться на сетке и резко снизить тягу. Уборка бесполезна, вода при определенных климатических условиях будет снова введена. Иногда зимой приходится залезть на крышу, снять сетку и таким образом восстановить тягу. Нежелательно делать какие-либо кровельные работы зимой, это очень опасно.

Абсолютно правильный допуск. Но для этого необходимо не сложное декоративное изделие, а всего лишь один из его элементов — колпак.

Красивая бейсболка оригинального дизайна действительно положительно сказывается на внешнем виде. Есть эксклюзивные проекты, подчеркивающие престиж строения и солидное финансовое положение их владельцев.

Как видно из списка, количество положительных и отрицательных последствий от установки шапки примерно равно, отсюда вывод — принимайте решение сами. Но помните одно универсальное требование нормативных актов: все форсунки и приспособления не должны препятствовать свободному выходу дыма и не ухудшать расчетные показатели.

Дизайн крышки

Существует огромное количество различных моделей ячеек, они отличаются функциональными возможностями, геометрическими размерами, материалами изготовления и внешним видом. Но у каждого есть обязательные элементы, обеспечивающие стабильность и эффективность.


Что касается внешнего вида, то здесь каждый мастер может стать личным дизайнером. Но мы не рекомендуем начинать конструировать и делать шапку из чистого листа. Необходимо внимательно изучить имеющуюся информацию, чтобы понять назначение и влияние каждого элемента на эксплуатационные характеристики цоколя.Только тогда вы сможете не только внести изменения в дизайн, но и понять последствия своих действий. В этой статье мы даем пошаговую инструкцию по изготовлению шапки. И для начала нужно немного познакомиться с теорией.

Пошаговая инструкция по изготовлению шапки

Ходовой колпак будет изготовлен из медного листа: он быстро покрывается тонкой пленкой оксидов и не боится вредного воздействия агрессивных химических соединений, и они всегда находятся в дыму.Толщина листа 0,6 мм, тоньше не чувствуешь, с ним легче работать, но ему не хватает механической прочности, он может деформироваться, гнуться и т. Д. Процесс значительно ускорится и повысит его качество. если у вас есть доступ к отрезному станку и гибочной машине.

Цены на листовую медь

Медный лист

Для выполнения работы требуется подготовить металлическую линейку, угольник, шило.

Шаг 1 . Нарисуйте эскиз планируемой шапки.Рекомендуем базовую модель выбирать в сети, вносить корректировки в линейные размеры. При желании добавьте оригинальные элементы декора.

Шаг 2. . На медный лист перенесите детали шляпки. Следуйте контуру рисунка. Можно увеличить его масштаб, так все нюансы проще. При переносе размеров всегда необходимо оставлять на прокатке 0,5 см.

Практические советы. Работать целым листом не намного проще, а по отдельным заготовкам для каждого элемента.Для этого их требуется предварительно нарезать по имеющимся размерам, а затем сделать разметку по каждому отдельно.

Опытные мастера настоятельно рекомендуют детализировать каждый элемент, еще раз проверяют все нюансы и только после этого переносят изображение на поверхность металла. Медь можно нарисовать специальными маркерами или обычными селлерами. Второй вариант намного лучше, у него строчка более тонкая. Кроме того, вам не придется очищать изделие от следов маркера.

Шаг 3. . Ножницами по металлу вырезаем изделие. Если у вас есть плазменная резка, то резку можно производить на этом аппарате. Вырезы небольшой длины следует делать правыми и левыми ножницами. Обратите внимание, в каком направлении нужно гнуть металл, и, в зависимости от этой особенности, выберите определенные ножницы. Тогда будет легче делать разные изгибы и соединения.

Цены на ножницы по металлу

Ножницы по металлу

По такому же алгоритму разрезать все оставшиеся заготовки.

Заглушка для гибки и сборки

Если есть минимум знаний и навыков, то эти операции не представляют больших трудностей. Если работа выполняется впервые, рекомендуется для практической отработки некоторых операций потренироваться на ненужных металлических участках. Необязательно быть медным, используйте дешевый прокатный лист.

Шаг 1 . Гибку базовых заготовок начинают с прокатки кромок. Заготовка точно выставляется на станке и за счет подъема стола металл гнется.Такие операции можно делать вручную с помощью цианки, но качество будет намного хуже. К тому же для гибки всех элементов на станке потребуется всего несколько секунд, ручной метод потребует гораздо больше времени и усилий.

Цены на листогибочные станки

Листогибобическая машина

Шаг 2. . Сделайте первую часть основания, дополнительное нижнее топливо обеспечивает повышенную прочность, его всегда рекомендуется предусматривать.Углы указаны на чертеже и контролируются транспортером во время гибки. Некоторые станки имеют фиксированные рисунки, конкретная технология механической гибки практически не влияет на алгоритм действий. По основанию рекомендуется делать перекатывание, выпуклая линия контролирует место крепления элемента на стене дымохода и увеличивает его устойчивость.

Шаг 3. . Приступаем к сборке основы шапки. Для работы требуются специальные галочки, этот инструмент разводит детали с разных сторон, скрепляя отдельные элементы в единую конструкцию.

Шаг 4. . Разложите все заготовки на ровной поверхности, проверьте размер и правильность загибов соединительных концов. Клещами загните концы и соберите элементы вместе. Замки пока не закрывают, а только готовят. Работа требует навыков, не торопитесь, не повредите лицевые поверхности. Необходимо знать, что исправление вмятин всегда будет заметно, а такие следы говорят о низкой квалификации мастера.

Шаг 5.. Закройте замки ударами изображения, нижний стол должен быть только металлическим из профилированного проката, размеры подбираются в зависимости от параметров изделия. У опытного мастера для таких целей имеется множество различных профилированных сегментов, которые он использует при выполнении работ.

На этом сборка основания для заглушки закончена, можно переходить к изготовлению крышки, либо зонта, защищающего дымоходную трубу сверху.

Изготовление кровли цоколя

Изначально чертеж внимательно изучается и при необходимости необходимо детализировать каждый элемент в увеличенном масштабе. В нашем случае крыша напоминает сложную четырехлистную конструкцию, состоит из двух трапеций и двух треугольников. Этот вариант больше всего подходит для прямоугольных дымоходов.

Шаг 1 . Перенести размер прутьев на металл, как всегда, использовать металлическую леску и провидец. Не забудьте элемент для каждого угла нарисовать за плату хвостик.Длина может быть произвольной, каждый мастер привыкает к своей. Параметры приведены в пределах 5-15 мм, жестких ограничений нет. Помните, что длина верхнего подзаголовка должна быть вдвое больше фиксированной нижней. Решение должно быть принято так, чтобы минимизировать количество непроизводительных отходов. Достаточно нарисовать один элемент, проверить правильность всех размеров, вырезать, а затем использовать его как шаблон для второго. На треугольных стержнях выпускается 30 мм, на трапециевидном 15 мм.

Шаг 2.. Вырезать заготовки по металлу. Не забывайте, что для мелких предметов выбирается левый или правый инструмент в зависимости от стороны загиба.

Шаг 3. . Начните с гибкой детали. После того, как все подготовлены к соединению, снова разложите их на гладком столе и проверьте положение. Еще есть время исправить допущенные мелкие ошибки. Ребра жесткости проложите в середине плоскости и сделайте в нижней части гибкой, это еще больше увеличивает сопротивление изгибу.Выше мы уже упоминали, что большие усилия снега и ветра повлияют на конструкцию, необходимо принять меры по увеличению прочности элементов.

Шаг 4. . Соберите зонт, это делается в несколько этапов.

  1. Вставьте соединительные элементы конька, выровняв их точно по линии.
  2. Установите треугольные коньки на трапециевидные коньки, соедините их в складку. Все подключения должны быть включены без особых усилий, убивать ничего не надо, достаточно использовать Hapami.Сгибать Соединяйте с максимальным усилием, элементы не должны смещаться после завершения сборки.

После того, как крыша будет полностью готова, можно приступать к изготовлению ножек.

Шаг 5. . На куске меди подходящего размера нарисуйте предметы. Отрезать новый лист необязательно, можно использовать отходы, их достаточно сформировать, чтобы подготовить мелкие элементы. Общая ширина заготовок около 110 мм, ширина прокатки около 25 мм.Размеры могут колебаться в зависимости от параметров сегментов.

Шаг 6. . Вырезаем заготовки для ножек, приступаем к раскатке. Заклепка будет производиться через два слоя металла, усиление прочности будет производиться прокаткой. Просверлите отверстия под заклепки.

Теперь осталось собрать крышу, ножки и корпус. Если вы планируете защищаться от птиц, необходимо по периметру прикрепить медную сетку. Помните, что в зимний период это может создать массу проблем.Сетка дополнительно фиксируется специально подготовленными уголками. Закрепите крышу на заклепках.

Конструкция полностью готова, залезаем на крышу и устанавливаем на кирпичный дымоход.

Видео — Заглушка на трубу дымохода

Отправьте материал вам на E-mail

Дымоход — одна из важнейших составных частей. Не менее важным элементом является заглушка на дымоходную трубу, выполняющую не только эстетическую функцию, но и защитную.Обеспечивает беспрепятственный и стабильный отвод продуктов сгорания.

Колпак выдает завершенную конструкцию

В первую очередь дымоход устанавливается с целью увеличения тяги за счет расхождения воздушных потоков. Различают несколько функций устройства:

  • Защищает устройство от проникновения воды и снега. При обильных дождях в конструкции может скапливаться огромное количество осадков, которые при контакте с дымовыми газами образуют кислотные соединения.Заглушка на дымоходе, в свою очередь, защищает устье труб от попадания нежелательной влаги;
  • Предотвращает появление нежелательных элементов в дизайне;
  • Улучшает тягу. Для этого продуманы дефлекторы самых разных вариаций.
Примечание! Ультрасовременные устройства имеют отдельные канавки, которые служат для удаления конденсата, образующегося на стальном покрытии при попадании нагретого воздуха.

Заглушка на трубу дымохода — производственные материалы

Для безотказной работы устройства необходимо грамотно подойти к выбору материала для непосредственного производства.Один из самых популярных материалов — медь, поскольку она прочна и имеет эстетичный вид. Если заглушка на трубе дымохода изготовлена ​​из любых других строительных материалов, в этом случае все элементы крепления должны быть латунными.

Полезная информация! Для изготовления таких устройств материалы лучше не комбинировать. Поскольку медь, контактируя с другими материалами, окисляется. Следовательно, период работы дыма значительно сокращается.

Неявно смотрится флюорка на трубе дымохода из нержавеющей стали или оцинкованной.Наибольшей популярностью пользуется устройство из нержавеющей стали с полимерной накладкой. Срок эксплуатации такого устройства достигает 20 лет. Полимерное покрытие дает возможность выбрать фуражку на крышу.


Разнообразные заглушки на дымоход

Тип флюгарка зависит от строения трубы и внешнего вида.

Разновидности дыма:

  • Общепринятые. Этот вид флуугарка имеет вид нимба на верхней части трубы.Такая конструкция может иметь разнообразную конфигурацию;
  • Европейские приспособления для дымоходов. Ключевой особенностью конструкции является колпачок округлой формы. Основная задача изделия — не допустить образования конденсата и проветривания помещения;
  • Устройство с мультикупольной камерой. Преимущество конструкции — наличие двух коньков. Такой вид изделия способствует максимальной экономии трубы от выпадения;


  • Крышка с флорой.Конструкция оснащена множеством фигурок;


  • С трепещущей крышкой. Такая конструкция позволяет быстро производить все необходимые манипуляции по уходу за трубой. Основная цель — общая вентиляция;
  • С дефлектором. Эта конструкция может быть дополнительно оснащена трепещущей крышкой. Обеспечивает прямое воздействие на силу тяги.

Статья по теме:

Как выбрать и купить колпак на дымоход с учетом его конструкции?

При выборе изделия необходимо учитывать прямое устройство дымохода.Идеальный вариант — трехслойное устройство из модульного. Если есть такое устройство по защите дымохода от атмосферных осадков, можно не волноваться. Поскольку вся влага, попадающая внутрь конструкции, собирается в коллекцию.

Если говорить о газовых устройствах, то в данном случае наиболее предпочтительна форсунка. Оптимальный вариант для твердотопливной системы — дефлектор-лопатка.

Для кирпичных труб противопоказаний для кирпичной кладки в сочетании с твердотопливной системой нет и можно отдать предпочтение любой такой.

Примечание! При использовании газовых систем установка зонтов категорически запрещена.

Изготовление козырька кадрового

Чтобы правильно сделать заглушку на дымоход своими руками, следует использовать чертежи более простых образцов.

Для работы необходимы следующие приспособления и материалы:

  • Оцинкованная сталь, медь или нержавеющая сталь;
  • Ножницы по металлу;
  • Плоскогубцы, киянка, тиски.


Полезная информация! Для измерений используйте линейку и металлический уголок.

Алгоритм выполнения работ:

  • Изготовление козырька нужно начинать с замера дыма.
  • Формирование схемы на бумаге. При этом следует учитывать, что прибор должен свободно одеваться на трубу. Следовательно, существующие размеры трубы добавляют зазор примерно на 2-3 мм.

  • Готовый чертеж необходимо перенести на стройматериалы и вырезать;
  • Сторона заготовки на пунктирной линии «А» загнута на угол 90 градусов.Затем такую ​​же процедуру нужно проделать с прямой обозначенной буквой «D». В месте крепления необходимо проделать 3 сквозных отверстия (шаг 15-20 см) и закрепить конструкцию заклепками;

  • Схема фартук-капельница должна быть перенесена на материал и разрезана. Все стороны изделия загнуты и скреплены заклепками.

  • Из плиты необходимо сделать опоры соответствующей длины, приварив их к фартуку и колпаку.Образовавшиеся швы следует обработать грунтовкой по металлу.
Полезный совет! На изготовленный колпачок следует нанести антикоррозийное средство и покрасить в несколько слоев.

Назначение и применение дефлекторов

Дефлектор — это конструкция, предназначенная для улучшения тяги при создании разряда в трубе дымохода.

Существует ряд секретных форм:

  • типа ЦАГ;
  • Округлый тип;
  • прибор Григоровича
  • ;
  • Открытый и n-образный.

Конструкция состоит из нескольких отдельных частей:

  • Цилиндр нижнего типа;
  • Диффузор;
  • Зонт.

Диффузор цилиндрической формы расположен в верхней части конструкции, а зонт выполняет функции безопасности. Подобные изделия изготавливаются из оцинкованной стали, что исключает процесс коррозии, предотвращая засорение трубы мусором.

Дефлектор на дымоход своими руками чертежи и фото

Для изготовления дефлектора, прежде всего, необходимо разработать чертежи будущего устройства, которые являются неотъемлемыми элементами работы.

Для правильных расчетов расчетных параметров необходимо знать внутренний диаметр дымохода.

Таблица для правильного расчета дефлектора для дымохода.

Внутренний диаметр дымохода D, мм Высота дефлектора H, мм Ширина диффузора d, мм
120 144 240
140 168 280
200 240 400
400 480 800
500 600 1 000

Алгоритм работы манипуляций:

  • Все элементы рисунка перенесены на бумагу;
  • Бумажные элементы конструкции предварительно соединяются, так как они должны быть в окончательном виде;
  • С бумагой все предметы переносятся на стройматериал и вырезаются;
  • Для изготовления диффузора металл свернут в цилиндрическую форму.Края конструкции скрепляются;
  • Внешний цилиндр изготавливается аналогично;
  • Ленты (из металлического материала 3-4 шт.) Длиной около 20 см и толщиной 6 см. На колпачок крепятся элементы;
  • Зонт прикреплен к диффузору и встроен во внешний цилиндр.
Полезный совет! В местах складывания здания металл следует подправить и заточить, чтобы сделать его тоньше.

Дымоход на кирпичных трубах и кованые заглушки для дымоходов: характеристики и цены

На просторах рунета есть множество советов и видео, как сделать козырек для трубы дымохода своими руками.Однако далеко не у всех есть желание производить собственную конструкцию, и многие предпочитают приобретение готового устройства.

Купить дымоходы на кирпичных трубах можно в пределах 700 — 7000 рублей в зависимости от сложности конструкции. Чтобы купить кепку самой простой конструкции, придется потратить около 400 рублей.

Использование дефлектора на дымовой трубе газового оборудования не рекомендуется. Поскольку низкая температура газов зимой может привести к тому, что горизонтальная часть выхода в дымоход промерзнет, ​​а дефлектор способствует усилению такого рода тренда.

Полы специалисты не рекомендуют, так как их вращающиеся элементы довольно быстро выходят из строя. Зимой из-за образования конденсата лед покрывается льдом, что приводит к разрыхлению кладки трубы. Следовательно, оптимальным вариантом для дымоходов являются козырьки.

Пример «умного» дефлектора с поворотной крышкой

Экономия времени: выбирайте статьи каждую неделю по почте

На профильной стороне крыши каждого дома, в котором устроен камин или печь, всегда можно заметить выхлопную трубу.Часто сверху снабжается специальным защитным колпачком. И хотя такой прием довольно древний, он снова «вернулся». И это совершенно не удивительно, ведь он придает особую индивидуальность и уникальные структуры. С точки зрения архитектуры подобные инсталляции над кровлей самые разнообразные. Сделать козырную карту на трубу дымохода можно не только красиво, но и функционально.

Такой элемент называется дефлектором. В бытовых условиях он называется Флягарком, как и дымчатый.

Основные задачи установки дефлектора:

  1. Усиленная тяга, возникающая за счет отклонения воздушных потоков.
  2. Защита и предотвращение канала выхода дыма от попадания в него различного мусора, снега или дождя.
  3. Повышение коэффициента полезного действия дымохода.
  4. Кладка усиленная (из кирпича).
  5. Крыша декорированная.

Если дефлектор исправен, происходит нормальное поглощение турбулентности и завихрений воздуха, создавая различные шумы и вибрации внутри дымохода.


Свойства помещений

Конструкция изделия состоит из 2-х основных частей:

  • Накидки, защищающие от различных атмосферных осадков;
  • Капельница, уменьшающая воду, стекающую по верхней части трубы.

Если на нем варить воду, то на нем будет лед, на морозе на нем будет образовываться лед. Он разрушительно действует на сам дизайн.

Когда-то была изобретена конструкция с дымоходами. С первого раза в них регулярно выпадал мусор, снег и дождь, а бывало, что даже птицы.После изобретения защитных колпачков эта проблема была устранена.

Через некоторое время довольно практичный прибор дополнился эстетикой. С тех пор грузы не только выполняют защитные функции, но и украшают крыши домов. А некоторые строительные конструкции — настоящие искусственные шедевры.


Разнообразие конструкций

Козырьки существуют разных типов:

  1. В виде «домиков», у которых плоский верх и четырехскатная крыша.
  2. В том же виде «домик», имеющий четырехскатную крышу.
  3. С верхом в форме полусферы.
  4. Верх — крышка, которую можно полностью открыть.
  5. Верх с лопаткой.

Формы дефлекторов разные:

  1. Палатка.
  2. Сводчатый (полуцилиндрический).
  3. Четыре страницы.
  4. Исследование.
  5. Двухместный.
  6. Четыре шт.
  7. Квартира.

Дефлекторы с плоским верхом выполнены из меди и часто используются на объектах в стиле модерн.Для конструкций в европейском стиле характерны полусферы.


Благодаря извилистой крыше дымоходы надежно защищены от атмосферных осадков, а также способствуют отличной вентиляции дымоходов.

При установке козырька со встроенной в него лопаткой дополнительно можно сделать демпфер, позволяющий полностью беспрепятственно выводить дым во время ветра.

При наличии крышки каналы тоже чистятся без труда.Причины их засорения могут быть разными:

  1. В период сильных ветров ветер, «давя», выходящие из него газы попадают в дым. Следовательно, тяга очень падающая, и на стенках выходного канала скапливается большое количество дыма.
  2. Изначально неправильно рассчитан диаметр трубы.
  3. Высота трубы слишком мала, и ее установка совершенно не в том месте.

Материалы для дефлекторов

Для создания дыма используются различные материалы.Наиболее распространены среди них: медь, а также сталь (оцинкованная или нержавеющая).

Они достаточно устойчивы по отношению к воде. Но для конструкции козырьков для дымоходов предъявляются очень жесткие требования по устойчивости к явлениям коррозии. Если использовать другие материалы, через какое-то время козырек станет совершенно непригодным.

Тем не менее, самый прочный материал — это медь. Дефлектор из этого материала выглядит красиво и эстетично, а также обладает высочайшим уровнем устойчивости к воздействию воды.

Принцип Flyagark.

Основные принципы конструкций основаны на следующих действиях:

  1. Воздушные потоки по краям стенок в верхней части цилиндров навешиваются и скользят по ним, «заворачиваются» и отсасывают выходящие газы. дымохода.
  2. После установки дымохода воздух в дымоходе движется медленнее, в результате чего усиливается тяга и вентиляция.
  3. Если ветер косой / вертикальный, то козырь благодаря ему увеличивается.Воздух может проникать в отверстия в верхнем цилиндре, всасывая дым из дымохода.
  4. Направление ветра вниз способствует замедлению выхода дыма, так как завихрения появляются под самым верхним дефлектором.

Подготовка к установке козырька

Перед установкой дефлектора необходимо сделать чертеж его установки на листе бумаги. Важно экипировать и капельницу (по форме напоминает юбку). Благодаря ему вода не будет стекать по профильной стороне трубы.Соответственно, флугарт защитит дымоход со всех сторон.


Необходимо заранее позаботиться о том, чтобы козырек надежно вел себя по отношению к различным атмосферным явлениям, так как его расположение достаточно труднодоступно.

Самый прочный дым — из меди, оцинкованной / нержавеющей стали. Также можно сделать его из профильной трубы и других, более доступных, но менее практичных и надежных материалов.

При правильном выборе материала и надежно организованной конструкции он прослужит долгие годы.Производители для защиты козырьков от перегрева поверхности из полимера устанавливают специальные теплообменники, а также защитную сетку.

Важно, чтобы размер дефлектора точно соответствовал размеру дымохода.

Установка дефлектора

Козырек можно сделать своими руками. Есть два варианта.

Упрощенный вариант — изготовление сводчатого дефлектора. Необходимо подготовить всего пять элементов: 1 металлический лист (медь, оцинковка / нержавеющая сталь) прямоугольной формы и 4 стойки.Далее последовательность такая:

  1. Из листа необходимо вырезать форму проема под дымоход, чтобы он полностью его закрыл.
  2. С помощью стального уголка создаются четыре стойки, на каждом конце нужно просверлить отверстия для их закрепления.
  3. Предварительно изогнутые стойки закрепляют заклепками по углам полученного листа прямоугольной формы.
  4. Лист сгибается по дуге. Козырек вставляется в дымовой канал. Концы каждой стойки плотно прилегают к стенкам трубы.
  5. В кирпичной кладке просверливаются отверстия, и устройство фиксируется (гвоздями).


Котельное или печное отопление в доме предусматривает установку дымохода, который в большинстве случаев ведет на крышу. Обязательной частью дымоходной трубы является заглушка, которая устанавливается в конце дымохода. Его еще называют зонт, козырек, флюгант или крышка, которые могут иметь разную форму, размер и дизайн.

В строительных магазинах готовые изделия из стального оцинкованного стального листа, которые можно сразу установить на оголовье дымохода.Но сделать заглушку на трубу самостоятельно сможет любой человек с минимальными навыками работы с металлом.

Многим кажется очевидным, что заглушка на трубу необходима.

Основная задача приспособления не ограничивается защитой дымохода от атмосферных осадков, пыли и мусора. Функции зонта-трубки включают:

  • защита от т.н. Наклонить тягу — задушить дым обратно в трубу сильным ветром;
  • защита от проникновения птиц и мелких животных в дымоход;
  • продлевает срок службы кирпичной или стальной трубы;
  • отделка дымохода.

Основная роль заглушки очевидна — она ​​защищает дымоход от проникновения атмосферной влаги внутрь системы отопления, что крайне нежелательно и негативно сказывается на работе котельного оборудования.

Но против установки шапки есть оба противодействия:

  • конструкция может препятствовать выходу дыма и продуктов сгорания из дымохода, являясь препятствием на пути воздушного потока;
  • Колпачок
  • может уменьшить тягу к трубе;
  • из-за наличия водяного пара в отработавших газах зимой он образуется, а продукты сгорания не выходят наружу, а возвращаются по трубе в концентрированном состоянии, отравляя воздух в помещении.

Заглушка на трубу дымохода не помешает, при условии, что она будет правильно выбрана и установлена ​​с учетом требований СНиП и безопасности.

Конструкция дымохода будет неполной и малоэффективной без специальной заглушки, являющейся внешним элементом. Существуют разные варианты кепок, которые отличаются комплексом особенностей. Чтобы обеспечить максимальную функциональность дымохода, важно выбрать подходящую конструкцию.

Назначение и функции заглушки дымохода

Заглушка на внешней части трубы дымохода — довольно важный элемент, выполняющий сразу несколько функций.Правильно подобранная деталь для трубы хорошо дополняет внешний вид постройки, подчеркивая стиль дизайна. При этом заглушка имеет компактные размеры, легко монтируется и увеличивает КПД дымохода.

Заглушка дымохода может стать оригинальным украшением кровли жилого дома.

Заглушка дымохода изготавливается из металла, так как этот материал обеспечивает прочность и долговечность изделия. Простая конструкция выполняет следующие функции:

  • защита внутренней части дымохода от влаги, мусора и пыли;
  • усиление тяги в трубе для эффективного тушения топлива в топке;
  • эстетическое дополнение к дизайну здания;
  • продлевает срок службы дымохода за счет защиты от атмосферных осадков.

Колпачок прямоугольной или квадратной формы является наиболее распространенным вариантом. Такой элемент обеспечивает эффективную тягу и с эстетической точки зрения хорошо дополняет дизайн дымохода.

Материалы для копчения

Колпак находится вне дымохода и подвергается воздействию климатических факторов, ультрафиолетовых лучей. Поэтому для изготовления дымохода используются только качественные, прочные, стабильные материалы для изготовления разных факторов.


Металл — практическая основа дыма

Для изготовления колпака используются различные типы металлов, каждый из которых характеризуется свойствами и характеристиками.Основные варианты: стальной лист

  • ;
  • лист алюминиевый;
  • медь металлическая;
  • нержавеющая сталь
  • в листах;
  • цинко — титановый сплав.

В зависимости от материала, который служит основой для шапки, различают и характеристики изделия. Например, срок службы дымоходов из стали составляет около 5 лет, а модель из листового алюминия может эксплуатироваться до 8 лет. Наибольшей прочностью отличаются колпачки из нержавеющей стали, цинк-титанового сплава и меди, возраст которых достигает 50-100 лет.

Варианты дизайна

Существует множество вариантов заглушек дымохода, отличающихся внешним видом. При этом в конструкцию всех видов изделий входит цоколь, верхняя крыша и вертикальные стойки. Такой колпак прост и хорошо защищает дымоход от атмосферных осадков. Более сложные варианты — дефлекторы, одна из основных функций которых заключается в усилении тяги.


Дефлекторы разнообразны и могут быть как простыми, так и более сложными.

Среди наиболее востребованных вариантов у курильщиков особо следует отметить:

  • колпачок с открывающейся крышкой;
  • Дымоход
  • плоский для трубы;
  • колпачок
  • с флюгером;
  • бейсболка мультискейт-дизайна;
  • Дефлектор
  • с вентиляционными отверстиями.

Выбор того или иного варианта осуществляется в зависимости от типа кровли, конструкции дома, формы и конструкции дымохода. Например, для металлической трубы круглого сечения оптимальны металлические дефлекторы, обеспечивающие повышенное сцепление с дорогой.

Фотогалерея: Виды заглушек для дымохода

Заглушка с коваными витыми элементами красиво смотрится и хорошо дополняет дизайн дома. Флугер на остроконечной кепке — практичный и красивый вариант дизайна.Многодымовая труба обеспечивает хорошую тягу. Кованые изделия можно украсить даже большую шапку дымохода. Простой дефлектор отличается компактностью. Заглушка на широкую трубу красиво смотрится и подчеркивает уникальность постройки

Выбор заглушки в зависимости от дымохода

Правильный выбор трубы для трубы — залог эффективного обогрева помещений в доме и недостатка поломок дымохода. Выбор типа дымохода осуществляется в зависимости от варианта трубы и системы отопления.Например, для дымохода газового котла используются только элементы в виде патрубков с открытым верхом. Такая модель дает возможность исключить покрытие всей поверхности шапки в зимнее время года.


Трубная продукция оптимальна для газового отопления

Для кирпичных выводов часто используются многокомпонентные, прямоугольные или квадратные элементы. На поверхности таких шапок не скапливаются осадки, поэтому курильщики не подвергаются значительной нагрузке. Форма дефлектора выбирается в зависимости от личных предпочтений постройки здания.Многие варианты заглушек легко дополняются кованой лопаткой или витыми элементами.

Изготовление шапки своими руками

Самый распространенный и универсальный вариант — это прямоугольная крышка с четырьмя прорезями. Приобрести такое изделие несложно, но вы можете сделать из него самостоятельно более простой, но не менее эффектный вариант полукруглой формы.


Полукромка дымовая проста и удобна в эксплуатации

Для этого вам понадобится металлический оцинкованный лист толщиной 1 мм, рябь, ножницы по металлу.Комплекс устройств дополняет маркер для разметки. Заранее определите размер рисунка и сделайте рисунок в натуральном цвете на картоне. Вы можете сделать чертеж самостоятельно или взяв за основу подготовленную схему и скорректировав ее параметры.


Для дыма полукруглой формы можно использовать чертеж конструкции прицела, изменив форму крышки

Комплекс работ по изготовлению дыма включает следующие этапы:


Видео: Производство дыма

Изготовление дыма заглушка на трубу дымохода своими руками несложна, но важно точное определение параметров изделия.Качественные материалы также являются залогом создания прочной конструкции.

Как заменить кухонную вытяжку

Кухонная вытяжка Замену легко выполнить вместе с членом семьи или другом. Хотя вы можете задаться вопросом, зачем кому-то заменять кухонную вытяжку, обычно ответ прост. Например, кто-то может захотеть обновить внешний вид своей кухни. Или кто-то может заменить его из-за того, что он не работает должным образом. В любом случае, вот как заменить кухонную вытяжку.

ПРЕДУПРЕЖДЕНИЕ : Помните, что вы имеете дело с электричеством, поэтому держитесь подальше от воды и соблюдайте все меры безопасности, указанные производителем.

Шаг 1 — Отключите электричество

Не забудьте отключить подачу электричества на старую кухонную вытяжку. Это нужно будет сделать через коробку автоматического выключателя. Подождите 10–20 минут, а затем проверьте провода с помощью тестера цепей, чтобы дважды убедиться, что на кухонную вытяжку не подается электричество.

Шаг 2 — Удалите старую вытяжку

После того, как вы точно узнаете, что на нее не подается электрический ток, вы можете начать процесс удаления старой кухонной вытяжки. Сначала следует снять крышку электропроводки, которая находится у светильника. Затем попросите члена семьи или друга держать старую кухонную вытяжку, пока вы откручиваете от нее все винты или болты. Как только это будет сделано, вы можете свободно снимать его.

Шаг 3 — Проверьте проводку

Дважды проверьте, что у вас есть как минимум 12 дюймов проводки для подключения кухонной вытяжки к стене.Следует отметить, что если у вас кухонная вытяжка без вентиляционных отверстий, переходите к шагу 5.

Шаг 4 — Найдите воздуховоды

Если ваша новая кухонная вытяжка имеет вентиляционные отверстия, вам нужно будет найти вентилятор или вентиляционный канал. Как только вы найдете его, вы можете открыть вентиляционное отверстие, где оно будет принадлежать.

Шаг 5 — Провода

Откройте крышку для проводки и поместите ее в безопасное место для легкого доступа.

Шаг 6 — Установите новую кухонную вытяжку

Попросите друга или члена семьи поднять кухонную вытяжку и отметить места, где будут находиться винты или болты.Затем попросите их поставить кухонную вытяжку и ввернуть шурупы наполовину в отверстия. После этого можно задвигать кухонную вытяжку.

Шаг 7 — Проложите проводку

Слегка протяните проводку через соответствующие отверстия и соедините оба черных провода от новой кухонной вытяжки с черным проводом от стены с помощью гайки. Затем соедините два белых провода от вытяжки с белым проводом от стены, снова используя проволочную гайку. Затем подключите зеленый провод к зеленому винту заземления.Затем снова установите проволочное покрытие.

Шаг 8 — Затяните винты

Завершите затяжку винтов на месте.

Шаг 9 — Тест

Убедитесь, что вентилятор и свет работают. Если предполагается, что он будет выходить наружу, убедитесь, что воздух выходит из вентиляционного отверстия без проблем. Если что-то не работает должным образом, повторяйте шаги 6 и 7, пока все не станет хорошо. Помните, что вы будете работать с электрооборудованием, поэтому соблюдайте меры безопасности, установленные государством или городом.

24 Дровяные печи своими руками — Thehomesteadingboards.com

Вот 24 дровяных печи своими руками, которые может построить каждый. Некоторые проекты имеют более высокий рейтинг сложности, чем другие; но все они могут быть выполнены небольшим изменением дизайна, бартером или платой за помощь. Сделай сам не всегда означает, что ты сделаешь это на сто процентов.

Когда мы построили нашу коптильню почти шесть лет назад, мы спорили о том, что мы хотим использовать в качестве источника дыма.Мы с друзьями говорили об этом за пивом; когда вдруг один из них сказал, можно использовать пропановую печь!

Источник

Моя немедленная реакция лучше всего описана слева. Использование ископаемого топлива для наших курильщиков не соответствует нашей долгосрочной цели энергетической независимости. Когда он сказал пропановая печь, я подумал, что он имел в виду пропановую печь. Он быстро исправил мое недоразумение и рассказал мне о ледяной лачуге, которую видел раньше. Владелец переделал старый баллон с пропаном в дровяную печь для своей хижины и даже добавил к ней кухонную поверхность.Эта мысль меня заинтриговала; это было то, из чего я мог получить двойное использование. Поэтому следующие несколько часов мы потратили на наброски различных идей того, как это должно выглядеть, и это был наш окончательный результат несколько недель спустя.

Фотография слева после шестичасового обжига, чтобы удалить всю старую краску с резервуара, прежде чем я перекрасил его с помощью высокотемпературного рустолеума. Я называю это своим маленьким коричневым бомбардировщиком. В качестве дымовой трубы мы использовали кусок трехдюймовой трубы глушителя, которая затем привязывалась к трубе, идущей в нашу коптильную камеру.Но хватит о нашем проекте; Давайте перейдем к 24 другим дизайнам.

Некоторые из них представляют собой не что иное, как водонагреватели; в то время как другие могут эффективно отапливать целые дома, используя принципы конструкции ракетных печей.

24Mini Camping Stove

CC Автор: 2.5

Lazyman’s Mini Camping Brazier от воблера.

Мини-мангал для кемпинга горит около 15-20 минут, прежде чем при одной загрузке останется немного пепла. Учитывая его размер, он выделял много тепла и лишь немного дыма, когда начинал работать.Поскольку пламя гаснет, его будет легко поддерживать.

23 Rocket Stove

CC Автор: 2.5

Rocket Stove Эндитомпкинс

Я люблю ракетные печи… Для тех, кто не знает, что это отличный способ готовить на дровах. Основной принцип — сжигать дрова горячим и быстрым способом, что более эффективно. Таким образом, вы изолируете огонь и направите тепло туда, где оно нужно… Кастрюлю! Рабочие перчатки очень важны, поскольку это требует большого количества снайперской работы с листовым металлом.

22Hack A Weber

CC Автор: 2.5

Взломайте Weber Rapidfire® от markyb

За эти годы я сделал несколько таких печей, вырезанных из жестяных банок и прочего металлолома. Когда я увидел Weber Rapidfire в моем местном хозяйственном магазине, он был по разумной цене (20 фунтов стерлингов в B&Q) и выглядел так, как будто он был готов для взлома действительно хорошей дровяной печи.

21 Дровяная печь

CC Автор: 2.5

Дровяная печь от carsten888

Не используйте алюминий. он загорится, когда температура станет достаточно высокой для самовозгорания, плавления или действительно агрессивного горения с летящими горячими искрами.Положите внутрь немного картона или бумаги и сложите сверху маленькие палочки, чтобы поджечь.

20 Дровяная печь с резервуаром для горячей воды

Public Domain

Водонагреватель в дровяной печи от ShutterBugger

Около 6 лет назад, когда стоимость отопления моего дома росла, я начал искать конструкции дровяных печей. В «Новостях Матери-Земли» (выпуск № 49 — январь / февраль 1978 г.) я нашел многообещающую статью об использовании выброшенных нагревателей горячей воды. Я использовал эту статью в качестве руководства.

19Миниатюрная походная плита

CC Автор: 2.5

Миниатюрная походная плита от Random_Canadian

Глядя на походные печи, я подумал, что мне нужна крошечная. Это миниатюрная походная печь на дровах (альтернатива чайному свету). Печка сделана из медных труб и лома около 3х часов моего времени. Я использовал медную трубку 2 5/8 и основную медную водопроводную трубку.

Дровяная горелка для газовых баллонов

CC By: 2.5

Дровяная горелка для газовых баллонов от btop

Дровяные горелки для газовых баллонов очень просты в изготовлении, эффективны и идеально подходят для ночных вечеринок.Если вы перевернете их вправо, середина может начать светиться красным, вы можете поставить чайник сверху или срезать верх и добавить конфорку. Их действительно легко сделать.

17 Пограничная плита из газового баллона

CC Автор: 2.5

Сделайте Пограничную плиту из газового баллона от Beenay25

Недавно я увидел в сети печку пограничного типа и подумал, насколько она хороша для кемпинга. Я также думал, что цена была глупой, и что я мог сделать ее столь же хорошо почти за бесценок. Не могу не подчеркнуть, насколько важно безопасно пройти этот этап.В газовом баллоне не должно быть газа.

16 Ракетная печь космического корабля «Шаттл»

CC Автор: 2.5

Ракетная печь космического корабля «Шаттл» автор: msel

Намного проще круглой и практичной, здесь нет изоляционного материала. Если не использовать внешний стальной корпус, он очень быстро остывает. На ее создание у меня ушел один день. Если вы хотите построить, изгибая внешний стальной корпус, вы можете сделать это без особой сварки.

15 Подогреватель массы с ракетной печью

CC Автор: 2.5

Подогреватель массы с ракетной печью от Seniortrader

С помощью Google Translate: Топливо подвергается сильному нагреву.Тепло увеличивается в изолированном внутреннем дымоходе, завершая сгорание. Когда ракета достигает своего нормального рабочего тепла, дым не выходит из трубы. Я воспользовался опытом других.

14CNG Трубка Salamander

CC By: 2,5

Трубная газовая печь Salamander от Rimar2000

Около двух месяцев назад я нашел брошенный на свалку (вид с большой надписью «ЗАПРЕЩАЕТСЯ ЗАГРУЗИТЬ») баллон со сжатым природным газом, несомненно принадлежащий одной из нескольких угнанных машин, которые в конечном итоге там сгорели.С трудом поднял, загрузил в багажник машины и привез домой.

13 Дровяная печь из листовой стали

CC By: 2.5

Дровяная печь из листовой стали от GarlicCharge

Я не профессиональный слесарь, а парень с инструментами и мастерской. Конечный результат был очень успешным … Плоская поверхность нагревается достаточно, чтобы готовить и / или кипятить чайник, и выдает примерно 4-5 кВт, когда он полностью нагреется до температуры.

12Ракетный нагреватель массы

CC Автор: 2.5

Как построить подогреватель ракетной массы с помощью велакреации

Если вы используете дрова для отопления дома, вам обязательно стоит подумать о создании RMH. Это будет иметь огромное значение для вашего дома и вашей поленницы. Этот дизайн можно изменить в соответствии с вашим пространством и потребностями. Или вы можете использовать изложенные нами принципы для создания своих собственных.

11 Бочковая печь

CC Автор: 2.5

Бочковая печь Построена методом Falling_stone

У меня есть несколько бочек из нержавеющей стали.Я решил, что возьму самую красивую и сделаю из нее печь. Это почти завершенный первый этап сборки барабанной печи. Я собираюсь добавить дополнительный барабан радиатора.

10 Горелка для баллонов с газом

CC By: 2.5

Горелка для баллонов с газом от Dw-fabriation

Моя профессия — сварка и производство, поэтому мне повезло, что у меня под рукой есть инструменты. Но если честно, основным инструментом для этой работы была болгарка. Я должен добавить, что я довольно привередливый и перфекционист, и затраченные часы могут выдать это.

9Pot Belly Stove

CC Автор: 2.5

Pot Belly Stove / Открытый дровяной обогреватель от qakaos

Вот моя версия типичного «уличного дровяного обогревателя», построенного во время каникул и подготовленного к зиме в Австралии. Это был отличный маленький проект, в котором я мог потратить 4 дня, сваривая все вместе! В моей сборке используются 3 старых тормозных барабана для грузовиков, стальной лом и обрезки водопроводных труб.

Горшок-печь из баллона с пропаном

Public Domain

Горшок-печь.Сделано из бензобака доктором Куи

Моя цель: построить дровяную печь для обогрева моего сарая, чтобы я мог возиться в холодные зимние месяцы и не замерзнуть насмерть. Я оценил профессионально построенные дровяные печи и нашел очень немногие менее 400 фунтов стерлингов, в большинстве случаев около 600 фунтов стерлингов, поэтому я решил построить свою собственную печь.

7 Печь из лома

CC Автор: 2.5

Дровяная печь из лома от NutandBolt

Мой план состоял в том, чтобы сделать лучшую печь для плавления алюминия, но, обсуждая этот вопрос с моей женой, она хорошо замечала, сколько раз я буду использовать печь, а сколько раз мы будем сидеть холодным днем ​​в саду с теплая дровяная печь.

6Minion Log Burner

CC Автор: 2.5

Minion Log Burner от doddieszoomer

Найдите пустой газовый баллон. Если он не совсем пустой, вы можете использовать гвоздь, чтобы удалить оставшийся газ. Когда он опустеет, я срезаю кран сверху. Затем заполните его водой, чтобы удалить оставшийся газ. Используйте волшебный маркер, чтобы выделить свой рисунок.

5Vader Газовая баллонная плита

CC Автор: 2,5

Газовая баллонная горелка Vader от doddieszoomer

Мне нравится использовать малярную ленту, чтобы удерживать биты на месте.Я отметил, куда пойдет петля, просверлил и нарезал метчиком 4 мм и прикрепил петлю с помощью крепежных винтов 4х10 мм. Мне легче просверлить, постучать и прикрепить петлю, пока бутылка еще не повреждена.

Газовая горелка для баллонов

CC Автор: 2.5

Газовая горелка для баллонов от doddieszoomer

Чтобы поднять конфорку над землей, я приварил три ножки, 3 ножки без раскачивания. Распыление краской для печи и барбекю. Что ж, первый огонь — это ошеломляющий успех, я действительно впечатлен тем, сколько тепла он выделяет … если бы я хотел сделать это снова, я бы сделал дверь меньше.

Горелка в форме поросенка

CC By: 2.5

Горелка в форме поросенка. автор: RuudvandeLooij

Добро пожаловать на создание моей версии дровяной горелки для газовых баллонов. Я надеюсь, что вам всем это понравится, и что я дал некоторым из вас хорошую идею сделать оригинальную версию самостоятельно. В этом руководстве я не буду подробно описывать, как правильно выполнять сварку.

2Babe BBQ

CC От: 2.5

Babe-BQ от abitdifferent

Я смотрел на несколько газовых плит, которые вдохновили меня, в основном это дровяная горелка с закрытой крышкой, дроссельная заслонка в носу предназначена для контроля тепла, с открытой крышкой это барбекю, работающее на древесном угле, это не все еще готово, но для его завершения требуются только гриль и пепельница.

1 Дровяная печь Боббы Фетта

CC Автор: 2.5

Дровяная печь Бобы Фетта от РушНафиков

Основным элементом шлема был старый баллон с пропаном. Остальные детали лицевой панели, основания, козырька и антенны представляли собой случайные металлические отходы. Краска представляла собой высокотемпературную краску для решетки из строительного магазина (серебристая и черная) и краска для двигателя (красная и зеленая).

Одно слово предупреждения, многие проекты используют старые баллоны с пропаном в качестве основного материала для своей конструкции.Они дешевы, их много на складах металлолома, и они достаточно прочные, чтобы выдерживать высокие температуры, вызванные дровами. Проявите должную осмотрительность и убедитесь, что вы соблюдаете все рекомендуемые правила безопасности при разрезании баллона со сжатым газом. Это была одна из частей нашей сборки, с которой я не чувствовал себя комфортно; Я заплатил кому-то, чтобы тот разрезал для меня бак. Я даже зашел так далеко, что купил совершенно новый пустой баллон с пропаном за тридцать пять долларов; вместо того, чтобы рискнуть использовать списанный бак. Будьте осторожны, люди.

Предыдущая статьяСамодостаточность равняется бедности? Следующая статья10 дней рождественских подарков

Наша семья переехала в штат Мэн 17 лет назад, чтобы вести более простой образ жизни после рождения дочери.Мы решили задокументировать все, что мы делаем около шести лет назад, чтобы поделиться своими проектами с людьми, которые тоже хотят немного сбавить обороты. Этот сайт был создан с целью обмена знаниями.

Лучшая вытяжка 2021 года: наш выбор лучших вытяжек для кухонных плит, от 65 фунтов стерлингов

Вытяжки незаменимы для защиты вашей кухни от облаков кухонного дыма и устранения запахов гари и дыма. Если вы устали от вонючей пасмурной кухни, вытяжка — очень выгодное вложение.А с ценами, начинающимися всего с 65 фунтов стерлингов, вам не нужен безумный бюджет, чтобы воспользоваться преимуществами.

По общему признанию, вытяжка не является жизненно важным элементом, если вы в основном просто варите овощи или слегка обжариваете ингредиенты — открытого окна на кухне может быть достаточно, чтобы избежать неизбежного пара и запахов. Однако вытяжка незаменима при жарке или приготовлении на гриле, особенно когда речь идет о жирных, пахнущих ингредиентах, таких как бекон, колбасы и стейки, обжаренные на сильном огне.

С этими типами ингредиентов вам нужно беспокоиться не только о небольшом количестве пара: пар смешивается с жирами, чтобы покрыть кухонные стены, потолки и шкафы очень тонким слоем липкого жира, который притягивает пыль, как железные опилки, к магниту. .Это то, о чем вы можете поначалу блаженно не подозревать, но это блаженство почти наверняка утихнет, когда вы придете делать косметический ремонт на кухне и обнаружите, что стены и потолок нуждаются в тщательной очистке, прежде чем вы даже сможете подумать о нанесении первого слоя краски.

Если вы хотите купить вытяжку, но не знаете, с чего начать, читайте дальше.

ЧИТАЙТЕ СЛЕДУЮЩИЙ: Лучшие индукционные варочные панели, которые вы можете купить

Как выбрать лучшую вытяжку для вас
Какой тип вытяжки лучше всего подходит для вас?

Существует два типа вытяжки — вытяжная и рециркуляционная.

  • Вытяжные вытяжки — безусловно, самый эффективный тип, потому что они всасывают весь пар и жиры прямо с плиты и выбрасывают их за пределы вашего дома. Однако вытяжка требует профессиональной установки и проделывания отверстия в потолке или внешней стене. Если ваша плита установлена ​​у внешней стены, вам повезло, потому что все, что вам нужно, — это просверленное отверстие 6 дюймов (155 мм) в стене прямо за варочной панелью. Однако, если ваша плита встроена в остров или у внутренней стены, вам нужно будет установить систему воздуховодов, что сделает ее еще более дорогостоящей, поскольку вытяжная труба должна будет проходить над потолком и поперек выходного отверстия.
  • Вытяжные кожухи с рециркуляцией исключают необходимость в вытяжном воздуховоде наружу, поэтому их намного проще установить. Они работают, просто всасывая грязный воздух для приготовления пищи и проталкивая его через серию угольных фильтров, прежде чем выбросить обратно на кухню. Эти типы вытяжек намного лучше, чем их отсутствие, но, хотя они хорошо удаляют жиры из воздуха, они не так хорошо удаляют запахи. Кроме того, фильтры нужно будет менять более регулярно.С другой стороны, многие вытяжки с вытяжкой также могут быть адаптированы для использования с рециркуляцией.
Какая вытяжка подходит для вашей кухни?

Ключевой характеристикой здесь является скорость воздушного потока агрегата. Он измеряется в кубических метрах в час и обычно записывается так: м³ / ч. Более низкие ставки вполне подойдут для небольших кухонь, но чем больше кухня, тем на большее число вам нужно обратить внимание. Полезное практическое правило — выбирать вытяжку с расходом воздуха в десять раз выше, чем объем вашей комнаты.

Это легко решить самому. Просто умножьте ширину, длину и высоту вашей кухни в метрах, чтобы получить объем вашей кухни в м³, а затем умножьте результат на 10. Убедитесь, что у любой вытяжки, которую вы выберете, скорость потока соответствует или превышает это значение, поскольку это позволит вытяжка, чтобы фильтровать весь воздух на кухне не менее 10 раз в час. Предлагаемые здесь модели производительностью от 350 м³ / ч до 500 м³ / ч позволят вам найти что-то подходящее для всех, кроме самых больших кухонь.

Что еще мне следует знать?

Все производители вытяжек рекомендуют минимальное расстояние 650 мм над варочной панелью, если она электрическая (индукционная или керамическая), и минимум 750 мм, если она газовая. Имейте это в виду, если на вашей кухне очень низкий потолок. К счастью, большинство вытяжных вытяжек поставляются с телескопической секцией дымохода, которую можно расширить или сузить, чтобы она соответствовала точной высоте потолка.

Вы также должны убедиться, что вытяжка соответствует ширине вашей варочной панели, чтобы она могла эффективно и эффективно удалять пар и дым со всех ваших кипящих кастрюль и сковородок.

Продолжайте читать, и ниже вы найдете список наших предложений. Перед тем, как сделать решительный шаг, мы рекомендуем посетить сайты розничных продавцов и производителей, чтобы узнать немного больше об их процессах установки — в конце концов, вы хотите убедиться, что выбранная вами вытяжка идеально подходит для вашей кухни.

ЧИТАЙТЕ СЛЕДУЮЩИЙ: Лучшие посудомоечные машины для покупки

Лучшие вытяжки для покупки всего от 65 фунтов стерлингов

1. Ciarra CBCS6201: Лучшая бюджетная вытяжка

Цена: 70 фунтов стерлингов | Купить сейчас на Amazon

Эту сверхнизкую по цене настенную вытяжную модель можно также использовать в качестве рециркуляционной вытяжки с добавлением некоторых дополнительных угольных фильтров CBCF002X2.У Ciarra очень приличная производительность — 380 м³ / ч, она оснащена тремя скоростями вентилятора и ярким светодиодным освещением для дополнительной надежности (галогенные лампы не работают так долго). С заявленным уровнем шума 63 дБ он тоже не должен быть слишком громким.

Ciarra поставляется со всем необходимым для простой установки, включая винты, декоративные трубы для дымохода, 15-сантиметровое выпускное отверстие, крепежные пластины и настенный кронштейн. Если вас пугает процесс установки, обязательно посмотрите удобное обучающее видео от производителя.

По цене эта довольно элегантная модель из нержавеющей стали представляет собой отличное соотношение цены и качества. Если учесть множество отличных отзывов пользователей Amazon, то он отлично справляется с задачей удаления кухонных запахов и приготовления дыма.

Основные характеристики — Тип: Добыча и рециркуляция; Размер козырька: 60см; Мощность всасывания: 380 м³ / ч; Уровень шума: 63 дБ

2. Neff D64BHM1N0B: Лучшая вытяжка для стиля и эффективности

Цена: £ 429 | Купите сейчас у John Lewis & Partners

Neff производит широкий ассортимент прекрасного кухонного оборудования, поэтому его обычно выбирают застройщики элитной недвижимости.Если вы хотите дополнить свою стильную индукционную плиту стильной, эффективной и тихой вытяжкой (заявленный уровень шума составляет 47 дБ), то эта модель может быть для вас.

Neff D64BHM1N0B плоской формы предназначен для настенного монтажа и покрыт легко очищаемой щеткой из нержавеющей стали для придания особого изящества, а также регулируемым по высоте дымоходом для безболезненной установки. Его стандартная скорость воздушного потока составляет 368 м³ / ч в воздуховоде и 270 м³ / ч при рециркуляции, и этого достаточно, чтобы справиться с самыми жаркими приготовлениями.Однако, если что-то выйдет из-под контроля, есть кнопка «интенсивного» увеличения всасывания до колоссальных 605 м3 / ч — достаточной мощности, чтобы очистить даже большие кухни.

Другие особенности включают тактильное сенсорное управление тремя основными скоростями вентилятора и пару надежных светодиодных ламп. В пантеоне вытяжек 60 см эта шикарная модель средней ценовой категории является лучшим выбором.

Основные характеристики — Тип: Добыча и рециркуляция; Размер козырька: 60см; Мощность всасывания: 368 м³ / ч; Уровень шума: 47 дБ

Купить сейчас в John Lewis & Partners


3.Bosch Serie 6 DWK97JQ60BL: Лучшая угловая вытяжка высшего класса

Цена: £ 799 | Купить сейчас на AO.com

Если у вас кухонная плита или индукционная плита длиной 90 см, и вы не можете видеть большой кусок металла треугольной формы, выступающий над рабочей зоной, подумайте об установке одного из новых угловые экстракторы. Эта эстетически привлекательная модель со стеклянной обшивкой стоит под острым углом к ​​стене по направлению к задней части варочной панели. Он не только выглядит очень стильно, но и никогда не ударится головой, чего нельзя сказать о большинстве стандартных вытяжек.

При ширине 89 см, Bosch Serie 6 использует мощный приводной двигатель EcoSilence, который направляет пар, жирный воздух и запахи готовки к своему большому утопленному воздухозаборнику и из кухни. Помимо похвально тихого (заявленный уровень шума 53 дБ), Serie 6 также имеет датчик Perfect Air, который постоянно контролирует качество воздуха, автоматически регулируя мощность всасывания. В качестве альтернативы, простое прикосновение к сенсорной панели управления DirectSelect обеспечивает три уровня мощности вручную и две интенсивные настройки для сеансов жарки — вытяжка остается включенной до тех пор, пока датчик не обнаружит, что весь кухонный пар и запахи покинули комнату.Как и следовало ожидать, он также оснащен двумя яркими светодиодными лампами мощностью 1,5 Вт для освещения всей зоны приготовления пищи.

С Bosch редко можно ошибиться, и этот тому пример. Он выполняет задачу по выпуску воздуха без звука самолета, и при этом выглядит чрезвычайно элегантно.

Основные характеристики — Тип: Извлечение; Размер козырька: 89см; Мощность всасывания: 460 м³ / ч; Уровень шума: 53 дБ

Купить сейчас в АО.com


4. Zanussi ZHC62352X: Лучшая недорогая вытяжка для стилей

Цена: £ 208 | Купить сейчас на AO.com

Эта модель из матовой стали имеет стеклянную окантовку, которая хорошо выглядит и ее легко содержать в чистоте, два моющихся фильтра и две яркие светодиодные лампы, срок службы которых намного превышает срок службы галогенных ламп предыдущей модели. Недавно мы установили эту 60-сантиметровую модель на стандартную плиту John Lewis, и она отлично зарекомендовала себя, несмотря на шум, который она издает на полной мощности (заявленный уровень шума в 69 дБ намного выше, чем у некоторых из более дорогих конкурентов).

Кнопки управления достаточно просты для использования: просто нажмите первую, чтобы включить светодиоды, а остальные три — для увеличения мощности. Эта вещь очень громкая на третьем уровне — слишком громкая, чтобы ею можно было развлечься, — но хорошая новость в том, что она замечательно эффективна при устранении нежелательных результатов даже самой жирной жарки.

Вы легко можете потратить намного больше на вытяжку, которая не будет работать лучше, чем эта модель. Если вы готовы терпеть шум, настоятельно рекомендуется Zanussi ZHC62352X.

Основные характеристики — Тип: Вытяжка и рециркуляция; Размер козырька: 60см; Мощность всасывания: 500 м³ / ч; Уровень шума: 69 дБ

Купить сейчас на AO.com


5. Bosch Serie 2 DUL63CC50B: Лучшая бюджетная вытяжка с рециркуляцией

Цена: 130 £ | Купить сейчас в Currys PC World

Если вы предпочитаете простой путь и избегаете просверливания отверстий в стене, возможно, рассмотрите рециркуляционную модель, подобную этому прекрасному примеру с навесом из дома Bosch.Serie 2 просто крепится к стене над любой 60-сантиметровой варочной панелью (кухонной или встроенной) и рециркулирует кулинарный пар через угольный фильтр со скоростью до 350 кубометров в час.

Эту вытяжку очень легко использовать — нажмите кнопку выбора скорости вентилятора и, что ж, готово. Справа есть еще одна кнопка для включения двух сверхъярких светодиодов мощностью 4 Вт.

Обратной стороной является то, что эта вытяжка является одной из самых громких моделей на рынке (она рассчитана на 72 дБ на полной скорости), так что имейте это в виду, если у вас есть кухня-столовая или жилое пространство открытой планировки.Кроме того, это прекрасный соперник, который быстро устанавливается без необходимости проделывать отверстия в стенах или потолке.

Основные характеристики — Тип: Рециркуляция; Размер козырька: 60см; Мощность всасывания: 350 м³ / ч; Уровень шума: 72 дБ

Купить сейчас в Currys PC World

Руководство покупателя вытяжки

При покупке новой вытяжки следует учитывать 9 основных принципов.


Давайте проясним: приступайте к добыче! Это наиболее долговечное и эффективное решение.

Вытяжка, используемая в режиме рециркуляции, в целом более шумная. С прибором вы редко получаете технические данные, измеренные в режиме рециркуляции (данные почти всегда измеряются только в режиме вытяжки). Затраты на обслуживание высоки.

Рециркуляционный кожух просто фильтрует воздух через металлический фильтр и своего рода угольный фильтр, при этом не требуется никакого внешнего вентиляционного отверстия. Однако:

  1. Фильтр улавливает часть жира, а остальная часть остается на кухне.
  2. Угольный фильтр частично удаляет запахи на короткое время, но затем его необходимо очистить или заменить.
  3. Вытяжка, которая просто рециркулирует воздух, не справляется с влажным воздухом, создаваемым во время приготовления пищи.

В целях экономии энергии вытяжки теперь могут извлекать максимум 650 м3 / ч на полной мощности. Это законный предел. Производители могут добавить более мощную функцию наддува, но ее можно активировать только на несколько минут, в течение которых она удаляет до 100 дополнительных м3 воздуха.

Вытяжка с максимальной мощностью вытяжки будет иметь:

  • максимальная мощность около 650 м3 / ч
  • функция наддува 1000 м3 / ч
  • несколько уровней мощности, включая низкий минимальный уровень

Для менее дорогой модели, предназначенной для небольшой кухни, это практическое правило дает вам «минимальные требования к вытяжке в м3 / ч»: рассчитайте объем вашей кухни и умножьте его как минимум на десять (т. Е. Длина в метрах x ширина в метрах x высота в метрах x 10).

Помните, что диаметр и длина трубки, а также количество углов 90o, вокруг которых должен проходить воздух, являются ключевыми факторами, влияющими на эффективность вытяжки. Мы рекомендуем использовать трубки диаметром 150 мм, по возможности короткие и прямые.


Вытяжки, признанные «бесшумными», излучают всего 30 дБ (А) на «минимальной» мощности и 55 дБ (А) на максимальной. Для ориентира уровень децибел нормальной речи составляет 60-65 дБ. Самые шумные вытяжки излучают 70 дБ SPL или более.

Чтобы получить достоверное сравнение уровня шума для двух вытяжек, сначала необходимо убедиться, что обе имеют более или менее одинаковую минимальную и максимальную мощность вытяжки.

В зависимости от используемого метода интерпретации увеличение на 3-6 дБ удвоит воспринимаемый уровень шума. Удвоив расстояние (1-2-4-8…. Метров) от источника шума, вы вдвое уменьшите воспринимаемый уровень шума. Это полезно знать при выборе места для обеденного стола.

Уровень шума вытяжек всегда измеряется в точке 1.3 метра от центра капюшона. Недавно обновленные стандарты IEC точно определяют это, и все производители используют этот метод.


Другие важные особенности, которые следует учитывать при выборе вытяжки

4 — Ширина : Вытяжка должна быть шире плиты. Как правило, мы рекомендуем вытяжку в 1,5 раза больше ширины зоны приготовления пищи. Свободно висящая над островом вытяжка должна быть в два раза шире индукционной плиты.

5 — Высота : Всегда соблюдайте рекомендуемый производителем минимум.Убедитесь, что вы установили капюшон достаточно высоко. Оставьте достаточно места для головы во время готовки, чтобы избежать дискомфорта в шее или спине.

6 — Светильники : Лучшее решение — светодиодные источники света. Постарайтесь оценить, правильно ли расположены фары вытяжки, иначе вы рискуете получить ослепление.

7 — Очистка : Фильтры должны быть легко доступны. Смазка должна собираться как можно меньше, как внутри, так и снаружи вытяжки.Матовая нержавеющая сталь привлекательна, но жирные следы от пальцев видны легче. Точно так же пыль более заметна на стеклянном навесе, чем на непрозрачном.

8 — Характеристики : Полезна кнопка задержки с функцией автоматической остановки. Аварийный сигнал фильтра очень желателен.


9 — Типы вытяжки

Две основные категории вытяжек — это дизайнерские вытяжки, которые хорошо видны, по сравнению со встроенными вытяжками, которые должны быть более или менее невидимыми.

Потолочные и вытяжные вытяжки представляют собой сочетание двух: невидимость + дизайн! Имейте в виду, что какими бы привлекательными они ни были, ваши ожидания относительно их характеристик в качестве вытяжек следует снизить.См. ниже.

Видимая «дизайнерская» вытяжка

← Вытяжки настенные

Дымоход или Т-образные (перевернутые) вытяжки отлично подходят для естественного улавливания воздуха. Поскольку воздуховод монтируется на стене, он, как правило, несложный, что облегчает вытяжку воздуха. Они бывают самых разных материалов, форм и размеров, а также могут быть встроены в угол.

ПРОФИ Минусы
  • Простота установки.
  • Очень эффективен (при использовании стены).
  • Много разных дизайнов.
  • Занимает место на кухне.
  • Сложнее наблюдать за конфоркой.


Здесь вы можете поближе познакомиться с настенными вытяжками.


Вытяжка настенная вертикальная →

Эти вытяжки элегантны и эффективны.В них сочетаются преимущества настенного монтажа с продуманным дизайном.

ПРОФИ : Минусы :
  • Легко монтируется.
  • Очень эффективный (настенный и рядом с варочной панелью).
  • Полная видимость зоны нагрева.
  • Менее дискретна, чем различные модели встраиваемых кухонных вытяжек.

Подходит ли вам вертикальный вытяжной колпак? Тогда используйте наш NeutraTEST Score, чтобы найти свою модель!


← Вытяжки островные

Свободно висящие вытяжки имеют три недостатка. Во-первых, они обычно примерно вдвое дороже. Во-вторых, у них нет стены, через которую проходит воздух, из-за чего теряется около 1/3 своей эффективности. В-третьих, отвод воздуха наружу часто бывает очень сложным (и альтернатива рециркуляции воздуха нежелательна).

ПРОФИ :

  • Ваш выбор дизайна сильно повлияет на внешний вид вашей кухни.

Минусы :

  • Дорого — островная вытяжка часто стоит почти вдвое, чем аналогичная настенная модель.
  • Не очень эффективен ни при выводе наружу, ни в режиме рециркуляции. Без стены, направляющей воздух, прибл. Теряется 30% КПД. Вам нужно увеличить добычу почти на 50%.
  • Довольно часто это довольно громоздкий монтаж, особенно если вы выбираете вытяжную модель.
  • Островная вытяжка обеспечивает свет и беспрепятственный обзор.


Свободно висящие вытяжки отсортированы по лучшим показателям прямо здесь!


Встраиваемая «дискретная» вытяжка

← Экстрактор обычный с козырьком

Эта классическая вытяжка дешевая и не имеет достаточной мощности. Его можно установить под кухонным шкафом или просто отдельно закрепить на стене.

ПРОФИ :

  • Недорогое решение, простое в установке.

Минусы :

  • Наименее эффективные вытяжки на рынке.

Нажмите здесь, если хотите быстро и легко выбрать обычный экстрактор!


Капот выдвижной телескопический →

Полуинтегрированный и почти незаметный, когда он не используется: видна только передняя панель 5-8 см. Некоторые вытяжные вытяжки предлагают отличное соотношение цены, внешнего вида и характеристик.

ПРОФИ :

  • Довольно дискретное решение.
  • Часто очень хорошее соотношение цены и качества. Но теперь всегда. Используйте наш рейтинг NeutraTEST, чтобы помочь вам.

Минусы :

  • Место в шкафу занимает вытяжка.

Здесь вы найдете список телескопических вытяжек, отсортированных по производительности!


← Тент

Эта высокопроизводительная кухонная вытяжка встраивается снизу в верхний кухонный гарнитур.Он невидимый, потенциально очень мощный и при осторожном монтаже совершенно бесшумный. Из всех вытяжек, представленных на рынке, этот тип обычно имеет лучшее соотношение цены и качества.

ПРОФИ :

  • Отдельное решение, беспрепятственный обзор зоны нагрева.
  • Вероятно, вытяжка с лучшим соотношением цены и качества. Благодаря нашему рейтингу NeutraTEST Score, который поможет вам выбрать, легко.

Минусы :

  • Требуется встроенный кухонный шкаф или самостоятельное решение для дома.

Встраиваемые вытяжки занимают здесь место! Выбирайте тот, у кого хороший результат NeutraTEST.


Вытяжка для шкафов →

Это подкатегория капюшонов, в которых, чтобы включить капюшон, вы просто потяните на себя то, что кажется передней панелью потолочного блока. Это лучший дизайн, но, к сожалению, он используется слишком редко. В целом, необходимо улучшить характеристики этих вытяжек, которые до сих пор не использовались производителями.


← Вытяжка потолочная

У этого типа вытяжки видна только передняя панель. Он находится где-то на потолке над варочной панелью. Другими словами, это не вытяжка как таковая, а, скорее, она увеличивает вентиляцию.

Потолочная вытяжка — не вариант на каждой кухне: можно ли встроить вытяжку в существующий потолок и где должен быть мотор? Стандарты испытаний не указывают на то, насколько точно представлены характеристики потолочных вытяжек: за исключением вытяжек с вытяжкой вниз, все вытяжки испытываются на высоте 60 см над варочной панелью.Для потолочной вытяжки этот метод преувеличивает реальные характеристики вытяжки и фильтрации и завышает уровень шума.

ПРОФИ : Минусы :
  • Минималистичное и дискретное решение.
  • Нет риска удариться головой о капюшон.
  • Привлекательное решение для современного кухонного острова, обеспечивающее свет и пространство в комнате.
  • Монтаж более сложен и не всегда возможен, если, например. выход наружу — необходимость.
  • Цена: дорогое решение.
  • Вытяжка не работает как воронка и расположена дальше от печи.


Здесь мы оценили потолочные вытяжки от многих производителей. Используйте «поле поиска», если хотите сравнить вытяжки одной конкретной марки.Я знаю, что это чердак из ее фабрикатора!


Устройство для вытяжки нисходящего потока →

Вытяжка рабочей поверхности всасывает воздух вниз. Он спрятан в шкафу под плитой.

Он может быть как варочной панелью со встроенным вытяжным устройством, так и установлен рядом с варочной панелью, где он отводит воздух в сторону.

Говорят о создании поперечного потока воздуха. Настольная вытяжка для кухни легче вытягивает пар из нижних кастрюль в стороны и вниз, чем из высоких.Как недавно заметил наблюдательный пользователь ;-).

Некоторые вытяжные вытяжные устройства — как мы бы назвали их в чисто британском контексте — при использовании поднимаются, чтобы приблизиться к пару.

Пуховая вытяжка похожа на вертикальную настенную вытяжку без головы: готовить приятно, когда кастрюли и сковороды полностью видны!

Gaggennau была первой компанией, предложившей на рынке вытяжную вытяжку, а компания Bora специализируется на встроенных и модульных вытяжных установках.

Будь то встроенная вытяжка с варочной панелью или автономное решение с вытяжкой вниз, у этих новых вытяжек вниз ветер позади.

ЗА И ПРОТИВ:

Преимуществами тяговой трубы являются высота над головой, незаметность и привлекательный дизайн.

Недостатки вытяжки уровня варочной панели :

  • частая (ежедневная) уборка,
  • несколько противоречивая конструкция вытягивания воздуха вниз,
  • Цена
  • и место в шкафу.

Правила ЕС для вытяжных колпаков, которые позволяют откачивать только 650 м3 / ч, также представляют собой ограничение, особенно для вытяжных колпаков с опусканием вниз, поскольку они работают против естественного потока воздуха.

Вытяжной агрегат с нисходящим потоком предназначен для тех, кто напр. готовьте на кухонном острове, но желаете целостного и минималистичного вида — и готовы заплатить довольно высокую цену!

Монтманьи-Л’Иле | Промутуэль Страхование

В последние годы растет разговор о местной экономике и важности поощрения производителей, производителей и розничных торговцев Квебека.Чем больше вы слышите, тем больше вы хотите принять участие, но с чего начать? Вот несколько предприятий Квебека, которые стоит посетить.

Прежде чем мы продолжим, важно отметить, что компании должны использовать точную и значимую информацию на этикетке , когда они делают заявлений о канадском происхождении своей продукции.

В Канаде вы найдете две этикетки: «Продукт Канады» и «Сделано в Канаде». Какая разница? Маркировка «Продукт Канады» требует более высокого порогового значения Канадское содержание (сырье, процессы, производство и т. Д.)), чем в заявлении «Сделано в Канаде».

Бюро по конкуренции оценивает эти заявления и несет ответственность за принятие мер в случае ложной или вводящей в заблуждение маркировки.

Québec также создал различные сертификационные этикетки , такие как «Aliments du Québec» и «Meuble du Québec», чтобы направлять потребителей Квебека в их выборе.

Если производители или розничные торговцы рекламируют свою продукцию как на 100% местную , вы можете спросить о происхождении ингредиентов , а также о переработке и упаковке продукта .

Идея заявления «100% местных» состоит в том, чтобы иметь возможность повторить этапов производства , чтобы убедиться, что материалов получены и обработаны как можно ближе к точке продажи , то есть в Квебеке или в другом месте Канады.

Чтобы вдохновить вас на поддержку местного бизнеса, мы выбрали некоторые из наших фаворитов, которыми мы поделимся с вами.

Sykes & McGee Inc.

Недалеко от Грэнби находится небольшой с любовью обставленный антикварный магазин с уникальной гостеприимной атмосферой.Владельцы Марк и Джон намеревались создать безмятежные и привлекательные пространства, где клиенты чувствовали бы себя как дома. Миссия выполнена с Sykes & McGee Inc.

Магазин также предлагает услуг по переработке мебели , малярных мастерских и мыла ручной работы . Исследуйте и дайте волю своему творчеству.

Познакомьтесь с ними в социальных сетях:

Виньобль дю Мутон Нуар

Европейские вина славятся своим качеством.Но знаете ли вы, что недалеко от Монреаля есть винодельня, производящая собственные исключительные вина? Годы тренировок и упорного труда, потраченные Даниэлем и Шанталь с тех пор, как они приобрели Vignoble du Mouton Noir в 2005 году, действительно окупились. Сегодня они производят прекрасных местных вин , которые потребители Квебека обязательно оценят

.

Вы можете разделить их страсть, присоединившись к виноградникам , турам и , дегустациям , или даже принять участие в урожая винограда .Их навыки виноделия демонстрируются в различных ресторанах и магазинах от Босе до Монреаля.

Не стесняйтесь поддерживать их в социальных сетях:

La Fée Gourmande

La Fée Gourmande, выходящий окнами на реку Святого Лаврентия в Камураске, стоит того, чтобы посетить бар с мороженым и магазин шоколада , где Сэмюэль и Андреанн приглашают вас познакомиться с шоколадом во многих его формах:

  • Готовим шоколад
  • Шоколад для гурманов
  • Шоколадные десерты
  • Шоколадная паста

Вы можете даже заказать экскурсию , чтобы полюбоваться и ощутить вкус их творений!

Хотите остаться на время в Камураске, чтобы насладиться живописной деревней и ее окрестностями? У собственников также есть две полностью оборудованные квартиры, доступные для аренды квартир .

Следите за ними в социальных сетях:

Les Boissons du Roy

В 1987 году Франсуаза и Норманд купили ферму в Сент-Анн-де-ла-Перад. Сегодня они выращивают клубнику и малину, не говоря уже о чернике, черной смородине, спарже и ревене, что составляет большой выбор продуктов.

Les Boissons du Roy производит пироги, джемы, желе и кексы, а также алкогольных напитков. отлично сочетаются с шоколадом или сыром.

Вы можете собирать ягоды на месте, покупать продукты и лакомства в киоске, перекусить в снек-баре или воспользоваться преимуществами интернет-магазина, чтобы удовлетворить свои вкусовые рецепторы дома.

Посетите страницу Facebook, чтобы узнать больше: Les Boissons du Roy

Microbrasserie Côte-Du-Sud

Местная мини-пивоварня в Монманьи управляется Сильви, чья страсть ко всему пиву сохраняется уже более 10 лет. В ее пиве и меню паба используются местные ингредиенты, что свидетельствует о ее приверженности принципам «покупать местные».

Если вы впервые посещаете La Microbrasserie Côte-du-Sud, вам обязательно предложат и дегустационную лопатку .Все, что вам нужно, — это наслаждаться!

Как активный участник сообщества, пивоварня отмечает 375-летие Montmagny пивом, специально приготовленным для этого случая!

Познакомьтесь с командой в социальных сетях:

Ferme La Rabouillère

Ferme La Rabouillère в регионе Монтережи — это оазис тишины и спокойствия, где всегда рады посетителям.

Если вы хотите, чтобы устроил прием на ферме , развлекал гостей дома продуктами La Rabouillère, зашел навестить , остаться на день или два, или купить местных продуктов , владельцы Пьер, Жереми и Мари-Клод сделают все возможное, чтобы оправдать ваши ожидания.

Посетите их страницу в Facebook для получения дополнительной информации: Ferme La Rabouillère

La Maison Lavande

Когда Нанси и Даниэль создали La Maison Lavande в 2009 году как место, где могли собраться семей , это была мечта. Сегодня их косметических товаров , прекрасных продуктов и лавандовая ферма предлагают посетителям вкус рая!

Посетите их веб-сайт, чтобы увидеть захватывающих дух фотографий La Maison Lavande в Сент-Эсташ недалеко от Монреаля — маленький кусочек рая, который стоит увидеть хотя бы раз в жизни!

Влюбитесь в локацию в социальных сетях:

Miellerie de la Grande Ourse

Недалеко от Амоса откройте для себя увлекательный проект Давида, Сандры, Женевьевы и Даниэля: Miellerie de la Grande Ourse.Гордые владельцы построили этот медовый дом своими руками и теперь приветствуют гостей на пчеловодческих сафари , где они разделяют со своими посетителями свою страсть к пчеловодству и изготовлению меда.

Продолжайте веселиться, и посетите их магазин , где вы найдете широкий выбор меда, пасты и свечей, которые гарантированно пробудят ваши чувства .

Познакомьтесь с ними в социальных сетях:

La Belle Excuse

Уроженец Греции Аристо основал La Belle Excuse в пригороде Монреаля, города, который он теперь называет своим домом.Там он разливает в бутылки и перерабатывает оливковое масло из собственной оливковой рощи на юге Греции. Масло, косметика, специальные продукты … Aristo’s настолько увлечен оливками, что мог говорить о них часами!

Ознакомьтесь с рецептами La Belle Excuse на сайте. Вам захочется приготовить вкусный пир с по , насладитесь вместе со своими близкими.

Извини La Belle Excuse в социальных сетях:

У вас есть собственный бизнес? Не забудьте надлежащим образом застраховать свою собственность и коммерческие автомобили, чтобы быть в страхе в случае повреждения.Чтобы получить покрытие, соответствующее вашим потребностям, ознакомьтесь с нашими вариантами страхования бизнеса и не стесняйтесь обращаться к одному из наших консультантов.

Вытяжки — Кухонные вытяжные вентиляторы

Жарить, готовить, жарить и тушить! Наслаждайтесь свободой творчества на кухне с эффективной и хорошо интегрированной вытяжкой. Эта важная кухонная функция гарантирует, что ваша кухонная среда остается вентилируемой, а ваша кухня остается свежей после сеанса шеф-повара.

В нашем ассортименте вытяжек вы найдете множество различных стилей и дизайнов.Прочтите, чтобы получить несколько быстрых советов о том, как правильно выбрать вытяжку для вашей кухни.

Какую вытяжку выбрать?

Вытяжки

бывают настенные, потолочные и встраиваемые. Какой выбрать, зависит от планировки вашей кухни и от того, какой стиль вы предпочитаете.

Вытяжки настенные

Настенная вытяжка идеальна, если у вас плита где-то вдоль кухонной стены.

Помимо вентиляции, вытяжка также станет важной частью интерьера вашей кухни.Модель с гнутым стеклом создает впечатление легкости и воздушности. Модель с чистыми и прямыми линиями идеально подходит для современной и минималистичной кухни. Модель с более мягким и округлым дизайном подойдет, если вы предпочитаете более традиционный вкус.

Вытяжки встраиваемые

Со встроенной вытяжкой вы получите аккуратную и аккуратную кухонную среду. Вытяжка будет размещена за дверцами кухонного шкафа или шкафа как неотъемлемая часть вашей кухонной среды. Выберите дверцы шкафа, которые подходят к остальной части вашей кухни и создадут цельный, однородный вид.

Вытяжка для кухонных островков

Вы планируете создать кухонный остров? С кухонным островом вы получите новую динамику на кухне, разместив готовку больше в центре комнаты. Для такой компоновки мы рекомендуем одну из наших потолочных вытяжек. Другой вариант — FÖRDELAKTIG — индукционная плита со встроенным вытяжным вентилятором.

Если вы хотите дополнить свою новую вытяжку индукционной плитой, вы найдете здесь нашу подборку индукционных плит.

Какая скорость извлечения мне нужна?

Если ваша вытяжка не имеет достаточно высокой скорости вытяжки для размеров вашей кухни, на устранение запаха готовки потребуется гораздо больше времени. Поэтому мы рекомендуем вам выбрать вытяжку с такой мощностью, которая будет фильтровать воздух на вашей кухне примерно 10 раз в час.

Сколько воздуха обрабатывает вытяжка в час, определяется в м³ / ч.

Leave a Reply

Ваш адрес email не будет опубликован. Обязательные поля помечены *
