Домкрат для авто своими руками: Домкрат своими руками — ТОП-8 пошаговых инструкций, чертежи, фото

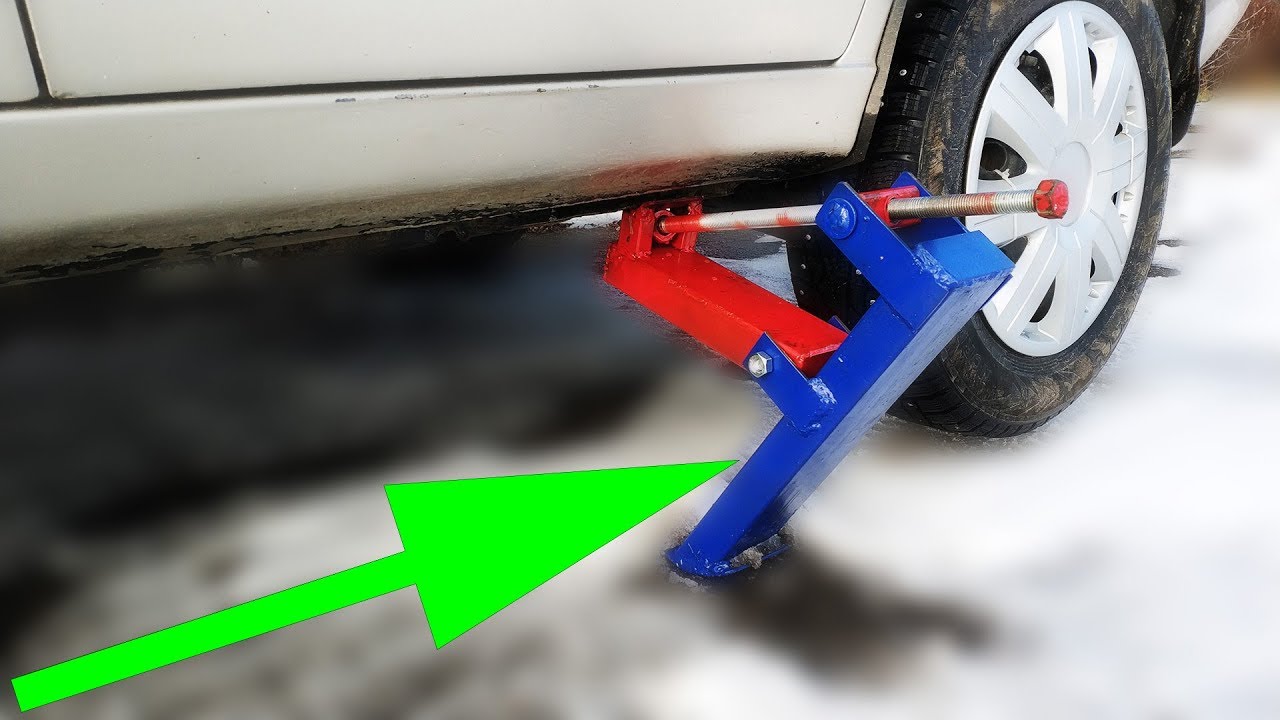

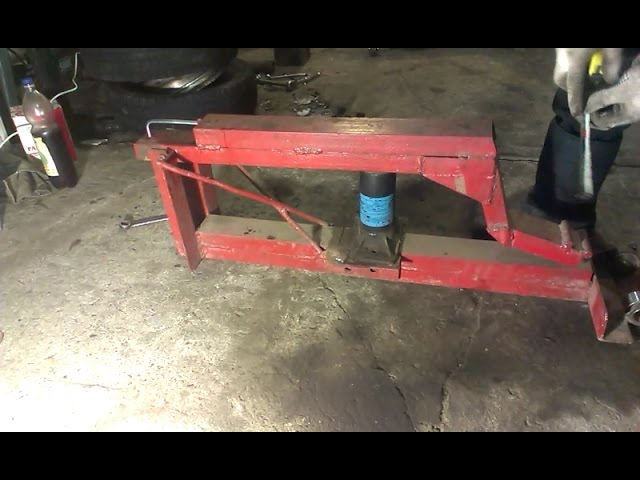

Быстрый домкрат для подьема автомобиля. Как сделать такой своими руками? Покажу на своем примере. | Хак-Лайфер

Домкрат на колсиках

Домкрат на колсиках

Темп жизни с каждым днем растет. Значительное время я, как и многие, провожу в дороге, за рулем любимого авто. У любого автомобилиста бывают случаи, когда верный конь требует планового или экстренного ремонта. И всегда некстати! Например, колесо часто спускает, когда заменить его катастрофически некогда.

Старый добрый домкрат совсем не способствует ускорению процесса. Пока поднимешь авто, уже волосы на голове шевелятся, перепотеешь сто раз. И я нашел способ значительно сократить время снятия и установки колеса.

Применяю для этого простую и недорогую штуку, которую сделал сам и что получилось смотрим на видео (с 4 колесиками):

Тут делаю с двумя колесиками:

Для этого взял:

• Два куска стальной трубы, круглой и профильной;
• Т-образный профиль из стали;
• Стержень с нанесенной резьбой и четыре гайки;
• Два колеса «бескамерки»;

Из инструментов мне пригодились:

• Маятниковая пила;
• Сварочное оборудование;
• Сверлильный станок.

Начинаем собирать наш конструктор.

Длины труб рассчитываем так, чтобы устройство выдерживало вес примерно половины автомобиля.

Далее отрезаем одинаковые куски круглой и профилированной трубы, вставляем друг в друга и надежно свариваем. Еще один отрез профиля привариваем в центре конструкции. Т-образный профиль прикрепляем к свободному концу профиля.

Теперь изготовим рычаг. Чем больше будет его длина, тем меньше усилий придется прикладывать. В разумных пределах, конечно. Один из концов рычага срезаем под углом, что обеспечит горизонтальность автомобиля при подъеме.

В свободном конце рычага с помощью сверлильной головки делаем сквозное отверстие. Туда вставим кусок круглой трубы – будущий упор для рук.

Стальную шпильку с резьбой вложим в круглую трубу, приваренную внутри профильной, так, чтобы концы немного выступали снаружи. Закрутим гайки с двух сторон до упора. И наконец наденем колеса с обоих концов, укрепим их гайками. Устройство готово к работе.

Хочу сказать вам, что этот простой самодельный подъемник здорово облегчает мне жизнь. Да и пользуется большим спросом. Мужики из соседних гаражей в пору смены резины сначала в очереди стояли за ним. Потом многие и себе сделали. А я снял пошаговое видео процесса. Посмотрите, как все просто.

Как вам такой вариант? Применяли бы в своих целях?

Домкрат своими руками. Виды домкратов, специфические особенности изготовления

Домкрат – это приспособление, которое должно находиться как в багажнике машины, так и у автолюбителя в гараже. При этом второй вариант лучше подобрать массивнее с универсальным функционалом и высоким показателем грузоподъемности. Данным характеристикам стопроцентно соответствует пневматический домкрат, своими руками который сделать не составит большого труда.

Характеристики пневматического приспособления

Имеется три основных критерия, по которым оценивается самодельный надувной домкрат:

1. Показатель грузоподъемности. Для обеспечения безопасной эксплуатации данная величина должна превышать вес транспортного средства. Для легкового авто достаточно будет характеристики около двух тон, обслуживание более тяжелых машин требует грузоподъемности не менее 2,5 тонн.
2. Высота подхвата. Этот аспект играет важную роль, если автомобиль имеет небольшой клиренс. Оптимальным показателем является величина не менее 100 мм.
3. Уровень подъема. Самодельный домкрат пневматического типа имеет высоту не более 500 мм. Этого запаса вполне хватает для замены колес и некоторых других работ, агрегат такелажный с подключением к компрессору позволяет поднять авто до 70-80 см.

Однозначно при выборе домкрата и его изготовлении в первую очередь нужно ориентироваться на свой автомобиль, условия его эксплуатации и хранения.

Как самостоятельно сделать домкрат?

Чтобы соорудить домкрат своими руками, потребуется не так много материала и усилий. Необходимо подобрать следующие детали:

• использованную подушку от грузовой машины;
• подходящий болт;
• шариковый элемент;
• колесный ВАЗовский фиксатор;
• штуцер;
• в качестве основного инструмента дрель.

Из представленных элементов собирается конструкция. В отверстие подушки вкручивается болт. Предварительно в нем нужно сделать гнездо для штуцера от камеры.

В качестве клапана используется колесный болт от ВАЗа, в котором просверливается отверстие. На следующем этапе имеющиеся элементы соединяются, после того как в отверстие установлен шарик, который будет служить для забора воздуха.

Особенности

Для практической реализации этого приспособления необходим специальный насос. Надувной домкрат устанавливается под днище транспортного средства. Для подстраховки желательно использовать деревянную подставку, которая будет взаимодействовать непосредственно с машиной.

В таком механизме имеется один существенный недостаток. Поскольку грузовая подушка имеет приличные размеры, автомобиль с низкой посадкой придется предварительно приподнимать для установки рассматриваемого устройства. Если к нижней части таких агрегатов приделать тележку с колесиками – получатся самодельные подкатные домкраты для автомобилей.

Сравнительные характеристики

Пневматический вариант поднимает груз за счет силы сжатия воздушной массы. Подобные модификации работают от подсоединения к дополнительному оборудованию или от выхлопов машины. Воздушная масса поступает в камеру. Благодаря сжатию и увеличению объема, происходит подъем авто. Достоинство моделей в том, что не нужно прилагать особых усилий, а при наличии компрессорной установки процесс занимает считанные секунды.

Механический домкрат для автомобиля подразумевает приведение его в работу посредством вращения или закручивания специальной рукоятки. Такие модификации имеют невысокую цену и компактные размеры.

Принцип гидравлики похож на механический вариант. Отличие заключается в облегчении процесса выкачивания рабочей части домкрата, благодаря наличию жидкости в рабочей системе. Подобные модификации имеют длительный срок службы.

Механический домкрат с электроприводом работает от сетевого питания, вся основная работа приспособления производится за счет электричества. Плюсы устройства неоспоримы, однако требуется подключение его к розетке.

Меры безопасности

Невзирая на то, что надувной домкрат является одним из самых элементарных в эксплуатационном плане, его использование требует соблюдения определенных мер предосторожности.

Во избежание вылета агрегата из-под автомобиля его необходимо правильно установить. Перед тем как устанавливать новое пневматическое приспособление, желательно один раз выкачать его без нагрузки, после чего оно спускается и само укладывается соответствующим образом. Чтобы уберечь домкрат от повреждений, на пол лучше постелить коврик.

Для изготовления рабочей камеры устройства подойдут материалы на основе ПВХ. При минусовой температуре такая конструкция затвердевает и становится грубой. Как отмечают специалисты, оптимальным температурным режимом эксплуатации является показатель до –10 градусов.

Гидравлическое подъемное устройство

Гидравлический домкрат своими руками изготовить вполне реально. В его основе имеется корпус, основную несущую функцию выполняет выдвигаемый поршень и рабочая жидкость (масло). Вариации приспособления могут изготавливаться с укороченным или удлиненным остовом из стали. Корпус является емкостью для масла и направляющим цилиндром для поршня.

Специальный регулировочный винт с подъемной пяткой вкручивается в плунжер, при необходимости можно увеличивать предельную высоту подъема. Подобное приспособление оснащается гидравлическим насосом с приводом ручного, ножного или воздушного типа.

Рабочий механизм и выдвижной цилиндр расположены в отверстиях остова. Спуск агрегата производится при помощи поворота Т-образной рукоятки. Некоторые устройства оборудуются полиамидными колесиками, обеспечивающими маневренность. Безопасность эксплуатации обеспечивают предохранительные клапаны.

Положительные и отрицательные стороны гидравлического устройства

Прежде чем изготовить домкрат своими руками, следует учесть все его плюсы и минусы. К достоинствам гидравлического приспособления относятся следующие показатели:

• устройство неприхотливо в обслуживании и работе при довольно высоком показателе мощности;
• плавность хода рабочего штока, надежная фиксация груза на нужной высоте, точность торможения;
• высокий КПД (до 80%) и показатель грузоподъемности (свыше 150 тонн).

К недостаткам использования гидравлической модели относится высокая начальная высота подъема, проблема точности регулирования позиции опускания, приличная цена и довольно большой вес. Хранить и перевозить устройство нужно только вертикально, иначе рабочая жидкость может вытечь.

Вывод

Изготовить домкрат своими руками не составит особой проблемы. В зависимости от возможностей, сферы использования и других объективных обстоятельств, следует правильно подобрать модель по типу работы. Для эксплуатации в дороге подойдет компактное приспособление механического или гидравлического типа, а в гараже отлично проявит себя недорогое и практичное пневматическое устройство.

Самодельные подъемные устройства и домкраты. Самодельный подкатной домкрат для автомобиля своими руками

Домкрат — это приспособление, которое должно находиться как в багажнике машины, так и у автолюбителя в гараже. При этом второй вариант лучше подобрать массивнее с универсальным функционалом и высоким показателем грузоподъемности. Данным характеристикам стопроцентно соответствует своими руками который сделать не составит большого труда.

Характеристики пневматического приспособления

Имеется три основных критерия, по которым оценивается самодельный надувной домкрат:

1. Показатель грузоподъемности. Для обеспечения безопасной эксплуатации данная величина должна превышать вес транспортного средства. Для легкового авто достаточно будет характеристики около двух тон, обслуживание более тяжелых машин требует грузоподъемности не менее 2,5 тонн.
2. Высота подхвата. Этот аспект играет важную роль, если автомобиль имеет небольшой клиренс. Оптимальным показателем является величина не менее 100 мм.
3. Уровень подъема. Самодельный домкрат пневматического типа имеет высоту не более 500 мм. Этого запаса вполне хватает для замены колес и некоторых других работ, агрегат такелажный с подключением к компрессору позволяет поднять авто до 70-80 см.

Однозначно при выборе домкрата и его изготовлении в первую очередь нужно ориентироваться на свой автомобиль, условия его эксплуатации и хранения.

Как самостоятельно сделать домкрат?

Чтобы соорудить домкрат своими руками, потребуется не так много материала и усилий. Необходимо подобрать следующие детали:

• использованную подушку от грузовой машины;
• подходящий болт;
• шариковый элемент;
• колесный ВАЗовский фиксатор;
• штуцер;
• в качестве основного инструмента дрель.

Из представленных элементов собирается конструкция. В отверстие подушки вкручивается болт. Предварительно в нем нужно сделать гнездо для штуцера от камеры.

В качестве клапана используется колесный болт от ВАЗа, в котором просверливается отверстие. На следующем этапе имеющиеся элементы соединяются, после того как в отверстие установлен шарик, который будет служить для забора воздуха.

Особенности

Для практической реализации этого приспособления необходим специальный насос. Надувной домкрат устанавливается под днище транспортного средства. Для подстраховки желательно использовать деревянную подставку, которая будет взаимодействовать непосредственно с машиной.

В таком механизме имеется один существенный недостаток. Поскольку грузовая подушка имеет приличные размеры, автомобиль с низкой посадкой придется предварительно приподнимать для установки рассматриваемого устройства. Если к нижней части таких агрегатов приделать тележку с колесиками — получатся самодельные для автомобилей.

Сравнительные характеристики

Пневматический вариант поднимает груз за счет силы сжатия воздушной массы. Подобные модификации работают от подсоединения к дополнительному оборудованию или от выхлопов машины. Воздушная масса поступает в камеру. Благодаря сжатию и увеличению объема, происходит подъем авто. Достоинство моделей в том, что не нужно прилагать особых усилий, а при наличии компрессорной установки процесс занимает считанные секунды.

Механический домкрат для автомобиля подразумевает приведение его в работу посредством вращения или закручивания специальной рукоятки. Такие модификации имеют невысокую цену и компактные размеры.

Принцип гидравлики похож на механический вариант. Отличие заключается в облегчении процесса выкачивания рабочей части домкрата, благодаря наличию жидкости в рабочей системе. Подобные модификации имеют длительный срок службы.

Механический домкрат с электроприводом работает от сетевого питания, вся основная работа приспособления производится за счет электричества. Плюсы устройства неоспоримы, однако требуется подключение его к розетке.

Меры безопасности

Невзирая на то, что надувной домкрат является одним из самых элементарных в эксплуатационном плане, его использование требует соблюдения определенных мер предосторожности.

Во избежание вылета агрегата из-под автомобиля его необходимо правильно установить. Перед тем как устанавливать новое пневматическое приспособление, желательно один раз выкачать его без нагрузки, после чего оно спускается и само укладывается соответствующим образом. Чтобы уберечь домкрат от повреждений, на пол лучше постелить коврик.

Для изготовления рабочей камеры устройства подойдут материалы на основе ПВХ. При минусовой температуре такая конструкция затвердевает и становится грубой. Как отмечают специалисты, оптимальным температурным режимом эксплуатации является показатель до -10 градусов.

Гидравлическое подъемное устройство

Гидравлический домкрат своими руками изготовить вполне реально. В его основе имеется корпус, основную несущую функцию выполняет выдвигаемый поршень и рабочая жидкость (масло). Вариации приспособления могут изготавливаться с укороченным или удлиненным остовом из стали. Корпус является емкостью для масла и направляющим цилиндром для поршня.

Специальный регулировочный винт с подъемной пяткой вкручивается в плунжер, при необходимости можно увеличивать предельную высоту подъема. Подобное приспособление оснащается с приводом ручного, ножного или воздушного типа.

Рабочий механизм и выдвижной цилиндр расположены в отверстиях остова. Спуск агрегата производится при помощи поворота Т-образной рукоятки. Некоторые устройства оборудуются полиамидными колесиками, обеспечивающими маневренность. Безопасность эксплуатации обеспечивают предохранительные клапаны.

Положительные и отрицательные стороны гидравлического устройства

Прежде чем изготовить домкрат своими руками, следует учесть все его плюсы и минусы. К достоинствам гидравлического приспособления относятся следующие показатели:

• устройство неприхотливо в обслуживании и работе при довольно высоком показателе мощности;
• плавность хода рабочего штока, надежная фиксация груза на нужной высоте, точность торможения;
• высокий КПД (до 80%) и показатель грузоподъемности (свыше 150 тонн).

К недостаткам использования гидравлической модели относится высокая начальная высота подъема, проблема точности регулирования позиции опускания, приличная цена и довольно большой вес. Хранить и перевозить устройство нужно только вертикально, иначе рабочая жидкость может вытечь.

Вывод

Изготовить домкрат своими руками не составит особой проблемы. В зависимости от возможностей, сферы использования и других объективных обстоятельств, следует правильно подобрать модель по типу работы. Для эксплуатации в дороге подойдет компактное приспособление механического или гидравлического типа, а в гараже отлично проявит себя недорогое и практичное пневматическое устройство.

Основная функция домкрата заключается в поднятии колеса автомобиля с целью его замены либо шины. Домкрат используется для самостоятельной замены колёс автомобиля в условиях отсутствия ремонтных сервисов. Также иногда приходится залезать под днище автомобиля с целью проведения ремонтных работ. Домкрат пригодится и в этом случае.

Вне автомобильной тематики домкраты часто используются для установок конструкций по необходимому уровню при проведении строительных и ремонтных работ, при поднятии грузов на складах и запчастей в мастерских.

О том, как происходит замена крестовины , вы сможете прочитать в подробном материале нашего автора.

Также вас может заинтересовать информация о том, как выбрать и надёжно закрепить своими руками.

Важные характеристики домкрата перечислены ниже.

1. Грузоподъёмность . У каждого из домкратов есть ограничения по этому параметру. При изготовлении устройства необходимо учитывать вес автомобиля. Также необходимо учитывать вес груза в багажном отделении.
2. Высота подъёма . Этот параметр особенно важен для автомобилей с низким днищем. В этом случае высота подъёма должна быть приемлемой для возможности залезть под автомобиль и провести ремонтные работы.
3. Высота подхвата . Это и есть высота инструмента. Этот параметр должен быть совместим с клиренсом автомобиля (расстоянием от поверхности до нижней точки). Этот параметр различен для каждой отдельной модели. Необходимо подобрать высоту подхвата так, чтобы было комфортно работать.

Домкраты бывают различных видов по типу привода.

1. Механического типа , в котором подъём происходит с помощью нажатия на рукоятку. Такие домкраты предназначены для нечастого использования. Такие устройства компактны, но требуют физических усилий.
2. Гидравлического типа . Схож с предыдущим, но требует меньше усилий. Колесо поднимается за счёт давления, создаваемого рабочей жидкостью. Отлично подходит для частого использования.
3. Пневматического типа . Устройство работает за счёт сжатых газов. Для использования необходимы баллоны с газом. Газ создаёт давление, камера увеличивается в размерах, и автомобиль начинает подниматься. Физических усилий при этом не требуется никаких.

Подробную информацию о том, как изготовить своими руками , вы найдёте в материале нашего специалиста.

О том, как пошагово сделать рабочую своими руками, подробно расскажет наш эксперт.

Информацию об изготовлении своими руками вы сможете прочитать в статье нашего специалиста.

По принципу действия домкраты подразделяются на винтовые, реечные, пневматические и гидравлические. Домкраты бывают стационарные, передвижные и переносные. Самодельные устройства чаще всего бывают переносными, так как имеют небольшие размеры. Стационарные домкраты предназначаются для больших грузов, и редко интересуют автовладельцев.

Как сделать домкрат для автомобиля своими руками?

Гидравлический домкрат своими руками

Гидравлическим домкратам следует уделить особое внимание, так как они отличаются наибольшей грузоподъёмностью, что немаловажно при работе с грузовиками или внедорожниками. Существует возможность изготовления гидравлических домкратов с разными размерами и характеристиками. Современные механизмы используются не только на СТО и в автомастерских, но и даже в нефтеперерабатывающей промышленности. Устройство может работать как в горизонтальной, так и в вертикальной плоскости.

Основные несущие элементы устройства: корпус, рабочая жидкость (чаще всего в её роли выступает масло) и выдвижной поршень. Корпус бывает коротким и удлинённым. При этом он изготавливается из закалённой стали, чтобы конструкция выдерживала необходимый уровень нагрузок. Корпус несёт функцию направляющего цилиндра для поршня и резервуара для рабочей жидкости.

Подъёмное устройство и выдвижной цилиндр находятся в отверстиях корпуса. Спуск осуществляется путём поворота Т-образной ручки. Оборудование снабжено полиамидными колёсами, обеспечивающими маневренность. Корпус удлинённого типа рассчитан на большегрузный транспорт.

Гидравлические подъёмные механизмы самые распространённые и удобные, поэтому начнём с них. Изготовление гидравлического домкрата происходит следующим образом. Вам понадобятся сварочный аппарат, слесарная ножовка, угловая шлифовальная машина с диском для металла, стальной профиль для конструкции.

Гидравлические домкраты бывают стандартные, подкатные, бутылочные, гибридные, зацепные и ромбовые. Ниже подробно описан процесс изготовления обычного гидравлического домкрата. В сети существует множество чертежей, по которым собираются данные механизмы.

1. Сначала создаётся опорная платформа для механизма. Подойдёт стальной прямоугольный профиль размером 50 на 50 миллиметров. От профиля необходимо отрезать 4 детали длиной 300 миллиметров. Уложите эти делали боковыми стенками друг к другу и проварите снизу и сверху стыковочные швы.
2. Изготовьте стойки и упоры. Отпилите 2 детали от профилированной трубы. Длина деталей вычисляется относительно величины максимального хода штока, далее к этому прибавляется высота домкрата и опорной платформы. Упор изготавливается из того же материала. Его длина равняется ширине опорной платформы. Упор и стойки соединяются сварным швом, к основанию приваривается П-образная конструкция.
3. Изготовление съёмного упора, способного передвигаться по направляющим и сообщать давление на обрабатываемую деталь. Изготавливается из нескольких отрезков стальной полоски толщиной сантиметр. Длина деталей должна быть меньше образовавшегося между стойками расстояния. Полученные детали соединяются в нескольких местах при помощи сварки. Во время монтажа блока на раму пресса из гидравлического домкрата необходимо подобрать 2 болта с шайбами и гайками и соединить полученные пластины с блоком таким образом, что они разместятся по обе стороны от стоек. Если будет необходимо, то можно уменьшить расстояние между передвигающимся упором и верхней балкой конструкции при установке промежуточного квадратного профиля.

При изготовлении реечного домкрата важно учитывать, что на устойчивость данной конструкции влияет прочность фиксации и качество опорной площадки. Важно собирать механизм таким образом, чтобы изделие не съехало во время работы. Усилие, которое прикладывается при подъёме грузов, зависит от максимально возможной массы.

Процесс изготовления реечного домкрата довольно прост. Необходимо взять 2 реечных трубы и сварочный аппарат. Трубы должны быть сварены таким образом, чтобы они своим видом напоминали усечённую пирамиду. Далее берётся стальной лист толщиной 5 миллиметров. Изготавливается верхнее и нижнее основание механизма. В верхней части изготавливается отверстие, в котором впоследствии должна быть приварена гайка. Отверстие проделывается и в нижнем основании. Далее туда вставляется механический пруток для вращения.

Для изготовления механизма лучше использовать детали из закалённой стали. Если дополнительно присоединить металлический трос, то реечный домкрат при необходимости может заменить лебёдку. Средняя грузоподъёмность такого изделия будет составлять от 5 до 20 тонн.

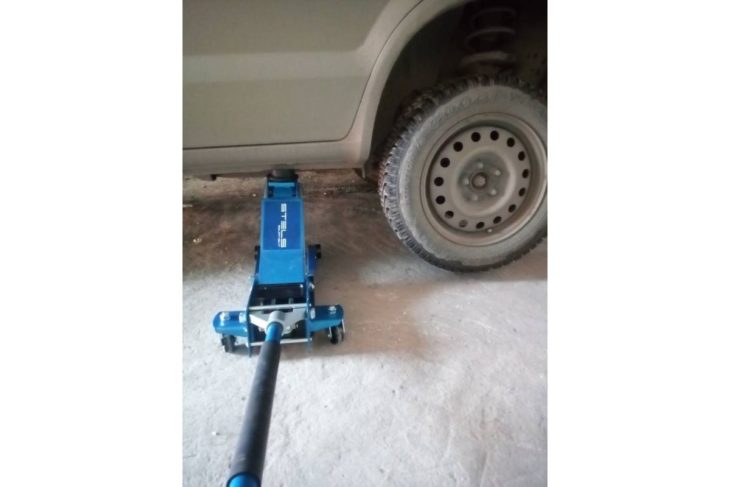

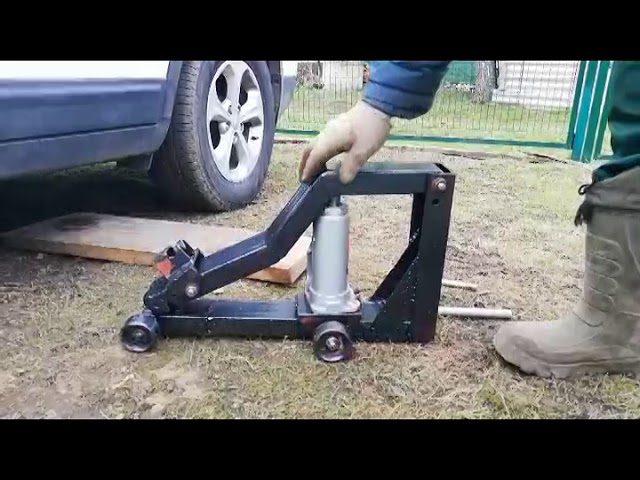

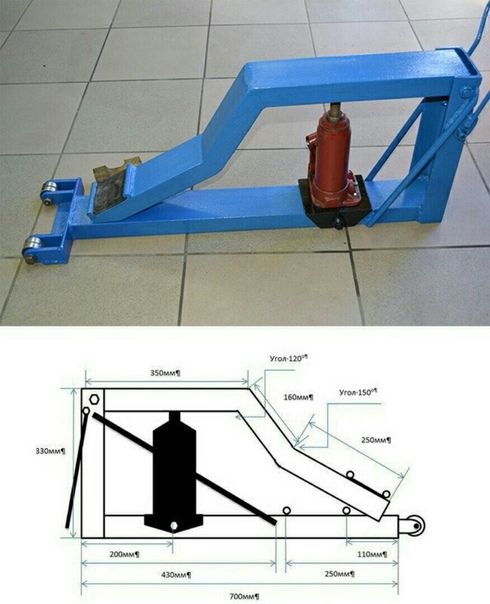

Подкатной домкрат своими руками

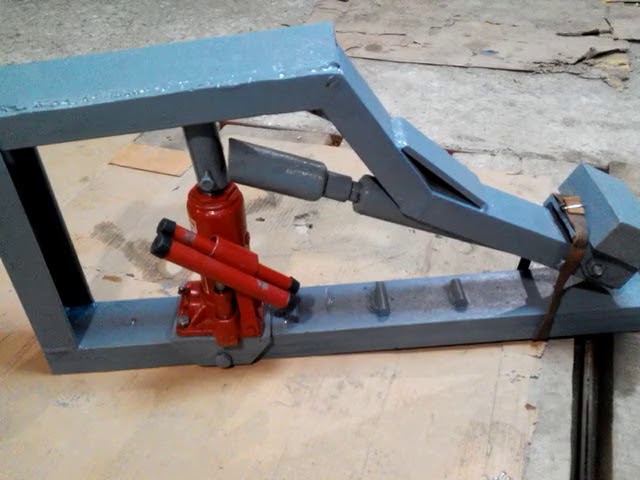

Подкатной домкрат легко изготовить, взяв за основу бутылочный агрегат с высотой подхвата около 23 сантиметров и швеллера на 10 и 12 миллиметров. Бутылочный домкрат является самым простым подобного рода механизмом. Несмотря на это, его применяют для ремонта грузового транспорта. Принцип работы домкрата основывается на применении нескольких рабочих штоков. В основе механизма лежит поршень.

Подъём происходит с помощью рычага, который приводится в действие гидравлическим цилиндром. Из швеллера на 12 миллиметров создается стойка, из десятимиллиметрового — подъёмный рычаг и основа. Спереди устанавливаются ролики от обычной стиральной машины. Чашка берётся от автомобильного отбойника, а раскосы создаются из прутка на 20 миллиметров.

В итоге подкатной домкрат по принципу работы схож с бутылочным, однако ось рабочего цилиндра в данном механизме расположена в горизонтальной оси. Поршень напрямую не совмещается с подхватом. Название «подкатной» данный механизм получил благодаря тому, что внешне он напоминает телегу на колёсах, катящуюся по ровной поверхности.

Домкрат при подъёме рычага перемещается под груз (автомобиль). Механизм приводится в движение касанием рычага, опускается путём поворота клапанного винта. Если автомобиль надо опустить — трубчатая рукоятка насаживается на клапанный винт. Перегородка после этого входит в его паз. Винт вращается вместе с рукояткой, сбрасывая давление в рабочем цилиндре.

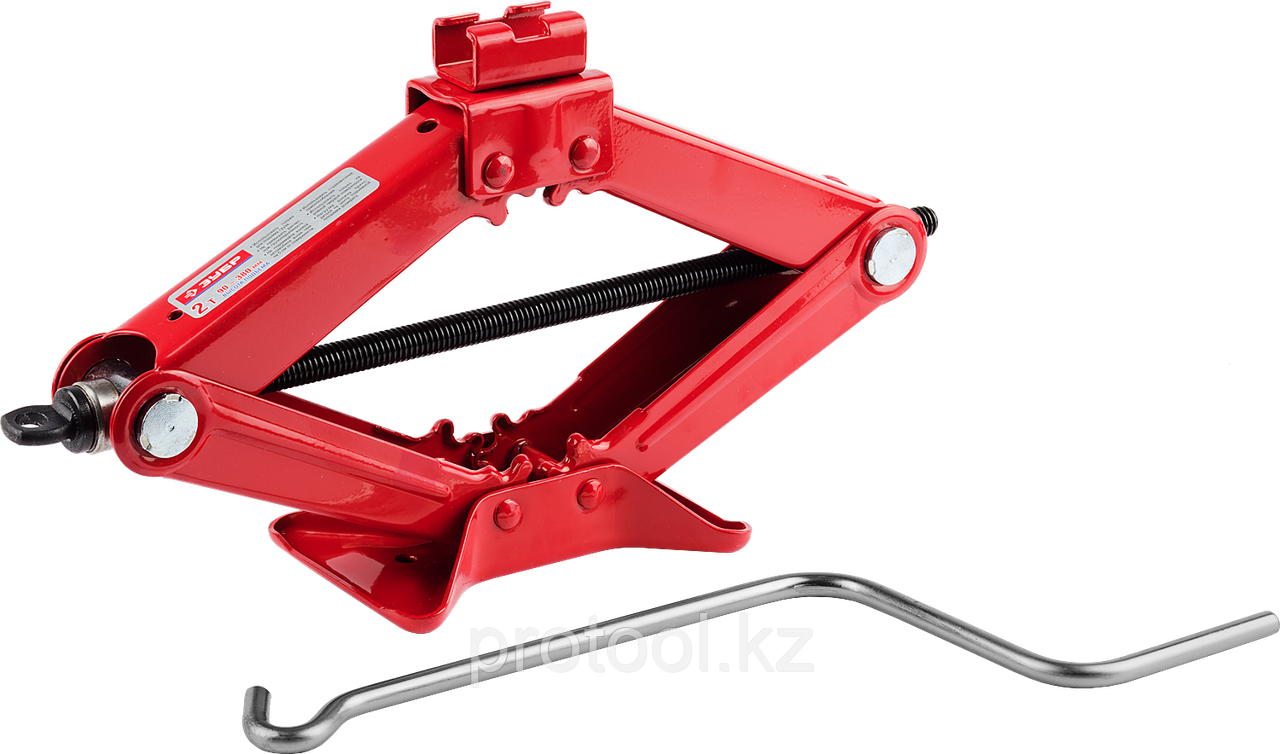

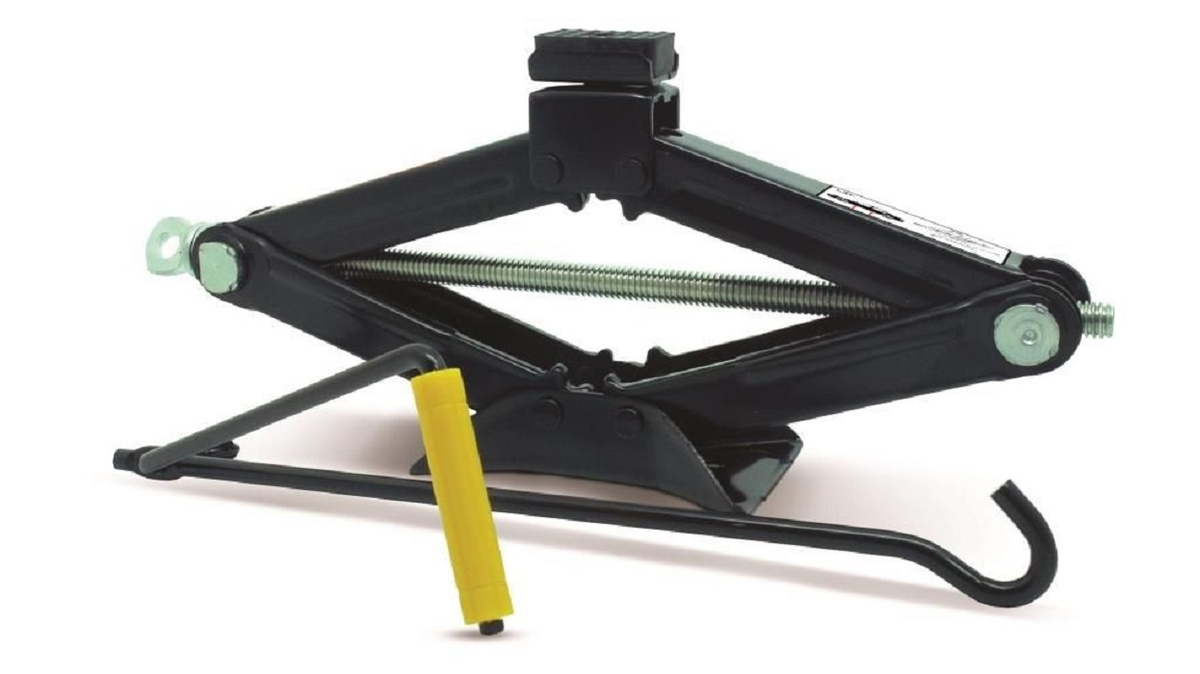

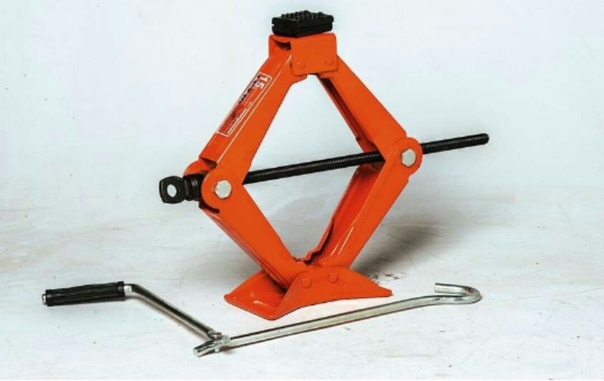

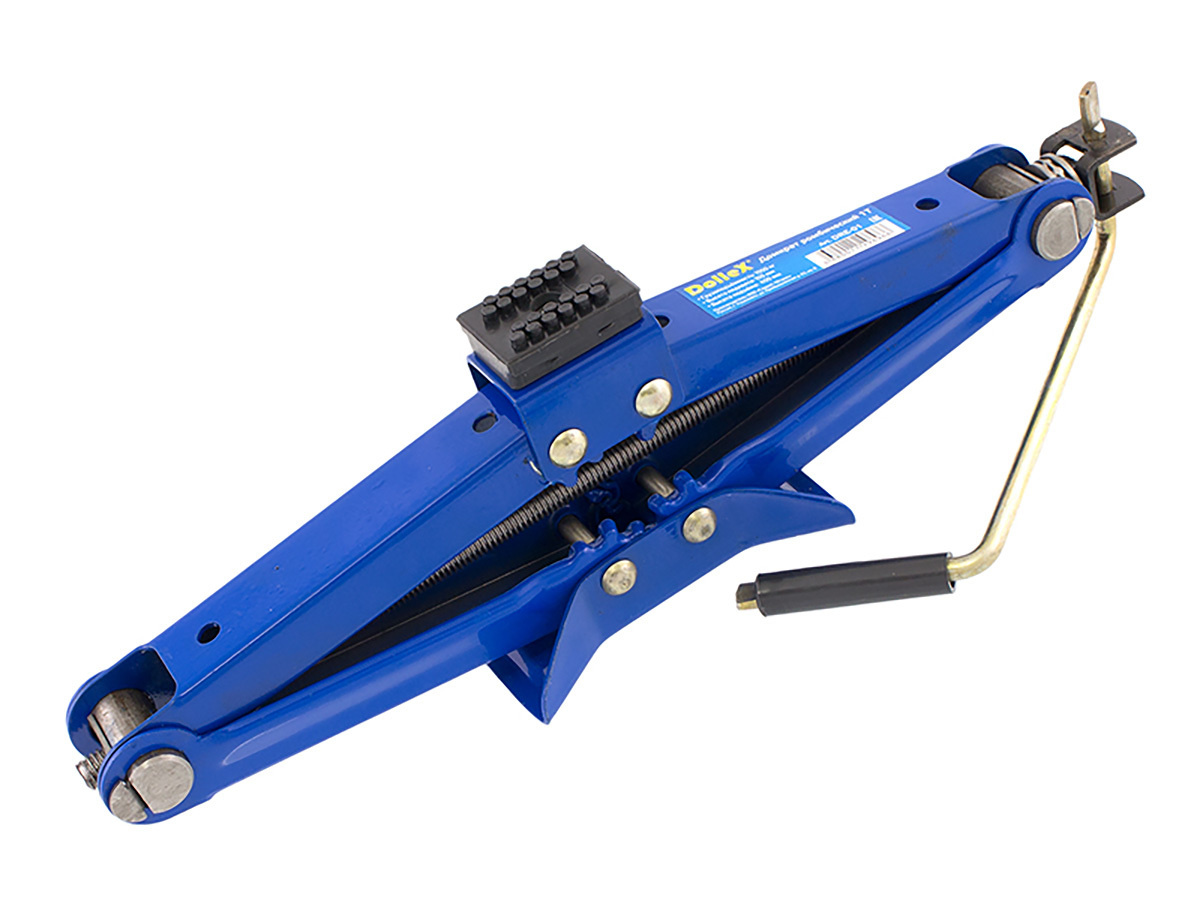

Винтовой домкрат состоит из: основания, нижнего и верхнего плеча, упора и винтового механизма. Берётся металлическая основа (сортамент), имеющая площадь сечения 2,63 см квадратных. Просверливаются 4 сквозных отверстия, диаметром аналогичным диаметру штифта. Основание желательно прикреплять на более широкую съёмную площадку. Далее изготавливается верхнее и нижнее плечо из металлической основы.

Вал изготавливается из металлического прутка. Диаметр прутка равен 12 миллиметрам. С одного конца должна быть резьба, а с другого — фиксатор, крепящийся к валу с помощью штифта через сквозное отверстие. Изготавливается ось, относительно которой происходит вращение плеч. Оси с обеих сторон — это штифты с плоскими цилиндрическими головками, крепящиеся с помощью шплинтов. В одном из упоров просверливается сквозное отверстие диаметром 10 миллиметров, во втором делается внутренняя резьба. Фиксатор выполняет роль закрепления вала со стороны вращения и передаёт крутящий момент к валу.

Винтовой домкрат можно изготовить в трёх различных вариациях: с трапециевидной резьбой, ромбовидные, рычажно-винтовые.

Более подробную информацию о положительных и отрицательных сторонах вы сможете прочитать в статье нашего автора.

Домкрат из пневмоподушки своими руками изготовить относительно несложно, учитывая, что такой вид агрегата является весьма любопытным устройством. Пневматические домкраты незаменимы, если речь идёт о точном монтаже. При работе на неровной или рыхлой поверхности такой подъёмный механизм незаменим. Резинокордная плоская оболочка из усиленной ткани является основой устройства. Оболочка увеличивается при подаче сжатого воздуха. Устройство является ещё и довольно сложным в плане конструкции.

Итак, для изготовления механизма понадобятся следующие материалы: старая подушка от грузовика, болт, шарик, который сможет выполнять роль подшипника, колёсный болт от ВАЗа, камерный штуцер и дрель.

В отверстие подушки необходимо вкрутить болт. В болте до этого нужно просверлить отверстие, которое будет занято штуцером. В колёсном болте от ВАЗа также необходимо проделать отверстие. Он будет в качестве клапана. Элементы соединяются. В имеющийся выход помещается шарик, закрывающий проход воздуху в процессе работы. Для использования устройства необходим насос. Домкрат будет располагаться под днищем автомобиля. Также понадобится деревянный брусок, упирающийся в автомобиль.

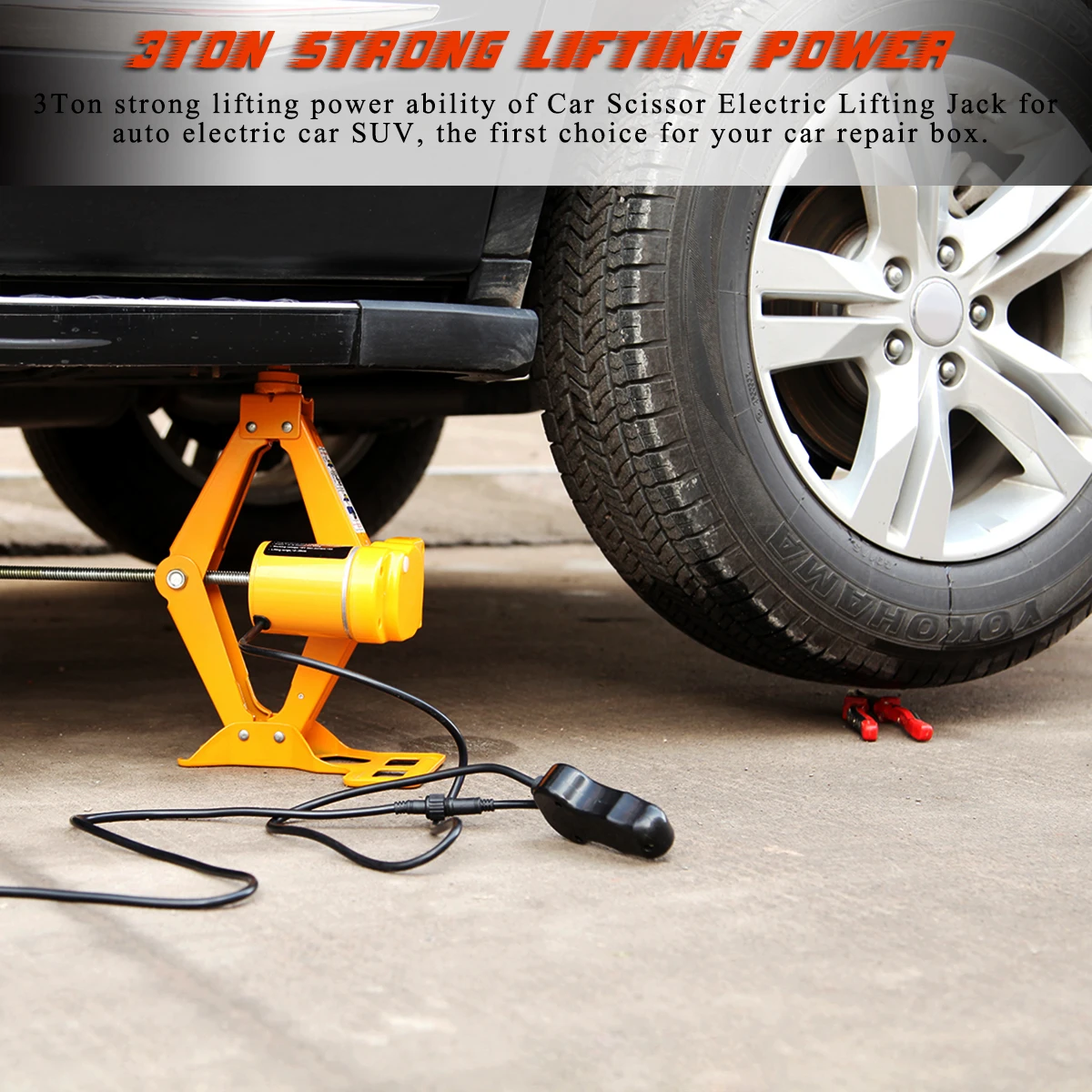

Электрический домкрат своими руками

Самодельный домкрат для автомобиля своими руками несложно изготовить, если речь идет о механических устройствах, работающих на физических усилиях пользователей, сжатом воздухе и рабочей жидкости. Домкрат с электроприводом своими руками изготовить несколько сложнее.

Электрические подъёмные механизмы — это результат синтеза механических движущихся комплектующих и электропривода. Питание такого домкрата может осуществляться от электросети автомобиля. Подключить устройство можно через «прикуриватель».

Исходные материалы для изготовления могут быть различные. Подойдут моторы для стеклоподъёмников (в качестве примера можно взять мотор из «десятки»). Привод и тросики необходимо извлечь, оставив только мотор и редуктор. Понадобится головка, у которой четырёхгранная сторона снабжена гранями по 7 миллиметров. В качестве основы может выступать обычный винтовой ромбовый домкрат.

Наша задача создать электрический привод, чтобы не прилагать усилия при пользовании. Крепления выполняются из стальных полосок. Крепления необходимо подрезать и придать им нужную конфигурацию, а затем прикрепить их к редуктору. Крепление и головка на редукторе привариваются к устройству. Управление устройством можно осуществлять с помощью кнопки от механизма стеклоподъёмника.

Сравнение устройств

Винтовые домкраты с трапециевидной резьбой при высокой грузоподъёмности сохраняют простоту конструкции, небольшой вес и простоту эксплуатации. Ромбическая конструкция таких механизмов выделяется наличием длинной рукояти привода, снижающее необходимое усилие для подъёма груза. Также конструкция обладает малым весом и неплохой устойчивостью.

1. Рычажно-винтовые подъёмные механизмы выделяются большими высотами поднятия и малыми размерами.
2. Стоечно-винтовые домкраты обладают высокой устойчивостью и жёсткостью.
3. Конструкции реечного типа отличаются возможностью использования в разных направлениях и простотой эксплуатации, а также высоким показателем подъёмной силы.
4. Бутылочные гидравлические домкраты имеют наиболее простую конструкцию и высокой жёсткостью соединения в процессе работы. Усилия для подъёма прилагаются минимальные.
5. Подкатные домкраты устойчивые, имеют небольшую начальную высоту установки и немалую жёсткость во время работы.
6. Домкраты с электроприводом лучше всего проявляют себя в экстремальных условиях, не требуют физических усилий и обладают высокой точностью и устойчивостью.
7. Пневматические подъёмные механизмы обеспечивают удобство и надёжность использования благодаря большим опорным поверхностям. Также они выделяются бесшумностью и хорошей скоростью работы, высоким КПД и неприхотливостью.
(6 оценок, среднее: 5,00 из 5)

Для того, чтобы поднять автомобиль для ремонта или замены колеса используется домкрат. Они бывают разной конструкции. Самыми распространёнными являются механические и гидравлические. В этой статье подробно рассмотрим принцип действия и устройство гидравлического домкрата, а также различные варианты конструкции.

Принцип работы гидравлического домкрата

Это устройство простое и надежное.

Если соблюдать условия хранения и эксплуатации, то это он прослужит вам очень долго.

Для того, чтобы поднять автомобиль применяется домкрат

Работает гидравлический домкрат по следующему принципу, который позволяет производить подъем автомобиля, имеющего вес в несколько тонн, а иногда и в несколько десятков тонн.

Устройство не сложное – это два сообщающихся сосуда разного диаметра, заполненных жидкостью и несколько клапанов. Как видите все довольно просто и если все детали выполнены качественно из долговечных материалов, то ломаться тут нечему.

Износу подвержены только резиновые уплотнения поршней и сальники цилиндров.

Рабочий цилиндр, шток которого поднимает автомобиль, большого диаметра, а вот главный цилиндр имеет диаметр в несколько раз меньший.

В этом и заложен принцип действия всего устройства. Главный цилиндр приводится в действие с помощью рычага, масло через обратный клапан попадает в рабочий цилиндр и поднимает его. Усиление создается за счет разницы площадей сечения цилиндров.

Подкатной гаражный домкрат своими руками | Чертежи

Полный ход главного, обеспечивает незначительное движение второго. Разница хода двух цилиндров пропорциональна разнице их диаметров. Благодаря этому человек, не прилагая серьезных усилий, может поднять и пять, и десять, и несколько десятков тонн.

Для того, чтобы масло не перетекало обратно в резервуар служит обратный клапан. Жидкость может протекать через этот клапан только в одну сторону.

Есть еще один клапан, который открывается вручную, он необходим для того, чтобы перепустить жидкость обратно и опустить поднятый автомобиль в исходное состояние.

Принцип работы и его устройство указаны на схеме.

Конструкция гидравлического домкрата

Для подъема автомобилей используются два типа: бутылочные и подкатные.

Гидравлический домкрат бутылочного типа

Итак, гидравлический домкрат бутылочного типа.

Он состоит из вертикального корпуса большого диаметра и примыкающего к нему маленького цилиндра, к штоку которого подходит съемный рычаг. Корпус установлен на опорной площадке, в штоке у него часто есть винтовой удлинитель, который необходим для того, чтобы увеличить высоту подъема. Два цилиндра соединены между собой, через обратный клапан.

В корпусе есть резервуар для хранения запаса масла и перепускной клапан, чтобы опустить шток бутылочного гидравлического домкрата.

Все детали должны быть выполнены из прочных сплавов, так испытывают значительные нагрузки и защищены от коррозии.

Конструкция другой разновидности – подкатного гидравлического домкрата, отличается только расположением цилиндров и наличием большой площадки на роликах.

Подъем автомобиля с помощью гидравлического подкатного устройства, осуществляет не сам шток, а соединенный с ним рычаг. На этом рычаге установлен металлический пятак.

Подкатная конструкция более устойчива, чем бутылочная и вероятность того, что поднятый автомобиль сместится и свалится с опоры гораздо меньше.

Несмотря на это, меры безопасности при работе должны выполняться всегда. Обязательно фиксировать автомобиль с помощью стояночного тормоза, включенной передачи трансмиссии и установкой упоров под колеса.

Для работы под поднятым автомобилем всегда устанавливать страхующую подставку. Эти меры позволят обезопасить работающего человека. Подробную конструкцию вы сможете увидеть на чертеже.

Подкатный гидравлический домкрат

Обслуживание и ремонт домкрата

Наиболее частой неисправностью является течь рабочей жидкости через уплотнения и сальники.

Необходимо точно определить место течи и отремонтировать. Нужно использовать только специальные маслостойкие сальники и прокладки. Выход из строя клапанов может быть связан с засорением или поломкой пружин.

Необходимо разобрать прочистить и заменить неисправные детали.

А вот хранить их нужно только в исходном состоянии, чтобы шток был полностью скрыт в корпусе, это убережет его от коррозии. Кроме того, бутылочный тип необходимо хранить вертикально, чтобы рабочая жидкость не вытекла. Один раз в несколько лет нужно провести замену рабочей жидкости. Это простая процедура. На корпусе есть заправочное отверстие, закрытое винтовой пробкой.

Через это отверстие производится слив и заправка новым маслом. После этого необходимо, без нагрузки, несколько раз полностью поднять и опустить шток. Таким образом выйдет воздух, который мог попасть в систему.

Это надежное устройство, позволяющее поднимать груз в несколько десятков тонн.

Устроен он не сложно. С точки зрения грузоподъемности, гидравлика значительно опережает конструкции других типов. Но, к сожалению, есть и недостатки:

• Большой вес, действительно большой, в несколько раз тяжелее механических конкурентов.
• Особые условия хранения, для сохранности рабочей жидкости и риска коррозии рабочих элементов. Особенно это касается домкрата бутылочного типа.
• невозможность использования при низких температурах.

  Гидравлическая жидкость густеет при температурах ниже -25 градусов, теряется эластичность уплотнений, повышается риск выхода из строя.

Проведя анализ достоинств и недостатков различных конструкций можно прийти к следующему выводу.

Для использования с легковым автомобилем, весом до двух тонн для необходимого дорожного ремонта (замена колеса) достаточно компактного механического домкрата. А вот для подъема большой и тяжелой машины лучше рассмотреть возможность использования гидравлики.

Картинка 4 из презентации «Инструменты в гараже»

Размеры: 720 х 540 пикселей, формат: jpg.

Подкатной домкрат своими руками

Чтобы бесплатно скачать картинку для урока, щёлкните по изображению правой кнопкой мышки и нажмите «Сохранить изображение как…». Для показа картинок на уроке Вы также можете бесплатно скачать презентацию «Инструменты в гараже.pps» целиком со всеми картинками в zip-архиве. Размер архива — 640 КБ.

Скачать презентацию

Предметы

«Вещи для дома» — Часы, Предметы домашнего обихода, Лампа, Ковёр, Ключи, Фотоаппарат, Шторы, Картина, Компьютер, Очки, Зонт, Телефон, Батарея, Ваза, Телевизор, Газета,

«Верхняя одежда» — Пиджак, Платье, Плащ, Одежда, Кофта, Перчатки, Галстук, Реглан, Шарф, Свитер, Пальто, Куртка, Кенгурушка, Маскарадный костюм, Шубы, Блузка, Ремень, Бабочка, Костюм, Гольф, Жилетка, Юбка,

«Детские игрушки» — Мобиль, Пирамида, Сортёр, Мягкие игрушки, Игрушечная мебель, Шарик, Рамка-вкладыш, Железная дорога, Краски, Мяч, Ходунок, Утюг, Кукольная посудка, Игрушки, Погремушка, Кукла, Кубик рубика, Волчок, Кукольный дом, Машина, Блоки, Кукольная коляска, Кубики,

«Драгоценные камни» — Кристаллы берилла, Драгоценные камни, Хромит, Янтарь, содержащий насекомое, Огранённый апатит, Розовый кварц, Огранённый сапфир, Кристалл рубина, Мрамор, Горный хрусталь, Кристалл изумруда, Огранённый гранат, Огранённый алмаз, Цеолиты, Обработанный малахит, Кристаллы топаза, Агат, Огранённый изумруд,

«Головные уборы» — Дамская шляпка, Соломенная женская шляпа, Шляпа, Фуражка, Панама, Бандана, Бейсболка, Колпак, Шлем, Детская зимняя шапка, Каска, Шапка, Матросская шапка, Головные уборы, Цилиндр, Кепка,

«Женская и мужская одежда» — Пальто, Пиджак, Джинсовые штаны, Халат, Плащ, Пижама, Костюм, Жилет, Свитер, Шорты, Пиджак, Рубашка, Банный халат, Платье, Джинсовая куртка, Мужская одежда, Сарафан, Пальто, Брюки, Блузка, Одежда, Дубленка, Юбка, Женская одежда,

Всего в теме «Предметы» 59 презентаций

Хорошие праздничные открытки и на каждый день

Техника: Quilling 1.

Если вы хотите красивого и «настоящего» цветка, вам нужно сделать те же цветы.

Конечно, лучше использовать линейку с кругами. Если вы дополнительно сделаете декоративную оплетку, ее нужно вытереть до тех пор, пока каждое ребро.

Возьмите ленту из бумаги, линейку и инструмент для прокатки и прокатки рулонов.

Роллинам получают форму цветочного лепестка.

четвёртая

Если вам нужна декоративная вышивка.

Посреди цветов.

Соберите цветок. В красивых цветках все цветочные лепестки одинаковы. Я использую этот шаблон для правильного редактирования цветочных лепестков.

Конечно, есть специальные правители, которые продают в магазине и, безусловно, очень удобны и т. Д.

Но лягушка задушила меня, и я хотел сохранить цветок вместе. Поэтому я сам рисовал диаграмму. Но цветы приходят с различными цветочными лепестками, а затем приходят ко мне слишком ленивые, но не для того, чтобы рисовать одинаково для всех вариантов вручную.

Поэтому я сделал предложения на своем компьютере.

Я работаю с этими схемами и секретами.

Цифры указывают количество лепестков в цветке. Следует отметить, что схема 12 очень полезна, так как она содержит шаблон для цветов 3, 4, 6 и 12 петухов!!!

четырнадцатый

пятнадцатый

шестнадцатый

семнадцатый

восемнадцатый

Поэтому распечатайте шаблон и заберите цветок на шаблоне.
Если ядро ​​находится над лепестками, то мы только опираемся на цветочные лепестки. Растяните клей только на концах лепестков, и желательно оставить цветок на шаблоне до полного высыхания клея!

девятнадцатый

двадцатый

И тогда мы склеиваем ядро.

двадцать первый

двадцать второй

Для объемного цветка вам также нужно сделать сепал.

двадцать третий

А затем прикрепите его к стеблю (я делаю это с помощью клея).

двадцать четвёртая

И вставьте цветок.

двадцать пятый

Если ядро ​​лежит на уровне лепестков, поместите его посередине, а затем раздавите цветы. И если цветочные лепестки не прилипают друг к другу, они поднимают цветок клея на каждый лист до центра.

Разъем Jack jack

двадцать шестой

Получился довольно долговечный цветок и может использоваться как для объемной, так и для сундуков.

двадцать седьмой

Также с помощью шаблона он подходит для цветущих цветов с несколькими уровнями:
Заполните 6 лепестков сердечником, сделайте два пустых веревки и соедините их друг с другом, используя шаблоны для 12 лепестков и, кроме того, вы можете поместить цветы из иглы.

двадцать восьмой

двадцать девятая

Я поставил пеной под шаблон.

тридцатые

тридцать первый

В ручной вазе с цветами (http://stranamasterov.ru/node/18967) я сделал все цветы, используя шаблон для 10 и 6 лепестков:

тридцать второй

Если цветок хорошо прикреплен к бумаге, в этом случае шаблон должен быть помещен под лист и подсвечен лампой под этими листами. Вы также можете использовать стекло и окно (повреждение должно быть только вертикальным).

Вы можете использовать эти шаблоны не только для создания цветов, но и для связывания мандалы, венков, снежинок и т. Д.

Надеюсь, это все полезно! Если кому-то нужны шаблоны, написанные с более высоким разрешением, напишите мне и отправьте их с удовольствием (качество предложений было уменьшено по правилам сайта).

Я хочу всех творческих успехов!!!

Мастер-класс: как сделать красивый цветок. рюш

Калесниковская винтовка АК-12 — особенности, фотография
Описание дома каркасного дома / каркасного дома Биохимические препараты: процедуры «до» и «после»
Устройства и устройства для лечения глаз и улучшения зрения Летние вязания.

Верх с ромашкой. схема Ковер Великолепное полное описание. Давайте сделаем это вручную
Домашний коньяк с моря — как это сделать с луны
Тело, скрытое за сабвуфером ваших рук »звук автомобиля
Брелок своими руками: как сделать его стильным
Красивые поздравительные открытки для женщины с днем ​​рождения

Гидравлический домкрат — это стационарное, переносное, передвижное механическое устройство для поднятия какого – либо объекта, располагается под ним, что позволяет обходиться без вспомогательных сооружений, талей. Механизм работает на минеральном масле, которое перемещая дифференциальный поршень насоса, поднимает груз. Является средством механизации работ в различных отраслях народного хозяйства.

Гидравлический домкрат отличается возможностью подъема большой массы груза (от двух до двухсот тонн), небольшим усилием работающего с ним, высоким коэффициентом полезного действия, плавностью подъема, крепостью конструкции.

Недостатком мощных механизмов является большая масса, начальным расстоянием от уровня стоянки поднимаемого груза, медленное однократное перемещение поршня, высокая стоимость.

Виды домкратов

Выпускаются в различных модификациях: бутылочные, подкатные, ромбовые, двухуровневые, низкоподхватные зацепные. Различаются по конструкциям, по виду привода.

Домкрат бутылочный используется в различных областях хозяйства, отличается простотой устройства, удобной эксплуатацией. Используется для подъема-опускания специальной техники, легкового, грузового автотранспорта. При строительстве возможно при его помощи поднять здание. Основное условие – вес поднимаемого груза должен соответствовать указанной в инструкции грузоподъемности механизма.

Домкрат подкатный работает по принципу бутылочного.

Опорная площадь размещена на рычаге, который поднимается рабочим поршнем. Высота подхвата позволяет приподнимать автомобиль любой марки весом до трех тонн.

Имеет разновидности: ножничный, с двухпоршневым вытеснителем цилиндрической формы, удлиненный.

Устройство домкрата

Основными деталями механизма, способного поднять-опустить груз, являются: рычаг – перекладина, вращающаяся вокруг оси, плунжер – полый цилиндрический стержень.

Клапаны – запорно-регулирующая арматура для пропускания, перекрытия, регулирования потока гидравлического масла.

Хранилище масла, возвратно-поступательный механизм движения внутри цилиндра.

При работе насоса гидравлическая жидкость заполняет основание цилиндра, поднимает деталь цилиндрической формы вверх. В результате груз поднимается. Устройство, предназначенное для поддержания давления на необходимом уровне, состоит из всасывающего, нагнетательного клапанов.

Всасывающий не дает возвращаться маслу из цилиндра в резервуар, нагнетательный — покинуть его. Откручивая винт, снижается давление, груз встает на заданное место.

Гидравлическое масло обладает свойством несжатия, что влияет на равномерность поднятия, снижения, закрепления объекта на нужной высоте.

Одновременно, подъемные механизмы имеют малую скорость работы, сложности при хранении, перемещении.

Вертикальные, для предотвращения вытекания масла, перевозятся стоя. Требуют регулярного наблюдения за уровнем масла, состоянием сальников, клапанов (отсутствие протечки гидравлического масла).

Гидравлический домкрат в быту используют при всевозможных работах, когда необходимо приподнимать груз.

Наиболее частое применение при профилактике, ремонте автомобильной техники.

Пункты технического обслуживания в большинстве случаев снабжены подкатными домкратами. Часто используются при строительно-монтажных работах, прокладке газовых, нефтяных трубопроводов, незаменимый помощник при проведении спасательных работ. Универсальный механизм, может использоваться в любых жизненных ситуациях, когда необходимо поднятие груза.

Чертеж домкрат винтовой своими руками

Имея под рукой чертеж — домкрат винтовой, своими руками делаем его из швеллеров стальных гнутых равнополочных ГОСТ8278-83.

На рисунке выделены синими прямоугольниками типы размеров используемого сортамента

Домкрат винтовой состоит из следующих деталей:
Основание
Нижнее плечо
Верхнее плечо
Упор
Винтовой механизм

ОСНОВАНИЕ

Изготовим из сортамента площадью сечения 2,63 (см²).

Сверлим четыре сквозных отверстия диаметром, равным диаметру штифта. При сверлении, строго выдерживайте межосевое расстояние между ними. При необходимости, основание можно прикрепить на более широкую съемную площадку.

НИЖНЕЕ ПЛЕЧО

Изготовим из сортамента площадью сечения 1,99 (см²) по аналогии с основанием.

ВЕРХНЕЕ ПЛЕЧО

Изготовим из сортамента площадью сечения 2,28 (см²) по аналогии с нижним плечом.

УПОР

Изготовим из сортамента площадью сечения 1,99 (см²) по аналогии с верхним плечом.

Сверху, крепим резиновую прокладку.

ВИНТОВОЙ МЕХАНИЗМ

Вал – винт.

Надежный самодельный домкрат

Изготовим из металлического прутка диаметром двенадцать миллиметров. С одной стороны резьбу М12, с другой фиксатор, который крепится к валу при помощи шплинта через сквозное отверстие на валу.

Ось – упор. Относительно которых происходит вращение нижних и верхних плеч.

Осями с обеих сторон, являются штифты с цилиндрическими плоскими головками, которые крепятся с осью при помощи шплинтов.

В одном упоре просверлено сквозное отверстие диаметром десять миллиметров, в другом – нарезана внутренняя резьба М12.

3. Фиксатор. Фиксирует вал со стороны его вращения и обеспечивает возможность передачи крутящего момента к валу.

Рабочие характеристики домкрата винтового, сделанного своими руками:

Hmin = 65 (мм)
Hmax = 312 (мм)
Pmax = 2000 (кг)

Имея под рукой чертеж — домкрат винтовой, своими руками делаем его из швеллеров стальных гнутых равнополочных ГОСТ8278-83.

На рисунке выделены синими прямоугольниками типы размеров используемого сортамента

Домкрат винтовой состоит из следующих деталей:
Основание
Нижнее плечо
Верхнее плечо
Упор
Винтовой механизм

ОСНОВАНИЕ

Изготовим из сортамента площадью сечения 2,63 (см²). Сверлим четыре сквозных отверстия диаметром, равным диаметру штифта. При сверлении, строго выдерживайте межосевое расстояние между ними. При необходимости, основание можно прикрепить на более широкую съемную площадку.

НИЖНЕЕ ПЛЕЧО

Изготовим из сортамента площадью сечения 1,99 (см²) по аналогии с основанием.

ВЕРХНЕЕ ПЛЕЧО

Изготовим из сортамента площадью сечения 2,28 (см²) по аналогии с нижним плечом.

УПОР

Изготовим из сортамента площадью сечения 1,99 (см²) по аналогии с верхним плечом.
Сверху, крепим резиновую прокладку.

ВИНТОВОЙ МЕХАНИЗМ

1. Вал – винт . Изготовим из металлического прутка диаметром двенадцать миллиметров. С одной стороны резьбу М12, с другой фиксатор, который крепится к валу при помощи шплинта через сквозное отверстие на валу.

2. Ось – упор . Относительно которых происходит вращение нижних и верхних плеч.

Осями с обеих сторон, являются штифты с цилиндрическими плоскими головками, которые крепятся с осью при помощи шплинтов.

В одном упоре просверлено сквозное отверстие диаметром десять миллиметров, в другом – нарезана внутренняя резьба М12.
3. Фиксатор. Фиксирует вал со стороны его вращения и обеспечивает возможность передачи крутящего момента к валу.

Рабочие характеристики домкрата винтового, сделанного своими руками.

Всем добрый день. Есть у меня домкрат ромбовый, я потерял ручку от него, она была сделана в виде крючка. Поднимать машину при помощи такого домкрата без ручки не очень-то и удобно. В двух- трех магазинах спросил про ручку, у них такой не оказалось, было решено придумать что-нибудь другое. Поэтому было решено так сказать модернизировать этот домкрат. Тем более, что надо уже ставить летние колёса, зима прошла.

Итак, берём болгарку и аккуратно отпиливаем это ушко, куда надо было сувать крюк-ручку, для того чтобы крутился домкрат.

Вот я отпилил ушко.

Теперь нам надо найти, вернее подобрать головку, которую мы приварим вместо нашего ушка. Вот я у себя подобрал такую головку, дополнительно делать с ней ничего не надо, просто надо хорошо приварить.

Теперь берем сварочный аппарат и привариваем головку.

Получается вот так.

После сварки я немного обточил это место, слишком не стал обтачивать, чтобы осталось немного железа для твердости.

С такой головкой легко крутить домкрат и поднимать автомобиль, особенно удобно крутить трещёткой.

Вчера попробовал домкрат в деле, поменял все четыре колеса, поставил летнюю резину, с домкратом работать стало просто удобно и легко.

Ну вот вроде и всё, если кому поможет данная статья то буду очень рад. Идея подсмотрена у Алексея из Тамбова.

Домкрат своими руками. Виды домкратов, особенности изготовления. Самодельный подкатной домкрат для автомобиля своими руками Чертежи самодельных домкратов

Имея под рукой чертеж — домкрат винтовой, своими руками делаем его из швеллеров стальных гнутых равнополочных ГОСТ8278-83.

На рисунке выделены синими прямоугольниками типы размеров используемого сортамента

Домкрат винтовой состоит из следующих деталей:
Основание
Нижнее плечо
Верхнее плечо
Упор
Винтовой механизм

ОСНОВАНИЕ

Изготовим из сортамента площадью сечения 2,63 (см²). Сверлим четыре сквозных отверстия диаметром, равным диаметру штифта. При сверлении, строго выдерживайте межосевое расстояние между ними. При необходимости, основание можно прикрепить на более широкую съемную площадку.

НИЖНЕЕ ПЛЕЧО

Изготовим из сортамента площадью сечения 1,99 (см²) по аналогии с основанием.

ВЕРХНЕЕ ПЛЕЧО

Изготовим из сортамента площадью сечения 2,28 (см²) по аналогии с нижним плечом.

УПОР

Изготовим из сортамента площадью сечения 1,99 (см²) по аналогии с верхним плечом.
Сверху, крепим резиновую прокладку.

ВИНТОВОЙ МЕХАНИЗМ

1. Вал – винт . Изготовим из металлического прутка диаметром двенадцать миллиметров. С одной стороны резьбу М12, с другой фиксатор, который крепится к валу при помощи шплинта через сквозное отверстие на валу.

2. Ось – упор . Относительно которых происходит вращение нижних и верхних плеч.

Осями с обеих сторон, являются штифты с цилиндрическими плоскими головками, которые крепятся с осью при помощи шплинтов.

В одном упоре просверлено сквозное отверстие диаметром десять миллиметров, в другом – нарезана внутренняя резьба М12.
3. Фиксатор. Фиксирует вал со стороны его вращения и обеспечивает возможность передачи крутящего момента к валу.

Рабочие характеристики домкрата винтового, сделанного своими руками.

Взяться за такое «творчество» побудило меня утверждение о «тяжёлом» труде переписчиков чужих самоделок . Назовем это «проба пера».
Что бы усложнить себе задачу, выполнил ее с видио-сюжета.

Сразу скажу, да простит меня автор и пусть он сам ищет свое творение на просторах интернета. Представляю на ваш «суд» СВОЕ уже «творение».

Каждый автомобилист , с покупкой автомобиля приобретает для обслуживания домкрат. Домкраты бывают разные, как чисто механические, так и чисто гидравлические. Но все они имеют главный недостаток, это удобства пользование. Установить домкрат под автомобиль не согнувшись в «три-погибели» невозможно. Существуют более продвинутые, для стационарного пользования, но стоимость таких «зашкаливает». Вот о таком домкрате и пойдет речь.
Автор самоделки соединил два вида домкратов воедино. Вот как это у него получилось.

Особенности конструкции.
Для своей конструкции автор использовал готовый гидравлический домкрат, сделав к нему приспособление . Вся конструкция состоит из толстостенного швеллера на 80. выполнена из целой заготовки. Изгибы конструкции достигались за счет прорези боковых стенок и дальнейшего проваривания. Из фото хорошо видно устройство опорных роликов (колесики), останавливаться на них не вижу смысла. Для непосредственной опоры на кузов автомобиля закреплена резиновая опора, ее можно взять от опорных подушек рессор, двигателя… доработав до нужных размеров.

Для установки и фиксации домкрата, приварена (прикручена) на нижний швеллер металлическая пластина, имеющая размер основания домкрата и толщиной в районе 5мм. Основной упор будет на швеллер.

Что бы зафиксировать домкрат, в его основании просверлили два отверстия на 8-10мм, а в основании приваренной платины под домкрат, установлены два направляющих штифта. Что позволяет надежно закреплять домкрат и в тоже время свободно его изымать.
На главный шток домкрата приварили поршневой палец от автомобиля, обрезов его по размеру внутренней ширины швеллера. Этот палец опирается на подвижную часть устройства и что бы домкрат не мог «соскользнуть», с обоих сторон пальца внутри швеллера приваривают ограничители виде двух металлических пластин толщиной не менее 8-10мм. При это палец должен легко там вращаться.

Для жесткости конструкции приварены «косынки». Что бы не увеличивать вес устройства, выполнены они не из сплошного металла. Так же приварена ручка для удобства пользования.

Подкатив под автомобиль устройство, вы как обычно с помощью ручки начинаете подъем основного штока домкрата и и тем самым приводите в движение подъемный рычаг.

За счет увеличенного рычага подъема, возможно полное поднятие всей подымаемой стороны. Оба колеса не опираются.

Вот пожалуй и все об особенностях изготовления данной конструкции.

Для придания самоделки»вида», ее необходимо окрасить.

Что же вам потребуется для изготовления такого «подкатного» домкрата:
0. Голову.
1. Готовый гидравлический домкрат.
2. Швеллер толстостенный на 80, в районе 1.5м.
3. Металлические пластины толщиной от 5 до 10мм, 150-200 см квадратных.
4.Металлический «кругляш» диаметром 12-16мм. 1-1.5 метра.
5. Поршневой палец автомобиля.
6. Резиновая «подушка».

Инструмент
1. «Болгарка»
2. Сварка.
3. Слесарный инструмент.

Домкраты принято использовать в процессе ремонта автомобилей, хотя такое устройство оказывается незаменимым и при сооружении мостов, а также прокладке электролиний. Чтобы такое оборудование оказалось максимально эффективным, следует отдать предпочтение реечной модели. При наличии базовых знаний и опыта ее можно сделать своими руками.

Виды и принцип работы

Все реечные домкраты могут быть электрическими или с ручным приводом. Несмотря на такое различие, принцип работы устройства сохраняется. Так, происходит взаимодействие храпового механизма с рейкой. Корпус поднимают и перемещают по рейке. Здесь предусмотрена опора и рычаг. Также есть механический кожух, защищающий все детали от возможного загрязнения.

Реечные модели делятся на две группы:

• зубчатые – здесь предусмотрена рукоятка с шестеренками;
• рычажные – такие домкраты приводят в движение благодаря рычагу.

Самое простое оборудование поднимает вес, не превышающий 8 т. В продаже встречаются особые модели, предназначенные для выполнения различных строительных работ. Благодаря сложной конструкции они способны выдерживать вес около 10 т. Этот показатель у одноступенчатых разновидностей составляет 15 т, а у трехступенчатых – 20 т. Причем удастся перемещать груз по горизонтали и вертикали.

Инструмент работает при приложении определенного усилия на соответствующий механизм. При необходимости удается даже поднимать груз непосредственно с земли. Этому способствует низкий подхват.

Главным недостатком всех реечных домкратов считаются их внушительные габариты. Так, оборудование, предназначенное для работы с грузами в 5 т, имеют вес около 40 кг . Соответственно, использовать их в бытовых условиях не всегда удобно.

Важные технические характеристики

Чтобы приобрести или сделать своими руками надежный домкрат, стоит учитывать несколько основных параметров . Именно они влияют на эффективность и безопасность выполнения различных работ.

Самостоятельное изготовление домкрата

Практически каждый человек может сделать своими руками домкрат при наличии соответствующего опыта и всех необходимых деталей. Стоит отметить, что самостоятельная сборка на практике всегда выходит дешевле покупки готового оборудования. При создании такого устройства можно использовать различные схемы , хотя в целом выполнение работ остается одинаковым.

Стоит отметить, что для создания домкрата своими руками лучше брать детали, выполненные из закаленной стали. Если говорить о винте, то оптимальным решением станет изделие с трапецеидальной резьбой. Правильно изготовленное устройство можно смело применять при ремонте автомобилей и выполнении строительных работ. Если подсоединить сюда металлический трос, то домкрат сможет заменить собой лебедку. Подобное устройство поднимет груз весом в 5–20 т.

Особенности эксплуатации оборудования

Чтобы домкрат был эффективным, надежным и долговечным, нужно правильно его использовать. Так, в процессе разворачивания опорную «пятку» аккуратно задвигают вглубь. Благодаря этому устройство будет ровным и устойчивым. В противном случае оно немного наклонится, а значит, груз может сдвинуться или вовсе выпасть.

Как только устройство займет нужную позицию, следует переместить выключатель в верхнее положение, а затем потянуть рычаг вверх , чтобы «пятка» уперлась в груз. Только после этого этапа можно приступать к подъему.

Во время работы с домкратом следует помнить о технике безопасности. Стоит находиться по левую сторону от инструмента и держать рычаг правой рукой. Его дополнительно берут левой рукой, располагая сбоку большой палец. При этом следует убедиться, что пальцы не дотрагиваются до реек, а голова не находится между рычагом и рейкой. Если не соблюдать такие рекомендации, возможно травмирование пальцев и сотрясение мозга.

Сам рычаг аккуратно раскачивают вверх-вниз. Если в процессе работы кажется, что домкрат слегка перекосился, следует переустановить его и начать все заново. После поднятия груза рычаг фиксируют в соответствии со схемой.

Стоит отметить, что опускание груза считается более травмоопасной процедурой, потому ее выполняют очень аккуратно и медленно. К возможным повреждениям обычно приводит выход шпонки . Чтобы избежать этого, важно крепко держать рычаг до тех пор, пока груз не коснется земли.

Реечный домкрат незаменим для каждого автомобилиста. Такое оборудование несложно сделать своими руками, используя несколько стальных труб, листов и крепежей. Готовое изделие нужно периодически очищать от грязи, поливая водой из шланга. Такого простого ухода достаточно для правильного функционирования конструкции.

Всем добрый день. Есть у меня домкрат ромбовый, я потерял ручку от него, она была сделана в виде крючка. Поднимать машину при помощи такого домкрата без ручки не очень-то и удобно. В двух- трех магазинах спросил про ручку, у них такой не оказалось, было решено придумать что-нибудь другое. Поэтому было решено так сказать модернизировать этот домкрат. Тем более, что надо уже ставить летние колёса, зима прошла.

Итак, берём болгарку и аккуратно отпиливаем это ушко, куда надо было сувать крюк-ручку, для того чтобы крутился домкрат.

Вот я отпилил ушко.

Теперь нам надо найти, вернее подобрать головку, которую мы приварим вместо нашего ушка. Вот я у себя подобрал такую головку, дополнительно делать с ней ничего не надо, просто надо хорошо приварить.

Теперь берем сварочный аппарат и привариваем головку.

Получается вот так.

После сварки я немного обточил это место, слишком не стал обтачивать, чтобы осталось немного железа для твердости.

С такой головкой легко крутить домкрат и поднимать автомобиль, особенно удобно крутить трещёткой.

Вчера попробовал домкрат в деле, поменял все четыре колеса, поставил летнюю резину, с домкратом работать стало просто удобно и легко.

Ну вот вроде и всё, если кому поможет данная статья то буду очень рад. Идея подсмотрена у Алексея из Тамбова.

Проблема подъема грузов большой массы перед человечеством стоит достаточно давно. В последние годы для ее решения все чаще стали использоваться домкраты. Особняком в этом ряду стоит гидравлический домкрат. Он способен при минимуме усилий поднимать действительно тяжелые грузы. Гидравлика, с тех пор как появилась наука, пришла на помощь человеку. Бывают ситуации, когда подъемник такого рода попросту необходим, но нет возможности его приобрести. Как сделать самодельный домкрат?

Конструкция и ее особенности

Разумеется, перед тем как непосредственно приступать к работе, обязательно нужно узнать подробнее о конструкции гидравлического домкрата. На самом деле она не так уж и сложна, как может показаться на первый взгляд. Основными элементами являются корпус, насос, плунжер, винт с подъемной пятой. Гидравлический домкрат чаще всего изготавливается из закаленной стали. При этом в качестве рабочей жидкости выступает специальное масло, имеющее высокие показатели вязкости. Обычное моторное масло в данной ситуации не подойдет.

Стоит это учитывать при разработке устройства. Обычно именно корпус является основной частью гидравлического домкрата. Он служит не только резервуаром для рабочей жидкости, но и самым настоящим цилиндром для поршня. Устройство данной конструкции подразумевает наличие защитных клапанов, которые обеспечивают бесперебойную работу. Он оснащается ручным или ножным насосом.

Спуск масла осуществляется с помощью специальной ручки, которая является частью механизма. Подъемный механизм при этом и специальный выдвижной гидравлический цилиндр способны поднимать рабочую площадку. Создается достаточно высокое давление, которое и позволяет поднимать грузы разнообразной массы. Корпус такого приспособления может быть как коротким, так и удлиненным. Второй вариант чаще всего применяется при проведении ремонтных работ тяжелой техники. К примеру, это может быть автобус или большегрузный автомобиль.

Самодельный ямный домкрат. Чертеж домкрат винтовой своими руками. Изготовление гидравлического пресса

Домкрат — это приспособление, которое должно находиться как в багажнике машины, так и у автолюбителя в гараже. При этом второй вариант лучше подобрать массивнее с универсальным функционалом и высоким показателем грузоподъемности. Данным характеристикам стопроцентно соответствует своими руками который сделать не составит большого труда.

Характеристики пневматического приспособления

Имеется три основных критерия, по которым оценивается самодельный надувной домкрат:

1. Показатель грузоподъемности. Для обеспечения безопасной эксплуатации данная величина должна превышать вес транспортного средства. Для легкового авто достаточно будет характеристики около двух тон, обслуживание более тяжелых машин требует грузоподъемности не менее 2,5 тонн.
2. Высота подхвата. Этот аспект играет важную роль, если автомобиль имеет небольшой клиренс. Оптимальным показателем является величина не менее 100 мм.
3. Уровень подъема. Самодельный домкрат пневматического типа имеет высоту не более 500 мм. Этого запаса вполне хватает для замены колес и некоторых других работ, агрегат такелажный с подключением к компрессору позволяет поднять авто до 70-80 см.

Однозначно при выборе домкрата и его изготовлении в первую очередь нужно ориентироваться на свой автомобиль, условия его эксплуатации и хранения.

Как самостоятельно сделать домкрат?

Чтобы соорудить домкрат своими руками, потребуется не так много материала и усилий. Необходимо подобрать следующие детали:

• использованную подушку от грузовой машины;
• подходящий болт;
• шариковый элемент;
• колесный ВАЗовский фиксатор;
• штуцер;
• в качестве основного инструмента дрель.

Из представленных элементов собирается конструкция. В отверстие подушки вкручивается болт. Предварительно в нем нужно сделать гнездо для штуцера от камеры.

В качестве клапана используется колесный болт от ВАЗа, в котором просверливается отверстие. На следующем этапе имеющиеся элементы соединяются, после того как в отверстие установлен шарик, который будет служить для забора воздуха.

Особенности

Для практической реализации этого приспособления необходим специальный насос. Надувной домкрат устанавливается под днище транспортного средства. Для подстраховки желательно использовать деревянную подставку, которая будет взаимодействовать непосредственно с машиной.

В таком механизме имеется один существенный недостаток. Поскольку грузовая подушка имеет приличные размеры, автомобиль с низкой посадкой придется предварительно приподнимать для установки рассматриваемого устройства. Если к нижней части таких агрегатов приделать тележку с колесиками — получатся самодельные для автомобилей.

Сравнительные характеристики

Пневматический вариант поднимает груз за счет силы сжатия воздушной массы. Подобные модификации работают от подсоединения к дополнительному оборудованию или от выхлопов машины. Воздушная масса поступает в камеру. Благодаря сжатию и увеличению объема, происходит подъем авто. Достоинство моделей в том, что не нужно прилагать особых усилий, а при наличии компрессорной установки процесс занимает считанные секунды.

Механический домкрат для автомобиля подразумевает приведение его в работу посредством вращения или закручивания специальной рукоятки. Такие модификации имеют невысокую цену и компактные размеры.

Принцип гидравлики похож на механический вариант. Отличие заключается в облегчении процесса выкачивания рабочей части домкрата, благодаря наличию жидкости в рабочей системе. Подобные модификации имеют длительный срок службы.

Механический домкрат с электроприводом работает от сетевого питания, вся основная работа приспособления производится за счет электричества. Плюсы устройства неоспоримы, однако требуется подключение его к розетке.

Меры безопасности

Невзирая на то, что надувной домкрат является одним из самых элементарных в эксплуатационном плане, его использование требует соблюдения определенных мер предосторожности.

Во избежание вылета агрегата из-под автомобиля его необходимо правильно установить. Перед тем как устанавливать новое пневматическое приспособление, желательно один раз выкачать его без нагрузки, после чего оно спускается и само укладывается соответствующим образом. Чтобы уберечь домкрат от повреждений, на пол лучше постелить коврик.

Для изготовления рабочей камеры устройства подойдут материалы на основе ПВХ. При минусовой температуре такая конструкция затвердевает и становится грубой. Как отмечают специалисты, оптимальным температурным режимом эксплуатации является показатель до -10 градусов.

Гидравлическое подъемное устройство

Гидравлический домкрат своими руками изготовить вполне реально. В его основе имеется корпус, основную несущую функцию выполняет выдвигаемый поршень и рабочая жидкость (масло). Вариации приспособления могут изготавливаться с укороченным или удлиненным остовом из стали. Корпус является емкостью для масла и направляющим цилиндром для поршня.

Специальный регулировочный винт с подъемной пяткой вкручивается в плунжер, при необходимости можно увеличивать предельную высоту подъема. Подобное приспособление оснащается с приводом ручного, ножного или воздушного типа.

Рабочий механизм и выдвижной цилиндр расположены в отверстиях остова. Спуск агрегата производится при помощи поворота Т-образной рукоятки. Некоторые устройства оборудуются полиамидными колесиками, обеспечивающими маневренность. Безопасность эксплуатации обеспечивают предохранительные клапаны.

Положительные и отрицательные стороны гидравлического устройства

Прежде чем изготовить домкрат своими руками, следует учесть все его плюсы и минусы. К достоинствам гидравлического приспособления относятся следующие показатели:

• устройство неприхотливо в обслуживании и работе при довольно высоком показателе мощности;
• плавность хода рабочего штока, надежная фиксация груза на нужной высоте, точность торможения;
• высокий КПД (до 80%) и показатель грузоподъемности (свыше 150 тонн).

К недостаткам использования гидравлической модели относится высокая начальная высота подъема, проблема точности регулирования позиции опускания, приличная цена и довольно большой вес. Хранить и перевозить устройство нужно только вертикально, иначе рабочая жидкость может вытечь.

Вывод

Изготовить домкрат своими руками не составит особой проблемы. В зависимости от возможностей, сферы использования и других объективных обстоятельств, следует правильно подобрать модель по типу работы. Для эксплуатации в дороге подойдет компактное приспособление механического или гидравлического типа, а в гараже отлично проявит себя недорогое и практичное пневматическое устройство.

» из представленного материала вы узнаете, как самостоятельно сделать гаражный подкатной домкрат для подъёма автомобиля своими руками, а так же рассмотрим чертежи, фото и видео конструкции. Автолюбители прекрасно знают, что при эксплуатации авто нередко приходится его поддомкрачивать для замены резины с летней на зимнюю и наоборот, а так же бывают проколы камеры и для ее ремонта необходимо снять и разбортировать колесо. С бескамерными покрышками тоже приключаются «курьёзы» Возиться с стандартным автомобильным домкратом не всегда удобно, как говорится «согнувшись в три погибели))» По этой причине был придуман подкатной домкрат, очень прост в эксплуатации и обслуживании.

Конструкция включает в себя гидравлический домкрат 2 т «бутылка» основание и подъемный рычаг с резиновой прокладкой «подушкой» Для удобства перемещения домкрата, установлены опорные подшипники Внимание! колесики установлены таким образом, что они касаются поверхности пола только в наклонном положении, а в рабочем приподняты -это сделано для того чтобы не было скольжения во время подданкрачивания автомобиля.

Рычаг имеет своеобразную форму, все размеры и углы даны в чертежах. Подъём осуществляется на 50 см от уровня пола, что позволяет производить замену обеих колес авто не перезаряжая домкрата. На конце рычага расположена резиновая прокладка «подушка»

Высота подъёма рычага составляет 50 см.

Общий вид конструкции.

Домкрат размещён на подвижной платформе.

Проблема подъема грузов большой массы перед человечеством стоит достаточно давно. В последние годы для ее решения все чаще стали использоваться домкраты. Особняком в этом ряду стоит гидравлический домкрат. Он способен при минимуме усилий поднимать действительно тяжелые грузы. Гидравлика, с тех пор как появилась наука, пришла на помощь человеку. Бывают ситуации, когда подъемник такого рода попросту необходим, но нет возможности его приобрести. Как сделать самодельный домкрат?

Конструкция и ее особенности

Разумеется, перед тем как непосредственно приступать к работе, обязательно нужно узнать подробнее о конструкции гидравлического домкрата. На самом деле она не так уж и сложна, как может показаться на первый взгляд. Основными элементами являются корпус, насос, плунжер, винт с подъемной пятой. Гидравлический домкрат чаще всего изготавливается из закаленной стали. При этом в качестве рабочей жидкости выступает специальное масло, имеющее высокие показатели вязкости. Обычное моторное масло в данной ситуации не подойдет.

Стоит это учитывать при разработке устройства. Обычно именно корпус является основной частью гидравлического домкрата. Он служит не только резервуаром для рабочей жидкости, но и самым настоящим цилиндром для поршня. Устройство данной конструкции подразумевает наличие защитных клапанов, которые обеспечивают бесперебойную работу. Он оснащается ручным или ножным насосом.

Спуск масла осуществляется с помощью специальной ручки, которая является частью механизма. Подъемный механизм при этом и специальный выдвижной гидравлический цилиндр способны поднимать рабочую площадку. Создается достаточно высокое давление, которое и позволяет поднимать грузы разнообразной массы. Корпус такого приспособления может быть как коротким, так и удлиненным. Второй вариант чаще всего применяется при проведении ремонтных работ тяжелой техники. К примеру, это может быть автобус или большегрузный автомобиль.

Всем добрый день. Есть у меня домкрат ромбовый, я потерял ручку от него, она была сделана в виде крючка. Поднимать машину при помощи такого домкрата без ручки не очень-то и удобно. В двух- трех магазинах спросил про ручку, у них такой не оказалось, было решено придумать что-нибудь другое. Поэтому было решено так сказать модернизировать этот домкрат. Тем более, что надо уже ставить летние колёса, зима прошла.

Итак, берём болгарку и аккуратно отпиливаем это ушко, куда надо было сувать крюк-ручку, для того чтобы крутился домкрат.

Вот я отпилил ушко.

Теперь нам надо найти, вернее подобрать головку, которую мы приварим вместо нашего ушка. Вот я у себя подобрал такую головку, дополнительно делать с ней ничего не надо, просто надо хорошо приварить.

Теперь берем сварочный аппарат и привариваем головку.

Получается вот так.

После сварки я немного обточил это место, слишком не стал обтачивать, чтобы осталось немного железа для твердости.

С такой головкой легко крутить домкрат и поднимать автомобиль, особенно удобно крутить трещёткой.

Вчера попробовал домкрат в деле, поменял все четыре колеса, поставил летнюю резину, с домкратом работать стало просто удобно и легко.

Ну вот вроде и всё, если кому поможет данная статья то буду очень рад. Идея подсмотрена у Алексея из Тамбова.

Основная функция домкрата заключается в поднятии колеса автомобиля с целью его замены либо шины. Домкрат используется для самостоятельной замены колёс автомобиля в условиях отсутствия ремонтных сервисов. Также иногда приходится залезать под днище автомобиля с целью проведения ремонтных работ. Домкрат пригодится и в этом случае.

Вне автомобильной тематики домкраты часто используются для установок конструкций по необходимому уровню при проведении строительных и ремонтных работ, при поднятии грузов на складах и запчастей в мастерских.

О том, как происходит замена крестовины , вы сможете прочитать в подробном материале нашего автора.

Также вас может заинтересовать информация о том, как выбрать и надёжно закрепить своими руками.

Важные характеристики домкрата перечислены ниже.

1. Грузоподъёмность . У каждого из домкратов есть ограничения по этому параметру. При изготовлении устройства необходимо учитывать вес автомобиля. Также необходимо учитывать вес груза в багажном отделении.
2. Высота подъёма . Этот параметр особенно важен для автомобилей с низким днищем. В этом случае высота подъёма должна быть приемлемой для возможности залезть под автомобиль и провести ремонтные работы.
3. Высота подхвата . Это и есть высота инструмента. Этот параметр должен быть совместим с клиренсом автомобиля (расстоянием от поверхности до нижней точки). Этот параметр различен для каждой отдельной модели. Необходимо подобрать высоту подхвата так, чтобы было комфортно работать.

Домкраты бывают различных видов по типу привода.

1. Механического типа , в котором подъём происходит с помощью нажатия на рукоятку. Такие домкраты предназначены для нечастого использования. Такие устройства компактны, но требуют физических усилий.
2. Гидравлического типа . Схож с предыдущим, но требует меньше усилий. Колесо поднимается за счёт давления, создаваемого рабочей жидкостью. Отлично подходит для частого использования.
3. Пневматического типа . Устройство работает за счёт сжатых газов. Для использования необходимы баллоны с газом. Газ создаёт давление, камера увеличивается в размерах, и автомобиль начинает подниматься. Физических усилий при этом не требуется никаких.

Подробную информацию о том, как изготовить своими руками , вы найдёте в материале нашего специалиста.

О том, как пошагово сделать рабочую своими руками, подробно расскажет наш эксперт.

Информацию об изготовлении своими руками вы сможете прочитать в статье нашего специалиста.

По принципу действия домкраты подразделяются на винтовые, реечные, пневматические и гидравлические. Домкраты бывают стационарные, передвижные и переносные. Самодельные устройства чаще всего бывают переносными, так как имеют небольшие размеры. Стационарные домкраты предназначаются для больших грузов, и редко интересуют автовладельцев.

Как сделать домкрат для автомобиля своими руками?

Гидравлический домкрат своими руками

Гидравлическим домкратам следует уделить особое внимание, так как они отличаются наибольшей грузоподъёмностью, что немаловажно при работе с грузовиками или внедорожниками. Существует возможность изготовления гидравлических домкратов с разными размерами и характеристиками. Современные механизмы используются не только на СТО и в автомастерских, но и даже в нефтеперерабатывающей промышленности. Устройство может работать как в горизонтальной, так и в вертикальной плоскости.

Основные несущие элементы устройства: корпус, рабочая жидкость (чаще всего в её роли выступает масло) и выдвижной поршень. Корпус бывает коротким и удлинённым. При этом он изготавливается из закалённой стали, чтобы конструкция выдерживала необходимый уровень нагрузок. Корпус несёт функцию направляющего цилиндра для поршня и резервуара для рабочей жидкости.

Подъёмное устройство и выдвижной цилиндр находятся в отверстиях корпуса. Спуск осуществляется путём поворота Т-образной ручки. Оборудование снабжено полиамидными колёсами, обеспечивающими маневренность. Корпус удлинённого типа рассчитан на большегрузный транспорт.

Гидравлические подъёмные механизмы самые распространённые и удобные, поэтому начнём с них. Изготовление гидравлического домкрата происходит следующим образом. Вам понадобятся сварочный аппарат, слесарная ножовка, угловая шлифовальная машина с диском для металла, стальной профиль для конструкции.

Гидравлические домкраты бывают стандартные, подкатные, бутылочные, гибридные, зацепные и ромбовые. Ниже подробно описан процесс изготовления обычного гидравлического домкрата. В сети существует множество чертежей, по которым собираются данные механизмы.

1. Сначала создаётся опорная платформа для механизма. Подойдёт стальной прямоугольный профиль размером 50 на 50 миллиметров. От профиля необходимо отрезать 4 детали длиной 300 миллиметров. Уложите эти делали боковыми стенками друг к другу и проварите снизу и сверху стыковочные швы.
2. Изготовьте стойки и упоры. Отпилите 2 детали от профилированной трубы. Длина деталей вычисляется относительно величины максимального хода штока, далее к этому прибавляется высота домкрата и опорной платформы. Упор изготавливается из того же материала. Его длина равняется ширине опорной платформы. Упор и стойки соединяются сварным швом, к основанию приваривается П-образная конструкция.
3. Изготовление съёмного упора, способного передвигаться по направляющим и сообщать давление на обрабатываемую деталь. Изготавливается из нескольких отрезков стальной полоски толщиной сантиметр. Длина деталей должна быть меньше образовавшегося между стойками расстояния. Полученные детали соединяются в нескольких местах при помощи сварки. Во время монтажа блока на раму пресса из гидравлического домкрата необходимо подобрать 2 болта с шайбами и гайками и соединить полученные пластины с блоком таким образом, что они разместятся по обе стороны от стоек. Если будет необходимо, то можно уменьшить расстояние между передвигающимся упором и верхней балкой конструкции при установке промежуточного квадратного профиля.

При изготовлении реечного домкрата важно учитывать, что на устойчивость данной конструкции влияет прочность фиксации и качество опорной площадки. Важно собирать механизм таким образом, чтобы изделие не съехало во время работы. Усилие, которое прикладывается при подъёме грузов, зависит от максимально возможной массы.

Процесс изготовления реечного домкрата довольно прост. Необходимо взять 2 реечных трубы и сварочный аппарат. Трубы должны быть сварены таким образом, чтобы они своим видом напоминали усечённую пирамиду. Далее берётся стальной лист толщиной 5 миллиметров. Изготавливается верхнее и нижнее основание механизма. В верхней части изготавливается отверстие, в котором впоследствии должна быть приварена гайка. Отверстие проделывается и в нижнем основании. Далее туда вставляется механический пруток для вращения.

Для изготовления механизма лучше использовать детали из закалённой стали. Если дополнительно присоединить металлический трос, то реечный домкрат при необходимости может заменить лебёдку. Средняя грузоподъёмность такого изделия будет составлять от 5 до 20 тонн.

Подкатной домкрат своими руками

Подкатной домкрат легко изготовить, взяв за основу бутылочный агрегат с высотой подхвата около 23 сантиметров и швеллера на 10 и 12 миллиметров. Бутылочный домкрат является самым простым подобного рода механизмом. Несмотря на это, его применяют для ремонта грузового транспорта. Принцип работы домкрата основывается на применении нескольких рабочих штоков. В основе механизма лежит поршень.

Подъём происходит с помощью рычага, который приводится в действие гидравлическим цилиндром. Из швеллера на 12 миллиметров создается стойка, из десятимиллиметрового — подъёмный рычаг и основа. Спереди устанавливаются ролики от обычной стиральной машины. Чашка берётся от автомобильного отбойника, а раскосы создаются из прутка на 20 миллиметров.

В итоге подкатной домкрат по принципу работы схож с бутылочным, однако ось рабочего цилиндра в данном механизме расположена в горизонтальной оси. Поршень напрямую не совмещается с подхватом. Название «подкатной» данный механизм получил благодаря тому, что внешне он напоминает телегу на колёсах, катящуюся по ровной поверхности.

Домкрат при подъёме рычага перемещается под груз (автомобиль). Механизм приводится в движение касанием рычага, опускается путём поворота клапанного винта. Если автомобиль надо опустить — трубчатая рукоятка насаживается на клапанный винт. Перегородка после этого входит в его паз. Винт вращается вместе с рукояткой, сбрасывая давление в рабочем цилиндре.

Винтовой домкрат состоит из: основания, нижнего и верхнего плеча, упора и винтового механизма. Берётся металлическая основа (сортамент), имеющая площадь сечения 2,63 см квадратных. Просверливаются 4 сквозных отверстия, диаметром аналогичным диаметру штифта. Основание желательно прикреплять на более широкую съёмную площадку. Далее изготавливается верхнее и нижнее плечо из металлической основы.

Вал изготавливается из металлического прутка. Диаметр прутка равен 12 миллиметрам. С одного конца должна быть резьба, а с другого — фиксатор, крепящийся к валу с помощью штифта через сквозное отверстие. Изготавливается ось, относительно которой происходит вращение плеч. Оси с обеих сторон — это штифты с плоскими цилиндрическими головками, крепящиеся с помощью шплинтов. В одном из упоров просверливается сквозное отверстие диаметром 10 миллиметров, во втором делается внутренняя резьба. Фиксатор выполняет роль закрепления вала со стороны вращения и передаёт крутящий момент к валу.

Винтовой домкрат можно изготовить в трёх различных вариациях: с трапециевидной резьбой, ромбовидные, рычажно-винтовые.

Более подробную информацию о положительных и отрицательных сторонах вы сможете прочитать в статье нашего автора.

Домкрат из пневмоподушки своими руками изготовить относительно несложно, учитывая, что такой вид агрегата является весьма любопытным устройством. Пневматические домкраты незаменимы, если речь идёт о точном монтаже. При работе на неровной или рыхлой поверхности такой подъёмный механизм незаменим. Резинокордная плоская оболочка из усиленной ткани является основой устройства. Оболочка увеличивается при подаче сжатого воздуха. Устройство является ещё и довольно сложным в плане конструкции.

Итак, для изготовления механизма понадобятся следующие материалы: старая подушка от грузовика, болт, шарик, который сможет выполнять роль подшипника, колёсный болт от ВАЗа, камерный штуцер и дрель.

В отверстие подушки необходимо вкрутить болт. В болте до этого нужно просверлить отверстие, которое будет занято штуцером. В колёсном болте от ВАЗа также необходимо проделать отверстие. Он будет в качестве клапана. Элементы соединяются. В имеющийся выход помещается шарик, закрывающий проход воздуху в процессе работы. Для использования устройства необходим насос. Домкрат будет располагаться под днищем автомобиля. Также понадобится деревянный брусок, упирающийся в автомобиль.

Электрический домкрат своими руками

Самодельный домкрат для автомобиля своими руками несложно изготовить, если речь идет о механических устройствах, работающих на физических усилиях пользователей, сжатом воздухе и рабочей жидкости. Домкрат с электроприводом своими руками изготовить несколько сложнее.

Электрические подъёмные механизмы — это результат синтеза механических движущихся комплектующих и электропривода. Питание такого домкрата может осуществляться от электросети автомобиля. Подключить устройство можно через «прикуриватель».

Исходные материалы для изготовления могут быть различные. Подойдут моторы для стеклоподъёмников (в качестве примера можно взять мотор из «десятки»). Привод и тросики необходимо извлечь, оставив только мотор и редуктор. Понадобится головка, у которой четырёхгранная сторона снабжена гранями по 7 миллиметров. В качестве основы может выступать обычный винтовой ромбовый домкрат.

Наша задача создать электрический привод, чтобы не прилагать усилия при пользовании. Крепления выполняются из стальных полосок. Крепления необходимо подрезать и придать им нужную конфигурацию, а затем прикрепить их к редуктору. Крепление и головка на редукторе привариваются к устройству. Управление устройством можно осуществлять с помощью кнопки от механизма стеклоподъёмника.

Сравнение устройств

Винтовые домкраты с трапециевидной резьбой при высокой грузоподъёмности сохраняют простоту конструкции, небольшой вес и простоту эксплуатации. Ромбическая конструкция таких механизмов выделяется наличием длинной рукояти привода, снижающее необходимое усилие для подъёма груза. Также конструкция обладает малым весом и неплохой устойчивостью.

1. Рычажно-винтовые подъёмные механизмы выделяются большими высотами поднятия и малыми размерами.
2. Стоечно-винтовые домкраты обладают высокой устойчивостью и жёсткостью.
3. Конструкции реечного типа отличаются возможностью использования в разных направлениях и простотой эксплуатации, а также высоким показателем подъёмной силы.
4. Бутылочные гидравлические домкраты имеют наиболее простую конструкцию и высокой жёсткостью соединения в процессе работы. Усилия для подъёма прилагаются минимальные.
5. Подкатные домкраты устойчивые, имеют небольшую начальную высоту установки и немалую жёсткость во время работы.
6. Домкраты с электроприводом лучше всего проявляют себя в экстремальных условиях, не требуют физических усилий и обладают высокой точностью и устойчивостью.
7. Пневматические подъёмные механизмы обеспечивают удобство и надёжность использования благодаря большим опорным поверхностям. Также они выделяются бесшумностью и хорошей скоростью работы, высоким КПД и неприхотливостью.
(6 оценок, среднее: 5,00 из 5)

9 Самодельные автомобильные подъемники, которые отлично подходят для обслуживания автомобиля

Вы согласитесь со мной, что бывают случаи, когда обычного автомобильного домкрата может быть недостаточно для вашего автомобиля. Если вы когда-либо были в ситуации, когда вашего гидравлического домкрата или ножничного домкрата недостаточно, вы попали в нужное место.

В этой статье мы составили список самодельных автоподъемников, которые вы можете сделать своими руками. Некоторые из проектов здесь легкие, а другие нет. Найдите тот, который вам подходит, и начинайте строить.Не стесняйтесь показывать любой из этих планов профессионалам в металлургическом или деревообрабатывающем бизнесе за помощью.

Вы готовы строить? Давайте начнем.

1. Автомобильный домкрат своими руками

Это один из лучших автоподъемников в нашем списке. Соорудить его не так-то просто и потребует большого мастерства. Он сделан из железа. К сожалению, этот проект «Сделай сам» не покажет вам подробно, как построить этот автомобильный домкрат, однако есть загружаемая 3D-модель, которая может вам помочь.Файл представляет собой 3D-чертеж автомобильного домкрата. Для просмотра файла вам понадобится Adobe Acrobat Reader. Как это работает? Этот домкрат работает, толкая с обеих сторон, поднимая среднюю часть, которая будет помещена под автомобилем.

Этот автомобильный домкрат или подъемник намного эффективнее обычных, однако процесс сборки может быть непростым. Если этот проект кажется вам слишком сложным, не стесняйтесь проверить другие простые проекты DIY ниже. Кроме того, вы можете показать эту 3D-модель мастеру на все руки, возможно, он сможет построить ее для вас.Однако это обойдется вам дороже.

2. Самодельный автомобильный подъемник

Вы когда-нибудь хотели починить свой автомобиль, но не имели достаточно денег, чтобы позволить себе автомобильный подъемник? Проверьте этот проект. В нем показано, как сделать самодельный автомобильный подъемник из материалов, которые, вероятно, лежат у вас на заднем дворе. Я очень рекомендую этот самодельный автомобильный подъемник людям, у которых нет много денег, чтобы сделать настоящий автомобильный подъемник или денег, чтобы арендовать его.

Взлом прост, все, что вам нужно сделать, это сложить много дерева на все четыре шины.Для этого вам понадобится автомобильный домкрат. Учебник подскажет, как правильно это сделать. Помните, что у этого есть свои риски, обязательно внимательно посмотрите видео, прежде чем приступить к созданию самодельного автомобильного подъемника. С помощью этого метода вы можете поднять любой автомобиль на 20 и более дюймов над землей, что довольно круто.

3. Рампа для тяжелых автомобилей своими руками

Вот еще один замечательный проект, который мне удалось найти. Процесс изготовления не из легких. Вам понадобится много стали.Я бы не советовал использовать дерево для строительства, фактор риска с деревом довольно высок и будет таким же сильным, как с металлом. Для этой конструкции пандусы изготовлены из уголкового железа 50x50x5 мм (мягкая сталь с L-образным профилем) и 16-миллиметровой ребристой арматуры. Есть четыре задние опоры, это опоры прицепа, которые можно приобрести на Amazon или в любом другом магазине.

Вам понадобится примерно 48 метров уголка или 8 х 6 метров. Полный учебник о том, как это было построено, доступен по ссылке ниже.Этот проект будет намного проще, если вы разбираетесь в металлообработке. Я настоятельно рекомендую этот самодельный автоподъемник как самый прочный. Риск должен быть очень низким, поскольку используется металл. Обязательно перепроверьте и трижды, прежде чем приступить к одному из них, любая ошибка может быть фатальной.

Щелкните для получения более подробной информации

4. Автомобильный подъемник за 80 долларов

Всего за 80 долларов вы можете приобрести этот автомобильный подъемник. Он сделан из дерева, он не такой высокий, как можно было бы ожидать, но такой высоты вполне достаточно.Вы должны строить этот пандус только для автомобилей, которые могут на него заехать. Автомобиль, который не может двигаться, не сможет попасть на этот пандус. За сборкой очень легко следить. Чтобы автомобиль мог въезжать на пандус, создатель скрепил куски 2 x 4 дюйма вместе, чтобы сформировать наклонный въезд на пандус.

Учебник даст вам представление о том, как построить свой, создатель расскажет о том, как ему удалось достичь желаемого роста. Вы можете сделать свою выше, если хотите. Он также показывает, как ему удалось сделать пандус нескользким.Я настоятельно рекомендую этот проект специалистам по деревообработке, которые хотят построить дешевый автомобильный подъемник с нуля.

Нажмите, чтобы узнать подробности

5. Дополнительный подъемник для автомобильного домкрата

Во время исследований я нашел очень простой прием, который может избавить вас от необходимости строить пандус для автомобиля. Поднять машину домкратом несложно, но не у всех есть деньги на покупку дорогого домкрата, который поднимет машину очень высоко. Используя обычный автомобильный домкрат, вы можете добавить ему дополнительный подъем, используя дерево внизу.Я думаю, что это умная идея, которая понравится всем автовладельцам. У вас может быть два домкрата, один с дополнительным подъемником, а другой без. №

Процесс изготовления автоподъемника своими руками начинается с просверливания монтажных отверстий в дереве. Убедитесь, что используете очень твердую древесину для этого проекта. Следующим шагом в процессе изготовления является добавление базового блока. Последним шагом является добавление большего дерева в качестве опорной пластины. Использование более крупного дерева в нижней части предотвращает раскачивание автомобиля при подъеме с домкрата. Я думаю, что это отличная идея, которую вы должны рассмотреть для своих потребностей в автомобильном подъемнике.

Нажмите, чтобы узнать подробнее

6. Самодельный домкрат для автомобиля

Проводя исследование, я нашел еще один удивительный проект, который вы можете попробовать. В этом руководстве показано, как сделать самодельный домкрат для автомобиля, используя несколько инструментов и материалов, таких как металл, прочные гайка и болт и многое другое. К сожалению, в мастер-классе подробно не описано, как сделать самодельный домкрат. Тем не менее, видео должно дать вам представление обо всем, что вы должны сделать.

Я настоятельно рекомендую этот учебник для людей, которые разбираются в металлообработке. Сделать это должно быть легко. Поскольку этот самодельный домкрат для автомобиля сделан из металла, вам, возможно, не придется беспокоиться о том, что домкрат сломается при его проворачивании.

7. Недорогая автомобильная рампа своими руками

Это руководство предназначено для тех, кто хотел бы немного приподнять свои автомобили, чтобы заменить масло или проверить, нет ли утечек. Это руководство покажет вам, как построить простой автомобильный пандус для подъема автомобиля.Для материалов вам понадобится 2 шт. Доски размером 2″x6″x4′. Процесс изготовления начинается с резки пиломатериалов, после чего вам нужно будет сбить их вместе.

Как я уже сказал, это простой автомобильный пандус, который каждый может сделать своими руками в кратчайшие сроки. Вы можете решить повысить свой уровень, это полностью зависит от того, чего вы хотите.

Щелкните для получения более подробной информации

8. Самодельный двухсекционный пандус для автомобиля

Один из отличных способов поднять автомобиль для ремонта или технического обслуживания — это использовать пандус.Существует множество руководств, в которых показано, как строить пандусы, однако мы включили в наш список только лучшие из лучших. Этот проект потребует много материалов. Вам понадобятся 2 шт.: 2 x 8 x 12 футов, 45+ 2-дюймовых строительных шурупов с покрытием, строительный клей и 1 шт.: 2 x 4 x 6. Вам нужно будет разрезать древесину на разные размеры, руководство скажет вам, что сделать.

Далее вам нужно сложить и прибить вырезанные детали. Как работает эта рампа? В отличие от других пандусов, этот съемный, вам нужно будет проехать до самого верха, а затем отсоединить стек пандуса.Когда вы закончите работу с автомобилем, вы можете прикрепить стек рампы и выехать. Я думаю, что это фантастический проект. Это также очень легко сделать с материалами и инструментами в вашем распоряжении.

Нажмите, чтобы узнать подробнее

9. Электрический ножничный домкрат Сборка

Вот еще один интересный проект, которым вы можете заняться в свободное время. Этот электрический ножничный домкрат не так-то просто сделать, но в конце концов оно того стоит. Для изготовления вам понадобится автомобильный моторчик стеклоочистителя на 12 В постоянного тока, металлическая деталь и старый автомобильный домкрат-ножницы.Из инструментов вам понадобится маркер, молоток, дрель и еще пара предметов.

Создатель не объясняет подробно, как он смог это сделать, но в видеоуроке показано все, что вам нужно знать. Процесс сборки начинается с проделывания отверстий в металлической детали для двигателя стеклоочистителя на 12 В постоянного тока. После этого вам нужно будет каким-то образом подключить мотор к ножничному домкрату. Некоторая сварка должна быть сделана и потребует сварочных инструментов. Пройдя этот урок до конца, вы получите потрясающий электрический ножничный домкрат.

Автомобильный домкрат и руководство по домкратам » Блог ноу-хау NAPA

Некоторые элементы ремонта и технического обслуживания можно выполнять только из-под автомобиля. Хотя ваш автомобиль может быть оснащен домкратом, он никогда не предназначался для использования в каких-либо других целях, кроме экстренных. Мы составили это руководство по автомобильным домкратам и домкратам, чтобы помочь вам понять различные варианты, доступные для подъема вашего автомобиля с земли.

Безопасность превыше всего

Это реальная история о моем друге Кене.Механик по профессии, Кен однажды на выходных возил личный автомобиль на подъездной дорожке, когда стал жертвой кошмарной сцены. Хрупкий заводской домкрат, который он использовал, чтобы удержать машину от земли, вышел из строя, в результате чего Кен оказался в ловушке между бетонной дорогой и несколькими тысячами фунтов автомобильной стали. Кен кричал о помощи, но никто не пришел ему на помощь. Он сказал мне, что собрал неведомую ранее силу, чтобы оторвать от себя угол машины и выскользнуть из-под него.

Кен получил серьезную травму спины, и ему буквально потребовались месяцы, чтобы встать на ноги.Из-за необратимых травм он больше не мог зарабатывать на жизнь ремонтом автомобилей. Несчастный случай изменил его жизнь.

Аварию можно было полностью предотвратить. Умные методы подъема необходимы для обеспечения безопасности всех, кто работает под транспортным средством. Высококачественные домкраты, домкраты или пандусы обеспечат вашу безопасность независимо от того, заменяете ли вы сцепление или просто заезжаете под автомобиль для быстрого визуального осмотра. В нашем руководстве для покупателей домкратов и подставок объясняется, как выбрать подъемное оборудование, соответствующее вашим потребностям.

Основы домкрата и подъема

Стойки домкрата: Стойки домкрата, пожалуй, самые недооцененные элементы оборудования для обеспечения безопасности в гараже. Домкраты не поднимают автомобили. Вместо этого они обеспечивают безопасную фиксированную опору для поднятого автомобиля. Используйте пару подставок каждый раз, когда поднимаете автомобиль, и вы значительно снизите вероятность стать жертвой падающего автомобиля. Просто поддомкратьте автомобиль и опустите его на подставку или подставки. Когда придет время их снять, слегка приподнимите автомобиль домкратом, снимите стойки домкрата и опустите автомобиль.Всегда устанавливайте противооткатные упоры перед выполнением работ на поднятом автомобиле.

Рампы: Рампы являются безопасной альтернативой домкратам и домкратам, поскольку они обеспечивают большие и прочные точки контакта, которые вряд ли выйдут из строя. Однако пандусы не так универсальны, как домкраты и подставки. Если вам нужно снять колесо, например, для замены тормозных колодок, рампа вам не поможет. Однако, если ваша работа заключается в замене глушителя, пандусы идеальны.

Домкраты: Домкрат, входящий в комплект автомобиля для замены запасного колеса, не подходит для других целей.Эти домкраты, как правило, проектируются небольшими и легкими, идеально подходящими для небольших аварийных ситуаций на дороге, но не более того. Для регулярных подъемов по магазину или гаражу незаменимым инструментом является качественный напольный домкрат. Выберите напольный домкрат с подъемной площадкой диаметром не менее двух дюймов. Это даст точке домкрата автомобиля большую площадь поверхности, на которую можно опереться. Поскольку напольный домкрат находится на колесах, он будет катиться в устойчивое положение, когда автомобиль поднимается. Перед началом работы обязательно опустите автомобиль на домкраты.

Бутылочные домкраты: Бутылочные домкраты более компактны, чем напольные домкраты, и часто рассчитаны на больший вес, чем напольные домкраты аналогичной стоимости. Поскольку бутылочные домкраты обычно имеют меньшую площадь основания, чем напольные, они могут быть не такими устойчивыми. Обязательно используйте домкраты для бутылок на прочной плоской поверхности, такой как пол в гараже, чтобы свести к минимуму вероятность движения. Используйте домкраты с бутылочным домкратом так же, как с напольным домкратом.

Специальное подъемное оборудование: Специальное оборудование помогает домашним мастерам и профессионалам более безопасно и легко выполнять определенные работы.Домкрат трансмиссии аккуратно вставляется под трансмиссию, чтобы безопасно снять ее с автомобиля. Моторный подъемник или моторный кран позволяет поднять весь двигатель из отсека, сводя к минимуму риск для себя или своего автомобиля. Если вы выполняете много тяжелых работ, специальный подъемник — отличный способ выполнить работу быстро и безопасно.

Популярные домкраты и подъемное оборудование

В приведенных ниже таблицах представлены некоторые популярные автомобильные домкраты, пандусы, подставки для домкратов и другое подъемное оборудование, которое можно приобрести в компании NAPA AUTO PARTS.Мы рекомендуем выбирать домкрат, рассчитанный примерно на такую ​​же грузоподъемность, как и собственный вес автомобиля, который он поднимает. Например, для внедорожника весом 4000 фунтов (две тонны) потребуется двухтонный домкрат. Хотя вы не будете поднимать весь автомобиль сразу с помощью домкрата, он оставляет хороший запас прочности.

Сравнительная таблица напольных и бутылочных домкратов

*Добавьте высоту в закрытом состоянии к расстоянию подъема, чтобы определить общую высоту подъема.

Сравнительная таблица домкратов

Сравнительная таблица автомобильных рамп

Вот некоторые из основных вариантов подъема, которые необходимы большинству домашних гаражей.Когда ситуация станет более серьезной, возможно, стоит инвестировать в двухстоечный или четырехстоечный подъемник. Обычно для их установки требуется небольшая подготовка, но они могут стоить затрат из-за фактора удобства.

Ознакомьтесь со всеми инструментами и оборудованием  , доступными в NAPA Online, или доверьтесь одному из наших 17 000 пунктов обслуживания NAPA AutoCare для планового технического обслуживания и ремонта. Для получения дополнительной информации о покупке подходящего домкрата и подставок обратитесь к знающему специалисту в местном магазине NAPA AUTO PARTS.

8 лучших домкратов 2021 года

Посох, предоставлено Pro-LifT

Как для любителей, так и для профессиональных механиков требуется метод подъема транспортных средств для безопасного и эффективного выполнения многих задач по техническому обслуживанию. У профессионалов часто есть массивные гидравлические подъемники, которые стоят не менее массивно. Однако на потребительском уровне также существует довольно много практичных вариантов подъема автомобиля, в том числе напольный домкрат, ножничный подъемник, домкрат для бутылок или просто пандусы.Здесь мы расскажем о различных типах домкратов, их разнообразии использования и о том, какие из них вы, возможно, захотите приобрести для своего собственного гаража.

На что обратить внимание

Типы автомобильных домкратов

Ножничный подъемник: Ножничный подъемник часто можно найти в нишах для запасных колес многих автомобилей, и на самом деле он предназначен только для использования в крайнем случае при замене шины. в дороге. Для чего-то большего, чем это, вы захотите рассмотреть другой автомобильный домкрат.

Домкрат : Для более серьезных ремонтных работ подойдет популярный домкрат.Эта конструкция катится под домкратом автомобиля с помощью колес и имеет гидравлический механизм с ручным насосом для удлинения подъемного рычага.

Бутылочный домкрат : Бутылочный домкрат, который похож на напольный домкрат без колес. Хотя это менее удобно, дополнительная стабильность конструкции бутылки позволяет ей выдерживать больший вес.

QuickJack : Наконец, есть более новый тип «QuickJack», который сочетает в себе гидравлику с электродвигателем для гораздо большего удобства использования.

Пандусы : Для более простого решения вам могут понадобиться пандусы.

Номинальный вес

Каждый из этих продуктов имеет определенный весовой диапазон, и вы должны убедиться, что тот, который вы покупаете, способен выдержать весь вес вашего автомобиля. Домкраты также имеют минимальное и полностью выдвинутое измерение высоты, о чем следует помнить, имеет ли ваш автомобиль особенно высокий или низкий дорожный просвет.

Как мы выбирали

Компания Popular Mechanics выбрала эти продукты, основываясь на опыте обслуживания автомобилей, а также на материалах таких публикаций, как RoadShow, The Drive, и BobVila.ком . Цены, характеристики и оценки потребителей также учитываются, чтобы выбрать ряд домкратов, которые будут соответствовать различным потребностям и бюджетам.

1

Бюджетная покупка

Полумесяц ножничный домкрат Полумесяц медведя amazon.com

29,99 долларов США

• Домкрат Тип : Ножничный домкрат
• Номинальный вес : 3000 фунтов
• Удлинитель высоты : 13.8 дюймов

Этот ножничный домкрат настолько прост, насколько это возможно, и на самом деле его следует использовать только в качестве замены сломанной или отсутствующей модели OEM. Единственный дополнительный комфорт здесь — это храповой рычаг, который может немного облегчить подъем и опускание домкрата. Сложенный ножничный механизм составляет 3,5 дюйма и может растягиваться до 13,8 дюймов, удерживая при этом до 3000 фунтов.

Однако, как и у всех ножничных домкратов, устойчивость становится ограниченной по мере подъема, поэтому вам нужно как можно скорее поставить автомобиль на домкрат или запасное колесо.

• Доступный
• Рукоятка с трещоткой в ​​комплекте

• Менее устойчивый, чем напольный домкрат

2

Хорошая цена

Гидравлическая тележка Pro-Lift

• Тип домкрата : напольный домкрат
• Номинальная масса : 3000 фунтов
• Удлинитель высоты : 12 дюймов

Этот напольный домкрат начального уровня отвечает нескольким основным требованиям.Его можно катить до 5,25 дюймов дорожного просвета и выдвигать в воздух на целый фут. Грузоподъемность оценивается в 1,5 тонны (3000 фунтов), чего достаточно для многих автомобилей малого и среднего размера. Для более крупных транспортных средств или частых ремонтных работ следует использовать продукт с более высоким рейтингом.

Корпус домкрата полностью стальной конструкции с добавленным сверху антикоррозийным покрытием. Также имеется прочная ручка для переноски, которая облегчает размещение под автомобилем. В комплект входит прочный пластиковый чемодан, благодаря которому домкрат очень легко транспортировать и бросать в багажник или ящик для инструментов.

• Доступный
• Компактный дизайн с футляром для переноски

• Малый вес
• Требуется немного высокий дорожный просвет

3

Простота использования

Твердые стальные 3-тонные рампы Баланс Мир Инк Амазонка.ком

• Тип домкрата : Рампы
• Номинальный вес : 2000 фунтов (для каждого)
• Удлинитель высоты : 9,25 дюйма

Для простых работ по техническому обслуживанию, таких как замена масла, домкрат может вообще не понадобиться. Сплошных пандусов должно быть достаточно, чтобы освободить место под транспортным средством, но они не будут работать, если работа требует снятия шин. Производитель заявляет, что каждая из этих рамп имеет грузоподъемность 2000 фунтов и вместе удерживает переднюю половину автомобиля весом 6500 фунтов.

Форма изделия слегка наклонена к козырьку, чтобы не мешать более низкому посадку. На каждом склоне есть тяговые выступы, а затем гладкая опора наверху, которая будет удерживать шину на месте.

Только не забудьте включить стояночный тормоз после подъезда. Каждая рампа имеет ширину около девяти дюймов, поэтому может вместить шины размером около 225 миллиметров или меньше.

• Простой
• Стабильный
• Хороший вес

• Слишком узкий для широких шин

4

Лучшее общее значение

Низкопрофильный двухтонный домкрат Pro-Lift Про-Лифт Амазонка.ком

71,74 доллара США

• Тип домкрата : напольный домкрат
• Номинальная масса : 4000 фунтов
• Удлинитель высоты : 14 дюймов

Эта вторая модель Pro-Lift предлагает лучшие характеристики за небольшую дополнительную цену. Обладая грузоподъемностью в две тонны (4000 фунтов), он может вместить более широкий спектр транспортных средств. Приложения с меньшим дорожным просветом также работают, так как он составляет 3,5 дюйма и может увеличиваться до 14 дюймов.Вся сборка окрашена сталью. У него также есть ручка для регулировки, но нет чехла для переноски.

Мы бы хотели, чтобы в комплекте была более длинная рукоятка насоса, так как при использовании этой 18-дюймовой рукоятки может потребоваться много усилий, чтобы полностью выдвинуть домкрат.

• Низкий профиль
• Двухтонный грузоподъемность

5

Компактный

Низкопрофильный домкрат Torin 3 тонны

• Тип домкрата : Напольный домкрат
• Номинальный вес : 6000 фунтов
• Удлинитель высоты : 18.7 дюймов

Этот напольный домкрат Torin может проскальзывать примерно на 3,7 дюйма и поднимать вес 6000 фунтов до высоты 18,7 дюймов. Рукоятка насоса также имеет длину более трех футов, что обеспечивает хороший крутящий момент механизма и не требует от пользователя слишком большого наклона.

Однако на корпусе нет регулировочной ручки. Он включает в себя то, что Торин называет системой защиты от перегрузок, по сути означая, что гидравлический насос отказывается поднимать транспортное средство, превышающее его номинальный вес.Наконец, на него распространяется годовая гарантия от производителя.

• Низкий профиль
• Защитная перегрузка
• Длинный рычаг насоса

6

Тяжелый вес

Бутылочный домкрат Pro-Lift 4 тонны Про-Лифт Амазонка.ком

24,35 доллара США

• Тип домкрата : Домкрат для бутылок
• Номинальный вес : 8000 фунтов
• Удлинитель по высоте : 16 дюймов

Как уже упоминалось, эти домкраты для бутылок обладают большой грузоподъемностью по соотношению цена-качество, но вы должны убедиться, что они размещены точно в точке домкрата автомобиля, так как их нельзя будет отрегулировать во время подъема. Для использования также требуется восьмидюймовый зазор. Подходит для грузовиков и прицепов; не подходит для спортивных автомобилей.

Полностью выдвинутый домкрат имеет высоту около 15,4 дюймов и может выдерживать впечатляющие 8000 фунтов. Рычаг складного насоса имеет размер всего около 16 дюймов в натуральную величину, поэтому механику потребуется некоторая работа, чтобы поднять его на максимальную высоту.

• Высокая грузоподъемность
• Стабильная основа

• После установки не регулируется
• Не низкопрофильный
• Короткий рычаг насоса

7

профессиональный класс

Домкрат быстрого обслуживания Blackhawk ЧЕРНЫЙ ЯСТРЕБ Амазонка.ком 199,99 долларов США

$171,25 (скидка 14%)

• Тип домкрата : Сервисный домкрат
• Номинальный вес : 7000 фунтов
• Удлинитель высоты : 22 дюйма

Этот домкрат для быстрого обслуживания имеет солидную грузоподъемность 3,5 тонны (7000 фунтов) и четырехножную рукоятку насоса, которую можно легко использовать в положении стоя. Сам домкрат в сборе тоже тяжелый, 85 фунтов, так что это не самое портативное решение.Он требует 5,5-дюймового зазора (что может быть слишком много для заниженных автомобилей) и поднимается на исключительную высоту в 22 дюйма.

Кроме того, головка поршня домкрата имеет собственную резиновую прокладку для защиты рамы автомобиля от вмятин и царапин.

• Очень длинный рычаг
• Защитная прокладка
• Хорошая грузоподъемность

• Тяжелый
• Требуется небольшой зазор

8

Премиум-опция

Бендпак QuickJack КвикДжек Амазонка.ком

1399,99 долларов США

• Тип домкрата : QuickJack
• Номинальная масса : 5000 фунтов
• Удлинитель высоты : 17,6 дюйма

Домкраты QuickJacks отличаются почти от любого другого домкрата бытового назначения тем, что они могут одновременно поднимать все четыре угла автомобиля с земли, до 5000 фунтов на этой конкретной модели. Он работает с двумя большими гидравлическими поршнями, которые накачиваются сопутствующим электродвигателем.Каждая половина сборки является отдельной, поэтому ее можно отрегулировать под различную ширину автомобиля.

Каждая сторона прилегает к раме автомобиля, и ее можно поднять на высоту до 17,6 дюймов всего за 30 секунд. Кроме того, в сложенном состоянии требуется всего три дюйма зазора.

В выдвинутом состоянии механизм удерживается на месте швеллерными замками, аналогичными замкам на полноразмерном подъемнике, поэтому домкраты не требуются. Надежность, простота и быстрота использования сделали QuickJack популярным среди преданных автолюбителей, но эти функции недешевы, а цена почти в 2000 долларов — это немного для среднего потребителя.

• Быстро
• Стабильный
• Накачка не требуется

Талон Гомер Талон Гомер — писатель и фотограф из Южной Каролины, родившийся с любовью к автомобилям, играм и передовым технологиям.

Этот контент создается и поддерживается третьей стороной и импортируется на эту страницу, чтобы помочь пользователям указать свои адреса электронной почты. Вы можете найти дополнительную информацию об этом и подобном контенте на сайте piano.io.

Автоподъемник «Сделай сам» $80

ВОССТАНОВЛЕНИЕ АВТОМОБИЛЯ КАК

Джим Ханиуэлл с юности увлекался автомобилями, но в последние 20 лет его хобби стало для него самым большим увлечением.Он купил и продал много автомобилей, но сохраняет свой любимый, который он приобрел 16 лет назад, кабриолет Jaguar E-Type 1974 года выпуска. Помимо капитального ремонта своего E-Type, он провел его полную реставрацию и кабриолет Corvette 1958 года. В 2000 году Джим уехал в винную страну на севере Калифорнии, где он проводит время в турне на своем E-Type.

Действительно! В нем нет автомобильных домкратов, которые могут двигаться во время работы. Вам не нужно перемещать тяжелое оборудование внутрь и наружу, вперед и назад.Он постоянен, эффективен, прост в изготовлении и легко удаляется. Пандус сделан из дерева и поднимает вашу машину достаточно высоко, чтобы вы могли забраться под него и выполнить многие задачи, которые без него были бы невозможны.

Мой кабриолет Jaguar E-Type 1974 года выпуска имеет дорожный просвет всего 3 дюйма, что делает любые работы под ним в лучшем случае громоздкими. Я мог бы купить короткие стальные пандусы, чтобы подъезжать, но они иногда скользят, и их нужно где-то хранить. Они недостаточно высоки и не усиливают оба конца автомобиля одновременно.Я подумывал о том, чтобы арендовать какое-то время на подъемнике в профессиональном гараже, но работа будет в чужое удобное время, а не в мое собственное, и, вероятно, в необычные часы. Тогда есть механик, чтобы заплатить.

Я переехал недавно, оставив после себя хороший гараж с гидравлическим подъемником, который поднимет машину на 44 дюйма. В моем новом гараже у меня стало меньше места, а так как я сейчас на пенсии и меньше времени провожу ремонтом и обслуживанием авто, то решил не покупать и не ставить еще один подъемник. У меня все еще есть время от времени потребность в том, чтобы попасть под мой E-Type, и я не хочу, чтобы кто-то другой выполнял техническое обслуживание, которое я уже знаю, как делать.

Простая конструкция рампы.

Так что я построил два деревянных пандуса, чтобы поднять машину достаточно высоко для планового обслуживания. Фундамент пандуса сделан из блоков размером 6 x 6 дюймов и длиной девять дюймов, установленных поперек 10-дюймовых досок, которые они поддерживают. Доски размером 2 x 10 дюймов имеют длину девять футов, что достаточно для того, чтобы вместить полный отпечаток шины на каждом конце. Я сделал пандусы как можно короче, потому что место в моем гараже несколько ограничено. В качестве креплений я использовал шурупы для гипсокартона диаметром 2 1/2 дюйма, чтобы при необходимости можно было легко демонтировать пандусы.

Для того, чтобы подъехать к пандусу, я прибил кусочки 2 x 4 дюйма друг к другу, чтобы получился наклонный въезд на пандус.

Пандусы.

Поразмыслив, я решил, что, хотя мой первоначальный план использования одной доски позволял мне забраться под машину, мне нужно больше свободного пространства под передней частью. Поэтому я добавил еще две доски, каждую укоротил, и шагнул вперед, поднимая машину. Это дало мне дополнительные три дюйма высоты снизу, добавив к существующим семи дюймам.Этого, я полагал, было достаточно.

Дополнительные доски не только добавили прочности, но и дали мне необходимую высоту.

Так и было. Чтобы пандусы не соскальзывали (если вы попытаетесь въехать на них без крепления, вы просто толкнете их вперед) я использовал жидкие гвозди под каждым из блоков размером 6 x 6 дюймов. Как только он установился, у меня не было проблем со скольжением.

Моими первыми задачами были снять выхлопную систему, заменить бублики в соединениях, подтянуть все гайки и болты, соединяющие ее с приемными патрубками, заменить масло и фильтр, подтянуть все болты поддона коробки передач (течь на выхлопную трубу). трубы создавали неприятное количество дыма каждый раз, когда я вел машину).Я хотел снова покрыть выхлоп термопленкой (чтобы отвести тепло от выхлопной трубы и сохранить прохладу внутри автомобиля) и покрасить пленку, чтобы масло не скапливалось на ней (и не дымилось).

Вуаля! Все свои задачи я выполнил легко под машиной. Затраты на поднятие автомобиля достаточно высоко были минимальными, и я могу выполнять работу в собственном гараже в свободное время. Жидкие гвозди делают две рампы постоянными, но их можно легко сломать с помощью молотка.

Тем не менее, есть одна трудность.Поскольку я сделал их постоянными, мне приходится парковаться на них все время. Подняться на пандусы не проблема, просто немного сложно. Пандусы по конструкции несколько узкие, ненамного шире шин. Видеть, куда идти, когда я двигаюсь вперед, — трудная часть, поэтому я купил зеркало площадью три фута и поместил его сбоку возле передней левой аппарели, что позволило мне наблюдать за движением левого переднего колеса на аппарели и его движением. движение вперед. Это работает нормально. Вы могли бы использовать доски размером 2 x 12 дюймов, что дает больше места для ошибок, но я выбрал более узкие доски, чтобы увеличить ширину доступа под автомобилем.

Резиновый маркер места на колесах

Я купил у J.C. Whitney маркер с резиновыми колесами для установки на передней части пандуса. С помощью зеркала я вижу переднюю кромку рампы, но я также хотел «пощупать» переднюю кромку. Вы также можете построить небольшую секцию пандуса, которую можно будет убрать, как только вы припаркуетесь правильно.

Это простой и недорогой проект, который легко выполняется за несколько часов и стоит затраченных усилий.

data-matched-content-ui-type=»image_card_stacked» число строк-содержимого с сопоставлением данных = «3» число столбцов с соответствующим содержанием = «1» data-ad-format=»авторасслабленный»>

Лучшие альтернативы домкратам

Неудобно использовать домкраты на вашем автомобиле для основного обслуживания? Мы не виним вас.Стенды Джека печально известны своей небезопасностью. Хорошей новостью является то, что существуют более безопасные альтернативы, такие как:

• Мини-пандусы
• Полноценные 2-х и 4-х стоечные подъемники
• Kwik-Lift

Все три варианта не только безопаснее домкратов, но и предлагают больше преимуществ. Прежде чем обсуждать лучшие альтернативы, давайте еще поговорим о домкратах.

Что такое домкрат?

Подставки для домкрата предназначены для удержания автомобиля в воздухе на высоте 12-20 дюймов за точки домкрата на раме, хотя на самом деле вы достигаете фактического подъема только на 4-10 дюймов, учитывая, что большинство рам уже имеют высоту 8-10 дюймов. с земли.Использование домкратов — самый старый (и наименее безопасный) способ поднять автомобиль.

Чтобы использовать домкраты, вам понадобится гидравлический домкрат, который вы используете, чтобы поднять одну сторону автомобиля перед тем, как сдвинуть домкраты вниз. Затем вы используете гидравлический домкрат, чтобы опустить автомобиль, пока он не упрется в стойки домкрата. Как только одна сторона автомобиля подпирается, вы переходите на другую сторону и повторяете процесс, чтобы поднять ее (балансируя автомобиль на домкратах с другой стороны). Звучит как опасный процесс, не так ли?

Есть более безопасный способ полностью поднять автомобиль на все четыре домкрата, но это долгий и утомительный процесс, который требует обдуманного, тщательного планирования и дополнительных инструментов, таких как противооткатные упоры и деревянные блоки.При правильном выполнении полная стабилизация автомобиля с помощью домкратов может занять до часа.

Даже если вам удастся безопасно поднять автомобиль на всех четырех домкратах, это все равно довольно рискованно, так как домкраты по своей природе неустойчивы. Автомобили нередко падают с домкрата и иногда травмируют людей в процессе, поэтому неудивительно, что большинство людей никогда не захотят лежать под автомобилем на домкрате. Это означает, что домкраты действительно полезны только для незначительного обслуживания, такого как перестановка шин.

Альтернативы домкратам

Следующие альтернативы автомобильным подъемникам намного безопаснее, чем домкраты:

1. Мини-пандусы: Как и домкраты, мини-рампы недороги. Это низкие пандусы, предназначенные для подъема передней части автомобиля за шины. Несмотря на то, что мини-рампы являются хорошим решением для мелкого технического обслуживания автомобиля (например, замены масла), у них есть несколько недостатков. Например, мини-пандусы не обеспечивают достаточную высоту подъема. Их высота составляет около шести дюймов, что означает, что они не обеспечивают достаточного подъема, чтобы человек мог комфортно скользить под машиной.Кроме того, мини-пандусы действительно работают только для 2 колес одновременно.
2. 2-х или 4-х стоечный подъемник коммерческого класса: Если вы собираетесь купить 2-х или 4-х стоечный подъемник, вам подойдет коммерческий сорт. Подъемник коммерческого качества не намного дороже более дешевого подъемника «начального уровня» и предлагает гораздо больше с точки зрения долговечности и безопасности. К сожалению, все двухстоечные и четырехстоечные подъемники занимают большую площадь. Чтобы иметь возможность разместить его в своем гараже, вам понадобится потолок высотой 12 футов или выше и примерно 1,5 м.5 гаражных мест в ширину. Им также требуется более толстый, чем средний бетон, рассчитанный на 3000 фунтов на квадратный дюйм. Большинству жилых гаражей потребуется модернизация.
3. Kwik-Lift: И последнее, но не менее важное: Kwik-Lift. Читайте дальше, чтобы узнать, почему это лучшая альтернатива домкрату.

Почему Kwik-Lift является лучшей альтернативой домкратам

Kwik-Lift — это мощный приводной подъемник, безопасный и надежный. Это лучший вариант по многим причинам, в том числе:

1.Безопасность

В отличие от многих других подъемников начального уровня, Kwik-Lift чрезвычайно прочный, поскольку он поднимает автомобиль за колеса, что означает отсутствие риска опрокидывания автомобиля спереди назад или падения на бок. Kwik-Lift особенно удобен для работы, требующей неравномерного распределения веса, например, при замене двигателя.

2. Быстрая установка и демонтаж

Интересный факт: установка автомобиля на Kwik-Lift, а затем его снятие занимает 30 минут — на 1 час быстрее, чем то же самое с домкратами.Настройка Kwik-Lift у большинства людей занимает менее 10 минут. Это более быстрый, простой и безопасный процесс, поскольку Kwik-Lift был разработан с учетом простоты использования.

3. Удобная рабочая высота

Подъемник Kwik-Lift специально разработан для обеспечения идеальной рабочей высоты в различных положениях — лежа на ползунке под автомобилем, сидя на стуле или табурете вне автомобиля и стоя над моторным отсеком. . Также имеется достаточный дорожный просвет, чтобы иметь возможность делать больше, чем просто базовое техническое обслуживание.Например, Kwik-Lift обеспечивает достаточную высоту, чтобы вы могли сбросить коробку передач.

4. Долговечность

Kwik-Lift настолько надежен, насколько это возможно. Во-первых, он изготовлен из прочной американской стали, что означает, что он может выдерживать значительный вес, оставаясь при этом стабильным. Во-вторых, он практически вечен, если его лишь время от времени смазывать и ухаживать за лакокрасочным покрытием, потому что в нем нет каких-либо причудливых деталей с запланированным устареванием. Он сделан из стали и только из стали; отсутствуют подъемные двигатели, разъемы, гидравлические детали и т. д.беспокоиться о.

5. Мобильность

Многим автовладельцам нравятся домкраты из-за их портативности. Kwik-Lift также является портативным и может поместиться в любом домашнем гараже, даже в небольшом гараже на одну машину.

Подведение итогов

В Kwik-Lift вы найдете все плюсы и ни одного минуса владения домкратными стойками. Он безопаснее, долговечнее и проще в использовании. Вы можете узнать больше о том, почему Kwik-Lift является лучшим гаражным подъемником для дома, здесь.

Лучшие домкраты — обзоры шин и многое другое

Это руководство по лучшим домкратам для вашего гаража обеспечит вашу безопасность при работе с автомобилем, грузовиком или внедорожником.

Каждый дворовой механик и автолюбитель понимает риск работы под автомобилем. Высококачественные подставки для домкрата являются абсолютной необходимостью для любого гаража или подъездной дороги и буквально станут разницей между жизнью и смертью, если что-то пойдет не так. Гидравлические домкраты, ножничные домкраты и автомобильные подъемники склонны к сбоям и могут двигаться или сдвигаться, если ваша поверхность не совсем ровная. Неподвижная подставка обеспечивает не только устойчивость и безопасность, но и зазор и поддержку, облегчающие вашу жизнь, когда вы работаете с инструментами.

Лучшие подставки для домкратов отличаются долговечностью, широкой опорной поверхностью для обеспечения устойчивости и высоким весом. Мы рекомендуем всегда выбирать подставку для домкрата, рассчитанную на вес, превышающий вес вашего автомобиля. Вы можете найти это число в руководстве пользователя или на веб-сайте OEM, но в качестве приблизительного ориентира вам понадобится как минимум 3-тонная подставка для большинства седанов и как минимум 6-тонная подставка для грузовиков.

Для достижения наилучших результатов всегда покупайте стенд у известного производителя. Вот некоторые из наших любимых.

1.

Выбор редактора: Torin AT43002AB

Модель AT430002AB от Torin представляет собой альтернативу начального уровня серии Big Red компании.

Torin — одно из самых известных имен на рынке подставок для домкратов, и, хотя многие знают компанию Big Red за ее очень хороший ассортимент стационарных подставок, этот более доступный вариант идеально подходит для домашнего использования. Набор индивидуально рассчитан на 3 тонны (6000 фунтов). Безопасность двойного замка обеспечивается прочным стальным штифтом, который еще больше фиксирует храповик.Это избыточная функция безопасности, которую вы оцените во время поездки.

Имея размеры 7-11/16″ на 6-7/8″, это устройство меньше других, что облегчает хранение, но немного ухудшает стабильность. Эта установка также имеет ограниченный диапазон высоты: минимум 11-1/4″ и максимум 16-3/4″. Водителям более высоких внедорожников и грузовиков, возможно, придется искать в другом месте, но эти автомобили в любом случае обычно требуют более высоких рейтингов веса.

Нам нравится эта конфигурация, потому что она подходит для большинства автомобилей и вариантов использования без больших затрат.Комплект соответствует требованиям безопасности Американского общества инженеров-механиков (ASME). Torin поддерживает модель AT4300002AB годовой гарантией производителя.

Основные характеристики

Макс. высота подъема: 16-3/4”
Макс. вес (каждого): 3 тонны (6000 фунтов)
Площадь основания (ДхШ): 7-116 7-3/4” 6-7 / 8 «

Prov:

• Цена на качественный соотношение высотой
• Двухместные контакты

• Минусы:

• Узкий след
• Лифт высота

Проверить цену

---

2.

Лучше всего подходит для тяжелой техники: OTC 22-тонный

Эта пара 22-тонных домкратов от OTC способна поддерживать самое тяжелое сельскохозяйственное оборудование, машины и грузовики.

OTC (Owatonna Tool Company) SO22 представляет собой комплект из двух массивных 22-тонных домкратов, достаточно прочных, чтобы выдерживать нагрузку до 88 000 фунтов между ними. Основание со складками имеет размеры 11 на 11 дюймов и покрыто эмалью для долговременной коррозионной стойкости. Три положения обеспечивают диапазон подъема от 12 до 19 дюймов.5 дюймов, что меньше, чем требуется для некоторых грузовиков, но идеально подходит для более короткой тяжелой техники, включая тракторы и бобкэты.

Сварные лопасти и сварные опоры в коробах обеспечивают защиту от скручивающих усилий, а большое плоское основание предотвращает погружение этих устройств в асфальт. Прочный стальной штифт фиксирует подъемную штангу на месте. Каждая стойка весит 40 фунтов.

Большой вес и прочная конструкция делают эти устройства одними из самых безопасных для тяжелых условий эксплуатации.

Основные характеристики

Макс. Высота подъема: 19.5 « Макс Макс.

• Огромная пропускная способность
• прочный

Минусы

Проверьте цену

---

3.

Лучший высокий подъемник для домашнего использования: Pro-Lift T-6093D

Pro-подъемный Стопорные подставки представляют собой высоконадежный набор домкратных подставок для легкого использования на подъездной дорожке или дома.

Набор подставок для домкрата T-6093D от Pro-Lift предназначен для простоты использования на более высоких транспортных средствах в небольших домашних гаражах. Каждая отдельная упаковка поставляется с двумя характерными серыми и красными подставками, рассчитанными на 6 тонн в паре или на 3 тонны по отдельности. Это важно отметить, так как рейтинг на коробке не означает, что каждая стойка может удерживать 6 тонн.

Pro-Lift соответствует стандарту Американского национального института стандартов (ANSI) и стандарту ASME для переносных автомобильных подъемных устройств (PALD).PALD — это предыдущее название Portal Automotive Service Equipment (PASE), имеющее те же стандарты.

Нам нравятся контрастные цвета, поскольку они облегчают видимость в условиях низкой освещенности, в том числе под автомобилем. Где стойка домкрата действительно держится (понимаете?), так это в конструкции храпового механизма и штифтового замка. Штампованная сверхпрочная сталь обеспечивает надежную поддержку, а треугольный штифт обеспечивает более надежный и стабильный замок, чем круглые стержни.

С опорой 8″ на 9″ и усиленными ножками этот комплект отлично подходит для неудобных проездов, где труднее добиться устойчивости.Диапазон подъема от 16″ до 23-1/2″ также делает этот комплект отличным для больших транспортных средств, хотя всегда будьте осторожны при использовании 3-тонного домкрата на тяжелом транспортном средстве, таком как грузовик или внедорожник с кузовом на раме.

Основные характеристики

Максимальная высота подъема: 23-1/2 дюйма
Максимальный вес (каждого): 3 тонны (3000 фунтов) 8-7 / 8 «

Prov:

• Треугольный замок PIN
• Стабильный след

]:

Минусы

• 3
• не для более низких седанов
• Перечисленные рейтинг на пару

Проверьте цену

---

4.

Лучшее многофункциональное устройство: 3-тонный бутылочный домкрат Powerbuilt с подставкой

Популярный домкрат «два в одном» и подставка от Powerbuilt обеспечивают безопасность и удобство для домашних пользователей.

Powerbuilt Unijack — это инновационный вариант для домашнего использования, который сочетает в себе удобство бутылочного домкрата и надежность неподвижной подставки. Он рассчитан на 3 тонны, что делает его более легким инструментом, который лучше всего подходит для замены колес или небольших работ под одним углом вашего автомобиля, грузовика или внедорожника.По этой причине мы не возражаем против того, что эта система продается по отдельности, а не парами.

С диапазоном подъема от 11″ до 21″ он справится с большинством более высоких автомобилей, но вам нужно будет начать процесс с домкрата меньшего размера, если у вас седан или внедорожник с низкой посадкой. Нам нравится прочный стопорный штифт, который обеспечивает всю стабильность, которую вы ожидаете от подставки для домкрата, и мы особенно ценим широкое плоское основание, которое делает его безопасным вариантом на более мягком асфальте или даже подъездных путях с гравием. Дублирующая ручка блокировки также помогает обеспечить дополнительную безопасность системы.

Эта система громоздка и весит целых 22 фунта, что немного снижает фактор удобства, но многие водители ценят инновационное сочетание для своего домашнего гаража.

Основные характеристики

Макс. высота подъема: 21 дюйм
Макс. вес (каждого): 3 тонны (6000 фунтов)
Занимаемая площадь (ДхШ): 9-1/2″ 2″

Плюсы:

• Домкрат и подставка в одном
• Плоское основание

Минусы:

Заключение

Заключение

Теперь, когда ваш автомобиль надежно поднят, вы можете отремонтировать все, что требует ремонта. Конечно, будьте осторожны, пока вы работаете над своей машиной, когда ваше тело находится под ней, и попросите своего компаньона оставаться начеку на случай, если вы поранитесь.
