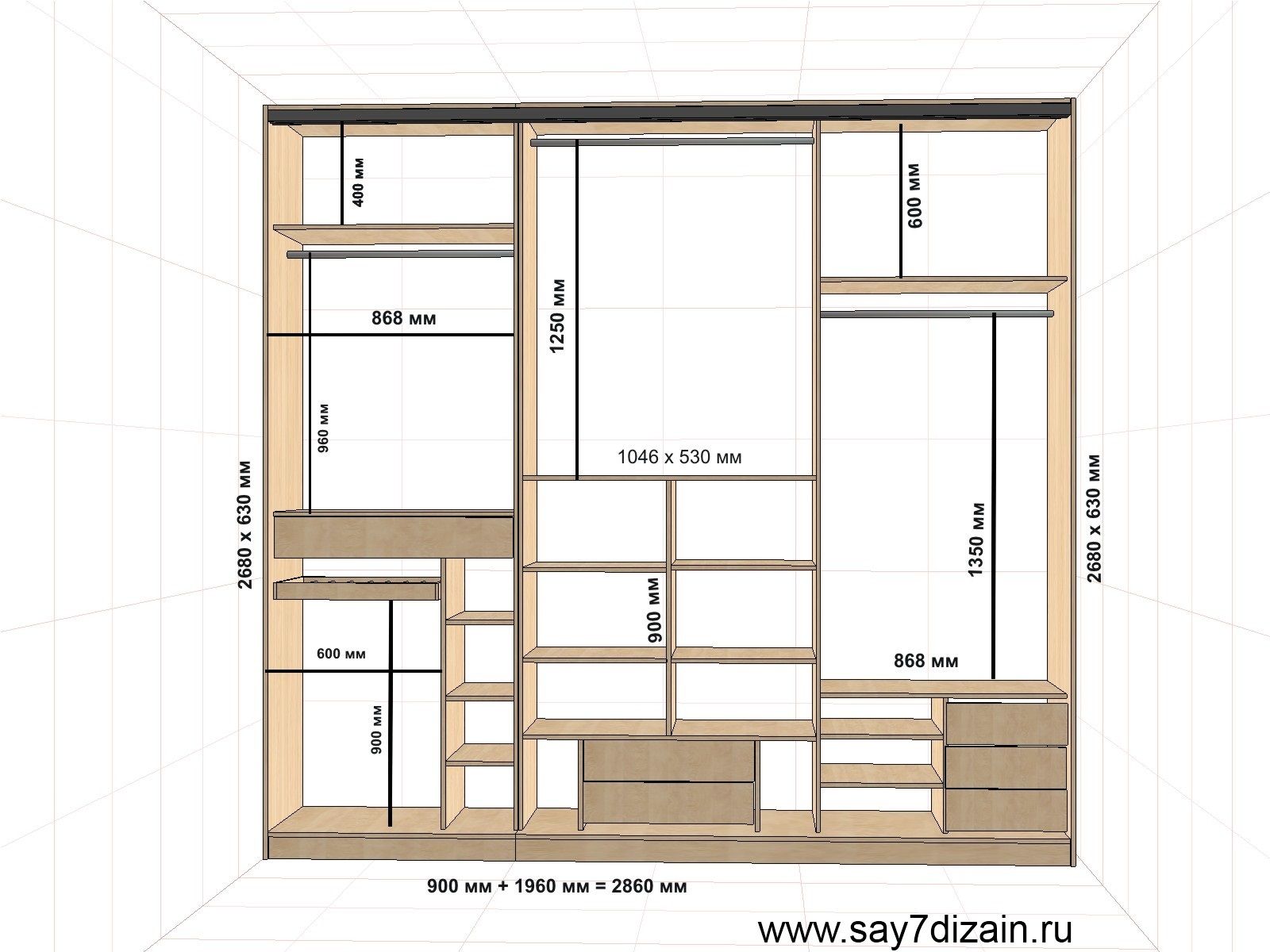

Чертежи и схемы шкаф купе своими руками: Как сделать шкаф-купе своими руками: чертежи, материалы, фото

Содержание

чертежи, выбор материалов, инструкции по изготовлению

Каждому владельцу квартиры или дома хочется сделать свое жилище более комфортным. Реализовать эту затею без удобной мебели невозможно. В качестве комфортабельного места для хранения вещей и одежды выступает шкаф-купе. Своими руками его можно изготовить из разных материалов, в том числе из подручных.

Почему стоит выбрать именно такой шкаф

Одним из главных его преимуществ выступают раздвижные двери, которые позволяют ставить громоздкую мебель даже в узком коридоре. Обычно шкафы-купе выполняются под размеры комнаты. Фурнитура для шкафов-купе, предлагаемая магазинами, довольно разнообразна. Она позволяет расширить возможности дизайнера и мастера. Наиболее распространенными считаются угловые шкафы, встраиваемые гардеробные и проходные отдельные шкафы.

Встраиваемый шкаф — это, по сути, отдельная комната. Если вы проживаете в квартире старого типа, то она наверняка не рассчитана на присутствие большого числа мебели. В те времена отмечался дефицит материалов, поэтому строительство велось с узкими проходами. Если в таком коридоре будет распашная дверь, то она станет подобием шлагбаума на железнодорожном переезде. Именно поэтому шкаф-купе становится наиболее приемлемым вариантом, на дверцах которого можно разместить зеркало, что дополнительно сэкономит пространство в помещении и сделает предмет мебели более функциональным. Отличной фурнитурой станет роликовая раздвижная система по типу «Командор», которая выпускается разными производителями и зарекомендовала себя отлично.

Выбор материалов

Если вы решили изготовить своими руками шкаф-купе, то для начала необходимо определиться не только с его конструктивными особенностями, но и материалами в основе. Проще и дешевле будет использовать ламинированную ДСП. Она предлагается к продаже в широком ассортименте, а цветовая палитра порадует даже самого требовательного потребителя.

Работа мастера будет облегчена возможностью точной калибровки материала. Задняя стенка может быть выполнена из оргалита, а дверцы будут открываться за счет несложной фурнитуры для шкафов-купе.

Итоги по выбору

Приобретая лист ЛДСП, вы должны предпочесть 16 мм полотно, длина которого составляет 2450 или 2750 мм. Высота при этом составит 1830 мм. Отталкиваться лучше именно от этих размеров, чтобы не дробить конструкцию. Исходя из этого можно выбрать габариты шкафа: 2450 x 2400 x 650 мм. Глубина увеличена по сравнению с распашным решением, но следует брать припуск на раздвижную систему и пространство для вешалок.

Размер заготовок

Выполнить своими руками шкаф-купе достаточно просто, если следовать технологии. Как только толщина материала была выбрана, можно подумать о приобретении дополнительных элементов. Среди них меламиновая самоклеящаяся кромка, толщина которой составляет 0,5 мм.

А вот при вырезании заготовок следует раскроить две боковины, размер каждой из которых составит 2433 x 650 мм. Крышка, расположенная сверху, будет одна, а ее размеры равны 2400 x 650 мм. Размер дна составит 2367 x 650 мм. Вам понадобится цоколь — 2 штуки: 2367 x 100 мм.

Вырежьте две перегородки с размерами 1917 x 550 мм. Верхняя полка будет иметь следующие размеры: 2367 x 550 мм. Внутреннее наполнение будет состоять из полок, размер каждой из них составит 778 x 550 мм. Вам будут нужны три боковины коробки цоколя: 550 x 100 мм. Ребра коробки необходимы в количестве двух штук, их размеры равны 1159 x 100 мм.

При изготовлении шкафа-купе своими руками вы будете использовать оргалит. Однако целиком вам его не найти, да и в проем он попросту не влезет, поэтому следует использовать 3 части. Пространство между полкой и верхней крышкой будет закрывать горизонтальный лист со следующими размерами: 2395 x 410 мм. На одну створку следует расположить вертикально ориентированный лист со следующими размерами: 1940 x 800 мм. На две створки понадобится вертикальный лист с размерами 1940 x 1595 мм.

Совет специалиста

Вам не удастся выдержать размеры при распиливании целого листа ЛДСП. Заниматься этими при изготовлении шкафа-купе в прихожую своими руками в домашних условиях не стоит. Посетив строительный супермаркет с целью приобретения материала, вы сможете воспользоваться услугами специалистов службы по раскройке, которым нужно будет предъявить деталировку.

Система фасадов

Если перед вами встал вопрос о том, как сделать шкаф-купе своими руками, вы должны будете задуматься о системе фасадов. Для тех мастеров, которые собираются самостоятельно распиливать систему раздвижных дверей, придуманы инструкции. Однако задача будет не из легких.

Большинство современных фирм, которые изготавливают фасадные системы, предлагает услуги по сборке раздвижных дверей в подарок, если вы осуществляете заказ всей конструкции. Преимуществом такого подхода является еще и то, что перевозка большого зеркала с размерами 2300 x 800 x 5 мм, которое заключено в алюминиевую раму, окажется проще, чем такого же, но «голого» изделия.

Подготовка фурнитуры

Перед тем как сделать шкаф-купе своими руками, вы должны будете приобрести комплектующие. Это:

  • конфирматы;
  • саморезы;
  • штанги под плечики;
  • подполочники;
  • держатели для штанг;
  • гвозди для оргалита.

Конфирматы должны иметь размеры 5 x 70 мм. Штанги под плечики вам могут отпилить в магазине. Их понадобится две штуки, а длина каждого изделия составит 775 мм. У саморезов должны быть размеры 4 x 16 мм.

Подготовка деталей к сборке

Распиловка деталей своими силами — не самая лучшая идея, однако наклеить кромку самостоятельно вы все же сможете. Ее необходимо приложить, обернув красивой стороной вверх. Затем изделие прижимается к поверхности утюгом, разогретым на три четверти. Режим отпаривания необходимо выключить. Клей должен схватиться, а после этого горячая кромка прижимается и приглаживается сухой ветошью, чтобы ее края были как следует приклеены. Излишки материала удаляются тупым ножом, чтобы не повредить ламинат. Неаккуратные грани можно обработать мелкозернистой наждачкой.

Прежде чем приступать к работам, чертежи шкафа-купе своими руками нужно выполнить заранее. Впрочем, вы можете позаимствовать их из статьи. Для днища собирается основа, которая будет состоять из деталей цоколя. Клеить их нет необходимости. Некоторые домашние мастера утверждают, что цоколь не нужен. Но это убеждение верно в отношении тех, кто ни разу не убирал осколки зеркала, которое нечаянно оказалось разбито. Если вы не хотите неприятных последствий, то на этапе сборки все же необходимо приподнять фасад.

Проведение сборки

Сборка шкафа-купе своими руками осуществляется на конфирматы, поэтому необходимо иметь в наличии соответствующий инструмент. Плоскости просверливаются насквозь. Вы должны сделать 8-миллиметровые отверстия. В торцах проделываются отверстия в 5 мм, углубиться при этом необходимо на 60 мм. Сверление осуществляют после разметки, поэтому помимо дрели и сверл следует подготовить рулетку, карандаш и прямой строительный угол.

Отверстия для подполочников необходимо делать сразу на нескольких уровнях, чтобы у вас была возможность переставлять полки по высоте, не осуществляя сверление отверстий. Если у вас нет места, чтобы расположить короб на лицевую часть, вы должны будете приколотить оргалит, воспользовавшись табуретом. Конструкция должна быть строго прямоугольной, в одиночку выдержать все параметры будет довольно сложно, поэтому необходимо воспользоваться помощью.

Редко, когда полы идеально ровные. Ненагруженная конструкция будет «гулять», но беспокоиться об этом на данном этапе не стоит. Двери можно отрегулировать шестигранным ключом и регулировочными винтами, которые будут располагаться в нижней части торца фасада.

Чертежи шкафов-купе своими руками домашние мастера довольно часто подготавливают сами. Вы также можете воспользоваться их опытом. В остальном необходимо следовать технологии. С помощью саморезов 4 x 16 мм прикрутите верхние направляющие для шкафа-купе, расположив их на одном уровне с краем крышки. Нижние располагаются с отступом от края дна на 10 мм. Все будет зависеть от производителя системы.

Перед тем как приступать к прикручиванию нижних направляющих, необходимо установить стопоры, которые представляют собой пружины. Фасады лучше ставить вдвоем. Помощник должен будет завести верхнюю часть фасада в направляющую, тогда как мастер в это время — попасть колесами в колею.

Фасады регулируют методом поднятия и опускания нижнего ролика. Нагруженный вещами шкаф немного «поведет», что является совершенно нормальным. Окончательную регулировку дверей осуществляют через несколько дней активного пользования мебелью. На торцы фасадов на этом этапе укрепляются уплотнители, которые должны перекрывать регулировочные винты.

Информация о профилях

Профиль для шкафов-купе может быть разным. Эти комплектующие предлагаются к продаже в широком ассортименте. Например, для радиусных предметов мебели используется алюминиевый профиль, который может быть облицован множеством видов пластика, каждый из которых обладает своими фактурой, рисунком и цветом. В основе профиля может быть сталь. Однако алюминиевый вариант предпочтительнее, но по стоимости он менее выгоден.

Что касается толщины профиля, то она должна быть больше 1,2 мм. Если эти габариты уменьшить, то произойдет выпадение листового материала фасада. Может произойти еще и анодирование покрытия, что потребует восстановления.

Профиль для шкафов-купе используется еще и для установки акриловых стекол. Однако с уменьшением вышеупомянутого параметра комплектующих может произойти выгибание материала еще при установке. Для того чтобы согнуть профиль до 1000 мм в радиусе, придется приложить довольно большое усилие, которое примерно равно 100 кг. Поэтому при использовании акриловых стекол вы должны понимать, что после установки они будут находиться в постоянном напряжении. Профиль должен быть достаточно крепким, чтобы выдержать высокую нагрузку.

Изготовление радиусного шкафа

Радиусные шкафы-купе занимают меньше места, а их внутреннее пространство может быть распланировано весьма эффективно. В процессе установки предмета мебели с помощью уровня и карандаша необходимо отметить на стене места, где будут располагаться вертикальные стойки. После этого отмечается высота расположения полок.

Прежде чем установить радиусный шкаф-купе, вы должны будете просверлить отверстия для дюбелей. После можно приступать к установке антресольной полки по разметке. Следующим этапом станет монтаж бокового профиля. Далее можно приступать к сборке наполнения шкафа. Теперь следует установить фальш-панели, которые фиксируются шуруповертом к полу, потолку и боковой стене. На установленные фальш-панели фиксируется нижний и верхний профили.

Затем занимаются установкой двери. Для этого по бокам крепятся вертикальные профили. Устанавливая шкаф-купе в прихожую своими руками, вы должны будете укрепить дверной уплотнитель, который может быть изготовлен из силикона или резины.

Шкаф купе своими руками: изготовление, схемы, видео, фото, чертежи, сборка, установка дверей, монтаж, технология


Как сделать нарезку металлического профиля?

Перед выполнением сборки дверей инструкция предполагает подготовку профилей, имеющих заданные размеры. Нарезка производится торцовочной пилой. Сделав соответствующие расчеты, необходимо приступить к вырезанию готовых деталей из профилей.

Каждый производитель раздвижных мебельных систем использует свои параметры, о которых можно поинтересоваться заранее. Они вычисляются автоматически на основе исходных данных, т. е. длины и высоты проема. Многим нравится делать все расчеты профилей вручную.

Для качественной нарезки материала обычно применяется торцовочная пила. На нее предварительно устанавливается пильный диск. Инструмент перед работой по металлу необходимо как следует заточить. Не рекомендуется использовать тупой диск для резки. Его лучше заменить ножовкой по металлу.

Нарезанный материал для изготовления двери купе должен представлять собой:

  • равные по размерам вертикальные профили;
  • одинаковые по величине нижние и верхние горизонтальные профили.

Если раздвижная конструкция является вертикально-горизонтальной, то у нее есть свои особенности. В системе не предусматриваются диагональные соединительные профили, а все остальные обладают тем же размером, что и горизонтальные.

Как сделать отверстия в профиле?

Перед сборкой дверей на шкаф-купе следует просверлить отверстия в профиле-ручке, расположенной по вертикали. Выполнять этот вид работ необходимо после нарезки профиля. Здесь необходимо соблюдать особую внимательность, чтобы не пропустить важные нюансы этого этапа.

Вначале необходимо подготовить наружную торцевую сторону вертикального профиля. Подготовленных после этого отверстий должно быть 3:

  • вверху — 1;
  • внизу — 2.

Для каждой раздвижной системы предусматривается наиболее подходящий отступ. Сверлить сквозные отверстия следует в определенном порядке через 2 стенки профиля. Отверстие снаружи должно иметь диаметр 10 мм. Чертежи предусматривают наличие внутреннего отверстия диаметром 5,5 мм. Под размер последнего должны подходить регулировочные винты с крепежными саморезами, свободно проходящие через отверстие с наружной стороны профиля.

С видимой стороны дверей шкафа-купе не должно быть саморезов, поскольку они находятся под вертикальным профилем. Вначале необходимо сделать отверстия меньшего диаметра, а затем большего. Стучать по профилю во время установки раздвижных дверей шкафа-купе категорически не следует. Если элемент не погнется, то его покрытие в любом случае окажется поврежденным.

Сборка шкафа-купе своими руками — пошаговая инструкция

Когда все детали получены, можно приступать к сборке шкафа-купе.

Разметка стен и крепление деталей

В этом варианте шкаф был «привязан» к боковой стене с левой стороны, поэтому откладывать размеры и проводить монтаж рекомендуется от неё. Постепенно, собирая конструкцию, двигался направо к крайней правой вертикальной стене шкафа.

  1. Разметить расположение вертикальной перегородки. Отложить с левой стороны от стены 1 140 мм снизу, возле пола, и вверху, под потолком. Соединить полученные отметки вертикальной линией и, приложив к линии уровень, проверить вертикальность начерченной на стене линии. Проверка вертикальности необходима для исключения ошибки, которая может возникнуть в результате неровности стены, от которой откладывалась величина. Эта линия будет местом расположения левой стороны вертикальной перегородки (5).
    Разметить стену по вертикальную перегородку
  2. Вдоль отчерченной линии с шагом 30-40 см прикрутить к стене пластиковые крепежные уголки.
    Прикрепить уголки
  3. Приложить к пластиковым уголкам вертикальную перегородку первого отсека и закрепить её при помощи шурупов перпендикулярно к задней стене шкафа.
  4. Выставить вертикальную перегородку перпендикулярно к задней стене шкафа. Это можно сделать, приложив угольник одной стороной к задней стене шкафа, а другой к перегородке (этот прием применим в случае, если у вас идеально выведены стены помещения). Второй способ отложить размер ширины отсека (1 140 мм.) от левой стены до перегородки с лицевой стороны ящика, сверху и снизу, и прочертить линии расположения перегородки на потолке и на полу.
    Установить перегородку перпендикулярно задней стенке шкафа
  5. По полученным линиям прикрепить к полу и потолку пластиковые уголки.
  6. Закрепить вертикальную перегородку к пластиковым уголкам по полу и по потолку.
  7. Разметить место расположения верхней горизонтальной полки (1). Для этого на задней стене шкафа отложить от пола 2 092 мм и сделать две отметки: с левой стороны (в этом случае у стены) и с правой стороны у линии разметки вертикальной перегородки шкафа. Соединить полученные отметки горизонтальной линией и произвести контроль её горизонтальности с помощью уровня для исключения ошибки. Это будет линия, к которой прикладывается нижняя сторона верхней горизонтальной полки (1).
  8. Эту же процедуру провести для монтажа нижней горизонтальной полки (2), только вместо размера 2 092 мм, отложить размер удаления полки от пола – 416 мм. Это будет линия, к которой прикладывается нижняя сторона нижней горизонтальной полки (2).
  9. По размеченным линиям закрепить пластиковые опорные уголки.
    Закрепить опорные уголки
  10. Положив полку на пластиковые уголки закрепить её снизу шурупами. Для крепления горизонтальных полок к вертикальной перегородке справа можно применить другой способ крепления – с помощью евровинтов. Это даст более прочное соединение частей конструкции.
    Установить и закрепить полку
  11. Совместить торец полки и торец вертикальной перегородки и разметить места креплений. По отметкам просверлить отверстия диаметром 5 мм и глубиной больше длины евровинта.
    Сделать отверстия для креплений
  12. Вставить в просверленное отверстие евровинт и соединить детали между собой.
    Закрутить евро-винт
  13. Разметить положение вертикальной перегородки верхней полки (3). Для этого на потолке и на верхней горизонтальной полке слева от стены отложить расстояние 562 мм. Полученные отметки соединить вертикальной линией. Это будет линия, к которой прикладывается левая сторона вертикальной перегородки верхней полки (2).
  14. Аналогично предыдущей разметке разметить расположение вертикальной перегородки нижней полки (4) первого отсека шкафа.
  15. Вертикальные перегородки к полкам прикрепить при помощи евровинтов, предварительно просверлив под них отверстия. Крепление вертикальной перегородки верхней полки к потолку и вертикальной перегородки нижней полки к полу производится при помощи пластиковых уголков.
    К полкам прикрутить вертикальные перегородки
  16. Разметить положение горизонтальных полок второго отсека (7, 8, 9, 10, 11) на задней стене шкафа. Для этого отложить от пола 516 мм (расстояние до 1 полки), 896 мм (расстояние до 2 полки) и т. д.
    Сделать разметку для второго отсека шкафа-купе
  17. Разметить расположение полок и места для крепежных евровинтов на правой вертикальной стенке отсека (6). Здесь дополнительно можно сделать симметричную разметку и с внутренней стороны стенки. Это даст возможность приложить полки в нужное место при креплении стенки к полкам.
    Сделать разметки расположения полок второго отсека
  18. Разметить расположение полок и места для крепежных евровинтов на внутренней перегородке шкафа (5) и закрепить их. Если вы собираете шкаф с помощьником, то разметку необходимо перенести и на обратную сторону перегородки для удобства сборки шкафа. В этом случае один прикладывает полку к перегородке по разметке, второй с обратной стороны перегородки по разметке сверлит отверстия под крепежные евровинты. Причём сверлиться одновременно две детали – перегородка насквозь и полка до нужной глубины в зависимости от длины евровинта. Если выполняете работу один, поэтому подошел к этому вопросу следующим образом: по разметке сделать отверстия в перегородке под крепёжный винт.
    Сделать отверстия под винты
  19. Приложить к перегородке полку и отметит местоположение (удаление от торца полки) крепежного евровинта.
    Сделать разметку для крепёжных отверстий в торце полки
  20. На месте отметки разметить середину ДСП.
    На детали разметить середину
  21. По полученной разметке сделать в полке отверстия под евровинты.
    Высверлить отверстие под крепёжный винт
  22. Закрепить полку на положенное место.
    Закрепить полку евровинтом
  23. Проделав аналогичные операции со всеми полками второго отсека получаем вот такую картину.
    Вот таким образом выглядит второй отсек с полками
  24. Приложить крайнюю правую стенку шкафа (6) к полкам.
    Выполнить установку правой стенки шкафа
  25. Совмещая полку с разметкой на приложенной вертикальной стене, по разметке с наружной стороны сделать отверстия для крепёжных винтов. Отверстия просверлить насквозь через стенку в полку на глубину крепёжного винта.
    Сделать отверстия в стенке под крепления
  26. Соединить вертикальную стенку и полку при помощи винта.
    Закрепить вертикальную правую стенку второго отсека шкафа-купе
  27. Повторить шаги 25 и 26 для всех пяти полок правого отсека шкафа-купе.

Статья в тему: Обстоятельства, при которых делить квартиру придется даже через 10-20 лет после развода

Монтаж направляющих

  1. Установить подкладку из ДСП (12) под нижнюю направляющую рельсу дверей. Для этого с шагом 200-300 мм в шахматном порядке вкрутить крепёжные шурупы (насквозь, чтобы шуруп вышел на 2-3 мм с обратной стороны). Приложить подкладку как на фото ниже и, надавив сверху, сделать отметки под крепления на полу.
    Установить подкладку из ДСП под нижнюю направляющую рельсу дверей
  2. По разметке сделать отверстия в полу под крепёжные дюбели и закрепить планку к полу.
    Сделать отверстия в полу для крепления подкладки
  3. Аналогичным способом закрепить подкладку из ДСП (13) на потолке под верхнюю направляющую рельсу дверей на потолке.
    Прикрепить к потолку подкладку под верхнюю направляющую дверей
  4. Отрезать необходимой длины алюминиевую верхнюю направляющую дверей. Длина направляющей должна быть равна внутренней ширине шкафа купе и свободно входить между крайними стенками шкафа. Чтобы не повредить внешний вид направляющей, инструмент нужно прикладывать со стороны полки, которая будет прилегать к потолку.
    Отрезать верхнюю направляющую дверей
  5. Такой же длины отрезать алюминиевую нижнюю направляющую рельсу дверей.
    Отрезать нижнюю направляющую дверей
  6. Закрепить нижнюю направляющую дверей на нижней подкладке из ДСП.
    Закрепить нижнюю направляющую дверей
  7. Закрепить верхнюю направляющую дверей на верхней подкладке из ДСП.
    Закрепить верхнюю направляющую дверей
  8. Каркас и внутренняя часть шкафа-купе собраны. Все перегородки и полки закреплены на своём месте. При необходимости закрепить крючки для одежды, разметить и установить штанги для вешалок-плечиков и другие мелкие аксессуары.
    Закрепить штангу для вешалок

Видео: монтаж направляющих для шкафа-купе

Как монтировать горизонтальные профили?

Установка горизонтальных профилей осуществляется в первую очередь. В процессе выполнения монтажа можно столкнуться с распространенной проблемой, связанной с тугим вхождением наполнения в паз профиля. Здесь потребуется киянка, т. е. резиновый молоток.

Если комплект с зеркальным либо стеклянным наполнением, для его монтажа можно воспользоваться специальным уплотнителем на основе силикона. Перед установкой дверей этот материал укорачивается. Его длина должна быть на 5 мм меньше, чем ширина самого зеркала либо стекла с обеих сторон.

Поскольку наполнение обычно туго входит в паз профиля при монтаже, то лучше воспользоваться киянкой и деревянным брусом. При отсутствии последнего подойдет остаток ДСП. С одной стороны полотно должно упираться в надежный и ровный паз. На другую сторону прикладывается профиль. Сверху на него фиксируется брусок из дерева. По нему потребуется стучать киянкой, чтобы набить профиль на наполнение монтируемой двери купе.

Чтобы профиль не погнулся, необходимо следить за силой ударов. Чтобы пристрелить его, следует выполнять акцентированные удары. В качестве тренировки можно использовать обрезок профиля, а также наполнение ДСП. Это позволит почувствовать силу ударов, которая является оптимальной для качественной набивки.

Профили устанавливаются только на ровное и чистое основание. Особенно это требуется учесть при монтаже зеркального либо стеклянного наполнения. Хрупкость этого материала может привести к его поломке при неаккуратном обращении.

При сползании профиля с зеркала в процессе набивки ее следует начать заново. Если продолжать устройство уплотнителя, то хрупкий материал можно разбить. Наполнитель для дверей шкафа-купе не должен свободно располагаться внутри горизонтальных и вертикальных профилей раздвижной системы.

Монтаж вертикальных профилей

Установка дверей шкафа-купе предполагает следующие действия:

  1. Укрепить ролики от самого угла дверного полотна или 1/6 его ширины.
  2. Центрировать роликовые платформы, следя за тем, чтобы расстояние было одинаковым.
  3. Наметить места под крепеж, выставив пластину.
  4. Просверлить отверстия в намеченных местах сверлом, имеющим диаметр меньше, чем у самореза на 1 мм.
  5. Выставить пластины, вкрутить саморезы, длина которых зависит от веса дверного полотна, но не меньше 70 мм.
  6. Закрутить саморезы перпендикулярно, иначе возникнет излишнее напряжение.
  7. Вставить в пластины опоры под ролики, зафиксировав их крышкой сбоку.
  8. Накрутить ролики на штыри, имеющие резьбу.
  9. Определить высоту расположения нижней грани рельсы.
  10. Воспользоваться сухим деревянным бруском с сечением 50×70 мм и длиной, равной удвоенной ширине дверного полотна с прибавкой 5 см.
  11. Установка направляющих вдоль брусков путем фиксации 3 и более саморезами длиной 8 см.
  12. Отмерить высоту крепления брусков, накатив направляющие с ними на дверное полотно с роликами.
  13. Просверлить 4 отверстия на брусе сбоку, чтобы укрепить его к стене.

Потребуется подготовить заранее небольшие деревянные клинышки, чтобы полотно не гуляло при монтаже.

Необходимые инструменты и материалы

Чтобы самостоятельный процесс сборки шкафа типа купе прошел удачно, следует заранее подготовить материалы, инструменты и другие детали:

  1. Строительный уровень (подойдет как лазерный, так и обычный, он поможет измерить все точно).
  2. Угол (инструмент для измерения углов).
  3. Молоток (лучше запастись сразу несколькими: обычный — для вбивания гвоздей или дюбелей, резиновый — для выравнивания стенок собираемой мебели относительно друг друга).
  4. Отвертка крестовая и обычная плоская (для вкручивания саморезов).
  5. Маркер.
  6. Рулетка измерительная.
  7. Дрель электрическая широкой функциональности с разными насадками.
  8. Ключ шестигранный.
  9. Лобзик.
  10. Утюг (для разглаживания меламиновых кромок на углы и торцы шкафа).

Кроме инструментов, также понадобится подготовить крепежные элементы, правильный набор которых может отличаться в зависимости от выбранного вида купе-конструкции. Для оформления, закрепления отдельных деталей используют фурнитуру — ее тоже следует заранее подготовить. Перед глазами во время сборки не помешает иметь чертеж по монтажу. Понадобится инструкция.

Характеристики шкафов-купе на 4 двери, популярные модели и дизайны

Принцип действия и монтажа стопора

Перед установкой стопора для дверей шкафа-купе потребуется изучить принцип действия этого элемента. Для правильной фиксации стопором раздвижной двери следует зафиксировать ее в нужном положении. Деталь обычно находится в нижнем направляющем рельсе.

Пружинящие изогнутые пластины должны упираться в верхнюю часть колеи рельса. Они образуют зазор посередине стопора. Ролик двери должен двигаться по нижнему рельсу. При его наезде на пластину стопор проваливается в специальный зазор. В результате происходит его блокировка, а дверь фиксируется в необходимом месте при закрывании.

Раздвижная дверь купе открывается путем прикладывания небольшого дополнительного усилия в необходимом направлении. Ролик при этом выезжает из зазора между пластинами стопора, что заставляет дверь кататься по нижнему рельсу. Другой функцией стопора является фиксация двери в нужном месте.

Многие владельцы двухдверных шкафов-купе считают, что этот предмет мебели отлично функционирует без специального фиксатора створок. Установка стопора необходима для конструкций, которые имеют 3 двери и более. Без этого приспособления невозможна регулировка ровности нескольких дверей при их закрывании. Схема сборки таких раздвижных конструкций требует обязательного устройства фиксирующего приспособления. На каждую створку потребуется установить 1 стопор.

Подготовка перед сборкой

Вначале необходимо подготовить комнату. От этого зависит окончательный исход дела, сколько времени вы потратите на работу. Важный момент – чтобы ничто не мешало. Убедитесь, что все материалы и необходимые инструменты находятся под рукой.

В качестве ограничителя глубины можно использовать пластиковый дюбель 6 или 8, установленный на сверло.

С помощью шкафа-купе вы визуально разделите разные зоны в комнате, например, рабочую от зоны отдыха.

Сборка мебели на первый взгляд кажется простым делом. Многие допускают ошибки, в результате чего появляются дефекты: дверцы и створки слабо примыкают, при раскрывании дверцы могут скрипеть, из-за несовпадения отверстий возникает перекос деталей, мебель ненадежно стоит на полу. Во избежание этого необходимо придерживаться определенных правил и инструкции.

Большой популярностью в оформлении дизайна интерьера пользуются встроенные шкафы-купе различных моделей, изготовленные из натуральных и искусственных материалов.

Некоторые модели шкафа-купе способны трансформироваться под особенности комнаты: наличие коридора, выемок в стене, куда можно поместить шкаф.

Шкаф купе своими руками — как сделать: чертежи, описание, фото


Это только кажется, что смастерить своими руками шкаф-купе невероятно сложно.

На самом деле эту конструкцию можно создать с легкостью самостоятельно, например, из гипсокартона.

Она является очень популярной в обстановке современной квартиры.

Шкаф, открываемый как двери в поезде, отличается уникальным дизайном и занимает минимум пространства.

Двери такой конструкции раскрываются не распахиваясь, а раздвигаясь в стороны.

Поэтому они нравятся владельцам и шикарных, и маленьких квартир. Механизм выдвижения створок показан на фото.

Разновидности шкафов-купе

Шкаф-купе может выглядеть по-разному, это зависит от возможностей помещения.

Конструкция шкафа, находящегося в нише, проста и не требует много материала, поскольку его низ, верх, боковые стенки уже сделаны.

Изготовление такого шкафа предполагает лишь обустройство двери, которая не займет никакого дополнительного места.

Шкаф-купе можно сооружать между двумя стенами. Он будет похож на вариант, приведенный выше, но углублением служит вся стена полностью, как видно на фото.

Фото:

Данный шкаф устанавливают в квартиры небольших габаритов, чтобы он занимал мало места. Еще один плюс кроется в том, что створки можно оформить так, чтобы зрительно расширить площадь комнаты.

Иногда шкаф-купе ставят в углублении перегородки между комнатами. Это также очень удобный вариант для монолитных домов. Шкаф-купе можно сделать в проеме межкомнатной перегородки.

Его конструкция может быть отделана внутри с помощью ДСП. Этот материал стоит недорого, прочен и долговечен.

Гораздо труднее сделать угловой шкаф-купе. На него уйдет много материала. Угловой шкаф сооружается по более сложной схеме, нежели уже перечисленные виды. Его непростая конструкция изображена на фото.

Фото:

Очень непростая и дорогостоящая конструкция – двусторонний шкаф купе. Он разделяет помещение на зоны. Его можно ставить в шикарном особняке и даже в обычной квартире в 2 комнаты.

Такой шкаф имеет двери и необычно оформлен. Самое главное – к нему можно подходить за вещами с двух сторон.

Такие приспособления для хранения вещей можно поставить в любой квартире. Мебель, созданная самостоятельно, не навредит бюджету.

Некоторые ухитряются сделать встроенный шкаф купе своими руками не только в прихожую, но и в кладовку.

Шкаф, открывающийся как двери поезда, сооружают из различных материй, а популярно делать его из гипсокартона.

Как произвести верный расчет?

Расчет – первое, что нужно сделать в обязательном порядке. Сначала определяют, где именно будет находиться будущий предмет мебели.

Чтобы правильно произвести расчет нужных материалов, надо помнить, что конструкцию делают глубиной от 50 см, при этом 8 см займут створки.

В ширину шкаф должен быть метр и более. Нужно отталкиваться от стандартных размеров, но это не всегда возможно в современной квартире, где может быть искривлен пол, потолок и стены.

Есть ли неровности по горизонтали, проверяют с помощью строительного уровня. А нет ли погрешностей по вертикали, смотрят посредством отвеса или того же уровня.

Подсказки можно найти в следующем видео.

Видео:

Подходящими материалами для строительства данной конструкции считаются ДСП или ЛДСП, хотя сейчас популярно сооружать шкафы из гипсокартона.

Когда с размерами определились, расчет выполнен, надо нарезать материалы, не допуская ошибок в сантиметрах.

Важно нарезать материи с запасом, то есть больше на 2 или 3 см. Потом листы будет проще откорректировать.

Проведение чертежей

Очень важны размеры дверей. Широкие двери трудно раскрывать, узкие – безосновательно делают конструкцию дорогой.

Между прочим, если мебель изготавливается из гипсокартона, то створки надо будет делать отдельно.

Не важно, где будет находиться данный предмет мебели, необходимо вначале все верно рассчитать, и только потом соорудить его правильно.

Так как дверки будут соприкасаться друг с другом, они должны быть той же толщиной, что и профиль, примерно 4 сантиметра. А ширина створки должна укладываться в рамки от 60 до 90 см.

Обязательно надо сделать чертежи пространства внутри конструкции, не забывая о толщине перегородок. Расстояние между полочками, как советуют специалисты, может быть в диапазоне между 30 и 40 см.

Подходящая высота места, где вещи будут висеть на плечиках, равна длин самой вещи, плюс еще 10 см.

Планку для вешалок располагают на уровне плеч. Если будущий шкаф будет полон одежды, лучше использовать пантограф. Как им пользоваться, демонстрируют многие видео.

Видео:

Не рекомендуется создавать ящики под одежду очень широкими, это надо учесть, еще производя чертежи. Допустимая глубина выдвижного ящика – от 50 до 55 см, 60 см – это крайний показатель.

По всем стандартам вверху такого шкафчика планируют сделать полку с максимальной длиной и шириной в полметра.

А оставшееся место внизу разбивается на отсеки. Как производить расчет, показывают приведенные ниже схемы.

Фото:

Возможные размеры отделений

Все, что внутри, обязательно должны представлять чертежи, которые позволят выполнить расчет все до мельчайших подробностей.

Существует несколько дельных советов, которые помогут не запутаться с размерами и сделать верный расчет.

Элементы внутри конструкции создаются, учитывая число створок. Если их две, секций должно быть такое же количество.

Исключением могут стать отделения для очень широких дверей. Но они не должны иметь ширину более чем один метр.

Согласно инструкции, ориентируясь на которую выполняют внутреннее наполнение, штангу делают длиннее полочек внутри где-то в полтора раза.

Производя расчеты, надо исходить из размеров шкафа. Но привычная длина штанги – 0, 9 метра.

Вещевые полки, как правило, делают такими, чтобы проем между ними составлял порядка 40 см. Если полки предназначаются для книг, то их приемлемая высота – минимум 20 см, максимум 35.

Это очень важно рассчитать.

Видео:

Если шкаф для прихожей, где будет висеть верхняя одежда, вроде плащей, то отсек со штангой должен иметь высоту полтора метра. Но для платьев будет достаточно высоты 80 см, можно чуть больше.

Если по планам шкаф будет заполнен максимально, то лучше собрать его с шириной в 70 см. Делать шкаф еще шире не рекомендуется.

Когда полочки и штанга очень длинные, то лучше поставить перегородки, чтобы они поддерживали конструкцию.

Переборки отсеков лучше располагать в таком положении, чтобы они были рядом с краями створок. Если на полоз монтируются 2 двери, то логичнее делать ячейки узкими.

Расчет должен быть таким, чтобы середина отсеков оказывалась в глухой зоне.

Проектирование, расчет и изготовление проводятся так, чтобы выдвижные ящики не оказывались в глухой области.

Оставив их в боках конструкции, можно столкнуться с тем, что ящики не будут выдвигаться.

Кроме всего прочего, чертежи должны отражать разметку элементов на плитах ДСП. На этапе проектирования важно рассчитать и то, как много понадобится фурнитуры.

Изготовление шкафа-купе самостоятельно потребует наличия метабоксов, выдвижных вешалок, корзин. Также нужны будут заглушки, шурупы и мебельные уголки, чтобы установить полки.

Сборка конструкции

Когда схемы досконально изучены, и расчет выполнен верно, можно переходить к строительству шкафа из гипсокартона или другого материала самому.

Изготовление и сборка начинается монтажом наружных стенок, если они имеются.

Остальные детали приделывают на место в течение всей работы. Наружную стенку, отсеки и стойки прикрепляют при помощи профиля буквой п.

Процесс сборки можно увидеть на фото.

Такой профиль замаскирует все изъяны стены. После этого в профили нужно водрузить стойки. В этом поможет киянка и маленькие доски.

Потом самое время собрать антресоль. Чтобы ее соорудить, устанавливают по горизонтали на стойках П-образный профиль. Как сделать шкаф на этом этапе, показывает видео.

Антресоль водружают на профиль, отмечая внизу полки расположение стоек. Потом полку надо убрать с ее места. К ней надо приделать профиль так, чтобы в нем оказались стойки.

Оставшуюся площадь заполняют тем, чем вам необходимо. Полочки устанавливают на специальные уголки.

Видео:

Направляющие дверей

В инструкции, как сделать встроенный шкаф-купе своими руками, большое значение имеют направляющие.

Их нужно смонтировать вверху и внизу проема, чтобы построить и угловой, и стандартный встроенный шкаф-купе.

Весьма популярно делать следующее: устанавливать двухрельсовую систему с нижней опорой, двухрельсовую с верхней опорой или многорельсовую.

На чем остановится хозяин квартиры, зависит только от его финансов.

Предпочтительнее собрать именно нижний рельс. Это объясняется тем, что система максимально надежна. Опорой становятся ролики внизу, а верхние элементы не дают дверям выйти за пределы конструкции.

Обратите внимание на фото и видео в нашей статье, которое покажет, как сделать шкаф-купе своими руками.

Если вмонтированы направляющие, створки не касаются друг друга, когда двери открывают или закрывают. Лучше, чтобы ролики были из полипропилена.

Монтировать их в специальные гнезда очень просто: верхние ролики вставляют в паз рельса, слегка приподнимая, а нижние без проблем вставляют вниз.

Конструкция верхнего рельса, как видно на фото, особенна. Подвеска для двери переносится на опору верхнего рельса, который фиксируется к потолку, не оседает и не накапливает грязи.

Стоимость этой фурнитуры невысока, и чтобы ее собрать, не надо прилагать больших усилий. Ее установка отличается только тем, что двери необходимо чуть-чуть наклонить вниз.

Неудобство заключается в одном: при сильном толчке дверь проваливается в конструкцию, так как ролики вверху не отличаются необходимой жесткостью.

Когда выполнен монорельс, то каждая каретка имеет две пары колесиков, а подвесы двигаются в своей двери.

Но такой шкаф может стоять исключительно в комнатах, где живут взрослые, так как им нужно пользоваться с осторожностью.

Эта фурнитура не дешевая, но она делает створки большими, а шкаф можно разместить у глухой стены.

Монтаж не обязывает выравнивать потолок или пол, правда, потребует много сил. В рельс надо будет вставить все каретки на роликах, а потом зафиксировать его на потолке.

Только после этих действий нужно приделать дверь.

Для монтажа такой конструкции понадобятся помощники. К тому же фурнитуру нужно будет украшать декоративной накладкой.

Когда угловой или встроенный шкаф получилось собрать, самое время установить стопоры, чтобы двери не приходили в движение сами собой.

Шкаф-купе, выполненный из гипсокартона

Шкаф из гипсокартона так популярен, потому что этот материал легкий, с ним очень просто работать и открывать новые строительные возможности.

Но чтобы построить шкаф из гипсокартона, нужно смастерить надежный каркас на основе профилей, который показан на фото.

Но в результате шкаф, сделанный из гипсокартона, получится очень красивым.

Сделать его внешний вид эстетичным поможет шпаклевание и декорирование. Об этом расскажет видео.

Таким образом, рассчитать, сколько нужно материала и фурнитуры, и собрать угловой или обычный встроенный шкаф довольно легко.

Только из гипсокартона не стоит делать створки, для них подбирают другой, более прочный материал. А угловой или обычный шкаф без дверей не может называться шкафом.

Видео:
