как повесить вытяжку над газовой плитой?


Неизменным атрибутом любой кухни является плита. Без нее невозможно себе представить комфортное приготовление пищи. Современные плиты как газовые, так и электрические, предполагают использование вытяжки. Во время готовки просто необходимо качественное очищение воздуха от продуктов горения, капель жира, грязи и избавление от запаха. При монтаже важную роль играет расстояние от плиты до вытяжки, этот показатель обычно имеет стандартные параметры, но бывают и исключения. Кроме того, необходимо быть в курсе и других нюансов, выбирая вытяжное устройство.

Отсутствие очистки воздуха в кухонном помещении вызывает постоянный дискомфорт. Да и без вреда для здоровья не обходится, так как человек вынужден чувствовать не только запах, зачастую не очень приятный, но и вдыхать копоть, а также другие загрязнения. Если вытяжка установлена не на той высоте, на какой необходимо, то это может привести к различным проблемам, вроде ее неэффективности или усложнить процесс приготовления пищи.

Характерные особенности

Кухонная вытяжка – это прибор, который забирает загрязненный воздух из помещения и очищает его. Вытяжное устройство состоит из корпуса, воздухозаборника, набора фильтров и элементов электрической вентиляции. Вытяжки делятся на два типа: отводной и циркуляционный.

  1. Отводные или проточные. Принцип работы заключается в заборе грязного воздуха из помещения и выводе его наружу, то есть на улицу, через вентиляционный канал. Такие вытяжки более экономичные и практичные, но они требуют хорошей вентиляции в доме, в противном случае их работа будет неэффективной.
  2. Циркуляционные. Для них необязательно наличие вентиляционной шахты, их работа предполагает очищение воздуха с помощью системы фильтров и возвращение обратно в кухню. Полная очистка воздуха в этом случае требует немного больше времени, чем у предыдущего варианта. Да и фильтры придется менять регулярно.

Выбор типа вытяжек над плитой зависит не только от собственных предпочтений, но и от состояния воздуховода в доме. Если с ним все в порядке, то лучше приобрести отводную модель, а если вентиляционная шахта забита или вообще отсутствует, то не обойтись без циркуляционной модели. В первом случае потребуется приток свежего воздуха извне, а во втором, очищенные воздушные массы будут возвращаться в кухню через вытяжку.

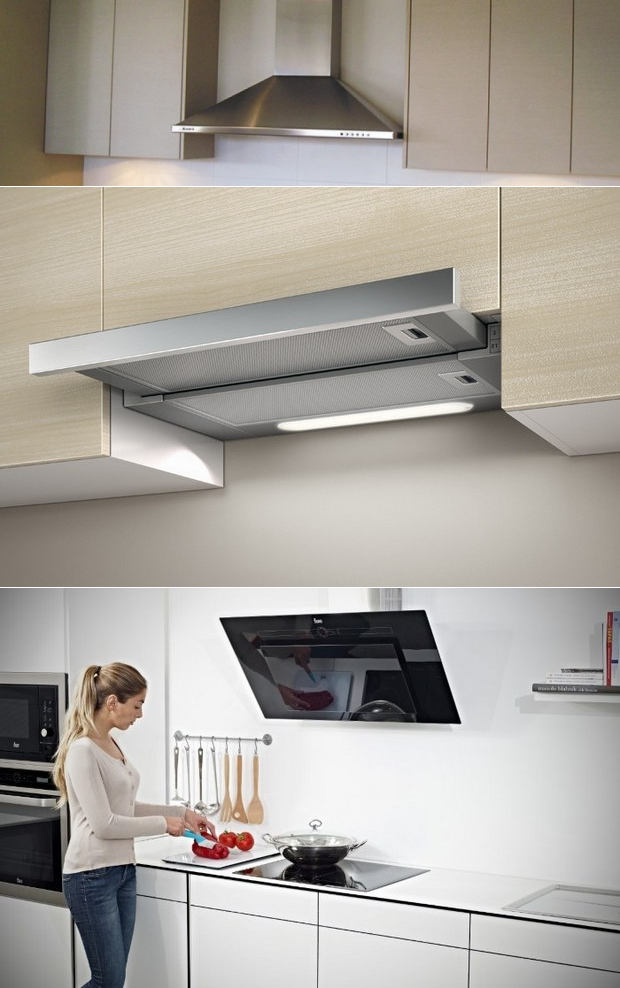

Разновидности

Вопрос, на какой высоте вешать вытяжку, очень важен, но не менее значимо определиться и с ее конструкционными особенностями. Кухонные вытяжки делятся не только по принципу работы, но и по внешнему виду. Выделяют следующие разновидности:

  • Подвесную. Такое вытяжное устройство обычно имеет плоский корпус и крепится снизу кухонного навесного шкафа непосредственно над плитой.
  • Встраиваемую. Она предназначается для монтажа внутри шкафа. Данные вытяжки имеют множество преимуществ, и главной особенностью является то, что гарнитур выглядит органично и целостно, поскольку корпус вытяжки скрыт за фасадом подвесного модуля.
  • Настенную. Это классический тип устройства. Вытяжка над плитой крепится на стену над варочной поверхностью. Может быть выполнена в разных стилях и материалах.
  • Угловую. Подойдет в том случае, если плита расположена в углу кухонного гарнитура. Это достаточно габаритные модели, в отличие от тех же встраиваемых или подвесных.
  • Островную. Наиболее дорогой и стильный вариант, среди вышеперечисленных. Если кухня достаточно большая и предполагает размещение в центре острова с варочной панелью и духовкой, то островная вытяжка станет незаменимой деталью.

По форме воздухозаборника и его конструкции устройства делятся на: плоские, горизонтальные, вертикальные, куполообразные. Плоская конструкция имеет нижнюю часть в виде прямоугольных жалюзи, которые в некоторых случаях ограничиваются невысокими бортиками. Такие вытяжки над газовой плитой предполагают горизонтальную установку над варочной поверхностью на необходимой высоте. Ширина бывает 500 или 700 мм.

Вертикальный вид предполагает наклонное размещение прямоугольного вытяжного устройства. Купольная же является самой распространенной. Она выглядит как шатер, установленный над плитой. Обычно имеет ширину 500, 600, 700, 900 и 1200 мм.

Конструкционные особенности вытяжек также предполагают деление на виды: стационарные, съемные, выдвижные. Последние чаще всего используются в проточных системах и подразумевают выдвижной воздухозаборник, который извлекается при необходимости, например, во время приготовления пищи.

Правила размещения

После того как определился тип, конструкция и дизайн устройства, следует разобраться с вопросом, на какой высоте вешать вытяжку? Обычно к каждому прибору прилагается инструкция по установке, в которой обозначены необходимые параметры. Но если инструкции нет, то необходимо воспользоваться общепринятыми стандартами.

Многие задаются вопросом, почему необходимо соблюдать стандартные размеры? Если не учитывать параметры установки, то эффективность работы вытяжки снизится и, возможно, она вообще будет бесполезна. Расстояние между вытяжкой и варочной поверхностью определяется следующими условиями:

  • Безопасностью. Минимально допустимое расстояние между нижней частью вытяжного устройства и открытым огнем – 650-700 мм. Необходимо его соблюдать, во избежание возгорания.
  • Удобство. Такое расстояние обуславливается и удобством для хозяйки во время готовки. Она должна спокойно пользоваться кастрюлями любого размера, не ударяться головой о край вытяжки над газовой плитой и при этом без проблем смочь дотянуться до панели управления устройства, чтобы включить, выключить прибор или отрегулировать его функции.

Вообще, стандартным параметром размещения вытяжного устройства считается 700-900 мм от варочной поверхности. Но прежде всего, следует учитывать пожелания того, кто будет заниматься готовкой, ведь если человек имеет рост выше среднего, то размеры рабочего участка должны быть увеличены.

При монтаже вытяжки необходимо учитывать и тип плиты. Для газовых моделей наиболее безопасным расстоянием будет 750 мм от варочной поверхности, а если плита электрическая – то 650 мм.

Немаловажное значение на размещение оказывает и мощность устройства, площадь воздухозаборника и вид его расположения. Слабые вытяжки с производительностью не более 300 куб. м/ч следует размещать не выше, чем 750 мм от плиты. Более мощное оборудование от 600 куб. м/ч позволяет монтировать его и выше.

Размеры приборов также играю ведущую роль. Так, ширина вытяжки над газовой плитой не должна быть меньше ширины варочной поверхности, иначе она просто не сможет охватить всю рабочую зону, и не будет хорошо справляться со своими функциями.

Выбирая оптимальное расстояние при монтаже вытяжки, следует знать, что материал устройства никак не влияет на эту величину, так как возгорание происходит в основном по причине скопления на решетке жира, копоти, остатков пищи и т.д., которые легко воспламеняются от открытого огня.

Прежде чем определиться, как повесить вытяжку над плитой, необходимо выяснить некоторые важные моменты. Во-первых, какой тип и конструкционные особенности имеет устройство. Во-вторых, принять во внимание собственное удобство, габариты кухни и мощность прибора. Также стоит обратить внимание на тип варочной поверхности, так как для газовой и электрической модели существуют свои нормативы.

На какой высоте от плиты лучше установить вытяжку

Когда выбор вытяжки сделан, и коробка с покупкой уютно расположилась у вас на кухне, возникает не менее ответственная задача. Монтировать агрегат, угадав с высотой. Иначе можно получить плачевные последствия.

  • Повесите низко — устройство будет нагреваться, а вы — биться о него головой и нервничать при снятии и чистке фильтров. Низкая высота вытяжки чревата и воспламенением копоти, частичек пыли, оседающих на ее фильтрах.
  • Повесите высоко — она не справится с неприятным запахом и мельчайшими капельками жира. Вы опять же будете нервничать, включать устройство на полную мощь, жаловаться от большого шума и огромных расходов электричества.

Читайте также: Как правильно выбрать вытяжку на кухню?

При расчете расстояния вытяжки над плитой надо учесть рост хозяйки (хозяина, а также старшего сына, который однажды захочет приготовить ужин), площадь и планировку пространства, дизайн кухни, мощность вытяжки.

Но самые главные факторы расчета — конструктивные особенности устройств и конструкция плиты — это и есть 2 главный варианта, по которым рассчитывается высота установки. О них мы и поговорим.

Конструктивные особенности устройств

От типа зависит многое: разные вытяжки требуют своего подхода, который начинается с монтажа. Вспомним отличия вытяжек. Выберите свой вариант и продолжайте читать.

1. Купольные вытяжки (они же настенные). Главное отличие типа, по которому его узнаешь среди остальных — выступающие из рельефа стены зонт и труба (они схожи с дымоходом камина). Нередко такие вытяжки выбирают для дополнения уютного интерьера.

Большинство моделей элементарны в установке — оттого их часто встречаешь на современных кухнях. Популярности настенным вытяжкам придает их многорежимность: в вытяжном режиме устройства прогоняют воздух через фильтр, улавливающий жир, и выводят его за пределы помещения, а при рециркуляции очищают воздушное пространство, возвращая его в помещение.

Такая особенность у бюджетной модели PYRAMIDA CASA 50K.

Читайте также: Как чистить вытяжку? Как чистить фильтр от вытяжки — 5 важных аспектов

2. Встраиваемые вытяжки — совсем другой случай. Учитывая неприметный внешний вид, устройство не дополняет интерьер, не бросается в глаза и не занимает пространства: каждый хозяин видит в этих особенностях достоинство и недостатки. Но в числе неоспоримых преимуществ агрегатов находится практичность — все до одного комплектующие закреплены в единую конструкцию мебели.

Читайте также: Установка вытяжки на кухне: 4 главных шага

С эстетизмом от невидимых глазу шнуров и свисающих проводов тоже не поспоришь — они спрятаны внутрь. Известна встраиваемая вытяжка и оптимальной работой: она оперативно и эффективно удаляет загрязнения. Хороший вариант — Eleyus BONA ІI LED с экономными лампами, работы которых хватит на 25 тыс. часов.

3. Островные вытяжки. Если в двух словах сказать об особенностях устройства — вспомним о креплении к потолку. В этом они отличаются от вышеуказанной техники, обладающей стеновым креплениям. Островную вытяжку легко узнать по внешнему виду: горизонтальная конструкция без изгибов и дополнений бывает стационарной, динамичной. Последний вариант особенно практичный: его возвращают в исходное положение после очистки воздуха в кухне, освобождая тем самым пространство.

Помимо свободного пространства на кухне этот тип бытового прибора имеет высокую производительность, мгновенно и с минимальными энергозатратами удаляя запахи готовящихся блюд. Элегантная внешность бросается в глаза, а продуманная эксплуатация с дистанционным управлением позволяет почувствовать себя на кухне, как на отдыхе. Хороший представитель техники — Siemens LF 457CA60 с электронным управлением.

4. Наклонные вытяжки — едва ли не самая популярная позиция товаров. Если ознакомиться с характеристиками техники, понимаем, почему. На кухне с таким устройством вы увидите не громоздкую вытяжку, а стильное приспособление, выполненное по чуть ли не дизайнерскому образцу. Плоская техника с рабочей наклонной плоскостью дополняет дизайн лучше многих декоров! Привлекательность сочетается с качественной работой: из-за того, что всасывание отходов, газа, копоти и дыма происходит без усиленной работы двигателя, техника не шумит и сокращает энергозатраты.

Хозяйки считают именно такую вариацию техники своей персональной «палочкой-выручалочкой». Конструкция наклонной вытяжки будто создана для девушек, которые привыкли делать одновременно несколько дел: переключать режимы дистанционно, «играться» с режимами работы, включая и выключая вытяжку и ее освещение на солидном расстоянии. Многие из них признали PYRAMIDA KZ 60 со стильным дизайном и низким расходом энергии достойным дополнения своего пространства.

Особенности варочной поверхности

Не уточнив типа кухонной плиты, вы не узнаете, на какой высоте от нее устанавливать вытяжку, ведь именно их горючие отходы задают темп и скорость работы вытяжного шкафа. Опять же, вспоминаем разновидности плит с особенностями и набором функций.

1. Индукционная поверхность — сочетание преимуществ для работы на кухне. Современные версии техники оснащены электронным таймером, датчиками и разнообразными настройками, контролирующими приготовления снеди. Она сама подбирает температуру для лучшей жарки, самого полезного тушения и варки. Экономит полезные вещества в продуктах, тем самым не нанося вреда здоровью человека.

Читайте подробнее: Индукционная плита — как работает, как выбрать, как пользоваться. 4 причины купить

Эстетика индукционных плит (например, ROTEX RIO220-G) заключается в том, что они всегда чисты: сбежавшее молоко не пригорит, а суп не оставит разводов. Такие плиты безопасны — нагревается только место приготовления, остальная площадь остается комнатной температуры. Пара и жара от работы такой плиты куда меньше, чем от обычной — а значит, она может стоять почти вплотную, не перегружая вытяжку работой, даже если повесите на минимальной высоте от электроплиты.

2. Газовая плита. Преимущества этого классического варианта кухонной техники не понаслышке знакомы многим. Тут и относительная доступность электричества (с этим утверждением можно поспорить в последнее время, но все же оно не настолько неверно), точная регулировка огня и простота обслуживания.



В некоторых моделях, как у GRETA 1470-00, детали изготовлены из жаропрочных и ударопрочных материалов. Еда в них готовится быстро и равномерно благодаря духовому шкафу с конструкцией из волокна теплоизоляции. Однако, как хороши бы ни были газовые плиты, для вытяжек у них есть дополнительное задание: очищение не только от запаха еды, но и от продуктов горения газа. Устанавливать устройство над ней нужно еще скрупулезнее, чем обычно.

Читайте также: ТОП-11 газовых кухонных плит с газовой духовкой

3. Галогенная плита — сокращенное название  поверхности с Hi-Light конфорками. Среди ее достоинств — вовсе не приметный дизайн и экономия пространства: такими преимуществами больше не удивишь. А вот то, что конфорки нагреваются за 1 секунду, обладая при этом высокой мощностью и сопутствующими «бонусами», стоит восхищения. Такое устройство обладает ультра скоростью приготовления, сохраняя микроэлементы, которые не успевают разрушаться от долгого томления, варения, тушения.



Конфорки остывают за секунду, с того момента, как вы убрали посуду. Это означает экономию электричества и минимум работы для вытяжки — целесообразно устанавливать ее на минимально допустимой высоте от плиты.

Интересно почитать: ТОП-10 варочных поверхностей в 2017 году: обзор

Рассчитываем высоту вытяжки

Итак, когда мы вспомнили, с какой техникой имеем дело, переходим к главному. Пора узнать, на какой высоте она будет стоять от нашей плиты. Но и тут возникает резонный вопрос: какое расстояние вымеривать? Запомните, что мы мерим:

  • с наклонной вытяжкой, как ELEYUS Titan A, поступаем так: отмеряем расстояние от нижней точки части до конфорок;

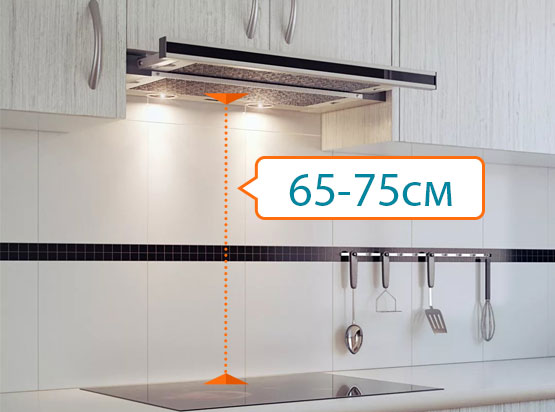

  • с купольными и встроенными — расстояние между фильтром и конфорками.


Не ограничивайтесь расстоянием между вытяжкой и плиткой, пока не удостоверитесь, что вам будет удобно работать. Чтобы точно было комфортно хозяйничать на кухне, визуализируйте, где лучше повесить вытяжку и встаньте у столешницы, прикинув ее высоту и то, насколько корпус выступит от стены (глубину). Это и будет правильное расстояние.

Общая рекомендация: допустимо уклониться в обе стороны на 5-10 сантиметров.

Расстояние от газовых поверхностей куда больше, чем от электроплит. Как мы уже выяснили, из-за открытого огня и продуктов переработки газа. Теперь подберем оптимальный показатель, учитывая разный тип вытяжек.

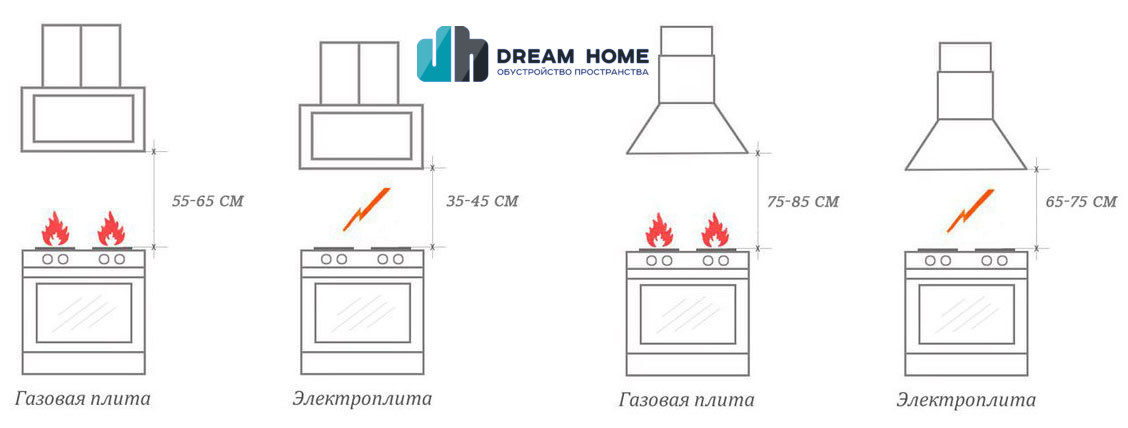

Наклонные вытяжки

Самое безопасное и удобное расстояние — вешать такие приборы:

  • на высоте до 65 сантиметров от плиты, работающей на газу;
  • и немного пониже от электроповерхности — расстояния в 45 сантиметров будет в самый раз!

Перейдем к прочим моделям вытяжек, описанных выше. К их установке над плитой все пожелания одинаковы — второй вариант.

Здесь показатели будут такими:

  • держите их от газовой плиты на расстоянии не менее 75 сантиметров;
  • от электроплиты достаточно отступить на 65 сантиметров.

Резюмируя сказанное, отметим, что вопрос расположения вытяжки над плитой оказался проще, чем казалось вначале. Электроплиты более «лояльны» к технике — они не обременяют вытяжки излишним жаром и риском воспламенения, расстояние к электро поверхностям может быть совсем небольшим. С газовыми аналогами дела обстоят чуть по-другому: но, хорошо запомнив параметры, где должна висеть техника, и в этой ситуации у вас не возникнет вопросов. Просто устанавливайте вытяжку повыше, и спокойно пользуйтесь радостям цивилизации!

Смотрите видео по теме: Как установить вытяжку на кухне

какие нормы и факторы нужно принимать во внимание при монтаже.

При самостоятельной установке вытяжки совершаются ошибки, из-за которых устройство работает не эффективно и быстро приходит в негодность. Перед установкой вытяжки над газовой плитой измеряют высоту до прибора и изучают основные правила выбора расстояния. Собранная информация поможет избежать самых распространенных проблем.

На что влияет расстояние между плитой и вытяжкой

Изначально следует спланировать расстояние между плитой и вытяжкой. Эта техника работает в команде и есть ряд требований, по которым стоит подбирать их друг к другу: вытяжка должна равняться плите или быть чуть шире. А количество скоростей и производительность механизма для очистки воздуха зависит от числа конфорок и типа прибора.

Также нужно правильно рассчитать высоту монтажа. В любой инструкции есть четкие рекомендации производителя на этот счет. При их несоблюдении не стоит ожидать от агрегата качественной работы:

  • Слишком низкое расположение может спровоцировать возгорание или тление копоти. Она скапливается со временем в фильтрах. Поэтому близкое соседство огня с продуктами распада горения опасно пожаром.
  • Человеку высокого или низкого роста будет неудобно готовить: можно задеть головой корпус устройства, есть сложность в уборке из-за трудного доступа.
  • Обслуживание также создаст сложности при замене и чистке фильтра.
  • Радиус поглощения выделений при низком монтаже будет меньше, что скажется на результате работы.
  • При слишком высокой установке снизится эффективность всасывания, появится необходимость в работе прибора на максимальной мощности.

При монтаже стоит учитывать некоторые параметры, влияющие на варианты установок:

  • производительность агрегата, от которого зависит эффективность работы;
  • тип прибора, его отличительные особенности;
  • общий вид устройства должен гармонировать с интерьером и размерами кухни;
  • рост человека, пользующегося кухонной техникой.

Перед приобретением следует сделать предварительные расчеты, на какой высоте вешать вытяжку над электрической плитой или газовой поверхностью. Требования разные и их необходимо принять во внимание. Еще до покупки следует изучить все характеристики устройства: каким способом устанавливается, как выводится обработанный воздух. В магазине проконсультируйтесь с продавцом по всем возникшим вопросам.


Виды кухонных вытяжек

В период планирования интерьера кухни или покупки модели к уже имеющемуся гарнитуру нужно принять во внимание расстояние от вытяжки до газовой плиты и рабочей поверхности (столешницы). Самая минимальная — высота вытяжки над индукционной плитой, так как отсутствует открытый огонь.

В любом случае, выбирая воздухоприемник, следует понимать, как он работает. Различия сводятся к нескольким пунктам.

По типу выведения использованного воздуха вытяжки подразделяются на:

  • Проточные — ведут отработанный воздух сквозь внутренние фильтры и выводят в вентканал. На типовых кухнях это самый оптимальный вариант.
  • В комнате, где не предусмотрена вентиляция, циркуляционный тип перерабатывает воздух и возвращает его обратно.
  • Проточно-циркуляционные, которые сочетают в себе оба свойства. Пользователь сам может выбрать функцию в данный момент, нажав предварительно нужную кнопку.

Способ монтажа также влияет на высоту вытяжки:

  • Купольная крепится напрямую к стене. Монтаж ее не вызывает особых затруднений.
  • Встраиваемая устанавливается прямо внутрь корпуса верхнего шкафа. При сборе кухонного гарнитура сборщики могут монтировать ее вместе с другой встраиваемой техникой. Но знать размеры нужно еще в момент заказа кухни, так как проектировщики учитывают эти параметры на стадии проекта.
  • Угловая, исходя из названия, размещается сбоку, под варочной поверхностью, что существенно экономит место на кухонной столешнице.
  • Островной тип монтируют к потолку. Для удобства пользования, соблюдения техники безопасности и эстетики следует заранее предусмотреть в процессе ремонта участок со скрытым воздуховодом и проводами.

Как правильно подобрать место для вытяжки

Основное требование к месту установки вытяжных устройств – размещение строго вертикально над поверхностью плиты.

Важно! Размер изделия должен быть равен или больше размера плиты.

При выборе и подготовке места для вентиляционной установки необходимо обратить внимание на следующие факторы.

  • Удаленность от вентиляционного канала.
  • Мощность вентилятора устройства.
  • Возможность подключения электропитания.

Если вы планируете устанавливать устройство вытяжного типа, то от места установки до вентиляционного канала здания должна быть возможность устройства воздуховода.

Путь воздуховода следует выбирать кратчайший с минимальным количеством поворотов. При несоблюдении данного требования эффективность работы устройства значительно снизится.

Если расположение варочной панели сильно удалено от вентиляционных стояков, то, возможно, стоит задуматься о выборе устройства циркуляционного типа.

Мощность вентилятора обуславливает максимальное расстояние от поверхности плиты, при котором устройство будет эффективно справляться со своими функциями

Немаловажный вопрос – наличие рядом с местом установки электричества. Наиболее правильным вариантом – является размещение отдельной розетки для вытяжки выше места её установки.

Внимание! Учитывая металлический корпус вытяжных зонтов, для предотвращения повреждения электрическим током обязательно наличие заземления.

Расстояние от плиты и вытяжки

До начала расчетов расстояния до вытяжки стоит выбрать вид воздухоприемника. Они бывают параллельными плите (горизонтальные), либо под углом (наклонные). В чем различия их работы? Горизонтальная находится под углом 90 градусов, и весь пар, запах, небольшие брызги жира всасываются значительно проще. Вертикальная выглядит привлекательно, но иногда ее необходимо включать на большую мощность, чтобы повысить эффективность работы. Зато пользоваться таким видом техники намного удобней — исключено задевание корпуса головой.

После выбора агрегата выполняются расчеты, на какой высоте вешать вытяжку над газовой плитой. Распространенная ошибка после покупки кухонной техники — отсутствует или пропущен этап определения минимального расстояния от вытяжки до газовой плиты, что обязательно повлечет за собой лишние расходы.

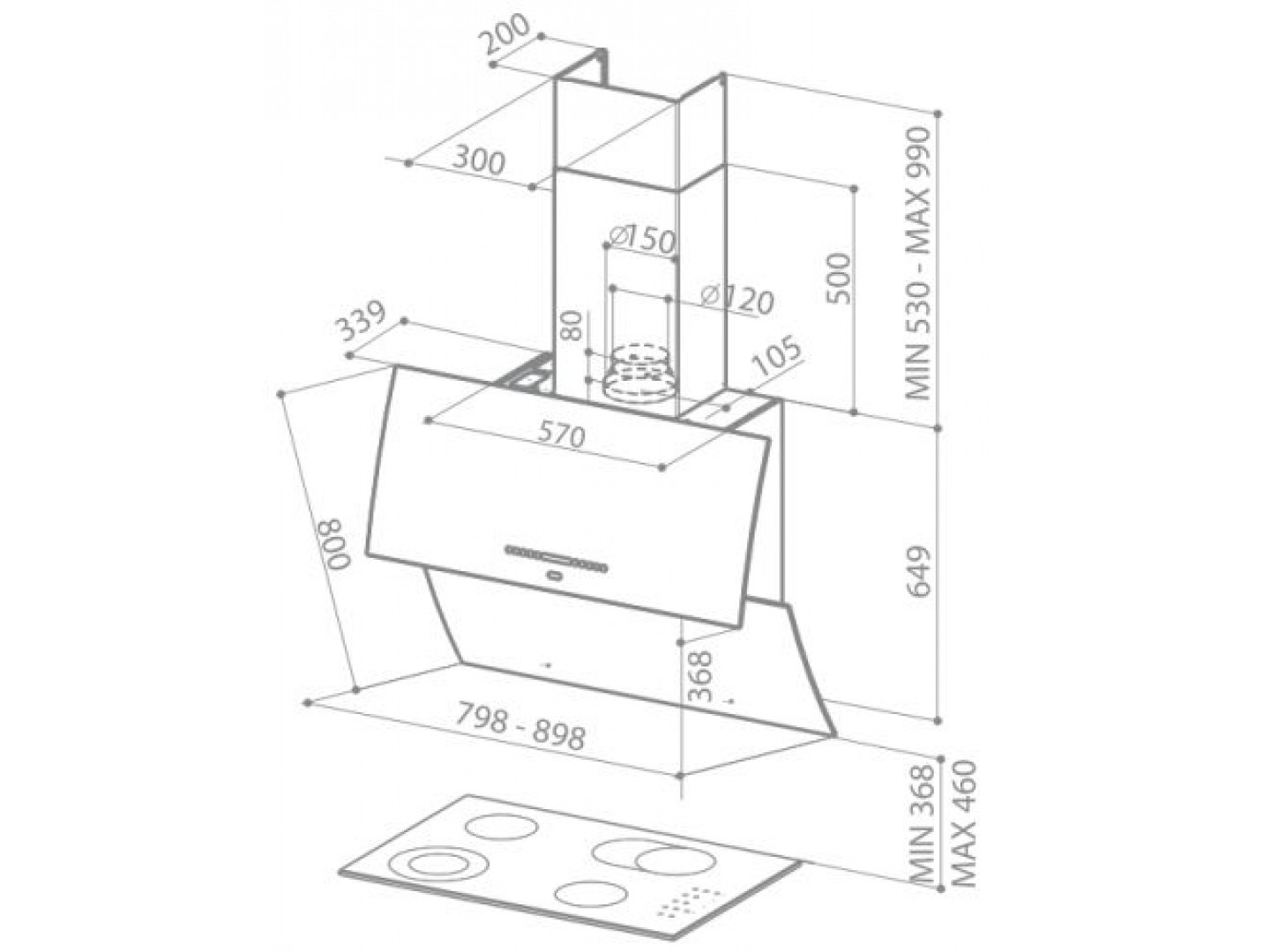

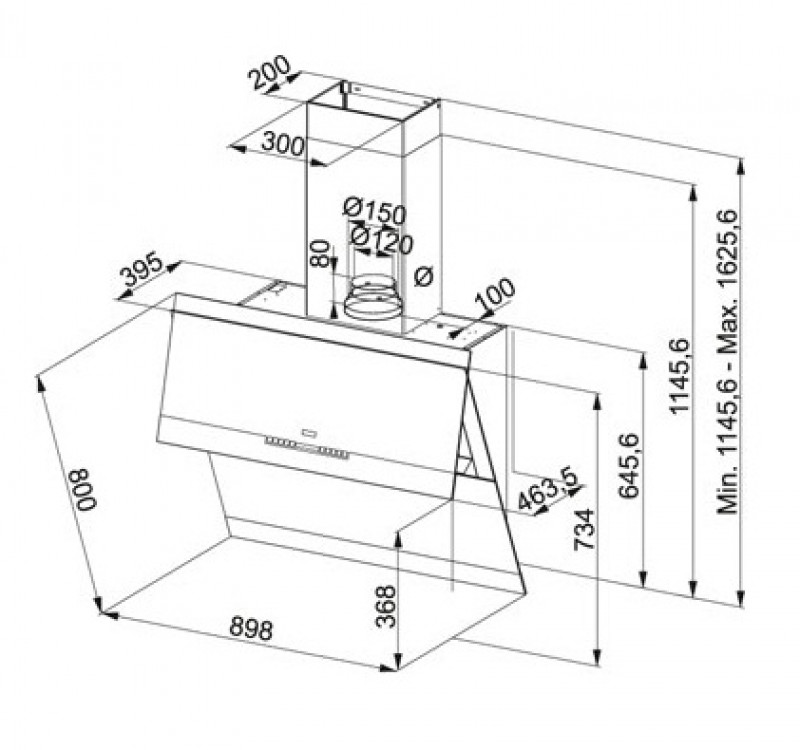

Изготовители техники прикрепляют к своему товару схемы монтажа. Там вы найдете рекомендации по замерам и примерным расчетам. Чтобы понять, на каком расстоянии от газовой плиты должна висеть вытяжка вашей модели, нужно знать тип наклона воздухоприемника.

Горизонтальные и наклонные устройства монтируются на разной высоте. Первая располагается параллельно газовым конфоркам, поэтому размещать ее необходимо выше, чем наклонную. Последнюю разрешается крепить чуть ниже.

Наклонные вытяжки

Это приборы с настенным типом монтажа, чаще всего компактные и с наиболее интересным дизайном. Высота наклонной вытяжки от плиты определяется по нескольким параметрам — размер комнаты и вид варочной поверхности. Рост человека здесь особой роли не играет, так как риск задеть корпус головой минимален. Поэтому эти устройства лучше всего подходят для высоких.

Ориентир, на какой высоте вешать наклонную вытяжку над газовой плитой, исходит в первую очередь из проекта гарнитура и указаний производителя. За основу расчета берется промежуток между нижним краем воздухоприемника и конфорками.

Следите, чтобы он не превышал 55 см. Хотя опасность возникновения возгорания здесь минимальная, но все же она существует. Плюс от воздействия открытого огня и высоких температур некоторые детали вытяжки могут оплавится или прийти в негодность. Но и выше 65 см устанавливать нецелесообразно. В таком случае может потребоваться большая мощность всасывания. Для электрической поверхности норма — 35-45 см. Здесь рисков меньше, поэтому требования снижены.

Горизонтальные приборы

Это невысокие, чаще плоские приборы, способные работать в любом помещении. Для классического горизонтального типа расстояние вытяжки от плиты рассчитывается, исходя от вида варочной плиты. Нормы здесь другие. Над газовыми конфорками воздухоприемник располагают выше нижней части навесного корпуса, примерно в 65-85 см. А если у вас электрический вариант, то вытяжку разрешается монтировать вровень с верхними кухонными шкафчиками. Это же касается и встроенного прибора. Тут высота кухонной вытяжки над плитой разрешена немного ниже — от 60 до 80 см.

Конфигурация вытяжек

В настоящее время отечественными и зарубежными производителями выпускается несколько конфигураций кухонных вытяжек, которые имеют характерные конструкционные особенности:

  • Часто применяются встраиваемые модели, устанавливаемые в предметы кухонного гарнитура. Такой вид очень удобен в эксплуатации и доступен по стоимости, но обладает двумя весьма ощутимыми недостатками – шум в процессе работы и недостаточные показатели мощности.
  • Модели купольного типа относятся к категории отдельно устанавливаемого кухонного вытяжного оборудования и чаще всего отличаются очень привлекательным внешним видом, напоминающим купол. Однако достаточно объёмные габариты делают такие вытяжки наиболее востребованными для установки только в больших по площади кухонных пространствах.

Вытяжки также отличаются способом удаления загрязненных воздушных масс и вариантом очистки.
Наиболее эффективными и наименее затратными являются модели, выводящие загрязнения воздуха в общую вентиляционную шахту.

Менее удобным и более затратным считается оборудование, имеющее функцию рециркуляции, при которой посредством фильтров очистка воздуха выполняется непосредственно внутри самой кухонной вытяжки.

Также важно помнить, что вытяжки различаются типом размещения. Традиционное вытяжное оборудование может быть установлено горизонтально над варочной поверхностью, что способствует максимально эффективному всасыванию. Модели, монтируемые над плитой под определенным углом, оснащаются очень мощными двигателями, благодаря которым также показывают достаточно высокую эффективность.

Прежде чем решить, как установить вытяжку на кухне, нужно изучить все возможные варианты. Об этом пойдет речь в статье.

Схему установки вытяжки на кухне вы можете посмотреть в этом материале.

Нужно учитывать, что установка вытяжной вентиляции в условиях кухни практически всегда становится основной причиной нарушения штатной вентиляции жилого помещения. Именно по этой причине к вопросу выбора такого оборудования и его монтажу нужно подойти очень внимательно, а при необходимости прибегнуть к помощи специалистов.

Как правильно замерять расстояние

Самостоятельно измерять высоту установки вытяжки над плитой следует с соблюдением ряда требований. Сначала, перед монтажом стоит смоделировать предположительный процесс работы: наклониться к последним конфоркам, попробовать поставить тяжелую кастрюлю. Делать это лучше с помощником.

Отметьте на стене минимальное расстояние, при котором сможете без проблем пользоваться техникой. Далее, согласно нормам расстояния от варочной панели до вытяжки, замерьте на стене рекомендуемую высоту. Нижняя точка будет сама варочная поверхность, а верхняя — фильтр вытяжки. У наклонного устройства в расчет берется его низ. Итоговый замер получится, исходя из средних значений норм и удобства в работе.

Типы вытяжек

Существуют четыре основных типа кухонных вытяжных шкафов:

  1. Настенные вытяжные шкафы;
  2. Островные вытяжки;
  3. Встраиваемые конструкции;
  4. Настольные устройства.

Первый тип имеет вид зонта с трубой, который закрепляют на стене там, где его хорошо видно. Поэтому дизайн его должен подходить к интерьеру кухни. Внешне он очень напоминают дымоход от камина.

Устройства островного типа чаще всего крепят к потолку. Их применяют в том случае, если интерьер кухни продуман так, что плита находится по центру помещения. Данная модель работает только в одном режиме, по принципу отвода воздуха.

Встраиваемые приборы помещают внутрь шкафов. Они скрыты от глаз, поэтому их можно не отделывать слишком тщательно. Их технические характеристики не хуже, чем у других моделей, но стоят они немного дешевле.

Расчёты высоты установки вытяжки

Настольные конструкции встраивают в саму варочную панель. Они выглядят как еще одна секция панели. Из-за того, что данная модель находится в непосредственной близости от источника грязного воздуха, качество очистки обычно на высоте.

Важные правила установки вытяжки

Собираясь самостоятельно крепить воздухоприемник, изучите заранее правила, которыми руководствуются при установке. Особенно это касается норм и требований к высоте вытяжки над газовой плитой:

  1. Ширина вытяжки и размер варочной должны всегда совпадать для оптимального выполнения своих функций, или быть чуть больше. Главное требование — не уже, чем плита.
  2. По стандартам расстояние от вытяжки до плиты зависит от вида варочной поверхности, прописанных в руководстве к эксплуатации.
  3. Розетку, к которой подключается устройство, установите как можно дальше от плиты. Хорошо, когда она находится над кухонным гарнитуром или спрятана за дверцами шкафа. Провода необходимо размещать далеко от источников возгорания.
  4. В самом коробе и месте подсоединения вытяжки к воздуховоду не должно быть много углов и поворотов. Иначе воздух, встречая множество преград, будет уходить с затруднением и лишним шумом.
  5. Следует соблюсти нормы высоты вытяжки над газовой плитой, которые описаны в инструкции к технике во избежание возгорания. Общих границ расстояния по ГОСТу от газовой плиты до вытяжки на кухне нет, но они существуют у каждого производителя. Ознакомится с ними можно в руководстве об эксплуатации. Стоит придерживаться именно этих рекомендаций при определении высоты вытяжки над газовой плитой.
  6. При отсутствии вентшахты, следует выбирать циркуляционный вариант. Его монтировать намного проще.

Требования к вентиляции

Для полноценного функционирования устройства важно наличие исправного вентиляционного канала. Это требование действует только для поточных вытяжек. Рециркулярные системы не нуждаются в отведении воздуха, поэтому правило к ним не применимо.

Без правильно организованной системы воздухоотведения возникают такие проблемы:

  • разность давления в каналах;
  • плохая проводимость воздуха;
  • приток воздуха с улицы.

Это создает дополнительную нагрузку на внутренний двигатель. Чтобы справиться с проблемами, вытяжку выставляют на повышенную скорость работы. Дополнительная нагрузка приводит к повышению шума, износу деталей аппарата и расходу электроэнергии.

В многоквартирных домах система выведения воздуха проектируется застройщиком и выполняется по установленным нормам и правилам. Подключение к общей системе выполняют с помощью гофрированной трубы.

Важно! Подключение делают коротким с минимальным количеством изгибов. Любые помехи усложняют движение воздуха и создают дополнительную нагрузку на двигатель.

В частном доме вентиляцию проектируют до начала строительства по утвержденным нормам и правилам, государственным стандартам. При отсутствии практического опыта выполнение работ лучше доверить профессиональным строителям.

Также внимательно ознакомьтесь, когда кухонные вытяжки запрещены.

Пошаговый монтаж вытяжки над газовой плитой

При планировании самостоятельного монтажа, нужно заранее разобраться во всех нюансах и подготовиться к работе. Так как расстояние от газовой плиты до вытяжки на кухне по ГОСТу не определяется, то берутся во внимание указания производителя. В них, кроме расчета высоты установки при монтаже вытяжки над газовой плитой, перечисляются возможные варианты монтирования. Учитывая все моменты, смонтировать самостоятельно оборудование не вызовет сложностей.

Подготовка к монтажным работам

До монтажа необходимо правильно к нему подготовиться:

  1. По инструкции производителя сверяем наличие всех деталей и элементов устройства, оцениваем их внешний вид. Этот этап позволит вовремя вернуть некачественный экземпляр или недостающие комплектующие.
  2. Оцениваем надежность поверхности для крепления, а также есть ли рядом газовые коммуникации. Если они препятствуют монтажу, стоит подумать об их переносе либо об установке прибора на кронштейн.
  3. Делаем нужные замеры и окончательно определяем, на каком расстоянии должна находиться вытяжка над газовой плитой.
  4. Если планируется устанавливать пластиковый воздуховод, то нужно будет добавить переходник. Он требуется, когда не совпадают отверстия воздуховода и выхода.

Крепление вытяжки над газовой плитой

Если воздуховод угловой, горизонтальный или купольный, его корпус монтируется к стене. В комплектации к устройству обычно находится шаблон для монтажа, где отмечены места крепления. Его следует лишь присоединить к поверхности и сделать отметки.

Если шаблона нет, необходимо приложить корпус на необходимой высоте установки вытяжки над газовой плитой, и наметить отверстия. Чаще всего делают четыре прорези для крепления. Далее просверлите в стене отверстия по меткам и закрепите в них заглушки дюбелей. Теперь корпус можно навесить на дюбели.

Если требуется монтаж встроенной техники, то фиксируется она аналогично, но только к стенкам шкафа. Тут учитываются и размеры верхних шкафов гарнитура. Нужно соотнести их габариты с нормами для точного определения, на какой высоте повесить вытяжку над газовой плитой.

Подключение вытяжки к системе вентиляции

Следующий шаг — подсоединение воздухоприемника к системе вентиляции. Для этих целей следует выбрать подходящий воздуховод. Они бывают:

  • Алюминиевые гофрированные. Легкий и гибкий материал, стоит дешевле своих пластиковых аналогов, но более шумный.
  • Пластиковые из ПВХ. Могут быть круглой или прямоугольной формы. Они эргономичные, менее шумные, а переходники позволяют создать любой изгиб конструкции.

Дополните воздуховод специальной решеткой, если в комнате предусмотрено только одно отверстие для вентиляции. Она имеет прорези в своем корпусе для свободного оттока воздуха, независимо от подключенного вентканала. В инструкции описаны все нюансы подключения. Следом, после определения высоты вытяжной вытяжки над газовой плитой, закрепления корпуса воздухоприемника и присоединения к вентиляции, агрегат включают в розетку.

Подключение оборудования к электросети

Устройство подключается к обычной розетке. Необходимо проверить наличие заземления. Все современные модели сразу снабжены вилкой, но если ее нет, то можно это сделать с помощью клеммной колодки. Провода, которые невозможно спрятать за корпус, располагают в кабель-канале. Исходя из того, на какой высоте устанавливается вытяжка над газовой плитой, монтируют розетку. Ее необходимо расположить максимально далеко от открытого огня во избежание возгорания.

Виды и своеобразие вытяжных устройств

Принцип работы

Все изделия, представленные в настоящее время на рынке, по принципу работы можно разделить на два больших класса: циркуляционные и вытяжные.

Циркуляционные

Циркуляционные агрегаты обеспечивают фильтрацию кухонного воздуха через встроенную систему многоступенчатых фильтров. После этого очищенный воздух возвращается в кухню.

Как правило, они состоят из фильтра-сепаратора, задерживающего крупные частицы, и угольного фильтра, абсорбирующего запахи.

Загрязненный воздух над плитой затягивается вентилятором в вытяжку, проходит через систему фильтров и оказывается опять в помещении.

Эффективность и производительность таких систем небольшая. Их рекомендуется применять лишь в случаях, когда нет возможности обеспечить подключение вытяжки к системе вентиляции.

Вытяжные

Вытяжные конструкции обеспечивают отведение загрязненного воздуха из помещения через вентиляционный канал здания.

В приборах данного типа обязательно должны применяться механические жироулавливающие фильтры-сетки, для предотвращения «зарастания» вентиляционного канала.

Перед выбором модели необходимо произвести расчет необходимой мощности вытяжного зонта.

Справка. Максимальная производительность должна обеспечить двенадцатикратную смену воздуха в кухне за 1 час.

Как правило, многие современные модели универсальны. Они могут работать как в циркуляционном, так и в вытяжном режиме, в зависимости от способа подключения.

Конструкция

По типу конструкции вытяжки подразделяются на следующие виды.

  • С плоской поверхностью.
  • Куполообразные.
  • Наклонные.
  • Встраиваемые.
Устройства с плоской поверхностью

Наиболее простой и бюджетный тип вытяжных устройств, характеризующийся компактными размерами и низкой ценой.

Эти модели способны наиболее эффективно работать автономно в циркуляционном режиме, благодаря встроенным внутрь фильтрам.

К недостаткам данных устройств относится необходимость регулярной очистки и замены фильтрующих элементов

. В большинстве случаев технике недостаточно эстетически привлекательный внешний вид. Данные недостатки отчасти компенсируются относительно низкой стоимостью изделия.

Купольные

Еще один вид устройств, получивший широкое распространение на наших кухнях.

Основной режим работы приборов данного типа – вытяжной. Они захватывают поднимающийся вверх горячий воздух, который насыщен водяными парами и частицами жира. А затем удаляют его из помещения через вентиляционный канал.

Эффективная работа данных моделей зависит от правильной установки. В этом случае она обеспечивается даже в пассивном режиме, без включения встроенного вентилятора.

В некоторых моделях вытяжных зонтов предусмотрена возможность установки угольных фильтров для обеспечения работы в циркуляционном режиме с пониженной эффективностью.

Наклонные

Устройства с наклонной поверхностью являются разновидностью купольных вытяжных устройств.

Считаются наиболее эстетически совершенными и современными. Данные устройства сочетают в себе привлекательный внешний вид, прекрасную эргономику рабочего места и высокую эффективность.

Основным недостатком данных устройств является относительно высокая стоимость.

Встраиваемые

Основное отличие этих моделей от перечисленных выше в том, что сама конструкция и воздуховоды скрыты от глаз в настенном шкафу.

Основные ошибки при монтаже вытяжки

Чтобы воздухоприемник эффективно и без перебоев работал, следует избегать ряд ошибок, которые нередко встречаются при неправильном монтаже:

  • Подключение воздуховода к единственному вентканалу. Это самая частая ошибка мастеров-любителей. Чтобы не нарушать процесс естественной вентиляции, при подсоединении воздуховода нужно использовать канал с решеткой и обратным клапаном.
  • Несоблюдение рекомендованного расстояния между печкой и вытяжкой. Слишком высокое — снижает производительность устройства, а очень низкое — повышает риск возгорания и выхода устройства из строя.
  • Очень много изгибов у воздуховода повышают уровень шума, нарушают движение потока, особенно, если они идут один за другим.
  • Несоответствие мощности оборудования к вентиляционному каналу, способному пропускать меньший объем воздуха.
  • Нельзя самостоятельно выводить воздуховод через стену напрямую на улицу. Это запрещено законом.
  • Неправильный монтаж обратного клапана влечет за собой сбои в работе вытяжки.

Перед планированием покупки мебельного гарнитура важно учесть, какая высота вытяжки над плитой будет оптимальной. Ведь правильная установка влияет не только на качество работы агрегата, но и обеспечит безопасность семьи. Поэтому лучшим решением будет выполнить рекомендации производителей и не допустить распространенных ошибок.

Высота вытяжки от газовой плиты. Расстояние от плиты до вытяжки

Чтобы в квартире или доме был свежий и чистый воздух, на кухне должна быть очень хорошая вентиляция. С задачей своевременного удаления запахов при приготовлении пищи естественная вентиляция не справляется, потому над плитой вешают специальное устройство принудительной вентиляции — кухонную вытяжку. Как установить вытяжку правильно, как ее закрепить и вывести в систему вентиляции — об этом дальше.

Установить на кухне вытяжку — мудрое решение

Как повесить вытяжку над плитой

При правильно подобранном размере она по ширине равна или даже чуть больше ширины плиты. Чтобы правильно установить вытяжку надо ее правильно разместить и закрепить. Располагается электровытяжка точно над плитой. Высота установки зависит от типа варочной поверхности:

  • Над газовой плитой минимально допустимая высота навешивания вытяжки — 75 см.
  • Над электрической значение чуть меньше — 65 см минимум.

Точную высоту определяете самостоятельно — по росту хозяйки, которая будет готовить. Нижний край вытяжки должен быть чуть выше ее головы. Ниже чем минимальное расстояние вешать не стоит, а выше можно. Но если вам необходимо повесить оборудование выше чем на 90 см от уровня плиты, необходим агрегат с повышенной мощностью — чтобы загрязненный воздух удалялся эффективно.

Крепится вытяжка в зависимости от типа. Встроенные — к специально заказанному по размерам шкафу. Навесные (плоские) и купольные (каминные) — к стене. Сами каминные вытяжки могут состоять из двух частей — агрегата с мотором и фильтрами и купола. Обе части крепятся независимо друг от друга, но так, чтобы выходы их совпадали.

Отдельно стоит сказать об островных вытяжках. Их прикрепляют к потолку. В комплекте идет система подвеса и четкие рекомендации о том, что и как делать.

Этапы монтажа

Весь процесс установки и подключения можно разбить на несколько этапов:


Если поблизости есть розетка, проблем с подключением к электричеству не предвидится. Другие этапы тоже не очень сложные, но рассмотрим их более подробно.

Крепление к стене навесной или купольной модели

Хоть внешне эти две модели отличаются, крепятся они к стене. На задней стенке корпуса у них есть четыре отверстия — два слева, два — справа. Многие производители снабжают свои изделия монтажным шаблоном, на котором отмечены места расположения крепежа. Все что необходимо — прислонить шаблон к стене, перенести отметки. Если шаблона нет, измеряете расстояние между отверстиями, переносите на стену. Если есть помощник, можно попросить подержать на выбранной высоте, а самому сделать отметки.

Дальше все просто: при помощи дрели делаем отверстия подходящего размера, вставляем пластиковые заглушки дюбелей, затем навешиваем вытяжку на дюбель-гвозди. Естественно, проверяем горизонтальность установленного оборудования.

Этот способ хорош, если стена ровная и ничего не мешает. Часто рядом с плитой проходит газовая труба, которая не дает возможности навесить вытяжку вплотную к стене. В этом случае можно на стену прибить деревянные бруски, а к брускам уже крепить вытяжку. Это простой вариант, но не очень хороший — бруски покрываются копотью и мыть их сложно.

Второй вариант установить вытяжку за трубами — использовать шуруп-шпильку (второе название шпилька сантехническая). Они имеет резьбу для вкручивания в стену, гладкую часть, которая дает возможность отнести вытяжку на некоторое расстояние от стены и более мелкую резьбу с двумя гайками, которыми и будем фиксировать корпус. Есть эти шпильки разных размеров, выбирайте какой вам нужен, но все гайки сделаны под биту или восьмигранный ключ.

Этот вариант крепления вытяжки универсален, прост в исполнении, надежен. Также он более удобен в уходе — металл обычно нержавеющий, мыть его от отложений несложно.

Установка встроенной вытяжки в шкаф

Встраиваемая вытяжка практически полностью прячется в сделанном для нее шкафу. Крепится она точно также как описанные выше — на шурупы, только вкручиваются они в стенки. Только предварительно в расположенных выше полочках необходимо проделать отверстия под воздуховод. Это делают уже после того как вытяжка куплена, так как расположение выхода для воздуха зависит от фирмы и модели.

Если шкафчик висит, его лучше снять. В снятом шкафу установить вытяжку на место, отметить на нижней полке место расположения выхода воздуха, вырезать его. Для этого проще использовать электролобзик и пилку с мелкими зубцами. Почти не оставляет сколов пилка для ламината. При желании заделать место среза можно пластиковым С-образным мебельным профилем. Они есть жесткие и гибкие. Гибким пользоваться просто — он изгибается под любым углом, жесткие перед монтажом придется разогревать строительным феном. Эти профиля «садят» на клей, чаще всего используют «жидкие гвозди». После установки на место, убирают остатки клея (влажной чистой тряпкой), фиксируют малярным скотчем к полке. Излишки профиля обрезаем пилкой с мелким зубом, срез зачищаем наждачной бумагой с мелким зерном.

Таким же образом проделываем отверстия в других полках. Они, кстати, уже могут быть не круглыми, а прямоугольными — зависит от сечения выбранного вами воздуховода.

После этого все полки устанавливаются на место, шкаф навешивается и закрепляется. К нему шурупами через отверстия в корпусе крепится встроенная вытяжка. Далее — процесс подключения воздуховода.

Как подключить вытяжку к электричеству

Так как потребляемая мощность кухонных вытяжек редко когда превышает 1 кВт, их можно подключать в обычные розетки. Желательно чтобы они были с заземлением. Это требование обязательно должно выполняться если вы хотите чтобы гарантийные обязательства были действительны.

Если проводка в квартире старая, можно провод заземления или зануления кинуть самостоятельно. Только не надо крепить его к трубам водопровода или отопления. Это грозит возможностью электротравмы или даже летальным исходом для вас, членов ваших сечей или соседей.

Чтобы дотянуть провод заземления, на щитке найдите шину с прикрепленными к ней проводами или трубу, к которой приварен/прикручен многожильный провод. К этим устройствам можно подключать и собственный многожильный провод (не откидывая те, которые уже есть). Чтобы он нормально работал сечение должно быть 2,5 мм, проводник — многожильный медный, желательна негорючая оболочка.

Часть вытяжек идет с вилкой на конце. С подключением таких моделей никаких вопросов — в розетку и все. Но есть модели, у которых шнур заканчивается проводами. Это не от жадности производителя, а для того чтобы потребитель сам решил, как ему лучше подключать оборудование. Если хотите — можно подключить вилку. Не подходит этот вариант — берите клеммную колодку и подключайте через нее. Еще один вариант — клеммники Wago. Их надо взять три штуки — по числу проводов. В одном клеммнике соединяют одинаковые провода от вытяжки и от щитка — фаза с фазой (тут цвета могут быть разные), ноль (голубой или синий) с нулем, заземление (желто-зеленое) с заземлением.

Воздуховод для кухонной вытяжки

Один из этапов установки вытяжки — выбор и монтаж воздуховодов. Из кухни отводится воздух комнатной температуры, потому особых требований к воздуховодам нет и использовать можно любые. Обычно используют три типа:


Есть еще разница между пластиковым и гофрированным воздуховодом — цена. Полимерные стоят дороже. Несмотря на это, если есть у вас возможность установить вытяжку с использованием ПВХ, ставьте их. При равном сечении они обеспечивают более эффективный отвод воздуха, а также меньше шумят.

Сечение труб для воздуховода определяется размером выходного отверстия на вытяжке. В случае с прямоугольными трубами используют переходник.

Размеры воздуховодов для вытяжек

Круглые воздуховоды есть трех размеров: 100 мм, 125 мм и 150 мм. Это диаметр пластиковых труб и гофрированных рукавов. Сечений плоских воздуховодов больше и они представлены в таблице.

Как выбрать размер? В случае с круглыми трубами их диаметр должен совпадать с диаметром выходного отверстия вытяжки. Очень нежелательно на выход ставить переходник, а затем использовать воздуховод меньшего диаметра — это снизит скорость очищения воздуха. И если даже вытяжка будет очень мощной, она тогда с очищением воздуха не справится.

С выбором сечения прямоугольного воздуховода — площадь его сечения не должна быть меньше площади сечения выходного патрубка. А подключение происходит через подходящий переходник.

Как крепить гофру к вытяжке и вентиляции

Если вы решили установить вытяжку и использовать для воздуховода алюминиевую гофру, вам надо будет подумать о том, как ее крепить к корпусу и к вентиляции. Для этого понадобятся хомуты подходящего размера. Они могут быть металлическими или пластиковыми.

Для подключения вытяжки к системе вентиляции также потребуется специальная вентиляционная решетка. Она в верхней части имеет отверстие для подключения трубы воздуховода. В нижней части есть отверстия для удаления из кухни воздуха при помощи естественной циркуляции в то время, когда вытяжка не работает.

Для крепления гофры подходит решетка с выступом — вокруг отверстия имеется бортик в несколько сантиметров, на который надевается гофра, после чего она крепится при помощи хомута подходящего размера.

По тому же принципу крепится гофрированный воздуховод к вытяжке. На ней есть выступ, на который надевается гофра. Стягивается соединение при помощи хомута.

Как крепить воздуховод к стенам

Для пластиковых воздуховодов есть специальные крепления в виде защелок. Они сначала монтируются на стену с использованием дюбелей. Шаг установки зависит от кривизны трассы, но в среднем достаточно 1 крепление на 50-60 см. В эти защелки во время монтажа с небольшим усилием вставляются трубы.

Если воздуховод необходимо закрепить на потолке, можно использовать те же крепления. Но если необходимо выдержать какое-то определенное расстояние от потолка, такой вид монтажа не подойдет. В таких случаях берут перфорированные подвесы для гипсокартона, крепят их к потолку, затем к ним небольшими шурупами ПВХ воздуховод для вытяжки.

Гофрированные воздуховоды к стенам крепятся при помощи хомутов или пластиковых затяжек большого размера. К потолку при необходимости они тоже монтируются при помощи перфорированных алюминиевых подвесов.

Куда и как выводить воздуховод

Чаще всего воздуховод от вытяжки на кухне подсоединяют в вентиляционное отверстие, через которое идет естественная вентиляция (за счет тяги). Это неправильно, так как при этом большая часть решетки оказывается закрытой воздуховодом, а через оставшиеся доступными отверстия обмен воздуха будет явно недостаточен.

Правильно подключать воздуховод в отдельный вентканал. В этом случае на отверстие устанавливается такая же решетка, как на фото выше.

Если отдельного вентканала нет, но рядом расположена наружная стена, можно вывести трубу на улицу, поставив снаружи решетку. Это два способа иметь нормальную вентиляцию и обеспечить нормальную работоспособность вытяжке.

Как вывести на улицу

Чтобы установить вытяжку и вывести воздуховод в стену, необходимо проделать в ней отверстие. И это единственная сложность. Далее в это отверстие вставляется воздуховод, заделывается раствором. Снаружи отверстие закрывается решеткой — чтобы не попадал мусор, не селились птицы и мелкие животные.

Чтобы в помещение не задувал воздух с улицы, устанавливают обратный клапан (на рисунке выше он обозначен косой линией). Его, кстати желательно ставить и при подключении воздуховода к системе вентиляции — чтобы запахи из труб не попадали в помещение.

Обратный или антивозвратный воздушный клапан представляет собой легкую пластиковую или металлическую пластину. Она подвижно крепится в двух местах к трубе — вверху и внизу, лепестки подпираются несильной пружиной. Пока вытяжка не работает, клапан перекрывает доступ воздуху снаружи. Когда вытяжка включается, поток воздуха отгибает пластину вперед, отжимая пружину. Как только вытяжка выключена, пластина при помощи пружин возвращается на место. Если установить вытяжку без этого клапана, зимой в кухне может быть слишком холодно — наружный воздух будет без проблем попадать в помещение.

Чтобы вытяжка не мешала естественной вентиляции в кухне

При помощи тройника и обратного клапана можно, кстати, установить вытяжку так, чтобы она не мешала естественной вентиляции в кухне. Понадобится специальная вентиляционная решетка для подключения вытяжек, обратный клапан и тройник. К вентрешетке крепится тройник, к его нижнему входу подключается воздухвод от вытяжки, а на свободный выход ставится обратный клапан, то только так, чтобы лепестки запирались при прохождении воздуха из трубы (на фото ниже).

Как работает такая система? Когда вытяжка выключена, лепестки обратного клапана отогнуты, воздух из кухни в вентканал попадает через решетку и открытый выход тройника. Когда вытяжка включается, поток воздуха от нее разворачивает пластину клапана, и воздух идет в систему вентиляции. При отключении вытяжки, пружины снова открывают доступ воздуху через тройник.

Внешне такая системы выглядит не очень привлекательно и ее придется каким-то образом маскировать. Но это единственный способ подключить вытяжку к единственному существующему выходу вентиляции и не снизить воздухообмен.

Вентиляционные каналы, которые расположены в здании, не всегда справляются с проблемой отработанного воздуха. Зачастую, они малоэффективны. Выходом из ситуации может стать наличие вытяжной системы.

Начиная монтаж, возникает вопрос, какое должно быть расстояние от плиты до вытяжки и какую нужно вешать вытяжку в своей кухне? Этот вопрос очень актуален. От того, на какой высоте устанавливать кухонную вытяжку, зависит качество ее работы и степень очистки воздуха.

Конструкция предназначена для вывода грязного воздуха, паров, копоти, запахов, остатков горения газа и других вредных компонентов наружу здания или очистки воздуха с последующим его возвращением внутрь кухни. Уровень очистки помещения от грязного воздуха зависит от того, на какой высоте вешать вытяжку и каким способом воздух будет очищаться.

В зависимости от того, куда уходит забранный воздух, определяется способ его очистки. Он может быть проточный или циркуляционный. На какую вытяжную систему обратить внимание, зависит от условий оборудования кухни и наличия в здании вентиляционных шахт.

Проточный способ очистки заключается во втягивании грязного воздуха и вывода его через систему вентиляции здания за его пределы. Положительной стороной такого способа является максимальная и быстрая очистка кухни от вредного воздуха. Для получения свежего воздуха достаточно открыть окно или форточку.

Циркуляционный способ основан на всасывании и перекачки грязного воздуха через систему угольных фильтров, с последующим его выводом внутрь кухни. Такой способ не требует оборудования вентиляционных каналов. Существенным недостатком является длительное время очистки воздуха и быстрое изнашивание фильтров.

Разновидности вытяжных устройств

В зависимости от места расположения плиты, выбирается конструкция кухонной вытяжки и способ ее установки. Вытяжные системы для кухни делятся на следующие виды:

  1. Подвесные. Имеют плоскую форму. Местом монтажа может служить дно навесного шкафа или полки.
  2. Встраиваемые. Этот вид монтируется вместо дна навесного шкафа. Часто сам шкаф служит корпусом, который скрывает вытяжную систему и ее коммуникации.
  3. Настенные. Монтаж проводится над плитой, как у подвесной вытяжной системы. Но крепление корпуса системы проводится на стену.
  4. Угловые. Монтаж таких устройств проводится над плитами, которые расположены в углу кухни. Они умеют угловую форму.
  5. Островные. Применяются в объемных кухонных помещениях. Крепятся на потолок в центре кухни.

Одним из критериев выбора вытяжки для кухни являются ее размеры. Они бывают разными, но так как они стандартизированы, то выбрать подходящую модель будет не сложно, особенно, если вам поможет компетентный продавец-консультант. И все же, кое-какие правила и нюансы лучше знать до совершения покупки.

Ширина купола = ширина плиты?

Ширина — это первое, на что нужно обратить внимание, выбирая размер вытяжки, так как именно она значительно влияет на эффективность сбора частиц жира, запахов, испарений. Каких же размеров должна быть вытяжка над плитой, чтобы даже при работе в слабом режиме, а значит при меньшей энергозатратности, износе и шуме, она была все равно эффективна?

  • Ориентируйтесь на правило: вытяжка должна быть равна плите, а в идеале – шире. Если ширина вытяжки будут меньше, чем варочной поверхности, или она будет расположена не над плитой, а чуть смещена, то качество очистки воздуха заметно снизится;
  • Если плиту вы еще не выбрали, то ориентироваться нужно на расстояние между навесными шкафами или размеры навесного модуля, в который будет установлена встраиваемая вытяжка. Если место позволяет, то выбирайте вытяжку 60, 80 или 90 см.

Кухонные вытяжки имеют следующий размерный ряд: 30 см, 45 см, 50 см, 60 см, 80 см, 90 см, 100 см и 120 см в ширину. Логично, что размерный ряд плиты или встраиваемой варочной панели примерно такой же. Самая ходовая ширина купола – 60 и 90 см, так как в таком размере они лучше всего подходят для стандартной плиты с четырьмя конфорками. А вот габаритные вытяжки с зонтом в 100 и 120 см нужно будет поискать, так как спрос на них невелик, ведь это скорее не кухонные, а профессиональные модели.

Ориентироваться нужно на размер именно рабочей вытяжной поверхности, а не на размер зонта вытяжки. Очень часто бывает так, что сам купол широкий, а вот рабочая вытяжная поверхность маленькая. Пример такой вытяжки справа.

Встраиваемая модель, в данном случае, окажется более практичной за счет выдвижного элемента, увеличивающего площадь улавливания.

А на следующих фото видно, каких размеров бывает встраиваемая вытяжка, слева – модель шириной 30 см.

Глубина купольной и встраиваемой модели

Глубина вытяжки важна так же, как и ее ширина, ведь как уже было отмечено, чем больше площадь рабочей втягивающей поверхности, тем результативнее очистка воздуха кухни. Стандартные параметры глубины соответствуют типовым вариантам ширины, это: 30, 45, 50, 60, 80, 90, 100, 120 см. Глубина вытяжной рабочей поверхности должна быть равна или больше глубины плиты или встраиваемой варочной панели. Купол же может быть больше глубины навесных модулей, но не больше глубины столешницы.

А вот глубина вытяжки для встраивания регулируется, но ее корпус, конечно, должен соответствовать глубине навесных шкафов кухни, как показано на фото ниже.

Какой должна быть высота?

Вытяжки для кухни бывают различными и по высоте. Максимальная высота купольной модели – 125 см.

На фото ниже представлены примеры приборов разной высоты (листайте вправо).


Высота прибора обязательно выбирается в зависимости от общей высоты помещения и высоты кухонного гарнитура. Техникой безопасности регламентировано минимальное расстояние между вытяжной поверхностью и плитой. Как правило, эта величина равна 65-75 см. Уменьшение этой величины чревато воспламенением и порчей техники из-за постоянных высоких температур. Встраиваемая или купольная вытяжка должны находиться на расстоянии более 65 см от электроплит, а для газовых плит эта величина равна 75 см.

Особенности монтажа

На выбор места установки напрямую влияют конструкционные особенности понравившейся модели. Настенная либо потолочная конструкции не скрываются шкафами и устанавливаются точно над плитой, при этом для воздуховода часто используются специальные маскирующие короба. А вот модель для встраивания потребует изготовления соответствующей мебели.

Учтите, что для установки вытяжки нужны будут трубы, розетка и электрокабель, короба, монтажная фурнитура и элементы крепления. Не обойтись и без воздуховода – это может быть гофрированные трубы или гладкостенный рукав.

Гофрированные трубы отличаются тем, что их можно изгибать под любым углом.

Имейте в виду, что изгиб воздуховода свыше 90 градусов недопустим.

Не забывайте, что существуют специальные короба, позволяющие скрывать воздуховод, интегрировать коммуникации в любой кухонный дизайн.

Диаметр воздуховода напрямую зависит от того, каким выполнено выходное отверстие в доме, а длина трубы определяется в зависимости от удаленности прибора, от проема в стене или от вентиляционной шахты.

Если же речь идет об установке встраиваемой вытяжки, то здесь все нужно выполнять в соответствии с инструкцией по монтажу. Основными критериями при монтаже прибора для встраивания являются:

  1. Выдвижная панель устройства всегда оставляется видимой;
  2. Выходное отверстие всегда соединяется с вентшахтой.

Если нет возможности такого соединения или воздухоотводящие трубы проложить невозможно, то можно установить рециркуляционную модель – среди них тоже есть варианты, предназначенные для встраивания.

Чистота воздуха, без гари и посторонних запахов на кухне, зависит от состояния вентиляции. В современных кухнях без системы очистки воздуха уже не обойтись. И все больше людей, устанавливающих новую кухонную мебель, задаются вопросом, каковы оптимальные параметры устройства, и на какой высоте вешать вытяжку. Правильное расстояние от плиты до вытяжки играет важную роль, и влияет не только на эффективность работы системы вентиляции, но и на ее безопасность в целом.

Специалисты рекомендуют пользоваться установленными правилами по размещению вытяжных устройств. Они не должны создавать помех для домохозяйки, работающей на кухне. В то же время система должна качественно убирать все запахи и испарения от варочной панели, не создавая пожароопасной ситуации .

Существуют стандарты по установке вентиляционных агрегатов:

  • прямая вытяжка над газовой печкой должна устанавливаться на высоте — 75-85 см;
  • при прямой установке агрегата, расстояние до вытяжки над электрической панелью — 65-75 см;
  • располагают над газовой варочной панелью на высоте — 55-65 см от нижней части.

Эти стандартные диапазоны рассчитаны не случайным образом. При вычислении параметра, на каком расстоянии повесить агрегат, необходимо учитывать три фактора:

  1. Мощность устройства.
  2. Дизайнерские и конфигурационные особенности помещения.
  3. Рост человека, пользующегося печкой.

Расчет мощности

Типы вытяжек по установке

Устройства вентиляции для кухни разделяются по способу их установки на:

  • плоские;
  • встраиваемые;
  • островные;
  • купольные;
  • настольные
  • т-образные.

Плоские

Итак, правильно выбрать высоту установки вентиляции очень важно, для создания микроклимата на кухне. Если устройство повесить слишком высоко, очистка будет недостаточной, при заниженном расположении – может возникнуть возгорание.

Для кухни с газовой плитой вентиляция воздуха остается вопросом первостепенной важности. И дело здесь не в банальном комфорте, а в безопасности домочадцев. В процессе горения выделяются опасные для людей (при высокой концентрации) вещества, побочные продукты в виде сажи, копоти, налётов и мелких частиц жира. И когда, казалось бы, вопрос решен, а долгожданный помощник приобретен, возникает еще одна сложность – как установить вытяжку над газовой плитой и сделать это правильно?

Вопрос актуальный, ведь современный человек не представляет своей жизни без холодильника, микроволновки, газовой плиты, поэтому инструкция по установке вытяжного агрегата будет полезна всем хозяевам.

  • Показать всё

    Разновидности решений

    В продаже представлено несколько разновидностей вытяжек, отличающихся не только конструкционно, но и способом установки:

    • каминные;
    • фильтрационные;
    • встраиваемые;
    • с забором воздуха;
    • варио;
    • угловые;
    • островные и т.п.

    Какая из них лучше? – Ответ в каждом случае разный, поскольку зависит от индивидуальных требований и предпочтений. Одни из них функционируют по принципу перегона воздуха и его очистки с последующим возвращение обратно. Другие позволяют полностью вытянуть загрязненный воздух из кухни и отвести его наружу, не прибегая к дополнительной фильтрации.


    Механизмы отвода и очистки воздуха

    В последнее время в продаже появились универсальные решения, позволяющие очищать кислород и отводить его. Если же в силу определенных обстоятельств бытовой прибор невозможно подключить к вентиляционному каналу, целесообразно остановиться именно на рециркуляционной модели.

    Обратите внимание ! Даже самые современные вытяжки для газовой плиты при работе формируют шум в 36 дБ. Данное значение является минимальным и не вызывает акустического дискомфорта в процессе эксплуатации.

    Монтаж вытяжки в шкафу над варочной поверхностью

    Вариант установки в шкафу

    Установка вытяжки над газовой плитой и последовательность выполнения работ зависят от нескольких исходных моментов. В первую очередь учитываются:

    • тип и конструкционные особенности кухонного аппарата;
    • метод фильтрации;
    • отдаленности вентиляционной шахты;
    • особенностей меблировки.

    Высота установки вытяжки над газовой плитой варьируется в пределах от 65 до 75 см (с допуском в 5 см). Превышение указанных значений чревато тем, что агрегат просто не справится с отводом грязного воздуха и остаточных продуктов, которые окажутся в комнате. Низкая «посадка» также не сулит ничего хорошего: устройство будет перегреваться, мешать хозяйке, а спустя непродолжительное время и вовсе может выйти из строя. Как бы то ни было, а без предварительной подготовки ничего вешать не стоит.

    Последовательность установки антивозвратного механизма

    Итак, как правильно установить вытяжку над газовой плитой? Специалисты настоятельно рекомендуют начинать работы с монтажа антивозвратной «хлопушки». Изделие традиционно размещается над варочной поверхностью. Для его подготовки лучше выбрать алюминий. На видео ниже можете ознакомиться подробнее об обратном клапане (хлопушке).

    Обратный клапан для вентиляции

    Обратите внимание ! Если самостоятельно заниматься изготовлением такого механизма нет желания или навыков, советуем приобрести готовую хлопушку. Соответствующие решения представлены в широком ассортименте в специализированных магазинах.

    • Корпус «хлопушки» желательно поставить сверху на шкаф, закрепленный над плитой. После монтажа необходимо в обязательном порядке заделать пеной все щели, дабы нивелировать вероятность резонанса.
    • На первом этапе корпус не стоит крепить «намертво», а лишь разместить таким образом, чтобы можно обозначить места под отверстия, не забыв указать диаметр. Это позволит подготовить шкаф под монтаж «хлопушки».

    Обратите внимание ! Если во внутренней части мебели присутствуют полки, в них также проделываются отверстия для воздуховода. У верхней стенки должен быть выход (если его нет, проделайте электролобзиком).

    Работы с воздуховодом

    Одним из главных функциональных узлов вытяжки над газовой плитой в частном доме (как и в квартире), помимо самого устройства забора, является воздуховод. Делается он в несколько шагов с соблюдением строгой последовательности.

    Последовательность действий

    Обратите внимание ! Если вытяжка над газовой плитой установлена правильно, то количество изгибов гофры будет минимальным, в идеальном варианте – 1.

    Мощность тяги внутри воздуховода зависит от «рукавов», участков со сгибами. На каждом таком «колене» теряется в среднем до 10% мощности. Поэтому так важно грамотно выбрать место для размещения шкафа и вытяжного устройства в нем. Для большей наглядности рекомендуется посмотреть видео ниже по сборке воздуховода.

    Установка воздуховода для кухонной вытяжки

    Традиционная установка

    Преобладающее большинство отечественных хозяев полагают, что шкаф над варочной поверхностью – непрактичный вариант. В таком мнении есть зерно истины, поскольку под воздействием высокой температуры, пара и копоти практически все аксессуары теряют свой первоначальный вид, портятся. А в реалиях небольшой квадратуры для кухонной вытяжки может просто не найтись места. Пользоваться полноценно таким шкафом будет весьма неудобно и затруднительно.

    Традиционный вариант размещения вытяжки

    Для таких случаев необходимо организовать весь процесс в такой последовательности:

    1. 1. Из металлических уголков формируется рама прямоугольной формы. Ее размеры должны быть достаточными для размещения на ней корпуса вытяжного агрегата.
    2. 2. Основание можно зафиксировать у стены при помощи саморезов-шпилек. Очень важно предварительно замерить расстояние от газовой плиты до вытяжки (места, где ее планируется установить).
    3. 3. На саморезы устанавливается металлический каркас и сам агрегат (о воздуховоде не забываем).
    4. 4. Завершающий этап – подключение устройства к электросети.

    Обратите внимание ! Перед тем как повесить вытяжку описанным выше способом, следует провести к металлическому каркасу заземление. При вращении вентиляторов непременно будет возникать небольшое напряжение, которое и необходимо отвести от аппарата.

Рекомендуем также

основные правила выбора расстояния. Размеры воздуховодов для вытяжек

После приобретения кухонного устройства по воздухообмену, возникает закономерный вопрос – как установить вытяжку над газовой плитой в частном доме своими руками?

Актуальность вопроса обусловлена в первую очередь тем, что современная кухня переполнена бытовой техникой. Сложно себе представить комфортную жизнь без микроволновки, холодильника, мультиварки или плиты. Перечисленный список можно дополнить и вытяжкой. О том, как как установить вытяжку, выполнить монтаж этого устройства и пойдёт речь в сегодняшнем материале.

Нужна ли вытяжка на кухне с газовой и электроплитой

Многие хозяева интересуются, а нужна ли вытяжка на кухне с газовой плитой (электроплитой) в принципе. Отсутствие вытяжного агрегата приводит к нескольким отрицательным моментам.

Самые неприятные – в небольшом помещении накапливается огромное количество пара и дыма. При продолжительном воздействии наблюдается повышение влажности, что отрицательно сказывается на целостности облицовочных материалов. В процессе готовки остаточные испарения и частички жира должны выводиться наружу.

Разновидности устройств

Перед тем как как установить вытяжку, необходимо определиться с конкретным видом бытового прибора. Самые популярные на сегодняшний день следующие разновидности устройств:

  • островные;
  • каминные;
  • угловые;
  • встраиваемые;
  • фильтрующие.

Вытяжные устройства оснащаются разными типами фильтров:

  • Вытяжки для газовой плиты с угольными фильтрами. Отличаются эффективным устранением неприятных запахов, жировых частичек. Работают преимущественно по принципу рециркуляции воздуха.
  • Аппараты с металлической очистной решёткой (жироулавливателем). Подходит для газовых плит и кухонь, которые имеют доступ к вентиляционной шахте. Если он отсутствует, то монтаж проводить не рекомендуется. Главное их достоинство – качественное поглощение испарений, неприятных запахов. Комплектуются фильтрами алюминиевого типа.

Если вытяжка на кухне установлена правильно и профессионально, то воздух будет эффективно очищаться от испарений посредством фильтрационного механизма, а затем перенаправляться в помещение обратно. Что касается агрегатов, оборудованных жироулавливателями, то они не фильтруют загрязненный кислород, а отводят его наружу.

Встречаются и универсальные модели, обеспечивающие не только фильтрацию, но и отвод воздуха. Всё зависит от конкретных требований и критериев.

Некоторые квартиры не позволяют подсоединить вытяжной аппарат к вентиляционной системе. Для таких случаев приходится устанавливать бытовые устройства, работающие по рециркуляционному принципу (фильтрация воздуха и обратное его перенаправление в помещение). Какая система нужна в каждом конкретном случае, решать только хозяевам, но рекомендуем приобретать агрегаты с угольными фильтрами.

КПД и производительность вытяжки

Современная вытяжка над газовой плитой способна обеспечивать разные уровни воздухообмена (значение может варьироваться в пределах 200-1400 кубометров ежечасно). Но не всегда стоит приобретать вытяжки с максимальной мощностью. Достаточной считается скорость перекачки воздуха на уровне 500 м3/час.


Расчётное значение КПД умножают на объём помещения и на 10. Итоговый результат умножают на 1.3 (это небольшой запас, который должен быть у каждого бытового аппарата). На выходе получим значение производительности, достаточное для очистки воздуха при средних нагрузках (аппарат не функционирует на максимальных оборотах и не возникает неприятный шум). Данное значение КПД будет оптимальным.

В паспорте устройства принято указывать мощность отвода испарений в вентиляционный воздуховод. Если кухонный аппарат работает в 2-х режимах, то мощность второго составит 60% от паспортных данных (при прохождении через фильтр теряется до 40%).

Абсолютно бесшумных вытяжек не существует. Но всегда можно подобрать вариант с оптимальными значениями шума и производительности. Приемлемый уровень – 36 дБ при работе. Такими значениями могут похвастаться системы, работающие от электродвигателя, установленного в звукоизолированном пластиковом коробе.

Как установить вытяжку в шкаф

Чтобы установка вытяжки над газовой плитой доставляла хозяину минимум хлопот, следует учесть несколько важных моментов. Учитываются индивидуальные особенности конкретной модели кухонного устройства, тип фильтров, расположение вентиляционной шахты и т.п.

Монтаж хлопушки (антивозвратного механизма)

Остановимся подробнее на особенностях установки воздушной хлопушки. В первую очередь стоит поставить алюминиевое или оцинкованное изделие. Сейчас в продаже представлен широкий ассортимент таких решений. Монтируется он непосредственно перед вентиляционной шахтой.

Для обеспечения максимального удобства вытяжку над газовой плитой в частном доме лучше установить в шкафу, расположенном над основанием варочной поверхности. Монтаж корпуса в кухонный гарнитур не вызывает никаких сложностей. Затем отверстия и щели заполняются монтажной пеной, благодаря чему аппарат фиксируется очень надёжно. За счёт этого нивелируется резонирование бытового прибора при его работе.

Хлопушку не рекомендуется устанавливать сразу же. Вначале следует поместить вытяжное устройство и обозначить места, где будут находиться отверстия. Для удобства шкаф предварительно снимают, а внутри проделываются необходимые вырезы и формы.

Резка внутри кухонного гарнитура упроститься, если диаметр отверстия обозначить несколькими сквозными дырками (по кругу). После этого вставляется лобзик и с его помощью проделывается отверстие. Они должны быть в каждой полке, если таковые присутствуют в шкафу. Это упростит монтаж воздуховода.

Установка воздуховода

Монтаж воздуховода проводят в такой последовательности:


При установке необходимо свести к минимуму количество изгибов гофры или пластиковой трубы. Это позволит обеспечить хорошую тягу, поскольку повороты снижают мощность в среднем на 10% в каждом колене.

Как установить вытяжку: последовательность стандартной установки

Хозяева интересуются: как правильно установить вытяжку над газовой плитой в тех случаях, когда невозможно разместить прибор над варочной поверхностью в кухонном гарнитуре? Очевидно, что давно не всегда практично размещать агрегат в конструкции мебели, поскольку под воздействием влажности эти аксессуары портятся, теряют первоначальный эстетичный вид.

Практически все современные настенные шкафы узкие, что исключает возможность размещения в них широких аппаратов. Рекомендуемая высота вытяжки над газовой плитой – 650-750 мм.

Монтаж выполняется в несколько этапов :

  1. При помощи металлических уголков формируется прямоугольная конструкция. Такая рама используется для поддержки корпуса вытяжного устройства.
  2. Саморезы-шпильки как нельзя лучше подходят в качестве фиксаторов для закрепления на стене.
  3. Вытяжка подключается к электросети.

Газовщики акцентируют внимание на необходимости заземления вентиляторов, чтобы остаточное напряжение отводилось во внешнее пространство. Расстояние от газовой плиты до вытяжки указывается в паспортных данных к каждой модели агрегата.

Важные моменты

Специалисты выделяют несколько важных аспектов, заслуживающих внимания на этапе установки прибора.

  1. Фильтры чистят или заменяют каждые 2-3 месяца (учитывая интенсивность эксплуатации). Большое количество жира и остаточных веществ могут привести к возгоранию конструкции.
  2. Высота установки вытяжки над газовой плитой – 65-75 см. Если установить прибор слишком низко, то он не справится с нагрузкой и повышенной температурой, что чревато выходом агрегата из строя.
  3. «Золотое» правило подбора вытяжных устройств – какая плита, такая должна быть и вытяжка.
  4. Кухонный прибор подключают к независимой от основной части дома электросети.

При монтаже соблюдают технику безопасности. Профилактическая чистка вытяжки от гари проводится 1 раз в 2 квартала, при средних нагрузках. Зная, на какой высоте лучше монтировать устройство, можно сэкономить небольшую сумму на услугах специалистов.

Приготовление пищи на кухне требует постоянной циркуляции воздуха. Для устранения запахов предназначены кухонные вытяжки с подключением к вентиляции.

Вытяжка на кухне является необходимостью в современном мире

Установку кухонной вытяжки можно произвести собственными силами. Перед этим нужно выбрать подходящий вариант с определенной мощностью. Вытяжка устраняет опасные продукты сгорания и защищает поверхность мебели и стены от копоти и жировых отложений.

Чтобы самостоятельно выполнить подключение вытяжки на кухне стоит ознакомиться с нюансами установочного процесса.

Изделия различаются по составу, функциональности и по форме. Перед установкой стоит ознакомиться с преимуществами предлагаемых вариантов.

Какой тип вытяжки выбрать?

Работа вытяжной конструкции зависит от внутреннего устройства. К стандартным приборы. Механизм изделия способствует выводу грязного воздуха через канал вентиляции.

Рециркуляционные устройства чистят воздух от вредных веществ с помощью фильтрационных систем и возвращают его обратно.

Комбинированные конструкции работают одновременно на вытяжку и фильтрацию.

Чтобы агрегат работал исправно необходимо чистить фильтры каждые полгода.

Комбинированная модель очень нравится домохозяйкам

Выделяются следующие виды изделий:

  1. Навесная конструкция крепится под шкафчиками. Она требуется для рециркуляции воздуха. Выполняя монтаж, нужно следить, чтобы устройство воздухоотвода не направляло воздух на поверхность мебели.
  2. Встраиваемая вытяжка или интегрируемая характеризуется практичностью. Подобные конструкции продаются уже встроенными в мебель. Приборы обладают функциями воздухоотвода и рециркуляции.
  3. Изделия настольного типа убирают загрязненный воздух. Маленькое расстояние вытяжки способствует эффективности данного процесса.
  4. Крепление вытяжки каминного типа выполняется над плитой. Подобные устройства отличаются большими размерами и функциональностью.
  5. Изделия островного типа монтируются к потолку и располагаются над печными конструкциями, которые находятся в центре помещения. Предназначены для эффективного воздухоотведения.

Установить вытяжку над газовой плитой можно на расстоянии 800 мм, а над другими варочными поверхностями на расстоянии в 700 мм.

Размер устройства зависит от конструкции плиты или печи. Для небольшой электрической плиты не требуется .

Размеры раструба вытяжного устройства соответствуют плите.

Вытяжка для кухни состоит из следующих элементов:

  • двигатель считается главным элементом вытяжки, герметичность обмотки способствует уменьшению шумов;
  • для забора грязного воздуха применяется крыльчатка двигателя;
  • фильтр из нескольких слоев применяется для жировых частиц и требует частой чистки;
  • элементы помещаются в стальной корпус.

Вытяжка не должна быть меньше площади варочной поверхности плиты

Правильный монтаж конструкции

Самая простая схема сделать вытяжку на кухне – это повесить ее над плитой между шкафами.

При монтаже нужно учитывать доступ к розетке и к отверстию на выход. Потребуется замаскировать .

Перед установкой стоит рассмотреть варианты. Корпус устройства можно спрятать в шкафу, за специальной панелью или в специальном коробе.

Подбор инструментов

Проводятся предварительные расчеты, так как может возникнуть разница диаметров гофра и воздухоотвода. Данные конструкции монтируются плотно, чтобы не создать шум и вибрацию. Крепление гофры к стене также плотно монтируется.

Для установки конструкции потребуются дополнительные комплекты инструментов и специальные материалы. Их готовят заранее:

  • детали крепежа, саморезы и дюбеля;
  • дрель с разными насадками;
  • отвертка, ножницы и молоток;
  • отвес или уровень;
  • гофр для вентиляции;
  • сетка и решетка для выходящего отверстия;
  • скотч и электролобзик;
  • герметик и монтажная пена.

Инструменты для монтажа есть практически в каждм доме

Установочный процесс

Вытяжка кухонная наклонная требует особого внимания. При ее монтаже нужно хорошо изучить инструкцию.

Перед установочными работами рассчитывается высота вытяжки над электрической плитой. Основные этапы установки это:

  • крепление изделия к стене;
  • подключение конструкции к размещение фильтрационного устройства;
  • производится электроподключение.

Монтаж состоит из следующей последовательности действий:

  1. Устройство проверяется на возможные дефекты. Уделяется внимание подсветке и функционированию фильтров и клапанов.
  2. Выполняются замеры для крепежа конструкции. При этом используется уровень. Наносится разметка под дюбеля.
  3. Перед сверлением электропитание в кухонной зоне отключается.
  4. Воздухоотвод выполняется из алюминиевого гофра. Устройство разрезается ножницами до нужной формы и монтируется.
  5. Делается заслонка – короб для клапана. Для этого применяется тонкий лист металла. Изделие крепится с помощью монтажной пены в вентиляционное отверстие.
  6. Создается купол устройства. Он крепится на кронштейнах или располагается в навесном шкафу. Отверстия прорезаются лобзиком.
  7. Производятся отверстия, куда крепятся дюбеля для опор. Повесить вытяжку над газовой плитой следует в горизонтальном положении.
  8. Гофр с помощью хомутов монтируется к вытяжке. Стыки обрабатываются монтажной пеной и герметиком.
  9. клапаном. Размещается специальная сетка. Чтобы подключить вытяжку к вентиляции требуется проверить герметичность всех соединений.
  10. Устройство подключается к розетке и выполняется пробный запуск.

При установке вентиляционной конструкции рекомендуется снизить количество изгибов трубы. На каждом повороте мощность уменьшается на 10 %.

Изгиб воздуховода должен быть с минимальным количеством колен

Самостоятельные работы должны выполняться с учетом техники безопасности. Следующие рекомендации помогут оптимизировать процесс монтажа:

  1. Трубы могут изгибаться под прямым углом.
  2. Не стоит сужать выходную часть соединительной конструкции, так как это приведет к шуму при работе.
  3. Допустимая высота устройства над плитой не менее 650 мм.
  4. Необходимо производить регулярную замену фильтров и их чистку.
  5. Если используются нержавеющие материалы, то при чистке не используются агрессивные средства.
  6. Дополнительная установка обратного клапана защитит от возврата загрязненного воздуха в комнату.

Зачем требуется регулярное обслуживание вытяжки?

После установки вытяжной конструкции требуется регулярное обслуживание изделия. Жироулавливающий фильтр необходимо мыть один раз в пару месяцев. Угольный фильтр придется менять раз в полгода.

Уменьшает эксплуатационные свойства вытяжки горящая газовая плита без посуды. При этом возникают частые поломки конструкции.

Если устройство не включается, то следует проверить механизм освещения для контроля цепи питания. Если он исправен, то поломка в моторе или системе управления.

Когда мотор работает на одной скорости, то причины поломки нужно искать в управляющем механизме.

Стоит продумать безопасность устройства.

  1. Если длина сетевого шнура короткая, то рядом с куполом устанавливается розетка . Нельзя наращивать шнур и использовать для соединений изоленту.
  2. Если не получается установить дополнительную розетку, то применяется отвод удлинителя через тройник. Как вариант – выполняется отдельная линия от щитка. Эту работу должен делать специалист.
  3. Так как вытяжка – это электрический прибор, то необходимо выполнить заземление.

ПОСМОТРЕТЬ ВИДЕО

Чтобы правильно выполнить установку вытяжки нужно соблюдать технику безопасности и подобрать специальный инструмент. Качественное обслуживание после монтажа продлит жизнь конструкции.

Самостоятельная установка газового оборудования в частном доме или квартире запрещена, однако на вытяжку требования не распространяются. Энергозависимые приборы можно монтировать своими руками, пользуясь руководством производителя.

Мы расскажем, как установить вытяжку над газовой плитой в соответствии с требованиями санитарно-гигиенических и строительных нормативов. Предлагаем простые инструкции, обеспечивающие прочность крепления и отличный функционал с максимальной отдачей. В представленной нами статье рассмотрены наиболее популярные варианты.

Для начала вспомним, для чего необходима вытяжка и как она работает. Назначение любой модели вытяжного оборудования, предназначенного для установки над плитой, — это очистка воздуха от продуктов горения и запаха, который распространяется по всей квартире во время приготовления пищи.

Как известно, при горении природный газ образует немало вредных для здоровья человеческого организма веществ, среди которых большое количество азота, углекислый газ, окись углерода, различные примеси.

Чем быстрее ненужные элементы будут выведены наружу, тем чище и безопаснее будет воздушная среда. В небольшом помещении с малым процентным содержанием кислорода в воздухе человек начинает быстро уставать и чувствовать недомогание.

Электрические вытяжки давно стали незаменимым атрибутом кухонных помещений. Их устанавливают непосредственно над газовой или электрической плитой, некоторые модели оборудуют воздуховодом для вывода продуктов горения наружу

Очистка воздуха происходит двумя способами. Одни модели просто удаляют его из помещения, другие пропускают сквозь очищающие фильтры. Следует понимать, что вытяжка не может производить полноценное вентилирование кухни.

Чтобы воздух стал по-настоящему свежим и здоровым, необходимо наладить и приточную вентиляцию. Простейший вариант доступа воздуха – регулярное проветривание путем открывания окон и форточек.

Сравнительный обзор моделей

Модификации, которые представлены в большом количестве на современном рынке, отличаются типом очистки воздуха, конструкцией и способом установки. При выборе не стоит зацикливаться только на дизайне устройства. Необходимо учесть все нюансы и рассмотреть возможность монтажа оборудования в конкретном случае.

По большому счету, все модификации вытяжек можно разделить на три большие категории:

  • проточные;
  • рециркуляционные;
  • комбинированные.

Первый тип предназначен для транспортировки продуктов горения в вентиляционный канал здания посредством воздуховода. Следовательно, кроме крепления корпуса вытяжки над газовой плитой, потребуется монтаж каналов для выхода воздуха в вентиляционное отверстие.

Чтобы пластиковые или гофрированные каналы не портили дизайн интерьера, их прячут за подвесными конструкциями, фальш-стенами или размещают в верхних кухонных шкафах – антресолях

Рециркуляционные модели не оснащены воздуховодами, поэтому занимают меньше пространства и устанавливаются гораздо быстрее. Они очищают воздушные массы, пропуская их через жировые и угольные фильтры. По сути, гоняют воздух по кругу, освобождая его от паров, жира и вредных частиц, но не освежая.

Рециркуляционные модели имеют некоторые преимущества: они компактны и легки в монтаже. Пользуясь инструкцией производителя, установить и подключить такую вытяжку может даже новичок с отсутствием опыта подобных работ

Однако огромный сегмент рынка заняли универсальные модели, которые могут функционировать в обоих режимах: проточном и рециркуляционном. Очистка через фильтры может проводиться временно, пока происходит ремонт отводящих магистралей.

А если нет возможности установить воздухоотводные каналы, тогда фильтрация является единственно возможным способом улучшить микроклимат на кухне.

По способу установки вытяжное кухонное оборудование делится на автономное и встроенное. Первое монтируют отдельно, на стену или потолок, а второе встраивают в кухонные шкафы или другие подвесные конструкции.

Если вы выбрали встраиваемую модель, то при заказе кухонного гарнитура исполнителям необходимо предоставить размеры технического устройства для точной подгонки мебельного элемента

По конструкции и, соответственно, внешнему виду вытяжки делят на несколько видов, при этом у разных производителей они могут иметь отличающиеся названия. Наиболее популярными являются так называемые встроенные слайдеры, одна часть которых подвижна, купольные и наклонные модели.

В связи с популярностью «островного» кухонного интерьера стали востребованными и потолочные модели для рабочих зон, установленных в центре кухни.

Галерея изображений

Благодаря особой конструкции и красивому оформлению наклонной панели, вытяжки эффективно работают и являются современным техническим декором кухни

Купольные модели обладают превосходными техническими характеристиками, однако занимают много места при установке. По этой причине не подходят для малогабаритного жилья

Особенность моделей с подвижным элементом в том, что их включение производится при выдвижении горизонтально расположенной панели на себя

Островные втяжки часто отличаются необычным дизайном. Их закрепляют к потолку специальными кронштейнами, при этом корпус может крепиться напрямую или на тросиках

Элегантная и стильная наклонная модель

Традиционный вариант – купольная вытяжка

Встроенный в кухонный шкафчик слайдер

Мощное потолочное оборудование для «острова»

Установка вытяжки производится в зависимости от конструкции и функций модели. Чтобы понять особенности монтажа, можно еще перед покупкой попросить у консультанта инструкцию по установке.

Возможно, там обозначены какие-то нюансы, препятствующие монтажу именно этого изделия на вашей кухне. Предположим, потолочная конструкция не выдержит веса оборудования или в шкафах не предусмотрены отверстия для прохода воздуховода.

Требования к монтажу бытовых устройств

Несколько слов о нормах монтажа оборудования в помещениях с газовыми плитами. По закону, сама плита, работающая от подачи газа, может быть установлена в помещениях, высота которых не менее 2,2 м. Это стоит знать тем, кто собирается возводить объемные подвесные конструкции для маскировки воздуховодов или вентиляционных каналов.

Правила касаются установки вытяжки над газовой плитой. По нормам, минимальное расстояние от поверхности плиты до панели устройства – 75 см. Это на 10 см больше, чем стандарт для электроплиты

Документация, регламентирующая монтаж или выбор, находится в открытом доступе. Материалы общего характера о значении принудительной вентиляции можно найти в СНиП 2.04.05-91, подробнее об объемах выводимого воздуха – в СНиП 2.08.01-89, а о производительности и остальных нюансах техники – в ГОСТ 26813-99.

Строгих правил, касающихся вариантов монтажа вентиляционных воздуховодов , нет, поэтому их можно располагать снаружи или внутри кухонных шкафов, за перегородками и над подвесными конструкциями.

Где именно лучше фиксировать купленную вытяжку и какие условия для этого необходимы, узнаете из , материал которой полностью посвящен этому вопросу.

Особенности монтажа кухонных вытяжек

Последовательность и нюансы монтажа зависят от конструкционных особенностей оборудования. Например, порядок крепления и автономного принципиально отличаются. Поэтому рассмотрим, как происходит профессиональный монтаж трех различных модификаций.

Как установить наклонную модель?

Средний ценовой сегмент наиболее популярен. Именно к нему относится наклонная вытяжка «Кварц», которую можно установить самостоятельно. Она работает в режиме периметрального всасывания, поэтому ставится в четко фиксированное положение и подвижных элементов не имеет.

Галерея изображений

Отмеряем от поверхности плиты 75 см, делаем отметку на стене. Иногда производители указывают меньшее расстояние (например, 65-70 см). Лучше придерживаться общепринятых норм

С помощью уровня проводим две линии, на которые необходимо ориентироваться при установке вытяжки: горизонтальную, обозначающую нижнюю границу, и вертикальную для отметки оси

Многие производители комплектуют свое оборудование монтажными шаблонами, которые помогают правильно вырезать отверстия или определить место фиксации крепежа

Дрелью высверливаем четыре отверстия глубиной 5 см и диаметром 1 см. Сверла необходимо выбирать, учитывая материал стены: керамическая плитка, бетон, кирпич

Убираем шаблон, вставляем в отверстия пластиковые дюбеля из крепежного комплекта, затем вкручиваем два верхних самореза. Оставляем небольшой зазор под шляпками (2-3 мм) для подвешивания вытяжки

Предварительно сняв алюминиевые антижировые фильтры, подвешиваем вытяжку на два верхних самореза. Для этого находим внутри корпуса специальные отверстия типа «замочная скважина»

Нижние саморезы закручиваем сразу, если не предусмотрен монтаж фальш-трубы. Если вытяжка будет функционировать в поточном режиме, сначала устанавливаем воздуховоды и короба

Когда все дополнительные элементы установлены, а крепежи подтянуты, вставляем в пазы антижировой фильтр. На этом монтаж считается законченным

Шаг 1 – измерение расстояния от плиты до вытяжки

Шаг 2 – разметка осевой линии монтажа

Шаг 3 – закрепление на стене шаблона скотчем

Шаг 4 – высверливание отверстий для крепежа

Шаг 5 – вкручивание верхних саморезов в дюбеля

Шаг 6 – монтаж корпуса вытяжки на стену

Шаг 7 – закручивание пары нижних саморезов

Шаг 8 – установка на место алюминиевого фильтра

После установки нужно подключить устройство к электропитанию и протестировать его работу, проверив функционирование в различных режимах и на всевозможных скоростях.

Иногда из-за неправильной установки фальшь-труб или воздуховодов появляется громкий гул. В этом случае необходимо найти причину шума и постараться избавиться от нее.

Порядок монтажа встроенного модуля

Встраиваемые в навесные шкафы модели очень популярны благодаря компактности и умеренной цене. Если заранее позаботиться о правильной конструкции и размерах специального шкафа-основы, то сам процесс монтажа корпуса займет не более 20 минут. При установке проточных приборов еще некоторое время потребуется, чтобы провести воздуховод.

Не забываем, что основным документом является руководство по установке встраиваемой вытяжки , составленное производителем. Перед началом работ открываем инструкцию и проверяем по списку наличие деталей и крепежных элементов. Если все в порядке, проверяем целостность элементов и приступаем к монтажу.

Галерея изображений

Новую модель необходимо извлечь из коробки, затем проверить комплектацию, снять фильтрующие панели, подготовить трафареты и крепежные элементы

В комплекте находятся трафареты или шаблоны, благодаря которым проделывать отверстия в шкафах или стенах гораздо легче. Прикладываем трафарет на нужное место и приклеиваем скотчем

Дрелью с тонким сверлом высверливаем отверстия, чтобы закрепить направляющие для монтажа корпуса. Необходимо сделать по 2 отверстия с каждой стороны

Металлические направляющие находятся в комплекте для сборки. Прикладываем их к местам установки и закрепляем саморезами с помощью шуруповерта

С верхней стороны корпус вытяжки защищен тонкой панелью, ее необходимо удалить. Для этого выкручиваем несколько фиксирующих саморезов

Берем корпус вытяжки, находим установочные элементы и аккуратно вставляем их в направляющие. В результате прибор должен оказаться внутри настенного шкафчика

Для крепления вытяжки к направляющим находим саморезы с защитными шайбами. Берем шуруповерт и закручиваем саморезы в крепежные отверстия

Устанавливаем на место снятую верхнюю панель, снимаем защитную пленку с деталей. Когда все работы с вытяжкой закончены, монтируем шкаф над газовой плитой

Шаг 1 – подготовка вытяжки к монтажу

Шаг 2 – размещение трафарета на боковой стенке шкафчика

Шаг 3 – высверливание отверстий под крепежи

Шаг 4 – установка боковых направляющих

Шаг 5 – снятие верхней обшивки с вытяжки

Шаг 6 – монтаж вытяжки в навесной шкаф

Шаг 7 – закрепление корпуса на направляющих

Шаг 8 – монтаж навесного шкафчика на стену

Если планируется установить пластиковый воздуховод , до монтажа вытяжки в шкаф с ее верхней стороны необходимо закрепить переходник. Это пластиковая универсальная деталь, состоящая из фрагментов разного диаметра.

Нынешняя кухонная область дома утопает в предметах бытового характера, цивилизованный человек не выживет, лишившись холодильника, газовой, электрической плиты, микроволновой печи, прочих обязательных атрибутов жизни. Статья посвящена проблемам работы по монтажу необходимого «колпака» над плитой, поскольку в момент приготовления пищи кастрюля выделяет пар, сгорающий газ – дым. Требуется умение установить покупку. Сегодня компании выпускают разнообразные системы подобного характера, материал освещает главные моменты, объясняет, как проходит установка вытяжки над газовой плитой.

Отсутствие указанного кухонного агрегата приводит к повышенному содержанию пара, дыма, постепенному разрушению облицовочного материала. Если на стенах помещения дорогие обои, вагонка, постепенно подобные отделки способны крайне быстро расслоиться, повредив фасад. Человеку, пожелавшему сделать процедуру готовки удобной, рекомендуем приобрести надежный агрегат, устраняющий дым, пар.

Классификация вытяжек

Сегодня выложено немало различного рода установок. Люди считают: процесс монтажа необходимого товара крайне легок. Заверяем: в корне неверное суждение. Качественно выполненная работа, от которой зависит окружающее состояние кухни (противостояние выбросу нежелательных продуктов готовке), требует многочисленного времени, выполняется установка мастером.

Желаете получить на кухню агрегат, разберитесь сперва, какие виды товаров производителями выставлены на продажу. Сегодня вытяжка над газовой плитой бывает:

  • каминная;
  • встраиваемая;
  • фильтрующая;
  • телескопическая.

Знайте, выпускают островные, угловые, варио-вытяжки. Выпуск заявленных моделей производится исключительно в стилях под названием «Modern», «Hi-Tech», «Country». Агрегаты с претензиями оснащаются в большинстве фильтрующими элементами, противостоящими неприятным парам.

Затронем тему видов фильтров. Промышленная индустрия заявленной области рынка техники продолжает развиваться ежедневно, текущие предложения «над плитой» располагают:

  1. Металлическими фильтрами. Заявленные виды конструкций могут называться по-другому: жироулавливатели. Ставить необходимо в случае, если кухня оборудована вентиляционной шахтой, поскольку в ином случае установка невыполнима.
  2. Угольными фильтрами. Когда потребитель стал обладателем качественной современной вытяжки для удаления неприятных паров на кухне. Угольные фильтры «работают», когда вытяжка проводит рециркуляцию воздуха.

Меры предостережения в эксплуатации

Сегодня высота вытяжки газовой плиты не слишком низкая, невысокая. Характеристики установки порекомендовать нерационально, конечные варианты определены особенностями конструкции. Небольшая кухня может «стать обладательницей» относительно габаритной плиты, установка вытяжки будет производиться при низких потолках. Портал «ВашТехник» советует не делать расстояние вытяжки над газовой плитой высотой менее 65 сантиметров. Подробнее читайте инструкцию прибора.

Пренебрежение индикаторами загрязненности отдельных составляющих вытяжки повлечет скорый выход из строя помощника. Скопленный фильтрами жир редко, но воспламенится. Придется часто промывать фильтры, избегая проблемы.

Устанавливаем агрегат на кухне: подготовительные мероприятия

Плавно подошли к непосредственному рассмотрению этапов монтажа. Разобрались, какую модель купить на кухню, успел приобрести, читаем инструкцию.

Заметим, вытяжка для газовой плиты – незаменимый продукт.

  1. Портал не уже варочной поверхности.
  2. Установка выполняется симметрично столу плиты. Сместите каркас на пару сантиметров, работа по устранению дыма будет выполняться опционально.
  3. Высота установки вытяжки над плитой. Минимальный порог монтажа агрегата, лишенного инструкции – 65 сантиметров.

Позаботьтесь оснастить конструкцию шнуром подачи электроэнергии. Произведите розетки для подключения вытяжки. Потрудитесь обустроить заземление, иначе возникает шанс получить удар током.

Купите воздуховод, продумайте маршрут следования трассы. Выработайте схему настенного монтажа, достаньте вспомогательные детали (бруски, кронштейны). Оптимальным материалом для прокладки воздуховода считаем ПВХ. Канал большого радиуса, гладкая поверхность, воздух выходит легко. Сегменты соединяются переходниками, щели заделывают герметиком. Установить вытяжку над газовой плитой необходимо в соответствии с правилами и стандартами безопасной работы.

Ставим аппарат: конечные действия

Непосредственный монтаж выполняется посредством установки вытяжки. Делается через хорошо закрепленный узел. Некоторые потребители привыкли закреплять агрегат на стене, в вытяжном шкафу. Современные конструкции принято крепить на 2 шурупа. На крепежной установке необходимо выполнить разметку симметрии, выполнить дрелью отверстия, установить необходимые опоры. После – зафиксировать аппарат на стене (в шкафу).

Портал рекомендует выполнять необходимые процедуры при наличии уровня, человек сможет добиться максимального качества. Примечательно, отдельные покупатели иногда выполняют картонные шаблоны, исключающие ошибку при непосредственной установке системы.

После описанных действий человек получает надежно закрепленный аппарат, удаляющий неприятные испарения. Читайте внимательно рекомендации. Сможете решать проблемы быстро.

Выводы

Постепенно подходим к концу повествования, посвященного описанию общих моментов выбора, монтажа необходимого агрегата.

  1. Уделите внимание проверенным фирмам при покупке. Многочисленные отзывы можете прочитать на страничках порталов интернета. Оценивайте информацию критически.
  2. Отбросьте спешку, проводя монтаж. Лучше окончить работу позже, сделав качественной.
  3. Избегайте оставлять расстояние меж плитой и вытяжкой менее 65 сантиметров. Риск чрезмерного нагревания системы, равен несоразмерно высокому монтажу, лишающему проделанные операции смысла.
  4. При непосредственном монтаже соблюдайте технику безопасности, просите близких людей страховать, будет проводиться работа с дрелью. Внимательно смотрите, как выполняется работа, соблюдайте элементарные меры предосторожности.

Высота установки вытяжки прописана инструкцией. Параметр определяют конструкция прибора, род варочной панели. Над газовыми плитами портал располагается выше, КПД конфорки много ниже 50%. Значительная часть энергии подогревает жировые, угольные фильтры. Портал «ВашТехник» желает заинтересованным посетителям безопасной, качественной работы по монтажу необходимого агрегата над кухонной плитой.

Расстояние от газовой плиты до вытяжки – это важный фактор, от которого зависит эффективность работы оборудования и чистота воздуха на кухне. Давайте рассмотрим, от чего зависит этот параметр и как на него влияют характеристики устройства.

Особенности вытяжного оборудования для кухни

Прежде чем понять, на какой высоте вешать вытяжку, нужно изучить конструктивные особенности и принцип работы устройства. По своей сути, кухонная вытяжка – это конструкция, которая предназначена для принудительного забора продуктов горения газа и других вредных примесей. Устройство состоит из корпуса, воздухозаборника, деталей электрической вентиляции и комплекта фильтров.

По своему принципу работы вытяжки делятся на 2 типа: проточные и циркуляционные. Действие оборудования первого типа основывается на выводе грязного воздуха в вентиляционные трубы жилого дома. В таком случае удается достичь практически полной очистки воздуха, однако подобная система требует регулярного притока чистых воздушных масс снаружи.

Второй тип не вытягивает из кухни воздух, а фильтрует его через набор встроенных в систему фильтров. К основным преимуществам этого оборудования относится отсутствие лишних магистралей. Среди минусов отмечаются большие затраты времени на качественную очистку.

Какие вытяжки бывают по методу установки?

Все имеющиеся на рынке вытяжки поддаются определенной классификации. Она зависит от способа монтажа оборудования. Так, устройства для очистки воздуха на кухне делятся на:

  • подвесные;
  • встраиваемые;
  • настенные;
  • угловые;
  • островные.

Системы первого типа имеют плоскую форму и крепятся под полкой навесного кухонного шкафчика, расположенного над плитой. Второй тип – это вытяжки, конструкция которых вмонтирована в купол или шкаф над плитой. Настенное оборудование устанавливается на стену над плитой. Оборудование углового типа используется для установки в углу кухни. Такие системы особенно удобны, если плита расположена ближе к концу стены. Последний тип оборудования очень актуален для кухонь больших размеров, где вытяжка должна устанавливаться в центре.

В зависимости от формы воздухозаборника выделяются четыре основных вида вытяжек: вертикальные, горизонтальные, плоские и куполообразные. Плоские системы имеют нижнюю поверхность, напоминающую жалюзи в виде прямоугольников. Иногда по сторонам поверхности расположены невысокие бортики. Они устанавливаются над плитой в горизонтальном положении. Ширина моделей такого оборудования может составлять 50 и 70 см. Вертикальные системы снабжаются нижней поверхностью, расположенной под наклоном. В верхней части установлен направляющий козырек.

Купольные системы считаются наиболее популярными. По форме они напоминают шатер, ширина которого может составлять от 50 до 120 см. Высота самого купола в большинстве случаев составляет 30–50 см.

Какие параметры учитывать при установке?

Основной фактор при монтаже системы – это высота вытяжки над газовой плитой. Прежде чем повесить оборудование, нужно определиться с расстоянием, на котором оно будет установлено. В большинстве случаев высота установки вытяжки указывается компанией-производителем в инструкции по эксплуатации. Однако если эта рекомендация отсутствует, то определить расстояние можно только учитывая определенные условия.

Первое из них – это безопасность. Она обуславливает минимально допустимую дистанцию между открытым огнем и нижней пластиковой панелью вытяжки, при котором оборудование не воспламенится. Минимальным показателем при этом станет высота в 60–70 см.

Второй фактор определяется удобством при приготовлении пищи. Хозяйка, которая проводит на кухне много времени и пользуется бытовыми приборами, должна самостоятельно определить оптимальное положение вытяжного устройства с учетом удобного размещения на плите высоких кастрюль.

Третий фактор – это способность системы втянуть загрязненный воздух из самых труднодоступных мест на плите.

Исходя из всех этих условий, можно сделать вывод, что оптимальной считается расстояние в 70 см. Этот результат может меняться в зависимости от роста и габаритов человека, который проводит у плиты больше всего времени.

Как на высоту влияют параметры оборудования

На расчет дистанции между плитой и вытяжкой влияет площадь воздухозаборника, тип его расположения и мощность оборудования. Системы малой мощности нужно подвешивать на высоту не менее 75 см. Более мощные устройства, способные перерабатывать более 550 куб м./час позволяют увеличить расстояние.

Еще одним важным параметром считаются размеры системы. Ее ширина не должна быть меньше самой плиты. В таком случае она не сможет полностью охватить поверхность, которая загрязняет воздух. Средняя ширина плиты находится в пределах 50–60 см. Следовательно, вытяжки с размерами 65–70 см нельзя устанавливать слишком высоко над такими плитами. Подвесить выше можно только систему шириной не менее 80 см.

Также на высоту над плитой влияет положение воздухозаборника. Если он размещен под наклоном, то систему нужно установить так, чтобы ее нижняя поверхность располагалась на расстоянии 60 см от плиты.

При монтаже оборудования обращайте внимание на то, что материалы, из которых оно изготовлено, практически не способны воспламениться. Загореться могут только пятна жиров и других веществ, скопившихся на поверхности.

Как установить вытяжку? — Кондиционеры Gree

В современных домах и квартирах наличие эффектной вытяжки над варочной поверхностью уже давно стало привычным. И, это не случайно: ведь помимо чисто дизайнерской функции, вытяжка выполняет ещё и роль «чистильщицы». Установка современной кухонной вытяжки  дарит  возможность дышать воздухом, лишённым терпкого привкуса борща, котлет, жареной картошки и прочих  блюд. На вопрос: «Можно ли обойтись без вытяжки?», мы ответим просьбой представить себе небольшую квартиру – студию, в которой кухонная зона и жилая комната объединены. Если в такой студии не установить вытяжку, то несложно догадаться, каким гастрономическим воздухом будет пропитано всё вокруг. Не говоря уже о соседях, которые всегда будут осведомлены о том, что Вы готовите на завтрак, обед и ужин. Чтобы избежать этого, мы подробно расскажем,  как и каким образом можно установить вытяжку на кухне исключительно своими руками.

Факторы, которые влияют на размещение вытяжки

При определении оптимального расстояния от поверхности плиты необходимо учитывать следующие факторы, которые влияют на размещение вытяжки:

  • рост самого высокого человека в доме;
  • высота потолка в кухне;
  • размер плиты;
  • тип плиты;
  • тип и производительность вытяжки;
  • особенности планировки помещения.

Кроме того, определяя месторасположение, нужно учитывать нормативные требования, которые предъявляют к электрическому оборудованию и системам принудительной вентиляции.

Рост человека

Возможно, можно усомниться, при чем здесь рост человека, если вытяжки обеспечивают отведение запахов, которые появляются при приготовлении пищи. Соответственно, такое оборудование нужно устанавливать на той высоте, которая обеспечит эффективную работу устройства. Однако не менее важно учитывать удобство эксплуатации вытяжки. То есть конструкцию нужно монтировать так, чтобы человек, который регулярно готовит на плите, не испытывал дискомфорта (не бился головой о корпус).

Высота кухни

Высота потолка на кухне не играет определяющей роли при выборе места установки оборудования. В данном случае необходимо учитывать рекомендации производителя. Единственное исключение — монтаж на кухне с низким потолком. В подобных ситуациях рекомендуют приобретать вытяжки, которые можно монтировать низко над плитой.

Размеры и тип варочной поверхности

Размер варочной поверхности также не играет определяющей роли. Этот параметр влияет на выбор оборудования, обеспечивающего принудительную вентиляцию. Однако от типа варочной панели зависит место, куда можно монтировать вытяжку.

Газовая плита

При выборе места монтажа газовой плиты рекомендуют учитывать следующие факторы:

  • мощность прибора;
  • удобство при приготовлении пищи;
  • риск возгорания.

Каждый производитель дает собственные рекомендации по поводу выбора места установки. Компания Bosh, с целью повышения производительности собственных приборов, настаивает на необходимости монтажа на уровне 55 сантиметров, тогда как российский производитель Сатурн советует размещать на высоте в 75 сантиметров.

Электрическая плита

Высота установки вытяжки над электрической плитой зависит от типа конструкции системы вентиляции. Горизонтальные модели рекомендуют монтировать на расстоянии в 65 сантиметров, вертикальные — 40-55 сантиметров. При этом в обоих случаях необходимо учитывать как общие рекомендации производителя, так и рост человека.

Особенности планировки

Оптимально, если оборудование устанавливается в непосредственной близости от розеток и вентиляционной шахты, но оба фактора не играют ключевой роли, как и другие особенности планировки кухни. Важно лишь организовать отвод воздуха от оборудования до вентиляционной шахты, для чего прокладывают специальные короба.

Вид и мощность вытяжки

Наклонные модели вытяжек устанавливаются ближе к плите, чем горизонтальные; высота монтажа также определяется в зависимости от мощности прибора. Чем эффективнее устройство всасывает воздух, тем больше может быть расстояние от варочной панели до вытяжки.

Монтаж вытяжки в зависимости от типа

Порядок монтажа вытяжных устройств может меняться в зависимости от типа выбранной модели вытяжек.

Рециркуляционная вытяжка

Рециркуляционные вытяжки не выводят воздух из кухни. Устройства данного типа, за счет угольного фильтра, удаляют сторонние запахи. Воздух, проходя через рециркуляционную вытяжку, поступает обратно в кухню. Удобство эксплуатации подобных устройств заключается в том, что в ходе монтажа нет необходимости подводить короб от оборудования к вентиляционной шахте. Основной недостаток рециркуляционных моделей заключается в том, что угольные фильтры требуют регулярной замены.

Проточная вытяжка

Проточные модели вытяжек удаляют с кухни копоть и маслянистые испарения. Данные устройства требуют подведения короба к вентиляционной шахте. Проточные модели также комплектуются фильтром. Последний предотвращает проникновение жира в вентиляционную шахту. Чтобы проточная вытяжка работала эффективно, размеры устройства должны совпадать с габаритами варочной панели.

Комбинированная вытяжка

Комбинированные модели вытяжек объединяют в себе особенности двух предыдущих. За счет встроенного вентилятора такие вытяжки способны отводить большие массы воздуха. Из-за этого оборудование необходимо соединять с вентиляционной шахтой. А угольный фильтр позволяет включать режим рециркуляции воздуха.

Монтаж вытяжки в зависимости от вида

Вид вытяжки играет определяющее значение при выборе места и способа монтажа подобных устройств.

Монтаж вытяжки по форме

Перед выполнением монтажа, нужно понимать, что вытяжки бывают следующих форм:

  • встраиваемая;
  • островная;
  • подвесная;
  • выдвижная.

Благодаря такому многообразию форм можно подобрать вытяжку, которая будет соответствовать особенностям конкретной планировки кухни.

Монтаж встраиваемых вытяжек

Модели этого типа вытяжек встраиваются непосредственно в кухонную мебель, благодаря чему большая часть вытяжки прячется в шкафу. Такие устройства требуют прямого подведения к вентиляционной шахте. За фильтрацию воздуха в этих моделях отвечают металлические решетки, которые необходимо регулярно чистить от нагара и жира.

Встраиваемая техника удобная тем, что подходит практически для любого интерьера. Единственный недостаток заключается в том, что под подобное оборудование необходимо отдельно изготавливать соответствующий по размерам ящик.

Установка встраиваемой кухонной вытяжки начинается с выбора места для плиты и вытяжки относительно вентиляционной шахты. Кухонную мебель можно найти в продаже с уже готовыми под вытяжку отверстиями. Или же изготовить под заказ с учетом всех индивидуальных особенностей.

Если навесной шкаф уже куплен, его потребуется немного переделать под установку вытяжки – подрезать снизу боковины и вырезать коронкой одно или два отверстия под воздуховод.

Монтаж островных вытяжек

Дизайн некоторых кухонь предполагает установку варочной панели в центре помещения; в таких случаях рекомендуют монтировать островные вытяжные устройства, которые крепятся непосредственно к потолку.

Отличительная черта агрегата в том, что все коммуникации к нему ведутся по потолку и крепится он тоже к потолку. Воздуховод может быть проведен в открытую или скрываться под многоуровневым или натяжным потолком.

Важно! Высота островной вытяжки над плитой должна соответствовать стандартам (65 см для электрических и 75 см для газовых печей).

Подвесную вытяжку подвешивают к потолку с помощью шпилек с цангами. Также для этой цели используют прикрепленные к потолку тросики (при установке рециркуляционного агрегата). Иногда используют комбинированный вариант крепления.

Монтаж подвесных вытяжек

Подвесные модели считаются наиболее распространенными, такие устройства монтируются к стене над варочной панелью. От оборудования к вентиляционной шахте идет короб.

В случае с подвесной вытяжкой проточного типа перед ее установкой определитесь, нужно ли скрывать воздуховод. Изначально позаботьтесь о наличии короба или соответствующего шкафчика, подготовленного под укладку гофры.

Рециркуляционный воздухоочиститель подвесного типа можно повесить в любом месте независимо от расположения вентиляционной шахты. Все что ему нужно – это плита под ним и наличие рядом электрической розетки.

Монтаж выдвижных вытяжек

Такая вытяжка — это разновидность встраиваемой техники. Основная особенность такого оборудования заключается в том, что панель, обеспечивающая фильтрацию воздуха, задвигается внутрь конструкции, когда устройство не используется.

Монтаж угловых вытяжек

Угловой воздухоочиститель – это разновидность подвесного агрегата каминного или купольного тип; процесс установки такой вытяжки мало отличается от монтажа подвесного прибора кроме того, что крепится она не к одной стене, а к двум.

При выполнении разметки угол комнаты служит центральной линией и главным вертикальным ориентиром, где отмечают точки крепления.

Монтаж вытяжек по типу воздухоприемника

Вне зависимости от типа вытяжки, каждое такое оборудование бывает наклонного либо горизонтального типа; оба фактора определяют порядок и особенности монтажа кухонной техники.

Монтаж наклонных вытяжек

Модели наклонных вытяжек отличаются наличием ровной всасывающей поверхности, которая располагается под определенным углом к плите; указанная конструктивная особенность заставляет производителей монтировать вентиляторы в верхней части корпуса.

Привлекательность наклонных моделей обусловлена тем, что подобные устройства снижают риск возгорания и облегчают замену угольных фильтров.

Наклонная вытяжка должна висеть на расстоянии в 60 сантиметров от варочной панели. Эта высота обеспечивает максимальную эффективность работы устройства. Также на таком расстоянии человек не испытывает дискомфорта при приготовлении пищи.

Высота монтажа наклонных моделей играет важную роль при дальнейшей эксплуатации этой техники. Поэтому, если выбор пал на такую разновидность вытяжных устройств, необходимо заранее проработать план кухни.

Для наклонных вытяжек допустимы следующие параметры:

  • высота над электрической плитой – 35-45 см;
  • расстояние от газовых горелок – 55-65 см.

Расстояние от плиты до вытяжки фиксируется по расположению нижнего края агрегата.

Монтаж горизонтальных вытяжек

В горизонтальных моделях вытяжек всасывающая поверхность располагается параллельно полу; эти устройства можно встраивать и монтировать над кухонными островками.

Оптимально, если горизонтальные модели располагаются на удалении в 80 сантиметров от варочной панели. Однако этот параметр меняется в зависимости – как от конструктивных особенностей конкретной техники, так и рекомендаций производителя.

В частности, маломощное оборудование следует устанавливать ближе к варочной панели.

Кроме того, нельзя размещать горизонтальные приборы впритык к потолочному покрытию. Это требование распространяется и на рециркуляционные модели. При монтаже необходимо обеспечить отвод воздуха от вытяжки. То есть нужно проложить короб до вентиляционной шахты, для чего следует оставить свободное пространство между вытяжкой и потолочным покрытием.

Как установить вытяжку над плитой?

Если вытяжка подобрана грамотно, то по ширине она должна быть, либо равной плите, либо немного шире её; для того, чтобы осуществить установку вытяжной системы, её следует правильно не только разместить, но и закрепить. Располагаться она должна в точности над поверхностью плиты.

Параметры по высоте установки вытяжки напрямую зависят от типа варочной поверхности. Если у Вас газовая плита – то расстояние от варочной поверхности  до вытяжки, по высоте, должно составлять 75 см; а если плита электрическая – минимум 65 см. Таким образом, для того, чтобы повесить вытяжку над газовой плитой и плитой электрической, необходим учёт различных расстояний.

Решая вопрос о том, как установить вытяжку, надо перед установкой, определиться с высотой, исходя из показателей роста домохозяйки. Если женщина встанет прямо, то нижний край вытяжной системы должен быть немного выше её головы.  Мы не рекомендуем устанавливать ниже этого показателя. Если установить выше —  то будет не критично.

Отвечая на вопрос о том, как правильно установить вытяжку над Вашей газовой плитой, необходимо понимать следующий нюанс: если имеется необходимость установить систему выше, чем 90 см. от варочной поверхности, то необходимо приобрести вытяжку с увеличенной мощностью.

Крепёж вытяжной системы зависит от её типа:

  1. Встроенную кухонную вытяжку следует крепить к поверхности специально предназначенного для этого шкафа.
  2. Навесную систему (плоскую) и купольную (каминную) вытяжку крепят к поверхности стены.
  3. Островную вытяжку крепят к поверхности потолка: при покупке, в комплекте, всегда даётся чёткая инструкция по установки, и вся система подвеса.

Основные этапы установки вытяжки

Рассмотрим, как правильно установить на кухне вытяжку более простой модели своими руками поэтапно – встраиваемую или настенную.

Подключение оборудования к электросети и воздуховоду производится по одним и тем же принципам, однако монтаж осуществляется по-разному: встраиваемая интегрируется в шкаф, настенная крепится к стене.

Подготовка инструмента и места установки вытяжки

Наибольших трудностей ожидайте именно от подготовки инструмента и места установки, так как придется или долбить капитальную стену под дюбеля, или вырезать в шкафчике монтажные отверстия; процедуры же по непосредственной установке корпуса вытяжки проводятся легко, сборкой и закручиванием саморезов или шурупов.

Итак, для работы потребуются:

  • лазерный уровень;
  • рулетка и маркер для разметки;
  • для бетонной стены – перфоратор или ударная дрель, для деревянной – шуруповерт;
  • комплект ключей и отверток;
  • для обработки шкафа и пластиковых коробов – ножовка, электролобзик, фрезер, наждачка.

Воздуховод обычно имеет сборную конструкцию, так что пригодится и герметик, лучше силиконовый. Все работы рекомендуем производить в защитных перчатках, а сверление бетонных стен – в специальных очках.

Если монтаж производится на стену, проверьте ее на прочность. Обычно стена, возле которой устанавливают плиту – несущая, поэтому она не вызывает сомнений в надежности.

Однако облицовка может во время работы отпасть, если это плитка, декоративный экран из пластика или ламинированной плиты, который, к слову, не советуют размещать возле газовой варочной поверхности.

Для встраиваемой модели подготовьте шкаф – удалите нижнюю плоскость, проделайте отверстие вверху для выведения воздуховода наружу. Установите его на место – так же, как и соседние шкафы.

Если воздуховод будет «прятаться» за антресолями или встраиваться в подвесной потолок, это тоже следует учесть заранее. По этой причине монтаж подвесных конструкций обычно откладывают напоследок, потолки обустраивают уже после установки кухни.

Распаковка вытяжки и проверка комплектации

Чтобы убедиться, что процесс установки пройдет гладко, нужно достать вытяжку из упаковки и внимательно осмотреть все ее части, проверить комплектацию.

Иногда это один большой корпус с нишами для фильтров и коротким отводом, иногда – сложная сборная конструкция с большим экраном или куполом.

Особое внимание уделите панели управления и декоративным частям – царапины и небольшие вмятины порой являются следствием удара и свидетельствуют о возможных поломках.

Электрический провод с вилкой должен быть герметично закрыт изоляцией.

Проверьте наличие фильтров – они поставляются не со всеми моделями. Однако у циркуляционных и комбинированных вытяжек стартовый комплект обычно присутствует. В него включен антижировой элемент – металлическая сетка, а также угольные фильтры – 1-2 штуки.

Если все в порядке и не нужно докупать детали для установки, можно приступать к разметке.

Разметочные работы для установки вытяжки

Любой бытовой прибор будет работать со 100%-ой эффективностью, если его правильно установить, поэтому сначала берем уровень, рулетку, карандаш или маркер и чертим на стене две перпендикулярные линии, проводим разметочные работы.

Первая – это вертикаль, идущая от плиты к месту монтажа, которая отцентровывает вытяжку и плиту, а вторая – горизонталь рабочей поверхности вытяжного устройства.

Экран вытяжки и варочная поверхность должны располагаться строго одна над другой, параллельно. Смещение неправильно не только из-за требований безопасности или функциональности, но и с эстетической точки зрения.

Далее нужно заглянуть в инструкцию и, согласно схеме монтажа, обозначить места крепления кронштейна или другого приспособления для подвешивания к стене.

Если вытяжка встраивается в шкаф, то нужно просто взять ее корпус, приложить к стенкам шкафа и также обозначить места креплений.

На этом разметочные работы заканчиваются. Если планируется установить воздуховод, то рекомендуем заранее наметить путь прокладки и возможность фиксации труб или коробов к стене (шкафу).

Крепление вытяжки к поверхности

Процессы установки вытяжки на стену и встраивания в шкаф отличаются, поэтому рассмотрим оба способа крепления оборудования к поверхности.

Установка наклонной настенной вытяжки

Процесс установки наклонной настенной вытяжки – один из самых простых.

Порядок действий следующий:

  1. Скотчем фиксируем на стене шаблон так, чтобы совпадали по высоте горизонтальные линии на бумаге и на стене, а также осевая линия.
  2. По шаблону дрелью просверливаем отверстия в стене. Обычно их диаметр – 10 мм, но лучше уточнить в инструкции. Глубина – не менее 50 мм. Если стена облицована кафелем, сначала используем специальные сверла, чтобы не разломать плитку.
  3. Убираем со стены шаблон, а в отверстия вставляем дюбеля 10 мм.
  4. В отверстия вкручиваем саморезы так, чтобы между шляпкой и стеной оставалось небольшое расстояние для навешивания устройства.
  5. Берем корпус вытяжки, снимаем и откладываем в сторону фильтры. С внутренней стороны корпуса находим монтажные отверстия, по форме напоминающие замочную скважину – подвешиваем за них вытяжку на стену.

Если планируется только циркуляционная эксплуатация прибора, на этом установка заканчивается.

Для подключения воздуховода нужно установить фальш-трубу.

Сначала устанавливаем воздуховод, а затем уже фальш-трубу. Для ее крепления используются два специальных отверстия с внутренней стороны вытяжки и два самореза, вкрученных в стену.

Когда все элементы вытяжки установлены, остается вставить фильтры, и можно приступать к следующим этапам – дальнейшей установке воздуховода и подключению к электропитанию.

Установка встроенной вытяжки

Встроенная вытяжка устанавливается по-другому:

  1. Проверяем с помощью уровня, ровно ли относительно варочной поверхности установлен шкафчик.
  2. Снимаем нижнюю панель шкафа – полочку, к которой он будет крепиться, и скотчем фиксируем шаблон.
  3. Карандашом или шилом отмечаем по шаблону 4 монтажных отверстия – они буду находится по углам, а также центр большого отверстия, предназначенного для воздуховода.
  4. Циркулем замеряем радиус, пользуясь тем же шаблоном, и чертим круг, чтобы затем вырезать отверстие.
  5. Берем дрель, устанавливаем сверло 5 мм и высверливаем отверстия под саморезы в отмеченных местах, а затем электролобзиком, четко по окружности, – под воздуховод.
  6. Надеваем на вытяжку переходник для подключения к вентиляционному коробу или трубе.
  7. Если шкафчик небольшой, полочку сразу закрепляем на вытяжке, а затем уже все вместе фиксируем в модуль; если большой – сначала устанавливаем «дно» шкафа на место, а затем – вытяжку.
  8. Монтируем шкаф на стену.

Завершающий этап – установка фильтров и подключение к электропитанию. Прокладкой воздуховода можно заняться сразу или позже.

Шкаф с вытяжкой не является чисто техническим, то есть его можно использовать для продуктов длительного хранения, посуды или кухонной утвари.

Установка воздуховода вытяжки

Воздуховод – канал для отвода испарений и продуктов горения наружу; одним концом при установке вытяжки он соединяется с переходником вытяжки, другим – с отверстием, ведущим в вентиляционную шахту или проделанным в стене дома.

Второй вариант подходит только для частных домов.

Подобрать детали необходимых размеров, произвести расчеты и составить схему несложно. Но важно учесть один момент: не перекрывать наглухо вентиляционное отверстие каналом от вытяжки, иначе будет нарушена естественная вентиляция помещения.

Существует два способа сохранения приточно-вытяжного воздухообмена:

  • установить двойную решетку, одна половина которой остается открытой, а вторая представляет собой отверстие для подключения трубы;
  • оборудовать выходное отверстие клапаном, который можно при необходимости открывать/закрывать.

Решетка хороша тем, что всегда открыта и не требует дополнительных действий.

Некоторые заводские модели решеток оснащены патрубком, облегчающим подключение трубы или короба.

Плюс в том, что можно подобрать модель по определенным размерам или форме отверстия.

Если вы озабочены эстетической стороной вопроса, то можете подобрать модель с обратным клапаном, который устанавливается со стороны шахты.

В качестве воздуховодов используют пластиковые короба, гофрированные трубы, специальные вентиляционные трубы с фитингами.

Как их соединять между собой и закреплять на стенах, потолке или шкафах, зависит только от вида каналов и условий монтажа.

Гофрированную трубу перед установкой желательно растянуть – надеть на патрубок, а затем максимально вытянуть в сторону вентиляционного отверстия. Множество впадин и выступов чревато тем, что воздуховод быстро забьется жиром и копотью.

Подключение вытяжки к электросети

Бытовые вытяжки по мощности не сравнить с теми же стиральными машинами или кондиционерами, поэтому для подключения устройства к электросети достаточно обычной розетки. Ее лучше установить рядом с прибором, правее или левее.

Если вытяжка встроена в шкаф, то розетку размещают под ним.

При устройстве электроточки нужно помнить о двух нюансах: высокой влажности и обязательном заземлении. Первое выполнить легко, купив электроустановку с классом защиты от IP44 и выше. Со вторым могут возникнуть проблемы, особенно если многоэтажка старая.

Самостоятельно производить какие-то действия не советуем, обязательно пригласите электрика. Он найдет выход из положения, а заодно установит недостающие автоматы защиты на бытовые приборы.

После монтажа вытяжки и подключения ее к электропитанию нужно произвести тестирование, установив предварительно фильтры.

Полезные советы и частые ошибки при установке вытяжки

Ниже описаны наиболее полезные советы и перечень частых ошибок, которые допускаются при установке вытяжки.

Гофра будет более интересным и эффективным материалом для создания вентиляционного канала по целому ряду причин. Например, она лучше справляется со своей задачей, чем трубы из пластика. Ее установка обойдется существенно дешевле, чем из других материалов. Также у нее нет никаких потерь эффективности, чего нельзя сказать о пластиковых трубах воздуховода. При монтаже ее можно довольно сильно растянуть, что существенно снизит уровень шума при работе системы.

Еще один полезный совет – чистку пластиковых труб и гофры следует производить хотя бы пару раз в год, дабы не допустить их забивания какими-то специфическими накоплениями и отходами.

Не следует также стесняться консультироваться со специалистами по вытяжным системам, если вы хотите осуществить самостоятельную установку. Будет хорошо, если у вас есть помощник, который уже сталкивался с какими-то проблемами при создании вентиляционной системы – тогда у вас будет с кем обсудить ту или иную проблему.

Вытяжки обычно оснащаются специальными нейтрализаторами запаха, которые могут быть:

  • ультрафиолетовыми;
  • на основе химии;
  • электроионизационными.

Химические решения требуют постоянной замены, так как их активный элемент затягивается жировой пленкой. Такой вариант также может оказаться опасным для здоровья человека. Электроионизационные решения работают так же, как и обычный воздушный ионизатор. Такой вариант имеет недостаток, так как будет расположен близко к человеку, находящемуся у плиты – это ставит под угрозу безопасность.

Ультрафиолетовые решения требуют периодической очистки ламп от гари и жирового налета. Лампы необходимо менять раз у пару лет. Но подобный вариант будет совершенно безопасен и безвреден, так как ультрафиолетовое излучение здесь находится на очень низком уровне.

Кстати, использование такого решения может решить вопрос и подсветки плиты или варочной панели, так как кроме упомянутого излучения, ламы излучают еле заметный голубоватый или же белый цвет.

Следует и помнить о том, что каждый этап установки важен и его роль трудно переоценить по причине того, что стоит допустить малейшую ошибку или отклонение в процессе горизонтальной установки вытяжки, и это практически в 100% случаев приведет в будущем к неполадкам, которые поначалу могут показаться незаметными. Например, если вы нанесли малое количество герметика или оставили щели, которые не видны. Это точно скажется на работе всего механизма.

Наиболее частыми ошибками, которые допускаются строителями, являются следущие.

  • В вентшахте замуровывается труба, а к ней напрямую подключается вытяжное устройство, где установлен клапан обратного типа. Если вытяжка не функционирует, то вентиляция помещения становится невозможной по причине того, что клапан просто перекрывает трубу, когда вентилятор неактивен.
  • При установке часто применяют трубу, диаметр которой составляет 100 миллиметров. Этого мало. Необходимо для вентиляции использовать трубу 125-миллиметрового диаметра. Труба с указанным диаметром осуществляет удаление загрязненных воздушных масс объемом до 350 кубометров за один час.

В целом, две эти ошибки устранить сравнительно просто – достаточно просто расширить вход в вентшахту, а также осуществить монтаж спецрешетки для вытяжного механизма.

Процесс монтажа вытяжки на кухне сопряжен с определенными сложностями, которые не всегда может устранить человек, не имеющий определенных знаний. Именно поэтому не будет лишним при самостоятельной установке вытяжки на кухне привлечь специалиста либо хотя бы с ним консультироваться.

Заключение

Способ установки вытяжки зависит от ее типа. Воздухоочистители бывают подвесными, встраиваемыми, угловыми, настенными, островными и наклонными. У агрегатов бывает три режима работы – проточный, рециркуляционный и комбинированный. Каждый имеет достоинства и недостатки.

Для установки вытяжки для кухни с отводом в вентиляцию нужен воздуховод, который бывает в виде гофрированной трубы из алюминия или прямоугольного короба из пластика. У каждого свои нюансы при установке. Если воздуховод подводится к единственному вентканалу в помещении, рекомендуется установка клапана-«бабочки» для более эффективной работы вытяжки. Крепят прибор внутри шкафа или к стене на обычные саморезы или дюбели. При подключении не стоит забывать о заземлении.



Источники:

  • https://aeroclima.ru/ventilyaciya/ustanovka-vytyazhki-na-kuhne-svoimi-rukami
  • https://rem.ninja/kuhnya/tehnika/vse-ob-ustanovke-vytyazhki-na-kuhne.html
  • https://hozzi.ru/obustrojstvo/tehnika/kak-ustanovit-vytyazhku-na-kuhne
  • https://stroy-podskazka.ru/vytyazhka/kak-ustanovit-na-kuhne

Как далеко должна быть установлена ​​вытяжка над варочной панелью?

Кухня, пожалуй, одно из самых важных мест в доме. Именно там готовятся самые интимные блюда и создаются воспоминания. Таким образом, каждый хочет, чтобы его кухня была хорошо оборудована, имела все необходимые компоненты и была полностью функциональна. Поскольку основная функция кухонной зоны — это приготовление еды, существует очевидная необходимость в надлежащей вентиляции, поскольку в процессе приготовления пищи выделяется горячий, душный воздух и жир.Поэтому вентиляция вашей кухни, особенно варочной панели / плиты, занимает центральное место. В прошлом люди готовили еду под длинными трубами, через которые проходил дым, жир и горячий воздух, что способствовало вентиляции.

В наше время площадь кухни уменьшилась в размерах, и для миллионов людей, живущих в многоквартирных домах, идея дымоходов просто немыслима. Установка вытяжек обеспечивает вентиляцию кухонь как в коммерческих, так и в домашних условиях. Эффективность этих вытяжек вместе с техническим обслуживанием зависит от того, насколько хорошо они установлены.Одним из наиболее важных факторов, которые следует учитывать при установке вытяжки, является высота над варочной панелью. При определении того, насколько высоко следует располагать вытяжку над варочной панелью, необходимо учесть несколько соображений.

Как работает вытяжка?

Прежде чем мы углубимся в технические детали установки вытяжки, важно понять, как работают вытяжки. Эти знания послужат основой для других соображений, которые мы обсудим в этой статье.

Как упоминалось ранее, в процессе готовки образуется жир и пар. Они поднимаются к потолку и, как и все плавучие элементы, расширяются при подъеме. Вытяжка помогает вытеснить эти элементы, всасывая их и направляя из кухни. Поскольку жир и пар расширяются по мере подъема, это означает, что чем выше установлена ​​вытяжка, тем шире она должна быть для эффективного удаления этих элементов.

Теперь, когда мы увидели, как работает вытяжка, давайте посмотрим на факторы, которые следует учитывать при определении высоты установки.

Какая у вас варочная панель?

Прежде чем решить, на какой высоте должна быть установлена ​​вытяжка, вы должны рассмотреть тип используемой варочной панели. Для разных варочных панелей может потребоваться разная высота вытяжки. Например, газовый барбекю будет выделять больше жира, чем электрическая плита, и это может потребовать дополнительных технических соображений для определения правильной высоты. Давайте рассмотрим некоторые из различных типов варочных панелей и рекомендуемую высоту вытяжки для каждой из них.

Сколько кубических футов в минуту для газовой плиты?

Газовые варочные панели по самой своей природе создают много горячего и душного воздуха во время приготовления пищи. Если у вас есть профессиональная газовая варочная панель, вам нужно быть более осторожным, поскольку у нее более высокая мощность горелки, чем у традиционных газовых варочных панелей.

Для профессиональных газовых плит самой распространенной вытяжкой является настенная вытяжка с навесом 18 дюймов. Вытяжку этого типа следует устанавливать на высоте от 30 до 36 дюймов над варочной панелью.Другой вид вытяжки для профессиональных газовых плит — это вставка / вкладыш вытяжки. Он предназначен для установки внутри индивидуального шкафа над варочной панелью, и, поскольку большинство нестандартных вытяжек спроектировано так, чтобы соответствовать кухонным шкафам, наиболее распространенным материалом является дерево. Для этого типа вытяжки требуется большее расстояние от варочной панели из-за деревянного шкафа, а рекомендуемая высота установки составляет 36 дюймов над варочной поверхностью.

Традиционные вытяжки под шкаф и вытяжки в стиле дымохода также немного распространены.Для этих вытяжек требуется расстояние не менее 30 дюймов от варочной панели до нижней части вытяжки. Для островных кухонь устанавливаются вытяжки отдельно стоящие / островные. Они поддерживаются потолком, по сравнению с другими моделями, поддерживаемыми стеной.

Островная кухонная вытяжка из дерева должна иметь зазор не менее 36 дюймов от варочной панели, в то время как вытяжка из нержавеющей стали требует зазора 30 дюймов. Чтобы увеличить высоту островной вытяжки, также рекомендуется, чтобы вытяжка была немного шире, чем варочная панель.Например, если у вас плита 30 дюймов, рекомендуемая ширина вытяжки будет 36 дюймов.

Сколько кубических футов в минуту мне нужно для электрической варочной панели?

Электрические плиты

не производят столько дыма и горячего воздуха, как газовые плиты, и в результате большинство людей предпочитают устанавливать вытяжку меньшего размера, чем профессиональные вытяжки. Поскольку выделяется меньше тепла, жира и дыма, вытяжки для электрических кухонных плит могут быть установлены на той же высоте, что и газовые вытяжки, или даже ниже.Однако при выборе оптимальной высоты установки необходимо учитывать другие факторы, такие как высота кухонной плиты и безопасность.

Какая идеальная высота для вытяжки?

Для пользователя варочной панели комфорт имеет первостепенное значение при определении высоты установки вытяжки. Вы не хотите, чтобы вытяжка блокировала ваше движение вокруг варочной панели или постоянно беспокоилась о том, чтобы не удариться головой о вытяжку во время готовки.Большинство людей также предпочтут устанавливать вытяжку выше уровня глаз. Важно отметить, что установка вытяжки там, где вы вынуждены работать в неудобных позах, представляет опасность для вашего здоровья. Большинство рекомендуемых высот установки подходят для большинства людей, но если вы один из немногих, кто выше среднего, то при определении высоты установки вытяжки следует учитывать свой рост.

Какой ширины должна быть моя вытяжка?

Зона захвата вытяжки является важным фактором при определении высоты установки.Если площадь захвата вытяжки больше, чем у расположенной ниже варочной панели, это означает, что вытяжка может более эффективно отводить весь пар и дым с меньшей высоты, и наоборот.

Размер плиты

Размер кухонной плиты является основным фактором, который следует учитывать при определении высоты установки вытяжки. Чем шире диапазон приготовления, тем больше пара и жир, образующиеся во время приготовления, могут расширяться и распространяться по большой площади поверхности.Это, в свою очередь, повлияет на эффективность вытяжки в зависимости от высоты установки.

Действительно ли мне нужна вытяжка для безопасности?

При установке вытяжки соображения безопасности имеют решающее значение для определения высоты ее установки. Как упоминалось ранее, очень важно учитывать тип варочной панели. Если вытяжка установлена ​​неправильно, возникает риск возгорания, поскольку электрические компоненты вытяжки могут быть повреждены из-за сильного нагрева.

Что касается безопасности, лучший способ избежать рисков для безопасности вытяжки — это поддерживать вытяжку в надлежащем рабочем состоянии. Отличный способ поддерживать вытяжку в чистоте. Если вытяжка установлена ​​на высоте, на которой вы не сможете ее должным образом очистить, то в долгосрочной перспективе существует риск накопления жира и масла, что может привести к повреждению от пожара.

Что такое CFM? Это кубические футы в минуту.

Мощность вытяжек измеряется в кубических футах в минуту или кубических футах в минуту.Вытяжка CFM — это основной фактор, который необходимо учитывать при определении высоты установки вытяжки, поскольку это лучший показатель эффективности вытяжки. Если вытяжка имеет высокую производительность CFM, ее можно установить выше, и наоборот. Если вытяжка установлена ​​слишком высоко, расстояние будет влиять на ее эффективность по вытяжке дыма и пара.

Таким образом, очевидно, что если вы хотите установить вытяжку высоко, вам потребуется больше CFM. Некоторые эксперты предполагают, что на каждые 3 дюйма выше рекомендуемой высоты установки вашей вытяжке потребуется дополнительно 100 кубических футов в минуту для эффективной работы.

Какова высота вашей варочной панели?

Одним из факторов, которые чаще всего игнорируются при определении правильной высоты для установки вытяжки, является высота варочной панели. Важно учитывать высоту варочной панели от пола до верха и учитывать это при установке вытяжки, чтобы люди не наткнулись на углы вытяжки во время готовки. Вообще говоря, ваша варочная панель будет находиться на высоте 36 дюймов от пола!

Если высота варочной панели выше средней, высоту вытяжки также следует увеличить.Однако расстояние между варочной панелью и вытяжкой следует поддерживать в рекомендуемых пределах.

План кухни

Планировка кухни играет важную роль в определении высоты установки вытяжки, так как она определяет, сколько места у вас есть в вашем распоряжении. Разная планировка кухни также означает разную динамику рассеивания пара и жира, а это, в свою очередь, означает разную высоту установки вытяжки.

Хотя планировка кухни не влияет напрямую на высоту установки вытяжки, она определенно меняет способ ее установки и ее эффективность.Например, вытяжка для варочной панели, прикрепленная к стене, не будет установлена ​​так же, как вытяжка для кухонной плиты островного типа.

Инструкция производителя

Как и все изделия, вытяжки поставляются с инструкциями по установке от производителя. В этих руководствах излагаются рекомендуемые условия для максимальной эффективности, и они должны входить в число основных указаний о том, насколько высоко можно установить вытяжку. Важно учитывать требования руководства наряду со всеми другими соображениями, чтобы убедиться, что вытяжка установлена ​​правильно.Например, в руководстве по установке вытяжки SMEG рекомендуется, чтобы расстояние между варочной панелью и нижней частью вытяжки составляло 65 см, если иное не указано в руководстве по установке варочной панели. Эти рекомендации — отличное начало для определения высоты, на которой ваша вытяжка будет работать эффективно и безопасно.

Региональные строительные нормы и правила

В дополнение ко всем упомянутым выше соображениям необходимо обязательно учитывать строительные нормы и правила вашего региона по установке вытяжек.В большинстве штатов США средняя высота от верха кухонной плиты до низа вытяжки составляет 18 дюймов, и это минимальный зазор по высоте, требуемый большинством строительных норм.

Еще одним важным фактором при установке вытяжки на рекомендуемой высоте является точное измерение расстояния. Выполнение правильных измерений перед установкой — это первый шаг к установке вытяжки на нужной высоте, который следует выполнять с большой осторожностью и умением.Также стоит упомянуть, что вам следует выбрать вытяжку правильного типа для своей кухни, поскольку небольшие отклонения в технических характеристиках в конечном итоге приведут к неправильным процессам установки и финансовым потерям.

Также важно учитывать, для каких продуктов вы собираетесь использовать варочную панель. Некоторые продукты, такие как рыба, бекон и морепродукты, требуют большей вентиляции, чем другие продукты, и это следует учитывать при определении высоты установки и типа вытяжки.Если вы любите продукты, которые требуют от вас вок, то вам стоит учесть это при установке варочной панели и вытяжки и убедиться, что вы оставляете достаточно места для приготовления пищи. Как упоминалось ранее, простота очистки и обслуживания также является важным фактором, предотвращающим риск возгорания и накопления жира.

Лучший способ узнать, на какой высоте должна быть установлена ​​вытяжка над варочной панелью, — это нанять профессионального дизайнера кухни. Если вы обратитесь к специалисту, вам будет гарантировано, что все факторы, обсуждаемые в этой статье, будут должным образом учтены, а также соблюдены надлежащие процедуры установки.Таким образом, вам не придется беспокоиться о том, что вытяжка свешивается боком или система вентиляции не работает должным образом из-за неправильной установки.

Список литературы.

  1. http://www.impalakitchens.com.au/what-height-to-put-a-rangehood/
  2. https://www.coolblue.nl/en/advice/distance-between-cooktop-and-range-hood.html
  1. https://kitease.com/range-hood/range-hood-height
  2. https://www.smeg.com.au/smeg_au/docs/user_manuals/LIFTB900.pdf

Распространенных ошибок при установке — Вытяжки Futuro Futuro Range

Распространенные ошибки при установке

Ваша новая вытяжка — важная часть кухни и дорогостоящее вложение. Давайте позаботимся о том, чтобы он выглядел и работал наилучшим образом, избегая ошибок, перечисленных в этой статье. (Также внизу есть сводная информация).

Этап 1 — Получение и проверка

Рекомендуется осмотреть новую вытяжку (а также другую бытовую технику и бытовую электронику) сразу после получения посылки.Таким образом, если возникнет проблема (повреждение при транспортировке, недостающие детали и т. Д.), Ее можно будет решить в сроки, установленные продавцом устройства и перевозчиком. Кроме того, не дожидаясь последнего момента, вы избежите проблем с ожиданием замены, что может испортить ваши сроки ремонта.

Несмотря на то, что каждая вытяжка серии Futuro Futuro проходит индивидуальную проверку перед отправкой и специально упакована, чтобы выдерживать суровые условия транспортировки, повреждения при транспортировке действительно случаются время от времени.Сообщив нам об этом как можно скорее, мы позаботимся о проблеме как можно скорее.

Перед установкой рекомендуется подключить вытяжку и проверить ее работу. Это кажется здравым смыслом, но в суматохе активности, связанной с модернизацией кухни, об этом легко забыть. Все вытяжки Futuro Futuro оснащены стандартной 3-контактной вилкой на 110 В для США / Канады, поэтому все, что вам нужно, — это запасная розетка или удлинительный кабель. Просто подключите вытяжку и проверьте работу вентилятора и освещения.Таким образом, вы будете знать, что он на 100% исправен, и, если ваш установщик допустит ошибку, вы точно будете знать, что устранять.

Во время осмотра вы можете заметить, что некоторые части вытяжки (например, вертикальный дымоход) выглядят так, как будто они выкрашены в белый цвет, а не из нержавеющей стали. Это защитная пластиковая пленка, которая снижает вероятность появления царапин во время установки. Не снимайте эту пленку до завершения установки.

Этап 2 — Планирование установки

Канальный или бесканальный?

Вытяжки могут быть установлены в 2-х конфигурациях: с воздуховодами, («с вентиляцией») или , без воздуховодов, («без вентиляции» или «с рециркуляцией»).При установке в воздуховоде воздуховод переносит воздух от вытяжки наружу дома; в бесканальной установке воздух очищается дополнительным набором угольных фильтров, а затем возвращается на кухню.

По возможности рекомендуется подключать вытяжку к наружному воздуховоду. Это приведет не только к лучшей производительности по сравнению с бесканальными установками, но и к снижению шума.

Установка в воздуховоде

При установке вытяжки всегда следует соблюдать рекомендации производителя относительно размера и типа воздуховода.Подключение вытяжки к воздуховоду меньшего размера, чем указано, приведет к снижению производительности и даже может вызвать проблемы с перегревом, что приведет к механическому повреждению.

Практически все высокопроизводительные вытяжки требуют использования жестких воздуховодов . Причина проста: гибкий воздуховод имеет ребристые стенки, которые создают турбулентность. Вместо плавного потока воздушный поток случайный, что приводит к снижению производительности и дополнительному шуму. И наоборот, жесткий воздуховод имеет гладкие стенки, которые помогают поддерживать ламинарный воздушный поток, что особенно важно для вытяжек, которые производят более 200-300 кубических футов в минуту.

Гибкие воздуховоды также подвержены растрескиванию и разрывам, поиск и ремонт которых может стоить сотни долларов. Жесткие воздуховоды могут быть немного дороже и сложнее в установке, но правильный путь . (Кроме того, многие местные строительные нормы и правила требуют использования жестких воздуховодов для вентиляции кухни).

В канальной установке нельзя использовать угольные фильтры .

Установка в воздуховоде — выход наружу

Одна из самых серьезных ошибок при установке вытяжки — это заделка воздуховода в замкнутом пространстве, например.грамм. чердак.

Это приведет к неправильной работе вытяжки (если она вообще работает) из-за противодавления из замкнутого пространства. Каким бы большим ни было пространство, воздух не будет сжиматься — вытяжки — это устройства с большим потоком воздуха, а не с высоким давлением.

Кроме того, выпуск теплого влажного воздуха из кухни на чердак — это рецепт серьезной проблемы роста плесени.

Если вытяжка не всасывает воздух после установки или вы действительно чувствуете, как воздух выдувает из с поверхности фильтра — обязательно проверьте воздуховоды.

Установка в воздуховоде — Заглушки воздуховодов / Крышки

Наружный воздуховод, выходящий через боковую стену, должен заканчиваться заглушкой воздуховода, в то время как воздуховоды на крыше иногда заканчиваются U-образным коленом, позволяющим воздуху выходить, защищая от дождя и снега.

Убедитесь, что колпачок имеет тот же размер / диаметр, что и воздуховод — использование колпачка меньшего размера вызовет проблемы с потоком воздуха и статическим давлением. Некоторые установщики думают, что оконцовывать 6-дюймовый воздуховод 4-дюймовым колпачком — это нормально … но это не нормально.Даже не близко.

Независимо от типа заделки важно иметь заслонку (также называемую «обратным потоком» или «регулятором воздушного потока») на конце воздуховода. Заслонка предотвращает обратное попадание наружного воздуха в воздуховод, а также предотвращает неприятные сюрпризы в виде птиц, насекомых и белок.

Рекомендуется проверять состояние крышки воздуховода не реже одного раза в два года — убедитесь, что она не забита, а жалюзи и / или обратная тяга работают свободно и плавно.

Установка без воздуховода (с рециркуляцией)

Хотя всегда рекомендуется подключать вытяжку к наружному воздуховоду, бывают ситуации, когда это просто невозможно. Во многих многоэтажных кондоминиумах и кооперативных зданиях запрещены любые модификации, пронизывающие внешние стены здания. Ультрасовременные квартиры с бетонными потолками и стеклянными окнами от пола до потолка также исключают возможность выхода наружу воздуховода.

Решение заключается в установке вытяжки в «бесканальном» режиме, также называемом «рециркуляционным».В этой ситуации в дополнение к металлическим фильтрам , поглощающим капли жира, вытяжка использует угольные фильтры (также известные как «угольные фильтры») для поглощения запахов. После обезжиривания и удаления запаха воздух выпускается обратно в комнату.

Если вы собираетесь установить вытяжку в бесканальном режиме, вам также потребуется:

  • Закажите угольные фильтры (продаются отдельно)
  • Убедитесь, что угольный фильтр установлен в вытяжке
  • Меняйте фильтр каждые 6 месяцев

Одна из самых важных вещей, о которых следует помнить при использовании вытяжек без воздуховодов, — это уголь фильтр необходимо регулярно менять.В конце концов, он забивается частицами жира и запаха и ограничивает поток воздуха, что может привести к перегреву двигателя вентилятора и преждевременному выходу его из строя. Если вы не можете заменить угольный фильтр, лучше его снять, чем использовать вытяжку с забитым фильтром.

Сменные фильтры доступны на нашем веб-сайте в категории «Аксессуары для вытяжек». Обратите внимание, что существует несколько типов угольных фильтров — пожалуйста, подтвердите, какой тип используется в вашей модели вытяжки, перед покупкой.

Электрооборудование

Два наиболее важных момента при подключении к вытяжке: не отрезайте вилку и убедитесь, что вытяжка подключена к выделенной линии .

Не разрезайте пробку

Одна из самых распространенных проблем при установке прибора — это электрическое соединение. Эмпирическое правило (и норматив UL, кстати) простое: если устройство поставляется с оголенными проводами, оно должно быть подключено жестко; если он поставляется с вилкой, он должен быть включен.Следование этому правилу позволит избежать проблем с гарантией производителя, а также потенциальных проблем с осмотром. Все вытяжки Futuro Futuro оснащены шнуром питания с 3-контактной заземленной вилкой на 110 В по стандарту США / Канады.

Некоторые установщики предпочитают сэкономить несколько минут (вместо установки розетки) и вместо этого отрезать вилку и вставить ее прямо в электрическую линию. Не позволяйте им этого делать! Электропроводка — это не только плохая идея с точки зрения правил и осмотра, но и при необходимости обслуживания вытяжки технический специалист должен иметь возможность отсоединить вытяжку и подключить диагностическое оборудование.Если вытяжка имеет проводной монтаж, вносить изменения в проводку разрешается только квалифицированному электрику. Чтобы избежать этой проблемы, убедитесь, что вилка не отрезана, а вытяжка включена в розетку.

Не делись строкой

Еще одно хорошее правило, которому следует следовать, — подключать каждый основной прибор, включая вытяжку, к своей собственной отдельной (выделенной) электрической линии . Дело не в силе тока (или «нагрузке») на каждом проводе, а скорее в том, чтобы каждое устройство не создавало помех другим, вызывая падение напряжения или создавая электрические помехи в линии.

Такие устройства, как воспламенители газовых плит, компрессоры холодильников и микроволновые магнетроны, могут создавать кратковременную, но значительную нагрузку на цепь. Смешивание и согласование различных устройств на одной линии никогда не является хорошей идеей, особенно когда одно из устройств оснащено чувствительной электроникой или трансформаторами освещения.

Убедитесь, что для вытяжки имеется выделенная линия, которая не используется для других приборов или регулируемого света. Это не только продлит срок службы, но и значительно упростит поиск и устранение неисправностей и выявление потенциальных проблем.

Этап 3 — Расположение и поддержка

Монтажная высота

Существует несколько факторов, влияющих на то, насколько высоко следует устанавливать вытяжку над варочной поверхностью. Прежде всего, ознакомьтесь с рекомендациями производителя вытяжки. Типичные вытяжки устанавливаются в диапазоне от 26 до 30 дюймов над варочной панелью, хотя это значение может варьироваться от 18 до 36 дюймов.

Для наилучшей производительности Futuro Futuro рекомендует устанавливать вытяжки на высоте от 26 до 28 дюймов над варочной панелью.Поскольку воздух, загрязненный в результате приготовления пищи, не поднимается по идеально прямой линии, а распространяется довольно агрессивно, рекомендуется расположить вытяжку достаточно низко, чтобы дать ей хороший шанс улавливать дым / пар.

Также рекомендуется располагать вытяжку на высоте, на которой свет будет на ниже уровня глаз , что также обеспечивает легкий доступ к панели управления и упрощает очистку.

Правильная опора

Одной из самых опасных проблем при установке вытяжки является крепление агрегата только к листовой породе.Независимо от веса, любую вытяжку следует прикреплять к балкам конструкции или балкам, чтобы обеспечить надлежащую долгосрочную поддержку. Если в предполагаемом месте вытяжки нет балки / балки, приемлемой заменой будет поперечная распорка, сделанная из фанеры 2 × 4, 3/4 дюйма или другого прочного материала.

Если вытяжка прикреплена к гипсокартону, первоначально может показаться, что устойчива, но со временем, когда она будет использоваться, анкеры гипсокартона ослабнут. Убедитесь, что ваш установщик с самого начала правильно установил вытяжку.

Вытяжки для настенного монтажа — дополнительные соображения

Вытяжки должны всегда устанавливаться поверх фартука. Не превращайте капюшон в фартук и не превращайте его в фартук по нескольким причинам:

  • Обрезать камень или плитку вокруг вытяжки, особенно изогнутой или необычной формы, затруднительно.
  • Видимые линии затирки никогда не выглядят хорошо.
  • Если в будущем потребуется техническое обслуживание или ремонт, вытяжку придется вырезать из раствора, прежде чем технический специалист сможет выполнить обслуживание.
  • Повышенный риск повреждения (вмятины или царапины) вытяжки.

Между стенками шкафа и вытяжкой должно быть свободное пространство. Некоторые архитекторы и дизайнеры предоставляют пространство между шкафами ровно настолько, чтобы уместить вытяжку точно по ширине. Это плохая идея по нескольким причинам:

  • Отсутствие места затрудняет установку.
  • Любой просчет может привести к тому, что вытяжка вообще не поместится в пространстве.
  • Если шкафы со временем расширяются или смещаются, они могут раздавить колпак, что приведет к вздутию нержавеющей стали, а в случае вытяжек, оборудованных стеклянной панелью, стекло может треснуть.
  • В узких щелях будет скапливаться грязь и жир, что затруднит очистку.

Чтобы избежать всех этих проблем, оставьте пространство не менее 1/2 дюйма между краем настенной вытяжки и шкафом.

Этап 4 — Процесс установки

Защитная пленка

Вертикальный дымоход вытяжек Futuro Futuro покрыт защитной пластиковой пленкой, чтобы избежать царапин при установке. Этот фильм не следует удалять до завершения процесса установки — убедитесь, что ваш установщик знает об этом.

Разное

На некоторых моделях жироулавливающие фильтры могут иметь защитную пленку (обычно полупрозрачного синего цвета). Эту пленку следует удалить перед использованием бленды.

Модели

, которые имеют обширные стеклянные элементы, такие как Skylight, Luxor, Acqualina, Quest, Wave и другие, НЕ должны поднимать за стекло во время установки. Это может показаться здравым смыслом, но время от времени установщики думают, что стоит поднять 100-фунтовый прибор за декоративную стеклянную панель.

После установки грязь и отпечатки пальцев можно легко удалить, распылив немного WD-40 или другого неабразивного очистителя на бумажное полотенце и протерев поверхности из нержавеющей стали. Не используйте полироли для нержавеющей стали (например, Barkeeper’s Friend), так как они могут поцарапать или обесцветить поверхность.

Заключение

Итак, в итоге:

  • Как только посылка прибудет — осмотрите ее.
  • Перед установкой — подключите и убедитесь, что он работает.
  • Защитная пленка: снимайте пленку только после установки.
  • Если воздуховод — воздуховод должен быть жестким, круглым 6 дюймов, с соответствующими заглушками / внешними вентиляционными отверстиями.
  • Если воздуховод — угольный фильтр следует менять каждые 6 месяцев.
  • Электрооборудование: не отрезайте вилку кабеля питания и убедитесь, что вытяжка подключена к отдельной цепи.
  • Опора: не прикрепляйте только к гипсокартону; только для балок, балок, фанеры.
  • Вытяжки для настенного монтажа: устанавливайте вытяжку НАД фартуком, а не ВНУТРИ.Оставьте пространство между вытяжкой и шкафами.
  • Не используйте абразивные чистящие средства; мы рекомендуем WD-40 для стали, Windex для стекла.

Расстояние от верхней границы диапазона до вытяжки | Руководства по дому

Автор: Jann Seal Обновлено 13 июля 2021 г.

Великолепная вытяжка с медным фасадом — центральный элемент вашей кухни; он сразу привлекает внимание к своему поразительному присутствию. Помимо того, что он служит произведением искусства, он имеет определенное назначение, особенно на оживленной кухне.Все вытяжки, независимо от размера, формы, материалов или стоимости, должны соответствовать определенным стандартам, чтобы их вытяжные вентиляторы работали эффективно и безопасно. Определить расстояние от варочной панели до вытяжки — значит учесть несколько элементов. В качестве первого ориентира используйте руководство по вытяжке, так как расстояние будет отличаться в зависимости от производителя.

Выбор подходящей вытяжки

Высота и ширина вашей вытяжки определяют размер необходимой вытяжки. Размеры вытяжки должны быть равны ширине вашей вытяжки.Более широкий — это нормально, но меньший размер делает вентилятор вытяжки менее эффективным для удаления дыма с варочной панели. Выбор вытяжки с вентиляцией или без нее зависит от конструкции вашей кухни, но и то, и другое помогает защитить кухню от диоксида азота, который выделяется в воздух во время приготовления пищи.

Мощность вентилятора вытяжки определяется в «кубических футах в минуту» — насколько мощно он перемещает воздух, согласно Home Inspector Secrets. Это стандартный рейтинг, на который опираются производители. Диапазон CFM от 150 до 600 и более.Институт домашней вентиляции, некоммерческая ассоциация производителей вентиляции, выпускает брошюру о рекомендуемой покупке и установке вытяжек, которые учитывают эффективность как «у стены», так и «отдельно стоящей».

Высота вытяжки над плитой

Высота варочной панели, рост людей, использующих плиту, падение потолка над варочной панелью и наличие шкафов над вытяжкой — все это помогает определить идеальную высоту вытяжка.Если ваша плита электрическая, большинство производителей рекомендуют устанавливать вытяжку на высоте от 20 до 24 дюймов над варочной панелью. Однако для газовых плит или варочных панелей требуется от 25 до 30 дюймов. Если установить вытяжку ниже, это может привести к возгоранию. А если установить более высокий — газовый или электрический — это может снизить эффективность вытяжки, согласно Rangecraft.

Большинство диапазонов имеют ширину 30 дюймов; поэтому уместна 30-дюймовая бленда. Убедитесь, что CFM составляет как минимум 100, потому что идеальный CFM составляет 250.Для 36-дюймовой вытяжки требуется 36-дюймовая вытяжка с рекомендованным значением 300 кубических футов в минуту. А для диапазона 48 дюймов лучше всего подходит вытяжка мощностью 400 кубических футов в минуту.

Приготовление пищи на газе

Сегодняшний выбор газовых диапазонов позволяет получить мощный выход газа, который измеряется в британских тепловых единицах или британских тепловых единицах. Это мера тепла, выделяемого вашим прибором. Хотя это измерение чаще используется для описания газовых грилей, внутренние газовые плиты также могут похвастаться очень высокими BTU, хотя бы для того, чтобы произвести впечатление. БТЕ также влияют на размер и расположение вытяжки.Если ваша газовая плита производит в общей сложности 56 000 БТЕ, эксперты рекомендуют вытяжку с объемом не менее 560 кубических футов в минуту. Что касается высоты, следуйте инструкциям в руководстве пользователя, но обычно она не менее 25 дюймов.

Из-за мощности газа в высоком диапазоне БТЕ и его эффективного удаления загрязненного воздуха вы также удаляете из кухни хороший воздух, известный как отрицательное давление воздуха. Вы можете рассмотреть возможность установки системы замены воздуха, чтобы обеспечить постоянную подачу свежего воздуха в зону приготовления пищи.

Стиль вытяжки


Размер и тип кухонной вытяжки являются важными факторами при определении типа устанавливаемой вытяжки. Для достижения наилучших характеристик захвата всегда лучше согласовывать ширину вытяжки с шириной вашей плиты или варочной панели. Это помогает предотвратить попадание испарений из вытяжки на кухню. В случаях, когда у вас может быть индивидуальный шкаф, вам следует выбрать встроенную вытяжку (блок питания или вставку), которая будет приближаться к ширине вашего диапазона.Могут быть ограничения, поскольку общий размер на несколько дюймов меньше вашего диапазона — это будет приемлемо, если вы выберете правильную CFM (скорость вентилятора) на основе характеристик вашего диапазона. На каждые 3 дюйма выше рекомендованной монтажной высоты от поверхности для приготовления пищи увеличивайте ширину вытяжки на 3 дюйма. Уровень приготовления и тип плиты — еще один фактор, который следует учитывать. Большинство вытяжек обеспечивают адекватный улавливание сточных вод при приготовлении пищи для обычных плит и электрических варочных панелей. Высокопроизводительные вытяжки в профессиональном стиле потребуются для профессиональных кухонных плит и для большинства газовых варочных панелей.

При выборе типа вытяжки для установки необходимо учитывать множество факторов. Поскольку кухня является основным источником загрязняющих веществ в доме. Выбор вытяжки для вашей кухни важен для удовлетворения ваших дизайнерских потребностей, а также для соответствия вашей частоте и уровню приготовления. Обязательно помните обо всех своих идеях и перспективах приготовления пищи при поиске вытяжки.

Доступные стили

Теперь, когда вы учли обстановку на кухне и все ограничения дизайна, вы готовы выбрать идеальный стиль вытяжки.Существует множество типов вытяжек, которые подходят для любой кухонной обстановки, предлагая при этом стильные решения, соответствующие эстетике вашего дизайна.


Undercabinet Вытяжки — популярный выбор, потому что они могут обеспечить большую мощность вентиляции при сохранении драгоценного пространства шкафа. Если вы не планируете вносить изменения в существующую мебель для шкафов, то вам подойдет вытяжка под шкаф. Установка этих вытяжек достаточно проста для большинства домашних мастеров, что позволяет быстро и легко заменить старую, устаревшую модель.Для более сложных кухонь вам может потребоваться профессионал для установки вашей новой вытяжки из-за дизайна шкафа и деталей отделки.


Вытяжки с дымоходом — это стильный акцент на вашей кухне. Для вытяжек требуется пространство от 24 — 28 дюймов над плитой до высоты потолка. Также требуется не менее 6 дюймов по обе стороны от ширины диапазона. Это позволяет дымоходу выглядеть смелым, а шкафы не загромождают дымоход.Популярность этих вытяжек растет, и легко понять, почему! Вы можете преобразить весь внешний вид своей кухни с помощью новой вытяжки, и есть множество вариантов на выбор. Классическая пирамидальная форма дымохода подходит практически к любому кухонному стилю, а гладкая Т-образная форма хорошо сочетается с линейным декором модема.


Вытяжки Island предлагают многие из тех же великолепных стилей, что и вытяжки для дымоходов, но предназначены для использования над островом или полуостровом. Эти вытяжки обеспечивают уровень производительности, необходимый для открытой концепции автономной серии.Вытяжки Island отделаны со всех четырех сторон, чтобы обеспечить элегантность и красоту независимо от того, где вы находитесь на кухне. Важно учитывать требования к высоте для установки островной вытяжки над варочной панелью. Не поднимайтесь выше рекомендованной производителем высоты, иначе производительность островной вытяжки будет снижена. Вытяжки Island позволяют открытой кухне оставаться открытой, чтобы иметь возможность общаться с семьей или общаться с друзьями на вечеринке, которую вы устраиваете.


Встраиваемая вытяжка может удовлетворить широкий спектр дизайнерских решений. Встраиваемые вытяжки предназначены для размещения в «нестандартном» шкафу или корпусе, предназначенном для вашей кухни. Изготовленные на заказ шкафы или корпуса — это пустые полости, которые обычно доходят до потолка. Это позволит предусмотреть систему вентиляции и варианты воздуховодов.

Есть два варианта системы вентиляции на выбор из для использования с индивидуальным шкафом.Оба этих варианта обеспечат очень чистый вид и сосредоточат внимание на кухне на индивидуальном шкафу.

Первый — это Power Pack . Блок питания — это система вентиляции, которая будет иметь необходимый CFM, необходимый вам в зависимости от вашего опыта и частоты приготовления. Гибкость блока питания позволяет вам иметь проем любого размера (обычно ширину или немного больше, чем ваша плита или варочная панель), и блок питания будет установлен в индивидуальный шкаф.Любая открытая материальная поверхность индивидуального шкафа, которую не закрывает блок питания, будет покрыта «подкладкой». Подкладка представляет собой изделие в виде рамы из нержавеющей стали, которое не только заполняет открытое пространство для высокой эффективности улавливания, но также защищает материал индивидуального шкафа от тепла и других выбросов во время приготовления пищи.

Вторая — вставка . Вставка очень похожа на силовой агрегат, но вместо вкладыша вставка имеет «полнолицевую пластину».Лицевая панель — это крышка, на которой можно увидеть и получить доступ к элементам управления, освещению и фильтрам. Как и силовой агрегат, этот материал изготовлен из нержавеющей стали, но образует раму, полностью покрывающую нижнюю часть индивидуальной вытяжки, защищая ее от тепла и других выбросов во время приготовления пищи.


Вытяжки Hidden бывают разных стилей, чтобы сделать дизайн кухни еще более гибким. Причина скрытых вытяжек — это беспрепятственный обзор вашей кухни и окружающих территорий для лучшего обзора, взаимодействия и общей красоты.

Первый — это Downdraft , который устанавливается за вашей плитой или варочной панелью и имеет размеры, соответствующие большинству кухонных плит. На плите или варочной панели этого типа не будет вертикальной опоры — органы управления будут располагаться рядом с лицевой стороной на стороне (ах) или спереди плиты или варочной панели. Нисходящий поток помещается за плитой или варочной панелью в шкафу и может выводиться наружу практически во всех направлениях, кроме восходящего. Нисходящий поток обычно установлен на вашем острове.Его можно поднимать и опускать каждый раз, когда вы готовите. В поднятом состоянии высота нисходящего потока составляет от 9 до 18 дюймов, в зависимости от выбранной вами модели. Во время использования общая высота достаточно мала, чтобы сохранить открытость вашей кухонной зоны и обзор окружающих областей. Уникальность этой вытяжки заключается не только в ее эффективной вентиляции, но и в том, что она может храниться заподлицо с вашей столешницей, когда она не используется.

Вторая — это вытяжка потолочная .Потолочные вытяжки устанавливаются непосредственно над плитой или варочной поверхностью и бывают двух размеров: 43 дюйма и 63 дюйма. Потолочные вытяжки обычно устанавливаются над островом, обеспечивая ощущение открытого пространства во время приготовления пищи на кухне. Управление вытяжкой на потолке осуществляется с помощью пульта дистанционного управления, что позволяет легко и просто управлять вентилятором и освещением. Высокая производительность потолочной вытяжки обеспечивает необходимую эффективность захвата во время готовки. Потолочная вытяжка — отличный вариант открытой концепции, но обычное приготовление пищи приведет к снижению эффективности улавливания из-за высоты потолочной вытяжки и других потоков воздуха на вашей кухне.


Вытяжки Pro Canopy — это коммерчески выглядящие вытяжки под шкаф, которые отлично подходят для вас, если приготовление изысканных блюд является важной частью вашей жизни, и вы используете мощную газовую плиту. Вытяжка pro canopy разработана для обеспечения максимальной производительности CFM для надлежащей и эффективной вентиляции во время приготовления пищи. Этот стиль под шкафом изготовлен из нержавеющей стали и имеет размеры, подходящие для больших кухонных плит, или варочные панели, с очень стильным громоздким дизайном по сравнению со стандартным более тонким корпусом под шкафом.Если вы готовите для гурманов, это может быть внешний вид и производительность, вам необходимо хорошо проветривать кухню.


Наружные вытяжки разработаны для вашей зоны развлечений на открытом воздухе, обычно над решеткой. Даже если вы готовите на открытом воздухе, тепло и другие выбросы должны контролироваться для окружающей среды и чистоты вашего открытого пространства, как и вашей домашней кухни. Вытяжки для наружного применения бывают напольными, дымоходными, островными или встроенными с высокоэффективной вентиляцией в зависимости от условий окружающей среды на открытом воздухе.Эти вытяжки очень глубокие и широкие для эффективного захвата поверхности гриля. Они изготовлены из специальной коррозионно-стойкой нержавеющей стали, чтобы обеспечить долговечную красоту при экстремальных температурах гриля и внешних элементах, с которыми он может столкнуться. Независимо от того, как устроена ваша зона для развлечений на открытом воздухе — вы найдете вытяжку, которая обеспечит вам желаемый внешний вид и дизайн.

Поздравляю! Выбор стиля вытяжки, который соответствует вашим потребностям, является важным шагом.Сузить круг вопросов до идеальной вытяжки для вашей кухни должно быть несложно, следуя некоторым из этих простых рекомендаций, которыми мы поделимся в нашей следующей статье: “ Рекомендации по выбору Лучшее Вытяжка Performance Range для меня ” .

«Зона захвата» Range Hood | Реконструкция

«Зона захвата» вытяжек должна охватывать большую часть поверхности вытяжки.Дэвид Макналти предпочитает, чтобы вытяжка выступала на 3 дюйма за левый и правый края варочной панели. Например, если он выберет 36-дюймовую варочную панель, он выберет 42-дюймовую вытяжку.

Также важна глубина вытяжки. МакНалти говорит, что если верхняя часть диапазона или диапазон находится в 30 дюймах от задней стенки, укажите вытяжку глубиной 21 дюйм или даже глубину 24 дюйма — или что-то большее, в зависимости от требований домовладельца к приготовлению пищи.

Кен Д’Андреа, дизайнер из Northbay Kitchen amp; Бат, Петалума, Калифорния., особенно заботится о влиянии тепла на мебель. Он уменьшает глубину шкафов по обеим сторонам вытяжки, чтобы уберечь их от тепла и влаги. Например, если вытяжка имеет глубину 39 дюймов, соседние навесные шкафы имеют глубину 36 дюймов.

МакНалти говорит, что высота вытяжки должна учитывать рост поваров. «Клиент ростом 6 футов 8 дюймов не может видеть варочную панель, если вытяжка слишком низкая. Если рост клиентов превышает 6 футов, вместо стандартной 30-дюймовой высоты я поставлю ее на 33 дюйма», — Макналти. говорит.Когда он поднимает высоту выше стандартной, он выбирает более мощный вентилятор для обработки тепла и жира.

Broan-NuTone

Попался на глаза: Используйте колпак, достаточно глубокий, чтобы закрыть все задние конфорки и, по крайней мере, половину передних конфорок. Не выбирайте изделия для вентиляции над варочной панелью или нестандартные конструкции, которые покрывают менее трех четвертей зоны приготовления пищи.

Свыше стандарта: Увеличьте ширину или глубину вытяжки, чтобы уравновесить монтажную высоту, превышающую стандартную, или когда требования к приготовлению пищи превышают обычные.Не устанавливайте вытяжку, которая выступает за линию шкафов под ней.

Правильная высота: Установите бленду на минимально допустимой высоте для максимального захвата, соблюдая рекомендации производителя по минимальным требованиям к высоте — обычно от 18 до 24 дюймов. Не устанавливайте вытяжку, которая будет препятствовать доступу пользователя к варочной панели.

Вытяжки под шкаф — Vent-A-Hood®


Premier Magic Lung® Под шкафчиком
CLH9 — Premier Magic Lung® Под шкафчиком

Классическая серия с атласной отделкой с полированным логотипом украсит любую кухню в стиле ретро.Нажмите на модели, чтобы просмотреть наши базовые номера моделей стандартных размеров; просто выберите нужную модель, а затем укажите отделку. Доступны стандартные и нестандартные варианты окраски (может взиматься дополнительная плата). Рекомендуемая высота установки составляет 24–27 дюймов над варочной поверхностью. Все продукты Vent-A-Hood подходят для использования во влажных помещениях (на открытом воздухе, например, в крытом патио) при установке в ответвленной цепи, защищенной GFCI.

МОДЕЛИ CLH9



Premier Magic Lung® Под шкафчиком
JCWR9 — Premier Magic Lung® Под шкафчиком

Закругленная передняя часть с опорной отделкой.Нажмите на модели, чтобы просмотреть наши базовые номера моделей стандартных размеров; просто выберите нужную модель. Эта модель доступна из нержавеющей стали со стандартной зеркальной отделкой из нержавеющей стали. Все продукты Vent-A-Hood Magic Lung подходят для использования во влажных помещениях (на открытом воздухе, например, в крытом патио) при установке в ответвленной цепи, защищенной GFCI. Рекомендуемая высота установки составляет 24–27 дюймов над варочной поверхностью.

МОДЕЛИ JCWR9



Premier Magic Lung® Под шкафчиком
NPH9 — Premier Magic Lung® Под шкафчиком

Закругленная передняя губа создает современный визуальный эффект.Включает нагнетательную систему Magic Lung®. Освещение оснащено двойным переключателем для затемнения. Оснащен тепловым датчиком SensaSource®. Доступны популярные стандартные или нестандартные цвета окраски, нержавеющая сталь, настоящая латунь, настоящая медь или кованая медь. Рекомендуемая высота установки от 24 до 27 дюймов над варочной поверхностью. Подходит для использования в закрытых наружных применениях при установке в ответвленной цепи с защитой GFCI. Также доступны нестандартные размеры.

NPH9 МОДЕЛИ



ARS без воздуховодов под шкафом
PRAH6-K — ARS без воздуховодов под шкафом

Используя запатентованную 4-фазную технологию и Power Lung, серия Vent-A-Hood ARS идеально подходит для приготовления легких блюд в домашних условиях, где вентиляция невозможна.Этот идеальный сменный вытяжной колпак высотой 6 дюймов, выполненный в профессиональном стиле, оснащен нашей эксклюзивной технологией Power Lung и Active Canopy, которая улавливает испарения от готовки из всех областей навеса. Включает вентилятор Power Lung серии K. Нажмите на модели, чтобы просмотреть список номера наших базовых моделей для стандартных размеров; просто выберите нужную модель, а затем укажите покрытие (окрашенная или нержавеющая сталь). Недоступно в настоящей латуни, настоящей меди или чеканной меди. Рекомендуемая высота установки — 21–24 дюйма выше варочная поверхность.Узел фильтра ARS продается отдельно.

МОДЕЛИ PRAH6-K



Premium Power Lung (V-Line) под шкафом
PRH6-K — Premium Power Lung (V-Line) под шкафом

Этот универсальный сменный вытяжной колпак высотой 6 дюймов с профессиональным дизайном оснащен эксклюзивной технологией Power Lung и Active Canopy, которая улавливает испарения от готовки со всех участков купола. Включает вентилятор серии K (уровень шума 7.4 сона на большой скорости). Вытяжка включает SensaSource, светодиодную подсветку GU10 и возможность вентиляции сверху / сзади. Стандартная ширина составляет 24 дюйма, 30 дюймов, 36 дюймов и 42 дюйма. Эта вытяжка доступна только в цветах: черный, бисквит, дымчатый, белый или нержавеющая сталь. Рекомендуемая высота установки от 21 до 24 дюймов над варочной поверхностью. Все продукты Vent-A-Hood подходят для использования во влажных помещениях (на открытом воздухе, например, в крытом патио) при установке в ответвленной цепи, защищенной GFCI.

МОДЕЛИ PRH6-K



Premier Magic Lung® Под шкафчиком
PRH9 — Premier Magic Lung® Под шкафчиком

Линейный стиль идеально подчеркнет кухню в профессиональном стиле.Включает нагнетательную систему Magic Lung®. Освещение оснащено двойным переключателем для затемнения. Оснащен тепловым датчиком SensaSource®. Доступны популярные стандартные или нестандартные цвета окраски, нержавеющая сталь, настоящая латунь, настоящая медь или кованая медь. Рекомендуемая высота установки от 24 до 27 дюймов над варочной поверхностью. Подходит для использования в закрытых наружных применениях при установке в ответвленной цепи с защитой GFCI. Также доступны нестандартные размеры.

МОДЕЛИ PRH9



ARS без воздуховодов под шкафом
SLAH6-K — ARS без воздуховодов под шкафом

Используя запатентованную 4-фазную технологию и Power Lung, серия Vent-A-Hood ARS идеально подходит для приготовления легких блюд в домашних условиях, где вентиляция невозможна.Мягкие углы запатентованной губы Emerald создают современный вид. В создании этой заменяемой вытяжки высотой 6 дюймов используются наши эксклюзивные технологии Power Lung и Active Canopy, которые улавливают испарения от готовки из всех областей навеса. Включает Power Lung Blower. Нажмите на модели, чтобы просмотреть наши базовые номера моделей стандартных размеров; просто выберите нужную модель и укажите отделку (окрашенная или нержавеющая сталь). Недоступно для настоящей латуни, настоящей меди или чеканной меди.Рекомендуемая высота установки от 21 до 24 дюймов над варочной поверхностью. Узел фильтра ARS продается отдельно.

SLAH6-K МОДЕЛИ



Premium Power Lung (V-Line) под шкафом
SLH6-K — Premium Power Lung (V-Line) под шкафом

Мягкие углы запатентованной губы Emerald создают современный вид. Эта 6-дюймовая вытяжка является идеальной сменной вытяжкой, в которой используются наши эксклюзивные технологии Power Lung и «Active Canopy», которые улавливают испарения от готовки со всех частей купола.Включает воздуходувку серии K (уровень шума 7,4 сона на высокой скорости). Вытяжка включает SensaSource, светодиодную подсветку GU10 и возможность вентиляции сверху / сзади. Стандартная ширина составляет 24 дюйма, 30 дюймов, 36 дюймов и 42 дюйма. Эта вытяжка доступна только в цветах: черный, бисквит, дымчатый, белый или нержавеющая сталь. Рекомендуемая высота установки от 21 до 24 дюймов над варочной поверхностью. Все продукты Vent-A-Hood подходят для использования во влажных помещениях (на открытом воздухе, например, в крытом патио) при установке в ответвленной цепи, защищенной GFCI.

SLH6-K МОДЕЛИ



Premier Magic Lung® Под шкафчиком
SLH9 — Premier Magic Lung® Под шкафчиком

Мягкие углы запатентованной губы Emerald создают современный вид. Включает нагнетательную систему Magic Lung®. Освещение оснащено двойным переключателем для затемнения. Оснащен тепловым датчиком SensaSource®. Доступны популярные стандартные или нестандартные цвета окраски, нержавеющая сталь, настоящая латунь, настоящая медь или кованая медь.Рекомендуемая высота установки составляет 24–27 дюймов над варочной поверхностью. Подходит для использования в закрытых наружных применениях при установке в ответвленной цепи с защитой GFCI. Также доступны нестандартные размеры.

SLH9 МОДЕЛИ



Premier Magic Lung® Под шкафчиком
XRH9 — Premier Magic Lung® Под шкафчиком

Линейный стиль идеально подчеркнет кухню в профессиональном стиле.Включает нагнетательную систему Magic Lung®. Освещение оснащено двойным переключателем для затемнения. Оснащен тепловым датчиком SensaSource®. Доступны популярные стандартные или нестандартные цвета окраски, нержавеющая сталь, настоящая латунь, настоящая медь или кованая медь. Рекомендуемая высота установки составляет 24–27 дюймов над варочной поверхностью. Подходит для использования в закрытых наружных применениях при установке в ответвленной цепи с защитой GFCI. Также доступны нестандартные размеры.

МОДЕЛИ

XRH9


Кухонные вытяжки, соответствующие требованиям ADA

АССОРТИМЕНТ ДИАПАЗОНА ADA:

ВСЕ, ЧТО НЕОБХОДИМО ЗНАТЬ

Что такое ADA?

В 1990 году был принят Закон об американцах с ограниченными возможностями (ADA), запрещающий дискриминацию в отношении людей с ограниченными возможностями в сфере занятости, транспорта, общественных помещений, связи и правительственной деятельности.Раздел III этих руководящих принципов гарантирует, что никому не будет отказано в полном и равном пользовании товарами, услугами, удобствами или жилыми помещениями в общественных местах, коммерческих объектах, транспорте, предоставляемых государственными организациями и частными организациями, которые предлагают экзамены или курсы, связанные с лицензированием. и сертификация.

Вытяжки, совместимые с ADA

С точки зрения конструкции устройства рекомендации ADA могут применяться различными способами, чаще всего для обеспечения полного доступа людей с ограниченными возможностями к устройствам.В отношении кухонных вытяжек вступают в силу рекомендации ADA при обсуждении доступности элементов управления.

Традиционные вытяжки являются автономными, с переключателями вентилятора и света, расположенными спереди или под вытяжкой. При установке на кухонной плите или варочной панели эти переключатели вытяжки недоступны для некоторых пользователей, поскольку находятся на высоте не менее 60 дюймов от пола.

В соответствии с разделами 308 и 309 Руководства ADA переключатели вытяжки (или «рабочие детали») должны располагаться на высоте от 15 до 48 дюймов над полом.Если есть какое-либо препятствие (например, шкаф или плита), требования к высоте меняются в зависимости от глубины препятствия. Если глубина составляет 20 дюймов или меньше, элементы управления все равно должны быть 48 дюймов или меньше. Если глубина превышает 20 дюймов, органы управления должны располагаться не выше 44 дюймов от пола.

Требования ADA к кухне гласят, что элементы управления вытяжкой должны устанавливаться отдельно от самой вытяжки. Поэтому в вытяжках, соответствующих требованиям ADA, элементы управления устанавливаются дистанционно сертифицированным электриком, а устройства подключаются для работы от специального настенного выключателя.Согласно разделу 309 Руководства ADA, дистанционный переключатель вытяжки должен работать одной рукой и не требует сильного захвата, сжатия или скручивания запястья. Большинство элементов управления вытяжкой работают аналогично переключателю света или удобному ползунку.

Вытяжки, соответствующие требованиям ADA By Summit

Summit производит несколько линий вытяжек различных размеров, каждая из которых оснащена дистанционными настенными выключателями, которые должны быть установлены в соответствии с рекомендациями ADA.


Бесконтактные вытяжки под шкафом


Для квартир и других помещений без воздуховодов серия Summit ADAh27 предлагает экономичное решение для вентиляции.Эти бесканальные вытяжки всегда в наличии и доступны в белом, черном и из нержавеющей стали для варочных поверхностей шириной 18 дюймов, 20 дюймов, 24 дюймов, 30 дюймов и 36 дюймов. Сделано в США.

Просмотр моделей


Европейские настенные вытяжки


Вытяжки из нержавеющей стали для настенного монтажа с изогнутыми или трапециевидными навесами доступны в размерах 24, 30 и 36 дюймов. Они предназначены для использования в воздуховодах, но могут быть преобразованы в режим рециркуляции с помощью набора угольных фильтров.

Leave a Reply

Ваш адрес email не будет опубликован. Обязательные поля помечены *
