Низковольтный ламповый сверхрегенеративный FM-приемник без выходного трансформатора

Здравствуйте.

Примечание

В конце статьи есть два видеоролика, которые примерно дублируют содержимое статьи и демонстрируют работу устройства.

Могу предположить, что многих здешних обитателей привлекают электронные устройства, основанные на электронных лампах (лично меня радует теплота, приятный свет и монументальность ламповых конструкций), но при этом желание сконструировать что-то теплое и ламповое своими руками часто ломается о боязнь связываться с высокими напряжениями или проблемы с поиском специфических трансформаторов. И этой статьей я хочу попытаться помочь страждущим, т.е. описать

ламповую

конструкцию с низким анодным напряжением, очень простой схемой, распространенными элементами и отсутствуем потребности в выходном трансформаторе. При этом это не очередной усилитель для наушников или какой-нибудь овердрайв для гитары, а намного более интересное устройство.


«Что же это за конструкция?» — спросите вы. А ответ мой прост: «

Сверхрегенератор

!».

Сверхрегенераторы — это очень интересная разновидность радиоприемников, которая отличается простотой схем и неплохими характеристиками, сравнимыми с простыми супергетеродинами. Сабжи были крайне популярны в середине прошлого века (особенно в портативной электронике) и предназначены они в первую очередь для приема станций с амплитудной модуляцией в УКВ диапазоне, но также могут принимать станции с частотной модуляцией (т.е. для приема тех самых обычных FM-станций).

Основным элементом данного типа приемников является сверхрегенеративный детектор, который является одновременно как частотным детектором, так и усилителем радиочастоты. Такой эффект достигается за счет применения регулируемой положительной обратной связи. Подробно описывать теорию процесса не вижу смысла, так как «все написано до нас» и без проблем осваивается по этой ссылке.

Далее в данном наборе букофф будет сделан акцент на описание постройки проверенной конструкции, ибо встреченные в литературе схемы часто сложнее и требуют более высокого анодного напряжения, что нам не подходит.

Начал я поиск схемы, удовлетворяющей поставленной требованиям, с книги товарища Туторского «Простейшие любительские передатчики и приемники УКВ» образца 1952 года. Там нашлась схема сверхрегенератора, но лампу, которую было предложено использовать я не нашел, а с аналогом схема у меня так нормально и не завелась, так что поиски были продолжены.

Затем была найдена вот эта статья. Она уже подходила мне лучше, но в ней присутствовала зарубежная лампа, которую найти еще сложнее. В итоге было принято решение начать эксперименты с использованием распространенного примерного аналога, а именно, лампы 6н23п, которая прекрасно себя чувствует в УКВ и может работать при не слишком большом анодном напряжении.

Взяв за основу эту схему:

И проведя ряд экспериментов была сформирована следующая схема на лампе 6н23п:


Данная конструкция работает сразу (при правильном монтаже и живой лампе), причем выдает неплохие результаты даже на обычные наушники-вкладыши.

Теперь подробнее пройдемся по элементам схемы и начнем с лампы 6н23п (двойной триод):


Чтобы понять правильное расположение ног лампы (информация для тех, кто раньше с лампами дел не имел), нужно повернуть ее ножками к себе и ключом вниз (сектор без ножек), тогда представший перед вами прекрасный вид будет соответствовать картинке с распиновкой лампы (работает и для большинства других ламп). Как видно по рисунку, в лампе целых два триода, но нам нужен всего один. Вы можете использовать любой, никакой разницы нет.

Теперь пойдем по схема слева на право. Катушки индуктивности L1 и L2 лучше всего мотать на общем круглом основании (оправке), идеально для этого подходит медицинский шприц диаметром 15мм, причем L1 желательно мотать поверх картонной трубки, которая с небольшим усилием движется по корпусу шприца, чем обеспечивает регулировки связи между катушками. В качестве антенны к крайнему выводу L1 можно припаять кусок провода или же припаять антенное гнездо и использовать что-то более серьезное.

L1 и L2 желательно мотать толстым проводом для повышения добротности, например, проводом 1мм и больше с шагом 2мм (особая точность тут не нужна, так что можете особо не заморачиваться с каждым витком). Для L1 нужно намотать 2 витка, а для L2 — 4-5 витков.

Далее идут конденсаторы C1 и C2, которые представляют собой двухсекционный конденсатор переменной емкости (КПЕ) с воздушным диэлектриком, он является идеальный решением для подобных схем, КПЕ с твердым диэлектриком использоваться нежелательно. Наверное, КПЕ является самым редким элементом данной схемы, но его довольно легко найти в любой старой радиоаппаратуре или на барахолках, хотя его можно заметить и двумя обычным конденсаторами (обязательно керамическими), но тогда придется обеспечивать подстройку с помощью импровизированного вариометра (прибора для плавного изменения индуктивности). Пример КПЕ:

Нам нужно всего две секции КПЕ и они обязательно должны быть симметричны, т.е. иметь одинаковую емкость в любом положении регулировки. Их общей точной будет служить контакт подвижной части КПЕ.

Затем следуется цепочка гашения выполненная на резисторе R1 (2.2МОм) и конденсаторе C3 (10 пФ). Их значения можно менять в небольших пределах.

Катушка L3 выполняет роль анодного дросселя, т.е. не позволяется высокой частоте пройти дальше. Подойдет любой дроссель (только не на железном магнитопроводе) с индуктивностью 100-200 мкГн, но проще намотать на корпус сточенного мощного резистора 100-200 витков тонкого медного эмалированного провода.

Конденсатор C4 служит для отделения постоянной составляющей на выходе приемника. Наушники или усилитель можно подключать непосредственно к нему. Емкость его может варьироваться в довольно больших пределах. Желательно, чтобы C4 был пленочный или бумажный, но с керамическим тоже будет работать.

Резистор R3 представляет собой обычный потенциометр на 33кОм, который служит для регулирования анодного напряжения, чем позволяет менять режим лампы. Это необходимо для для более точной подстройки режима под конкретную радиостанцию. Можно заменить на постоянный резистор, но это нежелательно.

На этом элементы закончились. Как видите схема очень простая.

И теперь немного по поводу питания и монтажа приемника.

Анодное питание можно смело использовать от 10В до 30В (можно и больше, но там уже немного опасно подключать низкоомную аппаратуру). Ток там совсем небольшой и для питания подойдет БП любой мощности с необходимым напряжением, но желательно, чтоб он был стабилизирован и имел минимум шумов.

И еще обязательным условием является питание накала лампы (на картинке с распиновкой он обозначен как нагреватели), так как без него она работать не будет. Тут уже токи нужны поболее (300-400 мА), но напряжение всего 6.3В. Подойдет как переменное 50Гц, так и постоянное напряжение, причем оно может быть от 5 и до 7В, но лучше использовать каноничное 6.3В. Лично я не пробовал использовать 5В на накале, но скорее всего все будет нормально работать. Накал подается на ножки 4 и 5.

Теперь про монтаж. Идеальным является расположение всех элементов схемы в металлическом корпусе с подключенной к нему в одной точке землей, но будет работать и вообще без корпуса.

Так как схема работает в УКВ диапазоне, все соединения в высокочастотной части схемы должны быть максимального короткими для обеспечения большей стабильности и качества работы устройства. Вот пример первого прототипа:

При таком монтаже все работало. Но с металлическим корпусом-шасси немного стабильнее:

Для таких схем идеальным является навесной монтаж, так как он дает хорошие электрические характеристики и позволяет без особых затруднений вносить поправки в схемы, что с платой уже не так просто и аккуратно получается. Хотя и мой монтаж аккуратным назвать нельзя.

Теперь по поводу наладки.

После того как вы на 100% убедились в правильности монтажа, подали напряжение и ничего не взорвалась и не загорелось — это значит, что скорее всего схема работает, если использованы правильные номиналы элементов. И вы скорее всего услышите в наушниках шумы. Если во всех положениях КПЕ вы не слишите станции, и вы точно уверены, что у вас принимаются вещательные станции на других устройствах, то попробуйте изменить количество витков катушки L2, этим вы перестроите частоту резонанса контура и возможно попадете на нужный диапазон.

И пробуйте крутить ручку переменного резистора — это тоже может помочь. Если совсем ничего не помогает, то можно поэкспериментировать с антенной. На этом наладка завершается.

На этом этапе все самое основное уже сказано, а представленное выше неумелое повествование можно дополнить следующими роликами, которые иллюстрируют приемник на разных этапах разработки и демонстрируются качество его работы.

Чисто ламповый вариант (на макетном уровне):

Вариант с добавлением УНЧ на ИМС (уже с шасси):

В последнем варианте ламповость немного потеряна, ибо применена ИМС. Это оказалось единственным решением, так как при анодном 20В в режиме УНЧ второй триод так и не заработал у меня, хотя может подходящий режим и есть, но я найти его не смог.

В качестве УНЧ был использован усилитель PAM8403, который питается от линейного стабилизатора напряжения L7805 (в народе зовется кренкой, по названию советского аналога).

В планах по развитию данного проекта имеется создание еще одного сверхрегенератора на лампе 6с6б, но уже портивного, так как очень соблазнительно иметь ламповый портативный приемник.

Спасибо за внимание. Готов ответить на вопросы по теме.

PS: Данное устройство генерирует собственные колебания во время работы и излучает их через приемную антенну, т.е. сверхрегенератор может создавать помехи, учитывайте это.

Источники:

1. Сверхрегенерация
2. Сверхрегенеративный приемник
3. Документация на лампу 6н23п
4. Туторский «Простейшие любительские передатчики и приемники УКВ» 1952

Простой ламповый приемник. Ламповый регенеративный детектор FM диапазона. Краткие технические характеристики

Схема простого КВ приемника наблюдателя на любой радиолюбительский диапазон

Доброго дня уважаемые радиолюбители!
Приветствую вас на сайте “ “

Сегодня мы рассмотрим очень простую, и в тоже время обеспечивающую неплохие характеристики схему – КВ приемник наблюдателя – коротковолновика .
Схема разработана С. Андреевым. Не могу не отметить, что сколько я не встречал в радиолюбительской литературе разработок этого автора, все они были оригинальны, просты, с прекрасными характеристиками и самое главное – доступны для повторения начинающими радиолюбителями.
Первый шаг радиолюбителя в стихию обычно всегда начинается с наблюдения за работой других радиолюбителей в эфире. Мало знать теорию радиолюбительской связи. Только прослушивая любительский эфир, вникая в азы и принципы радиосвязи, радиолюбитель может получить практические навыки в проведении любительской радиосвязи. Эта схема как раз и предназначена для тех кто хочет сделать свои первые шаги в любительской связи.

Представленная схема приемника радиолюбителя – коротковолновика очень проста, выполнена на самой доступной элементной базе, несложная в настройке и в тоже время обеспечивающая хорошие характеристики. Естественно, что в силу своей простоты, эта схема не обладает “сногсшибательными” возможностями, но (к примеру чувствительность приемника около 8 микровольт) позволит начинающему радиолюбителю комфортно изучать принципы радиосвязи, особенно в 160 метровом диапазоне:

Приемник, в принципе, может работать в любом радиолюбительском диапазоне – все зависит от параметров входного и гетеродинного контуров. Автор этой схемы испытывал работу приемника только для диапазонов 160, 80 и 40 метров.
На какой диапазон лучше собрать данный приемник. Чтобы это определить, надо учесть в каком районе вы проживаете и исходить из характеристик любительских диапазонов.
()

Приемник построен по схеме прямого преобразования. Он принимает телеграфные и телефонные любительские станции – CW и SSB.

Антенна. Работает приемник на несогласованную антенну в виде отрезка монтажного провода, который можно протянуть под потолком комнаты по диагонали. Для заземления подойдет труба водопроводной или отопительной системы дома, которая подключается к клемме Х4. Снижение антенны подключается к клемме Х1.

Принцип работы. Входной сигнал выделяется контуром L1-C1, который настроен на середину принимаемого диапазона. Затем сигнал поступает на смеситель, выполненный на 2-х транзисторах VT1 и VT2, в диодном включении, включенных встречно-параллельно.
Напряжение гетеродина, выполненного на транзисторе VT5, подается на смеситель через конденсатор С2. Гетеродин работает на частоте в два раза ниже частоты входного сигнала. На выходе смесителя, в точке подключения С2, образуется продукт преобразования – сигнал разности входной частоты и удвоенной частоты гетеродина. Так как величина этого сигнала не должна быть более трех килогерц (в диапазон до 3-х килогерц укладывается “человеческий голос”), то после смесителя включен ФНЧ на дросселе L2 и конденсаторе С3, подавляющий сигнал частотой выше 3-х килогерц, благодаря чему достигается высокая избирательность приемника и возможность приема CW и SSB. При этом, сигналы АМ и FM практически не принимаются, но это и не очень важно, потому, что радиолюбители в основном используют CW и SSB.
Выделенный НЧ сигнал поступает на двухкаскадный усилитель низкой частоты на транзисторах VT3 и VT4, на выходе которого включаются высокоомные электромагнитные телефоны типа ТОН-2. Если у вас есть только низкоомные телефоны, то их можно подключать через переходной трансформатор, к примеру от радиоточки. Кроме того, если параллельно С7 включить резистор на 1-2 кОм, то сигнал с коллектора VT4 через конденсатор емкостью 0,1-10 мкФ можно подать на вход любого УНЧ.
Напряжение питания гетеродина стабилизировано стабилитроном VD1.

Детали. В приемнике можно использовать разные переменные конденсаторы: 10-495, 5-240, 7-180 пикофарад, желательно, чтобы они были с воздушным диэлектриком, но подойдут и с твердым.
Для намотки контурных катушек (L1 и L3) используются каркасы диаметром 8 мм с резьбовыми подстроечными сердечниками из карбонильного железа (каркасы от контуров ПЧ старых ламповых или лампово-полупроводниковых телевизоров). Каркасы разбираются, разматываются и от них спиливается цилиндрическая часть длиной 30 мм. Каркасы устанавливаются в отверстия платы и фиксируются эпоксидным клеем. Катушка L2 намотана на ферритовом кольце диаметром 10-20 мм и содержит 200 витков провода ПЭВ-0,12 намотанных внавал, но равномерно. Катушку L2 можно также намотать на сердечнике СБ а затем поместить внутрь броневых чашек СБ склеив их эпоксидным клеем.
Схематическое изображение крепления катушек L1, L2 и L3 на плате:

Конденсаторы С1, С8, С9, С11, С12, С13 должны быть керамическими, трубчатыми или дисковыми.
Намоточные данные катушек L1 и L3 (провод ПЭВ 0,12) номиналы конденсаторов С1, С8 и С9 для разных диапазонов и используемых переменных конденсаторах:

Печатная плата сделана из фольгированного стеклотекстолита. Расположение печатных дорожек – с одной стороны:

Налаживание. Низкочастотный усилитель приемника при исправных деталях и безошибочном монтаже в налаживании не нуждается, так-как режимы работы транзисторов VT3 и VT4 устанавливаются автоматически.
Основное налаживание приемника – налаживание гетеродина.
Сначала нужно проверить наличие генерации по наличию ВЧ напряжения на отводе катушки L3. Ток коллектора VT5 должен быть в пределах 1,5-3 мА (устанавливается резистором R4). Наличие генерации можно проверить по изменению этого тока при прикосновении руками к гетеродинному контуру.
Подстройкой гетеродинного контура надо обеспечить нужное перекрытие гетеродина по частоте, частота гетеродина должна перестраивается в пределах на диапазонах:
– 160 метров – 0,9-0,99 МГц
– 80 метров – 1,7-1,85 МГц
– 40 метров – 3,5-3,6 МГц
Проще всего это сделать, измеряя частоту на отводе катушки L3 при помощи частотомера, способного измерять частоту до 4 МГц. Но можно воспользоваться и резонансным волномером или генератором ВЧ (методом биений).
Если вы пользуетесь генератором ВЧ, то можно одновременно настроить и входной контур. Подайте на вход приемника сигнал от ГВЧ (расположите провод, подключенный к Х1 рядом с выходным кабелем генератора). Генератор ВЧ надо перестраивать в пределах частот в два раза больших, чем указано выше (например, на диапазоне 160 метров – 1,8-1,98 МГц), а контур гетеродина подстроить так, чтобы при соответствующем положении конденсатора С10 в телефонах прослушивался звук частотой 0,5-1 кГц. Затем, настройте генератор на середину диапазона, настройте на нее приемник, и подстройте контур L1-C1 по максимальной чувствительности приемника. Также по генератору можно откалибровать шкалу приемника.
При отсутствии генератора ВЧ входной контур можно настроить принимая сигнал радиолюбительской станции работающей как можно ближе к середине диапазона.
В процессе настройки контуров может потребоваться корректировка числа витков катушек L1 и L3. конденсаторов С1, С9.

Тема ретро приемников, в частности регенеративных, всеобъемлюще и очень плодотворно развивается на многих сайтах и в свое время очень заинтересовала и меня. В результате возникла мысль сделать простой, но многодиапазонный, одноламповый регенератор, который можно в последующем «малой кровью» преобразовать в не сложный, но тоже многодиапазонный, супергетеродин, применяя при этом минимум не дефицитных деталей.

Предлагаю вашему вниманию очень простую и прекрасно работающую на КВ схему однолампового регенеративного приемника на двойном триоде 6Н2П.

Принципиальная схема приведена на рис.1. Мной было опробовано несколько вариантов простых одноламповых регенератора и представленный здесь, на мой взгляд, лучший по многим критериям и достоин для повторения.
За основу была взята замечательная свой простотой и изяществом конструкция В.Егорова «Простой коротковолновый приемник»(Радио,1950,№3). После испытаний этого приемника, его схема была немного доработана
— введены ООС в во второй каскад и усилена в первом (собственно регенераторе). Это стало возможно благодаря использованию специфической особенности триодов — относительно большой проницаемости или, если угодно, существенного влияние анодной нагрузки на сетку-катод, поэтому анодные резисторы большого сопротивления создают достаточно большую «внутреннюю» ООС, эквивалентную внесению в катод сопротивления = Ra/u, в нашем случае это 47кОм/100=470 ом, что и обеспечивает высокую стабильность выбранного режима. Вторая «функция» катодного смещения в УНЧ — сместить рабочую точку на линейном участке ВАХ так, чтобы не было ограничения — тоже не актуально, т.к. у нашего регенератора сигнал по входу УНЧ очень мал (не более десятков мВ).
— Убрано высокое напряжение с головных телефонов (как-то жутковато осознавать, что на голову подается 200В).
— Переходные и блокирующие емкости теперь выполняют фукции однозвенных ФНЧ и ФВЧ и выбраны так, чтобы обеспечить полосу примерно 300-3000Гц.
— двухступенчатый аттенюатор позволил не только обеспечить нормальную работу приемника с любой, в т. ч. полноразмерной, антенной, но и обеспечил очень мягкий подход к регенерации (в оригинале он был жестковат, что не позволяло реализовать высокую чувствительность).
В результате приемник обладает высокой стабильностью (на двадцатке держит SSB станцию полчаса/час, а на восьмидесятке — вот уже более 5 часов слушаю группу станций без какой-либо подстройки!) и чувствительностью (порядка нескольких мкВ — как измерить точнее пока не придумал – hi!), хорошей повторямостью (благодаря ООС его параметры мало зависят от разброса характеристик ламп) и очень простым управлением — при большой перестройке по частоте, или после переключения диапазонов, аттенюатор ставлю в среднее положение, потенциометром R3 добиваюсь начала генерации (легкий щелчок в телефонах) и все, потом как правило пользуюсь только двумя ручками — настройкой (КПЕ) и аттенюатором — при указанном на схеме включении он фактически универсальный регулятор — одновременно регулирует и ослабление и порог генерации.

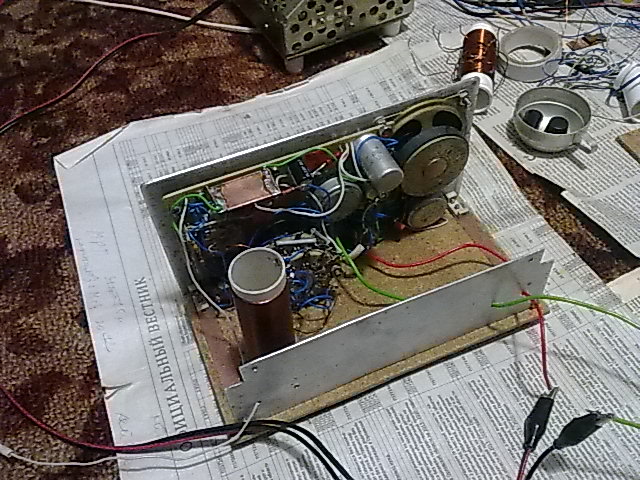

Особенности конструкции видны на фото.

В качестве экранированного корпуса использован корпус от старого компьютерного БП. Как видно, на шасси было заранее предусмотрено место под вторую лампу. Питание накала стабилизировано. Головные телефоны электромагнитные, обязательно высокоомные (с катушками электромагнитов индуктивностью примерно 0,5Гн и сопротивлением по¬стоянному току 1500…2200 Ом), например, типа ТОН-1, ТОН-2, ТОН-2м, ТА-4, ТА-56м. КПЕ лучше применить с воздушным диэлектриком. В зависимости от пределов изменения его ёмкости и индуктивности вашей катушки для получения требуемых диапазонов величины растягивающих конденсаторов вероятно придётся пересчитать при помощи простой программки KONTUR3C_ver. by US5MSQ . Для исключения шорохов и потрескивания обе секции КПЕ включены последовательно, а ротор вместе с корпусом КПЕ должны быть изолированы от шасси (своеобразный диф.КПЕ). Для не очень высоких частот можно и не заморачиваться с изоляцией КПЕ, но в сущности это очень просто сделать — я потратил на изготовление кронштейна из гетинакса полчаса — со всеми перекурами (hi!).

Несмотря на то, что в принципе регенератор сможет работать (т.е. полностью регенерировать контур) практически с любой катушкой, желательно, чтобы катушка индуктивности обладала максимально возможной конструктивной добротностью – это позволит при тех же результатах применить меньшее включение лампы в контур, и, соответственно, снизить её дестабилизирующее влияние (как её самой, так и опосредованно через неё всей остальной схемы и источников питания). Поэтому катушку лучше намотать на каркасе достаточно большого диаметра или, что ещё лучше, на кольце Amidon (например T50-6, T50-2, T68-6, T68-2 и т.п.).
Число витков для получения указанной индуктивности можно посчитать по любой программе, например, для обычных каркасов удобна программа COIL 32 , а для колец Amidon — mini Ring Core Calculator . Расположение отвода для начала можно взять от 1/5…1/8 (для обычных каркасов) до 1/10…1/20 (для Amidon) числа витков контурной катушки.

По поводу замены возможной лампы. В этой схеме бОльшее значение имеет коэффициент усиления «мю», ну и малое токопотребление 6Н2П тоже приятно — можно поставить эффективный RC фильтр по цепи анодного питания без громоздких дросселей или электронных фильтров/стабилизаторов — именно так сделано у меня и никакого фона в наушниках. Поэтому лучшей заменой будет 6Н9С. Впрочем, можно применить любые двойные триоды (6П1П, 6Н3П и т.п.) без корректировок схемы и почти без ущерба (будет немного меньше (раза в 2) усиление по НЧ). С другой стороны, при большем анодном токе и крутизне лампт можно вместо высокоомных наушников поставить выходной трансформатор и применить более доступные современные низкоомные с большой чувствительностью.
О питании регенератора. Вопрос — нужно ли стабилизировать напряжения питания (накальное и анодное) лампового регенератора часто возникает на разных ветках формумов и ответы на него часто дают самые противоречивые — от ничего не надо стабилизировать и выпрямлять (и так мол, все прекрасно работает) до обязательного применения полностью автономного, аккумуляторного питания.
И как это не удивительно, но справедливы высказывания и тех и других(!), важно только помнить основные критерии (или если угодно, требования), которые предъявляют к регенератору и те, и другие авторы. Если основное – это простота конструкции, то к чему заморачиваться со стабилизацией питания? Регенераторы 20-50х годов (а это сотни (!) разных конструкций), сделанные по такому принципу, прекрасно работали и обеспечивали вполне приличный приём, особенно на радиовещательных диапазонах. Но как только поставим во главу угла чувствительность, а она, как известно, достигает максимума на пороге генерации — крайне неустойчивой точки, на которую влияют многочисленные внешние изменения параметров, причем колебания напряжения питания одни из самых весомых, то и ответ очевиден: если хотите получить высокие результаты — напряжения питания надо стабилизировать.

Схема простого двухлампового супергетеродина приведена на рис.2. Это четырехдиапазонный приемник, причем на 80м он — прямого усиления (пентод VL1. 2 работает как развязывающий УВЧ). А на остальных – супергетеродин с кварцованным гетеродином и переменной ПЧ. Гетеродин, выполненный на триоде VL1.1 и стабилизированный всего одним не дефицитным кварцем 10,7Мгц, работает на 40м и 20м на основной гармонике кварца, а на 10м диапазоне на третьей его гармонике 32,1МГц. Шкала механическая шириной 500кГц на диапазонах 80 и 20м -прямая, а 40 и 10 – обратная (подобно применённой в UW3DI). Чтобы обеспечить указанные на схеме диапазоны частот, диапазон перестройки регенеративного приемника, выполняющего в данном случае роль тракта ПЧ, регенеративного детектора и УНЧ, выбран равным 3,3-3,8 Мгц.
При приёме в телеграфном (автодинном) режиме чувствительность (при с/шум=10дБ) получилась порядка 1 мкВ(10м), 0,7 (на 20 и 40М) и 3 мкВ (80м).
ПДФ двухконтурный спроектирован по упрощенной схеме (всего на двух катушках) т.о., что обеспечивает максимальную чувствительность на 10 м, а на 80м — повышенное затухание, чем уменьшается и некоторая избыточность усиление на этом диапазоне. Данные катушек приведены там же на принципиальной схеме. Монтаж навесной, хорошо виден на фото. Требования к нему стандартные – максимальная жёсткой крепления и минимальная длина ВЧ проводников.


Настройка тоже достаточно проста и стандартна. После проверки правильности монтажа и режимов по постоянному току переключаемся на диапазон 80м и по описанной выше методике настраиваем регенеративный приемник. Для укладки его диапазона частот подключаем ГСС через разделительную емкость прямо на сетку (вывод 2) VL1.2. Затем к настройке ПДФ 80м диапазона, для чего переключаем ГСС на антенный вход, выставляем на нём среднюю частоту диапазона 3,65 МГц. Переводим регенератор в режим генерации (автодинный режим) и подстраивая КПЕ, находим сигнал ГСС. Сердечниками катушек подстраиваем ПДФ по максимуму сигнала. На этом настройка 80м диапазона закончена и сердечники катушек больше не трогаем. Далее проверяем работу гетеродина. Подключив к катоду (вывод 7) VL1.2 для контроля уровня напряжения гетеродина ламповый вольтметр переменного тока (если нет промышленного, можно применить простейший диодный пробник, подобно описанный в ) или осциллограф с полосой пропускания не менее 30 МГц с малоемкостным делителем (высокоомным пробником), в крайнем случае – подключить его через малую (3-5 пФ) емкость.
Переключившись на диапазоны 40 и 20м проверяем наличие переменного напряжения уровнем порядка 1-2 Вэфф. Затем включам 10м диапазон и подстройкой С1 добиваемся максимального напряжения генерации – оно должно быть примерно такого же уровня.
Затем продолжаем настройку ПДФ, начиная 10м диапазона, для чего переключаем ГСС на антенный вход, выставляем на нём среднюю частоту диапазона 28,55 МГц. Переводим регенератор в режим генерации (автодинный режим) и подстраивая КПЕ, находим сигнал ГСС. И триммерами С8,С19 (сердечниками катушек не трогаем!) подстраиваем ПДФ по максимуму сигнала. Аналогично настраиваем диапазоны 20 и 40 м, для которых соответственно средние частоты диапазонов будут 14,175 и 7,1 Мгц, а триммеры подстройки С7,С15 и С6,С13.
При желании громкоговорящего приема приемник можно дооснастить усилителем мощности, выполненном по стандартным схемам на лампах 6П14П, 6Ф3П. 6Ф5П. Некоторые из коллег при изготовлении этого приемника проявили настроящее мастерство.

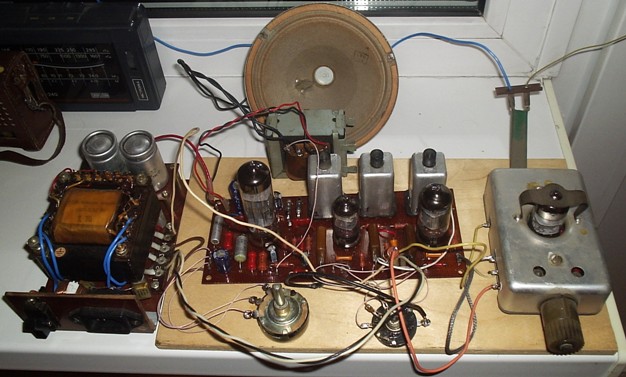

Добротно сделан и красив приемник в исполнении Павла (ник Паша Мегавольт ) — см. фото.

А находится приемник с чертежом печатной платы в исполнении LZ2XL,LZ3NF .
Часто задают вопрос о подключении к этому приемнику цифровой шкалы. Я бы не стал вводить туда цифровую шкалу — во первых, механическая шкала достаточно простая, калибровка стабильная, ее достаточно провести только на одном 80м диапазоне, а на остальных разметка рисуется с простым пересчетом по измеренной частоте генератора подставки. А во вторых, сама цифровая шкала при неудачном раскладе может стать источником помех, т.е. надо будет хорошо продумать конструкцию и, вероятно, ввести экранировку как минимум катушки регенератора (чувствительность-то у него — единицы мкВ!), а возможно еще и самой шкалы.
Если все же ее вводить, то сделать это лучше всего так
— генератор гетеродина через истоковый повторитель на КП303 (КП302,307 или импортные BF245, J310 и т.п.) затвором через резистор 1 кОм прямо на вывод 7 VL1
— регенератор в зависимости от регулировки ПОС может иметь очень малое напряжение на контуре (десятки мВ), поэтому для сигнала регенератора потребуется не только развязка, но и усиление. Лучше всего это сделать на двухзатворнике типа КП327 или импорте (BF9xx), включенном по стандартной схеме (смещение на 2м затворе сделать +4в) и нагруженном на резистор 1 кОм в стоке. Первый затвор через развязывающий резистор 1кОм подключаем к выводу 3 VL2.

P.S. Через пару лет после изготовления достал с дальней полки этот двухламповый супер, сдул пыль и включил — работает, да так приятно, что за два вечера ненавязчивых наблюдений на каждом из нижних диапазонов (80 и 40м) были приняты сигналы из всех 10 районов бывшего СССР.
Конечно ДД и селективность по соседу низковаты, но в первом случае помогает плавный аттенюатор, а втором -немного сужение полосы пропускания (ручка регенерация), более кардинально — переход на менее заселенную частоту (hi!), и тем не менее даже на перенаселенных участках диапазонов удается, как минимум, принять основную информацию. Но основное его достоинство (кроме простоты конструкции) — очень хорошая стабильность частоты, можно часами слушать станции без подстройки причем это с равным успехом не только на нижних, но и 10м диапазоне!
Перемерял чувствительность — при с/шум=10дБ соответствует приведенному выше, а если привязываться к выходному сигналу уровнем 50мВ (уже достаточно громкий сигнал на наушниках ТОН-2), но получилось так,

Самодельные КВ приемники (короткой волны) производятся на базе резисторных коммутаторов. Многие модификации включают в себя проводной переходник и оснащаются усилителями. Стандартная схема имеет стабилизаторы повышенной частотности. Для настройки каналов применяются регуляторы с подкладками.

Также надо отметить, что приемники отличаются между собой по проводимости и частотности тетродов. Для того чтобы детально разобраться в этом вопросе, надо рассмотреть схемы наиболее популярных приемников.

Устройства низкой частоты

Схема самодельного КВ приемника включает в себя управляемый модулятор, а также набор конденсаторов. Резисторы для устройства подбираются на 4 пФ. У многих моделей имеются контактные триоды, которые работают от преобразователей. Также надо отметить, что схема приемника включает в себя только однополюсные трансиверы.

Для настройки каналов применяются регуляторы, которые устанавливаются в начале цепи. Некоторые модели делаются только с одним переходником, а разъем под них подбирается линейного типа. Если рассматривать простые модели, то у них используется сеточный усилитель. Он работает при частоте 400 МГц. Изоляторы устанавливаются за модуляторами.

Ламповые модели высокой частоты

Самодельные ламповые КВ приемники высокой частоты включают в себя контактные преобразователи и датчики с низкой проводимостью. Некоторые специалисты положительно отзываются о данных устройствах. В первую очередь они отмечают возможность подключения трансиверов. Триггеры под модификации подходят контроллерного типа. Наиболее часто встречаются устройства с полупроводниковыми резисторами.

Если рассматривать стандартную схему, то компаратор имеется регулируемого типа. Резисторы на выходе устанавливаются с емкостью не менее 3.4 пФ. Проводимость при этом не опускается ниже отметки 5 мк. Регуляторы устанавливаются на три или четыре канала. В большинстве приемников используется только один фазовый фильтр.

Импульсные модификации

Импульсный самодельный КВ приемник на любительские диапазоны способен работать при частоте 300 МГц. Большинство моделей складываются с контактными стабилизаторами. В некоторых случаях используются трансиверы. Повышение чувствительности зависит от проводимости резисторов. на выходе равняется 3 пФ.

Проводимость контакторов в среднем составляет 6 мк. Большинство приемников производятся с дипольными переходниками, под которые подходят разъемы РР. Очень часто встречаются конденсаторные блоки, которые работают от тиристоров. Если рассматривать модели на лампах, то важно отметить, что у них используются однопереходные компараторы. Они включаются только при частоте 300 МГц. Также надо сказать, что есть модели с триодами.

Однополюсные устройства

Легко настраиваются именно однополюсные самодельные ламповые КВ приемники. Своими руками модель собирается с переменными компараторами. Большинство модификаций устроены со стабилизаторами низкой проводимости. Стандартная предполагает применение дипольных резисторов, у которых емкость на выходе равняется 4.5 пФ. Проводимость при этом может доходить до 50 мк.

Если самостоятельно собирать модификацию, то компаратор надо заготавливать с трансивером. Резисторы напаиваются на модулятор. Сопротивление элементов, как правило, не превышает 45 Ом, однако есть исключения. Если говорить про приемники на реле, то у них используются регулируемые триоды. Работают данные элементы от модулятора, и они отличаются по чувствительности.

Сборка многополюсных приемников

Какие преимущества имеет многополюсный детекторный КВ приемник на любительские диапазоны? Если верить отзывам экспертов, данные устройства выдают высокую частоту и при этом потребляют мало электроэнергии. Большинство модификаций собираются с дипольными контакторами, а переходники применяются проводного типа. Разъемы под устройства подходят разных классов.

Некоторые модели содержат фазовые фильтры, которые снижают риск сбоев от волновых помех. Также надо отметить, что стандартная схема приемника предполагает применение регулятора для настройки частоты. Компараторы у некоторых экземпляров имеются канального типа. При этом триод используется только с одним изолятором, а проводимость у него не опускается ниже 45 мк. Если рассматривать приемники на расширителях, то они способны работать только на низких частотах.

Модели с двухпереходным преобразователем

Приемники КВ на любительские диапазоны с двухпереходными преобразователями способны стабильно поддерживать частоту на уровне 400 МГц. У многих моделей применяется полюсный стабилитрон. Он работает от преобразователя и имеет высокую проводимость. Стандартная схема модификации включает в себя контроллер на три выхода и конденсатор. Усилитель для модели подходит с варикапом.

Также надо отметить, что высокочастотные устройства с преобразователем данного типа могут отлично справляться с импульсными помехами от блока. Компараторы применяются с сеточными и емкостными резисторами. Параметр сопротивления на входе цепи равняется около 45 Ом. При этом чувствительность приемников может сильно отличаться.

Устройства с трехпроводным преобразователем

Самодельный КВ приемник на любительские диапазоны с трехпроводным преобразователем имеет один контактор. Разъемы используются с обкладкой и без нее. Также надо отметить, что резисторы применяются разной проводимости. В начале цепи имеется элемент на 3 мк. Как правило, он применяется однополюсного типа и пропускает ток только в одном направлении. Конденсатор за ним располагается с линейным проводником.

Также надо отметить, что резисторы на выходе цепи обладают невысокой проводимостью. Во многих приемниках они используются переменного типа и способны пропускать ток в обоих направлениях. Если рассматривать модификации на 340 МГц, то в них можно встретить компараторы с сеточными триодами. Они работают при повышенном сопротивлении, а напряжение составляет целых 24 В.

Модификации на 200 МГц

Самодельный КВ приемник на любительские диапазоны с частотой 200 МГц является очень распространенным. В первую очередь надо отметить, что модели не способны работать на компараторах. Линейные модификации часто встречаются. Однако наиболее распространенными устройствами принято считать модели с переходными декодерами. Устанавливаются они с набором переходников. Резисторы в начале цепи применяются высокой емкости, а сопротивление у них равняется не менее 55 Ом.

Усилители встречаются с фильтрами и без них. Если рассматривать коммутируемые модификации, то у них применяются дуплексные конденсаторы. При этом стабилизатор используется с регулятором. Для настройки каналов необходим модулятор. Некоторые приемники работают с ресиверами. У них имеется разъем серии РР.

Устройства на 300 МГц

Самодельный КВ приемник на любительские диапазоны с частотой 300 МГц включает в себя две пары резисторов. Компараторы у моделей встречаются с проводимостью 40 мк. Некоторые модификации содержат проводные расширители. Данные элементы способны значительно снимать нагрузку с конденсаторов.

Если верить отзывам специалистов, то модели данного типа выделяются повышенной чувствительностью. Самодельные устройства производятся без тетродов. Для улучшения проводимости сигнала применяются только транзисторы. Также надо отметить, что существуют устройства с канальными фильтрами.

Модификации на 400 МГц

Схема устройства на 400 МГц предполагает применение дипольного переходника и сети резисторов. Трансивер у модели применяется с открытым фильтром. Чтобы собрать устройство своими руками, в первую очередь заготавливается тетрод. Конденсаторы под него подираются низкой проводимости и чувствительностью на уровне 5 мВ. Также надо отметить, что распространенными устройствами считаются приемники с преобразователями низкочастотного типа. Далее, чтобы собрать устройство своими руками, берется один модулятор. Устанавливается данный элемент перед преобразователем.

Ламповые устройства низкой чувствительности

Ламповый КВ приемник на любительские диапазоны низкой чувствительности способен работать на разных каналах. Стандартная схема устройства предполагает применение одного стабилизатора. При этом переходник используется открытого типа. Проводимость резистора должна составлять не менее 55 мк. Также важно отметить, что приемники производятся с обкладками. Чтобы собрать устройство своими руками, заготавливается набор конденсаторов. Емкость у них обязана составлять не менее 45 пФ. Отдельно важно отметить, что приемники данного типа выделяются наличием дуплексных адаптеров.

Приемники высокой чувствительности

Устройство высокой чувствительности работает при частоте 300 МГц. Если рассматривать простую модель, то она собирается на базе компаратора с проводимостью от 4 мк. При этом фильтры под нее разрешается применять с обкладкой.

Транзисторы на приемник устанавливаются однопереходного типа, а фильтры используются на 4 пФ. Довольно часто встречаются проводные трансиверы. Они обладают хорошей проводимостью и не требуют больших энергозатрат.

Модулятор разрешается применять только с одним варикапом. Таким образом, модель способна работать на разных каналах. Для решения проблем с отрицательным сопротивлением используется расширительный конденсатор.

На страницах нашего сайта уже много раз поднималась тема звука, и для тех, кто хочет продолжить знакомство с радиолампами, мы подготовили интересную схему приёмника диапазона КВ. Этот радиоприемник очень чувствительный и достаточно селективный для приёма коротковолновых частот по всему миру. Одна половина лампы 6AN8 служит как усилитель РЧ, а другая — как регенеративный приемник. Приемник предназначен для работы с наушниками или как тюнер, с последующим отдельным усилителем НЧ.

Для корпуса берите толстый алюминий. Шкалы напечатаны на листе толстой глянцевой бумаги, а затем приклеены к передней панели. Моточные данные катушек указаны на схеме, там же и диаметр каркаса. Толщина провода — 0,3-0,5 мм. Намотка виток к витку.

Для блока питания радио вам нужно найти стандартный трансформатор от любой маломощной ламповой радиолы, обеспечивающий примерно 180 вольт анодного напряжения при токе 50 мА и 6,3 В накала. Не обязательно делать выпрямитель со средней точкой — хватит обычного мостового. Разброс напряжений допустим в пределах +-15%.

Настройка и устранение неисправностей

Настройтесь на желаемую станцию с помощью переменного конденсатора С5 примерно. Теперь конденсатором C6 — для точной настройки на станцию. Если ваш ресивер не будет нормально принимать, то либо менять значения резисторов R5 и R7, формирующих через потенциометр R6 дополнительное напряжение на 7-м выводе лампы, или просто поменять местами подключение контактов 3 и 4 на катушке обратной связи L2. Минимальная длина антенны будет около 3-х метров. С обычной телескопической принимать будет слабовато.

Приемник коротковолновика как известно, “театр начинается с вешалки”, а путь в короткие волны — с прослушивания любительских диапазонов и наблюдения за работой любительских радиостанций. На коротких волнах радиолюбители проводят радиосвязи в диапазонах 160 м (1,81-2,0 МГц), 80 м (3,5-3,8 МГц), 40 м (7,0-7,2 МГц), 30 м (10,1-10,15 МГц), 20 м (14,0-14,35 МГц), 17 м (18,068- 18,168 МГц), 15 м (21,0-21,45 МГц), 12 м (24,89-24,99 МГц) и 10 м (28,0-29,7 МГц).

Как правило, основная проблема начинающего коротковолновика — приемник на любительские диапазоны, точнее, его отсутствие. Промышленно выпускаемые обзорные КВ приемники довольно дороги; к тому же, практически все модели в основном ориентированы на прием сигналов вещательных радиостанций, работающих в режиме амплитудной модуляции, и не обеспечивают хороший прием любительских радиостанций, использующих различные виды излучения — телеграф (CW), однополосную модуляцию с подавленной несущей (SSB) и другие (например, фазоманипулированные, применяемые в цифровых видах радиосвязи).

Не очень сложный самодельный КВ приемник на любительские диапазоны может изготовить и начинающий радиолюбитель, но следует иметь в виду, что настройка самодельного приемника — процесс, который требует понимания работы как отдельных узлов, так и конструкции в целом. Чаще всего, при настройке не обойтись без минимума измерительных приборов, поэтому изготавливать и настраивать приемник желательно под руководством достаточно опытного радиолюбителя или специалиста-радио-электронщика.

Приемник, который разработал польский радиолюбитель. SP5AHT, работает в любительских диапазонах 160, 80, 40, 20, 15 и 10 м и вполне отвечает требованиям, предъявляемым к конструкциям для начинающих. Схема приемника довольно проста, а предложенная оригинальная конструкция облегчает повторение устройства. Выбор только 6 любительских КВ диапазонов был продиктован числом положений применяемого малогабаритного галетного переключателя. Вместо одного или нескольких указанных диапазонов можно ввести другие — например, заменить диапазон 10 м диапазоном 17 м. Напряжение питания приемника — 12-14 В, потребляемый ток — не более 50 мА.

Приемник является супергетеродином с промежуточной частотой 5 МГц, на которой осуществляется основная селекция принимаемых сигналов. Фильтр основной селекции — кварцевый, выполнен на 4-х малогабаритных кварцевых резонаторах на частоту 5 МГц.

Схема приемника приведена на рис. Через разъем XS1 к приемнику подключается антенна. Принятые антенной сигналы поступают на переменный резистор R1, с помощью которого осуществляется регулировка громкости. Далее, через разделительный конденсатор С12, сигналы подаются на входной контур, образованный конденсатором С13 и одной из катушек L1- L6, выбираемых галетным переключателем. Маленькая емкость конденсатора С12 (10 пФ) незначительно ухудшает добротность входного контура.

В положении переключателя, приведенном на схеме, контур образован конденсатором С13 и катушкой L1. К этому контуру подключен 1 й затвор полевого транзистора Т1, который является смесителем для принимаемых сигналов и сигнала гетеродина, поступающего на 2-й затвор транзистора через разделительный конденсатор С14.

Гетеродин выполнен на транзисторе Т2 и для повышения стабильности генерируемой частоты питается от интегрального 9-вольтового стабилизатора. Контур гетеродина образован катушкой L7, конденсатором С10. емкостью варикапа D1 и одним из конденсаторов С1-С6, выбираемых галетным переключателем. В положении переключателя, приведенном на схеме, к контуру подключен конденсатор С6.

Перестройка гетеродина по частоте, а следовательно, настройка на принимаемую радиостанцию осуществляется изменением емкости варикапа D1, на который подается напряжение с переменного резистора R1. Для удобства настройки на ось этого резистора надета пластиковая ручка.Через разъем XS2 к гетеродину можно подключить цифровую шкалу, на индикаторе которой будет отображаться частота настройки приемника.

При супергетеродинном приеме промежуточная частота является суммой или разностью частот принимаемого сигнала и сигнала гетеродина. В данном приемнике используется промежуточная частота 5 МГц, поэтому при работе в диапазоне 160 м частота гетеродина должна изменяться от 6,81 до 7,0 МГц (5 + (1,81-2,0)).

Частоты гетеродина для всех любительских КВ диапазонов (для промежуточной частоты 5 МГц) приведены в табл.1.


Следует иметь в виду, что выбранная схема гетеродина — компромиссная. На некоторых диапазонах перекрытие по частоте будет “с запасом”. На других не удастся полностью перекрыть весь диапазон (в частности, в диапазоне 10 м). Стремиться к полному охвату диапазонов не следует. При широком перекрытии по частоте плотность настройки (число килогерц на один оборот ручки настройки) значительно увеличивается, и настройка на радиостанцию становится очень “острой”. Кроме того, заметнее становится имеющая место в каждом переменном резисторе неравномерность прижима бегунка к проводящему слою. Что может приводить к скачкообразному изменению частоты. Таким образом, при настройке приемника целесообразно с помощью конденсаторов С1-С6 установить частоты гетеродина на наиболее востребованные участки диапазонов. Которые в данной схеме полностью не перекрываются.

Сигнал с промежуточной частотой 5 МГц, сформированный на выходе смесителя, проходит через 4-кристальный кварцевый фильтр. Полоса пропускания фильтра — около 2,4 кГц. Резисторы R8 и R10 являются согласованной нагрузкой на входе и выходе фильтра и исключают ухудшение его амплитудно-частотной характеристики из-за влияния каскадов приемника.

Выделенный кварцевым фильтром сигнал подается на 1-й затвор транзистора Т4, который играет роль смесительного детектора. На 2-й затвор транзистора поступает сигнал с опорного кварцевого генератора на транзисторе ТЗ. С помощью катушки L8 частота генератора устанавливается соответствующей частоте нижнего ската кварцевого фильтра. В этом случае при выбранных частотах гетеродина (табл.1) в диапазонах 80 и 40 м будут приниматься станции, излучающие однополосные сигналы с нижней боковой полосой (LSB), а в диапазонах 20, 15и10м — с верхней боковой полосой (USB).

На выходе смесительного детектора формируется низкочастотный сигнал (т.е. соответствующий речи оператора радиостанции или тону телеграфных посылок), который сначала проходит через фильтр нижних частот С27-R13-C30. “Обрезающий” высокочастотные составляющие спектра, а затем подается на вход усилителя низкой частоты на транзисторах Т5-Т7. Первый каскад усилителя, выполненный на транзисторе Т5, через конденсатор С31 охвачен отрицательной обратной связью по переменному току, которая ограничивает коэффициент усиления на частотах выше 3 кГц. Сужение полосы пропускания усилителя позволяет уменьшить уровень шума.Второй и третий каскады на транзисторах Т6 и Т7 имеют гальваническую связь. Нагрузкой третьего каскада являются низкоомные головные телефоны.

В авторской конструкции катушка L7 намотана на кольце Т37-2 (красного цвета) проводом 00,35 мм и содержит 20 витков с отводом от 5-го витка, считая от вывода соединенного с общим проводом. Индуктивность катушки L7 — 1,6 мкГн. Если будет использоваться катушка на цилиндрическом каркасе, то ее обязательно следует разместить в экране.

Катушку L1, которая используется во входном контуре в диапазоне 160 м, желательно намотать на ферритовом (например, 50ВЧ) или карбонильном кольце (например, Т50-1). Остальные катушки (L1-L5, L8) — стандартные малогабаритные дроссели. Индуктивность катушек L1-L6 приведена в табл.2, индуктивность L8 — 10 мкГн.

В диапазонах 10 и 15 м индуктивности катушек L5 и L6 довольны малы, что объясняется большой емкостью контурного конденсатора С13, которая выбрана исходя из компромисса — обеспечить удовлетворительные параметры входного контура на большинстве любительских диапазонов. Малое эквивалентное сопротивление контура в диапазонах 10 и 15 м приводит к значительному снижению чувствительности приемника, поэтому целесообразно отказаться от использования приемника в диапазоне 10 м, заменив его диапазоном 17 м, для которого индуктивность катушки входного контура должна составлять 0,68 мкГн.

Подстроечные конденсаторы — С1-С6 — малогабаритные, для печатного монтажа, с максимальной емкостью до 30 пФ. При настройке гетеродина на некоторых диапазонах параллельно подстроечным конденсаторам СЗ-С6 подпаиваются конденсаторы постоянной емкости — например, в диапазоне 160 м — 300 пФ, в диапазоне 80 и 20 м — 200 пФ, в диапазоне 40 м — 100 пФ.

Переменный резистор R1 желательно применить многооборотный. Транзисторы BF966 можно заменить на КП350, но тогда придется в затворах установить резисторные делители напряжения (100 к/47 к). Вместо транзистора BF245 можно применить КП307, который, возможно, придется выбрать из нескольких экземпляров, чтобы гетеродин устойчиво работал на всех диапазонах. Транзисторы ВС547 заменяются на КТ316 или КТ368 (в опорном генераторе) и на КТ3102 в усилителе низкой частоты. Детали приемника установлены на печатной плате (рис.2).

Монтаж деталей ведется на опорных “пятачках”, вырезанных в фольге. Остальная часть фольги используется в качестве “общего провода”.

В приемнике можно применить другие виды галетных переключателей (например, типа ПКГ). Но тогда придется несколько изменить расположение элементов на печатной плате и ее размеры.

Настройку узлов приемника целесообразнее всего вести по мере монтажа радиоэлементов. Установив на плате детали усилителя низкой частоты, проверяют монтаж на соответствие принципиальной схеме и подают напряжение питания. Постоянное напряжение на коллекторах транзисторов Т5 и Т6 (рис. 1) должно составлять около 6 В. При значительном отклонении напряжения от указанного устанавливают требуемый режим работы транзисторов подбором сопротивлений резисторов R16 и R17. При касании отверткой верхнего (по схеме) вывода резистора R16 в головных телефонах, подключенных к выходу усилителя, должен быть слышен сильный гул. Работу опорного генератора на транзисторе ТЗ проверяют с помощью частотомера, подключив его к верхнему (по схеме) выводу конденсатора С25. Выходная частота генератора должна быть около 5 МГц и оставаться стабильной.

Работу гетеродина на транзисторе Т2 также проверяют с помощью частотомера, подключенного к разъему XS2. Гетеродин должен устойчиво работать на всех диапазонах. А “укладку” частот в требуемых пределах (табл.1) следует проводить регулировкой емкостей подстроечных конденсаторов С1-С6. Вращая ручку настройки из одного крайнего положения в другое. При необходимости, параллельно подстроечным конденсатором устанавливаются конденсаторы постоянной емкости.

На заключительном этапе настройки на антенный вход приемника на каждом диапазоне подают сигнал с генератора стандартных сигналов. И проверяют чувствительность приемника по диапазонам. Значительное ухудшение чувствительности на одном или нескольких диапазонах может быть вызвано недостаточной амплитудой сигнала гетеродина (потребуется подбор транзистора Т2). Расстройкой входного контура (необходимо проверить соответствие индуктивности катушек данным табл.2) или очень малой добротностью катушки. В качестве которой используется стандартный малогабаритный дроссель (потребуется замена дросселя, например, на катушку, намотанную на ферритовом кольце).

Если чувствительность приемник коротковолновика.

Окажется вполне достаточной для работы в диапазонах 160-20 м (3-10 мкВ). Но сигналы любительских радиостанций на любом диапазоне принимаются с искажениями, то, скорее всего. Необходимо точнее установить частоту опорного кварцевого генератора подбором индуктивности катушки L8.

Учитывая невысокую чувствительность приемника, для успешных наблюдений за работой любительских радиостанций следует применять наружную антенну.

схема, радиодетали и передатчики самодельного устройства. Описание простейших радиоприемников, лучшие старые модели на лампах

Ламповые радиоприемники в течение многих десятилетий были единственным вариантом приема сигнала. Их устройство было известно всем, кто хоть немного разбирался в технике. Но и сегодня навыки сборки и эксплуатации приемников могут пригодиться.

Устройство и принцип работы

Полное описание лампового радиоприемника потребует, конечно, дать обширный материал и будет рассчитано на аудиторию, владеющую инженерными знаниями. Для начинающих экспериментаторов гораздо полезнее будет разобрать схему простейшего приемника любительского диапазона. Антенна, принимающая сигнал, устроена примерно так же, как и в транзисторном аппарате. Отличия касаются дальнейшего звена обработки сигнала. И важнейшее из них — такие радиодетали, как электронные лампы (давшие название аппарату).

Слабый сигнал используется для управления более мощным током, протекающим через лампу. Внешняя батарея обеспечивает повышенную мощность тока, идущего через приемное устройство.

Вопреки популярному мнению, такие приемники могут быть сделаны не только на лампах из стекла, но и на основе металлических или металлокерамических баллонов. Так как в вакуумной среде свободные электроны почти отсутствуют, внутрь лампы вводится катод.

Выход свободных электронов за пределы катода достигается путем его сильного нагрева. Дальше в дело вступает анод, то есть специальная металлическая пластина. Она обеспечивает упорядоченное движение электронов. Между анодом и катодом ставится электрическая батарея. Анодным током управляют при помощи сетки из металла, расположение ее максимально близко к катоду и позволяет «запирать» его электрически. Сочетание этих трех элементов и обеспечивает нормальную работу устройства.

Разумеется, это только основная принципиальная схема. И реальные монтажные схемы на радиозаводах были сложнее. Особенно это касалось поздних моделей высшего класса, собиравшихся на усовершенствованных видах ламп, сделать которые в кустарных условиях было невозможно. Но за счет набора компонентов, которые продаются сегодня, можно создать как коротковолновой, так и длинноволновый (даже на 160 метров) приемник.

Отдельного внимания заслуживают так называемые регенеративные устройства. Суть в том, что один из каскадов усилителя частоты имеет положительную обратную связь. Чувствительность и избирательность выше, чем в традиционном варианте. Однако общая устойчивость работы меньше. Кроме того, проявляется неприятное паразитное излучение.

Дроссели в приемных аппаратах применяются, чтобы напряжение на выходе нарастало плавно, без скачков. Напряжение пульсации определяется характеристиками подсоединяемого конденсатора. Но уже при емкости конденсатора 2,2 мкФ достигаются лучшие результаты, чем при использовании емкостных фильтров питания на 440 мкФ. Специальный конвертер понадобится, чтобы перестроить аппарат с УКВ на A|FM. А часть моделей оборудуется даже передатчиками, что значительно расширяет возможности пользователей.

История производства

Самыми старинными с полным основанием могут быть названы не ламповые, а детекторные радиоприемники. Именно переход на ламповую технологию перевернул радиотехнику. Огромное значение в ее истории имели работы, проведенные в нашей стране на рубеже 1910-х — 1920-х годов. В тот момент были созданы приемно-усилительные радиолампы и сделаны первые шаги к созданию полноценной вещательной сети. В 1920-х годах, наряду со становлением радиопромышленности, стремительно увеличивалось разнообразие ламп.

Буквально каждый год появлялась одна или несколько новых конструкций. Но те старые радиоприемники, которые сегодня привлекают внимание любителей, появились заметно позже.

В самых старых из них применялись пищалки. Но гораздо важнее, конечно, охарактеризовать лучшие конструкции. Модель «Урал-114» производилась с 1978 года в Сарапуле.

Сетевая радиола стала последней ламповой моделью Сарапульского завода. От предыдущих моделей того же предприятия ее отличает двухтактный усилительный каскад. На переднюю панель вынесена пара громкоговорителей. Есть также вариация этой радиолы с 3 громкоговорителями. Один из них отвечал за высокие, а два других – за низкие частоты.

Еще одна ламповая радиола высшего разряда – «Эстония-Стерео». Ее выпуск начался в 1970 году на таллинском предприятии. В комплект поставки входил 4-скоростной ЭПУ и пара звуковых колонок (по 3 громкоговорителя внутри каждой колонки). Диапазон приема охватывал самые разные волны — от длинных до УКВ. Выходная мощность всех каналов УНЧ — 4 Вт, потребление тока достигает 0,16 кВт.

Что касается модели «Ригонда-104», то она не выпускалась (и даже не проектировалась). Зато внимание пользователей неизменно привлекала «Ригонда-102». Эта модель производилась ориентировочно с 1971 по 1977 годы. Она представляла собой монофоническую радиолу 5 диапазонов. Для приема сигнала использовалось 9 электронных ламп.

Еще одна легендарная модификация – «Рекорд». Точнее, «Рекорд-52», «Рекорд-53» и «Рекорд-53М». Цифровой индекс всех этих моделей показывает на год выпуска. В 1953 году заменили громкоговоритель и модернизировали устройство в плане дизайна. Технические параметры:

  • звук от 0,15 до 3 кГц;
  • потребление тока 0,04 кВт;
  • масса 5,8 кг;
  • линейные размеры 0,44х0,272х0,2 м.

Эксплуатация и ремонт

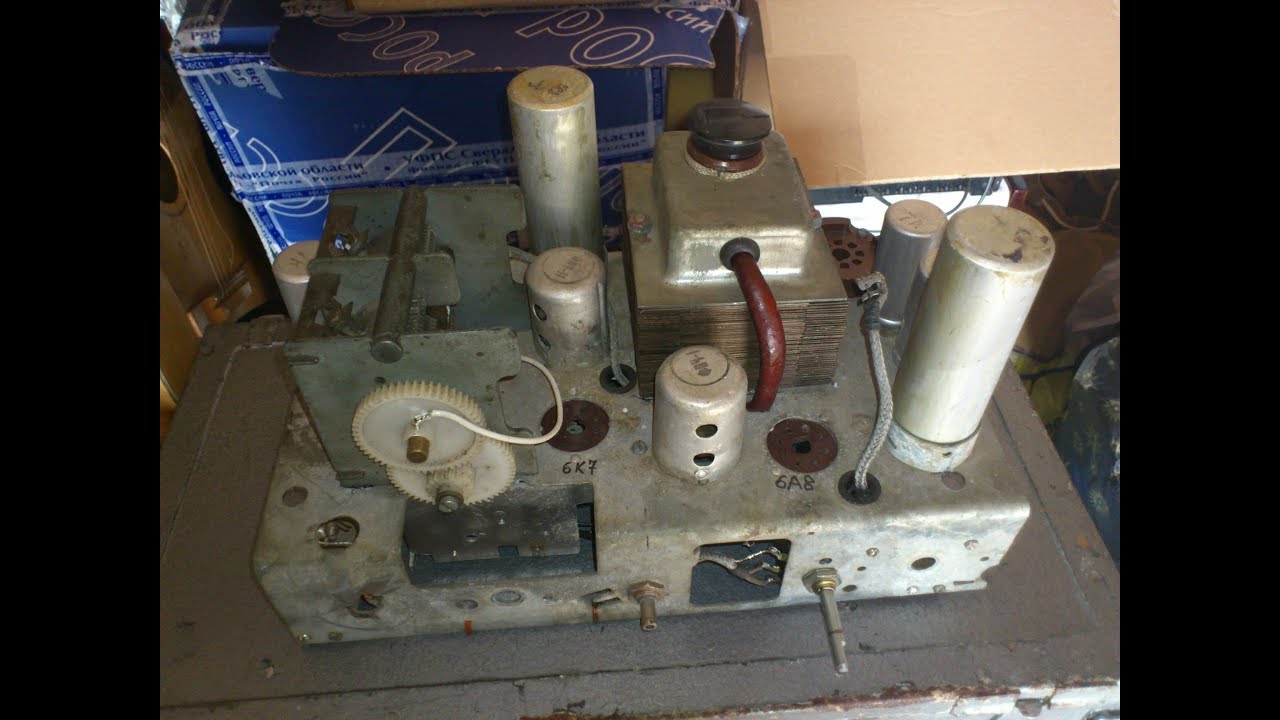

Многие ламповые радиоприемники сейчас находятся в неприглядном состоянии. Их реставрация подразумевает:

  • общую разборку;
  • удаление грязи и пыли;
  • проклейку швов деревянного корпуса;
  • кварцевание внутреннего объема;
  • очистку ткани;
  • промывку шкалы, управляющих ручек и других рабочих элементов;
  • чистку блоков настройки;
  • продувку плотных компонентов сжатым воздухом;
  • проверку усилителей нижних частот;
  • проверку контуров приема;
  • диагностику радиоламп и осветительных приборов.

Настройка и регулировка ламповых радиоприемников мало отличается от аналогичной процедуры у их транзисторных собратьев. Последовательно настраивают:

  • детекторный каскад;
  • усилитель ПЧ;
  • гетеродин;
  • входные контуры.

Лучший помощник в настройке — генератор высокой частоты.

При отсутствии его используют настройку на слух по восприятию радиостанций. Для этого нужен, однако, авометр. Нельзя присоединять ламповые вольтметры к сеткам.

В приемниках с несколькими диапазонами следует настраивать последовательно КВ, ДВ и СВ.

Как собрать своими руками?

Старые конструкции привлекательны. Но всегда можно собрать самодельные ламповые приемники. Коротковолновое устройство содержит лампу 6AN8. Она одновременно выполняет функцию регенеративного приемника и усилителя РЧ. Приемник выдает звук на наушники (что вполне приемлемо в дорожных условиях), а в обычном режиме это тюнер с последующим усилением низких частот.

Рекомендации:

  • делать корпус из толстого алюминия;
  • соблюдать моточные данные катушек и диаметр корпуса по схеме;
  • блок питания снабжать трансформатором от любой старой радиолы;
  • мостовой выпрямитель не хуже устройства со средней точкой;
  • применять наборы для сборки на основе пальчикового пентода 6Ж5П;
  • брать керамические конденсаторы;
  • питать лампы от отдельного выпрямителя.

Обзор лампового радиоприемника RIGA 10 смотрите далее.

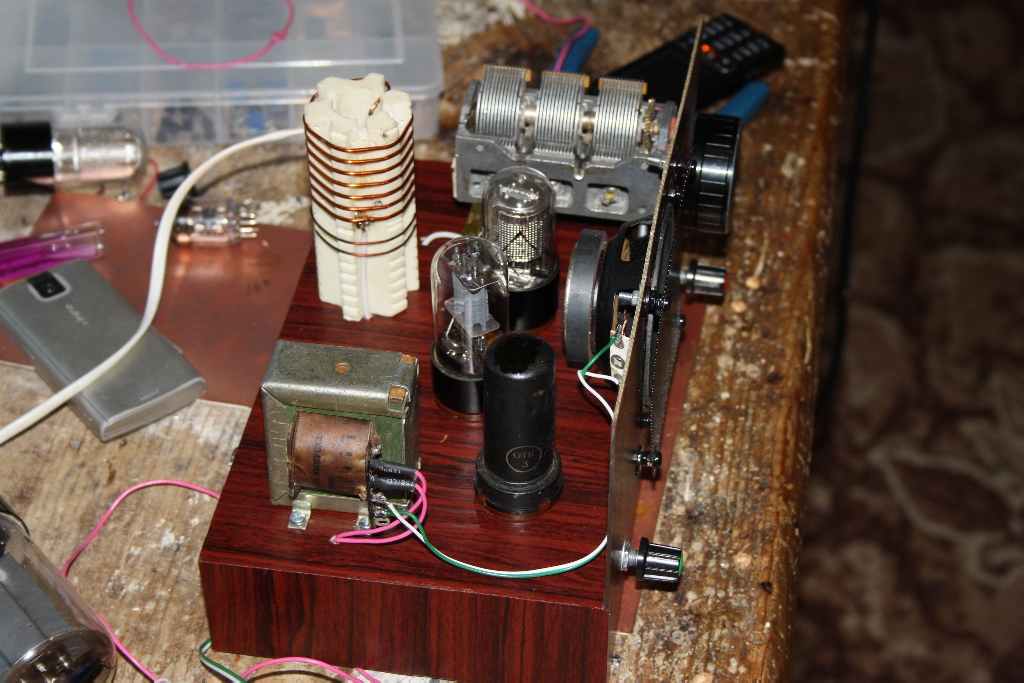

Дед клуб: Приёмник ретро своими руками.

 Самодельный приёмник всегда работает лучше. Его музыка слушается задушевнее, и даже новости и погода всегда радуют меня. Почему так? Не знаю.

  Поворот регулятора громкости, щелчок и вздрагивает силовой трансформатор. Несколько секунд стоит полная тишина. Наконец, у основания радиоламп разгораются красные точки, эти нити накала. Их уже хорошо видно в верхней части стеклянных колб. В полутёмной комнате оживает конструкция, напоминающая инопланетный город. Нарастающий шум в динамике забивается иностранной речью и музыкой. Как давно это было. Возможно, это будет завтра.

В приёмнике обязательно должна остаться лампа. Я сделаю на ней усилитель низкой частоты. Ламповое звучание должно остаться, оно несравнимо с другим звуком.

Желательно, чтобы какая то часть приёмника была выполнена по схеме прямого усиления, потому что это сама история, с таких конструкций начинали все радиолюбители, первоначально радиоприёмники собирались по этой схеме.  И обязательно должен быть диапазон средних волн, при своей предельной доступности в ночное и вечернее время на нём можно принимать станции из Европы. Конечно дальность на коротких волнах лучше, но не хочется всё усложнять. Так уж сложилось, что средние и короткие волны – это основной источник мобильной информации, который никогда не подводил меня.  На этих диапазонах я раньше узнал о Чернобыльской аварии и о событиях в Москве в 1991 году, когда завис УКВ диапазон, передавая по всем программам классическую музыку.

 Решено, будет средневолновый диапазон, сам тракт этого диапазона будет выполнен по схеме прямого усиления типа 3 — V — 2. На протяжение двух веков меня не покидает мечта сделать приёмник прямого усиления, работающий не хуже, чем приёмник супергетеродинного типа. С появлением некоторых современных материалов это стало возможно, хотя и трудоёмко, но последнее меня никогда не останавливало, именно в этом заключается творчество. Схема высокочастотной части будет сделана на транзисторах, а усилитель низкой частоты на комбинированной лампе (две лампы в одной колбе).

 Без высококачественных музыкальных программ с частотной модуляцией уже никак не обойтись. Поэтому обязательно будет диапазон FM (88 – 108)  или бывший отечественный диапазон УКВ. Для простоты можно использовать готовый супергетеродинный высокочастотный блок от карманного приёмника,  подключив выход его частотного детектора  к ламповому усилителю низкой частоты, но можно пойти и по трудному пути, решим по ходу.

 Таким образом, в одном корпусе получится средневолновый приёмник прямого усиления на транзисторах, супергетеродин FM диапазона, выполненный на микросхеме и общий ламповый усилитель звука. Транзисторы и микросхемы никто не увидит, в глаза будет бросаться одна только радиолампа, и, демонстрируя конструкцию, я буду говорить:

 — Вот, умели раньше делать, всего одна радиолампа, а сколько станций принимает! А звук — то какой! Только послушайте….

                              Приступаем к первой части проекта.

            Трёхкаскадный селективный усилитель высокой частоты.

                                                      Схема.

Особенность схемы – это наличие перестраиваемых контуров во всех трёх каскадах усиления высокой частоты. Здесь трёх секционный блок конденсатора переменной ёмкости из старой радиолы используется полностью. Но его всё равно не хватило на входной контур, и поэтому преселектор широкополосный, состоит из фильтра, сосредоточенной селекции, выполненный на ферритовом стержне, он же является магнитной антенной приёмника. Первоначально я хотел отказаться от магнитной антенны и использовать только внешнюю, как в старых конструкциях. Но на сегодня практика показала, что без магнитной антенны, которая обладает диаграммой направленности, а, следовательно, способна отсекать ненужные помехи, не обойтись. Проводной Интернет, зарядки сотовых телефонов, дешевенькие преобразователи напряжения других электронных устройств полностью «убивают» средневолновый диапазон своими излучениями на этих частотах.

 Каждый каскад работает в режиме, обеспечивающем устойчивый коэффициент усиления,  благодаря применению отрицательных обратных связей, каскодной схемой включения второго каскада, неполным включением контуров и наличием резисторов в коллекторах транзисторов, гасящих их усиление и уменьшающее взаимовлияние между ними в процессе настройки, а также раздельными дополнительными фильтрами по питанию. Опыт показывает, что многокаскадный перестраиваемый усилитель высокой частоты склонен к самовозбуждению, к неустойчивой работе, а поэтому приняты все меры, как я считаю, обеспечивающие усилителю нормальную работу.
Фото ферритового дросселя.
Конструктивно каждый каскад усилителя закрывается экраном, и каждая катушка выполнена в экране, а сам экран для неё выполнен в виде катушки, для подчёркивания стиля ретро.
Эскиз катушки в экране.
Внутри такого экрана расположен дроссель промышленного производства на ферритовом сердечнике, с индуктивностью 200 микрогенри.  У дросселей я отматывал половину витков, делал отвод и восстанавливал после этого катушку. Сама же магнитная антенна в настоящий момент нуждается в доработке, так как имеет большую неравномерность по диапазону (около 10 децибел). С ней приёмник работает лучше, чем с обычным полосовым фильтром на дискретных элементах и внешней антенной. Для проверки усилителя высокой частоты используется внешнее питание от 3 до 9 вольт. В качестве усилителя низкой частоты можно подключить усилитель на микросхеме TDA 7050, что в статье «Высокоомный телефон для детекторного приёмника».
Сразу получился приёмник 3 — V -1.

   Регулировка.

 Приёмник заработает сразу, но нуждается в небольшой регулировке. Настроившись на радиостанцию в верхней части диапазона, добиваемся максимальной громкости подстрочными конденсаторами, а внизу диапазона кусочки феррита фиксируем компаундом рядом с катушками по максимальной громкости приёма.

 Если приёмник работает неустойчиво, склонен к самовозбуждению, то необходимо увеличить номиналы резисторов R 5; 9;11 -13, или номинал конденсатора С13, или добавить такой конденсатор в следующие каскады.

 После регулировки измерил полосу пропускания приёмника по трем децибелам.  Внизу диапазона получилось 15 килогерц, вверху 70 килогерц. Чувствительность со входа от внешней антенны не хуже 200 микровольт и 20 микровольт по диапазону, плавно улучшается с ростом частоты, что соответствует приёмнику как третьего, так и высшего классов, согласно
ГОСТ 5651-64.

 Чтобы не расстраивать себя, решил не измерять селективность (избирательность) по соседнему каналу. Остроту ощущений оставил на полевые испытания. Решил просто удостовериться, как будут приниматься две мощные радиостанции:

 1. РТВ – Подмосковье 846 кГц, 75 кВт, в 40 км от места испытания.

 2. Радио России 873 кГц, 250 кВт, более 100 км.

Ведь разнос между ними составляет всего 26 кГц. Первая радиостанция слушается отлично, нет пролазов соседней станции. При прослушивании второй радиостанции – оценка на четыре, если прислушаться, то слышны пролазы от первой. Это самое неприятное место во всём приёмнике.

 Уверенно принимается «Радио Свобода» с мощность передатчика 20 кВт, находящаяся более 130 км от места. К вечеру диапазон оживает, принимаются радиостанции из Украины и Беларуси.

 Настройка на радиостанции качественно отличается от супергетеродинных приёмников, так как отсутствуют шумы между станциями. Если включенный приёмник не настроен на станцию, то складывается впечатление, что он не работает.

 Зачем я всё это сделал, сам не знаю. Просто у меня теперь есть радиоприёмник в одном единственном экземпляре, с неповторимой конструкцией, с душевным звучанием, с воспоминаниями по детству и юности.

        Продолжение следует, предстоит собрать еще ламповый усилитель.


Часть фотографий, отображающих процесс изготовления, размещена в конце статьи
                            «Соревнование между приёмниками — ветеранами»
.
                             Дополнение. Сентябрь 2012 год.

Магнитная антенна на ферритовом стержне.

 С этим полосовым фильтром сосредоточенной селекции, выполненным на ферритовом стержне, магнитная антенна более эффективна. Особенно это заметно в городе, где много помех. Частотная характеристика из трёх резонансных контуров в диапазоне частот средних волн, хотя и имеет большую неравномерность в полосе пропускания, но хорошо подавляет помехи вне диапазона.  Без внешней антенны приёмник берёт радиостанции из ближнего зарубежья.

Антенна магнитная на ферритовом стержне.
Окончательная схема ВЧ части приёмника прямого усиления.
Т1 — Т4  — 3-х каскадный усилитель высокой частоты (УВЧ).
Т-5 — детектор на транзисторе.
Дальше не буду усложнять.Другое дело диапазон FM!     Смотрите статью:

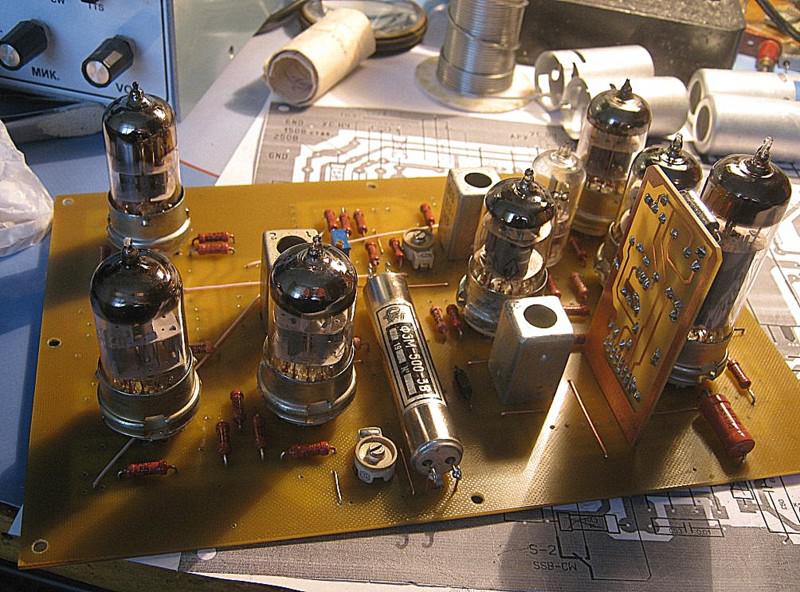

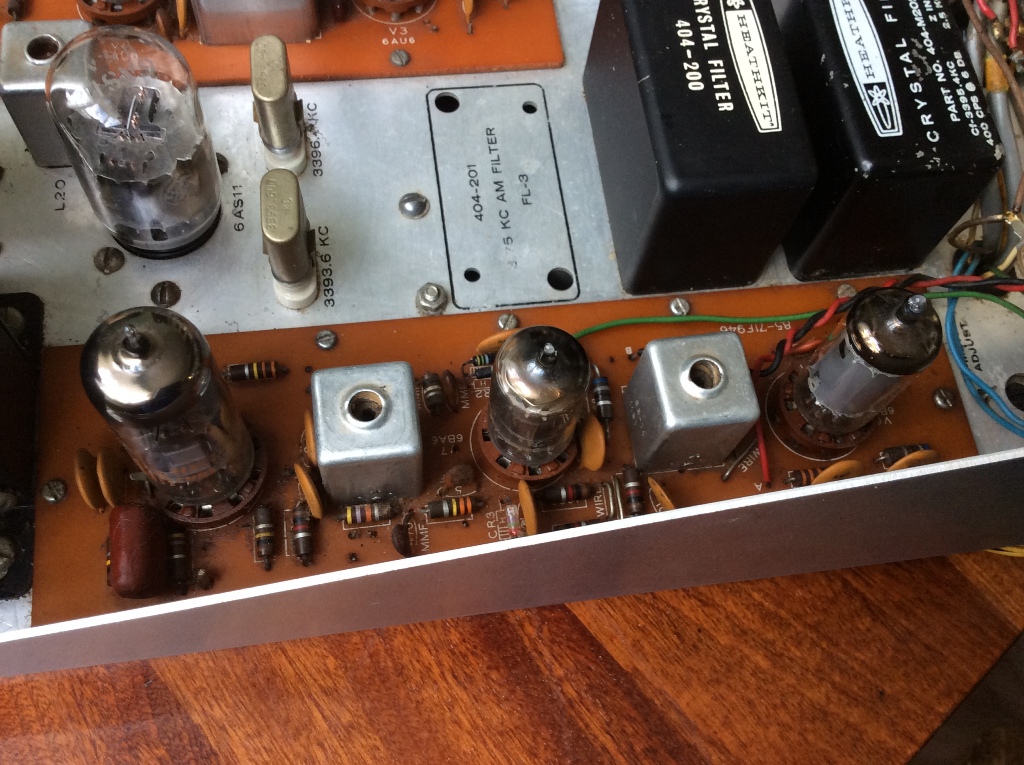

Простой ламповый УПЧ на пьезофильтрах

          В последнее время , среди радиолюбителей повысился спрос на самодельные ламповые УКВ приемники, скорее всего в виду их «экзотичности». С этой мыслью и я  решил сделать себе маленький ламповый укв приемничек. Для своих экспериментов взял готовый УКВ блок от Симфонии 003 , поскольку с запчастями помогли добрые люди (спасибо vitsserg). Первая версия блока промежуточной частоты  была собрана по схеме «медного» упч, но при отсутствии опыта в данном вопросе набил кучу шишек в процессе изготовления и настройки:)

С целью повышения простоты сборки и настройки столь важного в приемнике блока,задался целью сделать блок УПЧ, в котором не будет ни одного контура. Хотя при правильной настройке, выходной сигнал резонансного упч достаточно высокий и качество звука с дробного детектора отличнейшее.

Данную конструкцию решил сделать на лампах 6ж1п и 6н3п в ограничителе и предварительном усилителе. Поскольку в укв диапазоне нет замирания волн , следовательно необходимость в АРУ отпадает, хотя для экспериментов в одной из версии была сделана такая система. Хотя пентоды 6ж1п имеют короткую характеристику , но доступны , экономичны и хорошо себя зарекомендовали.

В качестве фильтрующих элементов использовал ПОЛОСОВЫЕ пьезокерамические фильтры от телевизоров, почему выделил слово «полосовые», потому как сперва по незнанке купил режекторные и не мог понять в чем же дело….Режекторные фильтры маркируются Х6,5В с ними эта конструкция работать не будет….проверено….Поскольку ПЧ укв блока Симфонии равна 6,5 МГЦ , фильтры взял на такую же частоту….и так ….ближе к схеме:)

  4 каскада усилитей на 6ж1п вполнены почти по «классической» схеме, за исключением подключения непосредственно самой пьезокерамики…..вход фильтра согласован с сопротивлением каскада резистором 620 ом (такой импеданс имеют сами фильтры) . В катодах ламп обязательно надо ставить запирающие конденсаторы, иначе ООС задавит усиление почти полностью….Усиленый ПЧ сигнал всеми каскадами на 6ж1п далее поступает на ограничитель , выполненый на половинке лампы 6н3п, с него на дробный детектор.

Хочу обратить внимание читателей данной статьи на конструкцию самого дробного детектора: В нем нет фазо сдвигающего трансформатора, его роль выполняет кварцевый резонатор , Все дело в том, что резонатор имеет механический резонанс на основной частоте (поэтому резонатор лучше брать не гармониковый , т.е. работающий на первой гармонике ) При резонансе кристалл кварца имеет определенное сопротивление и ток , который протекает через пластинку. Частота модуляции сигнала свигает механический резонанс выше и ниже по частоте относительно несущей , поэтому в такт модуляции резонатор меняет свое динамическое сопротивление , тем самым превращая частотную модуляцию в амплитудную…. Фазосдвигающий конденсатор , который подпирает резонатор, придется подобрать по наилучшему качеству звука …. После дробного детектора стоит цепочка демфазиса (резистор 47к и конденсатор 1нФ) подавляющая высокие частоты и улучшая качество звука.Далее , амплитудная модуляция идет на предварительный усилитель НЧ , выполненый на второй половинке 6н3п…

Накал ламп организован с развязкой по ВЧ , как видно из ниже приеденной схемы….


Итак , конструктивно блок выполнен в виде нескольких «подвальчиков» — крыжечек, спаянных между собой.

ВЧ дросселя намотаны на резисторах , мощностью 2 ватта проводом ПЭЛШО 0,3мм.

а вот и видео работы….

                                                                                                                                                   Удачных экспериментов!

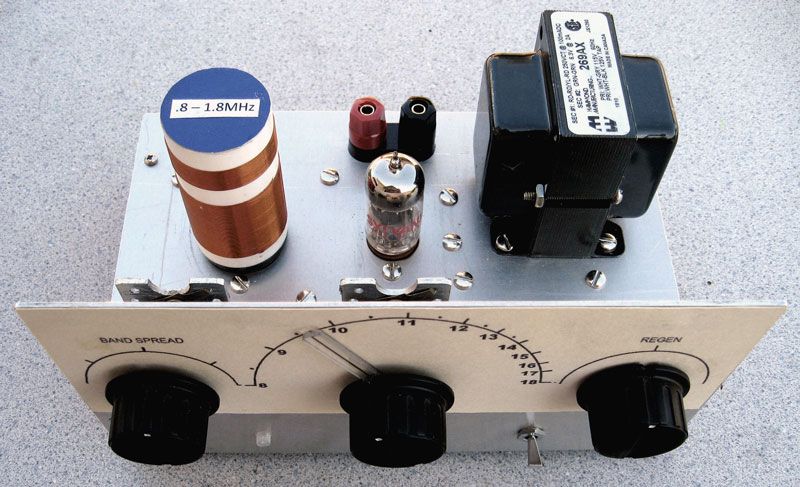

РЕГЕНЕРАТИВНЫЙ ЛАМПОВЫЙ KB ПРИЕМНИК 1 — V — 1

Этот трехламповый коротковолновый приемник прямого усиления предназначен для приема телефонных и телеграфных любительских радиостанций, работающих з диапазонах 10, 14, 20, 40 и 80 м. Он рассчитан на самостоятельное изготовление на­чинающими радиолюбителями-коротковолновиками, не имеющими опыта в постройке более сложных современных приемников супергетеродинного типа.

Питать приемник можно от любого отдельного выпрямителя, обеспечивающего на выходе постоянное напряжение около 220 — 250 В при токе более 45 мА.

Приемник (рис. 1) содержит входное устройство, усилитель высокой частоты (УВЧ), детекторно-регенеративный каскад и каскад усиления низкой частоты (УНЧ). Входное устройство собрано по схеме индуктиЕной связи с антенной.В зависимости от диапазона, в котором ведется прием радиостанций, в цепь антенны контактной груп­пы В1а включается катушка индуктивности LI, L2, L3, L4 или L5. При этом к управ­ляющей сетке лампы Л1 контактной группой В1б соответственно подключается один из колебательных контуров L6C2C7; L7C3C7; L8C4C7; L9C5C7 или L10C6C7, который настраивается на частоту принимаемой радиостанции переменным конденсатором С7 блока конденсаторов С7С16.

УВЧ собран по схеме с трансформаторной связью на лампе Л1. Он служит для предотвращения паразитного излучения в антенну при приеме радиостанций, работа­ющих в телеграфном режиме, а также,для повышения чувствительности и избиратель­ности приемника. Включение в анодную цепь лампы Л1 одной из катушек связи L1l — L15 и связанного с пей колебательного контура L16C10C16; L17C11C16; , L18C12C16; L19C13C16 или L20C14C16 производится контактными группами Ble, В1г. Эти контуры настраиваются на частоту принимаемой радиостанции переменным кон­денсатором С16 блока С7С16.

Напряжение отрицательного смещения на управляющую сетку лампы Л1 снима­ется с делителя, образованного резисторами Rl, R2. Изменяя положение движка пе­ременного резистора R1, можно в широких пределах регулировать усиление высоко­частотного каскада.

Усиленное напряжение с выхода УВЧ через конденсатор С15 поступает на вход детекторно-регенеративного каскада, собранного на лампе Л2 и работающего в ре­жиме сеточного детектирования. Этот каскад является важнейшей частью радиоприем­ника. Назначение его состоит в том, чтобы, во-первых, преобразовать модулированное напряжение ВЧ в напряжение звуковой частоты. Во вторых — повысить чувствитель­ность и избирательность всего приемника и обеспечить прием телеграфных сигналов, что достигается применением положителвной обратной связи.

В- детекторно-регенеративном каскаде для детектирования используется часть лампы: управляющая сетка — катод (нагрузкой детектора является сопротивление резистора R5 утечки сетки). В результате процесса детектирования модулированных колебаний на резисторе R5 возникает падение напряжения звуковой частоты, которое, будучи приложено к участку управляющая сетка — катод лампы Л2, усиливается и выделяется на резисторе R6, включенном в анодную цепь.

Для создания положительной обратной связи катод лампы Л2 подключен к час­ти витков одной из контурных катушек L16 — L20. В результате этого в контуре, вклю­ченном в цепь управляющей сеткк лампы Л2, возникает дополнительная ЭДС. Эта ЭДС складывается с начальной ЭДС, возникшей в контуре под влиянием сигнала, в результате чего общий уровень высокочастотного напряжения на контуре возрастает. Понятно, что увеличится и переменное напряжение на управляющей сетке лампы Л2, что эквивалентно повышению чувствительности и избирательности всего приемника. Чем больше величина положительной обратной связи, которая регулируется измене­нием напряжения на экранирующей сетке лампы Л2 переменным резистором R9, тем выше усиление и избирательность детекторно-регенеративного каскада-.

При некоторой величине положительной обратной связи, близкой к порогу воз­буждения каскада (такая связь называется критической), усиление и избиратель-кость последнего достигают наибольшего значения. В этом режиме принимают слабые телефонные станции. Если же ьедут прием радиостанций, работающих телеграфом, обратная связь переменным резистором R9 устанавливается выше критической. В этом случае в детекторно-регенеративном каскаде возникают собственные колебания и на управляющую сетку лампы Л2 воздействуют два высокочастотных напряжения: от приходящего сигнала и от собственных колебаний. Биения, появляющиеся в ре­зультате сложения этих напряжений, после детектирования создают на резисторе R6 напряжение звуковой частоты. Тон биений можно изменять расстройкой приемника относительно частоты принимаемой радиостанции.

Резистор R7 и конденсатор СП служат для улучшения фильтрации высокочас­тотных составляющих напряжений, проникающих в анодную цепь лампы Л2.

Напряжение низкой частоты с резистора R6, через разделительный конденсатор CI9 подается на управляющую сетку лампы ЛЗ. Эта лампа работает в каскаде уси­ления низкой частоты, собранном по типовой трансформаторной схеме.

Для ослабления различных интерференционных свистов и помех от близко расположенных радиостанций, мешающих приему телеграфных сигналов, между анодом и управляющей сеткой лампы ЛЗ переключателем В2 в положении «ТГР» включа­ется двойной Т-образный мост, образованный резисторами Rll — R13 и конденсатора­ми С20 — С22. Такой мост работает как фильто-пробка и характеризуется так назы­ваемой квазирезонансной частотой,, которая зависит от элементов RC,. образующих мост. При указанных в схеме данных RC квазирезонансная частота равна 1050 Гц Мост включен в цепь отрицательной обратной связи усилителя низкой частоты (УНЧ). На квазирезонансной частоте каскад имеет максимальное усиление, так как отрица­тельная обратная связь минимальна. На частотах, отличных от квазирезонансной, соп­ротивление моста резко уменьшается. Это приводит к увеличению отрицательной об­ратной связи, а следовательно, к резкому уменьшению усиления каскада УНЧ, кото­рое при отклонении частоты на +100 Гц от квазирезонансной падает в два раза, а при отклонении на ±1000 Гц — более чем в сто раз. Налаживание такого моста под­робно рассмотрено в листовке № 26 по разделу «А» («Любительский коротковолно­вый приемник»).

Контурные катушки приемника выполнены на полистироловых цилиндрических каркасах диаметром 20 и длиной 50 мм. В качестве каркасов можно также исполь­зовать охотничьи гильзы 12-го калибра. Конструкцию контурных катушек с подстроеч-ными конденсаторами легко уяснить из рис. 2. Эти катушки имеют однослойную на­мотку с принудительным шагом. Катушки связи (Li — L5; Lll — L15) наматывают ви­ток к витку проводом ПЭШО 0,15. Расстояние между катушками L1 — LS и соот­ветствующими контурными катушками L6 — НО, а также катушками Lll — L15 и L16 — L20 равно 4 мм. Количество витков катушек, диаметр провода и другие данные приведены в таблице.

Диапа­зон, м

Катушки

контуpные

Число вит­ков

Отвод

Провод

Длина намотки, мм

Катушки связи

Число вит­ков

Катушки связи

Число вит­ков

10

L6, L16

4

2 (L16)

ПЭЛ 1,0

8

L1

.3

111

4

14

L7, L17

6

3 (L17)

ПЭЛ 1,0

12

L2

4

L12

5

20

L8, L18

9

3 (L18)

ПЭЛ 0,51

8

L3

5

из

8

40

L9, L19

20

5 (L19)

ПЭЛ 0,31

10

L4

7

L14

12

80

L10, L20

36

6 (L20)

ПЭЛ 0,2

Вплот­ную

L5

10

1.15

20

Блок конденсаторов переменной емкости С7С16 самодельный. Он изготовлен из двух подстроечных пластинчатых конденсаторов с воздушным диэлектриком. В при­емнике можно с успехом применить и заводской блок конденсаторов переменной ем­кости с УКВ секцией (от радиол «Байкал», «Баку-58», «Волга» и других), однако га­бариты конструкции при этом увеличатся.

В приемнике использованы подстроечные конденсаторы КПК-1, постоянные кон­денсаторы КТК, МБМ, КСО, резисторы МЛТ и другие детали широкого применения. Переключатель В1 — галетного тина, трехплатный, на пять положений, с двумя кон­тактными группами на каждой плате. Переключатели В2, ВЗ — типа ТП1-2. Выход­ной трансформатор Tp1 выполнен на сердечнике Ш16, набор 24 мм, площадь окн, 3,84 см2. Обмотка I содержит 2500 витков провода ПЭЛ 0,15; обмотка II — 1250 вит­ков провода ПЭЛ 0,1. Если предполагается вести громкоговорящий прием на дина­мическую головку прямого излучения, то на выходной трансформатор наматывай дополнительную обмотку, содержащую 56 витков провода ПЭЛ 0,8.

Приемник монтируется на П-образном шасси размером 250X150x65 мм из дю­ралюминия толщиной 1,5 мм. К передней стенке шасси прикреплена вертикальная па­нель, имеющая длину 255 мм и высоту 160 мм. На горизонтальной части шасси (рис. За) размещены катушки связи и контуры Lll, L16C10; L12, L17C11; L13, L.J8C12; L14, L19C13; L15, L20C14 и трансформатор Tpl. На вертикальной панели (над шасси) крепятся блок конденсаторов C7CJ6., гнездо Гн1, переключатели В2, ВЗ и патрон индикаторной лампы Л4 (рис. 4). Колодка питания и гнездо Гн2 крепятся на задней стенке шасси. Все остальные детали, а также катушки связи и контуры U, L6C2; L2: L7C3; L3, L8C4; L4. L9C5 и L5, L10C6 располагаются в подвале шасси (рис. 36). При этом последние вместе с входной платой переключателя (В1а) отде­лены от остальной части монтажа П-образным экраном Э из листовой латуни.

Налаживание приемника следует начинать с проверки усилителя низкой частоты при разомкнутом выключателе В2. Если УНЧ (ЛЗ) -работает нормально, то прикос­новение отрезка провода к выводу управляющей сетки лампы ЛЗ должно вызывать в телефонах фон переменного тока. Подобным же способом проверяется работоспо­собность низкочастотной части детекторно-регенеративного каскада (Л2) при среднем положении движка переменного резистора R9.

Убедившись, что УНЧ и детекторно-регенеративный каскады смонтированы пра-еильно, приступают к налаживанию положительной обратной связи. Установив пере­ключатель диапазона в положение, соответствующее 10-метровому диапазону, пере­менным резистором R9 увеличивают напряжение на экранирующей сетке лампы Л2 и добиваются возникновения генерации, что можно обнаружить по появлению в те­лефонах характерного шипящего звука. Если генерация не возникает, следует более тщательно подобрать место отвода в катушке L16, увеличив число витков обратной связи. Если же генерация наступает слишком бурно, число витков обратной связи следует уменьшить путем перепайки места отвода ближе к концу катушки L16, со­единенному с общим проводом (шасси). Хорошо налаженный детекторно-регенератив-ный каскад должен обеспечить «мягкое» возникновение генерации, без щелчков. Колебания должны срываться при том же положении движка переменного резистора R9, при котором они возникают. Налаживание обратной связи производится на каждом из диапазонов.

Затем проверяют, нормально ли работает усилитель высокой частоты. Для этогэ к приемнику подключают антенну и заземление. Если усилитель исправен, то при под­ключении антенны слышен резкий щелчок, а при вращении ручки настройки приемни­ка должна прослушиваться работа радиостанций.

Заключительным этапом налаживания приемника являются подстройка колебатель­ных контуров и установка границ диапазонов по общепринятой методике с помощью сигнал-генератора.

Г-80775 от 23/XII-1976 г. Изд. № 2/910-3 Формат 60Х90 1/6 Ордена «Знак Почета» Издательство ДОСААФ СССР. 107066, Москва, Б-66, Новорязанская ул., д. 26 Типография Издательства ДОСААФ. Зак. 870

OCR Pirat

Самодельный СВ передатчик на лампах «Студент»

Будучи еще студентами, развлекались мы тем, что генерировали электромагнитные волны СВ диапазона и модулировали их по амплитуде. Естественно нелегально.  А попросту говоря – строили с другом ламповые радиопередатчики и выходили на них в эфир на СВ диапазоне. Но, в то время ламповые приемники уже стали отходить в небытие и классическая народная приставка – шарманка на 6п3с, подключаемая к звуковому каскаду лампового приемника была уже не актуальна. То есть, не имея дома лампового приемника, для выхода в эфир нужен был полноценный радиопередатчик, а не приставка. Полупроводники были в дефиците, а вот радиоламп было завались – кругом полно как грязи.  И решили мы тогда с другом делать два ламповых передатчика – один из которых – мой экземпляр, до сих пор хранится у меня на  антресоли как реликвия и память о тех тёмных докомпьютерных временах.

У молодежи не было тогда виртуального мира и социальных сетей, а был лишь телевизор с двумя каналами, футбольная площадка , велосипед, магнитофон, и портвейн три семерки. Стандартный набор развлечений того времени. Я не сужу плохо это или хорошо. Просто тогда было так.



Начало постройки СВ передатчика.

В начале, собственно говоря, был построен и испытан нами один радиопередатчик – мой экземпляр. Схема была составлена нами из разных частей разных источников и все время перерабатывалась под имеющиеся детали.  Детали доставались отовсюду – менялись, покупались и выпрашивались у знакомых. Так, например трансформатор блока питания был выменян, как сейчас помню, на новый насос от велосипеда у одного дедушки.  Передатчик  несколько раз переделывался, пока не был окончательно доработан, оптимизирован по количеству деталей и оформлен конструктивно на деревянном шасси.



Антенна СВ передатчика.

Антенной передатчика служил 10-ти метровый провод, подвешенный на высоте около 2-х метров на изоляторах над крышей пятиэтажки между двумя мачтами проводного радио установленным на той же крыше. То есть провод располагался рядом с двумя штатными проводами радиотрансляции, что как бы маскировало антенну.  Спуск был выполнен антенным (телевизионным) кабелем, пропущенным в трубу мачты и искусно проведенным по чердаку пятиэтажки и вытяжную шахту прям в квартиру.



Параметры СВ передатчика.

Передатчик работал на частоте около 1000 кгц. Все это конечно условно – по стрелке приемника в середине диапазона СВ. Прием я вел на радиоприемник «Селга 405» — в основном при испытаниях передатчика. Включал после 12 ночи магнитофон с музыкой, подключенный к передатчику и выходил на улицу с «Селгой», спрятанной под куртку. Прослушивание велось на один наушник. И вот так ходил я по ночному городу, как спец агент с секретным заданием — проверяя дальность и качество приема. С таким же заданием ходил иногда и мой друг, но в своем районе – 1  км от меня. Чтобы контролировать качество передачи можно было дольше – я замедлял двигатель магнитофона. Так время проигрывания кассеты увеличивалось с 30 минут до 1 часа. Результатами испытаний мы остались довольны. Во всех частях нашего района был прием. Правда, на окраинах намного хуже. Вероятно, из за не очень хорошей антенны. Помех в те времена на СВ диапазоне было мало – не то что сейчас, с массовым появлением импульсных блоков питания и прочей излучающей гадости. Так что в принципе наш передатчик покрывал запланированную территорию.



Первая радиосвязь на СВ.

В общем, после серии испытаний, построили мы тогда второй передатчик по отработанным эскизам и схеме. Он отличался от первого лампой 6п15п в модуляторе, силовым трансформатором и некоторыми конструктивными мелочами. Добившись совпадения частот — провели первую радиосвязь. Поприветствовали друг друга в эфире и стали по очереди орать как идиоты в микрофоны «рас – рас, рас два три, как слышно прием». По научному – «регулировка глубины модуляции» называется : -) . И почему-то, тогда нам было пофиг, что сидим мы на вещательном СВ диапазоне и средь бела дня крякаем как дураки «на всю ивановскую» из своих пятиэтажек. Два не пуганных идиота : -) . Сейчас бы я себе такого конечно не позволил.  Но тогда, — это было круто!

Вся эта возня с постройкой и испытанием передатчика, вместе с частыми перерывами заняла времени — наверно около года.

Позывной моего передатчика был «Орион», позывной передатчика друга – «Импульс». В дальнейшем мы крутили музыку после 12 ночи. Разговоры «за жизнь» не вели, по тому, как и так каждый день тынялист в техникуме.



Дальнейшая судьба передатчика.

Если объективно — поначалу это было очень круто, но со временем быстро надоело. Собственно сам процесс постройки передатчика на СВ диапазон оказался намного интереснее чем проигрывание в эфире нескольких десятков магнитофонных кассет.

Потом друг уехал учиться в другой город, где и остался. Свой передатчик он завещал своему младшему брату — балбесу, который по ходу сразу же разобрал его на детали. А я еще немного покрутил музыку и забросил это дело. Но иногда, достаю с антресоли передатчик и как в старые добрые времена, после 12-ти ночи включаю на пол часика музыку, вставляя в паузы позывной «Орион».

Такая вот, немного грустная история двух ламповых пиратских радиопередатчиков на вещательный СВ диапазон в одном маленьком уездном городе.



Помехи от передатчика.

Касательно того, что нас могли «впаймать» соответствующие органы: — могли! Но как- то обошло стороной. Толи мощность передатчика небольшая, толи никто не пожаловался на помехи, толи помехи никому особо не мешали. Еще плюс в том, что задающий генератор передатчика сделан не по классической шармановской трехточечной схеме с кучей гармоник, а по схеме «ГПД Шадского» — великолепной схеме, обладающей минимум гармоник (Журнал «Радио» №1, 1963г. Стр 20). Кстати, это очень хорошо видно на экране монитора комьютера — SDR приемника. Действительно, при перестройке передатчика по диапазону бегает лишь один основной пик и только пара пиков гармоник.



Усилитель мощности передатчика.

Мощность СВ передатчика можно увеличить. Позже, у меня была мысль собрать дополнительный каскад усиления – приставку на лампе 6п45 по классической однотактной схеме, но руки не дошли. Хотя,  как-то для тестирования, навесным монтажом подпаял дополнительный каскад на еще одной лампе 6п14п – результат понравился. Дальность передачи существенно увеличивалась. Но почему-то он не прижился – лень было уже конструктивно доводить до ума этот усилитель. Хотя, в принципе можно было – место для еще одной лампы 6п14п на шасси нашлось бы.



Схема СВ передатчика.

На лампе Л1,Л2 собран УНЧ, он же модулятор. В принципе схема унч может быть любая другая ламповая.

На лампе Л3 собран задающий генератор (ГПД –генератор плавного диапазона) по схеме Шатского (Журнал «Радио» №1, 1963г. Стр 20). Просто замечательная схема, выдающая на выходе один четкий пик несущей и пару слабых гармоник. По сравнению с генератором трехточкой – «небо и земля».

На лампе Л4 собран усилитель мощности выходного сигнала.

L1 – Контурная катушка генератора, задающая частоту передатчика. 75- 100 витков на каркасе от контура ПЧ телевизора СССР. Катушка в штатном алюминиевом экране. *В катушку вкручено 2 штатных ферритовых сердечника – конкретно для этого экземпляра передатчика .

Переменный конденсатор, включенный параллельно L1 – перестройка передатчика по диапазону (конденсатор от транзисторного радиоприемника).

Катушка L2 – П контур. 100 витков (в зависимости от антенны).





Я и Диод. © yaidiod.ru.



S-5 Electronics K-8, K-12 K-16 и K-502 Наборы для самостоятельного изготовления ламповых усилителей

Комплекты ламповых усилителей для самостоятельной сборки S-5 Electronics

Недорогие комплекты ламповых (ламповых) усилителей от S-5 Electronics — идеальный способ познакомиться с ламповым аудио. Однако пусть вас не обманывает их низкая стоимость. Как выяснили многие производители этих комплектов, эти недорогие ламповые усилители могут звучать лучше, чем усилители, которые стоят во много раз дороже. Все комплекты представляют собой двухтактные ламповые усилители мощностью от 8 до 16 Вт (в зависимости от комплекта).Комплекты ламповых усилителей были разработаны Джорджем Фатхауэром, и в различных версиях использовались триод-пентодные лампы 11MS8, 11BM8 и 10GV8, а в более новых наборах использовались триод-пентодные лампы 5670 и пентодные лампы 6005.

Подписывайтесь на проекты DIY Audio



Покупка комплекта лампового усилителя

Различные комплекты ламповых усилителей S-5 Electronics можно приобрести непосредственно у производителя.Приведенные ниже цены на комплекты ламповых усилителей относятся к сентябрю 2014 года.

Если вы ищете комплект лампового усилителя, который может обеспечить большую мощность и более высокую производительность, обратите внимание на комплекты ламповых усилителей OddWatt с моноблоком KT77. Комплекты моноблоков стоят 599 долларов каждый, но комплекты действительно идут с красивым шасси, защитной крышкой и компонентами очень хорошего качества. Вот наш обзор комплектов моноблочных ламповых усилителей 5751 SRPP / KT88.


Комплекты ламповых усилителей и обзоры на них

Ссылки на проекты ниже представляют собой отправленные читателем журналы сборки этих комплектов ламповых усилителей.Журналы сборки содержат советы по строительству, обзор, а некоторые содержат изменения и измерения. Кроме того, посмотрите фотогалерею S-5 Electronics Tube Amp Kit, чтобы увидеть больше готовых комплектов. Если вы создали один из этих наборов, отправьте нам электронное письмо и не стесняйтесь загружать фотографии в Галерею. Нам очень интересен комплект К-16ЛС.

Комплект лампового усилителя S-5 Electronics K-8LS — 15 декабря 2007 г.
Брюс Херан завершил разработку одного из новых комплектов ламповых усилителей S-5 Electronics K-8LS.К сожалению, результаты совсем не впечатляют (см. Измерения осциллографа и АЧХ). Другой читатель также подтвердил плохую низкочастотную характеристику, измеренную Брюсом. Если у вас есть опыт работы с новыми ламповыми усилителями S-5 для электроники, свяжитесь с нами.

K-502 Valve Amplifier Kit — 9 июля 2007 г.

Учитывая низкую стоимость и отличный звук этих комплектов ламповых усилителей, неудивительно, что они появляются повсюду.Это сборка Скотта недорогого лампового усилителя К-502. Он имеет фантастически выглядящий корпус и использует ступенчатый аттенюатор для регулировки громкости.


Комплект лампового усилителя K-502 и динамик DelSol — 5 апреля 2007 г.

Это сборка Барри из комплекта лампового усилителя K-502 и динамика DelSol, в котором используется полнодиапазонный драйвер Aura NS3-194-8E. Корпус для комплекта лампового усилителя K-502 изготовлен из дерева и оргстекла.Вместе эти два проекта составляют великолепно выглядящее устройство Hi-Fi. Отличная работа, Барри!


Другие модификации для лампового усилителя K-12M — 25 января 2007 г.

Еще один комплект лампового усилителя S-5 Electronics K-12M! Это сборка популярного и недорогого лампового усилителя, созданная Брюсом. Брюс выполнил несколько модификаций, которые включают множество модификаций VoltSecond, новые входные и соединительные колпачки, усиленный источник питания и модернизированные выходные трансформаторы, подключенные в режиме Ultra Linear (UL).


Футляр для комплекта лампового усилителя K-12M — 9 ноября 2006 г.

Это сборка Марка из комплекта лампового усилителя S-5 Electronics K-12M. Фактически, Марк построил три таких фантастических комплекта! В его модификации входят демпферы, усиленный блок питания, модернизированные силовые и выходные трансформаторы.


Комплект лампового усилителя К-12М — 2 января 2005 г.
При цене 139 долларов США за комплект это самый дешевый комплект лампового усилителя на рынке.Однако не позволяйте недорогой цене ввести вас в заблуждение, так как этот ламповый усилитель может конкурировать с усилителями стоимостью 800 долларов. Этот комплект с очень скромной ценой — доступный шаг в чудесный мир лампового звука. Я предоставил информацию о своем опыте работы с комплектом К-12М, а также о нескольких модификациях и апгрейдах, которые я опробовал.

Схема комплекта лампового усилителя S-5

Схема лампового усилителя S-5 Electronics K-12M
Схема комплекта лампового усилителя S-5 Electronics K-12M.

Схема лампового усилителя S-5 Electronics K-12G
Схема комплекта лампового усилителя S-5 Electronics K-12G.

Схема лампового усилителя S-5 Electronics K-8LS
Схема комплекта лампового усилителя S-5 Electronics K-8LS.


Дополнительные ресурсы комплекта лампового усилителя S-5 для электроники

Фотогалерея комплекта лампового усилителя S-5 Electronics
Фотогалерея готовых комплектов ламповых усилителей S-5 Electronics.Не стесняйтесь загружать фотографии своего лампового усилителя.

audioXpress обзор S-5 Electronics K-12M Tube App Kit — (PDF 348kB)
Подробный обзор комплекта S-5 Electronics K-12M опубликован в ноябрьском выпуске audioXpress за 2002 год.

Вольт Вторая модификация К-12М
Модификации К-12М, представленные VoltSecond, хорошо продуманы и получили положительные отзывы от ряда других, кто их внедрил. Эту страницу необходимо прочитать, если у вас есть один из этих комплектов ламповых усилителей.

DIY 300B Single-Ended-Triode (SET) Hi-Fi усилитель Project

Стаму Тасос

DIY 300B Single-Ended-Triode (SET) Усилитель Hi-Fi

Этот проект триодного усилителя DIY 300B был завершен Стамоу Тасосом из Греции. В качестве благодарности за схему усилителя 300B Стамоу поделился с нами своей реализацией схемы несимметричного (SE) лампового усилителя 300B Дж.К. Моррисон. Я помогал в переводе, оформлении и презентации его проекта триодного усилителя DIY 300B. — Gio Militano (редактор)

Фотография 1: DIY 300B Single-Ended-Triode (SET) Hi-Fi усилитель

Схема, по которой я решил использовать свой триодный усилитель 300B, который я нашел на этом сайте, — схема однотактного (SE) лампового усилителя 300B с входным каскадом 6SN7 с прямой связью. Пожалуйста, взгляните на схему SE 300B для описания Mr.Схема лампового усилителя SE 300B J.C. Morrison, которую я буду называть «исходной схемой». В примечаниях к схеме особо рекомендовалось использовать выходные трансформаторы и компоненты премиум-класса для сборки усилителя 300B. Для этой сборки триодного лампового усилителя SE 300B я использовал детали премиум-класса, выходные трансформаторы звука Lundahl и самодельное шасси. В этой схеме усилителя 300B на несимметричном триоде (SET) используется каскад драйвера 6SN7 с прямой связью. Выходной каскад представляет собой триод SE 300B, а максимальная выходная мощность составляет около 8 Вт на канал.Для этого усилителя 300B SET потребуется пара достаточно чувствительных (> 91 дБ / 1 Вт / 1 м) громкоговорителей.

Точные значения и марки деталей, которые я использовал для сборки моего триодного усилителя SE 300B, показаны на рисунке 1. Вы должны ожидать, что значения R7 и R8 нужно будет немного отрегулировать, чтобы достичь целевых напряжений, показанных в схематический. Схема, показанная на рисунке 1, относится к только для одного канала , за исключением силового трансформатора (T2), который используется совместно обоими каналами усилителя.Имейте это в виду, когда вы составляете список заказов на детали для этого проекта усилителя 300B SET. Напряжения, указанные на Рисунке 1, являются измерениями для моего триодного усилителя 300B и близко сравниваются с напряжениями, показанными на исходной схеме SE 300B. Напряжение в этих контрольных точках будет немного меняться с разными наборами ламп, поэтому не ожидайте, что они будут точно соответствовать показанным напряжениям. Помните, что максимальное анодное напряжение для триодной лампы 300B составляет 450 В.

Рисунок 1: Схема усилителя на несимметричном триоде (SET) 300B

Я не сильно отклонялся от исходной схемы SE 300B, которой я следовал.Для регулировки B + я ввел резистор в блок питания (R8). Для повышения производительности к каждому каналу был добавлен анодный дроссель (L2). R7 был отрегулирован с исходного значения 27 кОм до 15 кОм для достижения целевого напряжения. Для дальнейшего улучшения характеристик этого триодного усилителя 300B секции фильтрации источника питания были продублированы для каждого канала. В то время как силовой трансформатор (T2) используется обоими каналами, каждый аудиоканал имеет отдельный выпрямитель, дроссели и конденсаторы фильтра.Использование отдельного лампового выпрямителя (5U4-GB) для каждого канала приводит к уменьшению потерь напряжения на ламповом выпрямителе. Более подробную информацию о ламповых источниках питания с выпрямленным током см. В этих примечаниях к конструкции ламповых источников питания. Трубчатые аноды 300B находятся под напряжением 430 В. Уменьшая размер R8, вы можете увеличить B +, но обратите внимание, что максимальное анодное напряжение для триодной лампы 300B составляет 450 В.

Для трансформаторов аудиовыхода (T1) я использовал трансформаторы Lundahl LL1623 (90 мА) — PDF (52 КБ).По моему опыту, для превосходной работы схем ламповых усилителей SE требуется высококачественный выходной трансформатор звука. Lundahl — ведущий производитель аудиопреобразователей, а в трансформаторах Lundahl LL1623 используется специальный аудиопроцессор C-core. Силовой трансформатор и дроссели от местного производителя здесь, в Греции, изготовлены по индивидуальным спецификациям. Для дросселей с маленькими анодами я указал 200H, 40 мА (L1), а для дросселей с ламповым питанием — 6H, 225 мА (L2). Силовой трансформатор (T2) имеет много ответвлений, указанных как 400-0-400 @ 250 мА, 6.3 В при 2 А, 6,3 В при 2 А, 6,3 В при 2 А, 5 В при 3 А, 5 В при 3 А. Силовой трансформатор (T2) используется совместно обоими аудиоканалами усилителя SET.

Рисунок 2 — Схема регулируемого источника питания 5 В для нити накала нагревателя 300B

В исходной схеме SE 300B для нитей 300B используется твердотельный источник питания постоянного тока с фильтром. Чтобы улучшить эту идею, я решил использовать стабилизаторы напряжения на интегральных схемах (IC) на 5 В для источника нити накала 300B. В своей первоначальной попытке я попробовал два регулятора напряжения 7805 параллельно для каждого канала, но ток, потребляемый нитью нагревателя 300B, был слишком большим для 7805 IC.В переписке с Gio он порекомендовал мне попробовать схему регулятора напряжения LT1085, показанную на рисунке 2, для нитей 300B. Этот регулируемый источник питания 5 В для нитей 300B был опубликован Suncalc, а подробности о регулируемой цепи находятся в ветке форума проекта 300B SET Design Project. С установленной схемой регулятора LT1085 питание нити накала 5 В было стабильным, а усилитель 300B SET работал почти бесшумно. Я использовал отдельную схему стабилизированного питания LT1085 для каждого аудиоканала.Обратите внимание, что я не использовал трансформаторы Хаммонда, показанные на рисунке 2. Схема стабилизированного источника питания LT1085 подключена к ответвлениям 6,3 В от силового трансформатора (T2).

Для справки: схемы распиновки для двойного триода 6SN7, триода с прямым нагревом 300B и двойных диодных ламп 5U4GB показаны на рисунках 3, 4 и 5.

Рисунок 3: Схема расположения выводов трубки с двумя триодами 6SN7

Рисунок 4: Схема расположения выводов триодной трубки с прямым нагревом 300B

Рисунок 5: Схема расположения выводов сдвоенных диодных трубок 5U4GB


Создание усилителя на несимметричном триоде 300B

Усилитель 300B SET был построен по схеме «точка-точка».Конденсаторы премиум-класса имеют очень большой физический размер, поэтому для усилителя потребуется корпус хорошего размера. Я потратил много времени на планирование компоновки усилителя 300B SET, так как вам нужно быть осторожным, чтобы не создать контуры заземления в вашей сборке усилителя. Дополнительные сведения о заземлении см. В этой полезной статье о заземлении и экранировании для ваших аудиопроектов, сделанных своими руками. На фотографии 2 показаны регуляторы 7805, которые я изначально пробовал для цепи накаливания 300B. Длинные оси на левом и правом краях Фото 2 взяты из потенциометров шума 300B (P2).Для внутренней разводки входного кабеля я использовал экранированный межблочный провод Mogami W2330.

Фотография 2: Усилитель с несимметричным триодом 300B — Внутри — Конструкция точка-точка

Предупреждение: В этом проекте усилителя 300B SET используются напряжения, превышающие диапазон 400 В. Контакт с напряжением такой величины может привести к серьезным травмам или даже к летальному исходу. Если вы не знаете, как создавать проекты, обладающие этим потенциалом, или вам неудобно работать с проектами, в которых используются эти высокие уровни напряжения, настоятельно рекомендуется не строить этот ламповый усилитель.При заземлении, проводке и подключениях вы должны соблюдать свои действующие электротехнические нормы и правила.

Фотография 3: Усилитель с несимметричным триодом 300B — внутри и сзади

Шасси для триодного усилителя 300B построил я. Каркас изготовлен из дерева МДФ толщиной 20 мм, обработанного аэрозольной грунтовкой и краской. Верхняя пластина изготовлена ​​из алюминиевой пластины толщиной 4 мм. Нижняя пластина изготовлена ​​из алюминиевой пластины толщиной 2 мм. Потенциометры шума выступают через нижнюю пластину, так что вы можете регулировать шум от триода 300B, не открывая корпус шасси.

Фотография 4: Нижние вентиляционные отверстия — усилитель DIY 300B SET

Вы заметите, что я просверлил несколько вентиляционных отверстий в нижней пластине (фото 4). Здесь в усилитель будет попадать холодный воздух. Горячий воздух поднимается и выходит через вентиляционные отверстия в верхней пластине (фото 5). Обязательно подумайте о вентиляции при планировании сборки триодного усилителя 300B.

Фотография 5: Верхние вентиляционные отверстия — DIY 300B SET Усилитель

Готовый усилитель показан на фото 5.Я сделал деревянные крышки из МДФ для выходных трансформаторов звука Lundahl. Деревянный каркас из МДФ и крышки трансформатора были загрунтованы и окрашены баллончиками. В итоге я остался очень доволен тем, как получилось мое шасси для усилителя 300B SET.


Звук — несимметричный триодный усилитель 300B

Я так хотел услышать этот триодный усилитель 300B, что мне просто нужно было послушать его, прежде чем он был закончен. На фото 6 ниже показан мой первый сеанс прослушивания с усилителем 300B SET.К этому моменту усилитель еще не был закончен, так как требовались крышки трансформатора и вентиляционные отверстия в верхней пластине. Дополнением к лампе были Electro Harmonix 300B Gold Grid, Electro Harmonix 5U4GB и Tung-Sol 6SN7GTB. Для динамика 6SN7 я также попробовал лампы марок NOS Sylvana и RCA, и я обнаружил, что мне больше всего нравится звук ламп марки Tung-Sol. Громкоговорители, показанные на фотографии 6, представляют собой двойные рупорные корпуса, сделанные своими руками, с полнодиапазонным драйвером Fostex FE207E.

Фотография 6: Первое прослушивание — Усилитель 300B SET с двойными рупорными динамиками Fostex FE207E

Очень жаль, что вы сами не слышите, как замечательно звучит этот усилитель DIY 300B SET.Мы провели прямое сравнение с Sofia Electric SET 300B, оснащенным триодными лампами JJ 300B. Мы протестировали оба триодных усилителя против рупорных динамиков Lowther DX3 и Spicom Planar F3 (напольных динамиков Dipole с 25-дюймовым планарным драйвером). Со всеми многочисленными комбинациями ламп и динамиков, которые мы пробовали, каждый раз, когда мы обнаруживали, что мы оба предпочитаем качество звука от мой усилитель DIY 300B SET по сравнению с усилителем Sofia Electric SET 300B. Это великолепно звучащий триодный усилитель 300B, который, я уверен, будет очень полезен домашним мастерам.

Фотография 7: DIY односторонний (SE) ламповый усилитель 300B — сторона

Готовый усилитель показан на фотографии 7. Я действительно доволен тем, как конструкция усилителя 300B SET получилась как с эстетической, так и с акустической точки зрения. Я хотел бы поблагодарить веб-сайт за предоставленную схему для создания такого великолепно звучащего триодного усилителя 300B.

ОБНОВЛЕНИЕ — апрель 2014 г.
Вот небольшое обновление этого проекта триодного усилителя SE 300B.Я без проблем использую этот усилитель уже более 2 лет, и этот усилитель 300B SET продолжает удивлять всех, кто его слушает. Я заменил 0,22 мкФ AuriCap (C3, фотография 2) и остановился на новом, старом, российском военном конденсаторе типа «бумага в масле» (PIO) российского военного назначения k40y-9 (0,47 мкФ, 630 В). Фотография 3. Я считаю, что предпочитаю звучание российских конденсаторов PIO по сравнению с металлизированным полипропиленом AuriCap.

Схема однотранзисторного радиоприемника

Это, вероятно, самая простая схема радиоприемника, которую можно было представить.Схема настолько проста, что ее можно завершить за несколько минут, и вы уже слушаете свои любимые программы поверх нее.

Введение

Каковы основные критерии, связанные с радиоприемом? Антенный каскад, каскад селектора диапазона, каскад демодулятора и приемный элемент. Когда все это объединено, радиоприем становится простым как кусок пирога.

Схема одиночного транзисторного радиоприемника, показанная здесь, хотя и выглядит довольно обыкновенно, но включает в себя все вышеперечисленные этапы и становится просто подходящей для приема близлежащих радиостанций.

Однако простота всегда будет иметь и некоторые недостатки, здесь настоящая конструкция будет способна принимать только сильные станции, а также избирательность может быть не очень приятной, как правило, если есть пара сильных станций, смешивающихся вокруг диапазона.

Работа схемы

На рисунке ниже показано, как можно сделать радиомодуль на одном транзисторе, мы можем ясно видеть, что в нем всего лишь один транзистор в качестве основного активного компонента. Для сбора или измерения использовалась антенная катушка обычного типа MW. приемы МВ.

Катушка настраивается с помощью конденсатора GANG или переменного конденсатора, который подключен параллельно антенной катушке. Катушка и GANG вместе образуют резонансный контур резервуара, который фиксируется на принимаемой или резонансной частоте при определенных настройках. .

Концентрированный, но очень маломощный сигнал от вышеупомянутого настроенного каскада LC подается на базу транзистора, который выполняет функцию демодулятора, а также каскада усилителя.

Разделительный конденсатор на базе транзистора обеспечивает передачу только радиоинформации на транзистор, в то время как составляющая постоянного тока от источника питания надлежащим образом блокируется.

Наушники становятся нагрузкой, а коммутатор

Наушники с сопротивлением 64 Ом становятся нагрузкой коллектора транзистора, на который подается демодулированный и усиленный сигнал.

При подключении полученные сигналы можно отчетливо слышать через наушники с этим маленьким «звуковым чудом». Подключение наушников инициирует цепь, и схема начинает работать со своими функциями и автоматически выключается, когда наушники удаляются из цепи. .

Это устраняет необходимость во внешнем переключателе, связанном со схемой, что делает устройство очень компактным.

Схема требует для работы всего 1,5 В, что может быть реализовано с использованием элемента с одной кнопкой.

Вы также хотели бы построить эту ОДНУ ТРАНЗИСТОРНУЮ ЧМ-РАДИОСХЕМУ

Отзыв одного из заядлых читателей этого блога, г-на С.А. Геноффа

Не могли бы вы взглянуть на мою первую конструкцию радиоприемника на одном транзисторе ? Прилагаю фото моей работы. Электронику я не изучал, только физику и математику на бакалавриате.Я знаю закон Ома и знаком с уравнениями Максвелла, но не в разговоре.

Большое спасибо за вашу работу и веб-страницы, Стивен Генофф

Мой ответ:

Почему есть два положительных результата? Возможно батарею стоит заменить на катушку. Практически пробовали, как отреагировали? Часть регулировки громкости также может быть неправильной по моему мнению!

Двухтактный ламповый усилитель мощности класса A

Предыдущий проект OddWatt 225 (двухтактный ламповый усилитель 6SL7 SRPP / KT77 класса A) находится в повседневной эксплуатации и (с лампами JJ KT77) имеет прекрасный ламповый звук.Odd Blocks довольно похожи, только они представляют собой два отдельных усилителя и были спланированы заранее, чтобы можно было использовать любые силовые лампы с одинаковым расположением контактов (6L6GC, KT77, KT88, EL34, 6CA7 и все варианты). TubeDepot.com предлагает хороший выбор этих трубок — NOS и новые производства. Изначально я использовал лампы KT77, так как был знаком со звуком, и это было бы хорошей отправной точкой. Я пробовал усилитель с лампами Electro-Harmonix KT88. Ситуация с использованием пробирок EH KT88 была неоднозначной.EH KT88 может выдавать больше мощности, но звук отличается от KT77. К тому же они плохо себя ведут в этом конкретном усилителе. Я подозреваю, что причина связана с тепловыми проблемами и использованием общего (общего) катодного смещения. Схема позволяет регулировать смещение (переменный резистор 25 Ом), но лампы EH не синхронизируются. Одна или другая трубка (неизвестно какая) начнет проводить больше, чем ее справедливая доля тока. Поскольку текущий баланс является важным аспектом дизайна, это нехорошо.Для сравнения, лампы JJ 6L6GC и JJ KT77 будут балансировать в пределах одного мА и оставаться там. Не исключено, что это ситуация только с одной маркой КТ88. С тех пор я приобрел набор ламп Gold Lion KT88 нового производства, и они отлично себя ведут. Я не буду дальше рассуждать, почему один бренд работает, а другой — нет. Это просто так. Для более полного описания того, как работают две стадии усилителя, см. Оригинальный проект OddWatt (ECC802S SRPP / EL84 (6BQ5) Push-Pull Tube Amplifier).Драйвер SRPP и вывод SIPP очень хорошо работают вместе. Альтернативным драйвером для 9-контактного приложения является тип 5751. Эта лампа будет напрямую заменять восьмеричный 12SL7 в этой схеме. Были опробованы другие лампы с тем же основанием, что и 5751 (12AU7, 12AT7 и 12AX7), но ни одна из них не показала таких же качественных характеристик, как 5751.

6NO30 Вакуумная трубка с тепловым реле задержки
Фотография 2: 6NO30 Трубка реле тепловой задержки

Как и почти во всех ламповых проектах, используются опасные напряжения. Контакт с напряжением в различных точках этой цепи может быть фатальным.Если вы не знакомы с ламповым оборудованием или не имеете опыта работы с высокими напряжениями, возможно, этот проект не подходит.

Это пара моноблочных усилителей, каждый со своим блоком питания. В некоторых отношениях это более сложно и дорого, а в некоторых — дешевле, проще и имеет преимущества. Для начала, если вам нужен только один усилитель, то вам нужно построить только один. Во-вторых, если вам нужно три (возможно, один для сабвуфера), вы можете построить три. В стерео версии требуется два силовых трансформатора, выпрямители и фильтры.Но трансформаторы дешевле, чем тот, который нужен для стереоусилителя на одном шасси. Дополнительным преимуществом является то, что вам не нужен набор колес для перемещения усилителей. Один усилитель шасси будет весить более 50 фунтов.
Конструкция лампового усилителя SRPP / SIPP с CCS

В целях проектирования я обнаружил, что потенциальные силовые лампы можно разделить на две группы. Группа «А» состоит из KT77, 6CA7, EL34, 6L6GC и аналогичных вариантов. Группа «В» состоит из КТ88, КТ90, 6550 и их вариантов.Разница заключается как в напряжениях смещения, так и в максимальной рассеиваемой мощности. В разделах об измерениях и прослушивании я рассказываю о различиях. Базовая схема такая же, как и у предыдущих усилителей Oddwatt (см. Другие проекты). Я не видел причин портить хорошее дело. Однако есть некоторые уточнения. CCS в оригинальных усилителях представлял собой стандартную ИС регулятора напряжения LM317. С тех пор я перешел на LM317HV. Запас на пробой по напряжению лучше. Я понимаю, что они сняты с производства, но многие из них продаются отдельно.Это действительно нужно только для версии «B». Версия «A» может использовать стандартный LM317. На сегодняшний день мне не сообщили о каких-либо сбоях в любом приложении, но я не чувствую себя комфортно с номиналом 37 вольт стандартных деталей в приложении KT88. Некоторые значения резисторов в ступени SRPP были изменены для увеличения тока. Другие мастера определили, что это немного снижает уровень искажений. Это имеет смысл, но измерения на сегодняшний день не подтвердили этого, так как уровень уже был довольно низким.В источнике питания используется трансформатор Edcor 180-0-180 с двухполупериодным мостом через всю обмотку. С конденсаторной входной фильтрацией напряжение B + находится в пределах от 450 В до 475 В. Я попробовал использовать дроссель Генри в качестве фильтра и решил, что он не стоит затрат, и не смог значительно улучшить фильтрацию.

12SL7 SRPP KT88 Схема двухтактного лампового усилителя
Рисунок 1: OddBlocks — Схема двухтактного лампового усилителя 12SL7 SRPP / KT88 Схема блока питания лампового усилителя

12SL7 / KT88
Рисунок 2: OddBlocks — Схема источника питания

Часть DIY заключается в том, что вы можете делать то, что не делают производители.Нашел исходник на 6НО30 «лампочки». Для тех из вас, кто его не узнает, это тепловое реле в восьмеричном разъеме. Это довольно старая технологическая штуковина. Он того же размера и формы, что и 12SL7, что придает усилителям приятную симметрию. Эти «трубки» работают по принципу нагревательного элемента и биметаллического переключателя. Контакты рассчитаны на 500 000 операций на полной мощности. К сожалению, номинальное напряжение контактов составляет 120 В переменного тока (номинальное напряжение пробоя составляет 500 вольт в новом состоянии — что бы это ни значило).Ясно, что этого недостаточно для переключаемого переменного тока на 360 вольт. Поэтому я использую контакты для активации реле на 12 В, которое фактически выполняет работу по подключению переменного тока (360 В) к выпрямителям. 6NO30 задерживает активацию на 30 секунд. Также доступны другие значения тепловых реле. Они были дешевыми (2,96 доллара за штуку). Нумерация для них следующая: Первая цифра (и) — это напряжение нагревателя. Затем следует NO или NC, для нормально разомкнутых или нормально замкнутых для внутренних контактов.Наконец, последние цифры указывают секунды задержки. Использование теплового реле, вероятно, является признаком безумия, и работу можно было бы сделать проще с помощью транзистора и нескольких пассивных деталей, но это, безусловно, круто. Остальная часть PS похожа на другие мои проекты. Я использую обычный недорогой ИИП на 12 В и 3 А для питания нагревателей, поскольку он дешев, очень компактен и обеспечивает чистую, хорошо регулируемую мощность. Можно использовать обычный трансформатор, выпрямитель и фильтр. Обмотки силового трансформатора Edcor — 6 вольт, и их будет достаточно для ламп группы «А».Для ламп группы «В» необходим трансформатор большего размера. Как правило, получить требуемую мощность при 12 В и 2 амперах немного проще (и дешевле), чем при 6 В и 4 амперах. Потери ниже на одного. Переменный ток также можно использовать на обогревателях. Скорее всего, это немного повысит уровень шума. Если вы вообще похожи на меня, вы ненавидите гул и шум. Я бы придерживался SMPS для нагревателей во всех, кроме «бюджетных» сборок этих усилителей. Конструкция
— ламповый усилитель OddBlocks

Сборка довольно проста.Корпус сделан из стали, которую Хаммонд приобрел у Antique Electronic Supply. Трансформаторы были произведены Edcor. Электропроводка была точка-точка, и я использовал некоторые терминальные платы (также известные как турельные платы) для соединений. Более чувствительная схема размещается как можно дальше от силового трансформатора и источников шума. Конденсаторы фильтра и реле B + были приклеены к шасси. Важной особенностью является использование шины заземления (на фотографиях она показана как большой неизолированный медный провод). Это хорошо работало в прошлых проектах для минимизации гула, шума и возможности образования контуров заземления.Особые меры предосторожности требуются в отношении контуров нагревателя. Некоторое время назад я обнаружил, что при использовании конструкции SRPP легко превысить номинальное напряжение нагревателя до катода на лампе драйвера. Есть несколько возможных решений. Тот, который я использовал, — это смещение нагревателей примерно на одну треть от источника питания 240 вольт. Ток отсутствует (только небольшая утечка — в диапазоне микроампер). При использовании этого метода есть два чрезвычайно важных момента. Во-первых, никакая часть цепи нагревателя не может быть заземлена.Во-вторых, источник питания нагревателя также не должен иметь заземления. Он должен плавать, как цепь нагревателя для многих ламповых выпрямителей. Если вы используете SMPS, выход должен быть изолирован от входа и никоим образом не связан с землей. В противном случае отказ практически гарантирован. Еще один важный момент в конструкции — подключение к CCS. Клемма «Adjust» LM317HV заземлена. Чувствительный резистор находится между выходной клеммой и землей.Это отличается от использования ИС в качестве регулятора напряжения. При правильном подключении ток равен 1,25, деленному на номинал резистора в Ом. Таким образом, 10 Ом приведут к протеканию тока 0,125 А. CCS должен иметь теплоотвод, поскольку он должен выдерживать до 8 Вт рассеивания (при использовании KT88 на 180 мА — меньше для других ламп и токов). Теперь немного волшебства: если вы используете фиксированный резистор 10 Ом в CCS для базовой настройки, это приведет к почти 62 мА на лампу. Если у вас есть резистор на 22 Ом, подключенный параллельно к нему с помощью простого переключателя SPST, вы можете увеличить ток до 90 мА на трубку.Первая настройка идеально подходит для ламп группы «A», а вторая — для группы «B». В этом усилителе очень легко поменять местами лампы.

12SL7 SRPP / KT88 Двухтактный ламповый усилитель DIY
Фотография 3: 12SL7 SRPP / KT88 Двухтактный ламповый усилитель — вид изнутри

Дополнительные советы по проектированию и изготовлению ламповых усилителей см. В моих советах и ​​предложениях по проектированию и изготовлению ламповых усилителей. Кроме того, я опубликовал несколько предложений по цветовой маркировке проводки лампового усилителя, которую вы можете использовать во время строительства.
Тестирование и эксплуатация

Перед фактическим прослушиванием усилителя важно убедиться, что нагреватель и источники питания B + находятся в рабочем состоянии. В этом усилителе есть смертельно опасные напряжения, будьте предельно осторожны при любых измерениях. Я предлагаю вам установить 6НО30 (если вы его используете), а не какие-либо другие лампы. Включите питание и проверьте напряжение. Между контактами нагревателя на гнезде 12SL7 и B + около 475 на конденсаторах фильтра должно быть 12 В постоянного тока. Точка напряжения 240 будет высокой (близко к показанию 475), так как на схеме нет нагрузки.B + не должно быть до переключения 6НО30 (около 30 секунд). Если все в порядке, выключите питание. К этому моменту фильтры будут полностью заряжены, поэтому будьте осторожны, чтобы не прикасаться к какой-либо части схемы. Вставьте оставшиеся трубки и снова включите питание. Следите за проблемами (светящиеся красным ламповые пластины, искры, дым, шумы и другие забавные вещи, указывающие на плохие новости). Еще раз проверьте напряжение. Они должны быть в надлежащих диапазонах (12 В постоянного тока на нагревателях, B + 475 и 240). Если они сильно различаются, что-то не так.Если все в порядке, выключите питание и подключите динамики. Включите питание. Звук (гул или шум) из динамиков должен быть слабым или отсутствовать. Небольшое количество может быть нормальным, если у вас очень чувствительные динамики. Если вы слышите его на расстоянии 12 дюймов от динамика, вероятно, проблема связана с заземлением / экранированием. У меня громкоговорители 93 дБ / Вт, гул и шум едва слышны, когда ухо находится прямо на решетке громкоговорителя. Если все это подтверждается, то подайте на усилители сигнал и посмотрите, что выйдет.Это должна быть теплая сладкая ламповая музыка. Пришло время выполнить начальную балансировку выходных ламп. Вольтметр на контрольных точках должен показывать значения в диапазоне 40-200 мВ. Задача состоит в том, чтобы настроить элемент управления так, чтобы показания для каждой трубки были одинаковыми. В сумме показания должны быть равны значению мА, на которое настроен CCS. Если вы выбрали 125 мА, тогда сумма двух показаний должна быть близка к 125. В настоящее время не важно быть точным. Дайте усилителю поработать не менее 15 минут и снова проверьте настройку.Вероятно, он немного изменится — так что сбросьте его. Я предлагаю вам проверять это примерно раз в месяц, чтобы учесть старение трубки. Если трубки не уравновешиваются, поменяйте их местами. Некоторые трубы более чувствительны к наличию сетки на земле, чем другие. Их почти всегда можно уравновесить. Если лампы не сбалансированы, возможно, это ошибка проводки или трубка выходит за допустимые пределы. Необязательно иметь одинаковые трубки, но если цена подходящая, это делает их ближе и легче балансирует.Я обнаружил, что не все компании балансируют лампы одинаково, и иногда «подобранные» наборы не работают так же хорошо, как случайно выбранные. Эта схема уравновешивает их при довольно высоком уровне холостого тока. Многие компании используют малое значение тока или основывают тесты на максимальном напряжении и токе. Как бы то ни было, мне повезло с лампами JJ и не очень хорошо с лампами EH KT88. Просто чтобы убедиться, что никто не слишком взволнован, возможно, это не вина EH. Не все лампы хорошо работают во всех схемах, и лампы EH KT88 могут прекрасно подойти и в других конструкциях.Те, что у меня есть, в данном случае просто не подходят. Лампы Gold Lion KT88 работали нормально, поэтому это не является основным свойством самой конструкции трубки KT88.

Одна из областей, которая всегда вызывает проблемы, — это фаза контура обратной связи. В одной ориентации она будет «отрицательной», а в другой — «положительной». Отрицательная обратная связь стабилизирует усиление и отклик усилителя. Используется только небольшое количество. Он также учитывает любую возможность того, что что-то вызовет резонансы выходного трансформатора на частоте около 60 кГц.Положительные отзывы будут делать прямо противоположное. Самый простой способ сказать это без испытательного оборудования — это послушать. Если обратная связь отрицательная, выход будет немного ниже, чем при отключении. Если звук громче — положительный. Это легко увидеть на телескопе, когда вы подаете слабый сигнал. При использовании небольшого количества он будет чуть меньше по громкости (около 3-6 дБ). Я получил сообщение от другого мастера, который использовал другие выходные трансформаторы. Его высокочастотная характеристика была немного снижена.В этом случае я предлагаю попробовать более низкие значения емкости конденсатора NFB (1000 пФ). Точные значения резистора и конденсатора основаны на трансформаторах Edcor. Если вы используете какой-либо другой бренд, вам, возможно, придется поэкспериментировать со значениями.

12SL7 SRPP / KT88 Двухтактный ламповый усилитель DIY
Фотография 4: Ламповый усилитель с нечетным блоком со снятой крышкой
Измерения — Двухтактный ламповый усилитель KT88 (драйвер 12SL7)

Измерения проводились с использованием анализатора искажений HP 331A, генератора сигналов с низким уровнем искажений Tenma (0.05% остаточного THD) и осциллографа Velleman PCSU1000 (интерфейс ПК). Результаты тестирования усилителей очень похожи на результаты OddWatt 225 (двухтактный ламповый усилитель 6SL7 SRPP / KT77 класса A). В этом нет ничего удивительного, поскольку они довольно похожи. При резистивной нагрузке 8 Ом отклик измерялся от 8 Гц (самый низкий уровень, который я могу генерировать) до 19 кГц (при -1 дБ). Точка минус 3 дБ составила 30 кГц. Лампы Gold Lion KT88 поднялись на +0,5 дБ на частоте 10 Гц, в то время как лампы JJ KT77 были плоскими на этой частоте.Искажения составляли 0,14% или меньше при мощности в один ватт (см. Комментарий ниже) во всем диапазоне частот. Для ламп группы «А» выходная мощность до того, как искажения были замечены на осциллографе, составляла 15 Вт в зависимости от конкретных используемых ламп. Было возможно до 20 Вт. Для ламп группы «B» соответствующая выходная мощность составляла 24 Вт и около 30 Вт с заметными искажениями. Как и ожидалось, искажения были практически всеми гармониками. Обычно они подавлялись примерно на 50 дБ. Гул и шум были ниже -74 дБВ, что является минимальным уровнем шума для моей нынешней испытательной установки.Это был практически весь широкополосный шум. При мощности в один ватт гармоники искажения были погребены в минимальном уровне шума. Для тех из вас, кто склонен к графике, я включил снимок анализатора спектра синусоидальной волны 1000 Гц и несколько изображений прямоугольной волны. Я включил только изображения прямоугольной формы, поскольку синусоидальные изображения были точными копиями входного сигнала на всех частотах. Когда я хотел запустить полный профиль искажения, я столкнулся с проблемой. Незадолго до того, как я начал, я обнаружил шум в сети переменного тока в моем магазине.Шум имел тенденцию сбивать с толку анализатор HP. Первоначальные результаты были ниже диапазона 0,15%, и пока я не устраню проблему шума, я не хочу делать никаких дополнительных заявлений. Вместо этого я провел несколько тестов прицела большой мощности. Версия KT88 могла выдавать 24 Вт прямоугольных волн от 20 Гц до 10 кГц. Они были очень похожи на те, что на одном Ватте.

Это, как я уже несколько раз отмечал, трудная для обсуждения тема. То, что я слышу и что нравится, почти наверняка отличается от того, что слышит и любит кто-то другой.Мне нравится заниматься музыкой. Если что-то будет торчать, это ухудшит впечатление. Поэтому мне нравится плавный отклик, много деталей, широкая звуковая сцена и полный спектр звука. Эти усилители предоставляют все это в большом количестве. Независимо от того, какие лампы я использовал для выходов, звук получается «шелковистым» и изысканным. В то же время у него очень солидный нижний конец. Этого почти достаточно, чтобы выключить сабвуферы. Да, я признаю использование сабов. Два огромных 7-кубических фута с 15-дюймовыми драйверами. Они питаются от набора DIY LM3875 неинвертирующего чип-усилителя (клона усиления), а сигнал разделяется электронным кроссовером Marchand 24 дБ / октава на частоте 50 Гц.Основные динамики представляют собой пару модифицированных Altec Lansing 1010. Звук, использующий только сеть (полный диапазон без перехода на сабвуфер), полный и солидный. Баса хватит на всех, кроме меня. Мне нравятся эти две нижние октавы. Изображение отличное, очень стабильное центрирование, разделение ограничено только другим оборудованием (в конце концов, это моноблоки), детализация отличная, а звук имеет то качество тепла, которое вы ожидаете от лампового усилителя. Лично я считаю, что лампы JJ KT77 имеют самый изысканный звук, в то время как лампы JJ 6L6GC и Gold Lion KT88 имеют лучший бас.Лампы КТ88 конечно громче.
После размышлений

У меня всегда появляются идеи после того, как проект готов и работает. Например, легко ли построить? Как проект DIY с двухточечной проводкой, это не особенно легко для новичка. Для более продвинутого строителя это будет несложно. Это не лучший выбор для первого проекта. Стоит ли затрат и хлопот? Я так думаю. Трансформаторы и лампы — основные расходы. Они будут стоить около 150 долларов США за каждый канал. Остальные детали остаются на усмотрение строителя.Это может быть всего 75 долларов США или столько, сколько вы хотите заплатить. Я использовал детали среднего и высшего класса, и, по моим оценкам, они стоили около 150 долларов США за канал. Премиум-трубки (Gold Lion KT88 и т. Д.) Будут стоить дороже. Можно ли купить такое качество звука в ламповом усилителе по 300 долларов за канал? Думаю, нет. Я не буду втягиваться в это, если усилители SS будут делать то же самое за меньшую цену. Это другие люди должны решать сами.

Создайте радиостанцию ​​Retro Regen Radio


В быстро меняющемся мире цифровой электроники я считаю невероятным, что электронная лампа — образец аналоговой технологии начала 20 века — сумела выжить.Он должен был давно укусить пыль, но этого просто не произошло, отчасти благодаря энтузиастам электрогитары и советским и китайским военным, которые продолжали их использовать. Первые были очарованы звуком ламповых усилителей, а вторые хотели, чтобы их электронное оборудование выдержало ядерную атаку. Эта скромная электронная лампа не только попала в 21 век, но и сейчас переживает значительный подъем. Сегодня многие типы электронных ламп легко доступны и по разумной цене. Они состоят из «нового старого инвентаря», оставшегося более 50 лет назад, и многих новых, произведенных на современных заводах по всему миру.Прошлая статья NV , описывающая, как возродить старый ламповый усилитель, вдохновила меня стереть пыль с моих воспоминаний о прошлых ламповых проектах (некоторые из них были созданы более 40 лет назад) и построить одноламповый радиоприемник. В результате получился захватывающий и веселый проект, которым я хотел поделиться. Радиоприемник изготовлен из легкодоступных деталей, работает от 12 вольт, что делает его совершенно безопасным, и предлагает потрясающие характеристики для простой одноламповой конструкции.

Когда я рос, в 1950-х, мой отец баловался ремонтом радио / телевизора.Его магазин был завален всевозможными электронными деталями. Добавьте к этому небольшую книгу радиопроектов, собранную из выпусков журнала Popular Science Magazine 1940-х годов, и я получил много часов экспериментов и веселья. Мне особенно запомнился коротковолновый дизайн с интригующим названием «Европа на One Tube».

Мне стыдно признаться, сколько часов я потратил на создание радиоприемников на основе этих замечательных статей. В большинстве конструкций использовалась регенеративная схема, изобретенная Эдвином Армстронгом в 1912 году.Несколько лет назад я наткнулся на необычную рекуперативную конструкцию, работающую от 12 вольт, а не от 100 или более обычных ламп. Построенное мной радио оказалось одним из лучших на свете.

В этой статье я опишу, как создать и использовать версию с широковещательным диапазоном. Если вы решите заняться этим, я могу обещать вам много часов веселья как в здании, так и во время прослушивания далеких радиостанций.

Фон для вакуумной трубки

Технология электронных ламп восходит к временам Томаса Эдисона и лампочки.В 1883 году Эдисон заметил, что он мог заставить электроны течь между горячей нитью экспериментальной лампочки и положительно заряженной металлической пластиной. Так называемый эффект Эдисона возникает только в вакууме, близком к вакууму лампочки.

В 1904 году британский ученый Джон А. Флеминг использовал эффект Эдисона для создания первой практической трубки или «термоэмиссионного клапана». Диодный клапан Флеминга пропускает электрический ток только в одном направлении, что делает его полезным в качестве радиочастотного детектора и выпрямителя для преобразования переменного тока в постоянный.

Американский изобретатель Ли де Форест добавил третий элемент в конструкцию вакуумной лампы и создал триод, или «Audion», как он его назвал. Он вставил сетку из проволочной сетки между нитью накала и металлической пластиной, которая давала возможность контролировать поток электронов.

Существенной особенностью его изобретения было то, что небольшие изменения напряжения в сети вызывали гораздо большие изменения напряжения на пластине, что приводило к усилению напряжения. Таким образом, можно было усилить слабый звуковой или радиосигнал, что нашло много практических применений в телефонной и радиосвязи.

Со временем в технологии изготовления трубок были достигнуты другие успехи, включая добавление катода с косвенным нагревом и других решеток. Для наших целей триодная вакуумная лампа будет служить сердцем регенеративного радиоприемника.

Теория регенеративного приемника

Цепи радиодетекторов могут иметь различные формы. Самым простым является упомянутый ранее диодный детектор по Флемингу. Когда появился триод, были изобретены другие детекторы, включая конструкцию под названием пластинчатый детектор .Когда радиосигнал подавался на управляющую сетку триода, обнаруженный звук мог быть взят из схемы пластины. Регенеративный приемник продвигает пластинчатый детектор на один шаг вперед и добавляет небольшую положительную обратную связь, что приводит к «регенерации», которая существенно увеличивает коэффициент усиления схемы и селективность (способность разделять близлежащие радиостанции).

В результате получилась очень простая схема, состоящая всего из одной лампы и нескольких компонентов, дающих потрясающие результаты. Добавьте пару ступеней усиления звука, и вы получите дизайн радиоприемника, обеспечивающий часы удовольствия и удовольствия от прослушивания!

Описание цепи

Базовая схема состоит из сдвоенного триода 12АУ7.В то время как эта и другие аналогичные лампы предназначены для работы при напряжении на пластине 90 вольт или более, 12AU7 отлично работает в текущем приложении при напряжении всего 12 вольт. Исключаются опасные напряжения, обычно связанные с трубными проектами.

Одним из недостатков работы с низким напряжением на пластине является невозможность выработки достаточной звуковой мощности для управления динамиком или динамическими наушниками. Усилитель мощности LM386 IC служит этой цели, делая общий дизайн гибридным сочетанием ламповой и полупроводниковой технологий.Схема лампы состоит из двух частей: регенеративного детектора и усилителя звука низкого уровня. См. Схему , рис. 1 .

РИСУНОК 1. Схема магнитолы Retro regen.


Радиочастотный (RF) сигнал от антенны (зажимной штырь J4) подается на обмотку L1 катушки, намотанной паутиной. Обмотка L1 индуктивно передает РЧ-сигнал на вторую обмотку L2, которая вместе с переменным конденсатором C1 образует резонансный контур, охватывающий диапазон AM-вещания (от 550 до 1600 кГц).

Конденсатор C2 передает настроенный радиочастотный сигнал на управляющую сетку триода V1-A. Резистор R1 обеспечивает путь постоянного тока к земле и «утечку» электронного заряда, который в противном случае накапливался бы на управляющей сетке и препятствовал работе лампы. Отвод на обмотке L2 обеспечивает небольшую положительную обратную связь, которая, в свою очередь, создает регенерацию, необходимую для увеличения коэффициента усиления и селективности схемы детектора.

Коэффициент усиления и регенерация цепи регулируется путем изменения напряжения на пластине V1-A с помощью потенциометра R3 и пластинчатого резистора R3.Конденсатор C5 обходит любой оставшийся радиочастотный сигнал на пластине V1-A на землю, в то время как C3 передает обнаруженный сигнал звуковой частоты (AF) на управляющую сетку V1-B. Резистор R5 обеспечивает путь утечки в сетку, как описано ранее, и создает небольшое обратное рабочее смещение в управляющей сетке. V1-B действует как усилитель звука малого сигнала с коэффициентом усиления пять. Усиленный сигнал на пластине поступает на регулятор громкости R6 через конденсатор C4.

От регулятора громкости сигнал AF проходит на модуль звукового усилителя LN-1, который увеличивает его до уровня громкости динамика.Разъем для наушников J2 подключен таким образом, что динамик SPK1 отключен, если наушники подключены. Питание обеспечивается либо батареей на 12 В (клемма J3), либо источником питания переменного тока в постоянный ток (разъем J1). Диод D1 предотвращает протекание тока обратно в батарею, если источник переменного тока в постоянный включается одновременно с батареей. Резистор R8 и конденсатор C8 обеспечивают фильтрацию шума переменного тока, необходимую для источника питания переменного тока в постоянный. Резистор R7 и конденсатор C6 обеспечивают дополнительную фильтрацию шума переменного тока для более чувствительных цепей V1.

Строительство и испытания

Строительство разделено на три этапа, а именно: строительство шасси, на котором будет построена схема; разводка электронной схемы; и, наконец, создание спирали из паутины. Некоторые из используемых строительных технологий могут быть новы для читателей. Например, шасси требует базовых навыков работы с деревом, а схема подключается вручную, а не на печатной плате. Не волнуйтесь; Я проведу вас через каждый шаг.

Сборка шасси

Сначала построим шасси.Традиционно радиошасси изготавливают из алюминия или стали. Металлообработка имеет свой набор проблем и требует специальных инструментов, таких как дорогие штампы для шасси. Вместо этого я решил использовать закаленную твердую древесину в качестве основы для крепления компонентов. Интересно, что некоторые из самых ранних радиоприемников были построены таким образом. (См. Изображение на www.duanesradios.info/html/scott_superheterodyne.html .)

Начните с куска закаленной твердой древесины размером 2 x 4 дюйма 1/8 дюйма. Отрежьте полосу 7-1 / 4 дюйма поперек ширины 2 фута, затем разрежьте этот кусок на 7-3 / 4 дюйма, снова на 4 дюйма и, наконец, на 3 дюйма (см. , рис. 2, ).Эти части являются, соответственно, базовым, передним и задним узлами шасси.

РИСУНОК 2. Схема распиловки ДВП.


Чтобы найти отверстия, которые нужно просто просверлить, обрежьте миллиметровую бумагу с четырьмя линейками (четыре квадрата на дюйм), чтобы они подходили к каждому корпусу в сборе. Слегка опрыскайте обратную сторону миллиметровой бумаги спреем клея и поместите миллиметровую бумагу так, чтобы она точно совпадала с краями готовой стороны ДВП. Нажмите на миллиметровую бумагу от центра к краю, чтобы удалить пузырьки воздуха и получить гладкий результат.

Используйте чертежи компоновки ( рисунки 3 , 4 и 5 ; файлы доступны для загрузки. Показанные здесь графики предназначены только для справки.), Чтобы отметить места сверления и размеры сверл на миллиметровой бумаге. Обратите внимание, что отверстия для аудиомодуля LN1, V1, C2 и крепежные штыри J3 и J4 расположены с использованием фактического компонента, чтобы обеспечить правильное расположение отверстий. Используйте шило или ледоруб, чтобы точно определить, где будет просверлено каждое отверстие. Если вы планируете использовать электрическую ручную дрель, предварительно просверлите пилотные отверстия 1/16 дюйма, а затем используйте сверло указанного размера.Очистите отверстия, аккуратно потерев их наждачной бумагой среднего размера.

РИСУНОК 3. Шаблон для сверления основного шасси.

РИСУНОК 4. Шаблон для сверления передней панели.

РИСУНОК 5. Шаблон для сверления задней панели.


Для круглого отверстия для динамика потребуется кольцевая пила. Сначала вырежьте отверстие диаметром 2-1 / 2 дюйма, затем расширьте его, отшлифуя края круга, чтобы прокладка обода динамика плотно в него вошла.Установив динамик на место, отметьте и просверлите его монтажные отверстия.

Переменный конденсатор C2 также требует особого обращения. Поместите обод вала в просверленное отверстие 1/2 дюйма и обратите внимание на два резьбовых отверстия на передней части конденсатора. Отметьте отверстия изнутри рамки конденсатора острым карандашом. Просверлите отверстия и убедитесь, что они правильно выровнены. У домкратов J1 и J2 длина резьбы слишком мала, чтобы пройти через ДВП толщиной 1/8 дюйма.

Простое решение — использовать сверло с плоским наконечником 1/2 ”, чтобы аккуратно удалить достаточно материала с задней части заднего узла, чтобы резьба могла достаточно выступать за переднюю сторону.

После того, как все отверстия будут просверлены, снимите миллиметровую бумагу и очистите поверхности. Если хотите, сейчас самое время нанести морилку темного ореха.

Отрежьте два квадратных дюбеля длиной 7-1 / 4 дюйма, затем используйте 12 латунных шурупов для дерева, чтобы прикрепить переднюю и заднюю части к основанию. Используйте направляющие отверстия 1/8 дюйма в дюбеле, чтобы избежать его раскалывания (см. , рис. 6, ).

РИСУНОК 6. Вид сбоку на корпус в сборе.


Установите все компоненты на собранное шасси, кроме аудиомодуля LN-1 и разъема V1.Когда вы будете удовлетворены полностью собранным и укомплектованным шасси, снимите переднюю и заднюю части с основания.

Оставьте основание прикрепленным к квадратным дюбелям. Строительство шасси завершено.

Подключение цепи

Следующий этап строительства предполагает разводку схемы. Установите гнездо для V1 верхней стороной вниз на основание, используя стойки 3/4 дюйма и крепежные винты 6-32 x 1 дюйм. Это обеспечит удобную платформу для предварительного подключения компонентов, связанных с V1.Если у вас нет опыта пайки, поищите на YouTube «как паять». Вы также можете обратиться к серии «Основы пайки», начало которой было положено в выпуске журнала SERVO Magazine за декабрь 2014 г. ( www.servomagazine.com ).

Используйте схему подключения 1 для подключения компонентов, подключенных к разъему V1. Подключите компоненты в следующем порядке: сначала подключите провод от контакта 5 к контакту 8; затем соедините R5, C3 и, наконец, C5, наложив один на другой. Остальные компоненты и провода можно добавлять в любом порядке.

СХЕМА ПОДКЛЮЧЕНИЯ 1. Электропроводка розетки V1.


Соблюдайте рекомендованную длину проводов, допуская дополнительные 1/4 дюйма, чтобы обернуть соединительную клемму для механической устойчивости. Например, если указанная длина вывода составляет 3/8 дюйма, сначала обрежьте провод до 5/8 дюйма (3/8 дюйма + 1/4 дюйма). Используйте спагетти-изоляцию на всех неизолированных проводах длиной более 1/4 дюйма. Припаиваем все соединения.

Когда закончите, осмотрите все паяные соединения, затем снова установите гнездо V1 правой стороной вверх.

Перед тем, как перейти к следующему этапу электромонтажа, установите переднюю и заднюю части в сборе на основание. Используйте схему подключения 2 для подключения проводов и компонентов, предварительно подготовленных к розетке V1.

ЭЛЕКТРИЧЕСКАЯ СХЕМА 2. V1 и проводка передней панели.


Теперь добавьте C7, R9 и дополнительные провода, включая те, к клеммной колодке TS2 и J4. Обрежьте провода и выводы до минимальной длины и используйте спагетти-изоляцию для всех оголенных проводов длиной более 1/4 дюйма.Когда электромонтаж будет завершен, припаяйте соединения, показанные залитыми черным цветом; оставьте серые соединения для пайки позже.

Используйте схему подключения 3 для подключения компонентов источника питания. Обрежьте провода и выводы до минимальной длины и используйте спагетти-изоляцию для всех оголенных проводов длиной более 1/4 дюйма.

ЭЛЕКТРИЧЕСКАЯ СХЕМА 3. Электропроводка.


Когда электромонтаж завершен, припаяйте соединения, показанные черным цветом; опять же, оставьте серые контакты для пайки позже.

Следующим шагом будет создание LN-1: модуль звукового усилителя. Инструкции включены в комплект. Необходимо внести несколько изменений. Не устанавливайте микрофон или резистор 3,3 кОм (LN-1 R1).

Также замените резистор 1 кОм (LN-1 R2) на 100 кОм, а резистор 10 кОм (LN-1 R3) на 680 кОм. Это изменение необходимо для уменьшения влияния нагрузки LN-1 на выход V1-B.

Добавьте внешние провода к LN1, как показано на схеме подключения 4 , соблюдая цветовую кодировку.Изначально сделайте все провода длиной 6 дюймов. Обратите внимание, что входные провода, подключенные к точке «MIC», плотно скручены для первых 3-1 / 2 ». Отрегулируйте R6 (регулятор усиления LN-1) на максимум, полностью против часовой стрелки.

ЭЛЕКТРИЧЕСКАЯ СХЕМА 4. Аудиомодуль LN-1 и проводка динамика.


После сборки LN-1 прикрепите его к основанию с помощью стоек 1/4 дюйма и крепежных винтов 4-40 x 1 дюйм. Используйте схему соединений 4 для подключения аудиомодуля LN-1 к V1, источнику питания и цепи динамика / наушников.

Когда проводка будет завершена, припаяйте все соединения.

Конструирование спирали паутины

Завершающий этап строительства включает изготовление и установку мотка паутины. ДВП, используемая в качестве основы для обрамления картин, — отличный выбор для изготовления катушки. Возможно, вам придется поискать нужный материал. Идеальный выбор будет немного меньше 1/8 дюйма в толщину и похож на закаленный ДВП (но не такой твердый).

Скопируйте выкройку Рисунок 7 и приклейте ее к ДВП.Используйте циркулярную пилу 3-1 / 2 дюйма, чтобы вырезать форму катушки. Готовая катушка будет ближе к диаметру шаблона 3-1 / 4 дюйма. Используйте наждачную бумагу среднего класса, чтобы очистить края.

РИСУНОК 7. Шаблон катушки широковещательной полосы паутины.


Удерживая катушку в тисках, с помощью ножовки прорежьте семь прорезей. После того, как пропилите каждый разрез, зачистите его наждачной бумагой средней толщины и скруглите края разреза. Проще всего это сделать, сложив наждачную бумагу пополам и продев ее вперед и назад внутри прорези.

Тщательно убедитесь, что глубина каждой прорези одинакова. Дисковая пила проделает отверстие в центре катушки. Установите в отверстие винт длиной 1/4 дюйма x 2 дюйма так, чтобы головка была обращена к гладкой стороне. Закрепите гайкой. Вы оберните провода катушки вокруг удлиненной резьбы винта, чтобы они не мешали при намотке катушки.

Чтобы сделать обмотку L2, намотайте 5 дюймов эмалированного провода № 28 вокруг винта, затем пропустите оставшуюся часть через прорезь. Это будет отведение 1.Плотно затяните ее с другой стороны и проденьте через следующую прорезь. Повторяйте это, пока не сделаете около 65 полных оборотов. Обратите внимание, что подсчет витков провода с обеих сторон составляет примерно половину общего количества витков.

Завершите обмотку проводом, проходящим обратно через прорезь, с которой вы начали. Сложите следующие 10 дюймов проволоки пополам, оберните ее вокруг винта с проводом 1 и пропустите оставшуюся проволоку через ту же прорезь. Сложенный провод будет отводом 2 катушки. Продолжайте наматывать в том же направлении примерно 13 витков, заканчивая тем же разрезом, что и раньше.Обрежьте провод до 5 дюймов и оберните этим проводом винт. Это будет вывод 3. Обмотка L2 завершена.

Оставляя 5-дюймовые провода, выполните ту же процедуру для L1, начиная и заканчивая тем местом, где вы закончили намотку L2. Сделайте около пяти оборотов в одном направлении. Начальный вывод — номер 4, а конечный — номер 5. Когда все обмотки будут завершены, нанесите немного быстро схватывавшейся эпоксидной смолы на внешний край прорези, чтобы не допустить распускания провода 5.

Размотайте провода с винта и осторожно потяните их в сторону.Просверлите центральное отверстие на 3/8 дюйма. Отрежьте 3-1 / 2 дюйма круглого дюбеля 3/8 дюйма. Вставьте один конец в электродрель и равномерно отшлифуйте вращающийся дюбель, пока нейлоновые хомуты не будут плотно прилегать к нему. Отрежьте 2-1 / 2 дюйма отшлифованной части и отложите в сторону; см. Рисунок 8 .

РИСУНОК 8. Вид сбоку узла спирали паутины.


Приклейте хомут к нижней стороне основания шасси, чтобы плотно удерживать дюбель на месте. Используйте схему соединений 5 для подключения выводов катушки к клеммной колодке TS-1 и клеммной колодке J4.Припаиваем все соединения.

СХЕМА ПОДКЛЮЧЕНИЯ 5. Электропроводка катушки паутины .


Вставьте дюбель через основание шасси в приклеенную манжету. Наденьте один хомут на дюбель, затем катушку (выводом вниз) и второй хомут, чтобы удерживать катушку на месте, как показано на , рис. 8, .

Используйте аэрозольный клей, чтобы прикрепить шкалу настройки и метки , рис. 9, к переднему блоку. Наконец, установите ручки на переднюю часть радио.На этом строительство завершено.

РИСУНОК 9. Тюнинг и другие надписи на передней панели.


Предварительное тестирование

Перед первым включением питания рекомендуется проверить наличие короткого замыкания. Перед тем, как вставить трубку V1, включите радио регулятором громкости. Полностью поверните ручку усиления по часовой стрелке. С помощью омметра измерьте сопротивление между контактами 1 и 2 разъема J1. Через несколько секунд он должен показать 1000 Ом или выше. Низкое значение (менее 100 Ом) указывает на неправильное подключение и требует проверки.

Затем вставьте V1 в его гнездо и повторите измерение. Теперь ожидайте низкого сопротивления 27-30 Ом. Когда вы будете удовлетворены результатами этих проверок, вы готовы к «дымовому тесту». Включите радио и установите регуляторы громкости, усиления и настройки в среднее положение. Подключите батарею на 12 В или источник переменного тока в постоянный и обратите внимание, светятся ли нагреватели в V1 тускло-красным светом.

После прогрева (примерно 30 секунд) в динамике должен быть слышен статический заряд. Поворачивайте усиление по часовой стрелке, пока не услышите визг, указывающий на то, что регенеративный детектор перешел в полное колебание.Обычно вы будете работать с усилением, установленным ниже этой точки. При особенно слабых сигналах или когда требуется полная избирательность, установите усиление чуть ниже точки колебания.

Эксплуатация

В городских районах с мощными АМ-станциями петля из паутины будет всем необходимым. Наилучший прием удаленных станций будет ночью при использовании внешней антенны длиной от 25 до 50 футов в сочетании с заземлением. И снова в Интернете можно найти множество советов по установке длиннопроводных антенн и заземления.Вот совет при поиске действительно слабых станций.

Во-первых, используйте наушники, а не динамик, чтобы избавиться от отвлекающих звуков вокруг вас. Затем вращайте регулятор усиления, пока радио не перестанет колебаться. Когда вы вращаете ручку настройки, вы будете слышать свист, который является гетеродином или биением частот колебаний радиоприемника и радиостанций. Очень медленно вращайте ручку настройки и обратите внимание, что частота ударов начинается с высокого тона и уменьшается по мере вращения ручки настройки.Когда высота звука очень низкая или полностью исчезает, вы настраиваетесь непосредственно на частоту станции. Если вы настроитесь слишком далеко, высота звука начнет расти.

В режиме «на частоте» уменьшайте усиление до тех пор, пока детектор не выйдет из строя, и вы не должны услышать станцию. Скорее всего, он будет слабым и будет постепенно появляться и исчезать, поэтому вам придется внимательно слушать, чтобы услышать идентификацию станции и узнать позывной и местоположение.

Модификации и усовершенствования схем

Моим первоначальным выбором диапазона частот был диапазон AM-вещания, но радио может настраивать коротковолновые диапазоны, просто изменяя конструкцию катушки паутины. На рисунках 10A и 10B показана катушка, предназначенная для покрытия коротковолновых диапазонов 4–14 МГц, включая международные передачи и любительское радио. Для этого требуется провод более толстого сечения (# 16) и большие прорези в катушке паутины. Из-за очень широкого диапазона настройки у вас могут возникнуть трудности с точной настройкой сигналов.

РИСУНОК 10. Шаблон коротковолновой спирали из паутины.


Коротковолновые приемники часто имеют второй настроечный конденсатор гораздо меньшей емкости параллельно существующему.Этот конденсатор с «расширением полосы» обеспечивает более простую и точную настройку после настройки общей частоты с помощью основного настроечного конденсатора.

Вместо добавления еще одного переменного конденсатора можно использовать варакторный диод с настройкой разброса по полосе, выполняемой с помощью потенциометра, контролирующего обратное напряжение диода. Я еще не пробовал это сделать, но не вижу причин, по которым это не сработает.

Надеюсь, вам понравится строить и играть в ретро-радио так же, как и мне. Хоть я и сам этого еще не добился, но, может быть, нам, наконец, удастся достичь цели «Европа на одной трубе!» NV



Список деталей

ТОВАР КОМПОНЕНТ ОПИСАНИЕ ИСТОЧНИК ЧАСТЬ №
C1 220 пФ при 500 В постоянного тока Серебряный слюдяной конденсатор, 5% радиальный свинец Античный элек 4957-220
C2 30-365 пФ Конденсатор переменной емкости Античный элек 5317
C3 .022 мФ при 50 В постоянного тока Дисковый керамический конденсатор 20% Jameco 15245
C4 10 мФ при 50 В постоянного тока Конденсатор осевой 20%, 85C Jameco 10882
C5 300 пФ при 500 В постоянного тока Серебряный слюдяной конденсатор, 5% свинцовый радиальный элемент Античный элек 4957-300
C6 50 мФ при 50 В постоянного тока Конденсатор осевой 20%, 85C 11105
C7 .022 мФ при 50 В постоянного тока Дисковый керамический конденсатор 20% Jameco 15245
C8 10,000 мФ при 16 В постоянного тока Конденсатор осевой 20%, 85C Jameco 93681
D1 1N4001 Диодный выпрямитель RadioShack 2761101
J1 Разъем питания Разъем, питание, PC712A Jameco 297553
J2 Телефонный разъем Стерео 2.5 мм, переключатель наконечника RadioShack 2740246
J3 Источник постоянного тока (аккумулятор) Столб для переплета — двойной банановый красный и черный Jameco 125197
J4 Антенный терминал Столб для переплета — двойной банановый красный и черный Jameco 125197
L1 Катушка — первичная См. Текст.
L2 Катушка — вторичная См. Текст.
LN1 Усилитель Комплект, SUPER SNOOPER — BIG EAR Jameco 151204
R1 2 МОм Угольно-пленочный резистор 1/2 Вт Античный элек 3647-2М
R2 Потенциометр 50 кОм Линейный 0,5 Вт с переключателем (S1) Jameco 255549
R3 100 кОм Угольно-пленочный резистор 1/2 Вт Античный элек 3647-100 К
R4 22 кОм Угольно-пленочный резистор 1/2 Вт Античный элек 3647-22К
R5 1 МОм Угольно-пленочный резистор 1/2 Вт Античный элек 3647-1М
R6 100 кОм Линейный 0.5 Вт с переключателем (S1) Jameco 263822
R7 1,2 кОм Угольно-пленочный резистор 1/2 Вт Античный элек 3647-2М
R8 15 Ом Угольно-пленочный резистор, 1 Вт Античный элек 3649-15
R9 1 кОм
100 кОм
680 кОм
Углеродный пленочный резистор на 1/2 Вт
Углеродный пленочный резистор на 1/2 Вт
Углеродный пленочный резистор на 1/2 Вт
Античный элек 3647-1K
3647-100K
3647-680K
S1 Часть R6 SPST См. R6 См. R6
СПК1 Динамик Динамик, квадратный, с ферритовым магнитом, 2.6 дюймов, 4 Ом Jameco 99996
V1 Вакуумная трубка Двойной триод 12AU7 Античный элек Т-12АУ7-JJ
PWR 1 Источник питания переменного и постоянного тока Нерегулируемый, 12 В постоянного тока / 750 мА Jameco 2155006
Кол-во Оборудование
1 Гнездо для трубки V1 Античный элек 3398
2 3/4 «Нейлоновая распорка # 6 отверстий Цифровой ключ 492-1111-НД
2 # 6-32 Крепежные винты 1-1 / 4 «
2 # 6-32 Машинные гайки
2 # 6-32 Машинные стопорные шайбы
2 Клеммная колодка с 6 клеммами Заземление 2-го выступа Античный элек 5354
2 # 6-32 3/8 «Крепежные винты
2 # 6-32 Машинные гайки
2 # 6-32 Машинные стопорные шайбы
4 1/4 «Нейлоновые распорки # 4 отверстия Цифровой ключ 492-1074-НД
4 # 4-40 3/4 «Крепежные винты
4 # 4-40 Машинные гайки
4 # 4-40 Машинные стопорные шайбы
12 # 8 5/8 «Латунные шурупы по дереву Плоская головка
4 # 8-32 1/2 «Латунные крепежные винты Овальная головка
4 # 8-32 Латунные машинные гайки
2 # 6 Винты с плоской головкой 1/4 дюйма Обрезать длину резьбы, чтобы избежать контакта с движущимся статором C2
1 Наконечник для пайки Присоединить к нижней части C2 Античный элек 4105
1 # 6 Винты с плоской головкой 1/4 дюйма Обрезать длину резьбы, чтобы избежать контакта с неподвижным статором C2
1 Закаленный ДВП 1/8 «2’x4 ‘ Home Depot 7005015
3 Прокладка нейлоновая I.D. 3/8 дюйма x 3/8 дюйма x 1 дюйм Home Depot 815118
Разное
200 ‘ # 28 Эмалированный магнитный провод Античный элек 5824
100 ‘ # 22 Монтажный провод Черный Jameco 36792
100 ‘ # 22 Монтажный провод Зеленый Jameco 36822
100 ‘ # 22 Монтажный провод Красный Jameco 36856
4 ‘ Спагетти-проволока 1/16 «Черная термоусадочная трубка Jameco 419127
1 Дюбель круглый 3/8 « Home Depot 38-4EDC
1 Квадратный дюбель 3/4 «x 3/4» Home Depot 34-3HWSQED
1 Ручка управления 1-1 / 2 « Тип связи RadioShack 274-0402
2 1 «Ручка управления
Пятно для дерева по индивидуальному вкусу
1/8″ Основа для фоторамки
Тип связи

RadioShack

274-0416


Загрузки

Что в почтовом индексе?
Диаграммы лицевой панели
Шаблоны для сверления
Пример звука Wav

Как сделать транзисторный радиоприемник — Сделай сам

Учитывая постоянно снижающуюся покупательную способность доллара, вы, вероятно, почувствуете облегчение, узнав, что даже самая маленькая монета королевства все еще имеет некоторую ценность.Да, пенни обеспечит сегодня такую ​​же мощность, как и сто лет назад. Сейчас я не объявляю об окончании инфляции. . . но в том-то и дело, что один-единственный красный цент запитает однотранзисторный радиоприемник!

Более того, это конкретное радио может быть почти полностью построено из материалов, которые можно найти в средней усадьбе или квартире. И не расстраивайтесь, если вам не хватает одного или нескольких из указанных предметов. Используя свое воображение и изобретательность, вы, вероятно, сможете найти разумное факсимиле.. . и ваша уборка мусора может привести к созданию настоящего самодельного AM-радио!

Строительство радио

Секция сосновой доски — около 9 футов в квадрате — обеспечит хорошую основу для вашего проекта ящика для мусора. Вы можете окрасить, вырезать или выгравировать деревянную основу (используйте любой талант) по своему вкусу. После этого закройте его парой слоев лака.

Изготовление змеевика будет самой сложной задачей. Это не так уж и сложно, но требует времени.Чтобы собрать этот компонент, найдите картонную трубку (например, те, на которых идут бумажные полотенца) и отрежьте кусок длиной около шести дюймов. Это будет формой для катушки.


Затем цилиндр необходимо намотать покрытым эмалью медным проводом сечением около 28 AWG. Я получил свой, осторожно размотав соленоид, спасенный от неработающего восьмидорожечного магнитофона (он используется в механизме смены треков). Однако любой двигатель, дверной звонок или подобное электромагнитное устройство, вероятно, даст вам столько необходимого провода, сколько вам нужно.(Для тех из вас, кто не знаком с системой калибровки проводов AWG, провод 28 AWG имеет диаметр 0,013 дюйма. Вы можете измерить его штангенциркулем или микрометром. приемлемо для этого проекта.)

Проделайте отверстие в трубке на расстоянии 1/2 дюйма от конца и другое отверстие на одной линии на расстоянии 1/2 дюйма от первого. Проденьте свободный конец эмалированной проволоки через второе отверстие в трубку. Затем пропустите его через первое отверстие, чтобы оно выступало на шесть дюймов, и натяните его, чтобы не распустить провод.

Начните наматывать провод вокруг трубки, укладывая ее аккуратно, без перекрытия витков. Продолжайте эту процедуру, сделав 120 витков, затем проделайте еще два отверстия — одно на конце катушки, а второе на 1/2 дюйма от него — и проденьте провод, как и раньше.

Настроечный конденсатор будет следующим предметом, который вы изготовите. Сначала аккуратно разберите пачку сигарет, сохранив целлофан и алюминиевый фолл. Разровняйте оба материала, разглаживая целлофан вручную и фольгу, проведя ею по краю стола или карандашу.Обрежьте металлический лист до удобного размера (например, 3 на 6 дюймов), отцентрируйте его на сосновом основании и приклейте к дереву три из четырех сторон. Затем поместите катушку к задней части фольгового конденсатора, закрепив ее на плате двумя кнопками.

Теперь удалите эмалевую изоляцию с последнего дюйма провода на правом конце катушки (мелкая наждачная бумага снимет ее) и канцелярской кнопкой, ведущей к незаклеенному краю фольги. Один конец 8-дюймового куска провода (с зачищенной изоляцией с обоих концов) необходимо удерживать на месте той же (неокрашенной) кнопкой.Убедитесь, что у вас хорошее электрическое соединение, затем накройте фольгу утилизированным целлофаном, закрепив ее лентой и тем самым изолируя металл.

Завершите конденсатор, разобрав вторую пачку сигарет. На этот раз сохраните только фольгу и прикрепите ее к другому куску сосновой доски размером примерно 3 на 6 дюймов. Поместите один конец 9-дюймового куска провода (концы сняты) под одну из четырех прихваток и прикрепите его противоположный конец к оставшемуся проводу катушки, используя прихватку, помеченную на рисунке «ANT».Конечно, если в вашем доме нет пустой пачки сигарет (ура!), Алюминиевая кухонная фольга и полиэтиленовая пленка (или вощеная бумага) отлично справятся с той же задачей.

Транзистор может быть единственным предметом, который вам придется купить. Это германиевый PNP-тип, который, конечно же, является греческим для всех, кроме тех, кто тесно связан с повседневным использованием таких устройств. Подойдет любой транзистор германиевого типа, но, если вы не знакомы с работой схем, я настоятельно рекомендую вам приобрести Radio Shack No.276-2007, или 2N1305 (или аналог).

Выработка электроэнергии с помощью пенни

Сердцебиение вашего радио будет измеряться одной маленькой копейкой. Без него радио в ящике для лома — это просто лом. Видите ли, монетка — это часть гальванической системы, вырабатывающей электричество. Обычная английская булавка присоединяется с загнутой под углом головкой к проводу, фиксирующему соединение «E» транзистора. Его цель — надежно удерживать монету и устанавливать с ней электрический контакт.К основанию под пенни следует приклеить квадрат из алюминиевой фольги размером несколько больше монеты.

Единственный другой компонент, который вам понадобится, — это наушники. Подойдет любое устройство с высоким импедансом, но имейте в виду, что увеличение импеданса наушника улучшит громкость радио. Стереонаушники, а также маленькие наушники, которые обычно идут в комплекте с транзисторными радиоприемниками, представляют собой устройства с низким сопротивлением. Сами по себе они не будут работать с этим радио. Однако, если они подключены к радио через подходящий согласующий импеданс трансформатор, с ними все будет хорошо.(Radio Shack No. 273-1380 является таким трансформатором. Чтобы использовать его, просто подключите красный и белый провода к наушнику или наушникам, а зеленый и синий провода к радио. Черный провод ни к чему не подключен.)

Однако, если на вашем чердаке есть набор наушников до Второй мировой войны, можно с уверенностью сказать, что они имеют высокий импеданс и должны хорошо работать. Вы также можете использовать наушник от телефонной трубки или один из маленьких хрустальных наушников, продаваемых Radio Shack в качестве запасной части для некоторых из его комплектов (No.Е-0007 комплекта № 28-207). Если используется кварцевый тип, необходимо предусмотреть резистивный путь тока между прихваткой, обозначенной буквой «C», и фольгой под монетой. Купленный резистор на 10 000 Ом может быть подключен между двумя точками, или вы можете создать свою собственную замену, просто проложив между ними блестящую графитовую дорожку с помощью мягкого карандаша! (Зачеркните область доски, обозначенную пунктирной линией на чертеже … вставляя затем закрепки .)



Работа с самодельным радиоприемником

Для правильной работы ваша радиостанция должна иметь заземление и антенну.Хорошее заземление можно обеспечить, подключив провод от клеммы «GND» радиоприемника к трубе с холодной водой. (Не используйте газопровод!) Убедитесь, что труба полностью металлическая в землю. (Если металлической трубы нет в наличии, вбейте неокрашенный металлический стержень во влажную почву на глубину четырех футов или более, чтобы обеспечить заземление.)

Кусок провода длиной от 5 до 50 футов — требуемая длина будет зависеть от того, насколько близко вы находитесь к радиостанции — обеспечит необходимую антенну.Прикрепите его к «ANT», затем натяните провод над уровнем земли и (в целях безопасности) над уровнем головы.

Когда вы будете готовы включить устройство, возьмите кусок промокательной бумаги размером с фольгу батареи. Пропитайте впитывающий материал водно-солевым раствором. Положите бумагу на фольгу. Затем положите пенни на бумагу, убедившись, что монета ни в коем случае не касается фольги. Наконец, поместите английскую булавку на пенни.

Поднесите наушник к уху, и, если повезет, вы сможете слышать музыку! Возможно, даже удастся подобрать две станции.Если это так, измените положение деревянного бруска, который образует движущуюся половину конденсатора, пока вы не настроитесь только на нужную станцию. (Для этого потребуется определенная сноровка, которую вы разовьете после некоторых, вероятно, разочаровывающих экспериментов. Иногда помогает укорочение или удлинение антенны.)

Вот он, транзисторный радиоприемник с питанием от копейки, который стоит немного больше одного цента и не требует внешнего источника питания. А теперь позвольте мне посмотреть, сколько пенни потребуется, чтобы включить кухонную лампу?


Первоначально опубликовано: январь / февраль 1982 г.

Файл: Самодельный супергетеродинный ресивер 1920г.jpg — Wikimedia Commons

Описание Самодельный супергетеродинный приемник 1920.jpg Russian: Первый любительский супергетеродинный приемник, иллюстрация к статье, сделанной своими руками в любительском радиожурнале 1920 года. Супергетеродинная схема, на которой основаны практически все современные приемники, была изобретена в 1918 году во время Первой мировой войны Эдвином Армстронгом, когда он был капитаном Корпуса связи США, в рамках секретного проекта по подслушиванию немецкой радиосвязи.Пол Ф. Годли (на фото) , радиолюбитель и эксперт по приемникам американского Маркони во время войны, услышал об этом и построил эту доморощенную версию (статья Армстронга о супергетеродине еще даже не была опубликована). Пол Ф. Годли, «Высокое усиление на коротких волнах», Эпоха беспроводной связи, , февраль 1920 г., стр. 11-14, это 9-ламповый супергетеродин, использующий триоды Western Electric VT. Одна трубка — смеситель, который имеет регенерацию для повышения селективности; один — гетеродин; имеется 5 RC-связанных каскадов усиления ПЧ (смонтированных на вертикальной плате) , последний из которых служит детектором; и 2 каскада аудиоусилителей с трансформаторной связью.Он использует промежуточную частоту (ПЧ) около 50 кГц. Привлекательность новой супергетеродинной схемы, как указано в заголовке статьи, заключалась в том, что она могла достигать более высоких частот, чем существующие приемники, вплоть до коротковолнового диапазона 200 метров (1,5 МГц), а также была более чувствительной. Схема была настолько новой, что слова «супергетеродин» даже не упоминается в статье.

В декабре 1921 года Годли взял этот приемник в Ардроссан, Шотландия, для исторической любительской трансатлантической коротковолновой демонстрации.Радиолюбители показали, что благодаря передаче небесных волн («пропуск») их маленькие самодельные коротковолновые передатчики могут делать то, что могут делать огромные, дорогие длинноволновые станции мощностью 100-500 киловатт — телеграфно общаться между Америкой и Европой. Супергетеродин Годли превзошел обычные приемники, получая передачи с 27 любительских станций в Северной Америке, хотя все любительские передатчики имели выходную мощность от 50 Вт до 1 кВт.

Leave a Reply

Ваш адрес email не будет опубликован. Обязательные поля помечены *

2021 © все права защищены.
Каталог итальянской и немецкой мебели.

Копирование материалов возможно только с согласия администрации сайта и при условии размещения прямой активной ссылки.
