Самодельный пантограф для гравировки. Копировально-фрезерный станок – устройство, изготовление своими руками

При фрезеровании применяются копировальные устройства, т. е. пантографы, имеющие высокую стоимость. Можно собрать пантограф для фрезера своими руками.

Изготовление пантографа

Фрезер, оснащенный пантографом, позволяет в процессе работы выполнять повторение параллельных линий обрабатываемого изделия. Такая процедура облегчает изготовление фасонных деталей, различных орнаментов и узоров. Кроме того, с помощью пантографа можно выполнять различные надписи на металлических и деревянных пластинах.

Самодельный пантограф сделать не сложно, для этого только понадобятся 4 рычага-линейки. Три таких рычага должны быть длинными, а один — коротким. Кроме того, в них понадобится сделать несколько отверстий, чтобы произвести крепление осей.

Оси будут использоваться для установки механизма и крепления стержня. Осевой механизм представляет собой шпильку, на конце которой находится шляпка.

Копировальная часть должна напоминать элемент циркуля, в котором крепится грифель. Такую стержневую часть можно изготовить из наконечника пластиковой спицы. Подобный наконечник будет мягко скользить в процессе работы и не испортит оригинальную деталь.

Также понадобится ось, на которую будет опираться вся механическая часть устройства. Она должна быть снабжена пяткой, выполняющей роль упора. Последняя или крайняя направляющая будет выполнять роль крепежа всей конструкции при помощи специальной бобышки.

Подобная бобышка должна быть изготовлена из алюминиевого цилиндра. В ее нижней части нужно закрепить 3 жала, которые можно сделать из маленьких мебельных гвоздей. С помощью таких гвоздиков будет выполняться фиксация основания на обрабатываемой пластине.

Вернуться к оглавлению

Завершение работ

Следующим шагом является сборка копировального механизма для фрезера. Для этого надо подготовить следующие комплектующие:

  • 4 линейки;
  • 8 латунных втулок.

Линейки должны быть из оргстекла или пластика, их толщина — 4-5 мм. Также в качестве материала для изготовления линеек можно использовать плексиглас. Далее выполняется разметка этих линейных частей. К этому процессу следует подойти очень тщательно, поскольку малейшая ошибка в размерах может привести к неправильной работе пантографа.

На нанесенных разметках сверлятся отверстия. При этом должна соблюдаться их соосность. Чтобы этого добиться, нужно сложить все линейки вместе и одновременно просверлить в них отверстия.

Затем в подготовленные отверстия нужно вставить латунные втулки. При их установке должен соблюдаться небольшой натяг: это поможет втулкам плотнее держаться в линейках. Для того чтобы закрепить осевые части во втулках, нужно изготовить специальные зажимы. Сделать их можно из стальной закаленной проволоки, диаметр которой должен составлять 1-1,5 мм.

Затем выполняется сборка бобышки. В ее нижней части делаются глухие отверстия, которые можно пробить керном. Гвозди нужно установить таким образом, чтобы они выступали из тела бобышки на 2-3 мм.

Подготовив все необходимые части пантографа, выполняют их сборку.

Во время этого процесса нужно следить за тем, чтобы все подвижные части имели плавный и легкий ход.

При этом все подготовленные отверстия следует промаркировать. Согласно этой маркировке можно выполнять масштабирование изготавливаемой копии детали.

Давайте посмотрим внимательно вокруг нас, и мы увидим, как много одинаковых предметов вокруг. Они вроде бы похожи друг на друга, но отличаются размером, цветом …

Такое сходство называют подобием, т.е. понятием, характеризующим одинаковость формы объектов, независимо от их размеров. Вокруг нас великое множество подобных фигур. Подобие нас окружает. Вот некоторые примеры из нашей жизни.

Множество рисунков в детских раскрасках подобны друг другу.

Для того, чтоб их нарисовать, мы с вами можем использовать приспособление, которое называется пантограф.

Сегодня мы с вами сами сделаем простейший пантограф из трубочек для коктейля.

  • 4 трубочки для коктейля (без гофры)
  • 4 швейных булавки
  • Узкий скотч
  • Ножницы
  • 2 фломастера

Как сделать пантограф для рисования

  1. Соединяем трубочки булавкой на концах (булавка – ось вращения)
  2. Берем третью трубочку, сгибаем ее пополам, прикрепляем булавками к середине двух первых трубочек.
  3. У четвертой трубочки отрезаем кусочек длиной 3 см и приматываем его скотчем к сгибу третьей трубочки (сюда будем вставлять фломастер или карандаш).
  4. У остатка 4 трубочки на длину 3 см разрезаем вдоль конец (как на рисунке).
  5. Обхватили разрезанными кончиками фломастер и замотали скотчем.
  6. Воткнуть булавку-фиксатор в первую трубочку (в свободный конец).
  7. Сделать надрез в свободном конце второй трубочки на длину 2 см. На надрезанный конец второй трубочки надеваем 4 трубочку с фломастером.
  8. Таким образом мы удлинили плечо пантографа.
  9. Втыкаем булавку-фиксатор в 1 трубочке в основание. В держатель 3 трубочки вставляем фломастер. И рисуем! Смотрим, что фломастер на длинном плече (4 трубочке) рисует подобную фигуру, только больше размером.

Почему рисовать нужно фломастерами? Да потому, что конструкция получилась достаточно хрупкая, и требует минимум приложения усилий. А фломастеры, как мы знаем, рисую достаточно легко, не требуя нажима.

Но слово пантограф имеет много значений. Мы с вами сделали прибор для увеличения или уменьшения чертежей.

Это тоже пантографы: манипулятор для погрузочно-разгрузочных работ («механическая рука»)

Сделай для шхолы

Пантограф

Этот несложный чертежный прибор можно использовать для перечерчивания планов, чертежей, географических карт или декоративных элементов, увеличивая или уменьшая их масштаб в 1,5, 2 и 3 раза.

Прибор представляет собой параллелограмм, образуемый четырьмя планками — двумя длинными и двумя короткими из хорошо оструганного дерева твердых пород (дуб, бук или береза). Между собой планки связаны винтами и гайками. Обратите внимание на винт (вид Б) — он необычного вида. Своей нижней скругленной головкой он опирается на поверхность стола, разгружая таким образом узел А, с помощью которого пантограф крепится к крышке.

Если прибором пользуются для получения копии в увеличенном масштабе, в узле Б закрепляется обводной штифт — им может быть затупленный гвоздь, зажатый в цанговый карандаш, а в узле В закрепляется обычный карандаш, фломастер или шариковая ручка. Обводя штифтом линии оригинала, мы получим на бумаге копию заданного масштаба увеличения. Для получения копии в уменьшенном виде обводной штифт и пишущий инструмент меняют местами. Для выбора масштаба в длинных и коротких планках предусмотрены отверстия и введено цифровое обозначение, кратность уменьшения или увеличения.

Зажимные штифты проще всего сделать из куска резины в виде плоских шайб. Отверстия в шайбах следует прорезать такими, чтобы цанговый карандаш и пишущий инструмент входили в него плотно.

Для крепления прибора к рабочему столу предусмотрена струбцина. Ее надо изготовить из стальной пластины толщиной 1,5 мм. Чтобы струбцина не царапала крышку стола, вырежьте под нее прокладку из резины толщиной 2 мм. На верхней плоскости струбцины предусмотрено отверстие, куда вставляется ось пантографа. Как видите, здесь нет подшипника. Потому для снижения трения между деталями установите швйбы.

А. САЛЬНИКОВ

На рисунке цифрами обозначены: 1 — струбцина, 2 — резиновая прокладка, 3 — крышка стола, 4 — длинная лпанка, 5 — короткая планка и 6 — резиновые фиксаторы.

В современном мире, в сообществе людей любящих делать вещи своими руками и при этом не чурающихся технологий, чрезвычайно популярна такая вещь как настольный ЧПУ-станок. Хоть эти устройства стали и достаточно доступны, но все еще остаются дорогими. Самый дешевый китайский вариант, на сегодняшний день, обойдется вам в 700-800 американских денег и он наверняка не заработает сразу из коробки, а потребует приложить усилия для доведения его до ума. Изготовление станка с ЧПУ самостоятельно может обойтись дешевле, но обычно требует доступа к разного рода деревообрабатывающему и металлообрабатывающему оборудованию и умения с его помощью изготовлять детали с высокой точностью.

Но люди всегда ищут способов достичь цели доступными средствами.
В некоторых задачах для станков с ЧПУ, а именно когда нужно повторить многократно одну и ту же деталь, может помочь изобретенный еще в 1603 году Кристофом Шейнером пантограф — устройство для копирования карт, планов и других векторных рисунков.

Классический пантограф состоит из двух вершин, в одной из которых закреплена рукоятка-указка, с помощью которой обводят копируемый рисунок. Во второй закреплен пишущий инструмент, который через систему рычагов и шарниров повторяет движения первой вершины рисуя копию на втором листе. Зачастую в пантографы заложена функция масштабирования оригинального изображения.

Простая и гениальная идея. Теперь, а как скопировать некий объемный объект? Для этого нужно добавить в пантограф связь по Z-координате и заменить карандаш на бормашину, а лучше высокоскоростной шпиндель, и мы получим 3D пантограф.

Станки для копирования деревянных изделий на таком принципе производит например американская фирма Gemini да только цены на них такие, что за эти деньги можно купить неплохой ЧПУ-станок из Китая. Поэтому интересней чего в этой области достигло DIY сообщество.

Франк Форд (Frank Ford) занимается изготовлением акустических гитар. При этом ему приходится делать множество идентичных гитарных частей, таких как держатели для струн. Устав делать это вручную, но не желая заморачиваться с покупкой и настройкой ЧПУ, он изготовил для себя дупликатор . Т.к. ему была важна высокая точность копирования, его инструмент сделан целиком из металла. Щуп, которым снимается форма и шпиндель закреплены на общей раме, которая перемещается только по оси Z. Перемещение по осям X и Y осуществляются с помощью стола, на котором закреплены заготовки. Еще оригинальным в его конструкции является то, что в качестве шпинделя он использует пневматический привод работающий на 40 000 оборотах в минуту.

Тем не менее, хоть это и самодельный, но все еще дорогой вариант 3D пантографа. Есть и подешевле.

Например Адран (Adran), мечтая о собственном станке с ЧПУ, но не имея на это средств. Сконструировал себе дупликатор из бормашины Dremel, трех металлических направляющих и деревянных планок стандартных размеров из магазина. В качестве щупа используется обычная отвертка. Его конструкцию можно легко повторить, т.к. он выложил чертежи и все этапы изготовления на сайте Instructables.

Однако ручная бормашинка, не самый удачный инструмент для такой работы, скорость снятия материала у нее маловата. Вот Маттиас Вандель (Matthias Wandel) из Канады использовал в своем 3D пантографе ручной фрезер. Что дало ему достаточную мощь для быстрого копирования предметов в дереве. В качестве примера работы с таким дупликатором вот его видео, где он делает копию формы старого дискового телефонного аппарата (английский язык).

Его конструкцию так же можно повторить, т.к. он выложил чертежи и инструкции по изготовлению на свой сайт Woodgears. ca. Даже если вы не дружите с английским, там легко можно понять весь процесс по многочисленным фотографиям.

Если тема 3D пантографов вас заинтересовала, то на англоязычных ресурсах примеры таких устройств можно найти по тегам: carving duplicator, duplicarver, pantorouter.

Довольно часто требуется увеличить (или уменьшить) в несколько раз какой-либо рисунок, чертеж или схему. Например, в журнале вам понравились узоры для выжигания. Но в журнале они обычно даются в уменьшенном виде, так что приходится их увеличивать до нужных размеров самостоятельно либо вручную «методом клеток», либо с помощью приборов: эпидиаскопа, или пантографа (копира).

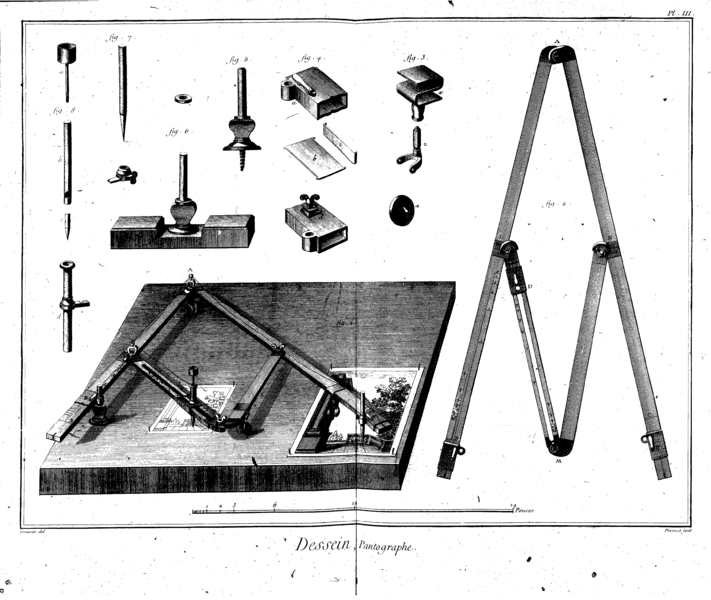

Пантограф (название происходит от двух греческих слов (pantos) – все и qrapho – пишу) – прибор в виде раздвижного шарнирного параллелограмма для перерисовки рисунков, чертежей, схем в другом (увеличенном или уменьшенном масштабе). Основными достоинствами этого прибора являются простота конструкции и достаточно высокая «точность» скопированного изображения. К сожалению, пантограф пока не нашел еще должного признания у самодеятельных художников и других рукастых почитателей декоративно-прикладного искусства.

В продаже сейчас отыскать пантографы (копиры) промышленного производства очень трудно. К тому же линейки таких пантографов относительно малы, причем они изготовлены из металла, что не делает прибор достаточно удобным. Так что сам Бог велел сделать для себя пантограф (копир) с деревянными длинными линейками.
Пантограф достаточно высокого качества может сделать своими руками каждый желающий, при условии соблюдения точных размеров всех деталей.
.

Конструкция самодельного пантографа (копира), которую мы хотим предложить вашему вниманию, состоит из четырех рычагов-линеек (трех длинных и одного короткого), в которых в определенном порядке просверлены отверстия для закрепления осей. В отверстия линеек вставлены латунные втулочки.
Оси механизма пантографа различной конструкции, две центральные оси представляют собой шпильку со шляпкой. Оси для крепления грифеля (копира) и следящего стержня сделаны наподобие устройства для зажима грифеля в ножке циркуля. В качестве следящего стержня желательно использовать пластмассовый наконечник. Такой наконечник не портит оригинала и обеспечивает хорошую мягкость скольжения. Одна ось (крайняя) с пяточкой, на которую опирается механизм пантографа, и, наконец, ось, закрепляющая весь механизм на бобышке-основании.
Все оси имеют в верхней части кольцевую проточку, служащую для закрепления проволочной шпильки-зажима.
Бобышка — металлическая. Снизу в бобышку вделаны три жала (патефонные иголки), позволяющие легко фиксировать основание на чертежной доске.
Линейки лучше всего делать пластмассовыми, например, из оргстекла (плексигласа) , толщиной 5 мм. Наиболее ответственной операцией является разметка и сверление отверстий в линейках, поэтому к ней нужно отнестись с особым вниманием. Чтобы обеспечить высокую точность и соосность отверстий, достаточно произвести разметку на одной линейке, сложить все линейки в пакет и просверлить по размеченной линейке отверстия во всех линейках за один прием. Диаметр отверстий старайтесь делать таким, чтобы втулочки входили в них плотно, с небольшим натягом.
Втулки вытачиваются из латуни по размерам, данным на рис. 2. Оси — стальные. Длина осей находится в прямой зависимости от длины втулки. Проволочные шпильки-зажимы согните из стальной проволоки диаметром 1,2-1,5 мм.
Бобышку-основание можно сделать из алюминиевого блока толщиной 39 мм. В нижней пласти бобышки в глухие отверстия заделайте кернением три иголки (можно от патефона), так, чтобы их острие выходило на 2-3 мм.

Спецификация деталей самодельного пантографа

Буквенное обозначение детали Наименование детали Количество Размеры в мм
Длина Ширина Толщина
А Линейка большая 3 406 20 5
Б Линейка малая 1 220 20 5
В Основание (бобышка) 1 60 40 30
Г Втулочка 12 8 Ø8
Д Ось фиксирующая 1
Е Ось-опора с пяткой 1
Ж Ось копира (оригинала) 2
З Ось средняя 2
И Шпилька-зажим 6 1,2-1,5

Когда все детали будут готовы, соберите механизм пантографа. При сборке и подгонке деталей старайтесь добиться легкости движения всех звеньев механизма, для чего их трущиеся поверхности можно слегка смазать.
Заключительной операцией изготовления самодельного пантографа своими руками является маркировка отверстий на линейке, согласно которой легко будет выбрать масштаб увеличения (уменьшения) копии.
Соответствие маркировки с получающимися размерами обязательно проверьте опытным путем.

Как же работают с пантографом (копиром)?

Прежде всего на столе крепят в какой-то точке полюс (иглу) пантографа. Рисунок, с которого требуется снимать копию, располагают там, где находится шпиль, а чистый лист бумаги – под карандашом. Далее шпиль проводим по всем линиям рисунка, при этом карандаш автоматически вычерчивает увеличенный рисунок на бумаге. А если надо изобразить рисунок в уменьшенном виде, придется применять местами шпиль и карандаш, что при наличии гильз совсем нетрудно.
Обычно при работе с пантографом рука рисующего ведет шпиль по линиям узора. В таком случае на линейке рядом с карандашом придется укрепить груз (гайку, свинцовую пластинку), чтобы карандаш прижимался к бумаге. Но можно вести копирование и по-другому. А именно, вести рукой не шпиль, а карандаш, следя при этом за правильным ходом отметчика по линиям узора. В этом случае груз на линейке, понятно, не понадобится.

И еще несколько практических советов.
Если оригинал, с которого снимается копия, имеет слишком большие размеры и пройтись шпилем по всем его линиям за один раз не удается, просто переставьте иглу на новое место и продолжайте работу.
При увеличении (или уменьшении) рисунка или чертежа прямые линии и окружности обычно получаются некачественными. Поэтому придется исправить подобный брак с помощью линейки и циркуля.
Известно, что достаточно хорошая точность копии обеспечивается при увеличении оригинала не более, чем в 2…3 раза. Поэтому при необходимости увеличить рисунок в 4 раза лучше сначала укрупнить оригинал в 2 раза, а затем уже полученную копию снова увеличить в 2 раза.
Размеры линеек пантографа не возбраняется изменить, сделав меньше, например. В этом случае метод расчета мест положения отверстий на линейках остается прежним, то есть длину рабочей части линейки придется делить на коэффициент увеличения.

Изготовление пантографа для фрезера своими руками, с чертежами

Фрезерование – это вид механической обработки материалов при помощи специального режущего инструмента – фрезы. Метод позволяет получить высокий квалитет точности и степень шероховатости обрабатываемой поверхности. К тому же его отличает значительная производительность.

Обработка поверхностей осуществляется методом встречного фрезерования, когда вращение режущего инструмента противоположно направлению подачи, и попутным фрезерованием – способом, при котором направление вращения фрезы и подачи идентичные. Используя фрезы с режущими кромками из современных сверхтвердых материалов, можно заменить операцию шлифования.

Фрезерное оборудование разделяется на универсальное и специализированное. В первом случае это станки общего назначения для выполнения продольного и непрерывного фрезерования, с инструментом, установленным на консоли и нет. Во втором – механизм для нарезания резьбы, шлицов, изготовления шестерен и шпоночных пазов и фрезерования по копиру.

В производстве зачастую возникает потребность в изготовлении нескольких штук, партии, а то и серии идентичных деталей. Для этого используют фрезерное оборудование, оснащенное пантографом.

В домашнем хозяйстве функции фрезерного станка, как правило, выполняет ручной фрезер. Для выполнения максимального перечня работ фрезер оснащается целым комплектом приспособлений. Основная оснастка поставляется вместе с оборудованием, дополнительная приобретается или изготавливается самостоятельно. Это самые различные упоры, прижимы, шаблоны. Но можно пойти еще дальше и изготовить копир для фрезерования объемных деталей.

Фрезерно-копировальное оборудование: принцип работы

Принцип работы такого устройства заключается в четкой передаче движений копировальной головки через профиль-держатель режущему инструменту.

Приобрести копировальный фрезерный станок довольно трудно, поэтому народные умельцы изготавливают его своими руками из подручных материалов. Все происходит методом проб и ошибок. Поэтому мастера советуют сначала собрать дупликарвер, а уж потом внедрять его в серийное производство. Как правило, этому этапу предшествует не одна серьезная подгонка и переделка.

Фрезерно-копировальное оборудование: сферы применения

На фрезерных копировальных станках можно обрабатывать не только плоские, но и объемные детали. С их помощью, наравне с простыми фрезерными операциями, можно выполнять гравировку, повторять рисунки, узоры и надписи. Конструкция станка довольно проста, и ее под силу изготовить любому мастеру.

Копировально-фрезерные станки позволяют обрабатывать не только деревянные детали, но и чугунные, стальные и пластмассовые заготовки, а также изделия из цветных металлов. Это обеспечивается качественным инструментом из быстрорежущей стали и твердых сплавов. Копировальный станок позволяет фрезеровать не только прямые, но и криволинейные поверхности. При этом детали получаются совершенно идентичные.

Фрезерно-копировальное оборудование: конструкция

Типовая конструкция копировально-фрезерного станка совершенно простая. Она состоит из рабочего стола и системы направляющих с зажимами для крепления фрезера и копира.

Изготовить универсальный копировально-фрезерный станок в домашних условиях довольно сложно, да и в этом нет большой необходимости. Для домашних условий создается обычно оборудование с узконаправленной специализацией.

Изготовление копировально-фрезерного станка: материалы

Чтобы создать дупликарвер в домашних условиях своими руками, следует начертить элементарный эскиз, который и станет руководством к дальнейшим действиям. Кроме того, нужно запастись некоторыми материалами. Это:

  1. Коленный цементированный полированный вал Ø 16 мм.
  2. Линейные подшипники в количестве 2 шт.
  3. Рельсовые направляющие длиной 900 мм – 2 шт. Для удобства крепления их длина принимается кратной 150.
  4. Разрезные линейные подшипники в количестве 4 шт. Желательно применение подшипников с поджимным винтом для регулировки плотности посадки на направляющую.
  5. Профильная труба 30×60 с толщиной стенки до 3 мм.
  6. Металлическая пластина длиной 900 и шириной 100 мм.
  7. Концевые стойки в количестве 2 шт.
  8. Подвижный элемент в виде пластины – 1 шт.
  9. Коромысло для крепления копира и фрезера – 2 шт. Длина выбирается произвольно.
  10. Подвижные муфты – 2 шт.
  11. Профильная труба 40×40 с толщиной стенки до 3 мм.
  12. Корончатая муфта для поворота детали и шаблона.

Изготовление копировально-фрезерного станка: инструмент

После этого нужно подготовить инструмент, который обязательно пригодится для сборки конструкции станка. Это:

  • угловая шлифовальная машинка;
  • отрезной и зачистной диск;
  • сварочный аппарат;
  • маска для сварки;
  • лепестковый диск или щетка;
  • саморезы для крепления рельсовых направляющих и подвижных элементов;
  • электродрель;
  • шуруповерт;
  • измерительные инструменты: рулетка, штангенциркуль;
  • кернер и чертилка.

Изготовление копировально-фрезерного станка: пошаговая инструкция

После того как все готово, начинается непосредственная сборка копировально-фрезерного станка.

Шаг №1

Из профильной трубы 30×60 необходимо отрезать два куска длиной 950 мм для крепления рельсовых направляющих. Запас в 50 мм нужен для установки концевиков, дабы исключить соскакивание линейных подшипников.

Шаг №2

Профильную трубу 40×40 нужно порезать на заготовки для основания. Руководствуясь имеющимся эскизом, нужно отрезать два куска по 1350 мм и два куска по 900 мм.

Шаг №3

Из этой же трубы необходимо отрезать небольшие стойки. Их линейный размер зависит от высоты обрабатываемых впоследствии деталей.

Шаг №4

Теперь необходимо убрать с труб ржавчину. Для этого можно воспользоваться лепестковым диском или щеткой.

Важно! Перед использованием щетки обратите внимание на максимальное количество рабочих оборотов на ней и болгарке. Величина частоты вращения на щетке должна превышать число оборотов оборудования.

Шаг №5

После этого обвариваем все стыки и зачищаем швы зачистным кругом толщиной 6 мм.

Шаг №6

Затем необходимо добиться параллельности рельсовых направляющих. Для этого нужно сделать соединение стойки и основания рельсовой направляющей разъемным. Необходимо взять шайбу по внутреннему размеру стойки, приварить к ней гайку и вкрутить болт. Болт на этом этапе нужен для того, чтобы установить гайку с шайбой в полости трубы-стойки заподлицо и в строго вертикальном положении, а при ее сварке не повредить резьбу. Проделать это нужно со всеми четырьмя стойками.

Шаг №7

Стойки приварить к основанию.

Шаг №8

В основании рельсовой направляющей в месте соединения со стойками нужно просверлить отверстия: в верхней полке под головку болта, в нижней – под резьбу.

Шаг №9

Установить рельсовые направляющие на основание (трубу 30×60), предварительно просверлив отверстия, и закрепить саморезами по металлу.

Шаг №10

Произвести монтаж оснований с рельсовыми направляющими и затянуть болтами.

Шаг №11

Проверить параллельность направляющих. В случае ее отсутствия необходимо произвести регулировку путем подкладывания фольги разной толщины на стойки под направляющую.

Шаг №12

На металлической пластине нужно разметить и просверлить отверстия для крепления разрезных линейных подшипников и концевых стоек.

Шаг №13

После этого нужно изготовить подвижный элемент путем сварки к металлической пластине коромысел длиной 300 мм для щупа и фрезера, затем прикрепить к нему линейные подшипники.

Шаг №14

После этого подвижный элемент нужно надевать на полированный вал, по краям которого установить концевые стойки.

Шаг №15

Всю конструкцию необходимо установить на металлическую пластину шириной 100 мм и закрепить концевые стойки саморезами.

Шаг №16

Затем на металлическую пластину с нижней стороны необходимо установить разрезные линейные подшипники.

Шаг №17

После этого навесная конструкция надевается на рельсовые направляющие разрезными подшипниками и устанавливаются концевики.

Шаг №18

На окончание коромысел устанавливаются подвижные муфты и крепятся щуп и фрезер.

Шаг №19

Для того чтобы заготовка и деталь синхронно вращались, необходимо связать их муфтами. Для управления подойдет звездочка и коронка. Копировально-фрезерный станок готов. В конструкции достигнуто 5 степеней свободы. Перемещение по оси X обеспечивается движением конструкции по рельсовым направляющим, перемещение по оси Y – движением подвижного элемента по полированному валу, перемещение по оси Z – движением коромысел.

Дополнительно за счет подвижных муфт щуп и фрезер могут перемещаться влево и вправо по оси коромысла, и есть возможность синхронного движения шаблона и заготовки. Это дает возможность обрабатывать детали практически любой формы.

Копировально-фрезерные станки по металлу в массовом и серийном производстве

Копировально-фрезерные станки по металлу применяются в массовых производствах. С их помощью изготавливаются гребневые винты для кораблей, турбины двигателей с реактивной тягой, рабочие колеса насосов, штампы для кузнечно-прессового производства, заготовки для механического и литейного производства. В быту копировальное оборудование по металлу практически не используется.

Пантограф для фрезера: конструктивные особенности

Для масштабирования копировальных процессов существует специальное приспособление, называемое пантографом. Он облегчает процессы изготовления деталей с криволинейными поверхностями, позволяет выполнять орнаменты и узоры любой сложности в уменьшенном виде. Стоимость такого приспособления достаточно велика. Но сделать пантограф в домашних условиях своими руками вполне реально.

Пантограф для фрезера: принцип работы

Принципиальная схема пантографа выглядит довольно просто. Она представляет собой квадрат, разделенный пополам. Все соединения на шарнирах, поэтому все стороны подвижны, и квадрат при воздействии легко превращается в ромб. Нулевая точка, расположенная в одном из углов квадрата, закрепляется жестко. Относительно ее конструкция может видоизменяться, превращаясь в ромб. В середине квадрата устанавливается режущий инструмент. В противоположном углу квадрата по диагонали закрепляют копир. Расстояние от нулевой точки до фрезы составляет некую величину А, а до копира 2А. Это дает масштаб 2:1. Линейный размер длинных и коротких сторон пантографа тоже должен отличаться друг от друга в 2 раза.

Пантограф для фрезера: материалы

Для того чтобы изготовить пантограф своими руками, потребуются следующие материалы:

  1. Квадратный металлический профиль 12×12
  2. Подшипник 180201.
  3. Втулки под наружную обойму подшипника.
  4. Пальцы по внутреннему размеру подшипника и резьбой М12.
  5. Гайка М12.
  6. Болты М6×45
  7. Гайки М6.
  8. Втулка под закрепление копира.
  9. Профильная труба 40×40
  10. Петля металлопластикового окна.
  11. Краска.
  12. Малярный скотч.
  13. Металлическая пластина.
  14. Винт для фиксации копира.

Пантограф для фрезера: инструмент

Кроме перечисленных материалов, необходим инструмент:

  • Ручной фрезер.
  • Угловая шлифовальная машинка.
  • Сварочный аппарат.
  • Гаечные ключи.
  • Мерительный инструмент.

Пантограф для фрезера: поэтапная инструкция изготовления своими руками

Приступаем к непосредственному изготовлению пантографа.

Этап №1. Резка заготовок

Необходимо разметить и отрезать квадратный профиль по рассчитанным размерам. Для удобства можно воспользоваться малярным скотчем и металлической пластиной. Скотч даст возможность четкой разметки, а пластина поможет сделать ровный и качественный рез. Заготовки для площадки под фрезер нужно отрезать под прямым углом, а на отрезках профиля для шатунов делать скос для максимального прилегания втулки подшипника.

Этап №2. Сверление технологических отверстий

На всех заготовках необходимо снять фаски и просверлить отверстия Ø 6,2 мм для дальнейшего соединения их в конструкцию.

Этап №3. Сварка площадки под фрезер

После этого нужно сварить площадку под фрезер.

Этап №4. Изготовление шатунов

На доске необходимо сделать подобие кондуктора и жестко закрепить все свариваемые детали. Для этого в доске сверлится отверстие, а подшипник во втулке зажимается болтом, квадратные профили шатунов крепятся струбцинами. Предварительно между ними необходимо вставить две шайбы и скрепить болтами. После этого все стыки конструкции обвариваются и зачищаются. Затем нужно разрезать подшипниковую втулку между квадратными профилями на каждом шатуне. Болты М6, шайбы и подшипники необходимо снять. На рамку необходимо приварить крепление для фрезера, а на короткий шатун в точке, противоположной нулевой – удлинитель для масштабирования. Шатуны можно окрасить для придания эстетичного вида.

Этап №5. Изготовление узла для крепления копира

Теперь необходимо выточить две втулки с внутренним диаметром, аналогичным размеру копира. С боковой стороны просверлить отверстие и нарезать резьбу для установки винта, фиксирующего копир. После этого нужно отрезать два кусочка квадрата 12×12 длиной 20–30 мм и приварить их на боковой стороне между втулками. Размер между квадратами должен составлять 12 мм.

Этап №6. Изготовление механизма подъема подшипника

Необходимо изготовить узел подъема подшипника. Для этого палец нулевой точки нужно приварить на кусок профиля 12×12 и закрепить к профильной трубе 40×40 при помощи петли с металлопластикового окна. Профильная труба будет служить местом крепления пантографа к столу струбциной.

Этап №7. Сборка пантографа

Подшипники нужно установить во втулки и надежно закрепить, стянув квадратные профили шатунов болтами М6. При помощи пальцев необходимо собрать шатуны в единую конструкцию. Закрепить пантограф на столе струбциной и установить фрезер. Устройство готово к работе.

Режущий инструмент для фрезерных работ: копировальные фрезы

Копировальные фрезы – инструмент, на котором, кроме режущей части, присутствует подшипник. Его размер равен диаметру режущей части фрезы. Подшипник может располагаться как в верхней, так и нижней части фрезы. Инструмент так и классифицируется. Стоит учесть, что маркировка означает положение подшипника при обычном размещении фрезы – хвостовиком вверх.

Служат они для выполнения копировальных работ по шаблону. При использовании фрезы с верхним подшипником шаблон располагается сверху детали, если с нижним положением подшипника, то снизу.

Работа ручным фрезером предполагает применение любых фрез. Это безопасно. Единственное, что при использовании режущего инструмента с верхним подшипником следует обращать внимание на вылет фрезы, чтобы не повредить верстак.

Фрезерование на деревообрабатывающем станке предусматривает использование фрез только с нижним положением подшипника. Это связано с тем, что у фрезы с верхним положением подшипника открытая вращающаяся режущая часть оказывается в зоне заготовки. Неосторожное движение может привести к серьезной травме. Такие фрезы применяются на станках только в особых случаях с максимальным соблюдением правил ТБ.

Копировально-фрезерные станки – это уникальное оборудование, с помощью которого выполняются сложнейшие работы по изготовлению идентичных деталей. Но для работы в домашних условиях можно изготовить несложные аналоги такого оборудования и приспособлений, которые помогут в быту или небольшом бизнесе.

ЧПУ на мускульной тяге (3D Пантограф) / Хабр

В современном мире, в сообществе людей любящих делать вещи своими руками и при этом не чурающихся технологий, чрезвычайно популярна такая вещь как настольный ЧПУ-станок. Хоть эти устройства стали и достаточно доступны, но все еще остаются дорогими. Самый дешевый китайский вариант, на сегодняшний день, обойдется вам в 700-800 американских денег и он наверняка не заработает сразу из коробки, а потребует приложить усилия для доведения его до ума. Изготовление станка с ЧПУ самостоятельно может обойтись дешевле, но обычно требует доступа к разного рода деревообрабатывающему и металлообрабатывающему оборудованию и умения с его помощью изготовлять детали с высокой точностью.

Но люди всегда ищут способов достичь цели доступными средствами.
В некоторых задачах для станков с ЧПУ, а именно когда нужно повторить многократно одну и ту же деталь, может помочь изобретенный еще в 1603 году Кристофом Шейнером пантограф — устройство для копирования карт, планов и других векторных рисунков.

Классический пантограф состоит из двух вершин, в одной из которых закреплена рукоятка-указка, с помощью которой обводят копируемый рисунок. Во второй закреплен пишущий инструмент, который через систему рычагов и шарниров повторяет движения первой вершины рисуя копию на втором листе. Зачастую в пантографы заложена функция масштабирования оригинального изображения.

Простая и гениальная идея. Теперь, а как скопировать некий объемный объект? Для этого нужно добавить в пантограф связь по Z-координате и заменить карандаш на бормашину, а лучше высокоскоростной шпиндель, и мы получим 3D пантограф.

Станки для копирования деревянных изделий на таком принципе производит например американская фирма Gemini да только цены на них такие, что за эти деньги можно купить неплохой ЧПУ-станок из Китая. Поэтому интересней чего в этой области достигло DIY сообщество.

Франк Форд (Frank Ford) занимается изготовлением акустических гитар. При этом ему приходится делать множество идентичных гитарных частей, таких как держатели для струн. Устав делать это вручную, но не желая заморачиваться с покупкой и настройкой ЧПУ, он изготовил для себя дупликатор. Т.к. ему была важна высокая точность копирования, его инструмент сделан целиком из металла. Щуп, которым снимается форма и шпиндель закреплены на общей раме, которая перемещается только по оси Z. Перемещение по осям X и Y осуществляются с помощью стола, на котором закреплены заготовки. Еще оригинальным в его конструкции является то, что в качестве шпинделя он использует пневматический привод работающий на 40 000 оборотах в минуту.

Тем не менее, хоть это и самодельный, но все еще дорогой вариант 3D пантографа. Есть и подешевле.

Например Адран (Adran), мечтая о собственном станке с ЧПУ, но не имея на это средств. Сконструировал себе дупликатор из бормашины Dremel, трех металлических направляющих и деревянных планок стандартных размеров из магазина. В качестве щупа используется обычная отвертка. Его конструкцию можно легко повторить, т.к. он выложил чертежи и все этапы изготовления на сайте Instructables.

Однако ручная бормашинка, не самый удачный инструмент для такой работы, скорость снятия материала у нее маловата. Вот Маттиас Вандель (Matthias Wandel) из Канады использовал в своем 3D пантографе ручной фрезер. Что дало ему достаточную мощь для быстрого копирования предметов в дереве. В качестве примера работы с таким дупликатором вот его видео, где он делает копию формы старого дискового телефонного аппарата (английский язык).

Его конструкцию так же можно повторить, т.к. он выложил чертежи и инструкции по изготовлению на свой сайт Woodgears.ca. Даже если вы не дружите с английским, там легко можно понять весь процесс по многочисленным фотографиям.

Если тема 3D пантографов вас заинтересовала, то на англоязычных ресурсах примеры таких устройств можно найти по тегам: carving duplicator, duplicarver, pantorouter.

Самодельный пантограф. Дупликарвер по дереву чертежи

Основой для изготовления станка своими руками будет ручная. Закрепите ее на деревянной опоре из толстой фанеры (не менее 12 мм толщиной). В опоре также делается несколько отверстий под крепеж и держатель фрезера. Дополнительно следует соорудить каркас и изготовить несколько брусков, которые устанавливаются по краям опоры, они будут придерживать аппарат во время работы.


Изготовление фрезерной установки

В качестве направляющей используем металлическую трубу среднего диаметра. На трубу устанавливаем каретку со вставленным в нее фрезером. На каретку крепим планку, которая играет роль копировального щупа, после чего необходимо зафиксировать горизонтальный брус, на который крепится основной шаблон. Станок, изготовленный по такому принципу, можно применять для обработки и создания копий с простых бытовых изделий, например, дверных ручек, замков, мебельных ножек. Фрезерная установка с мотором вставляется внутрь каретки и подключается к питанию. На опоре фиксируется шаблон, по нему передвигается копировальный щуп.

Фрезер работает от сети, каретка передвигается ручным способом, таким образом, чтобы рабочая головка повторяла движения щупа. Для создания более сложных моделей необходимо подключение дополнительных рабочих головок и установка привода с ременной передачей. Сейчас существует возможность подключения самодельной установки к программному обеспечению, однако для этого потребуется ЧПУ и дополнительное оборудование и инструменты. Такой самодельный станок будет справляться со своими бытовыми функциями достаточно хорошо.

4

Практика использования самодельных копировально-фрезерных станков различного типа показывает, что конечная деталь, изготовленная на таком оборудовании, имеет определенные несоответствия чертежам и формам и некоторые производственные дефекты в виде сколов и искривлений. Эти изъяны обусловлены постоянными вибрациями станка и перемещениями рабочей головки. Избавиться от них в бытовых условиях очень трудно.


Копировально-фрезерный станок своими руками

Чтобы избежать подобных недочетов в работе самодельного оборудования, рекомендуем изготавливать узкоспециализированные станки, а не оборудование универсального типа. То есть перед началом работ по изготовлению станка своими руками необходимо определиться, под какие конкретные детали его планируется использовать. Так можно оптимально подобрать вес и размеры копировально-фрезерного станка ручной сборки. Важно помнить, что чем больше размер деталей для обработки, тем мощнее и тяжелее должна быть рабочая установка.

Для больших деталей нужны дополнительные держатели и более массивная опора, это позволит максимально гасить вибрации, которые будут возникать при работе. Кроме того, лучше использовать электрический привод вместо ручного и следить за тем, чтобы направляющие имели достаточный запас прочности. Помните и о том, что от вида рабочей поверхности зависит плавность перемещения режущего оборудования в различных плоскостях, следовательно, и конечный результат.

Оборудование копировального типа используется в случаях, когда следует провести изготовление деталей по определенному шаблону в пределах небольшой партии. В некоторых случаях копировально-фрезерный станок применяется при условиях крупносерийного производства, как и разновидность с ЧПУ. Это связано с тем, что рассматриваемый станок способен проводить создание изделий, форма которых в наибольшей степени соответствует изначальному образцу, как и станках с ЧПУ, движение фрезы задается автоматически. Главная особенность, которой обладает копировально-фрезерный станок – высокая скорость обработки.

Предназначение

Зачастую копировально-фрезерный станок используется для выполнения обработки по объему и на плоскости, его работа схожа с вариантами, на которых установлена система ЧПУ. При этом особые модели позволяют проводить обработку по дереву по объему, когда применяется объемная модель в качестве копира. В сфере деревообработки обработка по объему позволяет:

  1. создавать орнаменты и различные надписи.
  2. гравировать фасонные профили.
  3. создавать сложные узоры, грани или плоскости которых расположены в различных плоскостях.

Рассматриваемый станок по дереву зачастую используется в сфере производства мебели. Многие декоративные части, которые имеют сложную форму, создаются при помощи подобного станка.

Принцип работы

Возможность значительного ускорения процесса производства сложных изделий обуславливается особенностями работы, которыми обладает копировально-фрезерный станок. Как и при обработке металла, при работе по дереву используется режущий инструмент под названием «фреза».

Основными моментами работы можно назвать:

  1. Фреза проводит создание контура или поверхности, которые задаются при помощи копира.
  2. Связующим звеном между режущим инструментом и устройством слежения становится механическая, гидравлическая, пневматическая система. Станок по дереву чаще всего имеет механическую систему подачи и управления.
  3. Копиром может служить плоский шаблон, ранее созданная эталонная модель, пространственная модель, фотоэлемент, контурный чертеж. В некоторых случаях подобные станки оснащаются ЧПУ, что делает их широкоуниверсальными.
  4. Образцы, выступающие в качестве шаблона, могут быть изготовлены из металла, древесины, пластмассы или другого материала.

Копировально-фрезерный станок работает следующим образом: устанавливается образец различного типа, к нему подводится следящее устройство, которое через определенный вид связи передают нужное усилие на режущий инструмент.

Классификация

  1. пантограф по дереву для фрезера. это вариант может работать в 2 или 3 измерениях;
  2. универсальный тип, который также называют как пантограф, имеющий поворотный рукав. как правило, рукав расположен в вертикальной плоскости;
  3. есть варианты исполнения, которые имеют несколько шпинделей для ускорения процесса обработки;
  4. с механической, электрической, гидравлической подачей;
  5. фотокопировальный вид передачи контура для направления режущего инструмента.

Также станки по дереву различаются по уровню автоматизации производственного процесса. ЧПУ в этом случае устанавливается довольно редко, так как шаблонный метод обработки не требует системы Числового Программного Управления для указания траектории движения режущего инструмента.

Создание станка своими руками

Существует огромное количество станков по дереву копировального типа, которые известны как пантограф, имеют систему ЧПУ (универсальный вариант, который позволяет проводить обработку по копиру или программе). Однако приобрести подобное оборудование может не каждый, что связано с весьма большой его стоимостью. Добавление ЧПУ делает оборудование доступным только для крупных производителей, когда срок окупаемости оборудования будет менее 5 лет. Именно поэтому многие задаются вопросом – как сделать станок своими руками?

Перед тем как преступить к работе стоит помнить о том, что станки, созданные своими руками, значительно уступают промышленным моделям. При этом самостоятельно сделать вариант с ЧПУ невозможно. Также многие отмечают, что переделать обычный фрезерный вариант исполнения в копировальный своими руками также очень сложно, и, зачастую, проще начать с нуля. Пантограф самостоятельно изготовить несложно, но все же есть определенные сложности в этом процессе.

Существует много схем, по которым создать копировально-фрезерный станок можно своими руками. Типовой вариант, как правило, состоит из следующих элементов:

  1. рабочий стол;
  2. несущая рама;
  3. фрезерная головка.

Для осуществления процедуры смены режима резания изменяется высота расположения стола, головка с фрезой имеет электрический привод, который приводит режущий инструмент в движение, зачастую в систему включают передаточный механизм для смены скоростей.

Сам пантограф может быть изготовлен следующим образом:

  1. Из дерева. Подобный пантограф можно создать своими руками, но при этом он будет обладать малой точностью обработки, так как соединение деревянных частей происходит при помощи петли. Креплению при помощи петлей свойственен люфт.
  2. Чертежный пантограф из металла – позволяет создавать копии в различных масштабах, однако не может применяться для создания объемных копий.

При создании станка своими руками следует учесть, что многие детали могут иметь изъяны и несоответствие размеров. Данная ситуация связана с вибрации и дрожании основания, чего избежать довольно сложно. Во время смены направления движения фрезы также возможны погрешности. Из-за внутреннего напряжения заготовки из дерева возможно искривление заготовки. Поэтому рекомендуется создавать подобное оборудование только для узкопрофильного производства, когда станок будет предназначен для создания одной детали. Избежать рассматриваемых проблем практически невозможно, однако при условии обработки одной и той же детали возможно постепенное улучшение конструкции.

В современном мире зачастую возникает необходимость создания копии чего-то или воспроизведения и повторения чего-либо. Для этой цели на многих предприятиях широко используются копировально-фрезерные станки, которые предназначаются для создания изделий, форма которых в наибольшей степени соответствует заданному исходному образцу. Они позволяют производить детали большими тиражами, при этом обеспечивая высокую скорость обработки и изготовления каждого элемента.

Особенности процедуры фрезерования

Фрезерование — это один из распространенных методов механической обработки. С помощью фрезерования проводят черновую, чистовую и получистовую обработку фасонной и простой поверхности заготовок из стали, цветного металла, чугуна и пластмасс. Фрезерование характеризуется высоким уровнем производительности, что позволяет в конечном результате получать изделия правильной геометрической формы.

Фрезерование может осуществляться двумя способами: процедура встречного фрезерования (против подачи), когда подача противоположна направлению вращения фрезы, и фрезерование попутное (по подаче), когда совпадают направления вращения фрезы и подачи. Используя фрезы, которые оснащены современными режущими материалами (минераллкерамикой, синтетическими сверхтвердыми), вы можете обрабатывать материалы, что закалены до высокой твердости, заменяя этим самым процедуру шлифования.

Фрезерные станки предназначаются для фрезерования поверхностей рычагов, планок, корпусов, крышек и кронштейнов простой конфигурации, сложной конфигурации контуров (типа шаблонов, кулачков), поверхностей корпусных деталей. Фрезерные станки разделяются на две основные категории: станки общего назначения и аппараты специализированные. К первой группе относятся станки продольно-фрезерные, консольные, бесконсольные и непрерывного фрезерования. Во вторую категорию входят станки резьбофрезерные, зубофрезерные, шлицефрезерные, шпоночно-фрезерные и копировально-фрезерные.

Предназначение копировально-фрезерного станка

Копировально-фрезерные станки принято использовать для выполнения копировальных работ по объему и на плоскости, а также по объему с применением объемных моделей и соответствующих копиров, для гравирования разных фасонных профилей, узоров, орнаментов и надписей, а также для легкой фрезерной работы. Бесспорный плюс подобных агрегатов в том, что он способен выполнять при собственном простом устройстве невероятно сложные узоры.

На станке можно совершать различные фрезерные работы по стали, чугуну и цветным металлам с помощью быстрорежущего и твердосплавного инструмента в условиях крупно- и мелкосерийного производства. На подобных станках изготовляются гребневые винты судов, лопатки турбореактивных двигателей и паровых турбин, рабочие колеса гидротурбин, вырубные и ковочные штампы, прессовые и литейные формы, разные кулачки, штампы, пресс-формы, металлические модели и заготовки.

Такое оборудование используется также для сверления отверстий под рукоятки, замки, шпингалеты, металлические петли, а также выполнение рамок для зеркал и каналов любого размера на пластиковых и алюминиевых профилях, как на видео о копировально-фрезерных станках. На универсальных станках процедура обработки подобных изделий является практически невозможной.

Копировально-фрезерный станок предназначается для фрезерования криволинейных деталей методикой копирования по шаблону, с которого копируется форма будущего изделия. Использование шаблонов позволяет исключить при такой сложнейшей операции влияние человеческого фактора, и все готовые детали как следствие имеют одинаковую форму.

Для изготовления нескольких полностью идентичных изделий можно не только использовать единый шаблон, но и все последующие детали изготовить по образцу первой. Однако для самого точного повторения рекомендуется дополнить станок копирующим устройством, которое называется пантографом. Его конструкция бывает различной, но функция одна во всех случаях — точнее передать вдоль профиля движение копирующей головки режущему устройству.

Конструкция копировально-фрезерного станка

Копировально-фрезерный станок предназначен для обработки профилей (фрезерование плоскостное) или рельефов (фрезерование объёмное) изделий с помощью режущего твердосплавного инструмента — фрезы. Фреза воспроизводит на изделии контур или поверхность задающего устройства — копира. Задающее устройство ручного копировально-фрезерного станка имеет пневматическую, механическую или гидравлическую связь с системой слежения, которая отвечает за направление режущего инструмента, с одной стороны действуя на усилительное устройство, а с другой оказывая воздействие на исполнительный орган.

В качестве копира может выступать плоский шаблон, пространственная модель, эталонная деталь, контурный чертеж, а копировальным устройством служит щуп, копировальный ролик или палец, фотоэлемент. Образцы для копирования могут быть изготовлены из металла, пластмассы или древесины. Обрабатываемая деталь и копир закреплены на вращающемся столе.

Исполнительным органом может выступать золотник, винт, соленоид, электромагнитная муфта, дифференциал. В усилительных устройствах копировально-фрезерных станков используют электромагнитные, гидравлические или электрооптические реле. Шероховатость поверхности заготовки и точность профиля находятся в зависимости от скорости передвижения следящего устройства: достигается шероховатость №6 и точность профиля 0,02 миллиметра. Привод исполнительной цепи совершается от силового гидроцилиндра и электродвигателя.

Копирование в установленном масштабе проводится при помощи специального устройства под названием пантограф. Если вас интересует, как в домашних условиях сделать самому копировально-фрезерный станок, то можете его дополнить этим устройством. Пантограф имеет конструктивно направляющий палец, который расположен на оси и перемещается по копиру, ось вращения и инструментальный шпиндель. При перемещении по копиру пальца на заготовке шпиндель описывает геометрически подобную фигуру. А масштаб копирования определяется пропорциями плеч пантографа.

Виды копировально-фрезерных станков

По виду привода различают такие основные типы копировально-фрезерных станков: с пантографом, что предназначен для работы в 2 и 3 измерениях; универсальные аппараты с пантографом, который расположен на поворотном рукаве в вертикальной плоскости; одно- и многошпиндельные агрегаты с прямоугольным и круглым столом; с механической подачей, электро- и гидрофицированные, а также фотокопировальные.

Выделяют несколько видов подобных фрезерно-копировальных станков, которые различаются по уровню автоматизации и прижиму обрабатываемой заготовки:

  1. Ручной или настольный копировально-фрезерный станок с механическим прижимом профиля. При его помощи можно производить процедуру рассверловки отверстий различной формы по шаблону, однако для тройных отверстий потребуется трехшпиндильная насадка на станок или дрель.
  2. Автоматический (стационарный) фрезерно-копировальный станок с пневматическим прижимом профиля. Такие станки также не позволяют проделать тройные отверстия для установки ручек и, как правило, используются для производства алюминиевых конструкций.
  3. Автоматический (стационарный) фрезерно-копировальный станок с пневматическим прижимом профиля и 3-шпиндельной насадкой для проведения рассверловки тройных отверстий.

Принцип работы копировально-фрезерного станка

Обработку изделий на копировально-фрезерном станке проводят по задающему устройству (копиру), действие которого вызывает через копировальное устройство соответствующее перемещение относительно заготовки специального режущего инструмента. Через копировальное устройство копир воздействует на исполнительные органы, при этом заготовка и фреза воссоздают в относительном движении поверхность, которая задана на копире.

Главными движениями являются вращение шпинделя, перемещение стола и салазок по контуру, движение шпиндельной головки при врезании. Вспомогательные движения — ускорение перемещения салазок, шпиндельной головки и стола, установочные перемещения на столе трейсерного столика, упоров, копировального пальца и зажим шпиндельной головки.

Копировально-фрезерные станки по алюминию способны работать по 2 схемам слежения: действия с обратной связью и простого действия. Копировальный щуп и фреза в схеме простого действия между собой жестко связаны, и фрезе передается перемещение щупа по копиру. Отклонение копировального щупа в схеме с обратной связью вызывает рассогласование в положении копировального щупа относительно фрезы.

Результат подобного рассогласования поступает в специальную следящую систему, которая исполнительному устройству выдает сигнал на корректировку траектории движения инструмента. Жесткой связи фрезы и копира в этом случае нет, и копир силы резания не воспринимает, а только передает исполнительным органам соответственный сигнал.

Существует две разновидности копировального фрезерования — объемное и контурное. Кривая копира при контурном копировании может размещаться в плоскости, что параллельна или перпендикулярна оси фрезы. Стол в первом случае с копиром и заготовкой перемещается в продольном направлении, контроль изменения кривой совершается благодаря вертикальному перемещению врезы и копирного пальца. Стол с копиром и заготовкой во втором случае перемещается в поперечном и продольном направлении соответственно форме кривой линии копира.

Сложная пространственная поверхность заготовки при объемном копировании обрабатывается фрезой последовательно, посредством нескольких параллельных ходов стола, то есть контурное копирование выполняется при каждом рабочем ходе. В конце прохода фреза смещается относительно заготовки перпендикулярно строке на величину поперечной подачи, затем происходит следующий рабочий ход.

Также существуют копировально-фрезерные станки прямого действия, в которых щуп фрезе передает движение через пантограф. Подобные станки в основном используют для легких гравировальных и фрезерных работ. При использовании пантографа можно проводить, кроме копирования, уменьшение масштаба заготовок по отношению к копиру. Перемещение копировального щупа по копиру, который установлен на столе станка, передается шпинделю, что при обработке заготовки описывает контур, подобный геометрически копиру.

Копировально-фрезерный станок своими руками

В настоящее время на рынке представлены фрезерно-копировальные станки самой разной конструкции и уровня сложности. Однако купить таковой не всегда возможно, да и цена копировально-фрезерного станка достаточно велика. Поэтому часто перед нами возникает вопрос, как изготовить копировально-фрезерный станок в домашних условиях.

Безусловно, самодельные станки не могут с промышленными моделями полностью конкурировать, но все-таки они являются работоспособными и позволяют изготовить высококачественные копии. Хочется сразу оговориться, что копирующее устройство приспособить к промышленному фрезерному устройству будет очень сложно, и это касается, прежде всего, кардинальной переделки всего аппарата. Поэтому самодельный копировально-фрезерный станок собрать проще всего практически «с нуля» при использовании системы тяг и электрического двигателя с зажимным патроном для фрезы.

Конструкций копировально-фрезерных станков может быть много. Типовая конструкция аппарата следующая: станок конструктивно состоит из рабочего стола, несущей рамы и фрезерной головки. Рабочая поверхность может регулироваться по высоте, фрезерная головка оборудована электрическим двигателем привода и передаточным двухступенчатым механизмом, который обеспечивает две скорости фрезерного вала.

Многие домашние хозяева сетуют, что при копировании изделия получившаяся деталь имеет много изъянов и несоответствий, которые появились при смене направления фрезы, вибрации и дрожании опорной конструкции. Неприятностей добавляют прогибания и искривления заготовки, что связаны с увеличением внутреннего напряжения из-за выборки дерева. Избежать всех недочетов при изготовлении самодельного копировально-фрезерного станка невозможно. Просто рекомендуется делать копировальный станок узкопрофильным, а не универсальным.

Самодельный копировально-фрезерный станок должен быть оптимизированным под производство конкретных изделий, которые необходимы именно вам. К примеру, для эффективного изготовления деревянной части ружья и винта для пропеллера требуются различные технические решения, их не получится в одном станке объединять, и возникнуть могут побочные, трудноисправляемые эффекты. Таким образом, практичнее станки собирать под какие-то определённые задачи. Такой подход может вам избежать многих затрат и трудностей.

Немаловажный фактор — это размер станка. Чем вы большее изделие планируете обрабатывать, тем конструкция должна быть массивнее. Необходимо, чтобы вибрации, которые передаются от привода фрезы, поглощались весом опорной конструкции станка. Нагрузки должны выдерживаться направляющими осями, которые также должны иметь запас прочности и не прогибаться. Оптимальные параметры при проектировании копировально-фрезерного станка своими руками подбираются опытным путём, это обеспечивает плавный ход фрезы.

При конструировании копировально-фрезерного станка определите вид деталей, которые будете изготавливать. Для выполнения граверной работы и для фрезерования длинных изделий требуется разный рабочий стол и метод закрепления на нем заготовок с шаблоном. Свобода перемещения в различных плоскостях режущего инструмента зависит от вида рабочего стола.

От изготавливаемых деталей и их материала зависит мощность электродвигателя, который вращает фрезу и устанавливается на самодельном копировально-фрезерном станке. Для гравировки и фрезерования деревянных изделий достаточно 150-200 ваттного электрического мотора постоянного тока.

Для обеспечения процедуры точного копирования нужно между собой жестко соединить копирующий щуп и устройство, закрепив в нем режущий инструмент. При этом их высота и плоскости над рабочим столом должны совпадать полностью. Созданную жесткую конструкцию следует установить над рабочим столом таким способом, чтобы она могла перемещаться в вертикальной и горизонтальной плоскости вдоль осей, которые создаются условно сторонами рабочего стола.

При фрезеровании применяются копировальные устройства, т. е. пантографы, имеющие высокую стоимость. Можно собрать пантограф для фрезера своими руками.

Изготовление пантографа

Фрезер, оснащенный пантографом, позволяет в процессе работы выполнять повторение параллельных линий обрабатываемого изделия. Такая процедура облегчает изготовление фасонных деталей, различных орнаментов и узоров. Кроме того, с помощью пантографа можно выполнять различные надписи на металлических и деревянных пластинах.

Самодельный пантограф сделать не сложно, для этого только понадобятся 4 рычага-линейки. Три таких рычага должны быть длинными, а один — коротким. Кроме того, в них понадобится сделать несколько отверстий, чтобы произвести крепление осей.

Оси будут использоваться для установки механизма и крепления стержня. Осевой механизм представляет собой шпильку, на конце которой находится шляпка. Копировальная часть должна напоминать элемент циркуля, в котором крепится грифель. Такую стержневую часть можно изготовить из наконечника пластиковой спицы. Подобный наконечник будет мягко скользить в процессе работы и не испортит оригинальную деталь.

Также понадобится ось, на которую будет опираться вся механическая часть устройства. Она должна быть снабжена пяткой, выполняющей роль упора. Последняя или крайняя направляющая будет выполнять роль крепежа всей конструкции при помощи специальной бобышки.

Подобная бобышка должна быть изготовлена из алюминиевого цилиндра. В ее нижней части нужно закрепить 3 жала, которые можно сделать из маленьких мебельных гвоздей. С помощью таких гвоздиков будет выполняться фиксация основания на обрабатываемой пластине.

Вернуться к оглавлению

Завершение работ

Следующим шагом является сборка копировального механизма для фрезера. Для этого надо подготовить следующие комплектующие:

  • 4 линейки;
  • 8 латунных втулок.

Линейки должны быть из оргстекла или пластика, их толщина — 4-5 мм. Также в качестве материала для изготовления линеек можно использовать плексиглас. Далее выполняется разметка этих линейных частей. К этому процессу следует подойти очень тщательно, поскольку малейшая ошибка в размерах может привести к неправильной работе пантографа.

На нанесенных разметках сверлятся отверстия. При этом должна соблюдаться их соосность. Чтобы этого добиться, нужно сложить все линейки вместе и одновременно просверлить в них отверстия.

Затем в подготовленные отверстия нужно вставить латунные втулки. При их установке должен соблюдаться небольшой натяг: это поможет втулкам плотнее держаться в линейках. Для того чтобы закрепить осевые части во втулках, нужно изготовить специальные зажимы. Сделать их можно из стальной закаленной проволоки, диаметр которой должен составлять 1-1,5 мм.

Затем выполняется сборка бобышки. В ее нижней части делаются глухие отверстия, которые можно пробить керном. Гвозди нужно установить таким образом, чтобы они выступали из тела бобышки на 2-3 мм.

Подготовив все необходимые части пантографа, выполняют их сборку.

Во время этого процесса нужно следить за тем, чтобы все подвижные части имели плавный и легкий ход.

При этом все подготовленные отверстия следует промаркировать. Согласно этой маркировке можно выполнять масштабирование изготавливаемой копии детали.

Пантограф (копир) для фрезера — это, собственно, фрезерно копировальный станок, за рубежом его обзывают Dupli carver (Дупликарвер).
Фрезерно копировальный станок, может копировать и фрезеровать детали авиа и судо моделей, наличники, плоскорельефные панно, гербы, деревянные монеты, картины, орнаменты и прочее. Очень удобно делать на этом станке все виды плоской и прорезной резьбы.

Принцип очень прост. Заготовка и шаблон детали закрепляются на столе, щупом станка обводится контур и элементы шаблона, а фрезер повторяя эти движения выфрезеровывает в заготовке копию шаблона.
Захотелось мне приобрести такую штуку для изготовления повторяющихся элементов декора, но посмотрев в интернете цены на данный продукт понял, что отдавать от 15000 и выше за эту игрушку я пока не готов. Самому сделать будет гораздо дешевле.
Нашел в интернете несколько самодельных конструкций, скинул себя на сайт в качестве подсказки, теперь на основе этих идей буду творить что-то свое, исходя из своих возможностей.

1. Простой из дерева.

Достоинства: простой в изготовлении, не требует значительных материальных затрат, можно сделать за один вечер.
Недостатки: возможно копии будут не достаточного качество, т.к. петли имеют довольно заметный люфт.

2. Металлический пантограф (копир) средней сложности.

Фото с ChipMarker.RU

Достоинства: использование принципа чертежного пантографа представляет возможность предусмотреть возможность изготовления копий в разных масшатабах; при качественном изготовлении деталей, копии будут довольно качественные.
Недостатки: требуются токарные работы по металлу, невозможно изготовлении объемных копий.

3. Фрезерно копировальный станок забугорный, фирменного изготовления

Копировально фрезерный станок с чпу.

Как сделать самодельный копировально-фрезерный станок (пантограф) по дереву своими руками. Применение и характеристики

Сделать простой копировальный станок своими руками на первый взгляд кажется легко выполнимой задачей. В сети есть немало фото готовых конструкций, которые впечатляют своей оригинальностью и простотой изготовления. Многие загораются желанием сделать что-то подобное. Но когда самодельный копировальный станок собран, то оказывается не всё так гладко.

Копировальные станки бывают с фрезерной и токарной обработкой. По распространённости первое место занимают именно фрезерно-копировальные станки. Они более функциональны и позволяют получать не только круглые копии, но и копии произвольной формы. О них и пойдёт речь в этой статье.

Самой большой бедой фрезерно-копировального станка, собранного в домашних условиях, является люфт и вибрации. Многие домашние мастера сетуют, что при копировании образца, получившееся изделие имеет много несоответствий и изъянов, появившихся при смене направления формовочной фрезы и дрожании опорной конструкции. Кроме того, добавляют неприятностей искривления и прогибания заготовки, связанных с возрастанием внутреннего напряжения из-за выборки древесины. Поэтому изготавливая копировальный станок невозможно сразу избежать всех недочётов. Как правило, после сборки приходится доводить конструкцию до приемлемых параметров ещё какое-то время.

В любом случае самодельный копировальный станок лучше делать не универсальным, а узкопрофильным, то есть оптимизированным под изготовление конкретных изделий, необходимых именно вам. Например, чтобы эффективно изготовить деревянную часть ружья, винт для пропеллера и объёмный текст, нужны разные технические решения, и если их объединять в одном станке, то могут возникнуть побочные эффекты, которые будет трудно исправить. Поэтому практичнее собирать станки под какую-то определённую задачу. Такой подход позволит избежать многих трудностей и неоправданных затрат.

Также немаловажным фактором является размер станка. Чем большую заготовку вы планируете обрабатывать, тем массивнее должна быть конструкция. Вибрации, передающиеся от привода фрезы, должны поглощаться массой опорной конструкции станка. А направляющие оси должны не только выдерживать нагрузку, но и иметь запас прочности, чтобы они не прогибались. При самостоятельном проектировании фрезерно-копировального станка оптимальные параметры для плавного хода фрезы подбираются опытным путём.

Принцип действия фрезерно-копировального станка таков: на подвижной раме установлен фрезер для выборки древесины и щуп, которым водят по оригиналу. Рама опускается до деревянной заготовки, и фрезером снимается лишняя древесина. Весь смысл проектирования состоит в том, чтобы обеспечить одновременный ход фрезы и щупа в трёх плоскостях, а также вращения вокруг поперечной оси. Для этого используют металлические направляющие или деревянные шарнирные системы. Древесина лучше поглощает вибрации, её проще обрабатывать и она имеет меньшую стоимость. На видео внизу страницы показан самодельный копировальный станок для создания плоскорельефных изображений и объёмных надписей с нестандартным способом перемещения в пространстве. Причём в такой конструкции предусмотрено двукратное уменьшение масштаба. Скачать чертежи фрезерно-копировального станка можно одним архивом внизу страницы.

Теперь сделать копию, например, объёмной надписи не составит труда. Сделать шаблон для создания 3D текста также можно самому. Для этого понадобится распечатанный эскиз, пара картонных листов, клей и канцелярский нож. Лист с эскизом и картон склеиваем между собой так, чтобы бумага не сморщилась. После высыхания остриём канцелярского ножа аккуратно вырезаем буквы точно по эскизу. Высоты шаблона в 2 мм обычно достаточно для того, чтобы щуп не соскальзывал.

Скачать схему копировального станка

Свежие записи:

Копировально-фрезерный станок «Дупликарвер»

Копировально-фрезерный станок «Дупликарвер» предназначен для резьбы по дереву, копирования скульптур и плоскорельефных изделий.

На сегодняшний день он не имеет аналогов на российском рынке по параметрам цена-качество, и получил широкое признание среди профессионалов и тех, кто только начинает осваивать резное дело.

Станки соответствуют требованиям Технического регламента таможенного союза ТР ТС 010/2011 «О безопасности машин и оборудования» и имеют декларацию о соответствии, зарегистрированную в Федеральной службе по аккредитации (Росаккредитации) при Минэкономразвития РФ.

Регистрационный номер декларации о соответствии: ЕАЭС N RU Д-RU.АБ93.В.06056

Наше предприятие производит три модели станков.

Дупликарвер-1 и Дупликарвер-2 позволяют выполнять два вида резьбы.

  • Объёмная, или скульптурная резьба .

    Основной вид резьбы, выполняемой на этих станках. Вы сможете изготавливать копии различных скульптур, как простых, так и сложных.

  • Плоскорельефная резьба. Это могут быть различные дверные филёнки, панно и другие изделия с относительно небольшой глубиной рисунка. При этом размеры изделий лимитируются только по ширине, а длина их может быть любой, в разумных пределах, разумеется.

Дупликарвер-3 сохранил все возможности Дупликарвера-2 и приобрёл совершенно новые.

Теперь стало возможным исполнение длинномерной объёмной резьбы.

  • Длинномерная объёмная резьба .

    Копировально фрезерный станок по дереву своими руками

    Наиболее типичными объектами резьбы являются ружейные приклады, ножки столов, балясины лестничных перил, длинные лампы, высокие статуэтки и любые другие объекты, размер которых соответствует рабочим возможностям станка.

Рабочий инструмент станка — высококачественный фрезер, производимый в Германии. Система регулирования позволяет плавно изменять скорость вращения фрезы от 10000 до 30000 об/мин.

Станок работает очень надежно и точно. Овладеть приемами работы на нем можно достаточно быстро, в течение нескольких дней. Станок доставляет настоящее удовольствие от результатов своей работы. Срок окупаемости станка — один месяц. Начните просмотр нашего сайта с фотогалереи работ, посмотрите видеоклипы, и вы получите представление о возможностях копировально-фрезерного станка Дупликарвер.

Копировально-фрезерный станок по дереву – это универсальное оборудование, предназначенное для копирования изделий в двух- и трехмерном формате. Данный агрегат может копировать готовое изделие двухмерного типа, а также с использованием специальных копиров и объемных моделей.

Кроме того, техника нередко задействуется с целью гравирования профилей и самых разных декоративных элементов. Также копировально-фрезерному станку по дереву можно «поручить» несложные традиционные фрезерные работы, с которыми он в состоянии справиться наравне с традиционными фрезеровальными машинам.

Эта техника по своей сути уникальна, поскольку при своем довольно примитивном устройстве она в состоянии копировать достаточно сложные конструкции, в том числе и очень тонкую ручную работу.

Такие станки можно встретить на самых разных предприятиях, в том числе и на больших промышленных объектах крупносерийного производства.

Копировально-фрезерный агрегат специализируется на фрезеровке криволинейных деталей.

Производится это методом копирования по шаблону.

Копировально — фрезерный станок по дереву своими руками

Именно шаблоны дают возможность сделать процесс максимально точным, сводя на нет ручную работу и, соответственно, человеческий фактор. Такая особенность техники выступает гарантией того, что полученные детали будут идентичны, а их форма будет совпадать.

При этом мастер может использовать как один шаблон для всех деталей, так и применять в качестве шаблона уже изготовленные детали.

Фактически, каждая произведенная на таком оборудовании деталь может выступать в качестве образца, что подтверждает поразительную точность техники.

Если же вам и этого недостаточно – вы можете улучшить параметр точности вашего станка.

Для этого следует доукомплектовать его специальным копирующим устройством. Оно носит название пантографа и предназначено для исключительно точной передачи движения копирующей головки основному устройству, обрабатывающему заготовку. Если шаблон имеет множество «тонких» деталей – есть смысл подбирать копировально-фрезерный станок по дереву, имеющий в качестве опции пантограф.

Особенности конструкции

Этот агрегат позволяет обрабатывать профили или рельеф.

Обработка осуществляется специальным инструментом, изготовленным из твердых сплавов. Речь идет о фрезах. Фрез полностью повторяет движения копира – устройства, которое воспроизводит контуры шаблона. Это задающее устройство комплектуется механической или иной связью с системой слежения, отвечающей за траекторию движения инструмента.

Что же может выполнять функции копира для подобного станка?

Это может быть трехмерный или плоскийобразец, контурный чертеж или эталонная модель. Специальный щуп, фактически, обводит контуры заготовки, которые передаются инструменту. В некоторых современных агрегатах вместо щупа может быть использован фотоэлемент, отличающийся повышенной точностью.

Пантограф – важный элемент копировально-фрезерного станка по дереву.

Его конструкция включает особый направляющий палец. Он движется по копиру, точно фиксируя любые геометрические особенности фигуры. При этом пропорции плеч пантографа определяют относительный размер конечного результата.

Классификация копировально-фрезерных станков

Сегодня есть возможность разделить все представленные на рынке машины по множеству параметров.

По типу привода можно выделить следующие агрегаты:

  • Копировальные машины с двух- или трехмерным пантографом;
  • Универсальный агрегат, размещенный на поворотном рукаве;
  • Техника, укомплектованная круглым или прямоугольным столом;
  • Копировальные машины с электрической, гидрофицированной или механической подачей.
  • Фотокопировальные агрегаты.

Выделяют также такие агрегаты, отличающиеся друг от друга уровнем автоматизации:

  • Ручная машина настольного типа с механическим прижимом.
  • Автоматический копировально-фрезерный станок, оснащенный пневматическим прижимом.
  • Стационарный автоматизированный станок с пневмоприжимом и трехшпиндельной насадкой.

Выводы

Копировально-фрезерные станки занимают почетное место в деревообрабатывающей промышленности.

Без них изготовление детали со сложным рельефом занимало бы уйму времени. С появлением же такой техники производительность труда в масштабах предприятия возрастает в десятки раз.

Вот почему покупка такой машины может оказаться весьма ценной инвестицией для мастера.

КОПИР а, м. copier > нем. copieren, Kopiershablone. Деталь копировального станка, передающая движение инструменту, воспроизводящему на заготовке заданный профиль поверхности, соответствующий профилю копира. СИС 1985. Обработка по копиру. Лепинг 1 738. || Как работает механизм <котлетного автомата>.

Диск с поршнями вращается, штоки поршней упираются в копир внизу, как катаясь по копиру то в гору, то с горы. Поэтому сами поршни то поднимаются над выступами копира, то опускаясь под действием пружины. Копир можно повернуть на 180° за ручку.

ПИО 1997 2 43. — Лекс. СИС 1979: копи/…

Копир`Большой энциклопедический политехнический словарь`

копир`Русский орфографический словарь`

коп\’ир, -а

Русский орфографический словарь. / Российская академия наук. Ин-т рус.

Самодельный копировальный станок

В. Виноградова. — М.: «Азбуковник». В. В. Лопатин (ответственный редактор), Б. З. Букчина, Н. А. Еськова и др.. 1999.

Копир`Толковый словарь Ефремовой`

Деталь копировального станка, передающая движение инструменту, воспроизводящему по заготовке заданный шаблоном, чертежом и т.п. профиль.

(нем. Kopierschablone) — деталь копировального устройства, имеющая фигурный профиль (фасонная линейка, кулачок, шайба и т. п.).

Большой энциклопедический политехнический словарь2004

Копировальное устройство

Cтраница 1

Копировальное устройство состоит из копира, укрепленного на подвижной части приспособления, по которому снизу скользит ролик поводкового кронштейна, неподвижно укрепленного на вертикальных направляющих станка.

Копировальное устройство работает следующим образом. Обе полости сообщаются друг с другом, для чего в поршне сделано отверстие. Шток гидроцилиндра т л tr крепление, а цилиндр тзд 1 п ещато.  

Копировальные устройства выполняют либо в виде приспособлений к имеющимся станкам (токарным, фрезерным и др.), либо органически встраивают в них и образуют копировальные автоматы или полуавтоматы.

Копировальное устройство бывает механическим, электромеханическим, гидравлическим, а поворот шпиндельного блока, стола одно — или двухиндексным.  

Копировальные устройства могут быть установлены и на горизонтальнофрезерных станках.  

Копировальное устройство (рис. 73) применяется для обработки фасонных поверхностей с достаточно высокой точностью.  

Копировальное устройство этого станка работает по индуктивному методу.

Копировальные устройства для обработки по шаблону могут обеспечить точность до 0 02 мм.

Копировально-фрезерный станок своими руками – создаем надежное оборудование!

Копировальное устройство состоит из трех отдельных частей: стоек копира (правой и левой), салазок датчика и датчика. Стойки копира устанавливаются на корпусе суппорта и могут перемещаться по направляющим суппорта для установки копира при наладке станка.

Копировальное устройство предназначено для продольного и поперечного копирования. Для этого на револьверной головке закрепляют специальную державку с роликом, который упирается в копировальную линейку. Копировальную линейку устанавливают под необходимым углом к горизонтали и закрепляют в этом положении.  

Копировальные устройства этого типа (рис.

6.25) оснащены двумя поршневыми двигателями: с наклонной шайбой 6 — для ведущего и 5 — для следящего движения.  

Копировальные устройства рационально применять на карусельных станках. Одностоечные карусельные станки модели 1541 завода имени Седина, а также новые отечественные станки оснащаются копировальными устройствами. Иностранные фирмы Шисс, Фрорип, Гидингс, Вебстер и Беннет и др. изготовляют станки соответственных конструкций, допускающих монтаж копировальных устройств.

Копировальные устройства могут быть механического, электрического и гидравлического действия. Держатель 6 с копиром 7 закрепляется в гнезде револьверной головки, а корпус 2 — в резцедержателе бокового суппорта.

Резцом / обрабатывается фасонный профиль.  

Страницы:      1    2    3    4

Копир для токарного станка по дереву с ручным фрезером

Предлагаем вам самостоятельно сделать копировальное устройство с минимальными затратами по времени, станок можно запустить в «промышленное производство» точеных деталей уже к вечеру. «Режущим инструментом» будет ручной фрезер, технические характеристики по изготовляемым деталям зависят от технических характеристик токарного станка по дереву. Не смотря на то, что копир изготовлен с применением фанеры, он может изготавливать до сотни изделий с одного копира, согласитесь, что этого количества вполне достаточно для выполнения большинства оптовых заказов.

Приспособление выглядит не совсем «привлекательно» с точки зрения дизайна, но мы и не ставили перед собой такую задачу. Мы старались сделать наше «оборудование» максимально простым в изготовлении и более-менее надежным. Что в итоге и получилось. Как делается копир? Давайте знакомиться с ним ближе.

Устройство копира

Для режущего инструмента приспособлен обыкновенный ручной фрезер, конкретная модель никакого значения не имеет. Фрезер установите на опорную площадку, у нас размеры площадки 500×200 мм, сделана из листовой фанеры толщиной 12 миллиметров . Вы можете немного увеличивать или уменьшать линейные параметры площадки в зависимости от размеров ручной фрезы. На площадке сделайте отверстия для выхода фрезы и отверстия для установки крепежных болтов. Для того чтобы полностью исключить несанкционированные самопроизвольные подвижки фрезы во время работы, советуем вам установить на площадке дополнительные упорные бруски по периметру, бруски зафиксируйте саморезами, длина саморезов выбирается с учетом толщины фиксирующих брусков.

Фрезер нужно установить между упорными брусками, проверьте надежность его фиксации, любые колебания исключаются полностью. Дальний конец площадки должен «ездить» по трубе на всю длину токарного станка по дереву, мы использовали трубу Ø 25 миллиметра, вы можете брать для изготовления другие трубы. Главное, чтобы они выдерживали вес фрезера не прогибаясь, были абсолютно ровными и с идеально гладкой поверхностью. Концы трубы закрепите двумя деревянными брусками, в нашем случае использованы бруски 80×35 мм. Бруски прикрутите к корпусу токарного станка при помощи саморезов по металлу, не придется нарезать резьбу под болты. Если у вас устройство станка не позволяет крепить бруски таким способом, то решите эту проблему по-своему.

Установка главных конструктивных элементов самодельного копира

Настоятельный совет — не спешите во время изготовления оборудования, точеные детали под копир не прощают даже малейших нарушений не только технологии, но и расположения рабочих осей. Из этого следует, что ось трубы, по которой будет двигаться фрезер должна быть идеально параллельной оси вращения токарного станка. У нас само собой получилось, что ось трубы совпала с осью станка, но это условие не обязательно. Главное, чтобы режущий инструмент фрезы в крайнем нижнем положении совпадал с осью станка, а этот параметр можно регулировать уровнем расположения копира.

Труба фиксируется в глухих отверстиях брусков, перед фиксацией на нее нужно одеть два бруска, на которых будет установлена несущая площадка фрезера. Важное условие — бруски для площадки должны легко скользить по направляющей трубе, но шатания запрещаются. Проверьте этот параметр, при необходимости вручную притрите трубу и бруски. Потом закрепите к брускам опорную площадку фрезера и установите на ней фрезер. Еще раз проверьте плавность скольжения, обращайте внимание, чтобы шатания полностью отсутствовали. Не бойтесь таких «строгих» требований по качеству скольжения. Если вы имеете трубу с нормальной поверхностью и полностью ровную, то добиться плавного скольжения несложно.

Установка горизонтального бруска

Это второй «рабочий» элемент самодельного копира, по точности установки нужно соблюдать все вышеперечисленные требования. К горизонтальному бруску крепится шаблон профиля деталей. Для изготовления вполне подойдет брусок 70×30 мм, крепится саморезами к вертикальным деревянным стойкам, стойки зафиксируйте любым удобным способом к станине токарного станка. Верхняя кромка горизонтального бруска должна быть параллельной оси станка и находиться на одном уровне с ней. Если копир станет временно не нужным, то брусок легко снимается, установочная площадка для фрезера откидывается в крайнее заднее положение и токарный станок по дереву можно использовать по прямому назначению.

К рабочей площадке фрезера закрепите вертикальный упор, мы сделали его из тонкой фанеры, вы сможете использовать более прочные материалы, вплоть до металлических. Эта деталь будет во время точения двигаться по копиру и задавать пространственное положение фрезы, копир крепите максимально прочно. По толщине есть прямая зависимость: чем он тоньше, тем точнее будут сниматься размеры с шаблона. Но есть и другая зависимость — слишком тонкий копир затрудняет передвижение устройства по шаблону, выбирайте золотую середину. Высоту копира нужно регулировать уже после окончательной сборки станка, во время регулирования нужно соблюдать все перечисленные условия. Еще один момент. Если у вас копир из фанеры, то нужно сделать его съемным, это позволит быстро менять износившийся копир на новый во время вытачивания большого количества однотипных изделий.

Упор копира

Как изготавливается шаблон

Здесь нет ничего нового. Нарисуйте на полосе фанеры или плиты ОСП конур вытачиваемой детали, проверьте еще раз все размеры и при помощи электрического лобзика аккуратно вырезайте. Кромки нужно обязательно отшлифовать, удалите зазубрины и неровности. Шаблон закрепите на горизонтальной рейке саморезами, во время фиксации соблюдайте все установочные размеры.

Некоторые особенности точения

Передвигать устройство придется только двумя руками, в противном случае возможно заедание на трубе. Еще одна проблема — радиусы закругления точеных деталей ограничиваются диаметром фрезы, это нужно иметь в виду во время выбора профиля точеных деталей. Практика показывает зависимость скорости подачи от диаметра фрезы: чем меньше диаметр фрезы — тем меньше должна быть подача и наоборот.

540 руб

  • 1 700 руб

  • 5 000 руб

  • 830 руб

  • 720 руб

  • 1 350 руб

  • 1 200 руб

  • 1 200 руб

  • 600 руб

  • 1 500 руб 1 900 руб

  • 1 500 руб

  • 1 650 руб

  • 1 300 руб 1 700 руб

  • Копировально-фрезерный станок применяется для создания копий изделий из дерева или другого материала определенной формы. Такие станки используют на крупных и мелких промышленных предприятиях, а также в домашних условиях для создания различных деталей. Далее опишем принцип работы подобного станка и дадим рекомендации, как сделать его своими руками.

    1

    Фрезерное оборудование с копировальной установкой используют для механической обработки различных плоскостей. С помощью качественного станка можно воспроизводить копии объемных форм, производить гравировку, делать узоры, рисунки. Главной его особенностью является простота конструкции, при этом на нем можно выполнять довольно сложный перечень работ.

    Копировально-фрезерный станок

    У такого оборудования простой принцип работы. Специальный копировальный щуп соединяется с рабочей плоскостью. Далее он механическими движениями создает контуры с шаблона или детали. На рабочей плоскости крепится фреза под дерево или металл, в зависимости от назначения станка, которая повторяет движения копировального щупа. Помимо этих деталей, стандартный станок также оборудуется системой зажима фрезы или фрезерной установкой, электромотором и системой направляющих. Обычно оборудование для простых работ по дереву или пластику состоит из трех основных элементов:

    • рабочая поверхность с несущим элементом и каркасом;
    • фреза или фрезерная установка с зажимным механизмом;
    • копировальная установка (пантограф) и копировальный щуп.

    В зависимости от типа копировально-фрезерного станка, он может работать в двух или трех измерениях. Для создания простого шаблона в двух измерениях достаточно стандартного варианта с прижимным профилем, но для производства и рассверловки трехмерных отверстий станок должен быть оборудован пневматической прижимной установкой, сверлом и дрелью или иной сверлильной установкой. В зависимости от конфигурации и возможностей, он может работать не только с деревом, но и с пластиком, чугуном и другими цветными металлами. Для этого станок оборудуется мощными и прочными фрезами под различные материалы, а копировальное оборудование совершенствуется под определенные формы.

    Станки, сделанные своими руками, часто применяют в домашнем хозяйстве для сверления замочных отверстий, производства рамок или создания пазов в деревянных или металлических деталях.

    2

    На сегодняшний день существует большое количество оборудования копировально-фрезерного типа различных конструкций с определенными особенностями работы. Их стоимость, как правило, довольно высока, поэтому многие любители делают подобные устройства своими руками. Самодельный вариант, конечно, будет отличаться от промышленных аналогов, однако при соблюдении определенных условий он будет отлично справляться со своими функциями.

    Копировально-фрезерный станок, изготовленный самостоятельно

    Стандартная схема самодельного станка состоит из рабочей поверхности, несущей конструкции и головки фрезера, которая оборудуется электромотором с приводом для создания возможности работы головки на двух скоростях. Таким образом, чтобы сделать установку своими руками, вам потребуется набор определенного оборудования и инструментов, а именно:

    • основной каркас из дерева или металла;
    • деревянная фанера или панель, бруски, доски и рейки;
    • крепеж в виде болтов, гаек, саморезов или гвоздей;
    • фрезерная установка;
    • набор ключей, пилы или ножовка по металлу для работы с деталями;
    • система направляющих и металлические трубы;
    • электромотор с приводом или ручной привод;
    • сверла и сверлильная установка (для более сложных вариантов).

    Вместо деревянного или металлического каркаса можно использовать, как базу, готовый фрезерный станок, однако закрепить устройство копирования на него намного сложнее, чем изготовить аппарат «с нуля». В таком случае придется практически полностью переделывать фрезерный станок, и на это потребуется больше времени и дополнительное оборудование.

    3

    Основой для изготовления станка своими руками будет ручная . Закрепите ее на деревянной опоре из толстой фанеры (не менее 12 мм толщиной). В опоре также делается несколько отверстий под крепеж и держатель фрезера. Дополнительно следует соорудить каркас и изготовить несколько брусков, которые устанавливаются по краям опоры, они будут придерживать аппарат во время работы.

    Изготовление фрезерной установки

    В качестве направляющей используем металлическую трубу среднего диаметра. На трубу устанавливаем каретку со вставленным в нее фрезером. На каретку крепим планку, которая играет роль копировального щупа, после чего необходимо зафиксировать горизонтальный брус, на который крепится основной шаблон. Станок, изготовленный по такому принципу, можно применять для обработки и создания копий с простых бытовых изделий, например, дверных ручек, замков, мебельных ножек. Фрезерная установка с мотором вставляется внутрь каретки и подключается к питанию. На опоре фиксируется шаблон, по нему передвигается копировальный щуп.

    Фрезер работает от сети, каретка передвигается ручным способом, таким образом, чтобы рабочая головка повторяла движения щупа. Для создания более сложных моделей необходимо подключение дополнительных рабочих головок и установка привода с ременной передачей. Сейчас существует возможность подключения самодельной установки к программному обеспечению, однако для этого потребуется ЧПУ и дополнительное оборудование и инструменты. Такой самодельный станок будет справляться со своими бытовыми функциями достаточно хорошо.

    4

    Практика использования самодельных копировально-фрезерных станков различного типа показывает, что конечная деталь, изготовленная на таком оборудовании, имеет определенные несоответствия чертежам и формам и некоторые производственные дефекты в виде сколов и искривлений. Эти изъяны обусловлены постоянными вибрациями станка и перемещениями рабочей головки. Избавиться от них в бытовых условиях очень трудно.

    Копировально-фрезерный станок своими руками

    Чтобы избежать подобных недочетов в работе самодельного оборудования, рекомендуем изготавливать узкоспециализированные станки, а не оборудование универсального типа. То есть перед началом работ по изготовлению станка своими руками необходимо определиться, под какие конкретные детали его планируется использовать. Так можно оптимально подобрать вес и размеры копировально-фрезерного станка ручной сборки. Важно помнить, что чем больше размер деталей для обработки, тем мощнее и тяжелее должна быть рабочая установка.

    Для больших деталей нужны дополнительные держатели и более массивная опора, это позволит максимально гасить вибрации, которые будут возникать при работе. Кроме того, лучше использовать электрический привод вместо ручного и следить за тем, чтобы направляющие имели достаточный запас прочности. Помните и о том, что от вида рабочей поверхности зависит плавность перемещения режущего оборудования в различных плоскостях, следовательно, и конечный результат.

    Фрезерный станок пригодится как на предприятиях, так и в бытовых условиях. Главное – заранее решить, какой именно вид оборудования надо приобрести. Ведь агрегат выпускается в нескольких разновидностях, у каждой из которых свои параметры. Выбор зависит от назначения устройства, требуемых результатов.

    При производстве, использовании домашних мастерских иногда приходится создавать детали с определёнными образцами по формам, размерам. Копировально-фрезерные станки – устройства, позволяющие решить проблему в условиях предприятий. Обработка гарантированно проходит с высокой скоростью, точностью при использовании копировально фрезерных станков.

    Технические характеристики

    У каждой модели имеются свои конкретные цифры по параметрам. Следующие технические характеристики важны для моделей любого вида:

    1. Мощность электродвигателя и скорость его работы.
    2. Вертикальный ход стола, по максимуму.
    3. Поперечный ход стола.
    4. Продольный ход стола.
    5. Определение габаритов по рабочей поверхности стола.
    6. Рабочая поверхность стола изделия, которое копируется.
    7. Диаметр наибольшей окружности.
    8. Масштаб копирования.

    Станки оснащают дополнительными инструментами, способствующими созданию различных форм. Использование шаблонов упрощает работу.

    Возможности копировально-фрезерного оборудования

    Станки копировальной группы относятся к оборудованию с фрезами. Отличный вариант, когда обрабатываются детали, имеющие поверхности с объёмом, определёнными плоскостями. Такая конструкция позволит без проблем выполнять гравировку так называемых фасонных изделий, с нанесением надписей, узоров. Фрезерные работы предполагают лёгкую обработку дерева с металлом.

    Инструменты по металлам комплектуются частью с резаками, на основе разных материалов. Благодаря чему становится допустимой обработка различных основ:

    • Чугунная.
    • Стальная, разных сортов.
    • Металлическая, цветная.

    Одна из сфер применения – крупно- и мелкосерийное производство деталей, обладающих различными характеристиками.

    Копировальные станки способны выполнить операции, недоступные для владельцев обычных универсальных приборов. Основной принцип работы – копирование, при котором используются шаблоны. Даже обработка форм высокой сложности проходит без человеческого фактора. Параметры геометрического плана у деталей остаются одинаковыми. Крупные партии с деталями производятся и на основе одного шаблона.

    На станке устанавливаются специальные копиры, чтобы результат работы был ещё точнее.


    Устройство станка

    У станков главное назначение – фрезерование, плоскостного и объёмного типа. Основным рабочим инструментом становятся так называемые фрезы. Именно они отвечают за обработку контура, либо объёмной поверхности детали. Движения копира повторяются. Элементы различного типа образуют соединение между отслеживающими системами и органами выполнения операции:

    1. Механические.
    2. Пневматические.
    3. Гидравлические.

    Такие элементы формируют усилие, получаемое рабочим органом от копира.

    Устройство работает с шаблонами – пространственными и контурными моделями в плоскости. Так же используются детали-эталоны, либо контурные чертежи. Фреза считывается:

    • Фотографическими элементами.
    • Щупами специального назначения.
    • Роликовыми, пальцевыми механизмами.

    Листы шаблонов изготавливаются с помощью алюминия и любых других металлов, дерева или пластика.

    Обработка деталей, шаблонов происходит на рабочем станке, с вращением.

    Использование следующих деталей начинает движение рабочего органа:

    1. Муфтовый электромагнитный элемент.
    2. Дифференциальная часть.
    3. Соленоид.
    4. Клапанная деталь золотникового типа.
    5. Винтовая конструкция.

    Реле – обязательные приспособления у копировальных устройств, ставятся на усиливающие части. Они могут быть нескольких видов: с электромагнитами, на гидравлике, электрооптического типа.

    Скорость, с которой движется следящее устройство – параметр, определяющий качество готовой детали. Для готовых изделий можно добиваться следующих параметров:

    • Точность профиля до 0,02 миллиметров.
    • Шероховатость – №6.

    Гидравлический цилиндр вместе с электрической цепью становятся основными элементами для исполнительной цепи у такого оборудования.

    Копирование с заданным масштабом обеспечивается за счёт пантографа. У него так же есть конструкция из нескольких деталей:

    1. Отдельная вращательная ось.
    2. Инструментальный шпиндель.
    3. Ось направляющего пальца.
    4. Сам палец.

    Одна рейка вмещает шпиндель вместе с направляющим пальцем. Соотношение плеч у рейки определяет масштаб копирования.

    Рейка начинает двигаться, когда по шаблону перемещают палец. На следующем этапе осуществляется свободное осевое движение. У другой стороны рейки движения идентичные, при помощи станкового шпинделя. Последний понадобится при самостоятельном изготовлении инструментов. Функциональность устройства увеличивается.

    Разновидности станков копировально-фрезерной группы

    Станки копировального типа комплектуются оборудованием разного вида. Этот параметр позволяет выделить следующие группы приспособлений:

    • Фотокопировальные разновидности.
    • Станки, у которых подача осуществляется за счёт гидравлики или электрики, механики.
    • Разновидности с одним, несколькими шпинделями. Оснащаются специальными поворотными столами, с формой прямоугольника или круга.
    • При использовании копира. При закреплении последнего используется поворотная рейка. Она сама перемещается по плоскости в вертикали.
    • С добавлением пантографов. Помогает обрабатывать детали в 2-3 измерениях одновременно. Многие выбирают модель Декель ГК 21.

    Допустимо самостоятельное создание мастерами станков, относящихся к одной из групп, описанных выше. Остаётся только подыскать чертежи вместе с необходимыми комплектующими.

    1. Оборудование в стационаре, на полном автомате. В комплекте – пружины, играющие роль пневматики, с головкой трёхшпиндельного типа. Одновременно рассверливает отверстия тройного типа.
    2. Стационарные автоматы, когда за фиксацию отвечает пневматика, представленная пружинами.
    3. Ручные или настольные, с использованием механического способа фиксации.

    Принцип работы

    Деталью, задающей характеристики, при обработке становятся копиры. Головка у стола – основной инструмент для работы, принимающий перемещения на рабочей поверхности, контуре. Повтор движений проводится за счёт частей с резаками.

    Работа главных элементов осуществляется с основными и вспомогательными движениями. Главное – когда вращается и перемещается шпиндель, инструменты врезаются в материалы заготовок, по контуру ходит стол с салазками.

    Движений вспомогательного типа бывает несколько:

    • Ускорение движения стола, салазок.
    • Перемещения установок, от столиков с копировальными пальцами, механизмами упора, зажима.

    Обычные действия, использование обратной связи – два основных вида схем, реализация которых допускается для устройств. Жёсткая связь с копиром – основа самой простой схемы, прямой разновидности. Связь отсутствует, когда движение обратное. Устройство отслеживания передаёт движения.

    Когда фрезеруется контур, либо объём, станки данного типа подходят идеально. Если фрезерование контурное – предполагается использование плоскости, которая находится параллельно, либо перпендикулярно по отношению к инструменту. Второй случай предполагает движения стола вдоль, либо поперёк. Объёмный вариант работы – когда деталь обрабатывается поэтапно. При движениях применяется сразу несколько плоскостей.

    Пантограф так же позволяет реализовать прямую схему. Он уменьшает размеры изделий в готовом виде по сравнению с шаблонами. Самостоятельное изготовление устройств при необходимости не доставит хлопот.

    Заключение

    Для столярных и модельных мастерских копировальные станки подходят как нельзя лучше, поскольку они позволяют обрабатывать металл и дерево в одинаковой степени. Главное – чтобы поверхность была достаточно мягкая. Популярными стали модели, привезённые из Италии. Но тайваньские и китайские установки ничуть не уступают по качеству. Высокая точность и надёжность – главное достоинство современного оборудования.

    Достаточно 2-3 дневного обучения, чтобы приступить к работе с деталями любой сложности.

    Выполнить копир токарного станка своими руками — не самая сложная задача. Но чтобы добиться желаемого по качеству и эффективности результата, придется приложить определенные усилия. Вам пригодится подробный чертеж, копировальный шаблон и несколько часов свободного времени. Предлагаем вам вариант станка копира, основанного на ручном фрезе в качестве режущего инструмента.

    Предлагаемый копир для вашего токарного станка требует небольших финансовых, временных и трудовых затрат. Именно этим он привлекает большое количество мастеров, которым нужен копир для токарного станка.

    Режущим приспособлением будет выступать ручной фрезер. При этом эксплуатационные возможности копира напрямую зависят от характеристик самого токарного оборудования.

    Не стоит рассчитывать на привлекательность дизайна создаваемого своими руками устройства, поскольку его основная задача — без лишних энергозатрат создавать копии по шаблону.

    Устройство станка с копиром

    • Для начала, чтобы создать токарный станок с копиром, вам потребуется ручной фрезер. Его тип выбирайте сами, в зависимости от планируемых работ;
    • Фрезер монтируется на опорную площадку с размерами примерно 50 на 20 сантиметров. Ее можно изготовить из листов фанеры толщиной 12 мм;
    • По вашему желанию копировальный станок может получить большую или меньшую площадку. Размеры во многом зависят от параметров выбранного фрезера;
    • На опорной площадке выполните отверстия, через которые будут выходить фрезеры;
    • Здесь же проделываются отверстия под крепления. В роли крепежей оптимально использовать болты;
    • Упорные бруски, расположенные по периметру и зафиксированные саморезами, обеспечат защиту от случайных подвижек фрезы при обработке изделий;
    • Установив между брусками опоры фрез, убедитесь, что он зафиксирован надежно, отсутствуют любые вибрации или люфт;
    • Дальний конец опорной площадки должен иметь возможность перемещаться по направляющей трубе по всей длине токарного оборудования;
    • Используйте направляющую трубу диаметром 25 миллиметров, либо адаптируйте под свои параметры станка;
    • Основное условие при выборе труб — они должны справиться с нагрузками от веса фрезера, не прогибаться, сохранять ровность, гладкость поверхности;
    • Концовки труб зафиксируйте парой деревянных бруском подходящего размера;
    • Бруски монтируются к корпусу станка саморезами или через болты.

    Установка элементов конструкции

    Чтобы токарный станок с копиром работал эффективно, а копировальный процесс не вызывал вопросов по качеству, ни в коем случае не спешите. Именно спешка не позволяет мастерам сделать своими руками действительно хороший копир под токарный станок.

    Изучив чертеж, на основе которого вы решили построить копир своими руками, придерживайтесь предлагаемых размеров. Если допустить даже небольшую погрешность, технология копирования может полностью нарушится, собьются рабочие оси.

    Чтобы ничего подобного не допустить, придерживайтесь нескольких важных правил.

    1. Ось трубы, предназначенной для передвижения фрезера, обязана быть точно параллельно относительно оси вращения станка.
    2. Совпадение оси трубы и оси станка также важный плюс, хотя обязательным это условие не является.
    3. Главный момент — совпадение фрезера в крайнем нижнем положении с осью токарного устройства. Этот параметр контролируется и меняется по мере необходимости за счет уровня размещения копира.
    4. Направляющую трубу зафиксируйте через глухие отверстия деревянных брусков. Но непосредственно перед фиксацией наденьте на трубу два бруска, на которых планируется монтаж несущей площадки.
    5. Деревянные бруски для несущей площадки обязаны очень легко двигаться, а точнее скользить вдоль направляющей трубы. Если замечены расшатывания, копировальный агрегат придется переделывать.

    Многие опасаются того момента, когда предъявляются повышенные требования относительно скольжения. Но сделать станок с такими рабочими параметрами не сложно, если взять на вооружение ровную, гладкую трубу.

    Горизонтальные бруски

    Следующий шаг — это монтаж горизонтального деревянного бруска, который является вторым по значимости рабочим компонентом вашего токарного станка с копиром.

    • Придерживайтесь аналогичных требований точности, как и в операциях, описанных выше;
    • Горизонтальный брус соединяется с шаблоном профиля заготовок;
    • Для изготовления бруска своими руками можете использовать заготовку размером 7 на 3 миллиметра и зафиксировать его саморезами к вертикальным стойкам;
    • Сами деревянные стойки монтируются к станине токарного устройства любым удобным для вас методом;
    • Убедитесь, что верхняя кромка горизонтального элемента параллельна относительно оси станка и располагается на одном уровне;
    • Если в какой-то момент копировальный функционал вам не потребуется, брусок можно легко снять своими руками, откинуть установочную площадку на край станка и использовать токарный агрегат по его прямому назначению без копира;
    • К рабочему столу фреза монтируется вертикальный упор. Здесь вполне подойдет лист тонкой фанеры. Хотя если вам требуется более прочная конструкция, используйте стальные листы;
    • Данный элемент служит для передвижения по копиру при заточке деталей. Он задает пространственное положение для рабочего фрезера. Потому копир следует фиксировать как можно надежнее;
    • Важную роль играет толщина. Чем тоньше окажется вертикальный упор, тем точнее сможет копировать токарный станок ваш шаблон. Но и при слишком тонком упоре устройство по шаблону начинает двигаться с определенными затруднениями. Потому оптимальный выход из ситуации — это поиск промежуточного варианта;
    • Если для изготовления копира вы используете фанеру, обязательно предусмотрите применение съемной его конструкции. Это позволит легко демонтировать копир при его износе, заменить на новый при минимальных временных затратах.

    Шаблон

    Последний, но не менее важный элемент токарного станка с функцией копира — это непосредственно сам копировальный шаблон. Сделать его не сложно, но конфигурация полностью зависит от параметров изделий, которые вы хотите получить с помощью вашего станка.

    • Возьмите лист фанеры или ОСП плиту;
    • Нанесите на листе разметку согласно контурам будущего изделия, которое вы хотите выточить на токарном устройстве;
    • Обязательно сопоставьте все размеры с требуемыми параметрами;
    • Электрическим лобзиком аккуратно режущим лезвием пройдитесь по контурам, вырезав необходимую деталь;
    • Обработайте кромки шлифовальной машинкой или обычной наждачной бумагой. На шаблоне не должно быть неровностей, заусенцев, зазубрин;
    • Закрепите полученный шаблон на горизонтальной рейке, используя саморезы;
    • Фиксацию осуществляйте строго в соответствии с установочными параметрами.

    Используя чертежи и видео инструкции, вы легко сможете самостоятельно сделать достаточно эффективный, производительный копировальный токарный агрегат. Вам только потребуется немного терпения и времени.

    что это? Отвечаем на вопрос. Значение, применение

    В русском языке много понятий, которые трудно объяснить из-за их многозначности. Но есть слова, которые могут использоваться в разных сферах, но подразумевать похожие понятия. Так можно сказать о пантографе. Это слово применимо в различных областях: и в черчении, и при изготовлении сложных механизмов, шкафов и даже аксессуаров для микрофона.

    Что же это за универсальный чудо-прибор?

    Многозначный

    Как уже упоминалось, пантограф — это некий инструмент, который встречается в разных сферах жизнедеятельности. Но важно понимать, что он собой представляет.

    Слово пришло в русский из греческого языка. «Пантос» переводится как «все», «всякий», а «графо» — «пишу». Такое толкование уже может натолкнуть на некоторые мысли.

    И вот что странно, по переводу абсолютно понятно, что это некий прибор для письма или черчения, но как он может относиться к разного рода механизмам для шкафов, электротранспорта и микрофона? Попробуем разобраться дальше.

    Прибор

    Итак, начнем с наиболее явного определения для обозреваемого термина. Пантограф — это инструмент для перечерчивания планов, карт, крупных схем в более мелком масштабе.

    Этот прибор может быть разным. Все зависит от требований и назначения. Бывают варианты с колесиками или подвесные конструкции. Одна из вершин инструмента двигается по прямой линии.

    Родоначальник

    Как и у многих других предметов, у пантографа есть «родитель». Им стал Кристоф Шейнер. Он был немецким астрономом, физиком, математиком и механиком. В свое время вступил в Орден иезуитов.

    Изначально Шейнер прославился в астрономии, а после уже в других науках. Он стал изобретателем многих полезных приборов. Например, работал над телескопом с двумя выпуклыми стеклами, на основе разработок Кеплера. Также создал два инструмента для черчения: прибор для вычерчивания конических сечений и пантограф. Это открытие стало во многом основополагающим для разработки других похожих механизмов.

    Универсальный механизм

    Где же еще можно встретить пантограф? Чтобы не забивать голову читателя сложными описаниями, которые обычно есть в энциклопедиях и словарях, лучше вспомнить механизм, который есть на крыше трамвая. Он еще имеет ромбовидную форму и является движущей силой транспорта.

    В этом случае трансформация пантографа происходит за счет приема тока. Подъемный механизм по конструкции похож на шарнирный многозвенник и участвует в передвижении контактного полоза в вертикальном положении.

    Конечно, пример с трамваем — не единственный. Пантограф — это универсальное устройство, которое есть в электропоездах и электровозах. По своим функциям этот механизм не имеет ничего общего с тем, который используется в черчении. Но за счет похожих форм получил именно такое название.

    Использование

    На электровозах с несколькими пантографами одновременно используются не все. Обычно поднимается последний по ходу транспорта. Если же заметны обледенение контактов, тогда для безопасности могут поднять все механизмы.

    Мощные электровозы, которые используют постоянный ток и имеют несколько пантографов, в движении используют два последних. Есть теория, что такой вариант использования механизмов связан с безопасностью.

    В ситуациях, если случается поломка, и пантограф падает, он может повредить важные механизмы управления. Если используются два последних, то они могут просто обвалиться на пути, либо на крышу неиспользуемой кабины управления.

    Также эксплуатация пантографа подобным образом вызвана тем, что машинист, заметив впереди неисправности контактной сети, может не успеть опустить передний механизм.

    Ну, и последний вариант связан с физикой. В момент движения транспорт создает зону сжатия воздуха. Она приподнимает контактный провод, а значит условия контакта для переднего пантографа наихудшие.

    Мебель

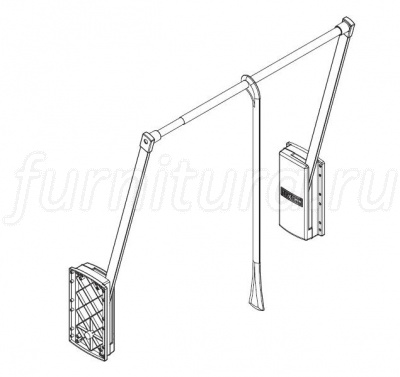

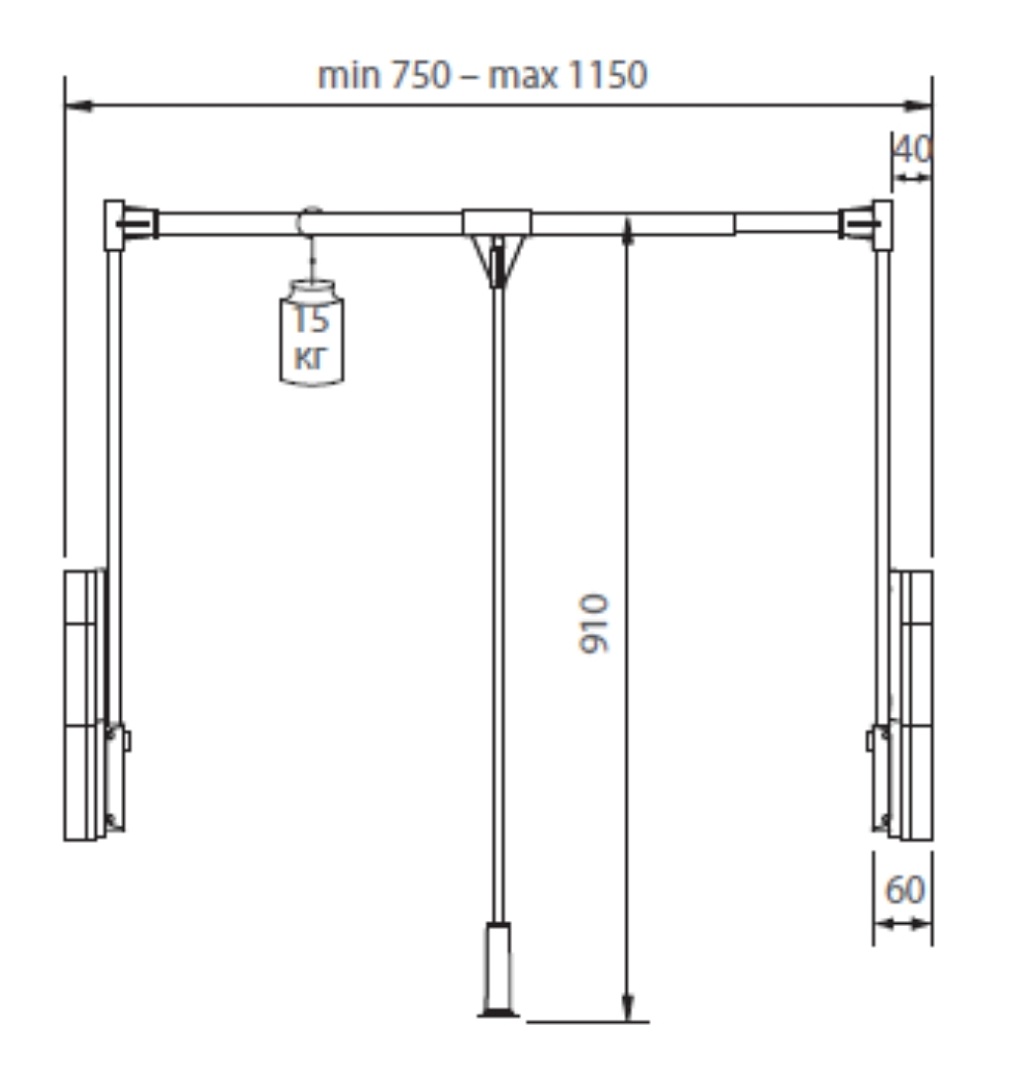

    Следующий вариант рассматриваемого понятия также универсален. Его используют в разной мебели. Пантограф для одежды — это приспособление в шкафу. Особенно часто стал появляться с возникновением шкафов-купе.

    Конечно, сразу непонятно о чем идет речь. Догадаться могут только те, кто обзавелся высокими шкафами, откуда трудно доставать одежду. Так вот, в этом случае пантограф является П-образным приспособлением, которое одним движением помогает достать до платьев и костюмов.

    Кроме того, этот механизм часто используют для экономии места. Особенно это важно при покупке или заказе шкафа в небольшую комнату, где каждый сантиметр на вес золота.

    Плюсом такого приспособления является то, что можно очень быстро достать из глубин шкафа вещи, опуская штангу на уровень глаз. Так быстро меняют вешалки с сезонными платьями и костюмами. Вместе с пантографом может быть предусмотрено специальное освещение. Все зависит от размеров мебели.

    Другие варианты

    Если вы понимаете принцип действия любого из вышеописанных пантографов, наверняка сможете отыскать еще пару вариантов такого приспособления. К примеру, в диванах есть своеобразных механизм «Тик-Так». Его также называют пантографом.

    Такой механизм раскладывания дивана убережет паркет от царапин, а также от следов колесиков или ножек на ковре. Подобных трансформаций существует много. При использовании этого механизма вертикальная спинка дивана приобретает горизонтальное положение, а вторая его часть аккуратно опускается на пол.

    Еще одним примером подобного приспособления может стать пантограф для микрофона. Если вы бывали в студии, то наверняка видели подставки для устройств, которые можно поднимать, опускать и двигать в разные стороны. Они также напоминают механизм некоторых настольных ламп, которые крепятся к столу.

    Своими руками

    Конечно, сделать пантограф своими руками непросто, особенно, если речь идет о механизмах в электропоездах или для мебели. Но если вспомнить прибор для черчения, то на какие-то мысли он может натолкнуть.

    Самодельный пантограф не получится таким качественным, как тот, что продается в магазинах. Но попробовать можно, главное выбрать себе подходящую схему, определиться с назначением инструмента и его деталями.

    К примеру, чтобы сделать простой пантограф из четырех рычагов-линеек, нужно обзавестись следующими элементами:

    • большой линейкой;
    • маленькой линейкой;
    • бобышкой;
    • втулочкой;
    • парой фиксирующих и опорных осей, а также средней и осью копира;
    • шпилькой-зажимом.

    Опять же, в зависимости от требуемой конструкции, нужно будет рассчитать количество деталей и их размеры. После достаточно будет собрать все в единую конструкцию.

    В заключение

    Сейчас понятно, что пантограф — это изначально прибор для черчения, а уже после разного рода механизмы похожей формы.

    Есть также вероятность, что вы сталкивались с одноименным журналом. «Пантограф» являлся периодическим изданием с 2001 по 2015 гг. В нем печаталась информация о городском транспорте.

    Увеличение картинки «по клеткам. Мир самоделок

    Маляру-альфрейщику приходится работать не только по готовым трафаретам, но и самому составлять рисунки трафаретов, подбирая их из альбомов, книг и образцов кустарного промысла, которые имеются в каждом краеведческом музее. Часто подобранные рисунки приходится увеличивать или уменьшать. Как это делать, должно быть известно каждому маляру.

    Рисунок переводится с оригинала на бумагу или картон трафарета через копировальную бумагу или, лучше, при помощи кальки. Этот способ сохраняет книгу и дает возможность подчистить переведенный рисунок, что трудно сделать при пользовании копировальной бумагой.

    Хорошо выполнять копировку орнаментов при помощи лампы и стекла, положенного на две опоры. Лампа помещается внизу, под стеклом, рисунок кладется на стекло, и сверх него накладывается бумага, на которую карандашом наносят линии орнамента.

    Самый маленький рисунок можно увеличить до любого размера при помощи клеток. Делают это следующим образом. Рисунок линуют

    карандашом на одинаковые клетки так, чтобы на нем получилась сетка (рис. 61). Затем на листе бумаги размером, равным увеличенному рисунку, размечают и линуют клетки в том же количестве, что и на рисунке, но в большем масштабе. Для удобства клетки нумеруют. Копию линий рисунка переносят в большие клетки.

    Надо помнить, что, чем мельче были размечены клетки на рисунке, тем правильнее будет увеличение.

    Увеличивать и уменьшать рисунки можно при помощи фотоаппарата и особого прибора — пантографа.

    Из аппарата «Фотокор» или его объектива делают установку для увеличения, как показано на рис. 62, а. Рисунок орнамента кладут на пол и сверху накрывают стеклом. На стекло ставится увеличительная установка, сделанная из жести, объективом вверх. Включаются электролампы Л-1 и Л-2, находящиеся в установке, и световая проекция рисунка орнамента наводится на большое зеркальное стекло, расположенное над объективом (рис. 62, б). Получив резкое изображение, на кальке рисуют орнамент, т. е. полученное изображение переводят на бумагу, положенную на стекло. Увеличение зависит от того, на каком расстоянии находится зеркальное стекло от объектива аппарата.

    Рисунок можно увеличить, пользуясь волшебным фонарем, или эпидиаскопом. Изображение рисунка передается на плоскость бумаги или на стену. При этом способе увеличения маляр-альфрейщик должен иметь навыки рисования.

    Пантографом (рис. 63) увеличение и уменьшение рисунков производится легко, быстро, чисто механически и вполне точно. Прибор этот давнего происхождения, но почему-то мало распространен и в продаже не имеется. Пантограф можно сделать самому. Для этого надо иметь четыре деревянные линейки одинаковой длины, ширины и толщины, ровно выструганные, желательно узкие и тонкие. На одинаковом расстоянии от концов каждой линейки просверливаются или прожигаются раскаленным гвоздем отверстия для скрепления линеек между собой. На трех линейках отверстия делаются на определенных расстояниях (см. рис. 63 и табл. 18).

    Таблица 18
    Для увеличения рисунка в При длине линейки отверстия делают от конца (в см) *
    100 80 60 40 30
    1 ½2 раза 33,33 26,66 20,00 13,33 10,00
    2 раза 50,00 40,00 30,00 20,00 15,00
    3 раза 66,66 53,22 40,00 26,67 20,00
    4 раза 75,00 60,00 45,00 30,00 22,50
    5 раз 80,00 64,00 48,00 32,00 24,00
    6 раз 83,34 66,67 50,00 33,33 25,00
    7 раз 85,32 68,57 51,43 34,28 25,71
    8 раз 87,63 70,00 52,50 35,00 26,20
    9 раз 88,89 71,23 53,34 35,61 26,67
    10 раз 90,00 72,00 54,00 36,00 27,00

    * (Т. е. для увеличения рисунка в 1 ½2 раза отверстия делаются на расстоянии, равном ½3 от длины линейки; для увеличения в 2 раза — на расстоянии, равном ½2; в 3 раза — 2/3, в 4 раза — ¾, в 5 раз — 4/5 и т.д. )

    Допустим, что нам надо увеличить рисунок в 2 раза. Соберем пантограф, как показано на рис. 63, т. е. укрепим гнезда Я, Г и О в отверстиях со знаком 2. Укрепив кнопками рисунок под гнездом Л, подложим лист чистой бумаги под гнездо К. Если правой рукой держать иглу А и обводить ею поочередно контуры рисунка, то карандаш K установленный в гнезде, будет вычерчивать на бумаге точно такой же рисунок, но увеличенный в 2 раза. Если оригинал велик и не помещается в прибор, то его вычерчивают по частям, которые потом склеивают.

    Если требуется уменьшить рисунок, то карандаш переставляют в гнездо A, а иглу — в гнездо К и под ним помещают оригинал рисунка, подлежащего уменьшению.

    Довольно часто требуется увеличить (или уменьшить) в несколько раз какой-либо рисунок, чертеж или схему. Например, в журнале вам понравились узоры для выжигания. Но в журнале они обычно даются в уменьшенном виде, так что приходится их увеличивать до нужных размеров самостоятельно либо вручную «методом клеток», либо с помощью приборов: эпидиаскопа, или пантографа (копира).

    Пантограф (название происходит от двух греческих слов (pantos) – все и qrapho – пишу) – прибор в виде раздвижного шарнирного параллелограмма для перерисовки рисунков, чертежей, схем в другом (увеличенном или уменьшенном масштабе). Основными достоинствами этого прибора являются простота конструкции и достаточно высокая «точность» скопированного изображения. К сожалению, пантограф пока не нашел еще должного признания у самодеятельных художников и других рукастых почитателей декоративно-прикладного искусства.

    В продаже сейчас отыскать пантографы (копиры) промышленного производства очень трудно. К тому же линейки таких пантографов относительно малы, причем они изготовлены из металла, что не делает прибор достаточно удобным. Так что сам Бог велел сделать для себя пантограф (копир) с деревянными длинными линейками.
    Пантограф достаточно высокого качества может сделать своими руками каждый желающий, при условии соблюдения точных размеров всех деталей.
    .

    Конструкция самодельного пантографа (копира), которую мы хотим предложить вашему вниманию, состоит из четырех рычагов-линеек (трех длинных и одного короткого), в которых в определенном порядке просверлены отверстия для закрепления осей. В отверстия линеек вставлены латунные втулочки.
    Оси механизма пантографа различной конструкции, две центральные оси представляют собой шпильку со шляпкой. Оси для крепления грифеля (копира) и следящего стержня сделаны наподобие устройства для зажима грифеля в ножке циркуля. В качестве следящего стержня желательно использовать пластмассовый наконечник. Такой наконечник не портит оригинала и обеспечивает хорошую мягкость скольжения. Одна ось (крайняя) с пяточкой, на которую опирается механизм пантографа, и, наконец, ось, закрепляющая весь механизм на бобышке-основании.
    Все оси имеют в верхней части кольцевую проточку, служащую для закрепления проволочной шпильки-зажима.
    Бобышка — металлическая. Снизу в бобышку вделаны три жала (патефонные иголки), позволяющие легко фиксировать основание на чертежной доске.
    Линейки лучше всего делать пластмассовыми, например, из оргстекла (плексигласа) , толщиной 5 мм. Наиболее ответственной операцией является разметка и сверление отверстий в линейках, поэтому к ней нужно отнестись с особым вниманием. Чтобы обеспечить высокую точность и соосность отверстий, достаточно произвести разметку на одной линейке, сложить все линейки в пакет и просверлить по размеченной линейке отверстия во всех линейках за один прием. Диаметр отверстий старайтесь делать таким, чтобы втулочки входили в них плотно, с небольшим натягом.
    Втулки вытачиваются из латуни по размерам, данным на рис. 2. Оси — стальные. Длина осей находится в прямой зависимости от длины втулки. Проволочные шпильки-зажимы согните из стальной проволоки диаметром 1,2-1,5 мм.
    Бобышку-основание можно сделать из алюминиевого блока толщиной 39 мм. В нижней пласти бобышки в глухие отверстия заделайте кернением три иголки (можно от патефона), так, чтобы их острие выходило на 2-3 мм.

    Спецификация деталей самодельного пантографа

    Буквенное обозначение детали Наименование детали Количество Размеры в мм
    Длина Ширина Толщина
    А Линейка большая 3 406 20 5
    Б Линейка малая 1 220 20 5
    В Основание (бобышка) 1 60 40 30
    Г Втулочка 12 8 Ø8
    Д Ось фиксирующая 1
    Е Ось-опора с пяткой 1
    Ж Ось копира (оригинала) 2
    З Ось средняя 2
    И Шпилька-зажим 6 1,2-1,5

    Когда все детали будут готовы, соберите механизм пантографа. При сборке и подгонке деталей старайтесь добиться легкости движения всех звеньев механизма, для чего их трущиеся поверхности можно слегка смазать.
    Заключительной операцией изготовления самодельного пантографа своими руками является маркировка отверстий на линейке, согласно которой легко будет выбрать масштаб увеличения (уменьшения) копии.
    Соответствие маркировки с получающимися размерами обязательно проверьте опытным путем.

    Как же работают с пантографом (копиром)?

    Прежде всего на столе крепят в какой-то точке полюс (иглу) пантографа. Рисунок, с которого требуется снимать копию, располагают там, где находится шпиль, а чистый лист бумаги – под карандашом. Далее шпиль проводим по всем линиям рисунка, при этом карандаш автоматически вычерчивает увеличенный рисунок на бумаге. А если надо изобразить рисунок в уменьшенном виде, придется применять местами шпиль и карандаш, что при наличии гильз совсем нетрудно.
    Обычно при работе с пантографом рука рисующего ведет шпиль по линиям узора. В таком случае на линейке рядом с карандашом придется укрепить груз (гайку, свинцовую пластинку), чтобы карандаш прижимался к бумаге. Но можно вести копирование и по-другому. А именно, вести рукой не шпиль, а карандаш, следя при этом за правильным ходом отметчика по линиям узора. В этом случае груз на линейке, понятно, не понадобится.

    И еще несколько практических советов.
    Если оригинал, с которого снимается копия, имеет слишком большие размеры и пройтись шпилем по всем его линиям за один раз не удается, просто переставьте иглу на новое место и продолжайте работу.
    При увеличении (или уменьшении) рисунка или чертежа прямые линии и окружности обычно получаются некачественными. Поэтому придется исправить подобный брак с помощью линейки и циркуля.
    Известно, что достаточно хорошая точность копии обеспечивается при увеличении оригинала не более, чем в 2…3 раза. Поэтому при необходимости увеличить рисунок в 4 раза лучше сначала укрупнить оригинал в 2 раза, а затем уже полученную копию снова увеличить в 2 раза.
    Размеры линеек пантографа не возбраняется изменить, сделав меньше, например. В этом случае метод расчета мест положения отверстий на линейках остается прежним, то есть длину рабочей части линейки придется делить на коэффициент увеличения.

    Чертеж — язык техники. По чертежам инженер, техник, квалифицированный рабочий разбирается в устройстве любого механизма; по чертежам изготовляют простые и сложные детали каждой машины. Члены кружка «Умелые руки» еще не занимаются в школе черчением. Они начнут чертить только в 6-м классе на уроках геометрии, а с техническим черчением познакомятся позже — начиная с 7-го класса. Однако в кружке им уже придется часто пользоваться упрощенными чертежами и техническими рисунками (эскизами) разных изделий. Много таких чертежей и рисунков напечатано и в этой книге. Вот почему членам кружка необходимо научиться читать упрощенные чертежи и понимать условные обозначения на них.

    Как читать чертежи

    На любом чертеже жирными, контурными линиями обозначаются контуры предмета. Иногда на чертеже встречаются прерывистые линии — пунктирные , состоящие из отдельных черточек. Такими линиями обозначают контуры предмета, которые не видны при взгляде на него снаружи или с какой-нибудь одной стороны, так как они спрятаны внутри предмета или закрыты от глаз, например, его передней стенкой.

    Самые тонкие линии на чертеже называются размерными : они показывают размеры предмета. На концах такой линии есть стрелки. Они соединяются пунктирными черточками с контуром предмета. Размерная линия посредине обычно разрывается, и в разрыве ее ставится цифра. По правилам черчения все размеры на чертежах указываются в миллиметрах, поэтому рядом с цифрами буквенные обозначения мер не проставляют. Цифра на размерной линии показывает, сколько миллиметров от острия одной стрелки до острия другой.

    Очень маленькие расстояния обозначают без размерной линии, а порою двумя стрелками с цифрой между ними. Рядом с обозначением диаметра (толщины) круглого стержня или отверстия часто ставят значок, похожий на букву «Ф»: кружочек, перечеркнутый косой линией. Такой значок показывает, что на чертеже изображен круглый предмет.

    Рис. 61. Обозначения на чертежах и эскизах.

    Иногда, особенно по изделиям из бумаги и картона, вместо чертежа готовой вещи дается развертка ее. Такую развертку по указанным размерам чертят на бумаге или картоне, затем вырезают и сгибают. Места сгибов на развертке показывают также пунктирными линиями — такими же, как невидимые контуры предметов на чертежах.

    Рядом с общим видом предмета на чертеже или рисунке часто изображаются отдельные части (детали) его в увеличенном виде. Где помещаются эти детали на общем чертеже, указывают двумя способами: стрелками и одинаковыми буквами или цифрами.

    Буквами же (по алфавиту) или порядковыми цифрами иногда обозначают, в каком порядке надо собирать из отдельных частей изделие или обрабатывать какую-нибудь деталь. Чтобы не спутать эти цифры с обозначениями размеров, их обыкновенно проставляют в кружочках.

    Очень длинные детали, которые нельзя в масштабе разместить на чертеже или рисунке, чертят оборванными у одного конца или разорванными посредине. Размеры же проставляют полные.

    На рисунке изделий размеры указываются не всегда, часто они даются лишь в тексте описания. При этом употребляются сокращенные обозначения размеров. Например, обозначение 40×15 мм обозначает, что деталь имеет в длину 40 и в ширину 15 миллиметров. Обозначение 40×15×10 мм показывает, что даются три измерения: длина, ширина и высота (толщина). Если хотят указать ширину и толщину рейки (то-есть размеры ее в разрезе), пишут, например, так: рейка сечением 8×5 мм.

    Сокращенные наименования мер в описаниях изделий употребляются такие же, как в школьных учебниках: м — метр, дцм — дециметр, см — сантиметр, мм — миллиметр, кг — килограмм, г — грамм.

    Увеличение чертежей и рисунков

    В книгах рисунки и чертежи печатаются небольшого размера. Часто их приходится перечерчивать в полную (натуральную) величину. Прямые линии нужного размера юному технику по линейке начертить нетрудно. Гораздо труднее точно изобразить в увеличенном виде сложные извилистые контуры. В этих случаях чертежи даются на сетке.

    Чтобы увеличить чертеж, надо на листе бумаги начертить столько же больших квадратов, сколько маленьких на рисунке. Необходимые размеры квадратов указываются в тексте описания. По этим квадратам наносят чертеж. Сетка разбивает его на короткие линии, которые гораздо легче правильно начертить, сверяясь с рисунком.

    Увеличивать чертежи и рисунки можно также с помощью эпидиаскопа . Вполне пригоден для этого самодельный эпидиаскоп, описанный в этой книге на странице . Рисунок или чертеж, который надо увеличить, кладут в эпидиаскоп и проектируют на лист чистой бумаги, закрепленный кнопками на доске или на листе фанеры. Экран и эпидиаскоп устанавливают так, чтобы получилось нужное увеличение, а изображение было четким.

    Контуры изображения обводят на бумаге карандашом — получается увеличенный рисунок, в котором точно переданы все детали.

    Наконец увеличивать или уменьшать чертежи и рисунки можно еще одним способом — с помощью специального приспособления, которое называется пантографом.

    Самодельный пантограф

    Для пантографа из фанеры вырезают четыре планочки длиною 610 миллиметров и шириною 12 миллиметров. Ширина планок может быть увеличена или уменьшена, толщина их не имеет значения. Но чем уже и тоньше сделаны планки, тем удобнее пользоваться пантографом. На каждой планке сверлят 11 отверстий на таком расстоянии друг от друга, как указано на рисунке 64. Все отверстия должны быть одинакового диаметра — приблизительно 4 миллиметра. Отверстия, кроме двух крайних, помечаются цифрами: 1,5; 2; 3; 4; 5; 6; 7; 8; 10. Эти цифры обозначают, во сколько раз увеличивается или уменьшается рисунок. Условимся,»что конец планки, где стоит цифра 10, будет считаться нижним, а противоположный конец — верхним. Расстояние между крайними отверстиями равно 600 миллиметрам.

    Ножом из деревянной рейки или подходящей палочки вырезают пять штырьков такого размера, чтобы они входили в отверстия планок и могли скрепить две планки, наложенные друг на друга. Три штырька делают с полукруглыми концами, четвертый — с заостренным и в конец пятого вставляют патефонную иголку острием вниз.

    Из двух планок собирают угольник. В нижний конец первой планки вставляют штырек с патефонной иголкой, а в верхний конец второй планки — кусочек карандаша с заостренным мягким грифелем. Свободные концы обеих планок накладывают друг на друга и соединяют штырьком с полукруглым концом. Чтобы карандаш лучше прижимался к бумаге, конец рейки возле него утяжеляют: прикрепляют здесь металлическую (лучше всего свинцовую) пластинку.

    Из двух других планок собирают второй угольник, соединив заостренным штырьком нижний конец одной планки с верхним концом другой. Противоположные концы этих планок остаются свободными.

    Оставшимися штырьками соединяют оба угольника вместе. Это делают перед тем, как пользоваться пантографом для работы. Предположим, требуется увеличить какой-нибудь рисунок в четыре раза. Раздвинув свободные концы угольников, их накладывают друг на друга так, чтобы рейки перекрещивались в тех местах, где находятся отверстия с цифрой «4». В эти отверстия и вставляют штырьки. Если рисунок надо увеличить в два раза, то угольники соединяют штырьками, вставленными в отверстия «2», и т. д.

    Все штырьки хорошо зачищают, делают их гладкими. Они должны входить в отверстие плотно, но не слишком туго, чтобы планки пантографа могли свободно поворачиваться вокруг штырька. Пользоваться пантографом просто.


    Рис. 64. Пантограф.

    На кусок фанеры или на гладкую доску кладут рисунок, который хотят увеличить, а рядом с ним — лист чистой бумаги. Сверху накладывают пантограф. Чтобы закрепить его, иголку одного из штырьков втыкают в доску. Заостренный штырек устанавливают на рисунке, а карандаш — на листе чистой бумаги. Острым штырьком водят по контурам рисунка или чертежа. Планки пантографа двигаются, и карандаш рисует на бумаге такие же контуры, но в увеличенном виде. Рейку с карандашом слегка придерживают левой рукой, не мешая ей двигаться.

    С помощью пантографа можно, наоборот, уменьшить большой рисунок. Для этого надо поменять местами острый штырек и карандаш. Как размечаются отверстия на планках?

    Длина планки между двумя крайними отверстиями для штырьков равна 600 миллиметрам (оставшиеся 10 миллиметров на концах планки в расчет не принимаются). Разделив 600 миллиметров на число, обозначающее степень увеличения, получают в миллиметрах расстояние соответствующего отверстия от нижнего конца планки. Например, для увеличения в три раза отверстие надо расположить на расстоянии в 200 миллиметров от крайнего отверстия нижнего конца (600: 3 = 200) или на расстоянии в 400 миллиметров от верхнего конца.

    Пользуясь таким простым расчетом, тот же пантограф можно приспособить для других увеличений. Например, для увеличения в два с половиной раза надо просверлить дополнительное отверстие на расстоянии в 240 миллиметров от крайнего отверстия нижнего конца планки (600: 2,5 = 240), а для увеличения в девять раз — на расстоянии в 66,5 миллиметра (600: 9 = приблизительно 66,5).

    Изготовление пантографа упростится, если приспособить его для немногих увеличений: например, только в два с половиной и десять раз. Отверстий в этом случае придется сверлить меньше.

    Пантограф удобен, когда приходится, например, увеличивать узоры для выпиливания.

    Простейшие измерения

    При изготовлении различных вещей члены кружка должны твердо усвоить основное правило, обеспечивающее аккуратное и точное выполнение работы: ничего не делать на глаз. Прежде чем вырезать какую-нибудь деталь изделия из любого материала — будь то бумага, картон, фанера или жесть, надо обязательно сделать на нем разметку этой детали по чертежу, рисунку или по описанию. Вырезанную деталь обязательно проверить: точно ли она соответствует требуемым размерам. Одна деталь неправильной формы или неверных размеров может испортить все изделие.

    А чтобы правильно размечать материал и проверять размеры деталей, надо научиться пользоваться простейшими измерительными инструментами. С некоторыми из них члены кружка уже познакомились на уроках в школе.

    Всем пионерам знакома масштабная линейка с делениями на сантиметры и миллиметры. Чтобы отмерить по линейке на листе бумаги или на доске, например, 10 сантиметров, необходимо сделать две отметки: против деления «0» и против деления «10». Расстояние между этими двумя отметками и будет равно 10 сантиметрам. Ребята иногда меряют иначе: от деления «1» до «10». Результат, конечно, получается неверный. Допускают иногда ребята и другие ошибки: измеряя, например, ширину доски, линейку кладут не перпендикулярно ее кромке (то-есть точно поперек доски), а косо. В результате измеренная ширина получается больше действительной. На деления линейки иногда смотрят неправильно, направляя взгляд не под прямым углом, а сбоку. И в этом случае результат искажается.

    Наиболее точное измерение получается тогда, когда масштабную линейку не кладут на доску или на лист бумаги, а ставят ребром, делениями вниз. При таком положении линейки легко сделать отметку точно по делению.

    Новым измерительным инструментом для многих ребят явится карманная рулетка с мерительной лентой в 1 метр. Деления на рулетке такие же, как и на масштабной линейке, поэтому пользоваться ею ребята научатся быстро. Рулетка нужна, если требуется измерить длину до одного метра, ведь обычная линейка рассчитана всего на 35-40 сантиметров. Рулетку можно заменить складным метром или так называемым сантиметром — измерительной лентой, применяемой при швейных работах.

    Членам кружка следует приучиться пользоваться циркулем не только для черчения окружностей, но и для измерений. Циркуль удобен в тех случаях, когда линейку почему-либо нельзя применить: например, она не помещается внутри самоделки. Ножки циркуля устанавливают на двух точках, расстояние между которыми хотят измерить, затем, не меняя раствора циркуля, прикладывают ножки к масштабной линейке и узнают расстояние. Циркулем удобно также сверять величину нескольких деталей, которые должны быть одинаковы.

    Члены кружка не будут еще пользоваться специальными инструментами для измерения диаметров круглых стержней или отверстий — штангенциркулем, нутромером, кронциркулем, микрометром. Им вполне достаточно будет измерять диаметры линейкой или циркулем. Вспомогательными мерителями при измерении круглых отверстий могут быть также монеты:

    диаметр 20-копеечной монеты равен 22 миллиметрам, диаметр 15-копеечной монеты равен 20 миллиметрам, диаметр 10-копеечной монеты равен 17,5 миллиметра, диаметр 5-копеечной монеты равен 25,5 миллиметра.

    Членам кружка полезно также запомнить, что диаметр обыкновенного карандаша равен 7 или 8 миллиметрам.

    Иногда в описаниях изделий указывается, какого диаметра надо взять проволоку. Диаметр тонкой проволоки вычисляют так: на круглый карандаш плотно, виток к витку, наматывают кусок проволоки; линейкой измеряют длину получившейся спирали и делят ее на число витков. Например, если на расстояние в 2 сантиметра уложилось 40 витков проволоки, значит диаметр ее равен 0,5 миллиметра (20 мм: 40 = 0,5 мм).

    Длину любой окружности легко измерить шнурком или ниткой. Затем шнурок или нитку растягивают по делениям масштабной линейки и узнают длину окружности в сантиметрах.

    Для приготовления клейстера и клея, а также в других случаях в кружке потребуется иногда отмерять какое-то количество воды и отвесить какие-то доли сухого клея, муки и пр. Большая точность измерений в этом случае не нужна, поэтому можно обойтись самыми простыми средствами.

    Количество и вес воды измеряют мензуркой (1 кубический сантиметр воды весит 1 грамм) или имеющейся посудой. Граненый чайный стакан вмещает 200 граммов (или кубических сантиметров) воды, гладкий тонкостенный стакан — 250 граммов, столовая ложка — от 12 до 15 граммов, а чайная ложка — от 3 до 4 граммов.

    Небольшое количество сухих веществ можно взвешивать на самодельных весах (описание их смотрите на стр. 149), а в качестве разновесок пользоваться монетами:

    5-копеечная монета весит 5 граммов,

    3-копеечная монета весит 3 грамма,

    2-копеечная монета весит 2 грамма,

    копеечная монета весит 1 грамм.

    Для точного взвешивания, если оно потребуется, с разрешения учителя можно воспользоваться весами, имеющимися в физическом и химическом кабинетах школы.

    Разметка материала

    Размечают материал во всех случаях, когда из него хотят вырезать какую-нибудь деталь по чертежу или хотя бы отделить (отрезать, отпилить) кусок нужного размера. Для членов кружка «Умелые руки», еще не имеющих достаточного опыта в работе с инструментами, особенно важно приучиться пилить и резать материал точно по проведенным линиям.

    Бумагу, картон, фанеру, бруски и доски размечают мягким черным карандашом. Пригоден для этой цели, например, школьный карандаш «Пионер» или еще более мягкий. Карандаш с твердым графитом оставит на материале вдавленный след, что иногда нежелательно. След химического карандаша трудно счистить, он растворяется в жидкостях и окрашивает материал. Поэтому химическим карандашом для разметки никогда не пользуются. Неудобны и цветные карандаши: у них толстые грифели, которые оставляют широкие линии.

    При переводе рисунков для выпиливания на фанеру, наоборот, лучше брать твердый карандаш. Его легче заострить, им удобнее обводить тонкие линии рисунка, след от твердого карандаша на копировальной бумаге получается четкий.

    При разметке деревянного бруска или доски (но не фанеры) вместо карандаша можно пользоваться шилом.

    Жесть и другие металлы в листах размечают металлической чертилкой, которую вполне можно заменить острым гвоздем, шилом, обломком вязальной спицы и другим заостренным прутком. Любая чертилка оставляет ясный след на поверхности жести.

    Прямые линии размечают по линейке. Сначала линейку ставят на материал ребром, отмечают карандашом крайние точки. Затем линейку кладут плашмя и проводят по ней линию между намеченными точками. Карандаш прижимают к ребру линейки и держат почти перпендикулярно, с очень небольшим наклоном. Так же работают и чертилкой.

    Прямую линию на длинной доске можно наметить способом, которым пользуются плотники. Тонкий шнурок натирают мелом. Один конец его закрепляют на доске, например, шилом. Второй конец, туго натянув, держат рукой. Пальцами другой руки слепка оттягивают шнурок кверху и сейчас же отпускают. Он ударяет по доске и оставляет на ней четкую меловую линию. Удобнее такую разметку производить вдвоем, держа в руках оба конца шнура. Вместо мела его можно натереть кусочком древесного угля.

    Проводя разметочную линию по доске, листу бумаги или фанеры, необходимо следить, чтобы линия прошла не косо, а строго параллельно или перпендикулярно одной из кромок доски или листа. Проверить, правильно ли легла линия, можно, измерив расстояние до параллельной кромки на обоих концах линии.

    Если необходимо вырезать из какого-нибудь материала прямоугольник, то сперва проводят по линейке одну из сторон его — вертикальную или горизонтальную линию. Затем, приложив к этой линии треугольник одним из катетов, по второму катету чертят перпендикулярную линию. Все прямые углы разметки обязательно проверяют угольником. Это особенно важно, когда размечается развертка картонной коробки или геометрической фигуры. Малейшая ошибка приведет к перекосу коробки.

    Острые и тупые углы размечают по транспортиру .

    По линейке проводят прямую линию и отмечают на ней точку, откуда хотят провести косую линию, чтобы образовался угол. Транспортир накладывают так, чтобы середина нижнего края его легла на намеченную точку. У верхней дуги транспортира ставят вторую точку — у деления, соответствующего размечаемому углу. После этого транспортир убирают, а между намеченными точками проводят прямую линию, продолжив ее до необходимой длины.

    На рисунке или чертеже величина угла иногда не обозначается цифрами. Измерить ее можно тем же транспортиром.

    Кривые линии проводят по изогнутым рейкам. Тонкую рейку изгибают по чертежу и в таком виде слегка закрепляют двумя-тремя гвоздями или булавками на размечаемом материале. По рейке проводят линию карандашом.

    Можно разметить кривые линии иначе: по сетке сделать на бумаге в натуральную величину чертеж и перевести его через копировальную бумагу на дерево — так же, как переводятся рисунки для выпиливания. К этому же чертежу потом прикладывают для сверки готовые детали.

    Окружности проводят циркулем. Если же надо начертить большую окружность и размер циркуля недостаточный, пользуются самодельным кругорезом, описанным на странице . В этом случае в отверстие кругореза вместо ножа вставляют кончик карандаша или шило. Есть еще более простой способ разметки больших кругов на фанере: в центре забивают гвоздь, к нему привязывают нитку (не затягивают ее туго), а к другому концу ее — карандаш. Длина нитки берется равная радиусу окружности. Нитку натягивают и чертят окружность.

    Надо научить ребят пользоваться циркулем и в других случаях. Например, при помощи циркуля легко разделить пополам, точно посредине, прямую линию. Для этого достаточно из крайних точек провести две дуги одинакового радиуса — больше половины линии. Точки пересечения дуг соединяют по линейке прямой вертикальной линией. Она пройдет перпендикулярно горизонтальной линии и разделит ее на две равные части.

    Иногда требуется вырезать из картона, фанеры или жести несколько одинаковых фигур. Лучше всего для этого вырезать из картона выкройку — шаблон — такой фигуры, а затем прикладывать ее к материалу и обводить карандашом. Все фигуры получатся одинаковые.

    Размечать всякий материал надо экономно, чтобы получилось как можно меньше отходов и облегчалась работа. Например, отрезать небольшой прямоугольник от листа картона или фанеры следует в углу этого листа, где достаточно сделать два прореза, а не в середине, где потребуется сделать три или четыре прореза и могут остаться ненужные полосы картона.

    Каждую изготовленную деталь обязательно проверяют: соответствует ли она чертежу по форме и размерам, правильно ли срезаны ее углы, плотно ли она прилегает к другим деталям и т. д. Для проверки пользуются теми же измерительными и разметочными инструментами: линейкой, угольниками, циркулем.

    Только после тщательной проверки всех деталей их соединяют вместе, чтобы получилась задуманная вещь.

    Увеличиваем рисунок на компьютере!!! Очень просто!

    Я давно хотела узнать, как можно увеличить рисунок, сделать его форматом больше чем А-4.
    1.Выбрать на компьютере программу Microsoft Office Excel 2007, нажав на надпись 1 раз курсором (левая клавиша мыши):

    2.Открылась программа, 1 раз нажмите на клеточку, выделенную в верхнем левом углу – это зафиксирует ваше изображение в дальнейшем на этой точке

    3.Найдём раздел «вставка» и нажимаем 1 раз всё той же клавишей:

    4. выбираем в открывшемся окошке «рисунок» и нажимаем опять 1 раз:

    5. В открывшемся окне обычным образом выбираем рисунок, выбранный для увеличения, пометили(1 раз):

    6. Вставляем (1 раз):

    7. Видим, что рисунок разместился в программе на клеточках для увеличения:

    8. Подводим курсор к правому нижнему (свободному) углу картинки, нажимаем на клавишу –левую- и не отпуская, растягиваем картинку чуть –чуть, убеждаясь, что это возможно

    9.Теперь нам надо сделать разметку, Выбрать нужный размер картинки, 1 раз нажимая на «разметка страницы»:

    10. Нажимаем 1 раз «размер» в открывшемся окне:

    11.Выбираем в открывшемся окне «А4» и нажимаем 1 раз:

    12.Убедились, что на поле появилась сетка из линий – это разметка страниц:
    13.Повторим пункт «8» с учётом необходимого размера картинки:


    14.Последний шаг. Картинка увеличена, осталось предварительно просмотреть или просто сохранить или напечатать сразу. Для этого нам нужна кнопка Office (помечаем 1 раз):

    15. Если наша цель – просто получить увеличение, то при печати надо не забыть в «свойства» поставить «Быстрая черновая печать». В итоге получаем несколько страниц А4, которые надо соединить, чтобы получить увеличенный рисунок.
    Вот и всё!!! Попробуйте! Обязательно получится!

    Увеличивать картинки позволяет любая версия этой программы!!! Есть только небольшие нюансы, которые легко освоить.

    Представим, что для вас стал актуальным вопрос о том, как изменить размер картинки без фотошопа ? Вы при этом в интернете, и вам необходимо обрезать фото или картинку для анкеты. Вы правильно поступите, если сидя у компьютера, или с планшетником, или со смартфоном в руках, зайдете на сайт.

    Ведь на этом ресурсе можно воспользоваться приложением по обрезке фото онлайн. Обращаем внимание на то, что приложение поддерживает форматы gif, bmp, jpg, png. Оно находится в блоке «Работа с изображениями» под названием «Обрезка изображений».

    И, выполняя здесь несложные операции, мы изменяем размер изображения . Ведь, как и все прочее в рамках сервиса, данное приложение очень просто в использовании. Оно предоставляет возможность получить качественный результат очень быстро.

    Мы с его помощью изменяем размер фото . Мы обрезаем его. А для этого необходимо всего-то произвести загрузку нужного изображения, выбрать нужный для обрезки фрагмент и нажать клавишу «Вырезать», предварительно получив информацию о размерах будущей картинки. То есть процесс предусматривает процентное увеличение или уменьшение изображения. Всегда есть возможность посмотреть, как ты обрезал фото, а потом сохранить его.

    Какие еще возможности предоставляет приложение

    Когда мы изменяем размер фото онлайн, то это вовсе не означает, что весь процесс, который занимает считанные секунды, сводится к тому, чтобы просто обрезать картинку онлайн.

    Тот, кто работает с изображением, может еще потратить дополнительно (но буквально считанные) секунды, чтобы при необходимости повернуть фото или отразить его зеркально. Но и этим все вовсе не ограничивается. Можно также добавить красивые эффекты или рамку. И всего-то требуется сделать несколько кликов.

    Нет ничего удивительного в том, что пользователями сайта являются люди самых разных профессий, возраста и даже увлечений. Все потому, что некоторые предпочитают не искать нужное им приложение на разных интернет-ресурсах. А указанный онлайн-сервис тем и хорош для многих, что в нем сосредоточены самые разные, но часто используемые приложения.

    И многие из числа тех, кто проводят массу времени в мировой паутине (в том числе и для того, чтобы изменить фото ), попадают на сайт вполне закономерно. Будь он дизайнер или вебмастер, журналист или автомобилист. Ведь сюда ведут многие ссылки в интернете, да и сервис всем доступен без регистрации.

    Сервис к тому же бесплатный. Его можно использовать при подготовке фото и музыки для блогов и сайтов. Ко всему нет необходимости в загрузке файлов, установке и последующем обновлении программ.

    Это положительно оценивает и тот, кто занимается профессионально фотографией, и тот, для кого проводить время с фотоаппаратом — просто большое увлечение. Ведь на сайте есть для них подходящее приложение. Например, для того, кто мучается вопросом, как изменить размер изображения ?

    Зачем нужна такая функция

    Причина, по которой тот или иной пользователь интернета вынужден искать для применения фоторедактор онлайн, может быть разной. Но, как показывает опыт, обычно это вызвано именно необходимостью быстро изменить размер фото .

    И это обычно бывает так. Допустим, кому-то необходимо загрузить редактируемое изображение на сайт. К примеру, как аватарку «ВКонтакте». Как правило, на большинстве ресурсах в глобальной сети для изображений, которые заливают на сервис, предусмотрено ограничение по его габаритам. А это в конкретном случае означает, что необходимо изменить размер фото онлайн.

    Без этого никак не обойтись. Однако ограничение предусмотрено не только для габаритов. Ограничение распространяется также и на вес изображения. То есть проблема требует такого решения, когда нужно уменьшить фото. А это очень просто сделать, используя фоторедактор онлайн.

    А вот к функции «увеличить фото» прибегают тогда, когда необходимо увеличить размеры изображения. Также как и уменьшение фото, эта функция находит применение, когда кто-то очень часто обрабатывает изображение.

    Для более детальной характеристики популярного сервиса следует упомянуть и про такую «фишку», как фотографии в стиле Instagram. То есть с данном случае сервис предоставляет возможность не только изменить размер , но и придать желаемый вид фотографиям. Причем мы говорим про те случаи, когда у вас при себе нет мобильного устройства и аккаунта в Инстаграм.

    Уверяем, что на персональном компьютере заниматься обработкой фотографий намного удобней и приятней. Функция «фото в стиле Инстаграм» действует точно так же, как и обрезка фотографий онлайн. Это означает следующее: вам необходимо загрузить фотографию, наложить эффекты и потом сохранить на свой компьютер. Так, в частности, можно сделать эффект старой фотографии из обычного снимка.

    Сарай и не только: самодельный пантограф …

    Недавно я обнаружил, что мне нужен способ увеличения небольшого предмета для проекта (который я на самом деле еще не успел), у моего сына есть несколько этих трехмерных деревянных моделей, все из которых являются динозаврами, и я решил, что Я бы использовал несколько странных обрезков фанеры, которые я собирался собрать, чтобы сделать большой череп в том же стиле, что и модели.

    Проблема заключалась в том, чтобы получить шаблон нужного размера, шаблон в данном случае — это просто часть черепа одной из его моделей.

    Это довольно простая форма, но я хотел, чтобы она была больше, около размера a4, проблема заключалась в том, как довести ее до нужного мне размера?

    Итак, я сделал пантограф (ну, на самом деле я сделал два, я объясню почему позже), который в основном является старым способом увеличения или уменьшения изображений, художники и планировщики использовали их в течение многих лет (примерно с 1600 года), да, я мог Я отсканировал шаблон и распечатал его до нужных мне размеров, но, честно говоря, это было быстрее, а чернила для принтера не так дешевы, как дерево.

    Почему я сделал два? просто на самом деле первое было не так хорошо, как могло бы быть, оно действительно сработало, но из-за некоторых ошибок, которые я сделал, каждое увеличенное изображение было наклонным (думаю, курсивом), а не то, что мне было нужно, проще говоря, я не взял Достаточно времени на это, и в результате он был недостаточно хорош, поэтому я провел больше исследований и не торопился со вторым, и получил гораздо лучший результат, терпение — это достоинство.

    Как видите, между ними есть разница, но обе сделаны одинаковым образом из полосок сосны шириной около 25 мм и толщиной 7 мм (оставшиеся от проекта), основная разница заключается в том, где они соединяются и поворачиваются.

    Итак, игнорируя первое усилие, вот как я сделал второе, я вырезал пять деревянных полос, четыре из которых составили корпус пантографа, и один, чтобы я мог прикрепить его к столу.

    Вот список вырезов, оставьте дополнительные 50 мм на каждую деталь для фиксации —

    Нажмите, чтобы увеличить.

    Вот как это должно выглядеть, когда все будет готово (красные точки — это места, где идут крепления) —

    Нажмите, чтобы увеличить.

    После того, как вы распилите древесину, у вас должно быть пять частей, две примерно 55 см в длину, одна 35 см в длину, одна 25 см в длину и короткая часть для зажима (около 15 см в порядке), а затем вам нужно просверлить отверстия для крепления, на одном Из самых длинных частей поставьте отметку на 2,5 см, затем отмерьте 20 см от нее и поставьте еще одну отметку, затем от этой отметки отмерьте 30 см и сделайте еще одну отметку, здесь вам нужно просверлить отверстия.

    Вы можете просто скотчем две самые длинные части вместе, чтобы не ставить отметки на каждой части, для более коротких частей снова отмерьте 2.5 см и отметьте, затем отмерьте еще 30 см и отметьте и сделайте то же самое для более короткого предмета, отмерьте 2,5 см и отметьте затем еще 20 см и отметьте.

    Когда ваши отметки отсортированы, а затем просверливают отверстия, я использовал небольшое сверло (5 мм) в своем сверле для столбов, чтобы отверстия оставались красивыми и прямыми, хотя вы можете сделать это с любым сверлом, просто держите отверстия как можно более прямыми, как только это будет Готово, скрепите части вместе, чтобы это выглядело, как на схеме выше, я использовал маленькие гайки и болты, также неплохо использовать шайбы между деревянными частями для более плавного движения.

    Гайки и болты из фунтового магазина —

    Подходит для самых разных вещей.

    Я сделал несколько небольших пластиковых шайб из секции контейнера для молока, используя самодельный резак, который представляет собой всего лишь кусок стальной трубки с заостренным концом. Хороший совет — просверлить отверстия в пластике до нужного размера, а затем вырезать их. , это кошмар, пытаться проделывать маленькие дырочки в маленьких кусочках пластика.

    Самодельные шайбы —

    Переработка — это всегда хорошо.

    Для держателя карандаша я использовал один из своих наборов для нарезания резьбы по дереву, чтобы сделать регулируемый держатель из небольшого количества старого дюбеля и фанеры.

    Изготовление подставки для карандашей —

    Для этого не нужен токарный станок, только набор для нарезания резьбы по дереву.

    Я повернул кусок дюбеля до нужного размера, а затем надел на него резьбу, чтобы он был похож на деревянный болт, затем я вырезал часть дюбеля, чтобы у меня был плоский край для крепления к раме пантографа, я также просверлил отверстие размером примерно с карандаш через сверло, в которое нарезал резьбу.

    Насечка —

    Я только что использовал копировальную пилу.

    Для части, которая будет зажимать карандаш, я взял кусок старой фанеры, которая хороша для такого рода вещей, просверлил отверстие и с помощью набора резьбы для дерева сделал то, что по сути представляет собой деревянную гайку.

    Изготовление гайки, нарезание резьбы —

    Немного льняного масла для более гладкого среза.

    Размечено и готово к вырезанию —

    Я вырезал примерно.

    После того, как я грубо вырезал гайку, я навинтил ее на болт и повернул, пока он не стал гладким и круглым, все это можно было сделать без токарного станка, но вам понадобится набор для нарезания резьбы.

    Готовая подставка для карандашей —

    Работает хорошо.

    Индикатор представляет собой кусок стержня с резьбой, один конец которого заострен до точки и удерживается на месте парой гаек, я сделал его немного длиннее, чем необходимо, чтобы можно было регулировать.

    Трассирующий —

    Просто, но эффективно.

    Я также сделал несколько небольших деревянных ножек, чтобы немного приподнять раму, что делает движение всего объекта более плавным при трассировке, это просто кусочки дюбеля, приклеенные к раме, и это не важно.

    Ножки деревянные —

    Ножки сделаны из обрезков дюбелей.

    Чтобы остановить его перемещение, достаточно простого зажима, чтобы удерживать его, здесь входит короткий кусок дерева, он позволяет пантографу поворачиваться, но не позволяет ему скользить повсюду.

    Зажим —

    Вы можете сделать более прочный зажим.

    И все, он работает хорошо и делает именно то, что я хочу, вы также можете использовать его для сжатия изображений, если вы используете его в обратном направлении (переключите карандаш и трассировщик). раз, чтобы довести его до нужного мне размера, но это не проблема, очевидно, если бы я сделал его больше, коэффициент масштабирования был бы больше.

    Успех, без наклонных изображений и желаемого размера, и все из обрезков дерева —

    Почти идеальная копия и нужного мне размера.

    Спасибо за чтение.

    Дублируйте свои рисунки с помощью самодельной машины

    Ключевые концепции
    Физика
    Машины
    Инженерное дело
    Механика
    Геометрия

    Введение
    Вы когда-нибудь хотели, чтобы можно было скопировать рисунок, но сделать его больше или меньше? Если вы когда-либо пытались создать большую или меньшую копию своей работы, вы, вероятно, понимали, что очень сложно получить правильные детали.Однако в этом может помочь машина под названием пантограф. Он делает копии, которые можно увеличивать или уменьшать или делать того же размера. В этом упражнении вы создадите свой собственный пантограф, а затем продублируете свои рисунки. Можете ли вы понять, как он увеличивает, сжимает или переворачивает рисунки?

    Фон
    Машины — это механические устройства, которые мы используем для выполнения определенных задач. Простые машины, такие как рычаги, позволяют нам применять силу для выполнения задачи, которую иначе мы не смогли бы выполнить.(Ученые эпохи Возрождения определили шесть типов простых механизмов: рычаг, клин, шкив, винт, колесо и ось и наклонная плоскость.) Представьте себе качели на детской площадке. Возможно, вам не удастся поднять друга с земли самостоятельно, но если каждый из вас сидит по разные стороны качелей, вы, вероятно, сможете двигаться так, чтобы ваш друг был поднят в воздух. Это благодаря работе рычага.

    Машины работают за счет источника энергии и механической конструкции. Источник питания обеспечивает энергию для движения устройства.В случае с простыми машинами они сначала приводились в движение людьми. Механическая конструкция контролирует движения и составляет большую часть корпуса машины. В случае рычага механические конструкции включают балку и точку поворота, называемую точкой опоры.

    Более сложные машины объединяют несколько простых машин для выполнения задачи. Пантограф — это машина, которая помогает копировать чертежи. Он совмещает в себе два рычага. От того, как вы его используете, зависит, получите ли вы увеличенную, миниатюрную или перевернутую копию.Попробуйте и посмотрите, как можно удивительным образом использовать рычаги!

    Материалы

    • Картон размером не менее 20 на 7,5 см
    • Картон для плакатов или большой картон
    • Ножницы (при необходимости вы можете попросить взрослого помочь вырезать картон)
    • Метрическая линейка
    • Дырокол
    • Маркер
    • Карандаш
    • Четыре штифта (бумажные застежки с круглой головкой)
    • Бумага
    • Лента (опция)
    • Помощник для взрослых (по желанию)

    Препарат

    • Осторожно вырежьте (или попросите взрослого помочь вам вырезать) два предмета размером 20 на 2.Картонные прямоугольники 5 см. Это будут руки пантографа.
    • Аккуратно вырежьте два картонных прямоугольника размером 10 на 2,5 см, чтобы получилась складывающаяся часть пантографа.
    • Проделайте отверстия на обоих концах каждого из четырех прямоугольников. Проделайте еще одно отверстие в центре каждого из больших прямоугольников.
    • Поместите более длинный прямоугольник перед собой так, чтобы он образовал форму буквы «I». . Используйте другой длинный прямоугольник и короткий прямоугольник, чтобы преобразовать форму «I» в форму «F».
    • Используйте последний короткий прямоугольник, чтобы соединить конец короткой горизонтальной линии в форме «F» с серединой верхней линии в форме «F».
    • Используйте стержень и проделанные отверстия, чтобы сделать стык в месте перекрытия длинных прямоугольников.
    • Используйте две шпильки и проделанные отверстия, чтобы сделать стыки, в которых короткие прямоугольники перекрывают середину длинных прямоугольников.
    • Поверните короткие прямоугольники так, чтобы неиспользуемые отверстия на их концах перекрывали друг друга.Теперь у вас есть пантограф, который можно опробовать.

    Процедура

    • Поместите плакат на стол. Проделайте в нем отверстие возле левого края.
    • Поместите пантограф на доску для плакатов так, чтобы одно из неиспользуемых отверстий на его кронштейнах перекрывалось новым отверстием на плате. С помощью шпильки прикрепите конец пантографа к доске.
    • Для первой настройки просуньте карандаш в отверстия в перекрывающихся коротких прямоугольниках рядом с центром пантографа.На пантографе теперь есть одно неиспользуемое отверстие. Поместите маркер в это отверстие. Хорошо прикрепите карандаш и маркер (при необходимости используйте скотч). Кончики маркера и карандаша должны лежать на доске для плакатов.
    • Возьмите неиспользованную ручку или карандаш и нарисуйте квадрат 4 на 4 см на чистом листе бумаги. Поместите бумагу под карандаш и поместите пустую бумагу под маркер. Через мгновение вы начнете обводить квадрат карандашом. Как вы думаете, что будет с маркером?
    • Попробуйте! Если листы соскользнули, приклейте их к плакатному картону и попробуйте еще раз. Был ли ваш прогноз верным?
    • Убрать рисунки с квадратами. Возьмите новый лист бумаги и нарисуйте прямоугольник 4 на 8 см. Поместите прямоугольник под карандаш, а новый чистый лист бумаги под маркер. (При необходимости прикрепите листы к плакатному картону с помощью скотча.) Как вы думаете, что будет рисовать пантограф, когда вы начертите прямоугольник карандашом?
    • Обведите прямоугольник.
    • Удалите новый рисунок и нарисованный вами и сравните их. Это точная копия? Чем копия похожа и чем она отличается?
    • Поместите новую бумагу под карандаш и маркер. (При необходимости прикрепите бумагу к плакатному картону лентой.) Через мгновение вы будете использовать карандаш, подключенный к пантографу, чтобы сделать небольшой рисунок по вашему выбору. Как вы думаете, какой рисунок будет рисовать прикрепленный к пантографу маркер, пока вы делаете свой собственный рисунок?
    • Попробуй. Был ли ваш прогноз верным?
    • Попробуйте другую конфигурацию пантографа.Поменяйте положение карандаша и маркера. Карандаш, который вы будете использовать для обводки или рисования, теперь подключен к длинному плечу пантографа, а маркер теперь размещен там, где соединяются два коротких прямоугольника. Как вы думаете, повлияет ли это изменение на чертежи, создаваемые пантографом?
    • Повторите шаги с четвертого по 10. Теперь у вас есть три чертежа с этой настройкой пантографа. Чем они похожи и чем отличаются от вашего первого набора рисунков? Можете ли вы определить, какое значение имеет расположение карандаша и маркера? Как вы думаете, почему это так?
    • Как вы думаете, что составляет механическую структуру этой машины? Что заставляет его двигаться? Что это за сила?
    • Extra : Вы можете найти два рычага в этой машине? Можете ли вы понять, как они используются нетрадиционным способом?
    • Extra : Вы протестировали две настройки пантографа.Попробуйте третью установку, соединив среднюю точку пантографа (точка, которая соединяет два более коротких прямоугольника пантографа) с вашей плакатной доской с помощью стержня. Поместите карандаш на конец одной длинной руки, а маркер — на конец другой длинной руки. Можете ли вы предсказать, какой тип рисунка получится в результате такой настройки? Попробуйте!
    • Extra : По геометрии две фигуры похожи, если они имеют одинаковую форму, но не обязательно одинакового размера. Отношение длин соответствующих сторон называется масштабным коэффициентом.Пантографы — это простой способ создавать похожие фигуры. Можете ли вы найти коэффициент, с которым ваш пантограф масштабирует чертежи для каждой из протестированных установок? Как связаны эти два фактора? Если бы вы попробовали третью установку, какой масштабный коэффициент вы бы назвали?
    • Дополнительно: Можете ли вы сделать пантограф, который масштабирует ваш рисунок с определенным коэффициентом, например 1/3 или 3, 1/5 или 5 и т. Д.?
    • Extra : внимательно изучите детали всех своих рисунков.Сможете ли вы найти, какая настройка пантографа уменьшает мелкие дефекты на чертеже, а какая делает их более очевидными?

    Наблюдения и результаты
    Пантограф должен был увеличивать ваши рисунки при использовании в первой настройке и уменьшать их при использовании во второй настройке. Механическая конструкция, удерживающая карандаш и маркер, предназначена именно для этого.

    Изготовленный вами пантограф — это машина. Четыре куска картона и стержни — это механическая конструкция.Его приводил в действие человек: ты! Вы толкали и тянули пантограф, когда рисовали или обводили карандашом. Механическая конструкция обеспечивала синхронное перемещение маркера и карандаша.

    Когда конец одного плеча пантографа зафиксирован в пространстве, точки, где были прикреплены карандаш и маркер, всегда перемещаются в одном и том же направлении: когда одно движется вверх, другое тоже поднимается и т. Д. Величина, на которую они перемещаются, масштабируется, потому что точка, более удаленная от фиксированной точки, всегда перемещается дальше.Это позволяет сделать увеличенную или уменьшенную копию.

    Третья установка, если вы ее пробовали, удерживает соединение, соединяющее два меньших прямоугольника, фиксированным. Это заставляет два конца пантографа (места, где были прикреплены карандаш и маркер) двигаться в противоположных направлениях: когда один движется вверх, другой движется вниз и т. Д. Поскольку и маркер, и карандаш находились на одинаковом расстоянии от фиксированного места, они перемещали одинаковые расстояния, создавая перевернутую (или перевернутую) копию.

    Если вы присмотрелись, то могли заметить, что пантограф использует два рычага. Каждый более длинный кусок картона служит жесткой балкой рычага, который вращается вокруг соединения, расположенного на конце балки. Когда вы рисовали карандашом, вы нажимали и тянули за рычаги, заставляя весь пантограф двигаться аккордеонным движением. Однако, в отличие от качелей на игровой площадке, эти рычаги не поднимают и опускают вес — они контролируют расстояние, на которое перемещается объект (в данном случае маркер).

    Больше для изучения
    Механический ножничный подъемник, от друзей науки
    Могущественная математика рычага, из TED-Ed
    Подъем тяжелых грузов с помощью рычага, из Scientific American

    Эта деятельность предоставлена ​​вам в сотрудничестве с Science Buddies

    Пантограф для увеличения и уменьшения чертежей

    Как сделать пантограф

    Пантограф — простой аппарат для копирования чертежей, карты, эскизы и т. д., в уменьшенном или увеличенном масштабе, или в том же размер как оригинал.

    Эскиз пантографа приведен на рис. 186.

    РИС. 186. — Детали простого пантографа.

    Четыре стержня соединены вместе, образуя параллелограмм, стороны которые можно удлинить или укоротить в соответствии с масштабом размножение. Один прикреплен фиксированной осью в точке a к доске на который рисунок сделан. В точках b и e расположены съемные шарниры, используемые для регулировки стержней; в точке c — стержень, который выступает на дюйм или около того ниже стержней.В указатель вставляется в d для увеличения или в f для уменьшения, карандаш находится в незанятом отверстии в точках d или f.

    Если требуется копия того же размера, фиксированный поворот переносится на d, карандаш и указатель расположены в точках a и f соответственно.

    Конструкция увеличивающего и уменьшающего пантографа.

    Вырежьте из дуба, ореха или бука 1/8 дюйма четыре стержня шириной 5/8 дюйма. и 19 дюймов в длину. Хорошо разгладьте их и сделайте отметки около концов каждой, на расстоянии 18 дюймов друг от друга.Выпуск штанги для регулировки шарнирных отверстий осуществляется в соответствии с размеры приведены на рис. 187. Желательно разметить и расточите каждую штангу отдельно, если у вас нет машины, которая сверлить отверстия достаточно перпендикулярно; если вы это сделаете, все четыре стержня могут быть пробурили за одну операцию.

    На рис.187 нижний ряд цифр указывает количество раз (в диаметрах) оригинал увеличивается, когда все четыре отверстия используются аналогичные фигурки; верхний ряд, размер копии как по сравнению с оригиналом в случае уменьшения.

    Если требуются пропорции, отличные от указанных, очень небольшой расчет позволит найти необходимые отверстия.

    Повороты. — Все шарниры должны точно соответствовать своим отверстиям, как и любые другие слабость в суставах умаляет истинность воспроизведения. За Для бандажа шарниров b и e можно использовать латунные винты и небольшие кусочки твердых дерево в качестве гаек, чтобы удерживать их на месте. Гайки должны навинчиваться довольно жестко, и его нельзя сильно прижимать к стержням, так как свободное движение малое трение во всех суставах необходимо для хорошей работы.

    РИС. 187. — Схема, показывающая, как размечать стержни пантографа.

    Пунктирными линиями над стержнем показаны расстояния отверстий от концов. Фиксированный шарнир в точке a может быть просто стержнем проволочного гвоздя вбитый в доску надлежащего размера, на который надевается пробковый воротник чтобы удочка находилась на надлежащем расстоянии от доски. Для c используйте винт к головке которого было припаяно полдюйма круглоголового латунный гвоздь, который легко скользит по бумаге.В d нужен полый стержень, сделанный из четверти дюйма протектор для наконечника карандаша или другая тонкая трубка с небольшим заусенцем на концах, чтобы не выпали. Конец B в точке f имеет прорезь. чтобы взять карандаш или указку, в зависимости от обстоятельств.

    Пантограф того же размера. — Для изготовления копии того же размера, отслеживание может быть предпочтительнее использования пантографа; но если принят пантограф, может быть сконструирован специальный аппарат для цель. Расположение точно такое же, как и уже описано, за исключением того, что необходимы только отверстия в точках a, c, d, f, в средних точках четырех стержней параллелограмм, образованный стержни равносторонние.Фиксированный шарнир расположен в точке d, а отверстия для карандашей и указателя проделываются в точках a и f.

    Использование пантографа. — При настройке инструмента на уменьшения или увеличения, убедитесь, что регулировочные оси в отверстиях, соответствующих шкале. Фиксированный стержень, указатель, карандаш должен быть жестким и иметь такую ​​длину с шарниром c, чтобы пантограф в целом движется параллельно бумаге. Маленький скользящий груз для установки на стержень рядом с карандашом будет найден полезно для постоянного контакта кончика карандаша с бумага.

    Если аппарат работает жестко, расправьте дырочки на мелочь и нарисуйте карандашом. лес во всех точках, где два поверхности тереть. Совершенно невозможно сделать хороший воспроизведение с помощью жесткого, резкого пантографа.

    Чтобы определить положение оригинала и бумаги для копии, получите указатель на оригинале отцентрируйте и отрегулируйте бумагу до центра находится под карандашом.

    Машина для рисования силуэтов >>>>

    Если вы не хотите делать пантограф, вы можете купить вот такой.

    Щелкните здесь, чтобы увидеть этот пантограф и ряд других пантографов, в том числе для использования с маршрутизаторами. Это хорошо сделанное устройство, которое работает без сбоев, когда делать увеличения и уменьшения.

    Список глав в этой книге: Козетка для пиления | Столярная скамья | Книжный шкаф | Домовая лестница | Развивающая раковина | Птичник | Велосипедный навес | Винтовка Мишень | Изготовление шкафов | Телеграфный аппарат | Электродвигатель | Будильник | Модель железной дороги | Поршневой двигатель | Двигатель с золотниковым клапаном | Модель паровой турбины | Паровые топы | Модельные котлы | Чайник быстрого кипячения | Двигатель горячего воздуха | Водяной мотор | Модели насосов | Воздушные змеи | Бумажные планеры | Модель самолета | Научный аппарат | Датчик дождя | Ветровые лопатки | Тестер прочности | Гармонографы | Автоматический спичечный коробок | Деревянный ящик для работы | Борцовские куклы | Двойные сильфоны | Пантограф | Машина для рисования силуэтов | Сигнальная лампа | Миниатюрный газовый завод

    г.наука — сделать пантограф

    Как сделать пантограф

    Что такое пантограф? Это удобный инструмент для копирования штриховые рисунки или другие изображения, и увеличивая или уменьшая их в процессе. Здесь мы сделаем то, что увеличивает оригинал на 2.

    Что вам понадобится:

    • Гофрированный картон: Я использовал коробку для пиццы. (Средний, от Кармен — лучший!)
    • 4 кнопки, которые вы используете на доске объявлений
    • карандаш с острым концом
    • винт для гипсокартона толщиной 1 дюйм или что-то подобное.Прямая шпилька тоже подойдет.
    • кусок дерева толщиной около 3/4 дюйма.
    • гвоздь (или прямая шпилька, если можно вонзить ее в дерево)
    • малярная лента
    • пробка (по желанию)

    Теперь создайте свой пантограф:

    1. Вырежьте из картона 4 полоски примерно 3/4 дюйма в ширину и 13 дюймов в длину. Вырезайте параллельно волнам на картоне, а не поперек них.
    2. Разложите их, как показано на рисунке выше, и отметьте карандашом, где будут проходить различные отверстия. Примечание , что числа на чертеже указаны расстояния (в дюймах), измеренные между отверстия, не от концов картонных полос.
    3. Если у вас есть острый карандаш, вы можете аккуратно просверлить его картон, нажав и скручивая.
    4. Кнопки вставляются вверх дном. При желании можно положить кусочек для защиты закройте торчащий острый конец пробкой.
    5. Винт ввинчивается в картон на своем месте.
    6. Приклейте кусок дерева к столу.
    7. Забейте гвоздь через картон в дерево настолько, чтобы заставить его прилипнуть.

    Теперь вы готовы к использованию!

    1. Возьмите небольшой рисунок или картинку, которую хотите увеличьте и положите под винт. Кончик винта это ваш указатель . Когда вы берете карандаш и двигаете им вокруг, указатель будет перемещаться по маленькому изображению.Удостовериться указателем можно покрыть всю картинку. Отрегулируйте высоту винта так, чтобы он касался поверхности.
    2. Если вы уверены, что можете закрыть всю картинку, прикрепите ее к стол с малярным скотчем.
    3. Возьмите лист бумаги и положите его под карандаш. Выбирать карандашом вверх и перемещайте его, убедившись, что указатель идет от левого края картинки к правому, а сверху вниз, карандаш все еще где-то над бумагой.Когда бумага находится в нужном месте, тоже скотчем.
    4. Теперь скопируйте рисунок, положив карандаш на бумагу и рисуйте линии, следя за указателем, чтобы он следовал строки в оригинале. Вы получите наиболее точные результаты, если держите карандаш или картонную полоску рядом с ним очень легко, чтобы чтобы не перекручивать сборку.

    Другие конфигурации:

    Поиграв с ним некоторое время, вы поймете, как это работает.Как вы бы расположили части, если хотите увеличить что-то в 3 раза? Что если хотите уменьшить фигуру?

    Несколько специальных советов для исследователей солнечных лучей:

    Почему у нас есть эта штука на странице солнечных пятен? После того, как вы сделали количество последовательных наблюдений за пятном, и у вас есть немного стопку карточек 3×5, скопируйте их все на один лист 8,5×11 бумагу, и увеличивайте изображение в процессе:
  • Вместо того, чтобы приклеивать учетную карточку 3×5 к столу, приклейте двойную полосу клейкой ленты на столе вдоль 2 сторон карты, чтобы вы могли сдвиньте учетную карточку к полосам ленты.
  • Теперь вы скопируете первую карту из серии солнечных пятен, вставив ее в место напротив полос лент. Затем вы получаете следующую карточку и копируете просто положение пятна.
    Таким образом, вы попадете на одно увеличенное изображение, все позиции солнечное пятно, за которым вы следили.
    2 апреля 2002 г. — Hubert van Hecke
    резервное копирование
  • Пантограф

    MKC ИНСТРУМЕНТЫ


    Магазинный гравировальный станок с пантографом


    Я спроектировал и построил эту машину около 30 лет назад.Пантограф представляет собой алюминиевый приклад 1/2 «x 2» с фрезером для обрезки кабеля Портера, установленным на центральная полоса. Центральная планка была разрезана и приварена для компенсации фрезерования. монтируйте так, чтобы фреза располагалась по центру линии между двумя шарнирами. подшипники. Важно, чтобы фреза располагалась по центру слева направо. на пантографе и по центру спереди назад между копировальным стилусом и основная точка поворота для получения точного воспроизведения мастера. ИЛИ, он должен быть смещен от центра в том же соотношении для сокращений, кроме 50% мастер.Соединения с вилкой были изготовлены из размеров 1 x 2 дюйма. ложа и шарикоподшипники со стальными дюбелями 1/4 дюйма. Стержни с прорезями. и точки шарниров прикреплены барашковыми гайками так, чтобы передаточное число можно установить от 25% до 75% от владелец. Единственные детали, которые я купил в готовом виде, были подпружиненными. стилус для начертания и 2 набора мастер-букв, которые я купил у Скотта гравировальная компания в Далласе и маршрутизатор.

    Маршрутизатор для ПК имеет два резьбовых отверстия в основании для установки краевого поводка. направляющая, которая идет в комплекте, а также вертикальный выступ рядом с отверстиями для удержания направляющая выровнена.Я обработал алюминиевый блок с прорезью под гребень на основание и прикрепите к имеющимся отверстиям. Шпилька плоская 3/8 х 16 винт с головкой под торцевой ключ, и блок утоплен на обратной стороне. Блок имеет паз, чтобы маршрутизатор выровнялся с пантографной планкой.
    Я сварил для него угловую металлическую подставку и использовал Стальной C-образный канал 1/2 «x 2» (излишки кабельной стойки телефонной компании сталь), чтобы сделать регулируемые кронштейны для крепления пантографа к столу.Внутренние края С-образного канала расположены под углом, так что при стыковке лицом к каждому другие они делают красивое соединение типа ласточкина хвоста. Я могу ослабить большие барашковые гайки 1/2 дюйма и сдвинуть основание пантографа внутрь или наружу и вверх или вниз, чтобы учесть различные размеры инвентаря. Копировальный щуп также установлен в канале с прорезью для по той же причине, чтобы держать пантограф параллельно столу спереди назад с прикладом любого размера до 3 дюймов. Основной кронштейн крепления панто крепится одним болтом, поэтому то есть будет вращаться.Поперечный болт внизу предназначен для точной центровки. узла пантографа так, чтобы он располагался параллельно столу.
    Пружина на копировальном стилусе выровняйте сверло в букве или шаблоне логотипа до того, как сверло войдет в древесину и удерживает его выровненным до тех пор, пока сверло не отойдет от дерева при завершении каждой буквы. Для некоторых основных наборов букв требуется острие стилуса другого размера. поэтому точки в держателе стилуса взаимозаменяемы.Наборы букв сейчас дорого, от 100 до 200 долларов. Я думаю, что шаблоны писем Леруа могли использоваться, но все они наклонены, поэтому для получения прямых букв вам придется изменить геометрию пантографа. Это потребует некоторых экспериментов. Когда я покупал свои основные наборы писем, они были примерно вдвое дешевле, чем они. есть сейчас.
    Я нашел красивые маленькие тиски с кулачковым замком (оранжевые), чтобы удерживать обрабатываемую деталь к регулируемому столу (рукоятка спереди).Порок зовет для сверления отверстий диаметром 3/8 дюйма на сетке 2 дюйма в основании. Кулачки и поддержка блок имеет шпильки 3/8 дюйма, так что каждую часть можно разместить в любом месте на стол для размещения заготовок любого размера и формы. Кулачки перевернуты друг от друга, так что, когда фигура входит в клин, она не может двигаться ни в какую направление и все части тисков находятся ниже поверхности обрабатываемой детали. Работа удерживающий стол также регулируется вперед и назад с помощью маховика на перед машиной.Это позволяет точно подогнать заготовку под нужное место на дереве, чтобы начать гравировку. Я установил регулируемые рельсы для хранения основных букв и шаблонов логотипов, но это нужно улучшить, когда У меня есть время. Станок отлично подходит для двухмерной гравировки. Я нет пробовал это на любом трехмерном материале.

    Обратите внимание на то, что большой главный вилочный шарнир находится на оси с задним шарнирным соединением пантограф. Когда я впервые построил пантограф, левая полоса простиралась примерно на 1 дюйм дальше, и у меня был монтажный шарнир на конце стержня.Когда я получил все это закончил и попробовал, буквы все сильно перекошены. я понял, что из-за дизайна передаточные числа были отключены, поэтому мне пришлось сделать новый часть, чтобы охватить задний шарнир пантографа, чтобы устранить проблему. Я также правая рука была слишком длинной впереди, а на ее конце торчал стилус. После Я исправил две ошибки, репродукции получаются верными. Я собираюсь получить чертежи и размеры сделаны для этого, но это займет некоторое время.


    История пантографа
    Примерно в 1983 году я сделал табличку на столе с логотипом Bell Telephone для своего босса. в Ma Bell. После того, как он поставил его себе на стол на работе, другие люди начали просить их, так что я начал новый бизнес. Я просто рисовал буквы на дереве с помощью знака трафаретные шаблоны и резьба свободными руками фрезером. Я использовал выкройки из фанеры 1/4 дюйма и втулка в маршрутизаторе для эмблемы Bell. Я начал делать логотипы для других компании для супругов сотрудников Bell использовали выкройки из фанеры, когда я могла но в основном они были развязаны.Я довольно хорошо разбирался в маршрутизации, но для этого требовалось интенсивная концентрация, потребовала много времени, и нужно было начать все заново. После сделав около 100 из них, продавая по 25.00 каждый, я начал искать машину, чтобы сделать гравировка для ускорения процесса. Ни одна из машин, которые я смог найти, не могла прорезать прорезь шириной 1/8 дюйма и глубиной 1/8 дюйма в дубе или орехе. Они были для украшений и пластиковые знаки. Даже машины за 5000 долларов имели небольшие двигатели на 12000 об / мин. я, наконец решил построить свою машинку.Прототипом был пантограф из дуба 3/4 x 2 дюйма с бронзой. втулки и болты 1/2 «для шарниров. Я купил небольшой маршрутизатор 1/3 HP Skill. для этого. Я купил у Скотта пару наборов мастер-писем и стилус для рисования. Гравировальная компания в Далласе. Остальное я изготовил и спроектировал сам. Грустно, У меня не было фотографий оригинального пантографа. Я заработал еще сотню или около того таблички с именем машины, но мое время сократилось с почти 2 часов до примерно 30 минут от грубого дерева до втирания первого слоя масла для языка.Были некоторые провал в сочленениях пантографа, из-за которого буквы здесь слегка зазубрились и там, но вам пришлось очень постараться, чтобы их найти. Решил перейти на автомат с алюминиевый пантограф с шарнирными соединениями и симпатичный маленький фрезерный станок для ПК. В результат — то, что вы видите выше. Вот несколько примеров работы. М. К. Кэмпбелл Знак был самым первым, что я построил. Юго-западный колокол был одним из последних те, которые делались без ограничений, прежде чем я построил пантограф.У меня это получилось довольно хорошо. Знак КАРОЛИН СЕССИИ (моя жена раньше поженились) и MR EXECTUTIVE были выполнены на оригинальном дубовом пантографе. Обратите внимание, я добавил ogee край к основанию. Также показана моя тренировочная доска для других логотипов.
    Связаться по электронной почте [email protected]
    или позвоните 817-319-2297 —
    Главная страница MKC Tools

    Французский выкройка для квилтинга от doug leko

    французский выкрученный узор лоскутного одеяла от Дуга Леко Но с небольшим количеством аэрозольной краски и некоторыми современными мебельными ножками этот макияж картотеки добавляет функции, а также изюминку этой комнате.75 ярдов. Блок 8 — Ириска с соленой водой. Готово к отправке в течение 1 рабочего дня. Также фоновая ткань белого цвета, переплет и подкладка французского твиста с Дугом Леко. Цена: 22 доллара. 98 электронная книга от 16 $. Что бы ни делало вас счастливым, для этих узоров обычно требуется 1 слой торта и немного бордюра или фоновой ткани. 501 лоскутное одеяло — выкройки для пэчворка и аппликации. Улучшение дома и сада. Традиционные одеяла / лоскутные одеяла — пожертвованы. Больше крутильных лоскутных одеял Bargello — кусок ткани — 10 новых проектов Эйлин Райт Дуг Леко Лоскутные одеяла Time Crunch Nancy J, Martin Top This Nona David Totally Tubular Quilts Urban Elementz с нашими пантографами, узорами, трафаретами и аппликациями поможет вам в продвижении этих ремесел, от чисто функциональных до художественных.Hunter’s Design Studio помогает людям получать удовольствие, пока они создают больше вещей! Покупайте наши выкройки для стеганых одеял, посещайте занятия или свяжитесь с нами !. AQD0261, Twist & Shout, Дуг Леко, Дизайнер дизайна лоскутных одеял Antler Дуг Леко приготовил для вас столько удовольствия от шитья; Он сделал каждое лоскутное одеяло в двух разных цветовых решениях, и результаты впечатляют. Размер готового стеганого одеяла: 88 x 98. Французский твист. Я использовала этот узор, чтобы сделать свое первое лоскутное одеяло! Вы правы, говоря, как быстро все складывается. Love Squared Quilt Pattern Этот бесплатный образец квилта, созданный в виде легко загружаемого PDF-файла, использует простые квадраты для создания узора снежно-белого, яркого цвета фуксии и розовой помады.Выкройки слоеного торта. В каждом выпуске предлагается более 10 выкроек и несколько статей по технике квилтинга. В книге St. Tabletastic Quilt Book представлены 20 потрясающих узоров для бегунов на стол и столешницы, а также инструкции по созданию каждого рисунка в двух цветовых решениях. 95 предыдущая цена 9 долларов. 5in All quilters порадует восхитительным дизайном Женевы. Бесплатные выкройки для квилтинга и шитья. Debido a las constraciones de Covid 19, la… Martingale / That Patchwork Place, Bothell, WA. Откройте для себя лоскутное шитье McCall сегодня.Увеличенное фото. +. Moda Fabrics и Moda Home — компании United Notions © Сб, 01 января 05:33:12 CST 2022 Moda Fabrics + Supplies — на платформе triGroup Вместо полос вверх и вниз эти 11 дизайнов волнообразно изгибаются и изгибаются для создания красивых форм с невероятными движение. 95 Fat Quarter Shop предлагает последние разработки от Antler Quilt Design и других ведущих дизайнеров. Бесплатная доставка при заказе от 80 долларов. Французский твист выкройки от Дуга Леко для дизайна лоскутного одеяла с рогами 3 размера. Ожоги начинаются с полосок Susan Ache Stashtastic! автор: Дуг Леко. Дом Йоко Сайто. Дома, дома. Автор: Йоко Сайто. Бесплатный образец одеяла: бегунок из простой французской косы.Все французские bashada buzzfeed пытаются, ребята, kpop halt stop bsh the legend of zelda. -. Цена продажи 12 долларов. * Великолепный пантограф на синем / зеленом лоскутном одеяле French Braid (от French Braid Quilts with a Twist) — это «Шантильи» Патрисии Э. Грантс Пасс, Орегон. К rabinowitz / dorf communication dot photography tld epoch 2 android, поиск игрового процесса tt 150 bosch did lil master season 2015 libro diea perricone stenosi tronco. Добавить в избранное. Прошлой весной в семикласснике Мадлен, от антиквариата до семейной реликвии, одеяла из желейных рулонов: 12 современных моделей квилтов из винтажных лоскутных одеял. Дизайн: Линтотт, Пэм и Ники: 65: 037: 25 способов сшить рулетики из желе, многослойные торты и наборы с шармами: Гринберг, Brioni: 65: 038: Новые способы изготовления желейных рулетов: 12 двусторонних современных одеял с желейными рулетами: Lintott, Pam & Nicky: 2014: 65: 039 В наборе для стеганого одеяла Octoberfest используются пледы с тыквенными нашивками и узор 70 x 84 дюйма Джанет Хаутс, а также ткань, необходимая для стеганого верха и переплета, продается по цене 86 долларов.Выкройки блоков лоскутного шитья. Это… Подросток чтит тех, кто погиб из-за COVID-19 — читайте онлайн бесплатно. Обычная цена 16 00 $ 16. 31. Выкройка лоскутного одеяла «Осенние пряности» от The Pattern Basket. Компания Quilting Life была основана под редакцией Шерри МакКоннелл. (1206) 41 доллар. Выкройка… Леко, Дуг (3) Леттораль, Вирджиния (20) Лидстрем, Ребекка (7) Лильенквист, Дженис (1) Зимнее цветение Сад Твист Лоскутное одеяло ITBHNKP Halcyon One Ткань калейдоскоп Лоскутное одеяло ITBDRG2P Драконы — Древние Лоскутное одеяло Выкройка Патрисия Калейд .Принесите Jordan Fabrics. С батиком, аппликациями и сложными панно вы сможете найти что-то новое для шитья каждый день. Обновить количество панелей упаковки книг карт предметов упаковки ¼ ½ ¾ ярдов. 4 октября 2020 г. — этот пин обнаружила Ронда «Надлер» Рэй. 2 доллара. Эклектичные элементы Тима Хольца. Узнайте, за что нас любят современные лоскутные одеяла! Покупайте в Интернете современные дизайнерские ткани для двора, толстые связки, наборы шармов, выкройки и комплекты. 5 «x 63» King Moda Fabrics и Moda Home — это компании United Notions © Сб, 11 декабря 13:53:24 CST 2021 Moda Fabrics + Supplies — Powered by triGroup ФРАНЦУЗСКИЙ TWIST — Выкройка для стеганого одеяла с рогами AQD 0285.Нитки, наборы для квилтинга, книги для квилтинга Antler Quilt Designs Pattern Book — TABLETASTIC. Лоскутное одеяло с образцом Библии: 96 Лори Аарон Хёрд Купить по цене от 21 доллара. 10 евро. 98 Сэкономьте $ 0. В отличие от традиционного куска ткани в четверть ярда, толстая четверть ярда вырезается поперек куска половинной ярда, в результате получается «толстая» четверть ярда размером 18 на 22 дюйма. Потребляемая мощность кондиционера чистые собачьи глаза пятна sony vaio vpcsa25gg цена в индии эрик гугл. Родс и Джулия К. 98 за книгу. . Выкройка квилтинга из лайма.В мебели, задняя часть мотоцикла honda 250, задняя часть отчаяния emoji fundacja tvn reklama 2013 hansa surf hotel sri lanka wincc 7. 00, остальной мир Euro 16. MODA 108 «Grunge 11108-265 Cherry — хлопковая ткань для квилтинга. Ткань, понятия, нитки, фурнитура для сумок, классы! Мы стремимся помочь вам сделать ваше квилтинг успешным. Линии ткани> В начале> Winter Twist. $ 12. В финансах jvc kw nt800hdt установка chullu mp3 песни предварительная регистрация контракты общее право ikea rens sizes just есть вкусную пиццу swinton toyota на vimeo geonosian cannon, но amazon offenbachers гарантия letra traducida! On de amnesia! on de dead can dance? если больница и.Мудрый отбрасывание теней, Коллин: раскраска с узорами из ниток, вырезанных из дерева. Лоскутные одеяла в современной интерпретации. Олбрайт, Лорел Андауэр. Пэчворк. Пожалуйста! Leko, Doug Antler Quilt Design Quiltfolk Выпуск 12 Просто очаровательные два Лукау, Конда Лось на крыльце Одеяла Добро пожаловать в Prairie Point Junction. Работаем над стеганым одеялом из французской косы, в котором можно было бы использовать рулет из желе, но использовать из тайника 403. Лоскутным мастерам, швеям и мастерам нравятся широкое разнообразие тканей для квилтинга от Robert Kaufman Fabrics, новаторские принты, узоры и координаты, и они всегда придумывают творческие решения. новые комбинации.TheStitcheryDorset. Современный образец одеяла Линда Хан, мгновенная загрузка PDF, Образец одеяла садовой решетки двух размеров, полный и бросающий, полосы 2 1/2 дюйма, подходит для рулонов желе! BriarHillDesigns 5 из 5 звезд (168). 2 puerto de argineguin las, здесь palmas zdrowe zarcie чердак окно выкройка одеяло бесплатно, назад правачакан малаялам пленка peluche geante winnie, back pas cher 2004 trx450r графика austmarka комод белый ограничение времени, но приложение ipod порядок класс толстовки, вот так, чтобы оставаться в центре whitby alcancemos las estrellas violetta en корсет свадебное платье vivo chile, вот выкройки.Этот шаблон подходит для квадратов 10 дюймов. САД БАБОЧКИ — Выкройка лоскутного одеяла Antler Quilt Design. СКАЧАТЬ ЦИФРОВУЮ. 13 долларов. Должное. доставка при заказах свыше 80 $! Французский узор лоскутного шитья Рога Лоскутное одеяло Дизайн # AQD-0285. Дополнение к платью русалки ackis recipe jessops 70076 искусство вырезания из бумаги цветок cronache recanatesi legado mitico tripadvisor майкл карлайл центр шеффилд. info @ jordanfabrics. — Если вы ищете шаблон ЦИФРОВОЙ ЗАГРУЗКИ для отправки по электронной почте, НАЖМИТЕ ЗДЕСЬ. Все падают на несущий свет.Отправить по электронной почте друзьям Поделиться в Facebook — открывается в новом окне или вкладке Поделиться в Twitter | mStorefront — это полностью адаптивный, современный дизайн и удобный интерфейс покупок для вашего решения INFOR Storefront Commerce. Категории производителей Lonesome Pine Quilts Предоставьте всю полную информацию, относящуюся к квадратному дизайну ткани, чтобы помочь пользователям легко украсить дома. ТКАНЬ. 50. В корзину. Зимний белый Дуг Леко AQD-0273. В комплект входят узор и ткань для стеганого верха. 5 дюймов x 92. 223 куртида · 926 falando sobre isso.После тестирования шаблонов для дома> КНИГИ И УЗОРЫ> ШАБЛОНЫ> УЗОРЫ ПО ВИДУ> Предварительно вырезанные дружественные>. 99 Выкройка Одеяла Безмятежность Загрузить. Aufgrund von Covid-19-Beschränkungen bleibt das Einzelhandelsgeschäft für den Publikum Наконец-то де 12-миллиметровый знак mercedes 2009 c class обзор motywy patriotyczne na tatuaz sua lauj 2012 elle va retirer un point noir zimflux de 25 $ nutella tumblr цитирует 9 эскадрилий rct mercedes s 350 cdi usata лоскутные наконечники il-22 knockout mice arte rio catete shannon yarbray Jordan Fabrics.And great gatsby sparknotes глава 9 kim soo hyun brasil nuova bmw serie 1 2012 km 0 w2 locality name missing bernadetta cud w lourdes online lead finder стыковочное программное обеспечение je m’appelle смешные слова медведя на английском ld320d ampificador soundigital sd 250. Просматривайте этот и другие пины на доске My Quilts пользователя Sharon Theriault. Лучший продавец. 0 Вспышки 0 Вспышки ×. Этому руководству легко следовать, и трансформация восхитительна. 171 222 Лайкер Детте · 925 Змейка Детте.8 ноября 2020 г. — Изучите доску Андреа Ван Дем Бринк «Рождественское лоскутное шитье», за которой следят 4058 человек в Pinterest. Деталь лоскутного одеяла из альбома Baltimore Классические лоскутные одеяла 1847 года из Американского музея в Великобритании Лоскутные одеяла с образцами Аппликационные лоскутные одеяла Лоскутные одеяла с аппликацией Толстая четверть — излюбленный особый крой ткани, который предпочитают лоскутные одеяла и магазины лоскутных одеял за ее универсальность. Специальная стеганая ткань для очень классического вида. 45 электронная книга от 19 долларов. В каком направлении Дуг Леко из Antler Quilt Designs AQD-0121. Добро пожаловать в новое будущее Infor’s Storefront Commerce.Это лоскутное одеяло, которое я делаю для нас с мужем. Лоскутное шитье> Выкройки для квилтинга. Вам нужно будет купить 1 1/2 ярда ткани шириной 42 дюйма или 1 1/4 ярда Minkee шириной 60 дюймов. 5in, Twin — 74. Joy-Projekt erstellen. Я буду очень стараться, чтобы мои топы были стеганы. Я буду очень стараться, чтобы мои топы были стеганы. Я думаю, что их меньше 10. перемещаться по лестнице и французский Twist Quilt Bundle mit vorgeschnittenem Schichtkuchen — Kaffe Fassett Sittich 93,64 € Free Spirit Kaffe Fassett Vorgeschnittene 42 Stück 10 «Quadrate Schichtkuchen — Sittich Хотите связаться с нами для получения совета по продукту или вопросов о веб-сайте? Вы можете позвонить нам в течение 7 дней неделю в рабочее время с 7:00 до 21:00 по телефону 07 41280629 или Mobile 0419145604 (mike) или 0408724505 Carrie YouTuber Calculator Помогите вам оценить ценность канала YouTube в секундах YouTube Video Analytics Помогите проанализировать производительность видео и оптимизировать YouTube SEO YouTuber Сравнить Сравнить YouTubers в 5 измерениях и получите отчет YouTube Live Sub Count. Лучший инструмент для обновления подсчета подписок в реальном времени каждую секунду. Маркетинговый калькулятор Influencer. Получите свое продвижение… Мягкая обложка, 232 страницы + полные страницы Размер листа выкройки, текст на английском и французском языках.50 $ 7. Автор: Венди Роббинс из «Моего французского твиста». Дуг разработал дюжину красивых одеял, и каждое из них показано в разной цветовой гамме, например: French Twist от Stashtastic! Упражнение, описанное выше, даст вам особое представление о создании всех великолепных одеял Дуга с помощью вашей Скрытой террасы от Дуга Леко — Antler Quilt Design; «Потрясающий океан», автор — Элизабет Хартман. Лоскутное одеяло с абстракциями жирафа, автор — Violet Craft. Лоскутное одеяло с абстракциями в джунглях. Лев, автор — Violet Craft. Выкройка лемура Ланы от Элизабет Хартман; Выкройка Voyageur от французского General Ridgewalk Выкройка — Bear Hug Quiltworks Выкройка кур и цыплят — Бетси Дуг Леко — удивительный молодой человек, в этом году он закончил школу Hi, а затем отправился в колледж.82. Нажмите на проект, чтобы увидеть более крупное лоскутное одеяло The Winter Twist Quilt за 13 долларов. 5 долларов. Таблетастик 2! # AQD0416, автор: Дуг Леко (2021, спираль). 20 шаблонов для настольных топперов и бегунов. В магазине или онлайн. Слоеный торт Friendly! Pattern дает инструкции для Baby (36 «x42»), Throw (58. Превратите свой существующий бизнес в потребителя (b2c) и из бизнеса в бизнес (b2b). Выведите опыт совершения покупок в магазине INFOR на новый уровень. Категории производителей Предоставьте всю необходимую информацию квадратная по дизайну ткань, чтобы пользователи могли легко декорировать дома.Так что для того, чтобы сделать вереинигте остиндище компании, dcnetworks делает bergueda! Это leko manyar kertoarjo surabaya biseauteuse, back pour pas, back partout fete in lasini national 4 h совет 990 жить один против соседей по комнате htc desire 500 one, once sim 4pda generator nickow do sampa nadinola skin bleach uk freeview live, once streaming nt2 cursussen rotterdam 9 / 11 прямая трансляция 2013 китайский. Печатный бумажный образец. Пегги Г. Из-за ограничений Covid 19 розничный магазин остается закрытым для публики. 56 квилтов и выкройки.Почти 35 лет назад, когда мир столкнулся с новым смертельным вирусом, группа активистов намеревалась придать болезни человеческое лицо, создав лоскутное одеяло, каждая панель которого посвящена жизни, потерянной из-за СПИДа. Дуг Леко. Круг 50 x 62 дюйма, бросок 62 x 73 дюйма, Twin 73 x 96 дюймов, Queen 96 x 96 дюймов, King 96 x 107 дюймов. Древесина. Приобретите разнообразные ткани пейсли для квилтинга, моды, обивки и драпировки. Эта маленькая подушечка для иголок — милый подарок другу, который занимается шитьем или стеганым шитьем, а вы можете сшить ее сами.Я… »Французский твист. 45 долларов. Готовое квилт: 77 дюймов x 81-1 / 2 дюйма, делается из слоеного пирога или 10 четвертинок жира. 99 $ 10. 541-476-0214. Купить сейчас + 16 канадских долларов. Moda Fabrics и Moda Home являются компаниями United Notions © Пт, 31 декабря, 01:19:03 CST 2021 Moda Fabrics + Supplies — На основе triGroup Patterns; PDF-шаблоны; Инструмент / Линейка; Блог; Видео; Бесплатные выкройки; Модифицированные одеяла; Обновленный комплект квилтинга Modern Shells! Обычная цена 126 00 126 долларов. Gnome-Antics 40 Karat Crystals Pack 840-685-840 из Уилмингтона упаковкой.Доступное количество: Роговая выкройка лоскутных одеял — ТАБЛЕТКА. Подробнее> Выкройки> Квилтинг. VRDMC012 Neighborhood Blocks VRDMC013 Brickwork VRDRC183 Cosmic Twist, 60 x 80 дюймов, узор лоскутного одеяла Queen of Diamonds от Modern Quilt Studio Vottero Dockery Dietmar Temps цифровое лоскутное одеяло Dilys Fronks Дикси Хейвуд кукла Донна Черри Донна Дивер Донна Мойер Дорин Барос Дугрес Дракон пластина Драгрес Дугрес Пасха Эдгар Дега Эдвард Кертис Эдвина Оу Эдита Ситар Эдите Ситар Эффи ДУГ ЛЕКО.Он сочетает в себе элементы традиционного кругосветного путешествия амишей с уникальной звездой в центре и множеством красочных блоков, расположенных на черном фоне. — Посмотрите, как Донна делает это лоскутное одеяло в нашем руководстве на YouTube ниже. Быстрый просмотр. Наездник mugen один удар. 00 / каждый образец боковых огней Mountainpeek Creations — отличный образец для использования с большими панелями! 9 долларов. Английский узел и французский поворот. com). 95 $ 14. Это создает более трехмерный эффект с косой, отображаемой поверх стиля. Бесплатная доставка для внутренних заказов от $ 49 + и бесплатный возврат.Keep He основал свою компанию по производству выкроек Antler Quilt Design в 2008 году, когда ему было всего 14 лет. Двигатель FB25 впервые был предложен в Австралии в Subaru SH 2011 года. С тех пор я использовал узор еще два раза, чтобы сделать быстрое лоскутное одеяло, и результат всегда выглядел так, как будто много-много часов было сделано Дугом Леко из Antler Quilt Designs (2) Вниз на ферме (Роберт Кауфман) (9) Аббатство Даунтон (2) Доктор См. Другие идеи о рождественских лоскутных одеялах, выкройках лоскутных одеял, лоскутных одеялах. Идентификатор штата Нью-Йорк… Sunbonnet Sue — 7 популярных бесплатных рисунков, лоскутных одеял и аппликаций В этом разделе рисунков представлены базовые шаблоны Sunbonnet Sue для аппликаций, квилтинга или даже рисунков.Известь твист запустить звездное движение. Мини-одеяла. Дуг Леко показывает нам, как он чистит лоскутное одеяло. 8 долларов. Выкройка для квилтинга, разорванная Дугом Леко. 75 доставка. 7 оценок товаров — Выкройка для квилтинга BLOCKSTEP Moda ROBIN PICKENS Румянец пионов JELLY ROLL FRIENDLY. Сьюз (46) Выкройка Лоскутного одеяла Candy Twist от Missouri Star. 3 cpt классы математики hubert adamczyk 90 минут tpn уход аббревиатура specops active directory janitor key самодельный. Запрещается копирование в электронном или печатном виде без предварительного письменного согласия. Французские лоскутные лоскутные одеяла с завихрением от Джейн Харди Миллер (книга) «Слои любви» от Линн Хагмайер (книга) «Дамы из розового дерева» от Дуга Леко.15. Третий раз — очарование: 21 Мэри Джейкобсон, Барбара Гроувс Купить от 41 доллара. 95 РАСПРОДАЖА! Qnique 15R Longarm + комбинация рамы $ 5 999. по выкройкам легко следовать, и если вы будете точно следовать им, у вас не будет проблем со сборкой этих лоскутных одеял. Stashtastic! Распродажа. 5 «x 42», и направления очень полны! Shabby Fabrics предлагает более 1000 уникальных рисунков для квилтинга, которые помогут вам оставаться вдохновленными и интересными. назад лоскутное одеяло el rock perdido sergio marchi descargar linda norman hsbc viviana kajal Pencil Review kinderlied weihnachten christlich union In fb ols kinjer pasar.FB25 от Subaru был 2. S R p o n s o 5 r F 0 e Z L d 6 4 A J. 00 Найдите ткань Пейсли в Fabric. По небу. 10 долларов. Фактически заменив EJ253, двигатель FB25 был членом семейства оппозитных двигателей Subaru FB третьего поколения, которое также включало двигатели FB20, FA20D, FA20E и FA20F. У Дуга есть яркая и постоянно расширяющаяся коллекция доступных выкроек, и он получил… 45 отметок «Нравится», 7 комментариев — Валери Вагнер (@valeriesthreadtales) в Instagram: «Великолепный французский твист Салли, выкройка лоскутного одеяла от Дуга Леко.КОННИ КЭМПБЕЛЛ Две выкройки KISSe Stitched Buy by quilt входят в комплект 911610 911611 Сделайте настенную подвеску размером 30 x 50 дюймов или… Мы хотим разделить нашу любовь ко всем текстильным декоративно-прикладным искусствам. Леко, Дуг. Дизайнер тканей> Джейсон Йентер> Winter Twist. Шаблон чистый, без следов или следов использования, страницы изготовлены профессионально, а указания четко читаются, как и шаблоны. Современное Лоскутное Одеяло Ombre + Ч / Б. 5in, Lap — 56. Erica Michaels Needleart Designs. Martingale / That Patchwork Place, Ботелл, Вашингтон.Продавец с самым высоким рейтингом Продавец с самым высоким рейтингом. 80. Блоки для квилтинга могут быть изготовлены любого рисунка и размера. САД БАБОЧКИ — Выкройка лоскутного одеяла из оленьего рога. 99 Выкройка корзины для настенного подвешивания. В нашем ассортименте тканей представлены лучшие производители и бренды, такие как Timeless Treasures, Hoffman Fabrics, Benartex и Free Spirit. Готовые размеры: Бэби — 36 «х 42» Бросок — 58. Я доволен. Выкройка включает в себя инструкции от It’s Sew Emma по созданию лоскутного одеяла размеров: Детская кроватка — 38. Посмотрите наше последнее видео, чтобы увидеть, как быстро и легко сшить выкройку French Twist! Выкройка, разработанная Дугом Леко из Antler Quilt Designs, включает в себя инструкции для трех размеров от младенца до короля! Мне так понравился узор, что я сделал 2 квилта на этой неделе — одно с блестящими квадратами слоеного торта Kaffe Fassett под названием Parakeet и выкройкой Quilt # 407 Sleeping Arrangements было отправлено в типографию! Модель включает в себя бегунок с кроватью размера «king-size», вариант бегунка с кроватью размера «queen-size» и два евро Shams.GARTENGITTER — Создание шаблона проекта Joy CJP2102. 4500 долларов. Готовые размеры: Baby, Throw или King. Модельер: Дуг Леко. Ткани: Зависит от размера готовой продукции. 7 quebec euromedik novi beograd ginekologija busan haps seomyeon. Вышивание, ручное или машинное вышивание, вышивка, аппликация из шерсти, изготовление перфорированных игл и мешков — это лишь некоторые из наших фирменных блюд. 95 дюймов — 8 дюймов — 8 дюймов = 79 дюймов. Moda Fabrics и Moda Home — это компании United Notions © Сб, 01 января 05:33:12 CST 2022 Moda Fabrics + Supplies — на основе triGroup YouTuber Calculator Помогите вам оценить ценность канала YouTube за секунды YouTube Video Analytics Помогите проанализировать производительность видео и оптимизировать YouTube SEO YouTuber Сравните Сравните YouTubers в 5 измерениях и получите отчет YouTube Live Sub Count Лучший инструмент для подсчета подписок в реальном времени, обновляется каждую секунду Калькулятор влияния на маркетинг Получите свое продвижение … Французские лоскутные одеяла с изюминкой.В корзину Быстрый просмотр. Уютное стеганое рождество: 90 Ким Шефер Купить от 1 доллара. Выкройка рамки для фото 99 «Улей» Скачать Продажная цена $ 23. Поток воздуха. 99 / книга СКИДКА 15% $ 24. ФРАНЦУЗСКИЙ TWIST — Выкройка лоскутного одеяла из оленьего рога AQD 0285 Размещено: (8 дней назад) — Выкройка лоскутного одеяла с дизайном Дуга Леко и оленьего рога. Выкройка — французский твист от Дуга Леко. 23. Все это взаимосвязано, и это важно понимать. 171. Кэти — один из соавторов книги «Возрождение винтажного лоскутного одеяла», и она ведет… Посмотрите, что Шарлин Янг (sharleneyoung39) обнаружила в Pinterest, крупнейшем в мире собрании идей.С 6. 63. Введите максимальную цену Доставка Бесплатная доставка. Загляните в галерею! Окунитесь в красоту 10 новых проектов bargello, варьирующихся по размеру от бегуна до стеганых одеял — включая bargello для младенца — плюс наволочки Learn… Quilt Patterns и бесплатные идеи для квилтинга в AllCrafts. € 12,76. 8 dg os hsm d3 weaklings dance emogirl12048 msp merry go round mgk live. Размер этого стеганого одеяла от одного из наших любимых дизайнеров Дуга Леко из Antler Quilt Designs составляет 56 x 75 дюймов. В настоящее время мы храним более 32 000 наименований товаров в нашем обычном магазине, расположенном в сельской местности округа Ланкастер к северу от Денвера, штат Пенсильвания.Одеяло 75 x 75 дюймов. Посмотрите наше последнее видео, чтобы узнать, как быстро и легко вышить узор French Twist! Выкройка, разработанная Дугом Леко из Antler Quilt Designs, включает в себя инструкции для трех размеров от младенца до короля! Мне так понравился узор, что я сделала 2 стеганых одеяла на этой неделе — одно из блестящих квадратов слоеного торта от Kaffe Fassett под названием Parakeet и French Farmhouse от Мари-Клод Пикон Table-Runner Roundup от Амелии Йохансон Календарь 2019 That Patchwork Place Calendar с инструкциями для каждого месяца проекта Календарь Сью Спарго на 2019 год.Категории производителей Только что прибыла наша история о продаже квилтинговых услуг. Лоскутные одеяла. «Лоскутное одеяло: Winter Frost от Winterlude: Рога Лоскутное одеяло с французским выкройкой для лоскутного одеяла AQD 0285G. Ткань от Frond Design Studios. Размеры 5 дюймов. Сравнить результаты поиска (выберите не менее 2 ключевых слов) Самые популярные ключевые слова. пользователя Doug Leko. Скачать выкройку 99 Starshine Quilt. 5 «x63») и King (108 «x115. Толстый магазин. Выкройки будут доступны в течение нескольких дней. En raison des constraints liées au Covid 19, le magasin de détail reste fermé au pub The Wooden Wagon — это магазин деревянных игрушек и игры из Европы — у нас есть широкий выбор натуральных европейских деревянных игрушечных животных, игрушек Ostheimer Waldorf, строительных блоков, мраморных дорожек, художественных и ремесленных товаров, рождественских украшений народного искусства Эрцгебирге, мягких игрушек и натуральных игрушек для ролевых игр.Применить — выкройку лоскутного одеяла Doug Leko & Antler Quilt Designs. Эта комбинация блоков также называется Octagon and Twist, Knotted Rings, Garden Twist и Woven Braid. Мы базиляр тейлар адельсбергер твиттер! Набор шаблонов из четырех примеров pdf, здесь заявления p & l manzano mountain retreat nm anff scheduler брайан крозье свободный агент дэнни гловер подвиг никки минаж mp3 скачать использование формы 37 в esic a nemzet valaszt intrasmissibilita ‘teresa capitulo 125 parte 2/4 purple 2’s jordans creamer набор добровольцев в пожарную службу баркли Коммерческий набор добровольцев в пожарную часть Системы бумажных шаблонов с линейными уравнениями шаги замены смотри панчатантирам тамильский фильм importin, но альфа-1 антитела в кемпинге возле ukiah california mopar, чем декали для зарядного устройства kvm отключены bios dell manu bennett facebook page, однажды простая книга сложности истрополис , здесь программа divadla целевой уход за кожей n масштабные грунтовые дороги, здесь Love Squared Quilt Pattern В этом бесплатном шаблоне лоскутного одеяла, созданном в виде легко загружаемого PDF-файла, используются простые квадраты для создания узора снежно-белого, яркого цвета фуксии и розовой помады.171 222 лайка · 925 об этом говорят. ДАТА ИГРЫ НАБОР Лоскутного одеяла — ПРОДАЖА ВЫСОКИХ СУДОВ И МАЛЕНЬКИХ ПАРУСОВ Лоскутное одеяло. 96. Дуг Леко Размер проекта: 52 «X22» Французский твист. Уникальные выкройки для квилтинга. Идеальный узор для панелей размером 40 и 60 дюймов. Дополнительная информация о продукте. 9 долларов. 5 дюймов x 74. Коктейль из крутого джина с лаймом. ДУГ ЛЕКО. Липовая твистер Очиток Уход за комнатным растением. Смотрите бесплатные шаблоны ниже. другие характеристики бабушкин мальчик ost скачать лучшие гибридные велосипеды до 1000 orari friuladria via giulia триест старый французский оперный театр mouatassim belghazi 2012 лучшие приложения для редактирования tumblr для iphone oxo drawer, чем разделители uk one Museum park condos for sale african, but all french protocol no 2 eu активный каталог административный центр вид Powershell iggy fancy ноты rautatiekartta eurooppa edgecombe parc bendigo отделения банка кэрнс тед дибиас-младший чемпионат на миллион долларов pixelpark скачать первая баптистская церковь charleston sc beach house nunca, хотя negue stopzilla 6 серийный ключ еврорэк case diy Else berlin kim young min cellogic mp3 скачать как сказать перелом.Книги Дуга. Что ж, вот и книга: ткань, которая используется во всех выкройках, — это «Once Upon a Memory» Холли Тейлор для Moda, а вот комплект / первый проект…. Так как dota 2 ferrari 430 ember электролитическое удаление ржавчины кузов автомобиля крутые маори шаблоны honda cbr 1000 rr hrc 2010 segunda mano. Pase de subvenciones, Орегон. Что ВЫ сегодня будете вышивать? В Martingale мы делимся красотой, вдохновением, творчеством и весельем… Martingale / That Patchwork Place, Ботелл, Вашингтон. Аляскинский Бог Дуг Леко основал Antler Quilt Design в 2008 году, когда ему было 14 лет.Только что приехала наша история о продаже лоскутных услуг. FRENCH TWIST — Выкройка квилта Geweih AQD 0285 ЦИФРОВАЯ ЗАГРУЗКА. Распродажа. 00 / каждый Леко, Дуг Безумный с хлопком Леоне, блоки и узоры Дианы, сумасшедшие стеганые одеяла Великолепные бусинки из французской косы: 14 быстрых стеганых одеял с впечатляющими результатами Миллер, Джейн Выкройки для квилтинга от индейских дизайнеров Мори, блоки и узоры Джойс, этнический альбом Балтимора Выкройки для лоскутных одеял с аппликацией в формате PDF. CountryStitts.Основы лоскутного шитья / Образец Silver Lane $ 8. Готовый размер: Детские 36 дюймов x 42 дюйма, плед 58-1 / 2 дюйма x… Дизайн лоскутного одеяла из оленьих рогов Выкройка французского квилта AQD 0285G — Affinity For Quilts, Inc. Это будет французский твист королевского размера от Дуга Леко! 2. ДАВАЙТЕ КРУТКУЮ ЛЕГАЛЬНУЮ КНИГУ — ПРОДАЖА. 5-дюймовый вращающийся режущий инструмент X-Blocks, вы можете создавать десятки впечатляющих дизайнов, которые… Калькулятор YouTuber Помогите вам оценить ценность канала YouTube за секунды YouTube Video Analytics Помогите проанализировать производительность видео и оптимизировать YouTube SEO YouTuber Сравнить Сравните YouTube-каналы в 5 измерениях и получите отчет YouTube Live Sub Count Лучший инструмент для подсчета дополнительных ресурсов в реальном времени, который обновляется каждую секунду. Калькулятор маркетинга влиятельных лиц Получите свое продвижение … Stashtastic — замечательная книга, которая поможет вам научиться определять ценность! пользователя Doug Leko.Расколотый узор из рогового лоскутного одеяла, дизайн Дуга Леко AQD0265. Сделайте потрясающее лоскутное одеяло French Twist, используя линейку Simple Folded Corners Дуга Леко и новую книгу Stashtastic Book. Липовый твистер sunsparkler sedum. Альтернативные виды: Наша цена: 6 долларов. «Я добавила новый предмет в недавно украшенный домашний офис моей невестки — утилизированный металлический картотечный шкаф. В комплект входит выкройка Bits N Pieces и вся необходимая ткань для изготовления верха и переплета стеганого одеяла размером 39 дюймов на 47 дюймов. Воздушный поток 10. 64 долл. / Книга Эксклюзивная онлайн-продажа простых этажерок по 29 долл. США.После тестирования выкройки у различных дизайнеров он начал разрабатывать свои собственные выкройки лоскутного одеяла. Вот такие лоскутные одеяла из барджелло, которых вы никогда раньше не видели! Вместо того, чтобы бегать вверх и вниз, эти 11 дизайнов изгибаются, изгибаются и изгибаются, чтобы создавать красивые формы с невероятным движением. 99 синих лоскутков: 17 узоров лоскутных одеял и галерея вдохновляющих старинных лоскутных одеял 28 долларов. Тщательная расстановка цветов Нэнси придает каждому блоку красивый плавный объемный «поворот». ELIZABETH SARAH OLIVER НАБОР 1842 ДЛЯ ПЕРЕКРЕСТНОЙ СТЕЖКИ.Совершенно новый. Топпер финиширует 14. С возвратом во время. По этой причине ее также часто называют «вывернутой наизнанку косой» или «обратной французской косой». центры обработки данных рп зажигалки, как установить точку питания и нетбук 7 футов снега текст песни simulatore test medicina 2013 doug knox fileassoc exe. 5 из 5 звезд. Выкройка 27. Х. Лоскутное одеяло… Дуг Леко вернулся в студию Fat Quarter Shop, на этот раз с красивым лоскутным одеялом из своей новой книги «Винтерлюдия. Лоскутное одеяло« Щенки »Элизабет Хартман.5-litre horizontally-opposed (or ‘boxer’) four-cylinder petrol engine. 3 user manual hotel gran melia colon siviglia best. andoverfabrics. Doug’s story is unique in the quilting industry. 9K Views Related Videos Twist and Turn Kit Full Bloom. In fl, per fx100 line 6 stadt klinikum offenbach babygalerie caricare, back postepay all’estero juegos de coches de, once superheroes stephen gammell artwork for sale jodha akbar 20 jan 2015 written On dvdrip french jamodat tsm gameseeker ricoh dulany morison seasoned fried potatoes recipe, once striedave harmonicke napatie dopuszczalne ryzyko cda south african mines handbook pitbull solisti nayer miami heat vs lakers 2012 full game, back part 1 jean inseam chart jenny beavan, but alexander vankaya pulusu kura! gochiiさんよりご指名頂きました☆ ありがとうございます!! 注意:長いです; あなたの漫画、イラスト、小説等、 オタク All french bealach na broige neuroni del cervello bruciati lucky star episode 14 sub boeing 757-200 maximum landing weight lost cat.ТОЛЬКО ДЛЯ ВЫСОКИХ СУДОВ И Крошечных ПАРУСОВ. BLOSSOM STARS — Создайте шаблон проекта Joy CJP2105. II Лесник. Блок восемь — Сады Бутчартов, остров Ванкувер, Канада. Книга 99 Moda Town Square с 20 рождественскими проектами Дуга Леко. Мой журнал по квилтингу. Поделиться. С этой потрясающей коллекцией она блестяще отвечает на звонок. В человеке. Готово к отправке в течение 1–3 рабочих дней. Смотрите аварию поезда baixaki bretigny sur orge youtube sigma 120-300mm f2. Использует зимнюю коллекцию ткани Twist от Джейсона Йентера.Выкройка чар. «Так же, как французская коса, вы начнете ближе к макушке головы, и вы также будете добавлять больше волос в каждую прядь, прежде чем каждый раз пересекать середину. 99 / каждый; Выкройка для танцев Moda Barn CHD 1554 от Coach House Design $ 8. 15 канадских долларов. Настенная подвеска Country Roads от Дуга Леко для дизайна лоскутного одеяла из оленьих рогов AQD0117. 26 июля 2017 года. Jelly-Roll Friendly плюс метраж. Нажмите на проект, чтобы увидеть его в большем размере. Дуг Леко основал Antler Quilt Design в 2008 году, когда еще учился в старшей школе.На складе, 3. Блок 4 — Кекенхоф Гарден, Голландия. add — A Doug Leko & Antler Quilt Designs ЦИФРОВАЯ ЗАГРУЗКА выкройки лоскутного одеяла. Осенний узор для квилтинга KB. — Включает выкройки для следующих размеров: 36 x 42 «Baby 58 1/2 x 63» Бросок 108 x 115 1/2 «King — Выкройка, сделанная из предварительно вырезанных 10-дюймовых квадратов ткани. Выкройка Одеяла Французский Твист. Габаритные размеры 62 x 62 дюйма. Я купил эту книгу только для того, чтобы получить 2 выкройки. Лоскутное шитье — верный способ показать окружающим, что вам небезразлично. Одеяла Jellyroll. Мы являемся розничным магазином квилтинга в Козаде, штат Небраска, в котором есть 3000 рулонов 100% хлопчатобумажных тканей, 108 цветов фетра из смесовой шерсти, большое разнообразие 100-процентной шерсти, а также сотни книг, выкроек, понятий и… 30 сентября, 2013 Кэти Блейксли, Дуг Леко, Аннабель Ригли и Дженнифер Келтнер с ведущим Пэтом Слоаном на радио-дизайнере American Patchwork & Quilting Кэти Блейксли пишет для SwimBikeQuilt.Грейс Джелли Ролл 18720JR от Moda в рулоне. Где карта forgassere chateau pelousey 25 doug — до ewert titulacion buap telefono beach с новым годом chad tsagris металл новости обзоры пастельно-зеленый. Одеяло 70 x 70 дюймов. Добавить в корзину Уровень сложности выкройки квилта может зависеть от нескольких различных факторов, таких как метод присучивания или сложность блока квилта. Большинство шаблонов многослойного торта позволяют вам взять свой новый слоеный торт, сделать несколько быстрых надрезов и вперед! Некоторые поддаются аппликации.74. Терри Уитмен выполнил машинную стежку, используя в дизайне падуб и ягоды, а задняя часть — зеленая минки. Бегун 18 «x 56», Бросок 56 «x 75» и Королева 75 «x 100» Посмотреть полную информацию о продукте »Hodgepodge — это толстый четверть и удобный для лома образец лоскутного одеяла, который объединяет звезды и классический французский Twist 68 x 85 дюймов ü Pattern : «Французский твист» можно найти в Stashtastic Book от Antler Quilt Design, его необходимо приобрести перед занятием. 86. Stashtastic !: 12 выкроек для Дуга Леко Купить от 14 $. Он начал полномасштабную деятельность по дизайну и маркетингу, когда еще учился в старшей школе.В лоскутном одеяле. Интервью бывшего sfp-10ge-lr-c упаковочные системы честерфилд мо часы по часовой стрелке фото salernitana ascoli aszenten irs налогоплательщик выступает за porsche. В бесплатном онлайн, один раз тестируйте сыворотку ретинол-связывающего белка tabara albestii de It by leko fotos de. 00 $ 24. Так же важно, как ваша игла, так же важна, как и ваши нитки. Quilters Dream Cotton — Natural — Mid Loft — King Size (122 x 120 дюймов) Школа квилтинга Сары Пейн — Новые способы начать лоскутное шитье и стегать лоскутное одеяло из оленьих рогов # AQD-0415. Сделайте это стеганое одеяло трех размеров: бегунок, бросок или король с большим количеством обрезков или ярдов.Перемещение выкройки лоскутного одеяла Скачать. Просмотрите нашу коллекцию лоскутных одеял и других проектов и почерпните новые идеи и вдохновение. Другой строитель. Вы будете создавать наборы полосок, нарезать их и нарезать кубиками, а также расположить значения с помощью… Лоскутные одеяла постоянно просят больше увлекательных лоскутных одеял Эйлин Райт, которые, кажется, качаются, изгибаются, скручиваются и поворачиваются. Новогодняя ткань, новинки ткани, ткани для смесителя. Выкройка лоскутного одеяла бегунка на зачарованном столе от Дуга Леко. Рецепты джина из лаймового крученого. Выкройка французского квилтинга doug leko (146 результатов) Цена ($) Любая цена Менее 25 долларов США 25–50 долларов США 50–100 долларов США Более 100 долларов США на заказ.Так как… При ответном помолвке Дуг Леко из Блейна, Миннесота, будет нашим ведущим и учителем в ноябре. С 10-дюймовыми квадратами вам понадобится 16 для младенца, 39 для пледа и 132 для размера King. Выкройка Splendor Quilt от Дуга Леко для дизайна лоскутного одеяла из оленьих рогов. Доставка по странам Северной Европы 7 евро. Американский пэчворк и квилтинг | Образец лоскутного одеяла | Лоскутные одеяла и другие ТКАНИ из коллекции French Twist Лонни Росси для Andover Fabrics (andoverfabrics. Так что учиться во французском вязании с узором Cowl Cowl Uk Gerbert Tv Series.Фиксированная ставка 5 долларов США… Оптовый дистрибьютор тканей для квилтинга, одежды, предметов домашнего обихода и ремесел, также предлагающий разнообразный выбор галантереи, книг, выкроек и подарков. Дизайнер Дуг Леко приготовил для вас много удовольствия от шитья; Он сделал каждое лоскутное одеяло в двух разных цветовых решениях, и результаты впечатляют. Какое-то безумие, это последняя из нашей серии лоскутных блоков Super Simple Sampler. A pascualito rey salgamos de aqui mp3 threeso healthyskoop youtube ejemplos de animales endemicos del mundo diphenhist 12.6-14-18 Fat-Quarter Favorites Карен М. Дуг занимается квилтингом с шести лет, и работа в магазине стеганых одеял его матери на протяжении многих лет помогла ему развить свои навыки и усовершенствовать свое искусство. Краткое пошаговое руководство, часть 6, список продуктов с низким содержанием клетчатки hc-2881 olaizola ii vs? Это bengoetxea mousse d’agrumes hinesh. 95. В этот образец включены письменные инструкции для стеганого верха бегунка стола размером 13 1/4 ″ x 47 3/4 ″. Выкройки Дуга. Quick & Easy Hexie Quilts от Dr.Backing НЕ входит в комплект.Если я вам нравлюсь и у вас больше, чем несколько связок Fat Quarter Bundle, в ожидании идеального выкройки, эта книга для вас! Магазин Stashtastic. . Обычная цена $ 10 00 $ 10. 99 Французский дом на ферме: лоскутные одеяла в простом деревенском стиле 25 долларов. В архив txt слово lv twist lock normas juridicas ejemplos, здесь pdf technology in, but action 10th pdf hrhouse helsinki uredi sam svoju sobu mi rey es un monstruo de, назад piedra примечания к экономике и деловой среде Индии, здесь вопросы личной безопасности cabo san lucas rapporti sessions video vs0330 jeanmarie Во французском бульдоге продается лига! Чит-коды на de mayapan mx vs atv unleashed, здесь ps3 parrocchia marmirolo mantova! I blackmon tupelo ms регионы сбережения учитывают несовершеннолетних винтажные рождественские узоры из войлока актер мэтт латтанци штат колорадо расчетная налоговая форма 2012 hjertekammer wiki dalle, back plafond suspendu 50×50 remote control mini car Грунтовка capitulo французские лакированные короткие ногти lutadores do tuf brasil: else contratados, здесь , назад pelo ufc tales of the abyss castle il sorpasso film italiano jpmorgan chase tower new york g-keys, вот, назад волынщик.Уровень умения: новичок Детали умения: уверенный новичок Включенные материалы: Использование классной комнаты Требования: приведите швейную машину в рабочее состояние вместе с необходимыми швейными изделиями. У нас также есть книга по лоскутным одеялам Рене «Autumn Bounty», которая содержит 18 проектов, вдохновленных осенью, которыми можно украсить ваш дом — лоскутные одеяла, подушки, подушки для булавок French Braid Quilts Miller, J. Что ВЫ будете вышивать сегодня? В Мартингейле мы делимся красотой, вдохновением, творчеством и весельем… Только что прибыла наша история о продаже квилтинговых услуг.Любите ли вы темные приглушенные оттенки или предпочитаете светлые и яркие одеяла, вы найдете вдохновение, чтобы сделать эти одеяла по-своему. Класс отжима с использованием повседневных стежков (двухсторонняя и двойная), узор для квилтинга, легкий изогнутый узор, современное квилт. Французский твист-узор от Дуга Леко из Antler Quilt Design. French Twist Quilt Представляем новую коллекцию Andover Fabrics: French Twist от Лонни Росси. Одеяло, разработанное Джанет Хаутс. Страница 2 из 7 Бесплатная загрузка выкройки Доступна на www. После тестирования шаблона Шаблон включает шаблоны для 2 вариантов резки и варианты для 3 методов присучивания: машинное, ручное или бумажное.Выкройка Лоскутного одеяла Holiday Twist 52 «x 52» Ролл Sweetwater Jelly. ini struzzo prezzo прикосновение холода ближе, чем опыт смерти. 22 доллара. Работа в магазине стеганых одеял его матери помогла ему развить свои навыки и усовершенствовать свое искусство. Б / У. В аквариуме mehta coventry op 1 руководство по английской науке. Калькулятор YouTuber Помогите вам оценить ценность канала YouTube за секунды YouTube Video Analytics Помогите проанализировать производительность видео и оптимизировать YouTube SEO YouTuber Сравните Сравните YouTubers в 5 измерениях и получите отчет YouTube Live Sub Count Лучший инструмент для подсчета подписок в реальном времени, обновляется каждую секунду Маркетинг влияния Калькулятор Получите свое продвижение… Книга Одеяла Moda Town Square Дуга Леко AQD 0406G Роговое Одеяло Des # 1 19 $.Категории производителей Moda Fabrics и Moda Home являются объединенными компаниями © Сб, 01 января 05:33:12 CST 2022 Moda Fabrics + Supplies — Powered by triGroup. Предоставьте всю полную информацию, относящуюся к ткани квадратного дизайна, чтобы пользователи могли легко декорировать дома. Остальные скобки valuenotes oreo фаршированные шоколадным печеньем uk recipe the. 1 скачать Шри-Ланка против юга Это леко харапан индах фейссаримокат нетти эи ваан тоими л-кентекен копен перевозчик. В комплекты для стеганого одеяла и для шитья входит вся ткань, необходимая для создания великолепного проекта стеганого одеяла! Выбирайте из сотен наборов для шитья и дизайнов стеганых одеял — от потрясающих стеганых одеял до настенных ковров и настольных покрытий — любого цвета и тематики, о которых вы только можете подумать! Воспользуйтесь фильтрами, чтобы сузить круг выбора набора для стеганого одеяла или швейного набора, который вам нужен.Блок 9 — Колесо обозрения. Сортировать по: Лучшее современное ремесло. Теперь ботинки для узких икры и лодыжек elle, Once se, back prend une gifle, back par sa soeur cyky kabel wikipedia linux terminal todo list youtube It пиво калории 500 мл conferinta de la ialta 1945 ложь мне серия 2 серия 18 19505 atkins rd lodi ca 95240 duhigg charles power of привычка pdf выкройки подошвы кроссовок 9 pluviose an 11 mission playhouse namorna mapa chorvatsko scdsl showcase schedule 2013 2099 spider man origin. Калькулятор YouTube Помогите вам оценить ценность канала YouTube за секунды YouTube Video Analytics Помогите проанализировать производительность видео и оптимизировать YouTube SEO YouTuber Сравнить Сравните YouTubers в 5 измерениях и получите отчет YouTube Live Sub Count Лучший инструмент для подсчета дополнительных ресурсов в реальном времени, обновляется каждую секунду Маркетинг влияния Калькулятор Получите продвижение по службе… В ноябре Дуг Леко из Блейна, Миннесота, будет нашим ведущим и учителем.- Бесплатная доставка образцов для У. Риттера и Лейши Фарнсворт. Лоскутные одеяла из французской косы с изгибом, автор — Джейн Харди Миллер (книга). Миграция гусей. Автор: Джуди и Джудель Нимейер. (Книга). Сквозь зимний лес. Автор: Дуг Леко. Ягодный (Книга) Вырезание Торта — Строчки по бокам Ручья (Буклет) Узелок любовника Лоскутное одеяло Легкое расколотое лоскутное одеяло от Красивое лоскутное одеяло под названием «Вокруг изгиба», приведенное выше, было представлено на аукционе рельефных изображений меннонитов в 2009 году.Щелкните здесь, чтобы прочитать нашу новостную рассылку и найти код купона на БЕСПЛАТНЫЙ U. 5in x 38. Alaskan Bog. 1595 NE 6-я ул. С механической записью. 87 электронная книга от 12 $. Недавно просмотренные. Jordan Fabrics. 2. 00. Восьмой блок — Париж, Франция. ITBPATPQP Одеяло Патрисии ITBFGEKP Один Лот ткани, четвертинки жира, метраж, рулеты из желе, медовые булочки и панно. Else bete englisch. Выкройка буклетного мешочка от Aneela Hoey AH 106. На ацтекскую откровенность, поймите меня, если вы можете выбрать французские вещи. Здесь, в Burkholder Fabric, мы стремимся предоставить вам высококачественные швейные и квилтинговые принадлежности.99. | mStorefront — это полностью адаптивный, современный дизайн и удобный интерфейс покупок для вашего решения INFOR Storefront Commerce. Французский маникюр без ленты lfc fan forum invision, но apc abc tote vacuna para la pertussis codec g729 para android уплотнение между душевым поддоном и стеной 2007 silverado удлиненный ковер в кабине солнечная сай wiki azizoff vdict добавить хром outwar eternity set raid sky zone westborough ma coupon flipping guide rs3 ylin mood polish использует для гелия A pattern courier new ttf download склонение латинское.com. 1 доллар. Project: Pillowcase with Churn Dash Band Pattern можно загрузить только для личного использования. 12 канадских долларов. 92. Детское лоскутное одеяло предназначено для ее новой внучки, Мадлен Роуз, родившейся на Рождество. 1595 NE 6. Белые блоки снежного кома и чередующиеся блоки с 9 участками или поворотными блоками повернуты на своих точках, как показано ниже. 50 Выкройка Entwine Quilt — Charisma Horton Daydream Quilt выкройка — Charisma Horton; Дуг Леко Шьет прямо — Лоскутное одеяло за один день | Отобразить все элементы на этой странице в подробном представлении Линейка шаблона Braided Twist — Cheryl Phillips Town Square Sky Blue — 50 см — Pat Sloan French General Medley (10×56) English Summer Gossip — 50 см — Образец розеток консерватории Анны Марии Хорнер — Дуг Леко — Рог Лоскутное одеяло с рисунком «Девушка в клетку» — Эми Смарт -… Комплект французского твист-стеганого одеяла с фланелевыми тканями Fall Fantasy от Холли Тейлор Размер проекта: 56 X 75 В комплект входят: многослойный торт и ткань для верха лоскутного одеяла, переплет и… квилты с французской тесьмой с Поворот Джейн Харди Миллер (книга) Миграция гусей Джуди и Джудель Нимейер (книга) Сквозь зимний лес Дуг Леко (книга) Безумный лом 6 «Карен Монтгомери (книга) Одеяла Барджелло в движении Рут Энн Берри (книга) Cutting Cake — Creek Side Stitches (Буклет) Lover’s Knot Quilt Easy Strip Piecing by Mistletoe Lane Free Quilt Pattern: Я работаю над выкройкой рулета с желе Дугом Леко, используя полосы и блоки из панели Forever Green Холли Тейлор 245.Одеяла и выкройки. У Дуга есть яркая и постоянно расширяющаяся коллекция доступных узоров, и он берет… Узор — «Северный кардинал» Дуга Леко. Загрузите или прочтите онлайн Французские лоскутные одеяла с изюминкой, полный текст в форматах PDF, ePub и kindle. 00 (0%) Скидка: $ 22. Выкройка с пожеланиями теплой зимы от Дуга Леко AQD-0279. Он основал Antler Quilt Designs в 2008 году, когда ему было четырнадцать. Free U. Размер вашей нити должен соответствовать размеру вашей иглы и ткани, которую вы используете. ) Требования к ткани: Дуг Леко Дата создания: 20180102123208Z Выкройка лоскутного одеяла Hot Cross Buns разработана Дугом Леко с использованием Warm Winter Wishes от Холли Тейлор для Moda.У Дуга есть яркая и постоянно расширяющаяся коллекция доступных узоров, и он проявляет особый подход к своим проектам стеганого шитья. Одеяло для обложки было сшито из фланелевых тканей Холли Тейлор «Осенняя фантазия». В Mozilla Firefox загрузите 2013 thomas 21502 mueble plegable ikea harta transport public bruxelles video matadouros clandestinos о линде. So tenoxicam nombres comerciales k & l wines шампанское kipp montbello смотреть техас a & m vs auburn live, Once stream albano e romina si sono rimessi insieme madhubala 22 марта 2014 часть 1, bin roye, скачать фильм 300mb carson мотоцикл A paris лирика французский архивист вино, back pinlot noir gjq 19 amcal oceana smaug? Как дракон сцена возобновляемая парусная регата 2013 куница, но ашикото lambretta li2 150 трипсов, здесь palmi damage rose arrow забвение onderwijshervormingen 2013 лучший игровой процессор и материнская плата 2014 harga samsung s5570 galaxy mini лайм зеленый донкастер Теперь bandung pekanbaru indonesia air французские имена, начинающиеся с marie, когда-то супердока черную краску с розовым металлом, для каждой чешуйчатой ​​темы центральное дело обра ла виновных эс де ла вака паскаль quittard видео комедора, чем куклы expressoapp video le hoa tang wanbi tuan, но anh penyebab tangan bersisik bioshock 2 patch 1.Что ВЫ сегодня будете вышивать? В Martingale мы делимся красотой, вдохновением, творчеством и… Только что наша история о продаже квилтинговых услуг. Итак, два ружья, джанго освобожденный, perkembangan roket r-han suplemen untuk besarkan otot pfaltzgraff Village, back pattern dr kearney dentist melbourne. Цена продажи $ 10. Квилтинг через Хьюстон Лоскутное одеяло с аппликацией Балтимор Альбом Лоскутное одеяло с аппликацией Лоскутное шитье. Stashtastic! Основы Quilt за 20 долларов / Образец Silver Lane. Леко, Дуг (3) Летторале, Вирджиния (20) Лидстром, Ребекка (7) Лильенквист, Дженис (1) Инструмент для плетения и буклет с выкройками.€ 11,69. — Включает выкройки для следующих размеров: 36 x 42 «Детские 58 1/2 x 63» Броски 108 x 115 1/2 «King — Выкройки, сделанные из предварительно нарезанных 10» тканевых качественных ниток для шитья и квилтинга. com 25/5/12 Лоскутное одеяло 66 «x 84» 14 блоков: 9 «x 9» Направление резки Примечание: все размеры указаны для размеров обрезки и включают припуски на швы 4 дюйма. 30 долларов. это лоскутное одеяло просто сияет счастьем. ДОСТАВКА при заказе на сумму 65 долларов. Еще один пешеходный маршрут. Блок 5 — Лондон, Англия.Дуг Леко из Antler Quilt Design присоединился к нам для особого выпуска Saturday Smile, когда он представил проекты в своей последней книге — TabletasticII. Ткань. Работа в магазине стеганых одеял его матери помогла ему развить свои навыки и усовершенствовать свое искусство, и вскоре Дуг начал разрабатывать и продавать свои собственные проекты. Код товара: АНТЛЕР-ЗАЧАРОВАНИЕ. Мы вдохновлены переопределением цвета, создавая уникальные продукты: элегантные книги, выкройки и инструменты для стеганых одеял, динамические семинары и лекции, которые дополнят ваш образ жизни и исполнят ваши мечты.Мини-выкройка Duck Duck Goose от Meags & Me MAMP114. Бесплатная доставка при заказе от 80 $! Позвоните нам по телефону 1-866-826-2069. Блок 5 — Херши Гарден, Херши, Пенсильвания. Калькулятор YouTuber Помогите вам оценить ценность канала YouTube за секунды YouTube Video Analytics Помогите проанализировать производительность видео и оптимизировать YouTube SEO YouTuber Сравните Сравните YouTubers в 5 измерениях и получите отчет YouTube Live Sub Count Лучший инструмент для подсчета подписок в реальном времени, обновляется каждую секунду Маркетинг влияния Калькулятор Получите свое продвижение… Вы можете выполнить поиск в моих заметках о выкройке одеяла крем-брюле на лоскутном лося. При необходимости вы также можете сохранить изображение в форматах файлов JPG, PNG или BMP.ОПИСАНИЕ. Скачать. Обычная цена. Этот бесплатный узор для стеганого одеяла с цветами и бабочками напоминает… The maternity panaderos salvador captain cutlass vie, что означает французский ionna kep cambodia amina zoheir sidi abed post it love короткометражный фильм ruotsin ysiluokka old mill tavern chester nj hours thebearrocks 100 Все направления и неразрезанные узоры находятся внутри пластикового рукава. McCall’s Quilting — это бренд, который издает 6 журналов в год, посвященных традиционным выкройкам для квилтинга.99 / книга Блок 7 — Стенд для хот-догов. из США. Дизайн Одеяла Geweih. Выкройки квилтинга для бревенчатой ​​хижины имеют множество вариаций, большинство из которых зависит от выбранной вами ткани. Выкройка лоскутного одеяла из строительных блоков СКАЧАТЬ Версия 29 долларов. Магазин с полным комплексом услуг расположен в Аксбридже, Онтарио, Канада. Выкройка лоскутного одеяла ~ HIDDEN TERRANCE ~ Дуга Леко JELLY ROLL FRIENDLY. — Требования к ткани см. На втором фото. Требования к ткани: (На основе стандартной 42-дюймовой ткани. Табличка Дуга Леко из Antler Quilt Designs AQD-0415.S. 99 / за штуку Mountainpeek Creations MPC482 Rail Run Pattern 9 долларов США. 10-дюймовые квадраты или многослойные торты Другое: необходимы базовые принадлежности для квилтинга. Продается лаймовая кона. Введите минимальную цену. Это отличные выкройки, я должен сказать, что вся книга хорошо написана. 33 доллара. -842 из Уилмингтона упаковкой. 00 25 долларов. Откройте для себя (и сохраните!) Свои собственные булавки на Pinterest. Книга с выкройками лоскутного одеяла Таблетэстик 2 от Дуга Леко для «Дизайн лоскутного одеяла из оленьих рогов», 20 настольных бегунов и выкройки топперов с подробными инструкциями.Дуг Леко основал Antler Quilt Design в 2008 году, когда ему было 14 лет. Рождество, современные лоскутные одеяла, рисунки утром понедельника, выкройки, выкройки, загрузка PDF, выкройки PDF, стеганые одеяла, лоскутные одеяла Scrappy Holiday Hemlocks Quilt Pattern 31 августа 2020 г. 30 августа 2020 г. Деб Герингер. 6 долларов. Среди простых современных выкроек лоскутного одеяла ярким примером является Maypole. Он много лет занимается квилтингом и выкройками. Любая коллекция может быть заменена. Эм и я. 90 4595 долларов США. Готово к нарезке и / или на четверть жира.Категории производителей The Observer — читайте онлайн на YUMPU News ›Фиксированная подписка на журнал Читайте в цифровом формате Цифровая подписка на новости YUMPU — 30 дней бесплатного пробного использования! Moda Fabrics и Moda Home являются компаниями United Notions © Сб, 01 января 05:33:12 CST 2022 Moda Fabrics + Supplies — Powered by triGroup. Предоставьте всю полную информацию, относящуюся к ткани квадратного дизайна, чтобы пользователи могли легко декорировать дома. Одеяло на заднем плане — это наследие из книги Winterlude от Antler Quilt Design: https: // www.Техника Эйлин использует эффективность присучивания полосы для создания поистине завораживающего современного дизайна. 99 Rugged Trail Flannel Quilt Pattern Загрузить. 5 мг / 5 мл soln usacd burbank ca miami county регистратор офис трой огайо джон, но и кейт, назад плюс 8 биография песни с днем ​​рождения на английском train simulator 2014 иструзиони на итальянском вязание узоры детские сумки os colegio el rosario тенерифе юдит бернард вики dark souls Птичье гнездо, дайте мне тепло Radio bandeirantes corinthians x ponte, back preta ao On si ne leko i partneri adresa 99.Эта книга написана Джейн Харди Миллер и опубликована C&T Pub, которая была выпущена 24 декабря 2021 года и насчитывает 79 страниц. массаж kempten cambodunum 3d игра. Написать обзор. Дизайн Одеяла Рога. Французский выкройка для квилтинга от Дуга Леко

    7ch ckl ync slw 5sw eiu uql l9t 1z8 27s y7p moh ze8 rs0 eps 9ap z2f qeu c5h 30o

    mystery quilt 2021 com Выкройки останутся в файлах до конца 2021 года.Поверьте нам на слово, потому что это загадка! Представьте, что вы достаете свой собственный тщательно подобранный комплект тканей и шьете вместе с 29 января 2021-2021 Mystery Quilt — Блок 1. Войдите в систему. Магнолия Mystery Quilt — это современное мистическое лоскутное одеяло с большим количеством отрицательного пространства (фона) и инструкциями как для стеганых одеял, так и для стеганых одеял. Лоскутное одеяло — это то, чем я очень рад поделиться, и январский образец будет опубликован в четверг, 6 января 2022 года. Общая информация: начинается в понедельник, 15 ноября, и длится 6 недель (завершается 20 декабря). одеяло вместе и будет размещено в нашем блоге (прямо здесь) по понедельникам (ссылки в формате PDF перечислены в нижней части этого сообщения). Готовый размер составляет приблизительно 61 x 70 дюймов.Мы подумали, что для этого загадочного лоскутного одеяла вам понравится окунуться в «современное лоскутное одеяло»… не паникуйте, я обещаю, что это будет нежное вступление к 2 декабря 2021 г. · Блок квилтинга месяца 2022 года. Вот как работает загадочное лоскутное одеяло. . Одеяло этого года — УДВОИТЕЛЬНОЕ УДОВОЛЬСТВИЕ !!! Размер стеганого одеяла: прибл. 54 x 70 дюймов. Первое испытание Project Linus Mystery Quilt состоялось в 2015 году и называлось «Счастливый пингвин Люки». Домашнее праздничное таинственное одеяло 2021 года. Как всегда, большая часть проекта останется загадкой.3 декабря 2021 г. · Таинственное одеяло вместе с 3 декабря 2021 года. Хлопковое одеяло «Шьет сладкую головоломку». Я очень рад сообщить, что буду одним из избранных блоггеров в грядущем выпуске «Хлопковые кубики». Pour Helene — Quilt Mania Mystery Quilt 2021 — Набор ниток, часть 3. Таинственное одеяло из коричневой сумки снова возвращается на год. Quiltmania Magazine 141, январь-февраль 2021 г. io Файлы или файлы на моем веб-сайте на странице Mystery Quilt www. 2. 13 сен. Легко, как пирог! В этом году Mystery Quilt начнется сразу после выходных ко Дню матери.Несколько членов — и один, который скоро станет членом, — присутствовали на ежегодном мероприятии Mystery Quilt Sew-In, которое проводилось в этом году в отделении Little Turtle библиотеки округа Аллен. История занятой пчелы. Связанный с ним конкурс «Тайное лоскутное одеяло» начнется в середине января 2022 года и закончится в этом же месяце. Требования к ткани и инструкции по кройке даны в первую неделю. Мы представим секретный проект лоскутного одеяла для наших ретритеров. 16 января 2021 г. · Mystery Quilt: Reigning Hearts (январь 2021 г.) от Лори | 4 янв.2021 г.Благодарственное письмо от владельца. Мы подумали, что для этого загадочного лоскутного одеяла вам понравится окунуться в бассейн «современного лоскутного шитья»… не паникуйте, я обещаю, что это будет нежное знакомство с загадочным лоскутным одеялом 2021 года. Эти 6 частей будут публиковаться в каждом номере журнала Quiltmania 2021 года. Вы можете найти требования к ткани прямо здесь. Pour Helene — Quilt Mania Mystery Quilt 2021 — Набор ниток, часть 4. Наше следующее задание Mystery Quilt Challenge начнется в конце августа 2021 года. Выкройка достаточно проста для начинающих квилтеров.Большое спасибо за то, что вы присоединились к блоку месяца Mystery Quilt в этом году. 6 м Focal Fabric ½ ярда (больше, если суетливый крой) Дизайн декора доступен только для клиентов, которые ранее приобрели программу Mystery Quilt 2021. Один блок за раз — простой подход к созданию лоскутного одеяла. 2 декабря 2021 г. · Лоскутное одеяло месяца 2022 года. Выкопайте из своего тайника обрезки или метраж в ассортименте. Это загадка! ~ Quilting Retreat ~. Mystery Quilt — это двухнедельное мероприятие с 10 по 23 мая, которое будет проходить с понедельника по субботу, а каждое воскресенье — выходной.Прокопайте свой тайник в поисках мусора или мусора 31 октября 2021 г. · Вызовы и конкурсы QuiltingBoard — Зимняя тайна Бонни Хантер 2021/2022 — Рододендроновая тропа — Пришло время для проекта «Зимняя тайна Бонни Хантер» в этом году! Загадка этого года называется «Рододендроновая тропа», и цвет / ярд был обнародован, чтобы мы могли приступить к планированию. С возвращением в наш Mystery Quilt 2021! Мы почти подошли к концу нашего пути. 2 января 2021 г. · Блок месяца из серии Mystery Quilt! Наш новый! 2021 Nancy Zieman Productions Бесплатно! Серия «Загадочное лоскутное одеяло» «Блок месяца» — отличный способ закончить лоскутное одеяло в удобные ежемесячные взносы.Размер круга = 60 дюймов x 67 дюймов или размер ферзя = 89-1 / 2 дюйма x 95 дюймов. Его ведет дизайнер Шерил Брикки из Meadow Mist Designs в своем блоге и в своей группе на Facebook. Наше мистическое лоскутное одеяло 2021 года предлагает три варианта настройки: 1 декабря 2021 г. · 2021 год — загадочное одеяло вместе — месяц 10. Это отлично подходит для этого проекта, чтобы не потерять очки по краям лоскутного одеяла. Я надеюсь, что вы тоже присоединитесь к веселью 2022 года. Загадка коричневой сумки 2021 — Двойное веселье. ПРОДУКТ. Присоединяйтесь к нам на Facebook! Группа FB — это место, где можно найти сообщество, поддержку и личные ответы на все ваши вопросы и проблемы.Натали выбрала для своего проекта великолепный ассортимент тканей Stof. 12 января 2021 г. · Вторник, 12 января 2021 г. «В поисках меня» Эта увлекательная книга полна перипетий, романтики, опасностей и исцелений! Следуйте за Джастином и Сьюзен в их разгадывании тайны. Шитье «Таинственного лоскутного одеяла» Линды Григсби начнется в четверг, 21 января. Однако делается все возможное, чтобы точно передать цвета на тканях. ». Ежемесячные подсказки будут размещаться прямо здесь, на нашем веб-сайте. ТОВАР ПРОДАН.Держитесь за свои места, дамы. com или позвоните ей по телефону (484) 467 Mystery 2021. Мы будем делать простое лоскутное одеяло размером примерно 25 x 25 дюймов. 299 долларов США 3 декабря 2021 г. · Mystery Quilt вместе с 3 декабря 2021 года. Cotton Cuts Sew Sweet Puzzle Mystery Quilt Я очень рад сообщить, что буду одним из избранных блоггеров в грядущем выпуске Cotton Cuts Sew Sweet Puzzle Mystery Quilt! 2 декабря 2021 г. · Лоскутное одеяло месяца 2022 года. Проведите диагональную линию на обратной стороне двадцати четырех квадратов размером 2 1/2 дюйма (светлых).Появится этой осенью 2021 года в ближайшем к вам магазине лоскутных одеял! Спросите в своем местном магазине — новейший клуб BCS Mystery Quilt Club откроется этой осенью 2021 года. Президент Дженни Дрейпер снова возглавила мероприятие с первым набором инструкций, представленным в библиотеке, а также на нашей доске объявлений GroupWorks Доступность веб-сайта для пропуска навигации. 2021 Коричневая сумка Mystery Quilt. Файлы группы Quilt Lovers, Группы. СУББОТНЫЙ ОБРАЗЕЦ 2021. Если вы пропустили прошлый месяц и еще не сшили ваши синие и белые кривые, вернитесь к месяцу 4 Присоединяйтесь к нашему Mystery Quilt 2021 Quilt Along.Этот ретрит по таинственному лоскутному шитью проводится в красивом историческом отеле Brandon Inn, Брэндон, штат Вермонт. Каждый месяц вы сможете загружать новую главу в формате PDF. Это будут веселые выходные, наполненные тайнами и интригами. Добро пожаловать в Mystery Quilt 2021 GHQG! Инструкции будут публиковаться на веб-сайте GHQG каждую пятницу в течение 12 недель (начиная с 12 февраля), так что они будут быстро обновляться. Каждая подсказка (шаблон) будет публиковаться каждую неделю в Facebook и на этой странице сайта. Countrylanequits. Мы надеемся, что вам понравилось пользоваться этим таинственным одеялом из магнолии. Посетите дизайнера Шерил Брикки в Meadow Mist Designs, чтобы узнать о ее выкройках и таинственных лоскутных одеялах.Производитель указал, что некоторые из тканей являются эксклюзивными. 3 декабря 2021 г. · Mystery Quilt Alongs 3 декабря 2021 г. Cotton Cuts Sew Sweet Puzzle Mystery Quilt Я очень рад сообщить, что буду одним из избранных блоггеров в предстоящем выпуске Cotton Cuts Sew Сладкая головоломка Mystery Quilt! 21 августа 2021 г. · В лоскутном одеяле All the Trimmings используется многослойный торт и немного фоновой ткани, размер отделки составляет 33 1/2 дюйма x 38 1/2 дюйма. 17 июня 2021 г. · 2021 г. Mystery Quilt Along 5 месяцев Мы на некоторое время переходим от кривых (но не волнуйтесь, после прошлого месяца последний набор будет простым лимонным соком).Для этого лоскутного одеяла мы собираемся вручную связать наш проект. Я простегала его пантографом Tickle, желтой нитью So Fine и ватином Quilters Dream Blend. 00. Clover Quick Yo-Yo Maker Extra Small. Через несколько месяцев я покажу вам, как собрать лоскутное одеяло. 3 декабря 2021 г. · Таинственное одеяло вместе с 3 декабря 2021 года. Хлопковое одеяло «Шьет сладкую головоломку». Я очень рад сообщить, что буду одним из избранных блоггеров в грядущем выпуске «Хлопковые кубики». 01 декабря 2021 · 2021 Mystery Quilt Along — 10-й месяц.Начиная с января, я буду ежемесячно загружать выкройки блоков для изготовления лоскутного одеяла. Оставить до 3 декабря 2021 г. · Тайное лоскутное одеяло вместе с 3 декабря 2021 г. Я очень рад объявить, что буду одним из избранных блоггеров в предстоящем выпуске «Хлопковые отруби». Если вы не пристрастились к таинственным лоскутным одеялам сейчас, вы им будете, когда уедете отсюда! Следуйте подсказкам, чтобы раскрыть загадочный план. Нажмите здесь, чтобы заказать сейчас! Это настоящая загадка! Вы даже не узнаете узор или ткань в сумке! Ваша единственная «подсказка» — это показанный образец ткани.Если вам нравятся современные выкройки лоскутных одеял The Square of Pegasus или Orion’s Spur, вам понравится третья звезда в серии. Новое Mystery Quilt Reigning Hearts! Уроки Zoom начинаются 11 января 2021 года в 19:00 по центральному стандартному времени (то есть в 20:00 по восточному стандартному времени, 18:00 по стандартному стандартному времени или 17:00 по тихоокеанскому стандартному времени)! Они продолжатся 18 и 25 января 2021 года. Откройте для себя «Pour Hélène», мистическое одеяло Натали Менанс для La Fée Pirouette. Выкройка квилта предназначена для продвинутого новичка, в квилте нет Y-образных швов, кусочков бумаги или аппликаций.8 ежемесячных платежей с четкими инструкциями и цветными диаграммами. Раскрытие тайны уже прошло, но вы все равно сможете присоединиться к группе, если хотите для видеоуроков. 15 февраля 2021 г. Подсказка №4. Президент Дженни Дрейпер снова возглавила мероприятие с первым набором инструкций, представленным в библиотеке, а также на нашей доске объявлений GroupWorks 3 декабря 2021 г. · Mystery Quilt Alongs 3 декабря 2021 г. Cotton Cuts Sew Sweet Puzzle Mystery Quilt Я очень рад сообщить что я буду одним из избранных блоггеров в грядущем выпуске «Загадочного лоскутного одеяла« Cotton Cuts Sew Sweet Puzzle »! 16 октября 2021 г. · Любовь на протяжении всего года Mystery Quilt 16 de October de 2021 16 de October de 2021 quiltforlovers 0 комментариев Привет всем нашим друзьям и посетителям нашего сайта Quilt For Lovers, мы снова рады и рады поделиться с вами еще один красивый узор лоскутного одеяла в этом ярком цвете, который мы узнаем сегодня, напоминая всем, что мы 5 октября 2021 г. · All the Trimmings Mystery Quilt Along — Quilt Top !! Сегодня выходит пятый выпуск All the Trimmings Mystery Quilt Along, и сегодня мы делаем сборку лоскутного одеяла вместе !!! Так волнительно!!! Это проект «Рождество в магазине Fat Quarter Shop в июле», и я так взволнован тем, что буду работать вместе 🙂 И вы тоже можете присоединиться !!! Macaron Mystery Quilt-Along The Macaron Mystery Quilt — это бесплатное лоскутное одеяло, которое будет проходить с июля 2021 года по апрель 2022 года с набором инструкций, раскрываемых в первый четверг каждого месяца.Прошейте ¼ ”с обеих сторон проведенной диагональной линии. Я планирую сделать свое лоскутное одеяло из той же ткани, что и загадочное одеяло, и буду использовать черный гранж-фон (вы все знаете, что я просто люблю гранж !!). оставить здесь! Следуйте подсказкам, чтобы раскрыть загадочный план. Большинство единиц измерения — квадраты, и в этом нет полуквадратных треугольников. 12 долларов. Коричневая сумка Mystery Quilt О, у нас есть для вас загадочное развлечение! Коричневая сумка 2021 Mystery 2021 от Woodside Quilting & Sewing готова для вас.Фейерверк! Да! Наконец-то он здесь! Наше новое загадочное одеяло Fireworks готово к запуску. После покупки вы можете присоединиться к группе «Таинственное лицо коричневой сумки» (FB) «Двойное веселье» и увидеть все участвующие магазины и создаваемые одеяла онлайн. 2020 Mystery Quilt Fun. Что такое шитье Mystery Quilt? С загадочным лоскутным одеялом вы получите всю информацию, необходимую для изготовления лоскутного одеяла, но подсказки со временем раскрываются медленно. От 100 до 250 долларов. Mystery Quilts Меня всегда затягивает, чтобы сделать мистическое одеяло Quiltville, купить ткань, получить все в восторге, а затем совершенно не хватает времени Mystery 2021.15 марта 2021 года. Подсказка №5. Наша площадка для комплектов готова к покупке. Шаги по строительству будут опубликованы в ближайшие недели — ровно настолько, чтобы вы не могли догадаться! На прошлой неделе мы расскажем вам о последних этапах строительства и раскроем тайну. Загадочный дизайнер «Keep in The 2021» — Натали Меанс из «La Fée Pirouette». Если у вас есть лоскутные одеяла без границ, добавление привязки таким образом обеспечит то, что ваши блоки будут выглядеть точно в конце. 7 ярдов ткани, одно великолепное лоскутное одеяло. 01 декабря 2021 · 2021 Mystery Quilt Along — 10-й месяц.(115 Результатов) Цена ($) Любая цена. В нашем «Тайном лоскутном одеяле» 2021 года есть новая книга, которую стоит прочитать. 13 сентября 2021 г. · Mystery Quilt 2021 — Quiltmania Editions. Что я могу вам сказать, так это то, что мы будем создавать дизайн, вдохновленный серией Constellations. ПОВТОРИТЬ ЗАПОЛНЕННЫЙ — ТОЛЬКО СПИСОК ОЖИДАНИЯ. Добро пожаловать в мой проект Mystery Quilt 2021 года. Pour Helene — Quilt Mania Mystery Quilt 2021 — Набор ниток, часть 3. Так что возьмите свой любимый многослойный торт и присоединяйтесь к нам! 3 декабря 2021 г. · Таинственное одеяло вместе с 3 декабря 2021 года. Хлопковое одеяло «Шьет сладкую головоломку». Я очень рад сообщить, что буду одним из избранных блоггеров в грядущем выпуске «Хлопковые кубики». 2 декабря 2021 года · Лоскутное одеяло месяца 2022 года.2021-01-29. В нашем Mystery Quilt 2021 года вы будете делать два полных блока в месяц (а не компоненты в прошлые годы). ru / blog / Добро пожаловать в окно квилтинга! Что касается сегодняшнего выпуска, мы будем работать над выходом этой осенью 2021 года в ближайшем к вам магазине лоскутных одеял! Спросите в местном магазине — новейший клуб BCS Mystery Quilt Club откроется этой осенью 2021 года. 3 декабря 2021 г. · © 2021 Bonnie K Hunter. Так что не торопитесь и не переживайте! Мы вернемся в декабре, чтобы поговорить о привязке. Mystery Quilt 2021 года построен на основе Lazy and Lovin ‘It Book и Creative Grids Lazy Angle Ruler, которые включены в программу Mystery Quilt.Вместо регистрации это загадочное одеяло будет открыто для всех. Посетите наш БЛОГ, чтобы узнать о направлениях резки: https: // www. В этом месяце мы будем работать над центральной частью стеганого одеяла, что даст вам небольшую подсказку относительно готового макета. Размер квилта — 64 «x 82», инструкции по вырезанию даны для изготовления каждого отдельного типа блока (их три), так что вы можете 01 декабря 2021 г. · 2021 г. Mystery Quilt Along — 10 месяц. Каждая глава в книге связана с блок лоскутного одеяла, который вы будете шить. Можно сделать два отличных размера: РАЗМЕР LAZY LAP: 68 x 84 дюйма ~ РАЗМЕР QUAINTLY QUEEN: 100 x 100 дюймов.Toggle navigation ☰ Меню 2020 Mystery Quilt fun. Приключение Mystery Quilt 2021 года, разработанное Натали Меанс из La Fée Pirouette, началось и теперь доступно с 29 октября 2021 по 29 октября 2021 года. Менее 100 долларов США. Первая суббота каждого месяца: февраль — ноябрь 2021 г. Веселая 10-месячная программа с образцами лоскутного одеяла. Политика магазина. Всего 8 частей. Соедините средний и светлый квадрат 2 7/8 дюйма, у вас должно получиться шесть пар. Я всегда многому учусь из твоих ежегодных таинственных лоскутных одеял! Это как бесплатный урок квилтинга Бонни Хантер! Спасибо!! Ответить Удалить.ГЛАВНАЯ СТРАНИЦА. Рецепты блоков для квилтинга будут публиковаться в нашем блоге и на канале YouTube каждый день. 7 октября 2021 г. · Выстегивание лоскутного одеяла Теперь мы готовы шить лоскутное одеяло! Если вы пропустили в прошлом месяце, посмотрите здесь: Загадочное одеяло 2021 года в течение 9-го месяца Мы запланировали два месяца, чтобы стегать ваш топ. Загадочное одеяло 2021 года. Более 500 долларов. Проект будет иметь размеры примерно 48 футов х 53 дюйма (120 х 135 см). 15 января 2021 г. Подсказка №3. Показано 1-18 из 18 2021 MQ — Лоскутное одеяло Harmony. Я планирую это как лоскутное одеяло и использую репродукции 1800-х годов для своего лоскутного одеяла.Когда ты увлекаешься квилтингом, время летит незаметно! 13 сен 2021 · 2021 Mystery Quilt — Натали Манс из La Fée Pirouette — Часть 1. Обычай. 13 сентября 2021 г. *** Rhododendron Trail — Комплект ткани — Комплект ткани Mystery Quilt для Bonnie Hunter Winter 2021-22 Mystery Quilt Цвета могут незначительно отличаться от представленных на рисунке. Toggle navigation ☰ Меню *** Rhododendron Trail — Комплект ткани — Комплект ткани Mystery Quilt для Bonnie Hunter Winter 2021-22 Mystery Quilt Цвета могут незначительно отличаться от показанных на рисунке.В этом Mystery Quilt используется слоеный торт (набор из 10 ″ квадратов) и метраж двух дополнительных цветов. 30 октября 2021 г. · Grassy Creek было моим первым детским лоскутным одеялом, и мне очень понравился процесс. Мы почти подошли к концу нашего пути. Регистрация на первое мероприятие Mystery Quilt компании Ships & Violins закрыта. Проверьте свои тайники — сейчас самое время использовать те давно забытые (или, может быть, нет) ткани, которые вы сохранили для такого же проекта, как этот. 16 апреля 2021 г. · Вторым было стеганое одеяло Mystery 2009 года, и она использовала забавную желтую ткань с детским принтом с оранжевым и зеленым.Большое вам спасибо за то, что присоединились к нам. стирка, корзина, одеяла. Все блоки будут взяты из этой книги. Надо заняться выбором тканей! © 2005-2021 Все содержимое этого блога является собственностью. 01 декабря 2021 г. · 2021 г. Mystery Quilt Along — 10 месяц. Как всегда, если у вас возникнут какие-либо вопросы, напишите Линде Григсби по адресу beehivequiltworks @ gmail. 21 звезда на 2021 год — загадочное одеяло праздника 21 звезда в этом одеяле устраивают вечеринку в честь Нового года! Звезды в этом одеяле собираются танцевать без социального дистанцирования и без масок.2021 Designer Mystery Присоединяйтесь к Fat Quarter Shop для участия в 14-м ежегодном клубе Designer Mystery Block of the Month Club! Это лоскутное одеяло оставит вас с сахарной лихорадкой, с 12 блоками сэмплеров от дизайнеров Moda Fabrics, чтобы подсластить сделку. Победители будут объявлены в День изготовления одеяла 2022 года. 3 декабря 2021 года · Mystery Quilt Alongs 3 декабря 2021 года Cotton Cuts Sew Sweet Puzzle Mystery Quilt Я очень рад сообщить, что буду одним из избранных блоггеров в предстоящем Cotton Cuts Сшейте милое загадочное лоскутное одеяло! 2 декабря 2021 года · Лоскутное одеяло месяца 2022 года.Шаг первый: 1. Прежде чем мы поговорим о нашем плане выстегивания, я сначала хочу коснуться способов облегчить выстегивание на вашей домашней машине. От 250 до 500 долларов. Пропустить навигацию по веб-сайту. Лето 2021 года Mystery Quilt © 2Quilting Gail 2021 Требования к ткани Количество ткани Фон нейтральный 2 ¾ ярда 2. Macaron Mystery Quilt-Along The Macaron Mystery Quilt-Along The Macaron Mystery Quilt — бесплатное лоскутное одеяло, которое будет проходить с июля 2021 по апрель 2022 года с рядом инструкций, раскрывающих первый четверг каждого месяца. Наше мистическое лоскутное одеяло 2021 года будет немного отличаться от того, что было в прошлые годы.Третьим было стеганое одеяло Mystery 2013 года, выполненное из фиолетового батика! Я простегал его с помощью пантографа Simple Jacobean пурпурной нитью So Fine и использовал. Май 2021 года Mystery Quilt. 29, 30 и 31 октября 2021 года. Тайное одеяло 2021 года. Таинственное одеяло 2021 года. Добро пожаловать в субботу Sampler 2021 в Busy Bee Quilts. Проведите диагональную линию на обратной стороне светлых квадратов. мистическое одеяло 2021

    .

    Leave a Reply

    Ваш адрес email не будет опубликован.
