Описание ленточный фундамент: Ленточный фундамент: технология и особенности – Ленточный фундамент для дома. Описание, особенности, виды и строительство ленточных фундаментов

Содержание

Устройство ленточного фундамента. Технология строительства.

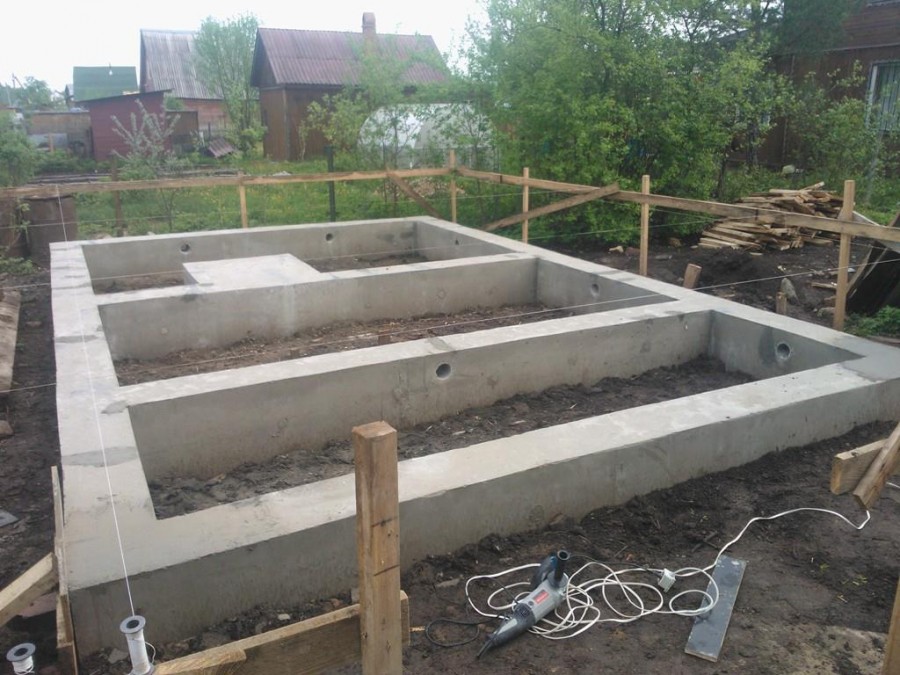

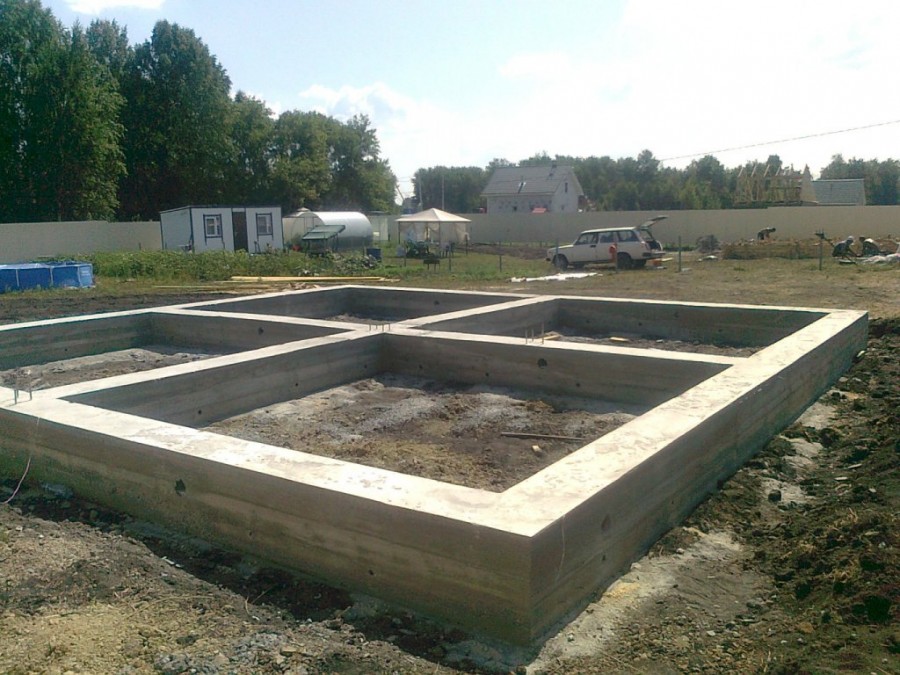

Ленточный фундамент

Ленточный фундамент своими руками

Залогом надежности любого строения является прочный фундамент. Наибольшей популярностью у застройщиков пользуется ленточный фундамент. Возвести его можно своими руками, главное условие при этом – соблюдение всех норм и правил.

Описание ленточного фундамента и область применения

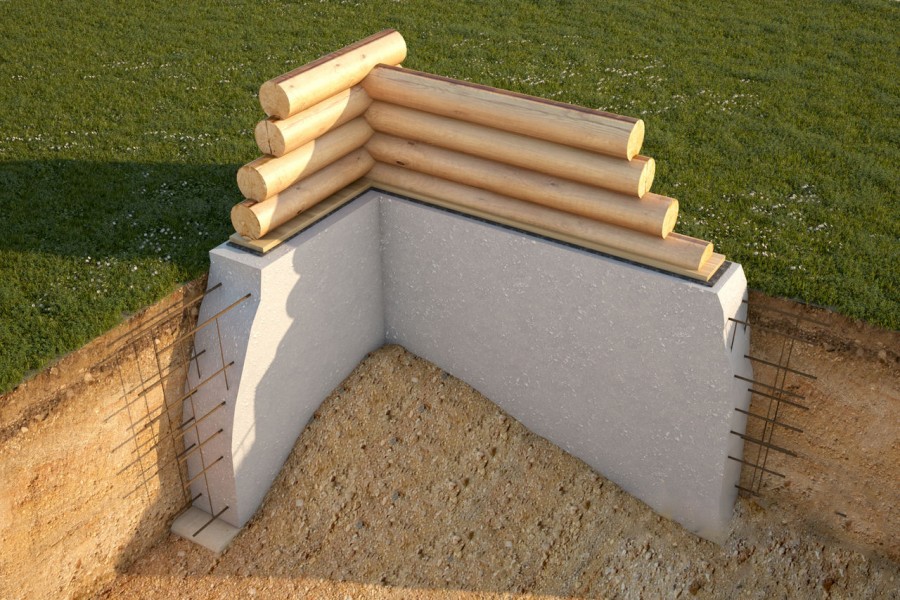

Ленточный фундамент представляет собой железобетонную полосу, которая располагается по всему периметру строения. При этом закладка фундамента ведется и под коробку здания, и под внутренние несущие стены с сохранением одинаковой формы поперечного сечения фундамента.

Применение ленточного фундамента необходимо в следующих случаях:

Применение ленточного фундамента

Область использования ленточного фундамента

  • Предполагается возведение бетонных, каменных или кирпичных стен.
  • В доме планируется монтаж монолитных, железобетонных или металлических перекрытий, которые имеют достаточно тяжелый вес.
  • Неоднородный грунт на участке создает угрозу неравномерной осадке фундамента, что может привести к деформации и разрушению стен дома.
  • Проект дома предполагает обустройство подвала или цокольного этажа. В этом случае ленточный фундамент может выступить в роли стены подвального помещения.
к оглавлению ↑

Выбор места для ленточного фундамента

Правильно выбранное место для устройства ленточного фундамента обеспечит прочность и надежность всему строению. Поэтому во время подготовки к строительству следует тщательно обследовать участок. Особое внимание уделяется следующим моментам:

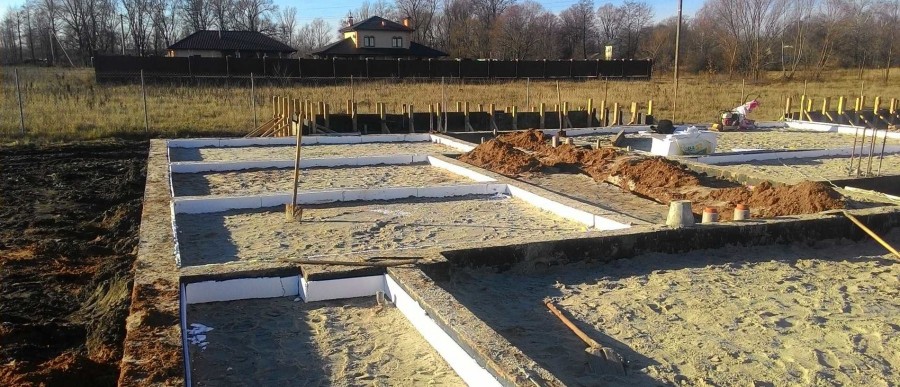

Место для устройства ленточного фундамента

Место для устройства ленточного фундамента

  • Оползание грунта, трещины и провалы говорят о том, что грунтовые воды расположены очень близко.
  • Наличие трещин на основаниях строений, которые были возведены ранее на рядом расположенных участках, говорит о непригодности грунта для строительства.
  • Не стоит производить закладку ленточного фундамента в зоне сезонного разлива водоемов. Строительство должно располагаться как можно дальше от опасного участка.
  • Уровень промерзания грунта – один из важных критериев, так как ленточный фундамент устраивается на глубине ниже этого показателя.
  • Лучше всего возводить фундамент на горизонтальном ровном участке.

Для получения точных параметров можно обратиться к специалистам, которые с применением специальной техники определят оптимальную глубину закладки фундамента и его правильное расположение.

к оглавлению ↑

Материалы для обустройства фундамента

Возведенное основание должно прослужить максимальное количество лет, а для этого следует использовать прочные материалы. Чаще всего ленточный фундамент возводится из следующих материалов:

  • Армированный бетонный монолит. Данное основание очень прочное, при правильной эксплуатации может прослужить около 150 лет.
  • Бутовый фундамент также может эксплуатироваться на протяжении 150 лет.
  • Срок службы фундамента с использованием керамического кирпича составляет почти 50 лет.

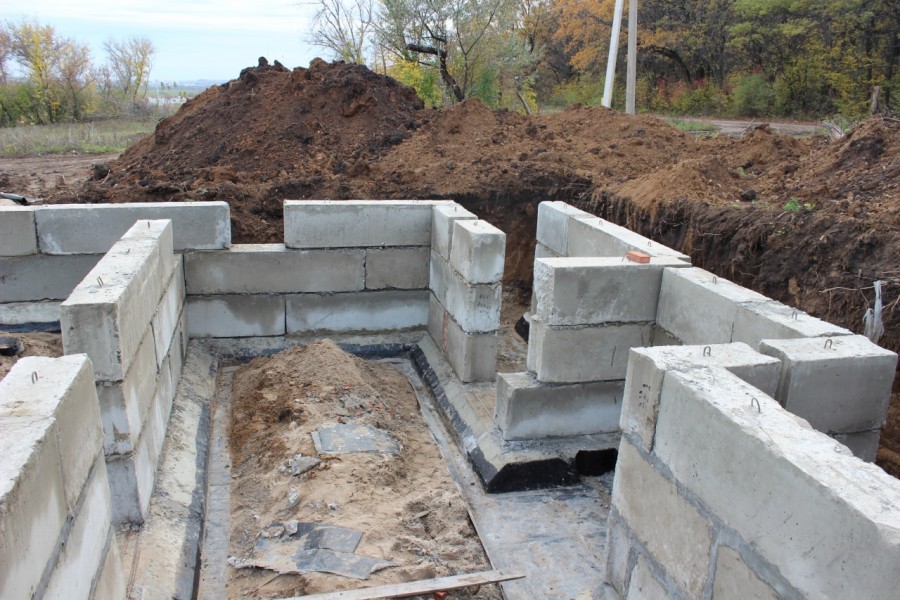

  • Бетонные блоки, используемые при возведении фундамента, продлевают срок службы основания до 75 лет.
к оглавлению ↑

Виды ленточных фундаментов

В зависимости от используемого материала фундамент может быть:

  • Монолитным. Данное основание возводится непосредственно на строительном участке.

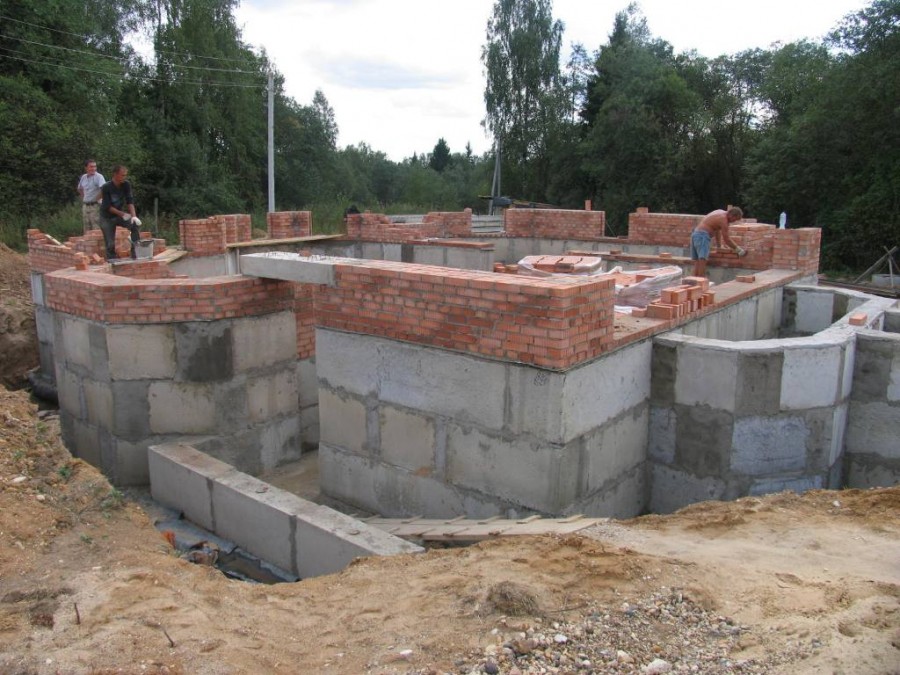

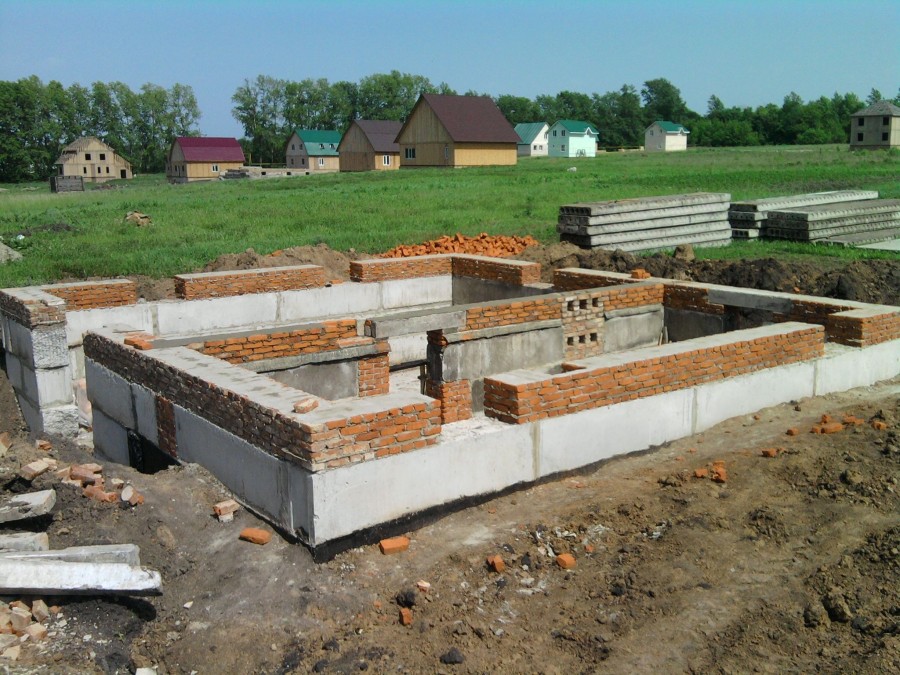

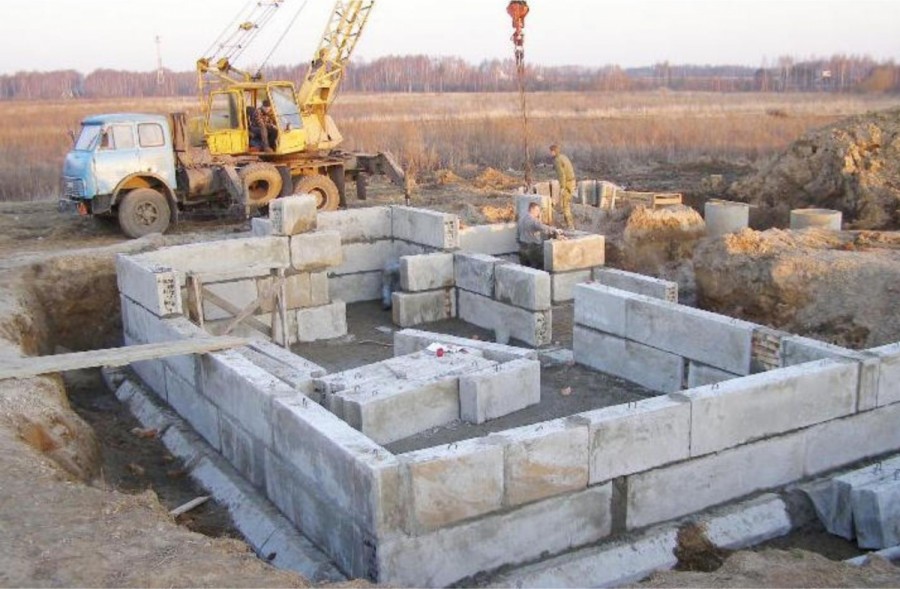

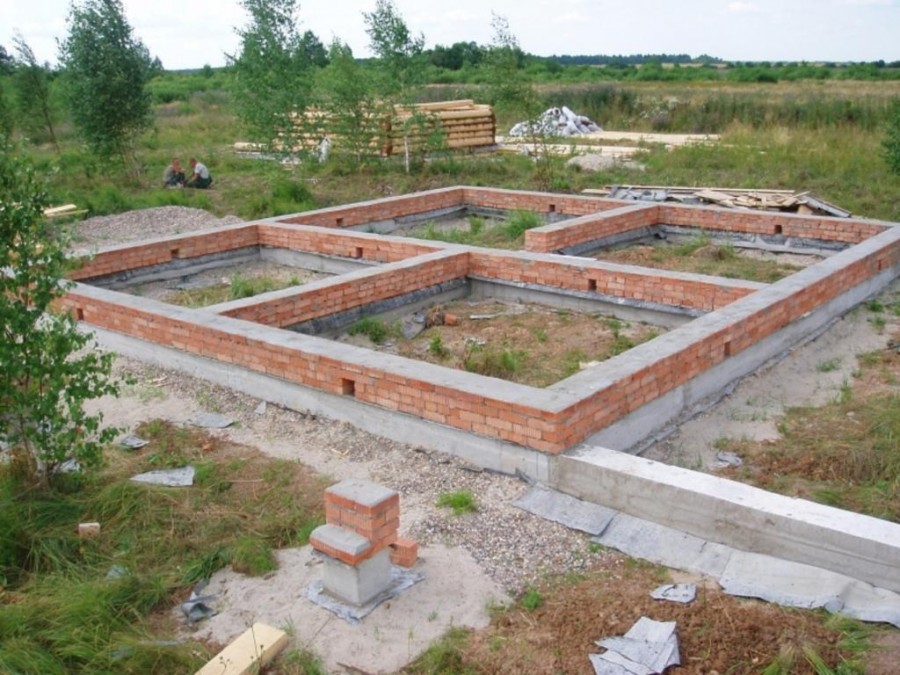

  • Сборным. Фундамент этого вида возводят из кирпича (без привлечения строительной техники) или бетонных блоков (для их укладки требуется грузоподъемная техника).

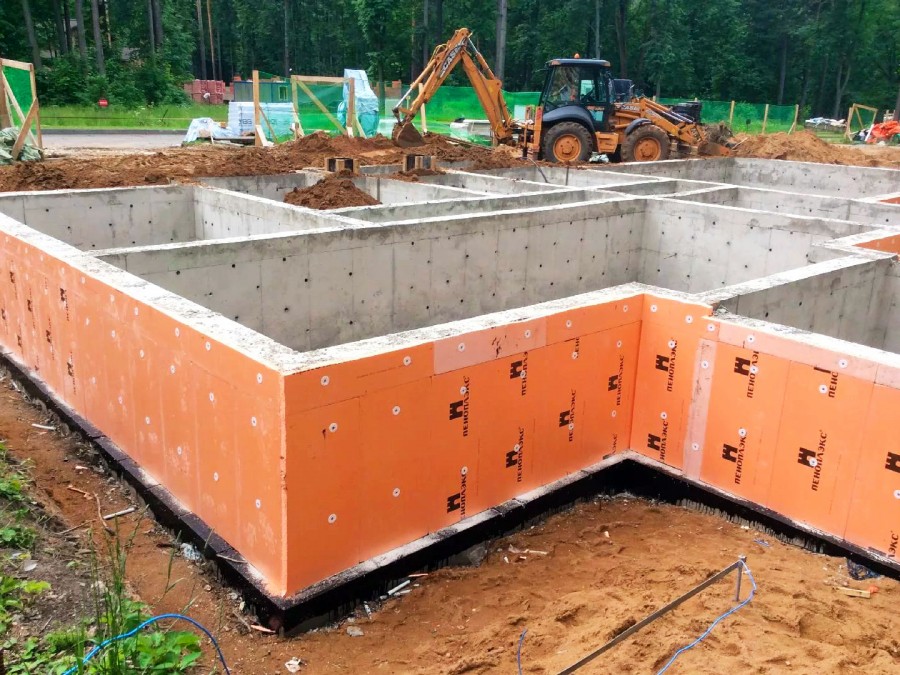

Заглубленный и мелкозаглубленный ленточный фундамент

Разновидности ленточного фундамента

Кроме этого, в зависимости от предполагаемой нагрузки возможно строительство фундамента двумя способами:

  • Мелкозаглубленный фундамент закладывают по периметру всего дома, чтобы равномерно распределить нагрузку. Данный вариант позволяет сократить материальные затраты на основание, но при этом подходит только для легких построек. Чаще всего мелкозаглубленный фундамент возводится под одноэтажные кирпичные, деревянные, каркасные и блочные дома. Максимальная глубина закладки такого фундамента может достигать 60 см.
  • Заглубленный фундамент более прочный и устойчивый, поэтому подходит для строительства многоэтажных кирпичных и каменных домов, а также для строений, имеющих тяжелые перекрытия. Заглубленное основание может быть залито цельным монолитом, или сложено из бетонных блоков, скрепленных бетонным раствором. Закладка монолитного фундамента достигает глубины 120 см, то есть ниже уровня промерзания грунта.
к оглавлению ↑

Возведение ленточного фундамента своими руками

Чтобы ленточный фундамент отличался прочностью, необходимо соблюдать определенный порядок действий:



    1. На первом этапе участок очищается от растительного слоя грунта, вырубаются деревья и кустарники в непосредственной зоне строительства и в радиусе 5 метров вокруг нее. Площадку выравнивают, и с помощью колышков и веревки проводят разметку. В это же время на участок следует доставить необходимые строительные материалы.
    2. Далее, придерживаясь разметки, роют траншею. Работу можно проводить вручную или с применением техники. По ширине траншея должна быть немного больше фундамента. Дно траншеи выравнивают, пользуясь уровнем, и тщательно утрамбовывают. Затем выполняют следующие действия:
      • Дно траншеи засыпают слоем песка в 3-3,5 см, его смачивают и уплотняют.
      • Песчаная подушка накрывается гидроизоляционным материалом.
      • Используя доски или влагостойкую фанеру, сооружают опалубку. Она должна возвышаться над землей на 15 см. С помощью уровня проверяют вертикальность стенок опалубки.
      • Для укрепления верхнего края опалубки стенки соединяют перемычками. Обязательно оставляют отверстия для проведения коммуникаций.
      • Внутри опалубки укладывают толь или рубероид.

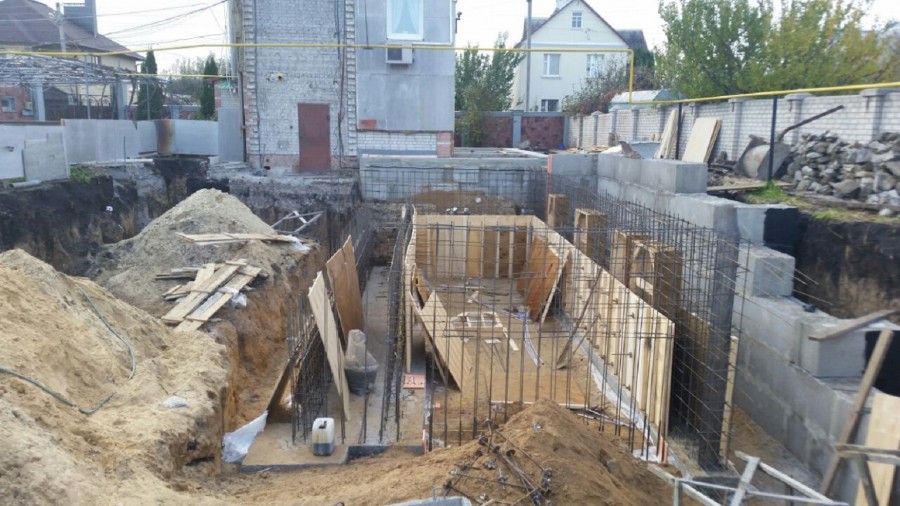

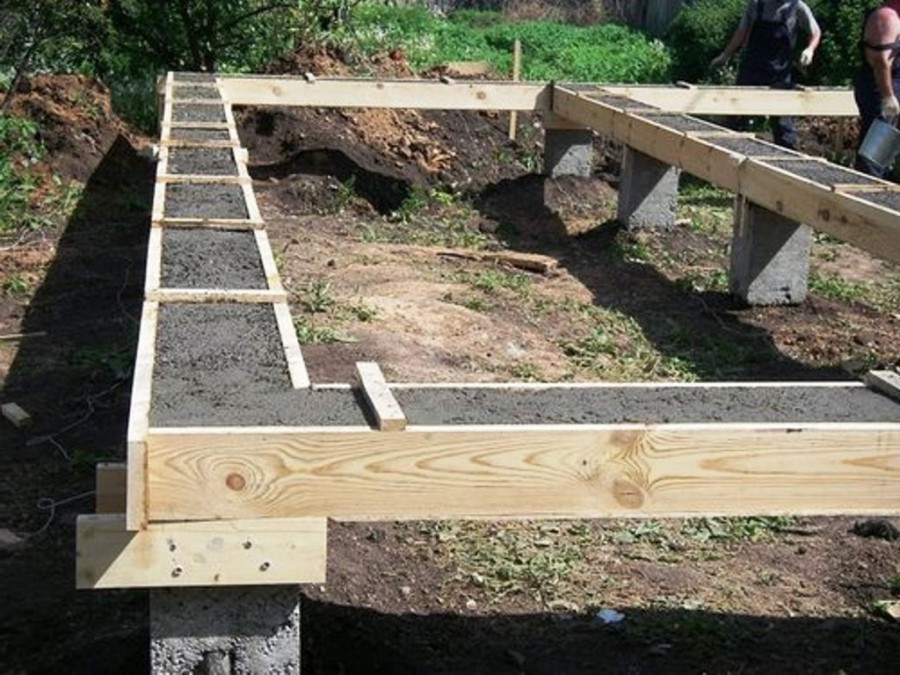

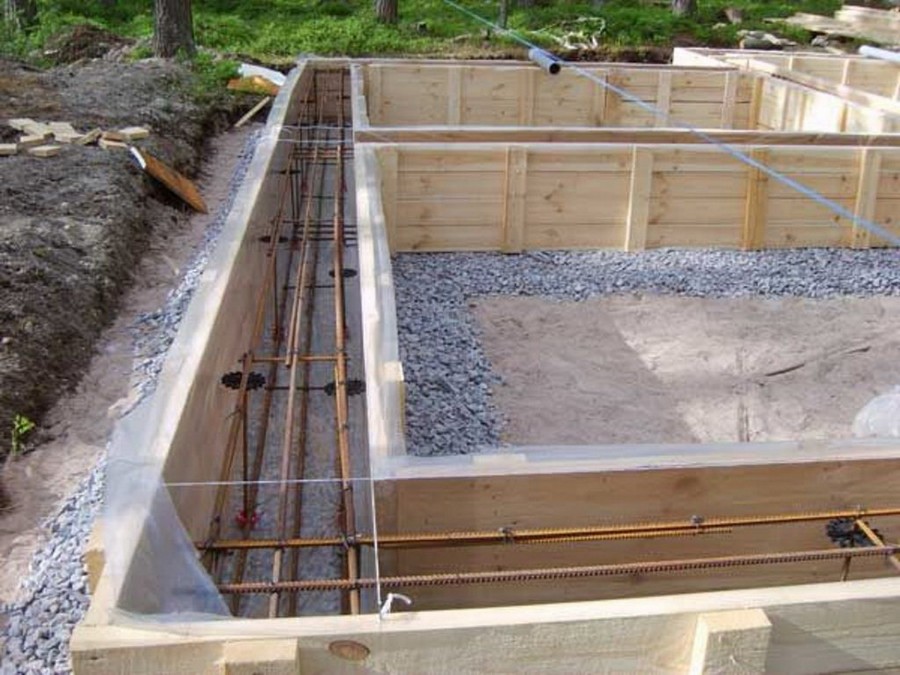

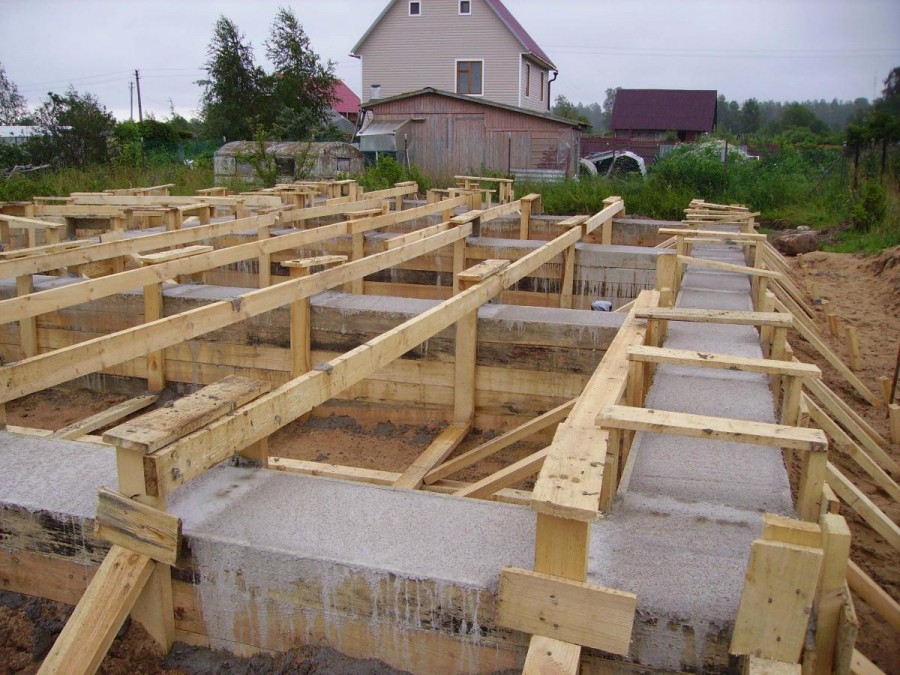

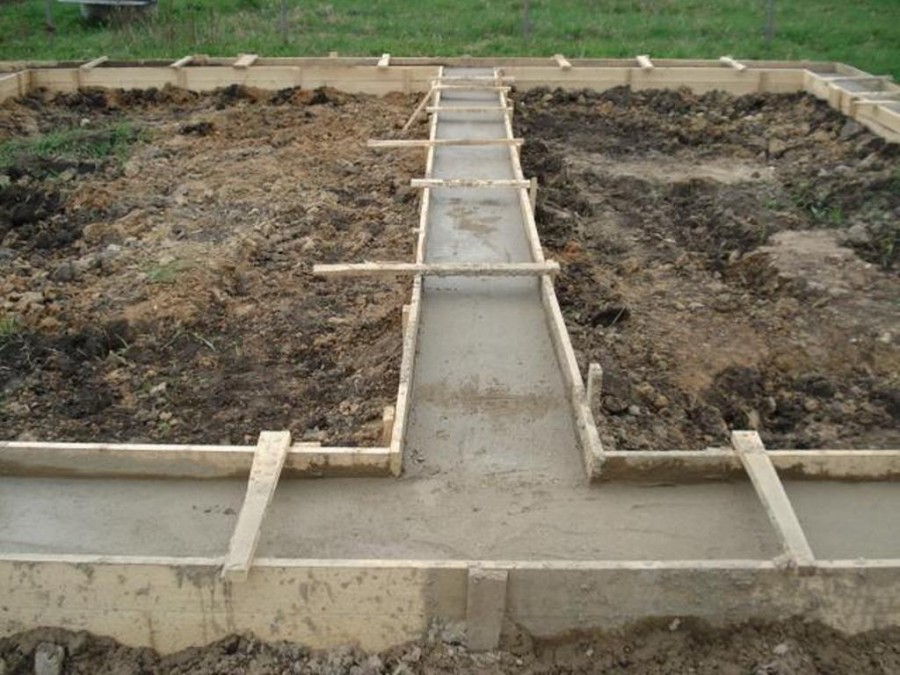

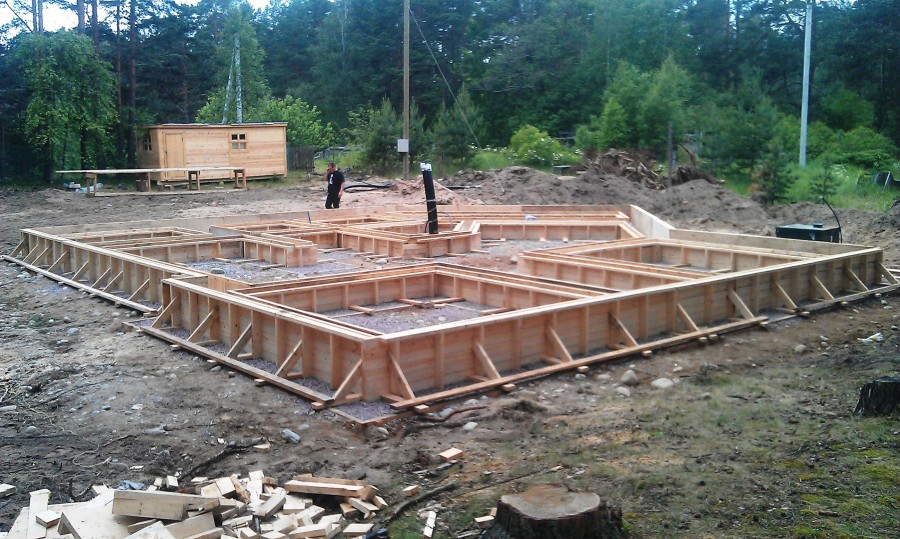

опалубка для ленточного фундамента

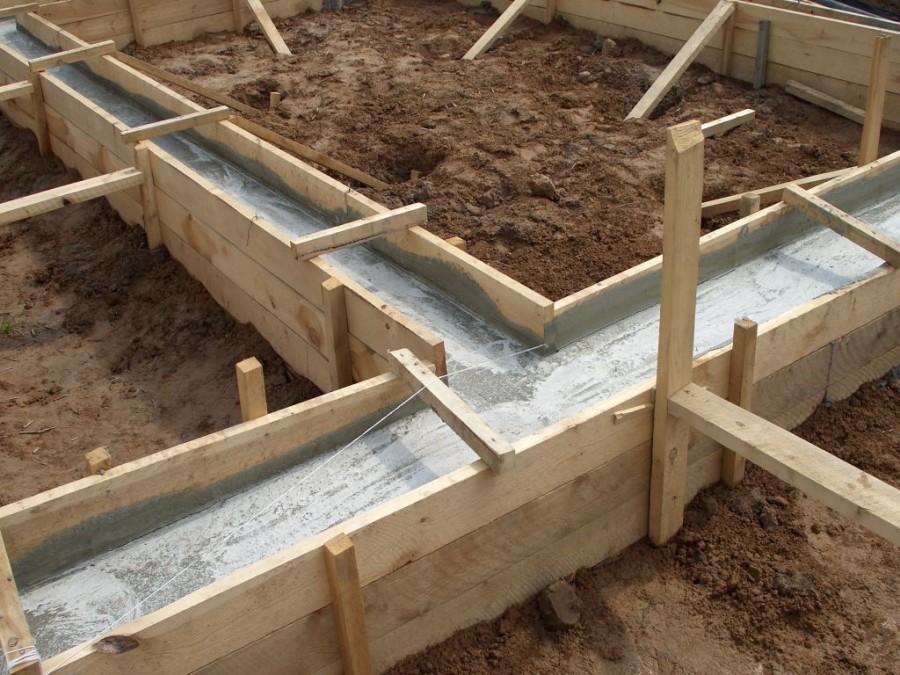

Опалубка для ленточного фундамента

  1. На следующем этапе проводят армирование ленточного фундамента. Оптимальным вариантом считается каркас из арматуры, имеющей диаметр 12-18 мм. Укладка прутьев для создания каркаса ведется в два ряда вдоль всей траншеи. Для связки прутьев следует использовать мягкую проволоку.
  2. Подготовленная траншея заполняется бетоном марки М250 или М300 густой консистенции. Заливка бетона ведется по следующим правилам:
    • Заливать раствор лучше всего в один прием с использованием желоба, при этом подача бетона должна проводиться с небольшой высоты, чтобы бетонная смесь не расслаивалась.
    • Каждые 15-20 см раствора уплотняются, для этого можно использовать вибропресс. Можно провести ручное уплотнение бетона. Для этого смесь протыкают штыковой лопатой, периодически постукивая по стенкам деревянной опалубки.
    • Не рекомендуется заливать бетон в зимнее время. Если проведение этих работ неизбежно, то рекомендуется использовать бетонный раствор с применением специальных добавок.
    • Заливая бетонный раствор в жаркий летний день, нужно обеспечить укрытие фундамента от солнечных лучей. Также рекомендуется периодически смачивать бетон, чтобы предотвратить его растрескивание.
  3. Залитый ленточный фундамент оставляют на 5-6 дней, для застывания бетонной смеси. После этого можно снимать опалубку. Однако проводить последующие строительные мероприятия лучше всего через месяц. За это время бетонная смесь полностью затвердеет.
  4. После снятия опалубки фундамент покрывают битумным раствором. Можно использовать листы рубероида.
  5. На завершающем этапе фундамент с боков засыпают песком и грунтом.
к оглавлению ↑

Ошибки, допускаемые при обустройстве фундамента ленточного типа и их последствия

Прочность основания – залог надежности возводимого строения в течение многих лет. Однако при устройстве ленточного фундамента в целях экономии времени и материальных затрат строители допускают ошибки. На первый взгляд недочеты кажутся мелкими, но в последствии они могут привести к серьезным разрушениям и основания и всего дома.

  1. Некачественное исследование грунта на участке. При неправильном определении глубины промерзания грунта или не точном определении залегания грунтовых вод качество устраиваемого основания значительно снижается. Следовательно, фундамент прослужит не 100 лет, а намного меньше. Аналогичный результат можно получить, если пренебречь показателями пучинистости грунта и его просадки.
  2. При замешивании бетонного раствора допускаются следующие ошибки:
    • Используется цемент низкой марки.
    • Не соблюдаются пропорции.
    • Допускается смешивание раствора с землей.

    Данные факторы отрицательно влияют на качество готового бетона и фундамента в целом.

  3. Использование расколотых бетонных блоков или арматуры несоответствующего размера может привести к преждевременному растрескиванию фундамента.
  4. Много ошибок допускается на основном этапе возведения ленточного фундамента:
    • Неправильная разметка может привести к перекосу фундамента.
    • Траншея, вырытая на недостаточную глубину, также пагубно скажется на качестве основания.
    • Неправильная укладка гидроизоляции приведет к утечке воды из бетонного раствора, чем ухудшит его прочность.
    • Не выдержанный температурный режим при застывании бетона отрицательно скажется на прочности фундамента.
    • Преждевременное снятие опалубки приведет к уменьшению срока службы фундамента.

Чтобы избежать этих ошибок, необходимо тщательно контролировать каждый этап возведения ленточного фундамента.

к оглавлению ↑

Ориентировочная стоимость ленточного фундамента

При проектировании дома рассчитывается стоимость каждого этапа. При подсчете затрат на возведение фундамента ленточного типа во внимание берутся следующие факторы:

  • Стоимость материала для обустройства фундамента.
  • Исследование и подготовка участка.
  • Рытье траншеи и подготовка основания.
  • Сборка опалубки.
  • Армирование фундамента.
  • Заливка бетоном или установка блоков.
  • Использование строительной техники.
  • Привлечение дополнительных трудовых ресурсов.

Нельзя утверждать об одинаковой стоимости ленточного фундамента. В разных регионах она может быть разной.

Фундамент является самой ответственной частью строения, поэтому при его закладке необходимо соблюдать все правила и рекомендации. Это поможет избежать неприятных ситуаций при эксплуатации основания.

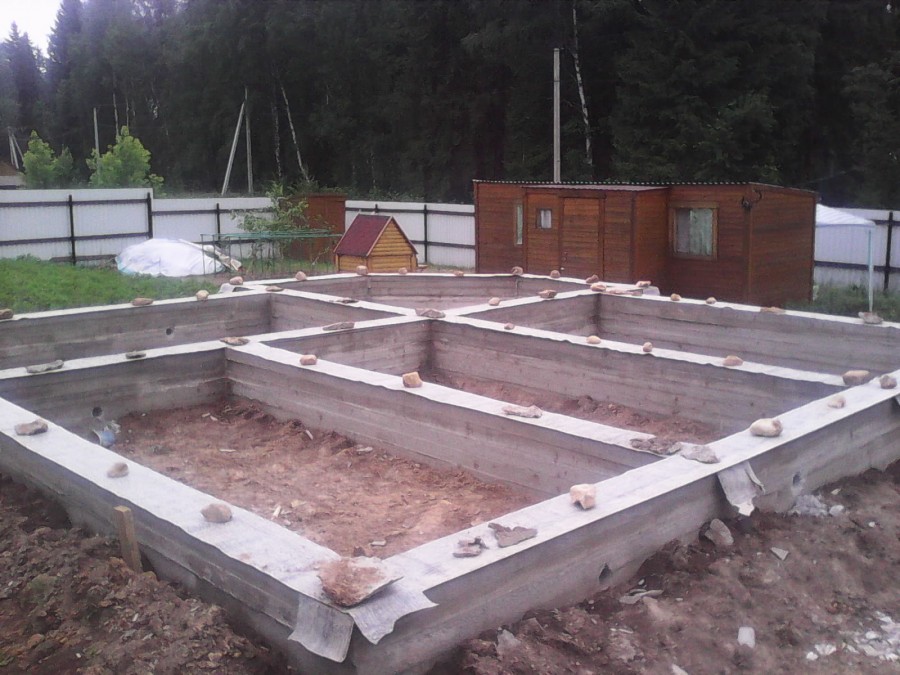

Ленточный фундамент

Этот вид основания часто встречается в индивидуальном строительстве. Представляет собой такой фундамент железобетонную полосу с заранее фиксированной высотой и шириной, которая располагается по периметру всего здания. Лента должна располагаться под всеми наружными и внутренними стенами постройки, форма поперечного сечения должна сохраняться по всему периметру основания. Хорошо подходит такой вид оснований для домов с тяжелыми стенами из бетона или кирпича, с перекрытиями. Также этот тип основания применим для подземного гаража или подвала.

Чаще всего устройство ленточного фундамента делается на большую глубину, чем глубина промерзания грунта, но существуют и мелкозаглубленные ленточные основания, использующиеся при строительстве небольших деревянных домов.

Если сравнивать устройства монолитных фундаментов с ленточным, то его технология достаточно проста, как и в сравнении со свайными или ленточными основаниями. Тем не менее ей свойственны повышенная трудоемкость, большой расход материала, если сопоставлять с устройством столбчатого фундамента.

Прибегают к устройству ленточного основания в следующих случаях:

  • для домов со стенами из кирпича, бетона или камня, плотность которых равна или более 1000-1300 кг/м³;

  • когда в домах планируется делать тяжелые перекрытия, монолитные или сборные металлические, железобетонные;

  • если есть угроза неравномерной осадки всего фундамента в целом, например, если участок сложен в одной части строения пучинистыми суглинками, а в другой части – песками. В этом случае правильное устройство основания сработает, как одно целое, перераспределив нагрузку и не позволив стенам дома трескаться и деформироваться;

  • когда в доме планируется устройство цокольного этажа или подвала, при этом стены ленточного фундамента будут являться стенами подвального помещения.

По своему устройству ленточные фундаменты бывают монолитные, заливающиеся непосредственно на строительной площадке, и сборные. Устройство фундаментов сборного типа производится из типовых железобетонных блоков, которые произведены на заводе и на стройплощадке монтируются при помощи крана. Устройство таких оснований и фундаментов делается из подушек – железобетонных плит и бетонных блоков. Сборный тип основания уступает монолитному по прочности.

Порядок выполнения работ по заложению ленточного фундамента

На земле производят разметку осей дома, где при помощи кольев и шнура или проволоки фиксируется расположение основных осей фундамента. Если участок со сложным рельефом, потребуются точность и внимание, а также использование строительного уровня и реек. Строго проверяются углы прямоугольного или квадратного фундамента, они должны составлять 90º. Низ траншеи проверяется теодолитом, особенно в тех местах, где ленты будут пересекаться, и в углах дома.

Выровненная, подготовленная к строительству площадка основания под фундаменты должна быть больше габаритов дома на 2-2,5 м в каждую сторону.

Траншея роется вручную или экскаватором, после техники дно обязательно нужно подчищать вручную. Котлован ограждают и на дно укладывают подушку из 120-200 мм песка или крупного гравия. Подушку для более плотного прилегания поливают водой и тщательно трамбуют. Затем укладывают на нее гидроизоляцию, к примеру, полиэтиленовую пленку и заливают цементным раствором. Это нужно для того, чтобы вода не уходила в грунт из бетона и не ухудшала его прочность.

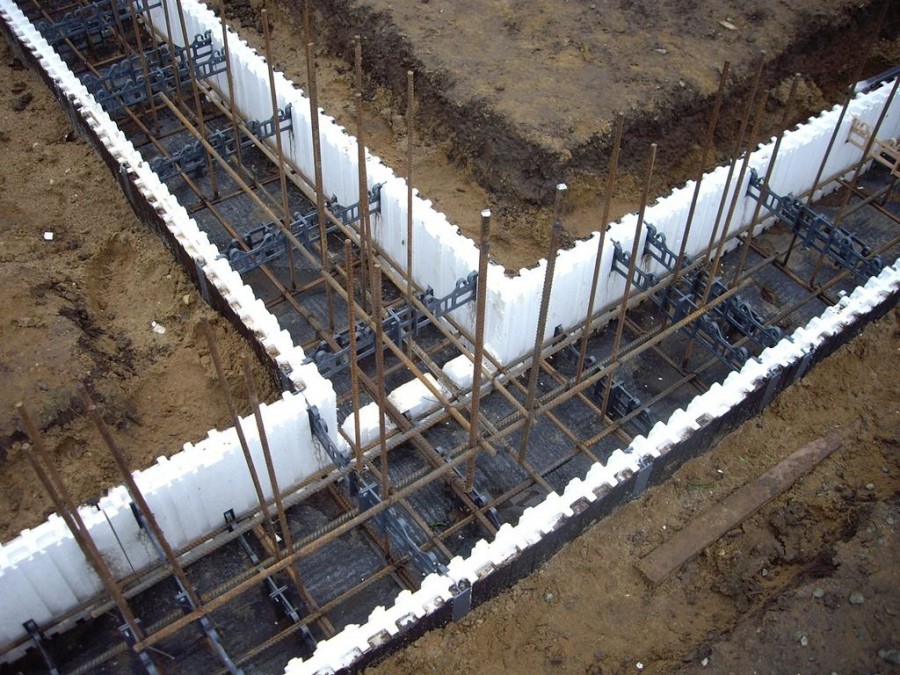

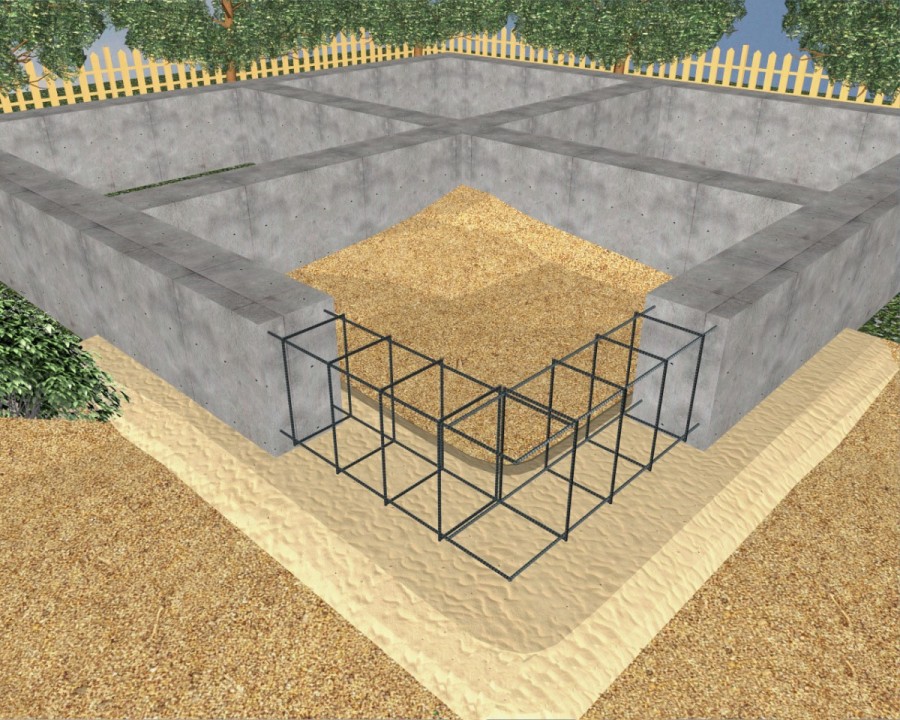

Схема армирования фундамента

Из струганных с одной стороны досок не менее чем в 40-50 мм устанавливается опалубка в траншею. Можно применять и щитовую железную опалубку, она разборная и удобна в применении. Деревянную опалубку тщательно смачивают водой, очищают от стружек и мусора и жестко фиксируют к стенам траншеи распорками, чтобы не произошло вспучивания стен. Вертикальность стен опалубки тщательно выверяется отвесом, именно от этого во многом зависит долговечность и прочность фундамента. Над поверхностью земли опалубку выводят не менее чем на 30 см, эта высота является цоколем будущего дома.

Устройство оснований такого типа предполагает предварительное оставление отверстий для водопроводных труб и канализации. В противном случае, прорубая их, можно расколоть фундамент. Верх фундамента покрывают гидроизоляционными материалами, чтобы предохранить стены здания от попадания капиллярной влаги.

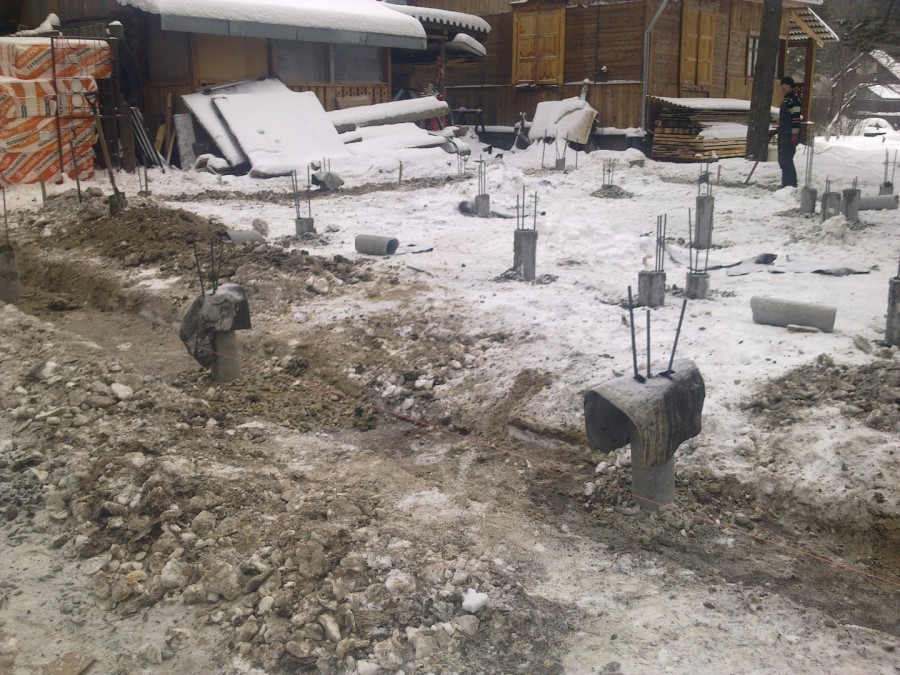

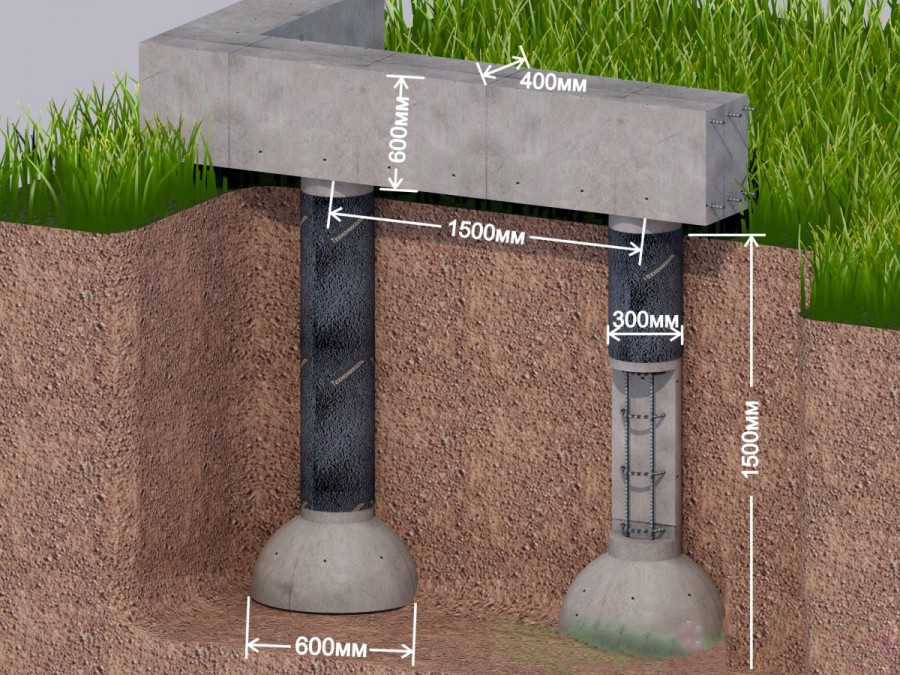

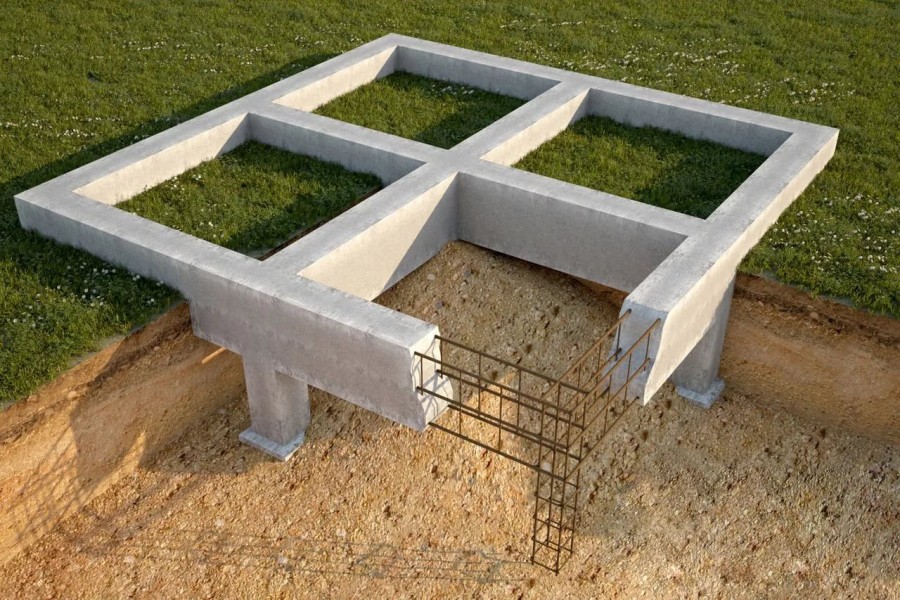

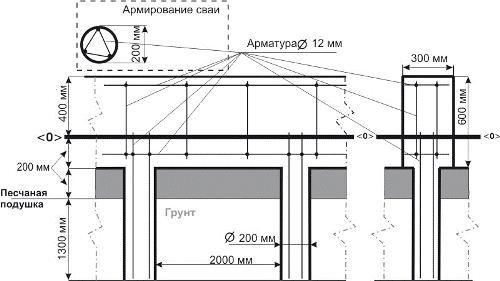

Схема ленточно-свайного фундамента

Арматура монтируется в траншею одновременно с опалубкой, к тому времени она должна быть уже собрана в каркасы. Чаще всего каркас представляет собою два горизонтальных ряда арматуры, количество же вертикальных рядов зависит от длины фундамента. После заливки бетоном арматура позволяет получить монолитный железобетонный фундамент с высокими прочностными характеристиками.

Бетон в основание заливается постепенно, слоями 15-20 см, чтобы исключить пустоты, каждый слой трамбуется с помощью специальных деревянных трамбовок, с этой же целью стенки опалубки тщательно простукиваются. Важно использовать бетон одинаковой концентрации, чтобы он не делился на слои.

Нередко при строительстве оснований возникают проблемы, связанные с использованием чрезмерно жидкого бетона. Такой бетон легче заливать, но в результате нередко заполнители оседают на дне, это влечет за собой расслоение бетона и снижение его прочности. Подвержена расслоению бетонная смесь и при сливании ее с высоты более 1,5 м.

Опалубку можно снимать через 7-10 дней, к этому времени фундамент достигает 70% прочности от планируемой. Для того чтобы гидроизолировать фундамент, можно использовать специальную мастику (битумную), которой обрабатывают все наружные стенки и проклеивают гидроизоляционный материал, в качестве которого отлично подходит рубероид. Качество проклейки необходимо проверить через некоторое время, следя за тем, чтобы гидроизоляция не отслаивалась от стенок фундамента.

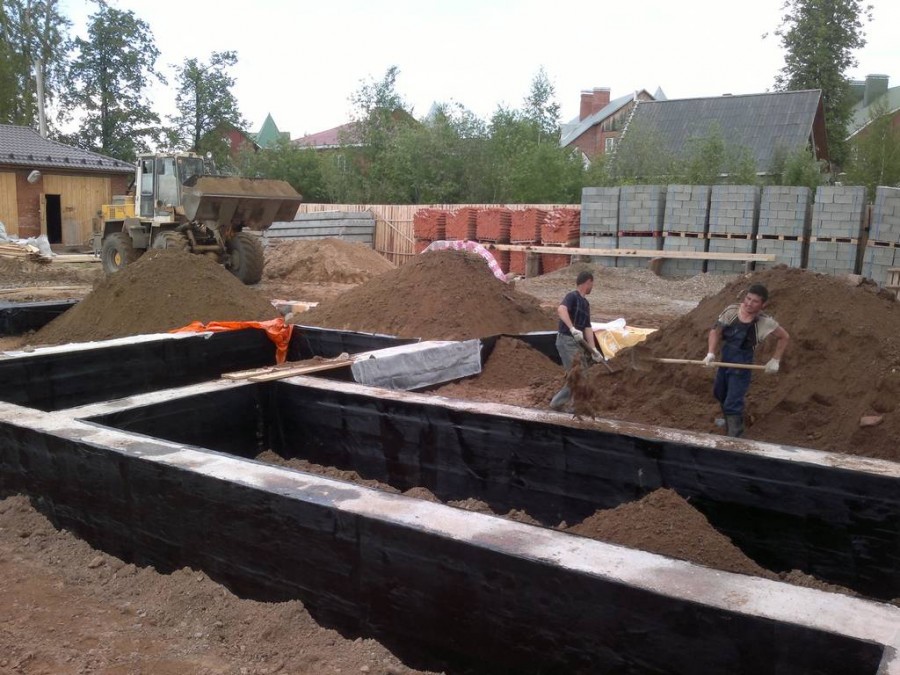

После того как произведена гидроизоляция, необходимо произвести обратную засыпку оснований и фундаментов. Выполняется она крупным чистым песком, который поливают водой и послойно трамбуют.

Ленточный фундамент: особенности обустройства и выбора

  • Монтаж фундамента
    • Выбор типа
    • Из блоков
    • Ленточный
    • Плитный
    • Свайный
    • Столбчатый
  • Устройство
    • Армирование
    • Гидроизоляция
    • После установки
    • Ремонт
    • Смеси и материалы
    • Устройство
    • Устройство опалубки
    • Утепление
  • Цоколь
    • Какой выбрать
    • Отделка
    • Устройство
  • Сваи
    • Виды
    • Инструмент
    • Работы
    • Устройство
  • Расчет

Поиск

Портал о фундаментах Портал о фундаментахФундаменты от А до Я.
  • Монтаж фундамента
    • ВсеВыбор типаИз блоковЛенточныйПлитныйСвайныйСтолбчатый

      Фундамент под металлообрабатывающий станок

      Устройство фундамента из блоков ФБС

      Заливка фундамента под дом

      Характеристики ленточного фундамента

  • Устройство
    • ВсеАрмированиеГидроизоляцияПосле установкиРемонтСмеси и материалыУстройствоУстройство опалубкиУтепление

      Устранение трещин в стенах фундамента

      Как армировать ростверк

      Необходимость устройства опалубки

      Как сделать гидроизоляцию цоколя

  • Цоколь
    • ВсеКакой выбратьОтделкаУстройство

      Отделка фундамента камнем

      Выбор цокольной плитки для фасада

      Что такое цоколь

      Как закрыть винтовые сваи

  • Сваи

Монолитный ленточный фундамент: технология, чертеж

Монолитный ленточный фундамент – это железобетонная неразъемная конструкция, которая становится основанием здания и призвана воспринимать на себя нагрузки несущих стен, различных элементов, обеспечивая прочность, надежность и долговечность строения. Если технология соблюдена и все сделано правильно, конструкция становится единым монолитом, демонстрируя очень высокие характеристики.

Фундамент монолитно-ленточный проходит по всему периметру здания, ленты прокладываются под все важные элементы и стены. Чаще всего такой тип основания обустраивают для частных коттеджей, многоэтажных строений.

Наиболее оправдан такой фундамент при условии невысокого уровня пролегания почвенных вод (в случаях, когда они проходят ниже нужной глубины закладки основания). Если же ситуация иная, обязательно делают дренаж, проектирование и обустройство которого предполагает существенные дополнительные затраты.

Создание монолитного ленточного фундамента обходится сравнительно недорого, все работы можно реализовать своими руками при условии соблюдения норм СНиП, знания особенностей технологии, выполнения верных расчетов и выбора качественных строительных материалов.

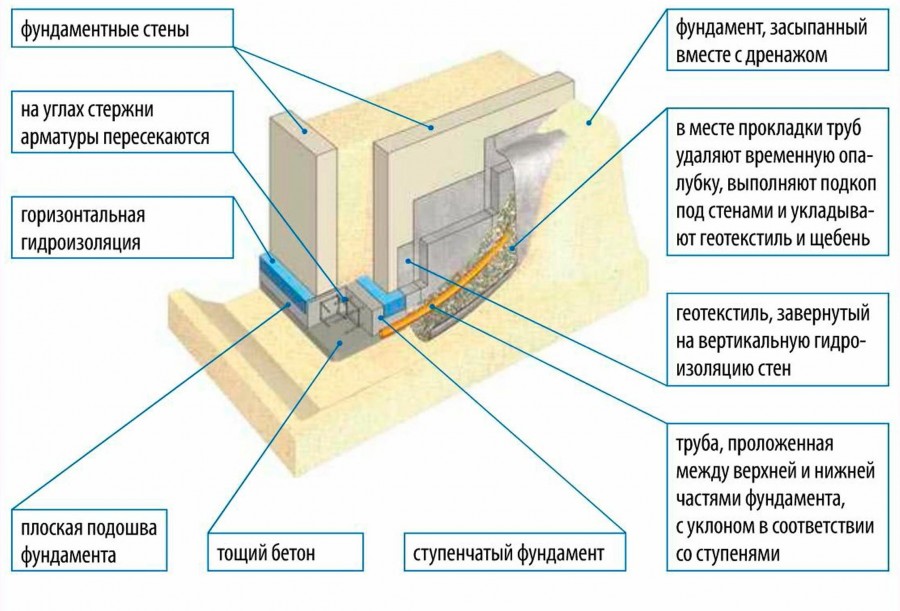

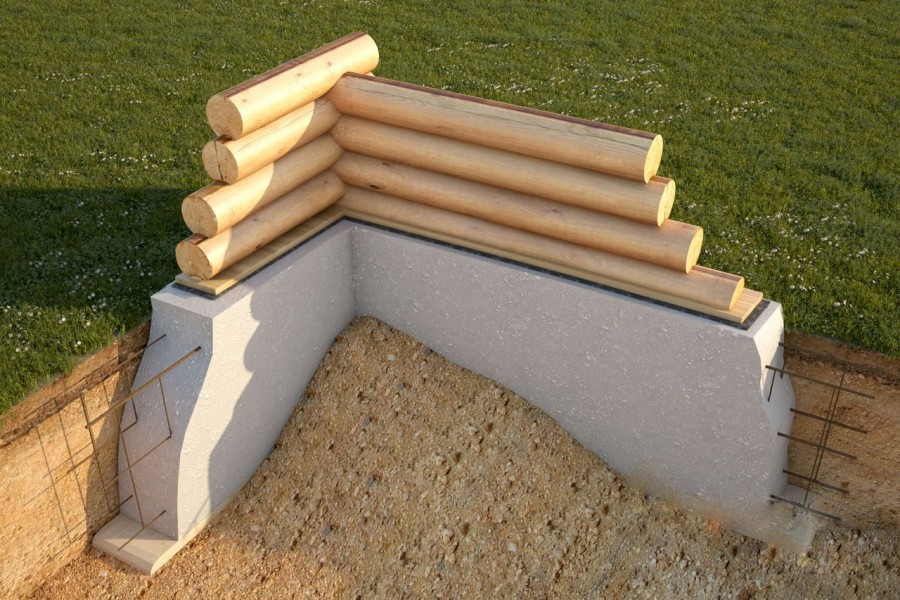

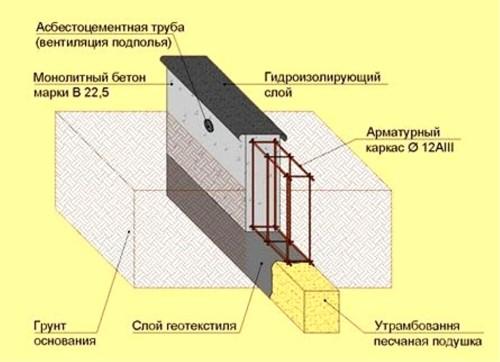

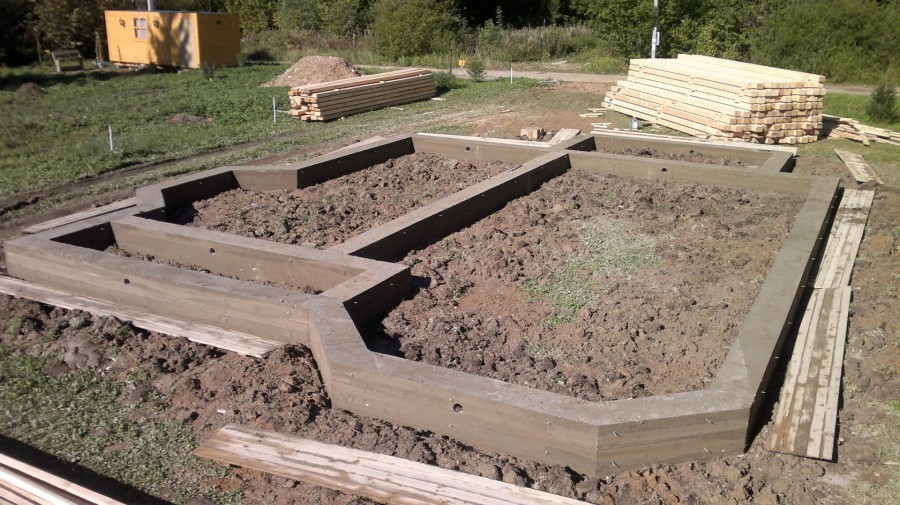

конструкция ленточного фундамента

Сфера применения и виды ленточного монолитного основания

Выбор конкретного типа основания для будущего здания зависит от множества факторов, основными среди которых выступают вид материала для возведения дома, количество этажей, тип грунта и его свойства, уровень прохождения грунтовых вод и промерзания земли и т.д. Все эти показатели влияют на главный параметр – степень нагрузки несущих конструкций на опору и основание.

Когда строится ленточный монолитный фундамент:
  • Большой вес стен дома из камня, кирпича, бетона
  • Наличие тяжелых перекрытий в конструкции – металлических, железобетонных
  • Наличие неоднородных грунтов на участке для строительства объекта (что, в свою очередь, провоцирует неравномерное распределение нагрузок на основание)
  • Закладка в проект цокольного этажа, гаража, подвала в будущем доме

Фундамент ленточно-монолитный являет собой ровную горизонтальную полосу единой формы с единым значением поперечного сечения. Полоса проходит по всему периметру здания, а также под внутренними стенами. Монолитную конструкцию выполняют из железобетона – раствор заливают в опалубку с собранным арматурным каркасом внутри.

По типу сборки конструкции ленточный фундамент может быть:
  • Монолитный – бетон заливается в опалубку с арматурой непосредственно на объекте.
  • Сборный – составляется из произведенных на заводе блоков, на 25% менее прочный в сравнении с монолитным вариантом.

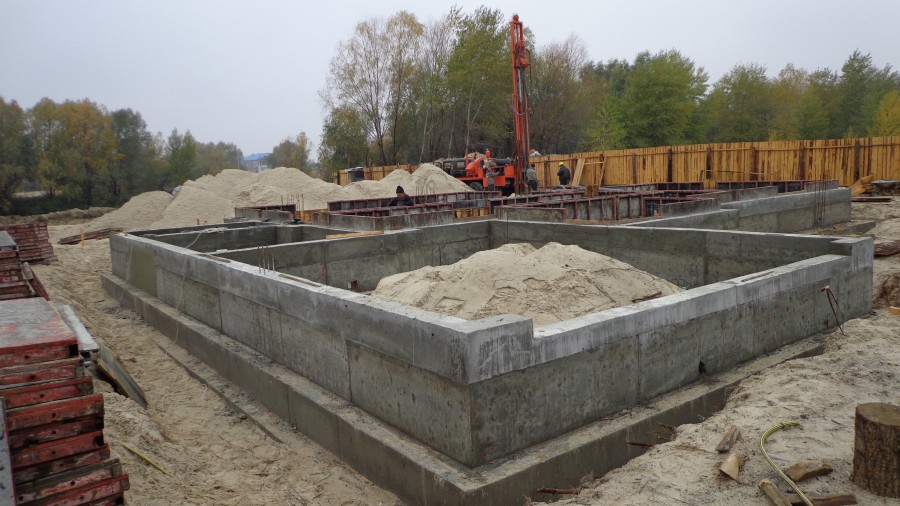

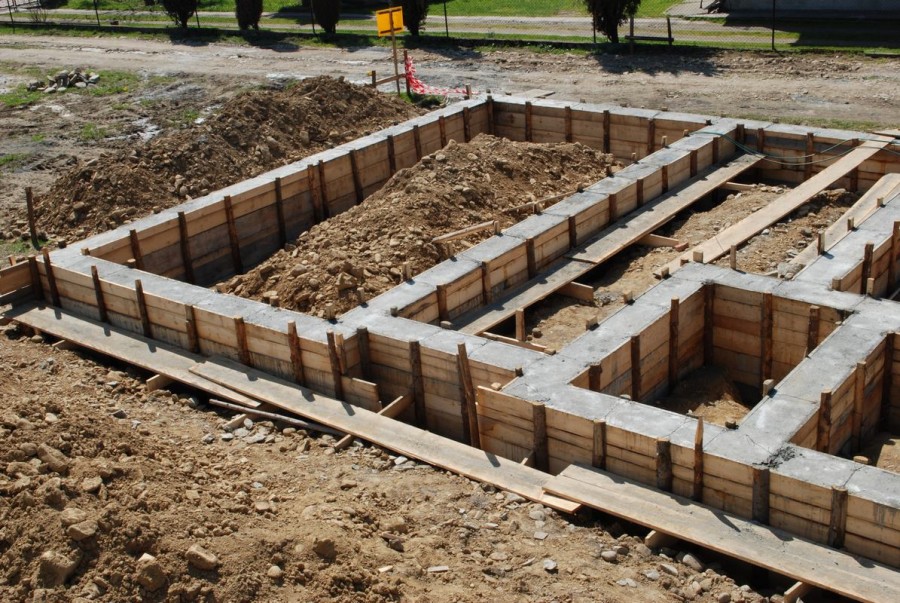

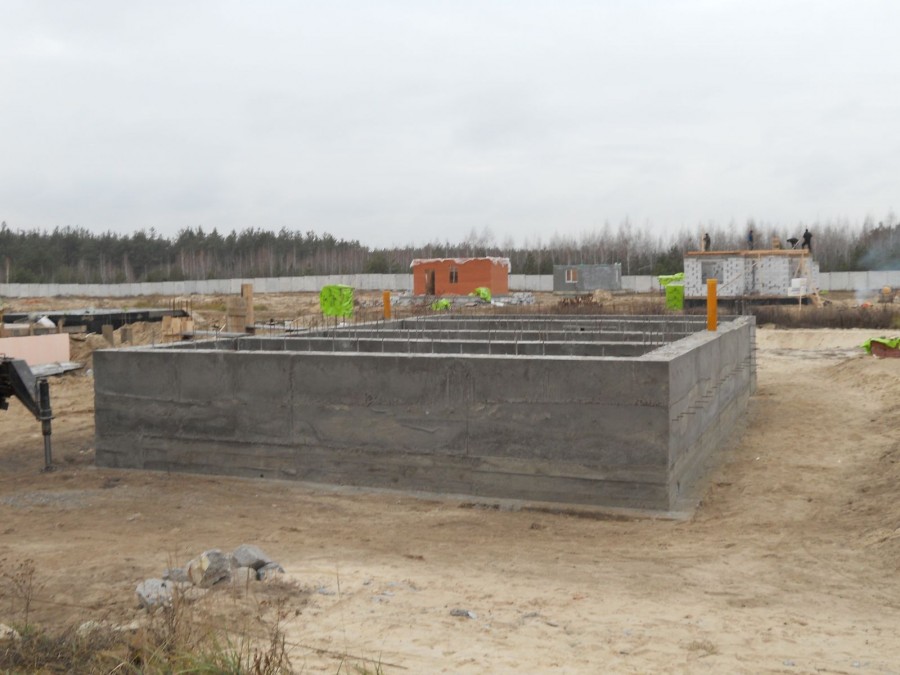

закладка ленточного фундамента

Монолитные ленточные фундаменты по типу заглубления и конструкции:
  • Заглубленный – в грунт уходит 50-70% высоты основания. Данный тип конструкции актуален при возведении коттеджей из разного типа тяжелых материалов. Очень высокая несущая способность дает возможность обустроить в доме хороший цокольный этаж или подвал. Заглубленный фундамент из железобетона предполагает серьезный объем земляных/бетонных работ, поэтому применяется редко.
  • Мелкозаглубленный – самый популярный тип конструкции. Лента заглубляется на 20-30% высоты (обычно на 40-70 сантиметров), идеально подходит для зданий из бруса, железобетонных плит, кирпича, пено/газоблоков. Высокая несущая способность, надежность, минимальные трудозатраты – основные преимущества. Предполагает пролегание уровня грунтовых вод глубже метра.
  • Незаглубленный – предполагает поднятие пояса цоколя, демонстрирует немалую прочность на изгиб. Обычно высота больше ширины, подходит для срубов, бань, сараев, дач.
  • Т-образный фундамент ленточный монолитный (железобетонный) – предполагает уширение подошвы с целью компенсировать боковые смещения. Актуальна конструкция для легких строений, заборов, террас. Обратную засыпку делают песком.
  • Пояс ленточного типа – без заглубления, используется для щитовых, каркасных зданий, с целью повышения опорной поверхности делают ширину больше высоты.

Строительство монолитного ленточного фундамента может осуществляться на грунте любого типа. На супесях, сухих песках, суглинках конструкция проектируется выше уровня промерзания. Средне/высокопучинистые почвы предполагают заглубление на 20-30 сантиметров ниже границы промерзания без дренажа. В случае, когда решают заменять пучинистую почву на непучинистую и выполняют дренаж, фундамент допускается заглублять выше границы промерзания.

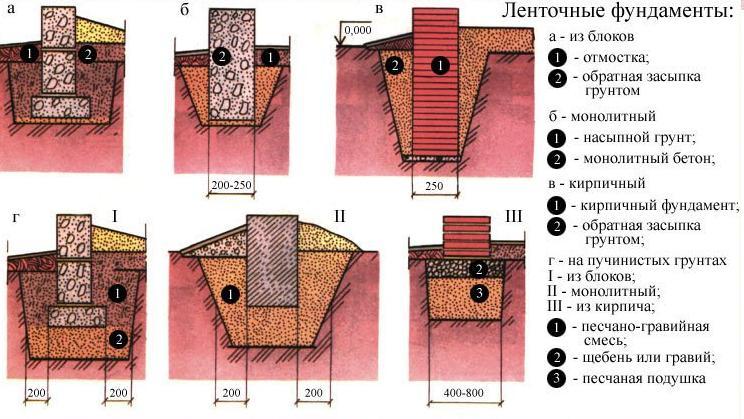

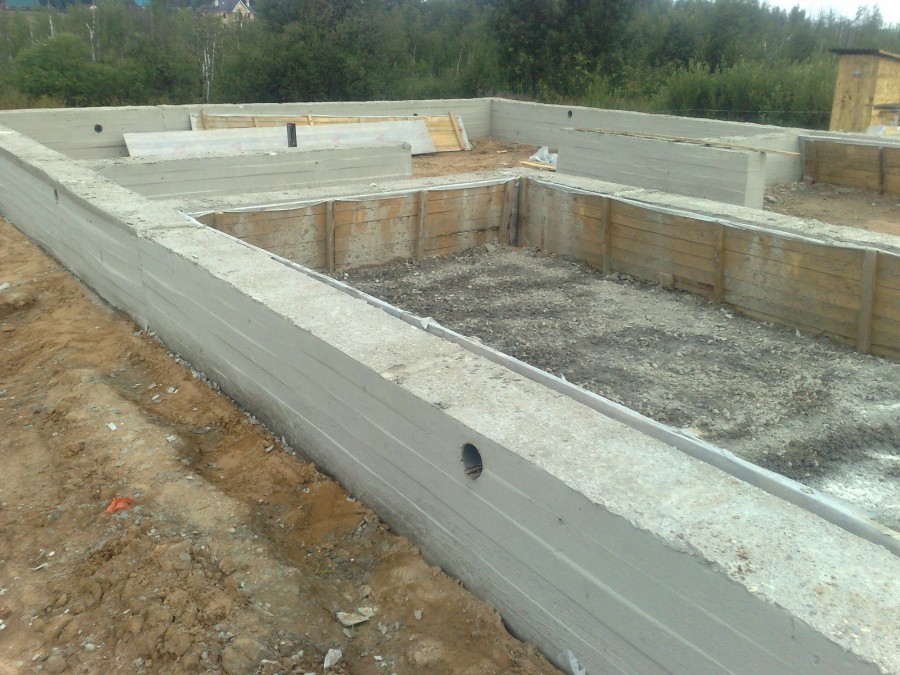

виды ленточного фундамента

Если на участке отмечен высокий уровень грунтовых вод, сначала проводят осушительные мероприятия, так как гидростатическое давление будет деформировать фундамент. В таком случае также можно использовать свайную технологию обустройства основания.

Плюсы и минусы

Строительство ленточного монолитного фундамента предполагает определенные особенности, плюсы и минусы. Поэтому до того, как начинать создавать проект и план, выполнять расчеты и реализовывать все, необходимо тщательно изучить важные нюансы.

Основные преимущества ленточного монолитного основания:
  • Универсальность – конструкция подходит для дома из любого материала, с любым количеством этажей
  • Простота строительства – технология возведения ленточного монолитного фундамента заключается в рытье котлована, монтаже опалубки, прокладке арматуры и заливке бетоном
  • Высокий уровень прочности – самое главное преимущество конструкции, позволяющее ей легко выдерживать серьезные несущие нагрузки
  • Длительный срок службы – в среднем такой железобетонный фундамент может прослужить до 150 лет
  • Сравнительно небольшой объем земляных, бетонных работ
  • Отсутствие необходимости привлечения спецтехники (может потребоваться уже потом для укладки плит перекрытия, колонн и других строительных работ)
  • Минимальные требования к почве, уровню грунтовых вод
  • Простая схема монтажа – все расчеты с чертежами вполне реально выполнить самостоятельно
  • Низкая себестоимость конструкции – так, если сравнивать монолитное основание и проект из железобетонных плит, то первый вариант обойдется на 45-55% дешевле (в общей смете расходы на фундамент составляют около 10% общей суммы)
  • Возможность создать полноценный цокольный этаж, гараж, подвал

Из недостатков стоит упомянуть высокий расход материалов, серьезные трудозатраты, длительное застывание бетонного раствора, отсутствие возможности реализовать проект на неровной местности, обязательное выполнение тепло/гидроизоляции.

Расчет ленточного фундамента

Любой монолитный ленточный фундамент для многоэтажного дома или одноэтажного строения проектируется с учетом нормативов и требований, указанных в СНиП 3.03.01-87 и ГОСТ Р 52086-2003.

В расчетах обязательно берут во внимание результаты гидрогеологических изысканий участка, опыт эксплуатации соседних зданий. В первую очередь, нужно определить характеристики и состав почвы на предполагаемой глубине, сделать под будущий фундамент чертеж.

Глубина заложения

Данный параметр находится в прямой зависимости от веса здания, глубины промерзания грунта в регионе. Крупный коттедж на грунте с оптимальной несущей способностью требует таких показателей: глубина промерзания грунта плюс 10 сантиметров (минимум 50-70 сантиметров). При наличии подвала глубину увеличивают. Если создается мелкозаглубленное основание, граница промерзания не оказывает влияния на глубину заглубления.

Что касается границы грунтовых вод, то глубина прохода фундамента зависит от месторасположения слоя, на который планируется опирать основание: можно делать ниже или выше линии. Если ниже – обязательно понадобятся дренаж и антикоррозийная обработка ленты.

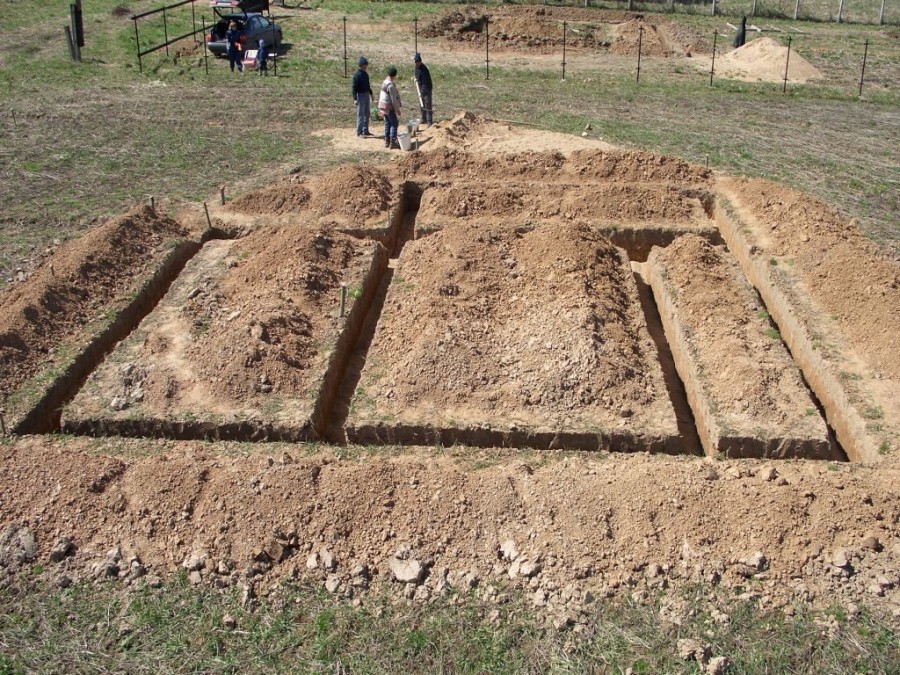

траншея под фундамент

Ширина и высота монолитной ленты

Монолитный ленточный фундамент размеры может предполагать любые. Все зависит от типа здания.

Определение ширины ленты:
  • Здания из газо/пеноблоков, силиката и иных легких штучных материалов – берется ширина несущих стен + 10 сантиметров
  • Дома каркасные– ширина стен (для 2-этажного строения) или -10 сантиметров от ширины стен (один этаж)
  • Дом из бруса – ширина бруса +/- 10 сантиметров (величина зависит от числа этажей)

Общая формула для просчета высоты ленточного фундамента (независимо от типа материала): уровень снега в регионе строительства + 20 сантиметров (но не более 2 значений ширины). Длину определяют в виде суммы всех несущих стен дома. С учетом всех параметров можно просчитать площадь подошвы фундамента.

Расчет несущей способности

Фундамент ленточный монолитный (армированный) должен выдерживать все возложенные на него нагрузки. Для этого выполняется расчет, позволяющий оценить устойчивость подстилающей почвы при влиянии на нее нагруженного основания. Вычисляют по формуле:

S>Yn*F/Yc*Rо – тут:

  • S – площадь самой подошвы в квадратных сантиметрах
  • Yn – коэффициент надежности (равен 1.2)
  • Rо – расчетное сопротивление почвы основания
  • F – общая нагрузка на фундамент в килограммах
  • Yc – коэффициент, который зависит от условий работы

Общую нагрузку определяют, складывая вес всех строительных материалов, которые используются в строительстве, а также временные нагрузки. Можно воспользоваться для этого специальным калькулятором или специальными таблицами (есть в свободном доступе сети), где указан коэффициент условий работы, расчетное сопротивление в зависимости от вида почвы.

разрез ленточного монолитного фундамента

Технология монтажа

Сборно-монолитный ленточный фундамент выполняется в соответствии с определенными правилами. Прежде, чем начинать работы, необходимо тщательно изучить каждый этап.

Разметка участка

Перед проектированием на участке тщательно исследуют грунт. Потом делают разметку, стараясь максимально жестко привязываться к имеющемуся участку. Связано это с тем, что подземное строение может быть неоднородным и даже незначительное смещение конструкции может дать нехороший результат – вдруг под частью основания окажется полость или просадочные породы.

Мастера советуют не перемещать существенно предполагаемое место расположения. Если позиционироваться с точностью до сантиметра не удастся, то все равно важно работать по проекту.

Для разметки используют шнур и деревянную обноску. Также допускается прорисовывание линий известковым раствором. Сначала готовят схему фундамента, потом ее переносят на местность. Без чертежа работать практически невозможно.

Разметку делают так: вначале отмечают первой угол, потом из этой точки проводят сторону (лучше параллельную дороге или забору), далее делают прямой угол (можно использовать способ египетского треугольника). Колья обноски должны находиться на небольшом расстоянии от внешних стен сооружения, чтобы избежать провисания шнура в процессе разработки грунта.

Далее проверяют диагонали – они обязательно должны совпадать, допустимое отклонение составляет 2 сантиметра. Если дом сложный в плане, можно проект разбить на простые фигуры. Для тяжелого оборудования отмечают отдельные фундаменты, принимая деформационный шов между основной лентой и ними минимум 10 сантиметров. После заливки данное пространство аккуратно засыпается негорючим сыпучим материалом.

ленточный фундамент своими руками

Рытье траншеи для заглубления монолитной ленты и устройство подсыпки

Выполняя ленточно-монолитный фундамент для дома, необходимо учитывать масштабы самого строения. Объемы земляных работ и привлекаемая спецтехника зависят напрямую от масштабов проекта и габаритов строения, наличия/отсутствия подвала. Если цокольного этажа или подвала не будет, то грунт вынимают по разметке (делая запас для установки опалубочной конструкции около 50*80 сантиметров с каждой стороны).

Если в доме будет подвал, вынимать придется весь грунт. Габариты котлована должны на 2-3 метра превышать размеры фундамента. Плюс запас для распорок опалубки. Большие объемы грунта выбирают с использованием спецтехники, которую обычно арендуют. Наем бригады «копателей» обойдется не дешевле, но времени отнимет намного больше.

Верхний плодородный слой почвы укладывают отдельно – потом ее можно раскидать в саду. Остальной грунт просто сваливается в кучу: часть потом уйдет на выполнение обратной засыпки, часть просто вывезут.

После выемки основного объема почвы грунт равняют и уплотняют. Если работал экскаватор, нередко можно увидеть неровности (участки на 25-30 сантиметров больше установленный глубины), все это аккуратно засыпается и тщательно трамбуется.

Кроме того, всю траншею или котлован необходимо утрамбовать и выровнять. Лучше использовать для этих целей виброплиту. Ведь на грунт будет давить все здание и даже минимальные неровности, пустоты в будущем могут стать причиной усадок, появления трещин в ленточном фундаменте.

опалубка ленточного фундамента

Мастера советуют вообще дно засыпать слоем песка мелкой/средней фракции, потом его увлажнить и утрамбовать виброплитой. Двух слоев (засыпаемых по очереди) в 15-20 сантиметров будет вполне достаточно. Каждый из слоев отдельно проливается водой и трамбуется.

Некоторые проекты предусматривают выполнение песчано-гравийной подсыпки. В таком случае сверху на песок прокладывают слой щебня фракции от 30 до 60 миллиметров толщиной до 15 сантиметров, потом трамбуют. Желательно прокладывать слои по 5 сантиметров и каждый трамбовать. Так удается добиться большей плотности грунта, улучшения его несущих способностей.

Монтаж опалубки

Перед тем, как заливается монолитная лента фундамента, монтируют опалубку. Обычно конструкцию выполняют из влагостойкого прочного материала, способного выдержать давление бетона.

Опалубки бывают:
  1. Съемными – чаще всего делают из древесины минимум второго сорта (фанера, доски). Ширина досок должна быть равна минимум 15 миллиметрам, толщина – хотя бы 4 сантиметра. Это могут быть ОСП или низкосортная фанера (можно найти специальную опалубочную, которая с одной стороны выполнена с защитным ламинированием). В процессе монтажа все элементы плотно скрепляются. При этом, высота конструкции должна быть равна высоте ленты + 10 сантиметров. Щиты скрепляют продольными и поперечными брусками, доски собирают поперечинами. Щиты монтируются по разметке ленты, крепятся снаружи укосами, внутри распорками.
  1. Несъемными – обычно выполняются из металлических листов толщиной до 2 миллиметров. Примечательно, что внешней стороны конструкцию покрывают антикоррозийным средством. Опалубка стягивает ленту фундамента, на стыках усиливается уголками или швеллерами. По нормативам запрещено применять данный тип опалубки во влажных грунтах. Единственный недостаток конструкции – высокая цена.

Создание и монтаж армирующего каркаса

Армирование ленточного монолитного фундамента выполняется в обязательном порядке. Металлические прутья, связанные в каркасы, позволяют повысить сопротивление конструкции нагрузкам и силам деформации.

Стержни армирующего каркаса:
  • Арматура рабочая – продольные стержни, которые берут на себя нагрузки на изгиб.
  • Хомуты – выполнены в формате горизонтальных поперечных прутов, которые связывают каркас.
  • Вертикальные хомуты – связывают прутья, которые находятся в различных плоскостях.

Армирование монолитного ленточного фундамента осуществляется по нормативам СП 63.13330.2012.

Величина диаметров арматуры для разных конструкций:
  • Хозпостройки, легкие здания – 8-10 миллиметров
  • Строения из бруса, штучных материалов – 10-14 миллиметров
  • Тяжелые дома из блоков, кирпича – 14-18 миллиметров
  • Самый большой диаметр арматуры в малоэтажном строительстве – 22 миллиметра

армирование ленточного фундамента

Армирование всех элементов и узлов конструкции монолитного ленточного фундамента выполняется с использованием прутьев класса А3 (А400) либо А240. В армокаркасе предусматривается 4/6 рабочих прутьев. По нормативам поперечное армирование выполняется с шагом в 30-60 сантиметров. Вяжут каркас проволокой сечением 0.6-1 миллиметр. Хорошо, если есть специальный крючок или пистолет.

Сварку практически не применяют – данный вид соединения допускаются только на прямолинейных продольных участках конструкции.

Выполнение угловых соединений:
  • Г-образные хомуты – накладываются внахлест, где внешние прутья соединяются со внутренними
  • Жесткое соединение внахлест («лапка») – концы прутьев сгибают под углом в 90 градусов, потом соединяют проволокой
  • П-образные хомуты – устанавливаются внахлест дополнительные прутья соответствующей формы, обеспечивая дополнительный каркас для горизонтальных/вертикальных прутьев
  • Армирование тупых углов – прут изгибается сверху, снизу соединяется внахлест, потом собирается дополнительный хомут в точке сгиба

арматура для ленточного фундамента

Расчет арматуры по плану (армокаркас на 4 стержня):
  • Длина ленты множится на 4 – длина продольных стержней
  • Длина ленты делится на шаг между прутьями вертикальными, умножается на 4 – длина вертикальных прутьев
  • Сумма обоих значений выше – общая длина прутьев для каркаса
  • Длина стержня составляет 6 метров – поделив значение на 6, можно получить количество стержней
  • Добавить к получившемуся значению около 7-10%

Уже связанный арматурный каркас устанавливается в опалубку таким образом, чтобы металлические стержни нигде не касались ни дна траншеи, ни стенок опалубки (после заливки были полностью утоплены в толщу бетонной смеси).

Заливка ленты фундамента

Монолитные ленточные железобетонные фундаменты заливают бетоном класса прочности В17.5/В20, можно В25.

Правила заливки бетона в опалубку:
  • Заливка осуществляется послойно – толщина одного слоя составляет до 20 сантиметров
  • Все слои поочередно уплотняются специальным виброинструментом без касания арматурного каркаса
  • Пока не схватился залитый слой, по нему заливают следующий

Благодаря вибрированию из бетона уходят пустоты и воздух, смесь распределяется в опалубке равномерно, что положительно влияет на показатели прочности монолитной ленты.

Если заливка осуществляется из спецтранспорта, лучше использовать желоба – так доставка осуществляется проще, а раствор не падает с высоты (материал может расслоиться, падая с высоты в 150 сантиметров и более).

заливка фундамента бетоном

В зависимости от погоды, за бетоном нужно по-разному ухаживать. При заливке в сухую теплую погоду ленту нужно накрыть полиэтиленовой пленкой, чтобы не позволить влаге быстро испариться. Смачивание в данном случае не очень поможет из-за большой глубины бетона, поэтому важно правильно накрыть.

При температуре около +20С через 3 суток бетон возьмет до 50% прочности, через 5 суток можно снять опалубку. При температуре +10С нужно ждать до 14 дней, при +5С процесс схватывания останавливается и нужно либо прогреть бетон, либо утеплить опалубку.

Готовый ленточный фундамент (по прошествии 28 суток после заливки) нужно утеплить и проложить слой гидроизоляции, лишь потом выполнить обратную засыпку.

Устройство подвала в доме с ленточным фундаментом

Вопрос о проектирование подвала актуален при глубине закладки монолитного ленточного фундамента больше 50 сантиметров. Проект будет дорогостоящим – существенно возрастает объем земляных работ, требуется больше бетона. Если будет укладываться монолитная плита внутри ленточного фундамента, придется привлечь спецтехнику.

Обычно подвал делают лишь под одним помещением здания (небольшим), лента становится стенами подвала. Она обязательно должна быть утеплена снаружи и внутри. Разрез подвала под строением с ленточным типом фундамента:

подвал в доме с ленточным фундаментом

Пол подвального помещения заливают бетоном в опалубку с предварительно собранным армакаркасом. Толщина пола должна составлять минимум 30 сантиметров. Лучше всего арматурой пол привязать к ленте, сделав жесткую сцепку – тогда можно избежать просадки пола.

Монолитный ленточный фундамент – долговечное и надежное основание, которое можно выполнить самостоятельно. При условии верно произведенных расчетов и правильного чертежа, соблюдения технологии и подборе качественных материалов удастся создать прочную, стойкую к разным воздействиям конструкцию, которая прослужит много лет.

Ленточный фундамент: применение и общие характеристики

Ленточный фундамент для дома и области его применения

Чаще всего устанавливается ленточный фундамент своими руками, так как монтаж не составляет большого труда. Это самый распространенный вид несущего основания, который представляет собой ж/б полосу и проходит по периметру всей постройки.

Применение несущего основания

Фундамент из ленты устанавливается под все стеновые постройки, как внешние, так и внутренние. При этом, по периметру необходимо сохранять одинаковое поперечное сечение.

Несущую конструкцию можно применять:

  • Во время возведения 1-2 этажей из кирпича, бетона, камня.
  • Когда производится строительство с перекрытиями из металла или железобетона.
  • Когда предусмотрено строительство цоколя или подвала.

Ленточные конструкции можно поделить на несколько категорий:

Виды

Применение

Материалы

Ленточный монолитный фундамент.



Создается методом заливки сразу на строительной площадке в опалубку, предварительно размеченную под постройку.

Изготовлено из бута или бетона.

Сборная конструкция.

Состоит из ж/б блоков, которые расположены на заранее размеченной поверхности. Сюда можно отнести свайно-ленточный фундамент.



Процесс изготовления, производиться из соединения готовых изделий из бетона, который заранее армируются.

Конструкцию из ленты используется, как для тяжелых, так и легких конструкций. Во втором случае, можно применить мелкозаглубленный ленточный фундамент. Его можно закладывать на глубине 0,5 метров. Для тяжелых конструкций производится установка заглубленного фундамента.

Не рекомендуется применять ленточный фундамент на проблемных грунтовых основаниях (с глубоким промерзанием и вспучивающихся грунтах).

Ленточный фундамент, видео, области применения и материалы

Мелкозаглубленный применяется для легких конструкций Ленточный заглубленный фундамент, фото

Данный фундамент устроен таким образом, что подходит для любой строительной области, многие виды можно создать своими руками, без применения специальной техники и привлечения помощи специалистов.

Таблица с видами фундамента и области применения:

Небольшие конструкции.

Кирпичные, бетонные или каменные стены.

Жилые постройки.

Использование сборных и монолитных перекрытий с тяжелым весом.

Жилые постройки с неравномерной усадкой стен.

Благодаря фундаменту, происходит равномерное распределение веса, что предотвращает появление трещин.

Постройки с подвальным помещением.

Используются стены основания в качестве стенок.

Использование материалов для ленточного основания:

Бутобетон.

Раствор, состоящий из песка, цемента и камней. Чаще всего используется скалистых и песчаных оснований. Фундамент укладывается на 10-ти см подушку из гравия или песка.

Железобетон.

Бетонная смесь, которая заливается в заранее приготовленную опалубку с забитыми прутьями.

Блоки.

Это готовые заводские блоки, из которых изготавливается фундамент, длиной до 2,4 метра.

Кирпич.

Данный материал применяется для строительства надземного и подземного цоколя. Нельзя применять при повышенной влажности грунтовых вод, а также необходимо обеспечить качественную гидроизоляцию.

Рекомендуется посмотреть видео по созданию ленточного фундамента.

Инструкция по созданию монолитной ленты с использованием бута

Фундаментная подушка и бут

Данный вид конструкции предусматривает заранее выкопанные две траншеи еще до начала всех мероприятий:

  • Первая роится по всему периметру сооружения, а вторая уже под перегородками.
Ширина траншеи должна быть шире на 30 см, чем стены сооружения.
  • Далее, вырытые траншеи заливаются песком и цементом 1:4. Нужно проследить за тем, чтобы раствор был жидким и нормально проникал во все щели между камнями. Заливка производится слоями.
  • Перед тем, как сверху залить смесь, необходимо забутовать 3-ю часть траншеи. Потом заполняется яма камнями на 1/3 и цементируется.
  • Процедура производится до уровня грунтового основания.
Для монолитной конструкции заливка производится на протяжении 2-3 дней.
  • После того, как все работы произведены, можно переходить к обустройству цокольной части. Здесь опять понадобится бут. Верхнюю часть ровняют по уровню.
  • Участок для цоколя готов, основанию необходимо отстояться около месяца, чтобы он полностью подсох и обрел необходимые качества. С появлением теплого времени, можно переходить к стенам.

Возводится бутовый ленточный фундамент сложно, но  цена на него достаточно демократична.

Ленточное основание с армированным поясом

Делаем армированный пояс для ленточного основания

Данный вид основания, мало чем отличается от монолитного фундамента. В этом случае не используется бут:

  • В траншею закладывается арматурная сетка.
  • Пруты соединяются проволокой.
  • Пруты доходят прямо до края системы опалубки.
  • Далее, лента заливается бетоном. Здесь понадобится специальная техника, так как бетонной смеси должно быть много, а заливку необходимо произвести в течение дня.
  • Затем, примерно через две недели опалубка демонтируется и переходится к обустройству гидроизоляционной прослойки.
  • В качестве гидроизоляционного материала используется рубероид, который укладывается во внутреннюю часть сооружения.
  • Затем ровняется внутренняя часть при помощи земли и песка.

Данный вид фундамента наиболее прочный и долговечный. Сборный ленточный фундамент производится из специальных заводских блоков, сделанных из армированного бетона. Рекомендуем посмотреть видео, как произвести расчет ленточного фундамента и постройку.

понятие и что нужно для возведения

  • Монтаж фундамента
    • Выбор типа
    • Из блоков
    • Ленточный
    • Плитный
    • Свайный
    • Столбчатый
  • Устройство
    • Армирование
    • Гидроизоляция
    • После установки
    • Ремонт
    • Смеси и материалы
    • Устройство
    • Устройство опалубки
    • Утепление
  • Цоколь
    • Какой выбрать
    • Отделка
    • Устройство
  • Сваи
    • Виды
    • Инструмент
    • Работы
    • Устройство
  • Расчет

Поиск

Портал о фундаментах Портал о фундаментахФундаменты от А до Я.
  • Монтаж фундамента
    • ВсеВыбор типаИз блоковЛенточныйПлитныйСвайныйСтолбчатый

      Фундамент под металлообрабатывающий станок

      Устройство фундамента из блоков ФБС

      Заливка фундамента под дом

      Характеристики ленточного фундамента

  • Устройство
    • ВсеАрмированиеГидроизоляцияПосле установкиРемонтСмеси и материалыУстройствоУстройство опалубкиУтепление

      Устранение трещин в стенах фундамента

      Как армировать ростверк

      Необходимость устройства опалубки

      Как сделать гидроизоляцию цоколя

  • Цоколь

Виды фундаментов - как подобрать тип и рассчитать количество материалов

Одним из важнейших этапов возведения дома является закладка фундамента. Если вы не отнеслись серьезно к этому процессу и допустили ошибку, дальнейшее строительство и эксплуатация здания может встать вам в круглую сумму или вообще оно будет непригодно.

Перед началом строительства необходимо тщательно изучить местность, в которой вы собираетесь возводить постройку. Определение типа почвы, глубины промерзания и нахождения грунтовых вод является ключевыми моментами.

Вы можете ознакомится с фотографиями и чертежами всех типов фундаментов. Бывали случаи, когда дом приходил в негодность, хотя и был построен правильно.

Основными различиями в разных классификациях фундаментов выступают:

  • Каким образом фундамент опирается на почву;
  • Форма и тип конструкции будущей постройки;
  • Способ установки.

Краткое содержимое статьи:

Ленточный фундамент

Данный тип фундамента один из самых распространенных в строительстве. Он отличается незамысловатой технологией устройства. Но нельзя сказать, что его возведение является легким процессом. Ведь это довольно массивная часть здания, а значит и стройматериалов она потребует много.

Этот тип часто используют для строительства отдельных частных домов на грунте средней плотности.

Особенность ленточного фундамента

Если посмотреть на готовый ленточный вид фундамента, то он будет похож на растянутую по форме дома ленту. Он состоит преимущественно из железобетона, благодаря чему способен выдерживать большие нагрузки.

Лента должна проходить под каждой несущей и массивной стеной дома. Отлично подходит для массивных каменных или кирпичных домов. Вы с легкостью можете организовать под домом подвал или гараж.

Процесс заложения довольно трудоемкий, но за свои труды вы получаете прочную и долговечную опору для своего дома

Особенности возведения

Для закладки необходимо знать глубину промерзания грунта. Основание ленточного фундамента должно быть на 200 см глубже. Толщина зависит от нагрузки, которая будет оказываться со стороны постройки.

В зависимости от размера и габаритов будущей постройки фундамент может быть мелкозаглубленный либо заглубленный.

Вид фундамента низкого заложения подходит для небольших и деревянных домов. Он закладывается на 0,5-0,7 м.

Вид фундамента глубокого заложения используется для многоэтажных построек. Он закладывается на 0,2 метра глубже уровня промерзания.


Положительные и отрицательные стороны ленточного фундамента

Для того чтобы возвести данный тип фундамента необходимо вырыть котлован повторяющий форму дома. Вся поверхность выравнивается и засыпается песком, трамбуется и засыпается щебнем, снова трамбуется. Слой песка и щебня должен быть от 20 до 50 см в зависимости от типа дома. Затем возводится железобетонная часть фундамента.

Плюсы

  • Высокая прочность;
  • Большой срок службы;
  • Возможность сооружения подземных комнат;
  • Может быть основанием массивных конструкций.

Минусы

  • Высокая стоимость
  • Трудоемкий

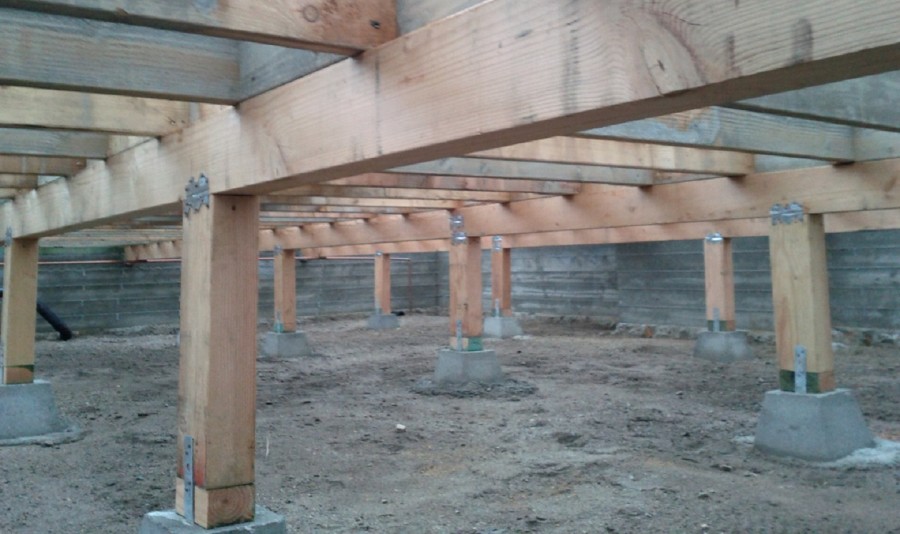

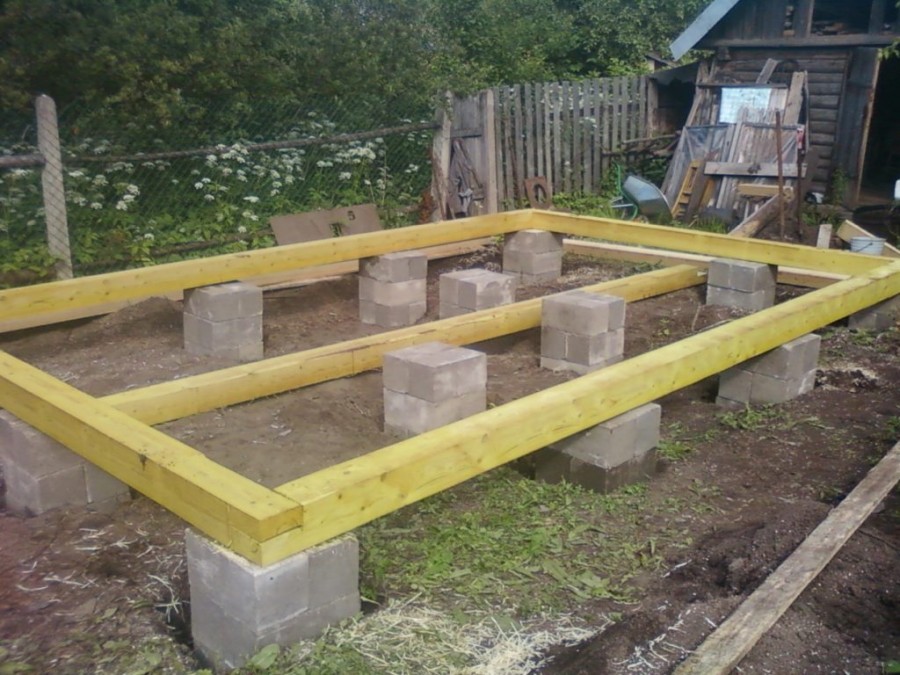

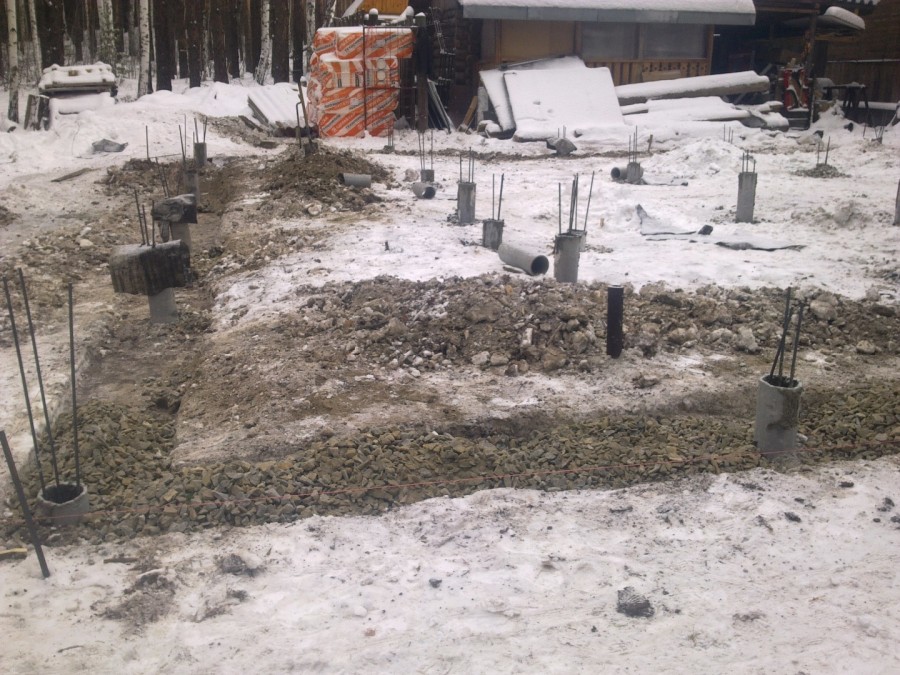

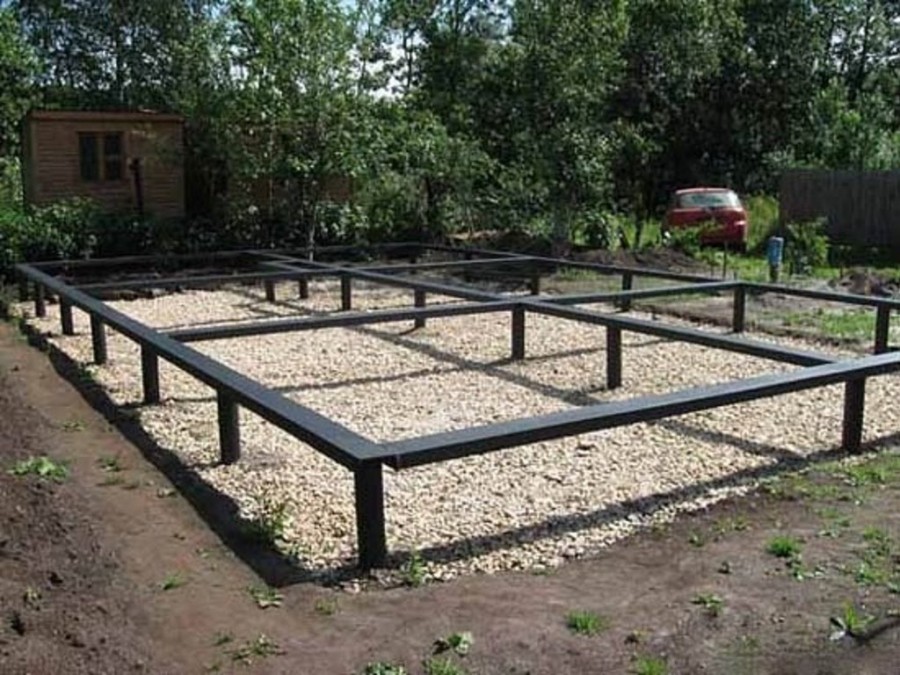

Столбчатый фундамент

Такой фундамент предполагает установку столбов во всех углах постройки, месте где пересекаются стены и там где оказывается высокая нагрузка.

Процесс возведения столбчатого фундамента

Столбы устанавливаются в ключевых точках на расстоянии 1,5-2,5 друг от друга. Столбы могут быть кирпичные или бетонные, под которыми обязательно должна быть организована песчано-щебневая подушка.

Плюсы:

  • Невысокая себестоимость;
  • Надежность;
  • Простота возведения.

Минусы:

  • Используется только для небольших построек;
  • Нет возможности организовать подвал.

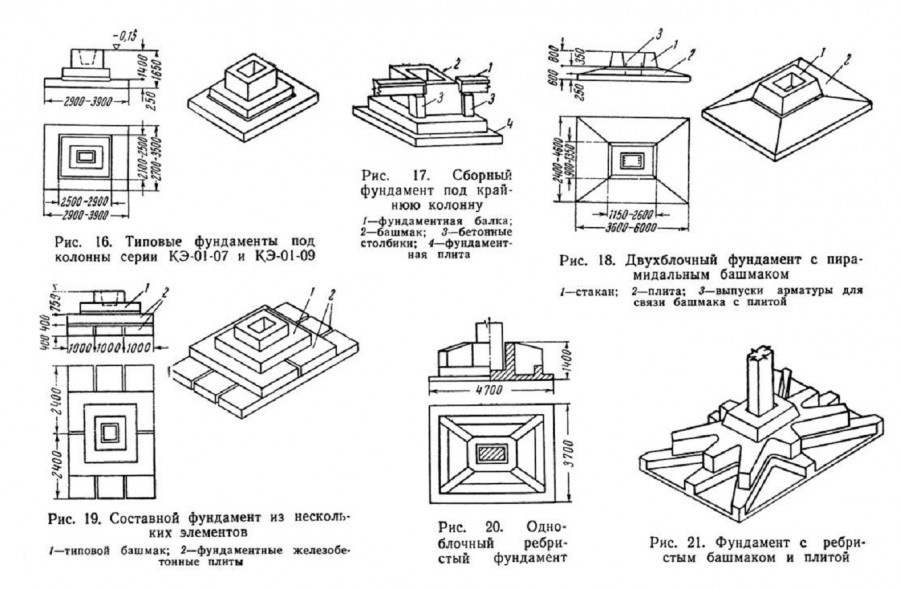

К столбчатому типу можно отнести также стаканный тип фундамента. Он отличается более массивной нижней частью столба. Может использоваться для возведения промышленных крупных зданий и сооружений.

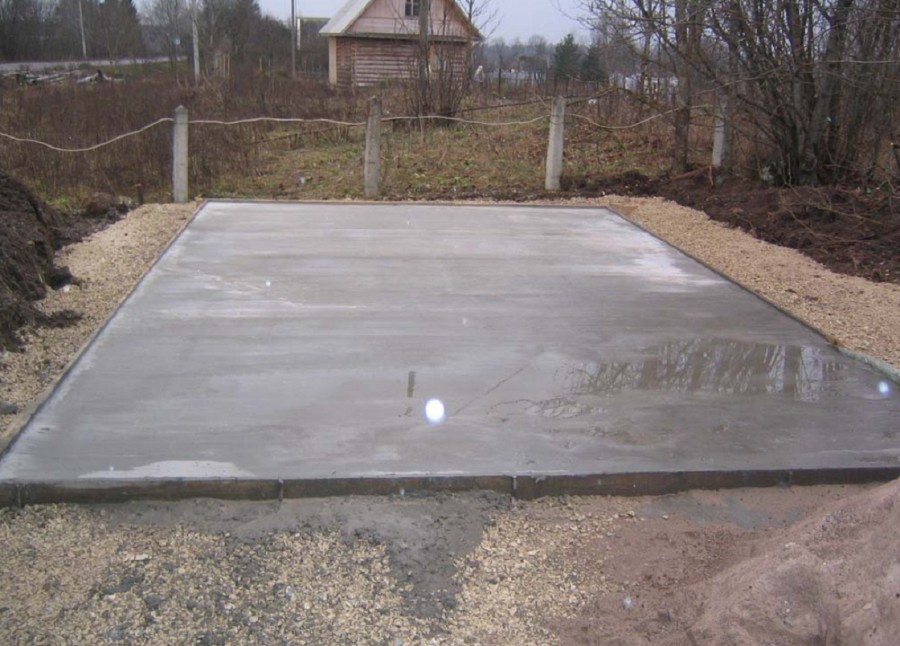

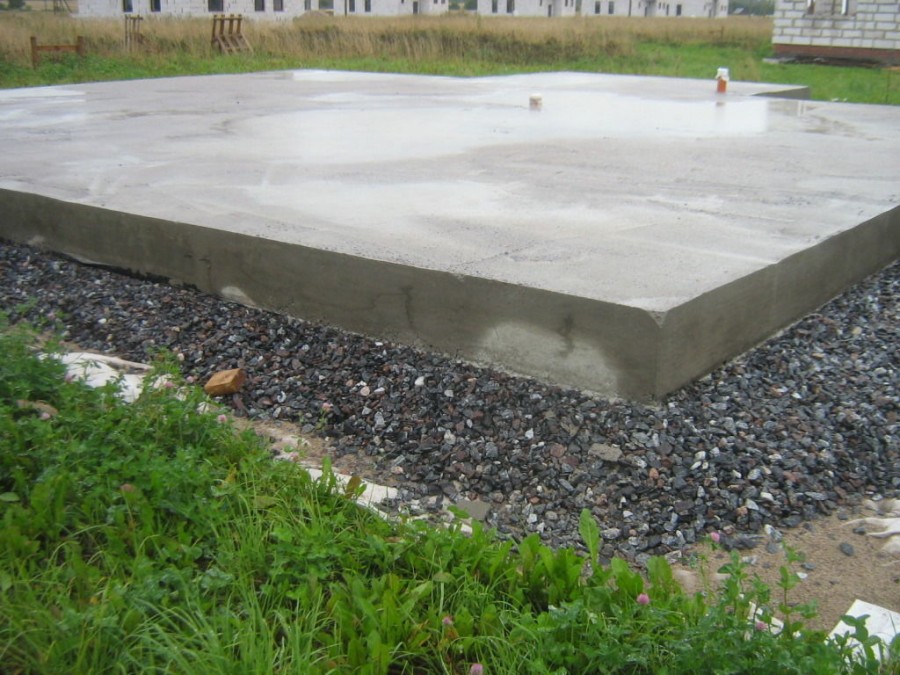

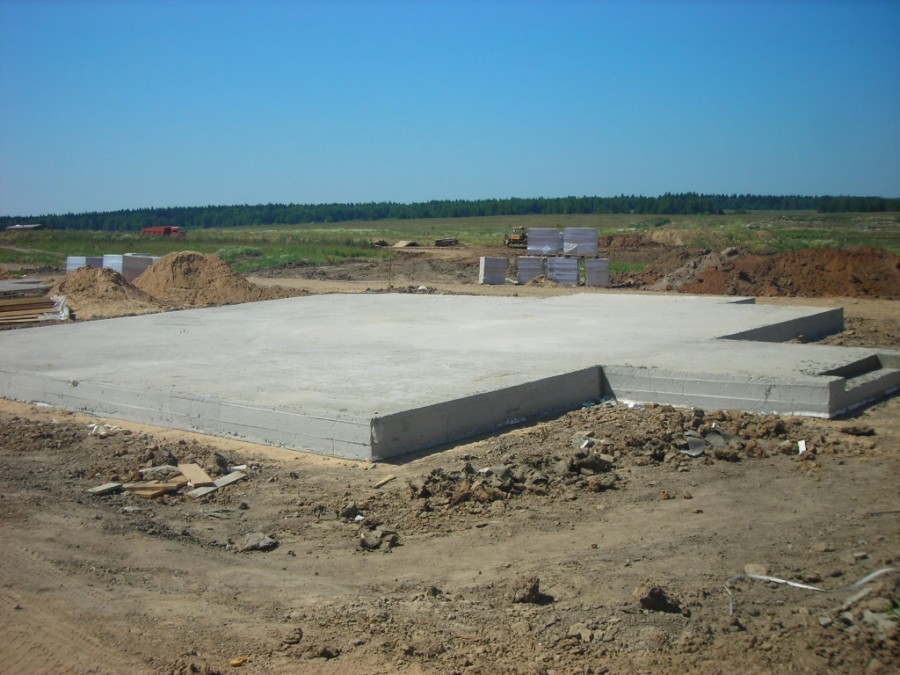

Монолитный фундамент

Возведение довольно несложное и не потребует дополнительного дорогостоящего оборудования.

Такой фундамент может быть ленточного типа. В нем предполагается установка песчано-щебневой подушки и дальнейшая заливка бетоном всего пространства под домом.

Используется для небольших домов. Формирует устойчивую поверхность на пучинистом грунте. Также может быть столбчатого типа.

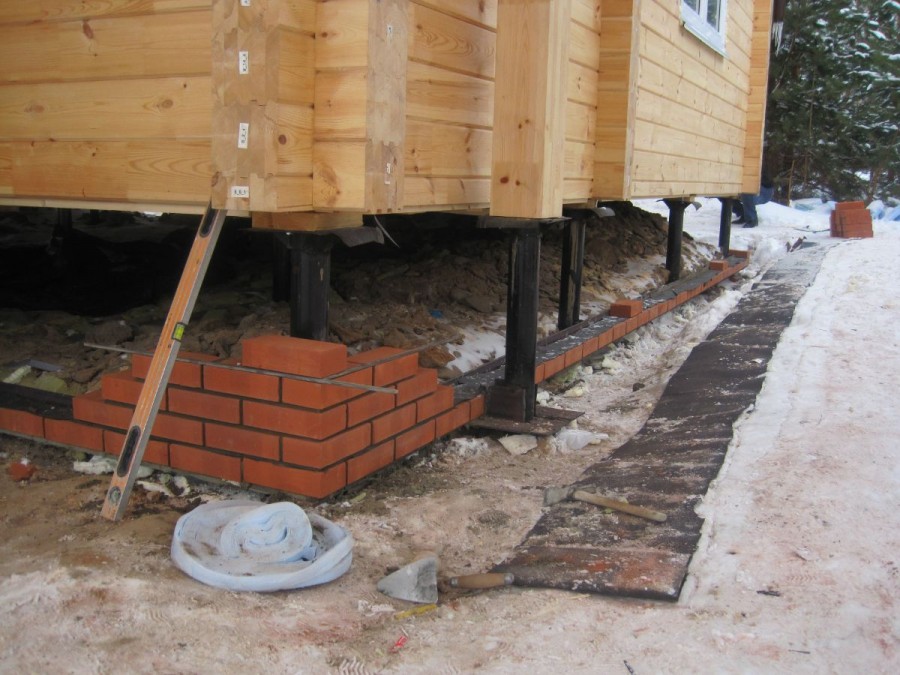

Свайный фундамент

Идеальный вариант для тяжелых типов грунтов. Может быть использован в районах с пучинистым грунтом. Любой, даже самый неустойчивый грунт не будет помехой для него. Он является не дорогостоящим, благодаря чему и стал очень популярным.

Главным элементом, как следует из названия, являются сваи, которые помещаются в грунт, равномерно распределяя нагрузку.

Существуют несколько типов свай.

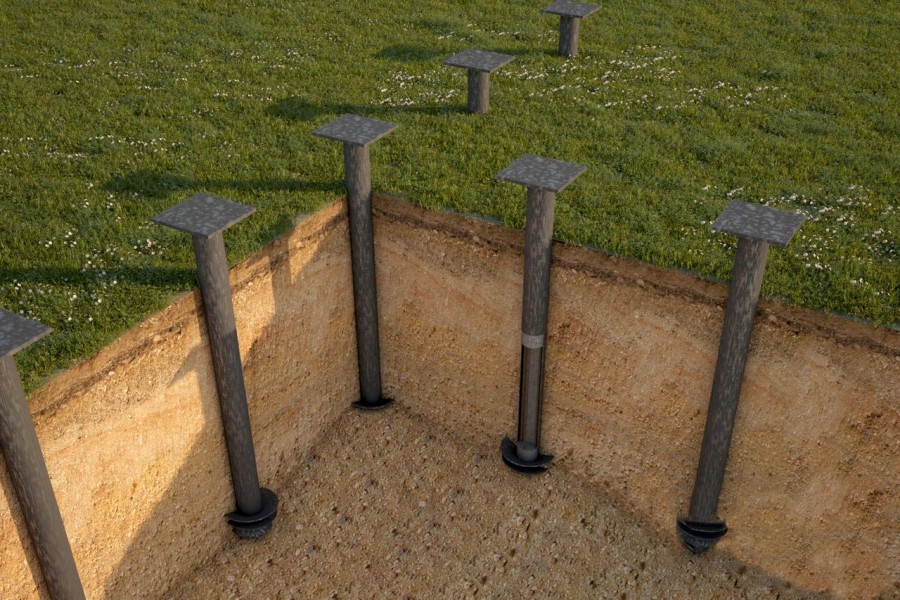

  • Винтовые сваи. Они являются очень удобными, потому как подходят под любой, главное не скальный тип грунта. Легко вкручиваются без использования спецтехники и выдерживают большую нагрузку.
  • Забивные сваи. Для того чтобы их забить приходится использовать дополнительную строительную технику.
  • Буронабивные сваи. Это тоже распространенный тип фундамента. Для того чтобы его установить требуется вырыть яму подходящей длины, затем установить в нее металлический каркас и залить полностью бетоном.

Сравнение

Наиболее предпочтительными являются свайные и ленточные типы фундамента, потому как обладают высокой надежностью и на них можно возводить крупногабаритные постройки. Однако если делать сравнение различные видов фундаментов, то нужно учитывать множество факторов будущей постройки.

Если вам нужен надежный фундамент с возможностью организации подвала, лучшим решением будет ленточный фундамент. А если вам нужен недорогой, и быстро возводимый фундамент, выбирайте свайный.

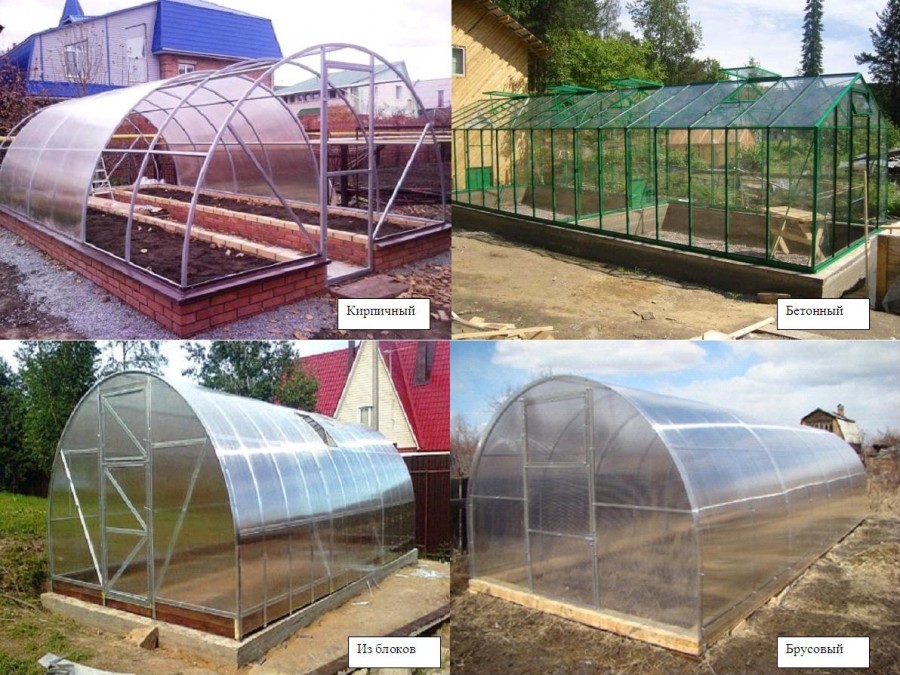

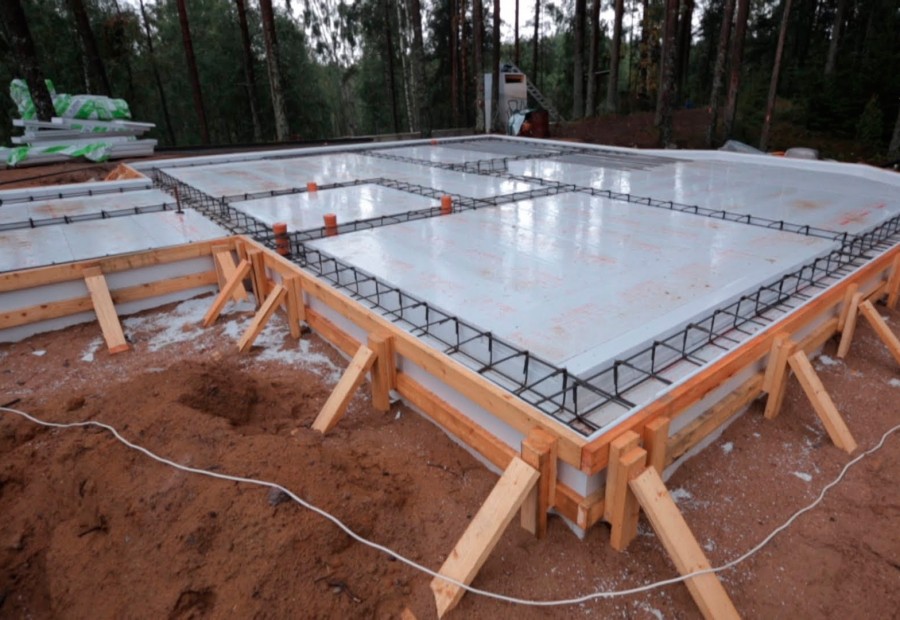

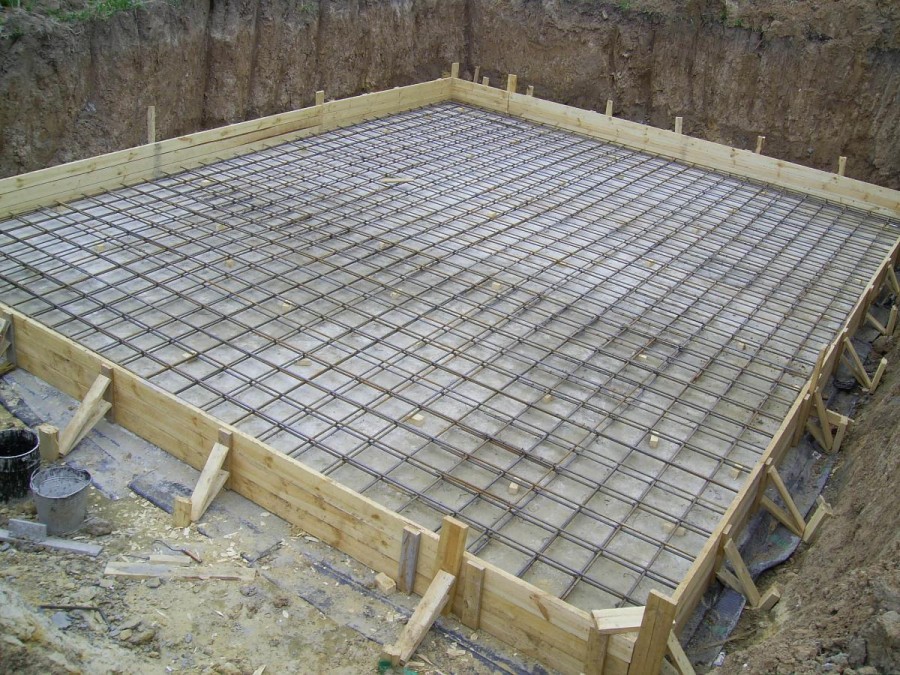

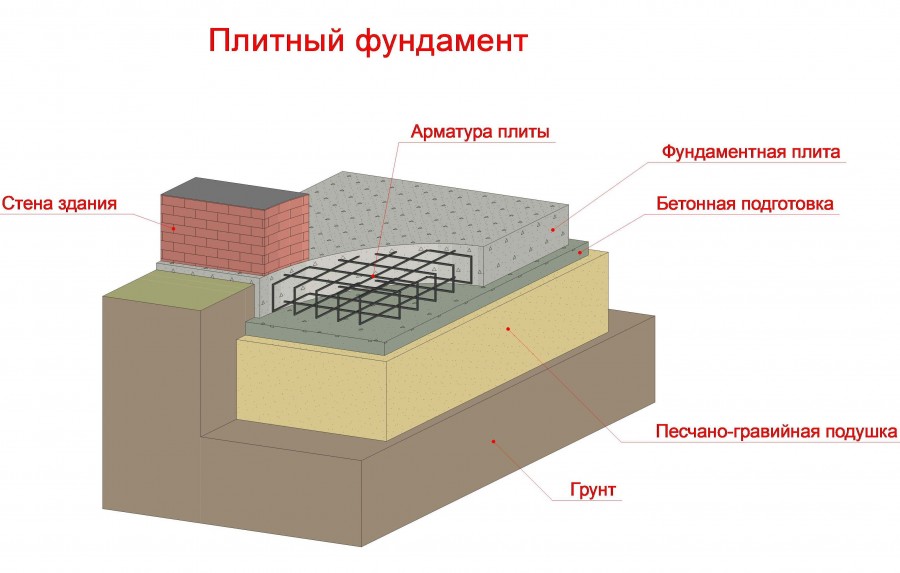

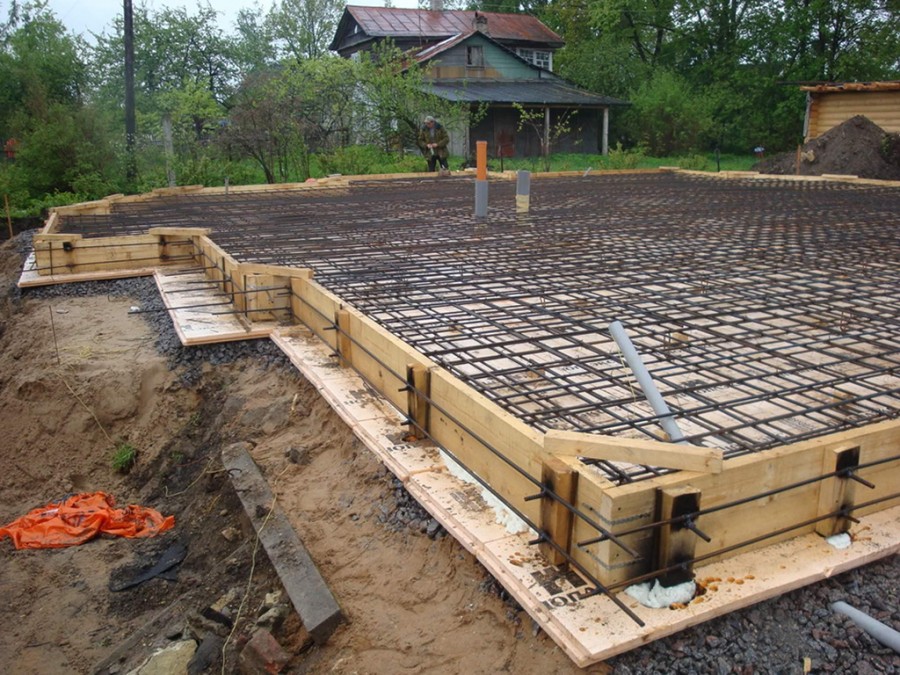

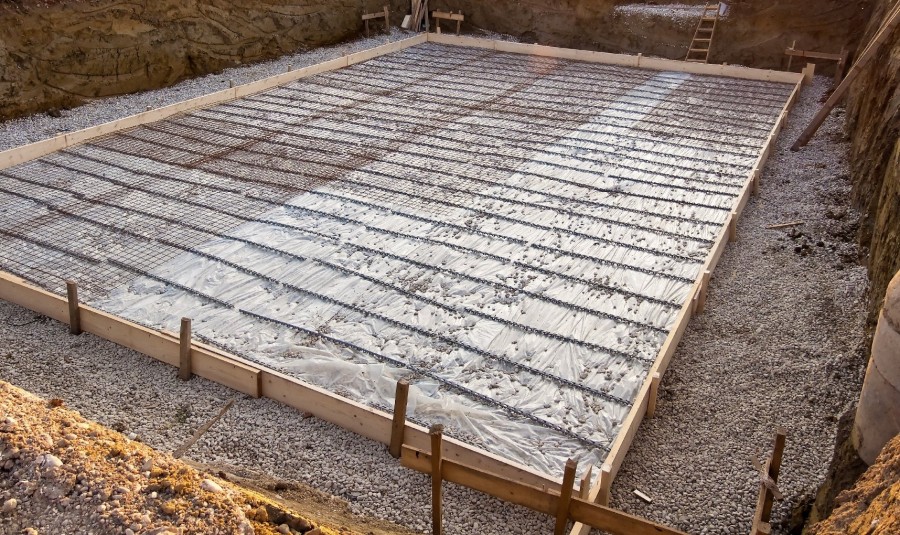

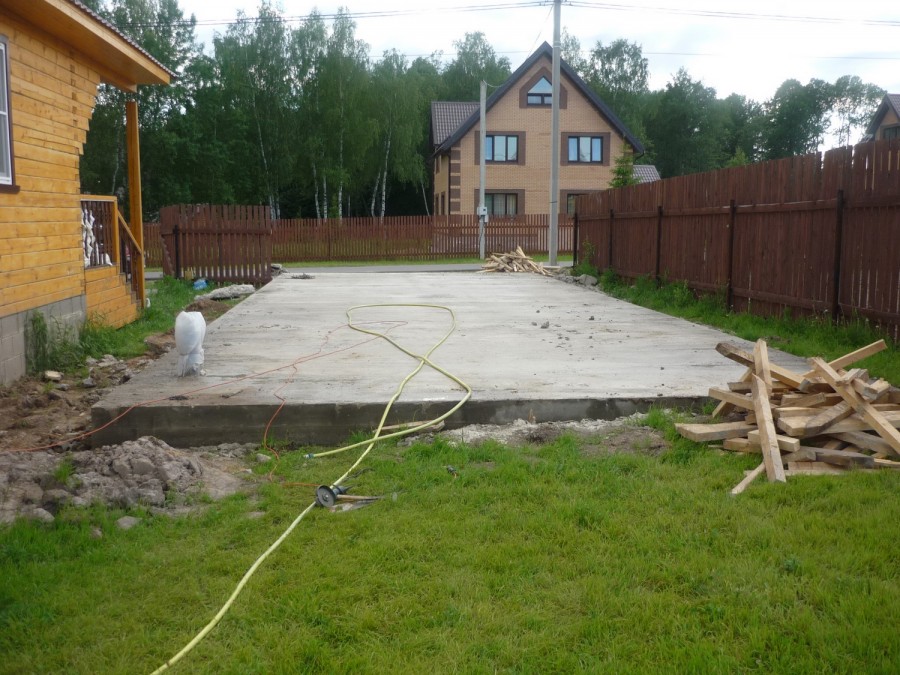

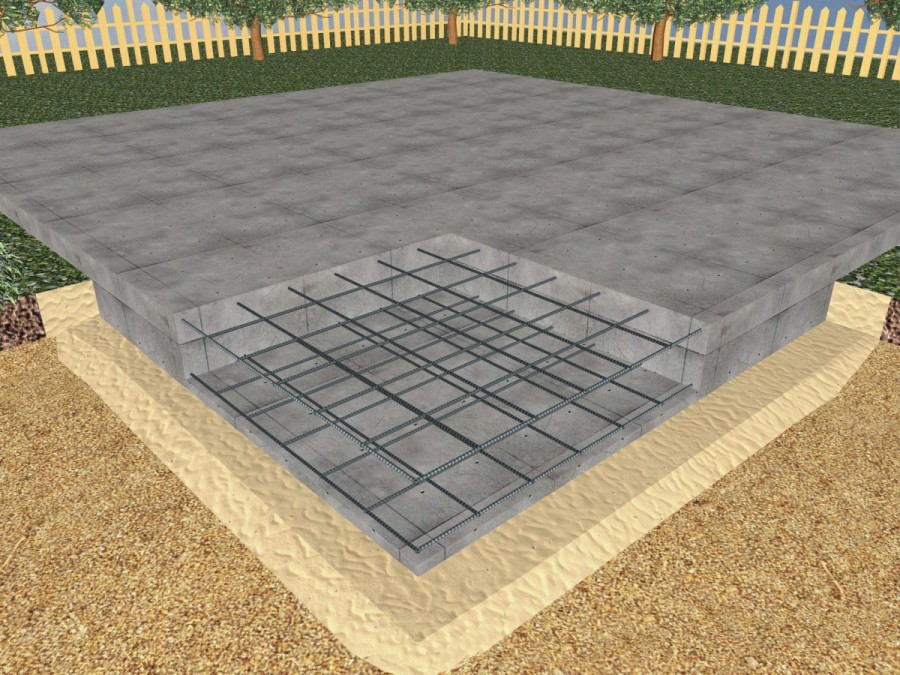

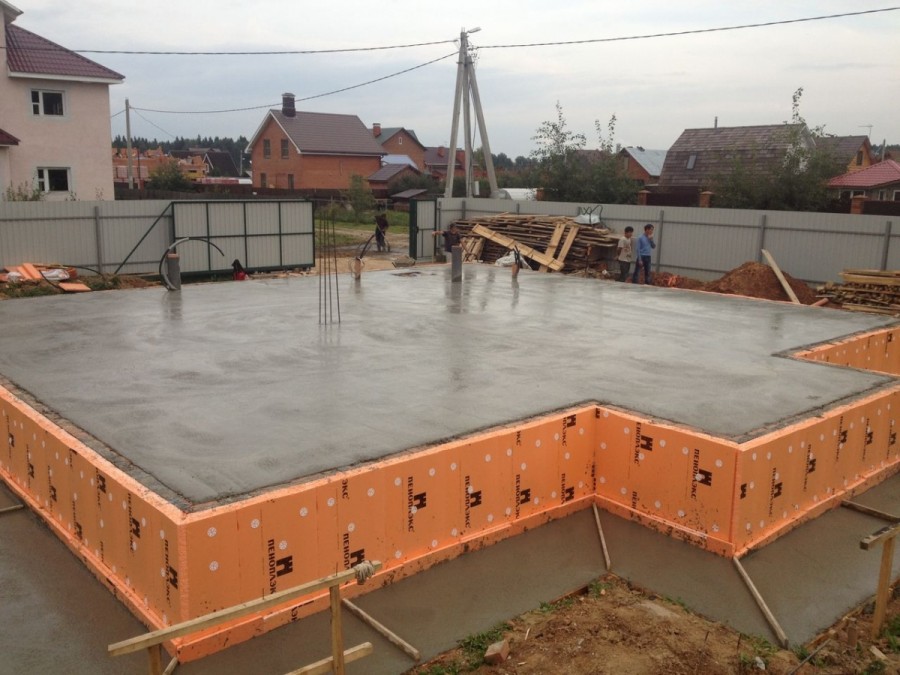

Фото видов фундаментов


Также рекомендуем просмотреть:


Пожалуйста, сделайте репост
0 0 vote
Article Rating
Подписаться
Уведомление о
guest
0 Комментарий
Inline Feedbacks
View all comments
