Содержание

Расчет материала и площади четырехскатной крыши

Строительство дома является очень ответственным и дорогостоящим проектом, при этом один из наиболее сложных и затратных этапов – это строительство крыши. Правильный расчет ее площади может значительно сократить расходы на её возведение. В связи с этим необходимо четко осознавать порядок и методику выполнения расчета площади кровли. Первым делом нужно определить тип крыши, для которой будет выполняться расчет. Всем кто ищет ответ на вопрос, как рассчитать четырехскатную крышу будет полезна наша статья.

На сегодня различают следующие виды кровли, которые отличаются своей конструкцией:

односкатная;
двухскатная;
четырехскатная;
полувальмовая;
мансардного типа;
шатровая крыша;
4-скатная шпилеобразная.

Независимо от типа кровли, при закупке строительных материалов правильность произведенных расчетов имеет решающее значение. Учитывая тенденцию к постоянному росту цен на все стройматериалы, точное определение площади крыши станет эффективным способом для экономии денежных средств.

А сама расчетная методика не столь сложная, она требует внимательности, знания школьного курса геометрии, знания геометрических параметров здания и конька, а также правильных названий элементов конструкции кровли.

Площадь четырехскатной крыши

Самым популярным сегодня вариантом кровли является четырехскатная, которая предполагает наличие 4-х скатов, расположенных под углом к основанию. Чтобы рассчитать площадь четырехскатной крыши нам понадобится:

рассчитать эту величину для каждого ската;
сложить вместе полученные значения.

Очень важно проверить результаты своих расчетов несколько раз, иначе в итоге можно получить излишки или дефицит строительного материала.

В большинстве случаев все строительные и проектные компании имеют в качестве исходных данных проекцию крыши, то есть площадь основы под ней. Перед началом расчетных работ разобьем зону проекции на простые составляющие фигуры: трапеции, треугольники, прямоугольники и квадраты.

Формула расчета площади каждой из этих фигур хорошо знакома каждому школьнику, поэтому потребуется немного времени, чтобы при помощи калькулятора получить результат. Взяв во внимание, что каждый элемент проекции находится под углом, следует умножить его площадь на принятый косинус угла наклона скатов. После сложения всех полученных результатов получим площадь четырехскатной крыши. Как видно из описания, посчитать эту величину не вызовет особых сложностей у людей со средним уровнем знаний школьного курса геометрии. По этой причине многие строители возлагают функции по выполнению столь ответственных задач на своих производственных работников: прорабов, работников технического надзора и других инженерно-технических работников.

Одним из важных условий является производство расчета по карнизному свесу, а не краю постройки, иначе результат будет неверным.

Площадь четырехскатной крыши рассчитывается с соблюдением следующих правил:

необходимо учитывать площадь следующих элементов: вентиляционные каналы, дымоходы, мансарду и её окна;
длину ската измеряют от нижней части конька до верхней части карниза;
для парапетов, свесов и брандмауэров следует добавить 5% длины;
для того чтобы рассчитать необходимый расход строительного материала, нужно знать тип кровельного покрытия, так как каждый из них имеет свои нормы расхода;
при покрытии битумной черепицей или рулонными материалами длина скатов уменьшится минимум на семьдесят сантиметров.

Следует знать, что рулонные материалы наиболее экономичный вариант покрытия крыши со сложной формой. Они идеально ложатся практически на любую поверхность, их монтаж не вызывает сложностей и проходит в минимальные сроки.

Расчет кровельных материалов

Приобретение кровельных материалов сопровождается значительными финансовыми тратами, оптимизация которых сможет сэкономить огромные суммы денег. По этой причине при расчете площади 4-х скатной крыши для закупки кровельного материала, необходимо учитывать следующие особенности:

Покрытие из шифера. Чтобы рассчитать квадратуру кровли под шиферное покрытие следует четко знать габариты дома и ширину свеса. Зная эти параметры, можно легко вычислить искомую величину по формуле: длину дома следует сложить с шириной двух свесов, после чего умножить на сумму ширины дома и ширины двух свесов и умножить на косинус угла наклона свесов. При закупке шифера следует учитывать, что его листы укладывают внахлест, поэтому потребуется незначительный запас в размере 5% от общего количества.

Покрытие из металлочерепицы. Для его расчета потребуется знать длину карнизных свесов по всему периметру здания, длину конька вдоль всей крыши, геометрические размеры дома, длину ендов и всех примыканий. При монтаже листов металлочерепицы оставляют до 15 % на прирезку, поэтому следует осуществить закупку с учетом необходимого коэффициента запаса.
Покрытие из мягких и рулонных материалов. Наиболее распространенный вариант обустройства крыши для четырех скатов. Расчетная формула зоны покрытия аналогична той, которая производится под шиферное покрытие с учетом дополнительных затрат на ендовы и конек.

Используя несложную методику проведения расчетов по вышеуказанным формулам можно получить достоверный результат, который при грамотном подходе конвертируется в сэкономленные на закупке строительных и кровельных материалов деньги.

Проекты домов с четырехскатной крышей, как сделать

Приступать к строительству любого дома невозможно без грамотно составленного проекта. Именно в нем будут отображены все данные относительно размеров, расположений комнат и используемых материалов. Сегодня очень распространенным остается вариант дома с четырехскатной кровлей. Это связано с тем, что подобные постройки довольно вместительные, имеют привлекательный вид и могут выступать в качестве круглогодичного жилища.

Проекты одноэтажных

Одноэтажные конструкции с четырехскатной крышей – это отличное решение для дачи или частного дома, в котором можно будет жить с комфортом на протяжении всего года.

Проект No1

У этой конструкции общая площадь составляет 139 м2, а вот размеры – 11х15 см. Всего в нем расположились 4 помещения, из них 3 спальни. Цоколь, гараж и мансарда проектом не предусмотрены. Отделка выполнена из дикого камня.

Одноэтажный дом с четырехскатной крышей 139 м2

При строительстве стен использовался пеноблок или газобетон. Согласно проекту, в доме имеются: комната для приема гостей кухня, холл, кладовая, прихожая, бойлерная, 3 спальни, 2 санузла, зимний сад. А вот как выглядят каркасные дома в скандинавском стиле, можно увидеть на фото в данной статье.

Проект No2

Общая площадь строения составляет 58 м2, а вот жилая – 32 м2. Габариты строения – 10х8 м. Мансарда, цоколь и гараж проектом не предусмотрены. В качестве облицовки использовалась штукатурка.

Размером 58 м2

При возведении стен задействовали пеноблок или ячеистый бетон. Основание свайно-ростверкового типа. В доме имеются: тамбур, бойлерная, парилка, санузел, холл, комната для гостей, кладовая и спальня. Также будет интересно увидеть, как выглядит дом в американском стиле.

Проект No3

У этого дома общая площадь составляет 65 м2, а жилая – 44 м2. Его размеры – 9х9 м. Мансарда, цокольное помещение и гараж отсутствуют. Для отделки фасада используется штукатурка. В доме имеются прихожая, котельная, холл, санузел, 2 спальни, ванная, гостиная и кухня.

Размер 58 м2

Проект No 4

Этот проект предполагает дом, общая площадь которого составляет 61 м2, а жилая – 35 м2. Габариты постройки – 8х10 м. Цоколь, гараж и мансарда отсутствуют. В качестве внешней отделки используется штукатурка. Стены возводились из ячеистого бетона или пеноблока. А вот какие существуют проекты красивых домов в классическом стиле, и как они выглядят. поможет понять данная статья.

Размером 61 м2

Основание представлено в виде ленточной монолитной железобетонной плиты. В доме сосредоточены такие помещения, как тамбур, бойлерная, парилка, санузел, спальня, холл, гардероб, гостиная.

Проект No5

Общая площадь одноэтажного дома составляет 132 м2, а жилая – 68 м2. Цоколь, гараж и мансарда отсутствуют. В качестве наружной отделки используется облицовочный кирпич. Возводятся стены из ячеистого бетона или пеноблока.

Размер 132 м2

Согласно проекту, в доме сосредоточены такие комнаты: прихожая, холл, гостиная, 3 спальни, 2 санузла, столовая, кухня, кладовая. А вот как выглядят проекты небольших двухэтажных домов из кирпича, и как происходит их строительство, очень подробно изложено в данном видео.

Проекты двухэтажных

Выбирать двухэтажный дом с четырехскатной кровлей стоит большой семье, так как подобные конструкции довольно вместительные.

Проект No1

Дневная часть дома поделена на гостиную, столовую и кухню. Под лестничным маршем сосредоточена небольшая кладовая. В просторной комнате на 1-ом этаже может находиться кабинет, который в случае необходимости можно будет переделать в гостиную. На втором этаже находится 3 просторные спальни и 2 санузла.

Размером 225 м2

Общая площадь дома составляет 225 м2, а жилая – 172 м2. Кровля выполнена под наклоном 30 градусов. Ее площадь составляет 255 м2. Стены возводятся из керамических блоков или ячеистого бетона. Перекрытие цельного типа. Для покрытия крыши применяют керамическую черепицу, металлочерепицу.

Какие существуют проекты модульных домов для круглогодичного проживания, поможет понять данная статья.
А вот как выглядят модульные дачные дома, и как происходит строительство такого дома, поможет понять данная статья.
Как выглядит одноэтажный дачный каркасно щитовой одноэтажный дом 4х6 , можно увидеть в данной статье: https://2gazon.ru/postroiki/zhilye/karkasno-shhitovye-dachnye-doma.html

Возможно вам также будет интересно узнать о том, какой дом построить для постоянного проживания, и по каким параметрам его стоит выбирать.

Проект No2

Этот двухэтажный дом характеризуется боковым расположением гаража и наличием кабинета на первом этаже. Дом выполнен в классической форме, которая выгодно смотрится с колористическим оформлением экстерьера. Благодаря сдержанному дизайну все внимание сосредоточено на панорамном остеклении второго этажа.

Даже при планировке внутренней зоны соблюдалась гармония. На первом этаже находится дневная зона. Это комната для гостей и кухня. Из гаражного помещения через отдельную гардеробную имеется выход в дом. Еще на первом этаже находится ванная и дополнительное помещение.

размером 162 м2

На втором этаже сосредоточены 4 спальни, которые формируют ночную зону. Самая просторна комната имеет выход на балкон. Там можно будет летними теплыми вечерами сидеть за чашечкой чая и просто отдыхать. Каждая спальня оборудована встроенным шкафом. А вот ванная общая.

Общая площадь постройки составляет 162 м2, а жилая – 137 м2. Кровля выполнена под наклоном 25 градусов, ее площадь составит 191 м2. При возведении стен используется ячеистый бетон или керамические блоки. Перекрытие цельного типа. Для обустройства кровли может применяться керамическая черепица, металлочерепица или цементно-песчаная черепица. А вот как будет выглядеть план дома 8на8 с мансардой из кирпича, и насоклько хорошо выглядит данный проект дома, поможет понять данная статья.

Проект No3

Этот проект предполагает возведение компактного двухэтажного дома, выполненного в строгом стиле. Лаконичную форму выделяет четырехскатная кровля и выверенная облицовка фасада. Проживать в таком доме с комфортом могут 4 человека.

Рекомендуем также ознакомиться с проектом двухэтажного дома 10 на 10.

Первый этаж служит дневной зоной. Там расположилась просторная гостиная, столовая и кухня. Между комнатами находятся перегородки, которые можно сносить по своему желанию.

Еще на первом этаже имеется просторная ванная. На втором этаже сосредоточены 3 спальни. В одной из них находится гардеробная. Еще на втором этаже есть общая ванная.

Размером 114 м2

Жилая площадь дома составит 114 м2. Кровля выполнена под наклоном 22 градуса, ее площадь составляет 114 м2. Для возведения стен используется ячеистый бетон или керамические блоки. Перекрытие цельного типа. Обустройство кровли может осуществляться при помощи керамической черепицы, металлочерепицы и цементно-песчаной черепицы.

Виды четырехскатных крыш

Четырехскатная кровельная конструкция может быть выполнена в нескольких вариантах, среди них:

Классическая. У нее прямые, без переломов стропила, угловые ребра берут начало от конька. Все свесы сосредоточены на одном уровне.
Шатровая. Этот вариант предполагает сведение всех ребер в одной центральной точке.
Датская вальмовая. У нее в верхней части находятся короткие скаты фронтоны. В датскую кровлю можно будет предусмотреть полноценные вертикальные окна.
Ломаная или мансардная вальмовая. Эта конструкция сложна в изготовлении, но зато с ее помощью можно отвести большую площадь под жилые комнаты.

На видео – классическая четырехскатная крыша:

Дома с четырехскатной кровлей сегодня остаются одними из самых востребованных. Такая популярность вызвана тем, что существует возможность оборудования дополнительной комнаты. Для обустройства такой кровли часто задействуют металлочерепицу или керамическую черепицу. Приведенные выше проекты можно использовать для строительства уютного и полноценного дома для круглогодичного проживания всей семьи с комфортными условиями. Ознакомьтесь также с проектами одноэтажных финских деревянных домов.

Расчет параметров скатной кровли на примере вальмовой

Чтобы рассчитать кровельные материалы, необходим документ, который по ГОСТ 21.501-93 «Правила выполнения архитектурно-строительных чертежей» называется план кровли (крыши). Для корректного расчёта параметров достаточно вида крыши сверху с обозначенными направлениями скатов, длин проекций и высотными отметками.

На рисунке представлен общий вид дома с конструкцией вальмовой крыши. Данный тип крыши состоит из 4-х скатов (плоскостей): два треугольных ската (вальмы) и две трапеции.

Для точного определения размеров кровли необходимо знать уклоны скатов кровли (крыши). Уклон ската – угол наклона ската по отношению к горизонту. Может выражаться в градусах, в процентах, дробях.

Если на плане кровли не указаны уклоны, измерить их можно с помощью транспортира по планам фасадов. С большей степенью точности можно вычислить, зная проекционные и высотные размеры кровли. Так как отношение этих двух величин постоянное для конкретного уклона, градусность будет определена предельно точно.

Интересные факты, известные из курса школьной геометрии:

Если проекция ската равна изменению его высоты, уклон кровли будет равным 45 градусов;
Длина ската, уклон которого равен 30-ти градусам в два раза больше его высоты. А длина ската с уклоном 60 градусов в два раза больше её проекции.

Для первого примера отношение высоты к проекции 1:1, а длина ската будет больше её проекции в 1,414 раза. Таким образом, 1,414 — коэффициент уклона ската с уклоном 45 градусов. Для уклона 60 градусов этот коэффициент равен 2,000, а для 30 – 1,155.

Следовательно, параметры ската в рамках конкретной кровли взаимосвязаны, и могут быть вычислены при известности двух из них.

Следующая задача, которую предстоит решать специалисту в ходе расчёта кровельных материалов, заключается в определении площади кровли, а так же суммарных длин всех её одноименных элементов: коньков, хребтов, карнизов. Для других конфигурация кровли могут быть ещё: ендовы, примыкания, фронтоны (щипцы, торцы) и так далее.

При определении площади следует разбить её на составляющие прямоугольники, треугольники, трапеции, при необходимости, круги и другие фигуры.

Относительно рассматриваемой крыши, план кровли разделён естественным образом на два треугольника и две трапеции.

На следующем рисунке планы кровли и двух основных фасада:

Приступим к расчету геометрических параметров крыши:

L_{карниза} = (10 + 6 )*2 = 32 м
L _конька = 4 м

Определим длины скатов. Они равны между собой исходя из плана кровли.

Смотрим на план кровли и видим, что длина ската по плану кровли составляет 3м. Однако это все же не искомая длина ската, а всего лишь проекция этой длины на горизонтальную плоскость.

Чтобы преобразовать проекцию длины в действительный размер достаточно умножить проекцию на коэффициент 1,155 (для 30 градусов):

L_ската= 3м * 1,155 = 3,465 м.

Также, длину ската можно найти по теореме Пифагора, если известна высота крыши (H = 1,732 м):

(L _ската) ² = H ² + (проекция длины ската) ² = (1,732) ² + (3) ² = 2,999824 + 9 =11,999824
L _ската=3,465 м.

Найденная длина ската(скатов) является определяющей высотой фигур (трапеции и треугольника) при расчете площадей:

S_кровли = S_{ската 1} + S_{ската 2} + S_{ската 3} + S_{ската 4}
S _{ската 1} = S_{ската 3} и S _{ската 2} = S_{ската 4}

По формуле площади треугольника:
S _{ската 1}= (6*3,465)/2 = 10,395 м²

По формуле площади трапеции:
S_{ската 2} = ((10+4)/2)*3,465 = 24,255 м²

Итого общая площадь кровли:
S_кровли = 10,395 + 10,395 + 24,255 + 24,255 = 67,3 м²

Есть самый быстрый способ определения нашей искомой площади, заключается он в умножении площади проекции крыши (габариты крыши по плану кровли, 6м х 10м) на коэффициент 1,155 (по аналогии с определением длины ската):

S _кровли = 6*10*1,155 = 69,3 м²

Оставшийся параметр – длину ребра(хребта) можно также определить по теореме Пифагора:

( L _{ребра(хребта)} ) ² = 3 2 + (длины ската) ² = ( 3 ) ² + (3,465) ² = 9 + 12,006225 = 21,006225
L_{ребра(хребта)} = 4,583 м

Существует также коэффициент пересчета для определения искомых длин ребер, для этого достаточно умножить длину ребра(хребта) по плану кровли на коэффициент пересчета (30град. /30град.), равным значению 1,08.

Итак:

(L _{проекции хребра(хребта)}) ² = 3 2 +3 2 = 18
L_{проекции хребра(хребта)} = 4,24264068711
L_{ребра(хребта)}= 4,24264068711 *1,08 = 4,583 м

Сумма длин всех ребер(хребтов): L _{ребер(хребтов)} = 4,583*4 = 18,332 м

После того как все геометрические параметры крыши определены, мы сможем подобрать и рассчитать любой кровельный материал по нашему выбору.

Вариант расчета кровли BRAAS, модель «Франкфуртская»:

(Минимальный рекомендуемый угол крыши для данной модели составляет 16 градусов, удовлетворяет нашим требованиям).

Внешние габариты одной черепицы «Франкфуртская» составляют 330х420мм.

Поскольку черепица укладывается с нахлестом и с учетом стыковки черепицы между собой через замковое соединение полезная площадь покрытия одной черепицы будет несколько меньше и составит 300х330мм.

Полезная площадь покрытия для всех видов черепиц всегда разная и обусловена широким разнообразием профилей и их размеров.

При размерах 300х330мм расход на 1м² составляет:

1м²/(0,3м * 0,33м) = 10,1шт./м²

Общее количество рядовой черепицы на покрытие всей крыши:

10,1*69,3 м² = 700 шт.

Принимая во внимание возможный бой черепицы при доставке/разгрузке/монтаже, а также некоторые отклонения в фактических размерах от данных в проекте, обязательно учитывается технологический запас материала. Величина запаса зависит от геометрической сложности кровли и должна приниматься индивидуально для каждого крыши. Для вальмовой крыши будет достаточно 5%. Запас очень важен при расчете кровельного покрытия, т.к. предостерегает нас от нехватки материала при монтаже кровли.

В итоге, с учетом запаса нам необходимо:

700 шт. + 5% = 735шт.

Количество начальной хребтовой черепицы:

4 шт.

Количество рядовой коньковой черепицы (расход 2,5шт./мп):

2,5*18,332 = 46 шт.
46 шт. — 4 шт. (начальные хребтовые) = 42 шт.

Вальмовая черепица: 2 шт. (устанавливается на место пересечения конька и двух ребер)

А теперь, предлагаем посмотреть как выглядит подробный расчет кровельного покрытия в нашей компании с учетом крепежа и всех необходимых аксессуаров:

А также раздел 2 с крепежом и необходимыми аксессуарами:

В данной статье мы разобрали с вами расчет скатной типовой крыши имея при себе лист бумаги, карандаш и немножко знаний из школьной программы геометрии. Сложные кровли с большим количеством скатов разных геометрических форм, сложных многоугольников, а также криволинейных поверхностей (конусов, сфер и т. д.) рассчитываются программно на ПК в специальных инженерных пакетах. Это в значительной мере облегчает процесс расчета, экономит время и предостерегает нас от возможных арифметических ошибок при расчете.

Крыша своими руками четырехскатная – инструкции

Крыша своими руками четырехскатная

Крыша всегда была и остается той деталью, которая завершает не только внешний вид дома, но и позволяет ему быть надежным и добротным.

Это обитель для собственного уединения, комфорт и затишье для близких людей, неповторимо прекрасные часы, проведенные в собственном уголке. Что может быть лучше! И это не просто кровля или ее форма. Это один из моментов, который определяет ваше жизненное кредо.

Человечеству пришлось пережить много важных событий, которые повлияли на будущее цивилизации, изобретения и унификации, поворотные точки, которые отразились на дальнейшей жизни и развитие большинства отраслей и сфер деятельности.

Такими приобретениями в области инженерии и архитектуры стали конструкции крыш и кровельные разработки. На протяжении тысяч лет люди строили тот дом, в который будет приятно вернуться после длительного путешествия – в разных местностях это были различные архитектурные формы.

Круглые башни украшали неприступные крепости и делали возможным просмотр всех прилежащих окрестностей. Много скатные крыши могли украшать дома со сложным рельефом стен и изысканными конструктивными решениями. Кровля для большого и вместительного дома – вот самый лучший вариант для того, чтобы ваша семья была обеспечена собственным комфортабельным углом – система в четыре ската стала наиболее предпочтительна в архитектуре многих народов Европы.

Вальмовая крыша

И сегодня эта конструкция является наиболее предпочтительной среди проектировщиков стандартного жилья и загородных коттеджей. Если этот вариант можно по праву назвать самым сложным при проектировании и строительстве, требующим немалого опыта и навыков, но одновременно он может считаться наиболее надежным, долговечным и привлекательным для тех, кто хочет построить дом на долго.

Виды и особенности четырехскатной крыши

Если вы решили выбрать строительство дома от фундамента до крыши собственными руками, то при наличии определенных навыков и опыта, времени и средств вы построите собственный очаг. Но когда вы трезво взвесите собственный опыт и возможности, и поймете, что не имеете достаточного строительного стажа, то наилучшим вариантом будет строить дом, который будет покрыт односкатной или двускатной конструкцией.

Нетрадиционная крыша

Она не на много отличается удобством и красотой, а в процессе строительства не составит труда. Если внимательно рассмотреть четырехскатную крышу, то вы обязательно увидите несколько больших особенностей, которые выгодно отличают ее от остальных вариантов. Прежде всего, это разновидности четырехскатных кровель:

вальмовый тип. Он отличается тем, что состоит из конструктивных составляющих в форме треугольников или трапеций. Они и носят название вальмов, здесь отсутствуют фронтоны, а при желании украсить окнами – они отлично располагаются на плоскостях скатов;
полувальмовый тип – отличаются наиболее изломанным рельефом, который строится из треугольника вверху и трапеции внизу;
шатровый тип – без фронтонный вариант, где одинаковые грани позволяют создавать идеально правильную форму строения.

Такие варианты могут быть комбинированными, то есть составлять сложную конструктивную систему. Использовать свои задумки и делать из простого проекта вашего дачного или загородного дома настоящий маленький замок. Всегда считалось, что возведение дома с подобными конструктивными изысками было самым сложным в области строительства индивидуального жилья. И это действительно так, потому что в этом случае стоит вспомнить все азы геометрии и физики, сделать точный план и рассчитать проект.

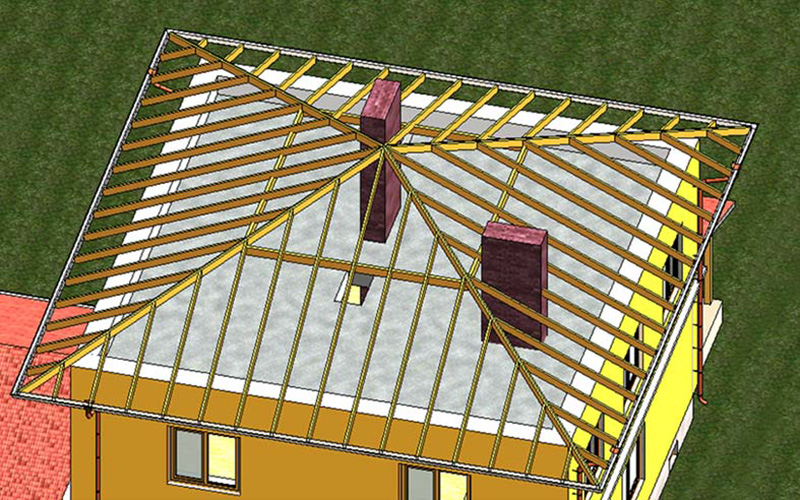

Схема крепления стропил

Как это можно осуществить – внимательно изучив предлагаемые инструктивные материалы и руководство, где подробно описываются все без исключения нюансы этого достаточно сложного процесса. Крыша своими руками четырехскатная – дело очень кропотливое и точное, где каждый, самый крошечный просчет может быть чреват нарушениями правил безопасности.

Как строить крышу в четыре ската

Процесс проектирования и строительства можно распределить на несколько этапов. Они достаточно просты:

чертеж в эскизном варианте;
расчет нагрузок на стропильную систему;
монтаж стропил;
создание кровельного пирога.

Каждый из этих этапов можно по праву назвать основным, так как от него зависит будущее всего строительства. Однако, если вы будите точно выполнять все без исключения рекомендации и советы, не экономить финансы и время, ваш проект обязательно будет успешным.
Проект шатровой крыши

Поэтому этапы создания четырехскатной кровли нужно рассмотреть более внимательно.

Чертеж в эскизном варианте

Для того, чтобы правильно создать эскиз и техническую документацию вашего дома, вы можете самостоятельно определить собственные взгляды и потребности, а затем обратиться в проектную компанию. Те организации, которые специализируются на данных работах, помогут вам избежать ошибок и возможных неточностей. Для тех, кто хочет произвести чертежные работы самостоятельно, мы можем порекомендовать следующие моменты или основные определяющие проекта.

Это точный расчет конструкций системы стропил, основных узлов и соединений, описание устройства кровельного пирога других важных элементов кровли.

Необходимо, прежде всего, определиться с возможными климатическими нагрузками. В каждом регионе нашего отечества они не слишком различаются, как условно постоянные, так и условно переменные. К первым относится вес строительной конструкции, а ко вторым – нагрузка снега, осадков, ветра и возможный расчет массы людей, которые будут работать на кровле.

Самым главным на этом этапе является расчет наклона, вернее — его угла, что и определяется климатическими особенностями региона. Там, где превалируют осадки, стоит рассчитывать наклон от 45⁰ до 60⁰, чтобы само очистка кровли происходила быстро и незаметно. Однако вам стоит учитывать, что при повышении угла ската повышается расход материалов, нагрузки на стропила и увеличиваются финансовые вложения.

Схема и расчет нагрузок на стропильную систему

Это наиболее сложный момент во всем плановом расчете. Здесь сам обязательно понадобится такая наука как тригонометрия или активная помощь специалиста – проектанта. В общих чертах расчет выглядит следующим образом – высота конька определяется как половина длины дома, помноженная на коэффициент нижнего угла. После этого рассчитывается длина стропила и его сечение.

Необходимо обязательно рассчитывать запасы прочности как 1/0,4. После производится расчет высоты, ширины и длины, остальные конструктивные и инженерные элементы.

Проект крыши

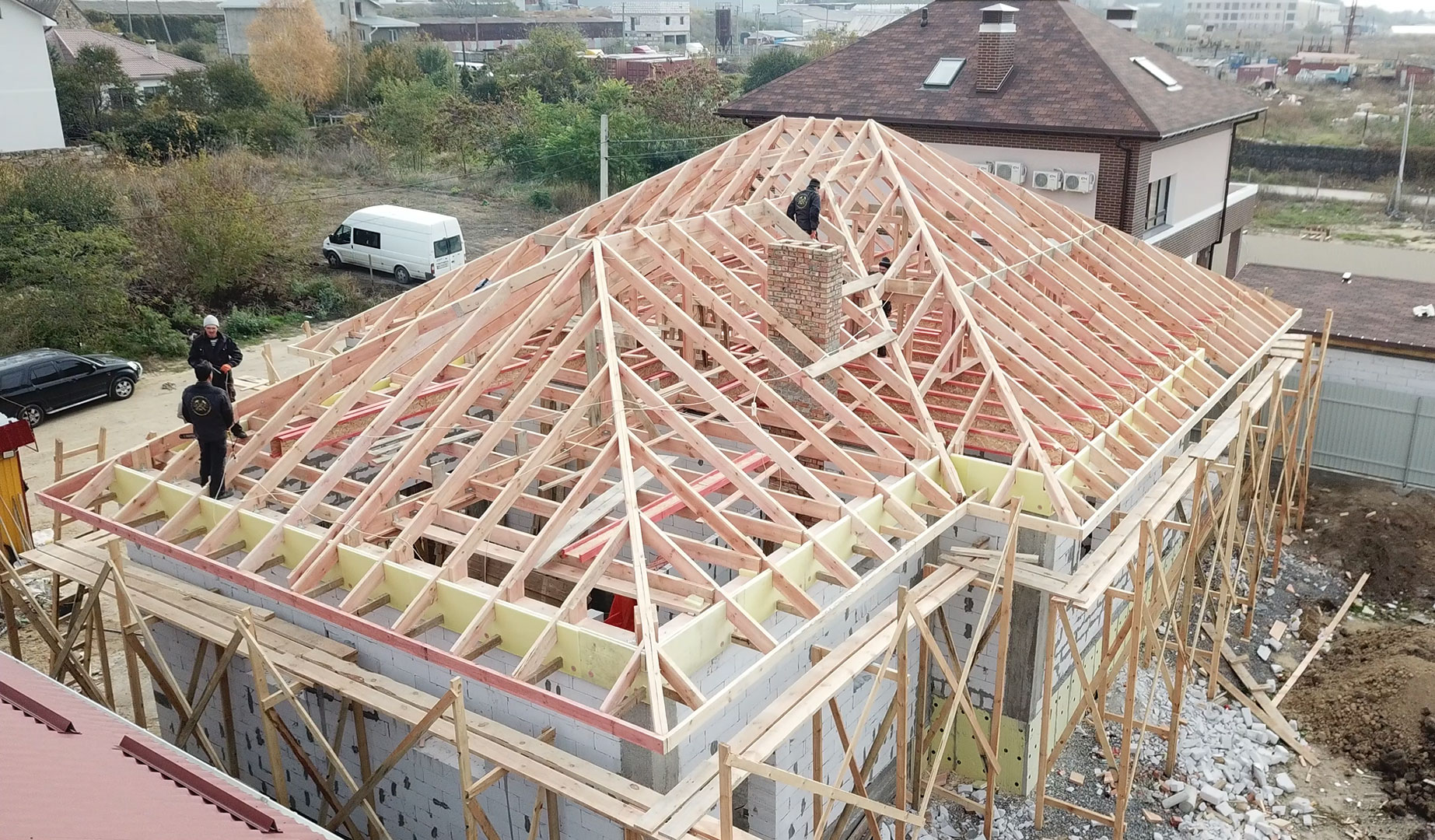

Монтаж стропил четырехскатной схемы

После точного и выверенного расчета производят монтажные работы, которые по праву считаются наиболее ответственным в сооружении кровли.

Прежде всего, выбираем комплект материалов, в который обязательно должен входить опорный брусок, стропила и опорный брусок, а также более мелкие детали, согласно инструкций. Самый важный фрагмент стропильной системы – брус из хорошо высушенного и обработанного дерева, сечение по стандарту должно составлять 5,0х15,0см, который придаст жесткость конструкции. Первым укладывается мауэрлат, являющийся основанием всей конструкции.

Если вы производите все самостоятельно, не нужно упускать из внимания, что нужно постоянно проверять точность конструкции, а для этого всегда под руками должны быть инструменты – уровень и отвес. В домах из натурального дерева основанием кровли отлично служат верхние венцы сруба.

Создание кровельного пирога

Когда установлены диагональные стропильные конструкции, их обязательно нужно закреплять при помощи стек или раскосов. Именно они придадут прочность всей конструктивной системе, распределяя нагрузку равномерно и точно.

Утепление современной краши

Укрепляют конструкцию посередине со всех сторон.

Затем приходит черед сборки основного каркаса. Чтобы каркас был прочным, шаг укладки должен составлять не более полуметра. Стропильная система располагается, начиная с метра от конька. Это основа надежного и прочного кровельного пирога, который складывается из материалов кровли, изоляционных и утеплительных приспособлений. Данный этап поможет вам поможет вам создать теплый и уютный дом, в котором будет хорошо всем.

Достойные результаты получают при достойной и неспешной работе.

Правильный и взвешенный подход – залог настоящего успеха, как профессионального строителя, так и начинающего любителя.

Видео Крыша своими руками четырехскатная

https://www.youtube.com/watch?v=wDzofqZKiBY

Проекты небольших домов с четырехскатной крышей. Дом из газобетона под вальмовой кровлей

Крыши с четырьмя скатами обладают более высокой надежностью и устойчивостью к нагрузкам. Такая конструкция гораздо сложнее, чем обычная двускатная, и монтаж занимает больше времени. И все же, четырехскатная крыша своими руками является вполне выполнимой задачей, если правильно подготовиться и подробно изучить тонкости ее устройства.

Четырехскатная крыша имеет множество вариаций. Самая простая конструкция представляет собой 2 ската трапециевидной формы, соединяющихся по центру кровли, и 2 треугольных ската со стороны фронтонов. Иногда все четыре ската делают треугольными, тогда ребра крыши сходятся в центральной точке. Более сложные конструкции предполагают наличие ломаных линий, сочетание коротких скатов с фронтонами, встроенные прямые и наклонные окна, а также многоуровневые скаты.

Без соответствующего опыта соорудить стропильную систему такой конфигурации невозможно, поэтому лучше обратить внимание на стандартную вальмовую крышу.

Наклон скатов может иметь угол от 5 до 60 градусов. Чтобы высчитать оптимальное значение уклона, необходимо учесть следующие факторы:

Для обустройства мансарды пологие скаты не подходят, поскольку они забирают слишком много свободного пространства. Поэтому, если мансарда запланирована в проекте дома, угол наклона кровли должен быть от 45 градусов и выше. Выбрать угол наклона в зависимости от вида кровельного покрытия можно с помощью таблицы.

Атмосферные нагрузки также имеют большое значение. Там, где выпадает много снега, нельзя делать уклон меньше 30 градусов, иначе стропильная система не выдержит нагрузок. Если же угол наклона больше 60 градусов, снеговую нагрузку можно не учитывать. Кроме перечисленных факторов следует продумать расположение таких объектов, как баки для воды или вентиляционные камеры. Обычно они подвешиваются к стропилам и оказывают на них дополнительную нагрузку. После предварительных расчетов можно приступать к составлению чертежа стропильной системы.

Материалы для монтажа кровли

Как и двускатная, вальмовая крыша состоит из мауэрлата, затяжек, стропил, опорных стоек, конькового бруса и обрешетки. Отличие второй конструкции состоит в расположении стропил и их длине. Для четырехскатной крыши рекомендуется использовать пиломатериал из сосны или лиственницы, хорошего качества, без дефектов, с максимальной влажностью 22%.

Стропила изготавливают из досок сечением 50х100 мм; если же площадь крыши очень большая, лучше брать доски 50х200 мм. Для мауэрлата нужен цельный брус сечением не меньше 150х150 мм. Дополнительно потребуются металлические шпильки с резьбой для крепления мауэрлата, доски для обрешетки и накладные металлические пластины, с помощью которых производится соединение деревянных элементов.

Пиломатериал перед сборкой кровли обязательно пропитывают антисептическим средством.

В процессе работы потребуются инструменты:

ножовка;
строительный уровень;
отвес и рулетка;
молоток;
дрель;
шуруповерт;
стамеска;
дисковая пила.

Технология монтажа стропильной системы

Шаг 1. Укладка мауэрлата

В домах из бруса функции мауэрлата выполняет последний венец сруба, в котором вырезают специальные пазы под стропила. В кирпичных домах мауэрлат укладывают на стены по периметру коробки, предварительно закрепив между кирпичами последних рядов металлические шпильки с резьбой. Чтобы точнее разметить отверстия под крепежи, брус поднимают и укладывают сверху на острия шпилек, а затем ударяют по нему молотком. После этого на дереве остаются четкие отметины, по которым и просверливают отверстия.

Сняв брус для просверливания, поверхность стен застилают одним или двумя слоями гидроизолирующег о материала, обычно это рубероид. Его кладут прямо на шпильки и продавливают книзу. Далее укладывают мауэрлат, совмещая отверстия со шпильками, выравнивают по горизонтали и накручивают плотно гайки на резьбу. На углах брусья соединяют металлическими пластинами или скобами. После закрепления брус не должен сдвигаться даже на миллиметр, ведь от этого зависит надежность всей стропильной системы.

Шаг 2. Монтаж стоек

Если в доме отсутствует центральная несущая стена, необходимо уложить опорную балку перпендикулярно несущим балкам перекрытия. Соединяют две доски сечением 50х200 мм, оставляя между ними зазор 50 мм. Для этого между досками вставляют короткие бруски толщиной 50 мм и прибивают их гвоздями. Расстояние между брусками около 1,5 м, на концах балки не скрепляют. Вымеряв середину чердака, укладывают опорную балку так, чтобы ее концы выходили за границы мауэрлата на 10-15 см.

Теперь берут 3 доски 50х150 мм, обрезают по высоте крыши, с помощью отвеса устанавливают на опорной балке. Каждая стойка должна упираться в балку там, где доски соединены бруском. Стойки временно укрепляют укосинами из брусьев. Верх стоек соединяют коньковой балкой, в качестве которой используют доску 50х200 мм.

Шаг 3. Крепление центральных стропил

Берут стропильную доску и прикладывают ее одним концом к коньковому брусу, а другим к мауэрлату с фасадной стороны здания. Сразу же регулируют длину карнизного свеса, лишнее обрезают. Карандашом отмечают линии запилов, после чего обрезают верхний конец доски и делают паз в мауэрлате на 1/3 ширины стропила. Доску прибивают к коньку, нижний край вставляют в паз на мауэрлате и закрепляют металлическими пластинами.

Точно так же изготавливают остальные стропила и устанавливают их с шагом 60 см с фасада дома. Крайние доски должны располагаться перпендикулярно коньковому брусу и крепиться на его концах. С противоположной стороны здания все делают аналогично. На вальмах располагается только по одному стропилу с каждой стороны: доска ставится на ребро и крепится верхним концом к коньковому брусу, а нижний конец вставляют между досками опорной балки и фиксируют гвоздями.

Шаг 4. Крепление угловых стропил

Для изготовления угловых стропил обычно соединяют две доски сечением 50х150 мм. В одном из верхних углов коробки, в точке соединения балок мауэрлата, вбивают гвоздь и завязывают на нем тонкий шнур. В точке соединения конька и центрального стропила со стороны вальмы также вбивают гвоздь, протягивают к нему шнур и закрепляют. Так обозначают линию диагональных, или угловых, стропил. Их длина должна быть одинаковой, иначе крыша будет неровной. Подготовленное стропило поднимают наверх, выставляют вдоль разметки и соединяют с коньковым брусом и мауэрлатом. Свес стропила составляет примерно 50-70 см.

Шаг 5. Установка нарожников

Для закрепления диагональных стропил используют нарожники – укороченные стропила, упирающиеся нижним концом в мауэрлат и расположенные под прямым углом к коньковому брусу. Они крепятся с шагом 60 см, начиная от крайнего рядового стропила. По мере приближения к диагонали, нарожники делают все короче. Теперь необходимо укрепить конструкцию затяжками и раскосами, а также установить дополнительные вертикальные опоры.

Если длина пролета под диагональным стропилом больше 7 м, требуется установить еще одну опору на расстоянии четверти длины пролета от угла чердака. Нижний конец стойки должен опираться на балку перекрытия. В случае, когда балка находится дальше обозначенного места или вовсе отсутствует, вместо вертикальной стойки крепят шпренгель – горизонтальную перемычку из бруса, торцы которой прибивают к нарожникам.

Шаг 5. Монтаж обрешетки

Когда все опоры установлены, можно набивать обрешетку. Для четырехскатной крыши обрешетка выполняется так же, как и для двускатной. Сначала крепится гидроизоляционна я мембрана, на каждом скате отдельно. Стыки тщательно проклеивают скотчем, а затем поверх мембраны набивают тонкие рейки для обеспечения воздушного зазора. Доски набивают с шагом до 40 см, в зависимости от вида кровли, и обязательно перпендикулярно стропилам.

На этом сборка стропильной системы считается завершенной. Остается только утеплить конструкцию, уложить кровельное покрытие, смонтировать ветровые планки и обшить свесы. Чтобы четырехскатная крыша смотрелась более стильно, рекомендуется установить на скатах наклонные или прямые окна.

Видео — Четырехскатная крыша своими руками

Одним из важных этапов при строительстве дома является создание крыши. От ее правильного выбора и возведения зависит не только внешний вид дома, но и внутренний комфорт. Для загородных домов, как правило, выбирают четырехскатную крышу, которая имеет множество преимуществ перед остальными видами покрытия, но и ее возведение требует знания множества нюансов.

Проект коттеджа с четырехскатной крышей

Кроме того, у этого вида крыши есть несколько разновидностей со своими особенностями.

Преимущества четырехскатной крыши

В первую очередь четырехскатная крыша обеспечивает равномерный прогрев помещения со всех сторон. Кроме того, пространство под крышей образует теплый и большой чердак, в итоге при строительстве одноэтажного дома вы получаете по сути два этажа, причем на чердачном пространстве можно обустроить мансарду.

Говорить о том, что такая крыша отлично защищает от непогоды, наверное, даже не стоит, а вот то, что этот вид покрытия более устойчив к воздействию ветра знают немногие. Такая крыша позволяет закрыть конструкцию практически любой сложности в отличие от двускатной крыши, которая предназначена в основном для стандартных строений.

Пример четырехскатной крыши в оригинальном проекте жилого дома

Устройство четырехскатной крыши позволяет включить в ее конструкцию дополнительные элементы, которые служат не только декоративным элементом, но и несут функциональную нагрузку. Это могут быть чердачные и слуховые окна, которые оживят внешний вид дома, или панорамные, расположенные в самом теле крыши.

Разновидности крыши, состоящей из четырех скатов

Различают три основных вида четырехскатной крыши:

Шатровая – самая простая в изготовлении крыш благодаря отсутствию дополнительных элементов. Такое покрытие выглядит, как пирамида, в основании которой лежит квадрат или прямоугольник. По сути, это четыре одинаковых или два парных треугольника, сходящиеся в одной точке. Как понятно, фронтоны при такой конструкции не предусмотрены.

Пример четырехскатной шатровой крыши у коттеджа

В проекте вальмовой крыши также на предусмотрены фронтоны, и состоит она из двух пар разных по форме сторон. С торца или по короткой стороне дома скат выглядит как треугольник, по длинной стороне – как трапеция.
Полувальмовая – пожалуй, самая сложная в изготовлении конструкция, так как каждый скат выполняется из двух частей: верхней треугольной и нижней трапециевидной. Такая крыша позволяет обустроить на чердаке просторную мансарду с панорамными окнами, а при желании и балконом. При этом прочность и надежность такого покрытия совсем не страдает. Как правило, такие крыши применяются при обустройстве двухэтажных домов.

Параметры, учитывающиеся при возведении четырехскатной крыши

Подобное покрытие, пожалуй, самое сложное в изготовлении в основном благодаря тому, что такая крыша является одной из самых тяжелых, которые используются при частном строительстве.

Поэтому прежде чем приступать к ее возведению, необходимо создать проект, учитывающий все нагрузки, которые будут влиять как на саму крышу, так и на строение.

Под нагрузками подразумевают следующие воздействия, оказываемые на стропильную систему:

Общий вес самой конструкции, который складывается из массы кровельных материалов и различных видов изоляции;
Вес дополнительных элементов, таких как окна, антенны, лестницы и прочее оборудование, располагающееся непосредственно на поверхности крыши;
Нагрузки от ветра, снега и других осадков, при этом для расчета берутся среднестатистические данные, присущие региону, в котором проводится строительство.

Проект коттеджа с мансардой, верандой и четырехскатной крышей

Конструкция разбивается на отдельные участки, для каждого из которых проводится отдельный расчет. При этом учитывается тот факт, что большинство элементов в реальном состоянии находятся в наклонном положении и их размеры бумаге не соответствуют истинным.

Также проектирование крыши проходит с учетом стандартных габаритов используемых материалов, это избавит от дополнительной работы по обрезке и подгонке и существенно сократит объем отходов. Доверить создание проекта лучше все же профессионалу, так как правильно рассчитать конструкцию доступно не каждому человеку, особенно если запланировано много дополнительных элементов.

В проекте, который предоставит специалист, кроме чертежа стропильной системы, должны быть приведены расчеты по длине стропил, расположение обрешетки и схемы узлов соединения всех элементов как основных, так и дополнительных.

Какой материал выбрать для стропил и кровли

В качестве материала для стропильной системы, как правило, выбирается древесина лиственницы или сосны, которую тщательно проверяют на отсутствие дефектов и трещин.

Определенные требования предъявляются и к влажности сырья, оптимально она должна находиться на уровне 18-22%.

Более влажный брус в обязательном порядке нужно предварительно просушить, так как монтаж стропильной системы, выполненный из мокрого дерева, приведет при усушке к деформации и перекосу всей конструкции.

Сечение бруса, используемого при строительстве, должно быть определено в процессе разработки проекта. Но в некоторых случаях допустимо применить альтернативный вариант, когда применяется доска с сечение 5х10 см и 5х20 см.

Проект дома с гаражом в стиле «хайтек»

Если прочностных характеристик таких досок недостаточно, допускается их удвоение.

Кровельный материал, который используют для покрытия, выбирают в зависимости от климатической зоны, предназначения чердачной зоны и угла наклона крыши.

Как правило, для крыши, расположенной под углом в 30-60 градусов, в качестве материала выбирается черепица или состоящая из отдельных элементов кровля;
Угол в 15-60 градусов предпочтителен для крыши из стальных или асбестовых листов;
Крыша в 10-20 градусов закрывается шифером или рулонным материалом.

Как определить количество необходимых материалов

На основании изготовленного проекта определяют количество необходимого материала и его стоимость.

При этом нужно учитывать несколько факторов:

В первую очередь необходимо точно рассчитать общую площадь крыши, которая рассчитывается по карнизным свесам.

Проект одноэтажного дома с оригинальной четырехскатной крышей

Выберите материал, из которого будет изготавливаться кровля, хотя этот этап предпочтительнее выполнить еще на стадии проекта.
Учтите припуски для парапетов и навесов, а также размер нахлестов при монтаже.
При раскрое материала для строительства в любом случае образуется некоторое количество отходов, поэтому стройматериал закупается с запасом в 10-15% от общего объема.

При покупке материала не старайтесь экономить в ущерб качеству, древесина не должна иметь дефектов и изъянов.

Особенности монтажа четырехскатной крыши

Главная задача при обустройстве крыши правильно изготовить стропильную систему, именно от нее и зависит прочность и жесткость конструкции:

В первую очередь устанавливается и крепится на анкеры мауэрлат, представляющий собой брус, уложенный по периметру наружной стены. При этом расстояние от края должно быть не менее 5 см.
Далее выполняют разметку согласно проекту крыши под другие основные элементы конструкции.

Проект двухэтажного дома с четырехскатной крышей

Устанавливаются стойки и коньковый брус, который в обязательном порядке выравнивают по уровню. Для этих целей удобней всего использовать отвес.
Для закрепления стоек по вертикали используют укосины (подпорки, стоящие под наклоном к стойке).
Монтируют все необходимые стропильные ноги и нарожники. При этом если дом, а, значит, и крыша имеет небольшие размеры, используют висячие стропила, для больших строений применяют наклонный вариант.
Устанавливается обрешетка, изоляция и кровельный материал. Монтируются ендовы (желоба, отводящие воду с поверхности крыши) и конек.

Кстати, четырехскатные крыши являются отличным вариантом для применения на различных беседках. Так как подобная крыша очень похожа на шатер, то она прекрасно защищает от непогоды и пользоваться беседкой можно, невзирая на дождь или жару.

К тому же выглядят такие строения довольно привлекательно и современно, благодаря чему отлично вписываются в окружающий ландшафт.

А вот использовать четырехскатную кровлю для бани достаточно нецелесообразно, так как цена этой конструкции существенно выше, чем стоимость обычной двускатной крыши. При этом в чердачном помещении баня определенно не нуждается. Однако если ландшафтный дизайн предполагает строительство всех зданий в одном стиле, то никто не мешает изготовить подобную крышу и для бани.

Проекты одноэтажных и двухэтажных домов с четырехскатной крышей

Особенности проектов частных домов и коттеджей с четырехскатной крышей. Как сделать такую кровлю своими руками фото и видео.

Одноэтажный дом с вальмовой крышей

Для того чтобы не путаться в понятиях кровли и крыши специалисты дают специальное определение. Верхний слой крыши, который призван защитить дом от таких атмосферных явлений, как ветер, снег, дождь, град – это и есть кровля. Сами же крыши различают несколько основных разновидностей – плоские (с уклоном не более 3 градусов) и чердачного типа. Вот именно к последним и относятся вальмовые крыши.

Разбираемся с понятием – вальмовая крыша

Четырехскатные типы с различными вариациями носят название вальмовой крыши. Геометрическая форма одной пары скатов выполнена в форме трапеции. Вторая пара скатов – треугольные. Как раз треугольные элементы и носят название «Вальмы». Именно от этого элемента крыша и берет свое название. Классические вальмы расположены от конька до карнизов.

Если нижняя линия ската находится выше уровня карниза, то перекрытия с такой формой носят название «Полувальмовые».

Такую форму чаще всего можно встретить на возводимых коттеджах и загородных дачах. Несмотря на свою необычную форму, они вполне практичные и весь дом приобретает красивый и неповторимый внешний вид.

Особенности вальмовых крыш

Для тех, кто выбирает, как защитить свое строение от непогоды лучше заранее ознакомиться с достоинствами и недостатками вальмовых крыш.

Сначала поговорим о преимуществах

Она лучше других призвана защищать от всевозможных атмосферных явлений. За счет отсутствия в ее конструкции строго вертикальных элементов сильно снижается сопротивление ветру. Как следствие такие крыши более устойчивы к деформациям конструктивных элементов;
Такая кровля, выполненная с соблюдением всех требований по строительству обязательно обратит на себя внимание за счет своей эффектной формы. Такая особенность этих крыш служит определяющим фактором при выборе;
Дополнительные угловые ребра жесткости придают повышенную жесткость и, как следствие, способны выдерживать большие нагрузки;
Благодаря своей форме, площади всех элементов практически одинаковы. Поэтому солнечные лучи, попадающие на поверхность, распределяются по всей поверхности более равномерно;
Кроме защиты от перегрева она лучше сохраняет тепло в зимний период;
Благодаря своей конструкции позволяет оборудовать дополнительное чердачное помещение или обустроить мансарду.

Слабые места вальмовых крыш

Основной минус – требуется затратить гораздо больше материальных ресурсов. На ее обустройство уходит много времени и дополнительных усилий;
Без проектных расчётов геометрических элементов, перед возведением крыши, не обойтись. Иначе качественное выполнение невозможно в принципе;
Полезная чердачная площадь в четырёхскатных кровлях уменьшается. Существенно расширить чердачное помещение или мансарду не получится;
Без знания технологии возведения, ее очень сложно сделать своими руками. Даже при условии выполнения строительных работ профессиональными бригадами, время на возведение потребуется больше по сравнению с традиционными двускатными крышами.

Вальмовая крыша и ее разновидности

По своему строению она имеет несколько типов конструкции.

Голландская кровля

Характерной чертой крыш такого типа является расположение нижнего края вальмы выше уровня ската. Так, появляется возможность обустроить удобную мансарду и от этого голландские кровли только выигрывают. Потолок в пристройке будет скошен только с двух сторон. Климатические особенности региона происхождения крыши, со снежными зимами, диктуют необходимость в устройстве более крутых склонов с небольшими свесами.

Крыша эркера

Архитектурные элементы дома, вынесенные за пределы основного фасада, называют эркерами. Такие выступы – эркеры – используются во внутреннем пространстве дома или как зимний сад или дополнительный уголок отдыха.

Есть ли еще преимущества у данной конструкции?

За счет применения эркера можно увеличить внутреннюю площадь помещения в доме с любой стороны здания, за счет чего повышается возможность конструировать дом по своему вкусу.

Обычно владельцы домов пристраивают эркер, чтобы расширить размеры столовых и гостиных. Очень изысканно смотрится применение витражей и текстурированного стекла для оформления эркера, из окон которого открывается прекрасный панорамный вид.

Также эркер дает возможность улучшить освещение внутреннего пространства комнаты. Добавляет света и воздуха всему зданию.

Шатровая кровля

Отличительная особенность таких крыш это наличие всех четырех вальм одинаковой формы, которые расположены под одним углом. Такие особенности нашли свое применение в домах квадратной формы.

Как рассчитать высоту вальмой крыши

Общее число скатов;
Углы наклона конструктивных элементов;
Форма;
Тип материала покрытия;
Предпочтения владельца дома.

Также на выбор угла наклона скатов трапеции вальмовой конструкции (от 5º до 60º) влияет традиционная ветровая и снеговая нагрузка в данном регионе. При большой снеговой нагрузке угол наклона лучше увеличить. Это вызывает усложнение конструкции крыши и, как следствие, увеличение расхода материалов.

Если в регионе преобладает ветер, угол обычно уменьшают.

Особенно хорошо выдерживают ветровую нагрузку шатровые (за счет одинаковой формы и площади скатов) в регионах без определенного направления ветра.

Принцип расчета высоты вальмой перекрытия такой же, который используется для определения высоты двускатных.

Угол наклона элементов чаще всего выбирается в диапазоне 30º-50º. При меньших углах наклона велика вероятность того что на поверхности будет накапливаться снег, а это вызывает дополнительную нагрузку на стропильную систему.

При уклоне, который превышает 50º, на систему стропил увеличивается ветровая нагрузка.

Как рассчитывается 4-х скатная крыша.

Длина основания (a)

Ширина основания (b)

Угол наклона скатов (градусы)

Длина вальмовых стропил

Площадь поверхности кровли

Высота мансарды также влияет на высоту вальмой кровли.

Проекты одноэтажных и двухэтажных домов с четырехскатной крышей

Проекты одноэтажных

Проект No1

Одноэтажный дом с четырехскатной крышей 139 м2

Проект No2

Проект No3

Проект No 4

Проект No5

Проекты двухэтажных

Проект No1

Это двухэтажный дом, имеющий полноценный второй этаж, выполненный в традиционном стиле. Согласно проекту, в доме имеется просторное техническое помещение, которое можно оборудовать под хранение инструментов. Дневная часть дома поделена на гостиную, столовую и кухню. Под лестничным маршем сосредоточена небольшая кладовая. В просторной комнате на 1-ом этаже может находиться кабинет, который в случае необходимости можно будет переделать в гостиную. На втором этаже находится 3 просторные спальни и 2 санузла.

Размером 225 м2

А вот как выглядят модульные дачные дома, и как происходит строительство такого дома, поможет понять данная статья.

Как выглядит одноэтажный дачный каркасно щитовой одноэтажный дом 4х6 , можно увидеть в данной статье: http://2gazon.ru/postroiki/zhilye/karkasno-shhitovye-dachnye-doma.html

Проект No2

размером 162 м2

Проект No3

Размером 114 м2

Виды четырехскатных крыш

Четырехскатная кровельная конструкция может быть выполнена в нескольких вариантах, среди них:

Классическая. У нее прямые, без переломов стропила, угловые ребра берут начало от конька. Все свесы сосредоточены на одном уровне.
Шатровая . Этот вариант предполагает сведение всех ребер в одной центральной точке.
Датская вальмовая . У нее в верхней части находятся короткие скаты фронтоны. В датскую кровлю можно будет предусмотреть полноценные вертикальные окна.
Ломаная или мансардная вальмовая . Эта конструкция сложна в изготовлении, но зато с ее помощью можно отвести большую площадь под жилые комнаты.

На видео — классическая четырехскатная крыша:

Вальмовая крыша: 65 фото частных домов

Вальмовая крыша — одна из самых прочных и устойчивых кровельных конструкций, преимущества которой несколько веков назад оценили в Европе. Хотите, чтобы кровля вашего дома была не только эстетичной, но и надежной — выбирайте вальмовую конструкцию. А наша фото-подборка поможет вам найти дизайн по душе.

Двухэтажные дома

Установив вальмовую крышу, хозяева частного двухэтажного дома получают красивую и практичную кровлю, под которой появляется дополнительный этаж для проживания.

Вальмовая конструкция — это некая вариация двускатной кровли, у которой два ската имеют трапециевидную форму, а два других — треугольную.

Все скаты вальмовой или полувальмовой крыши обычно имеют крутой уклон, поэтому такая конструкция хорошо противостоит сильным ливням и снегопадам. Колоритный эко-антураж подобным кровлям придают с помощью натуральных покрытий: тростникового (камышового), черепичного, сланцевого или металлического.

Одна из разновидностей вальмовой кровли — полувальмовая голландская крыша с усеченными треугольными скатами. На фото — частный дом современного дизайна с битумным кровельным покрытием, создающим иллюзию натуральной черепицы.

Одноэтажные дома

Лаконичная фальцевая крыша из серебристой оцинковки удачно дополнит дизайн одноэтажного дома с фасадами из пестро-красного кирпича.

Все разновидности вальмовой крыши выглядят намного оригинальнее, чем обычная двухскатная кровля, но затраты на материалы и монтаж будут внушительными. Особенно, если коттедж состоит из нескольких жилых помещений, а сама крыша сложна по конфигурации, как вы видите на фото.

Вальмовая крыша позволяет значительно расширить полезное пространство дома и оборудовать комфортную спальню, кабинет, библиотеку или детскую на чердаке.

Вальмовая кровля демонстрирует повышенную прочность при значительной ветровой нагрузке. Если вы живете в равнинном регионе, а ваш дом расположен на открытой местности, то такая крыша будет оптимальным вариантом.

В сравнении с двускатной конструкцией, вальмовая кровля — более рациональный вариант для обустройства мансарды: как со слуховыми окнами, так и с оконными проемами в плоскости кровельного покрытия. Именно такой, более экономичный вариант с окнами, врезанными в скаты, изображен на фото деревянного дома со сланцевой вальмовой крышей.

Мансардные крыши

Вальмовая кровля с мансардой идеальна в том случае, если вы хотите рационально использовать подкровельное пространство.

Тандем вальмовой и полувальмовой крыш темного цвета красиво оттеняет белые фасады фахверковой конструкции.

Обустройство мансарды со слуховыми окнами позволит вам разместить под крышей несколько светлых и просторных жилых комнат.

Мансарду можно предусмотреть не только под вальмовой крышей основного здания, но и над пристройкой к дому, например, над гаражом.

Если вы решили построить бюджетный дом в английском стиле, то для отделки фасадов лучше всего взять клинкер или декоративный камень, а вальмовую кровлю покрыть материалом, имитирующим керамическую черепицу.

Крыша со слуховым окном

Чаще всего слуховые окна на мансарде покрывают двускатной кровлей — такая конструкция хорошо гармонирует с вальмовой крышей дома при условии одинакового уклона параллельных скатов.

Контрастная отделка слуховых окон позволяет выделить их на фоне кровельного покрытия.

Чтобы сделать мансарду более комфортной, слуховые окна нередко комбинируют с балконами.

Слуховые окна способны сыграть роль выразительного акцента на кровле, особенно, если они имеют полукруглую форму.

Слуховые окна разного размера на фронтонах — отличительная особенность домов с вальмовой крышей и мансардой в европейском стиле.

Дома с эркером

Эркер часто становится не только эффектным фасадным элементом, но и позволяет создать уютную и хорошо освещенную зону в гостиной, столовой или спальне.

Чтобы покрыть полукруглый эркер, выступающий за пределы фасада, используют шатровые и конусные конструкции, которые прекрасно гармонируют с вальмовой крышей.

Эркер нередко служит своеобразным «стержнем», на который «нанизаны» все этажи дома, как на фото этого современного коттеджа с каскадной вальмовой крышей.

Четырехскатные крыши

Четырехскатная кровля вальмового типа — традиционный вариант для английских домов в стиле Тюдор. Эту архитектуру отличает гармоничное сочетание кирпичной кладки, фахверка и натуральных кровельных покрытий в виде керамической или сланцевой черепицы.

Помимо вальмовой крыши внушительных размеров, для английской архитектуры времен Тюдоров характерны разноуровневые треугольные фронтоны с большими арочными окнами.

Фронтоны располагаются как по оси здания, так и асимметрично, они играют роль броского элемента на фасаде здания.

Самое сложное в обустройстве вальмовой крыши — это сочленение кровельных конструкций, покрывающих несколько жилых объемов в случае сложной планировки дома.

Крыша беседки на фото — классический вариант четырехскатной вальмовой конструкции с двумя скатами-трапециями и двумя скатами-треугольниками. Такая крыша оптимальна для различных хозяйственных построек: павильонов, гаражей, летних кухонь.

Двухскатные полувальмовые кровли

Двускатная кровля полувальмовой конфигурации стала удачным архитектурным решением для дизайна колоритного дома с арочными окнами и полукруглой террасой на мансардном этаже.

Мягкая рулонная кровля под черепицу — бюджетное решение для монтажа двухскатной крыши.

Полувальмовые кровли смотрятся по-европейски благородно и стильно, особенно в сочетании с вертикальным озеленением фасадов.

На фото — двухскатная крыша с полувальмами и слуховыми окнами в датском стиле.

Ломаная вальмовая крыша

За счет дополнительных граней и плоскостей ломаные кровли вальмового типа не только придают частному коттеджу оригинальный вид, но и улучшают сопротивляемость крыши негативным климатическим воздействиям.

Мягкая рулонная черепица — современный кровельный материал, оптимальный для монтажа крыши ломаной конфигурации за счет удобства укладки на перегибы скатов.

На каскадных крышах отлично смотрится металлочерепица, подчеркивающая нетривиальность кровельных форм.

Небольшие изгибы вальмовой кровли по краю скатов — практичное решение для регионов с обильными снегопадами. Такая крыша надежно защищает мансардный этаж от осадков и способствует постепенному сходу снега.

Вальмовые крыши из Ондувиллы

Колоритная Ондувилла под коричневую черепицу эффектно завершает образ дома в классическом стиле.

Красная вальмовая крыша из Ондувиллы под натуральную черепицу удачно гармонирует с фасадами нежно-персикового оттенка.

В проекте дома, построенного в Бурунди, предусмотрены вальмовые крыши из Ондувиллы над основным зданием и крыльцом.

Крыша из Ондулина

Вальмовая кровля из красного Ондулина стала интересным акцентом в архитектуре частного коттеджа в стиле кантри, построенного в Турции.

Волнистый Ондулин прекрасно смотрится на вальмовых крышах — двухэтажный дом на Филиппинах со светлыми фасадами и коричневой кровлей — яркий тому пример.

Кровли из металлочерепицы

Вальмовая крыша очень красиво смотрится в случае прямоугольной планировки дома с четкой осевой симметрией, подчеркнутой парой эркеров по фронту.

Обязательный элемент при обустройстве кровли из металлочерепицы — это снегозадержатели, препятствующие лавинному сходу снежного покрова с крыши.

Усадьбы викторианского стиля с четырехскатной кровлей — традиционный вариант английской архитектуры. Причем вальмовой крышей покрывают не только сам дом, но и пристройки: крыльцо, веранду или гараж.

Кирпичный коттедж на две семьи привлекает взгляд своей самобытностью: терракотово-красными фасадами, вальмовой крышей из металлочерепицы черного тона и белым архитектурным декором.

Вальмовая крыша этого кирпичного коттеджа эффектно скомбинирована с шатровой кровлей над гаражом и конусной — над эркером.

Вальмовая крыша: 65 фото частных домов

Красивые фото вальмовой крыши частных домов. В обзоре представлены: двухэтажные и одноэтажные дома, двухскатные и четырехскатные кровли, мансарды, а также многие другие виды.

Если сравнивать разновидности проектов малоэтажных домов и коттеджей, постройки с вальмовой крышей останутся явно не на последнем месте. Прежде всего, даже одноэтажный дом под вальмовой крышей смотрится куда дороже и эффектнее двухскатного варианта. Существует множество мнений и теорий, поясняющих, почему людям нравятся дома с вальмовой кровлей, и в подавляющем большинстве симпатии не связаны с явными преимуществами потребительского характера. Просто вальмовая крыша удобнее и симпатичнее.

Какие варианты вальмовых крыш наиболее распространены

Среди наиболее распространенных разновидностей крыш на основе вальмы можно условно выделить несколько типовых решений:

Шатровая крыша с симметричным расположением скатов крыши
Полувальмовая схема или голландка
Датский вариант вальмовой крыши
Комбинированные вальмовые варианты с двухскатной и ломаной конструкцией.

Название вальмовая крыша получила из немецкой строительной терминологии, и первоначально обозначала четырехскатную крышу с шатровым расположением скатов. Позже так называли все конструкции, у которых было более двух скатов.

Преимущества вальмы для одноэтажного дома

Вальмовая или шатровая форма имеет куда более серьезные возможности, особенно для одноэтажного дома. Невозможно построить низкую и очень покатую крышу, у которой значительную часть кровли, вообще, используют в качестве навеса над огромной террасой. Такие проекты дома характерны для теплых равнинных зон, где мощные порывы ветра сочетаются с избытком солнечного света и тепла.

Шатровая схема

В таких условиях от каркаса кровли требовалось с помощью широкого свеса обеспечить большую площадь затененного пространства над террасой или входным крыльцом. Чтобы каркас обладал высокой устойчивостью и прочностью, скаты нужно было выполнять симметричными, с равномерно распределенной нагрузкой по всей коробке здания.

В отличие от других конструкций вальмовой крыши, пространства под кровлей было мало для формирования второго этажа, но более чем достаточно для чердака. В степных зонах риск обрушения стропил под тяжестью снега был минимальным из-за сильных ветров, поэтому наклон зачастую диктуется устойчивостью кровельных материалов. Чем выше наклон, тем сложнее укладка жестких черепичных или шиферных листов.

Шатровая схема не ограничивается только низкими скатами кровли. Очень живописно выглядят разнообразные «теремки», стилизованные под сказочные или фантастические варианты дома.

Дом получается практически квадратной формы с очень высокой крышей. Обычно рядом нет ни высоких деревьев, ни крутых склонов холмов или гор, способных защитить фасад и крышу от сильных порывов ветра в невыгодном для постройки направлении. Но благодаря применению вальмовой конструкции каркас получает достаточный запас прочности и устойчивости, сохраняя свои размеры и высоту. Высокая посадка кровли дает для одноэтажного дома еще одно помещение в виде мансарды.

Вальмовая крыша дает возможность достаточно просто оформить мансардное помещение путем расширения чердака одноэтажного дома. Иногда даже окна и балконы в таких мансардах выполняют наклонными или комбинированного типа.

Голландская полувальма

В более холодных северных широтах вальмовая схема применяется как в чистом виде, так и в виде отдельных модификаций. Один из таких вариантов использования вальм можно увидеть на голландском типе, называемом полувальмой.

В противоположность предыдущему варианту, «голландка» очень близка к обычной двухскатной конструкции, но с маленькими, в треть от классического размера, вальмами. Небольшой скат, примыкающий к коньку крыши, служит одновременно и навесом над террасой второго этажа. Сложно изготовить подобный навес более рациональным и удобным способом. Такой тип построения позволяет увеличить чердачное помещение до размеров полноценной комнаты и одновременно закрыть самый критический участок крыши одноэтажного дома от косых проливных дождей.

Большое и теплое пространство над первым этажом давало ряд преимуществ. Оно использовалось, как полноценное жилое помещение, чуть более холодное, чем первый этаж, но более сухое и защищенное от сырости, там проживали в летний период. Нижний этаж преимущественно использовался для проживания в сухое и холодное время года, при этом большая теплая «подушка» над головой хорошо утепляла нижнее помещение. Зимой верхний этаж под вальмовой крышей мог сдаваться, как временное жилье.

Внешний вид дома с полувальмой выглядит немного непривычно для нас и очень «по-европейски». Поэтому использование «голландки» стало привычным для коттеджей и загородных домов в северных широтах европейской части РФ.

Датская полувальма

Еще один вариант скандинавской схемы называется датской полувальмой. В отличие от голландского типа, в такой системе вальма строится не в верхней части конструкции, а в нижней, как бы оголяя часть пространства, прилегающего к коньку кровли одноэтажного дома. Зачастую скаты на подобной конструкции выполняются ломанными с двумя плоскостями: верхняя часть с острым углом, обеспечивающим легкий сход снега и дождя, и нижний скат, более пологий, дающий увеличенное до ширины жилой комнаты чердачное пространство.

Во фронтальной части конька обычно устанавливаются окна чердака. Если присмотреться внимательно к конструкции датской вальмовой крыши одноэтажного дома, можно заметить, что схема компоновки скатов как бы разбита на две части: высокий конек и максимально покатые скаты в нижней части кровли.

Такую конструкцию использовали жители приморских городов. Она, так же, как и «голландский» тип крыш, призвана наилучшим образом сохранить тепло, и в то же время максимально поднять трубу печки для обеспечения эффективного сжигания топлива в сырую погоду. Кровля как бы получала одновременно высокий конек и низкие покатые скаты, без значительного увеличения парусности кровли одноэтажного дома. На схеме старой усадьбы с датской крышей видно, что в одноэтажном доме обязательно имелось помещение над первым этажом и крошечный чердак, которого хватало, чтобы утеплить и мансардное помещение.

Кроме того, такая конструкция одноэтажного дома имеет очень интересную особенность — при очень плотной застройке буквально стена к стене, на крыше, в районе выхода печной трубы, было достаточно свободного воздушного пространства. Поэтому даже слабый ветерок выдувал продукты горения и дым от угля и дров, тем самым спасая жителей одноэтажного дома от риска задохнуться в угольном угаре.

В современной архитектуре датская конструкция кровли одноэтажного дома позволяет располагать деревья очень близко к стенам дома. Крона деревьев хорошо уживается с острыми скатами у конька и пологими у нижней части кровли одноэтажного дома.

Зачастую к одному из скатов классического варианта вальмовой крыши встраивают конструкцию эркера — полукруглой пристройки, позволяющей значительно увеличить объем и освещенность главного зала в доме. Здания с эркером даже в одноэтажном исполнении выглядят намного эффектнее обычного решения. Чаще всего вальмовый скат здания переходит в конструкцию с эркером. Особенно удачным выглядит дизайн одноэтажного дома, если первый этаж основной постройки находится выше входа с эркером.

Иногда конструкцию с эркером намеренно увеличивают до второго этажа, не разрывают кровлю пристройки с вальмовой крышей дома. В этом случае эркер выглядит, как башня, и усиливает впечатление от облика всего здания.

В одноэтажных домах вальмовая кровля может быть составлена из нескольких скатов, переходящих друг в друга ступенькой. Это позволяет отказаться от старой и неинтересной длинной и вытянутой конструкции дома в пользу нескольких построек, как бы примыкающих друг к другу и образующих одно законченное здание.

Вальмовую конструкцию крыши применяют как в чистом виде, так и в сочетании с обычными двухскатными крышами. Общее впечатление от одноэтажного дома только усиливается. Хозяева выбирают такие архитектурные решения, в первую очередь, из-за большого чердачного помещения, в двухскатном варианте, вторая часть — вальмовая смягчает общий дизайн и делает всю композицию одноэтажного дома более современной и утонченной.

Заключение

Вальмовая конструкция для одноэтажного дома де-факто стала своего рода стандартом для степных и лесостепных мест, холмистого ландшафта. Если вы решили построить загородный дом на возвышенности, что является рациональным решением, крышу или ее часть наверняка придется выполнить вальмовой конструкции. Такой вариант будет дороже обычного, но сохранит защиту одноэтажного дома на десятки лет.

Время чтения ≈ 4 минут

Вальмовая (четырехскатная) крыша придает дому изысканный вид. Особая конструкция кровли позволяет дополнительно защитить само строение, его стены от воздействия влаги. Поэтому строительство крыши с четырьмя скатами оптимально для регионов с повышенным количеством осадков и сильными ветрами.

Этапы постройки четырехскатной крыши

Первым этапом постройки крыши является определение предназначения крыши (покрывает мансардный этаж, чердак и т.п.), выбор материала кровли (в зависимости от этого будет определен список материалов для строительства), учет атмосферных условий места, где будет эксплуатироваться крыша (ветер, дожди, снег).

Выбор вальмовой крыши придаст строению большую стойкость к дождевым воздействиям и сделает ее более прочной (стропильная система более надежна). Главное отличие этого вида крыши от двухскатной крыши заключается в том, что в ней вместо боковых фронтонов располагаются два треугольных ската крыши.

При выборе угла наклона скатов следует учитывать уровень осадков и ветровые характеристики местности. При небольших и средних среднегодовых осадках угол рекомендуется выбирать в пределах 4-40 градусов. При обильных снегопадах и затяжных дождях, рекомендуемый оптимальный угол наклона скатов находится в пределах 40-60 градусов.

В качестве материала для кровли может быть: рулонная кровля, черепица или металлочерепица.

В зависимости от всех вышеперечисленных нюансов будет выбрана толщина и другие параметры деревянной составляющей четырехскатной крыши.

Конечным результатом первого этапа является создание схемы будущей крыши, на основе которой будет произведено строительство.

Опишем дальнейшую технологию того, как сделать четырехскатную крышу своими руками.

Второй этап заключается в постройке основания для крыши. Основание используется для равномерного распределения нагрузки с кровли на несущие стены. Строительство четырехскатной крыши предполагает основание, которое можно построить своими силами — деревянный мауэрлат и лежни. Под основание для продления срока службы кровли необходима гидроизоляция. На гидробарьер по внешнему контуру здания располагают мауэрлат (размер этого бруса варьируется, или 100х150 мм, или 50х150 мм.).

Лежни — брус, расположенный в плоскости основания стропильной системы на одинаковом расстоянии от двух боковых мауэрлатов. Он служит опорным элементом для подкосов и стоек, поэтому его укладывают на несущие перегородки (см. чертежи четырехскатной крыши). Крупные кровельные конструкции могут предусматривать несколько лежней.

Третий этап заключается в непосредственном монтаже каркаса крыши (основания, стропила, обрешетка).

Конструктивно различается постройка крыши в доме с существующими перекрытиями или без них (в данном случае нет необходимости в укладке балок перекрытий, на которые будут установлены опоры).

К установке стоек (вертикальных опор каркаса крыши) следует подойти с особой тщательностью. Необходимо точно выдержать угол установки (90 градусов). При малейших отклонениях возможна дальнейшая деформация крыши. Шаг монтажа стоек — до двух метров.

Устройство четырехскатной крыши дома состоит из четырех плоскостей (скатов). Двух трапециевидных и двух треугольных. Трапециевидные скаты будут образованы боковыми стропилами, вальмовые (треугольные скаты) — накосными (диагональными) стропилами.

Упор стропил вверху каркаса осуществляется в коньковый брус (прогон). Данный брус идет поверх вертикальных стоек (возможно пазовое соединение со стойками). Расстояние между стропилами — от 50 до 150 см (согласно плану крыши). Рекомендуемая ширина доски стропил 150 мм.

Крепление каркаса производится с помощью уголков и стальных пластин саморезами (гвоздями). Для укрепления полученной конструкции используют диагональные опоры, подкосы, ветровые балки. Они позволяют увеличить допустимую нагрузку системы.

Поверх стропил укладывается гидроизоляция. Затем делается контробрешетка (бруски, которые крепятся на стропила поверх гидроизоляции). Она нужна для создания вентиляционного канала между кровельным материалом, обрешеткой и гидроизоляцией. Это позволит быстро и эффективно выводить влагу. Далее выполняется обрешетка — горизонтальные доски крепятся от низа до самого верха к контробрешетке (см. схему устройства четырехскатной крыши).

Последним этапом следует монтаж кровельного материала. Монтаж производится в зависимости от параметров материала. Пример .

Трудоемкость работ при строительстве четырехскатной крыши ненамного выше, чем обычной двухскатной, но это не значит, что четырехскатная крыша своими руками строится так же просто, как обычная, с двумя симметричными скатами. Основная сложность состоит в том, что четырехскатная крыша требует очень точного инженерного расчета и знаний технологии, особенно, если вы не имеете хорошей практики в строительстве подобного рода крыш.

Чем дом с четырехскатной крышей лучше двухскатного варианта

Почему обычную двухскатную крышу устраивают в основном на простых хозяйственных постройках, а для жилых помещений выбирают четырехскатную крышу:

Внешний вид четырехскатного варианта крыши выглядит намного симпатичнее и изящнее, чем двойная конструкция;
Даже простая четырехскатная кровля намного лучше противостоит ударам стихии за счет более плавных обводов и аэродинамики. Даже в самый сильный ветер стропила каркаса остаются практически равнонагруженными, за счет правильного уравновешивания диагональных стропил;
Два дополнительных ската лучше сбрасывают воду, сохнут под действием ветра и тем самым предохраняют крышу дома от затекания, как это бывает при наличии прямых фронтонов. Тем самым для четырехскатной крыши достигается значительно более высокая теплоизоляция и морозостойкость.

Важно! Конструкция крыши в четыре ската, в отличие от «двушки», обладает высокой степенью адаптации.

Для климата с большим количеством осадков прекрасно подойдет датский вариант с крутыми основными скатами и двумя вальмами, для степной зоны с сильными ветрами низкий шатровый каркас с большими свесами и средним углом наклона.

Наиболее удобным будет использование четырехскатной крыши в домах, где чердачное помещение не выделяется в виде жилой зоны, а используется в хозяйственных целях. Из-за появления двух дополнительных скатов пространство и полезная площадь чердака уменьшается примерно на 25%. Но при желании и достаточных размерах мансардного помещения вместо чердака можно оборудовать небольшую комнату, даже с окнами и балконом, как на фото.

Но в этом случае вместо простой системы вертикальных стоек, на которые опирается коньковый прогон, в конструкции четырехскатной крыши потребуется установить дополнительные горизонтальные балки — ригеля, которые будут играть роль потолочного перекрытия для мансардного помещения.

Как сделать четырехскатную крышу

Прежде всего, стоит разобраться, в чем 4 скатная крыша в деталях отличается от варианта с двойным скатом.

Основное отличие стропильной системы в 4 ската от двойной симметричной крыши

Отличия в конструкции будут наиболее наглядными на схеме с простым прямоугольным вариантом четырехскатной крыши, изображенной на фото:

Важно! Большинство элементов дополнительных скатов требуют очень тщательной подгонки, поэтому зачастую диагональные стропила и нарожники собирают с предварительным «прихватом» на саморезах, и только после окончательной регулировки заменяют болтовым соединением или сбивают гвоздями.

Четырехскатная крыша своими руками, последовательность работ

Самым сложным в постройке стропильной системы четырехскатной крыши является этап вывешивания диагональных стропил. Во-первых, угол наклона диагональных стропил и давление, с которым они опираются на коньковый прогон, должны быть равны параметрам пары накосных балок с другой стороны. Площади скатов и углы наклона в четырехскатной крыше должны быть абсолютно равны.

Во вторых, воображаемая линия, проведенная между точками стыковки или вершинами треугольников, образованными диагональными стропилами с обеих сторон, должны проходить точно по оси бруса конькового прогона, как по горизонтали, так и по вертикали. В том, чтобы правильно выровнять и отрегулировать положение диагональных стропил, состоит главная трудность сборки четырехскатной крыши.

На этапе подготовки сборки четырехскатной крыши выполняют укладку доски или бруса мауэрлата, при этом важно тщательно выровнять плоскость доски по горизонту. На мауэрлат наносят предварительную разметку мест под установку боковых стропил, шпренгельных опор и затяжки. Монтаж четырехскатной крыши значительно упрощается, если в качестве перекрытия используется железобетонная плита.

После выкладывания и крепления затяжки собирают коньковую раму или «скамейку». По сути, это брус конькового прогона, установленный на вертикальные стойки. К стойкам пришивают продольные и поперечные подкосы, обеспечивающие устойчивость рамы до момента сборки стропил вальмовых скатов.

Перед выкладкой диагональных стропил коньковую раму необходимо подпереть парой временных балок, которые крепят к мауэрлату и к крайней стойке «скамейки». Это не позволит коньковой раме опрокинуться под давлением диагональных стропил с другой стороны.

Далее — самое сложное. Сначала определяют реальную длину каждой из накосных балок, для этого в точке опоры на торце конькового бруса забивают гвоздь и шнуром вымеряют длину от гвоздя до точки опоры на мауэрлате. Перед установкой диагоналей каждую из накосных стропил вымеряют и отрезают по своей длине шнура.

Установив накосные элементы на мауэрлат, определяют линию соприкосновения и запила контактной поверхности. Подрезав плоскость опоры накосных балок, их укладывают на торец конькового прогона.

Нижние концы диагональных балок устанавливают в угловое сочленение мауэрлатного бруса с подрезом опорной поверхности балки по приведенной схеме. Иногда форму подреза выполняют по шаблону, но надежнее выполнять разметку линии запила вручную.

В идеале воображаемая вертикальная плоскость, проведенная через любое накосное стропило, должна быть параллельна плоскости накосного бруса, расположенного с противоположной стороны четырехскатной крыши.

Если все сделано правильно, две диагональные стропильные балки четырехскатной крыши станут точно по оси конькового бруса. Чтобы избежать прогиба, достаточно длинных накосников, необходимо установить подкосы и шпренгельные опоры с установкой временного крепежа из саморезов. Аналогично устанавливают стропила с противоположного ската и выравнивают элементы с максимальной точностью. Чтобы увеличить жесткость вальмовых скатов, на краях диагональных балок вырезают и устанавливают по несколько нарожников.

После переходят к укладке рядовых стропильных балок. Крепление на мауэрлате выполняют стандартным соединением болт-гайка или с помощью стальных уголков. В верхней части стропильную доску обычно запиливают по шаблону и укладывают на брус конька.

Обычно после вывешивания рядовок на коньковом прогоне и мауэрлате в верхней части устанавливают дополнительные ригеля, уменьшающие распирающее действие каркаса четырехскатной крыши. После установки всех стропильных балок и выравнивания основных силовых элементов четырехскатного каркаса переходят к капитальному креплению всех стропил на мауэрлате и коньковом прогоне.

На следующем этапе устанавливаются и крепятся подкосы под рядовые стропила, выполняется «забивка» треугольных скатов нарожными балками. Каждый из нарожников вырезают в свою длину по приведенной ниже схеме и устанавливают в шахматном порядке, это позволяет избежать ослабления балки за счет совпадения мест запилов с противоположных сторон.

Все элементы крепят гвоздями, саморезами и болтовым соединением с накладными стальными пластинами и уголками.

Завершающие операции

После сборки основного каркаса четырехскатной крыши на концы стропил набивают кобылки — короткие доски, образующие ряд свеса крыши вдоль стены. По торцам кобылок вымеряют линию среза, подрезают так, чтобы концы находились в одной плоскости, и нашивают карнизную доску. Нижнюю часть кобылок подбивают вагонкой или обычной доской.

После обработки древесины балок антисептическим составом переходят к набивке досок обрешетки. Толщину досок, количество материала и точки забивания гвоздей выбирают, исходя из того, какую кровлю планируют укладывать на данную четырехскатную крышу.

Заключение

Четырехскатная крыша заслуженно считается одной из наиболее удобных и практичных конструкций кровли. Если вы собрались строить четырехскатный вариант своими руками, кроме правильного расчета конструкции, вам потребуется опыт выравнивания и подгонки положения каждой из балок. Поэтому будет правильным получить нужный опыт и навык работы с четырехскатными крышами у более опытных мастеров.

Почему на Юге России все крыши четырехскатные, а на Севере — двускатные? | БЛОГ СТРОИТЕЛЯ

Вспомнилось мне тут на днях мое путешествие на Кубань. Это было примерно #год назад Тогда у меня возник вопрос, но я не решился обсуждать его в блоге. А сейчас все же хочется поговорить об одной особенности построек на юге – о крыше домов.

Двускатные современные крыши на Севере страны я строю. Фото автора.

Год назад мы с семьей ездили на отдых на море. Но решили, что совершим поездку не только по курортным городам, но и заедем в различные станицы и другие небольшие поселения. Ведь каждый регион нашей страны – это всегда особенно! Это другая культура, другие люди. А жизнь в городе и в деревне даже одного и того же региона – это всегда «небо и земля».

Я в силу своей профессии знакомился не только с менталитетом людей, но и рассматривал дома. Очень много в кубанских станицах домов как новых, так и старых. Они выстроены из разных материалов. Одни дома могут быть совершенно непохожи на другие. Но большинство из них объединяло одно – четырехскатная крыша. Практически на всех домах – крыши имеют именно 4 ската. Такого нет на севере страны. И сразу возник вопрос – ПОЧЕМУ?!

Дом с четырехскатной крышей в Краснодарском крае. Фото автора

Я даже у местных жителей спрашивал. Но оказалось, что многие из них даже не задумывались об этом! Так делали раньше, так делают сейчас! С одной стороны – это просто стиль и своеобразная дань традициям. Но есть ли в этом практический смысл?

Я знаю, что у меня очень много читателей, как из Южных, так и из Северных регионов! Было бы очень интересно послушать ваше мнения, ваши знания! Делитесь!

А я выскажу свои мысли. Возможно, они ошибочны! Если это так, буду рад, если меня исправят!

Дом с четырехскатной крышей в Краснодарском крае. Фото автора

Вернемся в историю. В северных регионах всегда был лес. Мощный и крепкий. Именно из него и строили большую часть домов. Дома были из крепких бревен хвойных пород деревьев, а крыша, как правило, тоже — древесная тесовая.

На Юге же строили «мазанки». Это дома из тонкой древесины, на которую сверху наносилась глина для того, чтобы постройка была более крепкой, прочной, долговечной.

Прочность южной «мазанки» была значительно ниже, чем рубленых древесных северных домов. Поэтому требовалось более равномерное распределение нагрузки на стены дома. Четырехскатная крыша это обеспечивала.

Дом в туристическом комплексе — казачьей станице «Атамань»

Вторая версия – погодные условия. Снег – на Севере. Ветра – на Юге. На Юге они действительно другие. А степная местность усиливает их воздействие на постройки.

Снег легче сходит и очищается с высокой острой двускатной крыши. Но при сильном ветре двускатную крышу и сорвать может. А пологая четырехскатная крыша легче выдержит ветра, но вот выдержит ли нагрузку от снега — неизвестно!

Что скажете? Есть у кого-то версии, почему на Севере преобладают крыши двускатные, а на Юге – четырехскатные?

Читайте так же: Газопровода и близко нет, а я отапливаю дом газом! — Как отапливать дом газом без подключения к магистральным сетям?

Присоединяйтесь к нашему чату по ссылке — «Блог Строителя — чат» либо к нашему чату в Telegram ! Там Вас ждет неформальное общение, ответы на любые вопросы, увлекательные задачки и позитивные эмоции!

Какую крышу выбрать для загородного дома

Вопрос выбора крыши для частного дома определяется как эстетическими, так функциональными требованиями. Крыша должна соответствовать общей архитектуре строения.

Типы крыш

Базовыми типами крыш для загородных домов и хозяйственных построек сегодня можно назвать следующие:

односкатные;
двускатные;
четырехскатные;
многощипцовые;
шпилеобразные.

Скат, конек, фронтон

Скатом крыши считается ее наклонная плоскость, место соединения скатов получило название конек. Плоскость, которая образуется скатами, называют фронтоном. Он может быть глухим или с проемом для окон.

Стропила, обрешетка, кровельный материал

Кровля поддерживается с помощью мощных балок — стропил. Кровельный материал укладывается на специальный настил из досок — обрешетку, которая может быть как сплошной, так и разряженной. В качестве кровельного материала сегодня применяются шифер, черепица, оцинкованное железо, медь, металлочерепица и т.п.

Односкатная крыша

Односкатная крыша. Чаще всего используется для хозяйственных построек.

Двускатная крыша

Двускатная крыша считается наиболее популярной и распространенной. Для ее возведения может использоваться любой кровельный материал. Плоскость скатов может быть ломаной, в этом случае получается мансардная крыша, пространство которой позволяет создавать практически полноценные помещения, так называемый мансардный этаж.

Четырехскатная крыша

Четырехскатная крыша состоит из двух скатов треугольной и двух скатов трапециевидной формы. Фронтонов у таких крыш нет, а окна чердака обустраиваются в самих скатах. Второе распространенное название такого типа крыши — вальмовая (вальма — треугольная плоскость).

Шатровая крыша

Одной из разновидностей четырехскатной крыши считается шатровая крыша, которая состоит из четырех треугольных скатов, соединяемых в одной точке. Как правило, все такие крыши используются в регионах с теплым климатом.

Многощипцовая крыша

Многощипцовая крыша состоит из разного числа скатов. Чаще всего это дома по индивидуальным проектам, у них может быть несколько чердачных помещений, мансарды, пристройки и т.п.

Это один из самых затратных типов крыш, как на этапе проектирования, так и на этапе сооружения крыши. Проекты домов с такими крышами — это мечта любого архитектора, с помощью них можно воплотить в жизнь все свои творческие мечтания. Для владельца дома — это возможность выделиться из массы типовых решений, показать свою индивидуальность.

Шпилеобразная крыша

Шпилеобразная крыша состоит из нескольких треугольных скатов, соединяемых в определенной точке под острым углом.

Краткое руководство по уклонам крыш

У вас есть вопросы по уклонам крыш, у нас есть ответы.

Если вы просто хотите узнать больше о важности ваших кровельных материалов или пытаетесь собрать больше информации о том, как поднять уклон крыши или уклон крыши, эта статья для вас.

Что такое уклон крыши?

Существует множество различных типов крыш, таких как плоские крыши, скатные крыши, сборные крыши, двускатные крыши и т. д., и все они имеют разный уклон крыши.Проще говоря, уклон крыши определяет ее крутизну. Стандартный уклон крыши варьируется в зависимости от географического местоположения, климатических условий и т. д., поэтому не существует универсальной крыши, подходящей для всех.

Как определить уклон крыши

Вы, вероятно, увидите что-то вроде ската крыши 4/12. Это означает, что крыша поднимается на 4 дюйма на каждые 12 дюймов, которые она проходит.

Уклон крыши не следует путать с углом наклона. Если вы не очень талантливы в математике, вам придется немного посчитать, чтобы получить угол наклона.

Что такое угол наклона крыши?

Итак, угол наклона крыши 4/12 составляет около 18,4°. Угол наклона крыши 3/12 составляет около 14° и т. д. и т. д.

4/12 вполне типичен. Все, что ниже 3/12, является крышей с низким уклоном. Все, что выше 6/12, является крутым уклоном крыши, так как по ней становится труднее ходить.

Как определить уклон вашей крыши

Честно говоря, это довольно просто. Возьмите уровень и мерную ленту. Отметьте 12 дюймов на уровне.Поместите один конец уровня на крышу, затем поднимайте его, пока пузырь в уровне не станет ровным. Затем с помощью рулетки проложите ленту прямо от 12-дюймовой отметки вниз на крышу. Это скажет вам уклон крыши #/12.

Преимущества низких крыш по сравнению с крутыми

Преимущества малоскатной крыши:

Легче ходить. Это данность. Если вы хотите использовать свою крышу для других целей, например, для сада или бара, было бы лучше, если бы угол наклона был как можно меньше.Нельзя наслаждаться видом на город, сидя на крутом ракурсе!

Улучшенный обогрев и охлаждение. Обычные или крутые скатные крыши создают дополнительное пространство в конструкции. Это пространство, конечно, наполняется воздухом. Воздух восприимчив к относительно быстрому нагреву и охлаждению при воздействии внешних температур и будет влиять на температуру под крышей (относительно: там, где вы и другие люди, скорее всего, находитесь). влияние космоса на температуру под ним.
Снижение затрат на установку . Для постройки крыш с малым уклоном или плоских крыш требуется меньше материала, так как вам не потребуются большие фермы. Это снижает трудозатраты (для вас или наемных работников) при обработке и установке этих ферм. Кроме того, раскатывание, покрытие, герметизация кровельного материала выполняется быстрее, чем установка отдельных гонтов.

Недостаток низкой крыши:

Обострение выветривания. Вода и лед лучше скапливаются на плоской крыше, чем на скатной.Это означает, что у воды больше шансов просочиться в трещины и щели или привлечь вредителей. Однако, поскольку крыша плоская, будет легче взобраться на нее и исправить проблемы с крышей, так что, по крайней мере, это есть.

Преимущества крутой крыши:

Больше места. Площадь под крутой крышей можно переоборудовать под чердак, использовать под склад или даже под жилье. Это хороший способ увеличить стоимость вашего дома или просто получить максимальную отдачу от пространства вашей собственности.
Снежная нагрузка. Если вы живете в районе с сильным снегопадом, крутая крыша препятствует накоплению снега. Низкий или средний уклон крыши позволяет снегу утяжелять дом, вызывая структурные повреждения после последовательных снежных сезонов. А вот с крутой крыши снег сразу соскальзывает.
Крыша сушилки. Как и снег, вода тоже соскальзывает. Это позволит держать крышу в целом более сухой и предотвратит самопроизвольные протечки крыши.

Недостатки крутой крыши:

Как упоминалось ранее, по крутой крыше труднее ходить , что затрудняет ремонт.

Изменение угла наклона крыши

У низких скатов крыш есть свои преимущества — большинство людей имеют средние или крутые скатные крыши не просто так. Если вы уже знаете, что у вас крыша с низким уклоном, вы можете увеличить уклон крыши. Но как вы должны это сделать?

Обратите внимание: изменение угла наклона крыши требует хороших столярных навыков и достаточных знаний в области кровли. Хотя мы не можем предоставить первое, мы можем предоставить вам последнее (каламбур).

Как скатать плоскую крышу

Шаг плоской крыши составляет от 1 до 3/12.Делаете ли вы это для ремонта дома или для ремонта, вот краткое руководство о том, как поднять крышу (не танцевальное).

Чтобы увеличить это, возьмите жесткую изоляцию из пенопласта. Снимите существующую крышу до деревянного покрытия. Установите панели из жесткого пенопласта, обеспечив различную конусность и толщину.

Создайте единый уклон от одного конца до другого, используя панели из жесткого пенопласта. Затем выровняйте дополнительные панели, продолжая первоначальный уклон по всей крыше. Используйте механический крепеж или клей, чтобы прикрепить конические панели к крыше.

В зависимости от местных строительных норм и правил используйте паро- или теплоизоляционные материалы. Вы можете использовать этилен-пропилен-диеновый мономерный каучук, поливинилхлорид, термопластичный олефин и т. д. для покрытия конической крыши. Если у вас есть что-то вроде дымоходов или вентиляционных труб, установите металлические накладки вокруг выступов, чтобы предотвратить утечки.

Это более быстрый способ увеличить уклон крыши. Другие методы включают удаление кровельных покрытий, стропил и ферм и установку совершенно новых. Это может работать лучше в зависимости от вашей ситуации.Если вы хотите обсудить другие варианты с низким уклоном крыши, вы можете связаться с местным профессиональным кровельщиком.

Какой шаг должен быть у желоба?

После того, как вы переделали крышу, следующее, о чем нужно побеспокоиться, это желоба. Эффективные желоба имеют уклон, который позволяет дождевой воде стекать с крыши и дома. Это необходимо для предотвращения наводнений и протечек, предотвращения нанесения вреда близлежащим ландшафтам и защиты фундамента вашего дома. Не относитесь к желобам легкомысленно.

Большинство кровельщиков устанавливают уклон равным 1 четверти дюйма на каждые 10 футов желоба. Итак, если у вас 30 футов желоба, ваш водосточный желоб должен быть на 0,75 дюйма ниже другого конца (0,25 x 3 = 0,75). Достаточно просто, не так ли?

Скат крыши имеет значение

Не многие домовладельцы часто задумываются о своем уклоне крыши (черт возьми, мало кто даже знает, что он существует), но понимание и максимизация уклона вашей крыши увеличивает долговечность вашего дома и сокращает количество времени, которое вам придется посещать кровельщиком.Перечитайте эту статью и найдите время, чтобы узнать больше о скатах крыши.

Знай свои крыши: типы наклонных крыш

Крыши можно разделить на две категории в зависимости от их общей формы: плоская крыша или наклонная крыша. Плоские крыши чаще встречаются в коммерческих зданиях, а скатные – в жилых домах. Наклонные крыши могут иметь различные формы и стили в зависимости от потребностей и эстетики дома.

Уклон крыши

Уклон или наклон крыши математически понимается как подъем над пролетом и записывается как 4/12, 4:12, 4 из 12 или 4 из 12, где 4 — подъем, а 12 — пролет.Нормальный уклон крыши составляет где-то между 4/12 и 9/12, все, что меньше 4, считается низким уклоном, а все, что больше 9, — крутым. Любая крыша с уклоном менее 2/12 является плоской крышей.

Какой уклон выбрать для кровли? Ваша архитектура будет лучшим ресурсом для определения уклона вашей крыши. Они будут учитывать многие детали, включая материалы, использованные при строительстве дома. Они также учитывают климат, в котором вы живете. Слишком плоская крыша в более холодном климате не позволит снегу соскальзывать с нее, что может привести к обрушению крыши из-за веса снега.Однако, если уклон крыши слишком крутой, это может привести к опасности слишком быстрого падения снега со стен и на людей внизу. Опытный архитектор сможет определить, какой шаг подходит как для дизайна дома, так и для его функциональности.

Типы наклонных крыш

Хотите верьте, хотите нет, но существует множество различных типов наклонных крыш, каждый из которых имеет свои плюсы и минусы. Здесь мы рассмотрим самые популярные виды.

Двускатные крыши

Самая популярная наклонная крыша — двускатная, состоящая из двух прямоугольников одинакового размера, которые соединяются по краям, образуя уклон.В результате получается приятная и сбалансированная крыша, которую можно найти из самых разных материалов. Самый большой плюс двускатной крыши в том, что это простая конструкция, позволяющая легко построить и дешевле. Крутизна их склона позволяет легко сливать воду и снег, а также создавать пространство для чердака или сводчатых потолков внутри дома. Альтернативой крутому склону является то, что он более подвержен ветру и не идеален для районов страны, где бывают торнадо.

Крыша ящика для соли

Крыша из соляного ящика не сильно отличается от двускатной крыши, за исключением того, что одна из панелей крыши длиннее другой, что приводит к более крутому уклону и более отчетливому виду.Этот стиль наклонной крыши был наиболее популярен в колониальную эпоху и сегодня не так часто встречается в недавно построенных домах. Вы увидите его чаще всего в гаражах, сараях или хозяйственных постройках. Преимуществом крыши из соляного ящика является утонченный вид, который она придает дому как в современной, так и в деревенской среде. Поскольку наклон находится ближе к концу дома, уклон крыши должен соответствовать стенам, обрамляющим заднюю часть, что также даст вам наклонный внутренний потолок. Учитывайте наклон внутреннего потолка при планировании дома, потому что он будет мешать вам пользоваться складскими помещениями, такими как чердаки.

Гамбрель Крыша

Голландское происхождение вальмовой крыши позволяет использовать один и тот же дом с двумя разными углами наклона. Хотя он имеет две сдвоенные панели крыши, такие как двускатная крыша, они не являются прямыми, создавая широкий верхний угол наклона и нижний, более крутой угол наклона. Эффект заключается в том, что вторые уровни дома более просторны, но при этом имеют вид наклонной крыши. Вальмовая крыша чаще всего встречается в больших домах, ее легко обрамлять и она может похвастаться отличным дренажем.Самым большим минусом вальмовой крыши является ее частая потребность в обслуживании.

Мансардная крыша

Подобна вальмовой крыше мансардная крыша, но с четырьмя наклонными сторонами, что приводит к наклону со всех сторон. Самый крутой угол присутствует на нижнем склоне и более широкий угол на верхнем. Проекты мансардных крыш автоматически оставляют место в вашем доме для чердаков, которые можно легко превратить в дополнительные спальни или чердачные помещения. Эти наклонные крыши более сложны в строительстве, поэтому требуют больше труда и материалов.

Пирамидальная крыша

Еще одна четырехскатная крыша — пирамидальная. Как следует из названия, он имеет форму пирамиды. Пирамидальная крыша лучше всего подходит для небольших построек и становится все более популярной в современной архитектуре. Большим плюсом пирамидальной крыши является то, что она делает дом более энергоэффективным, потому что крыша нависает со всех сторон, обеспечивая тень в более теплые погодные месяцы. Пирамидальная крыша является более дорогим типом наклонной кровли, поскольку ее форма дает большую площадь поверхности, чем другие, но меньше места для чердаков и складских помещений.

Типы наклонных крыш могут иметь множество различных факторов и вариантов на выбор. Обязательно проконсультируйтесь со своим архитектором или квалифицированными кровельщиками EMA Construction, чтобы решить, какой тип лучше всего подойдет для вашего дома.

Типы скатных крыш (Руководство по проектированию)

Здесь мы делимся нашим руководством по проектированию типов скатных крыш, в том числе о том, что есть, о различных категориях, углах, шагах для различных типов крыш, о том, как определить уклон и идеальные материалы.
Крыши были одним из важнейших структурных компонентов зданий с самого начала цивилизации.Он обеспечивает уединение и защищает конструкцию здания и его обитателей от неблагоприятных условий.

При проектировании и строительстве крыши необходимо учитывать несколько конструктивных параметров, наиболее важным из которых является водоотвод. Хорошая конструкция крыши требует тщательного изучения всех влияющих аспектов и применения различных кровельных материалов.

Вы можете определить дизайн водостока по уклону крыши, который должен быть предусмотрен, что делит крыши на две категории: плоские крыши и скатные или наклонные потолки.

Что такое скатная крыша?

Скатные крыши — это крыши, которые спускаются от центрального конька в один, два или более сегментов (в зависимости от конструкции). Скатные крыши традиционно были деревянными, но современные технологии строительства позволяют использовать бетон с деревянным покрытием в качестве поверхности опалубки.

Скатные крыши обеспечивают адекватный дренаж по сравнению с другими вариантами, что делает их идеальными в местах, где часто бывают дожди и снегопады.

«Уклон» или крутизна крыши рассчитывается путем деления ее вертикального подъема на ее горизонтальный пролет.

Односкатная крыша

Односкатная крыша имеет только одну поверхность и обычно используется для покрытия террас; тем не менее, сейчас он широко используется в современной архитектуре над жилищами. Эта крыша также является наиболее рентабельной, поскольку ее проще всего построить.

Односкатные крыши заслуживают внимания, особенно для тех, кто живет в ветреных местах. Помните, что чем больше уклон крыши (угол), тем меньше ветровая, снеговая и дождевая нагрузка.

Двухскатная крыша

Самый распространенный тип кровли – двухскатная. Двухскатная крыша образует треугольник из двух поверхностей, соединенных наверху коньком.

Две поверхности крыши поддерживаются несущими стенами, в результате чего образуются треугольники, известные как фронтоны. Во фронтонах часто делают окна, пропускающие естественный свет.

Основным преимуществом этой кровли является то, что она имеет наименьший выступ, что позволяет устанавливать различные кровельные покрытия.

Двухскатные крыши бывают двух видов: симметричные и асимметричные. Самый популярный вариант – симметричный. Это идеальный треугольник, так как все его поверхности равны.

Угол наклона крыши

Уклон крыши — это отношение, выражающее уклон крыши. Однако на всех скатных крышах нет единого стандарта уклона крыши.

Существуют такие факторы, как кровельные материалы и местные условия, которые помогают определить допустимый диапазон шагов для конкретной конструкции.

Вертикальный «подъем» крыши на такое же расстояние по горизонтали, называемое «прогоном», используется для расчета уклона крыши. Отношение показывает, насколько крыша поднимается на каждый фут ее пробега. Шаг предполагает пробег в фут или 12 дюймов.

Шаг 4/12, например, представляет собой крышу, которая поднимается на 4 дюйма на каждые 12 дюймов пробега.

Уклон крыши от 30° до 50° очень эффективен для обеспечения защиты от непогоды, надлежащего отвода воды, максимальной теплоотдачи и хорошей вентиляции.Однако этот угол наклона не всегда достижим в таких проектах, как расширение дома.

В ледяном климате углы наклона крыши могут быть полезными или разрушительными, в зависимости от расположения. Наклонная крыша может выдерживать больше структурных нагрузок, чем плоская крыша.

Плоская крыша обрушивается значительно медленнее, чем наклонная крыша под тяжестью снега. В заснеженной местности плоская крыша – не лучший вариант.

Стандартный уклон крыши

Шаг крыши, который чаще всего используется, находится в диапазоне от 4/12 до 9/12.Крыши с малым уклоном имеют незначительный уклон и характеризуются уклоном менее 4/12.

Плоские крыши определяются как крыши с уклоном менее 2/12, даже с небольшим наклоном. Крутые крыши имеют уклон более 9/12.

Минимальный уклон крыши

Наименьший уклон крыши составляет 1/4:12, что соответствует подъему 1/4 дюйма и длине 12 дюймов. Сборная кровля или специализированная синтетическая кровля — единственные варианты для такого небольшого шага.

Крыши с небольшим уклоном не следует использовать на крытых верандах рядом с деревьями или в местах с сильным дождем, чтобы предотвратить скопление мусора и воды на поверхности крыши.

Минимальный уклон крыши для черепицы

Как насчет таких свойств, как скатная крыша 3/12, если 4/12 и выше считаются типичными, а 2/12 считаются минимальными? На этих промежуточных участках мы устанавливаем черепицу, но вы должны соблюдать особые меры предосторожности при укладке.

Все формы черепицы требуют наличия уклона для эффективного функционирования. 2/12 — минимальный критерий.

Минимальный уклон крыши для металлической крыши

Без применения герметика внахлест минимальный уклон для металлических крыш без пайки и с нахлестом составляет 3 единицы по вертикали и 12 единиц по горизонтали (уклон 25%).

При нанесении герметика внахлест минимальный уклон составляет 1/2 единицы по вертикали на 12 единиц по горизонтали (уклон 4%).

Вы должны наносить герметик внахлест в соответствии с инструкциями по установке, предоставленными сертифицированным производителем. Системы крыш со стоячим фальцем должны иметь минимальный уклон 1/4 по вертикали на 12 единиц по горизонтали (уклон 2%).

Минимальный уклон крыши для снега

Крыши в снежном климате должны иметь минимальный уклон 10°. Крыша с более крутым уклоном быстрее сбрасывает снег.

В то время как угол крыши помогает сбрасывать снег, добавление слишком большого количества углов для более эстетичного внешнего вида может привести к структурным проблемам со сбрасыванием снега зимой. Вода и сильный снег должны быстро стекать с крыши.

Уклон плоской крыши

Крыши с уклоном от 1° до 10° считаются плоскими крышами. Плоские крыши не совсем плоские. Хотя он кажется горизонтальным, обычно он имеет минимальный уклон 1/4 на каждый фут.

Этот наклон позволяет воде стекать с крыши и от конструкции, предотвращая повреждения.

Крыша с малым уклоном

Низкая крыша имеет уклон менее 22°. Стандарт традиционно предписывает минимальный уклон крыши 20 °; однако теперь доступны более низкие частоты тона, если это необходимо, благодаря современным разработкам.

Поскольку из-за недавних ограничений по планированию увеличилось количество людей, достраивающих свои дома, производители вложили средства в производство крыш с малым уклоном, чтобы удовлетворить этот спрос.

Крыши с малым уклоном являются фантастической альтернативой плоским крышам, поскольку они позволяют воде надежно стекать, не скапливаясь и не попадая в конструкцию.

Крутая скатная крыша

«Крутая крыша» — это любая крыша с отношением подъема/уступа более 4:12.

Чрезвычайно крутая крыша (ESR) имеет более чем 12:12, вплоть до прямой вертикальной плоскости, и архитектурно имеет «драматический уклон».

Нижние навесы, мансарды, А-образные рамы и крыши Carpenter Gothic или Victorian Gothic Revival являются наиболее распространенными типами крыш, которые вписываются в эту группу.

Крыши с крутыми скатами создают очевидные трудности при строительстве и ремонте.В то время как первоначальные цены на строительные материалы/работу/оборудование (MLE) могут быть непомерно высокими для большинства бюджетов, стоимость их замены является самой шокирующей.

Композитный показатель MLE увеличивается в невероятной степени при удалении, очистке и повторном нанесении войлочной мембраны и гонта для очень крутых крыш.

Как определить уклон крыши

Сомнительно, чтобы вы знали, как рассчитать уклон вашей крыши, если вы не работаете в строительстве или ранее не работали на крыше.Эта информация полезна для различных ремонтных работ дома, но она необходима, если ваш следующий проект «сделай сам» связан с крышей.

Существует несколько способов определения уклона крыши. Вам понадобится только рулетка, спиртовой уровень и калькулятор. Имея в руках эти инструменты, все, что вам нужно, — это доступ к вашему чердаку и некоторые базовые математические знания.

• Для начала определите длину рулетки или спиртового уровня на вашей крыше. Пробег — это расстояние между вершиной вашей крыши и стеной в горизонтальной плоскости.

• Следующим шагом является расчет подъема. Подъем — это расстояние между вашей вершиной и стеной конструкции.

• Для касательной разделите высоту от длины (тангенс = высота ÷ длина)

• Затем разделите единицу на длину касательной.

• Наконец, умножьте этот результат на 180/π, чтобы определить уклон вашей крыши.

ПОМНИТЕ: Уклон крыши = (1 ÷ Тангенс (Подъем ÷ Длина))*180/π

Существуют различные варианты проработки презентации онлайн и в рамках приложений для смартфонов, которые являются более удобной альтернативой карандашам и бумаге.Для использования этих калькуляторов вам потребуются те же измерения подъема и пробега, что и при ручных расчетах.

Некоторые из них более продвинуты и могут определить уклон вашей крыши, просто взглянув на картинку. Приложение VELUX Roof Pitch, доступное как для iPhone, так и для Android, является опцией.

Однако использование этих калькуляторов имеет определенные недостатки. Если угол вашей камеры или окружающее освещение не оптимальны, то фотосъемка может пойти не так.

Можете ли вы устроить террасу на скатной крыше?

Нет ничего лучше спокойного дня на балконе на крыше.С террасы на крыше открывается великолепный вид, не выходя из собственного дома, независимо от того, живете ли вы в городской зоне или в центре сельской местности.

Тем не менее, создание настила на крыше самостоятельно может быть затруднено, особенно если ваша крыша наклонная. Есть важные вещи, которые следует учитывать, такие как структурная целостность и дополнительный вес колоды.

Опорные балки, конструкция настила и материал настила являются тремя наиболее важными компонентами настила крыши.Балки — это то, что позволяет построить ровную крышу на наклонной крыше. Для этого жизненно важного компонента используйте самую прочную древесину, какую сможете найти.

Лучший кровельный материал для крыши с малым уклоном

Для крыш с малым уклоном доступны те же материалы, что и для «обычных» крыш (а может и больше). Вариантов с большим уклоном меньше, но небольшие уклоны не являются проблемой.

Вот несколько примеров:

• Сборная кровля – часто известная как битум и гравий (состоит из чередующихся слоев битума и армирующей ткани и покрыта гравием)

• Факельная кровля – мембрана однослойная уложенная с герметизацией швов огнем

• Кровля из ЭПДМ – тип резиновой кровли, приклеиваемой или механически соединяемой с поверхностью крыши.

• Фальшфальцы в фальцевой металлической кровле – фильтрация воды вниз через желобообразные ендовы; изготавливается из стали или алюминия.

• Битумная черепица – сопоставима с рулонной кровлей; однако они поставляются в больших рулонах. Он бывает разных цветов и стилей, а иногда и без кожуры.

Дополнительные сведения см. в нашей статье о различных типах черепицы на этой странице.

Понимание важности скатов крыши

Вы работаете со своим архитектором над проектированием вашего нового дома, и он или она начинает говорить с вами о скатах крыши.Вы хотите крышу 4:12 или крышу 8:12? Как насчет крыши 9:12 вместо 10:12? Что такое уклон крыши? Я весьма озадачен!

Определение:

Ну, уклон вашей крыши — это угол наклона поверхностей. Шаг крыши записывается в дюймах. Это количество дюймов подъема на каждые 12 дюймов горизонтального расстояния. Например, крыша с шагом 4:12 поднимается на 4 дюйма на каждые 12 дюймов горизонтального прогона крыши. Чтобы визуализировать это, представьте скат крыши в виде прямоугольного треугольника.Наклонная сторона – это крыша, вертикальная сторона – подъем, а горизонтальная сторона – плоская крыша.

Стандарты:

Существуют ли определенные стандарты уклона, которых необходимо придерживаться при проектировании крыши? Не совсем. Многие строители считают, что крыша с низким уклоном имеет уклон от 2:12 до 4:12. Тогда, от 4:12 до 9:12, как правило, средний диапазон наклона, а все, что от 9:12 и выше, считается крышей с крутым уклоном. Наиболее распространенные уклоны крыш жилых домов варьируются от 4:12 до 9:12.

Соображения:

Как правило, чем круче уклон крыши, тем дороже ее установка. Строителям обычно требуется специальное оборудование для возведения крутых скатных крыш, а также существуют дополнительные риски для рабочих. Однако более крутая крыша удаляет воду, лед и снег быстрее, чем ее пологие аналоги, и обычно означает более длительный срок службы вашей крыши.

Дизайн:

Итак, какой наклон выбрать для вашего нового дома? На мой взгляд, использование пары разных наклонов (одного более низкого и одного более высокого) добавляет интереса к общей композиции.Тем не менее, вы должны быть осторожны, чтобы не использовать слишком много разных наклонов в одном дизайне. Если вы это сделаете, внешний вид дома станет беспорядочным, и его станет сложнее построить (и дороже).

Это действительно зависит от вас и вашего архитектора и от того, что лучше всего подходит для вашего конкретного дизайна. Варианты безграничны!

Какой оптимальный уклон крыши?

Не будет преувеличением сказать, что крыша является наиболее важной частью оболочки здания и, следовательно, наиболее важной инвестицией.Также не будет преувеличением сказать, что сейчас мы наслаждаемся более широким ассортиментом кровельных материалов и кровельных систем, чем когда-либо в истории. Однако не каждая кровельная система работает в каждом приложении. Поиск правильной системы включает в себя взвешивание множества переменных, включая стоимость, вес, срок службы, требования к обслуживанию и, самое главное, эстетику. Из всех этих переменных уклон крыши (также известный как «скат»), пожалуй, самый важный.

Выбранный уклон крыши влияет на дренаж, требования к техническому обслуживанию и используемые материалы больше, чем какой-либо другой отдельный фактор.Он считается основным фактором при проектировании крыши. Это также оказывает большое влияние на законченный стиль здания, будь то крыша с крутым уклоном, видимая с уровня улицы, или конструкция крыши с небольшим уклоном с меньшим визуальным воздействием. Понимание основных коммерческих кровельных систем и того, как их характеристики зависят от уклона крыши, имеет решающее значение для максимизации эффективности покрытия.

Уклон крыши
Уклон или уклон крыши обычно выражается как величина подъема по вертикали (в дюймах) на каждый фут горизонтальной длины вдоль фронтона.Крышу с подъемом на шесть дюймов на фут можно назвать крышей 6/12. Обычные скатные крыши с уклоном от 4/12 до 9/12 наиболее распространены в жилых домах. Крыши с уклоном более 9/12 (37 градусов) называются крышами с крутым уклоном.

В коммерческих работах наиболее распространены крыши с малым уклоном (с шагом от 2/12 до 4/12). Крыши с уклоном менее 2/12 считаются плоскими, хотя технически они имеют некоторый уклон. Минимально допустимый уклон для дренажа составляет ¼ дюйма на фут.

Крыши с более крутым наклоном, как правило, более привлекательны внешне и имеют тенденцию служить дольше, так как вода сразу же стекает и предотвращается образование ледяных заторов. Однако они также стоят дороже из-за дополнительных материалов, необходимых для их строительства, и непрактично высоки для больших зданий.

Выбор материала крыши сильно зависит от уклона крыши. Например, односкатные или факельные крыши не подходят для больших уклонов. С другой стороны, визуально привлекательные кровельные материалы, такие как черепица или черепица, не подходят для крыш с малым уклоном.

Дополнительные факторы
Конечно, уклон крыши — не единственный фактор при выборе системы. Часто решающим фактором является вес крыши. Например, покрытые растительностью и балластированные крыши могут оказывать значительную нагрузку на элементы конструкции. Точно так же подкровельное покрытие и изоляция могут исключить из рассмотрения некоторые кровельные материалы. Кровля, уложенная горячим способом или с помощью горелки, несовместима с жесткой изоляцией из пенопласта. По оценкам Инженерного корпуса армии, 75% кровельной отрасли состоит из перекрытия существующих конструкций, поэтому также могут возникнуть такие проблемы, как строительный шум, пожароопасность, дым и доступ к зданию.

Черепица и черепица
Для крутых и обычных скатных крыш (4/12 и выше) черепица и черепица являются привлекательным вариантом с хорошими эксплуатационными характеристиками. Асфальт самый экономичный. Черепица обеспечивает долговечную крышу при минимальном уходе. Синтетическая древесина и сланец прочны, долговечны и внешне идентичны натуральным материалам, которые они имитируют. Для традиционной кровли с крутым уклоном лучше всего подходят черепица и черепица. Они использовались для кровли в течение сотен лет и до сих пор являются отличным выбором для обычных скатов крыш.

Глиняная плитка и натуральный сланец зарекомендовали себя на протяжении столетий, а современные продукты при правильном применении прослужат вам всю жизнь. Гарантии 75 лет не редкость. Основным недостатком плитки является ее стоимость и вес. Глиняная плитка стоит от 6 до 10 долларов за квадратный фут в большинстве районов страны. Настоящий сланец как минимум вдвое больше. Бетонная черепица доступна по ценам, аналогичным ценам на глину, и может имитировать как сланец, так и глиняную черепицу. Как правило, они имеют гарантию не менее 30 лет.Все три продукта, глина, бетон и сланец, весят от 900 до 1200 фунтов на 100 квадратных футов, поэтому настил крыши и несущая конструкция должны выдерживать этот дополнительный вес.

Битумная черепица

— наиболее часто используемый кровельный материал в Северной Америке. Они экономичны, универсальны и хорошо работают на большинстве жилых домов. Они просты в установке, относительно долговечны и доступны практически в любом цвете и стиле, который может пожелать архитектор. Асфальтовая черепица, вероятно, является наиболее доступным вариантом кровли для крыш с умеренным и крутым уклоном, стоимостью от 50 центов до 1 доллара.50 за квадратный метр. Они весят не менее 250 фунтов на 100 квадратных футов, на легком конце для кровельных материалов.

Основной недостаток битумной черепицы связан со сроком службы. Асфальтовая кровельная черепица доступна в сортах с ожидаемым сроком службы 20-50 лет в зависимости от цены. Однако в некоторых ситуациях проблемы с долговечностью и износом или выходом материала из строя возникают раньше, чем ожидалось. Следует отметить, что в отличие от других продуктов, упомянутых до сих пор, битумная черепица может использоваться на крышах с небольшим уклоном с шагом от 2/12 до 4/12, но она требует специальных подстилающих слоев и методов укладки, чтобы справиться с ледовыми запрудами и другими водными факторами. вопросы.

Металлическая кровля
Двумя наиболее распространенными металлическими кровельными материалами являются окрашенный алюминий и сталь. Медь и нержавеющая сталь также являются вариантами металлической кровли, но их стоимость достаточно высока, поэтому они редко используются. Алюминий стал лучшим выбором, потому что он не ржавеет, приглушает звук дождя и может имитировать кедровую стружку, черепицу и сланец.

Металл

можно использовать в качестве кровельного материала на крышах с любым уклоном. Для кровли с малым уклоном обычно используют фальцевую кровлю.Некоторым металлическим кровлям с малым уклоном требуется машинная фальцовка во время установки крыши для обеспечения водонепроницаемого уплотнения. Устройство для закатки просто прокатывается по панелям, чтобы обжать швы панелей вместе. Металлические крыши имеют длительный срок службы по сравнению с другими вариантами кровли с малым уклоном. Исследование, проведенное в 2005 году компанией Ducker International, показало, что респонденты ожидали, что металлические крыши прослужат 40 лет — на 17 лет дольше, чем застроенные, и на 20 лет дольше, чем однослойные системы.

Как правило, металлические кровельные системы весят от 40 до 135 фунтов на 100 квадратных футов, что делает их одними из самых легких кровельных изделий.Поскольку металлическая кровля состоит из больших панелей, она также является одной из самых простых в установке. Таким образом, металлические кровли могут обеспечить простоту установки, длительный срок службы, низкие требования к обслуживанию, малый вес и соответствие требованиям устойчивости и возможности вторичной переработки.

Нравится:

Нравится Загрузка…

Родственные

9 практических шагов по соединению двух крыш с разным уклоном – AprylAnn

Соединение двух крыш с разным уклоном – метод, который существует в мире строительства.Этот метод полезен, особенно при расширении дома.

Если, вдруг, прямо сейчас вы ищете информацию о том, как соединить две крыши, если они имеют разный уклон, здесь мы поделимся с вами всей известной нам информацией.

Для начала давайте немного поговорим о том, что такое уклон крыши.

Что такое уклон крыши?

Скат является очень распространенной частью конструкции крыши. Его также часто называют склоном.

Если вы хотите узнать об определении, то это крутизна крыши.Проще говоря, мы можем сказать, что он дает информацию об измерении (в дюймах) того, как крыша поднимается от точки наклона до конька на каждой стандартной 12-дюймовой глубине.

Вот почему, когда мы говорим об уклоне крыши, мы также говорим о диапазоне соотношения, которое мы хотим использовать. Нечто подобное обычно отображается в диапазоне 1/12, 2/12, 3/12 и так далее.

Соотношение и углы наклона крыши. изображение с крышиgenius.com

Значение коэффициента легче понять, если вы посмотрите на картинку выше.На нем показано изображение соотношения скатов крыш, а также полученные стандартные углы.

В качестве примера посмотрите на изображение с соотношением сторон 1/12. Способ чтения такой. На каждые 12 дюймов длины по направлению к коньку крыша здания поднимается на 1 дюйм. При таком соотношении получаемый угол обычно равен 4,76°.

Когда соединять две крыши с разным уклоном?

Есть несколько различных случаев, которые мы можем найти вокруг нас, которые заставляют домовладельцев, наконец, соединить крыши с разными углами наклона.Самый подходящий пример существует, когда необходимо расширение дома.

Когда вы покупаете новый дом, например, с определенным диапазоном бюджета, который у вас есть, есть вероятность, что вы не сможете получить все элементы, которые вы хотите в жилом помещении. Например, нет крытой террасы или застекленной веранды в качестве альтернативного места для проведения времени, когда вы находитесь дома.

В таком случае лучше всего купить дом, в котором есть почти все элементы из вашего контрольного списка.Позже вы можете построить расширение, которое вам нужно, как только вы купите недвижимость.

Подобное решение может привести к необходимости знать, как соединить неодинаковые скатные крыши. Причина, по которой мы так сказали, заключается в том, что, возможно, для расширенной площади достаточно иметь крышу с более низкими углами ската по сравнению с той, которая принадлежит первоначальному зданию.

Подобный случай является только примером. Могут применяться и некоторые другие причины, например, когда вы хотите построить пристройку для мужа или когда вы просто хотите увеличить свой дом.

Как соединить скат крыши?

Теперь пришло время узнать, как соединять крыши, каждая из которых имеет разный уклон. Одна вещь, которую мы хотим, чтобы вы поняли, это то, что шаги, которыми мы хотим поделиться в этом посте, могут быть подходящими только для некоторых случаев, поскольку каждый дом отличается и, возможно, требует специальной обработки для соединения крыш.

Конечно, мы постараемся развить общие идеи, чтобы вы могли представить себе, как будет проходить процесс.Еще одна верная вещь заключается в том, что этот проект обычно полезен, когда вы хотите расширить свой дом или добавить к нему новую часть, как мы уже говорили вам ранее.

Вы знаете, что это значит? Это означает, что здесь вы будете соединять новую крышу с существующей. Прочтите следующую информацию, чтобы узнать обо всех шагах, которые необходимо выполнить.

Шаг 1 – Подготовка места

Если вы хотите соединить крыши, уклоны которых не совпадают, самое первое, что вы должны сделать, это подготовить места, где будут соединяться два элемента.Здесь мы предлагаем вам носить рабочие перчатки в целях безопасности.

пример инструмента для снятия гонта. image via homedepot.com

Способ подготовки участков довольно прост. Здесь вам просто нужно удалить синглы, а также подложку каждого из шагов. Конечно, здесь не обязательно все разбирать.

Удаление гонта и подстилающего слоя необходимо только вокруг прилегающей зоны. Измерение, которому мы предлагаем вам следовать, составляет около 6 дюймов от краев полей.

Этот шаг будет проще сделать, если вы используете инструмент. Единственный подходящий предмет, который можно использовать здесь, — это средство для удаления гонта, которое вы можете легко найти в строительном магазине. Вы можете увидеть пример на картинке выше.

Шаг 2. Измерение длины соединяемой области

По завершении первого шага необходимо измерить длину соединяемой области в месте соединения двух краев. При этом нужно просто сделать замер по краю крыши.

Здесь не забудьте добавить к длине примерно 12 дюймов. К вашему сведению, все это будет общая длина оклада крыши, что является не чем иным, как одним из наиболее важных элементов в проекте соединения откосов, о котором мы говорим здесь.

пример материала гидроизоляции крыши шириной 12 дюймов и длиной 25 футов. image via homedepot.com

Если вы не знакомы с названием, кровельная обшивка — это материал, функция которого состоит в том, чтобы отводить воду, чтобы она не повредила крышу, особенно в некоторых критических зонах.К ним относятся части, где плоскость встречается со слуховым окном или поверхностью стены, а также окружение некоторых элементов, таких как световые люки, вентиляционные отверстия, а также дымоход. В основном для этого поста критической областью является не что иное, как место, где встречаются два поля.

Гидроизоляция кровли обычно бывает тонкой. Материал весьма разнообразен, но наиболее распространенными являются оцинкованная сталь или алюминий. Оба они часто используются профессиональными кровельщиками.

Шаг 3. Подготовьте кусок гидроизоляционного материала

Подготовьте кусок гидроизоляционного материала шириной 12 дюймов.После этого вы можете измерить длину, используя размер, который вы получили на втором шаге.

Отметьте общую длину несмываемым маркером. Затем вы можете разрезать его ножницами по металлу.
Следующее, что нужно сделать, это сделать метку прямо по центру оклада по всей длине.

Шаг 4. Разместите оклад на месте встречи

Затем вы можете разместить оклад на месте встречи между скатами крыш. Не забудьте подсунуть правый край гидроизоляции под скат крыши.Здесь вы должны выбрать самый высокий вместо более низкого.

После этого вы должны подготовить брус размером 2×4 дюйма, а затем разместить его в центре оклада по всей длине. Этот предмет поможет согнуть планку, чтобы она соответствовала наклону, создаваемому соединением скатов крыши.

Способ сгибания материала достаточно прост. После того, как вы расположите брус, вы можете использовать его край, чтобы согнуть оклад. Вы должны делать все медленно и осторожно, пока не увидите, что правая и левая стороны становятся подходящими для наклона.Когда закончите, вы можете забрать пиломатериалы.

Шаг 5. Заделка краев крыши пиломатериалом

Подготовьте два бруса шириной 1×1 дюйм. После этого обрежьте каждый из них по длине соединяемого участка. Основная функция этих двух элементов заключается в герметизации краев крыши.

Возьмите кусок бревна и просуньте его под скат крыши, который находится выше. Таким образом, вы можете обнаружить, что край пиломатериала становится выровненным с краем крыши.Кроме того, вы также увидите, что позиция пиломатериала теперь находится на материале гидроизоляции.

После того, как вы закончите, вы должны удерживать пиломатериал на месте, чтобы вы могли нанести бутиловый герметик на верхнюю и нижнюю часть куска по всей длине.

Применение бутилового герметика в кровельных работах. image via homedepot.com

Если вы случайно не знаете, что такое бутиловый герметик, то это то, что строители используют для заполнения щелей, возникающих между строительными материалами. Конечно, он также подходит для использования в проекте соединения двух скатов крыши, подобном тому, о котором мы говорим здесь.Это становится еще лучше, потому что бутиловый герметик также может предотвратить протечки в области крыши.

Шаг 6. Нанесите полоску герметика

После того, как вы закончите с первым пиломатериалом, вы можете перейти ко второму. Здесь первое, что вы должны сделать, это разместить вторую часть на скате другой крыши. Если вы сделаете это правильно, вы увидите, что и край пиломатериала, и край крыши становятся выровненными, и положение находится под окладом, а не поверх него.

Когда закончите, вы также будете использовать бутиловый герметик на следующем этапе.Здесь вы должны держать пиломатериал на месте, чтобы вы могли нанести полоску герметика вдоль нижней и верхней части детали.

Следующее, что нужно сделать, это дать бутиловому герметику высохнуть для получения отличного результата.

Шаг 7 – Крепление оклада

Следующим шагом является крепление оклада, чтобы он идеально прилегал к крыше. Здесь вы можете использовать металлические винты. Это можно сделать, используя 6-дюймовое расстояние между винтами по всем четырем краям оклада.

пропитанный асфальтом войлочный материал для кровли.jpg. изображение с flickr.com

После этого вы можете подготовить кусок подложки. Здесь мы предлагаем вам использовать войлочный материал, пропитанный асфальтом.

Измерьте размер подкладочного слоя, чтобы он имел ту же длину, что и область соединения, но на 1 дюйм шире, чем оклад. Затем вы можете уложить подложку прямо поверх обшивки.

Не забудьте подсунуть его края под существующую черепицу. Последнее, что нужно сделать, это прикрепить его к конструкции крыши с помощью обычных кровельных гвоздей.

Шаг 8. Придайте более привлекательный вид

Далее вам нужно позаботиться об обшивке, чтобы придать более привлекательный вид. В этом случае вам, возможно, придется временно снять отделку карниза крыши для более плавного процесса. Позже вы можете установить его обратно, когда все будет сделано.

Что касается оклада, вы можете загнуть его края, расположенные по краям крыши, а также по низу карниза. Вы можете использовать металлические винты здесь, чтобы держать все на месте.

Шаг 9. Покройте гидроизоляцию

Последний, но не менее важный шаг, который вы должны выполнить, это использование черепицы, которая имеет точно такой же внешний вид, как и та, что была на крыше, для покрытия гидроизоляции, чтобы позже никто даже не заметил ее существования.

На этом этапе вы можете начать покрытие от самой низкой до самой высокой точки. Здесь, как правило, вы увидите некоторые перекрытия, потому что вам нужно полностью покрыть крышу. Если вы хотите, чтобы все выглядело идеально, вы можете попробовать сделать обрезку, чтобы новая черепица соответствовала существующим рисункам на крыше.

Закрытие

Это вся информация, которую мы знаем о соединении двух крыш с разным уклоном. Может быть, все шаги, которые мы упомянули выше, кажутся простыми.

Однако, прежде чем начинать проект, мы предлагаем вам сделать так, чтобы вы действительно могли все сделать самостоятельно. Кроме того, мы также хотим, чтобы вы реализовали свои собственные строительные или, в частности, кровельные навыки.

Мы говорим так, потому что такой проект по соединению двух крыш касается не только внешнего вида. Это также касается результата.

Если вы все сделаете правильно, то получите идеальный результат. Однако, если есть ошибка, у вас есть шанс столкнуться с некоторыми проблемами в будущем.

Одной из самых распространенных являются утечки, которые приведут ко многим другим проблемам. Примером могут служить повреждения, обнаруженные на конструкции крыши, на ремонт которых вы должны потратить гораздо больше денег, потому что, если их не лечить, позже вы столкнетесь с гораздо более серьезными проблемами.

Исходя из всего этого, пожалуйста, хорошенько подумайте, есть ли у вас навыки для выполнения проекта.Если вы чувствуете, что не в состоянии это сделать, лучше нанять профессионального кровельщика, который сделает все за вас. Это самое мудрое решение, которое может помешать вам использовать намного больше денег в будущем.

Итак, нанять кровельщика все же стоит. Сначала вы можете подумать, что это стоит вам дороже. Однако, в конце концов, вы поймете, что это правильное решение, особенно для тех, у кого нет хороших навыков кровельных работ.

Скатная крыша: определение, типы и расчеты , ключевой частью вашей работы может быть установка различных типов крыш на жилые дома.Клиенты могут попросить вас использовать определенные типы крыш, например, скатные крыши, на их домах. Важно различать различные виды скатных крыш и правильно их измерять, чтобы убедиться, что вы устанавливаете симметричную и устойчивую крышу. В этой статье мы рассмотрим, что такое скатная крыша, какие существуют типы и как рассчитать уклон крыши.

Что такое скатная крыша?

Скатная крыша — это крыша с вершиной или наклонной поверхностью более 20 градусов, обычно используемая в жилых домах.При установке скатных крыш вы можете нести ответственность за определение того, насколько крутой должна быть крыша в соответствии с потребностями и предпочтениями домовладельцев или управляющей компании. Доступны различные виды скатных крыш с разными стилями и дизайном, чтобы лучше соответствовать форме и эстетике дома.

Связанный: 22 общих названия профессий в строительстве

Типы скатных крыш

Существует много типов скатных крыш, доступных домовладельцам, которые различаются в зависимости от их размеров, формы и крутизны.Общие типы скатных крыш включают:

Вальмовая крыша

Эта двусторонняя крыша имеет один скат с каждой стороны. Один из них — нижний склон, довольно крутой, а верхний расположен под более пологим углом. Если домовладельцы ищут простую и экономичную крышу, это отличный выбор, поскольку она имеет только две кровельные балки с простой конструкцией. Из-за этого требуется меньше материала как для изготовления, так и для замены.

В первую очередь это хороший вариант для мест с малоснежной или ветреной погодой, поскольку он имеет более открытую конструкцию, которая менее прочна и может разрушиться в условиях сильного давления.Он по-прежнему может противостоять дождю и другим жидкостям, если вы сделаете его края водонепроницаемыми. Многие строители используют для установки такой крыши материалы из дерева, металла или асфальта.

Связанный: что такое столярные навыки? (с наконечниками)

Плоская крыша

Плоская крыша имеет наименьшую крутизну среди всех других крыш. Он имеет некоторую крутизну для перемещения воды в специальные водоотводные зоны крыши. Дома, расположенные в районах с постоянно дождливой погодой, могут регулярно иметь такие крыши, чтобы обеспечить надлежащий сток дождя и не просачиваться внутрь.Есть также много коммерческих и промышленных зданий, которые установят большие плоские крыши.

Обычно такие крыши легко построить и установить, но для обеспечения водонепроницаемости требуются специальные материалы. Эти крыши обычно лучше подходят для жителей, которые не живут в снежных или дождливых районах, поскольку им не хватает крутизны и, как правило, они не могут хорошо отталкивать жидкость с поверхности, что может вызвать протечки.

Двускатная крыша

Обычно это самые распространенные крыши, которые используют домовладельцы.Они создают треугольную форму, обе стороны которой одинаково круты и соединяются вверху. Поскольку они такие крутые, двускатные крыши хорошо себя чувствуют в дождливых или снежных районах, быстро отталкивая жидкость. Обязательно соорудите на этих крышах полностью поддерживаемые каркасы, чтобы они могли выдерживать сильный ветер или ураганы.

Многие домовладельцы предпочитают двускатные крыши, поскольку они оставляют больше места для сводчатых потолков или чердаков. Поскольку эти крыши имеют такую простую конструкцию, строителям может быть легко построить, отремонтировать или заменить их.При замене или строительстве этой крыши вы можете использовать такие материалы, как кедровая стружка, глина, бетонная черепица, металлическая или битумная черепица.

Связанный материал: Узнайте, как стать строителем

Мансардная крыша

Также называемая французской или изогнутой крышей, она имеет четыре стороны, каждая из которых имеет двойной скат. Все стороны сходятся посередине, образуя крышу с более низким скатом. Они отлично подходят для больших домов и для домовладельцев, которые планируют добавить дополнительные комнаты или добавить другие секции в дом.

Так как она имеет более низкий уклон, чем большинство, лучше воздержаться от строительства этой крыши в местах с сильным снегом или дождем, так как она не может эффективно отталкивать жидкость. При строительстве или замене этой крыши лучше всего использовать такие материалы, как металлическая или битумная черепица.

Шатровая крыша

Для домов, которые требуют регулярного сбрасывания снега или сильного дождя, рассмотрите возможность установки четырехскатной крыши. Он состоит из четырех сторон одинаковой длины и встречается наверху, образуя конек крыши.Поскольку все четыре стороны имеют наклон внутрь, эта крыша очень прочная и долговечная, что делает ее идеальной для защиты от сильного ветра, снега и дождя. Вы должны использовать передовые материалы и сложные конструкции, чтобы обеспечить высокую устойчивость крыши к суровым погодным условиям, что может сделать ее более сложной, чем другие, для установки или замены.

Как рассчитать уклон крыши

Перед установкой крыши необходимо рассчитать ее уклон, то есть общую крутизну. Уклон крыши обычно представляет собой соотношение между подъемом и уклоном.Вы можете выразить это в форме x:12. Например, если шаг равен 3:12, то подъем будет равен трем ярдам на каждые двенадцать ярдов длины здания. Выполните следующие действия, чтобы правильно рассчитать уклон крыши:

1. Измерьте длину прогона крыши

Измерьте длину прогона крыши и введите это число в формулу. Длина прогона – это горизонтальное расстояние между стеной здания и коньком крыши. После того, как вы измерите и определите длину прогона крыши, запишите ее для дальнейшего использования.

См. также: Формула для расчета стоимости единицы продукции (с примерами)

2. Найдите высоту крыши

Используйте свой измерительный инструмент, чтобы найти также высоту крыши, которая представляет собой горизонтальный угол крыши. Вы можете либо найти это, измерив его самостоятельно, либо просмотреть чертежи дома или здания, если таковые имеются. Напишите это число рядом с длиной пробега.

3. Рассчитайте длину стропила

Отсюда вы можете найти длину вашего стропила.Подставьте свой прогон и рост в эту формулу:

подъем² + прогон² = стропило²

Например, если ваш подъем 2,5 метра, а прогон 5 метров, ваша формула будет выглядеть так:

2,5² + 5² = 31,25.

4. Найдите квадратный корень из длины стропила

Поскольку длина стропила из уравнения в предыдущем примере равна 31,25, теперь вам нужно найти его квадратный корень, чтобы определить длину стропила в метрах. Квадратный корень из 31,25 равен 5,6, поэтому длина стропила равна 5.6 метров.

5. Используйте параметры подъема и уклона для расчета уклона крыши

Теперь вы можете рассчитать уклон крыши, используя значения подъема и уклона. Это уравнение:

рост / длина = высота тона

Используя предыдущий пример, подставьте свои значения роста и длины в формулу:

2,5 / 5 = 0,5

Затем вы преобразуете это число в проценты путем умножения на 100. В результате новая формула будет выглядеть так:

2,5 / 5 = 0,5 x 100 = 50%

6.Получите окончательный номер уклона крыши

Чтобы получить номер уклона в виде x:12, вы просто умножите свой шаг на 12, так что это будет выглядеть так:

.5 x 12 = 6

Это будет сделайте уклон вашей крыши 6:12. Вы также можете указать это как 50%.

Плюсы и минусы скатных крыш

Существует множество причин, по которым скатные крыши могут улучшить внешний вид дома. Также могут быть некоторые дома или здания, которые лучше подходят для более плоской крыши. Плюсы и минусы строительства скатных крыш включают в себя:

Плюсы

Общие преимущества скатных крыш:

Долгий срок службы: Многие строительные материалы, используемые строителями для строительства скатных крыш, долговечны, что позволяет этим крышам оставаться стабильными. и эффективен в течение длительного времени.Лучшими материалами для скатных крыш являются металлочерепица и битумная черепица.
Требует меньшего обслуживания: поскольку они сделаны из высококачественных материалов, скатные крыши обычно требуют меньше текущего обслуживания на протяжении всего срока службы, что может быть экономически выгодным для покупателей жилья.
Скатывает снег и дождь: большинство скатных крыш имеют крутые углы, когда они встречаются наверху. Это облегчает скатывание снега и дождя, что может предотвратить протечки или другие повреждения, вызванные водой.Это также позволяет им более эффективно справляться с неблагоприятными погодными условиями, такими как дождь или ураган.

Минусы

Общие недостатки скатных крыш:

Значительная стоимость установки: поскольку в них используются такие передовые материалы, очень крутые скатные крыши обычно менее рентабельны, чем другие типы плоских крыш.
Установка занимает больше времени: для скатных крыш обычно требуется больше материалов, чем для плоских крыш, поэтому их установка может занять больше времени, чем для других крыш.
