Как установить газлифт на вытяжной шкаф: Используйте секреты установки газлифта — Антемион

Содержание

Используйте секреты установки газлифта

Приветствую Вас друзья на bokovina.ru ! Сегодня Вы узнаете как не сложно установить мебельный газлифт на кухонный шкаф. Вы будете рады узнать, что процесс займёт буквально 5 минут, если Вы уверенны в своих действиях.

Если Вы прочитаете статью до конца, то получите не только понятную инструкцию установки. Но и несколько ценных секретов, без которых монтаж не будет столь идеальным. Вы узнаете практические советы, наработанные в течении многих лет. Используйте мой опыт!

Газлифт используется в основном в верхних шкафах корпусной мебели. Он поднимает фасады верх, что облегчает открывание для хозяйки. Достаточно слегка потянуть за ручку и дверка плавно пойдёт вверх до настроенного момента фиксации.

Не раз замечал использование газлифта и на нижних модулях, при открывании фасада вниз. В таких случаях он выполняет роль стопора. И я считаю, что не целесообразно применять газлифт как фиксатор. Для этих целей существует Клок.

Обратите внимание, при открывании дверцы вверх необходимо ставить газлифты с обеих сторон. Иначе Вы устанете регулировать фасад. В закрытом состоянии он будет перетягивать фасад вверх со своей стороны. Усиливает беду, расположение дверок в ряд.

В шаговой доступности от Вас, размещена услуга по расчёту корпусной мебели.

Как установить газлифт

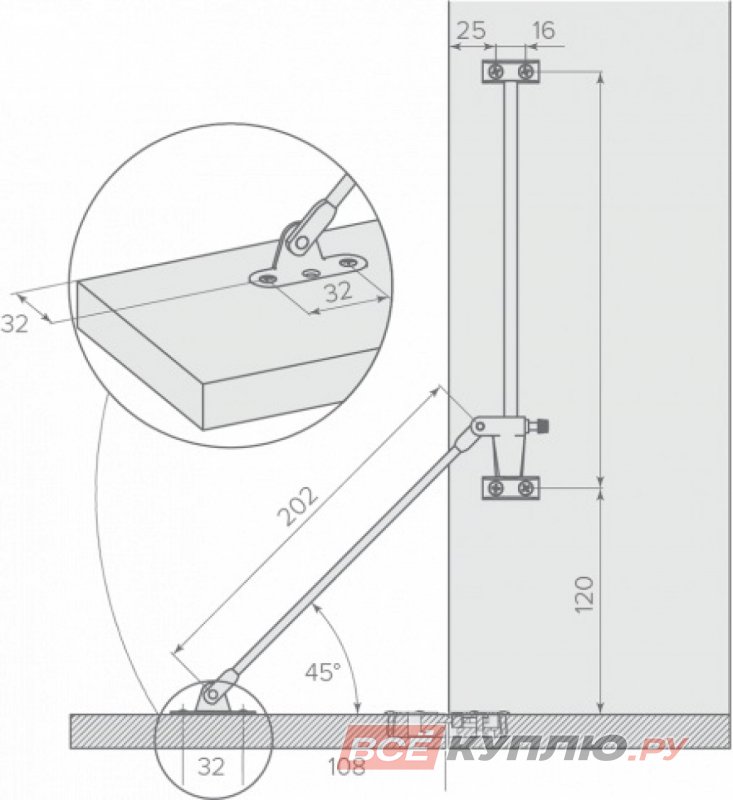

Газлифт крепится за боковину и фасад. В частности круглая деталь со втулкой к внутренней части боковины, а крючкообразный продолговатый крепёж к фасаду. На них защёлкивается сама втулка с азотом. Всегда ставлю газлифты баллоном вверх.

Укладываем фасад внутренней частью верх. Отмечаем со стороны петель вниз 90 мм, от края 22 мм. Это центр крепления крючкообразной детали, крючком во внутрь фасада. Размер 22 мм для боковины шкафа, толщиной 16 мм, плюс зазор. Важно не меньше 16 мм.

Укладываем на столе, внутренней частью верх, боковину. Отмечаем от верхнего торца вниз 270 мм, от лицевого торца во внутрь 10 мм. Это центр крепления первого самореза на круглом крепеже. Ещё два располагаются выше и ниже внутри детали, относительно первого самореза.

После установки газлифта не забудьте поставить демпфер. Накладной или врезной значения не имеет. Он смягчит удар фасада о торец шкафа, во время закрывания. Без него хлопок будет приличный. Достаточный для того, чтобы Вы подпрыгнули на диване в другой комнате. 🙂

В шаговой доступности от Вас, размещена услуга по расчёту корпусной мебели.

Как снять газлифт

При внимательном рассмотрении Вы заметите на концах втулки фиксирующие скобки или усики. Они надёжно охватывают шарообразные края обоих крепежей. Для того, чтобы одеть втулку достаточно небольшого усилия и фиксация произойдёт после щелчка.

Снять втулку голыми руками не получится. Для этих целей необходимо вооружиться прямой отвёрткой. Следует подцепить скобку и потянуть её в верх. Она спрыгнет с крепежа и втулка освободится. Будьте осторожны усики частенько улетают из рук, потом их сложно найти.

Регулировка газлифта

Существует 3 положения фасада в открытом состоянии – 90°, 70°, 110° относительно боковины шкафа. При небольшом росте, бывает сложно дотянуться до дверки, чтобы её закрыть. Или приходится заглядывать под дверцу, чтобы достать нужные вещи.

Для этого следует изменить разметку крепежа на фасаде. Чтобы фасад в открытом состоянии имел положение 70° от верхнего края отмечаем 100 мм вниз до центра крепежа. Положение 90° – 90 мм. Положение 110° – 80 мм. Погрешность 5°-10° .

Есть возможность отрегулировать угол наклона точнее. Такая необходимость возникает при расположении подобных фасадов в ряд. Баллон газлифта имеет внутреннюю резьбу. Проворачивая его мы поднимаем или опускаем фасад.

Как правильно подобрать нагрузку газлифта

Хочу обратить Ваше внимание на маркировку подъёмных механизмов – 50, 60, 70, 80, 100, 120. Эти цифры означают давление в баллоне. Т.е. силу с которой они будут поднимать дверцу. Нельзя ставить “сильные” механизмы на лёгкие фасады.

Стандартная высота шкафа 720 мм, пополам 360 мм – стандартная высота для фасада с верхним открыванием. Рассмотрим нагрузку газлифтов на фасады со стандартной высотой. При изменении ширины меняется вес дверцы, соответственно подбираем газлифт.

До 650 мм – нагрузка 50
До 800 мм – нагрузка 60, 70
До 1000 мм – нагрузка 80, 100 по 3 шт.

Значения и соответствия примерные для МДФ фасадов. Иногда не попадаю в необходимый элемент, потому, что мебель изготавливаю индивидуально и из различных материалов. Но для меня не сложно поменять газлифт, чтобы получить лучший результат.

Есть ещё один момент на который следует обратить внимание. При использовании “сильных” газлифтов (больше 80), следует усиливать крепление верхнего горизонта к которому крепятся петли. В закрытом состоянии нагрузка на деталь происходит серьёзная.

Итог

Теперь Вам известно то же, что знаю я. Вы способны установить подъёмный механизм без лишних отверстий. Система очень проста и не требует умственных усилий. Выполняйте мои инструкции и у Вас получится идеальный монтаж газлифта!

Если Вам понадобится деталировка корпусной или встроенной мебели , обращайтесь. Мы обязательно обсудим условия сотрудничества и придём к единому мнению. За умеренный процент за свой труд, я подготовлю для Вас подробный проект в назначенные сроки.

Что бы Вам хотелось добавить к этой статье?

Расскажите мне о своём опыте в комментариях.

Мне будет очень интересно послушать Ваши истории!

С хорошими мыслями о Вас,эксперт в мебельных вопросах

Ре́кун Дмитрий.

Твитнуть

Не забудьте поделиться этой статьей в социальных сетях

конструкция, установка газового лифта, выбор

Каждый шкаф имеет в своей конструкции крепежные соединения, которые обеспечивают удобную их эксплуатацию. Немаловажную роль в правильной работе кухонного шкафа играет газлифт. При условии правильной установки этого устройства можно не беспокоиться о том, что в определенный момент дверцы мебели перекосятся или начнут самопроизвольно открываться.

Чтобы кухонная мебель оставалась функциональной, она обязательно должна быть оборудована газовым лифтом. Причем собрать и установить это приспособление на кухонный шкаф под силу даже непрофессионалу. Если в точности следовать указаниям инструкции по монтажу, то можно обеспечить надежное крепление дверей, которые смогут открываться при минимуме усилий. Нужно помнить, что надежная работа кухонного шкафа зависит не только от правильной установки газлифта, но и его выбора.

Что такое кухонный газлифт?

Используемые в кухонной мебели газовые лифты имеют вид подъемного механизма, основная функция которого заключается в удержании и открывании дверей шкафов. Благодаря кухонному газовому лифту двери навесных шкафов могут открываться наверх без лишних усилий.

Широкое применение этого приспособления в мебельном производстве получили благодаря следующим преимуществам:

Надежная фиксация открытой двери в верхнем положении. За счет этого можно одним усилием открывать сразу несколько шкафов;
Плавное открывание двери с возможностью самостоятельной настройки механизма;
Полное отсутствие шума во время работы механизмов;
Нет необходимости устанавливать на дверцы ручки;
Срабатывание механизма происходит за счёт легкого нажатия руки.

В основе работы этого приспособления лежит довольно простой принцип, обеспечиваемый срабатыванием газовой пружины и гидравлического амортизатора.

Когда дверца смещается относительно начального положения на 10 ° , срабатывает механизм мебельного газлифта, который автоматически открывает дверь на рабочий радиус 90 ° . Сам механизм управления работы двери имеет сложное устройство и включает в себя следующие элементы:

цилиндрический корпус;
поршень;
втулку;
клапан;
шток;
подшипники скольжения;
сальник;
пыльник;
уплотнение.

Благодаря продуманной конструкции поддерживается полная герметичность цилиндра, который еще в цехах производителя заполняется азотом, обеспечивающим требуемое давление в момент зажатия. Приспособление имеет неразборную конструкцию, поэтому отремонтировать его нельзя.

Монтаж газлифта на шкаф

Установку мебельного газлифта начинают с того, что готовят набор инструментов и выполняют разметку для точного выполнения крепления.

Инструменты

При необходимости выполнить установку газлифта можно и самостоятельно. Но для этого придется подготовить набор следующих инструментов:

шуруповерт;
отвертка;
плоскогубцы;
молоток;
электродрель;
линейка;
рулетка.

Разметка установки

Перед установочными работами необходимо выполнить разметку мест установки крепления газлифта.

До монтажа обязательно нужно проверить имеющееся оборудования на соответствие конструкции шкафа. Так, если внутренняя полость навесного шкафа имеет высоту 365 мм, то для него используют газлифт длиной 355 мм.

Для правильного выполнения монтажа устройства необходимо соблюсти порядок разметки шкафа:

Первым делом необходимо нанести отметку центра крепления на боковине
. Для этого необходимо отмерить от внутренней поверхности верхней крышки расстояние 366 мм. То же самое делают от переднего края боковины, но здесь отступ должен составлять 37 мм.
После этого наносится отметка центра для крепления устройства. Необходимо от верхнего среза отметить расстояние 128 мм. От бокового торца нужно отсчитать отступ, который должен иметь длину, соответствующую высоте крепления на боковине шкафа. Чаще всего она составляет 19 мм. Аналогичные операции необходимо выполнить на каждой стороне навесного шкафа.

Процесс установки

Приступая к установке газлифта, первым делом необходимо зафиксировать основание устройства в боковой части шкафа в заранее нанесённом месте разметки. Обычно используются два вида креплений — с пружиной и пластиной. Монтаж скобы осуществляется путем вкручивания в дерево боковины в месте отметки, а установку головки лифта производят обычным защелкиванием в скобу.

У некоторых устройств основание выполнена в виде пластины с отверстием. В этом случае его устанавливают на 3 или 4 шурупа в боковой части таким образом, чтобы центр отверстия соответствовал нанесенной отметке. Далее нужно поместить шарнирную головку лифта в это отверстие и закрепить. Особое внимание нужно обратить на то, чтобы у пластины основания не было признаков деформации. Иначе поврежденный лифт не будет правильно работать.

Таким же образом устройство монтируется и на внутренней поверхности дверцы. Особое внимание нужно уделить тому, чтобы был выдержан требуемый угол наклона шарнира, который должен быть равен примерно 8 ° .

Чтобы убедиться в правильности направления, следует поступить следующим образом: необходимо шток переместить в максимально выдвинутое положение.

Аналогичная методика установки применяется для крепления газлифта с обеих сторон шкафа.

Выбор газлифта для шкафа

При выборе этого крепежного приспособления для кухонной мебели необходимо обращать внимание на следующие параметры:

размеры устройства;
усилие нажатия газовой пружины.

Перед покупкой газлифта для мебели необходимо убедиться, что он соответствует размерам кухонной мебели. Для этого перед походом в магазин выполняются замеры высоты дверцы и глубины шкафа. На основании полученных значений характеристик и принимается решение в пользу приобретения подходящей модели газлифта.

Чаще всего в магазинах эти приспособления предлагаются в трех вариантах типоразмеров в выдвинутом состоянии — 164, 244 и 355 мм. Еще необходимо обратить внимание на длину газлифта в сжатом состоянии и предельную длину выдвижения штока.

Правильная работа крепежного приспособления зависит от усилия нажатия. Эта характеристика является нормированной, значение которой обязательно должно быть указано в паспорте на изделие и на корпусе устройства. Чтобы не ошибиться с выбором газлифта, необходимо знать точный вес дверцы, учитывающий фурнитуру, покрытие и декорирующие элементы. Обычно крепежное устройство для кухонных шкафов рассчитано на усилие 60, 80, 100, 120 и 140 Н. Для выбора наиболее подходящей модели газлифта необходимо соблюдать правило: на 1 кг веса дверцы должно приходиться усилие, равное 10 Н.

Заключение

Работа кухонного шкафа во многом зависит от качества установки такого крепежного устройства, как газлифт. Это приспособление очень часто используется в мебельном производстве, обеспечивая удобную и простую эксплуатацию мебели. Используются газлифты и в кухонных шкафах. Но при этом газлифты, как и любое крепежное приспособление, могут в определенный момент выйти из строя. Чтобы это случилось как можно позже, необходимо очень тщательно подойти к процессу установки этого устройства. Для этого важно не только знать конструкцию газлифта, но и правила его монтажа на дверцы кухонных шкафов.

Как установить мебельный газлифт? — Блог

Мебельный газлифт прямого действия – механизм для открывания фасада вверх и закрывания вниз, а также для фиксации открытой мебельной дверцы в определенном положении. Данное устройство по-другому называется «газолифтовый амортизатор для мебели» и «газовый подъемник» и преимущественно используется в модулях кухонных гарнитуров.

Базовые элементы конструкции газового лифта для кухонных шкафов представляет собой герметичный цилиндр, заполненный инертным газом, и шток, посредством которого осуществляется движение механизма. При открывании фасада газ расширяется, выталкивает поршень, и дверца поднимается вверх. При закрывании фасада газ сжимается, утапливает поршень в цилиндре, и дверца опускается вниз.

При эксплуатации мебельный газовый лифт обладает рядом важных преимуществ:

Плавное открывание и закрывание мебельной дверцы. Когда вы приподнимаете фасад, он нерезко начинает двигаться вверх, за счет плавной работы штока мебельного лифта. То же самое происходит и при обратной операции; вы прилагаете небольшой усилие для закрывания, и фасад опускается без резких движений.

Бесшумный ход фасада. При закрывании и открывании дверцы мебельного модуля, благодаря плавной работе механизма газлифта, вы не слышите шум, вызывающий дискомфорт.
Надежное удержание дверцы в открытом положении. При открывании фасада, после того как завершится плавное движение дверцы, фасад надежно фиксируется в поднятом состоянии до тех пор, пока вы сами не опустите дверцу.

Перед покупкой газового лифта на дверцу необходимо понять – какой именно механизм вам нужен с точки зрения силы сжатия пружины. Этот параметр мебельного лифта для шкафа четко соотносится с тяжестью фасада. Сила сжатия газового подъемника измеряется в ньютонах (N) и эквивалентно массе мебельной дверцы в следующем соотношении: 1 кг = 10 N. Несмотря на то, что маркировка механизма означает нагрузку на один газлифт (например подъемник со значением 60N предполагает нагрузку в 6 кг), категорически рекомендуется всегда устанавливать два газолифтовых амортизатора, с левой и с правой стороны фасада. В противном случае возможен перекос дверцы шкафа и значительное уменьшение срока службы газового подъемника.

Для подбора необходимых газлифтов следует руководствоваться таблицей, наглядно демонстрирующей – какой подъемник использовать в зависимости от параметров фасада. Ниже представлено руководство для газовых лифтов бренда GTV. В нем учтены высота фасада, масса (вес дверцы), а также требуемый угол открытия, то есть угол фиксации дверцы:

Не менее важно определить вид газового амортизатора, подходящий именно для вашей мебельной конструкции. В целом в мебельной фурнитуре представлены подъемники с различным принципом действия; возможно горизонтальное открывание, вертикальное (параллельное) открывание, откидные и поворотные механизмы.

В данной статье речь изначально идет о наиболее распространенном варианте подъемника – мебельном газлифте прямого действия, служащим для поднимания дверцы шкафа вверх. Но также существует и газовый лифт обратного действия, иначе называемый «барный газлифт» или «газлифт нижнего открывания». Он предназначен для фасадов, открывающихся не вверх, а вниз. Кроме стандартного по размеру газового лифта, в мебельных конструкциях также используются короткие подъемники для открывания фасада малой высоты.

Как установить газовый лифт самостоятельно

После приобретения газовых подъемников, вы способны установить их сами, не прибегая к помощи высококвалифицированных специалистов. Чтобы осуществить монтаж газового лифта своими руками, следует лишь четко следовать порядку установки, изложенному ниже.

Проверка комплектации газолифтового амортизатора

Как уже было сказано выше, базовые составляющие механизма газового лифта – это цилиндр с газом и шток, представляющие собой единую конструкцию.
- Крепление на фасад (верхнее крепление).
- Крепление на боковую стенку (нижнее крепление).
Также к газлифту могут прилагаться шурупы, в разном количестве и разного размера, в зависимости от марки и конструктивных особенностей изделия (количества и размера монтажных отверстий у креплений).
Разметка на мебельном модуле согласно инструкции

В зависимости от требуемого угла открывания дверцы, с помощью линейки и карандаша отмечаем места установки креплений подъемников, на фасаде и боковой стенке шкафчика, с левой и с правой стороны. Инструкция от производителя по установке прилагается к изделию или представлена в техническом каталоге производителя.
Монтаж подъемников
- Если монтаж газлифтов происходит на уже рабочий шкафчик, то для удобства установки фасад снимаем с коробки (отвинчиваем крепёж, соединяющий плечо петли с ответной планкой), при этим чашка петли остается закрепленной на фасаде, а ответная планка – на корпусе.
- Если установка газового лифта осуществляется в процессе сборки нового шкафчика, то предварительно на корпусе с внутренней стороны крепим ответные планки мебельных петель, а на фасаде – чашки/плечи петель.
- Согласно сделанной разметке, на фасаде сверлим отверстия и прикручиваем верхние крепления газлифтов.
- На коробке шкафчика также сверлим отверстия, по предварительно сделанной разметке, и прикручиваем нижние крепления газовых подъемников.
- Далее навешиваем фасад на коробку, то есть скрепляем чашки и ответные планки петель (саморезы, держащие петли, пока полностью не закручиваем, или ослабеваем, для последующей регулировки петель).
- Теперь устанавливаем газлифты; цилиндр со штоком присоединяем к прикрепленным верхним и нижним креплениям.
- Финальное действие – регулировка мебельных петель под установленные газлифты, после чего полностью закручиваем саморезы петель.
