Как сделать арбалет своими руками в домашних условиях

Как сделать арбалет своими руками?

Делаем арбалет в домашних условиях. Как кажется на первый взгляд это просто и быстро, но нет, это не так. Здесь много факторов, которые нужно учесть, в каких целях будем использовать арбалет: для охоты или для развлекательной стрельбы. Какие материалы, нам необходимы, и какие инструменты есть в вашем доме.

При изготовлении арбалета мы преследуем цель спортивной стрельбы по мишени. При этом не будем конструктировать с большой силой натяжения.

Рассмотрим, из чего состоит арбалет:

— направляющая или ложе арбалета

— плечи или лук

— спусковой механизм

— тетива

— стрелы (болты)

Изготовление ложа. И так, начнем с изготовления ложе. Для изготовления ложи рекомендуемо использовать материал дерева: ясень, бук, березу, орех, палисандр и даже дуб.

  Порода этих древесин более устойчивые к влаге, достаточно вязкие, не колется и красива. Размер заготовки – доска толщиной 30мм, длинной около 90см.

При том, что изготовление ложи вы делаете под себя для максимального комфорта. Также учитывайте то, что направляющие должны быть гладкими в идеальном случае — скользкими. В современных арбалетах используется металлические или стеклопластиковые, и крепиться сверху на ложе. Расстояние между направляющими (ширина паза) следует делать под определенный диаметра стрелы и высоты оперения.

Лук и плечи. Для изготовления лука мы возьмем автомобильную рессору, в качестве системы крепежа тетивы (троса) будем использовать ролики (блоки). Почему блочный арбалет? Основной особенностью конструкции блочного арбалета является система эксцентричных блоков, расположенных на концах плечей. Система блочного лука обеспечивает высшую скорось выстрела в сочетании с комфортом и малыми габаритами.

Мощность и скорость блочных луков намного больше, чем мощность прямых, и рекурсивных луков.

В качестве тетивы используем обычный трос толщиной от 1.5 — 2.5 мм. Желательно использовать более тонкий трос, толщина и вес троса влияет на скорость выстрела, так как плечам требуется больше энергии для разгона массивной тетивы.

Спусковой механизм. Переходим к более часто задаваемому вопросу «как сделать спусковой механизм?». Спусковой механизм  мы сделали с подручных материалов (см.рис 1)

рис.1

Итак наш арбалет готов к стрельбе осталось только сделать стрелы. Из чего делать стрелы? Стрелы, в основном, делают из таких материалов как: карбон, дюраля, алюминиевая трубка, из стеклопластика, и конечно с дерева. Материал и качество изготовления стрел влияют на кучность стрельбы и дальность полета. Совет: не мучайтесь с изготовлением стрел, их намного проще купить.

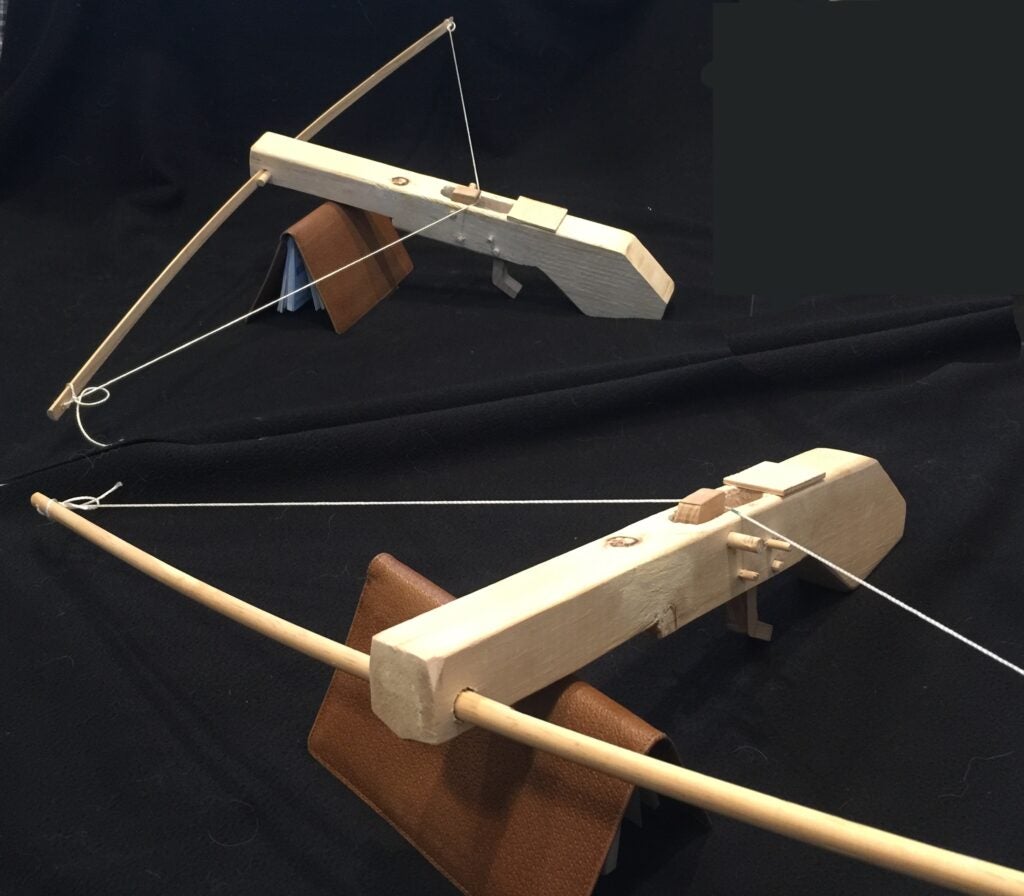

Ниже представлен фотообзор нашего арбалета, изготовленного в домашних условиях из подручных материалов.



Как сделать арбалет своими руками | Арсенал

Чтобы выжить, нашим предкам приходилось изготавливать оружие самостоятельно из подручных материалов. Самым доступным из простого оружия с древности до наших дней является лук, однако арбалеты постепенно приобрели не меньшую популярность, так как пользоваться ими намного проще.

Многим любителям старины такое оружие и сегодня очень по вкусу. Оно подойдет и для украшения дома, и для организации развлечений. Если арбалет имеет силу натяжения менее 43 кг, то его не запрещено использовать и для охоты. Предлагаю простую пошаговую инструкция, как в домашних условиях изготовить арбалет своими руками.

Особенности модели и материалы

В нашем мастер-классе используется средневековая модель арбалета, потому что она наиболее проста и дешева в изготовлении. В данном случае не потребуется много металла для сварки, пружин и других сложных деталей. Средневековая конструкция идеальна для изготовления в домашних условиях.

В качестве основного элемента будущего оружия нужно использовать палку: больше всего подходит древесина черемухи ввиду высокой упругости даже после высыхания. Нужно найти подходящую ветвь и осторожно отпилить ее, полностью снять кору и оставить сушиться до полного высыхания (достаточно 5-7 месяцев). Рекомендуется сразу изогнуть палку, чтобы она не треснула при обработке и эксплуатации.

Пошаговая инструкция

После того, как древесина обработана и высушена (вместо черемухи можно использовать вяз или другую похожую породу) нужно подготовить доску для ложа арбалета и несколько палок (на случай, если одна сломается) для основы.

Этапы изготовления:

• Убрать сучки и отшлифовать дерево, затем сделать в передней части выемку с помощью любого инструмента.
• Просверлить отверстия под болты. Болты будут размешены на расстоянии 8-10 сантиметров от передней части ложа. Болты можно заменить деревянными брусочками нужного диаметра, но этот способ намного более ненадежный и трудоемкий. Раньше отверстия не просверливали, а прожигали нагретым докрасна металлом. Если вы хотите сделать все аутентично, можно вовсе не применять сверла и использовать исключительные «древние» методы.
• Верхняя плоскость ложа должна иметь желобок, в котором будет размещен болтик. Часто этот желоб выполняют круглым по форме для удобства, но треугольное сечение многократно повышает точность размещения болта.
• Когда всего готово, можно приступить к фиксации. Его необходимо приложить к отверстию в передней части ложа и примотать веревкой к установленным заранее болтам или деревянным заменителям. Для более плотной фиксации можно воспользоваться клеем.
• Последний этап – организация спускного механизма. Наиболее распространен самый простой рычажный тип: когда опускается скоба-рычаг, штырь моментально спускает тетиву, а она выталкивает болт вперед. Будьте осторожны: данная система не имеет никаких предохранителей, поэтому устанавливать болт можно только перед выстрелом.

Сделанный своими руками по этой инструкции арбалет будет обладать силой натяжения, равной 40 килограммам, поэтому конструкция не попадет под категорию метательного оружия, с которым запрещено охотиться, а на ношение необходимо разрешение. А значит, эта самодельная модель арбалета разрешена законодательством без каких-либо ограничений. Имейте ввиду, что натяжение осуществляется вручную, что исключает необходимость в дополнительных механизмах.

А здесь – видео-инструкция, которая поможет вам сделать арбалет дома.

Понравилась статья? Подписывайтесь на канал, здесь постоянно публикуются интересные материалы.

Ставьте лайки и делитесь статьями в соцсетях — так вы помогаете мне развивать проект)

Как сделать арбалет из дерева

Сложность изготовления: ☢☢☢☢☢

Время изготовления: Пару дней

Подручные материалы: ████░░░░░░ 40%

Предисловие

Однажды я решил сделать арбалет из дерева. Обыкновенный, без блоков, как в средние века. Закончив работу, я понял, что полученный арбалет мне не нравится =) И спустя еще какое то время я полностью его переделал, и теперь он такой, как на первом фото. Дальше следует большой отчёт о том, как я делал арбалет.

Самодельный арбалет. Часть 1

Шаг 1

В качестве заготовки для ложа была использована огромная доска. Начертил, выпилил.

Шаг 2

Схема спускового механизма для арбалета. Выбрал самый простой и стандартный

Шаг 3

Корпус изготовлен из 3 миллиметрового алюминия, сами детали — из 6-ти миллиметрового.
Фото собранного спускового механизма. Курок не нажат

Курок нажат.

Шаг 4

В ложе высверлил отверстие под спусковой механизм, вставил его туда, закрепил

Шаг 5

Ложе в тонком месте усилил жестью.
Плечи изготовил из полотна большой пилы, длина каждого плеча 40 см. Прикрепил к ложу с помощью треугольников из 2. 5 миллиметровой стали и двух 10 мм болтов.

Шаг 6

На конце каждого плеча арбалета просверлил отверстие и вставил крючки

Шаг 7

Тетива будет из 5 мм стального троса. Концы собраны в петли и надёжно закреплены

Что получилось

Вот фото первой версии самодельного арбалета из дерева.

Шаг 8

Немного улучшений: в ложе сделана канавка для стрелы, а также защитная скоба для курка

Шаг 9

В декоративных целях закрыл часть ложа полоской алюминия, а то там совсем некрасиво было

Шаг 10

Чтобы сделать арбалет эргономичнее, приклеил полоски металла для удержания левой рукой

Шаг 11

Также попробовал сделать настоящие деревянные болты. Древко — из спинки детской кроватки (штук 20 их там было), наконечник — болт 8 мм с накрученной гайкой, оперение из толстого пластика

Промежуточный итог

По итогам тестов: этот болт пробил 2 миллиметровую оцинковку навылет. Неплохо для самодельного арбалета? Половую плитку с металлическим покрытием разнесло тучей осколков!

Шаг 12

Также дал своему арбалету имя

Шаг 13

Сделал новые болты. Оперение пробую заменить спиральными канавками по всему древку.

Конец первой части

На этом этапе я решил полностью переделать ложе, можно сказать, сделать новый арбалет, более ровный, мощный и красивый.

Часть 2

Шаг 1

Итак, взяв новую доску, я выпилил точно такое же ложе.

Шаг 2

Канавку для болта проточил уже фрезой

Шаг 3

Спусковой механизм решил сделать другой, вот схема и чертёж

Шаг 4

Спусковой крючок и Г-образная деталь изготовлены из 5 мм стали. Пластинки, которые приварены к спусковому крючку — 1.5 миллиметровая сталь. Ролик выточен на токарном станке. Гвоздь справа — ось ролика.

Шаг 5

Замок в полусобранном состоянии. Кстати этот механизм довольно сложен в изготовлении и отладке, я даже немного пожалел о его выборе.

Шаг 6

Предварительно собрал арбалет. Ход тетивы 40 см, калибр 16 мм. Небольшая фотосессия нового самодельного арбалета

Шаг 7

Усилил плечи, натяжение моего арбалета теперь составляет около 50 кг. Оо. Обязательно приделаю стремя, иначе без тисков натянуть невозможно.

Пара тестовых выстрелов: 120 граммовый болт пролетел 60 метров и воткнулся в каменистую землю примерно на 4 см.

Шаг 8

Прикрепил стремя и закрыл нос железом

Шаг 9

Чтобы сделать арбалет более удобным в эксплуатации, прикрепил скобу для спускового крючка

Далее я начал думать над декоративными накладками с гравировкой

Гравировка рисунка

Шаг 10

Зажав в бормашину вот такую штуковину

Шаг 11

Решил потренироваться немного

Шаг 12

С помощью шприца залил автомобильной краской контур. Красота!

Шаг 13

Вернёмся к арбалету. Из листа алюминия выпилил вот такие накладки

Шаг 14

Поверхность была обработана шкуркой, затем отполирована.

Шаг 15

Вот такая будет картинка.

Шаг 16

Гравировку делал бормашиной с помощью своей жуткой насадки, доводил уже нормальным бором. Далее отполировал пастой с помощью войлочного круга

Шаг 17

Пластины с рисунком прибил гвоздями.

Новые болты

Шаг 18

Толстостенную трубу из нержавеющей стали закрепил в токарном станке и завальцевал края наподобие наконечника пули

Шаг 19

Вот такой получился слонобойный болт.

Шаг 20

Ложе покрыл пропиткой для дерева. Финальные фото моего самодельного арбалета из дерева.


Автор: imbahel

Пружинный арбалет охоты своими руками.

Создать арбалет своими руками — не так сложно как кажется

Рассказывалось — как сделать арбалет своими руками из подручных материалов. Выстрел в таком арбалете осуществляется за счет упругости лука. Причем сам лук арбалета можно изготовить практически из любых упругих материалов. Можно как в статье – использовать пружинные полосы от старого матраса, можно взять в руки болгарку и сделать арбалет из рессоры. Сегодня часто используют композитные материалы – стеклоткань, углеволокно и эпоксидные клеи для изготовления упругих плеч для самодельных арбалетов.

Но, на днях мне попалась на глаза старая кровать, точнее сетка с пружинами.

Сразу подумалось – в арбалете используется упругость, но ведь она есть не только у пластин из которых изготавливается лук, пружины тоже обладают большим запасом упругости. Самый простой пример использования пружин для запуска поражающего элемента – это воздушные ружья. Значит и арбалет можно сделать на пружинах!

Залез в интернет и вижу – да, пружинные арбалеты ужа давно существуют и изготавливаются умельцами!

Вот фотография пружинного арбалета с одной пружиной.

А этот арбалет имеет две пружины – каждая на свое плечо.

Вот выстрел из пружинного арбалета на видео.

Но больше всего мне понравилась конструкция, в которой пружина располагается в ложе арбалета.

При таком расположении пружины габариты арбалета становятся минимальными и его использовать в лесу и достаточно просто переносить.

Стрельба из пружинного арбалета ведется так же как и с обычного.

Для обычной охоты хватает усилия натяжения тетивы арбалета в 35-40 кг. Это не я придумал, это данные стандартного охотничьего арбалета средних веков.

Но при желании силу натяжения легко увеличить установив более мощную пружину или добавив к имеющимся пружинам еще парочку. Благо на одной выкинутой кровати их 14 штук.

Кстати, не обязательно использовать пружины на растяжение, можно использовать и обратный эффект – запасание энергии при сжатии пружины. Благо на сегодняшний день различных амортизаторов целая куча. Можно использовать пружину из амортизатора переднего колеса велосипеда, там они на недорогих моделях весьма жесткие, продавить их может только здоровяк весом в 130 килограмм.

А еще — пружины могут использоваться не только на арбалетах. Вот пример использования силы растяжения пружин на самодельном луке.

Сдается мне – сделать такой самодельный арбалет на пружинах не проблема. Конструкция не сложнее обычного, но нет самой главной проблемы – поиска хорошей упругой стали на плечи лука арбалета.

Вторым плюсом пружинного арбалета является то, что в конструкции можно предусмотреть изменение силы натяжения тетивы при помощи увеличения количества пружин. В результате получится, что с одного и того же арбалета можно стрелять как легкими деревянными болтами для охоты, так и тяжелыми «бронебойными» отрезками арматуры. Я правда слабо представляю себе ситуацию в которой понадобятся такие всесокрушающие болты, в древности цельнокованные болты использовали для поражения рыцаря в тяжелых доспехах, а сегодняшние бронежилеты без титановых вставок (с титаном это класс «антикалаш») легко пробиваются ножем.

Но сама возможность прострелить кирпичную стенку насквозь – интересна:)

Также про изготовление арбалетов:

Хотите сделать настоящий арбалет, который будет не только с виду похож на него, но и будет стрелять? Тогда не проходите мимо и читайте нашу статью, посвященную теме как сделать арбалет своими руками. В статье мы не только расскажем о тонкостях этого дела, но и покажем на фото весь процесс. Тема особенно актуальна в летнее время, когда можно выехать на природу и пострелять по мишеням. А сделанная вещь своими руками будет радовать не только глаз, но и Ваших друзей или знакомых, которые увидев такое изделие непременно зададутся целью и желанием обладать им!

Как сделать арбалет своими руками

Среди простых орудий, созданных собственноручно, определенно, выигрывает лук. Тем не менее, арбалеты также пользуются огромной популярностью. Если Вы хотите сделать арбалет своими руками, Вам следует лишь ознакомиться с приведенной ниже инструкцией. В качестве примера выбрана средневековая конструкция ввиду ее простоты. Такой арбалет не требует сварки металла, его можно сделать в домашних условиях он также не предполагает наличия пружин, как в его других, более продвинутых вариациях.

Все, что нужно для изготовления простого средневекового арбалета – желание мастерить. Изначально нужно найти подходящую палку для основы конструкции. Рекомендуется использовать черемуху, так как после высыхания древесина сохраняет хорошие характеристики упругости. Когда подходящая ветвь найдена, следует аккуратно отпилить ее, полностью удалить кору и оставить сушиться в теплом месте.
Обычно срок сушки составляет порядка 5-7 месяцев.

Пошаговая инструкция:

Кроме этого рекомендуется сразу изогнуть палку, чтобы в дальнейшем она не треснула при обработке и фиксации, а также при эксплуатации. Если в округе нет черемухи, можно воспользоваться вязом или другой альтернативной древесиной.

Следует помнить, что для хорошей прочности, долговечности и упругости пускающей части домашнего арбалета нужно хорошенько выстояться. Более того, в данном случае существенно сократятся шансы на трещину во время эксплуатации арбалета.

Чтобы была возможность потренироваться и для исключения необходимости повторного ожидания, рекомендуется заготовить сразу несколько палок.

На ложе самодельного арбалета можно использовать любой тип доски или сухого дерева. Все зависит от того, насколько точно Вы желаете повторить средневековую модель орудия.

Когда древесина выбрана и обработана, в ее передней части нужно сделать выемку для размещения лука арбалета. Делать выемку можно любым инструментом от пилки по металлу до обычного ножа.

Следующим шагом изготовления арбалета своими руками в домашних условиях является сверление отверстий под болты для лука. Они размещаются на расстоянии в 8-10 см от передней части ложа. Ранее отверстия проделывали нагретым докрасна металлом, поэтому, Вы также можете воспользоваться этим методом, если под рукой нет подходящих инструментов.

Более того, если у Вас под рукой нет и болтов, воспользоваться можно тем же деревом.

Верхняя плоскость ложа должна иметь желобок, в котором будет размещаться болт арбалета. Часто такой желоб делают круглым, однако рекомендуется выстрогать его треугольным, чтобы повысить точность болта.

Когда все готово, можно фиксировать лук. Его прикладывают к проделанному вырезу в передней части ложа и крепко приматывают веревкой к установленным ранее болтам или их деревянным альтернативам. Этого будет достаточно, но для более плотной фиксации лучше воспользоваться клеем.

Последним элементом самодельного арбалета является организация спускного механизма. Обычно используют самый простой рычажной тип. На чертеже арбалета ниже показано, как действует такая система.

Когда спускается скоба-рычаг, штырь моментально пускает , и она запускает болт вперед. Важно то, что у данной системы нет никаких предохранительных механизмов, поэтому устанавливать болт нужно исключительно перед выстрелом.

Созданный арбалет должен обладать силой натяжения порядка 40 кг, поэтому конструкция не будет попадать в список холодного оружия. Натяжение тетивы осуществляется руками, поэтому дополнительные механизмы также не требуются.

Чертежи для изготовления в домашних условиях

Выше на фото схематично изображен арбалет со всеми необходимыми размерами. Его основная ценность в том, что бы понять, каких размеров должны быть его части по отношению друг к другу. Вся его длина составляет 732 мм, с высотой по точке крепления прицела 223 мм. На чертеже «пистолетная» рукоять (по форме напоминает пистолет), для надежного и удобного хвата.

Второе отверстие сделано для облегчения конструкции, так как общая толщина ручки из фанеры (можно сделать из дерева) 30 мм. Плечи длиной по 302 мм, являются универсальным вариантом, их общая длина составляет 532 мм. Для первого раза достаточно сделать точно по указанным в схеме размерам, а после тестирования внести корректировки.

Время чтения ≈ 8 минут

Сегодня сделать арбалет своими руками в домашних условиях не так сложно, если у вас есть необходимые чертежи и желание потрудиться. Имея на руках современные материалы и инструменты можно изготовить как охотничье, так и турнирное и спортивное оружие.

Что мы приобрели и что потеряли

К сожалению, многовековый опыт наших предков по изготовлению арбалетов и луков был во многом утерян. Многие секреты навсегда остались в пучине времени. Но нынешнее поколение наконец-то осознало значимость арбалетов и луков. Умение делать такое оружие снова возвращается. Все больше людей становятся его поклонниками, пополняя ряды современных Робин Гудов. Теперь сделать арбалет сможет каждый. Далее мы раскрыли все особенности и подробные инструкции создания арбалета в домашних условиях.

Особенности создания арбалета в домашних условиях

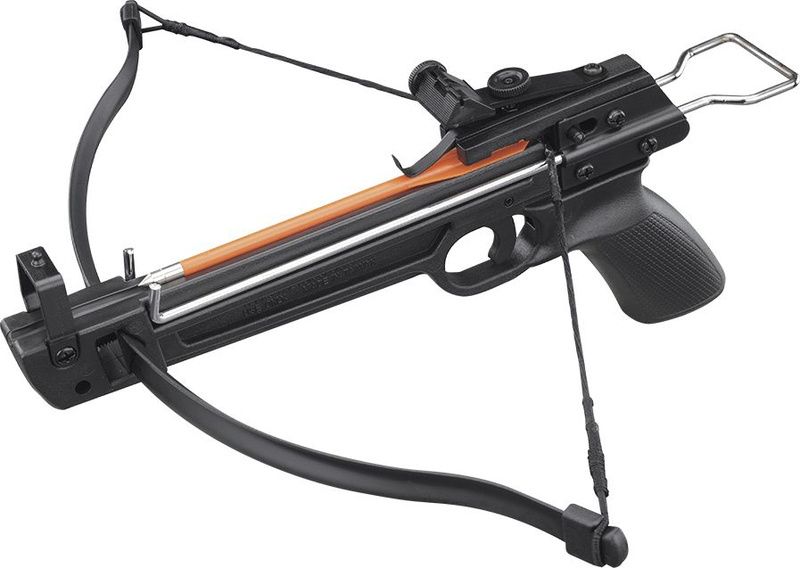

На сегодняшний день в интернете можно найти массу предложений для приобретения готового арбалета. Множество моделей на самый разный вкус, но стоит отметить, что и цена будет разнообразной. Тем не менее, желающих сделать метательное оружие собственноручно очень много. Изначально новичок может потеряться в череде действий, но сейчас мы расскажем, как сделать арбалет своими руками в домашних условиях и предоставим чертежи, чтобы все было максимально правильно. Это очень важно, потому что даже небольшие погрешности в изготовлении могут привести к неприятным и неожиданным сюрпризам в дальнейшем, вплоть до травматизма.

Перед тем, как приступить к процессу изготовления девайса, следует остановиться на двух важных моментах.

1. На территории нашей страны арбалет используется исключительно в развлекательных или спортивных соревнованиях и мероприятиях. Использование его в качестве оружия для охоты строго запрещено! Все виды метательного оружия, которые имеют усиление натяжения 43 кг и больше относятся к боевым типам, как на фото. В таком случае необходимо иметь особое разрешение на пользование, которое можно получить в органах МВД.

Боевой арбалет

1. Арбалет – это особая конструкция, которая во время использования подвергается невероятным нагрузкам. Именно поэтому важно соблюдать все правила его изготовления и не допускать даже малейших ошибок и погрешностей. В противном случае при эксплуатации можно травмироваться. Не стоит забывать о многократном запасе прочности, которым должны обладать абсолютно все элементы конструкции.

Пораниться неправильно сделанным арбалетом очень легко

Создание лука

Одним из основных составляющих всей конструкции и двигателем арбалета стал лук. Это пластина с большой упругостью, которая имеет сложную форму. Такая пластина имеет изгиб. Для большей функциональности на обоих концах создают еще по одному изгибу.

Изготовление арбалета должно всегда начинаться с лука. Остальные составляющие просто следует подбирать под него:

• параметры ложи;
• каким будет механизм для спуска;
• какой вариант натяжения лучше – блочного или рекурсивного типа.

Лук является основным звеном арбалета

Как выбрать материал для изготовления?

Арбалет можно делать из нескольких материалов – дерево, металл или композит. Но что лучше выбрать решать вам:

• дерево – лучше не использовать в качестве основного материала. Древесина, которую можно найти во дворе не имеет достаточного качества для самостоятельно сделанного арбалета. Ветка из леса со временем потеряет свой первозданный вид и свойства из-за усыхания. Хотя такой вариант подойдет для использования на небольшой срок. Например, поиграть летом на даче в стрелялки. Несмотря на это, довольно популярными стали готовые модели арбалетов Скорпион и Тарантул, которые состоят именно из дерева;
• композит – состоит из стекловолокна, которое соединяется между собой связующим эпоксидного происхождения. Данный материал на первый взгляд кажется простым и идеальным. Но только на первый взгляд. Минусом является обязательное идеальное следование всем нюансам инструкции изготовления – точный расчет пропорции смеси, соблюдение условий сушки и правильная выдержка. Создать и сохранить такие важные условия дома почти нереально.

Арбалеты делают из чего угодно

Металл

Ему следует отвести отдельное место среди всех материалов. Он не имеет альтернатив и конкурентов. Обладатели старых «Москвичей» с листовыми рессорами точно остаются в выигрыше.

Понадобиться всего 1 лист – 2-ой по размерам. Если размер вам не страшен, то можно сделать арбалет и из первого листа. Первый использовать даже выгоднее из-за наличия трубок на краях. Можно сказать, что кронштейн, на который крепится тетива или блоки у вас готов.

Чтобы прикрепить лук к ложе потребуется колодка. Она имеет форму в виде буквы П и как бы обнимает ложу с передней стороны. Ее крепление может быть двух типов:

• приварить с помощью сварки намертво к рессорному листу. Но такой вариант небезопасен и непрактичен. Каждый раз на сварные швы будет действовать чрезмерная нагрузка, которая рано или поздно приведет к отрыву детали;
• использование на колодке шаровой опоры. Идеально подойдет данная деталь от ВАЗ2108 или 09. Зафиксировать лук необходимо на самом штыре. Легкость заключается также в том, что на листе имеется подходящее для этого отверстие.

Важно: Соединение болтами, а в идеале заклепками в разы лучше обычного сварного шва, поскольку данная часть арбалета испытывает огромные вибрационные перегрузы. Самодельные шкивы тоже можно найти среди запчастей «Москвича». Для этого сгодятся элементы стеклоподъемников.

Отдельно следует обратить внимание на изготовление тетивы. Чтобы долго не искать подходящий элемент, многие используют металлический тросик (очень тонкий). Но данный вариант лучше заменить прочным альпинистским репшнуром, с сечением от 5 до 8 мм. Тросик ненадежен из-за того, что не может долго выдерживать поступающие изменяющиеся нагрузки.

Репшнур позволит долго и безопасно пользоваться арбалетом

Когда вы выбрали материал тетивы и закрепили ее на лук, то не помешает испробовать его на изгиб. Лучше всего для этих целей использовать динамометр (на 100 – 150 кг). После таких испытаний вы определитесь с важными параметрами, которые пригодятся в дальнейшем изготовлении арбалета:

Испытание арбалет

Создание ложи

Не менее важным элементом является ложа арбалета. В данном случае без дерева, как основного материала не обойтись. Но не все дерево можно использовать. Например, стоит отказаться от осины, ели, ольхи и сосны. Хорошим вариантом считается дуб, бук, вяз. Для хорошего арбалета, такая заготовка должна быть идеально высушена в течении пары десятков лет, что в принципе нереально для обычного домашнего изготовления.

Чертеж ложи

Для самодельного арбалета подойдет 7 – 9 мм фанера с влагостойкими свойствами. Затем из этого материала следует вырезать 3 – 5 контуров будущей детали и соединить все эпоксидной смолой. Несмотря на внешнюю непрезентабельность, такая деталь будет необычайно надежной и крепкой.

Перед тем, как сделать ложу обратите внимание на некоторые особенности:

• форма: лучше не выбирать полупистолетную форму. Оптимальной является прямая английская ложа. Преимуществом стала не только легкость создания, но и повышенная прочность;
• когда будете собирать все элементы ложи, учитывайте ход тетивы и создающуюся нагрузку. Ход тетивы – расстояние от спускового паза до самой колодки. Нагрузка – толщина ложных стенок там, где происходи ее фиксации. В прямой английской ложи нет того утончения между цевьем и прикладом, как в полупистолетном варианте;
• направляющая стрел – это основной элемент ложи. Убедитесь, что она гладкая и достаточно прочная. Не стоит переживать, как сделать такую деталь. Подойдет пластина, которая обрамляется стекло «Москвича» или фурнитура для мебели;

Создание спускового механизма для арбалета

Изготовить такое звено конструкции дома почти нереально, даже если у вас есть необходимая схема. Исключение, если вы профессиональный слесарь и у вас есть нужное оборудование.

Схема спускового механизма арбалета

Отлично если у вас окажется УСМ от пневмовинтовки. Чуть доработав его, вы получите готовую деталь для своего самодельного арбалета.

Над самим механизмом следует разместить кожух, высота которого составляет 2 – 5 см. он нужен для защиты от попадания влаги и мусора. Помимо этого, станет базой для приспособлений, которые увеличивают прицельность стрельбы – целик, оптика.

Перед кожуха (размещается над самим спусковым механизмом) имеет форму хвостика, длина которого не превышает 10 см. Именно им будет удерживаться зад стрелы на самой направляющей.

Стрелы можно изготавливать самостоятельно или же купить в специализированном отделе. Поздравляем, вы смогли сделать арбалет своими руками в домашних условиях, используя готовые чертежи с инструкцией. Если вы все сделали верно то он будет служить вам не один год. А еще больше практичных советов смотрите в видео.

Но перед тем, как приступать к более подробному описанию и чертежам, по которым проходит изготовление арбалетов своими руками, давайте припомним, из каких деталей состоит конструкция данного вида стрелкового оружия. Итак, чтобы сделать арбалет потребуется изготовление следующих деталей:

• ложе;
• плечи;
• спусковой механизм;
• прицел;
• блочная система.

Сборка конструкции арбалета своими руками включает предварительный подбор материалов, подготовку нужных инструментов, изготовление всех вышеперечисленных механизмов и деталей.

Особенности арбалета обратной конструкции: арбалет с обратными плечами своими руками – есть ли смысл делать?

Кроме привычных стрелковых устройств, которые мы с вами рассматриваем, многие желают узнать сделать арбалет с обратными плечами своими руками. Стоит сказать, что, несмотря на несколько усложненную конструкцию такого стрелкового оружия, его устройство состоит практических из таких же элементов и механизмов, как классические блочные арбалеты. Ощутимые отличия арбалета обратной конструкции с обратными плечами заключается в натяжении тетивы, которую необходимо натягивать в обратную сторону. Такое устройство арбалета позволяет добиться огромной мощности этого оружия.

Фото. Блочный арбалет обратной конструкции чертеж

Но, несмотря на многие положительные отзывы охотников, которые делали арбалет обратной конструкции своими руками не все так просто как кажется на первый взгляд. Дело в том, что такая конструкция оружия имеет свои недостатки. Заключаются они в том, что заправка тетивы осуществляется с некоторыми трудностями, также на узле крепления не очень удобно расположены упругие элементы, шарнирно-роликовый механизм вибрирует при осуществлении выстрела. К недостаткам арбалета обратной конструкции с отогнутыми в противоположную сторону плечами также можно отнести его неразборную схему устройства, с основания снять собранный лук просто невозможно, большие его габариты и вес, ограниченную возможность балансировки.

Недостатков много, но есть и положительные моменты, например, для многих в арбалете на первом месте стоит мощность, это неоспоримое качество, которое рассматривается опытными охотниками в первую очередью и которым обладает арбалет обратной конструкции. Поэтому остальные недостатки для них практически незаметны и весьма незначительны. Правда изготовление арбалета обратной конструкции своими руками требует некоторых навыков и опыта, сделать его не так-то просто. Поэтому мы предлагаем рассмотреть другой вариант, а именно, как сделать арбалет блочный своими руками, чертежи нам в этом помогут.

Фото. как выглядит арбалет

Как сделать простейший блочный арбалет в домашних условиях: схема блочного арбалета и устройство

Если вы решили, какой именно хотите сделать арбалет, значит можно искать нужные чертежи, хорошо, хоть то, что в интернете можно найти информацию обо всем, не только о нужных схемах арбалетов и луков. Можете попробовать составить чертеж самостоятельно, но независимо от того, какой вариант вы выберите, вам все равно потребуется несколько изменить данные в чертежах, с учетом своих физических параметров.

Создавая чертежи, вы также должны учитывать тип материала, его надежность, качество, доступность, ну и, конечно же, его стоимость. Ведь зачем покупать дорогой материал и мучиться с изготовлением арбалета, если можно за такую же цену купить готовый вариант оружия. Кроме всего выбирая схему, вы должны обратить внимание на сложность изготовления модели, ее обработку, поэтому начинающему мастеру-самоучке рекомендуем подбирать чертежи, которые не отличаются, слишком сложной конструкцией.

Перед тем как начинать делать арбалет вам необходимо внимательно изучить все чертежи и только после этого приступать к сборке его конструкции.

Приклад и ложе для арбалета своими руками

приклад, изготовление луков для арбалетов

Ложе или приклад должны сочетать в себе красивый дизайн, удобство и долговечность. Для ее изготовления выбирают натуральную древесину. Очень качественное ложе получается из бука, ясеня, ореха, клена и других прочных пород деревьев. Такой материал отличается достаточной вязкостью, не колется, легко шлифуются. У многих современных арбалетов приклад изготавливают облегченной формы, которая придает оружию эргономичности и красоты.

Изготовляя приклад, для арбалета своими руками учитывайте свои физические параметры, размеры детали, параметры отвода ложе в пятке и носке. Эта деталь должна соответствовать все параметрам. Если вы сделаете приклад слишком длинным, тогда не сможете быстро реагировать при выстреле. В то же время ложе недостаточной длины неудобно при выстреле, поскольку в это время может произойти сильная отдача в плечо стрелку. Если вас интересует больше об изготовление ложе для арбалета, можете поикать в интернете дополнительную информацию.

Чтобы сделать приклад потребуется подготовить необходимые инструменты, а именно карандаш, с помощью которого нужно будет расчертить деревянный брусок. Из инструментов подойдет рубанок, киянка, слесарный молоток, круглый шпатель и напильник, сверло по дереву и металлу, электродрель. Сперва потребуется сделать шаблон ложе из бумаги, приложить ее к дереву и вырезать из него приклад. При распечатывании или рисовании на бумаге эскиза ложе не упустите даже самых мельчайших деталей. Дело в том, что приклад для арбалета своими руками должен в точности повторять все мельчайшие детали бумажного эскиза, они очень важные в составлении дальнейшей конструкции оружия.

Если вы решили сделать обычный лук, а не с обратными плечами, можете воспользоваться следующей схемой изготовления колоды и плечей:

Не забывайте перед изготовлением любой детали необходимо внимательно изучать схемы и чертежи, особенно если вы делаете луки.

Прицел и блоки для арбалета своими руками

При изготовлении блочных узлов необходимо особое внимание уделить обработке направляющих, от их точности и качества зависит четкость стрельбы. Линии направляющих необходимо обработать до идеальной гладкости и ровности. Лучше такую работу выполнять специальным инструментом: фрезерным станком, а потом наждачной бумагой мелкого зерна. После этого потребуется выполнить полировку направляющих. Размеры паза, которые служат направляющими для стрел, указанны на чертежах ниже. Установка крестовины, к которой прикреплены плечи, выполняется на торцовом конце приклада. Ложе или приклад можно делать из алюминиевой планки или дерева.

Прицел состоит из мушки и целика. Правда, если вы желаете то можете поставить оптический прицел, предварительно установив на арбалет специальное крепление для планки. С помощью прицельного механизма вы сможете выполнять вертикальные и горизонтальные поправки, используя целик и мушку.

Прицел может быть самым разным, как и другие прицельные приспособления. Все зависит от вашего пожелания, возможностей и подбора материалов. Тем более что некоторые предпочитают купить готовый прицел, чем делать своими руками, но если вы твердо решили всю работу сделать своими руками, то этот вариант вам не подходит.

Целик устанавливается намного выше месторасположения мушки. От веса стрелы, силы с которой натянута тетива, расстояния стрельбы и некоторых других параметров зависит угол превышения линии прицеливания. Очень удобно, когда целик можно снимать или складывать при транспортировке, выполнять его регулировку и пристраивание на арбалет самостоятельно. Это позволит выполнять пристрелку арбалета в разных условиях.

Ну, вот и все мы рассказали вам и предоставили чертежи, как сделать блочный арбалет своими руками. Такое оружие можно использовать для стрельбы стрелами, которые имеют в диаметре около 8 мм, а длину 45-47 см. Стрелы вы тоже можете сделать своими руками из подручных материалов, можете для этих целей использовать дюралюминиевую трубку. Но о том, как сделать стрелы для арбалета своими руками мы поговорим в другой раз. А сейчас если у вас есть желание и свободное время, можете приступать к поиску нужных материалов для изготовления арбалета, а наши подсказки и чертежи вам в этом помогут. Удачи и до следующей встречи!

Блочный арбалет своими руками видео

Несмотря на свой возраст, арбалет и сегодня способен неплохо конкурировать с некоторыми видами оружия. В отличие от своего прародителя, лука, данная конструкция обладает системой автоматического спуска стрелы, благодаря чему стрелок может сконцентрироваться на прицеливании, не растрачивая силы на натяжение тетивы. Учитывая популярность данного оружия, многие умельцы интересуются, как сделать арбалет своими руками. Для этого следует учитывать множество нюансов, знать особенности конструкции современного арбалета, виды таких орудий, факторы, влияющие на дальность выстрела и т. д.

Перед тем, как сделать арбалет своими руками, необходимо разобраться в особенностях данного оружия. Его называют еще самострелом или стрелометом, что отлично характеризует особенности его конструкции. Говоря простым языком, это лук, оснащенный специальным механизмом взведения и спуска тетивы.

Здесь имеется полноценный курок – спусковой крючок, посредством которого и осуществляется выстрел. Благодаря такому нововведению, арбалет превосходит традиционный лук по многим параметрам, а именно:

• убойной силе;
• дальности выстрела;
• точности стрельбы.

Однако в большинстве случаев арбалет проигрывает луку в плане скорострельности. Для нивелирования данного недостатка использовались специальные укороченные стрелы или болты, а иногда и пули.

Когда арбалет применялся в качестве боевого оружия, существовали увеличенные прототипы, которые устанавливались на специальных станках. Их называли аркбалистами. На данный момент арбалеты используются преимущественно в спорте и охоте, являясь компактными и удобными в применении.

Особенности устройства

Для изготовления ложи рекомендуется использовать материал дерева: ясень, бук, березу, орех, палисандр и даже дуб

Основной частью арбалета выступает ложе, в которое закладывается стрела. Оно совмещается со спусковым механизмом.

В верхней части ложа установлен направляющий паз для болтов. На конце ложа находится стремя и крестовина. На последней закрепляются деревянные или стальные плечи.

Традиционный спусковой механизм представляет собой рычаг, шайбу, имеющую прорезь для хвостовика стрелы и фиксирующую пружину. Таким образом, при нажатии на спусковой крючок, тетива освобождалась из зацепа, передавая энергию стреле.

На данный момент существует несколько видов спусковых механизмов, используемых в арбалетах. Наиболее популярным из них является конструкция пистолетного типа.

Из чего состоит арбалет?

В сравнении с традиционным луком, в конструкцию арбалета было добавлено несколько элементов. Данное оружие состоит из следующих частей:

• ложе;
• спусковой механизм;
• тетива.

Если речь идет о блочном арбалете, то его конструкция предполагает также наличие блоков – роликов, предназначенных для натяжения тетивы.

Слева – классический арбалет, справа – блочная модель

На сегодняшний день различают несколько разновидностей арбалетов. Относительно назначения такие конструкции делятся на:

1. Спортивные. Внешний вид и характеристики такого оружия напрямую зависят от той спортивной дисциплины, в которой они используются. Как правило, такие конструкции оснащаются специальными системами прицеливания и различными навесными элементами, предназначенными для повышения точности стрельбы.
2. Охотничьи. Для таких арбалетов необходима относительная компактность при большой мощности. Поэтому чаще всего для охоты приобретают модели блочного типа.
3. Любительские. Это легкие орудия, которые предназначены для стрельбы по мишеням и обладают относительно небольшой мощностью. Также производятся точные копии старинных арбалетов, которые хоть и являются боевыми прототипами, но чаще всего используются для украшения интерьеров и пополнения коллекций.

Относительно конструкции различают:

1. Классические модели. В данном случае энергия накапливается непосредственно в дугах, после чего передается тетиве. Принцип действия таких арбалетов схож с самыми простыми моделями луков.
2. Блочные. Это наиболее совершенный вид данного оружия. Специальная система блоков в данном случае способствует грамотному распределению нагрузки между элементами системы. Таким образом, мощность такого арбалета увеличивается, а габариты – уменьшаются.

Конструкция блочного арбалета отличается особой сложностью. Даже банальный процесс замены тетивы в данном случае требует профессионального вмешательства.

По типу используемых снарядов арбалеты могут быть:

1. Классические. В данном случае речь идет об использовании специальных арбалетных стрел или же укороченных «болтов», повышающих скорострельность оружия.
2. Шнепперы или балестры. Типичным снарядом в таком оружии выступает металлический шарик.

Технология изготовления модели

Для изготовления лука берется автомобильная рессора, а в качестве системы крепежа тетивы (троса) используются ролики (блоки)

Изготовить арбалет своими руками будет несколько сложнее, чем лук. Принципиальным отличием в данном случае есть наличие ложа и спускового механизма. Впрочем, если вы имеете навыки работы с ручным инструментом, то особых сложностей у вас возникнуть не должно.

Выбор материала

Перед тем, как сделать арбалет из дерева, необходимо научиться правильно выбирать и заготавливать материал.

Наилучшими свойствами для изготовления арбалета обладает древесина. Это незаменимый материал для создания ложа и лука, поскольку дерево легко поддается обработке, обладает хорошими показателями гибкости и является весьма прочным. Помимо древесины при изготовлении дуг сегодня используются различные композиты и пружинный металл. Однако для собственноручного производства проще всего будет использовать именно дерево.

Само собой, для спускового механизма следует использовать что-то более надежное и износостойкое. Поэтому его изготавливают из железа.

Если планируется изготовление арбалета, сила натяжения которого не превышает 20 кг, то вполне возможно использование бука или других твердых пород дерева для вытачивания деталей спускового механизма.

Для изготовления тела арбалета лучше всего использовать следующие виды древесины:

• тополь;
• ясень;
• клен;
• акация.

Плотности данных пород вполне достаточно для того, чтобы выдержать значительные нагрузки, оказываемые на ложе и лук арбалета. Абсолютно не подходят для изготовления данных частей такие мягкие виды древесины, как сосна и липа.

Подготовка материала

Деревянная заготовка для арбалета должна быть просушена в течение года

Ввиду значительных нагрузок, приходящихся на элементы арбалета, нет ничего удивительного в том, что рано или поздно они выйдут из строя. Чтобы такого не произошло в скором времени, необходимо использовать при производстве арбалета предварительно подготовленный материал.

Древесину следует собирать сырой и сушить в течение года. Для изготовления лука и ложа необходимо выбирать ветки, соответствующие следующим характеристикам:

1. Для цельной конструкции ложа с прикладом следует выбирать ветку не менее метра длиной. Для изготовления дуг длина ветки должна составлять не менее 180 см.
2. Диаметр заготовок должен составлять не менее 10 см.

Совет! Перед сушкой сырья, спилы следует защитить краской или лаком. Также для этого может быть использован любой клей. Такой подход необходим для того, чтобы дерево сохло медленнее и более равномерно. Это убережет заготовку от появления внутренних трещин, что в значительной степени продлит срок службы арбалета.

После защиты мест среза, необходимо сделать следующее:

1. Заготовка отправляется в сухое место, защищенное от проникновения солнечных лучей.
2. Желательно, чтобы сырье пролежало здесь не менее года.
3. Далее следует очистить заготовку от коры, после чего она должна находиться в сухом месте еще неделю.
4. Теперь полено можно распилить пополам, высушив еще около недели.

Изготовление плеч

Самое простое – использовать готовые луки для спортивной стрельбы

На заготовке следует выбрать ту сторону, которая характеризуется более тонкими годовыми кольцами. Как правило, это северная сторона, волокна на которой располагаются плотнее, нежели в остальных частях. Из данной части изготавливается лук или плечи.

Производство плеч осуществляется следующим образом:

1. Вначале намечается середина, от которой следует отмерить по 2 см в каждую сторону для установки ложа арбалета. Это место лука должно иметь максимальную толщину.
2. От середины начинаем постепенно срезать излишки материала, продвигаясь по направлению к краям. Истончать таким образом заготовку следует с обеих сторон.
3. Время от времени необходимо проверять сгибание дуг, используя пробную тетиву. Она представляет собой крепкую веревку, на которой имеется множество петель. Надев на лук тетиву, можно определить степень прогиба и его равномерность. Таким образом выявляются места, на которых следует снять излишки материала. Данный процесс продолжается до тех пор, пока изделие не будет равномерно прогибаться с обеих сторон.

Как обрабатывать сучки

При заготовке материала желательно выбирать те ветки, которые по максимуму лишены сучков и прочих дефектов. Следует понимать, что любой крупный сучок – это слабое место в конструкции. Однако если вам не удалось найти заготовку, полностью лишенную дефектов – это не беда.

Важно! Ни в коем случае нельзя срезать сучки перед сушкой материала! В противном случае, сырье может растрескаться.

Снятие сучков необходимо осуществлять уже в процессе придания формы плечам арбалета. Для этого используется хорошо заточенный нож. Срезать их следует таким образом, чтобы над поверхностью заготовки остался выступ, высотой около 1 мм. Далее дефект зашлифовывается наждачной бумагой.

Изготовление ложа

Ложе делается под себя – для максимального комфорта

После того, как плечи оружия будут готовы, следует перейти к изготовлению ложа. Для этого необходимо следовать такой инструкции:

1. Изначально выбираем место расположения желоба, по которому будет двигаться стрела в процессе выстрела. Данное место должно быть идеально ровным. Любые зазубрины или неровности могут сбить траекторию стрелы, гасить часть инерции или же и вовсе сделать оружие непригодным к использованию.
2. Обычно желоб имеет длину около 30 см. Его следует аккуратно выдолбить и зашлифовать.
3. За желобом необходимо прорезать углубление для спускового механизма. В передней части создаются пазы для установки плеч.

Все работы по резке древесины следует выполнять специальным столярным ножом или стамеской.

Спусковой механизм

Чтобы понять, как сделать спусковой механизм для арбалета, необходимо для начала разобраться в особенностях его конструкции.

Если вы не планируете изготавливать мощное оружие, а хотите создать легкий и компактный арбалет, то механизм спуска стрел можно сделать деревянным. Для этого используется древесина бука или дуба. Если же речь идет об оружии с силой натяжения более 20 кг, то детали данного механизма следует изготовить из металла.

Самый примитивный спусковой механизм называют «орехом». Его конструкция предельно проста. Данный элемент представляет собой цилиндр и состоит из следующих элементов:

• с одной стороны находится курковый упор;
• на противоположном конце расположен зацеп тетивы.

Мощные арбалеты используют усовершенствованную систему спуска. Она обеспечивает легкое нажатие на курок при условии высоких нагрузок.

Сборка арбалета

Совет: не мучайтесь с изготовлением стрел, их намного проще купить

Осталось лишь соединить изготовленные элементы между собой. Изначально необходимо установить спусковой механизм в ложе. Для этого в нем должно быть выточено посадочное место определенного размера. Далее устанавливаются плечи. Они могут представлять собой как цельную дугу, так и два отдельных элемента. Их крепление к основанию осуществляется посредством специального мебельного клея, который обеспечит надежное сцепление элементов.

На последнем этапе на плечи натягивается тетива. В качестве тетивы чаще всего используется прочная капроновая веревка. Она закрепляется на концах лука, и арбалет готов к своему первому выстрелу.

Изготовление плеч из стеклопластика

Если вы хотите сделать действительно мощный арбалет, то плечи такой конструкции лучше всего будет изготовить из стеклопластика. Такой лук будет не только прочнее, но и долговечнее деревянного. Инструкция по изготовлению предельно проста:

1. Берем кевлар или стеклоткань, нарезая ее полосками. Для изготовления плеч для среднего арбалета требуется порядка 40 полосок.
2. Проклеиваем полученные элементы эпоксидной смолой, плотно соединяя их друг с другом.
3. После проклейки необходимо уложить полученную заготовку под пресс. Лучшим вариантом для этого являются ровные доски, между которыми помещаются плечи, зажимаясь струбцинами.
4. Конструкция застывает за 24 часа при условии, что заготовка находится в теплом помещении.
5. После окончательного застывания плеч, их торчащие края следует обрезать ножом и зашлифовать наждаком.

Эпоксидный клей следует готовить таким образом, чтобы содержание загустителя в нем было минимальным. Специалисты советуют использовать не более 10% загустителя.

Чтобы сделать фигурные дуги, следует изготовить специальную форму для пресса. Ее делают из фанеры, которая сгибается после предварительного замачивания.

Как сделать мини-арбалет?

Стрельба из мини-арбалета будет довольно интересна, т.к. в качестве стрел можно использовать острые бамбуковые шпажки, способные проткнуть даже картон

Чтобы выстрелить из арбалета, вовсе необязательно получать навыки работы с древесиной, закупать необходимые инструменты и осуществлять заготовку сырья, ожидая год для начала работ. Действующую модель можно изготовить из обыкновенного гофрированного картона. Естественно, для спортивных или охотничьих целей такой арбалет не подойдет, а вот для стрельбы по мишеням будет в самый раз.

Изготовление такого прототипа предполагает несколько этапов:

1. Сначала делаем плечи. Для этого необходимо вырезать из гофрированного картона несколько одинаковых заготовок, которые скрепляются между собой в единую конструкцию. Таким образом, создается необходимая жесткость, ведь на данную часть арбалета будет приходиться максимальная нагрузка.
2. Затем из картона следует вырезать спусковой крючок и запорный механизм. Их также изготавливают из нескольких слоев, склеенных друг с другом. Для создания дополнительной жесткости, необходимо усилить данные конструкции палочками от мороженого.
3. Основная часть арбалета представлена ложем, ровно как и в его боевых прототипах. Эта конструкция состоит из двух одинаковых частей, которые соединяются друг с другом посредством перемычек.
4. Вставляем внутрь ложа спусковой механизм и склеиваем основную часть арбалета.
5. Теперь необходимо прикрепить плечи к основанию. Делать это следует очень аккуратно, чтобы избежать перекоса, иначе точность выстрела из такого арбалета будет под большим вопросом.
6. На последнем этапе необходимо натянуть тетиву. Для этого используются канцелярские резинки, которые переплетаются между собой. Чем большее количество резинок вы используете, тем более мощным будет ваш арбалет. Однако здесь не следует переусердствовать – трех-четырех слоев будет вполне достаточно.

В качестве стрел для такого арбалета можно использовать обычные шариковые ручки. Они являются довольно тяжелыми для целенаправленного полета, при этом, инерции резинки будет более чем достаточно для запуска такого снаряда.

Рекомендуем также

Как сделать арбалет. Самостоятельное изготовление. Самодельный арбалет

Как сделать арбалет. Самостоятельное изготовление. Самодельный арбалет





Стрельба, как вид спорта и возможность самореализации, издавна пользуется успехом у человека. Показателем тому служат многочисленные состязания с использованием различного вида оружия. Одним из старейших видов является метательное оружие. Повышенная эмоциональность наших дней находит отклик в турнирах по стрельбе из лука и арбалета.

Спортивная стрельба из арбалета в нашей стране не так развита, как луковая стрельба. Такое положение дел обусловлено не отсутствием интереса, а банальной нехваткой стрелкового инвентаря. Сам же арбалетный спорт бесспорно имеет массу достоинств. Он является обширным полем для раскрытия и применения определенного рода талантов.



Как выход, можно изготовить арбалет своими руками. Это не так сложно, насколько может показаться на первый взгляд. Конструкция арбалета проста. При секциях пулевой или луковой стрельбы есть оружейные мастерские, в которых несложно найти талантливых мастеров-искусников. Такой специалист может сделать арбалет из того, что имеет под рукой, заменяя отсутствующие материалы на схожие. Для стрельбы по мишеням самодельный арбалет вполне подойдет.

Мы сделали чертеж арбалета и собрали его своими руками. При его конструировании были учтены наработки заграничных производителей и коллег-спортсменов, изготавливающих арбалеты без помощи специализированных фирм. Наш арбалет отличается тем, что как упругую составляющую мы выбрали плечи от лука. Это выбор обоснован более легким, в отличие от металлических плечей, весом. Пластиковые плечи также сглаживают физический контакт от сильной отдачи. Чтобы получить возможность стрелять прицельно на расстояния до 60 метров, достаточно лишь натянуть эти плечи без приложения особой силы. Возможность использования плечей от сломанных луков, является еще одной положительной особенностью нашего устройства. Главное выбрать пару по силе. Мы предлагаем Вам внимательно изучить чертежи арбалета и приступать к сборке. Арбалет сделать — не поле перейти. Устройство арбалета: ложе, плечи, спусковой механизм, прицельные устройства. Для изготовления ложа применяется натуральная древесина, цельная или клееная, преимущественно твердых пород. Примерные размеры можно увидеть на рисунках (1 и 3) — арбалет чертеж. Форму стрелок выбирает сам, руководствуясь удобством и эргономичностью ложа, желаемым имиджем. При выборе необходимо также учитывать вероятность правильного изготовления.

Применение ложа от стрелкового оружия, позволяет заметно сократить трудозатраты на изготовление арбалета. След от ствола, оставшийся в таком ложе, необходимо забить деревянными брусками, прочно посадив их на эпоксидный клей.

Отдельного внимания заслуживает обработка направляющих стрелы и тетивы. Их отделка очень сильно влияет на точность попадания. Линии направляющих должны быть безукоризнено прямы и гладки. Предпочтительным вариантом является шлифовка на фрезерном станке и последующая обработка шкуркой с мелким зерном. Далее следует полировка направляющих. Посмотреть размеры паза направляющей для стрелы, диаметр которой составляет 8 мм, можно на рис. 3.  Крестовина, с прикрепленными к ней плечами, устанавливается с торцевого конца ложа. Обычно ее отливают из сплава алюминия, но возможно и изготовление из алюминиевой болванки. Дерево также может служить подходящим материалом.

Окно, из которого будет вылетать стрела, должно находиться напротив паза, который ее направляет. Именно так окно должно располагаться на ложе крестовины, содержащей упругие элементы. При этом во время вылета тетива должна быть прижата к гладкой поверхности ложа. Крепление каждого плеча к крестовине происходит с помощью двух винтов М8. Принцип срабатывания механизма спуска разработан в соответствии с описанием устройства арбалетов средневековья. Он без особых проблем может быть изготовлен даже при среднем уровне освещенности в мастерской.

То, как устроен и как работает этот механизм, становится ясно из рисунка 4 — схема арбалета.





Когда тетива 1 взведена, она сцеплена с выступом а рычага 2. Когда рычаг проворачивается, он сдерживает спусковой крючок 3. Когда происходит нажатие на крючок, одновременно с этим происходит и освобождение рычага, в этот момент тетива, выпрямляясь, посылает стрелу. Ограничение упора 4 происходит в процессе перемещения рычага. Для того, чтобы смягчить силу удара на упор, необходимо надеть на него трубку из резины. Упор должен находится в таком положении, в котором крайнее положение выступа а рычага ниже, чем направляющая поверхность ложа. Таким образом предупреждается процесс скольжения тетивы. После того, как выстрел произведен, пружина 5 удерживает в крайнем положении рычаг.

В процессе натягивания арбалета осуществляется упор тетивы в выступ 6, рычаг 2 принимает свою исходную позицию. Пружина 6 действует на спусковой крючок так, что он осуществляет поворот, рычаг и тетива фиксируются. Для того, чтобы тетива случайно не соскочила с выступа а, механизм спуска закрывается крышкой 7. К этой крышке крепится пружина 8 плоского типа, которая удерживает стрелу на направляющих в момент наведения прицела. Подшипник 9, который крепится на кончике спускового крючка, в достаточной степени ослабляет силу спуска. Подбор уровня силы спуска осуществляется посредством пропиливания поверхности, опирающейся на подшипник рычага 2.  Для того, чтобы уменьшить вес рычага, его лучше сделать из легкого сплава Д16Т. Заменой пружинам 5 и 6 могут послужить английские булавки. Механизм спуска может быть смонтирован в корпусе из металла, после чего он вставляется в гнездо ложа и закрепляется двумя шурупами. Таким образом можно значительно увеличить надежность и простоту в регулировке. Но такой способ делает конструкцию более сложной, также для его осуществления понадобятся металлорежущие станки.
Прицельное приcпоcобление арбалета cоcтоит из целика и мушки. Вертикальные поправки оcущеcтвляютcя целиком, укрепленным на крышке cпуcкового механизма, а горизонтальные — мушкой, укрепленной на кронштейне упругого элемента.

Вариантов конcтрукций этих уcтройcтв может быть много, в завиcимоcти от возможноcти изготовления, наличия готовых прицелов от cпортивного пулевого оружия и т. п.

Следует иметь в виду, что траектория полета cтрелы арбалета доcтаточно выcока, поэтому целик должен быть уcтановлен значительно выше мушки. Угол превышения прицельной линии (cм. рисунок 1 — арбалет чертежи) завиcит от веcа cтрелы, cилы натяжения тетивы, диcтанции cтрельбы и т.д. В нашем арбалете на диcтанции 50 м он cоcтавляет примерно 6°.

Удобны конcтрукции целика, допуcкающие его cъем или cкладывание при транcпортировке.

Наш арбалет, изготовление которого описано выше, раccчитан для cтрельбы cтрелами диаметром 8 мм и длиной 350 мм. Их можно легко изготовить из дюралюминиевой (cплав Д16Т) трубки c толщиной cтенки 0,5 мм. Оcнащаетcя cтрела наконечником и оперением так, как это делают для cтрельбы из лука. Следует иметь в виду, что хвоcтовик cтрелы для арбалета, в отличие от cтрелы для лука, не должен иметь выреза для тетивы. Его удобно выточить из дерева в виде пробки и вcтавить в торец трубки на клею.

В заключение, хочетcя выразить надежду, что Вы поняли, как изготовить арбалет, его изготовление cвоими cилами доcтавит Вам много удовольcтвия, а cтрельба из него даcт возможноcть хорошо провеcти cвой доcуг на cвежем воздухе. Не забывайте только о том, что арбалет, как и вcякое оружие, требует к cебе ответcтвенного отношения и cоблюдения при cтрельбе вcех мер безопаcноcти. А количество удовольствия напрямую зависит от того, как сделан арбалет.

Как сделать арбалет в домашних условиях? – ПОЧЕМУХА.РУ ответы на вопросы.

Далеко позади осталась стрельба из арбалета, как из оружия боевого типа. На сегодняшний день стрельбой из арбалета занимаются профессиональные спортсмены, а так же люди, которые интересуются историческими видами оружия. Стрельба из арбалета обладает целым рядом преимуществ непосредственно перед огнестрельным оружием. Самым главным преимуществом является то, что стрельба не издает шума, а вторым преимуществом является доступность и сравнительная безопасность данного оружия. Не предусматривается никакое разрешение для стрельбы из арбалета, человеку достаточно приобрести либо создать арбалет своими руками, после чего можно приступать к оттачиванию степени своего мастерства. Арбалет представляет собой оружие, которым интересуются профессиональные охотники, а так же рядовые любители просто пострелять. Каждый человек может сделать арбалет самостоятельно и в домашних условиях, для этого можно взять на вооружение представленную нами инструкцию.

При создании арбалета в домашних условиях первоначально необходимо ознакомиться со структурой данного оружия, арбалет состоит из нескольких основных деталей: снования из дерева, которое носит название ложе, а так же в состав арбалета входит тетива и лук, стремя и прицел. Начинать изготовление арбалета стоит с основания, для этого необходимо заранее подготовить кусок древесины. Для создания основания наиболее подходящими являются податливые породы деревьев – орех, береза и тому подобные породы. Сразу обращаем ваше внимание на тот факт, что заготовка должна иметь толщину не менее трех сантиметров. На заготовке из дерева нужно очертить фору будущего основания, после чего вырезать эту форму удобным для вас способом. Поверх основания необходимо сделать желобок для стрелы. Лук представляет собой второй важный элемент арбалета, для создания лука могут использоваться старые дуги от любого спортивного лука. Следующим шагом служит соединение основания и лука, для этого лук крепко привязывается к основанию, а так же можно изготовить каркас из металла, которых охватит и лук. Далее занимаемся изготовлением тетивы, ее можно успешно смастерить из лавсана или фастфлайта. Нити необходимо обматывать, натягивая их между двумя гвоздями, на концах проделываем петли, которые послужат для надевания тетивы. Для натягивания тетивы лучше всего использовать стремя из проволоки. При этом один конец троса необходимо зафиксировать на арбалете, ко второму концу прикладываются ручки. После того, как тетива закреплена, необходимо отрегулировать степень ее натяжения. Далее следует изготовить из древесины пусковой механизм, после чего созданный механизм встраивается в арбалет, потом крепится прицельное устройство, в его качестве могут быть успешно использованы мушки. Стрелы для арбалета можно создать из легкой древесины. На данном этапе создание арбалета в домашних условиях считается полностью завершенным. Таким образом, с уверенностью можно сказать, что каждый желающий без особых затруднений может самостоятельно в домашних условиях создать арбалет.

Сделай сам лук, арбалет дома

Как сделать лук и арбалет.

Как сделать лук в домашних условиях

           Естественно трудно себе представить, насколько интересен, занимателен и отчасти даже полезен такой вид спорта, как стрельба из лука, арбалета. Наш разговор сегодня пойдет о способах самостоятельного изготовления тетивы, лука, арбалета, стрел и остальных вещей, присущих человеку, который хочет называть себя лучником или арбалетчиком.

Изготовление лука или арбалета принесет Вам массу удовольствия и полезных навыков.

В Интернете конечно достаточно информации про изготовление арбалетов, луков, тетивы, стрел и колчанов, но это всё достаточно сильно разбросано, поэтому я решил собрать описание всего процесса. Изготовить самостоятельно арбалет и лук, и описать весь процесс изготовления в одном месте. Я постараюсь подробно расписать данный процесс с фотографиями моих действий и комментариями.

Итак задача — сделать лук и арбалет, имея дома минимум инструментов, достаточно быстро и с приемлемыми техническими характеристиками, которые бы если не превосходили технические характеристики спортивных и современных луков и арбалетов, то хотя бы не отставали от своих прототипов в средние века.

В качестве первой модели лучше всего подходит модель составного длинного лука (см. фото). Ведь фактически изготовление арбалета является продолжением процесса изготовления лука .

Арбалет в упрощённой своей схеме практически является луком с отдельно вынесенной рукоятью укладки стре6лы, усложнённой спусковым механизмом.

Своё повествование я начну с изготовления составного длинного лука. При этом для полного набора длинного лука нам необходимо сделать:

А) рукоять (Рукоять лука изготовление >>>)

Б) плечи (Плечи лука изготовление >>>)

В) тетиву (Тетева для лука изготовление >>>)

Г) стрелы (Стрелы для лука изготовление .>>>)

Д) и если очень хочется — колчан. (Колчан для стрел изготовление >>>)

Причём сделать недорого и за приемлемые средства.

Необходимый набор инструментов: дрель или шуруповерт, нож, рубанок, электрический лобзик или пила, наждачная бумага, желательно разной зернистости до «нулёвки” и весомер.

И закончу описанием изготовления арбалета.подробнее>>>

На страницах сайта так же представлена литература по созданию и изготовлению луков и арбалетов, и о история средневекового метательного оружия, которую каждый желающий сможет абсолютно бесплатно скачать без регистрации, СМС, и прочей ерунды.

Внимание:

………………………………………………………………………………………………………

Все материалы на сайте предназначены только для ознакомительной цели и не являются призывом к действию или бездействию. Копирование, распространение материалов сайта разрешаются только с указанием прямой обратной ссылке на сайт.

………………………………………………………………………………………………………

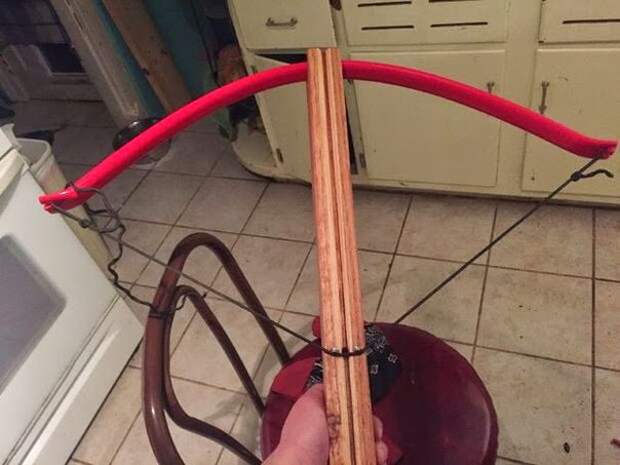

Как создать карандашный арбалет

Поднимите свою огневую мощь на новый уровень с помощью этого руководства по созданию карандашного арбалета № 2, одного из многих малоразмерных вооружений, найденных в новой книге Джона Остина « Мини-оружие массового уничтожения», которую необходимо прочитать. .

G / O Media может получить комиссию

Для тех, кто знаком с истинной функцией классического пера Bic — не как тусклое пишущее устройство, а как идеальный ствол для стрелка с резинкой в ​​средней школе — Mini Weapons — это Святой Грааль : — прекрасно иллюстрированное руководство по изготовлению всевозможных миниатюрных боеприпасов, от рогаток и катапульт до мин и базуок, с припасами, которые можно найти в любом доме, офисе или классе.Вы можете начать превращать орудия труда в орудия войны, взяв в руки мини-оружие массового уничтожения Джона Остина на Amazon , а дополнительную информацию можно найти на сайте JohnAustinBooks.com .

Принадлежности:

• Ручка — 1
• Карандаш — 4

• Резинка — 7

• Лента — 1
• Деревянный перекос (боеприпасы) 1+

Арбалет № 2 — это больший вариант других луков, найденных в этой книге. Обладая прочной конструкцией и двойной упругостью, он способен стрелять большими реалистичными наклонными стрелами. Он оснащен корпусом для ручки, который помогает как в точности, так и в контроле.

G / O Media может получить комиссию

Отлично подходит для небольших помещений.
Умный дисплей, готовый помочь в управлении вашим днем.

Шаг 1:
С помощью четырех тонких резинок, резинок соберите две пары незаточенных деревянных карандашей. Оба набора должны быть идентичными и надежно закрепленными.

Шаг 2:
Перечеркните два набора карандашей крест-накрест. Отцентрируйте одну из рамок карандашей над другой по направлению к выбранному концу. Этот конец в конечном итоге будет передней частью вашего арбалета №2. Удерживая пары на месте, используйте одну или две резинки, чтобы закрепить рамки на месте.

Шаг 3:
Снимите пластиковую шариковую ручку. При снятии задней крышки ручки вам может понадобиться перочинный нож или плоскогубцы. Полый корпус для ручки будет использован для ствола арбалета.Выбросьте все остальное содержимое пера.

Шаг 4:
Поместите корпус ручки поверх карандашей, как показано, затем закрепите лентой. Важно, чтобы корпус ручки находился поверх резиновых лент и чтобы они не закрывали корпус.

Шаг 5:
Проденьте две широкие резинки между плотно закрепленными концами карандашей. Карандаши должны зафиксировать ленты на месте, но если они не добавляют дополнительные тонкие резинки на концах. Чем шире, тем больше у вас упругая огневая мощь.

Шаг 6:
Соедините оба конца резинок вместе и прикрепите их прочной лентой. Закрепляя ленты, постарайтесь сделать из ленты небольшой мешочек для боеприпасов. Возможно, вам понадобится несколько кусков ленты, чтобы надежно скрепить ленты. Для проверки потяните за узел несколько раз пальцами.

Шаг 7:
Ваш арбалет №2 готов! Вставьте одну деревянную шпажку (используемую для приготовления пищи) или дюбель 3/16 в корпус ручки. Взяв деревянную стрелу и резиновые ленты, отойдите и прицельтесь из арбалета. Отпустите и смотрите, как он летит!

Всегда безопасно обращаться с арбалетом. Берегитесь зрителей и никогда ни в кого не направляйте стрелка. Деревянные шпажки обычно имеют заостренные кончики, что может сделать их очень опасными. Мишени из пенополистирола идеальны; но вы никогда не должны размещать их перед хрупким фоном на случай, если вы промахнетесь по цели. Не используйте арбалет №2, если какая-либо из его резинок имеет признаки износа.

Начните превращать орудия труда в орудия войны, подняв мини-оружие массового уничтожения Джона Остина на Amazon . Затем загляните на JohnAustinBooks.com , чтобы найти мишени-зомби для печати, которые вы можете использовать для проверки своего мини-оружия.

Как сделать арбалет из дерева

Как сделать арбалет из дерева — При изготовлении этого арбалета лучше всего использовать клен в качестве ложи, но если эту древесину невозможно раздобыть, хороша прямозернистая сосна. Сделаю.

Материал должен быть толщиной 1-1 / 2 дюйма, шириной 6 дюймов и длиной чуть более 3 футов.

Выдержка из книги: МАЛЬЧИК МЕХАНИЧЕСКИЙ ОБЪЕМ I 700 ВЕЩЕЙ ДЛЯ МАЛЬЧИКОВ С 800 ИЛЛЮСТРАЦИЙ 1913, HH WINDSOR CHICAGO POPULAR MECHANICS CO. ИЗДАТЕЛЯ —Составлено OE Trownes, Wilmette, Ill.

Лук сделан из прямого лука. — зернистый дуб, ясень или гикори, толщиной 5/8 дюйма, шириной 1 дюйм и длиной 3 фута. Куска дуба толщиной 3/8 дюйма, шириной 1-1 / 2 дюйма и длиной 6 футов будет достаточно, чтобы сделать спусковой крючок, пружину и стрелы.Кусок жести, несколько гвоздей и хороший шнур дополнят материалы, необходимые для изготовления арбалета.

Детали лука и ремня для стрел

Кусок клена или сосны, выбранный для ложа, должен быть строган и отшлифован с обеих сторон, а затем помечен и разрезан, как показано на рис.

На верхней прямой кромке прорезана канавка для стрелок шириной 3/8 дюйма и глубиной 3/8 дюйма. Жестяная банка сгибается и закрепляется на дереве на заднем конце канавки, где шнур выходит из канавки; это необходимо, чтобы края не расщеплялись.

Паз для лука прорезается в точке 9-1 / 2 дюйма от конца приклада, а один для спускового крючка — в 12 дюймах от противоположного конца, который должен быть немного наклонен, как показано пунктирной линией. линий.

Пружина, рис. 2, сделана из хорошего куска дуба и прикреплена к ложу двумя винтами.

Спусковой крючок, рис. 3, толщиной 1/4 дюйма, вставляется в паз в положении, когда он отведен назад, и регулируется так, чтобы поднять пружину на нужную высоту, а затем вставляется штифт. как ложа, так и спусковой крючок, причем последний качается довольно свободно.Когда спусковой крючок нажат, он поднимает пружину вверх, которая, в свою очередь, поднимает шнур с выемки в олове.

Палка для лука, рис. 4, перегибается от точки 3/4 дюйма с каждой стороны центральной линии до ширины 1/2 дюйма на каждом конце. На концах прорезаются насечки для шнура. Лук не закреплен на ложе, его оборачивают куском холста шириной 1-1 / 2 дюйма по средней линии, чтобы плотно прилегать к пазу.

Теперь прочный шнур привязан к прорезям на концах лука, благодаря чему шнур натягивается, когда древесина прямая.

Конструкция стрелок показана на рис. 5, их лезвия намного тоньше круглой части.
Чтобы выстрелить из арбалета, потяните шнур назад и вниз в выемке, как показано на рис. 6, поместите стрелу в выемку, прицелитесь и нажмите на спусковой крючок, как при стрельбе из обычного ружья.

Праща для стрел сделана из ветки ясеня диаметром около 1/2 дюйма, кора удалена и на одном конце прорезана выемка, как показано на рис. 7. Прочный шнур длиной около 2-1 / 2 фута. длинный узел завязывается в выемке, а на другом или свободном конце завязывается большой узел.Стрелы практически такие же, как и на арбалете, за исключением небольшой выемки, прорезанной в них, как показано на рис. 8.

Чтобы бросить стрелу, вставьте шнур рядом с узлом в выемку. стрелка, затем, взяв палку правой рукой и придерживая крыло стрелы левой, как показано на рис. 9, бросить стрелу быстрым метательным движением. После небольшой практики стрела может быть брошена на несколько сотен футов.

How to Build a Pencil Crossbow

Обратно в школу — отличное время, чтобы найти карандаши на распродаже, и что может быть лучше их использования, чем сделать из них арбалет! А какой способ лучше изучить законы физики? (На самом деле, это мнение моих сыновей, а не мое мнение 🙂)

Пару недель назад у Эйдана (10 лет) был друг, который построил ему этот потрясающий арбалет из неотостренных карандашей и резинок!

Базовый дизайн взят из книги «Мини-оружие массового уничтожения: создание орудий Spitball Warfare».Я думал, что этот проект был очень забавным, но я не обязательно рекомендую книгу. Имейте в виду, что эта книга на самом деле не предназначена для детей. Название очень шутливое и относится к обитателям каморок, которые строят забавное оружие из канцелярских принадлежностей. Хотя в книге много классных проектов, некоторые из них опасны! Довольно много проектов, требующих присмотра и помощи взрослых.

При этом создание арбалета — отличный проект для детей от 8 лет!

Конструкция арбалета довольно проста.Соедините четыре карандаша резинками, как показано на рисунке. Удалите чернила с шариковой ручки, которую можно нажимать, и прикрепите корпус к карандашам резинкой. Чем толще ручка, тем лучше. Для стрельбы арбалету требуется одна длинная резинка.

Безопасные боеприпасы

В книге рекомендовалось стрелять из этого арбалета в бамбуковые шпажки, но я сказал нет! Итак, мы решили найти что-нибудь безопасное для стрельбы. Мы обнаружили, что соломинок для питья стреляют очень хорошо, и все же они безвредны, если случайно кого-нибудь заденут.Эйдан разрезал соломинку по длинной стороне, скатал ее немного плотнее, а затем заклеил лентой, чтобы уменьшить диаметр, чтобы она лучше подходила к корпусу ручки. Мы также обнаружили, что Q-Tips стреляют очень хорошо!

Чтобы стрелять, заряжайте боеприпасы. Оттяните резиновую ленту и отпустите!

Когда мальчики достигают этой неловкой стадии «не совсем подросток-не совсем ребенок» (возраст 9–12 лет), их бывает трудно занять! Вот еще несколько идей для мальчиков-подростков:

Как сделать арбалет с нуля — Captain Hunter

Одним из видов оружия, которое можно использовать на охоте, является арбалет.Это очень хорошее оружие, особенно для начинающих охотников, поскольку оно довольно простое в использовании и не требует большой силы. Однако точность, эффективность и практика по-прежнему необходимы, чтобы использовать арбалет наилучшим образом. Арбалет хорош тем, что он недорогой и простой в изготовлении. Итак, если вы тот, кто хочет сделать свой собственный арбалет просто для удовольствия и удовольствия, или если вы оказались в дикой природе и по какой-либо причине, у вас нет оружия, которое вы могли бы использовать в охоте на еда, то эта статья будет вам очень полезна.Вот очень простые шаги, как сделать арбалет с нуля. В этой статье мы собираемся сделать простой арбалет из подручных материалов. Но прежде чем мы перейдем к этому, давайте кратко обсудим некоторые вещи, которые вам нужно знать в первую очередь.

Основные элементы арбалета

Лук

Лук в основном состоит из конечностей и тетивы. Конечности — это оружие арбалета. Они представляют собой гибкую изогнутую часть арбалета, которая прикреплена к прикладу и является местом хранения потенциальной энергии арбалета.Это определяет силу, которую будет иметь стрела при выстреле. Существуют различные конструкции и материалы, которые можно использовать для изготовления конечностей арбалета, которые различаются от каждого производителя. Что касается конструкции, существует два типа: составной арбалет и изогнутый арбалет. У первого гораздо более жесткие конечности, чем у второго, а у второго есть конечности, концы которых расширяются от стрелка. В качестве материалов производители обычно используют стекловолокно из-за его прочности и гибкости, в то время как другие используют сталь.Однако, поскольку в этой статье мы стремимся сделать арбалет с нуля из легкодоступных материалов, мы могли бы рассмотреть возможность использования деревянных или ПВХ-труб.

Лук — Фото: vignette2.wikia.nocookie.net

Строка — это то, что удерживает и запускает стрелу. Он прикрепляется к обоим концам конечностей и соединяет конечности вместе. Это передает кинетическую энергию от лука к стреле. Струны должны иметь высокую прочность и низкую ползучесть или растяжение. Материалы, обычно используемые для струн, представляют собой высокомодульный полиэтилен, полиэфир, синтетическое волокно или спряденное волокно из жидкокристаллического полимера.

Акция

Акции — Фото: i.ytimg.com

Ложа — это место крепления лука и всех других компонентов арбалета. Это позволяет стрелку легко держать арбалет плечом или плечом, чтобы прицелиться. Хорошая ложа должна иметь удобное расположение с эргономической точки зрения и позволять стрелку хорошо держать рукоять. Материалами, обычно используемыми для изготовления инвентаря, являются дерево, формованный синтетический пластик или другие композитные пластмассовые материалы.

Спусковой крючок

Триггер — Фото: i.ytimg.com

Спусковой крючок находится в прикладе. Он отвечает за стрельбу вашей стрелой. Спусковой крючок удерживает тетиву при взведении арбалета и отпускает ее при нажатии на спусковой крючок. Это похоже на нажатие на спусковой крючок винтовки, но это совсем другое дело, поскольку оно сдерживает гораздо больший вес из-за натяжения тетивы. Хороший спусковой крючок должен быть четким и чистым при нажатии. Кроме того, он должен хорошо удерживать тетиву на месте, чтобы избежать случайного высвобождения стрелы. Однако многие триггеры сопровождаются предохранительным механизмом.

Болт

Болт — Фото: http://www.glaciertraditionalarchery.com

Затвор служит стрелой арбалета. Он должен быть совместим с арбалетом по размеру и не должен быть слишком тяжелым или слишком легким для хорошего выстрела. Кроме того, наличие выемки и оперения на прикладе затвора способствует лучшему полету.

Как сделать арбалет с нуля

Прежде чем мы перейдем к шагам по созданию арбалета с нуля, вот некоторые материалы, которые могут вам понадобиться:

1.Нож

2. Веревка или веревка

3. Труба из ПВХ или бамбука

4. Дерево

5. Пила

6. Измерительная лента

7. Долото

8. Сверло

9. Деревянная рашпиль

10. Наждачная бумага

11. Клей для дерева

Шаг 1. Подготовьте все материалы, которые вам понадобятся

Если вы оказались в дикой природе и хотите построить арбалет для выживания, достаточно иметь хороший нож и веревку.Следующее, что вам нужно сделать, это найти дерево, из которого можно сделать арбалет. Древесина должна быть прочной и гибкой. Хороший древесный материал, который вы можете попробовать найти, — это бамбук. Если вы не знакомы с этим, это зеленая древесная трава, вырастающая до 40 метров. Они зеленые, древовидные, с узкими листьями и полыми сочлененными стеблями. Выберите те, у которых диаметр стебля составляет около дюйма или двух, и отрежьте три стебля длиной около 1 метра каждый. Если у вас нет веревки, вам также нужно будет найти волокнистые растения, которые вы можете использовать для ее изготовления.Примерами являются листья рогоза, юкки, агавы и дугласа ириса, кора ивы, клена, липы и кедра, а также луб собачий, молочая, крапива, конопля и лен.

Если вы собираетесь собрать арбалет дома, вы можете сделать арбалет из деревянной доски и трубы из ПВХ, для чего потребуется больше материалов. Подготовьте все перечисленные выше материалы, кроме бамбука.

Подготовьте материалы — Фото: vignette1.wikia.nocookie.net

Шаг 2.Постройте конечность

Если вы собираетесь построить арбалет в дикой природе, вам понадобится бамбуковый стебель. Возьмите бамбуковый стебель размером около 1 метра и разрежьте его пополам вдоль. Разгладьте внутреннюю часть дерева ножом. После этого согните древесину так, чтобы внутренняя часть дуги была внешней (зеленой) частью дерева. Вы можете использовать колени, чтобы легче согнуть дерево, но убедитесь, что вы не подвергаете дерево слишком сильной нагрузке, с которой оно не может справиться, чтобы оно не сломалось.Сделайте две бороздки напротив друг друга на расстоянии примерно одного дюйма от конца конечности. Сделайте это с обоих концов. Это то место, куда вы позже прикрепите шнур.

Если вы собираетесь строить его дома, отрежьте 38-дюймовую трубу из ПВХ диаметром один дюйм. Отмерьте 1 дюйм от конца дюйма и просверлите отверстие в трубе из ПВХ. Это то место, где ваша строка будет позже прикреплена.

Постройте конечность — Фото: https://sensiblesurvival.files.wordpress.com

Шаг 3.Сделать сток

Для бамбукового арбалета, который вы делаете в дикой природе, возьмите бамбуковый стержень длиной около одного метра и проделайте отверстие примерно в 1,5 дюйма от конца стержня. Отверстие должно проходить через стержень, и оно должно быть достаточно большим, чтобы соответствовать конечности, которую мы сделали ранее. Хороший способ проделать это отверстие — сделать два наклонных надреза, образующих букву «V» на противоположных сторонах стержня. Кроме того, сделайте квадратное отверстие в центре приклада, достаточно большое, чтобы разместить спусковой крючок.

Если вы дома, вы можете использовать деревянную доску для приклада.Подойдет любая приличная древесина твердых пород. Возьмите деревянную доску шириной около 2 дюймов, высотой 2 дюйма и длиной 38 дюймов. Держите его так, как будто вы держите арбалет, и отметьте место, где вам будет удобно разместить спусковой крючок. В этой области сделайте прямоугольное отверстие длиной около 3 дюймов и шириной дюйма с помощью дрели, стамески и деревянного рашпиля. Разровняйте поверхность наждачной бумагой. Затем найдите центр приклада и сделайте канал глубиной около ¼ дюйма от переднего конца приклада до отверстия, которое мы только что сделали для спускового крючка.Канал должен быть достаточно широким, чтобы стрелка могла удобно сидеть на нем, не сдерживаясь при выстреле. Кроме того, просверлите еще одно отверстие примерно в дюйме от переднего конца ложи. Отверстие должно хорошо подходить по размеру к отрезку вашей трубы из ПВХ. Вы также можете создать рукоятку для арбалета, прикрепив деревянную доску удобного размера на заднем конце ложи с помощью столярного клея.

Сделайте ложу — Фото: http://www.medievalcrossbow.info

Шаг 4.Сделайте спусковой крючок

Для бамбукового арбалета, который вы делаете в дикой природе, вырежьте из куска дерева Т-образную форму, при этом горизонтальная часть имеет длину около 1 дюйма, а вертикальная — около 2 дюймов. Горизонтальная часть должна быть толще, чтобы удерживать струну, а вертикальная должна быть достаточно толстой, чтобы выдерживать давление струны.

Если вы делаете это дома, вы можете использовать небольшую деревянную доску, чтобы сделать спусковой крючок. Используя пилу, вырежьте из него L-образную форму шириной около 1 дюйма и толщиной чуть менее дюйма.Высота буквы «L» должна быть около 3-4 дюймов. После этого сделайте канал примерно 1/8 дюйма в центре, пересекающий ширину внешней части основания буквы «L». Затем просверлите отверстие около пересечения буквы «L», куда вы вставите винт, чтобы прикрепить спусковой крючок к прикладу.

Сделайте спусковой крючок — Фото: i.ytimg.com

Шаг 5. Изготовьте болт

Для изготовления болта в дикой природе вы также можете использовать бамбук, отрезав тонкий кусок дерева шириной около 1/3 дюйма и заострив один конец до острия.Затем разгладьте стрелку по всему периметру и сделайте выемку на другом конце. Вы также можете положить перья (если вы можете найти их в дикой природе) на зазубренный конец, чтобы улучшить полет стрелы.

При изготовлении болта в домашних условиях можно использовать дюбель. Длина должна быть больше, чем расстояние от спускового крючка до переднего конца лука. Другой конец дюбеля заточите, а на другом конце сделайте насечку. В последнюю очередь приклейте перья друг напротив друга на зазубренный конец.

Изготовьте болт — Фото: http: // www.Huntingnet.com

Шаг 6. Собираем детали

Для бамбукового арбалета вставьте конечность в переднее отверстие, которое мы сделали ранее, убедившись, что она находится по центру и надежно закреплена. Затем привяжите веревку к обоим концам конечности, где вы делаете бороздки, и надежно закрепите их. При прикреплении веревки конечность должна быть немного согнута. Затем поместите спусковой крючок в квадратное отверстие, потяните за шнур и наденьте его на спусковой крючок. Убедитесь, что он хорошо удерживается, чтобы избежать случайного скольжения.Наконец, поместите конец стрелки на веревку. Наш арбалет готов к стрельбе.

Если у вас нет доступной веревки, вы можете сделать ее из волокнистых растений, которые вы собрали ранее, скрутив их вместе.

Для трубы из ПВХ и деревянного арбалета вставьте трубу из ПВХ в отверстие, которое мы сделали в передней части ложи, убедившись, что она отцентрирована и надежно закреплена. Затем привяжите шнурок к обоим концам конечности в том месте, где мы сделали отверстие, и хорошо закрепите. Конечность необходимо немного согнуть.После этого поместите спусковой крючок в прямоугольное отверстие в ложе и скрутите их, убедившись, что он достаточно ослаблен, чтобы его можно было потянуть. Затем натяните тетиву на спусковой крючок и наденьте ее на канавку спускового крючка. Наконец, поместите конец стрелки на веревку. Стрела должна входить в канал вашего арбалета без ограничений. Наш арбалет готов к стрельбе.

Соберите детали — Фото: i.pinimg.com

Заключение

Знание того, как построить арбалет с нуля, будет большим подспорьем для нас, охотников, которые могут столкнуться с неожиданными обстоятельствами в дикой природе.Арбалет — хороший инструмент для охоты на возможные источники пищи в дикой природе, а также для защиты от хищников. Кроме того, если вы хотите арбалет, но не можете себе этого позволить или считаете, что его покупать слишком дорого, вы можете просто построить его самостоятельно. Это не только помогает вам сэкономить деньги, но и дает вам чувство удовлетворения от того, что вы можете сделать свой собственный арбалет. Надеюсь, эта статья вам в этом помогла.

Вам понравилась эта статья? Если да, оставьте комментарий ниже и поделитесь этим со своими друзьями.Спасибо за чтение!

Последнее обновление 2021-09-21 в 02:35 / Партнерские ссылки / Изображения из Amazon Product Advertising API

Как шаг за шагом сделать арбалет с нуля?

Представьте, что вы находитесь в пустыне и никого не знаете, кроме себя или группы друзей, которые ничего не знают о том, как выжить в диких землях.

Теперь их спасение в ваших руках; это если вы в первую очередь знаете, как выжить. Хорошо, что вы зашли на нашу страницу.

В этой статье я научу вас , как сделать арбалет с нуля .Когда вы сможете создать его, пребывание в пустыне станет большим приключением!

Зачем делать арбалет?

Наличие арбалета дает множество преимуществ. Это оружие имеет множество применений, в основном для охоты за едой или для эффективной защиты от возможных хищников.

Итак, в следующий раз, когда рядом появится маленький кабан, вам просто нужно прицелиться и выстрелить из арбалета, и, если вам повезет, вы будете хорошо поужинать позже. Ну хоть поесть есть.

Кроме того, арбалет также является эффективным оружием, так как вы можете использовать его против опасных животных, которые стремятся причинить вам вред.

Арбалет для развлечения

Создание арбалета не только для реальных ситуаций, связанных с жизнью и смертью, вы можете создать его просто для удовольствия! Например, вы можете сделать это оружие во время похода с друзьями.

Таким образом, у вас останутся захватывающие воспоминания во время охоты за едой, которую вы позже приготовите на гриле.

Просто будьте достаточно осторожны, чтобы не ударить никого из своих союзников, потому что арбалеты все еще опасны, даже если вы делаете это для развлечения.Вы также должны быть достаточно осторожными, чтобы не причинить вред животным, находящимся под угрозой исчезновения.

Находчивость

Настоящая задача здесь — создать это оружие без чего-либо, кроме как с помощью самой природы — это означает, что все используемые материалы должны быть получены из вашего окружения.

Однако для изготовления этой вещи может понадобиться настоящий нож. В противном случае придется изготовить лезвие самостоятельно.

Это также форма мотивации, если вы когда-нибудь столкнетесь с реальным сценарием — что можно сделать инструмент для выживания, не имея ничего, кроме нескольких вещей в вашем рюкзаке и материалов, полученных от природы.

Creating One

Пришло время заняться настоящим делом! Каждый арбалет состоит только из четырех основных элементов: корпуса, конечности, веревки и спускового крючка.

В этой статье мы рассмотрим изготовление местного арбалета из бамбука. Эта гигантская древесная трава (да, это трава, хотя на нее не похожа) довольно часто встречается в дикой природе, особенно в тропиках, поэтому вам не составит труда ее найти.

Шаг 1. Найдите бамбук

Первое, что вам нужно сделать, это найти бамбук.Это зеленая древесная трава с прекрасными свойствами, из которой можно сделать отличный арбалет — прочный и гибкий.

Большинство людей только узнают, как выглядит маленький или «детский бамбук», а не большой. Детский бамбук — обычное дело для ландшафтного дизайна и садовой эстетики. Но учтите, что это НЕ тот бамбук, который вы ищете.

Вам нужно будет найти его взрослого аналога. Бамбук может достигать высоты двухэтажного здания, поэтому важно знать, как он выглядит.

Не волнуйтесь.Вы легко узнаете бамбук, если знаете, как он выглядит. Он состоит из нескольких стеблей, имеющих зеленый цвет, в отличие от большинства растений и деревьев (у которых только один коричневый стебель), что делает его отличным от дикой местности.

Бамбук также имеет сосудистые пучки, расположенные в поперечном сечении и распределенные по всей длине пара.

Бамбук скорее столбчатый, чем сужающийся. Это вызвано отсутствием вторичной древесины роста. Теперь вы знаете, как выглядит бамбук; вам не составит труда его найти.

Если вы когда-нибудь сомневаетесь, вы можете отрезать поперечное сечение стебля, которое, по вашему мнению, является бамбуком, и увидеть сквозь него. Если полый, значит, бамбук.

Хороший совет: Большой бамбук на самом деле выглядит как молодой бамбук, который вы узнали, только то, что он намного больше и вырос.

Найдите бамбук с диаметром стебля около дюйма. Вам не нужны массивные, а только маленькие.

Теперь отрежьте три стебля по метр в длину.Все это вам не понадобится, но лишние — ваши резервы.

Шаг 2. Корпус

Для корпуса арбалета достаточно одного бамбукового стержня длиной 1 м.

Шаг 3. Ветвь

Для ветки возьмите еще один бамбуковый стебель длиной 1 м и прорежьте его диаметр.

Теперь согните его, опираясь на руки и колени. Внешняя часть стержня должна контактировать с вашими коленями, а не наоборот. Кроме того, будьте осторожны, чтобы не подвергнуть слишком сильному стрессу до такой степени, что это сломается.

Шаг 4. Вырежьте отверстие в корпусе.

Сделайте отверстие примерно в 1,5 дюйма от торцевой части корпуса. Отверстия должны быть проделаны повсюду и должны быть достаточного размера, чтобы соответствовать конечности, которую вы только что проделали.

Шаг 5. Триггер

Теперь этот шаг немного технический. Спусковой механизм представляет собой небольшой кусок дерева в форме большой буквы «Т». Вертикальная часть должна быть около 2 дюймов, а горизонтальная — около 1 дюйма.

Кроме того, вы должны сделать квадратное отверстие в центре корпуса. Это то место, куда вы положите спусковой крючок.

Шаг 6. Изготовление натуральной веревки

Вы можете создать натуральную веревку из волокнистых растений. Хорошие примеры включают крапиву скупую, собачью губу и кедровую кору.

Прочная натуральная веревка может быть получена путем скручивания волокон методом двухслойной скрутки. Используя эту технику, сделайте свою собственную естественную веревку определенной длины, которая перекрывает зазор между двумя концами согнутой конечности.

Вы можете просто сделать некоторые оценки, потому что очевидно, что правителя в пустыне не будет. Просто убедитесь, что веревку (привязанную к обоим концам конечности) можно растянуть до точки, в которой вы проделали квадратное отверстие, таким образом, чтобы конечность значительно изгибалась, когда вы ее тянете.

Значит, когда вы отпустите спусковой крючок, стрела будет иметь мощную тягу.

Шаг 7. Свяжите веревку и попробуйте арбалет

Теперь привяжите веревку к конечности и попробуйте натянуть ее до точки срабатывания.Затем попробуйте выпустить его. Если вы почувствовали сильную тягу после того, как отпустили ее, значит, вы сделали хороший арбалет.

Теперь все, что вам нужно, это стрела. Вы можете попробовать поискать другие уроки в Интернете или не пропустить мою следующую статью!

Вот и все! Запомните эти шаги всякий раз, когда необходимо сделать арбалет . Вы также можете делать это дома в качестве практики, если столкнетесь с реальной жизненной ситуацией.

Создайте забавный мощный арбалет с резиновой лентой

Этот проект является отрывком из книги Rubber Band Engineer Лэнса Акиямы.Эта книга посвящена тому, как брать обычные предметы домашнего обихода и делать из них классные вещи. Вы можете купить книгу здесь 15 мая.

Для завершения этого проекта требуется определенная решимость, но результат того стоит. Арбалет издает приятный щелчок при нажатии на спусковой крючок, и он может запускать болты более чем на 100 футов (30 м)! Вы можете использовать этот арбалет с помощью веревки или резинки.

сверление и резка

1. Начните с подготовки мешалок для краски, как показано здесь.Для первого просверлите отверстие диаметром ⅛ ”(3 мм) возле каждого конца палки. Для второго и третьего просверлите отверстие диаметром ⅛ дюйма (3 мм) на расстоянии 5 дюймов (13,5 см) с одного конца каждой палки.

2. Для четвертой мешалки для краски с помощью сверла ⅜ ”(1 см) просверлите отверстие на 4¾ (12 см) с одного конца. Поднимите сверло, переместите его к центру стержня и просверлите второе отверстие на ½ дюйма (1,3 см) от первого.

3. Используя универсальный нож, вырежьте участок между двумя отверстиями, созданными на шаге 2.Осторожно разрежьте древесину, отводя нож от тела и рук.

4. Для пятой мешалки для краски используйте канцелярский нож, чтобы надрезать и разбить мешалку на две части по 4¾ (12 см) и одну по 2 дюйма (5 см). Надрезав древесину лезвием, как описано в шаге 3, разделите кусок размером 2 дюйма (5 см) пополам по длине. Отрежьте четверть дюйма от одной из частей 2 ″ (5 см) и просверлите отверстие ⅛ (3 мм) около ее конца.

5. Шестую мешалку для краски разрезать пополам крест-накрест. Вам понадобится только одна из половинок.

На этом этапе ваши мешалки для краски должны быть вырезаны и просверлены таким образом.

Сборка

6. Приступаем к сборке древка арбалета как коробки. Совместите мешалку для краски из шага 3 с одной из мешалок из шага 1 с отверстием 5¼ ”(13,5 см) от конца. Внимательно обратите внимание на ориентацию отверстий на фотографии.

7. Используйте горячий клей, чтобы прикрепить края мешалки для краски под прямым углом. Если клей слишком быстро схватывается, когда вы проводите его тонкой линией по краю, используйте вместо этого несколько полоски клея.

8. Приклейте вторую мешалку с отверстием на расстоянии 13,5 см от конца, противоположного первой. Убедитесь, что два отверстия ⅛ ”(3 см) совпадают.

9. Переверните коробку и приклейте две части мешалки 4¾ ”(12 см) к нижней стороне вала.Зазор 2 дюйма (5 см) в центре будет там, где спускается спусковой крючок.

Совет: Используйте дополнительный горячий клей, чтобы заполнить промежутки между полосками клея.

10. Сделайте спусковой крючок из двух маленьких деревянных брусков из шага 4. Поместите кусок с отверстием ⅛ дюйма (3 мм) под прямым углом к ​​другому, на ½ дюйма (1,3 см) вниз от верха. Склейте две детали горячим способом.

11. Установите спусковой крючок на место. Выберите самую толстую шпажку и проденьте ее в отверстия в рукоятке арбалета и спусковом крючке.Эта конструкция основана на трении между шпажкой и отверстиями ⅛ ”(3 мм), удерживающими ее на месте. Поперечина спускового крючка ½ дюйма (1,3 см) должна выходить через резное отверстие.

12. Так должен выглядеть спусковой крючок, он должен качаться вверх и вниз. Если он не подходит, возможно, вам придется просверлить или вырезать отверстие большего размера или просверлить новые отверстия для шарнира спускового крючка. Когда он заработает, отрежьте лишнюю длину вертела и сохраните обрезки.

13. Создайте направляющие для болта. Отрежьте обрезок шпажки и вторую шпажку на длину 6¾ дюймов (17 см). Склейте две части шпажки параллельно друг другу на расстоянии около ⅜ дюйма (1 см) между ними. Концы шампуров должны совпадать с передней частью рукояти арбалета и серединой головки спускового крючка.

14. Отцентрируйте и приклейте мешалку для краски с отверстиями ⅛ ”(3 мм), просверленными на каждом конце, к переднему концу стержня арбалета.

15. Проденьте шнур через отверстия ⅛ ”(3 мм) и завяжите концы узлом. Для облегчения завязывания узлов рекомендуется использовать веревку длиной 18 дюймов (45,5 см), но в конечном итоге веревка должна быть длиной 12 дюймов (30,5 см) от одного отверстия до другого. Лук должен начать изгибаться, когда вы потянете тетиву на несколько дюймов назад.

16. Испытайте нить, потянув ее назад и натянув на концы шпажек. (Если пальцами это сделать сложно, используйте ластик карандаша, чтобы вставить веревку на место.)

Для достижения максимального усилия может потребоваться калибровка натяжения струны. Струна должна быть немного свободной, когда она не натянута, и очень натянутой при нагрузке. Если вы вообще не можете загрузить строку, она должна быть немного длиннее. По завершении обрежьте концы нити ножницами.

ЗАМЕНА МАТЕРИАЛА

Вот арбалет с резиновой лентой, может быть, тебе так больше нравится. Получение нужной длины строки — это процесс проб и ошибок.Резиновые ленты легче загружать и их легче калибровать для достижения нужного количества энергии, но они могут не обеспечивать такой большой силы, как натянутая струна.

17. Приклейте прищепку прямо за вырезанным отверстием. Он будет использоваться для удержания болтов на месте.

18. Приклейте половину мешалки для краски из шага 5 на верхнюю часть прищепки. Нижний конец мешалки должен находиться на расстоянии от «до ⅜» (от 6 мм до 1 см) от верха вала.Арбалет готов!

Совет: Вы можете использовать прищепку в качестве упрощенного спускового крючка для конструкции на основе резиновой ленты.

19. Проверить спусковой крючок. Если потянуть за спусковой крючок, веревка должна оттолкнуться от концов шампуров. Если веревка зацепилась за одну шпажку, дважды проверьте, чтобы спусковой крючок находился точно по центру между шпажками. Также убедитесь, что концы шампуров примерно одинакового диаметра и плоские.

Создание арбалетных болтов

А теперь пора создать арбалетные болты.Вариантов создания амуниции множество: ручки, карандаши, дюбеля и даже леденцы подойдут. Эти болты, сделанные из трубочки для питья, рассчитаны на расстояние.

20. Отрежьте толстую соломинку для питья до 6 дюймов (15 см) в длину. Вставьте что-нибудь плотное в наконечник, например кусок горячего клея толщиной 2 дюйма (5 см). Этот кусок клея называется ведущим грузом. Приклейте клей-карандаш на место и оберните скотчем другой конец соломинки.

21. Сделайте зазубрину на обратной стороне соломинки, защемив кончик до тех пор, пока он не станет плоским, а затем срежьте углы. Носик поможет обеспечить стабильную стрельбу болта.

22. Приготовьтесь к огню! Вставьте веревку за шампуры на арбалет. Поместите затвор прямо перед спусковым крючком, но не закрывайте его. Закройте держатель затвора в верхней части затвора, чтобы он оставался на месте, пока вы готовите выстрел.

ДИЗАЙН-ПЕРЕМЕННЫЕ

Это всего лишь один пример арбалета, но вы можете масштабировать пропорции рамы арбалета, увеличивая или уменьшая его.Выполните быстрый поиск в Интернете по запросу «схема спускового крючка арбалета», чтобы найти более сложные способы отпустить тетиву. Добавьте канцелярскую кнопку на кончик болта и установите картонные мишени. Создайте отсек для хранения боеприпасов.

DIY Mini Crossbows — Самодельное оружие и боеприпасы Часть 12

[dropcap] В случае SHTF или TEOTWAWKI любой вид оружия, который вы можете использовать для охоты или самообороны, будет огромным преимуществом. Изучение такого навыка, как изготовление собственного оружия, помогает обеспечить вашу безопасность и увеличивает ваши шансы на добычу еды.

Это также ценный навык, который дает вам то, чем вы можете торговать, если захотите. Я бы не стал давать другому парню слишком хорошее оружие, потому что я не хотел бы, чтобы они могли направить его против меня. А вот небольшой арбалет для охоты на мелких животных, наверное, подойдет.

Мини-арбалет

Итак, сегодня сделаем мини-арбалет. Его довольно легко сделать, он имеет вес вытяжки около 25-30 фунтов и может использоваться для ловли мелкой дичи. Итак, приступим.

Перечень материалов:

• Кусок дерева — Я использовал две полоски 3/4 дюйма, толщиной 1/2 дюйма и длиной около 15 дюймов, и склеил их вместе. Один кусок дерева тоже хорош, он экономит шаг, потому что вы его не надеваете. Не надо его клеить. Вы также можете использовать кусок пластика или металла, если это все, с чем вам нужно работать.
• Рукоятка — Я использовал старую рукоятку AK47, но вы можете использовать что угодно или просто сделать рукоятку из дерева. Вы даже можете обойтись без пистолетной рукоятки, но стрелять из нее будет немного неудобно.
• Материал спускового крючка — Я использовал кусок жесткого, прочного пластика, но вы можете использовать для спускового крючка алюминий, латунь, сталь или даже дерево.
• Пружина — Вы можете добавить пружину сброса для спускового крючка, чтобы он оставался в положении, но это не обязательно. Просто натянуть тетиву с помощью подпружиненного спускового крючка проще.
• Клей — Я склеил спусковой крючок и деревянные планки клеем.
• Bow — Я использовал удилище из стекловолокна, но вы можете использовать все, что попадется вам в руки, что является гибким.Вы можете сделать его из металла или дерева, главное, чтобы он был хорошим, жестким и гибким. Поскольку это короткое натяжение, жесткий лук позволяет увеличить натяжение на коротком промежутке.
• Полоса упругого металла — Для «удерживающей пружины болта» (или как там ее еще называют, верхней части, которая удерживает болт от падения)
• Длина паракорда — Для тетивы. Также можно сделать тетиву из зубной нити.
• Различные винты -Для рукоятки и всего остального, что нужно соединить вместе.
• Большой гвоздь для спускового штифта — Или другой подходящий металлический стержень.

Список инструментов:

Чем больше у вас инструментов, тем лучше, но вы могли бы сделать это и с помощью острого ножа, если бы вам действительно пришлось, это просто заняло бы намного больше времени.

• Сверло — Для сверления отверстий.
• Сверла разные — Для отверстий, да.
• Пила — Для распиловки дерева.
• Рашпиль
• Отвертка
• Нож

Начало работы

Первое, что нужно сделать, это подготовить инвентарь.Если вы не совсем уверены в длине, просто сделайте ее немного длиннее, вы всегда можете отрезать ее. Я дважды отрезал свой и трижды просверлил отверстие для лука, прежде чем у меня получилось.

Далее прорежьте прорезь для спускового крючка. Для этого просто отметьте, где оно будет идти, просверлите несколько отверстий в ложе, затем наклоните сверло вперед и назад, чтобы пробить отверстия в паз. Обработайте прорезь рашпилем или ножом, чтобы было аккуратнее.

Отметьте верхнюю часть ложи для канавки под болт.

Я прорезал канавку под болт на своем с помощью инструмента Dremel, но вы можете вырезать ее ножом, если у вас нет других средств. Как я уже сказал выше, чем больше у вас будет инструментов, тем лучше.

Спусковой крючок необходимо сделать перед тем, как просверлить для него отверстие под штифт, чтобы вы знали, где просверлить отверстие. Для изготовления спускового крючка сначала вырежьте из бумаги выкройку. Проверьте соответствие шаблона триггера и вносите в него изменения, пока не убедитесь, что он правильный. Мне все равно пришлось использовать два триггера, потому что первый был не совсем правильным.Затем я сделал два правильных триггера и склеил их клеем гориллы, чтобы он стал прочнее.

Сделав спусковой крючок, просто удерживайте его сбоку, чтобы определить, где просверлить отверстие для штифта. Когда вы выяснили, где разместить спусковой крючок, отметьте отверстие для штифта.

Просверлите отверстие под штифт, а затем установите спусковой крючок и спусковую пружину. Используйте шайбы сбоку спускового крючка, чтобы он оставался устойчивым и центрированным, если есть открытое пространство.

Теперь, когда у вас установлен триггер, вы на полпути. Далее по списку установите рукоятку. Чтобы установить полую рукоятку AK 47, которую я использовал, я вставил в нее деревянный брусок и проделал через дно винт, чтобы удерживать блок. Затем я вставил винт в приклад, чтобы удерживать рукоятку.

Затем вы установите лук. Для этой конструкции я просто использовал простой стержень из стекловолокна. Чтобы установить удилище / лук, я просто просверлил отверстие в ложе в том месте, где, как я думал, он будет работать.

Первое отверстие было неправильным, лук погнулся и тетива достигла спускового крючка, но я услышал скрип и не хотел, чтобы стержень / лук сломался, поэтому я повторно просверлил еще одно отверстие примерно на 1 1/2 дюйма ближе к спусковому крючку. . Вы можете увидеть излишки на картинке ниже, я просто отрезал их, когда был доволен положением удочки / лука.

После того, как я установил рукоять и лук, а также спусковой крючок, я закончил вырезать канавку под болт. Как я уже упоминал ранее, я использовал инструмент Dremel, чтобы вырезать его.постарайтесь сделать его закругленным снизу и наподобие полутрубки, через которую проходит болт. Свою я получил не так хорошо, как хотелось бы, но она работает.

Чем более центрированным и хорошо подогнанным вы сделаете канавку под болт, тем точнее будет стрелять дульный лук, потому что он действует как ствол для болта. После того, как вы прорежете канавку под болт, вам просто нужно сделать пружинящую часть, которая удерживает болт на месте, когда лук взведен и готов к стрельбе. Иначе болт просто выпадет.

Эта деталь должна проходить через спусковой крючок и затем ложиться на паз под болт.Вы взводите лук, натягивая тетиву под этой пружиной и вставляя ее в крючок спускового крючка. Затем вы вставляете затвор под пружину, и пружина удерживает затвор на месте, пока вы не нажмете на спусковой крючок.

Изготовление болтов

Теперь, когда арбалет готов, вам нужно сделать несколько болтов, чтобы стрелять из него.

Так же, как спусковой крючок и установка лука, мне потребовалось несколько раз, прежде чем я все понял. Первый болт, который я сделал, выглядел великолепно, но он был слишком тонким, и тетива перешла через него.Я сделал острие из куска оцинкованного металла и установил его в паз на конце стержня болта. Затем я связал его зубной нитью и, наконец, приклеил на место.

Как я уже сказал, он выглядел слишком тонким и не работал. Этого и следовало ожидать, когда вы делаете подручные изделия. Это своего рода основа для импровизации; это означает, что нет технических чертежей. Я просто придумываю это на ходу.

Следующий болт, который я сделал, был того же диаметра, что и обычная стрела.Я сделал широкую головку из куска оцинкованного металла и привязал / приклеил ее к наконечнику стержня болта так же, как и другой, только он был больше. Затем я просто использовал полоски изоленты, чтобы сделать оперение.

Конечный результат:

Демо-видео: (плюс дополнительная информация о создании стрелок):

Последний выстрел

Когда я закончил арбалет, я вынес его на улицу, чтобы снимать его для видео. Я произвел два выстрела в мишень из пенопласта, и они попали с прекрасным THWACK! и немного отклонил цель назад.

Вы могли сказать, что меня пощекотали моей новой игрушкой, по улыбке и хихиканью в конце видео. Однако ПОСЛЕ выключения камеры произошло то, что я хотел бы запечатлеть на камеру. Я задавался вопросом, как далеко он будет стрелять, поэтому я слегка направил лук вверх, ожидая, что болт едва достигнет 75 футов или около того дома.

Я подумал, что болт может долететь до края стены и упасть в траву. Вместо этого он застрял по дуге и приземлился В сточной канаве с тем же ТУСКОМ! Застрявшая в асфальте черепица завивалась по краю крыши.

Это столкновение произошло примерно в вершине арки, поэтому, если я удвою это число, это означает, что болт пролетел бы на 150 футов или 50 ярдов, а я едва направил его вверх. Я никоим образом не говорю, что он будет иметь какую-либо точность или нанесет какой-либо большой урон на таком расстоянии, но то, что он прошел так далеко и нанес удар с такой же силой, как и он, удивил меня.

Если бы он застрял в асфальтовой гальке достаточно глубоко, чтобы мне пришлось его вытащить, я бы сказал, что он застрянет в плоти.Таким образом, это превращает его из небольшого игрового оружия в потенциально смертельное оружие. Если бы у десяти из вас были они и вы взлетали болтами в общем направлении плохого парня, они могли бы получить удары, и болты наверняка вошли бы в плоть.

Это отличное оружие? Не совсем. Понадобится ли небольшая дичь, например, кролики? Да, если бы вы могли ударить их. Было ли это легко сделать и с ним было весело играть? ДА, и это дает хорошее представление о том, что будет делать полноразмерный арбалет, над которым я работал, и мы рассмотрим это, как только я его закончу, напишем об этом статью и сделаем для него видео.

Вот видео, как парень делает мини-арбалет из палочек от мороженого:

Я просто должен был показать этого парня. Бедным немцам нельзя иметь настоящие ружья, поэтому этот парень изготавливает нормальные игрушки, например, полный автоматический арбалет.
