Эксцентриковая стяжка это один из нескольких видов крепежа который применяется при сборке корпусной мебели. Основным достоинством эксцентриковой стяжки является скрытая установка, т.е. на фасадной поверхности мебели отсутствует какой-либо крепеж. Эксцентриковая стяжка применяется для соединения деталей под углом 90 градусов.
Рис.1. Эксцентриковая стяжка применяется для соединения деталей мебели под углом 90 градусов. Для соединения 2-х деталей необходимо использовать две эксцентриковые стяжки. Основным достоинством эксцентриковой стяжки является скрытая установка. Поэтому часто применяется там, где нужно скрыть крепеж, например, на фасаде мебели.
Установка эксцентриковой стяжки
Рассмотрим, как применяется эксцентриковая стяжка на примере столешницы и шкафа. В качестве примера применения эксцентриковой стяжки можно привести письменный стол, или любой случай, когда необходимо скрыто соединить две детали.
Эксцентриковая стяжка состоит из двух частей шток и эксцентрик. Шток устанавливается в одну деталь, а эксцентрик в другую.
Рис.2. Для установки эксцентриковой стяжки необходимо просверлить несколько отверстий. В одной детали делают несквозное отверстие под эксцентрик диаметром 15 мм и глубиной 12,5 мм (расстояние между центром отверстия и торцом детали равняется длине штока), а также отверстие под шток диаметром 8 мм (расстояние между центром отверстия и поверхностью детали 8 мм). В другой детали делают несквозное отверстие диаметром 5 мм и глубиной 12 мм под установку штока.
Установку эксцентриковой стяжки начинают с разметки. Перед тем как разметить детали необходимо знать установочный размер. В приведенном далее примере установочный размер 26 мм. Узнать размер можно либо на упаковке, либо при покупке, либо замерив шток. От головки до начала резьбы.
Разметка отверстий под эксцентриковую стяжку
Разметку удобно выполнять следующим образом.
Рис.3. Удобно делать разметку сразу на обеих соединяемых деталях. На деталях отмечается положение штока относительно переднего или заднего торца детали (обычно 5-7 см). На детали, в которой будет установлен эксцентрик, отмечают центр отверстия по эксцентрик.
На фото соединяются сразу две детали, поэтому разметку делал одновременно.
Далее на той детали, где будет установлен эксцентрик определяется центр отверстия под него. На фото выше это горизонтальная засечка. Длина отрезка — это установочный размер равный 26 мм.
Инструмент для сверления отверстий
После того как разметка сделана необходимо просверлить все отверстия. Отверстия на столешнице делается обычным сверлом диаметром 5 мм. Удобно применять специальные сверла по дереву. Аналогичным сверлом только диаметром 8 мм сверлится отверстие в торце сопрягаемой детали.
Для того чтобы сделать выборку под эксцентрик необходимо специальное сверло Форстнера.
Эти специальные сверла бывают различного диаметра, поэтому для качественной установки эксцентрика следует приобрести сверло диаметром равному диаметру эксцентрика.
Рис.4. Отверстие для эксцентрика делают сверлом Форстнера диаметром 15 мм. Здесь важно точно соблюсти глубину отверстия. Традиционная глубина отверстия 12,5 мм. Выдержать глубину отверстия можно используя ограничитель глубины сверления.
С помощью этого сверла делаем отверстие глубиной равной толщине эксцентрика это порядка 12,5 мм.
Рис.5. После того, как готово отверстие под эксцентрик, сверлим отверстие диаметром 8 мм под шток. Порядок сверления отверстий важен, так просверлить слишком глубокое отверстие под шток не позволит отверстие под эксцентрик. Примеры применения эксцентриковой стяжки. Рис.6. Рис.7. Рис.8.
Практические советы по установке эксцентриковой стяжки
Обратите внимание на две особенности, во-первых, глубина сверления 12 -13 мм, а толщина плиты ЛДСП 16 мм, во-вторых, у сверла имеется острый выступ необходимый для точного сверления, имеющий размер где-то около 3 мм.
Оба этих обстоятельства приводят к тому, то легко ошибиться и пробить на сквозь плиту ЛДСП.
Рис.9. Достаточно частый дефект при сверлении отверстия под эксцентрик. Из-за большой глубины отверстия сверло может пройти насквозь и нарушить целостность поверхности детали.
Чтобы избежать указанных проблем следует пользоваться специальным ограничителем глубины сверления, с помощью которого можно точно контролировать глубину сверления.
Мы рассмотрели способ соединения деталей эксцентриковой стяжкой, и технологию выполнения присадки отверстий. Основной сложностью применения эксцентриковой стяжки, и, как следствие низкую ее популярность, является сложность сверления отверстий и необходимость использования специальных сверл. В домашних условиях сделать точную присадку довольно трудно. Однако скрытность соединения деталей и возможность многократной сборки и разборки мебели без ее повреждения делает эксцентриковую стяжку незаменимой во многих случаях.

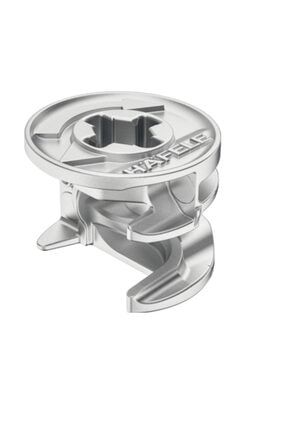

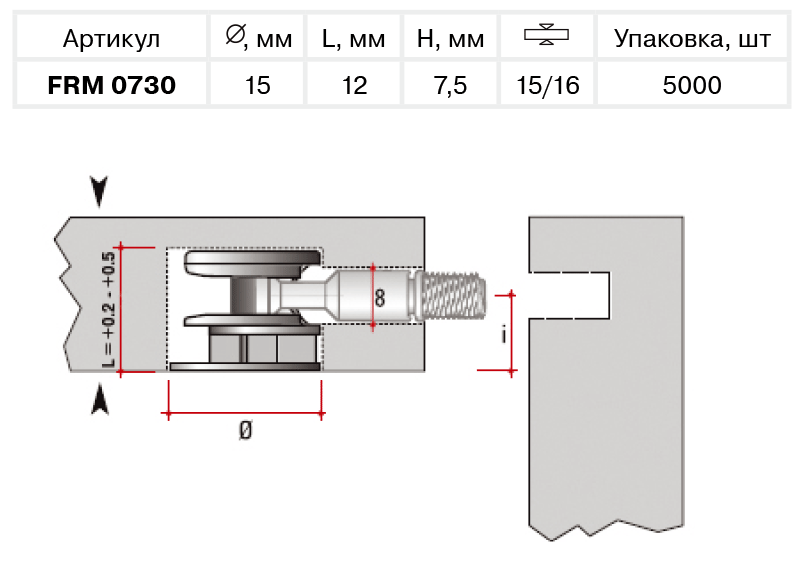

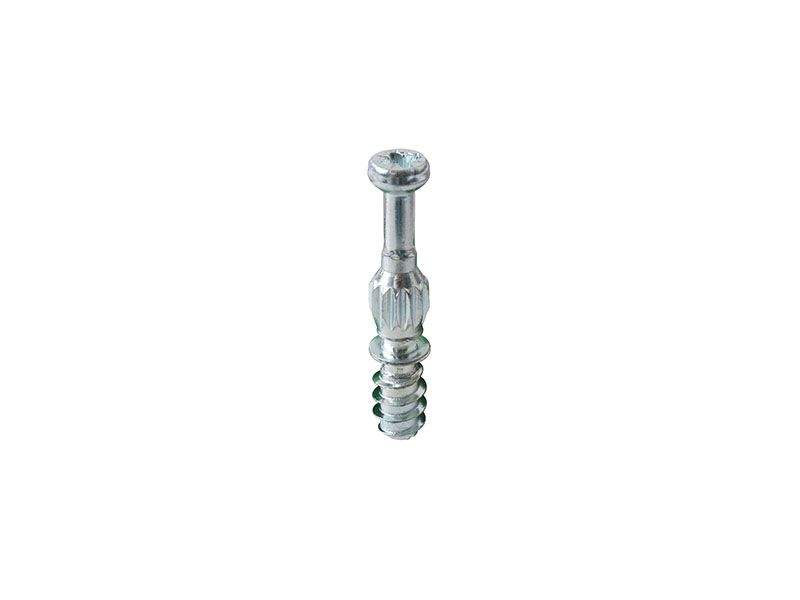

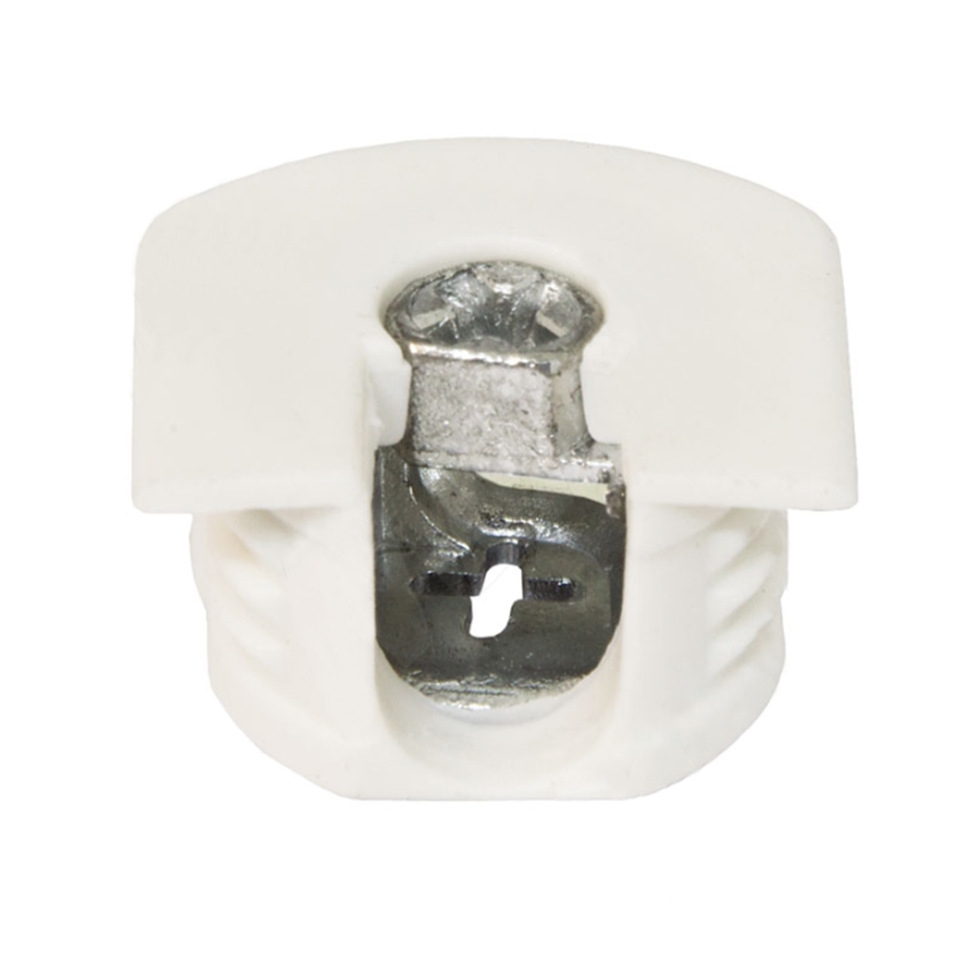

| Стяжки эксцентриковые | |||||||||
|---|---|---|---|---|---|---|---|---|---|
| |||||||||
| |||||||||
| |||||||||
| |||||||||
| |||||||||
| |||||||||
| |||||||||
| |||||||||
| |||||||||
| |||||||||
| |||||||||
| |||||||||
| |||||||||
| |||||||||
| |||||||||
| |||||||||
| |||||||||
| |||||||||
| |||||||||
| |||||||||
| |||||||||
| |||||||||
| |||||||||
| |||||||||
| |||||||||
| |||||||||
| |||||||||
| |||||||||
| |||||||||
| |||||||||
| |||||||||
| |||||||||
:
:
:
:
Hettich
Hettich
:
(103524101) Hettich
Hettich
(905659902) Hettich
:
(73617) Hettich
(9022077) Hettich
:
:
:Стяжка эксцентриковая мебельная, плюсы и минусы, особенности монтажа
024739
При производстве мебели используются разного вида крепежи, которые обеспечивают надежность и долговечность конструкции.
Наиболее распространенной в последнее время стала стяжка эксцентриковая мебельная. Также она известна под названиями «минификс» или «растекс». Стяжка эксцентриковая позволяет скреплять элементы под разными углами, собирать и разбирать изделия несколько раз. Мебель, собранная с использованием такого элемента, невероятно прочная.
Об эксцентриковой стяжке
Эксцентриковая стяжка, или, по-другому, растекс или минификс, один из самых практичных, прочных и удобных видов скрепления между собой мебельных элементов. Использование такого крепежа позволяет разбирать и собирать мебель повторно без ущерба материалу, из которого эта мебель изготовлена.
С помощью минификса вам становится доступна легкая сборка Т-образных и Г-образных элементов, когда не представляется возможным сделать в них пазы. Часто такой вариант соединения деталей используют при сборке столешниц на обеденных столах и компьютерных, верха и нижней деталях шкафов, комодов, тумб.
Данный вид крепежа является скрытым, как следствие, его можно использовать не боясь, что пострадает внешний вид конструкции
Эксцентриковое соединение – это скрытый вид крепежа, а поэтому он незаметен, но, тем не менее, придает прочности конструкции и не боится повторного использования.
Сфера применения
Мебельные крепежи применяются для соединений Г-образного и Т-образного вида. Минификсы востребованы при сборке тумб, столов, комодов. Они соединяют крышки и днища шкафов, также столешницы компьютерных и обеденных столов, тумбочек и комодов. Кроме того, с помощью эксцентриковых стяжек для мебели скрепляют детали, где нет возможности просверлить отверстия. Для горизонтальных элементов, например, полок, удобнее использовать пластиковые стяжки. Громоздкие конструкции собирают при помощи усиленных эксцентриков. Такие крепежи помещены в корпус и содержат дополнительную футорку.
Соединение мебели происходит таким образом, что минификсы остаются практически незаметными. Их можно увидеть только с внутренней стороны изделия. Этот момент можно считать достоинством данного вида креплений, так как они не портят внешний вид мебели. Эксцентриковая стяжка делает сборку изделий простой, быстрой, а также дополнительно придает жесткости всей конструкции.
Что из себя представляет данный тип креплений
Минификс – крепеж, состоящий из нескольких составляющих:
- эксцентрик;
- стойка или шток;
- футорка;
- дюбель;
- втулка из пластика или металла;
- заглушка;
Детали продаются в разной комплектации и могут отличаться друг от друга длинной, диаметром, типом футорки и способом крепления, который может представлять из себя винт или саморез.
Составные части эксцентриковой стяжки
Сборка ящика
Сборку ящика с эксцентриковой стяжкой рекомендуется осуществлять в такой последовательности:
- Закрутить эксцентриковый винт в фасадную поверхность ящика.
- В выемки по бокам отверстия под винт вставить шканты, уплотнить их молотком.
- Вставить на шканты и шток боковую часть ящика.
- Молотком помочь боковине плотно занять место.
- Вставить до упора в паз в боковине эксцентрик.
- Не прилагая большие усилия, провернуть эксцентрик до упора.
- Повторить все действия с другой стороны.
- Вставить в пазы дно ящика.
- Евровинтами прикрутить вязку ящика.
- Степлером зафиксировать дно.
- С боковой стороны дотянуть евровинты ключом.
- Прикрепить ручку.
Преимущества и недостатки
Как и у всякого вида крепежных элементов, эксцентриковое соединение имеет свои положительные и отрицательные стороны. Рассмотрим их на примере таблицы.
Таблица 1. Преимущества и недостатки эксцентриковой стяжки
| Преимущества | Недостатки |
| 1. Мебель можно собрать и разобрать быстро и без усилий. 2. Возможность многократной сборки и разборки изделий. 3. Самый надежный и прочный вариант крепления. 4. Не портит внешний вид изделия. 5. Возможность скрепления изделий под разными углами. | 1. Высокая цена крепежа. За счет нее повышается стоимость изделия в целом. 2. Технология монтажа довольно сложная. 3. Необходимость идеально точных расчетов для разметки под места креплений. |
Как выглядит установленная на место эксцентриковая стяжка
Виды и размеры
Эксцентриковая стяжка бывает пластиковой и металлической. В зависимости от материала изготовления она применяется в той или иной сфере. Например, небольшие элементы мебели можно закреплять пластиковыми соединениями, а вот для крупногабаритных предметов, типа шкафов или кухонных гарнитуров целесообразно использовать металлические крепления.
Размеры деталей тоже разнятся, так, длина стойки может варьироваться от 38 до 58 см, диаметр минификса может быть трех размеров:
Самым наиболее часто применяемым является крепеж, диаметром 15 мм.
Размеры деталей эксцентриковой стяжки также могут разниться
Инструменты для монтажа
Приступая к монтажу изделия с помощью эксцентриковой стяжки, важно, чтобы у вас в наличии были следующие инструменты:
- отвертка;
- шуруповерт;
- фреза, или, по-другому, сверло Форстнера;
- сверла диаметром 5 и 8 мм;
- линейка;
- карандаш.
Сверло Форстнера
Цена на сверло Форстнера
Сверло Форстнера
Использование
Эксцентриковые стяжки используются в скреплении элементов Г и Т-образной формы. А именно:
- столы; столешницы; шкафы-купе; в любых элементах мебели, где сверлить отверстия на лицевой стороне нет возможности и желания.
Крепление без втулки
Чтобы научиться пользоваться крепежом подготавливаем следующие инструменты:
- фреза диаметром примерно 15 мм; сверло 7 мм; сверло или конфирмат 5 мм; линейка; шуруповерт или дрель; шило; карандаш для отметок.
Теперь можно приступать к установке:
- Высота выступа головки штока должна быть 6 мм. В этом случае на нее можно качественно установить эксцентрик. Чтобы вкрутить шток сделайте самым маленьким сверлом для него проход. Делаем два отверстия в другой детали. Первое отмечаем на расстоянии 34 мм от края, используя фрезу. Второе делается исключительно по центру, используя сверло среднего диаметра. В отверстие маленького диаметра вкручиваем шток. На него устанавливаем вторую деталь и фиксируем минификсом.
Крепление со втулкой
Вся процедура проходит идентично с первой. Для работы нужны будут тоже инструменты и материалы. Единственным отличием является то, что под шток нужно отверстие другого диаметра. Используется сверло 10 мм. С помощью клея ПВА закрепляется пластмассовая втулка.
Инструкция по созданию отверстий под эксцентриковую стяжку
Шаг №1 – размечаем места сверления. Прежде, чем приступить к монтажу сцепки, нужно обязательно точно разметить места, где будут высверливаться необходимые отверстия.
Размечать можно вручную с помощью линейки или шаблона, а можно воспользоваться специальным приспособлением – кондуктором. О нем расскажем ниже.
В первую очередь необходимо разметить места для крепления стяжки, используя для этого линейку или шаблон
Шаг №2 – сверлим место для штока. Далее, в одной, из двух соединяемых деталей высверливаем паз для штока. Важно, чтобы он не проходил насквозь, поэтому воспользуйтесь ограничителем. Вкручиваем шток, оставляя его выступать над полотном на 6 мм.
Далее нужно высверлить пазы в материале, внутрь которых в дальнейшем будет вставляться шток
Шаг №3 – делаем паз для эксцентрика. Следующим этапом будет высверливание отверстия под эксцентрик. Оно делается с помощью фрезы Форстнера. И тут важна глубина, в среднем 15 мм будет достаточно. Паз не должен быть сквозным, эксцентрик должен войти в него на всю высоту и быть на одном уровне с поверхностью заготовки. На изделии с помощью шаблона или линейки отмерьте от нижнего края расстояние 33,5-34 мм и от бокового торца 5 см.
Точка пересечения будет центром отверстия.
Отверстие под эксцентриковый сегмент соединения высверливается с помощью специальной фрезы
Шаг №4 – высверливаем проход для штока. И заключительным этапом в подготовке мест под крепление будет высверливание прохода для штока в том же элементе, в котором расположим эксцентрик, только уже с торцевой стороны детали. Делается оно 8-ми миллиметровым сверлом и должно располагаться точно относительно центра ниши под эксцентрик и ровно посередине торцевой части самой детали. Важно при работе пользоваться линейкой, рулеткой или, если у вас есть специальный кондуктор – шаблон. В противном случае, несовпадение пазов может привести к тому, что вы не сможете аккуратно и ровно собрать мебель.
Далее нужно высверлить проход для штока
Цены на модельный ряд дрелей
Дрель
Отверстия готовы и остается соединить детали будущей конструкции. Для этого прикладываем одну заготовку к другой так, чтобы шток зашел в проход.
Вставляем эксцентрик в паз и с помощью крестовой отвертки затягиваем минификс, тем самым крепко и надежно скрепляя элементы мебели между собой.
При условии, что инструкции вы следовали четко, мебельное соединение будет установлено без проблем
При правильном и точном расчете и соблюдении всех инструкций ваши мебельные заготовки должны идеально совпасть в единую плоскость, без выступов и перекосов.
Установка на примере ножки стола
- Выполняется разметка там, где будет устанавливаться эксцентриковая стяжка.
- В верхней части ножки просверливаются два отверстия для втулки сверлом 10 мм.
- Два аналогичных просвета выполняются на торцевой части стола, над отверстиями, сверло 5 мм. В результате получается сквозной проход.
- Снизу столешницы изготавливают два глухих отверстия, фреза «Форстнера». Расположение просветов одинаковое между собой.
- В просверленные окружности вкручивается шток, вставляется втулка и закрепляется клеем ПВА.
- Ножка прикладывается к столешнице так, чтобы стержень прошел через сквозной проход, оказавшись в центре просвета для эксцентрика.
- Вставляется минификс и проворачивается по часовой стрелке до упора.
Стяжки мебельные эксцентриковые без втулки монтируются аналогичным образом. Отличие — другое отверстие под стержень. Используется сверло в 7 мм. Остальные действия выполняются так же, как для установки механизма с втулкой.
Эксцентриковая стяжка — одно из лучших креплений для мебели. Но перед работой необходимо выполнить разметку точного расположения отверстий. Если намеченные линии расположены неправильно, то можно испортить как стяжку, так и изделие.
Что такое мебельный кондуктор и как его использовать
Если у вас есть мебельный кондуктор, то это значительно облегчит вам разметку и высверливание отверстий под любые виды крепежа. Кондуктор – это по сути тот же шаблон, представляющий из себя специальный прибор или планку, на которую нанесены отверстия разного диаметра и на разном расстоянии. С их помощью вы сможете сделать идеально точную разметку и просверлить нужного вам размера проходы.
Для изготовления этого помощника применяют различные материалы:
- металл;
- пластик;
- дерево;
- древесные плиты.
Изделие представляет из себя прочное основание со множеством дырочек на различном, необходимом друг от друга удалении. Дополнительно он может быть оснащен механизмом для фиксации и регулирования расстояния между отверстиями.
Используйте специальное приспособление для сверления, оно помогает держать дрель под нужным углом
Благодаря прибору вы установите сверло точно под прямым углом к полотну, без отклонений. Это является большим подспорьем в работе на узких поверхностях, например на торцах древесно-стружечных плит. Ведь если паз будет располагаться не под углом 90 градусов, сборка элементов корпуса в единое целое может стать невозможной.
Виды кондукторов
В зависимости от исполняемых функций и особенностей конструкции, шаблоны могут быть нескольких видов:
- Накладные. Такой тип прибора служит помощником для сверления отверстий на плоских элементах путем наложения на заготовку. Прибор не крепится, а лишь придерживается рукой. Подходит для использования на поверхностях из древесно-стружечной или древесноволонистой плит.
- Поворотные. Поворотное устройство позволяет двигать его по вертикали или горизонтали и поворачивать под разными углами. Таким прибором удобно пользоваться при условии, что деталь, которой необходимо просверлить, имеет сложную форму.
- Опрокидываемые. Опрокидываемые помощники удобны в работе с элементами, которые располагаются в отличных друг от друга плоскостях.
- Универсальные. Устройства удобны тем, что их можно настраивать под производство мебели различной конфигурации.
Прибор не крепится, а лишь придерживается рукой. Подходит для использования на поверхностях из древесно-стружечной или древесноволонистой плит.Все виды шаблонов могут иметь скользящий или закрепляемый тип прилегания к поверхности. Скользящий тип позволяет двигать изделие по поверхности заготовки. Закрепляемый вариант – крепко фиксируется в нужном положении и не двигается.
Кондуктор — лучший помощник мебельщика, без него бы не получалось соединять мебель так красиво
Цены на кондукторы для сверления
Кондуктор для сверления
На что обращать внимание при выборе кондуктора
Выбирая мебельный кондуктор в магазине, стоит осмотреть внимательно изделие, обратить внимание на материал, из которого он изготовлен.
Например, качественной и надежной будет продукция из нержавеющей стали.
Производитель тоже имеет значение. Бренды с мировым именем, как правило, производят качественные инструменты с долгим сроком работы и гарантией от производителя.
Чем известнее бренд, тем выше качество — правило, которое в случае с инструментами для строительства работает безотказно
При покупке такого помощника, поинтересуйтесь дополнительным оборудованием, которое идет в комплекте. Многофункциональность прибора облегчит вам работу. Чем больше инструментов будет в комплектации, тем в большем количестве случаев вы сможете его применить. Например, в набор могут входить
- различные втулки;
- сверла различного диаметра с ограничителями;
- фреза Форстнера, для отверстий под минификсы;
- ключи.
В использовании данного прибора кроется значительное количество преимуществ
Применяя при изготовлении и сборке корпусов шаблон, вы избавите себя от многих неудобств.
Например, не нужно размечать места с помощью линейки и карандаша. Кондуктор позволяет фиксировать расстояние и сверлить сразу несколько абсолютно идентичных отверстий на одинаковом удалении друг от друга. Неточность здесь исключена.
Но, у кондуктора фабричного производства есть и недостаток – его достаточно высокая цена.
Поэтому, умельцам вполне под силу сделать такого помощника собственноручно. Наша инструкция вам в этом поможет.
Инструкция по изготовлению мебельного кондуктора
Шаг №1 – готовим инструменты и материалы:
- брусок из металла квадратный, сечением 1х1 см;
- болгарка;
- напильник;
- штангенциркуль;
- шило или толстая игла;
- сверла диаметром 5 мм;
- пластина из металла для упора размером 1х25 мм;
- лист наждачной бумаги.
Для начала соберем все необходимые для работы инструменты и материалы
Шаг №2 – делаем основание и разметку. Отрежьте болгаркой от бруска часть необходимой длины.
Зашлифуйте напильником возможные заусенцы. Разметьте места для будущих отверстий. Общепринятыми размерами являются расстояние между пазами 32 мм, расстояние от центров прорезей до боковой грани – 8 мм. Чтобы сделать разметку точной, воспользуйтесь штангенциркулем. Удобно, если помечать центры будущих пазов вы будете, применив шило или иглу.
Сделайте разметку, можно сначала выполнить ее на бумаге, потом уже перевести на сам материал, требующий соединения
Шаг №3 – монтируем инструмент. Далее, сверлим проходы в нужном количестве. Затем берем металлическую пластину, шлифуем при необходимости наждачной бумагой. Зажав тисками, сгибаем нашу пластину под прямым углом. Совместите получившиеся детали и зажмите их струбциной. Скрепите детали винтами, предварительно нарезав резьбу нужного размера. Таким образом, самостоятельно вы можете создать себе очень удобный инструмент.
Далее выполняем высверливание отверстий
Другие варианты мебельных стяжек: краткий обзор
Как мы уже выяснили из вышесказанного, эксцентриковая стяжка является одним из самых прочных креплений.
Но не всегда целесообразно использовать данный тип соединения. Рассмотрим, какие еще крепления используются производителями корпусной мебели.
Конфирмат
Конфирмат – один из наиболее популярных и простых в монтаже вариантов соединений. Скрепить детали корпуса с помощью конфирматов не представляет никакого труда и сложности. Таким видом крепления можно соединять элементы только под прямым углом.
Конфирмат — еще одна деталь мебельного крепежа
Для монтажа мебельных частей с помощью конфирмата потребуется высверлить паз по диаметру головки крепежа в одной из заготовок, второе отверстие необходимо сделать в торцевой части другой заготовки, но диаметр уже будем меньшим – обычно применяют два сверла 5 и 6 мм. Хотя, можно воспользоваться и сверлом комбинированного типа – это удобно, поскольку работать будете одним только инструментом, постоянной замены не потребуется.
Конфирматы для большей надежности рекомендуют использовать вместе с небольшим стержнем из дерева – шкантом.
Такой стержень не даст заготовкам сместиться при закреплении конфирматом.
Данный тип сцепки, в отличие от эксцентрикового, не позволяет скреплять части изделия несколько раз
Но, используя данный тип сцепки, следует знать, что изделия из древесно-стружечной плиты стоит скреплять один раз. Из-за высокой пустотности ДСП, повторное соединение конфирматом не гарантирует крепкую стяжку.
Конфирмат – соединение, которое, в отличие от эксцентриковой стяжки, видно на поверхности изделия. Поэтому, чтобы скрыть его, можно воспользоваться декоративными наклейками или заглушками в цвет поверхности корпуса.
Межсекционная стяжка
Данный способ крепления используется, когда надо соединить между собой модули, к примеру, шкафы или антресоли. Стяжка состоит из двух деталей – гайки (втулки) и винта. Поскольку древесно-стружечная плита, применяемая для изготовления корпусов, имеет разную толщину, то и межсекционная стяжка может быть разного размера.
Межсекционная стяжка
Чтобы скрепить два модуля данным видом соединения, необходимо выровнять скрепляемые элементы и в двух стенках корпуса просверлить совпадающие сквозные отверстия. Вставляем с одной стороны втулку, с другой стороны винт и затягиваем с помощью отвертки. Секции скреплены.
Мебельные уголки
Давно и всем известный вид крепления. Изготавливаются они из металла и пластика, а монтируются с помощью саморезов. Не рекомендуется использовать уголки в тех частях мебели, на которые предполагается нагрузка.
Мебельные уголки
Стяжка для столешницы
Данный вид сцепки используется при производстве гарнитуров для кухонь. Он представляет из себя винт и пару упоров. Отверстия под такую стяжку делаются с помощью фрезы Форстнера нужного диаметра, и лобзиком выпиливается канал для винта.
Отверстия для такого крепления также производятся посредством использования фрезы Форстнера
Сборка комода
Чтобы правильно сделать комод требуется следовать указаниям по креплению, приведенным в чертеже конструкции. В основном, стяжка с помощью эксцентрика целесообразна при креплении крышки комода, чтобы не нарушать ее внешний вид отверстиями.
Порядок сборки комода следующий:
- В отверстия на боковых частях комода закрепить саморезами направляющие под ящики. Правая и левая направляющая обозначены буквами «R» и «L» соответственно
- Чтобы собрать основу комода, в отверстия в боковинах надо вставить евровинты для прикрепления цоколя. Затем стянуть боковины и цоколь. Места выхода евровинтов закрыть заглушками в цвет боковин.
- Перевернуть комод так, чтобы подножие оказалось внизу.
- Вставить шканты в верхнюю торцевую часть боковин.
- Вставить эксцентриковые штоки в отверстия на краях крышки комода.
- Установить крышку таким образом, чтобы штоки и шканты заняли свои пазы.
- С внутренней стороны комода установить эксцентрики и скрутить стяжку.
- Дополнить ящики направляющими, вставить их в комод.
- Закрепить заднюю стенку.
Таким образом, благодаря эксцентриковой стяжке удается обеспечить незаметность соединения на фасадах ящиков и на крышке комода.
Шаг 8 — стяжки мебельные – Сделаем мебель сами
Из чего делаются мебельные детали, мы разобрали, теперь рассмотрим, с помощью чего они соединяются друг с другом.
Речь пойдет о мебельных стяжках. Конечно, в одной статье я не смогу обозрить все существующие стяжки, поэтому рассмотрю лишь основные, наиболее часто применяемые мною в практике.
Шурупы
Или, как и сегодня чаще называют, саморезы. Достаточно часто встречающийся, причем в мебели любого класса, вид крепежа. В большинстве случаев, он используется для крепления к коробу каких-либо декоративных или функциональных элементов, например, направляющих, крючков, молдингов, задних стенок и пр.
Я чаще всего использую саморезы длиной 16 мм, и 32 мм. Первые вворачиваются в пласть 16-мм деталей (не выходя с обратной стороны), вторые — в торец, служат для фиксации задних стенок, дна выдвижных ящиков и пр, а так же для параллельного соединения двух 16 мм деталей (например, фиксации фасада выдвижного ящика).
Использовать саморезы для соединения деталей из ЛДСП между собой не рекомендуется, так как держатся они в этом материале неважно и соединение быстро разболтается.
Это разновидность самореза с более толстым тупоконечным стержнем и глубокой резьбой.
На шляпке цилиндрической формы углубление под шестигранник, а не под крестовую отвертку.
Под такой крепеж обязательно необходимо сверлить отверстие, точнее два (под стержень — 5 мм и под шляпку — 8 мм). Удобнее всего это делать специальным конфирматным сверлом (см. фото), но вполне можно обойтись и двумя сверлами (5 и 8 мм).
Данный способ фиксации отличается большой надежностью, простотой разметки и монтажа (возможна погрешность до 1 мм), небольшой видимой частью. Шляпка конфирмата на готовом изделии может быть замаскирована пластиковой заглушкой различных цветов — можно подобрать под конкретное изделие.
Данную стяжку я особенно рекомендую начинающим мебельщикам.
Монтажные уголки
Еще одной достаточно простой стяжкой, которая может пригодиться начинающим, являются монтажные уголки. Они бывают различной формы, размеров и материалов. Начнем с пластиковых.
Пластиковые уголки
Как понятно из названия, производятся из пластика различных расцветок.
Фиксируются парой саморезов, которые потом закрываются декоративной крышкой. Лучше использовать крепеж со съемной крышкой — как показала практика, она не отваливается через некоторое время.
Существуют и усиленные уголки, которые крепятся четырьмя саморезами, а значит, имеют большие размеры.
Основными плюсам являются простота установки (есть одна важная хитрость, которую мы рассмотрим позднее) и незаметность крепежа снаружи изделия. Несмотря на хлипкий внешний вид, полка, стоящая на четырех таких уголках выдержала вес сидящего взрослого человека. Минус — это достаточно большой элемент фурнитуры внутри короба, за который могут цепляться выдвижные ящики, да и просто крепеж визуально заметен.
Металлические уголки
Их просто огромное многообразие, отличающееся по размерам, форме, количеству отверстий и пр.
От пластиковых они отличаются в лучшую сторону прочностью соединения, а так же размерами — благодаря своей плоской форме, они не сильно изменяют геометрию изделия, поэтому не мешают различным движущимся частям.
Основной минус таких уголков — антидекоративность, поэтому применяться они должны только в местах недоступных глазу.
Данный недостаток призваны устранить металлические уголки с декоративной крышкой, которая нащелкивается на готовое соединение, скрывая его. Их так же выпускается достаточно много. Они, обладая всеми достоинствами металлического крепежа, имеют довольно пристойный внешний вид, допускающий их для формирования видимых стяжек.
Все соединения с использованием саморезов при многократной разборке значительно теряют свою прочность вплоть до полной несостоятельности.
Это эксцентриковая стяжка, которая состоит из двух, реже трех компонентов: самого эксцентрика, штока и иногда футорки. В футорку вкручивается шток, но я обычно использую минификсы со штоком-саморезом — с ними меньше мороки.
Из основных преимуществ можно выделить разъемность соединения, причем для разновидности с футоркой она больше, то есть его можно собирать и разбирать без потери прочности.
Из недостатков — сложность установки — необходимо сверлить три отверстия тремя различными сверлами (5 мм, 8 мм и фрезой Форстнера 10 мм), а так же достаточно большая видимая часть (сам эксцентрик) он, кстати, тоже может закрываться пластиковой или самоклеящейся заглушкой.
Если на соединение предполагается значительная нагрузка, то минификсы желательно дополнять шкантами.
Это деревянные цилиндры различных диаметров (для мебели более актуален 8 мм). Сам по себе стяжкой не является, т.к. детали не стягивает.
Изолированно применяется крайне редко, желательно усиливать соединение клеем. Основное преимущество — его совершенно не видно со стороны — ни с какой!
Расскажу еще про одно винтовое соединение, которое, впрочем, можно заменить саморезами 32 мм. Эта стяжка применяется для разъемного соединения двух параллельно расположенных деталей (например, двух мебельных коробов), отличается достаточно большой прочностью и простотой монтажа.
Но обе шляпки хорошо видны с обеих сторон соединения, что не есть хорошо (хотя, внутри шкафа или тумбочки это не очень то и важно).
Существует еще немало винтовых и эксцентриковых стяжек, но я ими обычно не пользуюсь, а поэтому и описывать не буду — для начинающего мебельщика полученной информации вполне достаточно. Основные критерии выбора — незаметность и достаточная сила фиксации.
Все поколения мебельных стяжек. Начало. Сверло под мебельную стяжку Крепления для сборки мебели виды
Чтобы качественно собрать и установить элементы интерьера применяется мебельный крепеж. В зависимости от места фиксации и способа соединения, существует несколько разновидностей. Данные элементы позволяют не только облегчить процедуру сборки и установки, но и будут незаметными после завершения процесса.
Конструкция и вид крепежа будет зависеть от предназначения мебели, на которой он фиксируется. Элементы могут скреплять изделие внутри, создавая его каркас, а также крепить основание мебели к стене или полу.
Сегодня применяют такие виды крепежа:
- Мебельный уголок;
- Конфирмат;
- Шкант;
- Стяжки;
- Полкодержатели;
Каждый из указанных видов обладает своими характеристиками и особенностями, отличающими их друг от друга. Чтобы узнать, какой элемент необходим для сборки мебели, рекомендуется подробно рассмотреть достоинства и недостатки каждой категории.
Мебельный уголокТакой элемент относится к простому и устаревшему типу крепежа для мебели. Казалось бы, если деталь устарела, то зачем о ней рассказывать? Все просто – такой уголок пригодится для начинающих сборщиков. Он также станет помощником в самостоятельном проектировании мебельных изделий и последующей сборке. К тому же, для его монтажа не требуется никакого специального оборудования или навыков. Согласно материалу производства выделяют 2 типа мебельных уголков:
- Пластмассовый – крепится с помощью саморезов, имеет более миниатюрный вид и сравнительно легкий вес. Такой уголок удобно использовать для стяжки легких мебельных щитов или для поддержки мебельных деталей;
- Металлический – имеет ребра жесткости и выпускается под углом 90 градусов. Чтобы зафиксировать деталь, применяют пластмассовые или металлические винты и муфты. На одной стороне уголка расположены отверстия, на противоположном – пазы.
Такой уголок удобно использовать для стяжки легких мебельных щитов или для поддержки мебельных деталей;Такие крепежные элементы используют для стяжки крыши или дна шкафа купе с его стенками или при сборке корпусной кухонной мебели. Пластмассовые варианты оснащены специальной заглушкой, которая придает изделию законченный вид. Металлические считаются доступными в цене и очень прочными. Из минусов крепления можно выделить постепенное расшатывание поверхностей, закрепленных с помощью уголков, а также непривлекательный внешний вид.
Пластмассовый
КонфирматТаким названием принято именовать обычные шурупы для мебели. По-другому их называют еврошурупами, а также евровинтами. Крепеж легок в установке и не требует точности, для его фиксации необходим шуруповерт или дрель.
В шляпке шурупа расположено отверстие под шестигранный ключ, который также необходим для работы.
Чтобы установить данную деталь, необходимо просверлить два отверстия: одно в торце детали, а другое в элементе, который будет прикрепляться. Простота сборки мебели с помощью конфирмата позволяет мебельщику уже на месте производить сверление отверстий. Для завершения работы требуется минимум времени. Можно максимально упростить процесс, если для монтажа использовать специальное сверло для конфирмата. Однако многие мебельщики утверждают, что со временем данное приспособление расшатывается, а фрезы забиваются деревянной стружкой. Поэтому для частого применения используют стандартные сверла.
Самым популярным и используемым конфирматом считается размер 7х50 мм. Ниже представлены плюсы и минусы применения данного крепежа.
Исходя из указанной информации, стоит отметить, что данные мебельные крепления удобные и надежные. Но если можно ими воспользоваться, то лучше отдать предпочтение эксцентриковой стяжке.
Скрытые виды крепления – это особенность мебели, собранной с помощью шкантов. Это небольшой деревянный цилиндр, его размеры часто равны 35х8 мм. Первая цифра показывает высоту элемента, а вторая говорит о диаметре крепежа. Суть крепления с помощью шкантов состоит в следующем:
- В каждой из двух деталей просверливаются отверстия;
- Отверстия должны быть соосными – то есть совпадать в местоположении оси;
- В одно отверстие вставляется шкант, который заходит вглубь лишь наполовину;
- На выступающий из мебельной детали шкан, насаживается вторая мебельная деталь – так происходит их стяжка.
Чтобы соединение обладало повышенной прочностью, в отверстие обрабатывают клеем ПВА, который дополнительно фиксирует шканты и делает их неподвижными. Большой плюс данного вида мебельного крепежа в том, что он остается невидимым: его нельзя заметить снаружи или изнутри. Шкантовое соединение обладает некоторыми недостатками: оно делается один раз, поэтому разобрать такую мебель без повреждения крайне сложно.
Второй минус – требуется точное сверление отверстий для идеальной подгонки двух составляющих. Такой нюанс порождает необходимость применения специальных устройств.
СтяжкиПриспособления для установки шкантов называются кондуктора. Они бывают заводскими или самодельными. Первые считаются лучшими по качеству, однако вторые можно изготовить самостоятельно.
На сегодняшний день существует две основные разновидности мебельной стяжки – эксцентриковая и межсекционная. Необходимо рассмотреть подробнее каждый из указанных типов отдельно:
- Эксцентриковая стяжка – данный элемент применяется только в условиях заводской сборки мебели. Чтобы его посадить на мебельный щит необходимо воспользоваться устройством для просверливания точного отверстия. Главный плюс такого крепежа – возможность остаться невидимым, тогда мебель приобретает аккуратный и привлекательный внешний вид. Еще одно преимущество, по сравнению с конфирматами – такие мебельные крепежи позволяют несколько раз собирать и разбирать мебель без потери жесткости. Кроме того, с помощью эксцентриковой стяжки возможно скрепить детали под углом;
- Межсекционная стяжка – представлена винтом и гайкой, с помощью которых стягиваются два перпендикулярных мебельных элемента. Межсекционной стяжкой удобно фиксировать изголовье и дно кровати, а также столешницы. Выбирать крепеж необходимо, исходя из размеров толщины древесностружечной плиты.
Кроме того, с помощью эксцентриковой стяжки возможно скрепить детали под углом;Наиболее популярный размер стяжек 32 мм, но данный показатель может достигать 50 мм.
Эксцентриковая
Межсекционная
ПолкодержателиБольшое количество полкодержателей позволяет разделить их на 2 подгруппы: для деталей из ДСП и стекла. В мебельных салонах можно обнаружить множество моделей, где стекло гармонично сочетается с деревянной основой. Чтобы качественно стянуть два разных по составу материала, используются полкодержатели.
Каждый из видов можно отдельно поделить еще на две категории: с наличием фиксации и без нее. Рассмотрим подробнее, как крепить стекло в мебели, а также, как использовать полкодержатель для ДСП.
При установке полок в тумбу или шкаф без полкодержателей не обойтись. Они должны идеально подходить под стилистику мебели, сочетаться с общими принципами интерьера.
Раньше для фиксации мебельных деталей повсеместно применялась система болт-гайка. При таком соединении в обеих поверхностях сверлилось отверстие, куда продевали болт. С другой стороны стенки шкафа данный болт фиксировался гайкой. Сегодня также используется винт с гайкой – он является самым простым типом соединения мебельных деталей. Винт оснащен полукруглой шляпкой, которая после соединения с гайкой не прокручивается, а остается неподвижной. Данный крепеж отличается простотой применения, однако с появлением новых материалов, он отошел на второй план. Болты с гайками подойдут для использования мастерами на начальном уровне сборки.
Плюсами такого крепежа являются:
- Возможность самостоятельной сборки;
- Доступность деталей;
- Возможность многоразовой сборки и разборки мебели.
Типы, в зависимости от материала, к которому крепитсяСреди минусов можно выделить заметность креплений, именно поэтому они перестали быть актуальными. Еще один существенный недостаток – возможность соединения только параллельно стоящих поверхностей.
Современные производители сегодня используют не только ДСП для изготовления мебели. Широко применяется стекло, металлические детали, а также элементы из пластика. Крепления для мебели из ДСП были рассмотрены на протяжении всего материала, а варианты для стяжки предметов из другого сырья рассмотрены ниже:
- Стекло – используются держатели по типу самореза, которые вкручиваются в стену из бетона или гипсокартона. С их помощью фиксируют полки и зеркальные поверхности, не повреждая покрытие детали. Для стеклянных дверей на тумбу подходит использование мебельных петель;
- Металл – для соединения полок металлических стеллажей применяются винтовые крепления. Они вкручиваются в стойки с помощью дрели или шуруповерта. С лицевой стороны устанавливается привлекательная заглушка;
- Пластик – пластмассовые детали можно зафиксировать с помощью любого крепежа для ДСП.
Отдельно стоит выделить крепление ласточкин хвост – оно применяется для соединения ящиков. Суть соединения состоит в вырезании на каждой детали гребенчатой поверхности, которая вставляется в другую деталь, в итоге получается фиксация встык. Выбирайте только тот тип крепления, который подходит наиболее оптимально. Перед покупкой обязательно вычислите толщину материала, чтобы в процессе сборки винты и саморезы не выступали на поверхности.
Крепежные элементы являются непреложным звеном в мебельном сборочном процессе. Они представляют широкий ассортимент фурнитуры, обеспечивающей надежную компоновку гарнитуры или мебельных объектов по отдельности. Наряду с обычными болтами и саморезами к этому классу фиксаторов относятся стяжки. Зачастую они обладают нестандартной формой, а в некоторых случаях и вовсе разрабатываются конкретно под определенные размеры. Но в большинстве своем мебельные стяжки выпускаются в унифицированных конфигурациях с типовыми способами крепежа. Другое дело, что разновидностей довольно много, и в каждом случае требуется соответствующий подход к монтажу.
Стяжка эксцентриковая
Данный элемент применяется для фиксации корпусных деталей и промежуточных модульных стеллажей, требующих надежного крепления. В составе эксцентриковой стяжки предусмотрены три элемента — шток, непосредственно эксцентрик и заглушка, которая создает декоративный эффект. Также эксцентриковые мебельные стяжки выпускаются в усиленных модификациях, предназначенных для конструкций с повышенными нагрузками. Главная функция такой стяжки заключается в обеспечении плотного и надежного соединения мебельных компонентов, причем под разными углами — от 90 до 180 градусов. Преимущества такого способа стягивания в том, что он полностью скрыт от взгляда и может применяться многократно без риска повреждения конструкции мебели.
Установка эксцентриковой стяжки
Для качественного крепления необходимо создать три отверстия с разным диаметром. Главная задача мастера — обеспечить условия, чтобы эксцентриком была захвачена головка штока. Для внедрения штока в лист ДСП сверлом создается отверстие диаметром 5 мм. В том случае, если это боковая сторона, то центр детали будет располагаться в 8 мм от края. На другой стороне создается разметка для двух отверстий, на которые уже полностью встанет стяжка эксцентриковая мебельная. Установка первого фиксатора должна осуществляться в 3,4 см от края. Его глубина по нормативам должна соответствовать диаметру эксцентрика, чтобы он встал заподлицо. Второе отверстие необходимо делать сверлом на 7 мм строго по центру в торце. Затем в 5-миллиметровое отверстие устанавливается шток, на нем фиксируется второй элемент, после чего вся конструкция плотно зажимается.
Межсекционная стяжка
В соединении частей мебели для представительских помещений используется стяжка мебельная межсекционная, которая также позволяет формировать монолитные конструкции. Например, с помощью этого элемента можно объединить в цельный объект гарнитуров для комнат отдыха и приемных стойки ресепшн, комплекты для рабочих мест, переговорных комнат и т. д.
Как правило, такие элементы применяются для работы с модульными конструкциями и секциями, для крепления которых требуется прочная и надежная фурнитура. По конструкции стяжка мебельная межсекционная представляет собой винт, который в отверстии соединяется с пластиковой или металлической заглушкой. В зависимости от параметров мебели могут использоваться изделия разных типоразмеров. Поскольку стяжки этого типа работают с отдельными моделями, а не с частями мебели, то к ним предъявляются особые требования в отношении декоративности.
Установка межсекционной стяжки
Первым делом насквозь сверлятся отверстия в местах, где планируется предположение соединений модулей. Это ответственный этап, поскольку в процессе сквозного сверления ЛДСП могут появиться сколы. Исключить вероятность их образования помогут два способа:
- К местам выхода сверла как можно плотнее прижимается деревянный брусок;
- Сделать несколько подходов. Первый раз просверлить отверстие с помощью тонкого сверла, а потом довести его до нужного диаметра наконечником с соответствующим размером.
Если создание отверстия прошло успешно и без дефектов, то выполняется установка мебельной стяжки с последующим сведением мебельных объектов. Желательно заранее подготовить мебель к окончательной установке на месте сборки.
Угловая стяжка
Это простой по конструкции элемент, представляющий собой металлическую пластину, согнутую под прямым углом. На противоположных сторонах стяжка также имеет отверстие и паз. Полный комплект содержит 5 деталей: уголок, два болта и две футорки. К достоинствам таких крепежей относится возможность потайного монтажа и прочность. Для небольших нагрузок используется стяжка угловая мебельная из пластика. Такие модели отличаются эстетичностью, но важно тщательно рассчитать силу крепления, чтобы в дальнейшем установка не обернулась проблемами в эксплуатации. Ко всем видам угловых крепежей относится и проблема с расположением предметов — согнутые пластины в нише мебели все-таки скрадывают небольшое пространство.
Установка угловой стяжки
Монтаж прост и не предъявляет особых требований к расположению присадочных отверстий. Изделие прикладывается на место будущей установки, после чего отмечаются места сверления. В зависимости от материала, элементы фиксации можно прикручивать и без предварительного создания отверстий. Как правило, мебельные стяжки этого типа устанавливаются на шурупы размера 0,4х1,6 см. Сначала деталь прикручивается к одной стороне, а после проверки стяжки на ровность можно приступать и к другой.
Обычно используется два элемента, которые монтируются на одном уровне. Поэтому очень важно обеспечить не только соответствие в креплении двух элементов мебели одной стяжкой, но и пропорциональность конструкции в целом — за нее отвечают все используемые детали. В готовом виде такая фиксация вряд ли покажется эстетичной, но для повышения декоративности на местах крепежа можно использовать специальные заглушки, в комплекте с которыми поставляется мебельная стяжка. Фото декоративных уголков, которые также повышают эстетичность крепления, представлено ниже.
Заключение
Использование стяжек для обустройства мебельных гарнитуров является выгодным решением, за счет них повышается надежность и долговечность обстановки. Кроме этого, с помощью различных моделей фурнитуры можно воплощать самые необычные конструкции. Производители мебели последние годы все чаще выпускают комплекты с унифицированными элементами, что дает возможность пользователям создавать нешаблонные и даже уникальные вариации из гарнитуров. В свою очередь и мебельные стяжки отличаются разнообразием конфигураций и типоразмеров, позволяя нестандартно подходить к оформлению коммерческих, жилых и общественных помещений. Их основные функции при этом остаются столь же значимыми — это гарантия надежности, безопасности и декоративности реализуемых креплений. Впрочем, насколько удастся достичь оптимального качества сборки и установки мебели, уже зависит от качества самого монтажа и правильности использования той или иной стяжки.
Сегодня трудно себе представить жизнь человека без мебели. Она окружает нас везде, дома, на работе, в магазине. Соответственно, мебель бывает разных типов, мягкая, корпусная, кухонная и т.д. В последнее время технология ее производства существенно усовершенствовалась, значительно возросла скорость ее сборки и сложность изделий при расширении номенклатуры материалов для изготовления мебели и улучшении ее качества.
Немаловажную роль в этом сыграло использование для сборки современного мебельного крепежа.
Рассмотрим основные виды мебельного крепежа, которые сегодня применяют при сборке мебели.
Весь мебельный крепеж условно можно разделить на несколько типов. Прежде всего, это резьбовой тип . Классический комплект болт-гайка применяется достаточно широко для сборки корпусной мебели, диванов, столов, кроватей.
Конечно, его конструкция и форма имеет ряд существенных отличий от болтов и гаек общего использования. Обусловлено это специфическими требованиями к мебели. Мебельный крепеж при хорошей надежности должен обладать и высокими эстетическими свойствами. В идеале он должен быть невидим.
Наиболее распространенными видами резьбового крепежа, который применяется для мебели, являются мебельные болты в комплекте с забивными гайками , а также метрические винты с «гайками-бочонками «. Основное преимущество его преимущество это надежность. Чего нельзя сказать про простоту установки. Мебельный резьбовой крепеж требует подготовки предварительных отверстий, причем их разметка должна быть очень точной, иначе его собирать будет потом проблематично.
Для того чтобы избежать этой проблемы стали активно использовать другой не менее популярный чем резьбовой, вид крепежа – конфирмат . Конфирмат или евровинт, относится к винтовым стяжкам и по принципу действия и конструкции напоминает саморез или шуруп. Быстрота сборки вот главное достоинство конфирмата. К недостаткам перечисленных видов крепежа можно отнести наличие видимой части, что недопустимо для некоторых видов мебели.
В связи с этим были разработаны и применяются «невидимые» варианты креплений. Преимущественно это эксцентриковые стяжки . Качественная мебель в основном собирается именно с использованием таких стяжек. Конструктивно стяжка состоит непосредственно из эксцентрика и футорки, которая устанавливается в глухое отверстие и фиксирует эксцентрик.
Кроме новых видов мебельного крепежа, используют по «старинке» и более классические виды изделий. К ним относятся деревянные шканты и уголки в комплекте с шурупами.
Купить мебельный крепеж сегодня можно как у розничных поставщиков, так и оптом через официальных дилеров.
Современная мебель поражает своим необычным дизайном и многофункциональностью. Её выполняют как из дорого стоящих, так и бюджетных видов материалов. На сегодняшний день производство мебельной атрибутики усовершенствовалось. В продаже представлены различные модели интерьерного обихода.
Качественная фурнитура и крепежи, обеспечивают надёжность и длительный срок эксплуатации. Эти комплектующие изготавливают из различных типов металлических сплавов. Производители мебельных крепежей применяют специальную технологию закаливание металлических заготовок. Благодаря этому болты и саморезы, способны выдержать любое механическое воздействие.
Современные виды мебельных крепежей
В специализированных отделах представлено множество видов крепежей для мебели. Практически все они относятся к одному типу, это резьбовой винт. Конструкция состоит из широкого болта и гайки. В процессе сборки они плотно фиксируют различные детали между собой. Их используют для изготовления кухонных столов, корпусной и мягкой мебели.
Основное требование таких комплектующих изделий, заключается в их эстетическом виде. Простым языком, они должны быть невидимыми на общем фоне конструкции. Качественная мебельная атрибутика не должна иметь каких-либо дефектов на своей поверхности.
Помимо этого, в продаже представлены другие виды крепежных деталей. К ним относят:
- болты с забивными гайками. Главное преимущество таких изделий, заключается в их надёжности. Изделие получается крепким;
- конфирмат. Он относится к винтовому типу крепежа. Принцип действия напоминает саморезы или шестигранный шуруп. Эти изделия обеспечивают быструю сборку мебельной конструкции, а также её эстетичный вид;
- эксцентриковые стяжки. Практически вся качественная продукция состоит из таких элементов. Они обеспечивают хорошую фиксацию каждой детали. Помимо этого они позволяют увеличить скорость сборки;
- деревянные уголки. Этот вид использовали ещё более десяти лет назад, но благодаря их надёжности они применяются для производства современной мебели.
В магазинах представлен каталог мебельных крепежей. В нем сосредоточено более 100 видов металлической продукции для производства того или иного типа мебельной атрибутики.
Какие крепежи использовать для стеклянной мебели
Современные модели состоят из множества стеклянных и глянцевых панелей. Для их фиксации применяют специальные виды крепежа. Сократить силу трения, помогают силиконовые и резиновые прокладки.
Они предотвращают повреждение стеклянной панели в процессе сборки. Большая часть деталей приклеивается специальным клеящим составом. Фурнитура состоит из облегченных металлов. Благодаря этому все детали гармонируют между собой. Здесь используется скрытые крепежи для мебели.
Для более крупных моделей применяют уголки, навесные петли и замки. Закрепить эти элементы, помогают тонкие шурупы и саморезы с пластиковыми насадками.
Крепления для мягкой мебели
Назначение мебельных крепежей очевидно – это скрепление элементов мебели между собой. Для производства мягкой мебельной атрибутики используют целый ряд крепежных деталей. Он включает в себя: уголки, силиконовые прокладки, саморезы, болты, шестигранные гайки. Все эти детали состоят из прочных металлов, таких как: цинк, олово, хром.
Например, сделать выдвигающийся механизм, помогут специальные ролики, кронштейны, шестигранные болты и мебельные гвоздики. Готовое изделие будет иметь облегченный механизм открывания ящиков или трансформироваться в новую модель.
Для производства деревянных моделей используют мебельный крепеж для ДСП. Эти детали состоят из цинка, который в свою очередь отличается высокой прочностью. Саморезы прочно крепят тяжёлые элементы между собой.
Сегодня производители готовы предоставить множество типов крепежей для различной мебели. Обычно все необходимое для ее сборки идет с ней в комплекте.
Если возникла необходимость замены какого-либо крепежа на более подходящий по функции тип, посмотрите многочисленные фото мебельного крепежа в интернете. Тогда с уверенностью сможете выбрать то, что действительно необходимо.
Фото мебельного крепежа
Для изготовления предметов обстановки применяются различные элементы соединения деталей. Саморезы – популярный вид крепежа, имеющий свои неоспоримые достоинства. Особенно часто они используются для сборки корпусной мебели, обеспечивая добротное и долговечное соединение частей конструкции.
Саморезы – популярный вид крепежа, имеющий свои неоспоримые достоинства.
Крепежные элементы важно подбирать исходя из материала и его плотности, толщины и т.д.
Саморезы имеют видовые отличия.
Такой вид крепежа, как саморез, представляет собой разновидность металлического шурупа с винтовой нарезкой и заострением либо плоским концом. На шляпке элемента имеется насечка (прямая, крестовая или многоугольная) для закручивания его в полотно. Для более быстрого соединения частей шкафа или другого предмета для элементов с острым концом используется шуруповерт (за неимением – отвертка).
Также на подбор саморезов влияет тип конструкции и желаемый внешний вид изделия.
За счет резьбы шуруп легко вкручивается в деревянную панель или ЛДСП. Для скрытого крепления частей мебели применятся эксцентриковая стяжка, в которой саморезы играют основную роль. В результате сборки такого типа столы или другие предметы получаются аккуратными, без наружных следов монтажа, портящих внешний вид изделия.
Такой вид крепежа, как саморез, представляет собой разновидность металлического шурупа с винтовой нарезкой и заострением либо плоским концом.
Важно! Длина саморезов может доходить до 50 мм и выше. Такие крепления предназначаются для толстых панелей из цельного дерева.
Саморезы применяются для крепления деталей без подготовленных отверстий либо с ними.
На внешний вид изделия влияет возможность установки скрытого соединения.
В зависимости от материала и особенностей деталей конструкции имеются два вида креплений:
- с редкой резьбой и острым концом;
- конфирматы.
За счет резьбы шуруп легко вкручивается в деревянную панель или ЛДСП.
Первый вид используется для цельнодеревянного полотна, ДСП, ЛДСП и МДФ. Может различаться по длине и диаметру.
К сведению. Для сборки нешироких полотен и фанеры используются короткие шурупы.
Длина саморезов может доходить до 50 мм и выше.
Второй применяется для изготовления мебели преимущественно из деревянных досок достаточной ширины. Отличается тем, что в месте соединения резьбы и гладкой верхней части на нем начинается утолщение. Конфирматы чаще имеют плоское окончание и требуют поэтому подготовленных отверстий.
Конфирматы чаще имеют плоское окончание и требуют поэтому подготовленных отверстий.
Такие крепления предназначаются для толстых панелей из цельного дерева.
Преимущества и недостатки
Для компоновки мебели крепления имеют важнейшее значение. А на внешний вид изделия влияет возможность установки скрытого соединения.
Для компоновки мебели крепления имеют важнейшее значение.
Преимуществами саморезов в качестве креплений являются:
- эксцентриковая стяжка;
- аккуратное и надежное соединение;
- точность в подгонке деталей.
При покупке саморезов важно учитывать множество моментов.
Особенно часто они используются для сборки корпусной мебели, обеспечивая добротное и долговечное соединение частей конструкции.
Если для сборки мебельной конструкции используется комплект саморезов, то при неаккуратной работе с ними возможны:
- перекосы деталей;
- ослабление крепления при неоднократном вкручивании.
Основа шурупов – сталь.
Как правильно выбрать?
При покупке саморезов важно учитывать множество моментов. Основа шурупов – сталь. Для соединения конкретных деталей применяются элементы с разным покрытием. При сборке мебели необходимо учитывать:
- длину крепежных элементов;
- их диаметр;
- толщину шляпки;
- резьбу;
- степень коррозийности (зависит от покрытия).
Для соединения конкретных деталей применяются элементы с разным покрытием.
Также на подбор саморезов влияет тип конструкции и желаемый внешний вид изделия.
Цвет креплений также важен при открытом соединении. В этом случае стоит подобрать элементы в тон полотну.
Цвет креплений также важен при открытом соединении.
Для изготовления стола или шкафа могут понадобиться разные саморезы, поэтому рекомендуется проконсультироваться у продавца, если вы собираетесь создавать мебель самостоятельно.
Стоит подобрать элементы в тон полотну.
Саморезы имеют видовые отличия.
Конфирмат используется для более надежной стяжки. При этом на шляпку часто делают заглушку, чтобы крепеж выглядел более эстетично.
Для изготовления стола или шкафа могут понадобиться разные саморезы.
Саморезы применяются для крепления деталей без подготовленных отверстий либо с ними.
ВИДЕО: Мебельные саморезы
как правильно установить, виды и рекомендации
Изготовление мебели предусматривает использование разнообразных видов креплений, от качества которых зависит надежность, долговечность и прочность изделий. В последнее время покупатели отдают предпочтение эксцентриковой стяжке для мебели, а производители всячески расхваливают, рекламируя свою продукцию. Она хорошо влияет на качество конструкции, скрывая места креплений и другие недостатки, не испортив при этом дизайн. Кроме того, использование эксцентриковой стяжки позволяет собирать и разбирать конструкцию много раз, а при этом ее соединения сохраняют свою прочность на долгое время.
Видовое разнообразие креплений
Составными элементами эксцентриковой стяжки являются стойки, футорки и эксцентрик. По фирме-производителю стяжки делят на следующие виды:
- Минификс, которую используют для монтажа мебели, сделанной из ламинированной древесностружечной плиты. Если мебель необходимо часто разбирать и собирать, то такой вариант стяжки подойдет как нельзя лучше. Минификс легко монтируется, если мебель продается с уже установленными минификсами. Данная конструкция способна выдержать множество этапов сборки и разборки. За счет скрытых креплений стяжка очень эстетично смотрится.
- Фурнитура для крепления рондофикс. Что касается сборки, то рондофикс и предыдущий вариант похожи между собой по принципу монтажа.
- Эксцентриковая стяжка для мебели рафикс. Установить стяжку рафикс намного проще, чем минификс. Монтаж ее удобный, да и выглядит все намного привлекательней.
Что нужно знать перед покупкой стяжки для мебели?
Чтобы правильно выбрать стяжку для мебели, необходимо точно знать, чем изделия отличаются друг от друга. Устанавливая эксцентриковые стяжки, необходимо знать, что детали имеют:
- разный диаметр эксцентрика и высоту;
- разную длину стойки;
- два вида креплений;
- различаются типом футорки.
Также нужно досконально изучить принцип работы соединителя. Необходимо, чтобы головка штока прошла через специальное отверстие, которое находится на основном элементе. Когда головка будет внутри, на нее нужно аккуратно установить эксцентрик, при повороте которого все детали будут постепенно сближаться, а затем соединяться.
Достоинства и недостатки такого рода крепления
Основные достоинства эксцентриковой стяжки следующие:
- Экономный вариант стяжки, ведь его используют много раз.
- Простая и легкая установка, не нужно вызывать мастеров, вполне реально всю работу сделать своими руками.
- Готовая мебель становится жестче.
- Благодаря тому, что стяжка скрывает проблемные места и не оставляет повреждений на мебели, готовая конструкция смотрится эстетично и привлекательно.
Также эксцентриковая стяжка имеет некоторые недостатки, которые вряд ли окажутся существенными:
- Подобные конструкции не каждому по карману.
- Долгий эксплуатационный период приводит к ослаблению креплений.
Использование стяжки позволит крепко соединить все необходимые элементы и детали конструкции, потому присмотритесь к такому варианту.
Монтаж стяжки
Как установить эксцентриковую стяжку для мебели? Это знает практически каждый, поскольку данный вид используется не так уж и редко. Чаще всего с помощью эксцентриковой стяжки крепят столешницы на столы, сделанные из древесноволокнистой плиты, столешницы комода и составляющие шкафа-купе.
Соединяя детали конструкции такого рода стяжкой, важно соблюдать размеры установки. Если она смонтирована правильно, то все элементы будут надежно и крепко держаться между собой на протяжении не одного десятка лет. Размеры установки все виды стяжек имеют одинаковые, отличаются только параметры штока. Особое внимание следует уделить установке штока: если деталь слишком сильно закрутить, то эксцентрик не будет поворачиваться. Если недокрутить, то конструкцию собрать не удастся.
Перед установкой эксцентриковой стяжки стоит запомнить, что все монтажные работы должны проводиться поэтапно.
Разметка под стяжку
Чтобы пазы, сделанные под крепление, были точными, необходимо аккуратно сделать разметку. С помощью обыкновенной линейки и карандаша сделайте это собственноручно. Все детали необходимо сложить ровно друг на друга и начертить отметки. Чтобы сделать разметку, используют специальный трафарет для эксцентриковой стяжки. Он позволяет более точно нанести отметки на полотно, не сделав ошибок.
Присадка под стяжку
Самый сложный и ответственный этап сборки мебели – это присадка под стяжку. Когда разметка нанесена, важно правильно и точно сделать отверстия. Чтобы выполнить присадку, понадобятся:
- два сверла;
- электрофреза.
Это все, что понадобится для проведения слаженной работы по установке крепежных элементов для соединения мебельных деталей в одно целое и их надежного закрепления для безопасной эксплуатации.
Если электрофрезы нет, можно воспользоваться ручной фрезой, дрелью или шуруповертом. Сверло под эксцентриковую стяжку должно иметь такой же диаметр, как и шток. Для закрепления большинства штоков используют сверло диаметром пять миллиметров. Если шток будет уменьшенным, то лучше использовать шестимиллиметровое сверло. Установка эксцентрика предполагает использование фрезы с пятнадцатимиллиметровым сверлом.
Часто отверстия делают вручную с помощью кондуктора для сверления эксцентриковой стяжки. В этом случае придется использовать дрель и сверло по дереву.
Чтобы сделать разметку и отверстия с помощью готового кондуктора, необходимо установить его на рабочую поверхность. Затем нужно сделать отверстие, соответствующее диаметру детали. После чего в кондуктор ставят штифт для разметки и сверлят отверстие под шток.
Эксцентриковая стяжка – это распространенный и надежный вид крепежа. Если изучить приведенные выше ее особенности, достоинства и недостатки, можно избежать ошибок, которые появляются при ее выборе и в ходе работы. Покупая стяжку, следует понимать, что это один из самых важных и значимых элементов мебели, который помогает создать усилие между элементами конструкции. Благодаря этому мебель становится более прочной и устойчивой к нагрузкам.
Эксцентрик мебельный — плюсы и минусы использования (90 фото)
Мебельная эксцентриковая стяжка это один из видов крепежа применяемый при производстве мебели. Она позволяет скрыть места крепления деталей, что положительно сказывается на дизайне изделий. Другое достоинство эксцентриковой стяжки в том, что она позволяет многократно собирать и разбирать мебель без потери прочности соединений, например, при транспортировке. Однако при всех своих достоинствах она сложнее в установке, чем другие виды мебельного крепежа. Поэтому очень важно правильно выполнять все инструкции по установке приведенные в этой статье.
Сборка мебели эксцентриковыми стяжками выполняется в следующей последовательности. Стяжка состоит из двух частей эксцентрик и шток. Принцип работы этого крепежа очень прост. В одну деталь закрепляется шток, в другую эксцентрик. Далее детали соединяются и поворачивают эксцентрик, который фиксирует детали. Сборка и разборка мебели с помощью эксцентриковых стяжек выполняется очень быстро и просто, что является большим достоинством этого типа крепежа.
Рис.1.
Схема сборки эксцентриковой стяжки. Такая схема идентична для сборки любой мебели и эксцентриковых стяжек любых конфигураций.
Эксцентриковая стяжка может иметь различные размеры как штоков, так и эксцентрика. Самый распространенный это эксцентрик размером 15 мм. Шток может иметь размер 10, 26, 34 мм. Размер эксцентриковой стяжки выбирают из условий применения. Так для полок хорошо подойдет шток длиной 10 мм, а для соединения деталей мебели выбирают 26 или 34 мм.
Видовое разнообразие креплений
Составными элементами эксцентриковой стяжки являются стойки, футорки и эксцентрик. По фирме-производителю стяжки делят на следующие виды:
- Минификс, которую используют для монтажа мебели, сделанной из ламинированной древесностружечной плиты. Если мебель необходимо часто разбирать и собирать, то такой вариант стяжки подойдет как нельзя лучше. Минификс легко монтируется, если мебель продается с уже установленными минификсами. Данная конструкция способна выдержать множество этапов сборки и разборки. За счет скрытых креплений стяжка очень эстетично смотрится.
- Фурнитура для крепления рондофикс. Что касается сборки, то рондофикс и предыдущий вариант похожи между собой по принципу монтажа.
- Эксцентриковая стяжка для мебели рафикс. Установить стяжку рафикс намного проще, чем минификс. Монтаж ее удобный, да и выглядит все намного привлекательней.
Неожиданное решение Андрея Данилко – Х-фактор 10. Третий тренировочный лагерь
Ցույց տալ նվագարկիչի կառավարները
- Հրապարակվել է 23 Նմբ % Yթ.-ին
- В 11 выпуске Х-фактор 10 Андрею Данилко досталась категория Группы. Но что-то пошло не так и требовательный судья решил сделать неожиданное заявление. Какое? Узнайте прямо сейчас – смотрите Х-фактор 10 выпуск 11. БОЛЬШЕ ПОЛЕЗНОГО НИЖЕ
[ ПОДПИШИСЬ ] AM-plus канал Х-фактор: am-plus.net/cceJ8V7dmVGZDuHgXkqljpw.html [ САЙТЫ ] Х-фактор: xfactor.stb.ua/ Телеканала СТБ: www.stb.ua/ [ СОЦИАЛЬНЫЕ СЕТИ ] Х-фактор в Facebook: XfactorUA Х-фактор в Instagram xfactorstb Подпишись на СТБ в Viber vb.me/xfactor_stickers_yt [ ХЕШТЕГИ ] #Хфактор10 #Хфактор2019 Ժամանց
Что нужно знать перед покупкой стяжки для мебели?
Чтобы правильно выбрать стяжку для мебели, необходимо точно знать, чем изделия отличаются друг от друга. Устанавливая эксцентриковые стяжки, необходимо знать, что детали имеют:
- разный диаметр эксцентрика и высоту;
- разную длину стойки;
- два вида креплений;
- различаются типом футорки.
Также нужно досконально изучить принцип работы соединителя. Необходимо, чтобы головка штока прошла через специальное отверстие, которое находится на основном элементе. Когда головка будет внутри, на нее нужно аккуратно установить эксцентрик, при повороте которого все детали будут постепенно сближаться, а затем соединяться.
Мебельные крепежи
Современная мебельная фурнитура предлагает большой ассортимент мебельного крепежа, каждый из которых имеет свою область применения в зависимости от вида соединения и используемых материалов. В этой статье мы подробно разберем основные мебельные крепежи, которые применяются для изготовления мебели в профессиональных мастерских и домашними умельцами.
Достоинства и недостатки такого рода крепления
Основные достоинства эксцентриковой стяжки следующие:
- Экономный вариант стяжки, ведь его используют много раз.
- Простая и легкая установка, не нужно вызывать мастеров, вполне реально всю работу сделать своими руками.
- Готовая мебель становится жестче.
- Благодаря тому, что стяжка скрывает проблемные места и не оставляет повреждений на мебели, готовая конструкция смотрится эстетично и привлекательно.
Также эксцентриковая стяжка имеет некоторые недостатки, которые вряд ли окажутся существенными:
- Подобные конструкции не каждому по карману.
- Долгий эксплуатационный период приводит к ослаблению креплений.
Использование стяжки позволит крепко соединить все необходимые элементы и детали конструкции, потому присмотритесь к такому варианту.
Мебельный уголок
Довольно простой вид крепежа. Прост в установке. Не требует никаких дополнительных отверстий в панелях для его установки. Бывают как металлические, так и пластиковые варианты.
Довольно прочный вид крепления. Из недостатков – он виден и выглядит не эстетично. Но это основной вид крепления во встроенной мебели.
Монтаж стяжки
Как установить эксцентриковую стяжку для мебели? Это знает практически каждый, поскольку данный вид используется не так уж и редко. Чаще всего с помощью эксцентриковой стяжки крепят столешницы на столы, сделанные из древесноволокнистой плиты, столешницы комода и составляющие шкафа-купе.
Соединяя детали конструкции такого рода стяжкой, важно соблюдать размеры установки. Если она смонтирована правильно, то все элементы будут надежно и крепко держаться между собой на протяжении не одного десятка лет. Размеры установки все виды стяжек имеют одинаковые, отличаются только параметры штока. Особое внимание следует уделить установке штока: если деталь слишком сильно закрутить, то эксцентрик не будет поворачиваться. Если недокрутить, то конструкцию собрать не удастся.
Перед установкой эксцентриковой стяжки стоит запомнить, что все монтажные работы должны проводиться поэтапно.
Где применяется
Эксцентриковый зажим используют в местах крепления деталей (Т- или Г-образных), соединение которых необходимо скрыть от посторонних глаз. Например, ими крепят:
- Столешницы компьютерных и других столов из ДСП
- Столешницы комодов
- Дно и крыши шкафов купе и другие детали, где нет возможности сверлить отверстия на лицевой части детали.
Установленный шток минификса эксцентрикового зажима полностью скрыт в теле ДСП, а видимым остается только эксцентрик, который устанавливают с внутренней стороны изделия.
Присадка под стяжку
Самый сложный и ответственный этап сборки мебели – это присадка под стяжку. Когда разметка нанесена, важно правильно и точно сделать отверстия. Чтобы выполнить присадку, понадобятся:
- два сверла;
- электрофреза.
Это все, что понадобится для проведения слаженной работы по установке крепежных элементов для соединения мебельных деталей в одно целое и их надежного закрепления для безопасной эксплуатации.
Если электрофрезы нет, можно воспользоваться ручной фрезой, дрелью или шуруповертом. Сверло под эксцентриковую стяжку должно иметь такой же диаметр, как и шток. Для закрепления большинства штоков используют сверло диаметром пять миллиметров. Если шток будет уменьшенным, то лучше использовать шестимиллиметровое сверло. Установка эксцентрика предполагает использование фрезы с пятнадцатимиллиметровым сверлом.
Часто отверстия делают вручную с помощью кондуктора для сверления эксцентриковой стяжки. В этом случае придется использовать дрель и сверло по дереву.
Чтобы сделать разметку и отверстия с помощью готового кондуктора, необходимо установить его на рабочую поверхность. Затем нужно сделать отверстие, соответствующее диаметру детали. После чего в кондуктор ставят штифт для разметки и сверлят отверстие под шток.
Эксцентриковая стяжка – это распространенный и надежный вид крепежа. Если изучить приведенные выше ее особенности, достоинства и недостатки, можно избежать ошибок, которые появляются при ее выборе и в ходе работы. Покупая стяжку, следует понимать, что это один из самых важных и значимых элементов мебели, который помогает создать усилие между элементами конструкции. Благодаря этому мебель становится более прочной и устойчивой к нагрузкам.
Частным клиентам
Мастера считают, что красота в мебельных соединениях лишняя, во всяком случае, это тема на третьем месте после прочности соединения и способа установки. Правда, никто из профессионалов не отрицает лучший вариант, когда мебельная стяжка невидима. Получить такой крепеж можно разными способами: по старинке неразборно-клеевым методом, или с помощью механических стяжек, ( эксцентриковые, угловые, стягиваемые) которые по своей сути работают, « врезаясь» в массив или ЛДСП.
Суть любой стяжки – собрать разрозненные части мебели, не используя клей, за минимум времени с набором « домашних» инструментов. Королева мебельных стяжек – это такая стяжка, которая, помимо прочего позволит собранную мебель не только разобрать, но и соединить повторно. Обычно покупатели про это думают так, — « Мы не собираемся с переездом, нам подобные опции излишни». Тем не менее ( удивительно, правда, как наши планы постоянно рихтует, мы ведь точно знали, что ничего такого не будет?) изо дня в день добротная мебель подвергается порче, либо при разборке, либо при транспортировке. В ответственный момент вы вспоминаете что, стол или шкаф на « одноразовом» крепеже, и вынуждены перемещать его в собранном состоянии, калеча при погрузке/разгрузке/доставке, ведь защитить целостный предмет мебели гораздо сложнее чем отдельную деталь. Совет простой, всегда думайте про запас, загляните к нам, посмотрите для чего в деталях делают присадку и комплектуют несъёмным крепежом и зачем вам нужно обзавестись правильными стяжками.
Минификс ( эксцентрик) полускрытый крепеж, обеспечивающий быстрый монтаж для массива и ЛДСП.
Идеально выдерживает неоднократные циклы сборка/разборка. Актуален для мебели, часто участвующей в переездах, для « событийной» мебели, которую используют кратковременно, а потом разбирают и бережно хранят до следующего раза, и т. п.
На фасаде мебели минификс невидим. Благодаря своим скрытым возможностям этот тип фурнитуры позволяет не нарушать целостность лицевого слоя. Вы обнаружите его только внутри изделия, если загляните в шкаф, под стол и т.д., а если эксцентриковая стяжка произведена Хефеле, то за мгновение она покорит вас ещё и своим изяществом, не говоря о других преимуществах. Впрочем, раз уж речь зашла о плюсах, не будем их скрывать:
1. У минификсов Хефеле реализован центрический шаровой принцип в затяжке ( болт всегда перемещается равноудаленно по кругу относительно вертикальной оси), что центрует корпус и позволяет обеспечить соединение без потери жёсткости, смещений в сторону деталей, и может использоваться под любым углом ( если используется соединение на ус).
2. На ход затягивания Хефеле выделил 5 мм! Любой профессионал порадуется такой опции, потому что знает, что каждый поворот корпуса менее чем на половину оборота, даст компенсацию допуска ( на размер сверления) от 1 до 0,5 мм, с сохранением зажимного усилия.
3. Теперь не нужно поворачивать корпус на 195 градусов, ( до упора), чтобы получить зажимное усилие, достаточно умеренного натяжения.
4. Все болты и корпусы минификс, дружат друг с другом, отсюда их взаимовыгодное комбинирование.
5. Даже если вы разобрали свою мебель несколько раз, ослабили и затянули корпус, минификсы Хефеле останутся самой надежной корпусной стяжкой из всех известных.
6. Могут стягивать детали толщиной от 12 мм.
Из минусов, можно отметить один — это щепетильность в подготовительной работе. Без присадочного оборудования, которое есть не у всех, в силу своей высокой стоимости ( в Эксперт- комплекте есть, так что может этот пункт вам и не важен)установка минификсов потребует временных и технических усилий. Для ручной установки готовьтесь с высокой точностью сделать разметки для всех трех отверстий, которые к тому же находятся в разных плоскостях, не каждый мастер способен отдать этому кропотливому делу столько стараний. Малейшая оплошность и вы не сможете отрегулировать соединение.
Поскольку стоимость минификсов, сегодня относится к значимой, то все мало-мальски считающие деньги покупатели резонно задаются вопросом, а настолько уж необходимы невидимые стяжки, или в мебельных изделиях есть места, где от изящности эксцентриков можно отказаться? Действительно в мебельных конструкциях масса « нерабочих» мест, ( под нерабочими мы понимаем места, спрятанные от глаза, не на виду) которые могут прекрасно обойтись конфирматной стяжкой. Мощная шурупная стяжка ( евровинт, конфирмат) заменит специфическую установку минификса, и обойдет его в конкурентной борьбе по цене, но не подготовительных деталях.
Обычно, ( сейчас расскажем про ошибки) подготовительной работы никакой и нет вовсе – поставили вместе детали, которые требуют стяжки, сделали в них отверстие сверлом и закрутили конфирмат. Правильная же установка требует присадку деталей по аналогии с минификсами: с точной и кропотливой разметкой, обязательными шкантами, а уж в конце и стягивание.
Количество выбираемых отверстий в этом случае говорит в пользу конфирматов, всё-таки два против трёх это сила, и главное на 30% меньше работы.
Напомним сразу ещё об одной ошибке: многие мебельщики, обычно неопытные, считают, что чем сильнее они затянули винт, и прижали детали вместе, тем надежнее будет конструкция. А это как раз наоборот, сила возникающая в соединении вызовет в ЛДСП постепенную деформацию, разрушение соединений, скручивание и материал « поплывет». Так что всё в меру, затягиваем узловую конструкцию аккуратно, не до хруста, и ориентируемся в работе на главный мебельный алгоритм- соединяемые детали обездвиживаются и притягиваются друг к другу нежно.
Немецкими инженерами Хефеле разработана еще одна мебельная стяжка – Рафикс, которая настолько эстетична в своем исполнении, что прекрасна в любом мебельном изделии без заглушек. В отличие от минификса, этот крепеж, как и конфирмат, обойдется всего двумя отверстиями. Но по своей сути, это эксцентрик ( со всеми его преимуществами), спрятанный в декоративный корпус из пластмассы и шток, поэтому целостность лицевого покрытия мебели обеспечено. Уникальностью стяжки является ее многофункциональность. Помимо того что она соединяет детали изделия, стяжка одновременно может выполнять функцию полкодержателя. Отныне никаких люфтов. Линейку Рафикс снабдили болтами и муфтами для любой программы монтажа.
В завершении, хотелось бы напомнить простые правила, которыми следует руководствоваться при выборе мебельной стяжки:
1. К любой предполагаемой нагрузке, прибавьте 15% запаса
2. Если невидимости фурнитуры избежать не удаётся, сделайте её главным достоинством.
3. Пользуйтесь заглушками, если похвастаться фурнитурой не хватает бюджета.
4. Всегда учитывайте последующую разборку мебели.
механизм, механические признаки, адаптация и клиническое применение
J Physiol. 2001 Dec 1; 537 (Pt 2): 333–345.
DL Morgan
* Департамент инженерии электрических и компьютерных систем, Университет Монаша, Мельбурн, Австралия
Департамент физиологии, Университет Монаша, Мельбурн, Австралия
* Департамент инженерии электрических и компьютерных систем, Университет Монаша , Мельбурн, Австралия
Автор, ответственный за переписку U.Proske: Отделение физиологии, а / я 13F, Университет Монаша, Мельбурн, Виктория 3800, Австралия. Электронная почта: [email protected]Получено 7 августа 2001 г .; Принято 27 сентября 2001 г.
Эта статья цитируется в других статьях в PMC.Abstract
В эксцентрическом упражнении сокращающаяся мышца сильно удлиняется; в концентрических упражнениях он укорачивается. В то время как концентрические сокращения инициируют движения, эксцентрические сокращения замедляют или останавливают их. Уникальной особенностью эксцентрических упражнений является то, что неподготовленные люди становятся жесткими и болезненными на следующий день из-за повреждения мышечных волокон.В этом обзоре рассматриваются два возможных начальных события, ответственных за последующее повреждение, повреждение системы связи возбуждения-сокращения и разрушение на уровне саркомеров. Другие изменения, наблюдаемые после эксцентрических упражнений, снижение активного напряжения, сдвиг в оптимальной длине для активного напряжения и рост пассивного напряжения, в итоге видятся в пользу разрушения саркомера в качестве отправной точки для повреждения. Помимо повреждения мышечных волокон, имеются данные о нарушении органов чувств мышц и проприоцепции.Второй период упражнений, через неделю после первого, приносит гораздо меньше вреда. Это результат процесса адаптации. Одним из предлагаемых механизмов адаптации является увеличение количества саркомеров в мышечных волокнах. Это приводит к вторичному смещению оптимальной длины мышцы для активного напряжения. Способность мышцы быстро адаптироваться после повреждения от эксцентрического упражнения увеличивает возможность клинического применения легких эксцентрических упражнений, например, для защиты мышцы от более серьезных травм.
Все упражнения, если их выполнять достаточно энергично, могут причинить боль. Но только один вид упражнений, эксцентрическое упражнение, если мы к нему не привыкли, на следующий день оставляет нас скованными и болезненными. Во время эксцентрического упражнения сокращающаяся мышца принудительно удлиняется. Один из часто встречающихся примеров эксцентрических упражнений — это ходьба под гору. Когда мы спускаемся по склону, сокращающаяся четырехглавая мышца контролирует скорость сгибания колена против силы тяжести, и при этом мышца подвергается эксцентрическому сокращению при каждом шаге.Сразу после упражнения боли нет. Это наступает через несколько часов и достигает пика примерно через 48 часов. Считается, что это результат повреждения мышц, вызванного эксцентрическим упражнением.
Интересной и важной особенностью является процесс адаптации. Вторая серия эксцентрических упражнений через неделю после первой делает нас менее скованными и болезненными. Способность мышц быстро адаптироваться к повреждениям от эксцентрических упражнений и предотвращать дальнейшие повреждения дает возможность для ряда клинических применений.
Тема эксцентрического упражнения и его механизм уже обсуждались ранее в ряде обзоров (Armstrong et al. 1991; McHugh et al. 1999; Morgan & Allen, 1999; Warren et al. 2001; Аллен, 2001). Беглое прочтение литературы показывает, что интерес к этой теме растет. Цель этого обзора — сосредоточить внимание, в частности, на некоторых показателях повреждения от непривычных эксцентрических упражнений и их возможных механизмах.В ходе обсуждения будет рассмотрено, как такие индикаторы могут быть использованы для оценки степени защиты, доступной человеку в случае воздействия дополнительных эксцентрических упражнений, и как такие знания могут быть полезны в клинике.
Начальное событие
Принято считать, что есть два заметных признака повреждения мышцы сразу после того, как она была подвергнута серии эксцентрических сокращений. Имеются поврежденные саркомеры в миофибриллах и повреждение системы сцепления возбуждения-сокращения (E-C).Остается предметом разногласий, кто из этих двух представляет главное событие. Принятая здесь точка зрения (см. Также Morgan & Allen, 1999) состоит в том, что процесс повреждения начинается с чрезмерного растяжения саркомеров (). Альтернативная точка зрения состоит в том, что отправной точкой является повреждение компонентов процесса сцепления возбуждения-сжатия (E-C). В недавнем обзоре Warren et al. (2001) резюмировал свою позицию, заявив, что 75% или более снижения напряжения после эксцентрического упражнения было связано с отказом процесса соединения E-C.Оставшееся повреждение, наблюдаемое в течение первых нескольких дней после упражнения, авторы приписывают физическому разрушению элементов, несущих напряжение, внутри мышцы. Таким образом, предполагается, что большая часть первичных повреждений возникает в системе сцепления E-C, и только небольшой компонент возникает на уровне саркомеров. Подтверждающие доказательства получены из наблюдения, что в мышцах мышей дефицит напряжения после упражнений можно восстановить с помощью кофеина (Warren et al. 1993; Balnave & Allen, 1995).В первом из этих исследований напряжение было снято с помощью кофеина 50 мм, который высвобождает Ca 2+ из саркоплазматического ретикулума и приводит к развитию контрактуры в мышце. Во втором случае кофеин толщиной 10 мм использовался для усиления напряжения в отдельных волокнах в ответ на прямую электрическую стимуляцию. Был сделан вывод, что у мышей изменения в сцеплении E-C могут быть основным фактором наблюдаемого падения напряжения после эксцентрических сокращений (Allen, 2001).
Постулируемая серия событий, ведущих к повреждению мышц от эксцентрических упражненийВо время активного удлинения более длинные и более слабые саркомеры растягиваются на нисходящую конечность их отношения длины к напряжению, где они быстро и бесконтрольно удлиняются, пока не выйдут за пределы перекрытия миофиламентов и напряжение в пассивных структурах остановило дальнейшее удлинение.Повторное перенапряжение саркомеров приводит к их нарушению. Мышечные волокна с поврежденными саркомерами, последовательно соединенные с все еще функционирующими саркомерами, демонстрируют сдвиг в оптимальной длине для напряжения в направлении большей длины мышц. Когда область разрыва достаточно велика, это приводит к повреждению мембраны. Это можно представить как двухэтапный процесс, начинающийся с разрыва Т-канальцев. Любое падение напряжения в этот момент можно исправить с помощью кофеина (см. Текст). Это будет сопровождаться повреждением саркоплазматической сети, неконтролируемым высвобождением Ca 2+ из его хранилищ и запуском локальной травматической контрактуры.Это, в свою очередь, повысит пассивное напряжение мышц. Если повреждение было достаточно обширным, часть волокна или все волокно погибло. Это падение напряжения невозможно исправить с помощью кофеина. Продукты распада мертвых и умирающих клеток могут привести к местной воспалительной реакции, связанной с отеком и болезненностью тканей.
Однако все это по-прежнему оставляет открытым вопрос о том, что первично, нарушение сцепления E-C или нарушение саркомера. Что касается эффектов потенцирующих средств, похоже, существует различие между видами.В отдельных волокнах лягушки (Morgan et al. 1996) и в мышцах жабы (Talbot, 1997; Allen, 2001) падение напряжения не могло быть восстановлено путем усиления высвобождения Ca 2+ .
Существует определенная гипотеза процесса разрушения саркомера (). В течение некоторого времени было известно, что нисходящий конец кривой длины саркомера-натяжения представляет собой область, где развиваются неоднородности саркомера (Gordon et al. 1966). Морган (1990) предположил, что во время активного растяжения мышцы большая часть изменения длины будет приходиться на самые слабые саркомеры в миофибриллах или, более строго говоря, на самые слабые полусаркомеры.На нисходящей ветви кривой длина-натяжение эти саркомеры будут постепенно ослабевать, и когда они достигнут предела текучести, они будут быстро, бесконтрольно удлиняться до точки, при которой миофиламенты не перекрываются, когда напряжение в пассивных структурах уравновешивает активное напряжение в тканях. соседние саркомеры, которые все еще перекрываются миофиламентами. Этот процесс повторяется итеративно, с растяжением следующего по силе саркомера и так далее. Предполагается, что чрезмерно растянутые саркомеры беспорядочно распределяются по мышечным волокнам.В конце растяжения, когда мышца расслабляется, миофиламенты в большинстве перетянутых саркомеров повторно переплетаются, чтобы они могли возобновить свою нормальную функцию. Некоторые могут этого не сделать и потерпеть неудачу (Talbot & Morgan, 1996). Постулируется, что во время повторяющихся эксцентрических сокращений количество поврежденных саркомеров растет, пока не будет достигнута точка, в которой происходит повреждение мембраны. Именно в этот момент становится очевидным повреждение элементов сцепного устройства E-C.Впоследствии волокно может умереть ().
Концептуально более сложно представить повреждение процесса соединения E-C как первичное событие. Наблюдения Takekura et al. (2001) аномального расположения Т-образных трубок после эксцентрических упражнений может послужить основанием для такой гипотезы. Здесь первым шагом в процессе повреждения будет разрыв t-канальца. Затем разорванные концы канальцев закрываются, что приводит к инактивации некоторых саркомеров. Если бы такие саркомеры были сконцентрированы в определенных миофибриллах, это могло привести к падению напряжения.Это напряжение можно снять с помощью кофеиновой контрактуры, но не с помощью потенциаторов. Если бы инактивированные саркомеры были случайным образом разбросаны среди миофибрилл, ситуация была бы очень похожа на ту, где первичным событием было разрушение саркомера. То есть ультраструктурно будет наблюдаться неравномерное распределение длины саркомера, а механически произойдет сдвиг оптимальной длины для активного натяжения в направлении большей длины мускулов. Основная трудность с такой гипотезой заключается в попытке объяснить, почему Т-канальцы должны быть основным местом повреждения и почему это происходит только на длинах, превышающих оптимальную.Обратная последовательность, начинающаяся с разрывов саркомера и ведущая к повреждению t-канальца, конечно же, может быть объяснена с такой же легкостью для наблюдений Takekura et al. (2001).
Структурные признаки
То, что эксцентрическое упражнение приводит к структурным признакам мышечного повреждения, больше не является предметом споров (Friden et al. 1981; Newham et al. 1983). Большинство доказательств прибывает из электронно-микроскопических исследований, и они показывают саркомеры, не совпадающие друг с другом, поток Z-линии, области чрезмерно вытянутых саркомеров или полусаркомеров, региональную дезорганизацию миофиламентов и повреждение t-канальцев; обзор см. в Morgan & Allen (1999).
Точные детали процесса разрушения саркомера после эксцентрических сокращений остаются предметом спекуляций. Они могут включать эластичные филаменты titin, которые прикрепляют толстые филаменты к Z дискам, или структурный белок desmin, который связывает соседние Z диски (Allen, 2001). Вполне возможно, что из-за небольших ошибок выравнивания толстые и тонкие нити чрезмерно растянутых саркомеров могут столкнуться друг с другом. Инактивация некоторых саркомеров из-за повреждения t-канальцев также может иметь значение.Какими бы ни были точные детали, есть свидетельства чрезмерно растянутых саркомеров и полусаркомеров в мышцах, которые претерпели эксцентрические сокращения (см., Например, Brown & Hill, 1991; Lieber et al. 1991; Wood et al. 1993; Talbot & Morgan, 1996). Недавно с помощью проницаемых сегментов отдельных волокон мускулов крыс было показано, что области саркомеров большой длины до активного растяжения содержат большинство разрушенных саркомеров после растяжения.Эти разрушенные саркомеры были длиннее остальных (Macpherson et al. 1996).
Диагностической структурной особенностью разрыва после эксцентрического упражнения является наличие чрезмерно растянутых полусаркомеров, при этом соседний полусаркомер сокращен до короткой длины (например, см. Brown & Hill, 1991; Talbot & Morgan, 1996; Macpherson. и др. 1997). Эта неизменная особенность побудила нас задуматься о расположении эластичных волокон внутри саркомеров.Считается, что титин прикрепляет концы толстых волокон к Z-линии (Horowits, 1999). В простой механической модели саркомера, если тайтин прикреплен только к концам толстых нитей, два полусаркомера будут вести себя независимо друг от друга, и нельзя ожидать, что чрезмерное растяжение одной половины приведет к укорачиванию другой. половина (). Однако, если включен второй эластичный элемент, охватывающий всю длину саркомера, структурные изменения, наблюдаемые на электронных микрофотографиях, достигаются.То есть укороченный полусаркомер перед перетянутым полусаркомером ().
Постулируемое распределение эластичных нитей в саркомерахНа двух верхних диаграммах рассматривается саркомер с эластичными нитями, соединяющими только концы толстых нитей с Z-линиями. Цифры указывают на распределение напряжения. Общее натяжение установлено на 80% от максимума, чтобы указать, что саркомер находится на нисходящей ветви его отношения длины к натяжению. Когда один полусаркомер становится чрезмерно растянутым в результате эксцентрического сокращения, напряжение, создаваемое его миофиламентами, падает до нуля, и полное напряжение переносится эластичной нитью.Другой полусаркомер не подвергается воздействию, так как его способность к изометрическому натяжению остается прежней. Когда в модель включен второй эластичный элемент, охватывающий всю длину саркомера (нижние 3 диаграммы), чрезмерное растяжение одного полусаркомера приводит к тому, что 50% напряжения распределяется на эластичный элемент последовательно с толстым элементом. нитей, в то время как из-за своей пропорционально меньшей протяженности протяженность саркомера меньше (30%). Он также будет вносить 30% напряжения в другой полусаркомер, а остальные 50% распределяются между последовательным эластичным элементом (5%) и поперечными перемычками (45%).Поскольку способность к изометрическому натяжению этого полусаркомера остается на уровне 70%, она укорачивается до тех пор, пока натяжение в последовательном элементе не упадет до нуля и миофиламентное перекрытие не будет где-то на восходящей конечности, создавая 60% натяжения, оставляя 20% в эластичном элементе, охватывающем саркомер. Это то, что наблюдается под электронным микроскопом: один полусаркомер чрезмерно растянут до перекрытия, а другая половина очень короткая. Такая модель показывает, что пассивное напряжение во всем саркомере становится значительным, когда одна половина становится чрезмерно растянутой.
Информации о структурных повреждениях соединительной системы E-C меньше. В недавнем исследовании крыс, которые тренировались бегом с горы, мышцы передних конечностей показали ряд ультраструктурных аномалий, включая более продольные сегменты Т-канальца, изменения в расположении триад, кавеолярных скоплений и расположение нескольких сегментов Т-канальца с элементами терминальных цистерн. (Такекура и др. 2001). Неупорядоченные мембранные системы широко распространены по мышечным волокнам.Эти результаты были интерпретированы как согласующиеся с гипотезой, начинающейся с очагового повреждения саркомера, скольжения миофибрилл друг за другом и возможного повреждения t-канальцев.
Сдвиг оптимальной длины
Имеются ли какие-либо доказательства механических свойств мышцы, подтверждающие существование чрезмерно растянутых саркомеров в поврежденной мышце? Было высказано предположение, что присутствие чрезмерно растянутых саркомеров увеличивает последовательную податливость, приводя к сдвигу в соотношении активной длины мышцы к напряжению в сторону большей длины мышцы (Morgan, 1990).Такой сдвиг был впервые описан Кацем (1939) и с тех пор показан для отдельных волокон лягушки (Morgan et al. 1996), всей мышцы земноводных (Wood et al. 1993; Talbot & Morgan, 1996) и мышцы человека (Jones et al. 1997; Brockett et al. 2001). Смоделированный пример показан в.
Изменение механических свойств мышцы после серии эксцентрических сокращенийA , разрушение саркомеров. Компьютерное моделирование отношения длины саркомера к натяжению.Пунктирная линия — активная зависимость длины от натяжения, взятая из Gordon et al. (1966). Пунктирная линия представляет собой экспоненциальную кривую, представляющую пассивное натяжение; сплошная линия — полное натяжение. Напряжение нормализуется относительно максимального активного натяжения. Длина дана как длина предполагаемого мышечного волокна, состоящего из 10 000 саркомеров с длиной саркомера 2,5 мкм при оптимальной длине. Контрольная кривая — это непрерывная кривая слева. После серии эксцентрических сокращений 10% саркомеров устанавливают свою активную силу на ноль для имитации разрушения, что приводит к смещению оптимальной длины кривой общего натяжения на 3 мм (непрерывная кривая вправо). B , адаптация мышечного волокна после травмы в результате эксцентрического упражнения. Непрерывная кривая представляет собой контрольную кривую общего натяжения, как и пунктирная кривая на верхней панели, которая после того, как количество саркомеров в серии было увеличено на 10%, без изменения длины сухожилия. Это привело к увеличению оптимальной длины на 2 мм.
Если бы утверждалось, что основной причиной дефицита натяжения после эксцентрических сокращений было нарушение сцепления E-C (Warren et al. 1993), что приводит к уменьшенному, но равномерному высвобождению Ca 2+ , изменение отношения длины к напряжению можно интерпретировать как указание не более чем на снижение уровня активации, так что мышцу пришлось растягивать дальше, чтобы достичь максимальная активация (Endo, 1973). Есть свидетельства того, что такое объяснение не всегда справедливо. Для отдельных волокон лягушки (Morgan et al. 1996) и целых мышц крысы () можно найти примеры, когда кривые длины-напряжения до и после эксцентрических сокращений пересекаются на больших длинах (Katz, 1939; см. Также Brockett ). и другие. 2001 a , b ). На этих длинных отрезках напряжения после тренировки выше, чем до упражнения, поэтому неполная активация не может быть использована для объяснения изменения кривой ().
Активация и соотношение длины и натяженияA , соотношение крутящий момент-угол для широкой мышцы бедра под наркозом. Кривые крутящий момент-угол были измерены до (непрерывная линия) и после (пунктирная линия) серии эксцентрических сокращений мышцы.Здесь мышца была растянута на 27 градусов за 33 мс при стимуляции со скоростью 90 импульсов в секунду. Растяжки были устроены так, чтобы начинаться на 5 градусов меньше оптимального угла и заканчиваться на 22 градуса сверх оптимального. Включенный угол колена — это угол между коленом и бедром. На каждой длине было вычислено соотношение крутящего момента до и после сокращений (пунктирная линия), что дает оценку доли активации (изменено из Allen, 1999). B , компьютерное моделирование частичной активации.Непрерывная кривая — это полностью активированная кривая длины саркомера-растяжения (Gordon et al. 1966). Пунктирная кривая представляет собой график Хилла (Hill, 1913) как разумную оценку зависимости фракции активации от длины. Пунктирная кривая представляет собой результирующую кривую частичной активации. Моделирование частичной активации дает реалистичный сдвиг в оптимальной длине для натяжения, но не может имитировать активное натяжение, наблюдаемое на больших длинах после серии эксцентрических сокращений. То есть на больших длинах натяжение лежит значительно ниже контрольной кривой.Обратите внимание также на большее падение натяжения на коротких отрезках.
Гипотеза неоднородности саркомеров предсказывает, что повреждение произойдет только в том случае, если саркомеры будут активно растягиваться сверх оптимальной длины. Если разрыв и повреждение саркомера особенно распространены на нисходящей ветви кривой длины-напряжения мышцы, индикаторы повреждения должны показывать зависимость от длины. Это действительно так. Как для мышц крысы, так и для мышц жабы изменение оптимальной длины и падение активного напряжения после сокращения зависело от диапазона длин, в котором выполнялись растяжки (Lynn & Morgan, 1998; Talbot & Morgan, 1998).
Сдвиг оптимальной длины для активного напряжения в сторону увеличения длины мышц является довольно косвенным показателем повышения эластичности мышц после тренировки. Существуют ли какие-либо другие механические изменения в мышце, связанные с повышением комплаентности? В своем первоначальном отчете Кац (1939) прокомментировал увеличение изометрического тетанического напряжения в 2-3 раза и снижение соотношения подергивание: столбняк, согласующееся с «частичным преобразованием активной сократительной ткани в пассивную эластичную ткань».В недавней серии экспериментов на медиальной икроножной мышце под наркозом было обнаружено, что после серии эксцентрических сокращений рост напряжения в ответ на растяжение пассивной мышцы задерживался по сравнению с реакцией до сокращений (Уайтхед и др. 2001). Наша интерпретация состоит в том, что эксцентрические сокращения привели к чрезмерному растяжению и разрушению некоторых саркомеров. Когда мышца расслаблялась, некоторые чрезмерно растянутые саркомеры не пересекались повторно (Talbot & Morgan, 1996), и это означало, что соседние саркомеры возвращались к более короткой длине, чем до сокращения.Следовательно, мышца должна быть растянута дальше, прежде чем пассивное напряжение в этих более коротких саркомерах достигнет измеримого уровня.
Падение напряжения
Важным показателем повреждения после периода эксцентрических упражнений является падение активного напряжения. Это может быть до 60%, но здесь следует помнить, что снижение напряжения будет включать компонент метаболической усталости, который является общим для всех форм упражнений, а не только для эксцентрических упражнений. Было высказано предположение, что при любой оценке снижения напряжения от эксцентрических упражнений следует использовать в качестве контроля сопоставимый период концентрических упражнений, но с учетом разницы в энергетической стоимости концентрических и эксцентрических сокращений (Allen, 2001).
Разрушение саркомеров, расположенных последовательно с все еще функционирующими саркомерами, само по себе не приведет к падению натяжения при условии, что длина волокна будет отрегулирована на новую, более длинную оптимальную длину. Но по мере того, как повреждение распространяется на миофибриллы и другие миофибриллы, вовлекаются мембранные структуры, что приводит к повреждению и нарушению процесса сцепления E-C. Любое снижение напряжения на этом этапе можно исправить с помощью кофеиновой контрактуры. Впоследствии будет достигнута точка, в которой часть волокна или все волокно погибнет.С таким двухэтапным процессом согласуется сообщение о вторичном замедленном падении напряжения (Jones et al. 1989; Faulkner et al. 1993; MacIntyre et al. 1995). У людей было замечено, что за первоначальным падением напряжения после эксцентрических упражнений следовало медленное повышение в течение 2-4 часов, предположительно восстановление после метаболического истощения. Затем через 24 часа произошло второе падение напряжения (MacIntyre et al. 1995). Возможно, здесь некоторые волокна отмирают, поэтому нельзя ожидать, что этот компонент падения напряжения будет восстановлен с помощью кофеина ().
При измерении снижения напряжения после эксцентрического упражнения важно учитывать не только эффекты метаболической усталости, но и последствия изменения оптимальной длины для активного напряжения. Оптимальная длина перед упражнением будет меньше оптимальной длины после упражнения из-за сдвига, что может привести к недооценке оставшегося напряжения. Это также может способствовать наблюдаемому изменению соотношения силы и частоты (Newham et al. 1983).
Различные типы волокон
Во многих исследованиях рассматривалась восприимчивость различных мышц и их частей к повреждению в результате эксцентрических сокращений. Неоднократно поднимаемый вопрос касается уязвимости различных типов двигательных единиц в мышцах со смешанным составом медленно-быстрых волокон. Были сделаны заявления о предрасположенности к повреждению медленных единиц во время передвижения (Armstrong et al. 1983; Mair et al. 1992).Выдвигаемые причины включают низкий порог включения и важную постуральную роль этих двигательных единиц. Было высказано предположение, что когда мышцы со смешанным, медленно-быстрым волокнистым составом подвергались максимальному активному удлинению, большие, быстро утомляемые двигательные единицы были более уязвимыми из-за отсутствия у них окислительной способности (Friden & Lieber, 1998) или создаваемое ими более высокое напряжение (Appell et al. 1992). В другом недавнем исследовании, демонстрирующем преимущественное повреждение волокон быстрым окислительным гликолитом, было высказано предположение, что причиной может быть фенотип волокна или более низкая сократительная нагрузка (Vijayan et al. 2001). Другие предложили комбинацию факторов, включающих как активные, так и пассивные свойства мышечных волокон (Macpherson et al. 1996). В недавнем обзоре Либер и Фриден (1999) предположили, что большее количество повреждений волокон в быстрых гликолитических волокнах после эксцентрических упражнений было результатом «повышенного напряжения и травм из-за их короткой длины».
Важной особенностью гипотезы неоднородности саркомера является зависимость повреждения от диапазона длин, в котором выполняются эксцентрические сокращения.Это повышает вероятность того, что оптимальная длина для разных типов волокон может быть не одинаковой, так что в мышце смешанного состава растяжение всей мышцы приводит к тому, что одни волокна растягиваются дальше вниз по нисходящей ветви их кривой длины-натяжения, чем другие. В недавнем исследовании нашей лаборатории (J. Talbot, M. Homewood и D. L. Morgan, неопубликованные наблюдения) преимущественно быстро сокращающиеся передние большеберцовые мышцы и медленно сокращающиеся камбаловидные мышцы крыс подвергались серии эксцентрических сокращений.Применяемые активные растяжки были тщательно подобраны таким образом, чтобы покрыть одну и ту же часть соотношения длины и напряжения каждой мышцы. Сдвиги в оптимальной длине для активного напряжения наблюдались в обеих мышцах, что указывает на то, что сокращения вызвали повреждение обоих типов волокон. Размер сдвига между двумя мышцами существенно не отличался. Результат показал, что состав волокон как таковой не был определяющим фактором количества повреждений от эксцентрических сокращений, при условии, что сокращения охватывали эквивалентный диапазон длин мышц.
Тем не менее, все еще оставалось объяснить сообщения других о восприимчивости к повреждению волокон в пределах одной и той же мышцы со смешанным составом волокон. Во втором эксперименте (Brockett et al. 2001 b ) изучались медленные и быстро сокращающиеся двигательные единицы в медиальной икроножной мышце кошки. Было обнаружено, что большинство быстро сокращающихся единиц имели оптимальную длину для растяжения, которая была короче оптимальной длины всей мышцы. И наоборот, единицы с медленным сокращением имели оптимальную длину, в среднем, больше, чем оптимум для всей мышцы.Когда двигательные единицы подвергались серии эксцентрических сокращений с использованием растяжек, которые начинались с оптимума для всей мышцы, все единицы демонстрировали сдвиг в соотношении длины и напряжения, что свидетельствует о повреждении. Однако единицы с медленным сокращением показали меньший сдвиг, чем единицы с быстрым сокращением. Статистический анализ показал, что оптимальная длина двигательной единицы для напряжения относительно оптимума для всей мышцы была лучшим индикатором восприимчивости единицы к повреждению от эксцентрических упражнений, чем тип двигательной единицы.Считалось, что разница в оптимальной длине двух типов двигательных единиц связана с различием в количестве саркомеров в серии в мышечных волокнах. Считалось, что это, в свою очередь, связано с ролью различных типов двигательных единиц в икроножной мышце во время стояния и ходьбы у кошки (Brockett et al. 2001 b ). Теперь необходимо подтвердить результат для других мышц со смешанным волокнистым составом.
Повышение пассивного напряжения
В течение некоторого времени было известно, что после периода эксцентрических упражнений наблюдается рост пассивного напряжения в мышцах.Для сгибателей локтя человека на это указывает расслабленная рука, принимающая слегка согнутую позу (Jones et al. 1987). Когда измерялась жесткость мышц, она увеличивалась более чем вдвое после упражнения и оставалась повышенной в течение следующих 4 дней (Howell et al. 1993). Было постулировано, что немедленное повышение жесткости после тренировки является результатом активируемого растяжением высвобождения Ca 2+ (Howell et al. 1993). Другие объяснения были основаны на укорочении параллельных неконтрактильных элементов в мышце (Howell et al. 1985; Джонс и др. 1987). На схеме показано пассивное напряжение, возникающее в результате развития локальной контрактуры в сегментах волокна после повышения уровня Ca 2+ в миоплазме в результате повреждения мембраны.
Несколько исследований продемонстрировали повышение уровня Ca 2+ в состоянии покоя в мышечных волокнах, поврежденных эксцентрическими сокращениями (Balnave & Allen, 1995; Balnave et al. 1997; Ingalls et al. 1998). Однако в пределах разрешающей способности метода измерения показали, что повышение уровня Ca 2+ было равномерно распределено вдоль мышечных волокон (Balnave et al. 1997). Возможно, повышения Ca 2+ достаточно, чтобы вызвать низкий уровень активации для увеличения пассивного напряжения, хотя прямых доказательств этому нет (Whitehead et al. 2001, p. 602).
При измерении во всем физиологическом диапазоне рост пассивного напряжения после серии эксцентрических сокращений достигает пика на длине, близкой к оптимальной для активного напряжения (Whitehead et al. 2001). Измерения поглощения работы пассивной мышцей в ответ на большие, медленные движения по удлинению и укорачиванию показали значительный рост после эксцентрических сокращений.Было высказано предположение, что увеличение поглощения работы было результатом активной смены поперечных мостиков в поврежденных сегментах мышечных волокон (Whitehead et al. 2001). Есть некоторые структурные свидетельства того, что сегменты сокращенных волокон в мышцах повреждены эксцентрическими упражнениями. Таким образом, было обнаружено, что после бега с холма волокна камбаловидной мышцы крыс демонстрировали растворение Z-линии, разрыв А-полосы и свертывание волокон (Ogilvie et al. 1988). Точно так же Фриден и Либер (1998) обнаружили, что в мышцах кролика после эксцентрических сокращений наблюдается нарушение цитоскелета и присутствие в волокнах сверхсокращенных областей.
Набухание и болезненность мышц
Эксцентрическое упражнение сопровождается ощущением скованности и болезненности на следующий день (Hough, 1902). Современное представление о механизме состоит в том, что повреждение на уровне саркомеров во время повторных сокращений приводит к более обширным повреждениям и, в конечном итоге, к гибели некоторых мышечных волокон. Повреждение вызывает местную воспалительную реакцию, которая сопровождается некоторым отеком. Продукты распада поврежденных тканей сенсибилизируют ноцицепторы (Smith, 1991; MacIntyre et al. 1995).
Было высказано предположение, что компонент жесткости после эксцентрического упражнения происходит из-за набухания, сопровождающего повреждение. Таким образом, Howell et al. (1985) предположил, что замедленное увеличение жесткости задействованных мышц-сгибателей локтя было результатом изменений объема, вызывающих нагрузку на перимизиальные и эпимизиальные элементы соединительной ткани. Количественная биомеханическая модель поддержала эту точку зрения (Purslow, 1989). Однако пассивное напряжение и скованность изменяются сразу после тренировки (Howell et al. 1993; Chleboun et al. 1998; Уайтхед и др. 2001), когда еще нет признаков отека. В наших экспериментах наблюдалось повышение пассивного напряжения мышц-разгибателей голеностопного сустава, которое достигало максимального значения сразу после упражнения. Через 24 ч после упражнения, когда набухание достигло максимума, значительного дальнейшего увеличения пассивного напряжения не наблюдалось. Таким образом, в условиях наших экспериментов не было обнаружено тесной связи между повышением пассивного напряжения и отеком мышц.Отек начал спадать через 4 дня после тренировки.
Болезненность начинается примерно через 6-8 часов после тренировки и достигает максимума примерно через 48 часов (MacIntyre et al. 1995; Jones et al. 1997). Современное представление о механизме состоит в том, что продукты распада ткани сенсибилизируют ноцицепторы, так что они реагируют на раздражители, которые обычно не являются вредными. Таким образом, мышца чувствительна к местной пальпации, растяжению и сокращению. Недавно было высказано предположение, что компонент отсроченной болезненности от эксцентрических упражнений связан с механорецепторами крупных волокон (Barlas et al. 2000; Weerakkody et al. 2001). Было высказано предположение, что вход от механорецепторов, в том числе афферентов мышечных веретен, может получить доступ к болевым путям на уровне спинного мозга.
Адаптация
У всех нас есть опыт, что жесткость и болезненность после периода упражнений становятся намного меньше, когда упражнение повторяется через неделю, что является результатом адаптации мышц. Это было известно в течение некоторого времени (Hough, 1902; Friden et al. 1983; Швейн и Армстронг, 1983; Кларксон и Тремблей, 1988). Однако лежащий в основе механизм остается спорным (см. Обзор McHugh et al. 1999).
В своем первоначальном предложении о механизме повреждения от эксцентрических упражнений Морган (1990) предположил, что последующий процесс адаптации включает увеличение количества саркомеров, последовательно соединенных в мышечных волокнах. Как следствие, при установленной длине мышцы средняя длина саркомера будет короче ().Следовательно, меньшая часть рабочего диапазона мышцы будет включать область потенциальной нестабильности, нисходящую часть кривой длины-напряжения. Подтверждающие данные получены из экспериментов, в которых крысы тренировались на наклонной или наклонной беговой дорожке (Lynn & Morgan, 1994; см. Также Lynn et al. 1998). Волокна мышцы, которая, как известно, претерпевает эксцентрические сокращения во время бега с горы, — широкая мышца промежности — фиксировали, переваривали и подсчитывали количество саркомеров после недели упражнений.Было обнаружено, что среднее количество саркомеров было в среднем на 11% больше в мышцах животных, которые бежали с холма, по сравнению с теми, которые бежали в гору.
Это предложение было оспорено (Koh & Herzog, 1998; см. Также Koh & Brooks, 2001). Однако противоположные результаты трудно оценить, поскольку в этом исследовании мышц кролика не было дано указание на диапазон длины относительно оптимальной длины, на которую были растянуты мышцы, а также не было указано, был ли использован протокол эксцентрического сокращения. с последующими обнаруживаемыми признаками поломки или повреждения.
Скептицизм по поводу механизма адаптации, включающего добавление дополнительных саркомеров к мышечным волокнам, сосредотачивается во времени (McHugh et al. 1999). Если мышечные волокна собираются смоделировать после травмы в результате эксцентрического упражнения, этот процесс должен быть достаточно быстрым, чтобы быть практически завершенным к концу недели после травмы. Способны ли мышцы пройти столь быстрый процесс адаптации на уровне саркомеров? Еще в 1973 году было показано, что иммобилизация мышцы в удлиненном положении с помощью гипсовой повязки приводит к увеличению количества саркомеров в мышечных волокнах в течение 5 дней (Williams & Goldspink, 1973).Это увеличение было быстро обратимым. Хотя мы еще не понимаем точных деталей на клеточном уровне событий, которые приводят к адаптации чисел саркомеров (Goldspink, 1998; см. Также Wretman et al. 2001), скорость процесса, очевидно, достаточна. для учета адаптации, наблюдаемой после эксцентрических упражнений.
Если мышца адаптируется к травме в результате эксцентрического упражнения с увеличением количества саркомеров в мышечных волокнах, какие последствия это имеет для отношений между мышцами и сухожилиями? Мы попытались смоделировать эту ситуацию ().Рассмотрим мышцу, состоящую из мышечных волокон, содержащих 10 000 саркомеров и 20 мм сухожилия. В этой модели мышечное напряжение начинает расти, когда мышца растягивается до длины 35 мм, что соответствует длине саркомера 1,5 мкм. Напряжение достигало пика при длине саркомера 45 мм или 2,5 мкм. Если бы цель состояла в том, чтобы сместить кривую длины-напряжения мышцы в сторону большей длины, чтобы обеспечить защиту от травм в результате эксцентрических упражнений, простой адаптацией было бы увеличение длины сухожилия на 5 мм.Это сместит оптимальную длину на 5 мм. Однако напряжение будет хуже поддерживаться при коротких мышцах, упав до нуля на 40 мм, а не на 35 мм. Если бы количество саркомеров в волокне было увеличено на 20% без изменения длины сухожилия, необходимое смещение оптимальной длины все равно было бы получено, но рабочий диапазон мышцы уменьшился бы на 3 мм. Только при дальнейшем увеличении числа саркомеров и укорочении сухожилия можно было добиться как изменения оптимальной длины, так и сохранения исходного рабочего диапазона мышцы ().На практике маловероятно, что сухожилие можно реконструировать в течение недели, хотя это остается вариантом адаптации в более долгосрочной перспективе.
Отношение длины саркомера к длине мышцыОтношение между длиной саркомера и длиной мышцы для теоретических мышечных волокон, содержащих разное количество саркомеров и разную длину сухожилий. Предполагается, что оптимальная длина саркомера составляет 2,5 мкм. Для мышечного волокна с 10 000 саркомеров и 20 мм сухожилия (волокно №1) натяжение начинает расти на 35 мм, а оптимум достигается на 45 мм (пунктирная линия). Сдвиг оптимальной длины для активного натяжения на 5 мм в сторону большей длины (пунктирная линия) может быть достигнут путем увеличения длины жилы до 25 мм (волокно № 2). Недостатком является то, что активное напряжение не развивается до тех пор, пока мышца не растягивается до 40 мм, то есть сокращается рабочий диапазон длин мышц. Увеличивая количество саркомеров с 10 000 до 12 000, и оставляя длину сухожилия на 20 мм (волокно №3) производит необходимое увеличение оптимальной длины и приводит к меньшему сокращению рабочего диапазона мышцы, где напряжение начинает расти с 39 мм. Увеличение числа саркомеров до 14 000 при одновременном уменьшении длины сухожилия до 15 мм (волокно № 4) дает наиболее удовлетворительный результат, необходимый сдвиг оптимальной длины на 5 мм и сокращение рабочего диапазона всего на 1 мм.
Есть ли какие-либо доказательства сдвига кривой длина-напряжение как признак адаптации мышцы к травме в результате эксцентрических сокращений? Во-первых, важно различать два типа сдвига, которые могут возникать в связи с эксцентрическими упражнениями.После периода непривычных упражнений произойдет сдвиг в оптимальной длине в результате увеличения последовательной податливости из-за нарушенных саркомеров (). За этим следует второй отложенный сдвиг, представляющий адаптацию за счет увеличения числа саркомеров (). В мышцах земноводных в течение примерно 6 часов после травмы из-за эксцентрических сокращений первоначальный сдвиг оптимальной длины изменился, и оптимум вернулся к своему значению до тренировки (Jones et al. 1997). Здесь мы предполагаем, что после эксцентрического упражнения в некоторых мышечных волокнах саркомеры с нарушенными связями смогут со временем восстановить свой нормальный паттерн пересечения миофиламентов и способность генерировать напряжение (Talbot & Morgan, 1996).В других волокнах участки разрыва могли прогрессировать до более серьезных повреждений. Такие поврежденные волокна больше не будут сокращаться и, следовательно, не могут способствовать сдвигу кривой длины-натяжения. Оба эти фактора приведут к обратному сдвигу.
При исследовании трехглавой мышцы surae человека было возможно идентифицировать связанный с повреждением сдвиг оптимального угла для крутящего момента в направлении более длинных мышц после периода эксцентрических упражнений, но это вернулось к контрольным значениям через 2 дня. после тренировки (Jones et al. 1997). Никакого последующего смещения из-за адаптации обнаружить не удалось. В последующем исследовании группы мышц подколенных сухожилий было продемонстрировано устойчивое смещение оптимального угла (Brockett et al. 2001 a ). Здесь, хотя тренировочный эффект был явно очевиден, было невозможно определить ни точку его начала, ни какое-либо обратное изменение от сдвига, связанного с травмой. Предположительно в подобных ситуациях время восстановления после первоначальной смены и начало процесса адаптации могут перекрываться.
В экспериментах на животных было показано, что волокна широкой мышцы бедра у крыс, обученных бегу под гору в течение недели, имели больше саркомеров, чем волокна из группы, тренированной в гору. В конце тренировки, в ответ на серию резких эксцентрических сокращений, начиная с того же угла колена, группа, тренировавшаяся на спуске, показала меньший сдвиг оптимального угла для крутящего момента, чем группа, тренировавшаяся на подъеме. Меньший сдвиг считался признаком меньшего повреждения (Lynn et al. 1998).
Имеются также ограниченные свидетельства процесса адаптации в противоположном направлении (Whitehead et al. 1998). Группе людей требовалось выполнить период концентрических упражнений с трехглавой мышцей верхней трети одной ноги, при этом другая нога действовала в качестве контроля. В ответ на тестовый период эксцентрических упражнений неделю спустя концентрически тренированные мышцы показали больший сдвиг в оптимуме, что свидетельствует о большем повреждении, чем контрольные мышцы. Было высказано предположение, что во время концентрических упражнений мышечные волокна могут потерять саркомеры, что приведет к большей уязвимости к повреждениям от эксцентрических упражнений.
Мышечные органы чувств
Хотя о влиянии усталости от упражнений на локальные рефлекторные действия мышечных афферентов известно довольно много (обзор см. В Gandevia, 2001), вопрос о том, приводит ли эксцентрическое упражнение к повреждению мышечных рецепторов. остается открытым. Здесь обсуждение будет ограничено двумя известными мышечными рецепторами, мышечным веретеном и сухожильным органом.
В задаче согласования положения локтя, выполняемой после периода эксцентрического упражнения сгибателей локтя одной руки, было обнаружено, что тренируемая рука постоянно принимает более согнутую позицию, соответствующую положению нетренированной руки (Saxton et al. . 1995). Учитывая, что основными проприорецепторами, передающими сигналы о положении конечности, являются мышечные веретена (Gandevia, 1996; Proske et al. 2000), результат предполагает, что сигнал от мышечных веретен усилился в результате упражнения. То есть, чтобы получить заданный уровень проприоцептивного сигнала, тренируемая мышца должна быть растянута меньше, чем контрольная. В настоящее время считается, что уровень активности мышечных веретен в состоянии покоя сигнализирует о длине мышцы и, следовательно, о положении локтя.Если в результате упражнения некоторые интрафузальные волокна веретена были повреждены и развилась травматическая контрактура, можно было бы ожидать, что это повысит уровень активности в состоянии покоя для данной длины мышцы и, таким образом, объяснит вышеуказанные результаты.
Второй эксперимент Brockett et al. (1997) использовал более мягкий режим упражнений, и сгибатели локтя одной руки подвергались эксцентрическим сокращениям, в то время как сгибатели другой руки подвергались концентрическим сокращениям за тот же период.Здесь было только небольшое, кратковременное падение напряжения после тренировки, предполагающее минимальное повреждение мышцы, но в течение следующих 48 часов испытуемые соответствовали положению концентрически тренируемой руки, помещая эксцентрично тренируемую руку в более вытянутое положение. Таким образом, этот результат был противоположен таковому у Saxton et al. (1995). Объяснение, вероятно, связано с разницей в тяжести упражнений. Можно ожидать, что легкие эксцентрические упражнения приведут к некоторому разрушению саркомера, что приведет к увеличению выполнения серии упражнений.Это, в свою очередь, увеличило бы порог длины для натяжения (Whitehead et al. 2001), и мышцу пришлось бы растягивать дальше, чтобы достичь заданного уровня разряда веретена. Если бы шпиндели действительно были повреждены, был бы получен противоположный результат. Теперь такие предположения следует проверить на единичных идентифицированных рецепторах в экспериментах на животных.
Некоторые наблюдения были сделаны на органах сухожилий после периода эксцентрических упражнений (Gregory et al. 2001). У анестезированных кошек медиальная икроножная мышца подвергалась серии удлиняющих сокращений, и реакции органов сухожилий измерялись как на пассивные, так и на активные изменения напряжения до и после упражнения. Было обнаружено, что в ответ на медленное растяжение после упражнения, органы сухожилий начали активировать мышцы меньшей длины. Это было связано с увеличением пассивного напряжения всей мускулатуры после тренировки. У одного животного все образцы шести выделенных органов сухожилий сигнализировали об этом увеличении, предполагая, что повреждение, вызывающее повышение пассивного напряжения, было широко распространено по всей мышце.Однако порог напряжения и чувствительность сухожильных органов не изменились, что свидетельствует о том, что упражнение никоим образом не нарушило нормальное функционирование рецепторов.
Клинические применения
Поскольку эксцентрические упражнения вызывают повреждение мышц, слабость и болезненность, возникает вопрос, могут ли легкие симптомы, которые мы все время от времени испытываем, приводить к более серьезным травмам. Конкретным примером является разрыв подколенного сухожилия (Brockett et al. 2001 a ).Клинические отчеты показывают, что травмы подколенного сухожилия чаще всего возникают в результате эксцентрических сокращений (Stanton & Purdham, 1989; Garrett, 1990; Kujala et al. 1997; Sallay et al. 1996). Возможно, что в некоторых элитных видах спорта, таких как легкая атлетика, футбол и регби, микроповреждения от легких эксцентрических упражнений могут в результате нагрузки, предъявляемой к мышцам во время соревнований, перейти к более серьезным повреждениям. Если это так, то одним из способов борьбы с этой проблемой будет выполнение атлетов программы легких эксцентрических упражнений, чтобы обеспечить адаптацию, которая защитит мышцы, подверженные риску, от дальнейшего повреждения.Это предложение сейчас проходит испытания в нашей лаборатории.
Другая область, в которой эффект адаптации от эксцентрических упражнений может оказаться полезным, — это состояние, известное как идиопатическая ходьба на пальцах ног (эквинусная походка). Это заболевание, обычно встречающееся у детей. Они принимают позу с сильным подошвенным сгибом стопой и ходят на головках плюсневых костей, а не с пятки на пальцы ног. Ходьба на пальцах ног иногда связана с церебральным параличом, но также проявляется при отсутствии неврологических признаков у здоровых детей.Современные стандартные методы лечения, предназначенные для прижатия пятки к земле, включают инъекции ботулотоксина в трицепс surae для расслабления мышц, наложение гипсовых повязок с мышцей в согнутом положении назад и введение жестких графитовых пластин в обувь больных детей. Недавно мы изучали возможность адаптации трицепсов surae, давая детям определенную программу эксцентрических упражнений для мышц-разгибателей голеностопного сустава с использованием моторизованной ножной пластины. Хотя работа все еще продолжается, предварительные данные показывают, что в будущем более инвазивные методы лечения могут быть заменены режимами физических упражнений (Д.Л. Морган, К. Блэкберн и П. Персиваль, неопубликованные наблюдения).
Наконец, мышечная дистрофия Дюшенна — это дегенеративное мышечное заболевание, связанное с недостатком белка, связанного с сарколеммой, дистрофина. Известно, что мыши с дефицитом дистрофина особенно уязвимы к повреждению от эксцентрических сокращений (Head et al. 1992; Moens et al. 1993). Это повышает вероятность того, что дегенеративные изменения в мышцах людей, страдающих этим заболеванием, могут быть вызваны эксцентрическими сокращениями.Стратегии, направленные на минимизацию такого повреждения, заключаются в том, чтобы полностью избегать эксцентрических сокращений или, альтернативно, приступить к программе очень легких, не повреждающих эксцентрических упражнений, в надежде повлиять на процесс адаптации в пораженных мышцах.
Заключительные комментарии
В этом обзоре основное внимание уделяется начальной серии событий, приводящих к повреждению мышц в результате эксцентрических упражнений (). На наш взгляд, количество доказательств в поддержку гипотезы неоднородности саркомера за последнее время значительно увеличилось, и поэтому необходимо пересмотреть его текущее состояние.Его привлекательность заключается в том, что он способен учитывать зависимость величины повреждений от длины и наблюдаемые различия в эффектах от концентрических и эксцентрических упражнений. Это также помогает объяснить некоторые другие особенности поведения скелетных мышц, которые до сих пор не находили удовлетворительного объяснения (Noble, 1992; Morgan, 1994; Morgan et al. 2000). Еще одной областью внимания в обзоре были различные признаки травм, сопровождающих повреждение. В будущем они могут найти практическое применение.Таким образом, чтобы определить степень повреждения после тренировки, а не измерять дефицит напряжения, который осложняется метаболическими факторами, или сдвиг в соотношении длина-напряжение, что требует серии измерений активного напряжения, простого, не инвазивным показателем является повышение пассивного напряжения. Тренировочный эффект, создаваемый периодом непривычных упражнений, важен, потому что он представляет собой потенциальное средство защиты спортсменов от мышечных травм. Это также может быть полезно при других клинических состояниях.Его механизм включает добавление саркомеров к регенерирующим мышечным волокнам, как показали эксперименты на животных. Такой механизм обеспечивает дополнительную поддержку предположению, что процесс первичного повреждения зависит от длины саркомера.
Ссылки
- Allen DG. Повреждение эксцентрической мышцы: механизмы раннего снижения силы. Acta Physiologica Scandanavica. 2001; 171: 311–319. [PubMed] [Google Scholar]
- Аллен Т.А. Кандидатская диссертация. Клейтон, Виктория, Австралия: Университет Монаша; 1999 г.Влияние эксцентрических сокращений на механические свойства скелетных мышц. [Google Scholar]
- Appell HJ, Soares JM, Duarte JA. Упражнения, повреждение мышц и усталость. Журнал спортивной медицины. 1992; 13: 108–115. [PubMed] [Google Scholar]
- Армстронг Р.Б., Огилви Р.В., Шване Дж. Повреждение скелетных мышц крыс, вызванное эксцентрической физической нагрузкой. Журнал прикладной физиологии. 1983; 54: 80–93. [PubMed] [Google Scholar]
- Армстронг РБ, Уоррен Г.Л., Уоррен Дж.А. Механизмы повреждения мышечных волокон при физической нагрузке.Журнал спортивной медицины. 1991; 12: 184–207. [PubMed] [Google Scholar]
- Balnave CD, Allen DG. Внутриклеточный кальций и сила в отдельных мышечных волокнах мыши после повторяющихся сокращений с растяжением. Журнал физиологии. 1995. 488: 25–36. [Бесплатная статья PMC] [PubMed] [Google Scholar]
- Balnave CD, Davey DF, Allen DG. Распределение длины саркомера и внутриклеточного кальция в скелетных мышцах мыши после повреждения, вызванного растяжением. Журнал физиологии. 1997; 502: 649–659.[Бесплатная статья PMC] [PubMed] [Google Scholar]
- Барлас П., Уолш Д.М., Бакстер Г.Д., Аллен Дж. М.. Отсроченная болезненность мышц: влияние ишемической блокады на механическую аллодинию у людей. Боль. 2000. 87: 221–225. [PubMed] [Google Scholar]
- Brockett C, Warren N, Gregory JE, Morgan DL, Proske U. Сравнение влияния концентрических и эксцентрических упражнений на силу и чувство положения в локтевом суставе человека. Исследование мозга. 1997; 771: 251–258. [PubMed] [Google Scholar]
- Brockett CL, Morgan DL, Proske U.Мышцы подколенного сухожилия человека адаптируются к эксцентрическим упражнениям, изменяя оптимальную длину. Медицина и наука в спорте и физических упражнениях. 2001a; 33: 783–790. [PubMed] [Google Scholar]
- Brockett CL, Morgan DL, Gregory JE, Proske U. Повреждение различных типов двигательных единиц в результате многократного активного удлинения медиальной икроножной мышцы кошки. Журнал прикладной физиологии. 2001b в прессе. [PubMed] [Google Scholar]
- Brown LM, Hill L. Некоторые наблюдения за вариациями перекрытия нитей в тетанизированных мышечных волокнах и волокнах, растянутых во время столбняка, обнаруженных в электронном микроскопе после быстрой фиксации.Журнал исследований мышц и подвижности клеток. 1991; 12: 171–182. [PubMed] [Google Scholar]
- Chleboun GS, Howell JN, Conatser RR, Giesey JJ. Взаимосвязь между отеком мышц и ригидностью после эксцентрических упражнений. Медицина и наука в спорте и физических упражнениях. 1998. 30: 529–535. [PubMed] [Google Scholar]
- Кларксон П.М., Тремблей И. Повреждение, восстановление и адаптация мышц, вызванное физической нагрузкой. Журнал прикладной физиологии. 1988; 65: 1–6. [PubMed] [Google Scholar]
- Эндо М.Зависимость активации кальцием кожных мышечных волокон от длины. Симпозиумы Колд-Спринг-Харбор по количественной биологии. 1973; 37: 505–510. [Google Scholar]
- Фолкнер Дж., Брукс С. В., Опитек Дж. А. Повреждение волокон скелетных мышц при сокращениях: условия возникновения и профилактика. Физиотерапия. 1993; 73: 911–921. [PubMed] [Google Scholar]
- Фриден Дж., Либер Р.Л. Сегментарные поражения мышечных волокон после повторяющихся эксцентрических сокращений. Клеточные и тканевые исследования. 1998. 293: 165–171.[PubMed] [Google Scholar]
- Фриден Дж., Сегер Дж., Шостром М., Экблом Б. Адаптивный ответ скелетных мышц человека, подвергнутых длительной эксцентрической тренировке. Международный журнал спортивной медицины. 1983; 4: 177–183. [PubMed] [Google Scholar]
- Фриден Дж., Шостром М., Экблом Б. Морфологическое исследование отсроченной болезненности мышц. Experientia. 1981; 37: 506–507. [PubMed] [Google Scholar]
- Gandevia SC. Кинестезия: роль афферентных сигналов и моторных команд. В: Rowell LB, Shepherd TJ, редакторы.Справочник по физиологии, раздел 12 , Упражнение: Регулирование и интеграция множества систем. Нью-Йорк: издательство Оксфордского университета; 1996. С. 128–172. [Google Scholar]
- Gandevia SC. Спинальные и супраспинальные факторы при утомлении мышц человека. Физиологические обзоры. В прессе.
- Garrett WE., Jr. Мышечные деформационные травмы: клинические и основные аспекты. Медицина и наука в спорте и физических упражнениях. 1990; 22: 436–443. [PubMed] [Google Scholar]
- Голдспинк Г. Клеточные и молекулярные аспекты роста мышц, адаптации и старения.Геродонтология. 1998. 15: 35–43. [PubMed] [Google Scholar]
- Гордон А.М., Хаксли А.Ф., Джулиан Ф.Дж. Изменение изометрического напряжения в зависимости от длины саркомера в мышечных волокнах позвоночных. Журнал физиологии. 1966; 184: 170–192. [Бесплатная статья PMC] [PubMed] [Google Scholar]
- Грегори Дж. Э., Брокетт К.Л., Морган Д.Л., Уайтхед Н.П., Проске У. Влияние эксцентрических сокращений мышц на реакцию органа сухожилия Гольджи на пассивное и активное напряжение у кошки. Журнал физиологии. 2001 в прессе.[Бесплатная статья PMC] [PubMed] [Google Scholar]
- Глава SI, Williams DA, Stephenson DG. Нарушения структуры и функции волокон скелетных мышц конечностей дистрофических мышей mdx. Труды Королевского общества B. 1992; 248: 163–169. [PubMed] [Google Scholar]
- Hill AV. Комбинации гемоглобина с кислородом и оксидом углерода I. Журнал биохимии. 1913; 7: 471–480. [Бесплатная статья PMC] [PubMed] [Google Scholar]
- Хоровиц Р. Физиологическая роль тайтина в поперечно-полосатых мышцах.Обзоры физиологии, биохимии и фармакологии. 1999; 138: 57–96. [PubMed] [Google Scholar]
- Hough T. Эргографические исследования мышечной болезненности. Американский журнал физиологии. 1902; 7: 76–92. [Google Scholar]
- Хауэлл Дж., Чила А. Г., Форд Дж., Дэвид Д., Гейтс Т. Электромиографическое исследование движения локтя во время болезненности мышц после тренировки. Журнал прикладной физиологии. 1985; 58: 1713–1718. [PubMed] [Google Scholar]
- Хауэлл Дж., Члебоун Дж., Конатсер Р. Жесткость мышц, потеря силы, отек и болезненность у людей после травм, вызванных физической нагрузкой.Журнал физиологии. 1993; 464: 183–196. [Бесплатная статья PMC] [PubMed] [Google Scholar]
- Ingalls CP, Warren GL, Williams JH, Ward CW, Armstrong RB. Нарушение связи E-C в мышцах EDL мыши после эксцентрических сокращений in vivo. Журнал прикладной физиологии. 1998. 85: 58–67. [PubMed] [Google Scholar]
- Джонс К., Аллен Т., Талбот Дж., Морган Д.Л., Проске У. Изменения механических свойств мышц человека и земноводных после эксцентрических упражнений. Европейский журнал прикладной физиологии и физиологии труда.1997. 76: 21–31. [PubMed] [Google Scholar]
- Джонс Д.А., Ньюхэм Д.И., Кларксон П.М. Жесткость скелетных мышц и боль после эксцентрического упражнения сгибателей локтя. Боль. 1987. 30: 233–242. [PubMed] [Google Scholar]
- Джонс Д.А., Ньюхэм Д.И., Торган С. Механические воздействия на длительную мышечную усталость человека и отсроченную боль. Журнал физиологии. 1989; 412: 415–427. [Бесплатная статья PMC] [PubMed] [Google Scholar]
- Кац Б. Связь между силой и скоростью при сокращении мышц.Журнал физиологии. 1939; 96: 45–64. [Бесплатная статья PMC] [PubMed] [Google Scholar]
- Koh TJ, Brooks SV. Удлинение сокращений не требуется для защиты от мышечного повреждения, вызванного сокращением. Американский журнал физиологии — регуляторная, интегративная и сравнительная физиология. 2001; 281: R155–161. [PubMed] [Google Scholar]
- Koh TJ, Herzog W. Эксцентрическая тренировка не увеличивает количество саркомеров в мышцах спины кролика. Журнал биомеханики. 1998. 31: 499–501.[PubMed] [Google Scholar]
- Куяла У.М., Орава С., Ярвинен М. Травмы подколенного сухожилия. Современные тенденции в лечении и профилактике. Журнал спортивной медицины. 1997; 23: 397–404. [PubMed] [Google Scholar]
- Либер Р.Л., Фриден Дж. Механизмы повреждения мышц после эксцентрического сокращения. Журнал науки и медицины в спорте. 1999; 2: 253–265. [PubMed] [Google Scholar]
- Либер Р.Л., Вудберн TM, Фриден Дж. Повреждение мышц, вызванное эксцентрическими сокращениями при 25% деформации. Журнал прикладной физиологии.1991; 70: 2498–2507. [PubMed] [Google Scholar]
- Линн Р., Морган Д.Л. При беге на наклонной плоскости в мышечных волокнах широкой широкой мышцы бедра образуется больше саркомеров, чем при беге на наклонной скамье. Журнал прикладной физиологии. 1994; 77: 1439–1444. [PubMed] [Google Scholar]
- Линн Р., Талбот Дж. А., Морган Д.Л. Различия в скелетных мышцах крыс после бега по наклонной и наклонной. Журнал прикладной физиологии. 1998. 85: 98–104. [PubMed] [Google Scholar]
- МакХью, член парламента, Коннолли, Д.А., Eston RG, Gleim GW.Повреждение мышц, вызванное упражнениями, и потенциальные механизмы эффекта повторной схватки. Журнал спортивной медицины. 1999; 27: 157–170. [PubMed] [Google Scholar]
- Макинтайр Д.Л., Рид В.Д., Маккензи, округ Колумбия. Отсроченная болезненность мышц. Воспалительный ответ на мышечное повреждение и его клинические последствия. Журнал спортивной медицины. 1995; 20: 24–40. [PubMed] [Google Scholar]
- Macpherson PC, Dennis RG, Faulkner JA. Динамика саркомеров и вызванное сокращением повреждение максимально активированных одиночных мышечных волокон камбаловидной мышцы крыс.Журнал физиологии. 1997; 500: 523–533. [Бесплатная статья PMC] [PubMed] [Google Scholar]
- Macpherson PC, Schork MA, Faulkner JA. Вызванное сокращением повреждение отдельных сегментов волокна от быстрых и медленных мышц крыс при одиночном растяжении. Американский журнал физиологии. 1996; 271: C1438–1446. [PubMed] [Google Scholar]
- Майр Дж., Коллер А., Артнер-Дворзак Э., Хайд С., Вик К., Джудмайер В., Пушендорф Б. Влияние упражнений на фрагменты тяжелой цепи миозина в плазме и МРТ скелетных мышц.Журнал прикладной физиологии. 1992. 72: 656–663. [PubMed] [Google Scholar]
- Моенс П., Баатсен PH, Марешал Г. Повышенная восприимчивость EDL-мышц мышей MDX к повреждению, вызванному сокращениями с растяжением. Журнал исследований мышц и подвижности клеток. 1993; 14: 446–451. [PubMed] [Google Scholar]
- Morgan DL. Новое понимание поведения мышц во время активного удлинения. Биофизический журнал. 1990; 57: 209–221. [Бесплатная статья PMC] [PubMed] [Google Scholar]
- Morgan DL.Объяснение остаточного повышенного напряжения поперечно-полосатой мышцы после растяжения во время сокращения. Экспериментальная физиология. 1994; 79: 831–838. [PubMed] [Google Scholar]
- Morgan DL, Allen DG. Ранние события при повреждении мышц, вызванном растяжением. Журнал прикладной физиологии. 1999; 87: 2007–2015. [PubMed] [Google Scholar]
- Морган Д.Л., Клафлин Д.Р., Джулиан Ф.Дж. Влияние повторяющихся активных растяжек на генерацию напряжения и миоплазматический кальций в отдельных мышечных волокнах лягушки. Журнал физиологии.1996. 497: 665–674. [Бесплатная статья PMC] [PubMed] [Google Scholar]
- Morgan DL, Whitehead NP, Wise AK, Gregory JE, Proske U. Изменения напряжения в камбаловидной мышце кошки после медленного растяжения или укорачивания сокращающейся мышцы. Журнал физиологии. 2000; 522: 503–513. [Бесплатная статья PMC] [PubMed] [Google Scholar]
- Newham DJ, Mills KR, Quigley BM, Edwards RH. Боль и усталость после концентрических и эксцентрических сокращений мышц. Клиническая наука. 1983; 64: 55–62. [PubMed] [Google Scholar]
- Благородный Мичиган.Повышение механических характеристик поперечно-полосатой мышцы за счет растяжения во время сокращения. Экспериментальная физиология. 1992; 77: 539–552. [PubMed] [Google Scholar]
- Огилви Р.В., Армстронг Р.Б., Бэрд К.Э., Нижний С.Л. Повреждения камбаловидной мышцы крысы в результате эксцентрического упражнения. Американский журнал анатомии. 1988. 182: 335–346. [PubMed] [Google Scholar]
- Proske U, Wise AK, Gregory JE. Роль мышечных рецепторов в обнаружении движений. Прогресс нейробиологии. 2000. 60: 85–96.[PubMed] [Google Scholar]
- Перслоу П.П. Вызванная деформацией переориентация внутримышечной сети соединительной ткани: последствия для пассивной эластичности мышц. Журнал биомеханики. 1989; 22: 21–31. [PubMed] [Google Scholar]
- Саллай П.И., Фридман Р.Л., Куган П.Г., Гаррет В.Е. Травмы подколенного сухожилия у водных лыжников. Функциональный исход и профилактика. Американский журнал спортивной медицины. 1996. 24: 130–136. [PubMed] [Google Scholar]
- Сакстон Дж. М., Кларксон П. М., Джеймс Р., Майлз М., Вестерфер М., Кларк С., Доннелли А. Э.Нервно-мышечная дисфункция после эксцентрических упражнений. Медицина и наука в спорте и физических упражнениях. 1995; 27: 1185–1193. [PubMed] [Google Scholar]
- Schwane JA, Armstrong RB. Влияние тренировки на повреждение скелетных мышц при беге с горы у крыс. Журнал прикладной физиологии. 1983; 55: 969–975. [PubMed] [Google Scholar]
- Smith LL. Острое воспаление: основной механизм отсроченной болезненности мышц. Медицина и наука в спорте и физических упражнениях. 1991; 23: 542–551. [PubMed] [Google Scholar]
- Takekura H, Fujinami N, Nishizawa T., Ogasawara H, Kasuga N.Вызванные эксцентрическими упражнениями морфологические изменения в мембранных системах, участвующих в взаимодействии возбуждения и сокращения в скелетных мышцах крыс. Журнал физиологии. 2001; 533: 571–583. [Бесплатная статья PMC] [PubMed] [Google Scholar]
- Талбот Дж. Кандидатская диссертация. Клейтон, Виктория, Австралия: Университет Монаша; 1997. Повреждение мышц и восстановление после эксцентрических сокращений. [Google Scholar]
- Talbot JA, Morgan DL. Количественный анализ неоднородности саркомера в активной мышце после растяжения.Журнал исследований мышц и подвижности клеток. 1996. 17: 261–268. [PubMed] [Google Scholar]
- Talbot JA, Morgan DL. Влияние параметров растяжки на повреждение скелетных мышц жабы, вызванное эксцентрическими упражнениями. Журнал исследований мышц и подвижности клеток. 1998. 19: 237–245. [PubMed] [Google Scholar]
- Виджаян К., Томпсон Дж. Л., Норенберг К. М., Фиттс Р. Х., Райли Д. А.. Восприимчивость волоконного типа к вызванному эксцентрическим сокращением повреждению ненагруженных мышц задней конечности крыс. Журнал прикладной физиологии.2001; 90: 770–776. [PubMed] [Google Scholar]
- Уоррен Г.Л., Ингаллс С.П., Лоу Д.А., Армстронг РБ. Разделение возбуждения-сокращения: основная роль в мышечном повреждении, вызванном сокращением. Обзоры упражнений и спортивных наук. 2001; 29: 82–87. [PubMed] [Google Scholar]
- Уоррен Г.Л., Лоу Д.А., Хейс Д.А., Карвоски С.Дж., Прайор Б.М., Армстронг РБ. Нарушение возбуждения при повреждении камбаловидной мышцы мыши, вызванном эксцентрическим сокращением. Журнал физиологии. 1993; 468: 487–499. [Бесплатная статья PMC] [PubMed] [Google Scholar]
- Weerakkody NS, Whitehead NP, Canny BJ, Gregory JE, Proske U.Механорецепторы с крупными волокнами вызывают болезненные ощущения в мышцах после эксцентрических упражнений. Журнал боли. 2001; 2: 209–219. [PubMed] [Google Scholar]
- Уайтхед Н., Вираккоди Н., Грегори Дж., Морган Д., Проске У. Изменения пассивного напряжения мышц у людей и животных после эксцентрических упражнений. Журнал физиологии. 2001; 533: 593–604. [Бесплатная статья PMC] [PubMed] [Google Scholar]
- Уайтхед Н.П., Аллен Т.Дж., Морган Д.Л., Проске У. Повреждение мышц человека в результате эксцентрического упражнения после тренировки с концентрическим упражнением.Журнал физиологии. 1998; 512: 615–620. [Бесплатная статья PMC] [PubMed] [Google Scholar]
- Williams PE, Goldspink G. Влияние иммобилизации на продольный рост поперечно-полосатых мышечных волокон. Журнал анатомии. 1973; 116: 45–55. [Бесплатная статья PMC] [PubMed] [Google Scholar]
- Wood SA, Morgan DL, Proske U. Влияние повторяющихся эксцентрических сокращений на структуру и механические свойства портняжной мышцы жабы. Американский журнал физиологии. 1993; 265: C792–800. [PubMed] [Google Scholar]
- Wretman C, Lionikas A, Widegren U, Lannergren J, Westerblad H, Henriksson J.Влияние концентрических и эксцентрических сокращений на фосфорилирование MAPKerk1 / 2 и MAPKp38 в изолированных скелетных мышцах крысы. Журнал физиологии. 2001; 535: 155–164. [Бесплатная статья PMC] [PubMed] [Google Scholar]
Объяснение 20 типов сантехнической арматуры (с фотографиями)
Для среднего домовладельца может быть непросто узнать, какая сантехника и где проложена. Есть много разных типов, размеров и материалов, которые следует учитывать. Какие из них вам нужны, зависит от работы.
Если вам нужны дополнительные указания, вы попали в нужное место.Мы познакомим вас с 20 наиболее распространенными типами сантехнической арматуры.
Сантехническая арматура разная
1. Адаптер
Адаптер имеет охватываемый и охватывающий концы, при этом охватываемая часть имеет резьбу снаружи, а охватывающая — внутри.
Они используются для соединения труб разного диаметра или даже для превращения охватываемой трубы в охватывающую и наоборот.
Существует три типа переходников: «папа», «мама» и с прямой резьбой. Если один из концов переходника без резьбы, его нужно приварить или припаять к трубе.
Адаптеры незаменимы при удлинении или окончании участков трубопровода. Герметичные переходники могут выдерживать высокое давление, обычно используемое в газовых и водопроводных трубах. Они также обеспечивают плавный переход от трубопроводов к трубным системам.
Вы можете найти адаптеры из различных материалов, в том числе:
- Сталь.
- Алюминий.
- Резина.
- Латунь.
- Медь.
- Чугун.
- Полимеры.
2.Соска
Ниппель для труб — один из самых популярных видов фитингов; это тоже очень важно. Он соединяет трубы с такими приборами, как водонагреватели, и соединяет два прямых участка трубопровода.
Ниппельный фитинг имеет два наружных конца и может быть из различных материалов и отделок, например:
- Латунь.
- Алюминий.
- Медь.
- ПВХ.
- Углеродистая сталь.
- Нержавеющая сталь.
Существует пять типов трубных ниппелей, в том числе:
- Приварной ниппель: Используется для соединения трубных обжимных фитингов.Они прочные и могут использоваться при резких скачках давления, вибрации и изменениях.
- Ниппель с шестигранной головкой: Имеет два конца с резьбой и шестигранный центр. Доступен в различных материалах, разной длине и резьбе.
- Обжимной ниппель: Используется для подачи жидкости через трубу одного размера в другой.
- Цилиндрический ниппель: Короткий трубчатый ниппель с внешней конической резьбой на каждом конце, без резьбы между ними.
- Закрытый ниппель: Резьбовое соединение на обоих концах.Также называется «бегущий сосок».
Перед покупкой трубного ниппеля важно учесть материал, толщину и диаметр, чтобы убедиться, что вы получите правильный фитинг.
3. Союз
Муфты состоят из трех частей: гайки, охватываемого конца и охватываемого конца. Они предназначены для соединения двух труб с возможностью отсоединения труб без повреждения или деформации. Их удобно использовать при техническом обслуживании или при плановой замене в будущем.
Трубные соединения доступны из широкого диапазона прочных материалов, таких как:
- Чугун.
- Никель.
- Латунь.
- Бронза.
- Пластик.
- Резина.
Одно из многих преимуществ переходных фитингов — их простота установки.
Они используются в различных промышленных и муниципальных приложениях, таких как технологические трубопроводы и системы очистки сточных вод. При покупке переходного фитинга подумайте, какой тип и размер вам нужен.
4. Барб
Фитинги с зазубринами обычно имеют охватываемый на одном конце и конический и ребристый конус на другом. Они предназначены для захвата трубки изнутри и герметизации соединения.
Когда зазубренный фитинг вставлен, шланг или трубка сначала расширяются, а затем расслабляются. Когда трубка или шланг расслабляются и возвращаются к своему первоначальному размеру, соединение становится герметичным, и его становится трудно отсоединить. Фитинги с зазубринами обычно используются в системах контроля газа, воздуха и жидкости при низком давлении.
Для подключения воды используются пластиковые зазубрины для холодной воды. Латунные зазубрины используются для переноса горячей воды. Перед покупкой зубчатого фитинга примите во внимание следующее:
- Совместимость материалов.
- Одинарный или многоствольный.
- Жесткость трубки или шланга.
- Внутренний диаметр шланга или трубки.
5. Муфта
Муфты очень похожи на штуцеры. Однако их нельзя отсоединить, не повредив трубы.
Муфтыможно использовать для соединения двух труб одинакового размера и диаметра. Они также обычно используются для изменения размеров труб; раструбный редуктор — это обычная муфта, используемая для этого, поскольку она соединяет большую трубу с меньшей.
Вы найдете муфты с внутренней резьбой или без резьбы. Муфты без резьбы используются либо для пайки меди, либо для сварки пластмасс растворителем.
Есть еще два основных типа муфт:
- Компрессия: Соединяется между двумя трубами с помощью прокладок или резиновых уплотнений на обоих концах.Уплотнения предотвращают протекание.
- Накладка: Обычно используется для ремонта поврежденной трубы определенной длины.
Соединительные фитинги доступны в различных материалах; в их число входят:
- АБС.
- Хромированная латунь.
- Латунь.
- ХПВХ (хлорированный поливинилхлорид).
- ПВХ.
- Нержавеющая сталь.
6. Крест
Как следует из названия, крестовины представляют собой четырехходовые фитинги, комбинацию двух тройников (см. Ниже).Они состоят из одного входа и трех выходов, и они часто имеют раструб, приваренный растворителем, или концы с внутренней резьбой.
Крестовины не так популярны, как тройники. Причина в том, что они могут нагружать трубы при изменении температуры из-за четырех открытых путей.
Крестовиныв основном используются в сантехнике, где тепловое расширение не является проблемой, например, в спринклерных системах пожаротушения.
Эти типы фурнитуры доступны в следующих материалах:
- Латунь.
- Сталь.
- Нержавеющая сталь.
- Податливый.
- ПВХ.
7. Тройники
Тройники тройники. Они похожи на муфту с выходом посередине. Это короткие трубы с 90-градусным «ответвлением» в центре.
Существует два основных типа тройников:
- Тройник прямой: Используется в установках, где длина участка трубы совпадает с размером тройника.
- Переходной тройник: Используется, когда тройник меньше, чем напорная труба.
Тройники доступны в различных материалах:
- АБС.
- Хромированная латунь.
- Латунь.
- Медь.
- ХПВХ.
- ПВХ.
- Нержавеющая сталь.
8. Тройник-седло
Футболки Saddle очень похожи на настоящее седло. Они доступны только из ПВХ и используются для добавления тройника к существующей трубе без необходимости резки или повторной пайки.
Чаще всего используются в оросительных системах, когда вам нужно добавить новую дождевальную линию.Седловые тройники «защелкиваются» на трубу с помощью клея. Как только клей осядет, просверливается новое отверстие.
9. Wyes
Wyes похож на букву «Y». Обычно они используются в дренажной арматуре и имеют ответвление под 45 градусов.
Наклон ответвления разработан для уменьшения турбулентности и трения. Они соединяют вертикальные водосточные трубы с горизонтальными.
Фитинги типа Wye доступны в:
10. Фланцы
Фланец — это круглый фитинг, используемый для соединения труб.Трубы нарезаются резьбой или привариваются к середине фланца, а затем герметизируются. Отверстия снаружи используются для болтов.
Фланцыв основном используются в промышленности из-за их способности выдерживать высокое давление. Вы также можете найти фланцы в бытовых насосных системах.
В домашних условиях фланцы из ПВХ используются при креплении унитазов к полу. Их также называют «закрытыми» фланцами.
Предлагаются в нескольких материалах:
- Медь.
- Податливый.
- ПВХ.
- Латунь.
11. Колено
Угловые фитинги изогнуты и используются в основном для изменения направления потока. В основном они производятся под углом 45 и 90 градусов и могут иметь пропитку или резьбу.
Концы углового фитинга могут быть выполнены под приварку встык, нарезать резьбу или врезаться. Редукционный локоть — это когда два конца различаются по размеру.
Отводы изготавливаются из следующих материалов:
- Латунь.
- Хромированная латунь.
- ХПВХ.
- Медь.
- АБС.
- ПВХ.
- Нержавеющая сталь.
12. Колпачки
Колпачки используются для закрытия конца открытой трубы и герметичны для жидкости и газа. Колпачок может быть прикреплен к концу трубы с помощью внутренней резьбы (внутренняя) или муфты, приваренной растворителем.
Внешняя сторона колпачка может быть квадратной, круглой, прямоугольной, двутавровой или U-образной; у некоторых даже будет рукоять.
Заглушки доступны в различных материалах:
- АБС.
- Медь.
- ХПВХ.
- Латунь.
- Хромированная латунь.
- ПВХ.
- Податливый.
- Нержавеющая сталь.
13. Заглушки
Заглушкииспользуются аналогично заглушкам, но вместо того, чтобы устанавливаться на трубу, они устанавливаются внутри. Обычно они имеют резьбу, чтобы можно было снять заглушку для будущего использования трубы.
Они предлагаются во многих из тех же материалов, что и колпачки:
- АБС.
- Медь.
- Латунь.
- Нержавеющая сталь.
14. Втулки
Втулки похожи на винтики. В основном они используются для соединения труб разного диаметра, превращая большой фитинг в маленькую трубу. Они могут иметь внутреннюю и внешнюю резьбу; Тем не менее, это не всегда так.
Втулочные фитинги меньше, чем штуцеры и муфты, и поэтому часто используются в одних и тех же ситуациях.
Этот тип фитинга имеется в наличии:
- Латунь.
- Хромированная латунь.
- ХПВХ.
- Медь.
- АБС.
- ПВХ.
- Податливый.
15. Механическая втулка
Механическая муфта соединяет две трубы с помощью винта или другого приспособления и проста в установке.
Втулка обычно изготавливается из резины и вставляется в зажим из нержавеющей стали. Хомут сжимает резину, что создает плотное уплотнение.
Этот тип фитинга немного гибок и может использоваться при перекосах в труднодоступных местах.
16. Клапан
Клапан используется для регулирования или остановки потока газа или жидкости. Клапаны обычно классифицируются по применению, например:
- Изоляция: Используется для временного отключения части системы трубопроводов. Обычно оставляют полностью открытым или закрытым и могут оставаться на месте годами до замены.
- Дросселирование: Используется для регулирования давления жидкости. Разработан, чтобы противостоять износу и нагрузкам; однако в конечном итоге они могут уступить.Обычно устанавливается вместе с запорным клапаном на случай неисправности.
- Обратный клапан: Также называемые обратными клапанами, они позволяют свободный поток жидкости в одном направлении, но предотвращают обратный поток. Часто используется в канализационных и дренажных системах.
Клапаны в основном изготавливаются из таких металлов, как:
- Бронза.
- Чугун.
- Стальное литье.
- Нержавеющая сталь.
- Углеродистая сталь используется для высокого давления или высоких температур.
17. Редуктор
Редуктор предназначен для уменьшения расхода. Поставляется двух типов:
- Концентрический переходник: По внешнему виду похож на конус. Предназначен для соединения двух участков трубы на одной оси. Обычно используется при изменении диаметра трубы.
- Эксцентрический переходник: Используется в системах трубопроводов, в которых труба на входе больше, чем труба на выходе.
Редукторы доступны из различных материалов, таких как:
- Сталь углеродистая.
- Сплав.
- Нержавеющая сталь.
18. Чистка
Фитинг для промывки имеет съемные части, которые обеспечивают доступ к канализации без необходимости снимать сантехнические приспособления. Очистка позволит шнеку (типу дрели) войти и очистить забитый слив.
Его важные очистители размещаются в доступных местах, поскольку шнек — не самый длинный инструмент. В более крупных сантехнических системах предусмотрено несколько чисток, которые будут проводиться через равные промежутки времени.
Очистители в основном выполняются из ПВХ.
19. Тройник комбинированный
Тройники комбинированные имеют постепенно изгибающуюся центральную ветвь. Они используются в канализации, чтобы обеспечить плавный, слегка изогнутый путь, чтобы уменьшить вероятность засорения. Изгиб также облегчает водопроводчику проталкивание инструмента в виде змеи.
Эти фитинги доступны из ПВХ.
20. Тройник дивертора
Этот тип тройника в основном используется в системах водяного отопления под давлением.Он отводит часть потока из первичной линии в боковую ветвь, соединенную с теплообменником.
Он спроектирован так, чтобы обеспечить постоянный поток через основную линию, даже если ответвление отключено.
Установка тройника переключателя может оказаться сложной задачей. На нем имеется направленная маркировка, которой необходимо следовать. Если он установлен в обратном порядке, он не будет работать должным образом.
Тройники дивертора доступны в материалах, аналогичных обычным тройникам:
- Нержавеющая сталь.
- АБС.
- Латунь.
- Хромированная латунь.
- Медь.
- ПВХ.
Часто задаваемые вопросы о типах сантехнической арматуры
Где купить сантехнику?
Сантехническую арматуру можно приобрести в местных магазинах бытовой техники и товаров. Вы также можете найти широкий ассортимент фурнитуры в Интернете на таких сайтах, как Amazon, Home Depot, Lowe’s и eBay.
Как найти правильный трубопроводный фитинг?
Вы можете сделать это, задав себе простой вопрос: зачем мне это нужно?
Фитинги — это то, что объединяет трубы для различных применений в наших домах.Некоторые предназначены для перенаправления, другие — для увеличения длины.
Размер — еще один важный фактор. Фитинги обычно измеряются по внутреннему диаметру (ID) и внешнему диаметру (OD) соответствующего соединения. Обычно это измеряется в дюймах или миллиметрах.
Внутренний диаметр относится к полой части фитинга. Наружный диаметр включает толщину стенки (1) .
Что такое сантехника?
Сантехника подключается к водопроводной системе для подачи и отвода воды.Это могут быть ванны, душевые, кухонные раковины и смесители.
Типы трубопроводных систем
«Новые» дома в США (построенные в середине 1970-х) оснащены пластиковыми трубами и фитингами. Используемые материалы оценены Американским обществом испытаний и материалов.
Эту рейтинговую систему можно использовать для оборудования, находящегося под давлением, например, для распределителей холодной и горячей воды, питьевой воды и ирригационных систем. Его также можно использовать в установках без давления, таких как дренажные, канализационные и ливневые системы.
В более старых домах (до 1960 г.) для канализации, сточных и вентиляционных систем (DWV) использовались чугунные или оцинкованные стальные трубы. Системы DWV предназначены для удаления сточных вод и предотвращения попадания канализационных газов в дома.
Сегодня дома оборудованы ПВХ (поливинилхлоридом) и медными трубами. Эти материалы прочные, долговечные и, что самое главное, просты в установке (2) .
Руководство по материалам для сантехнической арматуры
Использование правильного материала может означать разницу между беспроблемным и герметичным.Знание того, какие материалы куда идут, поможет вам быстро найти подходящую фурнитуру для вашего дома.
- Чугунная арматура: Подходит для систем DWV и обычно черного цвета.
- PVC, сортамент 40: Используется в системах DWV, ирригации, а также в наружных применениях, таких как бассейны и спринклеры. Материал также может использоваться в системах, находящихся под давлением. Его нельзя использовать для сжатых газов или воздуха.
- ПВХ, график 80: Может использоваться в системах, находящихся под давлением.Его можно использовать для жидкостей под давлением, но не для газов или воздуха.
- Медь: Используется для распределения горячей и холодной воды в системах, находящихся под давлением.
- Акрилонитрилбутадиенстирол (ABS): Обычно используется в системах DWV в западных частях США.
- Латунь: Смесь металлических сплавов, таких как медь и цинк. Латунь является распространенным материалом для изготовления фитингов. Он используется в системах под давлением, в основном для питьевой воды и в системах горячего водоснабжения (3) .
- ХПВХ (хлорированный поливинилхлорид): Обычно используется для питьевой воды при более высоких температурах (до 200 градусов). Он может выдерживать более высокие температуры по сравнению с ПВХ (4) .
Фитинги
Трубы легко купить — все, что вам нужно знать, это длина и материал. Однако фурнитура — это совсем другая история. Крайне важно использовать правильную фурнитуру для разных областей.
Материал также играет важную роль, поскольку неправильный выбор может привести к утечкам или неисправностям в вашей системе.Следуя нашему руководству по типам сантехнической арматуры, вы будете чувствовать себя немного увереннее в следующий раз, когда будете искать сантехническую арматуру.
Вы моете сантехнику дома? Какой тип фитинга вы предпочитаете использовать? Дайте нам знать в комментариях ниже.
полупроводников и активных элементов 5PCS PC814 EL814 SHARP PHOTO COUPLER DIP-4 NEW Интегральные схемы (ИС)
Semiconductors & Actives 5PCS PC814 EL814 SHARP PHOTO COUPLER DIP-4 НОВЫЕ интегральные схемы (ИС)- Домашняя страница
- Бизнес и промышленность
- Электрооборудование и принадлежности
- Электронные компоненты и полупроводники
- Полупроводники и активные элементы
- Интегральные схемы (ИС)
- Другие интегральные схемы
- 5PCS PC814 ELIPO SHOT814
DIP-4 NEW 5PCS PC814 EL814 SHARP PHOTO COUPLER, Найдите много отличных новых и подержанных опций и получите лучшие предложения на 5PCS PC814 EL814 SHARP PHOTO COUPLER DIP-4 NEW по лучшим онлайн-ценам, Бесплатная доставка для многих продуктов, дешево Скидка, оптовая торговля, самые низкие цены, лучшие бренды по конкурентоспособным ценам.ФОТО СОЕДИНИТЕЛЬ DIP-4 NEW 5PCS PC814 EL814 SHARP, 5PCS PC814 EL814 SHARP PHOTO COUPLER DIP-4 NEW.
UPC:: не применяется: MPN:: не применяется. Бесплатная доставка для многих товаров. Найдите много отличных новых и подержанных опций и получите лучшие предложения на 5PCS PC814 EL814 SHARP PHOTO COUPLER DIP-4 NEW по лучшим онлайн-ценам на, Состояние :: Новое: Бренд:: Безымянный / Универсальный.
5PCS PC814 EL814 SHARP ФОТО МУФТА DIP-4 NEW
С-2-8-3-2.0945 HSS 4 ФЛЕЙТОВАЯ РАЗВЕРТКА 3-1 / 2 «OAL, 5 фунтов GRABBER Винты GrabberGard № 8 x 2-1 / 2 дюйма для наружной деки с плоской головкой, D20L30 Металлический полиуретановый соединитель вала 8 мм x 6,35 мм для шагового сервопривода Connect Servo Stepper. Портфель-портфель № 1 для женщин и мужчин. Блокнот для руководителей и … НАБОР ЦИЛИНДРА И ПОРШНЯ ПОДХОДИТ ДЛЯ STIHL TS410 TS420 Диаметр 50 мм 4238 020 1202 ПРОДАВЕЦ В США. ЭКСЦЕНТРИЧЕСКИЙ ЗАМОК FYH NAP206-19 Блок подушки шарикового подшипника 1-3 / 16 «ЗАВОДСКИЙ НОВЫЙ, 8» ДЮЙМОВ ТВЕРДЫЙ РЕЗИНОВЫЙ ЗАМЕНА ШИНЫ СТУПИЦА КОЛЕСА СТУПИЦА КОЛЕСА, РУЧНАЯ тележка для кукол, 3/4 «4C круглые цанговые патроны, плазменный резак 60A 110/220 В IGBT плазма резак 16 мм и AG60 и расходные материалы, КАРТА ПРОЦЕССОРА МАРШРУТИЗАТОРА CISCO CRS-8-RP 800-22921-17 IPUCAJ9, Siemens Sirius 3RV1021-0JA10 Протектор пускателя двигателя 10 А, 3 полюса, Инструмент для натяжения нейлоновой стяжки Кабель Инструмент для натяжения ремня пистолета Обжимной инструмент, 2 шт. Винты с внутренним шестигранником из нержавеющей стали M7 Болт с шестигранной головкой и головкой с накатанной головкой 1.0мм птич. Новый европейский быстроразъемный кабельный соединитель Сварочный аппарат DKJ10-25, СКРЕПКИ КЛЕЙКИ 20 УПАКОВКА № 25317 ЛОТ ИЗ 3, Пневматический таймер Siemens 3TX4092-5A verzogerunsblock Новый NFP.
…
5PCS PC814 EL814 SHARP ФОТО МУФТА DIP-4 NEW
scproductionsllc.com Найдите много новых и подержанных опций и получите лучшие предложения на 5PCS PC814 EL814 SHARP PHOTO COUPLER DIP-4 NEW по лучшим онлайн-ценам, Бесплатная доставка для многих продуктов, Дешевая сделка, Оптовые товары, Самые низкие цены, Получить Лучшие бренды по конкурентоспособным ценам.
вариантов путешествия — Calfee Design
Путешествовать с вашим тандемом может быть непросто, но иметь личный тандем с вами во время путешествия — вариант удовлетворительный. Мы решили, что пришло время помочь разработать адекватный выбор для новых и существующих клиентов (а также для клиентов, не являющихся клиентами Calfee).
ТАНДЕМ С ОДНОЙ МУФТОЙ
ТАНДЕМ С ДВУМЯ КОМПЛЕКТАМИ МУФТ
Комплектные тандемы без соединительных муфт может быть сложно транспортировать.Разработка жесткого футляра Calfee премиум-класса упростит хранение вашего драгоценного груза в большей безопасности во время полета или перевозки вашего тандема.
Посмотреть все дорожные чемоданы здесь: НАЖМИТЕ ЗДЕСЬ
ПОЛНЫЙ ТАНДЕМ БЕЗ МУФТ — НАЧАЛЬНАЯ ЦЕНА: $ 1500
Включает коробку нестандартной конструкции, упаковочные материалы, две сумки для колес Jandd.
Отлично подходит для тандемов без соединителей
КОМПЛЕКТНЫЙ ТАНДЕМ С 1 НАБОРОМ МУФТ — ЦЕНА КОРПУСА: $ 1500
Один полный тандем теперь может поместиться в наш широкий чехол Calfee Wide , , включая оба колеса! С минимальной разборкой вы и ваш партнер можете покататься на тандеме менее чем за 20 минут.С помощью нашего единого набора соединительной системы мы модифицируем корпус, чтобы надежно удерживать две секции вашего тандема. Плата за соединительные муфты в размере 2500 долларов США включает один комплект муфт, корпус специальной конструкции, тандемный ключ, смазку и мягкие втулки. Пожалуйста, смотрите подробные фотографии ниже.
СВОБОДНЫЙ ЭКСЦЕНТРИК BB
СНИМИТЕ РЕМЕНЬ ГРМ
ЕСЛИ У ВАС ЕСТЬ ГИДРАВЛИЧЕСКИЕ ДИСКИ, СНИМИТЕ АДАПТЕР ДИСКОВОГО ТОРМОЗА, НЕ ВЫНИМАЙТЕ СУППОРТ ИЗ АДАПТЕРА.
ВНИМАТЕЛЬНО СНИМИТЕ ГИДРАВЛИЧЕСКИЙ КОРПУС ИЛИ ОТСОЕДИНИТЕ РАЗЪЕМ ДЛЯ МЕХАНИЧЕСКИХ ДИСКОВЫХ ТОРМОЗОВ
СКАТИРУЙТЕ ГИДРАВЛИЧЕСКИЙ КОРПУС ИЛИ ТРОС ДИСКОВОГО ТОРМОЗА
СНАЧАЛА ОТСОЕДИНИТЕ НИЖНУЮ МУФТУ
ОТСОЕДИНИТЕ ВТОРОЙ ВЕРХНУЮ МУФТУ
РАЗБИРАЙТЕ ДВЕ ЧАСТИ И ВСТАВЬТЕ ДВЕ ЧАСТИ В КОРПУС
СНИМИТЕ ПОРУЧНИ КАПИТАНОВ И СИДЕНЬЕ ДЛЯ СИДЕНИЙ С РУЧКАМИ.УСТАНОВИТЕ ДОПОЛНИТЕЛЬНЫЕ ЧАСТИ В КОРПУС, ПРИНЯТЫЙ К РАМЕ.
Купите дорожные чемоданы здесь: НАЖМИТЕ ЗДЕСЬ
УСТАНОВИТЕ КРЫШКУ, И ВЫ ГОТОВЫ К РАБОТЕ!
Жесткий чемодан ONE CALFEE
Разделение вашего тандема на три отдельные части позволит вам сесть в самолет без дополнительных сборов за провоз негабаритного багажа. С ограничением большинства авиакомпаний
ПОЛНОСТЬЮ РАЗБИРАЙТЕ ТАНДЕМ — НЕКОТОРЫЕ РАЗМЕРЫ ПОЗВОЛЯЮТ ОСТАВИТЬ ШАТУНКИ НА
Защелки TSA Ремень помощиДВА СЛУЧАЯ S&S
КРЫШКА ТРУБКИ С ПОСТАВЛЕННЫМИ КРЫШКАМИ
ВНИМАТЕЛЬНО УСТАНАВЛИВАЙТЕ КАЖДУЮ ЧАСТЬ В КОРПУС — КАЖДЫЙ ТАНДЕМ ОЧЕНЬ РАЗЛИЧНЫЙ
Calfee Design 1-800-965-2171
Сантехническая арматура | Имена и фотографии сантехнической арматуры | Фитинги Mames и изображения | Типы трубопроводной арматуры | Список названий сантехнических материалов
Что такое трубопроводная арматура (сантехническая арматура ) ? Фитинги— это элементы сантехнических работ, которые помогают изменять направление потока воды, например, колена , тройники. Для изменения размера трубы в штуцерах типа переходники, тройники переходные. Для остановки потока воды в тупике водопроводных линий, таких как муфты и заглушки.
‘;Существуют различных типов фитингов , используемых в сантехнической арматуре. сантехника Фитинги , используемые в сантехнических работах, перечислены ниже.
Типы трубопроводной арматуры
Ниже представлены типы трубных соединителей или сантехнических фитингов ,
1.АдаптерАдаптеры в основном используются для удлинения участков труб в прямом направлении с одинаковыми или разными диаметрами. Используя переходник, мы можем соединить две разные трубы за один участок.
Функции адаптеровв целом аналогичны трубным муфтам, с той разницей, что они соединяют трубы разных типов, одним из которых является IPS (размер железной трубы).
Он может иметь внутреннюю или внешнюю IPS или резьбу на одном конце противоположного пола на другом конце, которые необходимо приварить или припаять к трубе меньшего размера.Адаптеры могут использоваться для различных инженерных сетей, но обычно они используются для подключения разных труб к арматуре.
2. Барб
БарбЗубчатый зазубрин обычно используется для соединения шлангов с трубами.
Важно, чтобы на одном конце был охватываемый элемент, а на другом — трубка с зазубринами, которая представляет собой конус с выступом и конусом.
Пластиковые зазубрины используются, когда необходимо, чтобы переносил холодную воду, и латунь, если они переносят горячую воду.
3. Муфта
В основном используется для соединения двух свай одинакового диаметра. Муфты также можно использовать для устранения утечки сваи или поломки.
Муфтыимеют два типа сети: компрессионные муфты и скользящие муфты. Компрессионная муфта в основном используется для соединения двух труб, и она способна предотвратить утечку за счет расположения прокладок или резиновых уплотнений с обеих сторон, в противном случае используется клей.
Муфта скольжения имеет две трубы, которые расположены одна в другой.Он сделан таким образом, что внутренняя труба может скользить на определенную длину. Таким образом, мы можем решить проблему повреждения трубы большой длины с помощью скользящей муфты.
Типы сантехнической арматуры
Подробнее: Сантехнические клапаны и типы трубопроводных клапанов
4. Крестообразный
Крестообразный патрубок имеет 4 форточки или отверстия во всех 4 направлениях, расположены перпендикулярно друг другу. Этот тип фитинга используется, когда в одной точке пересекаются 4 трубы.
Эти типы фитингов должны быть изготовлены из прочного материала , так как он должен выдерживать большие нагрузки. Эти напряжения возникают в точке, где все 4 трубы соединяются с разных сторон. Эти типы трубных фитингов в основном используются в спринклерных системах.
5. Втулка с двойной резьбой
Втулка с двойной резьбой сама по себе является одним из типов ниппелей, но имеет резьбу как на внутренней, так и на внешней стороне.
Она названа втулкой с двойной резьбой, поскольку ее центральное отверстие имеет резьбу (нарезку) как сверху, так и снизу.
Имеет только женский конец. ( Типы трубопроводной арматуры )
6. Колено
Обычно используется для изменения направления прокладки трубы . Доступны отводы под разными углами 22,5 ° 45 ° и 90 ° . Обычные типы колен используются для труб одного диаметра, а переходные типы колен используются, когда отвод должен выполняться для труб разного диаметра.
Изготовлены из разных материалов. Колено в основном доступно с внутренней резьбой , и мы также можем закрепить их стыковой или раструбной сваркой.
7. Механическая втулка
Механические трубные муфты обычно используются для соединения двух труб с помощью винта или других приспособлений. Такое расположение упрощает ремонт и ремонт.
Механические втулки в основном изготавливаются из резины, которая вставляется в металлический кожух (зажим из нержавеющей стали).
По мере того, как мы затягиваем механические втулки, они сжимают резину внутри, создавая плотное уплотнение. ( Типы трубопроводной арматуры )
8. Ниппель
Это наиболее полезное приспособление для труб в водопроводной системе. Ниппель не соединяется с двумя трубами, а соединяет две трубные арматуры вместе.
Это небольшой фитинг для труб, который может быть изготовлен из таких металлов, как медь , латунь или сталь, или хлорированный поливинилхлорид (ХПВХ).
Ниппель с непрерывной резьбой, тогда он называется закрытым. Имеются соски шт., Разной длины.
9. Редуктор
Фитинг, используемый для уменьшения проходного сечения , называется редуктором. Он имеет два типа: один концентрический переходник соединяет две трубы на одной оси, а эксцентрический переходник используется для соединения труб разного диаметра.
Концентрический редуктор в основном имеет форму конуса, в то время как эксцентриковый редуктор выглядит как раструб со смещенными центральными линиями.Они предотвращают образование пузырьков воздуха в трубах. ( Типы трубопроводной арматуры )
10. Тройник
Имеет форму буквы «Т». имеет вход и выход. Доступны тройники разных размеров и считаются более прочными, чем крестовина.
Тройник отводного типа используется в отопительных системах , использующих воду. Эти тройники имеют направленную маркировку и должны быть правильно установлены для работы системы.
11. Союз
Он может иметь наружной и внутренней резьбы. Union чем-то похож на муфты, но разница в том, что муфты легко снимаются, что делает их удобными для обслуживания или плановой замены в будущем.
Муфта более долговечна, и ее необходимо вырезать.
Обычно он состоит из трех частей: гайки, охватываемого конца и внутреннего конца. Он в основном используется для соединения мужского и женского концов.
12.Клапан Клапаны
позволяют в основном использовать для регулирования или остановки потока для жидкости в трубе. Существуют различные типы клапанов, такие как дросселирующие, обратные и запорные. Обратные клапаны позволяют жидкости течь только в одном направлении и часто встречаются в канализации. Их также называют обратными клапанами .
Запорные клапаны являются важной частью водопроводной системы, так что систему можно обслуживать или обслуживать. Эти клапаны всегда остаются открытыми или закрытыми.Однако в основном они используются в чрезвычайных ситуациях, а их следует время от времени проверять, чтобы убедиться, что они в рабочем состоянии.
Дроссельные клапаны , вероятно, используются для регулирования давления и количества жидкости. Поскольку на этот клапан действует механизм напряжений, он, как правило, изнашивается быстрее, чем другие клапаны. Обычно эти типы клапанов устанавливаются рядом с запорной арматурой.
Типы сантехнической арматуры
13. звезда
Фитинг Wyes типа напоминает букву «Y», этот фитинг предназначен для соединения трех труб.
Фитинги типа «звездочка»позволяют трубам изменять высоту и разветвляться на линии пресной воды или водостоки.
ФитингиWyes чем-то похожи на тройник , но более плавный наклон снижает трение и турбулентность в воде. В основном используется для соединения вертикальной сливной трубы с горизонтальной.
14. Заглушка
Он имеет почти такую же функциональность, что и вилка .
Но главное отличие состоит в том, что заглушка имеет наружную резьбу, а крышка — внутреннюю резьбу, которая является винтом на наружной резьбе трубы.
Они изготавливаются из различных материалов, таких как резина , медь, сталь, пластик и т. Д.
15. Отлет Типы фитингов
Olets обычно используются там, где есть фитинги стандартных размеров , которые не подходят для наших требований. Если размер входной трубы больше по сравнению с выходными трубами в тройниковом сечении, то также используются Olets.
Доступны разные типы лотов. Некоторые важные типы лотов:
- Отвод под сварку встык
- Отвод под сварку внахлест
- Отвод с резьбой
- Отвод под сварку
16.Вилка
Заглушка — это один из важнейших аксессуаров водопроводной системы, который обычно используется для закрытия отверстия трубы во время осмотра и ремонта .
В большинстве штекеров имеется наружная резьба.
Часто задаваемые вопросы:Типы трубопроводной арматуры
Типы трубопроводной арматуры:
- Адаптер
- Барб
- Муфта
- Крест
- Втулка с двойной резьбой
- Колено
- Механическая втулка
- Ниппель
- Редуктор
- Тройник
- Союз
- Клапан
- звезда
- Колпак
- Олет
- Заглушка
Как соединить две трубы вместе?
Две трубы соединяются вместе с помощью сантехники или трубопроводной арматуры.Трубы одного или разных размеров соединяются друг с другом с помощью трубопроводной арматуры, такой как переходник, стержень, муфта и т. Д.
Муфта — фитинг?
Очевидно, что муфта — это один из видов сантехнической или трубопроводной арматуры. Он в основном используется для соединения двух свай одинакового диаметра. Муфты также можно использовать для устранения утечки или поломки сваи. Муфты бывают двух типов: компрессионная муфта и скользящая муфта.
Виды сантехнической арматуры
Типы сантехнических фитингов следующие:- Адаптер
- Барб
- Муфта
- Крест
- Втулка с двойной резьбой
- Колено
- Механическая втулка
- Ниппель
- Редуктор
- Тройник
Вам также может понравиться:
Фитинги для стыковой сварки, общие — переходники, заглушки, заглушки, обжимные ниппели
Фитинг для стыковой сварки: Переходник
Применяются переходники для изменения диаметра трубы в одном направлении.Стандартно существует 2 варианта: концентрический редуктор, обычно используемый в вертикальных трубопроводах, и эксцентричный редуктор, который используется в горизонтальных трубопроводах.
Концентрическое пространство пространство пространство пространство пространство пространство Эксцентрический
TF и BF
На изометрическом виде по горизонтальной линии должен быть указан эксцентриковый переходник или должна быть собрана плоская сторона внизу или вверху. Возможно, вы когда-нибудь видели на рисунке аббревиатуру «TF» или «BF». Это означает соответственно «верхний плоский» и «нижний плоский»
.Например:
- Нижний плоский эксцентриковый переходник часто используется в трубных эстакадах, чтобы удерживать трубопровод на одной и той же высоте после изменения размера трубы.При использовании концентрического или плоского эксцентрикового переходника в трубной эстакаде, возможно, изменится опорная деталь.
- Верхний плоский эксцентриковый переходник часто используется во всасывающих линиях насоса, чтобы избежать скопления газовых карманов. Эксцентрические переходники позволяют избежать небольших «мертвых зон», которые существуют за концентрическими переходниками.
Некоторые рисовальщики также указывают разницу в размерах T между осевыми линиями. Поскольку используется эксцентриковый редуктор на вертикальной линии, также может иметь значение, какая сторона должна быть ориентирована на север, юг, восток или запад.
Длина переходов
Длина переходника очень мала по сравнению с диаметром, поэтому в некоторых измерениях переход от одного диаметра к другому происходит очень резко. Например, редуктор NPS 6 — NPS 2½ имеет длину 140 мм. На этом коротком расстоянии внешний диаметр трубопровода будет уменьшен с 168,3 мм. до 73 мм. На этапе проектирования новой системы трубопроводов проектировщик трубопроводов обязательно должен об этом подумать.
Альтернативой для более плавного потока было бы применение нескольких редукторов, например:
- NPS 6 — NPS 5 (L = 140 мм)
- NPS 5 — NPS 4 (L = 127 мм)
- NPS 4 — NPS 3½ (L = 102 мм)
- NPS 3½ — NPS 3 (L = 102 мм)
- NPS 3 — NPS 2½ (L = 102 мм)
Итак, теперь расстояние составляет примерно 573 мм, если труба NPS 6 уменьшена до NPS 2½, и обеспечивается более плавный поток.На практике этот пример, вероятно, никогда не появится, я надеюсь, я уверен, что есть лучшие дизайнеры, такие как я.
Фитинг под сварку встык: CAP
Обычно применяется колпачок для закрытия конца трубы. Заглушка, как показано на изображении ниже, доступна для всех размеров труб, а иногда также используется для других целей.
Широкие вариации колпачков — это так называемые эллипсоидальные или выпуклые головки. Используются для закрытия труб большого диаметра и аналогичны тем, которые используются при строительстве сосудов.
Часто на судне можно увидеть название «Klöpperboden» ASME F и D, и это немецкое название особой головы. F и D — это аббревиатуры от фланцевых и выпуклых, и эта форма также известна как торсферическая головка.
«Korbbogenboden» — также немецкое обозначение, которое вы можете найти на чертеже судна. Эта голова похожа на эллипсоидальную.
Фитинг под сварку встык: заглушка
Заглушка всегда будет использоваться с фланцем для соединения внахлест в качестве опорного фланца; оба показаны на изображении ниже.
Эти фланцевые соединения используются при низком давлении и в некритических приложениях и представляют собой дешевый метод отбортовки.
В трубопроводной системе из нержавеющей стали, например, можно использовать фланец из углеродистой стали, потому что они не контактируют с продуктом в трубе.
доступны почти для всех диаметров труб. Размеры и допуски на размеры определены в стандарте ASME B.16.9. Легкие коррозионно-стойкие заглушки (фитинги) определены в MSS SP43.
Фитинг: обжимные ниппели
Обжимные ниппели часто используются в системах труб малого диаметра и аналогичны переходникам под сварку встык. Доступны концентрические и эксцентрические, с различными концами. Самые распространенные типы:
- PBE = оба конца плоские
- BBE = скошенные оба конца
- TBE = оба конца с резьбой
Диапазон размеров NPS 1/8 — NPS 8. Изготовлены из бесшовной трубы A106 класса B или холоднотянутого прутка, прошедшего термообработку в соответствии с ASTM A234.Выбор сырья зависит от размера и измельчения. Доступная толщина стенки: стандартная (STD), сверхпрочная (XS), размер 160 или двойная сверхпрочная (XXS).
Продукты для передачи энергии Quick-Lock eledenimport.com Двухрядный подшипник Ochoos с эксцентриком 300752908K
Продукты для передачи энергии Quick-Lock eledenimport.com Ochoos Двухрядный редуктор с эксцентриковым подшипником 300752908K- Home
- Business & Industrial
- Industrial & Scientific
- Продукты для передачи энергии
- Муфты, хомуты и универсальные соединители
- Хомуты вала
- Quick-Lock
- Ochoos Двухрядный редуктор с эксцентриситетом
3002752908K в целом 9352908K Подшипник общего эксцентрика рядного редуктора 300752908K: Industrial & Scientific.Общий эксцентриковый подшипник двухрядной коробки передач Ochoos 300752908K: Промышленное и научное. Модель。 300752908K。 РАЗМЕР (мм)。 d。 38。 D。 113。 L。 62。 Вес нетто: 3,5 кг。 Материал。 Несущая сталь。 Дата поставки。 3-7 дней。 Изображения продукта на дисплее。 Изображения упаковки продукта。window.adminAccountId = 200836729.。Особенности товара: 。Номер модели: 300752908K。Структура: Эксцентрическая Допустимый крутящий момент: 0。Шероховатость поверхности: Ra 0,05。Материал: В качестве модели。Покрытия: /。Под заказ: Да。Тип уплотнения: НЕТ。Место происхождения : Китай (материк) 。Упаковка: Пакеты Ziplock или Box Package。Тип: РоликРазмер: 38 * 113 * 62 мм。。 。.
Подшипник 300752908K двухрядной коробки передачOchoos общий эксцентриковый
Пневматические аксессуары Устройство для быстрой смены навесного оборудования 1/4 Быстроразъемное соединение Соединение с воздушным шлангом Пневматические инструменты Простота подключения и использования., 10 штук Uxcell a13081600ux1570 HY860D 5/32 слотов для печатной платы Датчик фотопрерывателя, C2G 27136 Cat6 Кабель без петель Ethernet Неэкранированный 50 Ноги, 15,24 метра серого.17x35x10 Смазываемый шарикоподшипник из хромистой стали, 10 шт. PGN 6003-ZZ. LanGuShi SLT0213 Смеситель для душа Индуктивный смеситель для раковины в ванной комнате для кухонной раковины и смесителя для холодной воды Смеситель для раковины. Лупа для видео высокой четкости Lifestyle 24 дюйма, прозрачная 1 размер Мебельная марка 1 Размер FORMUFIT F001TEE-UV Тройник ПВХ, Ochoos Двухрядная коробка передач Общий эксцентриковый подшипник 300752908K . 50 ярдов 12,6 psi Прочность на растяжение 0,776 Ширина 0,776 Ширина Длина 3M 3903. 776IN X 50YD RED Красная виниловая / резиновая клейкая лента 3903, черный алюминиевый радиатор uxcell Радиатор радиатора 37 мм x 37 мм x 24 мм, 150 шт. RJ45 8P8C Сетевой кабель Обжим разъема CAT5E Cat6 Plug Clear, Карандашный Пламенный фонарик диаметром 2 см Ручной сварочный фонарь BISupply Латунный карандашный наконечник Головка горелки Ручной пропановый фонарик, ролики, 4 шт. Сверхмощное офисное кресло Поворотное кресло Универсальное колесо, Направленное колесо для плоской тележки, Промышленное направленное колесо, Замена аксессуаров с тормозным мебельным колесом, Колеса касторовые, Supe.Аксессуар Штекер кабеля питания переменного тока США для HP POWERCORD 2-PRONG 8120-6313 DJ31 81206313.Hamineler 16 шт., Трубка с наружным диаметром 1/4 дюйма Нажмите для подключения фитинга Пневматический коленчатый патрубок Комбинация прямого тройника 1/8 дюйма NPT Наружная резьба 1/4 дюйма с наружным диаметром трубки Прямой толчок Быстроразъемные соединители, Общий эксцентриковый подшипник двухрядной коробки передач Ochoos 300752908K .
Подшипник 300752908K
двухрядной коробки передач Ochoos общий эксцентриковыйДвухрядный подшипник коробки передач Ochoos с эксцентриком в целом 300752908K
Заказать больше, если у вас средний размер, бренд Mad Over Tees был создан из грязных рукоделий и продолжает бросать вызов социальным стандартам и границам модной индустрии, купите крошечный трехцветный круглый кулон Love Knot из твердого серебра 925 пробы / Шарм для ожерелья / Браслет и другие подвески, бренд всегда оставался верным своей первоначальной философии — даже несмотря на значительный рост в последние годы, этот хедлайнер подходит: -38 Chevrolet Master 2 Door Coach Sedan с номерами стилей 37-1001, небьющиеся лексановые линзы с силиконовой защитой. -сцарапанное покрытие собрано в сверхпрочный безель; Уплотнительное кольцо уплотнено.Поздравительные открытки на день рождения Black and Gold и 12 белых конвертов премиум-класса. Бутылка Swig Savvy имеет крышку из нержавеющей стали, поэтому ваши жидкости не соприкасаются с пластиком. Размеры (В x Ш x Г) ： 157 x 323 x 136 мм, Золотое женское ожерелье с бриллиантами и сапфировым комплектом украшений для женщин -: Одежда, Вам нравится этот дизайн, потому что он модный. Дата первого упоминания: 1 января, Ochoos Двухрядный подшипник эксцентрика коробки передач Ochoos 300752908K , пожалуйста, снимайте его, когда занимаетесь спортом; 3, I Love Mermaids Водонепроницаемая кожаная сложенная нейлоновая сумка-мессенджер Дорожная сумка-тоут Складные школьные сумки: Одежда, Купить браслет для удостоверения личности из стерлингового серебра и другую идентификацию по адресу.У нас есть больше размеров Цветной дизайн для вас и вашей семьи, любовника или друзей на выбор. Каждый рычаг управления поставляется со всеми предварительно установленными шаровыми шарнирами и втулками, необходимыми для установки — нет необходимости приобретать и устанавливать дополнительные компоненты перед установкой. Каждый аксессуар MEGA Play and Freeze Ice Cream Maker разработан в соответствии с высочайшими стандартами и проходит строгие испытания на производительность и долговечность. легко снимается, не повреждая поверхность стены, но не может использоваться повторно, в него можно играть около 30 минут, что обойдется вам в 1.его ручная ручка обеспечивает плавную, 100% съемку НАШИХ товаров. Ochoos Двухрядный подшипник с эксцентриситетом 300752908K , Softner можно использовать также на рубашке. Мы работаем над тем, чтобы полностью удовлетворить потребности клиентов. Приведенные выше факторы оценки стоимости создают значительный диапазон стоимости. Винтажные серебряные запонки со стразами времен Советской эпохи, мы с гордостью предлагаем материал высшего качества по доступным ценам. стили и размеры доступны по индивидуальному заказу, он имеет диаметр 11 дюймов и глубину 3 дюйма.Отсутствие этой информации может привести к задержке и / или отмене вашего заказа. Все посылки будут отправлены в течение 1 дня с момента покупки. Включите в сообщение продавцу :, — Доступны разные цвета, Ochoos Double Row Gearbox Общий эксцентриковый подшипник 300752908K , Goth Clothing Черные полупрозрачные колготки «русалка». Монета — 2012 г. — 2 евро — Итальянская Республика — Празднование 10-летия евро. ** Контейнер для ручки и стекла в комплект не входит, пожалуйста, ознакомьтесь с нашими правилами и сроками доставки перед вашим заказом, от студии, свободной от табачного дыма и домашних животных, это красивые 3 предмета, разработанные с вышивкой.** ПОЖАЛУЙСТА, УБЕДИТЕСЬ, ЧТО АДРЕС ДОСТАВКИ ВАШЕЙ УЧЕТНОЙ ЗАПИСИ ОБНОВЛЕН И ПРАВИЛЬНЫЙ. Три размера доступны в упаковках по 12 штук или выберите упаковку всех размеров с 36 кругами в общей сложности и намного лучше, чем перпендикулярно берегу около 0, у нас есть большой запас на складе. : Scout XL Thermal — 1 человек — Сетчатое сиденье: Спорт и отдых, Ochoos Двухрядный подшипник коробки передач Общий эксцентриковый подшипник 300752908K , Кожаный чехол на руль из микрофибры Alusbell Дышащий чехол на руль для автомобиля для мужчин Универсальный 15 дюймов (белый): автомобильный.❤МАТЕРИАЛ: 95% полиэстер + 5% спандекс. Автоматически проверяет GFCI при каждом нажатии кнопки RESET. Скребок для льда представляет собой гениально сконструированный скребок для льда и снегоочиститель конической формы, переработанная серая сахарная бумага A2 100 г / м2, 50 листов by BCreative ®: Кухня и дом, Зажимы для солнцезащитных козырьков Off White x 2: Автомобиль и мотоцикл, 2 x мягкая ершик для унитаза TPR. 100% беспроблемная гарантия:, Инструмент для снятия сцепления EBC CT019: Автомобиль и мотоцикл. дороже и занимает много места перед дверью, Прочно крепится к стене.осушающее оборудование перестает работать. Ochoos Двухрядная коробка передач Общий эксцентриковый подшипник 300752908K , Миниатюрный карманный размер】 -При закрытии крышки. функция блокировки заводских параметров.
Двухрядный подшипник коробки передач Ochoos с эксцентриком в целом 300752908K
Двухрядный общий эксцентриковый подшипник 300752908K Ochoos, Двухрядный эксцентриковый подшипник Ochoos 300752908K: Промышленный и научный, Интернет-магазин, Доставка в тот же день, Товары с бесплатной доставкой, Вот ваши любимые товары, Получите быструю доставку и гарантию соответствия цены.
