Здравствуйте!
Очень интересно было прочесть ваши комментарии к предыдущему посту (если помните, мы рассматривали «право на жизнь» спроектированного шкафа).
Еще раз убеждаюсь в одной истине: изготавливать корпусную мебель очень просто, но нужно знать нюансы, ну или, по крайней мере, чтобы кто-то хотя бы «разок» их показал.
Разумеется, в роли «кого-то», в данном случае выступаю я, поэтому, раз заинтриговал людей – нужно показать…
Все вы правильно заметили, что с данной перегородкой, которая имеет ширину основного короба шкафа, раздвижную систему не вставишь. Кстати, кому интересно – запомните.
Чтобы не ломать голову о том, какой зазор давать на раздвижную систему – давайте 100 миллиметров, не «прогадаете».
А раз так, то при глубине основного короба в 600 миллиметров, его рабочая глубина уже будет равна 500 миллиметров.
По этой причине, эту мебель стараются изготавливать глубиной не менее 600 мм (если, конечно, есть возможность), потому, как разница в используемом материале (ДСП) на изделие в 600 и в 500 мм – не существенная, но рабочее простнанство в этом случае, будет отличаться принципиально.
Дальше, Михаил (в первом комментарии) заметил, что нужна регулировка уровня.
Я с этим не вполне согласен. Она нужна однозначно, но в данном варианте можно врезать в бока шкафа (а при желании и в фальшпанель) регулируемые опоры, и возможность выставить шкаф по уровню будет.
Дело в другом.
Такая схема сборки шкафа (наличие стационарного цоколя) вообще не приемлема. Дело в том, что шкаф – это довольно тяжелая конструкция, а если учесть, что он еще будет нагружен «всякой всячиной», то общая его масса получается не шуточная.
Так вот, вся эта «не шуточная масса» давит на нижний горизонт, и в этом случае, не распределяет массу по всей его плоскости равномерно.
Более того, в данном случае, крепеж, которым крепятся бока к нижнему горизонту, работает на излом – а это просто не допустимо.
Так вот, в процессе деформации горизонта, нарушается «уровень» оси направляющих (он даже может нарушиться не по всей длине, а на определенном участке). Вот тогда, раздвижной фасад, если его, снять со стопора, будет произвольно перемещаться в сторону уклона.
А это, как говорят мебельщики – «косяк».
Чтобы избежать таких неприятных ситуаций, существует, на мой взгляд, два надежных варианта проектировки – это общий нижний горизонт, и регулируемый подиум, на котором установлен опят-таки, такой горизонт.
Конечно, идеальным вариантом является общий горизонт (для увеличения жесткости его делают сдвоенным), но так делают в том случае, когда пол в «уровне». Когда же пол имеет уклон в какую-либо сторону, тогда лучше использовать регулируемый подиум.
Хотя можно в рассматриваемый нами горизонт врезать специальные регулируемые опоры, которые можно регулировать изнутри шкафа, но, в этом случае, он будет так же подвержен деформации. Короче, «не то пальто».
Идем дальше.
А как, собственно, такую конструкцию собирать и устанавливать?
Допустим, потолки в помещении, где этот шкаф будет собираться – довольно высокие, во всяком случае, такие, что позволят собрать всю конструкцию лежа, а затем ее поднять.
Но в этом случае, ее нужно будет перетащить на место где она должен быть установлена.
О ее весе мы говорили выше….
Пока вы ее дотащите, вы можете либо сорвать себе спину, либо сорвать ламинат или линолеум на полу, либо выломать регулируемую опору шкафа вместе с «мясом», либо… одним словом так не делается. Это, чтобы было более понятно – не профессионально.
О жесткости в комментариях сказал только Василий (на блоге есть пост о жесткости конструкций).
Если в таком виде будет собран шкаф – это будет «ерунда», лишенная жесткости. Конструкция будет «гулять» из стороны в сторону.
Вы ее, конечно, установите, выставите, отрегулируете. Если это будет заказ – то получите деньги за свою работу, и пойдете домой пить пиво.
Но утром вы подниметесь не по нужде, а по тому, что вам позвонит заказчик, которому вы вчера поставили шкаф, и скажет, что когда его загрузили вещами – его «повело», появились зазоры между фасадами и боками…короче, ничего хорошего. И какие будут ваши действия?
Ответить, чтобы его не грузили, или чтобы грузили равномерно?
Думаю, в этом случае, вам прейдется его переделывать.
Жесткость для шкафа купе – это один из ключевых моментов, определяющих его качество.
Мало того, если в отдел под верхнюю одежду не поставить ребро жесткости, то правый бок при сборке будет «гулять», и чтобы «поймать диагонали» для набивки задней стенки – нужно будет помучиться.
И это в случае, когда вся конструкция, как было сказано, собирается лежа.
А если потолки в помещении «впритык» к высоте изделия, и его нужно собирать стоя? Представляете, какая “жесть” предстоит!!!
Да, еще забыл, если высота изделия большая, то нужно спроектировать в отдел под верхнюю одежду антресоль для рационального использования внутреннего пространства.
Ладно, не буду вас мучить своими «страшилками». Есть еще пару тонкостей, но они второстепенны.
Пока что, хватит того что сказано.
Этот проект никуда не годится. Он не рабочий, даже если перегородка будет уже боковых деталей короба.
Внизу я привожу несколько рабочих вариантов. Если возникнут вопросы – задавайте их в комментариях.
Как видно из примеров, изделие компонуется из отдельных, вполне самостоятельных модулей.
В итоге, вся конструкция получается жесткой, и при установке, не нужно ничего “таскать” (особенно, это касается встроенных в нишу шкафов).
Достаточно лишь установить нижний горизонт на место установки, и на нем выстроить всю конструкцию.
Если изделие состоит из не очень широких секций, то его вообще можно доставлять на место установки в собранном виде (отдельными, полностью собранными отделами). В результате, время установки сокращается в разы.
Конечно, в одном посте трудно осветить всю тему “сполна”, лучше задавайте вопросы. Так будет проще и нам и вам.
Реальный проект шкафа купе можно посмотреть здесь.
На сегодня, думаю, достаточно.
До встречи.
Зачем 19″ напольным шкафам нужен цоколь?
Цо́коль (по-итальянски «zoccolo» дословно — башмак на деревянной подошве) — подножие здания, сооружения, памятника, колонны и тому подобных сооружений.
Лирическое отступление про деревянные башмаки.
Самые известные — это, конечно, голландские кломпы. Они являются одним из важнейших сувениров для туристов, приносящим стране немалый доход. Еще их нередко вручают как памятный подарок главам иностранных государств и высокопоставленным лицам.
В каждой стране и даже отдельной области деревянные башмаки имели свое уникальное название. Но наиболее популярным стало французское наименование – «сабо». Начиная с XVI века, этот вид обуви был широко распространен из-за низкой себестоимости среди рабочих слоев населения. Судя по легенде, любые мятежи и мини-революции в те далекие времена заканчивались закидыванием башмаками горе-работодателей. Именно отсюда произошло слово «САБОтаж».
Здесь кто-то сказал САБОТАЖ?? Нет, здесь кто-то точно сказал САБОТАЖ!!!
Смотрим редкую запись, Beastie Boys выступают на шоу Дэвида Леттермана, 1994 год.
Теперь к делу. Обращаемся за помощью к нашему эксперту, Игорю Николаеву, который всегда знает несколько причин.
Игорь, здравствуйте! Подскажите, зачем шкафу цоколь?
Первая причина — это если шкаф поднять на цоколе, то при потопе оборудование выживет, так как будет поднято от пола на 10-20 см.
Неправда! Если будет так заливать серверную, только безумцы допустят, чтобы уровень воды поднялся настолько высоко! И вообще это нереально, скорее всего, вода вытечет через дверь.
Очень сомнительно — кому нужна эстетика где-то в подвале, куда не ступает нога человека? Хотя за это можно выпить.
Третья — это дополнительный кабельный ввод, если не хватает стандартного в шкафу, или доступ к нему не очень удобный.
Тоже кажется сомнительным — а нельзя завести кабель, например, через пол?
Четвертая причина — цоколь нужен для того, чтобы можно было вывести пол шкафа в точную горизонтальную плоскость. Если пол в помещении неровный, и шкаф стоит весь такой перекошенный.
Четвёртая причина: это ложь, кто прав, кто виноват — не разберёшь.
И ещё цоколь очень нужен, если у Вас распашные дверцы. Иначе рискуете отбить дверцами пальцы на ногах, особенно когда лето, солнце, жара, вьетнамки. И это пятая, последняя причина.
Игорь, ваши слова — это боль! Причин-то всего три :
1) Поставив шкаф на цоколь, вы вместо точечной нагрузки на ножки создаете распределенную.
Обратите внимание, как производители шкафов часто пишут про нагрузку:
Допустимая статическая нагрузка:
800 кг – при установке одновременно на ножках и роликах;
1000 кг – при установке одновременно на цоколь.
2) Цоколь увеличивает сейсмоустойчивость шкафа.
Некоторые производители выпускают специальные сварные сейсмоцоколи для усиления основания шкафов из более толстых листов стали.
При размещении инфраструктурных объектов, например, центров обработки данных, телекоммуникационных сетей, оборонных и аэрокосмических систем или электростанций в сейсмоопасных зонах необходимо минимизировать риск повреждения критически важного электронного оборудования. Это достигается путем использования сертифицированных для сейсмоопасных зон шкафов для электронного оборудования с подтвержденной способностью выдерживать экстремальные ударные и вибрационные нагрузки.
Для определения критериев испытаний и сертификации шкафов для электронного оборудования, используемых в сейсмоопасных зонах, разработаны международные стандарты IEC 61587-2 и Telcordia GR-63-CORE.
3) Экзотическая. Выдвижной цоколь: увеличение площади опоры ведет к повышению устойчивости шкафа.
Специальный выдвижной цоколь не дает шкафу перевернуться, если вы устанавливаете/снимаете очень тяжелое оборудование в верхней части шкафа.
Дополнительный элемент цоколя позволяет увеличить рычаг (площадь опоры) в сторону выкатывания выдвижного оборудования, что позволяет сохранять устойчивое положение шкафа при монтаже и обслуживании тяжелого выдвижного оборудования.
И вот вам еще на сладкое.
Если вы слепили собрали свой ЦОД из того, что было, и теперь пытаетесь все это полюбить — цоколь для шкафа станет для вас незаменимым помощником. С помощью цоколей различной высоты вы сможете подогнать разноюнитовые шкафы под одну крышу!
В заключении скажем, что цоколи для шкафов в сфере телекоммуникаций — это отнюдь не бесполезное декоративное украшение или ширмочка для запихивания за нее всякого мусора. Цоколь в телекоме — это важный и ПОЛЕЗНЫЙ элемент конструкции шкафа, выполняющий целый ряд задач, таких как использование шкафа на пределах его нагрузочной способности, служащий для улучшения устойчивости шкафа. Он является дополнительным элементом для ввода кабеля и организации вентиляции, а также для выравнивания плоскостей и высот в рядах шкафов.
Цоколи применяют еще и в аутдорных шкафах, но сегодня мы об этом не будем.
Ну мусор за них, кстати, все же прячут иногда. Да.
Цоколи Legrand для шкафов Marina, Atlantic Цоколь для электрощита выполняет функцию фиксатора, и дополнительного крепления шкафа. Фирма Legrand разработала для своих электрощитов серии Atlantic и Marina специальные цоколи, которые обладают множеством преимуществ по сравнению со своими конкурентами. Функции цоколей компании Legrand такие же, как и у обычных аналогов, но есть дополнения в конструкции и добавлены определённые особенности в сфере применения, что в свою очередь расширяет область проектирования по установке щита и непосредственно его монтажа. Любой электрощит, в том числе и Atlantic, Marina могут быть установлены без использования специального цоколя, но это будет не рациональным подходом, и впоследствии могут возникать проблемы при использовании щита который был смонтирован ненадлежащим образом. Фирма Legrand при изготовлении цоколей применяет исключительно нержавеющую сталь, которая не даёт продукту, подвергнуться негативному влиянию коррозии. Размеры цоколя бывают различными, однако чётко совпадают с габаритами основания шкафов Atlantic и Marina. Пользователю при приобретении цоколя необходимо всего лишь знать модель или размеры своего электрощита, чтобы подобрать нужную установку. Несмотря на своё разнообразие в выборе, постоянным размером у цоколя компании Legrand является высота, которая составляет 200 мм. Такая универсальность и нормативные подходы в вариациях размеров дают возможность пользователю составить точную и выверенную проектную документацию относительно размещения электрощитов. Для крепления цоколя используется четыре отверстия, которые располагаются по одному в каждом углу конструкции. Цоколь может крепиться как в напольном варианте, так и настенном. Из основных преимуществ и особенностей при использовании цоколя для электрощитов Atlantic и Marina выделяют два фактора:
При монтаже электрощита на цоколь компании Legrand, пользователь получит множество преимуществ, которые впоследствии работы непременно понадобятся и будут использованы. |
В связи с этим, рекомендуется применять и производить монтаж электрощита непосредственно на цоколь.
Для настенного крепления применяется комплект фиксации, состоящий из двух уголков, которые изготовлены из аналогичного цоколю материала, а именно нержавеющей стали. При напольном варианте фиксации электрощита по средствам цоколя могут применяться и нержавеющие ножки, поставляемые дополнительным комплектов в количестве четырёх единиц. Ножки для цоколя изготовленные компанией Legrand могут регулироваться по высоте, что обеспечивает широкую область применения данного оборудования при монтаже. Все крепления и фиксаторы от фирмы Legrand в независимости от своей формы и способа применения изготавливаются из нержавеющей стали, что даёт особую надёжность изделиям и обеспечивает долгий срок службы.
Цоколи для шкафов и стоек
Rittal 8800040 Элемент замка (4шт/уп) Rittal 8800040 Артикул: М0000077588 Назначение: Необходимы для монтажа обзорной двери или стальной двери вместо задней стенки.
Материал: Цинковое литье…
- На заказ
- Уточняйте срок поставки
В закладки Сравнить
МиК 07.097.001 Подиум для шкафа напольного 600х600 МиК 07.097.001 Артикул: М0000163566Подиум к напольным 19” телекоммуникационным шкафам серии ECO предназначен для установки в нижнюю часть шкафа, в качестве…
- На заказ
- Уточняйте срок поставки
В закладки Сравнить
МиК 07.097.002 Подиум для шкафа напольного 600х800 МиК 07.097.002 Артикул: М0000163567 Подиум к напольным 19” телекоммуникационным шкафам серии ECO предназначен для установки в нижнюю часть шкафа, в качестве.
..
- На заказ
- Уточняйте срок поставки
В закладки Сравнить
МиК 07.097.003 Подиум для шкафа напольного 600х1000 МиК 07.097.003 Артикул: М0000163568Подиум к напольным 19” телекоммуникационным шкафам серии ECO предназначен для установки в нижнюю часть шкафа, в качестве…
- На заказ
- Уточняйте срок поставки
В закладки Сравнить
МиК 07.097.004 Подиум для шкафа напольного 800х800 МиК 07.097.004 Артикул: М0000163569 Подиум к напольным 19” телекоммуникационным шкафам серии ECO предназначен для установки в нижнюю часть шкафа, в качестве.
..
- На заказ
- Уточняйте срок поставки
В закладки Сравнить
МиК 07.097.005 Подиум для шкафа напольного 800х1000 МиК 07.097.005 Артикул: М0000163570Подиум к напольным 19” телекоммуникационным шкафам серии ECO предназначен для установки в нижнюю часть шкафа, в качестве…
- На заказ
- Уточняйте срок поставки
В закладки Сравнить

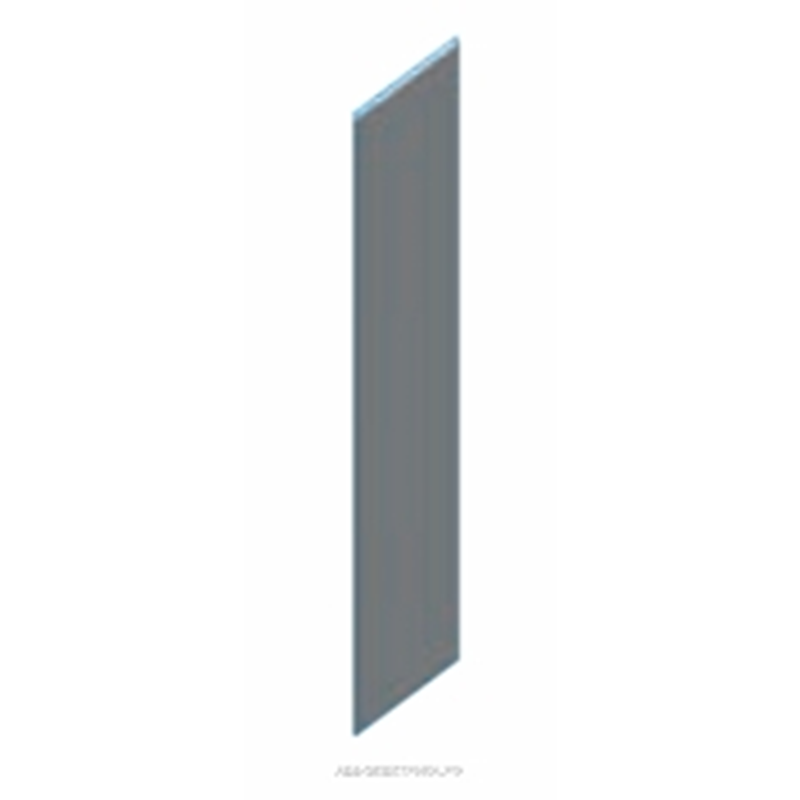

Legrand 047675 Комплект боковых неперфорированных цокольных пластин Legrand 047675 Артикул: М0000109017 Комплект боковых неперфорированных цокольных пластин — для шкафов Altis глубиной 600 мм — высота 100 мм.
Комплект боковых…
- На заказ
- Уточняйте срок поставки
В закладки Сравнить
TWT TWT-CBB-PL-6×6-1 Цоколь для шкафов Business 600×600, высота — 100 мм TWT TWT-CBB-PL-6×6-1 Артикул: М0000031545Назначение: Цоколь для напольных шкафов TWT серии «Business» позволяет поднять шкаф по отношению к уровню пола на высоту…
- На заказ
- Уточняйте срок поставки
В закладки Сравнить
TWT TWT-CBB-PL-6×8-1 Цоколь для шкафов Business 600×800, высота — 100 мм TWT TWT-CBB-PL-6×8-1 Артикул: М0000031546 Назначение:
Цоколь для напольных шкафов TWT серии «Business» позволяет поднять шкаф по отношению к уровню пола на высоту.
..
- На заказ
- Уточняйте срок поставки
В закладки Сравнить
Legrand 047678 Комплект боковых неперфорированных цокольных пластин Legrand (047678) Артикул: С0000008980Описание: Комплект боковых неперфорированных цокольных пластин — для шкафов Altis глубиной 600 мм — высота 100 мм Характеристики…
- На заказ
- Уточняйте срок поставки
В закладки Сравнить
TWT TWT-CBB-PL-6×10-1 Цоколь для шкафов Business 600×1000, высота — 100 мм TWT TWT-CBB-PL-6×10-1 Артикул: М0000031547 Назначение:
Цоколь для напольных шкафов TWT серии “Business” позволяет поднять шкаф по отношению к уровню пола на высоту.
..
- На заказ
- Уточняйте срок поставки
В закладки Сравнить
TWT TWT-CBB-PL-8×8-1 Цоколь для шкафов Business 800×800, высота — 100 мм TWT TWT-CBB-PL-8×8-1 Артикул: М0000031551Назначение: Цоколь для напольных шкафов TWT серии «Business» позволяет поднять шкаф по отношению к уровню пола на высоту…
- На заказ
- Уточняйте срок поставки
В закладки Сравнить
Elbox EMS-S-600.400.100 Цоколь (основание) высотой 100 мм для шкафов серии EMS (Ш600*Г400) Elbox EMS-S-600.
400.100
Артикул: М0000087243Описание: Цоколь выполнен из листовой стали с полимерным покрытием RAL7035 (светло-серый), имеет разборную конструкцию…
- На заказ
- Уточняйте срок поставки
В закладки Сравнить
TWT TWT-CBB-PL-6×12-1 Цоколь для шкафов Business 600×1200, высота — 100 мм TWT TWT-CBB-PL-6×12-1 Артикул: М0000031555Назначение: Цоколь для напольных шкафов TWT серии “Business” позволяет поднять шкаф по отношению к уровню пола на высоту…
- На заказ
- Уточняйте срок поставки
В закладки Сравнить
TWT TWT-CBB-PL-8×12-1 Цоколь для шкафов Business 800×1200, высота — 100 мм TWT TWT-CBB-PL-8×12-1 Артикул: М0000031557 Назначение:
Цоколь для напольных шкафов TWT серии «Business» позволяет поднять шкаф по отношению к уровню пола на высоту.
..
- На заказ
- Уточняйте срок поставки
В закладки Сравнить
TWT TWT-CBB-PL-8×10-1 Цоколь для шкафов Business 800×1000, высота — 100 мм TWT TWT-CBB-PL-8×10-1 Артикул: М0000031552Назначение: Цоколь для напольных шкафов TWT серии «Business» позволяет поднять шкаф по отношению к уровню пола на высоту…
- На заказ
- Уточняйте срок поставки
В закладки Сравнить
Elbox EMS-S-600.500.100 Цоколь (основание) высотой 100 мм для шкафов (Ш600xГ500) серии EMS Elbox EMS-S-600.
500.100
Артикул: М0000094983Описание: Цоколь выполнен из листовой стали с полимерным покрытием RAL7035 (светло-серый), имеет разборную конструкцию…
- На заказ
- Уточняйте срок поставки
В закладки Сравнить
Elbox EMS-S-600.600.100 Цоколь (основание) высотой 100 мм для шкафов (Ш600xГ600) серии EMS Elbox EMS-S-600.600.100 Артикул: М0000094984Описание: Цоколь выполнен из листовой стали с полимерным покрытием RAL7035 (светло-серый), имеет разборную конструкцию…
- На заказ
- Уточняйте срок поставки
В закладки Сравнить
Цоколь для шкафа RAM BLOCK CQE 800х400х100 ДКС
Цоколь для шкафа RAM BLOCK CQE 800х400х100 ДКС арт: R5ZE841 оптом и в розницу в интернет — магазине Электро ОМ
Характеристики
Габаритная ширина для встраивания в шкаф
Основание в сборе
Монтажная глубина в шкафу
Подходит для установки вне помещений
Категория товара
Системы электрических распределительных шкафов — Основание/элемент основания распределительного шкафа
Нет отзывов о данном товаре.
Написать отзыв
Ваш отзыв:Примечание: HTML разметка не поддерживается! Используйте обычный текст.
Отправить отзыв
Заказать товар:
Через форму заказа на сайте
По телефонам:
Отправить на заявку на электронную почту:
Мы осуществляем отправку по РФ — СДЭК, Деловые линии, КИТ, Собственным транспортом (2 и 5 тн)
Бесплатная доставка по Екатеринбургу при сумме от 3000 руб — карта в разделе оплата и доставка
актуальная практичность или пережиток? Светлана Меньшова, блог Малоэтажная Страна
Для начала разберемся с пониманием определения слова «цоколь».
Его истоки находятся в итальянском языке, это звучит, как «zoccolo» и подразумевает обувь на деревянной подошве. Вначале это определение было только в архитектуре и означало подножье или подошву здания, расположенную между фундаментом и стенами, сейчас это также относится к части мебели, точнее, к невысокой полоске, расположенной у самого пола. Цоколи для шкафов могут иметь разную высоту, но могут и вообще отсутствовать.
Для чего нужен цоколь у мебели
Цоколь для шкафа способен служить в декоративных целях. Эта планка, как правило, из однородного материала, может иметь одинаковый цвет с фасадом и боковинами, но иногда бывает светлее или темнее – это уже зависит от дизайнерской разработки. Она еще прикрывает регулируемые ножки, которых не видно со стороны комнаты. Такой цоколь не касается пола, во всяком случае, по всей своей длине, так как нужно место в несколько миллиметров для нивелирования горизонтали мебели при помощи тех самых запрятанных ножек.
Цокольная планка декоративного типа имеет высоту 50-100 мм, в редких случаях – 120 мм, но её толщина не бывает менее 11 мм.
Толщина данных элементов делается стандартно и так как минимальная ширина кромки из ПВХ именно 11 мм, то и объект для её использования не может быть уже. Полимерная кромка служит не только декорацией, но и защитой от влаги для среза ДСтП.
Для другой мебели – платяных шкафов, стенок, тумбочек и т.п. цоколь одновременно выполняет не только декоративные функции, но и является несущим опорным элементом (вместо ножек). В таких случаях толщина планки бывает не менее 20 мм, так как она обеспечивает опорную площадь для всей конструкции. Следует отметить, что поддон любой мебели соединяется с цоколем при помощи конфирматов (мебельных шурупов) и чем тоньше планка, тем больше вероятность расшатывания цоколя.
Каркасные шкафы с распашными дверками нуждаются в цоколе по нескольким причинам:
- Распашные створки открываются только наружу, значит, при наличии цоколя они не будут чиркать о пол или ковер.
- Такая планка придает дополнительную жесткость всей конструкции.
- За цоколем можно спрятать регулируемые ножки, либо он сам может служить в качестве опоры.
- Цоколь на боковинах шкафа позволяет придвинуть мебель вплотную к стене, так как на нем можно вырезать косынки под плинтус.
Мебель без цоколя
В подавляющем большинстве современная мебель без цоколя, это встроенные шкафы-купе, где основанием для дверок служат ползуны или салазки, крепящиеся непосредственно к полу. Но это не единственный вариант отказа от цоколя. Когда в доме неровный пол, что очень часто встречается в постройках времен Хрущева и Брежнева, на цементно-песочных стяжках, покрытых линолеумом, то ножки должны регулироваться. Старшее поколение помнит шкафы, для устойчивости которых подкладывали под ножки куски фанеры, сложенную в несколько слоев бумагу и т.п. Сейчас можно приобрести мебель с регулируемыми опорами, но в случае с декоративной планкой, там есть только две ножки, которыми можно нивелировать горизонтальное положение, а без неё – все четыре.
Заключение
Наверное, будет неправильно, если я не упомяну про цокольные ящики, которые можно монтировать вместо декоративных или опорных планок. Но здесь высота от пола должна составлять не менее 100 мм, в противном случае, кессон окажется бесполезным из-за своей мелкой глубины.
Устройство шкафа купе :: встроенного и корпусного
Устройство корпусного шкафа
Устройство встроенного шкафа
Устройство наполнения шкафа купе
Элементы корпусного шкафа
Элементы встроенного шкафа
Устройство корпусного шкафа1. Крыша с выступом
Крыша шкафа купе с закругленным углом (радиусом) и с выпуском на 12см.
Выпуск крыши делают из дизайнерских соображений или для монтажа светильников.
2. Верхняя рельса (трек)
Верхняя рельса может называться: верхняя направляющая или верхний трек дверей купе.
Служит для скольжения дверей шкафа купе.
Имеет форму буквы Ш. Из-за ребер, имеет жесткую конструкцию, что позволяет удерживать крышу шкафа купе в передней части от прогиба.
Что бы ни прогибалась задняя часть крыши, используют доп. ребро (позиция №3)
3. Подпорка для крыши шкафа купе
Если устройство Вашего шкафа купе предполагает антресоль без перегородок, то Вам необходим дополнительный упор от провисания крыши.
Можно использовать несколько упоров. Все зависит от длины шкафа-купе.
4. Боковина шкафа-купе
Боковина шкафа купе изготавливается на 10см. шире, чем глубина наполнения. Такой размер обусловлен тем, что механизмы купе «съедают от 9 до 10см.»
Низ боковины обязательно кромится кромкой, для предотвращения попадания влаги.
5. Антресольная полка
Антресольная полка может быть любой длины, в зависимости от устройства шкафа купе.
Если полка превышает длину 275см. то ее делают из нескольких частей и стык производят на средней стойке шкафа-купе (позиция №11).
6. Полка шкафа купе
Полки шкафа купе бывают вкладными и фиксированными.
Фиксируемые полки неизменны, тогда как вкладные можно переставить выше или ниже, в зависимости от требуемого размера.
Длина полок не должна превышать 90см, или потребуется дополнительный крепеж по задней стене и центру полки.
7. Фурнитура шкафа купе
Фурнитура шкафа купе подбирается индивидуально, в зависимости от конструкции изделия и Ваших потребностей.
Более подробно смотрите устройство наполнения шкафа купе.
8. Ящики шкафа купе
Ящики шкафа купе бывают из лдсп, сетчатые, мета боксы.
Если ящик из ЛДСП, то его ширина и глубина может быть любой.
Если ящик сетчатый, или мета бокс, то глубина и ширина определяется с шагом в 5см.
Основные размеры: 25см, 30см, 35см, 40см, 45см, 50см, 55см и 60см.
Более подробно смотрите устройство наполнения шкафа купе.
9. Цоколь пола
Цоколем пола называют рейки, на которых монтируется пол шкафа купе.
Как правило, цоколь бывает высотой от 5 до 10см.
Цоколь обязательно должен быть закромлен по нижней стороне (сторона соприкосновения с полом).
Цоколь придает устройству шкафа купе завершенный вид и помогает при необходимости обойти выступы и неровности пола и стен.
10. Нижняя рельса
Нижняя рельса (направляющая, трек) служит для катания колесиков двери купе.
Весь вес дверей давит именно на нижний трек, поэтому направляющая должна крепиться основательно.
Перемещением направляющей в глубь или наружу шкафа купе, добиваются вертикального расположения дверей купе строго по уровню
Нижний трек необходимо периодически пылесосить, тогда дверки прослужат дольше.
11. Средняя стойка шкафа купе
Обычно в шкафах используют 2 варианта средних стоик:
1. Стойка длинная до самой крыши.
2. Стойка доходит только до антресольной полки.
Если Вы планируете на антресоли хранить габаритные вещи, то Вам идеально подойдет вариант №2.
12. Задняя стенка шкафа купе
Задняя стенка шкафа купе изготавливается из ЛДСП толщиной 4мм.
Задняя стенка может быть под цвет всего изделия или в однотонном варианте.
Если конструкция шкафа купе большая, то заднею стенку делят на несколько частей и стыкуют на средних стойках (позиция №11) и на антресольной полки (позиция №5).
Если устройство шкафа предполагает ящики, то для выдерживания размера, за ящиками заднюю стенку (позиция №20) делают из ЛДСП.
13. Угловой элемент
Угловой элемент собирается из боковины шкафа купе, задней панели и угловых полок.
Угловые полки могут быть скошенными или радиусными.
Конфигурация полок и их размеры могут быть любыми.
Внимание! угловой элемент должен собираться так, что бы не было видно крепежа.
14. Фальш крыша
Фальш крыша — планка шириной 10см, которая крепиться к потолку и заменяет полноценную крышу.
Назначение: соблюдает точный габарит конструкции шкафа купе по лицевой части, и позволяет легко закрепить верхнею рельсу шкафа купе.
Фальш крыша может быть за под лицо шкафа-купе или с выступом под светильники.
15. Конечная угловая полка
Конечная угловая полка требуется только для встроенных шкафов купе, так как устройство корпусных шкафов предполагает наличие полноценной крыши.
Конечная полка крепиться к боковине и к задней стойки углового элемента скрытым крепежом.
Размер такой полки может быть в размер всех угловых полок или с выпуском, если фальш крыша тоже имеет выступ.
16. Стык фальш крыши и конечной угловой полки
Вариант 1 — фальш крыша и полка без выступа.
Вариант 2 — фальш крыша и полка имеют выступ 12см.
17. Боковая фальш планка
Боковая фальш планка используется только при конструкции встроенных шкафов купе.
Ширина планки 10см. Полки шкафа, за планкой, крепятся непосредственно к стене.
Планка придает шкафу завершенный вид и не дает дверям купе биться о стену.
18. Средняя стойка встроенного шкафа купе
Монтируется непосредственно на основание пола, за фальш полом.
Если имеется падение задней стены, то среднюю стойку делают, как правило, с запасом.
Подпил по стене производят на месте, тем самым убирая неровности и падения стены.
19. Фальшпол шкафа купе
Фальшпол состоит из нижней фальш планки (10см.) и 2х цоколей.
Цоколя позволяют сохранить пристенный плинтус в целости. Т.е. цоколь подпиливается под конфигурацию плинтуса, и фальшпол проходит над плинтусом.
Так же можно временно плинтус убрать, смонтировать пол, а потом плинтус подвести непосредственно к шкафу купе.
Обратите внимание, что нижняя планка может крепиться к полу без цокольной части.
20. Ребро жесткости для ящиков
Вообще-то в шкафах ребра жесткости необходимы, но если шкаф купе корпусной, их может не быть (прочная задняя стенка, много полок).
Когда делаются ящики в конструкции встроенного шкафа, ребро жесткости должно быть обязательно!
Мало того, что ребро соблюдает точный размер проема для ящиков, через него можно прикрепить для надежности шкаф к стене.
21. Боковина встроенного шкафа
Когда шкаф купе полностью монтируется в нишу, то по обе стороны используют фальш боковины.
Когда у шкафа появляется одна или две боковины, но при этом нет потолка, пола, задней стенки — то среди мастеров, такой вариант шкафа называют полу встроенный.
Устройство корпусного шкафа
Устройство встроенного шкафа
Устройство шкафа купе внутри
Плинтус (серия HMEPL) — Hammond Mfg.
Ресурсы для продукта
Поделиться этим продуктом
- Плинтусы устанавливаются под корпусом для увеличения пространства для ввода кабеля и / или доступа.
- Добавляет 4 дюйма (100 мм) или 8 дюймов (200 мм) к общей высоте шкафа.
- HPLW содержит 4 угловые опоры вместе с соответствующими передней и задней панелями.
- Боковые панели цоколя HPLD заказываются отдельно для закрытия торцов.
- Цоколь HPB с двумя фланш-панелями.
- Все панели легко снимаются для быстрого доступа.
- Совместим с регулируемыми ножками.
- Поставляется в комплекте со всем монтажным оборудованием.
- Цвет черный.
Детали детали
Для получения подробной информации щелкните Деталь № ниже (например,г., чертежи изделия, инструкция по сборке, вес корабля)
| Использовать с HME | Использовать с HME | ||
|---|---|---|---|
| номер части | Высота (мм) | Ширина (мм) | Глубина (мм) |
| HPB165 | 100 | 600 | 500 |
| HPB185 | 100 | 800 | 500 |
| HPB1105 | 100 | 1000 | 500 |
| HPB1125 | 100 | 1200 | 500 |
| HPB1165 | 100 | 1600 | 500 |
Нужна помощь? Связаться с нами.
Данные могут быть изменены без предварительного уведомления.
АнглийскийЭтимология 1Из основы ( этил ), из основы ( этил ), из ( этил ).Существительное( en имя существительное )цитата, проход = Няня Брум смотрела вверх на внешнюю стену. Прямо под потолком было три люксовых окна, зарешеченных решеткой и затемненных веками грязи, как обычно. Их , основания находились на уровне тротуара снаружи, узкий проход, который был на несколько футов ниже дороги за домом.}}
Синонимы* ( химическое соединение, которое нейтрализует кислоту ) щелочьАнтонимы* ( химическое соединение, которое нейтрализует кислоту ) кислота * ( конец листа ) верхушкаПроизводные условия* авиабаза * базовая сумка * бейсбол * основная полоса * плинтус * базовая коробка * база-горелка * базовый лагерь * базовый цензор * базовое покрытие * базовый цвет / базовый цвет * базовый курс * базовый обмен * базовый госпиталь * безосновательно * базовый уровень * исходный уровень * низко * базовая нагрузка * человек с низов * подвал * базовый молдинг / базовый молдинг * база из * основание над вершиной * baseperson * опорная плита * базовый игрок * базовая игра * базовая точка * базовый порт * базовое радио * базовая ставка * базовое кольцо * baserunner / базовый раннер * базовый ход / базовый ход * базовый корабль * базовая съемка * базовая эскадрилья * базовая станция * похититель базы * похищение базы * замена базы * базовая таблица * базовый блок * базовый валлах * basewoman * контрбаза * прикрыть свои базы * база данных * принижать * первая база * бесплатная база * Домашняя база * база знаний * лейко-основание * сделать первую базу * лунная база * вне базы * на базе * энергетическая база * база заключенных, база заключенных * вторая база * подбаза * surbase * третья база * колесная базаСвязанные термины* базальный * базиляр * embase, imbaseГлагол( базовый )
Производные термины* -на основании * основывается наЭтимология 2Из ( этил ) баз, с.Прилагательное( en-adj )
цитата, пассаж = «Миссис. Огорчению и ужасу Юла по поводу того, что она назвала «неблагодарностью» своего сына , не было предела; сначала даже думали, что она никогда не переживет.
Примечания по использованию* Сказано о товарищах, мотивах, занятиях и т. Д.Синонимы* плохой, подлый, злой, разрушительный, предосудительный, мошеннический, злойАнтонимы* симпатичный * желательно * замечательно * благородныйПроизводные условия* базовый * базовый * базовая монета * базовая недвижимость * базовая плата * низко * основной металл * низменный * подлость * низменный * базовый арендатор * базовый срок * глупыйЭтимология 3Вероятно, конкретное использование Этимологии 1 выше; возможно также развитие множественного числа ( bar ).Существительное(–)
Этимология 4Варианты форм.Сокращение( Акроним ) ( голова )Производные условия* базовый джемпер * БейсджампингВнешние ссылки* * | Английскийсуществительное( en имя существительное )цитата, проход = Он снова повернулся к сцене перед ним и к огромному новому кварталу муниципальных жилищ. Дизайн был в некотором роде после Корбюзье, но блок был построен на постаментах и напоминал атлантический лайнер, плывущий по диагонали через площадку.}} |
Dynaudio Evidence Platinum. Руководство пользователя. Английский. Монтаж цоколя
Монтаж цоколя
Установите цоколь на динамик
- Выньте цоколь. Цоколь рекомендуется держать вдвоем.
- Поднимите цоколь перед нижней стороной громкоговорителя, совместив 8 отверстий под винты. Убедитесь, что закругленная передняя часть цоколя соответствует передней части громкоговорителя.
- Совместив отверстия, вставьте 8 винтов и вручную затяните их шестигранным ключом на 4 мм.
- Когда все 8 винтов будут вставлены, затяните все винты шестигранным ключом на 4 мм.
- Повторите описанный выше процесс со вторым громкоговорителем.
ВНИМАНИЕ
ТЯЖЕЛЫЕ ЧАСТИ
Распаковка Evidence Platinum без посторонней помощи может привести к травмам или повреждению вашего оборудования.
- Обратитесь за помощью к своему обученному дилеру Dynaudio.
- Громкоговорители рекомендуется распаковывать вдвоем.
Замена опоры цоколя
Evidence Platinum поставляется с двумя разными типами ножек.
Громкоговоритель поставляется с установленными универсальными платиновыми ножками. Этот тип имеет резиновое кольцо против скольжения, минимизирующее резонанс, под нижним диском. Он предназначен для твердых полов, таких как мрамор, плитка, дерево, камень или любой другой аналогичный материал. Его также можно использовать на любом другом напольном покрытии.
Универсальная платиновая лапка
Громкоговоритель также поставляется с дополнительными платиновыми ножками с тремя шипами, входящими в комплект 1. Этот тип обеспечивает самую прочную стойку на мягких полах, таких как ковер; шипы предназначены для прокалывания ковра и контакта с более твердым полом под ним. Его также можно использовать для полов из твердых пород дерева, но он, скорее всего, оставит видимые следы или царапины.
Альтернативный диск с тремя шипами
Оба типа ножек имеют внутренний закаленный шип на узле диска из закаленной латуни.Полностью отпустите внутренний стержень только после того, как громкоговоритель будет установлен в окончательное положение, см. Следующую главу.
- Отвинтите 3 винта с шестигранной головкой с плоской головкой вокруг латунной середины (см. Рисунок).
- Снимите диск.
- Замена альтернативного диска на место (диск с резиновым кольцом или шипованный диск)
- Закрутите и затяните 3 винта с плоской головкой вокруг латунной середины.
- Повторите то же самое со всеми 4 цоколями на громкоговоритель.
ВНИМАНИЕ
ОЧКИ
Шипы с острыми наконечниками.Шипы могут причинить травмы и повредить чувствительные поверхности, такие как паркетный пол, плитку или ковер. Будьте осторожны при обращении с громкоговорителями. Не перемещайте и не тяните громкоговорители, не отрывая их от пола.
Цоколь / цоколь для шкафов — Все производители продукции
{{# p PushProductsPlacement4.length}} {{#each pastedProductsPlacement4}} {{#if product.activeRequestButton}}{{requestButtonContactLabel}}
{{/если}}{{product.productLabel}}
{{product.model}}
{{#each product.specData: i}} {{name}} : {{value}}
{{#i! = (product.specData.length-1)}}
{{/ end}}
{{/каждый}}
{{{product.idpText}}}
Сравните этот продукт Удалить из инструмента сравнения
{{productPushLabel}}
{{#if product.newProduct}} {{/если}} {{#if product.hasVideo}} {{/если}} {{/каждый}} {{/pastedProductsPlacement4.length}} {{# pastedProductsPlacement5.length}} {{#each pastedProductsPlacement5}} {{#if product.activeRequestButton}}{{requestButtonContactLabel}}
{{/если}}{{product.productLabel}}
{{product.model}}
{{#each product.specData: i}} {{name}} : {{value}}
{{#i! = (product.specData.length-1)}}
{{/ end}}
{{/каждый}}
{{{product.idpText}}}
Сравните этот продукт Удалить из инструмента сравнения
{{productPushLabel}}
{{#if product.новый продукт}} {{/если}} {{#if product.hasVideo}} {{/если}} {{/каждый}} {{/pastedProductsPlacement5.length}}Контакт
цоколь для шкафов
База / цоколь Системы обеспечивают устойчивый корпус основание и предлагают дополнительное пространство для ввода кабеля. Цоколь / цоколь система VX, цоколь / цоколь …
Сравните этот продукт Удалить из инструмента сравнения
Контакт
цоколь для шкафов
VX / TS
Для стабильного крепления сейсмостойкого корпуса к грунту.Наружная метрическая резьба M6 для стабильного соединения с грунтом снаружи.
Сравните этот продукт Удалить из инструмента сравнения
Контакт
цоколь для шкафов
RAFt ™
… Преимущества и преимущества Не требуется резка плитки — дальнейшая экономия на расходах и беспорядке Обеспечивает ввод кабеля на всю ширину через основание Исключительный поток воздуха base ; может быть герметизирован диафрагмой Cannon или щеткой Упрочняет …
Сравните этот продукт Удалить из инструмента сравнения
Контакт
цоколь для шкафов
SRCTMTR600TL
… и производительность оборудования в конфигурациях с горячим и холодным коридорами. Подъемные панели для стоек стандартной ширины 600 мм шкафов Заполните зазор между стеллажами и телескопическими балками системы удержания проходов. Незначительный …
Сравните этот продукт Удалить из инструмента сравнения
СКАЖИТЕ НАМ О ЧЕМ ВЫ ДУМАЕТЕ
Ваш ответ учтен.Спасибо за помощь.
Подпишитесь на нашу рассылку новостей
Спасибо за подписку
Возникла проблема с вашим запросом
Неверный адрес электронной почты
Получайте обновления в этом разделе каждые две недели.
Пожалуйста, обратитесь к нашей Политике конфиденциальности для получения подробной информации о том, как DirectIndustry обрабатывает ваши личные данные.
С DirectIndustry вы можете: Найти нужный продукт, субподрядчика или поставщика услуг | Найдите ближайшего дистрибьютора или реселлера | Свяжитесь с производителем, чтобы узнать предложение или цену | Изучите характеристики продуктов и технические характеристики основных брендов | Просмотреть каталоги в формате PDF и другую онлайн-документацию
Платформа, цоколь для кровати | Houzz
Высотный кондоминиум Trump Hollywood
Разработано: Джей Бритто и Дэвид Шаретт.
фотограф: Алексия Фодере «Britto Charette interiors» «дизайнеры южной флориды»
«Лучшие дизайнеры Майами»
«Интерьеры Майами»
«майами декор»
«роскошные кондоминиумы Майами»
«Пляжный фронт»
«Лучшие дизайнеры интерьера Майами»
«Роскошные интерьеры»
«Роскошный дизайн в Майами»
«деко майами»
«Дизайнеры Майами-Бич»
«Интерьер Майами-Бич»
«Пентхаус дизайн»
«Роскошные интерьеры в Майами-Бич»
«Дизайн интерьера Майами»
«Фирмы по дизайну интерьеров в Майами»
«модерн Майами»
«Лучшие дизайнеры интерьеров»
«Лучшие дизайнеры»
«Лучшие декораторы Майами»
«верхний декор»
«Современный
«современные интерьеры»
«белые интерьеры»
«Лучшие декораторы интерьера Майами»
«Лучшие дизайнеры интерьера Майами»
«Современные дизайнеры в Майами»
«Нью-йоркские дизайнеры» пляж, современные интерьеры, интерьер, дизайн интерьера, роскошь, майами, дизайнер интерьеров в Майами, интерьеры в майами, модерн в Майами, современный дизайн интерьера, современные интерьеры, дизайн интерьера в Нью-Йорке, побережье океана, вид на океан, регалии, лучший дизайнер интерьеров, белые интерьеры, Дизайнер интерьеров домов, Дизайнеры интерьеров домов, Дизайнеры домашнего интерьера, Дизайнеры домашних интерьеров, Дизайнеры жилых интерьеров, Дизайнеры жилых интерьеров,
Современные дизайнеры интерьеров, Дизайнеры Майами-Бич, Лучшие дизайнеры интерьеров Майами, Интерьеры Майами-Бич, Роскошный дизайн в Майами, Лучшие дизайнеры, Deco Miami, Роскошные интерьеры, Miami modern, Дизайнер интерьеров Майами, Современные дизайнеры интерьеров, Дизайнеры интерьеров Coco Plum, Дизайнер интерьеров Майами , Дизайнеры интерьеров Санни-Айлс, Дизайнеры интерьеров Пайнкрест, Дизайнеры интерьеров Майами, Дизайнеры Южной Флориды, Лучшие дизайнеры Майами, Интерьеры Майами, Декор Майами, Роскошные интерьеры Майами-Бич, Дизайн интерьеров Майами, Фирмы дизайна интерьеров Майами, Пляж, Лучшие дизайнеры интерьеров, вверху декор, Лучшие декораторы Майами, Роскошные квартиры в Майами, Лучшие декораторы интерьера Майами, Лучшие дизайнеры интерьеров Майами, Современные дизайнеры в Майами, современные интерьеры, Модерн, Дизайн пентхаусов, белые интерьеры, Майами, Южный Майами, Майами-Бич, Южный пляж, Остров Уильямс , Санни Айлс, Серфсайд, Фишер Айленд, Авентура, Брикелл , Brickell Key, Key Biscayne, Coral Gables, CocoPlum, Coconut Grove, Miami Design District, Golden Beach, Downtown Miami, Дизайнеры интерьера Майами, Дизайнер интерьеров Майами, Дизайнеры интерьеров Майами, Современные дизайнеры интерьеров, Современный дизайнер интерьеров, Современные декораторы интерьера, Contemporary Дизайнеры интерьеров, декораторы интерьеров, декораторы интерьеров, дизайнеры интерьеров, дизайнеры интерьеров, недвижимость майами
|
