                                                         ——————————————В.МИРОНЕНКО, EW1RT. г.МИНСК ————————————————-

В KB усилителе мощностью до 500 Вт изготовление источника пи­тания анодной цепи генераторной лампы особых трудностей не вы­зывает. А вот более мощный уси­литель потребует громоздкого и довольно дорогого силового транс­форматора, поэтому понятен инте­рес радиолюбителей к любым дру­гим решениям, в том числе, с ис­пользованием силового трансфор­матора от СВЧ печи (СВЧТ). Малые габариты такого трансформатора достигаются за счет большого тока в первичной обмотке, но при этом ухудшается тепловой режим и воз­растает расход энергии.

Недавно мне случайно и недоро­го достался один из таких транс­форматоров (TR-91531485/3).

На бирке была указана его мощность — 1500 Вт! Разумеется, возникло желание попробовать применить этот трансформатор в усилителе мощности.

Известно, что такие трансформа­торы сильно греются. Для снижения тока холостого хода некоторые ра­диолюбители доматывают первич­ную обмотку. Однако это приводит к уменьшению габаритной мощности трансформатора и напряжения на вторичной обмотке. Кроме того, не все трансформаторы от СВЧ печей можно разобрать — как правило, их пластины сварены. Выключать трансформатор в паузах при пере­даче практически невозможно. Это можно сделать только при перехо­де в режим приема, но каждое вклю­чение в режим передачи будет про­исходить с задержкой и сопровож­даться броском тока.

В несколько раз уменьшить энер­гопотребление и нагрев СВЧТ мож­но с помощью несложной схемы ав­томатики (рис.1). В авторском вари­анте применялся СВЧТ с магнитны­ми шунтами.

Когда усилитель не потребляет мощность по анодной цепи, за счет включения дополнительного ре­активного сопротивления(дроссе­ля L1) в цепи первичной обмотки СВЧТ ток холостого хода уменьша­ется примерно в 10 раз, а напря­жение на вторичной обмотке — только в 2 раза.

При появлении сигнала на входе усилителя мощ­ности за счет шунтирования дрос­селя контактами реле К2.1 транс­форматор переходит в штатный режим, обеспечивая требуемую мощность. Одновременно к датчи­ку входного сигнала (резистору R1) подключается дополнительный резистор R5. За счет этого суммар­ное сопротивление датчика умень­шается. Теперь, как только будет снята нагрузка, и ток в первичной обмотке уменьшится до штатного тока холостого хода — 2,44 А (с магнитными шунтами) для данно­го трансформатора, его можно пе­реключить в дежурный режим. Мо­мент перехода регулируется с по­мощью резистора R6.

Если в СВЧТ шунты удалены, то придется уточнить данные транс­форматора Т1 и сопротивление резисторов R1 и R5. Транзисторы VT1 и VT2 работают в режиме пе­реключения. Транзистор VT1 от­крывается, когда на резисторе R1 создается падение напряжения за счет тока в первичной обмотке трансформатора Т2 при появле­нии нагрузки в цепи вторичной об­мотки. Порог открывания VT1 ре­гулируется с помощью резистора R2.

Контакты К1.1 подключают ре­зистор R3, соединенный с базой транзистора VT2, к «плюсу» источ­ника питания, открывая VT2. Ког­да контакты К2.1 реле К2 шунти­руют дроссель L1, на первичной обмотке Т2 появляется полное на­пряжение 220 В. Мощность рези­сторов R1 и R5 (в данном случае 2 — 3 Вт) определяется, как обыч­но, максимальным током, протека­ющим через них. Напряжение на­сыщения транзистора VT1 — 0,2 В. При переходе трансформатора в рабочий режим на резисторе R1 падают сотые доли вольта, поэто­му трансформатор Т1 использует­ся для повышения напряжения.

При повторении устройства прежде всего надо определить ток в первичной обмотке силового трансформатора Т2 (СВЧТ) при разных нагрузках. Для этого соби­рается испытательная установка, схема которой приведена на рис.2.

 Вторичная обмотка транс­форматора Т2 подключается к вто­ричной обмотке нагрузочного трансформатора ТЗ габаритной мощностью 1 кВт. Первичная об­мотка этого трансформатора на­гружается лампами накаливания разной мощности, а его вторичная обмотка уже является заметной нагрузкой для трансформатора Т2, что объясняется меньшим ко­личеством витков вторичной об­мотки ТЗ по сравнению с Т2. По­этому на первичной обмотке ТЗ напряжение составляет 255 В. В СВЧТ установлены 2 магнитных шунта, ограничивающих ток. Из­мерения проводились с шунтами и без них. Шунты расположены между первичной и вторичной об­мотками и закреплены затвердев­шим герметиком. Тем не менее, их легко удалить. Для этого СВЧТ закрепляется в тисках за боковые поверхности, шунты выбиваются сильными ударами с помощью пробойника. Если перед этим не удалить накальную обмотку маг­нетрона, ее можно повредить! Так, в рассматриваемом случае шунт вышел вместе с обмоткой, при этом все 4 витка обмотки были разорваны.

После удаления шунтов транс­форматор Т2 в течение 0,5 часа испытывался на нагрев при токе 5,4 А в первичной обмотке. Нагрев составил 70°С. Результаты изме­рений приведены в таблице.

Итак, можно сделать несколько выводов:

—     шунты ограничивают ток до 50% в зависимости от нагрузки;

—     не всегда шунты следует уда­лять, как рекомендуется в [1]. Если трансформатор используется не на полную мощность (например, при работе SSB), и «просадка» напря­жения еще находится в допусти­мых пределах, то их удаление при­ведет к заметному ухудшению теп­лового режима;

—     после удаления шунтов повыша­ется напряжение, возможно, выше, чем требуется для питания анода лампы.

Для снижения напряжения в [1] рекомендуется домотать первич­ную обмотку, а это по эффекту рав­нозначно установке магнитного шун­та ;

—     принудительное охлаждение трансформатора (особенно с уда­ленными шунтами) при длительном включении под нагрузкой является обязательным;

—     потребляемая мощность на холостом ходу без шунтов составля­ет почти 800 Вт, поэтому затраты на ограничение мощности на холо­стом ходу быстро окупаются.

Первичная обмотка трансфор­матора Т1 (рис.1) содержит 50 витков, вторичная —250, диаметр провода — 0,2 мм. «Железо» мо­жет быть любым (подойдет, напри­мер, от трансформаторов транзи­сторных приемников). Конденса­тор С1 — оксидно-полупроводни­ковый (К53-16), имеющий мини­мальную утечку. Следует выби­рать диоды VD1 — VD4 с мини­мальными прямым падением на­пряжения. В схеме применены ди­оды Шотки (1N5819), но это не обязательно. Кроме транзистора МП21В, успешно были испытаны МП42Б и МП16, но можно приме­нить другие германиевые транзи­сторы.

При использовании транзи­стора МП42Б напряжение питания на него подавалось от источника 24 В через делитель напряжения 330 0м/470 Ом на резисторах мощностью 1 Вт (этот вариант на рис.1 не показан). Транзистор VT1 следует выбирать с возможно меньшим напряжением насыще­ния и большим коэффициентом передачи тока в режиме малого сигнала. Транзистор VT2 — КТ829А. Гальваническая развязка позволяет применить любой дру­гой подходящий транзистор, в этом случае надо уточнить сопро­тивление резистора R4 для на­дежного и быстрого перехода транзистора в режим насыщения.

Реле К1 — РЭС-15 на напряже­ние 10 В или герконовое, подходя­щее по напряжению срабатывания и сопротивлению обмотки. Конден­саторы С1 и С2 устраняют «дре­безг» контактов реле. Реле К2 — К4 — малогабаритные (RP010024, производства Австрии). Их выбор ничем не ограничен — все зависит от возможности приобрести подхо­дящие реле (важно, чтобы они были одинаковыми). Диоды VD5 и VD6 — Д220, но с выбранными реле и транзисторами применять их не обязательно.

Параметры дросселя L1 определяются конк­ретным экземпляром силового трансформатора. В авторском ва­рианте используется магнитопровод УШ 14×21. Число витков — 500. Диаметр провода определяется по формуле:

d = 0,02*кв.кор I,

где d — в миллиметрах;

I— в миллиамперах.

Для тока 320 мА диаметр дол­жен составлять 0,357 мм. За 1 час работы дроссель нагревается до 40 — 45°С. Увеличив число вит­ков, можно пропорционально уменьшить ток.

Интересно, что при токе 320 мА через час работы на холостом ходу повышение температуры «железа» СВЧТ практически не наблюдает­ся, в то время как в [1] отмечается, что «40…45 градусов (на холостом ходу через час) сердечник СВЧТ достигает лишь при холостых токах менее 200 мА. Возможно, расхож­дение связано с влиянием на на­грев габаритной мощности транс­форматора, маркой электротехни­ческой стали или общими теорети­ческими предположениями, кото­рые в данном случае не подтвер­ждаются практикой.

Ток холостого хода СВЧТ без шун­тов с дросселем L1 составил 360 мА, при этом напряжение на вторичной обмотке Т2 — 1600 В.

 Испы­тания подтвердили работоспособ­ность схемы, но некоторые вопро­сы остались:

—     долговечность работы контактов реле К2;

—     кратковременный и не всегда проявляющийся «дребезг» контак­тов К2.1 из-за разброса времени срабатывания реле К2 — К4, хотя решается эта проблема просто — применением реле с тремя груп­пами контактов (например, реле Р15 польского призводства) или тщательной отладкой схемы;

— аварийное шунтирование дросселя L1 в случае несрабаты­вания контактов К2.1 в рабочем режиме (хотя это вряд ли случит­ся — скорее, контакты К2.1 «за­липнут» в положении шунтирова­ния дросселя L1).

ЛИТЕРАТУРА

1. БП из трансформатороа СВЧ печей (http://dl2kq.de/)

Схема блока питания микроволновки

Устройство и конструкция СВЧ-печи

Главная деталь в любой СВЧ печи – это магнетрон. Магнетрон – это такая специальная вакуумная лампа, которая создаёт СВЧ-излучение. СВЧ-излучение весьма интересным образом воздействует на обычную воду, которая содержится в любой пище.

При облучении электромагнитными волнами частотой 2,45 ГГц молекулы воды начинают колебаться. В результате этих колебаний возникает трение. Да, обычное трение между молекулами. За счёт трения выделяться тепло. Оно то и разогревает пищу изнутри. Вот так вкратце можно объяснить принцип действия микроволновки.

Конструкция микроволновки.

Конструктивно микроволновая печь состоит из металлической камеры, в которой приготавливается пища. Камера снабжена дверцей, которая не позволяет излучению выйти наружу. Для равномерного разогрева пищи внутри камеры установлен вращающийся столик, который приводится в движение мото-редуктором (мотором), который сокращённо называется

T.T.Motor (Turntable motor).

СВЧ-излучение генерируется магнетроном и через прямоугольный волновод подаётся в камеру. Для охлаждения магнетрона во время работы служит вентилятор F.M (Fan motor), который прогоняет холодный воздух через магнетрон. Далее нагретый воздух от магнетрона через воздуховод направляется в камеру и также используется для нагрева пищи. Через специальные неизлучающие отверстия часть нагретого воздуха и водяной пар выводится наружу.

В некоторых моделях СВЧ-печей для формирования равномерного нагрева пищи используется диссектор, который устанавливается в верхней части камеры микроволновки. Внешне диссектор напоминает вентилятор, но он предназначен для создания определённого типа СВЧ-волны в камере так, чтобы осуществлялся равномерный прогрев пищи.

Электрическая схема микроволновки.

Давайте взглянем на упрощённую электрическую схему рядовой микроволновки (кликните для увеличения).

Как видим, схема состоит из управляющей части и исполнительной. Управляющая часть, как правило, состоит из микроконтроллера, дисплея, кнопочной или сенсорной панели, электромагнитных реле, зуммера. Это «мозги» микроволновки. На схеме всё это изображено отдельной платой с надписью Power and Control Curcuit Board. Для питания управляющей части микроволновки используется небольшой понижающий трансформатор. На схеме он отмечен как L.V.Transformer (показана только первичная обмотка).

Микроконтроллер через буферные элементы (транзисторы) управляет электромагнитными реле: RELAY1, RELAY2, RELAY3. Они включают/выключают исполнительные элементы СВЧ-печи в соответствии с заданным алгоритмом работы.

Исполнительные элементы и цепи — это магнетрон (Magnetron), мото-редуктор столика T.T.Motor (Turntable motor), охлаждающий вентилятор F.M (Fan Motor), ТЭН гриля (Grill Heater), лампа подсветки O.L (Oven Lamp).

Особо отметим исполнительную цепь, которая является генератором СВЧ-излучения.

Начинается эта цепь с высоковольтного трансформатора (H.V.Transformer). Он самый здоровый в микроволновке. Собственно, это и не удивительно, ведь через него нужно прокачать мощность в 1500 — 2000 Вт (1,5 — 2 kW), необходимых для магнетрона. Выходная же (полезная) мощность магнетрона 500 — 850 Вт.

К первичной обмотке трансформатора подводится переменное напряжение сети 220V. С одной из вторичных обмоток снимается переменное напряжение накала 3,15V. Оно подводится к накальной обмотке магнетрона. Накальная обмотка необходима для генерации (эмиссии) электронов. Стоит отметить, что ток, потребляемый этой обмоткой, может достигать 10A.

Другая вторичная обмотка высоковольтного трансформатора, а также схема удвоения напряжения на высоковольтном конденсаторе (H.V.Capacitor) и диоде (H.V. Diode) создаёт постоянное напряжение в 4kV для питания анода магнетрона. Ток анода небольшой и составляет где-то 300 мА (0,3A).

В результате электроны, эмитированные накальной обмоткой, начинают своё движение в вакууме.

Особая траектория движения электронов внутри магнетрона создаёт СВЧ-излучение, которое и нужно нам для нагрева пищи. СВЧ-излучение отводится из магнетрона с помощью антенны и поступает в камеру через отрезок прямоугольного волновода.

Вот такая несложная, но весьма изощрённая схема является неким СВЧ-нагревателем. Не стоит забывать, что сама камера СВЧ-печи является элементом данного СВЧ-нагревателя, так как представляет, по сути, резонатор, в котором возникает электромагнитное излучение.

Кроме этих элементов в схеме микроволновой печи есть множество защитных элементов (см. термовыключатели KSD и аналоги.). Так, например, термовыключатель контролирует температуру магнетрона. Его штатная температура при работе где-то 80 0 – 100 0 C. Этот термовыключатель крепится на магнетроне. По умолчанию он не показан на упрощённой схеме.

Другие защитные термовыключатели подписаны на схеме, как OVEN THERMAL CUT-OUT (устанавливается на воздуховоде), GRILL THERMAL CUT-OUT (контролирует температуру гриля).

При наличии нештатной ситуации и перегреве магнетрона термовыключатель размыкает цепь, и магнетрон перестаёт работать. При этом термовыключатель выбирается с небольшим запасом — на температуру отключения 120 – 145 0 С.

Весьма важными элементами микроволновой печи являются три переключателя, которые встроены в правый торец камеры СВЧ-печи. При закрытии передней дверцы два переключателя замыкают свои контакты (PRIMARY SWITCH – главный выключатель, SECONDARY SWITCH– вторичный выключатель). Третий – MONITOR SWITCH (контрольный выключатель) – размыкает свои контакты при закрытии дверцы.

Неисправность хотя бы одного из этих выключателей приводит к неработоспособности микроволновки и срабатыванию плавкого предохранителя (Fuse).

Чтобы снизить помехи, которые поступают в электросеть при работающей СВЧ-печи, имеется сетевой фильтр — NOISE FILTER.

Дополнительные элементы микроволновки.

Кроме базовых элементов конструкции, микроволновка может быть оснащена грилем и конвектором. Гриль может быть выполнен в виде нагревательного элемента (ТЭН’а) или инфракрасных кварцевых ламп. Эти элементы микроволновки очень надёжны и редко выходят из строя.

Нагревательные элементы гриля: металло-керамический (слева) и инфракрасный (справа).

Инфракрасный нагреватель представляет собой 2 последовательно включенные инфракрасные кварцевые лампы на 115V (500 — 600W).

В отличие от микроволнового нагрева, который происходит изнутри, гриль создаёт тепловое излучение, которое разогревает пищу снаружи внутрь. Гриль разогревает пищу медленнее, но без него невозможно приготовить поджаристую курочку .

Конвектор — это, не что иное, как вентилятор внутри камеры, который работает в паре с нагревателем (ТЭН’ом). Вращение вентилятора обеспечивает циркуляцию горячего воздуха в камере, что способствует равномерному прогреву пищи.

Про фьюз-диод, высоковольтный конденсатор и диод.

Элементы в цепи питания магнетрона обладают интересными свойствами, которые нужно учитывать при ремонте микроволновки.

Так, по умолчанию, высоковольтный конденсатор (H.V.Capacitor) имеет встроенный резистор.

Он служит для разряда конденсатора. Дело в том, что конденсатор находится под высоким напряжением (2 кВ), и поэтому после выключения СВЧ-печи требуется его разряд. Это предохранительная мера. Также бывает, что резистор внутри конденсатора перегорает, и конденсатор не разряжается. Поэтому перед проведением ремонта микроволновки рекомендуется принудительно разряжать конденсатор на корпус.

Внешний вид высоковольтного конденсатора 1.0µF * 2100V AC.

Высоковольтный диод (H.V. Diode) является комбинированным элементом и состоит из целой вереницы последовательно включенных диодов. Это позволяет составному диоду работать с высоким напряжением. Но в этом кроется подвох. Дело в том, что протестировать такой диод стандартной методикой проверки не удастся. Мультиметр просто не сможет «открыть» такой диод из-за того, что пороговое (прямое) напряжение отпирания (V_F) диодов складываются. В результате в прямом и обратном включении высоковольтный диод будет иметь высокое сопротивление.

Так, например, для диода HVR-1X3 максимальное прямое напряжение (V_F) составляет 11V. Если учесть, что обычно падение напряжения на переходе в прямом включении (V_F) у кремниевых диодов составляет 1 — 1.1V, то получается, что в диоде HVR-1X3 ориентировочно смонтировано 10 последовательно включенных диодов.

Максимальное постоянное обратное напряжение такого диода — 12kV!

В некоторых микроволновых печах параллельно высоковольтному конденсатору устанавливается фьюз-диод (защитный диод). По сути, фьюз-диод — это двунаправленный высоковольтный супрессор. Он служит для того, чтобы защитить конденсатор от завышенного рабочего напряжения, которое чревато выходом из строя последнего. Но на практике чаще бывает так, что он сам и выходит из строя. В таком случае ремонтники просто удаляют его из цепи, как ненужный аппендикс. На деле оказалось, что микроволновки прекрасно работают и без такого диода.

Для тех, кто желает более детально разобраться в устройстве СВЧ-печей, подготовлен архив с сервисными инструкциями микроволновых печей (Daewoo, SANYO, Samsung, LG). В инструкции приведены принципиальные схемы, схемы разборки, рекомендации по проверке элементов, список комплектующих.

Также рекомендуем ознакомиться с книгой «Ремонт микроволновых печей».

Микроволновые печи с электромеханическим управлением обычно имеют стандартную электрическую схему. Отличия между различными моделями незначительны и не носят принципиального характера.

Силовая часть печей с электронными блоками управления практически не отличается от печей с электромеханическим управлением. На принципиальной схеме эти отличия проявляются лишь в том, что вместо контактов таймера присутствуют контакты реле. Иногда вместо репе ставится симистор, однако режим его работы фактически тот же, что и у таймера.

Такая взаимозаменяемость блоков управления позволяет, в частности, вдыхать новую жизнь в печи с напрочь сгоревшей электроникой путем замены электронного блока управления на электромеханический или на электронный, но от другой модели. Ограничения на подобную замену связаны, в основном, с габаритными размерами, особенностями крепежа и конструкцией механизма открытия дверцы.

В качестве примера рассмотрим схему микроволновой печи «Samsung RE290D», изображенной на рис. 1.

Рис. 1. Принципиальная электрическая схема микроволновой печи «Samsung RE290D»

Чтобы включить СВЧ нагрев, требуется подать напряжение 220 В на первичную обмотку высоковольтного трансформатора. Это будет происходить, если контакты микропереключателя «Monitor switch» (MS) разомкнуты, а контакты всех остальных элементов цепи замкнуты. Рассмотрим условия, при которых устанавливается требуемое состояние контактов.

Термореле «cavity TCO» и «magnetron TCO» замкнуты, если температура камеры и магнетрона не превышает допустимой температуры.

Микропереключатели «primary switch» (PS) и «secondary switch» (SS) осуществляют блокировку включения магнетрона при открытой дверце и замыкаются при ее закрытии. На рисунке состояние микропереключателей соответствует открытой дверце.

Включение микроволновой печи происходит при установке ручки таймера на заданное время. При этом замыкаются контакты «timer switch» (TS), находящиеся внутри таймера. На обмотку страхующего реле «safety relay» начинает поступать напряжение, и его контакты замыкаются. В результате включаются электродвигатели таймера и вентилятора, а на трансформатор через сопротивление «resistor» подается напряжение.

Микропереключатель «monitor switch» контролирует исправную работу элементов блокировки дверцы. Если по какой-либо причине микропереключатели PS и SS перестанут размыкаться, то попытка включить печь с открытой дверцей приведет к перегоранию предохранителя «monitor fuse».

Вследствие этого включение реле SR станет невозможным, и генерации СВЧ мощности не произойдет. Следует обратить внимание, что для согласованной работы микропереключатель PS должен замыкаться позже, а размыкаться раньше, чем, соответственно, разомкнутся и замкнутся контакты MS. Нарушение этого синхронизма приведет к тому, что контакты PS замкнутся до того, как разомкнется MS, или наоборот, контакты MS замкнутся раньше, чем разомкнется PS. В обоих случаях это приведет к кратковременному короткому замыканию по входу с последующим перегоранием предохранителя. К сожалению, подобный асинхронизм в работе микропереключателей явление нередкое, поэтому, если в микроволновой печи без всяких видимых причин при закрытии или открывании дверцы горят предохранители, проблема, скорее всего, именно в несогласованной работе микропереключателей.

Резистор R1 служит для снижения пускового тока и работает лишь несколько миллисекунде процессе каждого включения, до тех пор пока не сработает реле «inrush relay», напряжение на которое подается одновременно с началом прохождения тока через резистор.

Необходимость сопротивления вызвана тем, что в начальный момент, высоковольтный конденсатор разряжен и в положительный полупериод, когда на диод подано прямое смещение, вторичная обмотка трансформатора оказывается замкнута «накоротко». В результате, при включении печи, происходит резкий бросок тока и она вздрагивает как от испуга, передавая свое душевное состояние окружающим. Сопротивление позволяет ограничить пусковой ток на некоторое время, в течение которого конденсатор постепенно заряжается до номинального значения и печь плавно входит в рабочий режим.

В настоящее время большинство развитых стран имеют стандарты, ограничивающие величину пускового тока, поэтому рассматриваемые элементы становятся обязательным атрибутом микроволновых печей с электромеханическим управлением.

Микропереключатель « VPS switch», установленный на таймере, служит для регулировки мощности. При задании уровня мощности меньше максимального он осуществляет периодическое отключение печи в соответствии с рисунком

Фильтр «noise filter» служит для снижения радиопомех, проникающих по цепям питания во
внешнюю сеть. Схема содержит также лампу накаливания «lamp» и двигатели таймера «timer motor» и вентилятора «fan motor», назначение которых не требует комментариев.

В зависимости от модели микроволновой печи, она может не иметь каких-либо рассмотренных компонентов или, наоборот, иметь дополнительные (например, при использовании комбинированных способов нагрева), однако это не вносит существенных изменений в работу электрической схемы.

В отличие от силовой части микроволновых печей, схемы электронных блоков управления имеют гораздо большее разнообразие. Особенно отличаются между собой печи, не имеющие специализированного микроконтроллера, построенные на основе дискретных элементов. Это характерно для первых моделей, которые в настоящий момент не выпускаются, но еще имеются в обиходе. В связи с этим не имеет смысла рассматривать какую-либо из схем в качестве примера.

Вместо этого рассмотрим работу некоторых наиболее часто встречающихся узлов и связанные с ними неисправности.

Схема начальной установки (рис. 2), предназначена для предварительного сброса в «0» ячеек памяти ОЗУ и установки всех имеющихся в схеме триггеров, счетчиков и т.п. в исходное состояние при подаче напряжения на блок управления.

Рис. 2. Схема начальной установки

В момент включения микроволновой печи в сеть конденсатор С разряжен, поэтому напряжение на нем равно «0» и на вход «reset» контроллера поступает сигнал сброса. Через короткий промежуток времени конденсатор зарядится через сопротивление R до напряжения питания, сигнал сброса на входе исчезнет и схема будет готова к дальнейшей работе.

Иногда сигнал сброса формируется не только при включении питания, но и при его снятии. Схема устройства, выполняющего данную функцию, показана на рис. 3.

Рис. 3. Схема начальной установки и контроля питания

Данная схема производит общий сброс и в том случае, если по какой-либо причине напряжение питания на микроконтроллере превысит допустимое.

Генератор тактовых импульсов, как правило, находится внутри микроконтроллера, за исключением источника опорной частоты, в качестве которого обычно используется кварцевый резонатор. Схема его подключения и сигналы на входе (BQ1) и выходе (BQ2) каскада усиления показаны на рис. 4.

Рис. 4. Схема подключения кварцевого резонатора

Формирователь сетевых синхроимпульсов предназначен для привязки времени включения и выключения силового источника питания к моменту прохождения амплитуды сетевого напряжения через ноль. Это позволяет предотвратить нежелательные выбросы тока в момент коммутации. Схема формирователя представлена на рис. 5.

Рис. 5. Схема формирователя импульсов

Он представляет собой транзисторный усилитель ключевого типа. В отрицательный полупериод транзистор закрыт и напряжение на выходе равно нулю. В положительный полупериод транзистор быстро входит в насыщение и амплитуда сигнала на выходе становится равной напряжению питания транзистора. Изменение выходного напряжения на выходе усилителя воспринимается микроконтроллером как момент перехода сетевого напряжения через ноль.

Коммутация элементов силовой цепи, как правило, производится посредством реле, установленных на блоке управления. Схема включения реле показана на рис. 6.

Рис. 6. Схема управления включением реле

Особенностью многих схем аналогичного назначения является невозможность включения силовой цепи (реле RY1) без предварительного включения вентилятора (реле RY2) и при открытой дверце камеры. В рассматриваемом случае это достигается тем, что ток через транзистор Q3, который включает реле RY1, может протекать только при замкнутом микропереключателе «DOOR» и открытом транзисторе Q2, включающем вентилятор, лампу и двигатель столика.

Схема формирования импульсов звуковой частоты предназначена для генерации зуммером звукового сигнала. Во многих случаях эта функция выполняется микроконтроллером с помощью программных средств. Однако в некоторых печах микроконтроллер задает только время звучания сигнала, а генератор звуковой частоты выполнен на дискретных элементах. В качестве примера рассмотрим рис. 7.

Рис. 7. Схема генератора сигнала звуковой частоты

Схема состоит из мультивибратора на транзисторах Q1, Q2 и усилителя на транзисторе Q3.
При отсутствии управляющего сигнала все транзисторы закрыты. При поступлении сигнала управления (+5 В) база транзистора Q2 оказывается под высоким потенциалом и он отпирается. Происходит постепенный заряд конденсатора С1 через резистор R4. В какой-то момент напряжение на нем, а соответственно, и на базе транзистора Q1 превысит напряжение отпирания, транзистор Q1 откроется, в результате чего напряжение на базе транзистора Q2 упадет и он закроется.

Конденсатор начнет разряжаться через сопротивления R1, R2, пока напряжение на нем не упадет до такого значения, при котором закроется транзистор Q1. После этого весь цикл будет повторяться до тех пор, пока не исчезнет управляющий сигнал. В те моменты, когда открыт транзистор Q1, будет открываться и транзистор Q3, в результате чего на вход зуммера будет поступать переменный сигнал звуковой частоты.

Схема контроля питания (рис. 8) производит общий сброс микроконтроллера, в том случае, если питающее напряжение на нем превышает допустимый уровень.

Рис. 8. Схема контроля питания

Напряжение стабилизации на стабилитроне чуть меньше напряжения питания, поэтому в обычном режиме падение напряжения на резисторе R1 и соответственно на базе транзистора составляет доли вольта. Транзистор закрыт, но находится на грани открытия. Прирост напряжения выше номинального полностью падает на резисторе R1, поэтому даже относительно небольшое увеличение напряжения питания, свидетельствующее о неполадках в схеме стабилизации, приводит к быстрому отпиранию транзистора и формированию сигнала сброса.

Подключение клавиатуры осуществляется в мультиплексном режиме (рис. 9).

Рис. 9 Схема подключения клавиатуры

На линии сканирования от микроконтроллера поочередно поступают короткие импульсы, синхронно смещенные относительно друг друга по времени.

При нажатии одной из кнопок последовательность импульсов, проходящих по подключенной к ней линии сканирования, поступает на соответствующую ей линию отклика и возвращается обратно в микроконтроллер, на один из его входов. Номер входа, по которому вернулись импульсы, и время их прибытия позволяют микроконтроллеру однозначно определить, какая из кнопок в данный момент нажата.

Поскольку подключение клавиатуры во многом аналогично рассмотренному ранее подключению знакосинтезирующих индикаторов, то в обоих случаях можно использовать одни и те же линии сканирования.

Диоды D1 — D4 служат для предотвращения замыкания выходов микроконтроллера при одновременном нажатии нескольких кнопок. Резисторы R1 — R4 фиксируют состояние логического «0», если ни одна из кнопок на данной линии отклика не нажата.

В рассматриваемом случае активным является низкий уровень напряжения, поэтому резисторы подключены к шине питания «-5 В».

Источники питания для цепей блока управления, как правило, имеют несколько выходных напряжений. Например, на рис. 10 показан источник питания, используемый во многих микроволновых печах компании «Samsung».

Рис. 10. Типовая схема питания блока управления микроволновой печи

В цепи накала люминесцентного индикатора используется переменное напряжение 2,5 В.

Анодное напряжение — -31 В создается схемой удвоения на диоде D2 и конденсаторе С2,-работа которой аналогична работе силового блока питания. Питание репе и зуммера осуществляется от стабилизированного напряжения -12 В, формируемого выпрямителем на диоде D1, управляющим транзистором Q, источником опорного напряжения на стабилитроне ZD и резисторе R1 и сглаживающими фильтрами на конденсаторах С1 и С3.

Дополнительный стабилизатор на интегральной микросхеме IC1 осуществляет питание микроконтроллера. На вход IC1 подается напряжение -12 В, с выхода снимается хорошо стабилизированное напряжение -5 В.

Параллельно первичной обмотке трансформатора иногда включается варистор, полупроводниковый прибор на основе окиси цинка. Назначение варистора состоит в том, чтобы предохранить блок питания от скачков напряжения (которые могут происходить при отключении мощной нагрузки, например магнетрона).

Вольт-амперная характеристика варистора напоминает аналогичную характеристику двунаправленного стабилитрона (рис. 11).

Рис. 11. Внешний вид, условное обозначение и вольт-амперная характеристика варистора

Скачок напряжения на входе трансформатора приводит к резкому снижению сопротивления варистора и, как следствие, к выравниванию напряжения. Поскольку при этом через варистор протекает большой ток, то длительное воздействие повышенного напряжения приводит к его перегоранию.

При выходе варистора из строя замену ему можно не искать, достаточно выпаять его останки из платы и зачистить обугленные места. С учетом того, что в России повышенное напряжение в сети явление нередкое, в микроволновые печи, поставляемые в нашу страну, варистор, как правило, не ставится.

В некоторых печах (например, «Moulinex») используются бестрансформаторные блоки питания (рис. 12).

Рис. 12. Схема бестрансформаторного блока питания

Вместо трансформатора в данной схеме используется делитель напряжения, основными элементами которого являются конденсаторы С1 и СЗ и резистор R2. Сетевое напряжение, выпрямленное диодом D1, делится на перечисленных элементах пропорционально их сопротивлениям.

Реактивное сопротивление конденсатора обратно пропорционально его емкости и может быть вычислено по формуле:

Если частота f измеряется в герцах, а емкость С в фарадах, то размерностью сопротивления Хс будут Омы. По сравнению с обычным резистивным делителем емкостной обладает тем преимуществом, что преобразует напряжение практически без потерь мощности.

Диод D1, помимо основной своей функции, связанной с выпрямлением напряжения, не позволяет разряжаться конденсатору С3, когда напряжение на нем превышает напряжение на входе. В итоге на конденсаторе С3 накапливается заряд, создающий постоянное напряжение величиной около 30 В.

В дальнейшем оно с помощью цепочки стабилитронов преобразуется в ряд стабилизированных напряжений, необходимых для работы блока управления. Резистор R1 служит для разрядки конденсатора С1 после отключения печи из сети. Характерной особенностью аналогичных блоков питания является то, что общая шина связана не с корпусом печи, а с одним из выводов сетевого напряжения.

Если в розетке, к которой подключена микроволновая печь, нулевой и фазовый провод перепутаны местами, то все элементы блока управления могут находиться под напряжением 220 В. Это никак не отражается на работе самого блока управления, но требует осторожности при проведении ремонтных работ.

Удачи в ремонте!

Всего хорошего, пишите to Elremont © 2007

Микроволновые печи с электромеханическим управлением обычно имеют стандартную электрическую схему. Отличия между различными моделями незначительны и не носят принципиального характера.

Силовая часть печей с электронными блоками управления практически не отличается от печей с электромеханическим управлением. На принципиальной схеме эти отличия проявляются лишь в том, что вместо контактов таймера присутствуют контакты реле. Иногда вместо репе ставится симистор, однако режим его работы фактически тот же, что и у таймера.

Такая взаимозаменяемость блоков управления позволяет, в частности, вдыхать новую жизнь в печи с напрочь сгоревшей электроникой путем замены электронного блока управления на электромеханический или на электронный, но от другой модели. Ограничения на подобную замену связаны, в основном, с габаритными размерами, особенностями крепежа и конструкцией механизма открытия дверцы.

В качестве примера рассмотрим схему микроволновой печи «Samsung RE290D», изображенной на рис. 1.

Рис. 1. Принципиальная электрическая схема микроволновой печи «Samsung RE290D»

Чтобы включить СВЧ нагрев, требуется подать напряжение 220 В на первичную обмотку высоковольтного трансформатора. Это будет происходить, если контакты микропереключателя «Monitor switch» (MS) разомкнуты, а контакты всех остальных элементов цепи замкнуты. Рассмотрим условия, при которых устанавливается требуемое состояние контактов.

Термореле «cavity TCO» и «magnetron TCO» замкнуты, если температура камеры и магнетрона не превышает допустимой температуры.

Микропереключатели «primary switch» (PS) и «secondary switch» (SS) осуществляют блокировку включения магнетрона при открытой дверце и замыкаются при ее закрытии. На рисунке состояние микропереключателей соответствует открытой дверце.

Включение микроволновой печи происходит при установке ручки таймера на заданное время. При этом замыкаются контакты «timer switch» (TS), находящиеся внутри таймера. На обмотку страхующего реле «safety relay» начинает поступать напряжение, и его контакты замыкаются. В результате включаются электродвигатели таймера и вентилятора, а на трансформатор через сопротивление «resistor» подается напряжение.

Микропереключатель «monitor switch» контролирует исправную работу элементов блокировки дверцы. Если по какой-либо причине микропереключатели PS и SS перестанут размыкаться, то попытка включить печь с открытой дверцей приведет к перегоранию предохранителя «monitor fuse».

Вследствие этого включение реле SR станет невозможным, и генерации СВЧ мощности не произойдет. Следует обратить внимание, что для согласованной работы микропереключатель PS должен замыкаться позже, а размыкаться раньше, чем, соответственно, разомкнутся и замкнутся контакты MS. Нарушение этого синхронизма приведет к тому, что контакты PS замкнутся до того, как разомкнется MS, или наоборот, контакты MS замкнутся раньше, чем разомкнется PS. В обоих случаях это приведет к кратковременному короткому замыканию по входу с последующим перегоранием предохранителя. К сожалению, подобный асинхронизм в работе микропереключателей явление нередкое, поэтому, если в микроволновой печи без всяких видимых причин при закрытии или открывании дверцы горят предохранители, проблема, скорее всего, именно в несогласованной работе микропереключателей.

Резистор R1 служит для снижения пускового тока и работает лишь несколько миллисекунде процессе каждого включения, до тех пор пока не сработает реле «inrush relay», напряжение на которое подается одновременно с началом прохождения тока через резистор.

Необходимость сопротивления вызвана тем, что в начальный момент, высоковольтный конденсатор разряжен и в положительный полупериод, когда на диод подано прямое смещение, вторичная обмотка трансформатора оказывается замкнута «накоротко». В результате, при включении печи, происходит резкий бросок тока и она вздрагивает как от испуга, передавая свое душевное состояние окружающим. Сопротивление позволяет ограничить пусковой ток на некоторое время, в течение которого конденсатор постепенно заряжается до номинального значения и печь плавно входит в рабочий режим.

В настоящее время большинство развитых стран имеют стандарты, ограничивающие величину пускового тока, поэтому рассматриваемые элементы становятся обязательным атрибутом микроволновых печей с электромеханическим управлением.

Микропереключатель « VPS switch», установленный на таймере, служит для регулировки мощности. При задании уровня мощности меньше максимального он осуществляет периодическое отключение печи в соответствии с рисунком

Фильтр «noise filter» служит для снижения радиопомех, проникающих по цепям питания во
внешнюю сеть. Схема содержит также лампу накаливания «lamp» и двигатели таймера «timer motor» и вентилятора «fan motor», назначение которых не требует комментариев.

В зависимости от модели микроволновой печи, она может не иметь каких-либо рассмотренных компонентов или, наоборот, иметь дополнительные (например, при использовании комбинированных способов нагрева), однако это не вносит существенных изменений в работу электрической схемы.

В отличие от силовой части микроволновых печей, схемы электронных блоков управления имеют гораздо большее разнообразие. Особенно отличаются между собой печи, не имеющие специализированного микроконтроллера, построенные на основе дискретных элементов. Это характерно для первых моделей, которые в настоящий момент не выпускаются, но еще имеются в обиходе. В связи с этим не имеет смысла рассматривать какую-либо из схем в качестве примера.

Вместо этого рассмотрим работу некоторых наиболее часто встречающихся узлов и связанные с ними неисправности.

Схема начальной установки (рис. 2), предназначена для предварительного сброса в «0» ячеек памяти ОЗУ и установки всех имеющихся в схеме триггеров, счетчиков и т.п. в исходное состояние при подаче напряжения на блок управления.

Рис. 2. Схема начальной установки

В момент включения микроволновой печи в сеть конденсатор С разряжен, поэтому напряжение на нем равно «0» и на вход «reset» контроллера поступает сигнал сброса. Через короткий промежуток времени конденсатор зарядится через сопротивление R до напряжения питания, сигнал сброса на входе исчезнет и схема будет готова к дальнейшей работе.

Иногда сигнал сброса формируется не только при включении питания, но и при его снятии. Схема устройства, выполняющего данную функцию, показана на рис. 3.

Рис. 3. Схема начальной установки и контроля питания

Данная схема производит общий сброс и в том случае, если по какой-либо причине напряжение питания на микроконтроллере превысит допустимое.

Генератор тактовых импульсов, как правило, находится внутри микроконтроллера, за исключением источника опорной частоты, в качестве которого обычно используется кварцевый резонатор. Схема его подключения и сигналы на входе (BQ1) и выходе (BQ2) каскада усиления показаны на рис. 4.

Рис. 4. Схема подключения кварцевого резонатора

Формирователь сетевых синхроимпульсов предназначен для привязки времени включения и выключения силового источника питания к моменту прохождения амплитуды сетевого напряжения через ноль. Это позволяет предотвратить нежелательные выбросы тока в момент коммутации. Схема формирователя представлена на рис. 5.

Рис. 5. Схема формирователя импульсов

Он представляет собой транзисторный усилитель ключевого типа. В отрицательный полупериод транзистор закрыт и напряжение на выходе равно нулю. В положительный полупериод транзистор быстро входит в насыщение и амплитуда сигнала на выходе становится равной напряжению питания транзистора. Изменение выходного напряжения на выходе усилителя воспринимается микроконтроллером как момент перехода сетевого напряжения через ноль.

Коммутация элементов силовой цепи, как правило, производится посредством реле, установленных на блоке управления. Схема включения реле показана на рис. 6.

Рис. 6. Схема управления включением реле

Особенностью многих схем аналогичного назначения является невозможность включения силовой цепи (реле RY1) без предварительного включения вентилятора (реле RY2) и при открытой дверце камеры. В рассматриваемом случае это достигается тем, что ток через транзистор Q3, который включает реле RY1, может протекать только при замкнутом микропереключателе «DOOR» и открытом транзисторе Q2, включающем вентилятор, лампу и двигатель столика.

Схема формирования импульсов звуковой частоты предназначена для генерации зуммером звукового сигнала. Во многих случаях эта функция выполняется микроконтроллером с помощью программных средств. Однако в некоторых печах микроконтроллер задает только время звучания сигнала, а генератор звуковой частоты выполнен на дискретных элементах. В качестве примера рассмотрим рис. 7.

Рис. 7. Схема генератора сигнала звуковой частоты

Схема состоит из мультивибратора на транзисторах Q1, Q2 и усилителя на транзисторе Q3.
При отсутствии управляющего сигнала все транзисторы закрыты. При поступлении сигнала управления (+5 В) база транзистора Q2 оказывается под высоким потенциалом и он отпирается. Происходит постепенный заряд конденсатора С1 через резистор R4. В какой-то момент напряжение на нем, а соответственно, и на базе транзистора Q1 превысит напряжение отпирания, транзистор Q1 откроется, в результате чего напряжение на базе транзистора Q2 упадет и он закроется.

Конденсатор начнет разряжаться через сопротивления R1, R2, пока напряжение на нем не упадет до такого значения, при котором закроется транзистор Q1. После этого весь цикл будет повторяться до тех пор, пока не исчезнет управляющий сигнал. В те моменты, когда открыт транзистор Q1, будет открываться и транзистор Q3, в результате чего на вход зуммера будет поступать переменный сигнал звуковой частоты.

Схема контроля питания (рис. 8) производит общий сброс микроконтроллера, в том случае, если питающее напряжение на нем превышает допустимый уровень.

Рис. 8. Схема контроля питания

Напряжение стабилизации на стабилитроне чуть меньше напряжения питания, поэтому в обычном режиме падение напряжения на резисторе R1 и соответственно на базе транзистора составляет доли вольта. Транзистор закрыт, но находится на грани открытия. Прирост напряжения выше номинального полностью падает на резисторе R1, поэтому даже относительно небольшое увеличение напряжения питания, свидетельствующее о неполадках в схеме стабилизации, приводит к быстрому отпиранию транзистора и формированию сигнала сброса.

Подключение клавиатуры осуществляется в мультиплексном режиме (рис. 9).

Рис. 9 Схема подключения клавиатуры

На линии сканирования от микроконтроллера поочередно поступают короткие импульсы, синхронно смещенные относительно друг друга по времени.

При нажатии одной из кнопок последовательность импульсов, проходящих по подключенной к ней линии сканирования, поступает на соответствующую ей линию отклика и возвращается обратно в микроконтроллер, на один из его входов. Номер входа, по которому вернулись импульсы, и время их прибытия позволяют микроконтроллеру однозначно определить, какая из кнопок в данный момент нажата.

Поскольку подключение клавиатуры во многом аналогично рассмотренному ранее подключению знакосинтезирующих индикаторов, то в обоих случаях можно использовать одни и те же линии сканирования.

Диоды D1 — D4 служат для предотвращения замыкания выходов микроконтроллера при одновременном нажатии нескольких кнопок. Резисторы R1 — R4 фиксируют состояние логического «0», если ни одна из кнопок на данной линии отклика не нажата.

В рассматриваемом случае активным является низкий уровень напряжения, поэтому резисторы подключены к шине питания «-5 В».

Источники питания для цепей блока управления, как правило, имеют несколько выходных напряжений. Например, на рис. 10 показан источник питания, используемый во многих микроволновых печах компании «Samsung».

Рис. 10. Типовая схема питания блока управления микроволновой печи

В цепи накала люминесцентного индикатора используется переменное напряжение 2,5 В.

Анодное напряжение — -31 В создается схемой удвоения на диоде D2 и конденсаторе С2,-работа которой аналогична работе силового блока питания. Питание репе и зуммера осуществляется от стабилизированного напряжения -12 В, формируемого выпрямителем на диоде D1, управляющим транзистором Q, источником опорного напряжения на стабилитроне ZD и резисторе R1 и сглаживающими фильтрами на конденсаторах С1 и С3.

Дополнительный стабилизатор на интегральной микросхеме IC1 осуществляет питание микроконтроллера. На вход IC1 подается напряжение -12 В, с выхода снимается хорошо стабилизированное напряжение -5 В.

Параллельно первичной обмотке трансформатора иногда включается варистор, полупроводниковый прибор на основе окиси цинка. Назначение варистора состоит в том, чтобы предохранить блок питания от скачков напряжения (которые могут происходить при отключении мощной нагрузки, например магнетрона).

Вольт-амперная характеристика варистора напоминает аналогичную характеристику двунаправленного стабилитрона (рис. 11).

Рис. 11. Внешний вид, условное обозначение и вольт-амперная характеристика варистора

Скачок напряжения на входе трансформатора приводит к резкому снижению сопротивления варистора и, как следствие, к выравниванию напряжения. Поскольку при этом через варистор протекает большой ток, то длительное воздействие повышенного напряжения приводит к его перегоранию.

При выходе варистора из строя замену ему можно не искать, достаточно выпаять его останки из платы и зачистить обугленные места. С учетом того, что в России повышенное напряжение в сети явление нередкое, в микроволновые печи, поставляемые в нашу страну, варистор, как правило, не ставится.

В некоторых печах (например, «Moulinex») используются бестрансформаторные блоки питания (рис. 12).

Рис. 12. Схема бестрансформаторного блока питания

Вместо трансформатора в данной схеме используется делитель напряжения, основными элементами которого являются конденсаторы С1 и СЗ и резистор R2. Сетевое напряжение, выпрямленное диодом D1, делится на перечисленных элементах пропорционально их сопротивлениям.

Реактивное сопротивление конденсатора обратно пропорционально его емкости и может быть вычислено по формуле:

Если частота f измеряется в герцах, а емкость С в фарадах, то размерностью сопротивления Хс будут Омы. По сравнению с обычным резистивным делителем емкостной обладает тем преимуществом, что преобразует напряжение практически без потерь мощности.

Диод D1, помимо основной своей функции, связанной с выпрямлением напряжения, не позволяет разряжаться конденсатору С3, когда напряжение на нем превышает напряжение на входе. В итоге на конденсаторе С3 накапливается заряд, создающий постоянное напряжение величиной около 30 В.

В дальнейшем оно с помощью цепочки стабилитронов преобразуется в ряд стабилизированных напряжений, необходимых для работы блока управления. Резистор R1 служит для разрядки конденсатора С1 после отключения печи из сети. Характерной особенностью аналогичных блоков питания является то, что общая шина связана не с корпусом печи, а с одним из выводов сетевого напряжения.

Если в розетке, к которой подключена микроволновая печь, нулевой и фазовый провод перепутаны местами, то все элементы блока управления могут находиться под напряжением 220 В. Это никак не отражается на работе самого блока управления, но требует осторожности при проведении ремонтных работ.

Удачи в ремонте!

Всего хорошего, пишите to Elremont © 2007

Импульсный БП от магнетрона Panasonic для лампового усилителя. Полный улёт!

Спасибо AlexD, иначе я бы долго не решался написать данную статью. Когда я открывал рот и говорил, что запитал ламповик ИБП на меня смотрели как на чокнутого, крестились и говорили чур-меня-чур.

Как все начиналось…

Смотрел я, как один мой приятель терзался с блоком питания для ламповика, и жаль мне его становилось до слез. То размер транса большой, то тяжелый, то не тянет, то греется. Жуть! Запомнилось мне это до глубины души. После этого решил я, что мне подойдет усилитель вообще без блока питания. Сказано сделано.
И вот он уже у меня!
Схема Г. Крылова (классика) из журнала радио № 4 за 1962 год.

Как видно по схеме питаются лампочки прямо из сети без трансформатора. И все бы ничего да вот беда, фон сети бесит! При добавлении емкостей возрастает напряжение питания анода выходных каскадов. Гальванической развязки от фазы тоже нет. Короче, импотент с плоскостопием.
Но уж очень мне звук нравился, и я ломал голову как бы это мне его запитать правильно…

Содержание / Contents

Однажды, пришлось один прибор конструировать и в нем питать лампу от транса штатного (я ее, лампу, ковырнул из донора вместе с трансом). А речь идет о магнетроне из микроволновки! И так случилось, что не хватило мощности выходной. Ну, совсем чуть-чуть не дотягивало. Начал голову ломать, как быть. Транс домотать-отмотать возможности нет — сваркой прошлись по железу, китайцы. Все вдоль и поперек облазал в поиске решения и…. тут случилось в сети на объявление коротенькое попасть, что продается, мол, блок питания для магнетрона и даже фотка есть. Я как фото увидел, чуть в обморок не упал. Импульсник!!! Самый что ни на есть. Стал выяснять и узнал, что в микроволновках PANASONIC уже давненько используют инвертор, собственно ИБП только с повышающей обмоткой. Первое что сделал, купил самый дешевый вариант инверторной микроволновки с мощностью СВЧ 1300 Ватт и ковырнул блок питания. Пошел к приятелю — Перистому Виталию Федоровичу (низкий поклон тебе Виталя) и он помог с этим чудом разобраться.В целом оказалось, что блок собран как регулируемый источник тока со стабилизатором напряжения. Я не совсем понимаю, как это происходит, так как там загадочный чип-драйвер стоит. Но напряжение держит неплохо, а с помощью входного ШИМ-сигнала можно регулировать ток анода в пределах от 0,2А до 1А при штатном напряжении на накальной обмотке 3,15 и на вторичке 2,6 кV.

Не буду описывать всех приколов с его освоением и сколько мы их сожгли и отремонтировали. Но ИБП очаровал меня полностью. Вначале я не понимал, какое сокровище у меня в руках. Но через некоторое время я задумался. А почему японцы вместо транса (дешевле некуда) поставили импульсник И только тогда когда я взял в руки разрисованную Виталием схему я все понял.

Это регулятор анодного тока при хорошо стабилизированном напряжении. При этом у него нет обратной связи даже по оптике. Не знаю хорошо это или плохо. И тут как током шарахнуло! Магнетрон это лампа!!! Я имею почти готовый блок питания для лампового усилителя. Накал в десятки, а то и сотни Ампер? Пожалуйста! Стабильное напряжение? Извольте! Оставалось понять, как переделать само устройство с минимально возможным количеством телодвижений,и как отреагирует сам блок на вмешательство. Благо есть схема и ее можно проанализировать.

Нужно было аккуратно разобрать транс и перемотать накальную и анодную обмотки так, как нужно. Сказано сделано!

Первое: Выпаиваем и разбираем транс. Сердечник естественно склеен, и что бы разобрать его нужно его нагреть. Нагреть сердечник можно в микроволновке! С обмотками ничего не случится, не бойтесь. Сердечник нагреется быстро и его можно сразу разобрать. Если микроволновки под руками нет, можно нагреть сердечник двумя стоваттными паяльниками. Впрочем, так Виталий и сделал!

Если без хвастовства, то первый сердечник мы поломали. Давили не в том месте — на излом через щель.

Первое, что приходит в голову после разогрева вставить в щель отвертку и надавить. Так мы сломали первый сердечник. Смотрим картинку…

Тонкими стрелками указано направление разъема, а толстыми стрелками место, где сломалось или может сломаться. В общем, делать, так как мы сделали, категорически нельзя! А как можно?

В общем, разборка сводится к смещению сердечника вокруг оси центрального сектора.

На картинке не указано где именно и как мы его захватывали. От себя добавлю, что сердечник мы зажали сверху в тисках через ткань. Для этого пришлось спилить боковые бородки на первичной катушке. А нижнюю часть поворачивали воротком. Совсем немного на 1 мм. В общем, у нас получилось почти без проблем, если не считать некоторых ожогов пальцев. Все нужно делать слаженно и очень быстро. Хотя, может и стоило нагреть сердечник чуть сильнее, но мы боялись расплавить катушку. А если мы все равно решили оригинальную катушку убирать, то, наверное, и жалеть ее не стоило.

Не беда! На фотке видно как мы сердечник из кусков склеили клеем «Хват». Я поместил эту фотку, что бы вы видели, что и такое бывает и после склейки транс работает нормально. Только, обратите внимание, что в щель между сердечником и катушкой медная фольгушка вставлена. Это для электрического соединения между кусочками сердечника. А то шить будет. Не забывайте, что сердечник заземлен!!!

Итак, разобрали. Вытаскиваем внутреннюю катушечку. О, япошки — красавцы, все литцендратом намотали, качественно!!! Ладно, посчитали витки, поделили, накальную обмотку придется домотать в один виток и сделать (соответственно) две независимые накальные обмотки. Анодную обмотку тоже придется перематывать (благо сразу есть чем), и делать их тоже две. Однако придется переделывать внутреннюю катушечку, не помещается все.

Катушечку можно сделать из куска полипропиленовой трубы, а щечки для секций из поликарбоната. Мне потребовалось четыре секции. Все склеили двухкомпонентным клеем «Хват».

После переделки это выглядит так. Как видно на фотографии все очень даже поместилось. Виталя как всегда все обмазал клеем! Уж очень он его любит.

Только дополнительный виток для накальной обмотки пришлось прямо по первичке мотать проводом с фторопластовой рубашкой (ПЛМ-200 кажется).

ВНИМАНИЕ!!! Зазор в сердечнике трансформатора не для прикола! Если Вам нечем замерить штатную (начальную) индуктивность транса по первичной обмотке, что бы после реконструкции привести в норму, то не стоит и заморачиваться! Спалите ИБП менее чем за секунду после включения. У меня так и получилось. Благо запасся IGBT— транзисторами загодя (к стати о них будет отдельный разговор).

Выпрямители и все такое пришлось выполнять на отдельной плате. Штатный выпрямитель-удвоитель демонтировали. Его видно на фото.
Внимание!!! Без нагрузки включать категорически не рекомендую! Хоть и есть в нем (ИБП) защита, но иногда все же, конфузы случались. Чик… и нет транзисторов!!!

Кстати о них родимых…

Как видно на фото на радиаторе три компонента. Первый (слева на право) диодный мостик (очень мощный) потом два транзистора. По факту, это почти аналоги (Q701 — G60N321, Q702 — GT30J322). Второй имеет ровно половину мощности от первого. Почему его туда поставили? А у него нет металлической подложки и он весь пластмассовый. Можно ли его заменить первым (благо он реально доступен в магазинах)? Отвечаю — без проблем, однако не следует забывать, что придется поставить слюду для изоляции от радиатора. Собственно именно так мы и поступили. Поставили два совершенно одинаковых G60N321 и оба на слюду. Так, на всякий случай.

Проверяем накал — есть 6,36 вольта. Ладно, немного завышено, но можно подправить позже. Нагрузил 10 Ампер — держит. 50 Ампер — держит!
Управляющий сигнал подал на 50% мощности. Обычный меандр с частотой 220 герц и амплитудой 5 Вольт.

Внимание! ШИМ-сигнал это сигнал амплитудой в 4 — 5 Вольт и частотой от 150 до 200 герц, но лучше чуть-чуть больше. Меняется скважность от 20% до 90% соответственно. КАТЕГОРИЧЕСКИ не рекомендую управлять постоянным напряжением. Очень быстро перегревается сердечник транса. После перегрева сердечника транса вас ждет пробой и далее мгновенный крах! Чтобы не «потерять» блок, рекомендую поставить сверху на площадку сердечника температурный разрыватель (размыкатель?), как сделал это я. Размыкатель разорвет цепь питания 220V на ИБП и его можно купить штатный. В микроволновках он живет на магнетроне, иногда на стенке волновода. Бывают они на разные значения температур. Я оставил на 85С. Так на всякий случай.

Ладно, теперь включаем нагрузку на накал лампочек в усилителе. Лампы прогрелись без проблем. Все вроде в норме. Подал анодное и…
Вот это был шок!!! Как уже писал AlexD первое, что приводит в изумление это полнейшая тишина. Не поверив ушам своим, ткнул жалом паяльника в разъем — есть тырррр. Убрал — тишина неимоверная. Никаких тресков,»взыков«, хрюков и прочей ерунды, которую мне обещали, вращая выпученными глазами и размахивая руками.Вот это да! Такое ощущение, что запаса мощности блока просто бесконечность! Повернул ручку на всю громкость и замер. Раньше питая усилитель от транса я замечал, что лампы немного пригасали (наверное из-за резистора в цепи питания или транс был слабоват), а теперь вся мощь в лампочки идет. А как же иначе почти 1,5 киловатта в печке выдает!
В общем, вариан питания ламповика ИБП проверил. По моему решение очень неплохое. Позже буду строить новый аппарат сразу на ИБП. Почему не примотал к герою дня… Дык придется корпус переделывать… а уже не охота!1. Охлаждение. Не только и не столько радиатора с транзисторами, сколько сердечника транса. Следует подобрать такой токовый режим, что бы, не гнать лишнего. У меня получилось. Вы начните подбирать с половины мощности.

2. Иногда его (ИБП) почему-то тыркает. Проявляется в резком пропадании питания и восстановлении мгновенно (меньше чем пол секунды). Фиг — знает, что такое. Но, подперев хорошими емкостями на шине питания, вы этого даже не заметите.

3. Осторожно с высоким напряжением. Не вздумайте мерить напряжение на девятой ноге драйвера или на базе управляющего транзистора. Убивает блок питания мгновенно.

4. Если убили оба IGBT-шника. Вообще-то они вроде как бы одинаковые, но один помощнее, а другой послабее подходят одинаковые мощные (в «чип & дип» имеется), но ставить через слюду обязательно.

5. Зазор в сердечнике трансформатора можно настроить только с помощью прибора изначально замерив индуктивность на первичной катушке. На разных ИБП я получал разные значения и настраивал соответственно так как было в начале. ЭТО ВАЖНО! Так как верхнее плечо ИБП работает в режиме резонанса, японцы видимо его настраивают. А иначе «сквозняк». Если кто не знает что это такое, сразу поймет. Ну или не сразу… %)

Удачи всем!

Камрад, рассмотри датагорские рекомендации

🌼 Полезные и проверенные железяки, можно брать

Опробовано в лаборатории редакции или читателями.



Как сделать зарядное устройство из трансформатора микроволновки — MOREREMONTA

Выдалось свободное время, и я решил не упускать момент. В ролике Вы увидите как из трансформатора микроволновой печи, своими руками можно собрать зарядное устройство, для зарядки автомобильных аккумуляторов. В зарядном устройство на базе трансформатора СВЧ печи, есть недостаток, такой как большой ток холостого хода, и заметный нагрев трансформатора. На базе МОТ, от СВЧ так-же можно собрать и пусковое устройство для автомобиля, которое поможет запустить Ваш автомобиль с севшим аккумулятором. В ролике показаны только основы расчета, в домашних условиях, без специального инструмента и измерительного оборудования. Как говориться расчет на глазок. Но если вы все-же примените трансформатор от СВЧ, в качестве зарядного устройства, снабдите его вентилятором (кулером) для охлаждения. И имейте ввиду без нагрузки ваше ЗУ будет потреблять порядка 400 Ватт мощности. #зарядноеустройствоизтрансформаторамикроволновойпечи #зарядникизтрансформатораСВЧпечи

Всем, кто желает поддержать канал с финансовой стороны. Каждому будет выражена отдельная благодарность.

Реквизиты ВебМани-Z926017009588
R912865314165

Если вы ищете надежную партнерку для своей группы или канала вот отличный вариант -https://youpartnerwsp.com/join?75824 Сам пользуюсь третий год.

Мы в Вконтакте-https://vk.com/altevaa_tv

Так-же всем любителям чтения, рекомендую мегамаркет электронных книг. -http://adset.biz/57782.

Видео Зарядное устройство из трансформатора СВЧ. The charger transformer of a microwave. канала altevaa TV

Многие автолюбители отлично знают, что для продления срока службы аккумуляторной батареи требуется периодическая ее подзарядка именно от зарядного устройства, а не от генератора автомобиля.

И чем больше срок службы аккумулятора, тем чаще его нужно заряжать, чтобы восстанавливать заряд.

Без зарядных устройств не обойтись

Для выполнения данной операции, как уже отмечено, используются зарядные устройства, работающие от сети 220 В. Таких устройств на автомобильном рынке очень много, они могут обладать различными полезными дополнительными функциями.

Однако все они выполняют одну работу – преобразуют переменное напряжение 220 В в постоянное – 13,8-14,4 В.

В некоторых моделях сила тока при зарядке регулируется вручную, но есть и модели с полностью автоматической работой.

Из всех недостатков покупных зарядных устройств можно отметить высокую их стоимость, и чем «навороченней» прибор, тем цена на него выше.

А ведь у многих под рукой есть большое количество электроприборов, составные части которых вполне могут подойти для создания самодельного зарядного устройства.

Да, самодельный прибор выглядеть будет не так презентабельно, как покупной, но ведь его задача – заряжать АКБ, а не «красоваться» на полке.

Одними из важнейших условий при создании зарядного устройства – это хоть начальное знание электротехники и радиоэлектроники, а также умение держать в руках паяльник и уметь правильно им пользоваться.

Далее рассмотрим несколько схем зарядных устройств для АКБ, которые можно создать из старых электроприборов или составных частей электроники.

ЗУ из лампового телевизора

Первой будет схема, пожалуй, самая простейшая, и справиться с ней сможет практически любой автолюбитель.

Для изготовления простейшего зарядного устройства понадобиться всего лишь две составные части – трансформатор и выпрямитель.

Главное условие, которым должно соответствовать зарядное устройство – это сила тока на выходе из прибора должна составлять 10% от емкости АКБ.

То есть, зачастую на легковых авто применяется батарея на 60 Ач, исходя из этого, на выходе из прибора сила тока должна быть на уровне 6 А. При этом напряжение 13,8-14,2 В.

Если у кого-то стоит старый ненужный ламповый советский телевизор, то лучше трансформатора, чем из него не найти.

Принципиальная схема зарядного устройства из телевизора имеет такой вид.

Зачастую на таких телевизорах устанавливался трансформатор ТС-180. Особенностью его являлось наличие двух вторичных обмоток, по 6,4 В и силой тока 4,7 А. Первичная обмотка тоже состоит из двух частей.

Вначале потребуется выполнить последовательное подключение обмоток. Удобство работ с таким трансформатором в том, что каждый из выводов обмотки имеет свое обозначение.

Для последовательного соединения вторичной обмотки нужно соединить между собой выводы 9 и 9’.

А к выводам 10 и 10’ – припаять два отрезка медного провода. Все провода, которые припаиваются к выводам должны иметь сечение не менее 2,5 мм. кв.

Что касается первичной обмотки, то для последовательного соединения нужно соединить между собой выводы 1 и 1’. Провода с вилкой для подключения к сети нужно припаять к выводам 2 и 2’. На этом с трансформатором работы завершены.

Далее нужно сделать диодный мост. Для этого потребуется 4 диода, способных работать с током в 10 А и выше. Для этих целей подойдут диодные мосты Д242 или аналоги Д246, Д245, Д243.

На схеме указано, как должно производится подключение диодов – к диодному мосту припаиваются провода, идущие от выводов 10 и 10’, а также провода, которые будут идти к АКБ.

Не стоит забывать и о предохранителях. Один из них рекомендуется установить на «плюсовом» выводе с диодного моста. Этот предохранитель должен быть рассчитан на ток не более 10 А. Второй предохранитель (на 0,5 А) нужно установить на выводе 2 трансформатора.

Перед началом зарядки лучше проверить работоспособность устройства и проверить его выходные параметры при помощи амперметра и вольтметра.

Иногда бывает, что сила тока несколько больше, чем требуется, поэтому некоторые в цепь установить 12-вольтовую лампу накаливания с мощностью от 21 до 60 Ватт. Эта лампа «заберет» на себя излишки силы тока.

ЗУ из микроволновой печи

Некоторые автолюбители используют трансформатор от сломанной микроволновой печи. Но этот трансформатор нужно будет переделывать, поскольку он является повышающим, а не понижающим.

Необязательно, чтобы трансформатор был исправен, поскольку в нем зачастую сгорает вторичная обмотка, которую в процессе создания устройства все равно придется удалять.

Переделка трансформатора сводится к полному удалению вторичной обмотки, и намотки новой.

В качестве новой обмотки используется изолированный провод сечением не менее 2,0 мм. кв.

При намотке нужно определиться с количеством витков. Можно сделать это экспериментально – намотать на сердечник 10 витков нового провода, после чего к его концам подсоединить вольтметр и запитать трансформатор.

По показаниям вольтметра определяется, какое напряжение на выходе обеспечивают эти 10 витков.

К примеру, замеры показали, что на выходе есть 2,0 В. Значит, 12В на выходе обеспечат 60 витков, а 13 В – 65 витков. Как вы поняли, 5 витков добавляет 1 вольт.

Ну а далее все делается, как описано выше – изготавливается диодный мост, производится соединение всех составных элементов и проверяется работоспособность.

Стоит указать, что сборку такого зарядного устройства лучше производить качественно, затем все составные части поместить в корпус, который можно изготовить из подручных материалов. Или смонтировать на основу.

Обязательно следует пометить где «плюсовой» провод, а где — «минусовой», чтобы не «переплюсовать», и не вывести из строя прибор.

ЗУ из блока питания АТХ (для подготовленных)

Более сложную схему имеет зарядное устройство, изготовленное из компьютерного блока питания.

Для изготовления устройства подойдут блоки мощностью не менее 200 Ватт моделей АТ или АТХ, которые управляются контроллером TL494 или КА7500. Важно, чтобы блок питания был полностью исправен. Не плохо себя показала модель ST-230WHF из старых ПК.

Фрагмент схемы такого зарядного устройства представлена ниже, по ней и будем работать.

Помимо блока питания также потребуется наличие потенциометра-регулятора, подстроечный резистор на 27 кОм, два резистора мощностью 5 Вт (5WR2J) и сопротивлением 0,2 Ом или один С5-16МВ.

Начальный этап работ сводится к отключению всего ненужного, которыми являются провода «-5 В», «+5 В», «-12 В» и «+12 В».

Резистор, указанный на схеме как R1 (он обеспечивает подачу напряжения +5 В на вывод 1 контроллера TL494) нужно выпаять, а на его место впаять подготовленный подстроечный резистор на 27 кОм. На верхний вывод этого резистора нужно подвести шину +12 В.

Вывод 16 контроллера следует отсоединить от общего провода, а также нужно перерезать соединения выводов 14 и 15.

В заднюю стенку корпуса блока питания нужно установить потенциометр-регулятор (на схеме – R10). Устанавливать его нужно на изоляционную пластину, чтобы он не касался корпуса блока.

Через эту стенку следует также вывести проводку для подключения к сети, а также провода для подключения АКБ.

Чтобы обеспечить удобство регулировки прибора из имеющихся двух резисторов на 5 Вт на отдельной плате нужно сделать блок резисторов, подключенных параллельно, что обеспечит на выходе 10 Вт с сопротивлением 0,1 Ом.

Далее изготовленная плата устанавливается в корпус и производится подключение всех выводов согласно схеме.

Затем следует проверить правильность соединения всех выводов и работоспособность прибора.

Финальной работой перед завершением сборки является калибровка устройства.

Для этого ручку потенциометра следует установить в среднее положение. После этого на подстроечном резисторе следует установить напряжение холостого хода на уровне 13,8-14,2 В.

Если все правильно выполнить, то при начале зарядки батареи на нее будет подаваться напряжение в 12,4 В с силой тока в 5,5 А.

По мере зарядки АКБ напряжение будет возрастать до значения, установленного на подстроечном резисторе. Как только напряжения достигнет этого значения, сила тока начнет снижаться.

Если все рабочие параметры сходятся и прибор работает нормально, остается только закрыть корпус для предотвращения повреждения внутренних элементов.

Данное устройство из блока АТХ очень удобно, поскольку при достижении полного заряда батареи, автоматически перейдет в режим стабилизации напряжения. То есть перезарядка АКБ полностью исключается.

Для удобства работ можно дополнительно прибор оснастить вольтметром и амперметром.

Это только несколько видов зарядных устройств, которые можно изготовить в домашних условиях из подручных средств, хотя вариантов их значительно больше.

Особенно это касается зарядных устройств, которые изготавливаются из блоков питания компьютера.

Если у вас есть опыт в изготовлении таких устройств делитесь им в комментариях, многие буду очень признательны за это.

Эта самоделка предназначена для откручивания прикипевших и ржавых гаек, путём их нагрева электричеством. Всё делается быстро и просто.

Для самоделки нам потребуется трансформатор от микроволновой печи.

С неё нужно будет снять вторичную обмотку. Вторичную обмотку я срезал так, взял болгарку и аккуратно надрезал обмотку, ещё раз повторюсь, срезайте аккуратно, чтобы не зацепить первичную обмотку.

Когда срезали обмотку, остатки из неё просто выбиваются молотком и сдаются на цвет металл.

Вот теперь наш трансформатор готов к намотки другой, вторичной обмотки.

Но сначала я подсоединил провод питания к первичной обмотке, сам провод взял от старого утюга.

Вторичную обмотку нужно мотать проводом от 7 мм, у меня влезло как раз 3 витка такого провода, вот как на фото.

Сам прибор практически готов, теперь нужно сделать щипцы и контакты, которые будут зажимать и нагревать гайку или деталь.

Для этого я взял один крокодил от прикуривателя, к нему прикрепил 2 полоски из стекловолокна (в качестве изолятора), я думаю, что из фото будет всё понятно.

К полоскам прикрутил металлические пластины, а к пластинам уже болты к которым прикручиваются концы проводов. Да, забыл сказать, что болты я взял от втягивающего реле, потому что они медные.

На ручки крокодила надел термоусадку.

Ну и решил сразу делать короб для своего устройства, короб я делал из остатков дсп, да ещё и установил туда вентилятор от компьютера для охлаждения трансформатора. А от ремня грм отрезал кусок и прикрутил, получилась ручка,в итоге получился вот такой прибор.

Ну а теперь к испытанию…

Гвозди и болты, накаляются практически сразу.

Гайка М6 накаляется за 1 секунду.

М8 тоже быстро накаляется

М10 уже накаляется помедленнее.

А вот здесь я уже испытал в реальных условиях, гайка не откручивалась на впускном коллекторе.

Тут устройство справилась на «ура» и гайка легко открутилась, но и провода тоже нагрелись, но не сильно, то есть они там не поплавились, а просто нагрелись.

Конечно, если кто желает себе сделать устройство помощнее, то соответственно и провода нужно брать толще 7 мм, возьмите миллиметров 10 и я уверен, что устройство будет работать в разы мощнее, но а мне и такой мощности вполне достаточно.

Получилось отличное устройство, которое пригодится в любой мастерской и в любом гараже автолюбителя.

Популярное;

2 thoughts on “Отличная самоделка из трансформатора от микроволновки для авто”

Для того, чтобы сделать точечную сварку своими руками, понадобится: * Трансформатор от микроволновки * Медный одножильный провод, сечением, чем толще, тем лучше * Провод для сварочного аппарата 1 метр * Пару обжимных наконечников с отверстием * Два болта с гайкой М10 * Ножовка по металлу * Дрель, сверло по металлу * Кнопка от микроволновки * Провод питания от сети 220В Вот и все, что нужно для сборки нашей самоделки. Шаг первый. Для начала необходимо найти микроволновку, из которой понадобится трансформатор и кнопка, также пригодится провод питания, который к удобству имеет две клеммы с изоляцией. Разбираем трансформатор. Для данной самоделки необходимо оставить первичную обмотку, вторичную же нужно удалить.

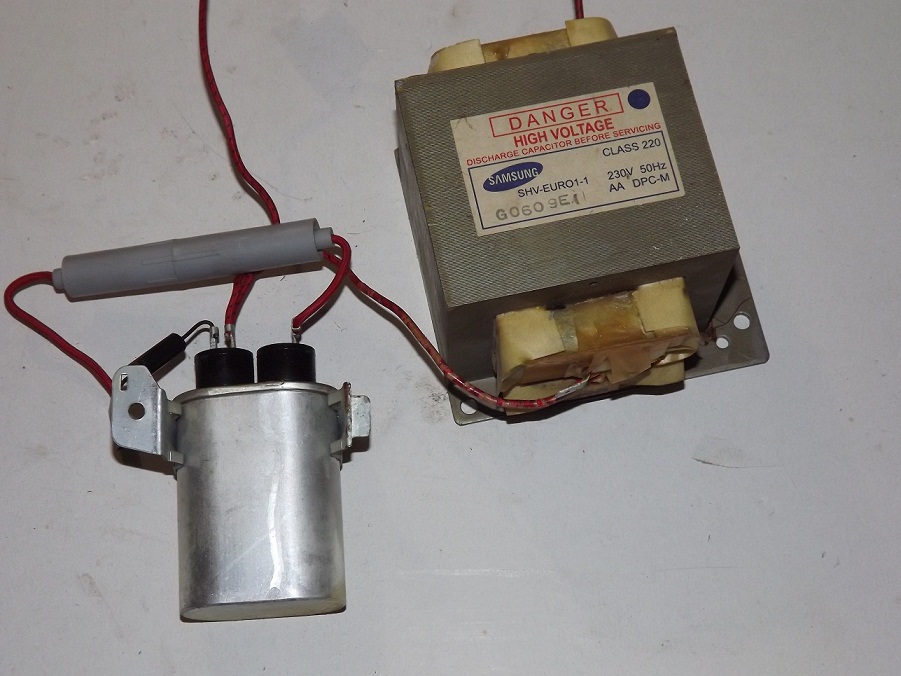

Блок питания для микроволновой печи и высоковольтный плавкий предохранитель для него



Использование: в микроволновых печах. В состав блока питания для микроволновой печи входят высоковольтный трансформатор, преобразующий напряжение переменного тока, подаваемое на первую обмотку, в высокое напряжение, создаваемое во второй обмотке. Высоковольтный плавкий предохранитель соединен с «массой» и выводом второй обмотки высоковольтного трансформатора, замыкаемым на «массу». Высоковольтный диод поглощает подведенное к «массе» импульсное напряжение и включен в цепь параллельно с высоковольтным конденсатором. Магнетрон соединен с выходом высоковольтного конденсатора и генерирует электромагнитное излучение сверхвысокой частоты. Высоковольтный плавкий предохранитель содержит изолятор. Первый держатель расположен в этом изоляторе, а второй держатель имеет кольцевую клемму для соединения с «массой», расположенную на конце, противоположном тому концу второго держателя, который обращен к первому держателю. Корпус предохранителя расположен между первым и вторым держателями. Проволочный вывод предохранителя электрически соединен одним своим концом с первым держателем. Клемма прикреплена к другому концу проволочного вывода путем сдавливания со сваркой. Технический результат заключается в повышении надежности защиты. 2 с. и 1 з.п.ф-лы, 2 ил.

Изобретение относится к блокам питания для микроволновых печей и используемым в них высоковольтным плавким предохранителям. В частности, объектами изобретения являются блок питания для микроволновой печи, использование которого может облегчить процессы сборки микроволновой печи, и высоковольтный плавкий предохранитель для такого блока питания, имеющий упрощенную конструкцию.

Микроволновые печи обычно применяются для тепловой обработки пищевых продуктов в рабочей камере путем воздействия на них электромагнитного излучения сверхвысокой частоты, генерируемого одним или несколькими магнетронами, и управляются микроЭВМ. В качестве наиболее близкого аналога можно указать на известность блока питания по заявке DE N 3741381 A1, H 05 В 6/68, 1990. В состав обычного блока питания входят высоковольтный трансформатор, первая обмотка которого подключена к напряжению переменного тока, а во второй обмотке создается высокое напряжение величиной 2000 В, высоковольтный плавкий предохранитель, соединенный с выходом трансформатора и защищающий электрическую цепь от чрезмерного повышения силы тока, высоковольтный конденсатор, который соединен с выводом высоковольтного плавкого предохранителя, накапливает заряд и разряжается, создавая ток высокого напряжения, высоковольтный диод, который подключен к высоковольтному конденсатору и поглощает импульсное напряжение, подведенное к «массе», а также магнетрон, соединенный с выходом высоковольтного конденсатора и генерирующий электромагнитное излучение сверхвысокой частоты. В случае короткого замыкания в одном из элементов блока питания микроволновой печи: высоковольтном трансформаторе, высоковольтном диоде, высоковольтном конденсаторе или магнетроне через вторую обмотку высоковольтного трансформатора проходит чрезмерно сильный электрический ток. В этом случае высоковольтный плавкий предохранитель, соединенный со второй обмоткой высоковольтного трансформатора и высоковольтным конденсатором, при прохождении через него тока плавится, тем самым размыкая электрическую цепь и защищая высоковольтный трансформатор. С учетом того, что рабочее напряжение магнетрона составляет 4 кВ, в блоке питания микроволновой печи применяется высоковольтный плавкий предохранитель, рассчитанный на 5 кВ. В качестве наиболее близкого аналога в части предохранителя для блока питания микроволновой печи можно указать на известность высоковольтного плавкого предохранителя по патенту GB N 1266160, H 01 H 85/50, 1972. Высоковольтный плавкий предохранитель, используемый в блоке питания, содержит корпус, изолятор, плавкий элемент, два держателя, первый из которых расположен в изоляторе, проволочный вывод электрически соединен одним своим концом с первым держателем, одна клемма прикреплена к другому концу проволочного вывода путем сдавливания сваркой. Данный предохранитель является достаточно громоздким, и при сборке микроволновой печи для размещения плавкого предохранителя в блоке питания требуется большое пространство. Кроме того, в рассмотренном выше блоке питания для микроволновой печи высоковольтный плавкий предохранитель обычно установлен между выходом второй обмотки высоковольтного трансформатора, имеющим высокий электрический потенциал, и высоковольтным конденсатором, поэтому электрические потенциалы на обоих концах высоковольтного плавкого предохранителя останутся равными, по меньшей мере, 2 кВ. Отсюда следует, что для надежной защиты трансформатора необходимо, чтобы высоковольтный плавкий предохранитель был изолирован с помощью изоляторов, обычно являющихся симметричными относительно центра высоковольтного плавкого предохранителя, с обоих концов, при этом общая длина изолятора в сборе будет вдвое больше длины каждого отдельного изолятора. Кроме того, в известных конструкциях высоковольтного плавкого предохранителя используют два отдельных изолятора, что усложняет процесс его изготовления. С учетом вышеизложенного задачей настоящего изобретения является создание блока питания для микроволновой печи, в котором создана новая схема включения высоковольтного плавкого предохранителя в электрическую цепь блока питания, уменьшена общая длина изолятора высоковольтного плавкого предохранителя и обеспечено удобство установки высоковольтного плавкого предохранителя в микроволновую печь. Еще одной задачей изобретения является создание высоковольтного плавкого предохранителя, используемого в блоке питания для микроволновой печи. Для достижения упомянутых задач настоящего изобретения в блоке питания для микроволновой печи, содержащем высоковольтный трансформатор, преобразующий напряжение переменного тока, подаваемое на первую обмотку, в высоковольтное напряжение, создаваемое во второй обмотке, с которой соединен высоковольтный конденсатор, с выходом которого соединен магнетрон для генерирования электромагнитного излучения сверхвысокой частоты, высоковольтный диод, включенный в цепь c высоковольтным конденсатором и поглощающий импульсное напряжение, подведенное к «массе», один конец высоковольтного плавкого предохранителя соединен с выводом второй обмотки высоковольтного трансформатора, а другой его конец соединен с «массой», а в высоковольтном плавком предохранителе для блока питания микроволновой печи, содержащем корпус, изолятор, плавкий элемент, два держателя, первый из которых расположен в изоляторе, а проволочный вывод электрически соединен одним своим концом с первым держателем, причем одна клемма прикреплена к другому концу проволочного вывода путем сдавливания со сваркой, второй держатель соединен с кольцевой клеммой для соединения с «массой», расположенной на конце, противоположном концу второго держателя, который обращен к первому держателю. Предусмотрено также, что внутренняя полость изолятора открыта с конца изолятора, который соединен с «массой». При таком выполнении, когда один конец высоковольтного плавкого предохранителя соединен с замыкаемым на «массу» выводом второй обмотки высоковольтного трансформатора, а второй конец высоковольтного плавкого предохранителя соединен с «массой», разность потенциалов между высоковольтным плавким предохранителем и поверхностью «массы» при нормальном состоянии высоковольтного плавкого предохранителя составляет менее 20 В, а в том случае, когда высоковольтный плавкий предохранитель размыкает цепь, высокое напряжение подведено только к одному концу высоковольтного плавкого предохранителя. Поэтому от поверхности «массы» необходимо изолировать только ту часть высоковольтного плавкого предохранителя, которая соединена с высоковольтным трансформатором, а общая длина предложенного в изобретении высоковольтного плавкого предохранителя становится более короткой, чем у обычного плавкого предохранителя. Указанные выше задачи изобретения и его другие преимущества более наглядно представлены в подробном описании предпочтительных вариантов изобретения, изложенном со ссылками на следующие приложенные чертежи: фиг. 1 — электрическая схема предложенного в изобретении блока питания для микроволновой печи, фиг. 2 — вид в разрезе предложенного в изобретении высоковольтного плавкого предохранителя, примененного в предложенном блоке питания для микроволновой печи. Ниже приведено подробное описание предпочтительного варианта предложенных в изобретении блока питания для микроволновой печи и примененного в нем высоковольтного плавкого предохранителя, поясняемое приведенными в приложении чертежами. На фиг. 1 представлен предложенный в изобретении блок питания для микроволновой печи. Как показано на фиг. 1, предложенный в изобретении блок питания для микроволновой печи содержит высоковольтный трансформатор 10, на первую обмотку T1 которого подается напряжение переменного тока, а во второй обмотке T2 создается высокое напряжение величиной 2000 В, высоковольтный плавкий предохранитель 30, через который вторая обмотка T2 высоковольтного трансформатора 10 соединена с «массой», высоковольтный конденсатор HC, который соединен с выходом второй обмотки высоковольтного трансформатора 10, накапливает заряд и разряжается, создавая ток высокого напряжения, высоковольтный диод HD, который подключен к высоковольтному конденсатору HC и поглощает импульсное напряжение, подведенное к «массе», а также магнетрон М, который соединен с выходом высоковольтного конденсатора HC и генерирует электромагнитное излучение сверхвысокой частоты. В случае короткого замыкания в одном из элементов блока питания микроволновой печи: высоковольтном трансформаторе 10, высоковольтном диоде HD, высоковольтном конденсаторе HC или магнетроне М через вторую обмотку T2 высоковольтного трансформатора 10 проходит чрезмерно сильный электрический ток. В этом случае высоковольтный плавкий предохранитель 30, соединенный со второй обмоткой T2 высоковольтного трансформатора 10 и «массой», при прохождении через него тока плавится, тем самым размыкая электрическую цепь и защищая высоковольтный трансформатор 10. Когда один конец высоковольтного плавкого предохранителя 30 соединен с замыкаемым на «массу» выводом второй обмотки T2 высоковольтного трансформатора 10, а второй конец высоковольтного плавкого предохранителя соединен с «массой», разность потенциалов между высоковольтным плавким предохранителем 30 и поверхностью «массы» составляет в нормальном режиме работы микроволновой печи менее 20 В, и если высоковольтный плавкий предохранитель 30 размыкает цепь, то высокое напряжение подведено к одному концу высоковольтного плавкого предохранителя 30, а второй конец соединен с «массой». Поэтому от поверхности «массы» необходимо изолировать только ту часть высоковольтного плавкого предохранителя 30, которая соединена с высоковольтным трансформатором 10, а общая длина предложенного в изобретении высоковольтного плавкого предохранителя 30 может быть более короткой, чем у обычного плавкого предохранителя. На фиг. 2 представлен предложенный в изобретении высоковольтный плавкий предохранитель, примененный в предложенном блоке питания для микроволновой печи. Как показано на фиг. 2, в состав предложенного в изобретении высоковольтного плавкого предохранителя 30 входит изолятор 42, первый держатель 43, расположенный в изоляторе 42, второй держатель 48, имеющий кольцевую клемму 48a для соединения с «массой», расположенную на конце второго держателя, противоположном тому его концу, который обращен к первому держателю 43, корпус 40, расположенный между первым и вторым держателями 43 и 48, проволочный вывод 47, один конец которого электрически соединен с первым держателем 43, и клемма 46, прикрепленная к другому концу проволочного вывода 47 путем сдавливания со сваркой. Внутренняя полость изолятора 42 открыта с того конца плавкого предохранителя, который соединен с «массой», а второй держатель 48 плавкого предохранителя посредством кольцевой клеммы 48a прикреплен к поверхности «массы», которой может быть корпус микроволновой печи и корпус высоковольтного трансформатора 10, и электрически соединен с ней. Внутри корпуса 40 плавкого предохранителя расположены проводящий плавкий элемент 44, помещенный в стеклянную трубку 41, в которой создан вакуум, и упругий элемент 45, соединенный с одним концом плавкого элемента 44. При расплавлении плавкого элемента 44 происходит сжатие упругого элемента 45, благодаря чему расстояние между разделенными частями плавкого элемента 44 остается, по меньшей мере, равным некоторому заданному расстоянию, которое, например, составляет 15,5 мм для того случая, когда рабочее напряжение магнетрона М превышает 4 кВ. В случае применения предложенных в изобретении блока питания для микроволновой печи и высоковольтного плавкого предохранителя общая длина высоковольтного плавкого предохранителя 30 может быть короче, чем длина обычного плавкого предохранителя, поскольку от поверхности «массы» необходимо изолировать только ту часть высоковольтного плавкого предохранителя 30, которая соединена с высоковольтным трансформатором 10, а единственным дополнительным требованием к длине изолятора 42 является необходимость защиты стеклянной трубки корпуса 40 плавкого предохранителя. Соответственно, высоковольтный плавкий предохранитель 30 удобен при его установке в микроволновую печь. Опытным путем установлено, что высоковольтный плавкий предохранитель 30 может быть короче обычного высоковольтного плавкого предохранителя на 60%. Кроме того, в случае применения предложенных в изобретении блока питания для микроволновой печи и высоковольтного плавкого предохранителя в конструкции высоковольтного плавкого предохранителя можно обойтись без одного проволочного вывода и одной клеммы, так как на одном конце второго держателя 48 плавкого предохранителя имеется кольцевая клемма 48а для соединения с «массой», и эта кольцевая клемма прикрепляется одним или несколькими винтами к «массе», которой может быть корпус микроволновой печи и корпус высоковольтного трансформатора 10. Это позволяет упростить конструкцию высоковольтного плавкого предохранителя 30 и снизить его себестоимость. Хотя в данном описании были рассмотрены предпочтительные варианты изобретения, следует учитывать, что возможности осуществления изобретения не исчерпываются этими предпочтительными вариантами и в форму осуществления изобретения могут быть внесены различные изменения, очевидные для специалиста и не нарушающие замысла изобретения и испрашиваемого объема правовой охраны, определяемого приведенной ниже формулой изобретения.

Формула изобретения

1. Блок питания для микроволновой печи, содержащий высоковольтный трансформатор, преобразующий напряжение переменного тока, подаваемое на первую обмотку, в высоковольтное напряжение, создаваемое во второй обмотке, с которой соединен высоковольтный конденсатор, с выходом которого соединен магнетрон для генерирования электромагнитного излучения сверхвысокой частоты, высоковольтный диод, включенный в цепь с высоковольтным конденсатором и поглощающий импульсное напряжение, подведенное к «массе», отличающийся тем, что один конец высоковольтного плавкового предохранителя соединен с выводом второй обмотки высоковольтного трансформатора, а другой его конец соединен с «массой». 2. Высоковольтный плавкий предохранитель для блока питания микроволновой печи, содержащий корпус, изолятор, плавкий элемент, два держателя, первый из которых расположен в изоляторе, проволочный вывод электрически соединен одним своим концом с первым держателем, одна клемма прикреплена к другому концу проволочного вывода путем сдавливания со сваркой, отличающийся тем, что второй держатель соединен с кольцевой клеммой для соединения с «массой», расположенной на конце, противоположном концу второго держателя, который обращен к первому держателю. 3. Высоковольтный плавкий предохранитель для блока питания микроволновой печи по п. 2, отличающийся тем, что внутренняя полость изолятора открыта с одного конца изолятора, который соединен с «массой».

РИСУНКИ

Рисунок 1, Рисунок 2

Ремонт СВЧ

Древние люди открыли огонь и с его помощью согрелись, защитились и приготовили еду. В плане готовки процесс приготовления пищи не менялся тысячелетиями. Прорыв произошел в двадцатом веке, когда придумали генератор сверх высоких частот (СВЧ) размером с кулак. Тогда решили, что можно приготовить еду и с помощью СВЧ. Электромагнитная волна заставляет колебаться молекулы воды, которые из-за трения разогреваются. Процесс разогревания пищи стал быстрым и СВЧ вошли в нашу жизнь. Бытует мнение, что в СВЧ можно готовить, а не только разогревать. Это мнение ошибочно, т.к. в процессе кипения, жаренья одни химические вещества в пище переходят в другие. Микроволнами этот процесс заменить нельзя. Суть работы СВЧ в том, что генератор, он же магнетрон, генерирует высокую частоту порядка 2,4 ГГц под действием большого управляющего напряжения около 4,2 кВ. Магнетрон по сути лампа. В любой лампе есть нагревательная спираль, которая разогревается и служит источником электронов. Напряжение нагревательной спирали 3 В при токе 20 А. Чтобы электроны пришли в движение нужно электромагнитное поле, которое генерируется трансформатором и составляет 2,1 кВ. Конденсатор и диод составляют умножитель напряжения, которое на магнетроне равно 4,2 кВ при токе 0,5 А.

Микроволновка прочно вошел в нашу жизнь. Очень обидно, когда этот прибор ломается. Схема микроволновки не сложная, поэтому весь ремонт можно сделать самому, но следует соблюдать осторожность – напряжение на вторичной обмотке трансформатора 2,1 кВ.

Табличка с паспортными данными на задней стороне печи сообщает, что напряжение в сети не должно превышать 230 В. Советская энергосистема допускает колебания напряжения в сети от 198 В (10% от 220) до 231 В (105% от 220). Частота тока в сети постоянная и составляет 50 Гц. Печь потребляет от сети 1200 Вт из которых только 800 Вт идет на разогревание пищи. Оставшиеся 400 Вт тратятся на потери в трансформаторе и раскачку магнетрона.

Кожух СВЧ закреплен тремя саморезами. Видимо из целей экономии решили не делать крепление под еще один саморез. Саморезы расположены несимметрично за счет чего и достигается надежное крепление кожуха.

После выкручивания саморезов и сдергивания на себя кожуха обнажаются внутренности печки. Самое почетное место занимает магнетрон – лампа-излучатель для ультракоротких волн. Под магнетроном располагается трансформатор. Немного слева виден большой в виде свертка конденсатор от которого на корпус выведен диод.

Видно, что магнетрон имеет два вывода. Один вывод — провод от низковольтной обмотки трансформатора, а второй — и с низкой и с высокой. Если вскрыть магнетрон, то можно увидеть что контакт с высоковольтной обмотки уходит глубже в сам резонатор. Менять местами концы проводов на магнетрон нельзя.

Силовая схема имеет вид. С1 и R1 помещены в один запаянный кожух – конденсатор. Резистор 10 Мом предназначен для быстрой разрядки конденсатора и ограничения тока при работе магнетрона. VD1 – диодный столб, состоящий из нескольких тысяч последовательно соединенных диодов, поэтому тестером прозвонить этот диод нельзя. FU1 – предохранитель, который срабатывает при ненормальной работе конденсатора, магнетрона и диода.

В самом начале цепи микроволновки стоит фильтр с предохранителем. Фильтр гасит все высокочастотные составляющие, которые проникают из трансформатора в электрическую сеть. Предохранитель защищает по большому счету первичную обмотку трансформатора.

Микроволны большой мощности являются очень опасными, поэтому в печке существует достаточно много всяких блокировок. Блокировки объединяют открывание дверцы, регулятор уровня мощности и времени, двигатель поворота блюда в один узел. Если хотя бы одна из этих блокировок не сработает, то печь не включится и лампочка освещения не засветится.

В современных СВЧ-печах вместо большого и тяжелого трансформатора вставляют более легкий и компактный импульсный блок питания. Но у меня печь с трансформатором, поэтому чинить я буду именно ее. Входная обмотка трансформатора (слева) выполнена тонкими проводами, а две вторичные обмотки (справа) имеют толстую высоковольтную изоляцию. В красном разборном контейнере размещается высоковольный предохранитель.

Для того чтобы убедиться в исправности трансформатора нужно вначале прозвонить все обмотки. Вторичная высоковольная обмотка должна прозваниваться на корпус. Один конец выведен на предохранитель, а второй – прикручен к корпусу. Вторичная низковольная обмотка и первичная не должны прозваниваться на корпус. Если под рукой есть высоковольный вольтметр, то можно смело подключить трансформатор к сети 220 В и проверить на вторичной обмотке 2100 В. Если такого тестера нет, то можно изготовить делитель напряжения. Такой делитель уменьшит все показания в 10 раз (9+1). Тогда померив напряжение показания прибора должны быть примерно 210 В. Только резисторы нужно брать высоковольтные.

Еще один способ измерить выходное напряжение трансформатора – подать меньшее переменное напряжение на вход трансформатора и по расчету вычислить напряжение на вторичной обмотке. У меня под рукой был трансформатор на 36 В. Измерив его напряжение при нагрузке на трансформатор от СВЧ получилось 38,4 В. Выходное напряжение получилось 380 В, а напряжение для нагрева спирали магнетрона – 0,6 В.

Составив пропорцию я получил полную картину напряжений трансформатора СВЧ.

38,4 – 220

380 – X

0,6 – Y



X = 380X220/38,4 = 2183 В

Y = 0,6X220/38,4 = 3,45 В

Если под рукой нет трансформатора для проверки можно использовать свойство сетевого трансформатора, заключающееся в обратимости входа трансформатора. Если на вход сетевого трансформатора подается 220 В, а снимается с высоковольтного выхода 2 кВ, то значит вторичная высоковольтная обмотка способна выдержать высокое напряжение без поломок. Значит, для проверки сетевого повышающего трансформатора можно подать напряжение Uф=220 В из розетки на высоковольтный выход и измерить наведенные напряжения на низковольтных входах (24,2 В и 0,38 В). Проблема в том, что у трансформатора СВЧ один вывод вторичной обмотки выведен на корпус. Подключать 220 В нужно к корпусу и выводу с предохранителем при этом на корпусе будет потенциал. Тестеровать трансформатор нельзя на проводящей поверхности и нельзя прикасаться к корпусу трансформатора при включенном напряжении. Лучше всего вначале подключить тестер, а затем включить напряжение на трансформатор.

Составив пропорцию я получил полную картину напряжений трансформатора СВЧ.

220 – 2000

24,2 – X

0,38 – Y



X = 24,2X2000/220 = 220 В

Y = 0,38X2000/220 = 3,46 В

Если в микроволновке используется импульсный блок питания — маленький, легкий и на транзисторах, то не нужно подавать 220 В на его выход. Также, не нужно подавать 220 В на обмотку накала магнетрона (3,5 В), она не выдержит и сгорит.

Высоковольный предохранитель располагается в разборном корпусе. Сам предохранитель состоит из стеклянной колбы с подпружиненной вставкой на 550 мА. Предохранитель вставляется в латунные держатели. Часто латунные держатели припаяны к контактным предохранителям.

Магнетрон представляет собой высоковольтную высокочастотную лампу. Для работы магнетрона нужно подать 3 В переменного напряжения для разогревания нити накала в лампе и сгенерировать 4,2 кВ переменного напряжения для работы лампы на нагрузку. Проверить работу магнетрона довольно сложно, поэтому вначале нужно прозвонить два вывода магнетрона на корпус. Ни один из выводов магнетрона на корпус прозваниваться не должен, т.е. сопротивление должно быть очень большим. Сами выводы между собой прозваниваются практически накоротко, образуя подогревающую обмотку с током 20 А при напряжении 3 В.

Сама лампа спрятана в корпусе с алюминиевыми радиаторами, которые охлаждают магнетрон во время работы.

На торце расположен сам излучатель прикрытый стальным колпачком. Под ним скрывается конец стальной сплющенной трубки в которой зажат отвод от лампы. Чтобы контакт между корпусом магнетрона и корпусом лампы был надежным, вставляют плетеное кольцо из медной проволоки. Колпачок является важной деталью — создает направленный луч из магнетрона в камеру печи. Иногда при включении СВЧ-печи из места где расположен магнетрон сыплются искры и слышны хлопки. Причиной этого может быть пробой колпачка. Колпачок стоит снять, почистить все нагары и установить. Не стоит заливать колпачок изоляционными материалами — на таких частотах они не могут быть диэлектриками.

После снятия кожуха, крепящегося на винтах обнаруживается магнит, который усиливает поле магнетрона. Точно такой же магнит стоит и в противоположном конце магнетрона. Магниты крепятся завальцованной пластиной, которая подковыривается отверткой и снимается.

Так выглядит лампа магнетрона. Естественно, что ремонту в бытовых условиях не подвергается. Медные катушки с ферритовыми сердечниками являются фильтром. Корпус магнетрона сделан из меди, а по краям – стальные переходники для надежного крепления керамических контактов.

Дальше разборка возможна только при помощи молотка. Если отбить керамику со стороны контактов, то из магнетрона вынимается два скрепленных контакта. Один более длинный, другой – короче. Оба контакта заканчиваются чашечками. Между чашечками должна стоять нихромовая спираль. Именно она прозванивается, если измерять сопротивление между контактами магнетрона. На картинке спираль отсутствует. Но по тому звонится или не звонится спираль нельзя делать вывод о работоспособности магнетрона. Спираль нужна только для нагрева среды внутри лампы.

Вместе с контактами вынимается и омедненная стальная пластина.

Со стороны сплющенной трубки можно рассмотреть медную полоску, соединяющую корпус лампы и трубку.

Сам корпус сделан из меди и внутри разделен на отсеки. Точность в изготовлении довольно высокая, что вероятно определяют и стоимость магнетрона в 30$.

Конденсатор имеет емкость 0,98 МкФ при входном напряжении 2100 В. У конденсатора есть один вход и два спаренных выхода для подключения диодного столба и магнетрона. Можно прозвонить конденсатор с помощью омметра. Как рабочий так и не рабочий оба набирали заряд. Емкость конденсатора в принципе не критична.

Лампа в СВЧ питается напряжением 220 В и имеет мощность 25 Вт. Лампа впаивается напрямую в контактную пластину. Можно использовать лампу для холодильника на 15 Вт. От такой лампы нужно срезать цоколь и припаять выводы в пластину.

В моем случае печь не грела. Магнетрон не прозванивался на корпус, конденсатор набирал заряд, все предохранители были целы. Вначале заменил магнетрон (30$), но греть не стала, зато перегорел высоковольный предохранитель. Вторым элементом я заменил конденсатор (5$). После этого печь заработала. Заодно, раз уж все детали итак новые поменял диодный столб. Из этого можно уяснить, что если выбивает высовольтный предохранитель и магнетрон не коротит на корпус нужно заменить конденсатор. Если просто не греет и все цепи исправны – заменить магнетрон, но перед этим нужно заменить диодный столб.

Неисправность	Причина	Устранение
Печь не греет, тарелка вращается, предохранитель магнетрона исправен	Неисправен магнетрон	Заменить магнетрон
Печь не греет, тарелка не вращается, предохранитель магнетрона исправен	Не срабатывает блокировка	Проверить все блокировки
	Проверить предохранитель на входе печи	Заменить предохранитель
	Неисправен питающий кабель	Срастить место пробоя и изолировать
Печь не греет, тарелка вращается, предохранитель магнетрона неисправен	Неисправен или конденсатор или диодный столб	Заменить конденсатор, диодный столб и предохранитель

трансформатор для микроволновой печи для лучшего освещения Certified Products

Приятная обстановка делает жизнь достойной жизни. Действительно, невероятные трансформатор для микроволновой печи на Alibaba.com могут воплотить эту мечту в реальность. Они небольшие по размеру и дизайну. Эти продукты уменьшают потребление электроэнергии для лучшего освещения и разнообразного светового излучения. Примечательно, что энергосбережение трансформатор для микроволновой печи находит различное применение в нескольких отраслях, включая бытовую технику.

Высокое качество трансформатор для микроволновой печи обеспечивает долгий срок службы. Эффективные трансформаторы освещения являются потребителями с низким энергопотреблением, что позволяет пользователю сэкономить деньги для других приоритетов. Кроме того, эти электротехнические изделия доступны как для домашнего использования, так и для легкой промышленности. Эти продукты с меньшим уровнем шума и дыма на Alibaba.com оснащены эффективными системами охлаждения и безопасности.

При покупке более качественных и продуктивных товаров трансформатор для микроволновой печи потенциальным покупателям следует ознакомиться с несколькими пунктами контрольного списка . Рабочие характеристики определяют используемую мощность напряжения. В равной степени они должны знать рабочую частоту трансформаторов. Размер и диаметр должны быть пропорциональны рабочей нагрузке. Из-за колебаний погодных условий осторожный покупатель должен понимать преобладающие климатические условия в целях безопасности.

Соответствие трансформатор для микроволновой печи зависит от характера работы. Наличие запчастей снижает стоимость ремонта. Высокие цены на трансформаторы освещения обеспечиваются надежной доставкой в режиме реального времени. Наслаждайтесь расслабляющим отдыхом, используя наиболее подходящие для окружающей среды приборы. Найдите на Alibaba.com широкий спектр надежных глобальных поставщиков и выгодные предложения.

MOT источник питания

MOT источник питания Tesla Page

Использование микроволновой печи Трансформаторы в источниках питания высокого напряжения

На этой странице описаны некоторые простые модели, изучающие использование трансформаторов для микроволновых печей (MOT) и других компонентов источников питания для микроволновых печей в высоковольтных источниках питания, таких как катушки Тесла. Моделирование только исследует различные конфигурации, которые могут быть реализованы, и не должны рассматриваться как планы сами по себе. Цель состоит в том, чтобы предоставить экспериментатору обзор доступных опций.

Сначала мы рассмотрим базовую конструкцию высоковольтного источника питания для микроволновой печи.

Это схема основной цепи высоковольтного источника питания, находящейся внутри типичной микроволновой печи. Завершим схему добавлением магнетрона.

Это полная схема, используемая в микроволновых печах. Обратите внимание, что магнетрон представлен на схеме последовательно включенным диодом с комплексным сопротивлением. Импеданс сложный, с реальной составляющей (энергия, которая поглощается в виде тепла загрузкой (пищей) и самой духовкой) и мнимая составляющая (энергия, которая «прыгает» внутри духовки и еще не поглощена).Но хватит об этом.
Теперь перерисуем схему как классический полуволновой удвоитель напряжения.

Теперь мы разделим схему на функциональные группы.

Теперь о первой модели.

Маркеры напряжения обозначены цветами соответствующие кривые в моделировании напряжения ниже.

В этом примере входное напряжение составляет 12 В переменного тока RMS при 60 Гц. В Трансформатор смоделирован с таким же коэффициентом трансформации, что и типичный МОЛ.Обратите внимание, как синяя кривая «смещена» в отрицательную сторону от нуля. Именно здесь ступень сдвига уровня удвоителя напряжения получила свое название. Теперь мы рассмотрим некоторые формы сигналов тока для той же модели. Первый будет для состояние холостого хода. Текущие маркеры настроены так:

Состояние холостого хода:

Теперь та же модель с грузом.

Обратите внимание на форму волны (желтый), исходящую от трансформатора. В ток потребляется короткими импульсами, которые непродолжительны, но высоки. амплитуда.Это режим работы, для которого предназначена ТО. Вот почему они не имеют большого ограничения тока по сравнению с NST в стандартной (AC) конфигурации. Посмотрите на форму входного сигнала. следующий.

В данной модели трансформатор линейный, и никаких положений не предусмотрено. сделано для учета индуктивности рассеяния. Это очевидно по величине форма волны входного тока, что трансформатор с ограничением тока определенно необходим. Далее у нас есть графики напряжения для той же модели под нагрузкой.

Теперь точно такая же модель, но с полярностями диоды поменял местами.

А теперь перейдем к более интересным вещам.

Домашняя страница >>>>> Далее <<<<<

Source MD-901EMR-1, преобразователь питания СВЧ для домашней микроволновой печи на m.alibaba.com

Описание продукта

MD-901EMR-1, преобразователь питания СВЧ для домашней микроволновой печи

Принцип работы

Трансформатор должен преобразовывать переменное напряжение, ток и импеданс устройства, когда есть связь через ток первичной катушки, сердечник (или сердечник) будет производить переменный магнитный поток, который создает напряжение (или ток) во вторичной катушке.

Трансформатор состоит из железного сердечника (или магнитного сердечника) и катушки, причем катушка имеет две или более обмоток, при этом обмотка источника питания называется первичной обмоткой, а другая обмотка называется вторичной обмоткой. .

Трансформатор — это устройство, использующее электромагнитную взаимную индуктивность, напряжение, ток и полное сопротивление.

Параметры продукта

Тип	MD-901EMR-1
Первичное напряжение	230V
Напряжение датчика	2110V
Напряжение нити	3.3 В
Ток холостого хода	5,5 А
Мощность в холостом режиме	85 Вт
Первичное сопротивление	2,2 Ом
Вторичное сопротивление	104 Ом
Изоляция (МОм)	50 Гц
Клемма	# 250
Частота	50 Гц
Вес	4,5 кг
Материал обмотки	Алюминий

Область применения 9004

Профессиональный трансформатор высокого напряжения, двойной алюминиевый провод, вторичная обмотка 178 Ом, первичная обмотка 2.2 Ом. Воздушное охлаждение, класс изоляции R, температурный коэффициент 220 градусов, для использования в микроволновых печах Galanz, midea и других брендах. В стандартных условиях шум составляет менее 45 дБ.

Информация о компании

У нас сильная отраслевая группа и лидирующие позиции в области технологий. Девиз нашей компании: сверхкрупный поставщик промышленных микроволновых компонентов, настоящий эксперт по охлаждению масла.

1. Все запчасти новые и оригинальные.

2. Если товар, который вы покупаете у нашей компании, не укомплектован, товар должен оставаться в исходном состоянии.Мы можем предоставить вам замену, но фрахт должен быть оплачен покупателем. Если это действительно наша проблема. Потом вынесем отдельное решение.

Упаковка и доставка

Картонная упаковка для

MD-901EMR-1, микроволновый трансформатор источника питания для домашней микроволновой печи

Информация о доставке

1. Мы обсудим детали доставки с нашими клиентами и выберем лучший вариант, и поможет им доставка.

2. Мы также принимаем доставку от нашей компании перевозчиком, который сотрудничал с нашими клиентами и получил разрешение от наших клиентов.

3. Как правило, мы будем использовать DHL, UPS, EMS, FedEx, TNT или авиаперевозки, если необходимо отправить по морю, мы можем обсудить вместе.

Трехфазный источник высокого напряжения с 6 МОТ

Трехфазный источник высокого напряжения с 6 МОТ

Я хотел проверить, как будут вести себя discharegs с постоянным током. Поэтому я построил трехфазный высоковольтный блок питания большой мощности. Для трансформации я использовал всего 6 ТО (трансформаторы от микроволновых печей). На каждой фазе есть одна пара MOT, подключенных параллельно к первичной и вторичной обмоткам.Полученные пары затем соединяются в звездную конфигурацию. Ограничение тока обеспечивается 9 конденсаторами от микроволн (емкостью около 1 мкФ), по 3 параллельно в каждой фазе. Выходное напряжение — трехфазное мостовое выпрямление. Мне понадобилось 6 высоковольтных диодов. Каждый из них создается путем объединения 12-BY255 (1300В 3А) и, следовательно, выдерживает напряжение 15,6 кВ и ток 3А. Напряжение этого источника без нагрузки около 6кВ, Ток короткого замыкания до 3,5 А. При коротком замыкании он потребляет 3x 11 А от трех фаз 230 В ~, поэтому он равен 7.6 кВА. Питание может работать от 6-ти конденсаторов (по одному от каждой ветви). удалено) — в этом случае MOT выделяют гораздо меньше тепла, но меньше ток. В поставке использовал ТО 1,3,4,5,6 на 8 от таблица моих ТО .

Дуги от трехфазного питания характерны своим звучанием, в котором вместо папок преобладает 50 Гц и 100 Гц. комбинированная частота 150 Гц и 300 Гц. Трехфазный выпрямленный ток никогда не проходит через нулевую точку, поэтому разряды так легко не тушатся.Смотрите фото и видео ниже :).

Предупреждение! Выходное напряжение трансформаторов СВЧ духовка составляет около 2100 Vac. Это напряжение абсолютно смертельно! Конденсаторы могут оставаться заряженными даже после отключения. Все делаете на свой страх и риск. Автор не несет ответственности за травмы, смерть или материальный ущерб.

Схема трехфазного источника высокого напряжения с 6 МОЛ

полный 3-фазный блок питания с шестью МОТ и девятью МО-конденсаторами.

Искры от БП 6 ТО 🙂

изредка разряд был слишком большим для картинки 🙂

Вертикальная дуга

просто исчезающая разрядка

плазма после разряда исчезла

измерение тока короткого замыкания

100шт диода BY255 (1300В 3А).Я использовал 72 из них

Свеча электрическая высоковольтная 🙂

розетка «трехфазная»

автоматические выключатели

Видео — разряды с 6 конденсаторами (3х2)

Видео — теперь разряжается 9 конденсаторами (3х3)

дом

MOT для перемотки

MOT для перемотки

Вы можете снимите вторичную обмотку с использованного трансформатора микроволновой печи.Отрежьте обмотку высокого и очень низкого напряжения с помощью ножовки или электроинструмента. Удалите остальную часть обмотки с помощью болта или тупого керна. Удалите железные магнитные шунты. Будьте осторожны, чтобы не повредить первичную (низковольтную) обмотку, поскольку вы будете ее использовать. На сердечник наматывается новая выходная обмотка, состоящая примерно из 10 витков. Теперь с вариаком на 10 ампер вы обзавелся регулируемым блоком питания.
Желательно использовать переменное напряжение трансформатор (или используйте два МОТ с последовательно соединенными первичными частями) с трансформаторами для микроволновых печей из-за их особенностей разработан.Человек, производящий трансформатор, ЗНАЛ, что трансформатор будет ВСЕГДА подключайтесь к нагрузке (например, к магнетрону). Это позволило дизайнеру поместите очень мало обмоток на первичную обмотку. Если подключить один из тезисов трансформаторы напрямую в сеть без нагрузки на них перегорят предохранитель потому что они потребляют очень высокий ток намагничивания. Если вы должны их использовать без трансформатора переменного напряжения используйте два из них с первичными обмотками в серии.Это решит проблему. Вы можете подключить выходы последовательно тоже.
Не связывайтесь с высоковольтным концом этих зверей, они могут убить, и убили. Снимите обмотку высокого напряжения. Поиск в Интернете позволит получить много информации о ТО. См. Ниже более подробную информацию о перемотке трансформаторов в целом.
Автор: R.J.

Некоторые уравнения преобразователя

Намотать собственный трансформатор может быть дешево способ получить хороший источник низкого напряжения высокого тока.Также потребуются диоды. исправить вывод.
Все приведенные ниже уравнения дают трансформатор с хорошим регулирование напряжения. т.е. Напряжение останется постоянным или почти постоянным, пока вы черпаете из него разные токи.

Первое, о чем вам следует подумать, — это «основная область» трансформатор. Это показано на картинке. Площадь сердечника — это часть трансформатора, в которой находится обмотка. намотался. т.е. Это будет область толстой «ножки» сердцевины трансформатор.
Эта область в конечном итоге определяет, какую мощность трансформатор может поставка.
Если у вас старый СВЧ трансформатор или другой сердечник от другого трансформатор, то основная область уже будет определена за вас.
Основная область для конкретной мощности (например, ВА (Вольт x Ампер)) составляет:

Площадь = [квадратный корень (VA)] / 5,58 или другими словами (если у вас уже есть core, и вы хотите узнать его способность VA

ВА = [5,58 x Площадь] в квадрате
Примечание: все площади указаны в квадратных дюймах, один квадратный дюйм = 6.45 см кв.
Теперь вам нужно чтобы узнать, сколько витков на входе и выходе на сердечник
количество витков в обмотке (входной или выходной) составляет:
Общее количество витков = V x 7,5 / площадь ядра (50 Гц)
Общее количество витков = V x 6,26 / сердечник площадь (60 Гц)
В случае 750 Вт MOT (обычный размер духовки) вы сделаете этот расчет и получите только около половины 750 = 375 Вт. Производитель усиленно гоняет трансформатор, есть еще вентилятор, охлаждающий его.Вы, вероятно, будете использовать первичный, который уже был на ядре, включенные первичные будут (конечно) уже решаться за вас. Вы должны признать это с помощью MOT, потому что дизайнер ЗНАЛ, что там будет ВСЕГДА нагрузка, подключенная к трансформатору, и тот факт, что трансформатор имеет магнитные шунты, он / она смог наложить меньше обмоток на первичную обмотку, чем приведенное выше уравнение даст. Обычно они кладут на первичную обмотку примерно половину количества обмоток по сравнению с приведенным выше уравнением.При использовании MOT вы можете просто подать половину расчетного входного напряжения на трансформатор, используя вариак, или использовать два MOT с последовательно подключенными первичными обмотками. (тогда на каждый трансформатор будет приходиться половина питающей сети).

Толщина используемого провода будет зависеть от тока, который будет обмотка. Вы должны стремиться к тому, чтобы плотность тока в проводе составляла 2000 А / кв. дюйм (3,1 А / квадратный мм) или меньше. Это очень консервативно, и вам может сойти с рук большая плотность тока, особенно на выходной обмотке, так как это будет только несколько оборотов и попадет на воздух, где он может остыть.Толщина провода в первичной обмотке при использовании существующей обмотки на ТО уже будет решена за вас.
Провод, который вы обычно см. трансформаторы IS изолированы. Изоляция прозрачная и видно Медный цвет думал утеплитель. Иногда провод бывает алюминиевым (сокращение затрат) с изоляцией цвета меди (сокращение затрат и хитрость!).
Площадь поперечного сечения провода составляет 3,142 x [квадрат радиуса] BTW.

Восточный способ узнать, сколько нужные обороты на выходе — это наложить несколько обмоток и измерить выходное напряжение.После этого вы получите представление о том, какие повороты вам действительно нужны. Используйте любой провод с пластмассовой изоляцией, достаточно тяжелый, чтобы выдерживать ток. Необходимое количество витков должно уместиться в отверстия в сердечнике.

Рекомендуется установить ответвители на выходе, чтобы можно было применять различные Напряжения в ячейке для изменения тока. Выход MOT должен быть исправлен. Вы можете использовать двухдиодный выпрямитель, так как вы используете два трансформатора, и вы можете легко получить доступ к центральной точке двух обмоток (т. Е.где они присоединяются). Двухдиодный выпрямитель даст вам только половину выходного напряжения последовательно соединенных выходных обмоток, помните. Четырехдиодный мостовой выпрямитель даст вам полное напряжение, на которое способны последовательно соединенные выходные обмотки.
Подробнее о простых выпрямителях см. Здесь. http://en.wikipedia.org/wiki/Rectifier
Если после соединения двух выходов последовательно (не соединяйте параллельно, так как ваши трансформаторы не будут делить ток нагрузки поровну) выходное напряжение очень низкое или нулевое, это, вероятно, связано с тем, что вторичные обмотки подключены друг к другу неправильно. .Просто измените подключение к одной из вторичных линий.

Замена железных магнитных шунтов даст трансформатору возможность управления током, его выходное напряжение будет значительно падать по мере увеличения тока. Этот тип подачи подходит для производителя (пер) хлората. Я предоставлю конструктору возможность экспериментировать.

На приведенном выше рисунке показаны входы двух входных трансформаторов для микроволновых печей на 230 В, соединенных последовательно для подключения к сети 230 В.Поскольку области сердечника не совсем одинаковы, а на входной обмотке не совсем одинаковое количество обмоток (трудно подсчитать), на одну входную обмотку упало больше входного напряжения, чем на другую. 130 Вольт на одном и 100 Вольт на другом. Это не является проблемой. Выходные обмотки были размещены там, где раньше была вторичная высоковольтная вторичная обмотка, и напряжение просто измерялось, чтобы определить значение «витков на вольт» каждого трансформатора. Затем вы можете включить количество витков на каждом, чтобы получить разумно сбалансированное напряжение, поступающее от каждой вторичной обмотки.Вы можете разделить провод в месте соединения вторичных обмоток (средняя точка) и использовать два диода для выпрямления выходного сигнала. Это даст вам напряжение на ячейке прибл. что выдает каждый трансформатор. Если вы используете мостовой выпрямитель (4 диода) и не используете среднюю точку, тогда ваша ячейка будет видеть напряжение, которое выдают оба трансформатора. т.е. вдвое больше напряжения в последнем случае. Это может подойти, если у вас 4 (а не 2) диода. Вы можете коснуться обмоток в любом месте, чтобы подать любое напряжение, подходящее для вашей установки.Фактически, вам не нужно устанавливать постоянные краны. Если ваш провод достаточно гибкий, вы можете просто вставить обмотку (или две или три …) с каждой стороны от центральной точки, чтобы дать вам больше напряжения, если оно вам нужно. Вы можете снять обмотку, чтобы уменьшить напряжение. Не обрезайте провод, оставьте его так, чтобы можно было вставлять и вынимать обмотку по своему желанию. Не самая аккуратная из настроек, но это блок питания (Per) Chlorate, который мы делаем, а не экспонат конкурса красоты. Если вы используете Variac, то смесители вам не нужны.(Вы знаете, что у вас никогда не бывает достаточно Variac!) Помните, если напряжение на подключенных вторичных обмотках мало или отсутствует, они, вероятно, подключены неправильно. Размотайте вторичную обмотку трансформатора и намотайте в обратную сторону.

НАЖМИТЕ НАЗАД НА БРАУЗЕРЕ

Модификация СВЧ трансформатора

Модификация СВЧ трансформатора

Перемотанный трансформатор для вашего блока питания должен соответствовать требованиям австралийского стандарта AS 3108, который требует применения среднеквадратичного значения 3 кВ переменного тока. без разбивки между первичными и всеми вторичными, первичными и рамными, и вторичный и каркасный.(Для лиц, не являющихся гражданами Австралии, найдите спецификации испытаний, которые регулируют строительство трансформатора в вашей стране.)

Эта очень практичная спецификация является результатом огромного опыта, и был написан регулирующими органами, чтобы гарантировать, что пользователь устройства, такого как трансформатор или блок питания, не поражены электрическим током или получил травму по любой причине.

ТОЛЬКО ДУРАКИ ПРОПУСТИТЕ ТАКИЕ НОРМЫ …..

Это определенно не очередное бесполезное правительство. законодательства, и ВЫ должны приложить все усилия во время перемотки вашего трансформатор, чтобы обеспечить выполнение этой спецификации, и ваши усилия электрически безопасно.Короче говоря, нет никаких оправданий некачественной работе и юридически все устройства, подключенные к сети и имеющие выходы, доступные пользователю должен соответствовать этой спецификации.

Прежде чем приступить к этой работе, напомните себе еще раз, что запасы подключен к сети переменного тока 240 вольт, и ошибки могут быть фатальными. Для этого Причина, ваше мастерство должно быть первоклассным. Если у вас есть сомнения по поводу ваши способности, то либо найдите кого-то, кто имеет право проверять вашу работу и скажу, приемлемо ли это, или найду профессионала, который сделает работа для вас.Помните также, что сердечник трансформатора должен быть физически подключен к сети заземления, и что первичная обмотка должна быть предохранена в соответствии с принципиальная электрическая схема.

НАСТОЯЩАЯ ИНСТРУКЦИЯ ИЗГОТОВЛЯЕТ ТРАНСФОРМАТОР, КОТОРЫЙ ПОСТАВЛЯЕТ МАКСИМАЛЬНУЮ НЕПРЕРЫВНЫЙ ВТОРИЧНЫЙ ТОК ПОСТОЯННОГО ТОКА 8 А И БУДЕТ ПИТАНИЕ SSB-ПЕРЕДАТЧИКА КОТОРЫЙ ГЕНЕРИРУЕТ ДО 100 ВАТТ НА ПИК ГОЛОСА (ТОК ПОДАЧИ ПИКОВ) ДО 20 АМПЕР, ПРИ СРЕДНЕМ ПОТРЕБНОМ ТОКЕ МЕНЕЕ 8 АМПЕР). ДЛЯ ДРУГИХ ПРИЛОЖЕНИЯ, СМ. ПРЕДОСТЕРЕЖЕНИЯ В РАЗДЕЛЕ СТАТЬИ «ОБЩИЕ КОММЕНТАРИИ».

ТО ЖЕ ПЕРЕМОТКА ТРАНСФОРМАТОРА С ТЯЖЕЛЫМ ВТОРИЧНЫМ ПРОВОДОМ БУДЕТ НЕПРЕРЫВНОЕ ПОДАЧА ПОСТОЯННОГО ТОКА 18-20 А, НО ВЫПРЯМИТЕЛЬ МОСТОВОГО ВЫПРЯМИТЕЛЯ 35 А ДОЛЖЕН БЫТЬ ЗАМЕНЕН НА БОЛЕЕ ТЯЖЕЛЫЕ ДИОДЫ. СТАТЬЯ.

Модификация микроволнового трансформатора

Я использовал трансформатор от блока Sharp на 750 ватт, но любой трансформатор от Можно использовать микроволновую печь с большей выходной мощностью.Меньшие единицы используйте 1,2 витка / вольт, что означает, что вторичной обмотке 18 вольт требуется 22 витка. В более крупные блоки от 1kW ‘nukers’ имеют большие сердечники и используют 1 виток / вольт (18 вторичные витки). Проблема с большинством современных микроволновых трансформаторов заключается в что сердечники были сварены вместе и не подлежат разборке на перемотка. Необходимо найти другой способ быстрого удаления вторичная обмотка.

Пришло время надеть свою бело-голубую полосатую одежду. фартук, потому что лучший способ сделать это — использовать стамеску по дереву и большой молоток (см. фотографии).Как видно на фото вторичный удаляется долотом, чтобы отрезать выступающий C-образный профиль меди по обе стороны от ядра. Работайте параллельно поверхности ламелей. на уровне поверхности, попеременно атакуя обмотку с любой стороны. Приз от кусочков медной обмотки, которую вы прорезаете по ходу движения. Будьте осторожны, чтобы не повредить меньшую первичную обмотку. Когда вы удалили выступающий медь с обеих сторон сердечника, выбиваем оставшуюся пробку лака и медь из окна ламинирования, используя квадратный пуансон 12 мм.Далее удалить обмотка магнетронной нити. Теперь, используя тот же квадратный пуансон, удалите магнитные шунты с обеих сторон окна. Это небольшие группы I-образные пластины, которые располагаются непосредственно над первичной обмоткой на 240 вольт. Очистить окно, удалив всю неплотную изоляцию. Используя острый нож Стэнли, отрежьте пару I-образных кусков дерева толщиной 3 мм или 3-х слойных ровно такой же ширины, как и окно. Они размещаются в том же положении, что и магнитные шунты только что сняты и заставляют первичную и вторичную обмотки быть хорошо разделенными.Используйте картон из старой папки manilla или тяжелой малярный скотч, чтобы закрыть остальную часть окна, убедившись, что все, что может повредить изоляцию вторичной обмотки. В частности, острые края необходимо превратить в гладкие радиусы с помощью лотов. картон / лента.

Быстро намотайте временную вторичную обмотку с 5 витками любого старого пластика. изолированным проводом, подключите 240 В к первичной обмотке и измерьте вторичную обмотку переменного тока. Напряжение.Рассчитайте количество витков / вольт и, следовательно, подсчитайте количество вторичных витков нужно для обмотки 18 вольт.

Удалите временную вторичную и Обмотайте реальную вторичную обмотку, используя стандартный провод 7 x 0,69 мм с пластиковой изоляцией. Убедитесь, что изоляция используемого провода рассчитана на непрерывное работа при 90 градусах Цельсия или более (более низкие температурные диапазоны не в любом случае доступны в наши дни). Пластиковая изоляция имеет внешний диаметр всего лишь на долю менее 4 мм.Электрики используют этот провод либо в одиночном, либо в Трехжильный провод для подключения к розеткам на 20 А (белая внешняя оболочка). В старом В имперских терминах это известно как 7 нитей диаметром 0,026 дюйма. Медь. Другой способ указать этот кабель, указав площадь поперечного сечения медь, которая составляет 2,5 квадратных миллиметра. Вам понадобится от 6 до 7 метров для вторички. Вы можете использовать любой провод для вторичной обмотки, при условии, что изоляция выдержит высокие температуры, а поперечное сечение площадь 2.5 квадратных миллиметров. Более тяжелый провод приведет к тому, что мостовой выпрямитель выйти из строя, потому что пиковые токи будут слишком высокими. Проволока меньшего диаметра просто перегреется. Не используйте одножильный провод, который почти невозможно аккуратно намотать. Провода с медным крестом 2,5 мм2 также доступны секции с более чем семью нитями и очень гибкий и легко наматывается. Аккуратно намотайте вторичную обмотку слоями, следя за тем, чтобы что существует минимальный зазор в 3 миллиметра между ним и любой частью первичная обмотка.Возможно, потребуется связать некоторые части обмотки с помощью лента, чтобы гарантировать это. Обмотка, в результате которой будет подаваться 18 вольт без нагрузки. или около 15 вольт при полной нагрузке. Добавьте пару дополнительных бит 3 мм МДФ или 3 слоя. по ширине трансформатора, чтобы вторичная обмотка не провисала и прикоснитесь к основному (см. фото).

Чтобы аккуратно намотать вторичную обмотку, нужно отрезать еще несколько кусочков толщиной 3 мм. точно соответствовать высоте окна. Их можно использовать для принудительного поворачивается, чтобы сесть через окно, когда вы наматываете каждый слой.

Когда все будет готово, проверьте трансформатор. Во время тестирования включить 1 Ом Резистор на 10 Вт последовательно с первичной обмоткой. Вы будете удивлены тем, что нет ток нагрузки намагничивания вашего трансформатора, который, вероятно, будет около 2-3 А (2-3 В (среднеквадратичное значение на резисторе 1 Ом)) Это очень высокое значение вызвано железом в ядре, проводящем большую часть сетевого цикла в режиме насыщения. Этот метод означает, что вес и стоимость трансформатора сведены к минимуму, но он также имеет очень большие потери, которые требуют охлаждения вентилятора трансформаторная сборка.

НИЖЕ ЕСТЬ КОЛИЧЕСТВО ФОТОГРАФИЙ, ПОКАЗЫВАЮЩИХ, КАК РАБОТАЕТ ТРАНСФОРМАТОР. ВОЗВРАТ. ПРОСМОТРЕТЬ ЭТИ ФОТОГРАФИИ ПРИ ЧИТАЕТЕ ОПИСАНИЕ ВЫШЕ

Катушка Тесла

NSTs & MOTs

NST и MOT для катушек Тесла

Искать на сайте:

Для катушки Тесла , чтобы получить достаточное выходное напряжение (более 500 000 В), нам нужно стартовое напряжение, которое несколько выше, чем в обычной домашней электросети.Поэтому первым шагом является повышение сетевого напряжения с помощью обычного высоковольтного трансформатора.
Популярным выбором является преобразователь NST или N eon S ign T . Обычно они дают выходное напряжение от 7 500 до 10 000 вольт в Европе или в США и других частях мира, значительно более здоровые 15 000 вольт при среднем токе 60 м / ампер.
Я использовал слово , здоровый, , с точки зрения производительности, а не с точки зрения того, что происходит, если вы с ним соприкоснетесь.
Случайное прикосновение к находящемуся под напряжением терминалу NST с таким уровнем тока (60 м / год) и 15 кВ будет чрезвычайно болезненным, вызывая ожоги, или, в зависимости от пути, по которому проходит ток, может даже оказаться фатальным .

С из соображений безопасности я использую переключаемую подачу питания на свою катушку. Это просто коробка, в которой находятся вариакометр на 30 ампер и выходной амперметр, а также двухполюсный переключатель с ключом. Он подключен через штекер на 32 А для использования на моей большой катушке Тесла.
Ключ можно вытащить только при выключенном питании, поэтому ключ находится на шнурке вокруг моей шеи, а это означает, что он должен быть выключен, прежде чем я смогу подойти к катушке. Простые меры могут спасти вам жизнь.

При правильных обстоятельствах источник питания NST может убить, но более вероятно, что он даст вам надолго память о том, насколько болезненным может быть ожог под высоким напряжением. Ситуация с MOT от микроволновой печи и OBIT (оба более низкое напряжение, чем NST, но гораздо более высокий ток) еще хуже, поскольку они имеют реальный шанс убить, а не просто навредить вам.
В то время как такие вещи, как трансформаторы распределения полюсов ( PDT, ) или самодельные трансформаторы , определенно убьют .

Одиночный блок 10 кВ, 48 м / ампер

NST — не самые надежные устройства, поскольку они никогда не были предназначены для постоянной работы при высоком выходном напряжении. Обычно они были бы только в разомкнутой цепи и, следовательно, при максимальном напряжении в течение полсекунды или около того, пока не загорится неоновая трубка. В этом случае лампа имеет довольно низкое сопротивление, короткое замыкание на NST, и ее выходное напряжение падает до гораздо более низкого уровня при максимальном номинальном токе.
По этой причине может быть хорошей идеей использовать альтернативные более надежные источники для источника питания высокого напряжения, такие как трансформатор зажигания печи сжигания топлива (OBIT) и трансформаторы микроволновой печи (MOT).

Высокое напряжение Напряжение Распределительные трансформаторы на полюсах (часто называемые PDT или Свиньи) могут использоваться, если подключены в обратном порядке. Под этим я подразумеваю, что выходные клеммы используются для входа, и наоборот. Хотя мы стремимся к высокому напряжению, старые трансформаторы для рентгеновских аппаратов слишком высоки для использования катушки Тесла, но после снятия обмоток сердечники можно использовать для изготовления балласта или для намотки собственного трансформатора.(См. Ссылку ниже)

Несмотря на их хрупкость, легкая доступность NST по-прежнему делает их популярным выбором. По этой причине необходима цепь безопасности для защиты NST. См. Safety Gap и Terry Filter

Другой вариант — построить свой собственный самодельный трансформатор, как я сделал здесь: (щелкните фото)

.

A СВЧ-трансформатор (MOT)

Для большинства трансформаторов вам потребуется добавить балласт , чтобы остановить чрезмерный ток, протекающий через обмотки трансформатора при коротком замыкании вторичной обмотки.Это не требуется с NST (все NST , кроме , некоторые очень старые). Поскольку NST фактически предназначены для работы с фактически коротким замыканием на их выходе время от времени, они намотаны на сердечник, который предназначен для самоограничения максимального количества тока, который может протекать (как и большинство OBIT).
Если вы используете другие типы трансформаторов, вам потребуется добавить балласт (обычно в виде индуктора) последовательно с первичной (или вторичной) обмоткой трансформатора, чтобы ограничить ток, который может протекать.
В MOT есть встроенный балласт в виде шунтов, как в NST, но иногда они неэффективны, и с ними также может потребоваться дополнительный внешний балласт.

1998 Qex построила высоковольтный трансформатор по низкой цене

Строительство высокого напряжения

Блок питания по низкой цене

Ищете запасные части для ВН? Несколько мертвых микроволновых печей могут предоставить вам все необходимые детали.

Рэнди Хендерсон, WI5W

Горячо из кухни, вот и полный комплект энергоемких ламповых усилителей.Были ли у вас мысли о создании мощного усилителя или возрождении бывшего в употреблении «дешевого» усилителя? Я давно думал о таком проекте. Изначально это казалось хорошей идеей по сравнению с ценой нового усилителя. Однако после исследования стоимости запчастей для блоков питания я начал сомневаться.

Мне нужны были компоненты и материалы, чтобы сделать устройство, способное подавать 2700 В при 500 мА или более. Мне также нужен был хорошо регулируемый выход 500 В для экранной сетки.Я встречал несколько радиолюбителей, которые построили такие принадлежности на

долларов.

10809 NE 17th St Oklahoma City, OK 73141

plus деталей и добился хороших результатов.

При поиске излишков и бывших в употреблении запчастей я никогда не находил то, что хотел. Меня также обескуражила мысль о замене дорогих дефицитных деталей, таких как трансформаторы, на случай, если возникнет необходимость в ремонте в будущем.

Микроволновые печи

В качестве источника высокомощных и высоковольтных компонентов большие (несуществующие) цветные телевизоры с электронными лампами и военное избыточное оборудование уже не так многочисленны, как в прошлом.Повсеместная микроволновая печь в некоторых случаях может стать хорошей заменой. Новые стали настолько недорогими, что ремонт часто оказывается непрактичным, поэтому неработающие агрегаты часто можно получить за небольшую плату или бесплатно.

Чтобы лучше использовать внутренности этих устройств, полезно знать, как они работают, или, по крайней мере, как они подключены.

Одноэлектронная трубка (магнетрон) генерирует микроволновую энергию, которая поступает в камеру для приготовления пищи по короткому волноводу.В магнетроне используются сильные постоянные магниты, заставляющие электроны кружить мимо резонансных полостей внутри трубки. Взаимодействие электрического и магнитного полей вызывает колебания в полостях.

Схема питания магнетрона почти во всех микроволновых печах аналогична рис. 1. ‘ Существуют небольшие различия в схемах между брендами и моделями. У некоторых может не быть резистора утечки на конденсаторе. Несколько

1 Примечания приведены на странице 51.

В моделях

для обмоток накала используются отдельные трансформаторы.

Вот удивительный факт: разные модели микроволновых печей имеют столько общего, что вы можете смешивать и сочетать их компоненты. Вы можете создать очень надежный источник питания, правильно используя эти компоненты.

Высоковольтная обмотка трансформатора обычно выдает среднеквадратичное значение 2100 В при небольшой нагрузке. Конденсатор и выпрямитель электрически подобны в большинстве устройств. Наибольшее различие в компонентах на рис. 1 будет заключаться в механических деталях, таких как форма и конфигурации монтажа.

Схема на рис. 1 представляет собой удвоитель напряжения. Магнетрон выполняет две функции: выпрямитель и нагрузка. Второй конденсатор для сглаживания импульсов тока, протекающих через магнетрон, отсутствует. По-видимому, это модулирует частоту выхода магнетрона, чтобы предотвратить образование стоячих волн, которые могут вызвать неравномерный нагрев в камере для приготовления пищи.

Конденсаторы в этих цепях обычно заполнены маслом, емкостью 1 мкФ или меньше и рассчитаны на 2200 В переменного тока. Как правило, их можно использовать в качестве конденсаторов фильтра для постоянного напряжения до 3200 В.

Выпрямители бывают разных форм. Они прочные, надежные и намного удобнее, чем гирлянды из диодов меньшего размера.

Есть и другие полезные детали. Ищите предохранители, держатели предохранителей, реле, переключатели, низковольтные электролитические конденсаторы, резисторы, разъемы, высоковольтный провод, оборудование и другие полезности для источника питания. Я даже использовал часть шкафа для этого проекта.

Говоря о запасных частях, я недавно увидел интересный источник деталей, которые можно было бы использовать в поставке экрана.2 Некоторые камеры с одноразовой вспышкой имеют электролитические конденсаторы емкостью 160 пФ при 330 В (постоянный ток). Возможно, вы можете попросить у местного кинопроизводителя некоторые из бывших в употреблении корпусов фотоаппаратов, предназначенных для мусорного бака или центра утилизации.

Трансформаторы повышенной мощности

Высоковольтные трансформаторы в типичных микроволновых печах имеют особенности, которые необходимо учитывать при их использовании в источниках питания для радиолюбителей. Одна очевидная характеристика состоит в том, что у них нет дела; обмотки обнажены. Будьте осторожны, чтобы не порезать и не повредить обмотки при работе с этими тяжелыми и неудобными компонентами.Это особенно важно для вторичной (высоковольтной) обмотки.

Читать здесь: QEX

Была ли эта статья полезной?

.
