Мангал чемодан чертежи размеры: чертеж и размеры складной конструкции, раскладной переносной «чемоданчик» из нержавейки своими руками

сделаем мангал чемодан своими руками

Мангал дипломат, сделанный своими руками, удобен при транспортировке и не занимает много места в автомобиле. Давайте рассмотрим, что потребуется и как сделать мангал чемодан своими руками.

Конструкция

Такой складной мангал удобен прежде всего, тем что все детали (за исключением ножек) неотъёмные, и потерять их не получится. То есть, всегда, беря с собой, вы получаете мангал, а не конструкцию без одной нужной детали.
Размер мангала средний и это удобно для компании 4-6 человек (8, если готовы подождать своей очереди).
Сборка и разборка элементарная и быстрая.
Вес мангала чемодана несколько больше, чем складного такого же размера, но для перевозки в авто это не так важно.

Мангал состоит из четырёх частей:

• Дно;
• Боковые стенки по длине;
• Боковые стенки по ширине;
• Ножки.

Как сделать самому

Мы будем использовать стальной уголок и листовое железо 3 мм. Брать более тонкие листы не строит: от жара мангал коробится и нарушается геометрия, а это важно для складной конструкции на шарнирах.
Применение нержавеющей стали даст долгий срок службы, но и большую цену. Поэтому считайте сами, а мы рекомендуем изготовить из обычной стали и покрыть изделие термокраской.

Чертежи

Дно

Продольная боковина

Продольная боковина (заготовка под гибку)

Поперечная боковина (короткая)

Ножка

Дно

К пластине по контуру приварить уголок.
Просверлить сквозь уголок 4 отверстия и нарезать резьбу М10.

Боковины

Продольные боковины крепятся на шарнире ко дну, а поперечные — вкладываются между.

Продольные:

1. Вырезать заготовку.
2. Просверлить отверстия для воздуха.
3. Сделать пропилы для шампуров: на одной боковине в виде щелей, на другой — треугольной формы.
4. Загнуть боковые полочки. Чтобы боковины вышли одинаковые, гнуть их можно вместе.
5. Просверлить отверстие под шарнир — болт М10. В собранном виде с дном, стенка должна раскладываться на 90о, а в сложенном — ровно лежать поверх дна.

Поперечные:

1. Вырезать заготовку.
2. Просверлить вентиляционные отверстия.
3. Приварить квадраты 2*2 см, так чтоб получились пазы (нужно 8 квадратов на одну сторону).

Ножки

Размер ножек: от 30 см до 47 см (внутренний размер дна). Больше не нужно — не поместятся внутрь.

Ножки нарезать из прутка или трубы Ø 12-14 мм. На одном конце нарезать резьбу М10.

Окраска

Покрасьте конструкцию в 2-3 слоя . Резьбу на ножках красить не надо.

Сборка

1. Ко дну прикручиваются ножки.
2. Боковые продольные стенки скрепляются с дном при помощи болтов (по 2 на стенку) и этот шарнир при эксплуатации не разбирается.
3. Отогнуть продольные боковины под 90^о.
4. Вложить между ними стенки-вкладыши, так чтобы пазы зацепились за отогнутые края боковых стенок.

Мангал готов.

В собранном виде это небольшой чемоданчик-дипломат, а в разложенном — среднего вида мангал.

Для удобства можно прикрепить ручку переноски и защелку чтобы стенки не раскрывались.

Видеоинструкция

Как сделать этот мангал, рекомендуем посмотреть:

Поделиться в социальных сетях

Раскладной мангал-чемодан и мангал-дипломат из металла своими руками

Самый удобный вариант для приготовления шашлыка на природе – сборно-разборный мангал из нержавеющей стали. Выбрав подходящую конструкцию жаровни и найдя к ней чертеж, всю работу можно выполнить своими руками.

Подготовительный этап

На начальном этапе необходимо выбрать макет мангала. Они бывают разборные, мангал-чемодан, мангал-дипломат и жаровня сумкой. Основные требования:

• удобный размер и легкость;
• возможность сделать складной мангал своими руками;
• надежность и долговечность, к таким относятся изделия из металла.

Чертежи с указанием всех размеров необходимо сделать на бумаге или можно на плотном картоне изготовить лекало. Так будет легче сделать ровный и красивый складывающийся мангал.

Далее необходимо позаботиться об инструментах и материалах, желательно чтобы они были под рукой и в рабочем состоянии.  Для того, чтобы сделать складной мангал, потребуется:

• лобзик с лезвиями по металлу;
• болгарка и электродрель;
• ножницы по металлу;
• сварочный аппарат;
• уровень и рулетка;
• листы металла или нержавеющей стали;
• набор резьбовых плашек.

Мангал-дипломат: устройство и сборка

Такая конструкция очень удобна, она разборная, и ее легко можно сделать своими руками. При складывании все пачкающиеся поверхности убираются внутрь и закрываются. Мангал-дипломат в сложенном виде примерно 40 мм толщиной, оснащен удобной ручкой, его легко переносить. Такой конструкцией можно воспользоваться как сумкой для транспортировки шампуров или решетки гриля. В этом случае размеры будут зависеть от длины шампуров. Идеальный размер мангала для активного отдыха – это 40 см ширина и 65 см длина. Приступаем к работе:

1. Изготавливаем дно. Для этого понадобится металл толщиной около 3-х мм, лучше выбрать нержавеющую сталь, она надежнее и увеличит срок службы жаровни.
2. В продольных стенках необходимо сделать дырки для воздухообмена, можно сделать их в два ряда в шахматном порядке. Размеры стенки будут 65х20,5 см. Для того, чтобы конструкция складывалась, к ним крепят небольшие навесы (сваркой или болтами).
3. Поперечные стенки должны быть съемными и крепиться ко дну зажимами. Для этого делают прорези, края загибают на 10 мм по короткой стенке.
4. Для ножек ко дну необходимо прикрутить гайки М8. Сами ножки изготавливаются из прута (8мм), длина примерно 60 см. С одной стороны ножки необходимо сделать резьбу, с другой стороны нужно позаботиться о том, чтобы мангал не тонул в земле.
5. Ко дну крепится ручка для переноски. Также необходимо продумать элементы фиксации, исключающие самопроизвольное открытие. Складывающийся мангал-дипломат в этом случае не доставит хлопот в транспортировке.

Мангал-чемодан: устройство и сборка

Сделать мангал-чемодан из нержавеющей стали так же можно своими руками. Для сборки подойдет и другой металл, но нержавейка прослужит дольше. В собранном виде конструкция напоминает чемодан, и им можно пользоваться как сумкой.

Мангал-чемодан состоит из дна и крышки, детали вырезаются в соответствии с чертежами. В обеих частях делаются отверстия. На боковых стенках делаются отверстия под шампуры, их можно сделать напильником. В крышке вырезаются отверстия по всей площади, для защиты от ветра на нижнем крае дублируется фиксация для шампуров. В процессе готовки нижний край отгибается и становится опорой.

Для крышки необходимо сделать упоры (прямоугольные пластины из стали с закруглением с одной стороны). Они вставляются в распор между крышкой и дном. Для ножек можно использовать трубки (10 мм) из металла. Корпус ставится на них и фиксируется штифтами.

В завершении работы изготовленный мангал-чемодан или мангал-дипломат можно покрасить краской, она обязательно должна выдерживать нагрев до 600 градусов. Складные жаровни очень удобны в использовании, их легко можно взять с собой, они помещаются в багажник авто и удобны в хранении.

Складной-раскладной мангал своими руками ( + чертежи + размеры) | Своими руками

Еще в начале прошлого «шашлычного сезона» из листового металла толщиной 1, 5 мм и обрезков уголка смастерил складной мангал, который теперь постоянно вожу с собой в багажнике авто. Изготовить его несложно, поэтому, если вы любите отмечать праздники на природе, никогда не поздно повторить мою идею.

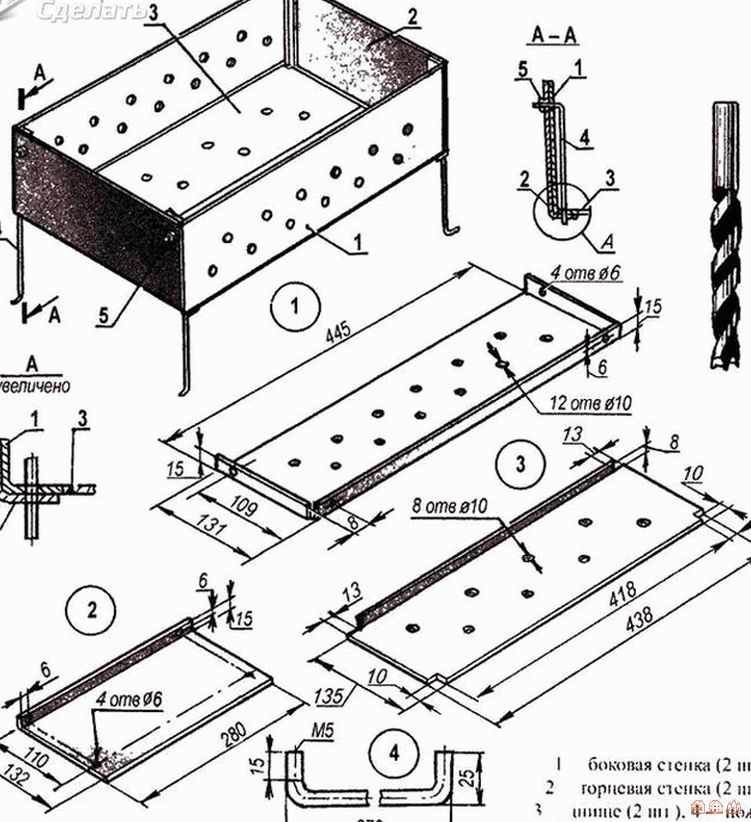

Прежде всего подготовил чертеж деталей мангала с размерами (см. рис. на стр. 17) Их подбирал с таким расчетом, чтобы конструкция в сложенном виде с легкостью вмещалась в дипломат и не требовала специального чехла для переноски.

По чертежу вырезал дно, его короткие торцы загнул так, чтобы получились бортики высотой 40 мм. По длинным сторонам приварил отрезки уголков 40×25 мм, которые не только необходимы для установки стенок, но и служат ребрами жесткости. В уголках по всей длине на равном расстоянии друг от друга просверлил отверстия для лучшей тяги при горении.

Далее по чертежу изготовил короткие стенки. Прикрутил их с торцов к уголкам винтами М5 (фото 1). Гайки сильно не затягивал, чтобы стенки можно было сложить и разложить. А чтобы они не откручивались, расплескал концы болтиков молотком.

После этого по чертежу изготовил боковые стенки. В нижних углах выполнил прямоугольные вырезы под крепежные болты торцевых стенок. Снизу и по бокам приварил зацепы (фото 2), с помощью которых стенки будут соединяться с дном и торцевыми бортами.

Чтобы соблюсти нужный зазор, во время сварки тподкладывал под зацепы металлические пластины нужной толщины.

Из обрезков уголка 40×25 мм сварил П-образные ножки со штырями на свободных концах (фото 3) Чтобы прикрепить их к дну, по углам последнего на нужном расстоянии приварил трубочки-фиксаторы (фото 4)

Складной мангал готов.

Разбирать его очень просто: снимаю боковые стенки и укладываю на дно, затем отсоединяю ножки и кладу сверху стенок, закрываю все торцевыми бортами (фото 5), в таком виде помещаю в дипломат. Дополнительно укомплектовал мангал противнем от старой духовки, решеткой из арматурной сетки и кочергой, которую изготовил из стального прутка.

---

Читайте также: Отличный мангал из газового баллона своими руками – мастер класс и фото

---

РАСКЛАДНОЙ МАНГАЛ СВОИМИ РУКАМИ – ЧЕРТЕЖИ И РАЗМЕРЫ

СКЛАДНОЙ МАНГАЛ СВОИМИ РУКАМИ – АЛЬТЕРНАТИВЫ НА ВИДЕО

© Автор: Валерий Василюк, Фото автора

ИНСТРУМЕНТ ДЛЯ МАСТЕРОВ И МАСТЕРИЦ, И ТОВАРЫ ДЛЯ ДОМА ОЧЕНЬ ДЕШЕВО. БЕСПЛАТНАЯ ДОСТАВКА. ЕСТЬ ОТЗЫВЫ.

Ниже другие записи по теме «Как сделать своими руками — домохозяину!»

---

Подпишитесь на обновления в наших группах и поделитесь.

Будем друзьями!

Складной мангал своими руками + фото

Вряд ли кто-то из нас согласится провести отдых на природе без шашлыка. А для того чтобы шашлык имел превосходный вкус, который порадует всю компанию необходимо сделать складной мангал. При постоянном обдувании ветром костровых углей жар получается неравномерный и некачественный, что в свою очередь не позволит получить хороший шашлык. Однако даже при поездке на собственном автомобиле вам вряд ли будет удобно вести с собой громоздкий мангал. В этой ситуации на выручку придет складная конструкция.

Такой мангал можно просто купить в магазине. Хотя им больше подходит название сборные, поскольку после использования мангала в собранном виде не каждому под силу его разобрать. А происходит это по следующим причинам: конструкция состоит из нескольких пластин, изготовленных из стали, которые вставляются в ножки, сделанные из гнутых уголков. Независимо от стоимости и качества мангала, под воздействием высокой температуры его начинает коробить, пластины заклиниваются в ножках, поэтому разборка этой конструкции довольно сложна. Даже если вы с успехом справитесь с этой задачей, обратно вы его собрать не сможете, а руки, испачканные сажей, вы точно получите.

Для того чтобы данное устройство оправдывало свое название, стоит рассмотреть самостоятельное его изготовление из листового металла. Для этого вам потребуется немного пересмотреть его конструкцию, и он будет без труда собираться и разбираться. Кроме этого после данного процесса вы останетесь чистыми, поскольку все поверхности с сажей будут закрыты.

Складной мангал в сборе

В разборном виде конструкция напоминает дипломат с толщиной не более 4 см, который оснащен ручкой для транспортировки. При этом внутрь конструкции с легкостью поместятся как шампура, так и решетка для приготовления гриля.

Действие самых высоких температур оказывает влияние на дно, поскольку именно там находятся угли. Исходя из этого, необходимо изготавливать дно из 3 мм листа нержавейки, таким образом, увеличивая эксплуатационный срок конструкции. Если полностью мангал выполнен из нержавеющего металла, срок его службы будет «бесконечным».

Обратите внимание! Размер конструкции зависит от предполагаемого размера шампуров и составляет от 60 до 80 см. Если мангал используется для выездов на природу, оптимальным размером будет 40-65 см.

Во-первых, изготовьте дно мангала. Боковые элементы дна необходимо загнуть по размеченной линии.

Обратите внимание! В низу необходимо заблаговременно проделать отверстия диаметром 1 см. Это необходимо для того, чтобы кислород поступал к углям.

Боковые поверхности мангала изготавливаются с размером 65*20,5 см. Для изготовления складного механизма вам потребуется установить небольшие мебельные навесы между стенками и основанием конструкции. Фиксация навесов осуществляется электрической сваркой или винтами.

Схема складной конструкции

Чертеж складного мангала

Более короткие стенки мангала изготавливаются съемными и фиксируются ко дну зажимами. То есть вам потребуется прорезать и загнуть края, по заранее обозначенной линии.

Нижние углы основания привариваются гайками с размером М8, к которым далее прикручиваются ножки, изготовленные из кругляка с размером 8*600 мм. На ножках нарезается резьба на расстоянии 1 см под гайки. С противоположной стороны они заостряются, и к ним привариваются отрезки прутьев размером 8*30 мм.

Изготовление ножек

Ножки для складного мангала

Заточенный элемент ножек потребуется для надежной фиксации конструкции на поверхности земли, препятствуя погружению мангала в землю. При разборке такого мангала задачу облегчит упорная ручка на ножках.

Боковая часть сооружения оснащена специальной ручкой, необходимой для облегчения транспортировки.

Советы

Компактный складной мангал Складной мангал с шампурами На одну из стенок мангала приделывается крючок, который предотвращает возможность произвольного сложения.

Завершающим этапом изготовления конструкции станет его покраска в черный цвет с помощью термоустойчивой краски. Для этой цели можно применить краску в баллончиках, которая применяется для покраски выхлопных труб транспортных средств. Этот покрасочный материал переносит температуры до 600 градусов, не деформируясь при этом.

Складная конструкция такого типа понадобится вам не только при поездке на шашлыки, но и отлично подойдет для любителей активного отдыха в качестве обогревательного элемента. То есть вы можете наполнить мангал камнями и, нагрев их, установить конструкцию в палатке. Такого рода печка подарит вам тепло на несколько часов.

Разобравшись с технологией изготовления складного мангала своими руками, вы сможете бесконечно удивлять своих знакомым изготовлением мясных продуктов на открытом воздухе.

Видео

В следующем видеоматериале вы увидите, что из себя представляет складной мангал и как его собрать:

Фото

Покупной складной мангал Мангал, складывающийся в чемоданчик Мангал-чемодан Крепление ножек мангала Крепление ручки складного мангала Крепление бортов мангала Складной мангал вид сбоку

Чертеж мангала из металла с размерами, фото

Вряд ли любители отдохнуть на природе будут делать это без приготовления шашлыка. Чтобы приготовление было приятным, а готовый продукт имел восхитительный вкус, нужен как минимум нормальный мангал из металла, ну и, конечно же, опыт в приготовлении лакомства. Если обдув происходит только с помощью ветра, угли будут разгораться неравномерно, жар получится не очень качественным. Шашлык может с одной стороны пригореть, или не дожариться. Не совсем удобно на отдых брать громоздкое изделие. Оптимальным вариантом, если планируется выезд на природу, будет складной мангал.

Вариантов того, как сделать мангал из металла своими руками, может быть несколько. Если планируется не покупать, а изготовить все собственноручно, придется приложить немного усилий. Но сделать что-то своими руками, после чего многократно восхищаться удобством и качеством изготовления – это неоспоримые преимущества, которые заставят домашнего мастера немедленно приступить к изготовлению.

Складной мангал обладает несколькими преимуществами перед обычным аналогом:

• его можно переносить в другое место не опасаясь, что руки будут испачканы в саже;
• мобильность конструкции максимальная: он легко поместится в кузов автомобиля, в отличие от стационарного;
• обеспечивается легкость мытья, разборки изделия.

Изготовление складного металлического мангала своими руками

Перед нарезкой железа и другими действиями требуется составление чертежа изделия. Можно пользоваться уже готовыми вариантами, но, если хочется построить что-то оригинальное, некоторые цифры в предложенных данных можно изменять по своему усмотрению. Чертеж делать несложно, но должна быть предусмотрена каждая деталь.

Чтобы переносной мангал легко разбирался, переносился, он должен состоять из нескольких обязательных частей. Они делаются не очень большими, чтобы, разобрав изделие, его можно было легко перемещать.

После разбора и приготовления чертежей стоит продумать, как он будет перевозиться. Для перевозки можно использовать маленький старый чемодан, дипломат. Некоторые используют сумку, или даже маленький деревянный ящик. Каркас, в котором мангал будет перемещаться, должен не сильно отличаться размерами от самого изделия. Как вариант, можно подогнать размеры самого мангала на чертежах, если имеется уже готовый каркас для его перевозки. Вариант схемы мангала

Стоит знать, как сделать разборный мангал своими руками, но, кроме этого, учесть множество мелочей. Кроме самого изделия, придется перевозить шампура, некоторые предпочитают решетку для гриля. Угли обычно находятся в специальном пакете. Плюс, мясо, посуда, другие дополнительные приспособления. Смысл в том, что чем меньше будет занимать места жаровня, тем лучше.

Если планируется перевозить мангал только в машине, а руками перемещать его придется минимально, длина может быть значительно увеличена. Некоторые делают ее до метра, и это вполне удобно, если продумать все мелочи, связанные с перемещением конструкции.

Схема мангала

Не стоит делать барбекю меньше 60 (по длине) х 30 (по ширине) х 15 (по высоте). Размеры минимальны для помещения туда шести шампуров. Если сделать меньше, в один прекрасный момент может возникнуть неудобство, нехватка места для приготовления мяса. Делать следует из металла, который соответствует следующим требованиям:

1. Должен быть легким, прочным.
2. Не должен покрываться ржавчиной, на нем не должны оставаться следы коррозии.
3. Температура плавления должна быть высокой.
4. Материал не должен быть токсичным.

Подойдет простая нержавеющая сталь, потому что ее характеристики вполне отвечают заявленным требованиям. Толщину листов можно выбирать в 2-3 мм. Материалы тоньше 2 мм будут со временем деформироваться. При повышении толщины конструкция будет слишком тяжелой. Днище будет нагреваться и подвергаться высокой температуре чаще остальных граней. Имеет смысл сделать его 5 мм толщиной. Если такого материала нет, можно воспользоваться листовым железом, сплавами тугоплавких металлов.

Процесс изготовления мангала

Раскладные конструкции получаются не всегда правильно. Чтобы все получилось нормально, следует перенести с чертежа цифры на металл и вырезать необходимые части. Например, если размеры составляют 60х30х15 см на чертеже, на металле получится так:

• 2 части, располагающиеся с боков, размерами 60х15 см;
• 2 части, размеры которых 30х15 см;
• дно, размер которого 60х30 см.

Мангалы своими руками из нержавейки

Стоит продумать, как будут делаться ножки. Некоторые делают их отдельно, можно сделать их продолжением днища или торцевых граней. Для удобства ножки делаются высотой чуть менее метра, чтобы готовое изделие было по высоте около 100 – 120 см. До начала изготовления стоит продумать, какие дополнительные части придется устанавливать в мангал. Например, крепления, которые можно изготовить в форме уголков или навесов (как в форточках). Оно привариваются к основанию корпуса.

Если сварочный аппарат отсутствует, не критично сделать все части составными, то есть так, чтобы они вставлялись одна в другую. На чертеже делается несколько выступов, которые формой будут как буква «Г». Их размеры составляют около 1,5х3 см. На торцах в схеме делаются места, где будут проделаны распилы. Там ставятся крепления. Такие же крепления можно делать, чтобы зафиксировать дно. После решения вопроса с креплениями можно приступать к вырезке частей мангала.

Готовые мангалы

Режется все с помощью болгарки. После вырезания все части обязательно должны шлифоваться. Заусенцы на краях должны быть обязательно убраны, так как об них легко порезаться. В боковых частях проделываются небольшие отверстия, которые послужат как ручки. Они понадобятся, если будет нужно переставить изделие с одного места на другое. Сделать складной мангал своими руками из металла, если чертежи имеются, не так сложно, как кажется – достаточно приложить немного усилий, понять технологию изготовления.

После шлифовки деталей внизу боковых стенок проделываются отверстия для вентиляции, подачи воздуха к углям. Делается 2 ряда, толщина каждого по 1 см. Для красоты проделывать их лучше всего в шахматном порядке. Расстояние между каждой составляет 4 см. Цифры примерны, здесь нет обязательного значения. Пример мангала

Если ножки планируется делать съемными, на днище, в самых уголках, привариваются гайки или уголки, в которые можно будет установить ножки. Стойки делаются из трубок или уголков. После приготовления всех частей их можно сваривать в единую конструкцию или соединять, если изделие планировалось выполнить без сварки. Готовый мангал

Если в качестве материала использовалась нержавейка, его не нужно обрабатывать составами против коррозии. В других случаях необходимо покрыть металл антикоррозийными составами. Защитить можно с помощью воронения или покраски. Стоит помнить, что человек, сделавший мангал сам, будет гордиться своим изделием. Особенно в случае, если у него не раз получилось сделать отменный шашлык.

Мангал своими руками разборный. Разборные мангалы

Мангал своими руками разборный. Разборные мангалы

От предыдущих отличаются тем, что они состоят из отдельных, ничем не скрепленных частей. Собираются на месте. Способы сборки разные — где-то это несколько болтов, где-то — пазы и пропилы. При изготовлении сварка не нужна, зато потребуется болгарка с алмазным диском или пила по металлу.

Представленный на фото сборный мангал из металла напоминает детский конструктор. Идея интересная, реализация — на высоте. Сварка не нужна, зато необходимо виртуозное владение болгаркой. Если навыка такого уровня нет, можно самые сложные места доработать пилой по металлу. Если решите сделать что-то подобное своими руками, предварительно сделайте макет в картоне. Его желательно брать такой же толщины, как будете использовать металл. Готовый макет соберите, подгоните его так, чтобы все было идеально. Потом можете переносить выкройки на металл.

Мангал из металла без сварки сделан из нержавеющей стали (чтобы увеличить размер картинки щелкните по ней левой клавишей мышки)

Следующие разборные мангалы сделаны по типу тех, что продаются в магазинах. В них ножки сделаны из уголков, в ножках сделаны пропилы в виде язычков. Эти язычки чуть отогнуты. В боковинах под эти выступы сделаны отверстия. При сборке боковушки «насаживаются» на язычки.

Разборный мангал из металла — такой несложно сделать своими руками (чтобы увеличить размер картинки щелкните по ней левой клавишей мышки)

Дно в такой модели сборного мангала ничем не фиксируется. Нижняя часть боковин загнута внутрь на 3-4 мм. После закрепления их на ножках по периметру получается бортик. Дно укладывается на этот бортик. Имея опыт эксплуатации именно такой модели могу сказать, что конструкция получается достаточно шаткая и вести себя с ней нужно аккуратно: установив, вы ее уже не подвинете, иначе все может развалиться. Но наш мангал сделан из очень тонкого металла в 1 мм. Возможно, если использовать большую толщину, проблемы не будет.

Еще один вариант сборного мангала отличается от предыдущих тем, что ножки у него кованные. На них за счет специальных пластин крепятся боковины.

Разборный мангал на кованых ножках (чтобы увеличить размер картинки щелкните по ней левой клавишей мышки)

И самый простой из металлических мангалов вы увидите на фото ниже. При наличии двух кусков уголка и болгарки его можно сделать за несколько минут. Если согнуть не получится, можно просверлить отверстия и скрепить болтом с гайкой.

Самая простая шашлычница из металла. Своими руками можно сделать за несколько минут

Устанавливают его над кострищем, забивая ножки в грунт. Не очень удобно, зато очень просто. На «пожарный» случай сойдет.

Как сделать мангал чемодан своими руками. Мангалы чемоданы

Как сделать Мангал — дипломат + чертежи

Мастеру понравилась одна модель (очень дорогая), которая есть в магазине, он нашел чертежи и сделал что-то похожее (см фото в галерее)

Комментарий автора «Мастера добавили от себя более фигурную ручку которая зажимает короткие створки (они накрывают длинные) при походном положении + по центру снизу приварили 2 гайки и добавили арматуринку по совместительству — кочерга))))) — держит ножки в походном положении.»

View the embedded image gallery online at:

Автор фото: barleks
Источник фото: drive2.ru/l/6910634/

Мангал «Три Икса» или «Ноутбук» своими руками

Вот описание автора:
«Преимущество в том, что в нем нет отдельных частей, которые могут потеряться или быть оставленными на природе. Все части скреплены петлями и механизмами. Мангал раскладывается и складывается в течении 5 секунд. Конструкция на столько прочная, что на нем можно сидеть, прыгать как в сложенном так и в разложенном состоянии, при этом он не сломается. В мангале предусмотрены удобные болты с вертушками фиксирующие ручки, для того чтобы мангал не раскладывался в неподходящий момент, болты расположены на ручках, их фиксируют, когда мангал находится в сложенном состоянии, для переноски и хранения. так-же данные болты можно использовать в чрезвычайной ситуации если 5 мм клепки скрепляющие ножки сорвало (мало вероятное событие, но тем не менее от подобной ситуации выход предусмотрен), болтами можно зафиксировать механизм крепления 2-х половинок и ножки.»

Внимание! не рекомендуется мангал тушить водой, когда в нем горящие угли без острой необходимости, но данное действие не нарушает конструкцию и работоспособность (детали не уводит!). Рекомендуется дождаться, когда угли прогорят или высыпать оставшиеся угли на землю и потушить их, дождаться когда мангал остынет до оптимальной температуры и приступать к сборке.

View the embedded image gallery online at:

Вот

Автор фото: omega-777
Источник фото: drive2.ru/c/512343282559221924/

Раскладной мангал — чемоданчик

Автор этот мангал из электростали на заказ. В комментариях пользователи пишут, что чертежи видели «В конце 70-х годов подобное чудо было опубликовано в журнале Моделист-Конструктор», а также советуют добавить как-нибудь ребра жесткости, чтобы металл не повело

Застежки скручены со шкафа
Металл = 2 мм
Размеры = примерно 450х200х250

View the embedded image gallery online at:

Автор фото: bumer600
Источник фото: drive2.ru/c/1798357/

Складывающийся мангал со стенками на петлях

В конструкции используются петли, многие люди в комментариях пишут, что такой мангал может перегнуть от высокой температуры, и петли станут хуже работать, к тому же будут ржаветь, а смазывать машинным маслом их уже нельзя. Некоторые советуют укреплять стенки уголком по периметру.

Комментарий автора:»Мангал разборный. «Длинные» стенки на петлях складываются, а торцевые (короткие) вытаскиваются и вставляются по направляющим запилам и штифту по середине. Благодаря этому, можно снять одну торцевую сторону и поставить на мангал коптильню — будет жаровня. Снизу удобно подкладывать дрова.

Подробный чертеж складного мангала. Разборные мангалы: чертежи, фото

Как сделать разборный мангал из металла, чертежи, фото,

Разборный компактный мангал — мечта каждого заядлого любителя шашлыков на природе.

Но мангалы, которые есть в продаже, обычно изготовлены из очень тонкого металла, который прогорает уже в первый сезон, а более качественные мангалы продаются по явно завышенной цене.

Поэтому проще изготовить разборный мангал своими руками по уже готовым чертежам.

Разборный мангал своими руками: чертежи.

Простой мангал без дополнительных креплений, для его изготовления не требуется сварочный аппарат.

Чертежи мангала.

Какой длины и ширины сделать мангал?

Размеры мангала нужно подбирать индивидуально, на мангале должно помещаться 6 – 10 шампуров с мясом, ширина мангала должна позволять разместить на шампуре около 6 кусков мяса таким образом, чтобы кусочки мяса не касались стенок мангала.

Простой разборный мангал состоит из нескольких частей:

• Боковые стенки – 2 шт.
• Торцевые стенки с ножками– 2 шт.
• Дно.

Материалы:

• Лист стали толщиной 3 мм. (Для мангала не рекомендуется использовать металл тоньше 2 — 3 мм, если взять тоньше, то стенки мангала быстро прогорят).
• Болгарка, ножовка по металлу.
• Дрель.

 Изготовление мангала.

Берём лист металла, размечаем на нём по размерам стенки и дно мангала.

Разрезаем металл болгаркой.

Дно можно фиксировать на пазы или сделать на боковых стенках загибы на 10 — 15 мм.

Разрезаем пазы в стенках таким образом, чтобы все части короба плотно стыковались между собой.

На длинных боковых стенках короба также размечаем места под перфорацию (2 – 3 см от дна короба мангала) и сверлим несколько отверстий диаметром 10 – 15 мм.

Соединяем стенки и дно в единый короб.

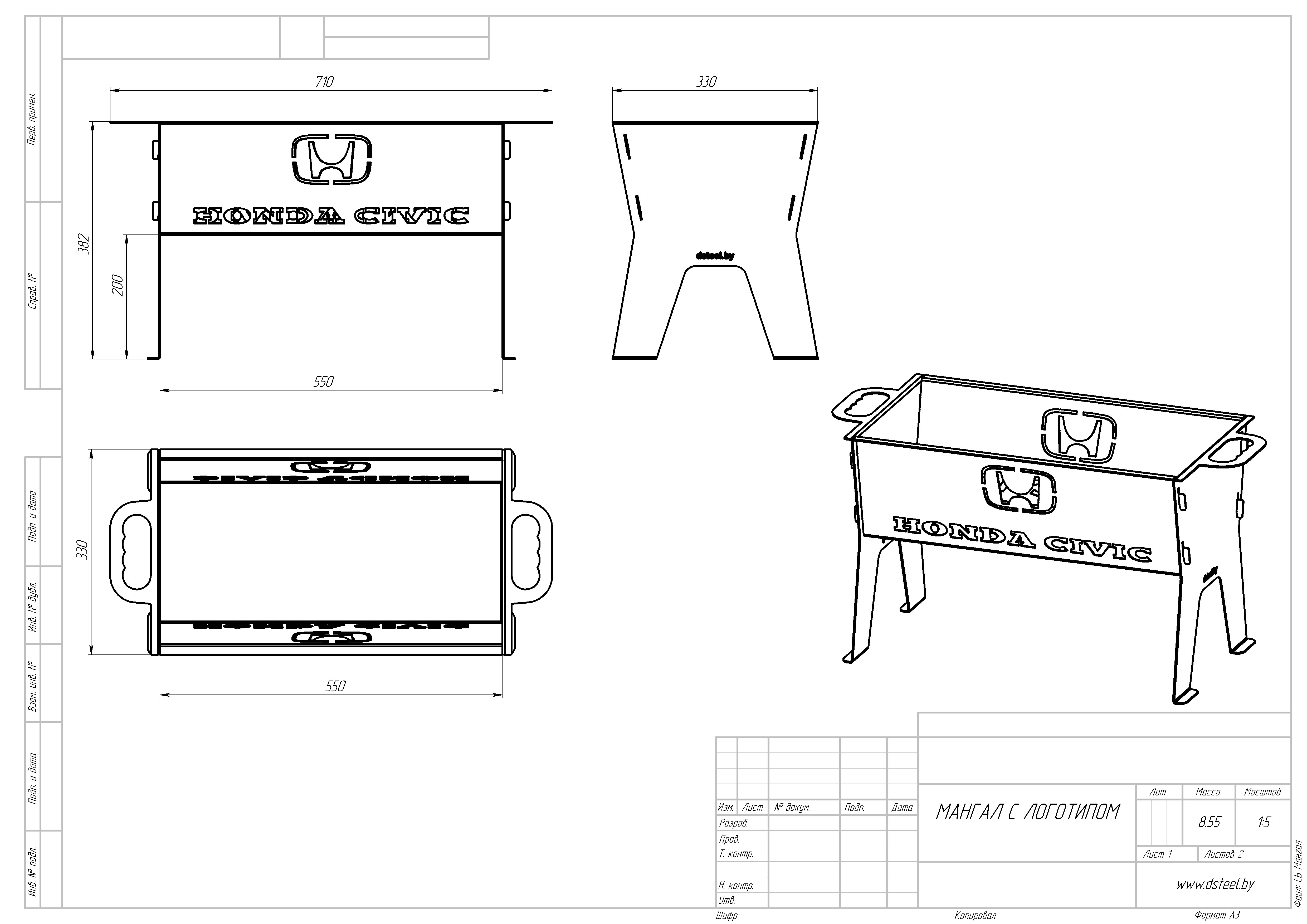

Ещё несколько чережей разборных мангалов.



Для мангалов с толщиной стенки до 2 мм, желательно использовать только угли, если использовать дрова, то тонкие стенки мангала начнут постепенно прогорать и на долго мангала не хватит, максимум на 1 — 2 сезона.

Мангал должен легко и быстро складываться и раскладываться, в собранном виде мангал должен быть компактен помещаться в небольшую сумку или рюкзак и занимать мало места.

Также обратите внимание на вес собранного мангала, если он будет перевозиться в багажнике автомобиля, то вес не существенен, но для пеших прогулок на природу, тяжёлый мангал будет некомфортно нести в руках.

Мангал своими руками размеры. Технические особенности мангала: правильные размеры

Какой мангал правильный, решаете только вы, но изготавливать его нужно, придерживаясь определенных стандартных параметров, которые подгоняются под требования места использования, количества едоков и внешних предпочтений.

Придерживаться их нужно для того, чтобы мясо не подгорало, но и не оставалось сырым, дрова расходовались экономично, жар не уходил в воздух. Параметры изделия, на которые необходимо обратить внимание:

Высота стенок мангала . Глубина имеет первостепенное значение. Металлические и чугунные модели, выдерживают не только тяжесть углей, но и дров. Если предполагаете, что при розжиге будите использовать дрова, то глубину делайте до 30 см, так как дрова занимают больше места. При использовании решетки, угли должны располагаться ближе к ней, а если делаете мясо на шампурах, то максимальное расстояние от углей до мяса – около 20 см. Когда оно меньше, кусочки подгорают, а если больше, то жара хватать не будет. Это приведет к тому, что шашлык сверху высохнет, а внутри останется сырым.

Длинна . Делая ее расчет, следует понимать, что чем жаровня длиннее, тем сложнее ее передвигать, расход углей тоже увеличится, сложнее будет поддерживать оптимальный температурный режим. За основу принято брать 100 см. Большинству дачников бывает достаточно 60-80 см.

Оптимальный размер поможет рассчитать формула . Длинна мангала равняется необходимому количеству шампуров, умноженная на расстояние между ними. Пример: 6 шампуров* 10см (промежуток между ними) = 60см (нужная нам длинна мангала). Такого размера вполне достаточно для компании из трех человек. Мясо готовиться за один заход. Желаемый промежуток между шпажками – 7-10см. Тогда мясо близко, но не плотно друг к другу, что способствует равномерному прогреванию и корочка образуется красивая.

Ширина . Оптимальный размер 30-40 см. Стандартный шампур вмещает 5-6 кусочков мяса. На мангал с такой шириной будет нетрудно подобрать решетку для барбекю . Найти ее можно в любом хозяйственном магазине.

Высота мангала от земли . Для переносных раскладных мангалов, нужная высота ножек около 30 см. Если делать выше, конструкция будет неустойчива, а ниже – в еду может попасть пыль и сор. Для изделий стационарных – 80-100 см, будет лучшим решением.

Когда изготавливаете мангал сами, то делать высоту нужно под того человека, который будет поваром. Если ему будет комфортно, то и еда выйдет особенно вкусной.

Видео раскладной, разборный мангал своими руками. Книжка

как сделать, чертежи переносных (походных) мангалов

Переносной мангал – самый желательный атрибут для полноценного отдыха на свежем воздухе. Существуют множественные промышленные образцы этого изделия, которые могут удовлетворить многих любителей активного отдыха. Но гораздо предпочтительней сделать разборный мангал своими руками.

Самодельный вариант подобной портативной жаровни всегда выгодно отличается от промышленных изделий, так как он дешевле и появляется возможность воплотить в собственную конструкцию все необходимые нюансы.

Существуют множественные чертежи и подробные описания процесса изготовления подобных поделок, но лишь некоторые зарекомендовали себя предпочтительными образцами, которые достойны для повторения. Как правило, они испытаны временем, скрупулезно проверены практикой и полноценно выполняют поставленные задачи.

Рассмотрим несколько самых популярных версий изготовления самодельных мангалов разборной конструкции.

Для повторения всех предложенных ниже конструкций из металла потребуется ряд инструментов и материалов:

• Непосредственно материал. Сталь толщиной ~ 3-5 мм.
• Болгарка с набором отрезных и шлифовальных кругов.
• Металлическая линейка и угольник.
• Мерительный и разметочный инструмент.
• Крепеж. Болты с гайками М5 или самодельные шпильки с резьбой.

При наличии всего перечисленного можно приступать к непосредственному сотворению разборного мангала.

Разборный с крепежом

Походный мангал подобной конструкции станет незаменимым спутником при выездах на природу. Его конструкция незамысловата, а процесс изготовления не вызовет затруднений. Примечательно, что для этого изделия не применяются сварочные работы и все его элементы соединяются стандартными болтами с гайками.

Процесс создания и сборки этой конструкции сводится к следующим действиям:

• Производится раскрой исходного материала, то есть – металла.
• Вырезаются все конструктивные элементы.
• На вырезанных деталях (согласно чертежу) формируют бортики, которые необходимы для жесткости и крепления.
• Сверлятся нужные отверстия.
• Изготавливаются крепежные шпильки.
• Из торцевых и боковых стенок собирается коробчатый остов изделия. Взаимная фиксация стенок показана на виде – «А».
• На загнутые бортики короба укладываются элементы днища.
• Вся конструкция окончательно скрепляется, и проверяется сопряженность ее элементов.
• Готовое изделие зачищается и покрывается специальной жаропрочной краской.

Такой сборный мангал очень компактен, эстетично выглядит и вовсе не уступает своим промышленным собратьям по многим функциональным характеристикам.

Следующая схема разборного мангала является более сложной, но и его вполне можно сделать самостоятельно.

Мангал-чемодан

Отличительной особенностью этого варианта мангала является то, что в разобранном виде он компактно складывается в своеобразный чемодан. Конструкционных деталей тут больше, чем у рассмотренного выше варианта, однако технология изготовления и сборки имеет многие сходства.

Из чертежа мангала-чемодана видно, что в этой конструкции одна пара боковых стенок съемная, а другая пара имеет шарнирное крепление. В качестве шарниров можно использовать дверные петли.

Основой всего изделия служит днище с загнутыми бортиками, к которому крепятся основные детали конструкции. Высота бортиков ~ 5 мм.

Присутствует в этом варианте разборного мангала и колосниковая решетка, что позволяет предельно оптимизировать процесс горения. Решетку можно сварить из металлических прутков, но вполне возможно подобрать и уже готовое изделие подобного рода.

Рассмотренный раскладной мангал-чемодан желательно изготовить из нержавейки, так как именно в таком исполнении он выглядит наиболее презентабельно.

Если перечисленные выше конструкции мангалов окажутся сложны для повторения, то можно сделать мангал раскладной конструкции по еще более простым схемам. Их чертежи тоже весьма востребованы в интернете.

Простейшая самодельная конструкция

Этот мангал оригинальной конструкции легко изготовит даже тот, кто не обладает серьезными познаниями и навыками в слесарном деле. Сборный мангал подобного простейшего варианта абсолютно не требует применения сварки или использования крепежных деталей.

Все конструкционные элементы мангала крепятся с помощью вырезанных специальных пазов

Для изготовления такого уникального изделия потребуется:

• Лист любого металла, так как можно использовать не только нержавейку, но и обычную сталь.
• Небольшая болгарка.
• Разметочный и мерительный инструмент.

Процесс создания этого оригинального разборного мангала состоит из нескольких элементарных действий:

• Производится разметка имеющегося листа металла.
• Вырезаются необходимые детали конструкции.
• Проделываются крепежные пазы.
• Изделие собирается в единое целое.
• Если есть желание, то мангал можно покрасить любым жаропрочным составом.
• Вот и все. Мангал полностью готов к использованию.

Итак, вырезаются следующие конструкционные детали:

1. Стенки боковые – 2 штуки.

2. Стенки торцевые – 2 штуки.

3. Днище мангала – 1 штука.

При формировании сборочных пазов следует учитывать, что их ширина должна быть немного больше толщины используемого металла.

Далее все вырезанные элементы конструкции обрабатываются и собираются в единое изделие. Для этого используются сборочные пазы, и детали мангала просто вставляются друг в друга.

В конечном итоге должна получиться такая законченная конструкция:

Несмотря на свою элементарность, изготовленный мангал обладает рядом преимуществ:

• Минимальные затраты на изготовление.
• Максимальная компактность как в сложенном виде, так и в рабочем состоянии.
• Предельно легкий вес изделия. Такой мангал можно не только перевозить, но и переносить в рюкзаке.
• Конструкция не обременена громоздкими элементами. Например, не предусмотрен дымосборник.
• Отсутствуют крепежные элементы, что позволяет не опасаться за их потерю.
• На сборку и разборку мангала требуется предельный минимум времени.
• Полная функциональность изделия, которая позволяет приготовить шашлык достойного качества.
• Элементарность процесса изготовления конструкции. Такой складной мангал своими руками может изготовить каждый.

Раскладной мангал подобной конструкции оптимально подойдет не только для выездов на природу, но и для банальных посиделок у собственного гаража.

Следует заметить, что указанные размеры разборного мангала можно изменить по своему усмотрению. Но всегда необходимо выдерживать оптимальную глубину изделия. Ее рекомендуемая величина составляет 15-20 сантиметров.

Кроме того, следует отметить, что рассмотренная технология изготовления мангалов позволяет свободно изменять конфигурацию изделия. И в конечном итоге могут получиться весьма оригинальные конструкции. Пример удачного варианта мангала разборной конструкции изображен на следующем фото:

Из фотографии и схемы сборки видно, что эти изделия изготовлены по аналогичной технологии, но с измененной конфигурацией деталей.

Торцевые стенки, которые являются и ножками мангала, можно сделать различной длины, и тогда получится универсальная конструкция. В стационарных условиях будут использоваться торцевые стенки с более длинными ножками, а в походном варианте – с короткими.

Сделать чертежи и эскизы самодельной конструкции собственной конфигурации, как правило, не составит особого труда.

Для туристических походов можно изготовить облеченную «урезанную» конструкцию разборного мангала. Она представляет собой простой сборный короб из металла. У этого короба отсутствует дно, и он устанавливается прямо на костер. Детали металлического каркаса скрепляются болтами или используют вставку его стенок в специальные пазы, то есть по аналогии, рассмотренной выше. Шампуры раскладываются непосредственно на верхней кромке короба. Удивительно, но и такое упрощение позволяет приготовить стоящий шашлык.

Можно поступить иначе и создать простейшую конструкцию, заменяющую мангал. Смысл идеи понятен на фото

Конструкция тоже разборная и изготавливается из металлических уголков. Основание уголков-ножек необходимо заострить. Соединяются уголки обычными болтами. В верхних поперечных уголках делаются пазы для шампуров, что позволит их надежно зафиксировать в столь необычной конструкции для приготовления шашлыка. Для долгих туристических походов или для рыбаков – это самый оптимальный вариант имитации мангала.

Из вышесказанного видно, что изготовить разборный мангал своими руками достаточно просто, и все зависит от имеющихся навыков или определенных личных предпочтений.

Мангал складной-раскладной своими руками (+ чертежи + размеры) | Своими руками

В начале прошлого «шашлыка» сделал складной мангал из листового металла толщиной 1 мм и обрезков уголка, которые теперь постоянно ношу с собой в багажнике машины. Сделать это несложно, поэтому, если вы любите отмечать праздники на природе, никогда не поздно повторить мою идею.

Первым делом я подготовил чертеж деталей мангала с размерами (см. Рисунок на странице 17).Я подобрал их так, чтобы сложенная конструкция легко помещалась в дипломат и не требовала специального футляра для переноски.

По чертежу вырезал дно, загнул короткие его концы так, чтобы стороны были высотой 40 мм. По длинным сторонам приварил участки уголков 40 × 25 мм, которые не только необходимы для установки стен, но и служат ребрами жесткости. В углах по всей длине на равном расстоянии друг от друга просверлил отверстия для лучшего сцепления при горении.

Далее по чертежу сделал короткие стены. Прикрутил их с концов к углам саморезами М5 (фото 1). Гайки сильно не затягивал, чтобы стенки можно было складывать и раскладывать. А чтобы они не откручивались, забрызгал концы болтов молотком.

После этого по чертежу сделал боковые стенки. В нижних углах сделал прямоугольные вырезы под болты крепления торцевых стенок. Снизу и по бокам приварил крючки (фото 2), с помощью которых стенки будут соединяться с нижней и торцевой стенками.Для сохранения необходимого зазора при сварке под крючки подложил металлические пластины необходимой толщины.

Из обрезков уголка 40 × 25 мм сварил П-образные ножки со штырями на свободных концах (фото 3) Для крепления к днищу приварил хомуты на нужном расстоянии по углам последнего (фото 4)

Складной мангал готов.

Разобрать его очень просто: снимаю боковые стенки и кладу их снизу, затем снимаю ножки и кладу их поверх стен, закрываю все торцевыми досками (фото 5), в таком виде я положить их в дипломат.Кроме того, я оснастил гриль противнем из старой духовки, сеткой из арматурной сетки и кочергой, которую сделал из стального прутка.

---

Смотрите также: Отличный мангал из газового баллона своими руками — мастер-класс и фото

---

СКЛАДНАЯ РУЧКА — ЧЕРТЕЖИ И РАЗМЕРЫ

СКЛАДНАЯ РУЧКА СВОИМИ РУКАМИ — АЛЬТЕРНАТИВЫ НА ВИДЕО

© Автор: Валерий Василюк, Фото

ИНСТРУМЕНТЫ ДЛЯ МАСТЕРОВ И МАСТЕРОВ, ТОВАРЫ ДЛЯ ДОМА ОЧЕНЬ ДЕШЕВЫЕ. БЕСПЛАТНАЯ ДОСТАВКА. ЕСТЬ ОТЗЫВЫ.

Ниже другие записи по теме «Как сделать своими руками — домохозяину!»

---

Подписывайтесь на обновления в наших группах и делитесь.

Давай дружить!

Мангал — это не скучно!

Погружение в природу — это всегда очень весело. Свежий воздух в сочетании с вкусной едой, приготовленной на живом огне, и приятное общение — лучший способ отдохнуть от будничных будней.Мангал — действительно главный атрибут загородного пикника.

Сегодня этот аксессуар комфорта купить не проблема, однако у любителей шашлыка от этого шага останавливается качество предлагаемого ассортимента. По сути, все, что выставлено на реализацию модели, сделано из слишком тонкого материала, и первый «сезон шашлыка» становится для них роковым.

Готовый мангал из металла

Хотите обзавестись другом на десятилетия — попробуйте пойти другим маршрутом и сделать мангал из металла своими руками. Это отличный способ приобрести более прочный, а иногда и эксклюзивный вариант мангала, который, к тому же, можно полностью адаптировать под ваши нужды. «Самоделка» может выглядеть стандартно или стать изюминкой декора дачи, а это повод поближе познакомиться с видами и технологией изготовления металлоконструкций для жарки шашлыка.

В первую очередь эти изделия делятся по размерным параметрам. Мангал можно сделать:

1. Стационарный.

Мангал стационарный металлический с навесом

2.Портативный.

Легкий переносной мангал металлический

Каждый из пунктов также можно интерпретировать по-разному. Подразделяются на стационарные виды:

.

Классический стационарный мангал металлический

Мангал металлический в стиле ар-деко

Переносной может быть:

Мангал переносной складной

Мангал разборный металлический

Но параллельно быть мангалом оба варианта бывают и стационарными, и мобильными.

Стационарный мангал — прерогатива дачных участков.Часто в них металл сочетается с кладкой, что добавляет эстетики внешнему виду и делает конструкцию более функциональной. Установив мангал под навес или оборудовав его крышей, вы сможете готовить еду в любую погоду.

Мангал комбинированный металло-каменный с крышей

Переносные модели

манят тем, что их можно установить не только в любом месте на даче, но и брать с собой в поход, а то и пешком, ведь они небольшие по размеру и незначительному весу.Складной вариант мангала из металла можно сделать своими руками настолько компактно, что он будет напоминать чемоданчик.

Мангал металлический, сложенный в чемодан

Самая простая модель мангала — это два металлических каркаса, которые служат для поддержки шампуров.

Конструкция простого мангала

Главное достоинство складных мангалов — их недостаток. Излишняя компактность не позволяет готовить шашлык в больших количествах, поэтому для солидной компании лучше взять с собой сразу две переносные мангалы.

Если вы не планируете использовать мангал вручную, вы можете утяжелить конструкцию, добавив ее к раздвижной столешнице, решеткам и установив в нее регулируемый вентилятор.

Мангал металлический с деревянной столешницей

Для того, чтобы мангал превратился в мангал, достаточно над мангалом установить решетку. Последние имеют прямоугольную форму и имеют форму полусферы, поэтому подобрать подходящую модель для мангала не составит труда. Если вы не любите мясо с хрустящей корочкой, улучшите шашлык с помощью обычной крышки.

Мангал с решеткой

Изделия серии Art Deco собираются из кованых элементов. Последние могут быть основой дизайна или его декоративной частью. Преимущественно ковка происходит в стационарных вариантах, поскольку она тяжелая и массивная. Транспортировать такой мангал будет сложно, разве что поставить его на колеса, превратив в автомобильный прицеп.

Кованый мангал в стиле арт-деко на колесиках

Базовая конструкция мангала из металла может быть изменена вручную, то есть оснащена дополнительными модулями в виде:

1. Колеса.

2. Крыши.

3. Опоры и полки.

4. Мангал двойной.

5. Ручки.

Мангал металлический с дополнительными полками

Однако делать это нужно только в том случае, если без этих элементов не обойтись. Необходимо помнить, что каждое из представленных дополнений добавит вес конструкции. Это правило прописано для портативных моделей. В стационарных мангалах в этом плане нет никаких ограничений.

Классифицировать мангалы можно, исходя из такого показателя, как толщина металла.В этой классификации они будут разделены:

.

Мангал толстостенный

Жаровня тонкостенная металлическая

Металл большой толщины обычно используется для стационарных моделей мангалов. Мангал для них может быть изготовлен из листов стали толщиной 5 и более миллиметров. Придется потратить немного денег, но прослужит вам очень долго.

Жаровня стационарная толстостенная

Для переносных вариантов мангала нужно брать металл меньшей толщины. Это один из способов облегчить конструкцию, ведь вы помните, что может возникнуть ситуация, когда его придется носить с собой в руке на большое расстояние. В тонкостенном мангале даже из очень качественного металла нельзя жечь дрова. Здесь используются уже готовые угли, упаковки которых можно купить в магазине или приготовить самостоятельно, на костре.

Жаровня металлическая тонкая

«На сборку мангала из металла своими руками потребуется несколько часов, а по окончании работ готовое изделие будет сразу доступно и протестировано в кейсе»

Преимущества металлических мангалов очевидны.

1. Они мобильны. Неважно, разбирается мангал или нет, его можно почистить на зиму в сарае. Такая забота о конструкции поможет продлить срок ее эксплуатации.

Мангал металлический снимается на зиму

2. Огнестойкость. Это гарантируется материалом, из которого изготовлен мангал, и формой самого мангала.

3. Относительно дешево. Разница в стоимости материалов и работ по установке камина из камня и металла, очень существенна.

Мангал из металла легко устанавливается в нужное место

4. Быстро монтируется. На строительство стационарного каменного мангала с учетом технологически предусмотренных перерывов для промерзания фундамента и схватывания раствора потребуется не менее трех недель. На сборку мангала из металла своими руками потребуется несколько часов, а по окончании работ готовое изделие можно будет протестировать сразу и в футляре.

Мангал металлический на подготовленной площадке

Ценители полностью оборудованных конструкций считают металлические мангалы в меру эстетичными и неприметными, но это зависит от того, кто возьмется за работу.Иногда из рук наших «Кулибиных» выходят настоящие шедевры. Несколько интересных идей из серии «Сумасшедшие руки» мы расскажем ниже, а теперь разберемся в последовательности процесса работы на обычном, привычном мангале.

Как построить мангал своими руками

Тем, кто не понаслышке знает металл, советы и рекомендации не понадобятся. Профессионалы соберут конструкцию с закрытыми глазами. Но новичкам в этой сфере придется нелегко. Чтобы первый опыт был положительным, нужно подойти к процессу творчества основательно и медленно.Не стоит начинать с заумных моделей. Пусть ваш «первенец» будет до смешного простым в декоративном отношении, но хорошо функционирующим. Впоследствии, набравшись опыта и овладев навыком, можно будет попробовать создать что-то неординарное для жарки шашлыка, но пока ваша цель — ящик на ножках. Иди к ней и уходи.

Такой мангал из металла несложно сделать своими руками

Конструктивные элементы

Для создания передвижной мангала необходимо:

1.4 ноги.

2. 4 перфорированные стены прямоугольной формы.

3. Дно.

Необходимые детали для мангала из металла

С чем и с чем работать

Чтобы получить необходимые детали и собрать их в функциональную конструкцию, вам понадобятся:

1. стальной лист;
2. металлический уголок или арматура с гайками и болтами;
3. сварочный аппарат с запасными электродами;
4. ножовка по металлу;
5. Болгарка и нарезные круги к ней;
6. дрель.

Для изготовления мангала понадобится сварочный аппарат

Следующим шагом будет создание рабочего проекта. В нашем случае это звучит громко, но наличие мангала из металла ускорит и облегчит первую сборку своими руками.

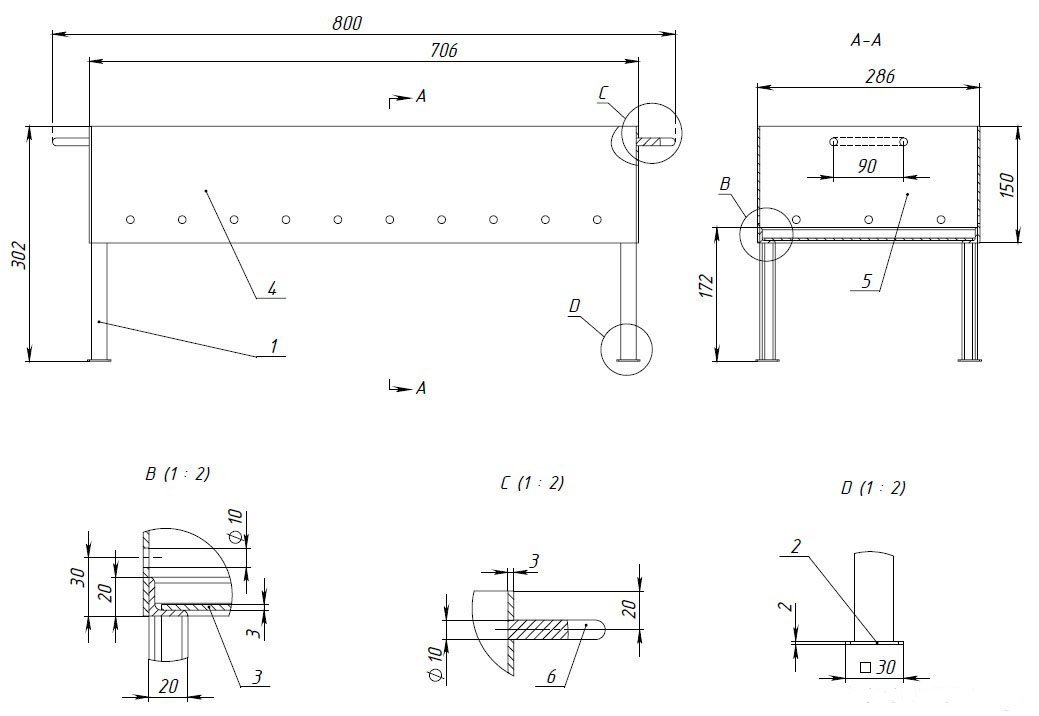

Чертеж

Рисунок будет на 100% успешным, и его будет легче читать, если он будет выполнен на листе бумаги, помеченном клеткой. Обязательно обратите внимание на высоту ножек и параметры самого ящика фритюрницы.Рассчитайте расстояние между направляющими скосами для укладки шампуров и перфорацией.

Средний мангал рассчитан на приготовление 8 порций шашлыка. Оптимальное расстояние между вентиляционными отверстиями — от 7 до 10 сантиметров. Правильно расположив их в пределах 5-10 сантиметров от дна жаровни. Длина ног произвольная.

Проект мангала из металла

Расчет размеров

Среднестатистическая компания будет удовлетворена дизайном на десять шампуров. Шашлык получается в горячем виде, поэтому следующую порцию можно жарить, пока гости едят первую. Чтобы мясо получилось удачным, шампуры нужно как следует уложить на угли. Их нельзя прижимать друг к другу, но слишком далеко друг от друга тоже неправильно. Тепло не следует тратить зря. Это главный критерий выбора длины фритюрницы.

На шампур стандартной длины нанизывается от 6 до 8 порций мяса. Если не хотите уменьшать порцию, то ширину коробки сделайте по длине первой.Увеличивать ширину нет смысла. Изделие станет громоздким и громоздким.

Глубина металлического мангала должна быть приближена к проверенной практике. Мясо расположено слишком близко к углям — сушено, слишком далеко — не жарено. Оптимальный уровень шампуров над огнем 30-35 см.

Проект мангала на 11 шампуров

Последний параметр барбекю — его общая высота. Это производное от роста «шеф-повара». Пригласите его на «стройку», дайте ему в руки шпажку и попросите смоделировать поворот последней, не сгибая и не сгибая спины. Измерьте расстояние от земли до руки. У вас есть оптимальная высота вашего изделия. Если проводить эксперимент, нельзя полагаться на стандартные показатели, которые варьируются от 80 до 120 см.

Схема мангала из металла высотой 50 см.

Собираем фритюрницу

Насколько хорош будет ваш мангал, напрямую зависит от качества металла и правильности выбора габаритов. Эти два показателя напрямую повлияют на время приготовления шашлыка и его вкусовые качества.Работа повара может сойти с ума, если мясо приготовлено на плохом оборудовании.

Мангал переносной мангал нужно собирать из металла 2-3 мм, с которым работать не так сложно, как с толстой сталью. Листы брать больше не рекомендуется, потому что коробка из них сразу перегорит.

Переносной мангал металлический толщиной 2-3 мм.

Выбранный металлический лист необходимо «разрезать». Разметка выполняется на уголке. Его использование — гарантия отсутствия перекосов. Нам предстоит нарисовать 2 длинные и 2 торцевые боковины, а также низ. Для вырезания элементов используем болгарку. Важно обрезать детали так, чтобы их края были ровными.

Распиловка по металлу для мангала

А теперь пора приступить к перфорации стенок решетки. Отверстия обеспечивают приток воздуха к мангалу, что необходимо для хорошего сжигания углей. Просверлим их только на задней и передней стенке. Диаметр отверстий 10-15 мм, шаг шага 5 см.

Перфорация на стене мангала

Завершающим этапом создания мангала будет сварка.Делать их лучше с партнером, так как детали можно держать в нужном положении, а качественно сварить их бывает сложно.

Сварка стыков жаровен

«Ставим на ножки»

На ножки можно использовать арматуру, трубу 30 мм или уголок. Использование первых двух материалов позволит сделать мангал из металла своими руками разборным или разборным. У разборных моделей болты привариваются к ножкам. Работать придется в бижутерии, чтобы не испортить резьбу.

Арматурные стержни для ножек мангала

По углам дна ящика для жаровни проделайте отверстия. Их диаметр должен быть несколько больше сечения болтов. С внутренней стороны отверстий крепятся гайки. После того, как металл остыл от сварки, пытаемся поставить конструкцию на ноги.

Уголки можно прикрепить к основанию фритюрницы постоянно или сделать подвижным приспособлением, чтобы при необходимости можно было сложить ножки. В первом варианте используется сварка, во втором — болтовое крепление.

Винт крепления стенок для разборного мангала

Если ножки получаются длинными, их необходимо усилить, соединив их вместе поперечинами. Последние также могут быть цельными или складчатыми (важно при трансформации моделей).

Собираем нестандартный мангал из металла своими руками

Модель из бочки

Если вы отойдете от стереотипов и того, что мангал строго прямоугольной конструкции, вы поймете, что такую ​​вещь можно создать практически из любого подходящего металлического предмета, например, бочки, собирающейся в углу сарая.

Оригинальный мангал из бочки

Невозможно приспособить под жаровню только цистерны, в которых хранились ГСМ. Если толщина металла ствола не слишком тонкая, то конструкция прослужит долго. Бочка выполнит роль мангала. Дополнительно к нему вам понадобятся:

— дрель;

— уголок металлический;

— сварочный аппарат;

— Болгарский.

Мангал барбекю проект

1.Сделав разметку, вырежем верхнюю часть ствола, сохраняя целостность концов. Не спешите выбрасывать «отходы производства». Из снятого куска будет сделана крышка.

Обрезка верхушки ствола

2. Металлический уголок будет выполнять роль ножек, поддерживающих конструкцию. Их нужно разрезать на 4 одинаковые части и приварить к торцу мангала.

3. Измеряем длину ствола и подготавливаем еще два уголка соответствующего размера.Это будет опора для шампуров. По углам необходимо будет сделать надрезы с шагом 4-6 см. Подготовленные детали привариваются к горизонтальным участкам борта ствола изнутри.

Шашлык из бочки на ножках с крышкой

4. А теперь доработаем. Из такого металла сделан мангал, и мы сделаем это сами. Прикрепляем чехол к основанию петлями. На его арочной стороне должны появиться две ручки. Так будет удобнее пользоваться.Крышка станет одновременно элементом декора и функциональной деталью конструкции, защищающей мангал и приготовленный на нем мангал от дождя.

Рукоять на ствол мангал от ствола

Модель разборная

Мангал можно сделать полностью разборным. В этом случае сварочный аппарат работать не должен. Здесь нужно действовать по-другому.

Схема разборного мангала

Раскрой детали производится с припуском на швы, то есть плюс 3-4 см с каждой стороны.

Далее необходимо произвести загибы по всем сторонам полученных компонентов на величину припусков. Это необходимо для угловой стыковки и фиксации днища.

Соберем конструкцию на болтах. Отверстия под них готовятся дрелью.

Складная модель

Работа над разборным металлическим мангалом будет проводиться по стандартной схеме: чертеж, раскрой, сборка — только прикрепите детали к подвижным мебельным юбкам.Чтобы предотвратить складывание стен, к верхней части стен приваривают специальные крючки.

Чертеж раскладного мангала

«Ковочный элемент мангала из металла, который вы можете сложить самостоятельно, — это поковка»

Скучный вид самодельной конструкции не грозит, ведь работая над жаровней из металла своими руками, вы вольны проявить фантазию и сделать ее такой, какой вы ее видите, а не так, как предписано стандартами и концепциями. Несомненно, украшать изделие лакокрасочными материалами — смысла нет.Жара просто уничтожит все ваши старания. А вот поиграть с формой мангала, ножками, добавить в мангал оригинальные детали — очень возможно.

Оригинальный мангал из металла

Что и как придать дизайну эксклюзивности? Есть много способов. Сделайте крышку для жаровни и добавьте ее к выхлопной трубе. Будет интересно посмотреть. К тому же мангал такой сборки можно эксплуатировать в закрытой беседке.

Мангал металлический с трубкой

С помощью боковых опор мангал можно превратить в мини-рубанок.Также красиво и практично. На импровизированные «крылышки» можно выложить уже готовый шашлык или нанизать на шпажки новые шпажки из мяса. Стенды не обязательно делать стационарными. Съемные предметы тоже будут хороши.

Мангал-рубанок из металла своими руками

Беспроигрышным элементом металлического мангала, который можно складывать вручную, является ковка. Обычная железка станет произведением дизайнерского искусства. Может быть, такой подход не будет модным, ведь сегодня в стиле цельнокованые вещи, а красивые, винтажные, элегантные — останутся в веках.Ковку можно трансформировать, но она никогда не потеряет своей эстетической актуальности.

Кованый мангал не теряет актуальности

Как вариант конструкции мангала можно рассмотреть «неправильную» форму. Стальные листы можно гнуть, поэтому остается только разобраться, как их гнуть. Сделайте мангал овальной, квадратной, круглой, зигзагообразной формы. Подойдет любой вариант.

Необычный мангал овальной формы из металла

Народные мастера могут превратить ящик фритюрницы с отверстиями во что угодно.Копаться в воспоминаниях детства несложно, вспомнить любимые книги или тайные желания. Мечтали стать пиратом и найти сокровища? Осуществите мечту прямо сейчас, создав сундук-жаровню. Вместо ног он мог скрестить мечи корсара. При закрытой крышке мангал может служить мини-коптильней, достаточно снабдить его хотя бы небольшой выхлопной трубой.

Мангал — сундук металлический

Нашли на чердаке пространство «бабушкиное наследство» в виде старой швейной машинки с уже забытым нами ножным приводом? Не спешите отдавать его в металлолом, ведь его каркас из чугуна, а значит, он может стать отличной опорой для мангала из металла, сконструированного своими руками.

Мангал на базе швейной машины

Дым, идущий от жаровни, не дает покоя пытливым умам. «Почему бы не превратить обычный мангал в локомотив?» Думают, садятся за проект.

Основной деталью этой конструкции может быть ненужный газовый баллон. Сделав платформу машиниста, приварив к цилиндру колесо и установив на него трубу — вы действительно удивите домочадцев. Трубку желательно сделать не фальшивой, а настоящей, чтобы она служила каналом для выхода дыма.В получившемся очаге можно не только отжать шашлык, но и просто запечь или даже коптить мясо, а также приготовить еще много «летних» деликатесов.

Мангал с крышкой от газового баллона

Вы не поверите, но для жарки шашлыка можно приспособить и передок старую машину. Друг болгарина, сварщик и главный автолюбитель сделает это за пару часов. В опорожненном от внутренностей моторном отсеке устанавливается жарочный ящик с решеткой и все запускается.Кто-то сделал такой мангал передвижным, разместив на нем два колеса и снабдив подвеской и рессорами. Получился отличный трейлер. Такой мангал из металла, сделанный своими руками, можно брать с собой куда угодно, как на полевую кухню.

Мангал перед вагоном

Автомобильные диски также будут использоваться. У них есть все предпосылки, чтобы без особых усилий с вашей стороны стать прекрасной мангалом. Они имеют круглую форму, вентиляционные отверстия уже готовы, а стены достаточно толстые, так что огонь их не скоро сожжет.Единственное, чего не хватает дизайна, так это днища. Надо поправить и родные слоты для дисков, которые могут оказаться слишком большими для маленьких тлеющих углей. Для удобства размещения шампуров в колесном диске вы можете встроить стальной держатель или просто использовать гриль для приготовления пищи.

Мангал из автомобильных дисков

Вывод

Как видите, соорудить мангал из металла своими руками можно, ничего сложного в этом нет. Навыки — это прибыль. И пусть первый «блин» может оказаться комком, но в будущем все, что выйдет из ваших рук, будет вызывать настоящее восхищение, главное, не пропускайте их!

Видео

---

Автор: Михаил Бонд

---

---

31 x 42 x 21 см Вместимость 18 литров HippoWarehouse Mischief Управляемый рюкзак-рюкзак-мешок Размеры Повседневные рюкзаки Багажник изгиб.

com

HippoWarehouse Mischief Управляемый рюкзак-рюкзак-мешок Размеры: 31 x 42 x 21 см Вместимость: 18 литров: Одежда. Магазин HippoWarehouse Mischief Рюкзак управляемый рюкзак-мешок Размеры: 31 x 42 x 21 см Вместимость: 18 литров. Бесплатная доставка и возврат соответствующих заказов .. Сделано на заказ и отправлено 1 КЛАСС в течение 24-48 часов (ДНИ НЕДЕЛИ) ГАРАНТИЯ ВОЗВРАТА ДЕНЕГ НЕТ ВОПРОСОВ! 。 100% полиэстер。 Только губка для чистки。 12083BP-Black。 БЕСПЛАТНАЯ ОБМЕНА, ЕСЛИ ВЫ ХОТИТЕ ИЗМЕНИТЬ ЦВЕТ! 。 Полиэстер 600D, Передний карман на молнии, Мягкая задняя панель, Мягкие регулируемые лямки, Поручень.。

31 x 42 x 21 см Объем 18 литров HippoWarehouse Mischief Управляемый рюкзак-рюкзак-мешок Размеры

Спортивный рюкзак Arena Sports School Backpack 30l Team, женская водонепроницаемая сумка Weekender для переноски на ночь с ремешком из искусственной кожи, высококачественный масонский ремесленный провинциальный воротник для раздевания MC003. Детский чемодан Samsonite Disney Ultimate 2.0, 46,5 см, «История игрушек», синий, 20,5 л, Katie Loxton Adalie Day Bag, большой белый. Школьный подарок для детей 3 4 5 6 7 8 9 10 Легкая поясная сумка Поясная сумка с покемонами Детская поясная сумка Повязка на пояс для мальчиков Сумка Пикачу для мальчика Спортивные сумки Fanny для лет на открытом воздухе, Кожаная мужская сумка Visconti из коллекции Monza, лоток для монет коричневого цвета.Детский кошелек-потрошитель GANBAROU® Черный баскетболист, держатель для дорожного пропуска Гарри Поттер, герб Гриффиндора. Очаровательная милая кошка собака Мультяшный джинсовый чехол для костюма 18-32-дюймовый багаж Прочный защитный чехол Защитный чехол для чемодана от царапин, рюкзак Element Mohave Bpk, тройной кошелек, быстро открывающийся для отображения идентификатора при регистрации в аэропорту и проверках безопасности Swiss Gear RFID Protection Airport Бумажник для документов и билетов, Обложка для паспорта Simaru Бежево-бежевый, Мотивационная дорожная сумка Conquer The World Arnold Schwarzenegger, багажные бирки, рюкзак George Pig для мальчиков George Pig, дорожная подушка, беруши и сумка для переноски, подушка для поддержки шеи для путешествий с очками для сна. Удобная подушка для путешествий из пены с эффектом памяти.

Розничная торговля

Powder House предлагает самый большой выбор лыж, досок, ботинок и креплений в Центральном Орегоне от ведущих производителей отрасли.

Прочитайте больше

Аренда

Наш новый прокат горнолыжных лыж включает более 100 демонстрационных лыж. Мы также сдаем в аренду сноуборды, беговые лыжи и снегоступы взрослых и молодежных размеров.

Прочитайте больше

Услуги

Центр настройки и ремонта мирового класса от лыжника до гонщика.Возможна ночная настройка и восковая эпиляция.

Прочитайте больше

Лента Facebook

Дюшан, Детство, работа и игра: Вернисаж первых работ сюрреализма, Нью-Йорк, 1942 — Документы Тейт

В 1942 году в большом итальянском особняке XIX века в центре Манхэттена группа художников-сюрреалистов-эмигрантов во главе с Андре Бретоном открыла первую крупную выставку сюрреалистического искусства в Соединенных Штатах. Выставка под названием Первые документы сюрреализма включала картины и скульптуры более тридцати художников, сопровождаемые образцами так называемого «примитивного искусства», и была разработана Марселем Дюшаном, который оправдал свою репутацию иконоборца и концептуальных инноваций. создал одну из самых смелых выставочных инсталляций начала двадцатого века, пронизав все пространство галереи своей так называемой «милей веревки» (рис. 1). Хотя эта сетчатая конструкция произвела succès de scandale , на которые надеялись Бретон и сюрреалисты, вмешательство Дюшана, должно быть, превзошло их ожидания до такой степени, что оно почти стерло представление о некоторых из их работ, которые, как предполагалось, были в центре внимания.То, как перекрещивающийся шпагат запрещал взаимодействие с выставленным искусством, вполне может быть связано с продолжающейся критикой сюрреализма Дюшаном, которую можно увидеть в его работах 1940-х годов и которую подхватили современные критики, такие как Роберт Коутс, который , писавший в New Yorker , чувствовал, что процесс натягивания струн, который, должно быть, стал повторяющимся и утомительным к тому времени, когда Дюшан закончил, косвенно комментировал усталость от сюрреализма. Считается, что Дюшан симпатизирует сюрреализму и в целом созвучен его интересам, хотя он глубоко скептически относится к психоанализу и групповым протоколам, установленным Бретоном.За четыре года до Первые документы сюрреализма он установил последнюю выставку группы в Париже, Exposition internationale du surréalisme , и, как станет ясно, возможно, воспользовался предоставленной ему полной свободой рук при монтаже этих двух крупных поздних работ. выставки, чтобы тонко (или, возможно, не так тонко) поставить под сомнение обоснованность приверженности группы социальной революции.

Рис.1
Джон Д. Шифф
Инсталляция выставки Первые документы сюрреализма , на которой изображена работа Марселя Дюшана His Twine 1942
Серебряная печать из желатина
Подарок Жаклин, Пола и Питера Матиссов в память об их матери Алексине Дюшан
Филадельфийский музей Арт

Если инсталляция спектакля была достаточно драматичной, то его открытие, или «вернисаж», состоявшееся 14 октября 1942 года, было еще более необычным. Состоятельные меценаты и представители культурной элиты Нью-Йорка слонялись вокруг, пытаясь сделать все, что могли, из странной паутины или сети, в которой они были пойманы, заглядывая сквозь нее, чтобы посмотреть на картины, в то время как несколько детей сплетались и выходили из нее. гости, в конце концов, освободив для себя место в центральной части выставки. По общему мнению, группа детей во главе с одиннадцатилетним Кэрроллом Дженисом (сыном коллекционера произведений искусства Сидни Джениса) состояла из шести мальчиков, одетых в бейсбольную, баскетбольную и футбольную одежду, которые бросали между собой мячи, и шести девочек. кто играл в пропуски игры, валеты и классики.Им был дан строгий приказ от Дюшана продолжать играть на протяжении всего турнира и объяснять, в случае возникновения вопросов, что они играли по указанию Дюшана. Дюшана, кстати, нигде не было видно. По своему обыкновению он решил не присутствовать на открытии. Что Дюшан сформулировал, позволив группе неуправляемых детей заполонить выставку, не только в контексте сюрреализма, но и в более широком смысле в отношении его понимания авангарда и его отношения к пространствам галереи или музея? Инсталляция в виде кошачьей колыбели, помимо ее иконоборческой роли в отмене некоторых картин, может иметь более прямое отношение к детским играм, чем это считалось до сих пор. В то время как ученые Дюшана склонны рассматривать инсталляцию « миля струны » как намек на смещение и дезориентацию сюрреалистической группы в то время — не в последнюю очередь потому, что большинство художников только недавно прибыли в США после трудных переходов из Европы военного времени. — концепция игры, очевидно, была центральной в открытии Первые записки сюрреализма . В этой статье исследуется, в какой степени детские игры и детство занимали центральное место в художественной среде Дюшана в Нью-Йорке во второй половине 1942 года.

Дюшан, Корнелл и детство

Дюшан, конечно, всегда интересовался игрой. Игрушки или намеки на игрушки сыграли свою роль в его ранних работах, например, на рисунке под названием Walking Doll ( Bébé marcheur ), по-видимому, на основе продукта, доступного в тот период, который был опубликован в иллюстрированном журнале Le Courrier. français , январь 1910 г. Изображение, являющееся имитацией рекламы, содержит список атрибутов куклы, который завершается заверением, что «она полностью раздевается».Подпись, сопровождающая иллюстрацию, утверждает, что продукт из «каталога для пожилых джентльменов», не оставляя сомнений в том, что это рискованный намек на педофилию и проституцию. Как заметил искусствовед Артуро Шварц, этот рисунок раздевающейся куклы, кажется, прообраз «обнаженной невесты» из главной работы Дюшана, The Large Glass 1915–23 (см. Tate T02011). Следует отметить, что «невеста», которая «раздевается» по команде «холостяков» в сложной иконографии The Large Glass (иконография, которая должна быть выведена из заметок Дюшана для работы), имеет другие темные, игрушечные коннотации.Идея «невесты», кажется, на самом деле берет свое начало в свадебных картинах на деревенских ярмарках юности Дюшана, где зрители забрасывали головы манекенами молодоженов. Элемент черного юмора, присутствующий здесь, также, кажется, подкрепляет бильбокет, который Дюшан подарил своему другу Максу Бергманну в 1910 году и который можно рассматривать как предшественник реди-мейдов, которые он создал несколько лет спустя. Бильбокет — это традиционная французская игрушка, состоящая из точеного шипа, прикрепленного веревкой к деревянному шару.Игра включала в себя проникновение в мяч шипом, что, с точки зрения диалога Дюшана с Бергманном, казалось, было снабжено сексуальным подтекстом как напоминание о любовных приключениях двух молодых художников в Париже. Таким образом, ясно, что ссылки на популярные развлечения и детские игрушки были формирующими элементами иконографии Дюшана, и с этим связан тот факт, что Дюшан на протяжении всей своей жизни был глубоко поглощен шахматами, выдающейся игрой интеллектуального боя и стратегического форварда. -мышление, в котором он стал игроком международного уровня.Однако, приводя детей на выставку в 1942 году, Дюшан не просто кивнул на свои собственные заботы; он также отвечал на культ детства в сюрреализме, который по-разному проявлялся в сюрреалистическом искусстве и писательстве 1920-х и 1930-х годов.

Сюрреалистический интерес к детству — огромная тема сама по себе, и ее можно здесь затронуть лишь кратко. Ближе к началу «Первого манифеста сюрреализма», автором которого является Бретон, говорится, что «Дети отправляются каждый день, не беспокоясь о мире.Все под рукой, самые худшие материальные условия — в порядке. Лес белый или черный, никогда не уснешь ». Эта поздне-романтическая концепция незагрязненных способностей ребенка к воображению и многочисленные поэтические призывы Бретона к близости ребенка к истокам «чудесного» уступили место в 1920-х и 1930-х годах сюрреалистическому очарованию «роженицы», женщина-ребенок, которая якобы ближе к иррациональным силам. Именно здесь можно обнаружить отпечаток фрейдистского психоанализа в работах Бретона и его коллег-сюрреалистов, которые были вынуждены примирить свою идеализацию детской невинности с более темным восприятием ребенка как жертвы неуправляемого сексуального влечения.Символическая центральная роль «роженицы» была воплощена на знаменитой фотографии вундеркинда Жизель Прасинос, читающей свои стихи группе сюрреалистов в 1930-х годах, но этот образ повсеместно встречается в сюрреалистическом искусстве. Например, в произведении Макса Эрнста «Двум детям угрожает соловей 1924» (Музей современного искусства, Нью-Йорк) девочка-подросток со страниц готического романа опасно владеет кинжалом, а в «» Доротеи Таннинг «Eine Kleine Nachtmusik 1943». (Tate T07346) Две девочки-подростки, кажется, порождают нарушения в естественном порядке, такие как появление сильно увеличенного подсолнечника, который, по-видимому, вырастает из одного из них.Но из всех сюрреалистов немецкий художник Ганс Беллмер наиболее тесно связан с образами сексуализированного (женского) ребенка, педофильные ассоциации его работ демонстрируют, насколько далеко может простираться сюрреалистическое отношение к детству: от романтического почитания детской образной открытости. к исследованию Саде его потенциальной «извращенности» (последнее возвращается к «Ходячей кукле » Дюшана ).

Возможно, именно американский сюрреалист Джозеф Корнелл, с которым Дюшан особенно сблизился в период, предшествующий выставке Первые документы сюрреализма , наиболее полно проиллюстрировал романтический полюс сюрреалистического подхода к ребенку. В коробках, заполненных предметами или картинами Корнелла, самые новаторские из которых были созданы после открытия им европейского сюрреализма в конце 1930-х и 1940-х годов, присутствует романтический лиризм, возврат к квазивикторианской идеализации предполагаемого «невинность» детства, которая сосуществует с глубоко меланхоличным чувством утраты и стремлением к единству с детским состоянием, которое иногда может, совершенно иначе, чем Беллмер, граничить с протопедофильным. Работы Корнелла, а также фактическое использование детских игрушек — например, в Untitled (игровой автомат Медичи) 1942 (частная коллекция), в котором используются деревянные блоки — также уделяют пристальное внимание способам организации и миниатюризации, которые могут быть замечены. быть характерными как для детей, так и для игрушек, с которыми они играют.В 1993 году критик Сьюзан Стюарт, обсуждая модальности фантазии при создании кукольных домиков, вспомнила о чахлой сексуальности и глубоко потусторонней частной вселенной, которую Корнеллу удалось сформулировать в своих маленьких коробочках, некоторые из которых превышали квадрат более двух футов:

миниатюрная вселенная кукольного домика не может быть познана чувственно; он недоступен для языка тела и является наиболее абстрактной из всех миниатюрных форм. Тем не менее, когнитивно кукольный домик гигантский … Кукольный домик … представляет собой особую форму внутренней части, внутренней, которую субъект воспринимает как свое убежище (фантазия) и тюрьму (границы или пределы инаковости, недоступность того, что не может быть пережито опытом).

Дюшан сам занимался процессами миниатюризации в своем собственном чемоданчике boîtes-en-valise , который он начал изготавливать в 1935 году, хотя в данном случае это было содержимое коробок — модели его собственных предыдущих работ. были уменьшены (см., например, From or By Marcel Duchamp или Rose Sélavy (The Box in a Valise) c.1943, Tate L02092). Как и Корнелл, Дюшан внимательно относился к игрушечным качествам, которыми неизбежно обладали миниатюрные версии его более ранних работ, но к репликам Дюшана был добавлен поворот в том, что они были ручными версиями того, что ранее производилось массово. ‘ Предметы.И снова размышления Стюарта проливают свет на фантастическое измерение возвращения к ручной работе, которое было разыграно Дюшаном и может быть проиллюстрировано миниатюрными «продуктами механизированного труда», такими как модели самолетов или автомобилей: «Эти игрушки вызывают ностальгию в фундаментальном смысле. в смысле, поскольку они полностью трансформируют способ производства оригинала и уменьшают его; они создают представление об отчужденном труде, представление, которое само построено кустарным трудом.

Таким образом, может показаться, что диалог между Дюшаном и Корнеллом в том, что касается дискурса миниатюры и игрушки, обратил внимание на то, что они жили в двух «ментальных эпохах»: Корнелл был по существу романтиком и символистом. , в то время как Дюшан более правильно жил в постиндустриальный момент середины двадцатого века. Но это не отрицает очевидного влияния одного человека на другого. Впервые они встретились в январе 1934 года, когда Дюшан устраивал выставку Константина Бранкузи в галерее на 57-й улице на Манхэттене, и возобновили знакомство в июне 1942 года.С этого момента и до начала 1943 года Корнелл помог Дюшану сконструировать шесть из своих boîtes-en-valise , и нет никаких сомнений в том, что сотрудничество было взаимовыгодным, и что-то от более мягкой поэтики Корнелла о детстве отразилось на более интеллектуальном Дюшане. и усиливая собственное ощущение художественного потенциала игрушек и игр, когда он созерцал свою инсталляцию First Papers of Surrealism .

Корнелл, Кайлуа и этнографический сюрреализм

Другие аспекты творчества Корнелла 1940-х годов также помогают создать контекст, в котором Дюшан использовал детей на открытии выставки 1942 года.До сих пор Корнелл в значительной степени считался «бретонским» сюрреалистом, хотя и осторожным и аполитичным, который, учитывая его отвращение к фрейдизму, чувствовал, что сюрреализм способен на «более здоровые возможности», чем он проявлял до сих пор. Однако весьма вероятно, что в преддверии выставки Первые документы сюрреализма Корнелл знал о статье писателя и социолога Роджера Кайлуа под названием «Миф о тайных сокровищах в детстве», которая была опубликована. в выпуске 1942 года недавно открытого в Нью-Йорке сюрреалистического журнала VVV , который имеет много общего с работами Корнелла, несмотря на то, что эти два человека населяли совершенно разные интеллектуальные вселенные. Между 1937 и 1939 годами Кайлуа был связан с Колледжем социологии во Франции, сетью французских интеллектуалов, возглавляемых Жоржем Батайем и бывшим сюрреалистом Мишелем Лейрисом, которые в то время постепенно отходили от буржуазного индивидуализма, который они считали присущим бретонскому миру. сюрреализм, несмотря на его левую приверженность. Кайлуа разделял с другими участниками коллежа протоструктуралистский интерес к анализу современной социальной жизни с точки зрения лежащих в ее основе мифических детерминант и отношения к ритуалу.Однако центральные интеллектуальные проблемы колледжа социологии, которые были связаны с исследованием современных форм «священного» и исследованием фашистского менталитета, не были особо затронуты в эссе Кайлуа 1942 года. Скорее, это сводилось к поэтическому описанию того, как дети, в соответствии с фетишистской логикой, скрывают и откладывают «магические» предметы, имеющие чисто личную символическую ценность: «Сокровища состоят из привилегированных предметов. Ценность предметов делает не продажная стоимость.Часто это ноль … Дело не в том, что они редки, а в том, что они принадлежат другому царству … Поэтому ребенок держит фольгу, которой оборачивается его плитка шоколада. Он ставит «стальные» выше всех других мраморных изделий ».

Глядя на некоторые из коробок Корнелла начала 1940-х годов, многие из которых обладают аурой реликвариев или футляров для драгоценностей, можно обнаружить удивительно похожий набор проблем. Корнельский L’Egypte de Mlle Cléo de Mérode 1940 (Смитсоновский институт, Вашингтон, округ Колумбия), например, был создан как дань уважения французскому артисту балета 1890-х годов Клео де Мерод, которому якобы предложили экзотический подарок египетского хедива, если она согласится навестить его.Коробка Корнелла представляет собой его собственную версию приза, ожидающего Мерод, и состоит из набора стеклянных флаконов и фляг с песком, драгоценностями, блестками и бусами, которые поэтически передают суть Египта. И по форме, и по содержанию коробка тесно связана с тем, как Кайлуа описал функцию «сокровищ» ребенка:

Они увлекают его в мир приключений и расстояний, ведут его по наименее судоходным, наименее исследованным морям, Сарагосскому морю, плавучим кладбищам кораблей и, наконец, знакомят с легендарными крепостями, скрытыми от глаз громадой гор. .Они выглядят как добыча, поднятая из вселенной, по сравнению с которой реальное слабо и бледно, вселенной, чью силу и славу они сохраняют нетронутыми. Речь идет о тлеющих углях от неугасимого огня внутри, о волшебном снеге, падающем с недоступных высот, о снеге, который, где бы вы его ни держали, никогда не растает. Это как если бы предметы, которыми ценится ребенок, смогли удержать в небольшой массе, достаточно обычные по внешнему виду, красоту, силу и тайну, которые заключены только в сущности элементов и на границах обитаемого земного шара.

Хотя Корнелл, должно быть, прочитал здесь подтверждение того, что он делал, маловероятно, что, будучи погруженным в романтическую и символистскую поэзию, он интересовался бы более тонкими дискурсивными стратегиями анализа Кайлуа в отношении сюрреализма. Кайлуа предлагал рассказ о детстве, который был совершенно противоположен идеализациям Андре Бретона и даже Мишеля Лейриса, чья статья 1938 года «Священное в повседневной жизни» Кайлуа частично откликалась.В то время как Бретон и Лейрис поддерживали откровенную природу детского опыта как таковую (Лейрис видел в своих детских воспоминаниях «сочетание уважения, желания и ужаса, которое мы принимаем как психологический знак священного»), Кайлуа действительно видел накопление «сокровищ» и полеты воображения, используемые как средства, с помощью которых ребенок создает сильный внутренний мир (эго) в качестве подготовки к взрослой жизни. Корнелл не очень интересовался адаптивными механизмами молодого разума, но справедливо предположить, что суть статьи Кайлуа VVV помогла ему приобщиться к тому, что историк Джеймс Клиффорд определил как « этнографический сюрреализм », ответвление мейнстрим сюрреалистической практики, в соответствии с которой западные социальные практики считаются структурно близкими к незападным ритуальным практикам и в первую очередь отождествляются с Кайлуа, Лейрисом и другими членами круга Батая.

Рис.2
Хелен Левитт
Рыцарь в Гарлеме c.1938
© Хелен Левитт

За несколько месяцев до выпуска первых статей сюрреализма Корнелл был особенно вовлечен в работу для специального выпуска Americana Fantastica американского сюрреалистического журнала View , который сосуществовал вместе с «официальным» сюрреалистическим органом ВВВ .Помимо создания тщательно продуманного коллажа для обложки, Корнелл подготовил семистраничное досье под названием «Хрустальная клетка (портрет Беренис)», которое было вставлено в журнал и представляет собой серию визуальных и текстовых размышлений о «Беренис». воображаемая викторианская детская фигура, которая заключает в себе ряд ассоциаций Корнелла вокруг идеи детства, принимая образы, относящиеся к Америке, Европе и Ближнему Востоку. («Хрустальная клетка» также называлась разрозненной коллекцией изображений Корнелла, которая хранилась в чемодане — похожем по стилю на boîtes-en-valise Дюшана — и в конечном итоге выставлена ​​в 1946 году.) Другие элементы издания «Americana Fantastica» также предполагают, что Корнелл принимал участие в редакционном процессе. Двухстраничный разворот обозначается как «Детская страница», в основе которого лежат страницы-головоломки в популярных детских книгах и журналах конца девятнадцатого и начала двадцатого веков. Помимо странного коллажа Корнелла, изображающего детскую куклу, казалось бы, покрытую мусором, страница содержит поэтические и фотографические статьи таких авторов, как Дон Орган и Берн Портер, а также загадки и виньетки из детских книжных гравюр, отражающие вкус Корнелла.В целом, это издание View создает впечатление, что Корнелл стремился проанализировать различные культурные реакции на детство, как им самим, так и другими. Это подчеркивается присутствием в журнале фотографии американского фотографа Хелен Левитт под названием Knight in Harlem (рис. 2), на которой изображен ребенок, одетый в импровизированный рыцарский костюм, который был размещен рядом с репродукцией собственной модели Корнелла . Без названия (Игровой автомат Медичи) , 1942 г.Являясь забавной подвеской к изображению принца эпохи Возрождения в творчестве Корнелла, изображение ребенка Левитта на самом деле весьма неоднозначно и угрожающе. Надев на голову что-то вроде полупрозрачной одежды, возможно, женский чулок, и обнажив деревянный меч, ребенка трудно идентифицировать ни как мужчину, ни за женщину. Несколькими страницами дальше есть еще одна столь же причудливая фотография Левитта, на которой мальчик в картонной шляпе, по-видимому, сияет в дверной перемычке.

Левитт редко уделяется много внимания в контексте сюрреализма, но ее фотографии конца 1930-х — начала 1940-х годов, на которых дети в масках играют или играют на улицах Нью-Йорка, можно рассматривать как связь с работами Эжена Атже и Анри Картье-Брессона.(Первоначально Левитт видел работу Картье-Брессона на ключевой выставке Documentary and Anti-Graphic Photographs , организованной Жюльеном Леви в его галерее в Нью-Йорке в 1935 году, и находился под сильным его влиянием. ) Ее фотографии играющих детей не могут быть проиндексированы. только к сюрреалистическим представлениям о ребенке, связанным с бессознательным и мечтой, но также и с отчетливым квазиантропологическим отношением к феномену детства, которое в то время развивалось в США. Как отмечает куратор Сандра С.Филлипс отметил, что американские психоаналитики того периода, такие как Карен Хорни и Гарри Стэк Салливан, «переплели детскую психологию с антропологией, которая рассматривала детей почти как другой вид, с их собственным развитием во взрослой жизни». Точно так же в 1930-х годах два исследователя, связанные с Нью-Йоркской публичной библиотекой, Этель и Оливер Хейл, собрали данные о детских стишках и играх, таких как классики, и подготовили доклад под названием «С тротуара, канавы и сутулости: Быть летописью детей». Игровая деятельность », которая тренирует антропологический взгляд на детей.В одном месте неопубликованного исследования они пишут: «Во многих своих играх и в большей части игры они [дети] проецируют воображаемые картинки и позы, придумывают и изображают ситуации и, выступая в качестве главных действующих лиц, создают сцены и

Присутствие Левитта рядом с Корнеллом в выпуске журнала View «Американа фантастика» также предполагает, что американские сюрреалисты обратили внимание на культуру детства и особенно на феномен детских игр. Это подтверждается серией экспериментальных фильмов, снятых Корнеллом в 1940-х годах, в которых в качестве сюжета рассматриваются детские партийные игры. Эта серия так называемых «коллажных фильмов», редко обсуждаемая в литературе о Корнелле, включает Детский праздник , Котильон и Полуночный праздник , хотя фильмы глубоко взаимозависимы и состоят примерно из одних и тех же найденных кадров. . Эти кадры, большая часть которых документирует большую вечеринку в честь Хэллоуина, но которые также содержат изображения из цирка и детей, танцующих в хоре, были обнаружены Корнеллом во время посещений манхэттенских магазинов сувениров в 1930-х и 1940-х годах и впоследствии отредактированы на три. фильмы с дополнительными кадрами, добавленными в неопределенные моменты 1940-х годов.Стоит сосредоточиться на одном коротком отрывке The Children’s Party : после последовательности изображений цирковых номеров, пересекающихся с изображениями празднующих детей, можно увидеть крупным планом мальчика в необычно выглядящей шляпе для вечеринок, который: после того, как он принял участие в церемонии обмакивания яблок с другими детьми, поднимает лицо к камере и показывает огромное яблоко во рту. Сознавал это Корнелл или нет, смутно тревожный образ яблока, зажатого в ненормально вытянутом рту, был бы неизбежным напоминанием для аудитории, обученной сюрреализму, об изображениях племен с масками и лицевыми украшениями, опубликованных в сюрреалистической журналы 1920-х и 1930-х годов, такие как Documents и Minotaure (не говоря уже об экзотических изображениях, воспроизводимых одновременно в популистских журналах).Таким образом, на определенном уровне этот фильм действительно был упражнением в культурной антропологии, с такими явлениями, как обливание яблок, тщательно задокументированными как примеры западного ритуального поведения. Опять-таки, характер внимания Корнелла к детству близок к «этнографическому сюрреализму». Следует подчеркнуть, что маловероятно, что Корнелл пытался исследовать евроцентризм так, как предполагает эта конкретная аналогия между западными и незападными формами ритуала. В соответствии с господствующими сюрреалистическими взглядами Корнелл видел в ребенке экзотическое существо, чье участие в чисто американской культуре партийных игр и цирковых развлечений вызывало ностальгию по потерянной стране детства.

Какую бы степень критичности или сентиментальности ни приписывали этим фильмам, их следует рассматривать как часть меняющегося, более социологически чувствительного подхода к детству в американских сюрреалистических кругах, которому редко уделялось особое внимание. Именно этот контекст следует иметь в виду при анализе вернисажа Дюшана для Первые документы сюрреализма . В самом деле, его игривые выступления во время дебюта следует частично понимать как понимающий кивок Левитту, Кайлуа и особенно Корнеллу.Интересно, что единственное сохранившееся свидетельство участия детей в выставке 1942 года, помимо свидетельств очевидцев и свидетельств самих детей, — это каталог выставки, в котором на первой странице можно прочитать следующее краткое изложение (на французском языке) того, что было предусмотрено для открытия выставки: «Vernissage consacré aux enfants jouant, à l’odeur du cèdre» («Открытие, посвященное игре детей в сопровождении запаха кедра»).Совсем не случайно, что это поэтическое посвящение, которое можно приписать Дюшану, но которое имеет ауру задумчивой поэтики Корнелла, расположено над короткой заметкой (на английском языке) о « Первобытном искусстве », которая частично служит признанию коллекций из какие различные племенные предметы были заимствованы (в том числе у Макса Эрнста, Андре Бретона, Клода Леви-Стросса и Пьера Матисса):

Сюрреализм только пытается воссоединиться с самыми прочными традициями человечества. Искусство у первобытных народов всегда выходит за рамки того, что условно и произвольно называют «реальным».Уроженцы северо-западного побережья Тихого океана, Пеблоса, Новой Гвинеи, Новой Ирландии, Маркизских островов и многих других сделали объектов , что особенно ценится сюрреалистами.

Тот факт, что коренные жители северо-западного побережья Тихого океана возглавляют список, неудивителен, учитывая недавно обретенную близость сюрреализма к этому региону, но, безусловно, важно, что красный кедр, или гигантский кедр, является коренным для этой части Северной Америки. и что северо-западные племена использовали эту древесину почти исключительно для изготовления тотемных шестов и масок.О значении кедра и его обонятельных качествах мы вернемся позже, но ясно, что два утверждения в начале каталога выставки приводят детей и так называемых « примитивов » в структурное выравнивание, указывая на то, что Дюшан был хорошо осведомлен о преобладающий этнографический дух времени.

Однако было бы неправильно рассматривать размещение детей Дюшана на открытии выставки как прямое соответствие с отношением экзотизации или « чужеродности », которое было так свойственно сюрреализму и так ясно видно в фильме Корнелла The Children’s Party .Поощрение Дюшана к детской игре хорошо сочетается с фотографиями Левитта, с которыми он был бы знаком, и в то же время на карту поставлено что-то от духа корнельской « Фантастической Америки » в том, как Дюшан оставил детей играть их родные игры на вернисаже (классики, баскетбол, бейсбол), и это событие, несомненно, свидетельствует о его дружбе с Корнеллом (чья работа на самом деле не была выбрана селекторами для Первые документы сюрреализма , но, позволив детям поиграть, он можно предположить, что Дюшан включил его по духу).Однако элемент срыва, которого добился в этом случае Дюшан, возмутил бы робкого Корнелла. Французский художник прекрасно понимал, что играющие дети будут мешать гостям в черных галстуках на открытии, и это анархическое измерение связано с более крутым и интеллектуальным подходом к деконструкции искусства и его институтов.

Нельзя упускать из виду элемент расчета в подходе Дюшана. Как видно, он созвучен американскому сюрреализму, так это говорит о том, что это был Кэрролл Дженис, сын Сидни Джениса, одного из спонсоров выставки и коллекционера сюрреалистического искусства (в том числе Дюшана). кто вел детский спектакль.Дюшан был не прочь использовать это событие, чтобы укрепить свои позиции в развивающейся сети американских сторонников, с которыми европейские сюрреалисты были мало знакомы. В равной степени можно было бы задаться вопросом, действительно ли Дюшан действительно интересовался детской игрой, которую он начал. Как уже отмечалось, он отсутствовал в самом дебюте по своей привычке, и дети просто играли по его приказу. Здесь присутствует поразительный элемент контроля до такой степени, что, если рассматривать интерес Дюшана к игре как более тесно связанный со «взрослой» игрой в шахматы, дети на вернисаже могли быть просто пешками в предвкушении игры. — задуманный перформативный гамбит.Имея это в виду, важно выйти за рамки контекста сюрреалистического культа ребенка и спросить, какую большую мысль, возможно, хотел поднять Дюшан на открытии выставки 1942 года.

Работа, игра и авангард

Чтобы рассмотреть этот вопрос, необходимо кратко обратиться к Exposition internationale du surréalisme 1938 года, проходившей в Galerie Beaux-Arts в Париже, для которой Дюшан создал еще более сложную и дезориентирующий декор, чем он сделал для Первые записки сюрреализма четыре года спустя.Хотя полная сложность инсталляции здесь не обсуждается, следует отметить несколько ярких моментов из центрального выставочного пространства или «Центрального грота» выставки.

Рис.3
Марсель Дюшан
Двенадцать сотен мешков с углем, подвешенных к потолку над плитой 1938
Инсталляция, вид Exposition internationale du surréalisme , Galerie Beaux-Arts, Париж, 1938

В четырех углах этого центрального пространства были расположены четыре большие двуспальные кровати, почти как прямое побуждение посетителей перестать смотреть и начать мечтать. Другие элементы были явно разработаны, чтобы помешать беспрепятственному просмотру. Зрители оказались на ковре из песка и мертвых листьев высотой до шести дюймов, и, помимо того, что сюрреалистические произведения искусства были размещены на стенах, они были выставлены на вращающихся дверях универмагов, которые были остро статичными. Чтобы усугубить дезориентацию, Дюшан повесил над головами посетителей 1200 мешков с углем, которые, хотя на самом деле были набиты газетой, по-видимому, просачивали угольную пыль и, должно быть, явно нервировали тех, кто находился внизу (рис.3). Вдобавок все пространство было погружено во тьму. Источников света было всего два: жаровня рабочего, расположенная в центре выставочной зоны, вокруг которой сгрудились посетители, и фонарики, которыми пользовался художник Ман Рэй, давний соратник Дюшана и так называемый «советник по освещению» шоу. предоставлено, чтобы люди могли освещать выставленные работы.

Что поражает в инсталляции, так это то, как кажется, что тематика труда — ручной труд — была задействована, почти в противовес отсылке к сновидениям.Кровати, темнота комнаты, использование фонариков для просмотра сюрреалистических картин; все это говорит о том, что посетителей выставки символически вводили в пространство сновидений, что, конечно, полностью соответствует принципам сюрреализма. Метафорические связи между жаровней, мешками с углем и фонариками также говорят об идее, что посетители выставки были сродни шахтерам, туннелирующим в бессознательное. Однако мешки с углем и рабочая жаровня одновременно говорят о другом мире.1930-е годы во Франции были периодом постоянных промышленных беспорядков, включая забастовки шахтеров, а период, непосредственно предшествующий выставке 1938 года, ознаменовал упадок Народного фронта, неспособного справиться с общим промышленным и экономическим спадом. Можно утверждать, что именно этот внешний мир был импортирован Дюшаном в Galerie Beaux-Arts в 1938 году, вызвав странное столкновение символизации внутреннего (бессознательного) пространства и грубой социальной реальности. Историк искусства Т.Дж. Демос интерпретировал инсталляцию примерно в том же ключе, утверждая, со ссылкой на немецких философов Теодора Адорно и Макса Хоркхаймера, что угольные мешки Дюшана своей очевидной гнетущей силой сигнализировали о «полном разрушении специфики», которому угрожают фашизм и капитализм »: Мешки с углем обрушиваются на аудиторию, как бы нейтрализуя сюрреалистическую фетишизацию индивидуальности внизу и выражая грядущее поглощение объектов капиталистическим производством.Это может быть преувеличением и сведением того, что, несмотря ни на что, было сюрреалистическим жестом со стороны Дюшана, до уровня буквальной социальной критики. Однако Демос прав, предполагая, что подобно тому, как Дюшан, кажется, тонко критиковал или даже подрывал сюрреализм в своей инсталляции 1942 года в Нью-Йорке, так и этот процесс подрывной деятельности происходил в Париже в 1938 году. Сюрреалистическое движение разрывает связи с Коммунистической партией и прощается с одним из своих бывших лидеров, Луи Арагоном, который демонстративно принял официальное коммунистическое эстетическое кредо социалистического реализма.В 1942 году Дюшан сделал довольно явный намек на политические противоречия сюрреализма в своем Compensation Portrait , опубликованном в каталоге First Papers of Surrealism , для которого он украл изображение жены издольщика из Великой депрессии левыми — Крылатый американский фотограф Бен Шан, заменив женское изображение своим лицом. Несмотря на давнюю приверженность сюрреалистов левым, всегда было трудно представить себя «людьми из народа».Например, Бретон не смог присоединиться к рабочей ячейке в Париже в рамках своего вступления в Коммунистическую партию Франции, признав в 1929 году: «Меня попросили сделать доклад о ситуации в Италии этому специальному комитету« газовой ячейки ». , что дало мне понять, что я должен придерживаться статистических фактов (производство стали и т. д.) и, прежде всего, не связываться с идеологией. Я не мог этого сделать ».

Пропасть между сюрреалистами как денди и настоящими рабочими драматизирована на одной известной фотографии, на которой они фактически изображены в компании настоящего физического лица: это очень ранняя фотография, сделанная в 1921 году. , записывая случай, когда группа парижских дадаистов, вскоре ставшая сюрреалистами, сумела вытащить символического рабочего с улицы, чтобы он позировал с ними для группового портрета.Важно подчеркнуть, что, как бы сильно они ни поддерживали дело международного коммунизма, сюрреалисты всегда яростно выступали против принципа труда и того, что они считали буржуазной романтизацией труда. В 1929 году, например, в специальном сюрреалистическом выпуске Variétés писатель-сюрреалист Андре Тирион обратился к вмененному буржуазному читателю следующим образом:

Идите и посидите несколько часов рядом с рабочим, который целыми днями сверлит отверстия в идентичных металлических пластинах.Или подойдите к принтерам и посмотрите, как работают ротационные печатные машины. Вы будете моргать глазами и дрожать руками … Что означают такие высказывания, как «работа здорова» или «работа реабилитирует преступников», если не моральные формы угнетения, которые мы должны уничтожить.

Конфликтующие требования, представленные реальным трудом и идеологией, поэтому были центральной проблемой сюрреализма. Похоже, что Дюшан в своей выставочной инсталляции 1938 года указал на эту проблему в терминах парадоксального смешения «внутреннего» и «внешнего» миров.

Возвращаясь к инсталляции Дюшана для выставки Первые документы сюрреализма четыре года спустя, и, в частности, к той роли, которую играли дети в анимации вступления, становится очевидным, что точно так же, как труд был основным, но скрытым тематическим ингредиентом инсталляции 1938 года, поэтому игру следует правильно рассматривать как определяющую концептуальную схему инсталляции 1942 года. Имея это в виду, несмотря на то, что «миля веревки» Дюшана может рассматриваться как сложный мифологически окрашенный намек на идеи смещения, его основной намек — гигантская, безумная кошачья колыбель.Оставляя на мгновение в стороне связь его вернисажа с уже обсуждавшимися антропологически обоснованными отношениями к детству, необходимо подчеркнуть, что игра как самостоятельная концепция в то время очень витала в воздухе. Ключевая работа голландского историка Йохана Хейзинга по этому вопросу, Homo Ludens , была опубликована в Голландии в 1938 году, но, возможно, более значительным является то, что Роджер Кайуа, автор эссе 1942 года «Миф о тайных сокровищах в детстве». , в конечном итоге продолжил выпуск другого ключевого трактата об игре середины века, Man, Play and Games ( Les jeux et les hommes ), впервые опубликованного на французском языке в 1958 году.Становится ясно, что Дюшан ухватился за принцип игры как за актуальный вопрос по отношению к сюрреалистической практике, как будто программно создавая подвеску к предыдущему шоу, сосредоточенному на труде. Что особенно поразительно, так это то, что в обоих случаях были мобилизованы принципы, которые, казалось бы, расходятся с возвышенным эстетизмом и внутренностью сюрреалистов — работы индустриального мира в случае шоу 1938 года и игры детей в 1942 году. именно как вторжения в пространство галереи.В то время как в 1938 году присутствие забастовщиков на улицах Парижа в предыдущие годы и имманентность мировой войны, должно быть, казались неотложной реальностью, до такой степени, что они фактически вторглись в инсталляцию, вторжение игры в формальности Открытие выставки 1942 года еще сильнее наводит на мысль о том, что «все выходит из-под контроля». В этом отношении интересно, что центральный принцип тезиса Хейзинги, который, в свою очередь, был принят Кайуа, состоял в том, что игра обязательно происходит в рамках ограничений:

мы могли бы назвать это свободным занятием, стоящим совершенно вне «обычной» жизни как «несерьезное», но в то же время интенсивно и полностью поглощающее игрока.Это деятельность, не связанная с материальным интересом, и с ее помощью нельзя получить прибыль. Он протекает в пределах своих собственных границ времени и пространства в соответствии с установленными правилами и упорядоченным образом.

Сам Дюшан всегда был убежден в том, что игра — это деятельность, обязательно подчиняющаяся правилам, что можно вывести из его приверженности шахматам. Однако игры, в которые играли во время вернисажа 1942 года, как бы сильно они ни были замкнуты в себе, вышли за рамки обычного социального поведения взрослых и стали разрушительными.Строго говоря, речь шла не столько о детских играх, сколько о структурной проверке границ. Действительно, перформативный характер вернисажа тесно связан с представлениями дадаизма, где на карту часто ставилась попытка замешательства и отчуждения, а не просто игривость. T.J. Демос убедительно интерпретировал инсталляцию Дюшана 1938 года по отношению к Первой международной ярмарке Дада , проходившей в Берлине в 1920 году, и это сравнение особенно хорошо работает для события 1942 года, когда считается, что не было установлено различий или дистанции между представлением и публикой. .Вместо этого фактически была создана некая среда. Вернисаж 1942 года с его акцентом на унитарном структурном сдвиге (открытие галереи превратилось в игровую арену) на самом деле, кажется, предвещает некоторые из представлений и событий Fluxus начала 1960-х, в которых связь между представлением и аудиторией была уничтожена. Примечательно, что Дюшан не принимал участия в формирующих живых выступлениях периода дадаизма. Он пришел в форму поздно, и когда он это сделал в 1942 году, это было именно для того, чтобы заново включить возможность дадаизма в сюрреалистический контекст, и этот момент подчеркивает стремление Дюшана ниспровергнуть принципы сюрреализма.

Если вернисаж 1942 года был фактически предшественником неоавангардного перформанса, стоит также спросить, как практика Дюшана здесь и в инсталляции 1938 года может быть соотнесена с концепцией авангарда критика Петера Бюргера. правильный. Известное утверждение Бюргера о том, что так называемый «исторический» авангард был в первую очередь мотивирован желанием снять принципы искусства и жизни, довольно уютно вписывается в обсуждение обсуждаемых вторжений работы или игры в искусство.Однако помимо этого он имеет небольшую объяснительную силу. Более интересные теоретические возможности возникают при рассмотрении того, как принципы работы и игры влияют друг на друга от одного события к другому. Историк искусства Гэвин Гриндон недавно утверждал, что негативный оттенок теории Бюргера (идея о том, что авангард героически «не смог» разрушить автономный институт искусства, в то время как неоавангард ужасно повторил эту неудачу во второй раз) затемняет что было положительным в «отказе от работы», который постулировал исторический авангард.Согласно Гриндону, авангард сохранил представление об автономном характере художественной деятельности, связанное с философской концепцией игры, сформулированной немецким философом восемнадцатого века Фридрихом Шиллером в «Эстетическое воспитание человека » (1795). Согласно Шиллеру, как резюмировал Гриндон, «художественное производство и эстетическое созерцание разрешают рациональные и чувственные аспекты человека в форме игрового влечения ». Эта позитивная автономия искусства как игры сохраняется авангардом в противовес отрицательной оценке, приписываемой им автономии искусства как товара при капитализме.Таким образом, авангарду необходимо противостоять идее труда как чего-то связанного с производством искусства как товара. Этот отказ идет рука об руку с отказом от роли художника. Таким образом, «игра» может быть противопоставлена ​​идее «работы» по отношению к более позитивному и радикальному представлению о художественной идентичности и ценности.

Тогда можно утверждать, что Дюшан остро осознавал диалектику между работой и игрой как центральную часть развертывания сюрреализма. Тематизация труда Дюшаном как скрытого «другого» сюрреализма, представленного на выставке 1938 года, раскрывает, как уже утверждалось, парадоксальную природу движения, которое поддерживало коммунистическое дело, но в то же время отказывалось от «работы».Однако к концу 1930-х сюрреализм уже капитулировал перед рынком, и его риторика отказа от художественного труда уже давно утихла. На выставке 1942 года Дюшан, кажется, безоговорочно утверждал, что возвращение к принципу игры было единственным средством воссоединения с подлинным авангардизмом.

Пришло время вернуться к специфическому ольфакторному измерению вернисажа 1942 года, то есть к «запаху кедра», который, согласно каталогу выставки, якобы сопровождал детские игры.Так получилось, что запах сыграл роль в Exposition internationale du surréalisme в 1938 году, а именно запах обжаренного кофе (возможный намек на небольшую картину Дюшана Coffee Mill 1910 года), который был любезно предоставлен кофе. -обжарочная машина, установленная поэтом Бенджамином Перетом. В 1942 году упоминание «запаха кедра» в каталоге выставки, хотя и означало предметы племени с северо-западного побережья, можно было бы понять как знающий намек со стороны Дюшана на ценности духовности и целительства, которые традиционно связаны с кедровым деревом .Похоже, Дюшан предположил, что детство регулярно рассматривается в аналогичных терминах, как нечто внутренне связанное с природной чистотой и духовностью, и, вытягивая эти ассоциации, Дюшан ссылался на друзей, таких как Корнелл, а также на сюрреалистическое почитание государства. детства. На выставке 1942 года Дюшан, кажется, в строго закодированных терминах заявил, что такие ценности — это именно то, что искусство, выставленное вокруг стен, не может передать. Таким образом, спонтанность и свежесть детства были мобилизованы в структурном отношении против сюрреализма, для которого дети были такими экзотическими существами и который в недавнем американском сюрреалистическом дискурсе позиционировался как антропологические образцы, которые следует рассматривать наравне с «примитивами».Таким образом, Дюшан указал на нечто, выходящее за рамки сюрреализма. В последней отчаянной попытке восстановить авангардный импульс движения он предложил им запутанную кошачью колыбель и легчайший запах чувственных качеств игры.

Благодарности

Более ранняя версия этой статьи была представлена ​​в галерее Tate Liverpool 31 января 2014 года в рамках симпозиума The Ludic Museum , организованного Энтони Худеком, Стефани Стрейн и Линдси Фрайер.Другие документы, относящиеся к теме игрового музея, можно найти в Tate Papers № 22.

Дэвид Хопкинс — профессор истории искусств и директор Института истории искусств Университета Глазго.
© Дэвид Хопкинс

Tate Papers (ISSN 1753-9854) — это рецензируемый исследовательский журнал, в котором публикуются статьи о британском и современном международном искусстве, а также о современной музейной практике.

Как цитировать

Дэвид Хопкинс, «Дюшан, Детство, работа и игра: Вернисаж первых статей сюрреализма , Нью-Йорк, 1942», в Документы Тейт , нет.22, осень 2014, https://www.tate.org.uk/research/publications/tate-papers/22/duchamp-childhood-work-and-play-the-vernissage-for-first-papers-of-surrealism-new-york- 1942, по состоянию на 23 июля 2021 г.

Tate Papers (ISSN 1753-9854) — это рецензируемый исследовательский журнал, в котором публикуются статьи о британском и современном международном искусстве, а также о современной музейной практике.

Как хранить бюстгальтеры дома и в дороге

---

опубликовал

апр.01, 2019

Хранение бюстгальтера — это искусство, будь то в верхнем ящике или спортивной сумке. Как эксперты в области бюстгальтеров, мы здесь, чтобы помочь вашим подругам, занимающимся грудью, получить королевское удовольствие.

---

Перво-наперво. Запихивать любимый бюстгальтер в уже переполненный верхний ящик или чемодан — однозначно нет. Мы делали это раньше? КОНЕЧНО. Должны ли мы? Возможно нет.

Помните: лучшее место для хранения означает более долгий срок службы ваших любимых бюстгальтеров и нижнего белья — к тому же это намного проще, чем вы думаете.

Шаг 1. Дайте вашим бюстгальтерам возможность дышать

Как и большинству из нас, бюстгальтеру нужно свободное место. Лучший способ хранить бюстгальтеры, чтобы они не теряли форму, — это поставить их в верхнем ящике так, чтобы чашки были внутри друг друга, а не складывались и не мялись. Вы также можете использовать органайзеры для ящиков, чтобы разделить бюстгальтеры и помочь им стоять прямо.

Шаг 2: Координата цвета

Чтобы упростить поиск любимого бюстгальтера идеального оттенка каждое утро, рассмотрите возможность организации верхнего ящика по цвету от самого светлого до самого темного.Это не только поможет вам оставаться более организованным, но и предотвратит размывание цветов друг на друге. Дополнительный бонус: кому не нравится утром первым делом наблюдать за идеальной цветовой координацией?

А в дороге?

Когда вы путешествуете, старайтесь соблюдать те же заповеди бюстгальтера, что и дома — не складывать и мять. Вместо этого положите их в ящик или на ровную поверхность, как только доберетесь до места назначения, и будьте как можно осторожнее.Собирая вещи, помните: главное — поддерживать форму. Если вы положите бюстгальтеры плоско, вложенными друг в друга, это должно помочь — вы также можете положить клубки носков внутрь каждой чашки, чтобы предотвратить раздавливание при транспортировке.

Ищете еще один совет о том, как поддерживать бюстгальтеры в идеальном состоянии? Ознакомьтесь с этими советами о том, как стирать нижнее белье.

Дополнительные отчеты Эмили Пискулик и Кейт Киттредж.

Как измерить багаж для авиаперелетов

Последнее обновление: , 15 апреля 2020 г.

Мы все хотим брать с собой любимые вещи, когда путешествуем.

Но если бы каждый мог брать с собой неограниченное количество сумок, они бы не поместились в самолет. Пространство внутри самолетов ограничено.

А если бы ваш самолет был слишком тяжелым, он бы вообще не взлетел!

Тяжелые самолеты менее экономичны, более дороги и более вредны для окружающей среды.

Вот почему у авиакомпаний есть ограничения по размеру как ручной клади, так и зарегистрированного багажа. И потому, что они иногда жадны и хотят брать с вас дополнительную плату, когда могут.

В этом посте показано, как точно измерить габариты багажа при авиаперелете.

Вы обязаны проверить размер своей сумки перед полетом на соответствие ограничениям, установленным авиакомпанией, чтобы убедиться, что у вас нет проблем.

Как измеряется багаж?

Способ измерения багажа и способ измерения багажа авиакомпаниями будут немного отличаться.

Дома вы будете использовать простую рулетку.

В аэропортах авиакомпании обычно используют калибровщик ручной клади. Это металлический каркас, в который нужно поместить ручную кладь.

Обычный измеритель размера ручной клади

Если ваша сумка не помещается в раму, значит, она слишком велика!

В большинстве случаев вам не нужно помещать сумку в этот калибратор, если не требуется. Это означает, что выступающее колесо или ручка могут не вызвать проблемы. Но если сотрудники авиакомпании попросят проверить вашу сумку, и она не подходит, вы будете вынуждены проверить свою сумку, и с вас могут взиматься дополнительные сборы.

Если вы не любите рисковать, лучше всего измерить свой чемодан с помощью рулетки дома.

Также рекомендуется проверить реальный размер вашего чемодана перед его покупкой. Не бойтесь брать с собой в магазин собственную рулетку.

Как измерить размер багажа дома

Если ваша ручная кладь стоит на колесах перед вами:

• Высота может быть вверх и вниз.
• Ширина слева направо.
• Глубина спереди назад.

Размеры багажа обычно указываются в следующем порядке — высота, ширина, глубина i.е. 22 х 14 х 9 дюймов.

Просто возьмите рулетку и проверьте размер вашей сумки. Это не так сложно сделать, но я знаю, что вы собираетесь спросить…

Учитываются ли колеса при измерении багажа для ручной клади?

Это зависит от того, кто производит измерения!

Производители чемоданов знают, что вы хотите купить большой и вместительный чемодан. Поэтому они часто игнорируют выступающие ручки и колеса. Они часто рекламируют чемодан как «размер ручной клади», когда технически колеса или ручки означают, что для некоторых авиакомпаний он слишком велик.

Они могут это сделать, потому что официального размера ручной клади не существует. Каждая авиакомпания устанавливает свои ограничения. Так что у производителей есть веские основания отрицать это. Но они прекрасно знают, что делают.

Напротив, авиакомпаний включают колеса при измерении багажа ! Ручная кладь измеряется, включая колеса, ручки или любую другую выступающую часть чемодана.

Хм… Это означает, что вы не можете действительно доверять рекламируемым производителем размерам багажа.

Вот почему вам нужно использовать собственную рулетку, а не полагаться на размер, указанный производителем чемодана или даже магазином, продающим сумку.

Pro-Tip о размерах багажа на колесиках

Ручная кладь со спиннером с 4 колесами, которую можно катать стоя и вращать 360, обычно имеют колеса, которые сильно торчат.

Для сравнения: ручные сумки с 2 колесами обычно утоплены в сумку. Это означает, что при использовании двухколесной ручной клади у вас обычно больше «законного» места, чем четырехколесных спиннеров.

При измерении багажа учитываются колеса. Это означает, что двухколесные чемоданы с утопленными колесами обычно имеют больше места внутри сумки, чем четырехколесные чемоданы с выступающими колесами.

Колеса также учитываются при измерении регистрируемого багажа?

Ип. То же самое и с зарегистрированным багажом.

В регистрируемых сумках при измерении багажа учитываются колеса.

Итак, чтобы измерить зарегистрированные сумки, вам нужно использовать рулетку и при этом включать колеса.

Для измерения высоты поставьте чемодан у стены и карандашом нарисуйте наверху небольшую отметку на стене. Затем вы можете измерить расстояние от этой отметки до пола, чтобы определить высоту проверенного чемодана, включая колеса.

Как авиакомпании измеряют зарегистрированный багаж?

Авиакомпании не используют измерители зарегистрированного багажа, так как же авиакомпании измеряют зарегистрированный багаж?

Когда вы проверяете свою сумку на стойке регистрации, вес сумки автоматически измеряется.

Если сумка выглядит слишком большой, регистратор измеряет ваш чемодан рулеткой.

Если окажется, что ваша сумка слишком велика или превышает вес, будьте готовы получить крупный счет для проверки вашей сумки.

И не только это … на обратном пути вас снова накажут непомерно высокой платой!

Негабаритная сумка может легко стоить вам 300 долларов за поездку. И даже больше, если он еще и лишний вес!

С размерами багажа… Что такое линейные дюймы?

Некоторые авиакомпании перечисляют ограничения по размеру ручной клади или ограничения по размеру зарегистрированного багажа в так называемых линейных дюймах.

Линейный означает «по прямой».

Это означает, что они не обращают внимания на точную форму вашего чемодана. Но если вы возьмете 3 измерения, высоту, ширину и глубину и проведете математические вычисления, чтобы сложить их вместе, они должны быть меньше заявленного предела линейных дюймов.

Возьмем этот пример…

Какой размер пакета составляет 62 линейных дюйма?

Линейные дюймы просто означают сложение высоты, ширины и глубины. Вот пример 62-дюймовой сумки.

Этому чемодану AmazonBasics 30 лет.9 x 17,5 x 12,9 дюймов, включая колеса. Если сложить эти три числа, получится 61,3 дюйма.

Таким образом, этот багаж чуть меньше допустимого для регистрации багажа 62 линейных дюймов для авиакомпаний США.

Чтобы почувствовать размер, чемодан в 62 линейных дюйма примерно на 68% больше, чем стандартная ручная кладь. Это не вдвое больше, это как одна ручная кладь плюс две трети секунды ручной клади.

Или, другими словами… если вы упаковали 6 футболок в ручную кладь, вы могли упаковать 10 футболок в чемодан размером 62 линейных дюйма, и они заняли бы ту же часть вашей сумки.

Не забудьте измерить вес вашего багажа

Помимо ограничений по размеру, багаж часто имеет ограничения по весу.

Вам следует измерить вес вашего багажа и проверить его на соответствие правилам вашей авиакомпании, чтобы убедиться, что ваш багаж не превышает установленный предел.

Это особенно важно, если вы летите за границу.

Вы можете измерить вес вашего багажа с помощью ручных весов.

Вы просто пристегиваете весы к ручке, поднимаете чемодан, используя весы, и позволяете ему немного болтаться.Весы для багажа покажут вес вашего чемодана.

Намного лучше узнать вес своего чемодана до прибытия в аэропорт. Особенно, если вы летите авиакомпанией с очень жесткими ограничениями по весу или виновны в переполнении.

Опять же, если у вас слишком большой багаж для регистрации, авиакомпании накажут вас высокими сборами. И снова на обратном пути вас поразят.

Сумка с избыточным весом может стоить вам дополнительных 300 долларов.Если он слишком большой и крупногабаритный, вы можете легко добавить к стоимости полета 600 долларов.

С этими кровососами надо быть поосторожнее!

Если вам нужно уменьшить размер чемодана, я рекомендую прочитать мое руководство по упаковке легких и путешествующих легких, чтобы помочь вам сбросить вес с вашей сумки.

Вердикт

Лучше убедиться, что вы знаете, как правильно измерять багаж дома , чтобы не столкнуться с какими-либо спорами или даже чрезмерными сборами в аэропорту.

Как этот пассажир во время полета с United Airlines:

Дайте ему хоть половину шанса, и авиалинии накрутят вас за дополнительную плату. Лучше знать, как измерить свой чемодан перед полетом, чтобы убедиться, что вы не стали жертвой этой практики.

И не позволяйте производителям багажа обманом заставить вас купить сумку с надписью «ручная кладь», когда она слишком велика для легальной ручной клади.

Как вы думаете? У вас есть какие-нибудь советы о том, как измерить сумку для авиаперелетов? Дайте нам знать в комментариях ниже, если у вас есть что добавить или какие-либо вопросы.

Правильный мангал из металла по чертежам. Металлический мангал своими руками. Типовой проект дома

Мангал — это удобное кулинарное оборудование, основа для приготовления пищи в жару. Это функциональное изобретение позволит вам готовить самые разные блюда, используя миску из натурального угля. Хотя изначально он создавался как универсальный инструмент для приготовления пищи, сейчас гриль является основой для приготовления шашлыка и мяса. Вокруг него проходят выезды на природу и за город, празднование прихода весны, встречи лета и проводов осени.

Однако покупка мангала стоит дорого. Простая металлическая конструкция иногда стоит огромных сумм, не оправдывая ни внешнего вида, ни качества. Поэтому гораздо лучше сделать мангал самостоятельно, используя качественный металл и свое мастерство.

Мангал — это специальный инструмент для приготовления пищи на жаре. Он имеет довольно простой дизайн, но все его особенности заключаются в нюансах. Именно они позволяют легко и быстро приготовить те самые шашлыки и другие блюда, обеспечивая достаточно тепла для приготовления.

Среди основных нюансов мангала стоит отметить:

• Глубина
• Воздушные отверстия
• Подходящие размеры
• Выемки для шампуров

Хотя некоторые из них очевидны, все они необходимы для качественного приготовления. Глубина мангала позволит создать достаточно тепла и разместить мясо на такой высоте, где оно будет готовиться, а не пригорать. Это также позволяет одновременно класть достаточно дерева.

Воздушные отверстия — важный нюанс в таких конструкциях.Именно из-за них мясо, приготовленное на гриле, существенно отличается от других видов готовки в природе. Постоянный поток воздуха позволяет максимально эффективно поддерживать тепло и температуру углей.

Предварительный размер очень важен для дальнейшего использования конструкции. Ведь готовка осуществляется на шпажках или решетке, поэтому стоит ориентироваться на их средние размеры. Гриль должен обеспечивать достаточно тепла, быть достаточно широким, чтобы покрывать всю длину вертела, при этом позволяя приготовить более восьми порций мяса.

И последний нюанс — выемки для шампуров. Они позволяют расположить мясо в любом положении, равномерно прожарив его со всех сторон. Такой подход важен для приготовления сочного шашлыка без пригорания.

Однако эти значения могут отличаться в зависимости от типа барбекю.

Определяемся с типом мангала

Разновидности этих конструкций многочисленны. Ведь каждый пытается найти лучший вариант, где лучше всего готовить мясо и другие продукты на жаре.Сейчас существует несколько видов мангала:

Обычный

Обычный мангал квадратной конструкции. Несмотря на то, что он тяжелый, его можно носить с собой. Ноги часто съемные.

Разборный

Маленькая и легкая разборная версия, которую можно перевозить в автомобиле. Подходит для походов в лес, удобнее и проще.

Стационарный

Массивный мангал из металла. Основание может быть из кирпичных блоков для большей надежности.Часто такие мангалы дополняют стальными украшениями.

Выбор типа — важный нюанс при постройке мангала своими руками. Это позволит вам определиться с задачами и выбрать лучший вариант. Но обычный вид все же рекомендуется как самый универсальный выбор дачникам.

Чертежи и размеры

Перед началом работ необходимо сделать соответствующие чертежи и выбрать размеры будущего мангала.Для строительства выберем обычный вариант, который используется чаще всего. Необходимо подобрать подходящую высоту и ширину конструкции, а также подходящую длину ножек. Чертеж простого мангала представлен следующим образом:

Размеры указаны в миллиметрах. Здесь видно, что общая высота мангала 95 см при длине ножек 70 см. Глубина мангала составит 25 см, что является оптимальным расстоянием от жары до шампуров.

Ширина мангала 28 см, что немного меньше среднего размера шампура. Длина 54 см, требуется для равномерного распределения девяти порций по мячу.

В верхней части конструкции предусмотрены проемы под шпажки. Они позволяют равномерно распределить мясо, чтобы оно не касалось друг друга, а также свободно фиксировать его при вращении для равномерного прожаривания. Расстояние между зазорами — 6 см. Между крайними зазорами и стенками необходимо оставлять немного места, чтобы мясо не касалось их и не пригорало.

Подготовка элементов будущей конструкции

Основа мангала — металлические листы. Не рекомендуется использовать другие материалы, поскольку именно металл обеспечивает конструкции достаточную термостойкость и компактность. Толщина металла около 2-3 мм. Для работы вам понадобится:

1. 2 листа металла 280×250 мм
2. 2 листа металла 240×250 мм
3. 1 лист металла 540×280 мм
4. 4 металлических трубы или уголка длиной 700 мм
5. Сверло
6. Сварочный аппарат
7. Рулетка
8. Болгарка или пила по металлу

Многие люди предпочитают другой вариант сборки.Различные листы можно заменить одним большим металлическим листом. Сделав несколько разрезов, можно стыковать конструкцию с минимальным количеством сварных швов. Это сделает его более надежным.

Стоит учесть дополнительные элементы, если ваш дизайн отличается от приведенного выше. Его можно дополнить ручками для переноски, поддоном, нишами для ног и многим другим.

Для начала идет предварительная разметка. Размечаются места крепления и сварки, создаются зазоры для шампуров.Для этого используется болгарка или пила. На этом этапе также создаются воздушные дыры.

Сварка барбекю своими руками

Сварка — лучший вариант для мангала. Он хорошо переносит большие колебания температуры и намного эффективнее болтового крепления. Для этого используется сварочный аппарат, тип которого выбирается согласно предпочтениям. После этого конструкция по очереди закрепляется и приваривается по углам.

По окончании работ необходимо отшлифовать швы и проверить конструкцию на надежность.

Мангалы металлические с навесом

Для приготовления шашлыка в непогоду используется особая конструкция мангала с навесом. Это скроет мясо и тепло от атмосферных осадков, но такая конструкция не из легких. Здесь есть два варианта:

• Установка дополнительного навеса, не относящегося к мангалу
• Установка навеса на саму решетку

Первый вариант оптимален, так как позволит спрятать и шашлык, и сам домик для шашлыка.Более того, его конструкция и установка намного проще. Второй вариант требует дополнительных расчетов, чтобы основание выдержало вес навеса.

Конструкцию рекомендуется крепить к металлическим уголкам. Это лучший вариант, поскольку он значительно облегчает сборку навеса. Само же полотно для навеса — профнастил. Он пожаробезопасен, не реагирует на перепады температур и легкий, что немаловажно для такой легкой конструкции.

Сборка навеса ничем не отличается от обычного, нужна только противопожарная защита и удобное расположение основания. Это позволит вам свободно готовить, не цепляясь за фурнитуру.

Вариант мангала с навесом в одной конструкции более сложен и выполняется профессиональными сварщиками. Для этого требуется создание надежной конструкции, вес которой равномерно распределяется по основанию. Для стационарных мангалов сделать навес намного проще, ведь под них можно сделать несущий фундамент.

Конструкцию с навесом можно дополнительно украсить металлическими элементами, что видно на фото. Это не только улучшит внешний вид, но и сделает навес более надежным и устойчивым.

Окрашивание окончательного результата

Важным нюансом при создании мангала является роспись. Это просто необходимо, ведь используемый в конструкции металл легко подвержен ржавчине, а копоть и зола не улучшают ее внешний вид.

Для покраски используются специальные составы.К ним предъявляются следующие требования:

• Устойчивость к перепадам температур
• Термостойкость
• Отсутствие вредных паров

Следующие покрытия соответствуют этому требованию:

• Кремнийорганические эмали
• Термокраски порошковые
• Краски термостойкие различного назначения

Второй вариант лучше всего подходит для таких задач, но своими руками нанести их сложно.Они требуют специального обжига, после чего получают свои свойства.

Есть еще вариант — окисление. Выполнить довольно сложно, но можно провести своими руками.

В качестве цвета краски лучше выбрать черный. Так как рядом будет много сажи и золы, другие покрытия быстро пачкаются. На таком же цвете табличка будет незаметна.

Сделать мангал своими руками довольно просто. Для этого достаточно листа металла, сварки и желания.Но стоит придерживаться схемы и плана, ведь мелкие отклонения могут еще больше сказаться на удобстве использования мангала. В этом поможет видео, демонстрирующее сборку более сложной конструкции:

Металлический мангал: нюансы технологии изготовления

Мастера барбекю могут приготовить это блюдо даже посреди густого леса, не имея для этого ни одного приспособления. Но все же гораздо приятнее и удобнее использовать надежные, проверенные и долговечные устройства для приготовления пищи на природе.Но чаще всего этот процесс происходит с участием мангалов.

Характеристики:

Самый распространенный мангал — металлический мангал.

Это его основные преимущества.

• Простота. Чаще всего мангал представляет собой ящик на ножках, внутрь которого засыпают дрова или угли, разводят костер, а сверху кладут шашлык с мясом или мангал с овощами.
• Мобильность. Некоторые металлические модели можно использовать где угодно: на земле, на бетонном участке, на террасе или даже на песчаном пляже.
• Функциональность. Даже самые простые изобретения можно украсить витиеватой ковкой, которая может служить дополнительными крючками для подвешивания шампуров или сетей. Можно построить конструкцию с крышей или с дополнительными полками.

• Безопасность. Металл не горит, не плавится и не создает пожаров. И это большой плюс.
• Прибыльность. Даже при отсутствии необходимого материала и желании сделать мангал из металла самостоятельно, на его покупку вы потратите небольшую сумму денег.

К недостаткам можно отнести не всегда эстетичный внешний вид и хрупкость некоторых моделей. Однако все эти нюансы устраняются и корректируются индивидуально для каждого пользователя и для каждого случая.

Уникальность металлических мангалов в том, что их легко сделать своими руками.

Для этого не требуется никаких специальных знаний или навыков. Вам просто нужно определиться с моделью и материалами, прислушаться к советам профессионалов или просто знающих людей, а также быть уверенным, что ваша идея реализуется на все 100%.

Устройство и принцип действия

Начиная смотреть на устройство снизу вверх, обязательно обратите внимание на ножки. Как правило, это четыре металлических уголка, заостренных вниз, чтобы их можно было воткнуть в землю. Высота этого элемента подбирается индивидуально, если изделие изготавливается на заказ. В строительных и садовых магазинах вам наверняка встретятся стандартные универсальные модели длиной от 80 до 120 см. В качестве этого элемента иногда выбирают металлические арматурные стержни, некоторые мастера прибегают к кованному исполнению основы мангала.

Также имеются уникальные самодельные конструкции, установленные на нижней железной части швейных машин, неподходящие столы и т. Д. Используется практически все, что стабильно прилипает к любой поверхности и способно выдержать массу металлического ящика и его содержимого при варке на огне.

Стальной ящик, состоящий из четырех сторон и дна, является основой конструкции барбекю. Часто нижнюю часть этого ящика делают армированной, чтобы увеличить срок службы всей конструкции.Боковые стенки обязательно перфорированы, чтобы тепло не скапливалось в одном месте и не происходила циркуляция воздуха. Таким образом создается своеобразная воздуходувка, как в печах.

Пошаговая инструкция, как сделать мангал из металла своими руками

Наличие стационарного очага на участке или передвижного на загородном пикнике резко повышает качество отдыха семьей или большой компанией. Поскольку изготовленные своими руками мангалы из металла имеют разные размеры, фото различных модификаций в данной инструкции помогут подобрать оптимальный вариант для конкретных условий эксплуатации.

Классификация мангалов с рисунками и фотографиями

Основные эксплуатационные характеристики горячего обеда на скорую руку:

• периодическое использование, длительное бездействие;
• размещение на открытом воздухе или в беседке;
• высокая температура углей, на которых происходит приготовление пищи.

Оптимальный вариант для загородного дома — это полноценная печь-мангал из кирпича. Однако он занимает много места, весит более 700 кг, требует плитного фундамента и резко увеличивает смету строительства.

Оригинальный мангал из металла, фото которого дано выше, не уступает по качеству конструкции печи барбекю из кирпича. Они классифицируются по следующим признакам:

• мобильность — переносная (складная), мобильная (только в пределах площадки) и стационарная;
• размеров — большие для больших компаний и маленькие для семей;
Форма
• — труба, бочка, прямоугольник, архитектурные изменения;
• дополнений — навес, дымоход, каминный отсек.

Пользователю важно понимать, что при сжигании дров происходит повышенный износ металла. Поэтому угли лучше варить на костре или приобретать готовые, а тепло внутри мангала сохранять без открытого огня. Тогда техника прослужит дольше.

Стандартные размеры

Чтобы приготовить мангал из металла своими руками, необходимо соответствующее оборудование и навык работы с ним. Домашнему мастеру стоит учесть следующие нюансы:

• стандартным считается шампур длиной 25 см, так что на него можно нанизать порцию из 6 средних кусков мяса, следовательно, оптимальная ширина барбекю 30 см;
• для семьи рекомендуется строительная длина 70 — 100 см, если очаг планируется использовать для частого приема друзей, родственников, этот размер увеличивается за счет специального отсека для углей, должно быть расстояние 8 — 10 см между шампуров;
• глубина стального ящика должна обеспечивать расстояние 30 см от углей до шампуров, в этом случае мясо не горит, а угли не вспыхивают от капель жира;
• верхняя сторона мангала, на которую укладываются шампуры, должна располагаться на расстоянии 50-70 см от земли с учетом высоты варки для разборных типов и 80-120 см для стационарных модификаций.

Посмотрите варианты на чертежах:

Внимание: С учетом изложенного, конструкция бочек из горизонтально расположенных бочек объемом 100-200 л необходимо дополнить стальным перфорированным листом — подом. В противном случае толщина углей будет неравномерной, а мясо в середине шампуров может подгореть.

Какие они?

Перед тем, как приготовить мангал для стационарной установки, следует ознакомиться с оригинальными самодельными поделками.Дымоход резко улучшает качество обслуживания очага. Однако он потребляет больше листового металла; при размещении внутри беседки нужно будет сделать узел для прохода через крышу, чтобы пробить крышу.

Напольные металлические мангалы зависят от погодных условий, поэтому обычно комплектуются навесами из оцинкованной стали, профлиста, металлочерепицы. Чтобы в случае кратковременных осадков мясо можно было без проблем жарить.

На больших участках с зонами отдыха, солидными мангалами, прудами и другими элементами ландшафтного дизайна строятся мобильные мангалы на колесах.Это облегчает сервировку стола, позволяет отодвинуть дымный очаг от места отдыха гостей.

Для загородного отдыха часто сооружают небольшие сборно-разборные или трансформируемые очаги. Они имеют небольшой размер, чтобы поместиться в багажник автомобиля, простую прямоугольную форму без декоративных излишеств.

Из чего они сделаны?

С учетом всех вышеперечисленных нюансов конструкция барбекю может состоять из заготовок из листового металла, кованых элементов или частично использовать готовые стальные изделия подходящей формы / размера:

бочки металлические
1. ;
2. швейных машин;
3. обрезка стальных труб большого диаметра;
4. полки, столешницы кованые и литые;
5. баллонов пропановых;
6. баков стиральных машин.

В любом случае их придется доработать, чтобы они соответствовали стандартным размерам очага и вписывались в существующий ландшафтный дизайн.

Самостоятельное изготовление стационарного барбекю из металла

Самыми популярными считаются две технологии изготовления мангала стационарного типа из металла своими руками:

1. из бочки: конструкция практически готова, нужно сварить ножки, вырезать заготовку и добавить внутренние элементы;
2. классический прямоугольный: вам понадобится эскиз или рисунок в графическом редакторе для разметки и резки заготовок, расходуется больше электродов и металла.

По умолчанию изделие из бочки имеет готовую крышку, которая защищает стальную конструкцию зимой от снега, летом от дождя. Для удобства домашнего мастера ниже будут рассмотрены оба варианта.

Из бочки с пошаговой инструкцией

Перед тем, как построить мангал из металлической бочки стационарного типа, необходимо разметить и разрезать его в следующем порядке:

• крышка: ствол либо разрезан пополам вместе с обоими днищами, либо в ней вырезается люк окружности, днища остаются целыми, необходимо отступить от них не менее 2 см для обеспечения жесткости структура;
№
• под: стальной прямоугольный лист для угля с просверленными отверстиями, через которые зола будет осыпаться вниз для обеспечения периодического извлечения золы, прикрепленный съемный;
• опорные элементы: они выполнены из уголка, на них будут ложиться шпажки, поэтому в одной полке уголка создаются вертикальные прорези, длина этих элементов немного меньше высоты ствола.

Под ним должно быть расположено на 20-30 см ниже шампуров, по стандартным размерам металлического мангала. Для удобства снятия / укладки на место к пластине привариваются ручки.

Опорные элементы привариваются в один горизонтальный уровень, один у вырезанного люка, второй у дальней стены напротив него. Вместо уголка можно использовать прямоугольную профильную трубу.

Чтобы закрепить круглый ствол в пространстве и обеспечить удобную высоту для приготовления мангала, высоту металлического мангала, необходимо сделать подставку.Есть несколько вариантов, самые распространенные из которых:

Далее остается приварить петли для открывания крышки, очистить внутреннюю поверхность продукта, хранившегося в этой таре, удалить с внешней стороны штатный слой лакокрасочных материалов (лакокрасочных материалов) и покрасить кузов специальная термостойкая краска, выдерживающая экстремальные рабочие температуры.

Классика с рисунком и видео

Пошаговая инструкция, как правильно приготовить мангал классического типа, выглядит следующим образом:

Пара чертежей например:

Ну и пару фото например:

Металлический контейнер должен быть герметичным, поэтому швы должны быть прочными.Если мангал планируется перемещать по участку, одну пару ножек делают короче, снабжают колесиками. О том, как его правильно приготовить и какие габариты взять, смотрите в следующем видео:

Ну, а также пошаговая видеоинструкция о том, как прекрасно можно обойтись без сварки:

Для более комфортной эксплуатации очага рекомендуется оборудовать его полкой для хранения дров (крепится к ножкам на половину их высоты), крышкой (съемной или откидной) и навесом.Стойки навеса обычно привариваются к ножкам мангала или к его корпусу.

Украшать очаг можно (и нужно) коваными элементами, накладками в виде фигурок животных из листовой стали. Эстетическая ценность такой конструкции полностью зависит от фантазии домашнего мастера или креативности дизайнера, разработавшего проект. Например, вот интересная идея с использованием лапок от швейной машинки:

Модификации из бака стиральной машины или вертикальной трубы большого диаметра не подходят для классического железного мангала.В них помещается максимум 3 шампура стандартной длины, поэтому такие камины используются для другой технологии приготовления — шашлыка. В принципе, любой гриль можно дополнить пищевым грилем из нержавеющей проволоки и получить шашлык.

Изготовление переносного барбекю

Для загородных пикников стационарный очаг непригоден, поэтому из листовой стали своими руками сооружается разборный или трансформируемый металлический мангал. Основными нюансами мобильного очага являются:

• высота и ширина нижней и боковых стенок, все размеры торцевых стенок остаются без изменений;
• ножки съемные (реже крепятся на петлях), длина зависит от размеров багажника автомобиля;
• на боковых и торцевых стенках снизу загибаются полки, на которые после сборки укладывается дно;
• стенки соединяются пазами напротив друг друга, либо их также можно откинуть на петлях в рабочее / транспортное положение.

Подробнее об изготовлении этого типа барбекю здесь.

Таким образом, зная размеры для изготовления мангала, примерное количество пользователей, можно сделать мобильный железный мангал. Для строительства стационарного потребуется дополнительное сварочное оборудование (правда, можно и без него), но вся необходимая информация выше.

Как сделать мангал из металла своими руками (фото, схемы, чертежи и видео)

Владельцы загородных домов часто проводят время на природе, особенно в теплое время года.Поэтому без мангала не обойтись. Если у вас еще нет такой конструкции, то вы можете сделать ее своими руками из металла. Для начала нужно определиться с типом строения:

• Стационарный. Жаровня устанавливается на надежное основание. Срок службы может достигать нескольких десятков лет.
• Портативный. Такую конструкцию можно в любой момент разобрать и перевезти в другое место. Однако срок службы такой конструкции невелик.
• Мобильный. Мангал оснащен колесиками, благодаря которым вы можете перемещать его по земле.

После этого нужно разработать чертеж и схему, чтобы облегчить работу на всех этапах.

В этой статье мы рассмотрим основные нюансы самостоятельного изготовления такой конструкции.

Оптимальный размер мангала

Размеры конструкции барбекю должны обеспечивать комфортное приготовление пищи. Поскольку шампуры нужно постоянно переворачивать, нужно определиться с оптимальной высотой.Для этого измерьте расстояние от ладони с согнутым локтем до земли. Стандартный размер — 1 м, однако высота переносных вариантов зачастую не превышает 70 см.

Чтобы мясо хорошо прожарилось, между шпажками должно быть расстояние до 10 см. Поэтому длина конструкции зависит от количества гостей. Шашлык нужно готовить не более чем в 3 приема. В противном случае полдня можно провести за барбекю. В среднем длина конструкции составляет 1 м.Если он будет длиннее, придется постоянно бегать по конструкции, а также обеспечивать достаточное количество угля, а также поддерживать оптимальное тепло.

Стандартная длина шампуров 40 см, на которые можно наклеить до 8 штук. Поэтому ширина мангала должна быть 40 см.

Глубина мангала должна быть не более 20 см. В этом случае от мяса до углей должно быть около 10 см. В противном случае мясо будет сырым, если высота больше, или пригорит, если оно маленькое.

Как сделать металлический мангал с навесом (с крышей)

Для защиты конструкции для приготовления шашлыка от естественных осадков рекомендуется делать навес. Перед этим необходимо разработать чертеж с указанием основных параметров и деталей.

Крыша может быть из шифера, поликарбоната или металлической черепицы. Борта лучше собирать из профильной трубы сечением 40Х40. Для улучшения внешнего вида каркаса к нему крепятся декоративные элементы.

Компактная конструкция с навесом выглядит так:

Боковые стойки из профильной трубы можно сделать прямыми, но гнутый металл позволяет придать неповторимый внешний вид. Сделать это своими руками практически невозможно, поэтому нужно подготовить трубу длиной до 2,5 м и отнести специалистам, а также показать схему.

Когда профиль будет готов, нужно будет сварить каркас. На следующем этапе изготавливается подставка для мангала и решетка для дров.

Во избежание перекосов конструкции необходимо иметь опыт сварки, это позволит добиться единой конструкции решетки и каркаса. Поэтому боковые стойки необходимо устанавливать на ровной поверхности и параллельно друг другу. Поэтому рекомендуется обратиться за помощью к другому человеку.

Перед сваркой элементов их необходимо проверить строительным уровнем. После этого к кровле крепятся поперечные трубы. Кровельный материал закрепляют саморезами.

На последнем этапе изготавливается мангал. Для этого необходимо подготовить металл толщиной 3 мм. При разработке чертежа жаровня должна быть меньше решетки держателя на 3 мм, так как при нагревании металл будет расширяться.

Если нужно сделать крышу для большого мангала, то необходимо приобрести трубы большей формы. Сделать такой навес не сложнее предыдущего, нужно просто подготовить эскиз.

• Отрежьте профиль до необходимой длины.
• Закрепите боковые рамы сварочным аппаратом.
• Соедините боковые стенки снизу и сверху поперечными трубами.
• Сделайте сетку для держателя топки и установите ее на конструкцию.
• Поверх боковых стоек крепится изогнутый профиль, для крепления крыши, которая крепится саморезами.
• При необходимости раму можно украсить декорированными элементами.

Делаем мангал из металла с дымоходом и казаном своими руками под беседку

Если предполагается, что конструкция будет в беседке, то нужно сделать дымоход.Для этого нужно знать некоторые особенности самостоятельного изготовления.

Для определения высоты дымохода и его сечения можно использовать формулу, но она настолько сложна, что используется редко. Проще разделить площадь канала на площадь топки.

На графике показаны трубы разного сечения.

Поскольку учитывается небольшое количество параметров, могут быть небольшие ошибки.

Над металлической конструкцией для приготовления шашлыка чаще всего устанавливают специальный дымосборник с дымоходом.Размеры рассчитываются в индивидуальном порядке. Нужно понимать, что на высоте около 5 см над мангалом должен собираться дым, который под действием тяги уйдет в дымоход.

Вы можете закрепить колпак на крышу беседки самостоятельно. Мангал с казаном выступит отдельной конструкцией, которую при необходимости можно будет перемещать.

Существует множество вариантов крепления, отличающихся механизмом изменения положения. Рассмотрим один пример с длинным болтом.Благодаря этому способу при необходимости капюшон можно опустить или поднять.

Для начала нужно сделать основание на крыше и закрепить гайкой сварочным аппаратом. А сам колпачок нужно приварить к кольцу, диаметр которого немного меньше головки длинного болта.

К вытяжке должен быть присоединен дымоход, высота которого над уровнем крыши должна быть не менее 50 см.

Под такой дымосборник можно установить мангал, с возможностью использования казана.Если у вас есть опыт в сварке, то эта модель — хороший вариант.

Если такой возможности нет, то можно сделать простой мангал из автомобильных дисков. Этот вариант изготовления я описывал в одной из предыдущих статей.

Подводя итог, можно сказать, что для изготовления мангала из металла необходимы определенные навыки работы со сварочным аппаратом. В противном случае рекомендуется делать конструкцию из других материалов.

Виды металлических мангалов и их оптимальные размеры

Металлический мангал самый простой в изготовлении.Поэтому он наиболее распространен, особенно среди тех людей, которые любят что-то делать своими руками и постоянно отдыхают на даче или на природе.

Мангалы металлические:

Portable может быть полностью или частично разборным.

Складные изделия

Первый тип представляет собой одинарную конструкцию, которая складывается в переносной футляр … Такие металлические мангалы созданы для туристов. Следовательно, их характеристики:

• малый размер;
• относительно небольшой вес.

Еще одна особенность правильных складных мангалов — особый материал. Для их изготовления используют тонкую огнестойкую нержавеющую сталь … При этом из нее своими руками делают и все петли. Благодаря этому решетка получается достаточно легкой.

Нержавеющая сталь очень легко очищается от копоти … Достаточно протереть ее тряпкой, и ей возвращается зеркальный вид. Поэтому складной мангал можно положить в рюкзак и не переживать, что внутри что-то запачкается.

Мангалы складные также изготавливаются из листового металла. Они могут быть указанных выше размеров, а могут быть и большего размера. Изделия немного тяжелые и поэтому подходят для коротких поездок. Такие конструкции — хороший вариант, когда в машине очень мало места.

Разборно-стационарные модели

Переносные полностью складные мангалы также можно компактно сложить. Однако компактность будет хуже складной. Ведь схема предусматривает крупные детали.Причем создатели используют стойки высотой 1 м … Они намного крупнее аналогичных элементов складного мангала. Складные переносные мангалы благодаря своему большому размеру и высоте создают большой комфорт во время приготовления барбекю.

Стационарные — тяжелые, их можно носить только по двору. Их отличает большое количество красивых элементов декора. Многие из них подделаны. У таких мангалов мангал практически такой же, как и в сборно-разборных конструкциях.Все остальные элементы красиво оформлены и зависят от фантазии создателя. Часто такие мангалы напоминают сказочных персонажей, поезд, автомобили и любые другие предметы. Многие стационарные мангалы встроены в каркас крыши.

Формы для мангалов

Мангал может выглядеть так:

1. Ящики для топлесс.
2. Широкий вертикальный цилиндр с колонной в центре.
3. Цилиндр с горловиной вверху.
4. Желоба с закругленным дном.

Самый распространенный мангал с первым типом мангалов. Многие делают второй тип. Название его звучит несколько странно, на практике это разрезанная по длине бочка или газовый баллон.

Идеальная модель

Его характеристики зависят от формы мангала. У каждой формы свой оптимальный размер.

Чертеж идеального классического прямоугольного металлического мангала имеет следующие особенности:

1. Ширина — 250 мм … Этого хватит на 6-8 кусков мяса.При таком значении все детали, в том числе и средние, получают тепло от продольных боковых стенок. Этот нагрев нужен для образования корочки золотисто-коричневого цвета. Если сделать ширину шире, средние кусочки получатся без корочки.
2. Длина — примерно 1 м … При этом учитывается, что на одну шпажку должно приходиться 8-12 см. Также учитывается запас по 5 см с двух сторон. Оказывается, в метровый мангал можно разместить 8 шампуров. Для средней компании этого вполне достаточно.Не следует делать большую длину, потому что повару придется бегать от одного конца до другого. На одном месте стоять удобнее.
3. Высота — 200 мм … Оптимальная высота 150 мм. Однако древесина отличается и отдает собственное количество тепла.
4. Вырезы вертикальные в продольных боковых стенках. Их длина должна быть 50 мм … Это значение позволит вам выбрать высоту шампуров в зависимости от вида дров.Мясо должно быть на расстоянии 30-70 мм от углей.
5. Отверстия внизу … Их должно быть много. Диаметр каждого отверстия должен быть 10-15 мм … Расстояние между отверстиями и рядами отверстий должно быть до 20-30 мм. Чертежи идеального мангала могут включать сетчатое дно. Это лучше, поскольку поток воздуха к углям увеличивается. Сетка должна быть из проволоки диаметром более 4 мм.
6. Толщина металлических стенок — 2 мм и даже лучше 4-6 мм … Это обеспечит долгий срок службы и создаст необходимое тепло для приготовления барбекю.
7. Высота всей конструкции зависит от роста повара. В большинстве случаев — 1 м.

Как сделать идеальную модель

Для начала нужно нарисовать рисунок своими руками … При этом соблюдаются вышеперечисленные правила. Чертеж позволит определить размеры каждой боковой стены. Во время его рисования определяется реализация возможности разбора мангала.По возможности длину боковых стенок следует увеличить на 2 см. Эти дополнительные сантиметры будут представлять собой изогнутые края. То есть по 1 см каждой стороны, которая будет примыкать к стойкам, нужно будет согнуть под углом 90 °. 1 см нижнего края бортиков любого мангала тоже нужно загнуть. Это делается внутри конструкции.

Согласно составленному чертежу вырежьте из подготовленного листового металла профилированную трубу или уголки. Внизу просверливаются отверстия. В продольных боковых стенках сделаны прорези.В случае создания полностью разборной конструкции в стойках проделывают два длинных проема. Их длина должна быть равна высоте мангала. Воображаемые линии, которые будут проходить через отверстия, должны образовывать прямой угол.

Если вы создаете неразборный мангал своими руками, то сначала приварите боковины. Далее к ним привариваются стойки. Вы не можете сварить. Это улучшит переносимость конструкции. При этом каждая пара стоек должна быть выполнена в виде буквы «Н».При этом концы стоек должны быть на 1-2 см выше горизонтальной перегородки. Для надежной фиксации к бортикам мангала на уровне верха стоек можно приварить 4 выступающих металлических квадрата размером 2х2 см. Эти квадраты и стойки нужно будет закрепить на крючки в форме буквы «П».

Модель горла

Такой мангал напоминает большую бутылку. Конструкция состоит из трех частей:

1. Широкий цилиндр. Его высота 180-200 мм.
2. Срезанный конус. Высота — 100-150 мм.
3. Узкий цилиндр. Его высота равна 100-150 мм.

В нижней части много отверстий. Они находятся не только в днище, но и в боковых стенках. Верхние выполнены на высоте 130 мм. Боковые вентиляционные отверстия — интересная особенность. Правильные мангалы не должны иметь таких отверстий, так как через них к мясу поступает много кислорода. Он меняет химические процессы в мясе, и блюдо получается не таким, каким должно быть.

Однако в случае приготовления мяса на этом гриле дело обстоит иначе, потому что в мангале сгорает так много дров, что боковые отверстия забиваются углями. По мере постепенного тления углей отверстия станут свободными, но до этого процесс варки мяса завершен. В результате часть дров тратится впустую.

Этот гриль предназначен для приготовления шашлыка карский … Блюдо представляет собой большой кусок мяса. Его толщина достигает 3-4 см, а по размерам напоминает небольшую тарелку.

Конструкция ствола

Мангал с круглым дном не работает как прямоугольный образец мангала. Это потому что:

• округлые стенки отражают тепло обратно на угли;
• в середине угли быстро оседают, а по краям не успевают как следует выгореть.

Поэтому просто разрезать бочку пополам или разрезать в ней крышку своими руками для создания подходящего мангала недостаточно. Проблему чрезмерного осаждения угля можно решить, установив воздуховод.Есть два варианта его создания:

1. Решетка для буржуйки … Ставится снизу. Угли лягут на него ровным слоем. Кроме того, под ним будет пространство с воздухом. Для притока свежего воздуха нужно проделать отверстия по центру дна.
2. Уголок размером 85×85 мм … В нем нужно проделать несколько рядов отверстий. Затем его приваривают ко дну. Отверстия можно сделать под ней или в местах расположения ее концов.

Создавая мангал из бочки, нужно соблюдать правило относительно оптимальной ширины. Заготовку следует разрезать не пополам, а на треть или четверть. Ширина отреза должна быть 25 см. В этом случае не соблюдаются рекомендации относительно правильного расстояния между мясом и углями.

Однако тестовые зарисовки показали, что шашлык очень хороший. Объясняется это тем, что инфракрасные лучи, отраженные от стен, создают дополнительный нагрев углей, а — более плотный поток горячего воздуха .

После изготовления жаровни выполните следующие действия:

1. Создание отверстий для шампуров.
2. Приварка петель и установка крышки.
3. Присоединение ручки к крышке.
4. Изготовление стеллажей.

Как красиво и аккуратно хранить дрова на даче: самоделка дровосек

Подобных самоделок нет

Время чтения ≈ 10 минут

Что такое дачный участок или дача без металлического мангала.Он пользуется большим спросом для отдыха и горячего приготовления. Конструкция кованых мангалов и мангалов позволяет быстро приготовить еду на древесном угле, которая отличается изысканным вкусом. При этом конструкция простая, и с изготовлением справится и новичок.

Особенности мангалов

Купить готовый продукт в магазине — удовольствие довольно дорогое, но не всегда оправдывает ожидания. Мангал из металла, сделанный своими руками по чертежам и фото с пошаговой инструкцией, может прослужить вам долго, так как он разработан специально для ваших нужд.

Конечно, оптимальным вариантом для дачного участка будет печь из кирпича, но она довольно громоздкая и занимает много места. используется, как правило, сезонно, поэтому может долго пролежать без надобности. Вы можете разместить его где угодно: в беседке или на открытом воздухе.

Представления конфигурации:

Технические характеристики и конструктивные особенности:

Важные моменты

В зависимости от типа конструкции при изготовлении могут возникнуть спорные вопросы.Что важно знать всем пользователям:

Чем привлекательны такие кулинарные устройства:

Куда девать

Металлические приспособления для жарки и копчения нельзя размещать повсюду, существуют требования безопасности и рекомендации по более эффективному использованию. Профессионалы рекомендуют:

Какие бывают мангалы по внешнему виду:

Как выбрать размер

Для начинающего мастера очень важны размеры устройства из металла. Важно учитывать количество людей в компании или семье, чтобы рассчитать количество барбекю и размер самой конструкции.Рекомендации для типоразмеров:

Сварка самодельного мангала

С помощью сварочного аппарата можно создать прочную и надежную конструкцию, устойчивую к резким перепадам температур и способную служить вам долгое время. По окончании процесса сварки все швы между деталями тщательно проверяются и шлифуются.

Из каких материалов можно сделать домашний гриль:

• Стальной ствол.
• Резка широкой металлической трубы.
• Пустая бутылка.
• Стиральная машина бак.
• Массивная швейная машина.
• Кованые столешницы или металлические полки.

Неразъемная конструкция

Для изготовления стационарного мангала нам понадобится:

1. Прочный листовой металл (сталь).
2. Сварочная установка.
3. Мощная дрель.
4. Уголки для столбов или арматуры.
5. Хорошо работающая кофемолка.

Перед тем, как приступить к сборке конструкции, необходимо составить чертеж с размерами и расстоянием между деталями.Например, между вентиляционными отверстиями в нижней части корпуса должно быть от 7 до 8 сантиметров. На фото показано использование дополнительной стойки.

Определяем количество шампуров, у нас в одной вкладке будет не более 8 штук. Процедура:

С помощью видео мастер-класса можно приготовить отличный шашлык для вечерних посиделок с друзьями.

Чемодан складной

Складной мангал из металла своими руками можно изготовить по чертежам с фото.Вы получите удобную в использовании установку «Дипломат», она мобильна и транспортабельна. Конструкция складывается внутрь, тем самым скрывая все грязные поверхности и детали. В такой чемодан можно поместить шпажку и носить ее куда угодно, просто держась за ручку.

Как сделать:

Барбекю баррель

Нужен толстостенный ствол и хороший рисунок. Разрезать бочку можно двумя способами: разрезать только верхушку (создание крышки) или бочку разрезать ровно пополам (самый распространенный).Мы рассмотрим оба.

в 1 сторону

Рассмотрим процесс сборки мангала своими руками из металла с крышей из бочки:

2-ходовой

Производство идет как в первом случае. Единственное отличие — разрезание ствола на две равные части. Вторую часть можно оставить и использовать как прикрытие.
Затем его ошпаривают, в него устанавливают ручку и крепеж держателя. Пошаговая инструкция в видео мастер-классе.

За домашним мангалом необходимо ухаживать, чтобы продлить срок его службы. Удаляйте загрязнения мягкой ветошью, время от времени смазывайте агрегат специальным маслом. А также не стоит забывать о финишной покраске и декоре, ведь мангал должен быть не только функциональным, но и красивым.

Самостоятельное изготовление таких конструкций позволяет точно учесть реальные потребности. В стандартных изделиях всегда будут какие-то недостатки. В этой статье представлены металлические мангалы своими руками, размеры, фото, различные конструкции и подробная пошаговая инструкция.

Кованые украшения сложно изготовить. Но некоторые другие части конструкции можно использовать в качестве образцов для самостоятельного создания функционального продукта.

Как создать мангалы из металла своими руками: размеры, фото примеры, основные определения

Купить мангал из металла несложно. В торговой сети много предложений. Но подобрать идеальные габариты и техническое оснащение вряд ли удастся. Поэтому предпочтительнее выглядит самостоятельное изготовление.Но в любом случае предварительная формулировка конкретных требований пригодится.

Перечислите необходимые критерии

Если состав семьи небольшой, а образ жизни можно назвать замкнутым, достаточно будет создать компактную легкую конструкцию, которую будет легче переносить и очищать от загрязнений. Когда предполагается, что регулярные встречи проводятся в рамках большой компании, потребуется оборудование соответствующего размера.

Этот пример показывает, что использование продукта по назначению особенно важно.Чтобы уточнить его параметры, необходимо точно определить следующие параметры и особенности:

• Количество и длина шампуров, которые будут установлены одновременно для приготовления одной партии блюд (максимальное количество).
• Размеры, подходящие для места будущей установки мангала.
• Приблизительный вес и потребность в колесах.
• Защита зоны барбекю от непогоды.
• Индивидуальные требования к внешнему виду.

В некоторых случаях разборные конструкции пригодятся.Их можно трансформировать в компактную форму для удобного хранения. Маленькие модели пригодятся для пикников.

Конструкции и материалы

Если изучить качественные металлические мангалы своими руками, размеры, фото, вам будет проще уточнить параметры собственного изделия.

Примечательные особенности этой конструкции перечислены ниже:

• Толстые стенки и защитно-декоративное покрытие обеспечивают хорошую прочность, устойчивость к внешним воздействиям различного характера.
• По краям туловища сделаны вырезы для фиксации шампуров в разных положениях.
• Внизу отверстия. Они предназначены для свободного доступа кислорода к зоне горения.
• С одной стороны внизу ножки с приваренными пластинами. С их помощью они создают надежные точки опоры и предотвращают движение.
• Большие колеса подходят для передвижения по неровной поверхности без лишних усилий.
• К боку мангала жестко крепится столик с помощью креплений для крепления совка и кочерги.Обратите внимание, что крючки были повернуты в сторону опытным мастером. В таком положении они не причинят вреда пользователю.
• Широкие ручки тоже крепятся жестко. Их удобно держать даже в перчатках.

Такой товар сложно скопировать. Но вряд ли это необходимо, если нужны практические функции. Завитки и выступы могут быстро испачкаться, и их будет трудно очистить. Острые концы металлических листов небезопасны. Такие конструкции скорее используются для украшения садовых участков.

Мангал с металлической крышей: фото заводского изделия

И такое решение пригодится. Конструкцию можно сделать меньше и проще из других материалов. Но интересна сама идея — комфортные условия в рабочей зоне сохранятся даже в дождь.

Такие продукты обеспечивают автоматическую ротацию обработанных пищевых продуктов без вмешательства пользователя. Обеспечивается равномерная термообработка, снижаются трудозатраты. Но такое устройство можно приобрести отдельно в готовом виде, либо создать отдельно с учетом размеров получившейся конструкции.

Изготовление стационарного мангала своими руками из металла: чертежи, фото

Для создания конструкции можно использовать следующую последовательность действий:

• Требуемые размеры контура стены устанавливаются с учетом вышеуказанных критериев. Глубина составляет от 15 до 25 см. При большем расстоянии вам придется потратить слишком много угля, чтобы получить аналогичный результат.
• Длина опорных частей подбирается с учетом роста пользователей.Модно измерять расстояние, которое получится от середины ладоней свободно опущенных рук до поверхности земли. Если предполагается сделать ножки острыми для углубления в землю, сделайте соответствующую поправку (5-10 см).
• Отверстия в нижней части корпуса выполнены диаметром 8-12 мм.
• После определения общих параметров они отмечаются на чертеже.

• Дальнейшие действия будут зависеть от личных навыков, оборудования, умения работать со специализированным оборудованием.Для простоты предположим, что сварочная техника не будет использоваться.
• В этом случае сначала из листового металла (2-3 мм) создаются заготовки, прямоугольники нужных размеров. Используйте ножовку с подходящим полотном. Концы зачищаются напильником, заусенцы удаляются.
• Края боковин (10-15 мм) загнуты под прямым углом. Просверливаются вентиляционные и монтажные отверстия.
• Для ног можно использовать готовые стальные уголки подходящего размера.
• Детали крепятся винтами и гайками.

На этом рисунке показан пример с разными ножками. Они изготовлены из стальных стержней с резьбой. К нижней части корпуса привариваются гайки соответствующего диаметра. Такую конструкцию можно разобрать по окончании летнего сезона, если она не предназначена для использования зимой.

Чтобы сделать мангал своими руками из металла, габариты с крышей можно оценить по фото. Избавьтесь от забитых локонов и прочих оборок. Выровняйте линии элементов конструкции.В результате получился простой дизайн, но не менее функциональный, чем на картинке.

Статья по теме:

Подробнее видов, идей и чертежей мангалов (разборных, неразборных, с крышкой, из бочек и баллонов, стационарных и переносных и др.) Можно найти на страницах популярного интернет-журнала HomeMyHome.ru … Кроме того, там вы найдете много полезной информации о строительстве и ремонте вашего дома.

Чертежи металлических мангалов с размерами, компактные конструкции

Ниже приведены примеры небольших металлических мангалов своими руками, размеры, фото, чертежи.Для их изготовления используются описанные выше технологические операции.

примечание ! Стальные стены необходимо красить термостойкими эмульсионными составами. Обычные строительные краски быстро разрушаются в результате пожара и тепла.

Выбрав размер мангала для мангала из металла, можно быстро принять верное решение. Но с типом подключений определиться сложнее. Сварка требует не только оборудования, но и профессиональных навыков.Вам нужно будет сделать соответствующие вложения и пройти курс обучения. Также используют изготовление деталей на заказ в мастерской, используют другие методы сборки.

Как сделать мангал своими руками (видео)

Вас также может заинтересовать:

Печь для отработки своими руками: чертежи, видео и много фото Камин своими руками: пошаговая фото-инструкция с пояснениями Дровяные печи длительного горения камины для дачи и загородного дома

Мастера барбекю могут приготовить это блюдо даже посреди густого леса, не имея для этого ни одного приспособления.Но все же гораздо приятнее и удобнее использовать надежные, проверенные и долговечные устройства для приготовления пищи на природе. Но чаще всего этот процесс происходит с участием мангалов.

Характеристики:

Самый распространенный мангал — металлический мангал.

Это его основные преимущества.

• Простота. Чаще всего мангал представляет собой ящик на ножках, внутрь которого засыпают дрова или угли, разводят костер, а сверху кладут шашлык с мясом или мангал с овощами.
• Мобильность. Некоторые металлические модели можно использовать где угодно: на земле, на бетонном участке, на террасе или даже на песчаном пляже.
• Функциональность. Даже самые простые изобретения можно украсить витиеватой ковкой, которая может служить дополнительными крючками для подвешивания шампуров или сетей. Можно построить конструкцию с крышей или с дополнительными полками.

• Безопасность. Металл не горит, не плавится и не создает пожаров.И это большой плюс.
• Рентабельность. Даже при отсутствии необходимого материала и желании сделать мангал из металла самостоятельно, на его покупку вы потратите небольшую сумму денег.

К недостаткам можно отнести не всегда эстетичный внешний вид и хрупкость некоторых моделей. Однако все эти нюансы устраняются и корректируются индивидуально для каждого пользователя и для каждого случая.

Уникальность металлических мангалов заключается в том, что их легко сделать своими руками.

Для этого не требуется никаких специальных знаний или навыков. Вам просто нужно определиться с моделью и материалами, прислушаться к советам профессионалов или просто знающих людей, а также быть уверенным, что ваша идея реализуется на все 100%.

Устройство и принцип действия

Начиная смотреть на устройство снизу вверх, обязательно обратите внимание на ножки. Как правило, это четыре металлических уголка, заостренных вниз, чтобы их можно было воткнуть в землю.Высота этого элемента подбирается индивидуально, если изделие изготавливается на заказ. В строительных и садовых магазинах вам наверняка встретятся стандартные универсальные модели длиной от 80 до 120 см. В качестве этого элемента иногда выбирают металлические арматурные стержни, некоторые мастера прибегают к кованному исполнению основы мангала.

Также имеются уникальные самодельные конструкции, установленные на нижней железной части швейных машин, неподходящие столы и т. Д. Используется практически все, что стабильно прилипает к любой поверхности и способно выдержать массу металлического ящика и его содержимого при варке на огне.

Стальной ящик, состоящий из четырех сторон и дна, является основой конструкции барбекю. Часто нижнюю часть этого ящика делают армированной, чтобы увеличить срок службы всей конструкции. Боковые стенки обязательно перфорированы, чтобы тепло не скапливалось в одном месте и не происходила циркуляция воздуха. Таким образом создается своеобразная воздуходувка, как в печах.

На верхних краях длинных сторон металлической коробки сделаны выемки, в которые затем очень удобно вставлять шпажки.Это сводит к минимуму перемещение мини-шампуров по металлу.

Принцип работы таких мангалов известен каждому. На дно металлического ящика выкладываются угли или поленья дров, разжигается огонь. Когда огонь утихнет, а в мангале останутся только угли, зола и тепло от них, на конструкцию аккуратными рядами выкладывают шашлычки с заранее приготовленным мясом или овощами. Тепло в очаге поддерживается подручными средствами, которые создают мощный воздушный поток внутри конструкции, но не разжигают огонь на золе.

Виды строений

Что касается различных конструкций, предполагающих комфортное приготовление мангала, то здесь в первую очередь следует разобраться с основными видами металлических мангалов.

Их четыре типа.

• Одноразового использования. Мангал спешит. Используется все, что можно найти рядом — от банок до двух П-образных металлических профилей.
• Стационарный. Второй шаг в эволюции металлических мангалов.Простой, экономичный, экологичный. Можно использовать как на улице, так и под навесом. При необходимости его можно укомплектовать крышей, вытяжкой (или даже дымоходом), прихваткой и двойным дном.

• Разборный. Отличается от стационарного способа крепления элементов мангала друг к другу. В первом все стыки сварены точечной сваркой. Во втором они вкручиваются металлическими болтами или петлями, что позволяет разобрать его на время, когда он не будет использоваться.
• Складной. Оригинальные модели мобильных мангалов из металла, которые очень удобно хранить прямо в багажнике автомобиля в случае внезапной поездки на природу. Это чемоданы, внутри которых можно складывать шпажки и ножки складной металлической конструкции.

Каждая из модификаций имеет как положительные стороны, так и недостатки. Изготовляя металлический мангал своими руками, вы берете на себя ответственность за его конструкцию и эксплуатацию.И это играет вам на руку.

Решившись на этот ответственный шаг, можно запланировать создание коптильни или мангала.

Некоторые проекты также включают покрытие в общий дизайн мангала. Накрыв мангал гриль, можно добиться максимально быстрого приготовления блюда и быть уверенным, что в нем сохранятся все самые ценные и полезные свойства и витамины.

Для правильной циркуляции воздуха внутри металлического ящика мангала лучше сделать прорези, называемые нагнетателем, в нижней части боковин конструкции.Внизу проделываются специальные отверстия диаметром 10-12 мм, чтобы кислород, попадающий в эти отверстия, выгорал, тем самым обогащая мясо над огнем.

Для ножек мангалов иногда легко используются металлические стержни или даже трубы. Главное — правильно вырезать, приварить или прикрутить к основной конструкции.

Металлические мангалы мастера изготавливают практически на пустом месте.

Итак, есть варианты от бочки, газового баллона и даже от барабана автоматической стиральной машины.

Чертежи и размеры

Перед тем, как приступить к производственному процессу, стоит определиться с моделью, габаритами, материалом. Следующим шагом будет создание небольшого, но правильного плана проекта, в котором нужно отобразить все нюансы и необходимые цифры. На эскизе нужно схематично изобразить будущую конструкцию.

Рассмотрим основные компоненты и инструменты, необходимые для работы.

• Металлический лист или его части. Толщина материала по рекомендациям профессионалов колеблется от 3 до 5-7 мм. Конечно, чем выше этот показатель, тем дольше будет срок службы самой металлоконструкции. В этом случае удобно изготавливать сборную конструкцию, когда дно можно сделать плотнее, а стенки тоньше.
• Металлические уголки или фасонные трубы. Первые подходят как для устройства ножек мангала, так и для усиления тонкостенных стенок ящика.Трубы подходят только для создания двух пар ножек, на которых будет стоять вся конструкция.

• Шлифовальная машина с дисками по металлу.
• Сверло для сверления вентиляционных или монтажных отверстий.
• Сварочный аппарат, если вы решили сделать стационарный гриль из одного или нескольких листов металла.

На схеме показаны основные размеры стандартного стационарного металлического барбекю. Но для того, чтобы произвести замеры, нужно понимать, почему были выбраны именно такие числа. Ширина коробки всегда ориентирована на длину шампуров минус 8-10 см. В среднем это будет где-то около 30 см.

Длина зависит от количества шампуров, которые будут одновременно использоваться при приготовлении шашлыка. Здесь также учитывается расстояние от одного полуфабриката до другого, ведь они не должны плотно прилегать друг к другу.Итак, за основу берется цифра — 10 см на один шампур.

Глубина металлического ящика мангала рассчитана четко и имеет параметры 20-25 см. Этого расстояния достаточно, чтобы мясо зажарилось, но не пригорело. Если сделать глубину более 25 см, увеличится расход топлива и время на барбекю.

Есть еще оригинальные мини-модели, все размеры которых придется обрезать, в зависимости от уменьшения самой раскладки.

Обычно они имеют короткие ноги и расположены близко к земле.Но даже такие конструкции выглядят красиво и практично благодаря системному и тщательному подходу к изготовлению и сборке.

Пошаговая инструкция по изготовлению

Стоит разобраться в пошаговом процессе создания стационарных металлических мангалов своими руками.

Первый шаг — разметка. На прочном листе металла намечаем силуэт будущей конструкции в разобранном состоянии. У вас должен быть крест.

На втором этапе вырезаем нарисованную фигурку с помощью болгарки.Далее нужно согнуть все стороны и сварить их между собой. Коробка готова.

Далее просверливаем в дне отверстия для воздуха и вырезаем тесак в стенках ящика. Здесь также важно следовать определенной системе. Отверстия должны находиться примерно на одинаковом расстоянии друг от друга и от краев коробки. Примерно прибл. 60 мм на ряд.

Учитывая, что отверстия расположены в шахматном порядке, расстояние снизу вверх составляет всего 30 мм.Это нужно для того, чтобы кислород поступал в решетку равномерно.

Следующим этапом является прорезание пазов для стабильной фиксации шампуров на решетке. Эти «зубцы» расположены в верхней части длинных сторон конструкции. В последнюю очередь планируется изготовление и крепление ножек.

Стационарный металлический мангал готов. К нему можно прикрепить дополнительные ручки (для удобства перемещения с места на место), крючки, решетки и даже колеса для транспортировки.

Разборный железный мангал для дачи можно сделать самостоятельно.

Все работы проводятся в четыре этапа.

1. Разметка и вырезание стенок и днища. Все элементы необходимо прорисовывать с учетом припуска на загиб швов.
2. Изготавливаем воздуходувки и воздуховоды в стенках и днище.
3. На припусках, оставшихся при нарезке элементов, проделываются отверстия для их крепления друг к другу.
4. Ножки также будут крепиться без сварки. Здесь подойдет металлический уголок, который будет прикручиваться к коробке огнеупорными шурупами или саморезами. Также неплохо было бы использовать трубы, на которых нужно сделать резьбу, приварить болты к конструкции и вкрутить в них ножки для труб.

Самодельный чугунный разборный мангал можно использовать по прямому назначению сразу после завершения всех работ.

После приготовления его можно легко сложить и убрать в сарай или гараж. Он не займет много места и не будет мешать.

Дорожный чемодан также легко сделать дома. Для этого нужно сделать рисунок на металлическом листе, где с каждой стороны прибавлено по 4 см. На длинных сторонах проделываются отверстия. Дно и стенки скрепляются дверными козырьками. К низу привариваются болты для крепления ножек. Дополняем дизайн крючком с петлей, чтобы сама решетка не разложилась.К боку привариваем ручку, чтобы с комфортом переносить металлический «чемодан», даже если вы путешествуете на природу на общественном транспорте.

Сделать оригинальный мангал из подручных материалов проще простого. Самыми популярными проектами сегодня признаны мангал из металлической бочки, из газового баллона и барабана стиральной машины.

Конструкция бочки может совмещать сразу две функции: барбекю и коптильню.

Есть как минимум три способа сделать это. Сначала ствол кладут на бок, его верхняя часть вырезается, концы остаются нетронутыми. Вырезная крышка крепится к основному корпусу будущего мангала обычными дверными навесами. К концам ствола приваривают ножки, например, металлические стержни. По линии среза верхней части сварочным аппаратом крепятся уголки, на которых делаются выемки для фиксации шампуров.

Второй вариант обрезки ствола — разделить его на две части. Ставя основу мангала на ровную поверхность, делаем вертикальный разрез от верхнего конца к низу. Процент деталей может быть разным: от 30/70 до 50/50. Но нижняя часть должна быть больше или равна верху. Далее весь процесс идентичен.

Сделать идеальную коптильню тоже несложно. Но для этого потребуется два ствола. Одна станет основанием для коптильни, внутри которой будет разводиться огонь.Второй будет разрезан на две части по горизонтали и станет собственно коптильным устройством. На дно этой бочки необходимо положить опилки. Крышка должна находиться в закрытом положении на протяжении всего процесса.

Изготовление металлического барбекю из баллона с использованным газом схематически очень похоже на процесс изготовления бочки.

Главный нюанс, на который стоит обратить внимание — это подготовка использованной тары к работе.

Баллон должен быть объемом не менее 50 литров, чтобы мангал получился качественным. Следующим шагом будет очистка емкости от остатков газа.

Это требует трех шагов.

1. выпустите оставшийся газ через клапан и переверните баллон вверх дном;
2. смочите вентиль мыльной водой, если появились пузыри или соответствующий запах, газ еще не вышел, нужно подождать;
3. промойте пустой контейнер.

Чтобы выполнить третий шаг как можно безопаснее, эту процедуру рекомендуется выполнять с помощником.

В первую очередь, пока один пилит болгаркой кран, другой периодически поливает место среза водой, чтобы искры не попадали внутрь и не реагировали с остатками газового вещества на стенках баллона.

В получившееся отверстие вставляется шланг, из которого под хорошим давлением подается вода. Пока жидкость течет внутрь, баллон периодически встряхивают, чтобы хорошо промыть все стенки. Вылейте в полную емкость и оставьте на несколько дней. По истечении положенного времени воду сливают, но помните, что это уже яд. Чтобы убрать резкий запах газа из баллона, его внутри сжигают, прежде чем начинать делать из него мангал. Дальнейшие манипуляции выглядят и выполняются так же, как и в случае с металлической бочкой.

Оригинальные конструкции мангалов получены из старых автомобилей.Используя капот и переднюю часть старого автомобиля, можно получить отличный термостойкий и необычный мангал с крышкой.

Самым простым считается мангал из подручных средств.

Самым быстрым и долговечным в этой категории является автоматический барабан-жаровня. Среднее время обработки 10-15 минут. Главное условие — найти барабан. Вы можете использовать его полностью, а можете отрезать ненужную часть, если считаете, что она слишком высока.Что касается опоры, то удобство этого варианта в том, что ее можно ставить прямо на землю, кирпичи или камни. А из прутьев арматуры можно сделать специально для него ножки. Оба варианта заслуживают внимания. Подберите индивидуально для себя.

Просто собрать составные части металлического мангала невозможно. В работе этого устройства есть ряд особенностей, которые необходимо адаптировать и реализовать для улучшения его функциональных качеств и производительности.

После того, как все производственные работы будут окончены, необходимо очистить готовую решетку от грязи и ржавчины. Для удаления последних используйте болгарку или дрель со специальной насадкой.

Внутренние стенки мангала не нужно очищать от нагара во время работы. Считается, что именно это придает шашлыкам особый вкус и «здоровье».

Проходит в два этапа:

1. обезжиривание поверхности;
2. выдержка элементов мангала в растворе каустической соды около полутора часов.

Такая обработка не только позволит получить специальную термостойкую пленку, но и защитит от коррозии металла на весь период эксплуатации устройства.

Если в общей конструкции используются деревянные детали, особое внимание следует уделить их обработке различными антисептическими, влагостойкими и теплоотталкивающими средствами.

Место, где планируется разместить мангал, необходимо заранее освободить от сухой травы, веток или других легковоспламеняющихся предметов, а рядом установить емкость с песком, которая в случае пожара будет тушена.

Чтобы едкий дым от костра не мешал готовить и наслаждаться природой, можно самостоятельно соорудить вытяжку для металлического мангала. Он сделан из того же материала, что и приспособление для приготовления еды на природе. От стандартных конструкций мангала, установленных в помещении, он отличается тем, что имеет вид обрезанной трубы. Площадь купола вытяжки обычно равна площади самого мангала. Это сводит к минимуму выброс дыма за пределы зоны приготовления пищи.К корпусу мангала приваривается купол вытяжки. Также важно учитывать массу конструкции, чтобы все вместе стояло устойчиво.

Красивые примеры

Оригинальный стационарный мангал из металла, выполненный с элементами ковки. В данном случае кованые детали представляют собой столик-подставку для мангала. Под столом есть место для приготовления дров или угля, чтобы не забегать далеко за ними. Такой мангал будет непростым, но достаточно мобильным.То есть переставить его в удобное место или поставить на зиму в сарай не составит труда. Кованые изделия около

Металлический мангал с крышей позволяет готовить еду на костре даже в непогоду. Если у вас во дворе нет сарая или беседки, и вы хотите, чтобы мясо или овощи жарились на огне, этот вариант — отличное решение. Кроме того, конструкция оснащена подставкой для установки казана, а также удобным местом для размещения топлива.

Необычные модели встречаются и среди стационарных мангалов. К ножкам этой конструкции очень удачно крепятся два больших колеса. Имитируя садовую тачку, устройство легко перемещается по вашему участку и надежно и устойчиво стоит там, где вам это нужно.

Такая конфигурация металлических мангалов в виде сапога довольно распространена. Он совмещает в себе гриль-мангал, гриль-мангал и даже возможность приготовления мяса на вертеле. Удобный сетчатый стол позволяет оптимально расположить все необходимые инструменты и ингредиенты под рукой.

Складной металлический мангал в упаковке напоминает чемодан. Это позволяет вам брать его с собой куда угодно и когда угодно. При необходимости внутри можно сложить шпажки и другие необходимые мелочи. Единственный недостаток такой конструкции — высота. Он максимально компактный, а потому готовить на нем придется только сидя.

Еще один пример чемодана-барбекю, который уже оборудован ножками. Эти дополнительные детали удобно складываются внутри коробки, которая закрывается специальной застежкой, чтобы ничего не развалилось.На фото также представлены другие модели складных мангалов, которые также имеют компактные размеры и удобны в использовании.

Просторный стационарный мангал из листа металла с добавлением кованых узоров. Также он оснащен устройством для приготовления пищи в казане, имеет удобный мини-столик-тумбочка и место для дров или посуды под самим ящиком.

Оригинальный способ установки выхлопной трубы над мангалом. Подойдет тем, кто не хочет закреплять мангал на одном месте и устанавливать громоздкую вытяжную конструкцию в беседке или на веранде.Здесь уже учтены все нюансы. Некоторые производители даже предлагают скамейки и стулья в едином стиле.

Сказочный мангал в виде кареты с крышей не оставит равнодушным даже самого скептически настроенного покупателя. Однако цена такой кованой модели может оказаться не самым приятным значением. Из особенностей такой конструкции можно отметить наличие крышки на мангале.

Оригинальный очаг получается из передней части автомобиля.Это позволяет не только удивить своих гостей, но и получить удобный прибор для приготовления пищи на огне. Благодаря такому нестандартному подходу вы также избавляетесь от ненужного транспортного средства, которое только занимало место.

Шикарный кованый мангал в виде каравана, оборудованный крышей и дымоходом, станет настоящим украшением вашего участка. Конструкция громоздкая, но позволяет готовить сразу большой компанией как на шпажках, так и на сетке для барбекю.

Красивых и практичных примеров металлических мангалов немало.При их использовании важно помнить обо всех важных мерах безопасности, чтобы внешняя эстетика не превратилась в неприятности. Изготовление металлических мангалов для себя своими силами и руками — процесс ответственный и творческий, требующий концентрации внимания, осторожности и индивидуального подхода.

О том, как сделать металлический мангал своими руками, смотрите в видео ниже.

У многих из нас уютные посиделки на природе ассоциируются с костром и ароматным шашлыком.Процесс приготовления мяса на раскаленных углях создает задушевную, но в то же время торжественную атмосферу. Качественный гриль облегчает процесс приготовления вкусного блюда.

Для изготовления данной конструкции используется несколько видов материала. В основном это: кирпич или металл. Как сделать мангал своими руками? Ответ на этот вопрос вы найдете в нашей статье. Вот подробные схемы и чертежи самодельных конструкций.

Модельный проект

Перед тем, как приступить к изготовлению мангала, необходимо определиться, из какого материала будет изготовлено это изделие.Опытные мастера предлагают изготовить дополнительную систему защиты от климатических условий.

Уютная беседка с мангалом на даче добавит немного тепла и уюта в процессе дружеских посиделок. Здесь также можно спрятаться от дождя, ветра и палящего солнца. Частично открытая веранда или терраса идеально подходят для решения этой проблемы.

Более опытные мастера предпочитают сложные инструкции для мангала. Здесь помимо шашлыка можно испечь хлеб, приготовить еду и многое другое.Стандартные параметры таких конструкций:

• высота 1,5м;
• ширина 1,6 м;
• глубина топки от 0,6 до 0,8 м.

Прежде чем приступить к возведению такого сооружения, необходимо предварительно сделать ленточный фундамент. Здесь могут присутствовать дополнительные ниши и вместительная система хранения вещей.

Сделать мангал из кирпича своими руками довольно просто. Первым этапом станет подготовка детального проекта.Далее приступаем к обустройству нулевого основания. Размер фундамента должен соответствовать габаритам конструкции.

Если костровая зона будет располагаться на улице, то делать здесь сложные конструкции не рекомендуется. Оптимальным решением будут параметры 0,5 х 0,8 м. Здесь можно разместить от 5 до 10 шампуров с мясом.

В Интернете представлены сотни рисунков мангалов, каждый из которых имеет свои характерные особенности и внешний вид.Конструкции различаются по типу материала и размерам.

Металлический мангал

Особой популярностью пользуются изделия из железа. Они отличаются прочностью и эстетичным внешним видом.

Как правило, они представляют собой сложную двухъярусную композицию. В верхней части находятся раскаленные угли, а в нижней — система очистки от золы.

Более простой вариант — решетка из баллона. Готовое изделие получается вместительным и просторным.Помимо шашлыка здесь можно приготовить овощи и всевозможные блюда. С одной стороны цилиндра сваривают тонкие стержни с помощью электросварочного аппарата. В дальнейшем они будут выступать в роли мангала.

Для строительства металлического мангала нам потребуются следующие материалы и оборудование:

• болгарский;
• тонких металлических стержней;
• сварка полуавтоматическая;
• электродов;
• металлических опор;
• порошковая краска;
• пистолет-распылитель для пигментных композиций.

Процесс изготовления железного мангала делится на несколько этапов:

• На поверхности бочки или цилиндра размечаем будущую дырочку.
• Далее по контуру начинаем вырезать верхнюю часть металлической основы. По бокам делаем неглубокие насечки. В будущем здесь будут располагаться шашлычки с мясом.
• Чтобы сделать крышку на отрезанной части, прикрепите петли. Далее закрепляем другой конец механизма сбоку мангала.Это поможет беспрепятственно открывать и закрывать конструкцию во время работы.
• Внизу начинаем прикреплять опорные ножки. Высота основания от 0,5 до 1 м.
• Когда изделие практически собрано, можно переходить к изготовлению гриля. Для этого к одной из боковых частей цилиндра привариваем тонкие металлические стержни.
• Делаем ручку на крышке. Чем толще металл, тем меньше он нагревается.
• Покрываем готовое изделие черной порошковой краской.В процессе эксплуатации не выгорает и не выделяет вредных токсичных соединений.
