4-хпортовый USB 3.0 HUB с выключателями и дополнительным питанием (мини-тест)
Понадобился дома юсб хаб. Удивитесь, но до сих пор они меня обходили стороной. Сел выбирать самое дешевое, но с доп. питанием. После долгих терзаний и «листаний» алиэкспресса было решено сразу смотреть 3.0 и выбор пал на такой вот чудесный хаб.Сразу скажу — он оказался не 3.0
Покупался за свои кровные.
В процессе выбора я видел вот этот обзор.
Подкупила цена. Но, как выяснилось, не все там было ясно.
Собственно лучше всяких слов скриншоты:
Это всего лишь выдержка из многочисленных тестов в разных USB портах как хаба, так и компьютера. Да и Windows писал что это хаб 2.0
Флешка, конечно не самая быстрая на запись, но списывается с неё очень шустро. У меня она используется для установки систем на компьютеры.
Я в начале не собирался его разбирать, но стало интересно, как именно разведено доп. питание. И оказалось, что мой экземпляр вообще наглая паршивая подделка. Представляю Вашему вниманию фото доказательства:
Они их и не пропаивали, хотя разъёмы действительно 3.0, а не просто синие 🙂
И, внимание, чип:
В завершение еще два теста флешки через хаб и через порт компьютера:
Тесты в HD Tune
Пробовал подключать одновременно два жестких и флешку — всё отлично работало, файлы копировались с диска ни диск со скоростью USB 2.0. В компьютер подключал через порт 3.0. Ходят слухи, что через них выдаёт «больше питания» 🙂
В общем мне приехала подделка, да еще и выполненная ногами. Нет смысла даже искать внешнее питание. Отписался продавцу, посмотрю какова будет его реакция и там уже по ситуации.
Четырехпортовый USB 3.0 хаб с индивидуальными включателями портов и дополнительным питанием
Предлагаю вниманию уважаемой публики неоконченную драму в трёх актах авторства отнюдь не Агаты КРИСТИ. Зато со счастливым финалом.Акт первый
У моего компьютера на передней панели нет портов USB 3.0, а стоИт он в нише под столом, так что к его задней части подобраться не просто. Поэтому я обычно подключаю скоростные устройства в порты USB 2.0, либо, когда предстоит скопировать действительно большой объём данных, лезу с фонариком и зеркальцем под стол, благо такое бывает не часто.
Но вот в очередной раз мне всё же надоело так извращаться, и я решил себе немного упростить жизнь — вывести порты USB 3.0 на стол. Сначала думал ограничится обычным удлинителем, но вспомнив, что USB 3.0 очень капризен и привередлив к качеству и длине проводов; к наличию лишних разъёмных соединений; что мне порой бывает нужно более одного порта; и что я часто подключаю мобильные HDD, которые предъявляют дополнительные требования по питанию, передумал и окончательно оформил свою хотелку — хаб и непременно с дополнительным блоком питания.
И вот сижу я на Али, просматриваю тонны мусора в казалось бы простом запросе «USB 3.0 HUB» и натыкаюсь на этот лот. Он мне глянулся сразу двумя пунктами 1: можно индивидуально включать порты — баловство конечно же, но прикольно и 2: USB разъёмы выведены вверх — можно легко подключать флешки одной рукой. Это была любовь с первого взгляда, после которой все доводы разума типа: безымянный производитель, низкая цена, непонятное качество мигом стали эфемерными и ничего не значащими.
Хаб может быть USB 2.0 или 3.0, с четырьмя или семью портами, а также комплектоваться или нет блоком питания. Версия 2.0 идёт в белом корпусе и на этом ресурсе уже была масса её обзоров, но с USB 3.0 не нашёл:
mysku.ru/blog/aliexpress/34835.html
mysku.ru/blog/others/18687.html
mysku.ru/blog/ebay/8340.html
mysku.ru/blog/aliexpress/27175.html
mysku.ru/blog/china-stores/12852.html
Я себе выбрал вариант USB 3.0 с 4-мя портами и БП.
Вот ещё один лот, где такой хаб без БП стоит вообще $2,99
Пруф покупки
Т.к. покупал во время весенней распродажи, то с помощью купона скинул цену с $6,16 до $5,16.
Заказ отправили Aliexpress Standard Shipping, доехал за 2,5 недели, трек полностью отслеживался.
Был упакован в обычный транспортный пакет с пупыркой, но доехал целым и невредимым. Красивой коммерческой упаковки не было, просто п/э пакет с хабом, кабелем и блоком питания.
Корпус хаба сделан из чёрной пластмассы, матовый, прямоугольный, размеры 10,5 х 3,5 х 2,2 см. На верхней стороне 4 порта USB 3.0 для подключения периферии, рядом с каждым из них — по включателю, а на соседней скошенной грани — по светящемуся при включении индикатору. В углу — маленький синий индикатор включения хаба, в выключенном состоянии похожий на дырочку для кнопки reset.
На торце расположен порт USB3.0 microB для подключения к компьютеру, а рядом гнездо для БП — 3,5 х 1,35 мм. Надпись на хабе всего одна — 4 PORTS USB 3.0 High Speed Hub. Информация о производителе, характеристиках и прочем отсутствует.
Блок питания на 5В 1А. Длина кабеля — 113 см, круглый разъём 3,5 х 1,35 мм. Жаль, что не самый популярный — 5,5 мм, таких у меня валяется масса от старых железок. Видимо в корпус такое большое гнездо не помещалось.
Разочарование №1: 1А — это вообще ни о чём. Для USB 3.0 разрешённый ток 0,9А, а некоторые материнские платы могут выдавать и значительно больше. Смысла брать не было абсолютно никакого, но нигде в характеристиках не было указано его параметров.

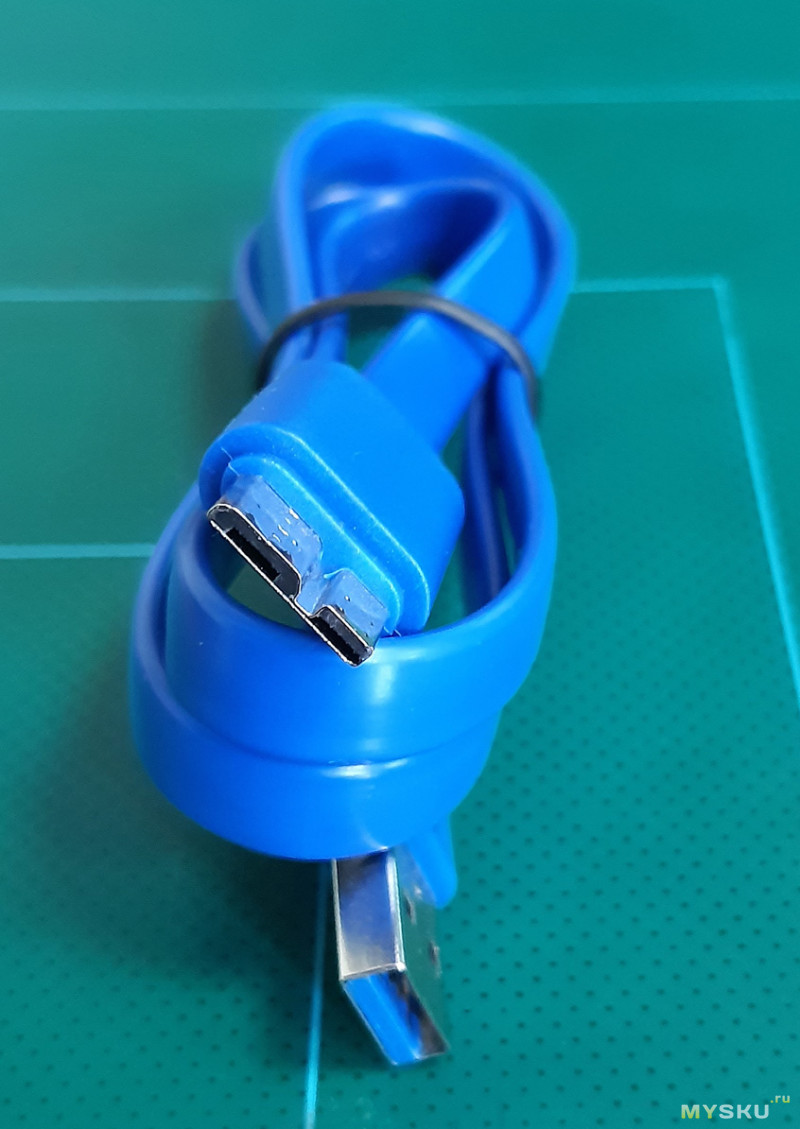

Кабель USB 3.0 type-A to microB синий, плоский, длиной 55 см, в меру жёсткий.
Разочарование №2: длины кабеля не хватило, чтобы достать из-под стола, а т.к. у меня не было ни одного устройства с таким разъёмом, придётся заказать другой, подлиннее.
Быстро подключил хаб, пока ещё без БП, компьютер радостно нашёл и установил новое устройство. Вставил флешку, нажал на кнопку — индикатор загорелся синим, флешка опозналась и стала доступна в системе. Значит, БП для работы не обязателен.
Меняю флешку на внешний 2,5″ HDD. Диск, судя по звуку, раскручивается, в диспетчере устройств появляется новое оборудование и быстро исчезает, опять появляется и опять исчезает, и так до бесконечности. Очевидно, что не хватает питания.
Хорошо, меряю напряжение на выходе БП — 5,6В. Ну и УГ, можно сразу его в помойку, даже не разбирая. Но другого с таким разъёмом — 3,5 х 1,35 мм нет, так что пусть пока полежит, может потом перепаяю его кабель к нормальному БП.
Значит HDD подключать пока что не судьба (при том, что при подключении непосредственно к порту компьютера, они нормально опознаются и работают).
Возвращаюсь к флешке, подключаю, меряю скорость и… да тут только USB 2.0! Проверяю с помощью ChipEasy и ChipGenius — так и есть, хаб работает в режиме 2.0.
Грусть-печаль. БП — УГ. Провод короткий и, похоже, что не лучшего качества — ни USB 3.0, ни нормально питание передать. Занавес, конец первого акта.
Акт второй
Хаб отправился в ящик до лучших времён, а пока что заказал другой кабель — Robotsky USB 3.0 Type-A to micro-B, длиной 1м.
Пруф покупки
Сейчас цена $1,97, когда брал, был центов на 20 дешевле.
На сей раз ожидание заняло больше времени — около двух месяцев, т.к. доставка Cainiao Super Economy. Подключил хаб новым проводом — он опознался. Проверяю флешку — работает, проверяю HDD — опять не опознаётся.
Кто всё же виноват не понятно, протестировать кабели отдельно не могу — нет других устройств с таким разъёмом, так что попробую подключить к другому компу, и для чистоты эксперимента на USB-чипе другого производителя. Первый комп был на Intel Core 4Gen с чипсетом B85, второй — на AMD Piledriver с чипсетом A68H.
Грусть-печаль. Занавес, конец второго акта.
Акт третий
Сначала я думал заменить разъём питания в хабе на самый распространённый — 5,5 мм, но прикинув фронт работ, понял, что места для него маловато и вообще, оно того не стоит. Пробовать подключить другой, не производя (пока что) деструктивных действий, не стал из-за риска КЗ. Покупка нового БП, да ещё с таким разъёмом уже не казалась хорошей идеей, и тут я вспомнил, что на Али можно найти переходник с чего угодно на что угодно.
Вот он: набор из 8-ми переходников с 5,5мм на всякое разное непотребство за $1,8 (~1,6 когда брал):
Доставка Cainiao Super Economy, значит придёт совсем не скоро, а раз уж я всё равно достал хаб из ящика, то удовлетворю своё любопытство и перейду к деструктивным действиям.
Т.к. головок винтов нигде нет, думал, что корпус либо на защёлках, либо вообще склеен, но оказалось, что две половинки держатся только на силе трения пяти штырьков (впрочем, держаться очень хорошо).
Разглядываю плату… лучше бы я этого вообще не видел.
Пайка неряшливая, на плате брызги олова (такого я ещё лично не встречал), флюс не смыт, и следы ещё какой-то грязи. На лицо прекрасная, ужасная внутри. И ко всему прочему не распаян какой-то элемент, отметил стрелочкой. Хаб построен на чипе Genesys Logic GL 3520. Чип древний, весьма распространённый и вообщем-то беспроблемный, но это если изделие сделано не в подвале дядюшки Лао.
Есть масса обзоров USB-хабов на этом чипе, в т.ч. и на этом ресурсе. Отобрал несколько, которые с разборкой и фото платы:
mysku.ru/blog/china-stores/32356.html
mysku.ru/blog/aliexpress/69176.html
mysku.ru/blog/aliexpress/56939.html
На всех на них видно, что не распаянный элемент — это микросхема флэш-памяти pm25ld512 или FM25F01 на 64-128 кбайт, в которой должна хранится прошивка. Мой хаб как-то умудряется работать и без неё.
Ещё пара фоток внутренностей:
Переходники для подключения нормального БП в пути уже три месяца, и желание пользоваться этим поделием окончательно пропало. Даже собирать обратно не стал, бросил на столе валяться.
Грусть-печаль. Занавес, конец третьего акта.
Эпилог
Что тут писать, барахло — оно и есть барахло.
Но где же счастливый финал, что я обещал в начале? А вот он: заходит ко мне коллега и спрашивает, нет ли у меня USB-разветвителя, чтобы подключить две USB-лампочки к одному БП. И тут меня осеняет: «Да конечно же есть! Только сегодня и только для тебя! И не на 2, а сразу на 4 лампочки, да ещё и с возможностью их выборочного включения и БП в придачу!» Только подожди, я сейчас потроха обратно в корпус запихну. Вот держи, и что б глаза мои его больше не видели. И можешь не благодарить.
Все рады. Занавес, конец драмы. С глаз долой — из сердца вон, пойду выберу что-нибудь поприличней.
OTG-хаб с доп. питанием или когда у вас планшет с одним microUSB
История о том как непросто оказалось подключить 4g модем, флешки и мышь к планшету, да еще и не дать ему разрядиться. Разборка, тесты напруги, кабеля Орико, вещь годная, рекомендую, не п.18. Все под кат)Привет! Сегодня на обзоре mcroUSB-OTG хаб с доп питанием. Обзор на него уже был на муське, но очень краткий, попробую дополнить. Все началось с того что я подарил своим родителям планшет Prestigio Visconte Quad (8», Intel Atom Z3735G, 1GB RAM, 16GB ROM, Windows 8.1\10). Нужен был именно windows планшет чтобы владельцам было максимально комфортно пользоваться, как на их ноутбуке вобщем. Планшет покупал с рук у знакомого, поэтому комплектация была далека от оригинальной: какая то несерьезная зарядка 1А и microUSB кабель первый попавшийся под руку. Как итог во время активного использования (wi-fi, онлайн видео, блютус мышь) планшет разряжался будучи на зарядке. Более того, подключенный по otg-кабелю 4g модем не завелся, он то появлялся в системе, то вновь отваливался еще на этапе установки дров. Благодаря сообществу на 4pda выяснил что модему тупо не хватает силы тока. А проблеме выживания с одним microUSB посвящена целая тема. И я начал мастерить кабеля с доп питанием по схемам 4pda.
Схема с применением скотч-локов
Вариант с хабом
Все работало, модем заводился, но пользоваться такими кабелями было неудобно, да и сама конструкция служила недолго. Было решено
Устройство может работать в трех режимах:
1. Только зарядка
2. otg+зарядка
3. Только otg
Для переключения между ними предусмотрен переключатель
На моем планшете эти режимы работали так:1. otg+зарядка
2. otg+зарядка
3. Только otg
Корпус устройства состоит из двух половинок, скрепленных методом шип-паз. При разборке шипы страдают и героически отваливаются. Внутри все чисто и аккуратно.
Управляет хабом микросхема fe 1.1s, очень дешевая, ее можно встретить во многих usb 2.0 хабах c али, от весьма добротных моделей, до экземпляров, которые буквально разваливаются в руках. Часто можно встретить в недорогих китайских планшетах.
Световой индикатор сигнализирует о том что подключено питание. Реализовано не очень толково — просто дырка в корпусе.
Otg-режим работает без нареканий, замеры скоростей копирования с накопителей не делал, там все обычно. Режим «otg+зарядка» с кабелем Orico colorful 0,5m
с тремя флешками
с винтом и флешками
С 4g модемом тоже все корректно.В основном для питания планшета и хаба я использую ЗУ Robiton и microUSB кабель Orico длиной 2м.
В максимально возможно варианте: зу+2метра кабеля+хаб с винтом, модемом и мышкой планшет медленно, но заряжается, otg работает т.е. свое назначение хаб отрабатывает. Тем не менее проведем замеры.
без хаба с нагрузкой 1А
с хабом и нагрузкой 1А
с хабом и нагрузкой 2А
На мой взгляд потери в пределах допустимого. Как otg и зарядка работает хорошо. Всячески рекомендую для владельцев планшетов с одним microUSB.
USB хаб и станция зарядки (при подключении внешнего источника питания).
Флешками пользуюсь редко так как информацию со своих мобильных устройств переношу с помощью домашнего файлового сервера. Однако имеются устройства, которые являются потребителями через USB, поэтому хочется все это дело объединить. Есть в продаже хабы со встроенными трансформаторами, но цена отталкивает от подобных устройств. Поскольку компьютер у меня cкажем уже не новый нужен был хаб USB 2.0.Нашелся хаб USB 2.0 с семью портами с возможностью подключения внешнего блока питания, таким образом, данное устройство уже становится станцией зарядки.
Удобное решение, поскольку хаб имеет не большие размеры, на столе он в глаза не бросается, а высота на подставке составляет всего 10 сантиметров.
Еще одно преимущество этого устройства это съёмный шнур, чем к сожалению многие хабы похвастаться не могут. Со стороны хаба разъем USB 2.0 тип B с другой стороны привычный тип A, длина комплектного шнура 64 сантиметра, что конечно маловато, даже если компьютер расположен под столом. Шнур толще обычного, но очень мягкий его ложу на полку и подключаю другой более длинный от сканера.
На передней панели расположены пять портов USB 2.0 на задней два USB 2.0, индикатор подключения, USB тип B для коммутации с компьютером и вход для внешнего блока питания.
Хочу сказать относительно индикатора, он загорается сразу, как только подключаешь коммутационный провод к компьютеру, что конечно немного вводит в грусть, так как даже на выключенном компьютере в USB подается дежурное питание. Светодиод ни как ни отключается, в темноте он раздражительно светит пучком синего света.
В разобранном виде картина обстоит очень даже печално, присутствуют следы неотмытого флюса, не пропяны элементы, полное отсутствие электролитических конденсаторов.
Флэшек для тестирования у меня под рукой не было, нашлась карточка ADATA четвертого класса на 8 Гб с пометкой Turbo карта подключалась самым простым и миниатюрным карт ридером.
Карта ADATA четвертого класса с пометкой Turbo купленная в 2009 девятом году показывает удивительные результаты. Я ранее знал о том, что у нее странный четвертый класс, так как при записи на нее (по скорости) она уделывает многие карты десятого класса. У меня на руках были две карты формата SD от Transcend на 32 Гб, одна обычная, а другая с пометкой UHS-I при этом обычная была немного быстрее, их скорость при записи была примерно 12 мегабайт, очень меня удивила ADATA потому что она брала на себя со скоростью 15 мегабайт. Так что если попадутся карты ADATA четвертого класса с пометкой Turbo, то однозначно надо брать не задумываясь.
Скорость через подключение в компьютер.
Дополнительная информация
Подключение через хаб.
Дополнительная информация
Что касается второй функции хаба — станции заряда, нашелся подходящий провод длинной 64 сантиметров от повер банка, подключен он был к зарядноу устройству Energizer на 3 ампера.
Нагрузка в 1 ампер от зарядного устройства.
Дополнительная информация
Нагрузка в 1 ампер через хаб.
Дополнительная информация
Нагрузка в 2 ампера от зарядного устройства.
Дополнительная информация
Нагрузка в 2 ампера через хаб.
Дополнительная информация
При использовании устройства в качестве станции заряда заметно некоторое падение напряжения, без этого не обойтись поскольку сам провод до зарядного устройства неизвестного качества. Скорость передачи вроде не падает.
Usb хаб своими руками из материнской платы. Встраиваем в клавиатуру USB-хаб
Проблема нехватки свободных USB-портов на рабочем месте всегда актуальна. Но и захламлять стол лишними проводами не хочется. Клавиатура со встроенным USB-хабом — отличное решение, но вот только выбор готовых решений не особо велик. Рассмотрим как самостоятельно можно добавить USB-хаб в свою любимую клавиатуру.
Идея такова. Встраиваем хаб таким образом, чтобы с USB-провода все сначала попадало на хаб, а сама клавиатура подключалась уже к самому хабу. Т.е. клавиатура подпаивается на один из его портов. Вот так все было:
Вот так все станет:
Для начала нам понадобиться USB-хаб 2.0, вот такой на ebay.com стоит порядка 2$:
Разбираем корпус, достаем плату и смотрим куда ее удобнее разместить. Наиболее удобное размешение — левая сторона клавиатуры, справа — мышке мешать будет, сверху — не удобно в разъемы попадать.
В моем случае в корпусе клавиатуры места не было, поэтому пришлось доклеивать корпус для хаба снаружи клавиатуры. Материал — куски черного пластика, дихлорэтан.
Разбираем клавиатуру и прокладываем внутри USB-кабель: от входа кабеля в клавиатуру до USB-хаба и от контроллера клавиатуры до одного из USB-портов хаба (рис 2). Здесь нам понадобится кусок USB-кабеля длиной порядка 50см. Припаиваем все соблюдая распиновку.
При этом порт USB-хаба, на который припаиваем клавиатуру можно оставить, просто отверстие в корпусе для него не делать. Я у себя выпаял — в компьютерном хозяйстве пригодится.
По прошествии дня работы, получил такой вот результат. Благо после изготовления Докстанции для Андроид-смартфона опыт уже был:
Конечно жесткий диск через такой хаб не подключишь, не хватить силы тока. Учитывая, что на каждом порту по 100mA — для флешек, картридеров, телефонов и фотика вполне хватит
