Ламповый УКВ приемник-12 - vitsserg — LiveJournal

Конструкция "выходного дня".

Потерпев, можно сказать, неудачу при изготовлении блоков УКВ с индуктивной настройкой, решил попробовать сделать блок УКВ с КПЕ. Но с чего начать? В СССР в "ламповую эпоху" ничего подобного не выпускалось. А хотелось для начала хотя бы посмотреть, как это все реализовывалось в промышленных изделиях. Пришлось опять обратиться к зарубежным источникам.
В Интернете нашел довольно много различного материала (схемы, описания, фотографии и т.д.) по зарубежным ламповым УКВ тюнерам. (Именно "тюнерам", т.е. приемникам без УНЧ.) Кстати, нигде в тюнерах, работающих в диапазоне 88-108 МГц не используется индуктивная настройка - только КПЕ!
За рубежом (особенно в США и Японии) идея создания радиокомплекса из отдельных, функционально законченных модулей, начала развиваться уже в середине 50-х годов. Уже тогда ряд фирм выпускали широкий ассортимент усилителей, тюнеров, ресиверов и т.д. Наиболее известные из них - это Fisher, Harman Kardon, Kenwood, Sansui, Scott, Sherwood и ряд других. Особенно хочется выделить тюнеры фирм Marantz  и  McIntosh

, настолько качественные изделия, что и сейчас вызывают чувство восхищения.



На фото - знаменитые Marantz 10В с панорамным индикатором на осциллографической трубке и McIntosh MR71 с хромированным шасси.

Но спустимся на Землю. Так же ряд фирм в 60-е годы выпускали наборы для самостоятельной сборки (KIT) ламповых усилителей, тюнеров и т.д. Среди них весма популярны были KIT-ы фирм Scott, Heathkit, Dynaco и другие. Меня заинтересовал набор FM-3 фирмы Dynaco для самостоятельной сборки лампового стерефонического УКВ тюнера. Почему? Ну, во-первых, на него я нашел большое количество технической документации - схемы, подробное описание сборки и налаживания, чертежи плат, монтажные схемы и т.д. Во-вторых, существует много "фанатских" сайтов, форумов, где народ делится своими проблемами и их решениями. Ну и, наконец, схемотехника этого устройства - это, практически, то, чего мне хотелось.

Полная инструкция по сборке и налаживанию Dyna FM-3:

http://www.dynaco-doctor.com/Dyna%20FM-3%20Mnl.pdf

Статья в журнале Valve некоего Джона Будды по коренной модернизации тюнера:

http://www.nmr.mgh.harvard.edu/~reese/VALVE/valve199.pdf

Еще одна статья по ремонту и модернизации тюнера:

http://www.avahifi.com/root/audio_basics/1990-11_fm3_keep_working.htm

Сайт, где собрано много информации по Dyna FM-3:

http://mpbarney.googlepages.com/dynacofm3

Осталось решить "маленькую проблемку" - найти подходящий КПЕ. Кстати, я обратил внимание, что на импортных схемах никогда не указывается емкость КПЕ. В лучшем случае - тип и номер по каталогу фирмы-поставщика. Такая же ситуация и с контурами, катушками, трансформаторами и т.д. Даже в сервис-мануалах.
Несколько поездок на "Юнону", поиски по магазинам, фирмам, торгующим радиодеталями так же ничего не дали. Нет, например, у немцев в интернет-магазине Опперманна подходящие КПЕ есть, причем несколько видов. Но это у немцев...
В моем распоряжении был только строенный блок КПЕ от "Ригонды-102", но емкость 10...516 пФ не позволяют использовать его в блоке УКВ. Нужно было что-либо близкое к 10...30 пФ или что-то около того. Я вспомнил, что где-то когда-то читал про т.н. "укорачивающие конденсаторы". Чаще всего этот "фокус" используют на КВ - для согласования антенны и при "растягивании" участка диапазона. Суть его состоит в том, что

последовательно с КПЕ включается конденсатор постоянной емкости, при этом суммарную емкость можно подогнать под требуемые величины. Я перерыл всю доступную мне литературу и ничего толком не нашел по этому вопросу. Потом случайно в журнале "Радио" № 10-1969 г., стр. 61, в разделе "Консультация" нашел ответ редакции радиолюбителю по методике расчета укорачивающего конденсатора. Формула там "трехэтажная":

где "дельта С" - требуемое перекрытие по емкости КПЕ, в пФ, С макс и Смин - максимальная и минимальная емкости стандартного блока КПЕ в пФ. (Формулу нужно записать в одну строку - так будет понятнее).
Посчитал, несколько раз проверил - вроде бы все хорошо.
Решил попробовать сделать макет модифицированного блока УКВ Dyna FM-3 (из Valve ).

Схема модифицированного блока УКВ тюнера Dyna FM-3.

Фактически за выходные сделал "макетное шасси" из куска белой жести и полностью собрал схему. Вместо 6922 использовал 6Н23П - практически полный аналог, вместо 6АТ8 - 6Ф1П, что, конечно же, далеко не одно и то же... Но другого ничего не было. В итоге получилось вот такое "чудо":



На фото - "шасси-пятиминутка" и конструкция выходного контура ПЧ.



На фото - вид на готовый блок УКВ сверху и подвал шасси.

Выходной контур ПЧ намотан на каркасе фильтра ПЧ телевизора УНТ47/59. Антенная, ВЧ и катушка гетеродина - на старых фторопластовых каркасах от моего первого приемника. Стабилитрон закреплен непосредственно на шасси. Про укорачивающие конденсаторы - чуть выше.

Что можно сказать про эту конструкцию? Да, вобщем-то, нечего... Не заработала она у меня. Вообще. Гетеродин так и не подал признаков жизни, ну а все остальное при этом уже не имеет никакого значения. Провозился я с ним долго - недели две. Перепробовал все что можно, но безрезультатно. Все-таки, я думаю, основная причина неудачи в лампе 6Ф1П. Но не исключаю и КПЕ. Хотя вся эта затея изначально была похожа на аферу...

Что ж, отрицательный результат - то же результат. Я занялся чтением умных книжек.



Ламповые радиоприемники, схемы и изготовление СВ-ДВ-КВ-УКВ приемников своими руками (Страница 2)

Ламповый УКВ приемник для охоты на лис (144МГц) Ламповый УКВ приемник для охоты на лис (144МГц)

Приемник работает на диапазоне 144-146 мгц, содержит три лампыбезцокольного типа с питанием от батарей. Пригоден не только для «охотына лис», но и для работы на соревнованиях типа «Полевой день».Чувствительность приемника велика, она составляет 4-5 мкв при полномподавлении шума генерации сверхрегенеративного детектора. Схемаприемника дана на ...

3

0

354

Сверхрегенеративный ламповый приемник на 144-146МГц (6Ж5П, 6Н3П) Сверхрегенеративный ламповый приемник на 144-146МГц (6Ж5П, 6Н3П)

Приемник предназначен для работы в диапазоне 144-146 мгц (схемаприемника дана на рис. 1). Содержит, один каскад высокой частоты налампе 6Ж5П, собранного по схеме с заземленным катодом. Такая схема даетна этих частотах усиление порядка 10-15 с небольшими внутренними шумами.При аккуратном расположении деталей усилитель высокой частоты невозбуждается.

Анодную и сеточную нагрузки ламп в цепях высокойчастоты, а иногда и в цепях низкой частоты располагают как можно дальшедруг от друга или тщательно экранируют ...

3

0

426

Батарейный приемник 1-v-1 на ДВ и СВ (1К1П, 2П1П) Батарейный приемник 1-v-1 на ДВ и СВ (1К1П, 2П1П)

Описываемый приемник собран по схеме 1-V-1 на батарейных экономичныхлампах пальчиковой серии. Он имеет два диапазона: длинноволновый - от150 до 410 кгц (2000-732 м) и средневолновый - от 520 до 1500 кгц(576-200 м). Чувствительность приемника при максимальной обратной связисоставляет 300-600 мкв.

При отсутствии источников питания (батарей) или ламп приемник можноиспользовать как детекторный, включив кристаллический детектор иголовные телефоны в специально предусмотренные гнезда ...

1

0

336

Аппаратура коротковолновика-наблюдателя (ламповые приемники, конвертеры) Аппаратура коротковолновика-наблюдателя (ламповые приемники, конвертеры)

Начиная свою работу на коротких волнах, радиолюбитель задает себе вопрос о том, какой приемник построить и можно ли услышать любительские коротковолновые радиостанции на обычный радиовещательный приемник.Радиовещательные приемники мало пригодны для приема любительских радиостанций. Они дают ...

2

0

538

Схема простого лампового супергетеродинного КВ приемника (6Ж2П, 6Ж1П) Схема простого лампового супергетеродинного КВ приемника (6Ж2П, 6Ж1П)

Описываемый четырехламповый коротковолновый приемник предназначен для приема телефонных и телеграфных радиостанций, работающих на любительских диапазонах 80 и 40 м. Приемник конструктивно прост и может быть рекомендован для самостоятельного изготовления начинающим ...

4

0

479

Сверхрегенераторы на лампах с низковольтным питанием (6Ж5П, 6Ф1П) Сверхрегенераторы на лампах с низковольтным питанием (6Ж5П, 6Ф1П)

Крайняя простота схем сверхрегенеративных радиоприемников,достаточная легкость их настройки, возможность приема как на AM, так иЧМ (широкополосной) сделала такие приемники весьма популярными.

Вместе с тем особенности работы таких приемников и на сегодняшнийдень остаются до конца не исследованными. И это несмотря на то, чтоосновополагающие принципы конструирования их в свое время изучалисьдостаточно полно ...

4

0

438

Простые одноламповые FM (УКВ) приемники (6Ф1П, 6Н3П) Простые одноламповые FM (УКВ) приемники (6Ф1П, 6Н3П)

Радиовещание на ультракоротких волнах (УКВ) с частотной модуляцией (УКВ ЧМ) получило широкое распространение благодаря высокому качеству принимаемых передач. Однако современные радиоприемники и тюнеры, работающие в УКВ диапазоне, довольно сложны в изготовлении и налаживании устройства.На ...

9

1

747

Самодельный регенеративный приемник на лампе Г-807, схема с низковольтным питанием Самодельный регенеративный приемник на лампе Г-807, схема с низковольтным питанием

Схема самодельного регенеративного приемника на лампе с низковольтным питанием от батарей. В радиоприемнике используется всего лишь одна радиолампа, дополненная минимальным количеством радиоэлектронных компонентов. В зависимости от параметров катушек радиоприемник может работать в СВ, ДВ и КВ ...

19

8

915

Простой коротковолновый (КВ) приемник для начинающих Простой коротковолновый (КВ) приемник для начинающих

Коротковолновиками мы называем радиолюбителей, имеющих в своем распоряжении коротковолновый радиопередатчик и радиоприемник (рис. 1). Каждая такая любительская радиостанция имеет личный позывной, по которому можно определить, в какой стране и даже в каком районе страны находится зта станция ...

4

0

729

Сверхрегенеративный УКВ радиоприемник на лампах 6J5 (6С5) Сверхрегенеративный УКВ радиоприемник на лампах 6J5 (6С5)

УКВ приемники, которые были описаны на страницах нашего журнала, рассчитаны только на прием любительских УКВ радиостанций, работающих о диапазоне 70-72 мггц, а между тем на УКВ диапазоне работают и вещательные радиостанции, и частности передается звуковое сопровождение передач Московского и ...

0

0

547

схема, радиодетали и передатчики самодельного устройства. Описание простейших радиоприемников, лучшие старые модели на лампах

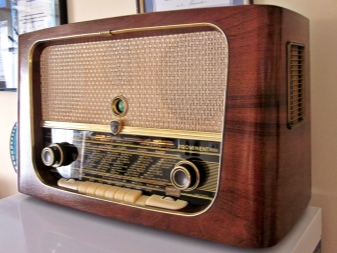

Ламповые радиоприемники в течение многих десятилетий были единственным вариантом приема сигнала. Их устройство было известно всем, кто хоть немного разбирался в технике. Но и сегодня навыки сборки и эксплуатации приемников могут пригодиться.

Устройство и принцип работы

Полное описание лампового радиоприемника потребует, конечно, дать обширный материал и будет рассчитано на аудиторию, владеющую инженерными знаниями. Для начинающих экспериментаторов гораздо полезнее будет разобрать схему простейшего приемника любительского диапазона. Антенна, принимающая сигнал, устроена примерно так же, как и в транзисторном аппарате. Отличия касаются дальнейшего звена обработки сигнала. И важнейшее из них — такие радиодетали, как электронные лампы (давшие название аппарату).

Слабый сигнал используется для управления более мощным током, протекающим через лампу. Внешняя батарея обеспечивает повышенную мощность тока, идущего через приемное устройство.

Вопреки популярному мнению, такие приемники могут быть сделаны не только на лампах из стекла, но и на основе металлических или металлокерамических баллонов. Так как в вакуумной среде свободные электроны почти отсутствуют, внутрь лампы вводится катод.

Выход свободных электронов за пределы катода достигается путем его сильного нагрева. Дальше в дело вступает анод, то есть специальная металлическая пластина. Она обеспечивает упорядоченное движение электронов. Между анодом и катодом ставится электрическая батарея. Анодным током управляют при помощи сетки из металла, расположение ее максимально близко к катоду и позволяет «запирать» его электрически. Сочетание этих трех элементов и обеспечивает нормальную работу устройства.

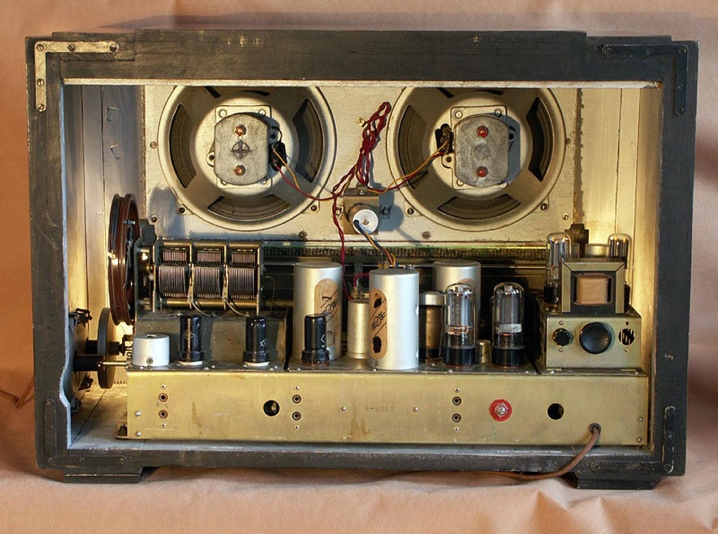

Разумеется, это только основная принципиальная схема. И реальные монтажные схемы на радиозаводах были сложнее. Особенно это касалось поздних моделей высшего класса, собиравшихся на усовершенствованных видах ламп, сделать которые в кустарных условиях было невозможно. Но за счет набора компонентов, которые продаются сегодня, можно создать как коротковолновой, так и длинноволновый (даже на 160 метров) приемник.

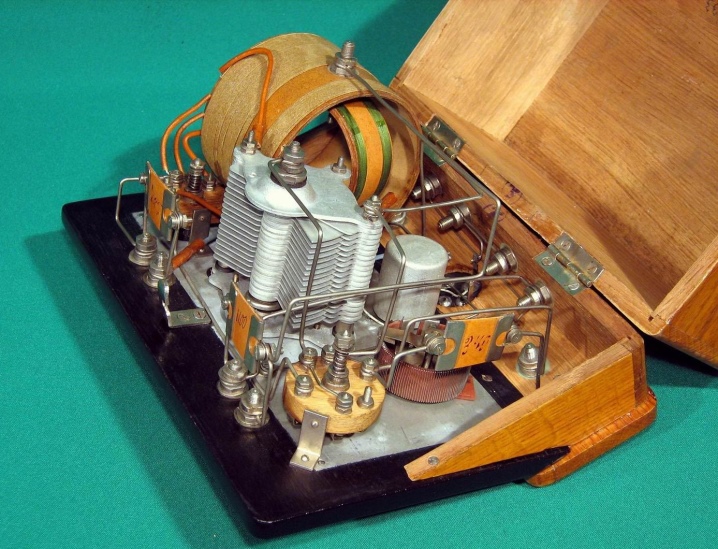

Отдельного внимания заслуживают так называемые регенеративные устройства. Суть в том, что один из каскадов усилителя частоты имеет положительную обратную связь. Чувствительность и избирательность выше, чем в традиционном варианте. Однако общая устойчивость работы меньше. Кроме того, проявляется неприятное паразитное излучение.

Дроссели в приемных аппаратах применяются, чтобы напряжение на выходе нарастало плавно, без скачков. Напряжение пульсации определяется характеристиками подсоединяемого конденсатора. Но уже при емкости конденсатора 2,2 мкФ достигаются лучшие результаты, чем при использовании емкостных фильтров питания на 440 мкФ. Специальный конвертер понадобится, чтобы перестроить аппарат с УКВ на A|FM. А часть моделей оборудуется даже передатчиками, что значительно расширяет возможности пользователей.

История производства

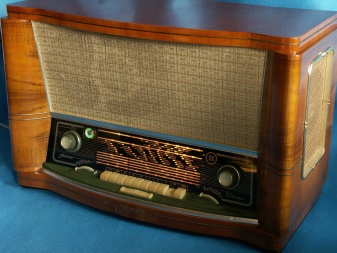

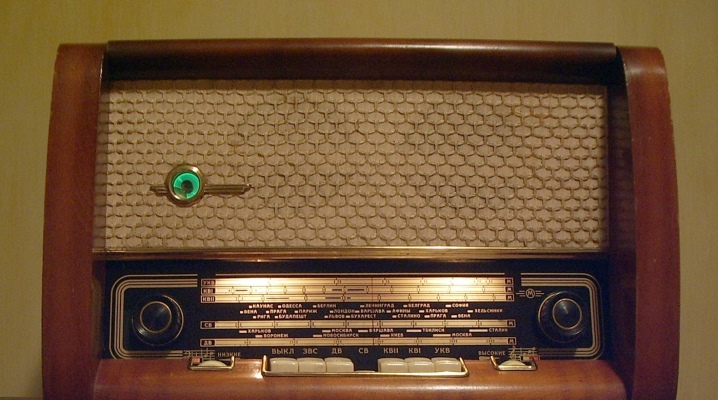

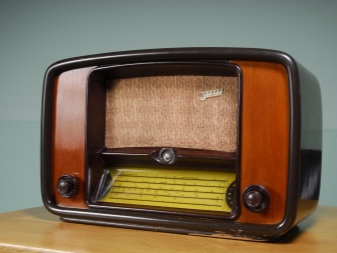

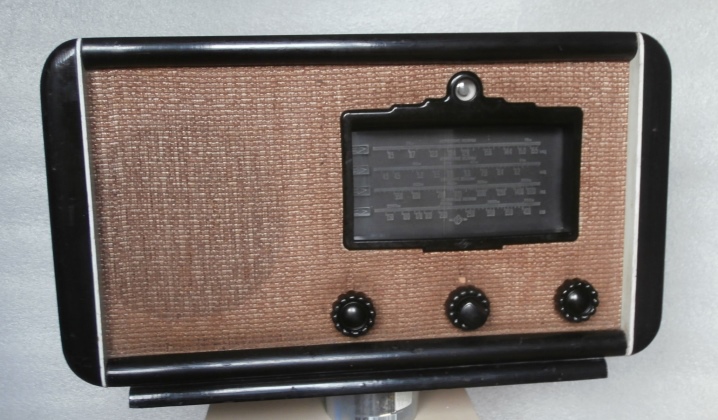

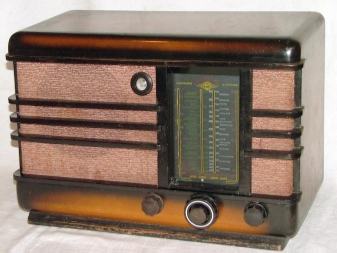

Самыми старинными с полным основанием могут быть названы не ламповые, а детекторные радиоприемники. Именно переход на ламповую технологию перевернул радиотехнику. Огромное значение в ее истории имели работы, проведенные в нашей стране на рубеже 1910-х — 1920-х годов. В тот момент были созданы приемно-усилительные радиолампы и сделаны первые шаги к созданию полноценной вещательной сети. В 1920-х годах, наряду со становлением радиопромышленности, стремительно увеличивалось разнообразие ламп.

Буквально каждый год появлялась одна или несколько новых конструкций. Но те старые радиоприемники, которые сегодня привлекают внимание любителей, появились заметно позже.

В самых старых из них применялись пищалки. Но гораздо важнее, конечно, охарактеризовать лучшие конструкции. Модель «Урал-114» производилась с 1978 года в Сарапуле.

Сетевая радиола стала последней ламповой моделью Сарапульского завода. От предыдущих моделей того же предприятия ее отличает двухтактный усилительный каскад. На переднюю панель вынесена пара громкоговорителей. Есть также вариация этой радиолы с 3 громкоговорителями. Один из них отвечал за высокие, а два других – за низкие частоты.

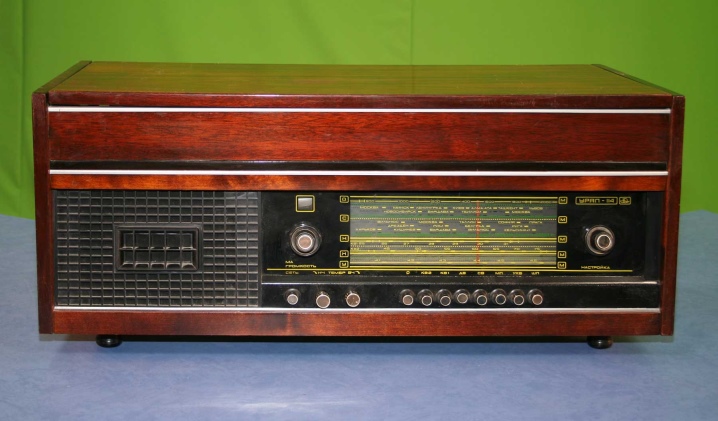

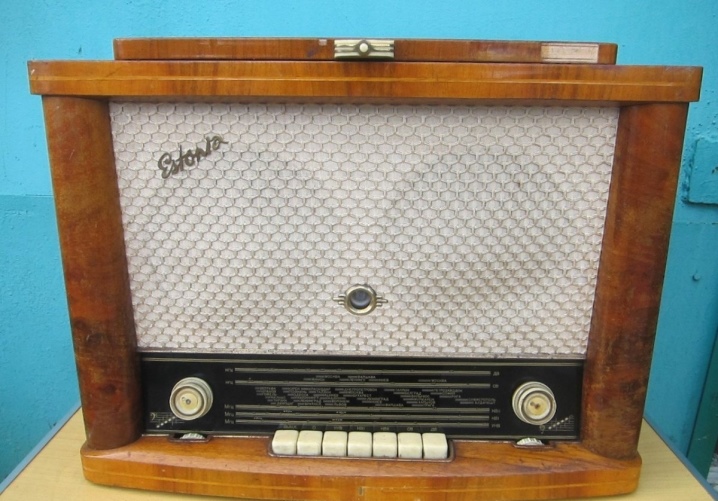

Еще одна ламповая радиола высшего разряда – «Эстония-Стерео». Ее выпуск начался в 1970 году на таллинском предприятии. В комплект поставки входил 4-скоростной ЭПУ и пара звуковых колонок (по 3 громкоговорителя внутри каждой колонки). Диапазон приема охватывал самые разные волны — от длинных до УКВ. Выходная мощность всех каналов УНЧ — 4 Вт, потребление тока достигает 0,16 кВт.

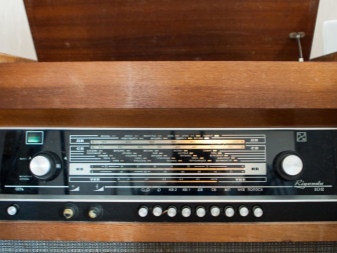

Что касается модели «Ригонда-104», то она не выпускалась (и даже не проектировалась). Зато внимание пользователей неизменно привлекала «Ригонда-102». Эта модель производилась ориентировочно с 1971 по 1977 годы. Она представляла собой монофоническую радиолу 5 диапазонов. Для приема сигнала использовалось 9 электронных ламп.

Еще одна легендарная модификация – «Рекорд». Точнее, «Рекорд-52», «Рекорд-53» и «Рекорд-53М». Цифровой индекс всех этих моделей показывает на год выпуска. В 1953 году заменили громкоговоритель и модернизировали устройство в плане дизайна. Технические параметры:

  • звук от 0,15 до 3 кГц;
  • потребление тока 0,04 кВт;
  • масса 5,8 кг;
  • линейные размеры 0,44х0,272х0,2 м.

Эксплуатация и ремонт

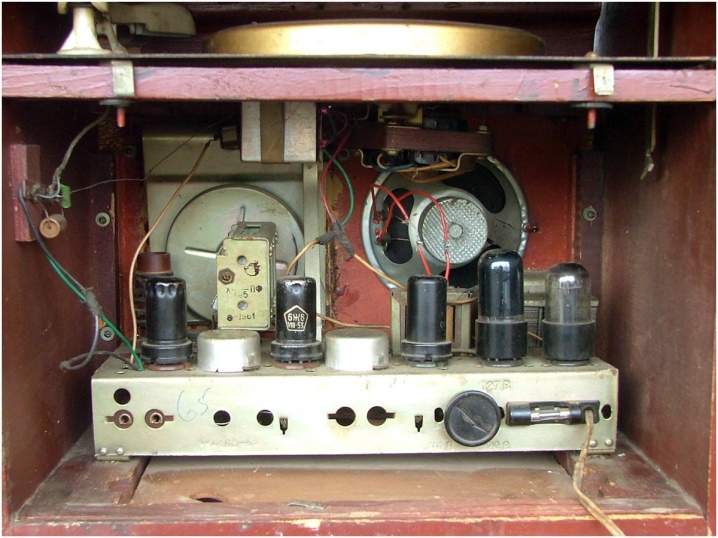

Многие ламповые радиоприемники сейчас находятся в неприглядном состоянии. Их реставрация подразумевает:

  • общую разборку;
  • удаление грязи и пыли;
  • проклейку швов деревянного корпуса;
  • кварцевание внутреннего объема;
  • очистку ткани;
  • промывку шкалы, управляющих ручек и других рабочих элементов;
  • чистку блоков настройки;
  • продувку плотных компонентов сжатым воздухом;
  • проверку усилителей нижних частот;
  • проверку контуров приема;
  • диагностику радиоламп и осветительных приборов.

Настройка и регулировка ламповых радиоприемников мало отличается от аналогичной процедуры у их транзисторных собратьев. Последовательно настраивают:

  • детекторный каскад;
  • усилитель ПЧ;
  • гетеродин;
  • входные контуры.

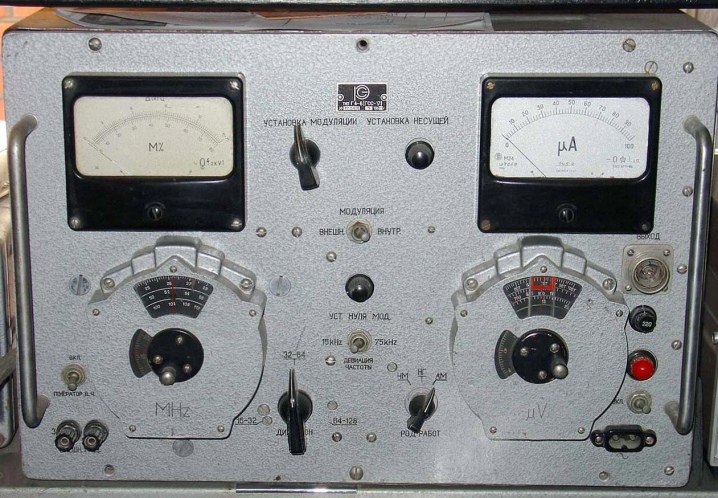

Лучший помощник в настройке — генератор высокой частоты.

При отсутствии его используют настройку на слух по восприятию радиостанций. Для этого нужен, однако, авометр. Нельзя присоединять ламповые вольтметры к сеткам.

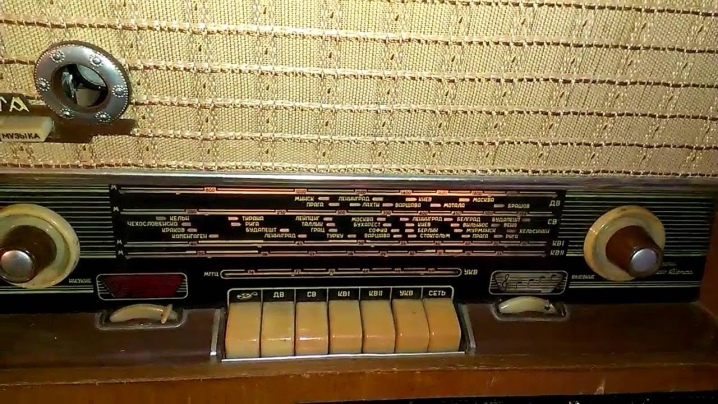

В приемниках с несколькими диапазонами следует настраивать последовательно КВ, ДВ и СВ.

Как собрать своими руками?

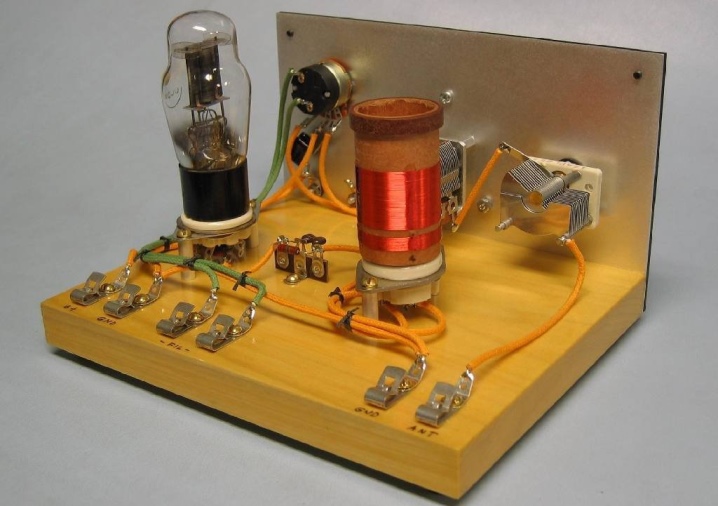

Старые конструкции привлекательны. Но всегда можно собрать самодельные ламповые приемники. Коротковолновое устройство содержит лампу 6AN8. Она одновременно выполняет функцию регенеративного приемника и усилителя РЧ. Приемник выдает звук на наушники (что вполне приемлемо в дорожных условиях), а в обычном режиме это тюнер с последующим усилением низких частот.

Рекомендации:

  • делать корпус из толстого алюминия;
  • соблюдать моточные данные катушек и диаметр корпуса по схеме;
  • блок питания снабжать трансформатором от любой старой радиолы;
  • мостовой выпрямитель не хуже устройства со средней точкой;
  • применять наборы для сборки на основе пальчикового пентода 6Ж5П;
  • брать керамические конденсаторы;
  • питать лампы от отдельного выпрямителя.

Обзор лампового радиоприемника RIGA 10 смотрите далее.

Анатомия старой ламповой электроники / Habr

В старом доме мне достались два очень старых ламповых приемника, точнее — магнитола (приемник + магнитофон) и радиола (приемник + проигрыватель пластинок).
Выбрасывать такое добро у меня рука не поднимается — было решено их разобрать и в конечном итоге сделать такой себе аутентичный старый приемник. Но в процессе разборки стало ясно, что передо мной — живая история радиотехники, я кое-что запечатлел и вот выкладываю с подробными комментариями.

Под катом много больших изображений, общий размер около 20 Мб

Итак, экземпляр номер 1 (это приемник + магнитофон + проигрыватель Романтика 105).

Посмотрим сначала на останки магнитофона, но прежде — пару слов о самом приницпе записи.
Лента движется («протягивается») мимо головки. Головка — это просто катушка с сердечником.
Запись на ленту
Если в катушку подать ток с сигналом, магнитный поток будет меняться пропорционально сигналу и намагничивать движущуюся ленту, записывая таким образом на нее сигнал.
Воспроизведение
При движении намагниченной ленты мимо головки в ней за счет изменений магнитного поля от ленты наводится напряжение, которое затем усиливается — получается звук, тот самый, который записывали на ленту.
Это — очень грубо, реальность много сложнее, но принцип тот же.
Обычно головки записи и воспроизведения совмещены, такая головка называлась универсальной, но были конструкции с отдельными головками записи и воспроизведения
Стирание
Для стирания служит отдельная головка, при стирании в нее от специального генератора подавался ток относительно высокой частоты, десятки-сотни килогерц. Многократное перемагничивание участков ленты приводило к стиранию записанного.

В дешевых китайских магнитофонах в качестве головки стирания использовался постоянный магнит, иногда — многоплюсный.

К слову, принцип записи информации в современных винчестерах — тот же: движущаяся мимо головки магнитная поверхность.

Итак:

Магнитная головка крупным планом

Снимаем панель магнитофона, смотрим обратную сторону — там золото и бриллианты интереснее

Мы говорили о стирании. Вот генератор стирания ла отдельной лампе

Ну и, конечно же, система электропитания

Приемник

Прежде чем препарировать приемник, пару слов о приниципах приема.
Самый простой вариант: выделяем из антенны нужную частоту -> усиливаем ее -> детектируем, то есть выделяем звук — усиливаем звук:

Такие приемники были, называются «приемники прямого усиления», но в настоящее время в реальном радиоприеме не используются. Почему? Вся фишка в выделении полезной частоты.
Частота выделяется колебательным контуром, и если мы хотим принимать разные станции, контур необходимо перестраивать. Более того, для нормального приема сколько есть каскадов усиления высокой частоты — все нужно перестраивать.
Это влечет за собой кучу проблем, поэтому так не делается.
Делается вот так: Частота любого входного сигнала преобразовывается в некоторую постоянную частоту (ее называют промежуточной), на которой и происходит основное усиление. Далее без особенностей: детектирование и усиление звука.

Принципы радиоприема и конструкции приемников — отдельная, крайне интересная тема, но позволю себе пока в данном топике подробно ее не трогать.
Итак, что нужно иметь ввиду при разборе схемы приемника: помимо усилителей, в нем есть также преобразователи частоты — один или несколько, и еще есть детектор.

Итак, наша магнитола, приемник:

Чуть подробнее интересные узлы

Индикатор — сохранен и будет использоваться, поскольку красив

Отдельно усилитель звуковой частоты — вот тот самый, который дает «теплый ламповый звук»

Второй кандидат — радиола попроще, «Рекорд-68» (год выпуска — 1971).

Поскольку и попроще, и уже изучили приемники, обойдемся менее детальным фотоотчетом

Интересный штрих: настройка УКВ происходит с помощью катушки, в которой движется сердечник — «вариометр»

Финал

Я в начале топика говорил, что хотел сделать аутентичный приемник. Собственно, вот он — от старого остался только корпус. Принимает КВ, вот схема.

Доволен ли я сделанным приемником? Хороший вопрос.
Схема на относительно новых транзисторах и микросхемах ловит радио много лучше, звучит громче и чище.
Но все же чего-то в ней нет. Души, что ли…

Буду делать новый приемник — на лампах.

Ламповый укв фм приемник своими руками. Ламповый радиоприемник "стрела" спустя пол столетия

В последнее время проявляется большой интерес к антикварной и ретро радиотехнической аппаратуре. Предметами коллекций становятся как экземпляры ретро радиоаппаратуры 40-60-х годов, так и настоящие антикварные аппараты 10-30-х годов прошлого века. Помимо коллекционирования оригинальных изделий, растёт интерес к коллекционированию и изготовлению так называемых реплик. Это весьма интересное направление радиолюбительского творчества, но для начала поясним значение этого термина.

Существуют три понятия: оригинал, копия и реплика того или иного антикварного изделия. Термин "оригинал" в описании не нуждается. Копия - это современное повторение какого-либо антикварного изделия, вплоть до мельчайших деталей, применяемых материалов, конструктивных решений и т. д. Реплика - это современное изделие, изготовленное в стиле изделий тех лет и, по возможности, с приближенными конструктивными решениями. Соответственно, чем ближе реплика к оригинальным изделиям по стилистике и деталировке, тем она ценнее.

Сейчас в продаже появилось много так называемых радиосувениров, в основном китайского производства, оформленных в виде ретро и даже антикварной радиоаппаратуры. К сожалению, при ближайшем рассмотрении видно, что ценность её невелика. Пластиковые ручки, крашеная пластмасса, в качестве материала корпуса - оклеенный плёнкой МДФ. Всё это говорит о весьма низкопробном изделии. Что касается их "начинки", то она, как правило, представляет собой печатную плату с современными интегральными элементами. Внутренний монтаж таких изделий в плане качества тоже оставляет желать лучшего. Единственное "достоинство" этих изделий - невысокая цена. Поэтому они могут представлять интерес разве что для тех, кто, не вдаваясь в технические тонкости или попросту не понимая их, хочет иметь у себя на столе в кабинете недорогую "прикольную вещь".

В качестве альтернативы хочу представить конструкцию приёмника, которая вполне отвечает требованиям интересной и качественной реплики. Это - сверхрегенеративный ламповый УКВ ЧМ-приёмник (рис. 1), работающий в диапазоне частот 87...108 МГц. Он собран на радиолампах октальной серии, поскольку применить в этой конструкции лампы со штифтовым цоколем, более старые и подходящие по стилю, не представляется возможным по причине высокой рабочей частоты приёмника.

Рис. 1. Сверхрегенеративный ламповый УКВ ЧМ-приёмник

Бронзовые клеммы, ручки управления и латунные шильдики являются точной копией тех, которые применялись в изделиях 20-х годов прошлого века. Некоторые элементы фурнитуры и оформления - оригинальные. Все радиолампы приёмника открыты, кроме экраны. Все надписи выполнены на немецком языке. Корпус приёмника изготовлен из массива бука. Монтаж, за исключением некоторых высокочастотных узлов, также выполнен в стиле, максимально приближённом к оригинальному тех лет.
На переднюю панель приёмника выведены выключатель питания (ein/aus), ручка установки частоты (Freq. Einst.), частотная шкала со стрелочным указателем настройки. На верхнюю панель выведены регулятор громкости (Lautst.) - справа и регулятор чувствительности (Empf.) - слева. Также на верхней панели расположен стрелочный вольтметр, подсветка шкалы которого является индикацией включения питания приёмника. На левой стороне корпуса расположены клеммы для подключения антенны (Antenne), а на правой - клеммы для подключения внешнего классического или рупорного громкоговорителя (Lautsprecher).

Сразу хочу отметить, что дальнейшее описание устройства приёмника, несмотря на наличие чертежей всех деталей, носит ознакомительный характер, поскольку повторение подобной конструкции доступно опытным радиолюбителям, а также предполагает наличие определённого дерево- и металлообрабатывающего оборудования. К тому же не все элементы являются стандартными и покупными. Вследствие этого некоторые монтажные размеры могут отличаться от приведённых на чертежах, поскольку зависят от тех элементов, которые окажутся в наличии. Тем же, кто захочет повторить данный приёмник "один в один" и кому будет необходима более подробная информация о конструкции тех или иных деталей, по сборке и монтажу, предлагаются чертежи, а также возможность задать вопрос непосредственно автору.

Схема приёмника показана на рис. 2. Антенный вход рассчитан на подключение симметричного кабеля снижения УКВ-антенны. Выход рассчитан на подключение громкоговорителя с сопротивлением 4-8 Ом. Приёмник собран по схеме 1-V-2 и содержит УВЧ на пентоде VL1, сверхрегенеративный детектор и предварительный УЗЧ на двойном триоде VL3, оконечный УЗЧ на пентоде VL6 и блок питания на трансформаторе T1 с выпрямителем на кенотроне VL2. Питается приёмник от сети 230 В.

Рис. 2. Схема приёмника

УВЧ представляет собой диапазонный усилитель с разнесённой настройкой контуров. Его задачи - усиление высокочастотных колебаний, поступающих с антенны, и предотвращение проникновения в неё и излучения в эфир собственных высокочастотных колебаний сверхрегенеративного детектора. УВЧ собран на высокочастотном пентоде 6AC7 (аналог - 6Ж4). Связь антенны с входным контуром L2C1 осуществляется с помощью катушки связи L1. Входное сопротивление каскада - 300 Ом. Входной контур в сеточной цепи лампы VL1 настроен на частоту 90 МГц. Настройка осуществляется подбором конденсатора С1. Контур L3C4 в анодной цепи лампы VL1 настроен на частоту 105 МГц. Настройка осуществляется подбором конденсатора С4. При такой настройке контуров максимальное усиление УВЧ - около 15 дБ, а неравномерность АЧХ в диапазоне частот 87...108 МГц - около 6 дБ. Связь с последующим каскадом (сверхрегенеративным детектором) осуществляется с помощью катушки связи L4. С помощью переменного резистора R3 можно менять напряжение на экранной сетке лампы VL1 от 150 до 20 В и тем самым изменять коэффициент передачи УВЧ от 15 до -20 дБ. Резистор R1 служит для автоматического формирования напряжения смещения (2 В). Конденсатор С2, шунтирующий резистор R1, устраняет обратную связь по переменному току. Конденсаторы С3, С5 и С6 - блокировочные. Напряжения на выводах лампы VL1 указаны для верхнего по схеме положения движка резистора R3.

Сверхрегенеративный детектор собран на левой половине двойного триода VL3 6SN7 (аналог - 6Н8С). Контур сверхрегенератора образован катушкой индуктивности L7 и конденсаторами С10 и С11. Переменный конденсатор С10 служит для перестройки контура в диапазоне 87...108 МГц, а конденсатор С11 - для "укладки" границ этого диапазона. В сеточной цепи триода сверхрегенеративного детектора включён так называемый "гридлик", образованный конденсатором С12 и резистором R6. Подборкой конденсатора С12 устанавливают частоту гашения около 40 кГц. Связь контура сверхрегенератора с УВЧ осуществляется с помощью катушки связи L5. Напряжение питания анодной цепи сверхрегенератора поступает на отвод контурной катушки L7. Дроссель L8 - нагрузка сверхрегенератора по высокой частоте, дроссель L6 - по низкой. Резистор R7 совместно с конденсаторами С7 и С13 образуют фильтр в цепи питания, конденсаторы С8, С14, С15- блокировочные. Сигнал ЗЧ через конденсатор С17 и ФНЧ R11C20 с частотой среза 10 кГц поступает на вход предварительного УЗЧ.

Предварительный УЗЧ собран на правой (по схеме) половине триода VL3. В катодную цепь включены резистор R9 для автоматического формирования напряжения смещения (2,2 В) на сетке и дроссель L10, который снижает усиление на частотах выше 10 кГц и служит для предотвращения проникновения импульсов гашения сверхрегенератора в оконечный УЗЧ. С анода правого триода VL3 через разделительный конденсатор С16 сигнал ЗЧ поступает на переменный резистор R13, выполняющий функцию регулятора громкости.

Блок питания обеспечивает питанием все узлы приёмника: переменное напряжение 6,3 В - для питания накала ламп, постоянное нестабилизированное напряжение 250 В - для питания анодных цепей УВЧ и оконечного УЗЧ. Выпрямитель собран по двухполупе-риодной схеме на кенотроне VL2 5V4G (аналог - 5Ц4С). Пульсации выпрямленного напряжения сглаживает фильтр C9L9C18. Напряжение питания сверхрегенератора и предварительного УЗЧ стабилизировано параметрическим стабилизатором на резисторе R14 и газоразрядных стабилитронах VL4 и VL5 VR105 (аналог - СГ-3С). RC-фильтр R12C19 дополнительно подавляет пульсации напряжения и шумы стабилитронов.

Конструкция и монтаж. Элементы УВЧ монтируют на основном шасси приёмника вокруг ламповой панели. Для предотвращения самовозбуждения каскада сеточные и анодные цепи разделены латунным экраном. Катушки связи и контурные катушки бескаркасные и смонтированы на текстолитовых монтажных стойках (рис. 3 и рис. 4). Катушки L1 и L4 намотаны посеребрённым проводом диаметром 2 мм на оправке диаметром 12 мм с шагом 3 мм.

Рис. 3. Катушки связи и контурные катушки бескаркасные, смонтированые на текстолитовых монтажных стойках

Рис. 4. Катушки связи и контурные катушки бескаркасные, смонтированые на текстолитовых монтажных стойках
