Делаем канальный угольный фильтр из пластиковых труб — Своими руками — YOUVENT.RU

Совершенно случайно на глаза попался данный вариант реализации угольного фильтра. Идея понравилась. Описано и показано доходчиво. Не берусь судить, эффективнее ли эта конструкция по сравнению с угольными фильтрами в металлических прямоугольных корпусах (было здесь и здесь). Но, в любом случае, информация публикуется, поскольку может оказаться кому-то полезной.

Итак, далее авторский текст (почти без правок):

Изначально был приобретен вентилятор «Soler&Palau TD500/150-160 Silent».

За основу были взяты две канализационные (или сточные, не знаю как они называются) трубы длинной 1м, диаметром 200/210мм и 150/160мм, просто только на них нашлась заглушка на 210мм, переходник вентиляционный 150-200мм, сетка малярная металлическая с ячейкой 5мм2квм и агроволокно. Если вам нужен фильтр меньшего размера, можно купить трубы длинной 50см, это сэкономит вам немного денег.

Размеры фильтра были взяты без каких-либо особенных расчётов, ориентируясь на информацию найденную в сети и просто пропорционально увеличив, вышли нужные размеры. Решили всю конструкцию продумать в строймаркете, исходя из наличия запчастей и материалов.

Первый этап. Прирезка

Это одна из труб перед началом резки. Как видно на фото (с правой стороны) размер варьируется для стыковки, но нам это не мешает.

Труба на 200/210мм, заглушка к ней 210мм и переходник вентиляционный 150/200мм.

Далее укорачиваем трубы до меньшей длины, в нашем случае это 75 и 77см, высота труб разная для подгонки переходника. Если место среза вышло не ровное, его нужно обработать болгаркой или дрелью с соответствующей насадкой.

С толстой стороны внутренней трубы так же был обрезан кантик, чтобы увеличить площадь её прилегания к заглушке. Правильнее было купить ещё одну заглушку на 160мм и просто вклеить её в большую, но решили повозится с распорками, сэкономив 5$.

Второй этап. Сверловка

Далее берём дрель, сверло 10-25мм (мы резали десяткой), запасаемся терпением и начинаем интенсивно сверлить.

Просверлив 81 дырку, мы…

Процесс резки и сверления нужно производить на чистом полу без каких-либо ковровых покрытий. По завершению убирать веником (у меня забился шланг пылесоса). Весь необходимый инструмент лучше взять сразу, чтобы не разносить эту паскудную стружку по всей квартире.

Присмотритесь к фото, наш первый промах это большие промежутки между дырками, позже пришлось высматривать пустоты и насверливать их, а это потеря времени. К концу сверления сверло затупилось и либо вам придётся его точить, либо выкинуть. Вышло нечто такое.

Далее сверлим внешнюю трубу. По времени вышло дольше из-за её разметки и отсутствия второй пары рук. А размечать пришлось потому, что резали ёжиком 30мм. На глаз не выйдет, расстояние между дырками 5мм. Насадка на сверло так же пострадала и пришла в негодность.

После засверливания внешней трубы были оставлены несколько кружков для фиксации внутренней трубы в заглушке.

Третий этап. Натяжка сеток

Какую первую трубу вы начнёте обтягивать не имеет значения. Ткань просто подрезается по объёму и длине трубы, после сшивается капроновой ниткой. Если вы используете уголь АР-В 5,5мм и есть возможность просеять его от пыли, то агроволокно можно заменить на москитную сетку.

Далее обтягиваем трубу малярной сеткой. Для этого нам потребуется: два хомута 190/210 для стяжки сетки (иначе она не плотно прилегает), капронка и цыганка. Сетка перед натяжкой была обработана ножницами (если не убрать выступающие усики, они цепляются за ячейки и её тяжело стягивать).

Шить, определённо лучше гнутой иглой, их можно найти в наборе иголок и у хирургов.

Натяжку сетки нужно начинать с более толстой стороны трубы.

Далее просто, хомуты перекидываются один через другой по мере сшивания сетки.

Итак, сетка сшита, оставшийся зазор убираем ножницами или кусачками, а выступающее агроволокно подрезаем лезвием.

Аналогичная ситуация происходит и с внутренней трубой, за исключением очерёдности слоёв и размеров хомутов.

Сначала тянем сетку потом агроволокно.

После того как трубы обтянуты, края обрабатываем алюминиевым скотчем.

Четвертый этап. Завершающий

Приступаем к сборке и заправке фильтра.

Кружки, оставшиеся после сверления внешней трубы, используем как распорки между заглушкой и трубой так, чтобы она стала по центру. Пустоту до края заглушки лучше чем-то заполнить: герметик, минеральная вата, монтажная пена, короче говоря чем вам будет угодно, но это нужно сделать.

После закрепления внутренней трубы и заливки заглушки одеваем внешнюю трубу и наш фильтр собран.

Уголь АР-В фракцией 5,5мм продавался в упаковках по 25 кг и стоит 105$, не учитывая доставки из другого города. Поэтому взяли тот который нашли у нас в городе на развес. А нашли мы только БАУ фракцией 2,5мм (древесный активированный уголь для очистки воды). Но сразу вам говорю, с запахом справляется отлично на 100%.

Заправляем фильтр углём равномерно, чтобы не осталось пустот. Для этого нам понадобилось примерно 3,5л/2кг угля.

Засыпав уголь одеваем переходник. В нашем случае это так же крышка фильтра. Замазываем щель между внутренней трубой и переходником силиконовым герметиком. Угля лучше подсыпать с небольшой горкой, чтобы уменьшить вероятность образования пустот.

Это всё, фильтр готов. Дальше продуваете его от пыли, если не отсеивали уголь. У меня в условиях квартиры этого сделать нельзя, но если у вас есть возможность, то не ленитесь, просеивайте обязательно. Монтируем фильтр в бокс, если он стоит до вентилятора. Или оставляем вне бокса если после. У меня он расположился на подвесах примерно вот так:

Стоимость затрат распишу примерно:

• Трубы, заглушка, переходник = 185грн/23$
• Уголь = 70грн/9$
• Агроволокно и сетка до 40грн/5$

Итого: 37$. На мой взгляд гуманно, если учесть, что заводской фильтр таких параметров стоит 150$-200$.

Применения угольных фильтров для вытяжки: Обзор +Видео

 Фильтрация воздуха важнейший фактор как для разного рода заводов и фабрик, так и для жилых комплексов. Жителям больших городов приходится мириться с вредными испарениями, угарными газами, различными выбросами промышленных предприятий и автомобилей. Но благо наука не стоит на месте и в современном мире появились новые способы очищения воздуха. Одним из распространённых средств в борьбе с загрязнениями кислорода являются угольные фильтры для очистки воздуха.

В крупных промышленных индустриях уже давно используют угольные фильтры, которые имеют большой спрос на производстве. Конечно, жители частных домов не всегда могут купить качественный угольный фильтр, который, кроме всего прочего, требует качественной установки профессионалами. А заказать на алиэкспресс не всегда резонно, ведь можно получить «кота в мешке». Чтобы этого не допустить, в этой статье мы расскажем как можно изготовить угольный фильтр своими руками в домашних условиях.

Изготовить угольный фильтр самостоятельно

Это возможно, если знать куда устанавливать и понимать особенности принципа его работы и саму химию процесса. В стандартные системы фильтраций входит обычный вентилятор и поэтапно установленные барьеры очистки.

Учитывая класс загрязнённости типы препятствования различают по следующим разновидностям:

• — электростатический фильтр. Справляется с мелкими элементами пыли ( не менее 0.01 мкм)
• –  механический фильтр грубой очистки. Он позволяет задерживать крупные частицы пыли. (не меньше 0.3 мкм)
• — фотокаталитический фильтр. Принцип его работы заключается в разложении химических элементов и уничтожении бактерий с помощью УФ-излучений
• — фильтр с активированным углём работает по адсорбции. Он нужен для очищения газообразных загрязнений

• — биофильтр используется для очистки газовых загрязнений
• — антистатик — это различные спреи и аэрозоли, предназначенные добавке в мойку для воздуха
• — фильтр для сжатого воздуха. Его применение заключается в использовании на промышленных предприятиях и удаляет водяные и масляные парообразования

СПРАВКА

Активированный уголь — это форма углерода в чистом виде. Активированный уголь включает в себя водоотталкивающую пористую поверхность. Это свойство позволяет избавлять воздух от запахов лучше всего, потому что уголь не поглощает воду. Активированный уголь, который применяется для фильтрации различается по трём размерам пор, в зависимости от исходного сырья. Это может быть каменный уголь, скорлупа орехов или дерево. Больше всего пор содержит уголь, произведённый из ореховой скорлупы.

На сегодняшний день многие люди стали сами своими руками создавать разные устройства и это понятно, ведь по нынешним ценам не всё можно купить.

Ниже мы представим алгоритм действий как собрать угольный фильтр для очистки воздуха своими руками.

1. Вам понадобится две цилиндрические ёмкости. Подойдут так же канализационные трубы различные по диаметру.
2. Воспользуйтесь дрелью и сделайте перфорацию.
3. Каждую перфорацию снаружи обмотайте агротканью и плотно закрепите хомутами.

Одну ёмкость аккуратно вставьте в другую. Засыпьте угольные гранулы между ёмкостями так, чтобы получился цилиндр. Как можно герметичнее закройте торцы так, чтобы воздушный поток выходил точно в вентиляционный канал во время прохождения через отверстия

Ещё один способ изготовления угольного очистителя — это использовать отработанный фильтр от грузовика.

1. Возьмите фильтр от грузовика и разберите его, стараясь не повредить сетку
2. Уменьшите внутренний диаметр под нужный вентилятор (пригодится вентилятор не больше ста мм)
3. Засыпьте активированный уголь
4. Обмотайте снаружи тканью
5. Фильтр готов.

Если соблюдать необходимую безопасность и правила изготовления, домашний фильтр может получиться не хуже заводского.

Принцип работы

Ещё до приобретения угольного фильтра, хорошо бы разобраться в принципе его работы и конструкции в целом.

Существует несколько типов установки фильтров:

• — оконный. Такой фильтр крепится конкретно на оконную раму. Открывается по мере необходимости и не считается автоматическим.
• — магистральный. Используется для получения чистого свежего воздуха в домах. Такой фильтр монтируется в систему вентиляции.

СПРАВКА

Магистральные угольные фильтры зачастую применяются на промышленных предприятиях и используются для точечного подключения. Вытяжка. Используется в основном на кухне, над газовой или электрической плитой. Самым распространённым считается фильтр тонкой очистки воздуха. Более усовершенствованные и крупные по размеру кухонные вытяжки применяются для ресторанов. Такие вытяжки больше остальных нуждаются в угольных фильтрах.

Предпочтительными для установки в вытяжку считаются угольные фильтры, так как они служат очистителями от запаха  и жировых испарений, которых на кухне не избежать.

Устройства для очистки воздуха с угольными фильтрами относятся к разряду воздухоочистителей тонкой очистки, и способствуют очищению воздушной среды помещений от различных примесей и газов. В основном угольные фильтры дополняют механическими фильтрами для того, чтобы полноценно очистить воздух от выбросов и загрязнений.

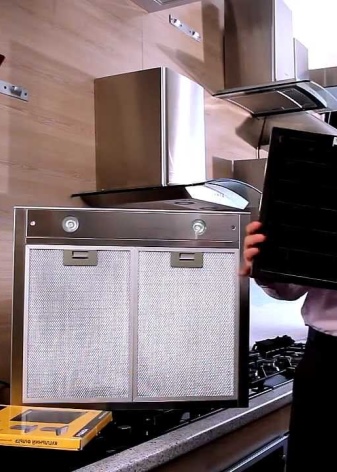

Угольный фильтр для вытяжки на кухне без отвода, установить своими руками

.

Практика показывает, что с каждым годом количество кухонь в нашей стране, оборудованных вытяжками, стабильно увеличивается. И это вполне закономерно, ведь использование подобных устройств позволяет существенно, практически до нуля, снизить уровень загрязнения воздуха в помещении. Кроме того, данное решение хорошо сказывается на чистоте техники и предметов интерьера на кухне – на них не налипают жиры, гарь и пыль, что значительно продлевает ресурс их эксплуатации.

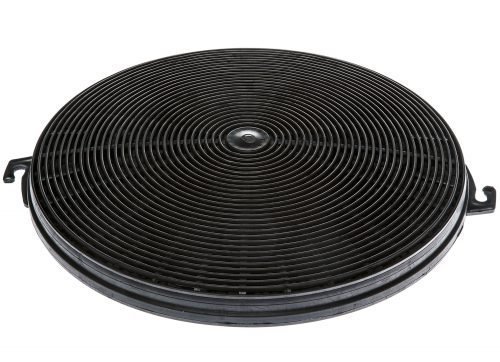

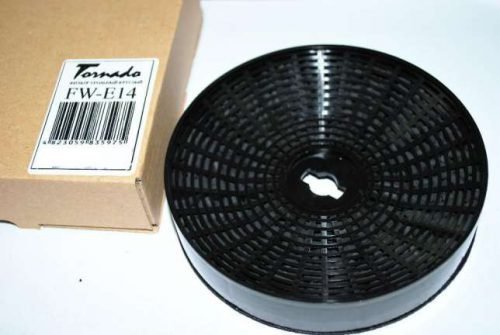

Угольный фильтр компактен и прост в монтаже

Принцип действия

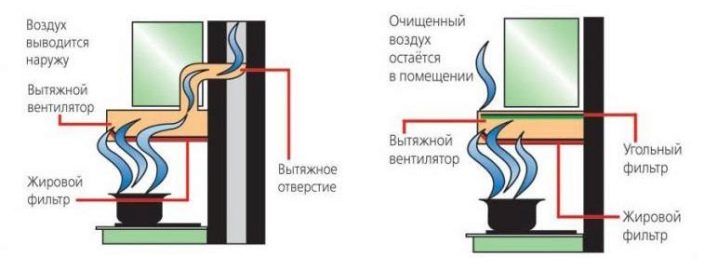

Существует две основные разновидности кухонных вытяжек. Первые – проточные, предусматривающие выведение загрязненного воздуха наружу посредством системы внешней вентиляции. Что же касается вторых, то это рециркуляционные кухонные вытяжки, использующие для очистки воздушных масс угольные фильтры. Проходящий через них воздух не покидает пределов помещения, а потому они могут функционировать без трубы воздуховода – если речь не идет о комбинированных вытяжках, совмещающих в себе функции обоих типов этих устройств.

Какой же вариант лучше – проточный или с фильтром без отвода? Во многом ответ на этот вопрос зависит от ваших предпочтений, но если компактность и эргономичность оборудования, способного на отлично очищать воздух, имеет для вас принципиальное значение – остановите свой выбор на втором варианте. Кроме того, поставить его дешевле и проще, а о том, что представляют собой необходимые для функционирования данных устройств фильтрующие элементы, мы расскажем вам ниже.

Как нетрудно догадаться, угольный фильтр для вытяжки в качестве действующего вещества использует активированный уголь – высокоэффективный абсорбент, нужный во многих отраслях хозяйства и успешно в них применяемый. Проходящий через него воздух тщательно очищается, в результате чего входящие в его состав нежелательные компоненты остаются внутри фильтра – не имея шансов выйти наружу.

Следует также помнить, что хороший угольный фильтр для кухонной вытяжки может очищать воздух с различной скоростью. Это обуславливается несколькими ключевыми факторами, а именно:

Угольный фильтр очищает воздух с различной скоростью

• качеством наполнителя;
• степенью износа;
• режимом работы устройства.

Установка угольного фильтра в вытяжку производится за жировым барьером.

Что же касается определения степени изношенности данного очистного приспособления, то некоторые из них предусматривают наличие встроенных индикаторов, сигнализирующих о том, что ресурс фильтра в вытяжке выработан. В остальных случаях определить необходимость замены очистителя в угольной вытяжке для кухни можно чисто эмпирически – как уже говорилось выше, изношенный очистительный элемент работает значительно медленнее, не справляясь в полной мере с возлагаемыми на него обязанностями.

Преимущества и недостатки угольных фильтров для вытяжек

Рассказывая об этих несложных и крайне важных устройствах, нельзя не перечислить основные достоинства и недочеты, которыми они обладают. Так, угольная вытяжка, благодаря используемым в ней фильтрам, в состоянии «похвалиться» следующими плюсами:

• отсутствие необходимости нагнетания дополнительных объемов воздуха для полноценной работы;
• поддержание естественного режима воздухообмена в помещении;
• технические решения, в состав которых входят рассматриваемые нами фильтрующие элементы, компактны и просты в обустройстве;
• запахи через вентиляционный канал не проникают к соседям.

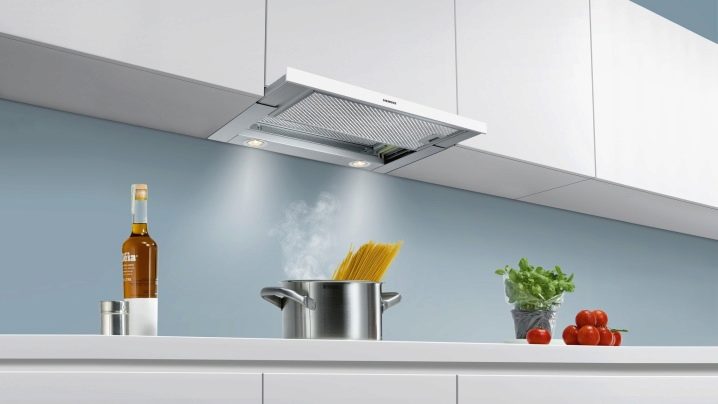

Особенно актуально применение таких фильтров в случаях со встраиваемыми вытяжками: отсутствие необходимости монтажа громоздких воздуховодов позволяет воплотить в жизнь эргономичный дизайн рабочей зоны – как с помощью специалистов, так и своими руками.

Касаемо минусов угольных очистителей, устанавливаемых в рециркуляционных вытяжках, то основной из них – это относительно низкий рабочий ресурс. Замена угольного фильтра в вытяжке должна производиться один раз в 3–4 месяца – в зависимости от интенсивности эксплуатации и качества наполнителя. Наиболее долгоживущие из них могут продержаться до года, но и стоить они, конечно же, будут весьма недешево.

Правда, только за счет экономии на материалах, нужных для полноценного обустройства проточной вытяжки, можно запастись чистящими воздух угольными элементами как минимум на несколько лет вперед.

Установка и эксплуатация

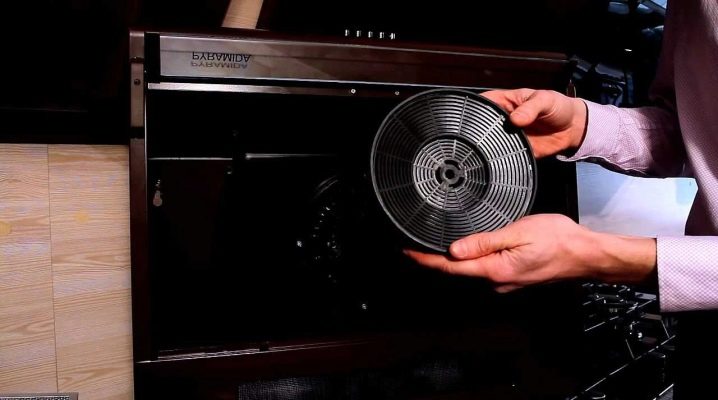

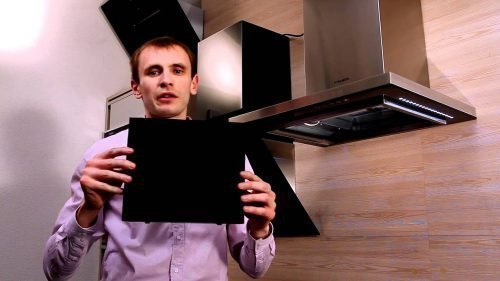

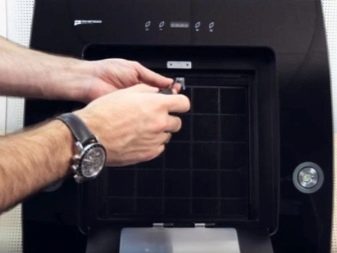

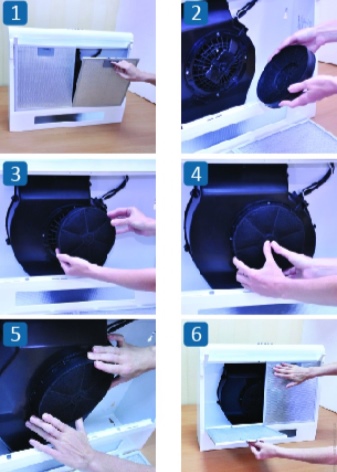

Теперь пришло время рассказать о том, как установить угольный фильтр, если старый сработался и уже не справляется со своими функциями. Это мероприятие, осуществлять которое без особого труда можно и своими руками, предусматривает пошаговую реализацию следующих предварительных действий:

Установка угольного фильтра начинается с отключения устройства от электропитания

• отключение вытяжки от сети электропитания;

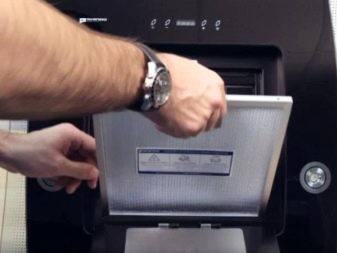

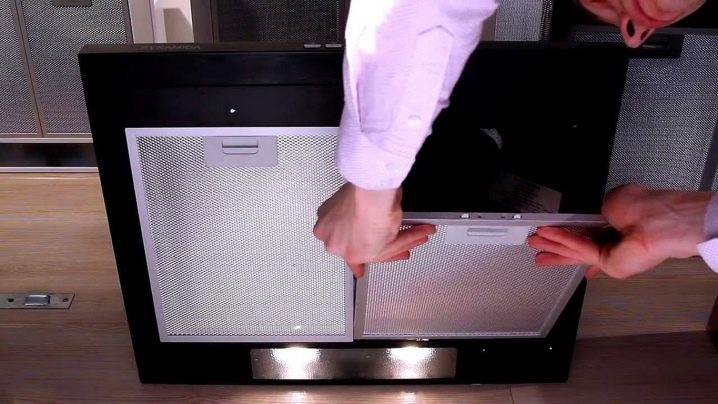

• демонтаж воздухозаборной сетки;
• снятие жирового фильтра.

Далее нужно вытащить кассету угольного очистителя, установленную в соответствующий разъем, а после вставить вместо нее новую. О том, что операция прошла успешно, вы узнаете по характерному щелчку: он должен раздаться в момент, когда кассета займет корректное положение в слоте.

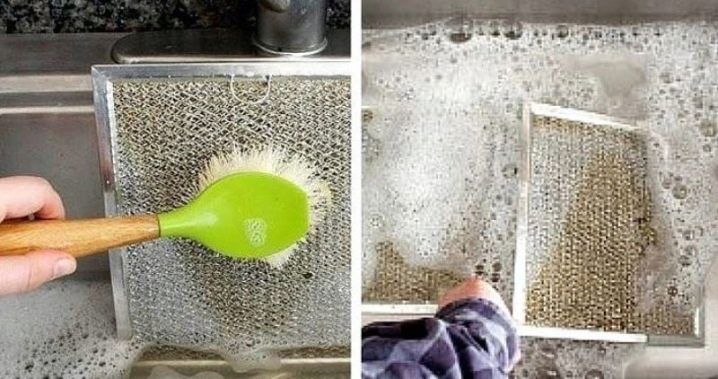

Еще один важный момент: достав кассету, внимательно присмотритесь к ее конструкции. Если она предусматривает возможность вскрытия корпуса своими руками, то в дальнейшем вы можете очищать ее самостоятельно. Как почистить угольный фильтр? Просто замените пришедший в негодность очиститель на новый – сначала вскрыв корпус кассеты, а впоследствии надежно закрыв его.

И действительно, зачем нужно тратить дополнительные средства на приобретение очередной кассеты, если можно просто заполнить абсорбентом старую? Такая кассета, ставшая многоразовой, будет фильтровать ничуть не хуже, чем купленная в магазине – разумеется, если при замене наполнителя она не получит никаких повреждений.

Также стоит добавить, что вытяжка с угольным фильтром будет расходовать ресурс очистителя медленнее, если оставлять ее включенной на протяжении нескольких минут после завершения приготовления пищи.

Объясняется это тем, что за данное время фильтр полностью избавится от лишней влаги, а его наполнитель не спрессуется. Таким образом, менять содержимое кассеты для очистки воздуха нужно будет реже, что означает экономию средств без потери производительности установленного фильтрующего оборудования.

Вытяжка с фильтром для паяльника своими руками

Привет всем любителям самоделок. Многие радиолюбители знают, что пары выделяемые при пайке опасны для здоровья, что не есть хорошо. В целях обезопасить себя и окружающих, автором было принято решение сделать вытяжку для паяльника. Конструкция достаточно проста и в повторении легка.

Для того, чтобы сделать вытяжку своими руками понадобится:
* Вентилятор, 12 или же 220 В средних размеров.
* Две пластиковые миски размерами 225*225мм и 165*165 мм.
* Медная проволока.
* Паяльник.
* Канцелярский нож.
* Резиновый шланг.
* Стальная проволока.
* Фильтр угольный для вытяжки.

Вот и все необходимое для сборки вытяжки, можно собирать.

Шаг первый.
Для начала необходимо сделать конструкцию вытяжке, самым подходящим оказалось взять две миски разных размеров и установить в одну из них кулер.

В миске, купленной в магазине, вырезаем с помощью канцелярского ножа отверстие для установки мотора с ветилятором. При работе с канцелярским ножом будьте осторожны и одевайте перчатки в целях безопасности.

Вентилятор был снят вот с такого приспособления.

После чего прикручиваем вентилятор на четыре винта.

Шаг второй.
В миске, которая побольше делаем решетку в основании. Затем маленькую миску с вентилятором закрепляем с большой при помощи винтов.




Из оцинкованного железа делаем хомуты, чтобы прикрепить ручку с ножками к вентилятору.

Ножки делаем из стальной проволоки толщиной около 4мм, что придаст конструкции больше устойчивости. Сгибаем проволоку, заранее одев резиновый шланг, протянув его строго по середине. Ширина ножек должна совпасть с шириной вентилятора. А теперь крепим ножки к вентилятору при помощи хомутов, сделанных ранее.

Шаг третий.
Пришло время сделать крепеж для фильтрующего элемента, который сделаем из проволоки. Берем медную проволоку и при помощи плоскогубцев и паяльника создаем квадратную решетку. Из пластин оцинковки делаем крепеж, после чего красим решетку.


Шаг четвертый.
Устанавливаем фильтр.

Для этого откручиваем винты и ставим фильтр на место, после чего устанавливаем решетку из проволоки и закручиваем.


Шаг пятый.
В завершении загибаем ножки так, чтобы конструкция стояла устойчиво, а для того, чтобы вытяжка не скользила одеваем на ножки резиновый шланг, а затем припаиваем питающий провод вентилятора.


На этом вытяжка готова, теперь паяльные работы будут куда безопаснее для здоровья.
Всем спасибо за внимание.
Источник Доставка новых самоделок на почту

Получайте на почту подборку новых самоделок. Никакого спама, только полезные идеи!

*Заполняя форму вы соглашаетесь на обработку персональных данных

Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

Угольный фильтр своими руками: необходимые материалы, изготовление, фото

В наше время приобрести фильтр любого назначения достаточно просто. Вопрос в другом – их нужно менять достаточно часто, а следовательно, это дополнительные расходы. Вот и возникает все чаще вопрос о том, как изготовить угольный фильтр своими руками.

Какие бывают

Для начала нужно разобраться, какие бывают фильтры. Наверняка у каждого дома есть кувшин со сменным картриджем для очистки воды. Основной компонент в таких кассетах – древесный уголь. Реже в них также используются дополнительные вещества для умягчения воды или удаления лишних примесей. Однако такие фильтры довольно ощутимо отличаются по цене от обычных. Кроме водяных фильтров есть воздушные, которые должны работать на очистку воздуха в помещении. Чаще всего их устанавливают в цехах с производством, где возможны токсичные отходы. Однако в наше время в городах эти фильтры также становятся необходимостью.

Польза фильтров

Чем полезны фильтры, можно говорить долго. Их основная функция – очистка. Будь то вода или воздух, или самогон, фильтр должен, по мнению тех, кто его использует, убрать все вредное и оставить только полезное. На самом деле убрать абсолютно все и сразу не получится. Вследствие этого нужно приобретать устройства с несколькими этапами очистки. Итак, что убирают фильтры? Водные механическим путем удаляют грязь, кусочки ржавчины из водопровода, улучшают вкус и качество, борются с неприятным запахом, если таковой имеется. Уголь помогает бороться с некоторыми живыми организмами, которые могут нанести вред здоровью. Как отличный природный абсорбент он способен удержать многие вредоносные бактерии, однако далеко не все. Не стоит рассчитывать только на чудодейственные свойства древесного угля. К примеру, он не в состоянии нейтрализовать радиацию, убрать тяжелые металлы или соли. Используя фильтр для очистки самогона, стоит учитывать, что далеко не все сивушные масла будут полностью удалены.

Купить или сделать фильтр

Итак, покупной фильтр требует регулярной замены на новый. Это обусловлено тем, что в кассете со временем накапливается грязь, которая постепенно будет просачиваться в фильтрованную воду и делать ее по своему качеству хуже той, что приходит из водопровода. Лишние затраты заставляют задуматься над тем, как сделать угольный фильтр своими руками. Если есть навыки по изготовлению каких-либо приспособлений, то можно задуматься над тем, чтобы собрать некую конструкцию, которая позволит сэкономить семейный бюджет и не навредить здоровью. Однако стоит просчитать, насколько экономичным он будет.

Что пригодится

Для того чтобы сделать угольный фильтр своими руками, понадобится емкость, которую не жаль пожертвовать для благой цели (к примеру, пятилитровая пластиковая фляжка), как ни странно, мелкий щебень, речной песок, древесный уголь, а также марля, вата и лутрасил. Некоторые мастера настойчиво предлагают заменить вату и марлю синтетическим материалом, к примеру, синтепоном. Это обусловлено тем, что синтетика более долговечна, но при этом ее фильтрующие качества ничуть не хуже, чем у натуральных материалов. Кроме того, пригодятся канцелярский нож, дрель с тонким сверлом, наждачная бумага для зачистки неровностей.

Чистая вода – залог здоровья

Приступая к изготовлению простейшего фильтра для воды, нужно помнить, что у него тоже есть свои недостатки. Недорогие материалы придется так же менять, и довольно часто. К тому же неверная сборка данной конструкции может привести к неважному качеству воды. А это сведет на нет все приложенные усилия. Если вы все же рискнули сделать угольный фильтр для воды своими руками, начинать нужно с крышки. В ней нужно проделать несколько отверстий небольшого диаметра с помощью дрели. Неровности зачистить. Затем нужно отрезать у бутылки дно. Далее внутрь бутылки на крышку укладывается марля, вата или синтепон. Можно все сразу, но на качество воды это сильно не повлияет, а вот задерживать воду внутри фильтра способно.

Следующий слой желательно отделить от предыдущего дополнительной преградой. Некоторые используют кофейный фильтр. Другие предлагают вырезать из пластика круг такого диаметра, чтобы он накрыл предыдущий слой, и сделать в нем множество мелких дыр. Сгладив неровности на самодельной сетке, нужно уложить уголь. Это может быть активированный уголь из аптеки или самостоятельно приготовленный из березовых дров. Такой уголь однозначно справится со своей задачей и не добавит в воду неприятных запахов и вредных смол. Следующий слой желательно снова отделить от угля, так как это будет песок. Обычный песок способен смешаться с углем и окончательно засорить фильтр, поэтому желательно использовать кварцевый. Далее укладывается гравий или цеолит. Сверху для самой грубой и примитивной очистки иногда используется хлопковая ткань. Однако специалисты настоятельно рекомендуют заменить ткань из натуральных волокон лутрасилом. Первую профильтрованную воду обязательно нужно слить, так как она не пригодна к употреблению.

Такой фильтр способен очистить небольшое количество воды. Основным его недостатком является скорость очистки. Да и длительно использовать этот фильтр не получится – он слишком быстро загрязняется.

Долой запах и дым

Следующий пункт, который часто волнует жителей городов, — очистка воздуха. Найти подобное приспособление в свободной продаже пока что очень непросто. Вот и снова приходится думать, как сделать угольный фильтр для воздуха своими руками. Если же он имеется, к примеру, в вытяжке, то нужно посмотреть, одноразовый он или многоразовый. Если многоразовый, то достаточно будет его вскрыть, удалить использованный уголь, тщательно промыть, высушить и засыпать новый наполнитель. Если же одноразовый, придется покупать новый или собирать угольный фильтр для вытяжки своими руками.

Снова собираются все комплектующие. Это может быть стандартный корпус для вытяжки, в который вставляется конструкция из соединенных между собой двух москитных сеток с засыпанным между ними активированным углем, истертым до состояния гранул или порошка, в зависимости от плотности сетки. Некоторые предлагают использовать сита с металлическими сетками различного диаметра. В сито большего диаметра нужно насыпать уголь, прижать его дном сита более маленького диаметра и хорошо закрепить с помощью герметика. И эту конструкцию установить в корпус вытяжки. Особенность такого фильтра в том, что плотность его абсорбента придется регулировать под мощность вентилятора вытяжки. Так как слишком толстый и плотный слой может не пропустить достаточно воздуха, а тонкий и редкий не будет справляться со своими очистительными функциями.

Как изготовить угольный фильтр для вентиляции своими руками можно руководствоваться следующей инструкцией. Для его изготовления используются две трубы разного диаметра, заглушки, сетка, агроволокно и уголь. В трубах высверливаются дыры. Затем каждая обматывается сеткой и агроволокном. Внутренняя труба устанавливается в заглушку ровно по центру и крепится клеем или другими средствами. Труба большего объема устанавливается позже и тоже закрепляется. Между ними засыпается уголь. Осталось только надеть еще одну заглушку сверху. Фильтр готов.

Чистый как слеза

Как обойти в этой теме фильтрацию русского народного напитка? Изготовить угольный фильтр для очистки самогона своими руками можно по аналогии с водяным приспособлением. Принцип работы у него тот же. В перевернутую бутылку с заложенными в нее абсорбентами заливается самогон и пассивно сцеживается в приготовленную емкость. Однако песок и гравий в этом случае придется удалить.

Для очистки самогона специалисты рекомендуют покупать специальный уголь. Он изготавливается из древесины березы или из кокоса путем пиролиза и способен задержать большое количество сивушных масел. Однако, собирая угольный фильтр для самогона своими руками, нужно учитывать, что пластик в этой ситуации играет роль окислителя. Лучше для данной цели использовать стеклянную емкость или колбу из нержавеющей стали. А еще лучше – приобрести уже готовый фильтр. По затратам он несильно отличается от самодельного. Зато куда меньше хлопот со сбором нужных материалов.

Защита домашней техники

Изготовить угольный фильтр своими руками достаточно просто. Если нужно отфильтровать немного воды для питья или еще немного про запас, то это кажется реальным. Но защитить домашнюю технику с помощи самодельных фильтров пока не получится. Для таких масштабов нужны более прочные материалы. Пластиковая бутылка точно не подойдет, а также труба ПХВ. В данной ситуации придется положиться на специалистов, которые разработали и изготовили функциональные конструкции, способные защитить от грязи в воде домашнюю технику.

Подводим итоги

Итак, изготовить угольный фильтр своими руками не представляет никакой сложности. С этим может справиться любой. Однако этот метод стоит использовать в крайнем случае, так как такие приспособления, изготовленные в домашних условиях неумелыми мастерами, могут больше навредить, чем помочь при очистке воды. Стремление сэкономить и сохранить бюджет семьи может привести к более ощутимым затратам при возможном отравлении водой, пропущенной через подобные фильтры.

Автор: Оксана Орлова

варианты для встраиваемых устройств без отвода, лучшие универсальные фильтрующие элементы для кухни, отзывы

Кухонная вытяжка может быть разной. Это основано на принципах ее работы, а также на типе используемого фильтра. Одними из востребованных видов изделий на сегодняшний день являются механизмы без отвода в вентиляционную шахту, в которых применяют угольные фильтры. Что представляют собой подобные элементы конструкций, каков их принцип работы и назначение, в чем кроются сильные стороны и есть ли недостатки, выясним далее.

Для чего нужен?

Использование разного типа вытяжки основано на очистке воздуха. Назначением угольного фильтра для кухни является очищение проходящего через него воздуха от неприятных запахов любого типа. Внешне это круглая либо прямоугольная кассета в корпусе из пластика. Реже в продаже можно приобрести изделия из синтетического материала.

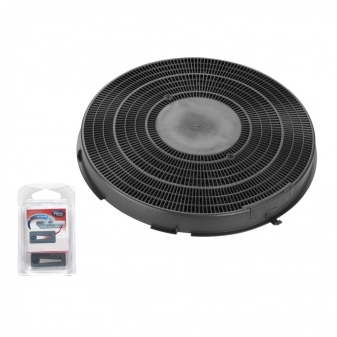

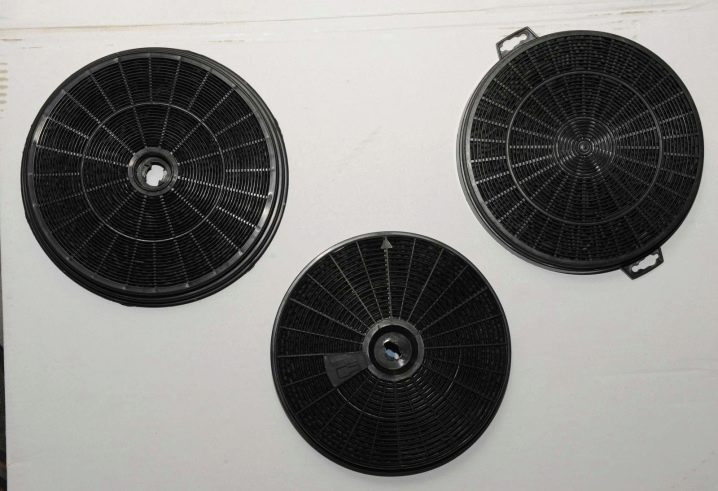

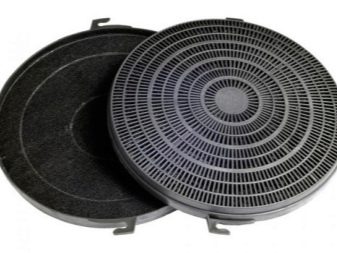

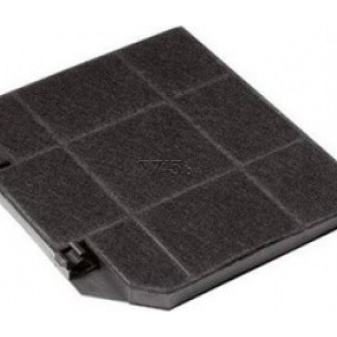

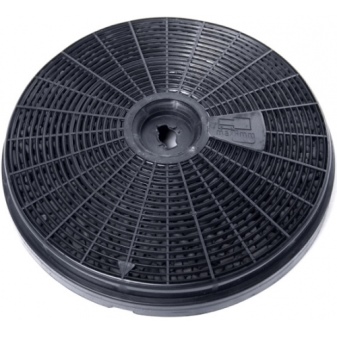

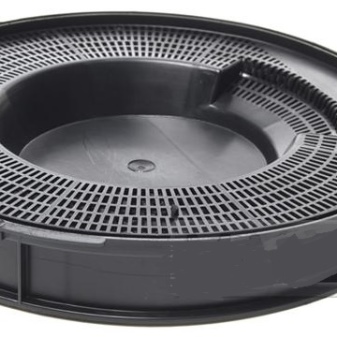

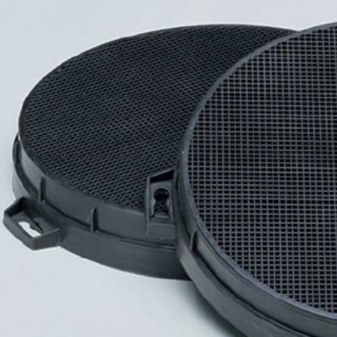

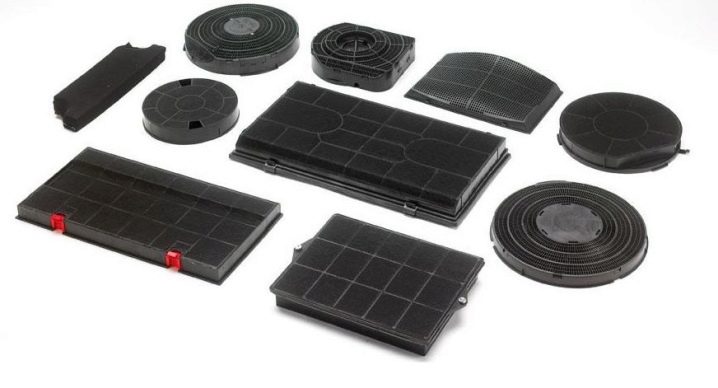

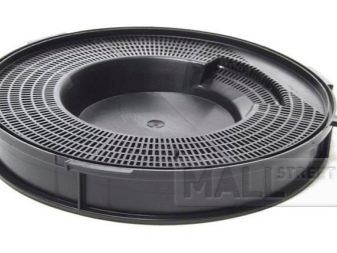

Данные изделия различаются внешне. Например, если это фильтр картриджного типа, внутри него расположен абсорбент. Когда это текстиль, активное вещество представляет собой пропитку. Стоит отметить, что изделия могут быть комбинированными. Это позволяет создать вариант с большей степенью защиты воздуха от горячего пара и ядовитых примесей.

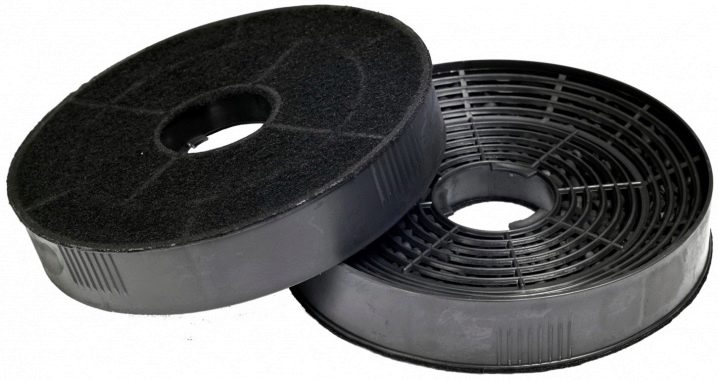

Основным компонентом фильтрующего элемента являются гранулы активированного угля или угольный порошок. Данный абсорбент отличается способностью впитывания и удерживания различных примесей из воздуха. Это инструмент для тонкой очистки воздуха, которого хватает на 3-4 месяца регулярной работы. Он устанавливается сразу за жировым фильтром, поскольку сначала система очищения вытяжки должна избавиться от частиц жира, и только после этого от запахов и иных загрязнений.

Угольный фильтр позволяет сделать конструкцию вытяжки надежной в работе, обеспечивая благоприятный микроклимат внутри помещения. Помимо того, что за счет применения угольного картриджа в вытяжке удается существенно уменьшить уровень загрязнения воздуха, это сказывается на продлении ресурса и эксплуатации техники и предметов интерьера. Наряду с очищением воздуха, гарь, пыль и иные микрочастицы, находящиеся в воздухе, не будут осаживаться на все предметы в помещении. Данный тип картриджей используют для рециркуляционных систем, он позволяет повысить эффективность работы вытяжки. Он может отличаться плотностью, и в отличие от жирового аналога является конструкцией сменного типа.

Принцип работы

Отличительной особенностью работы угольного фильтра является тот факт, что воздух, поступающий сквозь фильтрующий элемент, не покидает помещение. Он не только впитывает, но также удерживает внутри все вредные примеси воздуха, которые поступают в сам фильтр с потоком воздуха. Как правило, очистка подобным методом достаточно эффективна. При этом физико-механические характеристики подобных элементов могут отличаться, что зависит от их типа.

Например, за час функционирования производительность может составить от 2500 до 22500 кубометров, а начальное аэродинамическое сопротивление варьироваться в пределах 120 Па. Работает данный фильтр оптимально, если температура в помещении не очень высокая. То же касается и влажности: она не должна превышать 70%. Помимо этого, различается и масса самого картриджа.

Работа фильтра осуществляется за счет двигателя, который подает воздух в вытяжку посредством вентилятора. При этом адсорбент (порошок или гранулы) впитывает вредные примеси воздуха и теряет легкие ионы. По мере работы фильтр становится плотным из-за загрязнений. Это делает его работу неэффективной, а потому требует замены. Нередко вместе с подобной системой вытяжки используют ионизатор в целях образования озона.

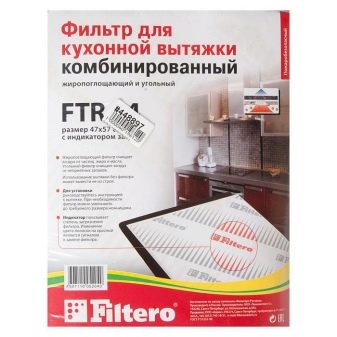

Принцип работы комбинированного варианта несколько иной. На первом этапе загрязненный воздух поступает через плотный слой синтетического текстиля с угольной пропиткой. Например, в качестве материала производитель может использовать вискозу. В таком случае часть загрязнений останется на текстиле. В дальнейшем воздух будет направлен в кассету с гранулами, где состоится вторая фаза очистки.

Эти устройства удобны, так как после очищения воздух действительно не будет пахнуть. Чтобы не сомневаться в возможностях фильтров, стоит позаботиться о покупке устройств с датчиками, сигнализирующими о необходимости замены.

Виды

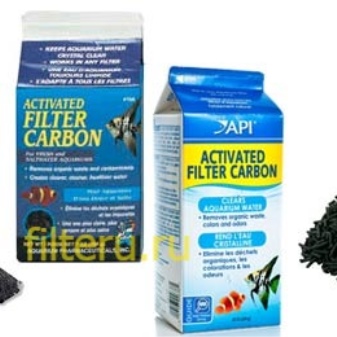

На сегодняшний день для изготовления угольных фильтров используют уголь:

• каменный;
• торфяной;
• кокосовый;
• импрегнированный.

Если классифицировать изделия по назначению, то можно выделить несколько сфер применения. Например, некоторые торговые марки выпускают модели не только бытового, но и промышленного назначения. Изделия отличаются весом, при этом разница между ними может превышать 300-400 кг. Профессиональные варианты покупают для очищения воздуха крупных пространств (к примеру, в общепите).

Кроме этого, компании занимаются выпуском изделий для очистных сооружений, а также поглощения загрязнений органического типа. В зависимости от этого угольные фильтры могут отличаться не только геометрической формой. Они могут быть не только плоскими, но и вогнутыми. Последние разновидности, предназначенные для вентиляционных систем без отвода, появились не так давно.

Их так же устанавливают в кухне над плитой. Циркуляционная система может стать элементом декора кухни либо скрытой деталью обустройства. Другими словами, данные фильтры подходят не только для традиционных систем, они применимы и в устройствах встраиваемого типа. Положение панели может быть выдвижным либо фиксированным.

Отличия от жирового

Касаемо разницы между фильтрами стоит отметить, что различен сам принцип очищения между фильтрующими элементами. Например, жировые разновидности относятся к классу приборов грубой очистки, в то время как очищение фильтров на основе угля иное. Его задачей не является защита стенок элементов вытяжки внутри. К тому же жировые фильтры для продления срока службы вытяжки чаще промывают, чем осуществляют замену.

Угольные фильтры нужны для улавливания примесей пара, а также вредных для здоровья человека газов. Конструкция картриджа при всем желании не позволит прочистить его.

Преимущества

У вытяжек и угольных фильтров немало достоинств. Например, одним из них является возвращение очищенного воздуха в то же самое помещение, в то время как иные разновидности избавляются от него за счет вентиляционной шахты. Вытяжки с фильтрами на основе угля отлично нейтрализуют неприятные запахи, возникающие в процессе приготовления пищи (например, запах рыбы). При этом данные изделия просты в замене при выработке своего ресурса.

Чтобы произвести замену, не нужно обладать какими-то особыми навыками: это не потребует обращения к специалисту, да и времени на замену уйдет очень мало. Подобные системы безопасны, экологичны, безвредны для здоровья. Такие вытяжки лучше иных моделей. К другим плюсам и отличительным особенностям относят простоту монтажа самих систем вентиляции с угольными картриджами.

Как правило, они не только удобны, но и эстетически привлекательны. Применение систем с угольным фильтром не нуждается в маскировке коммуникаций. А это предоставляет большую свободу для расстановки мебели в кухне при ее планировке.

За счет естественной циркуляции воздуха они делают воздух чище, что особенно важно для людей с ослабленным иммунитетом.

Угольные фильтры используют в вытяжках, которые можно установить где угодно и как удобно хозяевам дома. Бытовые приборы при этом, как правило, не только не нуждаются в дополнительном обеспечении подачи воздуха. Зачастую они характеризуются приемлемой стоимостью и эргономикой дизайна самих вытяжек. Если учесть их широкий спектр разновидностей, подобрать вариант с учетом своего вкуса и бюджета не составит особого труда.

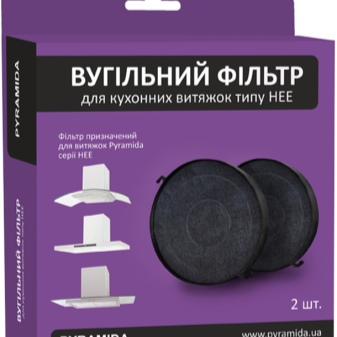

Угольные фильтры универсальны. Для того чтобы купить картридж взамен использованного, нет необходимости приобретения исключительно определенного изделия от компании-изготовителя вытяжки. Большинство таких элементов вариативны и имеют аналоги с нужными параметрами. При этом покупатель имеет возможность выбора мощности. Можно не переживать при покупке: каждый фильтр имеет маркировку с информацией о типе вытяжки.

Среди прочих достоинств вентиляционных систем с угольными фильтрами стоит выделить тот факт, что неприятный запах не будет досаждать и соседям, поступая по вентиляционной шахте. К тому же такой элемент никоим образом не отражается на температурном фоне помещения. Его используют в системах, не нуждающихся в повышении либо охлаждении температуры для обеспечения благоприятного микроклимата. Угольный фильтр – важная составляющая вытяжки, хотя сами по себе эти конструкции достаточно сложные.

Недостатки

Несмотря на массу позитивных отзывов, оставленных на просторах сети Интернет об угольных фильтрах, у них есть и недостатки. Например, для работы рециркуляционных вытяжек на основе угольных фильтров необходимо питание от сети. Это, в свою очередь, приводит к повышению счетов за электричество. Нельзя забывать и то, что при всей своей эффективности данные устройства не способны очистить воздух от загрязнений полностью на 100%.

Ресурс картриджей может различаться, однако все элементы подобного типа нуждаются в замене и со временем снижают эффективность очистки воздуха.

Мало купить нужный барьер, важно еще научиться использовать вытяжку правильно. Угольные фильтры всегда одноразовые. Как бы ни экономична была работа самой вытяжки, менять их придется в любом случае, ведь со временем они перестанут справляться со своей основной задачей.

Как подобрать?

Поскольку в большинстве случаев угольный фильтр рассчитан на разные варианты конструкций вытяжек, один элемент может подойти к двум десяткам наименований вытяжек. Конечно, можно отправиться в магазин и посоветоваться с продавцом, который подскажет, какой вариант подойдет в конкретном случае. Однако нелишним будет и ознакомление с основными нюансами выбора фильтрующего элемента. Если вы не позаботились о сменных кассетах при покупке самой вытяжки, их может не оказаться в продаже.

Как правило, на каждой коробке с фильтром указывается, для каких моделей вентиляционных систем его можно использовать, будь то встраиваемая вытяжка без отвода либо автономная выдвижная техника. Не стоит считать, что угольные фильтры могут успеть очистить все помещение в процессе готовки до того, как запах распространится по всей квартире или дому. На самом деле, и проточные, и рециркуляционные устройства этим не отличаются. Разница в производительности незначительна и составляет порядка 15-20%.

Выбор фильтрующего элемента должен быть тщательным. Нельзя игнорировать модель кассеты и туда, где должен располагаться картридж, запихивать матерчатый вариант очистителя.

Несмотря на то что тряпичные разновидности гораздо дешевле кассетных, их применение не по назначению без учета типа модели является грубейшим нарушением эксплуатации вытяжки. Стоит учесть и то, что от этого снизится производительность устройств.

Интересным нюансом является тот факт, что не все модели вытяжек без воздуховода имеют жировой барьер. Если его нет, работа угольного фильтра будет малоэффективной, а срок службы – коротким. В таком случае вся нагрузка на избавление воздуха от загрязнений ляжет на единственный фильтрующий элемент. Это быстро приведет к его забиванию.

Покупать желательно фильтр той же компании, что и сама вытяжка. Это обеспечит безупречную работу устройства и высокую производительность. Выбирая вытяжку, стоит отталкиваться не только от ее конструктивных дополнений в виде подсветки, голосовых датчиков и нескольких режимов работы, но также и доступности сменных кассет. В противном случае можно долго искать фильтры, но так и не подобрать нужный для эффективной работы вариант.

Установка

Угольные фильтры могут быть частью комплекта рециркуляционной вытяжки. Когда они не входят в комплектацию, их приобретают отдельно и устанавливают самостоятельно. В других случаях установку производят, заменяя старый картридж новым. Установить фильтр на место не составит особого труда.

Технология монтажа своими руками довольно проста и состоит из нескольких последовательных пунктов:

• Кухонную вытяжку обесточивают полностью, вынимая вилку из источника питания.
• Распаковывают угольный фильтр. Фиксируют установочную скобу.
• После этого открывают откидную дверцу вытяжки, за которой располагаются поочередно жировой и угольный фильтры.
• Снимают жировой фильтр и очищают его (можно промыть устройство).
• Если за жировым фильтром расположен угольный, его снимают с фиксаторов и извлекают из вытяжки. Если модель имеет 2 угольных фильтра, снимают оба. Если модель оснащена двумя угольными фильтрами, они могут располагаться по обе стороны мотора.
• На место положения устанавливают новые очистительные фильтры. При этом надлежит следить за тем, чтобы они не только встали на свое место правильно, но и были надежно закреплены фиксаторами. Кассету надлежит вставить на отведенное для нее место до появления характерного щелчка.
• После их установки необходимо поставить на место и закрепить жировой фильтр в том самом положении, в каком он был снят.
• Далее нужно проверить работоспособность вытяжки, включив ее в сеть.

Если на этом этапе замечен посторонний шум либо вибрация, замена проведена неправильно, фильтр плохо закреплен или не принял нужного положения.

Бывают случаи, когда фильтры на конкретные модели не производят ввиду устаревания моделей самих кухонных вытяжек. Если кассеты сняты с производства, некоторые хозяева дома стараются разобрать фильтры в попытке самостоятельной замены адсорбента. В этих целях они вскрывают корпус по соединительному шву. Продлить срок службы подобного фильтра получится, если заменить уголь свежим в той же самой форме, которая была в нем изначально (гранулы).

Касаемо иных манипуляций стоит отметить, что мыть уголь бесполезно, таким образом не получится очистить адсорбент. Загрязненный порошок либо гранулы не повысят от этого свою работоспособность. Они не будут улавливать отравляющие химические вещества, парящие в воздухе. К тому же влага является врагом адсорбирующего элемента. Если фильтров конкретного типа нет в продаже, лучшим решением будет поиск универсальных разновидностей.

Такие элементы, как правило, подходят ко многим типам рециркуляционных вытяжек. Однако стоит учесть и тот факт, что купить качественный универсальный фильтр не так просто: в этом сегменте больше римейков, чем оригинальных товаров.

Установку проводят по принципу замены. Обычно она нужна, когда шум работы вытяжки стал заметнее.

Как часто менять?

Периодичность замены фильтра зависит от разных факторов. Одним из них является ресурс завода-изготовителя, а также засорение барьера. Например, изделия одних компаний приходится менять каждые два месяца с начала эксплуатации. В других случаях срок службы фильтра больше, поэтому проводить замену приходится реже. Например, изделий фирм Elikor и Jet Air хватает на 5 месяцев, очистительное устройство от торговой марки Fabrino будет исправно работать порядка 4 месяцев.

Влияет на срок службы и интенсивность эксплуатации вытяжки. Когда ее используют время от времени и непродолжительно, время использования картриджа существенно увеличивается. Мало кто знает, что продлить долговечность устройства можно путем высушивания угля и рыхления. Это возможно, если не выключать вытяжку одновременно с плитой после готовки. Нужно оставить включенным прибор не менее 5 минут. Так получится разрушить слой скапливающихся вредных примесей газов, что позволит фильтру проработать еще какое-то время.

Кроме всего изложенного нужно учесть, что долговечность угольной кассеты будет зависеть и от состояния антижирового элемента. Чем чище он будет, тем меньше грязных частиц попадет на адсорбент. А это означает, что структура угля будет уплотняться медленнее. Промыть антижировик несложно: после извлечения его из вытяжки барьер помещают в подготовленную емкость.

Это может быть чистый таз либо ванна, в которой фильтр промывают посредством специального раствора, моющего средства и обычной щетки. Иногда его обдают кипятком, для большего очищения применяют смесь соды с хозяйственным мылом. Для большего эффекта нередко даже замачивают на 2-3 часа. Устанавливать на место антижировой барьер можно только после его полного высыхания.

Что нужно знать о производителях?

На сегодняшний день угольные фильтры для вытяжек без воздуховода выпускают разные компании. При этом элементы могут быть рассчитаны для вытяжных систем не только встраиваемого, но также настенного и углового типа. Работа многих современных устройств осуществляется в бесшумном режиме. Отдавая предпочтение тому или иному производителю, нужно учитывать несколько ключевых факторов.

Например, важно определиться с количеством угольных фильтров помимо жирового барьера. Покупать нужно не только ходовые фильтры: начинать нужно с выбора самой модели вентиляционной системы. Сегодня торговые марки предлагают вниманию покупателей варианты с экономичным потреблением электроэнергии и достаточно эффективной работой фильтров. Один или два – каждой решает для себя сам. Однако если они будут нуждаться в замене часто, это может сказаться на бюджете.

При покупке нужно обращать внимание на репутацию магазина. Важно выбрать надежного поставщика, изделия которого будут отрабатывать свой ресурс, как заявлено производителем. Поддельная продукция, как правило, не достигает нескольких месяцев эксплуатации, не отличаясь при этом и эффективностью работы.

Выбирать нужно продукцию надежного бренда, поскольку такие марки всегда заботятся о своей репутации, что отражается на качестве каждого изделия.

Среди компаний, пользующихся спросом у покупателей, стоит выделить несколько марок:

• Jet Air – угольные фильтры португальского производителя, отличающиеся приемлемым ценовым сегментом и высокими качественными и эксплуатационными характеристиками;
• Elikor – изделия отечественной торговой марки, рассчитанные для вытяжного и очистительного оборудования частных домов, квартир и офисов;
• Elica – итальянские воздухоочистители круглого и прямоугольного типа разной модификации, отличающиеся оригинальным дизайном и эргономикой, предназначенные для вытяжек компании Elica и других фирм;
• Krona – изделия в виде круга и прямоугольника разной ценовой категории, рассчитанные на 100-130 часов работы, что эквивалентно 5-6 месяцам использования;
• Cata – сменные очистители угольного типа для вытяжек, работающих в режиме рециркуляции;
• Electrolux – варианты различной конфигурации и формы дорогой ценовой категории, подходящие к разным моделям вытяжных систем.

Помимо этих производителей, у покупателей пользуются спросом изделия марок Hansa и Gorenje. Первая компания по праву считается одной из лучших в своем сегменте. Она поставляет на рынок изделия, характеризующиеся удобством и экономичностью. Вторая марка выпускает вытяжки встроенного и подвесного типа, предлагая к ним угольные фильтры, идеально подходящие по размеру моделей. Компания также делает ставку на экономичность энергопотребления.

Нельзя однозначно сказать, какая модель фильтра лучшая, поскольку мнения покупателей неоднозначны. Каждому нравится свой вариант. В целом, в линейках можно выбрать разновидности очистителей воздуха для систем кнопочного, сенсорного и ползункового управления. Неплохими разновидностями барьеров считаются изделия Jet Air, рассчитанные на полгода использования.

Отзывы

Угольные фильтры считаются эффективным средством, способствующим повышению качества воздуха на кухне при готовке. Согласно комментариям, оставленным на форумах Всемирной паутины, воздушные барьеры такого типа избавляют пространство от неприятных запахов, однако ввиду того, что по воздуху они распространяются очень быстро, полное устранение запахов происходит не так быстро, как хотелось бы. Касаемо выбора многие отмечают, что покупка качественного фильтра нуждается в выборе определенного бренда, которому можно доверять. Связано это с тем, что нередко купленные элементы работают не столь эффективно, да и мало по времени.

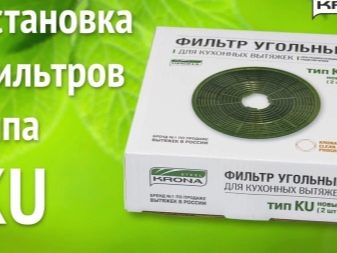

О том, как установить угольный фильтр на классическую вытяжку Gretta CPB от бренда Krona, смотрите в следующем видео.
