Как сделать термофен из обычного паяльника

Паяльный фен для микросхем – незаменимый инструмент в наборе радиолюбителя, без которого домашняя лаборатория будет казаться недоукомплектованной. С его помощью можно удалять миниатюрные элементы печатных плат, включая микросхемы, а также запаивать новые.

Таким инструментом удобно пользоваться, когда возникает необходимость в очистке дорожек, контактных пятачков или других участков платы от флюса и припоя. Пайка термофеном – наиболее безопасный способ монтажа и демонтажа миниатюрных деталей, обеспечивающий полную их сохранность.

Устройство термофена

Изготавливаемый самостоятельно фен для пайки микросхем в общем случае собирается из следующих доступных компонентов:

  • вентилятор подходящего типа, играющий роль формирователя воздушного потока;
  • электронагреватель, предназначенный для термического нагрева фена;
  • корпус с воздуховодом и специальные насадки, обеспечивающие формирование нагретой струи с заданными параметрами;
  • два блока, предназначенные для раздельного питания вентилятора и элементов нагревателя.

Мощности самодельного фена для пайки должно быть достаточно для получения струи воздуха, нагретой примерно до 600-800 градусов (при таких нагревах можно работать с любыми типами припоев). При этом мощность встроенного электронагревательного элемента не может быть менее 2,5 киловатт.

Требования к оборудованию

Основные требования, предъявляемые к термофену для пайки микросхем своими руками, состоят в:

  1. Соблюдении температурных режимов пайки. Большинство паяльных работ осуществляется в пределах 190 – 250 градусов Цельсия. Нижняя планка касается свинцовосодержащих припоев, а верхняя – заводских безсвинцовых припоев. Паяльный термофен должен выдавать поток воздуха строго заданной температуры, дабы обезопасить микросхемы от перегрева и выхода из строя.
  2. Стабильном воздушном потоке. При неравномерном воздушном потоке серьезно затрудняется работа с паяльным оборудованием.
  3. Безопасности и удобстве использования. Тепловой фен не должен перегреваться и представлять опасность для мастера. В идеале, мощный паяльный фен, сделанный своими руками, следует проектировать на базе трансформаторного блока питания.


Варианты исполнения

Изготовить своими руками фен для пайки микросхем можно как в ручном, так и в стационарном исполнении. Рассмотрим каждый из этих вариантов по отдельности.

Ручной

Перед сборкой ручного фена для пайки микросхем главное – решить вопрос с подходящим для переносного устройства электронагревателем.

Дело в том, что готовые нагревательные элементы с параметрами, подходящими для встраивания в малогабаритный прибор (с возможностью удерживать его в руках, не обжигаясь) в промышленных изделиях не встречаются.

Так что изготавливать его придётся самостоятельно, для чего потребуется специальная проволока с высоким удельным сопротивлением (обычно для этого используется нихром).

Благодаря такому самодельному узлу можно будет понизить температуру корпуса в районе держателя до приемлемых значений.

В качестве вентилятора в ручной модели рекомендуется использовать исправный нагнетатель воздуха от старого фена мощностью до 400 Ватт. Все остальные варианты, предполагающие покупку нового вентилятора обойдутся значительно дороже.

Функцию источника электроэнергии может выполнять старый, но работающий блок питания от компьютера.

Стационарный

Стационарный термический фен позволяет паять микросхемы без всяких температурных и иных ограничений. Однако и в этом случае возникает ряд проблем, связанных с выбором способа установки и крепления этого устройства, обеспечивающих максимальную эффективность работы.

Чаще всего такие конструкции для пайки жёстко фиксируется на основании столешницы или рабочего стола, а плата с выпаиваемыми микросхемами перемещается в зоне раскалённой струи.

При таком способе организации работ стационарный фен может считаться разновидностью паяльной станции для работы с SMD элементами, закрепляемой неподвижно.

Указанное обстоятельство с одной стороны заметно усложняет конструкцию, а с другой – позволяет применять в ней любой набор имеющихся под рукой готовых узлов.

Основы пайки феном

Прежде, чем начать проектировать самодельный паяльный фен, следует ознакомиться с основными методами использования данного инструмента.

Термофен для пайки, как правило, может понадобиться в таких случаях:

  1. Пайка очень маленьких деталей в SMD корпусах. Большинство мелких радиодеталей не поддаются пайке паяльником. Для монтажа подобных компонентов необходимо залудить место посадки, смазать его флюсом и расположить микросхему. После этого можно смело начать нагрев монтажных контактов при помощи фена, до того момента пока припой под компонентом не расплавится, и он не сядет на печатную плату.
  2. Отсутствие свободного места для использования паяльника. При очень плотной компоновке элементов на печатной плате использование паяльника существенно затруднено. В этом случае термофен – это лучший вариант для радиолюбителя.
  3. Ремонтные работы, связанные с мобильными телефонами или планшетными компьютерами. Большинство современный гаджетов практически невозможно разобрать без использования термофена. Например, замена экрана на любом телефоне требует предварительного прогрева старой матрицы при помощи термофена. Серьезный нагрев нейтрализует клей и позволяет отделить экран от корпуса устройства.
  4. Снятие BGA чипов с посадочных площадок. Работы по реболу и прогреву современных видеочипов производятся при помощи паяльного термофена.

Процесс пайки при помощи паяльного термофена подразумевает следующие шаги:

  • нанесение припоя или паяльной пасты на место предполагаемого монтажа;
  • установка микросхемы на посадочное место;
  • прогрев монтажных контактов при помощи паяльного термофена.

Для того, чтобы обезопасить близлежащие компоненты от нагрева, следует наложить на них специальные экраны из алюминиевой фольги.

После проведения работ следует проверить качество пропая всех контактов при помощи иголки.

Демонтаж элемента при помощи фена еще проще. Для снятие неисправной микросхемы необходимо:

  • равномерно прогреть все контакты;
  • аккуратно снять элемент при помощи пинцета или присоски.

Во время нагрева поверхности при помощи термофена необходимо совершать круговые движения. Такая методика позволяет избежать локального перегрева платы и нарушения ее геометрии.


Материалы для сборки своими руками

При изготовлении ручного фена для пайки основное внимание следует уделить намотке нагревательного элемента, изготавливаемого из заранее отмеренного куска нихромовой проволоки сечением 0,3-0,7 миллиметра.

С его помощью должна обеспечиваться требуемая температура в зоне пайки, при которой без особого труда можно будет припаивать микросхемы.

В стационарном фене может быть использован такой же самостоятельно собранный узел, но только значительно большей мощности. При этом допускается брать готовый нагреватель от любого достаточно мощного фена.

Функцию нагнетателя воздуха и в том и в другом случае может выполнять вентилятор модели BAKU8032 (мощность – 400 Ватт), имеющий максимальную производительность 30 литров в минуту и рассчитанный на работу от сети 220 Вольт.

В качестве несущего основания удобнее всего использовать корпус от ненужного домашнего фена старого образца. От него же можно будет взять детали направляющего сопла, которые необходимо будет защитить специальной накладкой из термоустойчивого материала.

В сборной конструкции для пайки деталей класса СМД также следует предусмотреть пусковой выключатель и механизмы управления мощностью нагревательного элемента, а также скоростью истечения нагретого воздуха.

Первая из этих деталей может быть изготовлена из обычного клавишного выключателя, а регулировочный комплект – из реостатов, снятых со старых бытовых приборов.



Меры безопасности при работе


Работа с термофеном, особенно самостоятельно собранным, требует особого внимания к безопасности эксплуатации. Существует несколько правил, которых необходимо придерживаться:

  • Соблюдать технику противопожарной безопасности.
  • Если установлен регулятор температуры, то нельзя изменять температурный порог резким поворотом регулятора.
  • Нельзя прикасаться к нагревательному элементу и насадкам во время работы устройства, так как это может привести к серьезным ожогам и другим последствиям.
  • Менять насадку можно только после выключения и охлаждения паяльника.
  • Не допускается попадание воды либо другой жидкости на устройство.

При работе с устройством рекомендуется проветривать помещение во избежание отравления парами.

Необходимый инструмент

В набор инструмента, необходимого для самостоятельной сборки ручного фена, паяющего микросхемы, должны входить:

  • обычный электрический паяльник с медным жалом, работающий от сети 220 Вольт;
  • набор отвёрток;
  • бокорезы и пинцет;
  • ножницы по металлу.

К этому перечню следует добавить комплект расходных материалов, используемых для работы с паяными элементами изготавливаемого прибора (флюс, припой, провода в изоляции и другие необходимые комплектующие). Кроме того, для сборки потребуется термостойкий клей и термоизоляционный материал.

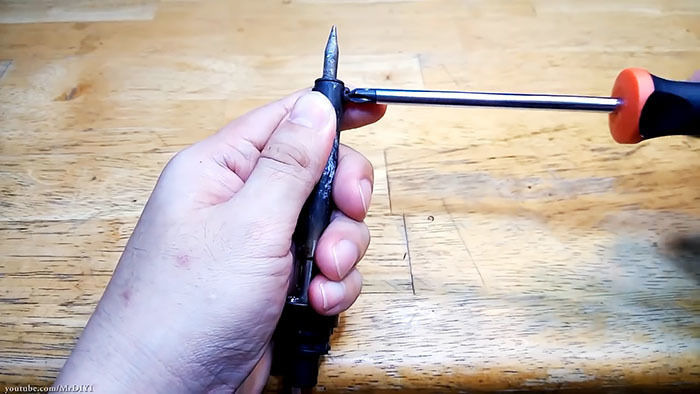

Порядок сборки

Непосредственная сборка паяльного устройства осуществляется в следующей последовательности.

Сначала на трубчатый каркас диаметром 5-6 миллиметров наматывается спираль из нихрома сечением порядка 0,4-0,5 миллиметра. Общая длина отрезка проволоки выбирается исходя из условия требуемого электрического сопротивления (не менее 70-90 Ом).

В качестве трубчатой основы можно взять соответствующую часть от магазинного изделия (паяльника) типа ЭПСН-100.

При намотке элемента отдельные витки спирали следует укладывать с равным шагом, так, чтобы они не касались друг друга. После этого готовый спиралевидный нагреватель с натягом обматывается куском стекловолокна нужного размера, а сверху обёртывается асбестовой прокладкой.

Последняя фиксируется на стекловолокне посредством термостойкого клея, после чего на неё надевается заранее отмеренная по размеру термоизоляционная трубка (для этого могут применяться фарфор, керамика или кварцевое стекло).

По окончании сборки этого узла концы намотанной и защищённой спирали выводятся наружу.

Затем готовый нагревательный элемент вставляется в выводной канал корпуса старого фена, который предварительно изолируется любым имеющимся под рукой термостойким материалом (слюдой, асбестом или кварцем).

На следующем шаге выводы нагревательной спирали с помощью небольших винтов стыкуются с контактами модуля электропитания. Используемый в качестве выводов провод должен быть в термостойкой изоляции, желательно изготовленной из фторопласта.

В питающей цепи устанавливается пусковой тумблер, выполняющий функцию выключателя, а также реостат, обеспечивающий регулировку поступающего на спираль тока.

На заключительном этапе сборки с тыльной стороны корпуса старого фена крепится ранее выбранный вентилятор, размещаемый соосно с воздуховодом. Для подачи напряжения на этот элемент схемы используются обычные провода, один из которых проходит через выключатель.

Реостат, предназначенный для регулировки мощности нагретого воздушного потока, устанавливается в разрыв цепи второго провода питания. На этом сборку фена для пайки и распайки микросхем можно считать законченной.

Паяльная станция сделать самому своими руками

Во время ремонта микросхем, материнской платы компьютера необходимо применять паяльник. Но он не всегда удобен в эксплуатации, потому что быстро перегревается, нет возможности регулировать температуру. И тогда необходима мобильная усовершенствованная паяльная станция. Своими руками ее научились создавать народные умельцы.

Один из вариантов – создание паяльной станции, которая помещается в блок питания (точнее, его корпус) от паяльника, размерами восемьдесят на пятьдесят пять на шестьдесят пять миллиметров, с возможностью подключения к нему старого ЭПСН. Для создания паяльной станции требуется приобрести резистивный паяльник с нагревателем, резистивный датчик и дополнительное клиновидное жало 1,6 миллиметров.

В ЭПСН встраивается термопара от мультиметра китайского производства. Плата контроллера получила размеры сорок три на тридцать три миллиметра. Портативная цифровая паяльная станция, своими руками собранная, сообщает о готовности к работе паяльников надписями на дисплее. После запуска контроллер включает АЦТ и считывает на входах PC0, PC1 уровень напряжения. В том случае, если он равен напряжению питания, значит, паяльников нет, и на дисплее появляется надпись «Err», сообщающая об ошибке.

Когда напряжение на одном из входов меньше 4,5 Вольт, тогда можно выбирать паяльник либо резистивный, либо термопарный. Причем для каждого можно с помощью клавиш отрегулировать температуру. На дисплее появляется мигающая точка, сообщающая, какой из приборов выбран. Мощность паяльника можно регулировать при помощи ШИМ модуляции ключом VT1.

Когда собирается паяльная станция своими руками, можно обойтись без дополнительных транзисторов, потому что при токе в 2 мА будет получено интенсивное и яркое свечение. Катоды непосредственно подсоединяются к портам контроллера. Индикатор необходимо тонкими проводами подпаять к плате и закрепить с ее обратной стороны при помощи термоклея.

Для размещения кнопок и дисплея необходимо сделать отверстия в передней панели корпуса. Рисунок панели в зеркальном отображении распечатать на прозрачной пленке, наклеить двухсторонний белый скотч со стороны тонера, обрезать по периметру рисунка и затем наклеить на корпус. Для удобства кнопки лучше приклеить к панели с помощью термоклея.

Для монтажных работ с большими платами, такими, как материнская плата ПК или ноутбуков, подойдет инфракрасная паяльная станция, своими руками изготовить ее тоже вполне реально. Для пайки при поверхностном монтаже печатной платы и ее компонентов (например, BGA) подходит либо горячий воздух, либо инфракрасное излучение.

Само устройство состоит из блока управления, находящегося в отдельном корпусе. На нем имеется два нагревателя и крепления для плат. Положение верхнего можно менять в зависимости от закрепленной платы. Нижним нагревателем служит конфорка для электроплит мощностью в два киловатта и диаметром двести двадцать миллиметров. Верхний нагреватель – это четыре трубчатые галогеновые лампы. Каждая из них – по 150 Вт. Таким образом, паяльная станция, своими руками собранная, приобретает законченный вид.

Штатив можно сделать из реек от матричного принтера. Остальные детали – тоже заимствованы из старой компьютерной техники. Индикатором служит 2-строчный жидкокристаллический модуль и контроллер. Вместо импульсных трансформаторов лучше использовать семисторы и их радиаторы. Необходимо помнить, что при их монтаже нужна осторожность, так как семисторы находятся под напряжением. Кроме этих необходимых деталей, для паяльной станции потребуется блок питания, обеспечивающий ток по двум каналам, клавиатура, дисплей, звуковой сигнализатор и детектор нуля.

Если вами создана паяльная станция своими руками, важно знать и некоторые правила безопасности при работе с ней. Например, нельзя допускать, чтобы галогеновые лампы были испачканы жиром. Поэтому необходимо их тщательно протирать ацетоном или бензином, а перед началом работы надевать защитные очки от солнца.

Паяльный фен своими руками. И немного теории.

Давно хотел себе изготовить паяльный фен. Готовый мне не интересен. Поскольку занялся переделкой БП АТХ в лабораторные, появилась возможность получить 24-25 вольт при токах до ампер 8. Реально мой фен работает до 5 ампер. В качестве компрессора применил гибрид из осевого вентилятора, оформленного в корпус (улитку) по принципам центробежного вентилятора. Были и просто центробежные, но мне любопытно попробовать такой вариант. Придумка оказалась вполне работоспособной. Дует не хуже других моих центробежных, даже при наличии аэродинамических сопротивлений (основной проблемы осевых вентиляторов). Рекомендую, если не найдете подходящей турбинки.

Полученные параметры

  • Мощность нагревателя 110 ватт.
  • Напряжение питания регулируемое в пределах 24,2 вольта.
  • Потребляемый ток до 4,8 ампера.

Мосфеты с плат с бессвинцовым припоем берет вполне. Мелочевку тем более. Разъем композитного видеовыхода с этой же платы тоже взял. Видеопроцессор уже нет.

Мелочевку с плат с обычным припоем можно снимать уже при 75 ваттах мощности вполне комфортно. Можно и ниже, если снизить скорость вентилятора. На полной мощности вполне снимаемы сороканогие микросхемы. Платы от телефонов легко.

С чего начать?

Определиться с мощностью, которую вы можете и желаете получить. Меньше 100 ватт смысла не так много. Для мелочи хватит, впрочем, если остальное сделаете правильно. Я вышел на 100-110 ватт. Реболить видеопроцессоры недостаточно.

Второе. Ток, который вы можете получить от источника питания. От него зависит выбор нихрома для спирали. У меня нихром 0,4 мм. Если не изменяет склероз, продавался на рынке как спираль для плитки на 1,5 кВт. Я посчитал его оптимальным. Тонкая проволока плохо держит форму, толстая требует большого тока для получения достаточной температуры. Для проволоки 0,4 мм нужен ток порядка 3,5 — 5,5 ампер. Чтобы проволока раскалилась до желтого свечения примерно. При интенсивном обдуве ее температура снизится. Запомним, что диаметр проволоки однозначно определяет ток. А вот мощность придется набирать напряжением. Поскольку мой БП для этой цели выдает в р-не 24 вольт, на том и остановился. Сопротивление холодной спирали в р-не 3 ом оказалось.

В разогретом виде по расчетам – около 4. Спирали пофиг какой ток, постоянный или переменный. Можно запитывать ее прямо от трансформатора через диммер для регулировки. Правда транс тогда будет гудеть. И он должен иметь достаточную мощность и обмотку, выполненную достаточно толстым проводом, чтобы держать выбранный ток.

Немаловажный элемент – вентилятор. Осевые можно использовать на крайний случай, но они неважно справляются с проталкиванием воздуха по лабиринтам. Их стезя — дуть по прямой. Поэтому для фена предпочтителен центробежный вентилятор. Он как раз и предназначен для проталкивания воздуха через значительные аэродинамические сопротивления. Так сложилось, что некоторое время назад был у знакомого, он мне демонстрировал систему отопления своей разработки. Где есть и центробежный вентилятор. Самодельный тоже. Оказалось, что он допустил там обе возможных ошибки для вентиляторов такого рода. Неправильно выбрал направление вращения для крыльчатки от пылесоса и неправильно выполнил улитку для него.

Я конструктор вовсе не по вентиляторам, но физику то в школе я учил, представление как это работает имею. Ну, вроде тема давно избитая, подготавливая статью я полез в гугл. И, к своему удивлению обнаружил, что чуть не треть картинок по этой теме содержит одну из двух либо обе ошибки сразу. Поэтому приведу свои схемы, чтобы никто не запутался. Тем более, что это имеет прямой смысл для начинающих.

Это общий принцип построения центробежных вентиляторов. Показаны три разных варианта возможных крыльчаток. Вариантов на самом деле больше, но нам достаточно. Обращаю ваше внимание это три разных варианта крыльчаток. Просто показаны частично. Это ни в коем случае не одна. Как можно понять из схемы, крыльчатка должна «расталкивать» воздух в стороны, тем самым создавая давление. (Ох уж эти «кострюлеры» из гугла, рисуют то, чего не понимают сами).

Красный вариант под номером 1 – наилучший. Зеленый (2) похуже. Синий (3) хуже предыдущих двух, но работать будет. Если направление вращения крыльчатки у вас иное, просто отзеркальте схему.

Я сделал практически тоже самое, только крыльчатку поставил от осевого вентилятора.

Крыльчатка, естественно, работает на «вдувание» воздуха внутрь. Отличие от простого осевого вентилятора в том, что энергия на закручивание потока воздуха не теряется напрасно, а используется по принципам центробежного. По идее такие вещи патентовать надо.

Работает полученный гибрид вполне адекватно. Шумноват, но это уже как повезет. Дело в том, что при малом диаметре крыльчатки (что осевой, что центробежной), чтобы обеспечить достаточный поток воздуха придется давать высокие обороты двигателя. Со всеми вытекающими последствиями. С большой крыльчаткой мог бы быть потише, но удобство фена будет ниже.

Если будете создавать турбинку, как я предложил, при выборе основы для вентилятора предпочтение следует отдавать малогабаритным, с большой скоростью вращения, желательно прямыми лопастями (с саблевидными будет работать хуже). Лопастей чем больше тем лучше. Чем круче их наклон (угол атаки) тем лучше. Я использовал крыльчатку от очень старой видеокарты. 12 вольт, около 1,5 ватт . Диаметр крыльчатки 37 мм. Используйте, что найдете. Экспериментируйте.

Пригодные центробежные вентиляторы в почти готовом виде, либо как доноры крыльчатки с двигателем под мою улитку. Можно поставить не как у меня «плашмя», а перпендикулярно фену. В первых попытках я так и делал. И очень достойно себя показала турбинка от ноутбука. И тише тоже. Но она уже сильно изношена да и рассчитана на 3,5 вольта и я пошел другим путем.

Мой гибридный компрессор крупнее.

Основной корпус улитки из пенополистирола. Не важно из чего, хоть из дерева. Достаточно хорошо видно структуру. Кстати, если планируете сделать защиту для крыльчатки, крайне не рекомендую сверлением небольших отверстий в верхней крышке. Хотите знать почему – погуглите устройство механической ручной сирены времен войны. Шумность будет выше, чем с показанным вариантом раза в три.

В качестве гильзы для фена использовал корпус от аккумулятора 18650. Технология добывания по типу показанному в этом видео (с чужого ютуб-канала):

Только я не заморачивался со сверлением, как автор предлагает, по втулкам. Просверлил маленьким сверлом. Рассверлил на 4 мм. Надфилем поправил, если сместился центр отверстия. Ступенчатым сверлом рассверлил дальше, поправляя надфилем на каждом шаге, при необходимости. Втулку я тоже изготовил иначе. От какой то люстры резьбовая трубочка с двумя тонкими гайками. Одну гайку на торце расклепал, чтобы уже не вращалась, второй зажимаю. Вставляю неподвижной гайкой изнутри стаканчика от аккумулятора. Лишнюю часть резьбы сточил для красоты. Можно обойтись и без втулки, но поток будет хуже. Не струя, а расходящийся факел. Сильно тонкую не советую. Миллиметров 7-10 внутренний диаметр, как я считаю, будет по удобнее. Да и сопротивление воздуху излишнее создавать не к чему.

Внутрь стаканчика от 18650 уложена слюда. Спираль наматывал на пластинке стеклотестолита шириной 14 мм. Нихром диаметром 0,4 мм. Я намотал 16 витков. Будете ориентироваться на другое напряжение питания, количество витков придется подобрать. Концы отогнул под 90 градусов. Концы оставьте подлиннее, потом обрежите по месту. И эту спираль надо одеть на керамическую трубочку. Покупал на Митинском радиорынке в свое время. Диаметр 4 мм. Подойдет в принципе почти любая, только если диаметр сильно отличается, возможно придется поэкспериментировать с шириной пластинки для намотки. Один конец спирали пропускают через керамическую трубочку. Спираль , надетую на керамическую трубочку надо «перекрутить», смещая каждый следующий виток относительно предыдущего. Сумеете раскрутить эти 16 витков на пару оборотов – неплохо. Поскольку длинна спирали невелика, надо стремиться расположить ее равномернее. Для усиления прогрева воздуха, я дополнительно вставил крыльчатку из оцинкованного железа (можно жесть), которая дополнительно закручивает поток воздуха против вращения спирали, улучшая теплообмен. И заодно служит для некоей центровки керамической трубки внутри стакана. Полученная спираль должна свободно вставляться внутрь стаканчика со слюдой. Но желательно чтобы она там сильно не бултыхалась. У меня вставляется плотно достаточно.

На снимке видно ту самую крыльчатку для закручивания потока воздуха и видно, как я законцовывал нихром. Согнул вдвое, перекрутил немного, одел и расплющил латунные трубочки от наконечников НШвИ 0,7-8 (можно трубочку от антенны, например). Концы обмотал тонким медным проводом, пропаял, припаял силиконовые провода от какого то нагревателя (в принципе можно использовать обычные), и тоже обжал латунными трубочками место пайки. Все это нужно, чтобы уменьшить нагрев нихрома в зоне контакта с проводом. Сверху трубочки из стеклоткани. Можно найти в дохлых энергосберегайках, например. Можно не паять, а использовать механические зажимы. Какие найдете. Имейте в виду, спираль и крыльчатка для закручивания воздуха должны быть изолированы для исключения замыканий на корпус и между собой.

Дальнейшее «тело» собирал из трубы (применяется в мебели и дизайнерских делах) и корпуса от автомобильного прикуривателя (он неплохо одевается на стаканчик от аккумулятора), благо их несколько у меня скопилось после экспериментов с инфракрасным паяльником. Используйте, что найдете, это не принципиально. Трубку с корпусом прикуривателя соединил пайкой. Там нет особого нагрева, выдержит. Концы корпуса разрезал накрест, чтобы получить подобие цанги, для зажима стаканчика от 18650 через кусок стеклоизоленты, или просто стеклоткани для теплоизоляции.

Обечайку воздуховода сделал из жести и припаял. К ней сверху припаивается пластинка (я использовал фольгированый стеклотекстолит) к которой крепится винтами вентилятор. Резьбу для винтов крепления нарезал прямо в нем.

На снимке спираль закручена еще не полностью.

В финальном виде примерно так. На этом снимке более-менее видно, как оформлял остальную часть провода. Это не окончательный вариант, еще без крыльчатки.

На выходе.

В сборе.

Немного о питании

Вентилятор запитан от дежурки. Она там трехамперная. Поставил повышающий китайский преобразователь на 12 вольт настроенный. Вентилятор включается вместе с вентилятором БП. А нагрев включается клавишей Ps-On (правый верхний угол БП). И сначала выключаем нагрев этой клавишей после работы, а уже после остывания фена выключаем питание (сзади). Тумблер предназначен для переключения скорости вентилятора. Пока не реализовал, не было необходимости в перегреве потока воздуха. Планирую просто запитать вентилятор через диод или два (надо пробовать), а тумблер просто пускал бы напругу мимо диодов, замыкая их. Чем ниже скорость потока, тем сильнее будет нагреваться воздух.

Немного о разъеме

Я использовал СОМ папу-маму. Откуда то с плат. Распаивал так: на нагрев две группы по три контакта (для 5 ампер более чем достаточно), на вентилятор по одному. Потом термоклеем зафиксировал-изолировал.

Таким образом, БП стабилизирован (если не на максимуме напруги работает), питание вентилятора стабилизировано, следовательно стабилизирована температура воздуха на выходе.

Конструктивом доволен. Для любительских целей вполне достаточно. При максимальном нагреве металлическая труба в районе ручки нагревается достаточно ощутимо, но рука вполне терпит. При нормальном режиме работы труба просто теплая. Т.е. ничего там не поплавится. Поток воздуха через трубку вполне справляется с охлаждением. И воздуховод желательно располагать как у меня, ближе к ручке. Чтобы не было обратного потока воздуха из горячей зоны. Фен прошел испытания отключением после максимального нагрева. Был просто обесточен. Вместе с вентилятором. Ничего не поплавилось.

Для начинающих: начинать конструкции такого рода, надо с влезания в закрома, загашники и т.д. и созерцания ранее накопленных богатств. И с большой долей вероятности отыщется то, что можно достаточно легко использовать. Это я к тому, что конструкция не обязательно должна полностью повторять мою.

Успеха.
05.03.2017.
Тришин А.О.
г. Комсомольск-на Амуре.

Паяльная станция своими руками: 5 преимуществ самодельных устройств


Как сделать паяльный фен своими руками: описание прибора

На сегодняшний день положение с паяльниками, имеющимися в продаже, просто катастрофическое. Хорошие, качественные паяльники стоят дорого, а китайские дешевые перегорают во время первого дня использования.

Для того, чтобы не выбрасывать на ветер лишние деньги, можно попытаться смастерить паяльную станцию самому.

Фен для пайки похож на обычное бытовое изделие, которым принято сушить волосы. Основным отличием его можно назвать лишь рабочую температуру. Именно благодаря мощности, которая в намного больше именно у паяльного фена, при помощи этого изделия имеется возможность паять разные радиодетали. А также, с применением этого предмета можно собирать схемы.

Краткое описание прибора для начинающих:

  • Паяльный термофен представляет собой удобный универсальный электроприбор, представляющий возможность за небольшой промежуток времени нагреть детали из металла;
  • Благодаря хорошей сборке и простоте использования паяльный фен отлично подходит профессионалам и новичкам.
  • Данный прибор очень редко применяют отдельно, из-за того, что при выполнении ремонтных работ довольно важным есть еще и точное направление потока горячего воздуха.

Именно из-за этого специалисты охотно используют в основном паяльные станции. Другими словами, данное полупрофессиональное нагревательное оборудование, включающее в себя сварочный нагревательный элемент и удобный паяльник, отлично подходит для пайки мелких деталей. Такая крутая современная паяльная станция как нельзя лучше подходит для кропотливой работы с блоками электросхем и сетей. Иногда благодаря такому прибору вы можете сделать термообработку элементов маленького размера. Однако, нужно знать, что каждая модель, которая называется паяльным феном индивидуальна по своим техническим параметрам, имеет диаметр сопла от 2 до 6 мм. мощность в пределах 500 ватт; максимальную производительность вентилятора до 32 литров в минуту; а рабочую температура до 550 градусов.

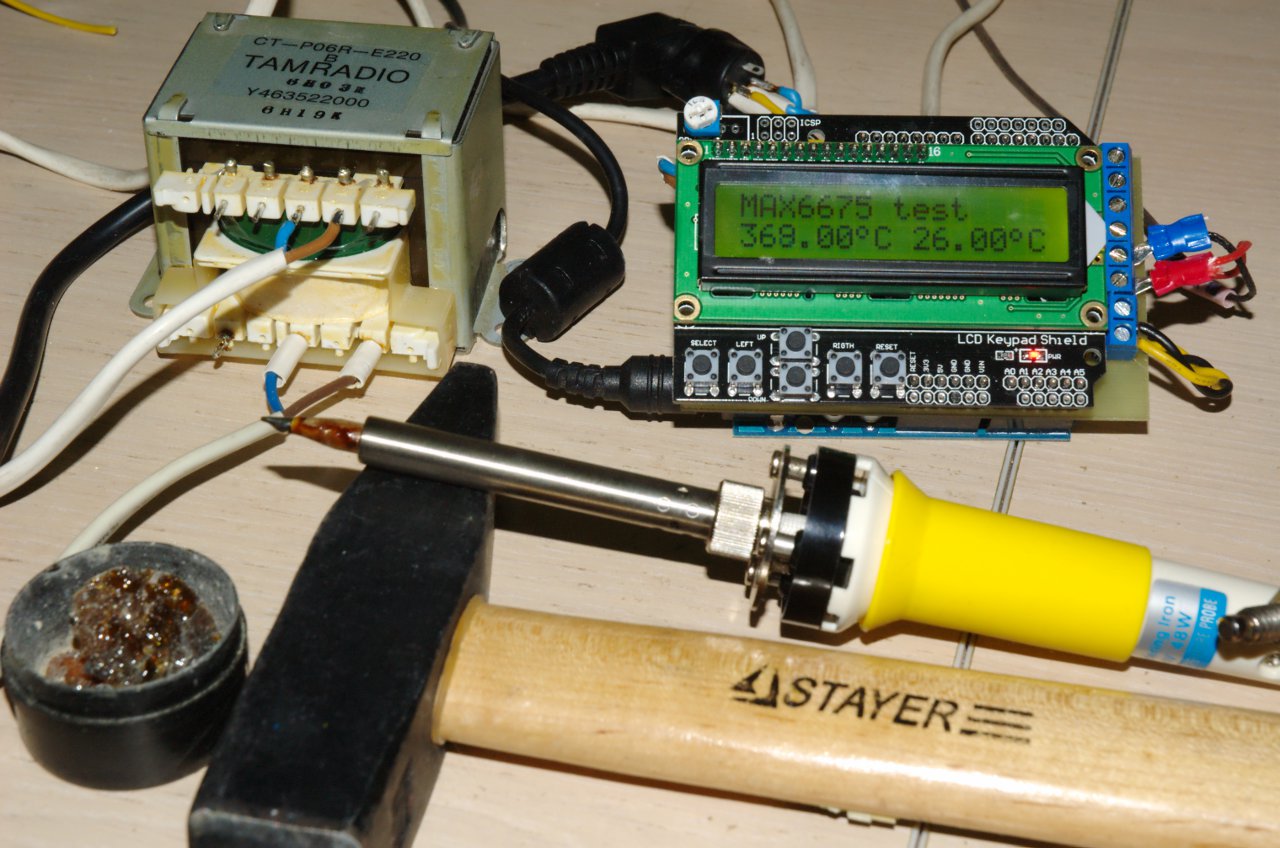

Самодельная аналоговая паяльная станция на arduino

Простыми паяльниками в работе пользуются в основном лишь начинающие радиолюбители. Те, кто профессионально занимается ремонтом техники, или кому просто часто приходится совершать паяния, покупают специальные универсальные паяльные станции. Но хороший паяльный агрегат в наши дни стоит дорого, а китайский ширпотреб служит совсем не долго.

Выход из ситуации – создать в домашних условиях на базе Arduino-модуля простую паяльную станцию, которая будет безотказно работать, выполняя любые задания мастера. Схема и чертежи этой самоделки довольно просты.

В ней присутствуют следующие детали:

  • Оснащен термопарой;
  • Присутствует LCD дисплей;
  • Регулятор мощности;
  • Система поддержки температуры паяльного жала на необходимом для работы уровне.

Для изготовления паяльной станции на основе ардуино вам понадобятся следующие детали: тороидальный трансформатор, симистор, выпрямитель диодный, Arduino Pro Mini, микросхема MAX6675, конденсатор, резисторы, потенциометр 51К, компрессор.

Индукционная паяльная станция своими руками 220 вольт: принцип работы и преимущества

Контактный метод нагрева паяльного жала отходит в прошлое. Он используется в классических схемах универсальных паяльных станций, но несовершенен. Это можно заметить по низкому КПД, с высокой потребляемой мощностью, локальному перегреву жала на участке контакта и другим несоответствиям

Паяльная индукционная станция исключает такие недостатки. При поступлении высокочастотного напряжения в индукционную катушку происходит формирование обычного переменного магнитного поля. Так, как внешний слой жала выполнен из натурального ферромагнитного материала, в процессе работы начинается процесс перемагничивания элемента, который сопровождается вихревыми токами. Это приводит к ощутимому выделению энергии тепла.

Преимущества простого индукционного паяльного метода следующие:

  • Нагрев жала в паяльнике происходит равномерно, поскольку оно выступает как нагревательный элемента.
  • Отсутствуют потери, связанные с температурной инерцией;
  • Полностью исключается локальный перегрев конструкции, вызывающий выгорание и окисление жала;
  • Увеличивается срок эксплуатации агрегата и повышается КПД.

Станции, оборудованные термодатчиком, существенно дешевле, чем обычные, что делает их доступными и для профессионалов, и любителей. Точность, практичность и надежность данного оборудования прямо зависят от цифрового управленческого блока.

Простая паяльная станция: материалы для изготовления жала

Главным преимуществом самодельной паяльной станции является ее более низкая, чем у приобретенной на рынке стоимость. К тому же, изготавливая паяльник и наконечник к нему, вы можете сделать их такими, как нужно именно вам. Ведь только вы знаете, какие приборы вам приходится ремонтировать чаще всего, и какие жала пригодятся чаще.

Для изготовления жала для паяльника вам понадобятся следующие инструменты и материалы:

  • Планшетки и метчики для нарезки резьбы;
  • Мелкий и грубый напильники;
  • Точилка ножевая небольшого диаметра;;
  • Зажимные клещи или настольные тиски;
  • Небольшой молоток;
  • Плоскогубцы в количестве 2х штук;
  • Паяльник без жала;
  • Деревянная киянка;
  • Линейка;
  • Ножовка по металлу с новым полотном;
  • Набор старых отверток;
  • Плотные перчатки;
  • Кусок медной трубки 8 мм в диаметре;
  • Одножильный медный провод диаметром 4 мм.

Первым делом вам нужно убедиться в том, что разровнены все погнутые участки на трубке и устранены любые неровности. Порежьте трубку на заготовки, корректируя длину ножовкой или труборезом. При данных манипуляциях защищайте свои руки специальными перчатками.

Изготавливаем паяльник для паяльной станции: этапы работ

Для того, чтобы удобно было работать, отрежьте кусок проволоки, длиною 16-25 см. После чего переходим к изготовлению кожуха. Для этого берем отрезки трубки 25х8 мм и наносим отметки через каждые 25 мм.

Для кожухов специалисты советуют использовать обрезки трубочек, длиной 2,5 см и 8 мм в диаметре (5/16 дюймов). Аккуратно отмеряем отрезки необходимой длинны, нанесём отметины на каждом участке после 2,5 см (гвоздём или же ножовочным острым полотном. Используя ножовку отпиливаем трубки по отметке. Делать это нужно аккуратно, так, чтобы работа была выполнена безупречно.

Как только вы отпилите верхний кожух, придется начать процесс удаления мелких металлических «лохмотьев», которые попали внутрь трубки при пилении. Отвёрткой нужно зачистить место среза, время от времени прокручивая её и проверяя внутрянку трубки. Не забывайте о том, что расширять отверстия при этом не нужно. После зачистки трубки возьмите паяльник, и проденьте его в кожух. Входить он должен идеально, так, как будто у вас в руках оригинальное жало. Добившись успешной примерки, обработайте кожух напильником, при этом сгладив края. Однако не нужно переусердствовать. Вовсе ни к чему вам сейчас сточить лишний кусочек материала.

Этапы изготовления самодельного паяльника:

  1. Из медного или латунного прутика изготавливаем «жало»;
  2. Нарезаем на жале и кожухе резьбу;
  3. Зачищаем и соединяем жало и резьбу;
  4. Изделия полируем и покрываем никелем.

Никелировав жала своего паяльника, вы не только сможете улучшить их внешний вид, но и продлите срок службы изделия. Никель сможет защитить медные жала от коррозии в последующем, и позволит избежать наплавлений олова.

Как сделать паяльник своими руками (видео)

На современном рынке паяльные nano-станции представлены такими моделями, как Энкодер и Atmega 8, однако цена на них довольно высока. Изготовив паяльную лампу для собственных нужд своими руками вы сможете не только сэкономить средства, но и сделаете такой инфракрасный прибор, который будет служить вам очень долго и преданно. Так же, для паяния самостоятельно можно изготовить токопроводящий газовый клей или пасту.

Как использовать паяльную станцию ​​с горячим воздухом

Введение

Станции горячего воздуха или тепловые пушки — очень полезные инструменты и незаменимы для любого рабочего места для электроники. При работе с печатными платами или их сборке есть много места для ошибок. Независимо от того, полагаетесь ли вы на машины, чтобы строить за вас, или строите вручную, у припоя часто есть собственные мысли. Иногда человек, который строит (или человек, программирующий машину, которая строит), может совершить ошибку.В других случаях припой или компоненты на печатной плате могут реагировать нежелательными способами во время оплавления. Не бойтесь, есть способы исправить это! Термовоздушная паяльная станция SparkFun — 303D — одно из таких решений.

Инструменты

Помимо паяльной станции горячего воздуха, вам понадобится несколько инструментов для доработки компонентов поверхностного монтажа на плате. Тип пинцета будет зависеть от работы и личных предпочтений. Флюс также помогает оплавить паяные соединения.

Комплект для третьих рук SparkFun

34 доступно TOL-11784

Вы разочарованы отсутствием ловкости у большинства третьих рук? SparkFun Third Hand дает вам возможность держать…

60

Дополнительные инструменты

Чтобы защитить поверхность стола, мы рекомендуем использовать термостойкий материал.

  • Термостойкий материал
    • Кусок древесноволокнистых плит средней плотности (МДФ)
    • Силиконовый коврик

Если вы переделываете плату впервые, попробуйте переделать дорогостоящую печатную плату переделать ненужную плату из наших материалов.

Доски для лома

В отставке DD-08477

Пусть наша неудача станет вашим творением.У нас есть довольно много подставок — это печатные платы, которые были выведены из эксплуатации из-за оборудования…

4 Пенсионер

Обзор оборудования

Давайте посмотрим на элементы, начиная с верхней правой стороны паяльной станции 303D.

Выключатель питания — 303D использует стандартную вилку / розетку для Северной Америки (~ 110 В переменного тока) .Надеюсь, переключатель включения / выключения не требует пояснений. Установите переключатель в положение «ON», чтобы включить паяльную станцию ​​с горячим воздухом, переместите переключатель в положение «OFF», чтобы выключить паяльную станцию ​​с горячим воздухом. Очень просто.

Обратите внимание! Устройство не выключится сразу после перевода переключателя в положение «ВЫКЛ». Он будет продолжать продувать воздух до тех пор, пока температура воздуха не опустится ниже 100 ° C.

Светодиодный цифровой выход — Светодиодный цифровой выход отображает как ваш температурный диапазон, так и ваш воздушный поток.Дисплей будет меняться при повороте ручки управления воздухом или температурой.

Примечание: Температурная шкала (Цельсия по Фаренгейту) устанавливается на этапе производства. По умолчанию на дисплее отображается текущая температура в градусах Цельсия.

Air Flow Grade — Классы воздушного потока от A25 до A99 . Вы можете отрегулировать поток воздуха, поворачивая ручку настройки воздуха. Светодиодный индикатор будет отображать установленную степень воздушного потока в течение 2 секунд, а затем вернется к текущей температуре воздуха в сопле.

Диапазон температур — Диапазон температур на выходе 100 ° ~ 480 ° C . Вы можете отрегулировать рабочую температуру, повернув ручку настройки температуры. Светодиодный выход будет отображать установленную температуру в течение 3 секунд, а затем вернется к фактической температуре воздуха форсунки. Индикатор в температурном поле будет мигать при достижении желаемой температуры.

Форсунки — 303D поставляется с 2 сменными форсунками горячего воздуха.Сопло меньшего размера подходит для фокусировки горячего воздуха на более мелких компонентах. Сопло большего размера отлично подходит, если вы пытаетесь направить горячий воздух вокруг большой площади доски.

Держатель для стержня — В комплект входит держатель для стержня для термофена. Его можно прикрепить с любой стороны паяльной станции горячего воздуха.

Держатель для жезла, прикрепленный к правой стороне при включенном питании

Для чего он нужен?

Паяльные станции с горячим воздухом могут оказаться очень удобными.Как упоминалось выше, они являются важным инструментом при переработке платы. Термин «переделка» просто означает, что вы перекрашиваете или ремонтируете уже оплавленную плату, и этот термин широко используется в мире электроники. Подумайте об этом как о выполнении любой работы с доской, которая не была задействована в фактическом производственном процессе. Вот несколько распространенных сценариев переделки:

  • Поляризованные компоненты — Детали, которые были размещены неправильно (назад, смещены на x градусов).К ним относятся микросхемы, диоды, некоторые конденсаторы, разъемы и т. Д.

  • Детали надгробной плиты — Это когда деталь (обычно резистор или конденсатор) оплавляется только с одной стороны. Деталь обычно торчит прямо вверх, напоминая надгробие.

  • Холодные соединения — Это похоже на надгробие, за исключением того, что части могут не торчать прямо, что затрудняет просмотр незавершенного соединения.

  • Удаление дефектных деталей — Иногда в процессе изготовления ИС ошибки могут возникать и оставаться незамеченными.Эти микросхемы затем помещаются на идеально исправные печатные платы. Горячий воздух отлично подходит для замены этих неисправных деталей.

  • Отсутствующие компоненты — Чем меньше размер компонента, тем легче ему исчезнуть. Это может произойти до или во время оплавления, в результате чего появится место, где что-то должно быть, но на самом деле это не так. С помощью этой паяльной станции натянуть новую деталь на ее место совсем несложно.

  • Непреднамеренные перемычки припоя — Если используется слишком много припоя или паяльной пасты, результатом могут быть перемычки на одной или нескольких ножках ИС для поверхностного монтажа.Иногда для удаления этих надоедливых насекомых можно использовать горячий воздух вместе с ручкой для флюса.

Другое применение

Ремонт — не единственное, для чего подходит паяльная станция с горячим воздухом. Другое использование включает:

  • Утилизация электронных компонентов из старых печатных плат.
  • Паяльная паста для оплавления, наносимая по трафарету между SMD-компонентами и печатной платой.
  • Термоусадочная термоусадка для надежных соединений проводов.
  • Нагрев и изгиб некоторых пластиков (с правильными настройками).
  • Нагревание горячего клея для удаления или перемещения неправильно приклеенных предметов.

Как использовать паяльную станцию ​​с горячим воздухом

Предупреждение: Не используйте горячий воздух на поверхностях, которые вы не хотите испортить. Настоятельно рекомендуется иметь при себе кусок древесины или что-то подобное для работы с горячим воздухом.

Третьи руки или другие тиски очень помогают. Помните, что металлические радиаторы и печатные платы с заземленными поверхностями могут значительно увеличить время восстановления.

Выберите сопло

Выберите наконечник, подходящий для работы. Присоедините насадки к палочке и затяните винт с помощью отвертки, чтобы удерживать ее на месте.

Вставьте вилку 303D, стандартную для Северной Америки, в вашу любимую розетку в США (~ 110 В переменного тока). Нагревательный элемент и вентилятор останутся выключенными, пока вы не переведите выключатель питания в положение ON.

Включение питания

Установите выключатель питания в положение ON. Нагревательный элемент загорится, и воздух станет очень горячим, очень быстро, поэтому направьте сопло соответствующим образом.Красный светодиод рядом с надписью «SET TEMP» будет мигать, указывая на то, что «я готов растопить кое-что». Прежде чем использовать термовоздушную станцию, подождите, пока она нагреется.

Примечание: Из сопла будут выходить причудливые клубы белого дыма. Это просто волшебные облака припоя, и это нормально. Они уйдут, так что наслаждайтесь ими, пока они существуют.

Регулировка воздуха и температуры

Есть две ручки управления — одна для расхода воздуха и одна для температуры.Отрегулируйте их в соответствии со своими потребностями.

Примечание: Установите для температуры и воздушного потока соответствующие настройки (немного выше, чем точка плавления припоя, и не слишком много воздуха, чтобы сдувать детали). Мы рекомендуем установить ручки расхода воздуха и температуры в среднее положение, а затем протестировать оплавление небольшого компонента.

Переделка

Когда вы отточите свои настройки, осторожно направьте сопло на область, над которой вы работаете. Произнося волшебное заклинание (meltum, meltum, meltum), перемещайте сопло вперед и назад, пока припой не начнет течь (припой должен выглядеть блестящим и расплавленным).Затем осторожно удалите / переместите деталь, которую хотите обработать, с помощью пинцета, подталкивая или захватывая деталь. Имейте в виду, что горячий воздух очень горячий.

Разъем micro-B снимается с Pro Micro для технической розыгрыша. Обязательно переделайте плату на термостойкий материал! Предупреждение: Обязательно продолжайте движение термофена во избежание повреждения компонента или платы от возгорания. Если направить тепловую пушку в одну и ту же точку, плита через определенное время может расплавиться.Некоторые компоненты могут быть чувствительными к нагреванию. Обязательно сверьтесь с таблицей данных на ИС. Черный пластик на штекерных и гнездовых разъемах может плавиться, а кнопки для поверхностного монтажа могут обесцветиться. Обязательно осторожно направляйте горячий воздух на компонент!

Если вы также видите дым, коробление или черную слизь, исходящую от вашей доски, снимите нагрев и уменьшите температуру нагрева.

Охлаждение

Когда вы закончите, переведите выключатель питания в положение OFF, чтобы дать станции остыть, когда закончите.Самоохлаждение начнется и продлится несколько минут.

Чистый

Вымойте доску, когда закончите, чтобы удалить с доски водорастворимый флюс, который со временем может вызвать коррозию.

Демо-видео

Ниже приведено демонстрационное видео от нашего приятеля Дэйва Стилмана, показывающее, как правильно использовать нашу паяльную станцию ​​с горячим воздухом SparkFun!

Запасные части

Форсунки

Нагревательные элементы

Внимание! Если вы решили заменить нагревательный элемент, следующие инструкции, перечисленные ниже, относятся к TOL-10706.При замене нагревательного элемента в трубке для TOL-14557 на ручке, которая закрывает ее, будет немного эпоксидной смолы / клея. После откручивания винтов вам, возможно, придется открыть его силой, что может привести к повреждению ручки! Мы рекомендуем заменять нагревательный элемент на свой страх и риск для TOL-14557.
Замена нагревательного элемента:
Удалите винты Отключить Снимите нагревательный элемент

Поиск и устранение неисправностей

Низкий расход воздуха при поднятии шкалы «Воздух»

Если у вас слабый воздушный поток, когда диск «Воздух» повернут вверх, убедитесь, что у вас надежно прикреплено сопло.Благодаря соплу через ручку термовоздушной паяльной станции будет проходить больше воздуха.

S-E Ошибка

«S-E» обычно означает ошибку датчика. Это частая ошибка. Иногда она уходит после того, как возились с циферблатом, и температура снова отображается правильно. В других случаях это указывает на неисправность теплового датчика. Восстановить станцию ​​можно, сняв и снова установив нагреватель. Другой представитель службы технической поддержки считает, что на соединениях накапливается оксид.Это приводит к тому, что контроллер вводит в заблуждение, думая, что нагреватель неисправен.

H-E Ошибка

Блоки, отображающие «H-E», обычно означают, что произошла ошибка нагрева. Возможно, что-то вышло из строя или неправильно подключен нагревательный элемент. Попробуйте проверить соединения, чтобы увидеть, нужно ли переставлять нагревательный элемент. В крайнем случае — замена нагревательного элемента. В крайнем случае — замена нагревательного элемента.

Воздух поднялся слишком высоко

Если ваш воздушный поток будет слишком сильным, вполне возможно, что вы начнете видеть небольшие снаряды, летящие далеко от вашей доски.Это твои части. Мы рекомендуем начинать с меньшего расхода воздуха и увеличивать его по мере необходимости.

Разрушение печатной платы

Если вы слишком долго сидите на определенном месте на печатной плате во время работы с горячим воздухом, клей, удерживающий медный слой на ламинате FR4 под ним, отпадет и выйдет в виде черной слизи. Зеленая паяльная маска на верхней стороне тоже начинает отслаиваться. Поскольку у нас еще нет запаха, мы можем попытаться описать запах — он ужасен.Пахнет горящей электроникой (сюрприз), но кажется, что запах цепляется за вашу кожу и одежду. Не круто. Так что практикуйтесь и не удивляйтесь, если вы почувствуете неприятный запах при первых двух попытках повторной работы.

Съемные колодки

При проверке готовности детали к перемещению мы рекомендуем осторожно подтолкнуть ее. Если надавить слишком сильно, подушечку можно потянуть.

Ресурсы и дальнейшее развитие

Если у вас есть какие-либо вопросы или комментарии, не стесняйтесь оставлять их в поле для комментариев ниже.Удачной переделки!

Дополнительную информацию о паяльной станции с горячим воздухом можно найти на следующих ресурсах:

Ознакомьтесь с другими замечательными уроками от Sparkfun, чтобы повысить свои навыки!

Как использовать макетную плату

Добро пожаловать в чудесный мир макетов. Здесь мы узнаем, что такое макетная плата и как с ее помощью построить вашу самую первую схему.

Сделайте свои собственные детали для фриза

Узнайте, как создать свою собственную деталь Fritzing, чтобы вы могли создавать потрясающе выглядящие электрические схемы, узнать о схемах и дизайне печатных плат, а также превратить свой дизайн в настоящую печатную плату с помощью службы производства печатных плат Fritzing.

Или ознакомьтесь с этим сообщением в блоге, чтобы узнать больше об оплавлении припоя!

Как собрать свой комплект для пайки горячим воздухом

Благодарим вас за интерес к нашему набору для пайки горячим воздухом! По умолчанию вы увидите, что для пайки общего назначения выбраны некоторые основные параметры, но сегодня я собираюсь провести вас через каждый из 6 шагов, чтобы настроить комплект для вашего конкретного приложения или хобби.

На изображении ниже показаны выбранные по умолчанию параметры (выделены КРАСНЫМ).Наведите курсор на каждую опцию, чтобы увидеть описание предмета. На мобильных телефонах или планшетах вам нужно будет щелкнуть один раз, чтобы увидеть описание, и дважды, чтобы выбрать элемент.

База комплекта

Каждый комплект включает то, что мы называем базой комплекта. Это предметы, которые идут с ним независимо от любого другого выбора. Для набора паяльника вы получите наш тонировщик для наконечников SRA, пару рабочих рук и приспособление для демонтажа оплетки / припоя.

Тонировщик для наконечников

Тонировщик для наконечников — это смесь олова и восстановителей оксидов, которая используется для придания блеска металлическому наконечнику и готовности к пайке.Просто окуните в него наконечник, чтобы равномерно покрыть его после каждого использования! Это лучшая альтернатива лужению припоем, поскольку не содержит флюсовых кислот, которые со временем разъедают наконечники.

Помощь / третьи руки

Руки помощи очень важны, потому что они удерживают вашу работу от движения во время пайки. Движение не только затрудняет эффективный нагрев соединения, оно может вызвать так называемое холодное или сухое паяное соединение. Это происходит, когда компонент перемещается, пока расплавленный припой все еще затвердевает, что приводит к плохому соединению.

Оплетка для удаления припоя / фитиль для припоя

И последнее, но не менее важное: оплетка для удаления припоя или фитиль для припоя позволяет удалять припой в ограниченных и небольших пространствах, так что вы можете легко заменить старый компонент или исправить некачественное соединение.

Шаг 1 — Выберите свою паяльную станцию ​​


Начните с выбора правильного напряжения для вашей страны использования: 110 В для США или 220 В для других стран. Это обновит параметры станции доступным инвентарем. По умолчанию выбран Aoyue 888A, который представляет собой отличную комбинированную паяльную станцию ​​с горячим воздухом, но у вас есть возможность перейти на другие модели, такие как 968A + или многофункциональное устройство 2703A +, с утюгом, горячим воздухом и пистолетом для удаления припоя.

Вы также увидите возможность добавить очиститель латунных катушек для вашего паяльника, если выбранная станция уже не поставляется с ним. Латунные змеевики — отличная альтернатива или дополнение к стандартному методу влажной очистки губкой.

Шаг 2 — Выберите комбинацию припоя и флюса

Следующим шагом в создании вашего комплекта является выбор припоя и содержания флюса в катушке на 2 унции проволоки с припоем или шприце объемом 5 см3 с паяльной пастой. Не волнуйтесь, мы сделали этот шаг максимально простым!

Сначала выберите, хотите ли вы припой или пасту.Для работы с паяльником вам понадобится проволока, а для горячего воздуха — паста.

Выбор паяльной пасты

Давайте сначала рассмотрим варианты пасты, которые есть в этом наборе. Есть два варианта бессвинцовой пасты и один вариант с этилированной пастой.

Паяльная паста с выводами 63/37 без очистки

Эта паста не содержит галогенов и галогенов, но достаточно активна для различных печатных плат и сред. Паяльная паста демонстрирует превосходные характеристики смачивания, консистенцию от партии к партии и стабильную вязкость.

Бессвинцовая паяльная паста SAC305 без очистки

Шприц объемом 5 куб. См с наконечником и поршнем содержит 15 граммов
Размер частиц T3 (25-45 микрон)
86% металла
Точка плавления 423-428 ° F (217-220 ° C)

Бессвинцовая низкотемпературная паяльная паста, не требующая очистки
Защитите чувствительные детали с помощью этого легкоплавкого бессвинцового припоя Sn42 / Bi57 / Ag. Этот сплав имеет преимущество перед аналогичными продуктами на рынке, поскольку 1% Ag обеспечивает большую прочность и менее хрупкий, чем SN42 / Bi58.

Температура плавления 137 C 278 F (Eutectic)
Шприц объемом 5 куб. См с наконечником и поршнем содержит 15 граммов
87% металла
Размер частиц T3 (25-45 микрон)

Важные примечания для пасты:
Срок годности пасты

12 месяцев, без охлаждения> 6 месяцев

Хранение пасты и обращение с ней

Охладите при 3-8C (37-46F). Перед использованием подождите 4 часа, пока паяльная паста не нагреется до рабочей температуры 20-25 ° C (68-77 ° F).

Выбор припоя

Варианты припоя сужены до двух различных припоев и двух разных типов флюсов, которые, как доказано, дают отличные результаты.

Выберите свинец или бессвинцовый

Сначала выберите, хотите ли вы использовать свинец или бессвинцовый сплав. Как правило, всегда выбирайте сплав в соответствии с выполняемой работой. В электронике до 1990-х годов использовались свинцовые сплавы, такие как 60/40 и 63/37, поэтому, если вы работаете со старинным оборудованием, выбирайте свинцовый, который в данном случае представляет собой сплав 63/37. Для новостроек это зависит от ваших предпочтений и местных правил. Без свинца требуется немного больше тепла, чем для свинцовых сплавов, но это лучше для окружающей среды и безопаснее.Мы обнаружили, что бессвинцовый сплав SAC305 обладает лучшими характеристиками, поэтому мы и включили его.

Выберите толщину проволоки

Затем выберите диаметр припоя. Общего назначения будет больший 0,031 дюйма для проводов и устройств со сквозными отверстиями (THD), но если вы обнаружите, что паяете много мелких компонентов, подумайте о выборе более тонкого 0,020 дюйма. Особенно, если вы планируете много работать с устройствами поверхностного монтажа (SMD).

Выберите тип флюса

Теперь все, что вам нужно сделать, это выбрать между канифолью или флюсом без очистки.Как и при выборе сплава, все сводится к согласованию того, что уже есть, и затем ваших предпочтений. Если вы знаете, какой тип флюса использовался на вашем устройстве, вы можете выбрать тот же тип. Канифоль была основой электроники и наиболее широко использовалась на протяжении многих лет. Обычно канифоль можно отличить по янтарному остатку, который она оставляет на доске. В этом случае остатки не причинят печатной плате никакого вреда, кроме ее внешнего вида. Однако некоторая канифоль может быть сильно активированной и вызывающей коррозию, и ее следует счистить после пайки.С другой стороны, No-clean — это новая формула, которая, как следует из названия, разработана таким образом, чтобы ее не нужно было очищать с печатной платы. Его остатки минимальны и гораздо менее заметны, чем канифоль. Подводя итог, мы рекомендуем Rosin для старого оборудования и проводов THD, а также любого типа для новых сборок.

Шаг 3 — Добавление элементов на основе приложений

Мы могли бы остановиться на последнем шаге с нашим комплектом, но мы хотели предоставить вам еще больше возможностей, которые помогут упростить ваши задачи пайки. Иногда помогает нанести больше флюса, чем можно получить из припоя.

Ручки с жидким флюсом для печатных плат

Второй элемент в этом разделе — это ручки с жидким флюсом. Правильный соответствующий тип флюса уже будет выбран на основе вашего выбора припоя. Эти ручки позволяют рисовать дополнительным флюсом именно там, где он вам нужен, на печатной плате или паяном соединении. Опять же, это гарантирует, что припой течет туда, куда вам нужно, и ускоряет процесс смачивания.

Fast Chip for SMD Removal

Последний вариант для тех, кто хотел бы попробовать свои силы в удалении SMD.По сути, это небольшой набор, который включает специальный липкий флюс и низкотемпературный припой, предназначенный для удаления микросхем IC и других компонентов SMD. Это позволяет легко поддерживать припой в расплавленном состоянии, поэтому вы можете нагреть все контакты и аккуратно удалить деталь с помощью обычного паяльника.

Шаг 4 — Добавьте полезные ручные инструменты

Теперь это не инструменты для пайки, но они необходимы до, во время и после различных операций пайки. Три основных из них — это плоскогубцы, кусачки и приспособления для зачистки проводов.Необходимо для подготовки компонентов к пайке и отрезания выводов, когда вы закончите. Кусачки и плоскогубцы доступны со стандартными ручками или ручками, защищенными от электростатического разряда (ESD), в зависимости от ваших потребностей. Есть также еще несколько вариантов инструментов для более конкретных приложений.

Шаг 5 — Добавьте вытяжной вентилятор

Когда дело доходит до пайки, следует учитывать несколько факторов безопасности. Во-первых, работа при температурах до 840 F (449 C) представляет риск ожогов и пожара.Во-вторых, электронные устройства представляют опасность поражения электрическим током. И, наконец, сам процесс пайки производит пары, которыми опасно дышать. Эти пары возникают из-за сгорания флюса, но они НЕ содержат свинца. Чтобы помочь отвести пары от вашего лица, у вас есть возможность добавить вытяжной вентилятор от Aoyue. Модель 486+ оснащена лампой с питанием от батареи 9 В и насадкой для шланга для дальнейшего вывода дыма в окно или другой проем.

Шаг 6 — БЕСПЛАТНО Руководство по пайке электроники


Когда у вас есть нужные инструменты, вторая часть уравнения — это умение их использовать.К счастью, у нас есть БЕСПЛАТНОЕ руководство из 70+ страниц о том, как паять электронику, которое вы можете добавить в качестве загрузки в формате PDF! Мы провели для вас утомительное исследование, объединив знания из различных отраслевых источников с нашим почти 60-летним опытом пайки.

Заключение

Еще раз благодарим вас за интерес к нашим паяльным комплектам. Здесь, в SRA, мы верим, что каждый может паять как профессионал, и наша миссия — показать вам, насколько легко и весело это может быть! Как всегда, если у вас возникнут какие-либо вопросы, обращайтесь к нам.Мы здесь, чтобы поддержать вас во всем. Спасибо!

Вопросы?

Один из наших специалистов по решениям будет рад вам помочь. Заполните форму и мы свяжемся с вами в ближайшее время!

15 лучших фенов для пайки в 2021 году

2926 отзывов Отсканировано

Ранг №1 Паяльная станция TOAUTO DS882, паяльная станция 2 в 1 с термофеном, паяльная станция с ЖК-дисплеем, ° F / ° C, преобразование охлаждения / горячего воздуха, автоматический переход в режим ожидания и сна, температурная память, блокировка и коррекция
  • ➤ 【ДИЗАЙН «ДВА В ОДНОМ»】 DS882 представляет собой идеальную комбинацию паяльной станции мощностью 90 Вт и станции горячего воздуха мощностью 650 Вт. Она поддерживает независимое или одновременное использование функций горячего воздуха и функции пайки.DS882 Идеально подходит для начинающих и экспертов, ремонтирующих спецодежду, может использоваться для восстановления SOIC / PLCC / SOJ / PCB / SMD, а также для демонтажа и пайки.
  • ➤ 【МОЩНАЯ И ТОЧНАЯ】 Пайка — выходная мощность 90 Вт, быстрый нагрев и всего за 9 секунд для достижения точки плавления припоя 572 ° F. Пистолет горячего воздуха мощностью 650 Вт, использует технологию высокочастотного вихретокового нагрева, пистолет горячего воздуха мощностью 650 Вт нагревается до 896 ° F за 7 секунд. Датчик температуры PID может быстро определить реальное изменение температуры, и температура может быть быстро и эффективно возвращена для достижения точного контроля температуры.
  • ➤ 【ПРОФЕССИОНАЛЬНЫЕ И ГУМАНИЗИРОВАННЫЕ ФУНКЦИИ】 TOAUTO DS882 имеет БОЛЬШОЙ ЖК-дисплей с диагональю 2,9 дюйма, возможность настройки температуры (3 кнопки с предварительно заданными настройками памяти), блокировка пароля Контроль температуры, функция C / F, автоматический переход в режим ожидания и автоматический спящий режим, цифровая калибровка температуры, 60-дюймовый 100% силиконовый шнур (практически без памяти). Профессиональная паяльная станция поможет вам улучшить ваши навыки пайки.
  • ➤ 【МНОЖЕСТВЕННАЯ ЗАЩИТА И ДОЛГОВЕЧНОЕ ИСПОЛЬЗОВАНИЕ】 Как профессиональный производитель аппаратных средств, мы понимаем важность безопасности.Паяльная станция DS882 два в одном автоматически будет защищать от короткого замыкания нагревательного сердечника, а на экране появится H-E 、 S-E, чтобы запросить пользователя. Керамический нагревательный сердечник (нагревательный материал нового поколения) и стабилизация температуры (± 3,6 ° F) отлично решат проблемы быстрого старения и значительных изменений температуры, а также обеспечат большую безопасность, помогая при перегреве.
  • ➤ 【ВСЕ, ЧТО ВАМ НУЖНО TOAUTO DS882 Комплект паяльной станции «два в одном» с основным блоком питания мощностью 650 Вт, паяльником на 90 Вт, а также вертикальным термофеном Deluxe и держателем паяльника с влажной губкой в ​​комплекте.Также в комплект входят 5 дополнительных стилей паяльных наконечников, 2 дополнительных размера сопел для горячего воздуха, паяльная присоска, антистатический пинцет, рулон бессвинцовой припойной проволоки (0,8 мм, 12 г), очиститель для латунных наконечников Очиститель губчатого наконечника и инструкция по эксплуатации.
Ранг №2 Термовоздушная паяльная станция, 110 В SMD Паяльная станция с термофеном 100-500 ° C Светодиодный экран с регулируемой температурой и скоростью воздушного потока с 3 воздушными соплами Насос для распайки Антистатический пинцет Резак
  • Паяльная станция горячим воздухом — конструкция с мягким воздухом предназначена для термочувствительных SMD-работ или пайки оплавлением, окружающие пластмассовые детали не деформируются.Внутренний предохранитель от перегрева, чтобы избежать повреждения компонентов SMD и горячего воздуха при высоких температурах. 8 регулируемых скоростей воздушного потока и 3 воздушные форсунки направляют концентрированный тепловой поток на рабочую поверхность от мелкой стружки до крупной стружки. Комбинация прочного бесщеточного двигателя и турбовентиляторного двигателя, рабочий шум менее 45 дБ, позволяет вам сосредоточиться на своей работе.
  • Мощные функции — 1. Быстрый нагрев: технология PID поддерживает быстрый нагрев, быстро нагревается до заданной температуры в течение 3-5 секунд (макс.500 ℃). 2. Интеллектуальная память температуры: вернитесь к работе, включите станцию ​​горячего воздуха, вы можете взять термофен и работать напрямую, без необходимости снова выбирать подходящую рабочую температуру. 3. Автоматическое охлаждение: тепловой пистолет может автоматически включаться или выключаться, когда вы поднимаете его с подставки или на нее. И установите сопла для термофена.
  • Цифровой светодиодный экран станции термофена — большой светодиодный цифровой экран отображает каждое рабочее состояние станции горячего воздуха, текущую температуру, режим ожидания и отсутствие ручки (нет обнаруженного теплового ядра).
  • Технические характеристики паяльной станции — Рабочее напряжение: 110 В переменного тока, Выходная мощность: 700 Вт, Уровень шума: Менее 45 дБ, Диапазон температур: от 100 ℃ до 500 ℃, Длина ручки: 120 см. Отлично подходит для пайки или распайки SOIC, CHIP, QFP, PLCC, BGA и ремонта сотовых телефонов, ремонта портативных компьютеров, ремонта компонентов печатных плат и т. Д.
  • В комплект входит (12 в 1) — 1x паяльная станция 858D 1x термофен 3x воздушные сопла 1x присоска для припоя 1x мини-отвертка 2x пинцет 1x нож 1x экстрактор IC 1x руководство.Мы предлагаем 1-летнюю гарантию, и если вы не удовлетворены нашей паяльной станцией для ремонта, или если вы обнаружите, что вентилятор не работает или возникнут проблемы с другим продуктом, пожалуйста, свяжитесь с нами вовремя. Закажите прямо сейчас, сделайте пайку проще и профессиональнее.
Ранг №3 YIHUA 8786D I 2 в 1 паяльная станция и паяльная станция с горячим воздухом, ° F / ° C, преобразование температуры холодного / горячего воздуха, цифровая температурная коррекция и функция сна
  • Двойная система с усовершенствованным дизайном — Эта станция сочетает в себе паяльную станцию ​​и паяльную станцию ​​для универсального использования, когда она обеспечивает систему с двумя дисплеями, двойной переключатель питания и другие расширенные программные функции.Соответствует стандарту UL (США), Важная оценка безопасности электрических устройств.
  • Интеллектуальный контроль температуры — с помощью высокоточной программы ПИД-регулирования станция может отслеживать и корректировать фактические температуры на высокой скорости с быстрой температурной компенсацией, чтобы обеспечить точность, требуемую для ваших проектов.
  • Антистатическая конструкция / ESD-безопасная конструкция — помогает предотвратить статическое повреждение компонентов или повреждение от утечки.
  • Эксклюзивная отказоустойчивая защита — это усовершенствованная и эксклюзивная конструкция безопасности.Если термофен перестанет выдувать воздух необычно во время использования, программа автоматически установит сигнал тревоги и отключит питание нагревательного элемента для обеспечения безопасности.
  • Выбирайте Yihua с уверенностью — этот продукт включает в себя качественные аксессуары и инструменты, которые сделают вашу работу максимально комфортной. 12-месячная гарантия в США (эксклюзивная). Кроме того, наша команда оказывает профессиональную помощь 24/7 прямо на Amazon. Вопросы и предложения приветствуются. ПРИМЕЧАНИЕ. Запасные части легко доступны в этом магазине.Эта модель работает от сети 110-127 В с вилкой для США. ВНИМАНИЕ: ЗАПРЕЩАЕТСЯ подключать напрямую к электрической розетке 220 ~ 240 В
SaleRank №4 Термовоздушная паяльная станция 500 ° C Паяльная станция с термовоздушным пистолетом Регулируемая демонтажная станция для демонтажного инструмента BGA IC
  • Быстрый прогрев: Эта паяльная станция 858D, управляемая микрокомпьютером, быстро нагревается до заданной температуры в течение 3-5 секунд. Максимальная температура составляет 500 ° C.
  • Цифровой светодиодный дисплей: уникальная паяльная станция С цифровым светодиодным дисплеем, высокой производительностью, стабилизацией температуры и герметичностью.Используйте бесщеточный вентилятор, длительный срок службы и низкий уровень шума.
  • Функция автоматического охлаждения: может эффективно продлить срок службы нагревателя и защитить тепловую пушку. Это безопаснее для пользователя. Он также имеет функцию температуры памяти: выключите паяльную станцию ​​858D при определенной температуре. Если включить, он быстро нагреется до температуры.
  • Точный контроль температуры: безопасно извлеките микросхему BGA, сохраните контакты в целости и сохранности. Намного безопаснее и надежнее. Дуть PCB не взорвет
  • Намного безопаснее и надежнее.Выдувание печатной платы не снесет ее. Незаменимый продукт для ремонта мобильных телефонов, ноутбуков, печатных плат и т. Д. Подходит для пайки нескольких компонентов, таких как SOIC CHIP QFP PLCC и BGA и т. Д. (Особенно для плоских кабелей и кабельных разъемов).
Ранг №5 YIHUA 959D-Цифровая паяльная станция горячим воздухом, высокая мощность с 3 памятью, эффективность воздушного потока, дисплей ° F / ° C, точная температура (212 ° F ~ 932 ° F), матовая алюминиевая панель и функции безопасности
  • Быстрый нагрев и хорошая конструкция — термофен быстро нагревается при извлечении из держателя благодаря улучшенному нагревательному элементу и конструкции системы нагрева.Кроме того, панель управления сделана из прочного и полированного алюминия, чтобы случайно не оставить следы ожогов.
  • 3 предустановленных канала — Сохраните регулярно используемые настройки в трех предустановленных каналах и переключайтесь между ними одним нажатием. Вам больше не нужно постоянно регулировать температуру только для компонентов и припоев с разными температурными параметрами.
  • Высокая производительность — Хотите немного большей мощности? У нас есть именно то, что вы ищете. Наша паяльная станция способна выпускать 120 л горячего воздуха при максимальной стабилизированной температуре 932 ° F.С помощью этой станции вы можете проводить доработку широкого спектра компонентов.
  • Расширенные функции и функции безопасности — функция ожидания в держателе, которая помогает охладить термофен, когда он не используется, что позволяет дольше сохранять термофен в идеальном состоянии. Оснащен эксклюзивной функцией безопасности горячего воздуха от YIHUA, чтобы сделать вашу работу более безопасной и эффективно предотвратить риск возникновения пожара.
  • Выбирайте Yihua с уверенностью — этот продукт включает в себя качественные аксессуары и инструменты, которые сделают вашу работу максимально комфортной.12-месячная гарантия в США (эксклюзивная). Кроме того, наша команда оказывает профессиональную помощь 24/7 прямо на Amazon. Вопросы и предложения приветствуются. ПРИМЕЧАНИЕ. Запасные части легко доступны в этом магазине. Эта модель работает от сети 110-127 В с вилкой для США. ВНИМАНИЕ: ЗАПРЕЩАЕТСЯ подключать напрямую к электрической розетке 220 ~ 240 В
Ранг №6 MYPOUOS 2 в 1 750 Вт светодиодная цифровая паяльная станция термофен паяльная станция электрический паяльник для телефона PCB IC SMD BGA сварочный набор 110 В (8588D SET1)
  • ★★★★ 【Преимущества продукта】 Эта машина оснащена термофеном и паяльником.С системой индукции ручки, автоматическим охлаждением, автоматической постоянной температурой. Двойные переключатели управления, самый научный и модный дизайн два в одном, с высококачественным корпусом из АБС-пластика, машина компактна и долговечна.
  • ★★★★ 【РЕГУЛИРУЕМАЯ ТЕМПЕРАТУРА】 имеет большой экран с двумя синими светодиодными дисплеями, точную настройку и контроль температуры при + 1 ° C, диапазон регулировки температуры от 100 ° C до 480 ° C (212 ° F — 896 ° F) , температурный допуск в пределах + 2 ° C.
  • ★★★★ 【Антистатический дизайн】 Антистатический дизайн всей машины, эффективно устраняет повреждение компонентов SMD.он также имеет функцию самопознания неисправностей и предупреждения о неисправностях.
  • ★★★★ 【Меры предосторожности 1】 Этот продукт рассчитан на 110 В 60 Гц , Перед использованием убедитесь, что по вашему адресу используется напряжение 110–120 В, убедитесь, что шнур питания плотно подключен к устройству. Перед включением питания убедитесь, что ручки сварочной ручки и термофена находятся на поддоне, а затем включите два переключателя на передней панели сварочной станции.
  • ★★★★ 【ПРЕДОСТЕРЕЖЕНИЯ И ПРЕДУПРЕЖДЕНИЯ】 Для вашей собственной безопасности, пожалуйста, внимательно прочтите руководство перед использованием и строго соблюдайте правила «Меры предосторожности».
Ранг № # 7 Термовоздушная пушка 858D 700 Вт BGA паяльная паяльная станция Паяльная тепловая пушка 110 В для SMD SMT сварочные инструменты для ремонта
  • Цифровые дисплеи 1.LCD для отображения температуры точности;
  • 2. управление микрокомпьютером, быстрый прогрев; стабилизация температуры и непроницаемость для воздуха, использование бесщеточного вентилятора, длительный срок службы и низкий уровень шума.
  • 3. Функция автоматического охлаждения для эффективного продления срока службы нагревателя и защиты фена.
  • 4.Безопасно извлеките BGA-IC, сохраните контакты в целости и сохранности, намного безопаснее и надежнее, выдувание печатной платы не приведет к образованию пузырей
  • 5.Основной продукт для ремонта сотовых телефонов, ремонта ноутбуков, печатных плат и т. Д., Подходит для распайки нескольких компонентов, таких как SOIC CHIP QFP PLCC и BGA и т. Д. (Особенно для плоских кабелей и кабельных разъемов).
Ранг № # 8 Тепловая пушка SEEKONE, 1800 Вт, комплект для термофена для тяжелых условий эксплуатации, регулируемый контроль температуры с настройками на 2 температуры, 4 сопла 122 ℉ ~ 1202 ℉ (50 ℃ — 650 ℃) с защитой от перегрузки для ремесел, термоусадочный ПВХ, снятие краски
  • ▶ 【Высокая мощность в 2 режимах】 Тепловая пушка SEEKONE мощностью 1800 Вт обеспечивает высокую мощность, быстро нагревает до 1202 ℉ (650 ℃С) за секунды.Два режима: I: 50-450 ℃, 190-210 л / мин; II: 50-650 ℃, 250-500 л / мин.
  • ▶ 【Регулировка переменной температуры и защита от перегрузки】 В отличие от других двухтемпературных тепловых пушек, наши тепловые пушки обеспечивают регулируемый контроль температуры. Черный циферблат обеспечивает нагрев по типу реостата, переключатель верхнего / нижнего уровня на его ручке обеспечивает регулировку расхода воздуха. Температурный диапазон от 120 до 1200 ℉; Наша тепловая пушка также оснащена защитой от перегрузки, чтобы избежать повреждения вашей тепловой пушки и схемы.
  • ▶ 【Научный эргономичный дизайн и широкое применение】 Тепловая пушка Seekone имеет эргономичную рукоятку научного дизайна, которая может предотвратить повторяющиеся растяжения и другие нарушения опорно-двигательного аппарата; Идеально подходит для усадки термоусадочной трубки, термоусадочной пленки, обогрева ПВХ, электроники, ремонта сотовых телефонов, виниловой пленки, удаления краски или напольной плитки, ослабления ржавых болтов и других целей нагрева или оттаивания.
  • ▶ 【Аксессуары для четырех насадок】 Дефлекторное сопло направляет длинный узкий тепловой узор на рабочую поверхность; Два сопла концентратора направляют концентрированный тепловой поток на рабочую поверхность; Рефлекторная насадка равномерно распределяет тепловой поток по всей рабочей поверхности.Пропускная способность: 250-500 л / мин
Ранг № # 9 YIHUA 948-II 4 в 1 Паяльник для горячего воздуха и оловянный отсасывающий пистолет для демонтажа с отсасывающим пером ° F / ° C
  • Один блок, четыре инструмента — Этот блок объединяет в одном блоке 75-ваттную станцию ​​для распайки, мощную паяльную станцию ​​на 650 ватт, паяльную станцию ​​на 60 Вт и присоску для большего выбора.
  • Интеллектуальный контроль нагрева — имплантирована программа ПИД-регулирования, обеспечивающая контроль температуры на сверхвысокой скорости для обеспечения точности.
  • Настраиваемые функции и множество дополнительных принадлежностей — Дисплей ° C / ° F, функция сна, автоматический / ручной режим пистолета горячего воздуха, переключение охлаждения / горячего воздуха, цифровая калибровка температуры. Более того, к этому устройству прилагается множество полезных аксессуаров, которые помогут вам начать работу.
  • Главное руководство по его механизму обнаружения — с помощью центрального процессора он может обнаруживать изменения в деталях и отправлять вам информацию. Помимо гарантии безопасности, сообщения об ошибках, такие как «S-E» или «F-1 / F-2», а также доступные запасные части позволяют своевременно решить эту проблему.
  • Выбирайте Yihua с уверенностью — этот продукт включает в себя качественные аксессуары и инструменты, которые сделают вашу работу максимально комфортной. 12-месячная гарантия в США (эксклюзивная). Кроме того, наша команда оказывает профессиональную помощь 24/7 прямо на Amazon. Вопросы и предложения приветствуются. ПРИМЕЧАНИЕ. Запасные части легко доступны в этом магазине. Эта модель работает от сети 110-127 В с вилкой для США. ВНИМАНИЕ: ЗАПРЕЩАЕТСЯ подключать напрямую к электрической розетке 220 ~ 240 В
Ранг №11 YIHUA 995D + 2 в 1 паяльная станция и паяльная станция с горячим воздухом с держателем паяльника X-2, 3 ящиками памяти, большим ЖК-дисплеем, преобразованием холодного / горячего воздуха, спящим режимом, преобразованием ° F / ° C и т. Д.
  • ЖК-дисплей — Все текущие настройки отображаются на ЖК-дисплее 995D + размера XL в режиме реального времени.Показанные параметры включают настройку температуры, индикатор устройства ° C / ° F, обратный отсчет таймера спящего режима и температуру. состояние стабилизации паяльной станции; настройка температуры, индикатор устройства ° C / ° F, настройка динамического объема воздуха, режим воздуха АВТО / РУЧНОЙ / ОХЛАЖДЕНИЕ и темп. состояние стабилизации паяльной станции горячего воздуха. С помощью этого дисплея вы можете легко просматривать текущие настройки во время работы.
  • Паяльная станция — вы можете установить температуру пайки от 392 до 896 ° F, а паяльная станция имеет функцию спящего режима, которая может быть установлена ​​от 0 до 99 минут, чтобы позволить паяльнику работать при более низкой температуре, чтобы уменьшить ненужный износ на жало паяльника и ТЭН.
  • Паяльная станция горячим воздухом — Вы можете установить температуру доработки горячим воздухом от 212 ~ 896 ° F и отрегулировать объем воздуха от низкого до максимального (120 л / мин). Вы можете установить станцию ​​горячего воздуха в ручной режим для непрерывной работы или в автоматический режим, если вы не используете станцию ​​горячего воздуха на постоянной основе. Это может помочь снизить ненужный износ нагревательного элемента термофена. Кроме того, в станции есть режим охлаждения воздуха, который помогает удалять с доски пыль и другие грязные предметы.
  • Функции — Вы можете сохранить 3 набора настроек температуры для паяльной станции и 3 набора настроек температуры + объема воздуха для паяльной станции с горячим воздухом.Для работы можно быстро переключать различные настройки. Другие полезные функции включают преобразование единиц измерения ° C / ° F и стабилизацию температуры PID как для паяльной станции, так и для паяльной станции, чтобы обеспечить плавную пайку и доработку.
  • Выбирайте Yihua с уверенностью — наша команда оказывает профессиональную помощь 24/7 прямо на Amazon. Вопросы и предложения приветствуются. Кроме того, этот продукт включает в себя качественные аксессуары и инструменты, которые сделают вашу работу максимально комфортной.12-месячная гарантия в США (эксклюзивная). ПРИМЕЧАНИЕ. Запасные части легко доступны в этом магазине. Эта модель работает от сети 110-127 В с вилкой для США. ВНИМАНИЕ: ЗАПРЕЩАЕТСЯ включать устройство непосредственно в электрическую розетку 220–240 В.
Ранг № # 12 Термовоздушная паяльная станция, тепловой пистолет с цифровым дисплеем PROSTORMER 120 В с 3 настройками сохраняемой температуры и спящего режима, эффективность воздушного потока, точная температура 100 ~ 500 ℃ (212 ~ 932 ° F) для ремонта электроники
  • 🔥 【ПРЕДОСТЕРЕЖЕНИЯ И ПРЕДУПРЕЖДЕНИЯ】 Для вашей собственной безопасности, пожалуйста, внимательно прочтите руководство перед использованием и строго соблюдайте правила «Меры предосторожности».Правильное использование и надлежащие методы обслуживания могут увеличить срок его службы.
  • 🔥 【3 набора сохраненной температуры】 Паяльная станция с горячим воздухом Prostormer поставляется с 3 наборами функций сохранения температуры. Вы можете установить 3 группы температуры в Ch2, Ch3 или Ch4, чтобы облегчить прямое использование в следующий раз.
  • 🔥 【Точный контроль температуры】 Паяльная станция Prostormer использует передовую технологию контроля температуры, диапазон регулировки температуры от 100 ° C до 500 ° C (212 ° F-932 ° F). Температурный допуск находится в пределах + 1 ° C, температурная погрешность линейна и может быть проверена самостоятельно.Станция горячего воздуха PROSTORMER имеет синий светодиодный дисплей и чрезвычайно низкий уровень шума, она может отображать точную температуру.
  • 🔥 【Антистатический дизайн】 Он имеет антистатический стильный компактный корпус, предотвращающий повреждение компонентов SMD и обеспечивающий экономию места.
  • 🔥 【Широкое применение】 Операция проста и легка в освоении. Идеально подходит для домашнего использования, хобби, школьных лабораторий, ремонтных мастерских и электроники.
Ранг №13 Паяльник YIHUA 862BD + SMD ESD Safe 2 в 1 Термовоздушная паяльная станция ° F / ° C с множеством функций
  • Запатентованные технологии горячего воздуха — наш эксклюзивный цилиндрический нагревательный элемент горячего воздуха быстро нагревается.Температура горячего воздуха регулируется в диапазоне 212 ~ 896 ° F, имитируемый объем воздуха регулируется в диапазоне 20 ~ 80, со стабилизацией температуры PID, управляемой двухъядерным микропроцессором. Поставляется с АВТО / РУЧНЫМ режимами горячего воздуха для продления срока службы нагревательного элемента или для непрерывной доработки.
  • Мощность пайки 75 Вт — температура регулируется в диапазоне 392 ~ 896 ° F, со стабилизацией температуры PID с питанием от двухъядерного микропроцессора. Поставляется с регулируемым спящим режимом от 0 до 99 минут, чтобы продлить срок службы паяльного жала и нагревательного элемента, когда они не используются.
  • Безопасность по выгодной цене — и термофен, и паяльная станция снимаются с предохранительных гнезд, и при необходимости их можно заменить по доступной цене. Эта станция оснащена 3 цифровыми дисплеями для отображения текущих установленных параметров, включая показания температуры паяльной станции, паяльной станции с горячим воздухом и моделируемого объема воздуха.
  • Выбирайте Yihua с уверенностью — этот продукт включает в себя качественные аксессуары и инструменты, которые сделают вашу работу максимально комфортной.12-месячная гарантия в США (эксклюзивная). Кроме того, наша команда оказывает профессиональную помощь 24/7 прямо на Amazon. Вопросы и предложения приветствуются. ПРИМЕЧАНИЕ. Запасные части легко доступны в этом магазине. Эта модель работает от сети 110-127 В с вилкой для США. ВНИМАНИЕ: ЗАПРЕЩАЕТСЯ подключать напрямую к электрической розетке 220 ~ 240 В
Ранг № # 14 SUGON 8610DX Термовоздушная паяльная станция 110 В Паяльная тепловая пушка 3 Канал для хранения 212 ° F-932 ° F (C / F) Функция сна Быстрая замена кронштейна высокотемпературного сопла Светодиод 1000 Вт Высокая мощность
  • Паяльная станция 8610DX быстро нагревается до заданной температуры в течение 5 секунд, как показано в видео
  • Паяльная станция с горячим воздухом с быстросменным кронштейном сопла , Быстро замените сопло, не дожидаясь падения температуры, как показано на видео
  • Опустите ручку и автоматически войдите в состояние ожидания, продлевая срок службы пайки горячим воздухом
  • Принять светодиодный дисплей высокой четкости, 4 функции сохранения температуры, двойной дисплей температуры, калибровка температуры, переключение между ° F и ° C, максимальная температура 932 ℉
  • Этот продукт прошел сертификацию FCC, CE, RoHS , мы обеспечиваем лучший сервис для каждого клиента, если у вас есть какие-либо вопросы о наших продуктах, пожалуйста, свяжитесь с нами
№ ранга# 16 Паяльная станция с термофеном SUGON 8610DX, потребляемая мощность, 1000 Вт, быстрый нагрев, светодиодный экран, 110 вольт, многофункциональная паяльная станция, используемая для ремонта электронного оборудования
  • 8610DX — это безопасная и стабильная высокомощная термовоздушная паяльная станция мощностью 1000 Вт, ее функции и эффекты очень подходят для экспертов и новичков, занимающихся ремонтом электронного оборудования, выполняющих демонтажные и сварочные работы. Внутренний большой вентилятор, паяльная станция обеспечивает эффект быстрого повышения температуры, температуру паяльной станции и объем воздуха можно регулировать самостоятельно
  • Многофункциональная бессвинцовая паяльная станция оснащена светодиодным экраном, который может точно отображать установленное значение, и оборудован С 4 видами кнопки сохранения температуры в памяти, переключением ℉ / ℃, калибровкой температуры, автоматическим режимом сна и автоматическим рассеиванием тепла, эти функции могут помочь вам повысить свой уровень на работе
  • Мы знаем важность безопасности продукта, наша паяльная станция горячим воздухом Осуществляется через датчик микрокомпьютера с замкнутым контуром контроля температуры с нулевым переходом и имеет различные защитные функции. nctions, может работать безопасно и эффективно
  • Мы внимательно обслуживаем каждого пользователя, если у вас есть какие-либо вопросы, пожалуйста, свяжитесь с нами, мы ответим вам как можно скорее.Также мы предоставляем запасной нагревательный элемент для облегчения замены
Ранг № 17 Мини-термофен SEEKONE, 350 Вт, 662 дюйма, ручной термофен с отражающей насадкой и длинным кабелем 4,9 фута для тиснения, термоусадочной упаковки и снятия краски
  • ★ 【ИНСТРУМЕНТ ВЫСОКОЙ МОЩНОСТИ】: электрическая мини-тепловая пушка с двигателем на 3,0 А может достигать температуры 662 ℉ (350 ℃) и расхода воздуха 300 л / мин в течение нескольких секунд, чтобы сделать вашу работу более эффективной. Сверхдлинный кабель 4,9 фута поможет вам в работе на большой площади удобнее.
  • ★ 【ПРЕМИУМ КАЧЕСТВО И БЕЗОПАСНОСТЬ】: Встроенная защита от перегрева, ток этого теплового пистолета автоматически отключается при повышении температуры, чтобы избежать плавления и возгорания. Изготовлен из высококачественного ударопрочного корпуса PA6 + 30GF и с защитным экраном на сопле для обеспечения максимальной безопасности.
  • ★ 【ЭРГОНОМИЧНЫЙ ДИЗАЙН】: Благодаря форме карандаша и небольшому весу термофен удобно лежит в руке. Миниатюрная тепловая пушка особенно подходит для проникновения в труднодоступные места и сосредоточения высокой температуры на ограниченном пространстве.Выдвижной кронштейн позволяет этому термоусадочному пистолету устойчиво стоять на столе и использовать его без помощи рук.
  • ★ 【УНИВЕРСАЛЬНОЕ ПРИМЕНЕНИЕ】: Широко используется и идеально подходит для проектов DIY. Этот мини-термофен можно использовать для упаковки в термоусадочную пленку, пайки, удаления краски, удаления пузырьков воздуха, изготовления свечей, ремонта электроники, сушки акварелью, размораживания и т. Д. Если вам нравится DIY, это отличный инструмент для вас, чтобы сделать свою работу ручной работы.
  • ★ 【ЧТО ВЫ ПОЛУЧАЕТЕ】: 1 тепловая пушка мощностью 350 Вт, 1 отражающая насадка, 1 руководство пользователя, беззаботное и дружелюбное обслуживание клиентов.Что-нибудь случилось с продуктом, пожалуйста, не стесняйтесь обращаться к нашей команде в любое время, мы всегда будем здесь для вас.
SaleRank № 18 Паяльная станция с тепловым пистолетом, виниловой термоусадочной пленкой iHGun-1, точность 650 Вт, светодиодный экран с регулируемой температурой и воздушными силами
  • Термоусадочный пистолет со светодиодным цифровым дисплеем, термоусадочный пистолет с возможностью изменения температуры в градусах Фаренгейта или Цельсия;
  • Быстрое нагревание от 212 до 896 градусов по Фаренгейту за 30 секунд. Высокая мощность теплового пистолета для ремесел;
  • Регулируемая температура (от 212 ℉ до 896 ℉) и воздушный поток (МАКС.: 120 л / мин) паяльная станция с малым потоком воздуха, которая лучше всего подходит для точной пайки или демонтажа;
  • Стабильная и точная температура за счет использования технологии программируемого ПИД-регулирования температуры, тепловая пушка на 120 В;
  • Увеличьте срок службы нагревательного элемента и защитите тепловую пушку с помощью автоматического нагревателя с охлаждением воздухом.
Ранг №19 Steinel — 110025596 HL 1920 E Профессиональный тепловой пистолет, 1500 Вт, регулируемая температура и воздушный поток, термофен для пайки, термоусадки, снятия краски, подходит для 1 штуки.Форсунки, отвечающие отраслевым стандартам, 34 дюйма
  • Новая профессиональная тепловая пушка hl 1920 e с мощным двигателем 1500 Вт, 13,2 А и долговечностью на 20 процентов выше, чем у ее предшественницы
  • Пистолет горячего воздуха имеет легкий, эргономичный дизайн и оптимизированный весовой баланс для работы без усталости, так как а также встроенная опорная подставка, которая позволяет ему сидеть вертикально и без помощи рук.
  • Температура регулируется в девять шагов в диапазоне от 120 до 1100 ° F, а управление воздушным потоком допускает три настройки (4 куб. 13 куб. Футов в минуту), термовыключатель предотвращает перегрев
  • Подходит для различных ремесел и задач, таких как упаковка в термоусадочную пленку, оттаивание замерзших труб, удаление и сварка защитного покрытия
  • Оборудован двойной изоляцией, керамическим нагревательным элементом, который сопротивляется поломке змеевика, и длиной 6 футов .промышленный резиновый шнур питания
Ранг № # 20 YIHUA 853D USB 3A-Три инструмента — паяльная станция, паяльная станция с горячим воздухом и источник питания 0 ~ 3 А, 0-15 В с выходным и тестовым режимами. Также дисплей ºC / ° F, цифровая калибровка, функция сна
  • 1 = 3 — теперь вы получаете три профессионально интегрированные станции в одном компактном корпусе. Серия 853D оснащена паяльной станцией, станцией пайки горячим воздухом и станцией тестирования источников питания.
  • Профессиональная интеграция — мы не просто вставляем три станции в одну печатную плату и решаем проблему.Вы можете использовать все три станции одновременно. Потому что мы уверены, что вы оцените то время, которое вы цените, сэкономленное за счет отсутствия необходимости перемещать три машины вперед и назад.
  • PowerHouse — Станция преобразует 830 Вт чистой электроэнергии в чистую производительность с помощью паяльника и термофена. Обладая таким большим запасом мощности, каждый инструмент может максимально раскрыть свой потенциал при быстром нагреве и поддерживать стабильную температуру для вашей работы.
  • Увеличенный срок службы — ряд вспомогательных функций, которые помогут сохранить вашу станцию ​​в идеальном состоянии дольше.Вы сэкономите не только на счетах за электроэнергию, но и на замене изнашиваемых деталей. К этим функциям относятся спящий режим, автоматическое выключение и многое другое.
  • Выбирайте Yihua с уверенностью — этот продукт включает в себя качественные аксессуары и инструменты, которые сделают вашу работу максимально комфортной. 12-месячная гарантия в США (эксклюзивная). Кроме того, наша команда оказывает профессиональную помощь 24/7 прямо на Amazon. Вопросы и предложения приветствуются. ПРИМЕЧАНИЕ. Запасные части легко доступны в этом магазине. Эта модель работает от сети 110-127 В с вилкой для США.ВНИМАНИЕ: ЗАПРЕЩАЕТСЯ подключать напрямую к электрической розетке 220 ~ 240 В

Последнее обновление 2021-11-06 / Партнерские ссылки / Названия продуктов, изображения, описания из Amazon Product Advertising API

Как купить лучшую пайку с термофеном?

Вы нервничаете, думая о покупке отличного пистолета для пайки горячим воздухом? Сомнения продолжают закрадываться в вашу голову? Мы понимаем это, потому что мы уже прошли весь процесс исследования пайки термофеном, поэтому мы составили исчерпывающий список лучших материалов для пайки термофеном, доступных на текущем рынке.Мы также составили список вопросов, которые, вероятно, возникают у вас самих.

Мы сделали все, что в наших силах, с нашими мыслями и рекомендациями, но по-прежнему крайне важно, чтобы вы самостоятельно провели тщательное исследование в отношении пайки горячим воздухом, которую вы собираетесь купить. Ваши вопросы могут включать следующее:

  • Стоит ли покупать термофен для пайки ?
  • Какие преимущества дает покупка термофена ?
  • Какие факторы следует учитывать при покупке эффективной пайки термофеном?
  • Почему так важно инвестировать в любую паяльную пушку с термофеном , а тем более в лучшую?
  • Какие пайки с термофеном подходят на текущем рынке?
  • Где можно найти подобную информацию о пайке термофеном?

Мы убеждены, что у вас, вероятно, есть гораздо больше вопросов, чем просто эти, относительно пайки горячим воздухом, и единственный реальный способ удовлетворить ваши потребности в знаниях — это получить информацию из как можно большего количества авторитетных интернет-источников.

Потенциальные источники могут включать руководства по покупке термофена для пайки , рейтинговые веб-сайты, отзывы из уст в уста, онлайн-форумы и обзоры продуктов. Тщательное и внимательное исследование имеет решающее значение для того, чтобы убедиться, что вы взяли в свои руки самую лучшую из возможных пайку с термофеном. Убедитесь, что вы используете только заслуживающие доверия и заслуживающие доверия веб-сайты и источники.

Мы предоставляем руководство по покупке для пайки горячим воздухом, в котором информация абсолютно объективна и достоверна. Для корректуры собранной информации мы используем как искусственный интеллект, так и большие данные.Как мы создали это руководство по покупке? Мы сделали это, используя специально созданный набор алгоритмов, который позволяет нам составить список из 10 лучших доступных на рынке в настоящее время пайки горячим воздухом.

Эта технология, которую мы используем для составления нашего списка, зависит от множества факторов, включая, помимо прочего, следующие:

  1. Ценность бренда : Каждая марка термофена для пайки имеет свою ценность. Большинство брендов предлагают своего рода уникальное торговое предложение, которое должно предложить нечто иное, чем их конкуренты.
  2. Характеристики: Какие навороты важны для пайки термофеном?
  3. Технические характеристики : Можно измерить их мощность.
  4. Стоимость продукта : Это просто то, сколько денег вы получите от пайки термофеном.
  5. Рейтинги клиентов : Пайка термовоздушным пистолетом объективно оценивается по количеству оценок.
  6. Отзывы клиентов : Эти абзацы, тесно связанные с рейтингами, дают вам из первых рук и подробную информацию от реальных пользователей об их пайке термофеном.
  7. Качество продукции : Вы не всегда получаете то, за что платите, с помощью термофена для пайки, иногда меньше, а иногда больше.
  8. Надежность продукта : Насколько прочна и долговечна пайка термофеном, должно указывать на то, как долго она прослужит вам.

Мы всегда помним, что поддержание актуальности информации о пайке с термофеном является нашим главным приоритетом, поэтому мы постоянно обновляем наши веб-сайты. Узнайте больше о нас из онлайн-источников.

Если вы считаете, что все, что мы здесь представляем, касающееся пайки горячим воздухом, не имеет отношения к делу, неверно, вводит в заблуждение или ошибочно, то сообщите нам об этом как можно скорее! Мы все время здесь для вас. Свяжитесь с нами здесь. Или вы можете прочитать о нас больше, чтобы увидеть наше видение.

Часто задаваемые вопросы:

Q: Что такое термофен?

A: Пистолет с горячим воздухом — это, как следует из названия, пистолет, который выдувает горячий воздух. Выглядит просто, но это один из лучших и универсальных инструментов не только для любителей, но и для профессионалов.

Q: Что такое термовоздушная паяльная станция?

A: Пистолет горячего воздуха или станция горячего воздуха используются для нагрева устройств и расплавления припоя, а специальные инструменты используются для захвата и размещения часто крошечных компонентов. Ремонтная станция — это место, где можно выполнить эту работу — инструменты и материалы для этой работы, обычно на верстаке.

Q: Что такое тепловая пушка?

A: Это может звучать как футуристическое оружие, но на самом деле тепловая пушка — это электроинструмент, напоминающий фен на стероидах.Тепловые пушки полезны для всех видов домашнего ремонта, от размягчения старой краски или шпатлевки для удаления до усадки трубок и пленок, а иногда (при правильной насадке) их даже используют для пайки.

Q: Что такое нагревательный пистолет?

A: Тепловая пушка — это устройство, используемое для испускания потока горячего воздуха, обычно при температуре от 100 ° C до 550 ° C (200-1000 ° F), а некоторые более горячие модели работают около 760 ° C (1400 ° F). ), который можно держать в руке. Тепловые пушки обычно имеют форму удлиненного корпуса, направленного на нагреваемый объект, с закрепленной под прямым углом ручкой…

30 ОБЯЗАТЕЛЬНО ПРОЧИТАЙТЕ Использование теплового пистолета для рукоделия + DIY Master

Тепловой пистолет, часто называемый нагнетателем горячего воздуха, является незаменимым инструментом для профессионалов, ремесленников и мастеров своими руками.Тепловые пушки широко известны тем, что используют их для снятия краски и сварки или сгибания пластмасс. Однако эти удобные инструменты гораздо более универсальны, чем просто инструменты для сварки пластмасс. Откройте для себя все удивительные возможности повседневного использования и советы, которые дает ваш надежный тепловой пистолет!

  • Трубы для оттаивания заморозки

    Если зимой температура резко падает и вы находитесь в одном шаге от аварийного водопровода, немедленно возьмите тепловую пушку! Слегка уменьшите настройку температуры, а затем медленно и осторожно прогрейте трубы.Это более медленный процесс, потому что вы не хотите нагревать его слишком быстро, так как это может привести к повреждению труб. Однако использование теплового пистолета очень эффективно, пока не прибудут профессионалы или вы не сможете применить новый источник изоляции.

    Источник: Good HouseKeeping

  • Ослабление старых болтов и винтов

    Старые болты и винты, особенно те, которые за долгие годы заржавели, могут оказаться невероятно сложными. Это если только у вас под рукой нет теплового пистолета! Горячий воздух из тепловой пушки заставит металл расширяться и расшатываться, что облегчает удаление.

  • Дайте вашему автомобилю немного TLC

    Есть ли на кузове вашего автомобиля несколько вмятин без складок? Воздуходувки горячего воздуха, используемые вместе с баллончиком с воздухом, могут помочь решить эту проблему. Начните с нагрева вокруг вмятины или над самой вмятиной с помощью теплового пистолета на низкой мощности и постоянно перемещая инструмент, чтобы не повредить краску. Сделайте это в течение нескольких секунд, прежде чем продуть пораженный участок воздухом из баллончика. Это приведет к образованию слоя льда, и вмятина должна выскочить, как только лед начнет таять.

  • Убрать туманные фары

    Теперь, когда вы удалили вмятины на машине, следующий совет — использовать тепловую пушку, чтобы очистить запотевшие фары. Возьмите тепловую пушку и, быстро проведя по лицу фары, вы избавитесь от всего этого тумана.

    Источник: Google

  • Восстановить обшивку автомобиля

    Часто черная отделка старых автомобилей становится тускло-серой. Однако это не проблема для теплового пистолета, поскольку он может легко вернуть этой отделке первоначальный блеск.

  • Идеально обжаренные кофейные зерна

    Поместите кофейные зерна в металлическую миску и расположите тепловой пистолет относительно близко к поверхности. Переместите его, чтобы тепло равномерно распространилось. Периодически помешивайте фасоль, чтобы обеспечить равномерное обжаривание и избежать пригорания. Вы поймете, что они готовы к использованию, когда услышите первый треск.

    Источник: Good HouseKeeping

  • Стать шеф-поваром

    Если кулинария — ваше любимое хобби, вам понравится этот умный трюк, в котором тепловая пушка может использоваться как полезный кухонный инструмент.Вы можете использовать его, чтобы поджарить мясо, растопить шоколад или сахар, или даже поджарить зефир или панировочные сухари.

  • Поднимите старый или поврежденный пол

    Подъем старого пола может занять несколько часов. К счастью, процесс можно значительно ускорить, если ослабить клей для пола с помощью теплового пистолета. Тепловой пистолет особенно полезен, когда дело доходит до подъема старого винилового пола.

  • Сэкономьте зимой

    Еще один способ использования теплового пистолета — утеплить окна виниловой пленкой перед наступлением зимы.Это сэкономит вам много денег на счетах за отопление.

  • Сушка влажной древесины

    Влажная древесина более подвержена плесени и гниению, поэтому важно быстро избавиться от лишней влаги. Тепловая пушка — верный способ добиться цели. Просто убедитесь, что вы используете низкую температуру, чтобы дерево не загорелось.

    Источник: The Irish Times

  • Отвод ПВХ и металлических труб

    Существует бесчисленное множество проектов и причин, по которым трубы из ПВХ или металла необходимо гнуть.Может быть, вы делаете особый проект своими руками или хотите изменить форму спортивного инвентаря, например хоккейной клюшки. Что ж, тепловой пистолет — ваш ответ на все эти хитрости, и он позволит вам изменять форму предмета.

  • Удалить старые обои

    Устали смотреть на старые обои? Тепло — отличное средство для удаления клея, поэтому термофен — удобный способ расплавить клей для обоев, особенно когда вы обнаружите, что обои устойчивы к способу удаления замачивания.Но только одно — будьте осторожны, так как нагревать бумагу всегда есть риск.

    Источник: Ель

  • Размягчить или удалить клей

    Говоря об удалении клея, тепловые пушки — один из лучших вариантов для удаления самых разных клеев. Нужно удалить наклейки с зеркала? Снять наклейку с бампера с машины? Снять этикетку с банки? Или, может быть, вам нужно убрать плитку из ванной или кухни. Что ж, тепловая пушка станет вашим лучшим другом в выполнении всех этих задач с легкостью!

  • Термоусадочная упаковка

    Элементы, которые можно упаковывать в термоусадочную пленку, бесконечны.Некоторые попытаются использовать фен для усадки пленки, но тепловая пушка намного эффективнее и быстрее.

    Нагнетатель горячего воздуха HOTWIND SYSTEMS

  • Термоусадочная пластиковая трубка

    Вам нужно обмотать кусок ПВХ трубы вокруг чего-то вроде провода? Для этого подойдет тепловая пушка. При изготовлении термоусадочной трубки обязательно определите, какая температура необходима, поскольку слишком высокая температура может привести к повреждению упаковки.

  • Ремонт кожи и винила

    Есть ли на вашей коже или виниле порез? Тепловая пушка может спасти положение! Возьмите заплатку и покройте одну сторону термоактивированным клеем.Воспользуйтесь тепловым пистолетом, чтобы активировать клей и нанести на разрез.

  • Мягкая мебель

    Вы можете не только ремонтировать винил с помощью теплового пистолета, но и обивать винилом целые предметы мебели. При нагревании винил очень легко растягивается вокруг любого предмета мебели, для которого нужна новая безупречная отделка.

  • Соединить большие тенты

    Да, брезент большие, но иногда нужен брезент больших размеров, который практически невозможно купить.Итак, возьмите тепловую пушку, чтобы соединить два или более брезента вместе, наложив их внахлест, нагрея стороны, а затем прижав друг к другу. Вы можете сделать брезент любого размера! Если вам нужна серьезная сварка брезента или баннеров, обратите внимание на наше тепловое оборудование для изготовления пластмасс и баннеров.

  • Изготовление свечей

    Свеча — твое хобби? Создавая идеальную свечу, вы можете столкнуться с вмятиной в воске или с проблемой выравнивания. Ваша тепловая пушка может легко решить эти проблемы.

  • Тонировка окон

    Заинтересованы в тонировке окон? Тепловые пушки — отличный инструмент для термоусадки тонировочной пленки, приклеивающейся к окну. Просто используйте инструмент для разглаживания, чтобы получить гладкую поверхность.

  • Дезинфекция

    Хорошо известно, что тепло дезинфицирует, так почему бы не стерилизовать инструменты с помощью теплового пистолета? Установите тепловую пушку на максимальную мощность и взорвите инструменты для идеальной дезинфекции.

  • Обработка воском сноуборда, доски для серфинга или лыж

    Когда вы берете воск для сноуборда, доски для серфинга или лыж, он автоматически не готов к работе.Поэтому быстрый способ получить идеальный слой воска — использовать тепловую пушку.

  • Придать дереву имитацию под старину

    Хотите, чтобы часть вашей деревянной мебели выглядела как антикварная находка из винтажного магазина, но не хотите платить высокие цены? Тепловой пистолет может состарить вашу мебель за вас. Просто проведите тепловым пистолетом по деревянной мебели, обращая особое внимание на направление волокон. Но не торопитесь. Просто двигайтесь мягко и равномерно, и вы получите идеальный античный вид.

  • Краска с трещинами

    Тепловой пистолет может придать свежему слою краски более старинный вид. Просто нарисуйте объект, как обычно, дайте ему высохнуть, а затем нанесите второй слой. Нанесите кистью клей (подойдет обычный школьный клей) на предмет, и, когда клей станет липким, нанесите второй цвет краски, а затем с помощью теплового пистолета высушите этот цвет. Краска высохнет, и вы увидите потрескивание от тепла.

  • Натяжной кожаный ремень

    Такое случается с большинством из нас — небольшая прибавка в весе ведет к чуть более тесному поясу.Это прекрасное время, чтобы ваша тепловая пушка пришла на помощь! Равномерно нанесите тепло на кожаный ремень, а затем потяните. Это позволит растянуть ремень, и вы сэкономите деньги на покупке нового ремня.

  • Приготовить бекон

    Это может показаться странным, но тепловая пушка может приготовить бекон. Положите этот восхитительный кусок бекона на тарелку (не используйте бумажную тарелку!) И проведите по нему тепловым пистолетом — спереди и сзади — до тех пор, пока не получите хрустящий кусок бекона, который только и ждет, чтобы его съели.

    Источник: www.eatthis.com

  • Удалить мелок со стен

    Вы повернули голову на минуту, и ваш ребенок воспользовался возможностью нарисовать мелком настенное искусство? Для его удаления не нужно использовать консистентную смазку и очиститель. Вместо этого возьмите тепловую пушку и протрите цветной карандаш. Так восковой мелок будет легко удалить тканью.

  • Тиснение

    Тепловой пистолет — это инструмент мечты мастера, когда дело доходит до тиснения, особенно потому, что он сконструирован таким образом, чтобы пропускать легкий поток горячего воздуха, чтобы не раздуть порошок для тиснения.Кроме того, тепло направлено, что позволяет избежать излишнего нагрева других областей.

  • Разморозьте морозильную камеру

    Бывает. Вы открываете морозильную камеру и видите, что мороз почти не выдерживает. Конечно, вы можете оставить дверцу открытой для разморозки или даже воспользоваться феном, но это займет много времени, чтобы растопить лед. Ваша тепловая пушка может выполнить работу намного быстрее!

  • Ремонт экрана телефона

    Сегодня многие сотовые телефоны используют клей вместо винтов для крепления внешних и внутренних компонентов, и они сконструированы таким образом, что вы чувствуете, что вам нужны живые челюсти, чтобы добраться до тех частей, которые нуждаются в ремонте.Тепловой пистолет может помочь вам легко снять компоненты, такие как экран, чтобы вы могли произвести необходимый ремонт. Только будьте осторожны с температурой тепла.

  • У тепловых пушек

    безграничные возможности, особенно если вы любитель или ремесленник. Итак, если вам нужен нагнетатель горячего воздуха, не ищите ничего, кроме Hot Air Tools. У нас есть широкий выбор, и мы знаем, что у нас есть тот, который идеально подходит для ваших нужд. Кроме того, благодаря нашему качественному продукту и нашей программе регулярного технического обслуживания и ремонта вам больше никогда не придется бежать в магазин за очередным тепловым пистолетом.
    Свяжитесь с нами сейчас для получения дополнительной информации по телефону 1-800-694-1472 или загляните на наш сайт, чтобы узнать о наших стартовых наборах, в которых есть все, что вам может когда-либо понадобиться в ручном инструменте с горячим воздухом.

    Наконец, если у вас есть тепловая пушка, которую вы не видели в нашем списке, или сделанное вами видео, которое идеально подходит для одного из наших вариантов использования, пожалуйста, не стесняйтесь поделиться им с нами по адресу [email protected] так как мы хотели бы разместить ваш совет прямо здесь, в нашем блоге, и составить этот список из более чем 100 различных способов использования термовоздушного пистолета.Спасибо и удачи в сварке или крафтинге.

    Сравнение паяльников

    и паяльников

    Хотя паяльник и паяльник обладают многими схожими качествами, они также различаются. Паяльный пистолет чаще всего используется для стыковки металлических поверхностей и имеет спусковой крючок, позволяющий управлять им с помощью одной ручки. Однако паяльник также пригоден для операций соединения с использованием нагретого металлического жала. У каждого есть свои преимущества и недостатки в зависимости от цели вашей задачи.

    Предупреждение: Всегда соблюдайте меры предосторожности при использовании паяльных пистолетов или утюгов, например при работе с огнестойкими поверхностями и ношении термостойких перчаток.

    Паяльные пистолеты
    Использование

    Паяльный пистолет может использоваться для тяжелых электрических соединений и компонентов, таких как кабельные наконечники или толстый провод. Хотя их также можно использовать для небольших проектов, будьте осторожны, потому что они могут выделять слишком много тепла для окружающей области пайки.

    Преимущества

    Паяльные пистолеты имеют более высокое напряжение питания, чем паяльники.Это напряжение обычно составляет от 100 до 240 Вт. Этот инструмент также обеспечивает большую гибкость во время работы, поскольку у него петлеобразный наконечник из медной проволоки. Он позволяет работать в ограниченном пространстве, тогда как те же задачи не так легко решить с помощью паяльника.

    Еще нагревается быстрее утюга. Специальный понижающий трансформатор преобразует мощность из сети в низковольтный, но при этом большой ток. Через несколько секунд после включения наконечник готов к пайке. Благодаря наличию механизма мгновенного нагрева и охлаждения пистолет для пайки может быть более экономичным в использовании электроэнергии.Кроме того, этот пистолет с подогревом имеет небольшую лампочку, которая загорается при нажатии на спусковой крючок. Это улучшает видимость.

    Недостатки

    При пайке петля из медного провода постепенно растворяется. Его необходимо регулярно заменять, что увеличивает общее время, необходимое для выполнения работы. Также пистолет тяжелее паяльника. Это может вызвать физическое напряжение во время работы. А для более мелких деталей громоздкость паяльного пистолета может вызвать неуклюжесть. Этот инструмент лучше подходит для периодического использования.

    Паяльник
    Использует

    Утюги меньшего размера лучше подходят для работы с легкой электроникой и для использования на печатных платах. Они идеально подходят для работ, где слишком много тепла может повредить окружающую среду, и для разных целей можно использовать разные паяльники.

    Преимущества

    Паяльник легче пистолета, поэтому с ним легче работать. Утюг доступен в широком диапазоне размеров, что дает вам большую гибкость. Кроме того, у большинства паяльников есть множество советов для различных задач.Поскольку утюг дольше остается горячим, вам не нужно постоянно его включать и выключать. Это обеспечивает более плавный рабочий процесс.

    Недостатки

    Если у вас тяжелые детали, паяльник окажется менее эффективным. У него не такое высокое напряжение, как у паяльного пистолета, что делает его более подходящим для работ с низким энергопотреблением. Паяльники нагреваются медленнее, чем пистолеты.

    Top 6 Лучшая тепловая пушка для пайки

    Вы ищете лучшие тепловые пушки, которые можно использовать для пайки? Не смотрите дальше, потому что в этой статье вы найдете список лучших тепловых пистолетов для пайки, которые можно приобрести на Amazon!

    Тепловые пушки бывают разных форм и размеров, и мы перечислили лучшие из них, исходя из их характеристик и функциональности.Только на сайте Amazon продаются сотни тепловых пушек. Когда дело доходит до выбора лучших тепловых пушек, мы учли несколько факторов — скорость выделения тепла, простота использования и другие полезные функции, которые помогут пользователям в пайке.

    Если вы разрываетесь между разными марками тепловых пушек, вы можете использовать этот список, чтобы принять окончательное решение, какой инструмент купить!

    Top 6 Best Heat Gun для пайки

    1. Wagner Spraytech Heat Gun.
    2. Тепловая пушка Genesis.
    3. Тепловая пушка Porter-Cable.
    4. Тепловая пушка Black + Decker.
    5. Тепловая пушка SEEKONE.
    6. Ручной термофен Homidic Mini.

    1- Тепловой пистолет Wagner Spraytech

    Тепловой пистолет Wagner Spraytech считается лучшим тепловым пистолетом от Amazon. Этот продукт имеет двойные настройки температуры, что позволяет пользователям мгновенно генерировать тепло с температурой 750 и 1000 градусов по Фаренгейту.Он получил наибольшее количество положительных отзывов от покупателей Amazon, и это очень рекомендуемый продукт.

    Характеристики
    • Тепловой пистолет Wagner Spraytech предоставляет пользователям двойной температурный режим, который позволяет им выбирать, насколько горячим должен быть тепловой пистолет, прежде чем они смогут его использовать. Двойной температурный режим позволяет устройству генерировать тепло до 750 градусов по Фаренгейту для первого режима и до 1000 градусов по Фаренгейту для второго режима. С таким количеством тепла любые проекты можно выполнить за секунды.
    • Тепловой пистолет Wagner Spraytech подходит для многих домашних проектов. Его можно использовать для смягчения краски, уплотнения и удаления клея. Его также можно использовать для усадки пленки, гибки пластиковых труб и откручивания болтов и гаек с чрезмерным количеством ржавчины.
    • Тепловой пистолет Wagner Spraytech имеет регулируемую настройку благодаря двум вентиляторам, установленным внутри системы, чтобы пользователи могли контролировать поток воздуха.
    • Тепловой пистолет Wagner Spraytech может стоять отдельно, что позволяет пользователям работать без помощи рук.Функция, которая заставляет его стоять, также предотвращает повреждение рабочей поверхности.
    Плюсы
    • Товар недорогой, и в нем много функциональных возможностей.
    • Он работает так, как задумано, и может быстро и без проблем выполнять задачи.
    • Он отлично сидит на спине, особенно если вы хотите его остудить.
    • Может мгновенно выделять тепло.
    • Изделие имеет два различных температурных режима, что позволяет пользователям генерировать действительно горячий воздух.
    • Тепло, исходящее от продукта, варьируется, и вы можете изменить его, когда захотите.
    • При использовании продукт издает минимальный шум.
    • Он очень легкий и удобный в обращении.
    Минусы
    • Продукты поставляются с коротким шнуром, что ограничивает мобильность тех, кто хотел бы им пользоваться.

    2- Genesis Heat Gun

    Genesis Heat Gun — еще один фаворит клиентов Amazon, которые ищут надежную тепловую пушку.Он оснащен двойным температурным режимом и четырьмя металлическими насадками, которые делают каждый проект более индивидуальным.

    Характеристики
    • Тепловая пушка Genesis работает от мощности 1500 Вт или 750 Вт и оснащена очень мощным двигателем на 12,5 А.
    • Тепловая пушка Genesis предоставляет пользователям универсальность, когда дело доходит до регулировки настроек температуры.
    • Тепловая пушка Genesis оснащена дефлекторным соплом, которое защищает рабочую поверхность от сильного нагрева.
    • Покупатели должны рассчитывать на наличие двух дефлекторных сопел, одного отражательного сопла и одного воздуховыпускного сопла при покупке продукта через Интернет.
    • Тепловую пушку Genesis можно использовать для самых разных целей, и ее даже можно использовать в качестве зажигалки для угля.
    Плюсы
    • Сопло мгновенно сильно нагревается.
    • Внешний корпус продукта остается прохладным, даже если нагрев достигает своего пика.
    • У него достаточно длинный шнур.
    • Прочные насадки включены в каждую покупку.
    • Цена продукта того стоит, особенно если учесть его функциональные возможности и возможности.
    Минусы
    • Кейс для продукта не входит в комплект, и он продается отдельно.
    • Изделие огромно и не обеспечивает легкости в обращении, в отличие от легких тепловых пушек из этого списка.
    • При использовании этого продукта требуется дополнительная осторожность из-за его веса.

    Тепловая пушка с 3 кабелем Porter

    Тепловая пушка с кабелем Porter — еще один впечатляющий продукт, который можно использовать по-разному.Он поставляется в версии мощностью 1500 Вт, которая отличается высокой прочностью и надежностью. Интернет-покупатели также выбирали этот продукт всякий раз, когда хотели купить тепловые пушки, потому что у него мощный двигатель и доступно множество настроек.

    Характеристики
    • Тепловая пушка Porter-Cable оснащена двигателем мощностью 1500 Вт, что дает ей значительную мощность.
    • Тепловая пушка Porter-Cable оснащена переключателем скорости с двумя вентиляторами, что позволяет пользователям настраивать, сколько энергии ветра они хотят для устройства.
    • Тепловая пушка Porter-Cable имеет регулятор температуры, что упрощает настройку количества тепла, которое будет направлено на проект.
    • Тепловая пушка Porter-Cable имеет опору для рук. Подставка-подставка облегчает завершение проектов, не напрягая руку или руку.
    • Тепловая пушка Porter-Cable поставляется со шнуром длиной шесть футов, обеспечивающим мобильность пользователей. 6-футовый высококачественный шнур.
    Плюсы
    • Продукт представляет собой прочный инструмент, приятный на ощупь.
    • Может лежать на спине, если положить на ровную поверхность.
    • Изделие нагревается мгновенно, экономя время и энергию при завершении проектов, требующих использования тепловых пушек.
    • Поставляется с двумя настройками скорости воздушного потока, и ее можно легко отрегулировать.
    Минусы
    • Скорость не хватает, а можно и выше.
    • Насадки для форсунок недоступны при покупке пакета, так как они продаются отдельно.
    • Фильтры на задней панели трудно чистить.

    4. Тепловая пушка Black + Decker

    Тепловая пушка Black + Decker имеет два температурных режима, что позволяет пользователям изменять количество тепла, которое они хотели бы использовать для своих проектов.

    Характеристики:
    • Тепловая пушка Black + Decker поставляется с двумя температурными режимами: первый режим позволяет устройству генерировать тепло до 750 градусов по Фаренгейту, а второй режим позволяет устройству генерировать тепло до 1000 градусов по Фаренгейту.
    • Тепловой пистолет Black + Decker можно использовать по-разному.Вы можете использовать это устройство для удаления краски и ослабления болтов и гаек, которые имеют чрезмерную ржавчину, среди прочего.
    • Тепловая пушка Black + Decker имеет встроенную подставку и легко остывает.
    • Тепловой пистолет Black + Decker легкий и прост в использовании.
    • Идеально подходит для удаления краски, ослабления заржавевшего болта и других применений.
    Плюсы:
    • Продукт работает как задумано.
    • Инструмент прочный, и его можно использовать годами без выхода из строя, особенно при осторожном обращении.
    Минусы:
    • Других вариантов цвета для пользователей нет.

    5. Тепловая пушка SEEKONE

    Тепловая пушка SEEKONE — это сверхмощная тепловая пушка, которая использует горячий воздух для пайки металлов. Он имеет регулируемый контроль температуры, который предлагает пользователям две настройки температуры, из которых они могут выбирать. Тепло, выделяемое этим продуктом, зависит от настройки, выбранной пользователем.

    Этот продукт также имеет функцию защиты от перегрузки, которая защитит ремесленные изделия от чрезмерного нагрева.Эта особенность также предотвращает усадку материалов из ПВХ и отслоение краски. Этот продукт получил много положительных отзывов от пользователей, потому что он оставался верным тому, что они рекламируют.

    Характеристики:
    • Тепловая пушка SEEKONE известна своей способностью паять металлы с использованием двух температурных режимов, обеспечивающих дополнительную мощность. За несколько секунд тепловая пушка может произвести горячий воздух с максимальной температурой 1202 градуса по Фаренгейту. Это максимальный температурный режим.Другой температурный режим предлагает нагрев до 842 градусов по Фаренгейту, и он чрезвычайно полезен, если вы хотите использовать только умеренный нагрев.
    • Тепловая пушка SEEKONE имеет контроль воздушного потока и функцию защиты от перегрузки, которая предотвращает повреждение устройства сильным жаром. Сильный нагрев был связан с неисправными тепловыми пушками, и он также может повредить всю цепь, но с помощью устройства защиты от перегрузки тепло регулируется, чтобы не повредить всю систему.
    • Тепловой пистолет SEEKONE имеет эргономичный дизайн, который позволяет пользователям не напрягать руки при использовании продукта в течение более длительных периодов времени.
    • SEEKONE идеально подходит для термоусадки трубок и оберток, нагрева ПВХ-материалов, крепления электроники, например, сотовых телефонов, обертывания винила, удаления напольной плитки, ослабления болтов с чрезмерной ржавчиной и размораживания замороженных материалов.
    • Тепловой пистолет SEEKONE поставляется с четырьмя насадками, которые позволяют пользователю полностью настроить внешний вид своего рабочего места.
    • Тепловой пистолет SEEKONE предлагает своим пользователям пожизненную бесплатную гарантию. Когда он начинает выходить из строя, пользователи могут связаться с номером телефона компании и сообщить о проблеме, и компания перейдет оттуда.
    Плюсы:
    • Продукт сильно нагревается и может быстро нагреваться.
    • Изделие поставляется с небольшим адаптером, что делает его более удобным в использовании.
    • Вырабатываемое тепло и скорость воздушного потока можно регулировать с помощью регуляторов, установленных на задней стороне тепловой пушки.
    Минусы:
    • Внезапный нагрев от продукта может повредить пользователям, которые не обращают внимания.

    6. Ручной термофен Homidic Mini

    Ручной термовоздушный пистолет Homidic Mini предоставляет пользователям свободу выбора при пайке металлов и других материалов, для которых требуется горячий воздух.Он имеет длинный шнур высотой 6,56 футов для обеспечения мобильности. Эта портативная тепловая пушка мощностью 300 Вт рекомендуется для тех, кто любит делать проекты своими руками, заниматься декоративно-прикладным искусством. Он также имеет положительные отзывы пользователей, которые приобрели и протестировали его.

    Характеристики:
    • Ручной термофен Homidic Mini оснащен кабелем длиной 6,56 мм, который упрощает перемещение при создании проектов своими руками. Этот кабель изготовлен из высококачественных материалов (нержавеющая сталь) и покрыт АБС-пластиком для защиты от различных элементов.
    • Ручной термофен Homidic Mini — отличный инструмент, если вы хотите нагреть такие материалы, как термоусадочная пленка, резиновые штампы и тисненый порошок. Он компактен, а конструкция делает его самонесущим и пригодным для использования на столе.
    • Ручной термофен Homidic Mini работает при напряжении 110 В, и за несколько секунд температура сопла может достигать 392 градусов по Фаренгейту. Он также оснащен вентиляционными отверстиями, которые регулируют дополнительное тепло внутри устройства, защищая его от повреждений и продлевая срок его службы.
    • Ручной термофен Homidic Mini — идеальный инструмент для любителей, работающих с полимерной глиной, поскольку он может затвердеть за несколько секунд.
    Плюсы:
    • Эта тепловая пушка быстро нагревается и быстро остывает после использования.
    • Он легкий, а конструкция делает его пригодным для настольных работ.
    • Тепло легко направляется.
    Минусы:
    • Продукт поставляется только с несколькими настройками, что дает пользователям меньше контроля.
    • Температура легко достигает 392 градусов по Фаренгейту, и его нельзя использовать более десяти минут. Вы не можете работать непрерывно, потому что инструмент сильно нагревается за короткое время.

    FAQ

    Можно ли оплавить припой с помощью термофена?

    На вопрос «Можно ли оплавить припой с помощью термофена?» в Google столько раз спрашивали, что люди задаются вопросом о возможностях теплового пистолета. Ответ ДА ​​- припой можно оплавить с помощью термофена!

    Станции для восстановления припоя могут быть дорогостоящими, начиная с ценника от 100 долларов.Однако, если вы хотите оплавить небольшое количество деталей, вы можете положиться на тепловые пушки, чтобы завершить работу. Хорошая тепловая пушка стоимостью 30 долларов может дать вам наилучшие результаты, если вы захотите припой оплавлением.

    Вы также можете поискать в Интернете другие рекомендации от людей, которые делали это в прошлом, чтобы понять, какой тип теплового пистолета они использовали.

    Можно ли паять с помощью термофена?

    Давайте согласимся — тепловые пушки обладают множеством функций и характеристик, а их конструкция первоклассная — но можно ли паять с помощью теплового пистолета? Ответ поразительный: ДА! Тепловые пушки были созданы для пайки материалов, и это идеальный инструмент, если вы любите создавать проекты своими руками.

    Тепловые пушки очень удобны, особенно когда вы пытаетесь паять медные трубы. Тепло от устройства мгновенно связывает медь, а также другие металлы. Вы должны попробовать сами и посмотреть, насколько быстро эти тепловые пушки могут увеличивать количество выделяемого тепла.

    Однако имейте в виду, что для идеального выполнения задачи пайки убедитесь, что на вашем рабочем месте нет мусора, который может гореть, а деталь, над которой вы работаете, чистая.

    x

    Для просмотра этого видео включите JavaScript и рассмотрите возможность обновления до веб-браузер, который поддерживает видео HTML5

    Заключение

    Если вы ищете идеальный тепловой пистолет для вашего проекта, Wagner Spraytech Heat Gun — лучший выбор.Тем не менее, пять других тепловых пушек в этом списке также получили высокие отзывы на Amazon из-за своих характеристик. Если вас не устраивает конструкция теплового пистолета Wagner Spraytech, вы можете выбрать другие пять тепловых пистолетов из этого списка, и результаты будут почти такими же.

    Всегда помните, что если вы пытаетесь купить тепловые пушки, которые могут паять металл и другие материалы, обязательно сначала ознакомьтесь с функциями и функциями и используйте опубликованные отзывы пользователей в качестве руководства, следует ли вам покупать продукт или нет. .

    Полезно? Нажмите кнопку «Поделиться».

    • Facebook
    • Twitter
    • Pinterest1

    Основное руководство по демонтажу — Clever Creations

    Когда дело доходит до ремонта электроники, важно научиться демонтажу. Если вы хотите заменить дефектные или неправильно размещенные детали, исправить плохие паяные соединения, устранить неполадки в электрической цепи или утилизировать электронные компоненты, распайка может вам в этом помочь.

    Существует множество различных методов и инструментов, которые можно использовать для удаления припоя, что может немного запутать.В этой статье я собираюсь объяснить вам, как удалить из пайки, лучшие методы, а также дать советы и приемы, которые помогут вам начать работу.

    Что такое распайка?

    Распайка — это процесс удаления припоя и компонентов с печатной платы. Это включает в себя избавление от одного или нескольких паяных соединений, чтобы освободить компонент перед его снятием. Это можно сделать различными способами. Это противоположный процесс пайки, но в большинстве случаев его можно выполнить с помощью тех же инструментов.

    Как работает распайка?

    Как правило, распайка состоит из нескольких этапов. Первый — нагреть припой одного или нескольких паяных соединений. Обычно это делается с помощью паяльника или источника горячего воздуха. Иногда снимаешь припой. После этого вы вручную снимаете компонент с печатной платы.

    Все часто используемые методы распайки более подробно описаны ниже на странице.

    Почему демонтаж?

    Есть несколько причин, по которым вы захотите отпаять.Например, чтобы отремонтировать паяные соединения или заменить сломанные компоненты на печатной плате. Другой причиной может быть устранение неисправности электрической цепи, которая не работает должным образом. Вы также можете удалить компоненты, чтобы спасти их для использования в других проектах.

    Общие (безопасные) наконечники по демонтажу

    Прежде чем подробно остановиться на различных методах распайки, я хотел бы сначала дать несколько общих советов по распайке, которые применимы к большинству, если не ко всем методам.

    • Когда дело доходит до демонтажа, флюс — ваш друг. Если у вас не получается заставить припой течь туда, куда вы хотите, добавьте флюс. Он удаляет оксиды металлов из паяных соединений, способствует передаче тепла и позволяет припою легче течь. Флюс канифоли и флюс без очистки являются хорошими вариантами.
    • Всегда ограничивайте время воздействия на компоненты тепла, насколько это возможно. Высокий нагрев в течение длительного периода времени приводит к повреждению компонентов и плат.Не увеличивайте вслепую температуру паяльника до упора, чтобы упростить демонтаж.
    • Если вы распаиваете что-то, что было припаяно бессвинцовым припоем, добавьте немного свинцового припоя в паяное соединение. Припой со свинцом имеет более низкую температуру плавления, чем припой без свинца. Его смешивание снижает общую температуру плавления и облегчает демонтаж. Вы также можете использовать для этого Chip Quik (дополнительную информацию о том, как использовать Chip Quik, можно найти ниже на странице).
    • По возможности используйте для распайки паяльник с регулируемой температурой. Паяльник с регулируемой температурой позволяет установить правильную температуру, чтобы предотвратить перегрев компонентов и паяльных площадок.
      При использовании простого, нерегулируемого утюга выбирайте тот, который потребляет от 15 до 30 Вт.

    Рекомендуемые:

    10 лучших паяльников для начинающих и профессионалов

    • Вдыхание паров припоя и флюса вредно для здоровья. Обязательно защитите легкие, используя вытяжной вентилятор или, по крайней мере, обдувая рабочее место вентилятором.
    • Аналогичным образом защитите рабочее место от тепла паяльника или паяльной станции с горячим воздухом. Силиконовый паяльный коврик творит чудеса.

    При какой температуре следует демонтировать?

    Выбор правильной температуры для распайки может быть сложной задачей. Чтобы предотвратить перегрев, цель состоит в том, чтобы использовать самую низкую температуру, которая позволяет удалить компонент за короткий промежуток времени.К сожалению, из-за большого количества факторов не существует единой температуры, подходящей для всех ситуаций.

    Наиболее важными факторами, влияющими на температуру распайки, являются:

    • Тип припоя, который использовался для пайки компонента. Свинцовый припой имеет более низкую температуру плавления, чем бессвинцовый припой, поэтому его можно распаять при более низкой температуре.
    • Масса распаяемого компонента. Если компонент большой, имеет большие контакты или радиатор, для его нагрева требуется больше тепла.С другой стороны, небольшие компоненты для поверхностного монтажа практически не имеют тепловой массы. По сути, чем больше металла, тем больше тепла нужно ввести для расплавления припоя.
    • Любые заземляющие, силовые и / или тепловые плоскости, к которым подключен компонент. Это большие участки металла, которые дополнительно увеличивают количество тепла, необходимого для демонтажа компонента.
    • Количество слоев в печатной плате. Чем больше слоев, тем больше меди, а значит, больше тепла проходит через плату от компонента.
    • Если вы используете паяльную станцию ​​с горячим воздухом, расстояние от сопла до детали. Удерживание сопла подальше от компонента увеличивает площадь распространения тепла. То же самое происходит при перемещении сопла вперед и назад по области демонтажа. Вы действительно хотите распределить тепло, чтобы снизить тепловую нагрузку на одну точку, но это увеличивает время распайки.

    Как видите, при выборе правильной температуры паяльника или паяльной станции необходимо помнить о многом.На практике я обычно использую следующие настройки:

    Устройство Настройка
    Паяльник от 330 до 360 ° C (от 630 до 680 ° F)
    Паяльная станция горячего воздуха 350–380 ° C (660–720 ° F) , с расходом воздуха от низкого до среднего .
    Имейте в виду, что температура, отображаемая на экране вашего устройства, может отличаться от реальной выходной температуры.Покупка качественного устройства минимизирует эту разницу.

    При распайке опыт очень помогает вам найти оптимальные места для настроек. Я рекомендую потренироваться и поэкспериментировать со старыми печатными платами, чтобы почувствовать процесс распайки. Важно научиться демонтировать припой, сводя к минимуму возможное повреждение компонентов и печатных плат.

    Какие существуют способы распайки?

    Вы можете использовать различные методы распайки, каждый из которых имеет свои преимущества и ситуации, в которых они наиболее полезны.Например, насос для удаления припоя наиболее полезен для одновременного удаления большого количества припоя, в то время как оплетка для удаления припоя является лучшим вариантом для очистки площадок под пайку.

    Вот список наиболее распространенных методов распайки:

    Оплетка для распайки / фитиль для припоя

    Что такое оплетка для распайки?

    Оплетка для распайки — это инструмент для распайки, который состоит из тонких медных проволок, заплетенных в оплетку и обычно покрытых флюсом. Он используется в сочетании с паяльником для удаления припоя с паяных соединений и компонентов.Вы можете приобрести оплетку для распайки в рулонах различной ширины. Он также известен как припой фитиль или припой .

    Преимущества демонтажа фитиля в том, что он прост в использовании и доступен по цене. В отличие от других инструментов для демонтажа, он не требует обслуживания или ухода. Вместо этого он одноразовый. Отработанные участки распаянной оплетки выбрасываются.

    Как работает оплетка для распайки?

    Когда вы помещаете оплетку для распайки на место пайки и нагреваете ее с помощью паяльника, припой в месте пайки плавится и активируется флюс оплетки для удаления припоя.Как следствие, припой перетекает из паяного соединения вверх в медную оплетку за счет капиллярного действия.

    Использованная и неиспользованная оплетка для распайки.
    Лучшее применение для распайки оплетки

    Оплетка для удаления припоя лучше всего использовать для удаления остатков припоя с контактных площадок или когда вы хотите удалить припой с контактов компонентов со сквозными отверстиями. Это непрактично для демонтажа компонентов поверхностного монтажа (SMD) из-за труднодоступности припоя между их контактами и печатной платой.

    Как использовать оплетку для распайки
    Размотайте из рулона распаянную тесьму. Дополнительно: если вы используете негнущуюся оплетку или хотите улучшить впитывание канифоли / оплетки, не требующей очистки, нанесите на нее больше флюса. Поместите конец распаянной оплетки на паяное соединение, которое вы хотите отпаять. Лучше всего работать с концом оплетки (а не со средней частью), чтобы как можно больше тепла передавалось припою, а не уносилось через оплетку. Слегка прижмите горячий паяльник к оплетке и удерживайте ее на месте. Когда оплетка и припой достаточно нагреваются, припой втягивается в оплетку за счет капиллярного действия. Всегда держите кончик паяльника чистым и луженым, чтобы он мог эффективно передавать тепло. Поднимите оплетку и паяльник, пока припой еще расплавлен. Если оплетка все еще соприкасается с припоем, когда припой снова затвердевает, оплетка застревает, и вы рискуете повредить контактные площадки при поднятии оплетки. Отрежьте использованную часть тесьмы. Как только участок оплетки пропитан припоем, он больше не нужен. Фактически, лучше сразу удалить его, чтобы он не впитывал тепло, которое мы хотим направить на печатную плату. Повторяйте вышеуказанные шаги, пока не удалите достаточно припоя со всех паяных соединений компонента. Используйте плоскогубцы, чтобы снять компонент с печатной платы. Возможно, вам придется нагреть один или несколько контактов, если на них остался припой.

    Если вы планируете заменить только что демонтированный компонент на новый, сначала очистите контактные площадки.

    Дополнительные насадки для демонтажа оплетки
    • Убедитесь, что жало вашего паяльника чистое и луженое. Удаление окисления и добавление свежего припоя к жало помогает паяльнику лучше проводить тепло.
    • Используйте пинцет, чтобы удерживать тесьму на месте. Оплетка проводит тепло и поэтому нагревается при использовании.Использование пинцета позволяет регулировать его положение во время пайки и защищает пальцы от ожогов.
    • Если вы работаете с компонентами, чувствительными к статическому электричеству, используйте катушку с антистатической (антистатической) катушкой для демонтажа оплетки. Катушки с защитой от электростатического разряда обычно имеют синий цвет, по которому их можно распознать.
    Рулон синей оплетки для распайки, защищенной от электростатического разряда.
    • Выберите жало паяльника, равное ширине оплетки. Из-за слишком широкого наконечника вы рискуете нагреть другие компоненты, особенно на густонаселенной печатной плате.Слишком узкий наконечник нагревает тесьму излишне медленно.
    • Выберите правильную ширину распаянной оплетки.
    Как правильно выбрать размер (ширину) распаянной оплетки

    Выбирая оплетку для распайки, убедитесь, что вы выбрали правильную ширину. В идеале она должна быть такой же ширины или немного уже, чем та, которую вы пытаетесь распаять. Кроме того, попробуйте использовать жало паяльника, которое немного уже, чем сам фитиль.

    Используя слишком широкую оплетку для распайки, вы можете случайно отсоединить другие компоненты на печатной плате. Также требуется больше времени, чтобы нагреться.

    Слишком тонкий фитиль для припоя не удаляет достаточно припоя. Вы все еще можете использовать его, но вам нужно использовать его большую длину, чтобы удалить весь припой.

    Типичные стандартные промышленные размеры оплетки для распайки и области их применения следующие:

    Размер # Ширина Заявка
    1 .030 ″
    0,8 мм
    Интегральные микросхемы, SMD / схемы с малым шагом
    2 0,060 ″
    1,5 мм
    Малые колодки, устройства для поверхностного монтажа
    3 0,080 ″
    2,0 мм
    Колодки среднего размера
    4 .110 ″
    2,8 мм
    Подушечки большие
    5 .145 ″
    3,7 мм
    Клеммы
    6 .210 ″
    5,3 мм
    Большие проушины и стойки
    BGA Контактные площадки и микросхемы BGA
    Какие бывают типы оплетки для распайки?

    Существуют различные типы оплетки для удаления припоя, из которых вы можете выбирать. Плетеная медная часть примерно одинакова для всех типов. Вместо этого разница заключается в потоке. Некоторые фитили для припоя поставляются с предварительно нанесенным канифольным флюсом, другие поставляются с флюсом, не требующим очистки, тогда как остаток полностью не флюс.

    Давайте рассмотрим их подробнее:

    • Канифольные флюсовые тесьмы. Из всех распаянных плетенки канифольные плетеные с флюсом работают быстрее всех. Однако увеличение скорости впитывания имеет и обратную сторону. Канифольный флюс оставляет на заготовке остатки, которые впоследствии необходимо очистить.
    • Плетеные оплетки из флюса, не требующие очистки. В отличие от канифольных флюсовых оплеток, флюсовые оплетки, не требующие очистки, не требуют очистки после распайки. Они оставляют следы, но они прозрачные и непроводящие, поэтому их не нужно чистить.
    • Косы непростые. Плетеные плетения без флюса обычно используются только в тех средах, где требуется особый флюс. Этот флюс должен быть нанесен на оплетку пользователем.
      Важно отметить, что без добавления флюса оплетка без флюса не способна впитывать припой. Так что убедитесь, что вы случайно не купили этот тип распайки плетенки, и у вас возникнет вопрос, почему он не работает.
    Можно ли повторно использовать оплетку для распайки?

    Нет, невозможно повторно использовать кусок использованной оплетки для демонтажа.После того, как часть оплетки пропитана припоем, ее нельзя использовать снова. Вам нужно отрезать ее от рулона, выбросить и продолжить распайку с новой чистой частью плетения.

    В чем разница между оплеткой для удаления припоя, фитилем для удаления припоя и фитилем для припоя?

    Нет никакой разницы между оплеткой для удаления припоя, фитилем для удаления припоя и фитилем для припоя. Это разные названия одного и того же; (обычно предварительно флюсованная) плетеная медная оплетка, которую можно использовать для демонтажа электронных компонентов или очистки припоя.

    Рекомендуемые товары

    Моя общая рекомендация для любителей — начать с одного или двух средних размеров оплетки для демонтажа, не требующей очистки (например, № 2 и № 4 или № 3 и № 5), и работать с ними, пока вам не понадобится что-то более специализированное.

    Насос для демонтажа припоя

    Что такое демонтажный насос?

    Насос для удаления припоя — это инструмент с ручным управлением, который можно использовать для удаления припоя. При нажатии кнопки он всасывает любой расплавленный припой, который помещается перед его термостойким соплом.Она также известна как присоска для припоя .

    Как работает демонтажный насос?

    Прежде чем демонтажный насос сможет всасывать припой, его сначала необходимо загрунтовать. Для этого нужно нажать на поршень, пока он не встанет на место. Когда вы теперь нажимаете кнопку спуска, подпружиненный поршень быстро перемещается назад, создавая при этом всасывание. Это всасывание припоя через сопло.

    Внутреннее устройство демонтажного насоса.
    Как использовать демонтажный насос
    Расплавьте припой, который хотите удалить. Это можно сделать с помощью паяльника или источника горячего воздуха, например, паяльной станции с горячим воздухом. Следите за тем, чтобы кончик паяльника оставался чистым и луженым. Заполните демонтажный насос, нажав на плунжер, пока он не встанет на место. Поместите наконечник демонтажного насоса как можно ближе к расплавленному припою. Нажмите кнопку освобождения поршня, удерживая наконечник насоса на месте. В качестве альтернативы вы можете сначала вытащить паяльник, но вам нужно будет быстро запустить насос для удаления припоя до того, как припой затвердеет. Повторяйте предыдущие шаги, пока весь припой не будет удален с паяных соединений компонента. Чтобы очистить внутреннюю часть демонтажного насоса, когда он заполнен, несколько раз нажмите и отпустите плунжер, удерживая сопло вниз. Старый припой должен сразу выпасть.
    Вы также можете открутить наконечник, чтобы очистить внутреннюю часть присоски для припоя.Сам наконечник необходимо регулярно протирать. Используйте плоскогубцы, чтобы вытащить компонент из печатной платы. Возможно, вам придется нагреть остатки припоя с помощью паяльника, прежде чем деталь выйдет наружу.
    Лучшее применение для демонтажного насоса
    Насосы для демонтажа

    наиболее полезны для удаления больших объемов припоя и отлично подходят для демонтажа компонентов со сквозными отверстиями. Они также являются моим незаменимым инструментом для удаления припоя из сквозных отверстий.

    Они менее полезны при работе в труднодоступных местах.Это связано с тем, что, несмотря на малые размеры сопла, сама присоска для припоя довольно велика. Также не рекомендуется использовать их для поверхностного монтажа из-за риска всасывания мелких компонентов.

    Рекомендуемые товары

    Базовые насосы для демонтажа за 5–10 долларов работают нормально, но если у вас есть немного дополнительных средств, вы можете получить насос с силиконовой насадкой (лучше уплотняет), которую легко использовать одной рукой. Я рекомендую Solder Sucker Engineer SS-02.

    Паяльная станция горячего воздуха

    Что такое паяльная станция с горячим воздухом?

    Паяльная станция с горячим воздухом — это инструмент, который использует горячий воздух для пайки или демонтажа электронных компонентов.Его температуру и воздушный поток обычно можно регулировать для достижения идеальных результатов. Большинство устройств поставляются со сменными соплами, которые позволяют направлять воздушный поток на определенную площадь поверхности.

    Как работает паяльная станция с горячим воздухом?

    В паяльных станциях с горячим воздухом для прокачки воздуха через шланг используется воздушный насос. На конце шланга имеется ручка с насадкой и нагревательным элементом. Сопло направляет воздух к месту, на которое указывает, в то время как нагревательный элемент нагревает воздух до заданной пользователем температуры.

    Как использовать термовоздушную паяльную станцию ​​для распайки
    Перед началом работы установите форсунку подходящего размера на выход паяльной станции. Маленькие форсунки обычно предпочтительны для нагрева небольших участков и компонентов, и наоборот для больших форсунок. Включите паяльную станцию ​​и установите желаемую температуру на базовом блоке.

    Рекомендуемые:

    Почему Quick 861DW идеально подходит для любого профессионала

    Установите необходимый воздушный поток на базовом блоке паяльной станции. Когда вы имеете дело с крупными компонентами или большими наземными самолетами, вам нужен больший поток воздуха. Однако при работе с небольшими (SMD) компонентами, особенно с теми, которые расположены близко друг к другу, вы хотите ограничить воздушный поток, чтобы предотвратить разлет мелких компонентов. Нанесите флюс на паяные соединения компонента, который нужно удалить. Чтобы не сдуть мелкие соседние детали, вы можете покрыть их слоем каптонной (полиимидной) ленты, чтобы они оставались на месте. Направьте сопло паяльной станции на штифты детали. Перемещайте сопло круговыми движениями, чтобы равномерно нагреть штифты. Не держите насадку на одном месте слишком долго, это может привести к перегреву и повреждению компонента и / или печатной платы. Если вы распаиваете большую ИС для поверхностного монтажа, это будет момент, когда вы добавите Chip Quik к контактам. Удалите компонент пинцетом, как только припой станет блестеть. Блестящий припой указывает на то, что припой расплавился.

    Если вы планируете припаять новый компонент к пустым контактным площадкам для пайки, сначала очистите их.

    Наилучшее применение для паяльной станции с горячим воздухом

    Паяльная станция с горячим воздухом — один из лучших инструментов для распайки SMD-компонентов, но он также хорошо работает и для деталей со сквозными отверстиями. Паяльная станция также может использоваться для пайки деталей SMD, но если вы планируете паять много из них, будет более экономичным вместо этого использовать печь оплавления.

    Дополнительные советы по использованию термовоздушной паяльной станции
    • Обязательно снимайте компоненты, как только припой расплавится. Это помогает снизить термическое повреждение компонентов.
    • Если печатная плата становится достаточно горячей, чтобы расплавить припой компонентов за пределами зоны доработки, значит, вы прикладываете слишком много тепла. Сюда входят компоненты на противоположной стороне печатной платы.
    Паяльные станции и тепловые пушки

    Хотя для распайки можно использовать термофен или термофен, результаты часто оставляют желать лучшего. Тепловые пушки имеют неточный контроль температуры, слишком большой поток воздуха и слишком большую площадь нагрева.Единственное, что у них есть (по сравнению с термовоздушными паяльными станциями), — это низкая стоимость.

    Если мы представляем себе паяльную станцию ​​горячим воздухом как скальпель, то тепловую пушку можно рассматривать как ножовку. При работе с SMD-компонентами или любыми электронными деталями, которые мы хотим использовать повторно, мы должны убедиться, что мы используем скальпель.

    Рекомендуемые товары

    При ограниченном бюджете, паяльная станция с горячим воздухом Atten 858D (+) (или один из китайских клонов) обычно является хорошей станцией для начала обучения.Не забудьте сначала проверить обзоры конкретного юнита, так как они могут быть пропущены или пропущены.

    Когда вы будете готовы к обновлению или если у вас есть немного больше средств, которые нужно вложить в ремонтную станцию ​​с горячим воздухом, которая прослужит долгие годы, я рекомендую Quick 861DW. Это точное и простое в использовании устройство, которое может конкурировать с станциями для ремонта стоимостью более 1000 долларов за небольшую часть стоимости. Это переделочная станция, которой пользуюсь сам.

    Пистолет для распайки

    Что такое демонтажный пистолет?

    Пистолет для распайки — это комбинация паяльника и насоса для удаления припоя.Он имеет способность плавить припой и немедленно отсасывать припой от печатной платы. Вместо ручной плунжерной системы, как в демонтажном насосе, для создания вакуума используется электрический вакуумный насос.

    Как работает демонтажный пистолет?

    На передней панели пистолета для распайки имеется сопло, которое нагревается из-за нагревательного элемента. При контакте сопла с паяным соединением припой плавится. Пистолет для демонтажа имеет спусковой крючок, который при нажатии приводит в действие вакуумный насос, который всасывает расплавленный припой через сопло.

    Как использовать демонтажный пистолет
    1. Подготовьте демонтажный пистолет, вставив его в розетку, включив и установив желаемую температуру.
    2. Подождите, пока сопло нагреется, а затем нанесите на него припой. Припой способствует образованию теплового моста между соплом и припоем на печатной плате, который необходимо расплавить.
    3. Поместите сопло на штифт, провод или площадку, которые необходимо удалить. Удерживайте его на месте, пока припой не расплавится.
    4. После того, как припой расплавится, нажмите на спусковой крючок пистолета для удаления припоя, чтобы удалить припой. При демонтаже контактов или проводов, которые проходят через сквозное отверстие, вы можете проверить, расплавился ли припой, перемещая сопло из стороны в сторону. Если вы можете переместить штифт или провод с помощью сопла, припой готов к удалению.
    5. Если припой был удален недостаточно, припаяйте паяное соединение новым припоем и повторите попытку.
    Лучшее применение для демонтажного пистолета

    Пистолет для удаления припоя наиболее полезен, когда вам нужно удалить большое количество компонентов со сквозными отверстиями, а использование фитиля для припоя или демонтажного насоса потребует слишком много времени.Как и демонтажный насос, демонтажный пистолет также не следует использовать для небольших SMD-компонентов из-за риска их всасывания.

    Можно ли использовать пистолет
    для пайки для демонтажа?

    № Паяльные пистолеты пропускают электрический ток по проводу для выделения тепла. Это может привести к тому, что в проводе будет паразитное напряжение, которое может повредить ваши схемы и компоненты. Кроме того, компоненты, чувствительные к электростатическому разряду, могут быть повреждены электромагнитным всплеском, возникающим при срабатывании паяльного пистолета.

    Рекомендуемые товары

    Для долговечного и простого в обслуживании демонтажного пистолета я рекомендую HAKKO FR-301. Существуют более дешевые альтернативы, такие как китайские демонтажные пистолеты S-993A, но их качество может быть сомнительным, и они, вероятно, не прослужат очень долго.

    Пинцет для распайки

    Что такое пинцет для распайки?

    Пинцет для распайки (также известный как горячий пинцет) — это инструмент, используемый для распайки небольших двухполюсных компонентов, таких как SMD-диоды, резисторы и конденсаторы.Регулируя расстояние между двумя нагретыми кончиками пинцета для распайки вручную, можно расплавлять припой именно в тех местах, где вы хотите. Их также можно использовать для немедленного подбора и удаления распаянных деталей.

    Как работает пинцет для распайки?

    Концы пинцета для распайки представляют собой два очень маленьких паяльника с точными наконечниками. Пользователь может отрегулировать ширину между ними, чтобы она соответствовала ширине между двумя паяными соединениями.

    Как использовать пинцет для распайки
    1. Подготовьте пинцет для демонтажа, вставив его в розетку, включив и установив желаемую температуру. Я рекомендую проверить руководство по демонтажу пинцета, чтобы проверить рекомендованную температуру наконечника.
    2. При необходимости нанесите немного припоя или флюса на компонент и / или наконечники пинцета. Важно, чтобы наконечники хорошо контактировали с компонентом, чтобы отводить тепло и плавить паяные соединения.
    3. Поместите концы демонтажного пинцета на компонент и подождите, пока припой не расплавится.
    4. Когда припой расплавится, осторожно сожмите пинцет, чтобы захватить компонент.
    5. Поднимите и переместите деталь на новое место, затем откройте пинцет, чтобы высвободить ее.
    Наилучшее применение для пинцета для демонтажа припайки
    Пинцет для распайки

    показывает свою силу, когда вы хотите быстро демонтировать SMD-компоненты с двумя полюсами, такие как SMD-диоды, резисторы и конденсаторы. Их большим преимуществом является то, что они не нагревают никакие окружающие компоненты, в отличие от того, когда вы снимаете компоненты SMD с помощью паяльной станции с горячим воздухом.

    Рекомендуемые товары

    Пинцет для распайки часто продается как дополнительный аксессуар для определенных паяльных станций.Начать лучше с Hakko FX-8804CK, который продается как аксессуар к паяльной станции Hakko FX888D.

    Распайка только с помощью паяльника

    Помимо использования одного или нескольких инструментов, специально разработанных для демонтажа, также можно выполнять демонтаж с помощью только паяльника. Это не даст хороших результатов и может представлять определенный риск для компонентов и паяных площадок из-за перегрева, но это все еще допустимый вариант, когда другие инструменты недоступны.

    Как использовать только паяльник для распайки
    1. Включите паяльник и разогрейте его до желаемой температуры.
    2. Расплавьте все паяные соединения компонента, который нужно удалить. Это может быть непросто, если вы распаиваете деталь с несколькими выводами. Важно, чтобы все паяные соединения были в расплавленном состоянии, чтобы можно было удалить компонент.
    3. Один из способов удалить часть расплавленного припоя — это постучать боковой стороной платы по поверхности, чтобы припой выпал. Другой метод — продуть припой сжатым воздухом, но это может привести к беспорядку.
    4. Снимите компонент, используя плоскогубцы , чтобы вытащить его. Во избежание повреждений лучше тянуть за выводы компонента, чем за сам компонент. Это особенно важно, если вы планируете утилизировать и повторно использовать деталь.
    Дополнительные насадки для отпайки только с паяльником
    • Если вы распаиваете компонент с большим количеством выводов / выводов, которые вы не хотите использовать повторно, вы можете просто отрезать выводы, удалить компонент и, в случае необходимости, отпаять оставшиеся выводы.
    Когда использовать только паяльник для распайки

    Единственная причина использовать паяльник и никакие другие инструменты для демонтажа — это когда у вас нет других инструментов. Сохранять весь припой в расплавленном состоянии, не удаляя его, сложно сделать, так как это сопряжено с риском перегрева и повреждения компонентов. Вы также можете легко перегреть контактные площадки и случайно повредить или вытащить их из печатной платы.

    Рекомендуемые товары

    Hakko FX888D — это недорогой цифровой паяльник, который позволяет сохранять и получать доступ к тем температурам, при которых вы часто паяете и отпаляете.

    Чип Quik

    Что такое Chip Quik?
    Сплав для удаления стружки

    Chip Quik — это сплав, который можно расплавить и смешать с имеющимся припоем на контактах компонента. Это значительно снижает температуру плавления припоя и дольше сохраняет его в расплавленном состоянии. Chip Quik позволяет легко извлекать SMD-компоненты без повреждений с помощью паяльника, а не паяльной станции с горячим воздухом.

    Как работает Chip Quik?
    Сплав для удаления чипов

    Chip Quik имеет температуру плавления 58 ° C (136 ° F).Смешивание его с припоем, уже присутствующим на паяных соединениях, создает смесь с низкой температурой плавления. На практике это означает, что вы можете снимать SMD-компоненты при температуре ниже 150 ° C (300 ° F) без риска перегрева.

    Как использовать Chip Quik
    1. Нанесите прилагаемый флюс SMD291 на выводы компонента SMD.
    2. Используйте паяльник, чтобы расплавить сплав Chip Quik на всех контактах компонента. Обязательно держите его в расплавленном состоянии.
    3. Используйте пинцет, вакуумную ручку или зубочистку, чтобы снять чип с доски.
    4. Удалите остатки флюса с контактных площадок. Для этого можно использовать оплетку для распайки или даже ватный тампон, смоченный флюсом, пока вы прикладываете тепло.
    5. Тщательно очистите контактные площадки и прилегающую поверхность спиртом.
    Лучшее применение для Chip Quik

    Chip Quik лучше всего подходит, когда вам нужно удалить большие компоненты для поверхностного монтажа (например, микросхемы), которые в противном случае потребовали бы большого количества непрерывного нагрева, чтобы припой на всех контактах оставался расплавленным.Это также дает вам возможность удалять компоненты SMD с помощью паяльника вместо паяльной станции с горячим воздухом.

    Рекомендуемые товары

    В комплект для низкотемпературного демонтажа ChipQuik SMD1 с выводами входит все необходимое для удаления компонентов SMD. В нем есть Chip Quik Removal Alloy, флюс и даже спиртовые салфетки для очистки печатной платы.

    В итоге — какие методы распайки лучше всего подходят для каждой ситуации?

    Что нужно демонтировать
    Лучший инструмент (и)
    Пара компонентов со сквозным отверстием Паяльник + демонтажная оплетка + демонтажный насос
    Много компонентов со сквозным отверстием Пистолет для распайки
    Компоненты для поверхностного монтажа (SMD) Паяльная станция горячего воздуха
    ИС большого размера для поверхностного монтажа Паяльник + чип Quik
    Многие двухконтактные компоненты для поверхностного монтажа Пинцет для распайки

    Как почистить печатную плату после распайки

    Зачем нужно чистить печатную плату после распайки?

    Если вы планируете паять новые компоненты после распайки, важно сначала очистить печатную плату и ее контактные площадки.Это означает удаление остатков припоя и флюса. Если вы пропустите этот шаг, может быть сложно припаять новый компонент к контактным площадкам с хорошим соединением.

    Как удалить остатки флюса с печатной платы

    Очистка печатной платы после распайки относительно проста и может быть выполнена с помощью распайки оплетки и раствора для удаления флюса.

    1. Удалите остатки припоя с контактных площадок и вокруг них с помощью распаянной оплетки . См. Также: Как использовать распаянную оплетку.
    2. Нанесите на флюс средство для удаления флюса.
    3. Почистите поверхность неабразивной чистящей щеткой.
    4. Держите доску боком и промойте средство для удаления флюса деионизированной / деминерализованной водой. Постарайтесь, чтобы флюс и вода обтекали как можно меньшее количество компонентов.
    5. Убедитесь, что плата чистая, и если да, дайте ей высохнуть. Если он не чистый, вернитесь к шагу 2.
    Рекомендуемые товары

    Мой лучший инструмент для удаления флюса — MG Chemicals 413B Heavy Duty Flux Remover.Он работает с широким спектром типов флюсов. Однако будьте осторожны при нанесении, он агрессивен по отношению к пластику и может повредить его. Лучше всего использовать его только на стороне пайки (нижней) платы или на стороне компонентов, если компоненты не содержат пластиковых деталей.

    В качестве альтернативы, безопасной для пластика, вы можете использовать средство для удаления флюса MG Chemicals 4140A.

    Заключение

    Описанные выше методы и приемы — хорошее начало для обучения демонтажу. Независимо от того, хотите ли вы демонтировать компоненты для поверхностного монтажа или сквозные отверстия, есть различные методы и инструменты на выбор.Например, демонтажный насос (для удаления большого количества припоя), паяльная станция горячего воздуха (для демонтажа SMD-компонентов) и демонтажная оплетка (для очистки площадок под пайку).

    Leave a Reply

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
