Как сделать маленькую кирпичную печку для дачи своими руками

Экология потребления.Усадьба:Небольшая печка для дачи из кирпича может быть сделана за короткий срок и своими руками, без помощи профессионала. Мы расскажем о подготовке фундамента, о том, какие материалы лучше выбрать для кладки печи, и как правильно подготовить кирпич и глину, чтобы печка служила долго и хорошо обогревала ваше жилище.

К печи для дачи из кирпича своими руками выдвигаются очень скромные требования. Большие перерывы между посещениями, относительно маленький объем нагреваемого помещения, максимальная экономичность и использование местного топлива — все эти критерии говорят о выборе в пользу дровяной печи. Вопреки распространенному мнению — её вполне можно сделать и без услуг мастера-печника. Рассмотрим подробнее, как проектируется и строится небольшая кирпичная печь для дачи своими руками.

Подготовка к работе

Сделать сложную и высокоэффективную каменную печь для дачи из кирпича своими руками без строительного опыта вряд ли получится. Слишком уж много нюансов и секретов таит в себе работа профессионального мастера-печника. Но небольшая по размеру, и несложная по конструкции, вертикальная каменная печь для дачи — вполне может быть построена даже неподготовленным человеком. Главное в этом процессе — делать все очень внимательно, аккуратно и в соответствии с нашими рекомендациями.

Выбор строительных материалов

Поскольку описываемая маленькая печь из кирпича для дачи топится дровами, не предназначена для интенсивного и длительного нагрева — ее можно сложить из обычного, а не огнеупорного кирпича. Хотя, для топочной камеры лучше все же использовать жаропрочный материал.

Перечень и необходимое количество материалов:

красный керамический полнотелый кирпич — 700 шт.;
решетка колосника — 1 шт.;
топочная дверка — 1 шт.;
дверка поддувала — 1 шт.;
дверки каналов очистки от сажи — 2 шт.;

задвижка — 1 шт.

Для печи для дачи на дровах своими руками нужно выбирать полнотелый керамический кирпич, которые не крошится от среднего удара молотка, и издает при этом не звонкий (это перекаленный кирпич), а гулкий звук. Желательно, чтобы боковые грани кирпичей были гладкими.

Для раствора нужна будет глина. Печники предпочитают выбирать «жирную», из которой раствор получается мягкий, как масло, и пластичный, как мягкий пластилин. Такую глину для строительства печи для дачи своими рукам можно найти в строительных магазинах или, посоветовавшись с местными жителями, просто накопать в округе.

Инструмент

С хорошим инструментом печь для дачного дома строится быстро и легко. Для работы следует подготовить уровень, отвес, мастерок, молоток каменщика и посуду для приготовления глиняного раствора. Для резки кирпича нужна болгарка.

Готовим фундамент под кирпичную печь для дачи

Какая бы ни была маленькая кирпичная печь для дачи своими руками — ее вес составляет несколько сотен килограмм. Поэтому ставить ее на деревянный пол помещения нельзя, а понадобится фундамент.

Чтобы правильно выбрать место фундамента, нужно спроецировать на грунт план печки таким образом, чтобы ее труба приходилась между балками пола и лагами крыши. Если в стене дома предусмотрен дымоход — то печь для дачного домика должна располагаться возле него. При постройке нового дома печка на дачу может быть встроена в стену между комнатами. Этот вариант очень удобен: оба помещения нагреваются одинаково быстро, но в одной из комнат даже при самых неблагоприятных условиях никогда не будет дыма.

Глубина фундамента должна превышать глубину промерзания грунта. Впрочем, если дачный дом имеет собственный глубокий фундамент, то у печки для дачи можно сделать комбинированную основу. Для этого в грунт вертикально вкапываются четыре легких бетонных столбика, например таких, которые используют для заборов. Столбики должны выступать из земли чуть ниже уровня пола.

Между ними, прямо на поверхность грунта, в полкирпича насыпается гравийная или песчаная подушка. Затем укладывается слой рубероида или другой листовой гидроизоляции. Сверху ложится армирующая металлическая сетка, а уже поверх нее — заливается бетонный фундамент с арматурой. Верхняя часть фундамента должна совпадать с уровнем пола и быть идеально горизонтальной!

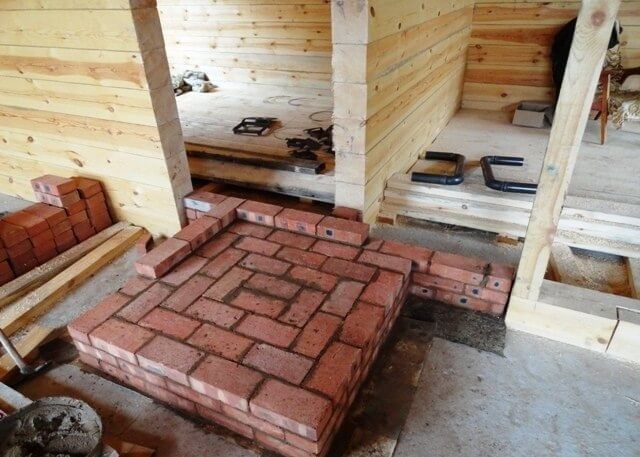

Приступаем к постройке печи

Поверх фундамента нужно уложить еще один слой гидроизоляции, а на него — металлический лист. Размеры листа должны превышать проекцию печки на 10-15 см. Причем, со стороны загрузки дров лучше сделать выпуск побольше. Тогда случайные искры из поддувала попадут не на деревянный пол, а на металл.

Во время работы печка для дачи нагревается довольно сильно. Если близлежащая стена сделана из дерева или других воспламеняющихся материалов — ее нужно защитить теплоизоляцией. Простейшей защитой может служить лист асбеста, окрашенный теплостойкой краской или прикрытый тонкой бляхой. Открытым асбест держать нельзя, так как его пыль считается очень опасной для вдыхания. Вместо асбеста печь для дачи своими руками можно изолировать от дерева плитой твердой минеральной ваты. Материал должен быть теплостойким. Фасадная строительная вата для этого не подойдет, поскольку она имеет слишком низкую температурную границу.

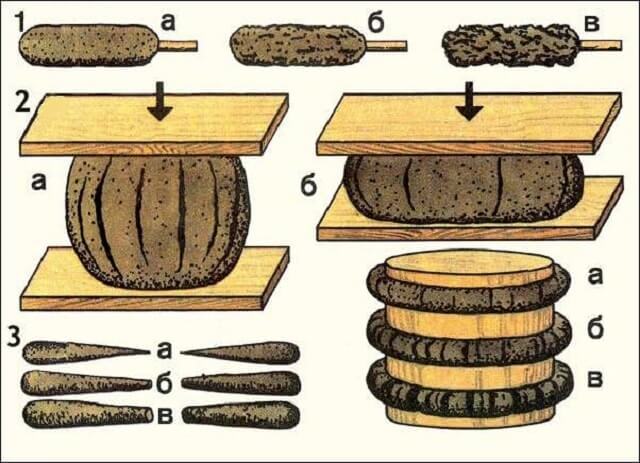

Готовим глиняный раствор

Дачная печь возводится на глине, а не на цементе. Глиняный раствор готовится из хорошей глины и чистого речного или морского песка. Если глина не покупная, а копалась где-то по соседству, то стоит поначалу проверить ее качество. Для этого делаем несколько пробных замесов с разными пропорциями глины и песка. Готовое глиняное тесто скатываем в небольшие шарики, валики, лепешки, и оставляем сушиться две недели при комнатной температуре.

Высохшие изделия нужно подвергнуть испытанию: кинуть их с высоты человеческого роста, попробовать раздавить дощечкой под весом гири и т.д. Состав наиболее прочного глиняного образца берется за эталон. На приведенном рисунке лучший замес соответствует образцам «б».

Подготовка кирпича и глины

Печка для дачи своими руками строится из предварительно вымоченного кирпича! Для этого его выдерживают в воде не менее 8 часов. За это время весь воздух выйдет, и глина будет хорошо браться за кирпич в кладке. Глины нужно готовить совсем немного, чтобы хватило для укладки приблизительно 20-25 шт. кирпичей. Без необходимого опыта большее количество за один раз и не положишь. Толщина глиняного раствора в кладке не должна превышать 5 мм.

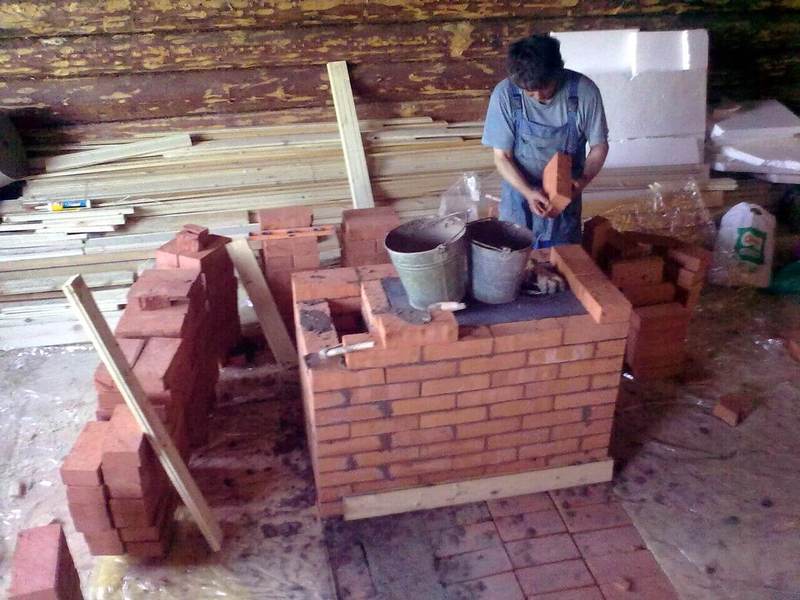

Особенности печной кладки

Чтобы печь на даче, своими руками выложенная, служила долго, каждый ряд следует проверять на прямые углы и горизонтальность поверхности. Последовательность укладки видна на чертеже порядовки.

Чугунные дверки поддувала и топочной камеры крепятся при помощи стальной проволоки, которую замуровывают в кладку. Запилы делаются болгаркой. В крайнем случае, можно делать и по старинке — молотком-кирочкой каменщика, но при этом возможно много отходов на брак. Площадка под колосник должна быть чуть больше размеров самой решетки. Тогда, при нагреве, металл не будет сдвигать кирпич.

Раствор наносится на мокрый кирпич. Бывалые печники делают это не мастерком, а рукой. Хороший раствор наноситься так же легко, как мягкое масло намазывается на хлеб.

Важное замечание

Если при кладке кирпич просел ниже, чем нужно — его следует снять, очистить раствор и уложить на свежий. Иначе новая печь на даче будет сильно дымить и пропускать копоть. В отличие от цементного, по глиняному раствору кирпич двигать категорически нельзя!

Кода строите печь на дачу, старайтесь сделать внутренние стенки максимально гладкими. Тогда на них не будет задерживаться сажа, и её легче и реже нужно будет чистить. Снаружи дачная печь тоже должна быть аккуратной и красивой. Наружные швы следует аккуратно расшить расшивкой или пальцем. В местах формирования сводов и горизонтальных перегородок щелей тоже быть не должно. Такие ряды лучше укладывать не торопясь, по одному в день, чтобы нижние ряды успели схватиться, а верхние при этом — не поползли.

Итог

Несмотря на маленький размер и простую конструкцию, для небольших домов кирпичные дачные печи пользуются большой популярностью, так как показывают очень неплохие результаты. Они быстро нагреваются, а тепла хватает на целый день. Небольшая кирпичная печь для дачи отличается невысокой стоимостью и доступностью для самостоятельного изготовления, но при постоянном проживании в зимнее время топить её придется два раза в сутки — утром и вечером. опубликовано econet.ru

Как сложить печь своими руками чертежи и порядок работы

Несмотря на то, что в очень многих частных домах сегодня оборудованы те или иные системы отопления, кирпичные отопительные сооружения не теряют своей популярности. Наоборот, инженерами и народными умельцами разрабатываются все новые модели печей, более компактные, включающие в себя различные функции. Действительно, печное отопление никогда не будет лишним для частного дома, так как сможет выручить хозяев в разных ситуациях. Например, осенью или весной, когда ночи стоят холодные, но вроде бы рано включать автономное отопление, протопленная печь создаст в комнатах уютную обстановку и избавит их от излишней влажности. Печь поможет поддерживать в доме оптимально благоприятную атмосферу и температурный баланс, комфортный для человека.

Как сложить печь своими руками чертежи

Поэтому поисковый запрос о том, как сложить печь своими руками чертежи которой подробно расскажут о правильной последовательности кладочных работ, не сходит со страниц интернета. Сегодня даже те люди, которые вообще не имеют опыта печника, проявляют желание попробовать свои силы в этом ремесле. Если принято решение установить в доме печь собственными силами, то новичкам рекомендовано выбирать несложный вариант этого сооружения с понятной порядовкой.

Кроме доступности конструкции, при выборе модели печи следует обратить внимание на ее теплоемкость, то есть на обогрев какой площади она рассчитана. Немаловажно учесть функциональные возможности сооружения и определиться с тем, что хотелось бы от него получить.

Разновидности кирпичных печей

Существует несколько основных типов печей – некоторые из них выполняют только одну главную задачу — это обогрев дома, другие применяются только для приготовления пищи, а третьи включают в свой «набор возможностей» сразу несколько функций. Поэтому, чтобы определиться с нужной моделью, необходимо знать, что собой представляет каждая из разновидностей.

Отопительно-варочное сооружение способно не только обогреть одну или две комнаты, но и поможет приготовить пищу и вскипятить воду. Если же модель оснащена духовым шкафом и сушильной нишей, то появляется возможность и хлеб испечь, и насушить на зиму овощи и фрукты.

Наиболее универсальными являются отопительно-варочные печи

Отопительно-варочная печь часто встраивается в стену или же сама выполняет роль стены – для этого ее поворачивают плитой и топкой в сторону кухни, а задней стенкой в жилую зону дома. Можно решить сразу две проблемы — обогрева помещений и получения возможности приготовления пищи в отдельном помещении.

Если же конструкция дополнительно оснащена и камином, то печь будет работать не только как функциональное сооружение, но станет и декоративным украшением дома.

Отопительная разновидность печей рассчитана только на обогрев помещений дома. Некоторые модели имеют не только топочную камеру, но и каминную. Таким образом, печь может функционировать в двух режимах — когда используется только одна из функций, или они задействованы обе одновременно. Чаще всего отопительные печи встраиваются в стену между комнатами или устанавливаются посередине одного большого зала, разделяя его на зоны.

Отопительная печь

Подобное сооружение возводится как для основного отопления дома, так и в качестве дополнительного, которое используется в весенний и осенний период для поддержания нормальной температуры и влажности в комнатах. Отопительные печи устанавливаются обычно тогда, когда на кухне уже реализована своя возможность приготовления пищи, или в большом по общей площади доме, где возводятся несколько печей, выполняющих различные функции.

На дачном участке в небольшом доме лучше устанавливать многофункциональное строение, которое сможет выручить сразу в нескольких ситуациях.

Варочная печь возводится на кухне, и ее конструкция рассчитана именно на быстрое приготовление пищи. Однако, эта функция не лишает ее и отопительных возможностей, так как весь ее корпус, задняя стенка и чугунная плита хорошо прогреваются, отдавая тепло и в помещение.

Основная функция этой печки — приготовление пищи

Варочная печь обычно компактна, поэтому отлично подойдет для установки ее на даче или в маленькой кухне частного дома.

Имея такую компактный, но функциональный агрегат, можно исключить риск замерзнуть или остаться без ужина и горячего чая даже в том случае, если отключится электро- и газоснабжение.

Разработано очень много различных моделей всех перечисленных типов печей. Они могут быть и совсем миниатюрными, и занимать большую площадь. Поэтому, остановившись на одной из моделей, прежде чем запасаться материалами для ее возведения, нужно вымерить и начертить ее основание на полу помещения, в котором планируется ее установка. Таким образом можно будет визуально определить, сколько в помещении останется свободного пространства.

Как правильно выбрать место для установки печи?

Чтобы печь работала эффективно и максимально отдавала тепло в помещения дома, а также была пожаробезопасной, необходимо выбрать для нее правильное месторасположение.

Особенно важно продумать этот момент в том случае, если печь встраивается в готовое здание, так как дымоотводная труба должна проходить между балок потолочного перекрытия, и случайно не наткнуться на них, поэтому вариант установки должен быть просчитан максимально точно.

Печное кирпичное сооружение может быть установлено в разных местах комнаты или же между двух помещений. Какое место лучше выбрать – будет рассмотрено далее.

Чтобы получить максимальный эффект от печи, не стоит устанавливать ее около внешней стены здания, так как она будет быстро остывать и вряд ли сможет обогреть больше одной комнаты.
Некоторые модели печей устанавливаются в центре комнаты или со смещением от него в одну или другую сторону. Такое месторасположение выбирается в том случае, если помещение требуется разделить на отдельные зоны. Причем, разные стороны печного сооружения могут иметь отличающуюся декоративную отделку, выполненную в стиле, соответствующему оформлению конкретной зоны комнаты.
Достаточно часто печь встраивают в стену между двумя или даже тремя комнатами, что позволяет максимально эффективно использовать, вырабатываемое тепло. В этом случае, в целях пожаробезопасности, очень важно предусмотреть надежную изоляцию стен, потолка и чердачного перекрытия в месте прохода дымоходной трубы.
При выборе места установки, нужно предусмотреть и то, что каждая из сторон фундамента под печь должна быть на 100÷150 мм больше основания самой печи.
Чтобы точно определить размер основания и высоты печи, рекомендовано всегда выбирать модель, к которой приложена схема-порядовка.

Выбрав модель печи и место для ее установки, можно приобретать все необходимые материалы и подготавливать нужные инструменты. Количество материалов будет зависеть от размера и функциональных особенностей модели печи, а инструменты для кладки используются всегда одинаковые.

Инструменты, необходимые для кладочных работ

Для работы потребуется подготовить весьма «солидный» набор инструментов

Из инструментов для кладки кирпича и заливки фундамента потребуется:

Правило — этот инструмент используется для выравнивания поверхности залитого бетоном фундамента.
Молоток-кирка необходим для раскалывания и обтесывания кирпича.
Веселка — деревянная лопатка, которая используется для растирки глиняного и известкового раствора.
Печной молоток используется для раскалывания кирпича и удаления засохшего, выступившего за пределы кладки раствора.
Метелка, изготовленная из мочала, предназначается для очистки внутренних каналов печи от попавшего в них песка и раствора.
Свинцовая чертилка нужна для разметок в том случае, если печь отделывается изразцами.
Строительный уровень необходим для контроля за ровностью рядов и поверхностью стен.
Чертилка — стержень, применяемый для разметок.
Отвес — это шнур с грузом, предназначенный для проверки вертикальности выводимых поверхностей.
Строительный уголок с линейкой для проверки правильности внешних и внутренних углов, так как они должны быть идеально прямыми.
Плоскогубцы применяют для сгибания и откусывания проволоки для фиксации чугунных элементов печи в швах кладки.
Рашпиль — этот инструмент используется для удаления наплывов и притирки комков в высохшей кладке.
Зубило применяется для раскалывания кирпича и разбора старой кладки.
Резиновый молоток необходим для выравнивания уложенного на раствор кирпича методом пристукивания.
Кельмы (мастерки) разного размера применяют для нанесения раствора при кладке кирпича и снятия выступившей из швов смеси.
Расшивка — инструмент для выравнивания раствора в швах кладки. Она используется в том случае, если кладка производится «под расшивку», без дальнейшей облицовки.
Ручная трамбовка потребуется для уплотнения грунта и слоев засыпки в котлован под фундамент.
Емкости для замешивания раствора и чистой воды.
Сито с металлической сеткой для просеивания песка.

Козлы облегчат выкладку верхних рядов

Подставка для удобства проведения работ на высоте, называемая «козлы». Поверхность этого приспособления имеет достаточный размер не только для комфортного передвижения мастера, но и для установки емкости, наполненной раствором.

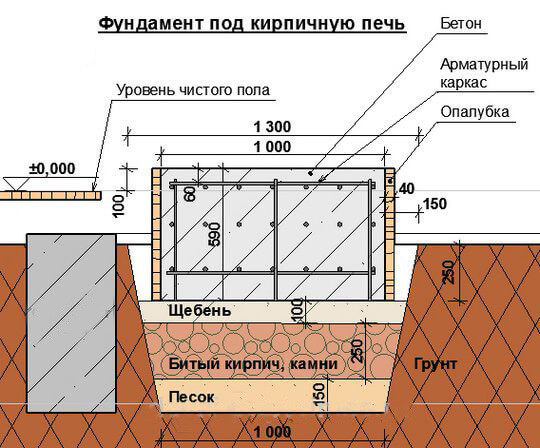

Обустройство фундамента под кирпичную печку

Фундамент под печь обычно готовится вместе с фундаментом дома, но они никак не должны контактировать между собой, а тем более — быть объединенными в единую конструкцию. Новые фундаменты, как правило, дают усадку, которая может привести к деформации одного из них, и это потянет за собой повреждение другого. Именно поэтому их следует устанавливать обязательно отдельно друг от друга.

В случае возведения печи в уже построенном доме с деревянным полом, придется проделать достаточно масштабную работу. В том месте, где будет устанавливаться печь, доски пола придется удалить, выпилив отверстие по размеру будущего фундамента.

Если фундамент под домом монолитный, а выбранная модель печи не слишком массивная, то конструкцию можно возводить и на нем, предварительно настелив на место установки материал для гидроизоляции.

Фундамент должен иметь форму основания печи, однако, как уже упоминалось выше, каждая из его сторон делается больше стороны печи на 100÷150 мм.

Если пол в доме деревянный, на нем делается разметка, по которой будут выпиливаться доски.
Затем в грунте подпола по форме будущего фундамента роется котлован, глубина которого может варьироваться от 450 до 700 мм, в зависимости от состава грунта.
Дно котлована утрамбовывается, а его стенки выстилаются полиэтиленовой пленкой или рубероидом.

Котлован со слоем гидроизоляции на стенках и песчано-гравийной подушкой на дне

Затем, на дно выкладывается песчаная подушка толщиной в 100÷150 мм, в зависимости от глубины котлована, и хорошо уплотняется с помощью ручной трамбовки.
Следующим слоем, поверх песка, засыпается щебенка, которая тоже, по возможности, утрамбовывается. Этот слой может составлять от 150 до 200 мм.
Далее, по периметру котлована устанавливается деревянная опалубка в виде короба. Причем, полиэтилен или рубероид остаются внутри нее, а затем закрепляются на стенки с помощью степлера и скоб. Этот водостойкий материал сохранит залитый в опалубку раствор, не давая уйти из него влаге, что даст плите возможность высохнуть и упрочниться равномерно.
Фундамент должен иметь высоту примерно на 250 мм ниже уровня «чистого» пола, то есть на готовую основу нужно будет положить два ряда кирпича, чтобы он поднялся вровень с поверхностью пола.
Некоторые мастера с целью экономии кирпича, наоборот, поднимают фундамент над полом на 80÷100 мм. Удобство такого решения состоит еще и в более простой стыковке боковых стенок фундамента с поверхностью покрытия пола.
Следующим шагом в опалубку, на всю ее высоту, устанавливается арматурная решетка, изготовленная из стальной арматуры толщиной в 4÷6 мм. Прутья связывается между собой проволочными скрутками.
Далее, в нижнюю часть опалубки, на толщину 250÷300 мм можно залить грубый бетонный раствор, замешанный из цемента и гравия в пропорциях 1 : 3, или цемента, щебня средней фракции с добавлением песка, в соотношении 1 : 2 : 1. Но, в принципе, можно использовать и обычный бетонный раствор из песка и цемента.
Если же вниз заливается грубая смесь, то сразу же, не дожидаясь ее схватывания, сверху выкладывается тонко замешанный раствор.
Залитая бетонная смесь выравнивается правилом по верхним граням досок опалубки, после чего рекомендовано уложить и утопить на 15÷20 мм в раствор армирующую сетку с ячейками в 50 мм.

Верхний армирующий пояс можно просто притопить в свежезалитом бетонном растворе

Поверхность фундамента снова разравнивается, и при необходимости в опалубку, поверх сетки, добавляется бетонный раствор.
Далее, фундамент оставляют застывать и набирать прочность – этот процесс займет от трех недель до месяца, в зависимости от толщины слоев залитого раствора. Чтобы бетон был более прочным, рекомендовано ежедневно в течение первой недели, начиная со второго дня, сбрызгивать его водой.
Сверху застывшего фундамента настилается гидроизоляция, состоящая из двух-трех листов рубероида, которые укладываются один на другой.

Кладка будет проводиться только на слой настеленной гидроизоляции (рубероида)

Чтобы начать кладку первого ряда, рекомендовано сделать на гидроизоляционном материале разметку, обозначив расположение основы печи. Благодаря очерченному периметру основы, будет гораздо проще производить монтаж первого ряда кирпича и соблюдать ровность сторон и углов.

После этих подготовительных работ, можно переходить к кладке.

Кладка без раствора

Даже опытные мастера, начиная кладку незнакомой до этого конструкции, сначала производят ее насухо, то есть без раствора. Этот процесс помогает разобраться в хитросплетениях внутренних каналов печи и не совершить ошибок во время основной кладки. Насухо поднимается все строение, причем каждый из рядов должен быть выложен в соответствии с прикладываемой к модели печи порядовкой.

Выполняя сухую кладку, необходимо соблюдать толщину горизонтальных и вертикальных рядов. Чтобы этот параметр выдерживался одинаковым на протяжении всей кладки, можно использовать рейки толщиной в 5 мм. Конечно, вертикальные швы будет сложно отмерить небольшими отрезками реек при кладке насухо, поэтому их придется определять визуально, но для горизонтальных швов рейки нужно использовать обязательно. Применив их, после выкладки последнего ряда конструкции, можно увидеть реальную высоту печи.

Как пример использования реек, можно рассмотреть данное фото.

Выдерживание ширины горизонтальных и вертикальных швов с помощью калибровочных реек

Особенно важно придерживаться единой толщины швов, если кладка производится под расшивку, и не будет в дальнейшем отделываться дополнительно декоративными материалами.

Производя кладку насухо, важно разобраться в конфигурации канала, через который дым будет уходить из топки, и подниматься к трубе. Если при выкладывании этот прохода будет допущена ошибка, то придется перекладывать часть или даже всю конструкцию печи, так как может образовываться обратная тяга, и дым при растопке пойдет помещение.

Подняв печь насухо до начала кладки дымоотводной трубы, конструкцию разбирают. Причем, если в рядах использовались не только целые кирпичи, но и их небольшие фрагменты, то при разборке каждый из рядов можно сложить отдельной стопкой, поставив на одном из кирпичей номер ряда. Иногда, дополнительно, проставляется и номер кирпича в каждом из рядов. Такая система ускорит работу, так как весь материал будет подогнан и разложен в нужном порядке, и останется только его поочередно замачивать и уложить в ряды печи, но уже на раствор.

Выполняя основную кладку, на края предыдущего ряда устанавливаются две рейки, между которых наносится раствор толщиной в 60÷70 мм. Затем на него кладется кирпич верхнего ряда, выравнивается и пристукивается до тех пор, пока он не упрется в рейки. Необходимо иметь такие калибровочные приспособления на три ряда, так как вытащить ее из шва можно только после схватывания раствора. Так, выложив, три ряда, рейки вытягивают из самого нижнего шва, очищают и укладывают на четвертый — и так далее. Если нет уверенности, что вертикальные швы получатся одинаковой толщины, для них тоже можно подготовить короткую рейку, которая будет переставляться в следующий шов сразу после выравнивания двух соседних кирпичей.

Оптимально иметь комплект калибровочных реек на три ряда

После вытаскивания калибровочных реек из шва, между кирпичами останется достаточно глубокий зазор. Его заполняют раствором, излишек которого убирается мастерком, а затем приводят в порядок с помощью расшивки.

Обработка швов «под расшивку»

Если калибровочные рейки укладывались с обоих краев кирпича, то с внутренней стороны стенки тоже останутся углубления между швов. Их тоже необходимо тщательно заделать, так как швы должны быть герметичными, заполненными раствором по всей ширине кирпича.

Очень важно, выполняя кладку на раствор, проверять каждый из положенных рядов строительным уровнем, чтобы не произошло перекоса всей конструкции.

Такие несложные вспомогательные приспособления, как калибровочные рейки, помогут выполнить кладку аккуратно с одинаковой шириной швов. Поэтому и вся поверхность печи будет выглядеть так, как будто конструкция выполнена мастером-профессионалом.

Эти нюансы помогут упростить процесс возведения печного сооружения, избежать ошибок, которые могут привести к необходимости переделывания всей работы.

Схемы возведения кирпичных печей

Печь Ю. Проскурина с отопительно-варочными функциями и сушильной камерой

Модель, разработанную инженером Ю. Проскуриным, можно назвать одной из простейших конструкций отопительно-варочных печей, которую вполне сможет осилить даже начинающий мастер. Несмотря на компактные размеры сооружения, печка способна исполнить все необходимые для небольшого дома функции, так как оснащена варочной плитой и камерой для сушки, которая при желании может быть заменена на водогрейный резервуар.

Компактная, но весьма функциональная печь Ю. Проскурина

Такая печь способна обогреть одну или две комнаты общей площадью 17÷20 м², поэтому может быть встроена в стену между кухней и одним из небольших помещений дома. При этом ее, безусловно, необходимо сориентировать таким образом, чтобы конструкция была развернута плитой в сторону кухонного помещения.

Габариты этого отопительного сооружения, без высоты дымовой трубы, составляют 750×630×2070 мм. Печка имеет два режима работы — зимний и летний, что позволяет в теплое время года использовать только варочную плиту, без ненужного отопления всего дома. Теплоотдача от печи при полноценной ее протопке составляет 1700 ккал/ч.

Для возведения этого отопительного сооружения потребуются следующие материалы:

Наименование материалов и элементов	Количество (шт.)	Размеры элементов (мм)
Красный кирпич М-200 (без учета кладки трубы)	281÷285	250×120×65
Шамотный кирпич огнеупорный марки Ш-8	82÷85	250×120×65
Дверца топочная	1	210×250
Дверцы для очистных каналов	2	140×140
Дверца для поддувала	1	140×250
Задвижка летнего хода для дымохода	1	130×130
Задвижка топки	1	130×130
Задвижка для варочной плиты	1	130×130
Колосник	1	200×300
Варочная панель одноконфорочная	1	410×340
Стальная полоса	1	40×260×5
	1	40×350×5
	1	40×360×5
Стальной уголок	1	40×40×635
	3	40×40×510
	4	40×40×350
Кровельное железо	1	380×310
Предтопочный металлический лист	1	500×700

Для заливки фундамента необходимо будет подготовить цемент, щебень, песок, гравий, рубероид, арматурный прут или стальную проволоку толщиной в 5÷6 мм. Если будет решено заменить сушильную камеру на водогрейный бак, то придется приобрести или изготовить и его.

Чтобы работа прошла успешно, перед ее началом настоятельно рекомендуется очень внимательно изучить порядовку, а в процессе кладки держать эту схему всегда под рукой.

Схема печи Проскурина с разрезами

На данной иллюстрации эта печь схематично представлена в нескольких разрезах. Здесь можно хорошо рассмотреть, как проходят внутри конструкции дымоходные каналы, проследить движение дыма от топки до дымоотводной трубы.

Иллюстрация (порядовка)	Краткое описание выполняемой операции
	Первый ряд — сплошной, его выкладывают согласно представленной на схеме конфигурации. Ряд должен быть идеально ровным, так как от его правильной кладки будет зависеть надежность и долговечность всего сооружения. Ряд состоит из 15 кирпичей.
	Второй ряд. На этом этапе закладывается форма зольника (поддувальной камеры) и донная часть двух каналов, которые будут проходить вертикально. Выкладывая ряд, оставляют проемы для установки дверец поддувальной и прочистной камер. На этом же ряду производится их установка. Ряд выкладывается из 13 кирпичей.
	В чугунных дверцах, для их закрепления в кладке, предусмотрены специальные ушки, в которые вставляются заготовленные отрезки проволоки. Далее, их концы скручивают между собой и вмуровывают в швы между рядов боковых стенок. Чтобы дверца не сдвигалась с места установки до полной ее фиксации, ее временно подпирают кирпичами.
	Третий ряд выкладывается согласно схеме. В нем поднимаются стенки поддувальной и прочистной камеры, а в швах между рядами кирпича закрепляются концы проволоки, с помощью которой фиксируются дверцы. Для кладки ряда нужно будет 13 красных кирпичей.
	Четвертый ряд. Камеру вертикальных каналов разделяют на две, так как далее они будут выкладываться отдельно. Сечение каналов по всей их высоте будет составлять 80×120 мм. Кроме этого, в этом ряду происходит перекрытие установленных дверец. Необходимо подготовить 13 красных кирпичей.
	Кладка пятого ряда производится огнеупорным шамотным кирпичом, так как происходит формирование нижней части топки. В кирпичах, определяющих место укладки колосниковой решетки, с внутреннего их края, делается вырез под прямым углом. Размер выреза должен составлять, примерно, 10×10 мм ± 1 мм. Подготовленные кирпичи укладываются над поддувальной камерой. Для кладки ряда потребуется 16 шамотных кирпичей.
	После этого, на пятом же ряду в подготовленные углубления в кирпичах устанавливается колосник. Его иногда монтируют на глиняный раствор, но часто — совсем без раствора. В последнем случае зазоры между решеткой и кирпичом, которые должны составлять порядка 3÷5 мм, заполняются песком.
	Шестой ряд. Продолжают формироваться стенки двух вертикальных каналов, и начинают возводиться стенки топки. Кладка проводится только шамотным кирпичом. Ряд состоит из 12 шамотных кирпичей.
	Далее, на шестом же ряду, монтируется топочная дверца, которая так же, как и поддувальная, фиксируется с помощью проволоки в швах боковых стенок. Однако, топочная дверка перед установкой оснащается не только проволочными креплениями, но и обматывается по периметру асбестовым шнуром. Этот процесс необходимо провести для создания теплового зазора, который позволит расширяться металлу при его сильном нагревании.
	Седьмой и восьмой ряды выкладываются из 12 огнеупорных кирпичей каждый и соответствуют схеме порядовки. Во время их кладки продолжают подниматься стенки топки и формироваться вертикальные каналы. Понятно, что кладка кирпича в рядах идет вперевязку.
	При кладке девятого ряда перекрывается дверца топочной камеры. Для снятия нагрузки с чугунной дверцы, с кирпичей, устанавливаемых на боковые стенки, срезаются края, повернутые в сторону топочной камеры, под одинаковым углом в 30˚. Эти срезы послужат своеобразной подставкой для серединного кирпича, срезанного с двух сторон под углом в 60˚, то есть он должен идеально вписаться между двух крайних кирпичей. На ряд потребуется 12 шамотных кирпичей.
	На десятом ряду топливная камера объединяется с крайним вертикальным каналом, так как дым, образовавшийся в топке, направлялся в это отверстие. Для того, чтобы обеспечить плавность хода горячего воздуха, на серединном кирпиче, разделяющим топочное отверстие и закрытый канал, делается срез выступающего угла. Для этого ряда потребуется 11 шамотных кирпичей.
	На одиннадцатом ряду кладка, идущая вокруг топочной камеры, отличается тем, что для нее используются кирпичи с вырезом на глубину кирпича на 10 ×20 мм. Эта ступенька предназначена для укладки варочной панели. Для кладки понадобится 11 шамотных кирпичей.
	После того, как 11-й ряд выложен, ступенька на кирпичах простилается асбестовыми полосками или слоем глины, толщиной в 3÷4 мм (при условии толщины варочной панели в 5 мм). Эти прокладки послужат подушкой и тепловым зазором для варочной плиты. Затем, на подготовленное для нее место устанавливается варочная панель. Со стороны, где будет формироваться варочная камера, угловая часть кладки укрепляется металлическим уголком.
	С двенадцатого ряда кладка будет производиться только красным кирпичом. На этом этапе закладываются стенки варочной камеры, и снова закрывается перемычкой открытый ранее вертикальный канал. Для кладки этого ряда нужно подготовить 10 кирпичей.
	13-й ряд выкладывается по схеме, но во внешней части первого вертикального канала формируется место для установки задвижки, предназначенной для переключения режимов печи на зимний или летний ход. Для этого в кирпиче делаются вырезы для углубления металлического элемента. Далее, на подготовленное место, на глиняно-песчаный раствор закрепляется стационарная часть дымоходной задвижки. Ряд выкладывается из 10 кирпичей.
	14-й ÷ 18-й ряды – на каждый из них потребуется по 10 кирпичей. Кладка на этих рядах имеет одинаковую конфигурацию, с учетом перевязки, и формирует вертикальные каналы и варочную камеру.
	На 18-ом же ряду варочная камера перекрывается тремя стальными уголками, которые образуют основу для кладки следующих рядов. Один из этих элементов устанавливается на край «потолка» варочной камеры, второй поворачивается к первому и устанавливается на расстоянии от него в 250 мм (размер кирпича), а третий уголок тыльной стороной прижимается ко второму. Взглянув на эту конструкцию, вполне можно понять, как должны быть уложены кирпичи.
	19-й ряд. Выкладывая его, 12-ю кирпичами перекрывают варочную камеру, но над ней формируется отверстие вытяжки пара, в которое будет устанавливаться задвижка. Для монтажа этого элемента в краях кирпичей, устанавливаемых с трех сторон, делаются вырезы, а с внешнего кирпича снимается слой, делая его толщину меньше. Далее на подготовленную площадку на глиняный раствор закрепляется задвижка.
	20-й ряд выкладывают по представленной схеме. На этом этапе перекрывается установленная задвижка, и формируются отверстия каналов. Боковой кирпич в первом вертикальном канале стесывается для плавного перетекания нагретого воздуха. Для ряда потребуется 15 кирпичей.
	На 21-ом ряду объединяются в общее пространство первый вертикальный канал и отверстие для отведения пара из варочной камеры. Кладка осуществляется по периметру печи, кирпич устанавливается в виде стенок, а также обрамляется второй вертикальный канал. Причем угловой внутренний кирпич срезается для обеспечения плавного ухода пара в дымоходную трубу. Для кладки нужно подготовить 11 кирпичей.
	Далее, на этом же ряду осуществляется перекрытие получившегося пространства стальными полосами, которые обеспечат основу для установки металлической пластины и кладки следующих рядов.
	Следующим шагом, который производится на этом же ряду, является установка пластины из кровельного железа. С помощью нее образуется дымоходное отверстие, располагающееся в противоположной стороне от окна для выхода пара из варочной плиты.
	На 22-м ряду кирпичной кладкой перекрывается металлическая пластина. Далее кладка осуществляется по схеме. Открытыми остаются только отверстия каналов. Затем с внешней стороны печи устанавливается металлический уголок, который укрепит переднюю часть дна сушильной камеры. На кладку ряда потребуется 15 кирпичей.
	23-й ряд — формируются стенки сушильной камеры. Ее заднюю стенку делают из кирпича, устанавливаемого набок — он отделит камеру от отверстия дымоходного канала. Используется 12 кирпичей.
	На 24-м ряду из 11 кирпичей формируется стенки дымоходного и двух вертикальных каналов, а также сушильной камеры.
	25-й ряд — работа продолжается согласно схеме, кладка производится из 12 кирпичей. Второй кирпич задней стенки сушильной камеры устанавливается так же, как и первый, на боковую сторону.
	26-й ряд. На этом этапе вертикальные каналы подготавливаются к объединению в одно пространство, поэтому для направления дыма в нужном направлении кирпичи в вертикальных каналах срезаются под небольшим углом. Для кладки ряда потребуется 11 кирпичей.
	На 27-м ряду с помощью кладки происходит объединение двух вертикальных каналов, и на эту общую камеру устанавливается прочистная дверца. Задняя стенка сушильной камеры поднимается еще на один кирпич, который устанавливается на боковую сторону. Ряд состоит из 11 кирпичей.
	На 28-м ряду, состоящем из 10 кирпичей, выполняется кладка по схеме, сходной с 27 рядом. А затем тремя металлическими уголками перекрывается пространство сушильной камеры.
	На 29-м ряду вся практически площадь перекрывается кирпичной кладкой, которая монтируется в соответствии со схемой. Оставляется открытым только отверстие над сушильной камерой, куда будет установлена задвижка в срезы, сделанные на кирпичах, обрамляющих этот проем. Внешний кирпич срезают, делая меньше его толщину. В обустроенное «гнездо» на глиняный раствор устанавливается задвижка. Ряд состоит из 17 кирпичей.
	30-й ряд, состоящий из 16 кирпичей, полностью перекрывает поверхность печи. Исключением является только дымоходное отверстие, размер которого равен половине кирпича.
	На 31÷32-м рядах начинает формироваться печная труба.

Если принято решение произвести установку печи самостоятельно, то работу следует проводить не спеша, подходя к каждому этапу процесса со всей ответственностью и максимальной аккуратностью. При условии следования всем рекомендациям и предоставленной схеме-порядовке, даже начинающий мастер сможет справиться с этой работой и получить опыт для новых творений.

И в завершение статьи – еще один пример кладки миниатюрной кирпичной печи для загородного дома.

Видео: компактная кирпичная печь для небольшой кухни

какой вид выбрать и как сложить

Дача — любимое место отдыха горожан, и это неудивительно: именно там можно отдохнуть от суеты, приобщиться к природе и пообщаться с семьей и друзьями. Чтобы в дачном доме было тепло и комфортно в любое время года, нужно заранее продумать систему отопления. Наиболее экономичный и удобный вариант — печка на дровах.

Особенности

Печи на дровах для дачного дома несколько отличаются от традиционных отопительных печей по нескольким причинам:

Потребность в отоплении у большинства дачников возникает не постоянно, а лишь по выходным. Многие ездят отдыхать на дачу не только летом, но и в холодное время года, при этом им необходимо быстро протопить дом, в котором установилась низкая температура. Значит, она должна быстро нагреваться сама и прогревать помещение.
Размеры дачного дома чаще всего невелики. По этой причине печь для дачи должна иметь компактные размеры.
Дачный участок — это не деревенская усадьба, и хранить большие объемы топлива на нем негде. Поэтому печка для дачи должна экономно расходовать дрова при высокой эффективности.
Не во всех дачных кооперативах есть газ, а электроэнергия — дорогое удовольствие. Многие дачники используют печи не только для обогрева, но и для приготовления пищи. Идеальная печка должна быть оснащена варочной поверхностью.
Выходные на даче — это масса дел и развлечений, и отвлекаться на постоянное подкладывание дров зачастую некогда. Поэтому многие дачники ценят наличие в печи режима длительного горения.

То есть, идеальная печка для дачи — компактная, быстро нагревается, экономно расходует дрова, оснащена варочной поверхностью и может работать в режиме длительного горения. Возможно ли сочетание всех этих качеств в одной отопительной печи?

В данной статье рассмотрены различные простые конструкции коптилен для холодного копчения, которые можно быстро сделать в домашних и походных условиях.
А о том, как изготовить генератор дыма для холодного копчения, — читайте тут: https://gidpopechkam.ru/generatory/dyma-xolodnogo-kopcheniya.html

Разновидности

кирпичные;
металлические.

Главная особенность кирпичных печей на дровах — способность накапливать и постепенно отдавать тепловую энергию. Чем больше масса активно нагревающегося кирпича, тем дольше она будет нагреваться, и тем дольше после прекращения горения дров она будет остывать. Правильно сложенная кирпичная печь остается теплой не меньше суток.

Металлические печи способны прогреть небольшое помещение за 40-60 минут с минусовой температуры до +20ºС. Но запасать тепло они не могут — металл обладает хорошей теплопроводностью, за счет которой быстро нагревается и быстро остывает. Это означает, что нагретая с вечера печка к утру примет температуру окружающей среды.

Какую модель печки выбрать, кирпичную или металлическую, зависит от предъявляемых к ней требований. Для людей, живущих на даче в течение летнего сезона, выгоднее и удобнее кирпичная. Если поездки на дачу сравнительно редки, а по приезде требуется быстро прогреть дом — лучше выбрать металлическую модель с режимом длительного горения.

Кирпичные

Сложно описать все разнообразие кирпичных отопительных печей, поэтому стоит рассмотреть только самые распространенные.

Русская печка

Это сердце любой исконно русской избы — она не только эффективно обогревает дом, но и позволяет готовить еду, сушить одежду и обувь, а поверх печи можно устроить теплую лежанку или полати.

Но для летней дачи такая печь не подходит совершенно по нескольким причинам:

Максимальная эффективность достигается только при постоянной топке и в процессе длительного горения огня, когда колебания температуры кирпича незначительны. В неотапливаемом доме русская печь за зиму напитывает влаги, и весной ее сложно протопить, к тому же, нагрев влажного кирпича ведет к его растрескиванию, и печь начинает разрушаться.
Занимает довольно много места и требует для своей массивной конструкции капитального фундамента. Не всякий дачный домик способен вместить русскую печь.
Кладка русской печки требует определенных навыков, ее сложно сложить своими руками новичку, поэтому придется обращаться за помощью профессионального печника.

голландка

Отопительная или комбинированная канальная печка, имеющая вид квадратной или прямоугольной колонны. В оригинале она предназначена только для отопления, и благодаря своей форме может одновременно греть несколько помещений. Но дачный вариант «голландки» иногда выполняют с варочной поверхностью, что несколько увеличивает ее габариты, но улучшает функциональность.

Плюсы «голландки»:

имеет сравнительно компактные размеры;
длительно держит тепло;
простая конструкция, «голландку» можно сложить своими руками.

Минусы:

голландка требовательна к качеству дров;
медленно прогревается после длительного перерыва, особенно при минусовой температуре на улице;
за печью необходимо следить и вовремя закрывать вьюшку: если закрыть ее слишком рано — возможно выделение угарного газа, поздно — все тепло «выдует» на улицу.

Нельзя закрывать печь раньше, чем прогорят последние головешки! Угли должны светиться ровным красным светом без малейшего признака синего пламени!
Шведская
«Шведка» — универсальная печка, подходящая для длительного использования. В ней есть не только варочная поверхность, но и духовка, и хорошо прогреваемые ниши, предназначенные для сушки одежды и обуви.
Духовка расположена рядом с топкой, одна из ее стенок отделена от топки тонким листом железа, благодаря чему сразу после начала горения дров духовка отлично прогревается и начинает отдавать тепло в комнату.
Варочная поверхность сделана из чугуна и находится в нише прямо над топкой. Над ней находится еще одна ниша — печурка. Тепло от варочной поверхности нагревает основание ниши, благодаря чему там быстро становится тепло и сухо.
Дымовой канал из топки направлен вниз, в результате горячие дымовые газы греют основание печи и пол. Каналы могут быть расположены как вертикально, так и горизонтально. Иногда в них встраивают теплообменник для горячей воды.
Плюсы «шведки»:
быстрый обогрев помещения от духовки и варочной поверхности даже в начале горения дров;
хорошо протопленная печь долго хранит тепло;
на ней можно сушить промокшую обувь и одежду;
варочная поверхность и духовка позволяют готовить любые блюда;
габариты печи незначительно превышают «голландку» при большей эффективности;
имея подробное описание и схему-порядовку, «шведку» можно сложить своими руками.
Минусы:
«шведка» требует футеровки топки и каналов шамотным кирпичом, он белее дорогой, чем керамический;
для эффективной теплоотдачи нужны хорошие сухие дрова.
Таким образом, наиболее удачная конструкция кирпичной печи для дачи — шведская. Кладка многофункциональной печки такого типа показана на видео.
Металлические
Одно из основных преимуществ металлической печки — быстрый нагрев. Если посещения дачи носят периодический и стихийный характер, то оптимальным и самым экономичным вариантом будет установка обычной сварной буржуйки.
Плюсы металлической печи:
простая конструкция из доступных материалов;
легкая, не требует установки на фундамент;
можно оборудовать варочную поверхность;
в буржуйку не обязательно закладывать качественные дрова, можно топить ее ветками, картоном, сжигать мусор;
не требует монтажа капитального дымохода, трубу можно вывести через стену или окно с соблюдением противопожарных расстояний;
мобильна, на летнее время ее можно вынести на улицу или в беседку.
Минусы буржуйки:
быстро остывает, к утру в протопленном доме будет холодно;
внешний вид у металлических печей, сделанных своими руками, вряд ли станет предметом восхищения.
Продлить время топки можно, если сделать печь длительного горения, однако следует помнить, что ее безопасная эксплуатация требует некоторых навыков.
Схема и технология кладки малой шведки Буслаева
Рассмотрев особенности разных видов отопительных печей для дачи и их фото, можно сделать выбор, подходящий для конкретных условий. На следующем фото представлена, имеющая компактные размеры и предназначенная специально для небольших дачных домиков, малая шведская печь Буслаева. Она оснащена духовкой, расположенной рядом с топочной камерой, варочной камерой с дверками, а также двумя печурками разного размера, и даже начинающий печник сможет сложить ее своими руками.
Общий вид и габариты указаны на фото.
Для выполнения печи понадобятся такие материалы:
кирпич красный полнотелый — около 400 шт;
кирпич шамотный огнеупорный — около 50 шт;
кладочный раствор — обычный глиняный для кладки красного кирпича и шамотный для кладки топочной камеры;
колосниковая решетка 20х30 см;
варочная чугунная плита с конфорками 70х40 см;
дверца для топочной камеры 25х20,5 см;
дверка для варочной камеры 50х39 см;
дверка для поддувала 14х14 см; листовое железо толщиной 3 мм для выполнения духовки;
чугунная плитка 40х25 см;
чугунная плитка 40х15 см;
задвижка 25х13 см;
задвижка 13х13 см;
стальной уголок 45х45х3 мм длиной 101 см — 3 шт;
стальная полоса.
Под печью необходим фундамент, выступающий со всех сторон за ее габариты на 5-10 см. Он может быть бетонным с армированием. Нельзя связывать фундамент печи с основанием дома, он должен отстоять от него минимум на 25 см с любой из сторон.
Технология кладки «шведки» Буслаева своими руками
1 и 2 ряды — сплошная кладка из красного кирпича. Периметр выполняют из цельных кирпичей, соблюдая перевязку. В середине допустимы половинки кирпича. На второй ряд ставят поддувальную дверцу в соответствии со схемой.
3 ряд укладывают по схеме в полкирпича, выполняя проемы для дверок поддувала и чистки.
4 ряд — выкладывают поддувальную камеру и основание для духового шкафа, который необходимо заранее сварить из листового железа толщиной 3-4 мм. Размеры духовки — 50х33х28 мм. В задней части поддувала на ребро ставят кирпич. Он должен выступать в правую сторону и служить также опорой для духовки. За ним — еще один кирпич на ребро для опоры пода топки. Слева кирпич, поставленный на ребро, даст опору левой стороне духовки. После кладки 4 ряда устанавливают духовку на шамотный раствор, проложив для защиты от прогорания лист стали толщиной 1,5-2 мм.
5 ряд — выкладывают под топки, ставят колосниковую решетку. Кирпичи, образующие под, должны иметь уклон к решетке на 2 см. Между решеткой и кирпичом оставляют зазор в 1 см для ее расширения при нагреве. Ставят дверку топочной камеры, закрепляя ее отожженной проволокой в кладке.
6 ряд — изолируют левую сторону духового шкафа от топливной камеры шамотным кирпичом и дополнительно обкладывают духовку с обеих сторон кровельным железом.
7, 8 и 9 ряды — выкладывают по схеме, образуя топочную камеру и изолируя от нее духовку. Верх духовки обмазывают шамотной глиной. Стенки дымового канала в заднем правом углу выполняют закругленными для улучшения тяги.
В 10 ряду ставят варочную панель и закладывают пространство позади нее. Закрепляют дверки духовки и топки.
Начиная с 11 ряда кирпич ставят на ребро. Выкладывают коренные стенки, ставят дверцу варочной камеры. Устанавливают над закругленным каналом прочистную дверцу.
С 12 по 15 ряд выполняют кладку стенок варочной камеры и выкладывают дымовые каналы из кирпича на ребро. Для поддержки висячих перегородок дымовых каналов в них устанавливают стальные полосы. С обеих сторон печи оставляют чистки.
В 14 ряду на перегородки кладут стальной уголок и полосу для поддержки свода варочной камеры. 15 ряд — выкладывают свод кирпичом плашмя.
С 16 по 19 ряд продолжают кладку дымовых каналов и выполняют печурки.
17 ряд — устанавливают верх малой печурки из листа железа.
18 ряд — оставляют чистку в передней части печи.
В 19 ряду остаются только висячие перегородки.
Начиная с 20 ряда кладку вновь начинают плашмя. В соответствии со схемой устанавливают задвижку.
В 20 ряду начинают делать ступенчатый карниз, сдвигая кирпич на 3 см во внешнюю сторону по периметру.
В 21 ряду выполняют вторую ступень карниза и устанавливают стальную полосу и уголок поверх большой ниши-печурки, а малую перекрывают кирпичом.
В 22 ряду перекрывают и большую печурку, укладывают верх печи и ставят вьюшку. С 23 ряда начинают кладку трубы.
Подробная схема кладки печи-шведки с тремя режимами топки, которую легко можно выполнить своими руками, показана на видео.
Печь из кирпича — универсальный вариант, она позволяет приготовить и разогреть пищу, просушить одежду и щедро делится теплом. С такой печью отдых на даче станет комфортным и беззаботным, а работа в саду будет всегда в радость.
Печи для дачи своими руками: чертежи и рекомендации
Отопление дачного домика
В нынешнее время у большинства людей есть дачи, где они не только отдыхают, но и трудятся с ранней весны до поздней осени, когда на улице наступают морозы. По этой причине в загородном домике необходимо поддерживать комфортную для организма человека температуру. А также очень романтично по вечерам отдохнуть под легкое потрескивание дров. Все это владельцы могут обеспечить при возведении на даче своими руками печи по чертежам с точным указанием размеров и всех технических характеристик.
Типы печей
Существует несколько типов печей из кирпича, которые отличаются по своей конструкции, но имеют общее назначение — отопление помещения:
Отопительные печи. Их используют лишь для создания оптимальной температуры в частном доме. Монтаж таких конструкций не составляет особого труда, и без особых усилий их может соорудить своими руками даже человек, не имеющий квалификации печника.
Отопительно-варочные устройства. Они являются самыми популярными и востребованными дачными агрегатами. При использовании такого вида печей можно обогревать помещения и одновременно готовить пищу. Использование сразу двух функций устройства для обогрева и варки позволяет экономить топливо, что немаловажно в наше время. Для варки в печку можно встроить плиту и даже духовой шкаф, что значительно расширяет возможности при приготовлении шикарных ужинов.
Печи-камины. Стильные и небольшие компактные приспособления, которые экономят место в доме и при этом создают в нем уют и комфорт. Являются украшением жилого помещения, подчеркивают любой дизайн и делают его ярче, придавая ему индивидуальность. Дизайнеры разработали чертежи нескольких видов печей-каминов. Они могут быть круглыми, прямоугольными и квадратными. Это позволяет выбрать устройство подходящего вида для любого дома.
Достоинства и недостатки дачных печей из кирпича
Приспособления для обогрева помещений имеют множество достоинств:
Печь из кирпича нагревает пространство за счет отдачи тепла горячих кирпичей в воздух комнаты. Изделие требует 2–3 часов, чтобы нагреться, но отдает тепло в комнату достаточно долго — в течение 12–20 часов.
Кирпичное изделие является многофункциональным устройством и в зависимости от разновидности можно оборудоваться духовым шкафом, плитой для варки, лежанкой или источником с открытым огнем.
Печь из кирпича несмотря на множество достоинств имеет и несколько недостатков:
Теплоотдача изделия начинается не сразу, а лишь после того, как хорошо прогрелись кирпичи, из которых оно выполнено.
Печи являются недешевыми приспособлениями для отопления, так как в них применяются достаточно дорогие материалы. Один из них — это кирпич желтого цвета, или шамотный. Из него желательно изготавливать всю печь, но из-за дороговизны он применяется только при кладке топки.
Как выбрать место для монтажа печи?
Идеальная конструкция для барбекю
Перед тем как своими руками монтировать печное отопление, нужно подумать, где будет стоять печь, которой вы собираетесь обогревать дачу.
Если смонтировать ее посредине комнаты, то отдача тепла будет большой, и печь будет прогреваться со всех сторон. При этом изделие отдает тепло равномерно. При установке устройства у стены конвекционные потоки прохладного воздуха от окон и двери активно перемещаются по комнате, и при этом холод будет «тянуть по ногам».
Немаловажным элементом является расположение дверцы топки. Если ее неправильно сделать, то придется дрова носить через весь дом.
Устройство печи и ее особенности
Рассмотрим устройство отопительно-варочной печи из кирпича. Именно эту модель очень часто применяют на дачах. Ее конструкция проста, но при этом можно добиться высокой производительности и эффективности.
Основными элементами такой печи являются:
Кладка кирпича
Фундамент. Чертежи печей предусматривают бетонные перекрытия или самостоятельное основание. Во втором случае фундамент должен быть рассчитан на возведение только корпуса печи и не должен быть общим с фундаментом стен и дымохода.
Корпус изделия. Он состоит из топки и дымохода. Если возводить печь для варки, то у нее также имеется плита и духовой шкаф. При желании можно своими руками соорудить еще и бак для нагрева воды.
Топка. Является основной частью печи, без которой она не может существовать. Топка должна вмещать в себя максимально возможный объем дров. При этом обеспечивается высокая производительность обогрева. Размеры топки бывают разными и зависят от вида топлива, производительности и объема. При применении дров высота топливника может быть 400–1000 мм. Монтировать топку необходимо из желтого кирпича, а толщина стен должна быть не меньше чем в полкирпича.
Зольник. Предназначается для сбора продуктов сгорания топлива и подачи воздуха к нему. Располагается это отделение внизу колосников и снабжено дверцей. В основном высота этой камеры составляет 3 кирпича.
Дымоход. Это один из важных элементов любой печи из кирпича. При чтении чертежа можно увидеть, что устройство напоминает своеобразный змеевик. По нему проходят топочные газы и при этом нагревают кирпичи, из которых он устраивается. При монтаже дымохода своими руками рекомендуется делать небольшое количество поворотов и изгибов, так как это создает дополнительное сопротивление движению топочных газов. В итоге это может привести к снижению эффективности обогрева помещения.
Подготовка качественного раствора
Дверца топки
Если вы хотите, чтобы ваш отопительный агрегат прослужил долго и без сбоев, необходимо выкладывать его на качественном растворе. Для кладки печи, если она проводится своими руками, следует приготовить песчано-глиняный раствор. Он должен быть вязким, а после высыхания прочным и долговечным.
Приготовление раствора достаточно простое и заключается в следующем. Берется глина, заливается водой и стоит некоторое время, пока не размягчится. Затем смесь протирается через сито с получением «глиняного молока». Потом засыпается песок в нужном количестве и перемешивается.
Качественно приготовленный раствор — это основа прочного сооружения, которое без проблем прослужит долгое время.
Тонкости при кладке печей
Первым всегда возводят основание, а уже после полного его затвердевания примерно через месяц производят кладку самой печи. Более ранний монтаж изделия не обеспечит его высокого качества, и оно прослужит совсем недолго — может произойти усадка или вообще разрушение печи.
Процесс кладки печи на даче состоит из нескольких этапов:
Проектирование и конструирование
Выкладывание зольника и низа первого колпака с подверткой. Все работы производят на глиняно-песчаном растворе.
Установка дверцы в кирпичную кладку. Крепят ее с помощью приваренной оцинкованной проволоки.
Крепление колосниковой решетки над зольниками. Затем производят монтаж топки. Внутри ее обкладывают шамотным кирпичом, который кладут на ребро. Используют раствор, замешанный на песке с добавлением шамотной глины. Дверца для топки крепится проволокой и пластиной из стали.
На 12-м ряду кладки делают перекрытие топки и при помощи уровня укладывают чугунную плиту для приготовления пищи. При этом с левой стороны делают кладку первого клапана и канала, называемого летним ходом. После того как плита установлена, выкладывают варочную камеру, а слева продолжают постройку нижнего колпака. Внутри камеры для варки делают задвижку летнего хода.
При возведении 20-го ряда перекрывают первый колпак и камеру для варки. Портал камеры закрывают дверцами для каминов. Они должны быть распашными. В настоящее время дверцы снабжают термостойким стеклом, через которое можно с улицы наблюдать за процессом и наслаждаться пламенем.
После перекрытия варочной камеры и нижнего колпака начинают возводить верхний отдел печи. В месте, указанном в чертеже, устанавливают своими руками дверцы для удаления сажи.
Строение в верхней части перекрывают двумя рядами кирпича. Для повышения теплоизоляции просвет между нависающей перемычкой и верхней частью печи заполняют минеральной ватой.
По периметру сверху печи делают декоративный поясок и монтируют трубу. Наилучшим вариантом считается кирпичная труба для отвода газов на улицу, так как она прослужит не одно десятилетие.
Заключение
Монтаж своими руками печей для дачи — процесс не простой, но вполне возможный. Необходимо придерживаться установленных технологий и требований, а также использовать только качественные материалы. Тогда ваша конструкция прослужит долгое время без всяких проблем.
печка для дачи на дровах, отопительный камин
Содержание:
Когда встаёт вопрос об обогреве небольшого загородного домика, лучшим решением будет возведение печи. Это экономично и практично, так как теплоотдача у правильно сложенных кирпичных печей не менее 90 процентов.
Кирпичные печи на протяжении многих столетий оправдали своё предназначение. И как бы не менялась и усовершенствовалась её конструкция, основные требования к ней остаются прежними. Это безопасность в применении, удобство в эксплуатации и способность длительно держать тепло.
При большом желании, не трудно выложить мини печь из кирпича своими руками.

Чем выгодны малогабаритные печи на дровах
Достоинство небольшой печи в том, что она занимает очень малую площадь при высокой теплоотдаче. Для загородного дома, бани, хозяйственных построек мини печь на дровах и угле подходит идеально. Строительных материалов идёт минимум, но если сверху положить варочную панель, то можно и кушать приготовить, и воду нагреть. Даже в наше время отопительно варочная печь из кирпича остается достаточно популярной. Самое главное — сделать её не составит труда начинающему мастеру. Имея перед глазами схему порядовки, можно сложить мини печь своими руками буквально за один световой день. Только предварительно нужно подготовить все необходимые инструменты и строительные материалы.

По сравнению с «буржуйкой» кирпичная мини печь для дачи на дровах выглядит эстетично. Впоследствии её можно облагородить кафелем, и она будет не только греть, но и украшать загородный дом.
Иногда её конструкцию совмещают с камином, и это уже будет мини печь камин. Можно сразу встроить бак для нагрева воды или предусмотреть нишу для сушки овощей и фруктов.

Вариантов кирпичных печей очень много. Но это более сложные конструкции, а начинать возведение мини печи для дачи своими руками надо с простейшей модели.

Необходимые инструменты
Инструментов нужно немного, их без труда можно приобрести в любом строительном магазине:
Перечень инструментов:
кельма, или как её ещё называют, мастерок;

удобный молоток-кирка;

строительный уровень;

рулетка;

отвес.

Кроме того, в процессе работы понадобятся:
2 ведра (для воды и раствора), строительное сито, корыто, куда просеивать песок.
Строительные материалы для мини печи
Предварительно нужно заготовить глину. Для этого её заливают водой и оставляют так примерно на сутки. Можно процесс и ускорить, для этого тщательно вымешивать её каждые пять-семь минут, желательно с помощью дрели-миксера, в течение часа. Процедить через сито. Песок также предварительно нужно просеять.
Чтобы сложить отопительную мини печь, которая займёт площадь 0,4 кв. метра, понадобится:
20 литров раствора;

60 штук печного красного кирпича;

38-40 штук шамотного кирпича;

дверка топки;

дверка поддувальная;

колосниковая решётка;

варочная панель;

задвижка дымохода.

Дверки, решётка и варочная панель должны быть чугунными.
Если обходиться без шамотного кирпича, тогда это будет модель мини печки на дровах, а не на угле. Красный кирпич даже самого высокого качества от высоких температур, которые создаёт угольное топливо, со временем разрушится. В целом, чтобы сделать мини русскую печь своими руками, необходимо просто придерживаться рекомендаций.
Местоположение и подготовка основания
Лучшее местоположение для такой печи, если помещение дачи состоит из одной комнаты — в центре. В других случаях надо ориентироваться на простенки или места пересечения межкомнатных перегородок. Обязательно нужно учесть правила противопожарной безопасности.

Фундамент для конструкции такого размера не нужен. Однако в основание необходимо положить толстую прочную доску, закреплённую лагами, сверху — противопожарную прослойку. Это может быть обычный асбестоцементный лист.

Затем устраивают гидроизоляционный слой из полиэтилена и рубероида размером примерно 80 на 55 см. Насыпают тонкий слой песка.
Порядок кладки печи из кирпича своими руками
Следующий этап — сооружение самой печки:
В первом ряду раствор не применяется. 12 штук строго горизонтально выкладывают на песок. На глиняно-песчаный раствор ставят поддувало. Дверцу оборачивают асбокартоном, обматывают шнуром. Крепление производят проволокой.

Затем делают кладку второго ряда.

В третьем ряду, выложенном из огнеупорного кирпича, строго над поддувалом, ставят решётку колосника.

Кирпичи в четвёртом ряду идут на ребро.

В дымоходе предусматривают подставку для перегородки. Заднюю стену выкладывают без применения раствора. Эти кирпичи затем надо будет убирать. Затем ставят топочную дверку, обернув её асбестовым шнуром. Для крепления временно используют пару кирпичей. Закрепляют проволокой.

Пятый ряд выкладывают плашмя, подобно четвёртому.

Кирпичи шестого ряда идут на ребро.

Кирпичи в седьмом ряду снова кладут плашмя. Для междурядной связки начинать надо с кирпича, отколотого величиной в три четверти. Поставив ребром два кирпича, начинают сооружать заднюю стену.

Восьмой ряд закроет дверку топки. Чтобы направить огонь к центру варочной панели, кирпич ставят под углом. Герметичность обеспечивается при помощи намоченного асбестового шнура.

Девятый ряд также кладут с использованием асбестового шнура. Особенность этого ряда в том, что его немного смещают назад, чтобы дверка осталась открытой.

Начало дымоотвода формируется в десятом ряду. Здесь будет место для крепления железной трубы. В одиннадцатом ряду устанавливают задвижку дымохода. На этом этапе пригодится пошаговая инструкция — как сложить печку своими руками, которая поможет не запутаться в деталях.
Заключительные мероприятия
Еще три ряда кирпичной кладки выполняют для соединения с трубой. Вынув «вышибные» кирпичи, каналы печи сразу очищают от строительного мусора. Периметр конструкции аккуратно закрывают плинтусом.
Побелку или облицовку печи делают после пробного розжига.
Только после того, как побеленная или облицованная кафелем мини-печь полностью высохнет, её можно эксплуатировать. Чтобы мини печка для дачи радовала долго, спешить с её растопкой не стоит. Пусть она постоит неделю-две с открытыми дверцами.
Не рекомендуется сразу использовать уголь, надо дать печи время на первоначальный прогрев с помощью щепок.


сделать своими руками железную длительного горения, дровяной камин из металла, фото
Металлическая печь для дачи изготавливается гораздо проще и быстрее, чем ее более громоздкий собрат из кирпича.
Для постройки потребуется меньше времени, дорогостоящих материалов и опыта, которым обучен человек, взявшийся за это занятие.
В конструкцию без труда включается теплообменник, варочная поверхность или духовка.
Facebook
Twitter
Google+
Vkontakte
Odnoklassniki
Виды металлических дровяных печей для дачи
Существует несколько разновидностей печей, в которых роль основного строительного элемента исполняет металл. Каждая описанная схема имеет положительные и отрицательные стороны.
Обыкновенная железная
Обыкновенная металлическая печь, эксплуатационные особенности которой в полной мере определяет основной строительный материал. Железо плохо накапливает тепло и обладает высокой теплопроводностью.
Такую печь располагают на специально подготовленной площадке, чтобы исключить любые контакты с деревянными элементами.
Таким образом, предотвращают возможное возгорание, которое возникает при избыточном нагреве внешних поверхностей.
Описанная черта даёт преимущества. Появляется способ соорудить печь, обладающую высокими эксплуатационными показателями при минимальном прогреве. Это обусловлено тем, что при службе подобного изделия становится возможным использовать принципы сжигания топлива, которые не работают, если речь идёт о печи, изготовленной из кирпича. Этого добиваются, грамотно используя высокую степень связности металлических элементов конструкции.
как сделать самодельную печку для дачи, как построить, фото и видео инструкции
Содержание:
1. Что потребуется для установки печи на даче своими руками
2. Как сделать печку для дачи: последовательность действий
3. Способы увеличить теплоотдачу печи на даче
4. Основные правила установки печи
Решить проблему с обогревом загородной постройки на садовом участке поможет установка печки на даче. Несмотря на то, что сегодня можно приобрести современное отопительное оборудование, установка печи на даче своими руками создаст в доме неповторимое ощущение уюта и комфорта. Кроме этого, владелец недвижимость сэкономит немало денег за счет того, что отопление обойдется ему недорого, поскольку пользоваться печью он будет по мере необходимости.

Бытует мнение, что такую работу следует доверить профессионалам, но при желании можно сделать небольшие дровяные печки для дачи своими руками, используя природные материалы.

Что потребуется для установки печи на даче своими руками

Для постройки на даче небольшой по размерам дровяной печи необходимы следующие материалы и инструменты:
кирпич красный обожженный полнотелый;

глина и песок (желательно речной мелкозернистый), благодаря которому швы кладки получаются тонкими и аккуратными;

щебенка, бутовый камень;

цементный раствор, чтобы обустроить фундамент, для которого требуются цемент и песок в пропорции 1:2;

машинное масло;

полиэтилен;

рубероид;

трубы металлические 100-миллиметрового диаметра;

колосниковая решетка;

дверца — для поддувала и топочная;

металлический лист для защиты напольного покрытия от горячих угольков, если те выпадут из топки;

оцинкованная проволока;

труба.

Необходимо учитывать следующий нюанс: во многом прочность и долговечность кирпичной кладки зависит от качества используемой глины, а вернее от ее пластичности и жирности. Желательно, чтобы до момента применения глина пролежала около двух лет на открытом воздухе. За это время она под воздействием атмосферных осадков и ветра становится более однородной и пластичной, а печка для дачи своими руками будет прочнее и что самое главное – теплее. Об этой особенности глины печникам известно издавна.

Как сделать печку для дачи: последовательность действий

При создании дровяной печи необходимо соблюдать определенную последовательность действий. Небольшую по размерам конструкцию можно построить в течение месяца.
Этап первый — фундамент

Начинают выполнять работу с закладки фундамента под тепловой агрегат. Перед этим определяют глубину промерзания грунта в самое холодное время года в данном регионе.
Дело в том, что основание для печи должно располагаться ниже этого параметра. Например, в северных российских районах, а также в средней полосе глубина траншеи для фундамента обычно составляет от 80 до 100 сантиметров. Когда основание необходимо сделать в построенном доме с утепленным периметром, достаточно будет глубины 30-50 сантиметров
Влажность представляет главную опасность для фундамента и, когда производится установка печи на даче своими руками, для него нужно выполнить гидроизоляцию. Дело в том, что при промерзании влажного основания оно деформируется и начинает разрушаться. Если при низких температурах воздуха мокрый грунт примерзнет к бетонному фундаменту, тогда происходит выталкивание боковой поверхности с огромной силой, которая равна 25 тоннам на квадратный метр.

Одним из способов создания гидроизоляционного слоя является народный метод, который предполагает следующие действия:
боковую поверхность фундамента необходимо сделать «скользящей»;

с внешней стороны по периметру основания укладывают двойной мешок из полиэтилена;

между мешками наливают уже отработанное машинное масло;

внутреннюю полость между полиэтиленовыми изделиями наполняют жидким бетоном, в который добавляют шлак, бут или битый кирпич.

Создание гидроизоляционного слоя вышеописанным способом в дальнейшем предотвратит смерзание наружного периметра фундамента конструкции непосредственно с грунтом. Чтобы в дачном доме было сухо и тепло, все основание для дровяной печи также требует гидроизоляции, но в 2 слоя.

Первый из них располагают в месте соединения фундамента и грунта, чтобы предотвратить попадание влаги. Второй слой необходим для защиты основания печной конструкции от влаги, проникающей из подпола. Рубероид укладывают на стяжку, которую делают из цементного раствора в пропорции 1:2. Поверхность фундамента защищают цементной стяжкой с добавлением особых водоотталкивающих присадок. Читайте также: «Как сделать печку в доме».

Поможет увеличить теплоотдачу отопительного агрегата установка его на кирпичные столбики, в результате чего между дном печи и фундаментом образуется пустое пространство. Еще более энергоэффективным вариантом является монтаж конструкции для обогрева на металлические трубы 100-миллиметрового диаметра. В итоге прогреваемая площадь увеличивается.
Этап второй – возведение стен

Возводить самодельные печи для дачи специалисты рекомендуют из сортового красного кирпича без сколов и трещин. Не следует применять силикатный или недожженный глиняный кирпич. Прежде, чем приступить к кладке, его для улучшения адгезии необходимо вымачивать, пока из изделий не перестанут выделяться воздушные пузырьки.
До того, как построить печку на даче своими руками, раствор для кладки конструкции делают из смеси, состоящей из глины и мелкозернистого песка в пропорции 1:1. Когда глина имеет повышенную жирность, необходимо добавлять немного больше песка. До замеса глину на пару суток заливают речной, дождевой или снежной водой, поскольку она считается более «теплой».
Существует достаточно старый рецепт смеси для кладки, состоящий из мелкого хорошо просеянного шлака. Если добавить туда 2 стакана металлических опилок, то в этом случае прочность кладки усилится в несколько раз. Даже при минимальной закладке топлива существенно возрастает теплоотдача.

Размеры поддувала должны соответствовать печи, создавая нужный приток воздуха для обеспечения горения, и помещать в нем суточное количество золы. Решетку колосника квадратной формы монтируют под углом к топочной дверце. Такое ее расположение обеспечит максимальное сгорание топлива и отделение дыма от горящего пламени. Инструкция, поясняющая, как производится установка печи на даче своими руками, предполагает создание откосов в направлении от решетки колосника в сторону стен топки, благодаря чему угли скатываются на колосники.

У дровяных печей для дачных построек стандартные размеры топливника не могут составлять менее 35 сантиметров в глубину и 42 сантиметров в высоту. Это связано со средними размерами бревен, предназначенных для закладки в топку.
Этап третий – финишная отделка

Способов отделки печных стен несколько. Все зависит от того, насколько важен внешний вид отопительной конструкции. Когда для владельца дачного дома главным критерием является тепло, тогда можно остановиться на варианте, применяемом в старину. Он предполагает штукатурку стен глиняным раствором с добавлением небольшого количества цемента. Смесь должна иметь консистенцию аналогичную сметане.
Перед тем, как штукатурить стены, их прогревают — лучше, когда они будут горячими.
Затем кирпичную дачную печь белят раствором, в состав которого входит мел, молоко и вода. Трещины в штукатурке заделывают густой смесью из мела и молока. В результате побелка не будет осыпаться в процессе дальнейшей эксплуатации отопительной конструкции.
Способы увеличить теплоотдачу печи на даче

Для тех владельцев загородных участков, кто решил построить печку на даче, специалисты имеют несколько советов по повышению теплоотдачи отопительной конструкции, которые передаются из поколения в поколение профессиональными печниками:
У всех топочных камер всегда есть так называемый «мертвый угол», представляющий собой часть топки, расположенную между основанием агрегата и ходом опускного канала. Устранение этой зоны позволяет значительно увеличить теплоотдачу, для чего в данном углу насыпают материалы, удерживающие тепло, такие как щебенка, гравий, глиняные черепки или битый чугун. Поскольку они отдают тепло медленно, мертвая зона становится теплой (прочитайте также: «Какую печь выбрать для дачи, какая лучше»).

Печи для дачи, такие как на фото, иногда делают с тепловыми ловушками, получившими название «тепловые карманы». На внутренней поверхности кирпичной конструкции делают специальные выступы (контрфорсы), задерживающие выход тепла, поднимающегося вверх.

Для исключения образования конденсата и увеличения тяги нужно предусмотреть кратчайший путь выхода газов — «летний ход». Через него они попадают прямо в дымоход. Когда топливо разгорается, следует закрыть заслонку хода.

Для гашения искр необходимо установить дополнительную духовку.

Теплоотдачу также увеличивают небольшие по размеру металлические коробки или змеевики из труб, встроенные в тело агрегата.

Основные правила установки печи

Существует несколько правил, как сделать печку на даче, чтобы она была надежной и обеспечивала эффективный обогрев:

толщина швов кладки не должна превышать 5 миллиметров;

поверхность стенок не может содержать остатки раствора и сколы;

следует обеспечить в печи постоянную тягу. Высота трубы при этом не может быть меньше 5 метров, начиная от местонахождения топки;

верх печной трубы должен находиться выше конька крыши на 50 сантиметров.

Пример установки печи на даче своими руками, видео:
