Лестница на второй этаж своими руками из дерева с поворотом на 90

Ссылка на статью успешно отправлена!

Отправим материал вам на e-mail

Отличным украшением загородного дома является добротная деревянная лестница. Данная конструкция выполняется из различных материалов. Загородный дом в несколько ярусов обязательно обустраивается подобным элементом. Лестница на второй этаж своими руками из дерева с поворотом на 90 градусов должна обеспечивать комфортное передвижение по ней. Важнейшими моментами при изготовлении такого сооружения является точные расчеты и правильный монтаж. От качества монтажных работ зависит безопасное перемещение жильцов.

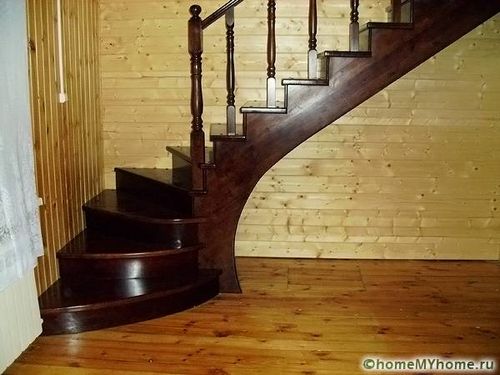

Маршевая поворотная конструкция

Содержание статьи

Виды лестничных конструкций

Есть несколько разновидностей подобных лестниц на второй этаж:

• Маршевые сооружения – это несложные системы, которые могут содержать один или несколько маршей. В основном это прямолинейные детали со ступенями. В одном марше не должно быть более 16 ступеней.

Добротная маршевая система

• Винтовые разновидности подходят для малогабаритных помещений. Они представляют собой конструкции, вокруг которых по спирали поднимаются ступени. Подобное сооружение может быть возведено в любом месте комнаты, даже в центральной части.

Изысканная винтовая конструкция с поворотом на 90 град.

• Комбинированные системы выглядят как дугообразное и криволинейное сооружение. Они сочетают элементы винтовой и маршевой конструкций.

Комбинированный вариант

• Конструкции на больцах являются бескосоурными  системами. При этом ступени устанавливаются к стене, а между собой соединяются больцами.

Устройство варианта на больцах

Еще в момент проектирования стоит продумать, какого типа будет конструкция и из какого материала.

Полезная информация! Поворотные маршевые системы применяются при ограниченном пространстве. В индивидуальных коттеджах особой популярностью пользуются изделия из дерева.

Варианты поворотных лестничных изделий

Маршевые лестницы на второй этаж, выполненные своими руками из дерева, с поворотом на 90 могут отличаться размещением деталей и общим видом. Подъемный механизм монтируется на косоуры или тетивы. Устройство бывает открытым или закрытым. Марш для подъема делается прямым или поворотным.

Поворотные конструкции делятся на разновидности:

• Г-образная имеет схему, когда два пролета размещаются под 90 градусов друг к другу.

Г-образный вариант

• П-образная отличается поворотом на 180 градусов. Пролеты размещаются в параллельном положении друг к другу. Расстояние, соединяющее их, представляет собой площадку и обладает выходом на этаж или между ярусами.

П-образная модель

К сведению! В некоторых случаях в одной модели используется несколько базовых конструкций. Подобные изделия называются комбинированными.

Статья по теме:

Лестница на второй этаж своими руками из дерева с поворотом на 90: монтируем самостоятельно

Качественную и удобную лестницу на второй этаж своими руками из дерева с поворотом на 90 градусов можно смонтировать своими руками или купить готовые элементы подобных систем. В обоих случаях разрабатывается предварительный проект, и производятся необходимые замеры сооружения, а также высоты пролета.

В помощь:

Дополнить и расширить информацию о самостоятельном расчете и монтаже лестниц из дерева с поворотом на 90° поможет специальная публикация в профессиональном online-журнале о ремонте и строительстве HouseChief.ru.

Самые популярная древесина для производства

Нужно ответственно подойти к подбору качественных материалов для сооружения изделия. Древесина считается самым оптимальным вариантом. Она легко подгоняется, а также относится к бюджетным способам.

Для создания удобных систем стоит рассмотреть следующие варианты:

• Клен характеризуется устойчивостью и прочностью на изгиб. Но в подобной древесине могут появляться трещины.

Система из клена

• Бук может использоваться в помещениях, где нет повышенной влажности.

Вариация из бука

• Дуб относится к одним из лучших строительных материалов. Он отличается твердостью и прочностью.

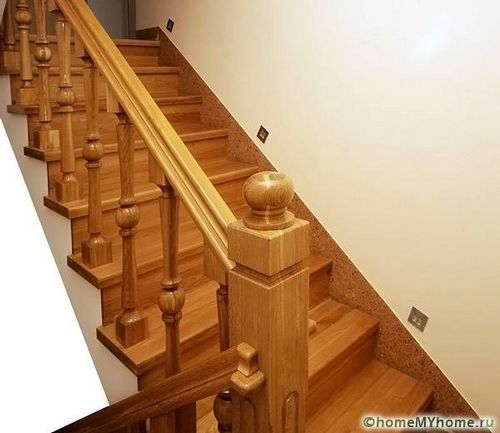

Дубовые лестницы являются самыми надежными и дорогими

• Лиственница характеризуется стойкостью к гниению и считается прочным и твердым материалом.

Изысканный вариант из лиственницы

• Можно выбрать бюджетный вариант сосну.

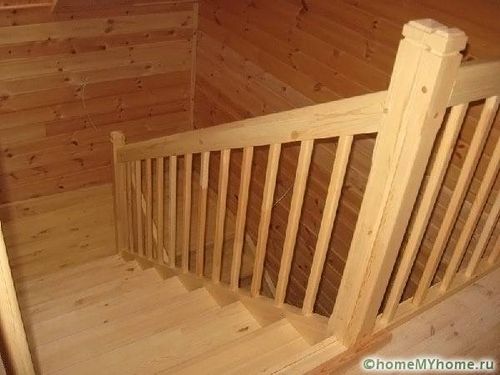

Бюджетный вариант из сосны

Для монтажных работ потребуется электролобзик, шуруповерт, ножовка, стамеска, угольник и уровень. Подбирается материал из обрезных досок, опорных и вспомогательных брусьев, а также крепежных деталей.

Полезная информация! Перед применением древесный материал высушивают и покрывают защитными водоотталкивающими растворами.

Особенности расчетов

Прежде чем приступить к монтированию лестницы на второй этаж своими руками из дерева с поворотом на 90 необходимо разработать чертеж. В процессе применяются специальные формулы.

Составление проекта требует знаний об основных элементах конструкции:

• Ступени делятся на поворотные, выполняющие поворот конструкции, и прямые.
• Несущие опоры могут быть тетивными или косоурными.

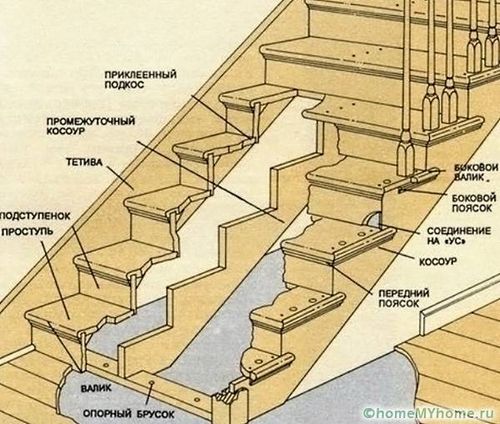

Составные элементы изделия

Чтобы выполнить идеальную конструкцию необходимо знать следующие параметры:

• Расстояние проема от самого верхнего подступенька до угловой части забежной ступеньки.
• Ширину ступенек. Необходимый минимум 120 мм.
• Ширина пролета (марша) не берется меньше 80 см.
• Самая большая высота ступеньки 220 мм.

Графический расчет маршевой лестницы с забежными ступенями

Правильный расчет ступеней

Полезная информация! К самым практичным конструкциям относятся модели со стойкой посередине. Они отличаются простотой сборки и хорошими эксплуатационными характеристиками.

Как выполнить расчет лестницы с поворотом: чертежи и схемы

При самостоятельном проектировании нужно предусмотреть следующие моменты:

• Ширину и высоту ступеней. Так как величина среднего шага равняется 60 см, то ширину и высоту одной ступени вычисляют по следующей формуле: 2b+c=60. При этом с и b представляют собой размеры ступеней.
• Рассчитывается угол наклона ступеней. Не стоит ради экономии пространства делать слишком крутую конструкцию. Оптимальный угол наклона варьируется от 25 до 35 градусов.
• При расчете поворотных ступеней нужно учесть, что размер меньшей стороны должна быть около 100 мм.  А перекрытие поворотного узла над предыдущим имеет значение около 50 мм.

Устройство и параметры ступенек

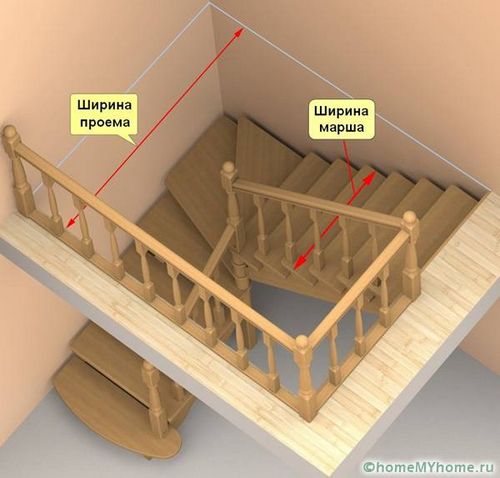

Расчет лестницы зависит от ширины проема в перекрытии и высоты помещения

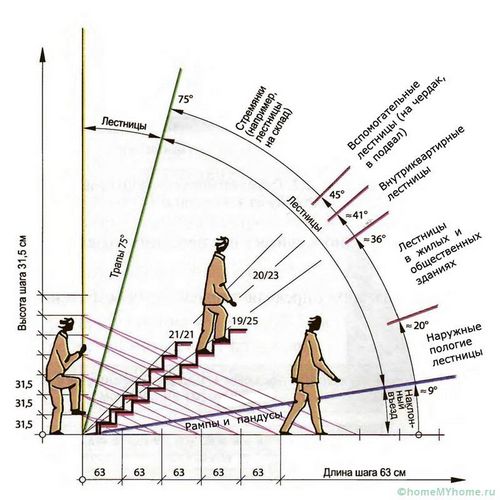

Угол наклона зависит от назначения лестницы

Видео: самый простой способ расчета самостоятельно



Монтаж несущей конструкции

Лестница на второй этаж своими руками из дерева с поворотом на 90 выполняется с монтажа несущих конструкций. При этом производятся следующие действия:

• Производится выпиливание косоуров. Сначала делается шаблон в виде треугольника с прямым углом и размеченными размерами высоты подступени и глубины ступеньки. Выполняется разметка и выпиливание элементов. Торцевые части хорошо шлифуются.

Разметка будущего косоура с помощью металлического уголка

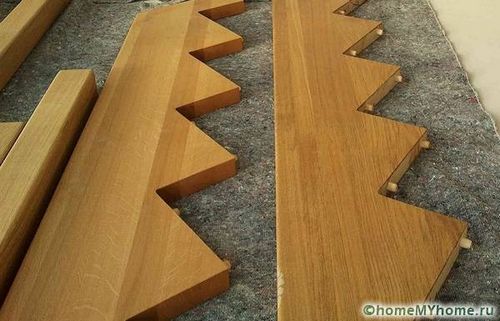

Готовые к монтажу косоуры

• Для крепежа косоуров производится монтирование столбов с опорами. Брус закрепляется с помощью специальных крепежных компонентов. Также может бетонироваться в пол.
• К деталям перекрытия косоуры монтируются саморезами и болтами. Деталь внизу вставляется в опорный брусок. При этом вытачивается паз. Для лучшего крепежа готовится смесь из клея с опилками.

Креплению косоура к перекрытию

• Пристенная деталь монтируется аналогичным способом вверху. В нижней части фиксируется при помощи металлического уголка. На всех этапах производства используется уровень.

Инструкция по монтажу

Монтаж ступеней и сборка конструкции

Лестница на второй этаж делается своими руками из дерева с поворотом на 90 из одинаковых ступеней, которые вырезаются по шаблону.

Из площадки производятся забежные ступеньки. Они выпиливаются по чертежу. При этом линии должны выходить из одного угла. После производства всех элементов, они обрабатываются лаком и специальным защитным составом.

Монтаж ступеней

Выполняется тетива для марша, который находится внизу. Выпиливаются пазы, в которые будут устанавливаться ступени. Выступающие части наружной тетивы маскируются торцами забежных ступеней.

Полезный совет! Не следует делать заготовки, которые плотно входят между ступенями. Чтобы конструкция была прочной на многие годы, выполняются небольшие зазоры.

Монтаж перил и балясин

Важную роль в обустройстве интерьера играют детали для декорирования – балясины и перила. Для закрепления балясин к ступеням применяются шканты. Дополнительно производится обработка смолой и клеем. Для крепления перил по всей длине делается паз, куда заходит рейка прибитая к балясинам. Готовую лестницу нужно обработать машинкой для шлифовки или наждачкой. Затем выполняется окрашивание или покрытие морилкой или лаком.

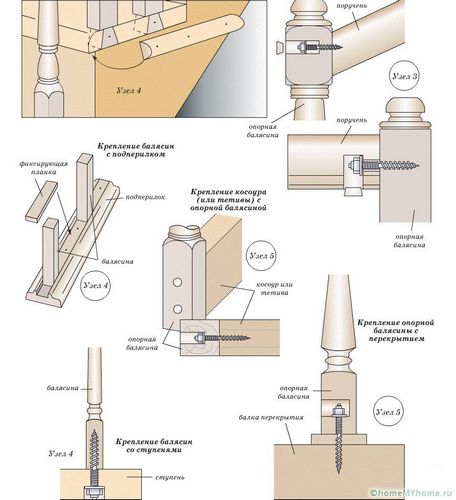

Схемы крепления перил и балясин

Полезный совет! Балясины лучше расположить на каждой ступени, что обеспечит большую прочность конструкции.

Полезные советы

Лестница из древесины требует особого ухода. Для этого предпринимаются следующие меры:

• Уборка производится мокрой тряпкой без применения моющих средств.
• Поверхность протирается сухой тряпкой с добавлением воска.
• Нельзя допускать пересушивания конструкции.
• Необходимо вовремя устранять все неполадки: скрипы, расклейку мест соединений и ослабление крепежных деталей.

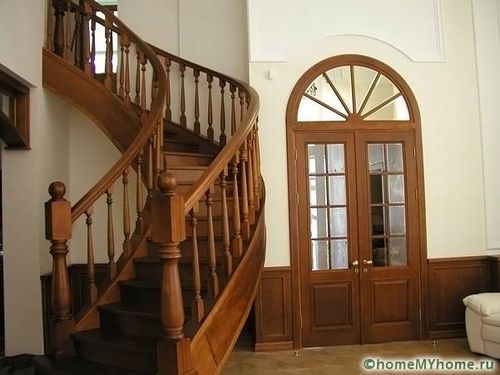

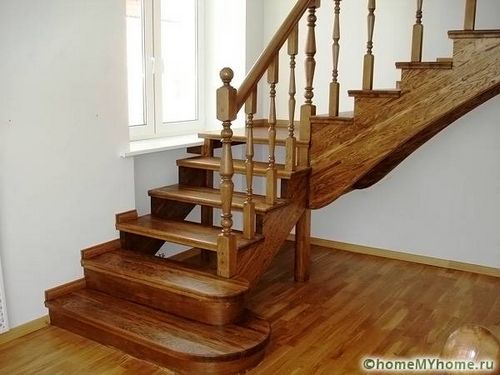

Роскошная конструкция из древесины

Полезная информация! Подобная система дает усадку. Поэтому не стоит ее сразу крепко монтировать. Она должна отстояться несколько недель.

Монтаж собственными силами и правильный уход позволят создать прочное и красивое изделие, которое прослужит многие годы.

Видео: монтаж деревянной лестничной конструкции в доме



Экономьте время: отборные статьи каждую неделю по почте

инструкция по расчету и монтажу своими руками (фото и видео)

Зачастую в частных домах возникает необходимость в возведении поворотной Г-образной лестницы, угол поворота должен быть выполнен под 90 градусов. В таких типах конструкций предусмотрены промежуточные площадки, однако, чаще всего их заменяют забежными ступенями,чтобы сэкономить пространство.

Забежная лестница является сложной конструкцией, поэтому она требует выполнения точных расчетов основных характеристик. Для этого применяется несколько базовых методик. Далее мы рассмотрим, как выполнить расчет лестниц с поворотными ступенями на 90 градусов и изготовить такую конструкцию самостоятельно.

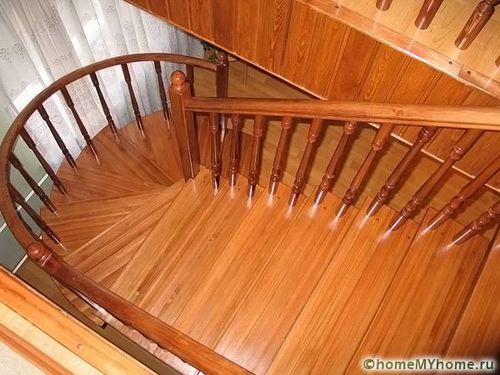

Поворотная забежная лестница

Основные параметры

Расчет основных параметров можно выполнить используя:

• Математические формулы. Этот способ для человека, незнакомого с сопроматом, будет затруднителен.
• Графические методы.Данный способ является наиболее простым вариантом, поэтому его мы рассмотрим подробней.
  И так, чтобы сделать расчет поворотной лестницы на 90 градусов, необходимо определиться с целым рядом параметров. Среди них мы выделим основные:
• Средняя линия марша. На прямых отрезках эта линия проходит посредине марша. На отрезках криволинейной формы она проводится по линии параллельной внутреннему краю конструкции, на расстоянии равном половине ширины ступени.
• Радиус закругления средней линии забежной ступеньки лестницы. Этот параметр зависит от радиуса окружности, которая находится между двумя маршами лестницы.
• Угол поворота образуется на проекции между внешними гранями крайних ступеней в горизонтальной плоскости пролета лестницы.

Ширина ступенек считается по средней линии и является постоянной на всей протяженности лестничного марша.Рассчитать лестницу с поворотом 90 градусов можно при помощи методики пропорций или по-другому –пропорциональной разбивки.

Устройство поворотной лестницы

Нам необходимо знать следующие параметры:

• S – ширина лестничного марша.
• I –длина проекции в горизонтальной плоскости лестничного марша на отрезке от последней ступеньки и до вершины угла заворота.
• B – ширина проступей.
• R – радиус внутри конструкции.

Для расчетов нам понадобится лист миллиметровки. Необходимо начертить план лестницы в проекции, при помощи которого можно будет точно определить необходимые размеры, в том числе и ширину ступеньки.

Совет!
Если вы обладаете знаниями компьютера, то выполнить расчеты будет проще с использованием специальных программ бумаги.

В первую очередь надо начертить среднюю линию через средину кривой линии из вершины угла поворота. Затем нужно выполнить на чертеже раскладку поворотных ступеней. При этом следует обратить внимание на то, чтобы ширина поворотных ступеней увеличивалась равномерно.

Как выполнить раскладку, наглядно показано на схеме ниже.

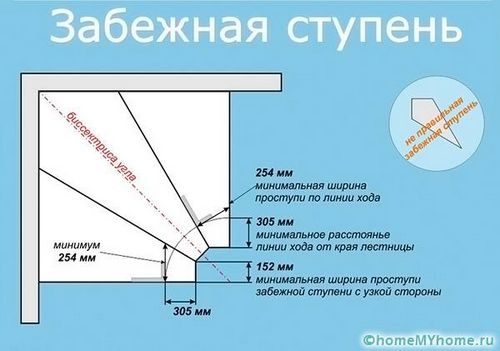

Схема расчета забежных ступеней

Лестница с поворотом на 90 градусов должна быть рассчитана в соответствии со следующими стандартами:

• Минимальная ширина забежной ступени в узком месте должна быть не менее 120 мм.
• Разница в ширине между самой узкой и самой широкой ступенью не должна быть более 10 мм.На этом и основывается расчет.
• Ширина лестничного марша должна быть не менее 80 см.
• Ширина забежной ступени на средней линии должна составлять не менее 20 см.
• Высота ступени должна находиться в пределах 100 мм.
• Угол наклона не должен превышать 23 – 37 градусов.

После того, как лестница с поворотными ступенями на 90 градусов будет рассчитана, можно приступать к ее изготовлению.

Изготовление лестницы

Материалы

Если выполняться будет лестница с поворотом на 90 своими руками, то для ее изготовления древесина является самым оптимальным материалом. Дело в том, что поворотные ступени, как показывает практика, всегда нуждаются в определенной корректировке и подгонке, как бы тщательно вы не выполняли расчеты. Только древесина может позволить выполнить корректировку в данном случае, причем, делать это возможно на любом этапе изготовления.

В строительных магазинах предлагается множество различных заготовок. Вполне возможно, что там будет и готовая поворотная лестница на 90 градусов. Однако, это не означает, что в процессе ее монтажа вам не придется ничего подгонять по размерам.

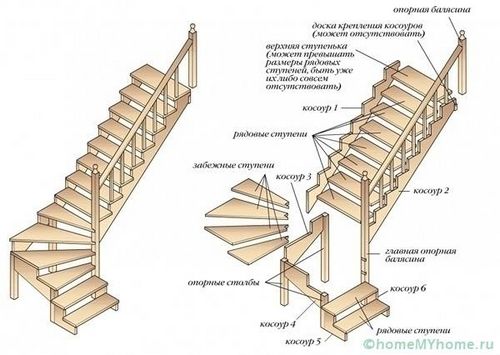

Схема забежной лестницы

В итоге, установка готовой лестницы может оказаться еще более долгой и хлопотной, чем создание конструкции с нуля. Кроме того, не всегда есть гарантия, что готовая поворотная лестница на 90 градусов выполнена из качественного материала.

Поэтому, имея опыт работы с деревом, лучше изготовить лестницу самостоятельно, а в магазине приобрести лишь детали сложной формы, к примеру, балясины.

Для изготовления остальных элементов лучше всего использовать древесину следующих пород:

• Дуб;
• Бук;
• Ясень.

Допускается также:

• Сосна;
• Лиственница;
• Клен.

Дерево необходимо хорошо просушить, чтобы предотвратить деформацию деталей, скрипов ступеней, и, как следствие, в скором времени ремонта конструкции.

Из материалов понадобится:

• Доска шириной не менее 50 мм.
• Бруски толщиной не менее 40 мм.
• Крепежные металлические уголки, саморезы, винты, монтажный клей и шурупы.

На фото – установка косоуров

Изготовление деталей

Инструкция изготовления лестницы выглядит следующим образом:

1. В первую очередь из досок делают подступенки и ступени. На поворотных ступеняхвырезается в узкой части уголок, в соответствии с данными полученными на чертеже.
2. Для каждой ступени необходимо выполнить два подпорных бруса и отложить четыре крепежных уголка.
3. Затем необходимо изготовить лекало, при помощи которого на косоур или лестничную тетиву наносят отметки.
4. В последнюю очередь изготавливаются опорные столбы, на которые будут опираться косоуры или тетива. Диаметр столбов должен быть не меньше 50 мм, а высота определяется на стадии проектирования.

Совет!
Чтобы упростить процесс изготовления забежных ступеней, следует сделать лекала.

Монтаж лестницы

Установку конструкции необходимо начинать с тех элементов, к которым в последствие доступ будет затруднен. Рекомендуется вначале монтировать верхнюю часть, чтобы возможные ошибки сконцентрировались у первой ступеньки.

Схема монтажа забежных ступеней

Работа выполняется в следующей последовательности:

1. При помощи винтов закрепляется на стене пристенный косоур.
2. Устанавливаются опорные столбы. Их можно укрепить путем бетонирования или при помощи анкерных болтов.
3. Внешнийкосоур надо устанавливается на опорные столбы и тщательно выровнять при помощи уровня и угольника.
4. Ступени соединяются с тетивой при помощи четырех металлических уголков и подпорных брусьев. Все крепления следует обязательно проклеивать. Обратите внимание, чтобы ступени располагались строго горизонтально.
5. Далее монтируются угловые ступени. Они должны плотно прилегать к опоре. Если соединение получается не жестким, то необходимо либо подкорректировать ступень, либо сделать новую.
6. Следующим этапом является установка подступеней.
7. В последнюю очередь монтируются балясины и перила.
8. Работа завершается покраской лестницы или вскрытием ее лаком.

Совет!
Для удобства монтажа, рекомендуется установить места крепления ступеней на пристенномкосоуре до его установки на стену.

После всех этих действий, поворотная лестница на 90 градусов готова к эксплуатации!

Совет!
Произвести монтаж конструкции в одиночку очень сложно, поэтому найдите помощников.

Готовая лестница «Лес-02»

Конечно, всю вышеописанную работу можно проделать только в том случае, если у вас имеется определенный опыт. В противном случае, лучше приобрести готовое изделие, не смотря на то, что цена на него будет существенно выше, чем на лестницу собственного производства.

Предпочтение следует отдать проверенным производителям и моделям, которые пользуются спросом. К примеру, правозаходная лестница Лес 02 с поворотом на 90 градусов хорошо себя зарекомендовала на рынке готовых, модульных лестниц.

Лестница «Лес-02»

Ворота подъема от пола нижнего этажа до пола верхнего этажа у этой лестницы составляет 2900 мм. Угол подъёма при этом равен 44 градусам. Габариты «Лес-02» в плане составляют 2,145х1,365 м. При этом для ее монтажа размер прямоугольного отверстия должен составлять 2,2х0,87 м.

Максимально допустимая нагрузка на ступень составляет 350 кг. Все детали конструкции, кроме опорной колонны, изготовлены из сосны.В случае необходимости лестницу можно сделать выше, при помощи подставок или ниже, путем изъятия лишних ступеней. Таким образом, ее легко подогнать под определенную высоту потолка.

Вес лестницы с упаковкой составляет 140 кг. Поставляется изделие в разобранном виде. Монтаж осуществляется непосредственно на объекте.

Вывод

Выполнить расчет и изготовить угловую лестницу можно самостоятельно, если шаг за шагом следовать инструкции изложенной выше. Самостоятельное изготовление конструкции дает ряд преимуществ, перед приобретением готового изделия. В частности, такая лестница будет соответствовать всем индивидуальным пожеланиям.

Однако, если вы не уверены в своих силах, то, чтобы не испортить материал, не потратить силы и время зря, лучше установить готовое изделие. Дополнительную информацию по этой теме можно получить из видео в этой статье.

Лестница на второй этаж своими руками из дерева с поворотом на 90

Для создания лестниц применяются самые разные материалы. Но всегда в моде деревянные варианты, которые считается образцом стиля и русских традиций. Использование древесины формирует ощущение комфорта и домашнего тепла. При создании лестницы важнейшими моментами считается продуманный монтаж, нормативы и расчеты. Лестница на второй этаж своими руками из дерева с поворотом на 90 устанавливается с соблюдением всех правил по проектированию. Подобное изделие займет немного места.

Роскошная лестничная конструкция выполняет практичную функцию и декоративную

Читайте в статье

Разновидности лестниц на второй этаж: фото вариантов

Чтобы подобрать вариант лестницы, нужно определиться с разновидностью устройства и материалом. Выбор системы зависит от размещения в комнатах, особенностей планировки и индивидуальных потребностей. В качестве материала применяется керамика, дерево, металл и оргстекло.

Конструкция должна сочетаться с общим стилем интерьера и фактурой стен

Выделяются следующие разновидности лестниц:

• маршевые конструкции выполняются на тетивах или косоурах;

Такой вариант относится к традиционным

• винтовые варианты выполняются на опорах в виде несущей стойки;

Подобная модель подойдет для помещения малой площади

• модели на больцах представляют собой бескосоурые конструкции. Ступени монтируются к стене и соединяются при помощи больцов;

Такая разновидность впишется в комнату в современном стиле

• комбинированные включают несколько разновидностей конструкций.

Подобный способ отличается практичностью

Можно сделать лестницу на второй этаж своими руками, для этого следует разобраться в чертежах и устройствах разных видов систем. Отличительной особенностью косоурой конструкции является то, что ступени монтируются поверх несущей системы. Ступени вставляются в подготовленные тетивные элементы.

При стесненном пространстве успехом пользуются поворотные устройства маршевых лестниц. В домовладениях часто используются лестницы, сделанные из древесины. Они характеризуются легкостью, отлично вписываются в любые интерьеры и их можно создать своими силами.

Важные составляющие конструкции

В изделиях на больцах отсутствуют каркасные схемы. Ступени при помощи специального крепежа с одной стороны крепятся к стене, а с другой последовательно соединяются больцами.

Статья по теме:

Как самостоятельно создать удобные и стильные лестницы на второй этаж в частном доме — читайте в нашей публикации. Вы узнаете  не только возможные варианты конструкций и их достоинства и недостатки, а также стили оформления и секреты самостоятельной установки лестницы.

Виды маршевых лестниц

Маршевые изделия бывают поворотными и прямыми. Последний тип изделий подходит для просторных комнат. Чтобы соединить два этажа устанавливаются поворотные системы из древесины. Чаще используется лестница на второй этаж своими руками из дерева с поворотом на 180 и 90 градусов. Это П-образные и Г-образные варианты.

Марши Г-образного устройства могут соединяться поворотными ступенями или небольшими площадками. Лестницы, смонтированные в углах, имеют опорный столб с балясинами, тетивой и ступенями.

В П-образной конструкции также присутствует площадка и забежные ступеньки. Применение забежных ступеней способствует экономии площади.

Вариант П-образной системы

Пространство под поворотной конструкцией используется под шкаф или кладовку.

Лестница на второй этаж своими руками из дерева с поворотом на 90: особенности конструкции

Некоторые производители предлагают готовые наборы элементов для лестничных систем. Чтобы приобрести подобные конструкции необходимо правильно произвести замеры высоты пролета и определить длину и ширину изделия.

Важными показателями являются ширина марша и проема

Материалы для создания деревянной лестницы на второй этаж

Важно тщательно подбирать древесину для создания лестницы на второй этаж своими руками из дерева. Чертежи и схемы помогут собрать качественную конструкцию. Данный материал характеризуется прочностью, простотой обработки и экологичностью.

Важным достоинством древесины считается легкость обработки

Лестничную установку можно сделать из следующих материалов:

• бук рекомендуется для жилья, где нет высокой влажности;
• клен характеризуется стойкостью и обладает прочностью на сгиб;
• отличным материалом считается дуб. Он обладает твердостью, прочностью и является твердым материалом;
• лиственница – характеризуется прочностью, твердостью и стойкостью к гниению.

В некоторых случаях для лестниц применяют сосну, но при этом ее нужно проверить на наличие сучков. Для изготовления конструкции потребуется:

В таблице показаны основные этапы создания несложной лестницы на второй этаж:

Обратите внимание! Перед тем как приступить к изготовлению конструкции, дерево просушивается, обрабатывается специальными составами для придания стойкости к плесени, грибку и влаге.

В завершении работ поверхность конструкции покрывается лаком и краской

Особенности расчета лестницы на второй этаж своими руками

Выполняя проект и план лестницы на второй этаж, требуется определить точные размеры и изучить особенности конструкции. Система состоит из следующих элементов:

• несущие тетивные или косоурые балки;
• ограждения – балясины, поручни и перила;
• ступени – поворотные и прямые.

На схеме показаны все основные замеры и параметры

Расчет поворотных конструкций выполняется с применением графических методов, геометрических формул или при помощи онлайн-калькулятора. Размеры лестницы подбираются исходя из индивидуальных предпочтений, но с учетом рекомендуемых параметров:

• ширина пролета должна быть не менее 90 см;
• крутизна конструкции – менее 45 градусов;
• минимальное значение ширины поворотной ступени не менее 10 см;
• ширина поворотной ступени  — не менее 20 см.

Лестница на второй этаж своими руками из дерева с поворотом на 90 проектируется с учетом определенных особенностей:

• ширина и высота ступеней подбираются так, чтобы по ним мог передвигаться любой человек. Для вычисления данных значений используется формула – 2b+c=60, где средний шаг равен 60, а c и b это высота и ширина;
• угол наклона конструкции должен быть в пределах 25-35 градусов;
• при определении размеров поворотных ступеней, необходимо учитывать, что ширина узкой стороны не должна быть менее 100 мм.

На схеме показаны возможные варианты элементов в месте поворота конструкции

Изготовление несущей косоурой балки

С создания косоур из балки начинается изготовление деревянной конструкции своими руками. Пошаговая инструкция предполагает изготовление косоура из балки, которая по длине совпадает с размером лестничного пролета.

Перед тем, как распилить балку, нужно сделать шаблон, который делается из куска фанеры треугольной формы. По образцу наносится разметка и вырезается зубчатая конструкция. Затем на зубцах косоурных балок крепятся ступени лестницы. Монтаж начинается с верхних элементов. Один из косоуров присоединяется к потолочной балке и опорному брусу. Брус фиксируется при помощи анкерных болтов.

На схеме изображены косоуры и способы их крепления

Для косоура устанавливаются опоры, которые располагаются у стены. Работу необходимо контролировать при помощи уровня.

Важно! Для прочного крепежа косоура в брусе выпиливается небольшое углубление.

Нюансы изготовления лестницы из дерева на второй этаж: сборка и монтаж ступеней

Ступени выпиливаются с применением шаблона. Они должны быть одинакового размера. Все элементы покрываются защитными средствами и лаком. Затем изготавливается тетива для нижнего марша лестницы. Она делается из доски. Ступени будут входить в пазы, которые выпиливаются с внутренней стороны тетивы. Установка лестницы на чердак своими руками выполняется с помощью саморезов и столярного клея. В ступенях делаются пазы, для вхождения на косоур.

Сборка ступеней выполняется при помощи специальных инструментов

При креплении поворотных ступеней соединение с опорой будет жестким. Подступеньки начинают монтироваться с нижнего края лестницы.

Установка перил и балясин для лестницы из древесины

Балясины можно изготовить самостоятельно или приобрести готовые. Можно придумать красивый рисунок для данного элемента. Балясины монтируются к ступеням при помощи шкантов. При этом на каждой ступени просверливаются определенные отверстия. Перед соединением конструкций в отверстия заливается столярный клей.

На схеме изображены основные составляющие перил и балясин

На участках поворотов маршей устанавливаются более прочные балясины, которые называются маршами. Чтобы перила смонтировать ровно и аккуратно, натягивается специальная леска. С ее помощью ставятся отметки на всех балясинах. Лишние детали балясин обрезаются параллельно косоурной балке. Для крепежа поручня паз выбирается по всей длине. В него должна зайти рейка, которая прибивается к балясинам. Поручень монтируется на рейку и крепится на опорных балясинах.

Полезный совет! Чтобы по лестницы было безопасно передвигаться, рекомендуется ограждение из балясин делать на каждой ступени.

Монтаж перил

Особенности лестницы на второй этаж своими руками из дерева с поворотом на 180

Как вариант можно сделать лестницу с поворотом на 180 градусов. Их называют П-образными. В конструкции есть площадка, которая разделяет лестницу на два марша. Подобная система занимает меньшую площадь, чем конструкции с поворотом 90.

Делая проекты для подобной системы, нужно учитывать, что высота ступеней не должна быть больше ширины. Существует множество программ, которые помогают рассчитать все необходимые данные для будущей конструкции. С их помощью можно увидеть реалистичную модель планируемой лестницы.

Конструкция с поворотом 180 подходит для узких помещений

Установка и изготовление деревянных лестниц считается сложным занятием. Если нет опыта в работе с древесиной и столярными инструментами, то стоит заказать готовые наборы сборных лестниц. Конструкции из дерева отличаются долговечностью, экологичностью и выступают в роли великолепного декора любого загородного дома.

Деревянная лестница подходит как для роскошных интерьеров, так и для бюджетных вариантов

С помощью рекомендаций специалистов и пошаговой инструкции можно создать красивую и прочную лестницу в дом, которая прослужит долгие годы.



ПОНРАВИЛАСЬ СТАТЬЯ? Поддержите нас и поделитесь с друзьями

Лестница Поворотная на 90 Градусов: Особенности Конструкции

Сочетание дерева и металла в стиле лофт

Лестницы – незаменимые конструкции в любом доме, где планируется сделать минимум два этажа, или чердак, которым вы собираетесь активно пользоваться. Они бывают абсолютно разных форм и размеров – если вы читали материалы, на нашем сайте, то уже должны неплохо в этом ориентироваться.

Габариты лестницы и ее форма подбираются для конкретных помещений не случайно – тут все зависит от отведенного пространства под нее. Если его недостаточно, то лестницу делают поворотной. Именно о такой конструкции мы и поговорим сегодня. Итак, лестница поворотная на 90 градусов, расчет, поэтапное возведение и прочая полезная информация по теме.

Содержание статьи

Типы конструкций

Давайте начнем немного издалека, для того чтобы понять, какими лестницы могут быть, как они обычно выглядят, и что нужно знать перед выбором той или иной конструкции

Виды лестниц

Все лестницы можно разделить на три типа.

Третий вид будет условным, и вы поймете почему:

• Самым распространенным видом являются маршевые конструкции. Они состоят из прямых участков подъема разной длины, которые и называются маршами.
• Количество маршей зависит от того, сколько раз поворачивает лестница.
• Повороты нужны для того, чтобы уменьшить угол наклона спуска, сохраняя определенное пространство под конструкцией. Подобная система позволяет организовать подъем на любую высоту.
• Поворачивать маршевые лестницы могут по-разному – это и 90 (тема сегодняшней публикации), и 180 (мы их постоянно видим в подъездах и учреждениях), и 270 градусов (эти конструкции встречаются реже, в основном в эркерах и различных квадратных нишах – пример вы могли видеть на предпоследнем фото выше).
• Главная особенность маршевой конструкции состоит в том, что по ней можно с удобством передвигаться, переносить грузы, при том, что подъем является максимально безопасным – ступени ровные и прямые и не меняют своих параметров на всей протяженности марша, что позволяет выполнять подъем и спуск машинально.
• Сборка маршевой лестницы выполняется быстрее и проще, чем у остальных вариантов. Вы вполне сможете, правильно рассчитать и установить ее своими руками, в чем мы вам сегодня поможем.
• Вариантов исполнения по материалам, конструктиву и внешнему виду просто огромное количество.

• Второй тип лестниц называется винтовым, что полностью отражает его суть. Эти конструкции очень красивы и нередко используются дизайнерами в качестве акцентного элемента интерьера.
• Они занимают очень мало места, по сравнению с маршевыми, однако их использование связано с рядом неудобств.
• Во-первых, изгибающийся подъем может запутать человека, что может привести к падению. Особенно это касается стариков и маленьких детей.
• Во-вторых, подъем получается достаточно крутым, что также отдельные категории лиц могут не осилить.
• В-третьих, по ним невозможно поднимать габаритные грузы, с ними будет просто не развернуться, поэтому владельцы жилья с такими лестницами периодически прибегают к услугам подъемной техники.

• Мы сказали, что последний тип является неким гибридом. Для понимания принципа внимательно просмотрите четыре фотографии выше.
• Из них можно понять, что у этих конструкций нестандартная форма, изгибы очень больших радиусов, приближающие их уже к маршевым конструкциям, изгибы могут менять свое направление, и что самое необычное, параметры подъема могут меняться, как на последней фотографии.
• Тех, кто выбирает последние вариант (где меняется длина ступеней), мы, честно сказать, не совсем понимаем. Красоты это прибавляет не особо много, а вот хлопот доставит предостаточно. Человеку свойственно делать большинство движений неосознанно, иначе бы наш мозг просто взорвался от перегрузки. Как можно с комфортом по такой лестнице двигаться совсем непонятно! Вы либо будете от нее уставать, либо в конечном итоге споткнетесь, рискуя получить неприятную травму.

Но мы, пожалуй, немного отвлеклись. Вот эти лестницы люди устанавливают в своих домах. Самым рациональным решениями являются маршевые конструкции с поворотами. Давайте разберемся, как поставить их у себя дома самому.

Сборка или изготовление лестницы  с поворотом на 90 градусов

Итак, с чего начинать, если уже определился с формой конструкции? Ответ предельно прост – с расчетов параметров конструкции. Как это сделать подробно описывается далее.

Проектирование

Лестница с поворотными ступенями на 90 градусов

Пример простейшего чертежа вы можете видеть сверху. Не пугайтесь, ничего сложного в его составлении нет.

Сейчас мы все подробно объясним:

• Итак, первое, что нам нужно – взять лист бумаги (лучше разлинеенной), карандаш и рулетку.
• Замеряем параметры проема, в который планируется установка лестниц. Нас интересует высота, ширина (пространство под один марш) и длина (под второй).
• Далее переносим все на бумагу, соблюдая четкий масштаб – удобно считать по клеточкам.
• Определяем угол наклона марша. Это, пожалуй, самая сложная часть работы. Дело в том, что нужно позаботиться о том, чтобы оба марша имели одинаковый наклон. Если это условие не соблюсти, то лестницей пользоваться будет неудобно. Поступаем следующим образом.
• Разбиваем высоту так, чтобы в самом близком месте между маршем и перекрытием второго этажа над головой оставалось не менее 2-х метров.

Деревянные поворотные лестницы на 90 градусов от завода-изготовителя

• Если проем полностью открытый, этот пункт можно пропустить, просто разбив пролет пополам, или, так, как вам кажется наиболее удобным в вашем помещении.
• Измеряем высоту от намеченной точки до перекрытия второго этажа.
• Определяемся с тем, будет ли у нас в конструкции поворотная площадка, или мы хотим сделать забежные ступени. Разницу можете посмотреть на схеме ниже.

Варианты поворотов с площадкой и забежными ступенями

• Как видите, площадка занимает немного больше места, вследствие чего угол наклона получается чуть круче.
• Выбираем первый вариант с площадкой. Ее габариты (ширина и длина) будут полностью совпадать с шириной лестничных маршей, которые обычно делаются одинаковыми.

Расчет поворотной лестницы на 90 градусов – параметры марша

• На рисунке показан расчет площадки под разворот, но не суть, так как принцип ничем не отличается.
• Идеальные размеры маршей установлены нормативными документами. Так, для комфортного перемещения одного человека требуется оставить 80 сантиметров, а для двоих – 120.

Совет! В частных домах, особенно в тех, которые строятся без проектов, особо не разгуляешься, так что значение может быть любым. Смотрите по месту, но на нормативы ориентироваться не забывайте.

• Предположим, что нам получается уместить лестницу в 100 сантиметров толщиной. Это значит, что наша площадка будет 100*100. Отложите это значение на чертеже и на полу в реальности, после чего замеряйте расстояние до границы проема, куда будет подходить верхний марш. Снова берем произвольные значения, например: высота от площадки до перекрытия – 1,8 метра, расстояние от края площадки до границы проема – 2,2 метра.
• Имея эти данные, мы можем сделать расчет параметров ступеней и наклона марша.

Лестница с поворотом на 90 своими руками – делаем все по уму

• Выполняем следующие действия: 1,8/2,2*100/2 и получаем что-то около 40 градусов. Данная формула не совсем точная, но без заморочек позволяет получить достаточно точные результаты. Для сравнения, если считать, как положено, с синусами, тангенсами и косинусами, мы бы получили 39,3 градуса – не великая погрешность.

Совет! Если вам нужны точные результаты, то воспользуйтесь онлайн калькулятором прямоугольного треугольника.

• Теперь смотрим на приведенную схему с нормативами углов наклона, и видим, что мы вполне попадаем нашими расчетами в удобные конструкции, коими являются варианты от 25 до 45 градусов. При желании можете изменить отдельные параметры, но только после расчета второго марша.
• Теперь давайте посчитаем, какими должны быть у нас ступени.

Параметры ступеней

• Для этого нам необходимо оперировать следующими данными: высота ступени должна составлять от 15 до 22 сантиметров, ее глубина – 25-33 сантиметра, соотношение глубины (b) к высоте(a) определяется формулой – 2а+b= 60 (64). Последние цифры соответствуют средней длине шага взрослого человека.
• Начинаем подбирать параметры. Начнем с наименьшей высоты в 15 см. Делим на это значение нашу высоту пролета от площадки: 180/15 = 12 ступеней, с учетом того, что верхняя будет уровнем верхнего перекрытия. Тут нужно сказать, что вам требуется сразу определить, как лестница будет подходить к перекрытию и к нему крепиться.

Как лестница может подойти к перекрытию

• Если верхняя полноценная ступень станет продолжением площадки, то оставляем полученное значение. Если фактически краем верхней ступени будет угол проема, то уменьшаем его на 1. Мы же оставим первый вариант.
• Теперь на 12 делим 220 и получаем 18,3 сантиметра – это ни в какие ворота не лезет. Повторяем всю операцию сначала, пока не подберем оптимального соотношения. У нас получилось следующее: высота 22 сантиметра, при глубине в 27, однако в норматив по ширине шага, мы так и не попали, но не забываем, что все значения мы брали из головы, и то, что иногда выбора просто не остается.

Как соединяются балки с косоурами

Идем дальше и рассчитываем  параметры нижнего марша.

• Измеряем высоту от верха площадки до пола первого этажа. Предположим, что это значение составило 1,2 метра.
• Делим его на высоту ступеней: 120/22 = 5,45. Опять-таки, учитываем особенности подхода марша к площадке.
• Нечетное значение стоит округлить в большую сторону – у нас получится первая ступень нестандартной высоты, что допустимо.
• Теперь 6 ступеней умножаем на их длину: 6*27 и получаем около 1,6 метра, на длину марша при том же угле наклона.
• Смотрим по факту, устраивает ли нас такой расклад. Если все умещается, то отлично, если нет, то придется еще повозиться с расчетами, меняя положение промежуточной площадки, а то и вовсе отказываясь от нее в пользу забежных ступеней, но это уже совсем другая история.

Работа с онлайн калькулятором

Если все, что мы только что описали, для вас слишком сложно, или вы боитесь допустить по неопытности какие-то ошибки, то советуем обратиться за помощью к специалистам в проектное бюро, которые все сделают быстро, точно, согласно нормам и правилам, или воспользоваться услугами онлайн калькуляторов. Давайте к одному из них прямо сейчас и обратимся.

Калькулятор лестницы с поворотом на 90 градусов

• Среди разных вариантов, на которые мы наткнулись на просторах интернета, мы выбрали Kalk. Prо. Вот работающая ссылка на этот ресурс: https://kalk.pro/stairs-wooden/
• Понравился он нам тем, что тут можно выбрать разные варианты лестниц, то, что программа создает объемный 3D чертеж, имеются все самые важные данные и интерфейс его интуитивно понятен.
• Давайте посмотрим, какие возможности предлагает этот калькулятор. Нажимаем на иконку поворотной лестницы на 90 градусов с промежуточной площадкой, обозначенной правой стрелочкой.

Интерфейс калькулятора

• Перед вами откроется следующее окно. Слева располагается колонка, в которой мы будем указывать все необходимые для расчета параметры. Справа программа сразу рисует чертеж, отображая все наглядно.
• Давайте попробуем выполнить расчет, по уже придуманным нами значениям.

Параметры проема

• Первым делом необходимо указать параметры проема, где будет установлена лестница. В строке высота ставим 3 метра (1,8 + 1,2). В строке длина ставим ширину проема с учетом размера площадки, то есть 320 сантиметров.

Параметры ступеней

• Затем идут графы, в которых необходимо указать количество ступеней в верхнем и нижнем маршах, а так же их толщину и выступ капиноса.
• Чтобы понимать сразу, подходят ли вам значения, перебирайте их последовательно и нажимайте рассчитать, после чего смотрите на чертеж, на котором будет выводиться вся нужная информация.
• В принципе, это все что нужно сделать. Остальные пункты не так интересны, так как мало на что влияют. Интерес может представлять разве что часть, где можно рассчитать параметры поручня. Описывать мы ничего больше не будем, а лучше сами зайдите на сайт и попытайтесь сделать пробный расчет. Вы увидите, что все предельно просто и интуитивно понятно.

Установка лестницы

Итак, имея на руках точные чертежи, вы можете изготовить лестницу своими руками, чтобы ее цена была минимальной, либо же купить готовый вариант, подходящий вам, или заказать его в мастерской. В последнем случае лучше доверить расчеты людям, которым вы заказ даете.

О том, как самостоятельно делать деревянные лестницы из дерева, мы уже не раз писали, поэтому давайте просто пробежимся по установке уже готовой конструкции, чтобы материалы на нашем сайте были более разнообразными.

Лестница «Престиж» поворотная 90 градусов

Как вариант можно приобрести модульную конструкцию, с установкой которой придется провозиться меньше всего. Отличное решение для нестандартных проемов. Главное, убедиться, что вам хватит места на всю ее длину.

Отделка лестничного проема

• Сразу поясним, что инструкция по установке далеко не единственная, и многие сборщики действуют в другой последовательности. Например, тут мастер начинает с того, что облагораживает лестничный проем в перекрытии, а сделать так, получается далеко не всегда, так как связка косоуров (несущих балок марша) с перекрытием может быть совершенно безобразной в эстетическом плане и ее все равно потом приходится чем-то закрывать.

Под саморезы предварительно насверливаются отверстия, чтобы доску не раскололо при его затягивании

• Итак, мы видим, что мастер посадил на клей-герметик ровную и красивую доску, которую он затем прикрутил на саморезы. Естественно, при установке он следит за уровнем в двух плоскостях, иначе подвязать технологично косоуры не получится.

Подшивка балки перекрытия снизу

• На этом объекте полы балочные, деревянные. Данные элементы также закрываются снизу.

Совет! Обратите внимание на то, что все детали конструкции покрашены заранее. Такой подход является профессиональным, так как позволяет избежать в дальнейшем скрипов конструкции, который возникают из-за диффузии лакокрасочных материалов. Подробнее об этом явлении можете посмотреть в видео в этой статье.

• Работа с уже полностью готовыми деталями накладывает на сборщика немалую ответственность, так как все царапины и прочие повреждения, отшлифовать незаметно уже будет невозможно.

Начало сборки – первый косоур и опорный столб для него

• Теперь приступаем к сборке всей конструкции. Начинаем с нижней части – берем столб и соединяем его с косоуром с помощью клея и двух саморезов. Места соприкосновения деталей, где отсутствует клей, рекомендуется натереть парафином, для защиты конструкции от скрипов.

Сборка забежной части конструкции

• В данном примере лестница будет с забежными ступенями.
• Нижний край косоура связывается с еще одним косоуром под углом 90 градусов. Эта деталь сделана в виде цельного щита, что придаст конструкции больше прочности.

Первая ступень и центральный столб

• Соединяем получившуюся конструкцию с поворотным столбом за счет нижней забежной ступени. Опять-таки, все вставляется по пазам, связывается на клей и саморезы.

Основание практически готово

• Далее ставим следующие забежные степени вместе с подступенками. Если все детали рассчитаны и подогнаны правильно, их совмещение не составит никаких проблем.
• Как видите, конструкция очень простая, и может быть легко установлена одним человеком.

Совет! Перед окончательной сборкой такие лестницы собираются сначала «на сухую» с протяжкой всех элементов, чтобы быть окончательно уверенным в итоговом результате.

Установка пригласительной ступени

• Завершает сборку этой части «конструктора» установка забежной ступени, которая, как мы помним, может быть нестандартных размеров.
• Под нее мастер в качестве внутреннего косоура использовал деревянный брусочек, который прикрутил к поворотному столбу.

Установка верхних косоуров

• Крепить к полу забежную часть лестницы пока не нужно. Сначала необходимо четко выставить ее положение и водрузить верхние косоуры.
• Их мы просто расклиниваем и проверяем точность установки. Тут нужно проследить за горизонтальным уровнем ступеней и параллельностью двух элементов.
• Если все в порядке, элементы связываются друг с другом капитально.

Сборка ступеней верхнего марша

• Далее начинается поэтапная сборка всех ступеней. Ведется она однотипно – сначала ставятся соседние подступенки и крепятся к косоурам, потом устанавливается проступь между ними, которая стягивается с подступенками изнутри конструкции и притягивается к косоурам саморезами с лицевой стороны.
• Как вариант, можно использовать различные уголки (деревянные, металлические) изнутри или деревянные чопики, если хотите, чтобы крепеж не оставался на виду.
• Как только вся конструкция собирается, можно капитально все закрепить, связав забежную часть с полом на металлические уголки.

Сборка перил

• Завершающим этапом сборки любой лестницы является установка системы ограждения.
• Первыми ставятся опорные столбы – стартовые, финишные и поворотные. Затем балясины.
• Все элементы связываются со ступенями при помощи шпилек или деревянных чопиков.
• Каждая деталь выставляется в уровень и одну линию.

Временная фиксация стяжкой

Совет! Чтобы элементы не «играли», пока сохнет клей, их необходимо как-то зафиксировать. Мастер с фотографии использовал для этого струбцины и обычную деревянную рейку, в качестве стяжки.

Установка промежуточных балясин

• Рейка должна быть ровной и выставлять ее сразу следует по линии прохождения будущего поручня, тогда этот элемент поможет нам безошибочно выставить промежуточные балясины.

Установка подперильной планки

• Когда все правильно выставлено, можно прикрепить подперильную или надбалясенную планку, к которой впоследствии будет крепиться поручень.
• Элемент крутится прямо к балясинам на саморезы. Поручень просто вклеивается или прикручивается на саморезы снизу.
• Дальнейшая процедура в описании не нуждается, так как все повторяется.

Итак, подведем итоги. Самое главное, что мы сегодня с вами узнали – это расчет лестницы с поворотом на 90 градусов, ведь цена вопроса при неточной сборке, это потраченные деньги, и что еще важнее – нервы. Делайте все с умом, и результат обязательно вас порадует. На этом все, желаем вам удачи!

Лестница на второй этаж своими руками из дерева с поворотом на 90

Отличным украшением загородного дома является добротная деревянная лестница. Данная конструкция выполняется из различных материалов. Загородный дом в несколько ярусов обязательно обустраивается подобным элементом. Лестница на второй этаж своими руками из дерева с поворотом на 90 градусов должна обеспечивать комфортное передвижение по ней. Важнейшими моментами при изготовлении такого сооружения является точные расчеты и правильный монтаж. От качества монтажных работ зависит безопасное перемещение жильцов.

Содержание:

• Виды лестничных конструкций
• Варианты поворотных лестничных изделий
• Лестница на второй этаж своими руками из дерева с поворотом на 90: монтируем самостоятельно
  • Самые популярная древесина для производства
  • Особенности расчетов
  • Как выполнить расчет лестницы с поворотом: чертежи и схемы
  • Видео: самый простой способ расчета самостоятельно
  • Монтаж несущей конструкции
  • Монтаж ступеней и сборка конструкции
  • Монтаж перил и балясин
• Полезные советы
• Видео: монтаж деревянной лестничной конструкции в доме

Маршевая поворотная конструкция

Виды лестничных конструкций

Есть несколько разновидностей подобных лестниц на второй этаж:

• Маршевые сооружения – это несложные системы, которые могут содержать один или несколько маршей. В основном это прямолинейные детали со ступенями. В одном марше не должно быть более 16 ступеней.

Добротная маршевая система

• Винтовые разновидности подходят для малогабаритных помещений. Они представляют собой конструкции, вокруг которых по спирали поднимаются ступени. Подобное сооружение может быть возведено в любом месте комнаты, даже в центральной части.

Изысканная винтовая конструкция с поворотом на 90 град.

• Комбинированные системы выглядят как дугообразное и криволинейное сооружение. Они сочетают элементы винтовой и маршевой конструкций.

Комбинированный вариант

• Конструкции на больцах являются бескосоурными  системами. При этом ступени устанавливаются к стене, а между собой соединяются больцами.

Устройство варианта на больцах

Еще в момент проектирования стоит продумать, какого типа будет конструкция и из какого материала.

Полезная информация! Поворотные маршевые системы применяются при ограниченном пространстве. В индивидуальных коттеджах особой популярностью пользуются изделия из дерева.

Варианты поворотных лестничных изделий

Маршевые лестницы на второй этаж, выполненные своими руками из дерева, с поворотом на 90 могут отличаться размещением деталей и общим видом. Подъемный механизм монтируется на косоуры или тетивы. Устройство бывает открытым или закрытым. Марш для подъема делается прямым или поворотным.

Поворотные конструкции делятся на разновидности:

• Г-образная имеет схему, когда два пролета размещаются под 90 градусов друг к другу.

Г-образный вариант

• П-образная отличается поворотом на 180 градусов. Пролеты размещаются в параллельном положении друг к другу. Расстояние, соединяющее их, представляет собой площадку и обладает выходом на этаж или между ярусами.

П-образная модель

К сведению! В некоторых случаях в одной модели используется несколько базовых конструкций. Подобные изделия называются комбинированными.

Статья по теме:

Лестницы на второй этаж в частном доме. Подробный обзор существующих видов лестниц и практическое руководство по монтажу в отдельном материале.

Лестница на второй этаж своими руками из дерева с поворотом на 90: монтируем самостоятельно

Качественную и удобную лестницу на второй этаж своими руками из дерева с поворотом на 90 градусов можно смонтировать своими руками или купить готовые элементы подобных систем. В обоих случаях разрабатывается предварительный проект, и производятся необходимые замеры сооружения, а также высоты пролета.

В помощь:

Дополнить и расширить информацию о самостоятельном расчете и монтаже лестниц из дерева с поворотом на 90° поможет специальная публикация в профессиональном online-журнале о ремонте и строительстве HouseChief.ru.

Самые популярная древесина для производства

Нужно ответственно подойти к подбору качественных материалов для сооружения изделия. Древесина считается самым оптимальным вариантом. Она легко подгоняется, а также относится к бюджетным способам.

Для создания удобных систем стоит рассмотреть следующие варианты:

• Клен характеризуется устойчивостью и прочностью на изгиб. Но в подобной древесине могут появляться трещины.

Система из клена

• Бук может использоваться в помещениях, где нет повышенной влажности.

Вариация из бука

• Дуб относится к одним из лучших строительных материалов. Он отличается твердостью и прочностью.

Дубовые лестницы являются самыми надежными и дорогими

• Лиственница характеризуется стойкостью к гниению и считается прочным и твердым материалом.

Изысканный вариант из лиственницы

• Можно выбрать бюджетный вариант сосну.

Бюджетный вариант из сосны

Для монтажных работ потребуется электролобзик, шуруповерт, ножовка, стамеска, угольник и уровень. Подбирается материал из обрезных досок, опорных и вспомогательных брусьев, а также крепежных деталей.

Полезная информация! Перед применением древесный материал высушивают и покрывают защитными водоотталкивающими растворами.

Особенности расчетов

Прежде чем приступить к монтированию лестницы на второй этаж своими руками из дерева с поворотом на 90 необходимо разработать чертеж. В процессе применяются специальные формулы.

Составление проекта требует знаний об основных элементах конструкции:

• Ступени делятся на поворотные, выполняющие поворот конструкции, и прямые.
• Несущие опоры могут быть тетивными или косоурными.

Составные элементы изделия

Чтобы выполнить идеальную конструкцию необходимо знать следующие параметры:

• Расстояние проема от самого верхнего подступенька до угловой части забежной ступеньки.
• Ширину ступенек. Необходимый минимум 120 мм.
• Ширина пролета (марша) не берется меньше 80 см.
• Самая большая высота ступеньки 220 мм.

Графический расчет маршевой лестницы с забежными ступенями

Правильный расчет ступеней

Полезная информация! К самым практичным конструкциям относятся модели со стойкой посередине. Они отличаются простотой сборки и хорошими эксплуатационными характеристиками.

Как выполнить расчет лестницы с поворотом: чертежи и схемы

При самостоятельном проектировании нужно предусмотреть следующие моменты:

• Ширину и высоту ступеней. Так как величина среднего шага равняется 60 см, то ширину и высоту одной ступени вычисляют по следующей формуле: 2b+c=60. При этом с и b представляют собой размеры ступеней.
• Рассчитывается угол наклона ступеней. Не стоит ради экономии пространства делать слишком крутую конструкцию. Оптимальный угол наклона варьируется от 25 до 35 градусов.
• При расчете поворотных ступеней нужно учесть, что размер меньшей стороны должна быть около 100 мм.  А перекрытие поворотного узла над предыдущим имеет значение около 50 мм.

Устройство и параметры ступенек

Расчет лестницы зависит от ширины проема в перекрытии и высоты помещения

Угол наклона зависит от назначения лестницы

Видео: самый простой способ расчета самостоятельно

Монтаж несущей конструкции

Лестница на второй этаж своими руками из дерева с поворотом на 90 выполняется с монтажа несущих конструкций. При этом производятся следующие действия:

• Производится выпиливание косоуров. Сначала делается шаблон в виде треугольника с прямым углом и размеченными размерами высоты подступени и глубины ступеньки. Выполняется разметка и выпиливание элементов. Торцевые части хорошо шлифуются.

Разметка будущего косоура с помощью металлического уголка

Готовые к монтажу косоуры

• Для крепежа косоуров производится монтирование столбов с опорами. Брус закрепляется с помощью специальных крепежных компонентов. Также может бетонироваться в пол.
• К деталям перекрытия косоуры монтируются саморезами и болтами. Деталь внизу вставляется в опорный брусок. При этом вытачивается паз. Для лучшего крепежа готовится смесь из клея с опилками.

Креплению косоура к перекрытию

• Пристенная деталь монтируется аналогичным способом вверху. В нижней части фиксируется при помощи металлического уголка. На всех этапах производства используется уровень.

Инструкция по монтажу

Монтаж ступеней и сборка конструкции

Лестница на второй этаж делается своими руками из дерева с поворотом на 90 из одинаковых ступеней, которые вырезаются по шаблону.

Из площадки производятся забежные ступеньки. Они выпиливаются по чертежу. При этом линии должны выходить из одного угла. После производства всех элементов, они обрабатываются лаком и специальным защитным составом.

Монтаж ступеней

Выполняется тетива для марша, который находится внизу. Выпиливаются пазы, в которые будут устанавливаться ступени. Выступающие части наружной тетивы маскируются торцами забежных ступеней.

Полезный совет! Не следует делать заготовки, которые плотно входят между ступенями. Чтобы конструкция была прочной на многие годы, выполняются небольшие зазоры.

Монтаж перил и балясин

Важную роль в обустройстве интерьера играют детали для декорирования – балясины и перила. Для закрепления балясин к ступеням применяются шканты. Дополнительно производится обработка смолой и клеем. Для крепления перил по всей длине делается паз, куда заходит рейка прибитая к балясинам. Готовую лестницу нужно обработать машинкой для шлифовки или наждачкой. Затем выполняется окрашивание или покрытие морилкой или лаком.

Схемы крепления перил и балясин

Полезный совет! Балясины лучше расположить на каждой ступени, что обеспечит большую прочность конструкции.

Полезные советы

Лестница из древесины требует особого ухода. Для этого предпринимаются следующие меры:

• Уборка производится мокрой тряпкой без применения моющих средств.
• Поверхность протирается сухой тряпкой с добавлением воска.
• Нельзя допускать пересушивания конструкции.
• Необходимо вовремя устранять все неполадки: скрипы, расклейку мест соединений и ослабление крепежных деталей.

Роскошная конструкция из древесины

Полезная информация! Подобная система дает усадку. Поэтому не стоит ее сразу крепко монтировать. Она должна отстояться несколько недель.

Монтаж собственными силами и правильный уход позволят создать прочное и красивое изделие, которое прослужит многие годы.

Видео: монтаж деревянной лестничной конструкции в доме

с забежными ступенями из дерева своими руками, расчет

Если в помещении будет устанавливаться г-образная лестница, то возможна ситуация, когда с целью уменьшить размеры лестничного проема и сэкономить место приходится отказываться от площадки и вместо нее делать забежные ступени. Лестница с поворотом более компактна, чем конструкция с межлестничной площадкой. Вместе с тем, забежные лестницы имеют ряд недостатков, главнейшим из которых являются радиальные ступени неправильной формы и вытекающие из этого особенности. В этой статье мы расскажем, как правильно сконструировать лестницу с забежными ступенями, чтобы пользоваться ей было удобно и безопасно.

Требования безопасности к лестницам

Чтобы сгладить недостатки конструкции, угловые лестницы необходимо грамотно спроектировать, выполнив расчет забежных ступеней с учетом следующих требований:

• глубина ступенек в самой широкой части не должна превышать 40 см, а в узкой — быть не менее 10 см;
• по середине все забежные ступени должны быть одинаковой глубины, но не менее 20 см;
• высота ступеньки может варьироваться от 12 до 22 см;
• край проступи не должен выступать более, чем на 4 см;

Проектируя г-образные лестницы, следите за выполнением следующих формул (где e — глубина ступени, j — высота подступенка):

• формула удобства: e — j = 12 см;
• формула безопасности: e + j = 46 см;
• формула шага: 2 j + e = 62 (60-64) см.

Если строится лестница с поворотом на 180 градусов, то расстояние между маршами должно составлять не менее ¼ ширины ступени, иначе глубина поворотной ступеньки в узкой части получится слишком маленькой (менее 10 см), что недопустимо. Расстояние от лестничного марша до перекрытия должно быть не меньше 200 см.

Расчет лестницы с забежными ступенями

После того, как на основании видео определены основные размеры изогнутой лестницы, нужно рассчитать конфигурацию и количество забежных ступеней.

П-образная лестница

Прежде всего, необходимо обозначить центр дуги, совпадающей с внутренним радиусом лестницы, то есть точку «А». Затем определить количество поворотных ступеней.

Чем их больше, тем меньше угол поворота приходится на каждую и тем комфортнее будет передвижение по лестнице.

Предположим, что забежными будут ступеньки по седьмую включительно. Тогда через начало восьмой ступени проводится прямая DE. Линия АВ делит лестницу на левую и правую части. По середине марша необходимо провести кривую ас, соответствующую линии движения. От АВ на линии движения откладывается участок, равный ½b, где b – ширина обычной ступени. Получаем точку 1.

Далее от нее откладываем отрезок равный b и отмечаем точку 2. Аналогично через равные промежутки отмечаем остальные точки 3-7. Далее через точку 1 и А проводим прямую до пересечения с DE. Также проводим прямую через точки 2 и А. На участке DE получаем точки 1 и 2. Откладываем на прямой DE отрезки, равные участку 1-2, и помечаем их цифрами 3, 4, 5, 6 и 7, соответственно. Теперь соединяем точку 3 на линии движения ас с точкой 3 на прямой DE, затем соединяем соответствующие точки 4, 5, 6, 7. Таким образом, определяется конфигурация ступенек. Аналогичный расчет делается для правой части лестницы с поворотными ступенями.

Расчет поворотной лестницы на 90 градусов

Как и в случае с П-образной лестницей находится точка «А» и проводится прямая АС. Возможны два варианта расположения ступенек:

• прямая АС делит угловую ступень пополам;
• две ступеньки своими краями примыкают к прямой АС.

Во втором случае, аналогично с П-образной лестницей, проводится линия движения ас. На криволинейном участке откладываются отрезки длиной b (ширина прямой ступеньки). Определяется количество забежных ступеней. Предположим, это будут ступеньки 1, 2, 3 и 4. Тогда через окончание ступени 4 проводится прямая ЕВ, где «В» — пересечение прямых ЕВ и СА. Далее от точки «А» произвольно откладывается отрезок АD, и на нем отмечаются точки 2, 3 и 4 таким образом, чтобы отрезок А2 был равен двум частям, отрезок 23 – трем, 34 – четырем. За одну часть принимается произвольный отрезок равный 1 условной единице (см, дм).

Теперь соединяем точки 4 и В. От точек 2 и 3 до пересечения с АВ проводим прямые, параллельные отрезку В4. Получившиеся на участке АВ точки, соединяются соответственно с точками 3 и 2 на линии движения ас. Данные линии определяют конфигурацию забежных ступеней.

В случае, когда прямая АС делит ступеньку пополам, расчет забежной лестницы выполняется аналогично.

Лестница с поворотом на 90 градусов — как сделать своими руками

Мы покажем, как сделать забежную лестницу на примере конструкции со следующими параметрами:

• длина лестничного проема равна 2294 мм;
• ширина — 930 мм;
• высота перекрытия — 2683 мм.

Угловая лестница состоит из двух маршей. В длинном марше 8 ступеней, причем верхняя совпадает с площадкой второго этажа. В нижнем марше 2 ступеньки. И три ступени забежные, угол поворота которых равен 30°.

Деревянная лестница с поворотом выполняется на двух косоурах с размерами 50х300х3000 мм, один их которых укреплен на стену, а другой — на опорный столб с габаритами 100х100х2500 мм. Необходимо также закупить ступеньки размером 900х300х40 мм, поворотную площадку 900х900х40 мм, из которой будут вырезаны забежные ступени, и балясины.

Деревянная лестница с забежными ступенями, имеющая данную форму и параметры, изготавливается в несколько этапов.

Изготовление косоуров

Сначала следует подготовить шаблон, представляющий из себя прямоугольный треугольник, катеты которого равны глубине проступи и высоте подступенка. Для удобства треугольник следует закрепить на направляющую рейку, как на фото. С помощью данного шаблона размечаем косоур и вырезаем лишнее циркулярной пилой. Необходимо помнить, что в самой тонкой части ширина косоура не должна быть меньше 15 см.

Далее можно приступать к установке опорного столба. Предварительно в столбе необходимо выдолбить паз, в который будет вставлен косоур. В углу сооружаем импровизированную опорную конструкцию, которая будет распирать пристенный косоур и служить основой для забежных ступеней. Верхние концы косоуров закрепляем с помощью металлических уголков.

При установке косоуров важно отслеживать уровень, чтобы впоследствии ступеньки легли строго горизонтально. Наиболее распространенной ошибкой неопытных мастеров является то, что за горизонтальность принимается параллельность полу. Но пол может быть неровным, поэтому определять данный параметр необходимо только при помощи уровня.

Как сделать забежные ступени

Забежные ступени вырезаются из прямоугольной доски 900х900х40 мм. Для лестницы с поворотом на 90 градусов будет достаточно трех ступенек. Чтобы их сделать, делим доску на три части линиями, выходящими из одного угла. Вырезанные ступени подгоняем по длине. Определившись каким лаком покрыть лестницу, наносим на ступени как минимум 3 слоя.

Монтаж лестницы с забежными ступенями

Чтобы закрепить забежные ступени, в столбе вырезаются пазы, высота которых чуть меньше толщины доски. Так мы обеспечим надежную фиксацию ступенек с внутренней стороны лестницы. А с внешней стороны — дорабатываем опорную конструкцию, чтобы на нее можно было положить ступеньки.

С внешней стороны лестничного марша поворотные ступени прикручиваются к опорному каркасу с помощью саморезов. Внутренние концы ступенек вставляются в распилы и для усиления конструкции проклеиваются клеем ПВА, смешанным с опилками. Далее крепим прямые ступеньки с помощью длинных саморезов с утопленными головками. Нижний лестничный марш будет сделан на тетиве, чтобы скрыть выступающий угол забежной ступени. Конец тетивы обрезаем под прямым углом относительно пола, чтобы можно было установить входной столб.

Установка перил

Теперь необходимо установить балясины. Иногда их крепят снизу через ступеньки с помощью саморезов, но такой способ ненадежен. Лучше использовать шканты — деревянные стержни цилиндрической формы. Для этого в ступенях высверливается отверстие, диаметр которого немного меньше сечения шканта, и заполняется клеем. Аналогичное отверстие делается в балясинах, причем очень важно, чтобы оно было точно по центру.

Если балясина имеет прямоугольную форму, то центр определяется как пересечение диагоналей прямоугольника. Постарайтесь как можно точнее просверлить отверстия, чтобы они получились строго вертикальными, ведь от этого будет зависеть положение балясин. Между первым и последним столбом натягивается веревка, по которой на всех балясинах отмечается угол наклона перил. Далее по нанесенным меткам срезаются верхушки стоек. Таким образом мы подготавливаем балясины для установки поручня. Поручень можно закрепить при помощи простых саморезов (впотай), а места крепления скрыть шпатлевкой. Одномаршевая лестница с забежными ступенями готова.

При таком способе изготовления нагрузка на нижнюю поворотную ступень будет действовать вдоль волокон дерева, что нежелательно, так как это ослабляет конструкцию. В этом случае потребуется дополнительно укрепить ступень подпоркой, что мы и сделали.

Как ухаживать за деревянной лестницей

Древесина самый капризный строительный материал и без должного ухода лестница не прослужит своим владельцам отмеренного срока.

Что нужно знать, чтобы эксплуатация поворотной лестницы была надежной и долгой:

• Не подвергать конструкцию излишней влажности. Уборка заключается в протирке влажной тряпкой деревянных поверхностей без использования агрессивных моющих средств – щелочей, растворителей, кислот. Заключительным этапом чистки станет вытирание поверхностей насухо с добавлением специального воска для мебели.
• Важно создать в доме вентиляционный баланс, так как пересушивание для древесины чревато растрескиванием и созданием щелей для очагов размножения плесени и личинок короеда. В незаметных темных местах, они плодятся с катастрофической быстротой.
• Своевременно устранять все неполадки – расклейку соединений, выкручивание крепежа, потерю жесткости ступеней и ограждений, скрип. Профилактика, прежде всего, важна ради безопасности владельцев. Если требуется, конструкцию разбирают или заменяют вышедшие из строя элементы.

Важно помнить, что готовая лестница даст усадку, как и любое изделие из древесины. Поэтому не рекомендовано проводить самостоятельный монтаж сразу намертво – 2–3 недели лестница должна стоять собранной «на живульку».

Нехитрые методы сохранения первозданного вида деревянной поворотной лестницы позволят домашнему мастеру гордиться собственным изделием долгое время. Однако, любая лестница – это расходный предмет домашнего интерьера и со временем он потребует замены. Это важно помнить, если владельцы собираются изготавливать модель из ценных пород.

Предыдущая

Своими рукамиКак сделать лестницу из профильной трубы своими руками — подробная пошаговая инструкция

Следующая

Своими рукамиПочему приставные лестницы из дерева своими руками часто делают неправильно

Лестницы на 90 градусов своими руками с поворотом, площадкой и забежными ступенями

Во многих дачах, офисах, ресторанах и отелях нужны лестницы на второй этаж. Под них подстраивают комнату и её дизайн. Ведь эта прекрасная конструкция создана для удобного и безопасного прохода жильцов, гостей и постояльцев на этаж выше. И ее воплощение может как уничтожить задумку, так и сделать её эффектной. Поэтому выбор и постройка лестницы – очень важная часть строительства, и ей стоит уделить достойное внимание. В частности, вопросу о том, как сделать деревянную лестницу своими руками.

Кто-то может подумать, что это не так-то и сложно или, наоборот, испугается техники строения. Все не так просто – действительно работа с чем-то подобным имеет свои нюансы и нужны определённые умения. Ведь помимо прикладного характера, лестница с поворотом должна быть красивой и максимально надежной, а также долговечной. Для того чтобы добиться цели и сделать свое творение долговечным и экологически чистым, нужно использовать дерево в качестве строительного материала.

Виды лестниц

Выбор лестниц для второго этажа велик и многогранен. Порой самый необычный вариант может вам не подойти, а простой и неприметный окажется тем, что нужно. Поэтому будет нелишне обратить внимание на то, какими вообще они бывают.

Винтовые

Подобная вариация подойдёт, если место для сооружения ограничено. К примеру, не больше полтора квадратного метра. Передвигаться по ней удобнее всего для одного человека. Есть один небольшой минус – по лестнице неудобно перетаскивать габаритные вещи с первого этажа на второй и обратно. Этот вид отлично подойдёт для маленького дома и для небольшой семьи.

У винтовой конструкции есть несколько нюансов. Первое, при строительстве потребует много затрат. Второе нужно сделать надёжные несущие конструкции. Без опыта самим пробовать строить винтовую лестницу будет проблематично. Но зато смотрится красиво и изыскано.

Традиционные варианты

Постройку такого вида лестниц подойдет там, где много свободно места. Стоит отметить, что они бывают самыми разными. С простой или сложной схемой, с множеством ступенек или с их маленьким количеством, множество различных вариаций: забежных ступеней и тому подобного. Все это будет зависеть от высоты дома и его площади. Также стандартные лестницы на второй этаж делятся на прямые и поворотные. Они находятся около стены или как отдельная постройка.

Такую лестницу на второй этаж достаточно просто построить своими руками. Если в ней у вас больше десяти ступеней, то можно сделать площадку и добавить забежных ступеней. Это будем удобнее и эффектней. Если будет нужно, после площадки она может повернуть, будет лестница с поворотом. Стоит отметить, что они бывают с углом в 90 градусов (четверть оборотная) и с поворотом на 180 градусов (полуоборотная).

Комбинированные

Если вы не смогли выбрать из первых двух вариантов, то всегда можно скомбинировать лестницы. Это будет зависеть от вашего выбора и планировки дома, а также возможностей. Начать можно с маршевой лестницы, добавить поворот и винтовой элемент и сделать ее еще более привлекательной и функциональной. Смотреться будет стильно и удобно в использовании. Все это, соответственно, требует сложных расчётов и планировок.

Но, главное, при выборе нужно помнить о своих возможностях, удобстве и хороших материалах. И, конечно, лестница своими руками не должна занимать половину планировки дома, какая бы красивая она ни была.

В нашей статье мы подробнее остановимся на том, что собой представляет лестница на 90 градусов с установкой забежных ступеней. Это практичный и удобный вариант и для квартир, и домов.

Во-первых, такая конструкция занимает меньше места и её можно разместить посередине площадки или комнаты.

Во-вторых, такую деревянную лестницу с поворотом вполне можно соорудить своими силами.

Требования безопасности к таким лестницам

Основные параметры:

• Чтобы правильно рассчитать параметры лестницы с поворотом, нужно использовать математические формулы. Это нелегко, но стоит научиться. Такой расчёт обеспечивает надёжность и помогает понять, какую форму примут ступеньки;
• Графический метод стоит использовать, если только знать точные параметры будущей лестницы. Поможет рассчитать длину лестницы, линии движений и размах ступенек, а также радиус закруглений забежной ступени. Последний параметр будет зависеть от радиуса окружности между двумя маршами;
• Также рассчитать лестницу можно с помощью пропорциональной разбивки. Для этого нужно знать размах лестничного марша, линии движений, где проводится прямая, длина от начала до конца заворота и радиус самой конструкции.

Чтобы не было недостатков у вашей лестницы с забежными ступенями, нужно правильно спроектировать высоту каждой из них с учетом следующих требований:

• В широком месте – 40 см, а в узком — до 10 см;
• В центре глубина – 20 см;
• В высоту — от 12 до 22 см;
• Край не превышает 4 см;
• Расстояние от высоты лестницы до перекрытия — не меньше 200 см.

Материалы

Самый подходящий и выгодный материал для работы с лестницами с поворотом на 90 градусов – это дерево. Это связано с тем, что работа с древесиной позволяет вносить изменения. А делая лестницу своими руками, и как показывает опыт, нельзя обойтись бе поправок. Также необходимо время от времени обновлять покрытие древесины.

Пройдясь по строительным магазинам, вы заметите заготовки или даже готовые варианты. Это удобно, но не всегда выгодно. Так как готовый вариант придётся подгонять под ваш дом или то место, где она будет находиться. А это ведёт за собой хлопоты. Ну и качество не всегда радует.

Для того чтоб не мучить себя, намного удобнее самому выбрать материалы, купить детали.

Ниже предоставлены материалы, которые потребуются при изготовлении такой лестницы своими руками:

• Дерево подойдет лучше всего. Сосна дешевая и удобная в использовании. Также подойдет дуб, лиственница, клен. Древесина нужна сухая, чтоб потом не произошла деформации;
• Дощечки шириной 50 см;
• Деревянная балка объемом 40 см;
• Понадобятся крепежные элементы и монтажный клей.

Изготовление деталей лестницы с забежными ступенями

• Для начала из самих досок нужно приготовить все для лестницы с забежными ступенями. На поворотных ступенях в их узкой части вырезается уголок, проводится прямая линия движения, так, как у вас на чертеже;
• Следующим действием будет изготовление двух подпорных брусов для каждой ступени и нужно отложить в сторону четыре крепёжных уголка;
• Дальше необходимо изготовить трафарет, благодаря которому на линии движения на тетиву наносят отметки;
• И самыми последними делают опорные балки, на которые собственно будет наноситься тетива.

Теперь все изготовленные детали нужно собрать как мозаику. Это сложно делать самому, поэтому стоит позвать помощников.

Собирают такой вариант в следующей последовательности:

• Закрепляем пристенную тетиву по линии движения с помощью винтов;
• Дальше следует установить опорные столбы. Их крепят самыми разными способами от бетонирования до болтов. Заранее в балке выдалбливаем отверстие, там проводится прямая линии движения, где будет пребывать тетива;
• В углу для забежных ступеней делаем опорную конструкцию;
• Внешнюю тетиву нужно установить на опорные балки, далее проводится прямая и тетива аккуратно выравнивается с помощью угольника;
• Потом проводится прямая линии движения, и мы соединяем тетиву четырьмя железными уголками и подпорные брусья. Все это обязательно проклеиваем ступени, они должны располагаться горизонтально;
• Монтируем угловые ступени, прилегать они должны тесно;
• Потом идет установка забежных ступеней своими руками;
• В самом конце монтируются опора и перила;
• Все это завершается покраской и лакировкой.

Если взять самому выполнить расчёт, при этом изучив все детали, то вполне можно изготовить лестницу с поворотом самостоятельно. Просто нужно следовать инструкциям и тщательно все продумать. Сделать все своими руками намного лучше, чем купить то, что может не подойти под стиль и размер дома. Лестница с поворотом, сделанная своими руками, будет соответствовать вашим желаниям и вкусам.
