Делаем стильный столик с эффектом бесконечности: как выбрать и собрать

ГлавнаяСтолыСтол с эффектом бесконечности — стильное решение для современного интерьера.

Невероятно стильное и необычное приспособление под креативным названием стол с эффектом бесконечности получается из самых простых вещей.

Такой столик будет выглядеть дорого и найдет свое место в любом помещении.

Этому предмету порадуется и ребенок и взрослый. Совершенно уникальный стол прекрасно будет вписываться во многие интерьерные направления и станет центром внимания. Примером этому служат варианты, представленные на фото.

Такой стол ничем не отличается от обычного журнального стола, пока вы не включите специальную подсветку.

Именно благодаря этой светодиодной подсветке и возникает ощущение бесконечной глубины столика, хотя это всего-то визуальная иллюзия.

Выглядит такой стол очень эффектно, особенно в вечернее время при выключенном свете. На этот стол хочется смотреть бесконечно.

Как собрать

Принцип самостоятельного изготовления прост, но при неумелых действиях может огорчить результатом.

Схема сборки выглядит элементарно:

Как собрать 3D стол своими руками.

Инструкция по сборке:

      1. Потребуется купить простейший стол;

        Можно также сделать такой стол самостоятельно.

      2. Необходимо будет снять столешницу;

        Нужно продумать, где и что будет находиться.

      3. Поместить внутрь этого основания 2 зеркальных стекла (можно использовать отражающую пленку на обычном оконном или мебельном), а между ними будет вставлена светодиодная лента или простая елочная гирлянда.

        Далее разметить, где будет находиться розетка, выключатель, а также и потенциометр.

        Стол с 3D эффектом бесконечности станет таким только тогда, когда будет создана правильная подсветка.

    Нужно будет купить зеркало нужного размера и закрепить его на получившемся каркасе.

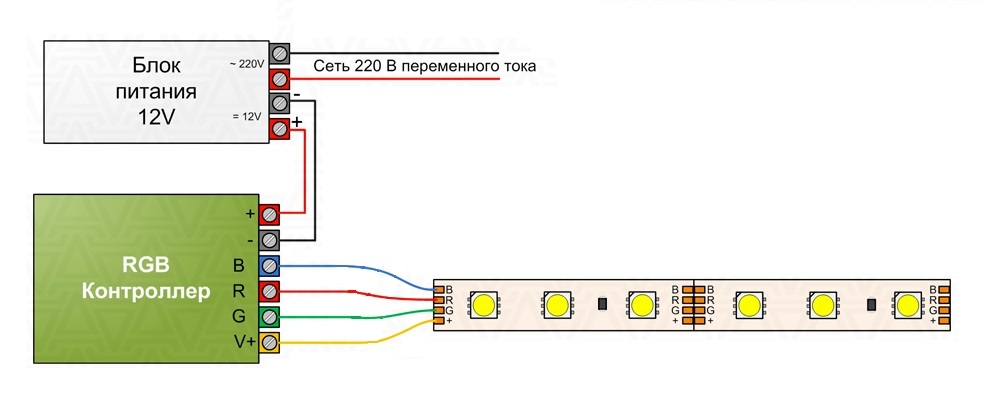

    Далее устанавливается светодиодная лента, в конце крепятся наличники по периметру.

    Стол с эффектом бесконечности готов!

    На что обратить внимание при выборе

    Стол со светодиодной лентой легче собрать, но этому предмету будет необходим источник питания.

    Возникает ощущение, что в центре стола находится бездонная яма или колодец, освещенный множеством огоньков и светильников.

    Вариант с гирляндой потребует дополнительной фиксации лампочек, зато столик с эффектом бесконечности будет работать от обычной розетки.

    Стол с подсветкой будет идеально смотреться в офисных помещениях, а также и дома.

    Выбирать стол следует по цвету ламп. Наилучший эффект бесконечности этому предмету подарит красный. Зато веселые мигающие огоньки, как у елочной гирлянды, помогут этому элементу мебели создать атмосферу праздника.

    Очень красиво будет смотреться такой стол в гостиной, он принесет домашним немало удовольствия и настроит на душевные разговоры.

    ВИДЕО: Самодельный журнальный столик с подсветкой.

    ВИДЕО: Как сделать стол с эффектом бесконечности.

    Стол с эффектом бесконечности – 50 фото-идей:

'; blockSettingArray[7]["setting_type"] = 1; blockSettingArray[7]["element"] = "h3"; blockSettingArray[7]["elementPosition"] = 1; blockSettingArray[7]["elementPlace"] = 6; blockSettingArray[8] = []; blockSettingArray[8]["minSymbols"] = 0; blockSettingArray[8]["minHeaders"] = 0; blockSettingArray[8]["text"] = ''; blockSettingArray[8]["setting_type"] = 1; blockSettingArray[8]["element"] = "h3"; blockSettingArray[8]["elementPosition"] = 1; blockSettingArray[8]["elementPlace"] = 7; blockSettingArray[9] = []; blockSettingArray[9]["minSymbols"] = 0; blockSettingArray[9]["minHeaders"] = 0; blockSettingArray[9]["text"] = ''; blockSettingArray[9]["setting_type"] = 1; blockSettingArray[9]["element"] = "h3"; blockSettingArray[9]["elementPosition"] = 1; blockSettingArray[9]["elementPlace"] = 8; blockSettingArray[10] = []; blockSettingArray[10]["minSymbols"] = 0; blockSettingArray[10]["minHeaders"] = 0; blockSettingArray[10]["text"] = ''; blockSettingArray[10]["setting_type"] = 1; blockSettingArray[10]["element"] = "h3"; blockSettingArray[10]["elementPosition"] = 1; blockSettingArray[10]["elementPlace"] = 9; blockSettingArray[11] = []; blockSettingArray[11]["minSymbols"] = 0; blockSettingArray[11]["minHeaders"] = 0; blockSettingArray[11]["text"] = ''; blockSettingArray[11]["setting_type"] = 1; blockSettingArray[11]["element"] = "h3"; blockSettingArray[11]["elementPosition"] = 1; blockSettingArray[11]["elementPlace"] = 10; blockSettingArray[12] = []; blockSettingArray[12]["minSymbols"] = 0; blockSettingArray[12]["minHeaders"] = 0; blockSettingArray[12]["text"] = ''; blockSettingArray[12]["setting_type"] = 1; blockSettingArray[12]["element"] = "h3"; blockSettingArray[12]["elementPosition"] = 1; blockSettingArray[12]["elementPlace"] = 11; blockSettingArray[13] = []; blockSettingArray[13]["minSymbols"] = 0; blockSettingArray[13]["minHeaders"] = 0; blockSettingArray[13]["text"] = ''; blockSettingArray[13]["setting_type"] = 1; blockSettingArray[13]["element"] = "h3"; blockSettingArray[13]["elementPosition"] = 1; blockSettingArray[13]["elementPlace"] = 12; blockSettingArray[14] = []; blockSettingArray[14]["minSymbols"] = 0; blockSettingArray[14]["minHeaders"] = 0; blockSettingArray[14]["text"] = ''; blockSettingArray[14]["setting_type"] = 1; blockSettingArray[14]["element"] = "h4"; blockSettingArray[14]["elementPosition"] = 1; blockSettingArray[14]["elementPlace"] = 1; blockSettingArray[15] = []; blockSettingArray[15]["minSymbols"] = 0; blockSettingArray[15]["minHeaders"] = 0; blockSettingArray[15]["text"] = ''; blockSettingArray[15]["setting_type"] = 1; blockSettingArray[15]["element"] = "h4"; blockSettingArray[15]["elementPosition"] = 1; blockSettingArray[15]["elementPlace"] = 2; blockSettingArray[16] = []; blockSettingArray[16]["minSymbols"] = 0; blockSettingArray[16]["minHeaders"] = 0; blockSettingArray[16]["text"] = ''; blockSettingArray[16]["setting_type"] = 1; blockSettingArray[16]["element"] = "h4"; blockSettingArray[16]["elementPosition"] = 1; blockSettingArray[16]["elementPlace"] = 3; blockSettingArray[17] = []; blockSettingArray[17]["minSymbols"] = 0; blockSettingArray[17]["minHeaders"] = 0; blockSettingArray[17]["text"] = ''; blockSettingArray[17]["setting_type"] = 1; blockSettingArray[17]["element"] = "h4"; blockSettingArray[17]["elementPosition"] = 1; blockSettingArray[17]["elementPlace"] = 4; blockSettingArray[18] = []; blockSettingArray[18]["minSymbols"] = 0; blockSettingArray[18]["minHeaders"] = 0; blockSettingArray[18]["text"] = ''; blockSettingArray[18]["setting_type"] = 1; blockSettingArray[18]["element"] = "h4"; blockSettingArray[18]["elementPosition"] = 1; blockSettingArray[18]["elementPlace"] = 5; blockSettingArray[19] = []; blockSettingArray[19]["minSymbols"] = 0; blockSettingArray[19]["minHeaders"] = 0; blockSettingArray[19]["text"] = ''; blockSettingArray[19]["setting_type"] = 1; blockSettingArray[19]["element"] = "h4"; blockSettingArray[19]["elementPosition"] = 1; blockSettingArray[19]["elementPlace"] = 6; blockSettingArray[20] = []; blockSettingArray[20]["minSymbols"] = 0; blockSettingArray[20]["minHeaders"] = 0; blockSettingArray[20]["text"] = ''; blockSettingArray[20]["setting_type"] = 1; blockSettingArray[20]["element"] = "h2"; blockSettingArray[20]["elementPosition"] = 1; blockSettingArray[20]["elementPlace"] = 1; blockSettingArray[21] = []; blockSettingArray[21]["minSymbols"] = 0; blockSettingArray[21]["minHeaders"] = 0; blockSettingArray[21]["text"] = ''; blockSettingArray[21]["setting_type"] = 3; blockSettingArray[21]["element"] = "p"; blockSettingArray[21]["directElement"] = "#toc_container"; blockSettingArray[21]["elementPosition"] = 0; blockSettingArray[21]["elementPlace"] = 1; blockSettingArray[22] = []; blockSettingArray[22]["minSymbols"] = 0; blockSettingArray[22]["minHeaders"] = 0; blockSettingArray[22]["text"] = ''; blockSettingArray[22]["setting_type"] = 3; blockSettingArray[22]["element"] = "p"; blockSettingArray[22]["directElement"] = "social"; blockSettingArray[22]["elementPosition"] = 0; blockSettingArray[22]["elementPlace"] = 1; blockSettingArray[23] = []; blockSettingArray[23]["minSymbols"] = 0; blockSettingArray[23]["minHeaders"] = 0; blockSettingArray[23]["text"] = ''; blockSettingArray[23]["setting_type"] = 3; blockSettingArray[23]["element"] = "p"; blockSettingArray[23]["directElement"] = "social"; blockSettingArray[23]["elementPosition"] = 0; blockSettingArray[23]["elementPlace"] = 2; blockSettingArray[25] = []; blockSettingArray[25]["minSymbols"] = 0; blockSettingArray[25]["minHeaders"] = 0; blockSettingArray[25]["text"] = ''; blockSettingArray[25]["setting_type"] = 3; blockSettingArray[25]["element"] = "p"; blockSettingArray[25]["directElement"] = "#nav_menu-2"; blockSettingArray[25]["elementPosition"] = 1; blockSettingArray[25]["elementPlace"] = 1; blockSettingArray[26] = []; blockSettingArray[26]["minSymbols"] = 0; blockSettingArray[26]["minHeaders"] = 0; blockSettingArray[26]["text"] = ''; blockSettingArray[26]["setting_type"] = 3; blockSettingArray[26]["element"] = "p"; blockSettingArray[26]["directElement"] = "widget_construct"; blockSettingArray[26]["elementPosition"] = 1; blockSettingArray[26]["elementPlace"] = 1; blockSettingArray[27] = []; blockSettingArray[27]["minSymbols"] = 0; blockSettingArray[27]["minHeaders"] = 0; blockSettingArray[27]["text"] = ''; blockSettingArray[27]["setting_type"] = 1; blockSettingArray[27]["element"] = "h2"; blockSettingArray[27]["elementPosition"] = 1; blockSettingArray[27]["elementPlace"] = 1; var jsInputerLaunch = 15; Как сделать компьютерный стол своими руками

Компьютерный стол должен совмещать в себе множество функций: помимо того, что он должен быть удобным для работы за компьютером, также он должен служить как письменный стол и желательно, чтобы в нем предусматривалось...

Уникальный туалетный столик своими руками

Современные методики, оборудование и материалы дают возможность создать уникальный туалетный столик своими руками. Следуя простым инструкциям даже люди без опыта смогут смастерить красивый предмет...

Как выбрать кухонный стол?

На кухне не только готовят пищу, но и устраивают семейные ужины, приемы гостей. Поэтому обеденный стол для кухни нужно выбирать с умом: от этого зависит общий стиль всего помещения. «Неправильная» мебель...

Делаем массажный стол своими руками

Польза массажа известна с давних времен. Его используют для оздоровления и расслабления организма. Для качественно сделанного массажа необходимо использовать специальное приспособление. Если вы молодой...

Письменный стол вдоль окна для двоих детей

Время идет, ребенок растет, его потребности увеличиваются и меняются. Колыбель, детская кроватка, затем уже постель побольше, личный шкаф, и доходим до письменного стола. Ребенок идет в школу, и ему необходимо...

Делаем декор стола своими руками

Приобретение мебели в каждой семье – это всегда важное событие: оно связано с изменением дизайна квартиры,  солидными денежными вложениями. И хочется, чтобы годами создававшийся уют сохранился и в новом...

Стол со светодиодной информативной подсветкой + бинарные часы


В этой статье мастер-самодельщик покажет нам, как сделать на крышке стола красивый рисунок со светодиодной подсветкой. Причем подсветка еще выполняет информативную роль и меняет цвет в зависимости от работы вашего телефона. Настроить можно по разному, но у мастера нормальный режим работы горит красная подсветка, при получении смс загорается зеленая, при не отвеченном вызове синяя. В комплект к столу мастер изготавливает светодиодные часы.

Для изготовления мастеру понадобились следующие

Инструменты и материалы:
-Стол;
-Фрезер;
-Эпоксидная смола;
-Беспроводной Wi-Fi LED контроллер для RGB светодиодов;
-Блок питания 12 В 10 А;
-Светодиодная лента;
-Воск;
-Маркер;
-Дубовая доска;
-Трансформатор 12В /5В;
-Адресуемая светодиодная лента WS2812B;
-Модуль RTC DS1307;
-Ардуино;
-Компьютер;
-Принтер;
-Клей;
-Струбцины;
-Рис;
-Алюминиевый скотч;

Шаг первый: дизайн
Идея создания стола с подсветкой возникла у мастера после того, как он увидел такой стол.

Стол со светодиодной информативной подсветкой + бинарные часы
Для своего стола он выбрал рисунок мотогонщика. Как видно из схемы стол столешница состоит из двух частей. На нижней устанавливается светодиодная лента, на верхней наносит рисунок со вставкой из эпоксидной смолы.
Стол со светодиодной информативной подсветкой + бинарные часы
Шаг второй: рисунок
На принтере распечатывает полноразмерный рисунок.

Шаг третий: верхняя столешница
Дальше мастер делает из дубовых досок верхнюю столешницу. В одной доске делает углубление, а в другой паз. Наносит клей и стягивает обе половинки.

Шаг четвертый: фрезерование
На столешнице рисует контур согласно рисунка. Фрезой выбирает древесину.

Шаг пятый: светодиодная полоса
Закрепляет светодиодную полосу, как показано на фото. Проверяет ее работу.

Шаг шестой: заливка
Заклеивает пазы алюминиевым скотчем. Для оценки объема необходимого количества смолы мастер использует рис. Заполняет все пазы рисом. Затем собирает его и по такому же объему замешивает эпоксидную смолу. Заливает пазы эпоксидкой. После застывания смолы, снимает алюминиевый скотч и шлифует поверхность.

Устанавливает верхнюю столешницу на нижнюю и проверяет результат.

Шаг седьмой: перенос рисунка
Переносит рисунок на поверхность стола.

Шаг восьмой: обработка
Обрабатывает столешницу воском.
Стол со светодиодной информативной подсветкой + бинарные часы
Стол со светодиодной информативной подсветкой + бинарные часы
Шаг девятый: синхронизация
Сопрягает Wi-Fi-контроллер с телефоном.

Шаг десятый: часы
Стол готов и мастер переходит к изготовлению бинарных часов.
Сначала он высчитывает диаметр кругов. Для секундного и минутного круга нужно по 120 светодиодов. Это 26,3 см. Для часов нужно 96 светодиодов. Это 21,2 см.
Вырезает фрезером пазы согласно расчетов.

Закрепляет в пазах светодиодную ленту.
Стол со светодиодной информативной подсветкой + бинарные часы
Стол со светодиодной информативной подсветкой + бинарные часы
Проверяет ее работу.
Стол со светодиодной информативной подсветкой + бинарные часы
Стол со светодиодной информативной подсветкой + бинарные часы
Изготавливает еще один круг. Приклеивает его к основному циферблату.

Соединяет все согласно схемы. Загружает код и проверяет работу.
clock.ino

Шаг одиннадцатый: подставка
Дальше мастер изготавливает подставку для часов. Так же на этой подставке у него будет установлен телефон, в заднем ящике вся электроника.

Стол с рисунком и бинарными часами готовы.

Источник Стол со светодиодной информативной подсветкой + бинарные часы Доставка новых самоделок на почту

Получайте на почту подборку новых самоделок. Никакого спама, только полезные идеи!

*Заполняя форму вы соглашаетесь на обработку персональных данных

Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

Барный столик с подсветкой

Барный столик с подсветкой
Автор давно искал оригинальную идею для дизайна и сборки барного столика. Просматривая страницы журналов и интернет-сайтов он натолкнулся на довольно интересную задумку создания иллюзии бесконечного светившегося тоннеля внутри стола. При своем впечатляющем внешнем эффекте эта конструкция не требует особенных знаний в электронике и доступна любому желающему, у кого есть средства на покупку следующих материалов.

Материалы для изготовления столика с подсветкой:
- МДФ.
- Стекло 6 мм и зеркало 4 мм по размеру задумываемого стола.
- Различные лаки, краски, грунтовка, эмаль для оформления внешнего вида
- Ножка и крепления
- тонировочная пленка
- силиконовый клей
- галтель
- гирлянда или светодиодная лента

Подробное описание основ задумки и сборки стола со светодиодной подсветкой.

Идея создания такого стола довольно проста. Вся суть конструкции состоит в том, что необходимо поместить светодиодную ленту между двух зеркал. Таким образом огни светодиодов, многократно отражаясь от каждого из зеркал, создают эффект бесконечного туннеля.

Естественно верхнее зеркало должно быть полупрозрачным, чтобы мы могли видеть эффект через поверхность стола.

Шаг первый: чертежи.

Барный столик с подсветкой
Для начала автор сделал небольшой эскиз конструкции стола. Эскиз получился таким:

Потом, в автокаде были сделаны более точные и подробные чертежи, а так же отдельно были расчерчены зеркало со стеклом.
После создания чертежей автор приступил к поиску необходимых материалов.

Барный столик с подсветкой

Шаг второй: поиск материалов.

Барный столик с подсветкойБарный столик с подсветкойБарный столик с подсветкой
Первым делом было решено найти зеркала. Если обычное зеркало для нижней части стола было найти и не проблемой, то заказать полупрозрачное зеркало для верхней части стола было сложнее. Поэтому было решено не тратить много времени на поиски нужного зеркала, а воспользоваться теч, что было в наличии. Таким образом были взяты обычное зеркало толщиной 4 мм для нижней части и тонированное стекло 6 мм для верхней.

Шаг третий: создание каркаса столешницы.

Барный столик с подсветкойБарный столик с подсветкой
Пока изготавливали и доставляли заказанные стекла, началась работа над созданием основного каркаса стола. Для этого, из листа МДФ толщиной 16 мм были вырезаны три заготовки для столешницы, две заготовки одинаковые, а у третей внутренний размер на 10 мм больше. После чего,в одной из заготовок, автор отфрезеровал четверть 5*15 мм под стекло. Затем все заготовки соединил в единую конструкцию.

Перевернув конструкцию, он приступил к фрезеровке нижней четверти на глубину 35 мм и шириной 15 мм. Для того, чтобы столешница имела приятный внешний вид, она была отшлифована и обкатана галтелью по периметру.

Так же была изготовлена нижняя крышка столешницы. Ее автор решил сделать съемной, чтобы всегда иметь доступ к внутренней электронной части стола, чтобы при желании можно было заменить подсветку. Для этого из МДФ была вырезана такая же деталь, как предыдущие три, но без внутреннего выреза и на 10 мм меньше. Дальше фрезеровка, галтель и создание отверстий под саморезы.

Шаг четвертый: покраска и другие работы над внешним видом изделия.

Правильная отделка стола составляет чуть ли не 50% успеха от эффекта, поэтому покраску решено вывести отдельным пунктом. Для начала детали стола необходимо покрыть грунтовкой. Автор использовал автомобильный грунт, а так же автоэмаль любого подходящего цвета, в данном случае был использован металлик "снежная королева". Грунтовка наносится с обеих сторон детали стола. Затем идет этап высыхания грунтовки порядка 1 часа, зависит от использованной марки ( читайте на упаковке ). Далее зашкуривание наждачной бумагой с зернистостью 220 ед, потом 600 ед, и далее до нужного эффекта.

Чтобы получить красивый стол, нужно максимально серьезно отнестись к этому этапу.

Когда внешний вид деталей будет вас полностью удовлетворять, а так же все неровности и царапины будут удалены, то придет время наносить эмаль. Эмаль нужно наносить в несколько слоев, с перерывами для подсыхания в 10-15 минут.

Шаг пятый: работа над зеркалами.

Барный столик с подсветкой
Где-то через неделю доставили стекла. Чтобы из тонированного стекла сделать полупрозрачное зеркало, автор использовал зеркальную пленку, наклеенную со внутренней стороны стекла. Далее стекло было приклеено в четверть столешницы, а зеркало на внутреннюю часть нижней крышки. Для закрепления использовался силиконовый клей.

Шаг шестой: электрика.

Барный столик с подсветкой
Электрическую составляющую автор решил изготовить из новогодней гирлянды на ярких светодиодах, благодаря этому не нужно заниматься распайкой, расчетом сопротивлений и количеством светодиодов. Из минусов использования такой гирлянды то, что переключается 8 режимов свечения, а для лучшего эффекта нужен 1 режим постоянного свечения диодов, ну это дело вкуса конечно. Наверное, для этих целей больше подошла бы светодиодная лента или шнур, но делалось из того, что имелось.
Барный столик с подсветкойБарный столик с подсветкойБарный столик с подсветкой
Барный столик с подсветкой
Затем были сделаны отверстия под светодиоды, для этого автор произвел необходимые расчеты по расстоянию между диодами, соответственна количеству диодов в гирлянде и размеров стола.
Барный столик с подсветкой
Провода были упакованы, светодиоды установлены. Зафиксировано все пластинками из оргалита 3 мм на степлер.

Для лучшего внешнего эффекта, все было закрыто серебристой меламиновой кромкой с клей расплавом, который позволяет легко приклеить ее утюгом.
Провода выводятся через специальный паз, сделанный на фрезерном станке.

Барный столик с подсветкой
Барный столик с подсветкой
В итоге получился отличный стол, с красивым световым эффектом.
Источник Барный столик с подсветкой Доставка новых самоделок на почту

Получайте на почту подборку новых самоделок. Никакого спама, только полезные идеи!

*Заполняя форму вы соглашаетесь на обработку персональных данных

Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

Стол с эффектом бесконечности своими руками: инструкция :: SYL.ru

Производители мебели используют всевозможные креативные идеи, чтобы привлечь внимание покупателя к своему товару. Мастера-самоучки удачно плагиатят креативные изобретения, пытаясь внести в конструкцию свои особенности. Так, ярко, оригинально смотрится стол с эффектом бесконечности не от какого-то известного производителя мебели, а тот, который сделан своими руками. Сконструировать такое непросто, но реально, если вы стремитесь к чему-то новому, обладаете навыком столярной работы, хотите попробовать свои силы в изготовлении мебели. Немаловажно и знание техники, особенно принципиальной схемы работы светодиодов.

Стол с эффектом бесконечности

Как удается достичь иллюзии бесконечности?

Когда вглядываешься в такое пространство, кажется, что где-то там, в глубине, и есть портал в другое измерение. Чтобы достичь такого эффекта, понадобится всего два зеркальных полотна, подходящих по размеру, и светодиоды, которые располагаются между ними, с внутренней стороны. Выбирайте тот цвет ламп, который нравится больше.

Важно! Специалисты советуют брать красные лампочки для конструирования зеркального стола с эффектом бесконечности. При их помощи удается достичь максимального эффекта благодаря свойству цвета – он меньше других склонен к рассеиванию.

Подсветкой можно управлять кнопкой включения-выключения или специальным пультом.

Стол с эффектом бесконечности своими руками

Приступая к работе

Для конструирования стола с эффектом бесконечности понадобится набор инструментов и материалов. В работе мастеру пригодятся:

  • доски из ДСП или древесины;
  • наждачная бумага;
  • зеркальное полотно с размерами 60х70 см;
  • полупрозрачное зеркало с шириной на 10 см больше, чем обычное зеркало. Его можно заменить обычным стеклом, покрытым зеркальной пленкой;
  • блок питания с USB-выходом;
  • светодиодная лента на самоклеящейся основе – 1,5-2 м;
  • провода;
  • шнур USB для питания микроконтроллера;
  • программатор;
  • микроконтроллер;
  • саморезы;
  • суперклей;
  • шуруповерт.
Стол с 3д эффектом бесконечности своими руками

Интересно смотрится вариант исполнения стола с эффектом бесконечности, изготовленного с использование гирлянды. Этот вариант проще в исполнении и обойдется не так дорого, как конструкция, требующая приобретения специального оборудования.

Как собирать столешницу?

Взяв четыре доски, скрутите каркас (боковины) будущего стола с эффектом бесконечности. На лицевую сторону короба наклейте зеркало, подобрав отражающую поверхность по размеру основания тумбы.

Соберите светодиодную рамку. По габаритам эта часть должна быть равной внешнему диаметру каркаса, а по внутреннему - отступать от краев внутрь на 1-2 сантиметра. Закончив с изготовлением коробки, по внутренней стороне рамы наклеивают светодиодную ленту и прикручивают ее саморезами к уже готовым боковинам конструкции.

Журнальный стол с эффектом бесконечности

Теперь предстоит поработать с электроникой. Начните с отверстий, которые требуется просверлить для вывода наружу проводов. После этого прикрепить полупрозрачную зеркальную поверхность к раме, используя специальные шурупы.

Важно! Мастера советуют по краям рамы прибивать тонкие планки, образующие по высоте со стеклом единую плоскость. К этим рейкам на завершающем этапе работ крепят верхнюю раму, обеспечивающую надежную фиксацию.

Тонкости конструирования столика

Сделать журнальный стол с эффектом бесконечности удается не каждому мастеру. У мебельщиков в арсенале - оргстекло и самоклеящиеся зеркальные пленки, упрощающие процесс конструирования. Внутри короба получаются две стенки, взаимоотражающие друг друга. Та, которая повернута к зеркалу, обрабатывается дополнительно, или приобретается полупрозрачное стекло, хотя этот материал достаточно редкий.

Не забудьте уделить внимание глубине тоннеля, располагающегося между двумя зеркальными поверхностями. Ее определяют, ориентируясь на такие показатели:

  • расстояние между поверхностями. Умножив реальную ширину проема на 16, можно получить число, характеризующее глубину визуализации;
  • пропускную способность полупрозрачного материала.
Стол с эффектом бесконечности своими руками инструкция

Важно! Стол с 3Д-эффектом бесконечности, своими руками изготовленный, прослужит дольше, а подсветка будет работать без сбоев, если в качестве электроносителя вы выберете блок питания с 50%-ным запасом мощности.

Как собрать основание и ножки?

Завершив с работами по конструированию столешницы, вам останется только поставить тумбочку на ножки. Для этого выбирают массив дерева с шириной сечения до 10 см. В одной из объемных ножек в дальнейшем будут спрятаны провода. Такой ход разрешает сделать конструкцию эстетичной.

Выводят провода и из столешницы, но такое изделие выглядит менее привлекательно, в то же время не отличается функциональностью.

Купив заготовки или собрав ножки, сформируйте в одной из опорных конструкций сквозное отверстие диаметром до 5 см. В верхней части столешницы проделывают желобки, по которым пускают проводки. Кроме этого, вырезают угловое отверстие, отвечающее за фиксацию столешницы.

Высота отверстия должна соответствовать высоте столешницы. Ее глубина рассчитывается индивидуально в каждом из случаев. Главное требование – обеспечение надежной фиксации столешницы. Такого рода пазы проделывают в каждой из ножек.

Обустройство крепления

Для конструкции стола с эффектом бесконечности своими руками требуется и горизонтальная плоскость, на которой бы помещалась столешница. Это может быть деревянный квадрат на 8-10 см больше основной конструкции. Это свободное пространство деревянной рамы и используют для расположения и разводки проводов и дополнительного оборудования, обеспечивающего слаженное функционирование системы.

По углам столешницы формируют отверстия, в которые в дальнейшем вкручиваются или вставляются ножки. После того как опорная конструкция собрана, присоединяют внешнюю раму, к готовой конструкции прикрепляют столешницу. Внутри размещают провода, которые выводятся наружу через один из элементов конструкции.

Закончив со сборкой, открытое пространство между отсеком с проводами закрывают, фиксируя столешницу с внутренней стороны основания.

Как рассчитать ширину дополнительного крепления для крышки стола?

Для крепления сверху изготовляют специальную раму, ширина которой рассчитывается следующим образом: к ширине прорубленного желоба прибавляют толщину внешней рамы с парой сантиметров про запас, способствующих фиксации столешницы при помощи рамки.

Рамку собирают из четырех деревянных заготовок и скрепляют саморезами. После при помощи болтов прикручивают к внешней раме, захватывая раму столешницы со светодиодами. Запомните, что отверстия просверливают заранее, чтобы предотвратить раскалывание древесной породы в процессе работы.

Зеркальный стол с эффектом бесконечности

Имея на руках основополагающую инструкцию к столу с эффектом бесконечности, своими руками сделать такую конструкцию не составит труда. Новичку придется потрудиться плодотворнее, зато результат превзойдет все ожидания.

Светодиодный столик своими руками | Как это сделано

Идея мне пришла в голову когда на забугорном сайте увидел большой деревянный стол с эффектом бесконечности, сделанный студентами для какого-то конкурса. Очень захотелось заиметь что-то подобное и себе. Начал искать, где такие можно купить. А когда нашел, посмотрел на цены и понял, что лучше я сделаю сам.

Для начала немного теории. Как же получается такой эффект бесконечности?

Для тех кто в курсе, смело листайте ниже.

Все дело в многократном отражении от двух зеркал, расположенных друг перед другом. Причем одно зеркало должно быть прозрачным со стороны наблюдателя.

Эффект зависит от разницы освещенности двух сторон. Т.е. чем светлее внутри столика и чем темнее у вас, тем лучше будет эффект. Вы могли много раз видеть подобное в фильмах или сериалах про полицейских, помните эти комнаты допроса?

Такой эффект достигается титановым покрытием обычного стекла.

С теорией закончили, приступаем к практике, а точнее к изготовлению.
За основу как было сказано выше я взял журнальный столик из Икеи серии LACK размером 550х550 мм.

Первым делом необходимо в столешнице вырезать центр, куда будет устанавливаться зеркало, светодиодная лента и прочее.

Можно было сделать это и лобзиком, но края получались рваными, поэтому решил все делать вручную. Отмерил по краям по 6 сантиметров, отчертил, вырезал.
Использовал вот такой инструмент:

Светодиодный столик своими руками журнальный столик, стол, Светодиоды, дизайн, длиннопост

Внутри оказался наполнитель в виде картона, который удерживал всю верхнюю плоскость. Его нужно полностью убрать, а низ зашкурить. По итогу должно получиться так:

Светодиодный столик своими руками журнальный столик, стол, Светодиоды, дизайн, длиннопост

Как видите, по углам располагаются деревянные кубики, они создают жесткость и именно в них вкручиваются ножки. Прокрасьте черной краской торцы внутренней рамки (линия распила), иначе, освещенная светодиодами она будет сильно заметна.

Для формирования стенок я использовал деревянные уголки 30х50 мм. Выбирайте такую высоту уголка, чтобы он почти полностью закрывал пространство от «пола» до «полтолка». Обязательно покрасьте их в черный цвет. Достаточно хотя бы с той стороны, с которой они будут смотреть внутрь стола. Обычная краска в баллончиках прекрасно подойдет. Вместо уголков можно использовать деревянный брус, выпиленный по размерам. Но я оперировал ровно тем, что нашел в строительном магазине, именно поэтому высота стенок не доходят но верха несколько миллиметров. Но как показала практика, это совершенно не влияло на конечный результат.

Светодиодный столик своими руками журнальный столик, стол, Светодиоды, дизайн, длиннопост

Затем, после того как уголки высохли, надо размерить «стенки» и нарезать 4 штуки. Заметьте, что деревянные кубики не всегда одинаковые, от столика к столику длинна уголков у меня плавала в среднем на 0,7 см. Надо внимательно замерять расстояние.

Светодиодный столик своими руками журнальный столик, стол, Светодиоды, дизайн, длиннопост

После того как «стенки» готовы, самое время их установить на свои места по бокам, приклеив к основанию любым универсальным клеем. Внимание! Установите только 3 уголка, одну сторону пока оставьте свободной.

Светодиодный столик своими руками журнальный столик, стол, Светодиоды, дизайн, длиннопост

Далее, по центру устанавливается обычное зеркало толщиной 4 мм, размером 425х425 мм, методом проб и ошибок я решил, что это самый оптимальный размер, по краям должно быть свободное место в 3-5 мм для удобства монтажа. Перед установкой зеркала прокрасьте черной краской места, где будет этот зазор. Зеркало приклеивается к основанию все тем же универсальным клеем. Достаточно нанести клей на несколько точек посередине, а когда прижмете, клей равномерно распределится по поверхности и надежно прихватит зеркало.

Вид сверху:

Светодиодный столик своими руками журнальный столик, стол, Светодиоды, дизайн, длиннопост

Теперь самое интересное — выбор и монтаж светодиодной ленты.
Я предпочитаю ленту RGB SMD 5050 для 12В. Причем я беру без водозащиты, т.е. со степенью защиты IP33, субъективно, светит ярче, нет лишнего поглощения и рассеивания света за счет силиконовой оболочки.

Обратите внимание на количество светодиодов на один метр ленты. Их бывает разное количество, от 30 до 120. Разумеется, чем больше светодиодов, тем больше потребление энергии, тем дороже выйдет блок питания. Но зато столик будет ярче. Смотрите, что вам больше нравится. Я выбрал золотую середину — 72 светодиода на метр.

Как выбрать блок питания?
Все зависит от типа ленты и количества светодиодов, которые вы хотите задействовать.
В нашем случае мы имеем 4 стенки по 430 мм, итого, длина ленты по периметру выходит 1,72м. Смотрим в ТТХ купленной ленты, в моем случае потребление одного метра составляет 17,3 Вт. Следовательно, потребление всего столика составит 29,756 Вт. Исходя из суммарной мощности выбираем блок питания. Важно, чтобы мощность блока была не ниже вашей рассчитанной, выше, сколько угодно, но учтите, что чем выше мощность блока, тем он больше и дороже. Выбор пал на 36Вт с входным напряжением 220В и выходным 12В, чтобы без проблем подключать к ближайшей квартирной розетке. Кстати, не всегда на упаковке пишут мощность блока. Но всегда присутствуют значения выходного напряжения и выходного тока. По этим двум числам можно посчитать мощность как P = IxU. Т.е. в моем случае 12В и 3А = 36 Вт.

Как выбрать контроллер?
Контроллеров бывает великое множество, с ИК управлением от пульта, кнопочные, сенсорные, через домашний WIFI. Но задайте себе вопрос, надо ли вам такие навороты? Это ж обычный столик а не квартирная иллюминация. Берите Простой контроллер с ИК управлением, и не забудьте, что контроллер мы будем монтировать внутрь столика, поэтому размер имеет значение. И кстати, если вы выбрали одноцветную ленту, то RGB контроллер вам не нужен, достаточно блока питания с выключателем (ну или без, вставил в розетку — включил, вынул — выключил).
Есть кстати и отличные бескорпусные контроллеры, которые очень малы, но они не имеют выносного ИК приемника.

Светодиодный столик своими руками журнальный столик, стол, Светодиоды, дизайн, длиннопост

Схема подключения RGB ленты приведена ниже:
Светодиодный столик своими руками журнальный столик, стол, Светодиоды, дизайн, длиннопост

Для монтажа контроллера я первым делом избавился от пластикового корпуса, дабы он без проблем входил внутрь столика, оставив только плату с элементами. Докупил отдельный коннектор (гнездо) 5.5х2.1 мм, чтобы сформировать удобное место подключения питания.

Помните, я говорил что нужно поставить только три стенки? С незакрытой стороны просверливаем два отверстия, одно будет для вывода гнезда под питание 5,5 мм, второе под вывод кабеля с ИК датчиком от RGB контроллера. Сама плата контроллера будет располагаться на стенке, ее так же как и все остальное можно просто приклеить.

Светодиодный столик своими руками журнальный столик, стол, Светодиоды, дизайн, длиннопост

Так это будет выглядеть по итогу:

Светодиодный столик своими руками журнальный столик, стол, Светодиоды, дизайн, длиннопост

Теперь будет один из самых ответственных моментов. Приклеивание и пайка светодиодной ленты. Ленту надо клеить ровно по центру между нижним зеркалом и верхней столешницей. Если сместить ее чуть вниз или вверх, то световой туннель будет смещен, и смотреться будет так, как получилось у моего первого столика:

Светодиодный столик своими руками журнальный столик, стол, Светодиоды, дизайн, длиннопост

В четвертом уголке надо выпилить отверстие для вывода проводов подключения светодиодной ленты.

Светодиодный столик своими руками журнальный столик, стол, Светодиоды, дизайн, длиннопост

Начало ленты начинается от угла, где находится RGB контроллер. Припаяйте 4 проводка от соответствующих контактов контроллера к контактам ленты, предварительно не забыв залудить последние. Проводки я использовал из жил витой пары, отлично подходят по диаметру и удобно использовать цветную маркировку, чтобы не запутаться где какой. Можно заменить пайку специальными коннекторами для светодиодных лент. Но опять же, субъективно пайка мне кажется надежнее механического соединения.

Светодиодный столик своими руками журнальный столик, стол, Светодиоды, дизайн, длиннопост

После подключения ленты к контроллеру аккуратно начинайте приклеивать ее к стенкам строго параллельно основанию. Получиться должно так:

Светодиодный столик своими руками журнальный столик, стол, Светодиоды, дизайн, длиннопост

Светодиодный столик своими руками журнальный столик, стол, Светодиоды, дизайн, длиннопост

Светодиодные ленты обычно продаются бобинами по 5 м. Излишек ленты обрежьте по линии разреза на ленте (располагаются через каждые 5 см).

После укладки ленты остался последний шаг — приклеивание столешницы.
Я выбрал для себя стекло-шпион размером 550х550, о котором писал выше. Делается оно всегда на заказ, толщину я выбрал 6 мм, так как считаю ее самой оптимальной для столика. Умеренно тяжелое, придавливает столик к полу и не дает ему гулять даже при толчке, выдерживает нагрузки в приделах разумного, может выдержать падения на него различных предметов обихода с небольшой высоты. Обязательно при заказе нужно просить о скруглении и шлифовке граней, иначе можно порезаться о край стола.

А теперь… Я объясню почему я выбрал именно стекло-шпион а не глянцевую пленку. Известно, что добиться эффекта бесконечности можно просто приклеив с одной стороны пленку к обычному стеклу. Да, все будет работать, и выйдет дешевле, но если положить перед собой стекло-шпион и обычное стекло с наклеенной пленкой, то можно наглядно увидеть разницу. Слева зеркало-шпион, справа стекло + пленка.

Светодиодный столик своими руками журнальный столик, стол, Светодиоды, дизайн, длиннопост

Я всегда стремился к тому, что если я могу что-то сделать лучше, я так и делаю не останавливаясь на полумерах. Тем более, часть столиков я делал для продажи, и хотелось показать качество, хотя потенциальные покупатели никогда и не видели разницы.

Перед установкой столешницы обязательно, очень кропотливо и внимательно уберите все пылинки, всю грязь, все опилки, которые неизбежно у вас будут. Лучше всего это делать в проветриваемом помещении пылесосом. Так же, отчистите нижнее зеркало и внутреннюю сторону стеклянной столешницы от разводов, используйте моющее средства без разводов для стеклянных поверхностей. Это очень важно, потому, что после приклеивания столешницы вы законсервируете столик, и уже не доберетесь до внутренностей. Только если насильно не отодрать столешницу, вместе с кусками дерева.

После очистки столика и внутренней стороны столешницы нанесите клей на углы и боковые стороны столика ближе к внешнему краю, когда прижмете столешницы к основанию, клей равномерно распределится. Не используйте много клея! Если излишки вытекут с внешней стороны, их после засыхания легко подрезать ножом, но если они вытекут вовнутрь столика, то это уже не исправить, только отрывать и переделывать. В принципе, уже можно включить столик и наслаждаться результатом, главное не наклонять его до полного высыхания. По началу я думал что клей не выдержит массивное 6-и миллиметровое стекло, однако конструкция получилось очень крепкой и чтобы отодрать столешницу даже надо неплохо попотеть. Перед тем как выставлять первый столик на продажу я решил устроить небольшой краш-тест, чтобы посмотреть как поведет себя конструкция когда поедет к заказчику. Положил столик без ножек в багажник автомобиля на сутки и ездил по своим делам. Результатом остался доволен. Столешница на месте, лента тоже, как будто это было единое изделие, сделанное на заводе.

И вот результат работы:

Светодиодный столик своими руками журнальный столик, стол, Светодиоды, дизайн, длиннопост

Как видите, такой столик может сделать абсолютной каждый, конечно есть много нюансов, но я думаю принцип вы поняли. Все вышесказанное не является четким руководством, лишь мой личный опыт. Экспериментируйте! Используйте другие ленты, другие типы контроллеров, другие материалы, творите! Главное, чтобы результат приносил удовольствие в первую очередь Вам.

Ну и на последок фото моей маленькой балконной мастерской.

Светодиодный столик своими руками журнальный столик, стол, Светодиоды, дизайн, длиннопост

Источник

Столик «Инфинити» своими руками

Перевел SaorY для mozgochiny.ru

Доброго времени суток, мозгоремесленики! Сегодня расскажу вам, как создать интересный столик, который, несомненно, удивит ваших друзей и придаст интерьеру изюминку.




Некоторое время назад мне понравилась идея столика с отличным эффектом бесконечности, но у меня не было подходящих инструментов и материалов. Но проявив мозгосмекалку, я все-таки воплотил эту самоделку, используя простые инструменты и доступные материалы, причем моя конструкция столика стала более вариабельной, то есть можно «играть» с размерами и получать более глубокие оптические иллюзии.



Шаг 1: Инструменты и материалы

• фрезер с насадкой для окружностей
• лобзик
• паяльник и припой
• дремель с насадками
• нож
• карандаши, линейки, маркеры…
• круглое зеркало диаметром 60 см
• лист оргстекла/прозрачного ПВХ толщиной 4мм и не менее 65х65см
• самоклеющаяся глянцевая пленка, например для тонировки авто
• металлическая полоса для окон
• USB кабель для питания микроконтроллера
• блок питания 5/5.5В 200/300мА с выходом USB
• провода
• суперклей
• качественный двухсторонний скотч
• Arduino Uno
• цветная светодиодная лента – 2 метра, у меня (Adafruit NeoPixel)
• программатор для Arduino для проектов





 Шаг 2: Полупрозрачная крышка




Приступаем к созданию мозгоподелки и для начала берем в руки оргстекло, которое обычно имеет с обеих сторон две защитные пленки, и я их советую не снимать. Из оргстекла вырезаем круг диаметром выбранного круглого зеркала, фрезер при этом лучше вести быстро, не допуская расплавления краев. Маленький совет: по центру будущего круга лучше приклеить на двухсторонний скотч кусочек дерева, который будет служить опорой для фрезера.

После того как круг вырезан, зачищаем края от заусенцев, сметаем стружку и приступаем к веселому действию, которое возможно придется повторить несколько раз, то есть наклеиваем самоклеющуюся пленку. Для этого:

• на 4 кусочка двустороннего скотча приклеиваем круг из оргстекла к столу
• снимаем защитную пленку с оргстекла
• снимаем защитную пленку с самоклеющейся пленки
• на оргстекло разбрызгиваем воду
• аккуратно помещаем самоклеющуюся полупрозрачную пленку на круг из оргстекла
• разгоняем пузыри

Если не получилось, то повторяем все заново, а если все отлично, то:
• осторожно обрезаем лишние края полупрозрачной пленки
• даем высохнуть в течение дня





Шаг 3: Металлическая полоса




По краю оргстекла с небольшим нахлестом приклеиваем металлическую полосу, которая используется для изготовления окон. На внутреннюю стороны полосы клеим двусторонний скотч, а на него светодиодную ленту.

Рядом с местом крепления проводов к ленте высверливаем отверстия в металлической полосе чтобы вывести эти провода наружу.





Шаг 4: Код

К этому мозгоруководству я прилагаю код_для_столика, собранный из различных бесплатных кодов для эффектов со светодиодными лентами. Но вы, конечно, можете написать его сами, и для этого вам понадобится библиотека Neopixel от Adafruit, которая находится здесь, а как подключить ленту здесь.

Схема подключения:



Шаг 5: Сборка




Для окончательного монтажа из остатков оргстекла нарезаем небольшие прямоугольники-подпорки, приклеиваем их на зеркало, именно на зеркало. Высота прямоугольников такова, что при установке на них оргстекла со светодиодной лентой, металлическая полоса на оргстекле перекрывала зеркало. Итак, к зеркалу приклеиваем около десятка подпорок и устанавливаем на них оргстекло с LED-лентой, сверху можно положить что-то для утяжеления, и даем клею высохнуть.





Шаг 6: Установка на опору




Снимаем вторую защитную пленку с оргстекла и, в принципе, поделка готова, ее можно повесить на стену, но мы установим ее на опору стола. Для этого монтируем свою самоделку на круглый стол со столешницей того же диаметра или чуть менее.

Подключаем Arduino, загружаем код и подаем питание. Сам микроконтроллер можно поместить в небольшую коробочку и приклеить ее к низу столешницы.





Шаг 7: P.S. Идея для апгрейда




Данную поделку можно доработать: убрать провода питания! Для этого я планирую установить на микроконтроллер аккумулятор, который будет питать и Arduino и светодиодную ленту, а заряжаться от блока питания посредством USB порта Arduino. Конечно придется использовать меньшую яркость ленты, да и аккумулятор нужен большой емкости. Но нет предела совершенству!





Удачи и успехов!

(A-z Source)


ПОДЕЛИТЕСЬ С ДРУЗЬЯМИ!

About SaorY

Leave a Reply

Ваш адрес email не будет опубликован. Обязательные поля помечены *
