Стол трансформер сделать своими руками – чертежи, размеры и схемы сборки, бабочка для маленькой кухни, как сделать раскладной журнальный столик

Стол трансформер своими руками 300 фото, чертежи, инструкции

Чтобы решить дефицит пространства, мы идем на разные хитрости. В частности для этой цели служит многофункциональная мебель. В этой статье рассмотрим, как сделать стол трансформер своими руками. Задача, прямо скажем не самая простая, но некоторые интересные варианты удалось найти.



Возможно, вас заинтересуют столики для пикника, это пожалуй легче всего сделать самостоятельно. Также представлены несколько журнальных столиков трансформеров, обеденный, компьютерный, трансформируемый стол кровать и даже стремянка. В общем, если есть желания сэкономить пространство, всегда можно что-то придумать.



Стол трансформер для пикника своими руками

Вариант 1



Пикник, мероприятие эпизодическое, поэтому удобно использовать мебель, которую легко складывать и транспортировать. Есть разные варианты, здесь показан пример,

как сделать стол трансформер для пикника своими руками из недорогих материалов и за короткое время. По сути, это две скамейки, которые, если сдвинуть вместе и повернуть спинки, превращаются в удобный столик. Никаких сложных секретных механизмов, один болт крепления служит поворотным шарниром, второй болтик – фиксатором. Все гениальное просто.

Еще одно замечание, ширина этого столика 1,20м, это чисто из экономии, хотя большинство взрослых размеров 1,80м. Вы можете сделать стол длиннее, добавив опоры. Смотрите пошаговые фотографии и схемы, в сборке нет ничего сложного.

Источник фото www.ana-white.com/2011/05/picnic-table-converts-benches

Вариант 2



Этот

вариант стола трансформера для пикника немного сложнее, но принцип похожий. Удобный столик превращается в две симпатичные скамейки. Отличается способом крепления и формой скамеек, как видите, здесь крепление столешницы идет внахлест, если такой способ для вас не очень удобный, можно изменить размер крышки стола. Порядок сборки смотрите на пошаговых фото.

Источник фото www.buildsomething.com/plans/P5DAC6A8E2D6C2FA7/ConvertiblePicnicTableandBench

Складной столик своими руками

Очень простая переносная конструкция, можно использовать как столик для ноутбука или как детский столик, в общем, вещь полезная. В отличии от обычного стола, его легко можно сложить пополам и пока нет необходимости, положить у укромное место.

Столиком удобно пользоваться, при давлении сверху половинки не разъезжаются, к тому же предусмотрена ручка для переноски.

Источник фото www.instructables.com/id/Portable-Multipurpose-Table/

Как сделать стол трансформер типа «Акробат»

Что такое система «Акробат?» Это оригинальный многофункциональный механизм, которого, к сожалению, нет в свободной продаже, вы можете купить только готовый стол с этим механизмом. На представленных здесь пошаговых фото показано,

как сделать стол трансформер типа «Акробат», то есть механизмом, максимально похожим на оригинал. Преимущество конструкции в том, что она имеет несколько вариантов трансформации столешницы, а также несколько фиксированных положений высоты. Ниже смотрите мастер класс, как изготовит столик своими руками.

Источник фото мебель-трансформер.рф/item/mk-stol-transformer-tipa-akrobat-svoimi-rukami

Стол трансформер на козлах

Интересный вариант стола трансформера на козлах. Немного грубовато, но это так задумано, нарочистая простота только подчеркивает стиль столика. Но основное все-таки, это его доступность. Сделать стол можно своими руками из недорогих и простых материалов и для этого не понадобится дорогостоящее оборудование.

Ниже представлены пошаговые фото, где схематично показан порядок изготовления, размеры в футах (1 фут – 0,3048 м).

Источник фото womanadvice.ru/stol-transformer-svoimi-rukami

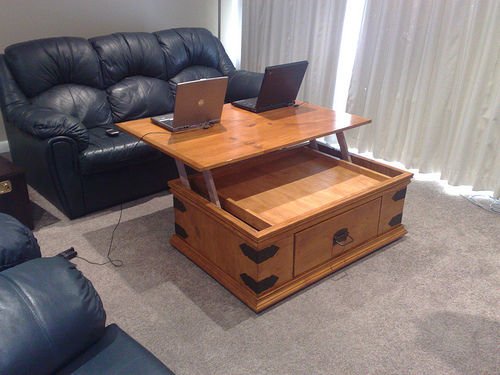

Журнальный столик трансформер своими руками













Основное предназначение столов трансформеров – экономия пространства, поэтому они идеально подходят для небольших помещений. Как видите, этот вариант хорошо вписался в обстановку «хрущевки». Чтобы сделать журнальный столик трансформер своими руками, прежде всего, понадобится механизм трансформации. Конечно, теоретически можно сделать все, даже специальный механизм, но проще все-таки купить, а уже остальную часть сделать самостоятельно. То, что это реально, смотрите на пошаговых фото.

Источник фото мебель-трансформер.рф/item/zhurnalnyj-stol-transformer-svoimi-rukami

Компьютерный стол трансформер

Многие предпочитают работать за компьютерным столом стоя, по разным причинам, в основном, конечно, из-за здоровья, долгое сидение способствует развитию разных неприятных недугов. Современные производители, естественно, мониторят ситуацию, так что специальный стол купить не проблема, но вряд ли вы купите хороший компьютерный стол трансформер меньше чем пол тысячи долларов.

Поэтому предлагаем сделать такой оригинальный вариант своими руками. Как видно на фото, фишка в специальном противовесе, с помощью которого сможете регулировать высоту столешницы. Как видите, схема не сложная, но на конечном этапе необходимо все тщательно отрегулировать.

Источник фото womanadvice.ru/stol-transformer-svoimi-rukami#ixzz4M90yzHHb

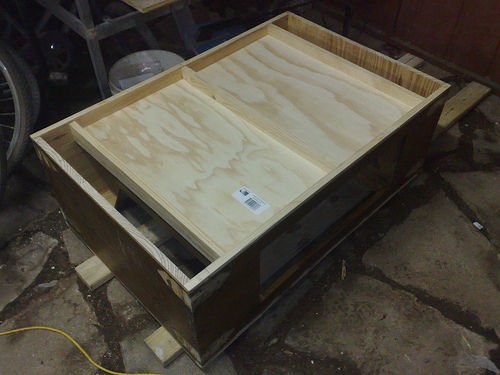

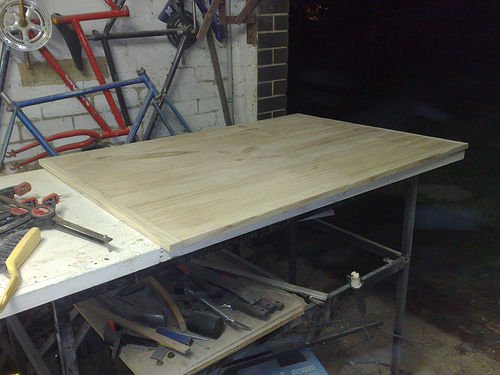

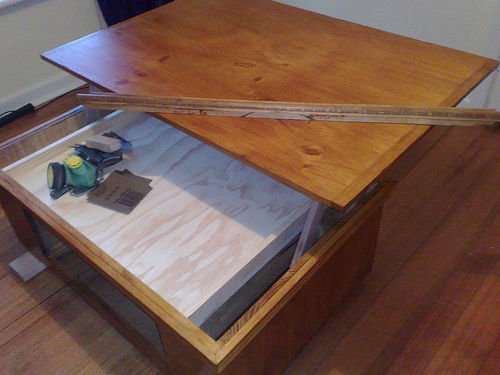

Многофункциональный стол трансформер своими руками

Интересный столик, нашел на двух сайтах. Правда весь процесс, как сделать многофункциональный столик трансформер своими руками показан в схемах

и с подписями на английском, но фотографии более менее понятные. Если что, внизу, под пошаговыми фото ссылки на источники, так что детали можно уточнить. Конструкция разработана в Fusion 360, чтобы упростить работу, там также можно проектировать механику для стола. Чем привлекателен проект, никаких лишних наворотов, трансформация проводиться практически в одно движение. В общем, если любите комфорт, стоит попробовать.

Источник фото www.instructables.com/id/Transforming-Bar-Desk/
И еще один источник mozgochiny.ru/idey-dlya-doma/stol-transformer-svoimi-rukami/

Стол кровать трансформер

В стол можно превратить практически любую мебель – шкаф, диван, даже настенную полку, так почему не сделать стол кровать трансформер своими руками. Вот, например, неплохая конструкция, состоящая из каркаса рамы кровати и соответственно столешницы. К тому, если немного подработать, можно еще и второй ярус приделать или шкафчик, тоже удобно. Ниже показана схема, как происходит трансформация, ну а процесс сборки на пошаговых фото.

Источник фото mebel-sam.net.ua/novosti/item/115-transformer-krovat-stol-svoimi-rukami

Стул трансформер своими руками

Классический проект стула, легко трансормируемого в удобную стремянку. В интернете есть разные варианты, этот, сделанный из фанеры, может не самый простой, но симпатичный, мне понравился и пошаговые фото довольно подробные. Здесь использовался метод Folding, то есть все из одной заготовки, когда чертеж делается в натуральную величину. Весь смысл в том, что в деталях прорезаются пазы, вершина будет на другой стороне обрабатываемой поверхности, и получается как бы чертеж в натуральном виде. Затем наносится клей или можно использовать липкую ленту, такм что после того, как сделали отверстия заготовку не надо будет разделять на отдельные части. Так что на основе этого метода можно работать с лакированными деталями, пленками на основе пластика и т.п. В общем, не буду подробно рассказывать про метод складывание, тут статья нужна и не маленькая. А если кому-то интересно, напишите в комментах, расскажу более подробно:)

Источник фото www.woodworkersjournal.com/build-convertible-step-stool-chair/

Схемы и чертежи столов трансформеров

Стол-трансформер своими руками, выбор модификации, процесс пошагово

Перед владельцами малогабаритных квартир нередко возникает вопрос нехватки свободного места. Даже самые необходимые предметы обстановки бывает сложно разместить. Тогда на помощь приходит многофункциональная мебель. Не всегда легко найти подходящую вещь по привлекательной стоимости, поэтому лучше сделать стол трансформер своими руками, затратив на это немного времени и сил. Нужно только выбрать его модификацию, определиться с материалом и механизмом трансформации, а далее по инструкции изготовить уникальный, дизайнерский предмет мебели.

Выбор модификации

Среди разнообразия моделей многофункциональной мебели особым спросом пользуются столы. Они представлены в различных модификациях и формах. По своему назначению делятся:

1. На журнально-рабочие. При помощи специальной столешницы и плавного механизма трансформации, обычный стол легко превратить в рабочий, напоминающий школьную парту. Система крепежей рассчитана на несколько разных положений, позволяет принимать нужную высоту. Мебель оснащена удобными ящиками для хранения книг и канцелярских принадлежностей.
2. Обеденно-журнальные. Это самый распространенный вариант, незаменимый для небольших помещений, в которых нет отдельной столовой комнаты. Все основное время он находится в сложенном виде и занимает немного места. Но когда приходят гости его легко разложить, чтобы получить полноценный обеденный стол, за которым можно разместить до десяти человек.
3. Стол-хранилище. Компактная конструкция, скрывающая от посторонних глаз место для хранения бытовых предметов. Состоит из столешницы и нескольких ящиков под ней. В собранном виде доступ к ним перекрыт. Открывается, если повернуть столешницу вокруг своей оси.
4. Столик для пикника. Имеет множество модификаций. Это самый распространенный предмет, который чаще всего изготавливают своими руками. Столешница может быть поворотной, иметь круглую или прямоугольную форму. Крепится она к рамам, которые позволяют легко приводить конструкцию в нужное положение.

Сделать столы трансформеры своими руками совсем несложно. Не имея никаких навыков, начать можно с изделия для пикника. У него самая простая схема сборки, подойдет любой материал. А потренировавшись, можно приступать к более сложным предметам обстановки. При этом выбрать дизайн, который действительно нравится, а не тот, что представлен в магазине.

Журнально-рабочий

Обеденно-журнальный

Стол-хранилище

Для пикника

Материалы и механизм трансформации

В зависимости от назначения и общего стиля интерьера помещения в изготовлении столов-трансформеров используются разные материалы. Наиболее распространены:

1. Дерево. Самым практичным считается массив, но из-за высокой стоимости его часто заменяют на ДСП, ДВП или МДФ.
2. Металл. Наиболее долговечный и прочный материал. Но с ним нужно уметь работать, поэтому проще приобрести готовое изделие.
3. Стекло. Мебель из него выглядит наиболее эстетично, но, как и с металлом, работа с ним требует специальных навыков.

Дерево

ДСП

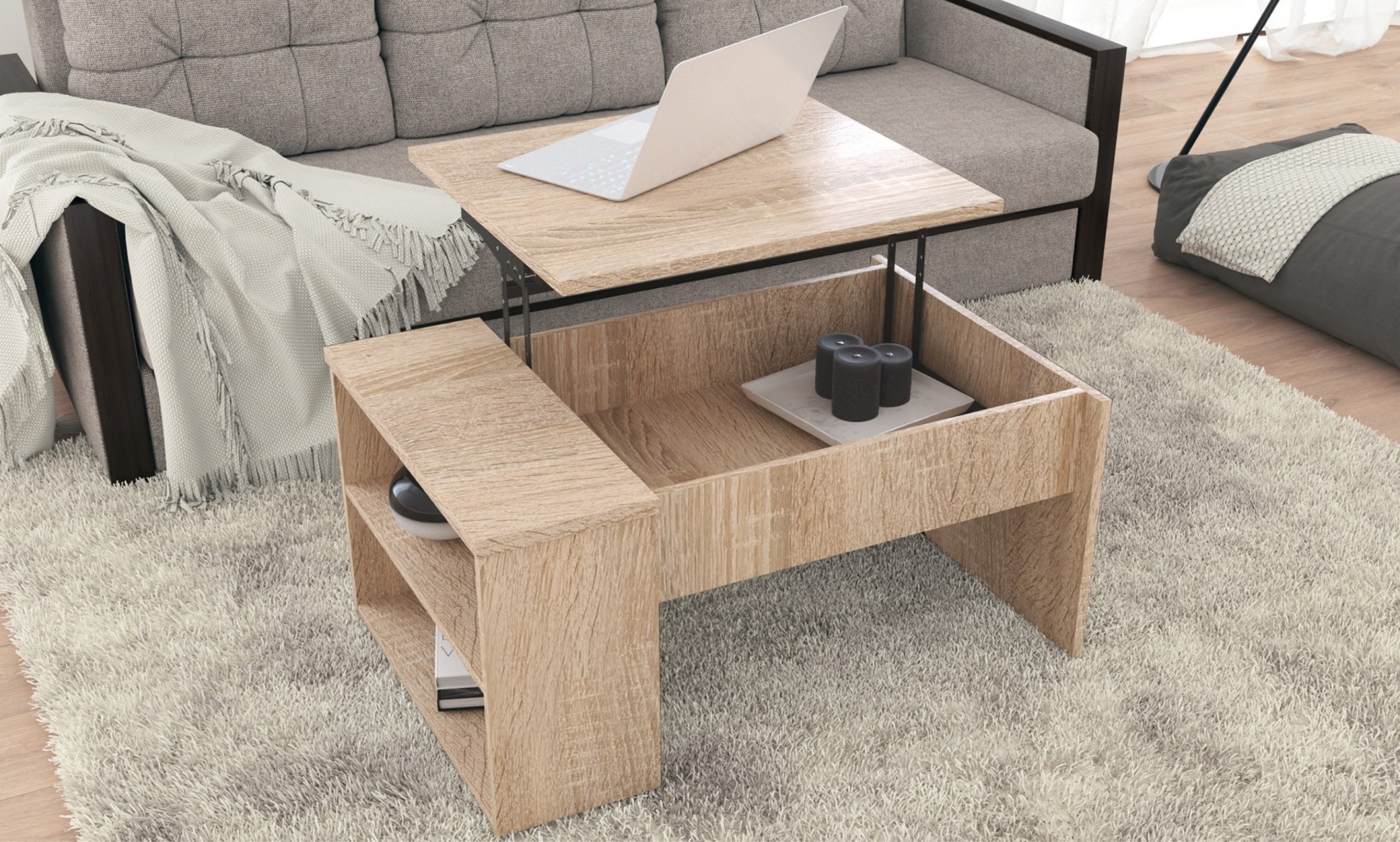

ДВП

МДФ

Металл

Стекло

Но какой бы материал не был выбран, наиболее важной деталью конструкции будет механизм трансформации. Он него в первую очередь зависит удобство использования, а также срок службы изделия. Существует три популярных вида:

1. Раздвижной. Столешница изначально состоит из двух деталей. Если потянуть их в стороны, то откроется ниша с пазами, в которую вставляется еще одна часть. За счет этого площадь стола заметно увеличивается. Лучше выбирать механизм из металла. Он несколько дороже, чем пластиковый, зато прослужит значительно дольше.
2. Подъемный. Самый известный механизм для стола, который также можно сделать своими руками. В сложенном виде конструкция напоминает книжку. Чтобы ее разложить, боковые столешницы поднимаются вверх и укладываются на специальные выдвижные опоры. Каркас может быть металлическим, но лучше заменить его на более легкий вариант из ДСП.

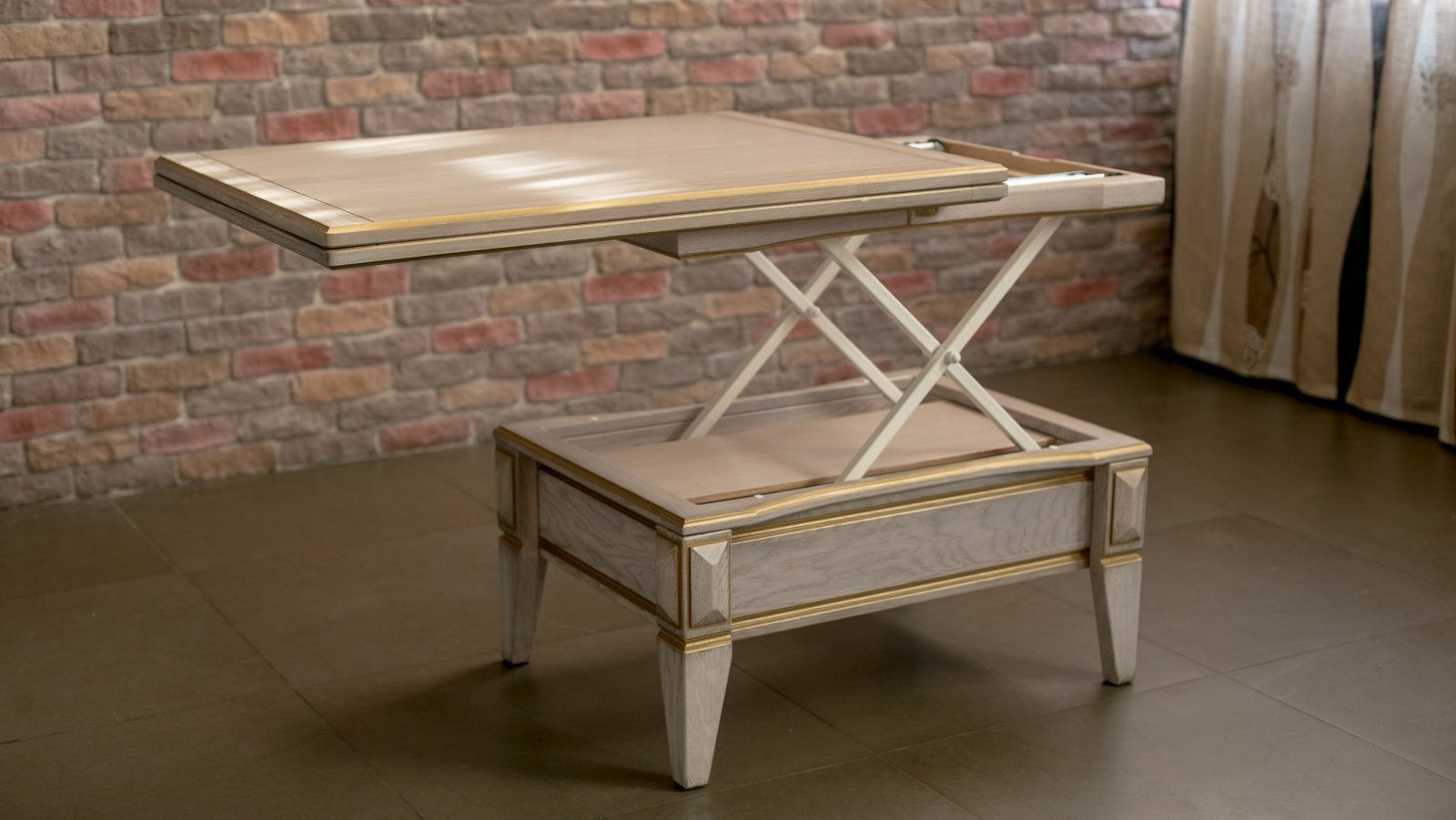

3. Акробат. Наиболее современный механизм. Состоит из металлического каркаса с пружиной осью, куда крепится столешница. Специальные фиксирующие заглушки, расположенные по бокам, надежно удерживают выдвижную конструкцию. Чаще используется при изготовлении журнально-обеденного стола.

При выборе механизма в первую очередь следует ориентироваться на особенности конструкции будущего изделия.

Раздвижной

Подъемный

Акробат

Инструкция по изготовлению

Чтобы изготовить раскладывающийся столик трансформер из дерева понадобится:

• сделать чертеж;
• подготовить детали;
• подобрать механизм для стола;
• произвести сборку.

В инструкции для всех деталей указаны универсальные размеры. Индивидуальные схемы сборки столов трансформеров могут содержать другие цифры. Расчеты меняются в зависимости от дизайна изделия и его габаритов.

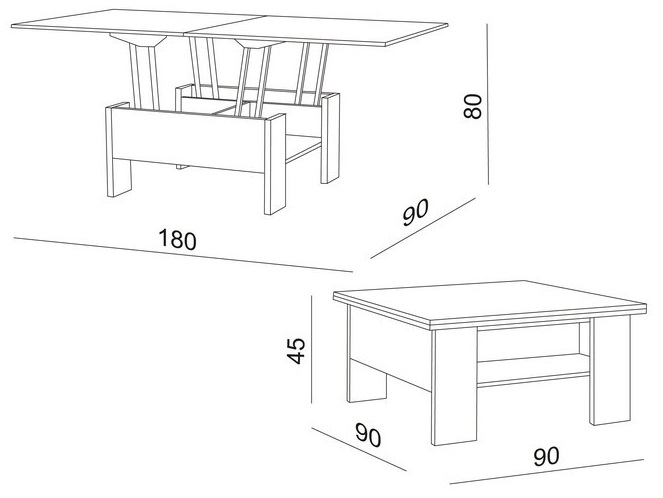

Составление чертежа

Чертежи и схемы для изготовления стола трансформера своими руками можно сделать самостоятельно, нарисовав эскиз на бумаге с обозначением всех размеров. Размеры можно подобрать индивидуально, а можно воспользоваться универсальными вариантами:

1. В собранном состоянии 90 на 75 на 51 см (длина, ширина, высота).
2. В разобранном виде 90, 150, 51 см.

Расчеты должны быть точными, каждый неверный миллиметр может привести к браку всего изделия. Поэтому гораздо удобнее и проще сделать мх с помощью специальной компьютерной программы. В ней можно не только нарисовать макет будущего столика, но и произвести расчет материалов, создать карту распила. Она достаточно проста в освоении. За пару дней можно нарисовать качественный чертеж и избежать возможных ошибок.

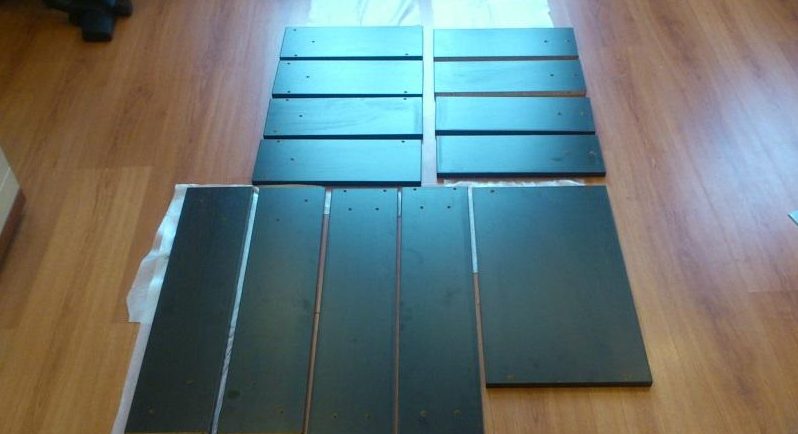

Подготовка деталей

Чтобы сделать вместо обычного стола настоящий трансформер своими руками, потребуются следующие детали:

1. ДСП толщиной 2,2 см, размером 90 на 60 см, две штуки для столешницы.
2. Один лист размером 72 на 35 см в качестве вспомогательной панели.
3. Четыре мебельных уголка.
4. Четыре бруска высотой по 51 см для опор.
5. Механизм трансформации.
6. Комплектующие: саморезы, болты, гайки, шайбы, петли.

Для сборки изделия понадобятся шуруповерт, молоток, лобзик или электрическая пила.

Сборка

Сборка — важный этап изготовления стола трансформера с использованием подъемного механизма своими руками. Когда подготовлены все чертежи, инструменты и материалы, можно приступать:

1. Аккуратно и тщательно выпилить все намеченные детали. От точности распила будет зависеть удобство раскладывания изделия.
2. При помощи эксцентриковой стяжки соединить между собой ножки. Это дополнительно укрепит готовую мебель, добавит ей устойчивости.
3. Сделать разметку для закрепления механизма трансформации.
4. Просверлить сквозные дырки, прикрепить к ним детали крепления.
5. Далее к платформе держателя при помощи уголков закрепить столешницу, при этом начинать фиксацию лучше с меньшей панели.

После этого останется несколько раз сложить и разложить конструкцию, чтобы убедиться, что сборка выполнена качественно и все детали надежно закреплены.

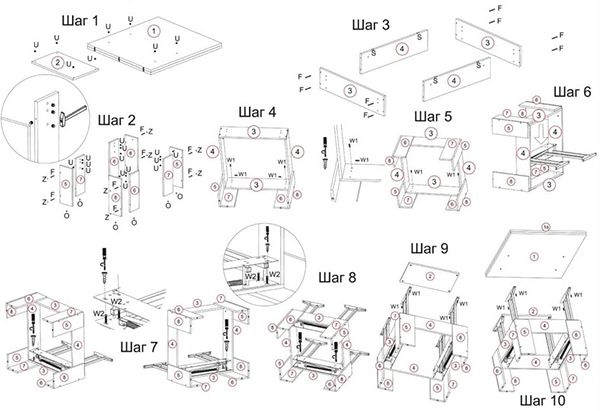

Схема сборки

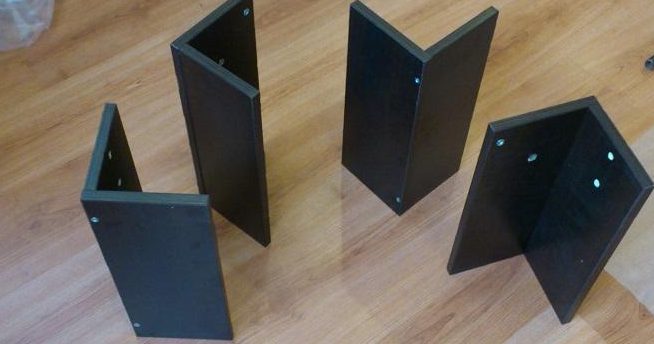

Собрать ножки

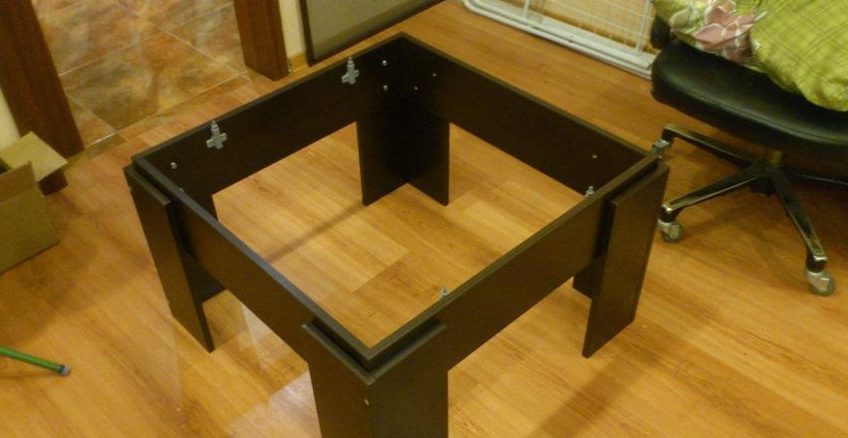

Укрепить каркас ножками

Установить механизм трансформации

Прикрепить к ним детали крепления

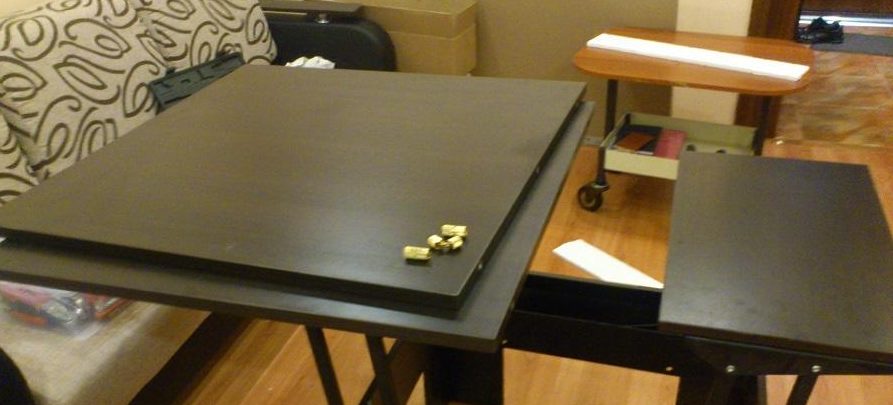

Закрепить столешницу

Готовое изделие

Финальная отделка и декорирование

Чтобы придать готовому изделию оригинальности, сделать его неповторимым, нужна финальная отделка. Существует много способов декорирования. При выборе важно учитывать общий стиль интерьера. Самодельные столы трансформеры должны гармонично вписываться в пространство. Какие варианты отделки можно использовать:

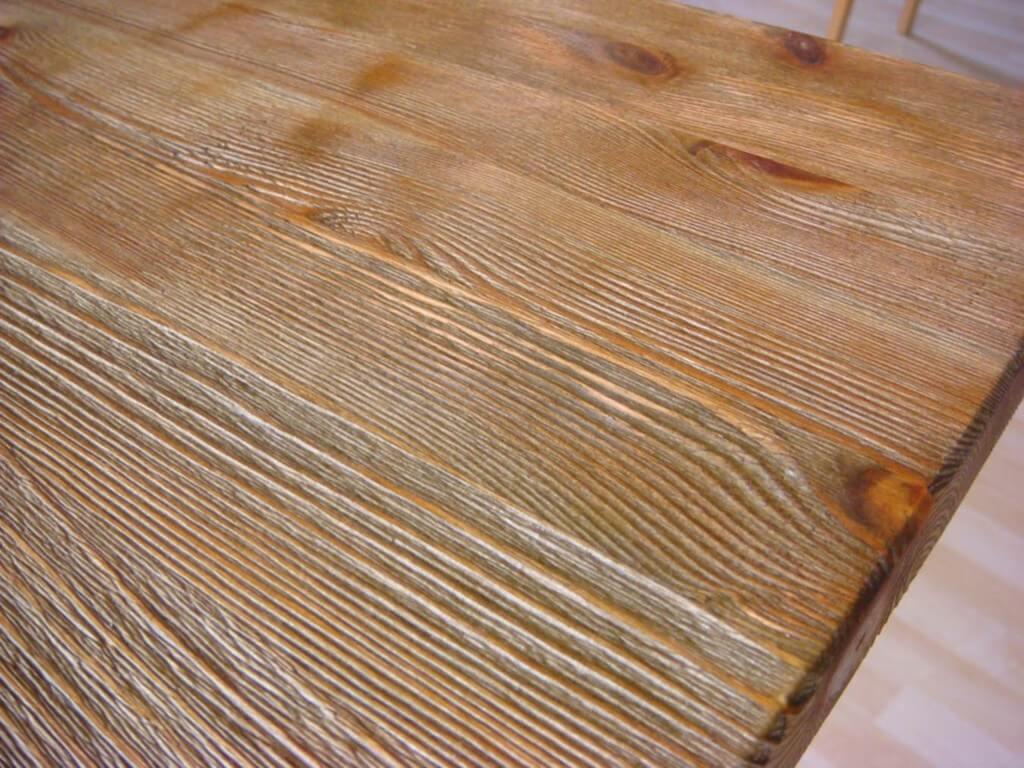

1. Искусственное состаривание изделия. Это модный дизайнерский прием, который подходит под разные стили. Предварительно окрашенную золотой или серебряной краской поверхность лакируют, а после этого проходят по ней шкуркой.
2. Покрытие лаком. Можно приобрести в магазине специальный лак, который при высыхании дает эффект растрескивания. Изделие с ним выглядит как дорогая антикварная мебель. Можно добавить к нему конфитюр или блестки, тогда столик будет еще красивее.
3. Морская тема. Если после отдыха остались различные камушки и ракушки, то их можно использовать для украшения. Они прекрасно подойдут для декорирования столешницы, ножек или только боков изделия. Можно клеить их в произвольном порядке или составить композицию.
4. Трафареты. Они помогут нарисовать любые рисунки или узоры на поверхности. Подойдут готовые магазинные или изготовленные самостоятельно.

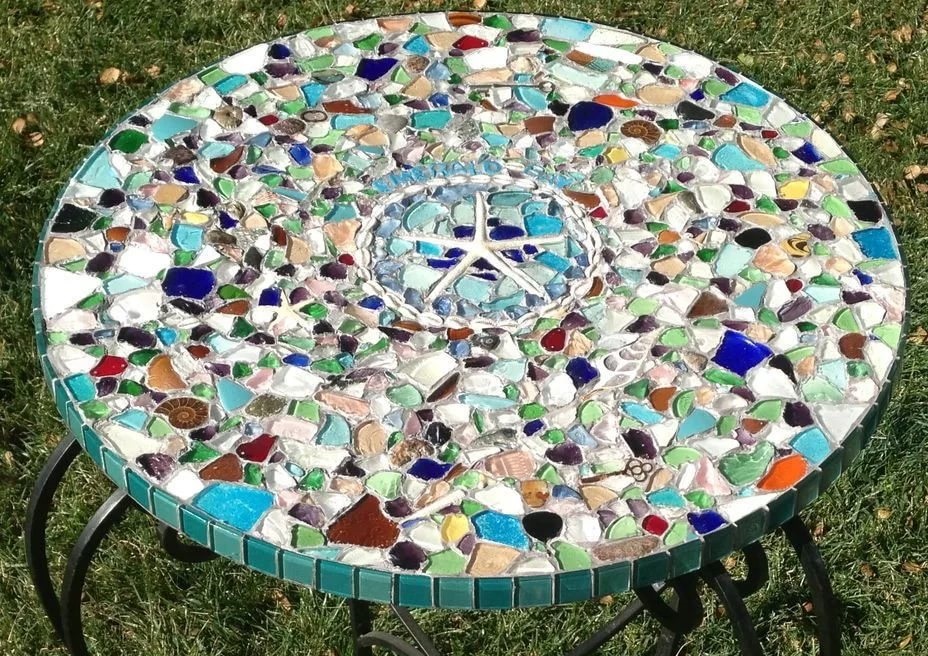

5. Мозаика. Из осколков разноцветного стекла и зеркал можно сделать красивую композицию, приклеив их к поверхности. Такой столик будет необычным, оригинальным.

Ознакомившись с информацией о том, как своими руками сделать стол трансформер, становится понятно, что это несложный процесс. Если ответственно отнестись к задаче, подготовиться и выполнить все необходимые шаги, то в течение нескольких часов можно получить прекрасный многофункциональный предмет мебели, а на сэкономленные средства позвать гостей, чтобы испытать его в деле.

Искусственное состаривание

Покрытие лаком

Морская тема

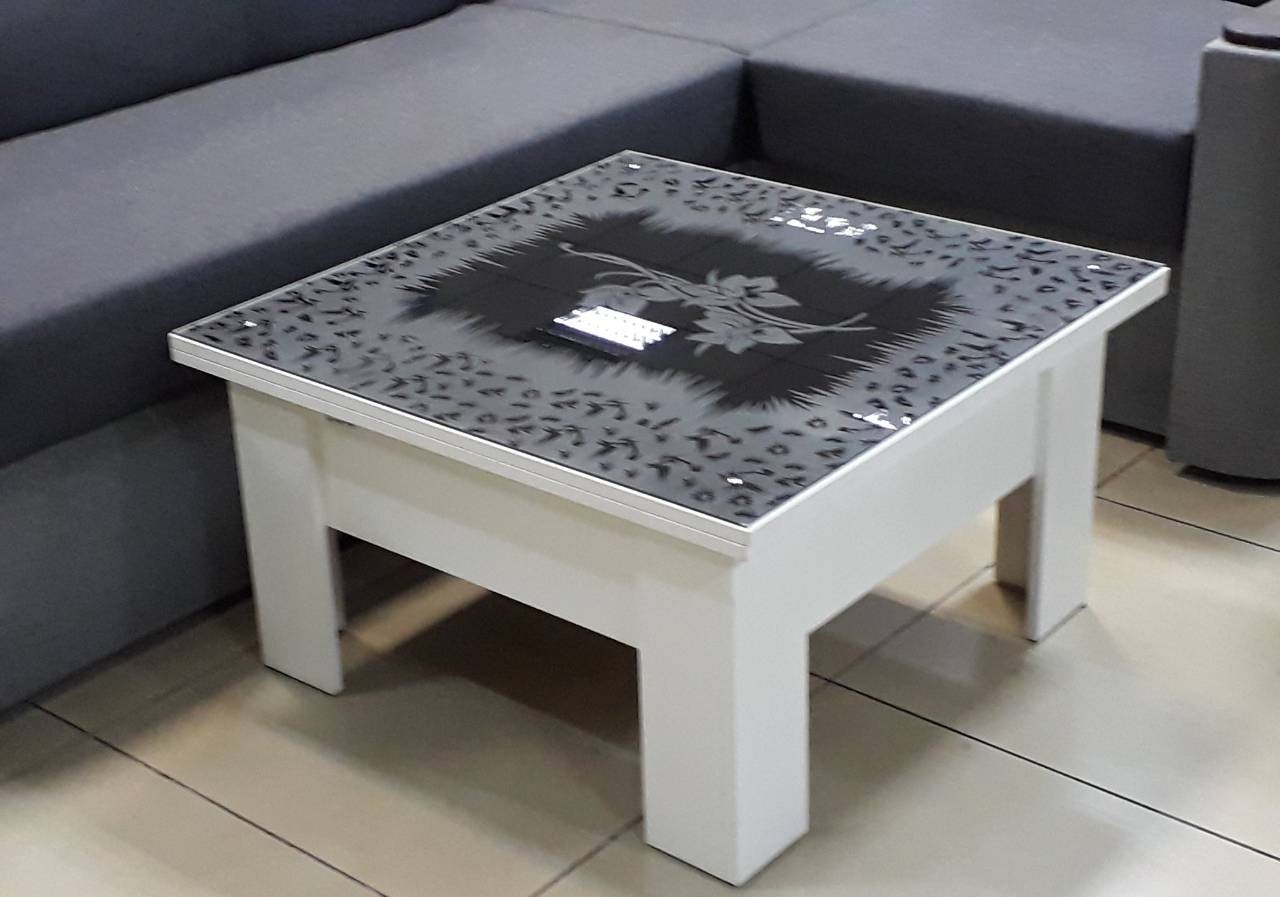

Трафареты

Мозаика

Видео

Стол-трансформер своими руками

Уважаемые посетители сайта «В гостях у Самоделкина» из представленного автором материала вы узнаете, как можно самостоятельно сделать стол-трансформер для беседки из доски 30х80 мм.

Автор: Николай Шадуро, построил у себя на дачном участке беседку и решил разместить в ней садовую мебель, но она должна быть компактной и не занимать много места внутри беседки. Начал поиски чертежей в интернете, как обычно чего то толкового найти удается очень редко, сайтов много, а толку на «пшик» Вообщем со всего что нашел полезного в сети, пришлось много додумывать и подгонять, составлять свое. Стол у автора получился отличный, чем он с нами решил щедро поделиться.

Доски для стола использовал разных пород: береза, сосна, осина, но лучше всего брать твердые виды древесины к примеру березу, потому как стол и две лавочки рассчитан на 6 человек, то есть конструкция должна выдерживать высокие нагрузки.

Преимущество данного стола в том, что он компактно складывается в скамейку с спинкой и обратно в стол с двумя скамейками, занимает мало места в сложенном виде.

И так, давайте рассмотрим, что конкретно понадобится для изготовления стола- трансформера?

Материалы

1. доска 30х80 мм разных пород (лучше брать березовые доски)
2. металлические уголки
3. саморезы по дереву
4. столярный клей или жидкие гвозди
5. лак
6. морилка
7. болты М12
8. гайка
9. шайба
10. гвозди

Инструменты

1. ножовка
2. шуруповерт
3. дрель
4. молоток
5. линейка
6. карандаш
7. рулетка
8. транспортир
9. уголок
10. кисть

Пошаговая инструкция по созданию стола-трансформера своими руками.

Как уже было выше упомянуто, автор вначале построил беседку на своем дачном участке и решил обзавестись садовой мебелью.

После долгих поисков в сети интернет подходящего чертежа, приступил к работе, первым делом прямо на полу начертил шаблоны ножек, так же можно использовать лист фанеры.Далее распиливает доски согласно размерам, автор использовал разные породы дерева: осина, сосна, береза, но лучше всего брать твердую древесину. Обратите пожалуйста внимание! Скамеек буде две, а именно внутренняя и наружная. Первым делом мастер изготавливает наружную скамейку, все подробные размеры указал он нам прямо на фотографиях, что заметьте очень удобно. Высота ножек 440 мм, ширина расстановки ножек в нижней части 400 мм-это очень хорошо для устойчивости скамьи. Внимание важный момент!длина внутренней поперечины составляет 150 мм, еще раз напоминаем Поперечина расположена внутри.Длина наружной скамейки составляет 1380 мм, все заготовки перед непосредственной сборкой следует тщательно зашлифовать и обязательно снять фаску, чтоб поверхность была гладкой, ровной, как говориться «Без сучка и задоринки» Скамейка получается простая, а крепление мастер делает при помощи саморезов по дереву, столярного клея и для пущей надежности добавляет металлические уголки, так как конструкция должна быть предельно прочной.Так, идем дальше) Теперь необходимо собрать Внутреннюю скамью Обратите внимание! Высота ножек на обеих скамейках должна быть строго одинаковой, а вот поперечина скрепляющая ножки выносится наружу и ее длина соответственно увеличена до 400 мм, длина верхней планки 350 мм где на расстоянии 40 мм от края сверлится отверстие под болт М12 и рассверливается чтоб утопить головку болта в полости доски, дабы нечего не выступало. Все необходимые размеры автор указал прямо на фотографии.Длина скамьи составляет 1440 мм, но в каждом индивидуальном случае размеры могут разниться, потому как каждый делает под себя, но как эталон используем размеры представленные мастером.В верхней планке сверлятся отверстия.После того как обе скамейки готовы их нужно примерить и одна должна входить в другую с небольшим зазором (см фото)То есть две скамьи в сложенном виде должны создавать одно целое.Вот собственно что должно получиться в итоге. С скамейками немного разобрались, теперь переходим к рассмотрению дальнейших действий автора, а именно изготовление кронштейнов из бруса. Угол соединения двух брусков должен быть порядка 100-105⁰ (см фото) где брус «А» отвечает за ширину столешницы, а брус «Б» это высота от верхней части скамьи до столешницы.Все необходимые размеры автор указал на фотографии.В брусе «Б» сверлится отверстие под болт М12 и рассверливается чтобы утопить головку в полости древесины.После чего полученные кронштейны следует соединить с внутренней скамейкой, в месте соединения подкладываем шайбу чтоб не было сопряжения.Головка болта утапливается в рассверленное отверстие.Тоже самое и с противоположной стороны.Вообщем таким образом закреплены 2 кронштейна которые отвечают за высоту и ширину столешницы.Затем следует ровно выставить оба кронштейна.А вот теперь начинается самое интересное)) нужно соединить столешницу с наружной скамейкой, делается это при помощи прямой планки, ее размеры указаны на фото.Данных планки требуется изготовить 2 штуки, автор долго мучился чтоб получить точный размер в процессе подгонки, так что в каждом индивидуальном случае могут быть погрешности. Для начала мастер вбил гвозди по краям планок и при помощи них сделал разметку, то есть вбил гвоздь чтоб он немного торчал с другой стороны и произвел отметку, а затем просверлил отверстие под болт М12Все предварительно тщательно нужно подогнать, а потом спокойно сверлить, как говориться «Семь раз отмерь, один раз отрежь».На эту планку в обязательном порядке надо сделать ограничитель, чтобы столешница у вас не разъехалась, к примеру у автора она выглядит вот так.Тоесть при раскладывании она будет фиксировать столешницу в ровном положении и не даст дальнейшего хода.Как видите все довольно просто, отрезок доски спилен под определенным углом и прикреплен к планке при помощи 2х саморезов.Для полной симметрии на второй планке делается все тоже самое.Вот собственно что получается в итоге проведенной работы автора.Данный стол-трансформер компактно размещается в уголке беседки в своем сложенном состоянии.Собственно что получается, столешница превращается в спинку, а две скамьи соединяются в единое целое посредством вставки друг в друга.А при необходимости накрыть стол и устроить «Пир горой» просто тянем за скамью и стол раскладывается.Вуаля)) и все готово.Неоспоримые преимущества стола-трансформера -это конечно же его компактность.

Автор советует использовать древесину для изготовления стола именно твердой породы, к примеру березу. Данная конструкция рассчитана на 6 человек в разложенном виде, так что все должно быть предельно надежно. Места соединения дополнительно укрепляются металлическими уголками.

Конечно сделать такой чудо-стол довольно непросто, но вам представлены все необходимые размеры и описание, чего не было у автора и он собирал информацию по всему интернету. Так что берем и делаем) Дерзайте друзья!

На этом заканчиваю статью. Всем Большое спасибо за внимание!
Заходите в гости почаще и не пропускайте новинки в мире самоделок!

Источник Доставка новых самоделок на почту

Получайте на почту подборку новых самоделок. Никакого спама, только полезные идеи!

*Заполняя форму вы соглашаетесь на обработку персональных данных

Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

Стол трансформер своими руками. Раскладной журнальный столик.

Раскладной журнальный столик – вещь в хозяйстве крайне полезная. Он может служить в качестве прикроватной тумбочки, быть элементом декора и при этом быстро раскладываться, когда нужно угостить чаем гостей. Выбор формы, способа складывания и размер зависят только от фантазии и умения мастера. Если же навыки работы с деревом минимальные, вот несколько способов сделать простейшие раскладные столики.

Простой складной стол из ДСП

Если столик требуется только изредка, а габариты квартиры довольно скромные, журнальный стол может занимать слишком много полезного пространства. В этом случае можно сделать его складным, убирая под кровать или стеллаж при ненадобности.

Сделать его можно из ДСП или натурального дерева. Это один из простейших вариантов стола своими руками.

Инструкция по сборке

• Собирается рама стола. Она должна быть несколько меньше столешницы. Так, если габариты будущего столика 85х50 см, то раму нужно делать приблизительно 65х30 см.
• Так как рама и столешница будут неразборными, то планки в углах прикручиваются саморезами. Планки лучше выбирать с прямоугольным, а не квадратным, сечением. Собираются они более узкой стороной к столешнице.
• На раму крепятся складывающиеся ножки. Выбирается планка для ножек такого же формата, как и рама. Например, если рама сделана из реек 2х6 см, то и ножки должны быть такими же. Это делается для того, чтобы при складывании стол занимал минимум места. Края ножек можно немного скруглить – это придаст столу более опрятный вид.
• Крепить ножки можно как на болты нужной длины, так и на простые металлические трубки. В первом случае на болт закручивается торцевая гайка, а во втором – концы трубок развальцовываются. Место присоединения ножки к раме должно быть на расстоянии в 5 см от угла рамы и 4 см от столешницы. Ножка также не должна касаться будущей столешницы, иначе складывать стол будет проблематично.



• Чтобы под весом ножки не разъезжались, на расстоянии в 15-20 см от их края крепят «распорки». Форма может быть любой – прямоугольной или фигурной. В раме с одной стороны делают углубления по ширине и глубине распорки, чтобы ножки лежали плотно, а вторая пара могла их накрыть.



• Под рамой на ножки прикручивают саморезами ограничители, не дающие ножкам выворачиваться наружу. Если такие ограничивающие планки прикрепить немного ниже – ножки будут стоять «вразлет». Можно поэкспериментировать с положением ножек, прежде чем закреплять планки окончательно.
• Столешница крепится к раме металлическими мебельными уголками. Лист ДСП можно оклеить пленкой «под дерево», а края – мебельной лентой. Если же столешница из натуральной древесины, достаточно её зашлифовать и покрыть несколькими слоями лака или морилки.

Можно модифицировать столик, если ножки сделать Х-образными. Прикрепив под столешницей упоры, как в гладильных досках, такой журнальный стол можно не только складывать, но и регулировать по высоте.

Стол-трансформер для большой компании

Если прятать журнальный столик не нужно, но иногда требуется гораздо больше места под тарелки и чашки для большой компании, можно сделать стол трансформер, как на фото.

Как сделать журнальный столик из дерева с раскладывающимся механизмом? Предельно просто, ведь сам механизм продается уже готовым. Лучше выбирать более дорогие варианты – они гораздо надежнее дешевых китайских аналогов.

Инструкция по изготовлению

• Собирается короб, в котором будет прятаться механизм. Длина короба равняется длине механизма, а ширина может быть любой – по ширине столешницы. Главное, учитывать рекомендации производителя подъемного механизма по максимально допустимому весу столешницы. Прикручивать панели каркаса можно как саморезами, так и конфирматами.



• Устанавливается и крепится механизм в коробе. Его вес около 8 кг, поэтому крепить лучше сквозным методом, а технические отверстия спрятать под ножками стола. Размечаются и сверлятся сквозные отверстия под болты. С внешней стороны лучше сверлом фоснера сделать углубления под головки болтов. Соединенные таким способом стенки каркаса становятся «самонесущими», а конструкция надежной и крепкой.



• Снаружи по углам крепятся ножки стола. Они должны выдерживать до 50 кг веса (сам стол и посуда на нем). Скрепляются ножки стяжками для большей устойчивости, а к каркасу крепятся металлическими втулками.
• Вырезается три столешницы – две внешние, которые будут раскладываться в полноценный стол, и одна меленькая, служащая подставкой. Внешние делаются на 3-5 см больше короба, а внутренняя должна помещаться в каркас. Её ширина – расстояние между двумя механизмами, на которые крепится столешница-подставка, а длина должна быть чуть меньше длины механизма – чтобы поместилась в короб.
• Прикручиваются столешницы к подъемному механизму саморезами с внутренней стороны. Длина саморезов должна бить меньше толщины столешницы. Внешние столешницы соединяются петлями. Они должны быть не только красивыми, ведь их будет видно на боковой стороне столика, но и крепкими. Петли должны хорошо держать обе части, иначе в будущем стол может начать «расходиться». Самый оптимальный вариант – секретерная петля.

Можно найти различные вариации подобных столов и механизмов к ним.

В этом случае не нужна дополнительная столешница-подставка, но нужно собрать раму, на которой будет лежать раскладная столешница.

Оригинальные и простые журнальные столики

Обладая неограниченной фантазией, можно делать очень красивые и оригинальные столики. Например, из деревянных ящиков! Соединив четыре ящика по кругу обычными гвоздями, установив на лист фанеры с колесиками и покрасив, можно радикально преобразить интерьер.

Еще один вариант – склеить между собой обычные трубы ПВХ горячим клеем и покрасить в любимый цвет.

Для такого журнального столика потребовалось 4 отрезка по 45 см и 26 кусочков по 15 см. Отличное решение для интерьера в стиле хай-тек.

Простой способ, как сделать деревянный красивый журнальный стол, детально раскрывается на видео:

Вам понравится

Как сделать журнальный столик трансформер своими руками?

Журнальный столик трансформер — это отличное решение для небольших квартир, в которых мало места для разнообразных предметов мебели. Такой столик складывается и раскладывается в зависимости от нужд хозяев. В сложенном виде это небольшой журнальный столик, а в разложенном — стол для гостей. Такая конструкция делает столик многофункциональным и практичным.

Чертеж столика-трансформера.

Столик трансформер своими руками может сделать даже человек, который никогда раньше не занимался изготовлением мебели. Для этого достаточно желания и запаса терпения.

Выбор механизма для столика

Раскладывать стол трансформер можно благодаря специальному механизму. Вариантов подобных механизмов великое множество, поэтому определиться с оптимальным достаточно сложно. При выборе механизма помните золотое правило: идеальным считается стол трансформер, который женщина может сложить и разложить без посторонней помощи.

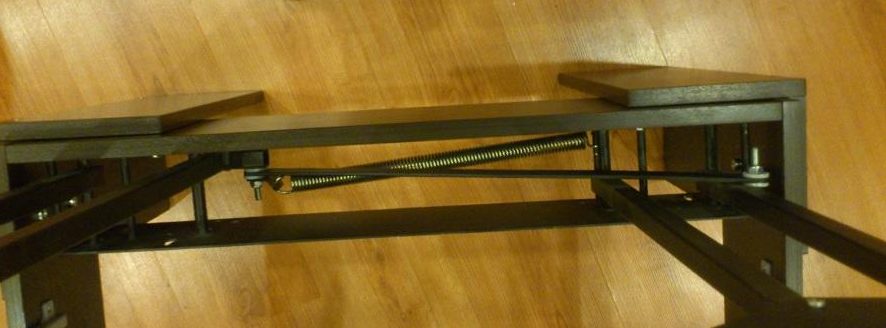

Соответствует этому правилу такой механизм, как на рис. 1. Помимо простоты использования, такой механизм обладает еще одним достоинством — его достаточно просто найти в продаже. Можно задаться целью найти что-то более оригинальное и приобрести механизм другого типа. Но при этом стоит помнить, что удобство эксплуатации должно быть превыше всего.

Рисунок 1. Механизм трансформации стола прост в монтаже и эксплуатации, кроме того, его легко найти в продаже.

Существует два основных типа механизмов:

• пружинные;
• газлифтные.

Пружинные механизмы обладают некоторыми преимуществами перед газлифтными:

• простотой конструкции;
• легкостью в починке при необходимости;
• незаметностью элементов крепления (пружин) в сложенном виде.

Подготовительные работы

Перед началом изготовления стола нужно создать его макет. Это можно сделать при помощи специальных программ, если есть желание сделать столик оригинальной модели. Если же стол достаточно простой конструкции, которая, кроме 4 ножек и столешницы, ничего в себя не включает, то можно набросать схематический чертеж стола на бумаге. Это нужно для определения особенностей модели столика и его параметров.

Как правило, инструкция к механизму содержит в себе рекомендации относительно размеров будущего стола. Руководствуясь ими, можно обойтись и без составления макета или чертежа конструкции. Когда все параметры стола известны, нужно выполнить раскрой материала. То есть подготовить лекала будущих отдельных деталей стола.

Выбрать материал для изготовления стола можно с учетом собственных вкусовых предпочтений. Столик трансформер может быть изготовлен из ДСП, ДВП и прочего. Нужно обратить внимание на толщину материала, чтобы он выдерживал тяжесть всей конструкции, механизма и предметов, расположенных на столе. Как правило, толщины 22 мм достаточно.

Схема сборки столика-трансформера.

Когда материал выбран и куплен, можно переходить к его распиливанию. Для этого подойдет ножовка или лобзик. Можно облегчить себе задачу и заказать распил деталей в столярной мастерской, но самостоятельное выполнение данной работы не должно быть слишком сложным даже для начинающих мастеров.

Когда детали будут готовы, нужно проверить, соответствуют ли они необходимым размерам и подходят ли друг к другу. Всего должно быть заготовлено 14 деталей:

• 4 для каркаса;
• 8 для ножек;
• 2 для столешницы;
• 1 маленькая доска для опоры столешницы в разложенном виде.

Сборка стола трансформера

Прежде всего собирается каркас. Для этого нужно соединить между собой 4 соответствующие детали. Для крепления деталей лучше всего использовать конфирматы. Под крепежные элементы предварительно нужно просверлить отверстия по разметке.

Для разметки можно использовать простой карандаш, если материал светлый, или специальные стикеры на темном материале, на котором карандаша не видно.

В результате скрепления 4 частей каркаса должен получиться прямоугольный ящик, в котором нет ни крышки, ни дна.

К каркасу крепится механизм раскладывания. Этот элемент обладает достаточно большим весом, поэтому для его крепления нужно проделать сквозные отверстия в каркасе. Крепежные элементы в дальнейшем будут скрыты ножками, поэтому можно не беспокоиться о том, что они будут заметны и сделают журнальный столик менее привлекательным. Крепление выполняется на болты.

Далее изготавливаются ножки. Каждая ножка — это 2 детали, соединенные под прямым углом при помощи нескольких уголков небольшого размера. После того как детали ножек скреплены, можно переходить к их установке на каркас. Для этого нужно сделать в каркасе отметки под отверстия, просверлить отверстия и закрепить ножки на металлические втулки.

Затем нужно перейти к сборке столешницы. Чтобы раскладывать и складывать ее было легко, необходимо использовать качественные надежные шарниры. 2 детали столешницы нужно сложить лицом друг к другу и с одной стороны отметить места, которые нужно просверлить для крепления шарниров. В готовые отверстия вставляются крепежи шарниров и закручиваются. Маленькая доска, на которую будет опираться разложенная столешница, крепится к раскладному механизму и только после этого крепится собранная столешница.

В результате должен получиться журнальный столик трансформер, который очень просто превратить в полноценный обеденный стол. Этот предмет мебели будет служить для удобства хозяев в повседневной жизни и понравится гостям в праздники. Справиться с его раскладкой сможет женщина, не прибегая к посторонней помощи, что очень важно, если женщина сама готовится к приходу гостей.

Журнальный столик трансформер своими руками

Для чего нужен журнальный столик? Чаще всего, на нем стоят напитки в то время, когда мы смотрим телевизор, на нем стоят ноутбуки для работы или развлечения. Кроме того, желательно, чтобы журнальный стол располагал местом для хранения каких-либо домашних мелочей, а так же, мог послужить подставкой уставшим ногам. Не очень эстетично звучит, но кто из вас так не делает?

Не всегда можно приобрести готовый стол именно такой высоты и формы, как хочется. А значит, остается один выход – сделать журнальный столик своей мечты своими же руками.

Что вам понадобится
• Отвертки или электродрель с набором сверл;
• Деревянная панель для крышки и полок;
• Болты;
• Гайки;

Демонтаж старых элементов

Снимаем крышку стола, отвинчиваем ролики (если они имеются), снимаем элементы окантовки, связывающие стенки столика воедино. Ножки, как правило, оказываются приклеенными, поэтому их можно удалить с помощью молотка. Все ящики, ручки так же снимаем и убираем.

Дальнейшие действия

Есть несколько вариантов, как закрепить столешницу:
• Можно сделать шарнир, на котором она будет держаться, с одной стороны;
• Можно сделать так, чтобы она двигалась вперед-назад как по рельсам;
• Можно разделить столешницу на две половины и закрепить с обеих сторон;
• Отличным решением станет применение консольных шарниров. В этом случае стол будет открываться или закрываться по вашему желанию, в закрытом состоянии столешница будет плоской.

Небольшой доработки требуют ящики для хранения, изначально в них слишком мало места.

Разбираем петли

Из бесхозных деревянных дощечек получатся отличные петли. Форма их хорошо видна на представленных фотографиях. Обратите внимание, что именно короткие детали будут приходить в движение.

Подвижные части закрепляются на длинной части на одинаковом расстоянии и высоте. Подвижные части имеют одинаковую длину.

На первом фото видно, как именно должны быть просверлены отверстия.На второй фотографии видна петля в открытом состоянии.

Третье фото демонстрирует тонущие болты. Ну, а на четвертом мы видим примерно завершенные петли.

Ящики для хранения

Для поддержки ящиков необходимо укрепить всю конструкцию. После этого внимательно исследуйте стол и удалите все лишние гвозди и скобки.

Подготовка поверхности

Пришла пора поработать над столешницей и вернуть ее на место. С помощью шлифовального станка удалите старое покрытие и выровняйте поверхность. Если на столешнице имеются неровности, то их сгладить можно с помощью финишного тонкодисперсного шпатлевочного состава, предназначенного для древесины.

Реконструкция

Положите столешницу на место и проверьте, как все работает.

Окраска

Перед тем, как обработать поверхность столика, ее нужно зашкурить наждачной бумагой, очистить от пыли и грязи, выровнять и обезжирить. После этого стол можно покрасить или покрыть специальным составом для древесины – матовым или глянцевым. Особое внимание уделите торцевым сторонам, бокам, внутренним поверхностям.

Конечный результат

На столик можно положить уставшие конечности в конце тяжелого трудового дня, если поднять крышку, то ноутбук окажется именно на той высоте, на которой будет удобно работать сидя на диване, у вас появились дополнительные места для хранения различных бытовых мелочей, да и поужинать за таким столиком перед телевизором будет очень удобно.
Источник Доставка новых самоделок на почту

Получайте на почту подборку новых самоделок. Никакого спама, только полезные идеи!

*Заполняя форму вы соглашаетесь на обработку персональных данных

Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

Журнальный стол трансформер своими руками — Стол трансформер

Выбор механизма трансформации стола.

Подобрал подходящий механизм трансформации стола. Выбирал сначала как будет раскладываться стол, очень понравился механизм Акробат, но в Россию он не поставляется. Ну а единственной альтернативной доступной на рынке был механизм следующего принципа:

Этот механизм производят как в России, так есть аналоги из Европы и Китая. Поддержал Российского производителя! Механизм бывает с пружинами или с газ-лифтом, которые нужны для помощи в раскладывании/складывании стола — для более мягкого хода. Без сомнений выбрал вариант с пружиной, т.к. чем проще конструкция, тем она надежнее. К тому же пружина спрятана в корпус механизма и не видна при раскладывании стола, в отличие от газ-лифта который слишком заметен.

Проектирование стола трансформера.

Составил в программе PRO100 макет будущего стола. Программой этой пользовался первый раз в жизни, разобрался с ней за 1 вечер. Макет сделал где-то за 2 вечера. За эталон взял картинку из интернета подобного стола, размеры рассчитал сам. Оказалось ничего сложного. Много рекомендаций было в догонку с покупкой механизма выслано, ориентировался на них при расчете размеров.

Распил и кромление ЛДСП.

Заказал раскрой ЛДСП. На самом деле к программе PRO100 существует приложении которое делает карту раскроя, но т.к. искать и разбираться было лень — то карту раскроя я составил вручную и довольно быстро.

На моей карте есть еще сторонние элементы, т.к. заказывал со столом еще одну тумбу. Эти лишние элементы помечены на карте знаком Х. Цвет ЛДСП выбрал венге, толщина по рекомендации производителя механизма трансформации 22мм. По крайней мере такой толщины должна быть столешница. На такую нагрузку рассчитан механизм, сам корпус стола можно сделать и из 16 ЛДСП. Но заказывать 2 листа разной толщины с большим количеством обрезков не каждый будет) Кромление заказал сразу с распилом, столешницу кромка ПВХ 2мм, остальное меламиновая стандартная кромка.

Первичная примерка деталей.

Привез распиленное и окрамленное ЛДСП. Купил все необходимые метизы для сборки. Попробовал сложить элементы чтоб выдохнуть и убедиться что с размерами не ошибся. Все получилось, с размерами не прогадал.

Сборка каркаса стола.

Каркас стола собираем на конфирматы с помощью специального сверла. Разметку на ЛДСП темного цвета производим  с помощью стикеров. Эта мысль пришла внезапно, после того, как попробовал на темном ЛДСП карандашом нанести разметку: ничего не видно и карандаш отражается и бликует. Стикер решил ситуацию — разметка получается точной и следов от клея на ЛДСП не остается. К тому же решение давольно дешевое.









Ну и сама сборка каркаса стола на конфирматы:

Далее в каркас закрепляем механизмы трансформации, но перед этим необходимо вставить пружины, которые помогать будут раскладывать стол.

Крепить будем механизм сквозным способом, т.к. вес механизма внушительный — 8кг. каждый. Бояться не стоит т.к. у нас все рассчитано и ножки накладные скроют все технические отверстия и крепления. Делаем разметку под крепление механизма все тем же способом

Сверлим сквозные отверстия под болты и затем сверлом фоснера готовим место под головки болтов чтобы их утопить.

Ну и крепим болтами механизм. Пугаться количества болтов не стоит, они все нужные, они скрепляют между собой стенки стола еще прочнее и делают их самонесущими.

Сборка ножек стола трансформера.

Собираем ножки стола. Ножки должны быть очень прочными, чтобы выдержать вес стола (а это примерно 45 кг) и вес посуды на нем. Поэтому решено ножки еще и между собой скрепить стяжками.



Привинчиваем ножки к столу. Для этого нужно очень точно сделать разметку креплений ножек. Я чтобы не мудрить сверлил по месту. Устанавливать будем вот на такие втулки металлические

  Для них в ножках сверлим отверстия по намеченному.



Вот в таком положении прикручивались все ножки. Ножки скрывают все технические отверстия в каркасе стола.

Сборка столешницы.

Столешницу нужно собирать с особой точностью, ведь шарнир раскладывания столешницы должен быть прочным и обеспечивать ровное раскладывание/складывание столешницы. Когда покупал, сомневался в шарнирах и не зря. В принципе работают, но удержать в гнездах шарнир тяжело, а винты которые это должны обеспечивать- не справляются. Поэтому советую присмотреть другие шарниры для столешницы. Разметка отверстий в столешницах:



Собрали столешницы

Просверлили отверстия для крепления столешниц

к столу и закрепляем. Сначала маленькую

И потом большую.
