Стол из профильной трубы, выбор модели, чертеж, сборка, отделка

На чтение 8 мин. Просмотров 10.9k. Обновлено

Мебель, изготовленная вручную, всегда соответствует индивидуальным требованиям, имеет уникальное оформление. Кроме того, самостоятельное производство обойдется в разы дешевле по сравнению с приобретением готовых изделий. Прочный стол из профильной трубы станет отличным дополнением городской квартиры, частного дома или дачного участка. Конструкция довольно проста, поэтому не вызовет трудностей у новичков.

Особенности материала

Из металлопрофиля получается отличная мебель благодаря ребрам жесткости и форме сечения. Специальных навыков не требуется, достаточно уточнить правила работы с трубами, подобрать подходящий мастер-класс. Среди достоинств материала отмечают:

  1. Прочность. Готовые конструкции надежны, выдерживают высокие нагрузки, при этом не теряют первоначальной формы.
  2. Правильная геометрическая форма. Трубы имеют компактные размеры, обеспечивающие удобство транспортировки и хранения. Конфигурация изделия идеально сочетается с ровной поверхностью, что положительно влияет на устойчивость стола.
  3. Доступность. Профильные трубы стоят недорого, позволяют сэкономить средства на материале и при этом получить качественную, эстетически привлекательную мебель.
  4. Простота изготовления. Элементы из профиля соединяют при помощи болтов либо сварочного аппарата.
  5. Устойчивость, надежность. Материал не боится влаги, температурных перепадов, поэтому его часто используют для оформления приусадебных участков.
  6. Оригинальный внешний вид. Модели актуальны для современных интерьеров. Столик в стиле лофт из труб органично впишется в данное направление.

При изготовлении столов необходимо предварительно обработать трубы специальными составами с антикоррозийными свойствами, которые значительно продлят срок службы конструкций. Единственный недостаток металлопрофиля заключается в сложности гнутья. Если необходимо изготовить элемент с изгибом, потребуется трубогиб.

Если при создании столиков из металлического профиля используют оцинкованные трубы, крепления рекомендуется выполнять болтами. Сварка может повредить покрытие.

Выбор модели

Дизайн и размеры столов, изготовленных из профильной трубы, могут быть разнообразными. Металл гармонично сочетается с другими материалами: деревом, стеклом, пластиком, камнем и прочими. Самыми популярными сегодня являются следующие варианты конструкций:

  1. Стол-парта с отсеком для хранения книг. Имеет чуть наклоненную столешницу, которая позволяет школьнику сидеть в правильной позе. Высота рабочей поверхности должна соответствовать росту ребенка. Так, для первоклассника с ростом 130 см оптимальные параметры будут равны 50 см.
  2. Стол с массивной столешницей. Подобные модели выглядят довольно брутально. Наибольшей популярностью пользуются стандартные прямоугольные варианты. Габариты 120 х 70 см не займут много места, позволят разместить 4 человек.
  3. Легкая конструкция для дачи. Оптимальный размер столешницы — 80 х 120 см. Меньшие столы будут менее функциональными, большие — слишком громоздкими.
  4. Стол-верстак. Рабочий вариант, который используют в мастерских, гаражах. Подходящая длина столешницы составляет 220 см, ширина — 75 см, высота — 85–90 см.
  5. Стол-трансформер. Металлические элементы в этом случае применяют для создания раскладывающихся деталей. Складной вариант может иметь самые разные габариты: 150 х 90, 200 х 110, 320 х 110, 90 х 90, 120 х 120 см.
  6. Небольшой журнальный столик. Параметры зависят от формы столешницы. Стандартные габариты — 80 х 80 см, высота ножек может быть любой.
  7. Двуногий. Подобные конструкции ставят у стены, которая и выполняют функцию дополнительной опоры. Оптимальная высота — 87–90 см, размеры столешницы зависят от количества людей. На одного сидящего должно приходиться не менее 60 см.
  8. В виде барной стойки. Стандартные параметры длины составляют 120 см, ширины — 55 см, высоты — 105 см. Такие размеры позволяют моделям органично вписываться практически в любой помещение.

Дизайн и размеры столов, изготовленных из металлического профиля, должны соответствовать стилю помещения либо приусадебного участка, а также назначению. Широкий ассортимент моделей позволяет подобрать подходящую модель для решения различных задач.

Стол-партаС массивной столешницейДля дачиВерстакТрансформерЖурнальныйДвуногийБарный

Необходимые материалы и инструменты

Процесс изготовления столиков из профиля своими руками начинается с выбора подходящих материалов. Специалисты рекомендуют использовать трубы с толщиной 2–4 мм. Тонкостенные варианты меньше весят, выглядят изящно. Массивные изделия устойчивы к нагрузкам, служат дольше. При создании каркаса и ножек обычно применяют профиль с параметрами 40 х 25 мм, 20 х 20 мм. Необходимые материалы и расходники подбирают в соответствии с понравившимся чертежом. Обычно для стола требуются:

  • профильные трубы;
  • деревянные доски либо плиточные материалы под столешницу;
  • болты с подходящими по резьбе гайками;
  • грунтовка, лакокрасочные составы.

Изготовление стола из профильной трубы своими руками предполагает обработку металла и дерева. Для этого потребуется набор специальных инструментов:

  • рубанок;
  • электрическая пила;
  • шлифмашинка;
  • болгарка с дисками для нарезки и чистки материалов;
  • сварочный аппарат, электроды;
  • шуруповерт;
  • дрель.

Если конструкция стола из стальных труб включает изогнутые элементы, потребуются специальные приспособления для гнутья изделий. Новичкам стоит обратить внимание на наиболее простые конструкции с геометрическими формами, ровными линиями.

Профильные трубыДеревянные доскиКрепежГрунтовкаКраскаРубанокЭлектрическая пилаШлифмашинкаБолгаркаСварочный аппарат



ШуруповертДрель

Создание чертежа и схемы

Для мастера подробный чертеж имеет большое значение. В нем отражаются все элементы конструкции, размеры, полезные сведения, которые пригодятся в процессе работы. Можно найти в открытом доступе готовую схему либо изготовить свою. Вовсе необязательно выполнять чертеж на профессиональном уровне, главное — чтобы по рисунку можно было оценить конечный результат.

В зависимости от назначения металлический стол может иметь самые разные размеры. Классические параметры:

  • длина столешницы — 200 см;
  • ширина рабочей поверхности — 75 см;
  • высота от пола — 70 см;
  • выступ за ножки — 30 см.

Такую модель рекомендуется установить в квартире, загородном доме, беседке или на веранде. При необходимости параметры можно менять в большую или меньшую сторону: высоту, габариты столешницы. Обычно чертежи состоят из 4 частей: главного вида, двух боковых сторон, а также вида сверху. Для повышения точности работы каждый элемент столика из профильной трубы рисуют отдельно, уточняя размеры, места соединений.

Ход работы

Перед созданием конструкций из металла своими руками нужно провести тщательную подготовку. Только после адаптации чертежа, приобретения необходимых материалов и инструментов можно приступать к сборке:

  1. Трубы размечают, затем распиливают в соответствии со схемой. Самые простые конструкции собирают из одного длинного, 4 коротких элементов и 4 ножек.
  2. Каркас стола создают при помощи сварки либо болтов, все углы конструкции должны быть прямыми. После этого монтируют распорки.
  3. Швы зачищают, покрывают слоем антикоррозийного состава.
  4. На готовый каркас устанавливают столешницу из досок или плиточных материалов. Поверхность тщательно обрабатывают шлифовальной машинкой.
  5. Столешницу фиксируют при помощи шурупов. Для этого предварительно в металлической раме просверливают отверстия.

Таким же способом можно изготовить стулья своими руками. Если металлическая конструкция будет стоять в помещении, на кончики ножек надевают специальные резиновые насадки, которые защитят напольное покрытие от царапин.

Самый простой способ монтажа столешницы подразумевает использование столярного клея, однако фиксация болтами и саморезами является наиболее надежной.

Сделать разметки и распилить профильную трубу в соответствии со схемойСварить каркас столаЗачистить швы и покрыть конструкцию антикоррозийным составомОбработать поверхность столешницы шлифовальной машинкойУстановить столешницу на каркас и зафиксировать шурупамиПо аналогии из профильной трубы можно изготовить и стульяСпециальные резиновые насадки для ножек защитят напольное покрытие от царапин

Финальная отделка

Собранный стол своими руками необходимо обработать защитными средствами. Для предотвращения негативного воздействия влаги применяют антисептики. Что касается отделочных материалов, наибольшее распространение сегодня получили безопасные акриловые лаки на водной основе. Столешницу производят из самых разных материалов: древесины, металла, пластика, стекла. Сами по себе эти варианты выглядят довольно привлекательно, однако нуждаются в специальной обработке. Деревянные столешницы тщательно шлифуют, наносят не менее 3 слоев краски или лака для получения зеркально гладкой поверхности. Стекло и пластик обычно не нуждаются в дополнительной обработке, металлические изделия прекрасно смотрятся в тандеме с коваными элементами.

Привлекательно выглядит столик из металла со столешницей, украшенной мозаикой, росписью, остеклением. Все чаще мебель декорируют при помощи техники декупаж. Чтобы нанести на поверхность аккуратный рисунок, используют всевозможные трафареты.

Стол, изготовленный из металла и дерева характеризуется прочностью, надежностью, долговечностью. Стильная конструкция станет украшением жилых помещений или дачной территории. Модели успешно используют для выполнения слесарных работ, дружеских посиделок, семейных обедов.

Видео

Складной стол для полетшуек своими руками

Садовый стол трансформер своими руками

Садовый стол мы не могли выбрать уже несколько лет – ни один не подходил! В прошлом сезоне мною было принято волевое решение сделать необычный стол своими руками. В качестве материала для стола трансформера были использованы водопроводные полипропиленовые трубы и деревянная струганная доска для столешницы . Стол трансформер получился компактным, разборным и устойчивым к погодным катаклизмам.

Водопроводные полипропиленовые трубы  давно были мне симпатичны – они не ржавеют и не гниют. Чтобы садовый стол получился достаточно устойчивым, для изготовления его каркаса была куплена полипропиленовая труба диаметром 32 мм и длинной 4 м. Некоторый опыт изготовления табуреток из труб у меня уже был.

Свариваем каркас стола

Для начала понадобятся ещё и комплектующие из полипропилена. Уголки, тройники, заглушки и клипсы для крепления труб диаметром 32 мм. Лучше купить их в «Леруа» - там и цены нормальные, и выбор есть.

Специальными ножницами для резки полипропиленовых труб разрезал 4-метровую трубу на заготовки, из которых будет сварен каркас стола. Резать можно и электролобзиком или болгаркой, но ножницами получается точнее.

Используя сварочный аппарат для полипропиленовых труб, начинаем монтаж.

К двум верхним перекладинам привариваем уголки. К поперечным перекладинам привариваем тройники.

Теперь привариваем к ним верхнюю часть ножек стола.

К нижней части ножек привариваем заглушки. Процесс сварки полипропиленовых труб предельно прост. Температуру паяльника выставляем на 270-280°С, насаживаем на него детали, прогреваем 7-8 секунд. Детали снимаем и быстро стыкуем. Охлаждаем соединение пару минут. Готово! Детали надёжно соединены.

Заглушки приварены. Теперь надо отмерить одинаковое расстояние от заглушки и сделать отметки на каждой ножке. Это необходимо, чтобы ножки получились одинаковой высоты. Привариваем их к каркасу, стараясь, чтобы труба вошла в тройник до отметки.

Делаем столешницу своими руками

Столешница будет наборной. На её изготовление пошла еловая доска шириной 14 см и толщиной 2 см. Отрезал электролобзиком четыре доски длинной 56 см. Размер столешницы будет 56 х 56 см.

Немного шлифовки – и доски стали ровными. Снизу столешница будет стянута такой же доской.

Наносим губкой акриловую пропитку.

Перед покрытием лаком доски должны просохнуть часов 12, а лучше сутки. Акриловый гель высыхает быстро, но производитель рекомендует сушить 24 часа. Через 24 часа покрываем столешницу 2-3 слоями яхтенного лака.

В нижней доске сверлим отверстия под шурупы, которыми стянем столешницу. Чтобы головки не были видны, делаем под них углубления на 5-7 мм.

Теперь стягиваем столешницу шурупами 3,5 х 30 мм.

Столешница будет крепиться к каркасу стола на клипсах. C каждой стороны столешницы устанавливаем по 4 клипсы, крепим каждую к доске шурупом 3,5 х 20 мм.

Устанавливаем столешницу на каркас. Клипсы защёлкиваются на трубе и достаточно надёжно удерживают столешницу. Ножки стола трансформера между собой удерживают перекладины с клипсами.

Стол трансформер в разобранном виде занимает немного места и легко помещается в багажник автомобиля. Размер – 56 х 56 х 20 см.

На полочку снизу кладем что-нибудь полезное – например, книги

PS:

Ножницы для резки полипропиленовых труб можно использовать для обрезки деревьев. Они легко срезают сучки диаметром 10-15 мм.



Сварочный стол своими руками видео

Если сваркой пользоваться изредка – удобствами можно пренебречь, но при профессиональном подходе к выполнению работы в домашней мастерской, необходимо позаботиться о приемлемых условиях. Мы расскажем, как сделать сварочный стол своими руками. В описываемой конструкции верхняя часть съемная.

Заготовка и раскрой материала

Будем делать большой стол, чтобы варить металлические двери и рамы. Был приобретен лист металла 1250×2500 мм, толщиной 3 мм. Решили сделать основание под столешницу немного меньше листа – 1150×2500 мм.

Так как масса изготавливаемых дверей немалая, используем профильные трубы 50×40 мм, со стенками 2,5 мм. Для изготовления верхней части и перегородок приобретена профильная труба 50×25 мм. Опоры под полки будут сделаны из квадратного прутка 15×15 мм.

Определимся с размерами стола

С верхней частью всё понятно – делаем под размер листа, а нижнюю опорную часть (раму) можно сделать короче.

Из приобретенного материала нужно отрезать заготовки определенного размера.

Рама стола

Размер трубы (мм) Кол-во (шт.) Длина (см) Предназначение
1 50×40 2 50 верхняя опора
2 50×40 4 60 ножки
3 50×40 2 110 нижняя горизонтальная перемычка в торце стола
4 50×25 4 160 боковая перемычка
5 50×25 2 42 перемычки между ножек

Верхняя, съемная часть

Размер трубы (мм) Кол-во (шт. ) Длина (см) Предназначение
1 50×25 2 250 боковые детали
2 50×25 4 110 2 торцевые и 2 внутренние детали
3 50×40 2 110 опорные детали


Квадратный пруток 15×15 мм будет служить опорой для полок, и приварится в последнюю очередь.

В нижней и верхней горизонтальных перемычках рамы стола, сверлом Ø10,5 мм сверлится отверстие, отступив от краев по 5 см. Снизу будут закреплены ножки с колесиками, а сверху съемная столешница.

Сборка

Сварочный стол из профильной трубы своими руками не собран, а уже нужна ровная поверхность. В нашем случае была использована изготавливаемая металлическая дверь. На ней разложили детали для первой ножки, и зафиксировали магнитными уголками.

В качестве перемычки использованы обрезки труб – к ней приварим опору для полки. Правильность сборки каркаса проверяется рулеткой – расстояния по осям должны совпадать.

Сварку выполняли аппаратом СО – так удобнее.

Собираем рамку на прихватках, затем ее полностью обвариваем.

Аналогичным образом собирается и вторая деталь.

Теперь полностью сварим станину, и приварим по нижнему краю горизонтально расположенных труб пруток 15×15 мм – он послужит опорой для полки. При использовании тонкой фанеры для изготовления полок, нужно позаботиться об еще одной подпорке, приварив ее по центру. По куску круглой арматуры приваривается с торцов, чтобы повесить инструмент. Также установим ножки с колесиками.

Приступим к сборке рамы. Вновь все раскладываем на нашем импровизированном столе, выставляя углы и проверяя соосность.

Сначала прихватками, а затем основательно приваривается каждая деталь.

верхнюю раму накрываем листом получается столешница

Сделать такое приспособление можно из подручных средств.

Нам потребуются:

  • Бывшая в употреблении (или новая) шаровая опора любого легкового автомобиля.
  • Небольшой отрезок толстостенного уголка, размером не менее 50×50 мм.
  • Каленый болт М10 и гайка (шпилька с гайкой от двигателя автомобиля).
  • Профильная труба 20×20 мм (± 5 мм) – около 10 см.
  • Шпилька или длинный винт/болт.
  • Стальная пластина 200×200 мм (размер подбирается индивидуально).
    Процесс изготовления весьма прост.
  • Сзади шаровой опоры имеется стопорное кольцо, которое нужно вынуть из пазов и вытащить. Без специального инструмента это не так уж и просто сделать. Если опора завальцована, то эту часть можно срезать болгаркой.
  • Вынимается пружина, втулка и палец.
  • В опоре болгаркой вырезается паз, в котором палец смог бы двигаться назад и вперед. Здесь нельзя переусердствовать, срезав лишнее, потому что тогда палец будет выскакивать.
  • Сбоку, напротив центра шаровой части пальца, делается паз по ширине болта, и приваривается гайка.
  • К головке винта приваривается отрезок профильной трубы.
  • За трубу можно ухватиться ключом, но это неудобно, поэтому с другой стороны просверливается сквозное отверстие, в которое вставляется длинный винт. Чтобы он не выпадал, на резьбовую часть можно накрутить 2 гайки, зажав их ключом, или расплескать эту часть молотком.
  • Вставив палец на место, прижмем его винтом.
  • К торцевой части пальца приваривается пластина. Для удобства работы в ней заранее вырезается паз.
  • В торце стола просверливается отверстие, и нарезается резьба. Через просверленное в уголке отверстие поворотный механизм прикручивается к столу.

Зафиксировав деталь на поворотном столе, ее можно наклонять, чтобы было удобно варить.
Обладатель такого удобного и многофункционального стола сможет работать в комфортных условиях.

Читайте также:  Пресс для выпрессовки и запрессовки

Новости

Многие утверждают, что качественная любительская съемка с телефона невозможна, либо это по крайней мере затруднительно при неидеальных условиях. Вероятно, многие профессиональные фотографы бы с этим

Роллы круглосуточно Вы станете полноценно счастливым человеком, когда выберете работу по душе? На такой вопрос большинство людей ответит утвердительно. Но далеко не всем удается обзавестись именно таким занятием. Если вы

Изготовление печатей Печати и штампы давно стали непременным атрибутом современного бизнеса. Сегодня изготовление этого вида продукции обеспечивают многочисленные отечественные, сертифицированные компетентными организациями

Кабинет агента Сегодня невозможно успешно вести дела, не используя в своей работе новейшие достижения науки в области исследования рынка, оптимизации производства и управления и анализа работы. Это главные условия

Где заказать лифт В России повсеместная, катастрофическая проблема лифтового оборудования. Ежегодно десятками тысяч выходят из строя подъемники отслужившие свой гарантийный срок. Хорошо если оборудование успело отработать

Запчасти для септиков При таких условиях самым оптимальным вариантом будет анаэробный септик с почвенной очисткой, поскольку он прост, энергонезависим и редко обслуживается. При фильтрации через грунт сточная вода, прежде

Доска необрезная Доска необрезная – доска, у которой не опилены или частично опилены кромки. Используется она чаще всего для изготовления различных настилов, обшивки, обрешетки крыши, элементов несущих конструкций

Ручки мебельные интернет магазин Что дешевле? Как не перепутать метабокс и тандембокс: разбираемся в названиях. Blum и Hettich – самые раскрученные производители мебельной фурнитуры. Часто покупатель выбирает между ними и не знает,

Флаги Государственный флаг – это символ суверенитета государственного образования. Его наличие необходимо во всех мероприятиях государственного масштаба. Такой флаг часто вывешивается на государственных учреждениях.

Календарь деревянный настольный Сегодня сложно прожить без актуальной информации, не ориентируясь в происходящем и без привязки к хронологии событий. При этом, всем здравомыслящим людям прекрасно известно, что не используя календарь,

Очередь просмотра

Очередь

  • Удалить все
  • Отключить

YouTube Premium

Хотите сохраните это видео?

Пожаловаться на видео?

Понравилось?

Не понравилось?

Текст видео

Будем признательны если поддержите наш канал подпиской
https://www.youtube.com/c/НесвоимиРУК.

Welding table. Сварочный стол в мастерскую.

Размеры – Ширина стола 1250мм (на ширину проката листа), Глубина 700мм, Высота регулируемая за счет ножек от 850мм до 1050мм

Столешница – толщина 3мм, усилен по периметру уголком 50*50*3мм, внутри профильная труба 50*50*3мм, вварены усиленные гайки М12 для фиксации кондукторов, и оправок.

Нижняя полка, по периметру уголок 50*50*3мм, проф труба 50*25*2мм и 25*25*2мм. Вварена перфопанель.

Боковые опоры сделаны из трубы профильной 50*50*3мм

Вес сварочного стола приблизительно 100кг,.

Верстак своими руками.

0:05 – стыкуем куски проф трубы, которые имеются в наличии для ножек сварочного стола.
0:34 – сварка боковин сварочного стола.
1:06 – разметка столешницы под крепления сварочных кондукторов и приспособлений
1:54 – распаковка сварочного полуавтомата Сварог
2:13 – привариваем усиленные гайки
2:33 – свариваем каркас столешницы
3:07 – собираем столешницу сварочного стола
3:53 – пришла в гости заблудшая собака, накормил вафлями, другого ни чего не было.
5:12 – собираем ножки и рабочую поверхность сварочного стола на болты М12
5:24 – ножки сварочного стола регулируемые из болтов М16 длиной 200мм
6:03 – собираем нижнюю полку сварочного стола
6:41 – ввариваем перфопанель в каркас нижней полки, через электро заклепки
6:54 – срезаем излишки перфопанели
7:05 – обезжириваем детали сварочного стола, готовим их под покраску
7:12 – красим стол, цвет черный глянцевый
7:24 – финальная сборка сварочного стола, сделанного своими руками

“>

Сварочный стол своими руками подробная инструкция изготовления

Если сваркой пользоваться изредка – удобствами можно пренебречь, но при профессиональном подходе к выполнению работы в домашней мастерской, необходимо позаботиться о приемлемых условиях. Мы расскажем, как сделать сварочный стол своими руками. В описываемой конструкции верхняя часть съемная.

Заготовка и раскрой материала

Будем делать большой стол, чтобы варить металлические двери и рамы. Был приобретен лист металла 1250×2500 мм, толщиной 3 мм. Решили сделать основание под столешницу немного меньше листа – 1150×2500 мм.

Так как масса изготавливаемых дверей немалая, используем профильные трубы 50×40 мм, со стенками 2,5 мм. Для изготовления верхней части и перегородок приобретена профильная труба 50×25 мм. Опоры под полки будут сделаны из квадратного прутка 15×15 мм.

Определимся с размерами стола

С верхней частью всё понятно – делаем под размер листа, а нижнюю опорную часть (раму) можно сделать короче.

Это важно! Изготавливая стол своими руками, чертежи необходимо подготовить, но мы будем подкреплять сказанное иллюстрациями, поясняя предназначение каждой детали.

Из приобретенного материала нужно отрезать заготовки определенного размера.

Рама стола

Размер трубы (мм)Кол-во (шт.)Длина (см)Предназначение
150×40250верхняя опора
250×40460ножки
350×402110нижняя горизонтальная перемычка в торце стола
450×254160боковая перемычка
550×25242перемычки между ножек

Верхняя, съемная часть

Размер трубы (мм)Кол-во (шт.)Длина (см)Предназначение
150×252250боковые детали
250×2541102 торцевые и 2 внутренние детали
350×402110опорные детали

Квадратный пруток 15×15 мм будет служить опорой для полок, и приварится в последнюю очередь.

Это важно! Если планируется сделать стол с вытяжкой, то нужно учесть этот момент на этапе проектирования. Когда конструкция передвижная или разборная, то лучше вытяжку прикрепить к стене над столом.

В нижней и верхней горизонтальных перемычках рамы стола, сверлом Ø10,5 мм сверлится отверстие, отступив от краев по 5 см. Снизу будут закреплены ножки с колесиками, а сверху съемная столешница.

Сборка

Сварочный стол из профильной трубы своими руками не собран, а уже нужна ровная поверхность. В нашем случае была использована изготавливаемая металлическая дверь. На ней разложили детали для первой ножки, и зафиксировали магнитными уголками.

В качестве перемычки использованы обрезки труб – к ней приварим опору для полки. Правильность сборки каркаса проверяется рулеткой – расстояния по осям должны совпадать.

Сварку выполняли аппаратом СО – так удобнее.

Собираем рамку на прихватках, затем ее полностью обвариваем.

Аналогичным образом собирается и вторая деталь.

Теперь полностью сварим станину, и приварим по нижнему краю горизонтально расположенных труб пруток 15×15 мм – он послужит опорой для полки. При использовании тонкой фанеры для изготовления полок, нужно позаботиться об еще одной подпорке, приварив ее по центру. По куску круглой арматуры приваривается с торцов, чтобы повесить инструмент. Также установим ножки с колесиками.

Приступим к сборке рамы. Вновь все раскладываем на нашем импровизированном столе, выставляя углы и проверяя соосность.

Сначала прихватками, а затем основательно приваривается каждая деталь.

Это важно! Опорные детали съемной части стола должны быть расположены точно над ножками.


Поскольку стол разборной (частично), понадобится 4 болта и 8 гаек Ø10 мм. Болты нужно вставить в раму (показано на иллюстрации).

Теперь состыкуем 2 изготовленные части. Верхнюю раму нужно выставить на болтах так, как она будет стоять в завершенном варианте.

Зафиксировав детали струбциной, нужно прихватками приварить головки болтов к опорам верхней рамы.

Раму нужно аккуратно снять, чтобы не отломать болты, и приварить их основательно.

Вернув раму на свое место, внутри трубы на болт надевается шайба Гровера, и основательно зажимается гайкой. Эту операцию удобно выполнять накидным ключом, но если такового нет, то нижняя гайка поджимается рукой, а верхняя зажимается рожковым ключом.

Нам нужна ровная площадка, поэтому болгаркой с обдирочным диском, удаляются выступающие части швов.

Зафиксируем колесики, чтобы стол оставался неподвижным, ведь на него нужно уложить тяжелый лист металла.

Работу легче выполнять с помощником, но можно справиться самостоятельно. На стол ложится один край листа, а затем поднимается второй, и металл заталкивается наверх.

Это важно! Если требуется изготовить сварочный стол с крепежной системой, то приваренный лист металла можно просверлить сверлильным станком на магнитной подушке.

верхнюю раму накрываем листом получается столешница

Лист нужно выровнять, но ударять по нему молотком нельзя ‒ останутся вмятины. Лучше использовать деревянный брусок или бить молотком по металлу через дощечку.

Перед сварочными работами лист крепится к каркасу струбцинами, а середину нужно придавить гирей или мешком с цементом, иначе металл может повести при нагреве.

Теперь можно приварить.

Мы рассмотрели, как сделать сварочный стол, но теперь его нужно довести до кондиции. Рабочую поверхность стола очистили от ржавчины.

После разрезания труб, в каждой из них остались заусеницы, избавиться от которых получится с помощью напильника.

Поскольку алкидная эмаль отлично защищает от коррозии различные металлические поверхности, остановили выбор на ней. Кистью получится не очень красиво, а пульверизатора нет, поэтому приобрели краску в баллончиках.

Чтобы колеса остались неокрашенными, их защитили, надев целлофановые пакеты.

После высыхания краски можно удалить пакеты с ножек.

Торцы труб закрываются пластиковыми заглушками.

По внутреннему размеру рамок вырезаются из листа фанеры полки, и вставляются на свои места.

Стол готов ‒ на нем можно было варить большие конструкции, и, благодаря колесикам, подвозить прямо к машине.

Хотя собранная конструкция предназначается для изготовления больших деталей, сбоку можно прикрепить болтом небольшой поворотный сварочный стол.

Сделать такое приспособление можно из подручных средств.

Нам потребуются:

  • Бывшая в употреблении (или новая) шаровая опора любого легкового автомобиля.
  • Небольшой отрезок толстостенного уголка, размером не менее 50×50 мм.
  • Каленый болт М10 и гайка (шпилька с гайкой от двигателя автомобиля).
  • Профильная труба 20×20 мм (± 5 мм) – около 10 см.
  • Шпилька или длинный винт/болт.
  • Стальная пластина 200×200 мм (размер подбирается индивидуально).
    Процесс изготовления весьма прост.
  • Сзади шаровой опоры имеется стопорное кольцо, которое нужно вынуть из пазов и вытащить. Без специального инструмента это не так уж и просто сделать. Если опора завальцована, то эту часть можно срезать болгаркой.
  • Вынимается пружина, втулка и палец.
  • В опоре болгаркой вырезается паз, в котором палец смог бы двигаться назад и вперед. Здесь нельзя переусердствовать, срезав лишнее, потому что тогда палец будет выскакивать.
  • Сбоку, напротив центра шаровой части пальца, делается паз по ширине болта, и приваривается гайка.
  • К головке винта приваривается отрезок профильной трубы.
  • За трубу можно ухватиться ключом, но это неудобно, поэтому с другой стороны просверливается сквозное отверстие, в которое вставляется длинный винт. Чтобы он не выпадал, на резьбовую часть можно накрутить 2 гайки, зажав их ключом, или расплескать эту часть молотком.
  • Вставив палец на место, прижмем его винтом.
  • К торцевой части пальца приваривается пластина. Для удобства работы в ней заранее вырезается паз.
  • В торце стола просверливается отверстие, и нарезается резьба. Через просверленное в уголке отверстие поворотный механизм прикручивается к столу.

Зафиксировав деталь на поворотном столе, ее можно наклонять, чтобы было удобно варить.
Обладатель такого удобного и многофункционального стола сможет работать в комфортных условиях.

About sposport

View all posts by sposport

чертежи, из профильной трубы для работ, сборочно, для металлоконструкций – Расходники и комплектующие на Svarka.guru

Производство сварки элементов размерами до 1 м можно выполнять в любых условиях, для изделий больших габаритов рекомендуется использовать сварочный стол. Для домашней сварки, например, в гараже, устанавливаются простые модели. Для крупных и ответственных работ следует использовать стол сварщика, позволяющий не только сваривать детали, но и выполнять сборку металлических конструкций.

Требования

Монтажные столы для пайки и сваривания по виду конструкции разделяются на:

  • стационарные;
  • передвижные.

Независимо от типа к столы должны отвечать требованиям:
  • габариты должны приниматься такими, чтобы было комфортно работать;
  • материал должен быть прочным;
  • окантовка стола должна производиться из медной полоски для удобства сбивания покрытия электрода;
  • обладать достаточной для устойчивости массой;
  • стационарные конструкции должны оснащаться настольной вытяжкой для пайки либо вентилятором;
  • при расположении на улице требуется устройство навеса.

[stextbox id=’alert’]При конструировании поста следует учесть все требования безопасности: оборудовать заземление, вентиляцию, подсветку.[/stextbox]

Конструкция

В зависимости от применения существует два вида столов для сваривания металлоконструкций:

  • бытовой, используемый для нерегулярных домашних работ;
  • полупрофессиональный сварочно-сборочный для сложных работ.

Простой стол для сварочных работ

Стол сварщика для любительских целей отличается простотой устройства и удобством в применении при малых объемах работ.

Конструкция состоит из жестко сварного каркаса из профильной трубы 60х60 мм, к которой приставлены ножки. На удалении 0,2 м от поверхности они соединяются равнополочными уголками 20х20 мм. Поверх каркаса устанавливается столешница, используемая в роли опоры для подвергаемых сварке деталей, а также пазами для фиксации изделий.

На раму привариваются крючки для размещения проводов аппарата для сварки, между стойками устанавливается небольшой поддон под металлическую пыль и окалину.

С одной стороны размещают тумбочку из тонкого листа металла, предназначенную для инструмента. Там же устанавливают и бачок для воды.

Полупрофессиональный стол сварщика

Стол для сварки профессионального типа предназначен также для спайки, сборки различных металлических элементов, механической обработки. Некоторые виды таких столов могут применяться для элементов весом в несколько тонн.

Конструкция профессионального монтажного столика для сварки и пайки предусматривает наличие:

  • подвижных рабочих опор;
  • фрезеровальных и сверлильных устройств;
  • крепление для монтажа тисков;
  • поворачивающихся креплений для сварочного агрегата;
  • вытяжной вентиляции;
  • регулируемого освещения;
  • крепежа к полу при помощи анкеров.

[stextbox id=’info’]Усовершенствования предназначены для предоставления сварщику максимального комфорта и при значительных объемах работ затраты на их приобретение быстро окупаются.[/stextbox]

Критерии выбора

Главный критерий выбора монтажного столика для пайки либо профессионального для сварки – удобство производства работ. Не менее важны также:

  • наличие вытяжки либо настольного дымоуловителя для пайки;
  • наличие вентилирующего устройства;
  • края покрываются полоской из меди;
  • присутствие самодельной или заводской осветительной системы мощностью не менее 36 В;
  • наличие мест для размещения электродных стержней и инструмента;
  • обустройство заземления.

[stextbox id=’alert’]Сварочный стол, собранный своими руками, или заводского изготовления должен монтироваться из негорючих и неплавящихся материалов, не образующих токсичных веществ. Полимерные материалы для этих целей не подойдут, многие из них теряют прочность и жесткость даже при небольшом подогреве.[/stextbox]

Материалы и комплектующие

Совет по выбору материала

Для создания стола для сварки потребуются такие материалы:

  • уголки;
  • трубы профильного сечения, желательно толстостенные;
  • двутавровые балки, швеллеры;
  • сталь листовая.

Набор дополнительных инструментов

Перед тем как сделать столик из металла своими руками, следует подобрать оборудование:

Своими руками: чертежи

Раскладной или неразборный стол возможно сделать по промышленным чертежам, отыскать которые в интернете не составит проблем. Также можно составить эскиз самостоятельно, главное – подобрать удобные размеры и определить максимальные размеры свариваемых заготовок.

Изготовление

Столешница

Столешница делается из профиля 60х240 мм. Для внутренней обрешетки применяются отрезки профиля 30х230 мм, привариваемые на одинаковом отдалении друг от друга. Швы сварки зачищаются шлифмашиной.

По коротким сторонам для удобства перемещения внизу столешницы привариваются ручки из стержней 8-12 мм.

Как произвести отделку?

Углы каркаса усиливаются накладками. Для крепления стоек и навесных элементов применяется полоса 40х40 мм. Элементы свариваются один с другим по углам.

Для закрепления ножек используются приварные накладки из металлической полосы. В стойка устраиваются отверстия.

Внешний вид столешницы улучшается посредством ее окрашивания обычной краской по металлу, позволяющей увеличить срок службы.

Ножки

По углам каркаса перпендикулярно к столешнице привариваются ножки. Перекос не допустим – он может привести к нарушению устойчивости.

[stextbox id=’info’]В нижней части рекомендуется устроить крепления для колес – стол можно будет легко перемещать.[/stextbox]

Ножки скрепляются обвязкой из тонких уголков 20х20 мм, привариваемых плоской гранью вниз. В углубление укладываются деревянные полки для установки сварочного оборудования и материалов.

К ножкам также привариваются крючки и кронштейны из гвоздей или прутков  для кабелей и оснастки.

Защитный короб

Короб, предназначенный для защиты от разбрызгиваемого металла, изготавливается из тонкой стали и уголка. К верхней части он крепится посредством штифтов.

Под столешницей располагается лоток для пыли и кусков окалины. Его ставят под небольшим углом чтобы отходы собирались у нижнего края.

Для размещения инструмента предусматривается специальный ящик либо сваривается тумба с полками.

Мобильная конструкция

Для придания конструкции мобильности внизу ножек предусматривается крепеж для колес, которые можно позаимствовать от старой тележки. Колеса можно оснастить стопорным механизмом.

Безопасность при исполнении сварочных работ

Сваривание должно производиться в цехах, с приточной и вытяжной вентиляцией.

До начала работ нужно убедиться, что на инструментах нет повреждений, цела изоляция, контакты не ослаблены.

В процессе сваривания нужно использовать СИЗ: маску, перчатки с крагами, респиратор, огнезащитную обувь и спецодежду.

Не допускается загромождение рабочего места, к рабочей зоне необходимо обеспечить быстрый и легкий доступ.

Подлежащие свариванию элементы требуется надежно закреплять специальными приспособлениями.

Вблизи места работ не допускается хранить ЛВЖ и ГВЖ.

[stextbox id=’info’]Александр Марков, электрогазосварщик, стаж работы 22 года: «Сварочный стол – один из многих элементов оборудования сварочной зоны независимо от способа выполнения работ. От правильно подобранной конструкции зависит не только удобство сваривания, но и безопасность, а также прочность и надежность выполняемых соединений». [/stextbox]

DIY Pipe Table Учебное пособие | Как мы сэкономили 1 800 $

Этот столик для труб своими руками настолько прост в изготовлении и выглядит превосходно! Вы не поверите, сколько денег можно сэкономить, сделав самостоятельно.

Здравствуйте, милые читатели! Многие из вас похвалили стол для труб DIY, который мы сделали для нашей новой зоны для обеда , кухни , поэтому сегодня мы делимся с вами полной информацией о том, как мы его сделали. Во-первых, позвольте мне показать вам наше вдохновение, которое пришло из одного из моих любимых магазинов - West Elm.Я влюбился в стол West Elm Workshop Table. Но большие размеры продаются по цене 1999 долларов. Да, этого не должно было случиться…

Источник: West Elm

Итак, мы решили сделать свою собственную, и мы смогли сделать это менее чем за 200 долларов (180 долларов, если быть точным)! Позвольте мне сказать вам, что это ПРОСТОЙ проект, на который у нас ушло гораздо больше времени, чем следовало бы (не то чтобы худшее). Я объясню почему, по мере продвижения по уроку. Этот пост содержит партнерские ссылки. Щелкните здесь, чтобы ознакомиться с моей политикой полного раскрытия информации.

Учебное пособие по столу для самостоятельной сборки

Материалы, необходимые для изготовления стола для самостоятельного изготовления труб:
  • Kreg Jig
  • Оцинкованная труба {подробный список разрезов ниже}
  • Черная аэрозольная краска
  • (4) 2 x 10 x 8 сосновые доски
  • Морилка для дерева { мы использовали эту морилку в черном цвете }
  • Винты
  • Настольная пила {или циркулярная пила и прямая кромка}
  • Торцовочная пила {или циркулярная пила и прямая кромка}

DIY Pipe Table Список вырезов:

Обратите внимание, что вся сантехника имеет диаметр 1 дюйм.Кроме того, длина, указанная ниже, ВКЛЮЧАЕТ длину, на которую будет нарезана резьба. Вам не нужно добавлять длину, чтобы учесть соединение ваших материалов.

Home Depot отрежет вашу трубу до нужной длины И заправит ее. Но вы должны знать, что это может занять много времени. Джо однажды пошел отрезать трубу, пока наши девочки дремали. Он вернулся домой через 3 часа. Я не шучу. Было несколько проблем. Во-первых, у Home Depot возникла проблема с резьбонарезным станком, которую нужно было отремонтировать. Затем, как только машина была отремонтирована, не все трубы с резьбой действительно работали правильно (Джо проверял каждую, навинчивая тройник).По правде говоря, не многие из них работали правильно. Так что их пришлось делать снова. Там много разрезов и нарезания резьбы. Это длинный способ сказать: будьте готовы какое-то время потусоваться в Home Depot или Lowe's.

Сделай сам, этап сборки основания стола для труб:

1) Во-первых, вы должны ОЧИСТИТЬ всю грязь и жир с трубы.

2) Сборка не требует пояснений, но вы можете сослаться на фотографию «Анатомия столика для труб своими руками» ниже, если у вас есть вопросы о том, какие длины и куда идут.Соедините все части вместе. Имейте в виду, что фланцы пола на самом деле будут наверху вашего стола - фланцы - это то, на чем будет сидеть ваша столешница. Заглушки труб войдут в нижнюю часть ножек. Я упоминаю об этом, потому что это несколько противоречит интуиции и кажется, что все должно быть отменено.

3) Если вы работаете с оцинкованной трубой и хотите, чтобы основа была черной, вы можете покрасить собранное основание трубы распылением. Это то, что мы сделали, но я должен вам сказать, что после 3 лет, когда наши металлические кухонные стулья врезались в него, определенно остались сколы.Так что да, вам будет лучше, если вы начнете с трубы из черного железа.

Шаги по изготовлению столешницы из труб своими руками:

1) Оторвите одну сторону от внешних досок столешницы И с обеих сторон средней доски. Это даст вам красивые квадратные края, чтобы при соединении кусочков они плотно прилегали друг к другу. У нас были некоторые, errrrr, «ошибки пользователя» в этом процессе, поэтому он занял НАМНОГО больше времени, чем следовало бы. Но, в конце концов, все обошлось.

2) Отрежьте доски до нужной длины.Наши доски 66 дюймов в длину.

3) Прикрепите доски. Мы использовали наш Kreg Jig , чтобы прикрепить наши доски. Мы также укрепили стыки двумя скобами, сделанными из кусков дерева, которые Джо разорвал и отрезал до нужной длины. Мы прикрутили полоски прямо к столешнице.

4) После легкой шлифовки мы окрасили нашу столешницу. Используйте б / у Minwax Polyshades Gloss Wood Stain-Classic Black

. Этот материал потрясающий, потому что он состоит из пятен и поли в одном, а это значит, что для нас меньше работы.Мы нанесли два слоя.

5) После того, как пятно высохнет, прикрепите столешницу к основанию стола для труб.

Вот и все. Я ЛЮБЛЮ наш стол! Это идеальный размер для помещения, а отделка деревянной поверхности удивительно долговечна, особенно с учетом того, что ее протирают несколько раз в день.

Мы сэкономили около 1800 долларов США, построив собственный стол, и это именно то, что мы хотели! Это идеальный завершающий штрих к обновлению нашей кухни, который обошелся нам менее чем в 700 долларов.00 для завершения. Хотите увидеть полную картину? Вы можете проверить часть 1 здесь и часть 2 здесь . Вы также можете узнать все о том, как мы красили кухонные шкафы без шлифовки и грунтовки, здесь ! (Хотите посмотреть, как сейчас выглядит наша полностью отремонтированная кухня? Вы можете увидеть здесь .)

Что вы думаете? Собираетесь ли вы сделать один из них для себя?

Прежде чем отправиться в путь, обязательно станьте VIP БЕСПЛАТНО! Вы получаете доступ к моим руководствам по дизайну, которые помогут вам создавать пространства, которые вам очень нравятся (и многое другое)! Подпишитесь сегодня и получите доступ ко всем в одной удобной электронной библиотеке.

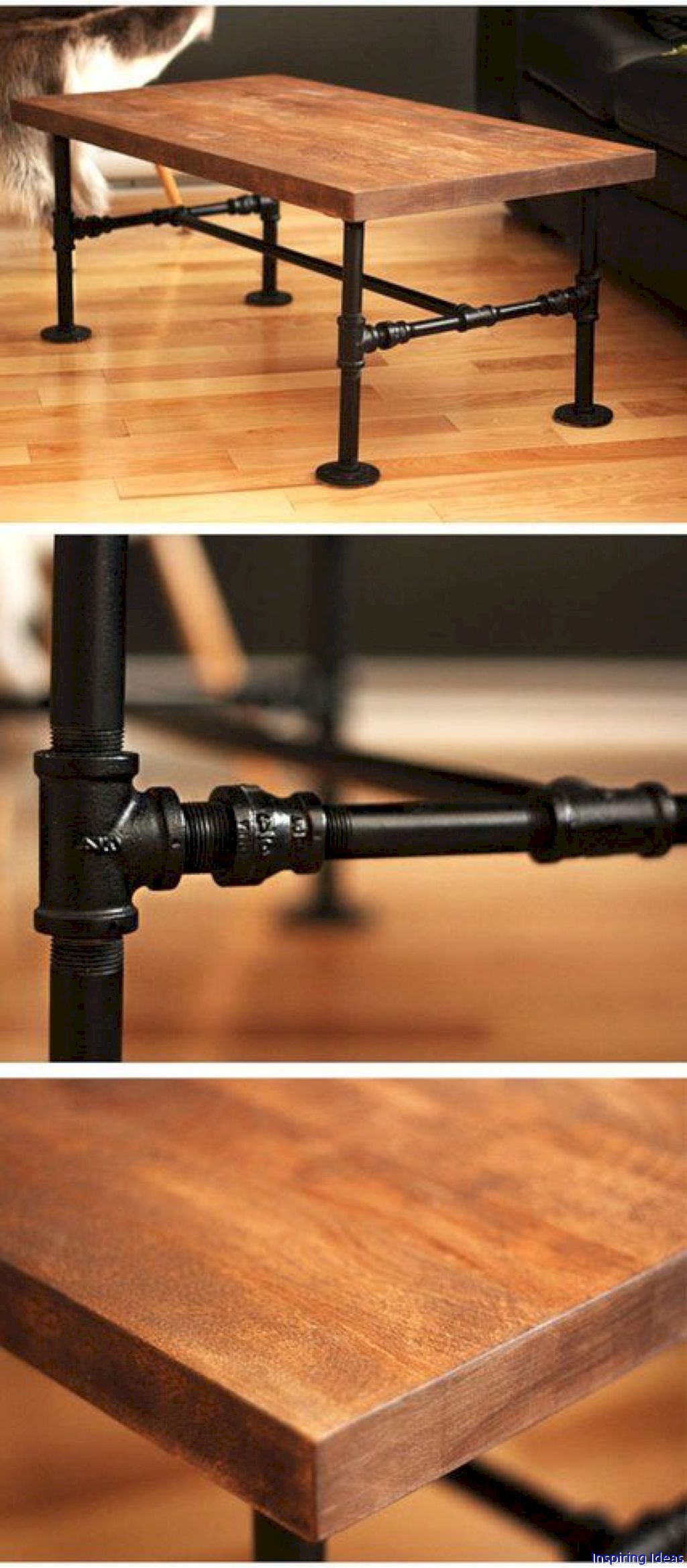

Easy DIY Диван-столик с трубной рамой

Этот простой, сделанный своими руками диван-столик с трубчатым каркасом очень прост в сборке, и он придает супер-симпатичный вид промышленному фермерскому дому любому пространству. Если вы не любитель электроинструментов, этот проект для вас! Я давно хотел диван-столик. Мне нравится этот от Pottery Barn, но цена в 800 долларов выходит за рамки моего бюджета.

Стол 4 фута в длину, 26 1/2 дюймов в высоту и 12 дюймов в глубину

Мне нравится, как металл и дерево сочетаются друг с другом, и я хотел что-то промышленное, чтобы соответствовать внешнему виду светильников в моей кухне / столовой.

Диван-столик Easy DIY с трубчатой ​​рамой

В Интернете я наткнулся на несколько столиков для диванов, сделанных из дерева и водопроводных труб. Есть множество вариаций. Мой не совсем Pottery Barn, но он близок к тому, что к тому же я смог приспособить его к узкому пространству за моим диваном!

Партнерские ссылки включены для вашего удобства. Щелкните здесь, чтобы прочитать полное раскрытие.

Необходимые материалы

Я использовал оцинкованную трубу серебристого цвета.Вы можете использовать черную трубку, если хотите. Все детали, которые я привожу здесь, имеют диаметр 3/4 дюйма и представляют собой изделия стандартного размера, которые вы можете найти в любом магазине сантехники или магазине товаров для дома.

Шаг 1: Смыть вонь из трубы

Шаг 2: Постройте каркас

Ниже показано, как я соединяю части, чтобы построить каркас. Без инструментов 🙂 Начните с изготовления двух U-образных частей, например:

Переверните ваши буквы «U» вверх дном и соедините их вместе 36-дюймовым элементом.Просто вкрутите, без клея или инструментов. Вас зацепило?

Затем прикрутите 4 ножки и 4 последних фланца и ваша рама готова! Я сказал тебе, что это легко!

PS… Я знаю, что эти фото размытые. Это было до того, как я купил половину приличного фотоаппарата. Пожалуйста, прости

Шаг 3: Взвесьте варианты: перекладина вверх или вниз? Красить или не красить?

Эта рама будет хорошо работать с перекладиной наверху, или вы можете перевернуть ее, чтобы перекладина была внизу!

Я решил установить перекладину наверху, потому что хотел, чтобы внизу было место для аксессуаров и, возможно, когда-нибудь пару кубиков пуфиков !.

На этом этапе вы можете покрасить раму распылением, если хотите! Если вы решите рисовать, убедитесь, что вы используете аэрозольную краску, подходящую для металла. Да! можно распылять металл! Я сделал это, когда обновил свой светильник для ванной .

Ок. Назад к раме трубы. Я решил оставить свой неокрашенным для более индустриального вида.

Шаг 4: Отшлифуйте и протрите верхнюю часть

Я быстро отшлифовал древесину до получения однородной массы. Я использовал свою потрясающую шлифовальную машинку с батарейным питанием, которая делает работу очень быстрой, но наждачная бумага и немного смазки для локтей тоже подойдут.Затем я окрасила деревянную столешницу морилкой для темного ореха. Восстановленная древесина была бы замечательной для этого проекта, если бы вы могли раздобыть ее! Нанесла пятно кисточкой, оставила на 5 минут и вытерла излишки. Как только он высох, я немного отшлифовал края, чтобы он испортился!

Шаг 5: Прикрепите раму к дереву

Теперь единственное, что вам нужно сделать, это прикрепить верхнюю часть к раме. Я использовал 1 дюймовые шурупы для дерева через отверстия во фланцах. Это единственное, для чего вам понадобится дрель!

Вот и готовый стол! Неплохо, а ?!

Поделитесь и закрепите это руководство для использования в будущем! Дайте мне знать, если у вас возникнут вопросы в комментариях! Хотелось бы увидеть ваш готовый продукт!

И если вам понравился этот урок, я бы хотел, чтобы вы присоединились к сообществу Sawdust Sisters DIY Community . Вам будут доступны бесплатные планы, доступные только для подписчиков.

А если вы любите строить мебель из трубок, вы не захотите пропустить учебник для книжных полок из трубок !

Строй прочь!

~ Дженис

Нравится? Поделиться!

DIY Rustic Industrial Pipe Table

Этот пост содержит партнерские ссылки, см. Нашу полную политику раскрытия информации здесь.

Спасибо за помощь в поддержке нашего блога.

Начну с того, что этот пост придет еще долго. Я построил этот деревенский промышленный стол для труб несколько месяцев назад, и он уже довольно давно находится в нашей гостиной (так что вы, возможно, заметили его в некоторых из наших статей о домашнем туре), но сегодня мы, наконец, подходим к тому, чтобы поделиться нашим учебником.

Наш журнальный столик DIY Rustic Industrial Pipe быстро стал одним из наших главных постов, и мы получили много положительных отзывов от тех, кто пытался следовать нашим планам. С тех пор Алисия всегда намекала, что было бы неплохо иметь такой же прикроватный столик. Как муж, вы учитесь читать между строк, когда жена делает не очень тонкий намек. Я держал эту идею в заднем кармане, планируя построить ее для нее в будущем.

На нашу вторую годовщину я застрял на идее подарка.Я хотел сделать что-то личное и сделанное своими руками (потому что это то, что мы любим делать, а не что-то покупать), но подарок на вторую годовщину - хлопок. Я понятия не имею, как вязать или шить, и не планирую учиться, поэтому я подумал про себя: что я могу построить, похожее на работу с хлопком? Ответ: ничего. Так что вместо этого она получала подарок из оцинкованной трубы и дерева. По крайней мере, я знал, что ей это понравится!

Как и наш журнальный столик DIY Rustic Industrial Pipe, этот план невероятно прост в сборке и недорого.Это такой прекрасный баланс деревенского и индустриального стиля, что он подходит практически для любого декора. Этот меньший столик также можно использовать в качестве прикроватной тумбочки или отрегулировать по размеру, чтобы он соответствовал любому пространству. Еще одна отличная идея - добавить полку поперек опорных балок для дополнительной области отображения или хранения.

А если вам нравится этот деревенский индустриальный вид, вам понравится и наша промышленная полка в деревенском стиле.

DIY Rustic Industrial Концевой стол для труб

Принадлежности

Деревянная доска 1-2 ″ x 8 ″ x 6 ′, разрезанная на 2 фута (я использовал еловые доски для обрамления для грубого деревенского вида, но вы можете используйте сосну, кедр и др.)

Фланцы диаметром 4 - 3/4 дюйма

Торцевые заглушки диаметром 4 - 3/4 дюйма

Труба диаметром 16 - 3/4 дюйма длиной 6 дюймов

Т-образные соединители диаметром 4 - 3/4 дюйма

6 - Муфты диаметром 3/4 ″

6 - Стальные кронштейны 7/8 ″ x 8 ″

Винты 1 1/2 ″

Wood Stain в цвете на ваш выбор

11,5 унций. Атласный быстросохнущий аэрозольный аэрозоль для полиуретана (6 штук)

Инструкции

  1. Используя приведенную выше схему, соедините вместе металлические части концевых рам.Вам нужно будет сделать эту диаграмму x2, так как у нее два конца.
  2. Разрежьте деревянные доски на части 3 x 24 ″. Положите обрезанные деревянные доски на плоскую поверхность и скрепите их снизу с помощью 8-дюймовых стальных скоб. Убедитесь, что в зоне, где вы планируете прикрепить фланцы, отсутствуют кронштейны. Или вы можете использовать приспособление Kreg Jig для создания отверстий в карманах и скрепления досок вместе, устраняя необходимость в скобах и создавая гораздо более прочный верх.
  3. Положите раму вверх дном на деревянные доски и прикрепите к металлическим фланцам.
  4. Как только вы прикрепите раму к деревянной поверхности, переверните стол. Преимущество использования оцинкованных труб с резьбой заключается в том, что вы можете просто скручивать различные части, чтобы отрегулировать уровень каждой ножки, если у вас неровный пол.
  5. Не стесняйтесь потревожить верхнюю часть для более деревенского вида, используя молоток, лом, клюшку для гольфа… все, что у вас есть в гараже, что оставит след!
  6. Отшлифовать верх и все края.
  7. Морилка любого цвета и герметизация полиуретаном для защиты от жидкостей.

Некоторые из инструментов, которые мы использовали и любим…

Включите JavaScript для просмотра содержимого

Все просто, вы получите красивый боковой стол в кратчайшие сроки!

Nick

DIY Промышленный журнальный столик (шкафчик)

Я наткнулся на отличную таблицу, просматривая Pinterest на прошлой неделе. У него был деревянный верх, а основание было сделано из водопроводных труб. Я влюбился, как только увидел это. Я искал стол для пещеры мужчин, который был дешевым и классным.Мне понравился индустриальный вид этого стола, поэтому я отправила мужа на охоту в ближайший магазин сантехники, чтобы он сделал его для меня. Он не смог найти корпус из нержавеющей стали, но нашел этот металлический серый. Он проделал отличную работу, потому что мне это нравится еще больше! И что самое приятное, ему потребовалось всего около часа, чтобы собрать все это воедино. Легкая сладкая лимонная выжимка!

Скорее всего, вам придется пойти в магазин сантехники, чтобы найти эти детали. Лучше найти магазин, где можно пройтись по проходам, чтобы можно было собрать свои вещи вместе, чтобы получить желаемый вид.Некоторые люди спрашивали о смазке на черных трубках, но на наших их не было! Я не уверен, что это особый вид трубок, у них матовая поверхность и они совсем не жирные. Вот детали, которые мы использовали:

3 - 2 доски кедра по 10 нарезанные на 5 футов длиной

8 - фланцы (диаметр 1 1/4 дюйма)

Труба длиной 8–5 дюймов (диаметр 1 1/4 дюйма) - это вертикальные трубы

4-Т-образные соединители (диаметр 1 1/4 дюйма)

Трубные соединители с резьбой 4–2 дюйма (диаметр 1 1/4 дюйма)

Трубный переходник с 4–1 1/4 до 1 дюйма

Труба длиной 4–6 дюймов (диаметр 1 дюйм) - это горизонтальные трубы

Т-образные соединители 2–1 дюйма

1 - труба длиной 51 дюйм (диаметр 1 дюйм) на заказ

Высота нашего финального стола в итоге составила 15 дюймов по сравнению с нашим низким диваном. Возможно, вам захочется повыше, и вам потребуется соответственно отрегулировать длину труб и кедровых досок.

Мы скрепили кедровые доски вместе с помощью плоских стальных скоб размером 8-1 x 12 дюймов, прикрепленных к нижней части стола.

*** Отредактировано для добавления *** У меня было много вопросов / комментариев о том, где можно купить черные трубы. Мы купили нашу в местном магазине сантехники, но я наткнулся на этого продавца, если вы ищете трубы, которые уже очищены и обезжирены, и у него даже есть наборы для стола! https: // www. blackfriarsironworks.com

Простые и универсальные столы своими руками из труб и дерева

Домашний офис каждого человека индивидуален, в зависимости от типа выполняемой работы, его конкретных потребностей в хранении, а также от общего стиля дома, но одно всегда присутствует: стол.Найти подходящий может быть непросто, и тот факт, что существует бесконечное множество вариантов, на самом деле не помогает. Некоторые берут дело в свои руки и выбирают стратегию создания стола своими руками. Это практическое решение с разных точек зрения, плюс проект может быть очень простым, особенно если вы решите построить стол из труб и придерживаться тенденции индустриального шика.

Посмотреть в галерее

Построить каркас стола из труб - все равно что собрать пазл.Вы можете использовать множество приспособлений, которые позволяют настраивать все аспекты дизайна стола. Кроме того, вы можете использовать трубы и фитинги, чтобы добавить полки к столу и увеличить пространство для хранения. Возьмем, к примеру, этот проект письменного стола DIY, посвященный упрощенной сборке. Вот список использованных материалов от начала до конца: 20 тройников с одной муфтой, 8 фланцевых фитингов, 4 боковых выпускных колена и труба (обрезанная по желаемой длине, высоте и глубине стола).

Посмотреть в галерее

Если вас на самом деле не интересует хранение и вы предпочитаете простоту, то создание каркаса из трубы для вашего стола будет легкой задачей.Добавьте столешницу из массива дерева, чтобы создать элегантный контраст, и настройте стол с идеальной высотой и шириной. Обдумайте место, где вы хотите его разместить, а также тип стула, который вы предпочитаете, и другие аксессуары или детали дизайна. Взгляните на этот проект, представленный на craftthyme, для вдохновения.

Посмотреть в галерее

Как насчет L-образного стола? Это тоже можно сделать, и пока вы занимаетесь этим, подумайте об использовании медных труб, чтобы придать вашему проекту более современный и шикарный вид. Вы можете использовать светлое дерево для создания своего рода скандинавского стиля или темное дерево для более традиционного и формального вида.В любом случае имейте в виду, что встроенное хранилище может быть легко добавлено к дизайну, что подтверждается проектом из amandamayphotosblog.

Посмотреть в галерее

Простые столы из труб без дополнительного хранилища или каких-либо других специфических особенностей - это, по сути, столы с трубными ножками. Это упрощает создание и проектирование такого стола. Как обычно, вы можете выбрать определенную высоту для своих столов из труб, сделанных своими руками, и это одна из лучших особенностей таких проектов. Вы можете ознакомиться с инструкциями, чтобы узнать больше подробностей и советов, если хотите.

Посмотреть в галерее

Так как вы в основном конструируете свой собственный стол с нуля, возможно, это будет хорошей возможностью для вас присоединиться к тенденции постоянных столов. Конечно, в идеале у вас должен быть стол с регулируемой высотой, и это тоже можно сделать, но это немного сложнее. А пока посмотрите эту простую версию для стоячего стола из инструкций.

Посмотреть в галерее

Одна из вещей, которая делает столы из труб DIY такими замечательными, - это небольшой бюджет, необходимый для проекта. Вы можете использовать вторичную древесину для верха, чтобы сэкономить еще больше денег на материалах. Восстановленное дерево в сочетании с трубами также придаст письменному столу красивый вид и неповторимый характер. Вы можете узнать больше об упрощенном сборке.

Посмотреть в галерее

Металлические ножки для труб и столешница из лакированной древесины с острыми кромками - вот интересная комбинация. Между этими двумя элементами определенно есть сильный контраст, и вы можете еще больше подчеркнуть это, покрасив трубы в матовый черный цвет.Стол имеет элегантный и утонченный вид, сохраняя при этом его простой и повседневный характер. Проверьте это на imgur.

Посмотреть в галерее

Существуют различные типы столов и стилей, каждый со своим набором уникальных преимуществ. Настенный тип, представленный в упрощенном здании, экономит пространство и практичен и может даже считаться многофункциональным предметом мебели. Ножка трубы и рама минимальны, а деревянная верхняя часть - идеальный выбор для дизайна.

Посмотреть в галерее

Что касается индивидуальной настройки, стол для труб своими руками - довольно гибкий проект.Небольшая деталь, которая может иметь большое влияние на дизайн стола и способ его использования, - это наличие колесиков. Установить их просто, и это может быть очень полезной деталью, особенно если вы также используете стол как своего рода рабочий стол или для других видов деятельности. Ознакомьтесь с подробностями проекта на housebyhoff.

Посмотреть в галерее

Если вы относитесь к тому типу людей, которому не нужен отдельный домашний офис и который вполне подойдет для случайного стола, подумайте о том, чтобы построить консольный стол из оцинкованных труб и дерева.Это как миниатюрный стоячий стол, полезный в те моменты, когда вам нужно поработать на ноутбуке, а в остальное время он отлично подходит в качестве акцентного стола.

Посмотреть в галерее

Вот еще один современный письменный стол, в котором гармонично сочетаются основание из металлических труб и простой деревянный стол. Дизайн простой и универсальный, отлично подходит для дома и рабочего места. При желании вы можете покрасить трубы распылением и окрасить или окрасить верхнюю часть стола, чтобы он соответствовал общему стилю и декору вашего дома.

Журнальный столик HomeMade Modern EP68 Pipe

Этот современный журнальный столик в деревенском стиле сделан из 2x8s, уголков и черной железной трубы. Я использовал уголки, чтобы связать части 2x8 вместе, и сделал ножки для стола из сантехнической трубы диаметром 3/4 дюйма. Это прочный стол, который может быть разных размеров и высот.

ПОСТАВКИ:

2x8
В наличии на складе товаров
Я сделал столешницу 2x8.

Труба из черного чугуна диаметром 3/4 дюйма
В наличии
Я использовал 3/4-дюймовую черную железную трубу, чтобы сделать ножки для журнального столика.

Угловой стержень 1 1/2 дюйма
Доступен в магазине Home Depot

ИНСТРУМЕНТЫ:

Аккумуляторная дрель RYOBI, 18 В
В наличии на складе

Циркулярная пила RYOBI, 18 В, в наличии
Депо

Угловая шлифовальная машина RYOBI 4 1/2 "
Доступна в магазине Home Depot

Орбитальная шлифовальная машина RYOBI
Доступна в магазине Home Depot

ИНСТРУКЦИИ:

Скачать план журнального столика Pipe »

ШАГ 1: Отрежьте 2x8s
Отрежьте три куска размером 4 фута размером 2x8 с помощью циркулярной пилы.

ШАГ 2: Измерение + разметка углового железа
Измерьте кусок углового железа такой же длины, как три 2x8 в ширину.

ШАГ 3: Отрежьте угловой элемент
Надежно закрепите угловой утюг на рабочей станции и отрежьте его с помощью угловой шлифовальной машины и лезвия для резки металла. Используйте первый кусок, чтобы измерить второй кусок, прежде чем разрезать его.

ШАГ 4: Отметьте 2x8
Поместите уголки на края 2x8 и проведите карандашом линию через 2x8.Линия укажет, где вырезать углубление в древесине, чтобы уголки могли прилегать к поверхности стола.

ШАГ 5: Вырежьте выемки в 2x8
С помощью двух металлических уголков установите высоту лезвия циркулярной пилы ровно на 3/16 дюйма. Затем зажмите квадрат скорости 2x8, чтобы он служил направляющей, и сделайте серию надрезов, чтобы создать выемку, которая позволяет угловому утюгу стоять заподлицо. Используйте молоток и долото, чтобы удалить кусочки дерева, оставшиеся от пропилов циркулярной пилы.

ШАГ 6: Отшлифуйте выемки
Используйте орбитальную шлифовальную машинку, чтобы разгладить выемки до тех пор, пока уголки не войдут идеально. Внутренний угол уголка немного закруглен, поэтому вам нужно будет закруглить концы уголка 2x8.

ШАГ 7: Зашлифуйте 2x8
Отшлифуйте 2x8 шлифовальной машиной и бумагой с зернистостью 220, пока они не станут гладкими.

ШАГ 8: Отметьте отверстия
Разложите части столешницы и отметьте места для винтов.Должно быть два винта, проходящих через уголок и в каждый конец 2x8.

ШАГ 9: Просверлить отверстия в уголке
Я просверлил отверстия в угловом утюге, используя аккумуляторную дрель и сверло, достаточно большое, чтобы образовалось отверстие, через которое могут пройти винты. Я использовал сверло, предназначенное для металла, и смазочно-охлаждающую жидкость, чтобы смазать сверло и рассеять тепло.

ШАГ 10: Просверлить отверстия зенковкой
Я использовал сверло большего размера, чтобы просверлить отверстие с зенковкой в ​​металле, и выбрал сверло того же диаметра, что и головка винта, чтобы просверлить ровно столько, чтобы головка винта находилась заподлицо.

ШАГ 11: Просверлите отверстия во второй части уголка
Я использовал первый уголок, чтобы отметить места отверстий под винты для второго уголка.

ШАГ 12: Очистить от ржавчины
Я использовал орбитальную шлифовальную машинку, чтобы отшлифовать любую ржавчину с уголков и протер чистый металл небольшим количеством смазочно-охлаждающего масла.

ШАГ 13: Закрутите уголки
Я использовал зажимы, чтобы удерживать уголки на месте, пока ввинчивал их через отверстия в 2x8s.

ШАГ 14: Соберите ножки трубы
Плотно скрутите трубы.

ШАГ 15: Присоедините ножки трубы
Переверните столешницу и вкрутите отверстия во фланцах трубы в нижнюю часть столешницы, используя 1-дюймовые винты.

ШАГ 16: Шлифовка + чистовая обработка
Переверните стол и выполните небольшую финишную шлифовку с помощью орбитальной шлифовальной машины и бумаги с зернистостью 220, прежде чем закончить стол датским маслом до естественного покрытия.

ШАГ 17: Отрегулируйте высоту
Если вам не нравится высота стола, вы можете отрегулировать ее, отключив трубы.

Удачи в изготовлении собственного журнального столика. Отправьте фотографии по электронной почте, в твиттере или хэштеге на @benuyeda, [email protected] или #homemademodern. Более подробные инструкции, чертежи с размерами и различные варианты проекта можно найти в нашей книге, которая скоро выйдет.


Твитнуть

Как сделать стол из металлических труб

Люблю это? Поделиться!

Итак, у нас второй ребенок! Ура для ребенка! Не так увлекательно избавиться от нашего офиса и сделать еще одну детскую. Я этого боялся. Я знал, что будет нелегко перенести наш прежний стол и офис в другие места в нашем доме.Мы решили перенести рабочий стол в спальню. Мы хотели чего-то небольшого размера или бельма на глазу, поэтому я начал искать и полюбил, как выглядят столы с металлической трубкой. Единственная проблема в том, что они варьируются от 300 долларов и выше! Мы все дешево! Итак, после некоторых исследований мы выяснили, что столы из металлических труб довольно легко построить! Расходные материалы обошлись нам примерно в 200 долларов только потому, что труба дорогая, но это все же лучше, чем тратить более 300 долларов. Вот как мы это сделали!

Легкий стол из металлических труб

Во-первых, мы купили все необходимое в нашем местном магазине товаров для дома.Для верха у нас есть предварительно собранная деревянная плита, которая обычно находится в секции специальных пиломатериалов. Наша столешница была 66 дюймов в длину и 20 дюймов в ширину, и мы использовали-дюймовую трубу. Чтобы сделать стол с такими же размерами, вам понадобится:

Припасы:
  • 1 - труба 60 дюймов (без изображения)
  • Труба длиной 4-18 дюймов
  • Труба длиной 2-10 дюймов
  • Труба длиной 4–6 дюймов
  • Труба длиной 4 - четыре дюйма
  • 6 Т штуцер
  • 2 муфты
  • 8 фланцев напольных
  • 1 - предварительно собранная деревянная плита размером 72 x 20 дюймов (мы урезаем нашу до 66 дюймов)

Инструкции

Две задние ножки выглядят так, сверху вниз:

  • Фланец напольный
  • одна труба длиной 18 дюймов
  • a Тройник
  • труба длиной четыре дюйма
  • Тройник
  • четырехдюймовая труба
  • Фланец напольный

Передние ножки, сверху вниз:

  • Фланец напольный
  • Труба 18 дюймов
  • Тройник (до задней ноги)
  • Труба 10 дюймов
  • фланцы напольные

Соедините переднюю и заднюю ножки тройниками.

  • Тройник
  • Труба 6 дюймов
  • муфта
  • Труба 6 дюймов
  • Тройник

Повторите с другой стороны. Теперь соедините стороны 60-дюймовой трубой с нижними тройниками. После того, как вы закончите, все должно выглядеть так:

Вы можете скручивать трубы немного туже или слабее, пока все четыре ножки не станут одинаковой длины и не будут сбалансированы. Трубы будут немного липкими, поэтому мы протерли их очистителем CLR.

Затем мы окрасили все трубы аэрозольной краской глянцевого черного цвета. После того, как это высохло, мы прикрепили плату к четырем верхним фланцам пола. Здесь действительно важно убедиться, что все ноги одинаковой длины. Мы обнаружили, что проще разместить плату поверх фланцев, приложить давление и завинтить снизу (вместо того, чтобы переворачивать стол). Мой муж тоже скругил края столешницы лобзиком, но это необязательно.

После того, как будут прикручены все четыре ножки, у вас будет прекрасный стол!

Я нанес два слоя морилки Minwax Red Mahogany, а затем слой полиуретана.После высыхания полиуретана я использовал наждачную бумагу с высокой степенью абразивности и отшлифовал весь стол, а затем вытер его начисто. Затем я нанес второй слой полиуретана. Мы смогли закончить этот стол за выходные, так что это было хорошо!

Собираем все вместе

После того, как мы внесли таблицу внутрь, мы добавили еще пару элементов. Мы купили небольшой комод, который на самом деле был ночным киоском у Амазонки.

Мы сделали небольшую полку для установки нашего принтера, и у нас был отсек для хранения моей косметики и средств для волос, так как этот стол собирался вместо моего старого столика для макияжа (что также является причиной включения зеркала). стена, не потому, что я люблю смотреть на себя, когда пишу сообщения в блоге…).

Затем у нас есть бумажный органайзер для верхней части стола.

Мне очень понравилось, как получился наш стол из металлических трубок! Он идеально вписывается в наше пространство, и его было довольно легко сделать! Мы также предполагаем, что он может служить столиком в прихожей, буфетом или другим назначением в нашем следующем доме. Дайте мне знать, если у вас возникнут вопросы о том, как сделать свой собственный!

Первоначально опубликовано 3 апреля 2017 г.

Следующие две вкладки изменяют содержимое ниже.

Аманда - помощник врача на полставки, но мама / жена полный рабочий день с дочерью, сыном и малышкой.

Leave a Reply

Ваш адрес email не будет опубликован. Обязательные поля помечены *
