Складная стремянка своими руками – чертежи с размерами простой модели из дерева. Как сделать деревянную лестницу-трансформер? — Антемион

Содержание

Как сделать раздвижную лестницу своими руками

Самодельная приставная лестница. Своими руками. Сборная, разборная, складная, раскладная. Сделать самому.

На дачном участке лестница нужна постоянно. Мне хотелось иметь возможность регулировать длину лестницы для разных целей и иметь возможность разобрать ее и занести в гараж. Самый простой способ — купить хорошую раскладную лестницу. Но, если есть желание сделать таковую самому, эта статья для Вас.

Основной недостаток всех самодельных приставных лестниц, которые я видел, — в креплении ступенек. Обычно ступеньки крепятся на гвоздях. Гвозди — вообще ненадежное крепление, кроме того, они нарушают структуру древесины и приводят к ее растрескиванию. Мы пойдем по другому пути. В нашей лестнице не будет ни одного гвоздя. Наша сборно-разборная лестница будет выполнена по морским канонам времен парусного флота. Ее конструкция показала свою надежность даже в суровых условиях моря. Конечно, мы будем использовать более современные и надежные материалы.

Материалы для приставной лестницы

Нам понадобятся:

Клей ‘Титан’ универсальный .
Брусок 40 х 40 мм. На бруске не должно быть сучков.

Доска 60 х 20 мм. Такой доски купить нельзя. Распилим доску 100 х 20 мм вдоль.
Прочный тонкий капроновый шнурок. Такой используется, например, в отвесах или для разметки. Его легко найти на строительном рынке и в хозяйственном магазине. Продается катушками. Пара катушек нам понадобится.
Скотч.

Конструкция складной лестницы

Лестница состоит из сегментов. Количество сегментов Вы можете выбрать самостоятельно. Я сделал три сегмента по три метра. Сегменты собираются с помощью самодельных квадратных муфт. На одном сегменте муфта закреплена клеем намертво, а второй вставляется в нее. Как показал опыт эксплуатации, муфты надежно скрепляют сегменты лестницы в собранном положении. Разобрать лестницу тоже не составляет труда.

На рисунках (A), (B) изображены муфты. Они делаются из доски 60 х 20 мм. От доски отрезаются куски (2) длиной 300 мм. На каждую муфту понадобится четыре куска. Напилим продольные штанги (1) нужной длины. У меня они по три метра. Далее берем небольшой кусок бруска 40 х 40, обматываем его несколькими слоями скотча, чтобы он стал толще. Прикладываем этот кусок к торцу продольной штанги. Продольную штангу смазываем клеем на 15 см. Куски доски смазываем клеем с одного бока (с того, который будет прижат к другой такой доске). Собираем конструкцию, показанную на рисунке. Снаружи полученную коробочку смазываем клеем и ровно, плотно, туго наматываем на нее шнурок. Промазываем полученную обмотку клеем снаружи. Слой шнурка на клею — (3). Сушим. Удаляем вставленный кусок бруска со скотчем. Так как наш кусок был немного толще, чем брусок (за счет скотча), то на его место конец другой секции будет вставляться легко.

Собираем две продольные штанги. Наклеивать поперечины надо на собранные штанги, так как это обеспечит точное соответствие размеров сегментов и сборку — разборку без проблем.

Напилим из бруска поперечины. Длину и количество определите, исходя из Ваших потребностей. Я сделал длину 70 см, количество — 15, хотя на чертеже у меня их 12. Положим продольные штанги на возвышения по краям на нужном расстоянии друг от друга. Класть концы на возвышения нужно, чтобы было легко клеить поперечины и обматывать места соединений шнурком. Смажем места соприкосновения продольных штанг и поперечин клеем, совместим, намажем эти места снаружи клеем, намотаем шнурок. Шнурок сначала мотаем по одной диагонали, потом по другой. Намотав 4 — 5 витков, мажем их клеем, мотаем еще. Я намотал 15 витков по одной диагонали и 15 по другой.

Сушим. Лестница готова.

Несколько полезных советов

Храните лестницу в сухом запертом помещении. От атмосферных воздействий и влаги древесина будет гнить и разрушаться. Иногда это удается заметить, только упав со сломавшейся лестницы. Если приставная лестница валяется на участке, то незваные гости могут ее украсть или воспользоваться ею для проникновения в Ваш дом, например, через чердак, или разобрав крышу.

Лестница складная своими руками

Если у вас в доме есть чердачное помещение, лестница складная позволит сэкономить свободное пространство на первом этаже. Ее можно изготовить самостоятельно или приобрести в магазине. Однако первый вариант наиболее предпочтителен, так как вы сможете выполнить такую конструкцию, которая подойдет именно для того помещения, в котором она будет располагаться.

Габариты раскладных лестниц

Если вами будет изготавливаться лестница складная, то нужно руководствоваться стандартными размерами. Они считаются наиболее приемлемыми, так как использовать устройство с их учетом будет наиболее комфортно. В качестве оптимальной ширины лестничного марша выступают 65 см. Если говорить о высоте лестницы, то специалисты не рекомендуют делать этот параметр больше 3,5 метров. В противном случае это может привести к получению травм. Помимо прочего, такую конструкцию будет неудобно опускать и поднимать. Количество ступеней должно быть ограничено 14-ю или 15-ю. Лестница складная будет наиболее удобной, если расстояние между ступенями будет составлять 19,3 сантиметра. Толщина ступени должна варьироваться от 18 до 22 миллиметров. Если верхняя часть лестницы будет укреплена к потолку или проему в нём, то важно выбрать правильный угол наклона конструкции. В качестве стандартного значения выступает величина в пределах от 60 до 75 градусов. Если использовать более внушительный наклон, то конструкцию будет применять опасно, тогда как если наклон будет меньше, то лестница будет занимать излишнее количество свободного пространства. Когда вами будет изготавливаться лестница складная, вы должны учесть, что она должна выдерживать массу в 150 кг. В качестве оптимального варианта выступает лестница, которая встроена в люк. Ширина конструкции должна быть равна 70 сантиметрам, тогда как длина — 120 см, эти параметры считаются наиболее удобными для использования.

Изготовление складной лестницы из двух секций

Складные лестницы на чердак могут быть изготовлены только при наличии определенного набора инструментов. Для проведения работ понадобится ножовка, которая предназначается для работы с древесиной. Для измерений следует подготовить рулетку. Понадобится мастеру и карточная петля в количестве 4 штук. Подготовьте два бруска, длина которых эквивалентна ширине люка. Такое же количество брусков должно быть подготовлено с более внушительной длиной по сравнению с первыми. Разница между этими параметрами должна составить 20 сантиметров. Толщина брусков может варьироваться в пределах от 2 до 3 сантиметров. В качестве крепежа следует использовать саморезы, анкеры, а также крючки.

Особенности проведения работ

Если вы решили изготовить складные лестницы на чердак, первоначально нужно один из более коротких брусков зафиксировать на верхнем конце конструкции, используя для этого петли. Другой конец жестко фиксируется к нижней части. Две рейки следует монтировать на лестничный марш, установив их таким образом, чтобы они располагались наискосок и не мешали движению. Они станут выступать в качестве ребер жесткости для конструкции. Следующим шагом станет проведение распила с отступлением в 2/3 длины лестницы. После обе части должны быть сопряжены между собой с помощью петель. Важно проследить за тем, чтобы крепление было произведено правильно. Это обеспечит верное складывание конструкции. Верхний брусок фиксируется на поверхность стены под люком. Если изготавливается складная лестница своими руками, ее нужно прикрепить к поверхности стены, используя крючок. Петля вкручивается в косоур непосредственно рядом с тем местом, где был произведен распил, тогда как крючок следует зафиксировать на стену. В качестве минуса такой конструкции выступает то, что она будет оставаться на виду. Этого возможно избежать, если применить изделие более сложной конструкции, у него секции предстоит зафиксировать на крышке люка.

Изготовление лестницы в люке

Складные лестницы на второй этаж могут быть изготовлены таким образом, чтобы их не было видно в тот момент, когда они не используются. Для этого конструкцию следует изготовить таким образом, чтобы она состояла из трех отдельных секций. Для этого предстоит сделать люк, который будет вести на чердак. Можно использовать подручные материалы. Важно определить месторасположение проема. В качестве габаритов лестничного проема можно использовать размеры, ограниченные параметрами в 125х70 сантиметров. Для того чтобы осуществить вырезание люка, необходимо к указанным габаритам добавить около 8 миллиметров с каждой стороны. Данные зазоры должны обеспечить легкое закрывание крышки, но вместе с тем теплоизоляция нарушена не будет.

Подготовка материала

Если изготавливаются складные лестницы на чердак своими руками, то необходимо будет подготовить бруски квадратного сечения со стороной в 50 миллиметров. Этих заготовок должно быть 4. Две из них должны оказаться менее длинными. Понадобится и полотно 10-мм фанеры, вы можете применить две панели целого листа. Это может помочь мастеру, у которого не оказалось в наличии единого полотна.

Изготовление лестницы

Когда изготавливается складная лестница своими руками, чертежи должны быть подготовлены мастером заблаговременно. На начальном этапе на концах брусков следует сделать выпилы, которые должны обладать глубиной в 1/2 толщины. После необходимо произвести обработку клеем и зафиксировать все саморезами. Предварительно вы должны проанализировать, соответствуют ли диагонали друг другу. Для того чтобы исключить изменение диагоналей, необходимо временно установить косынки, которые изготавливаются из 4-мм фанеры. После от них нужно будет избавиться, укрепив полотно 10-мм фанерой, используя для этого саморезы, установленные по периметру. На следующем этапе можно приступать к примерке проёма. Для того чтобы обеспечить хорошее закрывание люка, в крышку необходимо врезать дверную защелку.

Работа над механизмом складной лестницы с люком

Чертеж складной лестницы позволит вам произвести работы правильно. На следующем этапе нужно начинать манипуляции над механизмом открывания. Комплектующие перед началом процесса вы можете приобрести в магазине, однако их возможно изготовить и самостоятельно. Первоначально на картоне нужно изобразить схему конструкции, при изготовлении которой будут использоваться уголки. Далее картонные детали вырезаются, что позволяет примерить их к конструкции. Это гарантирует точное определение длины шарниров. Вы можете найти у себя в гараже железные уголки, куски металла, а также обрезки жестяных полосок. Все это может понадобиться для изготовления лестницы.

Подготовка материала

Для процесса будет необходим один уголок, полосы разной длины в количестве двух штук, а также кусок листовой стали.

Изготовление второго механизма

Важно изготовить его по такому же принципу, чтобы он оказался точно таким же, как и первый, только в зеркальном исполнении. Для этого нужно соединить все детали с помощью струбцин и просверлить необходимые отверстия. После того как одно отверстие будет готово, в него нужно установить болт и просверлить другое. Затем детали скручиваются между собой и равняются по длине. По такой технологии нужно изготовить все детали. В итоге мастер должен получить пару совершенно одинаковых механизмов.

Заключительные работы

Если вы решили самостоятельно сделать металлические складные лестницы, на следующем этапе необходимо установить изготовленные механизмы на люк и примерить все к проему. Важно учесть высоту фиксации на балке перекрытия. Это указывает на то, что деталь не должна выходить за пределы перекрытия. Если ошибка все же была допущена, то можно произвести монтаж временных брусков. Люк предстоит подогнать таким образом, чтобы он хорошо открывался и не касался стенок проема.

Изготовление поддерживающего механизма

Если изготавливаются лестницы алюминиевые складные, то для них тоже необходим будет поддерживающий механизм. Для этого следует подготовить две полосы из металла, ширина которых равна 20 миллиметрам. Пригодится в данном процессе и уголок. Для этого к концу одной из полос следует укрепить методом сварки кусок металла, который будет упираться в 2 полоски. Из уголка предстоит сделать своеобразную опорную площадку. В конечном итоге у вас должен получиться шарнир, который при открывании люка будет оставаться несколько согнутым, однако он будет надежно держать нагрузку. Впоследствии данный узел необходимо установить так, чтобы он полностью оказался разложен, когда механизмы открыты максимально. Это обеспечит равномерное распределение нагрузки между элементами, когда складная лестница окажется открытой.

Особенности изготовления лестницы на тетивах

Вами могут быть изготовлены лестницы алюминиевые складные, такие конструкции обладают малым весом и не занимают много места. Однако достаточно часто лестницы изготавливаются и с использованием деревянных досок. В такой конструкции могут быть использованы не только ступеньки, но и тетива. Оба этих составляющих элемента должны быть подготовлены из дюймовой доски, ширина которой равна 100 миллиметрам. Длина первой секции должна соответствовать габаритам люка, тогда как вторая будет несколько меньше, однако она не должна задевать потолок при складывании. Третья секция будет иметь такую длину, которая позволит ей остаться на поверхности пола. Для того чтобы обеспечить более эстетичный внешний вид конструкции, можно произвести шлифование граней с помощью фрезера. На тетивах следует сделать небольшое углубление для установки ступеней. Саморезы и клей позволят соединить все детали в единую конструкцию. Петли станут соединять секции марша, а также позволят лестнице раскладываться и складываться. Если учесть данные правила, то проведение работ будет успешным, а вы добьетесь ожидаемого результата.

10 очаровательных звездных детей, которые сегодня выглядят совсем иначе Время летит, и однажды маленькие знаменитости становятся взрослыми личностями, которых уже не узнать. Миловидные мальчишки и девчонки превращаются в с.

11 странных признаков, указывающих, что вы хороши в постели Вам тоже хочется верить в то, что вы доставляете своему романтическому партнеру удовольствие в постели? По крайней мере, вы не хотите краснеть и извин.

Топ-10 разорившихся звезд Оказывается, иногда даже самая громкая слава заканчивается провалом, как в случае с этими знаменитостями.

20 фото кошек, сделанных в правильный момент Кошки — удивительные создания, и об этом, пожалуй, знает каждый. А еще они невероятно фотогеничны и всегда умеют оказаться в правильное время в правил.

Эти 10 мелочей мужчина всегда замечает в женщине Думаете, ваш мужчина ничего не смыслит в женской психологии? Это не так. От взгляда любящего вас партнера не укроется ни единая мелочь. И вот 10 вещей.

13 признаков, что у вас самый лучший муж Мужья – это воистину великие люди. Как жаль, что хорошие супруги не растут на деревьях. Если ваша вторая половинка делает эти 13 вещей, то вы можете с.

Как сделать складную чердачную лестницу своими руками: пошаговые инструкции и мастер-классы

Уже давно прошли времена, когда на чердак хозяевам домов приходилось подниматься по громоздкой приставной лестнице. Современные варианты для чердака хороши тем, что занимают минимум места как в сложенном, так и разложенном состоянии, и о наличии такой конструкции за красиво отделанным чердачными люком догадаться сложно даже внимательному человеку. И однозначно радует глаз такая замечательная альтернатива винтовым конструкциям и стремянкам, как складная лестница чердачная – своими руками вы ее можете изготовить с правильными креплениями, с крепким пружинным механизмом и ничуть не хуже современных дорогих рыночных изделий. И даже лучше!

Содержание

Вот самый простой вариант изготовления такой лестницы из буквально подручных материалов:

Складная чердачная лестница должна легко прятаться и складываться под потолком, а поэтому ее принято делать покороче, с небольшим количеством секций. Ведь каждая лишняя ступенька в этом плане – это дополнительный вес и объем.

Такие лестницы хороши прежде всего тем, что позволяют значительно экономить пространство. При этом они совершенно не портят потолок жилого помещения. Ведь вход на чердак зачастую располагаются как раз в одной из обитаемых комнат дома. При этом такие лестницы достаточно функциональны, прочны и компактны. А пользоваться ими – проще простого: достаточно взять в руки специальный стержень с крючком на конце и зацепиться за кольцо.

Далее левой рукой легко достаете нижнюю ступеньку крайней секции, дотягиваетесь до пола и распрямляете все остальные составляющие лестницы. Точно также, проделав все в обратном порядке, вы легко складываете лестницу назад и убираете в потолок. Причем многие современные чердачные лестницы ко всему еще и раскладывается-складывается при помощи электропривода, что вообще невероятно удобно:

Еще одно достоинство — безопасность. Спускаться и подниматься по такой лестнице намного безопаснее, чем по приставной: она не сломается под ногами и ножки неожиданно не «уедут».

И, наконец, легкость. Самые легкие складные чердачные лестницы изготавливают из нержавеющей стали и алюминия, благодаря чему на чердачное перекрытие не оказываются серьезные нагрузки. Как вы понимаете, в виду особенностей конструкции такая лестница может быть сделана только из металла.

Готовые промышленные лестницы, которые сегодня активно предлагает рынок, достаточно удобны, насколько можно судить из имеющихся отзывов на них. Но ставить их к чердакам, на которые часто приходится подниматься (например, там находится наша мастерская или мини-библиотека), мы не рекомендуем.

Почему? Потому что такие лестницы нередко на практике оказываются довольно хлипкими – это ведь не hand-made изготовление, а массовое производство, и делать их слишком прочными нет нужды ни одному производителю. На любой товар всегда рассчитывается максимально пограничная нагрузка, которая зачастую не учитывает достаточно много факторов и форс-мажоров. А этот самый случай, когда вы в спокойном состоянии и почти без дополнительно веса в руках осторожно спускаетесь или поднимаетесь. Поскользнетесь, упадете или достаточно полный родственник решит поднять на чердак тяжелую коробку – ждите неприятностей.

А еще такие лестницы нередко делают довольно крутыми, и спускаться по ним неудобно с чем-то в руках – одной вам нужно придерживаться. И спускаться только лишь спиной вперед. Поэтому вполне естественно, что многие домашние умельцы, которые сами построили свой дом или баню, не видят никакого смысла покупать хрупкие и дорогие складные лестницы на чердак. Зачем, если их можно сделать своими руками, причем отличного качества и куда большей надежности?

Причем в этом случае у вас куда больше выбор как в плане материала для изготовления лестницы, так и самих крепежных элементов. Главное – это правильно рассчитать размеры будущей конструкции, чтобы потом она легко и компактно складывалась над люком, ничто не задевало проем и не создавало проблемы.

Еще одна частая причина того, что многие берутся сооружать такие лестницы самостоятельно, заключается в том, что у большинства промышленных вариантов обычно очень тонкие и хрупкие ступеньки – буквально скрипят под ногами.

Итак, для того, чтобы сделать такую лестницу для кровли своими руками, вам понадобятся деревянные обрезки. Определитесь сначала с размерами будущего проема чердака, а вторым шагом изготовьте крышку и раму люка. К нему потом вы будете крепить лесенку. С каждой стороны при этом желательно оставить зазоры по 7-8 миллиметров. Технические параметры вот какие:

Итак, а теперь разберемся, каких видов бывают чердачные складные лестницы.

Раздвижные лестницы состоят обычно из двух секций, одна из которых крепится прямо к крышке люка, а вторая раздвигается уже вертикально при помощи специальных направляющих. Когда вы складываете такую лестницу, одна секция при этом как бы наползает на другую, что достаточно удобно. Единственный минус – это громоздкость всей конструкции, которая требует широкого проема в чердачном перекрытии.

Наиболее популярны сегодня – раскладные лестницы, иначе называемые секционные. Состоят такие из трех-четырех секций, которые легко выпрямляются в лестничный марш. Соединены они между собой специальным пружинным механизмом.

Раскладные конструкции считаются самыми сложными по своему устройству, так как у них много крепежных элементов и их правильно нужно присоединять к отверстию люка. Такие лестницы изготавливаются как из дерева, так и из металла.

Следующий вид – это телескопическая конструкция. Она замечательно себя показывает в тех случаях, когда чердак посещается довольно часто. Например, когда его специально утеплили, чтобы сделать жилым, хотя до полноценной мансарды еще не дошло. Т.е. мы говорим о техническом чердаке, как гардеробная или мастерская, а в этом случае жилой мансарды лучше поставить винтовую лестницу из дерева или металла и обязательно с перилами.

В телескопической конструкции блоки выдвигаются поочередно, при этом занимая как можно меньше пространства. И хороши такие лестницы особенно тем, что их можно выдвинуть практически на любую длину, что особо ценно для высоких потолков. Но подобные приспособления не пригодны для детей и старшего поколения в доме, которым достаточно трудно дотянуться до нижней секции и вообще справиться со всей конструкции.

Эти виды складных лестниц не прячутся за люком на чердаке, но их легко убирают в угол или за интерьерную декорацию. Например, вот такой более редкий вид, который обычно изготавливается самостоятельно, тоже имеет право на жизнь:

А такие варианты складных лестниц довольно популярны за рубежом:

Но оба этих варианта обладают немалыми минусами, одни из которых способны привносить дискомфорт в интерьер жилого помещения, откуда идет выход на чердак, и через месяц-другой такие конструкции уже надоедают хозяевам своей бестолковостью до оскомины. А поэтому мы все-таки предлагаем вам разобраться подробнее с более практичными складными лестницами, которые легко складываются и прячутся за крышкой люкой.

Итак, дадим вам несколько советов по выбору чердачной лестницы.

Совет №1. Когда вы выбираете параметры для будущей лестницы, учитывайте механизм люка: при его открытии и закрытии он может слегка выдвигаться вперед и назад.
Совет №2. Если потолок в комнате достаточно высокий, и превышает 3,5 метра, лучше ставить маршевую или приставную конструкцию, либо винтовую лестницу, которые будут более безопасными в данном случае.
Совет №3. Учтите при изготовлении люка, что чем проем больше, тем больше тепла будет уходить на чердак.
Совет №4. Еще один момент, на который вам стоит обратить внимание – это то, как будет открываться люк. Например, в готовых рыночных вариантах чаще всего он открываются медленно, благодаря специальным пружинам, и уж точно никому не сваливается на голову. Обязательно проработайте этот момент, тем более что специальные детали сегодня приобрести не сложно.
Совет №5. Крутизна лестницы всегда определяется ей только ее углом. Чем больше выступ ступени, тем больше количество этих ступенек и тем меньше их высота. Но это вовсе не значит, что по такой лестнице вам удобно будет подниматься и спускаться. Поэтому самый удобной назовем высоту ступенек в 20 сантиметров, которая больше всего подходит под стандартную человеческую стопу.

Вот очень полезное видео, которое поможет вам избежать многих ошибок при монтаже такой лестницы:

Что касается основного материала, самой доступной окажется деревянная лестница, но здесь важно особое внимание уделить прочности крепежа. Для изготовления такой лестницы вам нужны будут два длинных и два коротких бруска, а также кусок фанеры толщиной в 10 миллиметров.

Давайте рассмотрим этот момент подробнее. Все конструкции, которые помогают открывать лестницу с люком низ, отличаются только наличием дополнительных механизмов и амортизации. Амортизация, в свою очередь, облегчает закрывание и открывание лестницы. И все необходимые шарнирные элементы вы можете купить в любом магазине. Но вполне подойдут для устройства такой лестницы простые металлические полосы, просверленные в нескольких местах, а дороже всего вам обойдется для обустройства лестницы алюминиевая раздвижная система.

Нехитрое и практичное крепление:

Более сложная система:

А вот какие требования предъявляются к крепежу всей лестницы. Первое – это способность выдержать вес всей конструкции, а также вес человека, который будет по ней подниматься и спускаться. И не только статические нагрузки стоящего на ней человека с его определенным весом, но и динамические, которые бывают на много больше статических. Например, человек оступился и резко встал на ступеньку пониже, или пошатнулся и налег на лестницу всем своим весом, но резко и внезапно.

И, наконец, отметим возможность легко управлять конструкцией. Как вы понимаете, такая лестница весит прилично и важно, чтобы вы потом посмотри легко ее открывать. И при закрытии, вам придется поднимать весь вес сразу, а потому предусмотрите специальные пружины, которые облегчат вам весь процесс со временем – вы будете благодарны такому такой хитрости.

Итак, давайте разберемся шаг за шагом как изготовить складную лестницу для вашего чердака. Вам понадобятся такие инструменты: ножовка, лестница, шарниры, два бруса, болты, саморезы, шуруповерт и металлический крюк.

Сам процесс можно разделить на несколько шагов:

Шаг 1. Закрепите верхний брус к проему при помощи петель, а нижний при помощи саморезов. Сам крепеж должен оказаться с обратной стороны лестницы.
Шаг 2. А теперь все соединяем при помощи самых обычных болтов, диаметром 6 или 8 миллиметров. Меньший диаметр может не выдержать нагрузки, больший – просто не нужен. Помните, что саморезы здесь вообще нельзя использовать – они не выдержат нагрузку и на определенный день просто вырвут все крепление системы.
Шаг 3. Теперь делим лестницу на три части, отмеряем 2/3 и производим распил, как раз между ступеньками.
Шаг 4. Распиленные части снова соединяем, но уже петлями.
Шаг 5. Бруски большей длины прибейте с обратной стороны так, чтобы они получились наискосок, для прочности.
Шаг 6. Теперь сама лестница поставляется под люком и прижимается верхним бруском к стене. Закрепите этот брусок при помощи болтов.
Шаг 7. Теперь займитесь крючком. Важно, чтобы лестница легко складывалась и прижималась к стене. А крючок прикрутите к стене напротив петли и зацепите его на нее.

Посмотрите на фото, так будет более понятно:

Поверьте, на практике все окажется намного проще!

Источники: http://hw4.ru/h-folding-ladder, http://fb.ru/article/201564/lestnitsa-skladnaya-svoimi-rukami, http://krovgid.com/montazh/lestnica-cherdachnaya-skladnaya-svoimi-rukami.html

Стул-стремянка своими руками

Большинство мастеров согласятся с мнением, что в условиях городской квартиры особой потребности в лестнице — стремянке нет, когда-никогда нужно поправить шторы, сменить лампочку или уложить вещи на антресоль. Держать на балконе громоздкое приспособление для того, чтобы раз в неделю им воспользоваться, не имеет особого смысла, а вот сделать своими руками складной стул-стремянку, без сомнения, является хорошей идеей. Осталось найти чертежи, время и подходящий материал для стула.

Что представляет собой конструкция стула-стремянки

На практике чаще всего используют три различные схемы построения мини-стремянки:

Раскладной стул — стремянка со спинкой, иногда с мягкой подушкой сидения;
Складной стремянка — табурет, состоящий из двух ступенек. Такую конструкцию табурета стремянки своими руками можно сделать за несколько часов работы;
Табурет–лестница, представляющая собой уменьшенную в несколько раз копию стремянки со съемным сидением, фото.

Последний вариант мини-стремянки можно сложить в компактную конструкцию, упаковать и спрятать в кладовку или на балкон, но в качестве полноценного заменителя домашней лестницы его использовать достаточно сложно.

Важно! Все приведенные схемы отличаются от классической стремянки отсутствием боковой поддержки, что делает работу на таких конструкциях менее безопасной.

Если необходимо работать на высоте в течение длительного времени, во время проведения ремонта, то более удобным будет обычный вариант стремянки-раскладушки.

Раскладной стул-стремянка стандартного размера позволяет подняться на 60-70 см над уровнем пола. Табурет-стремянка дает возможность работать, как на обычном табурете, с той только разницей, что подниматься и опускаться можно с большим комфортом.

Устройство и принцип работы стула-стремянки

Помочь разобраться с вопросом, как сделать стул-стремянку своими руками, может схема, приведенная ниже.

Главную идею и принцип работы нехитрого устройства можно описать в двух строчках:

Стул-стремянка состоит из двух частей: малой базовой, которая при раскладывании остается неподвижной, и большой поворотной, прикрепленной к малой с помощью рояльной петли или пары дверных навесов;
Чтобы превратить стул в лестницу, достаточно снять фиксаторы и перевернуть верхнюю часть конструкции на 180^о.

В сложенном состоянии устройство практически ничем не отличается от обычного стула.

Приведенная ниже схема поясняет, как работает табурет-стремянка. Она также состоит из двух частей. Нижняя часть, меньшего размера, в разложенном положении выполняет функции первой ступени.

Для того чтобы сложить конструкцию, достаточно повернуть ступень на оси вращения и поместить под сиденье табурета. Первые ступени могут выполняться не только поворотными, их можно делать приставными, выдвижными, съемными. Деталей много, поэтому, чтобы не сделать ошибки, для сборки потребуется изготовить своими руками чертежи табурета стремянки, один из вариантов которого приведен ниже.

Табурет-лестницу лучше всего сделать достаточно высоким, не менее 60-65 см. В противном случае особых преимуществ у такого устройства перед обычным стулом или табуретом не будет. Если необходим очень высокий вариант табурета-стремянки, то опорную конструкцию лучше всего сделать из стальной арматуры или труб, так как деревянные табуреты на высоких ножках становятся слишком неустойчивыми.

Как сделать удачный вариант стула-стремянки

Процесс изготовления стула — стремянки своими руками может показаться излишне сложным и путанным, но это обманчивое впечатление. На практике для постройки понадобятся всего лишь три условия:

Подобрать своими руками чертежи на стул — стремянку подходящей конструкции и размера;
Подобрать качественный материал, желательно дубовую или буковую доску;
Взять в аренду столярный электроинструмент.

Совет! Вручную, с помощью пилы и рубанка изготовить стул-стремянку достаточно сложно даже для опытного столяра, поэтому начинать работу нужно с подбора необходимого инструмента.

При желании самый простой вариант стула можно сделать по приведенному ниже чертежу.

Строим классический вариант стула-стремянки

Для того чтобы сделать стул стремянку трансформер своими руками точно по чертежам, потребуется минимальный комплект электроинструментов:

Электролобзик с комплектом пил по дереву;
Ручной электрофрезер с концевыми фрезами на 25 мм и 30 мм;
Сверлильный станок или дрель с приспособлением для точной вертикальной сверловки;
Полировальный аппарат с насадкой по дереву;
Шуруповерт;
Комплект столярных струбцин.

Так как данная конструкция, кроме функций лестницы, будет также использоваться в качестве предмета мебели, лучше всего подобрать схему с элементами резьбы и декора.

В большей части стулом-стремянкой будут пользоваться, как предметом мебели, поэтому имеет смысл сделать его максимально красивым и привлекательным. В данном случае декоративные элементы практически не используются, на боковинах выполняются окна – выборки, для того чтобы сделать конструкцию легче и придать ей более изящный вид.

Конструктивно каждая часть стула-стремянки состоит из двух боковин, между которыми вклеены четыре поперечные ступеньки. Одна из ступеней выполняет функцию сиденья, остальные используются только для подъема по лестнице.

Первоначально потребуется перенести контуры боковых стоек стула стремянки на доски. Это можно сделать двумя способами. В первом случае контуры переносятся с помощью прорисовки линий с помощью копировальной бумаги. Второй способ позволяет сделать работу намного быстрее — можно просто распечатать контуры деталей будущего стула-стремянки и наклеить бумагу на деревянную заготовку.

На первом этапе нужно сделать продольные пазы или пропилы на каждой боковине большой и малой частей стула-стремянки, как на фото. Пазы необходимо сделать по двум причинам, во-первых, они будут необходимы при дальнейшей обработке заготовок. Во-вторых, в пазы будут вставляться дощечки ступеней. Если сделать крепление ступеней только на саморезах, жесткость стула-стремянки будет очень небольшой, и вся конструкция быстро развалится под весом человека.

Далее сверлом и фрезой нужно сделать несколько сквозных отверстий, лучше всего в угловых точках внутренних контуров. Это нужно сделать, чтобы иметь возможность вырезать электролобзиком выборки по ажурной резьбе.

Вслед за внутренними контурами таким же способом вырезаем наружные линии боковин. После того как были вырезаны все четыре боковины, две для большей части стула-стремянки и две заготовки – для меньшей, потребуется сделать калибровку размеров, как на видео

Для этого две боковые заготовки складываются попарно и обрезаются на фрезере. Это позволяет сделать оба элемента стула–стремянки абсолютно идентичными по форме и размерам. Заодно снимаем фаски, заусенцы, обрабатываем поверхность шлифовальной и полировальной насадкой.

Ступени для стула–стремянки лучше всего сделать из дубовой доски, толщиной 15-20 мм. Для большой поворотной части стула нужно будет сделать три ступени, все три разного размера. Для меньшей стационарной части потребуется вырезать две ступеньки, и тоже разного размера. Вырезанные в размер заготовки ступенек аккуратно склеиваются с боковинами. Для этого нужно промазать места склейки столярным или эпоксидным клеем и вставить заготовки в пазы. Чтобы выдержать геометрию стула-стремянки, склейку лучше всего сделать с фиксацией в столярных струбцинах.

После того как клей высох, в обязательном порядке ступени стула-стремянки усиливают столярными саморезами. На этом этапе у нас получились две небольшие конструкции, одна похожа на короткий стул, вторая — на табурет. Чтобы сделать из них полноценную раскладную лестницу-стремянку, нужно соединить две части мебельной или рояльной петлей.

Внимание! Чтобы при пользовании вертикальная нагрузка на стул-стремянку не деформировала и не отрывала крепление петли, в конструкции используют специальные упорные штифты.

Последним элементом стула является спинка. Ее нужно сделать и установить на стул стремянку в обязательном порядке. В противном случае передние опоры лестницы будут неустойчивыми и достаточно быстро выйдут из строя.

Стул-стремянка практически готов к работе, нужно сделать наружную отделку морилкой или лаком.

Получилась симпатичная конструкция, которую можно не прятать, а наоборот, установить на кухне или в прихожей, где всегда есть работа для таких устройств.

Изготовление стула-стремянки из старых стульев

Разумеется, не обязательно пытаться сделать стул-стремянку из дорогостоящего дуба или бука, как в предыдущем случае. Чаще всего подобные модели изготавливаются на продажу или под заказ. Существует более простой способ сделать стул-стремянку, например, построить ее из старых советских стульев.

Особенностью старых стульев является высокое качество древесины. Как правило, все деревянные детали изготавливались из бука, кедра, лиственницы или сосны, поэтому сделанный из старых деталей стул имеет все шансы прослужить довольно долго.

Для изготовления стула стремянки потребуется один крепкий, полностью исправный стул и детали от пары других стульев. В данном случае можно использовать даже мягкий стул.

Первоначально нужно будет удалить у стула передние ножки. На задних ножках, на расстоянии 4-5 см от опорной поверхности фрезером вырезаем пазы для крепления диагональных планок. Их лучше всего сделать из остатков старых стульев. Используя монтажные пазы от передних ног и вырезанные отверстия на задних опорах, вклеиваем диагональные планки в стул. Между диагоналями нужно сделать перемычку и установить последнюю ступень стула-стремянки.

Для того чтобы сделать поворотную часть стула-стремянки, нужно будет использовать детали спинки с задними ножками. Их соединяют попарно с отрезанными ранее передними опорами. Для каждой пары нужно сделать усиление внутренней распоркой, на которую крепится первая ступенька стула-стремянки. В результате получается конструкция, похожая на спинку стула с дополнительными ногами, отогнутыми под углом в 60^о.

Достаточно соединить поворотную и стационарную части рояльным навесом, и стул-стремянка готов.

Заключение

Изготовление стула стремянки не представляет особого труда для людей, знакомых со столярным делом. Новичкам стоит помнить, что все соединения деталей должны выполняться по схеме «паз-шип», с обязательным приклеиванием стыка. Для наиболее ответственных деталей можно сделать усиление металлическими накладками или уголками. Безопасность лестницы не менее важна, чем привлекательный внешний вид.

Отправить комментарий

Чердачная лестница своими руками: складная, раздвижная, чертежи

При строительстве дома многие включают в планировку чердак. Естественно, тут не обойтись и без лестницы. Чтобы сделать спуск и подъем максимально комфортными для всех обитателей дома, предлагаем изучить все нюансы данной конструкции и требования к ее сооружению. Создание чердачной лестницы своими руками – дело довольно не сложное, достаточно иметь все необходимые материалы, чертежи, инструменты и выделить немного свободного времени.

Варианты складных лестниц на чердак

Стационарная конструкция (маршевая либо винтовая).

Возводится для постоянного использования. Надежна, безопасна, удобна, однако занимает достаточно места.

Складная с люком. Устанавливается на входе в чердачный люк. Компактна, но отличается меньшей надежностью и безопасностью относительно предыдущей. В зависимости от типа конструкции может быть откидной, ножничной телескопической или рычажной.

Ножничная – чаще всего полностью металлическая. Механизм складывания напоминает гармошку. В процессе ухода за конструкцией необходимо смазывание, в противном случае с течением времени не избежать скрипа.

Телескопическая – обычно алюминиевая, достаточно легкая и жесткая. При раскладывании секции лестницы выдвигаются одна из другой.

Раскладная (рычажная) – двух-, трех- либо четырехсекционная конструкция. Первая часть прикреплена к проему люка и равна его размерам. Оставшиеся секции, соединенные петлями и шарнирами, раскладываются в лестничный марш.

Откидная – в собранном состоянии зафиксирована на стене. Для крепления ступеней к тетиве используются карточные петли.

Приставная (стремянка). Наименее безопасная и крайне неудобная для ежедневного использования.

Требования к чердачным лестницам

Безопасность. Конструкция должна быть надежной и прочной. Это касается как используемого материала, так и креплений. В отдельных случаях рекомендуются противоскользящие накладки для ступеней.
Параметры лестницы. Для комфортного использования оптимальными считаются ступени с размерами 70 см (ширина) х 30 см (глубина) х 20 см (высота). С точки зрения безопасности и надежности общая длина всей конструкции не должна превышать 3 м. Рекомендованный угол наклона — 45°. Хотя возможны варианты от 60 до 70°. Классическая конструкция имеет 10 — 15 ступеней толщиной около 2 см. Поверхность ступеней обязательно должна быть параллельной полу. Конструкция должна быть способной выдержать нагрузку минимум в 150 кг.
Размеры люка. Наиболее оптимальный вариант – 120 х 70 см. Если сделать его меньшим, он будет неудобным для использования, больший размер проема будет способствовать весьма существенной теплопотере. Если на чердаке нет отопления, можно предусмотреть тепло- и пароизоляцию для люка.

Место расположения лестницы

Лестницы на чердак могут быть наружными и внутренними. Последние, естественно, гораздо удобнее, подняться на чердак можно, не выходя из дома. Располагают конструкции обычно в коридоре или холле. Она должна размещаться таким образом, чтобы не мешать свободному перемещению жильцов дома. Важно помнить, что площадь занимаемого ей в разложенном состоянии пространства находится в обратной зависимости от угла наклона. Чем он меньше, тем больше места потребуется.

Изготовление и монтаж складной лестницы с люком на чердак

Соорудить складную чердачную лестницу своими руками достаточно не сложно, необходимо лишь следовать приведенным ниже инструкциям.

Рассмотрим способы изготовления складных чердачных лестниц разных типов.

Простая двухсекционная лестница

По индивидуальным размерам изготавливаем простую приставную лестницу.

Далее готовый лестничный марш распиливается на две неравных части (1/3 и 2/3). Они скрепляются между собой карточными петлями, и конструкция приобретает вид складной.На стене под люком крепится деревянный брус. При помощи петель на нем закрепляется лестничная конструкция.

Чтобы не раскрываться, лестница фиксируется на стене с помощью крючка, петля к которому располагается в точке, где соединяются секции.

Основным минусом такой лестницы является то, что ее не получится спрятать в люк. Если для хозяев важно, чтобы конструкция не портила внешний вид, можно изготовить трехсекционную лестницу.

Лестница из трех секций

Выглядеть готовая конструкция будет следующим образом.

В первую очередь изготавливается крышка люка. Из фанерного листа толщиной 10 мм вырезаем заготовку. По размерам она должна быть больше самого люка на 8 мм по всему периметру. С таким припуском крышка будет свободно закрываться, сохраняя теплоизоляционные свойства.

Для изготовления рамы люка нам понадобится 4 бруса, по размерам равных длине и ширине крышки (сечение 5 х 5 см). На их концах делаются выпилы глубиной 2,5 см, они промазываются клеем. Бруски скрепляются при помощи саморезов. Чтобы диагонали были идеально ровными, можно использовать временные косынки из тонких фанерных листов. Когда рама готова, косынки убираются и вырезанная заготовка крышки люка фиксируется на ней при помощи саморезов.

Следующий этап – изготовление собственно механизма лестницы. Это вариант на шарнирах без пружины. Весь комплект деталей для него можно приобрести в магазине, но мы расскажем, как его можно изготовить своими руками.

Сначала на листах картона следует воссоздать чертеж планируемой лестницы с учетом угла открывания люка. Вырезанный макет примеряем на месте. Это поможет нам определить необходимую длину шарниров.

Для изготовления одного механизма нам понадобятся металлические элементы: прямоугольник, 2 полоски разных размеров, уголок. Высверливаем отверстия под шарниры для болтов № 10. Собираем и стягиваем детали. При помощи малки измеряем угол, на который будет открываться люк и раскрываем конструкцию на нужный угол. На прямоугольнике выделяем область, перекрываемую полученным углом, и вырезаем лобзиком.

Обрезаем лишнее с полос металла и скругляем их на концах. Теперь уголок можно застопорить в необходимом положении.

Далее изготавливаем аналогичный элемент в зеркальном варианте. Для этого на струбцинах закрепляется каждая пара деталей. Высверливается отверстие, в которое вставляется болт. Далее сверлится второе отверстие. Заготовки скручиваются двумя болтами и ровняются по длине. Таким способом создаются все элементы.

Полученные механизмы монтируются к крышке. Изготовленная конструкция вешается на люк.

Теперь займемся изготовлением секций. Размеры их будут составлять: первая – 90 % длины люка, вторая – 90 % длины первой, третья – длина марша лестницы за вычетом длин первых двух.

Нам необходимо 15 пог. м. досок (10 х 3 см). Размечаем их согласно расчетам, на тетивы переносится угол марша. Тетивы монтируют зеркальным способом, это необходимо учесть, осуществляя разметку и сверление. В точках соединения частей лестницы делаются отверстия – в зеркальном отображении через одно.

Согласно рассчитанным размерам секций режем доски на тетивы. При помощи напильника обрабатываем отверстия. Вырезаем ступеньки. Все элементы шлифуются, фаски скругляются. Далее, используя стамеску, согласно нанесенным отметкам производим вырезание канавок под ступени.

Каждая часть конструкции стягивается саморезами с использованием столярного клея.

Из металлических полос шириной 2 см изготавливаем петли. У нас должно получиться четыре полоски длиной 16 см и четыре – длиной 12 см. К коротким привариваются лапки, в которых предварительно высверливается отверстие 0,8 см. По длине короткие полоски с лапками должны сравняться с длинными. Теперь у нас есть восемь элементов с равной длиной, на четырех из них ступенька. Скручиваем механизмы болтами.

Теперь осуществляем общую сборку лестничного марша на изготовленных шарнирах.

Для крепления конструкции к крышке люка не рекомендуем использовать саморезы. Для этого нам понадобятся болты – они более надежные. Закончив сборку, проводим испытание. Если все получилось и корректировать механизм не требуется, снимаем лестницу, чтобы произвести окрашивание. Для обработки рекомендуются лак и аэрозольная краска по металлу.

Складная лестница на чердак, выполненная своими руками, готова. В дальнейшем вы можете дополнить конструкцию поручнями, замком-фиксатором, пружинами и дополнительными шарнирами для исключения люфта.

Чердачные лестницы в интерьере

Нередко лестница на чердак в доме – это не только средство для перемещения, но и целое произведение искусства. В рамках самых разных интерьеров реализуются самые оригинальные проекты по изготовлению чердачных лестниц.

Складная деревянная лестница своими руками

Складная алюминиевая лестница в строительном магазине моего города стоит не дешево. Поэтому я и решился на этот мастер-класс, чтобы сделать лестницу из дерева, которая будет не чуть не хуже покупной, а может даже и лучше. В любом случае это не так сложно, как может показаться, а сэкономленные деньги того стоят.

Материал

Мне понадобилось еловых доски: четыре размером 18×150 мм для рамы и две 44×94 мм для ступенек.
Лестница имеет А-образную форму, 5 ступеней с каждой стороны.

Изготовление складной лестницы

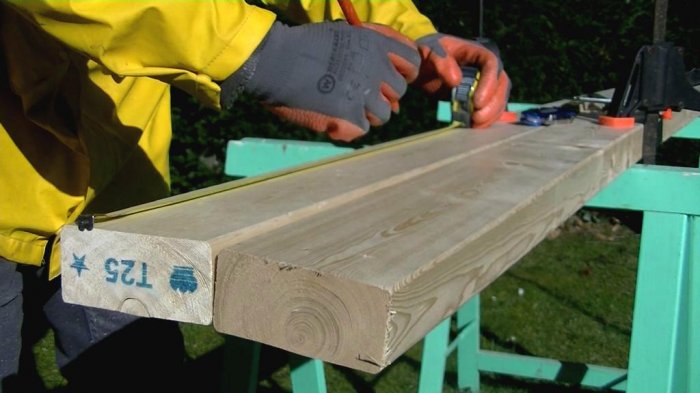

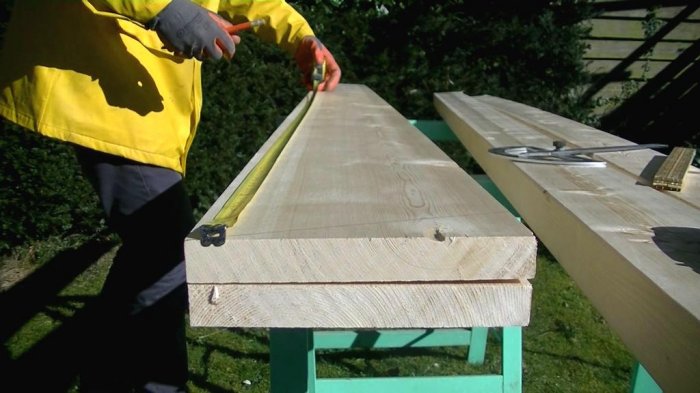

Подгоняем четыре доски к одной длине.

Основание состоит из четырех досок: две с одной стороны, две с другой. На какое расстояние будут раздвигаться ноги лестницы можно определить экспериментальным путем. После этого необходимо с помощью строительного транспортира расчертить углы и отпилить их у досок сверху и снизу. Это нужно для того, чтобы ноги и верхняя площадка у раскрытой лестницы были параллельны земле.

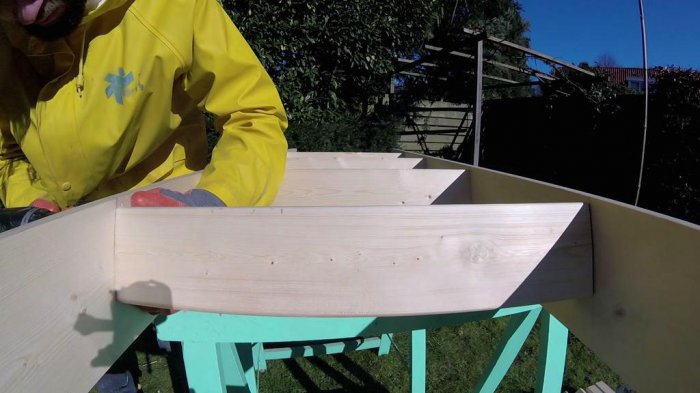

После того как каркас лестницы готов, дошло дело до ступенек. Их нарезаю из толстой доски.

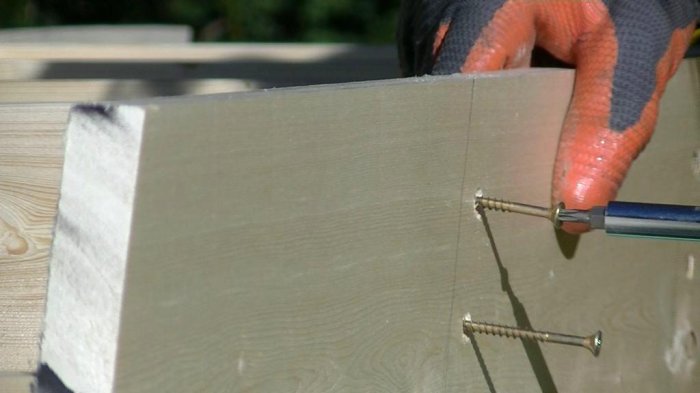

Угол крепления тактикой же как у основания. Скрепляю все на саморезы с предварительной сверловкой отверстия под каждый, чтобы дерево не треснуло.

Предварительно все было размечено под ступеньки на каждой доске.

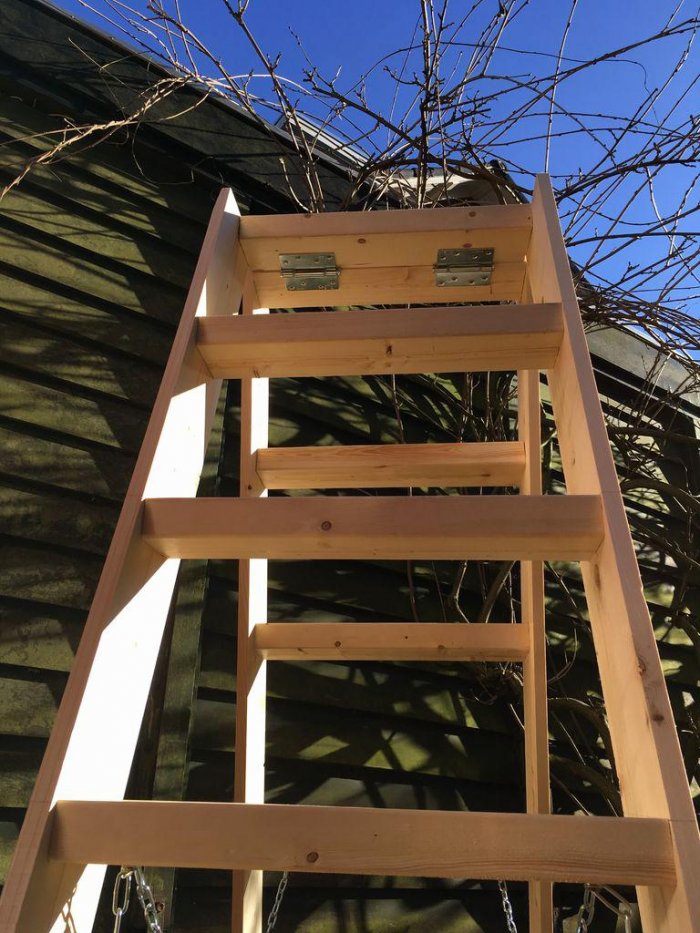

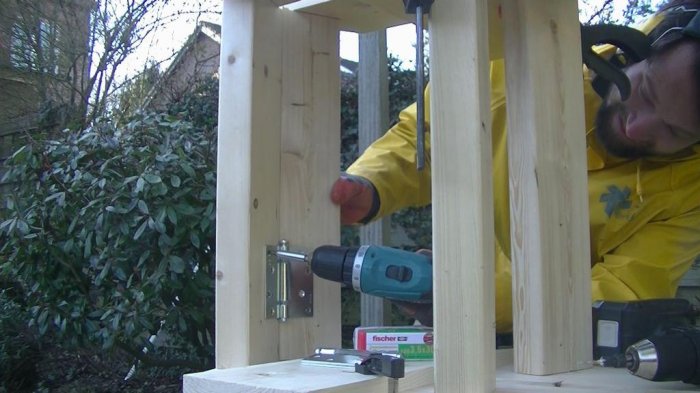

Когда обе стороны лестницы собраны, нужно соединить их вместе. Скрепляются они на две петли.

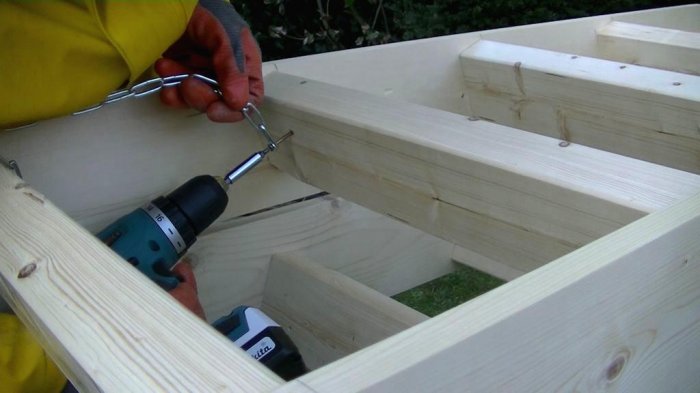

Чтобы при эксплуатации ноги у лестницы не разъезжались, из металлической цепи делаем ограничители.

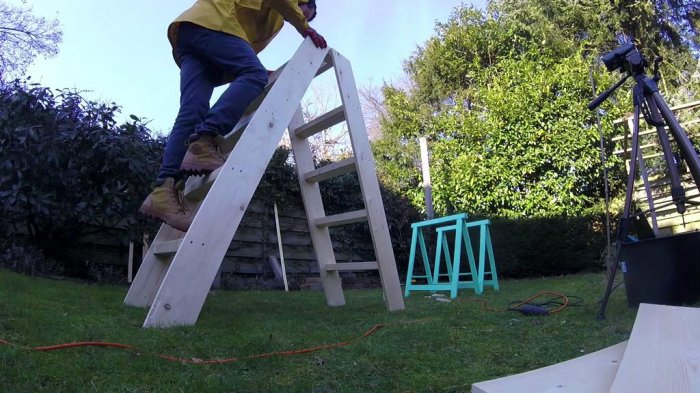

Года все будет готово, тестируем нашу лестницу на ровной поверхности. При необходимости изделие можно покрасить или покрыть лаком.
Такая вещь будет незаменима в любом доме. Размеры могут быть абсолютно любыми на ваш вкус. Самое главное, что конструкция очень устойчивая и относительно легкая.

Так же для более длительной эксплуатации, не лишним будет оббить ножки лестницы металлом. Это спасет их от расщепления и намокания в случае чего.
До новых встреч!

Смотрите подробное видео

как сделать, виды, чертежи, фото

И однозначно радует глаз такая замечательная альтернатива винтовым конструкциям и стремянкам, как складная лестница чердачная – своими руками вы ее можете изготовить с правильными креплениями, с крепким пружинным механизмом и ничуть не хуже современных дорогих рыночных изделий. И даже лучше!

Вот самый простой вариант изготовления такой лестницы из буквально подручных материалов:

Чердачная складная лестница с электроприводом

Еще одно достоинство – безопасность. Спускаться и подниматься по такой лестнице намного безопаснее, чем по приставной: она не сломается под ногами и ножки неожиданно не «уедут».

Итак, а теперь разберемся, каких видов бывают чердачные складные лестницы.

Конструкция #1 – раздвижные лестницы

Конструкция #2 – раскладные с пружинным механизмом

Конструкция #3 – телескопические лестницы

Следующий вид – это телескопическая конструкция. Она замечательно себя показывает в тех случаях, когда чердак посещается довольно часто. Например, когда его специально утеплили, чтобы сделать жилым, хотя до полноценной мансарды еще не дошло. Т.е., мы говорим о техническом чердаке, как гардеробная или мастерская, а в этом случае жилой мансарды лучше поставить винтовую лестницу из дерева или металла и обязательно с перилами.

Как изготовить складную чердачную лестницу?

Конструкция #4 – упрощенные складные лестницы

Самодельная складная лестница для чердака

А такие варианты складных лестниц довольно популярны за рубежом:

Изготовление миниатюрной складной лестницы

Итак, дадим вам несколько советов по выбору чердачной лестницы.

Совет №1. Когда вы выбираете параметры для будущей лестницы, учитывайте механизм люка: при его открытии и закрытии он может слегка выдвигаться вперед и назад.
Совет №2. Если потолок в комнате достаточно высокий, и превышает 3,5 метра, лучше ставить маршевую или приставную конструкцию, либо винтовую лестницу, которые будут более безопасными в данном случае.
Совет №3. Учтите при изготовлении люка, что чем проем больше, тем больше тепла будет уходить на чердак.
Совет №4. Еще один момент, на который вам стоит обратить внимание – это то, как будет открываться люк. Например, в готовых рыночных вариантах чаще всего он открываются медленно, благодаря специальным пружинам, и уж точно никому не сваливается на голову. Обязательно проработайте этот момент, тем более что специальные детали сегодня приобрести не сложно.
Совет №5. Крутизна лестницы всегда определяется ей только ее углом. Чем больше выступ ступени, тем больше количество этих ступенек и тем меньше их высота. Но это вовсе не значит, что по такой лестнице вам удобно будет подниматься и спускаться. Поэтому самый удобной назовем высоту ступенек в 20 сантиметров, которая больше всего подходит под стандартную человеческую стопу.

Вот очень полезное видео, которое поможет вам избежать многих ошибок при монтаже такой лестницы:

Нехитрое и практичное крепление:

Пример изготовления секционной чердачной лестницы

Более сложная система:

Сам процесс можно разделить на несколько шагов:

Шаг 1. Закрепите верхний брус к проему при помощи петель, а нижний при помощи саморезов. Сам крепеж должен оказаться с обратной стороны лестницы.
Шаг 2. А теперь все соединяем при помощи самых обычных болтов, диаметром 6 или 8 миллиметров. Меньший диаметр может не выдержать нагрузки, больший – просто не нужен. Помните, что саморезы здесь вообще нельзя использовать – они не выдержат нагрузку и на определенный день просто вырвут все крепление системы.
Шаг 3. Теперь делим лестницу на три части, отмеряем 2/3 и производим распил, как раз между ступеньками.
Шаг 4. Распиленные части снова соединяем, но уже петлями.
Шаг 5. Бруски большей длины прибейте с обратной стороны так, чтобы они получились наискосок, для прочности.
Шаг 6. Теперь сама лестница поставляется под люком и прижимается верхним бруском к стене. Закрепите этот брусок при помощи болтов.
Шаг 7. Теперь займитесь крючком. Важно, чтобы лестница легко складывалась и прижималась к стене. А крючок прикрутите к стене напротив петли и зацепите его на нее.

Посмотрите на фото, так будет более понятно:

Изготовление складной чердачной лестницы своими руками

Поверьте, на практике все окажется намного проще!

4 варианта деревянного складного стула-стремянки своими руками

Недавно я помогал другу конструировать складной стул-стремянку. Эти замечательные предметы мебели были очень распространены в Италии в прошлом веке. Кажется, что в последнее время они не пользуются популярностью, но это не так. В любом случае они достаточно нужны в обиходе. Такой стул-стремянка очень удобен в использовании. Если его разложить, то он станет маленькой лестницей в три ступени, чтобы можно было легко добраться до полок и высоких мест в доме. Я разработал несколько моделей с разными вариациями.

Содержание статьи

Шаг 1: 1-й вариант

Первый вариант табурета – это модель 70 см в высоту, и имеет верхнюю ступень 40 х 26 см. Она довольно прочная и очень компактная. Вы можете добавить модификации, которые я разработал в следующем шаге, чтобы улучшить его стабильность. Действительно, я хотел использовать эти размеры, но я боялся, что скамейка слишком узкая и неустойчивая, поэтому лучше, чтобы она была зафиксирована при открытии.

Шаг 2: Крепление

Добавление блокировки на уровне ступени на втором шаге позволяет фиксировать лестницу в разложенном состоянии, так что лестница не будет представлять опасности. Как конструировать замок подробнее будет далее в обучающей таблице.

Шаг 3: В сложенном виде

Как можно видеть маленькие ступени находятся внутри большого табурета. Когда табурет складывается, то ступени целиком помещаются в большом табурете.

Шаг 4: 1-оый вариант стремянки

Здесь вы можете найти все размеры, необходимые для построения стремянки. При проектировании соединения между основанием, досками и деревянными ножками следует внимательно учесть все размеры конструкции, чтобы определить длину всех элементов. Например, если вы хотите использовать деревянные штифты, вы уже знаете размеры из моей схемы, но если вы хотите сделать еще составные части, то вам нужно добавить эти элементы к длине. Размеры: все доски 4,5 см толщиной, и все бруски имеют размеры 3,5 х 4,5 см.

Шаг 5: Принцип работы и критические точки

Вы можете видеть в анимации, как можно сложить ступеньки внутрь табурета-лестницы.

Есть некоторые критические точки, на которые необходимо обратить внимание.

Посмотрите на следующую анимацию, вы увидите, что там могут быть некоторые помехи между двумя частями во время движения. Вы должны выдержать эти расстояния. Вы должны все сделать для достижения максимальной эффективности и устойчивости лестницы, и конечно, вам нужно проверить, чтобы детали не задевали друг друга.

Шаг 6: 2-ой вариант стремянки

Эта версия имеет меньше частей, чем первый. Так что её немного проще сделать, но габариты те же.

Шаг 7: В сложенном виде

Снова я покажу вам первые два шага в сложенном виде внутри стула.

Шаг 8: Размеры 2-ого варианта исполнения

Здесь вы можете посмотреть любые размеры, которая вам нужны, для постройки этого варианта стула-стремянки.

Повторюсь о размерах: все доски 4,5 см толщиной, и все бруски имеют размеры 3,5 х 4,5 см.

Шаг 9: 3-я версия

Здесь есть некоторые изменения, чтобы увеличить глубину структуры, и сделать табурет более стабильным и безопасным. Поэтому верхнюю ступеньку сделал в модели 40 x 30 см. Стенд также немного выше, чем прежде, так как я хотел бы оставить тот же подъем на каждом шагу. Единственным недостатком является то, что теперь табурет-стремянка не настолько компактная, как раньше.

Шаг 10: 3-я версия в сложенном виде

Эта модель имеет точно такой же принцип складывания, как и первые.

Шаг 11: Руководство к 3-й версии

Здесь схема для большей версии. Опять доски 4,5 см толщиной, и все бруски 3,5 х 4,5 см.

Я напишу скоро ещё инструкцию о процессе постройки. Я надеюсь, что кто-то из вас, читатели, сможет построить уже такой табурет.

Шаг 12: 4-ый вариант

Последний вариант, большего размера. Верхняя часть 40 x 40 см, с другим типом крепления для внутренней подвижной части.

Шаг 13: Размеры 4-го варианта

Наконец еще одно схема для большей модели. Необходимо добавить резиновые накладки на ножки, чтобы улучшить безопасность. Не забывайте учитывать длину ступенек при складывании.

Удачи, если решите его построить!

Твитнуть

Плюсануть

Класснуть

Как сделать раздвижную лестницу своими руками

Самодельная приставная лестница. Своими руками. Сборная, разборная, складная, раскладная. Сделать самому.

Материалы для приставной лестницы

Конструкция складной лестницы

Несколько полезных советов

Лестница складная своими руками

Габариты раскладных лестниц

Изготовление складной лестницы из двух секций

Особенности проведения работ

Изготовление лестницы в люке

Подготовка материала

Изготовление лестницы

Работа над механизмом складной лестницы с люком

Подготовка материала

Рекомендации по проведению работ

Изготовление второго механизма

Заключительные работы

Изготовление поддерживающего механизма

Особенности изготовления лестницы на тетивах

Как сделать складную чердачную лестницу своими руками: пошаговые инструкции и мастер-классы

Содержание

Стул-стремянка своими руками

Что представляет собой конструкция стула-стремянки

Устройство и принцип работы стула-стремянки

Как сделать удачный вариант стула-стремянки

Строим классический вариант стула-стремянки

Изготовление стула-стремянки из старых стульев

Заключение

Отправить комментарий

Чердачная лестница своими руками: складная, раздвижная, чертежи

Варианты складных лестниц на чердак

Требования к чердачным лестницам

Место расположения лестницы

Изготовление и монтаж складной лестницы с люком на чердак

Простая двухсекционная лестница

Лестница из трех секций

Чердачные лестницы в интерьере

Складная деревянная лестница своими руками

Материал

Изготовление складной лестницы

Смотрите подробное видео

как сделать, виды, чертежи, фото

Конструкция #1 – раздвижные лестницы

Конструкция #2 – раскладные с пружинным механизмом

Конструкция #3 – телескопические лестницы

Конструкция #4 – упрощенные складные лестницы

4 варианта деревянного складного стула-стремянки своими руками

Шаг 1: 1-й вариант

Шаг 2: Крепление

Шаг 3: В сложенном виде

Шаг 4: 1-оый вариант стремянки

Шаг 5: Принцип работы и критические точки

Шаг 6: 2-ой вариант стремянки

Шаг 7: В сложенном виде

Шаг 8: Размеры 2-ого варианта исполнения

Шаг 9: 3-я версия

Шаг 10: 3-я версия в сложенном виде

Шаг 11: Руководство к 3-й версии

Шаг 12: 4-ый вариант

Шаг 13: Размеры 4-го варианта

Leave a Reply Отменить ответ
