Самодельные щупы для мультиметра

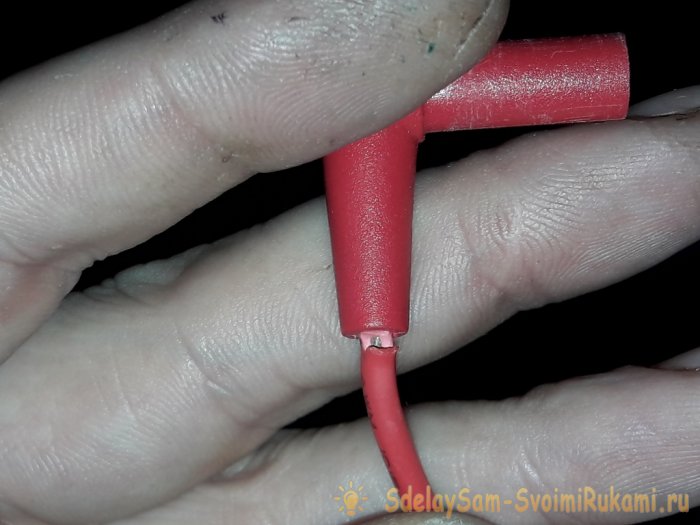

Довольно часто случается такая неприятность, как разрыв провода (кабеля) возле штекера. Особенно часто такое происходит с проводами, подверженными постоянным колебаниям и шевелениям. Например, у наушников, зарядных устройств, щупов мультиметра и тому подобных вещей. Замечаем мы разрыв, как правило, только после того, как используемая вещь перестаёт работать. Да и заметить такое на самом деле, довольно сложно. Если только случайно увидим… Происходит разрыв не сразу, за исключением, конечно, грубого механического воздействия. Сначала обычно повреждается оплётка кабеля.
Через какой-то промежуток времени рвутся из-за постоянных перегибов и сами жилы медного провода. Чтобы предотвратить эту неприятность, нужно каждый раз, перед началом работ, осматривать провода. Но кто и когда будет заниматься этим осмотром, если не терпится поскорее приступить к работе… Сегодня речь пойдёт о щупах мультиметра. Так вот, чтобы работа не встала в самый неподходящий момент, предлагаю сделать запасные щупы к мультиметру. Работа предстоит не пыльная, не нудная и не трудная и, я бы даже сказал, интересная.
Понадобится
- Паяльник, олово и флюс.
- Ножницы.
- Нож канцелярский.
- Термоусадочные трубки (разных калибров).
- Секундный клей и сода.
- Два тонких фломастера.
- Трубочка или штырёк, диаметром подходящий под разъем для щупа в мультиметре.
- Шпилька от CD привода (по которой передвигается лазерная головка), можно и обычную спицу.
- Зажигалка.
- Провода электрические, медные, гибкие (с расчётом на максимальное рабочее напряжение не менее 300 вольт).
- Изолента.
- Бормашинка с режущим диском, или хорошие кусачки, для разделения шпильки (или спицы) на фрагменты.
Изготавливаем щупы своими руками

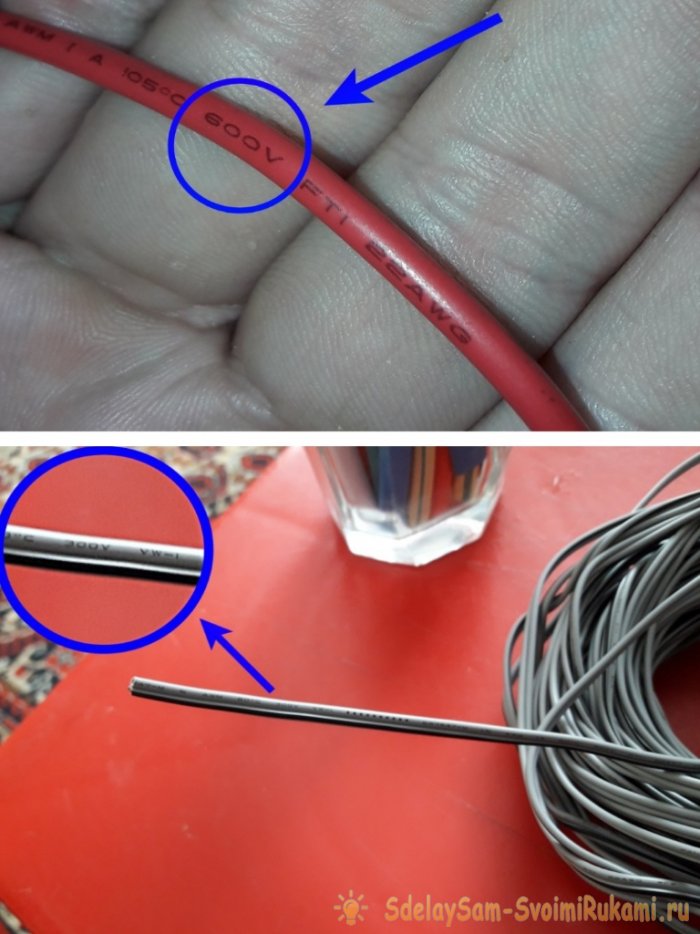

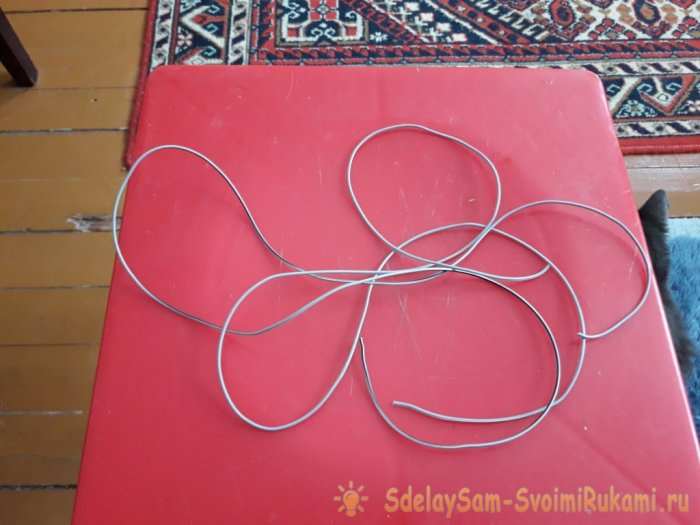

Для начала подготовим провода. Красного и чёрного кабеля я увы, не обнаружил у себя в хозяйстве, потому взял нейтральный серый, на оба щупа. Кабель рассчитан на максимальное рабочее напряжение в 300 вольт, не смотря на небольшую толщину. Кабели от «родных» щупов мультиметра рассчитаны на максимальное рабочее напряжение в 600 вольт.
Так что новые щупы для домашнего пользования вполне сгодятся! Тем более, что это лишь временная замена вышедшим из строя щупам, на то время, пока не будут приобретены оригинальные. Итак, замеряем новые провода, по длине старых, и отрезаем нужные куски.

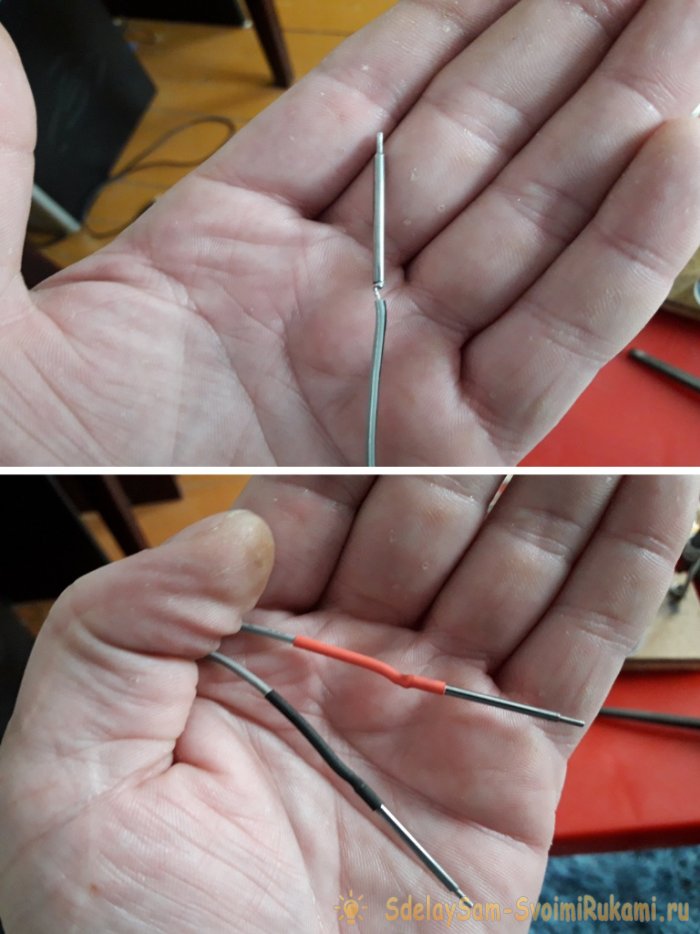

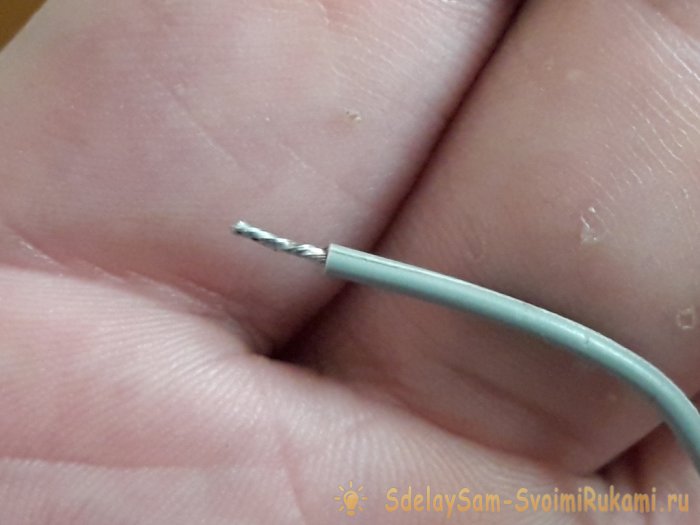

Зачищаем канцелярским ножом по 5 мм. с концов обоих проводов, и лудим их оловом для дальнейшего удобства при пайке.

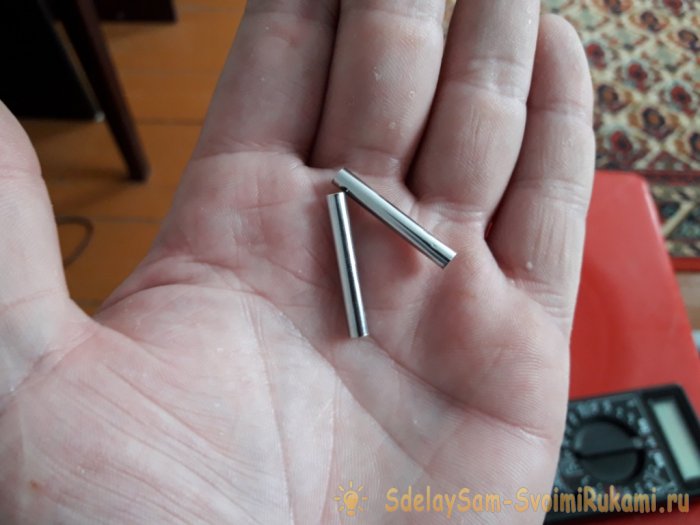

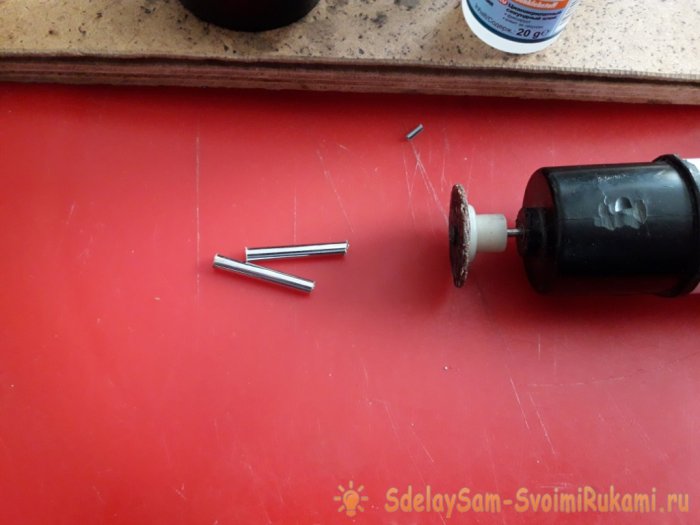

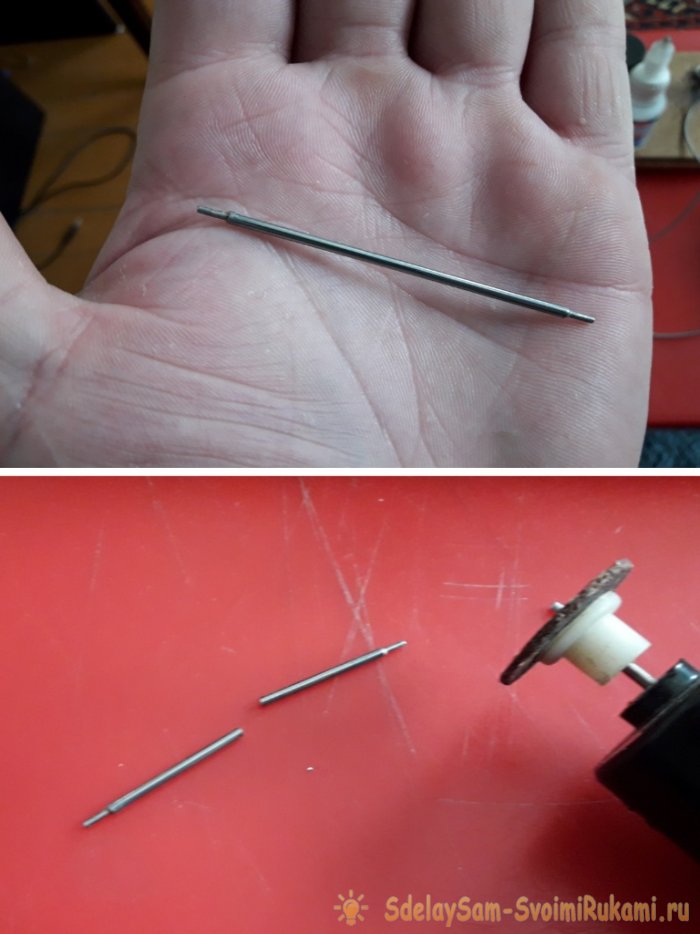

Далее, берём шпильку от лазерного привода CD, и режем её напополам.
Почему именно шпилька – она идеально подходит по своим параметрам, у неё острые концы и она сделана из превосходной стали. Далее, обрабатываем флюсом отпиленные края шпильки, припаиваем к ним луженые провода по одному концу каждого провода, надеваем термотрубки, усаживаем их зажигалкой.
Теперь отрезаем от фломастеров верхнюю часть, 5-7 см. – это будут рукоятки щупов.

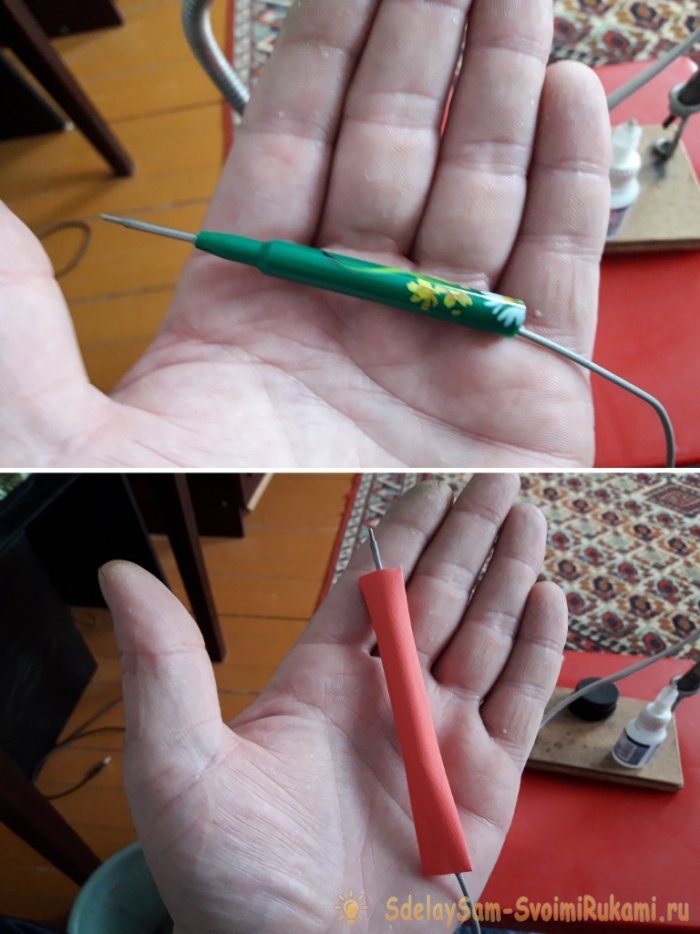

Продеваем шпильки, с припаянными к ним проводами, сверху вниз, чтобы шпилька вылезла из кончика фломастера, откуда раньше торчало пишущее перо. Капаем туда же каплю секундного клея, и бросаем щепотку соды, чтобы закрепить всё это изнутри. Продеваем полученную рукоятку щупа в термоусадочную трубку красного цвета, и усаживаем её зажигалкой. Ту же процедуру повторяем и со вторым щупом, только теперь с черной термотрубкой.

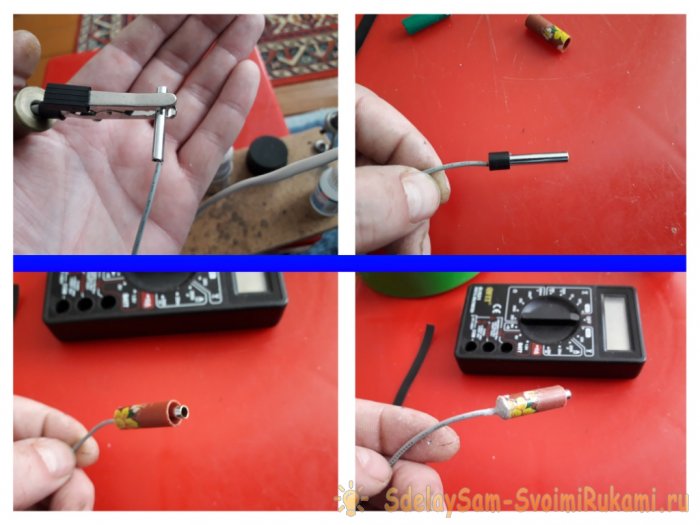

Ну вот, верхние части щупов готовы. Осталось сделать штекеры. Для штекера я использовал латунную трубку от антенны – она отлично подходит по диаметру к разъёму в мультиметре. Отпиливаем от трубки куски, по 3 см.

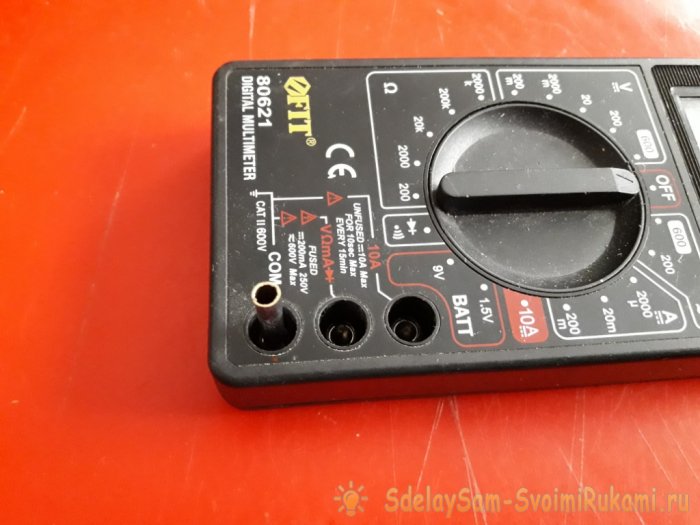

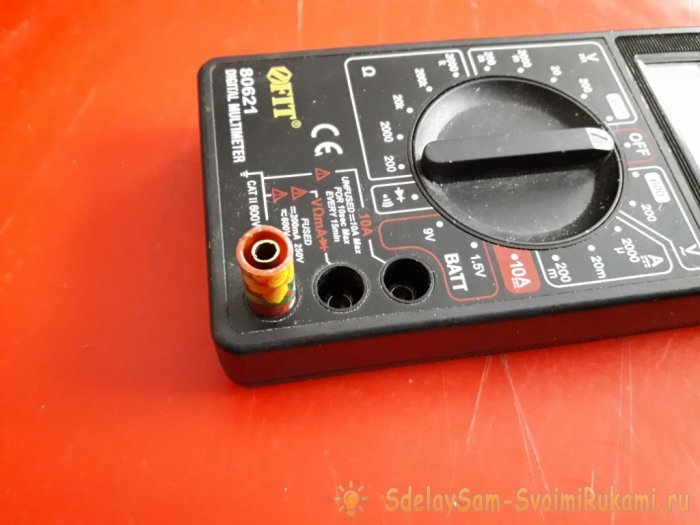

Втыкаем трубку в разъем. Оставшиеся от фломастеров отрезки идеально подходят под корпус штекера в разъёме мультиметра. Вставляем поверх латунной трубки пластмассовую, замеряем, и отрезаем.
Далее, припаиваем оставшиеся концы проводов к латунным трубкам, наращиваем изолентой на них диаметр под пластмассовые трубки, смазываем секундным клеем и вставляем в пластмассовые трубки. Сверху можно закрепить всё секундным клеем с содой.

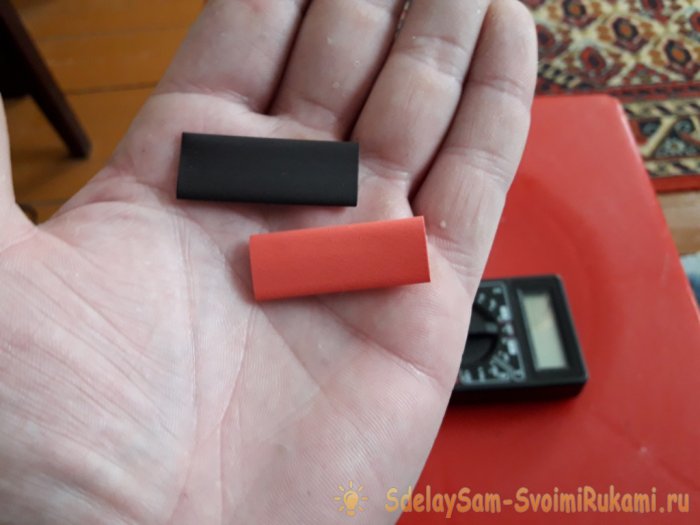

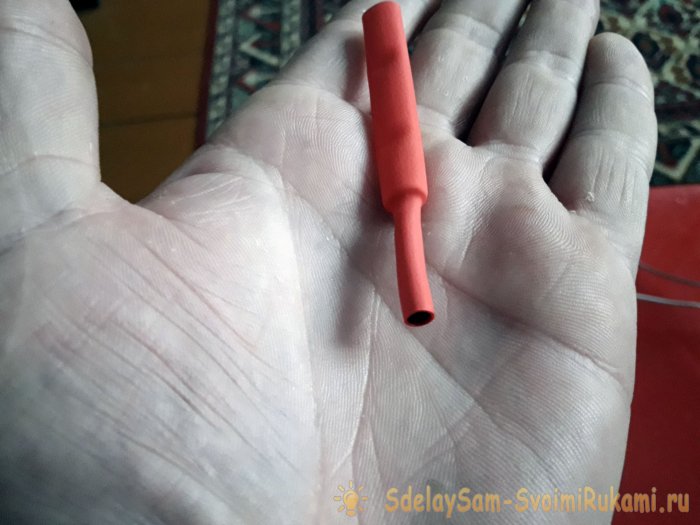

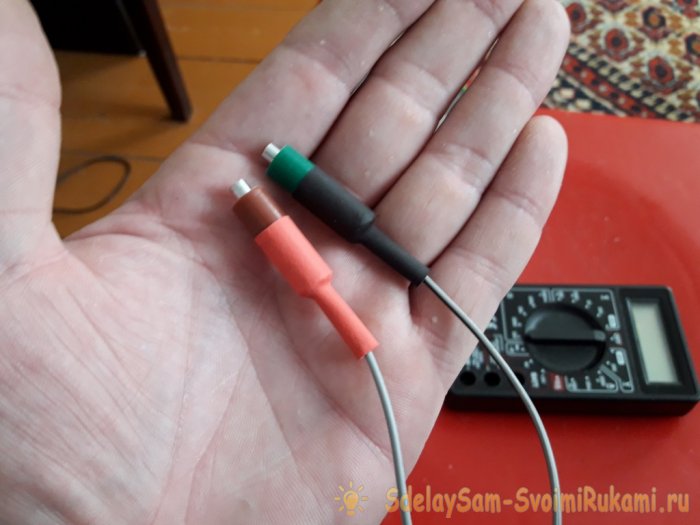

Отрезаем по 4 см. термотрубок, красного и чёрного цветов, надеваем их на соответствующие штекера, и усаживаем зажигалкой.

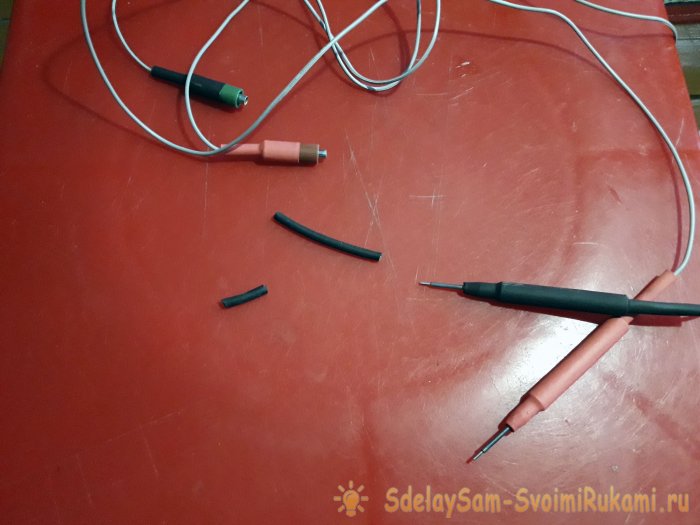

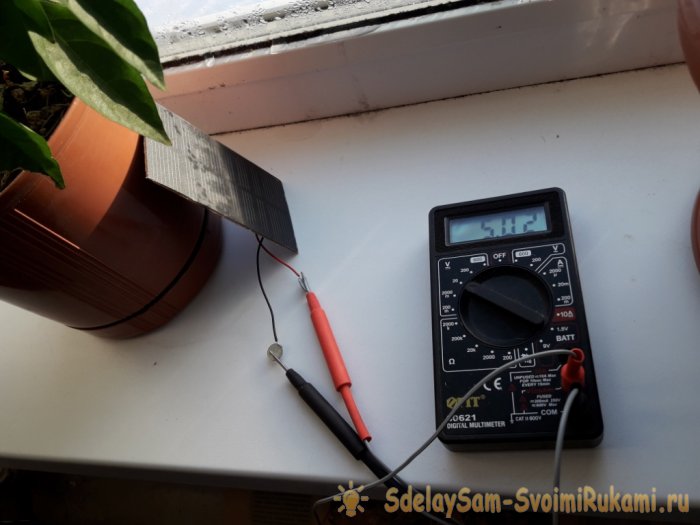

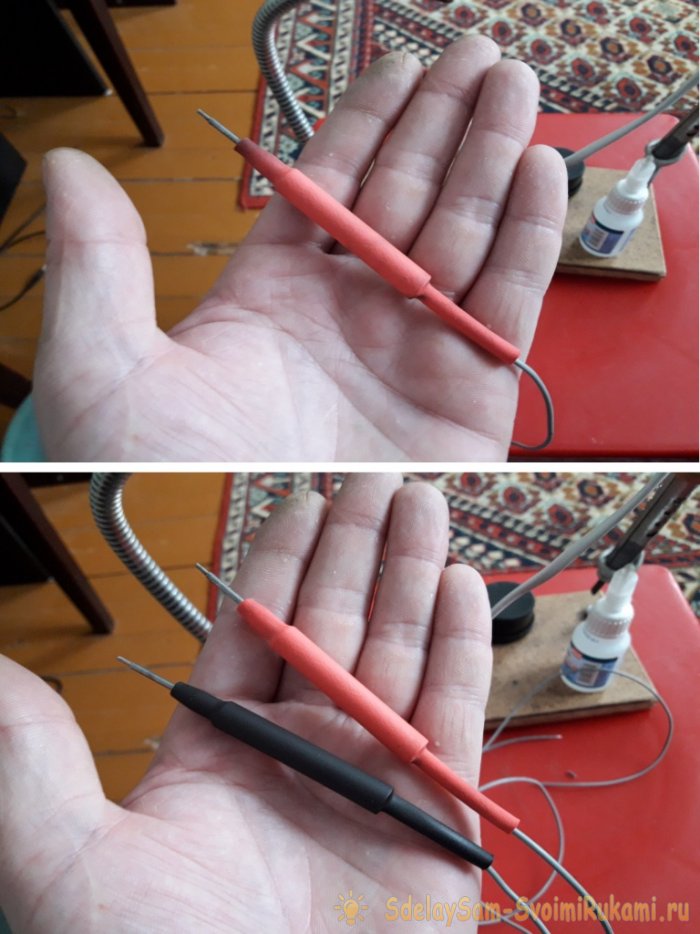

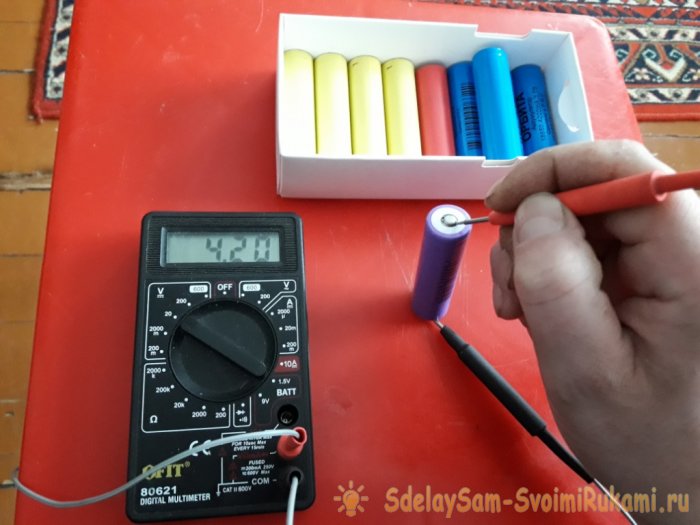

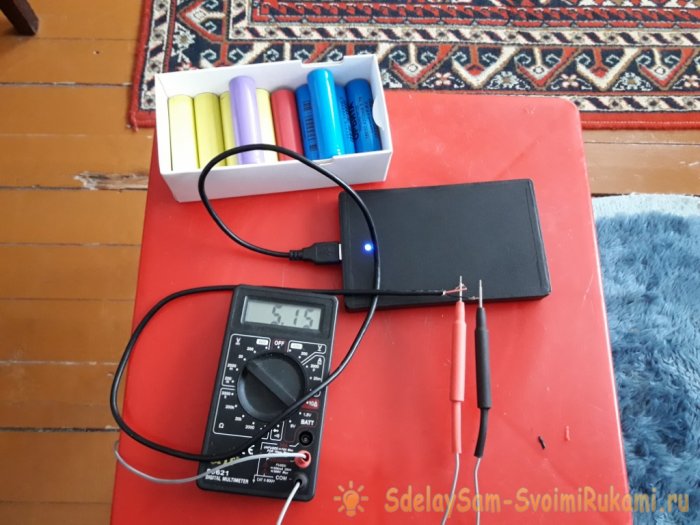

Вот и готово. Ничего сложного. Вся работа заняла около 40-50 минут. Теперь можно опробовать новые щупы.

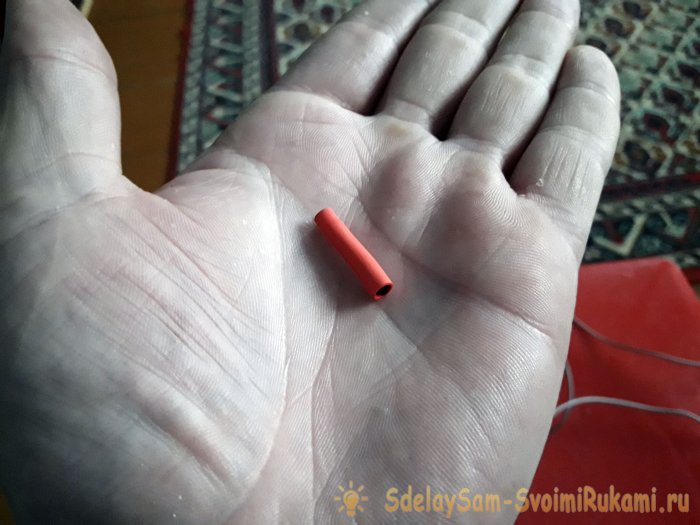

Колпачки можно сделать из оплётки usb кабеля. На подходящий отрезок оплётки надеваем красную термотрубку, и усаживаем зажигалкой. Равняем ножницами. Для чёрного щупа моно и без термотрубки, оплётка сама по себе чёрная.
Смотрите видео проверки
ЩУПЫ ДЛЯ МУЛЬТИМЕТРА СВОИМИ РУКАМИ
Всем привет! Хочу поделить способом изготовления надежных щупов. Когда купил мультиметр DT9208A, с ним в комплекте шли щупы, но они сделаны очень некачественно и в скором времени пришли в негодность. Самое слабое место у данных щупов – это там, где провод заходит в пластиковую трубку. В этом месте нет фиксации провода и если вы случайно потянете кабель, не прикладывая особых усилий, он оторвется. Так и случилось с моими щупами. Так что такой совет: чтобы кабель не оторвался его нужно зафиксировать. Сделать это можно с помощью обычной изоленты или скотча.
Но если у вас есть возможность, лучше купите качественные фирменные щупы или как я, сделайте своими руками. Итак, нам понадобится:
Советская штепсельная вилка. Можно использовать и другую, но лучше производства СССР, так как у советских вилок латунные штыри. Найти такую вилку не трудно, в крайнем случае можно купить на рынке. Можно использовать вот такой вариант. Главное, обратите внимание на металл, из которого выполнены штыри.
Когда нашли такую вилку, из неё надо извлечь латунные штыри. Сделать это очень просто: для этого нужно открутить болты с верхней части вилки, и она распадется на пополам. Далее нужно открутить сами штыри. Вот так выглядят штыри с моей вилки:
Как уже говорил, основу мы будем брать из старых щупов, которые шли в комплекте. А именно нам понадобится пластиковая трубка, в которую мы и вставим штыри от вилки. Для этого нам надо удалить старые штырьки щупов плоскогубцами. Вот что должно получится в итоге:
Итак, мы имеем штыри от вилки и пластиковые трубки от старых щупов. Теперь нам нужно подготовить штыри для ставки в трубки. Как мы могли заметить штыри не ровные, а буквой «Г», поэтому нужно отрезать ножовкой лишнее. А точнее ту часть, которая загнута. Кроме того, нам нужно заточить штыри. Это можно сделать с помощью напильника или на точильном станке. Обрабатываем из таким образом, чтобы они туго входили с пластиковую трубку.
Далее нам нужно определится, какой провод мы будем использовать для щупов. Я пошел на радиорынок и выбрал подходящий. Лучше брать провод с толстой медной жилой. У нас на рынке из таких проводов были только двойные акустические провода.
Если вы также купили двойной провод, его нужно аккуратно разделить на два с помощью лезвия или ножа. Также при покупке провода, следует выбрать правильную длину. Я купил провод длиной 1.5 метров, хотя у родных щупов провод был меньше метра. Не знаю, как вам, а мне удобней, когда провод длинный. Так что выбирайте длину провода из своих соображений, но не короче 0.7 метра, так как будет очень неудобно пользоваться такими щупами.
Когда пойдете покупать провод, не забудьте купить штекеры для подключения щупов. При покупке штекеров возьмите с собой мультиметр, чтобы проверить походят ли штекер к вашему прибору или нет. Но на большинство мультиметров подойдут штекеры типа «банан». Я купил вот такие:
Теперь у нас есть все необходимое для изготовления щупов. Первым делом следует разделить и зачистить провод. Затем залудить все места пайки, т.е. концы проводов и концы штырей, где будет припаян провод. Штекеры лудить не нужно, так как в них провод вставляется и зажимается болтом.
Когда все подготовлено к сборке, проденьте провод в пластиковую трубку и припаяйте к нему латунный штырек. Затем нужно оттянуть провод назад, чтобы штырь был вставлен в трубку. Теперь нужно зафиксировать место входа провода в трубку и место входа штыря в трубку. Я сделал это с помощью термоусадки.
Красный щуп получился немного кривоватый, потому что провод был припаян не по центру штыря, а сбоку. Но это никак не влияет на работу.

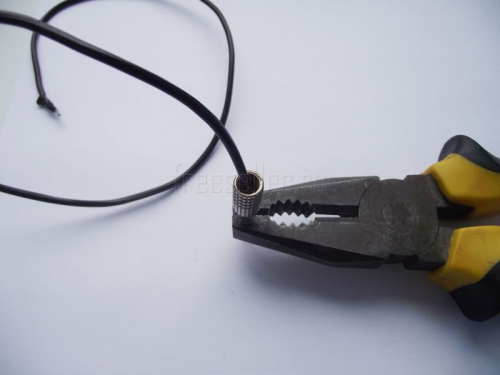

Теперь нам осталось продеть другой конец провода в разъем и зажать провод болтом и щупы готовы к работе.
Вот такие щупы у меня получились:
Сопротивление щупов вышло 0.6 Ом, что довольно неплохо. Сопротивление родных щупов было около 1 Ома, так как провод был тоньше.
Вот такие щупы можно сделать своими руками без особых затрат. Перед тем ка покупать щупы, подумайте, может вам дешевле будет сделать их своими руками? Но если вы занимаетесь пайкой smd элементов и вам нужны более тонкие концы щупов (как иголки), то вы можете сильнее заточить латунные штыри (вот инструкция для них). Кончено если у вас есть возможность купить дорогие фирменные щупы, то покупайте их, но я решил сэкономить деньги и купить деталей. Кроме того, у нас на рынке очень высокие цены. Всем удачи! Специально для Радиосхем — Кирилл.
Форум
Обсудить статью ЩУПЫ ДЛЯ МУЛЬТИМЕТРА СВОИМИ РУКАМИ
Самодельный щуп на мультиметр с регулировкой
Те, кто пользуются мультиметром знают как неудобно померить показания небольших радиодеталей, блоков питания и т. д. Одной рукой нужно держать деталь, а второй два щупа, которые постоянно норовят сместиться. Сначала автор самоделки хотел приобрести готовый щуп с регулировкой, но большая цена, на такое приспособление заставила, задуматься о его изготовлении самостоятельно.
Инструменты и материалы:
-Циркуль и две иглы к нему;
-Два провода;
-Термоусадочная трубка;
-Клей;
-Зажимы;
-Паяльник;
-Строительный фен.
Сначала необходимо разобрать циркуль. Необязательно разбирать так как автор, достаточно снять фиксаторы с нижней части циркуля и разъединить ноги.
Затем автор приклеил нижние пластиковые ноги циркуля к основной части. Зафиксировав зажимами дождался высыхания клея.
К двум проводам, разных цветов, припаял по игле.
Вставил иглы в циркуль, провода протянул так как указано на фотографиях.
Надел на ножку циркуля термоусадочную трубку. Прогрел трубки феном.
На свободные концы проводов припаял зажимы. Щуп готов.
Зажимы, самодельного щупа, автор подсоединяет к щупам мультиметра.
Источник
Доставка новых самоделок на почтуПолучайте на почту подборку новых самоделок. Никакого спама, только полезные идеи!
*Заполняя форму вы соглашаетесь на обработку персональных данных
Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.7 доработок мультиметра — фонарик, аккумулятор, крепеж на руку, подсветка, щупы, кнопка
Каждый обладатель китайского мультиметра DT830 и подобных ему моделей, обязательно в процессе эксплуатации сталкивался с некоторыми неудобствами, которые не видны на первый взгляд.Например постоянная разрядка батарейки из-за того что забыли поставить переключатель в положение off. Или отсутствие подсветки, непрактичные провода и многое другое.
Все это легко можно доработать и повысить функциональность вашего дешевого мультиметра до уровня отдельных профессиональных зарубежных моделей. Рассмотрим по порядку, чего же не хватает и что можно добавить в работу любого мультиметра без особых капитальных затрат.
Замена провода и щупов мультиметра
В первую очередь с чем сталкивается 99% пользователей дешевых китайских мультиметров — это выход из строя некачественных щупов для замеров.
Во-первых, кончики щупов могут поломаться. Когда прикасаетесь для измерения к окисленной или слегка ржавой поверхности, чтобы появился надежный контакт, эту поверхность нужно слегка зачистить. Удобнее всего это конечно сделать с помощью самого щупа. Но как только начинаете шкрябать, в этот момент кончик может обломиться.
Во-вторых, сечение проводов идущих в комплекте также не выдерживает никакой критики. Мало того, что они хлипкие, так это еще будет влиять на погрешность работы мультиметра. Особенно когда сопротивление самих щупов при замерах играет существенную роль.
Чаще всего излом провода происходит в местах подсоединения на втычном контакте и непосредственно на пайке острого наконечника щупа.
Когда это произойдет вы удивитесь насколько проводок внутри действительно тонкий.
А между тем мультиметр должен быть рассчитан на измерение токовых нагрузок до 10А! Как это можно сделать с помощью такого провода не понятно.
Вот реальные данные замеров тока потребления для фонариков, выполненные с помощью стандартных щупов идущих в комплекте и с помощью самодельных щупов сечением 1,5мм2. Разница погрешности как видите более чем существенная.
Втычные контакты в разъемы мультиметра также со временем разбалтываются и ухудшают общее сопротивление цепи при измерениях.
В общем однозначный вердикт всех владельцев мультиметров DT830 и других моделей — щупы необходимо дорабатывать или менять сразу же после покупки инструмента.
Если вы счастливый обладатель токарного станка или у вас есть знакомый токарь, то ручки щупов можно изготовить самостоятельно из какого-нибудь изоляционного материала, например кусков ненужного пластика.
Наконечники щупов делаются из заточенного сверла. Сверло само по себе закаленный металл и им можно спокойно соскабливать любой нагар или ржавчину без риска повредить щуп.
При замене втычных контактов лучше всего использовать вот такие штекеры применяемые в аудио аппаратуре под гнезда динамиков.
Если уж совсем колхозить или других вариантов под рукой нет, то в крайнем случае можно применить обычные контакты из разборной вилки.
Они также идеально подходят под разъем на мультиметре.
При этом не забудьте заизолировать термотрубкой концы, которые будут торчать снаружи мультиметра, в местах пайки проводов к вилке.
Когда возможности самостоятельно изготовить щупы нет, то корпус можно оставить прежний, заменив лишь провода.
При этом возможны три варианта:
- заказать в Китае по дешевке силиконовые провода
- использовать гибкие провода от старых электробритв
- купить в радиомагазине аудиокабель сечением 1,5мм2
После замены такие провода очень легко будут собираться в пучок и при этом не путаться.
Во-вторых, они рассчитаны на огромное количество изгибов и переломятся не раньше чем выйдет из строя сам мультиметр.
В третьих погрешность измерений из-за их большего сечения по сравнению с оригинальными будет минимальна. То есть везде сплошные плюсы.
Если будете делать длинные провода до 1,5м, с учетом всех мест соединений, сопротивление на них может доходить до нескольких Ом!Важное замечание: при замене проводов не нужно стремиться сделать их гораздо длинее тех, что шли в комплекте. Помните что длина провода, как и его сечение влияет на общее сопротивление цепи.
Те, кто не хочет заниматься самоделками, может заказать уже готовые качественные силиконовые щупы с множеством наконечников на АлиЭкспресс здесь.
Чтобы новые щупы с проводом занимали минимум места, можно их скрутить спиралью. Для этого новый провод наматывается на трубку, оборачивается изолентой для фиксации и все это дело прогревается строительным феном в течении пары минут. В итоге получаете вот такой результат.
В дешевом варианте такой фокус не пройдет. А при использовании для разогрева строительного фена изоляция и вовсе может поплыть.
Доработка крепления мультиметра
Еще одно неудобство при измерениях с мультиметром — это нехватка третьей руки. Постоянно приходится в одной руке удерживать мультиметр, а другой работать одновременно двумя щупами.
Если замеры происходят за рабочим столом, то нет проблем. Положил инструмент, освободил руки и работай.
А что делать если измеряешь напряжение в щитке или в распредкоробке под потолком?
Проблема решается просто и недорого. Для того, чтобы иметь возможность закрепить мультиметр на металлической поверхности, на обратной стороне прибора с помощью термоклея или двухстороннего скотча, приклеиваете обыкновенные плоские магниты.
И ваш девайс ничем не будет отличаться от дорогих зарубежных аналогов.
Еще один вариант недорогой модернизации мультиметра в части его удобного размещения и установки на поверхность при замерах — изготовление самодельной подставки. Для этого вам понадобится всего 2 скрепки и термоклей.
А если у вас нет поблизости вообще никакой поверхности где можно разместить инструмент, что делать в этом случае? Тогда можно использовать обыкновенную широкую резинку, например от подтяжек.
Делаете из резинки кольцо, пропускаете его через корпус и все. Таким образом мультиметр можно удобно закрепить прямо на руке, наподобие часов.
Во-первых, теперь мультиметр никогда больше не выпадет из рук, и во-вторых показания всегда будут перед глазами.
Колпачки под щупы
Шипы на концах щупов достаточно острая штука, о которые можно больно уколоться. В некоторых моделях идут в комплекте защитные колпачки, в некоторых нет.
Также они довольно часто теряются. А ведь помимо опасности уколоть палец они еще и защищают контакты от излома, когда мультиметр лежит в сумке вперемежку с другим инструментом.
Чтобы каждый раз не покупать запасные, можно их изготовить самостоятельно. Берете обыкновенный колпачок от гелиевой ручки и смазываете любым маслом наконечник щупа. Делается это для того, чтобы колпачок в процессе изготовления не прилип к поверхности.
Затем заливаете внутреннюю поверхность колпачка термоклеем и одеваете его на острый кончик.
Дожидаетесь пока термоклей застынет и спокойно снимаете получившийся результат.
Подсветка мультиметра
Функция которой не хватает мультиметру в плохо освещенных местах — подсветка дисплея. Решить эту проблему не сложно, достаточно применить:
- 2 светодиода последовательно припаянных друг к другу
- отражатель — обыкновенная золотинка от жвачки
- микровыключатель любого типа
Проделываете в корпусе сбоку отверстие для выключателя. Приклеиваете отражатель под дисплеем индикации и припаиваете два проводка к контактам кроны.
От них подается питание на выключатель и далее на светодиоды. Конструкция готова.
В конечном результате самодельная доработка подсветки мультиметра будет выглядеть вот так:
Батарейка с подсветкой будет расходоваться значительно быстрее, поэтому не забывайте отключать выключатель когда естественного освещения будет вполне достаточно.
Замена кроны в мультиметре на литий ионный аккумулятор от телефона
В последние годы стала очень популярной переделка мультиметра по замене питания с оригинальной кроны на литий ионную батарейку от сотовых телефонов и смартфонов. Для этих целей помимо самого аккумулятора понадобится зарядно-разрядные платы. Покупаются они на Алиэкспрессе или других интернет магазинах.
Плата защиты от переразряда у подобных элементов питания изначально встроена в батарейку в верхней ее части. Нужна она чтобы аккумулятор не разрядился свыше номинально допустимых норм (примерно 3 Вольт и ниже).
Зарядная же плата не дает перезарядить аккумулятор свыше 4,2 Вольт (ссылка на aliexpress).
Кроме этого понадобится плата повышающая напряжение от 4В до необходимых 9В (ссылка на aliexpress).
Сама батарейка компактно помещается на задней крышке и нисколько не мешает ее закрытию.
Предварительно на повышающем модуле необходимо выставить выходное напряжение в 9 Вольт. Подключаете его проводками к еще не переделанному мультиметру и отверткой выкручиваете требуемое значение.
В корпусе под зарядный разъем микро или мини usb придется проделать отверстие.
Сам повышающий модуль располагается в месте где должна стоять крона.
Обязательно позаботьтесь о том, чтобы проводки от модуля до батарейки были необходимой длины. В будущем это позволит без проблем снимать крышку, и располовинив корпус, заниматься при необходимости внутренней ревизией мультиметра.
После размещения внутри всех деталей остается запаять проводки согласно схемы и залить все термоклеем, чтобы ничего не шевелилось при перемещении прибора.
Термоклеем желательно залить не только корпус, но и контакты с проводами, чтобы продлить их срок службы.
Существенным недостатком такого мультиметра на литий ионном аккумуляторе является его работа, а вернее не работа при отрицательных температурах.
Стоит вашему мультиметру полежать в багажнике машины или в сумке зимой в течение длительного времени, и вы сразу же вспомните о батарейке кроне.
И задумаетесь, а была ли полезна такая переделка? Решать в конечном итоге конечно же вам, исходя из условий эксплуатации прибора.
Доработка кнопки включения и отключения на мультиметре
Последний вариант доработки мультиметра с переходом на литий ионные аккумуляторы целесообразно еще более усовершенствовать, поставив кнопку отключения в цепь питания преобразователя к аккумулятору.
Во-первых, преобразователь сам потребляет небольшой ток, даже в режиме ожидания, когда мультиметр не работает.
Во-вторых, благодаря такому переключателю не придется лишний раз щелкать самим мультиметром чтобы его выключать. Многие девайсы именно из-за этой причины выходят из строя раньше времени.
Какие-то дорожки раньше времени стираются, другие начинают коротить между собой. Так что кнопочка отключения всего прибора разом, будет очень кстати.
Еще один совет от опытных пользователей китайских мультиметров — чтобы переключатель прослужил долго и исправно, сразу же после покупки разберите и смажьте места скольжения шариков переключателя.
А на плате рекомендуется промазать техническим вазелином дорожки. Так как у новых девайсов нет смазки и переключатель быстро изнашивается.
Сделать кнопочку можно как во внутреннем исполнении, если найдете свободное место, так и во внешнем. Для этого придется просверлить всего два микро отверстия под проводки питания.
Фонарик в мультиметре
Еще одна инновация для мультиметра — дополнительная опция фонарика. Часто приходится с помощью прибора искать повреждение в щитах и распредшкафах подвалов, замыкания проводки в помещениях где нет света.
В схему добавляется обыкновенный белый светодиод и кнопка конкретно для его включения. Проверить насколько хватит светового потока от данного светодиода очень легко. Для этого даже не придется его разбирать.
Ножку анода диода ставите в разъем Е, а ножку катода в разъем С (ножка анода длиннее, чем катод). Все это проделывается в разъемах для режима измерения транзисторов на колодке P-N-P.
Светодиод будет светиться в любых положениях переключателя и потухнет, только когда вы сами отключите мультиметр. Чтобы все это смонтировать внутри, необходимо на монтажной плате найти нужные выводы и припаять два проводка к эмиттеру (разъем Е) и коллектору (разъем С). В разрыв провода впаивается кнопка и монтируется через отверстие в корпусе мультиметра.
Закрепляете все термоклеем и получаете портативный фонарик-мультиметр.
Статьи по теме
Щупы для тестера своими руками » Полезные самоделки
Всем привет!
Сейчас в продаже имеются различные тестеры, но в большинстве случаев щупы к ним невысокого качества.
Был случай, что на морозе провода щупов ломались как спички. Поэтому я решил сделать недостающие мне щупы самостоятельно.
Мне понадобилось:
— авторучки;
— карандаши;
— швейные иглы;
— наконечники от дротиков и прочая мелочь.
Процесс изготовления щупов

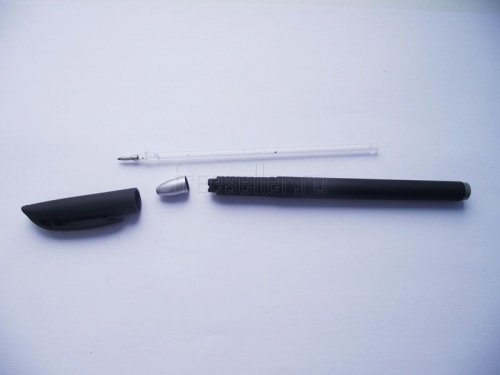

Первый комплект. Берём авторучки, разбираем.

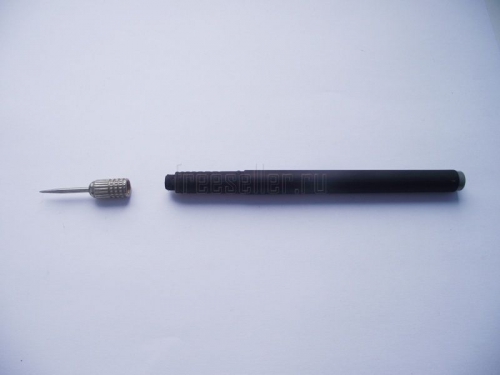

Примеряем наконечник от дротика. Нужно, чтобы он подошёл по размеру вместо наконечника ручки. Если не подходит, то придётся срезать резьбу на ручке. Если это не поможет, то придётся найти другие ручки.
Берём наконечник дротика, греем его газовой горелкой. После достаточного нагрева берём кусочек припоя, смоченного в паяльной кислоте, и бросаем внутрь. Опускаем туда же провод и ждём, пока припой остынет.

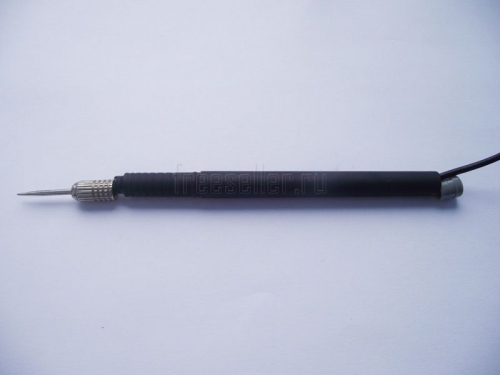

Собираем щуп. Наконечник лучше приклеить.

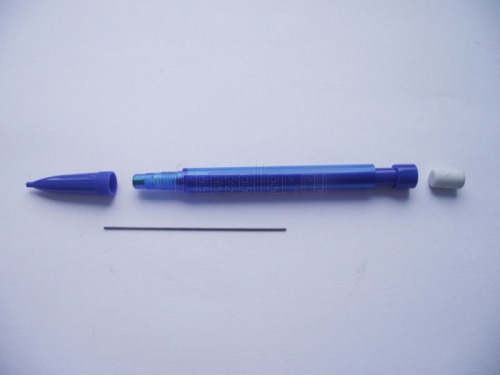

Второй комплект. Щупы с иглами для проколов изоляции. Берём карандаши со сменными грифелями, разбираем.

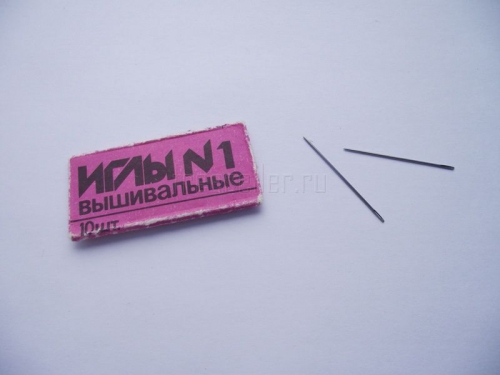

Берём иглы, примеряем их вместо грифелей.

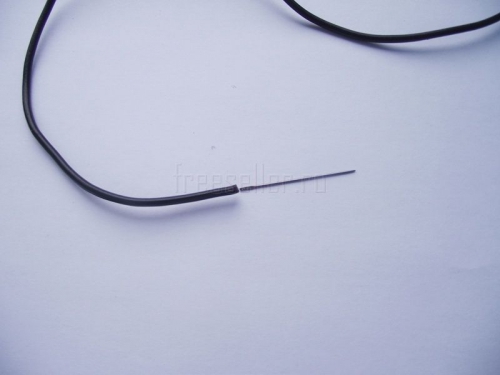

Припаиваем к иглам провода.
Вставляем иглу с проводом в карандаш сзади. С первого раза может не получиться, нужно попасть в центр цанги карандаша. Иглы в цангу нужно вклеить, иначе при надавливании они уйдут внутрь.

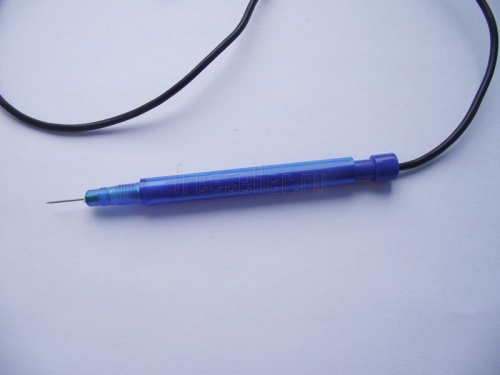

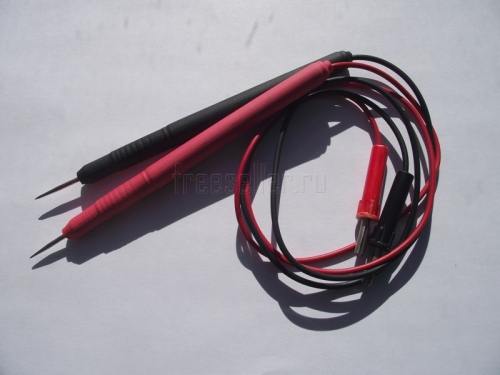

В общем всё готово, осталось припаять штекеры к проводам и обтянуть щупы цветной термоусадкой. Осторожно с феном! Пластмасса канцтоваров может деформироваться.
Колпачки от ручек тоже пригодились.

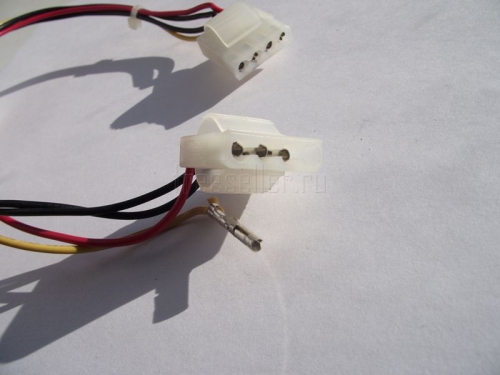

Дополнение. Разбирая компьютерный блок питания я обнаружил разъём, клеммы которого очень хорошо налезают на все щупы, включая китайские и советские.

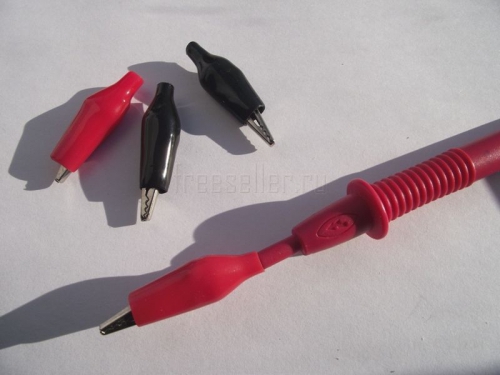

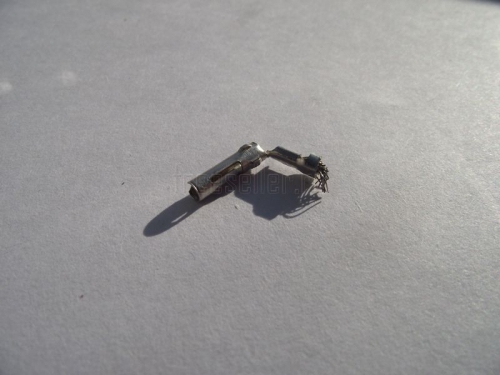

Поэтому я решил сделать ещё и насадки-крокодилы. Извлекаем клеммы, держатся они в колодке на защёлках. Надавливаем шилом на защёлку, извлекаем клемму. У клеммы обрезаем хвостовик, защёлку загибаем внутрь.

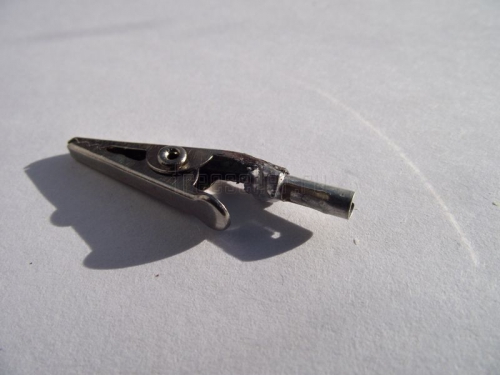

Берём крокодил, вставляем клемму, спаиваем.

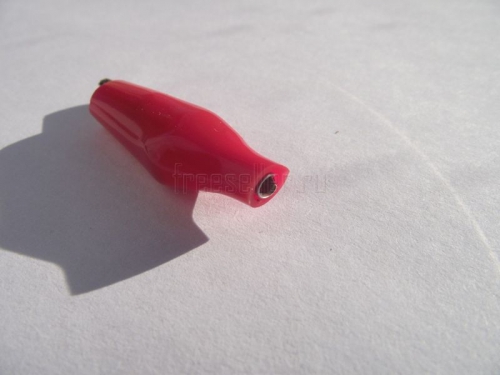

Крокодил готов.
Всем спасибо. В заключении скажу, что я покупал провода с морозостойкой изоляцией сечением 0,75 мм?.
Щупы для мультиметра — как выбрать или изготовить своими руками
Щупы – это неотъемлемая часть всех мультиметров, которая поставляется в комплекте с измерительным прибором независимо от его модели. Хорошие щупы на протяжении многих лет исправно выполняют свою задачу. Но бывает и так, что через несколько дней после покупки мультиметра один или даже оба контакта выходят из строя из-за обрыва провода, обламывания наконечника или растрескивания изоляции. Чтобы обезопасить себя от такой неприятности, нужно приобрести качественные и надежные щупы для мультиметра, с хорошими проводами и прочными наконечниками. Многие вообще предпочитают изготавливать их самостоятельно. В этом материале мы поговорим о разновидностях и особенностях этих элементов, а также разберемся, как сделать самодельные щупы для мультиметра.
Универсальные щупы
Эти изделия – самые простые и дешевые. Ими комплектуется большинство недорогих моделей мультиметров. Кабели этих элементов снабжены ПВХ изоляцией, а штекеры и держатели наконечников изготовлены из пластмассы. Изнутри держателя к стальному электроду прикреплен тонкий провод. Такие наконечники легко могут оторваться при недостаточно аккуратном обращении. Понятно, что о долговечности и высокой надежности здесь говорить не приходится.
Различные модели универсальных контактов имеют неодинаковую длину центрального электрода штекера и выступающей части его корпуса. Отличаются они и по посадочной глубине штекера.
Фирменные изделия
Мультиметр может иметь щуп из различных материалов. Качественные и надежные контакты можно отличить по следующим признакам:
- Провода для щупов мультиметра изготовлены из материала, обладающего высокой гибкостью.
- Ввод держателя отличается гибкостью и герметичностью. Жила в нем держится крепко и не поддается случайным рывкам.
- Поверхность изделия около основания держателя не скользит и во время измерений удобно удерживается пальцами. Оптимальный вариант – держатель с прорезиненной поверхностью.
На видео пример таких изделий:
Всеми перечисленными свойствами обладают силиконовые щупы. Этими параметрами и обусловлена высокая популярность таких изделий.
Нередко вводы держателей изготавливаются из пластика, но в этом случае на них должны быть специальные выемки, иначе элемент не будет иметь нужной гибкости. Практически на всех фирменных моделях штекеры и электроды снабжены колпачками, которые защищают элементы от загрязнений и сводят к минимуму возможность получения колотых травм.
Эти изделия разработаны с учетом опыта использования более ранних моделей, поэтому отличаются продуманностью и удобством в работе. Провод таких контактов обладает достаточно высокой прочностью и гибкостью, устойчив к случайным рывкам и не трескается при сгибании.
Щупы для SMD-монтажа
Во время работы с SMD-элементами периодически требуется проводить измерения, справиться с которыми можно только при помощи подключенных к тестеру тонких щупов. Эти изделия оснащаются острыми латунными или нержавеющими стальными наконечниками в форме иглы. Они в обязательном порядке защищены колпачками, которые сводят к минимуму опасность перелома электрода или случайных ранений мастера.
Для специалистов по SMD-монтажу такие элементы наиболее удобны в работе. Острыми щупами можно не только прокалывать изоляцию провода, но и соскабливать с нужного участка поверхности платы паяльную маску с дальнейшим проведением измерительных работ. Хотя толщина этой иглы совсем невелика, элемент легко выдерживает напряжение 600 В в течение длительного времени.
Для измерительных работ при монтаже SMD-компонентов предусмотрены также щупы-щипцы для мультиметра. Они позволяют измерить нужные параметры детали как на рабочем столе, так и непосредственно на плате.
На время измерения компонент зажимается щипцами, что гарантирует качество контакта. Эти изделия имеют достаточно короткий кабель, но длинный для работы с SMD и не нужен.
Если процесс измерения требует максимальной аккуратности, чтобы не допустить касания электродом других деталей, то лучше всего воспользоваться щупами, на концах которых имеются отверстия.
С их помощью можно производить измерения как на печатных платах, так и в ходе электромонтажных работ, не боясь случайно спровоцировать короткое замыкание.
Наконечники-«крокодилы»
Этот вариант наконечника тоже имеется на современном рынке и пользуется немалым спросом. В ряде случаев он оказывается предпочтительнее острых электродов. Размер «крокодила» может быть различным, но в любом случае он должен иметь надежную оболочку из диэлектрического материала.
В форме «крокодилов» могут выполняться присоединительные наконечники, идущие в качестве дополнительного элемента для стандартного щупа. Зачастую в состав комплекта к мультиметру входят наконечники в форме пристегивающихся «крокодилов», которые при необходимости можно как отсоединять, так и пристегивать.
Необходимо упомянуть также о комплектах, которые включают в себя несколько разных наконечников. Приступая к работе, мастер сам выбирает из них нужный и ввинчивает его как насадку. Такая возможность позволяет в ряде случаев значительно облегчить измерительный процесс. Так, к примеру, крокодил можно подключать по очереди к различным участкам тестируемой электроцепи, в то время как другой наконечник в качестве клеммы крепится на «массу».
Специалисты, работающие с компонентами выводов, предпочитают наконечники, выполненные в форме зажимов и крючков. С помощью таких элементов удобно производить измерительные работы на печатных платах, а также удерживать на месте во время измерений компоненты выводов. Эти наконечники так же, как иглы и крокодилы, могут входить в комплект поставки.
Как изготовить самодельные щупы?
Как мы говорили выше, многие предпочитают при поломке заводских щупов не покупать новые, а сделать их самостоятельно. Рассмотрим два популярных варианта изготовления самоделок.
Стандартные самодельные щупы
Для их изготовления понадобятся разборные авторучки (без стержней) и наконечники от дротиков для дартса.
Порядок работы таков:
- Разобрать авторучки и примерить к ним наконечники дротиков.
- Подобрав подходящие по размеру компоненты, вставить наконечники дротиков в ручки вместо стержней, предварительно нагрев их с помощью газовой горелки.
- Положить внутрь ручки кусочек припоя, предварительно смочив его паяльной кислотой и разогрев.
- Опустить туда кабель.
- Дождаться остывания припоя и фиксации элементов щупа.
Для дополнительной фиксации наконечник дротика можно приклеить.
Наглядно все устройство на видео:
Тонкие самодельные щупы для прокалывания изоляции
Теперь разберемся, как можно сделать тонкие щупы для мультиметра своими руками. Для этого нам понадобятся цанговые карандаши, использующие сменные грифели, и швейные иглы, подходящие по толщине.
Изготовление тонких щупов производится следующим образом:
- Припаять кабели к иголкам.
- Вставить иглы внутрь карандашей до попадания в центральную часть цанги. Чтобы при надавливании они не ушли внутрь, их в цангу следует вклеить.
- Припаять к кабелям штекеры.
На полученные изделия желательно натянуть цветную термоусадку. При работе с феном нужно быть осторожным, так как поток горячего воздуха может вызвать деформацию пластика.
В качестве защитных элементов можно использовать колпачки от ручек и карандашей.
На видео пример изготовления игольчатых щупов для проверки мелких деталей:
Заключение
Из этой статьи вы узнали, для чего нужны щупы тестеров, каких типов бывают эти изделия и каковы особенности их использования. Ну а тех, кто любит самостоятельно собирать электрические устройства и изделия, наверняка заинтересует информация о том, как сделать щупы для мультиметра своими руками.
Самодельные щупы для мультиметра » Полезные самоделки
×
