Ресивер из огнетушителя своими руками: Самодельный ресивер из огнетушителя.

Содержание

Ресивер из огнетушителя оу своими руками. Компрессор для аэрографа из огнетушителя и холодильника. Воздушный компрессор из деталей холодильника и огнетушителя

Простой воздушный компрессор, с помощью которого можно выполнять покрасочные работы или подкачивать шины автомобиля, можно изготовить своими руками из подручных материалов. Самодельный компрессор будет работать не хуже своих заводских аналогов, а затраты на его изготовление будут минимальными.

Сделать мини компрессор для подключения краскопульта или аэрографа можно из автомобильного насоса, немного его усовершенствовав. Модернизация компрессора позволит повысить его мощность (производительность) и будет заключаться в адаптации его под напряжение 220 В (вместо 12 В), подключении аппарата к ресиверу и установке автоматики.

Адаптация аппарата под напряжение 220 В

Для подключения автонасоса к сети 220 В потребуется найти какой-либо блок питания (БП), на выходе которого будет 12 В и подходящая для аппарата сила тока.

Совет! Для этой цели хорошо подойдет БП от компьютера.

Узнать значение потребляемой аппаратом силы тока можно, если взглянуть на его шильдик. В данном случае блока питания от ПК (см. рис выше) по показателям силы тока и напряжения будет вполне достаточно.

Итак, если вы вставите штекер электрического шнура в блок питания ПК и включите его, то ничего не произойдет. Это объясняется тем, что БП не включится, пока на него не поступит сигнал от ПК. Чтобы имитировать включение ПК, на разъеме, выходящем из БП, нужно вставить перемычку. Потребуется найти среди множества проводников один провод зеленого цвета, а второй — черного, как показано на следующем фото.

Данные провода можно отрезать и скрутить, но лучше их закоротить перемычкой.

Поскольку автонасос имеет штекер для подключения к прикуривателю автомобиля , то его можно отрезать, и соединить аппарат с соответствующего цвета проводами от БП.

Но будет лучше, если приобрести автомобильный прикуриватель и подсоединить его к блоку питания, а уже сам аппарат подсоединить с помощью стандартного штекера.

Из прикуривателя выходит 3 провода: красный – “+”, черный – “-” и желтый – “+”, предназначенный для подключения светодиода. Подсоедините проводники к прикуривателю, соблюдая полярность (см. фото ниже).

Если вставить штекер от аппарата в прикуриватель, вы получите воздушный электрический 220 В компрессор, способный не только накачивать шины, но и работать с аэрографом.

Подключение дополнительных элементов

Для подключения аппарата к ресиверу необходимо собрать конструкцию, показанную на схеме, приведенной ниже.

В состав данной обвязки входят следующие элементы.

Крестовина , имеющая все выходы с ВР1/2. Маркировка означает: “ВР” – внутренняя резьба, “1/2” – диаметр резьбы в дюймах.
Тройник , имеет все выходы с НР1/2 (“НР” – наружная резьба).

Вентили в количестве 2 шт. (ВР1/2 – ВР1/2). Предназначены для перекрытия движения воздуха в обоих направлениях. Двойная маркировка означает, что с обеих сторон вентиля находится внутренняя резьба.
. Предназначен для пропускания воздуха только в одном направлении. Можно установить простой пружинный клапан ВР1/2 – ВР1/2. Если планируется работать с давлением 6-7 бар, то необходимо подбирать обратный клапан, не имеющий пластиковых деталей.
Прямой ниппель , представляет собой переходник, имеющий 2 наружные резьбы (НР1/2).
Переходной ниппель НР1/2 – НР1/4. Позволяет перейти с одного диаметра наружной резьбы на другой.
Удлинитель (60 мм) НР1/2 – НР1/2. Это тот же ниппель, только прямой. То есть резьба с обоих его концов имеет одинаковый диаметр.
Муфта переходная . Является переходником с внутренней резьбы одного диаметра на внутреннюю резьбу с другим. В данном случае, с ВР1/2 на ВР1/8.

Тройник , имеющий все выходы уже с резьбой НР1/8.
Муфта прямая ВР1/8 – ВР1/8. Имеет 2 одинаковые внутренние резьбы.
Переходник для шланга НР1/8.
Регулятор давления (прессостат) с влагомаслоотделителем . Реле давления позволяет поддерживать давление воздуха в ресивере не ниже минимального и не выше максимально допустимого уровня. Влагоотделитель можно и не устанавливать, если агрегат будет использоваться в качестве насоса для накачки шин. При использовании агрегата для покраски установка влагомаслоотделителя является обязательным условием.
Приведенная выше схема обвязки предполагает 2 выходных штуцера: первый для вывода воздуха на краскопульт (аэрограф), а второй — для подкачки шин.
Переходной ниппель НР1/4 – НР1/8.
Футорка (НР1/4 – ВР1/8), является переходником с большего диаметра наружной резьбы на меньший диаметр внутренней резьбы.
Манометры . Данные приборы позволяют визуально контролировать уровень давления воздуха в ресивере и на подаче в магистраль.

При сборке всех элементов необходимо использовать резьбовой герметик , например, фум-ленту. Манометры можно подсоединить через обрезки шланга высокого давления. Последние следует натянуть на переходники и зафиксировать хомутами.

Манометры можно прикрутить сразу на резьбу, без использования шлангов, если не требуется выводить их на переднюю панель агрегата.

Как выглядит собранная согласно схеме обвязка компрессора, показано на следующем фото.

Ресивер для автокомпрессора можно изготовить из металлической трубы большого диаметра, заваренной с обеих сторон, огнетушителя или газового баллона. Если предполагается работа компрессора только с аэрографом, то ресивером может послужить обычное бескамерное колесо от легкового автомобиля.

Важно! При подборке емкости для ресивера следует учитывать тот факт, что автонасос может работать не больше 10 мин. непрерывно. Соответственно, и объем ресивера должен быть небольшим (около 20 л.), чтобы аппарат мог поднять в нем давление воздуха до требуемого уровня раньше, чем пройдет 10 мин.

Простой вариант агрегата из огнетушителя/газового баллона

Сделать компрессор своими руками с использованием в качестве накопительной емкости для воздуха огнетушителя или газового баллона достаточно просто. Например, сам компрессорный блок, если требуется сделать мощный агрегат, можно взять из зиловского компрессора . Но сначала его нужно немного доработать.

Следует просверлить по 2 отверстия в каждом шатуне (в собранном виде, вместе с вкладышами) и по 1 отверстию в каждой крышке шатунов.

При работе агрегата масло, находящееся в картере, будет поступать через данные отверстия к вкладышам и уменьшать трение между ними и коленвалом.

Если взять для ресивера огнетушитель , то сначала нужно извлечь из него все лишние детали, оставив лишь саму емкость и крышку.

В чугунной крышке следует нарезать резьбу ¼ дюйма. Также под чугунную крышку необходимо проложить резиновую прокладку, если ее там не было, и закрутить крышку, применив для герметизации резьбы фум-ленту.

Действия по соединению всех элементов обвязки были описаны в начале статьи. Но, поскольку данный агрегат сделан из компрессора ЗИЛ 130, и является более мощным, чем ранее рассматриваемый, то потребуется установка предохранительного (аварийного) клапана . Он сбросит излишек давления, если по каким-либо причинам не сработает автоматика.

Также можно сделать компрессор из газового баллона . Но сначала из баллона нужно выпустить газ, после чего скрутить вентиль. Далее, нужно полностью заполнить баллон водой для удаления остатков газа. Баллон следует промыть водой несколько раз и, по возможности, высушить. Обычно под баллон устанавливают газовую горелку и выпаривают из емкости всю влагу.

В отверстие, где был размещен вентиль, вкручивается футорка, а в нее — крестовина, к которой крепится автоматика и вся обвязка. В нижней части баллона необходимо просверлить отверстие и приварить к нему штуцер для слива конденсата. На штуцер можно установить обычный водопроводный кран.

Для закрепления на ресивере двигателя и компрессорного блока изготавливается рама из металлического уголка. Предварительно к баллону привариваются крепежные болты. К ним и будет крепиться рама (см. фото. ниже).

Важно! Двигатель для данного агрегата должен иметь мощность порядка 1,3 -2,2 кВт.

Также самому сделать компрессор для накачки шин можно из бензопилы , которая не подлежит ремонту. Аппарат делается из двигателя, то есть из поршневого блока: выходной шланг подсоединяется через обратный клапан вместо свечи зажигания, а отверстие для выхлопных газов перекрывается. Для вращения коленвала можно использовать либо электродвигатель, либо обычную электродрель.

Воздушный компрессор, сделанный из холодильника, точнее, из его агрегата, является самым бесшумным. Но следует знать, что такой аппарат не отличается высокой производительностью . С его помощью, можно лишь накачивать шины автомобиля или работать аэрографом. Для нормальной работы различного пневмоинструмента (шуруповерт, шлифмашина, краскопульт и т.д.) производительности данного агрегата не хватит, даже если подсоединить к нему ресивер большого объема. Хотя в интернете можно найти конструкции, состоящие из двух или трех компрессоров, соединенных последовательно, подсоединенных к большому ресиверу.

Итак, агрегат, снятый с холодильника, имеет пусковое реле с сетевым шнуром . Также из аппарата выходят 3 медные трубки. Две из них предназначены для входа-выхода воздуха, а третья (запаянная) – для заливки масла. Если включить устройство на короткое время, то можно определить, какая из двух трубок всасывает воздух, а из какой он выдувается.

На следующем рисунке показано, как собрать всю конструкцию, состоящую из агрегата, ресивера и регулятора давления с манометром.

Совет! Вместо фильтра на выходе, который иногда разрывается от высокого давления, лучше установить влагомаслоотделитель. Наличие его обязательно, если устройство будет использоваться для покраски.

На входной трубке устанавливается воздушный фильтр для исключения попадания пыли внутрь агрегата. Чтобы автоматизировать процесс накачки воздуха, можно установить автоматику в виде прессостата.

Компрессор высокого давления своими руками

Компрессор высокого давления (ВД) изготавливают из двухступенчатой компрессорной головки АК-150.

В качестве привода можно взять двигатель на 380 В мощностью 4 кВт . Передача вращения вала двигателя на вал поршневой группы осуществляется с помощью эксцентрика, который служит также и приводом для масляного насоса плунжерного типа. Он создает давление масла около 2 кгс/см 2 .

Сжатый воздух, выходя из последней ступени, попадает через переходник с установленным манометром в штуцер литрового баллона, который установлен в его нижней части. Также здесь установлен вентиль для слива конденсата. Баллон наполнен шлифованной крошкой из стекла и выполняет роль влагомаслоотделителя.

Выходит воздух из верхней части баллона через пальчиковый штуцер. Охлаждение компрессора является водяным. Через 45 мин. работы агрегата вода нагревается до 70 градусов. Автор данного агрегата утверждает, что за это время можно накачать 1 баллон на 8 литров и 2 баллона на 4 литра до 260 атм.

Компрессор может принести очень много пользы в различных сферах жизни. Возможно вам нужен прибор для быстрой накачки шин автомобиля, или же вы решили заняться аэрографией, но у вас нет подходящего оборудования, а покупать так не хочется. Решить эту проблему можно сделав компрессор своими руками. О том, как это сделать и что для этого понадобится, мы и поговорим.

Сделать или купить

Прежде чем узнать, как сделать компрессор своими руками, нужно разобраться с тем, как и какие задачи может решать самодельный вариант, и как с ними справиться купленный в магазине агрегат. В этом плане все больше зависит от направления, для которого вам требуется компрессор. Если он вам нужен для простой накачки шин – то можно и самодельным воспользоваться.

Другое дело если вас тянет в творчество. Это не обязательно должна быть аэрография, чтоб споткнуться о недостатки домашнего варианта. Все дело в том, что для покраски требуется однородный и равномерный поток воздуха. В нем не должно быть мусора и других мелких частиц.

Если эти условия не соблюсти, можно будет получить зернистую покраску или другие виды дефектов в качестве результата. Именно об этом стоит думать в первую очередь, когда видите фото самодельных компрессоров.

Ко всему вышеназванному можно еще добавить неоднородные пятна и потеки, которые будут проблемой даже при покраске рамы велосипеда, чего уж говорить о деталях автомобиля.

Несмотря на это, оба типа компрессоров устроены примерно одинаково, что касается основ. В любом случае нужен резервуар, в котором воздух находится под высоким давлением. Оно может генерироваться за счет ручного нагнетания, а может появляться от механического воздействия.

Если первый вариант дешевле в реализации, то стоит учитывать, что работать будет намного сложнее, ведь постоянно нужно будет следить за уровнем давления внутри компрессора.

В случае, если компрессор оборудован дополнительной автоматикой, все что вам нужно будет делать, это время от времени добавлять масло или заменять его. Результатом работы такого прибора будет постоянная и равномерная подача воздуха, что может сыграть очень важную роль для вас.

Подготовка

Вот и мы и подошли к пошаговой инструкции для сборки компрессора в домашних условиях. Если говорить о его плюсах, то в первую очередь стоит вспомнить о громкости работы, ведь такой агрегат будет работать существенно тише, чем заводской вариант. Для этого нужно будет герметично соединить все компоненты, но этот труд стоит затраченных усилий.

Из чего можно сделать компрессор своими руками?

Для начала вам понадобится что-то, что сможет заменить ресивер. Для этого хорошо подойдет простая автомобильная камера. Дальше нужно будет найти простой насос, на котором установлен манометр. Он нужен для увеличения давления воздуха внутри камеры. К этому добавляем простое шило, ремонтный комплект для колеса и простой сосок для камеры.

В первую очередь нужно убедиться в том, что камера все еще герметична, и не пропускает воздух. Если окажется, что она не справляется со своими задачами, в условиях повышенного давления последствия могут быть серьезными.

Если во время проверки вы нашли утечки воздуха, то камеру нужно заклеить, и лучше всего это делать при помощи вулканизации.

Поскольку наша камера будет выполнять функцию ресивера, нужно будет сделать еще одно отверстие в ней, для чего нам и понадобится простое шило. В него нужно будет вклеить сосок, о котором я говорил ранее. Он будет использоваться для поступления воздуха внутрь камеры.

Для правильной установки соска хорошо подойдет рем комплект, который указан в перечне необходимых деталей. Дальше выкручиваем ниппель и проверяем, как идет движение воздуха.

Мини компрессор своими руками делается по тому же принципу, просто нужно будет взять камеру поменьше, для которой понадобиться насос меньшей мощности. Такая установка будет иметь меньшую производительность, но будет обладать определенной компактностью.

Особенности

После всего, что было сделано ранее, нужно установить спускной клапан на сосок, который был на камере изначально. Он необходим для послабления давления, если оно будет подниматься слишком высоко. Для того, чтоб проверять работоспособность прибора не только прямым использованием, не лишним будет установить дополнительный манометр.

В противном случае, если вы будете заниматься покраской, вам нужно будет сначала провести пробный заход, после чего посмотреть на равномерность эмали или простой краски, и только после этого приступать к работе. Это не очень удобно, и может оказаться достаточно дорого, в зависимости от цены материалов.

Важно знать, что при проверке уровня давления манометром, его стрелка не должна дергаться. Если это происходит, нужно проверить всю конструкцию, поскольку это сигнал того, что поток воздуха не является равномерным.

На самом деле, идеи самодельных компрессоров и изготовление такового не требует каких-то сверхспособностей. Естественно, вам нужны будут прямые руки, базовые навыки работы с разными инструментами, ну и главное – желание все это делать. Если вам компрессор нужен для профессиональных потребностей, то лучше обратиться к готовым решениям.

Есть много отзывов о том, что самодельные компрессоры работают надежнее и при этом более долговечны. Важно понимать, что это зависит в первую очередь от того, кто делал этот агрегат, и не менее важны материалы, которые использовались при его создании.

Если вы хотите в качестве хобби работать в своем гараже или сарае, к этом у вас есть достаточно свободного времени, чтоб заняться этим – почему бы и нет.

Фото компрессоров своими руками

Привет, друзья! Вы счастливые владельцы автомобиля, у которых огнетушитель не используется по назначению и выбрасывается по истечению срока годности? Поздравляю вас, и всем такого счастья желаю.) В общем, если у вас завалялся старый огнетушитель, не спешите его выбрасывать, ведь из него может получиться отличный компрессор, ничуть не уступающий в мощности и качестве покупному.

Для начала нам нужно выпустить из огнетушителя воздух и порошок или пену, короче говоря опустошить его. Затем свинчиваем головку и промываем огнетушитель, даем высохнуть.

Теперь нам понадобится переходник, полудюймовый тройник, шестимиллиметровый штуцер «елочка» для подачи воздуха, для выхода воздуха берем переходник с пол дюйма на четверть дюйма и с него на быстросъемный переходник для пневмоинструмента.

Собирать это все будем на анаэробный герметик, он застывает очень быстро и рассчитан на давление до 50 атмосфер, как раз то что нам нужно.

Для подачи воздуха нам понадобится электро насос, можно автомобильный компрессор, его мы подключаем к штуцеру «елочка».

Ну и все, осталось присобачить шланг для выхода воздуха и компрессор готов.

На руках у вас уже рабочий компрессор, но дабы его приблизить к идеалу, и сделать похожим на покупные, можно облагородить его манометром и сделать корпус, это уже на ваше усмотрение. Я сделал и вот что вышло.

Добрый день! В этой статье на примере своей сборки компрессора я хочу показать методику постройки компрессоров из доступных частей для модельной аэрографии.

Главные элементы

Первым шагом необходимо оформить технические требования к нашему плоду гоблинской инженерии.
Поскольку я приобрел новый аэрограф двойного действия, был необходим компрессор с ресивером . Дело в том, что в отличие от аэрографа действия одинарного, новый аэрограф способен управлять потоком воздуха, запирать его, и открывать воздуховод. В европейских странах многие используют такой аэрограф вместе с отдельным баллоном для сжатого воздуха, одноразовым или многоразовым, экономическую сторону этого дела оставим в стороне. Емкость для воздуха — ресивер — позволяет собирать воздух наподобие такого баллона. Если в шланг воздуховода воздух будет нагнетаться непрерывно, то в какой-то момент штуцер может не выдержать и шланг вылетит. Получить вылетевшим шлангом по какой-нибудь части тела — зело больно и неприятно. А так — аэрограф использует воздух из баллона. Итак, аэрограф двойного действия подразумевает использование ресивера. К нему мы еще вернемся.

Главное — собственно, сам компрессор . Мы будем использовать компрессор от холодильника . Типа « горшок» — потому что, компрессоров типа «цилиндр» уже не сыскать днем с огнем, да и старые они все. Определяемся с выбором компрессора при помощи различных сайтов по продаже холодильного оборудования. Наверное, основным критерием будет их цена, поскольку параметры по нагнетанию воздуха у них примерно равны. Есть помощней, есть слабее. По приобретению — можно поехать в магазин самому, можно заказать доставку, если у них нет розничной лавочки и они работают только в интернете. Перед заказом, мы смотрим на модель компрессора, и выписываем название фирмы, его выпускающей, можно при помощи ctrl+c, можно на бумажку. И идем на сайт производителя. Производитель того компрессора, который оказался у меня — Danfoss, у них на сайте можно скачать pdf-файл с техническим описанием компрессора. Скачиваем ТО обязательно, оно нам понадобится!

Вернемся к ресиверу. Ресивером должна служить емкость, выполненная для содержания газов или жидкостей под высоким давлением. Желательно, чтобы она соответствовала требованиям ГОСТ. Сразу оговорюсь — пластиковая бутылка, пластиковые бачки, баки и канистры НЕ относятся к таким вещам. Их использование — вопиющее нарушение техники безопасности! Рассмотрим емкости:

Вариант первый — углекислотный огнетушитель. Хороший вариант, испытывается, держит до 10 атм. Очень широкий выбор емкости — 3,5,10 л. — достаточно просто достать (можно купить, можно достать «выдохшийся»). Однако, имеет один существенный минус — метрическая резьба на входе. Я использовал именно его.

Вариант второй — гидроаккумулятор. Приличный выбор емкости, однако имеет небольшое рабочее давление. На входе — удобная 1 дюймовая резьба. Требует доводки перед использованием, поскольку внутри разделяется на мембрану, содержащую в себе углекислый газ, держащий под давлением воду. Ее необходимо вытащить. Достать — элементарно купить в строительном гипермаркете или на стройрынке.

Вариант третий — кислородный баллон. Некоторые образцы могут держать огромное количество атмосфер, однако, в доступности либо баллоны с крайне небольшой емкостью, либо тяжелые, массивные, для сварочных работ, а достать другие варианты крайне трудно.Но зато если достать какой-нибудь из медтехники (боюсь, это очень дорого), можно устроить перед сборкой кислородный бар!!! =)))

Вариант четвертый — баллоны от различных газов (пропановые и т.д.) — достать просто, в остальном аналогичны огнетушителю. Однако, на них написано, что для сжатого воздуха использование не рекомендовано.

Связующие звенья между редуктором и ресивером, блок подготовки воздуха

Теперь, когда определены компрессор и то, что будет ресивером необходимо подумать, как они будут связаны, и как сжатый воздух будет поступать к аэрографу.
Первое — это тот узел, который крепится непосредственно к ресиверу и обеспечивает распределение воздуха между магистралями (необходимо упомянуть, что одна из его основных характеристик — совместимость с разъемом на ресивере, о способах прикручивания я упомяну позднее).
Второе — реле давления. Реле давления должно обеспечивать отключение компрессора при достижении определенного давления в ресивере, и включать его, когда давление падает до минимального значения. В качестве реле давления — оптимальный вариант — реле РДМ-5 для водопроводных систем. Найти его очень легко, оно продается в большинстве магазинов торгующих водопроводными товарами. Необходимо обратить внимание — соединительный элемент РДМ-5 рассчитан на внешнюю резьбу 1 дюйма.

Третье — необходима индикация давления в ресивере. Покупаем манометр с пределом измерения 10 атм. Такие имеют присоединительный размер 1. Важно — нужен статический прибор.

Четвертое — блок подготовки воздуха. В шланг, ведущий к аэрографу, необходимо подавать определенное давление. Следовательно, нужен редуктор. Редуктор должен иметь предел регулирования давления от нуля и до 8-10 атмосфер. Также, необходимо, чтобы к нему прилагался манометр, чтобы видеть значение регулируемого давления, а также — фильтр маслоотделитель. Поскольку, даже из ресивера могут пролетать частички компрессорного масла. Внимание — ни в коем случае не покупайте фильтр-лубрикатор — он выполняет диаметрально противоположную функцию.

Пятое — расходные материалы, фиттинги, повороты, тройники. Основной размер фиттингов — 1 дюйма, для того, чтобы рассчитать их количество, необходимо построить схему узла распределения и подготовки воздуха. Кроме них, нам понадобится несколько переходников с 1 на 1 дюйма, внешних и внутренних.
Посмотрев на все детали и узлы, сделаем рисунок того, как это все будет выглядеть в сборе, например, вот так:

Теперь подумаем о размещении всей конструкции. Как вариант — обычные ДСП плиты. Для того, чтобы с матюгами не таскать всю конструкцию по квартирегаражумастерской, предусмотрим ножки-ролики, которые легко найти в любом мебельном магазине. Чтобы установка не занимала много места, я решил разместить все в два этажа. Чтобы в дальнейшем было проще работать, нарисуем такую схему:

Понадобятся либо очень длинные болты м8, либо короткие шпильки. А также гайки и шайбы.
Теперь, чтобы подвести итог этапу планирования, напишем список потребных материалов .

Компрессор — 1шт.
Ресивер (огнетушитель) 1 шт.
Реле давления — 1шт.
Манометр — 1шт.
Фильтр-редуктор — 1шт.
Аварийный клапан -1шт.
Фиттинги, переходники — исходя из выбранной схемы
Различные сантехнические прокладки, фум-лента, герметик .
Кабели, выключатель, штекер + различная мелочь для их укладки и подключения.
Гибкий шланг (желательно масло-устойчивый) , диаметром совпададающим с внешним диаметром выходного штуцера для воздуха у компрессора.
ДСП -плита для подставки , 4 ножки-ролика, 4 болта М8х25 или шпильки М8, гайки, шайбы и прочие маленькие метизы, а также различный инструмент .

Приступаем к сборке!

Сборка компрессора

Итак, беготня по магазинам закончена, схему нарисовали, затеваем вертеж =). Первая трудность — с которой я столкнулся — узел на выходе огнетушителя. Здесь есть несколько вариантов — демонтировать узел, и найти мастера-сварного, чтобы он приварил нужный фиттингпереходник. В силу торопливости, мне не захотелось кого-то искать, поэтому я поступил просто — свинтил часть вентиля (оставив внутреннюю механику, убрал управляющий элемент). К одному из выходов подошел переходник с внутренней резьбой на 1 дюйма, в другой со скрипом ввинтил переходник с 1 на 38. Положа руку на сердце — это (да собственно как и весь ресивер) сделано в нарушении правил по эксплуатации сосудов под давлением. Лучше все-таки качественно приварить новый переходник(что тоже, конечно, не совсем по правилам…).

Первый этап сборки компрессора прост — вооружаемся водопроводным разводным ключом, фум-лентой, герметиком(внимание, он впоследствии застывает — хотите сделать на века — не жалейте!), и скручиваем переходники по намеченному заранее плану. Важное замечание — для того, чтобы обеспечить герметичное соединение необязательно заворачивать все «до скрипа» — по закону подлости — тройники и повороты никогда не встанут на нужный угол. Монтируем редуктор, манометр, реле давления, переходник на гибкий шланг. Каждый этап процесса непременно должен сопровождаться примеркой к ресиверу-огнетушителю.

Плотник супротив столяра

«Гадюшник с колесиками сюда ку!»
кф «Кин-дза-дза»

Второй этап сборки — столярные работы. Я взял готовые ДСП пластины «из запасов» и прикрутил к ним мебельные колесики на саморезах, предварительно засверлив тонким сверлом посадочные места для них(так они вкручиваются точно по месту и гораздо легче). Обязательно покатайтесь на только что сделанном изделии по квартире (надо же проверить! =)) — внимание и заинтересованная реакция домашних вам обеспечена (из разряда вредных советов и тут стоило бы оставить приписку «никогда не повторяйте этого самостоятельно»). Поскольку я делал двухуровневую подставку, то следующим шагом разметил и просверлил отверстия под шпильки. Приблизительно на середину каждой шпильки накрутил гайки, с запасом отмерил перфорированную ленту (так, чтобы получилось «ложе» для огнетушителя) и воздрузил последний на предназначающееся для него место.
Внимание!!! Все откусанные места перфоленты обязательно оклейте изолентой или другим мягким материалом во избежание возможности травмирования, или обработайте, так, чтобы не оставалось острых кромок и заусенцев.

После позиционирования огнетушителя сверху наложил еще две перфорированные ленты и зафиксировал гайками.
Если вы используете в качестве ресивера подготовленный гидроаккумулятор, то у большей части небольших (5, 6, 8 л.) моделей «горизонтального» типа, имеются замечательные кронштейны-лапки снизу и сверху. Нижние можно прикрутить к основанию, а на верхние поставить компрессор.

В моем случае, который я использую как пример, конструкция состоит из двух уровней.«Второй этаж» конструкции перед установкой необходимо подготовить. Находим подходящие отверстия на лапках компрессора (их там много), и, выдерживая геометрию, размечаем и просверливаем их на «втором этаже». Ничего, если отверстия несколько больше, чем диаметр болтов (я использовал М8), везде, где нужно я использовал широкие шайбы. Монтируем пластину «второго этажа», смотря на схему, о которой мы говорили в первой части.
Ставим компрессор. Для того, чтобы снизить вибрацию, необходимо предусмотреть некоторые демпфирующие элементы. Я в качестве них приспособил обычные сантехнические силиконовые прокладки, соорудив из них подобие амортизатора. Закрепляем компрессор, не забываем ставить шайбы.

Примеряем к ресиверу модуль распределения воздуха. Если что-то упирается, или просто неудачно расположено, конструкцию можно поменять. После примерки — прикручиваем. При помощи гибкого шланга, фум-ленты и хомутов соединяем выходное отверстие компрессора и входное отверстие блока подготовки воздуха. Хомуты необходимо хорошо затянуть, обеспечивая плотное прилегание шланга — со стороны компрессора в противном случае может травить и брызгать масло, а со стороны модуля распределения воздуха — травить, соответственно, воздух.

Электрическое тело пою. Последние штрихи и…

«Махмуд, поджигай!»
кф «Белое солнце пустыни»

Сначала — немного теории об используемом компрессором двигателе. Компрессор, который мы рассматриваем как пример, в качестве привода использует однофазную асинхронную машину. Поэтому, чтобы его запустить, нужны разные вспомогательные устройства. В нашем случае — это пусковая обмотка с конденсатором. Внимательно изучите инструкцию к компрессору! Типы устройств, обеспечивающих пуск привода, могут сильно различаться у разных моделей.
Теперь самое основное — нужно поработать со схемой подключения установки. Здесь есть несколько подводных камней:

Компрессор выдран из обычной схемы подключения. Чтобы он заработал, необходимо установить перемычку.
Желательно предусмотреть защитные элементы (автоматический выключатель) — вопрос спорный, в принципе, при каких либо эксцессах должен срабатывать автомат на группу розеток, к которой подключается компрессор — ставить еще один автомат, на мой взгляд необязательно.
Линия подключения должна обязательно идти через реле и выключатель.
Иногда, к компрессору необходимо подключать конденсатор. Это зависит от его типа. Обязательно посмотрите характеристики и руководство по используемому компрессору.

Подключение необходимо осуществить по следующей схеме:

От штекера-вилки ведем фазный провод (L) к выключателю. Далее, подключаем фазный провод к нужной клемме реле. Нулевой провод (N) остается нетронутым, в случае, если есть провод заземления, если же последнего нет, заводим нулевой провод на клемму заземления реле (получается защитное зануление), от реле ведем фазный и нулевой провод к пусковому устройству привода компрессора (коробочка такая у него на корпусе), и по схеме подключаем к соответствующим клеммам. Получается примерно так:

Общий вид схемы подключения. Схема подключения реле РДМ-5. Обратите внимание — мы используем клемму L1 для подключения фазы, а также соответствующую ей клемму на верхней колодке — от нее провод пойдет к компрессору. L2 не используется! Также, нив коем случае не соединяйте колодки между собой — тогда реле не будет работать.

От обычной вилки (кабель 2,5 мм2), через выключатель, к реле давления (там отмечено, куда чего подключать) и к компрессору. Кабель у вилки может быть двух типов — с землей, фазой и нулем, если у вас дом новый, или просто с фазой и нулем, если дом старый. В принципе, можно не парится, и завести землю на нулевой проводник, как и делается в старых домах.
Итак, теперь, чтобы система заработала — установим перемычку. Она устанавливается непосредственно на клеммной колодке пускового устройства. лучше всего — соединение пайкой, но можно воспользоваться обжимными контактами подходящего типа (они указаны в описании компрессора). Перемычка показана голубым цветом:

Схема подключения перемычки в пусковом устройстве.
Перемычка эта очень важна, так как она обеспечивает подключение обмоток к фазе.
В конце, аккуратно уложим кабели, используя пластиковые стяжки и самоклеящиеся площадки для них. Внимательно осмотрите кабели на предмет целостности изоляции, а также проверьте каждое соединение на механическую прочность. Внимательно проверьте, нет ли возможностей для короткого замыкания — каждый провод должен быть аккуратно зачищен и иметь контакт только с предназначенной для него клеммой .

Теперь — проверяем все, запускаем, и начинаем красить модельки! =)

Вконтакте

Нормативные документы предусматривают, что с лужбы переносного огнетушителя должен быть не менее десяти лет, однако, на практике, тушащие устройства используются меньше, так как зачастую на это влияют внешние условия. Поскольку металлический баллон, в котором находится тушащая смесь, относится к категории сосудов под давлением, то периодически должно проводиться освидетельствование в лаборатории с проверкой повышенным давлением и наложением оттиска государственного поверителя. Если же поверка не пройдена, что может быть вызвано различными причинами, то емкость списывается и не подлежит использованию по прямому назначению.

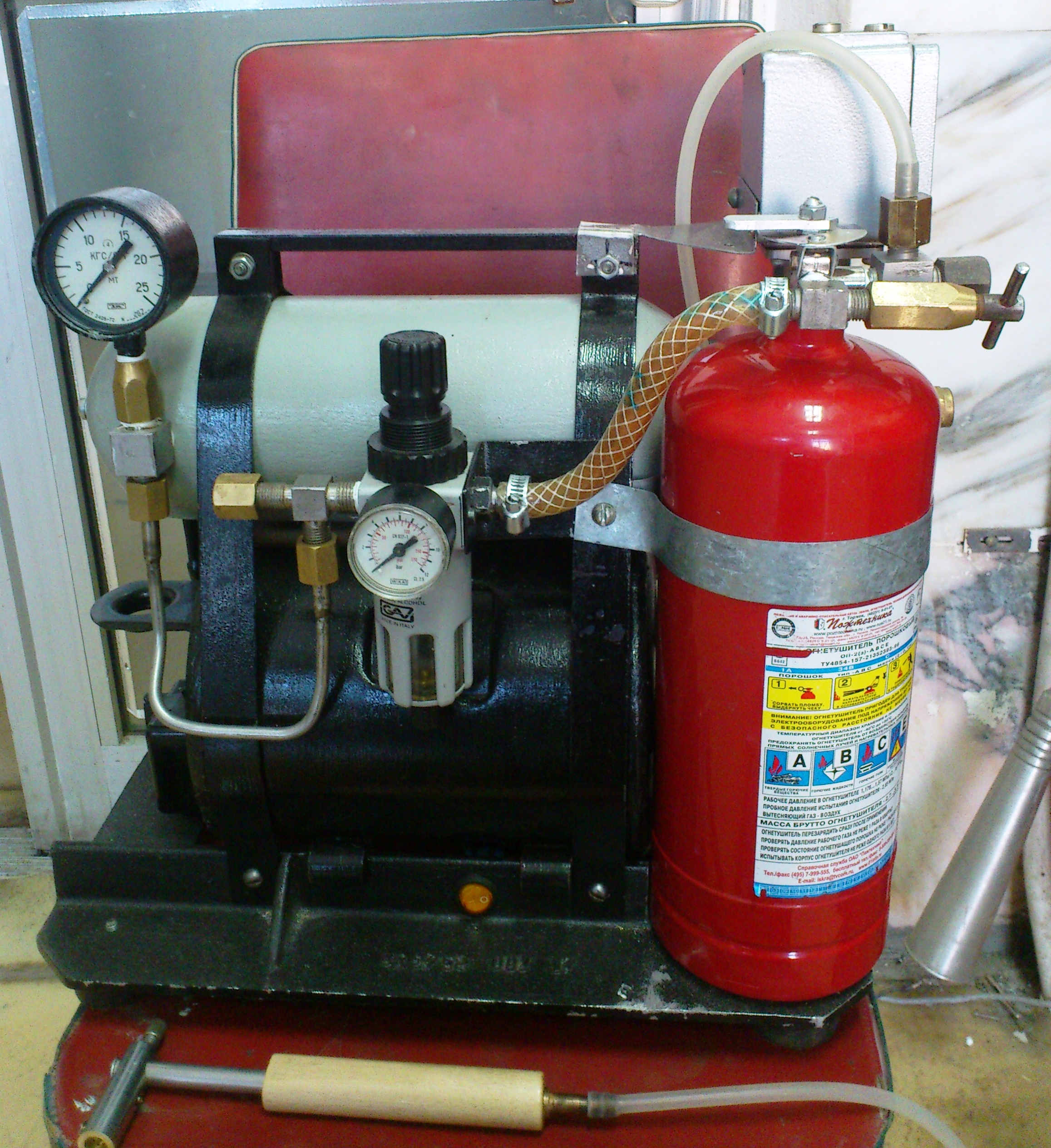

Воздушный ресивер из баллона огнетушителя

Д ля использования в промышленных целях такую емкость использовать нельзя, а вот в быту вполне возможно. Металлические сосуды, выдерживающие значительное давление, это удовольствие не из дешевых . Можно сделать ресивер из для бытового компрессора, всегда востребованного в гараже и почти не уступающего заводским аналогам. Для этой цели подойдет баллон от углекислотного огнетушителя емкостью не менее десяти литров, только так можно будет обеспечить равномерное давление воздуха на выходе.

Дело в том, что комплектуются литыми баллонами, это позволяет выдерживать давление до 1000 атмосфер. Перед использованием, следует убедиться, что емкость действительно бесшовная, запорно-пусковое устройство (ЗПУ) оснащено резьбой на ¾ дюйма, а сам огнетушитель пуст, после чего отсоединить ЗПУ от баллона. Внутреннюю поверхность емкости надо внимательно осмотреть на на личие следов коррозии и при необходимости зачистить их.

Сделать ресивер из огнетушителя своими руками можно не менее эффектно чем если бы это была фабричная сборка. Внешний вид станет эстетичнее, если удалить с баллона старую краску с помощью болгарки, после чего прогрунтовать и покрыть новой.

Вместо вывернутого ЗПУ в горловину баллона необходимо ввинтить водопроводную крестовину, для герметизации резьбовых соединений здесь и далее следует использовать уплотнительную ленту ФУМ , а поверх нее нанести маслобензостойкий герметик.
К верхнему выходу крестовины следует подсоединить реле давления, а к одному из боковых обратный клапан со штуцером под маслобензостойкий шланг.
На оставшийся выход подключается кислородный редуктор с запорным краном. Редуктор позволяет сгладить скачки давления и получить плотную струю воздуха.
Когда ресивер собран, на него приваривается металлическая рама, куда крепятся электродвигатель с нагнетателем.

Парогенератор из огнетушителя

Сделать парогенератор из огнетушителя тоже не составит большого труда, поскольку основной компонент – надежная емкость уже имеется в наличии. Его применяют для получения пара, необходимого при очистке деталей.

Необходимо избавиться от ЗПУ, очистить внутреннюю поверхность от коррозии, после чего ввинтить в горловину сгон. Через него будет производиться заливка жидкости и отсюда же будет выходить пар. Для герметизации резьбовых соединений используются паронитовые прокладки, устойчивые к высокой температуре и ФУМ лента.

Для подачи пара используется специальный рукав-шланг, на конец которого необходимо насадить сужающую насадку, что увеличит скорость потока на выходе и его давление.

Как сделать печь из огнетушителя

Что можно сделать из огнетушителя при этом минимально тратясь на расходные материалы? Оставшиеся старые баллоны можно использовать для изготовления печи-буржуйки. Это довольно простое устройство идеально подойдет для обогрева в не отапливаемом гараже, в палатке и других подобных случаях.

Перед изготовлением необходимо выкрутить ЗПУ, после чего срезать болгаркой или ацетиленовым резаком сужающуюся горловину, чтобы остался только ровный цилиндр. Из листа металла вырезается пластина соответствующая диаметру цилиндра и наваривается на место среза конуса. В результате получается плоская нагревательная поверхность, используемая для разогрева пищи.

Чуть ниже середины баллона вырезают прямоугольное отверстие под д верку и возле самого дна немного меньшего размера отверстие для поддувала. В качестве дверок можно использовать вырезанные куски баллона, необходимо только приварить навесы и ручки. Снизу к баллону привариваются опоры, а со стороны противоположной дверкам вырезается круглое отверстие под дымовую трубу. Переходник для дымохода можно изготовить самостоятельно или приобрести готовый и приварить вокруг отверстия.

Печь из огнетушителя, как и любая другая будет работать намного эффективнее, при высокой трубе.

Дымоход приобретается в виде отдельных сегментов, выполненных из листовой стали, таким образом, если печь планируется перемещать, его всегда можно будет собрать на новом месте. Если печка устанавливается стационарно, то целесообразно установить гофрированную трубу.

Из можно выполнить и массу других полезных в хозяйстве вещей, так как использующаяся для отливки баллонов сталь отличается качественными прочностными характеристиками.

Приступая к изготовлению чего-либо обязательно следует убедиться, что в баллоне отсутствует тушащий состав, путем нажатия на ЗПУ и лишь потом приступать к работе.

Что можно сделать из огнетушителя своими руками

Срок эксплуатации огнетушителя ограничен. Но совсем необязательно отправлять старое устройство на свалку. Некоторые приборы стоят дорого, но есть возможность сделать их самостоятельно, дав вторую жизнь ненужным и старым вещам. Огнетушитель может стать полезной в хозяйстве вещью. В умелых руках старый баллон превращается в мойку, парогенератор и даже музыкальную колонку. Все, что требуется – фантазия, желание и немного времени. Вот несколько примеров использования ненужного огнетушителя.

Содержание:
Компрессор из огнетушителя
Пеногенератор из огнетушителя своими руками
Барбекю из огнетушителя своими руками
Печь из огнетушителя

Компрессор из огнетушителя

Прибор будет состоять из двух элементов: компрессора и ресивера – корпуса старого огнетушителя.

Ресивер – ёмкость для жидкостей или газов. Он передает сжатый воздух потребителям, регулирует напор смеси при выходе из компрессора, собирает и удаляет конденсат, делает прибор менее шумным.

Для изготовления компрессора подойдет огнетушитель с большим объемом (не менее 10 литров) без следов коррозии на корпусе.

Этапы работы:

Выкрутить запорный вентиль, очистить огнетушитель. Промыть и просушить внутреннюю часть.
Вкрутить в горловину водопроводную крестовину. ФУМ лента поможет защитить от утечки газа или жидкости.
Присоединить к верхнему выходу крестовины реле давления. К одному из боковых выходов необходимо подсоединить клапан с патрубком под маслобензостойкий шланг.
Подключить к оставшемуся выходу кислородный редуктор с запорным вентелем.
Приварить металлическую раму, закрепить на нее электродвигатель с нагнетателем.

Пеногенератор из огнетушителя своими руками

Пеногенератор – это удобный прибор для мойки автомобилей.

Он образует стойкую пену под высоким давлением. Для изготовления пеногенератора подойдет пятилитровый огнетушитель.

Помимо самого корпуса потребуется шланг, металлическая трубка, хомуты, манометр и запорный клапан. К верхней части огнетушителя следует приварить горловину, с прочной крышкой. К боковой стороне горловины приварить трубку (0,5 дюйма) с резьбой. С помощью переходника соединить трубку и шланг.

Внизу огнетушителя просверлить отверстие. Вставить трубу (0,5 дюйма) с резьбой. В отрезке трубы, который находится внутри корпуса, сделать около десяти отверстий диаметром 2-2,5 мм. Торец трубки нужно заглушить. На конец трубки, выходящий наружу, прикрепить кран с переходником для шланга.

Резервуар наполняют мыльным раствором. Через шланг у основания подается воздух компрессором. Затем компрессор включают, кран на подающей воздушной магистрали перекрывают, а на верхнем отводе – открывают. Пена вырывается наружу.

Барбекю из огнетушителя своими руками

Прежде чем притупить к работе, нужно выпустить весь газ, который остался в баллоне.

Делать это нужно на улице. Лучше смочить вентиль на выходе мыльным раствором. Если вода пузыриться, значит газ выходит. Самый маленький мангал коптильня из огнетушителя изготавливается из небольших огнетушителей (2-3 литра). Легкий компактный мангал можно взять с собой на природу.

После окончательного опустошения, огнетушитель необходимо перевернуть и вылить конденсат. Затем в емкость нужно налить воду и оставить на несколько дней, это поможет устранить запах газа.

Отверстие от вентиля лучше заварить.

Чтобы соорудить мини-мангал из огнетушителя своими руками, требуется разделить его не две части.

На корпусе баллона есть длинный шов, он послужит первой линией реза. Вторую черту проводят напротив первой с отступом вверх на 8 см. Сразу же нужно сделать разметку под петли.

После того как разметка нанесена, с помощью болгарки прорезают стенки, отделяя часть корпуса. Она будет использоваться как откидная крышка.

Покрывать мангал следует термостойкой краской. После высыхания останется прикрепить ручки для более удобного использования.

Печь из огнетушителя

Этапы изготовления печи из огнетушителя своими руками:

Срезать верхнюю часть огнетушителя.
В нижней части выпилить окно. В качестве дверцы можно использовать оставшиеся куски баллона. Останется приварить навесы, ручки, а также смастерить засов. На противоположной стороне сделать несколько отверстий для вентиляции.
Внутри приварить поперечную деталь для дров.
Прикрепить на верхнюю часть небольшую трубу для выхода дыма.
Для большей устойчивости приварить ножки.

Такая печь не боится даже сильного ветра. К тому же она безопасна. Искры не разлетаются в разные стороны. Тепло распределяется целенаправленно, для приготовления еды потребуется меньше дров, чем для костра. Минус такой печи – вес, взять её с собой на пикник будет проблематично.

Срок годности огнетушителя зависит только от вас. Прибор можно использовать не в практических целях. При правильном подходе, старый огнетушитель поможет воплотить творческие идеи. Бар для спиртного, тайники, светильники, мусорки – фантазия безгранична.

Добавлено: 17.08.2021

изготовление воздушного компрессора своими руками Электромагнитный компрессор своими руками

Уважаемые посетители сайта « » сегодня мы с вами рассмотрим как сделать компрессор из мотора от холодильника и использованного огнетушителя своими руками. Компрессор представляет из себя аппарат для нагнетания и хранения в ресивере сжатого воздуха, который в дальнейшем можно использовать для разных целях, к примеру подключить краскопульт или пневмоинструмент, аэрограф, продувочный пистолет.

В данном случае для изготовления компрессора был использован моторчик от старенького Советского холодильника. Как вы знаете в качестве охлаждающей жидкости используется фреон, который гоняет по системе именно этот самый двигатель, расположен он обычно в задней части внизу. Так вот, данный мотор прекрасно нагнетает воздух и его можно использовать как источник воздуха для нагнетания в ресивер. А вот ресивером здесь служит обычный использованный огнетушитель, при желание баллон можно взять побольше и сделать

Так же в обязательном порядке необходимо ставить фильтра на вход и выход мотора, а в нижней части ресивера должна быть закручивающаяся по резьбе пробка для слива конденсата. На выходе из ресивера устанавливается редуктор и манометр для определения давления внутри баллона. Между собой аппарат соединяется армированным шлангом. На выходе через переходник можно подключать краскопульт, аэрограф или другой пневмоинструмент, так же используется для подкачки шин авто-

Материалы

мотор от холодильника
использованный огнетушитель
редуктор
фильтр
манометр
армированный шланг

Инструменты

дрель
отвертка
плоскогубцы
гаечные ключи

Пошаговая инструкция по изготовлению компрессора

Первым делом следует ознакомиться со схемами подключения узлов.

Из холодильника извлекается его мотор, выглядит он вот так.
На вход и выход подсоединяем желательно армированный шланг.
Так же понадобиться редуктор и манометры. Собираем.
Накручиваем на ресивер.
Соединяем между собой армированным шлангом и ставим фильтра на вход и выход.
На выходе из ресивера так же установлен армированный шланг.
В качестве рамы можно использовать дерево или металлоконструкцию.
Вот собственно такой компрессор получился.
Аппарат с небольшим баллоном в основном используют для аэрографа или же краскопульта, но если поставить резервуар для сжатого воздуха побольше, то можно вполне подключать пневмоинструмент. Надеемся представленный материал был вам полезен. Спасибо за внимание!

Адаптация аппарата под напряжение 220 В

Совет! Для этой цели хорошо подойдет БП от компьютера.

Данные провода можно отрезать и скрутить, но лучше их закоротить перемычкой.

Подключение дополнительных элементов

Для подключения аппарата к ресиверу необходимо собрать конструкцию, показанную на схеме, приведенной ниже.

В состав данной обвязки входят следующие элементы.

Крестовина , имеющая все выходы с ВР1/2. Маркировка означает: “ВР” – внутренняя резьба, “1/2” – диаметр резьбы в дюймах.
Тройник , имеет все выходы с НР1/2 (“НР” – наружная резьба).
Вентили в количестве 2 шт. (ВР1/2 – ВР1/2). Предназначены для перекрытия движения воздуха в обоих направлениях. Двойная маркировка означает, что с обеих сторон вентиля находится внутренняя резьба.
. Предназначен для пропускания воздуха только в одном направлении. Можно установить простой пружинный клапан ВР1/2 – ВР1/2. Если планируется работать с давлением 6-7 бар, то необходимо подбирать обратный клапан, не имеющий пластиковых деталей.
Прямой ниппель , представляет собой переходник, имеющий 2 наружные резьбы (НР1/2).
Переходной ниппель НР1/2 – НР1/4. Позволяет перейти с одного диаметра наружной резьбы на другой.
Удлинитель (60 мм) НР1/2 – НР1/2. Это тот же ниппель, только прямой. То есть резьба с обоих его концов имеет одинаковый диаметр.
Муфта переходная . Является переходником с внутренней резьбы одного диаметра на внутреннюю резьбу с другим. В данном случае, с ВР1/2 на ВР1/8.
Тройник , имеющий все выходы уже с резьбой НР1/8.
Муфта прямая ВР1/8 – ВР1/8. Имеет 2 одинаковые внутренние резьбы.
Переходник для шланга НР1/8.
Регулятор давления (прессостат) с влагомаслоотделителем . Реле давления позволяет поддерживать давление воздуха в ресивере не ниже минимального и не выше максимально допустимого уровня. Влагоотделитель можно и не устанавливать, если агрегат будет использоваться в качестве насоса для накачки шин. При использовании агрегата для покраски установка влагомаслоотделителя является обязательным условием.
Приведенная выше схема обвязки предполагает 2 выходных штуцера: первый для вывода воздуха на краскопульт (аэрограф), а второй — для подкачки шин.
Переходной ниппель НР1/4 – НР1/8.
Футорка (НР1/4 – ВР1/8), является переходником с большего диаметра наружной резьбы на меньший диаметр внутренней резьбы.
Манометры . Данные приборы позволяют визуально контролировать уровень давления воздуха в ресивере и на подаче в магистраль.

Как выглядит собранная согласно схеме обвязка компрессора, показано на следующем фото.

Важно! При подборке емкости для ресивера следует учитывать тот факт, что автонасос может работать не больше 10 мин. непрерывно. Соответственно, и объем ресивера должен быть небольшим (около 20 л.), чтобы аппарат мог поднять в нем давление воздуха до требуемого уровня раньше, чем пройдет 10 мин.

Простой вариант агрегата из огнетушителя/газового баллона

Важно! Двигатель для данного агрегата должен иметь мощность порядка 1,3 -2,2 кВт.

Компрессор высокого давления своими руками

Компрессор высокого давления (ВД) изготавливают из двухступенчатой компрессорной головки АК-150.

Автомобиля представляет устройство для механического сжатия газов, которое формирует давление воздуха на выходе, большее атмосферного по значению. Нагнетая воздух в камеры сгорания ДВС, компрессор увеличивает мощность двигателя за счет повышения КПД сгорания топлива. Топливная смесь при работающем нагнетателе содержит больше воздуха, в связи с чем легче поджигается и выделяет при сгорании больше энергии. В ходе исследований установлено, что двигатель прибавляет последнему 46% мощности и 30% крутящего момента – настолько важно это устройство!

Это устройство используется в качестве питания пневматических инструментов

Воздушный компрессор устанавливается не только в автомобили с ДВС – это оборудование используется в качестве питания пневматических инструментов, в промышленности и других отраслях. Главные эксплуатационные характеристики воздушного компрессора – рабочее давление и производительность в литрах воздуха в минуту.

Выделяются следующие виды воздушных компрессоров:

Поршневой. Устройство с прямой передачей усилия. В процессе работы двигателя поршень движется по цилиндру и сжимает воздух, который поступает в систему. Существуют масляные и безмасляные поршневые нагнетатели, последние широко применяются для питания пульверизаторов в сфере покраски. Воздушные двухпоршневые компрессоры используются в промышленных целях за счет высокой производительности.
Роторный. Передача усилия от двигателя происходит при помощи ремня. Винты с вращающимися лопастями сжимают воздух внутри устройства и создают . Роторное оборудование отличается высокой производительностью, хорошим КПД, малым шумом и вибрациями во время работы. Масло для воздушного типа используется экономно и не поступает в сжимаемый воздух. Особое распространение на производстве получил 380 В.

Нагнетатель может работать автономно или с использованием ресивера, который обеспечивает ровную подачу сжатого воздуха в систему. Воздушный компрессор без ресивера отличается меньшей стоимостью и размерами, но больше подвержен поломке.

Можно ли сделать самому?

Сделать воздушный компрессор на двигатель самостоятельно под силу не каждому, к тому же внесение модификаций, не предусмотренных автомобильным производителем, может непредсказуемо повлиять на работу . Однако можно собрать для гаража или автомастерской – с помощью такого устройства можно быстро наполнить шины воздухом, создать избыточное давление для пульверизатора и других пневматических инструментов, а также найти другое применение оборудования.

Компрессор с ресивером своими руками прослужит значительно больший срок, нежели покупное оборудование, при условии правильной сборки из качественных деталей. Это объясняется тем, что мастер, задавшийся целью сделать компрессор воздушный с ресивером, делает его для себя, и по этой причине заботится о качестве. Какие детали нужны и каким образом проводить сборку?

Собираем компрессор своими руками

Главный элемент самодельного воздушного нагнетателя – двигательная установка. Рекомендуется использовать для холодильника. Он примечателен наличием пускового реле, предоставляющего возможность устанавливать и удерживать определенный уровень давления воздуха в ресивере. Если под рукой нет старого и ненужного холодильника, можно отыскать агрегат на свалке промышленных отходов или у знакомых. Предпочтение надо отдать холодильнику, изготовленному в СССР, так как для производства советского холодильного оборудования использовались мощные и надежные компрессоры.

Холодильный нагнетатель имеет в конструкции три трубки, одна из которых запаяна с одного конца. Остальные являются воздуховодами – одна впускает воздух, другая выпускает. При дальнейшей сборке агрегата важно понимать, в какую сторону циркулируют потоки воздуха. Для определения надо на короткое время включить компрессор в сеть и понаблюдать, в какую сторону происходит циркуляция. Рекомендуется отметить «вход» и «выход» разными цветами, чтобы не перепутать при сборке. Предотвратить произвольную смену направления воздуха поможет воздушный обратный клапан для компрессора.

Помимо сердца старого холодильника, для сборки автомобильного компрессора понадобятся:

Воздушный ресивер (хорошим вариантом является огнетушитель).
Манометр.
Фильтр грубой очистки топлива.
Влагоотделяющий фильтр.
Реле контроля воздушного давления.
Набор переходников, хомутов, шлангов.
Тумблер для напряжения 220 Вольт.

На различных этапах сборки потребуются: основание для установки готового агрегата, колесики (можно взять от старой мебели), краска, моторное масло и антикоррозийное средство.

Сборка ресивера

Ресивер компрессора представляет собой прочную емкость, в которой содержится воздух под давлением. Роль, которую выполняет автомобильный воздушный ресивер – устранение пульсаций во время подачи воздуха компрессором, которое осуществляется за счет выравнивания давления в системе. Второстепенная роль ресивера – хранение инертных газов или конденсата.

Емкость ресивера абсолютно герметична, а необходимый объем зависит от цикличности потребления воздуха потребителем и производительности воздушного компрессора. Использование ресивера продлевает срок часто используется в различных сферах, включая покрасочные работы, промышленное производство и другие отрасли.

Автомобильный воздушный ресивер может изготавливаться тремя путями:

Углекислотный огнетушитель. Хорошо подходит для долговременного хранения газов под давлением до 10 атмосфер, имеет прочные стальные стенки и отличается безопасностью использования. Для ресивера достаточно огнетушителя объемом 5-10 литров. Для превращения огнетушителя в компрессорный ресивер надо снять запорно-пусковое устройство и надеть на отверстие подготовленный переходник для шланга. Баллон надо опустошить и тщательно вымыть. Далее устанавливается водопроводная крестовина и герметизируется. После этого можно использовать изготовленный ресивер для работы.
Гидроаккумулятор. Более специализированное устройство с достаточным диапазоном емкостей. Недостаток – малое номинальное давление. Плюс – подходящая резьба на выходе. Для использования в качестве ресивера надо убрать внутреннюю мембрану для хранения углекислого газа, после чего подключить шланг как в примере с огнетушителем.
Кислородный баллон. Исключительная прочность и давление воздуха в десятки атмосфер, но малая емкость, неудобство транспортировки и тяжесть. Для использования достаточно подключить шланг – самодельный ресивер готов к работе!

Воздушный ресивер своими руками может изготавливаться из любого баллона для хранения сжатых газов, но перед использованием надо убедиться, что выбранная емкость выдержит рабочее давление будущего компрессора.

Финальная сборка компрессорной установки

Компрессор с ресивером должны устанавливаться на одном общем основании для удобства хранения и транспортировки самодельного оборудования. Компрессор от холодильника, найденный ранее, надо очистить от ржавчины (если таковая имеется). Далее выполняется замена масла в воздушном компрессоре, так как старое наверняка пришло в негодность. Лить масло в воздушный компрессор можно не любое – при отсутствии специальной компрессорной смазки можно использовать моторное, синтетическое или полусинтетическое.

Устанавливайте компрессор с ресивером на одном общем основании для удобства хранения и транспортировки

Сборка компрессора осуществляется в пять последовательных этапов, указанных далее:

Установите нагнетатель от холодильника на подготовленном основании и закрепите резьбовыми шпильками. Ресивер устанавливается в вертикальном положении и закрепляется посредством сложенных листов фанеры в количестве трех штук с отверстием для баллона. К нижней части основания прикручиваются колеса для удобства перевозки.
Установите компрессор и обратный клапан для воздушного компрессора в отверстие воздухозаборника. Для удобства можно использовать шланг из резины.
На выходном патрубке нагнетателя через шланг поставьте влагоотделитель – его можно взять из дизельного двигателя. Для предотвращения срыва шланга под давлением надо укрепить соединение автомобильными хомутами. Влагоотделитель надо установить и на входе редуктора – приспособления для развязки давления в ресивере и компрессоре. Патрубок выходного давления соединяется с одним из концов водопроводной крестовины.
Установите на верхнюю часть крестовины реле для регулировки давления, а в свободный конец манометр для контроля. Все стыки должны прочно укрепляться фум-лентой и затягиваться хомутиками для предотвращения срыва.
При помощи тумблера на 220 Вольт подключите сетевую фазу к выходу компрессора. Изолируйте контакты изолентой или диэлектрическим кожухом.

После подключения оборудования к сети можно считать, что масляный воздушный компрессор собран. Можно включить устройство в сеть и проверить его работоспособность.

Какие проблемы могут поджидать при сборке?

Воздушные авто компрессоры простые в плане конструкции и эксплуатации устройства, однако во время самостоятельной сборки можно столкнуться со следующими проблемами:

Подача масла в неподходящее отверстие. По причине наличия нескольких трубок в нагнетателе можно запутаться и залить масло не у то отверстие. Для предотвращения проблемы заливать масло надо в любую из двух входных трубок – выпускная исключается.
Малый диаметр входного отверстия ресивера. Если использование стандартной резьбы баллона невозможно, элемента при помощи флюса и прикрепить . Итоговая конструкция способна выдержать давление в 5-6 атмосфер.
Неправильное подключение трубок нагнетателя. Чтобы циркуляция в системе происходила без сбоев и в одном направлении, необходимо установить обратный клапан на компрессор своими руками. Он предотвратит возможные проблемы и обеспечит стабильную работу нагнетателя.

Старайтесь собирать нагнетатель масла своими руками в полном соответствии с инструкцией, рекомендациями и правилами безопасности. В этом случае никаких проблем с работой оборудования не возникнет.

Установка необходимого давления

Воздушный мотокомпрессор или автомобильный нагнетатель надо правильно подготовить к первому использованию. Для начала работы надо настроить режим давления при помощи реле. Настройка осуществляется посредством двух пружин – большая устанавливает минимальное давление, малая – максимальное. Первый контакт реле подключается к нулю, второй крепится к нагнетателю.

ПОСМОТРЕТЬ ВИДЕОИНСТРУКЦИЮ

При первом использовании оборудования проследите за показаниями манометра – реле должно включать и отключать нагнетатель при достижении нижней и верхней границ установленного давления соответственно. После окончательной настройки можно покрасить самодельный нагнетатель и продолжить эксплуатацию.

Бытовые компрессоры для покраски есть в большом количестве в сетях розничной торговли. Хотя стоит сказать, что их цена довольно высокая и зависит от производителя и его мощности.

Сегодня мы расскажем, как сделать компрессор для покраски в домашних условиях своими руками. В этом случае его цена будет не значительной, так же будет приведена инструкция в которой вы сможете посмотреть фото и видео и сделать все достаточно быстро и правильно.

Изготавливаем в домашних условиях

Для начала надо сделать правильный выбор компрессора для покраски. Это будет зависеть от объемов выполняемой работы. Если вы будете его применять в коммерческих целях и на этом зарабатывать деньги, тогда стоит его сделать более мощным.

Внимание: Чем выше мощность компрессора тем и выше его цена. Но если вы будете делать покраску машин или других не больших конструкций, тогда стоит остановиться на среднем диапазоне мощности.

Что понадобится и принцип работы

Мы будем собирать воздушный компрессор для покраски, беря за основу обычную камеру от транспортного средства/авто.

Для сборки самодельного компрессора нам понадобятся:

Камера транспортного средства/авто. Она будет играть в нашем агрегате роль ресивера.
Насос, лучше использовать его с устройством – манометром. Его роль будет заключаться в нагнетательных действиях.
Ремонтный комплект.
Шило для комфортной работы.

Теперь после подготовки всех частей мы можем начать сбор станции:

Первым этапом мы смотрим, не пропускает ли камера воздух, нет отверстий и пор в ней. Производим ее накачку. Если в процессе обнаружили разгерметизацию нашего объекта, то можно наклеить заплатки на нужные места, либо произвести лечение резиной сырого состояния.
Следующим шагом в ресивере делаем дыру. Для этих манипуляций нам и понадобится шило. Далее туда кладем сосок от камеры, он будет выполнять роль выхода струи воздуха при работе нашего устройства.
Факультативный штуцер мы приделываем и приклеиваем. Как раз для данной цели мы первоначально и заготовили наш ремонтный комплекс. Потом мы присоединяем сам штуцер. Чтобы убедиться, что воздух нормальным образом покидает емкость, нужно просто открутить ниппель.
Однако сам ниппель, установленный на камере мы трогать не будем, его роль будет заключаться в выполнении функции клапана, а также поддерживания необходимого уровня потока давления. Чтобы узнать объем давления, мы должны распылить красочный материал на поверхность. Если эмаль на металл кладется равномерными слоями, значит наша работа выполнена правильно и на высоком уровне.
Также определить уровень давления нам может помочь и манометр. Даже после включения аэрографа давление должно быть также равномерным.

Сам процесс сборки самодельного компрессора для покраски относительно простой и не требует особых знаний и умений, однако его комфортность и удобство начинает сразу же ощущаться. Намного проще осуществлять красочные работы с помощью аэрографа, чем использовать баллон.

Внимание: К последним советам можно добавить, что нужно внимательно следить, чтобы в камеру транспортного средства никоим образом не попадали потоки пыли или жидкости.

Если эти элементы все же туда проберутся, то придется готовить краску для работы заново. При правильной работе компрессора он будет служить длительный промежуток времени, однако при возможности и желании воздух стоит накачивать в автоматическом режиме, это намного удобнее и проще.

Собираем компрессор своими руками на полупрофессиональном уровне

Существует возможность собрать такой агрегат, который по своим свойства никак не будет проигрывать специальным компрессорам от ведущих разработчиков. За основу мы будем брать обычный холодильник.

Для выполнения работы понадобится ряд запчастей и агрегатов, а именно: ресивер, фильтр, разнообразные переходники, масло, переключатели и другие части, с которыми мы познакомимся далее. Рассмотрим сам принцип работы данного агрегата.

Чтобы делать процесс намного проще, движком нашего агрегата будет выступать компрессор от обычного холодильника, который был произведен в Советском Союзе. Несомненным плюсом является присутствие реле нагнетательной установки. Отечественные холодильники обладают большим уровнем давления, чем их зарубежные аналоги, что является важным преимуществом. После того как был вынут блок, его необходимо подготовить к эксплуатации, нужно произвести чистку от слоя коррозии.
Для таких работ используем преобразователь коррозии, чтобы реакции окисления прекратили осуществляться. Так мы произвели подготовительную работу моторчика.

Сделав все необходимые подготовительные мероприятия, мы можем начать производить смену масла. Ведь если особо не лукавить, то почти никакая холодильная установка за долгие годы непрерывной эксплуатации никогда не подвергалась смене масла. Такое решение оправдывает себя, так при данных работах наш механизм защищен от внешнего воздуха в полном объеме.

Для смены масла мы берем материал из полусинтетики. Он по своим свойствам ничем не отличается от масла компрессора и содержит нужные нам добавки.
Вторым шагом, мы должны отыскать на нашем компрессоре три трубочки, две из них будут находиться в открытом состоянии, вторая в запаянном состоянии. В работе нашей установки первый две трубочки будут служить для нагнетания воздуха в разные стороны (он будет входить и выходить). Чтобы определить ход воздушных масс, нужно включить нашу нагнетательную установку в сеть. Далее мы внимательно смотрим, где воздух всасывается, а в каком месте он наоборот покидает наш агрегат.
Трубка, которая находится в запаянном состоянии, будет выполнять роль смены масла. Отсюда мы должны избавиться от ее закрытой части. Для таких работ мы можем взять обычный надфиль, производим спил по окружности трубочки. Обращаем внимание, чтобы кусочки стружки и металлическая пыль не оказались внутри нагнетательной установки.
Далее мы отламываем заднюю часть трубочки и производим слив масла в специальную тару. Это делается для того, чтобы определить последующий объем следующего залития. При помощи шприца мы в небольшом количестве производим ввод нового полусинтетического масла.
Когда ввели новое масло, важно заглушить весь механизм смазки движка. Мы должны подобрать винтик, предварительно обмотав его лентой, и осуществляем его закручивание в трубочку. Нужно помнить, что из задней части этой трубки иногда будет вытекать небольшое количество полусинтетического масла. Чтобы этого избежать, для работы нам понадобится специальный маслоотделитель.
Когда мы успешно выполнили предыдущие этапы сборки, мы может приступать к следующим шагам создания нашей нагнетательной установки. Работа начинается с крепления на ложе из дерева движка с реле. Это нужно сделать таким образом, чтобы он был как на раме.
Такие мероприятия необходимо производить, так как реле нагнетательной установки очень чувствительно к положению в пространстве. Действия должны быть точными, так как от правильной настройки будет зависеть в будущем верное функционирование режимов работы компрессора.

Воздушная емкость

Где взять воздушную емкость? Для таких целей нам понадобится баллончик, который используется в огнетушителях. Все это ставится в зависимость от того, что они обладают высокой прочностью на оказываемое на них давление, в качестве навеса они идеальны.

Итак:

В качестве базиса берем огнетушитель под маркой ОУ-10. У него десятилитровый объем воздуха и высокий уровень прочности к испытуемому воздействию давления. Мы откручиваем запорный механизм, далее устанавливаем переходное устройство.
Если попадаются следы ржавчины, то от нее нужно в оперативном режиме избавиться , используя преобразователь коррозии. Помещаем вышеуказанную жидкость внутрь баллончика и начинаем взбалтывать его.
После того как ржавчина удалена и следов ее почти не осталось, мы приделываем крестовину. В ходе этих работ мы создали две важные запчасти для будущей нагнетательной установки.

Осуществляем сборку

Чтобы детали не мешали друг другу, их нужно сразу установить на основе. Для ее изготовления берем доску, там будет крепиться и сам движок будущей нагнетательной установки и частей огнетушителя.

Специальные шпильки в форме резьбы мы используем для установки движка на деревянный базис. Шпильки просовываем в заранее сделанные дырочки. Гайки как никогда будут кстати. Также нужно просверлить отверстие и для крепления огнетушителя. Другие листы прикрепляются при помощи саморезов к нашей основе из дерева.
Ставим ресивер на вертикальный уровень, нам понадобится три листа фанеры для таких целей. В одной фанере делает дырочку для крепления баллончика. Другие листы мы прикрепляем саморезами. Склеиваем их с листом ресивера.
Заранее выдалбливаем в базисе из дерева отверстие под ресивер и его нижнюю часть. В конце, чтобы установка могла перемещаться, мы соберем обычные колеса от обычной мебели, которые прикрепляются к основанию.
Как только мы закончили вышеуказанные работы по сбору, нам необходимо обеспечить защитные функции нашей установки от пылевого потока. Для этих целей понадобится бензиновый фильтр, который обычно играет роль грубой фильтрации. Его задача стать воздухозаборником в нашей нагнетательной установке.
Далее мы берем резиновый шланг и трубку компрессора. На входе компрессора низкий уровень, об этом важно помнить, т.е. увеличение контактирующих свойств при помощи хомутов нам не понадобится.
Т.е. нами уже сделана входная фильтрационная система для нашего компрессора. На выходе установки прикрепляем маслоотделитель, который будет защищать устройство от проникновения частей пылевого потока. Также нам будет нужен фильтрационный механизм питания. Так как уровень давление на выходе системы имеет высокие показатели, то здесь нам будет нужны хомуты автотранспортного средства.
Теперь мы плавно подобрались до фильтра маслоотделителя. Мы производим его ввод в работу, соединяя его с входной частью редуктора. Редуктор служит для развязки и выходной части компрессора, т.е. в выходную часть мы осуществляем вкручивание крестовину слева, с правой же стороны мы приделываем манометр (так мы будем следить за уровнем давления). На верхней части крестовины крепим реле регулирования.
Реле регулирования позволяет производить регулировку уровня высоты нагнетаемого давления, а также при необходимости закрывать питание в компрессоре.
При помощи этих запчастей мы будем включать в работу нашу нагнетательную установку, если уровень давления будет находиться на низком уровне и наоборот выключаться, если параметры резко поднялись вверх.
Чтобы настроить уровень рекомендуемого давления компрессора нужно использовать пружинки реле, их две штуки. Пружина, размер которой больше всего, служит для создания давления на низком уровне, маленькая пружинка для максимального давления, также она служит для регулировки отключения установки.
РМ5 изначально собирались для водоснабжения, они представляют собой простые выключатели из двух контактов. Один контакт в нашем варианте создан для работы в сети, где напряжение находится на уровне двести двадцать вольт, другой же контакт работает на связь с нагнетательной установкой.
Питание мы делаем через тумблер для соединения со вторым входом с нагнетательной установкой. Если в нашей цепи тумблер уже в наличии, мы имеем право быстрыми темпами произвести выключение системы.

Само собой разумеющееся все контакты должны быть правильным образом запаяны и произведена их изоляция. Теперь мы со спокойной душой можем покрасить наш компрессор и начинать пробовать красить с помощью него.

Следим за давлением системы

Теперь, когда наша установка готова, настало самое время проверить, как она работает или произвести ряд тестов. Подсоединяем аэрограф или краскопульт. Не трогая сам тумблер, подключаем нашу систему к электрической энергии.

Реле мы ставим на минимально возможный уровень давления и осуществляем соединение нагнетательной установки с электричеством. Смотрим на показатели и характеристики на манометре, следим за уровнем подаваемого давления. После того как мы выяснили, что реле выключает движок компрессора, смотрим на контакты и их свойства герметичности.
Чтобы выяснить герметичность, используем обычный раствор из мыла. Если вся установка успешно прошла все испытания, то мы должны обязательно удалить воздух ниже уровня для запуска всего механизма нагнетательного агрегата. Если уровень давления достигает нужных пределов, то реле производит пуск самой системы компрессора. Если все работает нужным образом, мы может начать красочные работы.
Чтобы красить металлические поверхности и основания, первоначально саму основу для работ готовить нет необходимости. От нас лишь требуется сделать необходимый уровень давления на нашей нагнетательной установке.
Такие тестирования дают нам шанс замерить те нужные технические характеристики, который позволят класть слои краски равномерно. Также необходимо помнить, что такие красочные работы производились на минимуме работы нагнетательной установки.

Вместо вывода

После выполнения всех вышеуказанных работ и ввода нашей нагнетательной установки в работу мы можем подвести первые итоги. Таким образом, сам процесс сбора компрессора не составляет особого труда для всех собственников автотранспортных средств, особых знаний и умений здесь вовсе не нужно.

Глупо не говорить о том, что второй тип компрессора выходит намного сложнее в плане его сборки и наличия необходимых запчастей и материалов. Однако из – за давления в автоматическом режиме и особой системы запуска всего нагнетательной установки, такой компрессор наиболее удобен и приятен в работе.
Также вам не нужно будет следить за ресивером. Данная установка может быть использована также для покраски ворот в помещении или иных поверхностей.

Внимание: Компрессор для покраски самому сделать не сложно, важно еще и делать его регулярное обслуживание. Особенно часто он выходят со строя по причине не замены масла. Поэтому следите за его качеством в первую очередь.

Как выбрать компрессор для покраски вы теперь знаете и сможете все сделать самостоятельно. Обратите внимание на герметичность стыков и тогда компрессор будет служить вам долго.

Сделать или купить

Ко всему вышеназванному можно еще добавить неоднородные пятна и потеки, которые будут проблемой даже при покраске рамы велосипеда, чего уж говорить о деталях автомобиля.

Подготовка

Из чего можно сделать компрессор своими руками?

Если во время проверки вы нашли утечки воздуха, то камеру нужно заклеить, и лучше всего это делать при помощи вулканизации.

Особенности

Важно знать, что при проверке уровня давления манометром, его стрелка не должна дергаться. Если это происходит, нужно проверить всю конструкцию, поскольку это сигнал того, что поток воздуха не является равномерным.

Фото компрессоров своими руками

Что можно сделать из огнетушителя после срока эксплуатации

Нормативные документы предусматривают, что ресурс службы переносного огнетушителя должен быть не менее десяти лет, однако, на практике, тушащие устройства используются меньше, так как зачастую на это влияют внешние условия. Поскольку металлический баллон, в котором находится тушащая смесь, относится к категории сосудов под давлением, то периодически должно проводиться освидетельствование в лаборатории с проверкой повышенным давлением и наложением оттиска государственного поверителя. Если же поверка не пройдена, что может быть вызвано различными причинами, то емкость списывается и не подлежит использованию по прямому назначению.

Воздушный ресивер из баллона огнетушителя

Для использования в промышленных целях такую емкость использовать нельзя, а вот в быту вполне возможно. Металлические сосуды, выдерживающие значительное давление, это удовольствие не из дешевых. Можно сделать ресивер из для бытового компрессора, всегда востребованного в гараже и почти не уступающего заводским аналогам. Для этой цели подойдет баллон от углекислотного огнетушителя емкостью не менее десяти литров, только так можно будет обеспечить равномерное давление воздуха на выходе.

Дело в том, что углекислотные огнетушители комплектуются литыми баллонами, это позволяет выдерживать давление до 1000 атмосфер. Перед использованием, следует убедиться, что емкость действительно бесшовная, запорно-пусковое устройство (ЗПУ) оснащено резьбой на ¾ дюйма, а сам огнетушитель пуст, после чего отсоединить ЗПУ от баллона. Внутреннюю поверхность емкости надо внимательно осмотреть на наличие следов коррозии и при необходимости зачистить их.

Сделать ресивер из огнетушителя своими руками можно не менее эффектно чем если бы это была фабричная сборка. Внешний вид станет эстетичнее, если удалить с баллона старую краску с помощью болгарки, после чего прогрунтовать и покрыть новой.

Вместо вывернутого ЗПУ в горловину баллона необходимо ввинтить водопроводную крестовину, для герметизации резьбовых соединений здесь и далее следует использовать уплотнительную ленту ФУМ, а поверх нее нанести маслобензостойкий герметик.
К верхнему выходу крестовины следует подсоединить реле давления, а к одному из боковых обратный клапан со штуцером под маслобензостойкий шланг.
На оставшийся выход подключается кислородный редуктор с запорным краном. Редуктор позволяет сгладить скачки давления и получить плотную струю воздуха.
Когда ресивер собран, на него приваривается металлическая рама, куда крепятся электродвигатель с нагнетателем.

Парогенератор из огнетушителя

Как сделать печь из огнетушителя

http://www.youtube.com/watch?v=tlLBoUsl1Jc

Чуть ниже середины баллона вырезают прямоугольное отверстие под дверку и возле самого дна немного меньшего размера отверстие для поддувала. В качестве дверок можно использовать вырезанные куски баллона, необходимо только приварить навесы и ручки. Снизу к баллону привариваются опоры, а со стороны противоположной дверкам вырезается круглое отверстие под дымовую трубу. Переходник для дымохода можно изготовить самостоятельно или приобрести готовый и приварить вокруг отверстия.

Печь из огнетушителя, как и любая другая будет работать намного эффективнее, при высокой трубе.

Из списанных огнетушителей можно выполнить и массу других полезных в хозяйстве вещей, так как использующаяся для отливки баллонов сталь отличается качественными прочностными характеристиками.

Приступая к изготовлению чего-либо обязательно следует убедиться, что в баллоне отсутствует тушащий состав, путем нажатия на ЗПУ и лишь потом приступать к работе.

Мини компрессор из огнетушителя и двигателя от холодильника

Используя старый огнетушитель, а также старый (но рабочий) двигатель холодильника и немного металлолома, можно изготовить мобильный мини компрессор.

Прежде чем использовать двигатель холодильника, необходимо убедиться, что вместе с воздухом он не выбрызгивает масло.

Сделать это очень просто. Включаем компрессор и к трубке, из которой выходит воздух, прикладываем белый лист бумаги.

Если на поверхности бумаги не будет видно никаких масляных пятен, то все нормально — этот двигатель можно использовать.

Классная идея! Как отремонтировать светодиодную лампочку за 5 минут.

Основные этапы работ

Первым делом из металлолома необходимо изготовить раму, на которой будут располагаться огнетушитель с компрессором.

Далее нам потребуется старый огнетушитель. Разбираем его и удаляем все лишнее — нужно будет оставить только запорную арматуру с ручкой.

В верхней части огнетушителя сверлим два отверстия, и привариваем резьбовые соединения: одно — для установки шарового крана с быстросъемом, а второе — дополнительное, для вливания различных жидкостей в огнетушитель.

Далее устанавливаем на изготовленную раму огнетушитель и двигатель от холодильника, соединяем их между собой с помощью шланга.

По шлангу воздух из компрессора будет поступать в огнетушитель (ресивер), а оттуда — дальше по назначению.

Манометр автор оставил родной (от огнетушителя), чтобы можно было контролировать давление.

Основная резьба стандартная — можно подсоединить любой шланг. Если перекрыть кран, то можно снять огнетушитель с рамы.

Подробный обзор на самодельный мини компрессор можно посмотреть на видео ниже. Идея самоделки принадлежит автору YouTube канала «У Джона О Том О Сём».

Мне нравитсяНе нравится

Андрей Васильев

Задать вопрос

Компрессор для аэрографа своими руками. — Василий_Н

О самодельном компрессоре для аэрографа собранного из моторчика от холодильника и огнетушителя . Советы по тому как сделать и как делать совсем нельзя.

Приветствую тебя, дорогой читатель.

Возникла однажды мысль «А что это у людей есть компрессор для аэрографии, а у меня нет?» Возникла она от того что срез по покрашенному металлу всегда оставался голым, без краски, а мне это не очень нравилось.

Конечно можно купить готовый компрессор, но вот я решил собирать из того что есть, собирать под себя.

К плюсам компрессоров с моторчиком от холодильника относятся:

1) Тишина работы. Можно колдовать даже когда домашние спят.

2) Надёжность моторчиков, холодильники работают десятилетиями.

3) Автоматическое отключение при возможном перегреве.

Может есть и ещё, но вот эти для меня очень важны.

К минусам относится то что масло постоянно стремится к ресиверу и наверно необходимость его менять, больше не замечал. Замену масла рекомендуют проводить раз в два месяца. Масло обычное полусинтетическое 10w40. Синтетику лить не рекомендуют.

Вот что получилось у меня.

Со вступлением закончим, перейдём к тому как по-моему стоит его собирать. Нам потребуются:

1) Мотор от холодильника. Их различают на два типа. «Цилиндр» и «горшок», у меня «горшок». Перекусил медные трубки и проводку, обмотал срезы на холодильнике и моторчике чтобы не загадить помещение, и холодильник ушёл в мусор.

2) Огнетушитель. Желательно углекислотный, они выдерживают большие давления. Но не обязательно, можно обойтись порошковым, у них рабочее давление около 14 атмосфер, а этого хватает выше крыши. Объём баллона 5 литров для мелких работ, например моделизма. И 10 для работ побольше. Больший объём будет просто дольше качать до рабочего давления и сама конструкция чуть больше будет.

3) Манометр. Для того чтобы знать давление в баллоне.

4) Регулятор давления. Чтобы подавать на инструмент нужное давление. Давления у нас невысокие до 15-20 атмосфер вполне хватит, оно оборудовано своим манометром.

5) Обратный клапан. Необходим для того чтобы при выключении моторчика давление из баллона не било по нему. У меня моторчик выключался и не включался до прохождения известного только ему времени, обычно 2-5 минут.

6) Вентиль для сброса давления из шлангов ведущих к баллону. Вот эту штукенцию я пока не установил. Моему компрессору он необходим потому что моторчик сразу же после выключения глохнет от удара. Думаю он будет необходим и другим компрессорам.

7) Фильтр-влагоотделитель. Нужная говорят штука, надо будет установить.

8) Шланг выдерживающий давление в 20 атмосфер, внутренний диаметр ок. 6мм. Можно 2 метра взять, можно наверно и метр, но тогда надо точнее расчитывать расположение компонентов.

9) Топливные фильтры, штуцера ёлочки, хомуты, фум-лента, выключатель для мотора, возможно и переходники.

Кроме того знающие люди устанавливают реле давления для автоматического включения и выключения мотора. Штука хорошая, но тогда необходимо как-то разобраться с выпуском давления между мотором и ресивером. С элетромагнитными клапанами я пока не ознакомился, утверждать что-либо не буду.

Теперь перейдём к самой сборке. Сначала разберём работу с двигателем.

Медные трубки надо именно перекусывать, если пилить мелкие частицы могут попасть в мотор, а мусора нам там не надо. Стоит перекусывать трубку как можно больше, тут можно пожадничать 🙂

Итак, из мотора торчат три трубки, одна из них закупорена, это трубка для замены масла. Включаем моторчик на короткое время, определяем где воздух выходит и куда входит ВНИМАНИЕ! Из выходной трубки вылетит масло, именно вылетит и забрызгает всё что попадётся на пути, можно направить на какую-нибудь редиску. Скорее всего сразу моторчик не заработает, надо подсоеденить под крышкой реле провода напрямую. Вот на этом месте я поподробней опишу. Когда сам делал сначала узнавал по телефону у тех кто холодильники ремонтирует, все рекомендовали подсоеденить напрямую. Так и сделал.

Трубку выхода стоит оставить длинной хотя бы 10см, запас не помешает. Входную пока не трогаем.

Если двигатель заработал можно уже и масло менять. Масло использую полу-синтетическое 10w40. Сливать масло надо из той короткой закупоренной трубки, для этого снова перекусываем и сливаем. Сколько масла туда вливать надо точно я не знаю. Писали что в горшки следует вливать 200-300мл. Я так и залил. Для заливки можно использовать мягкий шланг и шприц на 20мл. Носик шприца делаем толще с помощью чудесной синей изоленты.

После заливки трубочку надо закрыть, многие туда шурупчики вкручивают. А я просто обмотал пакетиком и закрутил изолентой.

Теперь на входную трубку можно установить топливный фильтр. Как видно на фото у меня установлен «нулевик». Без шуток это помогает 🙂 Сначала трубка там у меня тоже была с запасом, и через шланг крепился фильтр, целый в корпусе. Но моторчик особо не дул воздух, уже думал что оно такое вот унылое и должно быть, но не забывал что моделистам 5-литрового баллона хватает на их нужды. Вот и разрезал однажды корпус напополам — валилова прибавилось )) Вот и укоротил трубку до сантиметра и на эпоксидку к корпусу приклеил штуцер ёлочку с диаметром кажись 10мм. Чтобы фильтр сидел обмотал его синей изолентой, ну куда же без неё? ))

Теперь разберём ресивер.

Вот с ресивером надо аккуратней и посерьёзней работать. У меня на эпоксидке держится, сам боюсь, давление выше 6 атмосфер не поднимаю. А всё потому что торопился. Вам этого не рекомендую!

Огнетушитель надо разрядить. Или найти разряженый, но с непроржавевшим баллоном и не битый судьбой. Внутренности промыть и высушить. Ручку разобрать, нам нужна штукенция которая прикручивается к баллону.

Вот тут начинается головоломочка. Резьба на штуцерах дюймовая, а на огнетушителе метрическая. Тут уже немного подумав решил ставить на шланг от огнетушителя штуцер ёлочку и от неё уже крепить остальные компоненты. Не знаю давление выдерживаемое этим шлангом, поэтому отрезал максимально коротко, и уже к этому огрызку будет прикреплёно всё остальное. Диаметр шланга внутренний около 10мм, и соответствующая ёлочка. Иногда со временем приходят мысли получше 🙂

Это у нас вход в ресивер. Наверно можно уже его так называть )) А выход надо сделать с помощью трубочки длиной до середины баллона и чтобы при этом снаружи выпирало скажем на 10 см.

Внутри баллона образуется конденсат, и это способствует тому что воздух будет забираться чуть почище. Тут я поступил вот как, засыпал внутрь крупные фракции катсана, а пусть впитывает 🙂

Итак выходную трубочку я крепил с помощью полюбившегося мне эпоксидного клея, щедро залил. Главное не залепить отверстие для входа. Трубочку эту я брал с моторчика. Помните я говорил отрезать побольше? Если не хватило такую вот трубочку можно найти в магазине автозапчастей, главное она должна помещаться вон в ту ввинчивающуюся штукенцию. Диаметр моей трубки был около 5мм.

Будем считать что ресивер сделали, теперь соединяем мотор и ресивер. Вот тут нам понадобятся фильтры, лучше две штуки. У меня первый фильтр абсолютно чёрный от масла, а второй чист. Соединяем последовательно.

Обратный клапан крепим ближе к ресиверу. Возможно понадобится переходник, и не один. Потому что резьба у штуцера 3/8, а у клапана будет скорее всего 3/4. И не забывайте что это крепится к 3/8 на ресивере. И это я ещё могу попутать размеры. В магазине я всё на пальцах объяснял, и именно поэтому шёл в один хороший магазин в котором можно найти отопление для своего дома, водоснабжение, товары для джиперов, сварочные аппараты, да всё что угодно, наверно кроме уточек в ванну. Самое главное там продавцы работают оооочень долго и в их профессионализме я не сомневаюсь. Название указывать опасаюсь, вдруг реклама окажется. Раньше этот магаз стоял на крестьянском рынке, а теперь недалеко от крытого.

И вот между фильтрами и обратным клапаном надо установить клапан для выброса давления. Нужно чтобы открывало клапан когда мотор выключается. А вот как работают эти электромагнитные клапана я пока не узнал. Кто знает подскажите пожалуйста.

Теперь нужно собрать то что идёт от ресивера. А там у нас фильтр, манометр показывающий давление в ресивере, регулятор давления, и уже дальше на выбор пользователя шланг до аэрографа, шланг для подкачки колёс, просто продувка, да мало ли что. Пневмоинструмент с такого компрессора не заработает или заработает но ненадолго 🙂

Заметьте, я не указываю сколько штуцеров ёлочек там нужно, сколько хомутов, фильтров, переходников. Всё это по той причине что я указал порядок установки компонентов, а вот то куда и как оно будет установлено это уже ваше личное дело. Например можно ведь и газовые шланги использовать — так отпадает нужда в хомутах и повышается надёжность конструкции. Вот я установил манометр и регулятор на один крестообрасный «четверник» — не очень удобно. Удобней будет на Т-образную железку установить манометр и соеденить это со шлангами и далее установить тот самый регулятор давления.

То есть, собрав свой компрессор вы можете установить его в свою же раму, а то как вы её сделаете это уже ваша фантазия 🙂

Вот такой вот первый опыт сборки своего компрессора для аэрографа. Жаль рисовать не умею ))

Мощностей конечно же немного, но никто и не запрещает установить два моторчика. За всё про всё у меня ушло около 2,5 тыров. Могу ошибаться, но это несущественно.

Немного о том как он работает. Работает тихо 🙂 На выходе из ресивера в фильтре белая пыль не показывается.

Запись конечно же буду дорабатывать, пишите какую информацию добавить. Жду конструктивных советов.

Спасибо за внимание! Успехов!

Добавил вентиль для сброса избытка давления между фильтром и обратным клапаном. Теперь работает как надо.

Что делать при возгорании электрического прибора

Что делать при возгорании электрического устройства

Электрический пожар может быть страшным и чрезвычайно опасным, но есть способы подготовиться к чрезвычайной ситуации. Если одна из ваших бытовых приборов загорится, важно не паниковать. Следуйте этим простым рекомендациям, чтобы обезопасить свой дом от электрического пожара.

Предотвращение электрических пожаров

Вы можете остановить электрический пожар до того, как он начнется, соблюдая несколько основных правил техники безопасности.Не подключайте слишком много устройств к одной розетке — это может привести к перегрузке проводки и возгоранию, особенно если рядом с розеткой есть беспорядок, например, бумага или одежда. Можно легко забыть об опасности более крупных бытовых приборов, поскольку они все время остаются подключенными к сети, но они могут представлять такую же опасность возгорания, как и небольшие устройства, такие как тостеры и нагреватели. Крупные бытовые приборы, такие как стиральные и посудомоечные машины, не следует оставлять включенными на ночь или вдали от дома, а также не размещать холодильники или морозильники под прямыми солнечными лучами, чтобы предотвратить перегрузку их систем охлаждения.Регулярно проверяйте все розетки на предмет чрезмерного нагрева, следов ожогов, жужжания или потрескивания, которые могут указывать на электрическую дугу. Убедитесь, что у вас есть хотя бы один детектор дыма на каждом этаже вашего дома, и регулярно проверяйте их, чтобы поддерживать их в хорошем рабочем состоянии.

Чего нельзя делать

Если вспыхнет пожар, может возникнуть соблазн потушить пламя водой, но никогда не следует использовать воду для тушения электрического пожара. Вода проводит электричество, и проливание воды на источник питания или рядом с ним может привести к серьезному поражению электрическим током.Это могло бы даже усугубить пожар. Вода может проводить электричество в другие части комнаты, создавая риск воспламенения других легковоспламеняющихся предметов поблизости.

Как потушить электрический пожар

Первое, что вам нужно сделать, это отключить устройство от источника питания и вызвать пожарную охрану. Даже если вы думаете, что сможете разобраться с огнем самостоятельно, важно иметь резервную копию, если пламя выйдет из-под контроля.

При небольшом пожаре можно использовать пищевую соду, чтобы погасить пламя.Покрытие области тления или горения слоем пищевой соды может заблокировать поток кислорода к пламени с минимальным риском поражения электрическим током. Пищевая сода также содержит бикарбонат натрия — то же самое вещество, которое используется в стандартных огнетушителях. Вы также можете потушить небольшой пожар, используя тяжелое одеяло, но только если пламя достаточно мало, чтобы не загореться и одеяло.

Для крупных пожаров используйте огнетушитель типа C. Вы всегда должны убедиться, что у вас дома есть хотя бы один огнетушитель типа C или многоцелевой.Также следует регулярно проверять огнетушители, чтобы убедиться, что у них нет срока годности. Если у вас под рукой есть работающий огнетушитель, просто потяните за стержень вверху, направьте сопло на источник огня и сожмите ручку. Если пламя становится слишком сильным, чтобы бороться в одиночку или вы думаете, что огонь может заблокировать выход, немедленно покиньте здание, закройте за собой дверь и ждите помощи от пожарной части.

Миссури превосходит Флориду по 2-балльной конверсии в OT 24-23

КОЛУМБИЯ, Пн.(AP) — Квотербек из Миссури Коннор Базелак услышал свист домашних фанатов, когда он рысью бежал к боковой линии …

КОЛУМБИЯ, Миссури (AP) — квотербек из Миссури Коннор Базелак услышал свист домашних болельщиков, когда он рысью бежал к боковой линии после бесплодных поездок в субботу. Это было не что иное, как аплодисменты после того, как он передал 2-х очковый пас Дэниелу Паркеру-младшему, чтобы поднять «Тигров» до победы над «Флоридой» в овертайме со счетом 24–23.

«Я горжусь Коннором», — сказал тренер из Миссури Эли Дринквиц.«Он принимает много критики, он много освистывает, но когда он нам был нужен, он подошел».

«Тигры» (6–5, 3–4 Юго-восточная конференция) сравняли счет в пределах одного очка на 13-ярдовом приземлении Тайлера Бади, и Дринквиц предпочел пойти на 2, а не отправить игру во вторую овертайм с помощью PAT.

На прошлой неделе Дринквиц заменил Базелака на скамейке запасных в последней победе над Южной Каролиной после второго перехвата. Болельщики из Миссури очень хотели увидеть запасного Брейди Кука на протяжении всей субботней игры, но Дринквиц остался с Базелаком.Пропуск игрового действия был разработан так, чтобы Бади находился в правой квартире, но когда он был прикрыт, как и второй вариант, Базелак повернулся налево и передал передачу Паркеру прямо перед тем, как получить удар.

Базелак выполнил 15 из 26 передач на 165 ярдов и приземление. Бади бросился 27 раз на 146 ярдов.

«Он проявил упорство и страсть к игре, — сказал Бади о Базелаке. «Он тоже вышел победителем. В последнем розыгрыше мяч был в руке, и он доставил за нашу команду.”

Флорида (5-6, 2-6 сек) забила мяч первой в овертайме, и Эмори Джонс поймал пас на 6 ярдов приземления от широкого приемника Трента Уиттемора во время уловки, чтобы дать Gators кратковременное преимущество. Джонс выполнил 20 из 32 передач на 261 ярд и приземление.

«Это наша седьмая потеря подряд в играх с одним владением», — сказал тренер «Флориды» Дэн Маллен. «Это на нас, как на тренеров, — создавать психологическую стойкость для ребят, чтобы убедиться, что у нас есть правильные парни в правильной позиции, чтобы играть, когда игра на кону.”

Миссури вступил в игру с национальной защитой, занимающей 118-е место, а Флорида уступила 92 очка в последних двух играх. Независимо от того. Оборона доминировала в скупой битве полевых позиций и полевых целей. Миссури вел со счетом 9-6 к перерыву по трем полевым голам Харрисона Мэвиса.

Флорида наконец преодолела засуху приземления на своем первом движении во втором тайме. Джонс ударил Джейкоба Коупленда на 49-ярдовой передаче, чтобы настроить 2-ярдовый результативный забег Дамеона Пирса. Миссури ответил в начале четвертой четверти, когда Базелак соединился с тайт-эндом Нико Хи и совершил тачдаун на 41 ярд.

Миссури упустил шанс выйти вперед с 1:04 до конца основного времени, когда Мэвис, который в этом сезоне сделал 17 из 18 бросков с игры, толкнул 46-ярдовым ударом вправо. Флорида ответила, запустив мяч три раза подряд и пробила. Маллен сказал, что он объявил ничью первым, чтобы воспользоваться преимуществом Миссури, разыгрывающего передачу, но когда Най’Куан Райт поскользнулся на заднем поле и потерял 4 ярда, он предпочел сбежать отсчет времени, а не бросать мяч.

В дополнительное время Дринквиц решил поверить в своего квотербека, чтобы выиграть игру.

«Каждый имеет право высказать свое мнение», — сказал Дринквиц, признавая освистание Базелака, который в этом сезоне совершил 10 перехватов. «Эти молодые люди играют изо всех сил. Они не идеальны. Никого из нас нет. Требование защитника №1: игнорировать шум. У вас может быть одна из худших игр, которые у вас когда-либо были, но за две минуты до конца вы должны быть скалой и должны поверить в себя. Коннор делает это.

ЧТО ОН НЕ МОЖЕТ СДЕЛАТЬ?

Бади — ведущий рыцарь SEC с 1385 ярдами, и он неплохо играет в роли игрока.Дринквиц сказал, что Бади предложил позвонить в игру с первым и 25-м счетом, в результате чего Хи получил пас тачдауна. Бади была приманкой в спектакле.

«Я сказал:« Нет, это безумная идея », — сказал Дринквиц. «Но мы назвали его, и он попадает в точку приземления».

DRINKWITZ наносит ответный удар

В прошлом году Миссури и Флорида играли на Хэллоуин в игре, омраченной дракой между перерывами. После этой игры Маллен появился на своей послематчевой пресс-конференции в костюме Дарта Вейдера. В этом сезоне Дринквиц завершил свою послематчевую пресс-конференцию, подняв капюшон, подняв световой меч и сказав: «Да пребудет с вами сила.”

ВЗГЛЯД

Флорида: с четвертым подряд проигрышем Gators SEC слухи о гарантированной занятости тренера Дэна Маллена станут еще громче. Флорида показывает 2-9 в последних 11 играх против соперников из Power 5. Маллен сказал, что встретился со спортивным директором Скоттом Стриклином, чтобы обсудить будущее программы.

«На прошлой неделе у нас были встречи о том, в каком направлении нам нужно двигаться в будущем с помощниками тренера, кого мы собираемся пригласить, какие кандидаты и какие изменения мы должны внести», — сказал Маллен.

Миссури: Тигры получили право на участие в кубке во второй раз за двухлетний срок пребывания Эли Дринквица на посту тренера. Миссури возлагал большие надежды, чем на сезон с шестью победами, но после поражения в первых трех играх SEC Дринквиц заслуживает похвалы за то, что сохранил команду и спасти сезон.

ВВЕРХ ДАЛЕЕ

Флорида: «Аллигаторы» завершат регулярный чемпионат дома против штата Флорида 27 ноября.

Миссури: Тигры играют в Арканзасе в пятницу в финале своего регулярного сезона.

Больше футбольных матчей AP College: https://apnews.com/Collegefootball и https://twitter.com/AP_Top25.

Подпишитесь на информационный бюллетень AP о студенческом футболе: https://apnews.com/cfbtop25

«Мой муж где-то в этом пламени»: Марион и Ромен Грожан рассказывают полную историю Бахрейнского огненного шара

Я должна убедить себя, что со мной этого не может случиться.Что моя жизнь не может так закончиться, не успев подготовиться. Это невозможно. И все же у меня нет особой надежды сбежать в одиночку.

Я предвижу это. Смерть. Он приближается медленно, но я уже чувствую его приближающийся, окружающий меня.

Мое тело почти принимает это и расслабляется. Все окончено. Я не боюсь, но меня одолевают вопросы: какая часть меня сгорит первой? Как долго я буду мучиться? Будет ли больно умереть?

Но… я думаю о своих детях, дома.Саша, Саймон, Камилла. Я почти могу представить их перед собой, всех троих. Настолько мала. Смешной. Товарищи. Вырастут ли они без папы? Собираюсь ли я их бросить? Я отказываюсь. Я им нужен. Мои дети. Я им нужен. Я должен бороться за них. Мои дети. Я не могу их оставить. Мне нельзя отпускать.

Марион

Я закрываю дверь в кинозал. Я хочу быть уверенным, что никто ничего не услышит о том, что происходит. Я не знаю, как я буду реагировать на информацию, которая до нас доходит, поэтому мы должны держать детей подальше от этой темной комнаты, в которой мы боимся худшего.

Время — наш враг. Чем больше он проходит, тем меньше у нас шансов увидеть, что Ромен останется невредимым. Ради всего святого, пусть время остановится, пусть земля перестанет вращаться, пусть ничто не двигается, пока мы не узнаем.

Самое худшее — незнание. Но нет, они продолжают, эти долбаные секунды.

Заклинив в заграждении, разбитый Хаас поймал Грожана в ловушку — видно здесь после его побега

DPPI

Ромен

Я застрял в огне, и я единственный, кто может спастись.Это не вопрос смелости, это вопрос жизни или смерти.

Никто мне на помощь не придет. Я собираюсь сделать еще одну попытку убежать, повернув свое тело, но моя левая нога застряла под тормозом: мне придется сесть в огне, чтобы освободить ногу. Это трудное решение. Нырнуть обратно в предназначенный мне гроб.

Марион

Нам нужны новости — Ким… Ким Кидл. Физиотерапевт Ромена. Я отправляю ему два слова через WhatsApp, и я увижу, как только он их прочитает.Пока он не прочитал сообщение, это означает, что у него нет информации. Если он читает и не отвечает, значит, это плохой знак — он не знает, как нам это сказать… Но нет. Он не читал. Итак, мы не знаем. Мы не знаем.

Ромен

Мне нужно бороться. Я должен постараться до конца. Я тяну изо всех сил, как сумасшедший, готовый при необходимости оторвать ногу от остального тела. Я оставляю там свой ботинок, поглощенный пламенем, которым превратилась моя кабина, но моя нога свободна.

Но это далеко не все. Чтобы подтянуться, я должен помочь себе обеими руками и погрузить их в окружающее меня пламя. Мгновенно мои красные перчатки становятся черными. Я чувствую боль. Я знаю, что горю заживо.

Но… когда я выхожу из себя, это избавление. Я буду жить. Я буду жить для своих детей. Я увижу, как они вырастут. Я смогу их обнять. Поцелуй их. Душите их любовью.

Бледный, но живой, Грожан уходит от огня

Дэн Иститене / F1 через Getty Images

Марион

Я жду с телефоном в руке и вижу на экране Ромена с бледным лицом.Я говорю себе, что это снимок, сделанный до взрыва, потому что режиссер не знал, что еще показать. Но нет. он жив … он жив. Я кричу. Он жив! Я открываю дверь в кинозал и бегу вверх по лестнице, громко крича, как для своих детей, так и для меня: «Папа, все в порядке! Папа в порядке! Все отлично! Папа здоров!

Мой телефон звонит «Алло? Марион, это Жан Тодт [президент руководящего органа гонок, FIA]. Я с Роменом, он в порядке ».

Я с облегчением вздыхаю в трубку.Я, наверное, задыхаюсь. И тут я вдруг слышу вдалеке позади Джин: «Москит! Я в порядке!» Голос чистый. Почти радостно. Боже мой, эти слова будут звучать эхом на всю оставшуюся жизнь. Это голос моего мужа. Голос, который, как я думал, никогда больше не услышу. «Комар». Это нелепое прозвище, которое он давал мне столько лет. Он знает, что, услышав это, я пойму. Я пойму, что он переживет то, что только что произошло, и что нам придется всю оставшуюся жизнь лечить вместе.Я смеюсь и плачу одновременно.

Ромен

Сейчас в больнице к Ромену навещает Жан Тодт

Жан сказал мне озорно: «Ну и что? Тебе нравится нимб? Только дураки не передумают! » Ореол. Президент FIA знает, что я был одним из ее самых яростных противников. Реализовано после смерти Жюля [Бьянки, после аварии на Гран-при Японии 2014 года]. Конечно, я стану одним из самых больших ее сторонников.Ореол спас мне жизнь, как и Жюль, за счет расширения. Без его аварии это устройство безопасности никогда бы не было установлено. Без его аварии я был бы мертв. Обезглавлен.

Мой приоритет — повидаться с детьми и женой. Боже мой, видеозвонок делает мне мир добра. Все они есть в столовой. Марион, Саша, Саймон, Камилла. Я даже вижу за ними своего отца! Мы с Марион смотрим друг на друга, ее глаза влажные. Я знаю ее наизусть. Она пытается держаться за наших малышей.Мои глаза тоже немного затуманиваются. Нам есть что сказать друг другу, чтобы жить вместе…

La Mort en Face

Romain & Marion Grosjean

City Editions, € 18,50
(французская версия)
Ожидается английская версия будет доступно с 24 ноября

Внутри «горькой вражды» Джилл и Камалы, по словам вице-президента, она забыта Белым домом

ПЕРВАЯ леди Джилл Байден и вице-президент Камла Харрис, как сообщается, находятся в ожесточенной вражде.

Споры были описаны как «схваченные в кошачьей драке» и, как утверждается, продолжались до того, как эти двое вошли в Белый дом.

Вице-президент Камала Харрис и первая леди Джилл Байден, как сообщается, не ладят Фото: Splash

Вражда якобы восходит к следу предвыборной кампании, когда Харрис прокомментировал, что муж Джилл, Джо Байден, был «расистом» Фото: Getty

Когда Харрис проводила кампанию против Джо Байдена во время первых президентских дебатов демократов, она сделала комментарий, намекая на то, что Байден был «расистом».

В статье журнала Politico Magazine цитируется высказывание Джилл: «Что его волнует, за что он борется, за что он привержен, вы поднимаетесь и называете его расистом без всяких оснований? Иди к черту »,

Позже она столкнулась с этим замечанием и обняла Харриса на камеру, сказав:« Это было два года назад. Мы от этого отказались ».

Однако люди в социальных сетях предположили, что Джилл никогда не отходила от комментариев Харриса о ее муже.

Якобы Харрис чувствует себя «забытой» в Белом доме, полагая, что ее «не ставят на руководящие должности».

Репортаж CNN под названием «Раздражение и дисфункция: разочаровывающее начало Камалы Харрис в качестве вице-президента» раскрывает истории десятков нынешних и бывших помощников Харриса, должностных лиц администрации и внешних советников.

Истории, согласно CNN, раскрывают «сложную реальность внутри Белого дома».

«Многие в окружении вице-президента недовольны тем, что ее недостаточно подготовили или не занимают должное положение, и вместо этого ее отодвигают на второй план», — сообщает CNN.

Харрис, как сообщается, сказала многим людям, что она чувствует себя «ограниченной в том, что она может делать политически», и что команда Байдена «очень чувствительна к признакам нелояльности.

Эта статья вызвала множество откликов в Твиттере, и люди вмешались в нее. Один пользователь написал, что Байдену следовало выбрать кого-то другого в качестве своего напарника вместо Харриса.

Ресивер из огнетушителя оу своими руками. Компрессор для аэрографа из огнетушителя и холодильника. Воздушный компрессор из деталей холодильника и огнетушителя

Адаптация аппарата под напряжение 220 В

Подключение дополнительных элементов

Простой вариант агрегата из огнетушителя/газового баллона

Компрессор высокого давления своими руками

Сделать или купить

Подготовка

Из чего можно сделать компрессор своими руками?

Особенности

Фото компрессоров своими руками

Главные элементы

Связующие звенья между редуктором и ресивером, блок подготовки воздуха

Сборка компрессора

Плотник супротив столяра

Электрическое тело пою. Последние штрихи и…

Воздушный ресивер из баллона огнетушителя

Парогенератор из огнетушителя

Как сделать печь из огнетушителя

Что можно сделать из огнетушителя своими руками

Компрессор из огнетушителя

Пеногенератор из огнетушителя своими руками

Барбекю из огнетушителя своими руками

Печь из огнетушителя

изготовление воздушного компрессора своими руками Электромагнитный компрессор своими руками

Адаптация аппарата под напряжение 220 В

Подключение дополнительных элементов

Простой вариант агрегата из огнетушителя/газового баллона

Компрессор высокого давления своими руками

Можно ли сделать самому?

Собираем компрессор своими руками

Сборка ресивера

Финальная сборка компрессорной установки

Какие проблемы могут поджидать при сборке?

Установка необходимого давления

Изготавливаем в домашних условиях

Что понадобится и принцип работы

Собираем компрессор своими руками на полупрофессиональном уровне

Воздушная емкость

Осуществляем сборку

Следим за давлением системы

Вместо вывода

Сделать или купить

Подготовка

Из чего можно сделать компрессор своими руками?

Особенности

Фото компрессоров своими руками

Рекомендуем также

Что можно сделать из огнетушителя после срока эксплуатации

Воздушный ресивер из баллона огнетушителя

Парогенератор из огнетушителя

Как сделать печь из огнетушителя

Мини компрессор из огнетушителя и двигателя от холодильника

Основные этапы работ

Компрессор для аэрографа своими руками. — Василий_Н

Что делать при возгорании электрического прибора

Что делать при возгорании электрического устройства

Предотвращение электрических пожаров

Чего нельзя делать

Как потушить электрический пожар

Миссури превосходит Флориду по 2-балльной конверсии в OT 24-23

«Мой муж где-то в этом пламени»: Марион и Ромен Грожан рассказывают полную историю Бахрейнского огненного шара

Внутри «горькой вражды» Джилл и Камалы, по словам вице-президента, она забыта Белым домом

Leave a Reply Отменить ответ
