Подъемный механизм своими руками – самодельный, подъемный, как сделать, для поднятия грузов, строительства, чертежи

Подъемный механизм своими руками чертежи

С целью экономии пространства в малогабаритных комнатах извлекается максимум пользы с каждого предмета мебели, находящегося в помещении. Места в спальной комнате будет гораздо больше, если ее оборудовать кроватью с нишей под матрасом, использующейся для хранения разнообразных вещей. Подъемный механизм для кровати можно изготовить своими руками, экономя значительные денежные средства. Из данной статьи вы узнаете о преимуществах многофункциональной мебели и подробной пошаговой инструкции, как сделать универсальную подъемную кровать своими руками.

Кровать с подъемным механизмом довольно практична, так как в ней можно хранить вещи

Особенности кровати с подъемным механизмом

Кровать с двумя подъемными частями и ящиком для белья

Кровать с подъемным механизмом имеет особенности, на которые стоит обратить особое внимание при создании многофункционального изделия своими руками:

• размеры планируемого ложе, влияющие на прочность подъемного механизма;
• ширину создаваемого объекта;
• фиксацию механизма: горизонтальную либо вертикальную;
• высоту, влияющую на вместительность ниши;
• ножки – мебельная продукция будет с ножками или без.

Ознакомившись с особенностями изделия, можно начинать изготовление подъемного механизма для вместительной кровати своими руками.

Для увеличения прочности кровати с подъемным механизмом, необходимо изготовить стальной каркас

Преимущества создания своими руками

Изготовление подъемного спального места своими руками является преимущественным по следующим причинам.

1. Самодельная мебельная продукция является надежной и крепкой.
2. Материал для мебели выбирается на усмотрение мастера, в соответствии с интерьером спального помещения.
3. Возможность изготовления предмета желаемых размеров, вписывающихся в интерьер комнаты.
4. Предмет мебели изготавливается согласно желаниям и предпочтениям владельца.

Прежде, чем приступить к созданию подъемной кровати, необходимо определиться с внешним видом, комплектацией и каркасом желаемого изделия.

Двухспальная кровать из мебельных щитов с подъемным механизмом

Виды подъемных механизмов

Современные кровати производятся с разными встроенными подъемниками, что позволяет откидывать их в вертикальное и горизонтальное положение. Для создания многофункционального ложе используются такие механизмы.

Ручной подъемник – доступный прибор с отсутствием пружин и амортизаторов. Кровать со встроенным ручным устройством применяется для взрослых людей, потому что каркас поднимается с применением немалой силы.

Механизм с ручным подъемом является самым доступным устройством

Пружинный механизм удобен в использовании и имеет небольшую цену

Газовый амортизатор является самыми удобным, надежным, долговечным механизмом

Для самодельного создания кровати подходит любое вышеописанное устройство. Мастер решает, какой лучше прибор использовать, исходя из возможностей и наличия финансов.

Металлический каркас для кровати с подъемным механизмом

Необходимые материалы

Подготавливая понадобившийся материал для изготовления спального ложа, стоит учесть создаваемую нагрузку матраса на амортизаторы, планки механического устройства, каркас и места фиксации.

В процессе монтажа мебельного предмета понадобится материал:

• подъемник;
• МДФ и ДСП;
• рейки из дерева;
• доски;
• бруски;
• обивочная ткань;
• поролон;
• матрас;
• металлический профиль для создания надежной конструкции.

Распространенный и недорогой материал среди мебельщиков – листы ДСП. Можно применять плиты из стружки, ОСП и другие. Выбор материала зависит полностью от предпочтений собственника и наличия денег. Обивочная ткань подбирается с учетом интерьера спального помещения, где будет установлена самодельная кровать.

Заготовив рабочий материал, нужно запастись инструментами, которые понадобятся, чтобы изготовить каркас места для сна.

Необходимые инструменты для мебельной сборки

В процессе выполнения трудоемкой, требующей внимания и сосредоточенности, работы понадобятся:

• строительный маркер;
• трехметровая рулетка;
• электролобзик;
• дрель;
• саморезы;
• сварочный аппарат;
• болгарка с металлическим диском;
• уровень;
• степлер;
• фен строительный.

Собрав все инструменты и материал, который понадобится во время сборки каркаса, начинаем процедуру конструирования.

Процесс изготовления: пошаговая инструкция

Схема каркаса кровати с подъемным механизмом

Чтобы делать универсальный подъемный механизм для кровати своими руками, нужно подготовить подробные чертежи будущей модели. Во избежание допущения непоправимых ошибок при монтаже кровати, можно ориентироваться на готовый схематический рисунок сборки каркаса.

Подробная схема сборки кровати с подъемным механизмом

Получить информацию о том, как сделать кровать с подъемным механизмом своими руками, можно изучив подготовленные чертежи.

Чертеж подъемного механизма для кровати

Сначала сооружается прочное, надежное основание задуманной кровати. Чтобы изготовить основу ложа, нужно подготовить:

днище, боковые части кровати, царги и изголовье из МДФ либо ДСП – все элементы соответствующего размера;

Материалы для основания кровати

После окончания подготовительных работ по монтажу из готовых элементов монтируется кроватное основание.

На каркасе, созданном из брусков, закрепляется с помощью саморезов днище для готовящейся ниши.

Основа каркаса – короб из калиброванных досок

Крепление реек для фанерного дна

Ножки крепятся внутри каркаса

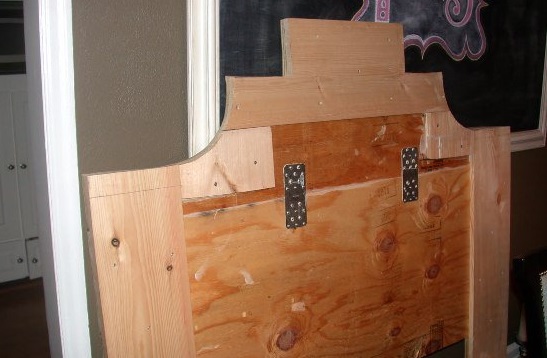

Из листа фанеры выпиливается заготовка изголовья и обтягивается поролоном и кожзамом, как и боковые стороны

Система трансформации лифт

Сразу фиксируется на раму основания нижняя планка из стали, потом верхний элемент фиксируется к боковой детали.

Газлифт крепится на реечное основание

Установка газовых амортизаторов для кровати с подъемным механизмом

Для создания надежного спального места устанавливается стальное основание, изготовленное из металлического профиля, распиленного болгаркой на детали, нужных размеров и соединенных между собой в цельную конструкцию путем сваривания, что является важным рабочим этапом. После завершения сварочных работ, к основе фиксируется рама из бруса.

Завершающий этап – декорирование

После завершения изготовления кровати, изделие обшивается с помощью поролона, обивочной ткани и мебельного степлера. Благодаря обшивке прячутся элементы каркаса и рамы, получается мягкая, комфортная и эстетически оформленная модель.

Как происходит процесс обшивки готовой модели?

На основу ложа укладывается поролон. Необходимое количество слоев определяется мастером самостоятельно.

Борты кровати обтягиваются поролоном

Сверху поролон прибивается с напуском примерно 3-4 мм

Поролон закрывается сверху обивочной тканью, подготовленной заранее. Обивка выбирается соответственно интерьеру комнаты и вкусам собственника.

Борты кровати оббиваются кожзамом

Обшивка прикрепляется к основе с помощью степлера, который прочно вбивает скобы в каркас мебели. Скобы на обшивке не заметны и не влияют на эстетический вид.

Углы обивки закрепляются уголками

Боковины модели декорируются обивкой. В местах соприкосновения декоративной ткани и подъемника под обивочный материал подкладывается уплотнитель.

Фиксируются ножки к готовой модели, если они предусмотрены схематическим изображением.

Готовая кровать с подъемным механизмом, изготовленная своими руками

Изучив детально инструкцию, как можно сделать кровать с подъемным механизмом своими руками, даже начинающий мастер изготовит самостоятельно сложный предмет спального гарнитура. Сделать кровать с подъемником своими руками, основываясь на заранее подготовленные чертежи несложно. Самостоятельное произведение спального ложе экономит значительные средства и дает возможность создать уникальную многофункциональную кровать.

Деревянная кровать с подъемным механизмом и нишей для хранения вещей

Видео: Кровать с подъемным механизмом

Практически на любом строительном объекте не обойтись без спецтехники, особенно без строительного крана. Он становится незаменимым помощником, когда необходимо поднимать тяжелые грузы на разную высоту.

У большинства людей эта техника ассоциируется с огромными размерами, но существует много разновидностей кранов, которые отличаются эргономичностью и компактностью.

Некоторые варианты можно даже сделать своими руками, экономя личные сбережения во время стройки. В этой статье рассмотрим, как собрать самодельный кран «Пионер» для строительства дома.

Строительный мини кран: область применения

Мини краны пользуются большим спросом. Они применяются при проведении строительных и ремонтных работ. Современные производители предлагают инновационные решения при изготовлении своей продукции.

Такие устройства отличаются:

• маневренностью;
• широким спектром применения;
• функциональностью;
• удобством в эксплуатации.

Благодаря наличию различных насадок, с данной техникой можно проводить различные манипуляции.

Мини краны – как покупные, так и собранные в домашних условиях, способны работать в самых труднодоступных местах: в тесных дворах, на плотной городской стройке, неровных площадках, внутри зданий и на крышах. Компактные размеры позволяют спецтехнике даже проехать через одно– или двухстворчатые двери.

Они часто применяются и при тонкой, почти ювелирной работе. Производители современной техники проводили эксперимент со спичечной коробкой, которую необходимо было передвинуть с одного места на другое. При этом аппарат не смял и не раздавил картонную коробку такого крошечного размера.

Наличие пульта управления у агрегатов позволяет пользователям контролировать рабочий процесс, стоя рядом с техникой возле груза, но такими достоинствами обладают только покупные агрегаты, собранные на производстве.

Сделать такой аппарат самостоятельно, у вас вряд ли получится. Но соорудить нечто подобное можно попробовать. Конечно же, мини кран, собранный своими руками, не будет отличаться слишком большим функционалом, но поднимать грузы определенной массы на указанную высоту он сможет.

Простой мини – кран своими руками

Если делать мини кран своими руками, он способен будет поднимать грузы, массой до 250 кг. Это намного упростит процесс строительства на площадке. Он справится с подъемом бревен, бетонного раствора, кровельных материалов. С ним вы сможете самостоятельно заниматься строительством, не привлекая большое количество работников.

Главное при изготовлении мини крана: подготовить чертеж, необходимые инструменты и детали. Вес данной конструкции может достигать 300 кг. Это зависит от того, какие материалы при сборке вы будете использовать. Несмотря на внушительный вес, мини кран будет отличаться компактными размерами и высокой производительностью.

Сборка мини крана своими руками состоит из следующих этапов:

1. С помощью редуктора на червячную основу крепится грузовая лебедка.
2. Строительные опоры являются основанием для винтовых выносных систем.
3. Помимо основы конструкции, для сборки агрегата потребуются барабаны для лебедок. Их изготовить своими силами довольно проблематично. Поэтому рекомендуется приобрести уже готовую продукцию.
4. В качестве основы можно использовать роторы от электродвигателя.

Внимание: при самостоятельной сборке мини крана, особое внимание необходимо уделить соотношению размеров элементов и габаритов будущего устройства.

Чтобы аппаратом удобно было пользоваться, его платформу можно укомплектовать колесами. Здесь на помощь придет старая тележка-транспортер.

К особенностям мини кранов, собранных своими руками, относятся:

• Оптимальная высота стрелы – 5 метров. Чтобы сделать ее самостоятельно, потребуется применить трубу, диаметром 8 см.
• На основание монтируется профиль из 2 уголков и создается поворотный механизм для вращения стрелы. В качестве поворотного механизма подойдет автомобильная ступица от грузового авто.
• Чтобы соорудить противовес, особых материалов не понадобится. В их качестве могут выступать обычные кирпичи.

Виды ручных кранов

Все строительные краны классифицируются на:

• самоходные;
• стационарные;
• башенные;
• специального назначения.

Эта техника оснащается механизмом вылета стрелы, грузовой тележкой, вращающейся опорой.

По видам перемещения они делятся на:

• стационарные;
• переставные;
• самоподъемные;
• передвижные.

По типу управления, данные аппараты бывают электроприводными и ручными (механическими).

Подъемник

Современные подъемники по видам делятся на:

• Ножные. Они способны поднимать тяжелые грузы, весом до 2 тонн на высоту 8 метров.
• Телескопические. К их преимуществам относится: небольшой вес и компактность. Эти устройства способны поднимать грузы на рабочую высоту до 150 кг.

Они, в свою очередь, делятся на:

При выборе подъемника стоит учитывать несколько факторов: их габариты, грузоподъемность, сферу применения.

Чтобы сделать подъемник своими силами, подготовьте материалы и предварительный чертеж. Для его сооружения нам потребуются:

• лебедка, изготовить которую можно из барабана и троса;
• трубы;
• электропривод.

К преимуществам строительных подъемников относятся:

• маневренность;
• высокая грузоподъемность;
• безопасность;
• удобство в эксплуатации.

Ножничный кран

Ножничный кран представляет собой простую и удобную в эксплуатации конструкцию. Благодаря универсальности и функциональности, данные аппараты применяются при монтажно–строительных работах. Также их часто можно встречать в супермаркетах и на складах.

С помощью ножничного крана каждый день поднимаются тонны грузов. Эта техника, помимо строительной сферы, регулярно применяется при обслуживании рекламных бигбордов, фасадных вывесок, лифтов.

К их основным преимуществам относятся:

• производительность;
• высокая грузоподъемность;
• компактные размеры в сложенном виде;
• широкий спектр применения;
• маневренность.

Также к их достоинствам относится автономность – они способны работать на аккумуляторах. Помимо этого, подъемные краны могут оснащаться разными типами приводов:

• электрогидравлическими;
• дизельными;
• электрическими;
• гидравлическими.

Чаще всего в строительстве применяются модели с электрическими приводами. Они отличаются доступной стоимостью, экологичностью и удобством в эксплуатации.

Существует большое количество вариаций аппаратов данного вида, но практически все они состоят из:

• подъемного устройства,
• мобильной платформы;
• равноскоростных ведущих колесиков.

Чтобы соорудить ножничный кран самостоятельно, потребуется из швеллера сделать основание и площадку аппарата. Для изготовления ножниц потребуются:

• двухсекционный распределитель;
• втулки;
• насос;
• гидравлический цилиндр;
• двутавровые балки.

Ножничный подъемный кран, изготовленный своими руками, способен поднимать грузы, массой до полутоны. Данное устройство устанавливается на УАЗ, и после эксплуатации – снимается. Основой конструкции будет выступать толстый квадрат, прикрепленный к раме на болтах, а выдвижные поры будут держаться на бампере автомобиля.

Кран Пионер

Подъемник типа Пионер отличается прекрасными техническими характеристиками. Он имеет небольшой вес, отличается маневренностью и мобильностью. К преимуществам данного аппарата можно отнести возможность быстрой и простой сборки и разборки.

Чтобы доставить устройство на место строительства, его можно разобрать и сложить в простую газель. После работы он также легко разбирается и транспортируется обратно. Установить кран можно на любое место: на землю, в котлован, крышу, на строительные перекрытия.

Эту спецтехнику выпускают разные компании в трех основных модификациях кранов, грузоподъемности, стрел.

При необходимости кран Пионер можно сделать и своими силами, имея при себе необходимые расходные материалы, инструменты, грамотно составленный чертеж и свободное время.

Что касается сферы применения Пионера, то с его помощью можно передвигать различные предметы при любых погодных условиях. Он способен доставить груз на любой этаж или строительную конструкцию. С его помощью можно доставлять: инструменты, инвентарь, стройматериалы и тому подобное.

Довольно часто данный аппарат используется при монтаже кровель. С ним можно в оперативные сроки поднять разные грузы, станки, металлические конструкции, материалы.

Преимущества крана Пионер

К основным преимуществам крана Пионер относятся:

• удобство в эксплуатации – благодаря простой и надежной конструкции;
• возможность сборки и разборки аппарата в течение получаса;
• мобильность, позволяющая применять агрегат даже на дальних объектах;
• маленький расход энергии.

Важно: кран Пионер способен поворачивать стрелу на 360 градусов.

Но у данного агрегата имеются и свои недостатки:

• он способен поднимать вес не более 1 тонны;
• если на него подвесить гибкий груз, это не всегда удобно и безопасно.

Подъемный кран Пионер своими руками

Подъемный кран Пионер отличается простой конструкции. Он состоит из следующих элементов:

1. Основной опорной рамы. Она может быть разборной, на болтах или стоять на колесах. На нее крепится вторая поворотная рама;
2. Страховочных растяжек, грузовых канатов, электрического привода;
3. Поворотной стрелы. Она может быть разборной или на болтах;
4. Механизма конечного останова. Он располагается в конце стрелы;
5. Путевого выключателя, расположенного на механизме, отвечающем за подъем груза.

Итак, если вы затеяли строительство на приусадебном участке, а нанимать спецтехнику желания и финансовых возможностей нет, – попробуйте собрать кран своими руками. С ним вам не потребуется поднимать тяжелые грузы самостоятельно.

Внимание: строительный кран Пионер является разборной конструкцией, рассчитанной на поднятие грузов. Его можно применять при рытье котлована для основания дома, при монтаже кровли, сооружении стен на большой высоте.

Основой механизма является опорная ходовая рама, которая устанавливается либо стационарно, либо на шасси. На раму устанавливается часть крана, которая вращается. Поворачивать стрелу можно ручным способом или электрическим.

Подъем груза у данного аппарата осуществляется с помощью лебедки, а устойчивость достигается благодаря противовесу и талрепам (стальные тросовые оттяжки).

Материалы и инструменты

Для изготовления аппарата нам потребуются следующие материалы, которые можно найти в гараже или в специализированном магазине:

• прямоугольная труба;
• двутавр;
• телескопический узел для двутавра;
• тросы небольшого диаметра;
• швеллер;
• электромотор;
• лебедка.

Из инструментов вам понадобятся:

Схема конструкции

Чтобы сделать кран Пионер своими руками, необходимо сделать грамотную схему. На ней стоит строго указать: материалы изготовления, размеры каждого отдельного элемента, способы крепления деталей.

Создавая схему будущей конструкции, стоит внимательно все просчитать. Если вы не совсем в этом разбираетесь, лучше пригласить специалиста. Имея на руках грамотно составленную схему, вы сможете самостоятельно изготовить и собрать аппарат в максимально короткие сроки.

Особенности сборки

Что касается сборки изделия, то:

1. Рама крана собирается из уголка 63х63х5 мм.
2. Для 5-ти метровой стрелы необходима труба, диаметром 5 – 8 см.
3. Для усиления конструкции понадобятся 2 уголка, размерами 30х30х3 мм.

Грузоподъемность такого аппарата будет составлять 150 кг. Если усилить канаты, можно будет поднимать и более тяжелые грузы.

Внимание: сделать кран с электроприводом в домашних условиях довольно сложно. Это будет и дороже, и займет больше времени.

Подбирая двутавр, стоит проследить, чтобы он свободно входил в трубу. Он будет устанавливаться на скользящие направляющие, в результате чего получится телескопический узел.

Чтобы самодельный кран хорошо функционировал, потребуется оснастить его тросами маленького диаметра. Их лучше всего приобрести в специализированном магазине. Для сваривания опорной конструкции и поворотной рамы, необходимо использовать швеллер.

Благодаря ему кран будет хорошо фиксироваться на поверхности. Для безопасной эксплуатации аппарата рекомендуется сварить площадку по типу прямоугольника.

Чтобы запустить подъемный процесс, потребуется приобрести электромотор и соединить его с лебедкой от УАЗа.

Внимание: если вы хотите, чтобы электромотор запускался электрически, пригласите специализированного мастера. Несмотря на то, что данная процедура не отличается особой сложностью, в целях безопасности лучше воспользоваться услугами профессионала.

Вот и весь процесс сборки крана Пионер своими руками.

Технические характеристики

Изготовление и сборка строительного Крана Пионер имеет массу положительных моментов. Его установка на строительной площадке поможет вам сэкономить на количестве строителей. С ним вы сможете поднимать кровельные материалы, брус, рабочий инструмент и оборудование на необходимую высоту.

После сборки самодельного устройства можно ознакомиться с его техническими характеристиками:

• Грузоподъемность устройства может варьироваться в пределах 0,5–1 тонны. Здесь все зависит от материалов, используемых при сборке.
• Высота крана будет составлять 4 метра.
• Платформа может разворачиваться на 360 градусов.

В заключение стоит отметить, что затеяв строительство на приусадебном участке, в целях экономии постарайтесь собрать спецтехнику своими руками. Конечно же, на такие манипуляции вы потратите свое свободное время, зато сможете немало сэкономить. Даже большие строительные компании не всегда покупают спецтехнику. Они, как правило, прибегают к аренде агрегатов.

За всю долгую историю своего существования человек не раз сталкивался с задачей поднятия и перемещения в пространстве тяжёлых предметов. Например, знакомые всем египетские пирамиды состоят из массивных каменных блоков, которые не под силу поднять никому. Поэтому одним из величайших достижений человечества является изобретение грузоподъёмного крана, который позволил существенно упростить задачу по перемещению тяжёлых грузов и ускорить строительство домов и других объектов.

Устройство машины

В основе принципа работы подъёмного крана лежит физика простых механизмов. Самый простой вариант крана представляет собой палку, расположенную на точке опоры таким образом, что свободные концы имеют разную длину. Теперь если к короткому рычагу подвесить груз, то для его поднятия потребуется меньше усилий. Наиболее распространена конструкция, в которой используется помимо рычагов ещё и система блоков.

Подъёмный кран, собранный своими руками, является неоспоримым помощником в малом строительстве. При возведении частного дома не требуется использования громоздких промышленных кранов. Высота домов редко превышает 2-х этажей, а вес поднимаемого груза 200 килограмм.

Схема подъемного крана

Несмотря на то что существует множество вариаций подъёмных механизмов, классический подъёмный кран состоит из следующих частей:

• Стрела, с закреплённым на её конце блоком. В зависимости от её длины, определяется высота, на которую можно поднять груз.
• Платформа. К ней крепится стрела и противовес. Является основной частью крана и подвергается значительным нагрузкам. Поэтому при изготовлении платформы, важно особое внимание уделять её прочности.
• Противовес. Служит для устойчивости крана. Определяет максимальный вес груза, который кран может поднять. Существуют варианты наборных противовесов для обеспечения максимальной устойчивости.
• Растяжка, соединяющая стрелу и противовес. Позволяет регулировать наклон стрелы и перемещать груз как в вертикальной, так и в горизонтальной плоскости.
• Лебёдка с тросом. Является самим подъёмным механизмом. От мощности лебёдки зависит то, какой вес способен поднять кран.
• Стойка с поворотным механизмом. Она необходима для поворота крана в стороны.
• Опорный крест, который является основанием крана. Задаёт устойчивость всей конструкции. При его изготовлении также следует уделять внимание его прочности.

Условия эксплуатации

Для безопасной эксплуатации подъёмных механизмов, следует придерживаться определённых правил.

Самодельный подъемный кран Пионер

Эти правила касаются любого подъёмного устройства:

• Недопустимо превышать грузоподъёмность. Слишком тяжёлый груз может повредить устройство.
• Основание должно быть устойчиво. Самодельные подъёмные устройства должны располагаться на заранее подготовленной твёрдой горизонтальной поверхности.
• При плохих погодных условиях также следует воздержаться от работы с краном. Сильный ветер выведет кран из равновесия, а плохая видимость может помешать заметить людей под стрелой.
• Перед тем как эксплуатировать кран или подъёмное устройство, необходимо провести внешний осмотр на предмет выявления неисправностей. При обнаружении неисправностей запрещается эксплуатация крана.
• Следует помнить, что при работе с подъёмником не стоит делать резких движений. Груз необходимо поднимать плавно. И самое главное – ни в коем случае не стоять под поднимаемым грузом.

Какими характеристиками должен обладать гаражный подъёмник

В гаражных условиях используются два типа подъёмных механизма. К первому типу относят подъёмник, способный поднять автомобиль целиком, а ко второму относят подъёмник типа гусь, позволяющий перемещать грузы по гаражу.

Подъёмники первого типа являются стационарными устройствами и главное требование, которое предъявляется к ним – устойчивость. Автомобиль весит более тонны и не должен иметь ни малейшего шанса на падение. Для того чтобы исключить какие-либо несчастные случаи, гаражный подъёмник должен иметь надёжный стопор.

Самодельный кран гусь

Наиболее часто в автомастерских используют подъёмники типа «гусь». Его достаточно просто изготовить из профильной трубы или швеллера. Сначала варится основание, на которое нужно установить поворотный механизм. Стрелу лучше всего изготовить с регулируемым вылетом. Так появится возможность перемещать тяжести в любом направлении.

Как работает простая конструкция блоков

Система блоков или полиспаст известна человечеству с древнейших времён. Классическая конструкция системы состоит из шкивов и троса. Один шкив называют блоком. В зависимости от способа крепления шкив может быть подвижным и неподвижным:

• Неподвижный блок. Крепится к опоре и играет роль изменения направления движения каната. Не даёт никакого выигрыша в силе.
• Подвижный блок. Располагается на стороне груза и даёт выигрыш в силе.

Принцип работы полиспаста схож с принципом работы рычага в физике простых механизмов. Роль рычага в этом случае играет сам трос. В случае простого блока из двух шкивов, подвижный шкив делит верёвку на 2 части и для того, чтобы поднять груз на то же расстояние, потребуется канат в 2 раза длиннее. Работа по поднятию груза выполняется в том же объёме. А усилие, из-за того, что длина верёвки стала в два раза больше, становится в два раза меньше.

В случае если в системе более 2-х шкивов, выигрыш в силе примерно равен количеству блоков. В случае 3-х блоков, усилие будет в 3 раза меньше, а 4 блока потребуют лишь четверть от первоначального усилия.

Сложная система блоков как рассчитать выигрыш в силе

Если система устроена так, что один простой полиспаст тянет собой другой простой полиспаст, то это уже сложная система блоков. Для теоретического расчёта выигрыша в силе, необходимо условно разделить сложный полиспаст на простые и перемножить значения выигрыша от простых полиспастов.

Например, если система состоит из 4 блоков, и первый условный простой полиспаст имеет выигрыш в силе 3. Он тянет за собой второй простой двухблочный полиспаст тоже с выигрышем в 3. Суммарно усилие, которое потребуется приложить будет в 9 раз меньше. Именно 4-х блочный сложный полиспаст наиболее часто используется спасателями.

Способы крепления верёвки к грузоподъёмному механизму

При создании комплексных полиспастов, нередко бывают ситуации, когда троса необходимой длины для крепления подвижного блока не оказывается под рукой.

Кран для газоблоков

Способы крепления троса с помощью такелажа общего назначения:

• С использованием репшнура. С помощью самозатягивающегося узла репшнур привязывается к основному тросу. По мере поднятия груза, схватывающийся узел передвигается по основной верёвке, позволяя тем самым увеличить высоту подъёма груза.
• С использованием зажимов. В случае использования стального троса – использовать репшнур не представляется возможным, поэтому необходимо использовать специальные зажимы.

Создаём простейший подъёмный механизм своими руками

Строительство подъёмного крана небыстрая задача и оправдана в том случае, если он будет требоваться часто или объем работы достаточно велик. В тех случаях, когда груз нужно поднять срочно или это разовая операция, то можно воспользоваться подручными средствами.

Для создания простейшего подъёмного устройства потребуется шнур, и два блока. Один блок и конец верёвки закрепляется неподвижно на опоре. Это будет самая высокая точка, до которой можно поднять груз. Второй блок крепим на груз с помощью строп или крюка. Верёвку протягиваем сначала по блоку, закреплённому на грузе, затем пропускаем через верхний блок. Выигрыш в силе при этом будет в 2 раза. Используя собственный вес можно легко поднять груз весом в 100 килограмм на необходимую высоту.

Мини подъемный кран своими руками

Если добавить возможность перемещения верхнего блока по направляющей, например по рельсе, то можно получить консольный кран, сделанный своими руками. Он пригодится в гаражных условиях для перемещения тяжёлых частей машин.

Следует помнить, что при работе с подъёмником не стоит делать резких движений. Груз необходимо поднимать плавно. И самое главное – ни в коем случае не стоять под поднимаемым грузом. Это же правило относится к подъёмному крану – стоять под стрелкой запрещено.

Материалы и инструменты

Самое главное, при изготовлении подъёмного крана, это использовать качественный инструмент материалы. Это даст гарантию тому, что конструкция получится крепкой и безопасной.

Трос должен иметь минимальное растяжение, это даст больший выигрыш в силе при использовании системы блоков. Фурнитуру, используемую для обвязки необходимо брать только металлическую. Пластиковая фурнитура не выдерживает сильных нагрузок и ломается в неподходящий момент. В качестве крепежа отдельных частей самодельного крана следует выбирать метизную продукцию повышенной прочности.

Если предполагается использование лебёдки, то её грузоподъёмность не должна быть менее 500 килограмм. Оптимальным выбором будут лебёдки, способные поднять груз весом в 1 тонну и более.

В заключение хочется ещё раз напомнить о необходимости соблюдения техники безопасности при работе с подъёмными механизмами. Также, независимо от того, является ли кран покупным или же сделан своими руками, перед началом работы следует провести его осмотр.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Подъемный механизм старой конструкции своими руками

Здравствуйте, уважаемые читатели и самоделкины!
В прежние времена в Германии на чердаке многих домов устанавливали вот такую лебёдку или подъёмник. Благодаря ему было очень удобно подавать наверх строительный материал, предметы хозяйства или запасы продовольствия, например мешки с мукой. Сейчас эта «мода» на подъёмники за ненадобностью ушла, но само изобретение осталось.

В данной статье Матиас, автор YouTube канала «Matthias Burger» ставит перед собой задачу реставрировать старый, а может быть и создать заново чердачную подъемную балку.

Материалы.
— Сосновые доски, брус
— Массив ясеня
— Канат
— Листовая жесть
— Подшипники
— Краска.

Инструменты, использованные автором.
— Ленточная пила
— Цепная электрическая пила
— Токарный станок
— Заклепочный пистолет
— Шуруповерт
— Сверлильный станок
— Струбцины
— Лучковая пила
— Сверла Форстнера
— Дрель, ножницы по металлу
— Киянка, стамески, монтировка
— Рулетка, угольник, мелок, кисти.

Процесс изготовления.
После снятия балки подъемника оказалось, что он изначально был сделан не для этого здания, о чём свидетельствовали грубо стёсанные бока.

Наружный ролик подъёмника сохранился относительно неплохо, и автор решает вторично использовать его для своего проекта.

Тогда как внутренний ворот порядком износился, так как был закреплён на импровизированной подставке. Его первичное положение было здесь, где видно отверстие.

Кроме того, второй ролик слишком маленький и совсем не той формы, что нужно. Поэтому автор намерен изготовить новый ворот такого же размера, как и наружный.

Автор находит подходящий слэб из ясеня, очерчивает на нём круг требуемого диаметра и вырезает на ленточной пиле общие очертания ролика.


Остальная обработка производится на токарном станке.

На сверлильном станке он делает центральное отверстие достаточно большого диаметра для 20-ти миллиметровой оси.

Затем он закрывает отверстие куском деревянного кругляка, чтобы отверстие можно было как следует отцентровать.


Это посадочное отверстие для подшипника высверливается сверлом Форстнера, а затем удаляется вставка.


Остается запрессовать пару подшипников с обеих сторон.


Теперь автор подыскивает подходящую стрелу для крана. Вот эта балка призвана заменить старое, полуразрушенное бревно. По своему внешнему виду она также идеально подойдёт к старом чердаку.

На теле старой балки имеются вот такие деревянные колышки. Раньше, когда сплавляли лес вниз по реке, использовали вот такие колышки, чтобы удержать и стянуть в поперечнике крайние боковые брёвна.

Теперь при помощи электрической цепной пилы и стамески делается сквозное гнездо в короткой части стрелы для ролика.

Затем высверливается отверстие, и ролик фиксируется на оси.

Эта скоба задумана для того, чтобы направлять трос на ролик.

Мастер переносит её на новый подъёмник и устанавливает на то же место, предварительно высверлив в балке отверстия.

Короткую наружную часть стрелы крана автор покрывает слоем краски, тогда как остальную внутреннюю часть подъёмника он пропитывает льняным маслом.

Фронтальный щиток подъемника имеет специфическую форму. Автор не уловил её скрытого смысла, но постарался в точности воссоздать её. Быть может эта форма как-то связана с традицией.

Он также устанавливает над краном деревянный козырёк, призванный защитить древесину от прямого воздействия воды.

Конечно, на него следует ещё прикрутить покрытие из листового железа. Сначала вырезается заготовка необходимых размеров.

Прижав лист жести к верстаку, его достаточно просто согнуть под прямым углом.

Закрепляется эта дополнительная крышка при помощи стальных уголков и заклепок.

После этого мастер выпиливает промежуточные блоки-подставки, поскольку балки под кровлей оказались немного ниже, чем надо.

При установке подъёмника довольно трудным оказалось обойти все линии уличных проводов. В остальном же процесс монтирования подъемника оказался проще простого.

Внутри, под крышей автор зафиксировал стрелу крана на дополнительных блоках и установил внутренний ролик.

Осталось только пропустить веревку через ролик.

Теперь всё готово, можно поднимать грузы!

Благодарю автора за простую, но интересную конструкцию подъемного механизма!
Всем хорошего настроения, удачи, и интересных идей!

Авторское видео можно найти здесь.

Источник Доставка новых самоделок на почту

Получайте на почту подборку новых самоделок. Никакого спама, только полезные идеи!

*Заполняя форму вы соглашаетесь на обработку персональных данных

Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

самодельный, подъемный, как сделать, для поднятия грузов, строительства, чертежи

Многие люди интересуются, как изготовить конструкцию подъемного крана своими руками. Такое устройство может помочь при постройке дома, подсобных помещений, необходимых в хозяйстве, зернохранилища и склада для кормов.

Составление проекта

Для строительства дома необходим подъемный кран. Рассмотрим, как самостоятельно сделать конструкцию миниатюрного крана для подъема строительных грузов на высоту. Необходимо изготовить передвижное разборное устройство.

Сначала составляют и рассчитывают проект по изготовлению аппарата:

1. Основную часть конструкции представляет опорная рама. Ее устанавливают на колеса или стационарно.
2. На ходовую раму фиксируют узел вращения агрегата.
3. Стрела может поворачиваться благодаря созданию электрического или ручного управления.
4. Агрегат можно разбирать на части для удобства транспортировки.
5. Кран будет устойчивым благодаря созданию блока противовесов и стальных тросовых оттяжек.
6. Груз будет подниматься при помощи блока и лебедки.
7. Нужно собрать подъемный кран своими руками.

Чертежи

Чтобы сделать кран, прежде всего составляют схему проекта и чертежи основных узлов. Рассмотрим изготовление конструкции подъемного крана с ручным управлением. Можно было бы сделать аппарат на электричестве, дающем возможность передвигать груз при помощи устройства на длинном тросе, как это происходит в заводских конструкциях. Но тогда сложность изготовления узлов увеличивается, это повлечет удорожание готового изделия и увеличение времени на его создание. Поэтому остановимся на изготовлении ручной модели.

Сварка

Все соединения узлов и деталей выполняют при помощи сварки. Для этого нужен сварочный аппарат. Его можно взять на время работы над выполнением крана напрокат или купить в специализированном салоне.

Сборка конструкции

Подготовьте:

• канат;
• шайбы;
• уголки и швеллеры;
• трубу;
• болгарку;
• сварочный аппарат.

Раму следует выполнить из стального уголка 63х63х5 мм. Стрелу длиной 5 м выполняют из трубы, имеющей диаметр 55 мм. Чтобы усилить агрегат, применяют уголки размерами 30х30х3 мм.

Грузоподъемность такого самодельного крана будет около 150 кг. Если необходимо поднимать панели с большей массой, то надо увеличить кратность полиспастов, которые являются устройством для поднятия груза. Полиспаст изготавливают из блоков, соединяют их друг с другом тросом. Этот трос должен обматывать блоки по кругу. Полиспаст позволяет поднять панели, прилагая при этом меньшую силу, чем вес груза.

Полиспаст выигрывает в силе в 3-4 раза. При этом учитывают потери на трение, которые составляют 10%. Чем больше будет выигрыш в силе, тем меньше расстояние, на которое инструмент может перенести панели.

Подготовить и сделать все детали можно за 7-10 дней.

Еще 2 дня нужны на сборку механизма. Схема подъема выполнена в виде 2-кратного полиспаста. Узел поворота стрелы представляет собой 6-кратный полиспаст. Поворотную платформу изготавливают путем крепления 2 шайб. Ось заменяет болт на 30 мм.

Для уменьшения величины противовесов опорные ноги делают длиной 2 м. При радиусе поворота шайбы в 200 мм и расстоянии 2 м до противовеса в 100 кг на болт будет действовать нагрузка 1 т. Это учитывают при расчете конструкции инструмента. Выполняют расчет на устойчивость.

Принимают конструкцию за единую систему на одной опоре. Она является наименьшим расстоянием от оси вращения. На систему действуют: вес груза, противовеса и крана. Подъемный барабан создают из трубы сечением 100 мм. Его нельзя устанавливать близко к блокам. Его фиксируют ближе к шайбам.

Блоки изготавливают из 3 шайб. Они должны огибаться шнуром, диаметр блоков должен быть большим, чтобы канаты не вылетели из шайб. Блоки фиксируют без подшипников.

Нужен гибкий трос сечением 5 мм. Его рабочая нагрузка равна 150 кг, а разрывающая — 850 кг. Полиспаст функционирует по принципу рычага. Для полиспаста основным показателем является его кратность (отношение всех ветвей троса к отходящим от барабана).

Если у шнура 6 частей, то тянущая сила на барабане будет в 6 раз меньше веса груза. Если канат изготовлен для поднятия 100 кг груза, то свернутый в 6 раз, он поднимет груз весом 600 кг. Когда все системы будут готовы, нужно собрать их, согласно составленной схеме конструкции, учитывая все размеры и правила крепления узлов и деталей. После сборки нужно смазать все системы конструкции и отдельные ее детали лизолом.

Следуя всем вышеописанным указаниям, можно самостоятельно изготовить подъемный кран для строительства дома и каких-либо подсобных помещений, используемых в хозяйстве. Перед началом эксплуатации следует проверить работоспособность всех узлов созданной конструкции подъемного крана. Потом провести проверочное испытание оборудования на возможность подъема и перемещения грузов.

Как сделать лифт своими руками

Стремление к комфорту – вполне нормальное желание. А человек, умеющий создать комфорт в доме, обязательно подумает, как сделать лифт своими руками. Часто подъёмный механизм — лифт необходим в погреб или подвал, на второй этаж в гараже или доме. Отдельная история — когда в доме проживают инвалиды либо пожилые люди.

Содержание
1. Принципы работы различных лифтовых систем.
2. Как сделать электромеханический лифт своими руками.
2.1 Общие параметры лифта.
2.2 Монтаж направляющих лифта.
2.3 Подъёмный механизм лифта.
3. Безопасность.

Видео-версия статьи

Предусмотреть монтаж лифта желательно ещё на этапе архитектурного проектирования. Установка лифта в законченном доме добавляет и работ, и финансовых затрат.

Принципы работы различных лифтовых систем

Лифтовые подъёмники подразделяются на следующие основные виды:

1) Электрический (электромеханический).
2) Гидравлический.
3) Пневматический (аэролифт).

Направляющие лифта своими руками

Для движения лифта требуется некое силовое устройство, наиболее удобным и практичным питанием которого будет электричество. Поэтому электродвигатели входят в состав привода, независимо от его вида. Однако электрическими принято называть лифты наиболее распространенной, тросовой системы, вероятно, потому, что у них усилие двигателя непосредственно передаётся тросам, перемещающим кабину.

1. Электрический лифт, которым мы пользуемся в многоэтажных домах, работает по принципу противовеса: кабина закреплена на тросах, на других концах которых закреплён груз-противовес. Приводной механизм, расположенный в верхней части лифта (машинное отделение), получив электрический сигнал от кнопок панели, через шкив-колесо приводит систему в движении. Благодаря противовесу инерция кабины сводится к минимуму, что обеспечивает плавность движения и позволяет обойтись электродвигателем значительно меньшей мощности.

2. Гидравлический лифт работает по принципу домкрата. Электродвигатель создаёт давление жидкости в системе, гидроцилиндр толкает кабину вверх. На спуске электричество не потребляется. Этот вид лифтов не имеет противовесов и отличается бесшумностью. Но из-за высокого давления в гидравлической системе требует квалифицированного обслуживания и мощной силовой установки.

3. Кабина пневматического лифта работает как поршень. Для движения лифта вверх в аэрошахте над кабиной мощными вентиляторами создаётся разрежение воздуха. В результате повышенное давление под кабиной толкает её вверх. Для спуска давление сверху и снизу кабины выравнивается, и она плавно опускается вниз.

Пневматический лифт своими руками

Теперь зададим себе вопрос: как сделать лифт своими руками в доме, посильно ли это для рук и для кошелька?

Для пневматического лифта необходимы комплектующие, которые практически невозможно сделать своими руками. Если покупать готовые или заказывать их изготовление, теряется сама идея изготовления лифта своими руками. Да и окончательная стоимость округлится до такой цифры, что приобретение и монтаж готового аэролифта обойдется дешевле.

Гидравлический лифт своими руками

Теперь – гидравлика. Увы, не менее сложно и дорого. Потребуется высокопроизводительная гидравлическая насосная станция, а стоит она недешево. Ну, а главное – гидроцилиндр. Даже для поднятия кабины лифта на один этаж требуется значительное выдвижение штоков. Подобные блоки имеются у автомобилей-самосвалов но, даже решив установить такой гидроцилиндр, мы столкнёмся с другой проблемой — опускание кабины. Гидроцилиндры автомобильного типа складываются под весом тяжёлой грузовой платформы самосвала. Веса кабины лифта тут будет недостаточно. Комбинирование из различных других готовых механизмов будет не менее сложно и дорого.

Решение вопроса, как самому сделать лифт очевидно: делать лифт электромеханический.

Как сделать электромеханический лифт своими руками

Общие параметры лифта

В нашем случае конструкция лифта, сделанного своими руками, это подвижная рама из квадратной трубы 60×40, которая движется между двух швеллеров – направляющих. По углам рамы попарно установлены 8 колёс, при этом оси одной пары (один угол рамы) расположены перпендикулярно друг к другу. Одно колесо упирается в стенку швеллера, другое – в полку. Такая конструкция обеспечивает свободное перемещение рамы лифта вверх-вниз, при этом надёжно фиксируя ее от фронтального и бокового смещения (Рис. 1).

К нижней части рамы привариваем грузовую платформу. Для обеспечения жёсткости конструкции платформу и раму связываем косоурами. При устройстве лифта потребуется применять сварочный аппарат, здесь рассказано как варить электросваркой подробно.

Расположение косоуров сверху или снизу диктуют конкретные условия помещения, поскольку каждый вариант имеет как плюсы, так и минусы. Косоуры расположенные над площадкой могут усложнить монтаж стенок кабины. Расположение косоуров снизу потребует удлинения подвижной рамы. В этом случае придётся делать приямок, иначе кабина лифта не будет доезжать до пола.

Схема направляющих электромеханического лифта своими руками

Монтаж направляющих

Швеллер для направляющих берём не меньше №10. Длина его зависит от требуемой высоты подъёма. Как показала практика, даже швеллер №12 при длине 7,5 метров имеет высокую гибкость, «играет» под собственным весом. Поэтому в процессе монтажа многократно контролируем вертикальность, проверяя ее в разных местах.

Швеллер крепим к стене через каждые 600 мм в двух точках. Для этого заранее привариваем к швеллеру крепёжные пластины, края которых выступают с двух сторон полки.

Чем крепить пластины к стене, зависит от её материала. В кирпич или бетон – анкеры по бетону 200×16, в газобетон – пластиковые анкеры для газобетона 10×120 и шурупы саморезы, в дерево шурупы-саморезы с шестигранной головкой, диаметром 4-5 мм (гвозди не применяем!).

Швеллеры — направляющие для электромеханического лифта с приваренными планками

Для монтажа второй направляющей ставим между швеллерами подвижную раму лифта в собранном виде (с колёсами), и постепенно поднимая её вверх, выставляем и крепим второй швеллер «по месту». Таким способом достигается максимально точная геометрия конструкции. Допуски будут минимальны, а значит, движение лифта – устойчивое, без раскачивания.

Подъёмный механизм

Решая вопрос как сделать лифт своими руками, особое внимание нужно уделить выбору силовой установки. Подойдет электрический тельфер с асинхронным двигателем и червячным редуктором. Такой механизм недорогой, надёжный и к тому же малошумящий.

Лебёдка электрическая

В зависимости от места установки, поместить тельфер можно либо сверху, прикрепив к несущей металлической балке, либо снизу, в подвале или приямке, пропустив трос через закреплённый сверху ролик.

Наш домашний лифт рассчитан на одного человека, поэтому применять противовес нецелесообразно. Он лишь усложнит конструкцию и займёт дополнительное место.

Безопасность

Обязательно периодически осматриваем детали лифта. Особое внимание уделяем тросу, проверяя:

• наличие смазки;
• равномерность укладки на барабан;
• отсутствие перегибов и разрыва нитей плетения;
• исправность узлов крепления троса на барабане и раме лифта.

Двигатель электромеханического лифта с лебёдкой

Нелишним будет сделать простую, но эффективную страховочную систему на случай обрыва основного троса. Для этого просто возьмем пару храповиков от инерционных ремней безопасности легкового автомобиля и установим между ними барабан со страховочным тросом. Сборка и крепление такого механизма не вызовет особых сложностей, а надежность его вполне достаточна, чтобы удержать значительный вес лифта с пассажиром.

В управляющем блоке для лифта, сделанного своими руками, предпочтительно применить кнопки без фиксации. По принципу: «нажал – едет, отпустил – не едет». И обязательно предусмотреть аварийную кнопку отключения эл. питания в случае «залипания» управляющей кнопки.

Кроме того, обязательно обеспечьте надежное заземление электрооборудования лифта.

Мы не упомянули об отделке кабины лифта. Это может быть либо окраска металлических деталей (по ссылке рассказано о том, как правильно красить металл) лифта, либо зашивка листовыми материалами, типа ОСП с последующей облицовкой. Думается, решив конструктивную часть вопроса как сделать лифт своими руками, работы по отделке не составят для вас особого труда.

Оставляйте ваши советы и комментарии ниже. Подписывайтесь на новостную рассылку. Успехов вам, и добра вашей семье!
