Пневмоподвеска своими руками: характеристики и установка

Пневматическая подвеска используется в автомобилестроении более 70 лет. Сначала на ней ездили полуприцепы и грузовая техника. Теперь же, благодаря техническому прогрессу, её устанавливают на легковые авто бизнес-класса. А обладатели старых машин, в которых нет заводской пневмы, устанавливают её своими руками. В отечественных автомобилях пневмоподвеску активно ставят на «Приоры».

Что такое пневмоподвеска?

Пневматическая подвеска – разновидность подвески с возможностью автоматично или полуавтоматично регулировать дорожный просвет, не применяя физическую силу. Проще говоря, пневмоподвеска – подвеска, позволяющая настраивать высоту кузова авто относительно дороги. Под пневматической подвеской подразумевается замена встроенных упругих элементов подвески, таких как торсионы, пружины и рессоры, на резиновые армированные пневмоэлементы (пневмобаллоны).

В этих баллонах упругим элементом является нагнетаемый из системы сжатый воздух.

Каждая пневматическая подвеска состоит из нагнетателя (компрессора), системы распределения воздуха (клапаны), управляющего блока и резервуара для сжатого воздуха (ресивера).

Пневмоподвеску разработали для комфортной езды. Для удобства автомобилистов существуют подвески с ручным и автоматическим управлением. В ручном управлении водитель самостоятельно подбирает высоту клиренса относительно дороги. Если подвеска оборудована амортизаторными пневматическими стойками, то жесткость подвески можно также настроить вручную.

Если же автомобиль на автоматической пневме, то электроника сама подбирает высоту дорожного просвета, учитывая наклон, скорость, ускорение и прочие параметры. Автоматика подстраивает подвеску для высоких показателей аэродинамичности. Адаптивная автоматическая подвеска существенно увеличивает и управляемость автомобилем за счет снижения его центра тяжести.

Пневмоподвески существуют в трех модификациях. Первая – одноконтурная пневмоподвеска. Устанавливается на одну ось. Давление в обеих подушках, размещенных на этой оси, будет одинаковым вследствие расположения баллонов и компрессора на одной линии, название которой контур.

Двухконтурные пневматические подвески. Их можно описать как две одноконтурные подвески, размещаемые на одну из двух осей. Двухконтурные подвески позволяют регулировать высоту задней и передней части машины отдельно друг от друга. Подвески этого типа имеют важный недостаток. При повороте машина кренится из-за разницы давления между двумя колесами, идущими по внешнему радиусу, и противоположной парой.

И, наконец,

четырехконтурная пневмоподвеска. Самая лучшая из перечисленных подвесок. В ней предполагается использование микрокомпьютера, датчиков давления и отдельных четырех клапанов, каждый из которых управляет одним колесом. Соответственно, в пневмоподвеске такого типа не существует проблемы с креном, т.

к. каждая подушка держит правильное давление. Стоит ли говорить, что пневма такого типа дорого обойдется владельцу.

Каждый из типов подвески находит свое применение на автомобилях. При этом пневматическая подвеска может быть как встроена в автомобиль, так и устанавливаться на модели, на которые изначально не была предусмотрена. Сначала рассмотрим модели, на которых пневма стоит с завода.

На каких машинах с завода встроена пневмоподвеска?

История пневмоподвески, как это ни удивительно, уходит в начало ХХ века. Именно тогда Уильям Хамфис запатентовал прототип современных подвесок под названием «Пневматический компрессор для транспортных средств». Но тогда, в 1901 году, изобретение не пошло в массы.

В 1946 году были предприняты первые попытки модифицировать заводские автомобили пневматической подвеской. Модель Stout Scarab была прототипом машин с пневмой, но до массового производства дело не дошло.

В 1954 году компания Citroen первой массово выпустила на рынок модель Citroen DS, в которой была гидропневматическая подвеска. Автомобиль сразу же получил высокую оценку потребителей.

За Сироенами эстафету подхватили остальные автомобильные заводы. С 1957 компания General Motors ставила подвеску в свои автобусы и начала применять её в Кадиллаках. Модель Cadillac Eldorado Brougham была первой, кто получил пневмоподвеску. С этого момента до 60-х все Кадиллаки стандартно оборудовали пневмой. В то же время пневмоподвеску использовал и немецкий гигант Mercedes Benz.

Сегодня список машин с пневмоподвеской огромен. На ней ездят грузовики, внедорожники и полуприцепы, а с недавнего времени, и дорогие авто бизнес-класса. Перечень заводов, устанавливающих на свои машины пневму, включает Audi, Ford, Volkswagen, Citroen, Mercedes, SsangYong, Jeep, Land и Range Rover, а так же Maybach, Lexus, Cadillac и Rolls-Royce.

Но это заводские модели. Местные Кулибины, оценив удобство пневмы, часто устанавливают её на свои обычные авто. При этом машина только выигрывает в производительности.

На какую машину можно установить пневмоподвеску

Стоит сказать, что пневмоподвеска – это не отельный вид подвески, а, скорее, подвид. Пневму можно устанавливать на уже имеющуюся подвеску. Поэтому и существует практика самостоятельной модернизации машины и установки на неё пневматической подвески.

Исходя из конструкции пневмоподвески, можно заключить, что устанавливать её можно на любой автомобиль. Как было сказано выше, суть установки пневмы состоит в том, чтобы заменить встроенные упругие элементы на пневмобаллоны. Отсюда и вывод: каждое авто можно модернизировать пневматической подвеской. Вопрос только в цене.

Для автомобилистов существуют наборы пневмоподвесок, содержащие все необходимые компоненты для установки. Выбирать их нужно в соответствии с характеристиками авто и целями водителя. Сразу скажем, что стоимость таких наборов большая. Поэтому сэкономить можно только на установке. Что нужно для того, чтобы самостоятельно установить пневмоподвеску, будет сказано ниже.

Что нужно для того, чтобы самому установить пневмоподвеску

Интернет наполнен фото- и видеоотчетами пользователей об установке пневмоподвески своими руками. Здесь мы собрали комплекс советов от установщиков пневмы.

Во-первых, нужно купить готовый набор пневмоподвески либо собрать элементы самому. В их перечень входят:

Пневмоподушки, которые нужны для амортизации и заменят стандартные устройства;

Компрессор, служащий нагнетателем воздуха в пневмоподушки;

Ресивер. Он настраивает высоту клиренса без участия компрессора;

Контролирующие датчики, регулирующие положение кузова относительно дороги и давление во всей системе;

Блок управления пневмоподвеской, управляющий датчиками и контролирующий всю систему;

Манометр, для отслеживания давления в системе. В идеале, оно должно не превышать 8 атм.

Крепления, которые лучше заказать у токаря. Дело в том, что лучше подгонять установку под заводские крепления, а не изменять их. Это позволит без усилий в будущем заменить подвеску на стандартную.

Во-вторых, нужно соблюдать последовательность действий во время установки. Обычно на комплектах написана инструкция по установке, но принцип, вобщем-то, один. Сначала нужно поставить авто на домкраты и снять колеса с пружинами. Затем действовать по обстоятельствам, согласно типу устанавливаемой системы. Однако установка состоит из примерно похожих этапов:

Сначала необходимо снять стойки;

Подготовить крепления для установки подвески;

В подготовленные крепления установить пневмоподушки;

Стойки с подушками установить на свои места;

Далее установить по инструкции компрессор, ресивер, магистральную воздушную систему, блок управления, датчики.

Стоимость пневмоподвески и установки

Пневмоподвеска – вещь недешевая. Цена маленького набора, включающего только баллоны, шланги и форсунки колеблется в пределах от 3000 до 4500 грн. Система управления подвеской из салона стоит от 6400 до 66400 грн.

Компрессоры для накачивания воздуха так же имеют большую разницу в цене: от 509 до 18800 грн. Комплектующие, изоляторы, термощитки и манометры обойдутся в сумму до 2200 грн. Полный заводской комплект со всеми элементами стоит от 18800 до 121800 грн. Установка системы мастерами обойдется водителю в дополнительную сумму в районе 450-900 грн.

Удешевить установку пневмоподвески можно, если покупать подержанные детали либо провести долгое время, анализируя рынок и продавцов. Так же можно установить систему самостоятельно, не прибегая к помощи специалистов.

Подписывайтесь на наши ленты в таких социальных сетях как, Facebook, Вконтакте, Instagram, Pinterest, Yandex Zen, Twitter и Telegram: все самые интересные автомобильные события собранные в одном месте.

Как сделать пневмоподвеску своими руками?

Появление всё более и более инновационных технологий означает то, что системы перестали быть уже такими неточными, медленными и неуклюжими. Вместо этого стали использоваться более точные технологии, основанные на современной электронике, контролирующей всё: от высоты клиренса до точного давления в пневматической подвеске, предлагая в свою очередь плавный управляемый привод. Но самое главное то, что система автомобильной подвески часто недооценена. И самое главное то, что этот агрегат автомобиля зачастую недооценён. Если рассматривать автомобиль с точки зрения безопасного и комфортного передвижения, то автомобильная подвеска такая же неотъемлемая часть, как и колёса транспортного средства. Амортизаторы и пружины принимают на себя удары от ям и неровностей, на которые наезжает колесо. Но знайте, что каждый раз, когда Вы нагружаете либо разгружаете автомобиль, ускоряете его или замедляете, поворачиваете в разные стороны, Вы кидаете в лицо способностям амортизаторов и пружин «перчатку вызова».

Тем не менее при всей своей актуальности и необходимости, пружинные подвески уж очень консервативный вариант для смягчения дорожных неровностей. Набор их функций постоянен и в него не входят разного рода регулировки и надстройки.

Как работает пневмоподвеска?

Пневматическая подвеска представляет собой обычную пружинную автомобильную подвеску, в которой пружины заменены пневматическими рессорами. Пневматические рессоры представляют собой жёсткие резиновые либо пластиковые баллоны, которые накачиваются до определённой высоты и давления. Это всё делается для имитации тех же пружинных механизмов в подвесках. Но вот и закончились все общие признаки на этом. Если к пневматическим рессорам добавить бортовой воздушный компрессор, датчики и электронные управляющие системы, то нынешние системы пневматических подвесок обеспечивают огромный ряд положительных сторон в сравнении с цельнометаллической подвеской, представленной обычными пружинами. Пневматическая подвеска настраивается мгновенно, может адаптироваться к обработке разного рода неровностей в различных ситуациях и изменять возможности нагрузки.

Но основной особенностью пневматической подвески является далеко не её способность расширять свои настройки и функционал. Установлена ли ручная или электронная система регулировки пневматической подвески, занимался ли ей гаражный «Кулибин» либо профессионалы из большого концерна опытных технологий всемирно известного популярного бренда, пневматическая подвеска как занижает так и повышает автомобиль, увеличивая или уменьшая его дорожный просвет. Особенно актуальна пневматическая подвеска среди молодых автовладельцев, эксплуатирующих её в автомобилях отечественного производства.

Основные преимущества пневмоподвески

Данный механизм, установленный на Ваш автомобиль прекрасно будет справляться с задачей поглощения неровностей и ухабов во время движения автомобиля по дороге, а он станет гораздо более динамичен и устойчив. Смонтировав собственную пневматическую систему на свой автомобиль, Вы получите уйму преимуществ:

— поперечный крен автомобиля станет гораздо меньше, если машина будет загружена неравномерно;

— нагрузка на подвеску максимально снизится, а её ресурс пропорционально возрастёт;

— Ваш автомобиль станет гораздо комфортабельнее чем был до этого со стоковыми пружинами;

— увеличится устойчивость автомобиля во время введения его в резкие виражи;

— негативные последствия перегруза автомобиля снизятся к минимуму;

— исчезнет продольный крен.

При этом всём водитель получает возможность самостоятельной регулировки дорожного просвета автомобиля, в зависимости от качества дорожного полотна и степени загруженности автомобиля.

Материалы для создания пневмоподвески самому

Чтобы сделать и установить пневматическую подвеску своими руками на Ваш автомобиль, следует изучить некоторые тонкости данной процедуры и, конечно же, приобрести необходимые детали для сборки. Первый элемент, который Вам понадобится – это пневматическая подушка. Это самая дорогая деталь во всей конструкции пневмоподвески, которая и будет установлена на Ваш автомобиль вместо металлических пружин амортизатора. Накачивая или спуская воздух в эту или с этой пневматической подушки, Вы можете регулировать клиренс Вашего автомобиля. Накачав её, Вы, соответственно, увеличите дорожный просвет, спустив её – уменьшите. Работа пневмоподвески осуществляется именно по такому принципу.

Ещё Вам будет необходим компрессор, являющийся основным элементом всей пневматической системы. Он необходим для того, чтобы нагнетать воздух в установленные пневматические подушки. Брекеты и элементы крепежа. Они необходимы для крепления пневматической подушки к кузову Вашего автомобиля. Эти элементы совсем не сложно соорудить самостоятельно, предварительно составив чертёж места крепления и заказать комплектующие у токаря, либо сварщика.

Пневмоклапаны. Один из них предназначается для того, чтобы нагнетать воздушные массы, а второй для того, чтобы их выпускать. Манометр. Его можно применить любой, который применяется в различных пневматических системах.

Пусковая кнопка. Любая кнопка, которая работает по принципу on-of-on, станет идеальным вариантом в данном случае. При её помощи Вам будет очень удобно регулировать уровень пневматической подвески прямо из салона автомобиля.

Воздушная магистраль. Это устройство, состоящее из трубок, соединяющих подушки между собой, которые и являются основой воздушной магистрали всей системы.

Датчик давления. Он предоставляется в виде сенсора, расположенного в любом месте воздушной магистрали и применяемого для того, чтобы контролировать общее давление в системе прямо из салона автомобиля.

Реле. Оно необходимо для того, чтобы запускать нагнетающий компрессор и открывать выпускной клапан.

Установка самодельной пневмоподвески

Для того, чтобы установить пневматическую подвеску на автомобиль, машину следует поставить и зафиксировать на ровной поверхности. Затем при помощи домкратов либо подъёмника следует подвесить одну из частей автомобиля – это всё будет зависеть от того места, куда устанавливается пневматическая подушка. Далее снимите заводские амортизаторы и пружины, после подготовьте место монтажа крепёжных брекетов пневматической подушки. После подготовленные брекеты необходимо закрепить на подушках с уже установленными клапанами. Затем подушки прикрепите на место старых амортизаторов.

Следующим этапом работы будет создание воздушной магистрали, благодаря которой и будет происходить осуществление функций пневматической подвески. Для этого необходимо будет соединить пневмоподушки между собой с помощью трубок, предварительно подсоединённых к компрессору. Затем установите манометр вместе с датчиками. После разместите пусковую кнопку в салоне автомобиля и выведите сенсор датчика.

После установки пневматической подвески можно приступать к регулировке всей системы. Для этого накачайте в неё немного воздуха и проверьте какой именно дорожный просвет соответствует определённому давлению на полностью загруженном автомобиле. Во время регулирования следите за тем, чтобы обе стороны Вашего автомобиля имели идентичный клиренс. Когда автомобиль будет выровнен на площадке, смело садитесь за руль и покоряйте дорогу.

Пневмоподвеска своими руками

Пневмоподвеска своими руками задумана была уже давно. Препятствием для ее установки были финансовая затруднения и техническая сторона. Но наконец их удалось преодолеть.

Пневмоподвеска своими руками устанавливалась на Москвич-2140 1986 года выпуска, в комплектации SL.

Схема пневмоподвески

Пневмоподвеска на автомобиле построена по четырехконтурной схеме на 8 клапанах, по 2 клапана на подушку- один клапан на подачу воздуха, второй на отдачу. Схема позволит эффективно управлять каждой пневмоподушкой: опускать левый, поднимать правый бок или наоборот, опустить перед автомобиля и поднять зад и т.д.

Рис.1 Москвич-2140

Рис.2

Компоненты пневмоподвески

К сожалению готовых комплектов пневматической подвески для отечественных автомобилей не производят, поэтому собиралась пневмоподвеска своими руками. Основные компоненты пневмоподвески — пневпоподушки из Америки. Изучав номенклатуру выпускаемых подушек, измерив линейкой замеры, чтобы пневмоподушки встали на место пружин и не терлись об нижние рычаги, был сделан заказ.

Также из Америки были доставлены электромагнитные клапана. Ко всему вышеперечисленному были приобретены: штуцера, тройники, ниппеля и прочее, компрессор — в автомобильном магазине, кислородный шланг — на строительном рынке.

Для передней подвески были выбраны пневмоподушки RE-5 американской фирмы Slam Specialties. Внешнего диаметра в зависимости от нагрузки и давления составляет 130-139 мм. При диаметре больше пневмоподушки терлись об боковины нижнего рычага. К тому же у RE-5 есть встроенные отбойники, поэтому штатные отбойники автомобиля не понадобятся. Для задней подвески были куплены подушки фирмы Dominator 2500.

Рис.3 ПП

Клапана пневматической подвески

Электромагнитного типа клапана для пневматической подвески управлялись под напряжением в 12 вольт. У клапанов проходное сечение в 15 мм и это позволяет им пропускать через себя огромное количество воздуха, что даст возможность очень быстро накачивать и стравливать воздух из пневмоподушки. С этими клапанами подъем и опускание «мосвича» произойдет за одну секунду. Клапана соединены сантехническими резьбовыми фитингами на 0,5 дюйма.

Рис.4 Компоненты пневмоподвески

В самом начале для пневматической подвески использовался компрессор Беркут R17, но его производительность слабовата. Поэтому он был заменен компрессором Беркут R20, который дешевле в два раза аналогичного по конструкции Viair 400P.

Рис.5 Беркут R20

Ресивер

Ресивер для пневматической подвески является воздушный баллон объемом в 20 литров от тормозной системы автомобиля КАМАЗ. Были произведены некоторые доработки: приварины П-образные опоры, которые вырезали из швеллера и покрашены. Он имеет 5 отверстий — по два с каждого торца, и один для слива конденсата.

Рис.6 Ресивер

Установка пневмоподушек на переднюю ось

Главной особенностью передней оси автомобилей 60-80-хх годов является размещение амортизаторов внутри пружин. По этому пришлось разместить амортизатор по другому. Также пришлось перенести тормозные трубки. Крепления ПП были сделаны металлические площадки толщиной 3 мм. Верхняя крепится к поперечной балке и нижняя — к нижнему рычагу.

Рис.7 Передняя ось

Рис.8 Разобранная передняя подвеска

Рис.9 Пневмоподушки

Рис.10 Амортизатор на новом крепленим

Рис.11 Передняя ось на пневмоподушке

Рис.12 Передняя пневматическая подвеска

Установка пневмоподушек на заднюю ось

К лонжерону приделан уголок, толщиной 5 мм, который служили верхней опорой для ПП Dominator 2500. Нижнее крепление ПП сделано из нескольких пластин, которые закрепили между рессорами и проставками. Проставки были нужны чтобы в нижнем положении кузов опускался на отбойники. Листы рессоров были уменьшены до 3-х штук, а стремянки заменены от ИЖ-2715, так как они более длинные.

Рис.13 Детали

Рис.14 Задняя накаченная ПП

Рис.15 Задняя пневматическая подвеска

Управление пневмоподвеской

Пневмоподвеска своими руками управляется с помощью проводного пульта G1910 фирмы Gainta с 8 кнопками. Можно управлять как одной подушкой, так и отдельно передней или задней подвеской и левым или правым боком.

Рис.17 Пульт

Рис.18 Схема ПД

Пневмоподвеска своими руками СПб

Построить пневмоподвеску своими руками, дело не простое но увлекательное. Что для этого обязательно потребуется:

1) — Цель строительства пневмоподвески. Каждый раз когда к нам приходит какая либо идея, мы должны ее обосновать. В противном случае придется бросить начатое на полпути. При строительстве пневмоподвески своими руками вы должны четко отвечать на самый главный вопрос — «Что она должна делать». То, что вы гарантировано получите — это возможность «шевелить» автомобиль вверх — вниз. Остальное потребует знаний. Чаще всего их недостаточно и полученный результат сводится к простейшему функционалу с побочными эффектами, с которыми надо либо смириться либо увеличивать затратную часть.
2) — Место, где можно спокойно разобрать свой автомобиль, который в последствии не будет никому мешать. Место для этого не простого действа должно быть достаточно просторным, в зависимости от ваших привычек разбрасывать детали и инструменты или складывать все по коробочкам, чтобы ничего не потерять. Стерильность не обязательна, хотя работа по созданию пневмоподвески своими руками, в зависимости от сложности проекта может быть сравнима с хирургией, разве что в качестве пациента будет ваш «железный друг».
3) — Время. Тут все на прямую зависит от вашей свободы и оснащенности. Построить пневмоподвеску самому из подручных материалов удается далеко не всем, но есть и такие, кто сможет это сделать и за один день. Для значительного сокращения времени на строительство требуется очень хорошая материальная оснащенность и моральная подготовка. Максимально оснащенный конструктор-самоделкин не тратит время на беготню по рынкам и автомагазинам в поисках той самой «заветной штуковины», которой как раз не хватает для завершающего этапа строительства.
4) — Необходимые инструменты и материалы. Про инструментальное оснащение можно говорить долго и всегда будут всплывать все новые и новые нюансы. Но если проще говорить, то стандартного автослесарного инструмента и домкрата уже вполне достаточно. Из материалов для самостоятельного строительства пневмоподвески потребуются пневмоподушки с известными характеристиками, специальные фитинги и пневматические магистрали и крепежные метизы. В разделе «универсальная пневмоподвеска» наша компания предлагает тот самый набор, в состав которого входят все компоненты, которые не купишь в обычном магазине. Мы сэкономили ваше время.
5) — Автослесарные навыки. Приятно заметить то, что в нашей стране достаточно много людей с техническими навыками. Их используют как в быту, так и в повседневной автомобильной жизни. Наш человек нигде не пропадет и способен из любого технологического мусора создать межгаллактический корабль и даже отправиться на нем в путешествие. И только немногим повезет произвести на нем посадку, а единицам вообще вернуться из путешествия назад)). Навыки работы с техникой можно приобрести в специализированных учебных заведениях. Иным они передаются по наследству. И если вы гордо считаете что вы — технический гений, построить пневмоподвеску своими руками вам под силу. Но если вы считаете что вы тот самый гений но строить пневмоподвеску самостоятельно будете в первый раз — не стесняйтесь заручиться поддержкой тех, кто хотя бы раз это проделал. По крайней мере будет с кем разделить технические мысли и ответственность.
6) — Необходимые знания о пневмоподвесках. Это не сложный на первый взгляд вопрос при подробном рассмотрении становится основным раздражителем при строительстве пневмоподвески. Нас окружают знатоки, которые с удовольствием выкладывают свои достижения в этой области на тематических форумах. Иные из них заводят блоги и пишут в них красивые статьи. Это безусловно похвально, но есть и другая сторона медали. Мнения большинства субъективны и от этого та самая «каша в голове» самоделкина. Приобрести знания на один проект — дело затратное но результат от этих знаний будет больше положительным, а на это потребуется то самое драгоценное время. Если вы не хотите его попусту растратить — обратитесь за помощью к специалистам в этом деле — сотрудникам компании Эйр-Райд.

Итог изложенного: знаете что делать — смело беритесь и делайте. Сомневаетесь — займитесь тем, что у вас гарантировано получится, а остальное отдайте на откуп профессионалам или приобретайте готовые решения пневмоподвески на ваш автомобиль.

своими руками, передняя, ремонт, подвеска автомобиля, установка, видео

Задняя пневмоподвеска КамАЗа предназначена для регулировки дорожного просвета, жесткости подвесного механизма и для выравнивания транспортного средства при неравномерной загрузке.

Назначение, устройство и принцип работы

Конструкция подвески включает в себя такие элементы, как:

Датчик электронного типа для ускорения. Это устройство дает возможность отследить уровень наклона кузова, его положение относительно дороги и ускорение.
Компрессор. Он необходим для подачи потоков сжатого воздуха в ресивер.
Передняя и задняя стойка. С ее помощью осуществляется регулировка дорожного просвета. Делать это можно как в автоматическом, так и в ручном режиме.
Ресивер и кронштейн балансирного устройства. Адаптирует работу подвесок и способствует соединению всех элементов подвесного механизма.
Блок управления. Он необходим для корректной обработки сигналов датчика.

Пневматическая подвеска необходима для:

регулировки клиренса;
выравнивания транспорта;
улучшения управляемости и устойчивости грузовика.

Принцип работы:

Поддержка уровня кузова происходит независимо от степени загруженности транспорта. Датчики непрерывно измеряют расстояние колес до кузовной части. При критических значениях задействуются клапаны механизма подъема, выпускной клапан для опускания подвесного механизма.
При изменении уровня высоты кузова изменяется скорость работы подвески. Анализируется плавность хода грузовика и настраивается высота кузова под неровности дорожного покрытия.

Как сделать своими руками

Для того чтобы сделать подвеску своими руками, потребуются:

болгарка и стремянка;
щетка из металла;
молоток;
компрессор;
нож;
пневмо подушки и стойки в комплекте;
2 электромагнитных клапана;
манометр;
трубки ПВХ;
герметик.

Передняя

Процедура изготовления передней подвески:

Сбить колпак со стойки и срезать слой краски при помощи болгарки.
Запрессовать на стойку переходное устройство.
Прикрепить к переходному механизму проставочные кольца. Это поможет улучшить плавность хода транспортного средства.
К отверстиям подачи воздушного потока подвести пластмассовые трубки небольшого диаметра.
Рассчитать высоту отбойного механизма, чтобы при сильном ударе во время движения пружинный механизм не вышел из строя.
Установить на стойку пневматическую подушку.
При помощи пресс-шайбы и герметика соединить элементы.
Прикрепить на стойку подшипник опорного типа. Его необходимо фиксировать так, чтобы во время поворота рулевого колеса машины шток не проворачивался.
Подключить трубку для подачи воздуха к гнезду подушки.
Запрессовать пневматическую пружину на амортизатор до упора.
Сделать подводку для подачи воздуха.

Задняя

Процесс изготовления задней подвески автомобиля КамАЗ:

Необходимо обрезать чашку пружины, удалить всю краску.
Затем нужно нарезать резьбу до конца штока для установки рессора пневматической подвески.
После это необходимо установить пресс-шайбу, а потом надеть на шток пневматическую подушку. Установить отбойный механизм.
Затем запрессовать пружину.
Установить между ресивером и компрессорной частью манометр с влагоотделителем для контроля за давлением.
В конце установить подводку воздушного потока.

Ресивер можно сделать из газового баллона.

Рекомендуется брать баллон от автомобиля ВАЗ 2109, т. к. он способен выдержать высокое давление, а также на нем есть обратный клапан, что ускоряет процесс подъема кузова автомобиля.

Диаметр трубок от клапанов впускного типа до ресивера не должен превышать 6 мм, а от ресивера до компрессорной части — 8 мм.

Пневмоподвеска кабины КамАЗ

Пневматическая подвеска является одним из лучших вариантов подвесок, так как в ней сочетаются амортизирующие и гасящие эффекты.

Пневмоподвеска кабины необходима для снижения негативного воздействия вибраций как на различные механизмы, так и на водителя. Также она повышает комфорт при передвижении по бездорожью.

Пневмоподушки, наполненные воздухом или азотом позволяют регулировать клиренс (если установлены на передний или задний мост), например, при высокой скорости движения по шоссе дорожный просвет снижается, перенося центр тяжести, что добавляет инерции. При движении по грунтовым дорогам необходим высокий дорожный просвет, который также обеспечивает независимая пневмоподвеска, как, например, у КамАЗ 43118.

Пневмоподвеска кабины гасит различные колебания, возникающие от передвижения по ухабистой дороге, что сохраняет некоторые детали и узлы в исправном состоянии дольше. Также кабина может подниматься и опускаться в зависимости от потребностей водителя.

В Интернете легко найти видео, подробно показывающие принцип работы такой подвески. В общих чертах, в подушке регулируется давление воздуха, что позволяет поднимать или опускать кабину.

Как установить

Установка пневматической подвески:

Установить КамАЗ на опору.
Удалить пластиковые заглушки с багажника транспортного средства.
Открутить крепежные гайки стоек для доступа к прокладкам проводки.
Подключить компрессор к блоку системы управления ресивера.
Установить получившуюся конструкцию на основание запасного колеса.
Подключить к компрессору и ресиверу проводку, следуя указаниям на ярлыках проводов.
Собрать подсоединенные провода в жгут и вывести его в кабину водителя.
Проложить жгут вдоль стенки кабины и вывести в отсек силового агрегата.
Подключить провода к аккумуляторной батареи, массе и предохранительному блоку.
Извлечь стойку и на ее место установить подготовленную пневматическую стойку.
Демонтировать шланги тормозной системы.
Отключить датчики АБС.
Подключить пневматические линии к компрессору, ресиверу и блоку управления.
Вывести воздушную магистраль в отсек двигателя.

Неисправности и их устранение

Неисправности и ремонт подвески КамАЗа:

Смещение осей. Может быть вызвано пробоем в системе, износом втулок или неправильной установкой подвесного механизма. Необходимо заменить износившиеся детали, переустановить подвеску.
Смещенное стягивающее кольцо. Причиной неисправности может стать работа пневморессоров в растянутом состоянии и при низком уровне давления. Рекомендуется заменить рессоры, отрегулировать давление.
Пробой в подвеске с реактивными штангами. Он может быть вызван деформацией пластины, смещением внутреннего отбойного механизма, разрывом в области стягивающего кольца. Нужно заменить пластину, отрегулировать отбойник, устранить разрыв, осмотреть штанги на наличие дефектов.
Утечка воздуха в области резьбовых вставок. Нужно осмотреть амортизатор, выравнивающий клапан на наличие повреждений. Также необходимо отрегулировать шарнир механизма.

Во время выполнения всех ремонтных работ следует использовать защитную одежду: маску или очки.

Пневмоподвеска ВАЗ 2114 — Ваз

Всем привет! любители пневмоподвесок))Меня зовут Алексей,на форум попал не так давно,буквально пару месяцев назад,ну что хотел бы сказать,привлек данный форум именно потому,что мне естественно тоже интересна данная тема,сама идея пневмоподвески,конструктив,хотелось бы узнать больше тонкостей,свежий идей,ну и конечно учиться на чужих ошибках,чтобы не допустить в дальнейшем их самому. Имеется любимый автомобиль 2114,владею им около пяти лет,все делаю своими руками,очень люблю этим заниматься,задумок полна голова,так что пока не реализую,не успокоюсь,а дурная голова,как говорится,рукам покоя не дает)))Ну как то так))Был у меня небольшой опыт в установке пневмы на заднюю ось,хотелось бы добраться до переда.Все компоненты собирал с мира по нитке,так как живу далеко не в мегаполисе(((деревня есть деревня…Но кое что все же удалось собрать)

1.Рессивер КАМАЗ

2.Трубки ПВХ КАМАЗ

3.Фитинги КАМАЗ.

4.Клапана газа Atiker (по инету заказывал)

5.Влагоотделитель (не помню фирму)

6.Манометр КАМАЗ

7.Кнопки стеклоподъемников ВАЗ

8.Компрессор какой-то тухлый «Энергомаш»))

8.Пневмоподушки кабины МАЗ-MAN (потом прикупил подушки Scania)

Строил сначала один контур,т.е. подухи были связаны между собой,потому что было на тот момент всего два клапана,один подвод,другой спуск.Подухи немного растачивал шкуркой,со стоек удалял краску,вставало все без проблем,верх уплотнял аналогичным колечком что идет вместе с подухой,ничего не травило,был рад как слон,не передать!!!было мягко,но машина была валкой в поворотах,зад вилял на скорости как корова на льду)даже страшно было,я знал что совершил ошибку,используя всего один контур. ….к тому же машина не шибко низко опускалась,задача все же была как можно ниже,попробывал переварить опору подушки на аморте пониже,но с отрицательным развалом и резиной 195/50 R15 стало тереть подуху с одной стороны….

На данный момент готовлюсь возобновить постройку,так как идея плотно засела в голову.Будем думать и над передом.

Спасибо всем кто осилил прочитать мою тягомотину))ну и несколько фото,а то без них не интересно))

Изменено 14 февраля, 2013 пользователем DriveMan13

Пневмоподвеска: характеристики и установка своими руками

Пневматические элементы используются уже более полувека для полуприцепов и грузовиков, но комплектация не каждого транспортного средства предусматривает её наличие, из-за чего автомобилисты совершенствуют авто самостоятельно.

Механизм и типы пневмоподвесок

Пневматическая подвеска нужна при езде для того, что в автоматическом либо полуавтоматическом режиме регулировать дорожный просвет без применения физических усилий. Она позволяет настроить высоту кузова по отношению к дороге, что исключает повреждения. Механизм подвески включает в себя:

Сегодня прневмоподвески представлены в нескольких модификациях:

Одноконтурный тип – в этом случае пневмоподвеска установлена лишь на одну ось, обычно на ту, которая несет большую нагрузку, что не всегда достаточно для комфортной езды;
Двухконтурный тип – с их помощью можно отрегулировать высоту спереди и сзади транспортного средства относительно друг друга, но у них также есть недостаток, ведь при повороте автомобиль начинает крениться, так как давление в колесах отличается ;
Четырехконтурный тип – самый лучший тип подвесок, но одновременно и самый дорогой. В такой подвеске используется микрокомпьтер, разнообразные датчики давления, отдельные четыре клапана, каждый из которых способен управлять колесом. Каждая из подушек обеспечивает оптимальное давление, и проблем с креном нет.

Как установить пневмоподвеску самостоятельно?

Сегодня пневмоподвеску в своих транспортных средствах в обязательном порядке используют такие лидеры автомобильной промышленности как Mercedes, Volkswagen, Iveco, DAF, MAN. Если в комплектации автомобиля отсутствует пневмоподвеска, но водитель хочет ощутить её преимущества, то возможен вариант самостоятельной её установки. Кроме того, пневму можно установить на уже имеющуюся подвеску, так как её конструкция предельно проста.

Нужно самостоятельно приобрести набор для установки пневмоподвески:

Пневмодушки, которые и обеспечивают амортизацию;
Компрессор, который входит в конструкцию, нагнетает воздух в пневмоподушку;
Ресивер – он настроит высоту клиренса;
Специальные датчики, которые контролируют положение кузова транспортного средства относительно дороги;
Блок управления;
Манометр, отслеживающей давление;
Разнообразные крепления, которые предпочтительно заказать в индивидуальном порядке, чтобы идеально подогнать под транспортное средство.

Действия во время установки:

Ставим автомобиль на домкрат и снимаем колеса с пружины;
Далее нужно снять стойки;
Подготовить необходимые крепления для установки механизма и вставить в них пневмоподушки;
Установить стойки с пневмоподушками на свои места;

После этого по инструкции к автоматическому набору устанавливаем компрессор, ресивер, блок управления и датчики.

Установка подвески подушки безопасности на автомобиль

МЫ ВСЕМ любим смотреть, как крутые машины врезаются в землю, но жить с ними может быть королевской болью. Въезжать и выезжать из проезжей части, преодолевать неровности или проезжать по неровным дорогам, не снимая поддон, выхлопную систему или ходовую часть, — настоящая проблема, и именно здесь подвеска подушек безопасности представляет собой отличное решение.

Эта статья была впервые опубликована в июльском выпуске журнала Street Machine

за 2020 год.

Аарон Грегори из Memphis Hell (это его ’51 Chev ‘, см. Выше) уже более 10 лет устанавливает пневматическую подвеску на все виды транспортных средств, и он видел, как отрасль кардинально изменилась с точки зрения упаковки и умственных способностей.

«В то время как Slam Specialties выпустила подушки безопасности с внутренними отбойниками и пружинами, сопоставимыми с койловерами, самым большим улучшением стала технология управления воздушными системами», — говорит Аарон. «Такие компании, как Air Lift и недавно прекратившая свое существование AccuAir, имеют системы автоматического выравнивания, которые делают автомобиль намного приятнее в управлении. Неважно, будет ли это красивый старый полноразмерный Chevy, наполненный товарищами и Eskys сзади, или машина HSV последней модели с лотком, набитым бетонными мешками, системы управления высотой будут поддерживать автомобиль точно в том состоянии, в котором он был раньше. запрограммированный клиренс и идеально ровный. ”

До закрытия магазина из-за кризиса с коронавирусом AccuAir была одним из лидеров отрасли в области технологий подушек безопасности. Этот ЭБУ, являющийся мозгом системы управления высотой e-Level компании, имеет четыре разъема, которые соединяют его с трубкой, блоком клапанов, датчиками высоты и компрессором (-ами)

Однако, хотя подвеска подушек безопасности может показаться быстрым и легким путем к убийственной стойке и повышенной практичности, есть несколько важных факторов, которые следует учитывать, прежде чем гоняться за комплектом, включая бюджет.

«У меня есть небольшая ниша, в которой люди хотят, чтобы я построил им машину, которая будет стоять на земле, поэтому колеса, трансмиссия и моторный отсек — все должно быть куда-то направлено вверх, что означает много фальсификации», — говорит Аарон. . «Люди видят, что вы можете купить« комплект »за 4500 долларов, но это дешевая и легкая часть. Если вы хотите спроектировать свой автомобиль, а вы должны это сделать, тогда у вас есть более 6000 долларов на систему управления высотой и автоматического выравнивания, поэтому вы не можете изменить высоту автомобиля, если не включен ручной тормоз. ”

На многих автомобилях последних моделей, использующих стойки Макферсон, есть ряд компаний, предлагающих комплекты пневматической подвески с болтовым креплением, такие как этот вариант с двойной регулировкой

Аарон, долгое время являясь членом клуба мини-грузовиков Negative Camber, отмечает, что подушки безопасности предлагают больше, чем просто возможность поставить пороги на палубу. «Дело не всегда в низком уровне; иногда нужно идти высоко », — говорит он. «Ассистент загрузки — это еще один крупный сектор авиационной промышленности, возможно, даже больше, чем просто машина, лежащая на земле.Со мной связался парень с грузовиком Dodge ’36, который просто хотел установить подушку безопасности на дифференциале с переключателем, чтобы он не сорвал задний бампер, когда выезжал на подъездную дорожку с грузом на спине ».

В прошлом существовали опасения по поводу предполагаемых трудностей в получении инженерного разрешения на установку подушек безопасности, и это привело к некоторой путанице и мифам о пневматически регулируемых системах подвески. Аарон слышал их все и смеется над ними. «Люди говорят, что подушки безопасности не подходят для гоночных автомобилей, но некоторые Pro Mods, по-видимому, теперь используют пневматическую подвеску», — говорит он.«Они бегут накачанными через прогорание, и, когда шина заканчивает расширяться, примерно на полпути мешки опускаются, чтобы улучшить аэродинамику.

Воздуховод из нейлона или пластика должен быть разрезан под прямым углом и не иметь повреждений, чтобы предотвратить утечки в системе

«Один большой миф заключается в том, что у вас не может быть системы подачи воздуха без утечек», — продолжает он. «Система не протечет, если вы нанесете герметик для резьбы на фитинги, воспользуетесь фитингами DOT с нажимным соединением и воздушными линиями, одобренными DOT, и отрежете воздушную линию чисто и под прямым углом.Мой грузовик можно припарковать на три месяца, и он не двигается ни на миллиметр.

«Вам также необходимо следить за конденсацией в резервуаре, поскольку это может привести к образованию ржавчины в клапанах, что создает целый мир проблем. Ничто не должно касаться подушки безопасности, так как это приведет к протиранию дыры, а с воздушной линией нужно обращаться по той же логике, что и с топливопроводом: она ничего не может касаться ».

Система управления высотой e-Level AccuAir использует эти четыре датчика высоты.Каждый датчик устанавливается в углу шасси, а штанги стойки подключаются к рычагу управления поблизости, чтобы обеспечить ссылку на ЭБУ e-Level

. По опыту Аарона, технология

также упростила установку воздушных систем, хотя это все еще не работа для абсолютного новичка в механике. «С системой Air Lift, которую я недавно установил на S550 Mustang, у меня было одно заземление, один провод питания и один провод питания зажигания, и это все, что мне нужно для подключения. Остальное — все предварительно подключено, так что вы просто подключаете его. .Вы должны быть очень тщательными при установке датчиков высоты AccuAir e-Level с точки зрения размеров и чистоты, но как только вы сделаете их правильно, они будут жить вечно ».

ПОДАЧА ВОЗДУХА

AIR Ride Suspension Supplies в Бэйсуотер, Мельбурн, поставляет воздушные системы с 1997 года, и с тех пор команда увидела, что промышленность выросла до такой степени, какой она является сегодня. Мы обратились к управляющему директору Дэвиду Рулаху, чтобы получить хорошее масло для современных воздушных систем.

Каковы были самые большие улучшения в настройках пневматической подвески за последние 20 лет?

Системы, основанные на давлении, были заменены системами контроля высоты, что обеспечивает сверхточную управляемую компьютером высоту движения, в то время как современные клапаны теперь очень компактны и могут поставляться с регуляторами расхода, внутренними фильтрами и скрытой проводкой. ENDO-CVT AccuAir видит внутри резервуара компрессоры и клапаны, что делает их почти бесшумными и обеспечивает сверхчистую установку.

Что нового в установках с пневмоподвеской?

Довольно популярно выставлять воздушные баллоны и клапаны на обозрение, и многие люди сейчас делают жесткие меры, чтобы завершить установку и сделать ее уникальной.

Что нужно учитывать перед покупкой системы пневматической подвески?

Подумайте, какая система вам нужна: двухсторонняя или четырехсторонняя; как низко вы хотите спуститься; и если он будет одобрен инженером.Некоторые автомобили требуют замены передней и задней части, поскольку заводские конструкции подвески не всегда позволяют достичь желаемых результатов, и это может привести к большому количеству производственных и инженерных работ, которые затем необходимо учитывать как дополнительные расходы сверх комплекта пневмоподвески.

Вам нужно больше баков / вместимости в больших автомобилях?

Большим тяжелым автомобилям может потребоваться больше воздуха и давления, чем обычным транспортным средствам. Мы всегда рекомендуем использовать сдвоенные компрессоры и более высокое давление воздуха в мешках для более тяжелых автомобилей, что ускорит время заполнения бака. Мы рекомендуем бак на пять галлонов как минимум для передней и задней систем, в то время как трехгаллонные баки достаточно велики для системы, которая работает только на задней или передней панели.

Какие ошибки делают люди при настройке пневматической подвески?

Самыми большими проблемами являются люди, спешащие с установкой, плохо герметичные фитинги, вызывающие утечки воздуха, установщики, не проверяющие зазор мешка во время и после установки, люди, использующие дешевые детали, которые не служат долго, установщики плохо перерезают воздуховод, а также плохое питание или заземление. соединения.

ПОДРОБНЕЕ:

1. Блок клапанов отвечает за регулирование давления воздуха, поступающего на каждую из четырех пневматических рессор в системе. Это от блока AccuAir VX4.

2. Эта панель управления Air Ride предназначена для ручной регулировки. Манометры Viair показывают давление воздуха, а четыре кулисных переключателя позволяют регулировать давление.

3.Эти воздушные стойки Air Ride ShockWave предлагают отличное сочетание регулируемости по высоте и управляемости, и используются во многих гоночных автомобилях Optima Challenge в США. Они предлагаются разного диаметра и высоты, с разными пневморессорами для разных типов нагрузки.

4. Подушки безопасности сильфонного типа нуждаются в хорошо спроектированных креплениях с использованием толстой стали, как показывают эти два типа креплений.

5.Это установка подушки безопасности в традиционном стиле с использованием подушки сильфонного типа и отдельного амортизатора, смоделированная на параллельной четырехрычажной задней части.

6. На этом вырезе AccuAir ENDO-CVT показано, как компрессор и блок клапанов WABCO установлены внутри воздушного резервуара, что обеспечивает почти бесшумную работу и сверхчистую установку. Адсорбционный осушитель воздуха предотвращает накопление влажности при циркуляции воздуха в баке.

7. Контроллер сенсорной панели AccuAir работает с системой e-Level для управления высотой подвески.Один удар, два настроены на 50% хода подвески автомобиля, а три — на максимальную высоту. Другие кнопки вручную управляют каждым углом или каждым концом.

8. Эта передняя подвеска демонстрирует один тип пневматической стойки, в которой используется пневматическая рессора, установленная вокруг корпуса амортизатора.

9. Если вы не можете скрыть настройку воздуха, почему бы не сделать это функцией? В то время как многие системы используют дешевые и простые в установке пластиковые воздуховоды, горячая тенденция заключается в том, чтобы заменить их жесткими металлическими линиями, изогнутыми по индивидуальному заказу.

1. Подушки безопасности
Сжатый воздух подается из бака к резиновым баллонам, которые заменяют винтовые или листовые рессоры на каждом углу автомобиля. Пневматические рессоры могут быть традиционного типа «сильфон» (автономный резиновый баллон) или стойки (резиновая пневматическая рессора, установленная над амортизатором).

2. ECU
Некоторые системы управления воздухом полагаются на настройки давления воздуха, чтобы оставаться на заданной высоте движения, в то время как другие используют датчики высоты на каждом углу, подключенные к ECU, чтобы обеспечить контрольные точки и возможности выравнивания нагрузки.Эти системы также позволяют легко спроектировать вашу воздушную систему

3. Контроллер / телефонная трубка
Контроллер используется водителем для переключения между предварительно заданными высотами движения или для ручной регулировки давления воздуха в передней или задней части или отдельных углах. В новейших системах используются мобильные приложения, поэтому владельцы могут использовать свой телефон для управления подушками безопасности.

4. Компрессоры
Ранее в некоторых воздушных системах использовался установленный на двигателе компрессор кондиционирования воздуха для подачи сжатого воздуха в резервуар; современные конструкции компрессоров в значительной степени вытеснили это. Сегодня нормальным явлением является наличие хотя бы одного внешнего воздушного компрессора для поддержания давления внутри резервуара. Чем больше и тяжелее автомобиль, тем больше вероятность, что вам понадобятся два или более компрессора большой мощности.

5. Крепления
Для крепления подушек безопасности необходимо приварить толстые пластины. Через крепления проталкиваются огромные грузы, поэтому они должны быть качественными, как эти изделия Air Ride.

6. Водоотделитель
По мере того, как воздух сжимается, он нагревается, что может привести к накоплению воды внутри резервуара, поэтому важно иметь водоотделитель и дренажную систему для удаления этой влаги из резервуара. система.

7. Воздушный резервуар
Воздушные резервуары различной емкости содержат сжатый воздух, необходимый для накачивания пневматических рессор. Некоторые новые системы, обычно подключенные к внешним компрессорам, позволяют устанавливать компрессор и клапанный блок внутри резервуара для очень чистой и бесшумной установки. Если вы много пользуетесь автомобилем, важно слить воду из бака и проверить водоотделитель, чтобы предотвратить накопление влаги внутри и проблемы с клапанами.

8.Пневматические трубопроводы
Целую систему связывают линии, используемые для подачи сжатого воздуха между резервуаром и подушками безопасности, которые могут быть либо стальными жесткими линиями, либо пластиковыми шлангами, соответствующими стандарту DOT. Размер линий зависит от того, насколько быстродействующей должна быть система, а также от размера и веса транспортного средства, но большинство больших автомобилей (Kingswood, Falcon или Impala) будут работать на 3/8 дюйма для бесперебойной работы.

Как работают пневмоподвески

Обновлено в июне 2020 г .: Исходя из пары рассказов о стиле VIP, которые мы недавно представили, в том числе одна перечисляет наши 5 самых популярных сборок Bippu, а другая объясняет, что такое VIP, для нас это имело смысл чтобы объяснить, как эти и другие автомобили — включая, но не ограничиваясь, выставочные автомобили — становятся настолько смехотворно низкими.Подавляющее большинство из них делают это с помощью пневматической подвески, иначе говоря, сумок, систем, которые по своей сути не так уж и отличаются от койловеров. В то время как комплекты пневматической подвески могут быть намного дороже, чем койловеры, и требуют больше работы, компромисс между дорожным просветом и управляемостью на лету, в дополнение к инновациям, которые поставляются с современными системами, может иметь большой смысл для некоторой подвески. покупатели.

Каждый автомобиль имеет определенную комбинацию пружин, амортизаторов, стержней или звеньев, которые подвешивают его шасси, кузов, двигатель и трансмиссию над колесами.Избавьтесь от всего этого, и способность ускоряться, поворачивать и останавливаться — и делать это с относительным комфортом — пойдет в дерьмо. Проблема в том, что большинство этих характеристик противоречат друг другу, и именно поэтому вы знаете о настройке подвески меньше, чем обо всем остальном.

Посмотреть все 18 фотографий По сравнению с более традиционной подвеской на спиральных пружинах, системы пневмоподвески состоят из гораздо большего количества элементов. Помимо пневматических рессор, есть компрессор, резервуар, трубопроводы и какой-то контроллер.Здесь Boden AutoHaus с нуля изготовил линии из нержавеющей стали — всего лишь одна часть процесса, из-за которой установка пневматической подвески более высокого класса может стоить намного дороже и занять до месяца. Пневматическая подвеска

кажется еще более загадочной, но, как оказалось, они не сильно отличаются. Большинство современных подвесок состоит из винтовой пружины, которая скользит по амортизатору или располагается рядом с ним. По своей сути, пневматическая подвеска просто избавляется от этих винтовых пружин для создания гибких, наполненных давлением воздушных мешков, которые обычно изготавливаются из той же резины, что и ваши шины.Одним нажатием кнопки сумки можно надуть или спустить, мгновенно изменив высоту дорожного просвета и работу подвески.

Ненавистники годами противопоставляют системы пневматической подвески более традиционным подвескам с цилиндрическими пружинами, зачастую без всяких аргументов. Правильная подвеска тоже не так субъективна, как вы думаете, и ее можно измерить по тому, насколько хорошо она использует тяговые возможности своих шин; насколько равномерно распределяется тяга спереди назад; и насколько он чувствителен к рулевому управлению, торможению и нажатию педали газа.Пройдите эти тесты, и на самом деле не имеет значения, говорим ли мы о плотно намотанных стальных катушках или резиновых подушках с воздухом.

Посмотреть все 18 фотографий Как и любая подвеска, пневматические рессоры основаны на тех же амортизаторах, которые вы найдете внутри набора винтовых пружин. Большая разница — резиновые сильфоны.

The Breakdown

В основе любой системы пневмоподвески лежат ее подушки или пневморессоры. Здесь резиновые сильфоны с металлическими пластинами на каждом конце скользят по амортизаторам, как винтовая пружина.Как и винтовые пружины, пневматические пружины имеют прогрессивную природу, что означает, что повышенное сжатие приводит к более жесткой пружине. Возможность изменять скорость пневматической рессоры в любой момент означает, что потенциал для повышения производительности или качества езды стал намного проще.

Скорее всего, установка пневморессоры на ваш автомобиль тоже стала намного проще. По словам Кори Россера из Air Lift Performance, за последние десять лет весь процесс прошел долгий путь. «Благодаря технологическому прогрессу в области пневматических рессор и пневматического управления, система пневматической подвески сегодня является очень сравнимым вариантом с системой койловера», — говорит он.Прошли те времена, когда были изрублены опоры амортизаторов и перемещались части подвески в надежде установить на место несколько вздымающихся сумок. Сегодня полые сильфоны, которые позволяют амортизаторам проходить сквозь себя, делают их установку в большинстве автомобилей проще, чем когда-либо. Сегодняшние комплекты позволяют оставлять амортизаторы на заводе и, по большей части, закреплять болтами, как и любая обычная система койловера.

Посмотреть все 18 фото Не каждая установка пневмоподвески должна быть отдельным аттракционом. Здесь Boden AutoHaus спрятал многие компоненты в скрытом отсеке багажника M4.

Однако правильная система пневмоподвески — это гораздо больше, чем четыре мешка горячего воздуха. Любой комплект, заслуживающий вашего внимания, состоит из множества других компонентов. Он начинается с бортового воздушного компрессора, который приводится в действие электрической системой автомобиля и может надувать каждую сумку по запросу. Компрессор питает пружины индивидуально с помощью гибких полиуретановых трубок или, в некоторых случаях, изогнутых по индивидуальному заказу трубок из нержавеющей стали (вы увидите, что верхние шоу-машины раскачивают жесткие линии).В большинстве случаев интегрирован отдельный воздушный резервуар, который помогает мгновенно увеличивать и поддерживать давление воздуха в системе и обеспечивает более плавные переходы между большими изменениями давления. Оба компонента обычно устанавливаются в багажнике, иногда в специальном корпусе, но они также могут быть спрятаны под шасси или прикреплены к несущему корпусу или раме.

Компрессор работает так же, как и любой другой воздушный насос, всасывая наружный воздух во внутренний резервуар, где он находится под давлением и отправляется другим концом.Кто-то должен сказать ему, когда качать и сколько воздуха пропустить, а это значит, что в систему должен быть интегрирован какой-то управляемый драйвером контроллер. Здесь доступны ручные или электронные контроллеры, которые могут быть установлены рядом с водителем или доступны из приложения для смартфона в некоторых случаях для легкой регулировки высоты посадки по требованию.

Посмотреть все 18 фотографий Цифровой контроллер AirREX реагирует на беспроводные команды, позволяя поднимать или опускать автомобиль практически из любого места.На ЖК-экране также отображается вся важная информация, такая как давление пневматической пружины и давление в резервуаре.

После установки системы вы должны определить, будете ли вы регулировать высоту дорожного просвета на основе давления воздуха или с помощью серии датчиков. Системы, основанные на давлении, полагаются на заданное значение, которое, как вы знаете, определяет положение вашего автомобиля на определенной высоте дорожного просвета. Но мы должны вас предупредить, датчики давления не всегда точны, и изменение веса все равно может повлиять на дорожный просвет. Например, бросьте несколько сотен фунтов на задние сиденья и посмотрите, как упадет дорожный просвет.Поскольку пневматические рессоры сжимаются из-за дополнительного веса, системы, основанные на давлении, распознают это и компенсируют, уменьшая давление воздуха до его исходного значения, что приводит к тому, что вы думаете, это не приведет к еще большему опусканию вашего автомобиля. Нежелательные изменения также могут произойти, когда вес перебрасывается во время поворота или при подъеме или спуске с холма.

Электронные системы, которые полагаются на серию датчиков для определения и поддержания дорожного просвета, намного более точны и не заботятся о том, есть ли внутри этих пневморессор давление в 150 фунтов.Здесь сложные датчики, расположенные под шасси, контролируют высоту дорожного просвета и передают эту информацию обратно в контроллер, гарантируя, что дорожный просвет останется там, где вы хотите, несмотря на давление.

Как и в случае с винтовыми пружинами, пневморессора лучше всего работает с правильными опорными моделями. Большинство экспертов рекомендуют действовать мягко при настройке жесткости пневматических рессор и вместо этого сосредотачиваться на правильных амортизаторах, чтобы устранить колебания, и на правильных стабилизаторах поперечной устойчивости, чтобы минимизировать крен кузова.

Посмотреть все 18 фотоЭлектронные системы управления основаны на электронных коллекторах, которые распределяют давление воздуха по каждой пружине индивидуально.

Ударить или не ударить

Регулировка дорожного просвета и управляемости «на лету». Ага!
Сохраните дорогие низко висящие компоненты кузова и предотвратите повреждение шасси.
Пневматические рессоры с прогрессивной скоростью, как и ваши катушки.
Регулируемая жесткость пружины.
Очень универсальный.
Нет другого способа добиться впечатляющего дорожного просвета и сохранить работоспособность.
Мгновенно адаптируется к изменению веса.
Уменьшите дорожный просвет без ущерба для ездовых качеств.

Посмотреть все 18 фотографий Как правило, в систему интегрирован резервуар, что позволяет мгновенно регулировать высоту дорожного просвета, не дожидаясь, пока воздушный компрессор сделает свою работу.

Дороже, чем подвески с винтовой пружиной.
Процесс установки более сложный.
Процесс установки дороже.
Требуются дополнительные компоненты.
В некоторых случаях необходимы постоянные модификации шасси.

Посмотреть все 18 фотографий Как и в любой другой подвеске, амортизаторы определяют надежность пневматической подвески.Даже самые лучшие пневморессоры никогда не исправят паршивые амортизаторы.

Разрушение мифов

«Но сумки могут лопнуть, братан».

По словам Джоша Исфахани, эксперта по установке пневматической подвески из Boden AutoHaus, с этим котлом часто сталкиваются люди, незнакомые с воздухом. «Да, может быть, если они установлены неправильно и что-то натирают, может возникнуть проблема», — говорит он. В остальном лопнувшие воздушные пружины — не более чем плод диких фантазий неформалов.

Посмотреть все 18 фотографий Большинство систем более высокого класса имеют регулируемое демпфирование ударов, что позволяет производить дальнейшую точную настройку после определения дорожного просвета. Это, в сочетании с возможностью изменения скорости пневматической рессоры, делает подвеску очень универсальной.

«Пневматическая подвеска никогда не будет такой хорошей и надежной, как набор койловеров».

Престон Доусон из Function Form говорит, что это уже не так. Правильно спроектированная система, обладающая соответствующими характеристиками удара, может справиться так же хорошо, как и многие обычные подвески.«Если вы выберете правильные компоненты, которые работают вместе, вы можете получить такую же надежность, как и любая статическая установка койловера», — говорит он. По словам Кори Россера из Air Lift Performance, производительность также не снижается: «Мы потратили тысячи часов тестирования и улучшения нашего продукта до такой степени, что он может выдержать те же испытания, что и люди, которые подвергают свои койловеры ».

«Пневматическая подвеска предназначена для шоу-каров».

Маршал Лум из AirREX говорит, что большая часть комплектов компании продается энтузиастам, которые никогда не увидят подобных обвесов или моторного отсека циркового цвета, а тем более автосалон.Он добавил, что клиенты уже много лет используют системы AirREX на трамваях и специальных путевых машинах. Исфахани говорит то же самое: «Раньше пневморессоры предназначались для парней, которые хотели опускаться ниже, чем низко. Теперь парни бегают с ними».

Посмотреть все 18 фото Уникальная модульная система Function and Form позволяет легко модернизировать подвеску с цилиндрической пружиной на подвеску с пневматической рессорой, не меняя амортизаторы.

Производительность против роскоши: в чем разница?

Все дело в шоках.Это основное различие между воздушной системой, разработанной для седана с велюровыми занавесками на окнах, и купе мощностью 550 л.с. на R comps. Как и в подвесках с цилиндрическими пружинами, степень сжатия и отскока амортизаторов, демпфирующие силы и возможности охлаждения определяют, подходит ли система в целом наилучшим образом для парковки на стоянке для пончиков или для движения по дороге. Пневматические рессоры, компрессоры, трубопроводы, электроника и все остальное никогда не превратят хороший амортизатор в плохой.

Системы, основанные на характеристиках, обычно имеют такие же амортизаторы, которые вы найдете в подвесках с койловерами более высокого класса.Здесь регулируемые по высоте корпуса с резьбой, регулируемое демпфирование, регулировка развала и кастера и однотрубная конструкция являются общими признаками амортизатора, основанного на характеристиках. Возможность регулировать демпфирование амортизатора вместе со скоростью пневматической пружины может обеспечить непревзойденный уровень настраиваемости по сравнению с подвесками на спиральных пружинах. Другими словами, одна и та же машина может превратиться из мягкой и комфортной в твердую и точную всего за несколько секунд.

Скорость пневматической рессоры зависит от давления внутри.Увеличьте давление, чтобы достичь той жесткости пружины, которую вы хотите для гонок, и вы только что подняли машину. Если вы думаете, что это звучит нелогично для настройки вашего автомобиля на трассу, вы были бы правы. Здесь еще большее значение приобретают амортизаторы с резьбовыми корпусами, которые позволяют самостоятельно изменять высоту дорожного просвета.

Посмотреть все 18 фото Модульная система Function and Form основана на пневматических рессорах, которые навинчиваются непосредственно на существующие амортизаторы компании.

Группа экспертов

Мы спросили несколько авиакомпаний, о чем новичкам следует больше всего беспокоиться при покупке воздушной системы.

Маршалл Лам, AirREX: Потребители должны сначала понять свое шасси. Некоторые шасси необходимо модифицировать, однако большинство систем AirREX позволят вам максимально снизить высоту без значительных модификаций.

Престон Доусон, функция + форма: Потребители должны инвестировать в систему, предназначенную для совместной работы. Сумки созданы для работы со стойками? Они должны посмотреть, какой тип сумки использует компания, и понять плюсы и минусы каждого типа. Компания помогает с техподдержкой? Потому что она вам понадобится.

Кори Россер, Air Lift Performance: Существует множество вариантов пневматической подвески на выбор. Самое главное, на что может обращать внимание потребитель, — это качество продукта и обслуживание клиентов.

Посмотреть все 18 фотографий Пневмоподъемник предлагает одни из самых совершенных в отрасли систем пневматических рессор. Его комплект Honda Civic 12-15 годов включает в себя все необходимое, с возможностью электронного или ручного управления подачей воздуха.

Приложения, которые необходимо знать

Функция + форма Комплекты для переоборудования ONAIR: Функция + форма известна своими подвесками с койловерами и теперь является одной из первых, кто интегрировал свои пневматические рессоры в существующие приложения.Это означает, что вы можете купить комплект койловеров сегодня и заменить их на пневморессоры в следующем году. Преобразование не требует резки, сварки или обрезки и полностью обратимо. Ручные и электронные контроллеры продаются отдельно и интегрируются во все системы ONAIR компании Function and Form.

Air Lift Performance / Performance Series: Эти ребята были одними из первых, кто предложил комплекты для таких автомобилей, как Honda Civic девятого поколения. Его системы серии Performance включают в себя все необходимое, а также ручные или электронные системы управления.Комплекты состоят из 30-позиционного демпфирования, полностью резьбовых, однотрубных амортизаторов, пневматических рессор с двойным сильфоном и всех соответствующих трубопроводов, зажимов и фитингов, необходимых для соединения всего этого. Системы ручного управления состоят из воздушного компрессора на 200 фунтов на квадратный дюйм, баллона с воздухом на четыре галлона и соответствующего оборудования для подключения всего этого. Компания заявляет, что ее комплект Civic девятого поколения выдерживает падение с высоты почти 4,5 дюйма.

Комбинированные комплекты AirREX / Wireless Control: Компания AirREX была основана в надежде предоставить населению системы пневматических рессор, основанные на характеристиках.Его комплекты основаны на полностью резьбовых, регулируемых в 12 направлениях амортизаторах со встроенными кронштейнами и креплениями, которые упрощают установку на болтах. Цифровое решение AirREX для управления воздухом основано на электрическом соленоидном коллекторе, который позволяет пользователям устанавливать скорость, с которой автомобиль может быть опущен или поднят, и все это с беспроводного контроллера.

Просмотреть все 18 фото

Как установить пневмоподвеску

Пневматические подвески

— это невероятно разнообразные системы подвески, которые выбирают для самых разных транспортных средств.В грузовиках и внедорожниках, которые перевозят тяжелые грузы, часто используются регулируемые пневмостойки, которые помогают сбалансировать нагрузку и поддерживать правильную высоту дорожного просвета при отягощении. Пневматические подвески также используются в нестандартных автомобилях, которые хотят опускать автомобиль по желанию, но при этом поддерживают нормальную высоту дорожного просвета. Их можно использовать даже в обычном автомобиле, чтобы сделать его более мягким.

Все типы пневмоподвески довольно похожи, даже если речь идет о широком диапазоне транспортных средств, в которых они используются. Эти воздушные системы обычно содержат датчик высоты, подушку безопасности и пневмостойку, компрессор и воздуховоды.

В этой статье будет рассмотрена установка наиболее часто используемой пневмосистемы.

Часть 1 из 2: Удаление старых компонентов

Необходимые материалы

Шаг 1: Подготовьте автомобиль . Надев защитные очки, используйте домкрат для подъема автомобиля и закрепите его на опорах домкрата. Затем снимите шины.

Шаг 2: Снимите цилиндрическую пружину и передние стойки . Определите, будет ли пневмоподвеска только сзади или комплект будет для передней и задней части.

Если будет решаться передняя часть кузова, снимите передние стойки с автомобиля в соответствии с инструкциями по набору.

Задние винтовые пружины необходимо снять, если будут установлены задние пневморессоры.

Шаг 3: Подготовьтесь к установке пневмоподвески . Если в устанавливаемом комплекте используется компрессор, чаще всего его устанавливают в колодце для запасного колеса.

Снимите запасное колесо и все внутренние панели, необходимые для того, чтобы компрессор мог разместиться в багажнике.

Часть 2 из 2: Установка пневмоподвески

Шаг 1: Установите заднюю пневматическую рессору . Установите заднюю пневматическую рессору или задний виток вместо предыдущей пружины.

Пневматическая рессора будет выдерживать вес автомобиля после завершения установки.

Шаг 2: Установите передние пневмостойки . Передние воздушные стойки будут установлены вместо прежних передних пневматических стоек.

Они будут выдерживать вес передней части автомобиля после завершения установки.

Примечание : В зависимости от марки, модели и типа подвески передние пневмостойки бывают разных стилей и вариантов оснащения.

Шаг 3: Установите воздушный компрессор и воздушный бак . Воздушный компрессор и воздушный бак обычно устанавливаются в нише запасного колеса автомобиля.

Каждый комплект пневмоподвески будет иметь конкретные инструкции по их установке.

Примечание : Компрессор заполняет воздушный резервуар сжатым воздухом, что позволяет опускать и поднимать пневматическую подвеску.Компрессор вмещает различное количество воздуха, обычно от трех до пяти галлонов в зависимости от размера и веса автомобиля.

Шаг 4: Подключите компрессор для подачи воздуха и питания . Для работы воздушного компрессора потребуется питание.

Обычно эта проводка проходит через реле и предохранитель, а затем на питание от батареи.

Для каждого угла транспортного средства потребуется собственная магистраль, которая затем будет подключена к компрессору. Эти воздуховоды должны быть заправлены под автомобилем, чтобы они не сгибались и не ломались во время движения.Трубопроводы присоединены к компрессору, чтобы можно было управлять пневматической подвеской.

Шаг 5: Проведите окончательную проверку установки и настройки . Осмотрите установку и убедитесь, что все компоненты плотно затянуты.

Большинству воздушных систем также потребуется несколько раз включить цикл и проверить правильность работы. Каждый комплект имеет несколько разные процедуры настройки и тестирования, поэтому обязательно следуйте конкретным инструкциям вашего руководства.

Включите пневматическую подвеску, чтобы убедиться, что автомобиль достигает надлежащей высоты дорожного просвета.Это может потребовать некоторой настройки.

Наконец, перед запуском необходимо проверить пневмоподвеску на предмет утечек.

Предупреждение : Системы пневмоподвески потребуют дополнительного обслуживания и ремонта по мере необходимости. Любое изменение подвески может повлиять на ходовые качества автомобиля и привести к аннулированию гарантии.

Пневматическая подвеска может быть полезным дополнением к вашему автомобилю, будь то для облегчения перевозки груза или улучшения его маневренности.Если в процессе установки возникнут какие-либо вопросы, вы всегда можете обратиться к механику, чтобы получить быструю и подробную консультацию. Если вы не чувствуете себя комфортно, работая над этим самостоятельно, квалифицированные специалисты YourMechanic могут помочь вам с любым ремонтом, заменой или другими услугами, касающимися вашей подвески.

Часто задаваемые вопросы | Air Lift Performance

Часто задаваемые вопросы | Производительность пневмоподъемника

Выберите любой вопрос ниже, чтобы увидеть ответ.

Часто задаваемые вопросы

Развернуть / Свернуть все

Надежна ли пневмоподвеска?: При правильной установке пневмоподвеска может прослужить долгие годы безотказной работы. Сегодняшние технологии и материалы позволяют даже производителям оригинального оборудования предлагать свои автомобили с пневматической подвеской, в то время как грузовики проезжают миллионы миль каждый год почти исключительно по воздуху. Мы используем аналогичные продукты и технологии для создания наших комплектов подвески. Кроме того, Air Lift тестирует все свои основные компоненты на собственном эксклюзивном испытательном оборудовании, чтобы убедиться в надежности каждого аспекта.И прежде, чем новая форма появится на улицах, мы выводим ее на трассу и не проявляем к ней жалости, позволяя выявить любые слабые места. Такой комплексный подход вместе с нашей неограниченной годовой гарантией означает, что вы получаете лучшие комплекты пневматической подвески в отрасли!
Можно ли использовать пневмоподвеску зимой?: Скорее всего, да! Хотя зима действительно создает некоторые уникальные проблемы для вождения, простое обслуживание вашей воздушной системы может сделать управление автомобилем в холодном климате несущественным.Одна вещь о том, что мы базируемся в Лансинге, штат Мичиган, мы видим МНОЖЕСТВО холодной снежной погоды! На самом деле, некоторые из нас пользуются погодой, чтобы насладиться… хм… боком и даже ледовыми гонками на наших упакованных машинах.
Какое обслуживание рекомендуется для пневматической подвески?: В целом, единственное техническое обслуживание — это регулярно осушать воздушный резервуар, чтобы уменьшить количество воды, циркулирующей в системе. Мы предлагаем встроенные водоотделители, которые могут помочь в этой деятельности, а также значительно сократить количество воды, которая в первую очередь попадает в систему.В любом случае, слив воды из системы один раз в месяц — хорошее практическое правило и занимает всего минуту. Для тех из нас, кто живет в северном климате, поддержание вашей системы в сухом состоянии является ключом к бесперебойной работе зимой.
Где я могу установить пневмоподвеску?: Любой компетентный цех, выполняющий механические работы, будет иметь необходимые инструменты для выполнения этих работ.
Сколько стоит установка пневмоподвески?: Как и многое в жизни… как много.Самый большой фактор — это оплата труда в вашем магазине. И насколько индивидуально вы хотите, чтобы компоненты системы управления были установлены. На базовую установку большинства комплектов у квалифицированного мастера уйдет 8-10 часов. По большей части компоненты подвески устанавливаются так же, как и их оригинальные аналоги. Время, необходимое для установки, зависит от конфигурации компрессора / резервуара / коллектора / электропроводки / воздухопровода. Вам нужен единственный в своем роде комплект багажника с полированным деревянным полом и т. Д.? Что ж, нет предела, а может кошелек …
В чем разница между сериями Slam и Performance Series?: Довольно много! Узнайте обо всех различиях здесь.
Могу ли я сам установить пневмоподвеску?: Наши комплекты разработаны для тех, кто занимается своими руками, чтобы легко и правильно установить все компоненты, если они будут следовать нашим подробным инструкциям по эксплуатации. Любой, кто умеет подключать стереосистему и менять компоненты подвески, имеет необходимые навыки для выполнения базовой установки на своей подъездной дорожке за выходные. Однако некоторые комплекты требуют модификации рамы или сварки, если необходимо изготовление металла. Это НЕ та область, где новичок должен изучать эти навыки!
В чем разница между аналоговым, ручным и цифровым управлением воздухом?: Аналог относится к системам «старой школы», которые используют распределительную коробку в кабине, которая посылает сильноточный сигнал постоянного тока на электромагнитные клапаны с электрическим приводом, которые управляют входом и выходом воздуха из пневматических рессор.Величина давления воздуха регулируется количеством времени, в течение которого пользователь активирует переключатель. Эта технология была / часто встречается на мини-грузовиках и хот-родах, потому что большие клапаны позволяют быстро перемещать большой объем воздуха.
Manual относится к системе, которая включает в себя четыре «лопастных клапана», установленных в кабине, которые механически переключают поток воздуха из бака в пневматические рессоры или из них. Эта экономичная система имеет очень простые электрические соединения и является самой легкой из трех типов.Он также включает в себя два манометра с двумя иглами для контроля и установки давления. Если в вашем списке требований простота и низкая стоимость, это ваша система.
Цифровое управление привносит в игру целый уровень сложности и возможностей. Как следует из названия, есть ЭБУ, который использует цифровой интеллект в виде алгоритма для быстрого и точного перевода подвески в желаемое положение без участия водителя, кроме нажатия кнопки.Наша система Autopilot V2 включает в себя компактный коллектор, который содержит ЭБУ, все клапаны и датчики давления, которые контролируют и активируют подвеску, а также жгут проводов OEM-уровня, для которого требуется только 3 провода для подключения к транспортному средству. Интерфейс для этого оборудования представляет собой установленный в кабине контроллер, который обеспечивает 8 уникальных программируемых пользователем предустановок. Это система, которую нужно иметь для максимального удобства и гибкости.
В чем разница между размерами воздуховодов?: На рынке запчастей для автомобилей есть воздуховоды трех стандартных размеров: 1/4 дюйма, 3/8 дюйма, 1/2 дюйма.Чаще всего используется размер 1/4 дюйма, потому что его легче всего проложить по транспортному средству. Некоторым людям нравится, когда автомобиль перемещается из одного положения в другое быстрее, чем это может сделать 1/4 дюйма (в зависимости от скорости потока и требований к объему / давлению пневматической пружины), поэтому они, как правило, выбирают 3/8 дюйма. Толпа, которая любит 1/2 дюйма, выберет этот размер, потому что они хотят, чтобы тело подпруживалось очень быстро при срабатывании клапана. Установка ½ ”строп может быть эквивалентом борьбы с анакондой…
Что такое комбинированный цифровой / ручной комплект?: Комбинированный комплект — это номер детали, который включает в себя систему управления по вашему выбору: цифровую или ручную, комплекты передней и задней подвески и все компоненты, необходимые для базовой установки.
Нужно ли мне покупать систему управления воздухом?: Технически… нет. НО, вы хотите найти компрессор, чтобы поднимать все четыре угла вашего автомобиля каждый раз, когда вам нужно его поднимать, или нажимать на клапаны Шредера, чтобы выдыхать воздух и демонстрировать свою поездку? Нет, мы так не думали …
Что такое водоотделитель и стоит ли его покупать?: Водоотделитель, как следует из названия, представляет собой устройство, которое улавливает воду и предотвращает ее циркуляцию в воздушной системе. Вы спросите, откуда берется вода? Если вы помните уроки естествознания в школе, воздух содержит много испарившейся воды, особенно во влажные дни.Эта вода выдавливается из воздуха, когда компрессор сжимает ее в резервуаре. Установка водоотделителя помогает предотвратить попадание этой воды в коллектор, где зимой она может вызвать замерзание. А если у вас есть стальной резервуар для воздуха, вы можете уменьшить склонность резервуара к ржавчине изнутри, не допуская попадания воды. Итог: водоотделитель — хорошее вложение для того, чтобы ваша система оставалась сухой и работала в любое время года.

Терминология

Развернуть / Свернуть все

Подушка безопасности / пневморессора: Пневматическая рессора — это баллон из резины и ткани, который удерживает давление воздуха, чтобы поддерживать груз и изолировать пассажиров от толчков движения, вызванных неровностями дороги.Подушки безопасности заменяют винтовые пружины, а не дополняют их, как это часто думают.
Выведено: Внешний вид, который всем нравится… нулевое давление воздуха в пружинах и максимальное падение давления.
Пневморессора сильфона: Тип пневматической рессоры, в которой гибкий элемент имеет форму сильфона (воздушная камера с гибкими сторонами). Эти пружины могут иметь несколько сильфонов, установленных друг на друга. Например, пружина с двойным сильфоном, используемая в большинстве комплектов Performance, выглядит как два пончика, уложенных друг на друга.Чем больше сильфонов, тем длиннее доступный ход пружины. Чем больше диаметр сильфона, тем большую нагрузку он выдерживает.
Развал: Угол наклона передних или задних колес относительно земли, если смотреть спереди автомобиля. Этот угол относится к наклону шины внутрь. Нулевой развал будет перпендикулярен земле.
Диск развала колес: Тип верхнего крепления стойки амортизатора, обеспечивающий точную регулировку угла развала колес.
Клапан обратный: Это односторонний механический клапан, прикрепленный к выходу компрессора, который предотвращает прохождение воздуха, хранящегося в резервуаре, обратно через компрессор, вызывая утечку. Обычно они подключаются к ведущей линии компрессора.
Демпфирование сжатия: Сила, создаваемая демпфером для управления скоростью движения подвески вверх / движения тела вниз.
Демпфирование: Относится к силам, создаваемым амортизаторами / стойками, которые контролируют колебания кузова и подвески.Без надлежащего демпфирования автомобиль будет неконтролируемо отскакивать от дороги или, если он будет чрезмерным, сделать поездку жесткой и неудобной. Что касается управляемости, то демпфирование контролирует скорость передачи веса шасси во время переходных маневров, а также нагрузку на шины и, следовательно, устойчивость на дороге.
Двойной регулируемый: Амортизатор или стойка с независимой регулировкой отбоя и сжатия.
ЭБУ: Электронный блок управления.Чаще всего ЭБУ обладает каким-то интеллектом и полномочиями по принятию решений в системе.
Расчетный баланс: Описание поведения автомобиля во время движения на пределе (прохождения поворотов). Автомобиль с балансировкой, описываемый как недостаточная поворачиваемость, будет иметь тенденцию к тому, что передняя часть теряет сцепление с дорогой раньше, чем задняя часть, и толкается к внешней стороне поворота. Баланс избыточной поворачиваемости противоположен недостаточной поворачиваемости. Сначала задняя часть автомобиля потеряет сцепление с дорогой, что может привести к пробуксовке, если водитель не отреагирует должным образом.Нейтральный баланс эквивалентен управлению нирваной и означает, что оба конца автомобиля остаются соединенными друг с другом, что позволяет водителю вносить наименьшие поправки и обеспечивать максимальную скорость на поворотах.
Линия поводка (шланг): Направляющий шланг обеспечивает гибкое и надежное соединение пневматической рессоры с воздушными линиями, установленными на шасси. Наши изделия — это высокопрочная резина с внешним слоем из нержавеющей стали для защиты от истирания и длительного срока службы.
Коллектор: В простейшем определении — устройство, которое распределяет воздух от накопителя к отдельным пневморессорам.В случае нашего коллектора V2 он также включает в себя встроенные клапаны, фитинги, датчики давления и ЭБУ.
Однотрубный амортизатор / стойка: Этот тип демпфера получил свое название от одностенной напорной трубы, в которой поршень и масло делают свое дело, создавая демпфирующую силу. Поскольку внешняя стенка корпуса амортизатора находится в прямом контакте с внутренним маслом, эти амортизаторы остаются более прохладными и более эффективными при сильном нажатии на треке или неровной дороге. Еще одна особенность этой конструкции — меньший вес компонентов по сравнению с другими стилями, что снижает неподрессоренную массу подвески.Благодаря этим двум преимуществам монотрубки можно найти на подавляющем большинстве гоночных автомобилей, а также во всех наших наборах Performance Series.
NPT: Еще одно сокращение от National Pipe Thread. Это универсальный стандарт резьбы для сантехнической арматуры и наиболее часто встречающийся в вторичных воздушных системах.
PTC: Это аббревиатура от Push To Connect. В наших воздушных системах используется этот тип фитингов, чтобы сделать установку и обслуживание максимально простыми и беспроблемными.Для соединения достаточно просто вставить пластиковый воздуховод в фитинг и потянуть за него, чтобы обеспечить надежный захват. Отсоединить шнур так же просто, как нажать на пластиковое фиксирующее кольцо и вытащить шнур из фитинга. Даже пещерный человек мог это сделать.
Демпфирование отбоя: Сила, создаваемая демпфером для управления скоростью отдачи пружины / корпуса / подвески, когда она распространяется на большую длину.
Высота дорожного просвета: Высота шасси относительно земли при движении.
Рулонная пластина: Круглое металлическое устройство, расположенное между нижней или верхней частью пневматической рессоры сильфонного типа и ее монтажной поверхностью для стабилизации пневматической рессоры.
Амортизатор: Устройство, используемое для измерения и регистрации демпфирующих сил, создаваемых ударом / стойкой. Используется при разработке демпферов для определения клапана, обеспечивающего оптимальную производительность. Да, у нас есть. Да, это круто.
Пневморессора рукавного типа: Пневматическая рессора, имеющая гибкий элемент в форме цилиндра.Обычно в нем используется поршень определенной формы на одном конце, который создает переменную жесткость пружины при входе поршня во втулку. Чем больше диаметр рукава, тем большую нагрузку он может нести.
Электромагнитный клапан: В нашем мире электромагнитный клапан — это простой механический клапан с приводом от постоянного тока на 12 В, который открывается и закрывается с помощью дистанционного переключателя, позволяя воздуху входить или выходить из пневматической пружины. Вы хотите их, мы их получили!
Подшипник сферический (шариковый): Подшипник, используемый в наших пластинах развала колес и верхних опорах, который обеспечивает легкое вращение и шарнирное сочленение вала амортизатора, исключая любое вертикальное отклонение.Этот подшипник увеличивает эффективность демпферов и используется в высокопроизводительных приложениях.
Жесткость пружины: Сила, необходимая для отклонения пружины на определенное расстояние. Можно представить как жесткость пружины. Более высокая жесткость пружины требует большего усилия для сжатия, чем более низкая жесткость пружины. Наиболее распространенные обозначения жесткости пружины — фунт / дюйм или метрическая система, Н / мм. Жесткость пружины пневматической пружины контролируется конструкцией пружины и давлением воздуха, удерживаемым в пружине.При прочих равных условиях, пневматическая рессора, удерживающая более высокое давление воздуха, будет иметь более высокую жесткость пружины, чем такая же пневматическая рессора, удерживающая более низкое давление.
Ход: Если мы будем придерживаться терминологии подвески, а не анатомии человека, под ходом понимается общий ход вашей подвески от полного подъема до полного опускания. Это можно обсудить с точки зрения хода колеса или хода амортизаторов.
Пневморессора с конической втулкой: То же, что и втулка, за исключением того, что гибкий элемент имеет больший диаметр вверху, чем внизу, что создает конусность.
Двухтрубный Амортизатор / стойка: Как следует из названия, в этом демпфере используются две трубки, одна внутри другой. Рабочее масло поступает во внутреннюю напорную трубку и выходит из нее, когда демпфер проходит через «донный клапан» в нижней части трубки и отверстие в верхней части. Часто заправка газообразного азота превращается в эмульсию (причудливое слово для «смешанного с») масла или содержится в пластиковом пакете, который вставляется в заслонку при сборке. Преимущества этой конструкции включают меньшую общую длину демпфера и меньшую ударную вязкость по сравнению с однотрубными трубами, а также меньшую стоимость.В наборах серии SLAM используется конструкция с двумя трубками.

3H / 3P

Мы хотим, чтобы у вас была лучшая #lifeonair, поэтому мы собрали несколько вопросов и сценариев, которые могут возникнуть у вас с нашими новейшими системами управления воздухом 3H и 3P. А если вы не можете найти здесь ответ, у нас есть специальная команда по обслуживанию клиентов, которая поможет вам на каждом этапе пути: Служба поддержки клиентов

Развернуть / Свернуть все

Я использую режим высоты, но когда я получаю предустановку, значения углового давления не всегда возвращаются к одному и тому же значению.

Это обычное дело, поскольку давление в мешке зависит как от внутренней, так и от внешней температуры. Режим высоты более точен, и, хотя предустановленные значения давления могут отличаться, вы можете быть уверены, что предустановка по-прежнему обеспечивает правильную высоту для вашего автомобиля.

При получении предустановки один или несколько углов, похоже, не соответствуют правильному значению высоты или давления.

Это происходит потому, что 3H имеет уникальную функцию под названием «Anti-Cross Load». По умолчанию он включен и предотвращает установку высоты, которая приводит к серьезной перекрестной нагрузке на ось.

Иногда я получаю ошибку предела датчика высоты / давления.

3H / 3P включает обнаружение неисправности датчика высоты, функцию безопасности, которая предупреждает пользователя, если датчик высоты выходит за пределы допустимого диапазона. Ошибка предела указывает на то, что датчик необходимо отрегулировать обратно в диапазон или что датчик переместился из исходного места установки. Электронный датчик, встроенный в дисплей, можно использовать для настройки датчика (ов), если вы получаете это сообщение.Выполните следующие простые шаги, чтобы проверить диапазон с помощью электронного датчика:
Начните с минимальной высоты автомобиля. Инструмент датчика должен отображать «Низкий диапазон» под каждым углом.
Вручную продуйте передние углы автомобиля до максимальной высоты. В обоих передних углах должно появиться сообщение «ОК».
Вручную продуйте задние углы до максимальной высоты. В обоих задних углах должно появиться сообщение «ОК».
Может потребоваться повторить эти шаги, сначала подняв заднюю часть, чтобы увидеть, отличаются ли результаты.Для любых углов, для которых не отображается «ОК», датчики необходимо отрегулировать, чтобы они находились в допустимых пределах, или увеличьте общий диапазон (ход).

Могу ли я запустить два компрессора с главного жгута проводов и реле?

Вы можете запустить только 1 компрессор с основным жгутом проводов и реле, которые идут в комплекте с системой. Однако вы можете легко добавить второй компрессор с помощью жгута проводов второго компрессора 3H / 3P (P / N 27703).

Я не могу загрузить приложение Air Lift Performance 3 на свой Android.Каждый раз, когда я пытаюсь загрузить его, я получаю сообщение «Приложение несовместимо с этим устройством».

Приложение Android совместимо почти с 3000 устройств, но некоторые устройства не поддерживаются из-за ограничений мобильных устройств. Скорее всего, ваше мобильное устройство не поддерживает Bluetooth 4.0 или Bluetooth Low Energy.

Приложение My Air Lift Performance 3 испытывает проблемы с подключением.

Некоторые мобильные устройства не могут успешно обрабатывать несколько соединений Bluetooth.Сопряжение с несколькими устройствами (например, с приложением Head Unit) может вызвать проблемы с подключением к коллектору 3H / 3P. Отключение от этих дополнительных устройств решит проблему.

Внезапно я не могу обнаружить коллектор в моем приложении для iOS или Android.

Коллектор может иногда прекращать передачу адреса Bluetooth. Чтобы решить эту проблему, вы можете отсоединить разъем коллектора, а затем снова подключить его или перезагрузить (выключить и включить) коллектор. При выключенном зажигании вытащите главный предохранитель и снова вставьте его.
Если у вас есть устройство Android и возникают проблемы с подключением к коллектору, было подтверждено, что приложение FitBit ограничивает связь Bluetooth между мобильным устройством и 3H / 3P коллектором. Удаление приложения FitBit решит проблему. Посетите сайт FitBit для получения более подробной информации.

Кажется, мой дисплей случайно отключается и перезагружается.

Дисплей питается от коллектора, поэтому при потере батареи или зажигания дисплей выключится.Ослабленная батарея или соединение зажигания, которое не поддерживает постоянное соединение, приведет к перезагрузке дисплея.

Мой дисплей отключается и продолжает перезагружаться, не переходя на главный экран.

Это происходит, когда на дисплей недостаточно 5 В. Чаще всего эта проблема возникает при использовании удлинительного USB-кабеля длиной более 8 футов. Используйте более короткий удлинительный кабель USB или найдите кабель с рейтингом USB 3.0 (в котором используются провода большего сечения).

Я слышал, что есть способ обновить программное обеспечение коллектора и дисплея.Как я могу это сделать?

Программное обеспечение можно обновить по беспроводной сети с помощью приложений для iOS или Android, которые доступны бесплатно в Apple App Store или Google Play. Просто откройте приложение, перейдите в меню «Настройки», нажмите «О программе», затем «Проверить наличие обновлений прошивки».

После обновления программного обеспечения на дисплее отображается «ECU Not Found». Мой коллектор мертв?

Если отображается «ECU Not Found», значит, обновление коллектора не выполнено. В случае сбоя обновления программного обеспечения в середине этого процесса коллектор и дисплей могут оказаться мертвыми.Однако их можно легко восстановить, повторив попытку обновления программного обеспечения. Даже в этом, казалось бы, «мертвом» состоянии коллектор позволит приложению подключиться, и процесс обновления программного обеспечения может быть выполнен снова.

После обновления программного обеспечения дисплей пуст. Мой дисплей мертв?

Если после обновления дисплей не включается, значит, обновление дисплея не выполнено. В случае сбоя обновления программного обеспечения в середине процесса коллектор и дисплей могут оказаться мертвыми.Однако их можно легко восстановить, снова попробовав процесс обновления программного обеспечения. Подключитесь к коллектору с помощью приложения и снова выполните процесс обновления программного обеспечения.

Мы используем файлы cookie, чтобы обеспечить вам лучший опыт. Продолжая использовать этот сайт, вы соглашаетесь с его использованием. Для получения дополнительной информации, пожалуйста, ознакомьтесь с нашей политикой конфиденциальности.

Как сэкономить деньги на настройку подушки безопасности

Мы продаем много комплектов подушек безопасности для этих деталей, и у нас это получается — вещи не из дешевых.Ну, сначала так не кажется. Дело в том, что вы можете создать подушку безопасности по вполне разумной цене, вам просто нужно внести несколько корректировок в свои ожидания.

Хотите узнать как? Давайте разберемся.

Начните с основ.

Вам нужно всего несколько вещей, чтобы настроить воздухозаборник, а если вы находитесь на этапе гаража, вам понадобится совсем немного: четыре подушки безопасности, немного воздуховода, несколько T и пара клапанов Schraeder. Вот и все.

Почему так мало? Потому что он у вас в гараже и никуда не денется.Снимая переднюю и заднюю сумки, вы даете себе возможность поднимать шасси и перемещать вещи по своему пространству. Это простой способ и бонус: это супер дешево. Кроме того, теперь вы можете точно определить, как работает ваша подвеска и какие колеса вам подойдут. Отлично.

Повышайте уровень, когда это возможно.

Далее: как минимум один бак, компрессор и реле давления. Если вы делаете это постепенно, то пока не беспокойтесь о клапанах и прочем. Просто возьмите хотя бы один бак и один компрессор, а затем убедитесь, что они установлены так, как вы хотите.Если вы планируете приобрести второй компрессор, то смоделируйте точку крепления для второго, используя первый, и будете готовы, когда получите деньги.

Так зачем покупать это сейчас, если это не поможет? Что ж, большинство людей на этом этапе все еще моделируют, и наличие резервуара и компрессора необходимо, когда вы перейдете к следующему этапу. Таким образом, все в ваших руках, и когда вы продвигаетесь вперед, вы готовы.

Выберите клапаны.

Если вы хотите сэкономить, выбирайте недорогие и простые клапаны.Возможно, вам понадобится модель с ручным управлением, поскольку они дешевы и просты в установке, вам просто понадобится дополнительная линия для подачи воздуха из точки A в B. Ручные клапаны — это самый простой и дешевый способ заставить вашу систему двигаться. и как только они будут установлены, их достаточно легко подключить к компрессору и резервуару.

Теперь вы, возможно, настроены на комплект Accuair, и если это ваша цель, это прекрасно, но вы собираетесь отложить его на время, чтобы начать работу. Через несколько месяцев путешествий на грузовике и накопления денег вы сможете приобрести комплект Accuair своей мечты.Но пока что будьте проще.

Подключите сами.

Если вы решили, что хотите потратить немного больше на клапаны или просто хотите полностью пропустить этап ручного управления клапанами, вам нужно будет подключить их самостоятельно. Подключить панель переключателей довольно просто, и вы можете сделать это по доступной цене, если будете просто. Начните с некоторых переключателей мгновенного действия и провода распределительной коробки, затем установите их в приборную панель или консоль. Если вы хотите, чтобы панель была подвижной, то наденьте ее на кусок металла с просверленными внутри несколькими отверстиями.С помощью этих трехконтактных переключателей вы сможете поднимать или опускать по одному углу за раз. Но если вы хотите поднять или опустить пары подушек безопасности — переднюю, заднюю, боковую и т. Д. — тогда вам нужен переключатель с шестью контактами. Это сделает работу.

Никогда не подключали один раньше? Что ж, это довольно легко сделать. Средний контакт предназначен для питания, поэтому вы можете переключить его с одного переключателя на соседний, используя кольцевые клеммы и провод 18 калибра. Затем поверните переключатель так, чтобы смотреть на него сбоку. Поднимите переключатель в верхнее положение.Видите, как фактический тумблер наклоняется к нижним штырям переключателя? Когда вы поднимаете его, вы соединяете центральный и нижний штыри, обеспечивая питание. Итак, если вы хотите поднять передний левый угол, вам нужно соединить один из нижних выступов с передним левым отвалом подъемника. И вы сделаете наоборот, чтобы опустить угол. Видеть? Легкий.

При необходимости обновите.

Теперь ты просто хочешь быть умным. Если у вас уже есть полностью функционирующая подушка безопасности, важно, куда вы потом будете вкладывать деньги.Всегда приятно иметь надежные и несколько компрессоров, поэтому обновите их, если хотите. Если вы собираетесь приобрести комплект для автоматического выравнивания, например от Accuair, то начните экономить. Когда у вас есть деньги, дерзайте.

Это несложно, если только вы не ненавидите быть терпеливым.

Разве это не правда? Мы все хотим сразу начать с хороших вещей, но иногда наш кошелек не позволяет этому случиться. К счастью, вы можете сразу надеть подушку безопасности, не потратив при этом кучу денег.И если вам когда-нибудь понадобится помощь, не стесняйтесь спрашивать. У наших людей наверняка есть ответы на ваши вопросы.

Tech Corner: Советы по простой установке пневмоподвески

Добавление воздушной езды звучит почти мистически. Я имею в виду, что это система, в которой буквально изменяет положение и возможности автомобиля с помощью переключателя. Понятно, что эта характеристика по запросу может заставить вас подумать, что установка пневмоподвески является сложной задачей.Но, по правде говоря, это относительно просто. Поскольку мы недавно потратили некоторое время на изучение преимуществ пневматической подвески, мы подумали, что пришло время заняться темой установки.

Компоненты пневмоподвески могут различаться в зависимости от автомобиля, но, как правило, система включает в себя воздушные амортизаторы, воздуховоды, проводку и жгут проводов, компрессор и датчик высоты. Подъемники и сумки для опускания транспортных средств будут аналогичными, но с сильфонами, а не с амортизаторами.

Как всегда, я рекомендую всем, кому не нравится этот процесс, проконсультироваться с профессионалом.Хотя, обладая умеренными навыками и коллекцией инструментов среднего размера, это то, что вы можете сделать самостоятельно.
Давайте разберем его по компонентам и дадим несколько полезных советов, которые помогут вам начать работу.
Амортизаторы
Производительность
Настроить ориентированный на производительность автомобиль с системой пневматической подвески на удивление просто.
Чтобы установить сами амортизаторы, выполните ту же процедуру, что и при замене стандартного амортизатора / стойки.Это связано с тем, что амортизаторы с пневмоподвеской предназначены для крепления на болтах прямо вместо заводского оборудования.
Ridetech — это бренд, на который стоит обратить внимание, поскольку они охватывают множество приложений в цепи производительности. Это включает в себя практически все, от корветов и уличных удилищ до классических грузовиков. Для производительности импорта отличной альтернативой является Ksport.

Однако есть две вещи, на которые нужно обратить внимание. Во-первых, убедитесь, что после завершения установки нет ничего, что могло бы повредить пневмобаллон амортизатора.Здесь вам нужно искать болты и кромки из листового металла. Если есть что-то подобное, потратьте время, чтобы отшлифовать все края или при необходимости укоротить оборудование. Во-вторых, перед тем, как подвесить новые пневмостойки вместо заводского оборудования, прикрепите фитинг пневмопровода к устройству. Попасть туда, когда амортизатор прижат болтами, может оказаться неприятным занятием.
Внедорожник и буксировка
Для грузовиков повышенной проходимости установка пневмоподвески более обширна.Для этого требуется больше, чем просто установить единый блок вместо заводских амортизаторов. В установке будут амортизаторы в паре с пневмобаллонами, но это отдельные блоки. Теперь этот процесс может быть несколько простым или очень подробным в зависимости от области применения и высоты подъема. Процесс действительно включает в себя установку пневмобаллона в шасси с использованием специальных кронштейнов. Но, как и в случае с традиционным подъемным комплектом, геометрия подвески может быть изменена в различной степени.Это означает, что следует ожидать перемещения заводских компонентов подвески.
Для внедорожных приложений, ищущих решение для воздушной езды, стоит обратить внимание на AiRock от Off-Road Only. Эти ребята создают специально разработанные для бездорожья пневмоподвески для различных применений, которые будут работать в любых условиях, которые вы им предъявляете.

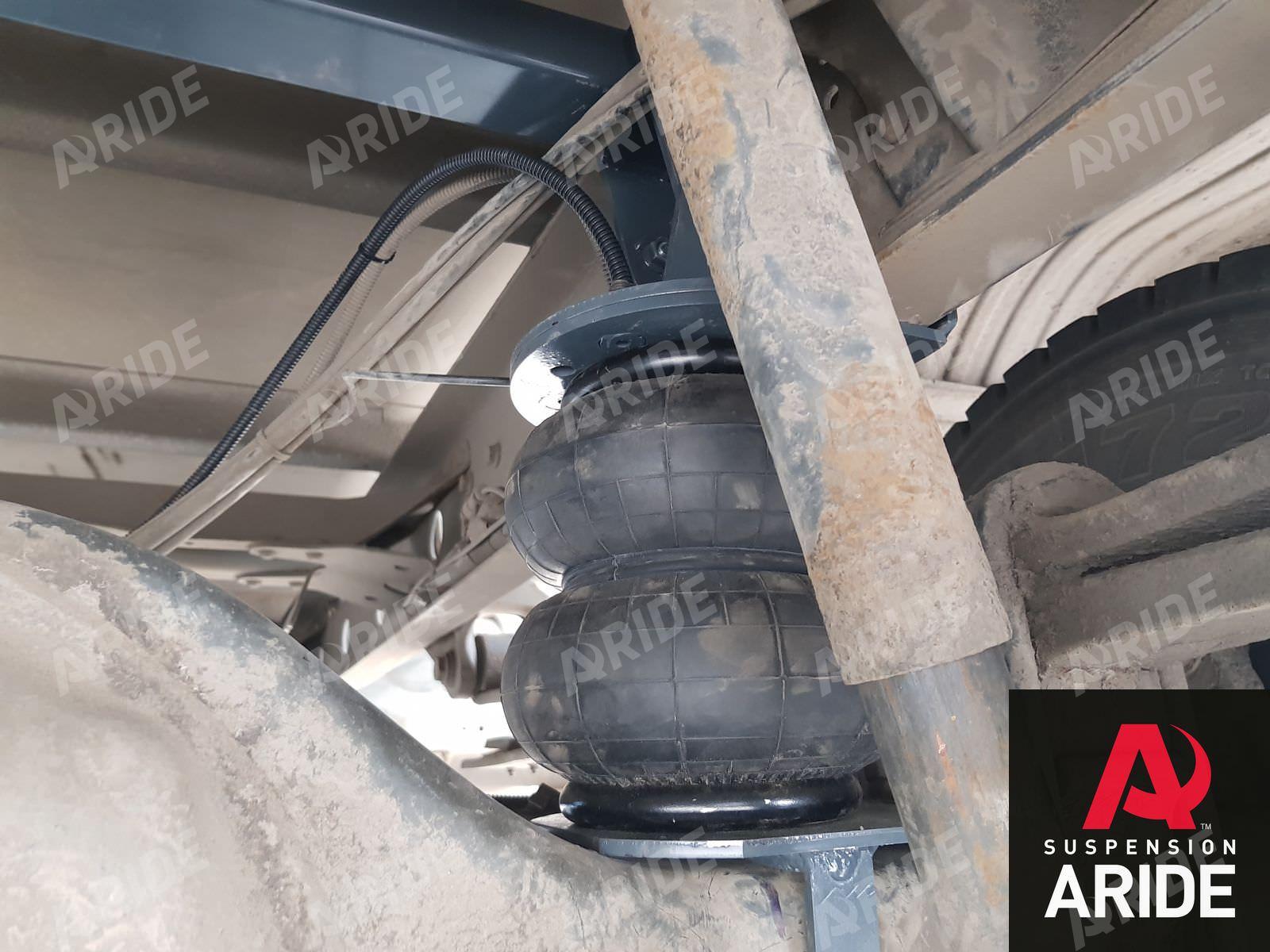

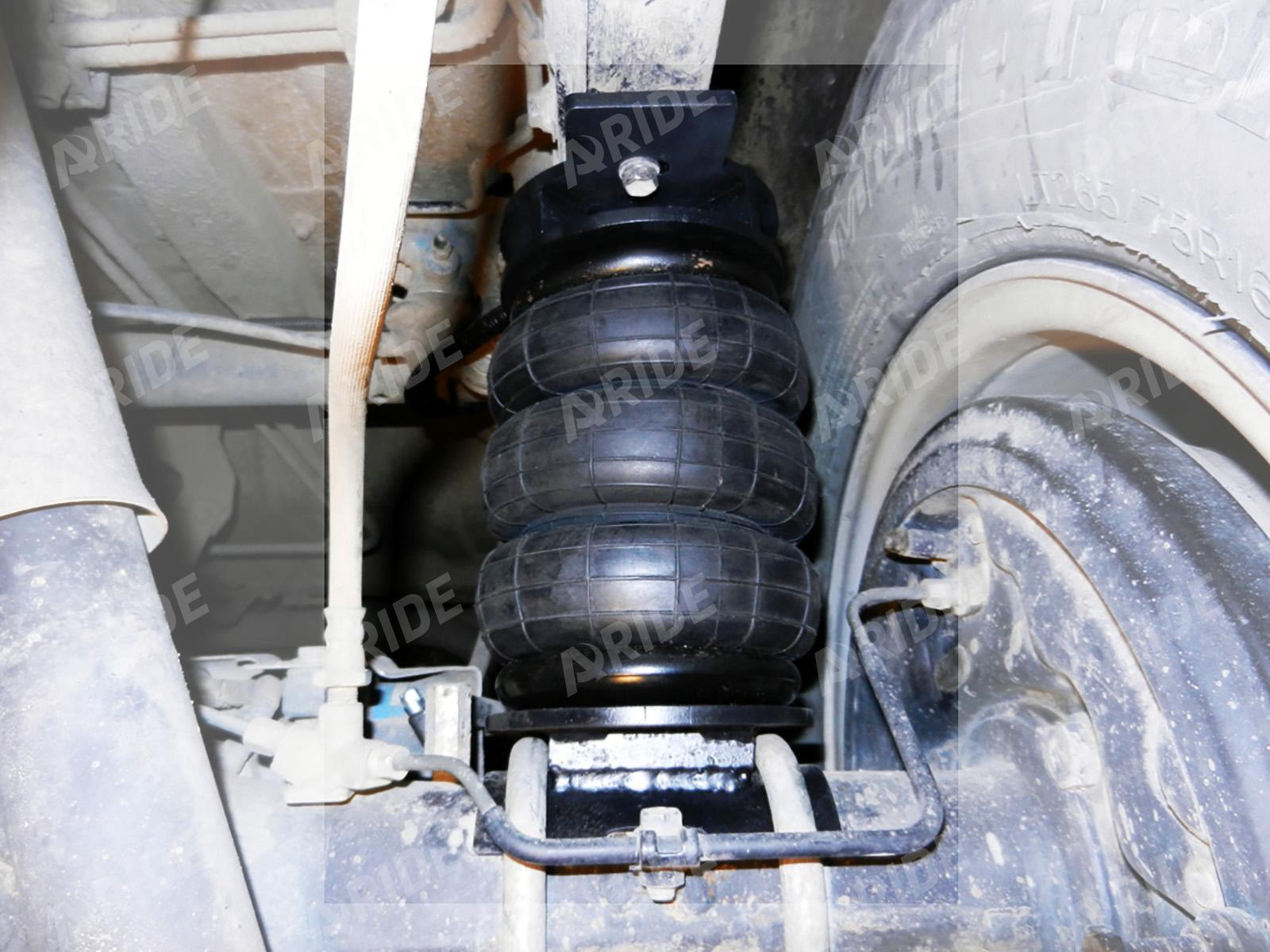

Вспомогательные подушки безопасности устанавливаются таким же способом, как и те, которые используются в подъемной системе, но не предназначены для постоянного использования в качестве средства увеличения дорожного просвета.Вместо этого они используются для корректировки дорожного просвета , когда подвеска находится под нагрузкой. Установка этих устройств различается от приложения к приложению, но все процессы очень похожи. Работа включает в себя установку кронштейна для крепления сильфона между осью и рамой автомобиля. Проверенные и надежные бренды в таких ситуациях — AirLift и Firestone.
Street Rides
Пневматическая подвеска систем опускания аналогична системам помощи при загрузке, но с подушками на всех четырех углах.Такая система очень популярна на спортивных компактных транспортных средствах, удилищах и грузовиках. Эти комплекты устанавливаются сзади так же, как и комплект для облегчения загрузки, но для установки мешков спереди потребуются дополнительные кронштейны.
Chevrolet Viking 40 со средним расположением двигателя и двойным турбонаддувом объемом 6,6 л. С двигателем Duramax. Создан Трэвисом Боллом @ Ball Metal Fabrication & Hot Rods для Evapo-Rust. Источник: RideTech Facebook
С учетом сказанного, необходимо будет добавить пружины, амортизаторы и другие компоненты подвески, поскольку, когда мешки не заполнены воздухом, подвеска будет опускаться ниже к земле.Этот процесс установки сильно различается для разных автомобилей и во многих случаях может потребоваться специальная работа для правильной работы.
Еще раз обратим внимание на RideTech. (Видите, как здесь появляется образец? Эти ребята из знают пневматическую подвеску .) С помощью продукта для конкретного применения, а также всего, что вам понадобится для создания индивидуального комплекта, вы можете создать систему пневматической подвески практически для всего.
Управление воздухом, сантехника и электропроводка
Системы управления воздухом меняют форму и размер в зависимости от области применения.Кроме того, установка сантехники и электропроводки будет отличаться в зависимости от длины проводки, воздуховодов и используемых фитингов. Хотя по большей части это будет очень просто, когда дело доходит до подключения к источнику питания и подключения линий. Во многих случаях комплекты будут иметь косички и заранее определенные источники питания для подключения, что значительно облегчит вашу жизнь.
Вы должны быть очень осторожны с прокладкой проводки и воздуховодов. Вы настроите это под транспортного средства.Вам нужно будет найти время, чтобы выбрать самый безопасный маршрут, чтобы избежать защемления, разрыва или повреждения линий и проводки каким-либо образом.
Компрессор
При наличии пневмоподъемника или высокопроизводительной пневмоподъемной системы для работы системы необходим довольно большой бортовой воздушный компрессор. С пикапом или внедорожником найти подходящее место для этого бака легко, так как грузового пространства больше. Под задним сиденьем или в кузове грузовика есть два популярных места, где владельцы могут постоянно устанавливать свои резервуары и компрессоры.

С пневмоподъемниками бак можно считать большим. Это затрудняет решение, из какой области вы будете постоянно брать пространство, так как это уменьшит, сколько места для кровати или места для хранения под сиденьем можно использовать. В системах выравнивания нагрузки резервуар и компрессор намного меньше, поэтому почти всегда лучшим решением является установка компрессора под задним сиденьем, поскольку это очень небольшой компромисс.
Приложения
Performance почти всегда приводят к тому, что в этой процедуре жертвуют пространством багажника — либо дело в этом, либо теряется драгоценное пространство в салоне.Это решение жизнеспособно, но многие считают, что большой бак и компрессор могут быть некрасивыми или неудобными в работе. Из-за этого нередко узел монтируется на исходный пол багажника, а поверх него устанавливается нестандартный пол, чтобы он оставался чистым, оригинальным и на ощупь.
Контроллер
Воздушный компрессор, бак и трубопроводы неудобны в работе, но поскольку они установлены так, чтобы их не было видно, у вас на плечах немного меньше веса. Когда дело доходит до размещения контроллера во время установки пневмоподвески, давление присутствует.

Это то, что вы установите на приборную панель вашего автомобиля, и это будет первое, что все заметят при входе в кабину. Все приложения разные, но вы хотите найти место для установки контроллера, которое было бы столь же простым в эксплуатации и привлекательным для глаз. Мой совет — ищите заводские вырезы в приборной панели или отверстия, которые находятся в пределах досягаемости водителя. Это улучшит работу и внешний вид.
Установка пневмоподвески не должна быть сложной.Но в зависимости от того, что вы хотите получить от этого, может оказаться непростым. Не торопитесь и, как всегда, обращайтесь за помощью, когда она вам понадобится.
Нравится:
Нравится Загрузка …
Связанные
Как установить пневмоподвеску
Пневматические подвески
— это невероятно разнообразные системы подвески, которые выбирают для самых разных транспортных средств. В грузовиках и внедорожниках, которые перевозят тяжелые грузы, часто используются регулируемые пневмостойки, которые помогают сбалансировать нагрузку и поддерживать правильную высоту дорожного просвета при отягощении.Пневматические подвески также используются в нестандартных автомобилях, которые хотят опускать автомобиль по желанию, но при этом поддерживают нормальную высоту дорожного просвета. Их можно использовать даже в обычном автомобиле, чтобы сделать его более мягким.
Все типы пневмоподвески довольно похожи, даже если речь идет о широком диапазоне транспортных средств, в которых они используются. Эти воздушные системы обычно содержат датчик высоты, подушку безопасности и пневмостойку, компрессор и воздуховоды.
В этой статье будет рассмотрена установка наиболее часто используемой пневмосистемы.
Часть 1 из 2: Удаление старых компонентов
Необходимые материалы
Шаг 1: Подготовьте автомобиль . Надев защитные очки, используйте домкрат для подъема автомобиля и закрепите его на опорах домкрата. Затем снимите шины.
Шаг 2: Снимите цилиндрическую пружину и передние стойки . Определите, будет ли пневмоподвеска только сзади или комплект будет для передней и задней части.
Если будет решаться передняя часть кузова, снимите передние стойки с автомобиля в соответствии с инструкциями по набору.
Задние винтовые пружины необходимо снять, если будут установлены задние пневморессоры.
Шаг 3: Подготовьтесь к установке пневмоподвески . Если в устанавливаемом комплекте используется компрессор, чаще всего его устанавливают в колодце для запасного колеса.
Снимите запасное колесо и все внутренние панели, необходимые для того, чтобы компрессор мог разместиться в багажнике.
Часть 2 из 2: Установка пневмоподвески
Шаг 1: Установите заднюю пневматическую рессору .Установите заднюю пневматическую рессору или задний виток вместо предыдущей пружины.
Пневматическая рессора будет выдерживать вес автомобиля после завершения установки.
Шаг 2: Установите передние пневмостойки . Передние воздушные стойки будут установлены вместо прежних передних пневматических стоек.
Они будут выдерживать вес передней части автомобиля после завершения установки.
Примечание : В зависимости от марки, модели и типа подвески существует множество различных стилей и вариантов установки передних пневмостойок.
Шаг 3: Установите воздушный компрессор и воздушный бак . Воздушный компрессор и воздушный бак обычно устанавливаются в нише запасного колеса автомобиля.
Каждый комплект пневмоподвески будет иметь конкретные инструкции по их установке.
Примечание : Компрессор заполняет воздушный резервуар сжатым воздухом, что позволяет опускать и поднимать пневматическую подвеску. Компрессор вмещает различное количество воздуха, обычно от трех до пяти галлонов в зависимости от размера и веса автомобиля.
Шаг 4: Подключите компрессор для подачи воздуха и питания . Для работы воздушного компрессора потребуется питание.
Обычно эта проводка проходит через реле и предохранитель, а затем на питание от батареи.
Для каждого угла транспортного средства потребуется собственная магистраль, которая затем будет подключена к компрессору. Эти воздуховоды должны быть заправлены под автомобилем, чтобы они не сгибались и не ломались во время движения. Трубопроводы присоединены к компрессору, чтобы можно было управлять пневматической подвеской.
Шаг 5: Проведите окончательную проверку установки и настройки . Осмотрите установку и убедитесь, что все компоненты плотно затянуты.
Большинству воздушных систем также потребуется несколько раз включить цикл и проверить правильность работы. Каждый комплект имеет несколько разные процедуры настройки и тестирования, поэтому обязательно следуйте конкретным инструкциям вашего руководства.
Включите пневматическую подвеску, чтобы убедиться, что автомобиль достигает надлежащей высоты дорожного просвета. Это может потребовать некоторой настройки.
Наконец, перед запуском необходимо проверить пневмоподвеску на предмет утечек.
Предупреждение : Системы пневмоподвески потребуют дополнительного обслуживания и ремонта по мере необходимости. Любое изменение подвески может повлиять на ходовые качества автомобиля и привести к аннулированию гарантии.
Пневматическая подвеска может быть полезным дополнением к вашему автомобилю, будь то для облегчения перевозки груза или улучшения его маневренности. Если в процессе установки возникнут какие-либо вопросы, вы всегда можете обратиться к механику, чтобы получить быструю и подробную консультацию.

Пневмоподвеска своими руками: характеристики и установка

Что такое пневмоподвеска?

На каких машинах с завода встроена пневмоподвеска?

На какую машину можно установить пневмоподвеску

Что нужно для того, чтобы самому установить пневмоподвеску

Стоимость пневмоподвески и установки

Как сделать пневмоподвеску своими руками?

Как работает пневмоподвеска?

Основные преимущества пневмоподвески

Материалы для создания пневмоподвески самому

Установка самодельной пневмоподвески

Пневмоподвеска своими руками

Схема пневмоподвески

Компоненты пневмоподвески

Клапана пневматической подвески

Ресивер

Установка пневмоподушек на переднюю ось

Установка пневмоподушек на заднюю ось

Управление пневмоподвеской

Пневмоподвеска своими руками СПб

своими руками, передняя, ремонт, подвеска автомобиля, установка, видео

Назначение, устройство и принцип работы

Как сделать своими руками

Передняя

Задняя

Пневмоподвеска кабины КамАЗ

Как установить

Неисправности и их устранение

Пневмоподвеска ВАЗ 2114 — Ваз

Пневмоподвеска: характеристики и установка своими руками

Установка подвески подушки безопасности на автомобиль

Как работают пневмоподвески

The Breakdown

Ударить или не ударить

Разрушение мифов

Производительность против роскоши: в чем разница?

Группа экспертов

Приложения, которые необходимо знать

Как установить пневмоподвеску

Часть 1 из 2: Удаление старых компонентов

Часть 2 из 2: Установка пневмоподвески

Часто задаваемые вопросы | Air Lift Performance

Часто задаваемые вопросы

Терминология

3H / 3P

Как сэкономить деньги на настройку подушки безопасности

Начните с основ.

Повышайте уровень, когда это возможно.

Выберите клапаны.

Подключите сами.

При необходимости обновите.

Это несложно, если только вы не ненавидите быть терпеливым.

Tech Corner: Советы по простой установке пневмоподвески

Амортизаторы

Производительность

Внедорожник и буксировка

Street Rides

Управление воздухом, сантехника и электропроводка

Компрессор

Контроллер

Нравится:

Как установить пневмоподвеску

Часть 1 из 2: Удаление старых компонентов

Часть 2 из 2: Установка пневмоподвески

Leave a Reply Отменить ответ
