Пневмоподвеска своими руками – Avto Life

Отдавая дань моде, пневмоподвеска становится одной из атрибутик автомобиля. Становится все более развито направление stance, при котором не владея пневмоподвеской, а допустим винтовой подвеской, использование автомобиля в повседневном режиме становится более затрудненное и дискомфортное.

Пневмоподвеску устанавливают не только ценители новых тюнинг направлений, так же она может быть очень полезной и в повседневной жизни обычного среднестатистического водителя.

Давай те же рассмотрим основные плюсы пневмоподвески:

Возможность регулировать дорожный просвет (вы можете улучшить проходимость вашего автомобиля не смотря на его более низкий класс)
Управляемость и крены(стоит отметить, что несмотря на плавность хода в отличии от пружин, вы можете в считанные секунды изменить поведение своего автомобиля, путем регулирования давления)
Просадка при загруженности(вы можете отрегулировать высоту автомобиля не смотря на его загруженность)

К плюсам можно отнеси еще множество факторов удовлетворяющих запросы автовладельца.

К основным минусам можно отнести:

Затраты на первичную установку(так как ваш автомобиль, ранее не был укомплектован данной функцией, необходимо будет затратиться на приобретение всех агрегатов)
Срок службы пневмоподвески из-за внешних факторов(морозы, реагенты и т.д) значительно меньше чем у пружин.

Основные типы пневмоподвески:

Двухконтурная — возможность регулировать отдельно высоту передней и задней части автомобиля.
Четырехконтурная — управление каждой пневмоподушкой отдельно, при этом они связаны друг с другом посредством электронного контроллера для динамического и статического управления(является более дорогим вариантом).

Что касаемо пневмоподушек, их тоже существует несколько типов:

Более дорогим вариантом является подушки типа «бублик» так как наиболее устойчивы к нагрузкам, и обеспечивают лучшую управляемость(ход подвески более жесткий)

Самые распространенные состоят из двух и трех звеньев. Три звена соответственно имеют более длинный ход, что позволит выше поднимать автомобиль.
Тип «рукава» — наиболее дешевый вариант, ход подвески более мягкий, менее устойчивы к нагрузкам и окружающей среде.

Комплектующие пневмоподвески

Пневмоподушки(бублики либо рукава)
Ресивер(оптимальным является 12 литров)
Компрессор(исходя из множества отзывов на сегодняшний день оптимальным считается модель Berkut r20)
Пульт управления — устройство с помощью которого вы сможете поднимать и занижать клиренс автомобиля, проще говоря это головное устройство которое отвечает за функции распределения сигналов на клапана. На сегодняшний день имеется множество выборов готовых пультов как под двух так и под четырехконтурную подвеску, с различными функциями от самых простых до более сложных беспроводных
Блок клапанов — отвечает за подачу и сброс давления в системе. Можно изготовить своими руками либо купить уже готовый комплект.
Манометры — необходимы для регулирования давления в системе. Бывают однострелочные и двустрелочные, также бывают электронные.
Влагоотделитель — необходим для того, что бы несобералась дополнительная влага в системе.
Реле давления
Соединители и фитинги
Обратный клапан
Соединительные трубки +Армированный шланг(для компрессора)— бывают 6, 8 и 10 мм.
Чем больше диаметр трубка, тем быстрее производится накачка подушек. Оптимальным является трубки 0,8мм.

Изготовление пневмостоек

Перед изготовлением пневмостоек, необходимо определится с выбором подушек, исходя из веса транспортного средства и диаметра пружин.

Так же нужно учитывать расположение пружины(отдельно от амортизатора, либо амортизатор в пружины).

Для легкового автомобиля самыми распространенными и универсальными считаются пневмоподушки Rubena 114х2, 114х3, 130х2 и 130х3.

Для более тяжелых транспортных средств подходят модель Dunlop 152х2, 152х3 и Rubena 170х2, 170х3.

Для изготовления пневмостоек нам понадобится выточенные флянцы и брекеты, под крепление пневмоподушки.

Флянец под сварку(для стойки,амортизатора).

В продаже на сайтах имеются уже готовые флянцы под диаметр пневмоподушки, а так же готовые полукомплекты. Флянцы под диаметр вашей подушки и стойки можно заказать у токоря.

Брекет может быть глухого типа(фото №1)(если амортизатор находится отдельно от пневмоподушки), или с отверстием по центру(фото №2) для хвостовика амортизатора(если амортизатор находится в нутри подушки).

фото №1

фото №2

Со стойки срезается площадка под пружину и наваривается флянец под крепление подушки.

На подушку надевается брекет.

И затягивается к привареному флянцу на стойку, с помощью болтов. С верху на подушку так же надевается брекет и притягивается болтами к флянцу, с верху на шток надевается резиновый уплотнитель.

Готовая пневмостойка.

Если задние амортизаторы установлены в пружины,то процесс изготовления аналогичен.

Если задний амортизатор находится отдельно от пружины,то процесс изготовления становится проще. Наваривать уже ничего не придется.

Готовая задняя пневмоподушка(при условии если амортизатор находится отдельно).

После изготовления пневмостоек их необходимо проверить на утечку воздуха перед установкой. После проверки остается снять старую подвеску и установить новую,протянуть шланги, провода, и подключить блоку управления.

Установление пневматической подвески в специализированных центрах обойдется не в малую сумму денег, готовые пневмокоплекты либо комплектующие, и установка собственноручно сэкономят вам как минимум половину бюджета.

Redline Engineering Тюнинг-ателье.

Пневмоподвеска своими руками для шевроле

Cobalt ✘
Colorado ✘
Corvette ✘
Cruze ✔
Equinox ✔
HHR ✔
Impala ✘
Malibu ✔
Malibu Maxx ✔
Orlando ✔ .
Monte Carlo ✘
Pickup Silverado ✘
SSR ✔
Suburban ✔
✔
TrailBlazer ✔
TrailBlazer EXT ✔
Uplander ✔

Что дают пневмоподушки, установленные в пружины?

Исключают пробой подвески, крен автомобиля, повышается комфорт и энергоемкость, подвеска становится собранной, тихой. С пневмобаллонами в пружинах можно регулировать клиренс и жесткость подвески, автомобиль не просядет при полной загрузке. Особенно сильно эффект заметен если использовать их на плохой дороге (гравийка, ямы, кочки, колдобины, грунтовка, асфальтовые волны, железнодорожные переезды и т.д.). Также, если колесо трёт об арки, то Вы можете избавиться от этого с помощью пневмоподушек в пружинах.

Пневмобаллоны BlackStone подходят к автомобилям где амортизатор находится отдельно от пружины.

Знак ✔ означает, что амортизатор установлен отдельно от пружины и установка возможна, знаком ✘ — отмечены автомобили со стойкой Макферсон, либо где конструктивно невозможна установка пневмоподушек. Знак ✐ — имеется инструкция/фото установки. Для перехода к инструкции необходимо нажать на сам значок. Каталог не дает стопроцентной гарантии, что пневмоэлемент подойдет на Ваш автомобиль, так как существуют конструктивные отличия в комплектациях модели, либо их модификациях.

Как определить, подойдет ли пневмобаллон BlackStone если нет информации в каталоге?

Необходимо измерить внутренний диаметр и высоту пружины в обычном состоянии без домкрата и без груза (измерения проще проводить на яме):

Типоразмеры пневмобаллонов:

Пневмоэлементы:	Размер:	Артикул:
	Высота: 147 мм. (+ вентиль подкачки = 178 мм.) Диаметр: 76 мм.	295.147.76S
	Высота: 202 мм, диаметр: 88 мм.	295.202.88M
	Высота: 202 мм., диаметр: 88 мм.	295.202.90MHD
	Высота: 202 мм. (+ вентиль подкачки = 233 мм.), диаметр: 88 мм.	295.233.88ME

Здесь вы найдете все возможные варианты пневмоподвески на автомобили марки Chevrolet

Мы предоставляем готовые комплекты пневмоподвески или пневмобаллонов для установки в дополнение к рессоре, в замен пружин или в пружину. А также можем изготовить комплект пневмоподвески под заказ, пневматизировать передние стойки и выполнить пневмотюнинг любой сложности.

Пневмоподвеска на автомобили Chevrolet

Пневмоподвеска (пневморессора) для Chevrolet- является отличным решением для увеличения грузоподъемности малотоннажного коммерческого автомобиля. И дает автомобилю ряд преимуществ по сравнению со штатной рессорной подвеской.

1. Снижение износа рессор и амортизаторов (штатные рессоры на вашем автомобиле прослужат дольше, т.к. пневпоподвеска снизит нагрузку на них, а также на другие элементы подвески)

2. Устранение шумов и вибрация подвески и ударов отбойника при перегрузе (пневмоподвеска полностью исключает ситуация, когда коммерческий автомобиль ложится на отбойники)

3. Возможность установить пневмоподвеску на уставшие рессоры (после установки пневмоподвески рессоры требующие замены прослужат еще долго)

4. Правильное положение кузова при любой нагрузке (всегда горизонтальное положение кузова коммерческого автомобиля в независимости от нагрузки, а это правильная работа головного света и уменьшение тормозного пути)

5. Уменьшение кренов и раскачивания автомобиля (пневмоподвеска не дает автомобилю кренится на перегруженный борт, и всегда находится в горизонтальном положении)

6. Увеличение комфорта для водителя и пассажиров (значительное увелечение комфорта при езде на автомобили по плохим и неровным дорогам, как для водителя, так и для пассажиров (на пассажирских микроавтобусах)

7. Увеличение прибыли от перевозок (пневмоподвеска — пневморессора — это вомзжосность перевезти в 1.5 раза больше груза за 1 рейс + экономия на замене рессор и штрафах ГИБДД за перегруз

8. Возможность управлять свесом автомобиля при загрузке и выгрузке (регулировка заднего клиренса для выравнивания пола будки коммерческого автомобиля с уровнем пола пандуса для удобной загрузки)

9. Высокий срок службы пневмоподвески (пневмоподвеска не требует никакого дополнительно обслуживания, и эффективно работает в течении 5 — 6 лет при любых условиях эксплуатации будь то мороз, грязь, соли и реагенты. Рабочее давление до 15 атмосфер)

10. Комфорт и мягкость управления благодаря установленной пневмоподвески

Принцип действия пневмоподвески

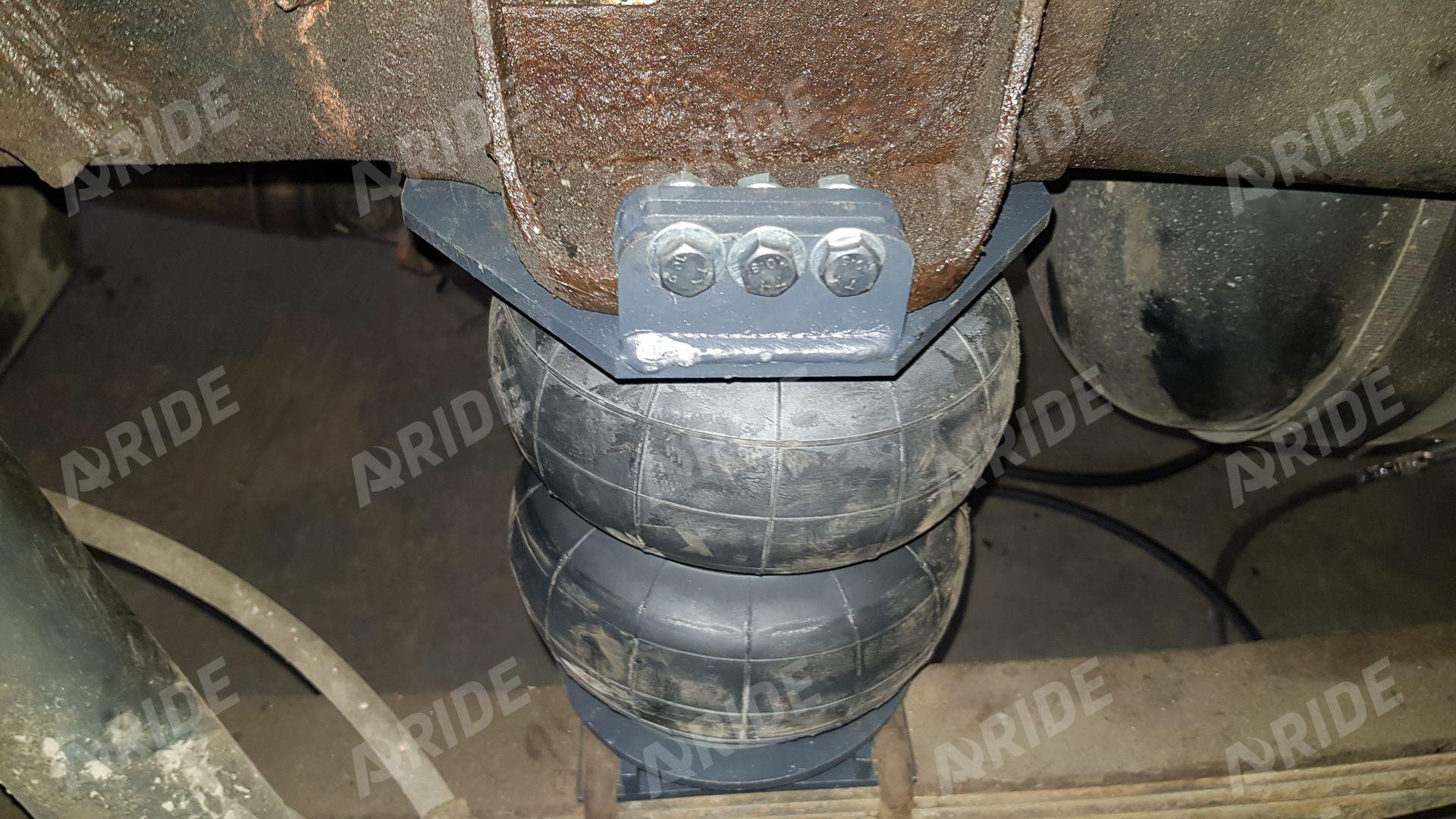

Комплект пневматической подвески устанавливается на внутреннюю часть моста подвески задней оси. Пневматическая подушка тип «сильфон», применяемая в комплекте, обладает максимальной грузовой характеристикой и прочностью. Регулируя давление в пневмоподушках осуществляется подбор необходимых характеристик работы подвески для различных условий эксплуатации (качество дорожного покрытия) и степени загрузки автомобиля. При накачке осевого пневмокомплекта происходит перераспределение нагрузки с рессор на пневмоподушки, тем самым исключая проседание или поломку листов рессор.

Пневмоподвеска Aride разработана с учетом возможности для самостоятельной установки и исключает какие-либо доработки штатных узлов подвески автомобиля Chevrolet.

Комплект пневмоподвески для автомобиля Chevrolet является продуктом собственного производства компании Aride. Наша компания производит серийные комплект пневмоподвесок на коммерческий транспорт уже более 10 лет. Мы используем только качественные и проверенные комплектующие от известных мировых производителей ChassisTech (США), Viair (США), Camozzi (Италия), а так же надежные материалы Российского производства. Вы всегда можете обратиться к нам и получить консультацию по любым комплектам пневмоподвески, а так же узнать цену пневмоподвески на любой автомобиль. Надежная конструкция комплекта выполнена в лучших традициях инженерной мысли компании, заключающей в себе максимально возможные положительные характеристики и простоту для самостоятельной установки. Детали комплекта и компоновки систем управления адаптированы и испытаны для эксплуатации в Российских условиях. Соблюдение рекомендаций по эксплуатации и обслуживанию, гарантирует долгий срок службы продуктов компании Aride. Продукт сертифицирован.

Пневмоподвеска на Chevrolet Express улучшает эксплуатационные характеристики автомобиля, позволяет снизить затраты на ремонт и обслуживание, и, следовательно, повысить рентабельность грузоперевозок.

Пневмоподвеска на все модели Chevrolet Express (грузовик, микроавтобус) исключает проседание и раскачку кузова при загрузке, увеличивает срок службы рессор и узлов их крепления, повышает комфорт и улучшает управляемость при движении с грузом. После установки пневмоэлементов (подушек) происходит перераспределение веса автомобиля, что приводит к разгрузке рессор и элементов их креплений. Регулировка давления воздуха в пневмоэлементах (подушках) позволяет выбрать оптимальный режим работы пневмоподвески в зависимости от загрузки автомобиля.
