Как сделать самодельный паяльный фен своими руками?

Паяльный фен – незаменимый и необходимый инструмент для всех любителей мастерить. Его можно использовать для отделения радиодеталей с печатных плат, ускорения высыхания клеевого соединения и многих других задач.

Поэтому иногда остро стоит вопрос: а как же сделать паяльный фен своими руками?

Мощности такого паяльного фена хватает, чтобы выпускать струю воздуха температурой 600 градусов Цельсия. Этого более чем хватает для плавления припоя.

Вентилятор подключается к источнику постоянного тока напряжением 12 Вольт. А вот нагревательный элемент питается от источника с переменным напряжением от 0 до 12 Вольт. С его помощью можно регулировать температуру выходящего воздушного потока.

В случае отсутствия подходящего источника питания, в качестве альтернативы можно использовать компьютерный блок питания. Необходимо только подогнать сопротивление нагревательного элемента к выходному напряжению.

Воздушный поток создается при помощи небольшого вентилятора. Вентилятор приводится в движение старым магнитофонным двигателем. Вместо магнитофонного двигателя можно использовать 40 мм кулер от видеокарты.

С ним модель будет немного компактнее, но слабее. Сборку паяльного фена будем рассматривать в комплектации с кулером, так как его собирать проще и быстрее.

Для воздуховода настоятельно не рекомендуется применение керамических материалов и кварцевого стекла. Эти материалы могут разрушиться при эксплуатации. Лучше выбрать сталь или цветные металлы. Воздуховод этого паяльного фена изготовлен из корпуса резистора C-5-5.

Чтобы получить трубку воздуховода, необходимо освободить корпус резистора от внутренностей. Для этого достаточно срезать один из закругленных концов при помощи напильника. Затем аккуратно вынуть все внутренности.

В качестве нагревательного элемента будет использоваться проволока от старого реостата диаметром 1.2 мм. Проволоку необходимо скрутить в спираль. Для этого ее можно намотать на стержень подходящего диаметра, а затем просунуть один конец проволоки через центр.

При скручивании необходимо учесть, что между трубкой и спиралью будет находиться слюдяная прокладка. Поэтому диаметр спирали должен быть немного меньше, чем диаметр отверстия воздуховода.

Проволоку можно брать латунную, медную или стальную. Эти металлы имеют высокую температуру плавления. Но предпочтение отдается стали. Так как сталь не окисляется при нагревании до высоких температур.

Нашему нагревательному элементу потребуется сопло. Оно обеспечит правильный выход воздушного потока. Его можно изготовить из шайбы при помощи кернера.

Диаметр шайбы должен быть немного меньше диаметра воздуховода. После этого можно собирать нагреватель. Сначала в трубку просовывается сопло, затем в сопло вставляется лист слюды в виде трубки и наконец, спираль.

Корпус паяльного фена изготавливается из не гофрированной жести. То есть подойдет любая консервная банка с ровными стенками. Чертеж корпуса прилагается.

Чертеж можно распечатать на листе А4. Это позволит использовать его в качестве шаблона. Для этого распечатку приклеиваем супер клеем на наш кусок жести. Остается вырезать корпус паяльного фена ножницами по приклеенному шаблону.

На размеченных местах просверливаем отверстия для винтов и отверстие для выхода проводов нагревательного элемента. При помощи узкогубцев и других инструментов необходимо согнуть края заготовки. В результате получится вот такой корпус.

Теперь нужно удалить приклеенную бумагу. Для этого нам понадобится ацетон и кисточка. Наносим ацетон кисточкой на бумагу и через секунды снимаем бумажный шаблон.

К получившемуся корпусу уже можно прикрепить ручку из шприца. В качестве крепежа используются винты м3.

Узкий конец шприца нужно отрезать ножом или другим острым предметом.Внутрь корпуса на винты насаживаются латунные клемники. Они нужны для предотвращения замыкания спирали на корпус. Взять их можно из электротехнических клемников.

Только в латунных деталях необходимо просверлить по одному резьбовому отверстию. Это сильно облегчит сборку паяльного фена.

Теперь можно соединить нагреватель и корпус.

Концы спирали нужно вставить в отверстия клемников. После этого фиксируется при помощи винтов сам нагреватель и концы спирали в клемниках. Теперь необходимо продеть кабели вентилятора и нагревательного элемента через ручку фена.

Если вы будете использовать для своего прибора магнитофонный двигатель ,то провода от него просовывать через ручку будет неудобно. Поэтому в случае применения большого двигателя, провода просовывать не стоит.

Концы кабеля нагревателя фиксируются винтами м3. А в отверстие ручки вставляется кусок поролона или резиной. Это не позволит проводам свободно двигаться. Остается поставить вентилятор сверху и паяльный фен готов к испытаниям.

Видео: миниатюрный фен своими руками.

Самодельная паяльная станция с феном своими руками: схема

Для создания неразъемных соединений применяют несколько технологий. Одна из них это пайка. От традиционной сварки ее отличают низкие температуры, соединение между собой выполняют с помощью специального материала – припоя. В процессе пайки, расплавленный припой наносят на соединяемые детали, по мере остывания, он затвердевает и заготовки соединяются  между собой.

Пайку выполняют с использованием различных устройств – электрического паяльника, паяльной станции и пр.

Паяльная станция с феном своими руками

Принцип работы и общие характеристики

Паяльная станция, а иногда ее называют станком или установкой это устройство, которое широко применяют и в быту, и в электронике, и электротехнике. Основное предназначение этого оборудования – групповая или единичная пайка деталей.

В конструкцию этого оборудования входят следующие компоненты:

1. Блок управления, который контролирует рабочие параметры работы устройства.
2. Паяльник, предназначенный для выполнения пайки.
3. Пинцет, участвующий в сборке/разборке элементов, устанавливаемых на печатную плату.
4. Фен, который предназначен для нагрева сборочного места. Его можно использовать для выполнения как единичных, так и групповых операций.
5. Источник тепла, используемый для нагрева печатной платы для определенной в технологическом процессе температуры.
6. Прибор для удаления лишнего олова.
7. Вспомогательную оснастку – подставки и пр.
8. Браслеты, которые снимают статическое напряжение.

Самодельная паяльная станция

Самые простые станции включают в себя паяльники, контролирующего прибора и подставки под паяльник. Ключевое отличие станции с феном от традиционного паяльника заключается в том, использование этого станка позволяет не только соединять между собой детали, но, при этом оптимизировать температурный режим. В состав станции входят различные приспособления, которые не только повышают производительность, но и обеспечивают безопасность работника.

И конечно нельзя забывать то, что паяльные станции с феном оснащены приспособлением для снятия статического напряжения.

Характеристики, а так же принципы работы станции с феном не отличаются большой сложностью, и это позволяет, соорудить паяльную станцию с феном своими руками.

Рекомендации по сборке самодельной паяльной станции с феном

Ключевое требование, которое можно предъявить к самодельной паяльной станции с феном можно сформулировать следующим образом – она должна обеспечить поток воздуха разогретый до температуры не менее 850 ⁰C. При этом мощность нагревательного элемента в паяльной станции не должна превышать 2,6 кВт.

Кроме этого, все компоненты этого паяльного станка с феном не должны иметь высокую стоимость и быть доступными. Кстати, бытовые фены не отвечают ни одному этому требованию. Чаще всего домашние мастера стремятся изготовить или ручной, или стационарный термофен.

Как ни странно, стационарное изделие собрать легче. Это вызвано следующими причинами – ни кто не ограничивает мастера в габаритно – весовых характеристиках. Нет необходимости в изготовлении пистолетной рукояти, которая необходима для управления прибором.

Схема электропитания паяльного фена

Термофен, в стационарном исполнении работает следующим образом – излучатель тепла стоит неподвижно на рабочем столе, а перемещать необходимо деталь. Такое решение приводит к осложнениям во время выполнения пайки. Для повышения эффективности пайки, целесообразно использовать ручной паяльник (термофен). Такой прибор должен иметь небольшие размеры, а  управлять им можно незащищенными руками.

Один из главных вопросов, который встанет перед мастером, решившимся собрать паяльную станцию своими руками, звучит примерно так, какой нагревательный инструмент целесообразно использовать. Как уже отмечалось, компоненты из которых состоит бытовой фен не отвечают требованиям, которые предъявляются к устройствам этого типа. Поэтому, использовать их при создании самодельной паяльной станции недопустимо.

Практика создания самодельных станций говорит о том, что самый оптимальный вариант – это самостоятельное изготовление нагревателя из нихромовой проволоки. Ее сечение должно находится в диапазоне от 0,4 до 0,8 мм. При этом надо понимать, что использование проволоки большего сечения позволит обеспечить больший запас мощности, но получить при этом необходимую для работы температуру будет довольно сложно.

Спираль нагревателя из нихромовой проволоки

По определению нагреватель не должен быть большим. Для этого нагревательная спираль не должна превышать 4 – 8 мм, по внешнему диаметру. В качестве основания, на котором будет зафиксирован нагревательный элемент необходимо, использовать материал с высокой стойкостью к воздействию высокой температуры. Это может керамика. Кстати, вполне может подойти деталь такого плана, устанавливаемая в бытовом фене.

В качестве нагнетателя можно установить вентилятор небольшого размера. Кстати, его тоже можно снять со старого фена.

Вентилятор должен обеспечить поток воздуха в пределах 20-30 литров в минуту. Еще один вариант – воздушный компрессор для аквариумов. Для повышения его производительности необходимо дополнить его ресивером. Для него можно использовать обыкновенную пластиковую бутылку.

Изготовление корпуса для фена можно выполнить исходя из нескольких вариантов. Можно использовать материалы, которые показывают высокую стойкость к воздействию температуры, например, керамику, но такое решение приведет к удорожанию конструкцию. Можно ее удешевить, используя частичную теплоизоляцию канала, по которому продвигается горячий воздух.

Корпус термофена для пайки

Для корпуса самостоятельно изготавливаемого термофена можно использовать корпус от бытового прибора. Существуют некоторые условия – так, корпус должен быть достаточно объемным, а сопло необходимо выполнять из термостойких материалов или из металлов.

Другая забота, которая встанет перед мастером, это обеспечение работоспособности устройства. В частности, в конструкцию самодельного устройства должен входить пусковой механизм (выключатель) и элемент, отвечающий за регулировку параметров потока воздуха, а именно скорости его движения и его температуры. Для решения этих задач в электрической схеме должны быть установлены реостаты, которые позволяют выполнять плавную настройку мощности.

Сборку изделия начинают с изготовления спирали. При ее намотке необходимо учитывать, что ее сопротивление должно находиться в районе от 75 до 95 Ом. Спираль должна быть намотана на надежный изолятор, а сверху ее необходимо закрыть изолятором, например, асбест или стекловолокно. После сборки этого узла концы спирали должны выходить наружу.

Готовый элемент должен быть установлен в предварительно подготовленный канал корпуса, то есть он должен быть выложен слоем тепловой изоляции. После установки спирали на место ее можно соединять с силовой проводкой, в состав, которой входит выключатель.

ВАЖНО! При выполнении работ необходимо постоянно помнить о тепловой изоляции.

В тыльной части корпуса необходимо смонтировать воздушный нагреватель. Если габариты нагнетателя не позволяют установить его в корпус, то вполне возможно его закрепить с внешней стороны. Для подачи воздуха необходимо присоединить воздуховод.

Правила пользования и техника безопасности

При работе необходимо строго соблюдать технику безопасности и правила использования подобных устройств. Во-первых, необходимо соблюдать противопожарную безопасность.

При работе недопустимо резко изменять температуру в нагревательном элементе.

Во время работу необходимо соблюдать осторожность и не допускать касания нагретых элементов. Недопустимо попадание влаги на корпус и внутрь термофена.

Насадки можно заменять только после того, как фен остынет.

Рабочее место должно хорошо проветриваться.

Схема паяльной станции своими руками, элементная база

Ключевой инструмент паяльной станции является паяльник. Если при самостоятельной сборке станции можно использовать какие-то элементы, снятые, например, с отслуживших свой срок бытовых приборов. То паяльник без всяких споров должен быть новый. Многие мастера отдают предпочтение изделиям Solomon и некоторым другим.

Схема паяльной станции

После подбора паяльника можно приступит к выбору диодного моста для электрической схемы и трансформатора. Для того, что бы получить напряжение в 5 В необходим линейный стабилизатор с хорошим охлаждением. В качестве альтернативного варианта можно рассмотреть использование трансформатора, у которого есть в наличии обмотка, которая необходима для обслуживания цифрового блока.

Принципиальную схему самодельного устройства можно поискать на специализированных форумах.

Назначение кнопок и варианты прошивки

На передней панели станции должны быть установлены кнопки управления, отвечающие за исполнение следующих функций:

• Понижение/повышение температуры с определенным шагом, например в 5 или 10 градусов.
• Установку заранее подобранных режимов.

Настройка паяльной станции

Вместо кнопок управления можно использовать внешний прибор (программатор) или выполнить прошивку внутри схемы. Настроить температуру довольно просто.

Регулятор температуры низковольтных паяльников

Новички могут попробовать свои силы собрав упрощенную схему. По сути – это та же станция, только с ограниченными возможностями. Так как в ней будет несколько другая начинка. Она может работать с 12-ти вольтовыми паяльниками или устройств собранных на основании микропаяльника.

В основании такой схемы лежит устройства регулятора сетевого паяльного устройства. Она имеет 16 уровней настройки параметров температуры.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

требования к устройству, идеи по созданию прибора

Когда выходит из строя бытовая техника, не всех радует перспектива посещения сервис-центра и платы за работу по ремонту определенной суммы денег. Порой многим хочется научиться устранять мелкие неисправности самостоятельно. Но для большинства эта мечта так и остаётся неосуществленной. Мешает этому дороговизна профессионального паяльного оборудования. Ведь сегодня бытовая техника достигла такого уровня, что для ремонта телевизора недостаточно только паяльника и пинцета. В каждом приборе используются печатные платы, вернуть которым рабочее состояние можно, лишь имея под рукой надежное приспособление для пайки.

Многие пытаются выйти из этого непростого положения, делая паяльный фен своими руками. Однако вы должны учесть, что расходы на его изготовление для вас могут составить от 2 до 20 т. р. Но, пусть вам и предстоит впервые заниматься такой сложной работой, отказываться от нее всё равно не стоит. Если вы сможете справиться с этой задачей, то у вас появится созданный своими руками инструмент, которым вы сможете воспользоваться не один раз для ремонта бытовой техники.

Основы пайки

Прежде чем вы приступите к изготовлению фена для пайки на основе паяльника или обычного фена, вам вначале не помешает узнать, как проходит сам процесс пайки с помощью этого инструмента. Благодаря этой информации вы избежите многих ошибок при сборке и сможете изготовить правильно функционирующий агрегат.

Принцип работы

• Во время пайки феном на обрабатывающую поверхность воздействует струя горячего воздуха или излучения, вырабатываемого паяющим устройством.
• Печатная плата, а также расположенные на ней микросхемы выполнены из пластика, которые с большим трудом поглощают тепло из воздуха.
• Места пайки, а также металлические выводы микросхемы имеют металлическую основу. Они прекрасно проводят тепло и берут большую его часть из воздуха, подаваемого из сопла фена в область печатной платы.

Имейте в виду, что перед работой все прочие металлические элементы на плате, включая корпуса электролитических конденсаторов, теплоотводы микросхем, находящиеся в непосредственной близости к рабочей зоне, необходимо защитить от воздействия горячего воздуха или излучения при помощи специальных экранчиков из текстолита, которые необходимо предварительно зафиксировать на плате.

Особенности процесса отпаивания и припаивания

Теперь настала пора узнать, каким же образом осуществляется отпаивание или припаивание определённой микросхемы.

• Первым делом нужно залудить контакты. В этом вам сможет помочь обычный паяльник — просто проведите им вдоль линии контактов.
• Для припаивания вам понадобится припой ПОС и паяльная кислота. Эту работу вы можете выполнить и феном, однако для нанесения припоя вам в любом случае придется использовать паяльник.
• На следующем этапе хорошенько очистите все дорожки между контактами иголкой. Это нужно, чтобы во время припаивания вы ненароком не запаяли дорожки между собой. Одновременно с этим нужно убедиться, что на плате отсутствуют запаянные между собой дорожки.
• Далее можно переходить непосредственно к установке микросхемы на место. Для ее размещения вам понадобится пинцет, а ее закрепление выполняется при помощи паяльного фена, которым нужно равномерно прогреть все контакты.
• Во время припаивания фен двигают вокруг микросхемы для равномерного разогрева всех контактов. Когда вы с этим справитесь, нужно аккуратно прижать микросхему пинцетом к плате и подуть на неё. Так вы остудите контакты и поможете им быстрее припаяться.
• После этого берем иголку и выясняем, все ли контакты присоединились. Если с одним из них этого не произошло, то нужно запаять их и прочистить иголкой дорожки между контактами.

Проблем с отпаиванием микросхемы у вас возникнуть не должно. Для этого вам нужно перемещать фен вдоль припаянных контактов. После того как они все отойдут, можно снимать микросхему. Однако здесь вы должны убедиться, что все контакты были равномерно прогреты. Тогда они легко отсоединятся. Во время выполнения этой операции важно, чтобы не перегрелась микросхема, иначе она уже будет непригодна для дальнейшего использования.

Требования к оборудованию для пайки

• Для обеспечения качественной работы выбираемое оборудование для пайки должно поддерживать определенный температурный режим.

Для микросхем допустимым является температурный диапазон от 190 до 240 градусов. Если во время припаивания температура окажется выше, то вы рискуете перегреть микросхему, из-за чего она станет неработоспособной. В результате вы не только напрасно потратите время, но и лишитесь дорогостоящей детали.

• Еще одна характеристика, которой должно обладать оборудование для пайки, — стабильная площадь и струя нагрева.

По сравнению с миниатюрной паяльной станцией фен способен поддерживать необходимую температуру нагрева в струе воздуха, которая остается таковой даже при небольших изменениях расстояния между прибором и печатной платой. При работе феном площадь нагрева остаётся стабильной. Она определяется прямотекущей струей воздуха. Но по краям струи температура нагрева оказывается ниже минимально допустимой, из-за чего она не только не может навредить деталям схемы, но и расплавить припой.

Паяльный фен, который создает нестабильную струю горячего воздуха, имеющую форму конуса, которая начинает при приближении расширяться и сужаться при удалении, позволит вам быстро и качественно выполнить работу. Часто мастера, решившие изготовить фен для пайки микросхем своими руками, не учитывают стабильность нагрева и равномерность потока воздуха, из-за чего им становится неудобно работать.

• Еще одно требование — безопасность и удобство пользования.

Говоря о безопасности, имеется в виду, что вы не станете производить кардинальные изменения в конструкции имеющего электроприбора, нарушая заводскую схему проектирования узлов соединений, тем более если они имеют рабочее напряжение 220 В. Чтобы перестраховаться, вы можете подключать изготовленный своими руками прибор для пайки не напрямую, а через трансформатор, который можно сделать из блока питания компьютера. Тем самым вы обезопасите себя от серьёзных неприятностей.

Что же касается удобства в использовании, то здесь имеется в виду, что прибор должен быть послушным в ваших руках и не требовать больших усилий для выполнения тех или иных манипуляций. Фен должен иметь такое исполнение, чтобы ваша вторая рука оставалась свободной. Тогда с её помощью вы сможете держать пинцет или осуществлять другие необходимые действия.

Фен из паяльника

Известно немало случаев, когда у домашних мастеров получалось изготовить прибор для пайки из обычного фена для сушки волос, строительного фена и даже паяльника. Но в последнем случае приходится производить серьёзные переделки. Дело в том, что паяльник изначально не имеет специальных устройств подачи воздуха, а создать их гораздо сложнее, нежели нагревательный элемент.

Вне зависимости от того, какое из перечисленных выше устройств вы решили использовать в качестве основы для изготовления прибора для пайки своими руками, вам необходимо позаботиться о том, чтобы готовый фен мог поддерживать заданную температуру.

Если вы нашли хороший строительный фен с термостатом, то будьте готовы внести в его конструкцию определенные изменения. А это неизбежно приведет к тому, что температурная шкала на нём не будет отображать реальные показатели, создаваемые прибором на печатной плате.

Поэтому советуем вначале протестировать ваш самодельный прибор для пайки при помощи контактного цифрового термометра. Если после многочисленных испытаний температура останется в диапазоне 190−240 градусов, то это означает, что ваш фен готов к работе. Если же вы наблюдаете некоторые отклонения, то придётся дополнительно поработать над его конструкцией и довести температурные показатели до оптимальных.

Сложнее всего изготовить прибор для пайки из паяльника. Дело в том, что здесь придётся не только стабилизировать температуру, но и каким-то образом решить проблему подачи воздуха, а для этого вам придётся всё делать с нуля.

• Для создания такого прибора для пайки вам понадобится нагревательный элемент, который располагают в стеклянной трубке, а уже через неё с другого конца будет подводиться воздух.
• От жала паяльника придется избавиться.
• Для надлежащей работы воздух должен поступать в трубку напрямую через спираль, которая, в свою очередь, будет его нагревать.
• Второй конец трубки должен быть немного длиннее первого. Впоследствии к нему вы подключите шланг для накачки воздуха. В качестве подходящих механизмов, на которые будет возложена такая задача, можно выбрать переделанный аквариумный компрессор, выполненный своими руками мех из пластиковой бутылки, или можно вообще отказаться от таких приспособлений и нагнетать воздух ртом.

Поскольку при создании такого фена возникает больше всего проблем (настройка температурного режима, отсутствие возможности регулировки интенсивности нагрева), вам придётся потратить на его изготовление немало времени и сил, но даже в этом случае вы не будете уверены, что такой фен будет поддерживать настроенные вами показатели. Лучше всего в качестве основы использовать обычный дешевый строительный фен, а паяльник вы можете использовать для других целей.

Паяльный фен из автоприкуривателя

Если у вас не осталось других вариантов, то изготовить своими руками паяльный фен можно и из автомобильного прикуривателя.

Чтобы превратить его в устройство для пайки, понадобится приварить к нему удобную ручку и подать напряжение 12−14 В, которое можно получить из бортовой сети автомобиля.

При использовании такого самодельного фена рабочая поверхность будет нагреваться за счёт тепла, создаваемого инфракрасным излучением.

Фактически это приспособление даже феном для пайки считать некорректно. Это, скорее, паяльная мини-станция.

Этим феном вы сможете нагревать необходимые участки на печатной плате, а также паять расположенные на ней элементы. Но не ждите, что температура пайки при использовании такого фена будет оставаться стабильной. Температуру придется подбирать опытным путем, а зависеть она будет от расстояния между прикуривателем и областью пайки.

Ещё один недостаток такого самодельного паяльного фена — он будет нагревать не только нуждающиеся в пайке элементы, но и расположенные вблизи них участки. Поэтому работу таким феном обязательно осуществляют с использованием экранов. Плюсом такого приспособления является то, что вам придется вносить минимум изменений в конструкцию инструмента и понести мало расходов. Конечно, результат первой пайки вас может не удовлетворить, однако с опытом вы наверняка с этим справитесь и научитесь правильно использовать дополнительные экраны и не допускать перегрева микросхемы.

Выход из строя бытовой техники — неприятное событие, которое вынуждает владельцев обращаться в сервисные центры по ремонту, платя за их услуги немалую сумму денег. Но у кого-то может возникнуть желание научиться самому устранять мелкие неисправности. К сожалению, такой возможностью могут воспользоваться не все из-за отсутствия специального дорогостоящего оборудования.

Однако в действительности изготовить оборудование для пайки можно самостоятельно. Для этого можно использовать в качестве основы фен для волос, строительный фен или обычный паяльник. И не стоит пугаться трудностей, которые могут возникнуть во время превращения одного из вышеперечисленных устройств в прибор для пайки.

В сети имеется много схем, из которых можно понять, как даже без отсутствия специальных знаний изготовить из обычного прибора оборудование для пайки. Нужно только внимательно изучить все тонкости процесса и повторить его, после чего вам уже не понадобится при возникновении новой поломки бытовой техники обращаться в сервисные центры.

изготовление самодельного термофена в домашних условиях

Термофен для пайки – уникальный прибор в деле радиотехники. Торговая сеть предлагает потребителю различные устройства в этой области. Однако паяльные фены стоят довольно дорого. Если у мастеровитого человека есть технические возможности, то сделать термофен своими руками совсем несложно. Нужно только разбираться в конструктивных особенностях устройства.

Конструкция паяльного фена

Назначение самодельного фена

Надо иметь точное представление, для чего нужен паяльник такого типа. Прибор должен создавать температуру плавления олова в определённом месте схемы. При плавлении монтажного сплава монтируют радиодеталь или удаляют ненужный элемент на плате любого электротехнического устройства.

Фен создаёт направленный раскалённый воздушный поток в место, где нужно паять схему платы. Под действием высокой температуры олово переходит в жидкое состояние, тем самым давая возможность работнику произвести нужные монтажные операции.

Пайка схемы феном

Конструкция фена паяльника

Исходя из того, что требуется получить струю раскалённого воздуха, формируется конструкция паяльного прибора. Состоит сделанный самодельный паяльный фен своими руками из следующих элементов:

• нагреватель;
• изоляция нагревателя;
• вентилятор;
• сопло;
• корпус фена;
• ручка корпуса;
• схема управления;
• держатель для паяльника.

Расположение основных узлов термофена

Нагреватель

В качестве нагревателя используют нихромную проволоку в виде спирали. Для этого можно применить простую спираль от старого бытового фена. Спираль должна быть такого диаметра, чтобы оставался зазор между нагревателем и корпусом воздуховода.

Наматывая спираль, один конец проволоки продевают внутрь нагревателя, таким образом, чтобы наружу выходили два конца проводника для подключения к источнику питания. Для теплоизоляции спирали её оборачивают слюдой.

Изоляция нагревателя

Для того чтобы избежать теплопотерь, спираль нагревателя изолируют от корпуса нагревателя. Один из вариантов изоляции – это слюда. Слюда надёжно изолирует спираль от трубки воздуховода. Хрупкий материал наклеивают на стеклоткань.

Стеклоткань – хороший теплоизолятор. Для склейки слюды со стеклотканью используют резиновый клей или универсальное средство «Момент». В некоторых случаях слюду клеят на бумагу. Впоследствии клей и бумага выгорят, но сохранится слюда в форме изолирующей трубки.

Воздуховод

В качестве воздуховода (кожуха) нагревателя применяют оболочки различных радиодеталей, например, корпуса резистора или сопротивления. Можно использовать любую стальную трубку подходящего диаметра. Края одного конца трубки придётся завальцевать. Это нужно для того, чтобы сопло надёжно удерживалось в выходном отверстии трубки.

Например, берут старый резистор С-5-5, напильником аккуратно снимают завальцованный край с одной стороны оболочки. Удаляют внутреннюю начинку, и трубка для воздуховода готова.

Важно! Следуя советам «мастеров», для воздуховода используют керамическую или кварцевую стеклянную трубку. От случайного попадания флюса на поверхность этих материалов трубка разрушается. Поэтому лучшим материалом для этой детали будет сталь.

Вентилятор

В качестве нагнетателя воздуха вполне можно использовать кулер от операционного блока компьютера. Вентилятор имеет размеры в плане 40 х 40 мм, что надо учитывать при формировании корпуса самодельного фена.

Небольшие вентиляторы можно найти в старых корпусах бытовых фенов для волос. В этом деле нужно выбирать устройство, приемлемое по мощности и габаритам.

Сопло

Сопло предназначено для концентрации и фокусирования воздушного потока. Для изготовления элемента берут металлическую шайбу. Кольцо деформируют керном так, чтобы оно приняло форму чаши.

Сопло помещают в выходное отверстие воздуховода. Своими краями шайба опирается в загнутую кромку трубки и не выпадает наружу.

Корпус фена

Корпус паяльника можно вырезать из жести консервной банки. Жесть толщиной 0,3 мм – идеальный материал для изготовления своими руками термофена. В местах соединения жести делают отгибы. В них просверливают маленькие отверстия, в которые вставляют винтики и затягивают их гайками.

Раскрой жести для корпуса фена

Обратите внимание! Применение жести – не догма. Для корпусов самоделок используют любой термостойкий материал. Это может быть строительная фанера, текстолит и даже ламинат.

Основное требование к компоновке деталей замкнутой камеры фена – это её герметичность. Все места соединений элементов корпуса должны плотно прилегать друг к другу. Это нужно для обеспечения нужного напора воздушного потока, нагнетаемого вентилятором. Элементы камеры соединяют шурупами. Из-за высокой температуры внутри корпуса клей не применяют.

Ручка корпуса

По советам самодеятельных мастеров, для ручки хорошо подходит корпус одноразового пластикового шприца. Шприц имеет ушки, в которых просверливают отверстия. Такие же отверстия делают в корпусе фена. Ручку привинчивают к фену винтами с гайками и шайбами. Для надёжности крепления под шайбы подкладывают пружинные шайбы – «гроверы».

Схема управления

Для пайки микросхемы своими руками самодельным термофеном нужен блок регулировки режимов работы паяльного устройства. Это два режима: установка нужной температуры нагревателя и регулировка количества оборотов лопастей вентилятора.

Основой блока управления является трансформатор с двумя вторичными обмотками. Вместо трансформатора можно использовать блок питания из старого компьютера или балласта люминесцентной лампы. Вариантов много, лишь бы сопротивления нагревателя и кулера соответствовали источникам питания. Для регулировки режимами работы фена в схему блока управления включают два переменных резистора, ручки управления которыми располагают на поверхности корпуса блока.

Подробный вариант схемы блока управления термофеном для пайки микросхем своими руками можно подобрать в публикациях интернета.

Держатель для паяльника

Держатель – немаловажная деталь для паяльного устройства. Дело в том, что простой держатель фена освобождает руки мастера для позиционирования монтажной схемы перед воздуховодом паяльника, а также для извлечения и установки радиодеталей на плате.

Подставку делают массивной, чтобы предотвратить опрокидывание всей паяльной конструкции. Для этого используют лист металла 100 х 100 мм и толщиной не менее 20 мм.

Держатель изготавливают из жести, изгибая её по размеру и форме ручки фена. Держатель помещают на подставку входным пазом вверх. Отгиб жестяного элемента закрепляют на подставке винтами через просверленные отверстия.

Дополнительная информация. Паяльный фен может быть мобильным устройством. В этом случае изготавливают раму с зажимами, в которой фиксируют в вертикальном положении обрабатываемую плату.

Самодельный мобильный термофен

Температура нагрева спирали

При работе с паяльным феном нужно обращать внимание на температуру воздушного потока. Для паяния и демонтажа радиодеталей, микросхем достаточной температурой считается нагрев величиной до 600-7000С.

Температуру нагрева приблизительно можно определить визуально. Накал спирали красного цвета средней яркости соответствует нагреву в пределах 650-7500С. Чтобы быть точным в определении величины этого параметра, используют термопару.

Термопару подносят к струе раскалённого воздуха и с помощью переменного резистора устанавливают нужный уровень температуры струи воздуха. Нужно знать, что нагрев до 15000С и более расплавит нихромовую спираль.

В статье приведен один из вариантов изготовления паяльного фена своими руками. При формировании самодельной конструкции паяльника нужно учитывать безопасность пользования устройством.

Видео

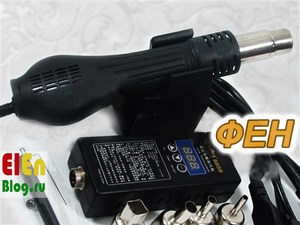

Создание паяльного фена для пайки микросхем своими руками

Любой уважающий себя радиолюбитель всегда имеет в своем арсенале большой набор различных инструментов и приборов. Среди них обязательно присутствует и паяльный фен. Он служит для выполнения специфических задач. Например, выпаять элемент из платы или нагреть легкоплавкий сплав.

Конструктивные особенности

По сути, устройство представляет собой самый обыкновенный фен. Внутри него размещена нагреваемая спираль, которая посредством механизма подачи воздуха отдаёт тепло элементу. Свежий воздух, поступая на спираль, не даёт ей перегреться и при этом нагревает до нужной температуры обрабатываемую деталь. Состав прибора обычно прост:

• нагревательный элемент;
• вентилятор, подающий воздух;
• корпус;
• система включения/выключения.

Фен может поставляться с различными насадками, которые способны расширить или сузить воздушный поток, а также подобраться в недоступные места.

Зачастую паяльный фен входит в комплект паяльной станции — устройства, которое способно выполнять большой спектр задач, связанных с пайкой электронных схем или их демонтажом. С его помощью можно обрабатывать как металлы и их сплавы, так и различные виды пластмасс. Например, для придания термоусадки при совмещении пластиковых элементов.

Инфракрасные фены

Существует и такой вид термофенов. Принцип их работы заключается не в прямой подаче воздуха, а в электромагнитном излучении инфракрасного спектра, которое нагревает обрабатываемую поверхность.

Из особых преимуществ стоит выделить безопасность для оператора. Также не следует забывать и о более высокой производительности и надёжности. Инфракрасные паяльные фены способны нагревать деталь более равномерно, нежели воздушные.

Изготовление самодельного прибора

Простому радиолюбителю, который занимается паяльными работами время от времени, нет смысла покупать дорогостоящие термофены или паяльные станции. Поэтому он пытается сделать самодельный фен для пайки микросхем своими руками.

Существует множество различных способов и вариантов. Но прежде чем изучать простую схему паяльного фена своими руками, необходимо разобраться с основными требованиями к такому прибору.

Температура, которую способен обеспечить даже самодельный термопаяльник, может достигать 600 градусов. Поэтому стоит озаботиться правилами безопасности и элементами защиты от нагрева. Нужно помнить и том, что это электроприбор, а значит, существует и вероятность поражения электрическим током, которого можно избежать, если правильно пользоваться электричеством.

Паяльные фены могут быть двух различных видов конструкций: стационарные и подвижные. Первый вариант более предпочтителен, так как имеет надёжную основу и поможет избежать случайных касаний разогретыми частями прибора об элементы интерьера.

В качестве исходного прибора можно использовать старый паяльник простого или строительного варианта. Он имеет все необходимые элементы, способные выдержать большие температурные нагрузки.

Актуальным параметром является и мощность разрабатываемого устройства. Здесь нужно найти золотую середину. Если подавать недостаточно нагретый воздух, то пайка феном не даст результата, а если наоборот — чересчур горячим, то можно получить разрушение всей электросхемы.

Создание оборудования из старого паяльника

Старый паяльник может послужить основой для нового фена. В частности, для конструкции понадобится металлическая трубка и размещённая на устройстве ручка. Естественно, что придётся удалить все внутренние элементы.

В качестве изолятора может послужить галогенная лампа большой мощности. А основной нагревательный элемент — нить нихрома толщиной около 0,3−0,8 мм. Теперь это все можно собрать в общую конструкцию:

1. Из нити нихрома изготавливается спираль, которая обматывается вокруг кварцевой трубки.
2. Чтобы снизить эффект от высокой температуры, можно применить обычную фольгу, обмотав ею трубку.
3. Полученную гильзу нужно обмотать шнуром из асбеста. Это позволит снизить температуру внешней части корпуса.
4. Теперь можно разместить элемент внутри корпуса паяльника и вывести наружу шнур питания.
5. Для подачи воздуха подойдёт любой доступный компрессор. Например, от аквариума.

Изготовить паяльный фен можно и из старого кулера от блока питания компьютера. Конструктивно сам кулер будет размещаться непосредственно на трубке. Вариантов реализации существует масса. Главное — это сделать трубку с кулером наиболее герметичными, чтобы избежать теплопотерь при работе и обеспечить необходимое охлаждение.

Следует помнить, что нужно соблюдать осторожность при обращении с электричеством и нагретыми до высокой температуры элементами. Да и вообще с тенденциями современного рынка радиоэлектроники можно по довольно низкой цене приобрести простенький бытовой термофен. Китайские разработчики не перестают удивлять все более новыми и дешёвыми устройствами. Пусть он будет выполнен в факторе мини, не обладать рядом удобств и преимуществ, однако со своей задачей справиться вполне сможет.

инструкция по изготовлению своими руками

Термофен для пайки иногда является просто незаменимым помощником в домашнем хозяйстве. При помощи этого фена можно своими руками выполнить ряд различных работ в любых сферах деятельности. Фен дает возможность спаивать линолеум, пленки, микросхемы и является незаменимым оборудованием при других видах работ.

На сегодняшний день предлагается огромное количество моделей, которые отвечают все высоким требованиям и нормам. Эти профессиональные фены на многое способны. Но их цена довольно высокая, и потому термофен для пайки, изготовленный своими руками, для большинства людей выглядит гораздо предпочтительней.

Конструкция термофена

Термофен относится к устройствам для спайки легкоплавких материалов при помощи горячей струи воздуха. Помимо своей главной функции пайки материалов, это устройство может применяться для тепловой обработки материалов с иной целью, к примеру, для удаления краски или нагрева изделия, к примеру, трубы во время изгиба.

Конструкция термофена имеет корпус с высокой термостойкостью, устройства для нагнетания воздушного потока и нагревательного элемента. Воздух в фене разогревается до 600-750 градусов. Для обеспечения этого прогрева мощность нагревательной части обязана составлять свыше 1,7 кВт. Немаловажным элементом промышленных термофенов является возможность регулирования температуры, чаще всего она ступенчатая, 350 и 550 С. Температуру, которая доходит до поверхности спаиваемых материалов, можно отрегулировать и расстоянием от сопла фена до материала. Основное количество фенов настраивается таким образом, что при отдалении устройства на 6-7 см от материала, температура воздушного потока уменьшается в 2 раза.

Сегодня эти фены широко используются для удаления старой краски, что особенно актуально для деревянных поверхностей. В данном случае необходима максимальная температура воздушного потока, не меньше 550 С. При этом нагреве краска становится эластичной и отходит от дерева. Сегодня имеет спрос искусственное старение покрытий из дерева. Термофен великолепно справляется с данной задачей при температуре 550 градусов и расстоянии сопла устройства на 1 см и от материала. Прогретый воздух (на нижнем уровне регулировки) применяется для сушки покрытий.

Особенности изготовления термофена своими руками

Главное требование для самодельного термофена можно обозначить таким образом: фен обязан создать горячий воздушный поток с температурой не менее 850С с мощностью нагревательного элемента не меньше 2,6 кВт. Помимо этого, все элементы этого фена обязаны быть недорогими и доступными. Простые бытовые фены не отвечают данному требованию ни по мощности, ни по температуре.

Чаще всего конструкция выбирается двух видов:

• Ручной термофен.
• Стационарный термофен.

Стационарный фен легче сделать, потому что не ограничиваются размеры устройства и не нужно думать о температуре на рукояти. Но в данном варианте фен (в этом случае некая разновидность паяльника) фиксируется неподвижно, а передвигать необходимо деталь. Это обстоятельство значительно усложняет пайку. Наиболее перспективна, хоть и сложнее, мобильная ручная конструкция, она должна быть небольшой и позволять удерживать ее голыми руками.

Один из главных вопросов – нагревательный элемент. В бытовых устройствах (паяльник, фены) нагреватели по мощности не подходят. Необходимый нагревательный элемент нужно изготавливать своими руками из нихромовой проволоки сечением 0,4-0,8 мм. Нихром большего сечения способен создать большую мощность, но добиться при этом необходимой температуры будет намного трудней. Для компактного расположения нагревательного элемента из проволоки нужно будет сделать спираль диаметром 4-8 миллиметра.

Спираль должна располагаться на каком-то основании в виде цилиндра (в форме полого конуса или трубки) из материала, который имеет высокую термическую стойкость. В этом случае тяжело обойтись без кварцевых или фарфора элементов. Это основание можно найти в нерабочих бытовых фенах, однако рекомендуется применять кварцевый изолятор для прожекторов галогенной трубчатой лампы с мощностью 2,3-2,6 кВт. Если найти такую нерабочую лампу, то этот элемент самодельного термофена обойдется вам бесплатно.

В роли нагнетающего элемента потребуется стандартный вентилятор небольших габаритов. Во время сборки фена своими руками эта часть обойдется вам дороже всего. Нагнетатель можно извлечь из какого-либо мощного домашнего фена. Из бытовых вентиляторов можно посоветовать модель BAKU 8032 с мощностью 30 литров в минуту. Этот вентилятор работает от электросети 220 Вольт и имеет мощность около 420 Ватт.

Самый дешевый и простой вариант, который сможет удовлетворить всем требованиям, это небольшой компрессор для аквариумных рыбок. Его нужно ставить с ресивером, то есть, с воздушным накопителем. Для этого подходит любая маленькая пластиковая бутылочка, так как в районе ее установки нагрева не происходит, а горячий воздушный поток направляется в другую сторону. Да и непосредственно воздушный нагнетатель не подвержен термическому действию.

В изготовлении корпуса фена возможны несколько вариантов:

• Использовать материал с повышенной термоизоляцией, к примеру, керамику либо фарфор, но это вызовет значительное удорожание и усложнение конструкции.
• Использовать надежную термоизоляцию канала распределения нагревательного элемента и горячего потока. В данном случае материал корпуса не подвержен температурному действию, за исключением участка, который прилегает к соплу фена.

В роли главной части корпуса (в том числе и ручки) можно выбрать корпус от любого ненужного бытового фена больших размеров (чем старше год изготовления, тем лучше). Носик корпуса, то есть место сопла, нужно сделать из термоизоляционного материала, который сам сможет выдержать температуру около 800С и в это же время изолирует остальные участки корпуса от действия этой температуры. Само сопло термофена необходимо выполнить металлическим, чтобы учитывать вероятные соприкосновения с расплавами во время пайки.

Термическая изоляция может отлично обеспечиться кварцевыми элементами (трубки, пластины), слюдой, стекловолокном или стеклом, фарфором, керамикой и так далее. Во время изготовления фена будет необходим специальный термоустойчивый клей.

В конструкции фена для пайки своими руками необходимо предусмотреть:

• пусковой включатель;
• механизм возможности регулировки скорости воздушного потока и температуры (мощности) нагревательного элемента.

Для чего обязаны быть установлены плавные регуляторы – реостаты. Систему регулирования мощности можно использовать от ненужных бытовых электроприборов, если данные элементы еще находятся в исправном состоянии. В роли пускового включателя можно установить клавишный либо кнопочный механизм.

Сборка термофена своими руками

Главное предназначение термофена – это спайка материалов. Такие материалы, как каучук, линолеум, ПВХ-пленка, спаиваются с помощью наполнения сварного шва сплавом присадочного жгута, этого можно достичь горячим воздушным потоком. Расплавление жгута происходит с помощью его нагрева до 350С. Такой способ является основным во время пайки линолеума при настиле на пол. Термофен значительно упрощает задачу изгибания пластиковых труб, листов и профилей. Прогрев при изгибе пластика обеспечивается в диапазоне температур 350-450С на пониженной скорости воздушного потока. Нагрев пластика обязан происходить постепенно и медленно.

Сборка термофена своими руками начинается с создания спирали нагревательной части. Спираль накручивается на стальную проволоку сечением 4-7 мм с натяжкой. Спираль желательно наматывать проволокой из фехраля или нихрома сечением 0,5-0,6 мм. Размер спирали высчитывается с учетом условия, что ее электрическое сопротивление будет составлять приблизительно 75-95 Ом.

Спираль обматывают на трубчатое основание от галогенной лампы для прожектора или паяльника (к примеру, паяльник ЭПСН100). Витки спирали укладывают равномерно по все площади основания с небольшим зазором (контакт витков друг с другом недопустим). Сверху уложенной спирали закрепляется слой из асбеста или с натяжной наматывается слой стекловолокна. Данный слой лучше всего закрепить термоустойчивым клеевым составом. После на слой клея одевается термоизоляционная трубка (кварцевое стекло, керамика, фарфор и так далее). Концы спирали нужно вывести наружу. При этом торцы нагревательного элемента и участки вывода лучше всего обработать термоустойчивым клеем.

Собранный нагревательный элемент устанавливается во внутренний канал корпуса термофена. Но предварительно нужно место установки проложить кварцевыми пластинами, слюдой или асбестом, для дополнительной термоизоляции. Выходы спирали, с помощью винтового крепления, соединяются с проводом электрического питания. Этот электропровод обязан иметь теплостойкую изоляцию – волокнистую изоляцию либо фторопласт. Провод нужно проложить через пусковой включатель и реостат для регулирования напряжения, которое подается на спираль.

В обратной части корпуса закрепляется воздушный нагнетатель четко соосно с отверстием нагревательного элемента. Если компрессор или нагнетательный элемент не может поместиться в корпусе, то его можно зафиксировать снаружи торца корпуса. В данном случае к нему нужно присоединить направляющую трубке для потока воздуха. Данная трубка обязана проходить к нагревательному элементу изнутри корпуса и устанавливаться четко соосно его каналу.

От нагнетателя выводятся провода для электрического питания, которые подсоединяются с проводом для нагревателя таким образом, чтобы включатель одновременно мог управлять питанием двух элементов. Реостат регулировки воздушного потока необходимо ввести в цепь электропровода для нагнетателя – его работа не зависит от включения нагревателя.

Электропровод питания выводится наружу внизу рукояти корпуса, а клавиша или кнопка включателя и рычаги реостатов крепятся в удобном вам месте с наружно стороны корпуса. После половинки корпуса соединяются и крепятся между собой. Монтируется концевая часть из термоизоляционного материала в форме конуса или цилиндра. Крепится металлическое сопло. В конструкции лучше всего предусмотреть сменные сопла с различным выходным диаметром.

Принцип работы термофена

Фен для пайки своими руками работает таким образом. Во время нажатия на спусковую кнопку включается нагреватель и вентилятор. Нагретый воздух узким потоком перемещается в необходимую точку. При достижении установленной температуры, воздушный поток расплавляет флюс и припой, а также нагревает соединяемые детали. Таким образом, происходит спайка деталей.

Пайка микросхем

Если есть желание применить фен в роли паяльника небольших деталей, к примеру, микросхем, то температуру воздушного потока необходимо повысить до 750-800С. Прогретый воздух обязан расплавить припой и в тоже время раскалить металл спаиваемой детали практически докрасна. Воздушный поток обязан иметь узконаправленную форму. Для этого термофена мощность нагревательной части нужно повысить до 2,3-2,6 кВт.

В значительной мере увеличивается требование к термической устойчивости материала корпуса аппарата, а рукоять при этом обязана иметь температуру, которая комфортна для рук человека, чтобы пайка не превратилась в муку. В некоторых конструкциях фенов для удобства эксплуатации и в роли дополнительной тепловой защиты устанавливается резиновое покрытие рукояти.

Инструмент для сборки термофена

Во время изготовления фена своими руками будет необходим такой инструмент:

• лобзик;
• ножницы;
• плоскогубцы;
• ножовка по металлу;
• электрическая дрель;
• тиски;
• кисточка;
• отвертка;
• штангенциркуль;
• паяльник;
• метчики;
• плашки;
• омметр;
• тестер.

Термофен сможет помочь во многих работах, которые связаны с пайкой микросхем и маленьких деталей. При помощи его можно спаять линолеум, полимерные пленки и сделать еще множество полезных дел. Термофен можно собрать своими руками с небольшими затратами.

Оцените статью: Поделитесь с друзьями!
