Незаглубленный ленточный фундамент своими руками пошаговая инструкция – Незаглубленный ленточный фундамент — инструменты, материалы, технология для строительства своими руками — Антемион

Содержание

Малозаглубленный ленточный фундамент: устройство, глубина заложения, установка

Строительство современных домов, бань, гаражей и других малоэтажных строений, сводится к выбору наиболее экономичного варианта фундамента. Таким является малозаглубленный ленточный фундамент, поскольку он позволяет снизить расходы на бетонирование основания до 50 %, не потеряв в прочности и надежности. О том, как правильно сделать мелкозаглубленный фундамент, мы и поговорим в этой статье.

Область применения мелкозаглубленного фундамента

Практика показывает, что на ленточном мелкозаглубленном фундаменте может разместиться нетяжелое здание. Поэтому не зарывайте фундаменты вглубь, если вы собираетесь возводить одноэтажный дом, гараж, баню, беседку, не используя в качестве перекрытий ЖБИ-плиты.

Разбирая разницу между, «мелкозаглубленный или глубокозаглубленный фундамент», знайте, что заглубленный фундамент копается на глубину промерзания грунта, которая для ЦФО регламентирована значением 1,2 м (примерно). Что касается небольшого заглубления, то здесь величина бетонного основания обычно не превышает 50 см.

Специалисты рекомендуют использовать ленточный фундамент мелкого заглубления на устойчивых типах почв, а также при отсутствии грунтовых вод.

Достоинства и недостатки

Достоинства правильного устройства мелкозаглубленного ленточного фундамента:

Не нужно сильно углубляться в грунт, а, значит, работу по обустройству траншеи реально выполнить своими руками.
Относительно небольшие затраты на бетон, поскольку его пойдет на 50-60 процентов меньше.

Свобода выбора технологии. Например, ленточный фундамент может быть не только залит качественным бетоном на основе гранита (реже кварцита), но и уложен из блоков ФБС. Часто в качестве основы выбирается мелкозаглубленный фундамент со сваями.

Недостатки:

Можно использовать не для всех типов грунта. Ограничения касаются пучинистых грунтов. Хотя и здесь проблема решается путем сооружения отсыпки и дренажного основания.
Работу по обустройству фундамента нельзя вести в зимнее время года. Специалисты не рекомендуют оставлять уже залитый фундамент без нагрузки на зиму. Поэтому сроки строительства всего дома довольно сжаты, поскольку упираются в интервал от 5 до 6 месяцев.
Нельзя перепланировать здание. Т.е, если вы решили возвести одноэтажное здание, то передумать и построить мансардный дом, перекрытый плитами, или полноценный дом в два этажа, не получится.

Как видите, есть свои плюсы и минусы, которые стоит учитывать на момент выбора этого основания.

Подготовка, как первый этап выполнения работы по обустройству

Чтобы качественно сделать работу, нужно соблюсти все этапы, начиная от планирования и заканчивая утеплением. Для этого нужно разбираться в деталях, пошаговая инструкция по которым прилагается ниже.

Итак, строительство мелкозаглубленного ленточного фундамента начинается с подготовки всех необходимых документов. Как правило, это разрешение на строительство, акт о выносе точек на местности (подтверждающий, что вы действительно строите на своем участке), а также проект дома с ориентацией на используемые материалы.

Первым делом, очищают участок под застройку от травы и мусора. Затем, начинают разметку, в ходе которой важно вынести угловые точки будущего дома (по внешнему контуру). В 80 процентах случаев, дома имеют простую или сложную прямоугольную форму. Поэтому нужно мерить диагонали полученного контура.

Из школьного курса геометрии знаем, что диагонали прямоугольника равны. Поэтому и диагонали нашего прямоугольного основания тоже должны сойтись. Не должно быть расхождения даже в 1 см. При этом все линии между точками выноса фундамента, если обратное не задумано застройщиком, должны находиться параллельно граням участка.

Отбив диагонали, ограничивают внутренний контур дома. Здесь делают упор на толщину стен, которая состоит из толщины несущего материала, а также утеплителя и облицовки. Не забываем ограничить центральную несущую стену, если такая имеет место быть. Натянув нитки, еще раз проверяем диагонали, затем опускаем нитки вплотную к земле и штробим штыковой лопатой очертания фундамента будущего дома.

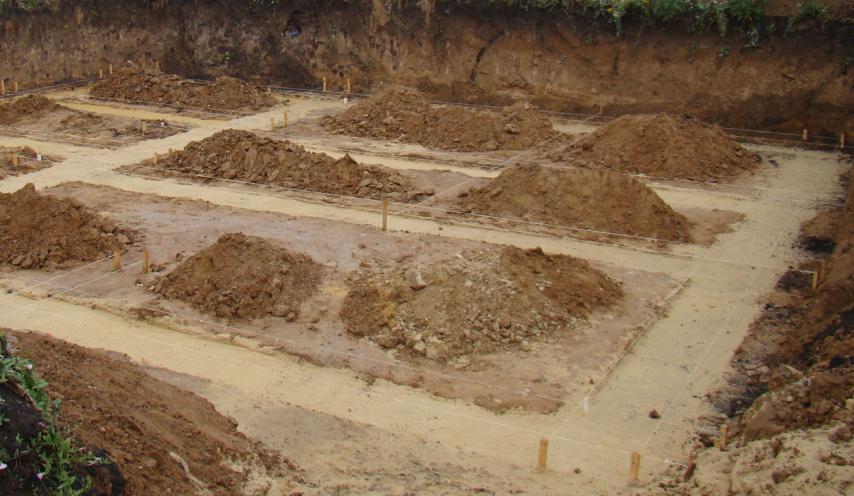

Земляные работы или как правильно подготовить основание

После того, как контур отбит, убирают нитку, забитые колышки и присыпают к земляным работам. Будете делать это вручную или используя спецтехнику – на ваше усмотрение. Главное выкопать нужную глубину заложения основания. Идеальный вариант, это выкопать до глины, так как на глинистой почве можно добиться максимальной прочности основания. Обычно копают траншею, глубина которой достигает 70 см, где 20-30 см засыпают песком. В случае, если у вас пучинистый грунт, то толщина подушки должна быть не меньше 50 см, где 30 см приходится на песок, а 20 на щебень, пролитый битумом. По снипам в разрезе должен получиться своего рода «пирог», используемый в качестве предварительно подготовленного основания под заливку. Не забываем укладывать геотекстиль. Помните, что минимальная глубина мелкозаглубленного фундамента, согласно СНИП, для непучинистых грунтов составляет 50 см.

Отработанный грунт обычно сортируют, где чернозем в дальнейшем используют в качестве плодородного слоя на насыпных клумбах, а все что осталось, закидывают в мелкозаглубленный цоколь будущего дома, поскольку для дальнейшего обустройства стяжки пола основание все равно придется выравнивать.

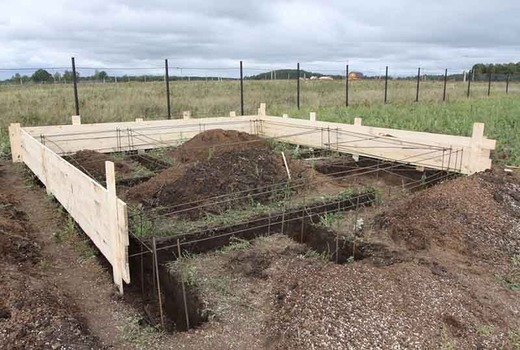

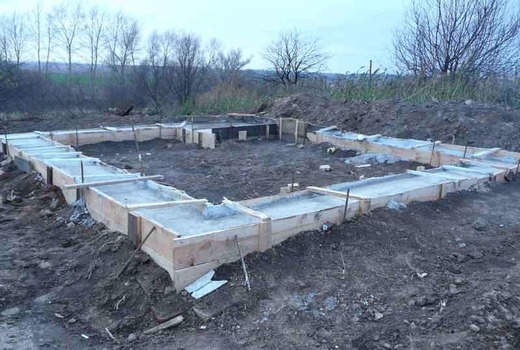

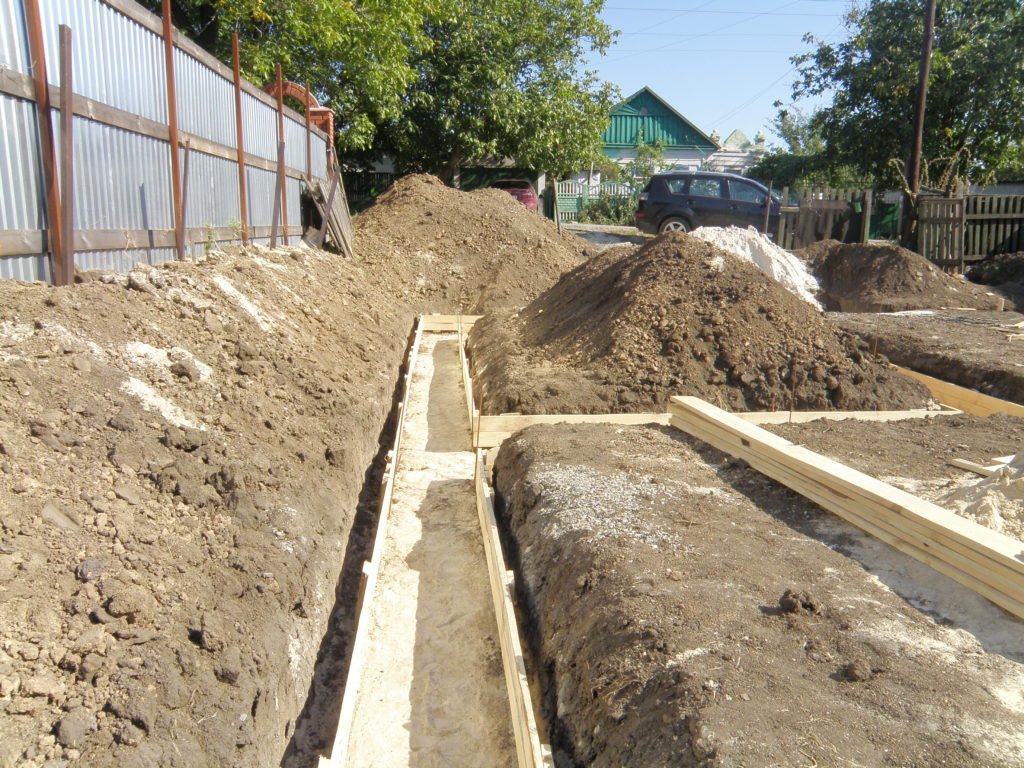

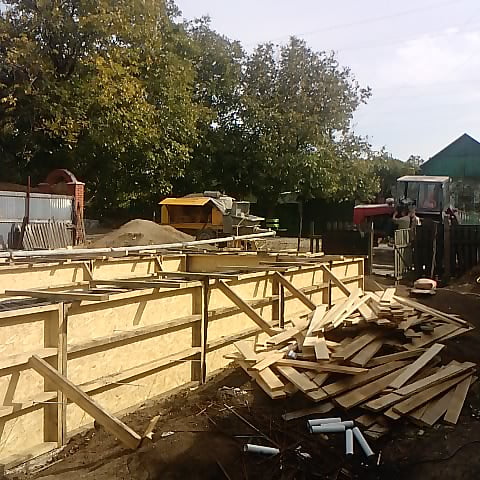

Установка опалубки в уровень для будущего строительства

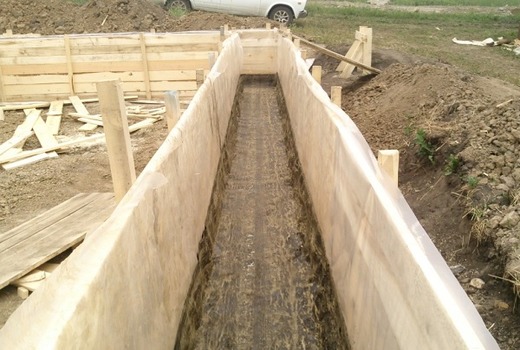

Что такое опалубка? Это контур, которым ограничивается будущий подъем дома над землей. Чем выше подъем, тем лучше, поскольку будет теплее. В качестве опалубки используют доску, ОСБ – плиты, ДСП и прочие ровные, длинные материалы. Перед началом работы важно определиться с шириной опалубки, которая будет состоять из толщины стен, утеплителя и облицовочного материала. Если в будущем полы в доме будут деревянными, то балки желательно положить на опалубку, что требуется дополнительного места. Если будет стяжка, то опалубку можно сделать не такой широкой.

Из досок или других сподручных материалов сбиваются щиты, которые устанавливаются вдоль траншеи. Соединение центральной и несущих стен не перекрывается, чтобы бетон воедино соединил все плоскости контура. Опалубку ставят таким и образом, чтобы бетон не доходил до ее краев 5-10 см. Впрочем, если вы сразу отобьете уровень и зальете опалубку вровень, хуже не будет, поскольку по итогам работы не будет необходимости поднимать высокий цоколь из кирпича, чтобы подравнять основание.

Опалубка скручивается при помощи саморезов, чтобы потом было легко и просто ее разобрать. Обязательно стягивайте грани опалубки между собой, используя рейку. В нижней части устанавливайте упоры, в виде колышков, которые следует забивать в землю и устанавливать под углом к плоскости. Это поможет опалубке лучше противостоять давлению бетона изнутри.

Иногда бетон заливают в грунт без опалубки, но потом приходится поднимать цоколь из блоков или красного кирпича.

Гидроизоляция и армирование: важный этап для достижения прочности основания

Итак, опалубка для фундамента готова. Теперь нужно положить пленку или геотекстиль, чтобы края пленки выходили за опалубку, а нижняя часть идеально легла по дну траншеи. Пленка послужит зазором между землей и бетоном. Бетон не должен касаться земли, так как это может стать причиной его разрушения.

Уложив пленку, насыпают подушку из песка, просыпают слой щебня, если это необходимо. Основание ровняют и только потом приступают к армировке. Для этого используют пруты арматуры, длина которых может достигать до 12 метров. Конечно, при стандартных размерах дома 10 на 10, удобно работать с прутами по 12 метров. Но так почти не делают, поскольку на доставку металла уйдет больше денежных средств. Поэтому арматуру пилят по 6 метров.

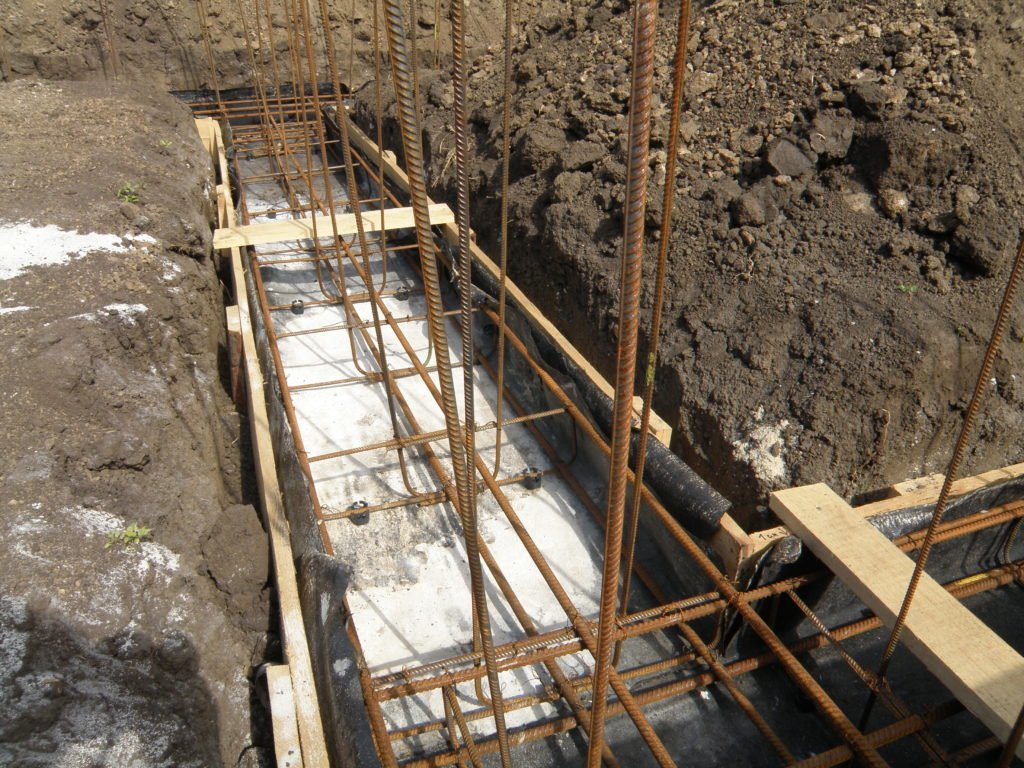

Для низкозаглубленного фундамента достаточно армировать основание в 4 прута. Т.е два прута пройдут на 7-10 см выше подушки, параллельно основанию, а два других почти под самый верх опалубки. Для работы будет использоваться арматура 10-12 мм в диаметре, так как мы изначально строим мелкозаглубленный ленточный монолитный фундамент, а, значит, закладываем минимальную расчетную нагрузку.

Перед началом работы режут пруты арматуры, равные высоте траншеи с учетом опалубки, добавляя к этому значению по 15-20 см. Именно на эту величину стоит воткнуть (забить молотком) пруты в землю, на расстоянии метр друг от друга, чтобы прут не торчал над опалубкой. На дно траншеи, под пруты, которые пройдут по всей длине, следует проложить красный кирпич, чтобы арматура не лежала на земле. Это позволит бетону пролиться под металл, что даст еще больше крепости.

Сначала вяжут нижние пруты, используя мягкую вязальную проволоку, пассатижи или специальный инструмент. В том месте, где заканчивается один прут и начинается другой, делают перехлест металла, на величину 30-40 см. По углам арматуру загибают. Помним, что через метр друг от друга мы втыкали металлические пруты в землю. Поэтому, через каждые полметра, используя проволоку 6 мм в диаметре, делаем обвязку каркаса, предварительно нарезав проволоку нужной длины.

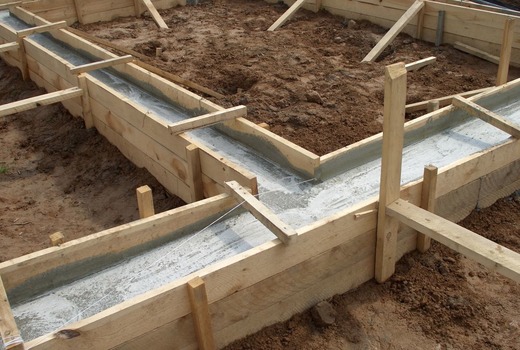

Заливка бетоном: контролируем процесс и принимаем участие

Наконец, можно приступить к основной части. Перед заливкой нужно выполнить расчет мелкозаглубленного ленточного фундамента (а именно кубатуру бетона), выбрать марку и тип наполнителя. Чтобы посчитать кубатуру достаточно найти объем выкопанного котлована.

Считайте объем самостоятельно, поскольку поставщики бетона не всегда честны на руку. Для этого, например, имея дом 10 на 10, при ширине траншеи 0,5 м, берите в расчет длины стен 9*2 и 10*2, так как стены пересекаются и не нужно считать каждый угловой перехлест два раза. Умножайте полученные значения на глубину траншеи с учетом опалубки и на ширину траншеи. К полученному значению следует прибавить 5-10 % поскольку это покроет относительные неровности при рытье ленточного фундамента.

Марка бетона должна быть не ниже М200. М300 — самый идеальный вариант, но дороговат. В качестве наполнителя бетона выбирают гранит, как более легкий, мелкозернистый и наименее радиоактивный. Поставщики предлагают кварцит, который дешевле на 15-20 процентов с куба. Но, есть мнение, что он окисляется и разрушается со временем, поскольку содержит в себе железняк.

Идеально, если подъезд к вашему дому обеспечен со всех сторон. В таком случае следует заливать по углам дома, а остальное разравнивать лопатой. Следует постараться разровнять верхнее основание бетона максимально близко к отбитому уровню опалубки. Если есть глубинный вибратор под рукой, отлично! В таком случае пройдитесь прибором по всему контуру. Если прибора нет, можно взять лом и протыкать фундамент пока он еще не застыл. Это поможет исключить воздух и повысит прочность.

Почему? Многие знают, что бетон нужно поливать на протяжении его высыхания, но не знают, почему нужно это делать. Оказывается, бетону очень критично пересохнуть, что может привести к появлению трещин в основании. Поэтому, сразу после высыхания (через сутки), бетон накрывают пленкой и ежедневно поливают обильным количеством воды. Проектную прочность фундамент наберет через 28 дней, однако мы ограничены во времени строительства. Поэтому можно начинать строить уже через пару недель

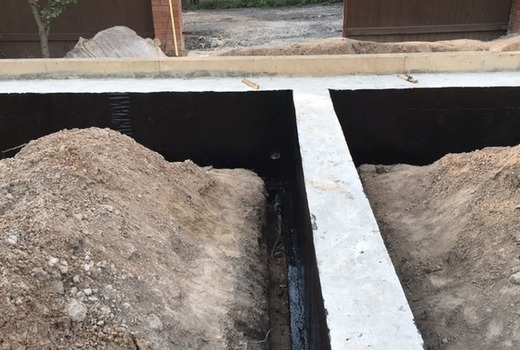

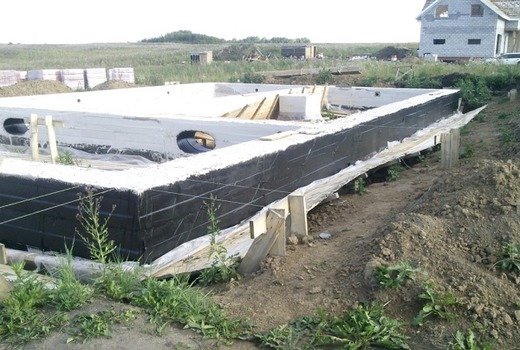

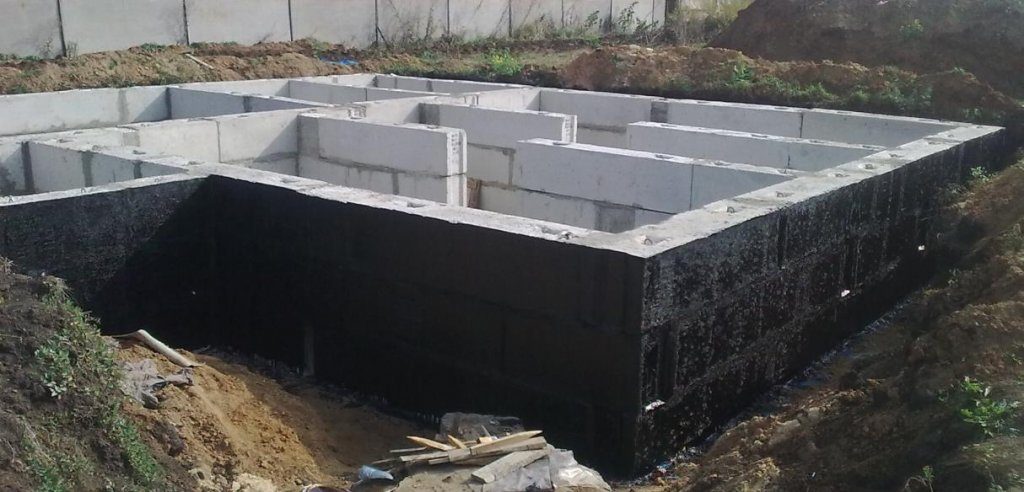

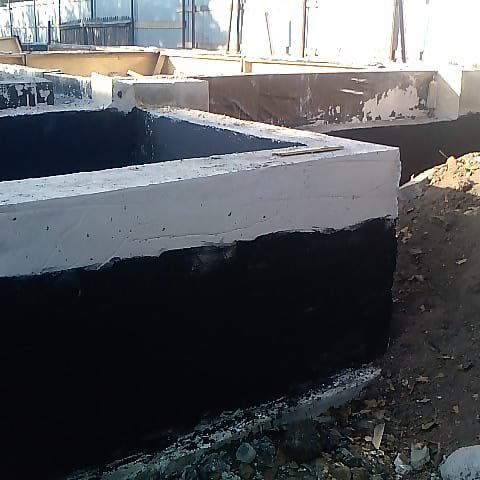

Гидроизоляция основания

Гидроизоляция правильного мелкозаглубленного ленточного фундамента — это важный этап. Ее можно выполнить следующими способами:

Обмазать мастикой. Такой вариант требует минимум вложения денежных средств, но максимум затрат времени. Основание нужно высушить, очистить от посторонних предметов, по возможности выровнять (цементной штукатуркой) и только потом обмазать мастикой. Чтобы не повредить гидроизоляцию ленточного мелкозаглубленного фундамента при засыпке грунтом изнутри, следует проложить геотекстиль или пленку по краю бетона.

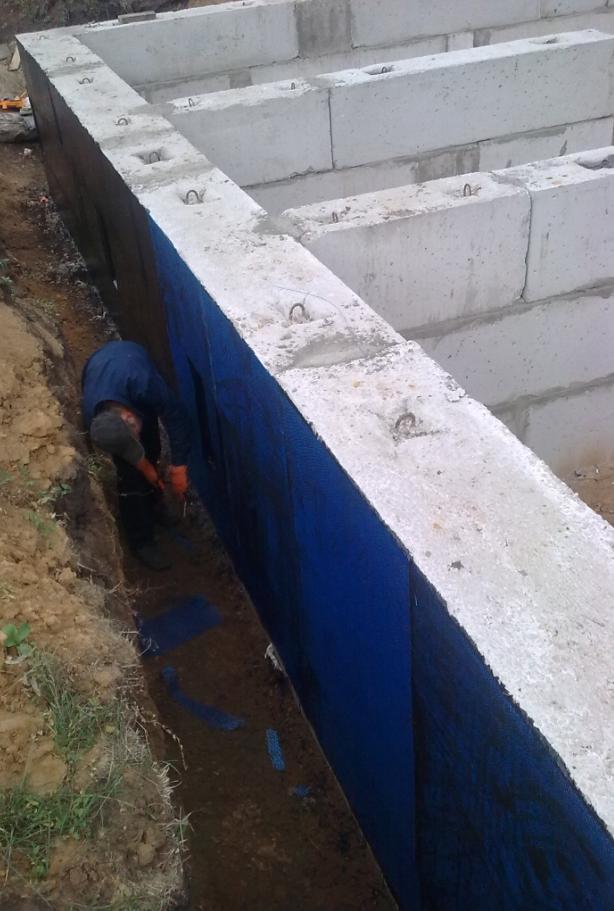

Использовать рубероид. Для этого следует обмазать поверхность фундамента мастикой, затем наклеить на нее поверх слой рубероида, предварительно обрезанный по нужной ширине. Рубероид отлично прилегает даже к неровной поверхности и образует перехлест в нужных местах.

Использовать распылитель. Перед напылением достаточно очистить поверхность от пыли. Стоит этот материал дорого, потому экономически выгодно его использовать для фундаментов сложной формы или фундаментов, близко расположенных к другим постройками.

Утепление мелкозаглубленного фундамента

Как вариант, утепление фундамента можно выполнить, используя керамзит. Для этого следует выкопать траншею под отмосткой и засыпать туда гранулы керамзита.

Не рекомендуем. Специалисты не рекомендуют засыпать керамзит, слоем менее 25 см, поскольку иначе он не работает как утеплитель. Это касается не только утепления фундамента, но и полов, перекрытий и прочих поверхностей.

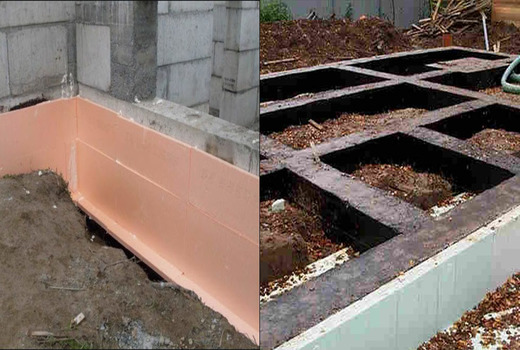

Можно использовать экструдированный пенопласт, который следует закопать под отмостку, шириной не менее 1 метра. В таком случае следует положить листы, толщиной по 5 см, а углы утеплить на 8 см. Поверх пенопласта следует положить гидроизоляцию, чтобы он не впитывал влагу. После такого утепления фундамент не промерзает, о чем говорят отзывы владельцев уже построенных домов.

В конечном счете, если пространство рядом с отмосткой не будет использовано, посадите там кустарники, что тоже способствует частичному утеплению фундамента.

Другие типы мелкозаглубленных фундаментов: столбчатый, столбчато-ленточный, плитный

Нельзя утверждать, что ленточный мелкозаглубленный фундамент единственный надежный вариант в своем классе. Чтобы убедиться в этом, давайте рассмотрим другие варианты, используемые в строительстве домов:

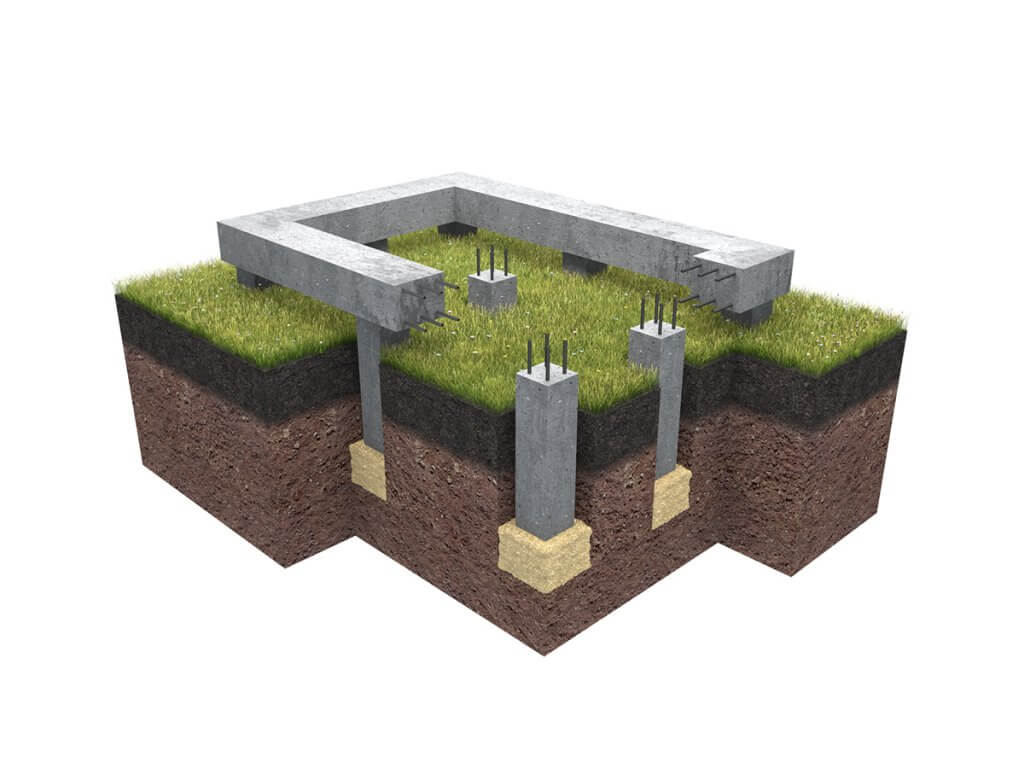

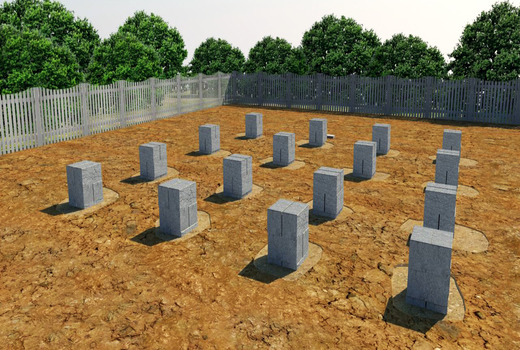

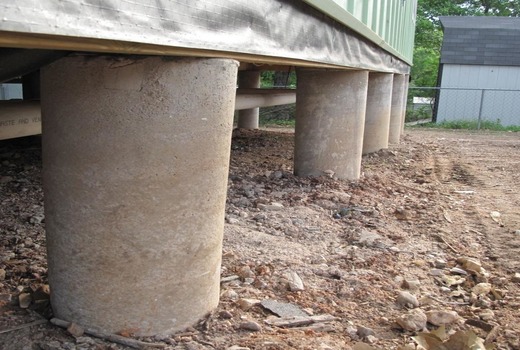

Мелкозаглубленный свайный фундамент (столбчатый). Фундамент на сваях в основном применяется для строительства деревянных домов. Углубление делают на 60 см, половину засыпают песком, а вторую заливают бетоном, с учетом выставленной опалубки. Иногда опалубкой пренебрегают и подъем обустраивают из блоков, набирая высоту. Мелкозаглубленный столбчатый фундамент удобен для деревянного домостроения тем, что есть возможность проветривания первых венцов для дома, что исключает их гниение на протяжении всего срока службы. Каждый залитый столб гидроизолируется и утепляется по тем же технологиям, что и ленточный фундамент.

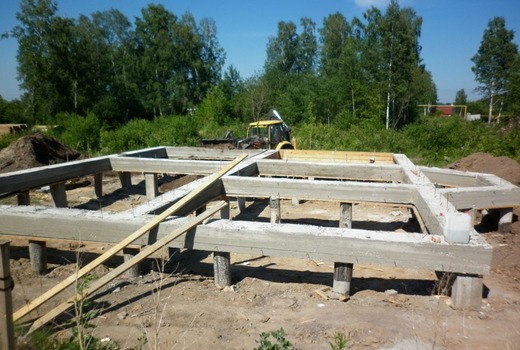

Столбчато-ленточный. Такое основание вполне выдержит даже сложные блочные дома с плитными перекрытиями. Разве что нужно углубить столбы на глубину промерзания, сделать их широкими и частыми. В то же время, ленточная часть углубляется несильно, так как в этом нет необходимости. Поверх ленточного основания можно возвести фундамент из блоков 20х20х40.

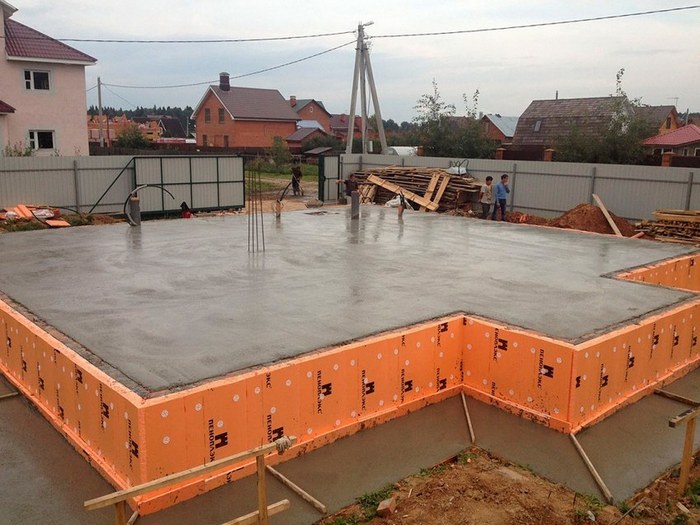

Мелкозаглубленный плитный фундамент. Здесь речь идет о монолитной плите. Для ее обустройства снимается верхний слов и выкапывается углубление на 50-60 см. Укладывается гидроизоляция, затем подушка из песка, дренаж, и только потом заливают стяжку, порядка 20 см высотой. Обязательна армировка стяжки бетона, используя арматуру 8-10 мм в диаметре. Такая мелкозаглубленная фундаментая плита — это хороший вариант для размещения на ней несущих стен и перегородок.

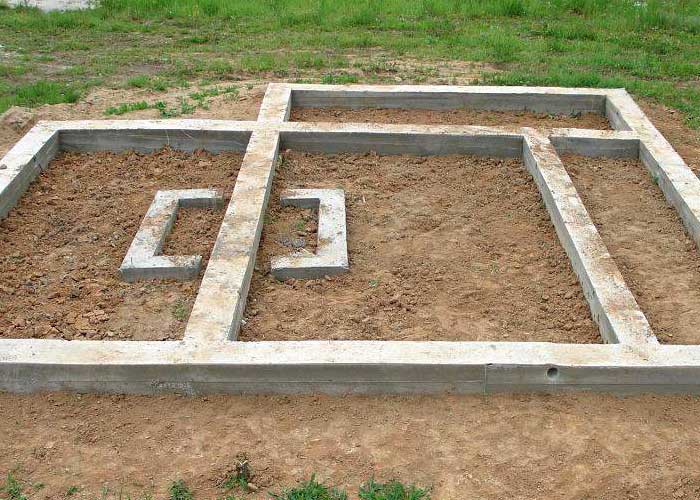

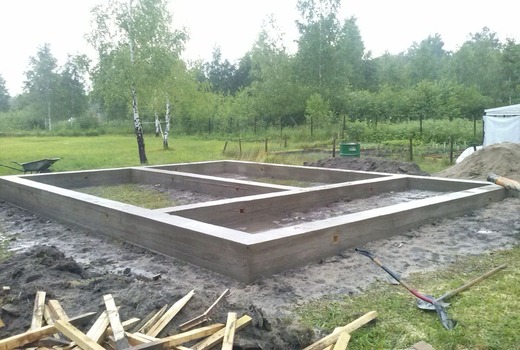

В заключение

Теперь вы знаете, как сделать мелкозаглубленный фундамент своими руками и можете не сомневаться в его надежности. Главное соблюдать все этапы, не экономить на материалах и не перегружать его многоэтажными, тяжелыми конструкциями. В таком случае вы сможете построить недорогое основание для бани и вашего дома, что позволит сэкономить до 10% вложений в строительство, в целом. Помните, что при высоком УГВ есть определенные риски, выбирая столбчато ленточный мелкозаглубленный фундамент в качестве основы будущего здания.

Мелкозаглубленный ленточный фундамент своими руками

Если речь идет о строительстве небольшого дома, стены которого будут из легкого материала, например, пенобетона, шлакоблока или деревянных брусьев, то для его укрепления достаточно будет применить новые технологии использования утепленных фундаментов малого заглубления. Сделать это правильно не так сложно, нужно просто внимательно изучить мелкозаглубленный фундамент и качественные показатели почвы вашего участка.

Где использовать

Мелкозаглубленный ленточный фундамент пригоден для установки домов с площадью до 100 м2 и высотой не более, чем в 2 этажа

Мелкозаглубленный ленточный фундамент пригоден для установки:

Домов с площадью до 100 м² и высотой не более, чем в 2 этажа;
Срубов бань;
Хозяйственных и декоративных построек.

Такой тип заложения основы дома особенно интересен в случаях, когда речь идет о строительстве в местности с пучинистыми грунтами.

Пучинистыми принято называть глинистые или песочные влажные грунты, почва которых напитывается водой. При замерзании вода превращается в лед. Когда происходит процесс таяния, вода расширяется и начинает сминать все, что встречается у нее на пути. Раньше боролись с пучинистыми грунтами, зарывая конструкцию ниже глубины промерзания земли, а это примерно 1-2 метра в зависимости от местности, например в Сибири такая глубина уходит в землю более чем на 2 метра, в Подмосковье – на 1,5 м.

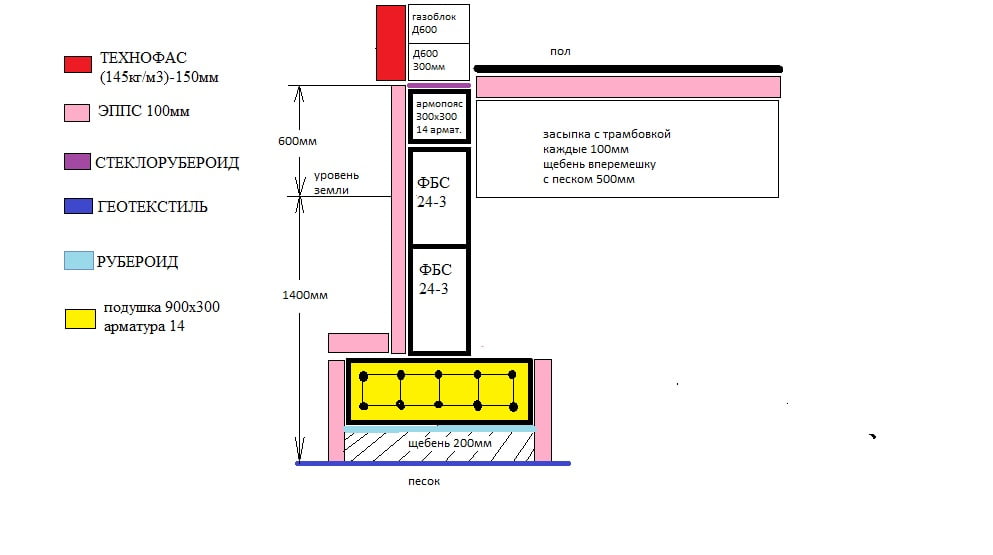

Использование утеплителя

Единственное правило, которое следует учесть: чем холоднее местность, тем больший слой утеплителя нужно заложить под отмосткой вокруг дома

В своё время во внимание принималось следующее утверждение: чем больше глубина заложения основы, тем он ближе к теплой земле, тем меньше на него действует пучинистая нагрузка. Но при появлении современных качественных утеплителей (родиной которых считается Финляндия, Норвегия и другие страны с холодным климатом) начали укладывать мелкозаглубленный ленточный фундамент своими руками с одновременным утеплением основания здания, так называемой отмосткой. Единственное правило, которое следует учесть: чем холоднее местность, тем больший слой утеплителя нужно заложить под отмосткой вокруг дома.

Экструдированный пенополистирол или другой утеплитель не теряет своих свойств от намокания. Но он не предназначен для того, чтобы по нему ходили, поэтому после укладки его следует задекорировать плиткой или другим удобным, красивым и практичным материалом.

Сделать отмостку вокруг дома из утеплителя даже большей ширины, чем требуется, – это все равно дешевле и проще, чем рыть глубокую траншею, заливать большой объем бетона, тратить время на ожидание усадки. Таким образом, вы экономите время, деньги и облегчаете свой труд.

Еще одним преимуществом такого устройства является долговечность. Со временем природа все равно возьмет свое, и даже самый качественный бетон начнет разрушаться под воздействием оказываемых на него температурных нагрузок. При рассмотренном выше варианте установки дома под основанием с большой утепленной площадью земля остается теплой в течение всего холодного времени, а на почву под зданием не оказывается давление пучинистых грунтов.

Рекомендуем к прочтению:

Неглубокое заложение фундамента с широкой утепленной отмосткой – это победа человека над природой: пока жив утеплитель (а срок его жизни составляет не менее 100 лет), дому ничего не угрожает.

Земля имеет одну особенность: пока грунт не прогретый, он забирает в себя энергию, охлаждая дом, а когда прогретый, то он сам становится источником тепла и превращается в слой утеплителя. Когда укладывается мелкозаглубленный фундамент при наличи отмостки температурная ситуация под домом стабилизируется, теплопотери сводятся к нулю. Как только прогревается пара метров грунта под домом, так он сам становится утеплителем.

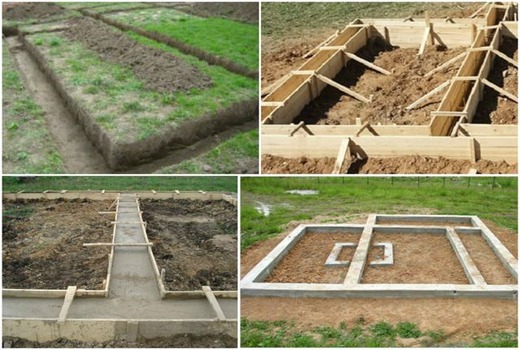

Процесс укладки

Траншеи следует рыть по всему периметру будущего строения, вдоль линий расположения несущих стен, которые примут на себя основную нагрузку

Мелкозаглубленный ленточный фундамент своими руками сделать очень просто. Процесс его укладки не занимает много времени и материалов. Достаточно иметь представление о том, что и за чем следует делать.

Разметка и проектирование . На начальном этапе нужно провести разведку местности, изучить свойства грунта участка и принять решение, насколько глубоко нужно закладывать блоки для будущего здания. Имея на руках проект будущей постройки, и сделав предварительные замеры на участке, можно приступать к следующему этапу.
Рытье траншей . Пометьте места будущих углов здания колышками, вбитыми в землю. Траншеи следует рыть по всему периметру будущего строения, вдоль линий расположения несущих стен, которые примут на себя основную нагрузку. Для облегчения затрат и времени используют ленту. Главное – правильно распределить нагрузку на несущие стены, и можно даже использовать монолитную плиту, в которую можно будет вмонтировать теплый пол, таким образом добавляя высокую температуру и дополнительно прогревая грунт вокруг дома и почву под мелкозаглубленный фундамент.
Траншеи должны быть изначально максимально ровными . Чтобы проверить, насколько ровные у вас получаются поверхности, пользуйтесь ватерпасом и рулеткой. От того, насколько вы справитесь с этой задачей, будет зависеть расход материалов и количество усилий, которые придется приложить для дальнейших работ.

Глубина траншеи при таком варианте заложения основания может не превышать 50 сантиментов. Ширина должна превосходить планируемую толщину стен. Рыть можно вручную, если постройка небольшая. Если есть возможность использовать услуги мини-экскаватора, то это идеальный вариант, поскольку дно траншеи сразу приобретет необходимую степень ровности.

Устройство мелкозаглубленного ленточного фундамента. Такой тип основания можно сделать под одноэтажные бревенчатые постройки на песчаных и глиняных грунтах. Состоит он из:
- гидроизоляции;
- продухов;
- бетона марки 250 и выше;
- арматуры диаметром 12;
- щебня, керамзита;
- песчаной подушки.

Требует установки опалубок в процессе работы.

Укладываем гидроизоляцию . Дно траншеи необходимо утеплить. Если у вас нет возможности или необходимости укладывать изоляцию из дорогостоящих материалов, сделать ее можно из обыкновенного рубероида. Задача гидроизоляции в данном случае – удержание бетонных плит от воздействия подземных грунтовых вод и сохранение песочной подушки.

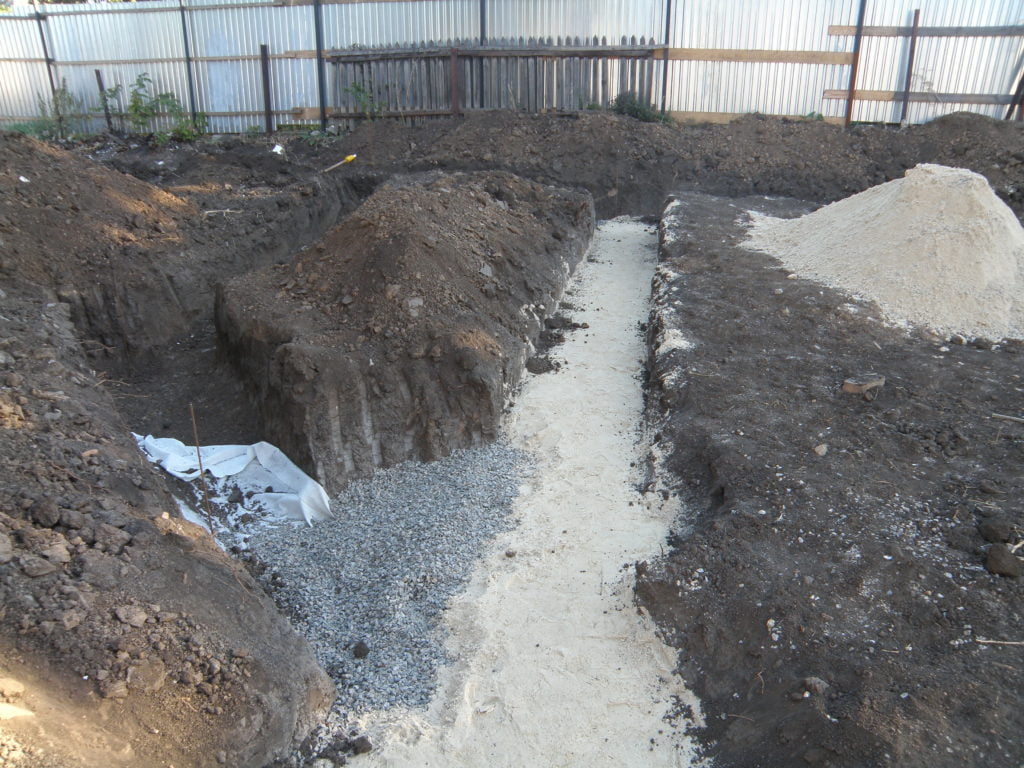

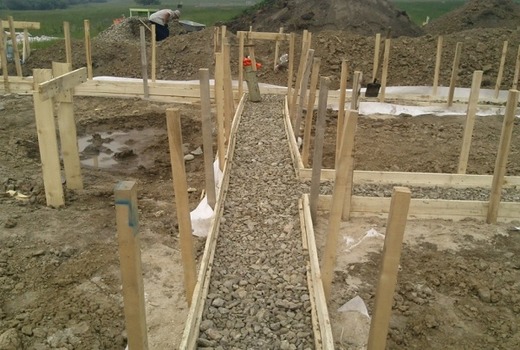

Изготовление подушки. Подушка под основу готовится следующим образом:
1. На дно траншеи засыпается крупнозернистый песок слоем 15-30 см;
2. Заливается водой;
3. Утрамбовывается при помощи специального инструмента;
4. Засыпается слой щебня или керамзита толщиной от 20 до 30 см.

Изготовление армированных решеток . Для придания основанию жесткости и прочности в его основание требуется заложение арматурной сетки. Плетется такая сетка методом вязки с использованием обычной проволоки. Используется арматура диаметром 12 мм для продольных рядов и 20 мм для поперечных, и изготавливается так, чтобы в каждом ряду было от 4 до 6 (в идеальном варианте 5) прутиков. Шаг сетки не должен быть меньше 15 см.

Для придания основанию жесткости и прочности в его основание требуется заложение арматурной сетки

Для лучшего скрепления между собой необходимо применение специальных арматурных уголков. Для облегчения процесса установки решетки можно сделать из остатков пластиковых труб небольшие подставки, напилив их в виде колечек на домашней циркулярке, и расставить их под готовую армированную сетку.

Армирование – самая важная часть заложения основания. Именно армированная решетка придает жесткость и прочность всей конструкции и образует монолитную раму.

Строительство опалубок . Этот этап не всегда требуется в устройстве такой конструкции. Над поверхностью грунта при таком методе заложения опалубок не устанавливают. Но если вы решили, что вам так будет удобнее, то для более ровных стен желательно подготовить щиты из обрезной доски и после установки решеток обустроить деревянные конструкции, позволяющие заливать бетоном траншеи с сеткой.

Зачастую вместо опалубки используют пенополистирол или другой утеплитель, который навсегда останется частью фундамента, выполняя при этом важную функцию сохранения тепла. Можно воспользоваться железобетонными блоками.

Столбчатый способ укладки основания . Столбчатый вариант предполагает установку конструкции здания на невысокие столбики. После заливки основы ленточным мелкозаглубленным методом по углам возводятся кирпичные столбики, на которые укладывается монолитная плита.

Столбчатый метод заложения применяется в случаях постройки бань и саун. Строение выглядит парящим над землей, что добавляет ему шарма.

Заливка бетоном . На конечном этапе строительства пустоты в траншеях заливаются бетонной смесью, состоящей из песка, цемента, мелкого щебня и воды. Цемент предпочтительно выбирать высокой марки, не менее 250. В процессе заливки бетон следует тщательно утрамбовывать и выгонять пузырьки воздуха для придания нужной прочности. Делать это можно при помощи палки или специального инструмента – вибратора.

Старайтесь максимально выровнять верхнюю часть, поскольку именно на нее будут ложиться конструкционные материалы для укладки стен.

Рекомендуем к прочтению:

Варианты технологии

Мелкозаглубленный фундамент можно делать в виде монолитной плиты

Мелкозаглубленный фундамент можно выложить тремя способами:

Как монолитная плита;
Заливка бетоном с использованием арматурной вязаной стеки;

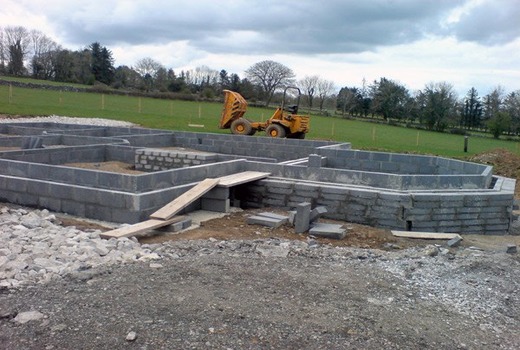

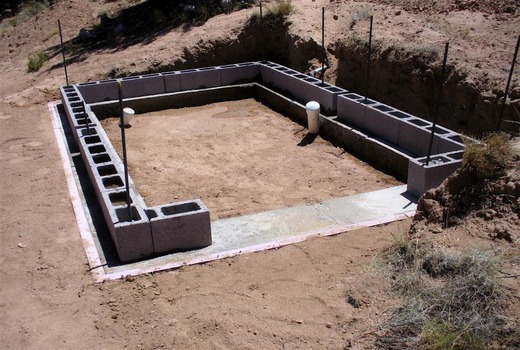

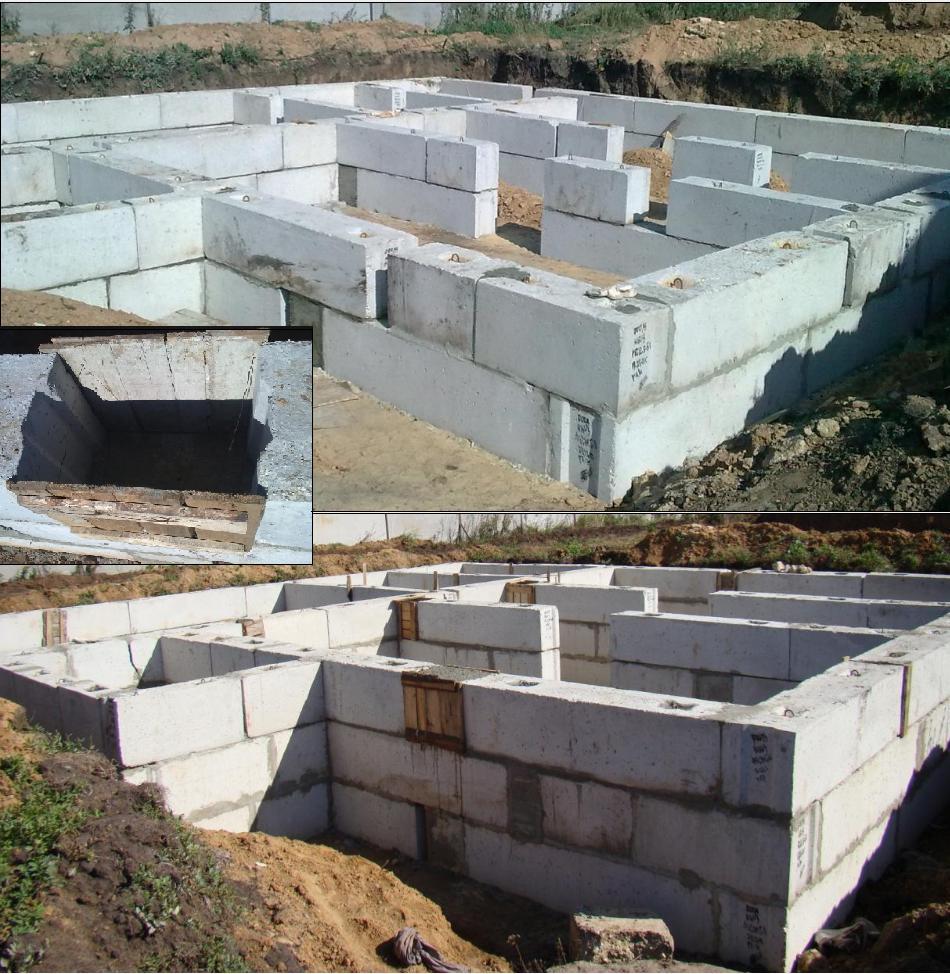

Отдельными заранее подготовленными блоками или кирпичной кладкой.

Все три метода просты в применении. Выбирайте, что вам больше подходит либо какой материал у вас есть в наличии.

Достоинства мелкозаглубленного фундамента

В последнее время с применением современных технологий стало возможным строительство небольших зданий при помощи укладки основания мелкозаглубленным ленточным способом

В последнее время с применением современных технологий стало возможным строительство небольших зданий при помощи укладки основания мелкозаглубленным ленточным способом. Преимущества такого метода в следующем:

Сделать мелкозаглубленный ленточный фундамент можно своими руками;
Простота и легкость в исполнении;
Малозатратность и низкий бюджет;
Возможность укладки и подготовительных работ без применения строительной техники;
Возможность утепления цокольного этажа и подвального помещения;
Возможность укладки на основу монолитной плиты с применением технологии «теплый пол»;
Достижение высокой прочности, необходимой для долговечного строительства небольших хозяйственных сооружений и индивидуальных домов;
Возможность замены: выполнение работ из тех материалов, которые есть под рукой.

Недостатки

В данном случае следует уделить больше внимания устройству отмостки вокруг здания

Из недостатков можно назвать только один: недостаточную прочность для построек на пучинистых грунтах. Как уже отмечалось выше, чтобы решить эту проблему, следует уделить больше внимания устройству отмостки вокруг здания. При необходимости можно провести дренажную систему под основанием фундамента, то есть проложить перед началом работ трубы с большим сечением и засыпать их песчано-щебневой смесью.

Еще один важный момент! Укладка мелкозаглубленного фундамента должна проводиться только на прогретом грунте и не требует усадки. Более того, здание на таком основании нужно возводить в течение короткого срока времени, не более 3-5 месяцев.

Теперь вы все знаете о том, как правильно происходит процесс заложения основы под небольшие строения, и можете приступать к работе!

Мелкозаглубленный фундамент на пучинистом грунте: поэтапное выполнение работ

Участки с такими почвенными составами представляют собой не самые лучшие варианты для проведения строительных работ, потому что приходится решать задачи по нейтрализованию сезонного пучения грунта, ведь его подвижки могут создавать опасность не только для фундаментной основы, но и всего сооружения. По этой причине опытные мастера советуют возводить мелкозаглубленный фундамент на пучинистом грунте, прекрасно справляющийся с создающимися нагрузками и не подвергающийся неравномерной осадке и деформированиям. Такой вид основания строится легко, подходит почти к любым объектам.

В чем опасность

Пучением почвы называют явление природы, которое может наблюдаться при совпадении пары факторов:

наличия воды;
понижения температурного режима ниже 0 градусов.

Вода является необычным веществом. Только она способна в момент замерзания расширяться, от чего почва увеличивает свои объемы. Одновременно с этим возникает напряжение, стремящееся вытолкнуть фундаментное основание из земли.

Деформирования равномерного характера особой опасности для здания не представляют, но при пучении они проходят неравномерно. В середине объекта температура почвенного покрова выше, воздействие пучения не такое сильное. Ближе к краям это явление усиливается, так как прогрев от помещений понижается. Стены наружного типа поднимаются больше по сравнению с внутренними, что становится причиной образования в стенах и фундаментной основе трещин.

Виды фундаментов для пучинистых грунтов

При строительстве на таком почвенном составе рекомендуется использовать определенные фундаментные типы. Оптимальным вариантом считают устройство незаглубленных или мелкозаглубленных оснований, способных отлично противостоять природному явлению в зимнее время.

Мелкозаглубленный ленточный

Он пользуется популярностью, способен обеспечить надежность и продолжительную эксплуатацию, возводится просто, не требуя больших финансовых расходов.

Мелкозаглубленный столбчатый

Их используют, если опорные сваи можно смонтировать ниже уровня промерзания почвы. Эта особенность помогает экономить денежные средства на строительстве основы, сохраняя при этом ее высокую степень надежности. Данный тип фундаментной основы устанавливается в случае, когда на участке имеется суглинок, близко залегают грунтовые воды, почва сырая и заболоченная. При строительстве применяют стальные трубы, защищенные цементно-песчаным слоем, ж/б опоры, трубы из асбестоцемента, залитые внутри бетонным раствором.

На проблемных участках применяют и свайные фундаменты, которые особым спросом не пользуются.

Для их возведения требуется привлечение специальной техники, что влечет за собой непредвиденные расходы. Применяют данный вариант на землях с глубиной промерзания почвы от полутораметровой отметки.

Изготавливаются сваи из бетона или железобетона, может применяться древесина. Специалисты рекомендуют устанавливать следующие сваи: винтовые, набивные, ж/б простого и набивного типа. Если выбрали именно такой вариант для строительства, придется в обязательном порядке устраивать дренажную систему.

Выполнение работ

Технологический процесс строительства следующий: выполняется разметка, роется траншея, устраивается подушка, укладывается труба дренажа (если есть в этом необходимость), делается отмостка с утеплением и гидроизоляция, устанавливается армирующий каркас, заливается бетонный раствор или устанавливаются блоки, выполняется утепление. Ничего сложного здесь нет, и мелкозаглубленный фундамент на пучинистом грунте вы вполне сможете устроить своими руками. Чтобы процесс строительных работ не вызывал сложностей, приведем некоторые рекомендации по проектированию и расчету малозаглубленных фундаментов на пучинистых грунтах.

Подготовительные работы и расчет

Перед началом строительства мелкозаглубленного ленточного фундамента на пучинистых грунтах рассчитывается потребность в бетоне.

Массу его определяют, исходя из геометрических параметров фундаментной основы и плотности раствора. Чтобы найти объем основы, беру длину фундамента, равную периметру здания и длине внутренних стен несущего типа, умножают на ширину и высоту ленту, предварительно переведя значения в метры.

Плотность бетонного раствора зависит от его марки. Из его объема отнимаем потребность в арматуре (объем металла), и у нас получится необходимое количество бетонной смеси. Умножив это значение на показатель плотности бетона, получим его массу.

Переходим к подготовительным работам, для чего размеры фундаментной основы переносятся на участок местности, запланированный под строительство. Контуры размечаются шнуром, натянутым по колышкам.

Для построения ровного прямоугольника необходимо сравнить значения его диагоналей, которые должны оказаться равными.

Следующий этап строительства мелкозаглубленного ленточного фундамента на пучинистых грунтах своими руками – подготовка площадки под застройку. Ее необходимо очистить от мусора, снять верхний слой плодородной земли.

Траншею копают необходимой глубины. Как правило, эта величина составляет о пятидесяти до семидесяти сантиметров, двадцать из которых отводится под устройство песчаной подушки. После этого боковые стены фундаментной траншеи выстилаются материалом для гидроизоляции. Для этого используют толь или специальную пленку.

Слоями насыпается на дно траншеи песок и тщательно трамбуется, пока высота подушки не достигнет двух десятков сантиметров.

Построение опалубки

Лучше всего для этого использовать обрезные доски. Их прочно скрепляют, чтобы опалубочные щиты под давлением бетонной смеси не развалились.

Щиты выставляются вдоль фундаментной траншеи с двух сторон, подпираются брусами. Для придания дополнительной прочности их соединяют перемычками. Высота щитов должна соответствовать значению цокольной части, остающейся над поверхностью земли.

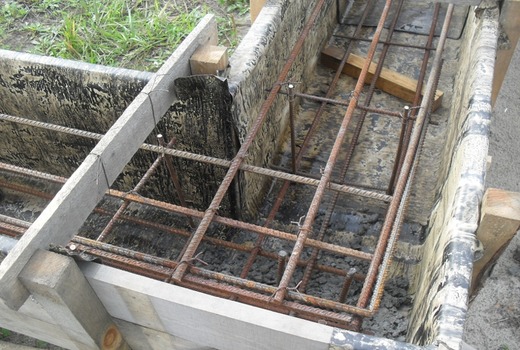

Армирование

Для того, чтобы придать бетонной смеси нужную прочность, в ее основу закладывают арматурный каркас. Для плетения сетки используют стальные прутья сечением 1.2 – 2 см, которые связываются простой проволокой.

Для каждого ряда используют от четырех до шести прутьев. Работа вполне выполнима своими руками, так как сетка вяжется легко. Фундаментная основа с таким каркасом прослужит значительно дольше, так как данный вариант меньше подвергается воздействию температурных перепадов.

На угловых участках понадобится дополнительно установить арматурные уголки.

Устанавливая в траншее арматурную решетку, рекомендуется использовать пластиковую трубу, из которой нарезаются подставки. Такая мера предосторожности необходима, чтобы острые края металла преждевременно не повредили гидроизоляционный слой.

Готовая сетка укладывается аккуратно, конструкция должна получиться единым целым, чтобы образовалась монолитная жесткость. Армированию уделяется особое внимание, так как каркас своей сутью представляет фундаментный скелет.

Гидроизоляция

Перед установкой арматурного каркаса устраивается гидроизоляционный слой. Для этого по песчаной подушке раскладывается простой полиэтилен, старый рубероид либо иные битумно-полимерные материалы.

Материал для гидроизоляции укладывается таким образом, чтобы его края выступали за щиты опалубочной конструкции.

Бетонирование

Заключительный этап строительства фундаментной основы – заливка в подготовленную траншею бетонного раствора. Его готовят непосредственно перед началом бетонирования. Для этого потребуются:

чистый песок;
цементный материал;
вода;
щебенка.

На марке цемента экономить не рекомендуется, так как от этого условия зависит прочность всего фундаментного основания.

Во время заливания смеси необходимо выполнять вибрирование, используя специальное оснащение или простую палку. Основная цель – удалить пузырьки воздуха, образующие пустотные участки. Такая работа придаст вашему фундаменту дополнительную прочность.

Смесь тщательно трамбуется и выравнивается, чтобы на поверхность фундамента легко выполнялась кладка строительных материалов.

Утепление фундаментной основы

Выполняется это в обязательном порядке. Утеплительный слой одновременно выполняет функции гидроизоляции, защищает фундаментную основу о пучения почвы, не позволяя ей промерзать под объектом. С этой целью фундамент утепляется снаружи, устраивается утепленная отмостка.

Для формирования утеплительного слоя применяют:

пенопласт;
пенополистирол экструдированный;
полиуретан в жидком состоянии.

Последний вариант подразумевает привлечение опытных специалистов, имеющих специальное оборудование для выполнения подобных работ. Чтобы сэкономить финансовые средства, многие застройщики использую один из первых двух способов утепления, технология которых практически не отличается.

Необходимо знать, что для утепления мелкозаглубленной фундаментной основы подходит не каждая марка пенопласта. Для таких работ рекомендуется использовать специальные материалы марки ПСБ-35 (50).

Пенополистирол считается более современным вариантом для утепления, отличается устойчивостью на сжатие, не пропускает влагу, является экологически безопасным материалом. Но стоимость его несколько выше, чем у пенопласта.

Эффективность утепления буде выше, если горизонтальный слой материала буде расположен по уровню фундаментной подошвы. Наиболее эффективный метод – сочетание утеплительных мероприятий пенополистиролом по отмостке по уровню подошвы и самого основания до точки, где начинаются стены. Утеплять только часть, находящуюся в земле, малоэффективно. В случае, если проектом предусмотрена цокольная часть, ее также необходимо утеплить.

Уложив утеплительный материал горизонтально, насыпается песчаная подушка. Вокруг фундамента выполняется отмостка из бетона или иного влагонепроницаемого материала.

В случае, если на строящемся объекте отсутствует отопление, пеноплекс рекомендуется заложить под основание фундаментной подошвы на всю длину лены. Под необогреваемые части (веранды, пристройки, гаражные помещения), чтобы их в момент пучения грунта не оторвало от основного объекта, под фундамент закладывают утеплительный материал.

Малозаглубленное ленточное основание по буронабивным сваям

Данный вариант фундамента включает в себя монолитную железобетонную ленту и буронабивные сваи. Этот мелкозаглубленный столбчатый фундамент на пучинистых грунтах можно возвести самостоятельно.

Сваи пройду через слой пучинистого грунта и упрутся в более плотные слои, отличающиеся лучшими несущими возможностями. Такой способ строительства фундамента оправдан и на участках с близким залеганием грунтовых вод.

Чтобы определить оптимальную глубину для бурения скважин, вкручивается пробная винтовая свая, определяющая, насколько глубоко залегает плотный слой. После этого бурятся скважины, в них устанавливаются асбестовые трубы, полиэтилен или рубероид, вставляется арматура, концы корой должны выступать сантиметров на сорок, заливается бетонный раствор.

Как только сваи застынут, можно начинать армирование монолитной ленты, соединяя общий каркас с кусками, выступающими из опорных элементов.

Заключение

Сезонные пучения почвы считаются серьезной проблемой, которую необходимо учесть в момент проектирования фундамента и всего объекта. Но если тип основания выбран правильно, и предусмотрены все меры, позволяющие противостоять пучению, негативное воздействие на фундаментную основу минимизируется. Это очень важно для эксплуатации будущего объекта, который может получить преждевременные разрушения.

Ленточный фундамент своими руками. Пошаговая инструкция

В этой статье мы с вами рассмотрим, как сделать ленточный фундамент своими руками. Почему так важно сделать правильный ленточный фундамент. Узнаем устройство и виды ленточных фундаментов. Что такое мелкозаглубленный ленточный фундамент, свайно ленточный фундамент, монолитный ленточный фундамент и чем они отличаются. Узнаем как сделать расчет ленточного фундамента и какое необходимо армирование ленточного фундамента. А также много много других вопросов, для того чтоб вы хорошо понимали как сделать ленточный фундамент своими руками.

Виды ленточных фундаментов.

Давайте для начала мы с вами рассмотрим, какие же виды ленточных фундаментов существуют. Знание этой информации поможет в выборе вашей будущей основы для дома. От правильного выбора ленточного фундамента для дома зависит не только конечная стоимость постройки, но и подчас безопасность жильцов. Ведь неправильный выбор вида фундамента может иметь плачевные последствия. Вплоть до разрушения всей конструкции дома. Итак, приступим.

Мелкозаглубленный ленточный фундамент.

Как видно из самого названия, мелкозаглубленный ленточный фундамент под дом отличается от заглубленного глубиной залегания. У вас может возникнуть вопрос, а какая именно глубина ленточного фундамента должна быть, чтоб он считался мелкозаглубленным? Отвечаем: эта величина должна быть меньше глубины промерзания грунта в вашей местности. Отсюда вытекают и особенности, связанные с таким типом фундамента.

Раз грунт под таким фундаментом может промерзнуть, то это обстоятельство необходимо учитывать при проектировании. Замерзающий грунт расширяется, а значит, будет выталкивать фундамент и все что на нем построено вверх. И не всегда равномерно. От этого возможны различные перекосы здания, неравномерная нагрузка на основание может разорвать фундамент. Чтобы этого не произошло, у мелкозаглубленного фундамента должно быть достаточное армирование, рассчитываемое строительными калькуляторами на нашем сайте. Найти их вы можете в верхнем меню.

В каких же случаях чаще всего выбирают именно мелкозаглубленный фундамент под дом?

Когда под домом не пучинистый грунт (камень, песок и т.д.).
Когда уровень грунтовых вод достаточно низок.
Когда вокруг дома делается водоотводный дренаж.
Когда делается утепленная отмостка вокруг здания.
Когда возводимое строение достаточно легкое и подвижное (к примеру каркасный дом, баня из бруса, теплица).

Если вы решите выбрать такой вид фундамента под свою постройку, постарайтесь избежать ошибок при его планировке, учтя все вышеперечисленные обстоятельства. Ведь мелкозаглубленный ленточный фундамент обладает несомненным плюсом: он достаточно прочен и относительно дёшев.

Свайно ленточный фундамент.

На самом деле, такой вид фундамента не является ленточным. Правильное название свайно-ленточного фундамента это свайно-ростверковый фундамент. И именно в таком виде: сваи плюс ростверк, его и надо делать. Но наши некоторые умельцы, делают так как им проще. Заливают сваи и ленту фундамента прямо по земле или неглубоко ее заглубив. В результате зимой, эту ленту и сваи выпирает из земли. В пустоты под сваями попадает грунт и весной, когда земля возвратит фундамент на место, он будет перекошен или треснет. Мы не рекомендуем вам делать свайно-ростверковый фундамент таким образом. Между ростверком и грунтом обязательно должен быть достаточный промежуток на расширение земли от морозного пучения.

Заглубленный ленточный фундамент.

Ну и наконец, самый часто заливаемый вид фундамента – заглубленный. Его глубина заложения должна быть больше точки промерзания грунта. Выполняется либо в виде монолитной железобетонной ленты, либо делается из ФБС бетонных блоков, которые ставятся на бетонную армированную подушку. Поверх кладки из таких блоков выполняется армопояс, для скрепления фундамента в единое целое.

Ленточный фундамент своими руками. Пошаговая инструкция.

Как сделать ленточный фундамент? Как залить ленточный фундамент? Давайте попробуем ответы на эти и другие вопросы оформить в виде последовательной, пошаговой инструкции. Надеемся, что с такой инструкцией разберется даже новичок, который впервые решил сделать ленточный фундамент своими руками. Итак, инструкция.

Определяемся, какого вида ленточный фундамент мы будем делать.
Делаем чертеж ленточного фундамента. Схема ленточного фундамента поможет нам определиться с его глубиной (высотой) и шириной. Глубина фундамента зависит от его вида (мелкозаглубленный, заглубленный). Высота от того, будете ли вы делать цоколь, как продолжение фундамента или будете выполнять его из другого материала. К примеру, из кирпича или цокольных блоков. Высоту цоколя рекомендуется делать равной средней высоте снегового покрова в вашей местности. Ширина ленточного фундамента зависит от ширины стен вашего будущего дома. В зависимости от материала стен, допускается делать фундамент шириной на четверть меньше ширины стен.

Схема армирования ленточного фундамента важна, поэтому делаем и ее. Мы можем дать общие рекомендации, какая арматура для ленточного фундамента подойдет и как выполнить армирование ленточного фундамента. Диаметр используемой арматуры обычно находится в пределах 10-16 мм. Располагают арматуру в 20-30 мм от нижней и верхней граней ленты фундамента. От ширины фундамента зависит количество арматурных нитей (обычно это 2-3 нити сверху и снизу). Если фундамент планируется высотой больше 400 мм, то производится еще и вертикальное армирование арматурой 8-12 мм диаметром каждые 300-500 мм. В сложных случаях доверьте проектирование фундамента специалисту. Неправильное армирование может свести на нет всю вашу работу.
Делаем расчет ленточного фундамента калькулятором здесь.
Выбираем марку бетона или вид ФБС блоков. Если вы делаете монолитный железобетонный фундамент, то подходящая марка бетона для ленточного фундамента будет не ниже М200. Блоки же выбираются исходя из нужных вам размеров по ширине, высоте и длине.
Делаем разметку будущего ленточного фундамента. Выставляем по углам деревянные конструкции в виде буквы П. Натягиваем нить или леску, отмечая стенки фундамента. Следим за тем, чтобы у получающегося прямоугольника совпадали длины диагоналей. После выставления внешних стен дома, проделываем те же манипуляции и для всех внутренних несущих стен.
Роем траншею. Не забываем постоянно контролировать ее глубину лазерным уровнем, нивелиром и т.п. Дно траншеи должно быть расположено в едином горизонтальном поле.
На дно траншеи кладем геотекстиль, засыпаем слоем крупнозернистого песка примерно 10-15 см и трамбуем. Проливаем песок водой и опять трамбуем.
Укладываем гидроизоляцию. Можно использовать пленку, рубероид и т.п.
Выставляем арматурный каркас. Под нижние арматурины подкладываем либо кусочки камней, либо осколки кирпича, либо можно поставить на специальные пластиковые фиксаторы защитного слоя бетона. Как правильно вязать арматуру для ленточного фундамента можно посмотреть в этой статье.
Дальше работу выполняем исходя из вида вашего грунта на участке. Если грунт плотный, типа глины, можно залить бетонный ленточный фундамент прямо в грунт. А затем строим опалубку для цоколя и заливаем оставшуюся часть. Либо выкладываем цоколь из камня, кирпича и т.п. Если же грунт сыпучий, то возводим опалубку сразу.
Опалубка для ленточного фундамента делается из доски минимум 30 мм толщины, с вертикальными опорами каждые 50 см. Либо можно сделать опалубочные щиты из бруса и листового материала: фанеры, ОСБ плиты и т.п. Если вы хотите сохранить доски или плиты целыми и чистыми от бетона, обейте опалубку изнутри пленкой. Учтите, что подойдет только плотная строительная пленка толщиной не меньше 100 микрон.
Закрепляем опалубку по периметру. Не жалеем на это материал, т.к. бетон очень тяжелый и спокойно раздавит легкую не укрепленную конструкцию. Для фиксации щитов опалубки зачастую используют шпильки (резьбовые штанги) пропущенные для защиты от бетона через отрезки пластиковой водопроводной трубы.
Заливаем в опалубку бетон. Заливка ленточного фундамента происходит за один раз. В крайних случаях, залить фундамент можно за несколько раз, но в таком случае, делается это послойно. Никаких вертикальных разрывов быть не должно. Марка бетона для ленточного фундамента М200 и выше.
Посыпаем свежезалитый бетон тонким слоем цемента (можно через сито) и укрываем его гидроизоляцией.
Первые несколько дней надо будет хорошо поливать водой застывший бетон, чтобы исключить растрескивание.
Затем можно снять опалубку. Нагружать фундамент можно через неделю после заливки.

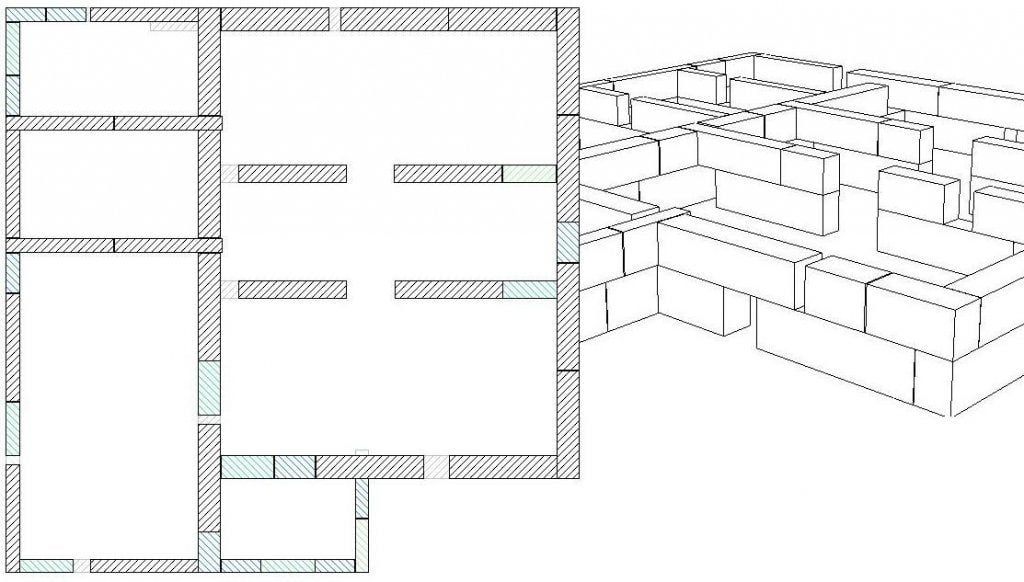

Для блочного ленточного фундамента мы выполняем все то же самое. Заливаем бетонную опорную подушку, на нее выставляем блоки ФБС, скрепляя их цементным раствором. Затем поверх блоков делаем армопояс.

Если у вас предусмотрен подвал, то надо выполнить гидроизоляцию ленточного фундамента. Обычно это обмазочная гидроизоляция на основе битума.
Затем выполняется утепление ленточного фундамента. Проводится оно экструдированным пенополистиролом. Белый обычный пенопласт не годится т.к. разрушается от влаги.

Если же вы не делаете себе подвал, то можно выполнить поверх ленты фундамента горизонтальную гидроизоляцию из рубероида или обмазочной проникающей гидроизоляции. Ленточный фундамент для дома готов. Можно выполнять кладку стен и строить дом дальше.
