Навес во дворе своими руками: Навес во Дворе Дома: Полное Описание – красивые навесы во дворе частного дома на фото

Полимерное покрытие: характеристики материала

Практичные навесы для автомобилей или для обустройства входной группы и крыльца, представляют собой опорную конструкцию с полимерным покрытием.

К уникальным техническим и эксплуатационным характеристиками стройматериала, определяющим его преимуществом перед металлом и древесиной относятся следующие параметры:

• повышенная прочность, надежный полимер способен выдерживать различные нагрузки при ветре и формируемом снежном покрове, что определяет универсальность его применения;
• простота обработки, поликарбонат просто и удобно режется, из него можно изготовить конструкции разной сложности при условии использовании специального крепежа и крепежных элементов;
• длительный срок эксплуатации, под воздействием солнечных лучей или механических нагрузок структура полимера не изменяется, это определяет длительность применения конструкций.

К дополнительным характеристикам такого материала можно отнести его декоративность и эстетичность, что определяет привлекательный внешний вид готовых конструкций.

Современные производители предлагают полимерное покрытие в разных цветовых решениях, причем окрашивание производится на стадии производства, что определяет стойкость цвета.

Виды поликарбонатного покрытия для навесов

В качестве строительного материала и покрытия для опорных конструкций разного назначения полимер стал применяться относительно недавно.

В капитальном и частном строительстве применяются несколько видом материала, отличающиеся своими техническими и эксплуатационными свойствами, общая классификация представлена двумя видами полимера:

• сотовый, максимально легкий и удобный в обработке, применяется для создания конструкций со сложной геометрией, отличается повышенной эстетичностью;
• монолитный, оптимально прочный и износостойкий материал, более сложный в обработке, но широко применяемый в качестве защитных элементов построек.

Структура полимера не изменяется на протяжении длительного срока его эксплуатации, и он сохраняет все свои декоративные и практичные свойства.

Его часто используют в капитальном и частном строительстве именно благодаря его оптимальной надежности и повышенным показателем прочности на сгиб и на разрыв, стойкость к механическим воздействиям.

Сотовый

Сотовый поликарбонат представляет собой два или больше полотна, соединенных между собой продольными и диагональными ребрами жесткости.

От количества полотен зависит толщина полимера и длительность его эксплуатации, определенная свойствами материала, который может стать покрытием для теплицы или навесной конструкции любого типа.

Монолитный

Цельная структура монолитного поликарбоната делает такой материал достаточно тяжелым, и его трудно обработать в домашних условиях, без специальных инструментов.

Благодаря надежности и прочности монолитный полимер характеризуется максимально длительным сроком эксплуатации и возможностью применения для создания конструкций, эксплуатируемых в сложных погодных условиях.

Преимущества использования полимера для навесов

Сооружаемые навесы во дворе, над крыльцом или на городских улицах должны отвечать определенным требованиям, что обусловлено особенностями эксплуатации построек.

Благодаря своим свойствам поликарбонат обеспечивает возможность организовать максимально удобный и простой способ применения навесных построек:

• максимальная защита определенного пространства от негативных погодных условий, порывистого и сильного ветра, палящего солнца и дождя со снегом;
• создание декоративного украшения участка за счет выбора цветного полимера для дополнения и покрытия опорной конструкции из металла или дерева;
• хорошая пропускная способность обеспечивает возможность определенного уровня освещения площадки с учетом ее затенения и защиты от солнца и дождя;
• простота закрепления и надежная фиксация, что гарантирует долгий срок эксплуатации построек без необходимости их текущего ремонта и замены элементов;
• легкость ухода, мойки и очистки от разных загрязнений, это помогает всегда поддерживать свой участков в порядке, без специального ухода за конструкцией;
• доступная стоимость и невысокая цена помогает использовать такой материал для установки на даче или рядом с домом конструкции любых размеров и площадей.

Используя простые инструменты и технологии обработки можно обеспечить самостоятельное строительство навесных конструкций разных типов и видов.

Перед постройкой защитных и декоративных сооружений важно правильно подобрать проект и обеспечить грамотную организацию строительного процесса для придания конструкции прочности и надежности.

Навесные конструкции: целевое применение в быту

Кроме привычных навесных конструкций защитного типа современными строителями предлагаются разные типы построек имеющих свое назначение:

Автомобильные навесы, необходимы для установки над местом стоянки автотранспорта, с целью защиты лакокрасочного покрытия от негативных погодных условий.

Дачные навесы, помогают выделить определенное пространство под зону отдыха, где нет палящего солнца или ветра и где можно укрыться от дождливой погоды.

Теневые навесы, пристраиваются к дому и заменяют открытую или закрытую террасу, обеспечивая максимальный комфорт при минимальных затратах на строительство.

Садовые навесные конструкции, больше напоминают небольшую теплицу и помогают создать оптимальные условия для выращивания растений, предпочитающих тень.

Навесы над крыльцом или входной группой, дают возможность красиво и оригинально украсить дом или любую постройку, повысив защитные функции крыльца.

Наиболее популярными в последнее время становятся арочные навесы, которые способны покрыть большую территорию и остаются доступными по стоимости строительства.

Такие конструкции пропускают достаточно света, но затеняют определенный участок на даче или перед домом, где можно обустроить детскую площадку и стоянку для автомобиля, зону комфортного отдыха.

Виды навесов и их классификация по разным параметрам

Владельцам частных домов и придомовых территорий, дач и коттеджей можно использовать стандартные и индивидуальные проекты для строительства.

В зависимости от разных параметров можно выделить разные виды навесов из поликарбоната, отличающиеся определенными свойствами и эксплуатационными характеристиками.

Конструкция и расположение

По конструкционным особенностям отличают несколько видов построек с полимерным покрытием, к ним можно отнести следующие навесы:

• встроенные, их планируют еще на этапе проектирования строительства;
• пристроенные навесы, можно пристроить к любой хозяйственной постройке;
• отдельные, устанавливаются на участке как отдельное, целевое сооружение.

Дополнительно сооружаемые навесы своими руками, можно разделить на стационарные и мобильные, сборно-разборные и раздвижные, отличающиеся повышенной функциональностью.

Форма навесных построек

В зависимости от подбираемой формы и единой концепции ландшафтного дизайна выделяют отдельную классификацию навесов для дома и дачи:

• односкатные навесы для дачи или прямые конструкции с крышей под определенным углом;
• арочные или купольные сооружения, максимально удобные в эксплуатации и простые по уходу;
• декоративные, такие сооружения отличаются сложной конфигурацией и наличием декоративных элементов.

Выбирая форму будущей постройки и каркас для навеса важно ориентироваться на собственные предпочтения и выделенный на строительство и обустройство участка бюджет.

Фото навесов из поликарбоната

Просмотров: 510

Как обустроить навес возле дома. Красивые навесы во дворе частного дома своими руками – фото, дворовые тентовые, арочные навесы – чертежи, как сделать своими руками – видео. Принципы классификации навесов

Планирование обустройства дворового пространства частного дома нередко подразумевает изготовление навеса. Это относительно простая и надежная конструкция может использоваться для защиты машины от дождя, снега или прямых солнечных лучей. Под ним устраиваются места для отдыха на свежем воздухе. Как сделать навес во дворе частного дома своими руками с минимальными затратами?

Выбор конструкции навеса

На первом этапе нужно правильно выбрать место для будущей конструкции. Для этого рассчитывается общая площадь навеса, его высота и конфигурация. Он не должен уменьшать естественное освещение комнат в частном доме, обязательно отсутствие прямого контакта с линиями электропередач. Следующий этап – выбор конструкции.

Главное отличие между моделями – конфигурация кровли. По этому параметру навесы условно разделяются на такие группы:

• Односкатные. Самый простой вариант для самостоятельного изготовления. Важно правильно рассчитать угол наклона кровли и выбрать подходящий материал для ее обустройства. Недостаток – недостаточная степень защиты при боковом ветре во время дождя или снега. Подобные навесы чаще всего делают впритык к дому для уменьшения влияния этого фактора.
• Двухскатные. Обладают всеми преимуществами аналогичной кровли для дома – равномерная нагрузка снеговой шапки, защита при косом дожде. Сложность обустройства заключается в формировании коньковой части и расчете угла наклона скатов.
• Арочные. Обладают лучшими эстетическими и эксплуатационными свойствами. В качестве кровельного материала используют . Затруднения возникают при изготовлении каркаса – арочные части должны быть одинаковы, чтобы избежать преломлений поликарбоната и обеспечить его плотный прижим.

Выбор зависит от наличия материалов, возможности их покупки, инструментов и опыта в возведении подобных сооружений. Чаще всего останавливаются на простом односкатном навесе.

Материалы изготовления

К будущей конструкции предъявляются особые требования – она должна быть надежной, не подвергаться изменению в течение долгого промежутка времени, устойчива к воздействию влаги, перепадам температур. Помимо конфигурации на эти параметры влияет материал изготовления.

Главные элементы навеса для двора частного дома:

• Опорные стойки. Они должны выдерживать вес кровли, дополнительно учитывается снеговая нагрузка.
• Система фиксации кровельного материала. Чаще всего делают решетчатое основание, на которое устанавливается кровельный материал. Если это поликарбонат — расстояние между крепежными элементами максимально большое для обеспечения освещения закрытой площадки.
• Кровельный материал. Можно использовать любой подходящий, начиная от обыкновенного рубероида и заканчивая сотовым поликарбонатом. Важно соблюсти технологию укладки и сделать водонепроницаемую защиту.

Каждый из этих элементов необходимо рассмотреть подробнее.

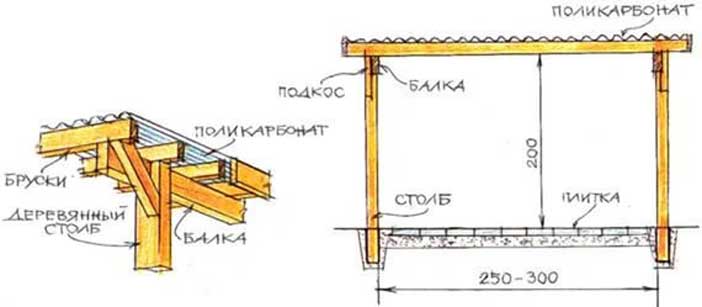

Каркас

Для экономии места и надежности в качестве материала изготовления стоек рекомендуется выбирать трубы круглого или квадратного сечения. Они относительно легко обрабатываются, после монтажа наносится защитное покрытие из слоя краски. Соединение элементов делается с помощью сварки. Механическая сборка недостаточно надежная.

Несущие стойки нужно сделать из труб квадратного сечения с минимальными размерами 100*100 мм. Опора для кровельного настила изготавливается из обрезков меньшего сечения – 50*50 мм. Количество материала зависит от размеров навеса, его высоты.

Альтернативный вариант стальным трубам – каркас из деревянных брусков и досок. Он менее надежен, чем металлический, древесина рассыхается и меняет форму под воздействием влаги и температур.

Его используют при наличии расходного материала, с целью создания единого с домом архитектурного ансамбля. Предварительно перед сборкой элементы нужно обработать влагозащитными и антигрибковыми средствами.

Кровля

Использование традиционного кровельного материала обеспечит защиту от влаги, долгий срок службы покрытия. Дополнительно нужно учитывать правила обустройства. Для некоторых потребуется сплошное основание, что скажется на увеличении трудоемкости работ.

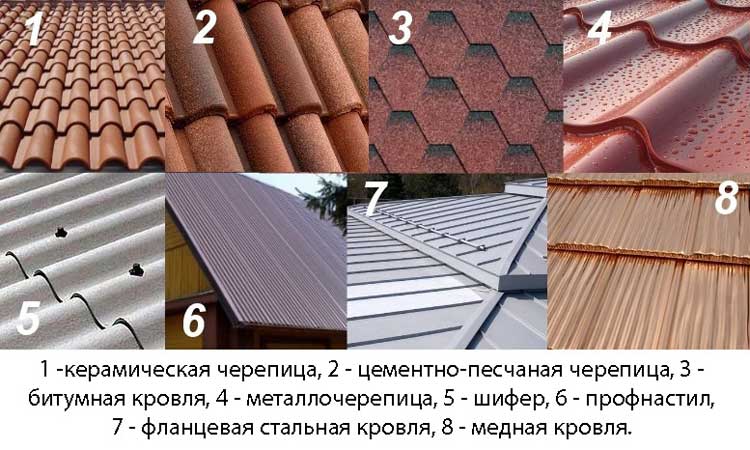

Материалы, используемые для кровли навеса:

• Поликарбонат. Лучший выбор по качеству, сложности монтажа и надежности. Небольшая удельная масса и парусность компенсируются увеличенной частотой крепления. О .
• Листовой шифер. Экономный вариант, но он имеет большой вес, обязательно использование водонепроницаемой пленки.
• Битумная кровля. Укладывается на сплошное основание, имеет небольшой вес. Недостаток – для герметичности швы проходят термообработку, для чего необходимо стоять на кровле. Это невозможно, если конструкция не рассчитана на вес взрослого человека.
• Профнастил. По свойствам аналогичен шиферу, но характеризуется небольшой массой и легкостью монтажа.

После выбора всех расходных материалов можно приступать к возведению.

Навес во дворе дома: пошаговая инструкция по изготовлению

Сначала нужно подготовить площадку. Она выравнивается и заливается бетоном. Альтернатива – укладка тротуарной плитки. Вариант с меньшими трудозатратами – обустройство фундамента только для опорных колонн. Обязат

Навес во дворе частного дома своими руками

Дата публикации: 09.12.2018

Частный дом – это островок свободы, место для уединения, релакса. Поэтому чаще всего хозяева домов с приусадебными участками стараются максимально облагородить территорию, создавая действительно функциональные и удобные зоны. Выполняя эту работу, нельзя забывать о создании навеса во дворе дома, под которым можно разместить машину, зону барбекю, столик, где вы будете собираться для семейного чаепития. Мы сегодня поговорим о том, какой выбрать вид навеса для частного коттеджа, как его оформить!

Виды и особенности создания садовых конструкций

Условно все навесы, сооружаемые во дворе частного дома, можно разделить на несколько групп:

• По типу конструкции. Может быть автономным или выполненным в виде пристройки к дому. Также выделяют немобильные и мобильные модели, последние после окончания сезона можно разобрать.
• По типу несущих элементов. Каркас производят из древесины, защищенной пропиткой от влаги, морозов, жучков, металла. Опоры для хозяйственных построек, барбекю-зон сооружают из кирпича.
• По типу материала крыши. Крышу производят из профнастила, поликарбоната, более дешевый вариант – брезент и даже маскировочная сетка.

Несущую конструкцию лучше сделать из металла, который более устойчив к влажности, атмосферным осадкам. А вот к материалу крыши необходимо выдвигать серьезные требования, поэтому рассмотрим сильные и слабые стороны каждого.

Навесы из металлопрофиля (с фото)

Решая сделать красивый навес возле частного дома, обратите внимание на металлопрофиль. Он используется для конструкций, основной функцией которых является притенение. Металлопрофиль для навесов частного дома имеет маркировку ПГ («Продольно гнутый»), С («Стеновой), HC или ПК, выбор подходящего зависит от особенностей проекта. Для обустройства навесов во дворе возле частного дома эксперты рекомендуют использовать листы, толщина которых составляет не менее 0,8 мм.

Листы защищены специальным покрытием, которое может быть выполнено из акрила, полиуретана, полиэстера и иных полимеров. Они обладают рядом преимуществ:

• широкая палитра оттенков;
• отличная устойчивость к коррозии;
• термостойкость в диапазоне +120…-60 ℃;
• срок службы до 50 лет.

У этого материала есть и минусы, первый из них – это шум. Если по металлопрофилю будут стучать капли дождя, ветки деревьев, то он будет слишком шуметь. Второй минус – низкая устойчивость к коррозийным процессам. Во время монтажа ни в коем случае нельзя повреждать защитный слой, иначе навес во дворе дома в рекордные сроки покроется неаккуратными пятнами, а потом – дырами.

Строения из поликарбоната для частного дома

Поликарбонат – современный материал, который уже завоевал любовь многих домовладельцев. Он отличается светопропускной способностью в пределах 70-85%, а его прочность в 200 раз превышает прочность стекла. Светопропускная способность зависит от плотности и цвета листов. Если они полупрозрачные, то показатель достигает 75%, если имеют густой оттенок, то показатель равен 20-30%. При необходимости можно заказать листы, которые имеют 100% светонепроницаемость.

Поликарбонат хорошо гнется, поэтому он может использоваться для создания навесов и козырьков, имеющих сложную архитектурную форму. Для возведения небольших, среднего размера конструкций стоит применять листы толщиной 6-10 мм, для крыш с большой площадью нужен лист толщиной 10-16 мм. К плюсам поликарбоната отнесем:

• простой монтаж;
• износостойкость;
• привлекательный внешний вид, базовый цвет не выгорает;
• хорошая звуко-, теплоизоляция.

В это же время он неустойчив к механическим повреждениям (царапины, абразивные частицы). Также стоит помнить о том, что при перепадах температур поликарбонат расширяется и сужается, из-за чего могут возникнуть трудности во время монтажа навеса.

Какие еще материалы можно использовать для строительства навеса?

Выбор материалов для облагораживания территории возле частного дома огромный, основным фактором является сумма, которую вы готовы выложить в строительство. Если вы хотите создать бюджетную постройку, то рассмотрите такие виды кровельных материалов:

• Защитная сетка, с помощью которой можно создать легкий затеняющий навес во дворе частного дома. После завершения сезона вы сможете разобрать его. Материал может быть окрашен в синий, зеленый оттенки.
• Прозрачный шифер, имеющий высокую светопропускную способность, отличающийся легкостью. Имеет гладкую поверхность, благодаря чему на навесе во дворе дома не скапливается пыль, грязь.
• Металлочерепица, имеющая небольшой вес, устойчивость к агрессивным средам и негативному влиянию окружающей среды. Шумит во время дождя и града.
• Классический тент, который можно крепить как к прочному каркасу, так и к мобильным опорам. Отлично защищает от солнца, имеет невысокую стоимость.

Варианты дизайна

Навес во дворе дома может быть плоским, двускатным или односкатным, многоуровневым, а из поликарбоната вы создадите изящную арочную конструкцию. Украсить ее вы сможете с помощью декоративных ламп, уличной гирлянды с крупными лампочками или светодиодной лентой. Еще одно хорошее решение – кашпо с цветами. Конструкции, пристроенные к частному дому, дополняют бетонными ступенями, высокими стенками из дерева, коваными элементами: заборы, лавочки, перила.

Если навес сооружается для отдыха и приятного времяпрепровождения, то обязательно создайте под ним основу из бетона или плитки, как вариант – засевание декоративного газона. После этого дополните зону для отдыха уличной мебелью и наслаждайтесь свежим воздухом!

Мне нравится 0

Похожие посты

Оставить комментарий

Как сделать навес во дворе своими руками – обзор вариантов и личный опыт строительства

Хороший частный двор обязательно должен иметь навес или беседку, где летом будет отдыхать семья с гостями дома. Сделать его не сложно, но вначале нужно выбрать подходящую конструкцию и взвесить свои силы. Далее мы разберем виды навесов для двора дома, а мастерам я на собственном примере с фото покажу, как сделать навес во дворе своими руками и расскажу о трудностях и подводных камнях.

Двор частного дома обязательно должен быть оборудован удобным навесом

Выбор летнего навеса

Выбор той или иной конструкции зависит от размеров и планировки двора, также не последнюю роль играет бюджет. Я собирал навес из подручных материалов своими руками, поэтому он мне обошелся в копейки, но ситуации бывают разные и далее, мы разберем основные виды конструкций.

Важно! В свое время я пытался выяснить, чем отличается навес от беседки, так вот, формулировок несколько, но на данный момент появилось настолько много разнообразных конструкций, что какая-то граница между этими понятиями давно стерлась и сейчас даже бывалые профессионалы считают навес и беседку синонимами.

Односкатная конструкция

Односкатный навес заслужено считается наиболее простой и доступной для самостоятельного изготовления конструкцией. По правилам минимальный уклон любой односкатной кровли составляет 11,5º, больше можно, меньше не желательно, так как естественный сход снега будет затруднен.

Односкатные беседки имеют один существенный недостаток – такая кровля обладает серьезной парусностью и на открытом пространстве эту крышу нужно капитально крепить, иначе ее просто сдует ветром. Лучшим вариантом здесь будет односкатный пристроенный навес.

Фото двора дома с односкатным навесом

Двускатная кровля

Под частный дом навес с двумя скатами подходит отлично, особенно если в этом доме двускатная кровля. Двускатная или как ее еще называют щипковая крыша, имеет ряд существенных достоинств:

• она достаточно устойчива к ветру;
• с нее хорошо сходит снег;
• благодаря геометрически правильной форме она легко выдерживает большую снеговую нагрузку;
• но главное, что навес с двускатной крышей органично вписывается в дизайн большинства дворов и участков.

Минусов у двускатной кровли практически нет, разве что любителю может быть сложно обустроить стропильную систему и особенно конек крыши.

Фото двора дома с двускатными беседками

Совет! На этом сайте, в правом верхнем углу есть кнопка, на которой написано «Калькуляторы», там вы найдете онлайн калькуляторы для разных видов крыш, в том числе для односкатной и двускатной кровли. С этими строительными калькуляторами вам будет намного проще рассчитать крышу навеса (угол наклона, материал и т.д.)

Арочные конструкции

Арочная беседка всегда смотрится оригинально. Если вы строите сами, то под такой навес поликарбонат подходит идеально, хотя в некоторых случаях есть смысл монтировать металлочерепицу, главное чтобы кровельный материал хорошо гнулся.

Вам лишь нужно будет сварить полукруглый каркас из металлопрофиля. Конечно, у сотового поликарбоната и металлочерепицы есть свои минусы, но на них мы остановимся чуть позже.

Большая часть арочных навесов в частных домах накрывается сотовым поликарбонатом или металлочерепицей

Совет! Гнуть металлическую профильную трубу в кустарных условиях проблематично, особенно когда вам нужно несколько одинаковых полукруглых секторов. Сейчас практически на всех металлобазах есть услуга изгиба труб, проще заплатить немного денег и люди вам их быстро порежут и согнут по вашим лекалам, цена этой услуги невелика.

Шатровые конструкции

Классическая шатровая крыша состоит из 4 одинаковых треугольных плоскостей, но к шатровым беседкам также относят куполообразные, конусные и многосекционные крыши. Смотрится такой навес красиво, но любителю собрать шатровую стропильную систему и накрыть ее кровельным материалом будет тяжело.

Сооружение шатровых навесов требует профессиональных знаний

Навесы со сложными крышами

Беседки со сложными, нестандартными крышами выглядят более чем оригинально. Фактически каждый такой навес является авторской работой, но в этом и проблема, стоимость подобного сооружения в разы выше, чем у традиционных конструкций, а про то, чтобы сделать сложную крышу своими руками даже речь не идет, за такую беседку не каждый профессионал возьмется.

Навесы со сложными крышами выглядят оригинально

Маркизы

Маркизы – это раскладывающиеся или рулонные тенты из водонепроницаемой ткани. Вещ достаточно удобная, потому как такой навес разворачивается по необходимости, а на зиму его можно полностью убрать. Правда, цена такой конструкции далека от демократичной.

Автоматический навес дома держать удобно, но стоимость у таких конструкций достаточно высока

В линейке дворовых навесов есть еще беседки из лозы, построить их несложно и выглядят они оригинально, а главное такую беседку можно возвести своими руками. Пошаговая инструкция возведения плетеного навеса с фото и видео есть «ЗДЕСЬ».

Личный опыт постройки навеса во дворе

С видами разобрались, теперь поговорим о том, как сделать навес во дворе своими руками. Свой навес я строил из подручных материалов. Место нашлось быстро, напротив дома у меня стоит летняя кухня, с торца кухни пустовала площадка и я решил сделать пристроенный навес.

Схема расположения пристроенного односкатного навеса

Монтаж каркаса

В свое время я из металлической трубы  сварил шпалеру под виноград, эта конструкция и стала боковой опорой для односкатного навеса, с противоположной стороны крыша навеса крепится к стене летней кухни.

• Так как на летней кухне у меня односкатная крыша я решил сделать односкатный навес, как продолжение крыши.
• У меня оставалась труба, из которой была сварена шпалера под виноград. Я от стоек шпалеры сделал горизонтальные перемычки и загнал их в стену летней кухни. На фото снизу стрелочками показаны эти перемычки.

Горизонтальные перемычки из труб, опирающиеся на виноградную шпалеру

• Летняя кухня у меня построена из шлакоблока, как известно шлакоблок пустотелый, поэтому загнать несколько перемычек в стену не составило большого труда.
• Для поддержки дальней части навеса я загнал в шлакоблочный забор несколько вертикальных металлических стоек и приварил их к перемычкам.

Важно! Когда стойки загоняются в шлакоблок, эти точки нужно сразу замазывать цементно-песчаным раствором, иначе, если внутрь шлакоблока попадет вода, его зимой просто порвет.

Как закрепить горизонтальные перемычки в шлакоблочной стене

• На крайние перемычки я под тем же углом наклона, что и крыша летней кухни, уложил 4 стропильных бруса сечение 50×100 мм.
• Все перемычки смонтированы в одной горизонтальной плоскости, а крыша наклонная и чтобы стропила не провисали, я от перемычек к стропильному брусу смонтировал подставки, на фото снизу их хорошо видно.
• По случаю мне удалось достать несколько деревянных поддонов, я их разобрал и пустил досточки на подкровельную обрешетку. Набивал обрешетку в шахматном порядке, на фото снизу это видно.

Разреженная обрешетка под кровельное покрытие навеса

Чем накрыть навес

Выбор кровельного покрытия односкатного навеса, это отдельная тема, сильно тратиться на материал в мои планы не входило, поэтому я выбрал обычный асбоцементный волновой шифер, но на выбор материала повлияла не только цена.

Смонтировать под навес профнастил или металлочерепицу можно, но на разреженной деревянной обрешетке, при малейшем дождике металлический лист будет греметь как барабан, плюс летом металл сильно нагревается, а сидеть под раскаленным навесом не очень комфортно.

Застилать навес поликарбонатом я принципиально не хотел. Прозрачный материал практически не дает тени, соответственно теряется смысл крытой беседки, к тому же возле двора растут клены и на прозрачном поликарбонате вся облетающая листва и прочий мусор будут четко видны.

Чтобы настелить мягкую кровлю мне пришлось бы дополнительно покупать листы ОСП-3 или ОСП-4, а цена у них солидная, плюс сама битумная черепица достаточно дорогая.

Волновой шифер монтируется внахлест на полторы или две волны

Волновой асбоцементный шифер для односкатного пристроенного навеса

Важно! При креплении шифера на обрешетку не забудьте, что он прибивается шиферными гвоздями в верхнюю точку волны.

Ошибки при строительстве

Мне казалось, что навес получился хороший, но радовался я недолго. Как уже упоминалось, поперечные несущие перемычки были сделаны из круглой металлической трубы, жесткость такой трубы оставляет желать лучшего.

Когда зимой выпал большой снег поперечины сильно прогнулись, в какой-то момент я даже думал, что конструкция может рухнуть, но она выдержала и стало понятно, что летом нужно все это сооружение заново укреплять.

В идеале нужно ставить под навес металлопрофиль или металлический уголок, у меня в закромах родины было немного уголка, поэтому я решил использовать его. Первой я убрал фасадную несущую поперечину и заменил ее сварной конструкцией из уголка.

Крепление фасадной горизонтальной поперечины из уголка к опорной стойке

Спаренная фасадная балка из уголка, усиленная поперечинами

Фасадная балка из уголка была закреплена на боковой стене летней кухни

Дальше я вымерял расстояние от верхней кромки виноградной шпалеры, до стропил кровли и сварил еще 2 спаренных поперечины из уголка. По высоте они получились разными, так как крыша скатная.

Для установки этих поперечин старые трубы пришлось убрать, а в стене летней кухни сделать дополнительные отверстия. Ниже на трех фото показано крепление поперечин с обеих сторон и общий вид конструкции под навесом.

Края поперечин навеса поставили на опорную трубу и хорошо обварили

Уголок был загнан в шлакоблочную стену, после чего отверстия зашпаклевали цементно-песчаным раствором

Опора односкатного навеса на промежуточные поперечины

Конкретно мой навес со всех сторон защищен зданиями, поэтому ветровая нагрузка на него небольшая, даже во время серьезных ураганов проблем не было. Но на всякий случай, все стропила в точках соприкосновения с поддерживающими балками были зафиксированы.

На поперечинах из уголка, я просверлил отверстия и загнал в стропила саморезы. Крайняя нижняя поперечина у меня стоит на 4 жестких, забетонированных в забор стойках, поэтому здесь я решил оставить круглую трубу и ничего не менять, но все равно каждое стропило зафиксировал на трубе самодельными хомутами из оцинкованного железа.

Стропила на поперечных балках необходимо прочно зафиксировать

Фото навеса после ремонта

Несущие поперечины после покраски

Временное освещение под навесом

Вывод

Я рассказал, как сделать навес во дворе своими руками на собственном опыте. Прошу не судить меня строго, потому как еще раз повторюсь, все делалось из подручных материалов. Альтернативные варианты от других мастеров вы можете найти на видео в этой статье. Если остались вопросы или хотите что-то добавить от себя, буду рад вас выслушать в комментариях.

Вам также будет интересно почитать
