Мансардная крыша своими руками — чертежи, техника сооружения

В этой статье рассмотрим, как возводится мансардная крыша своими руками – чертежи, виды мансард, а также все этапы ее строительства.

Виды мансард по их расположению

Мансарда фактически является помещением, ограниченным внизу междуэтажным перекрытием, а вверху и с боковых сторон — скатными плоскостями самой кровли. В зависимости от формы скатных поверхностей мансарды бывают:

Стропиловочные системы для мансардных кровель

Определяют какую форму получит мансардная крыша своими руками — чертежи, позволяющие увидеть вид будущей кровли и выяснить: какие будут установлены стропилины висячие или наслонные.

Если у мансарды нет внутренней опорной стенки, или расстояние от такой стенки до края самой мансарды больше 7 м, устанавливаются стропилины висячего типа. Они образуются верхней частью кровельного ската, ограниченного балками потолка самой мансарды.

Вторые представляют собой треугольник с прямым углом, образованный стенкой и нижней стороной кровельного ската. Такой монтаж стропилин возможно выполнить, если есть опорная стенка домостроения, находящаяся внутри самого мансардного помещения.

Установка стропиловочной конструкции — это первоначальный этап обустройства мансарды. Поэтому прежде, чем начинать ее возведение, необходимо выполнить все расчеты, учесть все нюансы этого монтажа. Например, возможность возведения крыши дома с мансардой вместо существующего на строении чердака, будет напрямую зависеть от качественных характеристик поверхностей стенок и перекрытий, разновидности фундамента и несущих его характеристик, и от общего техсостояния всего строения.

Мансардная стропиловочная система представлена следующими конструктивными элементами: обрешеточной конструкции, стропилин, лежней, различных стоек, коньков, подкосов, основания-мауэрлата, соединительных деталей, тепло- и гидроизоляторов, кровельного покрытия, крепежных деталей.

Основные правила возведения стропильной системы

Правила возведения стропильной системы для мансардной крыши

Начиная обустройство стропиловочной системы, нужно учесть:

  1. Сечение брусьев или балок, из которых изготавливаются стропилины и другие каркасные детали, должно быть не менее 10х10 см.
  2. Обязательно используются гидроизоляторы, даже такие простые как рубероид или толь.
  3. Крепеж главных несущих узлов стропиловочной системы выполняется при помощи очень прочных скоб, продублированных обвязкой, выполняемой из толстой стальной проволоки.
  4. Влажность древесины, используемой для монтажных работ на мансарде, не может быть больше 10-16 %.
  5. Все деревянные детали обязательно обрабатываются спецантисептиками и противопожарными пропитывающими составами.
  6. Лучшим видом древесины для производства деталей стропиловочной системы считаются пиломатериалы хвойных разновидностей деревьев, потому что они наиболее устойчивы к действию отрицательных природных условий.

Важно: составляемые для постройки мансардной крыши своими руками чертежи позволяют, на основе изображенной на них информации, выполнить все необходимые подсчеты и осуществить последующее самостоятельное обустройство мансардного помещения.

Возведение стропиловочного каркаса мансардной кровли

Процесс установки мансардной крыши всегда начинается с установки стропиловочного каркаса. Первоначально монтируется верхний брусок, сечение которого составляет 10х10 см, но предпочтительнее 15х15 см. К стойкам такой брус прикрепляется саморезами, железными скобами, спецгвоздями. Этот брус является подстропильной рамой.

После чего выполняется укладка мауэрлата. Именно он являет собой основу-фундамент всей кровли, не дает опрокинуть крышу порывам мощного ветра, а также перераспределяет нагрузку с конструкции мансарды на несущие стенки строения. Для создания мауэрлата используются толстые доски, не меньше, чем 5 см, и бруски с сечением не менее 10х15 см.

Бруски размещаются по всему периметру строения и крыши, и прикрепляется к стенкам стальными скобками либо очень длинными саморезами (лучше всего использовать оба типа крепежа). Еще один способ прикрепления основания-мауэрлата кровли к стенкам – при помощи стальной проволоки, предварительно вмурованной в верхнюю часть кладки стенки.

Важно: чем прочнее будут связаны мауэрлат и стенки, тем вся мансардная конструкция будет устойчивее. Под мауэрлатные брусья обязательно подкладывается гидроизолирующий слой, а сами деревянные мауэрлатные бруски или доски обрабатывают гидроизолирующим составом и антисептиком.

Далее выполняется установка стропилин, они покупаются чаще всего уже изготовленными под определенные размеры, но могут быть легко произведены и самостоятельно. Перед началом монтажа стропилин на мауэрлате наносятся метки, указывающие места прикрепления стропилин (обычный шаг между ногами составляет около 15 см). Нанесение таких меток ускоряет и упрощает выполнение монтажных работ со стропилинами.

Затем укладываются крайние к фронтону стропилины. Стоит обратить внимание, что край фронтона и верхняя часть стропилины обязательно составляют одну линию. Кроме этого, обращают внимание на качество древесины, используемой для стропилин: она не должна быть бракованной (нормальным считается наличие не больше 3 дефектов на метр длины), толщина – не меньше 4 см, ширина – не меньше 15 см. После размещения крайних стропилин, их соединяют веревкой-уровнем, по которому выполняют монтаж и крепление остальных стропилин системы.

Значительно облегчат возведение мансардной крыши своими руками чертежи, составленные предварительно, еще на этапе планирования такого строительства.

Монтаж стропилин

Затем стропилины объединяются воедино. Это делается в верхних точках всех стропилин при помощи специальной детали — прогона. Потом монтируется коньковая балка — не являющаяся обязательной для установки деталью каркаса (ее монтируют тогда, когда протяженность крыши больше 7 м).

Важно: в ходе установки стропиловочной системы закладываются места для размещения оконных рам.

Когда высота кровли будет меньше 7 метров, то к верхним краям стропилин закрепляются растяжки, выполняющие две важные функции: они служат одновременно потолочными балками этого помещения и делают жёстче всю кровельную систему мансардного типа, укрепляя весь каркас мансардной кровли.

На этом установку стропиловочной системы завершают. Остается только выполнить монтаж обрешеточной конструкции, прикрепить стройматериал для создания гидробарьера, разместить теплоизолирующий слой утеплителя, а также смонтировать покрытие кровли. Мансардная кровля закончена, и далее начинают внутренние работы.

Теплоизолирование мансардных кровель

Создание качественного и надежного теплоизолирующего слоя критически важно для любого варианта кровли мансардного типа. Это продиктовано тем, что стенки мансардного помещения являются одновременно и плоскостями мансардной кровли, либо, очень часто, расположены максимально близко к этим плоскостям. Поэтому в холодный период мансардное подкровельное пространство быстрее охлаждается и промерзает, а в теплый период — сильно нагревается.

Процесс утепления мансардной крыши при помощи минеральной ваты

Так как чаще всего мансардное помещение эксплуатируется круглогодично — как жилые комнаты, то в нем теплоизолируют все поверхности и плоскости, контактирующие с окружающей мансарду внешней средой. Теплоизолирование делают в несколько слоев, включающим, тепло-, паро- и гидроизолирование.

Для уменьшения расходов на строительство и в бюджетных вариантах теплоизолирования используют минвату. Ее укладывают в пространство между стропилинами, поэтому их размер подбирают в соответствии с его параметрами, а при необходимости выполняется обрезка приобретенного теплоизолятора под существующие размеры проемов между стропилинами.

Размещаются листы теплоизоляционного стройматериала на предварительно смонтированный пароизоляционный слой, а сверху минваты прикрепляется гидроизоляция. В подобной слоеной системе формируются воздухозазоры, которые располагаются между пароизоляцией и минватой, и слоем минваты – с гидроизолятором. Такие воздухоканалы обеспечивают вентилирование и проветривание всей кровельной системы. Это значительно улучшает теплоизолирующие характеристики мансардной кровельной конструкции.

Важно: при утеплении конструкции мансардной кровли важно выполнить его как можно качественнее, так как от качества теплоизолирования и обустройства вентилирования подкровельного пространства зависит микроклимат будущего мансардного пространства и комфортные условия для последующего использования такого помещения.

Мансардная крыша своими руками: чертежи, рассчет, монтаж

Мансарда – это чердачное помещение под самой крышей дома. Если это помещение хорошо утеплено, имеет вентиляцию, и освещение, то его можно использовать как жилую комнату, а при достаточной площади – обустроить настоящую квартиру с санузлом, кухней, несколькими комнатами. Мансардная крыша придает дому благородный и респектабельный вид, к тому же это естественная «воздушная прослойка», которая позволяет существенно уменьшить теплопотери, удерживая в доме до 30% тепла.

Крыша мансардного типа: варианты

Основные виды конструкций мансардной крыши частного дома:

  1. Односкатная. Односкатная крыша – это наклонная плоскость, закрепленная на несущей стене.
  2. Двускатная. Двускатная – две плоскости, которые поддерживаются несущими стенами и друг другом.
  3. Четырехскатная (полувальмовая двускатная, полувальмовая четырехскатная). Вальмовые и полувальмовые – четырехскатные крыши, имеющие дополнительные плоскости в виде треугольников и трапеций.
  4. Мансардная классическая. Плоская мансардная крыша также возможна как вариант, но в таком случае придется уделить много внимания отводу дождевой воды, укреплять конструкцию из-за возможной снеговой нагрузки и т.д. Специалисты не рекомендуют устраивать такую крышу в жилых домах.
  5. Многощипцовые. Многощипцовые – самые сложные конструкции, имеющие много наклонных плоскостей, пересекающихся друг с другом.

Мансардная крыша своими руками

Выбор конструкции

Выбор вида конструкции зависит от нескольких факторов: жилое или нежилое планируется мансардное помещение, климатические особенности зоны постройки дома, предполагаемое естественное освещение чердака, подвод коммуникаций, форма коробки дома.

Если владельцев жилья устраивает простая форма, то подойдет двускатная мансардная крыша конструкция которой достаточно несложная и прочная.

Минус конструкции: за счет формы остается мало полезного пространства.

Для устройства полноценного помещения для проживания лучше всего подойдет классическая форма: двускатная (как вариант полувальмовая) с дополнительными скатами. Такая крыша обеспечит максимальное пространство для внутренней отделки, мебели, установки окон, подвода коммуникаций и т.д.

При грамотном подходе мансардный этаж можно переоборудовать в уютную жилую комнату

С чего начать строительство крыши

Любая стройка начинается с проекта. Особенно если планируется мансардная крыша своими руками чертежи должны быть подготовлены заранее. Рассмотрим наиболее приемлемый вариант – классическую форму.

Существует несколько четких требований:

  • Высота мансардного помещения должна быть не менее 2.2 метра.
  • Высота стены до излома (дополнительного ската) более 1-1.2 метра.
  • Возможность установки окон или на скатах или на торцевых стенах.
  • Устройство качественного утепления, гидроизоляции крыши.
  • Монтаж стропильной системы с учетом ветровых и снеговых нагрузок на будущую конструкцию.
  • Расчет отопительной системы.

После составления проекта можно приступать к строительству каркаса – стропильной системы. Это фактически «скелет» будущей конструкции, и от нее зависит качество и продолжительность эксплуатации помещения.

Мансардный этаж без утепления

Стропильная система мансардной крыши: инструкция

Если высота мансарды позволяет, можно сделать не ломаный потолок, а ровный. Однако, как правило, этот вариант самый оптимальный. Можно устанавливать оконные блоки таким образом, что естественное освещение помещения будет максимальным.

Конструкция стропильной системы состоит из обязательных элементов:

  • Стропила.
  • Мауэрлат (несущие балки).
  • Стойки.
  • Обрешетка.
  • Металлический крепеж.
  • Коньковый брус.
  • Внешнее покрытие.
  • Утеплитель и паро/гидроизоляция.

Стропильная система примерно выглядит следующим образом как на фото:

Стропильная система мансардной крыши

Мауэрлат – это основание стропильной системы. По факту представляет собой брус, закрепленный по периметру на несущих стенах здания. Если дом построен из бревен, то мауэрлатом считается последний венец.

Совет! Чтобы мансардная крыша была максимально прочно закреплена на коробке дома, мауэрлат дополнительно усиливаются металлическими элементами.

Крепление мауэрлата

Итак, устройство мансардной крыши частного дома начинается с установки мауэрлата. При этом желательно проложить гидроизоляционный материал между балкой и стеной. Далее к мауэрлату крепятся стропила следующим образом:

Чтобы разгрузить стропила нижнего ската устанавливают боковые внутренние прогоны. Основная стропильная система называется «фермой» (шаблоны). Установить ее можно двумя способами: собрать на земле и поднять на коробку, либо собирать наверху.

Самое трудоемкое мероприятие – изготовить и смонтировать первый шаблон и последний. Далее уже по заданным размерам при помощи строительного уровня и натянутых нитей устанавливаются следующие конструкции. При монтаже классической мансарды нужно ориентироваться на 3 точки: мауэрлат, стык скатов и конек.

Крепление стропил к опорному брусу

Естественно, что все линии должны быть четко выверены и располагаться под одним углом. Шаг шаблонов рассчитывается исходя из будущих ветровых и снеговых нагрузок и возможностей коробки дома. Чем чаще – тем лучше, однако следует учитывать итоговый вес на несущие стены строения.

После окончания установки фермы приступают к обрешетке, как показано на видео в этой статье. Это поперечные брусья, которые придают жесткость системе.

Далее на обрешет устраивается «кровельный пирог», состоящий из нескольких слоев:

  • Пароизоляция.
  • Утеплитель.
  • Гидроизоляция.
  • Дублирующий (контр) обрешетки.
  • Кровельный материал.

Пароизоляционный материал прибивается или «пристреливается» к обрешетке стропил. Далее идет утеплитель, сверху крепится гидроизоляция, контробрешет и последний этап – кровельный материал. Внутреннее пространство мансарды также необходимо утеплить и изолировать. Далее можно приступать к отделке стен и потолка.

Кровельный пирог крыши

Совет! Перед монтажом стропильной системы нужно продумать, где будут располагаться окна, чтобы не пришлось впоследствии нарушать целостность конструкции.

Следует учесть, что стропильная система сделана из досок, соответственно подвержена разрушительному влиянию влажности, грибков, насекомых. Поэтому нужно обязательно обработать древесину антибактериальными составами, грунтовками.

Также требуется обратить внимание на устройство хорошей вентиляции. Особенно, если на мансарде не планируются окна. Самый простой способ – установить стеновые приточные клапаны. Или использовать при наличии окон современный вариант воздухообмена: установить стеклопакеты с вмонтированными вентиляционными каналами.

Схема устройства вентилируемого окна

Выбор материалов для строительства мансарды

Правильная конструкция крыши – это полдела. Не менее важную роль играет грамотный выбор материалов.

Брус для стропил и обрешетки

Обычно для стропил используется древесина хвойных пород дерева – сосна, кедр и т.д. Такой материал достаточно прочен, легкий в монтаже и обработке. Самый толстый брус используется для мауэрлата – минимальное сечение 100*100 мм, для серьезной нагрузки берут 200*200 мм.

Сечение бруса для стропил обычно 50*100мм, 50*150 мм. Выбор сечения бруса для конструкции должен исходить из учета итоговой нагрузки на несущие стены и фундамент. Если изначально мансардная крыша для устройства жилого чердачного помещения не планировалась, то необходимо монтировать максимально легкую стропильную систему.

Обустройство контробрешетки и обрешетки

Пароизоляционный материал

Назначение пароизоляции – не дать возможность испарениям изнутри мансарды проникнуть внутрь «кровельного пирога». На сегодня, самый популярный материал представляет собой многослойную фольгированную пленку. Пароизоляция укладывается фольгой внутрь помещения, что позволяет отражать внутреннее тепло и сохранять его.

Утеплитель

На материалах для утепления кровли следует остановиться подробнее. Используют несколько видов:

Пенопласт не лучший выбор для утепления стропильной системы, несмотря на то, что цена материала самая привлекательная. Во-первых, его неудобно крепить к обрешетке. Во-вторых, его теплоизоляционные свойства значительно уступают минвате и ППУ.

Минеральная вата обладает отличными характеристиками утепления и простая в работе. Но материал имеет один существенный недостаток – он впитывает влагу. Вследствие этого конструкция становится тяжелее, дерево подвергается разрушительному воздействию влаги, а тепло плохо держится внутри мансарды.

Нанесение пенополиуретана с помощью специальной установки высокого давления

Пенополиуретан – самый современный и бесспорно лучший вариант.

ППУ представляет собой двухкомпонентный напыляемый материал, структура которого состоит на 98% из газовой ячеистой фазы и на 2% твердого состава. Для его нанесения используется специальная установка высокого давления.

ППУ поступает из пистолета в жидком виде, практически прилипает к любой поверхности, за минуту застывает и вырастает в объеме в несколько раз. Пенополиуретан имеет самый низкий коэффициент теплопроводности, высокую адгезию, негорючий, срок эксплуатации более 30-ти лет.

Гидроизоляция

Гидроизоляция ограждает кровлю от проникновения дождевой и талой влаги. Также она защищает утеплитель от выпадения конденсата, который неизбежно возникает в результате перепада температуры внутри и снаружи мансарды.

В качестве гидроизоляционных материалов чаще всего используются пленки с микроотверстия для выхода пара. Такой материал предотвращает попадание влаги внутрь «кровельного пирога», но при этом обеспечивает хороший воздухообмен.

Гидроизоляция крыши – важный этап ее возведения

Кровельный материал

Основные виды кровли:

  • Листовая металлочерепица.
  • Профнастил.
  • Оцинкованные стальные листы.
  • Гибкая черепица.

Листовая металлочерепица активно используется для покрытия кровли в силу простоты монтажа и невысокой стоимости. Минус такого материала – очень шумный. Ветер, град, дождь будут четко слышны внутри мансарды.

Профнастил также несложен в монтаже, долго прослужит. Но из-за конструкционных особенностей требует очень качественной гидроизоляции и дополнительной герметизации стыков листов.

Оцинкованные листы из стали весят мало, система укладки не допускает попадания влаги между ними. Минус ы: требует особых навыков в монтаже и считается достаточно «холодным» материалом.

Гибкая черепица изготавливается из пропитанного битумом стеклохолста. Имеет большой ассортимент расцветок, выглядит весьма презентабельно, практически не дает возможности скапливаться конденсату, бесшумная. Недостатками такого вида кровельного материала считается горючесть, плохое «взаимодействие» с сильным морозом или жарой. Также требуется перед укладкой гибкой черепицы покрыть обрешетку фанерой или ОСП, чтобы основание было сплошным.

все, что вам нужно нать, терминология и нюансы

Большинство российских мужчин, достигших профессионального успеха и достойной оплаты своего труда, предпочитают вкладывать заработанные кровные средства в строительство собственного дома. Это нормально, когда зрелый мужчина заботится о будущем своей семьи (даже если она только в проекте, как и дом) и старается обеспечить для себя и своих близких комфортные условия и достойное проживание.

Не всегда к среднему возрасту удается накопить достаточную сумму для строительства дома в несколько полноценных этажей, да и не всегда есть потребность в таком строении. Вполне удачным решением может быть строительство дома с мансардой из пеноблоков (или дома из другого любого материала), причем ее возведение по силам выполнить самостоятельно при минимальной помощи друзей.

Для строительства нужно всего лишь знать технологию устройства мансарды и иметь некоторые навыки в столярном деле и в строительстве или хотя бы детальную инструкции, приобрести или взять в аренду необходимый инструмент – этого достаточно для людей настойчивых, привыкших не сдаваться перед трудностями и все делать своими руками. Все, что мы будем описывать ниже предназначено именно вам – мужчинам среднего возраста, готовым засучить рукава и построить самостоятельно примерно вот такой домик, показанный на фотографии справа.

Залюбовались? Теперь перейдем к более практичному описанию основных этапов постройки мансардной крыши своими руками и необходимых для этого материалов.

Мансардные крыши. Выбор формы и конструкции

Мансардная крыша – это тот же самый чердак, только более просторный и благоустроенный. Выбор ее формы и конструкции необходимо делать еще на этапе проектирования дома. Таким образом вы избежите хлопот, связанных с выполнение сложных расчетов несущих нагрузок, коэффициента сопротивляемости теплопотерям и ветру и прочих архитектурных и инженерных «заморочек».

Выбрав типовой проект или заказав его разработку у профессиональных проектантов, вы получите полностью готовое решение с полным набором чертежей, пояснительной запиской, технологическими картами и даже со сметой на выбранные вами же строительные и кровельные материалы. Имея на руках такую документацию вы легко сможете самостоятельно понять и разобраться, что, когда и в какой очередности необходимо делать. Остается только отправиться в ближайший строительный гипермаркет и закупить все необходимое.

Заранее стоит подготовить место для складирования приобретенного материала. Временная складская площадка должна быть сухой и оборудованной навесом для защиты от непогоды. Здесь же вы можете устроить себе мастерскую для подготовки отдельных конструктивных элементов, если вы не предпочли купить «дом в сборе», где уже все детали готовы и ваша функция заключается только в сборке мансарды по принципу обычного хорошо знакомого всем мальчишкам еще с детских лет конструктора примерно с такой инструкцией на картинке справа.

Мансардная крыша отлично подойдёт для строительства дома из пеноблоков эконом класса, а также, если нет возможности построить полноценный второй этаж. Кстати говоря, у пеноблоков много достоинств. Этот материал имеет отличные теплоизоляционные показатели. О строительстве одноэтажного дома из пеноблоков читайте здесь. Строительство такого дома обойдётся дешевле кирпичного, экономический эффект составляет 15-30 %.

Здесь мы сознательно опускаем описание типов мансардных крыш. А пока познакомимся с самим устройством мансарды и ее основными терминами.

Основные элементы конструкции мансарды. Терминология

Мы уже говорили, что по своей конструкции мансарды мало чем отличаются от обычных двускатных крыш (конструктивные особенности, конечно, существуют, но они не слишком значимые). Но, ближе к конкретике.

Кровля – наружное покрытие крыши. Необходима для защиты внутренней части мансарды от воздействия атмосферных явлений. Материалы:

  • Керамическая черепица
  • Битумная черепица
  • Шифер асбестоцементный волновой или прямой
  • Шифер металлический
  • Профилированный оцинкованный лист и прочие, коих в продаже сегодня несчетное множество

Обрешетка – доска, которая покрывает «скелет» из стропил для крепления изоляционных и кровельных материалов.

Коньковый прогон – верхние элементы всей конструкции стропил.

Стропила – наклонные ребра жесткости, основной «скелет», формирующий форму будущей мансарды.

Мауэрлат – не пугайтесь трудности произношения – это всего лишь деревянные балки, связывающие специальными креплениями всю мансарду со стенами по периметру дома.

Связи диагональные – специальные балки, связывающие стропильную конструкцию с вертикальными стойками и продольные балками.

Опоры внутренние – подпорные балки для устойчивости стропильной системы.

Изоляция – без комментариев.

Как построить мансардную крышу своими руками пошагово

Теперь, когда вы знакомы с общепринятой терминологий, дальнейшее понимание изложенного здесь материала и традиционно в конце статьи размещенного видеоролика для вас намного упростилось. Для более легкого восприятия информации мы предлагаем ее в виде пошаговой инструкции.

Начало

Начинается устройство мансарды с монтажа мауэрлата. Основной нюанс состоит в том, что при строительстве мансарды на коробке из камня вам нужно заранее позаботится о закреплении (вмуровывании) на расстоянии не более 2 метров друг от друга шпилек или анкеров для его крепления к коробке.

Брус размечают в местах расположения анкеров, высверливают в нем отверстия и надевают на анкера, притягивая равномерно мауэрлат к стене гайками.

Чтобы упростить разметку, можно положить брус на анкера и слегка простучать сверху молотком – останутся вмятины-отметки точнее любого лазерного прибора отмечающие места для сверления отверстий.

Второй шаг

Здесь вам предстоит установка балок перекрытия. Монтаж нужно выполнять в строгой последовательности – первыми устанавливаются в горизонтальной плоскости крайние с торцов балки, затем промежуточные и между крайними ними натягивается леса или капроновый шнур. Он и служит указателем плоскости, если, конечно, вы не пользуетесь уже упоминаемым лазерным нивелиром или уровнем.

Третье действие

Ставим, по отвесу выравниваем вертикальное положение и крепим опорные стойки. Закрепляем их укосинами и монтируем горизонтальные прогоны. Нюанс – стойки ставим в количестве, равном балкам перекрытия по двум параллельным сторонам будущей мансарды. Горизонтальные прогоны обеспечивают жесткость всей опорной конструкции.

Стропильная система

Заранее подготовленные на земле по шаблону элементы стропильной системы – ноги и наклонные прогоны устанавливаем по чертежу и крепим их к вертикальным опорам. Для соединения элементов между собой можно использовать доски или металлические пластины с заранее высверленными отверстиями.

Фронтоны и обрешетка

Оставляя оконные проемы зашиваем фронтоны и по всей площади крыши мансарды крепим обрешеточную доску. Это, пожалуй, самая простая операция во всем процессе.

Почти финал

Почему почти? Потому что мы только подошли к самому важному – устройству утепления мансардной крыши своими руками, или, если быть точным – к оборудованию кровельного пирога, как его называют специалисты. Но это – тоже выходит за пределы данной статьи и та же доступно для прочтения в других наших статьях об устройстве крыш своими руками.

Теперь точно финал

Финальная часть строительства мансарды (или снова почти финальная – впереди еще внутренние отделочные работы, но и об этом – в другой раз). Накрываем нашу крышу выбранным кровельным материалом и уж точно в завершение этапа сборки всей конструкции оборудуем нашу мансарду системой водоотливов. Именно она придаст всей работе законченный вид.

В качестве кровельного материала можно использовать практический любой материал. Для крыш мансардного типа отлично подойдет ренопласт. Такая кровля имеет высокое качество. При правильном монтаже ренопласт может прослужить минимум 30 лет.

Также для мансардных крыш можно использовать в качестве кровли сланец или ондулин. О монтаже кровельного сланца читайте в этой статье, о монтаже ондулина – здесь. Ондулин лёгок в монтаже, а также имеет отличную шумоизоляцию.

Видео о строительстве мансардной крыши своими руками

Мансардная ломаная крыша своими руками

Крыша мансардного типа своими руками

Делаем мансардную крышу своими руками

Двухскатная мансардная крыша своими руками (чертежи)

Мансардная крыша своими руками — технология строительства мансарды (+фото)

Вы хотите увеличить количество жилой площади в частном доме? Тогда нет ничего проще, чем сделать мансардную крышу своими руками. Зачем хранить на чердаке ненужный хлам, если там можно соорудить уютное семейное гнездышко! Получив некоторые навыки в строительстве мансарды, вы сможете справиться с этим процессом самостоятельно.

Мансардой называют чердачный этаж, фасад которого имеет форму ломаной или наклонной крыши. Высота линии, по которой пересекается плоскость крыши и фасада должна быть не меньше 1500 мм в соотношении с уровнем полов. Необязательно, чтобы мансардная крыша занимала всю площадь крыши. При этом жилая площадь под крышей может иметь разную форму. Мансардная крыша отличается делением ската на две части: пологая верхняя и более крутая нижняя. Так получается довольно большой объем дополнительной площади.

Разновидности

Во многом геометрия чердачного помещения влияет на конструктивное решение при изготовлении мансардной крыши.

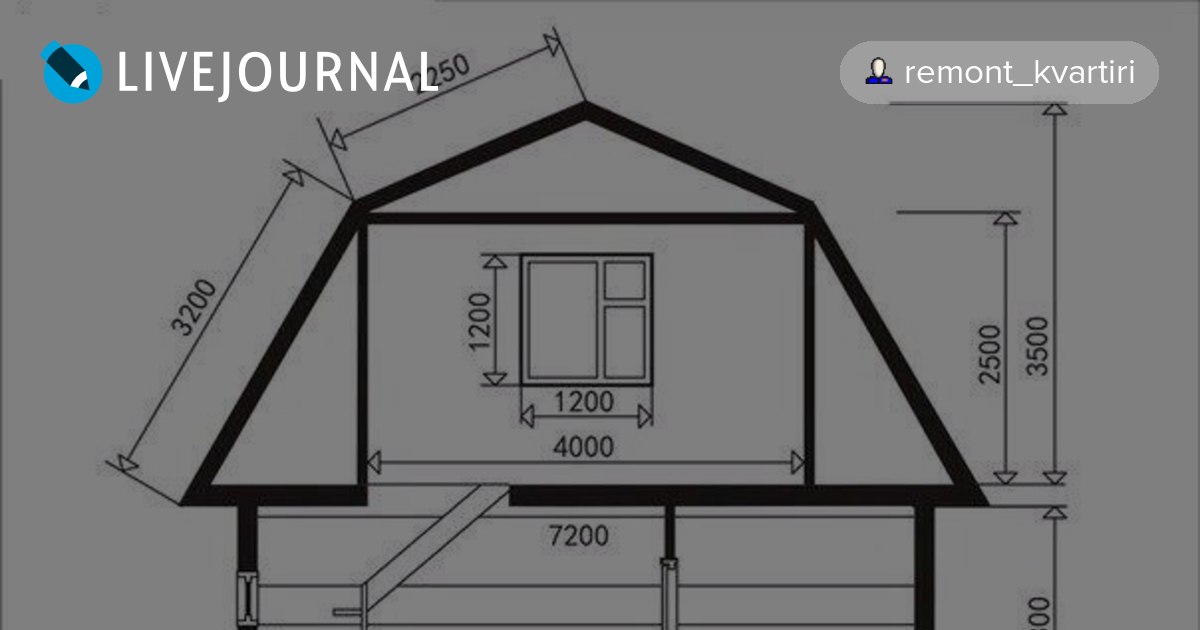

Двускатная ломаная крыша

Двухскатная ломаная крыша для обустройства одноуровневой мансарды. Тут все решается просто – под обыкновенной двухскатной крышей обустраивается мансарда.

Типы мансарды

В таком случае у вас не возникнет особенных трудностей в процессе создания проекта и его воплощения в жизнь. Дело в том, что выполнять расчеты данной мансарды очень просто, а сделать стропильную конструкцию легко. Главный ее минус – это небольшое внутреннее пространство с невысокими потолками.

Двухуровневая

Мансарда двухуровневая. Данный вид обладает смешанным типом опирания. Считается одним из самых сложнейших сооружений и в вопросе проектирования, и вопросе строительства. В большинстве случаев данные конструкции проектируются как одно целое с домом. Делается это из-за разноуровневого размещения жилых комнат.

Одноуровневая с выносными консолями

Одноуровневая мансарда с выносными консолями. Данное сооружение также непростое, однако, просторные помещения и большие окна полностью компенсируют все трудности его создания. Особенность строения заключается в смещении и выдвижении за пределы общей формы одной из сторон здания.

Раздумывая над тем, какой вид крыши выбрать, следует прежде проанализировать расчет строительных работ. Дело в том, что возведение мансарды проводят с учетом нагрузок, приходящихся на перекрытие. Главное, чтобы мансарда соответствовала эксплуатационным и конструкторским требованиям.

Обратите внимание! Для обеспечения свободного передвижения по мансарде, вам следует выставить наивысшую точку комнаты так, чтобы высота ее была не меньше 2,5 м.

Стоит также подумать о форме стен, ведь они могут быть и прямыми, и наклонными. Разумеется, мансарда с прямыми стенами более удобна в эксплуатации. Да и с отделкой стен придется повозиться, если вы остановитесь на стенах с наклоном.

В отличие от обычной крыши с чердаком, мансардная – требует особенного подхода. Это обусловлено тем, что мансарда подвергается и внутреннему, и внешнему воздействию, из-за чего в утеплительных слоях скапливается конденсат. Ввиду этого, повышенного внимания требует паро- и теплоизоляция. Кроме того, важно правильно разработать вентиляционную систему, которая должна содействовать своевременному проветриванию.

Конструктивные особенности

Мансардная крыша строится на фермах ломаной конструкции. Тут вместо стяжки должно быть использовано межэтажное перекрытие. Монтажная система довольно сложна, особенно по сравнению с остальными видами крыши. Это объясняется тем, что если следовать заложенным пропорциям дома, высота потолков мансарды получится достаточно заниженной. Из-за этого в строительстве при обустройстве зданий с чердаком используется крыша, не имеющая ломаных линий. Такая мансарда будет иметь стены, расположенные под острым углом к полу. Таким образом, у владельца мансарды будут дополнительные возможности для воплощения дизайнерских идей. Освещение в скате крыши будет обеспечиваться специальными мансардными окнами. Их выполняют в форме отдушин, которые предназначаются для вентиляции мансарды и выхода при необходимости на крышу.

Для того чтобы обеспечить отвод воды от стены, рекомендуется стропильные ноги сделать с определенным запасом длины. Если речь идет о деревянном доме, тогда запас должен быть не менее полуметра. Ноги стропил необходимо упереть на балки потолка или же на бревно сруба. Для этого в конструкции должны быть предусмотрены шипы и гнезда. В каменной усадьбе под стропильные ноги нужно подложить брусья, распределяющие нагрузку от системы стропил равномерно по периметру стены. Брусья размещаются выше на 150 мм, чем верх перекрытия самой крыши-мансарды. Они изолируются от камня толевой прокладкой. Толщина пиломатериалов напрямую зависит от длины пролета и расстояний между фермами. Тут также должен быть учтен вид используемого кровельного материала и ряд дополнительных факторов, таких как ветровые, снеговые нагрузки и т.д.

Разумеется наиболее тяжеловесной является кровля из черепицы. Сечение брусков, используемых в качестве стропил, определяется степенью нагрузки. Оптимальное сечение – 5х15 см, а среднее расстояние между стропильными ногами должно составлять приблизительно 100 см.

Обратите внимание! Если уклон крыши превышает 45°, то расстояние необходимо увеличить до 120 или 140 см. Если же крыша будет подвержена высоким снеговым нагрузкам, то это расстояние следует уменьшить до 60 или 80 см.

Собственноручное строительство

Мансардное окно с балконом
  1. Вначале установите фронтоны.
  2. После этого между стропилами проведите укладку балок.
  3. Затем осуществите выравнивание и должную фиксацию всех элементов, которые входят в данную конструкцию.
  4. По краям закрепите листы фанеры.
  5. Теперь можно уложить кровельный материал.

Такая методика упрочняет конструкцию мансардной крыши, что только увеличивает уровень ее надежности.

Окно на потолке

Чаще всего окна устанавливают не в крыше, а в боковой стене. Тем не менее, люди осмелившиеся установить окна непосредственно в крышу не испытают от этого сожалений. Мало того, что это позволит создать уникальный дизайн, так мансардное помещение еще и наполнится дополнительным теплом и светом. Это особенно важно, если конструкция не очень хорошо освещается. Мансардные окна устанавливаются под определенным углом, варьирующимся от 45 до 70°. Они отлично сохраняют тепло в комнате и увеличивают освещение на 50%!

Утепление мансардной крыши

Для утепления мансарды следует провести гидроизоляцию по поверхности крыши, стен и пола. Что касается стен и крыши, то их обычно утепляют пенополистиролом либо минеральной ватой. Чтобы тепло удерживалось в мансарде, очень важно плотно уложить утеплитель на пол. Это может быть минеральная вата. Допустимо также утепление пенопластом. Уложить пенопластовые листы следует в 2 слоя. Их толщина должна составлять 50 мм. Что касается укладки утеплителя между стропил, то стыки листов одного слоя не должны совпадать друг с другом.

Схема утепленной мансардной кровли
Обратите внимание! Если вы неправильно утеплите мансарду, то летом в ней будет невыносимая жара, а зимой – стужа. Поэтому к этому процессу стоит отнестись со всей серьезностью.

Вы уже делали мансарду? Как вам удалось справиться с задачей? Что бы вы посоветовали новичкам? Пишите свои комментарии к статье! Ваш опыт может быть полезен и другим людям!

Видео

Посмотрите, как не надо строить мансарду. Ошибки проектирования:

Фото

Размер стропильной системы Прибавляем величину свеса Общий размер Наращивание с помощью двух досок по 60 см Крепим соединительными пластинами Разметка Устанавливаем стойки Собираем коробку Закрепляем по центру потолочную доску Делаем скаты Размечаем и подгоняем стык Размечаем и погоняем стык потолочной доски Разметка и оформление нижнего ската Строим боковую часть мансарды Примеряем и отрезаем лишнее сверху и снизу Конструкцию устанавливают каждые 70 см

Ломаная мансардная крыша: конструкция, проекты, технология возведения

Ломаная мансардная крыша – удачная кровельная конструкция, под которой можно сформировать комфортное для проживания помещение с максимальным сохранением полезного пространства.

Если вы хотите дополнить свой дом данной крышей, то ознакомьтесь со статьей. Из нее можно узнать о различных специфических особенностях ломаных мансардных крыш.

Что такое мансардная крыша ломаного типа?

Мансардная крыша скрывает под собой чердачные помещения, оборудованные для жилья. Под прямыми скатами крыши можно создать небольшое по площади помещение.

Чтобы расширить его границы и увеличить полезный объем площади, следует инициировать строительство ломаного крышного каркаса.

Данная крыша над мансардой имеет неровную линию ската, которая преломляется под тупым углом на определенном уровне.

Подобное конструкторское решение позволяет сформировать полноценную крышу, не боящуюся веса и разрушительных действий различных атмосферных осадков, но не скрадывающую большую площадь чердачного помещения.

Классические треугольные крыши, которые можно видеть на некоторых домах, обычно прячут под своими сводами чердаки, предназначенные для хранения различных предметов, но не для жизни.

Далеко не во всех зонах помещений под данными кровлями можно встать в полный рост.

Ломаная крыша мансардного типа строится с учетом специальной технологии, которая предполагает расчет полезного и неполезного пространства.

«Полезными» принято считать те зоны, расстояние от пола до потолка у которых превышает порог в один метр двадцать сантиметров.

Как правило, именно на этом уровне и располагается уровень «сгиба» ломаной крыши. Чем выше он будет располагаться, тем комфортнее будет находиться в помещении.

Ломаная крыша над мансардой может быть как односкатной, так и двускатной.

Полноценная двускатная крыша обладает более привычной глазу формой и позволяет создать помещение, похожее на стандартные комнаты. Пространство, которое скрывается под односкатной крышей, может выглядеть немного нелепо.

Устройство ломаной односкатной мансардной крыши является более простым, чем монтаж классической, двускатной кровли.

Перед тем как инициировать строительство дома, следует изучить немало проектов домов с ломаной мансардной крышей и сгенерировать качественные и понятные чертежи будущего здания в разных вариантах.

Только взвесив все «за» и «против», можно принять адекватное решение, касающееся выбора типа кровли для дома.

Если вы хотите разместить на крыше ломаного типа окна, то заранее позаботьтесь об их органичном «включении» в пространство будущей кровельной конструкции.

Как правило, мансардные окна располагают на верней части скатов крыши, устанавливая их под определенным углом наклона и создавая вокруг них дополнительный надежный слой обрешетки.

Впрочем, от формирования мансардных окон можно и отказаться, сделав выбор в пользу «классических оконных» проемов, расположенных на фронтальной части дома.

Данный тип окон обладает более простой установкой, которая не вызовет дополнительных хлопот.

О конструкции качественной мансардной крыши

Первый, внешний уровень крыши, возведенной в соответствии с надежной и проверенной временем технологией, должен быть изготовлен из качественного и крепкого материала, обладающего великолепной сопротивляемостью к влиянию факторов внешней среды.

Мансардные крыши ломаного типа можно формировать из:

  • шифера;
  • керамической черепицы;
  • металлочерепицы;
  • дерева;
  • профнастила;
  • камыша;
  • ондулина и пр.

Некоторые материалы из данного списка (к примеру, шифер или профнастил) являются устаревшими, поэтому использовать их для создания качественных и надежных кровель не рекомендуется.

Лучшими эксплуатационными характеристиками обладают такие кровельные материалы, как черепицы всех видов и ондулин.

Они почти не подвержены разрушительному действию ветра, снега и дождя и обладают сравнительно высоким сроком службы, который может доходить до пятидесяти лет.

После того как вы определитесь с видом верхнего покрытия крыши, следует перейти к подбору материалов, которые будут входить в состав кровельного «пирога».

Кровельный пирог формируется из нескольких слоев технологичных материалов, обладающих гидро-, тепло- и пароизоляционными свойствами.

Видео:

Некоторые люди предпочитают добавлять к данным материалам дополнительный слой, отвечающий за шумоизоляцию, однако его использованием можно пренебречь (в особенности в том случае, когда в качестве основного кровельного покрытия используется материал, изначально обладающий выраженным шумопоглощающим действием (к примеру, ондулин)).

В качестве гидроизоляции можно использовать мембранные материалы или обычную полиэтиленовую пленку, обладающую высокой плотностью.

Чтобы создать теплоизоляционный слой, можно применить минеральную вату, стекловату или более технологичные материалы.

Роль пароизоляции, затрудняющей проникновение конденсата, испаряющегося из помещений дома, в кровельный пирог, может играть качественная мембранная ткань.

Важно отметить, что формировать кровельный пирог следует не только в области верхних границ ломаной мансардной крыши, но и в области ее «свесов», расположенных ниже точки изгиба.

Данный подход позволит значительно утеплить помещение и сделать его пригодным для всесезонного проживания (при условии правильно сформированной системы отопления дома).

Чтобы закрыть слои кровельного пирога и сделать потолок будущего мансардного помещения эстетичным, требуется использовать листы гипсокартона или другого первичного отделочного материала.

К примеру, поверх пароизоляционной мембраны можно набить легкую обрешетку, которая будет держать вес вагонки, способной придать любому дачному помещению благородный и опрятный вид.

Видео:

Вагонку, гипсокартон или иную первичную отделку можно покрыть слоем классической или декоративной штукатурки, оклеить обоями или декорировать любым другим образом.

Электрические провода и другие коммуникации следует прятать в пространстве между слоем шумоизоляции и слоем первичного отделочного материала.

Благодаря данной хитрости можно сформировать красивый, ровный потолок, не перегруженный дополнительными, портящими его внешний вид, деталями.

Пошаговая технология возведения ломаной крыши

Ломаная крыша своими руками – непростая, но вполне осуществимая задача.

Чтобы приступить к проведению работ, направленных на формирование данной конструкции, следует иметь чертеж ломаной крыши, который будет полностью соответствовать параметрам планируемой постройки.

Расчет ломаной крыши следует проводить только после возведения (или тщательного планирования размеров) основной постройки.

Видео:

Следует помнить о том, что многие кровельные материалы укладываются на обрешеточный каркас с некоторым нахлестом, увеличивающим герметичность будущей конструкции.

Схема, по которой формируется мансарда под крышей, проста. Для начала следует создать каркас под кровлю. Как правило, его изготавливают из качественного деревянного бруса.

Каркас должен быть надежно прикреплен к балкам перекрытия, являющимся основой для пола будущей мансарды, и к верхней продольной балке, считающейся самой высокой точкой потолка.

После того как каркас кровли будет сформирован, на него следует набить обрешетку.

Шаг между ее досками следует закладывать таким образом, чтобы он полностью соответствовал свойствам кровельного материала.

К примеру, монтаж ондулина следует проводить либо на сплошную обрешетку, либо на обрешетку, покрытую дополнительным слоем фанеры, служащей для выравнивания поверхности.

Кровля ломаного мансардного типа начинает строиться с нижнего ряда.

В ходе проведения работ специалисты, занимающиеся ее возведением, продвигаются выше и постепенно доходят до верхней точки конструкции. Монтаж листовых профилей кровли следует начинать с подветренной стороны.

Видео:

Некоторые строители предпочитают отложить создание финального покрытия кровли и начать формирование крыши с создания «пирога», обладающего гидро-, тепло и пароизоляционными свойствами.

Следует помнить о том, что материалы, которые входят в «набор» данного пирога, не следует располагать близко друг к другу.

Между ними нужно формировать тонкую контробрешетку, которая будет создавать вентиляционную прослойку.

Для проведения кровельных работ потребуются следующие инструменты:

  • молотки и шуруповерты;
  • отвертки с плоским и крестообразным профилем;
  • топоры, ручные пилы и электролобзики;
  • рулетки и строительные уровни;
  • строительный степлер и скобы;
  • гвозди с разной длиной стержней;
  • саморезы и шурупы;
  • специальные изоляционные подкладки;
  • герметики.

Следует помнить о том, что формирование стропильного каркаса и создание качественной и надежной крыши причисляется к разряду высотных работ.

Видео:

Проводить их следует с большой осторожностью. Приступать к формированию крыши в одиночку, не обладая навыками и умениями в данном деле, не стоит.

Если вы непременно желаете создать ломаную мансардную крышу для постройки своими руками, то позаботьтесь о поиске напарника, который поможет повысить качество осуществляемых действий, и внимательно ознакомьтесь с несколькими источниками, рассказывающими про пошаговый процесс монтажа кровли.

Строительство односкатной мансардной крыши. Как правильно сделать мансардную крышу разных типов

Если говорить о ломаной форме крыши, то почему-то у многих возникают вопросы. Между тем это не более чем своего рода двускатная крыша. Поэтому для тех, кто решил расширить пространство на мансардном этаже, лучшего варианта просто не найти. И поклонников таких оригинальных дизайнов очень много.

Скатная крыша из мандсарда может быть построена самостоятельно.Для этого нужно просто знать определенную последовательность действий. Главный принцип устройства скатной кровли — принцип опирания стропил на балки перекрытия.

Перед тем, как приступить к возведению кровли, лучше всего начать с грамотной разработки проекта на бумаге, желательно в клетке. Так можно достаточно простым способом определить высоту конструкции, углы наклона откосов, размер и расположение оконных проемов. Людям, у которых есть навыки рисования или которые умеют работать с графическими программами на компьютере, это даже проще.Когда определенные пропорции найдены, их просто остается придерживаться.


После определения нужных пропорций нужно определиться с сечениями элементов стропильной системы, а затем произвести расчеты на прочность. Для этого можно использовать любую подходящую программу расчета, где такая возможность предусмотрена, например, «Расчет стропильной системы». Или сделайте подробные предварительные расчеты в таблице Excel.

После того, как все размеры будущей ломаной мансардной крыши полностью просчитаны, можно переходить к ее непосредственному строительству.Стоит рассмотреть этот процесс более подробно, буквально поэтапно. Лучше всего это сделать на конкретном примере, взяв за основу дом со сторонами 8 на 8 м.

Поэтапное строительство скатной мансардной крыши

Шаг 1. В первую очередь нужно начать с установки мауэрлата и балок перекрытия. Примерные параметры для расчета сечения балок 100 на 200 мм. Монтировать мауэрлат нужно с внутренней стороны стен, а снаружи — кирпичом из эстетических соображений.При установке необходимо следить за тем, чтобы верхняя часть мауэрлата не выступала за облицовочный кирпич на 2-3 см. Это необходимо для того, чтобы нагрузка кровли приходилась на мауэрлат, иначе она будет перенесена на облицовочный кирпич, что в корне неверно.


Следующий этап — установка балок. Для начала нужно установить крайние балки перекрытия. Их протяженность определит ширину карниза. Ширина карниза в зависимости от пожелания заказчика может составлять 40-50 см.Балки — это специальные балки, сечение которых необходимо рассчитывать отдельно с учетом различных точек (снеговая нагрузка, ветровая нагрузка и другие факторы).


В первую очередь ставим балки, обозначенные цифрами 1,2,3,4.

Для указанного кирпичного ящика размером 8х8 метров сечение бруса выбирается 100х200 мм. После установки внешних балок секции необходимо натянуть шнурок по верху и обнажить остальные балки.

Необходимо учитывать шаг балок, исходя из размера шага стропил, которые будут устанавливаться в будущем. Например, если взяты половые доски 50х150 мм, то хорошо бы выбрать шаг 60-70 см, еще лучше остановиться на 60 см, учитывая, что кровельный утеплитель обычно имеет такую ​​ширину. После установки длинных балок необходимо установить короткие. Шаг для них чаще всего составляет 1 метр. Для крепления балок к мауэрлату подойдет 150 гвоздей.Иногда допускается использование саморезов и металлических стропильных уголков.

Шаг 2. Начинается установка стоек, которые следует разместить строго вертикально. В первую очередь устанавливаются стойки из бруса размером 100 на 150 мм по краям, а затем, при натягивании шнурков, и промежуточные, более мелкие, сечением 50 на 150 мм. Расстояние между любыми элементами не должно превышать 3.


Временные распорки используются для надежного удержания стоек на месте.Высота стоек должна быть на 10 см выше чистовых потолков в помещениях.

Следует сказать об очень важном нюансе. При постройке новой крыши, когда вроде бы все просчитано и выложено правильно, правильный прямоугольник почему-то не получается. В результате форма дома получается, по сути, суженной в одном из направлений. В принципе, это не должно вас сильно беспокоить, но для облегчения последующей работы все же стоит расположить стойки так, чтобы в итоге получился правильный прямоугольник.Так можно будет сделать стропила верхних откосов по одному шаблону. В противном случае придется использовать шнуры, а готовые элементы обрезать соответствующим образом. Чрезмерная трата времени и сил вряд ли кому-то понравится.

Шаг 3. Поверх стоек укладываются балки, состоящие из досок размером 50 на 150 мм. Установка идет, габариты те же, стойки отсутствуют, другие распорки не нужны. Эти конструкции послужат каркасом для предполагаемых стен помещения.


Шаг 4. Для правильной фиксации балок на них устанавливают кровельные уголки и затяжки, то есть ригели. Если исходить из параметров по примеру, то в этом случае длина затяжек будет 5,5 м. Сечения можно рассчитать в специальной программе. При ширине поперечного сечения 50 мм высота будет более 210 мм. Различные прогибы устраняются с помощью подвесов. Конечно, это значительно увеличит нагрузку на стропила верхних пандусов, поэтому полученные при расчетах размеры сечения стропил верхних пандусов разумно будет увеличить с 50 на 150 мм до 50 на 200 мм.


Под каждую затяжку (перекладину) помещается временная опора. Для этого используйте середину пролета. Может образоваться провисание, и его необходимо уменьшить. Идеально подойдет дюйм 25 x 150 мм. Все эти меры позволят безопасно перемещать затяжки. Поломки, а также всевозможные прогибы практически исключены.

Чтобы сделать конструкцию более жесткой, нужно после полной установки затяжки сверху скрепить доской размером 25 х 150 мм. Саму эту доску нельзя ставить строго посередине, нужно отступить от любой из осей не менее чем на 20 см.

Шаг 5. Затем можно переходить к монтажу боковых стропил. Потребуется предварительное изготовление шаблона, после чего делается верхний надрез. Что касается нижнего среза, то его размечают по месту, а затем крепят стропила и устанавливают заглушки для утеплителя.


Шаг 6. После этого начинается процесс установки стропил верхних откосов. Для изготовления шаблона берется кусок доски размером 25 х 150 см, который затем закрепляется на крайней перекладине строго вертикально.Любой из углов доски обязательно должен совпадать с осью строящейся кровли. Ведь правый край доски будет совпадать с осью кровли. Далее берется подходящая небольшая доска, наклеивается, и на ней карандашом отмечаются верхний и нижний надрезы.


Изготовлены и установлены два стропила по шаблону. Коньковый брус для этого лучше не использовать. После установки первой пары стропил ее необходимо закрепить подкосом, чтобы не произошло падения.


Далее устанавливаются все остальные стропила. Для крыши длиной 8 м уместны 4 подкоса, спаренные в разные стороны. Оставшиеся пары стропил временно скрепляем дюймовой доской, т.к. обрешетка пока недоступна.


Шаг 7. Пришиваются подвески, то есть доски размером 25 на 150 мм. Это делается для того, чтобы ригели не прогнулись после устранения временных опор. Такую доску также не стоит ставить посередине конструкции, иначе она просто помешает процессу.


Шаг 8. Начинается завершающий этап строительства кровли. А именно устанавливается двускатный каркас, а затем обшивается. Только после этого можно приступать к изготовлению карнизов, обрешетки, выступов фронтонов и отливов.


После того, как скатная крыша чердака будет полностью готова, можно приступать к кровельным работам. Это, без сомнения, не менее важный этап, но уже, как говорится, совсем другая история. Стоит отметить, что все строительные работы, о которых шла речь, лучше всего выполнять втроем.

Когда люди начинают строить дом, они редко задумываются о том, что скоро состав семьи может измениться. Что делать, если нужна дополнительная жилая площадь, а расширить жилище за счет хозяйственных построек невозможно из-за небольшой площади земельного участка? Строительство мансардной крыши решает проблему нехватки места, ее можно установить только на реконструируемое здание или произвести реконструкцию существующей кровли.

Мансарда с фронтоном

Ломаная крыша с мансардой

Разновидности мансардных крыш

В группу мансардных крыш входят все виды крыш, под скатами которых можно обустроить жилое пространство.Согласно строительным нормам, чердак отличается от чердака высотой потолка, подходящей для проживания людей, и наличием естественного света. Для устройства мансарды подходят:


Дома с кровлей любого типа можно оборудовать мансардой, однако работать с шатровой крышей, односкатной и асимметричной сложнее и дороже, от этих вариантов лучше отказаться в пользу более рациональных — двускатная или ломаная крыша.

Виды чердачных помещений

Отапливаемое мансардное помещение — реальная альтернатива второму жилому этажу деревянного или кирпичного дома. Дело в том, что увеличение этажности конструкции связано со значительными затратами на капитальный фундамент и строительство лестницы. В зависимости от доступного пространства и потребностей домовладельца используются различные конфигурации мансарды:

  • Одноуровневый. Под ломаным или прямым скатом двускатной крыши располагается всего одно жилое пространство.Строительство мансарды такого типа не предполагает увеличения веса кровли, поэтому подходит для строящихся и реконструируемых зданий. Выполнить расчет и построить чертеж одноуровневого чердака сможет даже мастер без опыта. Согласно строительным нормам высота потолка в жилом помещении должна быть 2,5 м и более.
  • Одноуровневый с выносной консолью. Под асимметричной кровлей размещается устройство мансардной крыши консольного типа.Для увеличения площади жилого помещения часть его выносят по периметру конструкции. Выступающая часть чердака, опирающаяся на столбы, приспособлена под сарай или гараж. Крыша дома с консолями асимметрична, основная часть дома покрыта двускатной крышей, а консоль прикрыта двускатной крышей. Возведен консольный мансардный вид для установки вертикальных окон для естественного освещения. Однако профессиональные архитекторы могут создать проект и чертежи такой сложности, а сложная схема стропильной системы не подходит для самостоятельной сборки.
  • Двухуровневый. Если высота крыши превышает 5 м, то в мансардном помещении можно оборудовать две комнаты, расположенные на разных уровнях и соединенные лестницей. Этот тип мансарды не строится на существующих домах. Двухуровневые помещения планируются еще на этапе проектирования, учитываются при создании чертежей фундамента. Стропильная система разработана специально для сложной асимметричной геометрии ската крыши. Второй уровень мансарды основан на колоннах, поэтому надежность конструкции напрямую зависит от правильности расчетов и профессионализма архитектора.

Дизайнеры могут создавать настоящие шедевры из консольных и двухуровневых чердаков, используя преимущества панорамного освещения, оборудовать теплицу, детскую комнату или спальню, наполненную свежим воздухом и светом, однако простая одноуровневая конструкция больше подходит для самостоятельная сборка.

Преимущества чердака

Домовладельцы стремятся использовать любую возможность для рационализации своих строительных затрат, чтобы не упустить возможность использовать пространство на крыше.Такой вариант увеличения полезной площади дома имеет следующие преимущества:

  1. Минимальная цена за 1 кв.м жилой площади. В связи с тем, что оборудование мансарды не связано с увеличением стоимости возведения фундамента, стоимость каждого метра в доме дешевле, чем при возведении двухэтажных конструкций.
  2. Рационализация затрат на отопление. Воздушный карман между полом и потолком чердака предотвращает выход тепла, выделяемого отопительными приборами, через крышу.Воздух плохо переносит тепло, поэтому первый этаж здания будет теплее, что приведет к экономии энергии.
  3. Готовый вид. Оборудование мансарды делает внешний вид дома завершенным и гармоничным, позволяет оборудовать балкон, сарай или гараж.
  4. Скорость строительства. При строительстве мансарды в жилом доме ну обязательно прекратите использование первого этажа. Скорость монтажа позволяет завершить работы по оборудованию мансарды в течение недели.
  5. Минимальные затраты. Опытные строители утверждают, что более дешевого способа получить несколько квадратных метров не существует.

Для обустройства мансардного помещения длина торцевой стены здания должна превышать 4,5 м, а площадь дома — более 7 кв.м, рекомендуемая пропорция высоты к площади — ½.

Естественное освещение мансарды

Наличие естественного света является необходимым условием для того, чтобы чердак считался жилым согласно строительным нормам и правилам.Есть два способа организовать это.


Выбирая окна для мансарды, учитывайте, что они должны гармонировать с кровельным материалом, общая площадь окон не может превышать трети поверхности откосов, а размер светопрозрачной конструкции напрямую зависит от угла наклона.

Вентиляционное оборудование

Если вы собираетесь утеплять и обогревать чердак, он должен быть оборудован системой принудительной вентиляции. Холодное подкровельное пространство вентилируется самостоятельно с помощью слуховых окон.На качественно утепленном чердаке затруднена естественная циркуляция воздуха, от чего становится душно, сыро и неуютно. Во избежание подобных проблем необходима установка:


Расположение элементов системы приточной вентиляции на мягкой кровле

При работающей системе принудительной вентиляции воздух циркулирует за счет конвекции — свойства теплого воздуха подниматься вверх, освобождая место для холодного воздуха, забираемого с улицы. Это увеличит срок службы стропильной системы, рубероида, защитит от плесени и сырости, а также создаст приятный микроклимат на чердаке.

Есть готовые чертежи мансардных крыш стандартных размеров, доступные для монтажа своими руками, если вы неопытный строитель, то надежнее всего будет остановиться именно на таких вариантах.

Видеоинструкция

Чердак в частном доме — идеальное решение для расширения жилого или полезного подсобного помещения без достройки верхнего этажа. Обустройство мансарды в чердачном помещении — это оригинальный и новый внешний вид дома, экономия энергии за счет уменьшения теплопотерь в кровле, увеличения жилой площади.Но большие размеры дома — не повод начинать работы по обустройству мансарды: нужен фундамент с достаточным запасом прочности по весовой нагрузке, так как уже готовую мансарду придется основательно перепланировать.

Особенности мансарды

Главное, что отличает чердак от обычных помещений, — это то, что в нем почти нет стен в привычном понимании, так как стены представляют собой модифицированную стропильную систему, построенную из множества наклонных поверхностей кровли.Поэтому конструкция окна будет самой разной — оно не должно мешать естественному свету, и должно выдерживать нагрузки в виде осадков и сильных ветров — влияние погодных условий на скатной крыше сильнее, чем на массивных элементах. здание.

Важно! Нормами СНиП предусмотрено, что площадь оконного проема не должна быть менее 10% поверхности пола в общем помещении. Поэтому при разделении чердачного пространства перегородками желательно делать еще и окно в каждой новообразованной комнате.


Наклонные окна в крыше мансарды смонтировать проще, дешевле и быстрее, чем делать под ней специальный вертикальный выступ с нарушением проектных расчетов. В любом случае оконный проем необходимо гидроизолировать или заказать армированное стекло и армированный пластиковый профиль.

Преимущества установки скошенного мансардного окна:

  1. Большой поток естественного света, сглаживающий свет и тень;
  2. Нет необходимости кардинально менять форму кровли и менять ее рельеф;
  3. Простой монтаж, выполнимый самим владельцем.

Степень освещенности зависит от площади проема, которая пропорциональна углу наклона крыши. Отсюда вывод очевиден: чем круче покатая мансардная крыша, тем шире и выше должен быть оконный проем. Толщина металлопластикового профиля должна почти умещаться в расстояние между стропилами, чтобы было к чему прикрепить окно, не разрушая стропильную систему. Если вы заказываете более широкое окно, вам придется сделать усиленную перемычку, которая удерживает вырезанные стропила в месте выреза.Если вам необходимо установить широкое окно, необходимо сначала продумать вариант установки двух небольших соседних окон, чтобы крыша оставалась сплошной.

При установке слухового окна (слуховое вертикальное окно требует снятия рамы за чердаком) геометрические формы крыши должны быть усложнены установкой верхнего и бокового желобов, а также укладкой или установкой покрытие крыши тоже сложное. При этом переделать готовую стропильную систему намного сложнее, чем уложить новое мансардное окно в свое индивидуальное.Долины необходимо тщательно гидроизолировать, поскольку их расположение и геометрия относительно постоянных атмосферных воздействий делают эти места наиболее уязвимыми для влаги и проникновения холода. В регионах со среднегодовым высоким уровнем осадков рекомендуется делать снегозадержатели над общежитиями. Но главное достоинство слухового окна — возможность стоять рядом с ним в полный рост — перевешивает все недостатки, которые можно устранить.

Окно, углубленное в крышу, делается, если через это окно организован выход на балкон.В остальных случаях это малопривлекательный вариант: плохое естественное освещение, неоправданное усложнение геометрии кровли, большие трудозатраты с минимумом эффекта.

Самый доступный вариант — окно в конце мансарды — дешевое и практичное решение, которое можно полностью реализовать без посторонней помощи.

Стропильная система мансарды

В индивидуальном строительстве дом с мансардой часто строят с покатой крышей, хотя это дорогое решение.Ломаные мансардные крыши в силу своих конструктивных особенностей значительно увеличивают полезную площадь внутреннего чердака. При одинаковой ширине фундамента дома и пола комнаты на таком чердаке будут иметь большую площадь за счет выступов и ниш, чем комнаты под крышей обычной конструкции.

Стандартная конструкция скатной кровли позволяет значительно ниже опустить карнизные свесы, делая не только очень оригинальным внешний вид дома — такие свесы защищают стены и фундамент дома от ветра и влаги, отводя осадки в сторону от ветра и влаги. жилище.

Чем сложнее ломаная кровля своими руками, тем сильнее зависимость надежности конструкции от материалов, из которых сделана кровля, от климатических условий, от толщины балок стропильной системы и др. факторы. Классическая мансардная крыша своими руками, чертежи которой приведены ниже, имеет соотношение уклона нижних откосов к перекрытию 60 °, верхних уклонов 30 °.

СНиП предусматривает комфортную высоту потолков в мансардных помещениях — не менее 2 м.Поэтому схема с уклоном крыши 600 полностью оправдана, а надежность конструкции обеспечивается более толстыми балками перекрытия и стропилами, чем при устройстве обычной двускатной крыши.

При классической конструкции мансарды не учитываются сила ветра и нагрузки от веса снега на сторонах кровли с большим уклоном. Снег будет скапливаться на верхней поверхности крыши при уклоне 300-450. Чем больше угол наклона кровли, тем сильнее парусность кровли, поэтому в климате с сильным ветром нужно строить крыши с небольшим уклоном, а это проблема обустройства мансарды — площади Дом в таких условиях должен быть достаточно большим.

Схемы скатной крыши

Каркас скатной крыши изготавливается из бруса сосны первого или второго сорта. Для расчетов регулируются такие параметры, как поперечное сечение бруса и реек, размеры и вес кровли из различных строительных материалов, снеговые и ветровые нагрузки, шаг крепления стропил.

Возведение крыши с подвесной стропильной системой оправдано, если в основании треугольника (на рисунке верхний) размер ≤ 4.5 м — это определяет ширину мансарды. Если ширина оказывается больше, то обустраиваются слоистые стропила, которые крепятся к стене.

Как рассчитать ломаную крышу

Шаг между стропилами часто определяется шириной утеплителя — такое решение позволяет сэкономить на рулонных материалах, а расстояние между стропилами выбирают на 2-3 см меньше ширина изоляционного материала. Например, для плиты из минеральной ваты шириной 60 см расстояние между соседними стойками должно быть 57-58 см.

Доска стропильных ног также рассчитывается по ширине, исходя из параметров утеплителя. Для проветривания слоев теплоизоляции необходимо предусмотреть вентиляционный зазор 20-30 мм, иначе скапливающийся конденсат вызовет гниение древесины, а затем и повреждение утеплителя. Для условий средней полосы толщина утеплителя может быть не более 230-250 мм, поэтому минимальная ширина стропильных ног составляет 230 мм при толщине доски ≥ 50 мм.Чем больше ветровых, температурных и снеговых нагрузок в регионе, тем толще должны быть стропила.

Рекомендуем: Для экономии пиломатериалов утеплитель можно укладывать в двух направлениях: вдоль и поперек стропил, делая между слоями тонкую и редкую обрешетку. При минимальной толщине плиты из базальтовой ваты 100 мм можно использовать доску 50 x 150 мм, оставив 50 мм для вентиляционного зазора.

Устройство мансардной крыши

Мауэрлат на крыше мансарды оснащается стандартной техникой — крепление бруса к стене с помощью вязальной проволоки, анкеров или шпилек.Если дом из бруса или бревна, то мауэрлатом может служить верхний венец сруба, пропитанный антисептиком и веществами, повышающими влагостойкость древесины.

Для мауэрлата в доме из газобетона поверх стен заливается монолитный железобетонный ростверк, а сам мауэрлат крепится к забетонированным в стену стержням. Для стен из кирпича или железобетона такой ростверк из бетона делать не нужно — сам материал стен достаточно прочный, выдержит любые способы крепления стропильной системы.Потребуется только сделать двухслойную гидроизоляцию по всему периметру дома, и балку мауэрлата сечением 150 мм.


Для сборки элементов ферменной конструкции используйте длинные гвозди — 150-200 мм. По углам и в местах пересечения несущих стен с внутренними перегородками дома лучше делать болтовые соединения, либо использовать двухсторонние шпильки с резьбой. Также все пересечения элементов кровли рекомендуется дополнительно армировать металлическими накладками.

Монтаж стропильной системы мансарды может осуществляться двумя способами:

  1. Сборка элементов на земле, подъем готовых конструктивных элементов вверх. В первую очередь крепятся вертикально расположенные элементы, образующие будущие фронтоны. В пазы, проделанные в брусе мауэрлата на расчетном расстоянии, вертикально вставляются и жестко фиксируются остальные элементы стропильной конструкции. Для придания жесткости и правильной геометрии можно временно закрепить элементы проставками и укосинами, а после установки боковых балок, когда конструкция приобретет необходимую жесткость, распорки можно будет снимать;
  2. Второй метод — это последовательный монтаж мансардной крыши на месте.Так работать эффективнее и удобнее, ведь при объемной стропильной системе поднять собранную крышу вручную будет проблематично — придется арендовать кран. После сборки конструкции укладываются балки перекрытия, к которым в пазы крепятся вертикальные стойки из бруса, а для жесткости и вертикальности системе устанавливаются временные укосины. Затем собирают верхнюю и боковые стропильные ноги, таким же образом монтируют укосины и подкосы.

  3. Последний этап — установка верхних балок, которые выполняются по шаблону, и в них сразу врезаются пазы под стропила.Поскольку мансардная скатная крыша не имеет конька, на балку посередине монтируются откосы, которые предназначены для фиксации верхнего треугольника мансардной крыши.

Использовать всю возможную площадь, придать дому оригинальность и существенно снизить теплопотери через крышу — вот те задачи, которые решает чердак. Если у фундамента таким способом есть определенный запас прочности, можно превратить одноэтажный дом в двухуровневый. Также привлекательно то, что мансардную крышу построили своими руками, даже без наличия специальных строительных навыков.Важно не ошибиться с выбором материалов и сделать все по правилам.

Окна на обычном этаже расположены в стенах. На чердаке стен нет или почти нет. Их заменяет крыша. Поэтому окна делают особенными: они должны не только в достаточном количестве пропускать свет, но и выдерживать ветровые и снеговые нагрузки, которые на крыше намного больше, чем на стенах.

Мансардные окна

При планировке мансарды стоит учесть рекомендации СНиП.Они рекомендуют делать площадь окон не менее 10% от площади пола. Так что если чердак будет разделен на несколько комнат, в каждой должно быть окно.

Из всех представленных на фото способов обустройства мансардных окон с мансардой, наклонный монтаж самый простой в реализации. В этом случае необходимо обеспечить должную степень гидроизоляции примыкания, а также использовать специальные модели с армированным каркасом и армированным стеклом — нагрузка на поверхность может быть значительной.

Преимущества мансардного окна:

  • больше света, менее резкие границы света и тени;
  • поверхность кровли остается ровной, рельеф не сложный;
  • относительно простая установка.

Планируя такое окно, нужно помнить, что его площадь увеличивается с увеличением угла наклона. На какой высоте удобнее установить такое окно и как увеличивается его высота в сантиметрах в зависимости от наклона, смотрите на фото.

Чем круче уклон относительно пола, тем меньше должна быть высота окна.

Ширина оконной рамы должна быть на 4-6 см меньше шага между стропилами. Тогда его можно легко установить, не нарушая структуру каркаса. Если окно шире, необходимо над ним сделать усиленную балку, рассчитать нагрузку.

Если вам нужно окно большего размера, проще поставить два узких рядом. Они выглядят не хуже, чем одна большая, и проблем будет меньше.

При установке слухового окна геометрия крыши усложняется: сверху и по бокам появляется впадина. Из-за этого стропильная система усложняется как в планировке, так и в сборке. Также увеличивается сложность монтажа кровельного покрытия. Наиболее вероятны утечки во всех впадинах. Поэтому здесь все нужно делать очень осторожно. В регионах с большим количеством снега над такими окнами желательно установить снегозадержатели, чтобы их не сдуло при резком спуске.

Устройство вертикального мансардного окна в мансардной крыше

Преимущество такого окна: возле него можно стоять в полный рост. Но пропускают меньше света, усложняется рельеф и проблематичнее становится крыша.

Встраиваемое окно обычно используют, если через него делать выход на балкон. В остальных случаях такой способ расстановки — не лучший вариант: света попадает мало, тени получаются очень глубокими, что утомляет глаз, геометрия тоже усложняется, хотя и не в такой степени, как в Предыдущая версия.

Проще всего сделать окно в конце мансарды. В этом случае вам не понадобится армированный каркас или армированное стекло. Просто качественных очков вполне достаточно. Именно такой вариант чаще всего можно увидеть на дачных участках: это самый недорогой вариант, который легко реализуется своими руками.

Стропильная система

При самостоятельном строительстве частных домов с мансардой обычно выбирают ломаную крышу. Он позволяет получить комнату большой площади, большей, чем под фронтоном.

При равной ширине цоколя (дома) чердачное помещение под ломаной крышей оказывается больше, чем под обычным фронтоном. Стропильная система усложняется, но все же большей популярностью пользуется двускатная крыша с мансардой под скатной крышей.

Конструкция скатной мансардной крыши такова, что свесы можно опускать достаточно низко, что придает дому интересный вид. Но длинный свес крыши выполняет не только декоративную роль. Также они закрывают верхнюю часть стены от атмосферных осадков и отводят основную часть воды от фундамента.Хотя при планировке нужно учитывать, что при сильном ветре увеличивают парусность. Из-за этого необходимо использовать более мощные доски и балки. Поэтому размер свеса крыши выбирается исходя из нескольких соображений, главный из которых — погодные условия.

Угол наклона

Зависит от кровельного материала, но больше всего — от региона и погодных условий. Классический вариант представлен на рисунке: нижние откосы по отношению к плоскости мансардного этажа наклонены на 60 °, верхние — на 30 °.На основании этих данных и параметров вашего дома можно рассчитать любую длину. Стоит только учесть, что согласно СНиП высота потолка на чердаке не может быть меньше 2 м. Тогда по определению это чердак. Человек будет чувствовать себя комфортно, если потолок будет поднят на высоту не менее 2,2-2,3 м. Исходя из этого, по правилам геометрии рассчитайте необходимые длины.

В классическом исполнении нагрузку от атмосферных осадков на боковые поверхности можно не учитывать.Осадки смогут остаться только на верхней части, угол наклона которой меньше 45 °.

Обычно наклон боковых поверхностей составляет от 45 ° до 80 °. Чем круче уклон, тем больше у него парусность, это нужно учитывать: в регионах с сильными ветрами лучше делать более плоские крыши. Тогда ветровые нагрузки будут восприниматься намного лучше.

Виды стропильных систем скатных крыш

Устройство скатной мансардной крыши — один из вариантов стропильной системы (самый распространенный)

Для изготовления лома каркаса кровли своими руками чаще всего используют пиломатериалы сосны, сорт — не менее 2.Выбор сечения бруса и досок зависит от размеров кровли, выбранного кровельного покрытия (его веса), ветровой и снеговой нагрузки в регионе, шага установки стропил. Все эти параметры учитываются при расчете. Методика прописана в СНиП 2.08.01-89 и ТКП 45-5.05-146-2009.

Один из вариантов устройства каркаса с подвесными стропилами

Выше на рисунке приведен чертеж каркаса с подвесными стропилами.Его можно реализовать только в том случае, если основание верхнего треугольника будет не более 4,5 метров (в данном случае это ширина мансардного помещения). Если больше, придется делать многослойные стропила, которые должны опираться на несущую стену посередине (чердак получится разделенным на две части рядом балок).

Другой вариант верхней части показан на фото ниже (картинка кликабельна). В этом случае боковые стропила укрепляют подкосами. Они значительно увеличивают жесткость системы.

Есть второй способ добиться подобного эффекта — установить сокращения — на рисунке они только очерчены еле заметными линиями. Длину боковой стропильной ноги делят на три, и в этих местах выставляют усадки. Они понадобятся, если кровля будет иметь солидный вес.

Вариант устройства стропильной системы ломаной кровли — с подкосами, повышающими жесткость системы

Для небольшого по размерам здания каркас крыши в целом может быть простым: наверху находятся две подвесные стропильные ноги, затяжка, балки перекрытия, стойки и боковые стропила (на фото ниже).

Устройство стропильной системы ломаной мансардной крыши для небольшого дома

Как рассчитать скатную крышу

Мансарда с ломаной крышей небольшого дома (шириной не более 6-7 метров) строилась столько раз, что по опыту можно сказать, какие материалы стоит использовать. Многие параметры зависят от других материалов. Например, шаг установки стропил привязан к параметрам утеплителя. Чтобы при утеплении было как можно меньше отходов, монтаж был проще, необходимо, чтобы расстояние от одной стойки до другой было немного меньше ширины утеплителя (на 20-30 мм).Итак, если вы собираетесь использовать минеральную вату, ее ширина составляет 60 см. Затем стойки необходимо установить так, чтобы зазор между двумя соседними составлял 57-58 см и не более.

Ширина доски для стропильной ноги снова определяется исходя из утеплителя. Для средней полосы России необходимая толщина базальтовой ваты составляет 200-250 мм. Это не все. Для просыхания утеплителя необходим вентиляционный зазор 20-30 мм (без него конденсат будет постепенно загнивать древесину и выводить минеральную вату из строя).В сумме получается, что как минимум ширина стропильной ноги должна составлять 230 мм. Толщина доски — не менее 50 мм. Это в регионах с легкими ветрами и не очень сильными снегопадами. Подводя итог, для всех стропил — коньковых и боковых — обязательна доска 230 * 50 мм.

Если пиломатериал с такими характеристиками окажется слишком дорогим, можно будет сделать утеплитель по двум направлениям: часть по стропилам, частично заполнение обрешетки, поперек. Возможна укладка базальтовой ваты не менее 100 мм, поэтому можно взять стандартную доску 50 * 150 мм и оставить 50 мм на вентиляционный зазор, либо заказать нестандартную 130 * 50 мм.Посмотрите, что выгоднее в денежном выражении.

Для стоек и балок лучше брать брус не менее 80 * 80 мм, лучше — 100 * 100 мм. Особенно в районах со сложными погодными условиями — при сильных снегопадах или сильном ветре.

Закажите у специалистов более точный расчет. Это длительный процесс, заключающийся в сборе нагрузок с кровельного материала, самих элементов конструкции, ветровых и снеговых нагрузок. После этого по определенной формуле происходит подбор элементов.Подробнее о том, как проводится расчет, смотрите в следующем видео.

Мансардная крыша своими руками: порядок монтажа

Устройство мауэрлата на мансардных крышах ничем не отличается от стандартного исполнения. Если или поленья, верхний венец можно использовать как мауэрлат. Только предварительно обрабатывается пропиткой с высокими защитными свойствами.

Если стена из пеноблоков, поверх нее устраивают армированный монолитный пояс. На кирпичной стене или сложенной из ракушечника, других подобных материалов устройство такого пояса необязательно.На стену в два слоя укладывается гидроизоляция, а сверху — брус, обработанный антисептиком — 150 * 150 мм или бревно. Он закреплен заделанными шпильками.

При сборке всех элементов используются длинные гвозди — не менее 150 мм. В наиболее ответственных местах лучше соединять три и более элемента болтами или шпильками с двусторонней резьбой. Все стыки желательно укрепить стальными пластинами или уголками.

Первый путь

Монтаж стропил мансардной крыши производится двумя способами.Сначала: собирают детали на земле, потом поднимают в готовом виде. Там первыми выставят крайние конструкции, которые станут фронтоном. Ставятся вертикально, закреплены. Часто удобнее закрепить их длинными брусками, прибитыми к стене (временно). В подготовленные углубления в мауэрлате вставляются следующие собранные конструкции (они выполняются с необходимым шагом). Они выставлены строго вертикально, тщательно закреплены. При необходимости установите дополнительные временные распорки, фиксирующие их в желаемом положении.Установлены боковые балки.

Как построить таким способом скатную крышу, собрать узлы, смотрите в видео ниже.

Второй путь

Второй способ — строительство скатной кровли осуществляется последовательным сбором элементов прямо на месте. Этот способ более удобен, если конструкция имеет большие размеры и в собранном виде ее можно поднять только с помощью специального оборудования (крана).

Сначала укладываются балки перекрытия. К ним крепятся стойки и затяжки, ставятся временные распорки, удерживающие их в вертикальном направлении.Далее собирают стропильные верхние и боковые ножки, устанавливают затяжки и укосины.

При установке соблюдается следующая последовательность действий: сначала устанавливаются крайние элементы и устанавливаются в нужное положение, надежно фиксируются. При необходимости используйте временные распорки. Между ними натягивается леска, веревка, шнурок, который будет служить ориентиром для установки всех последующих элементов. Этот простой ход позволяет получить идеальную геометрию (не забудьте проверить угол наклона, вертикальность или горизонтальность).

Поверх стоек крепятся затяжки — бруски, к которым затем крепятся боковые стропила и на которые устанавливается затяжка верхнего треугольника. Пуфы крепятся на металлические уголки. Поскольку балки длинные, они провисают. В дальнейшем это устраняется — после установки верхних стропильных ног — с помощью вертикальных балок фиксированной или регулируемой высоты. И временно их можно подпереть стойками (чтобы не тянуть всю систему).

Для облегчения выдерживания нужного угла при установке боковых стропильных ног изготавливаются шаблоны, по которым выполняются пропилы.Но поскольку геометрия построек, сделанных своими руками, редко бывает идеальной, могут потребоваться корректировки. Для проверки полученного угла наклона из нескольких досок сбивается еще один шаблон, который проверяет правильность установки.

Если стандартной длины пиломатериалов — 6 метров — недостаточно, либо заказывают нужную длину (дорого) или наращивают. При наращивании к стыку прибивают две доски размером не менее 0,6 метра (по 30 см с каждой стороны от стыка). Их прибивают с двух сторон или используются болты.

Надежный способ постройки стропил. Длина «заплатки» — не менее 60 см.

После установки боковых стропил осталось установить верхние. Для них также изготавливается шаблон, его сначала опиливают на землю, а сверху устанавливают.

Верх можно сделать разными способами. Его структура зависит от ширины основания. Как это сделать, смотрите на фото ниже.

Так как устройство мансардной ломаной кровли не предусматривает наличие конька, посередине набивается брус для затяжки, к которому крепятся откосы, фиксируя треугольник в необходимом положении.

Узлы и их чертежи

При установке стропильной системы могут возникнуть вопросы по сборке узлов — пересечению и соединению нескольких элементов конструкции. На фото вы видите чертежи ключевых соединений.

Второй вариант — соединение боковых слоистых стропил и верхнего треугольника. Болты используются для более надежного крепления.

Как сделать своими руками крепление верхнего тегоналя и стропильных ног на крыше мансарды

Способы крепления стропильных ног к мауэрлату или, как в данном случае, к боковой балке показаны на рисунке ниже.Чтобы упростить монтаж тяжелого элемента, к стропилу снизу прибивается упорная доска (брус), что ограничивает его движение: доска упирается в край и не дает упасть ниже.

Строительство чердаков в последнее время побило все рекорды популярности — стоимость жилья растет, а чердак позволяет получить дополнительную жилую площадь с минимальными вложениями. Однако устройство такой кровли имеет свою специфику и нюансы, которые следует учитывать, чтобы получить ожидаемый результат.В этой статье мы подробно рассмотрим все тонкости строительства мансарды своими руками.

Начать строительство мансарды необходимо с создания плана и оценки состояния несущих конструкций. В некоторых случаях фундамент не справится с дополнительной нагрузкой, например, если вы решили построить чердак на старом доме. Чтобы фундамент не провалился в землю и не растрескался, необходимо провести исследования и при необходимости укрепить фундамент.

Второй вопрос, который следует решить — определиться с типом конструкции будущего чердака. Это означает выбор формы крыши и материала отделки. От этого будет зависеть не только внешний вид фасада, но и размер внутреннего пространства.

Составление проекта

Этап проектирования, с которого должно начинаться любое серьезное строительство, является основополагающим для всех дальнейших работ. От точности расчетов зависит не только конечный результат, но и экономия строительных материалов и личного времени.Лучше сразу серьезно отнестись к созданию проекта мансарды, чтобы потом не тратить деньги на исправление собственных ошибок.

В первую очередь необходимо проанализировать специфику планировки здания, на котором будет пристроен чердак. В анализ должны быть включены размеры стен будущего сооружения, форма крыши, отделочные материалы, расположение окон, дверей, балконов, лестниц и т. Д. Важно учесть каждую мелочь, вплоть до того, что розетки, которые вы установите, и какие устройства будут к ним подключены.

Соответствующий СНиП может помочь в составлении плана мансарды, в котором подробно прописаны нормы и требования к строительству. Например, линия стыка между крышей и фасадной стеной должна быть не менее 150 см от мансардного этажа.

На что следует обратить особое внимание при создании проекта мансарды:


Эти точки должны лечь в основу проекта мансарды, и если обозначить их, работать будет намного проще.Если вы никогда не делали такой работы, рекомендуем ознакомиться с проектами чердаков на сайтах риэлторских компаний или частных фирм, чтобы не упустить ни одной важной детали.

Расчет стропил

Расчет стропильной системы крыши необходимо производить очень точно и со знанием дела, так как от этого зависит, выдержат ли несущие стены нагрузку чердака. В зависимости от угла наклона стропил и конфигурации кровли нагрузка варьируется.Если вы сомневаетесь в прочности стен, лучше сразу их укрепить или выбрать не слишком тяжелую конструкцию крыши.

Выполнить инженерный расчет стропильной системы помогут установленные СНиП:

Самый распространенный вариант кровли для мансарды — двускатная скатная крыша, однако в этом случае нагрузка на стены будет намного больше, чем, скажем, для односкатной конструкции. Но преимущество скатной крыши в том, что она обеспечивает максимально большую полезную площадь чердака.Независимо от выбранного типа кровли необходимо создать прочный каркас с достаточным количеством несущих опор, выдерживающий вертикальные и горизонтальные нагрузки.

Особенности конструкции

Если вы хотите построить чердак в старом доме, вам нужно сначала демонтировать старую крышу. После демонтажа можно переходить к монтажу несущих элементов конструкции — мауэрлата.

Мауэрлат для мансарды

Для крепления мауэрлата специалисты рекомендуют использовать анкерные болты диаметром не менее 12 мм и закрепить их в слое железобетона.Перед установкой анкера загните его конец так, чтобы получился крючок — так вы убережете застежку от случайного выдергивания.

Профессиональные дизайнеры составляют детальный чертеж мансарды, где отдельно отображаются точки крепления мауэрлата к стене. Обычно там указывается необходимое количество анкеров и их размеры. Шаг болтов может составлять от 100 до 150 см.

Мауэрлат — это мощный брус сечением 150х150 или 200х200, устанавливаемый в месте схождения кровли и несущей стены дома.Чтобы обустроить двускатную крышу, нужно установить две балки, а для 4-скатной крыши потребуется, как вы уже догадались, 4 балки.

Крепеж мауэрлата должен располагаться между стропильными балками, чтобы в нем не было слишком много надрезов, которые могут негативно сказаться на несущей способности. Например, если вы строите мансарду своими руками со стропилами, расположенными на расстоянии метра, то анкер тоже должен идти с шагом в метр, но со смещением 50 см, чтобы стоять как раз между стропилами.

Полезный совет: Всегда используйте только оцинкованные болты для крепления мауэрлата, чтобы предотвратить ржавчину.

Установите опорную планку поверх слоя гидроизоляционного материала. Это может быть обычный рубероид, полиэтиленовая пленка или современная водонепроницаемая мембрана. Если вы делаете чердак в кирпичном доме, то анкер можно ставить на время возведения несущих стен. Чтобы закрепить планку в мауэрлате, просверлите отверстия диаметром, равным диаметру шпилек, а когда планка окажется на месте, закрепите гайками.

Стропильная система

Мауэрлат — это основа стропильной системы, а она, в свою очередь, «каркас» кровли. Эта несущая конструкция должна выдерживать вес всего кровельного пирога и внешние нагрузки — ветер, снег, воду и др. Требования к стропильным системам описаны в СНиП в зависимости от типа кровли и климатических условий региона.

Для обустройства стропильной системы понадобятся обычные инструменты, которые есть у каждого хозяина — молоток, топор, ножовка, уровень, строительный степлер, отвес, рулетка.Чтобы построить чердак из бруса и быть уверенным в его прочности, выбирайте прочные изделия без дефектов сечением 100х100 мм для стоек и стропильных досок подходящего сечения. Из крепежа потребуются гвозди 100-120 мм, мощные металлические скобы и противогрибковый состав для обработки деревянных элементов. По-хорошему все балки и доски следует обработать дезинфицирующими средствами и антипиренами. Стропила высочайшего качества получаются из сосны и лиственницы. Влажность материала должна быть не более 22%.

Стропила могут быть наклонными и подвесными. Наклонные элементы упираются одним концом в несущую стену, а другим — в прогон или столб. Навесные позволяют организовать небольшой навес ската крыши над стеной дома, обеспечивая дополнительную защиту от влаги и холода. Стропила на коньке кровли соединяются внахлест или накладными плашками.

Важно: Стойки стропил крепятся к мауэрлату в случае использования деревянных балок перекрытия, а если строительство ведется на железобетонной плите, стойки можно ставить в любой точке.

При строительстве мансардной крыши очень важно правильно организовать систему диагональных распорок и подкосов. Чтобы элементы не прогибались со временем, необходимо установить горизонтальный ригель. Для очень широких построек рекомендуется устанавливать стропила подвесные, стянутые затяжкой.

В некоторых случаях для возведения стропильного «каркаса» используются не только деревянные, но и металлические элементы, однако разница в теплопроводности материалов может привести к деформациям.Кроме того, металлические детали нуждаются в дополнительной гидроизоляции.

Монтаж крыши

У каждого типа кровли своя технология монтажа, но есть общие моменты, требующие особого внимания. Так, ендовы вне зависимости от рубероида сделать сложнее, чем укладывать покрытие, а с примыканиями могут возникнуть дополнительные проблемы. Поэтому важно строго соблюдать инструкцию по установке, чтобы в дальнейшем места примыкания к трубам или стенам не доставляли хлопот.

Как построить чердак:


Видео о том, как построить чердак своими руками, позволит лучше понять весь процесс:

Утепление мансарды

Отдельно хотелось бы остановиться на теплоизоляции мансарды. Утепление мансардного помещения состоит из трех этапов: защита пола, фронтона и потолка. Один утеплитель можно использовать для всех поверхностей, главное, чтобы он был устойчив к влаге, имел низкую теплопроводность, не горел и был экологически чистым.Под эти требования подпадают многие современные материалы различной стоимости. Из самых недорогих можно выделить пенопласт, пенополистирольные плиты, минеральную вату. Плиты ДВП можно использовать для мансарды, расположенной над баней.

Рассмотрим самые популярные утеплители чердака:

  1. Стекловата — это вид утеплителя из минеральной ваты и один из самых бюджетных вариантов, но монтаж этого материала довольно специфичен. Особенно сложно работать со стекловатой при утеплении потолков, так как она выделяет много пыли, вызывающей раздражение.Работу следует проводить в защитном костюме, закрывающем все тело, в защитных очках, перчатках и респираторе. Несмотря на соблазнительно низкую цену, многие предпочитают другие материалы, например пенополистирол.
  2. Пенопласт
  3. — это традиционный утеплитель, используемый в различных областях строительства. С ним легко работать, он хорошо сохраняет тепло, не впитывает влагу и прослужит не менее 10 лет. Единственный недостаток — при пожаре пена плавится и выделяет токсичный дым, опасный для здоровья.
  4. Пенополистирол более прочен, чем полистирол, отличается высокой паропроницаемостью и долговечностью. Пенополистирол можно использовать для утепления помещений с повышенной влажностью. Он не горит и не выделяет токсичных веществ, поэтому считается одним из лучших бюджетных обогревателей для жилых помещений.
  5. ДВП — лучший вариант для утепления чердака над баней. Материал имеет отличную звукоизоляцию, низкую теплопроводность, не деформируется.С его помощью можно быстро выровнять поверхность для укладки финишного покрытия.

Мы рассказали, как правильно построить чердак, используя самые экономичные материалы и проверенные способы монтажа. Внутренняя отделка проводится так же, как и в остальном доме. Вы можете оклеить стены обоями, покрасить их краской, постелить полы из ламината или постелить теплые коврики.

3 совета по проектированию мансардных крыш

Мансардная крыша была создана Франциосом Мансартом, известным архитектором 17 века, который хотел добавить дополнительное пространство наверху дома.Ему удалось создать двухскатную крышу, которая позволила бы разместить весь этаж жилого пространства над линией карниза дома или другого здания, фактически не увеличивая техническое количество уровней в конструкции. Мансардную крышу, как правило, строить дешевле, чем крышу любого другого типа, потому что каркас не требуется. Характерные мансардные крыши имеют по два ската с каждой из четырех сторон линии крыши. Слуховые окна обычно видны на самых нижних склонах, которые круче верхних.Большинство мансардных крыш делают из черепицы или шифера. Доступны три варианта конструкции мансардной крыши, поясняемые ниже с советами для каждого стиля.

Вогнутая

Мансардная крыша вогнутого типа имеет изгиб или иногда расширяется. Некоторые из этих крыш будут иметь крутой угол наклона нижнего ската. Вогнутая мансардная крыша была очень популярна в 19 веке, особенно во второй половине, и ее можно увидеть на больших зданиях и особняках. Поскольку верх мансардной крыши плоский, сильное скопление снега может вызвать трещины, которые будут протекать, а сильный дождь может привести к скоплению воды и разрушению крыши.Лучшее, что может сделать домовладелец с вогнутой мансардной крышей, — это как минимум раз в год тщательно проверять крышу на предмет повреждений. Немедленно устраняйте любые повреждения, чтобы они не усугубились и не стали причиной более дорогих повреждений.

Выпуклая

Выпуклая форма мансардной крыши описывает изгиб наружу на нижнем скате. Мансардные крыши выпуклой формы могут иметь форму буквы S, а могут иметь форму колокола. Обе эти формы, а также выпуклые мансардные крыши всех типов позволяют увеличить внутреннее пространство на крыше без необходимости добавления дополнительного уровня к зданию.Мансардные крыши выпуклой формы обычно встречаются на зданиях суда с причудливыми башнями. Если у вашего дома выпуклая мансардная крыша, удалите все ветви деревьев, которые выступают в пределах 5 футов от периметра дома, и все ветви, которые свисают над крышей. Таким образом, никакие ветки деревьев не упадут на плоскую крышу. В противном случае он может оставаться там некоторое время, пока вы не сможете его удалить, и это может привести к повреждению крыши.

Прямая

Прямая мансардная крыша имеет небольшой уклон верхней панели, который обычно не виден на уровне земли.В этих крышах предусмотрены слуховые окна на более пологом склоне, который иногда может быть почти вертикальным. Эти слуховые окна обеспечивают вентиляцию, свет и дополнительное внутреннее пространство. Одним из недостатков прямой мансардной крыши является то, что вес снега может вызвать трещины, которые вызовут утечки с поверхности крыши. Ремонтируя старую крышу, постарайтесь принести в магазин оригинальную деталь. Иногда предметы больше не производятся, поэтому вам нужно иметь возможность сопоставить их с существующими продуктами, чтобы получить максимально возможное соответствие.

Мансардная крыша своими руками. Крыши домов с мансардой

Мансарда — это не только красивый внешний вид дома, но и реальная возможность увеличить жилую площадь, максимально практично и функционально использовать все пространство под крышей дома. Наиболее актуально устройство мансардной крыши в индивидуальном частном строительстве, на даче или на даче.

Чтобы конструкция была надежной и безопасной, не разрушалась при дополнительных нагрузках, следует правильно выбрать тип кровли, рассчитать уклон, размер, материалы.

В статье мы подробно разберем, как возводится мансардная крыша своими руками, остановимся на технологиях строительства и конструктивных особенностях.

Виды мансардных крыш

Сегодня сложно удивить архитектурными изысками в частных домах, люди стремятся к комфорту и эстетике своего жилья. Дизайн мансарды поражает своим размахом: высокие и низкие, ломаные и обыкновенные скаты, башенки и купола, сложные многоуровневые и самые обычные чердачные крыши венчают постройки, придавая каждому из них свой неповторимый индивидуальный стиль.

Односкатная кровля простейшая по конструкции, поддерживается стропильной системой или фермой на внешних несущих стенах на разных уровнях. Обычно такие крыши устраивают при возведении чердаков на небольших загородных домах, верандах.

Мансарда с двускатной или двускатной крышей — классическое сооружение, возводимое с использованием наклонных или подвесных стропил. Углы наклона откосов могут быть одинаковыми или неравномерными.

Вальмовая крыша — это шатровая конструкция, не имеющая фронтонов. Два больших ската — трапеции, откосы от торцевых стен — вальмовые треугольники.Половальмовые — это крыши, у которых стенка вертикальная как со сторон трапеции, так и с фасадов, а к коньку срезана под углом.

Шатровая крыша-мансарда — она ​​почти шатровая, но все скаты представляют собой равнобедренные треугольники, замыкающиеся в одной точке. Такая конструкция симметрична и не имеет конька, подходит для квадратных построек.

По сути, представляет собой сочетание нескольких двускатных крыш. Конструкция устраивается на домах сложной геометрии, с перегибами и многоугольным основанием.Такая кровля имеет множество ребер и скатов, поэтому требует сложных расчетов и профессиональных навыков; сделать такую ​​крышу своими руками — очень непростая задача.

Скатная крыша — классика мансардного сооружения, форма мансардной крыши позволяет значительно увеличить полезную площадь, а внутри оборудовать полноценную гостиную, спальню, детскую, кабинет и т. Д. наличие нижнего обрыва от 60 до 80o, а верхнего пологого 20-30o склонов. Конструкция кровельной системы мансарды усложнена до фермы, скаты состоят из двух стропил, усиленных стойками и укрепленных в точках излома растяжками.Нижний пояс фермы также является основанием перекрытия.

Сводчатые, конические, куполообразные мансардные крыши, используемые в элитном частном домостроении, дизайн таких чердаков поражает своей прелестью. Стропильная конструкция таких мансардных этажей довольно сложна и выполняется из материалов, поддающихся изгибу.

Комбинируя несколько типов крыш, получаются сложные и необычайно эффектные, красивые мансардные конструкции. Такой нестандартный подход к оформлению мансардной крыши необходим, если дом имеет сложную форму: с выступами, перепадами высот, пристройками.Несмотря на эстетику и завораживающий внешний вид, сложные мансардные крыши имеют существенные недостатки — множество внутренних углов (впадин) с небольшим уклоном, наклонные изгибы, которые представляют собой зону риска для целостности кровли, вызывают протечки и скопления. снега. Расчет мансардной крыши такого типа требует особых навыков и знаний; если вы собираетесь сделать такую ​​мансардную крышу своими руками, постарайтесь минимизировать наличие сложных элементов.

Мансардная крыша, фото основных типов перекрытий, применяемых в индивидуальном строительстве: 1.Односкатный 2. Двускатный 3. Многоскатный 4. Вальмовый 5. Подвальтованный 6. Вальмовый 7. Сводчатый 8. Конический 9. Купольный 10. Классическая мансардная покатая крыша

Простая двускатная или наклонная мансардная крыша не дает тот же эффект, что и комбинированный, но такая конструкция мансардной крыши намного надежнее, ее можно рассчитать и построить своими руками. Выбор типа мансардной крыши зависит от архитектурной концепции и плана дома, заложенного в проекте уклона откосов, характеристик несущей конструкции и выбора материалов для кровли.

Расчет мансардной крыши, угол наклона и выбор материалов

Обратите внимание, что на уклон скатов крыши влияют кровельные материалы и схема их монтажа, но в основном уклоны зависят от географии строительства. На заснеженных участках следует устраивать крутые крыши с небольшим свесом; на южных и почти бесснежных участках можно сделать небольшой уклон и более крупный свес. Если в районе сильные порывы ветра, то крыша должна быть плоской, что снизит парусность кровли.

Стандартная схема мансардной крыши, такое расположение стропил позволяет максимально использовать площадь мансардного этажа

Таким образом, расчет уклона мансардной крыши производится исходя из исходных точек:

  • желаемая высота внутреннего чердака;
  • архитектурное решение;
  • , в какой климатической зоне расположен объект;
  • какой рубероид будет использован.

Оптимально, если двускатная крыша мансарды имеет наклон 45 ° и выше, а классическая ломаная крыша мансарды своими руками имеет уклон нижних скатов 60 °, верхних 30 °.Такие откосы позволяют создать комнату, в которой комфортно для проживания, если правильно продумать интерьер мансарды.

Крыши домов с мансардой, фото преимуществ и недостатков внутреннего пространства при разных типах крыш

Классическая ломаная мансардная крыша своими руками, помимо стропил, включает в себя стойки, подкосы, затяжки, подвесы в дизайне. Размер сечения конструктивных элементов рассчитывается при расчете стропильной системы.

Как построить мансардную крышу, оптимальные пропорции крыши по отношению к ширине дома

Важно: Угол наклона ската крыши 60 ° дает возможность пренебречь нагрузками от атмосферных осадков. Чем больше уклон стропильной конструкции, тем длиннее стропила и больше площадь кровли, но меньше полезная внутренняя площадь.

Максимальная нагрузка от атмосферных осадков на крышу достигается при уклоне крыши 30 °, при 45 ° дождь и снег не задерживаются.

Таблица зависимости выбора кровельного материала от угла наклона скатов мансардной крыши

  • ширина торца (фронтона) 10 м, делим пополам: 8/2 = 4 ;
  • оптимальная высота крыши по коньку 2,4 м.

Здесь нам понадобится школьный курс геометрии: Синус угла в прямоугольном треугольнике равен отношению соседней ноги к противоположной ноге:

Sin B = 4 / 2,4 = 1,67

Открываем таблицу Брадиса и убедитесь, что это значение синуса соответствует углу около 59 ° вокруг значения.Таким образом, наш желаемый уклон составляет примерно 60 °.

Технология строительства мансардной крыши

Наклонная мансардная крыша, чертежи которой представлены в статье, является наиболее популярным видом устройства мансардного этажа у частного застройщика, поэтому разберем ключевые этапы ее возведения. Типовые проекты мансардных крыш не нуждаются в дополнительных расчетах, что значительно облегчает монтаж, и позволяет снизить финансовые затраты на изготовление индивидуального проекта.

Каркас мансардной крыши, схема основных конструктивных элементов

Перед изготовлением мансардной крыши по периметру укладывается специальная опорная планка. Если дом деревянный, брус или бревно, то верхний венец стен послужит мауэрлатом. В доме из кирпича, камня, монолитного бетона или пенобетона по периметру укладывается слой гидроизоляции (2 слоя рубероида, битумно-полимерные мастики), деревянная балка — мауэрлат устанавливается заподлицо с внутренней стороной груза. несущие стены, что позволяет равномерно распределять нагрузки от кровли и атмосферные осадки на основание и по всем несущим конструкциям.Снаружи на мауэрлат укладывается облицовочный материал, видно, что должно остаться 30 мм бруса, чтобы нагрузки приходились исключительно на брус, а не на обшивку.

Схема монтажа и крепления мауэрлата и стропил

Совет: брус для мауэрлата должен быть сечением 100 * 100 или 150 * 150 мм.

Затем устанавливаем балки перекрытия, сначала по краям укладываем брус, уровнем проверяем правильность геометрии, прикрепляем.Натягиваем шнурок по верхней плоскости и устанавливаем оставшиеся балки на расстоянии 500-600 мм друг от друга. Если до нужного уровня не хватает высоты, то ставим рейки, если наоборот, то срезаем мауэрлат. Расширение балок задает ширину карниза, обычно 300-500 мм. Далее устанавливаем короткие балки с шагом 1000 мм для устройства переднего отлива.

Совет: Крепеж к мауэрлату можно на 150 гвоздей, стропильные уголки на саморезы.

Установка каркаса

Для установки каркаса устанавливаем вертикальные стойки-балки по отвесу или уровню и крепим их к временным подкосам.Сначала устанавливаем крайние по углам, натягиваем шнур и устанавливаем средние с шагом не более 3 м.

Высота стоек зависит от формы крыши, предусмотренной проектом, обычно она равна расстоянию от земли до мауэрлата (высота 1 этажа) или +100 мм от желаемой высоты чистового потолка. . Стойки стягиваем сверху балками — досками 150 * 50 мм.

Конструкция мансардной крыши, как правильно установить боковую балку

На балки с помощью кровельных уголков крепим стяжные балки — в мансардной крыше это стержни, соединяющие боковые балки сечением 200 * 50 мм.Прогиб затяжек устраняется с помощью последующей установки подвесов к стропилам, а пока не установлена ​​стропильная система, рекомендуется установить временные опоры.

Монтаж мансардной крыши, крепеж сверху скрепляется доской, что делает конструкцию жесткой

Стропильная система

Сначала из досок 20х150 мм сделать шаблон: прикладываем доску к мауэрлату и в сторону бегаем, делаем пометки, отпиливаем, и шаблон готов.Поскольку строения часто имеют погрешности в геометрии, верхний прогон лучше промыть, а для нарезки на месте использовать мауэрлат.

Мансардная крыша, установка боковых стропил

Если длина ската больше стандартной 6-ти метровой доски, то рекомендуется заказать специальный пиломатериал под ваши размеры. Но если такой возможности нет, то доски сращиваются, для этого снизу пришивается кусок доски длиной 1,5-2,0 м, но под него придется установить подставку.

Стропила крепятся к боковой балке тремя гвоздями, к мауэрлату на металлических пластинах, саморезами и гвоздями или скобами.

Кровля-чердак, устанавливаем боковые стропила своими руками, способы крепления

Делаем шаблон для верхних стропил. Берем доску и закрепляем на крайней перекладине посередине, строго вертикально, один край доски должен совпадать с центральной осью мансардной крыши. Прикладываем планку, прорисовываем нижний и верхний срез.

Двускатная крыша мансарды как сделать шаблон для верхних откосов

Вырезаем шаблон на земле, делаем левые и правые стропила и монтируем их на крышу. На скатной крыше мансарды не используют коньковый брус, поэтому стропила крепятся стяжкой. По такому же принципу монтируем остальную часть верхней стропильной системы.

Как правильно построить мансардную крышу, установить подкосы (сверху) и установить верхний откос

Подвесные стропила представляют собой треугольник — простейшую ферму, но такая конструкция не передает нагрузки распорки на несущую. стены, поэтому следует установить затяжку.

Каркас мансардной крыши, способы установки затяжек на подвесных стропилах

После монтажа стропильной системы устанавливается и обшивается фронтон (торцевой) каркас, конструкция армируется в местах установки окон. Затем делают обрешетку, карниз, свесы и отливы.

Четырехскатная мансардная крыша, устройство фронтонов

Остальной путь

По стропилам укладывается пароизоляционная мембрана, которая прижимается контррешеткой 40 * 20 мм, рейки 50 * 50 мм , дополнительно создавая зазор для вентиляции.Обрешетка в зависимости от материала кровли может быть сплошной или зубчатой. Далее укладывается гидроизоляция, на которую укладывается рубероид.

Чердак должен быть утеплен изнутри, слой теплоизоляции дополнительно покрывается пароизоляцией для защиты утеплителя от образования конденсата. Далее можно отделать комнату выбранным облицовочным материалом.

Обязательно посмотрите, как строили мансардную крышу своими руками, видео поможет разобраться в ключевых этапах строительства мансардного этажа.

Качественные проекты мансардных крыш предназначены для строительства на чердаке дополнительной жилой площади, если крыша дома имеет наклонную или ломаную форму. Строительные нормы и правила рассчитаны на расположение пересечения кровли и фасада на высоте до 1,5 метра. Иначе чердака не будет, получится обыкновенный чердак, непригодный для нормального проживания.

Профессиональный проект мансардной крыши частного дома предполагает высоту стен 1.4 метра, так что на вертикальной стене удобно сидеть.

Современные проекты домов с мансардной крышей очень экономичны, они не предполагают строительство сложного дорогостоящего фундамента.

Совет! Следует обратить внимание на гидроизоляцию и пароизоляцию дома, чтобы здание «дышало».

Варианты дизайна

Подобрать готовые проекты домов с мансардной крышей и гаражом можно, учитывая вариант будущей кровли:

  • треугольная;
  • асимметричный;
  • пунктирная линия.

Типовой проект дома с покатой мансардной крышей подходит для двускатных, скатных, наклонных, двускатных, куполообразных, пирамидальных, полуовальных крыш.

  1. Самая простая конструкция — односкатная. Конструкция представляет собой наклонную плоскость, закрепленную на несущих стенах разной высоты. Этот вид редко используется при обустройстве чердаков.
  2. Типовой проект мансарды с двускатной крышей собирается из двух скатов, направленных в противоположные стороны.
  3. Бедра и полубедра означают четыре ската. Внутри таких систем создаются уютные комнаты.
  4. Ломаные крыши подходят для небольших построек.
  5. Пирамидальные, куполообразные, конические конструкции подходят для домов округлой формы.

Выбор типа мансарды

В процессе строительства можно использовать одноуровневый чердак вместе с двускатной или скатной крышей. Одноуровневый чердак прекрасно сочетается с двухуровневыми опорами, навесными консолями.

Внимание! Выбирая проект мансарды с двускатной крышей, учитывайте нагрузки, которые здание будет оказывать на фундамент.

На видео вы можете увидеть, как надстраивают чердак над гаражом:

Двускатные крыши характеризуются следующими параметрами:

  • различные размеры карнизного свеса;
  • угол наклона
  • ;
  • Конструкция стропильная (навесная, наклонная).

Этот проект мансардной крыши своими руками позволяет сделать ванную комнату и несколько спален.Такая мансардная «квартира» оборудована двумя балконами, на которые можно попасть из спальни. Материалом для каркаса может быть гипсокартон,. Возможна отделка фасада гипсовым или клинкерным кирпичом.

Двускатные крыши подходят для следующих строений:

  • гаражей;
  • малоэтажных домов;
  • хозяйственных построек.

Алгоритм действий

При строительстве мансарды используйте следующий алгоритм:

  1. Сначала выбираем вариант конструкции будущей двускатной крыши, вы можете подобрать готовые проекты мансардных крыш, выполнив поиск по Интернет.
  2. Рассчитываем стоимость постройки мансарды.
  3. Закупаем материалы, реализуем проект мансардной крыши на практике.

Характеристики двускатной полувальмовой крыши

Этот вариант крыши признан функциональным и оригинальным по дизайну. Под крышей можно соорудить чердак, на котором будет комфортно жить. Самые востребованные материалы для такой кровли — металлочерепица и профнастил.

Характеристики вальмовой крыши

Конструкция предполагает четыре ската, два из которых имеют треугольную форму, два — трапециевидную.Слои кровли похожи на слоеное тесто:

  • металлочерепица;
  • гидроизоляционный слой;
  • встречная решетка;
  • обрешетка;
  • изоляционный слой;
  • начальный ящик;
  • карниз;
  • пароизоляционный слой;
  • стропильная.

Конструкция двускатной крыши

В случае строительства нового дома при замене старой крыши необходимо учитывать внешние характеристики кровли. Проекты домов с мансардной крышей распространены (на фото выше) по следующим причинам:

  • приемлемая стоимость;
  • эстетичный внешний вид;
  • простая установка;
  • снег, вода не накапливается.

Скаты скреплены между собой под определенным углом, сам дом выступает в роли опоры. Крепление сверху осуществляется к коньку дома, сбоку со стенами. Стропильная система по проекту стропильной системы мансардной крыши дома 9х9, предполагает использование сухого качественного бруса.

Перед началом строительства брус обрабатывают химикатами для защиты от повышенной влажности, грибковых заболеваний. Решетки желательно покрыть антисептическим и огнезащитным составом.

Элементы двускатной крыши

Мансардная двускатная крыша предполагает наличие следующих компонентов: стропила, балки, мауэрлат, конек, балки, подкосы, затяжки, подпорки.

При желании вы можете бесплатно найти следующие проекты мансардных окон:

  • симметричные, в основе которых лежит треугольник;
  • пунктирные линии, позволяющие максимально использовать свободное пространство под жилье;
  • асимметричный, придающий зданию оригинальный вид, при этом уменьшая площадь на чердаке.

Совет! Выбирая несложный проект ломаной мансардной крыши, вы можете построить ее своими силами, но серьезные проекты желательно доверить профессиональным строителям.


Чертеж двускатной крыши

Если в ваши планы входит самостоятельная реализация проекта гаража с мансардной крышей, выполните последовательность действий:

  • начать с эскиза;
  • продумайте план будущей кровли;
  • завершить все расчеты;
  • закупочные материалы для стропил и перекрытий.

Чертежи мансардной крыши можно скачать на различных строительных площадках или приобрести у профессиональных инженеров.

Совет! Не экономьте на чертежах, от их качества зависит надежность конструкции и ее долговечность.

На видео будут показаны этапы возведения мансардной крыши над гаражом:

Расчет будущей двускатной крыши

  1. Выполнение расчетов — ответственный этап, он предполагает учет максимального веса кровли с учетом учитывать возможные ветровые, снеговые, дождевые нагрузки.Проекты кровли для разных регионов страны имеют существенные технические отличия, связанные с климатическими особенностями региона.

    Внимание! Для регионов, в которых зимой выпадает значительное количество осадков, нужна крыша со значительным углом наклона.

  2. При проведении расчетов помните, что с увеличением крутизны кровли, ее высоты возрастет и расход материалов на реализацию задуманного проекта.
  3. Самостоятельное строительство новой двускатной крыши — отличный вариант сэкономить денежные средства (при условии, что у вас есть строительные навыки).
  4. На строительном рынке представлено много высококачественных кровельных материалов. Если дом строится из бруса, лучше приобрести покрытие из металлочерепицы.

Преимущества металлочерепицы: доступная стоимость, длительный срок эксплуатации, эстетичный вид.

Расчет и установка стропильной системы — наиболее сложный и трудоемкий этап устройства новой кровли. Возведение двускатной конструкции предполагает учет многих нюансов, пренебрежение ими может «дорого обойтись» хозяину дома.Не экономьте на расчетах, ведь в итоге вы сможете сэкономить денежные средства, так как срок эксплуатации двускатной крыши значительно увеличится.

— это не очень распространенная конструкция.

Такая конструкция должна не только завершать целостную конструкцию здания, но и выполнять защитные функции.

Но и для комфортной жизни в комнате, находящейся под ней.

Для того, чтобы жилая площадь была пригодна для использования, необходимо понимать суть устройства такой конструкции и нюансы процессов ее монтажа.

Такая конструкция имеет ряд элементов, составляющих единую кровельную систему.

Устройство мансардной крыши выглядит так:

  • Крыша … Для требуется кровля, обеспечивающая надежную защиту от воздействия атмосферных условий как всего дома, так и всей кровельной системы.
  • … Несущая часть системы крепления чаще всего изготавливается из деревянных досок.
  • Хребет … Самая вершина всей системы.
  • Стропила … Опорные ребра, обеспечивающие жесткость конструкции. У них есть две разновидности — висячие и слоистые.
  • Мауэрлат … Элемент представлен балками, которые служат для крепления стропильной системы … Повторяет элемент в расположении периметра дома и крепится к каждой стене с помощью крепежа.
  • Диагональные сваи … Для того, , что система конструкции крыши имеет высокий уровень надежности , стропила соединяются между собой продольно расположенными балками и вертикальными подкосами, которые соединяются между собой диагональными связями или скосами.
  • Внутренние опоры … Элемент, который расположен под каждой стропильной ногой и обеспечивает ей устойчивость .
  • Изоляционный слой … Такой слой объединяет всю кровельную систему в единое целое, , создавая при этом надежную герметизирующую, паро- и звукоизоляцию. … Этот слой имеет свою структуру и является многослойным. Все материалы, которые используются для обустройства этого слоя, необходимы для обеспечения всевозможных свойств, обеспечивающих комфортное проживание на чердаке.

Из каких узлов и частей состоит мансардная крыша, вы увидите на этом чертеже:

Чертеж устройства мансардной крыши

Кровельный пирог

Каждый вид кровли имеет свою индивидуальную конструкцию.

Представлен в несколько слоев различных материалов, которые необходимы для защиты чердачного помещения от холодных воздушных масс и повышенной влажности .

Мансардный кровельный пирог включает :

  • Ящик;
  • Пароизоляционный слой;
  • Прилавок-гриль;
  • Слой теплоизоляционный;
  • Гидроизоляция;
  • Системы вентиляции;
  • Рубероид.

Каждый слой предназначен для выполнения определенных функций, необходимых для нормальной работы всей кровельной системы.

Если допустить ошибку при установке или пренебречь каким-либо из слоев, то это может привести к необходимости переделывать всю конструкцию .

  • … Самый простой вид кровли над чердаком, но не слишком популярный. Представляет собой одну наклонную плоскость , которая опирается на несущие стены разной высоты.
  • … Этот вид представлен двумя скатами , расположенными друг напротив друга.
  • Ломаная линия … Этот вид кровли тоже имеет названия — полувальмовый. Такая конструкция позволяет сделать мансардное пространство оптимальным … Эта конструкция имеет четыре ската. Жить на чердаке с такой крышей довольно удобно.
  • Конический … Самый сложный тип конструкции, представленный конусом. Подходит для конструкций круглой или многоугольной формы .

Типы крыш

Если говорить о разновидностях стропильных систем, то они бывают 3-х видов:

  1. Стропила подвесного типа обеспечивают передачу горизонтальной нагрузки на несущие стены. … Такие стропила являются фундаментом всей системы. Нет необходимости в промежуточных опорах; Для соединения балок используются деревянные или металлические стяжки.
  2. Стропильный тип применяется в случае расположения несущей стены в центре здания или наличия промежуточных опор.Стропила такого типа устанавливаются на внешние стены, а их средняя часть опирается на внутренние стены … Такую конструкцию можно построить только при расстоянии от несущей стены до другой до 6,5 м.
  3. Подвесной и многослойный вариант стропильной системы представлен треугольниками с прямым углом … Дополнительно такая конструкция оснащена схватками снизу и сверху системы. Для подвешивания потолка используются подвесные стропила.

Мансардная крыша: деревянный дом с двускатной конструкцией

Угол наклона

Очень важным параметром при строительстве кровли является определение угла наклона кровли.Эта величина определяется не только дизайном здания, особенностями фасада, но и выбранным кровельным материалом и местными климатическими условиями.

Если осадки, выпадающие на местность, где расположен дом, имеют большое значение, то угол наклона крыши составляет от 45 до 60 градусов .

Это значение уклона обеспечит лучшее удаление снега с поверхности. , и соответственно снижение уровня нагрузки.Помимо атмосферных осадков, этот параметр угла защищает крышу от оледенения.

Если дом расположен в районе, где часты сильные ветры, то значение угла наклона должно быть минимальным … В противном случае конструкция может быть разрушена из-за погодных условий. В этих условиях разброс этого параметра составляет от 9 до 20 градусов. .

Однако наиболее распространенный и оптимальный угол наклона кровли составляет 20-35 градусов. … Это значение подходит для устройства кровли практически из любого материала.

ВНИМАТЕЛЬНО!

Угол наклона во многом определяет прочность и надежность конструкции.

Угол наклона

Процесс монтажа

Для мансардной крыши необходимо придерживаться определенной последовательности действий:

  1. Изначально крепится верхняя балка, имеющая параметры сечения 10х10 или 15х15 см … Крепление осуществляется с помощью гвоздей, металлических скоб или саморезов. При этом первая балка выполняет функцию стропильного каркаса.
  2. Далее идет установка мауэрлата, который необходимо принять на себя большую часть нагрузки … Для его установки потребуется доска толщиной не менее 5 см и брус с параметрами сечения 5х10 см. . Перед укладкой доски накройте слоем, который необходим для удержания влаги и не разрушает элементы конструкции … Прикрепите мауэрлат гвоздями или скобами и дополнительно привяжите к стене с помощью металлической проволоки. Провод монтируется на этапе возведения стены.
  3. Далее устанавливаем стропила , выбирая для этого шаг от 0,6 до 2 м.
  4. Первыми устанавливают стропила фронтона , после чего растягивают уровень и начинают монтировать остальные элементы.
  5. После того, как все стропильные ноги установлены, обеспечивает дополнительное усиление конструкции , соединяя стропила друг с другом в их верхней части.
  6. Если значение длины кровли превышает 7 м, то проводят монтаж коньковой планки … В противном случае оснащать стропильную систему подобным элементом не нужно.
  7. После установки перейти к оборудованию слоев кровельного пирога, предварительно установив обрешетку .
  8. Последний этап устройства кровли кровля .

Монтаж обрешетки

Монтаж стропил

Установка мауэрлата

Заключение

Конструкция мансардной крыши хоть и простая, но имеет свои нюансы.Очень важно понимать суть процессов, чтобы самостоятельно провести монтаж системы. Причем изначально следует собрать всю постройку, чтобы обезопасить себя от ошибок.

Полезное видео

В этом видео вы узнаете все об устройстве мансардной крыши:

В контакте с

Мансардная крыша позволяет дому приобретать оригинальный внешний вид, особый колорит, необычную архитектуру, а главное гармонию с окружающей природной средой.

Благодаря конструктивным особенностям таких крыш стало возможным функционально, максимально и практически использовать пространство дома.

Использование чердачных помещений для размещения чердаков сегодня очень востребовано, особенно в частном строительстве.

Преимущества мансардной крыши


К основным достоинствам таких крыш можно отнести:

  • Красивый внешний вид дома.
  • Увеличение плотности застройки.
  • Создание дополнительной жилой площади под жилье на ранее построенном доме.
  • Минимальные сроки строительства.
  • Низкая цена по сравнению с новостройкой.
  • После утеплительных работ мансардный этаж олицетворяет тепло и уют.
  • Экономия материальных ресурсов.

Типы чердаков


Сегодня они могут быть представлены в следующих формах:

  • Чердак одноуровневый с двускатной крышей.
  • Одноуровневые с ломаной крышей.
  • Одноуровневый вид крыши с выносными опорами.
  • Двухуровневая кровля со смешанным типом опор.

Чердак одноуровневый с двускатной крышей


Представленный тип кровли оборудован одним чердачным уровнем, над которым формируется двускатная крыша.

Этот вариант является одним из самых простых, так как не требует особо сложных расчетов при проектировании и не сопровождается большими трудностями при строительстве.

Такая крыша не только проста по своим конструктивным особенностям, но и очень практична.

Практичность кровли связана с наличием большого угла расположения и отсутствием препятствий в виде дополнительных элементов крыши от атмосферных осадков.

Чердак одноуровневый с покатой крышей


Представленный вариант также предусматривает один уровень чердака, но здесь уже используется другой тип конструкции стропильной системы.

Получается не две плоские крыши, а четыре.

Преимущества этого типа в том, что верхняя часть здания приобретает полноценный вид помещения с вертикальными ручьями и стенами.

Таким образом, происходит увеличение площади в комнатах.

Однако конструкция такой стропильной системы отличается более сложной формой.

Чердак одноуровневого типа с подвесными консолями


Крыша с выносными опорами — еще более сложный вариант чердака.

Основными достоинствами данной конструкции можно считать увеличение помещения верхнего этажа.

Как правило, получается намного просторнее, в отличие от кровли второго типа.Для конструкции этого типа характерно смещение чердачного помещения в одну сторону дома, к краю.

Используя этот вид мансарды, можно сделать полноценные вертикальные окна с одной стороны.

Говоря о преимуществах такой кровли, необходимо понимать ее недостатки.

Главный недостаток конструкции — более сложная форма.

Представляет одну большую наклонную плоскость с одной стороны и две плоскости с противоположной стороны.

В большинстве случаев часть кровли с большой плоскостью выносится за стены дома дальше обычного.

Благодаря этому смещению вы можете создать навес, в котором можно разместить все, от террасы до гаража.

Двухуровневая мансарда со смешанным типом опор


Эта конструкция является одной из самых сложных, так как в верхней части дома есть как минимум две комнаты, расположенные на разных уровнях.

На фото ниже показаны два варианта, как можно построить мансардную крышу в два уровня.


Довольно часто представленный вид мансарды представляет собой полноценный проект, формирование которого осуществляется еще в процессе проектирования дома.

Данная конструкция не является отдельной составной частью дома, а входит в состав основного проекта дома.

Характерные черты мансардной крыши


1. Конструкция


Такая кровля предполагает наличие следующих конструктивных элементов:

  • стропил и коньков;
  • обрешетка;
  • рубероид;
  • мауэрлат;
  • слой теплоизоляции;
  • внутренняя подкладка;
  • пароизоляционный слой.
  • схема.

При устройстве скатной мансардной крыши необходимо использовать ферму ломаной конструкции.

После замены стяжки получится межэтажное перекрытие.

Нижний пояс фермы мансарды служит основанием этажа мансарды.

2. Особенности системы монтажа


К основным особенностям системы монтажа крыши можно отнести:

  1. Повышенная сложность и дороговизна
    Дело в том, что высота потолков мансарды немного занижена.
    Для получения полноценного чердачного помещения необходимо использовать прямую крышу, а не ломаную.
    Тогда на чердаке будут стены, расположенные под острым углом к ​​полу.
  2. Наличие мансардных окон дает возможность для реализации различных дизайнерских идей.
    Например, окна могут быть представлены как форточки или выступать в роли дверей для доступа на крышу.
  3. Высокие требования к несущей способности стропильной системы при устройстве черепичной кровли
    Оптимальным сечением для данного вида кровли считается 5 × 15 см, шаг — 100 см.
    Если уклон крыши составляет 45 градусов и более, значение шага увеличивается до 140 см.
    В местах с сильным снегопадом это расстояние должно быть менее важным.
    Как правило, это 60-80 см.
  4. Необходимость организации отвода воды от стен
    В случае деревянного дома стропильные ноги делают с запасом 55 см.
    Для этого должны быть розетки и шипы.
    Если дом из камня, то под концы стропильных ног кладут балки, роль которых заключается в распределении нагрузки по всему периметру.
    Их следует размещать немного выше верха мансардного этажа.

Строительство и утепление крыши мансарды


Начиная строительство мансарды, Особое внимание необходимо уделить утеплению крыши, так как она считается основным элементом ограждающей конструкции здания.

Роль мансарды должна заключаться не только в защите дома от воздействия атмосферных осадков, но и служить своеобразным препятствием для перегрева помещений верхнего этажа жарким летом и охлаждения зимой.

Теплый воздух в помещении содержит намного больше влаги, чем холодный наружный воздух.

Таким образом, водяной пар проникает снаружи помещения.

Поскольку внешняя часть кровельного покрытия покрыта гидроизоляционным слоем, который очень плохо пропускает водяной пар, то создаются все условия для образования конденсационной влаги изнутри кровли.

Несмотря на то, что гидроизоляция кровли выполнена хорошо, на внутренней стороне кровли начнут образовываться мокрые пятна и плесень.

В результате ухудшаются теплоизоляционные качества изоляции.

Таким образом, только может принести материальную комфортную жизнь.

Утеплительные работы следует начинать с защиты теплоизоляционного материала от воздействия водяного пара в воздухе помещения.


Для этого необходимо на внутренней стороне утеплителя уложить слой пароизоляции.

Затем укладывается слой утеплителя по высоте стропил и закрепляется так, чтобы он не смещался со временем по откосу.

Затем укладывается гидроизоляционный материал, крепление которого происходит с помощью брусков, устанавливаемых в обязательном порядке сверху по длине стропил.

Представленные бруски используются для создания вентиляционных отверстий в подкровельном зазоре кровли с целью вывода излишков влаги в атмосферу.

По этим брускам укладывается обшивка, а по ней выполняется сам рубероид.

Для пароизоляции можно использовать пенофол или поликрафт, укладка которых производится фольгированной стороной в сторону комнаты.

Таким образом, тепловое излучение, исходящее из помещения наружу, отражается от поверхности алюминиевой фольги. За счет этого происходит уменьшение количества теплопотерь через чердачное покрытие.

Крыша мансардного типа — лучший вариант, благодаря которому можно увеличить полезную площадь дома, не затрачивая больших сил и средств.

А построенная таким образом дополнительная комната олицетворяет комфорт и уют.

Посмотрите небольшой видеоролик, как сделать мансардную крышу своими руками:

чертежей и этапов как построить мансардную крышу дома Ломаная крыша

Скатная крыша отличается от двускатной конструкции установкой стропильных ног в два уровня.Следующая подборка видеороликов о наклонной крыше поможет вам разобраться в технологии создания такой стропильной системы двух уровней.

Покатая крыша на баню

Здесь Вы увидите конструкцию скатной крыши деревянной бани. Сначала рабочие установили внутренние опоры и стропила нижнего яруса. Затем последовала обшивка стропильной системы и фронтонов. Только после этого бригада приступила к установке стропил верхней части.

Стропила покатная для дома из бруса

В следующем видео представлена ​​пошаговая инструкция по сборке стропильной системы. В первую очередь нужно установить опорную планку необходимой длины с учетом свесов. Внимательно посмотрите, как вам нужно соединить две части опорной планки. Обратите внимание на расположение стыковочной панели. Он должен быть внутри дома.

Во второй части видео вы можете посмотреть монтаж стропильной системы в домашних условиях.В первую очередь устанавливается обшитый передний фронтон. Затем поднимаются остальные элементы системы и задний обшитый фронтон.

Делаем правильно свесы крыши

В следующем видео вы увидите инструкции по установке карниза.

Хотите узнать, как самостоятельно спроектировать мансардную покатую крышу? Ответы на многие вопросы вы найдете в следующем видео. Воспользовавшись рекомендованной программой, вы сможете самостоятельно разработать проект скатной крыши для своего дома.

Для загородного дома или дачи на садовом участке чаще всего используется архитектура двухэтажного дома с гостиной под крышей. Наиболее подходящей для обустройства мансардного этажа будет ломаная крыша.

Версия с четырьмя склонами лучше сопротивляется ветру, легче и просто красивее, чем огромные двухскатные трассы. Такое название конструкция получила из-за характерного внешнего вида ската крыши, имеющего как бы «излом», образованный двумя плоскостями.

Симпатичный дизайн

Решение сделать покатую крышу дома принимается еще на этапе проектирования и продумывания конструкции здания. Чем больше строительный короб, тем больше вопросов нужно решить, прежде чем строить скатную крышу своими руками. На стоимость и сложность строительства влияет множество факторов. Сделать скатную крышу дома можно несколькими способами:

  • Построить на крыше каркас мансарды, установить многослойные стропила и только потом переходить к коньку крыши и подвесным стропилам.Таким способом монтируют крышу в больших кирпичных домах с длинными балками перекрытия и увеличенным весом конструкции крыши;
  • Смонтируйте скатную крышу классическим способом, но для установки и выравнивания стопок используйте систему стальных уголков и профилей в качестве временной монтажной рамы. В некоторых случаях используется стальной каркас, если на чердаке намерены построить террасу или балкон;
  • Фронтоны будущей кровли и стропильные конструкции сбивают на землю, поднимают на крышу, выравнивают и устанавливают на подготовленное основание из бруса или мауэрлата.Этот вариант очень хорош, если вам нужно соорудить для небольшого дома скатную крышу.

К сведению! В любом из способов потребуются очень доскональные знания и опыт столярных работ с брусом большого сечения.

Перед тем, как выбрать способ изготовления скатной крыши, нужно понимать, что в первых двух вариантах можно сделать скатную крышу для дома своими руками бригадой не менее трех обученных людей. Объем работ и регулировок большой, поэтому рассчитывать на выравнивание и строительство скатной крыши своими руками не стоит.

Другое дело, если вариант ломаной крыши предполагается построить для небольшого дома или сруба, в этом случае действительно можно сделать ломаную крышу своими руками, я буду действовать поэтапно и возьму фото.

Построить простую скатную крышу своими руками

Перед началом работ необходимо выполнить небольшой перечень операций и эскиз ломаной крыши, сделанный на бумаге. Последовательность операций и составленный план работ помогут продумать порядок действий и приобрести необходимое количество пиломатериалов.

Любое строительство должно начинаться с проекта и сметы. Рассмотрим проект скатной крыши для дома из бруса, с размером коробки 6х6 м. Вариант ломаной крыши проще и легче построить из трех основных видов пиломатериалов — брус большого размера 150х50 — 8 штук, а также доски 100х50 и вагонки из хвойных пород. На сотню досок потребуется не менее 30 штук стандартной шестиметровой длины, расход на вагонку нужно оговаривать исходя из деталей проекта.

Порядок устройства скатной крыши

Ставим скатную крышу в следующей последовательности:

  1. Размечаем и вырезаем из бруса основание для сборки стропил, вырезаем и сбиваем каркас из сотой доски под стены и потолок мансарды. Далее размечаем и вырезаем из доски — плетем стропила для левой и правой частей крыши. Все элементы сбиваем в стропильную заготовку;
  2. Для скатной кровли нам понадобится не менее 7 штук таких сборок, поэтому все семь заготовок вырезаем и собираем на специально подготовленном участке, обрабатываем антисептиком и тщательно просушиваем;
  3. Поднимаем на крышу два лобовых стропильных узла, зашиваем их поверхность вагонкой и устанавливаем на переднюю и заднюю стены дома.После выравнивания закрепляем на мауэрлат или верхнюю балку стен;
  4. Необходимо установить остальные стропильные конструкции, выровнять и построить на одинаковом расстоянии друг от друга, прикрепить каркас к деревянному основанию стен;
  5. Заливаем обшивку перекрытия, укладываем пароизоляцию, утеплитель, гидроизоляцию и укладываем кровельное покрытие.

Обрезку доски и краев набивной вагонки лучше всего производить ручной электрической циркулярной пилой.Для работы со штангой понадобится бензиновая или электрическая пила, строительные угольники, уровни, рулетка, дрель, определенное количество гвоздей на 200, саморезы и гвозди для набивки вагонки.

Вырезаем и сбиваем стропильную сборку

На начальном этапе нам нужно собрать основу стропильной сборки из бруса. Стандартную шестиметровую балку необходимо увеличить не менее чем на 70 см, иначе на скатной крыше будет невозможно сделать постаменты и свесы ломаной крыши.Для сращивания вырежьте еще два куска бруса. Один устанавливаем в конце, второй кладем поверх сращенных участков и скрепляем скрытыми саморезами или шпильками.

Из-за сращивания мы используем запасную 8-ю балку, остальные семь балок будут использоваться для изготовления основы каждой сборки. Длина всех балок должна быть одинаковой до миллиметров, иначе будет сложно построить сломанный каркас.

Совет! Вместо гвоздей используйте шпильки 8мм с гайками и шайбами ​​для крепления и соединения элементов стропильной сборки.

Для изготовления стропильной заготовки каркаса скатной крыши исходя из размеров будущего мансардного помещения вырезаем из плетеной доски две вертикальные стойки и балку перекрытия. Размечаем по середине опорную балку и скрепляем ранее вырезанные элементы стен и потолка гвоздями и шурупами. Все угловые стыки необходимо армировать металлическими L-образными пластинами на саморезах.

На следующем этапе нам нужно спилить и сбить сами стропила. Сначала по центру балки потолка прикрепляем вертикальную опору-стойку для конька крыши.Важно установить его перпендикулярно потолочной балке с максимальной точностью.

Далее нужно выбрать две шестиметровые доски — плести и уложить их, как указано на схеме. Выравниваем их положение на опорных углах каркаса мансарды и фиксируем хомутом. На коньковой опоре концы стропильных досок укладываются друг на друга и запиваются на обе балки линии соприкосновения. Затем мы распилили верх вертикальной стойки и скрепили все три элемента зажимом.Чем длиннее доски, тем сложнее построить заготовку.

После этого отпиливаем стропильную доску так, чтобы срезанная поверхность стропильной балки опиралась на верхний край балки перекрытия, и фиксируем саморезами или гвоздями, армированными стальной пластиной. После закрепления второй стороны сбиваем или закручиваем коньковое соединение стропил саморезами. На стыке желательно установить дополнительную плиту из металла или дерева.

Аналогичным образом задаем положение второй нижней части стропила по краю вертикальной стойки и конца нижней балки от бруса. Распиливаем стыки и скрепляем гвоздями и накладками.

Более подробно о деталях и технологии изготовления стропильной сборки, о том, как строить стропила, вы можете посмотреть на толковом видео

Устанавливаем и собираем конструкцию скатной крыши

Каждое из стропил сборки будут весить не менее 30 кг, поэтому для процедуры установки потребуется как минимум один, а лучше два помощника.Поднимаем сборки на крышу через боковую стенку. Один рабочий поднимает конструкцию и направляет ее снизу, двое других наверху здания осторожно поднимают стропильную конструкцию и кладут ее на балки потолка.

Установка начинается с передних узлов, в первую очередь поднимается тот, который тяжелее и требует серьезной доработки. Оба узла фасада зашиваются вагонкой, после чего выступающие концы досок обрезаются по краю стропил циркулярной или бензопилой.

Запрещается использовать установленные и смонтированные стропила для подъема других частей. Лучшим вариантом будет построить пандус из досок с опорой на стену и перетащить вес на крышу, волоча по ним. Если в вашем распоряжении есть подъемное оборудование, то более рациональным решением будет построить и зашить на участке фасады и поднять готовую конструкцию на крышу с помощью крана или лебедки.

Перед установкой необходимо разметить и провести осевую линию на фасаде и потолке.Для этого можно натянуть шнур или воспользоваться лазерной указкой. Перед установкой и креплением выравниваем каждую стропильную конструкцию по отвесу и средней линии. После выравнивания первой сборки фасада его необходимо гвоздями закрепить к внешнему ряду бруса стены, при этом установив распорки для перекрытий.

После фасада кладут обычные стропила. Расстояние по горизонтали между стропильными ногами — не более 85 см. Если лестницу для подъема на чердак предполагается построить внутри помещения, то обычные стропила необходимо устанавливать с места выхода лестницы на второй этаж.

Далее сбитые стропила необходимо выровнять и построить по отвесу и центральной линии, нижнюю балку зацепить парой двухсотых гвоздей за стены и зафиксировать верхние части стропильного узла с фасадными балками. сращен досками. На этом этапе необходимо использовать самые длинные доски, к тому же их лучше пришивать к стропильным узлам с помощью саморезов.

Еще раз проверяется правильность положения конструкции, и построенный каркас крепится к стенам, забивая пять гвоздей в балку в каждой точке опоры на стене.

Для продолжения дальнейших работ необходимо соорудить «пояс» жесткости скатной крыши, для этого потолок зашиваем вагонкой по свесам, нижние части скатов кровли заполняем обрешеткой до высота около метра. Этого достаточно для работы с верхними частями конструкции.

Далее необходимо соорудить коньковую балку и усилить стык двух наклонных стропил в каждой сборке. Это делается путем обшивки конька и разрыва линии настила с каждой стороны крыши двумя досками.Для увеличения жесткости конька ломанной конструкции места стыковки верхних концов стропил можно укрепить бруском, построив тем самым верхний несущий пояс.

Заключение

Использование мансарды вместо полноценного второго этажа дает возможность рационально использовать имеющуюся площадь и значительно расширить жилую площадь. Есть много вариантов чердаков; Самым популярным из них является скатная крыша, которая не только эстетична, но и выгодна с финансовой точки зрения.При желании такую ​​мансарду можно построить своими руками.

Пользователи часто ищут:

Из каких частей состоит сломанный чердак?

Первый этап строительства кровли — проектирование и расчет; Независимо от того, заказан ли проект в специальной организации или же планируется составить чертеж конструкции самостоятельно, в первую очередь необходимо разобраться, из каких основных частей состоит разбитая мансарда.

По сути, скатная крыша — это жилой чердак, хорошо утепленный и защищенный от влаги и шума для комфортного проживания.Поэтому по конструкции она немного отличается от обычной двускатной крыши.

Различают следующие основные элементы скатной кровли:

  • вертикальные стойки;
  • затяжка — горизонтальные балки;
  • стропила — ребра жесткости, являющиеся каркасом всей конструкции;
  • подкосы
  • — диагональные балки, поддерживающие стропила;
  • Мауэрлат — деревянные балки со специальными креплениями, которые соединяют конструкцию со стенами дома;
  • коньковый прогон — комплект верхних элементов стропильной системы;
  • шпиндель — крепления, обеспечивающие жесткость подвесных стропил;
  • усадки — подкосы горизонтальные, снимающие часть нагрузки со стропил;
  • обрешетка
  • — каркас для крепления рубероида и утеплителя;
  • кровля — может быть из керамической черепицы, различных видов шифера, профлиста и многих других материалов;
  • тепло-, гидро- и звукоизоляция.

Таким образом, вся конструкция состоит из набора прямоугольных треугольников. Между собой они соединены деревянными балками. Все описанные элементы легко найти на чертеже разбитого чердака.

Характеристики скатной крыши

К скатным крышам предъявляются следующие требования:

  • высота стен мансарды должна превышать 2,2 м;
  • необходимо обеспечить хорошую вентиляцию, чтобы под крышей не конденсировалась влага;
  • рубероид
  • должен быть легким;
  • в конструкции должны быть предусмотрены меры против воздействия дополнительной нагрузки на стропильную систему — то есть элементы кровли должны выдерживать не только собственный вес, но и, например, снег;
  • чердак теряет тепло быстрее, чем нижние этажи, поэтому особое внимание нужно уделить теплоизоляции;
  • Для обеспечения пожарной безопасности все деревянные балки и элементы обрешетки следует обработать антипиренами.

Разновидности стропильных систем

Устройство скатной кровли очень простое — ее уклон разбивается на нижнюю и верхнюю части, каждая из которых устанавливается под своим углом. Чаще всего их устанавливают под углом 60–70 ° и 15–30 ° соответственно.

Исходя из конструктивных особенностей мансарды, можно выделить такие виды мансардных покатых крыш.

  1. Используются стропила двух типов: навесные и слоистые. Балки перекрытия мансарды устанавливаются чуть ниже краев стен нижнего этажа.Нижний откос делается из многослойных стропил, которые крепятся к стенам дома мауэрлатом. Каркас мансардных стен изготавливается из стоек. Эти треугольники устанавливают вдоль стен и связывают стягиванием. Сверху их соединяют треугольниками висящих стропил, опирающихся на затяжку.
  2. Для увеличения площади комнаты нижние края стропил можно выносить за пределы дома. В этом случае они будут крепиться не к мауэрлату, а к потолку, который, в свою очередь, удерживается мауэрлатом на внешних стенах дома.Стропила обязательно опираются на подкосы. Стойки заходят в балки перекрытия не более чем на треть их толщины.
  3. Эта стропильная система скатной кровли отличается тем, что верхние треугольники выполнены из многослойных, а не нависающих стропил. В данном случае затяжки являются опорами для верхних распорок треугольника.

Расчет скатной крыши

Перед началом работ необходимо произвести два расчета:

  • определение количества требуемых строительных материалов;
  • Расчет несущей способности конструкции.

Определить необходимое количество материала очень просто благодаря простой геометрии скатной крыши. Разобраться с несущей способностью не так-то просто. Для его расчета необходимо учесть:

  1. вес кровли;
  2. приблизительная масса снега;
  3. масса ящика;
  4. много парогидро- и теплоизоляционных материалов;
  5. размеры крыши;
  6. уголки укладки откосов;
  7. этап установки элементов стропильной системы и обшивки кровли;
  8. дополнительная нагрузка: масса людей и оборудования, окна, вентиляция и т. Д.

На основании этих данных и с помощью специальных программ производится расчет несущей способности. В зависимости от того, какая требуется несущая способность, подбирается площадь сечения бруса, используемого в строительстве. Если вас что-то не устраивает, проект можно скорректировать, поменяв стропильную систему, выбрав другой кровельный материал, реже ставя стропила.

В большинстве программ строительство скатной крыши можно визуализировать — 3D модель сразу покажет, как изменения повлияют на внешний вид мансарды.

Какие материалы вам нужно подготовить?

После разработки проекта будет понятно, какой брус какого сечения следует использовать, какой рубероид лучше выбрать, какая должна быть обрешетка кровли. Придется приобретать самые разнообразные пиломатериалы: пиломатериалы для формирования мауэрлата, обрезные доски для стропильной системы, доски для обшивки. Их нужно правильно подбирать, чтобы конструкция была прочной и надежной.

Советы по выбору пиломатериалов:

  • Для строительства мансарды лучше всего подходят хвойные породы — сосна, ель — они достаточно прочные и выносливые, выдерживают всю нагрузку;
  • древесина должна быть хорошо просушена — ее влажность не должна превышать 20%;
  • материал не должен иметь сучков, трещин, следов биологических повреждений и других дефектов.

Перед установкой все деревянные обрабатываются антипиренами и антисептиками, а также пропитками от гниения.Эту обработку нужно периодически повторять, чтобы не пришлось заменять опорные элементы конструкции.

Помимо основного материала, нужно запастись металлическим крепежом для соединения стропил к мауэрлату и между собой, изоляционными и кровельными материалами.

Устройство кровли

Устройство мауэрлата

Устройство скатной кровли начинается с устройства мауэрлата, к которому будут крепиться концы стропил.Нюансы этого этапа различаются в зависимости от материала, из которого построен нижний этаж — если его стены каменные, нужно заранее пробить в них отверстия для анкеров и установить крепеж. Расстояние между анкерами не должно превышать 2 м.

На поверхность стены укладывается гидроизоляционный материал. Затем брус размечается, просверливаются отверстия в местах установки крепежа. Мауэрлат надевается на анкер и плотно притягивается гайками.

Монтаж балок перекрытия

Последовательность монтажа:

  • сначала, крайние балки ставятся с торцов здания;
  • струн натянуты между ними, чтобы обозначить плоскость;
  • Установлено
  • промежуточных балок.

Установка стеллажей

Стеллажи необходимо размещать строго вертикально. Принцип работы такой же, как и у балок перекрытия — сначала монтируются крайние стойки, затем промежуточные в одной плоскости.Шаг между элементами конструкции не должен превышать 2 м. Стойки фиксируются временными подкосами. Высота балок на 10 см выше запланированной высоты потолков.

Между стойками устанавливаются прогоны из обрезной доски. В результате у вас должен получиться готовый каркас для внутренних стен мансарды.

Установка затяжек

Поперечные балки соединяются не со стойками, а с балками с помощью металлических уголков крыши. Если ширина помещения большая, стоит под каждую затяжку устанавливать временные распорки, чтобы при ходьбе по ним при строительстве верхних откосов балки не ломались и не гнулись.

Установка стропил

Сначала монтируются нижние стропила. Их укладывают в следующем порядке: намечено

  • точек крепления на мауэрлат — шаг между ними должен составлять 1–1,2 м;
  • на стропильных ногах места крепления вырезаются по шаблону;
  • сначала крепятся крайние стропила, затем, как и прежде, по шпагату — промежуточные; Подкосы
  • устанавливаются в соответствии с чертежом.

Укладываем верхние стропила аналогично — по шаблону.Они прикреплены к затяжкам и соединены между собой; продольное соединение коньковой балкой требуется только в том случае, если длина мансарды превышает 10 м. В противном случае можно обойтись без подкосов, при которых конструкция ломанной мансардной крыши будет достаточно жесткой.

Последние этапы работ — обшивка фронтонов и крепление обшивки кровли. В фронтонах следует оставить оконные проемы (не менее 1/8 общей площади наружных стен мансарды).

Утеплитель конструкции

На готовый каркас остается только уложить кровельный пирог. Его первый слой — это пароизоляция, препятствующая проникновению влаги в утеплитель. На пароизоляционную мембрану укладывается теплоизоляционный материал — рекомендуется использовать каменные плиты из базальта. Их укладывают в несколько слоев со смещением стыков, что убережет от возникновения мостиков холода. Размер плит должен быть на несколько см больше шага между балками контррешетки.Чтобы утеплитель не проседал и не потерял свои эксплуатационные характеристики, его плотность должна быть не менее 35 кг / м3.

Сверху утеплитель покрыт водонепроницаемой мембраной, пропускающей пар, но не допускает проникновения жидкой влаги в помещение. Поверх гидроизоляционного слоя укладывается кровля — особенности ее монтажа зависят от выбранного материала.

После установки кровли останутся только последние штрихи — установка водостока, декоративная отделка.Внутри отделочный материал также крепится к обрешетке поверх теплоизоляции. Построена скатная крыша. Как видите, своими руками это сделать вполне возможно — только проектирование и расчет, наверное, придется доверить профессионалам.

Если вы хотите построить дом с мансардой, нужно учитывать конструкцию крыши. Для этого случая обычная двускатная крыша вам не подойдет, так как сделать внутренние помещения просторными и с высокими потолками не получится.Сделать скатную крышу своими руками довольно сложно, но вполне реально. Самая популярная и выгодная — скатная двускатная крыша. В статье мы рассмотрим технологию его возведения.

Содержание статьи, как сделать ломаную крышу своими руками, чертежи, видео

Этап 1 — Проектирование скатной крыши и подготовка материалов

Конструктивный расчет скатной кровли следует доверять только профессиональным специалистам.Доверьте сделать проект мансардной скатной крыши людям, не только подкованным теоретически, но и имеющим опыт работы с такими крышами. Если вы решили заняться монтажом ломаной кровли своими руками, начиная с чертежей и заканчивая укладкой кровельных материалов, рассмотрите готовые чертежи. В конце статьи представим несколько готовых проектов скатных крыш и чертежи специалистов.

Виды скатных крыш :

  • верхний наклонный;
  • ниже, круче.

Как сделать скатную крышу своими руками? Для начала подготовьте материалы и ознакомьтесь с устройством стропильных систем других конструкций, например, односкатной или шатровой кровли. Чтобы вся стропильная система не загнила, все деревянные кровельные материалы обрабатываются специальными составами.

Этап 2 — гидроизоляция скатной кровли

Перед установкой мауэрлата в обязательном порядке провести гидроизоляционные работы, особенно на местах установки.Гидроизоляционные работы проводятся с использованием рубероида, пленки или другого аналогичного по структуре материала. Укладывая пленку, нужно следить, чтобы она немного провисала. Намного лучше, если перестраховаться и добавить несколько слоев этой пленки (рубероида). Это обеспечит двойную гидроизоляцию, что немаловажно при устройстве скатной кровли.

Шаг 3 — Установка мауэрлата

Чтобы сделать скатную крышу своими руками, нужно правильно установить мауэрлат, ведь это опоры, на которых держится вся конструкция.Монтаж мауэрлата производится заливкой блочного бетона. После этого необходимо при помощи шпилек соединить балку мауэрлата со стеной.

Для увеличения прочности мауэрлата проделываем как можно меньше отверстий. При расчете расстояния между шпильками нужно следить, чтобы они попадали между стропильными балками. Тогда в планке мауэрлата будет меньше вставок, расположенных близко друг к другу.

Просверливаются отверстия по размеру шпилек, после чего под них кладутся шайбы и вкручиваются гайками.Если вы только строите дом, предварительно установите шпильки в кладку, а затем просверлите отверстия в бруске мауэрлата.

Шаг 4 — Стропильная система скатной крыши своими руками


Каркас (вертикальная система) скатной крыши

Основным этапом строительства скатной кровли своими руками является устройство стропильной системы. Каркас скатной крыши обычно делается из дерева. Балки необходимо цементировать на самом нижнем уровне конструкции. Для этого хорошо использовать тяжелые балки с большим сечением — не менее 250 мм.

Для вертикальной системы больше подходят световые лучи с малым сечением, не более 50 мм. Стропильную систему поддерживают несущие стены. Посмотреть видео и ознакомиться с технологией устройства стропильной системы скатной крыши вы можете в статье Как построить крышу дома своими руками.

Сборочные фермы

Установив вертикальную систему, приступаем к сборке ферм. Собрать ломаную мансардную крышу своими руками в верхней части системы очень сложно, поэтому есть повод собрать на земле уже готовые фермы, а затем поднять их и укрепить.Это облегчит вашу работу. Для этого при установке скатной крыши снимаем необходимые замеры, соединяем бруски, размечаем вырезы для установки и расставляем необходимый крепеж.

Собрав первые две фермы, их нужно идентифицировать по краям и закрепить. Потяните уровень за верхнюю точку вдоль гребня. С этого уровня вы будете устанавливать другие фермы. Когда все фермы доставлены, их необходимо соединить вместе, чтобы придать системе жесткость и устойчивость.Сделать это можно с помощью перекладин, они в последствии послужат основой потолка мансарды.

Этап 5 — Утепление и пароизоляция скатной крыши

Зачем утеплять крышу?

При такой конструкции можно также использовать нежилые помещения в качестве подсобных помещений или для проверки состояния стропильной системы скатной кровли и обеспечения естественной вентиляции. Допустим, у вас есть дополнительное место — чердак. Если делать теплоизоляцию кровли мансарды, то в любое время года можно использовать это помещение для проживания.

Изоляция скатной крыши — важная работа. От качества работ зависит комфорт и уют как мансардного помещения, так и всего дома.

Пароизоляция скатной кровли

Пароизоляция нужна для защиты дома от влаги. Если этого не сделать, в дом попадает влага, увлажняет утеплитель, что приводит к образованию плесени и грибка на стенах.

Шаг 6 — завершение обрешетки крыши

Устройство скатной кровли завершается устройством обрешетки.Для кровли хорошо выполненная обрешетка является важным элементом стропильной и опорной системы.

Варианты обрешетки кровли:

  • обрешетка для;
  • обрешетка под профнастил;
  • обрешетка под шифер и установка шифера.

В некоторых случаях обрешетка выполняется сплошной, состоящей из уложенных вплотную друг к другу досок, которые крепятся к стропилам.

Для кровли любого вида вместо досок можно использовать листовой материал.Листы OSB влагостойки, образуют идеальную однотонную гладкую поверхность, долговечны и надежны.

Вы также можете использовать более популярный метод:

  • сначала на стропила кладут поперечные бруски, идущие параллельно коньку крыши;
  • К ним крепят
  • досок или брусков, направленных от конька к краю кровли.

После установки оконных проемов и завершения обрешетки можно приступать к укладке выбранного кровельного материала.

Ломаные крыши — проекты, чертежи

Ниже представлены проекты и чертежи скатной кровли. Внимательно рассмотрите чертежи и проекты, они помогут быстро и качественно выполнить монтаж ломаной кровли своими руками.

Скатная крыша — это, по сути, односкатная крыша. Ее выбирают, когда хотят получить дополнительное свободное место на мансардном этаже, или кому-то такие конструкции нравятся больше, чем обычные двускатные, трехскатные, четырехскатные. Обустройство скатной крыши — процесс непростой, но он с лихвой окупается красивым внешним видом, повышенной функциональностью и уютным помещением, пригодным для проживания.Давайте подробно рассмотрим устройство скатной крыши и способы ее изготовления своими руками.

Что такое скатная крыша

Скатная крыша получила свое название благодаря своей форме. Он имеет большое количество линий с перегибами и пятиугольную (а не треугольную, как в классическом скатном) выступе фронтона здания. Многие застройщики сознательно выбирают его ради формы, так как дом с покатой крышей выглядит солидно, солидно, а с помощью дополнительных элементов и даже контрастируя с тоном основной отделки крыши и фасада можно получить настоящий шедевр.

Коттедж с покатой крышей выглядит необычно и оригинально

Но по большей части он идеален, когда мансарда желаемого размера не вписывается в обычную скатную крышу, что не обеспечивает достаточной высоты мансарды для комфортного проживания там. Сломанная конструкция из-за излома ската значительно сокращает «мертвые зоны» — непригодное для проживания пространство.

Кстати, не всегда для обустройства гостиной выбирают крышу с изломом.Также это могут быть «холодные» помещения — винный погреб для виноделов, спортивный зал для любителей спорта.

Для хранения вина подойдет любое помещение в доме — подвал, чердак, кладовая — главное обеспечить необходимые климатические условия для хранения вина

На чердаке можно устроить гардеробную или просто кладовую для хозяйственные нужды, оборудованные различными шкафами и полками.

Маленькая гардеробная на чердаке — яркий пример того, как можно практически использовать все квадратные метры собственного дома

Вариантов скатных крыш много:

  1. Односкатная — самая простая конструкция, которую можно легко сделать самому.

    Односкатная крыша с небольшим изломом ската — стильный и простой дизайн.

  2. Фронтальная крыша — позволяет оборудовать большое чердачное пространство.

    Обтекаемая форма делает двускатную крышу устойчивой к порывам ветра и снежным заносам.

  3. Трехскатная крыша — давно известна в России и популярна сегодня.

    Эстетика двускатной крыши с одной стороны ненавязчива, а с другой — несомненной привлекательности.

  4. Четырехскатная — сложная в строительстве, но красивая внешне и легкая, благодаря конструктивным особенностям.Это позволяет оборудовать большое чердачное пространство без лишней нагрузки на фундамент. Поэтому скатная крыша пользуется большим спросом в частном домостроении.

    Четырехскатная ломаная конструкция востребована в частном строительстве

  5. Шатровая ломаная, двускатная, комбинированная и др.

    Вальмовая скатная крыша имеет сложную конструкцию и повышенную стоимость, но обеспечивает рациональное использование свободного пространства чердака.

То есть пролом в крыше, позволяющий увеличить чердачное пространство, применяется практически везде.По словам строителей, если что-то можно нарисовать, то можно и построить. Так оно и есть, но важно заранее просчитать смету, чтобы потом не получилось «Я слепил его от того, что было».

Специфика устройства скатной крыши

Наличие специальной стропильной системы из довольно внушительных элементов отличает строительство скатной кровли от строительства типовой скатной кровли. Однако бояться этого не стоит.Наклонные крыши установить не так сложно, как может показаться поначалу. Их вполне можно сделать своими руками.

Главное преимущество наклонных крыш в том, что, несмотря на внушительные размеры опор, большинство стропильных систем монтируются по модульному принципу. Многие компоненты собираются на земле и в готовом виде поднимаются вверх. Поэтому тяжелая строительная техника не нужна. Стойки и стропила в местах изломов вырезают с определенным уклоном. Вся стропильная система крепится специальными соединениями.

Стропила скатной крыши монтируют по схеме

Наилучшая ширина конструкции для устройства скатной кровли — 6 м. При более широком пролете целесообразно использовать другие технологии, так как способность стропил скатной крыши выдерживать повышенную нагрузку значительно снижается. Если ширина дома меньше, то стропильные балки и армирующие балки перекрытия будут опираться на мауэрлат из бруса сечением 90х140 мм.

Основа скатной крыши — либо несущие стены, либо стропильная система из навесных и многослойных стропил, которые лучше делать из дерева, чтобы не утяжелять конструкцию.Нежелательно использование металлических и железобетонных изделий. Доска должна быть толстой, поперечным сечением не менее 50 мм, влажностью до 18%, пропитана льняным маслом. Древесину хвойных пород чаще используют для создания несущей конструкции скатной крыши, так как она недорогая.

Характерной чертой крыш с изгибом является разделение ската на две части, каждая из которых (верхняя или нижняя) монтируется под собственным углом — верхняя часть обычно 15–30 °, нижняя 60– 70 °.Сломанная конструкция собирается при помощи кронштейнов. Их количество и место установки зависят от типа и площади кровли. Конструктивные элементы также зависят от этого, тем не менее, в основных типах они обязательно присущи:


Готовая конструкция крыши, правильно созданная с изломом, состоит из:

  • отделочного материала, гипсокартона, паро-, тепло- и гидроизоляции. слой;
  • обрешетки, контробрешетки и настил кровли.

Расчет скатной крыши

Расчет ведется с учетом типа основного кровельного покрытия, а также углов уклона стропил.Рассчитать необходимый объем укрывного материала для скатной крыши несложно:

  • измерить длину и ширину скатов, умножить, получить площадь каждого ската;
  • рассчитанные площади суммируются и полученный результат делится на площадь кровли (листы, ондулин и т. Д.) + 10-15% на перекрытие и запас.

Изоляционные материалы рассчитываются аналогично.

Перед расчетом стропильной системы необходимо составить план дома и посмотреть карты снеговых и ветровых нагрузок по площади.Любой, кто знаком с ArchiCad или SolidWorks и знает основы строительства, может создать в этих программах проект крыши для своего дома, где все элементы имеют вес и размер. На основании чего можно сразу составить смету и узнать, какие будут затраты на обустройство выбранной кровли.

Видео: Проектирование стропильной системы в ArchiCad и SolidWorks

Рисуем эскиз дома на клетчатом листе бумаги, где отображаем особенности стропильной системы скатной крыши — форму, ширину стены, углы наклона откосов и др.В качестве примера возьмем зарисовку с фотографии.

При составлении схемы дома необходимо соблюдать пропорции

Исходные данные: ширина стены, на которой формируется торец крыши (V d) 6,4 м, строится, например в Тюмени высота короба по эскизу 2,3 м, расстояние от потолка до конька крыши 3,5 м, углы скатов — угол между перекрытием и откосом 60 ° и угол b при изгибе откосов — 30 °, желаемая высота помещения (Н м) — 2.5 м, пристройки балок перекрытия за пределы стены (B c) нет, шаг стропил принимаем равным 0,6 м …

Находим на карте расположение постройки и узнаем сумму снеговых нагрузок для данной местности. Причем, если строительство ведется на границе регионов, то отдают предпочтение большей стоимости. В нашем примере снеговая нагрузка (Тюмень) составляет 180 кг / м².

Количество снеговых нагрузок определяется в зависимости от местности

Мы определяем значение энергии ветра по карте ветровой нагрузки и умножаем его на поправочный коэффициент (k) из приведенной ниже таблицы, так как здесь тип местности и высота будущего строения имеет значение.В нашем примере ветровая нагрузка для Тюмени составляет 24 кг / м², k 0,65 (столбец «В»). Итого получаем 24 х 0,65 = 15,6 кг / м².

Карта энергии ветра используется для определения силы ветра для всех регионов.

Таблица: коэффициент (k) для типов местности

Если дом строится в черте города, но недалеко от моря, то берется значение столбца «А».

В нашем примере значение столбца «Б» взято — высота дома более 5 м, строится он в городе (Тюмень) в коттеджном поселке, где нет многоэтажных домов.

Видео: скатная крыша с мансардой, часть 1 — расчетная схема, нагрузки, DCS

Проводим расчеты.

  1. Рассчитываем зависимость ширины чердака от крутизны ската чердака (угол a) по законам геометрии — B m = B d — (2 x (N m: tq a)) = 6.4 — (2 x (2,5: tq 60 °)) = 3,51 м. При удалении балок перекрытия наружу, скажем, на 0,5 м, ширина чердачного помещения увеличится до 4,01 м. Отсюда вывод — чем больше вынос балок перекрытия, тем шире можно сделать чердачное помещение.
  2. Рассчитываем общую высоту кровли: H м + H k (высота конькового треугольника), где H k = 0,5 x B mx tq b = 2,5 м + (0,5 x 3,51 x tq 30 °) = 2 0,5 м + 1,01 м = 3,51 м.
  3. Рассчитываем длину стропильных ног: для расчета нижней стропильной ноги Н м: sin угла a = 2,5: sin 60 ° = 2,89 м от длины стропильной ноги; для расчета конькового стропила H c: sin угла b = 1,01: sin 30 ° = 2,02 м. Если конструкция формируется с удалением балок перекрытия, то есть свес кровли образуется за счет пристройки, на этом расчеты стропильных ног завершаются… Если снятия балок нет, то потребуется удлинение стропил, а значит, необходимо провести дополнительный расчет.
  4. Рассчитываем удлинение стропил — рабочую длину кобылки — на планируемую величину свеса карниза по формуле — желаемая длина свеса карниза (k): cos угол a = 0,5 м, например : cos 60 ° = 1 м.
  5. Узнайте уклон скатов и величину нагрузки на стропила, руководствуясь таблицей «Рекомендуемые уклоны скатных крыш» ниже.
  6. Рассчитываем нагрузку на стропила. Для этого воспользуемся исходными и расчетными данными. Нагрузка от уклона ската (например, металлическая кровля) + снеговая нагрузка по карте снеговой нагрузки + ветровая нагрузка (определяется по карте, с поправкой на коэффициент). Итого: 5 кг / м² + 180 кг / м² + 15,6 кг / м² = 200,6 кг / м² х заданный шаг установки стропил (имеем 0,6 м) ≈ 110 кг / погонный метр.

Зная величину нагрузки, можно правильно выбрать сечение стропильного бруса.

Таблица: соотношение нагрузки и толщины балки для стропильной системы

Примечание: при выборе нагрузки округляем в большую сторону.

Видео: скатная крыша с мансардой, часть 2 — расчет в Scad, подбор сечений кровельных элементов

При покупке пиломатериалов необходимо учитывать утеплитель, а также вентиляционный зазор и пароизоляцию кровельный «пирог» (а это 20-30 мм).

Расчет скатной кровли объемен, но несложен.Вы можете сделать это самостоятельно вручную или с помощью программы расчета Scad. Также можно воспользоваться онлайн-калькулятором для расчета стропильной системы на строительных площадках, где нужно ввести запрашиваемые данные и получить готовый расчет.

Видео: скатная крыша с мансардой, часть 3 — конструкция и планировка

Проекты домов с разными типами скатных крыш

Из-за конструктивных особенностей скатные крыши различаются по внешнему виду:

  • с опорой нижнего стропила по мауэрлату;
  • с удалением нижней части слоистых стропил за пределы стены;
  • с использованием только слоистых стропил.

В зависимости от особенностей стропильной системы скатные крыши имеют разный вид

В первом варианте балки перекрытия устанавливаются таким образом, чтобы они немного не доходили до стен нижнего этажа. Нижняя часть откосов состоит из многослойных стропил и крепится к стенам здания мауэрлатом. Каркас мансардного помещения выполнен из вертикальных элементов (стоек). Получаются составные элементы кровли в виде треугольников вдоль стен, соединенных между собой драками.И уже к ним крепятся верхние части откосов из подвесных стропил, опирающихся на стяжки.

Во втором варианте нижние края стропил вынесены за пределы дома, что дает возможность увеличить размеры мансарды. И чем больше вынос, как уже было сказано выше, тем шире можно сделать комнату под крышей. В этом случае опорой для стропил выступает не мауэрлат, а балки перекрытия, которые удерживает мауэрлат. Стропила опираются на подкосы.Столбы заглубляются в потолок, но не более чем на 1/3 толщины.

В третьем варианте нет подвесных стропил. Верхние откосы также состоят из слоистых, которые поддерживаются натяжками.

Конструкция крыши без вертикальных элементов

Существуют и другие варианты скатной кровли, одна из которых весьма интересна — в этой конфигурации отсутствуют вертикальные стойки, а стропила все одинаковой длины. Внешне крыша напоминает восьмигранник.Потолок подкровельного помещения будет выполнен в виде четырехгранного свода.

Ключевой особенностью такого устройства является увеличение несущей способности стропил, для чего на каждой из них в месте излома с двух сторон закреплены по 2 металлические пластины (толщина металла 3 мм). Кроме того, в верхней части конструкции устанавливаются ригели, за счет которых дополнительно снимается нагрузка с более плоской части ломаной кровли. Такое решение дает возможность усилить стропила, перераспределить нагрузку на несущие элементы, убрать стойки и тем самым значительно расширить помещение.

Скатная крыша с мансардой

Домов с мансардой очень много, потому что они:

  • привлекательный силуэт крыши, а вместе с ней и всего дома;
  • увеличение полезной площади за счет рационального использования имеющейся;
  • быстрый монтаж и низкие затраты.

Конструкция мансарды с скатной крышей позволяет максимально использовать внутреннее пространство мансарды.

Особенно необычно смотрятся мансардные дома с покатой крышей, где один скат с изломом, а другой прямой.Такой архитектурный прием применяется, когда по проекту продумана асимметрия фронтона и необходимо перенести чердачное помещение на ту или иную стену. Внешне такой дом выглядит стильно. На асимметричную крышу легко установить солнечные батареи, климатические или отопительные системы и другое технологическое оборудование.

Скатная крыша чудесно сочетается с различными футуристическими формами, включая асимметрию.

Сломанная крыша своими руками: пошаговая инструкция

Перед установкой кровли все деревянные элементы обрабатываются антисептиками, антипиренами и пропитками от гниения.Запасен основным рубероидом, утеплителем и металлическим крепежом для крепления стропил к мауэрлату.

  1. Обрешетка изготавливается из толстого профилированного бруса, который ляжет в основу стропильной системы. Для этого мауэрлат жестко стыкуется в перекрытие. Для мягкой кровли нужна сплошная обшивка. Для цельнолитых, вроде металлической или шиферной, обрешетка собирается с шагом 0,2–0,5 м.

    Для сплошных кровель устанавливается обшивка из толстого профилированного бруса

  2. Планируемый чердак отделяется стеллажами, стойки соединяются общими ходами, а сверху укладываются балки, которые будут затяжками (соединительными деталями) для навешивания стропила.

    Предлагаемое помещение выделено вертикальными стойками, которые скрепляются продольными балками и балками.

  3. Устанавливаются стропила, проверяя плоскости крутых откосов, а затем подвесные. Следует обратить внимание на правильное расположение узлов в точках перегиба.

    Периодичность крепления стропил и обрешетки зависит от материалов кровли.

  4. Опора, если требуется, многослойные стропила подкосами, а верхняя натяжка, чтобы не провисала, подвешивается с помощью шпиндельной бабки.

    Для повышения прочности в многослойных стропилах устанавливаются подкосы.

  5. Регулируются фасадные элементы конструкции (оконные и дверные проемы, если планируются окна и балкон).

Конечно, это не единственная технология устройства скатной кровли. Существует ряд других, и выбор зависит от многих факторов — используемого материала, планировки, типа кровли, условий проведения монтажных работ и т. Д.

Видео: стропильная система ломаной крыши

Самостоятельная установка стропильной системы

Монтаж скатной кровли удобен тем, что позволяет, как уже было сказано выше, собирать множество элементов конструкции на земле.


Выровнять все элементы стропильной системы по натянутому шнуру сможет только опытный кровельщик. Даже малейшее отклонение (например, 0,5–1 см) приведет к «ходьбе» по крыше. А это недопустимо, особенно если речь идет об обустройстве жилых помещений под крышей.

Видео: простой совет — как установить стропильные ноги точно и в одной плоскости

Конструкция скатной крыши

Конструкция кровли подразумевает устройство карнизов (свесов), утепление мансарды, обшивку фронтона.Эти работы можно отнести к числу второстепенных, но очень важных. Обустройство карнизов — усиление защиты дома от проникновения влаги, попадания мусора и пыли в подкровельное пространство. Для изготовления карнизов нижние стропила выносят за пределы постройки на 50-60 см. Это минимальный размер свесов, который при желании можно увеличить.

Свесы крыши подшиты и не подшиты, коробчатые и укороченные. Оптимальный вариант — подшитые свесы, которые значительно увеличивают функциональность кровли и придают дому законченный вид.Для подшивки подойдет любой материал — вагонка, доска, металл, пластик, софиты. Все дело во вкусе хозяев и дизайне дома.

Для подшивки карниза скатной кровли используются разные материалы

Помимо карнизов, целесообразно защитить фронтальную часть кровли, так как в ломаных конструкциях фронтон выполняет серьезные функции — сохраняет и поддерживает тепловую режим на чердаках. Поэтому он должен быть не только прочным, но также хорошо утепленным и привлекательным.Если проектом не предусмотрено полное остекление фронтона, то его обычно обшивают тем же материалом, которым облицовывается весь дом. Часто дерево используется, если дом кирпичный или каркасный, по которому нанесена резьба. Грамотная конструкция фронтона дает возможность красиво обыграть самую обычную конструкцию скатной крыши.

Эффектным элементом архитектуры загородного дома с покатой мансардной крышей является сплошное остекление фронтона и устройство балкона

Утепление скатной крыши

В связи с особенностями конструкции скатная крыша должна иметь хорошую теплоизоляцию.Если чердачное помещение останется «холодным», то достаточно будет утеплить только потолок, отделяющий его от самого дома. Что касается помещений, которые планируются под жилье (чердаки), то здесь уже все утеплено — откосы, фронтон, потолки и стены.

Самым популярным утеплителем для чердаков является минеральная базальтовая вата, уложенная слоями. Он отличается практически нулевым влагопоглощением, отличной паропроницаемостью, хорошей огнестойкостью и низкой стоимостью.

Минеральная вата — распространенный материал для утепления чердака

Если схема утепления имеет полимерную структуру, то лучше использовать пенопласт, не уступающий базальтовой вате.Хотя коэффициент паропроницаемости у минеральной ваты выше, пар практически не накапливается в пенопласте, а отводится через неровности и стыки утеплителя. Стоит отметить экструдированный пенополистирол, который может служить долгие годы, не теряя своих свойств. И, конечно же, опилки, главное достоинство которых — невысокая стоимость, экологичность и отличные теплоизоляционные свойства.

Изоляционные материалы укладываются между стропилами максимально плотно; оставлять пустоты недопустимо.

Видео: как утеплить крышу мансарды опилками

Конструкция скатной мансардной крыши подразумевает единую систему гидроизоляции, утепления и пароизоляции. Все слои укладываются в определенном порядке с обязательными вентиляционными зазорами, что позволит отвести влагу от утеплителя. Следовательно, водяной пар не будет скапливаться в подкровельном пространстве, а значит, крыша сможет свободно «дышать».

Помещение под кровлей, предназначенное для жилья, утеплено по всем правилам теплоизоляции зданий

Изнутри вся конструкция обшивается гипсокартоном для дальнейшей отделки мансардного помещения.

Видео: утепление ломаной кровли чердака

Покрытие кровли — один из завершающих этапов кровельных работ, который проводится по следующей схеме:


На этом этапе важно правильно выбрать укрывной материал. Здесь мы снова возвращаемся к картам снеговых и ветровых нагрузок и смотрим, в какой зоне находится площадка, и какие нагрузки будут на крышу.

Если на данном участке сильные ветры и сильные снегопады, то не рекомендуется использовать легкие кровельные материалы, иначе есть риск их выхода из строя.А также не используйте рулонные материалы в климатических зонах с жарким летом.

Самыми распространенными кровельными материалами являются шифер и металлочерепица.

Облицовка фронтона скатной крыши своими руками

Фронтон — фасад стены между скатами кровли. Его форма зависит от конфигурации стропильной системы и предпочтений хозяев дома. Чаще всего фронтоном оборудуют дома с ломаной крышей и многоскатные. Реже — с скатными крышами и срубами, где фронтон уже вписан в конструкцию.

Фронтон можно сшить самостоятельно. Для этого не требуется специальных знаний и навыков. Фронтоны обшиты виниловым сайдингом, панелями ПВХ, деревом, профнастилом.

Фронтон можно обшить самостоятельно

При работе с сайдингом, как более популярным облицовочным материалом, используются разные технологии обшивки — на стропильной системе, обрешетке или предварительно укомплектованном алюминиевом каркасе. Самый простой вариант — прикрепить сайдинг к обрешетке.


Видео: Обшивка двускатной крыши сайдингом своими руками

Как видите, ничего сложного нет, если придерживаться правил и особенностей монтажа, присущих любому укрывному материалу.

Видео: как построить мансарду своими руками

Сооружение скатной мансардной крыши — лучший вариант для частного дома, так как позволяет получить дополнительную жилую площадь, которой порой не хватает. Изучив технологию монтажа и придерживаясь простых правил монтажа, облицовки и утепления кровли, вы сможете сделать ломаную крышу своими руками и легко воплотить в жизнь свои мечты. А также получайте удовольствие от работы, проделанной самостоятельно.

Что такое мансардная крыша?

Мансардная крыша — повсеместная деталь в американских домах времен Второй империи, построенных между 1860 и 1890 годами; на самом деле стиль Второй ампир часто называют мансардным.

Французский архитектор Франсуа Мансар (1598 — 1666) придумал новый способ втиснуть больше жилого пространства в дом без увеличения технического количества этажей в конструкции: он разработал четырехстороннюю двускатную двускатную двускатную крышу. перемежается окнами на более крутом нижнем склоне, создавая жилое пространство на чердаках.

Это было привлекательное решение для такого города, как Париж, где дополнительные этажи в зданиях были ограничены или облагались высокими налогами. В итоге крышу мсье Мансара назвали мансардной.

Мансардная крыша также встречается на зданиях Ричардсона в романском стиле и изящном искусстве, и она часто используется в качестве акцента в домах королевы Анны или в стиле палки, где остроконечная крыша может сопровождаться башней с мансардной крышей. Конец 19, -го и века американцы были очарованы всем, что есть во Франции, и они хотели тратить недавно заработанные состояния после Гражданской войны на роскошные дома. Мансардные крыши были очень французскими и очень кричащими.

Верх мансардной крыши обычно широкий и плоский, чтобы максимально увеличить объем пространства под ней — представьте себе шатровую крышу, верхняя поверхность которой простирается почти до краев здания.Нижний шаг может быть выпуклым (изогнутым наружу, возможно, в форме S или раструба) вогнутым (изогнутым внутрь или расширяющимся) или крутым углом. Иногда мансардная крыша бывает двухэтажной.

Какой бы ни была точная форма крыши, всегда есть множество слуховых окон, освещающих жилое пространство внутри. Часто кедровая или сланцевая черепица мансардной крыши имеет декоративный пояс из разноцветной или узорчатой ​​черепицы.

Первое здание Второй Империи в Соединенных Штатах — Галерея Ренвика в Вашингтоне, округ Колумбия.C., завершено в 1859 году (показано на рисунке выше). Сейчас он является частью Музея американского искусства Смитсоновского института и представляет собой внушительный и тщательно продуманный образец этого стиля.

Хотя большинство домов Второй Империи были величественными постройками, мансардная крыша также добавляла веса и достоинства одноэтажным коттеджам, одновременно увеличивая жилую площадь. Сегодня коттеджи времен Второй империи изобилуют, особенно на северо-востоке, где они являются одними из самых любимых в Америке стилей исторических домов.

Мансардная крыша уступила место плоской крыше еще в начале 20 -го Американцы переняли современный стиль, такой как международный стиль Уолтера Гропиуса, с его серьезным отсутствием орнамента.Но все возвращается. Сегодняшние домовладельцы заново открывают для себя французский акцент, который увеличивает жилое пространство, и ставят их в новые загородные дома, которые не имеют ничего общего с 19, и веками.

Регина Коул пишет об архитектуре и дизайне, специализируясь на старых домах и истории американского декоративного искусства, для ряда национальных и региональных изданий, включая The Old House Journal, Forbes.com, и Boston. Глобус. Она живет в традиционном 100-летнем доме в Глостере, штат Массачусетс.

Подпишитесь сейчас и получите БЕСПЛАТНУЮ электронную книгу!

Рисование крыш вручную

24:48

5447 — Основы крыши

4:57

6123 — Вальмовая крыша

4:07

6124 — Двускатная крыша

4:01

6125 — Односкатная крыша

3:29

6126 — Крыша Gambrel

3:25

6127 — Крыша крыла чайки

4:10

6128 — Полуавтоматическая крыша

5:10

2420 — Голландская двускатная крыша

7:05

6129 — Создание и отображение крыш на многоуровневой конструкции

6:27

6130 — История с половиной крыши

13:42

6131 — Слуховые аппараты автоматические

7:12

25 — Рисование крыш вручную

1:49:34

10202 — Веб-семинар по крышам

«Советы и хитрости» 2:37

704 — Строительство новой крыши при сохранении существующей крыши

2:46

728 — Определение пересечений плоскостей крыши

15:15

26 — Строительство мансардных окон

5:40

708 — Frieze Moulding

3:11

710 — Создание крыши над домом L-образной формы с фронтоном

1:30

714 — Расширение откоса вниз

1:14

716 — Установка минимального размера ниш на крыше

4:36

733 — Базовые линии плоскости наклонной крыши

11:58

737 — Взрывающиеся слуховые окна, созданные с помощью автоматических слуховых аппаратов

2:10

746 — Чертеж изогнутых и бочкообразных крыш

4:59

747 — Создание куполообразной крыши для круглого или круглого здания

6:03

1956 — Расклешенная крыша

4:59

709 — Многослойная изогнутая крыша

7:50

1500 — Диалоги, влияющие на дизайн крыши

9:19

1502 — Софиты, фасции и желоба

3:31

1503 — Использование инструмента «Линия двускатной крыши»

7:47

1507 — Крыши над заливными, коробчатыми и носовыми окнами

5:42

1510 — Проектирование опоры крыши Кейп-Код на стенах 2-го этажа

9:01

1511 — Проектирование опоры крыши Кейп-Код на стенах 1-го этажа

2:07

1512 — Группы крыш

6:42

1514 — Соответствие отметкам конька крыши

3:16

1515 — Подъем и опускание крыши

6:05

1517 — Рисование голландской двускатной крыши вручную

16:11

1521 — Рисование слуховых аппаратов

вручную 10:40

1522 — Создание декоративного слухового окна вручную

5:32

1527 — Создание вальмовой крыши с изогнутыми карнизами

6:13

1530 — Чертеж парапетных стен с плоской крышей

7:49

1532 — Размещение и изменение мансардных окон

2:54

1533 — Редактирование бордюра и вала светового люка

9:07

1955 — Усовершенствованные крыши — трехскатная надстройка

11:21

505 — Создание сборки крыши из SIP

15:05

1030 — Автоматическое обрамление — Открытые хвосты стропил — Подфасция и обшивка

Мансардная крыша

— что это за культовая крыша (включая плюсы и минусы)?

Мансардная крыша — это кровельная конструкция, имеющая два характерных ската: более пологий скат поверх более крутого.Она очень похожа на двускатную крышу; Однако здесь нет открытых фронтонов, а со всех сторон покрыт кровельным материалом.

  1. Получите совершенно бесплатно по цене этой крыши, без каких-либо обязательств.
  2. Что это за тип кровли и почему ее называют «мансардной»?
  3. Какова история мансардной крыши и когда она получила широкое распространение?
  4. Какие материалы следует использовать для этого типа кровли?
  5. В чем преимущества и недостатки этой кровли?
  6. Каков срок службы мансардной крыши?
  7. Чем отличается слуховое окно и мансардная крыша?

Что такое современная мансардная крыша?

Мансардная крыша — это название, данное крыше, очень похожей на двускатную крышу, за исключением того, что все четыре стороны будут закрыты кровельным материалом.Этот тип крыши имеет два разных наклонных ската: более пологий уклон над более крутым. Его идентифицируют две отличительные черты: двойной шаг.

При такой установке создается еще один этаж жилого пространства; окна, выходящие за пределы этой крыши, называются слуховыми окнами. Эта форма крыши превосходна, поскольку тратится очень мало места и может дать вам дополнительный этаж жилого пространства, в отличие от двускатной крыши, которая может иметь чердак, но не очень большой или просторный.

Эту крышу часто ошибочно принимают за двускатную крышу, поскольку они имеют сходство с двойным скатом. Однако у мансардной крыши нет открытых фронтонов, как у двускатной, а скорее закрытой, как у вальмовой.

История мансардной крыши.

Самое раннее известное свидетельство существования этой крыши относится к 1550-м годам и приписывается человеку по имени Пьер Леско при проектировании Лувра.

Впервые эта конструкция крыши была популяризирована в начале 17 века человеком по имени Франсуа Мансар в период с конца 1590-х до 1660-х годов.Он был архитектором французского барокко, и вы можете увидеть его дизайн.

Слово мансарда в Европе означает чердак и не имеет ничего общего с формой самой крыши.

Как это выглядит визуально?

Эта крыша очень похожа на крышу амбара, также известную как крыша с двускатной крышей. Однако он отличается от них тем, что крыша амбара имеет два открытых фронта, а мансардная крыша — нет.

Мансардные крыши имеют два разных ската, нижний из которых круче верхнего.Ниже я оставил три примера, чтобы показать, как это выглядит визуально и как отличить его от двускатной крыши.

Какие материалы следует использовать для этого типа кровли?

Для этого типа кровли можно установить большинство материалов, которые используются на скатной крыше. Основное беспокойство вызывает погодные условия, которые крыша должна выдерживать в течение всего срока службы. Например: если вы находитесь в особенно ветреном районе, возможно, не стоит устанавливать определенные материалы для черепицы, которые выдерживают такое давление.

В Европе, где мансардные кровли были очень популярны, они в основном укладывались черепицей и выдерживали очень суровые погодные условия. Здесь, в большинстве штатов, нередко можно увидеть эту крышу, установленную из синтетической древесины или битумной черепицы, как это принято в большинстве домов в Соединенных Штатах.

Если вы хотите, чтобы этот тип кровли выглядел очень аутентично, я бы лично порекомендовал керамическую плитку или что-то подобное, но это требует затрат и может быть довольно дорогостоящим, поэтому учитывайте это с учетом вашего бюджета.

Плюсы и минусы этой крыши.

Как и любой дизайн крыши, у этого есть несколько плюсов и минусов, которые вы должны рассмотреть, прежде чем выбирать мансардную крышу в качестве кровли для вашего дома.

Преимущества

Pro # 1 Рентабельность.

Благодаря конструкции эта крыша, хотя и довольно дорогая в установке, может похвастаться отличной экономичностью. Крыша лучше распределяет тепло, и поэтому у вас меньше затрат на электроэнергию для отопления.

Также следует отметить, что, поскольку крыша имеет более крутой уклон под более пологим уклоном, это дает вам больше места для чердака.Вы могли бы использовать это пространство как жилую зону, а также с умным использованием слуховых окон.

Стоимость первоначальной установки довольно высока по сравнению с другими традиционными конструкциями крыши; однако прочность и долговечность этой конструкции крыши исключительны. Именно по этой причине он настолько рентабелен, несмотря на высокую стоимость установки.

Pro # 2 Есть больше места для другого этажа.

Они разработаны с большим зазором или пространством между крутыми скатами крыши, что дает много места для чердака большего размера, оставляя вам много места для хранения вещей.

Эту зону можно также использовать как жилую зону; это обычное явление для пользователей, которые размещают свои спальни в этом пространстве. Его внешний вид превосходен, особенно в сочетании с слуховыми окнами.

Pro # 3 Больше света для чердака.

Мансардные крыши имеют больший доступ к свету, в отличие от традиционных кровель, где единственный способ впустить естественный свет — через световые люки. Они могут быть дорогостоящими в установке и представлять собой головную боль при обслуживании, поскольку доступ к ним часто затруднен.

Мансардные крыши позволяют устанавливать слуховые окна; это не только позволяет пропускать естественный свет, но и обеспечивает большую эстетическую привлекательность.

Pro # 4 Лучшее распределение тепла.

На более традиционных крышах не так много места для вентиляции; С данной кровельной системой дело обстоит иначе.

Можно установить в большие мансардные окна, которые используются для достаточной вентиляции чердака и пропускания большого количества естественного света в пространство.

Pro # 5 Современный внешний вид.

Несмотря на то, что эта конструкция крыши была впервые разработана и популяризирована в 1550-х годах, она по-прежнему выглядит великолепно.

Вы можете использовать его в своем современном доме, и он придает ему великолепный вид и позволяет модернизировать любой дом.

Pro # 6 Подходит как для городской, так и для сельской местности.

Многие типы кровли подходят не для всех областей, а некоторые из них заметно лучше подходят как для городских, так и для сельских районов. Не в случае с мансардной крышей.

Мансардные крыши отлично подходят и для того, и для другого и выглядят фантастически. Они современные и придают дому ощущение тепла.

Недостатки

Con # 1 Высокие первоначальные затраты на установку.

Неудивительно, что этот тип кровли дорогой. Это сложная и сложная в установке конструкция.Я настоятельно рекомендую вам обратиться к подрядчику, имеющему опыт монтажа крыш такого типа.

Вы не хотите рисковать, сокращая расходы на менее качественный продукт, который может создать у вас серьезные проблемы в будущем. Проведите исследование и с первого раза найдите подходящего подрядчика.

Con # 2 В некоторых штатах требуется разрешение на установку.

Прежде чем приступить к установке новой крыши, примите во внимание, что вам может потребоваться разрешение. Еще одна вещь, которую следует учитывать, это то, что в зависимости от налогов в вашем штате; вы можете в конечном итоге заплатить больше налога с этим типом кровли из-за общей площади здания в квадратных футах.

В некоторых местах и ​​штатах также есть ограничения по высоте здания. Обсудите это со своим строительным подрядчиком, чтобы выяснить, подходит ли вам этот тип кровли.

Изучите свой район и поговорите с некоторыми кровельными подрядчиками в вашем районе. Местные подрядчики смогут помочь вам с любыми вопросами, которые могут у вас возникнуть.

Con # 3 Пора устанавливать.

Если посмотреть на мансардную крышу, она сложна по конструкции, поэтому ее установка очень трудоемка и сложна.Учитывая его сложность, это основная причина, по которой я рекомендую вам использовать только подрядчика с необходимым опытом в установке этого типа кровли.

Требуется время, чтобы сделать все правильно, и некоторые специализированные инструменты и опыт, чтобы сделать все правильно с первого раза. Установка черепицы на этот тип кровли также сложна и требует определенных навыков.

Я бы не рекомендовал никому брать на себя установку этой крыши, если они не обладают заранее необходимыми ноу-хау и опытом.

Con # 4 Низкая атмосферостойкость.

Эта крыша не обладает отличной атмосферостойкостью и подвержена повреждениям в районах, подверженных сильным ветрам. Крутой уклон кровли плохо реагирует на сильный ветер, и кровельные материалы могут быть повреждены, если не сами кровельные элементы.

Перед установкой одного из этих типов кровли проконсультируйтесь со специалистом в вашем регионе, чтобы определить, реально ли иметь такую ​​кровлю в вашем штате.

Специальное предложение: Получите бесплатное ценовое предложение на кровлю (только для США)

Networx любезно предложила всем читателям моего блога бесплатное предложение по кровельным покрытиям.Я настоятельно рекомендую вам воспользоваться этим щедрым предложением, нажав здесь и получив бесплатное предложение на установку или ремонт мансардной крыши. Вы вообще не будете платить за это предложение!

Как долго это длится?

Материалы, использованные при изготовлении этой крыши и при ее строительстве, определяют ее срок службы. Использование более дешевых материалов отрицательно повлияет на его прогнозируемую долговечность, но, совершив разумные покупки, вы можете значительно увеличить эти характеристики.

Воздействие агрессивных элементов влияет на ее долговечность, поэтому использование качественных материалов будет означать более длительный срок службы кровли.Таким образом, можно с уверенностью сказать, что для вашего душевного спокойствия стоит инвестировать в подходящего подрядчика, который использует лучшие материалы.

Например, срок службы битумной черепицы составляет около 25 лет; именно на этом этапе вы можете захотеть заменить или отремонтировать их. Однако как быть с самой крышей?

Если на крышу никогда не должны воздействовать тяжелые элементы при ежегодном обслуживании, то не будет лишним ожидать столетия или дольше.

Чем отличается слуховое окно от мансардного?

Простой ответ заключается в том, что слуховое окно — это конструкция, которая выходит за пределы наклонной крыши, обычно в ней есть окно или вентиляционное отверстие, они создают больше места на крыше и позволяют естественному свету проникать в комнату.

Мансардная крыша — это сама кровельная конструкция, имеющая два ската; тот, что внизу, круче, чем тот, что вверху. Этот тип кровли используется для эстетической привлекательности и позволяет оставить больше места для другого этажа или большего чердака.

Заключение

Как видите, мансардная крыша — отличный вариант, если вы ищете современную стилизованную крышу с практичностью второго этажа, тогда эта крыша для вас. Просто примите во внимание свой бюджет и район, в котором вы находитесь.Проконсультируйтесь со специалистом по кровельным работам в вашем районе, чтобы узнать, подходит ли вам эта крыша.

Привет! Меня зовут Джонатан, и мне очень нравится писать руководства по кровле своими руками. Если у вас есть какие-либо вопросы, я предлагаю вам оставить их ниже в разделе комментариев, и я свяжусь с вами как можно скорее. Если вам нравится моя работа, подпишитесь на меня в социальных сетях или поделитесь этой записью в своей. Вся эта информация была дважды проверена на точность, но, пожалуйста, дайте мне знать, если я что-то пропустил!

.

Leave a Reply

Ваш адрес email не будет опубликован. Обязательные поля помечены *
