Как сделать коптильню и мангал из кирпича своими руками?

Создание мангала на загородной территории — мечта многих владельцев частных домов. При возведении жаровни часто используют металл — работать с этим материалом легко, но конструкция получается простой и малофункциональной.

Если же хочется сделать печь, позволяющую и готовить барбекю, и коптить мясо, лучше воспользоваться кирпичом. Строительство мангала-коптильни занимает много времени, требует соблюдения технологии и внимательности при работе — любая ошибка может свести все усилия на нет. Но достоинства такой печи стоят того.

Содержание

  • 1 Проектирование мангала-коптильни
  • 2 Возвести мангал с коптильней сложнее, чем металлическую печь, но конечный результат оправдает затраченные усилия и средства.
    Правильно сложенная конструкция не только прослужит долго и украсит загородный участок, но и обеспечит более высокие вкусовые качества приготавливаемых блюд. Надежная кирпичная коптильня гарантирует равномерный прогрев мяса, безопасность продукта и полноценную пропитку дымом.
  • 3 Создание фундамента
  • 4 Строительство мангала из кирпича
  • 5 Таким образом, главное — в точности следовать чертежам. Сначала из кирпичей выкладывают цоколь, затем делают стенки жаровен, мангала, коптильной камеры и, наконец, сооружают дымоход. Когда кладка завершена, устанавливают металлические дверцы, крепления для шампуров, варочную поверхность и другие элементы.
  • 6 Доработка конструкции
  • 7 Мангал и коптильня из кирпича своими силами
  • 8 Делаем фундамент
  • 9 Строительство мангала
  • 10 Создаем коптильню
  • 11 Строим коптильный шкаф
  • 12 Роль мангала на даче
  • 13 Плюсы и минусы
  • 14 Используемые инструменты и материалы
  • 15 Застройка фундамента
  • 16 Подготовительные работы
  • 17 Следующим этапом подготовительных работ является постройка фундамента, который начинается с установки опалубки. Землю требуется расчистить от плодородного слоя, травы и камней. Укладка первого ряда производится при помощи бутового камня, а щели засыпают щебнем, сверху заливая раствором цемента.
  • 18 Что в сухом остатке?

Проектирование мангала-коптильни

Прежде чем приступать к составлению чертежа, определитесь с необходимым набором функций — сколько видов блюд собираетесь готовить, какое количество гостей планируете принимать. Кирпич позволяет реализовать наиболее полный спектр задач, поэтому лучше сделать основательную конструкцию «три в одном»: мангал, коптильня и отдельный очаг для казана.

В такой печи готовят любые блюда — от традиционного шашлыка до супов и плова. Даже если сейчас вы планируете только коптить мясо или рыбу, рано или поздно дополнительные функции мангала пригодятся, и уже не придется достраивать конструкцию. Вы сэкономите время, место и материалы.

Также определитесь, какие вспомогательные компоненты сооружения станут для вас полезными.

Кирпичный мангал легко дополнить:дровяником;разделочным столом;мойкой;полками для посуды и другой кухонной утвари.Таким образом, жаровня состоит из следующих элементов:Мангал — емкость для углей с креплениями для шампуров и решетки гриля.Очаг и отсек для копчения.Топка с варочной поверхностью. Конфорки плиты делаются съемными и такого размера, чтобы в отверстии помещался казан на 2/3 его глубины.Дымоход (один для всех составляющих жаровни).Вспомогательные компоненты.После определения необходимых элементов и общего дизайна мангала-коптильни строится подробный чертеж с указанием расположения и размеров частей конструкции. Исходя из проекта рассчитывается количество материала, примерная масса сооружения и параметры фундамента.

Создание фундамента

Даже компактный мангал из кирпича имеет большую массу, поэтому основание конструкции делают из армированного бетона. Этот процесс требует соблюдения технологии и не терпит спешки — фундамент набирает прочность в течение месяца. Если допустить ошибки во время заливки смеси или попытаться самостоятельно ускорить процесс застывания, в будущем фундамент даст трещину, что негативно скажется на целостности конструкции.

Пошаговая инструкция по строительству основания:

Согласно чертежу, размечают участок. Оптимальная площадь мангала — 3 м2.Выкапывают котлован соответствующего размера и конфигурации. Глубина рассчитывается индивидуально — зависит от массы сооружения, характеристик почвы и других особенностей.Делают опалубку выше уровня грунта на 50 мм.

Изнутри доски обшивают гидроизоляционным материалом — например, рубероидом.На дно котлована насыпают мокрый песок слоем 100 мм.Вяжут армирующую сетку. Для этого используют прутья толщиной 10–12 мм, которые укладывают на расстоянии 100 мм друг от друга и связывают проволокой. Изготавливают две сетки, которые соединяют вертикальными прутьями длиной 50 мм.Армирующую решетку укладывают в котлован и заливают слоем цементно-песчаной смеси.

Раствор готовится из ¾ песка и ¼ цемента, для прочности добавляют щебень. Первый слой фундамента готов. Остальные, вплоть до края опалубки, формируют с промежутком в сутки.Последний слой выравнивают и гидроизолируют полиэтиленовой пленкой.

Строительство мангала из кирпича

Когда фундамент наберет прочность, приступают к возведению наземной части конструкции.

Кладка состоит из нескольких элементов: цоколя, поддувала, жаровни и дымохода. Для сборки мангала используют красный печной кирпич, устойчивый к сильному нагреву и перепадам температуры. Это важно при создании уличной конструкции: при эксплуатации зимой кладка не треснет.Силикатный кирпич для возведения жаровни не подойдет.

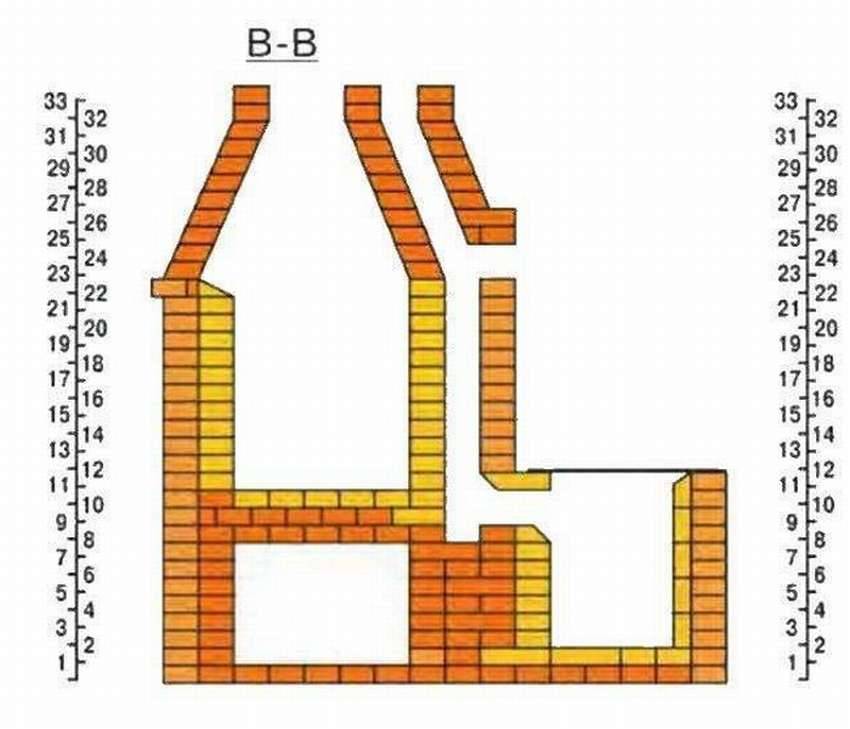

Перед началом строительства составляется порядовка — схема укладки кирпичей. Лучше работать со стандартными, уже проверенными чертежами, учитывающими особенности конструкции мангала-коптильни.Кирпичи нужно подготовить к работе. За сутки до старта строительства материал вымачивают в воде.

К началу кладки с наружной стороны кирпичи высохнут, а внутри влага задержится, что предотвратит впитывание воды из раствора. Для скрепления кирпичей используют смесь песка, цемента и гашеной извести в пропорциях 3:1:1. Первый ряд мангала делают насухо, чтобы наметить кладку, подогнать размеры кирпичей и избежать ошибок в дальнейшем. Для первого ряда подходят как целые кирпичи, так и половинки.Начиная со второй линии кирпичи укладывают со смещением на полкамня, чтобы стыки не совпадали.

Начинают работу от угла, затем выкладывают перегородки.Через каждые два ряда ровность линий проверяют строительным уровнем. На высоте жаровен устанавливают железные уголки для закрепления базы топки, которую изготавливают из толстостенного металла. Для обеспечения притока воздуха часть кирпичей под жаровней укладывают без раствора — достаточно двух-трех щелей, чтобы огонь хорошо разгорался.

jpg%20300w,%20http://besedkibest.ru/wp-content/uploads/2017/01/kirpichnyi-mangal-vo-dvore-624×483.jpg%20624w» srcset=»http://besedkibest.ru/wp-content/uploads/2017/01/kirpichnyi-mangal-vo-dvore.jpg 750w, http://besedkibest.ru/wp-content/uploads/2017/01/kirpichnyi-mangal-vo-dvore-300×232.jpg 300w, http://besedkibest.ru/wp-content/uploads/2017/01/kirpichnyi-mangal-vo-dvore-624×483.jpg 624w»>

Таким образом, главное — в точности следовать чертежам. Сначала из кирпичей выкладывают цоколь, затем делают стенки жаровен, мангала, коптильной камеры и, наконец, сооружают дымоход. Когда кладка завершена, устанавливают металлические дверцы, крепления для шампуров, варочную поверхность и другие элементы.

Доработка конструкции

На завершающем этапе проводят облицовку печи декоративным кирпичом, укладывают на земле перед мангалом тротуарную плитку для обеспечения пожарной безопасности и сооружают навес над всей конструкцией. Также проводят внутреннее обустройство: устанавливают разделочный стол, мойку, полки и другие полезные приспособления.

Таким образом, мангал с коптильней превращается в полноценную уличную кухню, позволяющую без труда готовить мясные блюда разных видов.

Тематический материал:

Коптильню оснащают термометром, так как в камере необходимо поддерживать определенную температуру: около 60 °С для мяса и 75 °С — для рыбы. В таком случае продукт будет наиболее долго храниться.

Если поднять температуру дыма до 100 °С, процесс приготовления пойдет быстрее. Холодное копчение проводится при 23 °С — при таких условиях мясо получается наиболее нежным и приобретает красивый бордовый оттенок. Регулируется температура изменением длины дымохода, а также перекрытием трубы металлической пластиной — чем шире щель, тем больше горячего дыма поступает в коптильный отсек и тем жарче в камере.

Для использования казана понадобится отдельный очаг из кирпича, который накрывается железной плитой толщиной 20 мм. При помощи горелки в металлической поверхности вырезают отверстие такого диаметра, чтобы казан опускался на 2/3 — это обеспечивает равномерный прогрев блюд.

Для использования очага в качестве обычной конфорки для варки супа или жарки овощей отверстие накрывают изделием из стальных колец разного диаметра.Таким образом, возвести мангал-коптильню самостоятельно не так сложно, главное — тщательно продумать конструкцию и составить подробный чертеж. Внимательное следование проекту во время работы поможет построить красивую и эффективную печь для готовки мяса на открытом огне.Мангал и коптильня из кирпича своими рукамиКоптильня мангал своими руками из кирпича будут довольно полезны. Ведь это не просто нормальная и здоровая пища для себя.Тут можно будет подумать и о дополнительном заработке.

Ведь данная продукция пользуется повышенным спросом. Сегодня мы расскажем, как делается мангал с коптильней из кирпича своими руками.Для правильной работы конструкции надо соблюдать некоторые детали установки. Перед началом строительства стоит посмотреть фото и видео по этой теме, собрать больше информации.Ведь здесь надо будет учесть и объем загружаемой продукции и размеры коптильни.

Мангал и коптильня из кирпича своими силами

Мангал из кирпича с коптильней начинается с определения внешнего вида. Здесь довольно важно удобство пользования и габариты.

Наиболее простым вариантом будет двухэтажная конструкция, нижняя часть которой является место для дров, а верхняя – непосредственно очаг с трубой. С недавних времен мангал коптильня из кирпича стали популярны в загородных домах.

Жареные или копченые рыба, сало и мясо украсят любой стол.

Делаем фундамент

Кирпичный мангал с коптильней имеет довольно значительный вес. Поэтому фундамент должен быть мощным. Так же надо будет сделать и армирование.

Внимание: В коптильне место топки должно быть ниже уровня земли, поэтому при заливке фундамента надо это предусмотреть.

Схема заливки фундамента

Сначала делаем разметку по земле. Отмечаем габариты.

Здесь обращаем внимание, что габариты фундамента должны быть больше самой конструкции. Так же сразу меряем диагонали и проверяем их расположение.После копки ямы, глубина которой должна быть не менее 50-ти см., делаем песчаную подушку. В качестве материала применяем простой речной песок, он лучше дает усадку.Теперь делаем опалубку для выхода топки коптильни.

Для этого применяем простую шалевку.Свариваем арматуру из металлического прута и помещаем ее в яму.Делаем цементный раствор. Ждем полного высыхания. Фундамент готов.

Строительство мангала

Мангал из кирпича коптильня мы начнем строить с мангала.

Чтобы сделать мангала своими рукам, необходимо обзавестись следующими инструментами:

    Лопата.Кельма или мастерок для раствора.Уровень на сто пятьдесят сантиметров.Кирпичи (примерно сто – сто пятьдесят штук).Сто пятьдесят килограмм песка.Двадцать пять килограмм цемента.

Внимание: Не забываем о том, что раствор для кладки кирпича и фундамента необходимо будет замешивать, поэтому запаситесь емкостью. Причем, для рабочей части применяем огнеупорный кирпич.

Делаем мангал

Теперь делаем разметку и начинаем кладку. Для камина стенки отсека для дров можно выложить на любую высоту и из любого кирпича.

На этот счет каких-то особых рекомендаций нет. Это и будет камин, в котором можно готовить шашлыки. Также внутрь камина можно установить мангал, сделанный из нержавеющей стали.

Внимание: Наиболее оптимальные размеры мангала – в длину до одного метра, примерно двадцать – двадцать пять сантиметров в глубину и сорок в ширину. Чтобы к углям был постоянным доступ воздуха, топка очага должна быть выполнена с поддувалом или зольником.

Кирпичный мангал коптильня порядовка должна иметь качественную перевязку.

Шов не должен совпадать. Так же для крепости в шов помещается стальная сеткаВ любой конструкции мангала должно быть две ниши. Если планируется, что они будут прямоугольными, то заранее продумайте вариант со стальным уголком на перемычке.Если ниши будут арочного типа, то необходимо изготовить шаблон арки из фанеры или доски.

По центру арки обязательно укладывается замковый кирпич, который будет удерживать всю конструкцию.Стенки проемов выкладывают на высоту пятьдесят – шестьдесят сантиметров, если перекрытие арочное, если же оно прямоугольное, то на семьдесят – восемьдесят.После того, как два ряда кирпича будут уложены на подобное перекрытие, высота очага над фундаментом составит до ста сантиметров, что для большинства людей очень удобно.Внешнюю часть мангала можно обложить декоративным кирпичом, что будет смотреться очень эффектно. Но внутренние поверхности должны быть сделаны из жаростойкого кирпича, так как он выдерживает высокие температуры, не разрушаясь при этом. Мангал построен, теперь можно приглашать гостей на барбекю.

Создаем коптильню

Коптильня мангал из кирпича выполняют разные функции. В коптильне мы должны скопить дым и пустить его в нужном направлении.

Главным отличием коптильни от барбекю или мангала состоит в том, что ее топка располагается ниже уровня земли. При заливке фундамента мы это предусмотрели.

Схема работы коптильни

Для строительства коптильни нам потребуется:

    Примерно четыре метра металлических труб (можно выложить дымоход самому из красного кирпича, обеспечив его полную герметичность).Красный кирпич (сто – сто двадцать штук).Лопата (она необходимо для работ с землей).Мастерок для раствора.До пятидесяти килограмм цемента.Сто восемьдесят килограмм песка.

Внимание: Количество последних ингредиентов полностью зависит от длины дымохода и материала, из которого будет выполнено сооружение.

Не лишней будет и емкость, в которой будут замешивать раствор. Лист металла с отверстиями для дренажа 20х20 или взять старую, но не ржавую решетку.На поверхности будет находиться лишь коптильный шкаф и крышка топки.

Подобная коптильня позволит обеспечить технологию холодного копчения.Между топкой и коптильным шкафом нужно прорыть ров длиной в четыре метра (он необходимо для воздуховода) и прокладываем трубу. К коптильному шкафу подводим воздуховод, поэтому понадобится яма для создания фундамента под него.Топка коптильни выкладывается из кирпича. Глубина примерно сто пятьдесят сантиметров, а диаметр – сто.

Для того, чтобы внутри топки бы герметичность, ее необходимо обмазать глиной. Отмеряем десять сантиметров от дна и на этом уровне делаем дренаж. К нижней ее части крайне важно обеспечить подвод воздуха.

Внимание: При укладке любых металлических деталей в кладку обязательно по крепежной части сделайте обворот асбестовым шнуром. Тогда вы избежите проблем при расширении материала.

Строим коптильный шкаф

Фундамент заливается по обычной технологии. Его размер будет зависеть от планируемого объема копчения. Но обычно размеры коптильной камеры в полтора, а то и в два раза больше объема топки.

Вокруг всей конструкции нужно уплотнить землю, чтобы вся система была достаточно жесткой, а эстетический вид участка не был нарушен.

С топки снимаем крышку, выкладываем дрова, бумагу, разводим огонь.

Закрываем крышкой, но не забываем оставить небольшой зазор, чтобы внутрь попадал воздух.Дым по воздуховоду медленно начнет проникать в коптильню. Когда углей будет достаточно, добавьте щепу сливы, яблони. Все готово.После того, как шкаф наполнит густой и плотный дым, его закрывают и это означает, что процесс копчения запущен.

Коптильня и мангал из кирпича своими руками готовы. После установки надо сразу дать полностью просохнуть всей конструкции. После этого несколько раз сделать легкую протопку.

Коптильня и мангал из кирпича должны полностью просохнуть, иначе при нагреве могут пойти трещины. После просушки конструкция готова к применению.

Мангал-коптильня представляет из себя гибрид двух приспособлений. Не сложно догадаться, каких именно.

Итак, мангал – это специальная жаровня для различных видов мяса и рыбы. Большинство разновидностей мангалов работают на углях, некоторые – на дровах.

Коптильня – плотно закрывающаяся металлическая емкость, в которой пища обдается дымом со всех сторон.

Роль мангала на даче

Мангал обеспечит вам прекрасный отдых с вкусной едой. Вы сможете собираться вместе с друзьями или семьей, отмечать праздники на даче или в загородном доме.

Уютные летние вечера, мясо с дымком, шашлык и овощи-гриль – все это станет возможно с помощью данной конструкции.

Наиболее популярными сейчас считаются мангалы-коптильни из кирпича. В них можно делать мясо, рыбу и овощи. Они получаются с запахом костерного дыма, а мякоть при таком способе обработки – нежная и сочная.

Еда, приготовленная в коптильне, полезна, так как не требует масла для приготовления. К тому же, хранится она дольше из-за консервации дымом. Копчение не только придает вкуса, но и убивает бактерии.

Существует два вида копчения:

В домашних условиях наиболее популярен второй вариант.

Плюсы и минусы

У такого мангала множество преимуществ:

    прекрасный внешний вид;надежность;длительный срок службы;удобство в приготовлении.

Но, пожалуй, главным недостатком является то, что мангал-коптильню из кирпича своими руками достаточно сложно выстроить, не имея никакого опыта.

Еще одно преимущество в том, что при выборе строительства мангала в беседке, вы сможете использовать его даже в непогоду.

Используемые инструменты и материалы

Строительство кирпичного мангала-коптильни можно условно разделить на два этапа, к каждому из которых понадобится свой инструментарий.

Застройка фундамента

Так, на первом этапе список необходимых материалов включает в себя:

    штыковую лопату;доски;цемент;песок;армированную сетку.

Разберем по порядку. Лопата пригодится для того, чтобы вырыть глубокую яму, которая станет основой основ. Из досок сооружают опалубку, а с помощью цементно-песчаного раствора заливают прочный фундамент.

Сетка же служит для его укрепления.

Для данного этапа понадобятся, в зависимости от способа постройки, такие материалы:

    огнеупорный кирпич для жаровни;кельма;гашеная известь;вода;песок;цемент;отвес;уровень;металлические уголки;арматура;шпатель;молоток;деревянная дверца;решетка;прутья;металлическая крышка;порядовка.

Подготовительные работы

Вот теперь начинается самое важное. Подготовительные работы требуется проводить тщательно, так как они имеют даже большее значение, чем само строительство. Ошибка на данном этапе может повлиять на всю будущую конструкцию, в итоге существенно снизив срок ее службы.

Итак, первым делом необходимо выбрать место для мангала. Жаровня должна быть расположена с подветренной стороны, чтобы дым не мешал в приготовлении пищи.

Участок выбирайте ровный, с доступом к воде, в удалении от дома. Идеальный вариант – подводка канализации и водоснабжения к коптильне.

Прекрасным решением будет установить мангал неподалеку от беседки. Но только стоит помнить о технике пожарной безопасности и не устанавливать сооружение рядом с деревьями и легковоспламеняющимися объектами.

Для того, чтобы облегчить себе задачу, можно построить чертежи коптильни с учетом всех элементов конструкции. Ниже приведены различные чертежи, по которым можно построить мангал коптильню своими руками .

Следующим этапом подготовительных работ является постройка фундамента, который начинается с установки опалубки. Землю требуется расчистить от плодородного слоя, травы и камней.

Укладка первого ряда производится при помощи бутового камня, а щели засыпают щебнем, сверху заливая раствором цемента.

Количество слоев рассчитывается исходя из размеров мангала. Временной промежуток укладки каждого из них – сутки.

Когда вы решите, что фундамент достаточно толстый, необходимо будет его выровнять.Для этого используют уровень. Затем основание гидроизолируют (чаще всего полиэтиленом) и оставляют на несколько суток в покое.Итак, прошло несколько дней, фундамент просох и окреп. Теперь начинается самый творческий этап, ведь мангал-коптильня может принимать различные формы, и в пределах сохранения функциональности каждый волен творить то, что ему вздумается.Порядовка начинается с укладки первого ряда без применения скрепляющей смеси.

Делается это для того, чтобы разметить рабочую поверхность и просчитать, каким способом выкладывать кирпич, понадобятся половинки или же только целые.За сутки до укладки с помощью смеси кирпич смачивают водой, чтобы он не напитывался от цемента и не снижал его крепость.Для смешивания скрепляющего раствора песок, цемент и гашеную известь берут в пропорции 3:1:1. Воду добавляют, помешивая смесь, до того момента, пока она не станет напоминать густую сметану.Каждый ряд кирпича начинают укладывать от углов, и после завершения каждого проверяют с помощью уровня и отвеса. Для того, чтобы углы мангала были прочнее, их укрепляют при помощи проволоки.Изготовление жаровни подразумевает под собой, первым делом, установку металлических уголков между стенами.

Топку сооружают из толстостенного металла, проделывая в ней отверстия для воздуха.Чтобы удобно установить решетку, два кирпича на противоположных стенах кладут с выступом внутрь.Помните, что первые 8 рядов от основания оставляют для хранения дров и других принадлежностей. Если же вы хотите мангал-коптильню с арочными перекрытиями, девятый ряд необходимо отвести под фанерную опалубку (1 см в толщину). Десятый ряд станет перекрытием ниши для хозяйственных принадлежностей.

При этом кирпич толщиной в 18 сантиметров укладывается ребром, а следующий ряд служит для выравнивания дровницы.

12 ряд при этом образует столешницу, а с 13 по 15 – топку с последующей опалубкой.Чтобы вывести кадку под дымоход, кирпич, начиная с 20 ряда, подрезают изнутри. Топка заканчивается 24 рядом, затем кладется труба. Это становится последним этапом в строительстве мангала.Далее все зависит от вас.

Если коптильня устраивает в первозданном виде, то можно пропустить этап облицовки. Однако зачастую ее все же проводят, используя плитку «под кирпич».Также можно добавить различные декоративные элементы, украсить кирпичное «тело» мангала-коптильни, столешницу, выстроить рядом место для хранения посуды и прочего.На этом строительство можно считать оконченным. Однако, при желании вы можете оставить в мангале место для казана.

Правда, так как для него необходимо место внутри очага, потребуется дополнительный дымоход.Для оборудования места под казан поверх очага устанавливают толстую чугунную пластину (2 см). Необходимо учесть, что для казана нужно отверстие в плите. Чтобы иметь возможность готовить не только в казане, дырку можно закрывать кольцами разного диаметра.На видеоролике наглядно показано, как сделать мангал коптильню из кирпича своими руками.

Что в сухом остатке?

Мангал-коптильня является многофункциональным сооружением для дачи и загородного дома. Тут вы сможете готовить мясо, рыбу и овощи, а также супы и прочие блюда – все зависит от конструкции.

Мангал, находящийся в беседке, не зависит от погодных условий и наличия электроэнергии, газа и прочих удобств. Вы можете пользоваться им в любое время.

В зависимости от конструкции, данное сооружение состоит из кирпичного «дома», мангала, коптильни, казана, барбекю, дровницы и прочих мест для хранения принадлежностей.

Строительство его является достаточно трудоемким и затратным занятием, однако он быстро окупится и вы никогда не пожалеете, что решили соорудить мангал.

Посиделки с друзьями теперь будут проходить только у вас. Ведь как в хорошей компании без шашлычка? А какой вкусный плов или уха после охоты или рыбалки!

Мангал-коптильню вполне можно соорудить своими руками, не прибегая к услугам специализированной бригады. Мало того, что вы получите прекрасное дополнение для дачи, так еще и будете гордиться собой – настоящий хозяин, сделали все своими руками.

Если соблюдать все пункты и хитрости в процессе постройки, эта конструкция прослужит вам не один десяток лет, станет верным помощником на протяжении отпуска или выходных на даче, и просто будет радовать глаз.

Источники:

  • besedkibest.ru
  • iz-kirpicha.su
  • 1decor.org

Мангал с коптильней из кирпича своими руками. Фото, инструкция

Автор: Александр Михалыч 06.08.2019

Рады приветствовать вас на нашей страничке. Если вы читаете эту статью, значит, идея создать мангал с коптильней из кирпича своими руками уже витает в воздухе где-то над вами. И это отлично! Поскольку большинство людей обожает копчености, а такие продукты из магазина часто не могут похвастать особым качеством. Домашнее копчение – отличный способ насладиться свежими, натуральными и ароматными блюдами.

Мангал-коптильня эффективно соединяет в себе традиционную жаровню и специальную герметичную емкость, в которой продукты обкуриваются дымом со всех сторон.

Почему его стоит построить?

Овощи, рыба или мясо, приготовленные в коптильне, сохраняют всю свою нежность и сочность. При этом они приобретают ни с чем несравнимый аромат костра.

«В процессе копчения не используется масло, продукты в дымовом шкафу не подгорают, поэтому такая пища считается полезной».

Сам дым выступает естественным консервантом, убивая вредные бактерии и микробы. Поэтому любые копчености могут храниться достаточно долго после приготовления.

Мы не будем здесь утверждать, что построить мангал-коптильню очень просто. Здесь необходимы материалы, строительный инструмент и чертежи будущего сооружения. Но, главное, необходимо ваше желание. Если есть желание и элементарные навыки строительных работ, то пошаговая инструкция, приведенная ниже, позволит быстро и без существенных финансовых затрат соорудить мангал-коптильню на вашем приусадебном участке. В сети без труда можно найти и фото, и чертежи подобных конструкций любого размера и на любой вкус.

Основные этапы строительства

На первом подготовительном этапе работ необходимо выбрать участок для постройки. Он должен быть ровным и находиться на достаточном удалении от нестойких к огню объектов. Хорошо, если поблизости будет вода и канализация.

Жаровню лучше разместить в защищенном от ветра месте, чтобы дым не мешал приготовлению еды».

Далее необходимо определиться с внешним видом будущего мангала-коптильни, найти соответствующие чертежи. Впрочем, последние можно построить и самостоятельно на основе уже готовых схем и фото аналогичных строений.

Следующий шаг – заливка фундамента. Для этого копают углубление в земле и строят опалубку. Первый ряд укладывают обычно бутовым камнем, далее щели засыпают щебнем и заливают раствором. Количество слоев в основании определяется капитальностью будущего мангала. Чем он больше, тем внушительнее должен быть и фундамент. Между укладкой слоев основания необходим промежуток минимум в сутки.

Добившись необходимого размера, фундамент выравнивают уровнем и делают гидроизоляцию. Для последней — используют, как правило, полиэтилен. На этом строительство следует приостановить и дать основанию время на просушку.

Чтобы строить дальше мангал с коптильней из кирпича своими руками необходимо подготовить раствор. Обычно используют песок, цемент и гашеную известь(3:1:1). Раствор замешивают с водой и доводят до густоты сметаны.

Укладку с кирпича начинают с углов, проверяя их уровнем и отвесом. Целесообразно задуматься об укреплении углов проволокой. Чтобы сложить жаровню, между стенками устанавливают уголки. Топку для копчения делают из толстого металла с отверстиями для воздуха.

Нижние ряды у основания полностью не закладывают кирпичами, а, как правило, оставляют ниши для дров и/или хозяйственной утвари.

Если кирпич стандартного размера, то 10 ряд становится перекрытием для хозяйственных ниш, а 12 – столешницей. На уровне 13-15 рядов формируют жаровню. Примерно с 24 ряда начинают укладывать трубу. Для вывода кадки под дымоход примерно с 20 ряда кирпичи изнутри начинают подрезать.

На этом укладка кирпича заканчивается.

Далее по желанию. Если не облагороженный кирпич Вас устраивает, то можно считать мангал-коптильню законченной. Но чаще всего, сооружение обкладывают плиткой, камнем или другие жаропрочными материалами. Для окончательного дизайна можно использовать различные декоративные элементы. Идеи оформления мангала легко подсмотреть на фотографиях в Интернете.

Таким образом, наша пошаговая инструкция дает возможность быстро, самостоятельно и без лишних усилий создать мангал-коптильню собственными силами.

Что же мы получаем в итоге?

Мангал с коптильней из кирпича своими руками – прекрасное решение для дачи или загородного дома и, конечно же, объект гордости любого хозяина. Здесь готовят вкуснейшую рыбу, овощи, мясо, а также размещают внутри жаровни казаны с супом, пловом и другими блюдами. Такое устройство функционирует на дровах или каменном угле, и, таким образом, приготовление пищи в нем – это экономия газа или электрики. И, безусловно, мангал-коптильня является украшением любого приусадебного участка.

Если соблюдать все советы при строительстве, то Ваша постройка сохранит рабочее состояние и привлекательный внешний вид на долгие десятилетия.

Искренне надеемся, что наша поэтапная инструкция постройки мангала-коптильни окажется Вам полезной и позволить обзавестись этим полезным сооружением на приусадебном участке. Так же вы можете почитать о барбекюшнице перейдя по ссылке.Как сделать барбекюшницы своими руками

Всего доброго.Подписывайтесь на обновление (получение новых статей) моего блога, а в мобильнике перейдя в раздел обратная связь наберите свой Email в окошке для получения статей, не забывайте нажать на галочку для отправления и подтвердить рассылку в своей электронной почте.

С уважением А.М.







Коптильня и мангал из кирпича своими руками

Коптильня и мангал из кирпича своими руками — не легко, но оно того стоит


Содержание:

  1. Разновидности мангалов
  2. Строительные работы
  3. Месторасположение
  4. Инструменты и материалы
  5. Устройство фундаментов
  6. Кладка стен
  7. Дизайн
  8. Галерея
  9. Последний штрих

Коптильня мангал из кирпича своими руками строится не очень легко, но смотрится красиво. Такая постройка будет служить долгое время. Поэтому предлагаем вам соорудить его самостоятельно.

Разновидности мангалов

Если вы владелец дачи или загородного дома, то наверняка, хоть раз задумывались о жарке мяса на улице. В наши дни, мангал – самая популярная вещь для любителей отдыха на природе. Удобный и функциональный вариант – это кирпичный мангал с коптильней, который будет идеальным дополнением к экстерьеру вашего участка.

Мангал – это жаровня для жарки мяса, а так же рыбы, овощей. Кроме жарки на углях, эти продукты можно коптить. Для этого к мангалу пристраивают коптильню – закрывающуюся камеру, в которой продукты обдаются дымом со всех сторон.

По конструкции и материалу мангал из кирпича с коптильней бывает различных видов. Все зависит от вашей фантазии и возможностей.

Конструкция может быть легкой или стационарной. Для удобства устраивают стол, мойку и ниши для дров. Мангал можно объединить с другими устройствами для обработки продуктов:

  • Сборно-разборная;
  • Стационарная;
  • Переносная;
  • Облегченная;
  • С барбекю;
  • С грилем;
  • С коптильней;


Для мангала используют следующий материал:

  • Металл;
  • Кирпич;
  • Камень;

Удачно выбранное место для постройки украсит ваш участок и создаст уютный уголок для отдыха. Возможное месторасположение мангала:

  • Беседка;
  • Участок открытый;
  • Навес.

Существует несколько видов копчения:

  • Холодное;
  • Горячее;

Рядом с мангалом обычно пристраивают коптильню горячего копчения. Ее преимущества:

  • Надежность;
  • Долговечность;
  • Удобство;

Неудобство – трудность построения самостоятельно.

Строительные работы

Определившись с постройкой сооружения, следует обратить внимание на выбор места. Также нужно подготовить инструменты и материалы.

Месторасположение

Поскольку, мангал коптильня из кирпича является стационарной постройкой на многие годы, то и расположение должно быть максимально удобным.

Рекомендуем устанавливать мангал и коптильня из кирпичасвоими руками придерживаясь простых правил:

  • Постройка с подветренной стороны, чтобы дым не был помехой для окружающих людей;
  • На ровной поверхности участка;
  • Рядом с зоной отдыха;
  • Рядом с выходом к воде;
  • Поодаль от дороги.

Инструменты и материалы

После того, как место установки мангала выбрано, следует обратить внимание на материалы, а так же инструменты, которые помогут в постройке.

Необходимые материалы:

  • Закаленный огнеупорный кирпич;
  • Глина, которая понадобится при кладке;
  • Цемент;
  • Вода.

Необходимые инструменты:

  • Лопата;
  • Шпатель;
  • Молоток;
  • Кельма;
  • Емкость для раствора;
  • Дверца;
  • Крышка;
  • Решетки;
  • Крючки для коптильни;
  • Скобы металлические;
  • Листы оцинкованной стали;
  • Строительный уровень;

Устройство фундаментов

Как и в любом строительстве, постройка мангала начинается с выкладывания фундамента. В таблице показаны основные этапы устройства фундамента.

Вид работ

Описание

В первую очередь выкапывается котлован, в который засыпается подушка из щебня и песка толщиной 15 см

Далее укладывается арматура и устанавливается опалубка

Бетон заливается послойно. Верхний слой выравнивается и накрывается пленкой от пересыхания

Опалубка снимается через 10 – 14 дней. После этого можно приступать к возведению конструкции.

Рекомендуем! Поверхность бетона периодически взбрызгивать водой, чтобы он не растрескивался.

Кладка стен

Следующим этапом является кладка кирпича, которая производится четко по чертежу-порядовке. Сначала готовится кладочный раствор – густая смесь из глины, песка и воды.

  • Первый ряд является важным и служит основой для будущего сооружения. Каждый последующий ряд будет смещаться на половину кирпича для перевязки швов кладки.
  • Каждые два ряда нужно проверять плоскости постройки уровнем и отвесом, чтобы постройка в итоге не получилась перекошенной.
  • Первый и второй ряд делаются сплошными. Для основания жаровни необходимо на противоположных стенках прикрепить уголки из металла, на которые будет выкладываться основание для топки – поддон из металла.
  • В топочной камере необходимо оставить небольшое пространство в кирпичной кладке для прохождения воздуха.
  • Столешница, которая так же должна присутствовать в коптильне должна быть удобной в использовании. Как вариант, выполняется из тротуарной плитки.
  • Если мангал планируется использовать и как барбекю, то следует заранее продумать место для решетки, чтобы сделать выступы.
  • 15 ряд – кладка для перекрытия топки
  • Как правило, с восемнадцатого ряда начинается выкладывание дымоотвода.

Совет!: Толщина шва между кирпичиками должна быть 5 — 7 мм, в топочной камере при кладке шамотного кирпича – 3 мм. Избыточный раствор снимается мастерком

По своей конструкции мангал из кирпича будет похож на камин. По сути, это и есть небольшой камин, внутри которого можно жарить мясо на решетке или шампурах.

Если есть возможность провести водопровод к мангалу, лучше планировать это заранее. При заливке фундамента желательно заложить трубу подвода воды.

Дизайн

Если вы хотите придать своей постройке привлекательный вид, то позаботьтесь о декоре вашего мангала-коптильни. Например, сооружение можно обложить плиткой или декоративным камнем. Более того, в наше время существую краски для покраски кирпичных печей. Их можно наносить поверхность кирпича или на штукатурку.

Галерея

Барбекю с мангалом и коптильней из кирпича самостоятельно

Мангал с коптильней на участке – мечта многих владельцев дач и загородных домов. Самый просто вариант – это мангал из металла, однако если вы хотите готовить настоящие деликатесы, то лучше построить кирпичный мангал. Конечно, такой мангал с коптильней требует затрат – материальных, временных и физических, но печь того стоит! Как же построить мангал-коптильню своими руками?

Проектирование мангала коптильни

Прежде чем приступить к созданию проекта мангала с коптильней, необходимо решить для себя следующие вопросы:

  1. Какие функции будет выполнять печь? Пожалуй, самой функциональной будет конструкция, включающая мангал, коптильную камеру и казан. В такой уличной печке можно готовить практически все: барбекю, шашлык, супы, плов, а кроме того, коптить мясо и рыбу.
  2. Вспомогательные компоненты конструкции – обычно мангал из кирпича дополняется дровником, разделочным столом, мойкой, полочками для посуды.

Таким образом, конструкция мангала коптильни из кирпича будет состоять из следующих основных элементов:

  • собственно мангала – установки с креплениями для шампуров и решетки;
  • очага и камеры для копчения;
  • камеры горения с варочной поверхностью: конфорки на ней лучше сделать съемными и подходящими по размеру для установки казана;
  • дымохода;
  • дополнительных элементов.

Все эти части мангала из кирпича можно скомпоновать в зависимости от ваших пожеланий. Нужно продумать дизайн мангала, а потом составить подробный чертеж, на котором указать все необходимые размеры. Даже если вы никогда не занимались коптильнями, чертеж поможет вам сделать качественную и функциональную конструкцию. Исходя из проекта рассчитывается расход материала, масса мангала коптильни из кирпича и необходимый под него фундамент.

Построить кирпичный мангал с коптильней сложнее, чем простую конструкцию из металла, но все усилия себя оправдают. Правильно сложенная печка из кирпича не только станет достойным украшением участка, но и и обеспечит вас вкуснейшими блюдами.

Самый первый этап строительства барбекю – это заливка фундамента. Даже компактный мангал коптильня весит немало, поэтому фундамент лучше делать основательный, из армированного бетона. Делать его нужно аккуратно, без спешки, дать хорошо просохнуть. Без соблюдения технологии заливки и сроков застывания фундамент даст трещины, что негативно скажется на всей конструкции.

Этапы закладки фундамента:

  1. Разметка участка. Оптимальные размеры – 3 м2.
  2. Сооружение котлована. Глубина его рассчитывается индивидуально и зависит от массы мангала, характеристик грунта и других факторов.
  3. Подготовка опалубки. Она должна быть выше уровня грунта на 50 мм, изнутри доски опалубки обшиваются рубероидом для гидроизоляции.
  4. Засыпка песка на дно котлована.
  5. Изготовление армирующей сетки. Для этого используются прутья толщиной 10–12 мм, которые укладываются друг от друга на расстоянии 100 мм и связываются проволокой. Необходимо сделать две такие сетки и стянуть их вертикальными прутьями длиной 50 мм.
  6. Укладка армирующей решетки на дно котлована и ее заливка цементно-песочной смесью.

После завершения всех этих этапов можно считать, что первый слой фундамента готов. Остальные слои формируются с промежутком в сутки. После того, как готовый фундамент полностью застынет, можно приступать к строительству мангала.

Строительство мангала из кирпича

Строительство мангала состоит из нескольких этапов: создание цоколя, поддувала, жаровни, а затем и дымохода. Для кладки мангала используется красный печной кирпич. Почему следует отдать предпочтение именно красным кирпичам? Этот материал устойчив к нагреву и перепадам температур – об этом важно подумать, создавая уличную конструкцию. Выложенная красным кирпичом печка не растрескается зимой от холода.

Перед началом строительства мангала составляется порядовая схема кладки кирпичей. Рекомендуется опираться на стандартную и уже проверенную порядовку, которая учитывает все особенности конструкции мангала. Перед строительством индивидуального мангала с коптильной камерой лучше посоветоваться со специалистами и привлечь их к реализации своих идей.

Кирпич нужно подготовить к работе – за сутки до начала строительства его нужно вымочить в воде. Снаружи они высохнут к началу работ, а внутри останутся влажными, и не будут впитывать воду из раствора. Для сцепления кирпичей применяется смесь песка, цемента и гашеной извести в пропорциях 3:1:1. Первый ряд кирпичей выкладывается насухую, чтобы можно было подогнать размеры кирпичей и исправить допущенные в процессе кладки ошибки. Для кладки первого ряда можно использовать как целые кирпичи, так и половинки.

Со второго ряда кирпичи укладываются со смещением на половину камня, чтобы стыки не совпадали. Кладку нужно начинать с угла, затем делать перегородки. Через каждые два ряда нужно пользоваться строительным уровнем, чтобы проверять, ровно ли уложен кирпич. На уровне жаровни устанавливаются металлические уголки для закрепления базы топки. Сама же топка выполняется из металла с толстыми стенками. Необходимо предусмотреть и приток воздуха. Для этого часть кирпичей под жаровней укладывается без раствора. Достаточно сделать две-три щели.

Главное в процессе работы – это точно следовать чертежам. Сначала выкладывается цоколь, затем сооружается стенка жаровни, мангала и коптильной камеры, последним делается дымоход. По завершении кладки устанавливаются металлические дверцы, крепления для шампуров, варочная поверхность и другие элементы.

Завершающий этап строительства печки с мангалом и коптильней – это отделка. Для этого используется облицовочный кирпич, изразцовая плитка, натуральный камень. На землю перед готовой конструкцией следует уложить облицовочную плитку – для обеспечения пожарной безопасности. Рекомендуется позаботиться о навесе – он закроет печку от ветра и дождя. А если вы дополните печь, выложенную кирпичом, мойкой, разделочным столиком и полочками, то можете превратить ее в полноценную кухню, на которой жарить или коптить мясо будет одно удовольствие!

Коптильную камеру следует оснастить термометром. Он поможет поддерживать определенную температуру во время процесса приготовления пищи. Для мяса это около 60 °С, а для рыбы– 75 °С. Приготовленные при таких температурах продукты будут дольше храниться. Если увеличить температуру до 100 °С, процесс пойдет быстрее. Температура холодного копчения – около 23 °С. Копченое холодным способом мясо получается более нежным, и, кроме того, приобретает красивый бордовый оттенок.

Температуру копчения можно регулировать, изменяя длину дымохода или перекрывая его металлической крышкой. Чем шире будет щель, тем больше горячего дыма будет поступать в коптильню, и тем выше будет в ней температура. Для казана потребуется отдельный очаг, который накрывается плитой из металла толщиной 20 мм. В плите горелкой вырезается отверстие, в которое посуда должна опускаться на две трети — таким образом обеспечивается равномерный прогрев. Если планируется сварить суп или пожарить овощи, то отверстие накрывается конфоркой.

Если соблюдать все эти рекомендации, мангал коптильня из кирпича своими руками может оказаться не такой уж непосильной задачей. Главное – это тщательно продумать конструкцию и составить подробные чертежи. Внимательно им следуя, вы обязательно построите красивую и функциональную печку.

мангал-коптильня из кирпича своими руками, барюбекю, мангал-коптильня из металла

Самые профессиональные и изощренные знатоки мясной продукции — дикие хищники, избегают копченых деликатесов. Возможно, инстинктивный страх перед огнем повлиял на их вкус, а людям – дым костра обещает больше приятного, чем опасного (пожарные – исключение). Создать плотный дым и направить его в нужное русло сможет правильно сделанная коптильня.

Уха у костра, шашлык, гриль, барбекю – живой огонь и запах дыма придает этим блюдам особый аромат. Но способы приготовления у них разные.

Из-за того, что у нас любят пулять иностранными словами, не удосужившись узнать их значение, часто в разговоре и даже в статьях наблюдается путаница. (Википедия не исключение). Как-то слишком уж смело выкладывают чертеж, на котором изображен стационарный гриль, а называют его барбекю.

Тот, кто хорошо знает, тот просто и объясняет. Барбекю отличается от гриля тем, что огонь у него на одном конце, а дым на другом, то есть это коптильня. Приготовление прямо над углями англоязычное население называет гриль, а на Кавказе шашлык. Мангал – это просто емкость для углей. Его можно сделать своими руками из глины или металла. Если шашлык и может отличаться от гриля, то только кавказской традицией мариновать перед приготовлением мясо, но не способом приготовления. Если обычный мангал из металла американец назовет грилем, то мангал с коптильней для него означает барбекю.

Коптильни из кирпича

Барбекю

Американцы любят везде внедрять свои стандарты. В тушенке, поставляемой в СССР по ленд-лизу, не было, как в нашей, кусков мяса (кому как повезет): все было перемолото в однородную массу, как докторская колбаса в банке. А вот с барбекю там полный разнобой: у одних – это существительное, само блюдо, у других – барбекю это глагол (готовить таким способом), в одних штатах свинина считается обязательным каноном, в других — это правило относится к говядине. Одни считают, что опилки обязательно должны быть сухими, другие допускают только влажные, третьи постоянно смачивают мясо, а четвертые отвергают это. В одном они сходятся: обязательный элемент приготовления, в отличие от гриля – это дым.

Впрочем, даже внутри одного штата, под барбекю американцы могут понимать совсем разные вещи: от холодного копчения, до запекания мяса, завернутого в листья агавы в яме под костром.

В итоге получается, что американцы сами путаются с этим словом и для них барбекю – это просто готовое мясо, пропахшее дымом. Но для настоящих знатоков классический вариант, остается самым популярным.

При этом сама коптильня лежит в диапазоне: от простой канавы в земле, до приличного аппарата в $20 000. Оптимальной температурой считается 200 – 220 o F (93 o – 104 o C ). Чтобы продукт дольше сохранялся, температура в коптильне должна быть 145 o F (около 63 o C ) для мяса и 165 o F (около 74 o C ) для птицы. Для того, чтобы сделать барбекю с нежным вкусом, в конце приготовления температуру нужно поднять до 180 o F (около 82 o C ). Некоторые американские любители барбекю контролируют этот процесс двумя градусниками: один показывает температуру дыма, а другой – температуру внутри большого куска.

Одна из причин для использования низкой температуры – нужно дать дыму достаточное время, чтобы он проник на всю глубину куска. Второй резон – придать мясу естественную нежность. При медленном копчении разрывается связь между мышечными волокнами и происходят изменения коллагена. Если температура копчения совсем низкая, до 23 o C , то в результате химических превращений мясо получает вишневый оттенок, характерный для дорогих копченых деликатесов.

Коптильня и мангал своими руками

Для самого простого устройства все находится под рукой. В мангал в виде стального ведра (только не оцинковка) насыпать слой ольховых опилок или стружек, на расстоянии 1/3 и 2/3 от дна закрепить 2 стальные решетки. Поставить ведро на кирпичи, просоленную рыбу разложить на решетках, накрыть ведро крышкой, развести небольшой костер и через 20 минут после появления дыма от стружки, рыба готова.

Мангал-коптильня из металла

Используя точно такой же принцип можно сделать мангал из металла на ножках с крышкой. Для этого понадобится:

  • металлический лист толщиной от 2 мм;
  • сварочный аппарат;
  • болгарка;
  • тонкая арматура;
  • угольник, метр или рулетка.

Размеры мангала можно взять из своих соображений, но не мешает посмотреть и на опыт других. Если мангал будет использован по прямому назначению, не для копчения, то размер по высоте не должен превышать 30 см иначе мясо на шампурах не прожарится. Насчет отверстий в мангале для воздуха мнения разделились: есть любители глухих мангалов без отверстий и они пользуются опахалом, большинство же делают отверстия для воздуха внизу боковых стенок мангала.

Самодельщики используют все, что есть под рукой и некоторые варианты мангалов с коптильней, сделанные из металлических бочек и труб, напоминают первые паровозы.

Коптильня из кирпича

Очень серьезное отношение к такому тонкому процессу, как копчение, потребует некоторых усилий, впрочем, не таких уж и великих. Больше времени стоит уделить теоретической части технологии, то есть влиянию времени и температуры копчения на конечный продукт. Те, для кого декоративная составляющая не вызывает интереса, могут сделать самый простой вариант коптильни, где дымоход из кирпича между очагом и коптильней проложен в траншее. Есть колоритные варианты интересных сооружений, в которых сочетается мангал и коптильня.

Отдельная постройка с коптильней из кирпича добавит солидности, если энтузиаст этого направления захочет использовать коммерческую составляющую такого дела. В любом случае нужно создать и использовать преимущества, которые дает правильно сложенная коптильня из кирпича:

  • равномерный нагрев со всех сторон;
  • легкий дымок без пиролизных газов, с достаточным количеством кислорода;
  • проникновение на всю глубину продукта.

Не нужно бояться трудностей, а делать все своими руками – у новичков получается даже лучше, когда они стараются. Следует только избегать очевидных ошибок: все ряды кирпича должны быть перевязаны и раствор нужно делать с глиной, а не с цементом. Первые 2-3 ряда стоит для практики выложить насухо – так будет уточнен размер, чтобы не пришлось лишний раз колоть кирпичи.

Можно найти достаточно подробные описания конструкции коптильни из кирпича с указанием порядовки кладки. Тем, кто хочет сделать коптильню собственной конструкции, имеет большой смысл сначала поэкспериментировать с коптильней, где дымоходом служит закрытая траншея, коптильная камера из бочки накрыта влажной мешковиной, а очаг в яме перед дымоходом накрыт двумя металлическими листами, перемещая которые и изменяя щель между ними, можно регулировать подачу дыма.

Передвигая щель между листами можно добиться того, что сизый дым пойдет наверх, а в коптильню пойдет самый нужный — легкий дым. Такие эксперименты, кроме небольшого труда ничего не стоят, но что-то прояснят и могут подсказать правильное решение перед сооружением стационарной коптильни.

А когда дело дойдет до блестящего финала, то не следует забывать, что для медвежатины и других экзотических копчений самый подходящий дым – от старой дубовой винной бочки.

Мангал-коптильня из кирпича своими руками

Если у вас есть дача или приусадебный участок, то при наступлении весны вас инстинктивно туда тянет. И не для того, чтобы вскопать грядки и посадить саженцы (хотя это тоже важно), а для того, чтобы в кругу друзей пожарить мясо или закоптить рыбку.

Нет смысла возить с собой даже компактные и легкие раскладные коптильни и мангалы, лучше все это иметь непосредственно не природе – на своем участке.

И тут выбираете сами: либо покупаете автономные коптильню и мангал и устанавливаете два агрегата на своих 6-ти сотках, либо приобретаете один агрегат, который включает в себя все функции по копчению и жарке, называется он – мангал-коптильня. Есть еще один более экономичный и целесообразный вариант – построить  мангал коптильню из кирпича своими руками. И снова встает выбор: делать столь нужное на даче оборудование из металла или украсить свой участок кирпичным строением. Настоящие хозяева выбирают мангал-коптильню из кирпича, сделанный своими руками. Это и позволит готовить сразу несколько блюд, абсолютно разных по вкусовым качествам. А также украсит ваш приусадебный участок красивым кирпичным строением.

Место установки

Для начала все, кто уже замыслил поставить на своей земле сделанную своими руками мангал-коптильню из кирпича, ищут для агрегата достойное место. Для этого необходимо учесть:

  1. Место для строительства кирпичного сооружения должно быть ровным, не болотистым.
  2. Отдаленность от легковоспламеняющихся конструкций и строений должна быть не менее 4 метров.
  3. Отдаленность от жилого помещения.
  4. Будущий агрегат не должен стоять на дороге или между грядками.
  5. Не должен мешать соседям и быть достаточно удаленным от забора.
  6. Выбранная зона должна быть комфортна для вас.

Инструменты и стройматериалы

Когда место выбрано, и есть чертежи именно вашего мангала и коптильни из кирпича, начинаем запасаться инструментами и стройматериалами, которые необходимы для работы своими руками. Конечно, у всех на даче они уже есть:

  1. Кирпичи. От силикатных сразу стоит отказаться. Берем огнеупорные, закаленные.
  2. Глина. Именно ее рекомендуют специалисты использовать при кладке кирпича. Тогда ваше сооружение будет практически вечным.
  3. Строительный уровень: и вертикальный и горизонтальный. Чтобы выстроенную конструкцию со временем не перекосило и не повело.
  4. Лопата и емкость для раствора.
  5. Шпатель, кельма.
  6. Дверца из металла, крышка металлическая, решетки, крючки – для коптильни. Использовать лучше нержавейку толщиной 2-3 мм. Надо учесть, что металл не должен прогорать или быть восприимчивым к высокой температуре. Можно также использовать углеродистые сплавы, чугун.
  7. Листы оцинкованной стали.
  8. Металлические скобы.

Фундамент – всему голова

От того, как вы выложите фундамент, будет зависеть долговечность вашего агрегата, поэтому к основанию мангала-коптильни надо отнестись со всей ответственностью. В соответствии с чертежами по размеру выкапываем яму. Засыпаем ее щебнем, песком, трамбуем. Затем кладем сетку и заливаем ее бетоном. Прикрываем рубероидным листом для герметичности фундамента. И оставляем его на 2 дня. Можно сделать фундамент и в два слоя. Лучше периодически сбрызгивать застывающий бетон водой, чтобы избежать трещин и высыхания.

Ряд за рядом: кладка

Когда фундамент застыл, приступаем к основной кладке кирпича. Производить ее надо строго в соответствии с чертежами того проекта, который вы выбрали для изготовления своими руками. А видов много: горизонтальные, вертикальные, одноярусные, многоярусные. При кладке кирпича необходимо учитывать:

  1. Толщина шва между кирпичами – 12 мм.
  2. Для ровности и прочности конструкции нужна перевязка, то есть угловой кирпич верхнего ряда должен перекрывать шов нижнего.
  3. Использовать уровни при кладке каждого ряда кирпичей.
  4. Избыточный раствор или глину снимать мастерком. Также для ровности положения кирпича использовать резиновый молоток.

В соответствии с чертежами на определенном (зачастую третьем) ряду начинаем выкладку дымоотвода. Затем, в соответствии с размерами дверец для сбора золы, выше – для дров, учитываем дымоотвод. На 15-м ряду производится кладка для перекрытия топки. Где-то на 20-м ряду (опять же в соответствии с вашими чертежами) нужно не забыть перемычки уголков для полок по направлению друг к другу. Выложив переднюю и заднюю стенки, сделать отверстия для скоб (по диаметру чуть меньше диаметра самих скоб) и вбить их напротив друг друга. В последствие именно на эти металлические скобы будем класть решетки для копчения продуктов. Во время кладки не забываем об основании трубы и столешницы.

Когда основная часть мангала-коптильни выложена, приступаем к выкладке трубы. Высота ее будет зависеть от местонахождения беседки – для дальнейшего комфортного отдыха рядом с чудо-агрегатом.

Дизайн

После окончания строительства своими руками мангала-коптильни из кирпича можно приступить и к декору вашего нового обитателя дачи: облицевать плиткой, инкрустировать металлическими элементами. Некоторые даже украшают сооружение деревянными массивными элементами, которые располагают подальше от дверец агрегата. В общем, все зависит от дизайна вашего участка и от вашего вкуса.

Мангал-коптильня из кирпича своими руками, преимущества и недостатки

Мангал-коптильня (М-К) – это комбинация двух аппаратов. Это особая жаровня для разных рыбных и мясных продуктов. Многие такие гибриды функционируют на углях. Некоторым модификациям для работы требуются дрова. Коптильня – это ёмкость из металла. Она закрывается плотно. Еда в ней всестороннее обрабатывается дымом.

Наличие такой уличной печи на вашей даче позволит вам организовывать чудесный отдых в дружеском и семейном кругу. Вы сможете устраивать дивные праздники и вечера. В перечне подаваемых блюд могут оказаться: мясо с дымком, шашлыки, копчёные рыбы и овощи и т.д.

Сегодня очень часто возводится мангал-коптильня из кирпича. Продукты в этой конструкции приобретают запах дыма от костра. Они характеризуются нежной и сочной мякотью. И их срок хранения получается солидным. Благодаря копчению продукты приобретают изящный вкус, и вредные бактерии в них ликвидируются.

Обычно коптят по горячей или холодной методикам. Для домашних операций оптимален первый вариант.

Сильные и слабые стороны гибрида

У подобной конструкции очень много сильных сторон, это:

  • Изумительный внешний облик.
  • Надёжность работы.
  • Длительный эксплуатационный срок.
  • Комфортность приготовления.
  • Если гибрид размещается в беседке, его можно применять и в сложные погодные условия.

Основной минус связан с тем, что его сложно построить самостоятельно, особенно если нет опыта и знаний в этой сфере.

Пример:

Мангал-коптильня из кирпича своими руками возводится в две стадии. На каждой применяются свои инструменты.

Перечень требующихся материалов: доски, арматурная сеть, цемент. Необходимый инструмент – штыковая лопата. Она нужна для рытья глубокой траншеи.

Доски нужны для сооружения опалубки. Цементно-песчаный состав – для заливки прочного основания. Сеть дополнительно его укрепляет.

В зависимости от метода сооружения на данной стадии нужны:

  • Огнестойкий кирпич. Из него будет выложена жаровня.
  • Элементы для состава: цемент, песок, известь и вода.
  • Вещи для контроля над ровностью: отвес и уровень.
  • Уголки из металла.
  • Арматурная составляющая.
  • Вещи для кладки: кельма и шпатель.
  • Молоток.
  • Дверка из дерева.
  • Решётка.
  • Набор прутьев.
  • Крышка из металла.
  • Порядовка.

Стадии строительства

Оно должно проводиться очень тщательно. Ошибка здесь может негативно отразиться на всей создаваемой конструкции. В результате значительно сократится её эксплуатационный срок.

Сначала нужно определиться с зоной для будущего М-К. Жаровню нужно сосредотачивать со стороны ветра: дым не должен препятствовать кулинарному процессу.

Площадка должна быть ровной, правильно отдалена от дома. Также здесь должен быть доступ к воде. Оптимальный расклад – подвести канализацию и водообеспечение к гибриду.

Прекрасно, если вы разместите конструкцию рядом с беседкой. Только соблюдайте критерии безопасности. Поблизости должны отсутствовать деревья, растительность и прочие объекты, склонные к быстрому возгоранию. Для облегчения задачи обеспечьте себя необходимыми чертежами. Их можно сделать и самостоятельно.


Наиболее популярные примеры чертежей мангалов. Можно их взять для постройки задуманного проекта

Работа над фундаментом

Здесь деятельность стартует с монтажа опалубки. Схема мангала, точнее работа над ней, идет с земли: устраняются плодородный слой, трава, камни и мусор. Для выкладки начального ряда применяется бутовый камень. Появившиеся щели заполняются щебнем. Сверху заливается цементный состав.

Число его слоёв определяется параметрами самого мангала. Так или иначе каждый последующий слой должен устраиваться только спустя сутки с момента заливки предыдущего слоя. Когда фундамент обретёт подходящую плотность, он выравнивается. Здесь применяется уровень.

После этого фундамент следует защитить от влаги и воды: он покрывается полиэтиленом ли рубероидом.


В таком положении он пребывает несколько суток. За это время он приобретает нужную крепость и высыхает

Кирпичная кладка

Дальнейшая работа является отчасти творческой. Вы сами определяете параметры вашего М-К, его формы и функционал.

Порядовка начинается с создания начальной линии. Здесь не используется связывающая смесь. Таким методом размечается функциональная поверхность. Здесь можно вычислить способы выкладки кирпича. Потребуются его половинчатые или только целые версии.

За 24 часа до укладки с участием состава кирпич нужно смочить в воде. Он не должен брать влагу от цемента. К тому же так он будет крепче.

Для замешивания состава применяют такие элементы и их пропорции:

  • Песок – 3 доли.
  • Цемент – 1 доля.
  • Известь – 1 доля. Примечание – известь гашеная.

Добавляется вода. Смесь перемешивается до кондиции густой сметаны.

Каждая кирпичная линия выкладывается от углов. Выложив линию, нужно определить степень её ровности. Применяются уровень и отвес.

Чтобы усилить прочность углов, их скрепление производите проволокой.

Создавать жаровню необходимо с монтажа нужных элементов между стенками. Это металлические уголки. Для изготовления топочного отсека применяется металл с очень толстыми стенками. Здесь нужны дырочки для поступления воздуха.

Для удобства расположения решётки следует пару кирпичей на противоположных стенках выложить выступающей стороной внутрь.

Начальные восемь линий от фундамента необходимы для содержания дров и прочих полезных предметов. Если вы хотите устроить в конструкции арочные перекрытия, то девятую линию отведите под опалубку. Опалубка здесь создаётся из фанеры. Её толщина – 1 см.

Десятая линия – это перекрытие отсека для вещей хозяйственного назначения. Причём кирпич, имеющий толщину 18 см, нужно уложить ребром. Следующая линия выравнивает собой дровницу.

Двенадцатая линия формирует столешницу. 13-15 линии – топочное отделение с опалубкой.

Для образования кладки под дымоотвод кирпич с 20-ой линии подрезается изнутри.

Завершение топки получается на 24-ой линии. После чего создаётся труба.

Это кульминационный момент в данном строительстве. Дальнейшие действия зависят от ваших планов и инициативы.


Когда сооружаете мангал с коптильней из кирпича своими руками, то после финальной фазы можете остановиться. А можете провести облицовку. Часто задействуется плитка, наподобие кирпича

Можно устраивать здесь и декоративные добавки. Можно разнообразно украсить кирпичный корпус созданного М-К. Часто всячески декорируется и столешница. Рядом можно устроить зону для хранения утвари и разной посуды.

На этом строительные работы завершаются. Если желаете, можно сохранить в этой постройке участок для казана. Для этого требуется место внутри очаговой зоны. Здесь понадобится ещё один дымоотвод. В работе над местом для казана поверх очаговой зоны нужно монтировать толстую пластину из чугуна. Плотность – 2 см. Для этой посуды необходима и дырка в плите. Она может закрываться кольцами различного диаметра. Это даст возможность создавать блюда, как в казане, так и вне его.

М-К – сооружение с множеством функций. Здесь можно готовить шедевры из мяса, рыбы, овощей. Также часто приготавливают шикарные супы и другие блюда. Многое обуславливает сама конструкция, предусматривающая барбекю, уличную печь и площадку для копчения различными способами.

Если М-К устроен в беседке, вы перестанете зависеть от капризов погоды, коммунальных и прочих нюансов. Сможете эксплуатировать его в любое время.

Всё это рассматривался вариант сооружения аппарата с функцией мангала и коптильни, действующей по горячей методике. Её вариант с холодным методом несколько отличается.

М-К с холодной методикой

Эта конструкция по постройке похожа на воздвижение мангала. Только её топочный отсек сосредотачивается под землёй. Вырывается котлован (его длина – 4 м). Он находится между коптильным шкафом и топочным отсеком, в котором прокладывается труба или создаётся кирпичный туннель для воздуха. На участке строительства коптильного отдела вырывается яма для его основания.

Из кирпича сооружается топочный отсек. Его глубина – 150 см, ширина – 100 см. Он изнутри обмазывается глиной. Это – гарантия герметичности. В дистанции 10 см от низа организуется дренаж. Туннель для воздуха устраивается снизу.

Чтобы возвести коптильный шкаф, нужно в созданный котлован залить фундамент. Обычно он в объёме превосходит топку в 1,5 – 2 раза. Воздушный туннель монтируется через крышу. Землю, окружающую коптильный отдел, нужно уплотнить. Так не нарушаются общий облик площадки и прочность аппарата.

Также здесь можно оригинально сделать столешницу, пространство для хранения утвари. Можно выстроить беседку. Соорудить навес. Пол этой площадки может быть бетонным или каменным.

Не помешает здесь организовать освещение. Так вы сможете работать с аппаратом и тёмное время суток.

Критерии безопасности были уже изложены. Это правильная удалённость от строений и отсутствие растительности рядом. Ещё полезно ограждать опасную зону от любопытных детей, особенно маленького возраста. Должна быть защита от внезапного выпадения углей.

Во время кулинарного процесса не отлучайтесь далеко от агрегата. Ещё не забывайте вещи и химические элементы, которые легко загораются, в полтора-двух метрах от сооружённого гибрида.

Барбекю из кирпича: 21 ступень (с изображениями)

Введение: барбекю из кирпича

Постройте собственное барбекю из кирпича! С небольшими навыками и инструментами это может сделать каждый!
Это четвертый кирпичный барбекю, который я построил. На них весело строить и готовить.
На этот раз мне нужна была большая кострище с курильщиком с правой стороны.
Я подумал, что это последний, lol
Сторона для гриля имеет длину около 45 дюймов и глубину 30 дюймов. Курильщик 30 футов в глубину, 28 в ширину 30 в высоту.

Добавить TipAsk QuestionDownload

Шаг 1: Хороший повод построить новое барбекю! (заливка бетонной дорожки)

Видя, как мы хотели залить бетон для нового внутреннего дворика / дорожки, почему бы не построить новый барбекю из кирпича. Таааааааааааааааааааааааауу работы, мы добавили арматуру там, где будет барбекю.

Добавить TipAsk QuestionDownload

Шаг 2: Заливка бетонной дорожки

Хотя я снова и снова измерял расположение арматурного стержня, я все равно немного нервничал lol
Слишком поздно!

Добавить TipAsk QuestionDownload

Шаг 3: Следующий день после заливки

Снова показано расположение арматурного стержня.Я хотел убедиться, что у меня есть подкрепление в определенных областях.

Добавить TipAsk QuestionDownload

Шаг 4: Первый курс

Используя 4-дюймовый перегородочный блок, я установил первый курс, стараясь держать вещи ровно, вертикально и ровно, насколько мог.

Добавить TipAsk QuestionDownload

Шаг 5: 2-й курс

Когда второй курс почти закончен, и мой сын хочет внести свой вклад в проект, мы составили форму для чечевицы. Я построил чечевицу из двух частей под углом 1 1/2 дюйма, которые поддерживали и удерживали огнеупорный кирпич.Затем мы сделали фанерную форму, повесили арматурный стержень 1/2 дюйма по длине и связали его с вертикальным стержнем. Затем мы залили его гидравлическим цементом до тех пор, пока не будут заполнены полости первого и второго ряда, а также форма, убедившись, что все пузырьки воздуха вышли наружу.

Добавить TipAsk QuestionDownload

Шаг 6: 3-й курс

Лентель выглядел так, как будто все получилось хорошо, мы получили твердую структуру, которая включала первый и второй ряды блока.
Примечание: Каждую секунду все места арматуры заполнялись гидроцементом.

Добавить TipAsk QuestionDownload

Шаг 7: 4-й курс

4-й курс установлен по большей части, все еще пытаясь держать вещи ровно и вертикально.

Добавить TipAsk QuestionDownload

Шаг 8: Создание курильщика

Следующие 2 курса были установлены, завершая сторону для курильщика. Опять же, через каждые 2 укладки блока полости заливались гидравлическим цементом во всех местах расположения арматурных стержней. Я буду ждать, чтобы установить второй лентел, пока не установлю внутрь весь огнеупорный кирпич.

Добавить TipAsk QuestionDownload

Шаг 9: Набор огнеупоров

Я пошел к местному поставщику зданий и купил огнеупорный кирпич стандартного размера и использовал его для пола костровой ямы. Затем я купил огнеупорный кирпич толщиной 1 1/4 дюйма для стен костровой ямы. Вот вид, показывающий отверстие для курильщика. Вы также можете видеть, что я также установил твердый стержень 1/2 дюйма через блок. Затем я приварил к стержню прочную стальную пластину, которая служила демпфером отверстия для курильщика.
Примечание: я использовал 3 фунта огнеупорной глины на 80-фунтовый мешок с премиксом, чтобы закрепить огнеупорный кирпич. Я смешал шамот и предварительно смешал в ванне для смешивания, а затем вылил все это в чистый пластиковый мусорный бак с хорошо закрывающейся крышкой.

Добавить TipAsk QuestionDownload

Шаг 10: Чечевица для проема над дверью очага

То же, что и другой чечевица, с использованием кусков под углом 1 1/4 дюйма, огнеупорных кирпичей, зажатых между ними внизу с проволочной сеткой и подвешенной арматурой в виде.

Добавить TipAsk QuestionDownload

Шаг 11: Укладка первого красного кирпича

Чувствуя себя действительно хорошо в этот день, мне удалось сложить большую часть красного кирпича, который я купил у местного строительного поставщика.
Дни были довольно жаркими и старый чувак показывает свой возраст lol
Неплохо для старого пердуна на данном этапе игры lol

Добавить TipAsk QuestionDownload

Шаг 12: Больше кирпичей!

Имея еще несколько кирпичей, больший угол для поддержки отверстия для костра и еще один довольно жаркий день, мне удалось установить еще несколько кирпичей.

Добавить TipAsk QuestionDownload

Шаг 13: Бетонная крышка

Я сделал бетонную крышку толщиной 2 дюйма с отверстием для дымохода. Я использовал проволочную сетку и арматуру 1/2 дюйма для усиления, затем с помощью моего сына и его друг мы установили крышку, закрепив ее на месте с небольшим сливом в задней части.
Примечание: я сделал деревянную коробку глубиной 2 дюйма, связал проволочную сетку и арматуру вместе, убедившись, что она поддерживается в центре формы. Затем я смешал три 50-фунтовых мешка гидравлического цемента и залил форму.После выравнивания формы я накрыла ее пластиком и дала застыть в течение 3 дней, прежде чем что-либо снимать.

Добавить TipAsk QuestionDownload

Шаг 14: Подводя итоги

Укладка большего количества кирпичей, чтобы закончить верх

Добавить TipAsk QuestionDownload

Шаг 15: Что бетон без стали? Хм?

Посещение моего местного поставщика металла окупилось. У них было все, что я хотел, и даже больше lol
Дверца гриля и коптильни я обрезал по размеру после изготовления рам.Верхние части для гриля и вытяжки были вырезаны по размеру у добрых людей из моего местного поставщика металла. Я нашел кого-то, кто согнул вытяжку через мою металлическую опору.

У моего друга по соседству была хорошая 8-дюймовая плитка подходящего цвета, почему бы не использовать ее для отделки верхней части коптильни с помощью хмм? Делает действительно красивую поверхность, на которую можно положить тарелку 🙂
Я купил пружину из нержавеющей стали ручки и мои приварные петли онлайн
Все остальное пришло из строительного магазина.

Добавить TipAsk QuestionDownload

Шаг 16: Автомобильные домкраты и стальной барабан?

Они дешевы, приятны, и я могу сделать небольшую переработку, лол
Два автомобильных ножничных домкрата и один чистый использованный барабан на 55 галлонов.
Плоский тонкий металл, приваренный к верхней и нижней части домкратов для большей устойчивости. Барабан нарезан по размеру с помощью пилы для пожарных корзин.
Я поднимаю и опускаю свои пожарные корзины по мере необходимости. Был действительно полезен.

Добавить TipAsk QuestionDownload

Шаг 17: Стойки для гриля

квадратная трубка 3/4 дюйма и немного расширенного металла.Стальной стержень 1/8 дюйма для маленьких ручек.
Я сделал верхнюю раму, чтобы включить в нее вешалки для моих стоек.
Мне нужно было два уровня, и я хотел, чтобы они сдвигались назад и четвертый. также есть выбор на каком уровне.
Зная, что я хотел бы приготовить почти все (даже хот-доги, не разводя огонь), я нашел в Интернете парня, который подробно описал, как построить трубную горелку.
Назад к металлу поставка Я пошел на черную трубку 1 1/4 дюйма lol

Вот ссылка, показывающая, как сделать трубную горелку.
http://www.hobartwelders.com/weldtalk/showthread.php?t=28224

Добавить TipAsk QuestionDownload

Шаг 18: Smokin ‘

При посещении местного магазина бытовой техники я взял две стойки бесплатно! Чуть дальше по дороге к другому бывшему в употреблении косяку и получил еще две стойки за 5 баксов, лол
Я сварил их вместе, чтобы получилось по одной большой стойке. Мне также пришлось сварить небольшой плоский металл, чтобы они соответствовали моим потребностям по ширине.
Пружины для ручек на задней части дверцы коптильни и дверцы решетки взяты из сиденья ездовой газонокосилки (теперь гоночная газонокосилка — это своего рода гоночная косилка, эти пружины больше не нужны, лол). натяните ручку, чтобы они работали должным образом.Некоторая плоская сталь, изогнутая, чтобы действовать как защелка на внутренней стороне дверной коробки, довольно хорошо удерживает двери закрытыми.
Завершено красивым большим, легко читаемым датчиком температуры.

Добавить TipAsk QuestionDownload

Шаг 19: Установка заслонки

Фотография и некоторые грубые чертежи, которые помогут проиллюстрировать, как я настраиваю впускной заслонку.

Выхлопная заслонка — это не что иное, как плоский кусок стали, надетый на дымоход для регулирования теплового потока.

Добавить TipAsk QuestionDownload

Шаг 20: Sole’s Pit Master Barbeque

Среди других имен lol
До сих пор я держал свои костры маленькими.Только легкое приготовление на гриле и короткие пробные запуски с коптильней.
Убедитесь, что он медленно высыхает.

Один дешевый газовый гриль на выходе из дома lol нуждается в газовом баллоне, первым приходит его lol

Добавить TipAsk QuestionDownload

Шаг 21: барбекю Sole’s Pit Master (обновление)

Какое прекрасное лето на гриле был!
Курильщик сохраняет хорошую равномерную температуру после прогрева, что не займет много времени!
Я выкурил несколько свиных лопаток и ребер, в том числе говяжьи ребра и грудинку, и больше дворовой птицы, сколько я помню, lol
Яма для костра тоже была потрясающей!
Закуски, такие как креветки в беконе, халопено с начинкой на гриле, фрукты на гриле, овощи, кукуруза, картофель и т. Д. Все отлично получается!
У меня есть две хорошенькие индейки, которых я могу положить в курильщицу на День Благодарения.Большой весит 17 фунтов, а другой — 12 фунтов.
Похоже, я встану рано!
Мммммммммммммм, я почти чувствую его вкус!
С Днем Благодарения всех!

PS вот еще фото!

Добавить Тип Задать вопросЗагрузить

2 человека сделали этот проект!

Вы сделали этот проект? Поделитесь с нами!

Я сделал это!

Рекомендации

Простые и легкие способы построить самодельный кирпичный гриль

Встроенный гриль из кирпича или камня во внутреннем дворике летом определенно приятно иметь, но зимой он бесполезен.Кроме того, возможно, вы еще не приняли окончательного решения, нужен ли он вам. Поэтому постройку простейшей конструкции мангала из кирпича своими руками можно рассматривать как пробу, после которой вы решитесь.

Пробный гриль из кирпича DIY

Обычно для постройки мангала нужны кирпичи и цементно-песчаный раствор. Внутренняя часть должна быть покрыта еще одним слоем огнеупорного кирпича для лучшего удержания тепла.

Однако впервые вы можете выложить кирпичи без раствора, чтобы найти оптимальную высоту, увеличивая или уменьшая количество рядов кирпичей.Также вы можете отрегулировать ширину и глубину гриля для барбекю.

Для изготовления простейшего встраиваемого гриля-барбекю вам потребуются следующие материалы:

  • Кирпичи
  • Металлический поддон или металлический лист для угля
  • Решетка для гриля
  • Тротуарная плитка

Подготовьте участок под строительство

Для начала нужно очистить участок под строительство. Затем сделайте поверхность ровной, чтобы обеспечить поддержку всей конструкции.Желательно обеспечить устойчивый фундамент, однако для пробной версии можно использовать тротуарную плитку самостоятельно.

Нижние ряды кирпичей служат основанием для гриля-барбекю. Здесь вы можете хранить дрова, которые можно использовать в качестве топлива для барбекю.

Когда основание конструкции сформировано и станет устойчивым, можно установить поддон для угля. В пробной версии можно использовать старый чугунный поддон или подойдет чугунный лист. Поставьте поддон на два передних ряда кирпичей таким образом, чтобы покрыть всю поверхность.Оставьте задний ряд кирпичей открытым для дополнительной поддержки. Затем выровняйте кирпичи внутри лотка по тому же шаблону, чтобы удерживать его на месте. Не забудьте использовать спиртовой уровень, чтобы проверить, что два противоположных курса выровнены равномерно.

После очередного набора кирпичей вам нужно подумать о настройке гриля. Первый вариант — использовать металлические стержни или кронштейны для поддержки решетки. С другой стороны, вы можете повернуть кирпичи стороной, создав выступ, на котором вы сможете поставить гриль.

Положите еще два ряда кирпичей, чтобы защитить барбекю от ветра. Это не дает вашему огню перестать гореть, а также поднимать пепел. Более того, он прикрывает готовящуюся пищу от пыли и мертвых листьев.

В пробной версии эти два уровня удерживают решетку на месте, потому что это временная конструкция, которая используется только для временной эксплуатации. В стационарном варианте нужно учитывать, что решетка должна легко сниматься для чистки.

После укладки ветрозащитных полос завершено строительство пробной версии мангала.Пришло время достать древесный уголь и насладиться приготовлением пищи!

Круглый кирпичный гриль для самостоятельной сборки

Еще одна простая идея гриля для барбекю — построить круглую конструкцию в виде костровой ямы. Это своего рода башня, построенная из кирпича без раствора. Все, что вам нужно, это куча кирпичей и немного гриля для барбекю, чтобы готовить. При выравнивании кирпичей по кругу не нужно пытаться делать узкие зазоры. Вместо этого широкие зазоры увеличивают поток воздуха.

Однако на открытом пространстве сильный ветер может сделать приготовление пищи очень трудным или невозможным.С другой стороны, строительство круглого кирпичного гриля своими руками может быть полезным в саду или на заднем дворе. Другими словами, вы можете построить его где угодно в защищенном месте. По сравнению с первым вариантом, круглый мангал построить довольно легко и быстро. Кроме того, чтобы отрегулировать высоту решетки для гриля, достаточно увеличить или уменьшить количество нижних рядов кирпича.

Теперь для основания можно сделать бетонную плиту или найти место, которое уже уложено тротуарной плиткой. В течение всего времени обязательно проверяйте, насколько ровны курсы.Это обеспечивает стабильность и долговечность всей конструкции.

Простой круглый барбекю-гриль из кирпича со столом для приготовления

Вы можете легко преобразовать существующую конструкцию в простой барбекю со столом для приготовления. Это настолько просто, что если вы начнете строить утром, то днем ​​вы сможете купить продукты и начать готовить вкусный ужин!

Перечень материалов:
  • 2 бетонные плиты 500 x 500 мм
  • 128 кирпичей
  • Толщина 12 мм Водостойкая фанера 1200 x 600 мм
  • 32 обожженной клинкерной плитки 150 x 150 мм
  • Комплект круглой решетки для барбекю ∅ 380 мм
  • 12 саморезов

Определение площади основания

Для начала нужно разметить площадку для базы и убрать дернину.Засыпьте образовавшееся пустое пространство узким слоем щебня и горизонтально уложите две бетонные плиты. Затем постепенно укладывать ряд кирпичей без раствора, постоянно проверяя уровнем ровность конструкции. Вы должны достичь общей высоты 13 рядов кирпичей.

Кладка кирпича

Цоколь гриля для барбекю имеет S-образную форму. Уложите на основание первый ряд кирпичей (их 8 штук) так, чтобы они слегка пересекали края плит. Теперь для второго слоя используйте 8 целых кирпичей и разделите один пополам.Начните укладывать ряд кирпичей так, чтобы одна половина была спереди, а другая — сзади. По той же инструкции уложите остальные 11 рядов кирпичей. В последнем 13 -м ряду кирпичей используются цельные кирпичи. Для подготовительного стола можно поверх стен зацементировать большую брусчатку.

Теперь поверх цементного блока можно укладывать 32 клинкерных плитки. Затем выровняйте кирпичи в форме шестиугольника — основы для вашего гриля. Для этой конструкции понадобится поднос и решетка.Лучший материал — чугун.

Установка решетки для гриля

Можно просто выложить сетку на ряд кирпичей. Удерживайте его на месте, положив сверху ряд кирпичей. Однако для долговечности конструкции используйте специальное крепление. Например, просверлите отверстия диаметром 4 мм на внешней стороне чугунной решетки. Затем вам нужно вкрутить 12 саморезов так, чтобы они вышли примерно на 15 мм. Поставьте сетку выходящими шурупами на кирпичи.

Ладно, на всякий случай. На нижнем (первом) шестиугольном ряду кирпичей вы устраиваете тропу для топлива для барбекю. Затем кладете еще три ряда кирпичей без раствора. На верхнем (последнем) блоке кирпича вы собираетесь установить решетку с выходящими винтами. Это надежная, удобная конструкция, которую можно спокойно оставить зимой. Просто снимите подготовительный стол с набором для барбекю и накройте его.

Хорошо, мы говорили о создании различных типов простого гриля из кирпичей без раствора.После тестирования вы будете более уверены в идее построить постоянный уличный гриль из кирпича своими руками.

Как построить прочный мангал из кирпича своими руками?

Инструменты:

  • Экскаватор
  • Мастерок
  • Тампер
  • Доски для теста, нитки и колья
  • Грабли

Материалы:

Выбор места для гриля

Очень важно решить, где построить собственный гриль для барбекю.Помните, что сейчас мы говорим о постоянном строительстве, которое вы не сможете переместить позже. Подумайте, как сделать его достаточно практичным. Он не должен находиться далеко от вашего дома, чтобы вы могли принести с кухни все, что вам нужно. Однако вы не хотите, чтобы он был слишком близко, чтобы дым мог проникнуть внутрь. Приятно иметь его во внутреннем дворике, чтобы укрыть гриль от ветра и дождя.

Если вы планируете есть то, что приготовили на гриле на открытом воздухе, вам необходимо организовать зону отдыха и обеденный стол.Однако вам и вашим гостям следует держаться на безопасном расстоянии от жары. Кроме того, тепло от углей может повлиять на соседние предметы, такие как деревянные заборы, сараи и стулья.

Еще один важный аспект, который следует учитывать, — это путь к грилю. Постарайтесь расположить гриль таким образом, чтобы вы могли идти по установленной тропе. Вы же не хотите, чтобы газон изношен.

Как построить фундамент из кирпичного мангала своими руками?

Теперь, когда вы определились с местом, вам нужно подготовить территорию для базы.Если вы решите построить гриль внутри патио, вам не нужно беспокоиться о подставке. Однако, если вы строите на открытом воздухе, подготовьте основание, как правило, вы можете сделать бетонное основание самостоятельно или использовать бетонные плиты.

Ваша база должна быть ровной и прочной, чтобы выдержать тяжелую конструкцию барбекю.

Как определить размер фундамента для мангала?

Во-первых, вам нужно определить размер ваших бетонных плит. Для этого определитесь, какой набор для барбекю вы собираетесь использовать.Обратите внимание, что противень и решетка для гриля должны быть одного размера. Разместите решетку на том участке, где собираетесь строить. Выложите один слой кирпичей вокруг решетки.

Обычно достаточно одного слоя, но если вы хотите, чтобы ваша конструкция была толще, вы можете сделать второй. Если вы хотите иметь подготовленную поверхность, вам нужно спланировать ее сейчас. Постарайтесь использовать как можно больше целых кирпичей, чтобы не разрезать кирпичи. Теперь вы можете разметить область для своей базы. Подумайте о том, чтобы во время готовки оставалось достаточно места для принадлежностей для барбекю.

Я расскажу вам тремя способами, как можно сделать основу для мангала .

Удалите стекла и мусор. Это касается всех трех из них.

Метод Первый

Выкопайте 8–10 дюймов почвы. Затем нужно выровнять почву трамбовкой. Засыпьте участок гравием толщиной 5-7 дюймов и утрамбуйте его трамбовкой. Теперь можно заливать смешанный быстросохнущий бетон. Используйте шпатель, чтобы разгладить и выровнять бетон. В зависимости от производителя дайте ему высохнуть не менее 48 часов.

Метод второй

Для второго метода вам понадобится тестовая доска и веревка для укладки фундамента. Это гарантирует, что ваша база будет ровной и прочной.

Делаем фундамент из тестовых досок и бечевки

Сначала соедините две доски под прямым углом. Затем установите стойки на место за каждым углом на расстоянии 8–10 дюймов. Прикрепите наклонные верхние доски к кольям и выровняйте. Соедините параллельные доски веревкой, удерживаемой на месте грузом.Используйте доски 2х10 и колья 2х4, чтобы зафиксировать их на месте. У вас должна получиться базовая форма в соответствии с желаемым размером.

Теперь в форму можно заливать смешанный быстросохнущий бетон. Для дополнительной прочности основания вы можете поместить внутрь несколько стальных стержней. Используйте шпатель или прямой край по сторонам контура, чтобы разгладить бетон. Дайте настояться не менее 42 часов в зависимости от производителя.

Также не забывайте ударять молотком по сторонам рамы, чтобы избежать образования воздушной ямы.Как вариант, можно использовать вибратор для бетона. Зачем тебе это нужно? Когда в бетоне есть воздушные карманы, вода может попасть в них и замерзнуть, когда он холодный. Это приводит к резкому расширению и, в конечном итоге, к растрескиванию бетона. Когда фундамент будет установлен, снимите деревянную форму.

Третий метод

Это способ укладки тротуарной плитки. Я лично предпочитаю этот метод двум другим. Вам не нужно ждать, пока цемент схватится, что обычно занимает около двух дней, а это значит, что вы можете начать готовить раньше! Однако, чтобы получить тротуарную плитку хорошего качества, придется потратиться.Лучший вариант на рынке — это восстановленный камень или натуральный камень. Самое главное, что нужно учитывать при оптимизации метода тротуарной плитки, — это состояние грунта. Если почва на заднем дворе крепкая, сложное основание для плит не требуется.

Изготовление фундамента под плиты

Аналогично предыдущему методу, вам нужно разметить область строками. Прикрепите наклонные верхние доски к кольям и выровняйте. Соедините параллельные доски веревкой, удерживаемой на месте грузом. Напоминание! Теперь вам не нужно строить деревянную форму.

Подготовка почвы

Начните поднимать почву, и вам нужно опуститься на глубину 100 мм, так что это 30 мм для плиты, затем 20 мм для сухой смеси песка и цемента и 50 мм основание 10 мм для пыли. Это дает хорошую прочную основу для укладки плит. После того, как вы выкопали землю на нужную глубину, опустите в пыль 50 мм твердой сердцевины, то есть 10 мм. Распределите его граблями. Уплотните 10-миллиметровый агрегат для удаления пыли деревянной доской на ширину отверстия.Теперь проверьте уровни. Приготовьте песчано-цементную смесь. Вам нужно смешать 9 частей песка и 1 часть цемента. Установите высоту струн на высоту готовых плит. Убедитесь, что все ровно. Равномерно распределите смесь граблями. Положите плиты и слегка постучите молотком, чтобы убедиться, что они ровные и ровные.

Укладка плит

Наконец, необходимо заполнить швы между плитами песчано-цементной смесью. На этот раз это 5 частей песка на 1 часть цементной смеси.Просто втирайте его в суставы и вдавите в суставы шпателем. Продолжайте делать это, пока суставы не станут красивыми и заполненными, и вы не сможете больше их вставлять. Последний штрих — смести излишки. И вы все готовы приступить к созданию своего гриля для барбекю.

Кладка первого ряда кирпича

Изготовление гриля для барбекю — довольно простой процесс. Раньше вы уже клали кирпичи вокруг решетки, но теперь вам нужно сделать это снова. Начните с сухой укладки первого слоя кирпича на задней стене.Постарайтесь оставить ровные промежутки (обычно полдюйма) между ними для раствора.

Строительная смесь: 4 части песка на одну часть цемента. Вы можете использовать черную краску, чтобы кирпичи выглядели лучше. Используйте деревянную доску с обратной стороны кирпичей, чтобы нарисовать прямую линию. Если вы планируете иметь подготовительную поверхность или вторую решетку для гриля, выложите кирпичи в форме буквы E. Вам нужно убедиться, что кирпичи выровнены по углам. Чтобы облегчить кладку кирпичей, нарисуйте контур конструкции.

Перед укладкой первого ряда кирпичей нанести раствор кельмой по основанию. Затем положите первый кирпич и последний кирпич на другом конце. Окуните кирпичи в раствор, слегка надавив на них. Убедитесь, что они выровнены, и постучите по ним сверху ручкой затирки, чтобы отрегулировать.

Теперь вы можете выложить оставшуюся часть ряда кирпичей, используя деревянную доску и контур в качестве ориентира. Смазать маслом края каждого кирпича и удалить излишки раствора шпателем.Когда первый ряд кирпичей будет готов, проверьте, подходит ли решетка для гриля и противень. Наконец, убедитесь, что все расположено в квадрате и под прямым углом.

Кладка второго ряда кирпича

Итак, если вы строите барбекю, используя только решетку для гриля и решетку, вам не нужна дополнительная поддержка. Однако, если вы планируете второй гриль или подготовительную поверхность, вам необходимо сделать вашу конструкцию достаточно прочной. Вы можете использовать два варианта. Первый — вставить металлическую стяжку в раствор между слоем задней стенки и внутренней стеной для дополнительной поддержки.Второй вариант — построить двойную среднюю опорную стену.

Приступайте к кладке второго ряда кирпичей, как и раньше, с углов половиной кирпича. Затем заполните пробелы соответствующим образом. Постарайтесь использовать как можно больше целых кирпичей, потому что кирпич довольно сложно разрезать, и вы не хотите тратить их зря. Так что подумайте об этом заранее. Вам нужно расположить стыки в каждом слое кирпича в шахматном порядке, чтобы конструкция была прочной и имела традиционный узор кирпичной кладки.

Установка поддона для угля и опорных выступов решетки для гриля

Уложите следующие ряды кирпичей строго вертикально, следуя той же манере работы.Убедитесь, что каждое поле идеально ровно по вертикали. Чтобы проверить, идете ли вы прямо вертикально, вам нужно проверить уровень этих 10 точек.

Совет! Если вы заметили, что раствор слишком сухой, значит, ваши кирпичи недостаточно влажные. Таким образом, они впитывают влагу из раствора, и стык получается неплотным. Что вы можете сделать, так это сбрызнуть их водой.

На 7-м и 9-м рядах кирпичей вы можете сделать опорные выступы для установки поддона для угля и решетки для барбекю.Многие люди предпочитают эту длину, но это полностью зависит от вас. Опять же, у вас есть несколько вариантов, как это сделать.

Вы можете положить два кирпича с тремя четвертями на правую стену, чтобы поднос для угля располагался поверх них. И положите на левую стену два кирпича в три четверти звена. Для тех из вас, кто строит барбекю в форме буквы Е, поверните 2 целых кирпича боком на средней стене. Повторите то же самое после еще двух блюд для решетки для гриля. Вы можете добавить больше слоев с помощью боковых кирпичей, чтобы создать дополнительное пространство для приготовления пищи или декора.

В качестве альтернативы вы можете попробовать использовать металлические кронштейны для поддержки поддона для угля и решетки для гриля. Убедитесь, что они достаточно толстые, чтобы выдержать вес подноса и песок, а также тепло, не сгибаясь.

Отделка постройки мангала

Я рекомендую построить еще как минимум два ряда кирпичей над полем с держателями решетки для гриля. Как и в случае с предыдущими конструкциями, он защищает продукты, готовящиеся на гриле, от ветра. Кроме того, это придает конструкции законченный вид.

Все, что нам нужно сделать, это указать на кирпичи. Если этого не сделать, раствор в звеньях начнет распадаться на части и выходить из кирпичной кладки. Вы можете указывать свою стену, когда строите конструкцию. Однако очень важно этого не делать! Почему? Когда раствор влажный, и вы пытаетесь соскоблить его, вы фактически размазываете его, делая вашу отделку грязной. Оставьте его, чтобы он установился. Затем направьте стену так, чтобы высохший раствор выпал и поверхность была чистой. Вы можете использовать небольшой шпатель или выдавить кусок шланга и протолкнуть раствор внутрь звеньев.

Последний шаг — установить противень для угля и решетку для гриля на свое место. Теперь все готово к приготовлению на гриле!

Дополнительная информация:

Необходимы инструменты для гриля — ответы на все ваши вопросы!

Дымоход угольный. Лучший инструмент для запуска угольного гриля ?!

Какие породы дерева использовать для гриля?

Я надеюсь, что этот пост был для вас очень полезным, и вы попробуете построить свой собственный гриль из кирпича своими руками. Дайте мне знать, как вы это сделали, в разделе комментариев ниже.Не стесняйтесь обращаться ко мне, если у вас есть какие-либо вопросы.

Счастливое строительство всем

Как построить коптильню из кирпича

Коптильни или коптильни, как их называли еще в восемнадцатом веке, были обычным явлением и возникли из-за необходимости быстро убить и приготовить мясо, чтобы оно не сработало, особенно в жаркое время. месяцы.

Коптильни тогда представляли собой небольшие закрытые укрытия, обычно сделанные из кирпича или камня. Они оставляли сильно засоленное мясо внутри, свешиваясь близко друг к другу, и закрывали двери так, чтобы мясо и дым оставались внутри.Костры зажигались и разжигались иногда в течение двух недель.

Результат? Нежное, сушеное, стойкое мясо с особенно ароматом копчения.

Если вы любите мягкое и сочное мясо, то курица — лучший выбор. И если вы воображаете себя упорным парнем или куклой, сделанным своими руками, то это для вас. Мы не ожидаем, что вы построите себе огромную старомодную коптильню, как в те дни, но вы можете попробовать более компактную и более домашнюю версию.

Кирпичная коптильня 1930-х годов на плантации Ширли.Цементная штукатурка защищает кирпичи от солевых повреждений.

Есть что-то в копченом и вяленом куске сочного мяса, которое подается прямо из вашего собственного коптильня. Хотя в настоящее время вы можете пойти и купить приличного курильщика практически где угодно, но они могут оказаться дорогими. Если вы возьмете на себя этот вызов, вы убедитесь, что нет ничего более приятного, чем приготовить вкусную еду из собственной домашней печи.

Почему бы не позволить вашему следующему проекту построить кирпичный коптильню? Слишком много работы? Вы бы предпочли купить гриль? Наа! Найдите минутку прямо здесь и прочитайте все о том, как построить курильщик из кирпича.

Материалы, которые вам понадобятся

  • Кирпичи
  • 8 тротуарных плит
  • Цемент
  • Песок
  • Цементный шпатель
  • Палка для смешивания
  • Уровень спирта
  • Вода
  • Лучше всего один лоток из древесного угля )
  • Один противень для гриля (опять же, нержавеющая сталь лучше всего)
  • Трубка или плоский кусок дерева

Какое место лучше всего подходит для вашего нового курильщика

Осмотрите свой сад и выберите идеальное место для вашего нового курильщика с учетом желаемого размера, который может определяться размером вашего поддона или гриля.То есть противень для готовки будет немного меньше, чем ваша настоящая коптильная печь, так как она должна легко выдвигаться и выдвигаться.

Что касается местоположения, так как это Курильщик, вы должны убедиться, что положение Курильщика не мешает вашей жизни в помещении. Хотя вы хотите, чтобы кулинарный опыт Курильщика был частью всего социального мероприятия на открытом воздухе, на самом деле нет необходимости постоянно находиться рядом с Курильщиком. Курильщикам следует оставить в покое, пока идет процесс приготовления.Если вы хотите устроить социальный костер, то соберитесь вокруг переносного камина или ямы.

Итак, найдите в саду или на заднем дворе место, защищенное от ветра, чтобы свести к минимуму распространение дыма в помещении.

Какого размера вы хотите, чтобы у вас был курильщик?

Вам нужно определиться с размером фактического кирпичного коптильня, который вам нужен, и это будет зависеть от того, что вы собираетесь готовить и сколько. Размер будет определять размер или количество тротуарной плитки, а также количество приобретаемых кирпичей.Тротуарная плитка, образующая основание коптильни, а также крышу.

The Steps

Итак, вы нашли идеальное место в саду, определились с размером, закупили все необходимые материалы и готовы к работе. Итак, продолжим с того, как построить коптильню из кирпича.

Приготовьте раствор

Возьмите пять частей песка на одну часть цемента. Начните с небольшого количества и перемешивайте по ходу. Смешайте два ингредиента с водой, чтобы получить густую пастообразную ступку.

Постройте базу курильщика

  • Измерьте размер базы курильщика и отметьте ее на желаемом участке земли (он должен соответствовать вашим 4 тротуарным плитам при укладке в квадрат
  • Мы предлагаем использовать отрезки веревки с гвоздями для разметки участка
  • Положите первый квадрат раствора, чтобы он соответствовал размеченной области
  • Положите первый слой кирпичей на раствор, после чего убедитесь, что кирпичи выровнены, используя спиртовой уровень
  • Вы хотите, чтобы кирпичи были ровными. укладывать таким образом, чтобы один конец кирпича совпадал с серединой бокового кирпича и т. д.См. Картинку справа.
  • Нанесите раствор и каменщиков примерно на 4-5 слоев, конечно, в зависимости от высоты ваших кирпичей. Если ваши кирпичи выше обычной высоты кирпича, вам может понадобиться всего 3 слоя.
  • По ходу работы проверяйте с помощью спиртового уровня, чтобы каждый слой был ровным.
  • Нанесите еще один слой раствора на кирпичи
  • Поместите 4 тротуарной плитки на раствор
  • Убедитесь, что ваши углы расположены под прямым углом
  • Убедитесь, что его уровень снова

Начните создавать свои слои кирпичей

  • Начните создавать квадрат из кирпичей, нанося раствор на каждый кирпич и кладя его, выравнивая каждый кирпич, пока у вас не будет квадратная стена.
  • Не забудьте оставить переднюю часть курильщика открытой для входа, так что, по сути, вы строите U-образную конструкцию.
  • Продолжайте укладывать слои, пока не достигнете 7 слоев в высоту, опять же, в зависимости от высоты ваших кирпичей.
  • Вы хотите создать квадрат достаточно высокой высоты, чтобы между поддоном для угля и поддоном для готовки оставалось больше места, а над ним было больше места.

Создание выступа для лотка для угля

  • Чтобы создать выступ, вам нужно повернуть несколько кирпичей на левой и правой внутренних стенах в стороны, чтобы они выступали к середине.
  • Это обеспечит выступ для размещения поддона для угля
  • Вам необходимо убедиться, что ваш поддон для древесного угля немного меньше, чем внешний диаметр печи, чтобы его можно было легко вставлять и выдвигать.

Создание выступа для поддона для гриля

  • Сложите еще три слоя кирпичей и расположите следующий слой, как указано выше, повернув кирпичи так, чтобы получился выступ для поддона для гриля
  • Как и в случае с поддоном для угля, убедитесь, что поддон для гриля достаточно мал, чтобы поместиться внутри духовки и на выступы, которые вы создали

Завершение

  • Продолжайте наращивать ваших каменщиков до желаемой высоты; Еще около 5 слоев должно быть
  • Затем возьмите 4 тротуарной плитки и поместите их поверх последнего слоя кирпичей, запечатав их раствором.
  • Убедитесь, что плиты герметичны, засыпав их строительным раствором между плитами.

Очистка

  • Возьмите трубу или плоский кусок дерева, поместите его на кирпичи и соскребите сверху вниз, чтобы избавиться от излишков раствора. Вы можете сделать это во время укладки, так как цемент схватится довольно быстро.
  • Сделайте то же самое с верхней крышей из тротуарной плитки.
  • Этот верхний элемент можно использовать как счетчик рабочего пространства, но помните, что он будет очень горячим.
  • Когда все высохнет, вы можете хорошенько полить его.

Как вы заметите, это очень простой и простой в конструкции кирпичный курильщик. Для более опытных курильщиков кирпича вам понадобится план.

Мы нашли это очень крутое и умело скомпонованное видео, на котором фото за фото, удар за ударом (627 фото, если быть точным) того, как этот джентльмен построил свои Brick Smoker и Argentine Grill. Он довольно сложен, но дает вам хорошее представление о возможностях:

Домашние курильщики, как вы увидите, бывают самых разных форм и размеров.Если вы чувствуете, что у вас есть творческий подход, попробуйте свои силы в каких-нибудь сложных дизайнах. Если все это звучит слишком много, подумайте о выборе бездымного варианта, например, костровой ямы.

Итак, теперь, когда вы знаете, как построить коптильню из кирпича, мы уверены, что вам понравятся восхитительные творения, которые ваш курильщик будет создавать на протяжении многих лет.

Планы барбекю из кирпича | MyOutdoorPlans

Этот пошаговый проект составляет около кирпичных планов барбекю . Если вы любите проводить время в своем саду и готовить мясо, вам следует подумать о строительстве простой ямы для барбекю, используя кирпичи и бетон.Если вы знаете основные приемы кладки кирпича и знаете, как смешивать бетон, вы сможете выполнить работу всего за выходные. Исходя из нашего опыта, мы рекомендуем вам обращать внимание при заливке фундамента, так как вам необходимо армировать бетон плотной сеткой из арматуры. Прежде чем определять размер кирпичного барбекю, измерьте размер гриля и противня для угля.

Перед кладкой первого ряда кирпичей нарисуйте мелом контур барбекю на фундаменте, примерно на 2-3 дюйма внутрь.Используйте столярный угольник, чтобы углы кирпичного барбекю были идеально квадратными. Кроме того, мы рекомендуем установить металлические опоры (стальные стержни) между рядами кирпичей на высоте, которая соответствует вашим потребностям. Используйте небольшую трубу, чтобы получить вогнутые стыки. Техника довольно проста, вам нужно провести трубу вдоль бетонных швов вертикально, а затем горизонтально.

Проекты, выполненные на основе этих планов

  • Арматура — REBARS
  • Цемент, песок, гравий — БЕТОН
  • 200 кирпичей 8 x 4 x 2 1/4 ”- КИРПИЧ
  • Огненная глина и мелкий песок — ГЛИНЯНЫЙ РАСТВОР
  • пиломатериалы 2 × 10 и стойки 2 × 4 — ФОРМА
  • Гриль и аксессуары — ГРИЛЬ

Молоток, мастерок, ведро, рулетка

Пила по кирпичу, Сверлильные станки, Отвертка, Электромиксер

Защитные перчатки, защитные очки

One Weekends

Планы барбекю из кирпича

Кирпичная планировка барбекю

Заложить фундамент барбекю.Вы должны построить 4 доски для теста, используя пиломатериалы 2 × 4. Убедитесь, что нижняя часть кольев имеет V-образную форму, чтобы надежно закрепиться в земле. После того, как вы установите тестовые доски в землю, с помощью веревки определите контур фундамента.

Измерьте диагонали прямоугольника, чтобы убедиться, что они абсолютно равны. Кроме того, отрегулируйте положение досок для теста так, чтобы углы стали квадратными.

Планы фундаментов из кирпича и барбекю

Следующим этапом проекта является заливка бетонного фундамента для барбекю.Поэтому постройте форму, используя деревянные доски 2 × 10 и колья 2 × 4. Проверьте углы на прямоугольность с помощью столярного угольника, убедившись, что диагонали равны. Плотно скрепите деревянные доски вместе с помощью шурупов 3 ”.

Верхний совет: Прикрепите края формы по вертикали, убедившись, что верх полностью горизонтален.

Армирование бетона

Выкопайте землю примерно на 15 дюймов перед заливкой бетона в форму. Кроме того, тщательно утрамбуйте 4-дюймовый слой гравия.После этого сделайте плотную сетку из арматурных стержней и поместите ее внутрь формы.

Верхний совет: Поместите 5-дюймовые распорки под арматуру, иначе они не укрепят бетон должным образом. Убедитесь, что деревянная форма герметична, иначе цементная паста может попасть в стыки.

Заливка фундамента под барбекю

Следующим этапом этого проекта является заливка бетона в опалубку. Поэтому смешайте бетон в тачке или с помощью механического миксера по следующему рецепту: 2 части цемента, 3 части песка, 4 части гравия и достаточное количество воды для получения смеси кремовой консистенции.

Вибрируйте бетон, ударяя по форме молотком. После этого ровным краем выровняйте фундамент, перемещая его по бокам формы.

Кладка кирпичей

Перед кладкой кирпичей нанесите раствор на фундамент с помощью шпателя. Используйте веревку, чтобы убедиться, что ряды кирпичей выровнены. Оставьте примерно 1/4 дюйма между кирпичами и удалите излишки материала. Вбейте кирпичи в раствор резиновым молотком.

Верхний совет: Предварительно намочите все кирпичи перед их укладкой, так как они настолько высохли, что впитают всю воду из раствора.Выровняйте кирпичи и аккуратно ударьте по ним молотком, чтобы выровнять их должным образом.

Установка второго ряда кирпичей

После этого вы должны уложить второй ряд кирпичей таким же образом, как вы можете видеть на изображении. Кирпичи следует укладывать перпендикулярно предыдущим рядам. Убедитесь, что стыки плотные и заполнены строительным раствором.

Верхний совет: Смешайте 1 часть цемента с 3 частями острого песка, чтобы приготовить раствор. Используйте спиртовой уровень, чтобы убедиться, что кирпичи выровнены, и убедитесь, что стена ровная.

Установка решетки

При укладке остальных рядов не забудьте удалить излишки раствора металлической щеткой или шпателем. Кроме того, тщательно очистите кирпичи влажной губкой, если вы хотите получить красивый внешний вид.

Верхний совет: Установите металлические опоры для противня для угля, а также для гриля. Отрегулируйте высоту барбекю по своему усмотрению. В большинстве случаев 12 рядов кирпичей достаточно, чтобы построить настоящую яму для барбекю.

Облицовка кирпичом мангал

Продолжите проект, установив плитку на бетонном основании барбекю, а также на стене. Выберите куски камня, соответствующие рисунку, и уложите их на место. Смешайте 1 часть цемента с 2 частями мелкого песка, чтобы приготовить раствор.

Оставьте небольшие промежутки между камнями (не более 1/2 дюйма). Выровняйте камень с помощью молотка и спиртового уровня. Дайте раствору хорошо просохнуть, прежде чем заполнять зазоры цементом.

Планы барбекю из кирпича

После того, как вы закончите кладку кирпичей и плитку, вам нужно позаботиться о последних штрихах. Удалите излишки раствора металлической щеткой, а затем очистите кирпичи влажной губкой.

Верхний совет: Улучшите внешний вид камня, нанеся средство для удаления накипи с помощью небольшой кисточки. Не забывайте надевать защитные перчатки при работе с веществом. Дайте раствору высохнуть в течение нескольких дней, прежде чем разводить огонь в кирпичном мангале.

Этот проект на заднем дворе составляет около кирпичных барбекю-планов бесплатно . Если вы хотите увидеть больше планов на открытом воздухе, мы рекомендуем вам ознакомиться с остальными нашими пошаговыми проектами.

10 идей барбекю-гриля своими руками на лето | Идеи барбекю своими руками

10 идей для гриля «сделай сам», которые недороги и просты в использовании на лето, чтобы вы могли наслаждаться блюдами, приготовленными на гриле на открытом воздухе, на заднем дворе или на балконе!

1. Встроенная площадка для барбекю

Постройте эту простую яму для барбекю; это относительно простая работа и, вероятно, будет стоить меньше, чем новый модный газовый гриль.Имея подходящие инструменты, материалы и немного навыков, вы можете собрать простое кирпичное барбекю за выходные. Посетите этот старый дом, чтобы прочитать полный текст DIY!

2. Центральная часть мини-угольного гриля

Создайте этот угольный мини-гриль и используйте его в качестве украшения стола и наслаждайтесь летней городской вечеринкой на гриле. Вот руководство!

3. Подвесной гриль для барбекю

Купите новый угольный гриль, который можно повесить на заднем дворе. Для выполнения этого проекта вам понадобится старое автомобильное колесо и несколько других доступных предметов.Найдите проект здесь!

4. Ракетная печь своими руками

Ракетная печь — это очень простая печь, которую можно использовать для приготовления пищи и обогрева. Он использует меньше древесины, чем традиционный открытый огонь, может сжигать небольшие куски дерева, производит меньше загрязнения и легко строится из дешевых материалов. Вот учебник DIY!

5. Терракотовый гриль-гриль своими руками

Терракотовый горшок и блюдце — все, что вам нужно для создания этого небольшого космического гриля. Прекрасно подойдет для городских домов с балконами.Ознакомьтесь с учебным курсом на The kitchn!

6. Гриль-барбекю Altoids Sours

Этот гриль Altoids позволяет с легкостью приготовить полноразмерный хот-дог (нарезанный до нужного размера) или небольшие котлеты для гамбургеров. Взгляните на Учебник в Instructables!

7. Терракотовый курильщик своими руками

Хотите создать курильщика по действительно низкой цене? Для этого вам понадобятся терракотовые горшки и несколько других принадлежностей. Посетите Instructables, чтобы увидеть руководство!

8.Сделай сам современный гранитный гриль

Если вы опытный домашний мастер, вы можете создать этот мобильный гриль из гранитных камней для своего двора. Ознакомьтесь с пошаговыми инструкциями здесь!

9. Переносной гриль из ящика для инструментов своими руками

Есть доступ к неиспользуемому набору инструментов? Сделайте из него переносной гриль. Этот проект DIY, доступный здесь, будет стоить вам не дороже 10 долларов.

10. Настольный гриль своими руками

На «Тонком веселье» вы можете найти этот восхитительный урок «Сделай сам» на настольном гриле.Вы можете создать его из простых материалов, которые легко найти в магазинах для рукоделия.


Прикрепите!

Как построить коптильню или курильщика: 30 советов и руководств

Есть что-то особенное в копченой пище. Он полон аромата и вкуса мескитового дерева, и это определенно не то, что можно воспроизвести на любом другом кухонном оборудовании.

Если вам нравится вкус копченой пищи, то наличие собственного коптильни или (что еще лучше) позволит вам есть коптильню сколько угодно часто.Вам даже не нужно покупать дорогой прибор — вы можете сделать его сами!

Impressive DIY Smokehouse

Source

Эта коптильня впечатляет тем, что в ней есть все необходимое в одном компактном дизайне (посмотрите на эту организацию).

Одной из наиболее уникальных частей этой коптильни является то, что к ней пристроено место для хранения дров, необходимых для коптильни. Кроме того, крыша коптильни расширяется, чтобы защитить древесину!

Как построить коптильню с помощью мелочей

Simple & Basic

Source

Если вам не нравятся большие и необычные конструкции, ознакомьтесь с этими планами коптильни, чтобы получить более простой и базовый дизайн.

Эта коптильня стоит на нескольких камнях (для правильной циркуляции воздуха), невелика по размеру и отлично справляется со своей работой.

Постройте коптильню, живя деревенской жизнью

Easy Build

Source

Скорее всего, у вас уже есть много материалов, необходимых для постройки этой коптильни, потому что вся древесина поступает из выброшенных поддонов.

Человек, который сделал эту коптильню, говорит, что он потратил менее 100 долларов на все, и что это была простая сборка.Ознакомьтесь с инструкциями, чтобы увидеть 11-этапный процесс.

Коптильня своими руками от Instructables

Коптильня из шлакоблоков

Источник

На первый взгляд эта коптильня выглядит так, как будто ее построил профессионал, но на самом деле это сложенные штабелями шлакоблоки, а не какой-то необычный камень (а шлакоблоки очень недорогие).

Если у вас есть место для большой коптильни, что-то подобное определенно поможет и даст вам возможность коптить сразу много мяса и сыра.

Как построить коптильню от Mother Earth News

Переделанный шкаф

Источник

Если у вас когда-нибудь появится возможность переделать некоторую выброшенную мебель во что-то новое, всегда делайте это!

Эта коптильня сделана из старого гардеробного шкафа (также может быть сделана с небольшим навесом на открытом воздухе). Посетите веб-сайт Аны Уайт, чтобы ознакомиться с планами.

Маленький наружный сарай или шкаф, переделанный в коптильню Ана Уайт

Малая коптильня

Источник

Хотя вы, безусловно, можете построить огромную, грандиозную коптильню, не у всех есть место (или даже хочется) для такой большой.

Эта коптильня ни в коем случае не является самым маленьким вариантом, но все же компактна по сравнению со многими из них. Он по-прежнему хорошо построен и выполнит свою работу!

Моя старая «новая» коптильня от Smoking Meat Forums

Смешанные материалы

Источник

При строительстве коптильни не обязательно придерживаться одного типа материала, вы можете использовать камень, кирпич, дерево, металл или что угодно хотите и комбинируйте их.

Эта коптильня — отличный пример того, насколько элегантно и собранно может выглядеть коптильня, даже если она неоднородна по стилю.

Идеи самодельной коптильни от Goods Home Design

Smoker & Grill Combo

Source

Мясо, приготовленное на гриле, имеет совершенно другой вкус, чем мясо, которое было копчено. Но вы все равно можете любить их обоих.

Если вы просто не можете решить, что вам больше нравится, вы можете построить комбо из коптильни и гриля, как это на Instructables.

Brick Barbeque by Instructables

Коптильня на колесах

Source

Не всегда легко (или практично) всегда оставлять коптильню, если вы не собираетесь ее использовать регулярно, поэтому возможность хранить ее подальше является ключевым моментом .

Эта коптильня, построенная на колесах, позволяет легко перемещать ее из гаража на задний двор, не поднимая ее.

Маленькая коптильня, построенная на форумах по курению мяса

Готовность к работе на заднем дворе

Источник

Если вы живете в районе с ТСЖ или другими строгими правилами, постройка коптильни, которая гармонирует с вашим настоящим домом, упростит получение разрешения на ее содержание на заднем дворе.

Подобная конструкция по-прежнему функциональна, но почти замаскирована из-за маленькой веранды, которая придает ей более архитектурный вид.

Как построить коптильню с помощью друзей на заднем дворе

Высококачественный вид

Источник

Коптильне не нужна крыша из черепицы или красивые окна, но, конечно, не помешает включить их, как это сделала эта семья!

Это, по общему признанию, очень впечатляющая и высококлассная коптильня, но все же построили ее относительно легко и быстро!

Строительство коптильни силами двух детей с фермы

С печью для пиццы

Источник

Из всех существующих конструкций коптильни эта может быть лучшей, потому что в ней есть печь для пиццы.Кто не любит пиццу на дровах ?!

Чтобы воссоздать этот (потрясающий) дизайн, вам нужно принять вызов использования кирпичей. Но если и была причина научиться строить из кирпичей, так это вот она.

Build Like a Brick Smokehouse от BBQ Brethren

Smoker Barrel Smoker

Source

Если вы сидите и думаете, что «эти большие коптильни великолепны, но мне не нужно что-то такое большое», то курильщик поменьше может оказаться хороший вариант.

Эта самодельная коптильня сделана из бочки для виски и отлично справится с копчением мяса.К тому же у него действительно красивый, отполированный вид.

Курильщик виски в бочонке от The Smoke Ring

Бюджетный

Источник

Готовая коптильня стоит дорого, но многие варианты, сделанные своими руками, тоже могут дорого стоить. Так что, если вы ищете что-то более экономичное, этот дизайн для вас.

Эти блоггеры смогли построить и легко сделать коптильню своими руками примерно за 20 долларов! Он не большой и величественный, но мощный, функциональный и не требует особых навыков для воссоздания.

Как построить коптильню за 20 долларов с помощью Morning Chores

Похожая кабина

Source

Разве эта коптильня не похожа на горы с ее дизайном, похожим на хижину?

К сожалению, у блоггера нет официальных планов, которыми он поделится с этой коптильней (он построил ее с нуля!), Но он дает некоторые довольно хорошие детали, которые позволят опытному строителю воссоздать ее.

Проект коптильни Walk-In, автор Роберт Форто

Коптильня из металлолома

Источник

Этот блоггер создал эту коптильню из древесных отходов (и он весело построил ее, чтобы она выглядела как флигель, чтобы немного повеселиться).

Это еще один проект коптильни, у которого нет официальных планов, но есть отличные детали и фотографии, которые помогут вам воссоздать его самостоятельно.

Планы коптильни от Smoking Meat

Изящный и стильный

Source

Вот еще одна коптильня, которая сочетает в себе коптильню и печь для пиццы с бонусным грилем!

Честное предупреждение, это не самый простой дизайн для воссоздания (он включает в себя дерево, кирпич и штукатурку), но готовый продукт будет стоить всех усилий и времени, затраченных на его создание.

Коптильня, печь для пиццы, садовый гриль Сделай сам от Instructables

Холодильник-переделка

Источник

Не интересуетесь навыками работы с деревом или каменной кладкой? Тогда вы можете просто превратить старый холодильник в коптильню.

Вы, очевидно, не можете войти в этот дизайн, но он все еще имеет много места и придаст вам тот вкус копчености, которого вы так жаждете.

Как сделать коптильню из холодильника, журнал Grit Magazine

Металлическая изоляция

Source

Существует множество способов спроектировать вашу коптильню, чтобы убедиться, что она эффективна, но не создает огромной пожарной опасности.

Этот блоггер решил облицевать внутреннюю часть своей коптильни алюминием, чтобы сохранить тепло и защитить конструкцию от возгорания.

Meat Smoker из блога Рона на открытом воздухе

Brick Smokehouse

Source

Некоторые коптильни могут быть чрезвычайно эффективными, но при этом могут вызывать раздражение. Так что нет ничего постыдного в желании чего-то более эстетичного.

Эта самодельная коптильня имеет уникальный и стильный дизайн, а внешний вид из кирпича действительно улучшает общий вид.Вы не возражаете, сидя во внутреннем дворике с этим в поле вашего зрения.

Как сделать курильщика из кирпича по дизайну дома

Курильщик для газовых баллонов

Источник

Один из уникальных способов выкурить курильщика — использовать газовые баллоны, как это сделал этот мастер.

Для того, чтобы сделать одного из таких курильщиков, вам понадобятся навыки работы с металлом (для этого потребуется резка и сварка). Но, в конце концов, он может вместить много мяса и того стоит.

Самодельная коптильня для газовых баллонов от The BBQ Info

Коптильня на роликах

Source

Эта коптильня не только компактна (для удобства хранения), но и на колесиках, поэтому ее можно легко перемещать по дому или двору.

Этот урок предназначен только для изготовления ролика, а не для курильщиков. Но если у вас уже есть курильщик, это фантастический проект, сделанный своими руками.

Как сделать катящуюся тележку для курильщиков от Mixed Kreations

Переделанный шкаф для документов

Source

Шкафы для документов так легко найти в любом благотворительном магазине (или вы можете просто поразить кого-то, кто выходит на пенсию, потому что он, вероятно, более чем счастлив избавиться от них!).

После того, как вы заполучили хороший шкаф для документов, вы можете превратить его в курильщика (шутка над вами, пенсионер!).Это определенно не самый большой курильщик, но он отлично подходит для небольших приемов пищи.

Коптильня для хранения документов от Instructables

Коптильня для саженцев

Источник

Если вы не пытаетесь выкурить сразу все мясо, которое вы только что купили у мясника, вам не нужна массивная коптильня, вам просто нужно что-то маленькое, чтобы справиться с работой.

Если это то, что вам нужно, обратите внимание на эту коптильню, сделанную из двух терракотовых горшков (которые можно найти в любом магазине товаров для рукоделия).Это действительно простой и недорогой способ получить желаемый вкус!

Easy DIY Project: сделайте свой собственный терракотовый курильщик от Cute DIY Projects

Easy DIY Smoker

Source

Все, что вам нужно, чтобы сделать этого курильщика, — это два выброшенных водонагревателя. В результате получится высокий худой курильщик, который сможет вместить довольно много мяса.

Вам понадобится проект по базовым навыкам металлообработки, потому что здесь потребуется немного резки и сварки.

DIY Smoker From 2 Geysers by Instructables

Big & Portable

Source

Для тех, кто хочет выкурить много мяса сразу, им нужен большой курильщик.Этот, построенный на трейлере, определенно большой и портативный.

Нечто подобное не для всех, но это отличный DIY-проект для тех, кто интересуется кейтерингом, любит устраивать большие вечеринки или просто хочет сразу выкурить много мяса.

Как построить прицеп для курильщика барбекю объемом 100+ галлонов (с чертежами) от Food Truck Empire

Самодельная холодная коптильня

Источник

Холодное копчение немного отличается от традиционного копчения мяса. Это не столько связано с жарой, сколько с тем, что мясо буквально пропитывается дымом, а не готовится.

Если это похоже на то, что вы собираетесь попробовать, и у вас есть четыре часа в запасе, вы можете сделать свою курильницу для холодного курения, используя учебное пособие из блога Country Skills.

Сделай сам для холодного курильщика от Country Skills Blog

Tiny Smoker

Source

Основная часть этого курильщика сделана из старой банки из-под кофе. Серьезно.

Это действительно маленький курильщик для холодного копчения, но он определенно может эффективно выпускать достаточно дыма, чтобы действительно погрузиться в мясо и получить этот восхитительный аромат.

Генератор холодного дыма мисс Бетси от Instructables

Недорогой и простой

Source

Этот коптильня очень похож на дизайн с двумя терракотовыми горшками, но в нем есть некоторые возвышения, которые придают ему немного более изысканный вид.

Вам потребуются базовые навыки работы с деревом, чтобы создать нижнюю половину этого коптильня, но помимо этого вам просто нужно повозиться с деталями, чтобы он заработал в кратчайшие сроки.

DIY Smoker Easy & Cheap by Instructables

Самая фантастическая коптильня всех времен

Source

Хорошо, если вы можете воссоздать эту величественную коптильню / гриль / духовку / плиту, тогда вы мастер во всем, что касается DIY!

На самом деле это проект, который может быть выполнен кем-то с большим опытом работы в домашних условиях (и есть планы помочь вам в этом).Именно этот завершенный изысканный вид действительно выделяет этот проект.

Постройте уличную плиту от Mother Earth News

Заключение

Если вы пытаетесь выкурить много мяса сразу, чтобы заморозить его на потом, или просто хотите добавить немного аромата к семейному ужину во вторник, есть коптильня или коптильня, отвечающая вашим потребностям. Необязательно иметь много навыков, чтобы создать дизайн, который лучше всего подойдет вам и вашей семье.

Независимо от того, какой дизайн вы выберете, вы гарантированно получите действительно хорошие блюда из копченого мяса! Если вы скармливаете его своим друзьям, вы можете даже обмануть их, заставив их думать, что вы шеф-повар!

Как построить яму для барбекю из кирпича без раствора | Домашние гиды

Элла Бучан Обновлено 23 августа 2018 г.

Бургеры, шипящие на гриле, отлично подходят для барбекю с друзьями и семьей.Но давайте посмотрим правде в глаза: несколько пирожков не так впечатляют, как жаркое из свиного мяса или груды нежной тающей во рту грудинки. Вам не нужно быть мастером, чтобы строить и готовить в собственном яме для барбекю. Нет необходимости и в сложных конструкциях. Сделайте простую яму для барбекю из огнеупорных кирпичей или шлакоблоков, которые аккуратно складываются и соединяются друг с другом без использования раствора. Просто вставьте решетку для гриля, и все будет готово.

Сделайте основу

Прежде чем вы перейдете к забавным моментам (приготовление пищи и еда), необходимо подготовить несколько важных моментов, чтобы убедиться, что ваша яма безопасна и прочна.Вам понадобится открытая площадка размером 5 на 6 футов, чтобы было достаточно места, чтобы запечь целую свинью. Как правило, вокруг того, что вы готовите, оставляйте около 30 см свободного пространства в каждом направлении. Очистите пространство от камней, рыхлой почвы, веток или сорняков, прежде чем выровнять лопатой и сгребать. Вы стремитесь к гладкой плоской поверхности, на которой нет ничего, что могло бы загореться. При необходимости используйте спиртовой уровень для проверки.

Кирпич за кирпичиком

Всего вам понадобится от 40 до 50 шлакоблоков. Создайте прямоугольник в четыре кирпича в длину и три кирпича в ширину, но оставив углы свободными для большей ямы.Поверните крайние кирпичи более длинными сторонами так, чтобы полые части смотрели наружу для потока воздуха. Повторите слой кирпичей вдоль, на этот раз так, чтобы все кирпичи смотрели пустотелой стороной вверх. Поместите еще два кирпича с каждой стороны по ширине, оставив зазор посередине.

Разожгите огонь

Если вы готовите прямо сейчас, самое время развести огонь и развести огонь. Когда угли загорятся, разложите их так, чтобы они были выше с каждой стороны. Поставьте решетку немного больше ямы поперек кирпичей.

Leave a Reply

Ваш адрес email не будет опубликован. Обязательные поля помечены *
