Мангал с коптильней из металла своими руками. Чертежи и фото

Простые материалы, инструмент, немного «умелых рук» и свободного времени – все, что нужно для того, чтобы сделать мангал с коптильней из металла своими руками по чертежам и фото. Эта статья будет интересна всем любителям пикников и выездов на природу, тем, кто ищет, чем разнообразить шашлычное меню, охотникам и рыболовам, а также просто любителям копченостей.

Полезная статья: Мини-коптилки своими руками

Коптильня из подручных материалов

Магазины предлагают огромный выбор копченого мяса и рыбы, но они являются скорее продуктом химической промышленности, нежели кулинарии. Затратив чуть больше времени, можем получить натуральные копченые продукты, с замечательным вкусом и умопомрачительным запахом, приготовленные в собственной коптильне.

Для изготовления простейших коптилен по чертежам и фото используют старую железную бочку или ведро. Внутрь емкости вставляются решетки (одна или две) и, по возможности, поддон для стекания жира. На дно кладут древесные опилки из плодовых пород. Закрываем бочку крышкой или листом металла, помещаем над огнем и получаем продукты горячего копчения.

Фото мангала из бочки

Коптильня из металлического ящика или старого холодильника – хороший способ использовать подручные материалы и подарить им вторую жизнь. Из холодильника необходимо удалить внутреннюю пластмассовую обшивку и срезать верх. Внутри корпуса закрепляются уголки, на которые устанавливают решетки и поддон. На дно холодильника помещают электроплитку, а на нее сковороду с опилками.

Старый холодильник можно использовать и для холодного копчения. Для этого подготовленный как описано корпус холодильника помещают на возвышении, просверливают отверстие в днище и подсоединяют трубу длиной 2-3 метра. Второй конец трубы ведет к топке. Если на участке нет естественного уклона, необходимо проложить трубу дымохода в траншее, обеспечив угол наклона. Дрова и опилки, горящие в топке, будут давать дым, который, поднимаясь по трубе, попадет в камеру с продуктами.

Коптильня для горячего копчения по чертежам и фото

Для коптильни используем листовой металл толщиной 1,5-2,0 мм и арматуру. Из оборудования нам понадобится сварочный аппарат и болгарка. После из листа металла вырезаем стенки коптильни, дно и крышку.

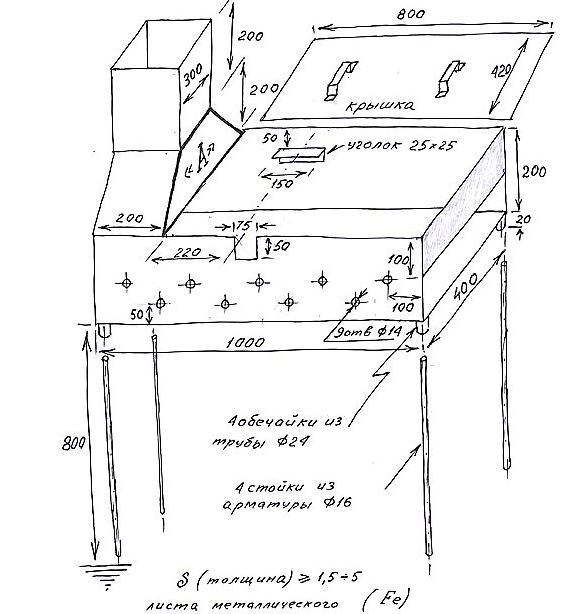

Чертежи мангал-коптильни

Стенки попарно свариваем между собой, затем к получившейся заготовке привариваем дно. Для соблюдения герметичности, все швы должны быть тщательно проварены изнутри изделия. Для уменьшения количества сварных швов можно использовать металлическую полосу достаточной длины. Для того чтобы согнуть металл, места сгиба необходимо прорезать болгаркой на 1/3 глубины.

Крышка должна иметь размеры большие, чем ящик коптильни. По краям листа привариваем арматуру, крышка должна закрываться плотно. Внутри ящика коптильни делаем из арматуры упоры для установки решеток и поддона для сбора жира.

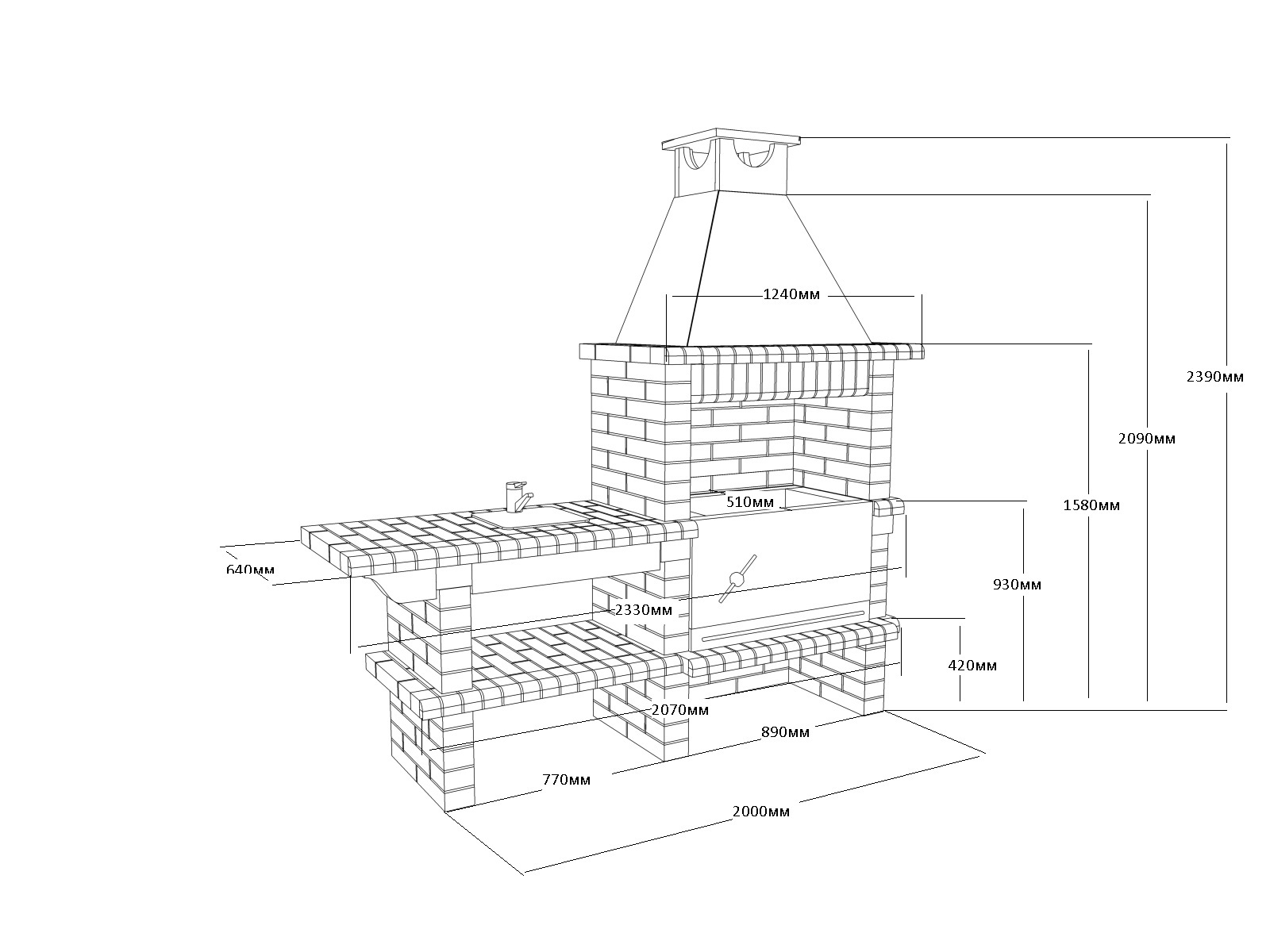

Чертеж кирпичной коптильни

Сами решетки можно сделать из зачищенных электродов различного диаметра, сваренных между собой.
Если коптильню планируется использовать в закрытых помещениях, крышку лучше оснастить гидрозатвором по чертежам или фото. Он препятствует активному выходу дыма из коптильни, и, с другой стороны, уменьшает доступ кислорода в зону горения щепок, не давая им вспыхнуть.

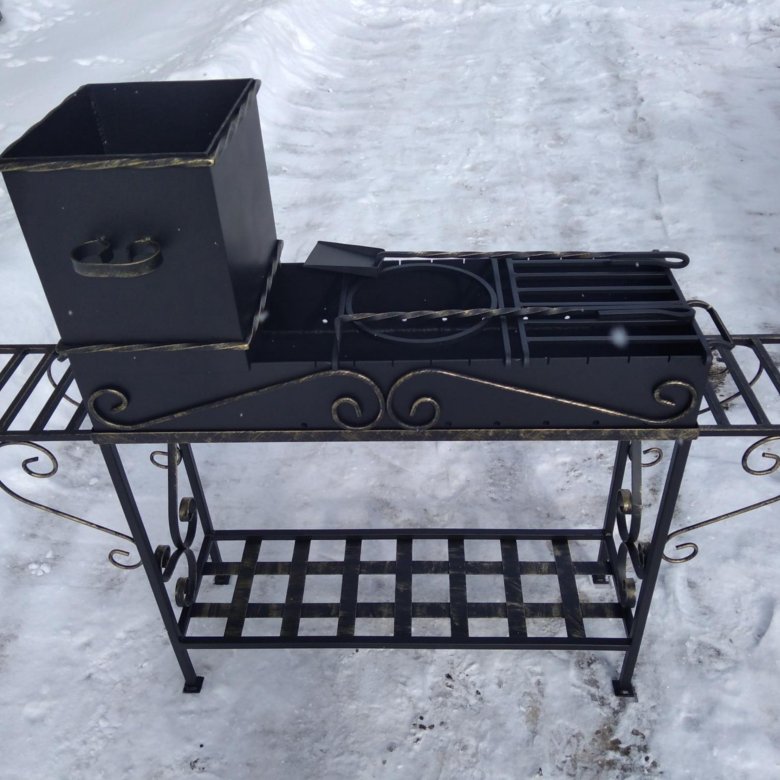

Фото простого мангала

По краю ящика коптильни приваривают П-образную арматуру выемкой вверх. Края крышки входят в образовавшийся паз. В этот паз наливается вода. Для выхода дыма в крышке делается отверстие. Можно сделать крышку выпуклой. При этом конденсат, образующийся при копчении, стекает в паз гидрозатвора и продукты остаются сухими. При горячем копчении уже через 30-40 минут можно пробовать рыбу и куриные крылышки, а через час – целую курицу.

Фото коптильни из газового баллона

Коптильня для холодного копчения своими руками

Холодное копчение считается менее вредным, чем горячее, так как на продукты попадает только дым, а не продукты горения. Короб коптильни собирается аналогично коптильне для горячего копчения. К дну коптильни присоединяем трубу, через которую в нее будет попадать дым из топки. Труба должна иметь диаметр 25-30 см. и длину не менее 2,5 метра.

Чертеж коптилок

Между топкой и коптильней по чертежам и фото нужно предусмотреть перепад высоты минимум 80 см., чтобы обеспечить тягу в трубе. Для этого топку устраивают в яме, а коптильню поднимают на ножках из арматуры.

Выкапываем яму под топку размером 70*70 см. и глубиной 1-1,5 метра. Можно стенки топки обложить кирпичом или сделать топку из металлического ящика. Крышка топки должна закрывать ее достаточно плотно и препятствовать выходу дыма. Трубой дымохода соединяем топку и коптильню.
Осталось разместить продукты в мангале, засыпать в топку опилки плодовых деревьев, поджечь и закрыть топку крышкой. Время приготовления продуктов холодного копчения длиннее, чем при воздействии горячим дымом примерно вдвое. Учитывайте это, особенно, когда коптите мясные изделия.

Мангал с коптильней из металла своими руками сделать легко с помощью чертежей и фото. Используйте подручные материалы, чтобы изготовить коптилку для дачи с минимальными затратами. Уголок с барбекю станет любимым местом для отдыха ваших друзей и членов семьи, поэтому обустройте его наилучшим образом. Теперь у вас будет возможность научиться коптить рыбу и мясо в домашних условиях и удивлять гостей вкусными новыми блюдами.

Мангал коптильня своими руками из металла

Современные технологии помогают из металла изготовить все, что душе угодно. Сейчас редкий дачный участок, не может похвастаться собственным барбекю под открытым небом. Его можно приобрести в готовом виде, но для тех, кому интересен процесс, предлагаем ознакомиться, как своими руками делается мангал-коптильня.


Начальный этап

Готовить различные мясные деликатесы своими руками легко, когда есть соответствующее оборудование. Иметь отдельно коптильню и мангал иной раз бывает нецелесообразно. Рассмотрим варианты современного чудо-гриля 2-в-1 из металла.

В первую очередь стоит составить чертеж, в котором будут указаны все размеры. На рисунке можно показать дополнительные аксессуары. Для облегчения сборки рекомендуем на схеме указать все составляющие части, с их точным количеством и размерами. Так никогда ни про что не забудете и не упустите.

Размерный ряд

Здесь все зависит от индивидуальных предпочтений, можно только дать несколько рекомендаций:

  1. Если мангал-коптильня будет с вами путешествовать на природу, тогда лучше продумать разборную конструкцию, которая будет иметь компактные размеры.
  2. Влияет и то, какая семья по количеству человек. Если готовите много, значит делать оборудование нужно больших размеров.
  3. Для неопределившихся предлагаем сделать мангал, каких хотите размеров, но дополнительно пусть он будет разборным.

Когда наметили образ будущего изделия, можно приступать к следующему шагу.

Работа с металлом

Для качественного мангала, который будет путешествовать, нужно подобрать листы металла, толщиной не более 2 мм. В противном случае конструкция получится тяжелой и неподъемной. Для всех остальных случаев можно выбирать металл толще.

Отдельно стоит сказать о коробке для мангала. Она бывает трех видов:

  1. Для этого вида подготовьте полоску металла, ширина которой будет около 20 см. Длина ее должна равняться сумме всех сторон изделия. Полосу нужно согнуть в трех местах под прямым углом. Делаем сварной шов в одной точке.
  2. Бывает достаточно проблематично найти длинные листы металла, поэтому предлагаем пойти другим путем. Отдельно вырежьте четыре стороны будущего изделия и приварите их. Получается быстро и аккуратно.
  3. Если хотите сделать мангал своими руками, но нет аппарата для сварки, то и из этой ситуации есть выход. Для этого вырезаем стенки мангала, каждую из них делаем с припуском около 2 см. Сгибаем его по всей длине под прямым углом. На сгибе делаем 2 отверстия и вкручиваем болты.

Что касается дна, то тут есть два варианта:

  • сварка;
  • соединение болтами.

У переносного варианта все узлы крепятся с помощью болтов

Предпочтение советуем отдать второму варианту. Потому что в глухой коробке углям тяжело будет разгореться, и они затухнут.

Дополнения

Мангал-коптильня не может просто лежать на земле. Соответственно конструкции нужны ножки. Если собираетесь возить с собой оборудование, то они должны быть съемными, поэтому приваривать их не рекомендуется. Использовать можно обычные болты.

Если планируете сделать крышу, то ее лучше крепить на коптильню, которая будет стоять в вашем саду. В этом случае можно все детали сварить между собой. Не знаете, что еще добавить в конструкцию? Мы подскажем:

  • различные ручки;
  • дымоход;
  • столешница;
  • дополнительные полки;
  • крышки.

Перевоплощение

Если получился больше мангал, чем коптильня, не переживайте. Достаточно сделать несколько шагов к перевоплощению:

  1. Если мангал без каких-либо аксессуаров, то нужно подготовить крышку, которая должна плотно закрывать оборудование.
  2. Стоит позаботиться о решетке из металла, на которую можно будет выкладывать продукты для приготовления. Она должна быть толстая, легко убираться и вставляться вовнутрь.
  3. Продумайте конструкцию поддона. Его наличие обязательно. На него будет стекать весь жир.

Еще один способ изготовления коптильни из газового баллона описан тут!

Быстро не значит плохо

Делается мангал-коптильня своими руками достаточно долго. Основное время уходит на разработку чертежа и подготовку всех деталей. Можно сделать все быстро и просто. Для этого понадобится железная бочка с крышкой. Ее устанавливают на мангал. Внутрь обязательно укладывают решетку для продуктов. Низ закладывают фруктовыми опилками и углем. Теперь можно готовить мясные деликатесы, затратив на изготовление оборудования несколько минут.

Раз речь пошла о подручных материалах, то рассмотрим еще один интересный способ.

Мангал из металлических газовых баллонов

Если случайным образом завалялись два таких баллона, то не спешите их выкидывать. Найдем для них хорошее применение в быту и сделаем первоклассный мангал своими руками. Все что понадобится, это:

  • сами баллоны;
  • болгарка;
  • аппарат для сварки;
  • термометр;
  • небольшой кусок трубы диаметром не меньше 100 мм;
  • различные кованые ручки.

Остальное все дело техники. Главное, соблюдать правила безопасности, чтобы не получить травму. Из газовых баллонов необходимо сделать заготовки, но перед этим нужно их правильно подготовить к процедуре. Делается это следующим образом:

  1. Открутите вентиль;
  2. Выньте шпильку;
  3. В получившееся отверстие нужно вставить трубку и через нее залить в баллон воду. И вот после этого можно готовить детали;
  4. Из всех баллонов делаем посудину похожую на корыто, используя болгарку;
  5. После этого воду можно вылить;
  6. В каждом из баллонов необходимо сделать окно, чтобы проходил дым из одного сосуда в другой;
  7. Теперь их нужно соединить друг с другом. Один должен быть ниже своего соседа. Свариваем их таким образом, чтобы один баллон входил в другой с нахлестом по краям;
  8. Всю конструкцию необходимо установить на ножки. Их также привариваем к телу мангала;
  9. В части, где будет готовиться еда, к торцу нужно приделать трубу. Для этого выпиливаем отверстие и свариваем две детали;
  10. Следующим шагом будет — установка крышек. Для этого понадобятся петли. Просверливаем дырки и закручиваем шурупами. Чтобы крышка не падала назад, предлагаем установить ограничители движения. Распиливаем пополам две ручки и привариваем к задней стенке корпуса. Это нужно сделать с двумя баллонами;
  11. Установить нужно по одной ручке на каждую часть;

Совет! Лучше все швы делать с внутренней стороны. В дальнейшем мангал, сделанный своими руками, получит более красивый внешний вид. На технические характеристики это никак не повлияет.

В принципе основная работа закончена. Осталось продумать несколько дополнений для хорошей работы:

  1. В часть, где будет коптиться мясо нужно вывести наружу термометр. Он поможет контролировать температуру.
  2. Удлиняем боковую трубу. Используем обычную гофрированную накладку.
  3. В топке должно быть отверстие для доступа воздуха.

Осталось своими руками привести мангал в порядок. Окрашиваем его термостойкой краской, высушиваем и можно приступать к готовке великолепных деликатесов.

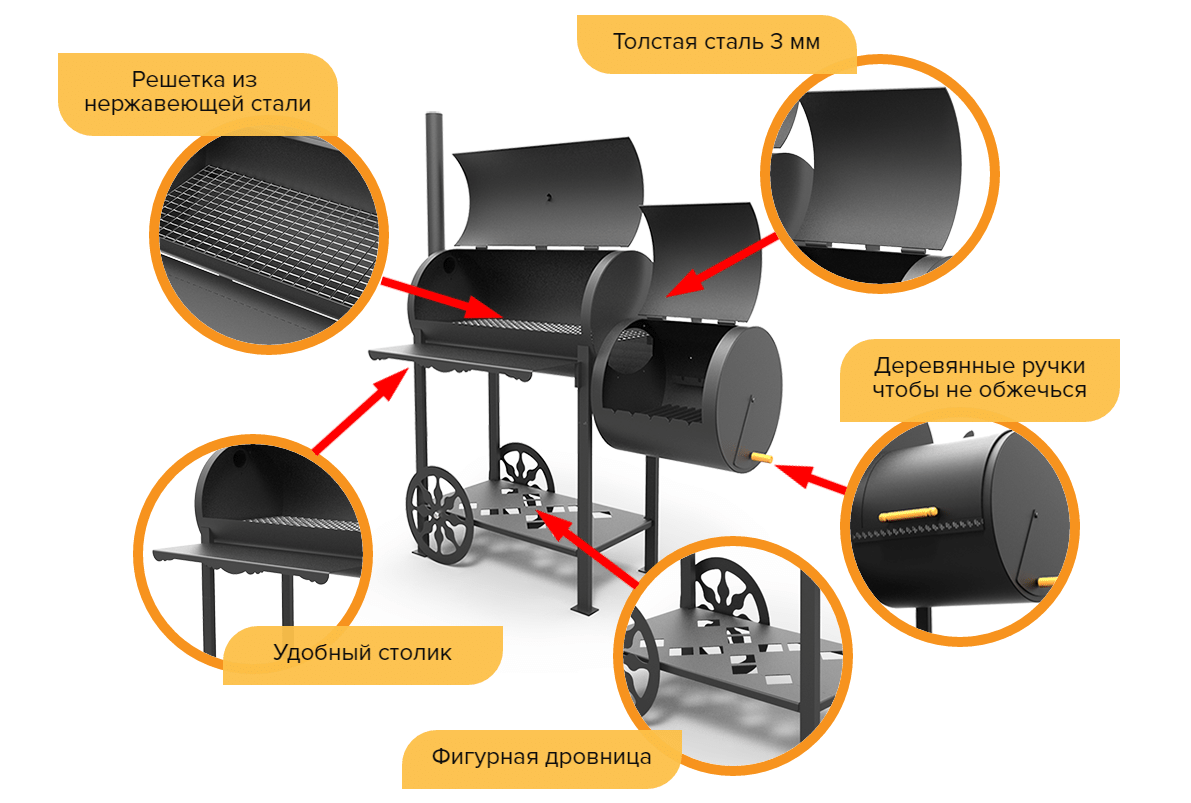

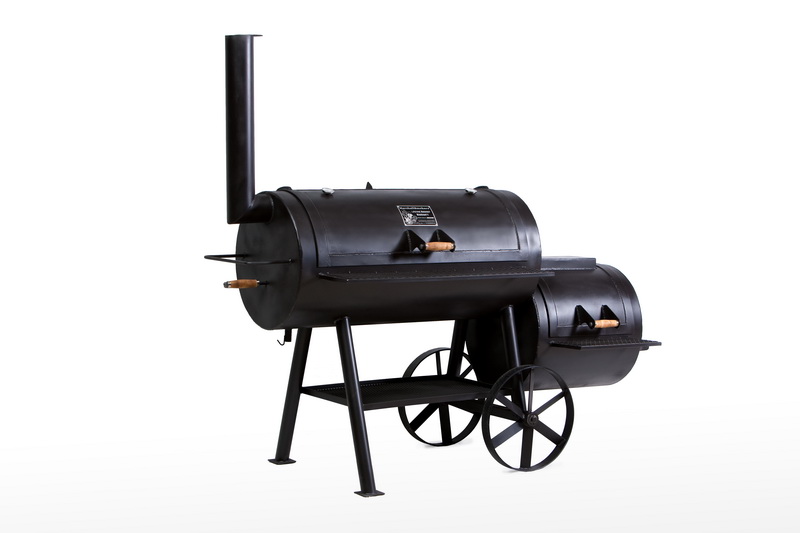

Мангал коптильня из газовых баллонов

Мангал коптильня из кирпича своими руками: чертежи, фото, казан

Владельцы дачных участков получили возможность усовершенствовать процесс приготовления и вкусовые качества шашлыка. Мангал-коптильня из кирпича позволит своими руками создавать кулинарные шедевры.

Это достигается соединением функции мангала для жарки и коптильни, где продукты закрываются в металлической емкости и обдаются дымом.

К сожалению, магазинные варианты мангалов-коптилен однообразны. Поэтому многие любители жареного мяса занимаются сооружением такого устройства самостоятельно.

К тому же, барбекю, приготовленное на самодельном мангале-коптильне, получается ароматнее. Соорудить подобное устройство из кирпича может каждый хозяин.

Разновидности кирпичных мангалов с коптильней

Построить мангал с коптильней из кирпича своими руками можно в разных вариантах. Среди дачников распространены следующие модели:

  • с водяным затвором — для изготовления дополнительно понадобятся листы из нержавейки;
  • наподобие каминов — стандартный набор материалов (кирпичи, песок, цемент) + пристраивается крыша;
  • из кирпичей, уложенных на раствор песка, цемента, извести.

Размеры выбираются индивидуально, в зависимости от количества и объема приготовляемой на даче пищи. Оптимальными считаются устройства метровой длины, с шириной 0,5 м, глубиной на четверть метра.

В качестве аксессуаров покупаются оригинальные решетки, металлические затворы, достраивается место для хранения посуды, столешница. Можно сделать освещение для приготовления еды в вечернее время.

Стоит ли строить кирпичный мангал с коптильней своими руками?

Благодаря материалу изготовления мангала-коптильни, такое устройство приобретает ряд преимуществ:

  • долговечность;
  • надежность;
  • эстетичность;
  • удобство процесса готовки.

Но есть и минусы:

  • для сооружения необходим опыт в стройке из кирпича;
  • невозможность переместить готовое изделие, из-за чего нужно тщательно продумывать размещение.

Для выбора подходящего проекта любители барбекю ориентируются на стоимость исходных материалов, умение с ними работать. Также нужно учитывать и функционал.

Сложные проекты формата "мангал-казан-коптильня" стоит использовать, если все функции будут востребованы. Часто решающим фактором становятся внешние характеристики устройства. Независимо от варианта постройки мангала-коптильни из кирпича, удобство и высокое качество приготовления в нем обеспечены.

Процесс постройки на примере мангала-коптильни с крышей

Сооружение кирпичного мангала с коптильней состоит из 2 этапов:

  • создание мангала;
  • возведение коптильни.

В интернете существует множество проектов и чертежей, нужно тщательно подойти к их выбору и не хватать первый попавшийся.

Выбор чертежа мангал-коптильни

При выборе проекта и чертежа для постройки мангала с коптильней самое главное — узнать размеры каждого элемента конструкции и рекомендуемый материал. Опытный строитель легко разберется в чертеже и быстро соорудит устройство самостоятельно.

При рассмотрении найденных чертежей обращайте внимание на наличие на рисунке этапов сооружения:

Обязательным элементом подходящего чертежа является общий вид спереди и сбоку, внутренние элементы — рамка для копчения, мангал.

Выбор кирпича и материалов отделки

Для сооружения мангала с коптильней понадобятся два вида кирпичей: шамотные — огнеупорные, для обустройства внутренней части и полнотелые для остальной части сооружения. Чтобы не ошибиться с выбором материала для камеры сгорания, обращайте внимание на следующие характеристики:

  • острота и ровность краев указывает на высокой качество огнеупорного кирпича;
  • сильный удар по шамотному кирпичу приведет к расколу на цельные куски, но не к крошению;
  • плотность — маркировка М-500 (наиболее прочный) и М-100, 150, 200, 250, качество определяется постукиванием молотка, металлический звук обозначает высокую плотность;
  • маркировка кирпича, указывающая на его назначение — ШБ-8 или ША-8;
  • огнеупорный кирпич выпускают в 2 стандартных размерах — 230х123х65 мм и 230х113х65 мм.

Для долговечности устройства и простоты его использования необходимо позаботиться о выборе высококачественного кирпича. Основные критерии выбора:

  • ровная поверхность, без трещин и сколов указывает на качественность изделия;
  • цвет — красно-оранжевый или соломенный с коричневыми точками;
  • размеры — стандартные 250х120х65 мм;
  • прочность М-150 или М-125, металлический звук при ударе;

Внимание! Если при ударе молотком по кирпичу слышится глухой звук, это указывает на пустоты в нем. Такой кирпич является браком производства или просто некачественным, мангал с коптильней из него прослужит недолго.

В качестве отделки используется плитка под кирпич, но также можно использовать дерево, пластик, штукатурку декоративные элементы.

В большинстве случаев для выбора качественного отделочного материала достаточно довериться проверенному фирме-производителю, которая много лет на рынке. Покупки нужно совершать в сертифицированных магазинах.

  • выбор цветовой группы — классика, темные, светлые, бежевые или их комбинация. В специализированных магазинах всегда предложат выложить плитки на планшете, чтобы клиентах было легче понять общий вид будущей кладки. Часто цвет подбирают к забору, крыше дома, тротуару, декоративным элементам на участке;
  • выбор фактуры — гладкой, с которой кладка будет напоминать кафель, шероховатой, блестящей, с посыпкой. Различить фактуру плитки можно только на близком расстоянии, поэтому главным отличием шероховатой плитки от гладкой является вид при разных уровнях осветления. Шероховатая плитка сохраняет глубокий цвет даже при недостаточном освещении;
  • выбор затирки — однотонная затирка делает незаметной кирпичную кладку на мангале с коптильней издалека, поэтому отдается предпочтение контрастным тонам. Темный цвет затирки визуально на пол тона затемнит фасад, светлый — облегчит конструкцию.

Вам также будет интересно:

Смета материалов для закупа

  • доски;
  • песок 300—450 кг;
  • цемент 50 кг;
  • армированная сетка;
  • огнеупорный кирпич для жаровни 50—70 штук;
  • полнотелый кирпич 200—220 штук;
  • гашеная известь;
  • вода;
  • металлические уголки;
  • арматура;
  • деревянная дверца;
  • решетка;
  • прутья;
  • металлическая крышка;
  • металлическая труба 4 м.

Необходимые инструменты

  • штыковая лопата;
  • кельма или мастерок для раствора;
  • отвес;
  • уровень;
  • шпатель;
  • правило 150 см;
  • молоток;
  • порядовка.

Процесс строительства

После выбора чертежа, закупки материалов и проверки/одалживания у соседей необходимых инструментов можно переходить к строительству.

Заливка фундамента

  1. С помощью штыковой лопаты делается яма глубиной 40—45 см.
  2. Устанавливается опалубка и арматура из прутьев, проволоки и прочего.
  3. В вырытую яму засыпается бутовый камень вперемешку со щебнем, заливается цементом.

Внимание! Количество слоев фундамента зависит от планируемого размера мангала с коптильней. Новый слой можно добавлять раз в сутки.

  1. Фундамент выравнивается с помощью уровня.
  2. Основание гидроизолируется полиэтиленом, оставляется на 48 часов до высыхания.

Сооружение порядовки

Первый ряд укладывается без использования скрепляющей смеси. Благодаря этому размечается рабочая поверхность, просчитываются способы укладывания кирпича, необходимость половинок для стройки.

Постройка мангала

  1. Песок, гашеная известь, цемент смешиваются в соотношениях 3:1:1. Вода добавляется во время перемешивания смеси до обретения консистенции густой сметаны.
  2. От углов будущего мангала с коптильней укладывается первый ряд. После завершения каждого ряда с помощью отвеса и уровня проверяется их ровность.

Внимание! За сутки до начала укладки кирпича, его нужно смочить водой, иначе он будет вытягивать её из цемента, снижая уровень его прочности.

  1. Минимум 8 рядов выделяются под место для хранения дров — расположенные в теплом сухом месте они сохранят идеальное качество для создания углей.
  2. Очаг мангала сооружается из кирпичей или внутрь конструкции устанавливается мангал из нержавейки. Топка делается согласно чертежа, обязательно с поддувалом или зольником для обеспечения углей воздухом в достаточном количестве.
  3. Если ниши мангала прямоугольные, предусматриваются уголки из стаи для перемычек. В случае арочных ниш из фанеры или доски изготавливаются шаблоны, в центре кладут замковый кирпич для скрепления конструкции.
  4. Выкладываются стенки проемов на 0,5—0,6 м для арочного перекрытия или на 0,7—0,8 м для прямоугольного.
  5. Выкладывается ещё 2 ряда кирпича поверх перемычки.

Для внешнего обустройства мангала пригоден только шамотный кирпич, для внешней облицовки используется что-угодно

Создание коптильни для холодного копчения

Сооружение коптильни напоминает постройку мангала, только ее топка размещается под землей.

  1. Роется траншея длиной 4 м между шкафом для копчения и топкой, в которую укладывается труба или выстраивается воздуховод из кирпича.
  2. На месте сооружения коптильного шкафа роется яма под его фундамент.
  3. Из кирпича выкладывается топка глубиной 1,5 м и шириной 1 м. Внутри нужно обмазать топку глиной для обеспечения герметичности. На расстоянии 10 см от низа делается дренаж, воздуховод подводится снизу.
  4. Для сооружения коптильного шкафа в вырытую яму заливается фундамент (обычно в 1,5—2 раза больше топки по объему).
  5. Воздуховод подсоединяется через крышу.
  6. Земля вокруг шкафа уплотняется для сохранения внешнего вида площадки и прочности устройства.

Дополнительные атрибуты


Площадку рядом с мангалом-коптильней из кирпича обустраивают на свой вкус — добавляют столешницу, место для хранения посуды и принадлежностей для приготовления, сооружают беседку, навес, укладывают пол площадки плиткой из камня или заливают ее бетоном.Размещение мангала с коптильней делается вдали от дома, жаровня располагается с подветренной стороны — так дым не станет препятствием в приготовлении еды. Желательно подвести канализацию и воду к участку. Выполненное освещение рабочего участка сделает возможным приготовление пищи в ночное время.

Пожарная безопасность

Даже идеально сложенный мангал с коптильней из кирпича может стать причиной пожара на участке. Поэтому его размещают на безопасном расстоянии от дома. Желательно также оградить опасную площадь от доступа маленьких детей. Предусмотрите защиту от случайного выпадения углей из жаровни, не отходите далеко во время приготовления пищи. Также запрещается оставлять легковоспламеняющиеся вещества и предметы на расстоянии 1,5—2 м от устройства.

Строительство мангала с коптильней пошагово: фото

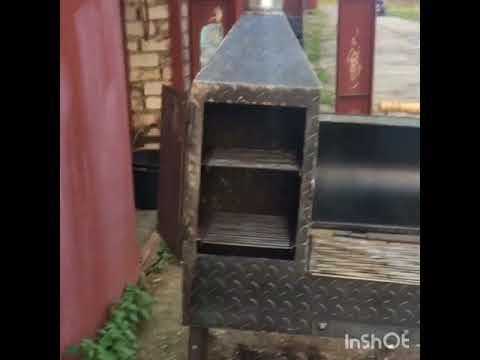

Полезное видео

Ознакомьтесь с подробным разбором проекта печи-мангала-коптильни на видео:

Заключение

Строительство мангала с коптильней из кирпича занимает много времени, но оно окупается благодаря созданию неповторимости вашего участка, возможности приготовить вкуснейшую ароматную еду возле своего загородного дома. Сооружение такой конструкции самостоятельно даст повод для гордости своему владельцу. Мангал-коптильня не один год простоит на одном месте, радуя близких во время отпуска или отдыха на даче.

Мангалы из металла своими руками. Размеры, фото готовых изделий

ПОДЕЛИТЕСЬ
В СОЦСЕТЯХ

Незаменимыми помощниками в частном доме или на дачном участке являются мангалы из металла своими руками. Размеры, фото законченных жаровен, приведенные в этой статье, помогут справиться с их обустройством самостоятельно. Подобные изделия довольно часто используются при проведении праздников на природе, однако чтобы понять, какое устройство необходимо, нужно разобраться в их разновидностях. Готовый чертеж мангала из металла с размером короба и опор можно использовать в работе как образец.

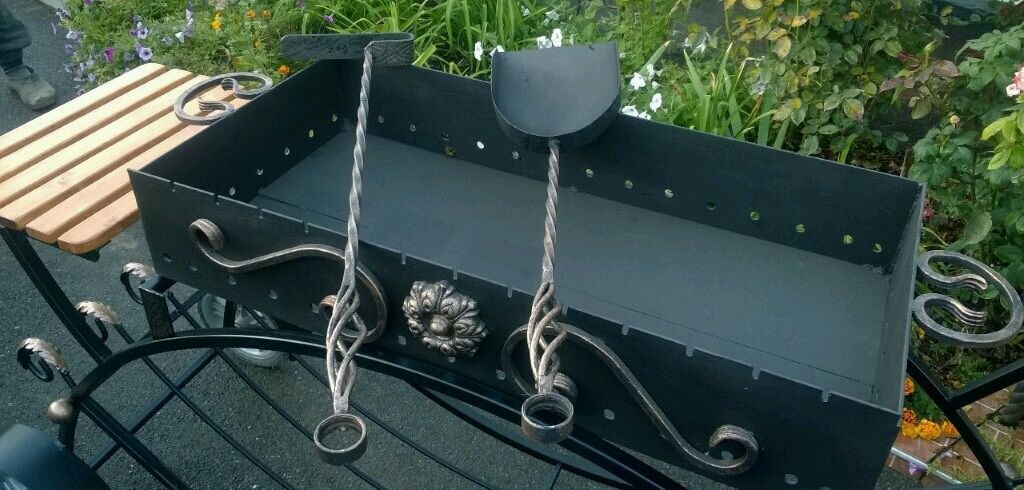

Металлический мангал с коваными элементами

Разновидности мангалов

Самый простой вариант мангала из металла своими руками размеры, фото которого приведены ниже, представляет собой обыкновенный прямоугольный «аквариум» на ножках. В его основание засыпаются угли, за счет которых и создается жар. Однако существует множество современных образцов, принципиально отличающихся от стандартного. Они более усовершенствованы и красивы.

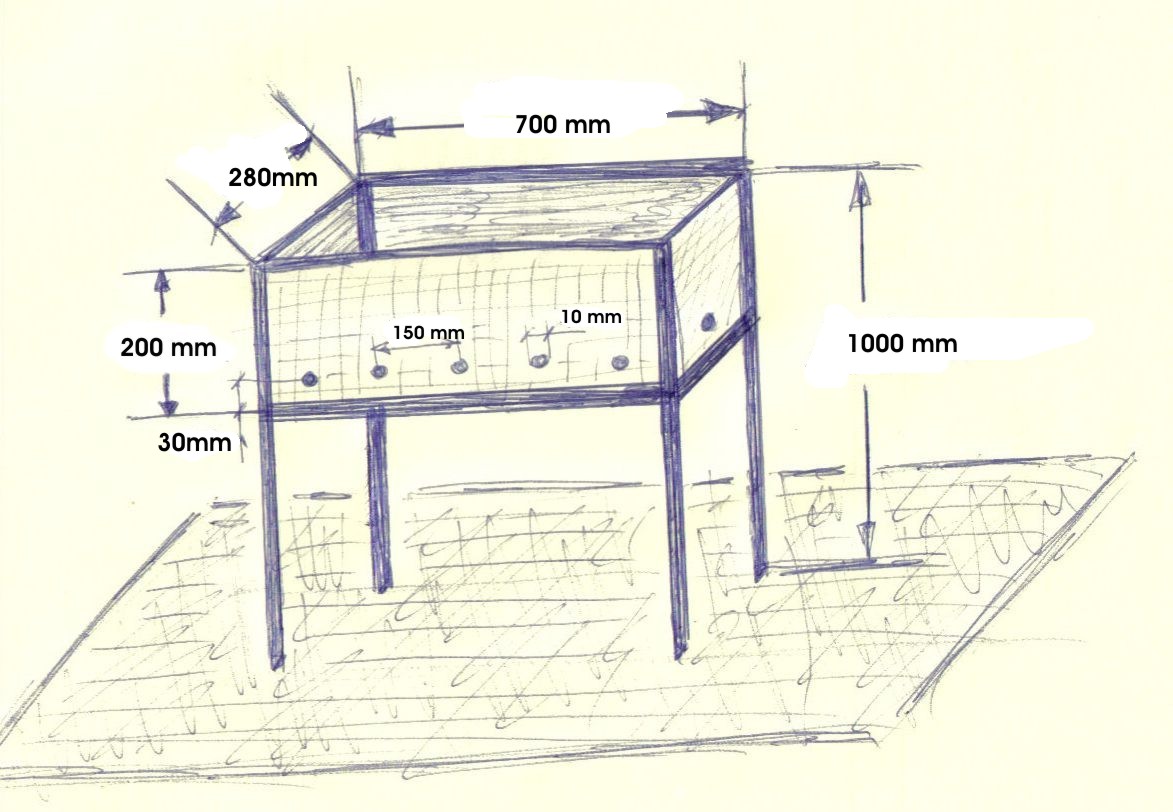

Размеры стандартного мангала на ножках

Можно выделить несколько вариантов исполнения мангалов:

  • стационарный. Довольно массивная конструкция, чаще всего устанавливаемая на жесткое основание. Металлические мангалы могут стать интересным и в то же время красивым элементом дизайна участка. Тому в подтверждение и фото мангалов с коптильней из металла своими руками (чертежи таких моделей можно найти в интернете). Современные умельцы предложат различные формы подобных изделий, из которых можно будет выбрать оригинальный вариант для домашнего использования. Он прослужит долгие годы;

Стационарный кованый мангал

  • переносной. Основным отличием таких конструкций является их компактность и разборность. Они значительно меньше по весу, чем их стационарные собратья, и могут легко поместиться в багажнике автомобиля. Единственным минусом портативных изделий можно считать недолговечность. Их изготавливают из более тонких металлических листов, чтобы уменьшить общую массу. Слишком тонкий материал часто деформируется и прогорает;

Примеры переносных мангалов из металла

  • передвижной. Обычно это довольно крупные конструкции, часто неразборного типа, дополнительно оборудованные колесиками для удобства перемещения по участку. Часто украшают коваными элементами такие мангалы из металла своими руками. Размеры, фото таких изделий довольно разнообразны и среди большого набора вариантов можно выбрать самый подходящий.

Передвижной мангал-барбекю с колесами

Отдельно стоит отметить электрический мангал. Для удобства пользователей в нем предусмотрено автоматическое вращение шампуров. На такой жаровне мясо прожаривается равномерно. Существуют и полностью электризованные экземпляры, на которых вместо углей используются нагревающиеся спирали.

Чертеж мангала из бочки с электро-вертелом

Простейший походный мангал из металла своими руками. Фото, чертежи

Самый простой и легкий в изготовлении переносной мангал представляет собой две небольшие стойки в виде буквы «П» из металла, которые втыкают в землю. Естественно, места под угли в нем нет, их располагают на земле непосредственно между стойками.

Статья по теме:

Трубогиб для профильной трубы своими руками. Несколько способов, позволяющих из подручных средств изготовить трубогиб для профильной трубы своими руками. Что такое трубогиб и для каких целей он нужен.

Его минусы:

  • маленькая высота не позволяет жарить мясо стоя;
  • открытое пространство – довольно большая потеря жара.

Простейший походный мангал

Такое изделие можно легко взять в пеший поход. Оно занимает мало места и поместится даже в рюкзак. Для его изготовления потребуются два уголка, длина которых будет равна длине мангала, а также четыре металлические стойки и детали для крепления конструкции. Фото мангала из металла демонстрирует простоту такого приспособления.

Полезный совет! Для стандартного мангала обычно используют металлический лист толщиной около 2 мм. Чем больше толщина, тем долговечнее будет конструкция, поэтому некоторые мастера используют металл толщиной 5 мм.

Конструкция простейшего походного мангала

Неразборный мангал из металла своими руками. Чертежи, фото

Несложно собрать стационарный мангал из металла своими руками. Для создания простейшей прямоугольной жаровни потребуется:

Шаг 1: сваривание корпуса и ножек мангала

Предварительно стоит подготовить чертеж будущей конструкции. Здесь нужно предусмотреть высоту готового изделия, его ширину и длину, отметить расстояния между перфорационными прорезями, а также нахождение фасок для шампуров. Стандартное расстояние между вентиляционными щелями в мангале из металла своими руками составляет 7-8 см, их устраивают примерно на таком же расстоянии от дна конструкции. Количество фасок зависит от того, сколько шампуров планируется использовать. Стандартное их число – 8.

Шаг 2: создание дополнительной съемной подставки

Мангалы из металла своими руками: чертежи и фото. Пошаговая инструкция изготовления

Как сделать своими руками мангалы из металла? Чертежи, схемы, фото, видео-материалы, имеющиеся в интернете, могут стать примером для самостоятельного изготовления качественного и долговечного изделия. Размеры мангала из металла выбирают индивидуально, рассчитывая на желаемое количество шампуров в одной закладке:

  1. На металле отмечают границы стенок и дна будущего изделия.
  2. По проведенным линиям разрезают лист.
  3. Перфорационные отверстия выполняются дрелью.
  4. Прорезают фаски на верхних краях длинных стенок.
  5. Все детали соединяются сваркой.
  6. Ножки заостряют снизу, срезав болгаркой угол.
  7. Приваривают стойки к коробу.

Шаг 3: мангал со съемной подставкой сделан своими руками

Полезный совет! Ножки мангала можно выполнить из прутьев. Для этого в верхней их части нарезают резьбу, а ко дну короба приваривают подходящие по размеру гайки. Неплохо справляются с нагрузкой стойки из уголка, соединяемые с основной конструкцией при помощи болтов. Их при необходимости можно открутить.

Шаг: 4 использование мангала для приготовления пищи

Разборные мангалы из металла своими руками. Размеры, фото

Не нужно использовать сварочный аппарат для создания мангала из металла своими руками. Чертежи, фото подобных изделий подскажут, как правильно собрать конструкцию. Оптимальный размер короба будущей конструкции составляет 70х30 см. При разрезании металлического листа оставляют около 4 см на стыки. На стенках выполняют небольшие прорези и сгибают листы таким образом, чтобы можно было состыковать углы и дно конструкции. На каждой детали, в том числе и на ножках, высверливают отверстия под шурупы.

Конструкция разборного мангала

Такой мангал легко собирается и разбирается, поэтому его легко брать с собой на природу. Установка подобной жаровни займет всего несколько минут.

Полезный совет! Если детали конструкции соединить мебельными обвесами, то выполненный своими руками мангал из металла можно будет складывать после окончания готовки.

Металлический мангал с навесом

Оригинальные идеи мангалов

Довольно легко изготовить шашлычницу из обычной металлической бочки. Готовый мангал может быть в двух вариантах: с крышкой и без. Для этого бочку разрезают на две неравные части, меньшая из которых будет служить крышкой. Края полученных металлических форм тщательно зачищают от заусенцев и обрезков. К нижней части, предназначенной для жарки, приваривают ножки из уголков или тонкой трубы. Выполняют вентиляционные прорези, а к краям стенок приваривают небольшие полочки. На них удобно класть решетку для жарки, а также шампура.

Мангал сделанный своими руками из бочки

Верхнюю меньшую часть тоже обваривают по краям уголком, на обе части крепят петли и соединяют конструкцию воедино. Довольно легко сделать коптильню из такого мангала из металла своими руками. Фото, размеры подобных изделий помогут самостоятельно собрать необходимую конструкцию для дома.

Оригинальный мангал-барбекю

Неплохо смотрятся мангалы с элементами ковки. Часто их оборудуют дополнительными приспособлениями:

  • полками;
  • подставками;
  • колесиками.

Кованый мангал в виде кареты

Современные мастера-дизайнеры создают поистине уникальные конструкции для жарки в виде пиратских сундуков, небольших автомобилей или паровозов. Их украшают коваными узорами или цветами. Подобные мангалы станут прекрасными элементами декора любого дачного или придомового участка.

Примеры креативных самодельных мангалов

Защита от коррозии

Любое металлическое изделие необходимо защитить от коррозии. Для окраски обычно используют специализированные составы, устойчивые к большому жару. Существуют и другие способы защиты. Довольно распространенным считается воронение. В результате подобного процесса на металлическом листе появляется совершенно черная пленка, защищающая изделие от высокой температуры.

Мангал из металла своими руками (видео)

ОЦЕНИТЕ
МАТЕРИАЛ Загрузка... ПОДЕЛИТЕСЬ
В СОЦСЕТЯХ

СМОТРИТЕ ТАКЖЕ

REMOO В ВАШЕЙ ПОЧТЕ

Мангал из металла своими руками + размеры, фото, видео, схемы, чертежи

Любой отдых на лоне природы просто невозможно представить без приготовления шашлыка. В настоящее время существует огромное количество различных мангалов (для дачи и не только), как классической конструкции, так и эксклюзивного проекта, выполненного на заказ с учетом всех особенностей ландшафтного дизайна. Конструкция мангала в классическом стиле очень проста. В основном это металлический ящик, сделанный из листов различной толщины, так как считается, что чем толще будут стенки конструкции, тем дольше он прослужит.

Основные достоинства мангала из металла:

  • Простота изготовления. Практически любой человек может изготовить металлический мангал из подручных материалов в самые сжатые сроки у себя на участке.
  • Мобильность. Важное достоинство мангала, который, исходя из различных обстоятельств, можно перенести в любое удобное место, спрятать зимой в закрытое помещение.
  • Пожаробезопасность. Металл традиционно относится к самым безопасным строительным материалам.
  • Ценовая доступность. Стоимость изготовления мангала из металла при использовании подручных и остаточных материалов будет минимальна.

Даже отправляясь на отдых на природу можно изготовить металлический мангал, достаточно найти листовой металл, прямоугольный профиль и с помощью сварки или болтовых соединений закрепить листы между собой. Такой мангал изготавливается очень быстро, он легок в транспортировки, удобен тем, кто регулярно выбирается на природу. Если же вы хотите сделать стационарное сооружение на своем приусадебном участке, чтобы он оригинально и функционально дополнял вид и облагораживал участок, то придется постараться.

В статье мы расскажем как сделать мангал из металла своими руками, какие должны быть размеры, а также предоставим схемы, чертежи, фото и видео инструкции.

Размеры

Расчет конструктивных параметров мангала из металла

Перед тем как сделать мангал из металла, необходимо определиться с его габаритами. Первоначально следует ориентироваться на количество людей, которые традиционно или периодически могут отдыхать одновременно. Если семья небольшая, из четырех или пяти человек, то вполне хватит сооружения небольших размеров, около 500×300 миллиметров.

Если мангал необходим для большой компании, более десяти человек, то посчитать ориентировочное число шампуров, которые будут одновременно на мангале и добавить к расчетному размеру по 100 мм по краям. Если планируется пользоваться решеткой, то можно рассчитать размеры по ширине, исходя из параметров готового изделия (магазинной решетки). Важно не проектировать мангал слишком глубоким, тогда может понадобиться большее количество углей, и мясо будет жариться медленно и неравномерно.

Изготовление простого мангала

Технология изготовления металлического мангала

Очень важно при изготовлении мангала правильно выбрать материал. Итак, какой же металл лучше? Идеально подойдут листы из стали, чем больше ширина, тем лучше. Ножки можно изготовить из того же листа, предварительного согнутого по всей длине уголком, для придания ему жесткости. Отлично, если у вас имеется сварочный аппарат. Тогда размечаются на листе металла все стороны изделия, отрезается лишнее и по разметке сгибаются под углом 90º. По краям поверхности сваривают по всей длине, а потом к готовой заготовке приваривают дно. Ножки можно крепить не намертво к изделию, чтобы в дальнейшем можно было их снимать при транспортировке или длительном хранении.

Мангал из металла собран на болтах

Если в наличии нет сварочного аппарата, то схема будет другая. Еще при разметке каркаса необходимо прибавить 30–40 мм с каждой стороны. Со стороны стыка потом загибают этот излишек, состыковывают с другой стороной и сверлят через стык три отверстия: по краям и посередине. Поверхности прикручивают болтами. Снизу по ребрам делают 4 разреза по 30–40 мм, аккуратно загибают внутрь под прямым углом. Получится по периметру опорная площадка, на которую сверху уже кладем дно. Такой конструкции жесткости хватит с избытком, для того, чтобы выдержать угли и дрова.

После сборки каркаса необходимо сделать отверстия в боковых стенках мангала. Отверстия делают прямо над дном. Оптимальны отверстия диаметром 20–30 мм через каждые 40–50 мм. Чем меньше будет диаметр отверстия, тем необходимо чаще их делать. Эти технологические отверстия необходимы для раздувания углей и подачи воздуха. После этого делают ножки, которые можно прикрепить с помощью болтов. Достаточно четырех болтов на ножку, по два на каждую сторону. Это позволит в дальнейшем снимать их. При желании ножки можно приварить их к основанию мангала.

Сделать простой мангал из металла очень просто. Достаточно при себе иметь слесарный инструмент, листы металла, немного свободного времени и конечно важный элемент – желание! Однако не всех людей устраивает такая простая конструкция, особенно когда готовить приходится при не совсем подходящей погоде. О том, как усовершенствовать металлический мангал, пойдет речь далее.

Делаем мангал с крышей

Кованый мангал с крышей

Для начала нужно определиться, будет ли мангал стационарным или его будете убирать, ведь может случиться так, что после того, как над ним появится крыша, эта конструкция не поместится в сарай.

Переносной вариант

Чтобы мангал можно было куда-то перенести, то он не должен быть слишком громоздким. В таком случае можно сделать съемную крышу. Если вам подходит именно такой вариант, то необходимо учесть, что парусность конструкции повысится, а это значит, что сравнительно небольшой ветер сможет опрокинуть мангал. Чтобы этого не произошло, мангал ставят ножками на металлические уголки (чем больше площадь крыши, тем длиннее должен быть уголок) и прикручивают болтами. Такую конструкцию не составит труда разобрать, а потом вновь собрать.

Обратите внимание! В зависимости от выбранного типа крыши может потребоваться изготовление вытяжной трубы, чтобы дым выходил через нее.
Переносной мангал с несъемным дымосборником perenosnoy-mangal-s-nesemnym-dymosbornikom

Теперь приступим к изготовлению крыши. Для опор можно использовать уголок или трубу, главное, чтобы ее прочности хватило выдерживать ветровые нагрузки. Поскольку речь идет о переносной конструкции, то опоры нужно закрепить винтами на ножках, подальше от жара углей. Если этого не сделать, то раскрутить их станет большой проблемой.

Определившись с местом крепления опор, необходимо продумать форму и просчитать высоту крыши. Это немаловажный фактор, так как высокая крыша не нужна, а об низкую можно разбить голову. В выборе вам помогут размещенные в конце статьи фотографии и чертежи.

Обратите внимание! Можно установить и забетонировать навес, а мангал просто ставить под него.

Стационарный вариант

Стационарный мангал

Если вы предпочитаете пользоваться мангалом в любое время года и есть для него постоянное место, то можно изготовить стационарную конструкцию с крышей.

Начнем с того, что нет четкого определения, что такое мангал с крышей. Крыша бывает небольшой, расположенной прямо над мангалом или же это может быть большой навес и даже беседка. В каждом случае конструкция и габариты подбираются индивидуально, исходя из потребностей и возможностей хозяина.

Обратите внимание! В такой конструкции мангала часто присутствует печь, и предусмотрено место для складирования дров.

Приложив усилия и проявив изобретательность и смекалку, вы сможете сделать шедевр, или хотя бы удобный и практичный мангал, который будет вас радовать долгие годы.

Видео

В этом видео показано, как можно сделать неразборной мангал из листов металла с ножками:

Посмотрите обзор кованых мангалов, изготовленных домашними умельцами:

Схемы и чертежи

Чертеж мангала Разборной мангал Чертеж металлического мангала Чертеж мангала с ножками Чертеж простого мангала Нарисованный от руки мангал с крышей

Фото

В дне нужно просверлить отверстия Металлический мангал с электроприводом Мангал с оригинальной крышей Мангал под капотом старого автомобиля Крыша мангала сделана так, чтобы выходил дым Мангал под одной крышей с печкой Мангал с печкой и крышей Мангал в беседке Мангал украшен элементами ковки Складной металлический мангал

размеры, чертежи, схемы + фото

Мангал — удобное кулинарное оборудование, основа для готовки на жару. Это функциональное изобретение позволит готовить различную пищу, используя натуральный шар от углей. Хотя изначально оно создавалось как универсальный инструмент готовки, сейчас мангал — основа для приготовления шашлыков и мяса. Вокруг него организовываются пикники на природе и даче, отмечая приход весны, встречая лето и провожая осень.

Однако приобретение мангала дорогостоящее. Простая металлическая конструкция порой стоит огромные суммы, не оправдываясь внешним видом или качеством. Поэтому гораздо лучше сделать его самостоятельно, используя качественный металл и свои навыки.

Основа мангала

Мангал — специальный инструмент для приготовления на жару. Он имеет достаточно простую конструкцию, однако все ее особенности заключены в нюансах. Именно они позволяют легко и быстро готовить те самые шашлыки и другие блюда, предоставляя достаточно жара для кулинарии.

Среди основных нюансов мангала стоит отметить:

  • Глубину
  • Отверстия для воздуха
  • Подходящие размеры
  • Выемки для шампуров

Хотя некоторые из них очевидны, они все необходимы для качественной готовки. Глубина мангала позволит создать достаточное количество жара и поместить мясо на такой высоте, где оно будет готовиться, а не гореть. Также это позволит одновременно положить достаточно древесины.

Отверстия для воздуха — важный нюанс таких конструкций. Именно из-за них мясо, приготовленное на мангале, существенно отличается от другой готовки на природе. Постоянный приток воздуха позволяет сохранить жар и температуру углей, используя весь их потенциал.

Важно! Еще одним нюансом мангала является поддон. Он препятствует падению углей через вентиляционные отверстия в днище и частично регулирует поток воздуха.

Предварительный подбор размеров крайне важен для дальнейшего использования конструкции. Ведь готовка осуществляется на шампурах или решетке, поэтому стоит ориентироваться по их средним габаритам. Мангал должен давать достаточно жара, быть широким для покрытия всей длины шампура, при этом допускать размещение более чем восьми порций мяса.

И последний нюанс — выемки для шампуров. Они позволяют расположить мясо в любой позиции, равномерно обжаривая его со всех сторон. Такой подход важен для приготовления сочного шашлыка без горелых сторон.

Однако эти моменты могут варьироваться при изготовлении мангала в зависимости от  его типа.

Определяемся с видом мангала

Виды самодельных конструкций мангалов многочисленны. Ведь каждый старается найти оптимальный вариант, где лучше всего готовить мясо и другие продукты на жару. Сейчас отмечают несколько типов мангала:

Обычный

Обычный мангал для дачи квадратной конструкции. Хотя и имеет большой вес, может переноситься. Зачастую ножки съемные. На фото показан один из красивых домашних мангалов для дачи, изготовленный умельцем своими руками

Разборный

Небольшой и легкий разборный вариант, который можно изготовить в домашних условиях и возить в машине. Подходит для походов в лес, красивый, удобный и простой.

Стационарный

Массивный мангал, изготовленный из металла. В основе могут быть кирпичные блоки для большей надежности. Часто такие виды дополняются стальными декорациями.

Выбор типа — важный нюанс при самостоятельном изготовлении мангала. Это позволит определиться с задачами и подобрать оптимальный вариант. Но рекомендуется все же обычный тип как наиболее универсальный выбор для дачи.

Чертежи и размеры

Перед началом работ необходимо сделать соответствующие чертежи и подобрать размеры для будущего мангала. Для постройки выберем обычный вариант, используемый чаще всего. Необходимо подобрать соответствующую высоту и ширину конструкции, а также подходящую длину ножек. Чертеж простого мангала представлен на фото:

Размеры указаны в миллиметрах. Здесь видно, что общая высота мангала — 95 см при длине ножек в 70 см. При этом глубина жаровни будет 25 см, что является оптимальным расстоянием от жара до шампуров. Ширина — 28 см, что чуть ниже среднего размера шампура. Длина — 54 см, необходимая для равномерного распределения девяти порций над шаром.

Верхняя часть конструкции оснащена зазорами для шампуров. Они позволяют распределить мясо, чтобы оно не касалось друг друга, а также свободно фиксировать его при вращении для равномерной прожарки. Расстояние между зазорами — 6 см. Нужно оставить немного места между крайними зазорами и стенками, чтобы мясо не касалось их и не пригорало.

Хорошая продуваемость — важный нюанс мангала. Здесь она достигается посредством отверстий диаметром 12-15 мм на боковых стенках. Отверстия располагаются в нижней части металлического листа в шахматном порядке. На передних стенках отверстия не нужны.

Важно! Представленная конструкция не учитывает поддон и отверстия на дне мангала. Это можно легко исправить, приварив к ножкам или днищу небольшие уголки и подобрав соответствующий лист металла.

Подготовка элементов будущей конструкции

Основой для мангала являются металлические листы. Другие материалы использовать не рекомендуется, ведь именно металл обеспечивает конструкцию достаточной стойкостью к жару и компактностью. Толщина металла — около 2-3 мм. Для работы понадобятся:

  1. 2 листа металла 280х250 мм
  2. 2 листа металла 240х250 мм
  3. 1 лист металла 540х280 мм
  4. 4 металлические трубы или уголки длиной 700 мм
  5. Дрель
  6. Сварочный аппарат
  7. Рулетка
  8. Болгарка или пила по металлу

Многие предпочитают другой вариант сборки. Различные листы можно заменить одним большим металлическим полотном. Сделав несколько надрезов, можно соединить конструкцию с минимальным количеством сварных швов. Так она будет более надежной.

Стоит учитывать дополнительные элементы, если ваша конструкция отличается от вышеприведенной. Ее можно дополнить ручками для переноски, поддоном, выемками для ножек и другими деталями.

Для начала происходит предварительная разметка. Отмечаются места крепежа и сварки, создаются зазоры для шампуров. Для этого используется болгарка или пила. Воздушные отверстия также создаются на этом этапе.

Важно! Зачастую такую конструкцию делают на арматурных ножках. Они слишком ненадежны, поэтому конструкция шатается при малейших нагрузках. Лучше заменить их уголками.

Сварка мангала своими руками

Сварка — оптимальный вариант для мангала. Она выдерживает большие перепады температуры и гораздо эффективнее крепления болтами. Для этого используется сварочный аппарат, тип которого выбирается по предпочтениям. После этого конструкция поочередно фиксируется и приваривается по углам.

Совет! Для более удобной сварки рекомендуется использовать металлические уголки по бортам. Они также увеличат надежность швов, но и утяжелят конструкцию.

Далее идет приваривание ножек и ручек. Они крепятся ко дну конструкции (металлические трубы) либо по бортам (уголки). Необходимо надежно приварить их, ведь мангал достаточно тяжелый.

Совет! Для крепления ножек можно использовать не сварку, а разборные элементы. Съемные ножки уменьшат габариты мангала при его хранении.

По окончании работ необходимо зашлифовать швы и проверить конструкцию на надежность.

Мангалы из металла с навесом

Для готовки шашлыков при непогоде используется специальная конструкция мангала с крышей, например, как показан на фото. Это позволит скрыть мясо и жар от осадков, однако такая конструкция непроста. Здесь есть два варианта действий:

  • Установка дополнительного навеса, не относящегося к мангалу
  • Установка крыши на сам мангал

Первый вариант оптимальный, ведь он позволит скрыть как шашлыки, так и самого шашлычника. При этом его конструкция и установка куда проще. Второй же вариант требует дополнительных расчетов, чтобы основа смогла выдержать вес навеса.

Конструкцию рекомендуется крепить на металлические углы. Это лучший вариант, ведь он существенно облегчает сборку навеса. Само же полотно для навеса — профнастил. Он огнеупорный, не реагирует на перепады температуры и имеет малый вес, что немаловажно для такой легкой конструкции.

Сборка навеса ничем не отличается от обычной, необходима лишь защита огня и удобное расположение основы. Это позволит свободно готовить еду, не цепляясь за арматуру.

Вариант мангала с крышей в одной конструкции более сложен и выполняется профессиональными сварщиками. Здесь требуется создание надежной конструкции, вес которой равномерно распределен на основание. Для стационарных мангалов навес изготовить куда проще, ведь для них можно сделать несущий фундамент.

Конструкция с навесом может быть дополнительно красиво декорирована металлическими элементами, как это видно на фото. Это не только улучшит внешний вид, но и сделает навес более надежным и устойчивым.

Совет! Оборудуйте крышу воздуховодом, если она установлена низко.

Покраска конечного результата

Важным нюансом в создании мангала является покраска. Она попросту необходима, ведь металл, используемый в конструкции, легко подвергается ржавчине, а сажа и пепел не улучшают ее внешний вид.

Для покраски используются специальные составы. Они имеют следующие требования:

  • Устойчивость к перепадам температур
  • Жаростойкость
  • Отсутствие вредных испарений

Таким требованием соответствуют следующие покрытия:

  • Кремнийорганические эмали
  • Порошковые термо краски
  • Термостойкие краски разного назначения

Второй вариант для таких задач подходит лучше всего, но нанести их своими руками трудно. Они требуют специального обжига, после которого и получают свои свойства.

Имеется еще один вариант — оксидирование. Он довольно трудный в исполнении, но своими руками провести его возможно.

Цветом краски лучше выбрать черный. Так как рядом будет много сажи и пепла, другие покрытия будут быстро мараться. На этом же цвете налет будет незаметным.

Совет! Покраску стоит проводить лишь снаружи. Внутри любое покрытие быстро слезет из-за высокого жара, да и смысла в нем нет.

Самостоятельно сделать мангал довольно просто. Для этого достаточно листа металла, сварки и желания. Но стоит придерживаться схемы и плана, ведь незначительные отклонения могут в дальнейшем сказаться на удобстве в использовании. В этом поможет данное видео, где продемонстрирована сборка более сложной конструкции:

Барбекю с коптильней своими руками

Запах ароматного свежекопченого мяса или рыбки сводит с ума многих поклонников домашнего приготовления продуктов на дыму. Хорошая домашняя коптильня, да еще с жаровней барбекю в придачу, ценится на вес золота, но построить нехитрое, на первый взгляд, устройство, а главное — наладить и запустить в дело не так просто, как может показаться постороннему взгляду. Любители копченостей находят и разрабатывают своими руками чертежи барбекю с коптильней, пытаясь довести процесс приготовления мяса на горячем дыму до состояния идеального. Обычному человеку гоняться за чужими секретами смысла нет, а вот построить для себя неплохой вариант барбекю с функцией копчения – дело вполне реальное.

Основные секреты барбекю с коптильней

Жаровня барбекю во многих случаях людьми, далекими от копчения и жарки мяса, воспринимается, как синоним слова мангал. На первый взгляд, разницы никакой, в обоих случаях продукты готовятся на раскаленных углях, тлеющих в металлическом коробе мангала или в огромном казане-очаге барбекю.

На практике многие знатоки подскажут, что у барбекю есть свои отличия:

  • В мангале мясо готовится на шампурах и располагается очень близко к поверхности раскаленных углей. В барбекю и в коптильне основным инструментом для жарки или пропаривания на дыму является металлическая решетка;
  • В отличие от мангала, для приготовления на решетке барбекю, как и в коптильне, используются невысокие температуры, поэтому мясо или рыба в основном подвергаются мягкому нагреву. При правильной организации процесса практически никогда не сгорают.

Важно! В результате шашлык получается очень прожаренный и даже сухой, для смягчения вкуса повару приходится использовать овощи и соусы, добавлять на шампур куски сала и жира.

На решетке барбекю можно жарить постные стейки, куски свинины, телятины, овощи и морепродукты, практически получая полноценную тепловую обработку, без обгоревших кусков или пережаренных до состояния подошвы ботинка. Еще более мягкий процесс приготовления происходит в коптильне, где основную часть тепла поставляют дымовые газы, правда, процесс приготовления занимает больше времени.

Поэтому большинство знатоков домашнего копчения предпочитают строить своими руками барбекю — коптильней по чертежам конструкций, многократно проверенных на практике.

Наиболее популярные варианты постройки барбекю с коптильней

Идея объединить процесс приготовления на решетке барбекю с коптильней давно витала в воздухе, энтузиастами домашнего копчения разрабатывалась масса самых необычных идей и конструкций. Из большого количества моделей на сегодня осталось не более десятка самых эффективных:

  • Вертикальная металлическая печь-барбекю с функцией коптильни;
  • Двухъярусная печь с жаровней барбекю и коптильной камерой;
  • Барбекю с коптильней из двух пропановых баллонов;
  • Каменная печь с коптильней и жаровней барбекю для приготовления.

Традиционная по устройству коптильня состоит из газогенератора и коптильной камеры.

Энтузиасты – самодельщики вынесли коптильный бокс в отдельное отделение, сделали его вертикальным и добавили камеру для угля для подогрева дыма. В результате получилась конструкция, в которой реализовано несколько вариантов приготовления мяса:

  1. Предусмотрена решетка барбекю над раскаленными углями, достаточно открыть крышку, чтобы уложить мясо, рыбу, овощи над углями, чтобы пользоваться устройством, как жаровней;
  2. Существует отделение для холодного копчения. Обычно это вертикальный бак или емкость с решеткой, на которой можно подвесить продукты, предназначенные для копчения;
  3. Установлено отделение для горячего копчения продуктов, по сути, это решетка, через которую протекает большое количество горячего дыма.

В результате получается в одной конструкции сразу три устройства — копчение, барбекю и запекание, подобно грилю.

Очень интересной выглядит вертикальная печка в форме короба.

В нижней части короба находится жаровая камера, здесь горят дрова для подогрева казана, работы коптильни или жарки продуктов в режиме барбекю. При необходимости решетку можно поднять под самый верх и использовать для жарки мяса на открытом огне, как это делается в мангалах.

Строим печь барбекю с коптильней

Принцип действия каменной печи с функциями барбекю и коптильной камерой практически ничем не отличаются от схемы работы аналогичных металлических конструкций. Общее устройство и чертежи печи барбекю с коптильней из кирпича приведены ниже.

Единственной и главной особенностью является возможность глубокого прогрева коптильной камеры из кирпича. При желании такую печь достаточно просто можно построить своими руками. Конструктивно печь имеет два отделения – нижнее для топочной камеры с решеткой барбекю и верхнее, представляющее собой коптильню горячего копчения.

Первоначально для барбекю печи необходимо изготовить фундамент в виде бетонной плиты. Нижняя часть печи барбекю выкладывается из обычного красного кирпича на цементно-глиняном растворе. Нижняя ниша не греется и используется преимущественно для сушки дров. Жаровня барбекю изготавливается из жаропрочного кирпича или толстых чугунных пластин, которыми футеруется топка.

Для работы коптильни в верхней части свода выполнена камера, в которой нет традиционного топочного зуба или уступа, задерживающего осыпание копоти и сажи на приготавливаемые на решетке продукты. Перед тем как приступить к приготовлению мяса, печка протапливается дровами, в коптильню загружаются продукты, а на решетке барбекю оставляют тлеть стружку фруктовых деревьев. После чего топка печи закрывается чугунной крышкой, и коптильню оставляют до полного остывания печи. Таким образом, получают копченые колбасы, шпик, сало, рыбу холодного копчения.

Ко всем преимуществам кирпичного варианта коптильни необходимо добавить один недостаток – камеру из кирпича очень сложно очищать от нагара, копоти и въевшихся жиров. Делать это нужно обязательно, иначе через небольшой промежуток времени жир будет окисляться и выдавать неприятный, прогорклый запах старого сала.

Вариант постройки коптильни горячего копчения из пропановых баллонов

Для домашних условий и отдыха на природе можно построить своими руками барбекю коптильню из газового баллона. Принцип работы устройства приведен на чертеже ниже.

В зависимости от конструктивного оформления в устройстве печи может использоваться коптильня для горячей или холодной обработки продуктов дымом. Для постройки жаровни барбекю с выносной коптильней понадобится:

  • Два пропановых баллона на 50 л и на 25 л;
  • Стальная 12-ти миллиметровая арматура или уголки с размером полки не менее 40 мм;
  • Два комплекта стальных навесов для крепления задвижек и дверей;
  • Стальная тонкостенная труба диаметром 250-300 мм, лучше всего из нержавейки или никелированная.

Кроме перечисленного материала, для изготовления барбекю с коптильней понадобятся: сварочный полуавтомат, болгарка с отрезным диском по металлу, электродрель с комплектом сверл, рулетка или слесарная линейка.

Разбираем баллоны и свариваем корпус будущей коптильни с барбекю

Прежде всего, нужно будет аккуратно выбить фиксатор, отвернуть газовый кран-вентиль. Резать баллон нельзя, пока емкость под будущий корпус барбекю не будет промыта горячей водой.

На баллоне аккуратно вырезаем сектор стенки, который в дальнейшем будет служить дверцей коптильни. Корпус барбекю тщательно обжигают и очищают бронзовой насадкой к электродрели от нагара и ржавчины.

В корпусе жаровни вырезают два отверстия – одно под крепление дымохода, второе, с противоположной стороны, — для подвода горячих газов из газогенератора. Дверцу устанавливают на печь барбекю привариванием сваркой обычных дверных навесов. Чтобы не было утечки дыма из коптильни, дверь можно усилить наваркой двух отрезков арматуры.

Второй баллон на 25 л разбирается и подвергается модификации аналогичным способом, он будет использоваться для получения горячего дыма, необходимого для работы коптильни. В стенке баллона вырезают окно и устанавливают секторную задвижку, позволяющую контролировать температуру и количество дыма, нагнетаемого в коптильню.

Газогенератор приваривают полуавтоматом к корпусу жаровни барбекю. Остается установить решетку, опоры и дымовую трубу. Для изготовления опорной системы корпуса коптильни лучше всего использовать стальной уголок.

Трубу собирают из нескольких колен из тонколистовой оцинкованной или нержавеющей стали. Внутри камеры коптильни температура дыма и продуктов разложения не превышает 150оС, но воздух обладает очень выраженной кислотной реакцией, поэтому обычный черный металл без покрытия «сгнивает» за полгода. Для улучшения тяги и повышения безопасности раскаленную трубу печи барбекю закрывают кожухом или обтягивают рулонной термоизоляцией.

Такая конструкция позволит запекать, жарить на решетке и подвергать горячему копчению, для контроля температуры внутри коптильни на дверцу монтируют термометр. После того как в газогенераторе процесс разложения стружки фруктовых деревьев вышел на заданный режим, и в камеру коптильни пошел густой белый дым, можно укладывать продукты на решетку и засекать время. Углей или недогарков в это время внутри корпуса коптильни быть не должно.

Установка на печь барбекю холодной коптильни

Знатоки уверяют, что наилучшее качество копчения можно получить только при работе коптильни на холодном дыму. Для этого потребуется несколько модернизировать изготовленный ранее образец жаровни барбекю. Прежде всего, нужно будет убрать дымовую трубу и заменить ее дополнительной навесной камерой коптильни.

Холодная коптильня изготавливается по той же схеме, что и газогенератор с основным корпусом барбекю. Камеру устанавливают вертикально и приваривают к основному баллону. По периметру дверцы нужно будет наварить ленту из толстой стальной шины, можно приклепать полоску из жести с наклеенным брезентом. Полоску подгибают и выравнивают таким образом, чтобы ткань плотно закрывала щель между корпусом и загрузочной дверцей. Для того чтобы брезент уплотнения не приклеивался смолой к корпусу, поверхность ткани пропитывают термостойким силиконовым спреем. Внутри, в верхней части коптильни, устанавливают две решетки, в нижней части крепят подвес, на котором с помощью крючков можно вывешивать рыбу.

Для копчения трех килограммов рыбы достаточно будет коптильни объемом в 15 л. В некоторых конструкциях барбекю загрузочную дверцу для коптильни не делают, а корпус дополнительно утепляют минволокном. В такой системе загрузку продуктов выполняют через верхнюю съемную крышку с дымоходом.

При необходимости можно снять колпак камеры, и после разведения огня в жаровне барбекю использовать, как печку для разогрева продуктов – шурпы, плова и даже шашлыков.

В донной части холодной камеры вырезают отверстие с патрубком, служащим для удаления конденсата, собирающегося в процессе работы коптильни. Эта часть конструкции сильнее всего подвергается воздействию коррозии, поэтому ее лучше всего изготавливать из нержавейки или использовать защитные термостойкие покрытия.

Заключение

Барбекю с коптильней можно с уверенностью назвать наиболее универсальной домашней печкой. Любители готовить копчености в домашних условиях утверждают, что с помощью барбекюшницы можно выполнять не менее десятка различных операций по приготовлению мяса, рыбы, сала, запеканию овощей и морепродуктов. Если газогенератор построить вертикального типа, то в дополнение к барбекю можно устанавливать казан, а значит, готовить плов или варить шурпу. Утверждают, что с помощью жаровни барбекю можно даже топить парилку в бане, но для этого нужно будет отдраить коптильню до блеска, иначе запахи горелого мяса испортят весь процесс.

Отправить комментарий

Как сделать мангал из курительных принадлежностей от подруги. Изготовление мангала-коптильни своими руками из кирпича и металла марка коптильня чертеж металла

Проведите время на природе, даже в собственном дворе под ароматным барбекю. Что может быть лучше? Может! Заодно приготовьте отличные копчения! Возможно с барбекю, грилем и копчением в одном.

Что такое мангон?

Все, что вам нужно в одном, это то, что эту конструкцию можно назвать.Благодаря продуманному размещению компонентов можно одновременно приготовить сочные стейки на гриле, аппетитные шашлыки на мангале, как дополнение к целой рыбе.

Из-за того, что дым, образующийся при приготовлении пищи на решетке для барбекю, не выходит наружу, а направляется в закопченные емкости. Так вы сможете более экономично и функционально использовать эту конструкцию.

Внешне стандартный мангал всем известен. Комбинированный вариант с коптильней или мангалом позволит «перетасовать», довести до желаемого вкуса любой продукт.Дым окутывает пищу в коптильной камере, доводя тем самым вкус до идеального.

На заметку! Отдельными вариантами можно реализовать холодное и горячее копчение. Этот момент следует учитывать при проектировании.

Удобство конструкции в том, что она компактна и дешевле при изготовлении, как и при покупке. Особой популярностью у мастеров на все руки пользуются металлические мангалы. Ведь их можно приготовить из подружки, а вот оснащенные колесиками, легко переместятся в нужное место.

Конструкция таких конструкций намного проще кирпичных аналогов. К тому же они занимают мало места. Дизайн простой, в этой версии есть дополнительные функциональные зоны. Вы даже можете добавить, когда продукт будет полностью готов.

Преимущества недостатки

В такой многофункциональной коптильне есть очевидные преимущества, среди которых:

  • компактность;
  • улучшенная функциональность:
  • наличие различных изделий и материалов для их изготовления;
  • масса вариаций, простота изготовления;
  • простота в эксплуатации.

Как таковых недостатков нет, особенность в том, что нужна дополнительная шлифовка, покраска, если делать своими руками. Иногда можно услышать мнение, что это грубовато, но точно сказать этого обо всех моделях, сделанных лично, нельзя.

Материалы и инструменты для производства

Для изготовления мангала с коптильней потребуется металлический корпус. Это может быть старый газовый баллон, бочка, котлы и другая подобная тара.Если таких рук под рукой нет, вполне можно сделать кубическую конструкцию, сварив между собой металлические листы подходящей толщины.

Самая простая конструкция мангала / мангала с крышкой и подачей воздуха. Эти варианты есть только горячего копчения. Конструкция более комплексная, предусмотрена отдельная камера для дров с выходом в секцию барбекю. Чтобы курить таким образом, устанавливается еще одна камера, она пропускает охлажденный дым.

Из инструментов понадобится болгарка с диском по металлу, сварочный инвертор, электроды.В зависимости от используемого материала шторы, болты. Придать законченный дизайн металлической фурнитуре, уголкам, деревянным доскам, покрасить, лак.

Металлический мангал для копчения

Для создания манга-манга из дымящегося металла можно использовать старый газовый баллон. В этом случае их будет 2 - непосредственно мангал и дымогенератор.

Важно! Перед тем как приступить к резке и сварке, в баллоне необходимо полностью очистить бензин. Оптимально делать это вдали от дома, так как запах будет достаточно сильным.

Следующий шаг: демонтировав краны, перекрывшие газ, их не нужно жарить копчением. Подготовка баллона включает в себя полную выдачу газа, для этого, закрутив вентиль, залейте баллоны водой и дайте постоять пару дней.

Производство дымогенератора

  • Подготовленный цилиндр необходимо разрезать болгаркой так, чтобы образовалась колба 50 см. С одной стороны, воздушный шар будет в первоначальном виде, с другой - вырезан, именно к нему и будет прикреплена вторая часть конструкции.
  • Необходимо проделать отверстие для визуализации. Сама резная деталь будет крышкой, получается регулировать тягу. Infused будет находиться внизу. Для того, чтобы он переместил его сюда, вам нужно приватных гидов. В этом случае используется металлический уголок. Ручка приварена к самой крышке.
  • Сверху разрежьте крышку. Высота оставшегося корпуса составляет примерно 2/3 общей высоты.
  • Внутри прикрутите металлический уголок, он поддерживает решетку, на которую можно использовать любую решетчатую поверхность.
  • Крышка для крепления с помощью петель и сварки.
  • Обрезанный цилиндрический купол на приват.
  • В верхней части баллона в топке должно быть отверстие для подсоединения к жаровне.

Мангала производитель

  • Баллон нужен стандартный, по аналогии с дымогенератором, чтобы проделать в нем дырку для размышлений, только он расположен не по центру, а ближе к краю, где будет установлен дымогенератор.
  • Крышка будет по всей длине, высота оставшейся части тоже примерно 2/3 от общей высоты бака.
  • Внутри деревья, для их поддержки используются металлические уголки, они тоже приветствуются.
  • Крышка надевается на петлю.
  • На корпусе нужно сделать надрезы и отверстия. Это необходимо для шампуров. Со стороны мангалы, которая находится у посадочного места крышки крышки, - выдвигается высота около 1 см, толщина такая, какая нужна для имеющихся шампуров. С обратной стороны (под петлями) дырочки будут пробивать те навесы.
  • Для удобства на крышке закрепите ручки.
  • Сделайте пропил для напыления в печи и сварите трубу. Если вверху находится цилиндр меньшего размера, то мангала - внизу, по форме примерно такой же, как у дымогенератора. Размер трубы зависит от имеющегося диаметра.

Сборка

Решетку и дымогенератор необходимо ставить на металлические ножки, лучше всего их приварить. По высоте топочная камера должна располагаться ниже решетки.

Сборку проводить только после приваривания лап.Компоненты гриля копчены сваркой. Отдельный дымоход. После прихлопывания выровняйте швы и покрасьте огнестойкой краской.

Основу для мангала-дыма нельзя сваривать сразу, при склеивании компонентов используйте временную основу. После сварки соответствующие (высота, габариты, дополнительные функции), чтобы полностью закрепиться.

В области манги возьмите в аренду угол для устройства полки. Удобно ставить аксессуары для приготовления пищи и посуду.

Модификации

По аналогии можно сделать барбекю-комнату для курения. Последовательность работ аналогичная, но надрезы делать не нужно. А уголки закреплены в двух местах. Первый ряд полагается с решеткой, на второй решеткой для приготовления пищи. Дым сделает это сам. Коптить в этом случае будет жарко.

Создание мангаала на загородной территории - мечта многих владельцев частных домов. При возведении мангала часто используют металл - с этим материалом легко работать, но конструкция проста и малофункциональна.Если вы хотите сделать печь, позволяющую и готовить шашлык, и коптить мясо, лучше использовать кирпичи. Строительство мангала-коптильни занимает много времени, требует соблюдения технологий и аккуратности при работе - любая ошибка может свести все усилия к тому, чтобы избежать ее. Но преимущества такой печи того стоят.

Mangala-Smoke Design

Перед тем, как приступить к составлению чертежа, определитесь с необходимым набором функций - сколько видов блюд собираетесь готовить, какое количество гостей планируете принять.Кирпич позволяет реализовать наиболее полный комплекс задач, поэтому лучше сделать основательную конструкцию «три в одном»: мангал, коптильню и отдельный центр для Казани. В такой печи готовятся любые блюда - от традиционного шашлыка до супов и пингов. Даже если вы планируете только коптить мясо или рыбу, рано или поздно дополнительные функции мангалы пригодятся, и уже не нужно будет держать дизайн. Вы сэкономите время, место и материалы.

Схема сборки печи

Также определитесь, какие вспомогательные компоненты помещения вам пригодятся.Пайку кирпича легко дополнить:

  • тканая;
  • стол разделочный;
  • раковина;
  • полки для посуды и другой кухонной утвари.

Таким образом, мангал состоит из следующих элементов:

  1. МАНГАЛ - Емкость для угля с креплениями для шампуров и решетки гриля.
  2. Подовая и коптильная камера.
  3. Топка с варочной панелью. Пластинчатые горелки выполнены съемными и такого размера, чтобы котел располагался на 2/3 его глубины.
  4. Дымоход (один на все пайки).
  5. Комплектующие вспомогательные.

После определения необходимых элементов и общего проекта мангала-коптильня строится детальный чертеж с расположением и размерами частей конструкции. На основании проекта рассчитывается количество материала, примерная масса конструкции и параметры фундамента.

Построить мангал с коптильней сложнее металлической печи, но конечный результат оправдывает усилия и средства.Правильно сложенная конструкция не только прослужит долго и украсит дачный уголок, но и повысит вкусовые качества приготовленных блюд. Надежная кирпичная коптильня гарантирует равномерный прогрев мяса, сохранность продукта и полную пропитку дымом.

Создание фундамента

Даже компактный кирпичный мангал имеет большую массу, поэтому основание конструкции выполнено из железобетона. Этот процесс требует соблюдения технологии и не терпит спешки - фундамент набирает прочность в течение месяца.Если при заливке смеси допустить ошибки или попытаться ускорить процесс застывания, в будущем фундамент даст трещину, что негативно скажется на целостности конструкции.

Пошаговая инструкция возведения фундамента:

  1. По чертежу размещается участок. Оптимальная площадь мангаала - 3 м 2.
  2. Помпа подходящего размера и конфигурации. Глубина рассчитывается индивидуально - зависит от массы конструкции, характеристик грунта и других особенностей.
  3. Сделать опалубку над уровнем почвы на 50 мм. С внутренней стороны доски обшиваются гидроизоляционным материалом - например, каучукоидом.
  4. На дно слоя 100 мм насыпают влажный песок.
  5. Вяжем арматурную сетку. Для этого используются стержни толщиной 10-12 мм, которые размещают на расстоянии 100 мм друг от друга и связывают проволокой. Изготовлены две сетки, которые соединены вертикальными стержнями длиной 50 мм.
  6. В котлован закладывается арматурная решетка и заливается слой цементно-песчаной смеси.Раствор готовится из песка и ¼ цемента, для прочности добавляется щебень. Первый слой фундамента готов. Остальные, вплоть до края опалубки, формируют с интервалом в сутки.
  7. Последний слой выравнивается и водонепроницаем пластиковой пленкой.

Строительство кирпичного мангала

Когда фундамент наберет прочность, приступаем к возведению наземной части сооружения. Кладка состоит из нескольких элементов: цоколя, толкателя, мангала и дымохода.Для сборки мангала используется красный дымоходный кирпич, устойчивый к сильному нагреву и перепадам температур. Это важно при создании уличной конструкции: при эксплуатации зимой кладка не потрескается. Силикатный кирпич для строительства мангала не подойдет.

Перед началом строительства оформляется заказ - схема кладки кирпича. Лучше работать со стандартными, уже проверенными чертежами, учитывающими особенности дизайна манги-курения.

Кирпичи нужно подготовить к работе. За сутки до начала строительства материал замачивают в воде. К началу кладки на открытом воздухе кирпичи остаются сухими, а внутри задерживается влага, что препятствует впитыванию воды из раствора.

Для склеивания кирпичей используется смесь песка, цемента и ворсистой извести в пропорциях 3: 1: 1. Первый ряд мангала просушить, чтобы очертить кладку, отрегулировать размер кирпичей и избежать ошибок в будущем. .Для первого ряда подходят оба кирпича и половинки.

Начиная со второго ряда кирпичей кладут со смещением к полке, чтобы стыки не совпадали. Начать работу с угла, затем уложить перегородки. Через каждые два ряда линии равномерно проверяются строительным уровнем. На высоте мишуры устанавливаются железные уголки для крепления основания печи, которое выполнено из толстостенного металла. Чтобы обеспечить приток воздуха, часть кирпичей под лежачками кладут без раствора - достаточно двух-трех щелей, чтобы огонь хорошо вспыхивал.

Итак, главное - в точности следовать чертежам. Сначала выкладывают подвал из кирпича, потом перегоняют стены, мангала, коптильню и, наконец, делают дымоход. Когда кладка завершена, устанавливаются металлические дверцы, крепления для шампуров, варочная поверхность и другие элементы.

Проектное решение

На завершающем этапе печь облицовывается декоративным кирпичом, уложенным на землю перед мангальной тротуарной плиткой. Для обеспечения пожарной безопасности и сооружения навеса по всей конструкции.Также проведите внутреннее обустройство: установите разделочный стол, мойку, полки и прочую полезную фурнитуру. Таким образом, мангал с коптильней превращается в полноценную уличную кухню, позволяющую без труда приготовить мясные блюда разных видов.

Тематический материал:

Коптильня оборудована термометром, так как в камере необходимо поддерживать определенную температуру: около 60 ° C для мяса и 75 ° C - для рыбы. В этом случае продукт будет храниться максимально. Если повысить температуру дыма до 100 ° С, процесс приготовления пойдет быстрее.Холодное копчение осуществляется при 23 ° C - в таких условиях мясо получается максимально нежным и приобретает красивый бордово-красный оттенок. Температура регулируется изменением длины дымохода, а также перекрытием металлической пластины трубы - чем шире зазор, тем больше горячего дыма попадает в дымовой отсек и тем горячее в камеру.

Для использования казана вам понадобится отдельный упор из кирпича, который накрывают железной пластиной толщиной 20 мм.С помощью конфорки в металлической поверхности прорезается отверстие такого диаметра так, чтобы казан опускался на 2/3 - это обеспечивает равномерный прогрев посуды. Для использования фокуса в качестве инвентаря для приготовления супа или жарки овощей отверстие прикрывают стальными кольцами разного диаметра.

Таким образом, построить мангал-коптильню у нас не так уж и сложно, главное тщательно продумать конструкцию и сделать детальный чертеж. Внимательное выполнение проекта во время работы поможет построить красивую и производительную печь для приготовления мяса на открытом огне.

Рано или поздно у владельцев приусадебных участков возникает вопрос - сколько можно использовать разные агрегаты при приготовлении шашлыка и копчении на своем участке? Неудобно, дров и опилок уходит вдвое больше. Да и бегать от мангалы до коптильни не интересно и в программу отдыха на природе не входит. А если вы объедините две вещи, которые вам понадобятся, чтобы объединить каждый dacket?

Выберите оптимальный вариант

При огромном разнообразии сегодня Мангалов, Коптилен, Мангалов-Коптилен просто глаза разбегаются.Вы можете просто приобрести агрегат в магазине или в интернет-магазине. А вот мангон-коптильню для себя можно сделать своими руками, учитывая все свои потребности и личные нюансы . При определении будущей манги или духовки необходимо учитывать:

  1. Вам нужен большой или маленький дизайн (зависит от количества членов семьи, друзей, родственников).
  2. Разборный будет сборным или монолитным.
  3. Или автономная будет вашей маркой.
  4. Из какого материала он будет сделан.

Преимущества

А если вы хотите лучший вариант: и недорогой и качественный, и удобный, и долговечный, то ваш выбор - металл для мангала своими руками из металла. Посмотрите видео, как быстро и просто вы можете сделать эту чудо-печь.

Расположение

Местоположение топки или мангалы может быть где угодно - в беседке, в тени, на солнечной поляне. А если это место вдруг по каким-то причинам не подходит, то печь с мангалом можно перенести на другое место.Нужно только учитывать, что поблизости нет легковоспламеняющихся конструкций. От забора должна быть удаленность, чтобы не смущать соседей. Если есть беседка, лучше поставить рядом мангал-коптильню, но с учетом того, что дымоход не должен находиться на одном уровне с людьми, сидящими в беседке.

Смотрите также: Разновидности и выбор коптильни

Главное, выбрать ровную твердую поверхность для устройства топки.

Производство

Так как купить большие металлические листы обычно непросто, то при производстве мангала-коптильни своими руками лучше вырезать из металла по чертежам и видеостенам мангала и коптильню.Позже приварить их. Используйте лучшую металлическую нержавеющую сталь не тоньше 2 мм. или углеродные типы металлов. Можно, конечно, получить чугун. Если вы планируете образную конструкцию, которую хотите периодически брать с собой, то толщина металла должна быть не более 2 мм. В противном случае конструкция будет неудобной и тяжелой для транспортировки. Но нужно помнить, что такой металл быстро протечет, а срок хранения мангала-копчения и топки будет невелик.

На стенах мангалы - отверстия для циркуляции воздуха, чтобы мясо или шашлык не отравились вредными продуктами горения.

С приваренным рядом ящик мангала, ящик коптильни чуть больше проблем:

  1. Ниже поддон для стока жира.
  2. Внутри - приварные крючки или скобы для размещения решеток.
  3. Герметичная крышка.
  4. Дымоход.

Сварку и установку ящиков и решеток необходимо производить строго по чертежам, видео и схемам и строго по размерам.

Мангал-коптильня должен стоять на металлических ножках, которые желательно не приваривать, и закреплять болтами на случай транспортировки агрегата.

закрыть ×

Мангал-коптильня используется на думартских площадках для приготовления мяса, копчения рыбы и овощей. Многих мест для курения на даче или на придомовой территории загородного дома нет. Необходимо поставить мангал-курилку, чтобы дым от нее не выходил в дом и не на людей. Весь дым должен идти в пищу, чтобы они хорошо протекали.

Данное курительное устройство можно использовать в специализированных магазинах, так что и забирайте сами. Некоторые курят из других агрегатов, находящихся в домашнем хозяйстве. Под штангу, как правило, необходимо сложить кирпичный фундамент, хотя есть модели, которые устанавливаются без него.

Хаммер Мангал 3 в 1 (или обычная коптильня), собранный своими руками, работает по следующему принципу:

  • Изделия, которые нужно экономить, висят или складываются на решетке радиатора.
  • Внизу должны быть опилки, уголки или дрова.
  • Коптильня закрывается, ставится на огонь.
  • Когда блюдо будет готово, решетку можно снять с огня.

Мясные, рыбные и овощные блюда следует готовить при температуре 50-120 градусов. В среднем время приготовления составляет от 2 до 2,5 часов. В качестве топлива рекомендуется использовать сырые дрова, посыпанные сухими опилками. Дрова должны тлеть, а не гореть, поэтому огонь в топке раздувать нельзя.Учитывая то, что копчение или шашлык работает по принципу копчения, то еда должна быть сочной, а не приготовленной или жареной. Для копчения нужен дым, который возникнет, если сырое дерево промокнуть опилками и поджечь. Так любое блюдо получится особенно вкусным и ароматным.

Что можно сделать

Мангалинские коксовые установки, которые изготавливаются своими руками, бывают нескольких видов:

Печи из нержавеющей стали

Для изготовления вам понадобится несколько листов нержавеющей стали, которые нужно сварить, чтобы получилось прямоугольная духовка.В середине с каждой стороны коптильни приваривают по 2-3 уголка, чтобы сверху уложить сетку. Дна такой мангалы быть не должно, а верх закрывается крышкой. Важно, чтобы она закрывалась герметично. Для того, чтобы использовать мангалм-коптильню, необходимо разложить на решетке продукты, рыбу или мясо, закрыть и поставить на огонь.

MANGAL-SCOKLINA от старого холодильника

Его нужно освободить от полок и ящиков, а затем поприветствовать в середине углов, которые расположены внизу холодильника (один угол) и вверху (два угла). ).Затем следует установить дно для сала. В крышке холодильника проделывается отверстие, в которое помещается металлическая труба. Он будет выполнять роль дымохода.


Внизу монтируется электроплита, под которой будет располагаться поддон с опилками. По такому принципу будет работать аналогичный печной комплекс: плита включается, так что они быстро начнут тлеть. В результате образуется дым, который необходим для копчения продуктов. Через два часа они будут готовы к использованию.

Мангал

Такой прибор подходит для копчения рыбы или мяса. Чтобы быстро собрать такую ​​уличную мангалу, нужно взять ведро из нержавеющей стали. На дно необходимо положить рыболовную или деревянную стружку, выкладывая пласт слоем, толщиной три сантиметра. Посередине ведра опускается решетка с продуктами, сверху ставится еще одна решетка. Ведро необходимо закрыть крышкой, поставить на огонь. Через 15 мин. Продукция будет готова.


Из бочки

Работает такая коптильня, как мангал из ведра.С бочек нужно снять дно и снять крышку. Затем поддон приваривается ко дну, где будет раскатываться жир, и разные уровни. В двух-трех местах устанавливаются решетки.


Коптильня с гидроприводом

Такое оборудование можно купить в специализированном магазине или собрать самостоятельно. Подобная марка имеет компактные размеры, что позволяет применять коптильню в домашних условиях.


Металлическая печь-марка для дачи удобнее в эксплуатации и изготовлении.Однако на таком копчении можно готовить только мясо, рыбу, шашлык, а для расширения ассортимента готовых блюд рекомендуется использовать кирпичный мангал с копчением.
Такие печи имеют различную отделку, внешний вид, дизайн. Принцип работы у металлической или кирпичной коптильни одинаковый.

Чертежи уличной коптильни

Схема проекта металлической или кирпичной печи Составляется исходя из следующих принципов:

  • Конструкция видовая, т.е. мангал может быть разборным или стационарным.Размеры печи.
  • Материал, из которого собирается коптильня. Это влияет на глубину фундамента.
  • Функции, которые будут у печки. Это может быть обычный мангал, мангал, коптильня или мангал. Также можно собрать как однофункциональную духовку, так и многофункциональную. Если выбрать вариант 3-в-1, то дымку рекомендуется делать из кирпича, что позволит обустроить место под стерней. Его наличие позволит приготовить первые и вторые блюда, закрыть консервацию, подогреть воду.
  • Наличие дополнительного места, например, для дров, разделочного стола, полок под посуду, шампуров и т. Д.

Мангала-коптильня

Мангала-коптильня

Схема обычного коптильни мангала будет состоять из таких элементов:

  • Очаг с камерой.
  • Мангала.
  • Горящие камеры.
  • Дымоход.

Мангал с металлическим дымом

Для того, чтобы сделать дымовой мангал, нужно взять несколько листов железа или другого металла, которые соединяются сварочными швами между собой.Предпочтение стоит отправить листы нержавеющей стали, толщиной до 3 мм, что позволит дольше эксплуатировать конструкцию. Особое внимание уделяется крышкам для курения. Эту деталь мангалы можно сделать по-разному:

  • Съемная
  • Лесозаготовка
  • Состоит из двух половинок
  • Сгибание, имеющее одну половину


Размеры мангала нужно подбирать индивидуально, учитывая место, где будет ставиться устройство.Когда корпус печки сварен, швы и металл зачищаются болгаркой. Швы нужно промазать раствором мела, приготовленным на воде. Когда он высохнет, внутри швы смазываются керосином. В том случае, если она окажется на обратной стороне, швы снова закипят.

Мангал

Для изготовления кирпичной марки с коптильней необходимо подготовить следующие инструменты:

  • Мастер ОК
  • Уровень
  • Мастерок
  • Лопата

Нам понадобится несколько емкостей для приготовления раствора.Заранее рекомендуется покупать кирпич, песок, цемент.

Строительство уличной печи мангала-коптильного кирпича начинается с устройства фундамента. На его выставке представлены следующие виды работ:

  • Ямы для затирания глубиной до 40 см.
  • Установка опалубки и металлической арматуры.
  • Опалубка резиновая.
  • Заливка конструкционным бетоном.
  • Ожидания, пока бетон полностью не замерзнет, ​​что происходит за двое суток.

Размеры мангалы дыма могут быть:

  • Длина - 1 м
  • Ширина - 0,5 м
  • Глубина - 0,25 м

Для создания печи с мангалом лучше всего применить красный кирпич или огнеупорный кирпич. По возможности рекомендуется выбирать первый вариант материала, так как он обладает большей огнестойкостью.


Сложная кладка кирпича имеет несколько особенностей:

  • Первый ряд должен быть создан без раствора для выполнения правильной маргинальной разметки.Используйте целые кирпичи.
  • В первом ряду определяются места для решетки и вертела.
  • Кирпич перед кладкой смачивают и оставляют на сутки. Это позволит материалу впитать воду, и духовка станет прочнее.
  • Приготовить раствор, включающий известь (гарированную), цемент, песок. Консистенция должна быть очень густой, для этого смешайте 3 части песка, по одной части цемента и извести. Наливайте воду по своему усмотрению, чтобы раствор был густым.

Надо заимствовать мангала

Схема мангала создания мангала-мангала-кирпичей своими руками
  • 1-й ряд - Посадка кирпичей осуществляется таким образом, что создается шов и скрученный второй ряд.2-8 ряды - кладку кирпичей начинают под углом, соблюдая принцип горизонтальности. Для этого проверяется уровень кладки. Углы усилены металлической проволокой. Между вторым и восьмым рядами определяется место для топки, для чего понадобится только толстостенный материал. Следует учитывать такие нюансы, как создание отверстий открытого типа для воздуха, определение мест для столешницы, труб, дров, бизнес-ниш.
  • 9 ряд - после кладки кирпича Необходимо установить фанерную опалубку.Толщина материала должна быть 10 мм.
  • 10-й ряд - шамотный кирпич, который помогает сформировать ксилографию. По ребрам кладут кирпичи.
  • 11 ряд - Выравнивает поверхность дровосека.
  • 12 ряд - формируется столешница. Ряд должен перекрывать строительные ниши, кирпичи кладут таким образом, чтобы они имели четверть.
  • 13-15 ряд - создается топка.
  • 16-19 ряд - сформулировать опалубку, которая будет перекрывать топку. Для создания опалубки вам понадобится шамотный кирпич.
  • Ряды 20-24 рядов - это обрезка кирпичей, находящихся внутри топки, что необходимо для создания кладки дымохода. На 24 ряду по периметру выкладывают кирпичи с выпуском на ¼. Это последний ряд, после которого начинается формирование внешней трубки.

После окончания заказа возможна кладка из мангала, облицованного плиткой.

Для любителей отдыха на свежем воздухе С семьей или друзьями обязательно понравится барбекю с копчением.Сделать такую ​​конструкцию вполне реально даже самостоятельно без больших вложений. В этой статье мы рассмотрим, как построить мангал из дымящихся кирпичей, а также узнаем, как построить мангал из старого газового баллона.

Перед тем, как приступить к постройке мангала, важно понять, для каких целей служит данная конструкция и почему она не идет в сравнение с обычными мангалами. Но для начала рассмотрим принцип работы мангала, а также коптильную камеру.

Принцип работы коптильни и мангала

Люди, хоть раз готовившие мясо на мангале, знают, что продукт готовится за счет тепла, идущего снизу дров.Верхняя часть мяса постоянно обдувается воздухом, поэтому для равномерного приготовления шашлык приходится постоянно переворачивать.

Но дымовой шашлык работает по совершенно другому принципу. Продукция размещается на решетке, которая находится ниже боковых стенок на 25 см. Также металлическая пластина для угля в мангале сделана без отверстий для тяги, полностью цельная.

В отличие от мангала топливо горит не в мангале, а в твите. Благодаря тому, что стенки мангала отражают тепло, копчение продуктов происходит равномерно со всех сторон.Как уже упоминалось ранее, из-за того, что над решеткой имеется зазор в 25 см, образуется подушка для горячего воздуха, которая придает изделиям неповторимый аромат.

Если для мантала нужно выбирать только мягкое мясо, то для шашлыка таких ограничений нет. Как говорят владельцы этих построек, мясо однородно ведерчатое, сочное и нежное. В наше время существует множество примеров кирпичных построек для барбекю. Рассмотрим подробнее, как сделать мангал с коптильней.

Подготовительные работы

Прежде всего, нужно правильно выбрать место для постройки печи барбекю. Лучшее место подойдет без деревьев и кустов, вдали от дома и других построек. Никогда не оспаривайте противопожарные правила. Важный момент - это еще и направление ветра. Например, если с мангалы постоянно дует ветер в сторону дома или хозблока, то для постройки мангала необходимо выбрать другое место.

Подготовительные работы также включают закупку необходимых материалов.Например, для строительства топки и коптильной камеры нужен огнеупорный кирпич. Когда вы берете его в руки, он не должен поворачиваться или быть слишком хрупким.

В качестве огнеупорного кирпича идеально подходит шамотен. В нем много глины. Поэтому шамотный кирпич легко переносит высокие температуры. Также необходимо приобрести глину, из которой будет готовиться раствор для огнеупорного кирпича и цемент марки 300 для кладки дымохода и облицовочных работ.

Строительство фундамента

Часто при строительстве мангала с коптильней из кирпича составляются чертежи, благодаря которым производятся все необходимые расчеты.Например, по чертежам можно узнать глубину фундамента и каретку из кирпича. Сделав все необходимые расчеты, можно приступать к возведению фундамента. Работа проходит следующим образом:


Совет! Чтобы бетон не растрескался в жаркую погоду, необходимо накрыть бетонную пленку, задерживающую влагу в бетоне.

Укладка мангала с копчением

Не строить самой простой конструкции B-B-Q. В наше время существует множество идей, благодаря которым можно сделать многофункциональный мангал с коптильней, складом для посуды и многим другим.На фото пример многофункционального мангала с мангалом, коптильнями и даже мойкой.

Как мы уже говорили ранее, необходимо приобретать огнеупорный и мангальный и облицовочный кирпич. Строить печь из обычного кирпича не рекомендуется, так как в процессе эксплуатации он испортится.

Кроме кирпича, нужно приобрести смесь, к которой будет располагаться огнеупорный кирпич. Цементный раствор не подходит по той причине, что он не предназначен для высоких температур.Огнеупорный кирпич должен упасть на глину или специальный огнеупорный раствор. Если говорить о глиняном растворе, то его легко приготовить, и он стоит очень дешево.

Для приготовления глиняного раствора нужно замочить глину в металлической емкости на 3 дня. После этого с помощью самодельного траминга втирать глину, постепенно добавляя песок. В растворе не должно быть камней или глиняных грудок. Чтобы понять правильную консистенцию, нужно лопатой немного выскочить раствор.Глиняный раствор должен постепенно соскальзывать с лопаты, а не растекаться по поверхности лопаты. Для придания глиняному раствору прочности в его состав добавляют поваренную соль.

Но у глиняного раствора есть некоторые недостатки, которые следует учитывать при строительстве. Например, глиняный раствор не подходит для строительства выхлопной трубы. Обычно его заменяют цементом или известняком. Также глина боится воды, поэтому ее нужно беречь от влаги.

Есть много смесей для кладки печи барбекю. Перед покупкой следует уточнить, для какой температуры предназначена эта смесь. Например, есть смеси для кладки стен, печи или камина.

Для того, чтобы сделать мангал из дымящегося кирпича, нужно сделать чертежи. Чертежи мангала с коптильней можно увидеть на фото ниже. Кирпичный карет должен проходить строго по чертежам. Высота латуни и решетки должна быть сделана под собственный рост.

Дымовая камера обычно делается горячим способом. В некоторых моделях, чтобы обеспечить метод холодного копчения, дымовая труба должна быть выведена из парома. Для отвода дыма необходимо построить дымоход с заслонкой и специальной аркой над жаровней. Благодаря такому дымоходу конструкция будет казаться массивной и необычной.

Газовая баллонная коптильня

В последнее время большой популярностью стали пользоваться мангалы, мангалы или из старых газовых баллонов. Эти изделия очень необычные и многофункциональные.Например, сделав мангал из газового баллона своими руками, вы не только приготовите очень вкусное мясо или шашлык, но и приятно удивите своих друзей.

Некоторые мангалы и мангалы из газовых баллонов сделаны в виде поезда или даже подводной лодки. Никаких пределов фантазии нет, поэтому не бойтесь экспериментировать. Коптильня делается своими руками. Процесс выглядит следующим образом:

  1. Для начала необходимо приобрести старый газовый баллон.
  2. Баллон промываем изнутри водой.
  3. С помощью ножовки срезаем горлышко, постоянно поливая место питья водой. Эту работу необходимо производить вдали от дома, так как газ имеет резкий запах.
  4. В горловину налить воду и тщательно промыть баллон.
  5. После промывки можно приступать к резке цилиндра. Мелом нарисуйте там, где должна быть дверца для барбекю и приступайте к вырезанию.
  6. Отрезаю "дверцу" цилиндра, нужно прикрепить дверные петли.

Примечание! Некоторые люди боятся использовать газовый баллон в качестве барбекю или мангалы.Но после качественной мойки баллона и в несколько раз его проточения он становится обычной металлической емкостью, безопасной для приготовления пищи.

Выход

Как мы видели из этой статьи, сделать мангал с коптильной камерой можно разными способами. Перед тем как приступить к строительству, необходимо продумать, для каких целей эта конструкция будет данной конструкцией, составить чертежи и решить, сколько денег планируется исследовать. Если планируются небольшие капитальные вложения, то отличным решением станет металлический мангал с коптильней.Не бойтесь экспериментировать и результат не заставит себя ждать.

Мангал - это не скучно!

Погружение в природу - это всегда очень весело. Свежий воздух в сочетании с вкусной едой, приготовленной на живом огне, и приятное общение - лучший способ отдохнуть от повседневной рутины. Мангал действительно является главным атрибутом загородного пикника.

Сегодня этот аксессуар комфорта купить не проблема, однако у любителей шашлыка от этого шага останавливается качество предлагаемого ассортимента.По сути, все, что выставлено на реализацию модели, сделано из слишком тонкого материала, и первый «сезон шашлыка» становится для них роковым.

Готовый мангал из металла

Хотите обзавестись другом на десятилетия - попробуйте пойти другим маршрутом и сделать мангал из металла своими руками. Это отличный способ приобрести более прочный, а иногда и эксклюзивный вариант мангала, который, к тому же, можно полностью адаптировать под ваши нужды. «Самоделка» может выглядеть стандартно или стать изюминкой декора дачи, а это повод поближе познакомиться с видами и технологией изготовления металлоконструкций для жарки шашлыка.

В первую очередь эти изделия делятся по размерным параметрам. Мангал можно сделать:

1. Стационарный.

Мангал стационарный металлический с навесом

2. Портативный.

Легкий переносной мангал металлический

Каждый из пунктов также можно интерпретировать по-разному. Подразделяются на стационарные виды:

.

Классический стационарный мангал металлический

Мангал металлический в стиле ар-деко

Portable может быть:

Мангал переносной складной

Мангал разборный металлический

Но параллельно быть мангалом оба варианта бывают и стационарными, и мобильными.

Стационарный мангал - прерогатива дачных участков. Часто в них металл сочетается с кладкой, что добавляет эстетики внешнему виду и делает конструкцию более функциональной. Установив мангал под навес или оборудовав его крышей, вы сможете готовить еду в любую погоду.

Мангал комбинированный металло-каменный с крышей

Переносные модели

подкупают тем, что их можно установить не только в любом месте на даче, но и брать с собой в поход, а то и пешком, ведь они небольшие по размеру и незначительному весу.Складной вариант мангала из металла можно сделать своими руками настолько компактно, что он будет напоминать чемоданчик.

Мангал металлический, сложенный в чемодан

Самая простая модель мангала - это два металлических каркаса, служащих для поддержки шампуров.

Конструкция простого мангала

Главное достоинство складных мангалов - их недостаток. Излишняя компактность не позволяет готовить шашлык в больших количествах, поэтому для солидной компании лучше взять с собой сразу две переносные мангалы.

Если вы не планируете использовать мангал вручную, вы можете утяжелить конструкцию, добавив ее к раздвижной столешнице, решеткам и установив в нее регулируемый вентилятор.

Мангал металлический с деревянной столешницей

Для того, чтобы мангал превратился в мангал, достаточно над мангалом установить решетку. Последние имеют прямоугольную форму и имеют форму полусферы, поэтому подобрать подходящую модель для мангала не составит труда. Если вы не любите мясо с хрустящей корочкой, улучшите шашлык с помощью обычной крышки.

Мангал с решеткой

Изделия серии Art Deco собираются из кованых элементов. Последние могут быть основой дизайна или его декоративной частью. Преимущественно ковка происходит в стационарных вариантах, поскольку она тяжелая и массивная. Транспортировать такой мангал будет сложно, разве что поставить его на колеса, превратив в автомобильный прицеп.

Кованый мангал в стиле арт-деко на колесиках

Базовая конструкция мангала из металла может быть модифицирована вручную, то есть комплектуется дополнительными модулями в виде:

1.Колеса.

2. Крыши.

3. Подставки и полки.

4. Мангал двойной.

5. Ручки.

Мангал металлический с дополнительными полками

Однако делать это нужно только в том случае, если без этих элементов не обойтись. Необходимо помнить, что каждое из представленных дополнений будет добавлять конструкции веса. Это правило прописано для портативных моделей. В стационарных мангалах в этом плане нет никаких ограничений.

Классифицировать мангалы можно, исходя из такого показателя, как толщина металла.В этой классификации они будут разделены:

.

Мангал толстостенный

Мангал тонкостенный металлический

Металл большой толщины обычно используется для стационарных моделей мангалов. Мангал для них может быть изготовлен из листов стали толщиной 5 и более миллиметров. Придется потратить немного денег, но прослужит вам очень долго.

Жаровня стационарная толстостенная

Для переносных вариантов мангала нужно брать металл меньшей толщины.Это один из способов облегчить конструкцию, ведь вы помните, что может возникнуть ситуация, когда его придется носить с собой в руке на большое расстояние. В тонкостенном мангале даже из очень качественного металла нельзя жечь дрова. Здесь используются уже готовые угли, упаковки которых можно купить в магазине или приготовить самостоятельно, на костре.

Жаровня металлическая тонкая

«На сборку мангала из металла своими руками потребуется несколько часов, а по окончании работ готовое изделие будет сразу доступно и протестировано в кейсе»

Преимущества металлических мангалов очевидны.

1. Они мобильны. Неважно, разбирается мангал или нет, его можно почистить на зиму в сарае. Такая забота о конструкции поможет продлить срок ее эксплуатации.

Мангал металлический снимается на зиму

2. Огнестойкость. Это гарантируется материалом, из которого изготовлен мангал, и формой самого мангала.

3. Относительно дешево. Разница в стоимости материалов и работ по установке камина из камня и металла, очень существенна.

Мангал из металла легко устанавливается в нужное место

4. Быстро монтируется. На строительство стационарного каменного мангала с учетом технологически предусмотренных перерывов для промерзания фундамента и схватывания раствора потребуется не менее трех недель. На сборку мангала из металла своими руками потребуется несколько часов, а по окончании работ готовое изделие можно будет протестировать сразу и в футляре.

Мангал металлический на подготовленной площадке

Ценители полностью оборудованных конструкций считают металлические мангалы в меру эстетичными и неприметными, но это зависит от того, кто возьмется за работу.Иногда из рук наших «Кулибиных» выходят настоящие шедевры. Несколько интересных идей из серии «Сумасшедшие руки» мы расскажем ниже, а теперь разберемся в последовательности процесса работы на обычном, привычном мангале.

Как построить мангал своими руками

Тем, кто не понаслышке знает металл, советы и рекомендации не понадобятся. Профессионалы соберут конструкцию с закрытыми глазами. Но новичкам в этой сфере придется нелегко. Чтобы первый опыт был положительным, нужно подойти к процессу творчества основательно и медленно.Не стоит начинать с заумных моделей. Пусть ваш «первенец» будет до смешного простым в декоративном отношении, но при этом хорошо функционирующим. Впоследствии, набравшись опыта и овладев навыком, можно будет попробовать создать что-то неординарное для жарки шашлыка, но пока ваша цель - ящик на ножках. Иди к ней и уходи.

Такой мангал из металла несложно сделать своими руками

Элементы конструкции

Для создания передвижной мангала необходимо:

1.4 ноги.

2. 4 перфорированные стены прямоугольной формы.

3. Дно.

Необходимые детали для мангала из металла

С чем и с чем работать

Чтобы получить необходимые детали и собрать их в функциональную конструкцию, вам понадобятся:

  1. стальной лист;
  2. металлический уголок или армирование с гайками и болтами;
  3. сварочный аппарат с запасными электродами;
  4. ножовка по металлу;
  5. Болгарка и отрезные круги к ней;
  6. дрель.

Для изготовления мангала понадобится сварочный аппарат

Следующим шагом будет создание рабочего проекта. В нашем случае это звучит громко, но наличие мангала из металла ускорит и облегчит первую сборку своими руками.

Чертеж

Рисунок будет на 100% успешным, и его будет легче читать, если он будет выполнен на листе бумаги, помеченном клеткой. Обязательно обратите внимание на высоту ножек и параметры самого ящика фритюрницы.Рассчитайте расстояние между направляющими скосами для укладки шампуров и перфорацией.

Средний мангал рассчитан на приготовление 8 порций шашлыка. Оптимальное расстояние между вентиляционными отверстиями - от 7 до 10 сантиметров. Расположите их правильно в пределах 5-10 сантиметров от дна жаровни. Длина ног произвольная.

Проект мангала из металла

Расчет размеров

Среднестатистическая компания будет удовлетворена дизайном на десять шампуров.Шашлык получается в горячем виде, поэтому следующую порцию можно жарить, пока гости едят первую. Чтобы мясо получилось удачным, шампуры нужно как следует уложить на угли. Их нельзя прижимать друг к другу, но слишком далеко друг от друга тоже неправильно. Тепло не следует тратить зря. Это главный критерий выбора длины фритюрницы.

На шампур стандартной длины нанизывается от 6 до 8 порций мяса. Если не хотите уменьшать порцию, то ширину коробки сделайте по длине первой.Увеличивать ширину нет смысла. Изделие станет громоздким и громоздким.

Глубина металлического мангала должна быть приближена к проверенной практике. Мясо расположено слишком близко к углям - сушено, слишком далеко - не жарено. Оптимальный уровень шампуров над огнем 30-35 см.

Проект мангала на 11 шампуров

Последний параметр барбекю - его общая высота. Это производное от роста «шеф-повара». Пригласите его на «стройку», дайте ему в руки шпажку и попросите смоделировать поворот последней, не сгибая и не сгибая спины.Измерьте расстояние от земли до руки. У вас есть оптимальная высота вашего изделия. Если проводить эксперимент, нельзя полагаться на стандартные показатели, которые варьируются от 80 до 120 см.

Схема мангала из металла высотой 50 см.

Собираем фритюрницу

Насколько хороша будет ваш мангал, напрямую зависит от качества металла и правильности выбора габаритов. Эти два показателя напрямую повлияют на время приготовления шашлыка и его вкусовые качества.Работа повара может сойти с ума, если мясо приготовлено на плохом оборудовании.

Мангал переносной мангал нужно собирать из металла 2-3 мм, с которым работать не так сложно, как с толстой сталью. Листы брать больше не рекомендуется, потому что коробка из них сразу перегорит.

Переносной мангал металлический толщиной 2-3 мм.

Выбранный металлический лист необходимо «разрезать». Разметка выполняется на уголке. Его использование - гарантия отсутствия перекосов.Нам предстоит нарисовать 2 длинные и 2 торцевые боковины, а также низ. Для вырезания элементов используем болгарку. Важно вырезать детали так, чтобы их края были ровными.

Распиловка по металлу для мангала

А теперь пора приступить к перфорации стенок решетки. Отверстия обеспечивают приток воздуха к мангалу, что необходимо для хорошего сжигания углей. Просверлим их только на задней и передней стенке. Диаметр отверстий 10-15 мм, шаг шага 5 см.

Перфорация на стене мангала

Завершающим этапом создания мангала будет сварка.Делать их лучше с напарником, так как детали можно держать в нужном положении, а качественно сварить их бывает сложно.

Сварка стыков жаровен

«Ставим на ножки»

На ножки можно использовать арматуру, трубу 30 мм или уголок. Использование первых двух материалов позволит сделать мангал из металла своими руками разборным или разборным. У разборных моделей болты привариваются к ножкам. Работать придется в бижутерии, чтобы не испортить резьбу.

Арматурные стержни для ножек мангала

По углам дна ящика для жаровни проделайте отверстия. Их диаметр должен быть несколько больше сечения болтов. С внутренней стороны отверстий крепятся гайки. После того, как металл остыл от сварки, пытаемся поставить конструкцию на ноги.

Уголки можно прикрепить к основанию фритюрницы постоянно или сделать подвижным приспособлением, чтобы при необходимости можно было сложить ножки. В первом варианте используется сварка, во втором - болтовое крепление.

Винт крепления стенок для разборного мангала

Если ножки получаются длинными, их необходимо усилить, соединив их вместе поперечинами. Последние тоже могут быть цельными или складчатыми (важно при трансформации моделей).

Собираем нестандартный мангал из металла своими руками

Модель из бочки

Если вы отойдете от стереотипов и того, что мангал строго прямоугольной конструкции, вы поймете, что такую ​​вещь можно создать практически из любого подходящего металлического предмета, например, бочки, собирающейся в углу сарая.

Оригинальный мангал из бочки

Невозможно приспособить под жаровню только баки, в которых хранилось ГСМ. Если толщина металла ствола не слишком тонкая, то конструкция прослужит долго. Бочка выполнит роль мангала. Дополнительно к нему вам понадобятся:

- Дрель;

- уголок металлический;

- сварочный аппарат;

- Болгарский.

Мангал барбекю проект

1.Сделав разметку, вырежем верхнюю часть ствола, сохраняя целостность концов. Не спешите выбрасывать «отходы производства». Из снятого куска будет сделана крышка.

Обрезка верха ствола

2. Металлический уголок будет выполнять роль ножек, поддерживающих конструкцию. Их нужно разрезать на 4 одинаковые части и приварить к торцу мангала.

3. Измеряем длину ствола и подготавливаем еще два уголка соответствующего размера.Это будет опора для шампуров. По углам необходимо будет сделать надрезы с шагом 4-6 см. Подготовленные детали привариваются к горизонтальным участкам борта ствола изнутри.

Шашлык из бочки на ножках с крышкой

4. А теперь доработаем. Из такого металла сделан мангал, и мы сделаем это сами. Прикрепляем чехол к основанию петлями. На его арочной стороне должны появиться две ручки. Так будет удобнее пользоваться.Крышка станет одновременно элементом декора и функциональной деталью конструкции, защищающей мангал и приготовленный на нем мангал от дождя.

Рукоять на ствол мангал от ствола

Модель разборная

Мангал можно сделать полностью разборным. В этом случае сварочный аппарат работать не должен. Здесь нужно действовать по-другому.

Схема разборного мангала

Раскрой детали производится с припуском на швы, то есть плюс 3-4 см с каждой стороны.

Далее необходимо произвести загибы по всем сторонам полученных компонентов на величину припусков. Это необходимо для угловой стыковки и фиксации днища.

Соберем конструкцию на болтах. Отверстия под них готовятся дрелью.

Складная модель

Работа над разборным металлическим мангалом будет проводиться по стандартной схеме: чертеж, раскрой, сборка - только прикрепить детали к подвижным мебельным юбкам.Чтобы стены не перегибались, к верхней части стен приваривают специальные крючки.

Чертеж раскладного мангала

«Ковочный элемент мангала из металла, который вы можете сложить самостоятельно, ковка»

Скучный вид самодельной конструкции не грозит, ведь работая над жаровней из металла своими руками, вы вольны проявить фантазию и сделать ее такой, какой вы ее видите, а не так, как предписано стандартами и концепциями. Несомненно, украшать изделие лакокрасочными материалами - смысла нет.Жара просто уничтожит все ваши старания. А вот поиграть с формой мангала, ножками, добавить в мангал оригинальные детали - очень возможно.

Оригинальный мангал из металла

Что и как придать дизайну эксклюзивности? Есть много способов. Сделайте крышку для жаровни и добавьте ее к выхлопной трубе. Будет интересно посмотреть. Кроме того, мангал такой сборки можно эксплуатировать в закрытой беседке.

Мангал металлический с трубкой

С помощью боковых опор мангал можно превратить в мини-рубанок.Также красиво и практично. На импровизированные «крылышки» можно выложить уже готовый шашлык или нанизать на шпажки новые шпажки из мяса. Стенды не обязательно делать стационарными. Съемные предметы тоже будут хороши.

Мангал-рубанок металлический своими руками

Беспроигрышным элементом металлического мангала, который можно складывать вручную, является ковка. Обычная железка станет произведением дизайнерского искусства. Может быть, такой подход не будет модным, ведь сегодня в стиле цельнокованые вещи, а красивые, винтажные, элегантные - останутся в веках.Ковку можно трансформировать, но она никогда не потеряет своей эстетической актуальности.

Кованый мангал не теряет актуальности

Как вариант конструкции мангала можно рассмотреть «неправильную» форму. Стальные листы можно гнуть, поэтому остается только разобраться, как их гнуть. Сделайте мангал овальной, квадратной, круглой, зигзагообразной формы. Любой вариант подойдет.

Мангал необычный овальной формы из металла

Народные мастера могут превратить ящик фритюрницы с отверстиями во что угодно.Копаясь в воспоминаниях детства, нетрудно вспомнить любимые книги или тайные желания. Мечтали стать пиратом и найти сокровища? Осуществите мечту прямо сейчас, создав сундук-жаровню. Вместо ног он мог скрестить мечи корсара. При закрытой крышке мангал может служить мини-коптильней, достаточно снабдить его хотя бы небольшой выхлопной трубой.

Мангал - сундук металлический

Нашли на чердаке пространство «бабушкиное наследство» в виде старой швейной машинки с уже забытым нами ножным приводом? Не спешите отдавать его в металлолом, ведь его каркас из чугуна, а значит, он может стать отличной опорой для мангала из металла, сконструированного своими руками.

Мангал на базе швейной машины

Дым, идущий от жаровни, не дает покоя пытливым умам. «Почему бы не превратить обычный мангал в паровоз?» Думают, садятся за проект.

Основной деталью этой конструкции может быть ненужный газовый баллон. Изготовив площадку водителя, приварив к цилиндру колесо и установив на него трубу - вы действительно удивите домочадцев. Трубку желательно сделать не фальшивой, а настоящей, чтобы она служила каналом для выхода дыма.В получившемся очаге можно не только отжать шашлык, но и просто запечь или даже коптить мясо, а также приготовить еще много «летних» лакомств.

Мангал с крышкой от газового баллона

Вы не поверите, но для жарки шашлыка можно приспособить и передок старую машину. Друг болгарина, сварщик и главный автолюбитель сделает это за пару часов. В опорожненном от внутренностей моторном отсеке устанавливается жарочный ящик с решеткой и все запускается.Кто-то сделал такой мангал передвижным, разместив на нем два колеса и снабдив подвеской и рессорами. Получился отличный трейлер. Такой мангал из металла, сделанный своими руками, можно брать с собой куда угодно, как на полевую кухню.

Мангал перед вагоном

Автомобильные диски также будут использоваться. У них есть все предпосылки, чтобы без особых усилий с вашей стороны стать прекрасной мангалом. Они имеют круглую форму, вентиляционные отверстия уже готовы, а стены достаточно толстые, так что огонь их не скоро сожжет.Единственное, чего не хватает дизайна, так это днища. Надо поправить и родные слоты для дисков, которые могут оказаться слишком большими для маленьких тлеющих углей. Для удобства размещения шампуров в колесном диске вы можете встроить стальной держатель или просто использовать гриль для приготовления пищи.

Мангал из автомобильных дисков

Вывод

Как видите, соорудить мангал из металла своими руками можно, ничего сложного в этом нет. Навыки - это прибыль. И пусть первый «блин» может оказаться комочком, но в будущем все, что выйдет из ваших рук, будет вызывать настоящее восхищение, главное не пропускайте их!

Видео


Автор: Михаил Бонд

Мангал из кирпича своими руками на даче - фото

Идея построить кирпичей BBQ своими руками пришла довольно давно, еще на этапе строительства дома.и не просто мангал, а совмещенный с беседкой, чтобы можно было жарить шашлыки и другие дачные вкусности под крышей, не оглядываясь на превратности погоды

Довольно быстро пришли к выводу, что сначала нужно построить конструкцию из кирпича, а затем вокруг нее построить беседку.

На мой взгляд, это намного проще и технологичнее. Одновременно нужно только организовать устройство обоих фундаментов. Ведь для кирпичного мангала-камина без фундамента не обойтись.Конструкция тяжелая и массивная. Любое движение земли под ним может вызвать трещины и разломы в швах.

Тип и конструкция фундамента зависят, конечно, от грунта, но ничего сложного делать не стоит. Неглубокий глубокий фундамент в виде цельной плиты наверняка подойдет в большинстве случаев.


Ссылка по теме: Печь-камин своими руками для дачи


Материалы для постройки мангала своими руками из кирпича


Несколько слов о материале.

Я взял кирпичную печь, в моем случае Витебск, которая мне была нужна. 350 шт., Т.к. больше всего: изделие находится под крышей и не промокает, иначе необходимо; любой другой материал (не столько впитывающий влагу, либо укрывающий от дождя и снега), иначе конструкция камина прослужит недолго. Для трубы используется только особый вид кирпича, как для открытых каминов. Например, фасад. Мне хватило = 50-60 шт.

Из шамотного огнеупорного кирпича можно сделать полноценный камин.- Он светло-бежевый. Но совмещать в одной конструкции оба вида нежелательно, они имеют разные коэффициенты расширения, и в результате неизбежны трещины в швах.

Для кладки самой мангала я взяла готовую смесь глины с песком. Я довела ее консистенцию до необходимой, добавив немного воды. Мне было неудобно ставить цемент на пол. Но для прокладки труб это был цементный раствор, более надежный и влагостойкий (глина вымывается дождем).Также понадобятся металлические уголки, чтобы наложить ряд перекрытий (по пространству выравнивателя). Ну и заглушка коптильни на трубу. Можно купить готовым.

Для строительства мангала из кирпича своими руками нам понадобится


.

Для инструмента потребуются строительные уровни (длиной один метр и желательно один короткий), большой квадрат, пара мастерков разного типа, деревянная киянка, болгарка с кругом и камень (пригодится для резки кирпича), поролоновая губка. для затирки кирпича из глины и замачивания емкостей кирпичных участков перед кладкой.

Будем считать, что фундамент для нас готов. Теперь нужно еще раз проверить уровень его по горизонтали и при необходимости разровнять с бетоном.

Положите первый ряд «всухую» и посмотрите, все ли умещается на фундаменте, проверьте углы относительно других элементов конструкции. Если ваш мангал будет, как и мой, в беседке, то все должно быть строго параллельно его фундаменту.

Кирпич перед кладкой нужно замочить, чтобы он пропитался водой, а глина на нем не засыхала мгновенно.Достаточно 10-15 минут. Для замачивания подойдет любая емкость, корыто или емкость. Взяв 5-10 кирпичей, сообщите о новой партии, и остановок в работе не будет.

Выложив 3-4 ряда, стоит влажной поролоновой губкой удалить излишки глины с поверхности кирпичей до высыхания. В будущем это будет непросто. За большим углом постоянно следите за углами мангала. Закрепить скосы можно только пока глина влажная, также можно попробовать исправить ситуацию в следующих рядах.


Ссылка по теме: Переносной уголок отдыха для дачи своими руками - фото, как сделать


Конструкция мангала для дачи


Теперь о нюансах строительства самодельного мангала из кирпича.

Размер мангала


Размер моей жаровни: четыре кирпича в ширину и три в глубину. Сначала я выложила на пол первые восемь рядов кирпича (отсек под дюбель).

Теперь могу сказать, что понадобился еще один ряд, потому что при моем росте 185 см он получился немного низким. Далее ставим металлические уголки так, чтобы их можно было поставить на кирпичи «юбки» (9-й ряд, немного выступающий за габаритные размеры; выступ чисто декоративный).

Естественно, что глиняный раствор наносится только на стороны уложенного кирпича. Если толщина стального уголка больше толщины шва. затем в кирпиче нужно сделать небольшой образец.Десятый ряд представляет собой коробочку и выкладывается поперек предыдущего). Это перекрытие необходимо для предотвращения образования сквозных трещин (в случае, например, падения и размазывания глиняного раствора) и для предотвращения даже малейшего шанса попадания угля в буровую древесину и на пол.

Далее выкладываем два ряда - 11-й и 12-й, аналогично первым восьми. Но в 13-м ряду необходимо сделать разрез в боковых кирпичах. В этот пропил вставляются два стальных стержня, на которые впоследствии будут опираться шпажки.

Я специально сделал так, чтобы их можно было свободно вынимать при использовании мангала в качестве камина. Расстояние между штангами легко регулируется для шампуров и решеток разной длины или, например, при установке на них коптильни.

Высота до арки - шесть рядов. После трех лет эксплуатации меня полностью устраивает эта высота, как и площадь. На всякий случай в 14 ряду дополнительно сделал пропилы в боковых стенках, чтобы можно было поднять стержни повыше, но пока пользоваться не пришлось.

Выложив 16 ряд, приступаем к кладке фасадного перекрытия стены. Для этого можно использовать те же металлические уголки и прислонить к ним горизонтальный ряд кирпичей, но мне захотелось «дизайнерских изысков», и я выложил арку.

Далее выкладываем 17-19 ряды по кругу, разрезая кирпич на лицевой стене под кирпичи свода. Если прохладнее, то в 20-м ряду тоже придется сделать выделение, и тогда сужение к трубе начнется на ряд позже.Эти ряды (17-19-й) вместе с аркой образуют так называемый зуб дымохода, предотвращающий «выплескивание» дыма из топки, что особенно актуально в ветреную погоду.

Теперь нужно плавно уменьшить площадь сечения мангала до площади сечения трубы (2 × 2 кирпича, меньше такой объем открытого пространства в топке невозможен). Для этого я начал класть кирпич со смещением и в пяти рядах дошел до нужного мне размера сечения, после чего пошла укладка трубы.Вся задняя стенка плоская, поэтому дымоход смещен к задней стенке, что совершенно необязательно, можно вести его по центру.

Напомню, что при кладке нужно постоянно следить за вертикальностью стен и горизонтальностью рядов, соблюдать одинаковую толщину швов, сохранять углы между стенами строго равными 90-м. Для предотвращения образования «винта» всей конструкции, когда каждый ряд смещен на небольшую степень, это кажется незаметным, но между дальними рядами уже может быть существенная разница.

Доведя кладку труб до уровня будущей кровли, я заменил глину на цементный раствор, а обжиговой кирпич - на влагостойкий. На трубу рекомендуется делать юбку, чтобы в дождевой воде не скапливалась вода в месте прохождения неровностей через крышу. Это не обязательно. Проход утеплял специальными планками-упорами, листом гидроизоляции и кровельным герметиком. Способ гидроизоляции зависит от типа кровли. В моем случае это мягкая черепица.И, наконец, наверху трубы был закреплен дымовой колпак.

Погода стояла довольно жаркая, и я периодически смачивал кладку, чтобы выровнять скорость высыхания внутри и снаружи конструкции. Необходимым конструктивным дополнением оказались три кирпича, установленные на краю печи. Без них из-за сильного сквозняка жар уносился в глубины тонких, и мясо на шпажках в глубине готовилось гораздо быстрее. После установки кирпичей все вернулось на круги своя.Капитально их устанавливать не рекомендую. Во-первых, они не всегда нужны, а во-вторых, это затруднит отбор проб золы.

После первой зимовки выявился единственный дефект конструкции. Как я уже писал выше, предположительно из-за недостаточной крутизны свода. Или просто из-за дефекта кладки (недостаточно замоченного кирпича или чего-то еще). Больше проблем не обнаружено.

ПРИМЕЧАНИЕ

Стоит упомянуть о необходимости возведения каких-либо строительных лесов, так как высота конструкции не позволяет работать с земли.Не рекомендую использовать непрочные конструкции и неустойчивые лестницы. Стоять нужно уверенно, не отвлекаясь на неудобства.

Консультация специалиста

Я положил глину на кирпич, который я положил. Кто-то делает наоборот, одевает уже разложенное, делай как хочешь. Толкая кирпич киянкой, придавите глиняный раствор. Толщина шва в идеале должна быть минимальной, около 5 мм - чем тоньше, тем лучше. Но учтите, что он должен быть одинаковым во всем продукте.Уровень (здесь может понадобиться короткий) проверьте его положение, прикрепив его вдоль и поперек кирпича. В процессе работы регулярно прикладывайте уровень к стене, проверяя ее вертикальность.


Читайте также: Чертежи и заказы печи для дачи


Как выложить бочку-мангал


Возможно, есть какие-то другие технологии, но я был именно таким. Прикинув необходимую длину свода (чтобы его углы выходили на кирпичи 16 ряда на 3-4 см), я положил его на землю из сухих кирпичей (концы на землю).

Добавляя или, наоборот, убирая кирпичи, можно получить другой изгиб свода. В моем случае, наверное, стоило добавить еще один кирпич и сделать арку чуть более изогнутой.

На выложенные кирпичи кладу доску и карандашом намечаю на ней нужную дугу. Выпилил форму для выкладки хранилища.

Он установил деревянную занавеску и боковые кирпичи с вырезанными пазами и выложил арку. Оставил временную опору до полного высыхания конструкции (несколько недель).

Мангал из кирпича на даче своими руками - фото


© Автор Андрей Васильев. Фото автора Также интересный вариант Здесь вы можете увидеть кладку мангала своими руками.

ЗАКАЗАТЬ КАЧЕСТВО И ДЕШЕВЫЕ СЕМЕНА И ДРУГИЕ ТОВАРЫ ДЛЯ ДОМА И ДАЧИ. ЦЕНЫ БУТЫЛКИ. ПРОВЕРЕНО! ПРОСТО СМОТРИТЕ СЕБЯ И БУДЬТЕ ИЗУДАННЫМ. ЕСТЬ ОТЗЫВЫ. GO >>>

Ниже другие записи по теме «Дача и сад - своими руками»


Подписывайтесь на обновления в наших группах и делитесь.

Давай дружить!

Делаем коптильню из газового баллона. Как легко и легко сделать коптильню из газового баллона своими руками Комбинированная коптильня из газового баллона своими руками

Монтаж коптильни доступен каждому. Его можно построить из тех материалов, которые ждали лучшего времени, которые имеют большие размеры и не нужны в хозяйстве. Вариантом могла стать коптильня из газового баллона своими руками.Реализовать это можно несколькими способами. Один из самых лучших вариантов - коптильня с несколькими отсеками, имеющими свое предназначение.

Что курит


Чаще всего коптильни строятся для определенного вида копчения. Это может происходить при повышенной температуре или охлажденном дыме. Поэтому и получил такое название: холодное и горячее копчение. При холодном копчении дым проходит определенное расстояние по трубе для охлаждения перед подачей в основную коптильную камеру. Температура должна быть в пределах 25 градусов по Цельсию.С горячим копчением все немного проще. В этом случае можно использовать практически любую емкость, на дно которой насыпается щепа и под ней разжигается огонь. Такую коптильню хорошо закрыть, чтобы дым остался внутри. Этот процесс занимает несколько часов, в отличие от нескольких дней при холодном копчении. Но если вы решили собрать коптильню из баллона, то она будет универсальным решением и сможет порадовать вас даже мангалом.

Необходимый инструмент и расходные материалы


Некоторые работы по изготовлению такой коптильни потребуют работы сварочным аппаратом, поэтому вы можете быть уверены, что в строительстве коптильни поможет друг или мастер, если такая единица недоступна бытовой.Дополнительно вам понадобятся:

  • болгарский;
  • мел для разметки;
  • рулетка;
  • три пары петель;
  • труба ¾ ";
  • листовой материал толщиной 4 мм;
  • стержни арматуры диаметром 5 мм;
  • сверло;
  • ножовка по металлу;
  • три газовых баллона.

В связи с тем, что каждая из них производит индивидуальный проект коптильни, могут потребоваться дополнительные компоненты, которые можно будет приобрести в процессе.

Подготовка шаров


Сам цилиндр - идеальный вариант для изготовления коптильни. Он изготовлен из прочного и качественного металла с достаточной толщиной стенок, который хорошо согреет по всей поверхности. Также вам не придется проводить сложные процедуры для создания формы коптильни. Благодаря цилиндрическому внутреннему пространству воздух в коптильне будет циркулировать наилучшим образом. Первым делом нужно хорошенько осмотреть воздушный шар со всех сторон. Важно оценить, есть ли места, пораженные ржавчиной, и насколько она глубока.После внешней оценки баллон следует утилизировать от остатков пропана, которые в нем хранились. Все действия желательно проводить в прохладную сухую погоду. Желательно выбирать открытое место, рядом с которым не будет источника искр и огня.

Клапан отвинчен на максимально возможный размер. Отверстие, откуда идет газ, лучше крутить по ветру. Пропан тяжелее воздуха, поэтому он может опуститься вниз, чтобы достать его из нижней части баллона, нужно перевернуть баллон с открытым клапаном и дождаться выхода вещества.Баллон можно оставить в открытом положении на сутки. Чтобы убедиться, что емкость полностью пуста, вы можете приготовить мыльную воду и с помощью тряпки приложить ее к отверстию. Если наблюдается пузырение, значит, остатки все равно выходят. Теперь можно приступить к основным этапам изготовления коптильни из газового баллона.

С помощью ручной ножовки необходимо отрезать клапан с просверленным отверстием под него. Болгарку лучше пока не использовать, чтобы соблюсти все меры безопасности.При работе ножовкой необходимо время от времени смазывать срез водой. С одной стороны, это охладит полотно, а с другой минимизирует вероятность искр. Получив доступ внутрь емкости, ее необходимо наполнить водой, чтобы избавиться от запаха. В этом поможет добавление нашатырного спирта в жидкость. Осадок займет несколько часов. После этого можно несколько раз промыть емкость проточной водой.

Изготовление основного отсека


Схемы и чертежи приносить нет смысла, потому что каждый будет исходить из того, что есть в наличии.Газовые баллоны также бывают разных объемов. В этой конструкции будут использоваться баллоны на 50 и 20 или 30 литров. Дверь может быть изготовлена ​​двумя способами. Один из них предполагает разрезание цилиндра коптильни на две части. Один из них будет служить прикрытием. Но при таком способе сложнее поддерживать температуру на необходимом уровне, поэтому лучше вырезать ее прямо в стене. Мелом проводятся линии, по которым болгарка будет резать. Срез делается в несколько этапов, чтобы он получился максимально ровным.Особое внимание следует обратить на места, где есть изгиб баллона. Следует следить за тем, чтобы полотно не кусалось.

Не нужно обрезать прямоугольник до конца. Если его разобрать, то на его место примерить будет сложнее. Поэтому первое, что нужно сделать, это зациклить. Под ними делается разметка как на цилиндре, так и на двери. Небольшими прихватками фиксируют петли на будущей коптильне. После этого выполняется окончательное выравнивание и проварка всех швов.Как только задача будет выполнена, вы без труда проведете линию двери коптильни с помощью болгарки до конца. К крыше коптильни крепится ручка, за которую ее можно поднимать. Также потребуется сделать дополнительные опоры для двери коптильни, чтобы она не проваливалась внутрь. Для этого по краям проема в коптильне привариваются две полосы металла шириной 2 см. Их необходимо согнуть по форме дуги цилиндра.

Примечание! Кто-то предпочитает не приваривать петли к коптильне, а закреплять их на болтах.В некоторых случаях такое решение действительно достаточно практично, ведь петли легко заменить. Важно помнить, что болты не должны иметь специфического покрытия, ведь после прогрева коптильни будут выделяться вредные выбросы.

Для усиления конструкции цилиндра посередине по всей длине приваривается ¾-дюймовая труба. Он не даст стенкам коптильни деформироваться при высокой температуре. Также на него можно повесить мясо на крючки из нержавеющей стали, которое необходимо приготовить методом горячего копчения.Дополнительно посередине коптильни можно соорудить решетку. Его можно сделать самостоятельно из арматурных стержней или доработать те, что есть в старых холодильниках.

Производство топки


Для топки можно использовать полуцилиндр на 50 литров или баллон на 20 литров. Его нужно вынимать отдельно, чтобы добиться эффекта копчения, ведь иначе получится обычный гриль. Внизу 50-литрового баллона прорезается отверстие половинной высоты.Такое же отверстие проделывается и в нижней части меньшего шарика. По модели цилиндра коптильни делается дверца, через которую будут загружаться дрова. Отверстия совмещаются между собой и делается прихватка с помощью сварочного аппарата. После того, как станет очевидным правильное положение двух модулей, выполняется наложение шва. С противоположной стороны в цилиндре для топки проделываются отверстия, которые будут выполнять функции нагнетателя. Они сделаны регулируемыми, чтобы контролировать интенсивность горения, а следовательно, и копчения.Дополнительно можно предусмотреть крепления для мангала, где можно будет жарить мангал.

Совет! Если второго баллона нет, то топку можно построить из листового материала. Он может быть квадратным или прямоугольным.

Установка камеры холодного копчения


Основная камера коптильни предназначена для горячего копчения, так как температура в ней достигает 80 градусов и более. Для того, чтобы провести процесс в такой коптильне, потребуется еще одна камера.Для его постройки понадобится еще один баллон. Его приготовление осуществляется так же, как и цилиндр, который используется для основной камеры коптильни. Дверца сделана такого же размера, чтобы ее можно было свободно разместить внутри мяса для копчения. Поперек емкости закреплено несколько стержней, на которые будет развешиваться мясо для копчения.

Отверстие, оставшееся в камере холодного копчения после срезания клапана, будет использоваться как дымоход. К нему можно приварить небольшую трубу.В нем необходимо сделать заслонку, чтобы дым задерживался внутри, а не выходил наружу. Снизу вырезается отверстие на половину толщины емкости, такое же отверстие вырезается в верхней части торца камеры для горячего копчения. Они скомбинированы таким образом, что цилиндр для холодного копчения находится в вертикальном положении. Как это делается, показано на фото ниже. Удачным решением станет оснащение камеры горячего и холодного копчения термометрами, которые продаются отдельно для грилей.

Чтобы конструкция коптильни была устойчивой, нужно позаботиться о стойке.Стоит помнить, что из-за двух дополнительных модулей ножки придется немного раздвинуть, чтобы коптильня была устойчивой. Ножки для коптильни можно сделать из прутьев арматуры или трубы квадратного сечения. Если предполагается, что они будут съемными, то их крепят на болтах и ​​гайках, а не на сварке. Их длину нужно рассчитывать так, чтобы высота камеры горячего копчения была на уровне 1 метра. Между ножками коптильни можно сделать дополнительную перегородку, на которой смонтировать полку для дров или других принадлежностей.Если коптильню нужно будет часто перемещать, есть смысл установить от детского велосипеда два колеса.

Совет! Коптильню своими руками можно сделать из старой газовой плиты. В этом случае цилиндр будет выполнять роль дымогенератора. Вам нужно будет сделать штуцер для шланга, через который будет поступать дым для копчения. Все готово к установке колосниковой решетки, так как есть специальные бороздки. Кроме того, через окошко можно будет контролировать процесс копчения.Пример такой коптильни можно увидеть на видео ниже.

Щепа


Наряду со строительством коптильни, закупка щепы для копчения является важным этапом всего проекта. Если заготовить сырье из неподходящей древесины, результат будет не лучшим. Вот почему избегают использования. хвойные деревья. Причина - обилие смол, содержащихся в древесине. При копчении смолы испаряются и оседают на дымоходах и на самой топке.К тому же они дают горькое послевкусие при копчении, что может испортить продукт и свести все силы на нет. Отличным решением для копчения станет плотная древесина. К ним относятся дуб, граб, бук, ольха. При сборе урожая стоит помнить, что щепа не должна быть слишком мелкой. Он не выдерживает высоких температур и может воспламениться. Больше размером 3 см отлично тлеет и выделяет достаточно дыма для курения.

Плодовые деревья, такие как вишня и яблоня, хорошо проявили себя при копчении.Срезать с них живые ветки необязательно, чтобы добиться желаемого результата. После сезонной обрезки достаточно сохранить остатки. Чтобы использовать древесину для копчения, необходимо удалить с нее кору и только потом измельчить ее на щепу. Кора содержит большое количество смол, которые неприятно повлияют на конечный продукт. Приветствуется использование небольших веток можжевельника и смородины.

Заключение


Строительство собственной коптильни - занятие, а иногда и сложный.Зато позволяет приобрести новые навыки и порадовать семью лакомствами. Из небольшого баллона всегда можно сделать небольшой вариант кемпинга и взять его с собой в поездку на природу на машине. Здесь можно коптить только что пойманную рыбу.

Вы можете построить свою собственную домашнюю курительную машину. Для этого потребуется немного приспособлений. Финансовые затраты минимальны, а эффект от самодельной установки будет не хуже, чем от заводского агрегата. Одним из удобных и практичных вариантов считается коптильня из газового баллона.

Баллон газовый - что из него можно сделать

Из газовых баллонов можно будет сделать не только коптильню, но и другие полезные вещи в доме своими руками.

Это универсальная тара, которая отличается вместительностью и прочностью, что очень важно при высокотемпературной обработке продуктов.

Газовый баллон используется как печь под казаном. Этот прибор идеален по форме, так как его сечение по параметрам подходит под размер казана.

Лучше, чтобы емкость опускалась в бак на 2/3. Чтобы превратить пропановый баллон в топку, необходимо сделать в нем дверцы, установить топочные принадлежности и установить дымоход. Духовка своими руками не только эффективна, но и удобна, что позволяет без особых усилий транспортировать ее.

Использование баллона с пропаном , мангал несложно сделать своими руками. Можно даже сделать 2 устройства, но они не будут слишком вместительными.Чтобы сделать мангал, нужно отрезать верхнюю часть емкости, а затем прикрепить ее обратно, но уже как прикрытие. Прикрутив или приварив ручки к верхней части, можно будет облегчить транспортировку агрегата.

В боковых стенках просверливаются отверстия для шампуров, а также делаются секции, с помощью которых будет создаваться тяга. Также такие секции помогают слить жидкость, скопившуюся в решетке во время дождя. Там, где клапан расположен у цилиндра, после обработки остается отверстие.Рационально приспособить его к дымоходу.

По аналогичной схеме строится мангал-мангал своими руками. Эта домашняя установка универсальна и подходит для приготовления пищи. различные виды продукции.

Важно помнить о устойчивых ножках, так как конструкция должна иметь прочную опору. От этого зависят его надежность и безопасность. Чтобы предотвратить деформации от воздействия высокой температуры, с внутренней стороны устройства приваривают металлический уголок, дополнительно фиксируя его хомутом.

Чтобы построить коптильню из баллона вместе с мангалом и мангалом своими руками, потребуется 2 и более контейнера. Этот курильщик удобен и функционален. Агрегат используется для различных целей, так как представляет собой комбинированное устройство. Одна установка может быть адаптирована для приготовления пищи на мангале, барбекю, а также горячего и холодного копчения. Главное, правильно сочетать элементы. В этом помогут чертежи, фото и подробное описание технологии сборки.

Коптильня

Коптильня из газового баллона своими руками может быть изготовлена ​​для холодного и горячего копчения.

Основные элементы в таких агрегатах одинаковы, их расположение другое. Такая коптильня эффективна, и, подобрав емкость больших размеров, можно готовить продукты не только для себя, но и на продажу.

Коптильня из газового баллона своими руками: выбираем способ копчения

Перед тем как сделать коптильню с газовым баллоном своими руками , выберите тип копчения, к которому он будет адаптирован.От этого зависят нюансы конструкции и принцип ее работы.

Отличия горячей и холодной коптильни

Горячее приготовление подразумевает воздействие продуктов копчения при температуре от 40 до 120 ° C. Это означает, что источник огня будет располагаться в непосредственной близости от пищи, а дым, образующийся без охлаждения, попадет в камеру. Продукты в этом случае готовятся быстро, до часа, и сразу готовы к употреблению. Вкус на высоте: продукты сочные и нежные.Мясо и рыба имеют приятный аромат и красивый золотистый оттенок.

Принцип работы холодной коптильни отличается тем, что дым нуждается в охлаждении. Перед тем, как попасть в камеру для продуктов, он проходит через дымоход, где достигает необходимой температуры, ниже 40 ° С. Копчености, приготовленные таким образом, подлежат длительному хранению, а их вкус и запах не хуже, чем при копчении. горячий.

Выбрать холодного копчения

Несмотря на длительность приготовления, большинство любителей копченостей предпочитают холодное копчение.

Это связано со сроком хранения продукции. Продолжительное курение избавляет от болезнетворных микроорганизмов, благодаря чему пища долго не портится. Вкусовые качества не меняются со временем, а становятся ярче.

Принцип работы коптильни от баллона

Конструкция холодной коптильни проста. Его основных частей:

  • топка;
  • коптильная камера;
  • дымоход.

Каждый из элементов имеет дополнительные компоненты, улучшающие и упрощающие приготовление пищи.В результате сжигания дров образуется дым, который под действием естественной тяги попадает в дымоход, где происходит охлаждение. Затем по этой трубе дым попадает в камеру с продуктами и окутывает их. Так происходит курение.

Как сделать коптильню

Изготовление самодельного агрегата для копчения - процесс трудоемкий, но при минимальных навыках справиться с ним можно за 3-4 часа. Коптильню холодного копчения можно совместить с мангалом, мангалом и горячей коптильней, но в этом случае увеличиваются затраты и сложность процедуры сборки.

Схема и чертежи для изготовления

Перед тем, как сделать коптильню из газового баллона, необходимо составить проект и подробную схему, на которой будут отображены основные компоненты, их размеры и расположение.

Схема коптильни от газового баллона

Этот проект поможет вам выбрать нужные комплектующие нужного размера в нужном количестве.

Какие инструменты потребуются

Для изготовления деталей, а также сборки аппарата потребуется следующий комплект приспособлений:

  • сварочный аппарат;
  • болгарский;
  • Сверло
  • со сверлами разного диаметра;
  • Ключ
  • ;
  • болтов и гаек.

Из материалов, кроме газовых баллонов, необходимы металлические уголки, трубы, а также ручки. Для заполнения потребуются решетки и металлические листы, из которых будут изготавливаться поддоны.

Как правильно подготовить газовый баллон к резке

Подготовительный этап считается важным, так как от него зависит не только эффективность конструкции, но и сохранность жизни мастера при сборке и эксплуатации.

Следует тщательно выбрать емкость для коптильни и соответствующим образом подготовить ее для дальнейших процедур.

Какие цилиндры подходят для обработки

Коптильню из газового баллона своими руками можно сделать из емкостей различного объема, от 20 до 50 литров. Слишком маленький агрегат невыгоден с финансовой точки зрения, так как в него умещается мало продуктов. Оптимальная вместимость - 50 литров. Баллон меньшего размера можно использовать в качестве топки, но в этом случае потребуется частая перезагрузка топлива.

Следует использовать емкости, не слишком поврежденные коррозией, так как поврежденный баллон не прослужит долго.Лучше, если в нем будут остатки газа. Это свидетельство того, что он находится в рабочем состоянии.

Очистка цилиндра

Во избежание опасных ситуаций при работе особое внимание уделяется очистке бака. Это касается не только удаления имеющегося газа, но и очистки поверхностей от загрязнений и ржавчины.

Меры предосторожности, о которых следует помнить

Пропановый баллон находится под давлением, поэтому, пока в нем есть газ, не должно быть источников возгорания.Это важно, так как при откручивании клапана многие используют молоток для удаления ржавчины, и могут возникнуть искры, что приведет к возгоранию. Главное правило при работе - аккуратность и строгое соблюдение инструкции.

Удаление газа из баллона

Для очистки баллона от остатков газа необходимо открутить вентиль. Со старыми баками это сделать сложно, так как они могут заржаветь. Вам нужно будет постучать по нему молотком или другим твердым предметом. Делается это аккуратно, чтобы исключить возгорание от искры.Чтобы проверить степень очистки цилиндра, выполните следующие действия:

  1. Через тонкий шланг бак наполняется водой. Шланг необходим, чтобы в верхней части не образовывалась воздушная пробка. Когда баллон заполнен доверху, это означает, что газа не осталось.
  2. Второй вариант - поджечь тряпку, помещенную в контейнер. Для этого баллон укладывается горизонтально, кусок ткани смачивается горючей жидкостью и помещается в горловину. После возгорания нужно отойти на безопасное расстояние.Если после сжигания тряпок слышен громкий хлопок, значит, газ из баллона полностью удален.

Убедившись, что газа нет, можно переходить к дальнейшим действиям. Работать с такой емкостью будет безопасно.

Маркировка и раскрой

Очищенную емкость кладут на бок. С помощью маркера или мелка на боковой части делают отступ на 10-15 см от краев. Последнюю сторону сразу обрезать не нужно. Он будет разрезан после приваривания петель.Так можно будет обеспечить плотное прилегание крышки к коптильне.

На этом этапе следует разметить и вырезать:

  1. Отверстие для дымохода Делается в верхней части, около горловины бака.
  2. Вход для дымогенератора. Осуществляется в зависимости от выбранного типа копчения. Для холодного приготовления делается круглый вырез под трубу небольшого диаметра.
  3. Отверстия для крепления решеток или установки шампуров.

Как только будут готовы все проемы, приступаем к сборке деталей.Все крепления должны быть крепкими и надежными, а также максимально тугими.

Изготовление крышки

Края отрезанного элемента тщательно выровняйте и очистите.

После прикрепления петель крышку можно обрезать до конца. Сверху приварена ручка. Для этого можно использовать различные материалы, но в любом случае нужно подумать об удобстве и безопасности, поэтому ручку лучше обернуть огнеупорной тканью.

Агрегаты сборочно-сварочные

Для придания жесткости коптильню из баллона следует усилить ребрами жесткости.Для этого на внутреннюю поверхность приваривают уголки из металла. Порядок сборки выполняется в следующей последовательности:

  1. Коптильня устанавливается на стойку или к ней привариваются ножки.
  2. Топка с коптильной камерой соединены между собой.
  3. Дымоход подключен.

После сварки всех элементов конструкции проверяют тягу. Если машина не работает должным образом, проверьте правильность сборки.

Если агрегат стационарный, то надёжнее построить для него подставку.Для этого используются металлические уголки. Они привариваются к цилиндру перпендикулярно. Чтобы конструкция была более устойчивой, профиль внизу усилен дополнительными металлическими уголками.

Проверяется качество стыков, так как коптильня должна выдерживать большой вес. Преимущество стационарной конструкции в том, что на подставке можно соорудить дополнительные полки для размещения дров и кухонной техники.

Изготовление и сварка ножек

Если коптильня с газовым баллоном собирается как переносная конструкция своими руками, рационально сделать съемные ножки.

Для того, чтобы можно было снимать детали, они не привариваются к коптильне, а крепятся на болтах.

Для этого в нижней части бака просверливаются отверстия, а на ножки привариваются гайки.

Производство дымоходов и печей

В некоторых случаях возможно разжечь огонь прямо в коптильне. Практичнее соорудить отдельную топку, так как в этом случае можно будет использовать агрегат как для холодного, так и для горячего копчения.Для изготовления топки понадобится еще один баллон, меньшей емкости.

Печь изготовлена ​​по следующему принципу:

  1. В цилиндре сделано 2 отверстия: под нагнетатель и для заправки топлива.
  2. Внутри топки и воздуходувки закреплена решетка, предотвращающая попадание огня в камеру.
  3. Вне зависимости от вида копчения необходимо построить дымоход. В случае горячего копчения он может быть коротким. Для холодного приготовления трубу берут более длинной для качественного охлаждения дыма.

Для трансформации конструкции соединение дымохода между камерой и топкой должно быть съемным, тогда можно будет использовать агрегат для холодного и горячего копчения.

Установка решетки и поддона

В коптильню установлены гриль для еды и поддон для сбора жира. В качестве решетки можно использовать готовые устройства:

  • решетки на ножках от микроволновок или духовок;
  • продвинутых устройств от форм для пельменей и др.

Если диаметр готовых сеток не подходит под коптильню, лучше соорудить подставку для изделий самостоятельно. Для этого используются металлические стержни. Если внутри коптильни поместить трубку, то с помощью крючков можно легко подвесить куриные тушки или рыбу.

На дне пищевой камеры установлен съемный металлический поддон для сбора жира бортиками, чтобы скопившаяся жидкость не стекала в емкость и не портила вкусовые качества продуктов.Для облегчения очистки необходимо перед каждым приготовлением накрывать поддон пищевой фольгой.

Отделочные работы готовой конструкции

Правильный подход к декорированию готовой конструкции превратит коптильню в неповторимый элемент экстерьера. Придать оригинальности помогут кованые детали: ножки, ручки. Для удобства перемещения устройства по территории смонтированы колеса. Установка дополнительных столешниц и подставок для продуктов, дерева и посуды ускорит и упростит процесс приготовления.

Для бензобака, который долгое время находился в эксплуатации, важна покраска. Это не только сделает внешний вид привлекательным, но и продлит жизнь конструкции. С помощью термостойкой краски удастся скрыть сварные швы, защитить поверхность от коррозии и воздействия высоких температур. Для покраски выбираются термостойкие краски и лаки. По цвету ограничений нет, но практичнее использовать черную краску. Она хорошо скрывает следы горения и копоти.

Перед началом приготовления следует провести пробный запуск коптильни от газового баллона.

Устраняет газовый конденсат и неприятные запахи. Профессионалы рекомендуют при самостоятельном приготовлении использовать следующие советы:

  1. Используйте щепу и опилки плодовых деревьев. Они придают рыбе и мясу изысканный аромат и вкус.
  2. Перед помещением в коптильню заверните продукты в марлю. Тонкая ткань не ухудшает вкусовые качества, но помогает защитить от скопления вредных смол.
  3. Очищайте после каждого копчения, но не используйте жесткие щетки, которые могут повредить краску.

Коптильня с газовым баллоном - надежная и практичная установка. Правильно продумав дизайн, на одном аппарате можно будет готовить блюда разного вкуса методом горячего и холодного копчения. Построить такой аппарат несложно, если воспользоваться простыми советами и хитростями. А работа коптильни проста и понятна даже неопытному пользователю.

Обновлено:

03.10.2016

Коптильня из газового баллона - отличное решение обзавестись собственным устройством для копчения продуктов из подручных материалов. Получить воздушный шарик несложно, да и сам процесс его изготовления не потребует особых навыков.

Фотография коптильни из газового баллона

Перед тем, как сделать коптильню из газового баллона, нужно определиться, какой тип копчения вы хотите получить - горячее или холодное.

Разница между ними довольно серьезная.Процесс копчения того или иного вида требует разного подхода к организации конструкции коптильни.

  1. Горячее копчение обеспечивает более быстрое приготовление из-за высокой температуры дыма. Минус горячего копчения в том, что продукты после варки имеют ограниченный срок хранения - не более 20 дней.
  2. Холодное копчение длится 1-3 дня, в зависимости от рецептуры, дизайна и продукции. Но копчености можно хранить до полугода. Основное отличие холодной коптильни от горячей заключается в том, что топка находится в 3-4 метрах от емкости, в которой находятся продукты.Их соединяет труба - дымогенератор. Температура намного ниже, потому что процесс занимает больше времени. Отсюда и название - холодного копчения.

Работа с цилиндром

Цилиндр - отличный материал для создания коптильни любого типа. Большую популярность набирает коптильня барбекю из газового баллона, позволяющая коптить еду или готовить шашлык на одном устройстве.

Чтобы сделать устройство для курения своими руками из баллона, сначала нужно поработать над этим резервуаром.

  1. Возьмите газовый баллон, который не заржавел и находится в хорошем состоянии. Найти их - не проблема. Емкость бака должна составлять 50 литров.
  2. Убрать газ. Пусть газ используется полностью, а плита уже не работает, там какие-то остатки. Для этого откручиваем вентиль, устанавливаем баллон вверх дном. Газ должен выйти.
  3. Нанесите пену из средства для мытья посуды на клапан. Это обеспечит полное отключение газа. Если появляются пузырьки, значит, газ еще не спущен до конца.
  4. После удаления остатков газа тщательно промойте емкость чистой водой. Внутри есть всевозможные осадки, частицы газа. Чтобы помыть емкость, отпилите горлышко. Обязательно смочите инструмент в холодной воде, так как повышенная температура может вызвать разрыв баллона.
  5. Наполните емкость водой через шланг. Встряхните, слейте воду. Желательно повторить процедуру несколько раз, иначе во время приготовления будет исходить неприятный запах, передаваемый продуктам.
  6. Следующий этап - изготовление крышки. Закрыв такую ​​крышку, вы превращаете бутылку в коптильню, а с открытой крышкой можно делать шашлык.
  7. Сделайте отметки на боковой стороне емкости, по которой болгарка будет резать. Оставьте место для крепления петель крышки. Никогда не обрезайте боковые кольца бутылки.
  8. Теперь установите петли, отполируйте все отрезанные участки, чтобы не порезаться. А сама коптильня будет выглядеть привлекательнее.
  9. С внешней стороны дверей установите ручки, которые не нагреваются.
  10. Подсоедините дверь к цилиндру.
  11. Просто коптильня не должна лежать на земле. Для нее поставьте ножки или упритесь на подставку.
  12. Подставка и ножки можно собрать из подручных материалов. Не редкость, когда старый курильщик берет старый стол, вырезая часть столешницы.
  13. Если хотите получить более изысканный дизайн своими руками, соберите стол из металлических профилей, новую столешницу.
  14. Коптильня должна иметь надежную опору, а не расшатывать при готовке.

Топка и дымоход

Сложно представить коптильню или комбинированную коптильню-мангал без дымохода и топки. Здесь начинается главное отличие холодного копчения от горячего.

  • Дымоход соединяется специальным металлическим коленом через вырезную горловину. Высота дымохода зависит от размеров конструкции, но желательно сделать его выше собственного роста. Так будет эффективнее сквозняк, и вы не будете страдать от попадания дыма в глаза при приготовлении продуктов;
  • Обязательно установите на трубе заслонку, которая будет контролировать количество выделяемого дыма;
  • Если говорить о печи, то ее можно сварить из листов металла толщиной 4 мм, либо взять газовый баллон меньшего объема;
  • Коптильня и топка подключаются к противоположной горловине стороне, где также проделывается отверстие.Позволяет совместить конструкцию и обеспечить отвод дыма из топки;
  • Между топкой и коптильней установлена ​​решетка, иначе открытый огонь не позволит правильно приготовить продукты;
  • Длина трубы от коптильни до топки напрямую влияет на то, какой тип копчения вы получите. У некоторых своими руками две съемные конструкции. По принципу дизайнера они меняются местами, когда нужно приготовить рыбу, мясо, овощи холодного или горячего копчения;
  • Печь, которая находится в нескольких метрах от коптильни, позволит готовить продукты методом холодного копчения.При прохождении дыма по трубе он остынет до 20-25 градусов;
  • На дно коптильни установите лист металла, оберните его прочной пленкой. Эта конструкция будет собирать жир. Фольгу рекомендуется менять после каждого приготовления, чтобы старый жир не испортил вкус новой партии конфет;
  • Если коптильня стационарная, есть смысл дополнительно соорудить стол, на котором можно готовить продукты для процесса копчения.

Как вы понимаете, собрать своими руками коптильню горячего или холодного копчения или совместить два типа коптильни в одном мангале - задача не сложная.Здесь главное запастись терпением, определиться с дизайном, прежде чем приступить к изготовлению тары.

В процессе постройки коптильни своими руками и ее эксплуатации могут возникнуть определенные вопросы. Мы хотим дать вам ответы на некоторые из них.

  1. После постройки коптильни своими руками из обычного газового баллона покройте ее черной эмалью. Она придаст дизайну законченный вид.
  2. При использовании коптильни корпус непременно испачкается копотью.На качество готовки это никак не влияет, поэтому за чистоту переживать не стоит.
  3. Промыв коптильню из баллона металлическими щетками, вы удалите эмаль и вызовете образование ржавчины. Так что лучше дать коптильне покрыться копотью.
  4. Перед первым приготовлением копченостей в новой коптильне, сделанной своими руками, обязательно проведите пустую топку. Так вы полностью уберете все посторонние запахи, ведь первая порция рыбы или мяса вас точно не разочарует.Многие не чистят баллон, начинают дымить. Вкус отвратительный, из-за чего человек разочаровывается в домашнем курении. И все, что мне оставалось сделать, это вымыть и растопить устройство.
  5. Для идеального копчения подходят опилки лиственных и фруктовых деревьев. Никаких игл. Его смола сделает продукты горькими при копчении.
  6. Очищайте топку и дно коптильни периодически, чтобы старые продукты сгорания не испортили вкус продуктов.

Засоренный газовый баллон - это не просто металлолом.При желании из него можно построить великолепную коптильню. Копчение в домашних условиях - это вкусно и дешево по сравнению с нынешними ценами на копчености в магазинах.

Чтобы сделать коптильню из газового баллона своими руками не придется затратить много денег и сил. Если товара нет в наличии, то его можно приобрести. Есть дешевый воздушный шар. Также вам понадобится сварочный аппарат, болгарка и другие инструменты.

Благодаря круглой форме воздушного шара изделие станет действительно оригинальным.Кроме того, коптильню можно модернизировать, прикрепив колеса, градусник и другие необходимые детали. На выходе получится аппарат, который всегда порадует всю семью копченостями, например, птицей, мясом и ломом.

Подготовка сырого продукта

Из газового баллона можно сделать не только качественную коптильню, но и мангал. Выбирать ржавую тару нежелательно, так как от нее зависит срок эксплуатации. Не работайте с баллонами, содержащими скопившийся газ или даже пары пропана.

Чтобы приступить к работе, нужно подготовить все необходимые инструменты. Но, помимо инвентаря, вы должны иметь хотя бы минимальные навыки использования электрического оборудования. Итак, перечислите необходимые инструменты и материалы следующие:

При грамотном изготовлении коптильни срок службы составит около 20 лет. Но покупные варианты не могут похвастаться такой внушительной прочностью.

Удаление газа из баллона

Итак, газовый баллон найден.Теперь его нужно осмотреть на предмет дефектов. Затем из бака удаляется газ, так как даже после полного удаления пропана остается скопившийся пар, который при взаимодействии с искрой может воспламениться. Это очень важно, ведь травмы в процессе никому не нужны. Чтобы избавиться от пропана, баллон следует вынести на улицу. Категорически запрещено o выполнять такие работы под дождем. На рабочем месте не должно быть взрывоопасных и легковоспламеняющихся веществ.

Изначально товар ставится вертикально.Затем клапан выкручивается максимально. После этого баллон кладут на землю сбоку, а оставшийся газ уходит из него. Через некоторое время проводится проверка на наличие пропана. Достаточно использовать мыльный раствор каши, которым наносят на клапан. Если на мыле появились пузыри, значит, газ еще не вышел, и нужно немного подождать.

После полного удаления газа следует приступить к работе по удалению горловины, отрезав верхнюю часть баллона.Верх краном необходимо распилить ножовкой. После снятия наконечника образуется полость, в которую необходимо с помощью шланга налить воду. Благодаря этому способу исчезнут все неприятные запахи.

Для полного устранения запаха баллон необходимо наполнить водой и залить туда нашатырный спирт. Важно тщательно перемешать жидкость и оставить на два часа. Затем жидкость сливают, а емкость снова промывают пресной проточной водой.

Недопустимо появление искры. Для снижения риска воспламенения газа необходимо время от времени обрабатывать водой.

Правила изготовления коптильни

Для изготовления коптильни из газового баллона делать предварительные чертежи не нужно, так как этапов создания конструкции очень мало. Обычно коптильню делают из того материала, который нашли во дворе. Однако, если изделие будет более сложным и будет иметь различные элементы, например, колеса для транспортировки или электроплиту, в этом случае желательно составить простые схемы.В целом устройство для копчения продуктов делается поэтапно:

Конструкция ступней

Чтобы еда и тепло не опрокидывались, коптильне придается устойчивость. Для этого подойдут ножки, которые приварены к изделию. В качестве опоры потребуется приобрести трубы или уголки. Важно, чтобы эти элементы были одинаковой длины, в идеале 80-100 см. Детали прикрепляются к меткам и крепятся сваркой.

Опоры желательно сделать съемными.К баку приварены 4 болта. Далее берутся 4 трубки одинакового диаметра с болтами. В трубках нарезают резьбу, а потом навинчивают на болты. Таким образом, трубки можно в любой момент открутить, а конструкцию поместить в автомобиль.

Вместо ножек можно построить более сложную конструкцию, в которой коптильню можно будет без труда перевозить по двору. Технология крепления опор такая же, но снизу на уголки крепятся колесики.Такие колеса можно снять с детского велосипеда при наличии таких транспортных средств.

Часто цоколь коптильни несъемный. Напротив, конструкция дополнительно усиливается, чтобы сделать ее неподвижной. Тогда риски опрокидывания значительно снижаются.

Вставка цилиндра

Некоторые владельцы предпочитают мангал, построенный из цилиндра, в который не входит коптильня. В этом случае топка не нужна. Но если хозяин дачи решил оборудовать свой баллон для коптильни, то без специальной емкости не обойтись.

Для изготовления дополнительной емкости для поджига стружки понадобится лист толщиной 4 мм. Металлический лист необходимо разрезать так, чтобы получились такие же детали, из которых можно сделать компактную коробку.

Другой цилиндр может служить топкой, но его нужно разрезать на треть всей длины. Образовавшаяся полость в будущей печи закрывается листом, закрепленным сваркой. Или нужно отрезать верхушку от цилиндра и приварить к отрезку. Должен получиться небольшой воздушный шарик.Порядок действий такой же, как и при изготовлении коптильни. Дверь вырезана. Ручка прилагается.

Такой ствол должен крепиться к главному цилиндру. На торцевых частях обоих изделий удаляется металл. Необходимо сделать полосу шириной 2–3 см. Далее к нижней части коптильни приваривается топка так, чтобы две прорези на обоих цилиндрах располагались друг напротив друга. Там же делается ставня.

Дизайн можно сделать разным. В обоих изделиях проделано одно отверстие.К отверстиям крепится гофра, соединяющая топку и коптильню. Таким образом, дым попадет в емкость с продуктами, и опасность попадания открытого огня в саму коптильню не возникнет.

Преимущества и недостатки продукта

Коптильня из газового баллона может похвастаться следующими достоинствами:

Помимо неоспоримых достоинств, коптильня имеет ряд недостатков. К основным недостаткам можно отнести:

Главное достоинство конструкции - металл.Дело в том, что баллон предназначен для хранения газа, соответственно для изготовления отобранный металл высокого качества. По технологии толщина стенки 3 мм.

Вкус и качество копченостей зависят от способа их приготовления. Поэтому домашние копчености всегда оказываются вкуснее и дешевле магазинных деликатесов. Но для того, чтобы самостоятельно приготовить такие блюда, вам понадобится коптильня. На рынке огромный выбор коптильней, но стоимость их может быть завышена.Коптильня из газового баллона своими руками - прекрасная альтернатива дорогим магазинным аналогам. Поэтому, вооружившись подручными средствами, вы без особых сложностей сможете построить такой аппарат.

Для постройки коптильни своими руками из газового баллона потребуется:

  • Баллон отработанный газ (50-70 литров).
  • Листовой металл (3-4 мм).
  • Строительный уголок (45 мм, около 6 м).
  • Труба (120 мм) для дымохода.
  • Петли дверные.
  • Металлические прутки на решетке (10 мм).
  • Ручка дверная.
  • Аппарат для сварки, электроды.
  • Болгарский.
  • Дрель.
  • Ножовка по металлу.

Выбирая баллон с пропаном, убедитесь, что он не имеет значительных повреждений и глубокой коррозии. Такая емкость быстро выгорит и прослужит недолго. Хороший баллон можно использовать до 20 лет.

Очистка цилиндра

После выбора бутылки приступайте к ее очистке.Для начала нужно спустить весь газ и открутить вентиль. Это часто бывает сложно, потому что клапан может заржаветь о шейку, его можно заблокировать или даже заклинить сваркой. Многие пытаются использовать различные средства для размягчения ржавчины, используют большой газовый ключ или сбивают клапан молотком, чтобы перемещать его по резьбе. Делать это нужно аккуратно, чтобы не вызвать искр. В любом случае, пока клапан не будет снят с баллона, его нельзя разрезать, потому что в нем должен оставаться газ.

После того, как вентиль откручен так или иначе, у вас на баллоне открыта горловина.Через него баллон должен быть полностью заполнен водой. Будьте осторожны, возьмите тонкий шланг и наполните его небольшой струйкой, так как в горловине может образоваться воздушный забор и он вас обманет - вы решите, что баллон полностью заполнен, а это окажется неверным.

Когда вы убедились, что вода наполнила ваш цилиндр до самого горлышка, вы можете аккуратно отрезать горлышко по кругу с помощью болгарки. И вам нужно срезать ниже уровня воды.

Есть еще один способ убедиться, что газа не осталось.Цилиндр кладут на бок, в его горлышко вставляют конец, равный длине тряпки, смоченной горючей жидкостью, а второй конец поджигают. Пока он горит, у вас будет время укрыться. Тряпка выгорит, произойдет хлопок, а это будет означать, что в баллоне точно не осталось газа.

Вот видео об этом методе:

В результате у вас должен быть пропановый баллон, полностью гарантированно очищенный от остатков газа.

Сделайте крышку

Как сделать коптильню из газового баллона? Для такой конструкции не потребуется наличие специальных чертежей. Достаточно придерживаться последовательности работ. Сначала сделайте крышку-дверь:

  • Положите баллон на бок. Чтобы отступить от краев на 10-15 см, сделайте разметку маркером или мелом на месте будущей двери.
  • С помощью болгарки сделайте пропилы, но не до конца - сначала приварите петли, а уже потом полностью срежьте крышку.(Именно так на фото ниже.) В противном случае будет очень сложно сделать петлю прямо.
  • Очистить острые края.
  • Прикрепите ручку к двери снаружи.

Стенд коптильни

Для устойчивости устройства понадобится подставка. Чтобы все получилось правильно, нужно определиться, какая будет коптильня - стационарная или мобильная.

Стационарное строительство:

  • Подготовьте четыре уголка, необходимую высоту (около 1 метра) и сварочный аппарат.
  • Уголки устанавливаются перпендикулярно коптильне.
  • Осторожно приварить.

Это самая простая конструкция подстаканников. (На фото скорее, чем коптильня, но принцип тот же.) Вы можете придумать для себя другой вариант.

Для переносной коптильни из газовых баллонов необходимо:

  • Приварите 4 болта по периметру емкости.
  • Приварите гайки к четырем ножкам металлического профиля или уголкам.

При строительстве ножки легко откручиваются, а при установке их легко прикрутить.

Производство дымоходов и печей

На данном этапе мы получили прочную конструкцию, которую можно использовать как мангал или мангал. Но чтобы получить настоящую коптильню из газового баллона, понадобится дымоход и топка.

Дымоход приваривается к боковой части коптильни, в той части, где было вырезано горлышко. Колено выполнено из плотной металлической трубы, в которую будет вставлен дымоход.Высота дымохода должна составлять 1 метр. Такой размер обеспечит оптимальную тягу и тление древесины.

Дымоходная конструкция завершает дымоход. Надо отрегулировать тягу. Заслонка может быть съемной, как самый простой вариант. Он также может быть встроен или закреплен металлическим болтом.

Это тоже коптильня, только совмещенная с небольшой плиткой.

Горячее копчение подразумевает обработку продуктов горячим дымом, температурой от 70 до 120 градусов.Поэтому важно оборудовать топку, от которой будет идти горячий дым. Он будет прикреплен к противоположной от дымохода стороне. Проще всего использовать для печи другой использованный газовый баллон, но только меньшего размера.

В цилиндре проделано 2 отверстия. Первый - для укладки щепы, второй - для обдува. Затем топку соединяют с самой решеткой коптильни. Для этого можно использовать короткую трубу. Такой переходник необходим, чтобы в коптильню не попал открытый огонь.Если небольшого цилиндра нет, для конструкции топки подойдет плотное железо (4 мм).

Установка решетки и поддона

Помимо всей конструкции в коптильне должна присутствовать курительная решетка. Сделайте это просто из стальных прутков. Или поиск уже готов. Готовые копчености будут размещены на решетке. Помимо решетки внутри можно установить трубку, на которую будет удобно развешивать рыбу или куски мяса.

На этом фото коптильная камера, сама коптильная камера слева вверху.

Внутри коптильни на дно также следует установить металлический поддон; во время варки туда будут стекать жир и сок. Чтобы за поддоном было легко ухаживать, лучше накрыть его фольгой.

Для регулирования температуры копчения вставьте в крышку конструкции специальный термометр. Для эстетики и удобства можно прикрепить импровизированный столик. На нем будут выкладываться продукты.

Отличия горячей и холодной коптильни

Как упоминалось выше, происходит при высоких температурах.Время приготовления таким способом может составлять от получаса до нескольких часов. Зависит от размеров и видов изделий. Готовить горячим дымом довольно быстро. Но срок хранения таких лакомств невелик. Как правило, в холодильнике продукты хранятся не более 7 дней.

При приготовлении время длится от 24 часов до нескольких недель. Вкус таких продуктов более насыщенный и хранятся они намного дольше. Поскольку продукты обрабатываются холодным дымом, с температурой 20-30 градусов, сама конструкция отличается от горячей коптильни.

При проектировании коптильни из баллонов потребуется удлинить трубу, соединяющую топку и коптильню. Труба должна быть не менее 2 метров, чтобы дым достаточно охладился. Вы также можете сделать эту трубу съемной. Тогда конструкция будет использоваться для горячего и холодного копчения.

  • Обязательно соблюдайте меры безопасности. Работайте вдали от жилых помещений и открытого огня. Работать с газовыми баллонами опасно.
  • Когда ваш дизайн готов, для эстетики его можно покрасить темной эмалью.Но потом аппарат покрывается копотью. Так что в этой процедуре нет необходимости.
  • Перед началом процесса копчения обязательно запустить «пустую» коптильню, без продуктов. Это необходимо для избавления от нежелательных запахов, которые впервые могут испортить вкус и аромат продуктов.
  • Чтобы аромат и вкус копченостей были непревзойденными, используйте щепу плодовых и лиственных пород. Прекрасно подходят яблоня, груша, вишня, вишня, ольха, дуб. Не рекомендуется использовать древесину хвойных пород, так как она имеет слишком специфический аромат.

Вот длинное подробное видео, как сделать двухцилиндровую коптильню:

Голые зимние деревья вдохновляют художника из Монтвилля

МОНТВИЛЬ - Художница Фелисия Чинкеграна живет в глухих лесах Монтвилля, но ей даже не нужно выходить на улицу за вдохновением. Деревья повсюду - ее дом, ее студия и ее искусство.

Ее украшения и картины с ручной гравировкой - лишь часть ее коллекции, но все они обладают одним и тем же качеством: голая гравюра на дереве, ветви которого резко движутся, создавая впечатление, что она протягивает руку.

«Мы с мужем переехали в Монтвилл, штат Мэн, из Род-Айленда пять лет назад, - сказала она.

Имея степень магистра художественного образования и степень бакалавра изящных искусств в области скульптуры, она и ее муж, который работает строителем деревянных лодок, имеют еще большие планы, чем быть художниками.

«Нашим первоначальным намерением было приехать сюда, чтобы организовать художественный лагерь для детей из групп риска», - сказала она. «В настоящее время мы строим свой собственный дом из каркаса из соломенных тюков и все еще работаем над ним, так что моя студия сейчас находится в гостиной.Но со временем у меня на нашей земле будут собственная студия и образовательные студии ».

Чинквеграна преуменьшает это, но оказывается, и она, и ее муж Джон Пакетт прошлой зимой были показаны в эпизоде ​​«Строительство вне сети» на Discovery.com .

Несмотря на то, что она поддерживает себя как художник, план развития состоит в том, чтобы в конечном итоге предложить общественности классы по строительству лодок, искусству и погружению в дикую природу.

«Мы действительно заинтересованы в обучении детей любому процессу или деятельности, требующей от них работы руками, создания чего-либо и решения проблем с помощью критического и творческого мышления», - сказала она.

Ее рисунки на манжетах, серьгах и подвесках из стерлингового серебра выгравированы вручную в произвольной форме с использованием гибкого стержня с алмазным наконечником. Затем они полируются патиной.

«Это почти как драка», - сказала она.

Все ее рисунки тушью написаны на березе, а все рамы сделаны из обрезков лодок, которые строит ее муж.

Дизайн ее отдельных деревьев всегда немного меняется, но он произошел от гигантского триптиха, над которым она работала в течение шести месяцев.

«Я всегда рисовала деревья с детства», - сказала она.«Я лазил по деревьям. Они просто утешили меня, и около 10 лет назад мне пришла в голову именно эта конструкция. Мой отец был болен, и я просто работал над этим произведением в этом состоянии свободного потока, не задумываясь над этим. Это было только для меня. Для меня это была такая медитация, а потом я просто начал делать их для других ».

Хотя ее работы склоняются к японской тематике, она сказала, что это не умышленно.

«Когда я учился в школе в Чикаго, я ходил в музеи во время обеденного перерыва в этих крыльях и смотрел на это древнее японское искусство, и я думаю, что случайно использовал это в своей работе.Чем больше я над ними работаю, тем больше они превращаются в этот образный поток. Они не обязательно украшены, но люди находят в них спокойствие ".

Чтобы узнать об их предстоящем лагере, посетите: Лагерь традиционных ремесел и дикой природы Корней Оханы .

Чтобы узнать больше о ее работах, посетите Felicia Grace Designs или встретитесь с ней лично на United Farmers Market в Белфасте каждую субботу.


Кей Стивенс можно связаться по телефону news @ penbaypilot.ком

Мангал с беседкой. Генеральный план строительства

Что может быть лучше, чем собраться всей семьей или друзьями на даче и пожарить мясо на огне? Ничего, если только погода не внесет свои коррективы. Тогда запланированные сборы придется отменить. Но если соорудить мангал с беседкой, то ни одна встреча не окажется под угрозой.

Беседку с мангалом можно сделать своими руками. Это не так уж и сложно. В многочисленных каталогах по строительству и ландшафтному дизайну можно найти большое количество моделей, среди которых несложно выбрать наиболее близкую по душе, а также оптимальную по физической силе и финансам.Хотя конструкции у них очень разные, но общий план в любом случае будет примерно одинаковым.

Планировка и планировка

Строительство беседки с мангалом необходимо начинать, прежде всего, с планировки. Первым делом нужно выбрать место, где он будет стоять. Желательно, чтобы будущая беседка находилась в зоне отдыха и не являлась препятствием для ведения садоводческих мероприятий. Когда выбрано наиболее подходящее место, выделяется территория.С помощью клиньев устанавливаются границы будущей конструкции.

Фундамент

Для того, чтобы возведенная конструкция была прочной, необходимо обеспечить ему хороший фундамент. Поэтому без фундамента не обойтись. Это могут быть сваи, колонны из железобетона или монолит. Обязательно сделайте фундамент под мангал. Его можно сделать отдельно или вместе с фундаментом беседки.

Возведение каркаса беседки

Следующим этапом, который вам необходимо выполнить, чтобы построить мангал с беседкой на своем участке, является установка направляющих для стен и пола.Также можно сразу соорудить под крышу стропила.

Монтаж мангала и устройство пола

Когда каркас возведен, уже можно увидеть примерную форму его будущей конструкции. Следующим этапом будет настелить пол и установить мангал. Он, как уже было сказано выше, монтируется на его фундамент. Если стены беседки и пол выполнены из легковоспламеняющихся материалов, например дерева, необходимо позаботиться о их защите.Во-первых, ни в коем случае не кладите пол на фундамент мангала. Во-вторых, сделайте по периметру мангала забор, например из кирпича, но не забудьте про люк для сбора сажи, который также будет играть роль зольника.

Монтаж стен и скамейки

Обставляем стены беседки по готовому каркасу. Если возводится закрытая беседка с мангалом, то окна нужно собирать на самом последнем этапе, чтобы не повредить их во время работы.Монтируем магазины.

Крыша

Следующий шаг - закрыть крышу. Не забудьте оставить отверстие для дымохода. И вот мангал с беседкой почти готов!

Вытяжка

Последний этап - установка вытяжки. Сборные элементы можно купить практически в любом строительно-строительном магазине. Не делайте дымоход слишком коротким, иначе тяга будет слабой.

Электрика

Мангал с беседкой уже готов к эксплуатации.Последний штрих - монтаж электропроводки и установка осветительных приборов. Это не обязательное условие, но вдруг засидеться до темноты.

Беседка своими руками из дерева пошагово: чертежи, схема

Сад в саду - не просто элемент ландшафтного дизайна. Это самое популярное место для многих в жаркий знойный летний день или возможность хорошо провести вечер и полюбоваться закатом на свежем воздухе. В нем можно отдохнуть за интересной книгой, поработать за ноутбуком, а также пообщаться с друзьями.

Обычно они имеют простую конструкцию. Например, беседка своими руками из дерева, чертежи которой можно найти на строительных порталах, легко изготавливается с минимальными затратами.

Конструкции

Прежде чем возводить это здание на своем участке, вам необходимо определиться с дизайном. Беседка для дачи - это самая легкая, просторная, незамысловатая конструкция в вашем саду или приусадебном участке, позволяющая наслаждаться свежим воздухом, запахами и звуками природы вне зависимости от капризов погоды.Это здание позволяет спастись от полуденного солнца в июле и от дождей осенью. Давайте разберемся, как поэтапно строится беседка из дерева своими руками.

Что касается конструктивных особенностей, то их очень много разных видов. Есть беседки круглой, прямоугольной, квадратной формы. Здание может быть застекленным или, наоборот, полностью открытым. Вы можете выбрать то или иное, исходя из вашего участка, места, где вы хотите расположить эту конструкцию, а также эстетических предпочтений.

Хоть беседка своими руками из дерева, чертежи которого невозможно представить, может иметь любой дизайн, все эти постройки объединяет что-то общее: она воздушная, легкая, прозрачная. Это к тому, что такая постройка не должна быть капитальной.

Выберите место

Прежде чем что-то строить, нужно определить место. Он должен располагаться в самом уютном уголке вашего участка. Помимо комфорта, место должно иметь надежную защиту от ветра, иметь дорожки, чтобы по нему можно было легко пройти к зданию.Необходимо учитывать растущие на участке растения.

Материалы и конструкция

Затем нужно решить вопросы с материалом. В нашем случае это дерево. Но также беседка может быть сделана из камня, металла и многих других материалов. У дерева много преимуществ. Для его обработки не потребуется специализированный инструмент, и с ним справится даже один человек.

Когда все ясно, пора переходить к проектированию зданий. Это особенно важный этап.Хотя кажется, что для такого небольшого сооружения, как беседка из дерева, сделанная из дерева, схема не нужна, рисунок поможет вам в дальнейшем избежать некоторых ошибок. И вам будет легче понять, чего вы хотите и что должно получиться в итоге.

Давайте еще немного поговорим о дизайне. Для таких построек существует несколько традиционных стилей.

Например, классические постройки отличаются прямыми линиями в конструкции и четкими пропорциями.В основном эти беседки выполняются в виде многоугольников.

Восточный стиль предусматривает крышу в виде купола. Однако он может иметь самые разные формы.

Стиль Лены грубоват, неотесан, но в то же время очень трогателен на вид. Такие беседки часто делают в виде лесных домиков или птичьих гнезд.

Загородные постройки в этом стиле только деревянные. Что касается дизайна, здесь нужно проявить некоторую фантазию.

Викторианский стиль прекрасно вписывается в пейзажи садов и деревень.Дерево для таких построек используется в натуральном виде. Такая беседка может иметь как самую простую конструкцию, так и очень изысканную конструкцию.

Немного о выборе дерева

В качестве материалов для строительства подходят ель, лиственница, пихта или дуб. Эти породы дерева популярны тем, что в основном распространены в нашей стране, а значит, с их доступностью проблем не возникнет.

Перед началом строительства материал желательно обработать антисептиком.Это создаст для древесины защитный слой, который сможет защитить ее от влаги и вредителей.

Беседка - своими руками из дерева пошагово

Перед постройкой нужно сделать проект будущей постройки, что на всех этапах строительства значительно облегчит работу. А с помощью грамотно оформленного чертежа можно примерно узнать, сколько материала потребуется для работы.

Подготовка площадки

Перед строительством также должна быть подготовлена ​​будущая строительная площадка, которая сводится к очистке площадки от растений, мусора, камней, корней.Профессионалы рекомендуют следующее. Прежде чем беседку из дерева будут возводить поэтапно, необходимо удалить верхние слои грунта на строительной площадке.

Далее следует отметить наш сайт. Из инструментов пригодятся рулетка, веревка, шпагат, а также колышки. Если ваша постройка круглая или в виде многоугольника, разметку лучше начинать с центра. Окружность должна быть очерчена от радиуса. Тогда, в случае многоугольника, круг можно разделить на несколько секторов.В местах пересечения радиусов и окружностей нужно будет поставить столбы. Тогда очень скоро беседка, сделанная из дерева своими руками (чертежи, схема которой на фото ниже) превратится в настоящий объект и место для загородного отдыха.

Изготовление фундамента

На этом этапе необходимо сделать основу для будущего строительства. Если конструкция планируется сделать легкой и открытой, то достаточно точечного фундамента. Для организации такого фундамента нужно выкопать ямы размером 30 * 30 см, глубиной 50 см.Чтобы беседка стояла более надежно, необходимо в середине длинных сторон установить опоры.

Материалом для опор будет массив дерева. Дуб хорошо подходит для этой цели. Концы бруса нужно тлеить дегтем или битумом. В образовавшиеся ямы не следует насыпать слишком много щебня. Затем нужно плотно утрамбовать. На этом этапе конструкция получит надежный фундамент, а также дренаж. Ямы накройте пленкой, а затем установите столбы и насыпьте щебень.При этом гравий необходимо утрамбовать. Далее заливаем бетон.

Вы можете применить альтернативный метод. Так, деревянные столбы можно устанавливать в оцинкованные трубы, которые предварительно были вбиты в землю.

Так или иначе, после бетонирования дать высохнуть. Все остальные этапы, а это строительство стен, крыши, пола, можно начинать не раньше, чем через неделю.

Как сделать беседку из дерева своими руками поэтапно? Крыша

Итак, мы перешли к кровельным работам.Конструкция крыши полностью определяется только формой конструкции.

Если здание прямоугольное, то крыша может быть одно-, двух- или четырехскатной. В беседках многоугольной формы необходимо делать вальмовую крышу с необходимым количеством скатов. Стропила должны опираться на столбы, расположенные по углам. Столбы вверху и внизу необходимо соединить балками.

В качестве строительной системы может применяться пруток сечением 50 мм. К стропилам прибиваются соответствующие доски, а на них, в свою очередь, укладывается рубероид.Таким образом, сделанная пошагово беседка из дерева (фото прилагается ниже) не только станет предметом отдыха, но и сделает ваш двор неповторимым и красивым.

При строительстве небольшого сооружения открытой планировки в качестве кровельного материала можно использовать рубероид, черепицу, металлочерепицу, поликарбонат. Для более тяжелых кровельных материалов потребуется дополнительно усилить несущие конструкции. Если вы планируете иметь закрытую беседку, то нужно серьезно задуматься об утеплении.

Полы и стены

Полы делаются прямо на уровне земли. По желанию их можно поднять. Для этого вам понадобится опора под полом и под крыльцом. В большинстве случаев полы в таких постройках делают из дерева или тротуарной плитки.

Если пол бетонный, который лежит на земле, то под ним нужна подстилка на основе песка и гравия. В том случае, если он деревянный, его необходимо дополнительно защитить от вредной влаги. Здесь перед укладкой пола следует сделать утеплитель на основе рубероида.

Открытые конструкции не всегда имеют 4 стены. Иногда их может быть 3, 2 или вообще один. Самый распространенный вариант для дачи - низкие стены. Можно даже сказать, что это перила. Таким образом можно придать конструкции уюта.

Если конструкция закрытая, то здесь стены возводятся во всю высоту. Однако в передней части предусмотрены большие окна. Летом их можно убрать и превратить беседку в открытую летнюю. Зимой все наоборот.

Беседка своими руками из дерева с мангалом

Дача - это отдых, это приятные занятия и много другого.Люди уходят в коттеджи, чтобы избавиться от забот и снять стресс. Часто дача - это не только отдых, но и приятные встречи с друзьями и шашлык как необходимая часть.

Поэтому конструкция с мангалом, которую можно сделать самостоятельно, станет хорошим решением, чтобы отдых был приятным и комфортным.

Что касается конструкций, то здесь все почти как с обычными беседками. Единственное отличие - в самом гриле.

Mangal selection

Часто в беседках используются переносные устройства.Однако все более популярными становятся встроенные грили. Так что можно сделать постройку максимально функциональной.

Встраиваемый элемент - это чаще всего большие конструкции из камня или металла. Обычно мангалы имеют множество функциональных отсеков для дров, посуды.

Какие размеры, а также форма и конфигурация будут полностью зависеть от вас. Только вы решаете, какого типа, ширины и высоты беседка будет из дерева с мангалом. Чертежи должны включать противопожарную защиту.

Самодельный мангал

Обычно перед тем, как строить беседку, ставят мангал. Ведь переносной элемент совсем не интересен. Процесс строительства очень простой. Достаточно сделать из кирпича трубу, а на ней организовать мангал.

По чертежам и многочисленным фотографиям подобных построек видно, что возведен первый мангал. Затем к нему крепится беседка. Но в большинстве случаев элемент устанавливается в одной из стен садовой постройки.

Так как наша беседка деревянная, то стену, которая будет примыкать к мангалу, необходимо обшить металлом.Это необходимо для того, чтобы максимально защитить деревянную конструкцию от огня и искр. Если пол деревянный, то его тоже нужно обшить листовой сталью.

Если вы не уверены, что справитесь с кладкой мангала, можно воспользоваться упрощенным вариантом. В этом случае нужно приобрести готовую вещь или использовать металлическую переносную.

Теперь вы знаете, как построить беседку из дерева. Шаг за шагом. Как видите, здесь нет ничего сложного. При возведении конструкций не потребуется большого опыта и знаний строителя.Все, что от вас потребуется - это чертеж, материалы и инструменты для строительства. В результате такая беседка позволит вам и вашей семье или друзьям отлично отдохнуть теплыми летними вечерами. Это стоит вложений и труда.

Итак, мы разобрались, как пошагово сделать беседку своими руками из дерева.

.

Leave a Reply

Ваш адрес email не будет опубликован. Обязательные поля помечены *
