Ленточный заглубленный фундамент своими руками – достоинства и недостатки + его устройство и пошаговая инструкция монтажа своими руками

Вариантов может быть несколько:

• засыпают глиной, тщательно утрамбовывают и проливают водой для адгезии;
• используют песок с водой, затем утрамбовывают каждый слой;
• применяют рулонный материал (рубероид) в два слоя. Внахлёст не менее 15 см. Нижний рулон укладывают под верхний слой. Стыки разогревают паяльной лампой и сваривают.
• обмазка мастикой на основе битума. В работе используется шпатель, валик. Первый слой наносится толщиною 3 мм поперечными движениями. После высыхания процедуру повторяют в направлении сверху вниз.

Поверхность отчищают от лишнего цемента, пыли, перед тем как делать гидроизоляцию.

Фундамент и цоколь обрабатывается также гидроизоляционным слоем. Для обработки подойдет любой метод, перечисленный выше.

Среди новейшей технологии используют инъекционные проникающие составы. Средство наносится на влажный бетон. Происходит реакция с водой, и состав превращается в кристаллы. Они в свою очередь проникают в бетон и делают поверхность водонепроницаемой. Если оставить цоколь или фундамент без обработки – это значит подвергнуть его медленному разрушению от воздействия природных катаклизм.

Мелкозаглубленный ленточный фундамент своими руками: пошаговая инструкция

Автор Сергей Федоров На чтение 12 мин. Просмотров 600 Опубликовано 09.11.2019

Мелкозаглубленный ленточный фундамент (МЗЛФ) — разновидность ленточного фундамента, который располагается ниже нулевого уровня на 0,3-0,7 м. Возведение такого типа основания требует минимум финансовых и трудовых затрат. МЗЛФ отлично подходит для легких построек, возводимых на различных грунтах. Фундамент имеет свои преимущества и недостатки, а также особую технологию строительства.

Мелкозаглубленный ленточный фундамент: сфера применения, плюсы и минусы

Несущая способность МЗЛФ, в сравнении с основаниями другого типа, оценивается как средняя и во многом зависит от типа грунта на участке. Мелкозаглубленный фундамент подходит для строительства дачных домиков, строений из бруса, каркасных домов, а также для хозпостроек, бани, сарая и пр. Для кирпичных домов, больших коттеджей из пенобетона и газоблоков мелкозаглубленное основание не подходит. Для таких строений отличным вариантом будет комбинированный фундамент на сваях, например свайно-ленточный мелкозаглубленного типа на буронабивных опорах.

Фундамент такого типа желательно возводить на слабопучинистых и непучинистых грунтах. Идеальный вариант — песчаные и супесчаные грунты с низким содержанием влаги. Уровень грунтовых вод должен быть ниже глубины заложения минимум на 0,5 м. На глинах строительство МЗЛФ сопровождается трудностями, т.к. большинство глинистых грунтов относятся к средне- и высокопучинистым грунтам. Особенности возведения основания с небольшой глубиной заложения на пучинистых грунтах рассмотрим ниже.

К достоинствам этого типа оснований относят

• экономичность, расход бетона на 30% ниже, чем при возведении обычного заглубленного ленточного фундамента или основания с монолитной плитой перекрытия;
• простота постройки, можно соорудить своими руками без привлечения рабочих и спецтехники;
• небольшой объем земляных работ — роется узкая траншея глубиной не более 0,7 м;
• маленькая площадь соприкосновения конструкции с грунтом.

Среди недостатков МЗЛФ отмечают

• заливка ведется при устойчивых температурах выше +10 С;
• ограниченность применения ввиду небольшой несущей способности
• возведение возможно только на ровной поверхности с уклоном не более 5 градусов;
• отсутствие подвального помещения в доме.

Мнение эксперта

Сергей Федоров

Профессиональный строитель. Стаж 18 лет

Если вы планируете возвести МЗЛФ-основание и «заморозить» стройку, то учтите что оставлять основание без нагрузки на зиму нельзя! При промерзании грунт вытолкнет монолитную ленту, что приведет к нарушению ее целостности.

Особенности конструкции мелкозаглубленного фундамента

Мелкозаглубленный монолитно-ленточный фундамент возводится на ровной поверхности. При строительстве дома на склоне придется комбинировать МЗЛФ со свайным фундаментом, при помощи опор выравнивая перепад высот. По прочности и устойчивости к деформациям конструкция должна соответствовать СНиП 2.03.01-84.

В разрезе фундамент мелкого заложения выглядит следующим образом:

Особенности МЗЛФ, которые необходимо учитывать при расчете и строительстве:

1. Глубина заложения подошвы основания зависит от глубины промерзания грунта.
2. Обязательно устройство подушка из сухих сыпучих материалов: смеси песка крупной фракции и гравия.
3. При высоком уровне подземных вод под фундаментом и вокруг него выполняется дренаж.
4. Основание, на которое устанавливается монолитная лента, максимально уплотняется.
5. Обязательно обустройство отмостки для отвода дождевой воды и снега.

Учитывая эти особенности можно сделать вывод, что подушка-подсыпка и отмостка являются неотъемлемой частью мелкозаглубленного основания. Требования к отмостке указаны в СНиП 2.02.01–83.

Расчет мелкозаглубленного ленточного фундамента

Расчет МЗЛФ, который возводится на низко- и непучинистых грунтах не представляет сложности. В ходе расчета определяются три основных параметра:

Глубина заложения

Определяется на основании СН «Основания и фундаменты». В документе указаны следующие минимальные значения глубины заложения подошвы фундамента:

• при промерзании грунта менее 2 м — 50 см;
• при промерзании грунта на глубину до 3 м — 75 см;
• при промерзании грунта более 3 м — 100 см.

Для большинства регионов средней полосы глубина заложения МЗЛФ будет составлять 50 см. Для легких строений, например каркасного сарая или маленького дачного домика этот параметр можно уменьшить до 30 см.

Ширина монолитной ленты

Чтобы не делать сложных расчетов, ширину подошвы рекомендуем брать, исходя из таблицы:

Высота над уровнем земли

Чем выше монолитная лента возвышается над уровнем земли, тем лучше полы дома будут защищены от сырости и холода. Однако высота фундамента для сохранения устойчивости и несущей способности должна коррелировать с его шириной. Оптимальный вариант: высота ленты над нулевой отметкой равна ее ширине.

Мнение эксперта

Сергей Федоров

Профессиональный строитель. Стаж 18 лет

Пример: Глубина заложения составляет 50 см. Ширина монолитной ленты по таблице — 30 см. Значит, высота над уровнем земли будет составлять 30 см, а высота всей монолитной ленты 80 см. Высота наземной части МЗЛФ не должна быть ниже уровня снега. Значение высоты снега зависит от региона (его можно узнать в Сети). Для регионов средней полосы это значение не превышает 8-10 см.

Расчет МЗЛФ на пучинистых грунтах

При строительстве дома на пучинистых грунтах производятся более сложные расчеты, цель которых — определение деформации пучения. Сделать такой расчет самостоятельно достаточно сложно, поэтому необходимо доверить его профессиональным проектировщикам или воспользоваться готовой таблицей:

В графе 2 «Ширина подошвы» и графе 3 «Толщина подушки» через знак / указываются значения для отапливаемых и не отапливаемых помещений. В графе «Вариант армирования» указано минимальное количество арматурных стержней, которые должны быть использованы для армирования монолитной ленты.

Устройство мелкозаглубленного фундамента: технология строительства

Технология возведения МЗЛФ не сложная, заливку можно проводить по СНиПам 3.03.01-87, 2.02.01-83 или по нашей инструкции. Основание для каркасного дома 10 х 10 м можно залить за 1-2 дня. Перед началом заливки необходимо определиться с тем, где вы будете брать бетонный раствор. Существует два варианта:

1. 1заказать бетон класса В22,5…В17,5 на ближайшем РБУ. В этом случае смесь будет доставлена вам в указанное время автобетоносмесителем. Если АБС не сможет подъехать к месту заливки, то используется специальный рукав, по которому бетонный раствор будет подаваться к опалубке. Заказ рукава немного увеличит стоимость услуг АБС. К тому же вам придется оплатить каждый час простоя спецмашины.
2. 2приготовить бетон самостоятельно. При этом вы не будете зависеть от РБУ и потратите значительно меньше денег, однако и качество бетонной смеси будет немного ниже. При замесе бетона следует строго соблюдать рецептуру. Чтобы бетон не начал схватываться раньше времени можно использовать специальные добавки. Готовить бетон можно начинать сразу после монтажа опалубки.

Монтаж МЗЛФ: пошаговая инструкция от А до Я

Подготовительные работы и разметка

Устройство мелкозаглубленного основания начинается с подготовки участка, которая заключается в уборке мусора и корчевании пней. Верхний слой почвы с растительностью срезается. При необходимости производится выравнивание и подсыпка грунта с последующей утрамбовкой.

Разметка выполняется следующим образом: устанавливается периметр будущего фундамента, по углам забиваются колышки-маячки. Вдоль будущей монолитной ленты натягиваются веревки.

Мнение эксперта

Сергей Федоров

Профессиональный строитель. Стаж 18 лет

Диагональ между углами должна составлять строго 45 градусов. Проверить ровность разметки можно при помощи рулетки и строительного уровня.

Устройство траншеи и подушки

Глубина траншеи зависит от глубины заглубления фундамента и толщины подушки. По ширине траншея делается на 10 см шире, чем рассчитанная толщина монолитной ленты. Это необходимо для установки опалубки. При строительстве МЗЛФ на сыпучих грунтах можно укрепить откосы траншеи досками. Подсыпка подушки необходима для снижения воздействия на фундамент сил морозного пучения. Толщина подушки, как правило, составляет 20-30 см для слабопучинистых и непучинистых грунтов. Для пучинистых — определяется по таблице, которая приведена выше.

Правильно выполнить подсыпку — это значит сделать 2 слоя: первый — крупнофракционный песок, который засыпается, а затем увлажняется и трамбуется, второй — мелкий щебень или гравий. В качестве второго слоя можно также использовать доменный или котельный шлак. При высоком уровне грунтовых вод под подушку рекомендуется положить слой гидроизоляции: рубероид или геотекстиль, а сверху производить подсыпку.

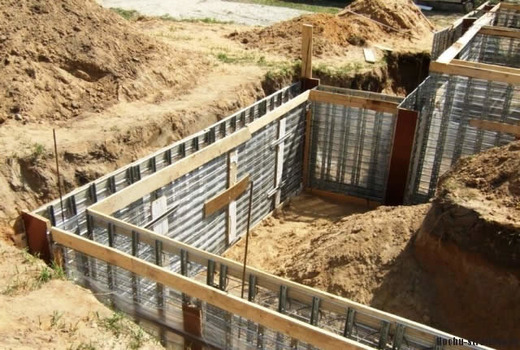

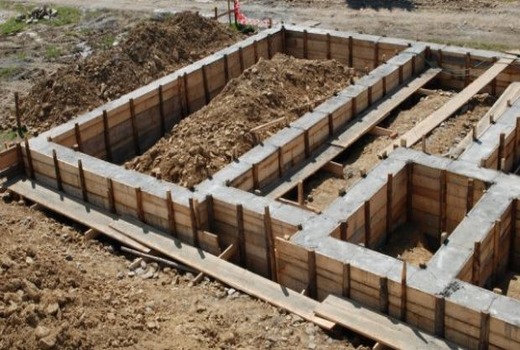

Монтаж опалубки и армирование

Опалубка делается из струганных досок, толщина которых составляет не более 3 см. Опалубка монтируется в траншее, а ее высота на 5-10 см больше высоты монолитной ленты. В готовую опалубку устанавливается армокаркас. Армирование монолитной ленты выполняется в соответствии со СНиП 52-01-2003 и СП 52-101-2003. Армокаркас может содержать от 3 до 6 продольных прутков арматуры, соединенных между собой вертикальными перемычками.

Схема армирования определяется исходя из ширины фундаментной ленты. Армокаркас собирается из рифленой арматуры сечением 12 мм класса А3. Для небольшого сооружения можно применять арматуру класса А500С, стоимость которой значительно дешевле. Между собой каркасы соединяются внахлестку, образуя арматурный узел. Длина нахлестки не должна превышать 20 диаметров стержней (20 х 12 = 24 см). Соединения скрепляются при помощи сварки.

Для углов, где стены будущего дома пересекаются, необходимо усиление арматурного каркаса путем монтажа дополнительных вертикальных стержней, которые привариваются к продольным стержням. Такое усиление позволяет ленточному фундаменту выдерживать критические нагрузки, действующие в местах пересечения стен.

Укладывать армокаркас можно на подготовленную подушку, но лучше это делать на стартовый слой бетона. Толщина стартовой заливке не должна превышать 20% от всей высоты ленты. Бетонная заливка помогает создать более ровную поверхность, на которую укладывается армокаркас. Если вы решили не заливать стартовый слой, то для поднятия армокаркаса над поверхностью подушки на 5-7 см следует использовать опорные грибки.

Мнение эксперта

Сергей Федоров

Профессиональный строитель. Стаж 18 лет

Армокаркас должен располагаться в пространстве, нигде не соприкасаясь с подсыпкой и опалубкой.

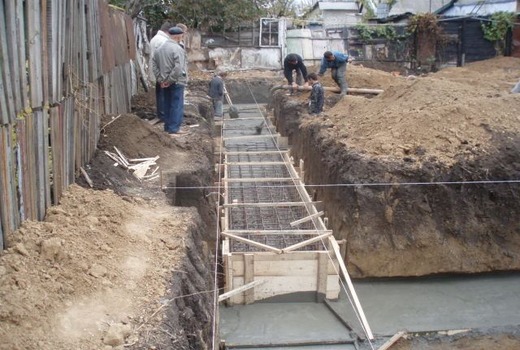

Заливка бетона

Заливка должна производится при температуре +10 С и выше. Перед заливкой опалубку необходимо увлажнить, тогда бетон будет ложиться ровнее. Заливать смесь необходимо послойно, толщина слоя не должна превышать 40 см, оптимально — 20-30 см. Каждый слой подвергается 5-10 минутному виброуплотнению. Такая технология не позволяет образовываться пустотам внутри бетона. Для подачи бетонной смеси к опалубке необходимо использовать эластичный рукав или желоб.

Послойная заливка фундамента

После окончания заливки опалубка покрывается паронепроницаемой пленкой. Затвердение бетона длится 25-30 дней, после чего опалубка разбирается, а пазухи между фундаментом и траншей засыпаются грунтом.

Утепление мелкозаглубленного фундамента

Профессиональные строители рекомендуют обязательно утеплить МЗЛФ. Делать это рекомендуется сразу в момент возведения конструкции. Утепленный фундамент позволит защитить полы дома от сырости и холода, что особенно важно при обустройстве пола «по грунту». В этом случае при отсутствии термоизоляции все тепло от пола будет уходить в землю.

Различают наружную и внутреннюю теплоизоляцию МЗЛФ. Наружная — когда утеплитель крепится на внешней стороне монолитной ленты, внутренняя — изнутри. Обязательным считается наружное утепление, а внутреннее обычно делают, если дом будет с подвалом-погребом. Какой утеплитель использовать? Вариантов очень много. Самыми популярными являются:

1. Пеноплекс. Плотный теплоизолятор, отлично сберегающий тепло. Срок его службы значительно больше, чем у обычного пенопласта. Пеноплекс устойчив к грызунам, плесени и практически не впитывает влагу. По соотношению цена/качество это лучший материал для теплоизоляции мелкозаглубленного основания.
2. Пенополистирол. Экструдированный материал немного уступающий пеноплексу по физико-механическим свойствам. Однако по цене плиты пенополистирола на 20-30% дешевле. Его можно использовать в сухих и пылеватых грунтах с минимальной влажностью.
3. Пенополиуретан. Жидкая напыляемая теплоизоляция — дорогостоящий вариант, но при этом имеющий множество преимуществ: отсутствие стыков между плитами, срок службы не менее 50 лет, минимальное водопоглощение и устойчивость к агрессивным средам.

Мнение эксперта

Сергей Федоров

Профессиональный строитель. Стаж 18 лет

Использовать утеплители на основе минеральной ваты для теплоизоляции фундамента категорически запрещается! Минвата хорошо впитывает влагу, поэтому утепление быстро отсыреет и потеряет свои теплоизолирующие свойства.

Технология утепления зависит от выбранного материала. Плиты теплоизолятора крепятся к монолитной ленте при помощи клея, а затем армируются специальной сеткой. Сверху наносится слой штукатурки. Отделка цоколя производится вместе с монтажом отмостки.

Особенности строительства МЗЛФ на пучинистых грунтах

Пучинистые грунты не пропускают влагу, не давая ей уйти вглубь, поэтому осадки скапливаются у поверхности земли. При возведении постройки из блоков или дерева на пучинистых грунтах нужно делать дренаж, а подсыпка должна быть не менее 30 см. При строительстве домов выполняется комплекс защитных мер для фундамента:

1. Подсыпка выполняется из непучинистого грунта. Под песчано-гравийную подушку обязательно укладывается гидроизоляция. Лучше использовать геотекстиль, который хорошо препятствует заиливанию.
2. Дренаж обустраивается на уровне подошвы монолитной ленты. Дренажные трубы закладываются на расстояние не менее 1 м вокруг фундамента. Уклон труб зависит от их диаметра: чем меньше трубы, тем больше должен быть уклон.
3. Монтаж утепленной отмостки. Отмостка способствует отведению воды от МЗЛФ. Слой утеплителя под омосткой предотвращает промерзание пучинистых грунтов вокруг дома.
4. Устройство ливневой канализации. Главное назначение ливневки — эффективный отвод атмосферных осадков с участка. Для мелкозаглубленного фундамента грамотно выполненная ливневка позволит избежать подтопления и последующего промерзания пучинистых грунтов.

При соблюдении этих условий мелкозаглубленный фундамент, построенный на пучинистых грунтах, может без проблем прослужить долгие годы. Чтобы избежать ошибок при строительстве рекомендуется ознакомиться с СП 45.13330.2012, где описаны все меры по защите МЗЛФ на сложных грунтах.

Сборный МЗЛФ на песчаных грунтах

Большинство песчаных грунтов относятся к слабо- или непучинистым. На участках с такими грунтами можно возводить мелкозаглубленные основания сборного типа из готовых ж/б блоков. Устанавливать готовые блоки намного проще, а их стоимость минимально отличается от стоимости бетонной смеси и опалубки. Для сборного МЗЛФ используют следующие виды блоков:

• ФБС — прямоугольные сплошные конструкции;
• ФЛ — блоки-подушки трапециевидной формы с увеличенной несущей способностью.

ФЛ-блоки отлично подходят для каркасных домов и хозпостроек из газобетонов, а ФБС считаются универсальными и имеют широкую сферу применения. Размеры готовых ж/б изделий используются небольшие, чтобы можно было установить их самому без привлечения строительного крана. Технология монтажа сборного мелкозаглубленного фундамента подробно описана в СНиП 3.03.01-87. Так же как и монолитная лента, блоки монтируются на подготовленную подушку. Заглублять ФБС необходимо в соответствии с проведенным расчетом. Для укрепления основания блоки соединяются между собой арматурными сетками на пересечении стен.

Делать сборный фундамент на пучинистых грунтах не рекомендуется. Силы морозного пучения будут выталкивать отдельные элементы, что приведет к разрушению фундамента.

При правильном выполнении всех работ по монтажу ФБС, сборный фундамент малого заложения прослужит 70-80 лет. Именно такой эксплуатационный ресурс имеют ж/б блоки.

Автор статьи

Профессиональный строитель. Стаж 18 лет

Написано статей

Незаглубленный ленточный фундамент: пошаговая инструкция

Автор Сергей Федоров На чтение 12 мин. Просмотров 450 Опубликовано 18.11.2019

Незаглубленный ленточный фундамент (НЗЛФ) — разновидность фундамента, нижняя отметка которого совпадает с нулевым уровнем или ниже его не более чем на 10 см. Такие основания отличаются простотой исполнения и низкой стоимостью. НЗЛФ отлично подходит для садовых домиков, хозяйственных построек, бань, веранд и беседок.

Незаглубленный фундамент: условия применения и преимущества

Ленточное основание незаглубленного типа не подходит под кирпичный дом, зато может применяться для возведения каркасных коттеджей и брусовых домиков высотой не более 2-х этажей. При этом должны быть обязательно соблюдены следующие условия:

1. Грунты на участке должны быть непучинистые, т.е. не изменяющие своих физико-механических характеристик при замерзании. К непучинистым грунтам относят: пылеватые пески с низким содержанием влаги, крупнообломочные, галечные, гравийные грунты, крупнофракционный песок, а также смеси песка и гравия без глинистых примесей. Уровень подземных вод при строительстве НЗЛФ значения не имеет.
2. При наличии на участке средне- и слабопучинистых грунтов необходимо предварительное осушение грунтов путем устройства под будущей постройкой дренажа, а также замена пучинистыхгрунтов — непучинистыми. Например, применять НЗЛФ на глине или на суглинке категорически нельзя даже при минимальном УГВ, т.к. в этом случае силы пучения будут зависеть от осадков.
3. Длина каждой стены наружного периметра должна быть не более 10 м, внутренней — не более 7 м. Длинная лента основания больше подвержена негативному действию сил морозного пучения.

Преимущества ленточного незаглубленного фундамента:

• не промерзает и не передает холод в дом;
• быстрый и простой монтаж — можно сделать своими руками;
•  низкая себестоимость;
• отсутствие земляных работ, если не делается дренаж.

Незаглубленный фундамент имеет много недостатков, которые существенно ограничивают сферу его применения:

• относительно небольшая несущая способность;
• высокие требования к грунтам — основаниям;
• невозможность обустройства подвала.

Решив использовать НЗЛФ для строения необходимо провести тщательный анализ грунтов на участке и определить степень их пучинистости. В 80% случаев грунты оказываются непригодными для быстрого возведения НЗЛФ и необходима выемка грунта на 30-50 см и подсыпка непучинистого слоя. В этом случае стоит рассмотреть вопрос о целесообразности применения незаглубленного ленточного основания, возможно для строительства стоит выбрать мелкозаглубленный ленточный фундамент или свайно-ленточное основание на буронабивных или винтовых опорах.

Расчет незаглубленного ленточного фундамента

Цель расчета НЗЛФ — определение нагрузки, которая действует на фундамент выбранной ширины и высоты. Выдержат ли грунты нагрузку, которая будет оказываться на фундамент? Для расчета можно использовать специальные программы или простой алгоритм:

1. Определение веса сооружения. Для расчета суммарного веса дома или хозпостройки необходимо сложить вес всех стройматериалов. Далее необходимо рассчитать, сколько весит 1м2 стены: для этого суммарный вес сооружения следует разделить на площадь всех стен.
2. Расчет снеговой нагрузки. Снеговая нагрузка зависит от региона (определяется по карте) и угла наклона кровли. Если угол наклона крыши менее 25 градусов, то берется точное значение по карте. Если наклон крыши более 60 градусов, то нагрузка от снега не учитывается.
3. Определение ширины НЗФЛ. Минимальная ширина фундаментной ленты не должна быть менее 25 см. Оптимальный вариант: ширина ленты равна ширине стены плюс/минус 5-10 см. Например, при строительстве сруба из профилированного бруса 200х200 мм ширина фундамента будет составлять 25 см. Для дома из блоков газобетона толщина стены, как правило, составляет 45 см, значит, ширина фундаментной ленты принимается равной 40-50 см (40 — для одноэтажного сооружения, 50 — для двухэтажного).
4. Определение высоты фундамента. Минимальная высота ленточного основания составляет: уровень снега + 10 см. Максимальная высота = ширина ленты х 2. Например, основание под дом из газобетона имеет ширину 50 см, тогда максимальная высота НЗЛФ будет составлять 1 м. Несмотря на то, что фундамент является незаглубленным, 10% его высоты будет находиться ниже нулевой отметки. Это происходит из-за естественной усадки.
5. Расчет нагрузки на НЗЛФ. Зная все вышеперечисленные параметры, определяем нагрузку, которую будет оказывать сооружение на ленточное основание. Для этого суммируем вес сооружения (пункт 1) и снеговую нагрузку (пункт 2) и делим полученную сумму на площадь фундамента. Площадь определяется как длина умноженная на ширину (пункт 3). Полученное значение показывает удельную нагрузку на 1 см2 фундамента.
6. Определение несущей способности грунта. Для этого необходимо произвести визуальную оценку почвы на участке, и определить к каким типам грунта она относится. Несущую способность определяем по таблице.

Несущая способность грунтов (по данным СП 22.13330)

Вывод: Если несущая способность грунта на участке выше, чем нагрузка от сооружения (пункт 5), то размеры для ленточного незаглубленного фундамента выбраны правильно. Если нет, то необходимо увеличить значение ширины и высоты для НЗЛФ.

Мнение эксперта

Сергей Федоров

Профессиональный строитель. Стаж 18 лет

Делая расчет для жилых строений необходимо учитывать запас прочности: несущая способность грунта должна быть выше нагрузки дома на 30% и выше.

Варианты выполнения НЗЛФ

Выполнить незаглубленный ленточный фундамент можно в трех вариациях:

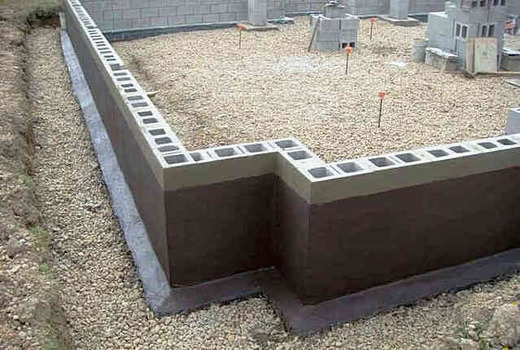

Сборный ленточный фундамент

Основание возводится из ФБС-плит, которые выпускаются по ГОСТ 13579-78. Размер блоков ФБС зависит от площади сооружения. В сфере частного строительства обычно используются ФБС 9 и 12. Сборная лента лучше всего подходит для устройства основания на песчаном грунте низкой пучинистости. На пучинистых грунтах делать сборное основание не рекомендуется, т.к. отдельные блоки будут неравномерно выталкиваться, и оседать под действием морозного пучения.

С другой стороны при выполнении комплекса мер, снижающих негативное действие пучинистыхгрунтов, сборно-ленточный фундамент является более устойчивым, т.к. монолитная лента разрывается при деформации, а ФБС-блоки могут только выгнуться.

Для нейтрализации сил пучения при монтаже незаглубленного сборно-ленточного фундамента выполняются следующие меры:

1. Блоки устанавливаются на предварительно подготовленную подсыпку.
2. ФБС располагаются строго в одной плоскости и выравниваются.
3. Между собой блоки скрепляются раствором цемента М200…300 или при помощи сварки металлических закладных элементов.
4. При необходимости сборный фундамент усиливается металлоконструкциями.

Сборная конструкция проста в монтаже, не требует установки опалубки и бетонных работ, имеет невысокую себестоимость. Единственный недостаток — необходимость аренды крана для установки ФБС.

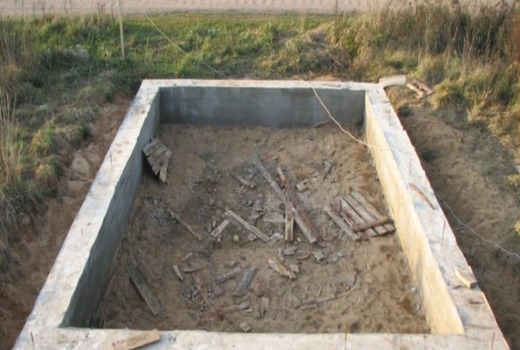

Монолитный ленточный фундамент

Лента основания заливается в предварительно созданную опалубку. Технология устройства монолитного НЗЛФ будет рассмотрена ниже. Такой вариант можно применять для основания под дом на пучинистых грунтах с условием подсыпки и устройства эффективного дренажа.

Достоинства монолитного НЗЛФ: возможность выполнения ленты любой ширины и высоты, все работы можно сделать своими руками без привлечения техники, низкая стоимость.

Мнение эксперта

Сергей Федоров

Профессиональный строитель. Стаж 18 лет

Недостатки: временные и трудовые затраты, монолитная лента затвердевает в течение 20-30 дней.

Комбинированный ленточный фундамент

Под комбинированным НЗЛФ подразумевают основания столбчатого типа — лента устанавливается на вкопанные столбы, сборно-монолитный — часть ленты выполняется из блоков ФБС, а часть заливается бетоном при помощи опалубки. Для небольших строений использование комбинированных вариантов нецелесообразно.

Устройство незаглубленного ленточного фундамента: инструкция от А до Я

Специфических нормативных документов по монтажу незаглубленного ленточного фундамента не существует. При устройстве НЗЛФ сборного или монолитного типа необходимо руководствоваться технологической картой ТК «Устройство мелко заглублённого ленточного железобетонного фундамента» и СНиП 3.02.01-87.

Пошаговая инструкция по монтажу монолитного незаглубленного ленточного фундамента:

Подсыпка песчано-гравийной подушки

Для будущей подушки подготавливается приямок — выемка грунта в виде траншеи шириной в 1,5 раз шире, чем фундаментная лента и глубиной 10-15 см. На дно приямка выстилается геотекстиль, который предотвращает заиливание подушки от грунтовых вод. Подсыпка выполняется одним из двух способов:

1. Смешанной гравийно-песчаной смесью. Пропорция гравий/песок составляет 2/3 соответственно. Толщина подсыпки — 20-30 см.
2. Послойно: первый слой — 20 см крупнофракционного песка, второй — 20 см мелкого щебня или гравия.

В качестве подсыпки можно использовать другие нерудные материалы: доменный шлак, керамзит и пр.

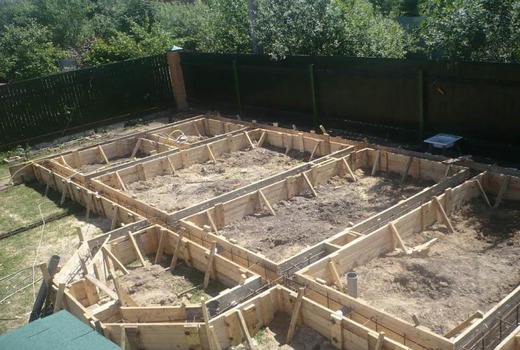

Установка опалубки

Опалубка сооружается из фанеры или деревянных досок толщиной 3-5 см. Опалубка должна быть прочной, чтобы выдержать бетон. Высота конструкции на 10-15 см выше рассчитанной высоты монолитной ленты. Опалубка заглубляется на 5-7 см в подсыпку. Углы опалубки следует укрепить, т.к. в процессе заливки именно на них будет действовать основная нагрузка.

Армирование

Пространственная вязка армокаркаса по выбранной схеме производится на специальной подставке. Для создания каркаса используется рифленая арматура класса А3 диаметром 12-14 мм. Пруты располагаются продольно и связываются между собой отожженной проволокой 3-6 мм. Каждые 40-60 см по каркасу устанавливаются вертикальные стержни арматуры. Армокаркас может иметь как квадратную, так и округлую форму. Количество продольных стержней — 4 или 6.

Готовый армирующий каркас опускается в опалубку так, чтобы армокаркас не касался стенок опалубки и дна траншеи. Для этого на гравийно-песчаной подсыпке монтируются металлические грибки — металлоконструкции, приподнимающие армокаркас на 5-7 см выше уровня земли.

Бетонирование

Для заливки монолитной ленты применяется бетон класса не ниже В17,5. Бетон заливается порциями и слоями. Толщина слоя – не более 20 см. Каждая порция после заливки утрамбовывается, для выгона пузырьков воздуха и равномерной усадки. После завершения бетонных работ НЗЛФ накрывается пленкой, за бетоном осуществляется стандартный уход. Затвердевание бетона длиться до 25-28 суток. Опалубка разбирается, а фундаментная лента утепляется, выполняется отмостка и строительство дома продолжается.

Мнение эксперта

Сергей Федоров

Профессиональный строитель. Стаж 18 лет

Ленточный незаглубленный фундамент монолитного и сборного типа нельзя оставлять на зиму без нагрузки! Не нагруженный на зиму фундамент подвергается активному воздействию сил пучения — конструкцию буквально поднимает над уровнем земли и разламывает. Нагрузка на основание при заморозке строительства на зиму должна составлять не менее 30% от рассчитанной нагрузки (веса) дома.

Утепление и гидроизоляция НЗЛФ

Ленточный незаглубленный фундамент обязательно нуждается в гидроизоляции и утеплении. Гидроизоляция для НЗЛФ применяется следующих видов:

1. Обмазочная. Фундаментная лента обрабатывается влагонепроницаемым материалом, как правило, на основе битумной мастики.
2. Проникающая. В бетонную смесь вводится специальная добавка — праймер, которая уменьшает пористость бетона и снижает его влагопроницаемость.
3. Рулонная. Гидроизоляция крепится к наружным и внутренним стенам, а также сверху фундаментной ленты.

Отличные результаты дает комплексная гидроизоляция, когда в бетонную смесь вводится праймер, а лента обрабатывается обмазочным материалом.

Для утепления НЗЛФ лучше всего использовать недорогой пеноплекс или экструдированныйпенополистирол. Эти материалы отличаются высоким коэффициентом теплосохранения, устойчивы к влаге и грызунам. Плиты утеплителя крепятся к фундаменту после нанесения гидроизоляции. Одновременно с фундаментом утепляется цоколь и обустраивается отмостка.

Дренаж для незаглубленного ленточного фундамента

В среде профессиональных строителей постоянно ведутся споры о целесообразности дренажа для НЗЛФ. Сторонники дренажной системы говорят о важности отвода грунтовых вод и выпавших осадков от здания, а противники — настаивают на том, что раз фундамент не располагается ниже нулевого уровня, то подземные воды оказывают на него минимальное влияние и не приносят существенного ущерба. Практика показывает, что фундамент с дренажом необходим при высоком уровне УГВ для защиты гравийно-песчаной подушки от размывания.

Лучший материал для дренажной системы частного дома — трубы из полимеров. Диаметр труб подбирается с учетом количества подземных вод и глубины заложения дренажа. Оптимальный диаметр — 10-14 см. Глубина заложения — ниже подсыпки на 30-50 см. Расстояние, на которое выполняется дренаж вокруг дома — от 1,5 до 3 м. Технология устройства дренажа под отмостку и фундамент:

1. Перед выполнением фундамента и подсыпки песчаной подушки на расстоянии 1,5-2 м выкапываются скважины, на дно которых насыпается 10-20 см мелкого щебня.
2. Внутри скважин устанавливаются дренажные трубки, обернутые в геотекстиль, который надежно защищает дрены от заиливания. Дренаж монтируется под фундаментом и будущей отмосткой. Трубы-дрены устанавливаются с уклоном от центра, который обеспечивает удаление излишков влаги самотеком. Минимальный уклон — 5 градусов, максимальный — 10.
3. После заливки фундамента на расстоянии 0,5 м от него выкапывается траншея шириной 20 см и глубиной, на которую были установлены дрены под НЗЛФ. Траншея выстилается геотекстилем и засыпается щебнем. Укладывается водоотводящая труба, которая будет собирать воду из дрен и отводить в выбранное место (канаву, сливную яму).

Проектировать дренаж лучше всего на стадии расчета НЗЛФ. Правильно выполненный дренаж существенно снизит отрицательное действие грунтовых вод на фундамент, а полы в доме будут более теплыми.

Отмостка незаглубленного ленточного фундамента

Отмостка НЗЛФ защищает основание от осадков и пучения почвы зимой. Ширина отмостки зависит от размера карниза крыши и составляет на 20-30 см больше чем навес кровли. В среднем для частного дома ширина отмостки назначается в пределах 30-70 см. Широкая отмостка часто используется как тротуарная дорожка возле дома. Конструкция отмостки предусматривает определенный уклон — 3-8 сантиметров на 1-1,5 м.

Технология устройства отмостки для НЗЛФ следующая:

1. По всей площади будущей отмостки вынимается грунт чуть ниже глубины заложения ленты фундамента — на 30 см.
2. Монтируется опалубка, на дно которой засыпается смесь песка и щебня слоем 10 см, а затем трамбуется.
3. Укладывается гидро- и теплоизоляция — геотекстиль или рубероид и жесткие плиты пеноплекса.
4. Сверху теплоизоляции монтируется армирующая сетка.
5. Производится бетонирование и финишная декоративная отделка.

В качестве финишной отделки может использоваться плитка, булыжник и пр. Независимо от того будет ли наносится отделка или ею будет являться бетонный слой, в отмостке необходимо сделать деформационные швы каждые 2 м. Швы представляют собой зазоры шириной 1-1,5 см, в которые закладываются пропитанные битумом шнуры. Деформационные швы защитят отмостку от растрескивания.

Если под незаглубленным фундаментом и отмосткой располагается дренаж, то вода от отмостки будет отводиться в магистральную дрену, а затем в специально отведенное место. При отсутствии дренажа в конце отмостки необходимо установить вотодоотводный лоток, который по сути будет являться частью ливневой и водосточной системы дома.

Автор статьи

Профессиональный строитель. Стаж 18 лет

Написано статей

Углубленный ленточный фундамент: армирование своими руками

Ленточный фундамент является самым распространенным типом основания из-за относительно несложного процесса заложения и прочностных характеристик. Заглубленный ленточный фундамент используют только при острой необходимости: на пучинистых грунтах, и если вес окончательной постройки будет велик.

Такой фундамент выполняется в виде ленты с внутренним армированием – естественного продолжения всех капитальных стен строения. Укладывают его по всей длине стен ниже отметки промерзания грунта. В идеале заложение должно быть ниже этой отметки на 30-40 см.

Есть две разновидности подобного основания: монолитный тип, который заливается непосредственно на участке строительства и становится однородным каменным основанием; сборный тип, лента такого фундамента делается из отдельных блоков, выпускаемых на специализированных предприятиях.

Основные характеристики

Ленточные основания имеют веские причины к существованию и применению. Они довольно популярны из-за многих положительных характеристик:

1. Прочность. Ее большой запас делает фундамент идеальным основанием для постройки тяжелых конструкций в несколько этажей, выполненных из особо тяжелых материалов.
2. Устойчивость к возникновению деформаций.
3. Легкость в заложении. Фундаменты подобного типа считаются практически самыми простыми в исполнении.
4. Возможность заложения на их основе самых разных типов зданий.
5. Давно изученная технология создания и эксплуатации.

Такие фундаменты целесообразно применять только в особых случаях, когда другое конструктивное решение невозможно. На него уходит много материалов, среди которых бетон, песок и элементы армирования, и труда. Иногда больше пятой части всех работ по строительству связано именно с заложением подобного основания.

Стоимость фундамента достаточно велика, так как для работы нужно много помощников, потому что сделать его своими руками сложно.

Без помощи процесс строительства заглубленного основания будет длиться долгие месяцы.

Правильно и целесообразно будет применять заглубленный ленточный фундамент в следующих условиях:

• строительство на скальных породах, пучинистых и стабильных крупнообломочных грунтах;
• возведение здания в несколько этажей;
• большой предполагаемый вес будущей постройки из тяжелых материалов;
• желание иметь подвал, цокольный этаж и погреб.

Такие требования к грунтам исходят из необходимости хорошей опоры для фундамента, не каждый вид почвенной массы выдержит подобную нагрузку, в частности, это касается песков. Ленточный фундамент может выдерживать большие нагрузки, и если возводимое здание не предполагает большого давления на основу, то разумнее будет сэкономить средства, а не организовывать ненужный большой запас прочности.

Но если в строении предполагается цокольный этаж и подвал, то такой фундамент будет хорошим решением, потому что лента будет служить этим помещениям стенами, и на их возведении можно сэкономить. Легко будет своими руками устроить погреб ниже подвального помещения.

Требования к углублению

Чтобы срок эксплуатации основания не закончился раньше положенного, и не возникали проблемы с прочностью и образованием трещин, траншею делают ниже уровня промерзания грунта. Но как определить, какая точно высота нужна для ленты? Все глубины промерзания для регионов страны давно определены и внесены в требования СНиП. Именно оттуда и нужно брать информацию.

В среднем по России этот показатель будет составлять 1,5 метра. Для южных регионов – от 1 м, для более сурового климата около 2 метров. Поэтому средняя высота ленты варьируется от 1,2 до 2,2 метра, в зависимости также и от наличия подвала.

Этапы укладки заглубленного основания

Ленточный фундамент, особенно углубленный, требует порядка в укладке, от которого нежелательно отступать. Только при точном соблюдении всех этапов можно получить основание, не подверженное растрескиванию, пучению и нехватки прочности.

Основные этапы укладки складываются из таких действий:

1. Первым этапом будет создание проекта. Ленты фундамента располагаются под каждой капитальной стеной, необходим точный расчет расстояния между ними, веса и несущей способности. Если нет уверенности в собственных силах или нет необходимых знаний, то проще будет доверить эту работу знающему специалисту.
2. Когда все площади и размеры высчитаны, нужно провести разметку территории. В обычных случаях ее можно сделать своими руками с помощью колышков и веревок, но если грунт неровный или на территории разметки есть уклон, то нужно привлечь к работе геодезиста, который разметит площадку с помощью теодолита.
3. Далее выкапывают траншеи. Можно воспользоваться экскаватором с небольшим ковшом или лопатами и руками помощников.
4. Укладывается подушка из песка и гравия и плотно утрамбовывается. Желательно пролить ее жидким цементным раствором для повышения прочности и оставить на 7 суток.
5. Насыпается слой «тощего» бетона. Так называют бетон с большим количеством примесей. Время ожидания до момента, когда он наберет 50% прочности, составит также 7 дней;
6. Проводят армирование. Арматуру вяжут сплошным каркасом с помощью проволоки диаметром 10-14 мм. Необходимо соблюсти в каркасе и вертикальное и горизонтальное армирование с шагом 30-50 см. Армирование иногда не проводят на стабильных грунтах, но в редких случаях.
7. Устанавливают опалубку из прочных досок, чтобы влага из раствора не просачивалась в грунт, и не ослабляла прочность конструкции. Иногда можно использовать плотную полиэтиленовую пленку.
8. Готовится бетонный раствор из цемента, песка и гравия в расчете 1:3:5 соответственно. Цемент берут марки М300 или М400. Примесей глины или земли в песке и гравии быть не должно.
9. Далее заливают готовую смесь в опалубку. Проводить процедуру нужно за один раз, иначе можно получить стыки, которые заберут у фундамента часть прочности.
10. Залитый бетон трамбуют вибратором или штыковкой – прокалыванием бетона в разных частях, чтобы убрать из него воздух.
11. Последним этапом бетон выравнивают и сушат. Просыхает он неделю, затем на нем делают ростверк или укладывают несколько рядов кирпичей. В конечном итоге бетон «созреет» через 4-6 недель.

Подобный фундамент, особенно армированный, будет прочной основой для любого строения, если его правильно уложить. Однако затраты материалов и труда не всегда оправдываются. Прежде чем уложить такое основание, нужно точно убедиться, что более легких конструктивных решений нет. Если это так, то можно приступать к работе.

Заглубленный ленточный фундамент своими руками

Заглубленное ленточное основание

На стадии проектирования любого строения важнейшим элементом выступает фундамент. Его разработке предшествует детальный анализ характеристик участка застройки, оценка масштабов и параметров будущего здания. На основе множества собранных данных производится выбор оптимального типа основания. Во многих случаях архитекторы прибегают к такому варианту основания, как заглубленный фундамент.

Особенности заглубленного ленточного фундамента

Заглубленный ленточный фундамент относится к числу наиболее популярных моделей обустройства оснований. В этом случае его выстраивают вдоль всего периметра здания, а также, в обязательном порядке, под внутренними стенами сооружения.

Строительство данного типа основания включает в себя большой объем земляных работ. Также к числу особенностей конструкции относятся:

• большой расход строительных материалов,
• применение опалубки,
• затраты времени на застывание бетона и набор проектной прочности смеси.

Этот вариант монолитного основания используют при закладывании массивных сооружений. А также при возведении подвальных помещений. При этом, положительные стороны такого основания привлекают внимание и частных застройщиков. Для малоэтажного домостроения эта конструкция подходит из-за простоты возведения и высоких технических показателей.

Фундамент заглубленный ленточный монолитный – это вариант конструкции, который оптимально подходит при грунтах, которые могут спровоцировать неравномерную усадку. Если основание неоднородно и встречаются вкрапления грунтов с различными физико-механическими характеристиками и свойствами, то могут возникнуть различные показатели проседания. Для такой стройплощадки необходимо применять данный фундамент. Опять-таки, будьте внимательны на стадии предпроектных работ!

Большинство домовладельцев и застройщиков выбирают ленточный фундамент с заглублением благодаря возможности обустройства подвального помещения заданных габаритов. При таком подходе, фундаментные стены играют роль внутренних стен подвала. Но, перед принятием решения о подвале, необходимо располагать достоверными характеристиками грунтов, которые получают в результате инженерно-геологических изысканий. Для многоэтажных домов эти работы производят обязательно. При выделении земли для частной застройки геологические работы производят точечно, с составлением детальной карты грунтов. На этой же стадии определяется глубина залегания грунтовых вод.

Особенности заглубленного ленточного фундамента

Период эксплуатации ленточного фундамента составляет 35-55 лет для кирпичного основания, 50-80 лет для сборных бетонных конструкций, и несколько сотен лет при использовании монолитного основания.

Когда нужно сооружать основание такого типа

Ленточный фундамент без заглубления применяют для бытовых хозяйственных построек. Его заглубленная разновидность ориентирована на применение для тяжелых элементов здания, которые изготовлены из кирпичей и железобетонных конструкций. Такой фундамент позволяет обустроить полноценный цокольный этаж, просторный подвал и утепленное подполье. В дальнейшем отделка помещения не представляет сложностей.

Расчет заглубленной ленты фундамента (пример расчета)

Архитектор проекта должен произвести множество аналитических работ перед окончательным решением по обустройству основания. Расчет ленточного заглубленного фундамента – один из ключевых этапов проектирования. Здесь необходимо обеспечить достаточную прочность при минимальном количестве материалов. Нет нужды «закапывать» в землю большой объем бетона, если несущая способность его будет во много раз превышать необходимую.

В расчетах учитывают несущие способность грунта на пятне застройки, а также суммарную массу всего дома с учетом ее увеличения при эксплуатации.

Рассмотрим конкретный пример, как производят расчет характеристик основания.

Для начала, следует определить исходные параметры строения. К примеру, возьмем следующие данные:

• периметр 10х8 метров,
• 1 несущая перегородка по середине,
• 5 метров высота стен,
• 1,5 метра высота фронтонов,
• толщина стен 38 см, кровля из металлочерепицы.

Глубину промерзания грунта примем равной 1,1 метра.

В зависимости от глубины промерзания почвы определяется рекомендованная глубина заложения фундамента. Для данного случая она составляет 1,6 метра. А ширина ленты фундамента принимается за 0,2 метра (в начале расчета).

Расчет ленточного заглубленного фундамента

1. Вычисляется суммарная площадь стен за минусом оконных и дверных проемов: она составляет 212 метров квадратных, что позволяет высчитать массу конструкции – 212х200х3=127.200 килограмм.
2. Площадь цокольного этажа 160м². Значит, масса составляет 169х(350+210)=89.600 кг.
3. Площадь крыши 185 кв. метров. Масса (с учетом используемого материала) составит 185х(30+100) – 24.050 кг. Здесь учтена нагрузка при средней толщина снежного покрова для центральной России.
4. И в результате мы получаем общую сумму 240.850 кг – это вес всего сооружения, нагрузка на основание в ходе эксплуатации. Сюда необходимо добавить вес фундамента – 35.200 кг (ширина ленты 20 см, 1,6х44х0,2).

Общий вес конструкции – 276.050 кг.

Из специальных таблиц берется R₀ для нашего типа грунта (суглинок). И производим главный расчет:

В = 1,3 х 276.050/(4400 х 3,5) = 23,3 см (все параметры взяты в сантиметрах).

Если полученное значение не отличается от исходного (20 см) более, чем на 5 см, на показатель можно сохранять и округлять в большую сторону. Получаем 24 см.

Именно ширина основания в 24 см позволит обеспечить достаточную прочность при возведении заданного типа строения.

На сколько углублять ленточный фундамент зависит от грунта – проведите инженерно-геологические работы.

Этапы строительства заглубленного ленточного фундамента

Производство работ по возведению основания разделяется на несколько этапов, каждый из которых обязателен и играет важную роль в будущей конструкции.

Подготовительный этап

Подготовка территории к стоительству

На этой стадии перед исполнителем стает задача подготовить участок к непосредственному началу работ. Для этого нужно:

1. Привезти на участок достаточное количество материалов и необходимые инструменты и оборудование.
2. Очистить площадку от мусора, растительности и снять плодородный слой почвы.
3. Выполнить вынос в натуру проекта с закреплением характерных точек на местности. Эту работу можно сделать самому, а можно привлечь геодезистов (рекомендуется при сложной конфигурации строения). Обязательно соблюсти геометрические размеры, заложенные в проекте и обеспечить правильную конфигурацию всех элементов.

Этап земляных работ

Фактически, он начинается, когда вы снимаете верхний слой почвы. Затем приступают к рытью траншей вдоль вынесенных на участок колышков. Ширина, глубина и прочие характеристики выемки определяются параметрами фундамента. После достижения заданной глубины, необходимо подготовить основание – это тема отдельной статьи, поэтому изучите особенности этого этапа.

Установка опалубки

Установка опалубки для фундамента

Если грунт достаточно плотный, то стенки траншеи могут быть использованы в качестве естественной опалубки. Но такое доступно и возможно далеко не всегда. В большинстве случаев требуется установка самостоятельной опалубки. Ее монтируют внутри траншеи, или снаружи, а потом размещают внутрь выемки. Для изготовления применяют доски, иногда используют сборные металлические варианты конструкции. Толщина доски может быть различной, оптимальный размер 4-5 см. для придания дополнительной жесткости применяют небольшие упоры и клинья. Такие распорки позволяют обеспечить надежность и прочность конструкции. Опалубка должна быть установлено максимально жестко, чтобы от бетонной смеси не треснула и не расползлась. Высоту опалубки над уровнем земли определяют высотой планируемого цоколя.

Монтаж арматуры

Армирующие стержни выполняют задачу дополнительного скелета для придания прочности всему основанию. Характеристики каркаса из арматуры определяются в проекте фундамента. Для крепления прутьев между собой применяют сварку или специальную обвязочную проволоку.

Заливка бетона

Ключевой этап строительства фундамента. К нему приступают только после полного сбора каркаса из арматуры и установки всей опалубки. Бетон заливают слоями по 15-20 см, после каждого слоя трамбуя. За счет трамбовки удаляются воздушные пузыри.

Гидроизоляция фундамента

После заливки бетонной смеси необходимо дать ее устояться и принять форму. На это уходит 7-10 дней, в зависимости от свойств смеси и условий застывания. Бетон должен набрать 70% от своей прочности. Наружные стены основания гидроизолируют. Для этого используют битумную мастику, рубероид и прочие материалы. Рекомендуемые материалы указываются в проекте.

Обратная засыпка

На этом, последнем, этапе осуществляют заполнения пустот по периметру основания заготовленным песком, глиной или остатками земли, но нельзя применять плодородный слой почвы! Засыпку производят очень осторожно: во-первых, чтобы не пропустить пустоты, а во-вторых, чтобы не повредить гидроизоляционный слой. После укладки грунта в пустоты его тщательно трамбуют.

Преимущества и недостатки заглубленной ленточной конструкции

Вы определились со всеми параметрами: знаете, на сколько заглублять ленточный фундамент, какие габариты придать всем его составным элементам. Этот вариант основания обеспечит вам простой монтаж и в эксплуатации покажет себя с лучшей стороны. Он имеет ряд достоинств:

Плюсы и минусы заглубленного ленточного фундамента

1. Универсальный тип основания, подходящий для многоэтажной застройки и частного домостроения.
2. Простой монтаж и возведение конструкции.
3. Надежность в эксплуатации.
4. Длительный период использования.
5. Высокое сопротивление внешнему воздействию.

Из отрицательных моментов следует выделить следующие:

1. При строительстве возникает потребность использовать большое количество дополнительных материалов.
2. Итоговый результат будет иметь значительный вес.
3. При глубоком промерзании грунта использование ленточного фундамента не рекомендуется.
4. В работе необходимо использовать большой объем песка.

Вполне возможно возвести фундамент ленточный заглубленный своими руками – для этого необходимо иметь качественный детальный проект и базовые навыки в бетонировании. Полученный результат способен обеспечить высокие эксплуатационные характеристики вашего дома.

Мелкозаглубленный ленточный фундамент своими руками

Фундаментные работы не считаются самыми сложными строительными работами, но по ответственности это одни из наиболее ответственных конструкций строения. Большинство ошибок во время сооружения фундамента приводят к очень тяжелым последствиям, исправить их очень трудно и дорого, а в некоторых случаях невозможно. Все расчеты фундамента должны выполняться согласно положениям СНиП 2.02.01–83.

Мелкозаглубленный ленточный фундамент своими руками

Файл для скачивания. СНиП 2.02.01–83. Основания зданий и сооружений. СП 22.13330.2011

СНиП 2.02.01–83

Во время расчетов принимаются во внимание:

• нагрузки, действующие на основание фундамента;
• показатели грунтов, наличие и расположение подземных вод;
• максимально допустимые деформации и показатели несущих характеристик;
• характеристики климатических зон и глубина основания.

Это очень сложные расчеты, останавливаться на них мы не будем. Для простейших сооружений строители принимают за основание стандартные для данной климатической зоны и характеристики грунтов параметры. Они уже имеют большой запас по прочности, что позволяет обеспечивать надежность конструкции.

Мелкозаглубленный ленточный фундамент – параметры

Ознакомительная таблица ориентировочной ширины ленточного фундамента

Ширина ленты в зависимости от материала стен

Мелкозаглубленный ленточный фундамент – один из наиболее часто используемых в частном строительстве вариантов, по всем показателям он удовлетворяет большинство застройщиков. Строительство фундамента можно условно разделить на три этапа: разметку, копание траншеи и строительство опалубки, заливку бетоном и выравнивание.

Основные этапы работ по обустройству фундамента

Рассмотрим подробно каждый этап. Мы расскажем об этапах строительства мелкозаглубленного армированного фундамента на песчаной подушке.

Содержание материала

Разметка ленточного фундамента

Работы нужно выполнять внимательно и не спеша. Лучше потерять лишний час-другой во время разметки, чем потом иметь проблемы с уже готовой фундаментной лентой.

Разметка фундамента под баню

Шаг 1. По периметру фундамента вбейте деревянные колышки. Для того чтобы выровнять размеры и углы ленты, нужно подготовить элементарное приспособление в виде небольших лавочек. Вбейте в землю по два колышка на небольшом отдалении от углов фундамента и к ним закрепите горизонтальные доски.

Шаг 2. В досках укрепите гвозди, к ним привяжите веревки. Попытайтесь вначале проверять угол между веревками обыкновенным большим угольником. Так вы сможете приблизительно найти линии фундамента.

Шаг 3. Выровняйте углы ленты, они должны равняться строго 90°. Делать это нужно проверкой диагоналей. Размеры двух диагоналей не могут отличаться более чем на два сантиметра. Такой разброс можно без труда убрать во время строительства коробки здания.

Обноска для разметки фундамента

Обноска

Разметка ленточного фундамента

Шаг 4. Не снимайте веревки, с их помощью лопатой аккуратной отметьте положение ленты, желательно прокопать траншею глубиной в штык лопаты (примерно 20 сантиметров).

Шаг 5. Теперь можно снять веревки и продолжить копать траншею. Сразу решите, куда будете девать землю. Ее можно вывезти за пределы периметра строения или разровнять под ним. Плодородный слой в любом случае нужно полностью удалять.

Шаг 6. Ширина траншеи равна ширине стен строения. Если земля на участке плотная, то делать опалубку в траншее не надо, если стенки осыпаются, то придется заниматься опалубкой по всей высоте фундамента.

Глубина траншеи в пределах 60÷80 см с учетом песчаной подушки толщиной до двадцати сантиметров.

Видео – Разметка для фундамента

Для изготовления опалубки можно использовать обрезные доски второго сорта или специальную водостойкую фанеру. Мы возьмем доски толщиной 20÷25 мм и шириной 20 см, для сборки щитов будем пользоваться рейками и обрезками досок.

Доски для сборки опалубки

Мебельные доски также подходят для сборки опалубки

Шаг 1. Изготовление щитов опалубки. Не нужно их делать очень большими, потом будет сложно устанавливать и демонтировать. Длина щитов зависит от их высоты, но в любом случае старайтесь, чтобы общий вес конструкции не превышал 50÷60 килограмм. Такой вес можно без особых усилий поднимать вдвоем. Доски щитов старайтесь подгонять без больших щелей, вертикальные стойки прибивайте на расстоянии 50÷60 сантиметров. Более точные показатели зависят от параметров ленты фундамента.

Для сколачивания используйте гвозди, саморезы не только увеличат стоимость опалубки, но и создадут проблемы во время ее разборки. Почти все пиломатериалы после разборки опалубки можно использовать для дальнейшего строительства здания, желательно их не повреждать лишний раз. Вам вряд ли удастся точно рассчитать длину щитов, оставьте запас по длине примерно 1,5÷2 метра, этот щит сделаете уже после точной установки всех предыдущих. В таком положении будет возможность снять точные размеры до угла и сделать щит нужной длины.

Шаг 2. Начинайте выставлять опалубку для фундамента. Одному такую работу не сделать, нужно звать помощника. Опускайте по очереди все щиты в траншею, фиксируйте при помощи колышек и угловых упоров положение. Между щитами следует вставлять распорки, чтобы они не изменяли своего положения во время фиксации опалубки. Распорки не работают во время заливки бетона, они имеют значение только во время сборки опалубки. Советуем сразу заготовить распорки под шаблон, количество определяется с учетом длины и высоты фундаментной ленты и параметров щитов.

Установка опалубки

Шаг 3. Надежно фиксируйте щиты, лучше поставить угловые подпорки чаще, чем потом ровнять фундамент. Щиты выставляйте по веревке, постоянно контролируйте их положение. Стыки щитов герметизируются доской, в этом месте обязательно делать крепление. Колышки вбивайте максимально глубоко, угловые подпорки к щитам нужно фиксировать специальными небольшими упорами из обрезков досок. Вы должны исключить даже малейшую вероятность нарушения целостности опалубки во время заливки бетона. Такая «авария» всегда дорого обходится.

Схема опалубки с упорами

Шаг 4. Во время установки опалубки нужно всегда предусматривать ее дельнейший демонтаж. Это значит, что гвоздки следует вбивать в те места, откуда их можно будет удалить. Все разборные узлы располагайте только с внешней доступной стороны опалубки.

Шаг 5. Проверьте правильность установки опалубки. Обращайте внимание не только на линейность плоскостей, но и на надежность фиксации. Прилагайте к опалубке разнонаправленные усилия – если обнаружились хоть небольшие колебания конструкции, сразу устанавливайте дополнительные упоры. Помните, что исправлять ошибки установки опалубки во время заливки бетона крайне неблагодарное дело.

Опалубка в сборе – фото

Цены на обрезные доски

обрезные доски

Видео – Изготовление опалубки

Шаг 6. Разместите в опалубке пластиковые трубки в местах расположение вентиляционных продухов и подвода инженерных коммуникаций. Верхние доски щитов опалубки скрепите досками или стяните проволокой для предупреждения распирания.

Установка продухов

Труба, заложенная поперёк опалубки, и является продухом

Фундамент у нас должен быть армированным – значительно увеличиваются его несущие способности. Для армирования применяется строительная арматура периодического профиля Ø 10 мм. Арматуру можно связывать, что очень долго, а можно класть только горизонтальные прутки уже во время заливки бетона. Мы, конечно, выбираем второй вариант. По прочности ленточный фундамент почти ничего не теряет, а работы и денег потребуется значительно меньше.

Арматура

Если все нормально, можно начинать заливать бетон.

Заливка бетона

Бетон будем делать самостоятельно из цемента марки 400, песка и гравия или щебня.

Цемент м400

Песок

Щебень

Вручную такие тяжелые физические работы в наше время уже не делают, нужно приобрести или одолжить небольшую бетономешалку с объемом барабана приблизительно 0,2 м3.

Замешивание бетона

Перед началом производства работ нужно подсчитать необходимое количество строительных материалов, расчеты производятся с учетом общего объема фундаментной ленты. Посчитать объем несложно, умножьте длину на ширину и высоту. На один кубометр бетона понадобится 325 кг цемента, 760 кг песка и 1100 кг щебня. Это приблизительные цифры, они нужны только для ориентировки количества материалов. Во время приобретения материалов увеличьте их количество на 10%. Песка нужно покупать еще больше для песчаной подушки.

Никто во время изготовления бетона не взвешивает отдельные ингредиенты с точностью до грамма. Во время приготовления бетона берите на одну лопату цемента две лопаты песка и три лопаты щебня или гравия. Вода используется по мере надобности, конкретное количество определяется опытным путем, бетон должен иметь оптимальную вязкость.

Шаг 1. Насыпьте в траншею слой песка толщиной ≈15÷20 сантиметров. Песок нужно хорошо утрамбовать, пользуйтесь для этого любыми подручными средствами или сделайте простейшее приспособление.

Песок на дне траншеи

Шаг 2. Заливайте бетонную смесь по периметру здания, не допускайте больших перепадов по высоте. Если у вас есть электрический вибратор – отлично, он может утрамбовать бетон сразу по всей высоте фундамента. Если трамбовка будет производиться вручную, то слой бетона не должен превышать 25÷30 сантиметров по высоте.

Заливка фундамента слоями

Процесс заливки

Бетонный вибратор

Шаг 3. Одновременно с заливкой обращайте внимание на «поведение» опалубки, при обнаружении различных выпуклостей или искривлений немедленно принимайте меры по их устранению.

Шаг 4. Мы решили, что армирование фундамента будем выполнять упрощенным способом. Прутки кладутся прямо на бетон. Всего в ленте у нас будет четыре ряда арматуры по два в каждом слое. Злейте песчаную подушку слоем бетона толщиной примерно 30÷40 сантиметров. Подровняйте его по горизонтали, уложите два ряда арматуры. Особенно стараться не стоит, прутки потом зальются массой, а небольшой угол наклона (если таковой останется) никакого негативного действия не оказывает.

Шаг 5. Продолжайте заливать фундамент по периметру, когда до верха ленты останется сантиметров двадцать–тридцать, кладите второй ряд арматуры. Обращайте внимание, чтобы концы арматурных прутков перекрывались примерно на 20÷30 сантиметров.

Залитый фундамент

Шаг 6. Выравнивайте нулевую отметку ленточного фундамента, разброс по высоте в углах не может превышать двух сантиметров. Пользуетесь натянутой веревкой, с ее помощью выравнивание сделаете быстрее и с лучшим качеством.

Крайне желательно залить весь фундамент в течение одного рабочего дня.

В большинстве случаев для бань такое возможно, но все зависит от конкретных размеров, умения организовать строительные работы, профессионализма и количества рабочих. Если приходится часть работы оставлять на следующий день, то жидкий бетон в опалубке нужно максимально подровнять по горизонтали. Наличие «ступенек» с большими перепадами высоты значительно уменьшают несущие характеристики фундамента. Опалубку следует снимать через две недели после заливки бетона. Если на улице жаркая и сухая погода, то бетон рекомендуется несколько раз в день обильно смачивать водой. Быстро сохнущий фундамент не будет иметь расчетных показателей прочности.

Почему? Бетон – уникальный материал. В идеальных условиях прочность бетонных конструкций постоянно увеличивается. В течение первых 14÷15 дней бетон набирает 70÷80% максимальной прочности, в дальнейшем скорость увеличения прочности замедляется и через 30÷40 лет его прочность увеличивается лишь на доли процента. Но возрастает! Конечно, так происходит только в тех случаях, когда на конструкцию не воздействуют атмосферные осадки, перепады температур, сторонние усилия и т. Именно поэтому снимать опалубку менее чем через две недели не рекомендуется. Не спешите демонтировать ее, за это время лучше подготовиться к следующему этапу строительства.

Цены на бетонную смесь М400

бетонная смесь М400

Видео – Семинар по заливке фундамента

Практические советы

Теперь, когда у вас уже есть общие понятия о технологии строительства фундамента, можно дать несколько практических советов. С их помощью удастся не только упросить и облегчить ряд строительных работ, но и повысить их качество и снизить стоимость.

Как делать бетон

От правильной организации труда зависит многое, мы даем советы мастеров, которые имеют солидный практический опыт.

Бетономешалка должна стоять на стационарном месте, к фундаменту тачками подвозится готовый бетон.

Бетономешалка

Есть некоторые «умельцы», советующие перетаскивать бетономешалку вдоль фундамента по мере его наполнения. К каждому новому месту они отдельно ведрами подвозят воду, песок, цемент и гравий. Смотреть на эту «технологию» и смешно, и больно. Такая организация работ увеличивает трудоемкость минимум в два раза и в столько же раз увеличивает время.

Что советуем мы? Бетономешалка должна стоять стационарно, установите ее с учетом возможности подъезда. Возле бетономешалки установите бочку с водой объемом приблизительно 200 литров. На отдельные кучи завезите песок и гравий, цемент пусть лежит на поддонах в мешках. Все материалы должны быть доступны для засыпки в бетономешалку без перевалки.

Киньте на кучу песка мешок цемента, лопатой разрежьте его приблизительно пополам. Половина мешка цемента – как раз норма для одного замеса бетона. Включите бетономешалку, влейте в нее полтора–два ведра воды, возьмите руками полмешка цемента и высыпьте его в воду. Сразу можно бросать гравий или щебень, камешки хорошо разобьют мелкие грудки цемента. Далее по очереди бросайте в мешалку песок и гравий. Расчет прост – на одну лопату цемента нужно две лопаты песка и четыре лопаты гравия.

Заброс материалов в бетономешалку

Конкретное количество зависит от размеров ваших лопат, для первого замеса можно замерить количество цемента в половине мешка, это даст возможность приблизительно ориентироваться. В дальнейшем у вас появится опыт и вы уже будете определять качество бетона на глаз по вязкости массы. Если раствор слишком густой – добавляйте небольшими порциями воду. Если получился жидкий – добавляете песок, гравий почти не влияет на вязкость бетона, он впитывает мало воды. Пришлось добавить очень много песка – бросьте в бетономешалку еще лопату цемента. Цемент, который просыпался на песок, подбирается и используется в дело.

Работы на стройплощадке

С водой вы также сразу не угадаете, количество воды зависит от влажности песка и гравия. Для первого замеса лучше брать несколько меньше воды и потом добавлять ее по мерее необходимости. Слишком много воды может стать причиной неприятностей – не хватит объема бетономешалки для добавки большого количества песка и гравия.

Подвозите бетон в тачке

Готовый бетон нужно подвозить к фундаменту тачками. Во время планирования организации работ нужно предусматривать такое количество людей, чтобы работы шли конвейерным методом, никто никого не ожидал. Время заливки фундамента бетоном должно равняться времени его изготовления. На эти показатели влияет много факторов: расстояние до ленты фундамента, объем бетономешалки, профессионализм и трудолюбие рабочих.

Цены на бетономешалку

бетономешалка

Важно

1. Никогда не оставляйте на ночь половину мешка цемента, сделайте из него еще один замес.
2. После окончания рабочего дня тщательно промойте бетономешалку. Имейте в виду, что застывшая бетонная масса отбивается долго и трудно, кроме того, такие работы не проходят бесследно для бетономешалки.

   Промойте бетономешалку после работы

3. Вы работаете с водой – соблюдайте во время подключения бетономешалки все требования ПУЭ.
4. Желательно над бетономешалкой сделать временный навес от дождя. Это не только ускорит работы, но и облегчит процесс изготовления бетона.

   Схема экономичного навеса

5. Весь инструмент должен уходить «на ночевку» в чистом виде. Как бы вы ни устали – помойте лопаты, тачку и т. д. Застывший цемент на них на следующий день еще более усложнит работы.

Пожалуй, это все, что мы можем посоветовать новичкам, в дальнейшем у вас появится свой опыт и вы сможете изменять и совершенствовать алгоритм изготовления бетона.

Как собирать опалубку

Абсолютно все отдельные узлы работают на изгиб или сжатие. Зачем мы об этом говорим? А затем, что во время сборки опалубки нет надобности использовать огромные гвозди и потом по пять сантиметров загибать их с обратной стороны. Ни один гвоздь не работает на вытягивание. В угловых упорах на гвозди действуют усилия на изгиб и совсем незначительные на вытягивание. Использование нормальных гвоздей не снизит прочность конструкции, зато намного облегчит ваши работы во время ее демонтажа.

Гвозди строительные 3,0 х 70

Большинство досок после опалубки используется для дальнейшего строительства – после снятия опалубки сразу разберите ее и очистите доски. Бывают случаи, когда для опалубки применяют качественные доски – советуем закрывать их полиэтиленовой пленкой. Пленку устанавливайте с внутренней стороны опалубки, фиксируйте ее обыкновенным степлером. Стоимость пленки – копейки в сравнении со стоимостью пиломатериалов. Загрязненные цементом доски на станках не будет обрабатывать ни один мастер, а полиэтилен сохранит материалы в первоначальном состоянии.

Опалубка с полиэтиленовой пленкой

Цены на гвозди строительные

гвозди строительные

Как копать траншею

Казалось бы, нет ничего проще – копай глубже и бросай дальше. Но так думают те, кто никогда сам не копал. Каждая работа имеет свои секреты, вот лишь несколько из них.

1. Вначале нужно подрезать корни травы по всей длине траншеи. Подрежьте лопатой дерн по линии с обеих сторон ленты фундамента на глубину приблизительно десять сантиметров. Это не только облегчит снятие дерна, но и сделает ровными края.
2. Первую выкопанную землю нужно выбрасывать как можно дальше от краев ленты. Ее все равно придется бросать дальше, чем вам может показаться. Пока вы еще не углубись, делать это легче. Со временем траншея будет становиться глубже, для выбрасывания земли придется тратить больше усилий. А если вы уже сделали около краев бугор, то и его придется перебрасывать.
3. Увеличивайте глубину на штык лопаты по всей длине траншеи, сразу выравнивайте края. Потом совковой лопатой подчищайте рыхлый грунт, работы начинайте с того места, где закончили копать штыковой лопатой. Так вы не будете сами себе трамбовать землю. Закончили очистку земли – повторяйте все сначала, работайте штыковой лопатой по всей длине, далее подчищайте дно траншеи.

Начало копки траншеи

Траншея под ленточный фундамент

Видео – Как копать траншею под фундамент

Мы гарантируем, что таким способом вам удастся вкопать фундамент намного быстрее и без «героических трудовых подвигов». В одной статье невозможно рассказать обо всех тонкостях строительных работ. Не выполняйте длительное время однотонную работу, это ускоряет физическую и моральную усталость, по возможности через час–два меняйте ее.

Можем дать один универсальный совет: ищите в каждой работе логику. Все действия должны быть направлены на одно – получение максимального результата с минимальными потерями. Не имеет значения, какими потерями: времени, денег или усилий. Если вы прислушаетесь к нашим советам, то работа всегда будет в радость, а не в наказание. Тем более, если она делается своими руками и для себя.

Видео – Мелкозаглубленный ленточный фундамент своими руками
