из стартера, дрели или шуруповерта с питанием на 220 В и 12 В « NewNiva.ru

Виды автомобильных лебедок

Приспособления для извлечения из бездорожья транспортного средства отличаются по размерам, техническим параметрам и конструкции. Существует несколько классификаций, которые учитывают определенные характеристики лебедки.

В зависимости от типа привода различают следующие модели.

Ручные лебедки отличаются простотой изготовления, а для вытаскивания авто потребуется физическая сила шофера.
Механические лебедки приводятся в действие при помощи силы мотора. Такие устройства можно увидеть на российских военных УАЗах, а также некоторых японских внедорожниках (Ниссан, Тойота). Однако при заглохшем моторе механическая лебедка станет бесполезной «игрушкой».
Электрические лебедки наиболее распространены среди владельцев внедорожников. Вращение барабана происходит под действием электрического двигателя. А питается электромотор от аккумулятора транспортного средства.
Гидравлические лебедки считаются самыми сложными по конструкции агрегатами. Они оснащаются масляным насосом, приводом насоса и баком для хранения масла.

Отличаются модели друг от друга и по способу установки на автомобиль. Чаще всего устройство крепится к транспортному средству стационарно или монтируется только при необходимости.

Стационарные модели обычно устанавливаются в передней части авто. В процессе эксплуатации машины происходит постепенное загрязнение механизма, появляется коррозия, что негативно сказывается на работоспособности лебедки.
Съемные конструкции выглядят в этом плане в более выгодном положении. Многие автовладельцы делают несложные доработки своего авто, позволяющие монтировать лебедку как спереди транспортного средства, так и сзади. Устройство, хранящееся в багажном отсеке, всегда будет оставаться в отличном состоянии и не подведет своего хозяина в трудную минуту.

Как сделать ручную лебедку своими руками

Для тех, кто использует автомобиль исключительно для передвижения по сравнительно густонаселённым местам, необходимость оборудовать свою машину лебёдкой вызовет большие сомнения.

Но огромное количество искателей приключений, рыбаков и охотников, почитателей экстремального вождения хорошо понимают, что в трудную минуту они смогут рассчитывать исключительно на свои силы и имеющееся в багажнике или установленное на машине оборудование.

На фото лебедка — инструмент №1 при передвижении в экстремальных условиях

Наличие лебёдки просто необходимо при движении по болотистой местности, в песках, по глубокому снегу и по сильно пересечённой местности, особенно если водитель пробирается по незнакомой дороге в непогоду или межсезонье.

Для чего нужна лебёдка на автомобиле:

Сам факт её наличия действует на водителя и пассажира успокаивающе
С её помощью можно сравнительно легко вытащить севший на мосты внедорожник из грязи или песка
Закрепив конец троса на противоположном берегу с большой долей вероятности можно форсировать водные преграды без риска надолго застрять посреди реки или болота
Она поможет переместить упавшее дерево или крупный камень, перегородивший дорогу
Если в колонне есть несколько внедорожников с лебёдками, то маршрут любой сложности такая колонна пройдёт легко

Видеролик о самодельной лебедке

Виды автомобильных лебёдок:

Самой простой лебёдкой является ручная. Практически она представляют собой небольшой редуктор, приводимый в движение человеком и позволяющий многократно увеличить создаваемое им усилие. Просты в обращении, малогабаритны, надёжны
Механическая получает энергию от работающего двигателя. Имеет огромную мощность, однако она абсолютно бесполезна при заглохшем двигателе. Как правило, устанавливаются на военной технике, УАЗах, некоторых моделях японских внедорожников
Гидравлическая лебёдка легко управляется и обладает большой мощностью, но её применение оправдано, только если на автомобиле установлены гидравлические насосы

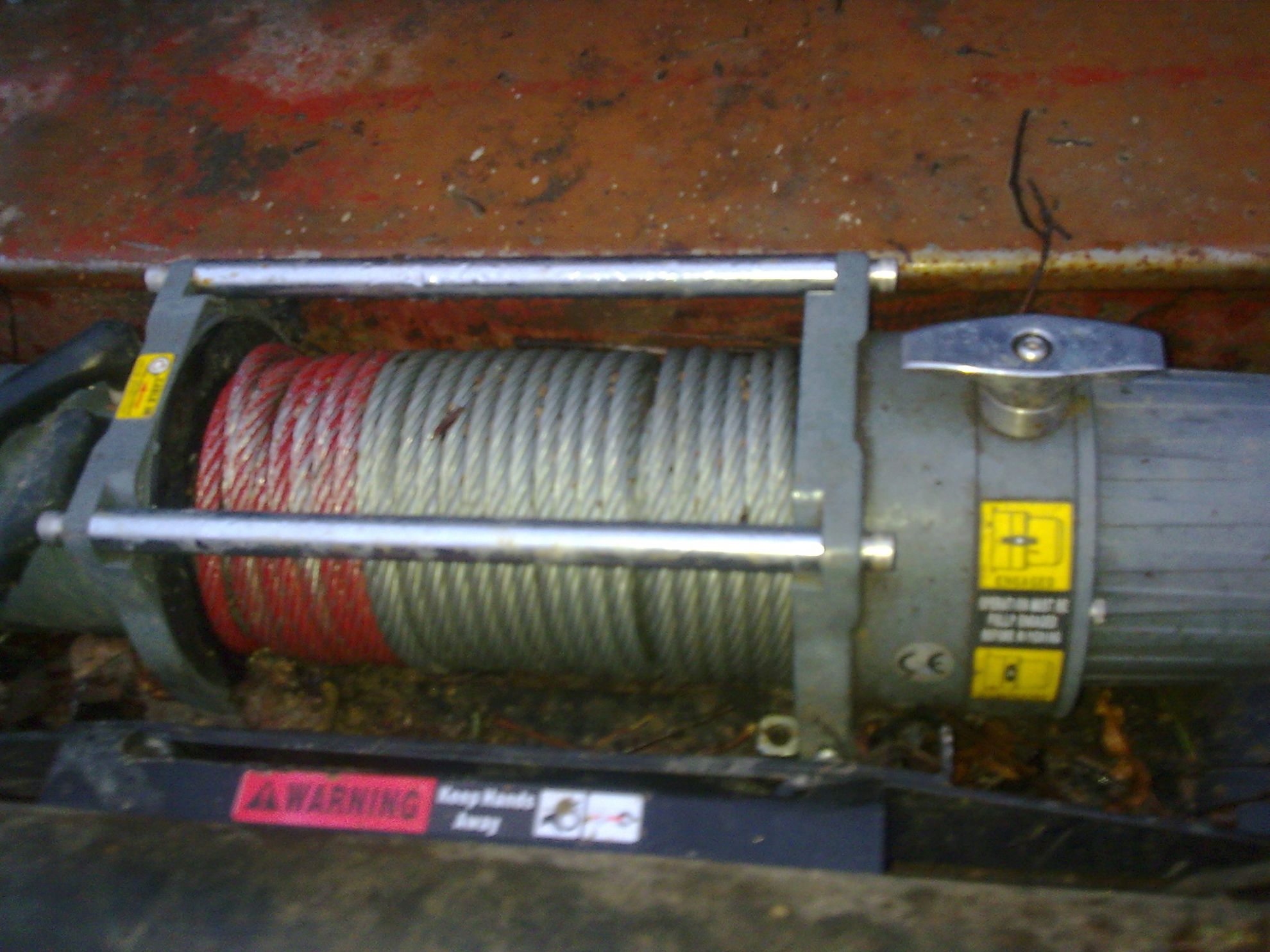

Электрическая является одной из самых надёжных и легко управляемых. Для её работы нужен только заряженный аккумулятор. Именно поэтому большинство автотуристов и экстремалов предпочитают их всем другим видам

Лебедка ручная – особенности конструкции, изготовление своими силами

Другие электроинструменты

06.12.2021

7.5 тыс.

5 тыс.

8 мин.

В хозяйстве часто требуется переместить груз на определенное расстояние или высоту. Автолюбители сталкиваются с необходимостью вытащить застрявшую машину или снять двигатель при самостоятельном ремонте.

Во всех случаях выручает лебедка ручная, изготовление которой доступно собственными силами. Следует изучить особенности конструкции, воспользоваться чертежами и пошаговыми инструкциями.

Отдельные нюансы раскрывает подборка видео.

Устройства классифицируются по исполнению, способу приведения в действие и другим техническим особенностям. Они подразделяются также на переносные и стационарные. Спереди автомобиля производители часто устанавливают несъемные лебедки.

По виду выделяют несколько конструкций:

1. Ручные, компактного размера. Обычно они барабанные, где на катушку намотан трос, а работа осуществляется вращением рукоятки. Предельный вес груза для такого устройства – 1 тонна.
2. Механические, которые приводятся в действие мотором. Самостоятельный движущийся узел в них не предусмотрен. Конструкция крупногабаритная, используется преимущественно в строительстве.
3. Электрическая с барабаном. Этот вариант предпочитают водители, потому что для привода можно использовать стартер. Она способна вытащить застрявший автомобиль весом до 4 тонн.

Особо следует отметить гидравлические устройства. У них бесшумная работа и большая грузоподъемность, но они ненадежны в эксплуатации.

Область использования устройств для перемещения грузов самая обширная. Если используется физическая сила, часто приходится приложить довольно значительные усилия.

Самодельная лебедка поможет человеку, если он правильно оценит тяжесть работы, объем. Конструкция обязательно предусматривает тормоз и храповик.

Другой вариант – безопасная рукоятка, которая одновременно служит для привода и фиксации механизма в определенном положении.

Простые ручные устройства обладают рядом преимуществ:

компактные размеры, за что их особенно ценят автолюбители;
мгновенная готовность к использованию без особой подготовки;
возможность применения для перемещения грузов в горизонтальном и вертикальном направлениях;
простота обслуживания – не требуется сложный и регулярный ремонт.

Машинный привод используется в простых подъемных кранах, скреперах, буровых установках. Это лебедка с различным количеством катушек – от одной до трех. Привод от электродвигателей, дизельных, бензиновых.

Среди ручных лебедок выделяются три разновидности: рычажные, барабанные, монтажно-тяговые. Первые из них самые простые: состоят из троса, трещотки или храпового механизма, рычага. Преимущество конструкции в способности работать без фиксации на основании – просто подвешивают. Рычагом производят движения, приводящие в действие храповик.

Рычажная конструкция на 4 тонны с фиксацией в двух положениях

На барабане намотан трос, который фиксируется кулачками, не разматываясь в обратном направлении. Его длина небольшая – до шести метров, и это существенный недостаток. Преимущество в способности развить большое тяговое усилие: 0,750–4000 тонны, поднять груз на 4 метра.

Барабанная или тросовая лебедка включает опору, рукоятку, редуктор. Основа конструкции – собственно барабан, зубчатая или червячная передача. Первая предпочтительнее из-за способности служить продолжительное время. Для безопасности предусмотрен тормозной механизм, который предотвращает внезапное падение груза. Для работы необходима фиксация на надежном основании.

При вращении рукоятки усилие передается на барабан с тросом большой длины – до 40 метров. Развиваемое тяговое усилие достигает 5 тыс. кг. Различные размеры катушки позволяют использовать мощный трос толщиной до 15 мм. С такой лебедкой легко вытаскивать машину из кювета, поднимать железобетонные блоки, проводить вспашку дачных участков, если земля не глинистая.

Монтажно-тяговая лебедка – та же рычажная, только у нее отсутствует барабан. На корпусе имеются зажимы в виде кулачков для создания нужного усилия. Они расположены параллельно, что позволяет равномерно распределить нагрузку на трос и продлить его службу.

Рычаг со срезным штифтом защищает устройство от перегрузки, при необходимости блокирует кулачки. Применяется для всевозможных целей, пользуется популярностью благодаря техническому совершенству. Требуется периодическая смазка для идеальной работы узлов.

https://www.youtube.com/watch?v=2eGm6pMyIlc

На авто, которые используются для передвижения по бездорожью, производители часто устанавливают лебедки. Этот агрегат помогает выбраться из проблемного места или подняться по склону. На отечественных машинах, таких как «Нива» и УАЗ, не предусмотрено подобное устройство. После его установки внедорожник сможет передвигаться по самой сложной местности.

Важно правильно выбрать мощность лебедки. Показатель зависит от веса автомобиля, а дополнительное оборудование увеличивает его. У различных модификаций «Нивы» он составляет 1150–1400 кг, УАЗ-469 и Hunter тяжелее – 1770 кг. Развиваемое при вытаскивании машины усилие должно быть выше минимум в 2 раза.

Устройство с ручным приводом помогает в большинстве случаев. Но если дорожные условия особенно трудные, требуется автомобильная электролебедка. Самодельную изготавливают, используя стартер транспортного средства.

О лебедке из трещотки от КАМАЗа смотрите видео.

В дороге встречаются ситуации, когда на постороннюю помощь рассчитывать не приходится. У предусмотрительного водителя в багажнике имеется лом, который служит осью вращения, и кусок трубы в качестве барабана. К ней приварен рычаг. Наличие троса подразумевается само собой. Требуется немного попотеть, чтобы вытащить машину из грязи.

Сделать приспособление, которое выручит в трудном положении, просто:

Лом забивают в землю, надевают трубу. На ней следует предусмотреть место для крепления троса – какое-нибудь отверстие или приваренные ушки.
Одним концом стропу цепляют к трубе, другим – за автомобиль. Делают петлю, вставляют рычаг и начинают вращать.
Трос постепенно наматывается, машина медленно двигается.

Известно, что чем длиннее рычаг, тем меньше требуется физических усилий. При слишком больших размерах пользоваться неудобно: оптимальные параметры – 80 см с незначительным допуском в одну или другую сторону.

Применение ручной механической лебедки для вытаскивания автомобиля требует соблюдения некоторых условий. Выбирают направление, исключающее, что машина еще больше увязнет в грязи. Колеса выставляют ровно, чтобы понизить сопротивление. При возможности место для закрепления устройства выбирают повыше – уменьшается необходимая физическая сила.

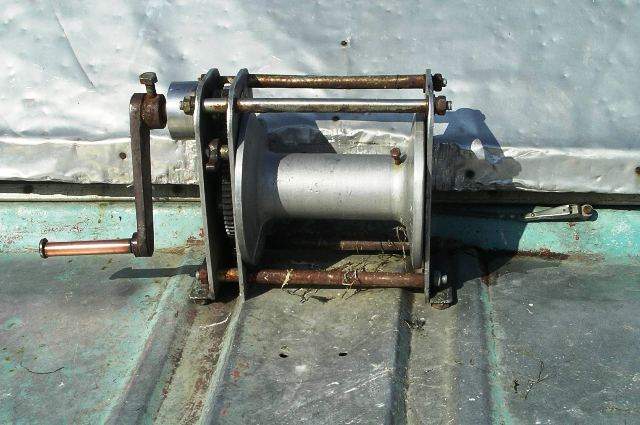

Если есть сварочный аппарат и болгарка, устройство несложно изготовить быстро. Основные узлы изделия:

каркас из профильной трубы 20×20 мм;
барабан из 3-миллиметрового листового металла, ступицы из такого же материала;
вал;
6 втулок длиной 200 мм из трубок диаметром 14 мм;
рычаг, трос и карабин.

Эту конструкцию легко переделать в лебедку с приводом от электромотора или любого другого двигателя. Придется найти две звездочки с разным количеством зубьев. Подойдет ведущая от коробки передач на мотоцикле и ведомая, что на колесе. Понадобится также цепь соответствующего шага.

Начинают с изготовления каркаса, для чего нарезают прямоугольные трубы, формирую концы под 45°. Раскладывают детали на столе, прихватывают точечно по углам.

После проверки перпендикулярности и размеров заваривают швы. Если предусмотрено установить мотор, делают металлическое основание с прорезанными пазами, закрепляют.

Зачищают болгаркой, ошкуривают, покрывают грунтовкой, затем двумя слоями эмали.

Для барабана вырезают 2 одинаковых круга по 300 мм в диаметре. Сверлят отверстия:

под крепление ступиц – 4 штуки;
в центре – под вал;
отступив на 70–80 мм – для втулок.

Ступицы фиксируют болтами, диски барабана соединяют шпильками. На них между кругами монтируют втулки из трубок. Закрепляют гайками и контргайками.

Конструкцию устанавливают на вал, который продевают в отверстия щечек из листового металла. С одной стороны извне – место для ручки привода, с другой, если такое предусмотрено – большая звездочка.

На нее затем надевается цепь, которая идет на двигатель. Для уменьшения силы трения используют подшипники подходящего диаметра.

Один конец стального каната закрепляют на валу и наматывают. Вышла простая конструкция, способная перемещать грузы горизонтально. Если требуется поднять тяжесть, дополнительно используется ручная таль или перекидывают трос через блок. Лебедку также устанавливают на транспортные средства.

Перед началом сборки своими руками размечают места креплений, используя не только чертеж, но и прикладывая имеющиеся заготовки.

Это позволит определить правильные точки расположения, где возможно что-то отрезать или заменить деталь, неподходящую по размерам.

К работе механизма предъявляются довольно жесткие требования: отсутствие шатаний, излишней плотности посадки, чтобы детали не изнашивались преждевременно.

Предлагаемый чертеж используется как ориентир для работы. Размеры конструкции зависят от шестерни Глиста. Ее выбирают, учитывая требуемую производительность лебедки. Исходя из параметров червячной передачи, по схеме изготавливают подъемное устройство.

Комплектующие изделия и их роль в лебедке:

1. Шестерня Глиста, которая должна иметь прочные зубья и достаточную толщину, передает усилие на вал.
2. Его делают из толстостенной трубы. С одного конца приваривают круглый кусок металла с диаметром, как у внутреннего кольца шестерни. Для фиксации троса высверливают отверстие насквозь.
3. Подшипники, на которых вращается вал. Если работа планируется непостоянная, допустимо использовать втулки.
4. Корпус – прочный и сделанный точно по размерам. Конструкция должна обеспечить отсутствие зазоров между узлами механизма.

Шестерня Глиста

Раму собирают из двух кусков швеллера с широкой полкой 200 мм, различных по размерам: 300 и 400 мм. Длинный располагается с правой стороны, где устанавливают шестерню и ручку привода.

Используются также отрезки 4-миллиметрового металла. В швеллерах размечают и высверливают сквозные отверстия под вал, а также еще 4 для боковых пластин.

Это две детали прямоугольной формы с треугольным вырезом в углу справа снизу.

Собирают в такой последовательности:

на оба конца вала устанавливают подшипники или втулки из латуни;
надевают пластины и закрепляют на швеллере болтами с гроверами под гайки;
насаживают шестерню на вал, фиксируют шпонкой, устанавливают металлическую втулку;
окончательно собирают сначала со стороны длинного швеллера, затем короткого.

Механизм готов к использованию в любых целях. Он незаменим в строительстве, им вытаскивают автомобили, устанавливают в гараж. Для уменьшения нагрузки на барабан применяется система блоков.

Устройство недолговечно в использовании из-за некачественных материалов. Для изготовления храповых колес берут слишком тонкий металл. Они наборные из пластин общей толщиной 2 мм. Их требуется сварить по технологии электрозаклепок. «Собачку» делают из стальной пластины 4 мм, в оригинале только 2. Теперь механизм мощнее вдвое.

Конструкцию расширяют, чтобы поместилось больше стального каната. Для основы барабана используют водопроводную трубу, корпус – из железа 3 мм, уголков. На всех разъемах – пальцы и шплинты. Входит до 8 метров троса толщиной 4 мм.

Приводят в действие такими операциями:

«собачки» поднимаются флажком;
рычаг двигают в сторону человека;
происходит фиксация механизма.

Теперь можно вытянуть трос и приступать к работе.

Поэтапное выполнение работ

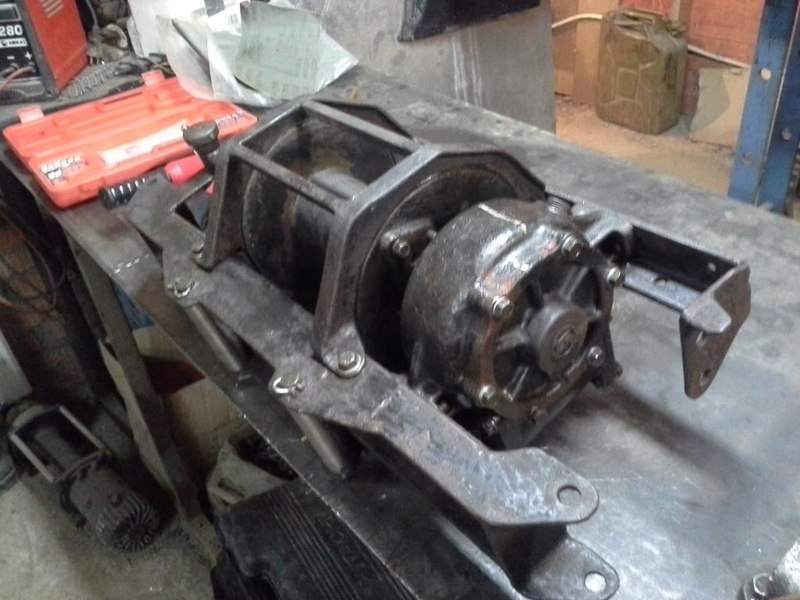

Далее представлена подробная инструкция о том, как сделать лебёдку своими руками, используя стартер от «Жигулей». Выбор данного стартера обусловлен тем, что он максимально компактен и отличается высокой степенью надёжности. Дополнительным преимуществом является возможность его приобретения практически за бесценок на любом стихийном автомобильном рынке.

Силовые контакты втягивающего реле можно оставить, если нагрузки на лебёдку будут существенными. Механизм бендикса, в свою очередь, необходимо вместе с конусным кожухом удалить.
Поскольку механизм в данном случае маломощный и компактный, в создании редуктора из шестерни маховика нет никакой необходимости. Просто подберите узел от большой дрели. Редуктор должен быть понижающим.
Отделите корпус бендикса от лебёдки и выполните по месту сопряжение вала редуктора с соответствующей частью стартерного мотора. Сделать это можно как посредством создания переходной муфты со шплинтами, так и путём классической электросварки.
В установке демпферов нет необходимости, поскольку они всё равно сломаются.
Использование планетарного редуктора позволит повысить передаточное отношение при необходимости.
Используйте трубу соответствующего размера для закрытия пространства между двигателем и редуктором, чтобы оператор был защищён от вращающихся элементов.
Корпус двигателя и редуктора необходимо надёжно соединить, но не простыми шпильками с резьбой.
Изготовьте барабан их отреза листового железа толщиной в пару миллиметров и стальной трубы диаметром 1,2 см. Приварите к трубе круглые щёки и просверлите соосное отверстие для силового вала по центру каждой боковой части.
Силовой вал должен быть со штатной парой рабочих шестерён, в противном случае сопряжение основной звёздочки с выходом редуктора выполнить будет проблематично.
Надёжно сварите между собой все элементы на станине из швеллера. Люфты недопустимы.
Из листового железа толщиной до 5 мм выполните боковые стенки. Толщина менее 3 мм не подойдёт.
С помощью мощных подшипников с подиумами зафиксируйте барабан. Данный этап один из самых ответственных. Приварите подиумы к боковым стенкам.
Редуктор на станине следует зафиксировать так, чтобы его шестерёнка цеплялась за силовую шестерню на валу барабана. Между стенками должен быть поводок для троса – проушина.
Соедините электромотор от стартера с редуктором и придайте лебёдке презентабельный внешний вид – зачистите швы, устраните ржавчину и покройте поверхность краской.

Процесс изготовления

Далее, необходимо изготовить фланцы для барабана, которые привариваются к нему. В них жёстко вставлен вал, который опирается на несущую конструкцию — раму лебедки через подшипники. Вал посредством муфты соединяется со вторичным валом редуктора, корпус которого жестко присоединен к раме лебедка. К ней же закрепляется мотор.

Следует помнить о том, что планетарный и циклический редукторы требуют применения тормозных муфт, для чего можно использовать соленоид и тормозные щетки, которые будут прижиматься к валу. Тормоз нужен для того, чтобы более точно выполнять любые действия с лебедкой, особенно когда необходимо максимально аккуратно выполнять подъем или опускание груза.

К барабану необходимо прикрепить трос, для чего сверлится в трубе отверстие, куда продевается его один конец и механически закрепляется в цилиндре. Он пройдет через направляющее ушко, для плавности хода можно использовать дополнительный ролик. Если необходимо увеличить тяговое усилие, то можно использовать систему роликов. В таком случае конструкция лебедки усложнится и увеличится.

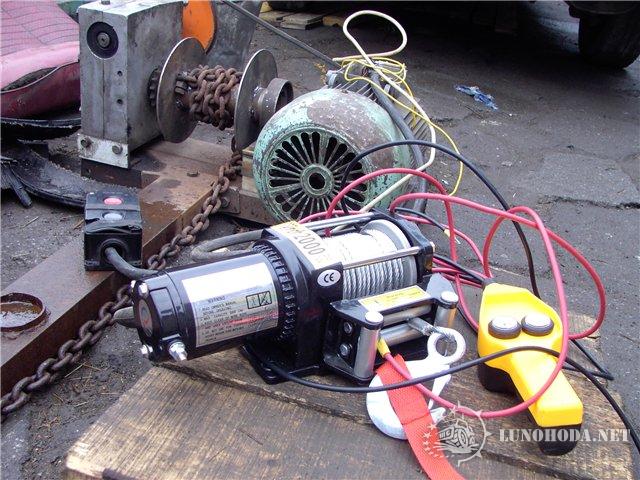

Управление работой лебедки организуется дистанционно пультом на радиочастоте или проводным способом. Можно купить готовые радиомодули приема/передачи сигналов или изготовить их самостоятельно. Проще и надёжнее воспользоваться проводным пультом. Вам потребуется задействовать всего 2 кнопки: намотки троса и смотки его.

Если имеется тормоз, то он обычно включается автоматически, когда отпускается какая-нибудь кнопка и выключается при их нажатии.

Originally posted 2021-07-04 07:36:32.

Рейтинг ручных лебедок

Изучение каталогов с описанием лучших новинок года помогает правильнее подобрать приспособление для авто, гаража или на стройку. Для примера предлагаем посмотреть небольшой ТОП устройств барабанного и рычажного типа в разной ценовой категории:

Matrix 52225 – популярное бюджетное устройство с тяговым усилием до 1,6 т, вес 6 кг, передаточное число 15:1, диаметр троса 5 мм, длина троса 2,8 м.
STAYER 4310-2 – грузоподъемность 1 т при высоте подъема до 3 м, развивает усилие 2 т на местности с уклоном до 15º, имеется усиленный корпус.
Haul-Master 95541– работает с полиэфирной гибкой лентой, корпус стальной, мощность приспособления 900 фунтов (около 400 кг).
Sportsman W1000 – поставляется с 32-х футовым крепким стальным тросом (9,75 м), максимальная грузоподъемность 1000 фунтов (454 кг), вес 2,7 кг, кованая шестерня, антикоррозионное покрытие корпуса.
Invincible Marine BR59230 – тросовая ручная барабанная лебедка, коррозионно-стойкая сборка, оцинкованная рама, мощность ручной лебедки 600 фунтов (до 270 кг), благодаря компактным размерам подойдет для лодки или гаража.

Самодельная лебедкадля хозяйства

Всевозможные лебедки являются незаменимой вещью для автомобилистов. Но также успешно может быть задействована самодельная лебедка для хозяйства.

Здесь чаще всего подобные устройства используют для перемещения грузов по горизонтальной поверхности, на пример тяжелых бревен.
Часто задействуют лебедки фермеры, устанавливая ее над чердачным проемом, перемещая таким образом грузы между разными частями помещения.
А некоторые умудряются использовать самодельную лебедку для вспахивания земли.
Для этого ее достаточно закрепить на краю участка, на конец троса зацепить плуг и включить лебедку.
Механизм тянет плуг, а человеку остается только задавать ему направление. С помощью лебедки можно не только вспахивать землю, но и осуществлять все циклы обработки земли

Предлагаем лебедку для домашней работы, а точнее для окучивания картофеля на базе болгарки. Для изготовления практически ничего не надо. Мы представляем ее как модификацию нашей лебедки с электрическим двигателем.

Когда двигатель оказался маломощным, а нового пока мне было, появилась идея переделать привод. Решили использовать болгарку. Что из этого получилось судить вам. Мы расскажем, как все же проходила модификация.

Начнем с переделки рамы, площадку двигателя надо адаптировать под болгарку. Навесы и первоначальный вид площадки остается неизменным. Единственно ее нужно поднять на раме уголками, чтобы дать натяжку ремню.

На болгарке имеются резьбовые отверстия для крепления ручек. Именно в них мы вставляем болты, чтобы закрепить болгарку к площадке, дополнительно привариваем уголок к площадке, как показано на фото и крепим электрический привод еще одним болтом.

После чего привариваем к раме уголки и поднимаем площадку. На болгарку насаживаем шкив, надеваем ремень и проводим испытание вхолостую. Далее проводим полное тестирование на картофельном поле.

Способы сделать своими руками

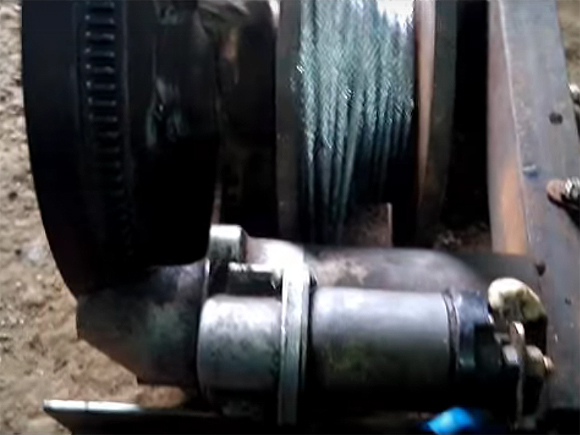

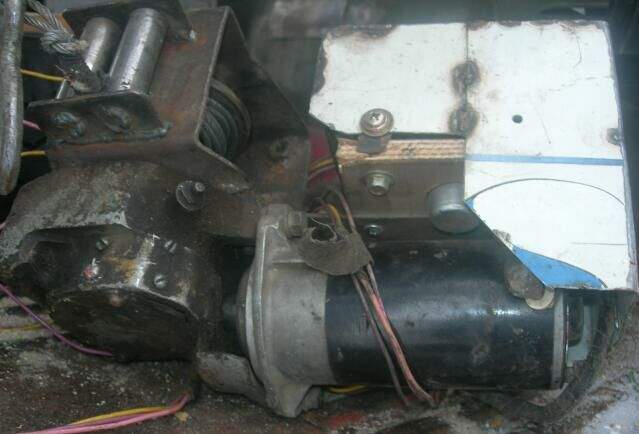

Например, как сделать лебедку из стартера своими руками. Во-первых, определяемся с питанием.

Если она устанавливается на автомобиль типа внедорожник Нива, то она должна быть рассчитана на питание от 12 вольт.

Гидравлический пресс из домкрата своими руками

Рассмотрим один из агрегатов от автомобилей ВАЗ 2101. Стартер обладает следующими характеристиками:

напряжение питания — 12 В;
скорость вращения якоря — 5000 об/мин;
ток потребления на холостом ходу — 35 А;
крутящий момент на максимальной мощности — 0,76 кгм;
ток на максимальной мощности — 250 А.

Если вы захотите использовать этот двигатель в качестве тягового устройства, то учтите, что он будет потреблять значительный ток от бортовой сети в холостом режиме.

Учитывая то, что вращение будет передаваться на барабан посредством редуктора, то потребляемая мощность будет ниже максимальной, но все же пользоваться такой лебедкой рекомендуется только при заведенном двигателе, когда генератор будет подпитывать бортовую цепь.

В кратковременном режиме генераторы на ВАЗ 2101 могут обеспечить ток до 91 А. В любом случае для обеспечения надёжности работы такого устройства необходимо применить защиту по току, чтобы что-нибудь не сжечь.

К тому же его эффективность во многом будет зависеть от создаваемого крутящего момента. Средние по мощности способны обеспечивать 0,15 кгм, чего будет едва хватать, но все же можно попробовать изготовить такую конструкцию.

Придется придумать крепление для шуруповерта и переходник на редуктор.

Типы самодельных лебёдок

Лебедки делятся на три основных типа: электрические, механические и гидравлические. Четвертый – ручные. Каждая конструкция имеет свои плюсы и минусы, как в процессе конструирования и установки, так и в ходе эксплуатации.

Ручная лебедка – популярный вариант. Минус – ее использование требует применения физических усилий. Преимущество – полная автономность, электроэнергия не требуется. Для того, чтобы вытащить автомобиль, достаточно крепко стоящего дерева или просто вбитого в почву лома. Ручные лебедки делятся на 3 основных вида:

Рычажные.
Монтажно-тяговые.
Барабанные.

В рычажных используется трещотка или храповый механизм. Главных их недостаток – усилие в тяге – от 0,7 до 4 тонн. Преимущество – отсутствие необходимости жесткой фиксации, можно работать на весу. Это самый простой вид лебедок.

Монтажно-тяговые лебедки почти аналогичны рычажным, но не оснащены барабаном. Это самый распространенный вид, причем не только для автомобилей.

Барабанные – самый эффективный вариант. Барабан бывает зубчатый или червячный. Первый изнашивается значительно медленней.

Преимущества барабанных лебедок: тяговое усилие от 0,25 до 5 тонн; тормоз, срабатывающий в нештатной ситуации; длина троса (до 40 метров при диаметре 15 мм). Если толщина больше – можно вытащить любую самую тяжелую машину откуда угодно, а трос не порвется, даже если дать полный газ.

https://www.youtube.com/watch?v=rUHXRSZezk4

В барабанных лебедках используются:

Односкоростной шестеренчатый привод. К барабану крепится основная шестерня, которая принимает на себя основную нагрузку. В сцеплении располагается ведущая шестеренка. Коэффициентом усиления выступает соотношение числа их зубцов. На усиление также влияет длина рычага – чем она больше, тем меньше сил требуется приложить. Такая лебедка позволяет силами одного человека вытащить авто весом до 3 тонн.
Многоскоростной шестеренчатый привод. Такой механизм состоит из двух или нескольких пар шестеренок, благодаря чему коэффициент усиления растет многократно. Минус – низкая скорость при больших нагрузках.
Червячный привод. Редко применяется для автомобилей в «походных» условиях из-за высоких требований по уходу – червячная пара требует постоянной смазки. Кроме того, такой тип не самым эффективным образом работает с высокими нагрузками и для авто большого веса не подойдет. Преимущество – компактность.

Читать новости о новой Ниве

Делаем лебедку на уаз своими руками. пошагово от и до renoshka.ru

Делаем лебедку на УАЗ своими руками. Пошагово От и ДО

Вопрос о том, как делается лебедка на УАЗ своими руками, наверняка заинтересует тех владельцев всероссийского внедорожника, у которых на авто еще не установлено данное приспособление. А оно может в определенных условиях значительно облегчить жизнь владельцу. А для тех, кто постоянно привык путешествовать по бездорожью, на охоту или рыбалку, лебедка – вещь и вовсе незаменимая.

Как говорят, там, где обычной легковушке не пройти, русский внедорожник обязательно застрянет! Но шутки шутками, а выбираться-то надо. И тут на помощь приходит обыкновенная лебедка.

Содержание

Устройство подключено к валу. Источник взаимодействия – трансмиссия. Скорость намотки контролируется понижением/повышением оборотов движка. В числе других преимуществ – высокая устойчивость и мощность тяги (достигаемой крутящим моментом мотора). Такого рода лебедка приводится в движение с помощью раздаточной коробки авто. Основной недостаток: лебедка напрямую зависит от исправности мотора, для успешной работы ей требуется исправный заведенный мотор. При неполадках данного узла просто перестает функционировать.

Гидравлика: Такого рода устройство приделывают практически на любой автомобиль, где в комплекте гидравлический механизм (УАЗ в том числе). Из плюсов: работает негромко и имеет малые габариты, мощное и обладает высокой производительностью.

Из минусов: его работа напрямую будет связана с гидроусилителем (если нет, то и устройство функционировать не будет).

Электрика: Для самодельных лебедок, как правило, могут быть использованы стартеры или генераторы для погрузки. Может электролебедка работать и на выделенном электродвижке, установленном в авто. Но обычно такая лебедка монтируется на базе переделанного стартера и должна работать при достаточно высоких оборотах, в противном случае – не будет справляться с тяжелой машиной. Поэтому некоторые устанавливают на автомобиль аккумуляторы с большими резервами питания.

Из плюсов: высокая скорость функционирования, автономность (может работать вне зависимости от включенного/выключенного мотора), простота конструкции. Из минусов: плохо переносит влагу, быстро садит аккумулятор.

Своими руками

Так как покупная лебедка, а тем более – ее установка доступны не всегда (чаще всего, из-за дороговизны), умельцы приловчились сооружать конструкцию своими руками. Это, кстати, сделать вполне реально, имея необходимые инструменты и определенные навыки. И еще, наше самодельное устройство должно быть с высоким крутящим моментом, иначе, его просто нельзя будет использовать для тяжеленного УАЗа (к примеру, чтобы вытащить машину из грязевой ямы). А главное, сооружение самодельной лебедки позволит вам очень хорошо сэкономить!

Необходимые материалы: Саму конструкцию изготовляем при помощи сварочного аппарата и болгарки из труб, 5-и миллиметровых в толщину листов металла для изготовления барабанных дисков, цепи со звездочками и ступицы. Все работы производятся четко по заранее нарисованным чертежам.

И помните золотое привило: отмерять нужно неоднократно, перед тем, как отрезаете.

После того, как сама конструкция лебедки готова, можно ее устанавливать на УАЗ. Сперва тщательно подготавливаем площадку. Но сперва определяемся: будем устанавливать лебедку спереди или сзади. Обычно многие предпочитают переднее расположение в центральной части бампера. В качестве площадки для устройства обычно используют швеллер. Его кусок хорошо становится на раму авто.

Примерная ширина куска: 240 мм, в длину он должен быть с метр, а в высоту – до 10 сантиметров. Тогда получится идеальная площадка для установки устройства. Для проведения работ снимаем бампер (с кенгурятником, если он имеется в наличии), решетку радиатора для облегчения доступа. Конструкцию монтируем на мощные болты (4-х будет достаточно) на площадке из куска швеллера.

Держаться должно очень прочно, ведь вес машины до 2-х тонн. Сам приводной блок разумнее разместить в салоне, так как там он меньше будет подвергаться воздействию погодных условий. Ну вот, лебедка на УАЗ своими руками готова к применению. Можно начинать проводить испытание конструкции на прочность и производительность, причем делать это лучше в полевых условиях.

Лебедка на УАЗ своими руками

Самодельная лебёдка на УАЗ сделанная своими руками, фото, описание, а также видео испытаний лебёдки.

Решил сделать лебёдку на УАЗ. Нашел в гараже червячный редуктор (двухступенчатый) от ленты посудомоечной машины, коэффициент редукции — около 800, и подумал — а не применить ли мне его на лебедку для тогда еще УАЗа-козлика. Несколько дней работы и получилась у меня вот такая лебёдка, которая вешалась на крюки спереди или на фаркоп сзади.

Затем, «Козлика» я продал, а лебедка осталась. Приобрёл УАЗ Патриот. После удачного сидения на мостах, решил переделать лебедку на Патриота, за штатный бампер, благо места там хватает.

Первые примерки с уже выточенным валом для барабана. На переднем плане основа переднего бампера — выгнутая труба с перемычками.

За основу был взят кусок швеллера на 200 мм с опиленной одной полкой.

Лебёдка почти готова. Виден барабан, редуктор и первичный вал редуктора.

Очень долго мучился с двигателем для лебёдки, пробовал и современные редукторные стартеры, которые греются как печка после минуты работы, поставил один на подшипники, греется очень сильно, изоляция плавится, дымок идет от него, плохой вариант, хотя крутит, конечно хорошо.

И тут после неудачных опытов, пришло время попробовать пристроить старый стартер от Москвича, стартер польского производства, не знаю, где его надыбал отец. Стартер перебрал, почистил, выточил новые крышки под подшипники.

Новые крышки под подшипники с вентиляционными отверстиями.

Соединил с первичным валом редуктора с помощью двух карданчиков на 1/2 дюйма из набора головок.

В результате получилась вот такая самодельная лебёдка своими руками. Испытания показали: стартер почти не греется по сравнению с его современным редукторным собратом, ток холостого хода примерно 60-70А, приемлемо, правда очень напрягают бешеные обороты его под малой нагрузкой и на холостом ходу — 6000-7000 об/мин, подшипники при работе очень шумят.

На паре мощных реле собрал схемку с реверсом, сделал пульт из игрушечного пульта от детской машинки, туда-сюда, пуск-стоп.

Также прилагается видео, где показана работа самодельной лебёдки, без установленного переднего бампера.

Автор самоделки: Максим Чикунов.

Лебедка своими руками: из стартера, дрели, или шуруповерта

Лебедка является весьма полезным в хозяйстве инструментом. С ее помощью можно выполнить массу непосильной для ручного труда работы, она может быть применена в спасательных операциях, интегрируется в различные виды оборудования для конкретных целей. Именно поэтому самодельная лебедка на УАЗ своими руками пользуется широкой популярностью. Их существует масса вариантов. Независимо от конструкции, устройства и прочих факторов, это устройство выполняет одну задачу — обеспечивает большое усилие, достаточное для подъема на определенную высоту различных грузов или для вытаскивания из низины какого-то тяжелого предмета.

Особенности применения

Лебедка является узкоспециализированным, но при этом универсальным видом тягового механизма, который получил широкое распространение не только для использования в качестве автолебедки. Их применяют в следующих сферах:

При строительстве для подъема на высоту тяжелых грузов. Применяются как механические, так и электрические устройства.
Для эвакуации погрязших в трясине автомобилей, тогда лебедка устанавливается на сами авто.
В сельском хозяйстве для волочения и подъема на высоту бревен и прочих тяжелых предметов.

Список не ограничивается этими тремя позициями, хороший агрегат всегда найдет применение. Именно поэтому многими изготавливается самодельная лебедка на Ниву или другой отечественный внедорожник своими руками. В любом случае она должна быть надежной, выносливой и прочной, поэтому к ее изготовлению следует подойти с ответственностью. По своей сути, она будет полезным апгрейдом вашего авто, который всегда найдет свое применение. Например, можно вытащить из грязи собственную машину, подцепившись к толстому дереву, или выручить своего друга.

Разновидности лебедок

В продаже имеется несколько разновидностей лебедок от различных брендов. Есть как специальные для конкретных задач устройства, но также можно купить агрегаты универсального назначения, которые могут быть установлены на любой вид транспорта, эстакаду или иной вид сооружения.

Например, их часто применяют на автоэвакуаторах, но если вы собираетесь официально оказывать услуги эвакуации транспортных средств, то самодельное устройство придется поставить на учет и регулярно проводить его проверку на предмет износа. Журнал учета необходимо будет предъявлять при прохождении ТО на технику. Это касается тросов, у которых имеется степень износа или лимитируемое количество порванных жилок.

Известны следующие разновидности лебедок:

Электролебедка — устройство, намоточный барабан которого приводится в движение посредством электрического двигателя. Он должен быть высокомоментным и низкоскоростным, поэтому с ним применяется понижающий преимущественно планетарный редуктор. Могут применяться и иные конструкции, что зависит от тягового усилия. Автомобильные лебедки, устанавливаемые на автоэвакуаторы для легковых авто, рассчитаны на 4 тонн. В продаже имеются модели от 1 до 15 тонн и более, производимые китайскими, российскими, голландскими и финскими производителями: KDJ 9000 L, KDJ 8000 L, лебедки фирмы Delta DV 15000 и другие.

Гидравлическая — навесной агрегат, подключаемый к гидравлической системе автомобиля. Соответственно, устанавливаются только на специальных видах техники, например, на тракторах МТЗ или китайских моделей. Обладают высокими тяговыми усилиями и отменной надёжностью работы практически в любых экстремальных условиях.
Механическая лебедка с ручным приводом. Распространенный вариант конструкции, но неудобен тем, что требуется длинный рычаг и время. Это самая надежная конструкция, так как не имеет электрических и гидравлических двигателей.

Что касается цены, то она может быть самой различной, что зависит от производительности устройства. Например, агрегаты для легковых автомобилей с грузоподъемностью до 4 т будут стоить порядка 500 $ с электрическим приводом.

Гидравлические — в 2 раза больше, именно поэтому многие владельцы транспортных средств Нива или других внедорожников мечтают сделать самодельные лебедки для автомобиля.

Конструкция и строение

Если необходимо сделать лебёдку для авто или на квадроцикл, особенно если вы регулярно увлекаетесь экстремальными видами спорта, то в первую очередь определитесь с весом, который лебедка должна будет поднимать. Например, средний вес квадроцикла составляет всего 400 кг, поэтому для него достаточно лебедки с тяговым усилием до 700 кг или 1 т. Если речь идет об автомобиле, то тогда требуется более мощный агрегат с грузоподъемностью не менее 3 тонн.

Важно! Покупать или делать самостоятельно лебёдку следует с запасом, иначе в трудную ситуацию можно попасть в безвыходное положение.

Итак, от прикладываемой нагрузки на лебёдку будет зависеть ее мощность, соответственно, и габариты механизма, электрическая она или это гидролебедка, роли не играет. Чем она мощнее, тем ее размер будет больше, что вполне понятно. Первым делом стоит разобраться с конструкцией. Хотя, по сути, они будут отличаться лишь приводным устройством, в остальном схожи. В конструкции любой лебедки входят следующие функциональные узлы:

Приводной двигатель. Орган, который создает начальный крутящий момент, передаваемый через редуктор на барабан.
Редуктор планетарный или простой ступенчатый или червячный. Конструкция во многом зависит от веса груза, но в основном используется планетарный понижающий механизм.
Вал, на котором находится барабан. На него наматывается трос в процессе подъёма груза или осуществления его волочения. В простых автомобильных лебедках, рассчитанных на небольшой вес, он один, в мощных с тяговым усилием более 10 тонн их может быть 2 и более, что объясняется теорией блоков.
Трос с крюком. Один из главных компонентов, благодаря которому и осуществляется волочение груза. Обычно является стальным наборным из отдельных жил.

Способы сделать своими руками

Чтобы изготовить лебёдку самостоятельно, необходимо найти подходящий чертеж агрегата. Если поискать, то всегда можно найти, иногда придется импровизировать и что-то придумывать самостоятельно. Например, как сделать лебедку из стартера своими руками. Во-первых, определяемся с питанием. Если она устанавливается на автомобиль типа внедорожник Нива, то она должна быть рассчитана на питание от 12 вольт.

Рассмотрим один из агрегатов от автомобилей ВАЗ 2101. Стартер обладает следующими характеристиками:

напряжение питания — 12 В;
скорость вращения якоря — 5000 об/мин;
ток потребления на холостом ходу — 35 А;
крутящий момент на максимальной мощности — 0,76 кгм;
ток на максимальной мощности — 250 А.

Если вы захотите использовать этот двигатель в качестве тягового устройства, то учтите, что он будет потреблять значительный ток от бортовой сети в холостом режиме. Учитывая то, что вращение будет передаваться на барабан посредством редуктора, то потребляемая мощность будет ниже максимальной, но все же пользоваться такой лебедкой рекомендуется только при заведенном двигателе, когда генератор будет подпитывать бортовую цепь.

Еще одним вариантом лебедки, которую можно изготовить самостоятельно, является конструкция из шуруповерта. Такой агрегат подойдёт лишь к лёгким видам техники, например, для кдароцикла далеко не во всех ситуациях, при этом работать двигатель инструмента будет на предельных режимах. К тому же его эффективность во многом будет зависеть от создаваемого крутящего момента. Средние по мощности способны обеспечивать 0,15 кгм, чего будет едва хватать, но все же можно попробовать изготовить такую конструкцию. Придется придумать крепление для шуруповерта и переходник на редуктор.

Самодельная лебедка из дрели

Также можно использовать дрель, так как ее двигатель обладает достаточным моментом, но он высоко оборотистый, для чего придется пользоваться регулятором мощности. Такое устройство желательно применять в кратковременном режиме, так как мотор инструмента сильно нагревается даже при холостом вращении. Плюс ко всему, для питания дрели потребуется использовать преобразователь напряжения 12/220 В, так как они все рассчитаны на сетевое напряжение. Есть, конечно, и аккумуляторные модели, которые, по сути, ничем не отличаются от шуруповерта.

Выбор редуктора

Следующей проблемой является выбор редуктора. Любая лебедка электрическая 220 В своими руками должна содержать в себе механизм, который будет передавать вращение с большим тяговым усилием. Существуют следующие разновидности редукторов:

Червячные, передают вращение под углом 90 градусов, не требуют устройств для торможения, так как обладают хорошими самотормозящими свойствами.
Для лебёдок не используются из-за сложности перпендикулярного расположения главного приводного и вторичного валов.
Цилиндрические, представляют собой одну или несколько пар шестерен в одной плоскости, находящихся в зацеплении. Вращение передается с меньшего колеса на большее. Обладают высокой надёжностью, но меньшим тяговым усилием. Удобны для использования при конструировании самодельных лебедок.

Планетарный редуктор, самый распространенный на сегодняшний момент. Состоит обычно из 3 сателлитов, солнечной, коронной шестерни и водила. Обладают увеличенным рабочим ресурсом, передаваемой мощностью, но сложны в конструктиве.

Самым простым решением при изготовлении агрегата, электрическая лебедка на 220 В, конечно, всегда можно воспользоваться преобразователем, тем более в продаже имеются готовые устройства высоких мощностей. В качестве приводного двигателя можно применить асинхронный мотор, но лучше воспользоваться двигателем от стиральной машины. Современные модели являются довольно мощными и производительными.
