Крыша шатровая своими руками: Как сделать шатровую крышу своими руками — пошаговое видео (фото, схемы)

Как сделать шатровую крышу своими руками — пошаговое видео (фото, схемы)

В процессе строительства дома или беседки неизбежно встает вопрос о том, какую конструкцию кровли предпочесть. Если возводимое сооружением имеет четырехугольную, а лучше всего квадратную форму, дизайнеры и архитекторы нередко останавливают выбор на шатровой четырехскатной крыше. Сложность этой конструкции с торицей окупается оригинальным внешним видом, прекрасными термоизолирующими и аэродинамическими качествами. Эта статья расскажет, как конструируется и монтируется шатровая крыша своими руками.

Содержание статьи

Конструкция шатровой крыши

В строительстве принято рассматривать шатровую крышу как вариацию вальмовой четырехскатной, в которой коньковое соединение трансформировалось в коньковый узел, то есть видоизменилось из линии в точку. Крыша шатрового типа представляет собой пирамиду, стороны которой образованы четырьмя скатами в виде равнобедренных треугольников.

Для монтажа подойдет любое четырехугольное здание, однако квадратная форма позволяет добиться идеальной симметрии, благодаря чему достигается наилучший результат.

В конструкцию шатровой четырехскатной крыши входят следующие основные элементы:

• Коньковый узел. Пик крыши, наивысшая точка крыши, образуемая соединением накосных стропильных ног.

• Скаты. Шатровая крыша состоит из четырех наклонных плоскостей скатов треугольной формы. Диапазон их угла наклона лежит в пределах 20-50 градусов, однако опытные кровельные мастера считают оптимальным угол 40 градусов.
• Стропильная система. Каркас, служащий для поддержки конструкции кровли. Стропильная система несет на себе и распределяет вес кровельного пирога, задает геометрию скатов. Она строится основе треугольников, самых жестких и устойчивых фигур, которые гарантируют стабильность, надежность крыши.
• Кровельное покрытие. Материал в виде рулонов, листов, отдельных модулей или элементов, обладающий высокой износостойкостью, хорошими гидроизоляционными характеристиками.
  В этих целях используют металлочерепицу, профнастил, ондулин, рубероид или шифер.

• Свес. Свесы крыши выступают за периметр основания и защищают стены от воды во время дождя и ветра. Свес длиной 40-50 см считают достаточным для эффективного выполнения своих задач.

Этапы строительства

Создание проекта

Шатровая крыша своими руками строится только на основании грамотно составленного проекта, гарантирующего ее надёжность. Перед тем как сделать чертежи, необходимо вспомнить школьный курс геометрии, чтобы сделать расчеты угла наклона скатов, высоты конька и площади скатов. Для выполнения вычислений есть простая инструкция:

1. Первым делом, необходимо определить угол наклона скатов с помощью рекомендаций производителя кровельного материала и данных строительной климатологии, которая разделяет территорию нашей страны на восемь зон согласно снеговой и ветровой нагрузке. Оптимальным считается уклон 30-40 градусов, который подходит практически для все типов кровли.

2. Следующий этап – вычисление высоты расположения конькового узла. Для этого расчета требуется знать размеры основания крыши и угол наклона ее скатов. Если представить шатровую крышу как пирамиду, то прямая соединяющая ее основание и конек под прямым углом будет ее высотой, а вычислить ее длину можно с помощью теоремы Пифагора.

3. Зная угол наклона, высоту и размеры основания можно выяснить длину стропильных ног и площадь скатов. Эти расчеты нужны для вычисления необходимого строительного материала – дерева для стропильной системы и кровельного покрытия.

Не забывайте, что у шатровой крыши с прямоугольным основанием, в отличии от такой же конструкции с квадратным, скаты будут иметь различный уклон и разную длину стропильных ног. Следует учитывать это в расчетах и монтаже!

Проект создают вручную или с помощью компьютерной программы, которая не только выполнит за вас расчеты длины элементов стропильной системы, но и подберёт их толщину. Результат этапа конструирования – схема с размерами и взаимным расположением элементов крыши, которая станет опорой для монтажных работ.

Конструкция стропильной системы

Стропильная система шатровой изготавливается из древесины хвойных пород и состоит из следующих основных и дополнительных элементов:

• Мауэрлат и лежень. Опоры из бруса, необходимые для распределения нагрузки по периметру несущих стен. Мауэрлат укладывают на внешние перегородки, а лежень на внутренние. В деревянных домах роль опорного бруса исполняет верхний венец из бруса или бревна. Сооружения из кирпича и блоков требуют обустройства армированного бетонного пояса, в которой вмуровывают металлические шпильки, на которые через слой гидроизоляции укладывают мауэрлат.
• Стойки. Вертикально устанавливаемые опоры, которые поддерживают коньковый узел или стропильные ноги.
• Накосные стропильные ноги. Они отходят от конькового узла к углам сооружения и образуют ребра скатов шатровой крыши. Накосные ноги длиннее обычных и подвергаются повышенной нагрузке, поэтому их толщина также должна быть больше в два раза.

• Нарожники. Стропила разной длины, прикрепляемые к накосным ногам и мауэрлату, формирующие поверхность скатов.
• Подкосы. Расположенный под углом 45 градусов к стропилам элемент стропильной системы, который предотвращает провисание стропильных ног.
• Затяжка, ригель. Горизонтально расположенная перемычка между двумя стропилами, которая гасит распирающее действие, которое они оказывают на стены.
• Обрешетка. Основание, на которое настилают кровельное покрытие. В зависимости от типа которого, применяют решетчатый или сплошной вид обрешетки.

В строительстве шатровой крыши используют висячую или наслонную стропильную систему, в зависимости от возможностей планировки сооружения. Однако, опытные кровельные мастера не советуют использовать наслонный тип, если уклон скатов превышает 40 градусов.

Ход монтажных работ

Когда проект утвержден и материалы закуплены, можно сделать монтаж шатровой крыши своими руками:

1. Сначала устанавливают мауэрлат, лежень и балки перекрытия. Если проект предусматривает балки выноса, то монтируют и их. Начинают укладку с центральной, отступая от нее в обе стороны шаговое расстояние, продвигаются к краям.

2. Ровно посередине будущей шатровой крыши устанавливают центральную стойку, для нее используют брус толщиной 150х150 мм или более. Чтобы она сохраняла вертикальное положение ее временно закрепляют двумя укосинами.

3. Устанавливают центральные стропила. В верхней части закрепляем их к стойке металлическими накладками, а в нижней к мауэрлату. Натянув для ориентира от конькового узла к углам мауэрлата шнур, монтируют накосные стропильные ноги Для их установки на верхней части делают двойную врезку. Свесы стропил связывают ветровой доской. Если есть необходимость устанавливают подкосы и ригели.

4. Далее напиливают и приколачивают все нарожники. Нарожники, опирающиеся на балки выноса дополнительно укрепляют стойками, чтобы разгрузить их. Карнизы подшивают доской или влагостойкой фанерой.

5. На стропила полосами настилают гидроизоляционную пленку, нахлестывая в местах стыках ее на 15-20 см. Крепят пленку строительным степлером, а вдоль стропильных ног фиксируют рейками контр-обрешетки. Монтируют обрешетку. Если запланирована сплошная, то необходимы фанерные листы, а если решетчатая – необрезная доска размером 40х150 мм.

6. Настилают кровельное покрытие. Для этого сначала производят раскрой с учетом того. Что листы и полосы крепятся не в стык, а в нахлест. В качестве крепежа необходимо использовать специальные, поставляемые в комплекте с материалом кровли, оцинкованные саморезы или гвозди с каучуковой шляпкой, которая после вкручивания деформируется и закрывает отверстие.

7. Завершающий этап — установка водосточной системы, состоящей из водоприемной воронки, желоба и трубы водостока, и снегозадержателей.

Некоторые элементы стропильной системы шатровой крыши имеют длину, превосходящие 6 метров, стандартную величину пиломатериалов.

Поэтому необходимо изготавливать наборные стропила, составляемые из нескольких частей, или клееные.

Строительство шатровой крыши своими руками – тяжелая, трудоёмкая работа, однако полученные результат, выделяющий дом или беседку среди однотипных соседей, вознаградит вас за старания и потраченные силы!

Видео-инструкция

Шатровая крыша своими руками: устройство, чертежи, фото

Крыша – самый важный элемент строения, на нее ложатся основные задачи в защите от внешних условий. Кроме того, что она обеспечивает защиту от непогоды, кровля придает любому строению завершенный вид и обеспечивает ему внешнюю привлекательность.

Пользователи часто ищут:

Основные типы существующих кровель

Виды кровель, используемые в строительстве очень разнообразны. Основных типов, которые пользуются популярностью у строителей, пять:

1. круглая;
2. односкатная;
3. двухскатная;
4. шестискатная или ломаная;
5. четырехскатная или шатровая (конверт).

Особой любовью у профессионалов строительного дела пользуется шатровая крыша. Это можно объяснить тем, что строение с шатровой кровлей имеет презентабельную внешность. Кроме того, она обеспечивает строению значительное укрепление.

Еще одним огромным плюсом шатровой крыши является ее экономичность в исполнении. Это объясняется отсутствием фронтонов и использованием коротких балок, что позволяет закупить меньше строительного материала и сэкономить на этом.

Фото: схема шатровой крыши

К тому же шатровая крыша имеет отличное водоотведение из-за наклона скатов, срок эксплуатации материалов для кровли благодаря этому значительно увеличивается.

Важно: Шатровая крыша для дома, террасы, беседки более предпочтительна. Специалисты рекомендуют ее как один из самых практичных и надежных вариантов кровли.

Что представляют собой шатровые крыши

Этот тип кровли сильно напоминает по форме шатер, потому и называется соответственно. Это конструкция, которая похожа на многогранную пирамиду, основанием которой служит квадрат или прямоугольник.

Шатровая крыша состоит их четырех треугольных скатов, сходящихся вершинами в одной наивысшей точке, является оригинальным решением с использованием стропильной системы. Считается сложной в возведении, но, тем не менее, этому виду кровли всегда отдается предпочтение.

Фото: процесс установки крыши на каркас беседки

Основная особенность шатровой крыши — ее строгая симметрия. Поэтому от строителей требуется ответственное отношение на стадии расчета и особое мастерство при возведении.

Материал для кровли

Материал выбирается, исходя из бюджета строительства. Это может быть:

• ондулин;
• металлочерепица;
• профнастил;
• поликарбонат.

Ондулин (1) – отличный материал для этой цели. В Европе он очень широко применим. Отличается легкостью и прекрасными качествами в эксплуатации. Относительно легок в монтаже, пригоден к использованию даже в экстремальных условиях. Но имеет недостаток – высокую цену.

Металлочерепица (3) придает респектабельность постройке. К плюсам относится то, что не теряет цвет долгие годы, эффективна в использовании. Ее минус в том, что относится к тяжелым материалам, непригодным для кровли зданий, в возведении которых использовался легкий фундамент.

Профнастил (4) самый универсальный вариант для дома, террасы, беседки. Шатровая крыша из этого материала легкая, долговечная, элементы легко монтируются. Его чаще всего используют для легких конструкций, таких как террасы и беседки.

Поликарбонат (2) все чаще используется для террас и беседок. Среди плюсов материала: легкость, простота в обработке, огнеупорность. Но есть и большой минус, поликарбонат хрупкий, поэтому недолговечный материал. Глубокие царапины приводят к потере теплоизоляционных и водоотталкивающих свойств, в результате к непригодности в дальнейшем использовании.

В каждом конкретном случае нужно выбирать материал для кровли, учитывая свойства покрываемого сооружения и свойства материала.

Устройство крыши

Устройство шатровой крыши дело сложное и ответственное. Это значительно сложнее, чем крыша: односкатная или двухскатная. Так как симметричность — основная характеристика этого типа кровли, расчеты должны производиться с максимально возможной точностью.

Формула площади ската: Sската=BC*AD/2

Формула площади свеса карниза: Sкарниза= (BC+EF)/2*DG

Формула, по которой рассчитывается площадь крыши: Sкрыши=(Sската+ Sкарниза)*4

a – угол наклона

Специалисты рекомендуют использовать угол a, равный любому значению из промежутка 30-40 градусов.

Стропильная система

По конструкции стропильные системы могут быть:

• наслонными;
• висячими.

Висячие системы применяются, когда пролеты большие, невозможно подпереть их стенами. Эта система используется довольно редко.

Наслонная система проста, но для нее необходима опора в середине или наличие несущей стены внутри. Данная конструкция применяется гораздо чаще, она более экономична и лучше подходит для устройства шатровых крыш.

Стропильная система состоит из таких элементов, как:

1. накосные стропила;
2. мауэрлаты;
3. нарожники;
4. подкосы.

Ригели, лежни, прогоны

Важно: все перечисленные элементы создадут стабильную и устойчивую конструкцию, которая может выдержать значительные нагрузки. Если хоть один элемент будет отсутствовать, может произойти преждевременное разрушение крыши.

Монтаж

В начале шатровые конструкции монтируются на земле, собирается каркас: на мауэрлаты укладываются лежни и закрепляются подмостьями. Затем происходит поднятие накосных стропил из противоположных углов и соединение их в коньке. Далее следует прикрепить оставшиеся стропила к узлу. В центре устанавливается вертикальная балка. Что придает конструкции жесткость. Затем монтируются нарожники и стропильные ноги и осуществляется подъем конструкции на крышу. Можно сказать, шатровая крыша готова.

Несколько советов от мастеров

Свес должен быть не менее полуметра (от стены беседки, террасы). Это обеспечит защиту от попадания капель дождя и дополнительно произойдет усиление всей конструкции.

Стропила дополнительно прикрепите к стенам.

Когда будете производить покрытие кровли, не забудьте предусмотреть воздушные подушки и каналы вентиляции.

Самое главное в обустройстве крыши точно выверенные углы, необходимо контролировать их в процессе постройки.

стропильная система, чертежи, конструкция, фото

Чертежи стропильной системы шатровой крыши дают только визуальное понятие об устройстве. Конструкция кровли создаст трудности неопытному застройщику. Прежде чем приступить к сооружению крыши, надо уметь выполнить расчеты, выбрать подходящий тип стропильной системы.

Особенности шатровой крыши

Отличительной чертой шатровой конструкции считается отсутствие конька и фронтонов. Скаты сделаны треугольниками. Сверху они соединяются в одной точке. Образовавшаяся верхушка исполняет роль конькового узла. Снизу скаты сходятся в одно основание. Его форма зависит от количества треугольников. Простейшая четырехскатная конструкция образует квадрат.

При большем количестве скатов бывает крыша шатровая восьмигранная или шестигранная. Главное в конструкции соблюдать симметрию. Кровля может к низу сходится в круглое основание, а скатами выступает конусообразный шпиль.

Важно! Внешне крыша напоминает копию кочевого шатра. Отсюда и пошло ее название.

Преимущества и недостатки шатровой крыши

В отличие от флигелей с двускатной крышей, шатровые дома смотрятся красивее, больше популярны среди застройщиков. Чтобы убедиться, нужно ли возводить такую крышу, надо знать ее положительные и отрицательные стороны.

Плюсы:

• Основным преимуществом является повышенная прочность шатровой конструкции. Крыша отличается хорошим сопротивлением ветру и снеговым накоплениям. Выдерживает даже ураганы. Прочность достигается за счет того, что ребра скатов поддерживают друг друга.
• Несмотря на объемную форму, шатровая конструкция создает небольшую нагрузку на стены и цоколь здания. Давление от каждого ската равномерно распределяется на все элементы постройки.
• В случае обледенения или большого накопления снега крыша выдерживает большие нагрузки, снижая риск разрушения стропильной системы.
• При правильном обустройстве угла наклона скатов, с кровли быстрее сходит вода и снег.
• Большим преимуществом считается высокий показатель энергосбережения, если кровля правильно утеплена.
• Внешний вид шатровой конструкции смотрится презентабельно. Здания с круглыми или многогранными шпилями напоминают сказочные домики.

Минусы:

• Основным недостатком считается сложность возведения крыши. Чем больше предусмотрено граней, тем труднее выполнять расчеты. Во время строительства важно правильно определить центр, чтобы добиться симметрии конструкции. Часто для расчетов и возведения кровли приходится приглашать наемных специалистов.
• Вторым минусом является ограничение объема чердачного пространства. Недостаток проявляется, когда застройщик предусматривает мансардный этаж. Сделать его можно и под такой крышей, но придется увеличить уклон скатов. Конструкция приобретет большую парусность, что плохо для ветреных регионов. Для решения проблемы придется вновь обращаться за помощью к специалистам.

В остальных случаях шатровая кровля считается удачно продуманной конструкцией. Недостатки уходят на второй план. Главное, застройщик получает надежную и красивую крышу для своего дома.

Устройство шатровой крыши

Если подробнее рассмотреть, то схема каркаса крыши не такая уж сложная. Основными узлами сооружения являются:

• Основой конструкции выступает мауэрлат и лежень. Первый элемент укладывают по периметру внешних стен. Лежень располагают по периметру внутренних стен. Элементы служат для равномерного распределения нагрузки от крыши на здание. В деревянных постройках мауэрлатом выступает верхний венец стен. Во всех остальных зданиях сначала заливают бетоном армированный пояс с выступающими резьбовыми шпильками. На них через просверленные отверстия надевают брус, затягивают гайками.
• Стойки служат опорой стропильных ног, конькового узла.
• У шатровой крыши коньковый узел образуется в самой высшей точке, где сходятся концы всех стропильных ног.

• Стропильные ноги накосного типа вверху соединяются в коньковый узел, а вниз отходят к углам здания. Элементы образуют ребра, где сходятся скаты крыши. Накосные стропила намного длиннее обычных. На элементы припадает основная нагрузка, поэтому для их изготовления применяют пиломатериалы с большим сечением.
• Нарожники – это тоже стропила, но они отличаются меньшей длиной. Элементы крепят одним концом к накосным ногам, а другим – к мауэрлату. Нарожники необходимы для создания плоскости скатов.
• Подкосы исполняют роль стоек, только устанавливаются они под углом 45^о к стропильным ногам для исключения вероятности их провисания.
• Горизонтальные, соединяющие стропила перемычки, называются затяжками, ригелями. Элементы уменьшают распирающую силу крыши, которая передается на стены здания.
• Обрешетка набивается на поверхность стропильных элементов и образует плоскость для укладки кровельного покрытия. Шаг элементов определяется по типу используемого кровельного материала.

Шатровая крыша различается конструкцией стропильной системы, которая бывает наслонная и висячая. Вариант подбирают на стадии проектировки, учитывая планировку здания.

Совет! Если у шатровой кровли скаты обладают уклоном больше 40 ^о, оптимально отдать предпочтение висячему типу стропильной системе.

Отдельного внимания требует коньковый узел. У шатровой кровли отсутствует коньковый прогон. Края стропильных ног вверху сходятся вместе и опираются на вертикальную опору. Столб тоже должен иметь точку опоры, которую можно обустроить тремя способами:

1. Опора на нижнее перекрытие не лучший вариант для шатровой конструкции, особенно если предусмотрен мансардный этаж. Столб занимает полезное пространство. Вариант приемлем для беседок. Столб служит элементом декорации, вокруг него обустраивают стол.
2. В одноэтажных домах несущий брус устанавливают на балку перекрытия, концы которой лежат на внутренней стене здания. Чтобы добиться уменьшения нагрузки и не снизить прочность конструкции, на балку фиксируют лежень с подкосами.
3. Сложный узел получается с опорой столба на состыкованные монтажными стальными элементами верхние пятки основных стропил. Такая схема увеличивает распирающую нагрузку на мауэрлат. Каждая стропильная нога оснащается ригелем.

Из-за сложности конструкции формирование конькового узла кровли лучше доверить специалистам.

Виды стропильных систем шатровой крыши

По внешнему виду шатровая конструкция напоминает пирамиду, но ее вершина не всегда может располагаться по центру, а иметь смещение. У такого сооружения два противоположных ската отличаются длиной.

У крыши шатрового типа каркас различается конструкцией:

• Наслонная система сделана так, что стропильные ноги внизу обладают упором в двух точках. Этим местом являются участки внутренних и внешних стен. Допускается расстояние между упорами до 4,5 м.
• У шатровой конструкции с висячей системой ноги стропил не имеют дополнительных опор. Элементы устанавливают на маленьких пролетах.

Конструкция каркаса не изменяет форму крыши, она сохраняется.

Кроме каркаса, различаются шатровые кровли другими конструктивными особенностями:

• ломаные кровли приемлемы, если проектируется мансардный этаж;
• у крыши с ендовой кровля в форме шатра выступает приставкой к эркеру;
• у мансардной крыши выступы могут присутствовать на скатах.

Все конструктивные особенности аналогично сохраняют форму шатра.

Как рассчитать высоту шатровой крыши

Чтобы произвести расчет каркаса крыши, надо обратиться к специалисту. При наличии опыта и знании геометрических правил, расчеты можно выполнить самостоятельно:

• Сначала у шатровой конструкции рассчитывают угол наклона скатов. Здесь учитывают тип используемого материала, среднегодовые показатели выпадения осадков и силы ветра, характерные для региона. Нормальным для большинства районов считается уклон скатов от 30 до 40^о.

• Зная параметры крыши, высоту конькового узла вычисляют по теореме Пифагора. Шатер в сравнении с геометрической фигурой является аналогом пирамиды, где опора выступает прямой линией, соединяющей вершину с центром основания.

• Когда основные данные будут получены, рассчитывают длину стропил, вычисляют площадь скатов крыши.

Нарисовать чертеж крыши можно самостоятельно или воспользоваться специальной программой на компьютере. По готовой схеме рассчитывают количество стройматериала.

Важно! Если шатровая кровля предназначена для прямоугольного здания, площадь и уклон двух противоположных скатов будет различаться. Эти параметры одинаковы только для крыши квадратной постройки.

Как сделать шатровую крышу своими руками

Когда все узлы шатровой кровли рассчитаны, разработан проект, приступают к строительным работам:

• Монтаж начинают с укладки мауэрлата и лежня. Брус располагают по периметру стен, предварительно подложив рубероид. После затяжки гаек на резьбовых анкерах приступают к укладке балок перекрытия. Первый элемент монтируют по центру, а от него идут в противоположные стороны к краям здания.

• По центру шатровой кровли для конькового узла ставят вертикальную опору, сделанную из бруса. Заготовку используют с размером стенок 150х150 мм. После выставления по уровню брус фиксируют временными укосинами.

• Дальнейший монтаж предусматривает установку накосных ног. Снизу заготовки крепят к мауэрлату. В верхней части создают коньковый узел. Концы ног монтажными стальными накладками фиксируют к центральной опоре. От конькового узла к мауэрлату натягивают разметочный шнур и по нему устанавливают нарожники. Свесы ног соединяют ветровой доской. Если проект предусматривает, то на этом этапе ставят затяжки и подкосы.

• Когда каркас шатровой кровли будет готов, на стропила укладывают гидроизоляционный материал. Края полос должны заходить внахлест с запуском 200 мм. Гидроизоляцию к стропилам крепят скобами строительного степлера или тонкими планками и гвоздями. Следующим этапом создается обрешетка.

• Сверху на обрешетку укладывают кровельное покрытие. Технология зависит от выбранного материала. Важно учесть, что использование больших листов для шатровой кровли не выгодно. Из-за наличия треугольных скатов получается много подрезки. Материал идет в отходы. Для круглой крыши используют гибкую кровлю. Твердым листам невозможно придать форму конуса. Стыки кровли закрывают доборными элементами.

Традиционным завершением шатровой кровли является установка водостоков, проходных элементов для вывода труб из помещения на крышу.

Возводить шатровую крышу сложно. Видео инструкция поможет разобраться в трудных нюансах:

Чертежи и фото шатровых крыш

Советы и рекомендации

Чтобы у шатровой кровли возросла прочность к нагрузкам, специалисты рекомендуют предпринять ряд мер:

• Для усиления углов каркаса на стропилах устанавливают штренгели рядом с мауэрлатом. Элементы делают из бруса. Если надо еще усилить конструкцию, дополнительно создают фермы.
• Перекрытие с брусом соединяют дополнительными стойками. Элементы помогают равномернее распределить нагрузку.
• Длинные накосные стропила лучше делать не из бруса, а использовать сдвоенные балки.
• Надежная обрешетка на шатровой кровле получится, если ее изготовить из бруса сечением 40х40 мм.
• Все деревянные элементы каркаса крыши обрабатывают пропитками, защищающими древесину от влаги и вредителей.
• Пиломатериалы с повышенной влажностью для возведения крыши нельзя использовать. Во время высыхания они начнут «играть», искривляться, что приведет к деформации кровли.
• Элементы обрешетки крепят только перпендикулярно стропильным ногам. Нельзя располагать бруски под уклоном.

Если шатровая кровля возведена по правильным расчетам без допущения ошибок, она прослужит много времени, не требуя ремонта.

Заключение

Чертежи стропильной системы шатровой крыши можно найти в Интернете. Схема даст общее представление о конструкции. По примеру будет легче разрабатывать собственный проект.

фото схем и чертежей стропильной системы, расчет материалов, монтаж своими руками

Шатровая крыша – технология, встречающаяся в одноэтажных и многоэтажных домах. Для нее характерен треугольный спуск и соединение всех углов в одну верхнюю точку.

Количество треугольных сторон допускается любое. Единственный фактор, объединяющий все формы и размеры шатра – общая вершина. Наиболее удобная форма – четыре стороны с единой точкой соприкосновения в центре, но это не обязательно. Она может смещаться в любую сторону, если того требует конструкция дома.

По особенностям конструкции, крыши частных домов делятся на:

1. Висячая. При этой технологии, крыша крепится на стропильные балки. Они монтируются на стены, что и обеспечивает фиксацию. Важным элементом выступают специальные стяжки, которые сдерживают стропилы от радиальных смещений.
2. Насклонный. Распространенная технология, но ее возможно воплотить только в крупных домах с наличием несущей стены посреди дома. Именно на нее и будет приходит основная нагрузка от кровли.

Шатер – популярная технология, так как позволяет полностью избавиться от протечек и попадания осадков в помещение.

Из каких элементов состоит шатровая кровля

Существует стандартная технология производства с использованием определенного набора материала:

Стропильные балки. Доски, располагаемые в углах конструкции. Изготавливаются из натурального дерева. Как правило, берут твердые породы, несклонные к промерзанию и самостоятельному разрушению. Такие сорта дерева, как сосна или ель не подходят. Из-за мягкости, их может повести. Желательно пропитывать дерево с помощью специальных составов против паразитов и грибков. При повреждении стропильной доски вероятно разрушение всей конструкции.

Нарожники. Иначе называются стропильной ногой. Представляет собой придаток, предназначенный для поддержания участка ската между накосным стропилом и свесом. Используется в четырехскатной системе датских или вальмовых типов. Его задача в равномерном распределении нагрузки. Вместо направленного давления на конкретный участок стены, он позволяет его дополнительно сместить.

Коньковый узел. Элемент, образующий пик крыши. Является соединением двух стропильных ног.

Центральная стропила. Выступает центровым элементом, который обеспечивает соединение конькового узла. Как правило, используется плотная балка большого диаметра, способная выдержать обоюдное давление.

Подкос. Опорная часть стропильной ноги.

Мауэрлат. Представляет собой опору, которая соединяет крышу со стеной. Для легких крыш используется обычный брус из твердых пород дерева. Равномерная нагрузка позволяет создать высокое качество соединение. Если при изготовлении крыши используются толстые балки из тяжелых пород дерева, возможно установить металлический швеллер. Это позволит в значительной мере увеличить прочность соединения. С легкими крышами использование металлического профиля противопоказано, так как он только увеличить давление на фундамент.

Это стандартный набор инструментария, используемый в четырехсторонних системах. Шатровая крыша для беседки и дома может отличаться по набору.

Устройство стропильной системы и монтаж

Стропильная система – конструкция, состоящая из древесных балок. Они соединяются по принципу компенсации давления. Благодаря специфическому строению, шатер может выдерживать высокие нагрузки и не рушиться при постоянном давлении и осадках.

Шатровая крыша своими руками устанавливается по следующему плану:

1. Мауэрлат. Его устанавливают с самого начала. На кирпичные стены устанавливают толстые деревянные бруски. Для защиты от влаги, устанавливается гидроизоляция (подойдет обычный руберойд, смольные составы). Если дом из дерева – нужно установить обычную обвязку. Иногда требуется битумная мастика для гидроизоляции оптом, которую можно приобрести в специальной компании «ПТК «Нефтепромкомплект».
2. Угловые стропилы. С углов устанавливаются стропильные балки и крепятся на коньке. Они устанавливаются с помощью стяжки. Для прочной посадки, углы доски нужно спилить. В кирпиче их нужно закрепить с помощью арматурных скоб. На дереве установка производится с помощью заклепок.
3. В центре монтируются подпорка.
4. Диагональные рейки. На скатах крепятся рейки по диагонали, откосы и подкосы. Они необходимы для сопротивления ветру и сильным осадкам.
5. Установка нарожников.

При монтаже важно соблюдать все пропорции, характерные для конкретного дома. Ниже представлена пошаговая видео-инструкция.

Особенности наслонных стропил

Насклонные системы состоят из двух стропильных ног. Они опираются на мауэрлатный слой. Сверху они крепятся к коньку, который держится на вертикальной балке, смонтированной на внутренней стене.

Это распространенная технология, которая используется в двухскатных крышах. Если шатер изготовлен в односкатном типе, используются те же самые рекомендации, за исключением небольшого изменения метода.

Стропильные балки устанавливаются на опору противоположной крыши. Здесь не требуется специальная промежуточная стена. Эту функцию выполняет более высокая стена.

Чтобы шатровая крыша из металлочерепицы или керамики прослужила дольше, применяются подкосы. Они увеличить длину пролетов.

Односкатные системы с длиной пролетов менее 450 сантиметров подкосы могут не устанавливаться. С ними можно увеличить протяжность до 600 сантиметров. В двухскатных крышах они могут не устанавливаться при длине до 900 см. Комбинация подкосов и схватов позволит увеличить длину пролета до 14000.

Технология применима для воздевания крыши для дома и беседки своими руками.

Установка обрешетки, гидроизоляции и пароизоляции

В зависимости от кровельного материала выбирается тип обрешетки. Она может быть:

1. Цельной. Монолитная обрешетка, которая подходит для мягкой кровли, как ондулин, битумный шифер. Гарантирует жесткость и неподвижность кровельного покрытия.
2. Фрагментальная (раздельная). Предназначена для жесткой кровли, как шатровая крыша из металлочерепицы, керамической черепицы, профильного настила. В случае минимального расширения материала, не произойдет разлома и повреждения материала.

Обрешетка изготавливается из деревянных досок толщиной в 2,5 и шириной в 15 сантиметров. Она устанавливается на пароизолированные панели, которые защищают ее от вероятных проникновения пара. Между досками должен прокладываться специальный утеплитель. Это может быть минеральная или каменная вата, различные виды плитных панелей.

Гидроизоляционный слой – это мембрана, которая не пропускает влагу из дома к доскам. В качестве защиты от влаги может служить обычный рубероид. Если в доме постоянно происходят работы в водой, то рубероид может не выдержать испарения. В этом случае можно воспользоваться более современные материалы, как дышащие мембраны. Они пропускают воздух, но при этом пар через них пройти не может. Это позволит наполнить дом свежим воздухом.

Слой гидроизоляции устанавливается к ногам. Достаточно обычных скоб или заклепок. Лучше использовать специальный инструмент, позволяющий работать одной рукой. Мембраны устанавливаются внахлест не менее 100 миллиметров. Соединять их можно водостойким скотчем. Если используется рубероид – то он обладает смольным слоем, разогрев который можно склеить два листа рулона. Изоляция мягкая, поэтому может быть установлена на крышу с кукушкой.

Пароизоляция изготавливается из обычной пластиковой пленки. Она препятствует образованию конденсата и его проникновения к деревянным балкам. Это может быть полиэстер, полиэтилен, специальные мембранные прокладки.

Они крепятся с помощью скоб. Может подойти специальный двухсторонних скотч, предназначенный для наружных работ. Он герметично соединит две пленки, не давая влаге пробраться наружу.

Важно не образовывать сильный натяг. Пленка должна немного провисать, чтобы обеспечить нормальное собирание со стекания влаги.

Утепление шатровой крыши

Актуальность утепления шатра увеличивается для крыш с кукушкой и мансардой. Так как стен и соседних комнат в этих помещениях нет, температура зимой и осенью там будет стремительно падать. Даже при условии активного отопления. Но и для безкомнатной части утеплитель будет полезным.

Самым распространенным утеплителем является минеральная вата. Это синтетический состав, изготовленный из мельчайших нитей.

Она обладает рядом основных качеств:

1. Теплопроводность. Благодаря тбольшому скоплению воздуха внутри, холод не проникает в помещение. Даже при сильной метели, она не даст температуре сильно понизиться.
2. Звукоизоляция. Специфическая конструкция создает огромное количество тупиковых ходов внутри ватного полотна. Звук входит в толщу, но не может из нее выйти. Актуально для домов с кровлей из металлочерепицы и профильного настила.
3. Пожароустойчивость. Если дом деревянный или кровля изготовлена из битумных материалов, небольшая искра может привести к пожару. Распространению будет препятствовать минеральная вата, которая не склонна к горению.
4. Малый вес. Она практически ничего не весит, благодаря  этому не происходит сильной нагрузки на фундамент.

При использовании другого утеплителя, важно, чтобы он соответствовал следующим требованиям:

• Низкая теплопроводность;
• Малый вес;
• Пожароустойчивость;
• Долгий период разложения.

Поэтому нужно аккуратно пользоваться материалами, как пеноплекс, пенопласт и пенополистерол. Они могут возгораться и распространять горение далее. В случае с деревянными домами это может привести к массовому пожару. Это обязательно нужно учесть при строительстве беседки из дерева своими руками.

Если крыша с кукушкой, желательно использовать мягкие утеплители. Здесь лучше подойдут ваты: каменная, стекловата и минеральная.

Укладка кровельного покрытия

Кровельное покрытие должно быть плотным. Лучше всего подходят водостойкие материалы, которые не боятся воды. Если оно изготавливается из дерева, требуется дополнительная обработка лакированными составами.

Для шатровых крыш наиболее часто используют:

1. Профнастил. Металлический профилированный лист. Сверху покрывается слоем плотного полимера, который не дает стали ржаветь и повреждаться. Средний срок эксплуатации– 50 лет. Для крепления используется специальный кровельный саморез с резиновой шляпкой.
2. Листовая медь. Тонкий лист меди голый или оксидированный. Не склонен к гниению и ржавчине. Как и профильный настил требует дополнительной звукоизоляции, так как при дожде сильно слышны удары капель.
3. Металлочерепица. Кровля, схожая по качествам с профильным настилом. Лист стали покрыт слоем полимера. Позволяет гибко огибать фигурную крышу. Подойдет для крыши с кукушкой.
4. Черепица. Керамика хорошо подходит для создания красивой, аутентичной крыши. Для установки можно сделать предварительное покрытие древесными плитами, как ОСБ или фанера.

При изготовлении крыши для беседки своими руками подойдет  натуральное дерево, покрытое водостойким лаком.

Подробные фото схемы и чертежи представлены ниже.



конструкция стропильных система кровли, расчет материалов и подготовка чертежи своими руками

Крыша здания является главной его защитой. Разнообразие форм, видов кровельных конструкций позволяет добиться индивидуального облика частного дома или дачи. Одним из самых интересных вариантов является шатровая крыша.

Что это такое?

Шатровая крыша представляет собой модификацию, где все стороны наклонены вниз к стенам, как правило, с довольно пологим наклоном, хотя шатер по определению является четырехскатной крышей с крутым наклоном, когда он растет до пика. Таким образом, крыша не имеет фронтонов или других вертикальных сторон.

Они могут быть построены в самых разных формах. Каждый гребень является центральным над прямоугольником здания. Треугольные грани называются концами бедер, они ограничены самими бедрами. «Бедра» и беговые стропила находятся на внешнем углу здания и поднимаются к хребту. Там, где здание имеет внутренний угол, долина пространство между наклонными поверхностями. Они обеспечивают компактный, прочный внешний вид конструкции. Шаг крыши может меняться.

В современной отечественной архитектуре такие конструкции обычно встречаются в бунгало, коттеджах и являются неотъемлемой частью некоторых стилей, их стропильная система может отличаться.

Конструкция является самоподдерживающейся, требующей меньшего диагонального крепления, чем двускатная. Таким образом, крыша гораздо лучше подходит для районов, где не редкость ураганы. Она не имеет больших, плоских концов, чтобы ловить ветер, и по своей сути гораздо более устойчива, чем двускатная. Однако для такого района конструкция должна быть крутой, предпочтительнее не менее 35 градусов от горизонтального или крутого наклона.

Когда ветер течет по наклонному бедру, крыша может вести себя, как крыло самолета. Затем на подветренной стороне создается лифт. Если наклоны менее чем 35 градусов по горизонтали, крыша будет подвержена подъему.

Возможный недостаток состоит в том, что в помещении под крышей меньше места, доступ к обслуживанию более сложный, бедра крыши сложнее вентилировать и нет плацдарма с окном для естественного света.

Особенности

Такая кровля может оказать значительное влияние на общий внешний вид. В отечественной архитектуре есть буквально десятки вариантов, но один из самых популярных – это шатровый.

Есть несколько способов сделать ее, но в целом строители приходят к двум основным формам. Сначала это квадрат, или пирамида. Чтобы покрыть квадратное здание, четыре треугольные секции встречаются в одной точке в центре структуры, подобно пирамиде.

Но если ваше здание не квадратное, если это прямоугольник, в этом случае у вас будут части разных размеров. Стропила не встречаются в одной точке, напротив, две более длинные стороны будет разделять гребень, идущий параллельно направлению здания. В принципе, два ребра будут подобны первому варианту. Однако вместо того, чтобы оставлять концы открытыми, треугольные отрезки наклонены наружу от краев хребта, с четырьмя наклонными сторонами.

Плюсы и минусы

Существует несколько преимуществ выбора этой конструкции. Поскольку у них нет долин, меньше вероятность утечки. Это означает, что изоляция чердака функционирует должным образом.

Такая крыша отлично держится при сильном ветре. Ее аэродинамические качества и короткие карнизы препятствуют подъему и помогают обеспечить большую устойчивость дома. Это делает ее гораздо лучшим выбором, чем традиционная с остроконечным покрытием, поскольку она менее склонна к сдуванию или разрушению во время сильной грозы или торнадо. Домик всегда имеет отличия, особенно если продумать дизайн.

По периметру имеет большую площадь поверхности для вентиляции. Это предотвращает многие кровельные проблемы, такие как преждевременное старение, холодные коридоры. В дополнение к надлежащей вентиляции простые линии облегчают работу водосточной системы от дома и устраняют потенциальные утечки и другие проблемы, обычно связанные с неисправными желобами.

Солнечные панели функционируют на максимальной мощности при установке на южном склоне. Так как крыша состоит из четырех плоскостей, ориентация дома не влияет на использование солнечной энергии.

Однако есть и недостатки. Первоначально конструкция стоит дороже, фермы, которые поддерживают крышу, сложнее строить. Кроме того, для покрытия дополнительных двух склонов требуется больше кровельных материалов. Конструкция также ограничивает доступное количество чердачного пространства. Из-за этого домовладельцы, которые хотят использовать чердак в качестве хранилища или для преобразования его в дополнительное жилое пространство, не должны выбирать этот вариант.

Преимущества:

• предпочтительны на холмистых станциях, где в зимние сезоны отмечается сильный снегопад;
• имеют сплошную фасцию со всех сторон, поэтому становится проще устанавливать желоба;
• хорошо подходят для теплого климата;
• имеют карнизы вдоль всех направлений, которые помогают обеспечить полную защиту дома от солнца, а также других атмосферных неприятностей;
• одним из важнейших преимуществ является способность обеспечивать дренаж воды.

Недостатки:

• сложная процедура строительства;
• требуют дополнительного сырья, что увеличивает стоимость;
• время от времени они нуждаются в техническом обслуживании, чтобы обеспечить длительный срок службы.

Виды

Одноэтажные дома и двухэтажные могут иметь четырехскатную или вальмовую крышу с эркером, но все кровли этого типа можно классифицировать следующим образом:

• мансардная крыша является вариацией с двумя различными углами, нижние гораздо круче, чем верхний.
• шатер представляет собой тип многоугольной крыши с крутым наклоном;
• односкатная или двускатная.

Этапы и тонкости монтажа

Прежде чем приступать к установке кровли, нужно выяснить, сколько необходимо материалов, чтобы пошагово сделать работу самостоятельно. Измеряют длину крыши и ширину одной стороны. Умножают эти числа, а затем удваивают результат на квадратные сантиметры. Если это гофрированный металл, его обычно поставляют в виде листов размером 91,44 × 182,88 см (548,64 квадратный см). Разделите размер крыши в квадрате на 548,64, чтобы получить необходимое количество листов.

Пока древесина на крыше находится в хорошем состоянии, необходимо положить бумагу с тиснением. Стоит убедиться, что рулоны перекрываются не менее, чем на два сантиметра и скрепляют на дереве.

Укладывается первый лист внахлест, а к деревянной раме он прикрепляется при помощи саморезов. Гофрирование должно поднять крышу к хребту. Поместите лист в один нижний угол с выступами на 5 сантиметров на каждом краю. Просверлите отверстие в верхнем углу на проходе, а не на гребне гофра. Закрепите винт и водонепроницаемую шайбу. Винты должны располагаться на расстоянии около 15 сантиметров друг от друга во всех направлениях. Однако работая по краю, помещайте винты на 7 сантиметров друг от друга.

Как только первый лист встанет на место, нужно установить оставшуюся часть нижнего ряда гофрированной металлической кровли. Листы должны перекрываться не менее чем на 10 сантиметров. На другом конце убедитесь, что имеется выступ на 5 сантиметров.

Поместите следующий ряд гофрированной металлической кровли, чтобы нижняя часть была над верхней первого ряда. Это поможет потоку воды двигаться вниз по крыше. Закрепите крышу на месте, как и в первом ряду, и продолжайте работать, добавляя ряд за рядом, пока не достигнете линии гребня.

Когда приближаетесь к линии гребня, нужно аккуратно поместить верхний ряд, чтобы гарантировать, что гофрированная металлическая кровля не выходит за пределы хребта с каждой стороны. Вместо этого, он должен доходить до хребта, чтобы вершины листов на их стороне почти касались друг друга. Чтобы закончить, понадобится специальная крыша. Положите лист так, чтобы он закрывал верхние части с обеих сторон.

Подготовка

Шатровые конструкции могут быть спроектированы на зданиях квадратной формы, а также прямоугольной. Крыша может следовать за треугольными сторонами, а также сочетать трапециевидные. Некоторые похожи на пирамиды, тогда как другие могут иметь более симметричную структуру. Всегда делаем качественные и хорошо выверенные чертежи, высчитываем количество материала.

Как правило, существуют три основных фактора, которые вносят вклад в дизайн или стиль оформления:

1. Карнизы: бедра с глубокими карнизами, которые могут помочь в затенении окна от солнечного света. Эта схема помогает в охлаждении внутренней части дома и обеспечивает сокращение расходов на электроэнергию с уменьшенным потреблением энергии.
2. Сила: для тех областей, где чаще встречаются ветры и циклоны, такие крыши построены с высокой точностью, так что они имеют большой срок службы.
3. Стиль: славятся своими уникальными стилями и изящным внешним видом.

Строительство происходит с наклонными сторонами, поэтому они должны быть выполнены с высокой точностью и безопасностью.

Одним из наиболее важных и основных шагов является проведение измерений перед установкой. Это должны делать опытные люди с калькулятором. Измерения проводятся по ширине и длине здания, затем они используются для расчета размеров бордюрной плиты, а также длины стропила.

Расчет

Построение требует должного внимания к некоторым основным факторам, таким как измерения, схема, площадь, кадрирование и регулировка стропил.

Цель плана – представить направление, а также изменения размеров полной конструкции, рассчитать длину, ширину и другие параметры. Размер крыши обычно зависит от типа дома и его габаритов. Если выполняется процедура расчетов самостоятельно, тогда хорошо начать с предварительно спроектированного направляющего для бедер.

Угол расширения бедра из каждого угла должен составлять 45 градусов, но в некоторых случаях также приемлемы другие размеры. Порядок следующий:

1. начните с макета прямоугольной формы здания;
2. найдите центральную линию в средней части;
3. нарисуйте линию 45 градусов от каждого угла к центральной линии, которая может помочь установить спецификации местоположения для стропил;
4. нарисуйте линию гребня между точками пересечения беговых стропил;
5. рассчитать расстояние между стропилами и заложить их в соответствии с планом каркаса;
6. создавать правильные диаграммы на бумаге для проектирования бедер, чтобы эти цифры могли помочь в правильной компоновке на следующих этапах.

Шатровая конструкция считается лучшим выбором для покрытия навесов. Эксперты говорят, что гарантирована лучшая отдача для прибрежных, а также ветреных мест, кроме того, обеспечивается привлекательный вид.

Инструменты

Лучшими помощниками кровельщика, которые упрощают устройство крыши, считаются:

• молоток;
• зажимы;
• зубила;
• шуроповерт;

• киянка;
• плоскогубцы;
• циркуль;
• нутромер и другие.

Проведение работ

Как только вы закончите с измерительной частью, пришло время сократить стропила в соответствии с этими спецификациями. Эти части будут позже использованы для строительства крыши. Строительство полушатровой кровли своими руками требует опыта, чтобы правильно крепить подстропильные балки.

Ридж-плиты действуют как рама, которая лежит вокруг крыши. Вы должны начать процедуру установки, расположив стандартные стропила на нужную сторону плат гребня. Процесс продолжается до тех пор, пока не будет повышена стойкость или прочность всех досок для хребтов, и их можно будет урегулировать в соответствии с их весом. Угол наклона важен, и про него нельзя забывать. Сруб выполняется в требуемом стандартами направлении.

Перед тем как двигаться в направлении построения бедер, требуется обеспечить правильное выравнивание в соответствии с углами. Для такого типа вычислений необходимо использовать квадрат рамки.

Сейчас самое время перейти к фиксации стропил. Эксперты предлагают начать с одной стороны одновременно и попытаться применить большее давление для каждой регулировки на борту. Это давление обеспечит гораздо лучшие результаты. Как только стропила закончены, можете начать с обрезки, чтобы они могли обеспечить превосходную линейную компоновку. Угловые стропила известны как беговые, их необходимо подключить к соседним, которые уже установлены.

Как только вы закончите установку, пришло время ставить домкраты. Хорошо начинать с одной части, а затем двигаться к концу, хотя этот процесс длительный, но если он выполняется точно, то, безусловно, может привести к должному результату.

В случае если у вас нет надлежащего знания о процессе установки, необходимо обратиться за помощью к экспертам. Важно обеспечить точность, поскольку потом между ними будут соединены обшивка, вентиляция и дренаж. Если крыша включает дымоход, придется пройти еще несколько процедур, чтобы добиться идеальной конструкции кровли. Построить дом сложно, если не хватает опыта, лучше проконсультироваться со специалистом.

Интересные варианты

Стиль такой кровли является наиболее распространенным и простейшим видом. Он имеет наклоны со всех четырех сторон, поэтому, как бы ни рассматривали, кровля наклоняется к желобам. Стороны равны по длине и сходятся, чтобы образовать хребет наверху.

Бедро – наименее сложный стиль, и, как правило, обладает низкой стоимостью, если проводить сравнение с другими видами. «Разбитая» или «пиковая» кровля также очень популярны. Их легко отличить, потому что они образуют форму треугольника в конце дома и в других частях. Стиль gable имеет интересный и разнообразный вид «колониального» типа.

Монопольная кровля – необычный стильный проект. Он сконструирован так, чтобы сформировать единую наклонную поверхность и часто не прикреплен к какой-либо другой. В некоторых странах этот вид популярен как современная альтернатива, он имеет яркий и отличительный облик. Монокрыша спроектирована на более высокий уровень, чем другие, из-за этого цена обычно выше.

Альтернативный вариант преобразования бедра в двускатный чердак. Однако это создает ограниченное количество дополнительного пространства, которое обычно используется для доступа к чердаку с лестницей. Построение конверсии в двускатный лофт – лучшее использование пространства по сравнению с боковой мансардой.

Важнейшим фактором для совершения конверсии является гигантское изменение в линии крыши. Это позволит достичь огромного количества дополнительной площади, максимизируя потенциал преобразования лофта. Внешняя отделка может быть облицована плиткой или сланцем в соответствии с кровлей, закончена в блоке и окрашена. Встраиваемые в большинство торцевых стен отверстия будут являться двойным застекленным окном. Оно обеспечивает естественный свет либо на чердаке, либо на лестнице.

Еще больше о стропильной системе шатровых крыш, смотрите в следующем видео.

фото схем и чертежей стропильной системы частного дома + расчет кровли

Крыша здания является основной его защитой. Многообразие форм, конструкций, видов кровельных систем позволяет спроектировать здание таким образом, что оно получит индивидуальный облик, станет гордостью и теплым семейным гнездышком для любой семьи.

Крыши по особенностям строения, спецификой формы скатов могут быть нескольких видов:

• Плоские. Стороны конструкции опираются на стены здания. Они практически лишены уклона. Форма ската чаще всего представляет прямоугольник;
• скатные. Конструкция имеет два и более скатов различной формы, которые расположены под определенным уклоном.

Скатные крыши классифицируются по количеству, форме, расположению скатов:

• Двускатные;
• вальмовые;
• полувальмовые;
• шатровые;
• многощипцовые;
• купольные.

Кроме того, существуют другие конструкции, которые менее распространены. Они изредка используются в кровельных конструкциях: шпилеобразные, сводчатые, арочные, сферические, складчатые.

Из множества кровельных систем есть что выбрать: каждая из конструкций имеет свои особенности монтажа, характерное архитектурное оформление, индивидуальную функциональность.

Содержание статьи

Шатровая крыша

Конструкция шатровой крыши характерна таким устройством, при которой скаты выполнены в форме треугольников с общей точкой соединения четырех вершин.

Количества треугольников в конструкции шатровой крыши может быть и больше, но все они должны иметь общую вершину. Идеальным вариантом постройки помещения под шатровую кровлю является четырехугольная форма, при которой вершина кровли образуется в центре.

Но шатровая система не обязательно может иметь вершину в центре конструкции. Кровля может быть смонтирована таким образом, что вершина смещена от центра в сторону. В такой конструкции длина сторон двух противоположных скатов при четырехскатной системе различна.

По конструктивным особенностям строения стропильной системы шатровые крыши могут быть:

• Наслонные. Имеют опорные точки на внешних и внутренних стенах, расстояние между которыми не больше 4,5 метров;
• висячие. Сооружают при небольшом пролете и без необходимости дополнительных внутренних опор.

Независимо от того, какая стропильная система смонтирована при обустройстве шатровой крыши, ее внешняя форма остается неизменной.

Кроме того, по конструктивным особенностям шатровые крыши могут быть:

• Ломаные. Чаще устанавливают под мансарду, при этом имеется изменение угла наклона на скате на меньший;
• с эркером (ендовые). Шатровая кровля при этом является дополнением к эркеру;
• мансардные. При этом мансардные выступы располагаются на скатах кровли.

Независимо от конструкции шатровой системы, форма крыши похожа на шатер: отсюда и название.

Шатровая крыша частного дома

Достоинства и недостатки

Не бывает идеальной конструкции кровли: каждая имеет свои индивидуальные особенности.

Важным достоинством шатровой крыши являются ее аэродинамические свойства: ветровые потоки проходят по скатам, не нанося вред кровле, и не попадают в чердачное пространство. Кроме того, отсутствие фронтонов обеспечивает устойчивость конструкции.

Недостатками шатровой конструкции является сложность монтажа, а также при желании обустройства мансарды, ее площадь будет слишком мала.

Несмотря на то, что конструкция шатровой крыши требует значительных трудовых ресурсов, конечный результат однозначно будет оправдан: шатровые конструкции являются одними из самых привлекательных кровельных систем.

Достоинства и недостатки

Из каких элементов состоит шатровая кровля



Стандартная система шатровой конструкции состоит из элементов:

• Накосные стропила. Доски, расположенные в угловых частях каркаса системы и распределяют значительную часть нагрузки, действующей на всю систему. Являются самыми длинными стропильными частями конструкции;
• нарожники. Служат для укрепления накосных стропил и распределения нагрузки;
• коньковый узел. Сложный элемент, так как не всегда идеально скрепляются стропильные доски, если крыша не квадратной формы;
• центральные стропила. Соединяются в коньковой части с накосными брусьями и являются показателем высоты ската;
• подкосы. Являются опорными частями стропильных ног;
• мауэрлат. Опорные брусья для всей конструкции, к которым крепятся стропильные ноги. Используют для мауэрлата брус большим сечением.

Дополнительными элементами системы являются ригели, дополнительные опоры, прогоны, лежни, то есть те элементы, которые служат для укрепления основных частей конструкции. Чаще всего они используются в регионах, предрасположенных к сильным ветровым потокам.

Чертеж элементов шатровой кровли:

Элементы

Шатровая крыша своими руками: последовательность строительства

Особенностью сооружения стропильной системы шатровой крыши является то, что монтаж ее основы производится на земле в соответствии с заранее подготовленными шаблонами. Для изготовления шаблона следует учитывать длину стропил, шаг, нагрузку и соответствующее сечение.

Строительство такой крыши своими руками подразумевает выполнение следующих работ:

• Установка мауэрлата;
• установка накосных стропил;
• монтаж подкосов, центральных подпорок;
• монтаж нарожников;
• установка обрешетки;
• монтаж пароизоляции;
• монтаж гидроизоляции;
• кровельное покрытие.

Каждый этап работ предусматривает выполнение обязательных шагов, без которых обустройство кровли будет нарушено.

Строительство своими руками

Устройство стропильной системы и монтаж

Стропильная система шатровой крыши — довольно сложная конструкция. Кроме того, монтаж конструкции шатровой крыши следует выполнять перед тем, как сделать потолок здания.

Монтаж производится поэтапно:

• Устанавливают мауэрлат (если стены кирпичные): его крепят внешние несущие стены, предварительно застелив их гидроизоляционным слоем (чаще всего используют рубероид). Если стены из дерева — монтируют обвязку;
• с противоположных углов устанавливают накосные стропильные доски и скрепляют их в коньке способом крепления затяжек. При этом под углом спиливают верхние концы стропильных досок. Для крепления к мауэрлату рекомендуется использовать врезную балку. При деревянной стене их крепят скобами, если стена из кирпича — предварительно в мауэрлат монтируют арматурные хомуты;
• в центральной части ферм устанавливают стойки-подпорки;
• в скатных частях устанавливают раскосы, подкосы, диагональные рейки. Так обеспечивается сопротивляемость ветровым нагрузкам;
• установка нарожников, подкосов, шпренгелей.

ВАЖНО!

При обустройстве диагональных стропил следует придерживаться прямого угла.

Кроме того, следует правильно рассчитать длину стропильных ног, чтобы обеспечить свес для защиты стены. Если длина недостаточна, то дополнительно крепят доски (кобылки).

Далее можно приступить к монтажу обрешетки и других слоев пирога.

Монтаж мауэрлата

Кровельный пирог

Пирог кровли — это последовательно смонтированные слои материалов для обустройства кровли.

Для шатровой крыши пирог состоит из таких слоев:

• Стропильная система. Изготавливается из деревянных брусьев, служит массивным каркасов всей системы;
• пароизоляция. Слой, предотвращающий образование конденсата;
• обрешетка. Система из досок, которая обеспечивает прочность конструкции и является основой для крепления слоев пирога;
• утеплитель. Служит для утепления кровли и здания в целом;
• гидроизоляция. Материал, который препятствует попаданию влаги из вне;
• контробрешетка. Деревянная конструкция, которая служит для обеспечения вентиляционного зазора между кровельным материалом и слоями пирога, а также для крепления внешнего покрытия;
• кровельный материал. Внешнее покрытие — главная защита от внешних факторов.

ОСТОРОЖНО!

Правильная последовательность уложенных слоев пирога обеспечивает его надежность и создание комфортного микроклимата. Если допущены ошибки по обустройству хотя бы одного слоя, это может стать причиной разрушения всей кровли.

Фото схемы шатровой крыши:

Схема

Установка обрешетки, гидроизоляции и пароизоляции

Метод монтажа обрешетки напрямую зависит от кровельного покрытия: если предусмотрена мягкая кровля, что целесообразно монтировать сплошную обрешетку, если жесткая — разреженную.

Обрешетку выполняют из досок, ширина которых не более 150 мм, а толщина — около 2,5 см. Доски устанавливают на слой пароизоляции поверх стропил (вдоль). Выполняют обрешетку по всему периметру кровли.

Гидроизоляционный слой представляет собой мембраны, которые не пропускают влагу внутрь кровли со стороны кровельного покрытия. Гидроизоляцией может служить рубероид, другие рулонные мембраны, а также современные «умные» (дышащие) мембраны, которые препятствуют попаданию атмосферной влаги в утеплитель.

Гидроизоляцию крепят скобами к стропильным ногам. Стыковочное соединение производят внахлест (не менее 10 см), и места стыков проклеивают скотчем. Укладывают пленку таким способом, чтобы нижний свес материала находился на карнизной планке, а верх — около верхушки.

Пароизоляцию выполняют из специально предназначенных пленок, которые препятствуют попаданию капель конденсата в утеплитель кровли из помещения. В качестве пароизоляции используются пароизоляционные мембраны, пленки, специальные полиэтиленовые и пропиле новые пленки.

Пароизоляцию крепят на обрешетку внахлест скобами таким образом, чтобы не образовывалось сильное натяжение. Стыки проклеивают липкой лентой (скотчем). Закрепляют пленку досками обрешетки.

После крепления обрешетки между ее досками укладывают утеплитель.

Укладывание гидроизоляции

Установка обрешетки

Утепление шатровой крыши

Необходимость утепления шатровой крыши особенно актуальна, если конструкция предусматривает оборудование мансардного помещения.

Однако, не лишним будет, если утепление производить и без жилого пространства непосредственно под кровлей.

Распространенными утеплителями для кровля являются: минеральная вата, пеноплекс, пенополистирол и другие.

Самым популярным материалом является минвата. При утеплении шатровой крыши пласты материала укладывают между стропильными брусьями сверху вниз так, чтобы не образовывались зазоры. Так укладывают утеплитель по всем скатам кровли.

Утеплитель должен иметь ряд характеристик, которые могут способствовать обеспечению надежного утепления:

• Низкая теплопроводность;
• прочность при сжатии;
• плотность;
• огнестойкость;
• паронепроницаемость;
• воздухопроницаемость.

Утепление

Укладка кровельного покрытия

Для шатровых крыш важным показателем выбора кровельного материала является угол уклона скатов.

Для разного покрытия определяется возможность его укладки в соответствии с уклоном:

• Черепица — от 30 до 60°;
• асбестоцементное покрытие — от 14 до 16°;
• мягкая кровля — от 8 до 18°.

Кроме того, можно использовать декоративные покрытия, характерные для такого вида кровли — тростниковые, камышовые. Такие покрытия являются недолговечными, для центрального региона менее распространены с учетом климатических особенностей.

Чаще всего шатровые системы покрывают черепицей и другими листовыми видами (профнастилом, листовой медью, металлочерепицей).

Покрытие кровельным материалом необходимо производить на каждом скате поочередно. Особенности укладки каждого материала предусматривают выполнение требований по монтажу.

Так, например, листы профнастила следует начинать укладывать с левого нижнего края ската и продолжать застилать, закрепляя специальными саморезами. При этом по диагонали срезают края листа с края ската.

ВНИМАНИЕ!

Расчет внешнего покрытия шатровой крыши должен производиться с учетом достаточно большого количества обрезков материала.

Несмотря на то, что отходы могут быть использованы на верхних частях ската, их все равно будет достаточно много.

Укладка кровельного материала

Заключение

Таким образом, выполнить монтаж шатровой крыши своими руками можно, но работы потребуют максимум усилий не только по монтажу каркаса кровли, но и по укладке слоев пирога.

Это связано не только с физическими работами, но и с правильностью расчетов по нагрузке и расходу материалов довольно сложной конструкции. Но все затраченные силы и средства с лихвой перекроет уникальность конструкции.

Вконтакте

Facebook

Twitter

Google+

Одноклассники

Стропильная система шатровой крыши: принципы сооружения + инструкции

Шатровые крыши эффектно возвышаются над частными домами, флигелями, беседками, летними кухнями. Сооружают их чаще всего над квадратными в плане коробками. Реже устраивают над объектами, напоминающими правильный многоугольник с четным количеством сторон. В списке преимуществ шатровой крыши значатся все виды плюсов четырехскатных кровельных конструкций.

Они экономичны и превосходно сопротивляются атакам атмосферных явлений. Правда стропильная система шатровой крыши возводится по особым правилам. Их стоит изучить домашним мастерам, желающим потрудиться на поприще самостоятельного кровельщика.

Крыша конвертом – второе название шатровой конструкции, отображающее ее конфигурацию в плане. Строительство шатрового каркаса проводится по правилам, которые регламентирует технология сооружения четырехскатных крыш, но с соблюдением собственной специфики. В конструкции напрочь отсутствует конек как таковой. Его функцию выполняет центральная опора, в вершине которой сходятся все несущие стропильные элементы.

В геометрическом смысле шатровая крыша сложена четырьмя или более равнобедренными треугольниками. Основания треугольников опираются на стены через мауэрлат, верхние венцы или выравнивающие доски. Вершины либо наслоняются на опорный столб, либо упираются друг в дружку.

Выбор способа сооружения

По аналогии со скатными крышами в устройстве шатровой конструкции используются два вида стропильных ног:

• Наслонные – стропилины, имеющие две надежные опоры в верхней и нижней части. Применение наслонных стропильных ног возможно, если в обустраиваемой коробке есть внутренняя стена, на которую водружается центральная опора. Вместо стены может использоваться опорный столб, установленный на подвальное или на чердачное железобетонное перекрытие.
• Висячие – стропилины, имеющие только одну нижнюю опору. Их устанавливают, если обустраиваемая коробка не обладает внутренней стенкой, а монтаж центрального столба нецелесообразна.

Выбор наслонного или висячего типа стропилин определяет способ установки элементов прочих деталей конструкции.

Чаще всего в сфере устройства над частными домами стропильных систем для шатровых крыш используется наслонная технология. Висячая схема сложнее в монтаже и неудобна в ремонте. Часть ее составляющих взаимозависима, поэтому при замене испорченных элементов нередко приходиться заодно демонтировать неповрежденные детали.

Диагональные и укороченные стропилины

Углы коробки и вершину шатровой конструкции соединяют диагональные или по-другому накосные, они же угловые стропилины – обязательные участники сооружения четырехскатных крыш. Это самые длинные и наиболее нагруженные элементы стропильной системы. Именно на них опираются укороченные стропилины — нарожники, формирующие плоскости треугольных скатов четырехскатных крыш — вальм. Если длина диагональной стропилины более 4,5м, ее сооружают из двух досок, сшитых метровым отрезком аналогичного материала. Вообще по правилам накосные ноги принято изначально делать из двойной сшитой доски, предназначенной для изготовления центральных вальмовых стропильных ног и нарожников.

Ширину доски, из которой планируется построить каркас для утепленной крыши, рассчитывают с учетом формирования вентиляционного зазора в 2-3см. Он должен образоваться между верхней плоскостью ската, формируемого стропильным каркасом, и плитами теплоизоляции. Например, если толщина утеплителя 125мм, то ширина доски должна быть 150мм и т.д. Если размеры предложенного на рынке или в строймаркете материала не позволяют создать вентиляционный зазор необходимых размеров, то к стропилинам с наружной стороны прибивают контробрешетку из бруска.

Дополнительные опоры для накосных элементов

Чтобы повысить жесткость конструкции и предупредить провисание длинных накосных ног, под них устанавливают дополнительные опоры. Число и тип дополнительных опор зависит от размера пролета, перекрываемого диагональной ногой:

• При расстоянии до 7,5м жесткость диагональной ноги обеспечивает только подкос, расположенный в верхней части пролета.
• При расстоянии от 7,5 до 9м кроме подкоса устанавливается еще и опора в нижней части, расположенная на расстоянии примерно в четверть длины пролета от крайней точки. В качестве дополнительной опоры используются или обычные стойки из бруса, или шпренгельные фермы Т-образной перевернутые низом вверх.
• При расстоянии свыше 9м по центру устанавливается еще одна дополнительная опора, которую строительные нормы позволяют устанавливать только на ж/б перекрытие.

Подкосы устанавливают под произвольным углом от 45º до 53º, шпренгели, шпренгельные фермы и стойки строго вертикально.

Варианты решения «конькового» узла

В устройстве каркасов для шатровых крыш, естественно, не используются коньковые прогоны. В преобладающем количестве случаев диагональные стропилины и центральные ноги вальм врубками опирают на единый несущий столб. У единственной для шатра верхней опоры в свою очередь также имеется три варианта опирания:

• На нижнее перекрытие. Это не самый востребованный метод, отнимающий часть полезного пространства и определяющий характерные порядки в проектировании. Зачастую его применяют в устройстве летних беседок, что позволяет использовать массивный несущий столб для устройства вокруг него общего стола, к примеру.
• На балку перекрытия, уложенную на внутреннюю несущую стену. Чаще всего в малоэтажном строительстве фигурирует именно указанный вариант как наиболее рациональный. Иногда на балку укладывается лежень, к которому разумнее крепить подкосы, чтобы не ослаблять перекрытие.
• На соединенные уголками верхние пятки центральных вальмовых стропилин. При указанном способе соединения на мауэрлат может передаваться распор. Потому каждая вальма оснащается стяжкой-ригелем.

Характерные способы сооружения стропильной системы с опорой или без под шатровую крышу изображены на фото и схемах:

Нюансы установки нарожников

Нижний узел крепления укороченных стропилин – нарожников устраивается по аналогии с узлами центральных вальмовых ног. Если они установлены по наслонной технологии, не следует отступать от принципа. Верхнее опирание на диагональный элемент выполняют разными способами:

• Путем врубки в цельный брус, использованный для устройства накосной стропильной ноги.
• Через опирание на прибитый вдоль нижнего края диагонали вспомогательный брусок.
• Посредством банального прибоя двумя-тремя гвоздями размером 82мм, если к нарожникам не предъявляются повышенные требования по прочностным показателям.

Самой разумной по праву считается установка через опорный брусок, прибитый заподлицо с нижней гранью накоса. И прочностные показатели диагональной ноги не пострадают, и монтаж нарожников пройдет в более резвом темпе. К тому же не нужно будет соблюдать разбежку укороченных стропилин при разметке и установке. А вот при креплении врубками верхним пяткам нарожников запрещено сходиться в одной или в близко расположенных точках.

Шаг установки как стандартных, так и укороченных стропилин утепленной крыши обычно равен ширине плиты теплоизоляции. Однако если верхние узлы крепятся гвоздями или врубками допустимо изменение шага, чтобы сместить верхние пятки смежных скатов относительно друг дружки.

С тонкостями строительства шатровой стропильной системы и вариациями на ее тему мы ознакомились, теперь рассмотрим непосредственно процесс с подробным исследованием этапов. Основой для сооружения у нас будет коробка габаритами 10×10м с несущей внутренней стенкой посередине.

Перед работой устраиваем мауэрлат по периметру так, чтобы он лег заподлицо с внутренним контуром коробки. Укладываем его и по внутренней перегородке. Вдоль наружного контура кирпичной стены сооружается бортик в один кирпич, необходимый для компенсации распирания. Между собой брусья деревянной рамы мауэрлата соединяются косыми прирубом, продублированным винтами, болтами или гвоздями. Угловые соединения укрепляются скобами, они же используются для соединения рамы к стенам. По установленному мауэрлату производится разметка нижних узлов стропильной системы.

Поверх выровненного в горизонт мауэрлата укладываются балки перекрытия, центральная часть которых опирается на несущую стену. Если одной длины бруса недостаточно для устройства цельной балки, состыковку двух элементов располагают непосредственно над несущей внутренней перегородкой. К торцам балок с соответствующим проекту шагом крепятся короткие балки — выносá, формирующие свесы над второй парой стенок коробки. Крепятся они к крайним брусьям с противоположной стороны на гвоздь или прочный стержень вроде шкворня, а внутренние углы крепления выносов дублируются уголками типа LK.

Установка опоры и вальмовых стропилин

Сооружение стропильного каркаса под шатровую крышу выполняется в три стандартных этапа. В течение первого из них производится установка опорной стойки и центральных вальмовых стропилин.

Строить старотовую несущую часть стропильной системы будем следующим образом:

• Устанавливаем стойку проектной высоты прямо в центре перекрытия. Для изготовления стойки используем брус 150×150мм. Перед креплением вертикальность весьма ответственной детали выверяем отвесом. Если все хорошо, крепим гвоздями и скобами. Чтобы в процессе строительства центральную опору не перекосило, фиксируем ее дополнительно парой временных распорок.
• Изготавливаем шаблон стропилины согласно наслонному методу. Примеряем доску к балке перекрытия и к установленной опоре. Для опирания верхней пятки будет сделана врубка глубиной 5см. Поэтому для определения точной линии нижнего спила на балку нужно положить брусок аналогичной толщины, чтобы с его помощью без лишней мороки сразу отчертить все, что нужно.
• По шаблону делаем только две противоположные стропилины, которые верхними спилами должны упереться друг в дружку. Монтируем их и крепим одним гвоздем, чтоб не беспокоили во время работы.
• Проверенным путем следуем в изготовке и установке стропильных ног, расположенных в крест установленной паре. Верхний спил их обязан упираться в торец соединения первых стропилин.
• После установки ноги сшиваются гвоздями между собой или соединяются с помощью металлических уголков.

Первая часть работы требует повышенного внимания и контроля к размерам, горизонтальным и вертикальным направлениям. Если в процессе ее производства все устроено идеально, дальше будет гораздо проще. Ничего подгонять, исправлять и делать каждый элемент в отдельности будет не нужно. Убедившись в безупречности строительства первой части стропильной системы, по периметру прибиваем карнизную доску.

Монтаж диагональных стропилин

Перед установкой накосных стропильных ног производится разбивка крыши шнуркой. Ее протягивают от вершины центральной стойки к углам, образованным карнизной доской. Ориентируясь на проекцию от шнурки в угловых сегментах крыши, примеряем, изготавливаем и устанавливаем угловые короткие балки. Для этого подходящий по длине отрезок бруса, который использовался для устройства перекрытия, прикладываем сверху на незаполненное угловое пространство. Расположившись снизу, очерчиваем линии предстоящих спилов. Крепим угловые выноса к мауэрлату и смежным балкам перекрытия гвоздями и металлическими уголками.

Приступаем к изготовлению и установке диагональных стропильных ног:

• Выбираем любой из углов смонтированной части каркаса и в его верху буквально методом «ручного» подбора, но с помощью рулетки находим место, равное двойной толщине стропильной доски. Отмечаем его карандашом.
• Прикладываем к вершине нашей «пирамиды» обрезок доски с размерами, равными сечению материала, примененного в изготовлении центральных вальмовых стропилин. Одно из ребер обрезка должно проходить точно вдоль шнурки. Чертим линию вертикального спила и выполняем его.
• С помощью строительного угломера замеряем углы между смежными уже установленными стропилинами. Полученный результат следует разделить пополам, т.к. в угол нужно поместить элемент, сшитый из двух досок.
• Запиливаем под полученным в результате деления углом край обрезка доски справа или слева по вертикали. В результате получили шаблон верхнего узла диагональной стропилины. Если ранее все было сделано без нареканий, то запиленный обрезок сможет послужить еще семь раз. Если нет, то все равно послужит, но с некоторыми корректировками и подгонками по месту.
• Сложив вместе или временно сшив гвоздем два верхних шаблона, нужно снова провести примерку и отметить по факту местоположение врубки, если нижний край диагональной стропилины будет пересекать край стойки. Если для ее монтажа не потребуется врубка, в этом проще убедиться заранее, чем потом возиться с подгонками на крыше.
• Внизу к шнурке прикладываем опять же обрезок доски, совместив его ребро с нашим натянутым ориентиром. Совмещенное ребро должно повторять центральную ось углового выноса. Отмечаем линию нижнего запила. Корректируем по вертикали край, согласно «показаниям» карнизной доски.
• Аналогично проводим работы по производству зеркально развернутой нижней пары.
• Пользуясь шаблонами, изготавливаем обе части диагональной стропильной ноги, которые после установки нужно сшить между собой с шагом 30-40см в разбежку.

Если длина пролета, перекрываемого накосной стропилиной, больше 4,5м, ее заведомо делают из четырех частей. Сшивают, к примеру, правую часть с верхним запилом и левую часть с нижним запилом. После их установки на место прямо на объекте нашиваются недостающие части.

Следуя описанному алгоритму, производится изготовление и монтаж еще трех накосов. Завершив фиксацию диагональных ног, устанавливают подкосы и опоры согласно описанным выше технологическим предписаниям.

Изготовление и монтаж нарожников

Центральные вальмовые стропилины уже красуются на положенном месте. Осталось заполнить некое подобие треугольников между диагональными и центральными вальмовыми ногами. Нижняя пятка коротких стропилин будет опираться на выноса и на балки, верхняя часть на накосные стропила.

По аналогии изготавливаем шаблоны с нижним и верхним запилом. Длину элементов замеряем по факту, согласно размерам и шаблонным сведениям изготавливаем нарожники и устанавливаем их. Остается устроить обрешетку, по которой производится монтаж металлочерепицы, профилированного настила, шифера или другого типа покрытия.

Вариантов применения шатровой технологии намного больше, чем может показаться непросвещенному в кровельном деле человеку. В качестве интересного примера, доступного для самостоятельного воплощения, рассмотрим методику сооружения двухъярусной крыши над дачной беседкой. Конструкция нетривиальная, но не слишком уж сложная.

По сути, над основной стропильной системой обычной шатровой крыши возвышается еще одна четырехскатная миниатюра. Только последовательность работ несколько иная:

• Первым делом устанавливаются диагональные стропильные ноги.
• Затем на проектной высоте монтируются сдвоенные перемычки, выполняющие работу ригелей стропильных ферм и основания для устройства верхнего шатрового купола. В плане перемычки должны сформировать квадрат с четко симметричными сторонами.
• Центральные стропилины вальм крепятся вверху к перемычкам, внизу к мауэрлату, в описываемом случае к обвязке веранды.
• Без особой оглядки на ослабление будущей стропильной системы, размечаются точки установки нарожников. Хоть крепить их предстоит гвоздями, легкой конструкции не слишком навредит примыкание верхних спилов нарожников к диагоналям в одном или рядом расположенном месте.
• Шаблон для выполнения нижнего спила можно сделать один для всей вальмы. Для безукоризненной постройки он может быть вообще в единственном числе. Шаблонов для верхних спилов будет несколько: для стропилин, прилегающих к перемычкам, для ног, примыкающих к узлам соединения перемычек с диагоналями, и для элементов, присоединяемых к диагоналям, спилы будут различными.

Купол легче сделать на земле, а затем поднять его наверх. В приведенном примере у шатровой миниатюры имеются каркасные стенки, которые желательно обтянуть мелкой металлической или полимерной сеткой. Можно обшить светопроводящими панелями.

Это не единственный способ сооружения нестандартной крыши конвертом. Как еще можно построить стропильную систему шатровой крыши для беседки подскажет обучающее видео:

В пределах одной статьи трудно описать все возможные варианты сооружения крыш конвертом шатровой разновидности. Мы описали лишь общие принципы, придерживаться которых следует в области возведения стропильных каркасов для всех подобных крыш. Используя технологические принципы, можно самостоятельно спроектировать стропильную систему для любимой загородной собственности и с успехом воплотить планы.

Как построить вальмовую крышу — Сделай сам

Шатровая крыша обеспечивает отличную устойчивость и легко отводит воду. Эти преимущества делают их подходящими для ветреного и влажного климата в долине Делавэр. Выбирая пиломатериалы, когда вы учитесь строить шатровую крышу, помните, что пролет крыши определяет необходимый размер пиломатериалов. Прежде чем строить пристройку, вам следует связаться с отделом кодекса вашего городка.

Необходимые инструменты

Вам следует нанять одного или двух помощников для подъема и удержания стропил во время работы.

• Рулетка
• Карандаш
• Карпентровский квадрат
• Циркулярная пила
• Пистолет для ногтей

Как построить вальмовую крышу Направления

1. Разделите ширину здания на 2, чтобы найти длину для обычных стропил.
2. Вычтите из этого числа ширину коньковой доски.
3. Определите уклон крыши.
4. Введите эти размеры в кровельный калькулятор, чтобы найти длину каждого стропила.
5. У стропил, установленных на коротких концах крыши, вместо ширины вычитается длина коньковой доски.
6. Карандашом и плотницким квадратом наметьте линии гребня на каждой доске.
7. Отметьте обе линии прорези «Птичьего рта» на другом конце каждого стропила.
   1. Срез сиденья горизонтальный и подходит к стене.
   2. Прорезь уступа будет параллельна стене и выходить за пределы стены, создавая выступ крыши.
8. Сделайте все пропилы циркулярной пилой.
9. Вырежьте достаточно стропил, чтобы их можно было установить через каждые 20 дюймов.
10. Прибейте от 4 до 6 центрирующих стропил на самых длинных сторонах здания перпендикулярно коньковой доске.
11. Прибейте коньковую доску между центрирующими стропилами.
12. Прибейте более обычные стропила вдоль самых длинных стен.
13. Прибейте 4 вальмовых стропила к концам коньковой доски с каждой стороны крыши и по углам здания.
14. Добавьте оставшиеся общие стропила.
15. Прибейте домкратные стропила к вальмовым стропилам и стенам по коротким сторонам кровли.
16. Измерьте площадь поверхности со всех четырех сторон крыши, чтобы определить, сколько требуется фанерной обшивки.
17. При обшивке фанерой начинать с угла.
18. Закрепите первый лист.
19. Поместите второй лист рядом с ним и совместите края друг с другом и с лицевой панелью.
20. После того, как вы подтвердите прямое положение, прикрепите листы гвоздями.
21. Повторяйте процесс, пока не будет прикреплена вся оболочка.
22. Примените кровельную бумагу, черепицу и водосточные края, чтобы завершить новую вальмовую крышу.

Профессиональные кровельщики из долины Делавэр

Хотя плотники своими руками могут научиться строить шатровую крышу из сырого бруса, вы можете подумать о преимуществах найма профессионалов для кровельных работ. PJ Fitzpatrick отремонтировал и заменил тысячи крыш с 1980 года. Мы можем выполнить ваши кровельные работы быстро и по доступной цене. Спросите у нас оценку сегодня.

Как построить вальмовую крышу

Вальмовая крыша — это в основном крыша с покатыми сторонами.Как и все другие строительные работы, он требует точности и аккуратности при строительстве. Однако, если следовать некоторым основным рекомендациям и использовать соответствующие инструменты, любая строительная работа будет в некоторой степени простой.

Шаг 1 — Начало измерений

Самый важный и фундаментальный шаг, который должен быть выполнен перед тем, как что-либо еще начнется, — это провести все необходимые измерения. Убедитесь, что вы делаете это аккуратно, иначе весь процесс будет напрасным.Вам нужно будет измерить длину и ширину здания, которые затем будут использованы для расчета размеров коньковой доски и длины стропил.

Шаг 2 — Обрежьте стропила

После выполнения необходимых измерений вы можете вырезать стропила, которые будут использоваться для строительства крыши.

Шаг 3 — Прикрепите стропила к коньковой доске

Коньковая доска похожа на раму, которая будет вокруг крыши. Начать стоит с крепления стандартных стропил по обе стороны от коньковой доски.Продолжайте делать это до тех пор, пока коньковая доска не станет более прочной и не упадет под их вес.

Шаг 4 — Рассчитайте размеры вальмового стропила

После этого вы перейдете к построению вальмовой крыши, но перед этим проверьте угол, под которым она будет размещена, и полученную длину. Для этого вычисления лучше всего использовать квадрат кадра для более точного вычисления.

Шаг 5 — Продолжайте прикреплять стропила

Теперь вы можете приступить к прикреплению стропил.Лучше всего делать это по одной стороне за раз, и для каждого стропила вы фиксируете, чтобы отрегулировать давление, которое оно оказывает на доску. Это поможет добиться лучшего результата.

Шаг 6 — Обрежьте стропила

После того, как все стропила будут прибиты, вы можете обрезать их с помощью кондуктора, чтобы получить лучшую линейную компоновку.

Шаг 7 — Закрепите тазобедренные стропила

Угловые стропила, используемые в этом типе конструкции крыши, известны как тазобедренные стропила. Они должны быть присоединены к стандартным стропилам, установленным ранее.

Шаг 8 — Между установками домкратов

После этого вам нужно будет установить домкраты между стандартными и тазобедренными стропилами. Начните прикреплять их в центре, двигаясь к концам каркаса крыши. Процесс довольно долгий, но если его проводить терпеливо и аккуратно, вы должны получить хорошие результаты.

Если вы не являетесь экспертом в области строительства, может оказаться полезным обращение за поддержкой к профессионалам.Это более важно, поскольку при строительстве крыши вам необходимо учитывать не только дизайн и конструкцию, но и другие связанные с этим вопросы, такие как вентиляция, обшивка и любые дренажные соединения, среди прочего. Если на крыше будет дымоход, вам нужно будет принять во внимание другие соображения.

10×16 Беседки вальмовой крыши Планы | MyOutdoorPlans

Этот пошаговый проект своими руками представляет собой простых прямоугольных шатровых беседок размером 10 × 16 с планами .Это ЧАСТЬ 2 проекта, где я покажу вам, как построить вальмовую крышу для прямоугольной беседки. Эта вальмовая крыша действительно прочная и имеет крутой уклон. Посмотрите ЧАСТЬ 1 проекта, где я покажу вам, как построить каркас сарая. Взгляните на остальные мои планы деревообработки , если вы хотите получить больше вдохновения для строительства.

При покупке пиломатериалов следует тщательно выбирать доски, чтобы они были прямыми и без видимых дефектов (трещин, сучков, скручиваний, гниения).Инвестиции в кедр или другие погодостойкие пиломатериалы — хорошая идея, так как они окупятся в долгосрочной перспективе. Используйте спиртовой уровень, чтобы отвесить и выровнять компоненты, прежде чем вставлять оцинкованные винты, иначе проект не будет иметь симметричный вид. Если у вас есть все материалы и инструменты, необходимые для проекта, вы сможете выполнить работу примерно за день.

Проектов, выполненных на основе этих планов

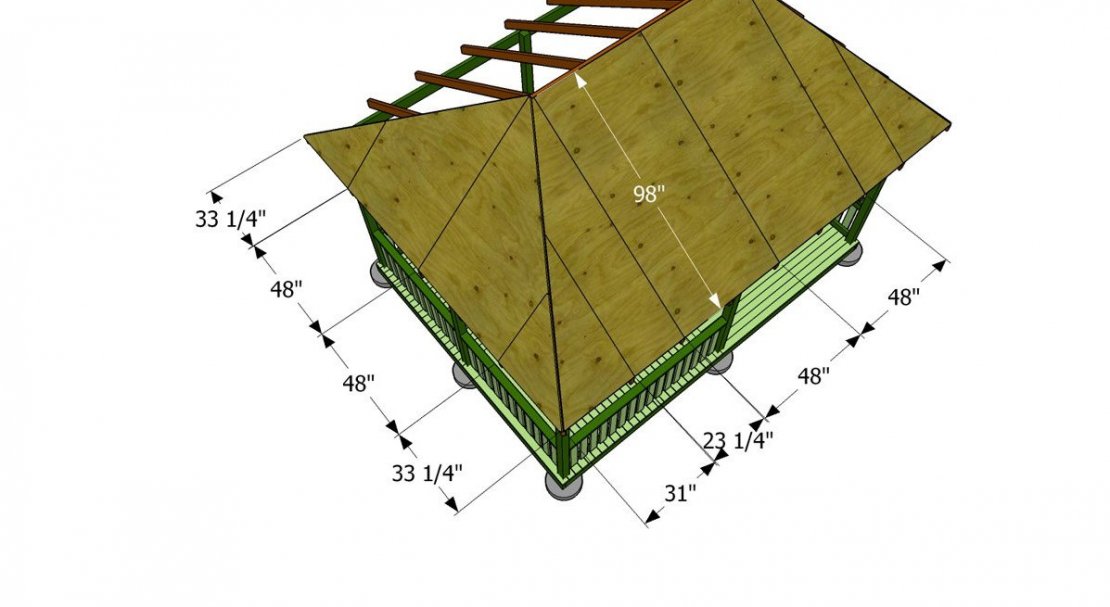

План шатровой крыши беседки 10 × 16

Корпус-10 × 16-вальмовая беседка

• E — 4 куска бруса 2 × 6 — длина 110 1/2 ″ БАРАБАНЫ HIP
• F — 8 кусков пиломатериалов 2 × 6 — длина 86 1/4 ″ ОБЩИЕ РАФТЕРЫ
• G — 8 кусков пиломатериалов 2 × 6 — длина 46 ″ ДЖЕК РАФТЕРА
• H — 6 кусков фанеры 3/4 ″ длиной 48 ″ x 70 ″, 4 шт. — длиной 29 3/4 ″ x 35 ″, 4 шт. — длиной 48 ″ x 71 ″, 4 шт. — 30 3/4 ″ x 34 3/4 ″ длиной, 2 штуки — 30 3/4 ″ x 70 ″ длиной ЛИСТЫ КРЫШИ
• I — 2 куска пиломатериалов 1 × 8 — длина 141 1/4 ″, 2 куска — длина 211 3/4 ″ ОТДЕЛКА
• J — 300 кв. Футов битумной бумаги, 300 кв. Футов асфальтовой черепицы КРОВЛЯ

---

Один день

Прямоугольную беседку построить так просто — Видео!

Строительство прямоугольной беседки вальмовой кровли

Распиловка стропил

Используйте брус 2 × 6 для вальмовых стропил.С помощью торцовочной пилы сделайте надрезы под углом 25 градусов на обоих концах балок. На одном конце сделайте составной пропил со скосом 47,8 градуса.

Монтаж стропил вальмовой — беседка 10х16

Прикрепите бедренные стропила к верхнему коньку, как показано на схемах. Отведите добрую шпильку спиртовым уровнем. Просверлите пилотные отверстия и вставьте винты через стропила в плиты и в коньковую балку. Используйте стропильные стяжки, чтобы прикрепить стропила к плитам.

Стропила обыкновенная-10 × 16-вальмовая-беседка

Вырезать общие стропила для крыши беседки из бруса 2х6.С помощью торцовочной пилы сделайте надрезы под углом 33,5 градуса на обоих концах стропил.

Монтаж общих стропил — беседка вальмовая 10х16

Установить общие стропила в верхнюю часть беседки. Просверлите направляющие отверстия и вставьте винты 3 1/2 ″, чтобы закрепить общие стропила на шкворне и верхних рельсах.

Домкраты-стропила-10 × 16-беседка

Используйте пиломатериалы 2 × 6 для стропил домкрата. С помощью торцовочной пилы сделайте пропил под углом 33,5 градуса с обоих концов. На одном конце вам понадобится сложный разрез: под углом 33,5 градуса и под углом 50 градусов.

Монтаж стропил — навес 10 × 16

Установить стропила на верх беседки. Просверлите направляющие отверстия и вставьте винты 3 1/2 ″, чтобы зафиксировать стропила на месте.

Боковые панели крыши — беседка 10х16

Используйте фанеру 3/4 ″ для листов крыши. В качестве альтернативы вы можете использовать доски с гребнем и пазом. Выровняйте края заподлицо и вставьте винты 1 5/8 ″ каждые 8 ​​″ вдоль рамы.

Установка кровельных листов

Вырежьте фанерные листы и установите их на переднюю и заднюю часть вальмовой крыши.

Накладки на крышу беседки 10х16

Используйте пиломатериалы 1 × 8 для обшивки крыши. Выровняйте края заподлицо и вставьте винты 2 1/2 ″, чтобы плотно зафиксировать их на месте. Не оставляйте зазоров между планками для профессионального результата.

Монтаж кровли беседки 10х16

Установите рубероид, начиная с нижнего левого угла крыши. Прикрепите бумагу к кровле с помощью степлера. Убедитесь, что смоляная бумага нахлестывается минимум на 2 дюйма. Не забудьте накрыть верхний выступ 14-дюймовой полосой бумаги.

Начните первый ряд черепицы с полной вкладки, второй — с 2 1/2 вкладок, третий — с 2 вкладок, четвертый — с 1 1/2 вкладки, пятый — с 1 вкладки, шестой — с половинной вкладки и седьмой. с 3 вкладками.

Как построить беседку 10 × 16

Ознакомьтесь с ЧАСТЬ 1 проекта беседки, чтобы вы узнали, как построить каркас беседки. Заполните отверстия шпатлевкой для дерева, а затем загладьте поверхность наждачной бумагой зернистостью 120-220. Нанесите несколько слоев краски или морилки, чтобы улучшить вид беседки.

план беседки 10х16 бесплатно

Эта беседка 10 × 16 построена на каркасе, состоящем из элементов 6×6. Вы можете легко добавить в беседку перила, если хотите построить сервировочную зону с уникальным дизайном. Вы можете взяться за этот проект за один уик-энд и сэкономить сотни долларов. Пожалуйста, ознакомьтесь с остальными моими чертежами по дереву , потому что у меня более 1500 бесплатных дизайнов.

Этот проект деревообработки представлял собой план шатровой крыши беседки 10 × 16 бесплатно .Если вы хотите увидеть больше планов на открытом воздухе, просмотрите остальные наши пошаговые проекты и следуйте инструкциям, чтобы получить профессиональный результат.

Проектирование и строительство шатровых крыш — Myrooff.com

Шатровые крыши или так называемые шатровые крыши — это особый тип крыш, у которых есть очень пологий уклон по бокам с нисходящим рисунком к боковым стенам.

Область, где одна секция крыши встречается с другой секцией, считается «вальмовой», а вальмовая крыша обычно имеет очень однородные углы без какого-либо вертикального конца.

Вальмовые крыши состоят из четырех стропил, которые обычно встречаются на коньковой доске, расположенной в средней части крыши.

Если рассматривать прямоугольную форму большинства зданий, то вальмовые крыши будут иметь две треугольные стороны и две трапециевидные стороны; тогда как в случае квадратных зданий шатровые крыши чаще обращены к верхней части, образуя пирамидальную структуру.

Другие названия шатровых крыш — пирамидальные крыши и крыши павильонов; здесь мансардные крыши, а также полушатровые крыши — это небольшие вариации простых вальмовых крыш.

Вальмовые крыши чаще используются в сложных архитектурах, скорее всего, для бунгало, коттеджей и ранчо.

Эти крыши добавляют домам больше качеств, таких как традиционный дизайн, прочность и повышенный комфорт. Вальмовые крыши считаются одними из самых простых конструкций в категории вальмовых крыш.

КОНСТРУКЦИЯ ВАТРОНОВ

Вальмовые крыши можно проектировать как на зданиях квадратной, так и на прямоугольной формы; конструкция вальмовых крыш может иметь треугольные стороны, а также сочетание треугольных и трапециевидных сторон.

Некоторые конструкции вальмовой крыши имеют форму пирамиды, тогда как другие могут иметь более симметричные конструкции.

Как правило, на дизайн или стиль вальмовой крыши влияют три основных фактора:

1. Карниз: Вальмовые крыши с глубокими карнизами, которые могут помочь затенять окно от солнечных лучей; такая схема помогает охлаждать внутреннюю часть дома и обеспечивает сокращение счетов за электроэнергию при уменьшении энергопотребления.
2. Прочность: Для тех областей, где чаще встречаются ветер и циклоны; Скаты вальмовых крыш сконструированы с высокой точностью, чтобы они могли служить долго и надежно.
3. Стиль : Вальмовые крыши известны своим уникальным стилем и изящным внешним видом, которые добавляют красоты конструкции дома.

КАК ПОСТРОИТЬ ВИНТОВУЮ КРЫШУ

Как обсуждалось выше, вальмовые крыши имеют наклонные стороны, поэтому они должны быть сконструированы с высокой точностью и безопасностью.Вот несколько шагов, которые помогут вам правильно построить шатровую крышу:

Шаг 1: Размеры:

Один из самых важных и основных шагов, который необходимо выполнить при строительстве шатровой крыши, — это выполнить измерения перед установкой. Это должны делать опытные люди с калькулятором вальмовой крыши; и вы должны снять размеры по ширине и длине здания, которые затем будут использоваться для расчета размеров коньковой доски, а также длины стропил.

Шаг 2: Обрезка стропил:

После того, как вы закончили с измерительной частью, пришло время обрезать стропила в соответствии с этими спецификациями. Эти детали в дальнейшем будут использованы для строительства крыши.

Шаг 3: Крепление стропил к коньковой доске:

Коньковые доски действуют как каркас, который опирается на крышу; Приступать к монтажу необходимо с крепления стандартных стропил к нужной стороне коньковых досок.

Вы должны продолжать этот процесс до тех пор, пока твердость или прочность всех коньковых досок не увеличится и не будет согласована по их весу.

Шаг 4: Размеры тазобедренного стропила:

Перед тем, как перейти к постройке шатровой крыши, хорошо убедиться в правильном выравнивании по углам. Для этого типа вычислений вы должны использовать квадратную рамку, которая облегчает выполнение измерений.

Шаг 5: Продолжайте прикреплять стропила:

Теперь самое время перейти к креплению стропил; Эксперты предлагают начинать с одной стороны и пытаться прикладывать большее давление для каждой регулировки стропил на доске.Это давление гарантирует, что вы получите гораздо лучшие результаты.

Шаг 6: Обрежьте стропила:

После того, как прибивка стропил будет завершена, теперь вы можете начать обрезку, чтобы они могли обеспечить превосходную линейную планировку.

Шаг 7: Крепление продольных стропил:

В этом типе конструкции угловые стропила называются вальмовыми стропилами, и они должны быть соединены с соседними стропилами, которые уже закреплены.

Шаг 8: Прикрепите стропила и домкраты:

После того, как вы закончите крепление стропил, пора установить домкраты между стропилами вальмы и стандартными стропилами.

Хорошо начинать с одной порции, а затем двигаться к концу; хотя этот процесс и длительный, но при правильном выполнении он, несомненно, может привести к положительным результатам на всю жизнь.

В случае, если у вас нет должных знаний об этом процессе установки, попробуйте воспользоваться поддержкой экспертов.

Важно обеспечить точность, поскольку в дальнейшем это может привести к обшивке, вентиляционным и дренажным соединениям между ними.

Если крыша также включает дымоход, то вам придется пройти некоторые другие процедуры, чтобы помочь вам в идеальной конструкции шатровой кровли.

Вот простое видео по сборке вальмовой крыши

КАК РАМКИРОВАТЬ ВИНТОВУЮ КРЫШУ

По сравнению с глобальным каркасом крыши, каркас вальмовой крыши сложнее, поскольку он состоит из четырех сторон переменной длины двух сторон.Коньковая доска здесь центрирована как по длине, так и по ширине.

Вальмовые крыши, как правило, могут иметь множество размеров, которые могут иметь Т- или L-образную форму, и может потребоваться более сложная каркасная конструкция.

Здесь крыша разделена, а также структурирована на различные части, и основные точки соединения находятся между гребнями и стропилами, поэтому центральная часть крыши требует более точного каркаса.

После того, как эти стропила правильно отрегулированы, можно легко установить домкраты, а также обычные стропила.Таким образом, обрамление вальмовой крыши требует опыта в этой области, чтобы законченная конструкция могла быть спроектирована с большей точностью и безопасностью дома.

Строительство вальмовой крыши требует должного внимания к некоторым основным факторам, таким как размеры, каркас и регулировка стропил.

В случае, если вы думаете о строительстве вальмовой крыши для вашего сложного коммерческого или жилого здания, важно построить превосходный план каркаса вальмовой крыши.

Цель этого плана — представить направление, а также изменения размеров для всей конструкции; Этот план компоновки помогает всем членам работать на разных частях крыши.

Размер крыши обычно зависит от типа дома и его размеров; Если вы пытаетесь выполнить процедуру для крыши вашего дома, сделанную своими руками, то лучше начать с предварительно разработанного пакета направляющих для шатровой крыши.

Это руководство может помочь вам обеспечить надлежащую вентиляцию, обшивку, водосточные желоба, дренаж, изоляцию, регулировку дымоходов и защиту от небесного освещения.

Различные комплекты откидной крыши могут помочь вам в этом процессе с инструкциями по качеству.

Здесь вы получите лучшую информацию, если ищете, как построить каркас вальмовой крыши. Угол разгибания бедра со всех сторон, вероятно, должен составлять 45 градусов, но в некоторых случаях допустимы и другие углы.

1. Начнем с плана здания прямоугольной формы.
2. Найдите осевую линию в средней части.
3. Теперь нарисуйте линию под углом 45 градусов от каждого угла к центральной линии, которая может помочь установить спецификации местоположения для стропил.
4. Проведите линию гребня между точками пересечения вальмовых стропил.
5. Наконец, посчитайте расстояние между стропилами и уложите их согласно плану устройства кровли.
6. Для проектирования вальмовых крыш желательно построить правильные схемы на бумаге, чтобы эти рисунки могли помочь вам в правильной планировке на следующих этапах.

Обрамление вальмовых и двускатных крыш не так сложно по сравнению с процедурами обрамления вальмовых крыш; здесь крыши строятся под углом 90 градусов:

1. Прежде всего, необходимо спроектировать планировку здания.
2. Теперь нарисуйте самый большой прямоугольник внутри плана здания.
3. Теперь нарисуйте осевые линии для всех прямоугольников, которые образуются внутри.
4. Постройте линию под углом 45 градусов как снаружи, так и изнутри углов и продлите эти линии до пересечения с осевой линией. Эти линии укажут расположение шатровых стропил на внешних углах, а также на стропилах долины.
5. Теперь осевая линия помогает соединить лощину и шатровые стропила.
6. Нарисуйте сплошные линии, чтобы обозначить расположение выступов.
7. Проверьте расстояние между различными стропилами, а затем постройте аналогичный план каркаса крыши.

Используя эти инструкции по обрамлению вальмовых крыш, можно соорудить в своем доме качественную крышу, которая защитит вас от любых неблагоприятных погодных условий.

Вальмовые крыши считаются лучшим выбором для перекрытия навесов с конструкциями горизонтального типа. Эксперты говорят, что этот навес с шатровой крышей приносит наибольшую прибыль как на побережье, так и в ветреных местах, а также обеспечивает очень привлекательный вид собственности.

В большинстве этих мест можно встретить четырехскатную крышу, которая придает дому неповторимый вид с дополнительной защитой от нежелательных природных явлений.

Для тех, кто хочет сделать правильный анализ плана вида вальмовой крыши, некоторые цифры могут оказать большую помощь:

Эти изображения могут предоставить полные рекомендации в отношении деталей каркаса вальмовой крыши; лучший источник для понимания такой важной задачи — изображения.

Становится легче следовать процедурам, если у нас есть графическое представление для каждого аспекта.Хотя существует множество вариантов стилей кровли, которые обеспечивают надлежащее покрытие дома с дополнительной защитой от неблагоприятных погодных условий.

Вот несколько преимуществ шатровых крыш:

• Вальмовые крыши пирамидальной формы очень предпочтительны на горных станциях, где в зимнее время случаются обильные снегопады.
• Вальмовые крыши обычно имеют одинаковую облицовку со всех сторон, что упрощает установку водостоков.
• Вальмовые крыши также хорошо подходят для теплого климата, поскольку они создают идеальную тень для домов со всех сторон, способствуя прекрасному охлаждению.
• Вальмовые крыши также имеют карнизы по всем направлениям, которые помогают обеспечить полную защиту дома от солнца и других атмосферных явлений.
• Одним из важнейших преимуществ вальмовых крыш является их способность обеспечивать отвод воды; поскольку все стороны крыши имеют правильный угол наклона, на этих крышах нет шансов скопления воды.
• Помогают создать защиту от обрушения кровли.
• Вальмовые крыши с наклоном на 30 градусов считаются лучшими конструкциями для долгого срока службы.

Вальмовые крыши имеют несколько недостатков:

• Одним из наиболее заметных недостатков вальмовых крыш является их типичная или сложная процедура строительства.
• Вальмовые крыши требуют большой рабочей силы, а также требуют дополнительного сырья, что увеличивает стоимость.
• Время от времени требуется техническое обслуживание, чтобы обеспечить долгий срок службы.

Если вам интересно, как построить шатровую крышу в коммерческой или жилой недвижимости, то это руководство может вам очень помочь. Он включает в себя полную информацию о стропилах, гребнях, каркасе и основах дизайна, которые могут помочь людям даже в самостоятельной деятельности.

Вальмовые крыши считаются лучше, чем двускатные крыши, потому что они лучше защищают ваш дом со всех концов, так что внутренняя конструкция может оставаться в безопасности даже в неблагоприятных погодных условиях.

Вальмовые крыши не очень уязвимы для сильного ветра, в отличие от двускатных крыш, поэтому они считаются идеальными практически для всех условий окружающей среды. Как правило, люди начинают с каркаса наполовину вальмовой крыши, потому что это помогает упростить процедуру строительства для рабочих.

Благодаря правильному обрамлению вальмовой крыши перед началом строительства всем рабочим становится проще поддерживать идеальное выравнивание в различных углах для обеспечения надлежащего соединения стропил и коньков.

Основная цель дизайна вальмовой крыши — обеспечить надлежащую защиту дома от любых погодных условий с минимальными требованиями к обслуживанию.

Эти крыши должны обладать достаточной способностью противостоять сильным ветрам и снегу, потому что некоторые районы сильно подвержены влиянию таких факторов окружающей среды.

Другие важные соображения заключаются в том, что он должен добавить больше привлекательности структуре дома с некоторыми уникальными дизайнами.

Плюсы, минусы, советы по установке, руководство по покупке

Несмотря на то, что они могут быть стильными, вальмовые крыши не названы, потому что они относятся к последнему слову кровельной моды. Они названы в честь конструкции крыши, которая включает в себя скаты со всех четырех сторон, которые сходятся наверху, образуя гребень.

Но еще они довольно модные! Фактически, вальмовая кровля — невероятно популярный архитектурный стиль кровли в Соединенных Штатах из-за ее доказанной прочности и современного дизайна. Наклон крыши позволяет дождю и снегу легко соскальзывать, уменьшая при этом возможность повреждения ветром, поэтому они являются идеальным выбором для домовладельцев, которые живут в районах, подверженных сильным ветрам и сильному снегопаду.

В этой статье мы расскажем вам все, что вы знаете о шатровых крышах.Обсудим, что это такое, преимущества и недостатки, устройство вальмовой крыши, виды конструкций и ответим на наиболее часто задаваемые вопросы. Это поможет вам решить, хотите ли вы построить для своего дома вальмовую крышу или другую.

В Legacy Service мы предлагаем услуги по установке и замене домовладельцам в Пенсильвании, Нью-Джерси и Делавэре. Свяжитесь с нами сегодня, если вы хотите обновить свой дом. Чтобы узнать больше о вальмовых крышах, продолжайте читать.

Что такое шатровая крыша?

Вальмовая крыша относится к способу конструкции крыши, а не к материалу, из которого она построена. Этот тип крыши имеет скаты со всех четырех сторон, которые наверху соединяются в одну точку. Это облегчает соскальзывание конденсата во время дождя, снегопада и грозы, а также помогает защитить ваш дом от сильных ветров.

Если вы строите крышу для своего нового дома, вам обычно нужно выбирать между вальмовой и двускатной крышей.Разница между ними в том, что шатровая крыша определяется четырьмя сторонами, а двускатная крыша — двумя сторонами. В то время как у двускатных крыш есть две стороны или пики, которые наклонены вниз к вашему дому, у шатровых крыш есть стиль, при котором все стороны будут наклоняться вниз над стенами вашего дома.

Итак, что такое вальм на крыше?

«Вальм» — это место, где одна часть крыши встречается с другой. Этот стиль идеально подходит для заснеженной и ветреной среды, поскольку уклон позволяет снегу легко соскальзывать, что предотвращает стоячую воду, которая в противном случае могла бы вызвать обрушение крыши.

Где использовать шатровую крышу?

Вальмовые кровельные конструкции популярны среди домовладельцев по всей территории Соединенных Штатов, но они наиболее идеальны для ветреной и снежной погоды. Конструкция рамы обеспечивает непревзойденную прочность конструкции. Наклон всех четырех сторон внутрь является причиной того, что этот тип крыши такой прочный и прочный, с наклоном, который позволяет снегу и воде легко соскальзывать.

Помните: для защиты от сильных ветров или сильных штормов рекомендуемый уклон шатровой крыши составляет 4 / 12-6 / 12 (18.Угол 5 ° -26,5 °).

Если вы хотите установить шатровую крышу у себя дома, свяжитесь с нами сегодня, чтобы узнать, что наша команда может сделать для вас. Мы предоставляем услуги по установке и замене кровли домовладельцам на юго-востоке Пенсильвании, Нью-Джерси и Делавэра. Мы вышлем специалиста, который бесплатно проконсультирует вас и поможет решить, хотите ли вы использовать битумную черепицу, металлическую кровлю или другой тип кровли для вашей новой крыши.

В следующих разделах мы обсудим плюсы и минусы вальмовой формы крыши.Это поможет вам решить, хотите ли вы продолжить процесс или выбрать другую форму для своего дома, например, фронтон.

Плюсы

Почему выбрать шатровую крышу для дома? Давайте посмотрим на преимущества этого архитектурного стиля:

• Они обеспечивают дома прочным и устойчивым вариантом. — Вальмовые крыши, как правило, более прочные и устойчивые, чем варианты с двускатной крышей. Это связано с тем, что на всех четырех сторонах конструкции имеется уклон внутрь.Это помогает обеспечить дополнительную устойчивость к сильному ветру и осадкам.
• Они позволяют атмосферным осадкам легко стекать и стекать. — Наклон крыши эффективно отводит осадки от остальной части конструкции. Это идеально подходит для регионов, на которые выпадают тонны снега, потому что это помогает вашей крыше избежать стоячей воды и дополнительного давления, которое возникает при значительном скоплении снега.
• Они позволяют добавлять дополнительное пространство по мере необходимости. — Если вы строите слуховое окно или воронье гнездо, шатровые крыши могут предоставить вам дополнительное пространство для вашего дома.Это простое дополнение, которое вы можете использовать как место для хранения вещей или даже как еще одну комнату, через которую подрядчики могут поставить водопровод и электричество, если это необходимо.
• Они предлагают множество вариантов дизайна. — Выбрав вальмовую крышу, вы обнаружите, что существует множество эстетически привлекательных вариантов дизайна. К ним относятся мансардные, тентовые, двускатные и павильонные. Они также могут поддерживать широкий спектр материалов, от битумной черепицы до металлической кровли и т. Д.

Минусы

Почему некоторые домовладельцы решают отказаться от шатровой крыши? К недостаткам вальмовых крыш можно отнести:

• Их строительство дороже. — Поскольку вальмовые крыши имеют более сложную конструкцию, требующую большего количества инструментов и материалов для строительства, их установка обычно дороже, чем двускатные крыши.Если вы более осведомлены о стоимости строительства, вы можете выбрать двускатную крышу вместо шатровой.
• У них должен быть определенный угол наклона, если вы живете в ветреной местности. — Если вы живете в районе, который часто испытывает сильные штормы, то лучше всего иметь наклон с определенным углом, который составляет от 18,5 до 26,5 градусов. . Если в вашем дизайне есть что-то большее или меньшее, это может вызвать проблемы в очень ветреную погоду.
• Трудно обеспечить надлежащую вентиляцию — Поскольку каждая сторона имеет одинаковый уклон, обычно сложнее установить соответствующую вентиляцию на шатровой крыше.Нарушение аэродинамического профиля с одной стороны может вызвать дисбаланс остальной части крыши. Это может привести к накоплению влаги внутри крыши, вызывая появление плесени или грибка, что может повлиять на здоровье людей в вашем доме.

Строительство вальмовой крыши

Хотя шатровая крыша является одним из самых простых в изготовлении типов крыш, мы бы не рекомендовали делать это самостоятельно, если у вас нет опыта, вы точно знаете, что делаете, и не имеете опыта. приятель или два, чтобы помочь вам.Строительством вальмовой крыши обычно занимается команда профессионалов, имеющих многолетний опыт работы в своей отрасли.

Неудивительно, что правильное строительство и техническое обслуживание необходимы для предотвращения мелких проблем, которые в конечном итоге могут перерасти в более серьезные. Как видите, у вальмовых крыш больше швов, чем у двускатных, что облегчает образование протечек, если крыша не установлена ​​должным образом. Но если все сделать правильно, вальмовые крыши намного долговечнее и могут прослужить дольше, чем двускатные, иногда до пяти десятилетий и более.

В следующем разделе мы собираемся обсудить процесс строительства, от создания вальмовой крыши до добавления черепицы в конце. Помните, что если вам нужна замена или установка крыши, вы всегда можете связаться с нашей командой Legacy Service для бесплатной оценки.

Как построить шатровую крышу

Если вы планируете построить шатровую крышу для своего дома, вы, вероятно, захотите узнать, как это делается. А если у вас есть опыт и вы готовы попробовать, возможно, вы даже захотите построить его самостоятельно.В любом случае, ознакомьтесь с нашим пошаговым руководством по установке вальмовой крыши:

1. Измерьте и отрежьте стропила — Измерьте ширину и высоту со всех четырех сторон. Стандартные вальмовые крыши имеют конек, образующий вершину крыши. Набедренные стропила — это два наклонных гребня, которые выходят наружу и опускаются к углам. Эти стропила проходят по боковым стенам, которые еще называют общими стропилами.
2. Рассчитайте длину всех обычных стропил. — После измерения ширины здания разделите полученное число на два, так как каждое стропило будет покрывать только половину крыши.Перед расчетом уклона крыши отнять ширину коньковой доски.
3. Выделите «птичий рот» на стропилах. — «Птичий пасть» — это щель внутри стропила, чтобы он мог поместиться наверху стены конструкции. Вам нужно будет разрезать его, чтобы найти нужное место, используя столярный угольник.
4. Используйте пилу круглой формы для распиловки общих стропил. — Используйте первое стропило в качестве шаблона, вырезав те же рисунки на остальных общих стропилах. Каждые стропила размещайте через каждые 50 см вдоль стен здания.
5. Сборка балок типа «king-size» и «бедра» — балка «king-size» — это длинная центральная балка на торцевых углах крыши, которая простирается от стены до конца конька. Они обеспечивают дополнительную поддержку коньковой балке, предотвращая ее обрушение.
6. Прибейте остальные общие стропила к коньковой балке. — Убедитесь, что расстояние между стропилами составляет 20 дюймов.
7. Прикрепите фанерную обшивку. — Прибейте обшивку к общим стропилам.Сделать это нужно до того, как черепица будет уложена на крышу. Также убедитесь, что деревянный лист полностью ровный и прямой.
8. Прикрепите черепицу — Это последний этап процесса. Существует множество руководств, в которых рассказывается, как покрыть шатровую крышу черепицей.

Конструкции вальмовой кровли

Как выглядит вальмовая крыша?

Поскольку существует множество конструкций, вальмовые крыши могут принимать разные формы. Вот некоторые из самых популярных конструкций:

• Простая вальмовая крыша — это наиболее распространенный стиль.Он имеет многоугольный откос с двух сторон и треугольный откос с двух других сторон. Четыре стороны соединяются наверху, образуя гребень.
• Half Hip — полускатные крыши также называют jerkinhead или обрезанными фронтонами. У них две короткие стороны, образующие карниз. Для них характерны верхние точки фронтона, и они полезны, потому что дренаж в водосточные желоба и из них намного проще.
• Крест вальм — это другой стиль, но более сложный, чем простая вальмовая крыша.Он расположен над Г-образными конструкциями перпендикулярно. Шов образует скатную крышу. Две секции создают впадину, формируя ее в конце.
• Голландский двускатный вальм — Эти крыши предлагают дополнительное внутреннее пространство за счет небольшой двускатной конструкции, которая находится на коньке крыши. В некоторых случаях можно даже добавить слуховое окно. Это не только добавляет декоративности, но также может превратить чердак в функциональное жилое пространство.
• Пирамида бедра — этот стиль характеризуется четырьмя треугольными сторонами одинакового размера, которые соединяются наверху, образуя пирамиду.

Часто задаваемые вопросы по шатровой кровле

Если вы рассматриваете планы дома с шатровой крышей, у вас, вероятно, возникнет несколько вопросов. В этом разделе мы обсудим те, о которых люди чаще всего спрашивают наших специалистов до или во время процесса установки крыши.

В Legacy Service мы предлагаем ряд услуг по улучшению и обновлению внешнего вида вашего дома. Наша команда позаботится обо всем, от монтажа кровли до замены сайдинга! Просто дайте нам знать, что вам нужно.

Вот наиболее часто задаваемые вопросы по вальмовой кровле:

В чем преимущество вальмовой крыши?

Вальмовые крыши обладают рядом преимуществ. Поскольку у них есть четыре ската, которые объединяются наверху в гребень, они, как правило, намного более устойчивы, чем другие типы крыш, в том числе двускатная, у которой всего два ската. Например: скаты вальмовых крыш уменьшают воздействие сильного ветра, поскольку ветер должен подниматься вверх и преодолевать крышу. Кроме того, они позволяют легче стекать снегу и другим видам осадков.

Вальмовые крыши также позволяют персонализировать внешний вид вашего дома. Это дает домовладельцам возможность добавить элементы дизайна премиум-класса (например, сводчатые потолки) или варианты для большего количества места или места для хранения (например, слуховые окна или воронье гнездо). Они также, как правило, имеют однородную облицовку со всех сторон, поэтому вы можете довольно легко установить желоба. Водосточные желоба по периметру защищают сайдинг от повреждения водой и защищают вашу собственность от наводнения.

Вальмовая крыша дороже?

Вальмовые крыши обычно дороже, чем двускатные.Стоимость может отличаться в зависимости от размера вашей крыши, используемого материала, а также наклона и уклона, но обычно они в среднем составляют от 20 000 до 50 000 долларов. Домовладельцы могут рассчитывать заплатить от 8 до 12 долларов за квадратный фут за установку в одноэтажном доме стандартного размера.

Шатровые крыши дороже в строительстве, чем двускатные, потому что они имеют более сложную конструкцию, требующую большего количества строительных материалов, включая систему ферм или стропил. Тем не менее, вы можете сэкономить деньги, когда дело доходит до каркаса вальмовой крыши, потому что это проще, поскольку все внешние стены имеют одинаковую высоту.Вальмовые крыши также могут служить дольше из-за того, что они более долговечны, что также может помочь вам сэкономить деньги в долгосрочной перспективе.

Если вы все еще думаете о приобретении вальмовой крыши, для начала свяжитесь с нашей командой Legacy Service. Мы предоставляем услуги по установке и замене домовладельцам в Пенсильвании, Нью-Джерси и Делавэре. Мы вышлем специалиста, который ответит на любые ваши вопросы и бесплатно предоставит вам смету.

Чем отличается вальмовая крыша от двускатной?

Вальмовая крыша — это крыша, которая наклоняется вверх со всех сторон здания.Вальм — это внешний угол, где сходятся смежные наклонные стороны крыши. Вальмовые крыши в основном отличаются от двускатных крыш тем, что они обычно имеют четыре стороны, а не две. Также есть контраст в общем дизайне и функциональности крыши.

Поскольку конструкция двускатных и вальмовых крыш различается, то есть и плюсы, и минусы. Например: вальмовые крыши, как правило, более устойчивы, чем двускатные, из-за своей конструкции. Они также лучше защищают от ветра и отводят атмосферные осадки.Однако они, как правило, дороже, чем двускатные крыши. Вам решать, какой из них вы предпочтете для своего дома.

Поддерживает ли шатровая крыша себя?

Вальмовые крыши спроектированы так, чтобы поддерживать себя. Они саморегулирующиеся, поэтому для них требуется меньше диагональных распорок, чем для двускатных крыш. Их четыре наклонные стороны обеспечивают им превосходную устойчивость и прочность. Эти характеристики позволяют вальмовой крыше быть более устойчивой к повреждению ветром, чем крыши других типов, например, двускатные. Наклон сторон также позволяет легко соскальзывать с снега, льда и дождя, что идеально подходит для районов, подверженных ураганам.

Помните, что вальмовая крыша будет дороже в строительстве, чем двускатная, но в долгосрочной перспективе она может сэкономить вам деньги, поскольку она спроектирована так, чтобы быть более прочной и служить дольше.

Нужны ли для вальмовой крыши балки перекрытия?

Во многих случаях вальмовые крыши нуждаются в потолочных балках для поддержки конструкции. Однако бывают случаи, когда их можно построить, не используя их. Например: для квадратных вальмовых крыш обычно не требуются потолочные балки. Однако всегда лучше нанять профессионала-кровельщика, который сможет сказать наверняка.Они ответят на любые ваши вопросы и расскажут, что лучше всего подойдет для вашего дома. В Legacy Service мы предоставляем услуги по установке и замене кровли людям на юго-востоке Пенсильвании, Нью-Джерси и северном Делавэре. Свяжитесь с нами, чтобы назначить бесплатную оценку.

Можно ли сводчатую вальмовую крышу?

К счастью, вальмовые крыши дают возможность создать сводчатые потолки в вашем доме. Многие люди просят сводчатые потолки в главной спальне, потому что они открывают комнату и заставляют ее чувствовать себя большим пространством.

Этот архитектурный проект более сложен, чем типичная вальмовая крыша, но многие домовладельцы довольны конечным результатом. Некоторые кровельные компании могут быть не в состоянии построить сводчатый потолок с вашей вальмовой крышей, поэтому вы можете продолжать поиски, пока не найдете тот, который будет.

Прочная ли вальмовая крыша?

Вальмовые крыши — один из самых прочных видов кровельных конструкций просто из-за их конструкции. Их четыре наклонные стороны делают их более устойчивыми и долговечными, чем стандартные двускатные крыши, потому что они более устойчивы к сильному ветру и сильному дождю / снегу.

Они не только прочные, но и, если вы решите добавить слуховое окно или воронье гнездо, на этих крышах будет больше места или места для хранения вещей. Они также энергоэффективны, потому что четыре стороны крыши защищают ваш дом от чрезмерного холода или жары.

Давайте начнем с вашей крыши!

Вы все еще здесь? Чего ты ждешь? Сейчас самое подходящее время, чтобы приступить к строительству новой крыши!

В Legacy Service мы предоставляем широкий спектр услуг для экстерьера жилых помещений.Мы можем все от монтажа кровли до замены сайдинга и окон. После того, как конструкция вашего дома будет построена, мы сможем установить материал по вашему выбору на вашей новой крыше, а также на сайдинг, окна, двери и желоба по вашему выбору.

Позвоните нам сегодня для бесплатной оценки кровли, сайдинга, окон или дверей. Мы здесь, чтобы превратить дом вашей мечты в реальность!

Размещено 17 ноября 2020 г. в Крыша

Планы навесов с шатровой крышей 10×10 | MyOutdoorPlans

Этот пошаговый проект, сделанный своими руками, представляет собой чертежей вальмовых навесов 10 × 10 .Это ЧАСТЬ 2 проекта сарая, где я покажу вам, как построить конструкцию крыши сарая 10 × 10. Я покажу вам все, что нужно знать об обрамлении красивой вальмовой крыши. Если вы хотите, чтобы сарай с шатровой крышей соответствовал дизайну вашего дома, ознакомьтесь с моими бесплатными инструкциями. Обязательно ознакомьтесь с местными нормативами, чтобы соответствовать требованиям законодательства. Взгляните на остальные мои планы деревообработки , если вы хотите получить больше вдохновения для строительства.

При покупке пиломатериалов следует тщательно выбирать доски, чтобы они были прямыми и без видимых дефектов (трещин, сучков, скручиваний, гниения).Инвестиции в кедр или другие погодостойкие пиломатериалы — хорошая идея, так как они окупятся в долгосрочной перспективе. Используйте спиртовой уровень, чтобы отвесить и выровнять компоненты, прежде чем вставлять оцинкованные винты, иначе проект не будет иметь симметричный вид. Если у вас есть все материалы и инструменты, необходимые для проекта, вы сможете выполнить работу примерно за день.

Проектов, выполненных на основе этих планов

Планы навесов с вальмовой крышей 10 × 10

Корпус-10 × 10-вальм-сарай

• I — 1 кусок бруса 2 × 6 — длина 169 3/4 ″, 2 шт — длина 84 ″ НИЖНИЙ РАФТЕР
• J — 1 кусок пиломатериала 2 × 2 длиной 39 3/4 ″ KING POST
• K — 4 куска бруса 2 × 6 длиной 110 ″ БАРАБАНЫ
• L — 4 куска пиломатериалов 2 × 6 — длина 85 1/4 ″ ОБЩИЕ РАФТЕРЫ
• M — 8 кусков пиломатериалов 2 × 6 — длиной 29 1/2 ″, 8 кусков — длиной 48 3/4 ″, 8 кусков — длиной 67 3/4 ″ ДЖЕК РАФТЕРЫ
• N — 8 кусков фанеры 3/4 ″ — длиной 48 ″ x 70 ″, 8 шт. — 29 3/4 ″ x 35 ″ длиной ЛИСТЫ КРЫШИ
• O — 180 кв. Футов битумной бумаги, 180 кв. Футов асфальтовой черепицы КРОВЛЯ
• P — 2 куска пиломатериалов 1 × 8 — длина 139 3/4 ″, длина 141 1/4 ″ ОТДЕЛКА

---

Один день

Построить сарай с вальмовой крышей просто — Видео!

Планы односкатной крыши 10 × 10

Пристройка-стропила

Первым этапом проекта является установка стропильных ног на нижнем этаже.Используйте торцовочную пилу, чтобы сделать угловые пропилы на стропилах.

Монтаж стропил нижних — навес 10 × 10

Установите нижние стропила в верхнюю часть сарая, как показано на схеме. Просверлите отверстия карманов в концах коротких стропил и вставьте винты 2 1/2 дюйма в перпендикулярные компоненты. Убедитесь, что угол между стропилами составляет 90 градусов.

Строительство-стропила — 10 × 10-сарай

С помощью торцовочной пилы сделайте надрезы под углом 25 градусов на обоих концах доски.Это вальмовые стропила. Загладить края наждачной бумагой.

Монтаж центральной стойки — навес 10 × 10

Прикрепите шкворень 2 × 2 к пересечению нижних стропил. Просверлите отверстия в карманах и вставьте винты 2 1/2 ″, чтобы зафиксировать шкворни на месте. Используйте спиртовой уровень, чтобы отвесить король.

Установка стропильных ног — навес 10 × 10

Прикрепите набедренные стропила к верхней части навеса 10 × 10. Совместите края и вставьте винты, чтобы плотно зафиксировать стропила бедер.

Строительство общих стропил

Используйте брус 2 × 6 для обычных стропил. Используйте торцовочную пилу, чтобы сделать угловые пропилы на обоих концах стропил, как показано на схеме.

Монтаж общих стропил — односкатный навес 10 × 10

Установите общие стропила в верхнюю часть сарая 10 × 10. Совместите края, просверлите пилотные отверстия и вставьте винты, чтобы плотно зафиксировать их на месте.

Строительство-стропила — 10 × 10-беседка

Далее соорудите домкраты для вальмовой крыши сарая.Используйте торцовочную пилу и сделайте простой косой надрез на одном конце. Используйте косую кромку и сделайте сложный надрез на противоположном конце: под углом 33,5 и под углом 50 градусов.

Крепление стропил к вальмовой крыше

Установите стропила домкрата в верхней части сарая. Начните установку домкратных стропил от общих стропил по направлению к внешней стороне, каждые 16 дюймов по центру. Используйте стропильные стропы, чтобы плотно закрепить стропила на месте.

Компоненты откидной крыши

Это в основном конструкция крыши вальмового сарая.

Установите листы крыши на навес 10 × 10

Используйте фанеру 3/4 ″ для листов крыши. Вырежьте листы нужного размера и положите их на верхнюю часть конструкции крыши. Выровняйте края заподлицо, не оставляйте зазоров между листами и вставьте 1 винт 5/8 ″ через каждые 8 ​​″ вдоль каркаса.

Монтаж обшивки крыши — односкатный навес 10 × 10

Используйте пиломатериалы 1 × 8 для обшивки крыши. Обрежьте планки нужного размера и закрепите их на концах стропил. Просверлите направляющие отверстия и вставьте винты 2 1/2 ″, чтобы плотно зафиксировать планки на месте.

Монтаж кровли вальмового сарая

Установите рубероид, начиная с нижнего левого угла крыши. Прикрепите бумагу к кровле с помощью степлера. Убедитесь, что смоляная бумага нахлестывается минимум на 2 дюйма. Не забудьте накрыть верхний выступ 14-дюймовой полосой бумаги.

Начните первый ряд черепицы с полной вкладки, второй — с 2 1/2 вкладок, третий — с 2 вкладок, четвертый — с 1 1/2 вкладки, пятый — с 1 вкладки, шестой — с половинной вкладки и седьмой. с 3 вкладками.

Как построить сарай с вальмовой крышей

Обязательно ознакомьтесь с ЧАСТЬ 1 и ЧАСТЬ 3 проекта навеса вальмовой крыши, чтобы вы узнали, как построить каркас стены и дверь.

Планы навеса 10 × 10 с вальмовой крышей

Этот сарай 10 × 10 красивый, прочный и в нем много места для хранения вещей. Вы можете внести множество изменений и настроить его в соответствии со своими потребностями. Пожалуйста, ознакомьтесь с остальными моими чертежами по дереву , потому что у меня более 1500 бесплатных дизайнов.

Этот деревообрабатывающий проект представлял собой сарай 10 × 10 с вальмовой крышей бесплатно . Если вы хотите увидеть больше планов на открытом воздухе, просмотрите остальные наши пошаговые проекты и следуйте инструкциям, чтобы получить профессиональный результат.

DIY 16×20 План навеса для хранения вальмовой крыши

Как построить навес 16×20 за неделю или меньше?

Огромный сарай во дворе может увеличить стоимость вашей собственности.Если у вас есть огромное бунгало и просторные передние и задние дворы, большой навес с шатровой крышей станет прекрасным дополнением к изысканности вашего дома. Звучит заманчиво, но дорого, правда? Но не волнуйтесь, если вы не хотите тратить все эти деньги на найм профессиональных плотников, которые построят для вас сарай.

Добро пожаловать в 3DSHEDPLANS. У нас есть для вас идеальное летнее занятие — построить большой сарай у себя во дворе. Смущенный? Никогда не зарабатывали на питомнике? Это тоже не проблема. Наши профессиональные мастера создают замысловатые планы постройки сарая, фиксируя все размеры и каждую мельчайшую деталь, чтобы вы могли следовать им, и строят сарай самостоятельно без какой-либо профессиональной помощи.

Вот что вам нужно сделать, чтобы построить сарай.

Шаг № 1: Получите необходимые разрешения

Для начала проверьте, нужны ли вам разрешения на расширение собственности. Если вам что-то нужно, свяжитесь со своим окружным прокурором и подготовьте необходимые документы, чтобы вам не пришлось сожалеть о своей тяжелой работе, если власти постучатся в вашу дверь с просьбой о разрешении.

Шаг № 2: Определите, какой тип сарая вы хотите

Навесы бывают трех разных типов

1. Навесы с наклоном: Навесы с наклоном меньше по размеру и лучше подходят, если вы хотите хранить только дрова или вам нужен сарай для размещения сада и автомобильных принадлежностей.Он построен у уже возведенной стены.

2. Двускатные навесы: Двускатные навесы больше по размеру, чем односкатные навесы, представляют собой полностью деревянную хижину. Их можно использовать для различных целей, например, для обустройства тренажерного зала или игровой зоны, для создания игрового домика для ваших детей или в качестве небольшого флигеля.

3. Навесы для шатровой крыши: Эти навесы изысканно спроектированы и лучше всего подходят для больших участков. Это сложные конструкции, обычно довольно большие по размеру.Их можно использовать как небольшой склад или даже под гостевой дом.

Вальмовая крыша в основном рекомендуется для навесов больших размеров. Если вам нужен домик у бассейна или тренажерный зал, навес с шатровой крышей 16 × 20 — лучший вариант.

Шаг № 3: Измерения — какие будут размеры?

Навес вальмовой крыши 16 × 20 будет иметь максимальную высоту 13 футов 4 ¾ дюйма. Ширина спереди составляет 16 футов и 1 дюйм, а ширина боковых стенок — 20 футов и 1 дюйм.Ширина стен сверху и снизу будет немного отличаться для соответствия конструкциям крыши. Стены 7 футов и 20 дюймов. Вы установите большую дверь-ставень на передней стене с двумя окнами и дверь поменьше на стене с правой стороны. Двери и окна будут куплены отдельно, поэтому исключены из плана.

Шаг 4: Покупка нужных материалов

Для строительства вальмовой крыши 16 × 20 вам потребуются обработанная под давлением древесина, фанерная обшивка, шпунтовая фанера для полов, битумная черепица, обшивка T1-11 для стен, а также стропила, L-образные стыки, шпильки, поврежденные стыки и т. Д. тарелки.Вам понадобятся основные инструменты, такие как молоток, пила, оцинкованные гвозди и т. Д. Для процесса строительства.

Шаг № 5: Постройте фундамент, выровняйте пол

Начните процесс строительства, выстелив время, обработанное давлением, на земле, где вы будете делать фундамент.

• Поместите брус на равном расстоянии и сделайте балки по краю.

• Забейте балки вместе оцинкованными гвоздями, а затем приступайте к их креплению к балкам пола.

• После того, как каркас полозья будет завершен, накройте пол фанерой с шипом и пазом, используя те же оцинкованные гвозди.

Шаг № 6: Изготовление стеновых конструкций

Аналогичным образом сделайте конструкции стен по фундаменту.

• Сначала сделайте конструкции правой и левой стенок, начиная с верхней и нижней пластин. Выровняйте его с помощью королевских шпилек, чтобы получился простой прямой каркас.

• После того, как вы прибили все шпильки вдоль пластины, сделайте прорези для окон и дверей на соответствующих стенах.

• Прикрепите конструкции к фундаменту с помощью угловых соединений, пластин и оцинкованных гвоздей. После возведения стеновых конструкций прибейте кожухи T1-11 к внешним стенам.

Шаг № 7: Сделайте каркас крыши

А теперь самое сложное. Изготовление вальмовой крыши может быть очень сложной задачей.

• Начните с установки основного каркаса на стены.

• Прибейте королевские стропила и обычные стропила с обеих сторон к центральной балке конька.

• Не повреждая основную конструкцию, прикрепите ее к стенам с помощью оцинкованных гвоздей, а затем прибейте оставшиеся стропила к балке.

• Конструкция крыши расширяется до ширины 20 футов 11 дюймов.

Шаг № 8: Покройте крышу фанерой и черепицей

Затем забейте ¾ дюйма фанеры, используя оцинкованные гвозди, по каркасу крыши. Как только крыша будет полностью покрыта фанерной обшивкой, установите битумную черепицу, чтобы защитить ее от протечек и сохранить прохладу.

Шаг № 9: Установите панели для отделки и фасции

Завершив сборку крыши, добавьте облицовку потолка, удерживая ее заподлицо с крышей. После обшивки на правой и левой стенах снова закрепите облицовочные доски оцинкованными гвоздями. В последнюю очередь устанавливаем потолки.

Шаг № 10: Добавление последних штрихов

Последним этапом завершения вашего сарая будет установка входных и боковых дверей и окон. Обратитесь к руководству производителя дверей и окон, чтобы получить информацию о том, как их установить.
