Четырехскатная крыша – чертежи и детальное обустройство! Четырехскатная крыша своими руками: инструкция и пошаговая технология.

Четырехскатная крыша, именуемая также вальмовой — наиболее популярна при строительстве индивидуального жилья в большинстве европейских стран. Кроме, пожалуй, Скандинавии, схожей климатом и строительными традициями с центральной и северной Россией. Варяги, так же как и восточные славяне, предпочитали строить из цельной древесины и устраивать простые двускатные кровли. В наше время всеобъемлющей глобализации подвержены все отрасли человеческой деятельности, в том числе архитектура и строительство. Вальмовая крыша загородного дома ныне полюбилась жителям стран СНГ и стала неотъемлемой частью пейзажа наших поселков и небольших городов.

Отметим плюсы и минусы четырехскатной крыши в сравнении с более распространенной и конструктивно простой двускатной.

Преимущества вальмовой крыши:

  • Правильно сконструированная и собранная вальмовая крыша за счет отсутствия вертикальных торцевых стен (фронтонов или щипцов) обладает низким сопротивлением воздушным потокам.
    Соответственно, наилучшим образом противостоит ураганным ветрам и менее подвержена разрушению кровли в местах карнизных свесов (щипцовых не имеет).
  • Четырехскатная крыша за счет угловых ребер, сходящихся к опорной балке конька, имеет жесткую конструкцию и не подвержена сколько-нибудь серьезным деформациям.
  • Вальмовая крыша позволяет соорудить большие свесы со всех четырех сторон здания, тем самым защитив фасады от осадков.
  • Четырехскатная крыша делает дом с мансардой визуально более низким. Это важно, когда здание нужно встроить в существующую одноэтажную застройку, не нарушив равновесия и характера застройки.
  • Вальмовая крыша красива. Хотя и не все с этим согласны.

Четырехскатная крыша двухэтажного загородного дома. Большие свесы хорошо защищают стены от дождя и снега

Недостатки вальмовой крыши:


Еще один вариант встройки в крышу полноценных окон.

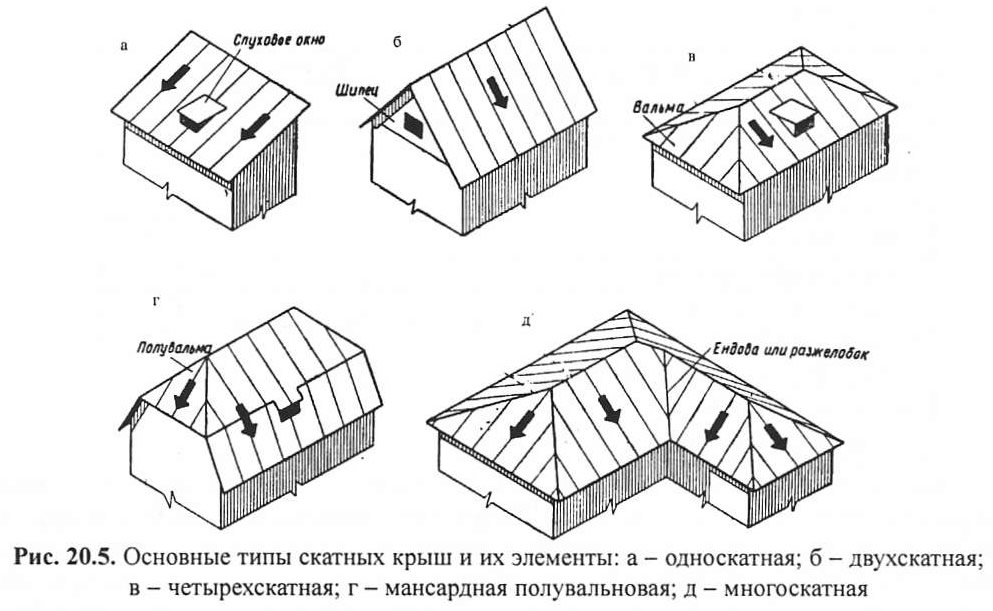

Разновидности четырехскатной крыши

  • Классическая крыша с четырьмя скатами предполагает прямые, без переломов стропила, угловые ребра начинаются от конька, все свесы находятся на одной высоте.

    Основной тип четырехскатной крыши. Две торцевые стороны имеют форму треугольника, другие две — трапеции. Большие свесы хорошо защищают фасад от осадков, да и вокруг дома можно спокойно обойти в дождь.

  • Шатровая крыша представляет собой разновидность четырехскатной, в которой все ребра сходятся в одной центральной точке.

    Шатровая крыша больше подходит для квадратного плана дома

  • Датская вальмовая крыша — разновидность четырехскатной крыши с расположенными в верхней части коротких скатов фронтонами.

    Схема стропильной системы датской четырехскатной крыши. Небольшой щипец в верхней части короткого ската используют для вентиляции или освещения.

  • В датскую крышу можно встроить полноценные вертикальные окна.

    Вертикальные окна

  • Еще одна разновидность сложной датской вальмовой крыши с двумя скатами в коротком торце.

    Такой тип крыши называют голландским

  • Полувальмовая крыша (также называемая полувальмовая с фронтоном) на самом деле является разновидностью двускатной, так как все стропильные ноги, опирающиеся на мауэрлат, установлены на длинной стороне и параллельно друг другу.

  • Ломаная четырехскатная крыша еще именуется мансардной вальмовой. Она сложнее в изготовлении, но позволяет отвести большую площадь под жилые помещения.

    Ломаная форма крыши позволяет рациональней использовать пространство мансарды, но обходится дороже

  • Ломаная четырехскатная крыша — отличительная черта традиционной архитектуры Китая, Японии и Кореи. Только излом они делают не в ту сторону, в которую привыкли мы.

  • Вальмовая крыша может быть не только четырехскатной, возможны различные комбинации разных типов конструкций.

    Комбинированный тип крыши, где объединена вальмовая и двухскатная конструкция.

  • Эта крыша вальмовая, но скатов намного больше, чем четыре. Но принцип, по которому собирается стропильная система — такой же, как у простой четырехскатной.

Особенности конструкции стропильной системы

Рассмотрим, как сделать четырехскатную крышу самостоятельно, при этом обеспечив ее надежность и прочность. Выберем несложную конструкцию с центральной опорой.

Так как только часть стропил в центральном секторе длинной стороны имеют полную длину и сходятся в зоне конька, не вся стропильная система может быть стянута затяжками — в зоне вальм они не будут работать так, как в двускатной крыше. К тому же часто в борьбе за высоту мансардного этажа мауэрлат располагают значительно выше плоскости пола и балок (затяжек). Поэтому будем исходить из того, что в нашем случае стропильная система четырехскатной крыши не будет использовать затяжки как элемент конструкции. Основную нагрузку в центре крыши будет нести балка, расположенная в зоне конька: на него будут опираться накосные и рядовые полноразмерные стропильные ноги.

Стандартная конструкция четырехскатной крыши с опорой в зоне конька

Коньковую опорную балку должны поддерживать стойки. Чтобы воспринимать довольно солидную нагрузку от них, в идеальном случае внизу должна находиться внутренняя несущая стена. Если таковой нет, балки перекрытия должны быть довольно мощными, чтобы выдержать вес центральной части крыши. В случае, если первый этаж перекрыт сборными железобетонными плитами перекрытия, их несущей способности, как правило, достаточно и опоры стойки можно ставить на плиты через горизонтальный деревянный брус.

Не обязательно опора должна располагаться в зоне конька. Стойки могут размещаться по сторонам от конька, то есть зон опирания, расположенных вдоль конька может быть две и более.

На фото видно, что конек не опирается на стойки.

Опирание конька происходит по обеим сторонам вдоль конька на стойки. В данном случае стойки поддерживают непосредственно стропила, балка не применялась. Каждому стропильному брусу соответствует своя стойка. Довольно прочное решение.

Четырехскатную крышу над небольшим строением можно смонтировать без стоек

При небольших пролетах (до 4 метров) можно обойтись без стоек. Однако если есть возможность, хотя бы в зонах пересечения конька с накосами стоит разместить по одной затяжке и стойке.

Небольшое строение перекрыто без использования стоек или затяжек

Стропильная система шатровой крыши практически идентична вальмовой четырехскатной. Лишь вместо конькового бруса рекомендуется установить центральную опору. Или устроить замкнутый опорный контур из балок и стоек.

Варианты стропильной системы шатровой крыши. На схеме слева угловое стропило (накос) опирается на шпренгель, аналогичное решение можно использовать для всех типов вальмовых крыш.

Последовательность монтажа четырехскатной крыши

Первым делом, как и во всех типах крыш, монтируется мауэрлат. Для каркасных домов это верхняя обвязка стеновой панели, для срубов — верхний венец. В качестве мауэрлата используют деревянный брус сечением от 10х10 см, чаще не менее 10х15 или 15х15 см. Необходимо стремиться к тому, чтобы он был цельным по всей длине. Креплению бруса необходимо уделить особое внимание. Для каменной стены идеальным решением будет железобетонный монолитный пояс в зоне опирания мауэрлата с заранее вмонтированными в него закладными деталями (шпильками с резьбой от М12 и выше). Если такой возможности нет, придется закрепить в кладке шпильки с металлическими распорными дюбелями.

Схема крепления мауэрлата в каменную кладку

Соединения мауэрлата по длине следует делать не встык, а в накладку, со множественными точками соединения. Надежно должны быть связаны углы металлическими пластинами, уголками, скобами.

Схема расположения мауэрлата на стене. Обратите внимание на стык элементов и соединение углов. Справа показана установка бруса на монолитный пояс.

Следующий шаг — установка стоек и монтаж опорного конькового или параллельных ему боковых балок. Для стоек, как правило, выбирают брус 10х10-10х15 см, для балки более высокого сечения: 8х16, 10х20 и более. Оптимальное соотношение ширины к высоте — 1/1,5-1/2, тогда балку меньше крутит при высыхании. Это же правило справедливо и для стропильного бруса.

Стойка и опорная балка в данном случае расположены параллельно коньку

В каркасно-щитовых домах опорные балки зачастую не применяются, ставят только стойки с шагом стропил. В любом случае на конек ставят брус, только меньшего сечения. Можно использовать рядовой стропильный элемент. Конек опирают на временные стойки, которые потом снимают. Конек служит направляющим элементом для монтажа всей конструкции.

Устанавливаются стойки в каркасном доме. После монтажа стропил их обрезают на нужной высоте.

Такой опорный контур ставят под шатровую крышу, он заменяет центральную опору

В третью очередь ставят угловые (накосные) стропила. Нагрузки на них выше и сечение должно быть выше. Хотя иногда предпочитают сначала поставить рядовые полной длины, и уж затем монтировать накосы. Это непринципиально.

Стропильная система вальмовой крыши деревянного сруба. В данном случае обошлись вообще без стоек, вместо этого стянули верхнюю часть стропил двойными горизонтальными стяжками. Стропила на стену сруба лучше монтировать на скользящих опорах.

Сначала монтируются стойки и коньковая балка. Следующим этапом накосные стропила, ставятся рядовые. Угловые (накосные) стропила монтируются из бруса того же сечения, что и остальные. Это неправильно. Нагрузка на него значительно выше и сечение должно быть мощнее.

Скользящие опоры — лучшее решение крепления стропил к стене для сруба

Затем монтируются оставшиеся стропильные ноги, в том числе укороченные. Сами стропила должны быть цельными, в крайнем случае на стык необходимо установит накладки длиной не менее 1,5 метра и закрепить их с обеих сторон в нескольких точках. Соединения деревянных элементов можно производить нахлестом, с помощью накладных металлических пластин. В зонах опирания стропил на мауэрлат и балки следует делать опорные врубки и использовать прочные металлические элементы.

Так крепят стропила к мауэрлату и балкам

В соответствии с таблицей можно ориентировочно определить сечение деревянного бруса для стропильных ног.

Для углового стропила полученное значение нужно увеличить не менее чем в 1,5 раза

Стропильная система готова. Теперь необходимо выбрать тип кровли и заняться устройством подходящего для него основания: сплошного настила или обрешетки, при необходимости контррейки и ветрозащиты.

Четырехскатная крыша своими руками — вполне посильная задача, по крайней мере, для несложного в плане дома. Общие принципы для всех разновидностей вальмовой крыши: мауэрлат должен быть хорошо зафиксирован и соединен на углах, начинать нужно с конька, стойки нуждаются в хорошем основании. Необходимо обеспечить надежное опирание крыши при большом пролете и следить за надежностью всех соединений.

Фиксация элементов будет лучше при использовании специальных современных металлических крепежных элементов для дерева, да и работать будет легче. Конечно, необходимо обладать хотя бы начальными навыками плотницких работ. Очень помогает наличие электроинструмента: дрели, дисковой или бензопилы. Также необходимо запастись ручным инструментом: пилами, стамесками, молотками. Понадобятся измерительные устройства: столярный уровень, отвес, рулетка, шнур.

Чаще всего четырехскатную крышу для дома выбирают из-за внешней привлекательности, не учитывая, что у этой конструкции есть и другие преимущества: способность выдерживать большие ветровые нагрузки, повысить уровень защищенности стен от влаги, позволить оборудовать жилые помещения в чердачном пространстве.

Четырехскатная крыша своими руками. Фото

Четыре ската считаются оптимальным вариантом для регионов с сильными ветрами и большим объемом осадков. Принимая решение построить четырехскатную крышу самостоятельно, необходимо учесть, что эта конструкция требует точных чертежей и повышенного внимания при замерах и разметке.

Подготовительные работы


Основное отличие четырехскатной (вальмовой) крыши с четырьмя скатами от конструкции с двумя скатами — отсутствие необходимости в устройстве боковых фронтонов. Четырехскатная конструкция состоит из двух трапециевидных и двух треугольных скатов, последние заменяют фронтоны.

Под крышей может располагаться просто чердачное помещение или жилая мансарда. Строительство четырехскатной крыши начинается с определения ее предназначения и подбора материалов с учетом особенностей климата . Количество осадков и силу ветра важно учесть при выборе углов скатов, толщины материалов для деревянных составляющих и вида кровли.

Важно! Уклон скатов может варьировать от 5-и до 60

° . Чем сильнее ветры и больше осадков, тем больше уклон.

Деревянные составляющие должны быть толще, чем для двухскатной конструкции. Если уклон не превышает 18°, для кровли подойдут рулонные материалы. При уклоне 18-30° лучше выбрать металлическую или керамическую черепицу.

Рассчет четырехскатной крыши своими руками. Фото

При завершении первого этапа должна быть создана точная схема устройства кровли . Вы должны знать, какие материалы и в каких объемах необходимо купить.

Этапы постройки четырехскатной крыши своими руками


Для устройства четырехскатной крыши используется древесина хвойных пород без дефектов с влажностью 18-22%. В первую очередь устраивается основание, равномерно распределяющее нагрузку на несущие конструкции. По периметру здания укладывается слой гидроизоляции и монтируется мауэрлат — цельный брус 10х15 см или 15х15 см. Соединения делаются в накладку, для связки углов используются металлические скобки, пластины и уголки.

Следующий шаг строительства четырехскатной крыши — установка лежней. Это брус, который служит опорой для стоек и располагается на основании. Далее на лежни монтируются стойки (брус 10х10 или 10х15 см) с шагом стропил (не более 2-х метров), устанавливается коньковая балка (10х20 см), временно опирающаяся на специальные стойки.

Важно! Необходимо с повышенным вниманием отнестись к углу монтажа стоек.

При устройстве четырехскатной крыши необходимо учесть, что она состоит их 4-х плоскостей. Для скатов в виде трапеций требуются боковые стропила , для треугольных — диагональные (накосные). Это цельный брус 10х15 см или 10х20 см, который монтируется с шагом 50-150 см. При необходимости стыковки монтируются накладки, закрепляются в нескольких местах.

Четырехскатная крыша своими руками. Фото

В точках, где стропила опираются на основание, нужно сделать врубки и закрепить конструкцию элементами из металла. Сверху стропила упираются в брус конька, соединенный со стойками при помощи пазов. Для усиления конструкции рекомендуется использовать диагональные опоры, подкосы, стальные соединительные элементы.

Монтаж кровли


Завершающий этап постройки четырехскатной крыши своими руками — монтаж гидроизоляционного слоя, контробрешетки, обрешетки (или сплошного настила). На стропила укладывается гидроизоляционный материал . Его предназначение — исключить разрушение стропильной системы из-за попадания влаги из чердачного помещения под кровельный материал. Пленка укладывается внахлест и для герметичности скрепляется липкой лентой.

Следующий шаг — устройство контробрешетки . Это брус или доска, обработанная антисептиком. Крепится к стропилам, позволяет зафиксировать гидроизоляционный материал, создает воздушную подушку между кровельным материалом и изоляцией.

Для обрешетки используются сухие доски шириной 4-5 см, которые крепятся к контробрешетке на расстоянии 25-30 см друг от друга. Если не планируется обустройство жилых помещений в чердачном пространстве, то далее монтируется кровельный материал.

При устройстве теплой мансарды на стропила с внутренней стороны при помощи степплеров монтируется пароизоляционный материал (пленка, фольга, пергамин), предотвращающий попадание влаги из теплого помещения в утеплитель. На пароизоляцию укладывается теплоизоляционный материал толщиной 15-20 см.

Преимущества четырехскатной крыши


Постройка четырехскатной крыши позволяет:

Несмотря на то, что планирование и процесс устройства требует больших временных и материальных затрат, устройство четырехскатной крыши своим руками возможно при наличии базовых навыков плотника. В хозяйстве должны быть: бензиновая, дисковая пила или ручная, дрель, стамески, молотки, уровень, шнур, рулетка. Перед началом работ желательно внимательно посмотреть подходящее по содержанию видео.

Эстетические качества кровли играют важную роль в образе жилого дома. Но гораздо важнее надежность и долговечность её конструкции. Тщательный выбор её типа и формы станет залогом соответствия кровли потребностям застройщика.

Четырехскатные крыши частных домов имеют прекрасные показатели устойчивости к воздействию ветра. Наиболее удачно смотрятся одноэтажные дома с вальмовой крышей, ведь такой тип подходит для зданий, имеющих большую площадь, и придает им солидности. Индивидуальной особенностью их сложной конструкции является обязательное наличие слуховых и мансардных окон, обеспечивающих хороший уровень освещенности и естественную вентиляцию. При равной площади частного дома площадь вальмовой кровли будет превышать площадь двухскатной. Это обуславливает увеличение стоимости её выполнения для застройщика.

В каталоге Z500 для двухэтажных и одноэтажных домов площадью от 100 м2 предусмотрены четырех скатные крыши домов вальмового типа. Такие дома популярны среди застройщиков, поэтому мы регулярно пополняем коллекцию новыми типовыми проектами. Купить наши проекты можно по ценам, которые находятся на среднерыночном уровне 2017 года.

Если среди готовых архитектурных проектов, предложенных в каталоге, нет полностью удовлетворяющих вашим требованиям, то за отдельную оплату может быть разработан оригинальный с четырехскатной крышей. Также может быть планировка домов с четырехскатной крышей.

Планы проектов домов с четырехскатной крышей: особенности кровельной конструкции

Кровля с четырьмя скатами может выполняться вальмовой или шатровой. Шатровая кровля имеет скаты, сходящиеся в одной точке. Вальмовая кровля состоит из двух треугольных скатов и двух трапециевидных, которые соединяются посредством коньковой балки.

Выбирая проекты домов с четырехскатной крышей (фото, видео, чертежи, схемы, эскизы можно смотреть в этом разделе) для реализации под ключ, важно учитывать такой фактор как угол наклона кровли.

Планы домов с четырехскатной крышей: условия выбора угла наклона кровли

Поскольку угол ската позволяет кровле беспрепятственно отводить осадки, он считается наиболее значимым критерием безопасности, практичности и эстетической характеристикой. Значение его лежит в пределах от 15 до 65˚ и зависит от:

  • Климатической зоны строительства. Если она предполагает большой объем осадков, то целесообразно предусматривать крутую кровлю, уклон которой будет не менее 45°. Менее крутые скаты подходят для районов с сухим климатом. Пологую кровлю с углом наклона не превышающим 30˚ стоит выполнять для строений, подверженных порывистым частым ветрам.
  • Материала покрытия кровли. Для рулонных материалов следует предусматривать угол ската в 2-25°, при использовании штучных элементов – от 15°, элементы крупных размеров (металлочерепицу и шифер) укладывают на скаты с углом наклона от 25°ﹾ.
  • Наличия мансардного этажа. Если планировка проектов домов с четырехскатной крышей предусматривает наличие этого помещения этого помещения, то для комфортного проживания в нем важно грамотно выбрать уклон, чтоб не допустить уменьшения площади мансарды и высоты её помещений в случае с занижением его значений, и организации большого неиспользуемого пространства под коньком вследствие его чрезмерного увеличения. В случае с мансардным коттеджем уклон кровли должен лежать в пределах 38° — 45°. Для крыши, скаты которой расположены под углом менее 30°, лучшим вариантом будет проектирование чердака.

Увеличение угла наклона скатов и, как следствие, потребность в большем количестве материалов возникает ввиду увеличения длины стропил и площади конструкции, поэтому значительно возрастает смета на её строительство.

Трудоемкость работ при строительстве четырехскатной крыши ненамного выше, чем обычной двухскатной, но это не значит, что четырехскатная крыша своими руками строится так же просто, как обычная, с двумя симметричными скатами. Основная сложность состоит в том, что четырехскатная крыша требует очень точного инженерного расчета и знаний технологии, особенно, если вы не имеете хорошей практики в строительстве подобного рода крыш.

Чем дом с четырехскатной крышей лучше двухскатного варианта

Почему обычную двухскатную крышу устраивают в основном на простых хозяйственных постройках, а для жилых помещений выбирают четырехскатную крышу:

  • Внешний вид четырехскатного варианта крыши выглядит намного симпатичнее и изящнее, чем двойная конструкция;
  • Даже простая четырехскатная кровля намного лучше противостоит ударам стихии за счет более плавных обводов и аэродинамики. Даже в самый сильный ветер стропила каркаса остаются практически равнонагруженными, за счет правильного уравновешивания диагональных стропил;
  • Два дополнительных ската лучше сбрасывают воду, сохнут под действием ветра и тем самым предохраняют крышу дома от затекания, как это бывает при наличии прямых фронтонов. Тем самым для четырехскатной крыши достигается значительно более высокая теплоизоляция и морозостойкость.

Важно! Конструкция крыши в четыре ската, в отличие от «двушки», обладает высокой степенью адаптации.

Для климата с большим количеством осадков прекрасно подойдет датский вариант с крутыми основными скатами и двумя вальмами, для степной зоны с сильными ветрами низкий шатровый каркас с большими свесами и средним углом наклона.

Наиболее удобным будет использование четырехскатной крыши в домах, где чердачное помещение не выделяется в виде жилой зоны, а используется в хозяйственных целях. Из-за появления двух дополнительных скатов пространство и полезная площадь чердака уменьшается примерно на 25%. Но при желании и достаточных размерах мансардного помещения вместо чердака можно оборудовать небольшую комнату, даже с окнами и балконом, как на фото.

Но в этом случае вместо простой системы вертикальных стоек, на которые опирается коньковый прогон, в конструкции четырехскатной крыши потребуется установить дополнительные горизонтальные балки — ригеля, которые будут играть роль потолочного перекрытия для мансардного помещения.

Как сделать четырехскатную крышу

Прежде всего, стоит разобраться, в чем 4 скатная крыша в деталях отличается от варианта с двойным скатом.

Основное отличие стропильной системы в 4 ската от двойной симметричной крыши

Отличия в конструкции будут наиболее наглядными на схеме с простым прямоугольным вариантом четырехскатной крыши, изображенной на фото:

Важно! Большинство элементов дополнительных скатов требуют очень тщательной подгонки, поэтому зачастую диагональные стропила и нарожники собирают с предварительным «прихватом» на саморезах, и только после окончательной регулировки заменяют болтовым соединением или сбивают гвоздями.

Четырехскатная крыша своими руками, последовательность работ

Самым сложным в постройке стропильной системы четырехскатной крыши является этап вывешивания диагональных стропил. Во-первых, угол наклона диагональных стропил и давление, с которым они опираются на коньковый прогон, должны быть равны параметрам пары накосных балок с другой стороны. Площади скатов и углы наклона в четырехскатной крыше должны быть абсолютно равны.

Во вторых, воображаемая линия, проведенная между точками стыковки или вершинами треугольников, образованными диагональными стропилами с обеих сторон, должны проходить точно по оси бруса конькового прогона, как по горизонтали, так и по вертикали. В том, чтобы правильно выровнять и отрегулировать положение диагональных стропил, состоит главная трудность сборки четырехскатной крыши.

На этапе подготовки сборки четырехскатной крыши выполняют укладку доски или бруса мауэрлата, при этом важно тщательно выровнять плоскость доски по горизонту. На мауэрлат наносят предварительную разметку мест под установку боковых стропил, шпренгельных опор и затяжки. Монтаж четырехскатной крыши значительно упрощается, если в качестве перекрытия используется железобетонная плита.

После выкладывания и крепления затяжки собирают коньковую раму или «скамейку». По сути, это брус конькового прогона, установленный на вертикальные стойки. К стойкам пришивают продольные и поперечные подкосы, обеспечивающие устойчивость рамы до момента сборки стропил вальмовых скатов.

Перед выкладкой диагональных стропил коньковую раму необходимо подпереть парой временных балок, которые крепят к мауэрлату и к крайней стойке «скамейки». Это не позволит коньковой раме опрокинуться под давлением диагональных стропил с другой стороны.

Далее — самое сложное. Сначала определяют реальную длину каждой из накосных балок, для этого в точке опоры на торце конькового бруса забивают гвоздь и шнуром вымеряют длину от гвоздя до точки опоры на мауэрлате. Перед установкой диагоналей каждую из накосных стропил вымеряют и отрезают по своей длине шнура.

Установив накосные элементы на мауэрлат, определяют линию соприкосновения и запила контактной поверхности. Подрезав плоскость опоры накосных балок, их укладывают на торец конькового прогона.

Нижние концы диагональных балок устанавливают в угловое сочленение мауэрлатного бруса с подрезом опорной поверхности балки по приведенной схеме. Иногда форму подреза выполняют по шаблону, но надежнее выполнять разметку линии запила вручную.

В идеале воображаемая вертикальная плоскость, проведенная через любое накосное стропило, должна быть параллельна плоскости накосного бруса, расположенного с противоположной стороны четырехскатной крыши.

Если все сделано правильно, две диагональные стропильные балки четырехскатной крыши станут точно по оси конькового бруса. Чтобы избежать прогиба, достаточно длинных накосников, необходимо установить подкосы и шпренгельные опоры с установкой временного крепежа из саморезов. Аналогично устанавливают стропила с противоположного ската и выравнивают элементы с максимальной точностью. Чтобы увеличить жесткость вальмовых скатов, на краях диагональных балок вырезают и устанавливают по несколько нарожников.

После переходят к укладке рядовых стропильных балок. Крепление на мауэрлате выполняют стандартным соединением болт-гайка или с помощью стальных уголков. В верхней части стропильную доску обычно запиливают по шаблону и укладывают на брус конька.

Обычно после вывешивания рядовок на коньковом прогоне и мауэрлате в верхней части устанавливают дополнительные ригеля, уменьшающие распирающее действие каркаса четырехскатной крыши. После установки всех стропильных балок и выравнивания основных силовых элементов четырехскатного каркаса переходят к капитальному креплению всех стропил на мауэрлате и коньковом прогоне.

На следующем этапе устанавливаются и крепятся подкосы под рядовые стропила, выполняется «забивка» треугольных скатов нарожными балками. Каждый из нарожников вырезают в свою длину по приведенной ниже схеме и устанавливают в шахматном порядке, это позволяет избежать ослабления балки за счет совпадения мест запилов с противоположных сторон.

Все элементы крепят гвоздями, саморезами и болтовым соединением с накладными стальными пластинами и уголками.

Завершающие операции

После сборки основного каркаса четырехскатной крыши на концы стропил набивают кобылки — короткие доски, образующие ряд свеса крыши вдоль стены. По торцам кобылок вымеряют линию среза, подрезают так, чтобы концы находились в одной плоскости, и нашивают карнизную доску. Нижнюю часть кобылок подбивают вагонкой или обычной доской.

После обработки древесины балок антисептическим составом переходят к набивке досок обрешетки. Толщину досок, количество материала и точки забивания гвоздей выбирают, исходя из того, какую кровлю планируют укладывать на данную четырехскатную крышу.

Заключение

Четырехскатная крыша заслуженно считается одной из наиболее удобных и практичных конструкций кровли. Если вы собрались строить четырехскатный вариант своими руками, кроме правильного расчета конструкции, вам потребуется опыт выравнивания и подгонки положения каждой из балок. Поэтому будет правильным получить нужный опыт и навык работы с четырехскатными крышами у более опытных мастеров.

Классическая четырехскатная даже сегодня остается все еще малопривычной для российских широт и напоминает о заморском укладе. Вот почему ее строят чаще всего ради того, чтобы придать архитектуре жилого дома особый эффект в плане стиля и восприятия, выгодно отличить его от однообразных привычных построек.

Кроме того, четырехскатная крыша – своими руками построенная по всем правилам – на практике имеет большое количество преимуществ, особенно для суровых российских широт. Разберемся подробнее?

Четырехскатная крыша имеет скаты, которые выполняются в виде равнобедренных треугольников и сходятся вершинами в одной точке. Если же четырехскатная крыша выходит квадратной в плане при виде сверху, тогда она называется шатровой.

Если же не выходит квадратной, а получается в виде прямоугольника – это вальмовая крыша. Такой интересное название она получила благодаря скатам, которые имеют вид щипец-вальм.

Голландская крыша: классика четырех скатов

Голландская, или вальмовая крыша считается классическим вариантом, который отличается особенной устойчивостью к ветру и снегу.

Поверхность стандартной вальмовой крыши образует два трапециевидных ската по длинным сторонам и такое же количество треугольных – по коротким сторонам. В отличие от шатровой крыши, такая форма, по мнению современных архитекторов считаются более эстетичной.

Предполагает установку четырех накосных стропил – диагональных опорных брусьев, которые идут от двух вершин скатов к верхним углам здания.

А вот полувальмовая крыша, в свою очередь, бывает двух видов: когда боковые скаты срезают только часть торца сверху, или уже внизу, то есть сама полувальма может быть треугольником или же трапецией, и называться датской или полувальмовой голландской.

Полувальмовая голландская крыша: особая устойчивость

Полувальмовая голландская крыша – это одновременно вариант и двухскатной конструкции, и четырехскатной. Она отличается от классического варианта наличием усеченных вальм –треугольных торцевых скатов. По правилам, длина вальма голландской крыши должна быть в 1,5-3 раза меньше, чем длина боковых трапециевидных скатов.

Преимущество такой крыши в том, что здесь есть возможность установить мансардное вертикальное окно, и при этом острый выступ, как у двускатной кровли, отсутствует, что, в свою очередь, увеличивает способность крыши выдерживать экстремальные ветровые нагрузки.

Полувальмовая датская крыша: европейские традиции

А вот датская полувальмовая крыша – это разновидность чисто вальмовой конструкции. В этом случае монтируется только нижняя часть торцевого ската, а под коньком оставляют небольшой вертикальный фронтон.

Преимущество такой конструкции в том, что она позволяет отказаться от проблемных в плане гидроизоляции мансардных окон в кровле и обеспечить естественное освещение мансарды за счет установки полноценного вертикального остекления, что сейчас особенно модно.

Шатровая крыша: идеальные пропорции

Шатровую крышу обычно ставят на постройках, имеющих одинаковую длину стен, которые образуют собой квадратный периметр. У такой четырехскатной крыши все скаты по форме – одинаковые равнобедренные треугольники, мечта кровельщика, одним словом, и кошмар строителя.

Дело в том, что строительство классической шатровой крыши еще более сложно, чем у вальмовой, ведь здесь стропила должны сойтись все в одной точке:

Устройство стропильной системы крыши с четырьмя скатами

Вот самый простой пример строительства стандартной вальмовой крыши для небольшого дачного домика:

Этап І. Планирование и проектирование

Прежде, чем как сделать четырехскатную крышу обязательно продумайте все ее детали, до мелочей. Даже самый простое устройство четырехскатной крыши обязательно стройте по готовому чертежу. Дело в том, что у готовой двускатной крыши почти заметны недочеты и перекосы, а вот если вы где-нибудь допустите ошибку в строительстве той же вальмовой или шатровой крыши, то диагональные стропила просто не сойдутся в коньке и исправить это будет крайне сложно.

А поэтому, если вы владеете специальными программами, создайте 3D модель будущей крыши прямо в них, а если нет, тогда просто подготовьте подробный чертеж и хорошо, если вам в этом поможет профессионал. Все детали такой крыши должна быть просчитаны – до мелочей!

Кстати, сегодня довольно модно делать четырехскатной не только крышу, но и ее отдельные функциональные элементы:


Этап ІІ. Заготовка конструктивных элементов

Итак, если вы взяли готовый чертеж крыши или набросали его сами и уверены в будущем качестве, самое время заготовить необходимые элементы стропильной системы. А для этого сначала разберемся с тем, как правильно они называются.

Итак, первое, о чем вам придется позаботиться перед тем, как построить четырехскатную крышу – это мауэрлат . Это балка квадратного либо прямоугольного сечения, которую вы уложите на верхнюю часть стен по всему периметру дома. Она станет опорой для стропил, которые будут передавать на нее нагрузку, и именно эта доска распределит равномерно вес всей крыши на стены дома и фундамент. Идеальный вариант –использовать в качестве мауэрлата брус сечением 15 на 10 см.

Далее вы будете строить стропильные ноги – это основной элемент, который будет создавать собой уклон крыши. Стандартные стропила изготавливаются из доски 50 на 150 мм, а диагональные – 100 на 150 мм.

Понадобятся вам и затяжки, главная задача которых – препятствовать смещению стропильных ног в стороны. Сами затяжки вы будете фиксировать и соединять нижними концами, и для этого запасите доски параметром 50 на 150 метров.

А вот сверху и диагональные стропильные ноги, и стандартные стропила будут сходиться и закрепляться между собой в коньке . Для этого возьмите брус 150 на 100 мм.

Далее, по центру двух противоположных сторон должна быть поперечная балка – лежень , которая служит опорой для стоек, а они, в свою очередь, поддерживают коньковый прогон. Для этой цели подойдет брус с сечением 100 на 100 мм или 100 на 150 мм.

Откосы станут подпоркой для стропил, который препятствует их сдвигу. Такие вы должны установить их под углом к стойке, для этого возьмите такой же материал, как на лежень.

Не забывайте также о ветровой доске – это горизонтальный элемент, который связал между собой все нижние концы стропил. Вам нужно будет прибить ее к стропилам по внутреннему периметру кровли и таким способом подчеркнуть линию ската. Для этой цели подойдет доска 100 на 50 мм.

А вот для наружной стороны вам понадобится еще одна доска – кобылка , из такого же материала. Такое странное название это доска получила с тех времен, когда ее делали вырезной, в виде лошадиных морд.

А вот самые необычный и сложный элемент четырехскатной крыша – это шпренгель , который придает жесткости всей конструкции. Его главная задача – связать все горизонтальные и вертикальные элементов. Он тоже монтируется под углом, и изготавливается из бруса 100 на 100 мм:

И наконец, если речь идет именно о вальмовой крыше, то единственный элемент, который присутствует исключительно в вальмовых крышах, – это нарожники . Они представляют собой укороченные стропила, которые опираются на диагональной стропильную ногу. Их вы можете изготовить из доски 50 на 150 мм.

В жизни все эти элементы выглядят так:

Подумайте также об утеплителе, гидроизоляционной пленке и доборных кровельных элементах:

Этап ІІІ. Установка чердачного перекрытия

Нередко бабки висячих стропил или подвески, которая в вальмовой крыше работают на растяжение, необходимо выполнять из стали. Для этого к затяжке деревянных стропил подвешивается перпендикулярно на хомуты специальные деревянные прогоны.

А уже перпендикулярно к прогонам подвешиваются деревянные балки, после чего между ними укладываются безбалочные облегченные заполнения. Поэтому, если вы хотите уменьшить нагрузку крыши на висячие стропила или стропильную ферму, вам нужно выбирать конструкции подвесного перекрытия.

Для стальных ферм подвесное перекрытие обязательно нужно сделать несгораемым, по стальным балкам. Между такими балками следует уложить сборные железобетонные плиты, а уже на них –легкий утеплитель. Чтобы повысить огнестойкость и долговечность таких несущих конструкций, их нужно делать из железобетона. Причем самые железобетонные несущие конструкции лучше выполнять из крупноразмерных панелей заводского изготовления, чтобы не рисковать.

Этап ІV. Монтаж конькового прогона

В рассчете конькового прогона отталкивайтесь от таких нюансов:

  1. Если же в здании есть капитальные продольные стены, или хотя бы два ряда внутренних столбов, тогда прогонов делают два. При этом многие стропильные конструкции по длине могут быть составными, а для увеличения жесткости используются ригели.
  2. Если же здании нет внутренних опор, тогда здесь наклонные стропила сделать не получится. А поэтому используются специальные строительные фермы, к которым чердачное перекрытие попросту подвешивается. В таком случае стержни, которые расположены по верхнему контуру ферм, образуют верхний пояс строительной ферма, а по нижнему контуру – уже нижний пояс. Сама решетка фермы образует теперь вертикальные стержни и раскосы – наклонные стержни, которые располагаются между верхним и нижним поясом. Причем такие фермы необязательно изготавливают только из дерева, напротив, сегодня достаточно популярны стальные железобетонные. В процессе самого строительства фермы устанавливают на расстоянии 4-6 метров друг от друга. Самый простой вариант таких ферм – это шпренгельные, которые состоят из стропильных ног, вертикальной подвески, бабки и затяжек.
  3. Если ширина здания достаточно большая, при установке используются строительные фермы или шпренгельные опоры. Но тогда чердачное перекрытие нельзя перекрывать балками, которые будут опираться на одни только стены. Такую конструкцию необходимо подвешивать на стальных хомутах к нижнему поясу фермы, или к затяжке, чтобы образовать, таким образом, подвесные перекрытия.

В этой фотоиллюстрации хорошо видно, как именно стропила нужно крепить к коньку и хребтам:

Этап V. Установка стандартных и диагональных стропил

Итак, диагональные стропильные ноги опираются прямо на конек в зависимости от таких условий:

  1. Если посреди крыши будет только один коньковый прогон, тогда диагональную ногу нужно набивать на консоли прогона. Их специально для этого выпускают на 15 сантиметров за поддельную раму, а лишнее потом отпиливают.
  2. Если же прогона – два, тогда на них нужно установить шпренгельную конструкцию из горизонтальной балки и стойки, а затем уже закрепить сами накосные стропила.
  3. Если же балка при этом прочная, из бруса, а не из досок, тогда есть смысл сделать прибоину – короткую доску толщиной не менее 5 сантиметров. И на нее уже опирать накосные стропила вальмовой крыши.

Дополнительно для надежности накосные стропила закрепляют еще при помощи металлической проволоки, скрученной в несколько раз.

На ребрах монтаж коньковых элементов нужно производить в той же последовательности, что и на обычном коньке крыши. Т.е. установите элемент ребра с закрытым торцом, уложите коньковые элементы в замок и закрепите их механическим способом. А вот в местах пересечения ребер и конька вальмовой крыши принято устанавливать Y-образные коньковые элементы, хотя вместо них можно использовать также начальные и конечные коньковые элементы.

Но только обрежьте их тогда по контуру, когда они будут закреплены на ребре, и механически закрепите места стыков. Обработайте обязательно грунтовкой и минеральной посыпкой из стандартного ремонтного комплекта. Не забудьте также при установке коньковых элементов наконец на ребрах или коньках четырехскатной крыши оставить зазор для отвода воздуха из подкровельного пространства.

Все те же принципы нужно соблюдать и при строительстве четырехскатной крыши сложной формы:

У вас получится! Пожалуйста, задавайте свои вопросы в комментариях.

Четырехскатная крыша для беседки своими руками: чертежи, конструкция, как сделать?

Четырехскатная крыша для беседки необычайно привлекательна, она превращает дачное укрытие и место пикников в уютный и комфортабельный шалаш.

Эффектный внешний вид и надежность – преимущества, ради которых придется постараться, ведь четырехскатная крыша является одной из самых дорогостоящих и непростых в монтаже.

Но при желании нет ничего невозможного, особенно если результат того стоит!

Особенности крыш с четырьмя скатами

Четыре ската имеют два типа кровли:

  • вальмовая;
  • шатровая.

Первый тип подходит для строений прямоугольной формы, стропила образуют конек, протяженность которого зависит от протяженности здания.

Большие по площади скаты, расположенные параллельно коньку, имеют форму трапеции, а меньшие – треугольника.

Все четыре ската шатровой кровли имеют треугольную форму, ее стропила не образуют конька, все скаты сходятся в одной точке.

Это идеальный вариант для беседки квадратной формы, который придает ей особенно гармоничный вид.

Если сделать диагональные стропила слега вогнутой формы, то беседке можно придать черты азиатской пагоды, что создаст на участке оазис восточной экзотики.

Внешний вид – важное, но не основное преимущество четырехскатной кровли. Она отличается низкой парусностью, под которой понимают способность любого объекта воспринимать ветровую энергию.

Если в вашей местности нередки сильные ветры, например участок находится на возвышении или на морском побережье, то крайне маловероятно, что беседка с четырехскатной крышей лишится ее даже во время штормового ветра.

В многоснежных регионах стоит подумать о самоочищении кровли.

Конечно, когда беседка превращается в белый гриб, это очаровывает, но повышенная нагрузка на стропила и крышу в целом может оказаться критичной.

После интенсивного снегопада один квадратный метр крыши может испытывать нагрузку в несколько десятков, а то и сотен килограммов. Ее можно регулировать, сочетая угол наклона скатов с материалом кровельного покрытия.

При угле в 30º на шершавой, например черепичной, кровле будет скапливаться довольно много снега, поэтому в регионах с большим количеством зимних осадков угол ската лучше увеличивать до 45°.

Металлические крыши – с фальцевым или металлочерепичным покрытием – обеспечивают самоочищение от осадков за счет своей гладкой поверхности и большой теплоемкости.

Быстро нагреваясь на солнце, металлическая кровля подтапливает снег, и он сходит лавиной.

Из-за повышенной практичности четырехскатных крыш они достаточно редко нуждаются в ремонте, Качественно сделанная четырехскатная кровля прослужит десятки лет, не требуя к себе внимания хозяев беседки.

Еще одна особенность четырехскатных крыш – способность удерживать тепло. В беседке будет уютно даже весной или осенью, когда днем солнце прогревает крышу, а вечерами становится прохладно.

Недостаток вальмовых и шатровых крыш – зависимость результата от точности расчетов. Прикинуть на глазок – вариант не для этого случая.

Без должного опыта расчеты нужно делать в специальной программе, доверить их профессионалам либо готовиться к дорогостоящей переделке. Тщательная подготовка – лучший способ сберечь свой бюджет.

Подготовительный этап

Возведение четырехскатной крыши для беседки своими руками или на заказ начинается одинаково – с проекта (эскиз и чертеж), замеров, подбора материалов.

Правильно рассчитать нагрузку на стропила может учет следующих моментов:

  • вес стропильных элементов;
  • вес всех компонентов кровельного пирога, в основном кровельных и гидроизоляционных материалов;
  • погодные особенности региона, какую нагрузку на кровлю окажут снег и ветер;
  • вес людей, которые одновременно будут находиться сверху во время кровельных работ или ремонта;
  • дополнительный вес оборудования и декора беседки, который будет приходиться на кровлю.

Общий вес конструкции во многом зависит от кровельного материала и не только потому, что черепица и тонкие листы металла имеют различный вес.

От материала зависит частота расположения обрешетки и стропил, соответственно, чем меньше будет шаг, тем тяжелее кровля.

Когда вы определитесь с наклоном скатов и кровельным материалом, можно приступать к самому сложному – вычислению параметров стропил.

Чертежи должны учитывать все возможные факторы, в частности длину и сечение балок, форму и размеры стропильной системы, которая является скелетом будущей крыши, на которую предстоит нарастить «мясо» – кровельный пирог.

Необходимую жесткость кровле должны обеспечить затяжки и подкосы, установку которых тоже необходимо предусмотреть на этапе планирования.

Схема будущей кровли непременно должна содержать расположение, параметры и принципы монтажа всех узлов и элементов, которые они закрепляют.

Стропильный каркас четырехскатной крыши предполагает различные виды стропил. Основная нагрузка придется на диагональные стропила, которые также называются накосными, поэтому для их возведения предпочтительнее использовать сдвоенные балки. Они определяют форму крыши.

Задача центральных промежуточных стропил в соединении коньковой части с мауэрлатом, который служит опорой для стропильной системы и крыши в целом.

Короткие стропила (нарожники) опираются на мауэрлат или диагональные опоры параллельно промежуточным.

Видео:

Этапы процесса возведения крыши из 4 скатов для беседки

Стены беседки могут быть деревянными, кирпичными или из другого материала, но стен может и не быть.

В этом случае беседка опирается на стойки-колонны, между которыми могут устанавливаться декоративные элементы, заменяющие стены, но не способные нести нагрузку.

Возведение крыши беседки со стенами от монтажа кровли дома отличается разве что меньшим объемом работы. Несколько сложнее делать крышу беседки на опорах-столбах.

Важно учесть несколько моментов:

  • располагать столбы строго вертикально;
  • усилить жесткость каркаса в основании столбов с помощью объединяющих перемычек;
  • обвязать верхние части столбов перемычками, на которые будет монтироваться кровля. Попарные диагональные перемычки обеспечивают дополнительную жесткость, и опоры не разъедутся под весом крыши. Стыки брусков нужно усилить дополнительными накладками.

Соблюдение этих условий придаст беседке необходимую прочность, и она сможет годами выдерживать эксплуатационные нагрузки.

Вальмовую четырехскатную крышу начинают строить с конькового бруса, который устанавливается на вертикальные опоры и подкосы.

Высота конька задает угол будущей кровли, после чего можно устанавливать диагональные стропила, на которые лягут скаты.

От длины диагональных элементов стропил зависит длина свесов крыши, а от них – насколько много тепла будет удерживаться внутри после солнечного дня.

Свесы можно удлинить за счет так называемых кобылок – накладок из досок. Шатровая крыша строится тем же способом, но без конька.

После установки центральных и промежуточных стропил можно выставлять и закреплять нарожники. Современная крыша невозможна без качественной гидроизоляции – специальная мембрана укладывается на стропила.

Здесь возможны два варианта:

  1. монтаж обрешетки поверх гидроизоляции, если кровельный материал не требует дополнительно вентиляции;
  2. укладка гидроизоляции на контробрешетку.

Теперь можно покрывать беседку. Технология работы зависит от особенностей конкретного кровельного материала.

Если крышу из металлопроката или фальцевую кровлю достаточно просто сделать своими руками, то с металлочерепицей работать сложнее, необходимо точно следовать рекомендациям производителя, а лучше всего работать под контролем опытного кровельщика.

Видео:

Как самому построить четырехскатную крышу. Четырехскатная крыша своими руками. Четырёхскатная крыша: чертёж, расчет и проекты

Крыши с четырьмя скатами обладают более высокой надежностью и устойчивостью к нагрузкам. Такая конструкция гораздо сложнее, чем обычная двускатная, и монтаж занимает больше времени. И все же, четырехскатная крыша своими руками является вполне выполнимой задачей, если правильно подготовиться и подробно изучить тонкости ее устройства.

Четырехскатная крыша имеет множество вариаций. Самая простая конструкция представляет собой 2 ската трапециевидной формы, соединяющихся по центру кровли, и 2 треугольных ската со стороны фронтонов. Иногда все четыре ската делают треугольными, тогда ребра крыши сходятся в центральной точке. Более сложные конструкции предполагают наличие ломаных линий, сочетание коротких скатов с фронтонами, встроенные прямые и наклонные окна, а также многоуровневые скаты.

Без соответствующего опыта соорудить стропильную систему такой конфигурации невозможно, поэтому лучше обратить внимание на стандартную вальмовую крышу.

Наклон скатов может иметь угол от 5 до 60 градусов. Чтобы высчитать оптимальное значение уклона, необходимо учесть следующие факторы:


Для обустройства мансарды пологие скаты не подходят, поскольку они забирают слишком много свободного пространства. Поэтому, если мансарда запланирована в проекте дома, угол наклона кровли должен быть от 45 градусов и выше. Выбрать угол наклона в зависимости от вида кровельного покрытия можно с помощью таблицы.

Атмосферные нагрузки также имеют большое значение. Там, где выпадает много снега, нельзя делать уклон меньше 30 градусов, иначе стропильная система не выдержит нагрузок. Если же угол наклона больше 60 градусов, снеговую нагрузку можно не учитывать. Кроме перечисленных факторов следует продумать расположение таких объектов, как баки для воды или вентиляционные камеры. Обычно они подвешиваются к стропилам и оказывают на них дополнительную нагрузку. После предварительных расчетов можно приступать к составлению чертежа стропильной системы.

Материалы для монтажа кровли

Как и двускатная, вальмовая крыша состоит из мауэрлата, затяжек, стропил, опорных стоек, конькового бруса и обрешетки. Отличие второй конструкции состоит в расположении стропил и их длине. Для четырехскатной крыши рекомендуется использовать пиломатериал из сосны или лиственницы, хорошего качества, без дефектов, с максимальной влажностью 22%.

Стропила изготавливают из досок сечением 50х100 мм; если же площадь крыши очень большая, лучше брать доски 50х200 мм. Для мауэрлата нужен цельный брус сечением не меньше 150х150 мм. Дополнительно потребуются металлические шпильки с резьбой для крепления мауэрлата, доски для обрешетки и накладные металлические пластины, с помощью которых производится соединение деревянных элементов.

Пиломатериал перед сборкой кровли обязательно пропитывают антисептическим средством.

В процессе работы потребуются инструменты:

  • ножовка;
  • строительный уровень;
  • отвес и рулетка;
  • молоток;
  • дрель;
  • шуруповерт;
  • стамеска;
  • дисковая пила.

Технология монтажа стропильной системы

Шаг 1. Укладка мауэрлата

В домах из бруса функции мауэрлата выполняет последний венец сруба, в котором вырезают специальные пазы под стропила. В кирпичных домах мауэрлат укладывают на стены по периметру коробки, предварительно закрепив между кирпичами последних рядов металлические шпильки с резьбой. Чтобы точнее разметить отверстия под крепежи, брус поднимают и укладывают сверху на острия шпилек, а затем ударяют по нему молотком. После этого на дереве остаются четкие отметины, по которым и просверливают отверстия.

Сняв брус для просверливания, поверхность стен застилают одним или двумя слоями гидроизолирующег о материала, обычно это рубероид. Его кладут прямо на шпильки и продавливают книзу. Далее укладывают мауэрлат, совмещая отверстия со шпильками, выравнивают по горизонтали и накручивают плотно гайки на резьбу. На углах брусья соединяют металлическими пластинами или скобами. После закрепления брус не должен сдвигаться даже на миллиметр, ведь от этого зависит надежность всей стропильной системы.

Шаг 2. Монтаж стоек

Если в доме отсутствует центральная несущая стена, необходимо уложить опорную балку перпендикулярно несущим балкам перекрытия. Соединяют две доски сечением 50х200 мм, оставляя между ними зазор 50 мм. Для этого между досками вставляют короткие бруски толщиной 50 мм и прибивают их гвоздями. Расстояние между брусками около 1,5 м, на концах балки не скрепляют. Вымеряв середину чердака, укладывают опорную балку так, чтобы ее концы выходили за границы мауэрлата на 10-15 см.

Теперь берут 3 доски 50х150 мм, обрезают по высоте крыши, с помощью отвеса устанавливают на опорной балке. Каждая стойка должна упираться в балку там, где доски соединены бруском. Стойки временно укрепляют укосинами из брусьев. Верх стоек соединяют коньковой балкой, в качестве которой используют доску 50х200 мм.

Шаг 3. Крепление центральных стропил

Берут стропильную доску и прикладывают ее одним концом к коньковому брусу, а другим к мауэрлату с фасадной стороны здания. Сразу же регулируют длину карнизного свеса, лишнее обрезают. Карандашом отмечают линии запилов, после чего обрезают верхний конец доски и делают паз в мауэрлате на 1/3 ширины стропила. Доску прибивают к коньку, нижний край вставляют в паз на мауэрлате и закрепляют металлическими пластинами.

Точно так же изготавливают остальные стропила и устанавливают их с шагом 60 см с фасада дома. Крайние доски должны располагаться перпендикулярно коньковому брусу и крепиться на его концах. С противоположной стороны здания все делают аналогично. На вальмах располагается только по одному стропилу с каждой стороны: доска ставится на ребро и крепится верхним концом к коньковому брусу, а нижний конец вставляют между досками опорной балки и фиксируют гвоздями.

Шаг 4. Крепление угловых стропил

Для изготовления угловых стропил обычно соединяют две доски сечением 50х150 мм. В одном из верхних углов коробки, в точке соединения балок мауэрлата, вбивают гвоздь и завязывают на нем тонкий шнур. В точке соединения конька и центрального стропила со стороны вальмы также вбивают гвоздь, протягивают к нему шнур и закрепляют. Так обозначают линию диагональных, или угловых, стропил. Их длина должна быть одинаковой, иначе крыша будет неровной. Подготовленное стропило поднимают наверх, выставляют вдоль разметки и соединяют с коньковым брусом и мауэрлатом. Свес стропила составляет примерно 50-70 см.

Шаг 5. Установка нарожников

Для закрепления диагональных стропил используют нарожники – укороченные стропила, упирающиеся нижним концом в мауэрлат и расположенные под прямым углом к коньковому брусу. Они крепятся с шагом 60 см, начиная от крайнего рядового стропила. По мере приближения к диагонали, нарожники делают все короче. Теперь необходимо укрепить конструкцию затяжками и раскосами, а также установить дополнительные вертикальные опоры.

Если длина пролета под диагональным стропилом больше 7 м, требуется установить еще одну опору на расстоянии четверти длины пролета от угла чердака. Нижний конец стойки должен опираться на балку перекрытия. В случае, когда балка находится дальше обозначенного места или вовсе отсутствует, вместо вертикальной стойки крепят шпренгель – горизонтальную перемычку из бруса, торцы которой прибивают к нарожникам.

Шаг 5. Монтаж обрешетки

Когда все опоры установлены, можно набивать обрешетку. Для четырехскатной крыши обрешетка выполняется так же, как и для двускатной. Сначала крепится гидроизоляционна я мембрана, на каждом скате отдельно. Стыки тщательно проклеивают скотчем, а затем поверх мембраны набивают тонкие рейки для обеспечения воздушного зазора. Доски набивают с шагом до 40 см, в зависимости от вида кровли, и обязательно перпендикулярно стропилам.

На этом сборка стропильной системы считается завершенной. Остается только утеплить конструкцию, уложить кровельное покрытие, смонтировать ветровые планки и обшить свесы. Чтобы четырехскатная крыша смотрелась более стильно, рекомендуется установить на скатах наклонные или прямые окна.

Видео — Четырехскатная крыша своими руками

Выбор вида кровли для проекта будущего сооружения очень важный этап строительства. Ошибка в этом вопросе стоит дорого: целостность образа разрушается, пропадает гармония и респектабельность. Для перекрытия своими руками частного дома большой площади архитекторы и дизайнеры часто рекомендуют четырехскатную крышу. Ее устройство удачно сочетает узнаваемый внешний вид, надежность и практичность, перед которой не устоит ни один домовладелец.

Внешний вид и конструкция

Кровля четырехскатного типа состоит из четырех пересекающихся плоскостей, скатов. Два из них, треугольной формы, называют торцевыми, они заменяют собой фронтоны. Оставшиеся два – трапециевидные, известны как фасадные. Диапазон угла наклона скатов лежит в пределах 15-60 градусов, а выбор кровельного материала ограничивает лишь воображение.
Конструкция четырехскатной крыши складывается из следующих обязательных элементов:

  1. Конька, расположенного на самой вершине кровли, в месте пересечения плоскостей скатов.
  2. Скатов, четырех поверхностей, расположенных под углом к основанию кровли и покрытых кровельным материалом.
  3. Свесов, частей крыши, выступающих за периметр основания, необходимых для защиты стен сооружения от попадания воды. Свесы формируют за счет удлинения стропильных ног или специальных деталей – кобылок.
  4. Стропильной системы, которую не видно снаружи, но она является каркасом, опорой четырехскатной кровли, формирующей ее геометрию.
  5. Водосточной системы, обеспечивающей отведение излишков жидкости с поверхности четырехскатной крыши. Обычно монтируют внешний водосток, состоящий из водосточного желоба, водоприемной воронки и вертикальной трубы.
  6. Снегозадержателей, небольших бортиков, расположенных по краям скатов, предотвращающих внезапное обрушение накопившейся после снегопада снежной массы.

Разновидности форм

Под термином «четырехскатная» скрывается несколько видов крыш, состоящих из такого количество скатов, но имеющих различное устройство:


Проектирование

Четырехскатная крыша – сложная конструкция, требующая точных расчетов и составления проекта. Если раньше эти задачи были под силу разве что опытным мастерам и проектировщикам, то сейчас их решить может каждый с помощью компьютера и специального программного обеспечения. В ходе вычислений составляется схема и определяется:


Результатом процесса проектирования считается схема, отражающая реальные размеры и взаимное расположение частей четырехскатной крыши.

Стропильная система

Четырехскатная крыша опирается на каркас, называемый стропильной системой. Практически все ее элементы изготавливаются из древесины хвойных пород. Так как дерево — материал природного происхождения, влага и бактерии оказывают на него разрушительное действие. Чтобы его снизить проводят антисептическую обработку глубокого проникновения и антипиреном для защиты от огня. В входит:


Монтаж своими рукаами крыши четырехскатного типа – прекрасный способ дополнить архитектурный замысел частного дома. Приложив усилия и построив ее самостоятельно или наняв профессиональных мастеров, домовладелец станет обладателем комфортного, красивого жилища!

Видео-инструкция

Четырехскатная крыша (вальмовая) – это одна из наиболее популярных кровельных конструкций в области частного домостроения. Крыша четырехскатного типа в отличие от двускатных кровельных конструкций имеет дополнительные треугольные скаты. Как сделать самостоятельно четырехскатную крышу? Для этого предварительно нужно изучить ее конструктивные особенности, технологию возведения. После создать проект крыши: рассчитать необходимое количество строительного материала, создать чертежи с точным размещением всех элементов конструкции, обозначить прочие моменты.

В этой статье

Виды четырехскатных кровельных конструкций

  • Вальмовая кровля – это классический вариант четырехскатной крыши с двумя трапециевидными и двумя треугольными скатами.
  • Полувальмовая конструкция крыши – вальмовая кровля, у которой скаты треугольной формы укорочены. Такой вариант используется при наличии мансарды.
  • Шатровая крыша – конструкция кровли напоминает пирамиду, все четыре ската треугольной формы. Используется для перекрытия зданий квадратной конструкции, можно сделать четырехскатную крышу для беседки.

Преимущества применения четырехскатной (вальмовой) крыши

Конструкция четырехскатной кровли состоит из прямоугольного основания, четырех наклонных плоскостей, скатов, два из которых трапециевидной формы, а два треугольной, расположенные на том участке, где у двускатной кровельной конструкции размещены фронтоны. На скатах устанавливают мансардные, слуховые окна, эркеры, кукушки. Это придает кровле особый вид.

Основные достоинства применения четырехскатной конструкции кровли

  • В связи с отсутствием фронтонов такая кровля более устойчива в отличие двускатной крыши перед сильными ветровыми нагрузками, поэтому рекомендуется для возведения в регионах, где преобладают сильные порывистые ветры.
  • Большее число скатов эффективнее помогает в плане отвода талых, дождевых вод и снега. На таких конструкциях снег практически не удерживается.
  • Под такой конструкцией можно обустроить достаточно просторное мансардное помещение.
  • Еще один немаловажный плюс четырехскатной крыши – это доступная стоимость конструкции благодаря использованию для обустройства стропильной системы строительного материала из древесины, на которую можно класть кровельное покрытие по любой цене.

Создание проекта вальмовой кровли

Как построить четырехскатную крышу своими руками? Для этого необходимо предварительно подготовить проект конструкции с чертежами и подробно расписанными деталями ее монтажа. Чтобы правильно определить оптимальный угол наклона скатов, нужно внимательно изучить рекомендации производителя кровельного покрытия, климатических условий. Например, для шифера рекомендованный угол уклона может быть от 15 до 60 градусов, для рулонной мягкой кровли — до 18 градусов, для черепицы – 30-60 градусов.

Важно! Огромное значение представляет количество осадков в зимний период. При интенсивном выпадении снега скаты лучше делать более крутым, чтобы снег спокойно скатывался с крыши.

Подобрав оптимальный скатный угол кровли для своего региона, необходимо произвести расчет высоты конька, прочих его параметров. При расчете системы стропил обязательно нужно учесть длину стропил, сечение деревянного бруса, величину прогона, шаг монтажа.

При создании проекта четырехскатной кровли также нужно учесть следующие нагрузки:

  • массу используемого кровельного материала, покрытия в целом;
  • вес гидроизоляционного, утеплительного покрытия;
  • количество годовых атмосферных осадков;
  • ветровую, снеговую нагрузку;
  • обустройство на кровле дополнительных элементов: мансардные окна, фонари, антенны и т.д.

Важно! Рассчитав все возможные нагрузки на кровельную конструкцию, необходимо добавить некоторый запас прочности, который будет гарантировать устойчивость кровли в непредвиденных обстоятельствах.

Также все приобретенные пиломатериалы для возведения стропильной системы необходимо предварительно обработать антисептиком.

Стропильная система

Конструкция четырехскатной крыши предполагает выбор определенного сечения составляющих стропильной системы. Сечение подбирается в зависимости от расчета предполагаемых нагрузок на систему стропил в эксплуатационный период. В данном случае обязательно учитываются ветровые, снеговые нагрузки, используемый угол наклона кровельных скатов.

Обязательно необходимо предусмотреть запас прочности стропил, рассчитать шаг, учитывая их несущую способность. Конструкция системы стропил подбирается относительно параметров здания: рекомендуется применять наклонные стропила, если присутствуют столбчатые опоры, внутренняя несущая стена. Если возможность формирования такой опорной конструкции отсутствует, тогда необходимо обустраивать стропильную систему висячего типа. Для некоторых типов зданий применяются оба варианта стропильных систем.

При создании проекта нужно не только лишь правильно подобрать систему стропил, но и определить необходимость в дополнительных элементах крепления, к примеру, затяжек, раскосов, которые конструкции придают большей жесткости, не допускают ее расшатывания после длительной эксплуатации, а также уменьшают процент нагрузки на сами стропила.

Расчет нагрузок

Подробно рассматривая, как сделать четырехскатную крышу самостоятельно, рекомендуется уделить особое внимание расчетам возможных нагрузок на кровельную конструкцию.

Виды возможных нагрузок на кровлю:

  • нагрузки, которые воздействуют на кровлю постоянно – это масса обрешетки, защитных материалов (гидроизоляция, утеплитель), кровельный материал;
  • временные (непостоянные) нагрузки – масса снега, скопившегося на крыше в зимний период, ветровые нагрузки, прочие воздействия природной среды;
  • дополнительные нагрузки – это дополнительные элементы, закрепляемые на стропилах, к примеру, емкость для воды, камеры вентиляционной системы и т. д. (дополнительные элементы также следует обязательно учитывать в процессе создания проекта, расчета стропильной системы).

При проектировании системы стропил производится два расчета, один из которых направлен на анализ прочности (нужно убедиться, что система способна выдержать предполагаемые нагрузки). Другой расчет направлен на анализ возможной деформации всех элементов кровли.

После произведения всех предусмотренных расчетов выполняются чертежи стропильной системы четырехскатной (мансардной) кровли. Подробная схема должна содержать размеры каждой составляющей, а также метод их крепежа.

Существенно упростить выполнение расчетов для стропильной системы четырехскатной кровельной конструкции сегодня можно с помощью компьютерной программы, которая также поможет не допустить случайных ошибок.

Завершающим этапом обустройства четырехскатной (мансардной) кровли является ее утепление. Для этого рекомендуется использовать пенополистирол или базальтовую вату. Утеплительный материал размещается между стропилами. Также обязательно нужно положить слой гидроизоляции, чтобы защитить крышу от попадания влаги.

В итоге

Четырехскатная крыша – достаточно сложная конструкция для возведения своими руками. Поэтому перед тем как начать самостоятельно накрывать свой дом кровельным материалом, стоит досконально изучить технологию возведения подобной конструкции, проконсультироваться у специалистов в этой области. От того, насколько правильно и качественно будут проведены все этапы возведения кровли, будет зависеть в дальнейшем продолжительность срока ее эксплуатации.

Дома с четырехскатными крышами нравятся многим. Несмотря на то что они требуют больше всего материалов, а значит, и больше всего денег, они популярны. Во-первых, потому что придают даже простой «коробке» более интересный вид. Во-вторых, потому что прочны и надежны. И пусть стропильная система четырехскатной крыши одна из самых сложных, ее можно разработать и сделать своими руками.

Виды четырехскатных крыш

Четырехскатные крыши — самые дорогие и сложные в устройстве. Но, несмотря на это, они были и остаются популярными. А все из-за того, что выглядят они привлекательнее всех остальных типов кровли, имеют высокую механическую прочность, хорошо сопротивляются ветровым и снеговым нагрузкам. Дом с четырехскатной крышей или даже беседка, выглядят «солиднее» чем с любой другой.

Даже простая «коробка» под 4-х скатной крышей выглядит внушительно

Есть две основные разновидности 4-х скатной крыши: вальмовая и шатровая. Шатровая подходит для квадратных зданий, вальмовая — для прямоугольных. В шатровой кровле все четыре ската имеют вид треугольников и все они сходятся в одной точке — по центру квадрата.

Классическая вальмовая крыша имеет два ската в виде трапеций, которые сходятся на коньке. Эти скаты располагаются вдоль длинной стороны прямоугольника. Два других ската — треугольники, которые примыкают к крайним точкам коньковой балки.

При всем при том, что скатов в любом случае четыре, устройство и расчет этих крыш разный. Отличается и порядок сборки.

Полувальмовые

Вальмовая кровля встречается намного чаще — все-таки прямоугольных построек намного больше, чем квадратных. Есть еще несколько ее разновидностей. Например, полувальмовые — датская и голландская.

Полувальмовые крыши — датская и голландская

Они хороши тем, что дают возможность установить полноценные окна в вертикальной части боковых скатов. Это позволяет использовать подкровельное пространство как жилое. Конечно, по сравнению с полноценным вторым этажом, жилой площади получается меньше, но и затраты на постройку тоже не настолько велики.

Угол наклона скатов и высота крыши

Угол наклона четырехскатной крыши определяется исходя из снеговых и ветровых нагрузок в вашем регионе. Чем выше снеговые нагрузки, тем выше надо поднимать конек — чтобы скат был круче и снег в больших объемах не задерживался. При сильных ветрах, наоборот, конек опускают пониже — чтобы уменьшить площадь скатов и, следовательно, ветровую нагрузку.

Еще при выборе угла наклона скатов кровли ориентируются на эстетические и практические соображения. С эстетикой все более-менее ясно — здание должно смотреться пропорционально. А лучше оно выглядит с достаточно высокими крышами — 0,5-0,8 высоты первого (или единственного) этажа.

Практические соображения могут быть двух толков. Первое, если подкровельное пространство планируется использовать как жилое, обращают внимание на площадь, которая будет комфортной для использования. Более-менее комфортно находится в помещении с высотой потолков от 1,9 м. Да и то, это для людей среднего роста. Если ваш рост выше чем 175 см, планку придется поднимать.

С другой стороны, чем большую высоту будет иметь крыша, тем больше потребуется материалов на ее изготовление. И это второй практический аспект, который необходимо учесть.

Есть еще один момент, который стоит принимать в расчет: у кровельных материалов есть минимальный и максимальный угол уклона, с которым это покрытие может «работать». Если у вас есть определенные предпочтения по виду кровельного материала, учтите и этот фактор. От этого зависит на какую высоту должна быть поднята стропильная система четырехскатной крыши (относительно стен).

Стропильная система четырехскатной крыши вальмового типа

Если делают четырехскатную крышу, чаще всего это вальмовая кровля. О ней и поговорим для начала. Центральная часть стропильной системы один в один повторяет систему . Система также может быть с наслонными или висячими стропилами. Висячие стропила устанавливаются «по месту» — на крыше, для такой работы достаточно двух человек. Наслонные стропильные фермы, в виде треугольников, можно собрать на земле, а затем, готовые, поднять и установить. В этом случае работы на высоте меньше, но, чтобы поднять и установить готовые фермы, нужна либо техника (кран), либо бригада из четырех и более человек.

Основные отличия стропильной системы вальмовой крыши в тех местах, где стропила укорачиваются (стропильные полуноги) и формируются вальма — треугольные скаты. Тут устанавливаются диагональные стропила, которые также называют накосными. Они опираются на наружные или внутренние углы здания, имеют большую длину, чем обычные стропильные ноги. На диагональные стропила надо обратить особое внимание, так как на них приходится полуторная нагрузка (если сравнивать с соседними стропилами). Поэтому угловые стропильные ноги делают усиленными — собирают из двух досок, срастив их по ширине при помощи гвоздей. Также для поддержки диагональных стропильных ног устанавливаются дополнительные стойки и укосы, которые называют шпренгельным блоком.

Еще стропильная система четырехскатной крыши вальмового типа отличается тем, что мауэрлат укладывается по периметру здания, а не только по длинным сторонам коробки. Это понятно — стропила располагаются по периметру, а не только по двум сторонам, как в двускатной кровле.

Мауэрлат — элемент кровельной системы здания. Представляет собой брус или бревно, уложенное сверху по периметру наружной стены. Служит крайней нижней опорой для стропил.

Диагональные стропила

Как уже говорили, накосные (угловые) стропила несут повышенную нагрузку: от укороченных стропил боковых скатов и от вальм. К тому же, длина диагональных стропил вальмовой крыши обычно превышает стандартную длину пиломатериалов — она больше 6 метров, поэтому их делают срощенными и сдвоенными (спаренными). Этим решается сразу две задачи: получаем балку нужной длины, увеличиваем ее несущую способность. Две спаренные доски выдерживают большие нагрузки, чем цельный брус того же сечения. И еще один момент: срощенные балки для накосных стропил делают из того же материала, что и обычные стропильные ноги. Это дешевле, да и вам не нужно искать специальный материал.

Если используются срощенные балки, диагональные стропила, как правило, страхуют установкой подкосов и/или шпренгелей (стоек).

  • Если длина балки до 7,5 м, достаточно одного подкоса, который упирается в верхнюю часть балки.
  • При длине от 7,5 м до 9 м, устанавливают дополнительную стойку или шпренгель. Эти подпорки ставят внизу, на 1/4 длины стропила.
  • При длине наклонного стропила более 9 метров, нужна третья, промежуточная опора — стойка, которая подпирает середину прогона.

Шпренгель — особая система, которая состоит из балки, опирающейся на две примыкающие наружные стены. На эту балку опирается стойка, подпертая с двух сторон укосами (укосы ставят при необходимости).

Шпренгельную ферму обычно не считают, а делают из тех же материалов, что и стропильную систему. Для самой балки 150*100 мм, стоек — 100*100 мм, для укосов — 50*100 мм. Это может быть брус подходящего сечения или срощенные балки.

Опирание накосной стропильной ноги

Диагональные строплиьные ноги верхним концом опираются на коньковый брус. Точное исполнение этого узла зависит от типа системы и количества прогонов.

Если прогон один, консоли делают длиннее подстропильной рамы на 10-15 см. Если такой выпуск слишком большой, его затем подрезают. Но делать короче не стоит — доращивать намного сложнее и дороже. В эту точку будут опираться накосные диагональные ноги.

Стропила подрезают под нужным углом, стыкуют на консоли. Крепят при помощи гвоздей. Усилить соединение можно при помощи металлических накладных пластин.

Если коньковых пролетов два (делают, если планируется жилое помещение мансардного типа), способ соединения зависит от материала, из которого делают стропила:

  • Если используется срощенные доски, необходим шпренгель, который опирается на выносы коньковых прогонов. Диагональные стропила подрезаются и опираются на шпренгельную стойку.
  • Если использован брус, в месте опирания устанавливается прибоина — кусок доски толщиной не менее 50 мм. Доску крепят при помощи гвоздей к двум прогонам, а к этой доске уже — стропильные ноги, которые будут образовывать вальма.

Нижняя часть накосных стропильных ног подрезается горизонтально и крепится к мауэрлату или доске обвязки. Для большей надежности узла можно установить дополнительную косую балку и к ней зафиксировать угловую балку (на рисунке ниже).

Крепление — гвоздями с двух сторон, при необходимости можно дополнительно зафиксировать проволочными скрутками или хомутами.

Как крепить нарожники и полуноги

К установленным диагональным стропильным ногам с одной стороны крепятся укороченные стропила боковых скатов (называют еще полуноги), с другой — нарожники — стропила, образующие вальма. Их надо располагать с таким расчетом, чтобы места стыков не совпадали. Иногда для этого приходится менять расстояние между нарожными стропилами (лучше — в сторону уменьшения шага).

Обычно укороченные стропила подрезают и крепят 2-3 гвоздями с двух сторон. Такого крепления достаточно в большинстве случаев. Но, если хотите сделать «правильно», под каждую стропилину надо делать «врубку» — выемку не более чем на половину толщины балки. Стропила подрезают, устанавливают в нужное положение, обводят на балке нужный контур (получается неровная трапеция из-за разных углов соединения). По полученному контуру вырезают выемку, в которую заводят полуногу, после чего крепят гвоздями с двух сторон. Это сложный узел, да и делать его долго. Зато несущая способность такого соединения намного выше. Есть и другой вариант, который по исполнению в разы проще, а по надежности мало отличается.

Оптимальным способом крепления нарожников и полуног к накосной балке можно считать их крепление на гвозди с дополнительной установкой черепных брусков (см. рисунок выше). Для этого используется брус сечением 50*50 мм, который прибивается по нижнему краю балки между закрепленными стропилами. В таком варианте балка становится двутавровой, что намного повышает ее упругость, увеличивается несущая способность.

Как крепить нижние концы стропил

Способ крепления нижних концов стропил зависит от того, какого типа стропильная система четырехскатной крыши выбрана — с висящими или наслонными стропилами, какая именно схема использована. Система со скользящими стропилами (обычно применяется для зданий, которым противопоказаны распорные нагрузки — деревянным, каркасным, из легкого бетона) реализуется при помощи специальных металлических креплений. Они состоят из двух частей. Одна устанавливается на закладную доску, вторая — на стропила. Между собой они соединяются подвижно — при помощи длинной прорези или пластины.

При таком устройстве, при изменении нагрузки, кровля «отыгрывает» — стропила движутся относительно стен. Распорные нагрузки отсутствуют, вся масса кровли и осадков передается на стены вертикально вниз. Такое крепление позволяет компенсировать неравномерные нагрузки, которые возникают при сложном устройстве кровли (с примыканиями в виде буквы Г или Т).

Жесткое крепление может быть сделано по-разному — с вырезом под мауэрлат/обвязочную доску или с подшивным опорным бруском. Крепление обычно при помощи гвоздей, усиливать его можно металлическими пластинами и уголками.

Соединение с вырезом делают если четырехскатная крыша с выпуском — свесами. Обычно свесы довольно большие и, чтобы не покупать длинные балки, их доращивают — добавляют доски, которые прибивают гвоздями насквозь к нижней части балок. Это позволяет сделать свесы настолько длинными, насколько вам хочется без большого перерасхода на материалы.

Датская полувальмовая крыша

Стропильная система четырехскатной крыши датского типа отличается от классической вальмовой. Отличие в оформлении вальма — тут, на некотором расстоянии от конька, набивается опорная доска толщиной не менее 5 см. К этой доске крепятся диагональные сдвоенные стропила. Насколько низко опускать опорную доску — ваш выбор. Но, чем ниже будет опущена доска, тем меньший угол будет иметь этот скат, и тем хуже будут сходить осадки. При большой площади полувальма, придется считать нагрузку и подбирать толщину стропил.

Зато низко опущенная опорная доска позволяет поставить горизонтальное окно достаточной площади. Это выгодно, если под вальмовой четырехскатной крышей будет расположено жилое помещение.

Чтобы прибоина (доска, соединяющая две противоположные стропильные ноги) от нагрузок, направленных вниз, не изгибалась, устанавливается коротыш — отрезок такой же доски, который прибивается к стойке, подпирающей коньковый брус. Такие же упоры делают и на краях прибоины, хорошо закрепив коротышы гвоздями (шаг установки — в шахматном порядке через 5-10 см).

При таком устройстве необходимо усиление точек крепления наслонных стропил, так как нагрузка с них передается на крайнюю пару стропильных ног. Применяют два способа усиления:

  • Крайние стропила делают сдвоенными.
  • Устанавливают подкосы из сдвоенных досок. Нижняя часть подкоса упирается в лежень или стойку. Крепятся они гвоздями, места соединений усиливают установкой обрезков досок.

Если дом имеет прямоугольную форму и вальма не слишком широкие, можно либо установить подкосы, либо сделать крайние стропила из сдвоенных балок. В остальном стропильная система четырехскатной крыши полувальмовой датского типа собирается точно также, как описанная выше.

Устройство 4 скатной шатровой крыши на примере беседки

Для квадратной беседки 4,5*4,5 метра сделали шатровую крышу, покрытую мягкой черепицей. Угол уклона выбран «пол материал», с учетом снеговых и ветровых нагрузок — 30°. Так как сооружение небольшое, решено делать простую систему (на рисунке ниже). Расстояние между стропильными ногами получается 2,25 м. При длине стропил до 3,5 м нужна доска 40*200 мм. На обвязку использовали брус 90*140 мм.

Собирали стропильную систему на земле, закрепили на опорных столбах, затем установили сплошной настил из , после — .

Сначала собрали обвязку, которая будет крепиться к опорным столбам. Далее установили стропила, которые опираются на середину обвязки. Порядок действий тут такой: в середине ставим стойку, на вершине которой будут стыковаться стропильные ноги. В данном варианте эта стойка временная, нам нужна она только на время — пока не соединим первые четыре стропила в центе. В других случаях — для больших домов — эта стойка может оставаться.

Берем доску нужного сечения, прислоняем к стойке в том месте, где будут они соединяться (зависит от нужного угла наклона). Отмечаем, как надо ее подрезать (вверху, в месте стыка и там, где она стыкуется с обвязкой). Отрезаем все лишнее, еще раз примеряем, корректируем при необходимости. Далее по этой заготовке делаем еще три такие же.

Теперь стропильную систему четырехскатной шатровой крыши можно начать собирать. Больше всего вопросов возникает насчет места соединения стропильных ног в центре. Оптимальный способ — надежный и не слишком сложный — взять кусок бруса подходящего сечения, сделать из него восьмиугольник — для стыковки восьми стропильных ног (четыре угловых и четыре центральных).

Размер граней — по сечению среза стропильных ног

Зафиксировав при помощи гвоздей все четыре центральных элемента стропильной системы, проделываем те же операции с угловыми стропилами: берем одну, примеряем, вырезаем, по сделанному шаблону делаем три копии, монтируем.

По тому же принципу делаем полуноги (укороченные стропила). При желании все соединения можно дополнительно усилить уголками или металлическими пластинами, тогда стропильная система четырехскатной крыши будет более надежной и можно будет не бояться даже в самые сильные снегопады.

Собранную систему водружаем на стойки беседки, крепим гвоздями, уголками, закрепляем укосами. После этого можно монтировать обрешетку (в данном случае — сплошную) и настилать кровельный материал.

Скатные крышные конструкции очень часто используются в частных домах. Их четырехскатная разновидность идеально подходит высоким строениям, поскольку крыша смотрится более компактно и аккуратно без массивного фронтона. Конструкция четырехскатной крыши содержит множество составляющих элементов. Она может быть как сравнительно простой, так и более сложной за счет мансардных и слуховых окон. Но в последнем случае она смотрится более интересно и разнообразно.

Крыша четырехскатная в сравнении со своим двухскатным собратом лучше противостоит ветровым нагрузкам, осадкам и хорошо защищает стены постройки. Ее конструкция более сложная, но на небольшой дом или беседку такую крышу можно соорудить самостоятельно. На фото в сети можно увидеть, как красиво и гармонично смотрится 4-скатная крыша. Она украшает как одноэтажные дома, так и более высокие постройки.

Перед тем, как сделать четырехскатную крышу своими руками, необходимо определиться с ее разновидностью. Существуют следующие виды таких систем:

  1. Вальмовая конструкция имеет в своем составе два ската трапециевидной формы и два треугольных ската, называемых вальмами. Первые два ската стыкуются друг с другом в коньке. При монтаже используется прием обустройства наслонных стропил, как в двухскатной системе, и накосных стропильных ног из 4-х скатной системы.
  2. Полувальмовая конструкция имеет такое же строение, только вальмовые скаты укорочены. Под ними располагается фронтон, в котором можно сделать большие окна для освещения чердака или мансардного этажа без потери прочности кровли.
  3. Шатровые крыши своими руками вы также можете соорудить, если сделаете четыре ската в форме равнобедренного треугольника. Они сходятся в одной точке.
  4. Сложнее всего самостоятельно построить четырехскатную крышу сложной конфигурации с множеством ендов, фронтонов, примыканий и чердачными окнами. В этом случае строительство лучше доверить специалистам, поскольку только они смогут правильно рассчитать конструкцию, выполнить ее план, схему и собрать на месте.

Внимание! Помимо несущего каркаса крыши необходимо определиться с кровельными, гидроизоляционными и теплоизоляционными материалами, поскольку разные конструкции крыш и уклон скатов требуют использования разных материалов.

Составляющие элементы

Поскольку устройство четырехскатной крыши практически не отличается от двухскатной системы, она состоит из тех же составляющих элементов, но с добавлением некоторых дополнительных деталей. 4-х скатная крыша имеет в своем составе такие детали:

  • Мауэрлат . Это деревянный брус квадратного или прямоугольного сечения, который укладывается по верху наружных несущих стен, на которые будут опираться стропила. Он воспринимает всю нагрузки и равномерно распределяет для передачи на стены. Дома с четырехскатной крышей делают с мауэрлатом сечением 100х100 мм или 150х100 мм.
  • Лежни – это внутренние опорные элементы, которые укладываются на несущие стены внутри дома или опоры. Материал и сечение лежней такой же, как у мауэрлата.
  • Стропила делятся на накосные и боковые. Последние из них образуют трапециевидный скат, а накосные нужны для вальмовых скатов. В шатровой крыше боковые стропила не используются. Боковые стропила собирают из бруса сечением 5х15 см, а диагональные – 10х15 см. Оптимальный шаг стропильной системы 800-900 мм, но он может быть меньше или больше в зависимости от выбранного кровельного покрытия и особенностей конструкции крыши.
  • Стойки нужны для поддержания каркаса четырехскатной конструкции.
  • Коньковый прогон – горизонтальный элемент, который одновременно соединяет стропила и служит для них опорой. Скатная конструкция шатровой крыши не имеет конька. Его лучше выполнить из бруса сечением 150х100 (50) мм.
  • Затяжки – горизонтальный элемент, который соединяет парные боковые стропила, не позволяя им разъезжаться в стороны. Материал – доска сечением 5х15 см.
  • Нарожники – это укороченные стропила, которые крепятся к диагональной ноге. Они делаются из доски размером 150х50 мм.
  • Подкосы – специальные распорки, которые позволяют увеличить прочность и несущую способность крыши.
  • Кобылка – это элементы, которые формируют свес кровли и крепятся к стропилам снизу. Ее делают из бруса сечением 120х50 мм.

При обустройстве более сложной 4-скатной крыши, чертеж и конструктивная схема могут содержать другие дополнительные элементы, например, карнизы, защитные планки, дополнительную обрешетку и т.п. Чтобы точно подсчитать требуемое количество материала, необходимо выполнить эскиз или чертеж в масштабе, и по нему провести все необходимые расчеты.

Важно: материал всех составляющих элементов крыши – древесина хвойных пород не ниже 2 сорта с влажность не более 15 %.

Последовательность монтажа

То, как делается четырехскатная крыша своими руками, мы изучим на примере самой простой вальмовой конструкции. Пошагово процесс установки составляющих элементов крыши выглядит так:

  1. Для передачи и равномерного распределения нагрузки от каркаса крыши, снега и самого кровельного покрытия на несущие стены укладываются мауэрлаты. Брусья фиксируют к ограждающим конструкциям посредством анкерных шпилек, которые закладывают еще на этапе возведения стен. Если дом возводится из дерева, то роль мауэрлата выполняет последний венец сруба. Брус мауэрлата обязательно защищается от кирпичных, бетонных и каменных стен посредством гидроизоляции. Для этого его оборачивают двумя слоями рубероида.
  2. Лежни укладывают на несущие внутренние стены. Они необходимы там, где в стропильной системе предусмотрены стойки. Если в доме нет внутренних несущих стен или они находятся не в том месте, то под стойки необходимо предусмотреть усиленные балки, которые выполняют функции перекрытий. Как правило, балки имеют сечение 20х5 см, поэтому несущие элементы увеличивают до сечения 20х10 см.
  3. После этого приступают к установке стоек на несущие балки или лежни. Стойки выравнивают по уровню или отвесу и временно фиксируют посредством подпорок из досок. Для надежной фиксации стойки используют металлические уголки или стальные пластины. Для простой вальмовой системы вам понадобится один ряд стоек, установленных по центру прямо под коньком. Шаг стоек не больше 2 м. При обустройстве шатровой крыши стойки нужно устанавливать под диагональными ногами на одинаковом расстоянии от угла дома.
  4. Далее на установленные стойки кладут прогоны. У обычной вальмовой системы этот прогон – конек. У шатровой крыши все прогоны образуют прямоугольник меньшего периметра, чем сам дом. Все прогоны в такой конструкции скрепляются металлическими уголками и саморезами.
  5. Теперь можно начинать монтаж стропильных ног. При этом установку боковых стропил в простой вальмой системе выполняют в такой последовательности:
  • Доску (150х25 мм) по ширине стропил прикладывают к коньку в месте установки крайней стойки и делают шаблон. На нем отмечают верхний запил (то место, которым стропильная нога будет опираться на конек) и выпиливают его.
  • Далее шаблон прикладывают к коньку и выпиливают нижний запил (тот, которым стропильный элемент будет опираться на брус мауэрлата).
  • После этого готовый шаблон прикладывают к коньку в месте установки стропил и проверяют необходимость подгонки для каждого стропильного элемента.
  • Размечают стропила и выпиливают по шаблону выемку.
  • Теперь стропильные ноги можно устанавливать и крепить к мауэрлату и коньковому брусу. Для фиксации используют металлические уголки и саморезы либо скобы.

Более подробно про монтаж стропильной системы четырехскатной крыши можно узнать из предложенного видео:

  1. Для изготовления диагональных усиленных стропил можно использовать две срощенные доски обычного бокового стропила. Шаблон под диагональные ноги делают аналогично. Верхней частью эти элементы опираются на стойку, а нижней – на угловую часть мауэрлата. Именно поэтому запилы нужно делать под 45 градусов.
  2. Далее между двумя диагональными стропилами устанавливают нарожники. Шаг установки этих элементов равен шагу монтажа стропил. Верхней частью нарожник опирается на диагональную ногу, нижней – на мауэрлат. Запил на верхней части нарожников у половины элементов делается в зеркальном отражении. Нижний запил обычно выполняют по месту. После монтажа элемента образуется свес, который выравнивают по натянутому шнуру и подрезают.
  3. Построенная стропильная система еще не гарантирует надежность крыши. Поскольку на диагональные ноги приходится максимальная нагрузка, под них необходимо установить дополнительные стойки – шпрегнели. Они должны опираться на усиленные балки перекрытия.
  4. Под боковые стропильные ноги устанавливаются подкосы, которые нижним краем опираются на лежень или балку перекрытия, а их верхний край должен упираться в стропило под углом примерно в 45°.
  5. Крыша четырехскатная своими руками может делаться с любым кровельным покрытием, например, из ондулина, профнастила, металлочерепицы, гибкой черепицы. Но стоит помнить, что под мягкое покрытие нужно делать сплошную обрешетку из влагостойкой фанеры или ОСП. Если вы планируете делать мансардный этаж, то необходимо между стропилами заложить утеплитель, а снизу подшить все пароизоляцией. Если чердак будет холодный, то утепляются только перекрытия. Под кровельное покрытие обязательно укладывается гидроизоляция и делается вентиляционный зазор.

пошаговая инструкция, чертежи, фото, видео

Вальмовая крыша очень практична и изящно смотрится. Но и усилий и затрат на неё уходит прилично. Её воздвижение своими руками возможно, но главное здесь обладать определёнными строительными инженерными навыками и чётко следовать расчётам и схемам.

Специфика крыши такого типа

Она является одним из типов четырёхскатной крыши. Вид сверху на дом с ней напоминает закрытый конверт. Два ската незначительной площади, имеющие формат треугольника специалисты наименовали «вальмовыми». Форма другой пары скатов – трапеция. Их размер больше.

Вальмовую кровлю образуют такие узлы (схема):

Конёк служит вершиной крыши. Это линия, образованная стропильными тандемами на участке их скрепления. Специфика конька – он проигрывает в длине перекрываемому строению.

Вальмы. Это скаты треугольной формы. Они позиционируются над торцевыми стенами и используются вместо фронтона. Их составляют диагональные и промежуточные стропила (ДС и ПС).

Скаты. Их форма- трапеция. Их начало получается от конька, а завершение – в свесе.

Рёбра. Это углы, получившиеся в зонах скрепления вальм и скатов. Количество вальм равно числу ДС. Их итоговое число – 4.

Водосточная сеть. Её составляющие: воронки, трубы и желоба. Она позволяет отводить ненужную жидкость с поверхности такой крыши в канализацию.

Важно! Вальмовая крыша не предусматривает создание в ней жилой мансарды. Причина: её два ската существенно уменьшают высоту потолка в подкровельной зоне.

Стропила и опоры

Отличия в монтаже сложной вальмовой крыши от двускатной заключаются в наличии большего числа составляющих. Они таковы (схема):

Коньковый прогон. Это специальный брус. На нём монтируются стропильные дуэты.

Диагональные стропила (ДС). Они составляют рёбра вальм. От завершения конька они следуют к угловым узлам мауэрлата, соединяясь с ним. По длине они превышают стандартные стропила. Материал для их создания должен обладать большим сечением. И таковым обычно становятся сдвоенные доски. Составляя чертежи, важно учитывать, что угол позиции таких стропил более пологий, чем у стандартных (промежуточных) стропил.

Стандартные или промежуточные стропила (ПС). Местом закрепления их верхушки служит коньковый прогон, а зона их окончания – мауэрлат.

Центральные стандартные стропила. Их обычно 6 штук. Они стыкуются с завершением конька и ДС. На эту стыковку уходит много сил. Здесь нужно абсолютная концентрация и соблюдение точных разметок.

Нарожники или ноги короткой длины. В верхней стороне не допускается их контакт с коньком. Место их соединения – диагональные стропила Чем ниже позиция нарожника, тем он короче.

Затяжка. Это перемычка из бруса. Она позиционируется между стандартным стропильным дуэтом.

Ригель. Это затяжка, устроенная в верхней зоне кровли, прямо под коньком.

Балки перекрытия. Это затяжки, монтируемые внизу, в основании стропил.

Стойка. Это брус вертикального положения. Он служит опорой коньку, распределяет массу кровли на несущие элементы. Если нужно сделать мансардную зону просторнее, стойки можно сосредоточить посередине стропил.

Подкос. Это опоры, закрепляемые в перпендикулярной позиции к стропилам. Они уберегают их от провисания. Подкос крайне необходим, если скаты крыши достигают в длину 4,5 – 5 м.

Шпренгель. Это устройство для поддержки диагональных стропил. Шпренгель образуют две балки. Одна монтирует две части мауэрлата. Вторая с упором заходит в первую и так же в одно ДС.

Специалисты рекомендуют для всех элементов стропильной сети задействовать одинаковые материал. Должны соблюдаться одно сечение и метод крепежа.

Расчеты, чертежи, проекты

Перед созданием вальмовой крыши необходимо скрупулёзно рассчитать составляющие её конструкции. Как правильно это сделать? Перед расчётами создаётся схема перекрываемого здания со всеми параметрами. Затем, применяя несложные формулы на базисе теоремы Пифагора, можно вычислять:

Схема с параметрами:

  1. Значение высоты конька. Данные здесь таковы: h = b x tgα/2. Здесь b – это длина конструкции между стропилами с торцевой плоскости. А a – это угол позиции скатов.
  2. Длину стандартных стропил. Данные: e = b / 2 x cosα. Здесь b – та же длина, а – тот же угол, е – длина стандартных стропил.
  3. Площадь скатов. Данные: S = 2ea. Здесь S – общая площадь поверхности скатов, е – тот же параметр из п.2, а – длина между стропилами по длине строения.

Далее предложены наиболее распространённые таблицы и схемы

Длина ДС:

Вальмовая крыша с параметрами:



Эти схемы помогают вычислить длину указанных стропил лишь с наличием данных о параметрах стандартных стропил.

Нужный шаг между стропильными тандемами тоже часто находят в справочниках, опираясь на породу и толщину рабочего материала (дерева) и длину скатов. Результаты расчётов отражаются в чертеже. По нему далее делаем разметку кровли.

Еще очень удобно произвести вышеуказанные расчеты на калькуляторе.

Монтаж мауэрлата

Мауэрлатом называют основу для установки крыши. Он нужен для распределения массы крыши по всем несущим элементам. Он обычно создаётся из деревянного бруса, причём применяется дерево твёрдых пород. Чем больше масса крыши и сложнее её конфигурация, тем больше получается сечение мауэрлата. Как правило, мастера задействуют сосновый брус с минимальными параметрами 15 х 15 см.

Установка мауэрлата проходит перед постройкой дома. Как сделать:

  1. Работа с брусом. Он отмеряется, отпиливается на нужную длину. В угловых участках мауэрлат крепится между собой методом «в лапу». Для выпиливания паза под крепёж делается разметка.
  2. На последней линии кладки создаётся досочная опалубка. Она заполняется вязким бетоном. В него внедряются металлические шпили для крепежа необходимого бруса.
  3. После затвердевания бетона между ним и мауэрлатом устраивается гидрозащитный слой. Здесь можно применить битумную мастику или рубероид.
  4. Следует обработка бруса защитными средствами. Нужны антисептики и антипирен мощного проникновения, а также влагозащитный лак.
  5. В мауэрлате размечаются и создаются дырочки под металлические шпили. Для разметки сгодится маркер. Для создания – дрель.
  6. Брус насаживается на эти шпили и мощно закрепляется болтами анкерного типа.

Важно! Здесь не следует сверлить много отверстий и задействовать много шпилек. Так только снижается прочность основы (мауэрлата). Также не выпиливайте в нём места для присоединения стропил.

Стадии возведения

Здесь крайне необходимо следовать инструкции и технологии. Стадии работ таковы:

  1. Ставятся затяжки. Ими служат балки перекрытия. Их требуется хотя бы две. На них ставятся стойки. Специалисты поверх них устраивают дощатый настил. Так стропильная сеть возводится удобнее и безопаснее.
  2. Присоединение стоек к затяжкам. Стоек можно задействовать больше. Но излишняя масса для конструкции нужна лишь при особой надобности. Пока сеть не устойчива, стойки на некоторое время фиксируются вертикальными подкосами.

Схема пошагово:

  1. Монтаж конькового прогона к стойкам. Крепежами здесь служат длинные гвозди. К прогону монтируются стандартные стропила. Крепежами являются металлические накладные элементы, либо уголки.
  2. К скатам присоединяются центральные стандартные стропила, после чего и ДС, которые образованы из сдвоенных досок. Схема ниже:
  1. К одному или двум скатам монтируются: торцевые ПС, ветровая доска, нарожники и кобылки
  2. Монтаж контр-обрешётки. На неё полосами стелется гидрозащитная мембрана. Она крепится с помощью строительного степлера. Схема:

Для создания вальмовой крыши обычно задействуется мягкая кровля. Ею легче покрывать скаты со сложной конфигурацией. Для такой кровли готовится сплошная обрешётка из пластов влагоустойчивой фанеры.

  1. Для фиксации кровельного материала на обрешётке применяется особый крепёж. Его состав: сталь-нержавейка с каучуковой шляпой. Метод позиционирования листов – внахлёст 10-15 см.Так создаётся оборона от попадания влаги. Чем круче скат, тем больше нужно следовать этому методу.
  2. После укладки кровли крыша утепляется изнутри. В ней можно создать окна, водосток и даже дымоход.

Для беседки

Вальмовая крыша – идеальный вариант для частных домов. Её грамотное создание невозможно без особых навыков, расчётов, трудолюбия и терпения.

Вальмовые крыши можно создавать и на более маленьких строениях, например – беседках. Но для такой крыши походят лишь беседки следующих типов:

  1. Квадратной формы. Здесь крыша составлена из четырёх скатов – треугольников одинаковых размеров. Они соединяются в одной точке. Конёк не создаётся. Схема:

  1. Прямоугольной формы. Крышу образуют два ската – трапеции и два ската – треугольника. Вверху – конёк. Он следует вдоль длинной плоскости прямоугольника. Фото:

Обязательные стройматериалы

Вальмовую крышу строим из следующих материалов:

  1. Деревянный брус. Походящие параметры: 10х10 см или 15х15 см. Из него формируется мауэрлат, а также вертикальные стойки и затяжки.
  2. Доски. Нужное сечение: 5х 5 см и 10х15 см. Из них образуются стропилы. Для диагональных стропил нужны доски большей длины и толщины. Поэтому популярен вариант со сдвоенными досками.
  3. Необрезные доски. Необходимые размеры: 3х10 см или 4х10 см. На них монтируется обрешётка.
  4. Рейки. Параметры: 3х3. Они послужат контр-обрешёткой.
  5. Ветровая доска.
  6. Доска для карниза.

Все деревянные элементы необходимо обработать антисептиками, антипиренами.

Конструкция стропильной сети

Схема:

Создание вальмовой крыши для беседки также невозможно без стадии чертежей и расчётов. Рассчитываются:

  • угол наклона скатов;
  • высота конька;
  • нагрузка (чтобы определиться с сечениями стропил).

На основе расчётных данных делается чертёж. В нём отражены параметры и взаимное расположение составляющих стропильной сети. У неё много аналогий со стропильной сетью для покрытия дома. Как видно из схемы, здесь практически такой же состав. Есть только некоторые нюансы:

  1. Опора и распределение массы крыши – это функция верхней обвязки.
  2. Шаг между стандартными стропилами, которые верхом опираются на коньковый прогон, а низом – на основу (мауэрлат), таков: 60 – 120 см.
  3. Нарожники, образующие скат, ставятся с шагом 60-80 см.
  4. Нет необходимости в опалубке и её бетонировании.

Стропильная система вальмовой крыши и эркера от Антона Вебера:

Стадии воздвижения вальмовой крыши на беседку

Беседка с вальмовой крышей возводится по следующим правилам:

  1. Усиливается верхняя обвязка беседочного каркаса. Здесь нужна доска. Можно действовать и в два слоя. Доски можно накладывать друг на друга внахлёст. Вдоль самой длинной стороны конструкции к обвязке монтируется балка-затяжка. Крепёж здесь – металлические уголки.

  1. От середины этой затяжки нужно отступать по полметра. На эту дистанцию ставятся две метровые стойки. Их вертикальность поддерживается временными подкосами. Их верхушки потом скрепляются коньковым прогоном.
  2. Установка стандартных стропил. При условии прогона в 1 м требуется монтировать пару стропил с каждой стороны, по краям прогона. Между ними получится тоже метровый интервал.

  1. К коньку крепятся ДС. Крепёж здесь – гвозди. Заранее нужно сделать запилы так, чтобы продолжением конькового прогона получились ДС. Между основой и стропилами важно образовать подвижный крепёж – ползун.
  2. Установка нарожников. Одной стороной они присоединяются к ДС (виды крепежа – гвозди), второй – к верхней обвязке. Шаг – 60-70 см.
  3. Гидрозащита (плёнка) стелется полосами на стропила, крепится там степлером. Полосы идут внахлёст 10-15 см. Плёнка, идущая вдоль стропил фиксируется рейками контр-обрешётки.
  1. Стелется обрешётка. Она должна быть сплошной. Она приколачивается на гвозди.
  2. Раскраивается кровельный материал. Он крепится оцинкованными крепежами (саморезами). Стыки покрываются герметиком.

Далее предложен пример грамотно устроенной вальмовой крыши на беседке:

Как создать проект

О создании проекта вальмовой крыши для бани в программе SketchUp рассказывает автор блога «Каркасная баня в деревне своими руками!»

Четырехскатная крыша руками чертежи. Четырехскатная крыша своими руками. Как рассчитать и построить. Чем дом с четырехскатной крышей лучше двухскатного варианта

Пиломатериал обрабатывают антисептиками, защищающими древесину от различных грибков и плесени. Эти составы должны иметь долгий срок защиты, не вымываться и проникать глубоко в обрабатываемый материал.

В деревянных домах в качестве мауэрлата используется последний ряд сруба. Для крепления стропил в бревнах вырубаются пазы. В строениях из кирпича изготовленный нижний каркас из брусьев ложится по периметру наружных стен на армопояс из бетона. В пояс закладываются металлические шпильки для закрепления бруса.

Для точной разметки каждый брус ложится на шпильки и сверху по нему ударяют молотком, таким образом, получается точная отметка крепежа. Затем его снимают и сверлят отверстия.

Подготовленные отдельные элементы мауэрлата укладываются на стены, покрытые нескольким слоями гидроизоляции — рубероидом. Балки закрепляются гайками, накрученными на шпильки. Углы брусьев скрепляются пластинами из металла или скобами.

Видео: крепление мауэрлата вальмовой крыши После крепежа брус не должен сдвинуться даже на миллиметр — от этого зависит надежность всей кровли в дальнейшем. Особенность укладки мауэрлата — брусья по длине укладываются внахлест с большим количеством соединений. Лежни точно так же, как и мауэрлат крепятся с гидроизоляцией только к несущим внутренним стенам.

Знаете ли вы? Лучшим материалом для мауэрлата является лиственница, поскольку со временем ее древесина становится прочнее.

Лежни играют немаловажную роль в системе крыши. К ним крепятся опорные стойки и подкосы. Они укладываются на внутренние несущие перегородки. Если их нет в строении, тогда для стоек необходимо устройство усиленных балок перекрытия.

Учитывая высокую нагрузку, балку выполняют из бруса 100х200 мм. Лежень, укладываемый на стену, может быть сечением 100х100 мм. Выравнивание по горизонту производят с помощью деревянных прокладок. Если не предусматриваются подкосы, лежни можно не устанавливать, стойки внизу будут соединяться схватками.

Опоры закрепляются к лежням или балкам перекрытия. Выставляются по отвесу и временно крепятся укосинами из брусков с помощью саморезов. В дальнейшем стойки закрепляются металлическими элементами. Верх соединяется с коньковым брусом.
Установка опор зависит от вида четырехскатной кровли:


Стропильная система шатровой кровли

Для вальмовой крыши коньковая балка является несущей составляющей всей конструкции, так как к ней будут прикрепляться диагональные стропила и вся кровля.

Видео: монтаж конька кровли четырёхскатной крыши Ставится опорный брус по опорам с обязательным применением отвеса и ватерпаса, что позволит контролировать установку в двух плоскостях.

Важно! От правильной разметки конькового бруса, стоек для него и диагональных стропил зависит симметрия кровли, а значит и равномерное распределение нагрузок, что в свою очередь исключит деформацию конструкции.

От правильной установки конькового бруса зависит конструкция всей системы.
Схема расположения конькового бруса в стропильной системе вальмовой крыши

Трапециевидные скаты

Трапециевидные скаты образуются центральными и боковыми стропилами. Центральное стропило — доски, формирующие края ската и примыкающие к коньковому прогону. Боковые стропила наполняют плоскость ската.

Выгон боковых стропил

Боковые стропила выставляются по типу двухскатной крыши — изготавливают шаблон, прикладывая доску шириной 15 см к коньковому брусу.

Намечается верхний уступ, которым доска будет закрепляться на коньковом брусе. Шаблон прикладывается к балке и размечается нижний запил, для упора на мауэрлат.

Соединяют все уголками и саморезами. Шаг стропил зависит от длины прогона и составляет от 50 см и до 1,5 м. Низ стропила можно крепить с применением опорного бруска, набиваемого в месте крепления к мауэрлату, что сохраняет целостность стропила.

Укрепление подкосами и крепление коньков

Боковые балки подпираются подкосами, нижним краем упирающимися в лежень, а верхним краем под 45° в стропильную ногу.

Закрепляются стропила к балке конька пластинами, деревянными накладками, с помощью врубки без скосов.

Треугольные скаты

Вальмовые скаты образуются накосными стропилами, и чтобы кровля была идеально симметричной, они устанавливаются в расчетных местах на мауэрлате.

Выгон накосных (диагональных) стропил

Накосные стропила — брус, устанавливаемый по диагонали, упирающийся одним торцом в угол мауэрлата, а вверху соединяется с брусом конька. Нагрузка на эти стропила в два раза больше, чем в боковые. Поэтому для их изготовления используют клееный брус нужной длины или сдвоенные доски.

Видео: сборка стропильной системы вальмовой крыши Диагональные стропила имеют большую длину, поэтому на крыше их нужно сразу крепить надежно. Запил внизу для прикрепления к мауэрлату выполняется под углом 45° к доске.

Для стропила ставится одна или несколько стоек, но стыки срощенных досок должны располагаться в 15 см от опоры. Под диагональное стропило можно установить подкос, если упором служит лежень, то угол наклона должен быть 35 -45° к горизонту. Дополнительные опоры устанавливаются исходя из:

  • длина до 7,5 м — один подкос;
  • длина до 9 м — опора в нижней части или шпренгельная ферма;
  • длина более 9 м — дополнительная опора.

Важно! Если перекрытие не сильно прочное, нужно проложить дополнительную балку для упора стоек.

Верхний торец стыкуется с коньковым брусом в месте пресечения двух центральных промежуточных стропил, поэтому подрез в этой части делается с двумя скосами и крепление производится с использованием прибоины — короткая доска толщиной 5 см. Также крепить можно с помощью металлической пластины или хомутов.

Нарожники — короткие стропила, используемые для крепежа диагональных балок . Выполняют их из цельного материала.

К длинному стропилу нарожники закрепляют с помощью врубки или с установкой опорных планок, с обеих сторон стропила, размером 50х50 мм, и все это усиливают металлическими элементами.
Крепятся нарожники на диагональный брус со смещением, чтобы не было стыков в одной точке. Нижний конец короткой балки упирается в мауэрлат. Устанавливаются эти элементы с шагом 0,6 м, начиная от крайнего рядового стропила.

Усиление шпренгелями и подкосами

Наибольшая нагрузка в крыше с четырьмя скатами приходится на низ диагональных стропил, поэтому для снятия части нагрузки с них устанавливают шпренгели (вертикальные опоры). Их ставят на усиленные брусья, как стойки под коньковую балку. Используют брус сечением:

  • для балок — 10х15см:
  • для опор — 10х10 см;
  • для подкосов — 5х10см.

Подкосы закрепляются под балки, которые внизу упираются в лежень или балки перекрытия, а вверху край под 45° крепят к стропилу.

Её установка обеспечивает качественную укладку кровельного материала. Обрешетка выполняется из брусков или досок, набиваются они на стропила параллельно коньку крыши с шагом 0,5 м. Для мягкого кровельного материала используют фанеру.

Укладка пароизоляционной мембраны, утеплителя, гидроизоляции

Порядок установки кровельного пирога:

  • на стропила крепится пароизоляционная мембрана;
  • устанавливается обрешетка;
  • крепится утеплитель с гидроизоляцией;
  • закрепляется контробрешетка.

Видео: монтаж пароизоляции, утеплителя и гидроизоляции (на примере скатной кровли)

Капельник — угловая металлическая пластина для стока воды с гидроизоляционного слоя . Планка крепится на краю свеса крыши. Пошаговая установка:

  • закрепить желоб для отвода воды;
  • листы капельника прикрепить саморезами к обрешетке внахлест;
  • наклеить битул-каучуковую ленту;
  • вывести гидроизоляционную пленку сверху пластины так, чтобы край пленки переходил в капельный лист;
  • закрепить край гидроизоляции к каучуковой ленте на капельнике, а саму пленку к стропилам.

Знаете ли вы? Самая большая кровля построена в Эмиратах. Ее площадь составляет 230000 м2, что соответствует площади 50 футбольных полей.

Материал кровли может быть любым, и укладка осуществляется по рекомендациям производителя. Для различных материалов существуют минимальные углы наклона кровли:

  • шифер и черепица — 22°;
  • рулонные материалы , угол зависит от количества слоев — для трех слоев до 5°, для двух — 15°;
  • профнастил — 12°;
  • металлочерепица — 14°;
  • ондулин — 6°;
  • гибкая битумная черепица — 11°.

Крепление конька

Материал конька зависит от материала кровли и во время монтажа нужно обратить внимание:

Спасибо за Ваше мнение!

Напишите в комментариях, на какие вопросы Вы не получили ответа, мы обязательно отреагируем!

1 раз уже
помогла

Скатные крышные конструкции очень часто используются в частных домах. Их четырехскатная разновидность идеально подходит высоким строениям, поскольку крыша смотрится более компактно и аккуратно без массивного фронтона. Конструкция четырехскатной крыши содержит множество составляющих элементов. Она может быть как сравнительно простой, так и более сложной за счет мансардных и слуховых окон. Но в последнем случае она смотрится более интересно и разнообразно.

Крыша четырехскатная в сравнении со своим двухскатным собратом лучше противостоит ветровым нагрузкам, осадкам и хорошо защищает стены постройки. Ее конструкция более сложная, но на небольшой дом или беседку такую крышу можно соорудить самостоятельно. На фото в сети можно увидеть, как красиво и гармонично смотрится 4-скатная крыша. Она украшает как одноэтажные дома, так и более высокие постройки.

Перед тем, как сделать четырехскатную крышу своими руками, необходимо определиться с ее разновидностью. Существуют следующие виды таких систем:

  1. Вальмовая конструкция имеет в своем составе два ската трапециевидной формы и два треугольных ската, называемых вальмами. Первые два ската стыкуются друг с другом в коньке. При монтаже используется прием обустройства наслонных стропил, как в двухскатной системе, и накосных стропильных ног из 4-х скатной системы.
  2. Полувальмовая конструкция имеет такое же строение, только вальмовые скаты укорочены. Под ними располагается фронтон, в котором можно сделать большие окна для освещения чердака или мансардного этажа без потери прочности кровли.
  3. Шатровые крыши своими руками вы также можете соорудить, если сделаете четыре ската в форме равнобедренного треугольника. Они сходятся в одной точке.
  4. Сложнее всего самостоятельно построить четырехскатную крышу сложной конфигурации с множеством ендов, фронтонов, примыканий и чердачными окнами. В этом случае строительство лучше доверить специалистам, поскольку только они смогут правильно рассчитать конструкцию, выполнить ее план, схему и собрать на месте.

Внимание! Помимо несущего каркаса крыши необходимо определиться с кровельными, гидроизоляционными и теплоизоляционными материалами, поскольку разные конструкции крыш и уклон скатов требуют использования разных материалов.

Составляющие элементы

Поскольку устройство четырехскатной крыши практически не отличается от двухскатной системы, она состоит из тех же составляющих элементов, но с добавлением некоторых дополнительных деталей. 4-х скатная крыша имеет в своем составе такие детали:

  • Мауэрлат . Это деревянный брус квадратного или прямоугольного сечения, который укладывается по верху наружных несущих стен, на которые будут опираться стропила. Он воспринимает всю нагрузки и равномерно распределяет для передачи на стены. Дома с четырехскатной крышей делают с мауэрлатом сечением 100х100 мм или 150х100 мм.
  • Лежни – это внутренние опорные элементы, которые укладываются на несущие стены внутри дома или опоры. Материал и сечение лежней такой же, как у мауэрлата.
  • Стропила делятся на накосные и боковые. Последние из них образуют трапециевидный скат, а накосные нужны для вальмовых скатов. В шатровой крыше боковые стропила не используются. Боковые стропила собирают из бруса сечением 5х15 см, а диагональные – 10х15 см. Оптимальный шаг стропильной системы 800-900 мм, но он может быть меньше или больше в зависимости от выбранного кровельного покрытия и особенностей конструкции крыши.
  • Стойки нужны для поддержания каркаса четырехскатной конструкции.
  • Коньковый прогон – горизонтальный элемент, который одновременно соединяет стропила и служит для них опорой. Скатная конструкция шатровой крыши не имеет конька. Его лучше выполнить из бруса сечением 150х100 (50) мм.
  • Затяжки – горизонтальный элемент, который соединяет парные боковые стропила, не позволяя им разъезжаться в стороны. Материал – доска сечением 5х15 см.
  • Нарожники – это укороченные стропила, которые крепятся к диагональной ноге. Они делаются из доски размером 150х50 мм.
  • Подкосы – специальные распорки, которые позволяют увеличить прочность и несущую способность крыши.
  • Кобылка – это элементы, которые формируют свес кровли и крепятся к стропилам снизу. Ее делают из бруса сечением 120х50 мм.

При обустройстве более сложной 4-скатной крыши, чертеж и конструктивная схема могут содержать другие дополнительные элементы, например, карнизы, защитные планки, дополнительную обрешетку и т.п. Чтобы точно подсчитать требуемое количество материала, необходимо выполнить эскиз или чертеж в масштабе, и по нему провести все необходимые расчеты.

Важно: материал всех составляющих элементов крыши – древесина хвойных пород не ниже 2 сорта с влажность не более 15 %.

Последовательность монтажа

То, как делается четырехскатная крыша своими руками, мы изучим на примере самой простой вальмовой конструкции. Пошагово процесс установки составляющих элементов крыши выглядит так:

  1. Для передачи и равномерного распределения нагрузки от каркаса крыши, снега и самого кровельного покрытия на несущие стены укладываются мауэрлаты. Брусья фиксируют к ограждающим конструкциям посредством анкерных шпилек, которые закладывают еще на этапе возведения стен. Если дом возводится из дерева, то роль мауэрлата выполняет последний венец сруба. Брус мауэрлата обязательно защищается от кирпичных, бетонных и каменных стен посредством гидроизоляции. Для этого его оборачивают двумя слоями рубероида.
  2. Лежни укладывают на несущие внутренние стены. Они необходимы там, где в стропильной системе предусмотрены стойки. Если в доме нет внутренних несущих стен или они находятся не в том месте, то под стойки необходимо предусмотреть усиленные балки, которые выполняют функции перекрытий. Как правило, балки имеют сечение 20х5 см, поэтому несущие элементы увеличивают до сечения 20х10 см.
  3. После этого приступают к установке стоек на несущие балки или лежни. Стойки выравнивают по уровню или отвесу и временно фиксируют посредством подпорок из досок. Для надежной фиксации стойки используют металлические уголки или стальные пластины. Для простой вальмовой системы вам понадобится один ряд стоек, установленных по центру прямо под коньком. Шаг стоек не больше 2 м. При обустройстве шатровой крыши стойки нужно устанавливать под диагональными ногами на одинаковом расстоянии от угла дома.
  4. Далее на установленные стойки кладут прогоны. У обычной вальмовой системы этот прогон – конек. У шатровой крыши все прогоны образуют прямоугольник меньшего периметра, чем сам дом. Все прогоны в такой конструкции скрепляются металлическими уголками и саморезами.
  5. Теперь можно начинать монтаж стропильных ног. При этом установку боковых стропил в простой вальмой системе выполняют в такой последовательности:
  • Доску (150х25 мм) по ширине стропил прикладывают к коньку в месте установки крайней стойки и делают шаблон. На нем отмечают верхний запил (то место, которым стропильная нога будет опираться на конек) и выпиливают его.
  • Далее шаблон прикладывают к коньку и выпиливают нижний запил (тот, которым стропильный элемент будет опираться на брус мауэрлата).
  • После этого готовый шаблон прикладывают к коньку в месте установки стропил и проверяют необходимость подгонки для каждого стропильного элемента.
  • Размечают стропила и выпиливают по шаблону выемку.
  • Теперь стропильные ноги можно устанавливать и крепить к мауэрлату и коньковому брусу. Для фиксации используют металлические уголки и саморезы либо скобы.

Более подробно про монтаж стропильной системы четырехскатной крыши можно узнать из предложенного видео:

  1. Для изготовления диагональных усиленных стропил можно использовать две срощенные доски обычного бокового стропила. Шаблон под диагональные ноги делают аналогично. Верхней частью эти элементы опираются на стойку, а нижней – на угловую часть мауэрлата. Именно поэтому запилы нужно делать под 45 градусов.
  2. Далее между двумя диагональными стропилами устанавливают нарожники. Шаг установки этих элементов равен шагу монтажа стропил. Верхней частью нарожник опирается на диагональную ногу, нижней – на мауэрлат. Запил на верхней части нарожников у половины элементов делается в зеркальном отражении. Нижний запил обычно выполняют по месту. После монтажа элемента образуется свес, который выравнивают по натянутому шнуру и подрезают.
  3. Построенная стропильная система еще не гарантирует надежность крыши. Поскольку на диагональные ноги приходится максимальная нагрузка, под них необходимо установить дополнительные стойки – шпрегнели. Они должны опираться на усиленные балки перекрытия.
  4. Под боковые стропильные ноги устанавливаются подкосы, которые нижним краем опираются на лежень или балку перекрытия, а их верхний край должен упираться в стропило под углом примерно в 45°.
  5. Крыша четырехскатная своими руками может делаться с любым кровельным покрытием, например, из ондулина, профнастила, металлочерепицы, гибкой черепицы. Но стоит помнить, что под мягкое покрытие нужно делать сплошную обрешетку из влагостойкой фанеры или ОСП. Если вы планируете делать мансардный этаж, то необходимо между стропилами заложить утеплитель, а снизу подшить все пароизоляцией. Если чердак будет холодный, то утепляются только перекрытия. Под кровельное покрытие обязательно укладывается гидроизоляция и делается вентиляционный зазор.

Крыши частных домов, имеющие четыре, а не один или два ската, являются гораздо более серьезной конструкцией. Собрать ее не сложнее, чем двухскатную, но преимуществ четырёхскатная крыша стропильной системы имеет больше. Высокое качество кровли обеспечивается прочностью такой системы. На фото четырехскатная крыша своими руками

Особенности крыши из четырех скатов

  1. Главное преимущество – отсутствие щипцов и фронтонов. Нетрадиционная конструкция стропильной системы позволяет крыше без последствий переносить сильные ветра, минимизировать возможные разрушения в местах свесов карниза с течением времени, также отсутствие фронтона – это экономия на стройматериалах и трудозатратах.
  2. Концы стропил, которые пересекаются между собой и крепятся на балке конька, придают конструкции жесткость, препятствуют ее деформированию под весом осадков, стройматериалов кровли или оборудования, смонтированного на крыше.
  3. Конструкция и устройство вальмовой крыши предполагает возможность обустройства карнизных свесов по периметру всего дома, защищая фасад от атмосферных воздействий и перепадов температуры.
  4. В схеме архитектурного соответствия четырёхскатная крыша при пристройке веранды или мансарды к дому делает здание более устойчивым к неравномерно распределенным нагрузкам.
  5. Эстетичность крыши доказана практикой и временем – такие конструкции используются с тех лет, когда люди научились строить себе убежища, которые потом превращались в прочные и красивые дома.

Как будет конструироваться стропильная система четырехскатной крыши, зависит от типа крови – шатрового или вальмового. Поэтому стоит подробнее рассмотреть эти разновидности, их особенности и устройство.
Фото устройства вальмовой крыши

Вальмовая крыша

Крыша по вальмовому типу (см. фото выше) представляет собой сборку двух трапециевидных или треугольных деревянных узлов. Эти элементы скрепляются между собой плоскостями верхних поверхностей, а грани треугольников перекрываются коньковыми скатами.

На стропильный каркас вальмовой крыши монтируется кровельный пирог, состоящий из нескольких слоев: гидроизолятора, теплоизолятора, вентиляционного слоя стройматериалов и финишного декоративного и защитного покрытия (см. видео). По виду крепления система вальмовой крыши подразделяется на висячую и наслонного типа. Наслонная схема стропильной системы четырёхскатной крыши в исполнении более экономична, проще в монтаже и по конструкции.
Чертежи системы стропил

При наклоне вальмовой крыши ≤ 35° обязателен монтаж вспомогательных опорных балок, чтобы укрепить длинный пролет со стропилами наслонного типа. Дополнительные опоры предохраняют дом от атмосферной влаги, сильных ветров и перепадов температур.


  1. Стропила накосной конструкции – брус, монтирующийся по диагонали, одним торцом упирается в мауэрлат, вторым – крепится к следующей паре. Так как в развернутом виде накосные стропила имеют очень большие размеры, то на крыше их необходимо надежно фиксировать. Также накосные стропила исполняют роль опоры для нарожников.
  2. Трапециевидные деревянные сборки для скатов кровли.
  3. Нарожники – конструкции небольшого размера из стропильных балок короткой длины, укрепляются на стропилах накосного типа. Если ширина стен дома составляет ≥ 4,5 м, то конструкцию соединяют в блок из нескольких элементов, чтобы потом из них сделать единую кровлю.
  4. Подкосы, ригели и стойки служат для минимизации размеров и применения нарожников. Использование этих элементов позволяет собрать кровлю практически без дополнительного укрепления.
  5. Лежни служат опорами для стоек и подкосов, нижним концом их упирают в подставки из кирпича на внутреннем стенном торце или подгоняют под размер подкладками деревянных брусков.
  6. Прогон представляет собой балку, уложенную параллельно нижней опорной балке. Служит для обеспечения прочности стропильной конструкции.
  7. Шпренгелями увеличивают жесткость по всем направлениям. Шпренгели должны иметь такое же сечение, как и стропила, и крепятся они по длине пролета.

Схема четырёхскатной кровли

Шатровая крыша

Крышу по типу шатра можно построить из треугольных деревянных конструкций. Неспециалисту совладать с построением такой крыши будет непросто, так как здесь важно абсолютно точно соблюдать все размеры и габариты, чтобы добиться полной симметрии шатровой кровли. Но благодаря такой крыше ваш дом выдержит ветер любой силы, даже ураган. Самодельная крыша, стропильная система которой выполнена в виде шатра, превосходно предохраняет жилье от проникновения холода и влаги даже в чердачное или мансардное пространство.

По конструкции чертежи вальмовой и шатровой системы стропил похожи, так как состоят из одинаковых узлов и элементов. Разница – только в длине стропил и вариантах монтажа. В шатровой конструкции также хорошо работают стропила висячего или наслонного типа, но висячие элементы закрепить своими силами дилетанту очень сложно – потребуется помощь профессионала. Шатровую крышу часто обустраивают над площадями без внутренних перекрытий, перегородок и стен, и балки для опор укладываются на несущие стены. Детали наслонной конструкции изготовить дешевле и легче, но, чтобы с ними можно было работать, необходимо наличие внутренней несущей стены и/или бетонных колонн.

  1. Перед началом работ с любыми изделиями из дерева их необходимо обработать антисептическими и антипиреновыми средствами.
  2. Древесина для любых элементов должна быть хорошо высушена в естественных условиях. Влажность материала должна быть ≤ 22%.
  3. Мауэрлат делается из бруса с квадратным сечением 150 мм или прямоугольным 150 х 100 мм.
  4. Стропила должны иметь в длину ≥ 50 мм и в ширину ≥ 150 мм.
  5. Для всех изделий используется одна порода дерева, и желательно – хвойная.
  6. Чтобы изготовить большое количество ригелей, стоек и прогонов с одним углом среза, используется заранее заготовленный шаблон.

В вальмовой системе стропил сначала делается опора в виде мауэрлата. От ровного его устройства зависит не только прочность конструкции, но и эстетичность всей крыши, поэтому опорные балки должны быть уложены строго по горизонтали. Облегчить выравнивание мауэрлата может заливка небольшого ростверка (опалубки) по всему периметру стен дома. Подробнее об этом смотрите видео ниже.

Для крепления ростверка используются арматурные штыри, вбитые или вставленные в стену. Через отверстия в этих стержнях мауэрлат крепится резьбовыми соединениями к стенам и ростверку.

Как собирать и монтировать на месте систему вальмовой крыши:

  1. Верхние плоскости несущих стен дома необходимо перед установкой вскрыть гидроизоляторами – мастикой, битумом, гудроном. Сверху на слой гидроизоляции укладывается рубероид.
  2. Опорный брус, из которого будет собираться мауэрлат, насаживается на штыри в стенах, притягивается гайками с шайбами. При монтаже мауэрлата нужно постоянно проверять его горизонтальность при помощи уровня.
  3. Следующей устанавливается центральная опора – к ней будут прикрепляться стойки с коньком. Опорная балка укладывается или на боковые балки мауэрлата, или на поверхности внутренних несущих стен.
  4. Для главной опоры конька устанавливаются вертикальные балки. Коньковые опоры не нужно сразу крепить жестко – только после полной сборки системы стропил. Жесткость можно придать стальными уголками, деревянными распорками или металлическими шпильками.
  5. Чтобы крыша была идеально симметричной, стропила треугольных вальмовых конструкций опирают на мауэрлат в расчетных местах. Разметку под каждое из них нужно делать заранее, чтобы балка не попала на крепежный стержень. Промежуточные балки нужны, чтобы соединить конек со стенами.
  6. Дальше устанавливаются накосные стропильные балки, которые будут соединять каждый угол дома с концом коньковой балки.

Между свесом и стеной выдерживается расстояние ≥ 50 см. Если участок выбран в регионе с сильными ветрами, то это расстояние увеличивается в 2 раза. Таким образом обеспечивается защита крыши и стен от осадков, которые могут задуваться и увлажнять поверхность вплоть до фундамента.


  1. Теперь можно крепить рядовые стропильные брусья, чтобы соединить мауэрлат с коньком. Расстояние между стропилами рассчитывается исходя из общих размеров крыши и длины промежуточных стропил. Некоторые кровельные стройматериалы нужно укладывать на часто смонтированную обрешетку, поэтому общих рекомендаций по соблюдению расстояний нет. Рядовые стропила в стандартном решении устанавливаются в паз через 0,4-0,5 м, также место крепления можно усилить гвоздями или стальными накладными пластинами.
  2. Если крыша имеет небольшой угол наклона, то стропила нужно усилить шпренгелями из-за дополнительного давления снега зимой.
  3. Для укрепления верхнего торца накосных брусьев монтируется ферма из шпренгелей. Она состоит из двух подкосин, выходящих из одной точки.
  4. Последний шаг в строительстве стропильной системы – обрешетка. Материал для каркаса обрешетки выбирается исходя из кровельного материала. Чаще всего это квадратные рейки сечением 5 см, а если обрешетка будет сплошной, то можно использовать доски или пятислойную фанеру.

Вальмовая или четырехскатная крыша – один из самых популярных вариантов кровли в строительстве индивидуального жилья во всем мире.

В отличие от двускатной крыши дома, по бокам которой монтируются фронтоны, четырехскатная имеет дополнительные скаты в форме треугольника.

Четырехскатная крыша своими руками очень сложна в исполнении, и если вас интересует, как сделать четырехскатную крышу, вначале непременно стоит ознакомиться с теоретической частью.

Перед началом работы следует тщательно все рассчитать, составить чертежи и проект, в котором нужно указать размещение различных элементов и другие особенности конструкции.

Расчет четырехскатной крыши и проект должен учитывать все нагрузки, которые будут оказывать влияние на постройку.

Конструкция должна быть очень прочной, противостоять сильному ветру, снегопаду и другим погодным условиям. От того, насколько правильно будет подобран материал крыши, зависит и срок ее службы.

Именно поэтому, создавая проект и чертежи, очень важно правильно все рассчитать. Проект четырехскатной кровли на фото:

Перед созданием проекта и чертежа четырехскатной крыши дома, нужно сначала выяснить угол наклона скатов, который зависит от многих факторов, таких как целевое назначение чердака, выбор материала крыши, а также особенности атмосферных влияний.

Чаще всего угол наклона кровли индивидуальных домов равен от 5 до 60 градусов.

Если в вашем регионе осадки и ветра не отличаются большой силой, то угол наклона конструкции при этом может быть незначительным.

Если же в вашей местности идут частенько сильные дожди, а зимой снегопады, то угол наклона четырехскатной кровли домов должен составлять от 40-45 и до 60 градусов.

От варианта, какой же угол наклона будет у конструкции, зависит также и материал отделки, а также особенности монтажа:

  • если угол наклона составляет меньше 18 градусов, для кровли используют волнистый и плоский шифер, а также рулонные материалы для кровли;
  • когда угол наклона до 30 градусов, используют обычно разновидности черепицы;
  • для крыши, угол уклона которой составляет не меньше 30 градусов, используют обычно штучный материал.

Расчет уклона кровли на фото.

Проект и расчет конструкции должны учитывать, где будут расположены все элементы кровельной системы. Когда вы определили угол уклона четырехскатной крыши, нужно также рассчитать высоту конька.

Стропильная система четырехскатной кровли

Устройство кровли данного типа частных домов подразумевает осуществление расчета нужного сечения стропил. Расчет производят основываясь на нагрузки, получать которые будет ваша четырехскатная крыша.

Расчеты, а также проект конструкции должны включать ветровую нагрузку, максимально возможную массу снега зимой, угол наклона кровли.

При расчете расстояния между стропилами нужно оценить их способность выдерживать нагрузки, а также запас их прочности, который должен равняться 1,4 и больше.

Тип устройства стропильной системы зависит от особенностей постройки, а потому может быть разным.

Если в доме есть несущая стена или опоры из столбов, то обычно используют наслонные стропила, если же устройство опоры невозможно, то в таком случае делают висячие стропила.

В некоторых постройках применяют оба вида стропил одновременно.

Осуществляя чертеж и проект будущей постройки, важно не только определиться с типом стропильной системы, но также учесть дополнительные элементы крепежа, которые придадут конструкции прочность и снизят нагрузку на балки.

Расчет нагрузок кровли

Разрабатывая чертеж и проект кровли индивидуальных домов, важно правильно рассчитать нагрузки.

Нагрузки бывают таких типов:

  • постоянные – вес утепляющего материала, различных материалов отделки и изоляции, вес материалов
  • для кровли и вес обрешетки;
  • временные – вес снега зимой, негативное влияние ветра;
  • дополнительные – различные конструкции, которые крепят к кровле.

Создавая проект и чертеж кровли вашего дома, следует придерживаться среднего значения снеговой нагрузки, которая равняется 180 кг на м.кв.

Но если угол наклона равняется 60 градусам и больше, то снеговую нагрузку не учитывают.

Что касается ветровых нагрузок, их среднее значения обычно составляет 35 кг на м.кв, но если наклон кровли меньше 30 градусов, эту поправку не учитывают.

После произведения всех расчетов можно приступать к выбору материала для устройства кровли.

На фото ниже представлена схема строения четырехскатной крыши и название всех элементов конструкции.

Выбор материалов для возведения кровли

Когда площадь четырехскатной крыши покрывается кровельным материалом, остается очень много отходов.

Поэтому, чтобы покрыть площадь четырехскатной кровли, обычно выбирают такие кровельные материалы, элементы которых имеют небольшие размеры.

Наиболее распространенными материалами для покрытия площади кровли являются гибкая или обычная черепица, шиферный лист, ондулин, металлочерепица.

Чтобы построить крышу, которая прослужит несколько десятков лет, необходимо особое внимание уделить подбору материалов для устройства стропильной системы.

Обычно для возведения четырехскатной крыши используют пиломатериалы из дерева хвойных пород.

Не стоит пренебрегать качеством древесины, выбирайте материал без дефектов, которые могут в дальнейшем снизить качество и долговечность конструкции.

Важным критерием для выбора пиломатериала является его влажность, которая должна составлять не более 15 – 20%.

Если этот показатель превышен, брус следует просушить перед использованием, то чтобы в процессе службы четырехскатная кровля не исказилась и не деформировалась.

Устройство стропил для крыши дома обычно осуществляют с помощью прямоугольного бруса, сечение которого для каждого отдельного случая следует рассчитать.

Чтобы построить такую конструкцию, обычно используют доски с прямоугольным сечением размером 50 на 100, 50 на 200, 100 на 150 и другие.

Если возникла необходимость, то в процессе работы можно сдваивать доски для получения нужного диаметра.

Чтобы построить четырехскатную кровлю, часто используют специальные стальные элементы, которые крепко удерживают стропила в одном положении на протяжении многих лет.

Кроме того, опоры для коньковых прогонов также часто делают металлическими.

Возведение четырехскатной крыши

Все деревянные детали для каркаса кровли обрабатывают специальным составом, который убережет дерево от пожара. В местах, где брус будет прилегать к кирпичу или камню, его нужно обвернуть в гидроизоляцию.

Начинают устройство четырехскатной кровли с укладки по периметру площади крыши здания мауэрлата.

Крепят его с помощью проволочных петель или шпилек, которые заделывают в стену или в плиты перекрытия. Далее устанавливают центральную балку, которая располагается на центральной оси дома.

Она должна опираться на плиту перекрытия или внутреннюю стену.

Чтобы конструкция была абсолютно симметрична, важно правильно рассчитать и разметить расположение диагональных стропил, а также опоры конька.

Высота конька также должна быть размечена с максимальной точностью.

Четкая симметричная разметка конструкции сделает распределение нагрузки равномерным и предотвратит искажение кровли в дальнейшем.

После того как по периметру площади крыши был установлен мауэрлат, ставят балки под коньковый прогон. Высота конька должна строго соответствовать проектным чертежам.

Диагональные балки выдерживают высокую нагрузку во время службы, поэтому они должны быть установлены очень качественно.

Если длины бруса или доски не хватает, диагональные опоры делают из двух частей. Для того, чтобы место стыка не испытывало предельную нагрузку, под него устанавливают опорный брус.

Наиболее жесткой можно сделать конструкцию, если расположить стык с опорой на таком расстоянии, которое равно четвертой части длины стропильной балки от ее верхнего края, который присоединяют к коньку.

Лучше всего устройство диагональных стропил осуществить с помощью сборных ног для стропил, которые удобно монтировать. Процесс установки диагональных стропил вы можете посмотреть на видео.

Устройство данной крыши подразумевает установку не только стропил полной длины, которые соединяют с коньком, но и таких, которые крепятся к диагональным балкам – нарожников.

Чем ближе к углу дома, тем короче нарожники.

Расстояние между стропилами определяется еще в процессе разработки проекта крыши, но следует учитывать, что каждый скат должен иметь как минимум три центральных стропильных балки.

Для придания конструкции максимальной жесткости в необходимых местах крепят опоры, раскосы и затяжки. Схему крепления стропил можно видеть на фото.

Завершающим этапом устройства крыши является монтаж обрешетки стропил. Обычно для обрешетки используют брус размером 50 на 50 мм. Шаг обрешетки зависит от того, какой материал кровли вы выбрали.

Если площадь чердачного помещения будет использоваться в качестве жилой комнаты, то следует установить также вентиляцию.

На сегодняшний день все производители кровельных материалов предлагают также коньковые детали тех же фактур и цветов.

На четырехскатную крышу устанавливают основной конек, и коньки, которые прикрывают зазоры между основными скатами и вальмами.

Завершают монтаж четырехскатной крыши установкой карнизов и водосточных желобов. Весь процесс показан на видео.

Классическая четырехскатная даже сегодня остается все еще малопривычной для российских широт и напоминает о заморском укладе. Вот почему ее строят чаще всего ради того, чтобы придать архитектуре жилого дома особый эффект в плане стиля и восприятия, выгодно отличить его от однообразных привычных построек.

Кроме того, четырехскатная крыша – своими руками построенная по всем правилам – на практике имеет большое количество преимуществ, особенно для суровых российских широт. Разберемся подробнее?

Четырехскатная крыша имеет скаты, которые выполняются в виде равнобедренных треугольников и сходятся вершинами в одной точке. Если же четырехскатная крыша выходит квадратной в плане при виде сверху, тогда она называется шатровой.

Если же не выходит квадратной, а получается в виде прямоугольника – это вальмовая крыша. Такой интересное название она получила благодаря скатам, которые имеют вид щипец-вальм.

Голландская крыша: классика четырех скатов

Голландская, или вальмовая крыша считается классическим вариантом, который отличается особенной устойчивостью к ветру и снегу.

Поверхность стандартной вальмовой крыши образует два трапециевидных ската по длинным сторонам и такое же количество треугольных – по коротким сторонам. В отличие от шатровой крыши, такая форма, по мнению современных архитекторов считаются более эстетичной.

Предполагает установку четырех накосных стропил – диагональных опорных брусьев, которые идут от двух вершин скатов к верхним углам здания.

А вот полувальмовая крыша, в свою очередь, бывает двух видов: когда боковые скаты срезают только часть торца сверху, или уже внизу, то есть сама полувальма может быть треугольником или же трапецией, и называться датской или полувальмовой голландской.

Полувальмовая голландская крыша: особая устойчивость

Полувальмовая голландская крыша – это одновременно вариант и двухскатной конструкции, и четырехскатной. Она отличается от классического варианта наличием усеченных вальм –треугольных торцевых скатов. По правилам, длина вальма голландской крыши должна быть в 1,5-3 раза меньше, чем длина боковых трапециевидных скатов.

Преимущество такой крыши в том, что здесь есть возможность установить мансардное вертикальное окно, и при этом острый выступ, как у двускатной кровли, отсутствует, что, в свою очередь, увеличивает способность крыши выдерживать экстремальные ветровые нагрузки.

Полувальмовая датская крыша: европейские традиции

А вот датская полувальмовая крыша – это разновидность чисто вальмовой конструкции. В этом случае монтируется только нижняя часть торцевого ската, а под коньком оставляют небольшой вертикальный фронтон.

Преимущество такой конструкции в том, что она позволяет отказаться от проблемных в плане гидроизоляции мансардных окон в кровле и обеспечить естественное освещение мансарды за счет установки полноценного вертикального остекления, что сейчас особенно модно.

Шатровая крыша: идеальные пропорции

Шатровую крышу обычно ставят на постройках, имеющих одинаковую длину стен, которые образуют собой квадратный периметр. У такой четырехскатной крыши все скаты по форме – одинаковые равнобедренные треугольники, мечта кровельщика, одним словом, и кошмар строителя.

Дело в том, что строительство классической шатровой крыши еще более сложно, чем у вальмовой, ведь здесь стропила должны сойтись все в одной точке:

Устройство стропильной системы крыши с четырьмя скатами

Вот самый простой пример строительства стандартной вальмовой крыши для небольшого дачного домика:

Этап І. Планирование и проектирование

Прежде, чем как сделать четырехскатную крышу обязательно продумайте все ее детали, до мелочей. Даже самый простое устройство четырехскатной крыши обязательно стройте по готовому чертежу. Дело в том, что у готовой двускатной крыши почти заметны недочеты и перекосы, а вот если вы где-нибудь допустите ошибку в строительстве той же вальмовой или шатровой крыши, то диагональные стропила просто не сойдутся в коньке и исправить это будет крайне сложно.

А поэтому, если вы владеете специальными программами, создайте 3D модель будущей крыши прямо в них, а если нет, тогда просто подготовьте подробный чертеж и хорошо, если вам в этом поможет профессионал. Все детали такой крыши должна быть просчитаны – до мелочей!

Кстати, сегодня довольно модно делать четырехскатной не только крышу, но и ее отдельные функциональные элементы:


Этап ІІ. Заготовка конструктивных элементов

Итак, если вы взяли готовый чертеж крыши или набросали его сами и уверены в будущем качестве, самое время заготовить необходимые элементы стропильной системы. А для этого сначала разберемся с тем, как правильно они называются.

Итак, первое, о чем вам придется позаботиться перед тем, как построить четырехскатную крышу – это мауэрлат . Это балка квадратного либо прямоугольного сечения, которую вы уложите на верхнюю часть стен по всему периметру дома. Она станет опорой для стропил, которые будут передавать на нее нагрузку, и именно эта доска распределит равномерно вес всей крыши на стены дома и фундамент. Идеальный вариант –использовать в качестве мауэрлата брус сечением 15 на 10 см.

Далее вы будете строить стропильные ноги – это основной элемент, который будет создавать собой уклон крыши. Стандартные стропила изготавливаются из доски 50 на 150 мм, а диагональные – 100 на 150 мм.

Понадобятся вам и затяжки, главная задача которых – препятствовать смещению стропильных ног в стороны. Сами затяжки вы будете фиксировать и соединять нижними концами, и для этого запасите доски параметром 50 на 150 метров.

А вот сверху и диагональные стропильные ноги, и стандартные стропила будут сходиться и закрепляться между собой в коньке . Для этого возьмите брус 150 на 100 мм.

Далее, по центру двух противоположных сторон должна быть поперечная балка – лежень , которая служит опорой для стоек, а они, в свою очередь, поддерживают коньковый прогон. Для этой цели подойдет брус с сечением 100 на 100 мм или 100 на 150 мм.

Откосы станут подпоркой для стропил, который препятствует их сдвигу. Такие вы должны установить их под углом к стойке, для этого возьмите такой же материал, как на лежень.

Не забывайте также о ветровой доске – это горизонтальный элемент, который связал между собой все нижние концы стропил. Вам нужно будет прибить ее к стропилам по внутреннему периметру кровли и таким способом подчеркнуть линию ската. Для этой цели подойдет доска 100 на 50 мм.

А вот для наружной стороны вам понадобится еще одна доска – кобылка , из такого же материала. Такое странное название это доска получила с тех времен, когда ее делали вырезной, в виде лошадиных морд.

А вот самые необычный и сложный элемент четырехскатной крыша – это шпренгель , который придает жесткости всей конструкции. Его главная задача – связать все горизонтальные и вертикальные элементов. Он тоже монтируется под углом, и изготавливается из бруса 100 на 100 мм:

И наконец, если речь идет именно о вальмовой крыше, то единственный элемент, который присутствует исключительно в вальмовых крышах, – это нарожники . Они представляют собой укороченные стропила, которые опираются на диагональной стропильную ногу. Их вы можете изготовить из доски 50 на 150 мм.

В жизни все эти элементы выглядят так:

Подумайте также об утеплителе, гидроизоляционной пленке и доборных кровельных элементах:

Этап ІІІ. Установка чердачного перекрытия

Нередко бабки висячих стропил или подвески, которая в вальмовой крыше работают на растяжение, необходимо выполнять из стали. Для этого к затяжке деревянных стропил подвешивается перпендикулярно на хомуты специальные деревянные прогоны.

А уже перпендикулярно к прогонам подвешиваются деревянные балки, после чего между ними укладываются безбалочные облегченные заполнения. Поэтому, если вы хотите уменьшить нагрузку крыши на висячие стропила или стропильную ферму, вам нужно выбирать конструкции подвесного перекрытия.

Для стальных ферм подвесное перекрытие обязательно нужно сделать несгораемым, по стальным балкам. Между такими балками следует уложить сборные железобетонные плиты, а уже на них –легкий утеплитель. Чтобы повысить огнестойкость и долговечность таких несущих конструкций, их нужно делать из железобетона. Причем самые железобетонные несущие конструкции лучше выполнять из крупноразмерных панелей заводского изготовления, чтобы не рисковать.

Этап ІV. Монтаж конькового прогона

В рассчете конькового прогона отталкивайтесь от таких нюансов:

  1. Если же в здании есть капитальные продольные стены, или хотя бы два ряда внутренних столбов, тогда прогонов делают два. При этом многие стропильные конструкции по длине могут быть составными, а для увеличения жесткости используются ригели.
  2. Если же здании нет внутренних опор, тогда здесь наклонные стропила сделать не получится. А поэтому используются специальные строительные фермы, к которым чердачное перекрытие попросту подвешивается. В таком случае стержни, которые расположены по верхнему контуру ферм, образуют верхний пояс строительной ферма, а по нижнему контуру – уже нижний пояс. Сама решетка фермы образует теперь вертикальные стержни и раскосы – наклонные стержни, которые располагаются между верхним и нижним поясом. Причем такие фермы необязательно изготавливают только из дерева, напротив, сегодня достаточно популярны стальные железобетонные. В процессе самого строительства фермы устанавливают на расстоянии 4-6 метров друг от друга. Самый простой вариант таких ферм – это шпренгельные, которые состоят из стропильных ног, вертикальной подвески, бабки и затяжек.
  3. Если ширина здания достаточно большая, при установке используются строительные фермы или шпренгельные опоры. Но тогда чердачное перекрытие нельзя перекрывать балками, которые будут опираться на одни только стены. Такую конструкцию необходимо подвешивать на стальных хомутах к нижнему поясу фермы, или к затяжке, чтобы образовать, таким образом, подвесные перекрытия.

В этой фотоиллюстрации хорошо видно, как именно стропила нужно крепить к коньку и хребтам:

Этап V. Установка стандартных и диагональных стропил

Итак, диагональные стропильные ноги опираются прямо на конек в зависимости от таких условий:

  1. Если посреди крыши будет только один коньковый прогон, тогда диагональную ногу нужно набивать на консоли прогона. Их специально для этого выпускают на 15 сантиметров за поддельную раму, а лишнее потом отпиливают.
  2. Если же прогона – два, тогда на них нужно установить шпренгельную конструкцию из горизонтальной балки и стойки, а затем уже закрепить сами накосные стропила.
  3. Если же балка при этом прочная, из бруса, а не из досок, тогда есть смысл сделать прибоину – короткую доску толщиной не менее 5 сантиметров. И на нее уже опирать накосные стропила вальмовой крыши.

Дополнительно для надежности накосные стропила закрепляют еще при помощи металлической проволоки, скрученной в несколько раз.

На ребрах монтаж коньковых элементов нужно производить в той же последовательности, что и на обычном коньке крыши. Т.е. установите элемент ребра с закрытым торцом, уложите коньковые элементы в замок и закрепите их механическим способом. А вот в местах пересечения ребер и конька вальмовой крыши принято устанавливать Y-образные коньковые элементы, хотя вместо них можно использовать также начальные и конечные коньковые элементы.

Но только обрежьте их тогда по контуру, когда они будут закреплены на ребре, и механически закрепите места стыков. Обработайте обязательно грунтовкой и минеральной посыпкой из стандартного ремонтного комплекта. Не забудьте также при установке коньковых элементов наконец на ребрах или коньках четырехскатной крыши оставить зазор для отвода воздуха из подкровельного пространства.

Все те же принципы нужно соблюдать и при строительстве четырехскатной крыши сложной формы:

У вас получится! Пожалуйста, задавайте свои вопросы в комментариях.

устройство, виды, как сделать самому


Классическая четырехскатная даже сегодня остается все еще малопривычной для российских широт и напоминает о заморском укладе. Вот почему ее строят чаще всего ради того, чтобы придать архитектуре жилого дома особый эффект в плане стиля и восприятия, выгодно отличить его от однообразных привычных построек.

Кроме того, четырехскатная крыша – своими руками построенная по всем правилам – на практике имеет большое количество преимуществ, особенно для суровых российских широт. Разберемся подробнее?

Преимущества

  1. Отсутствие вертикальных фронтонов значительно понижает аэродинамическое сопротивление крыши. Такие здания рекомендуется строить в регионах с большими значениями ветровых нагрузок. Вальмовая крыша имеет одинаковые показатели парусности со всех сторон, во время строительства зданий нет необходимости учитывать розу ветров в данном регионе.

    Стропильная система четырехскатной крыши

    Устройство и конструкция четырехскатной крыши

  2. Небольшой угол наклона скатов дает возможность существенно увеличивать величину свеса стропильных ног. Четырехскатная крыша одновременно может служить навесом для веранды, повышает защищенность фасадных стен от негативного воздействия осадков.
  3. Линейные параметры крыши позволяют органично сочетать новые строения с существующим стилем старых одноэтажных построек. Это очень важно в городах, где местные власти пытаются сохранить первоначальный исторический вид застроек.

Четырехскатная крыша двухэтажного загородного дома. Большие свесы хорошо защищают стены от дождя и снега

Недостатки

  1. Техническая сложность. Такие крыши могут рассчитывать и строить только высокопрофессиональные специалисты. Без большого практического опыта строительных работ правильно построить вальмовую крышу невозможно.

    Наклонные мансардные окна следует не забывать закрывать во время сильного дождя, иначе на полу будет лужа

  2. Большие потери кровельных материалов. Вальмовая крыша имеет четыре примыкания скатов, в каждом необходимо подрезать кровельные покрытия. Это приводит к увеличению непродуктивных потерь дорогостоящих материалов и, как следствие, к возрастанию сметной стоимости сооружения.
  3. Небольшое чердачное пространство. Малые параметры по высоте и ширине, необходимость монтажа дополнительных опор и раскосов стропильной системы значительно уменьшает размеры чердачного пространства. Вальмовые крыши не используются во время строительства мансардных помещений. А это в настоящее время очень востребованные проекты домов, позволяют при минимальных финансовых потерях существенно увеличивать площадь жилых помещений.

Окно, встроенное в скат крыши, может быть и вертикальным. Такое окно называют «летучая мышь». Встроенное в кровлю из натурального шифера или металлочерепицы, смотрится очень эффектно

Еще один вариант встройки в крышу полноценных окон

Как видим, преимущества четырехскатной крыши сомнительны, а недостатки весомые.

Практический совет. Профессиональные строители рекомендуют выбирать четырехскатные крыши только в исключительных случаях, когда другие варианты по различным причинам неприемлемы.

Виды четырехскатных крыш

В каждой стране есть свои строительные традиции и предпочтения стилей. Какие виды вальмовых крыш используются архитекторами?

Таблица. Виды четырехскатных крыш.

Вид вальмовой крышиКраткое описание
КлассическаяСамая простая крыша, имеет два вальмовых ската правильной треугольной формы и два наклонных в форме трапеций. Чем ниже угол наклона скатов, тем больше можно делать свес для защиты фасада и придомовой территории.
ШатроваяВсе скаты сходятся в одной точке, конек крыши отсутствует. Используется в качестве покрытия зданий правильной квадратной формы.
Датская вальмовая крышаУдачная попытка усовершенствовать классические вальмовые крыши. Вальмовые скаты немного опущены, что позволяет устанавливать небольшие окна. Имеет существенный недостаток – за счет установки окон еще более усложняется и так непростой монтаж стропильной системы. Есть более сложные варианты такой крыши – над окном делается еще один небольшой вальмовый скат.
ПолувальмоваяИмеет невысокие фронтоны и над ними небольшие вальмы. Особенность такой конструкции – все стропильные ноги упираются на параллельные несущие стены. За счет этого немного упрощается конструкция и увеличивается чердачное пространство.

В датскую крышу можно встроить полноценные вертикальные окна

Еще одна разновидность сложной датской вальмовой крыши с двумя скатами в коротком торце

Ломаная форма крыши позволяет рациональней использовать пространство мансарды, но обходится дороже

Ломаная четырехскатная крыша — отличительная черта традиционной архитектуры Китая, Японии и Кореи. Только излом они делают не в ту сторону, в которую привыкли мы

Эта крыша вальмовая, но скатов намного больше, чем четыре. Но принцип, по которому собирается стропильная система — такой же, как у простой четырехскатной

Универсальных рекомендаций по выбору типа четырехскатной крыши нет, каждый застройщик должен принимать решение самостоятельно или после консультаций с архитекторами. Но всегда следует помнить, что есть иные, более дешевые и удачные варианты стропильных систем.

Подготовительные работы

Перед тем как сделать вальмовую крышу, нужно принять несколько конструкторских решений, а именно:


Таблица расчета шага стропил вальмовой крыши

  • шаг стропил;
  • сечение стропил и накосных ног;
  • угол наклона кровли.

Шаг стропил зависит от назначения подкровельного пространства и ширины здания. Чем больше пролет стропильной ноги, тем меньше придется принимать шаг. Если пространство под крышей будет использовано как мансардный этаж или отапливаемый чердак, потребуется дополнительное утепление.

Утепление проводят с помощью трех видов материалов, в зависимости от которых подбирают шаг:

  • жесткие плиты минеральной ваты – шаг стропил 58 или 118 см;
  • пенополистирол (пенопласт или экструдированный) – шаг стропил – 60 см;
  • пенополиуретан (пена) – любой шаг.


Схема установки стропил в соответствии с мансардными окнами
Эти значения обусловлены удобством рабочих. Если принять шаг несущих конструкций 58 см при использовании минеральной ваты, то будет обеспечен удобный монтаж стандартных плит шириной 60 см.

Производитель рекомендует, чтобы теплоизоляционный материал был на несколько сантиметров шире, чем расстояние между стропильными элементами в чистоте, это обеспечит максимально плотное прилегание и предотвращение появления щелей и мостиков холода. Назначение размера 118 см предусматривает укладку плит в две полосы по ширине.

При применении пенополистирола стандартной ширины 60 см предусматривать установку с распором не требуется. Материал удерживается между несущими конструкциями за счет клея, специальных гвоздей и нижней обрешетки. Щели между деревянными элементами и плитами теплоизоляционного материала заполняют монтажной пеной или герметиком.

Пенополиуретан в виде пены снимает требования к шагу стропил. Материал может принять любую, заданную ему форму, что обеспечивает свободу действий в этом вопросе.

Если устанавливаются мансардные окна, их размеры также нужно учесть. Расстояние в свету между наклонными балками принимают на 4-6 см больше ширины окна. Если утепление крыши не предусмотрено, выбирают удобный шаг стропил, обычно это 1 метр.


Опирание накосных стропильных ног на шпренгель

Сечение стропил принимается расчетом, но в общем случае можно указать следующие значения:

  • 5х15 см для пролетов до 3 м;
  • 5х20 см для пролетов до 4 м;
  • 7,5х17,5 для пролетов до 5 м;
  • 7,5х200 для пролетов до 6 м.

Значения приведены для шага стропил 0,9. При увеличении расстояния, требуется увеличивать и сечение. Сечение накосных ног тоже принимается чуть больше.

Пошаговая инструкция по строительству четырехскатной крыши

Для примера рассмотрим вариант самой простой из перечисленных типов вальмовых крыш – классический. Но даже такая простая конструкция вальмовой крыши намного сложнее, чем любая двухскатная.

Стандартная конструкция четырехскатной крыши с опорой в зоне конька

Варианты стропильной системы шатровой крыши. На схеме слева угловое стропило (накос) опирается на шпренгель, аналогичное решение можно использовать для всех типов вальмовых крыш

Важно. Приступать к строительству вальмовой крыши можно только после того, как профессионалы сделали все расчеты. Оптимальный вариант – заказать проект дома в соответствующих организациях. Это обойдется значительно дешевле, чем восстановление конструкции после ее разрушения.

Калькулятор расчета площади вальмовой или шатровой крыши

Перейти к расчётам
Строительство четырехскатной крыши состоит из нескольких этапов, нужно подробно рассмотреть каждый из них.

Балки перекрытия и мауэрлат

Цены на различные виды бруса

Брус

Перед началом сооружения стропильной системы проверьте геометрию коробки дома, все стены должны быть параллельными. Согласно требованиям строительных норм допускаются отклонения по углам здания не более двух сантиметров. Если этот параметр превышен, то корректировку придется делать за счет изменения длины различных элементов стропильной системы.

Вначале нужно проверить геометрию коробки дома

Довольно часто план фундамента не предусматривает несущей стены по центру дома, архитекторы планируют две несущие перегородки на равном удалении от фасадных стен. Такая планировка здания вносит коррективы в план стропильной системы, нужно предусматривать специальную вертикальную конструкцию («табуретку») для восприятия вертикальных нагрузок на стропильные ноги, в том числе и самые длинные угловые. Один конец стропилины будет опираться на мауэрлат, середина около конька на прогон, а второй конец в коньке. Разумеется, что эти дополнительные нагрузки должны учитываться во время проектирования, а элементы стропильной системы выдерживать все усилия с коэффициентом запаса прочности. Для жилых зданий он не менее 1,4, то есть стропильная система должна выдерживать фактические усилия, на 40% превышающие максимальные расчетные.

Шаг 1. Установите балки потолочного перекрытия. Они ложатся на брус, устанавливаемый на стену в специальную нишу немного ниже армированного пояса для мауэрлата. Между брусом и стеной обязательно надо положить гидроизоляционный слой, лучше и дешевле пользоваться обыкновенным рубероидом.

Рубероид крепится строительным степлером

Укладка бруса

Если такая ниша в проекте не предусмотрена, то балки перекрытия устанавливаются непосредственно на мауэрлат. Но этот способ уменьшает и так небольшую высоту чердачного помещения. Лучше самостоятельно залить армирующий пояс и предусмотреть нишу.

Брус ничем к стене не фиксируется, на него действуют только вертикальные нагрузки. Рубероид на полосы можно резать болгаркой, так намного удобнее и быстрее, рекомендуется использовать два слоя гидроизоляции. Полосы гидроизоляции фиксируются к брусу степлером.

Уложены балки потолочного перекрытия

Важно. На те стены, где планируется установка вертикальных ног «табуретки», нужно класть широкие доски. За счет этого равномерно распределяется дополнительная нагрузка стропильной системы на всю поверхность кладки. Армопояс надо заливать на одном уровне с перемычками.

Расстояние между балками потолочного перекрытия должно учитывать размеры утеплителя. Как правило, это ширина материала минус 1–2 сантиметра, для балок перекрытия применяется доска 50×150 мм. Сразу заготовьте перемычки для балок и используйте их как шаблон для регулирования всех расстояний. Перемычки прибиваются гвоздями и делают конструкцию перекрытия жесткой. Длина гвоздей не менее 120 мм, вбивать их нужно немного наискосок. Если этого не делать, то возникает большая вероятность растрескивания пиломатериала. Если доски для балок перекрытия имеют значительный разброс по ширине, то работы немного усложнятся, придется больше времени терять на замер перемычек и пилить их по отдельности.

Перемычки прибиваются гвоздями

Используются гвозди 120 мм

Шаг 2. Установите мауэрлат. Максимально выровняйте поверхность армирующего пояса, перепад по высоте не должен превышать пяти миллиметров на погонном метре. В какой очередности монтировать конструкцию?

  1. По углам фасадных стен просверлите отверстия, они должны располагаться точно по центру. Глубина отверстий не менее высоты двух рядов кладки, таким образом делается перевязка и увеличивается устойчивость металлических закладных (анкеров). Расстояние между отверстиями по длине и ширине дома должно быть идеально одинаковым, проверьте углы. Делать это следует путем измерения диагоналей, как и при разбивке фундамента на местности.
  2. Натяните нитки и по ним высверливайте отверстия по длине стены с шагом примерно 1,5–2,0 м.

    Установленные анкеры

  3. Установите в отверстия анкера. Их можно делать из строительной арматуры периодического профиля, катанки или шестигранника соответствующих диаметров, но в верхней части обязательно должна быть резьба. Для мауэрлата достаточно анкеров диаметром 8 мм.
  4. Замерьте расстояние от каждой шпильки до края стены и запишите этот параметр на горизонтальной поверхности армирующего слоя. Это намного ускорит дальнейший процесс установки мауэрлата.

Расстояние записывается на поверхности армирующего слоя

Отрежьте по размерам брус под мауэрлат, подготовьте соединения в четверть.

Подготовка бруса

Цены на популярные модели дисковых пил

Дисковые пилы

Создаются соединения в четверть

Поднимайте по очереди заготовки на верх стены, положите рядом со шпильками и отметьте места высверливания отверстий. Делается это при помощи угольника. Приставьте его катет к одной стороне бруса, а второй подведите к шпильке и нарисуйте линию. Проделайте такую же операцию и с другой стороны шпильки, на поверхности бруса должно быть две параллельные линии. Теперь перенесите расстояние, записанное на армирующем поясе, на брус и сделайте метку центра отверстия.

Заготовки укладываются рядом со шпильками

Отмечаются места сверления отверстий

Высверлите отверстие и уложите мауэрлат на место. Не забывайте постоянно делать гидроизоляцию. С большим усилием затяните гайки и прижмите мауэрлат к армирующему поясу. По такому же алгоритму укладывайте оставшиеся элементы по периметру дома. Все готово – можно начинать строить стропильную систему.

Сверлятся отверстия

Гидроизоляция пристреливается степлером

Затягиваются гайки

Изготовление опорных горизонтальных прогонов

Профессионалы между собой такую конструкцию называют «табуретка». Это очень ответственный элемент стропильной системы, двух одинаковых вариантов на все случаи жизни не существует. Мастер должен принимать конкретное решение на месте с учетом особенностей дома и стропильной системы. Но как мы уже отмечали, идеальный вариант – сооружать четырехскатную стропильную систему по проекту. Он обязательно нужен для всех жилых строений, без проекта дом нельзя сдавать в эксплуатацию. Это значит, что к нему не подключат инженерные коммуникации, в нем не пропишут жильцов, его нельзя продавать или завещать по наследству. Юридически строение не существует, не имеет стоимости, непригодно для жилья. Так что обязательно заказывайте изготовление проектной документации.

Готовое перекрытие и мауэрлат

Все стороны «табуретки» должны располагаться на одинаковом удалении от мауэрлата, в противном случае возникнет проблема с креплением стропильных ног.

Схема сбора табуретки

Шаг 1. Положите доски плашмя на несущие стены внутри дома. Над досками натяните нить поверх мауэрлата и проверьте зазор между ней и поверхностью досок. Этот параметр нужно обязательно проверять. Дело в том, что мауэрлат может не быть идеально горизонтальным, доски на несущих стенах иметь различную толщину и т. д. А нам надо добиться максимально горизонтального положения прогонов, оно оказывает важное влияние на устойчивость стропильной системы. Длина вертикальных опор измеряется отдельно для каждого элемента и должна учитывать перепад по высоте.

Доски укладываются плашмя

Шаг 2. Временно закрепите опоры диагональными распорками, установите их в вертикальном положении. Можно пользоваться обыкновенным уровнем, но наиболее точный результат дает отвес. Кстати, профессиональные строители при изготовлении стропильной системы для измерений отдают предпочтение отвесу и гидравлическому уровню в виде заполненного водой шланга небольшого диаметра. Эти измерительные приборы имеют самую высокую точность и не зависят от правильности настройки или добросовестности производителя.

Установка опор

Процесс монтажа, чертеж

Шаг 3. Установите на вертикальные опоры балки прогонов, соедините все элементы в единую жесткую конструкцию.

Фото собранной конструкции

Практический совет. Бывают случаи, когда из-за слишком большого расстояния между внутренними перегородками дома нет возможности в нужном месте сделать упор. Тогда надо предусматривать на «табуретке» дополнительные боковые подкосы и к ним крепить прогон. Подкосы монтируются после выравнивания пространственного положения «табуретки» по всем осям. Имейте в виду, что от точности выставления мауэрлата и горизонтальных прогонов во многом зависит прочность и устойчивость стропильной системы четырехскатной крыши. Кроме того, имея все размеры можно сделать рабочий чертеж элементов стропильной системы (рядовых и накосных стропил, раскосов, нарожников, упоров), это намного облегчит и ускорит строительные работы. Не надо будет терять время на замер каждого элемента на чердаке, а потом опускаться на землю для его изготовления. На практике доказано, что время, потерянное на подготовку чертежа, непременно многократно окупается в период изготовления стропильных ног.

Изготовление и монтаж стропил

На чертеже есть угол наклона скатов и высота прогона, эти исходные данные позволяют легко рассчитать длину стропилин, расстояние между запилами и их глубину. Размеры надо перенести на доску.

Важно. Проверьте состояние досок для стропилин, они должны быть ровными, без изгибов, повреждений болезнями древесины и трещин. Нагрузка на эти элементы максимальная, рекомендуется для стропильной системы использовать пиломатериалы не ниже первого сорта.

Шаг 1. Вырежьте по размерам одну стропильную ногу, не поленитесь подняться на дом и проверить ее. Причем не только в одном месте, а по всему периметру строения. Обнаружились ошибки – поправьте их. Первая стропилина используется в качестве шаблона, по ней изготавливаются все оставшиеся. Количество зависит от размеров дома, угла наклона крыши, ветровой и снеговой нагрузок. С учетом этих усилий рассчитываются размеры досок, самостоятельно сделать это сложно.

Подготовка стропильной ноги

Первая стропилина используется в качестве шаблона

Размечать углы среза проще угольником Свенсона, это очень удобный, точный и полезный для столяров инструмент. Непонятно, почему в Америке с ним работали с 1925 года, а к нам он попал совсем недавно и считается современным измерительным инструментом. Кстати, и большинство ручных электроинструментов придумали иностранные инженеры, над чем десятилетиями в поте лица трудились отечественные – большая государственная тайна.

Угольник Свенсона метрический

Шаг 2. Поднимите на дом и установите на место четыре рядовые стропилины, проверьте их положение. Если все в норме, ставьте на место конек и прибивайте к нему стропила. Прибивать нужно вначале два крайних элемента, после проверки положения между ними натягивается нить и по ней фиксируются все оставшиеся. Это очень важный момент, стропильные ноги должны располагаться строго в одной плоскости.

Установлены четыре рядовые стропилины

К коньковому брусу стропила прибиваются тремя гвоздями: два с боков наискось, а один сверху. Этого вполне достаточно, нагрузки на разрыв незначительные.

Шаг 3. Сделайте чертеж угловых (накосных) стропилин, согласно полученным данным вырежьте элементы. В большинстве случаев для таких длинных стропил приходится наращивать доски. Выполнить это несложно, в Интернете есть подробная информация о различных способах наращивания. Выберите для себя самый подходящий, постарайтесь, чтобы место соединения было как можно ближе к подпоркам или раскосам. В любом случае, оно не имеет прочности целой доски, надо принимать меры предосторожности и уменьшать усилия на изгиб.

Подготовлены накосные стропила

Шаг 4. Поставьте шпренгель под накосными стропилами. Он состоит из следующих элементов:

  • опорная балка, упирается на мауэрлат;
  • боковые раскосы, прибиваются к стропилине и опорной балке;
  • вертикальный упор, усиливает стропилину.

Элементы шпренгеля

Шпренгель выполняет две задачи: снимает напряжение стропилины на изгиб и выдерживает боковые ветровые нагрузки на крышу дома. Такие элементы делаются для каждой наклонной стропилины. Желательно, чтобы место наращивания стропилины располагалось над шпренгелем.

Шпренгель имеет сразу несколько функций

Для выравнивания накосной стропилины натяните нитку и при помощи шпренгеля выровняйте ее положение. Чтобы вертикальная опора не соскальзывала, зафиксируйте ее положение упорным бруском, приколоченным к стропилине. Для дополнительного повышения устойчивости наклонных стропилин подоприте их подкосами, нижний конец должен упираться о вертикальную опору «табуретки». Поставьте подкос под углом 90° к стропилине, это предотвратит соскальзывание элемента.

Стропилина подперта подкосом

Если стропильная система висячая, то для фиксации ног нужно использовать металлические угольники, во всех остальных случаях достаточно обыкновенных гвоздей. Если доски для стропил очень короткие, то к ним нужно прибить кобылки.

Готовая стропильная система

Цены на различные виды крепежа для стропил

Крепеж для стропил

Шаг 5. Натяните нитку по краю карнизного свеса и разметьте все стропила. Срезы лучше размечать при помощи угольника или простого шаблона. Второй вариант быстрее и точнее. Подрежьте по разметке стропила, прибейте ветровую доску и первый брусок контробрешетки.

По краю карнизного свеса натянута нитка

Для разметки используется простой шаблон

Ветровая доска

На холодной крыше пленку можно не использовать. Она нужна лишь для минимизации протечек в случае нарушения герметичности основного покрытия и незначительного уменьшения конденсата, решение принимайте самостоятельно.

Шаг 6. Устанавливайте обрешетку под покрытие, шаг зависит от типа кровельного материала.

Практический совет. Для повышения несущих характеристик и устойчивости крыши можно дополнительно закрепить стропильные ноги стяжками, установленными над горизонтальными верхними прогонами.

Стропильные ноги дополнительно закреплены стяжками

Монтаж кровельных покрытий

После того как настелена пленка, сделайте контробрешетку под металлическую черепицу. Мягким кровлям контробрешетка и пленка не нужна. Для металлической черепицы шаг первых двух досок обрешетки 30 см, для всех остальных 35 см. На коньке доски следует размещать таким образом, чтобы к ним можно было зафиксировать металлический коньковый элемент.

Контробрешетка под металлочерепицу

Важно. Если использовалась пленка, то в коньке нужно оставить продухи для естественной вентиляции деревянных конструкций.

Крыша из металлочерепицы

Следите за тем, чтобы стропила были поставлены правильно и точно в одной плоскости, это исключит необходимость выравнивания обрешетки. Покрытие крыши выполняются по широко известным технологиям и с учетом рекомендаций производителей. Если на крыше будут установленные вентиляционные отверстия или дымоходы, то для герметизации лучше использовать специальные доборные элементы, они реализуются в комплекте с кровельными покрытиями. Отводной желоб фиксируется после подшивки, не забывайте делать уклон для отвода воды.

Видео — Скатная крыша. Теплофизика.

Материалы для монтажа кровли

Как и двускатная, вальмовая крыша состоит из мауэрлата, затяжек, стропил, опорных стоек, конькового бруса и обрешетки. Отличие второй конструкции состоит в расположении стропил и их длине. Для четырехскатной крыши рекомендуется использовать пиломатериал из сосны или лиственницы, хорошего качества, без дефектов, с максимальной влажностью 22%.


Крепление мауэрлата к стене

Стропила изготавливают из досок сечением 50х100 мм; если же площадь крыши очень большая, лучше брать доски 50х200 мм. Для мауэрлата нужен цельный брус сечением не меньше 150х150 мм. Дополнительно потребуются металлические шпильки с резьбой для крепления мауэрлата, доски для обрешетки и накладные металлические пластины, с помощью которых производится соединение деревянных элементов.


Металлические шпильки с резьбой для крепления мауэрлата

Пиломатериал перед сборкой кровли обязательно пропитывают антисептическим средством.

В процессе работы потребуются инструменты:

  • ножовка;
  • строительный уровень;
  • отвес и рулетка;
  • молоток;
  • дрель;
  • шуруповерт;
  • стамеска;
  • дисковая пила.

Как сделать четырехскатную крышу для беседки своими руками

Главная » Разное » Как сделать четырехскатную крышу для беседки своими руками

обзор конструкций + выбор покрытия

В архитектурном мире хорошо известно: четырехскатная крыша отличается от других видов тем, что придает любому строению или постройке объем, завершенный образ, чувство монументальности. Это то, чего обычно так не хватает беседкам, особенно, если вы не возвышаете их на массивных фундаментах и не строите капитальные стены!

Тогда как обычная односкатная и двускатная крыша выглядят на таких малых архитектурных формах немного скудно, однообразно. А потому, если вы желаете построить действительно то, что будет потом радовать глаз, поверьте: четырехскатная крыша для беседки – идеальный вариант!

Сравните для начала два варианта самых популярных беседок – с двухскатной и четырехскатной крышей:

Для начала посмотрите на такой упрощенный вариант шатровой крыши, которая замечательно подходит для небольших беседок с легким кровельным покрытием:

А для самых маленьких беседок и вовсе такую:

Но, если в вашей местности снега бывает немало и вы переживаете, выдержит ли такая крыша все невзгоды, тогда лучше отдать предпочтение классической шатровой стропильной системе.

Итак, давайте определимся как построить стандартную шатровую крышу на беседке. Отталкиваемся от того, что каркас дома беседки у вас уже готов:

  • Шаг 1. Натяните шнур между угловыми стойками и определите центр беседки.
  • Шаг 2. Установите прямо в этот центр длинную доску, можно даже сшитую по длине, и закрепите ее любым удобным способом. Сильно натягивать не нужно, это ведь только ориентир.
  • Шаг 3. Далее натяните шнуры от верха центра центральной стойки к углам – так вы визуально определите, где будут находиться ваши диагональные стропила.
  • Шаг 4. Теперь установите сами стропила, лучше висячие, с приподнятой затяжкой. Для изготовления их возьмите доски 150 на 50 и запаситесь парой шаблонов из брусков 50 на 50 метров и длиной до 2 метров и 25 сантиметров.
  • Шаг 5. Переходим к установке второй пары диагональных стропил. При этом вы можете убрать временную стойку, если она мешает, или хотя бы сдвинуть. Главное – не сдвинуть при этом центр, на который опираются все стропила.
  • Шаг 6. Далее установите между диагональными стропилами третью и четвертую пару. Проверяйте все время шаблоном правильность разметки и установки.
  • Шаг 7. Теперь размечаем и устанавливаем нарожники. С каждой стороны нужно прикрепить доски при помощи коротких брусков.
  • Шаг 8. Отметьте на диагональных стропилах длину их выноса, например на 40 сантиметров, и натяните разметочный шнур.
  • Шаг 9. Все стропила вам нужно отрезать по разметке, причем отрезать концы стропил вы можете как по вертикали, так и по горизонтали, и даже под прямым углом – как вам захочется и как того будет требовать эстетика.
  • Шаг 10. Теперь между парами диагональных стропил произведите закрепление затяжек из досок 150 на 50 миллиметров, и отрежьте все лишнее.
  • Шаг 11. Далее установите затяжки между другими стропилами, но расположите их уже выше или ниже установленных. А вот между нарожниками затяжки устанавливать не нужно.
  • Шаг 12. Прибейте к концам стропил ветровую доску и накройте крышу листами ОСБ или фанерой, либо установите любую другую обрешетку под мембранную кровлю.
  • Шаг 13. Если у вас получились слишком большие пролеты между столбами (например, больше 2 метров), тогда поставьте укосины или соорудите юбку из штакетника, что сегодня достаточно модно.

Мы подготовили для вас пошаговую иллюстрацию, как изготовить такие стропильные элементы:

Простая беседка своими руками — фото | Своими руками

Для изготовления простой беседки нам понадобится:

Материалы для беседки

  • Бетонные блоки
  • Металлические шпильки
  • Орехи
  • Винты
  • ДСП влагостойкая
  • Доски, балки, бруски
  • Декоративные решетки
  • Мягкая плитка
  • Клей водостойкий
  • Праймер защитный
  • Глазурь для дерева или глянцевый лак

Самое главное — выбрать в саду уютное место, где можно было бы расчистить площадку диаметром около 2,5 м.

На этапе окончательной сборки беседки нужна помощь домочадцев. Основную часть работы можно выполнить в домашней мастерской, которая позволит работать в дождливые дни.

Изготовление простой беседки на даче

Беседка имеет форму шестиугольника, поэтому особого внимания потребует изготовление сборных угловых стоек. У заготовок для стоек скосите одну из кромок под углом 30 градусов. В середине каждой снятой кромки выберите паз шириной А мм и глубиной 13 мм под шпонки для сборки стоек.

Десять из двенадцати штук для стоек на стороне, противоположной скошенной, выделены другим пазом — шириной 8 мм и глубиной 40 мм, в который в дальнейшем будут вставлены декоративные решетки. Последние вырезаются лобзиком до размеров 575 • 2 000 мм. Полукруглая арни, придающая беседке романтический вид, изготавливается по самодельному картонному шаблону, имеющему радиус 1100 мм.


Читайте также: Строительство беседки своими руками


На концах полукруглых арок и прямых поперечин в 30 мм просверливают два отверстия 10 мм и глубиной 20 мм под дюбели с верхнего и нижнего краев.Положение ответных отверстий в стойках отмечается маркерами, вставленными в отверстия полукруглых арок и прямых поперечин. Легкий удар молотком — и центры дырок намечены.

Разрроенные по длине стропила вспахивают, полируют и засыпают двумя слоями грунта, предохраняя дерево от гниения. Затем приступайте к сборке стоек на дюбелях с помощью клея, каждая из которых состоит из двух балок. Склеенные столбы временные, пока клей не высохнет. стянуть зажимами.В верхней их части прорезается паз шириной 40 мм и глубиной 70 мм под стропила. В нижнем конце шпилек просверлите отверстия 0 20 мм и глубиной 80 мм под шпильки, которые будут удерживать всю конструкцию.

Три из пяти элементов стен можно собрать в мастерской. Для этого сначала соедините дюбели с клеем арки и перекладину с подставкой, затем вставьте между ними и вклейте в паз декоративной сетки стойки. С другой стороны на него надевается брус, на противоположных краях которого выбираются соответствующие бороздки под решетку.а затем в прорезь на противоположном крае стержня вставляется вторая сетка. Наконец, к решетке приклеивается второй столб.

В мастерской можно подготовить к монтажу и крышу беседки, состоящую из двух половинок. Опорные элементы в каждой половине представляют собой два стропила, соединенных стальной шиной. В середине этой фермы два других стропила состыкованы со скошенными концами. Покрышка для соединения стропил изготавливается из двух стальных полос 5 х 20 х 200 мм, сваренных между собой под углом 60 градусов.

В каждой планке просверлите четыре отверстия 0 3,5 мм для шурупов с потайной головкой. Стропила прибивают ДСП, которые служат не только основанием под кровлю, но и придают конструкции крыши необходимую жесткость.

Сборка простой беседки

Теперь можно приступить к сборке беседки на подготовленном месте в саду.

Для начала закопаем в землю подготовленные бетонные блоки. Их отливают в самодельные формы. С помощью уровня и плоской доски проверьте положение блоков для копания и залейте их быстротвердеющим цементным раствором.В каждом блоке предварительно просверливаются отверстия глубиной 150 мм. Затем в них будут вставлены шпильки, забитые в стойки. Сборка беседки начинается с устройства стены рядом с будущим входом.

Затем на дюбели крепится арка, вставляются поперечины для следующей стены и декоративные решетки. Чтобы они не соскользнули, пока сохнет клей, закрепите их гвоздями и вмонтируйте следующую стену.

После монтажа все стены подтягиваются и скрепляются шурупами обеими половинами кровли.К стропилам прибивают доски размером 20 х 80 х 300 мм, которые образуют карниз крыши.

В качестве рубероида, уложенного поверх ДСП, в данном случае использовалась гибкая черепица (можно вырезать из рулонного материала по шаблону, что будет немного дешевле). По краям кровли крепятся загибом вниз полосы, вырезанной из стального оцинкованного листа. Итак, большая часть работы выполнена.

Осталось зацементировать шпильки в фундаментных блоках и покрыть беседку глянцевым лаком или защитной лазурью в два слоя.

Если беседка находится на лужайке, желательно удалить внутри нее дерн, а вместо этого присыпать и разровнять слой гравия. Чтобы в беседке не росли кривые растения, их следует сажать в закопанные в землю горшки без дна.


Ссылка по теме: Беседка своими руками — чертежи


Простая беседка из дерева своими руками

1. Заготовки для угловых стоек обрабатываются ручным электрическим пистолетом.

2. Вырезы в верхней части балок легче всего вырезать ручной ножовкой.

3. Канавки на брусьях можно прорезать дисковой электропилой.

4. Поверхность всех деталей из дерева покрывается антисептическим лазуритом или грунтовкой.

5. Декоративные решетки вырезаются лобзиком.

6. Полукруглые арки и ригели соединяются столбиками на деревянных дюбелях с помощью клея. Предварительно заклинивает дюбель в отверстиях арок и перекладин.


Ссылка по теме: Металлическая беседка своими руками


7. Каждая стойка приклеивается на дюбеля двух балок со скошенными краями. Ключи забиваются первыми в паз одной из балок.

8. Соединение балок в совмещенной угловой стойке.

9. Стены беседки можно собрать в мастерской. Сначала к одной из опор соединяют полукруглую арку и перекладины. Затем вставьте решетку, наденьте на нее планку с бороздками по краям и прикрепите вторую стойку.

10. В отверстии, просверленном в нижней части каждой угловой стойки, наполовину удлиняют штифт длиной 30 см.

11. По углам беседки в землю закапывают бетонные блоки.

12. Положение блоков проверяется с помощью плоской доски и уровня.

13. На открытые фундаментные блоки положить смонтированные стены.

14. Над входным проемом к столбам крепится арка на дюбелях с помощью клея.

15. Две последние стены монтируют непосредственно на месте установки беседки.

16. Монтаж первой половины кровли. Собранные на участке стропила вставляют в насеченные планки столбов и армируют стыки саморезами.

17. В качестве основания крыши к стропилам крепятся саморезами треугольники, вырезанные из ДСП толщиной 19 мм.

18. Здесь хорошо виден стык половин кровли (центральные стропила).

19. На каждый из шести секторов крыши укладывается рубероид и прибивается гвоздями.

20. Кровля — мягкая черепица. Здесь главное — надежно закрепить язычки битумной черепицы.

21. Стыки рубероида закрывают вырезанными из него прямоугольными накладками.

22. В заключение беседка покрывается защитной лазурью или, как в нашем случае, глянцевым лаком.

23. Вьющиеся растения высаживают в горшки без дна, чтобы не расползаться внутри беседки.

Простая беседка своими руками — видео

ИНСТРУМЕНТЫ ДЛЯ МАСТЕРОВ И МАСТЕРОВ, ТОВАРЫ ДЛЯ ДОМА ОЧЕНЬ ДЕШЕВЫЕ.БЕСПЛАТНАЯ ДОСТАВКА. ЕСТЬ ОТЗЫВЫ.
Ниже другие записи по теме «Как сделать своими руками — домохозяину!»
  • Беседка с резным декором своими руками — ФОТОГРАФИИ РЕЗНОЙ ДЕРЕВЯННЫЙ МУСОР СВОИМИ РУКАМИ Размечено …
  • Маленькая и уютная садовая беседка своими руками + ПОДРОБНЫЙ РИСУНОК НЕМНОГО РАЗГОВОРЯ В САД -…
  • Павильон в виде изготовление трапеции своими руками (фото + чертеж) Беседка трапециевидная своими руками Несколько лет…
  • Беседка из профильной трубы и профнастила своими руками. Как сделать беседку из профнастила …
  • Качели с перголой своими руками — фото Беседка и качели — хорошие …
  • Беседка шестиугольная своими руками (чертеж) Как сделать шестиугольную беседку Всегда мечтали …
  • Теплая беседка своими руками — фото и чертеж Как сделать теплую беседку с …
    Подписывайтесь на обновления в наших группах и делитесь.
    Давай дружить!
  • .

    Беседка в японском стиле — фото | Своими руками

    Дизайн беседки в японском стиле


    Купил дачу. Сад и приусадебный участок были в плохом состоянии — их разобрали, распилили, убрали и подстригли в течение года.

    Теперь жена просит построить дачу в японском стиле.

    Сама по себе не прочная — подскажите какие обязательные требования к конструкции и материалам, из которых построена такая беседка в японском стиле? Заранее спасибо.Тихонов Андрей. Московская область

    Стильная конструкция с простыми плавными линиями придаст участку особой живописности.

    Формы беседки в японском стиле могут быть самыми разнообразными: от простого навеса с крышей и скамейкой до тщательно продуманного павильона.

    Гармония с сайтом


    Тщательно продумайте свое решение, прежде чем возводить беседку в японском стиле. Стоит

    воздержитесь от строительства такого сооружения, если участок или хотя бы его часть выполнены не в японском стиле.Если конструкция не впишется в окружающую территорию участка, она будет выглядеть чужеродно или даже нелепо.

    Особая философия


    Много веков назад японские мастера садово-паркового искусства создали садовую конструкцию, символизирующую модель мироздания. Беседка в нем была не последним местом. Многоярусная крыша беседки служила для того, чтобы привести душу в состояние умиротворения и умиротворения. Низкая дверь, для входа в которую необходимо нагнуться, символизировала равенство всех собравшихся.


    Ссылка по теме: Беседка своими руками — фото и конструкция


    Форма и размер беседки


    Павильоны обычно создают в виде японской пагоды, имеющей 6 или 8 углов, или конструкции в виде веера. Чаще всего фундамент имеет круглую или квадратную форму.

    Между прочим

    Японская философия построена по принципу гармоничного минимализма с ярко выраженным аскетизмом, что отражается на общем облике беседки.

    Окна в беседке много, обычно не менее 6-8.

    Материалы для строительства беседки в японском стиле


    Оптимальные материалы для создания беседки — камень и дерево. Другие традиционные японские материалы, такие как бамбук и тростник, в наших условиях использовать нельзя.

    Цветовая гамма


    Цветовая гамма беседки в японском стиле должна быть спокойной, прохладной, с сдержанной цветовой гаммой, без резких переходов и контрастов.


    Читайте также: Металлическая беседка своими руками (фото и чертеж)


    Растения около


    Дорожка, ведущая к беседке, дает возможность увидеть лучший ракурс сооружения, а уже со стороны постройки должен быть вид на сад или наиболее выразительные точки обзора. Деревья и кустарники, окружающие перголу, гармонично вписываются сооружением в ландшафт сада. Традиционно при входе стоит лиственница, а вокруг — тень посаженного рядом клена T.

    Сложно представить беседку в японском стиле, не окруженную цветущими вишнями, яблонями или грушами.

    Из многолетних растений стоит отдать предпочтение традиционным ирисам, пионам и хризантемам.


    Ссылка по теме: Беседка на даче своими руками


    Беседка в японском стиле с подлокотниками — все фото по артикулу
    ИНСТРУМЕНТЫ ДЛЯ МАСТЕРОВ И МАСТЕРОВ, ТОВАРЫ ДЛЯ ДОМА ОЧЕНЬ ДЕШЕВЫЕ.БЕСПЛАТНАЯ ДОСТАВКА. ЕСТЬ ОТЗЫВЫ.
    Ниже другие записи по теме «Как сделать своими руками — домохозяину!»
  • Беседка с резным декором своими руками — ФОТО РЕЗНОЙ ДЕРЕВЯННЫЙ МУСОР СВОИМИ РУКАМИ Маркировка …
  • Беседка из профильной трубы и профнастила своими руками. Как сделать беседку из профнастила …
  • Сад в японском стиле своими руками (план посадки) Создание сада в японском стиле СОВЕТ:…
  • Павильон в виде трапеции своими руками (фото + чертеж) Беседка трапециевидная своими руками Несколько лет …
  • Маленькая и уютная садовая беседка своими руками + ПОДРОБНОЕ ЧЕРТЕЖИ НЕМНОГО РАЗГОВОР В САДУ -…
  • Качели с перголой своими руками — фото Беседка и качели — хорошие …
  • Беседка шестигранная своими руками (чертеж) Как сделать шестиугольную беседку Всегда мечтали …
    Подписывайтесь на обновления в наших группах и делитесь.
    Давай дружить!
  • .

    КАК ПОСТРОИТЬ ВАЛЬМУ

    Самостоятельная укладка вальмовой крыши поможет вам сэкономить много времени и средств. Если вы точно знаете, как установить черепицу на вальмовую крышу, вы наверняка сможете добиться столь желанного профессионального вида.

    Ремонт черепицы на вальмовой крыше не только сохранит ваш дом в отличной форме на долгие годы, но и защитит вашу крышу от всех погодных явлений.

    Установка черепицы на шатровую крышу занимает больше времени, чем ее установка на крышу любого другого типа.Это потому, что вам нужно обрезать и подрезать больше черепицы для этого типа крыши и уложить ее по углам.

    Те из вас, кто задается вопросом, как рассчитать количество черепицы для вальмовой крыши, должны выполнить следующие несколько шагов, и вы узнаете, как самостоятельно покрыть вальмовую крышу.

    ПОДГОТОВКА КРЫШИ К ПЕРЕКРЕПЛЕНИЮ

    Первое, что вам нужно сделать, это приобрести необходимое количество черепицы для работы. Обычно 3 пучка черепицы могут покрыть площадь около 9.29 квадратных метров.

    Однако было бы разумно измерить вашу крышу, прежде чем покупать эту черепицу. Если вам интересно, как измерить вальмовую крышу на битумную черепицу, то сделайте следующее.

    Сначала измерьте длину и ширину отдельных секций вашей крыши, и вы легко сможете определить точную площадь крыши, умножив их.

    Теперь вам нужно сложить площадь отдельных секций, а затем разделить ее на 100, чтобы узнать количество кровельных квадратов, которые вам понадобятся для работы.

    Оценить черепицу вальмовой кровли

    Вам необходимо рассчитать длину черепицы, когда она лежит на крыше, чтобы определить, как она будет лежать на ширине крыши. Как правило, длина битумной черепицы составляет 3 фута. Поэтому, если ширина вашей крыши не кратна длине черепицы, вам нужно установить частичную деталь в конце каждого ряда.

    Очистка крыши

    Воспользуйтесь кровельной лопатой или садовой лопатой, чтобы быстро удалить старую черепицу. Удалите все металлические элементы в области дымохода, желобов и вентиляционных отверстий.

    Однако вы можете сохранить некоторые долины, которые находятся в лучшей форме. Далее вам нужно очистить крышу. Удалите все гвозди, снова прикрепите незакрепленные доски, осмотрите обшивку и замените поврежденные участки.

    Подготовка поверхности под черепицу — чрезвычайно важный аспект кровли. Правильная уборка и демонтаж крыши позволят вам увидеть любую потенциальную проблему, требующую внимания.

    Например, если прибить черепицу к гнилой доске, то гвоздь не выдержит.

    Теперь вам нужно уложить асфальт, водонепроницаемую подложку или войлочную бумагу поверх кровли. Основа прочной крыши — это правильная установка качественной защиты настила крыши.

    Теперь, когда ваша крыша готова к работе по укладке черепицы, позвольте нам перейти к самому важному разделу нашей статьи, а именно. как установить битумную черепицу на вальмовую крышу.

    Как уже упоминалось ранее, замена черепицы вальмовой крыши потребует от вас гораздо больше времени и усилий.

    Это связано с тем, что необходимо обрезать больше черепицы и подогнать ее под шатровую крышу. Причем укладка черепицы предполагает укладку ее по краям.

    В идеале вы должны попытаться подобрать черепицу на вальмовой крыше таким образом, чтобы она соответствовала естественному течению вашей крыши. Покрытие конька вальмовой крыши будет выполнено следующим образом:

    Первый шаг: добавление защиты

    Если вы хотите защитить свою крышу от возможных повреждений водой, тогда вам нужно начать свой кровельный проект с добавления гидроизоляции к конькам и добавив полоски жести по краям вальмовой крыши.

    Второй шаг: первая черепица

    Второй шаг включает укладку первой черепицы на крышу. Это должно быть сделано таким образом, чтобы дно черепицы могло прилегать к нижнему краю вальмовой крыши. Теперь нужно аккуратно обрезать края черепицы.

    Опять же, вы должны сделать это так, чтобы он соответствовал углу конька вальмовой крыши, на которой она лежит.

    Например, если вы начинаете с левой стороны, то нужно обрезать левый угол черепицы.Точно так же, если вы начнете с правой стороны, вам придется обрезать правую часть черепицы. Эту работу нужно делать очень аккуратно и точно.

    Теперь, когда вы уверены, что ваша первая черепица правильно выровнена по краю и коньку вашей крыши, вы должны прибить эту первую черепицу к вальмовой крыше.

    Гвоздь должен быть помещен на верхний край черепицы, который должен быть примерно в полутора дюймах от верха и по бокам.

    После установки этого гвоздя вам нужно будет вставить еще один прямо в центр черепицы.Однако, если вы живете в ветреном регионе, вам нужно поместить 2 гвоздя в центр черепицы.

    Продолжайте добавлять черепицу и прибивать ее гвоздями, пока не останется линия черепицы на нижнем крае вашей крыши. Затем вам нужно будет обрезать последнюю оставшуюся черепицу таким образом, чтобы вы могли подогнать ее под угол вальмовой крыши.

    Третий шаг — продолжайте добавлять битумную черепицу

    Четвертый шаг — заглушки и клей

    На этом последнем шаге вам нужно прикрепить последнюю черепицу, которую вы положили на шатровую крышу, с помощью асфальтового кровельного цемента.Эту последнюю черепицу также необходимо правильно прибить, чтобы она оставалась на месте.

    Прибивание черепицы гвоздями гарантирует, что остальная часть черепицы будет закреплена.

    Обработка основания краев вальмовой крыши с помощью двух уложенных друг на друга черепиц. Вам нужно обрезать эту черепицу, чтобы она подходила правильно.

    Убедитесь, что вы начинаете с того, что первая крышка конька лежит на нижней части конька вальмовой крыши. Теперь, поднимаясь по гребню, используйте на каждой точке по одной крышке.

    Несколько важных советов по кровле

    Одной из наиболее частых причин отказа системы вальмовой кровли является неправильная установка стартовой черепицы.

    Стартовая черепица — ваша первая линия защиты от сильных ветров, поэтому вам нужно быть очень осторожным при ее установке.

    Ошибки при установке гвоздей также могут привести к проблемам с черепицей в будущем. Следовательно, вам необходимо убедиться, что тип ногтя, его длина, сила приложения и угол наклона соответствуют правильному пути.

    Всякий раз, когда поверхность вашей крыши пересекается, есть большая вероятность утечки воды. Поэтому гидроизоляция кровли является обязательной, если вы заинтересованы в гидроизоляции критических участков крыши.

    Правильная вентиляция поможет сохранить на чердаке свежую и проветриваемую атмосферу, поэтому важно установить вентиляционные отверстия на коньке. Тем не менее, установка коньковых вентиляционных отверстий требует работы на самой высокой части вашей крыши, поэтому вы должны использовать надлежащие средства защиты, чтобы предотвратить падение.

    Обязательно спланируйте проект заранее и постарайтесь найти хотя бы одного человека, который поможет вам с работой. Даже одна рука помощи может существенно изменить ситуацию и привести к более эффективному использованию времени.

    У профессиональных кровельщиков есть собственное оборудование и техника для очистки строительной площадки. Однако, когда вы беретесь за этот проект самостоятельно, вам необходимо принять некоторые меры безопасности.

    Защитите место вокруг вашего дома, которое может пострадать от падения материала во время работы.Поднесите магнит к зоне падения, чтобы собрать гвозди, которые могли упасть.

    .

    Теплая беседка своими руками — фото и рисунок | Своими руками

    Теплая беседка по проекту архитектора Владимира Шкуринского сделана вручную недалеко от главного дома.

    Хозяева очень любят проводить время на природе и собирать друзей, поэтому беседка понадобилась для комфортного круглогодичного проживания.

    Так родился этот проект теплой беседки.

    Рельеф участка довольно сложный, к тому же есть небольшой уклон, поэтому в качестве основания здания было решено использовать железобетонную плиту.На монолитной плите по периметру павильона был отлит каркас — лента, ступени и столбы. Для выравнивания уровня пола и ступеней внутри монолитной конструкции был уложен слой керамзита толщиной 150 мм и залита цементно-песчаная смесь, затем уложены плиты пенополистирола.

    Поверх сделана стяжка, по которой проложены трубы электрического отопления. После полного высыхания стяжки пол выложили керамогранитом.

    Павильон спроектирован таким образом, чтобы внутрь проникало максимальное количество света, а внутри долго сохранялось тепло.

    Это достигается, в том числе, благодаря панорамному остеклению из «теплого» алюминия. Он состоит из двух алюминиевых профилей, между которыми находится термоизоляционная вставка.

    Он «разрывает» ее на две части — «теплую», смотрящую в комнату, и «холодную», выходящую на улицу, но при этом связывает всю конструкцию в единое целое. Рассмотрена и система вентиляции: при закрытых дверях и рабочем мангале кислород в таком маленьком помещении сжигается очень быстро.


    Ссылка по теме: Беседка своими руками


    Дополнительный приток воздуха обеспечивается воздушными клапанами в железобетонных опорах. Хорошую тягу в дымоходе обеспечивает установленный на трубе дымосос.

    Несущие столбы облицованы шунгитом, потолок облицован доской из лиственницы, столешница — гранит. Для удобства использования в столешницу барной стойки встроена мойка со смесителем.

    Сторона подключение оконного профиля к опорной колонне:


    1.Железобетонная стена. 2. Металлическая полоса (окрашенная в RAL). 3. Монтажная пена 4. Стойка. 5. Заполнение

    Примыкание нижней двери: 1. Заливка. 2. Стапик. 3. Затвор. 4. Рама. 5. Отлив. 6. Порог. 7. Чистый пол.

    Строительство ступеней:


    1. Порог 2. Штанга 50 на 50 мм. 3. Решение CSP. 4. Сетка оцинкованная 20 х 20 мм. 5. Футеровочная гидроизоляция, 6. Бетон. 7. Шаг. 8. Подступенок. 9. Земля. 10. Уголок 50 х 50 мм. 11. Плита железобетонная 12. Керамзитная заливка (сарай ДСП).13. Пеноплекс 50 мм. 14. Теплоизоляция 15. 16 сетка. Теплый пол 17. Керамогранит.


    Читайте также: Металлическая беседка своими руками — как сделать?


    Секция теплой беседки


    План теплой беседки

    В плане беседка имеет форму октаэдра.

    На фото: Для отделки колонн снаружи и внутри использован натуральный камень шунгит, крыша покрыта гибкой черепицей, потолок внутри облицован лиственницей.На скамейках уложены мягкие спинки и сиденья на липучках.

    Теплая беседка своими руками с мангалом и стеклом — все фото

    © А.Кравец Проект беседки: В.Шкуринский. Фото И. Сорокина.

    ИНСТРУМЕНТЫ ДЛЯ МАСТЕРОВ И МАСТЕРОВ, И ТОВАРЫ ДЛЯ ДОМА ОЧЕНЬ ДЕШЕВЫЕ. БЕСПЛАТНАЯ ДОСТАВКА. ЕСТЬ ОТЗЫВЫ.
    Ниже другие записи по теме «Как сделать своими руками — домохозяину!»
  • Беседка с резным декором своими руками — ФОТО РЕЗНОЙ ДЕРЕВЯННЫЙ МУСОР СВОИМИ РУКАМИ Маркировка…
  • Маленькая и уютная садовая беседка своими руками + ПОДРОБНОЕ ЧЕРТЕЖИ НЕМНОГО РАЗГОВОРКА В САДУ -…
  • Качели с беседкой своими руками — фото Беседка и качели — хорошо …
  • Павильон в г. форма трапеции своими руками (фото + чертеж) Беседка трапециевидная своими руками Несколько лет …
  • Беседка из профильной трубы и профнастила своими руками Как сделать беседку из профнастила …
  • Беседка шестиугольная своими руками (чертеж) Как сделать шестиугольную беседку Всегда мечтали…
  • Беседка в японском стиле Дизайн беседки в японском стиле Купил …
    Подписывайтесь на обновления в наших группах и делитесь.
    Давай дружить!
  • .

    Как обрамить перекрестно вальмую крышу

    Из всех различных конструкций крыш, каркас вальмовой крыши является одним из самых сложных для строительства стилей крыши. Это потому, что у вальмовой крыши нет плоских сторон. Вместо этого каждая сторона крыши наклонена вниз, чтобы встретиться со стенами дома или здания. Хотя это может быть сложно построить, тип крыши обеспечивает большую защиту в районах, подверженных сильным ветрам и ураганам. Перекрестная вальмовая крыша представляет собой еще большую проблему из-за того, что это почти как если бы вы собирали два здания с шатровой крышей вместе.

    Шаг 1. Создайте свой план

    Перед тем, как приступить к созданию каркаса, вам следует проконсультироваться с профессиональным плотником, строителем дома или архитектором. Любой из этих людей сможет помочь вам с планами этажей и дать вам некоторое представление о правильной высоте и уклоне крыши. В процессе планирования свяжитесь с городом, чтобы узнать, какие разрешения необходимы. Новая крыша должна будет соответствовать всем городским строительным нормам; поэтому хорошо знать о любых ограничениях заранее.

    Шаг 2 — Измерьте и вычислите

    Вам необходимо знать площадь крыши, чтобы купить нужное количество материалов. Площадь — это длина, умноженная на ширину. Измерьте длину и ширину крыши и умножьте числа. Это даст вам квадратные метры крыши, и когда вы проведете это измерение на складе пиломатериалов, персонал сможет помочь вам определить, сколько материала вам нужно.

    В каждом строительном проекте есть потери, и если это ваш первый проект такого рода, вы, вероятно, сделаете несколько ошибок.Чтобы учесть это, добавьте к расчету необходимого материала дополнительно от 10 до 15%.

    Шаг 3 — Обрежьте коньковые доски

    Коньковая доска — это доска, которая проходит по верхнему краю всех стропил крыши и удерживает их на месте. Существует простая формула, чтобы определить, какой длины должна быть ваша доска для конька. Измерьте крышу, полученную на шаге 2, и вычтите ширину из длины. Это мерка коньковой доски, которую нужно разрезать. В зависимости от размера крыши вам может потребоваться соединить несколько досок вместе, чтобы получить этот размер.Отрежьте доски, как только сделаете замеры. Для крыши вам понадобится два таких элемента, потому что они должны располагаться под углом 90 градусов друг к другу.

    Шаг 4 — Обрамление стропил

    Сначала зашнуруйте коньковые доски так, чтобы они были перпендикулярны друг другу. Прибейте эти доски на место.

    Во-вторых, спилите общие стропила. Стандартные стропила, которые вам понадобятся для крыши, необходимо обрезать до тех же размеров, что и коньковые доски на шаге 3.

    В-третьих, чтобы начать прибивать общие стропила, нужно начать с коньковой доски. Прибейте по стропилам к каждому концу этой доски. Затем приподнимите коньковую доску и на противоположном конце прикрепите два стропила. Выровняйте стены, подталкивая конек вверх, пока прорезь сиденья — выемка в стропилах, где нижняя часть стропил опирается на стену, — не выровняется со стенами. Закрепите стропила на месте, забив их гвоздями.

    В-четвертых, прибейте два стропила к концам коньковых досок и прибейте еще одну в центре торцевых стен.Это делается для того, чтобы коньковая доска оставалась на месте. Продолжайте обрамлять крышу, прибив два стропила к одному концу поперечно-вальтовой коньковой доски. Поднимите гребень на место, одновременно убедившись, что вырез сиденья совмещен с доской.

    Наконец, продолжайте добавлять стропила к обоим бедрам. Найдите пересечение коньковой доски и первого набора стропил, которые вы прибили на месте. Используйте это как точку, в которой вы будете прибивать остальные стропила, идущие из внешних углов здания.

      Шаг 5 — Чистовая обработка

      Поместите облицовочные доски и балки воротника на место, где они должны быть. Прибейте гвоздями материал, который вы используете для обшивки, чтобы закрыть крышу. Установите гидроизоляцию в впадине крыши, а затем приступайте к укладке подложки и черепицы.

      Планы навесов с вальмовой крышей 12×16 | MyOutdoorPlans

      Этот пошаговый проект, сделанный своими руками, представляет собой чертежей шатровой крыши 12 × 16 . Это ЧАСТЬ 2 проекта сарая, где я покажу вам, как построить конструкцию вальмовой крыши для сарая 12 × 16.Я покажу вам все, что нужно знать об обрамлении красивой вальмовой крыши. Если вы хотите, чтобы сарай с шатровой крышей соответствовал дизайну вашего дома, ознакомьтесь с моими бесплатными инструкциями. Обязательно ознакомьтесь с местными нормативами, чтобы соответствовать требованиям законодательства. Взгляните на остальные мои планы деревообработки , если вы хотите получить больше вдохновения для строительства.

      При покупке пиломатериалов следует тщательно выбирать доски, чтобы они были прямыми и без видимых дефектов (трещин, сучков, скручиваний, гниения).Вложения в кедр или другие погодостойкие пиломатериалы — хорошая идея, так как они окупятся в долгосрочной перспективе. Используйте спиртовой уровень, чтобы отвесить и выровнять компоненты, прежде чем вставлять оцинкованные винты, иначе проект не будет иметь симметричный вид. Если у вас есть все материалы и инструменты, необходимые для проекта, вы сможете выполнить работу примерно за день.

      Проекты, выполненные на основе этих планов

      Конструкция односкатного навеса 12 × 16

      Корпус-12 × 16-навес

      • I — 2 куска пиломатериалов 2 × 6 — длиной 32 ″, 1 кусок пиломатериалов 2 × 8 — длиной 49 1/2 ″, 2 куска пиломатериалов 2 × 4 — длиной 24 ″ КОНЕЧНАЯ БАЛКА
      • J — 4 куска пиломатериалов 2 × 6 — длина 128 ″ БОРТОВЫЕ РАФТЕРЫ
      • K — 10 кусков пиломатериалов 2 × 6 — длина 97 1/4 ″ ОБЩИЕ РАФТЕРЫ
      • L — 8 кусков пиломатериалов 2 × 6 — длиной 27 ″, 8 кусков — длиной 44 3/4 ″, 8 кусков — длиной 62 1/4 ″, 8 кусков — длиной 80 ″ ДЖЕК РАФТЕРЫ
      • M — 4 куска фанеры 3/4 ″ длиной 48 ″ x 96 ″, 2 шт. — длиной 47 ″ x 96 ″, 2 шт. — длиной 48 ″ x 80 ″, 2 шт. — длиной 46 ″ x 85 1/4 ″, 2 шт. — 48 ″ x 54 1/4 ″ длиной, 4 шт. — 22 ″ x 24 1/2 ″ длиной, 2 шт. — 10 3/4 ″ x 12 ″ длиной, 2 шт. — 26 3/4 ″ x 29 1/2 ″ длиной , 2 шт. — длина 22 1/4 ″ x 24 1/2 ″ ЛИСТЫ КРЫШИ
      • N — 280 квадратных футов битумной бумаги, 280 квадратных футов асфальтовой черепицы КРОВЛЯ
      • O — 2 шт. Пиломатериалов 1 × 8 — длина 178 ″, 4 шт. — 111 1/4 ″ длина ОТДЕЛКА

      • 1 кусок бруса 2 × 8 — 6 ′
      • 1 кусок бруса 2 × 4 — 4 ′
      • 11 штук бруса 2 × 6 — 8 ′
      • 10 штук бруса 2 × 6 — 10 ′
      • 4 куска бруса 2 × 6 — 12 ′
      • 11 штук фанеры 3/4 ″ — 4х8 ′
      • 2 шт пиломатериалов 1 × 8 — 16 ′
      • 4 шт пиломатериалов 1 × 8 — 10 ′
      • 280 кв. Футов битумной бумаги, 280 кв. Футов асфальтовой черепицы
      • 2 винта 1/2 ″, 3 винта 1/2 ″, 1 винт 5/8 ″
      • Гвозди 6д, Гвозди 8д
      • шпатлевка для дерева, столярный клей, морилка / краска

      Один день

      Построить сарай с вальмовой крышей так просто — Видео!

      Планы односкатной крыши 12 × 16

      Монтаж коньковой балки

      Используйте пиломатериалы 2 × 6 для опор коньковой балки.Для коньковой балки используйте брус 2 × 8. Отцентрируйте опоры по балкам и закрепите их винтами. Установите коньковые балки на опоры.

      Крепление раскосов к коньковой балке

      Используйте пиломатериалы 2 × 4 для распорок. Сделайте надрезы под углом 45 градусов на обоих концах скоб. Просверлите отверстия для карманов на обоих концах распорок. Вставьте 2 винта 1/2 ″, чтобы надежно закрепить скобы на месте.

      Строительство общих стропил — навес 12 × 16

      Используйте брус 2 × 6 для обычных стропил.Сделайте надрезы под углом 25 градусов на обоих концах стропил.

      Стропила вальма под навес 12 × 16

      С помощью торцовочной пилы сделайте надрезы под углом с обоих концов набедренных стропил.

      Домкраты-стропила 12х16 вальмовая

      С помощью пилы сделайте сложные пропилы в стропилах домкрата.

      Монтаж общих стропил — вальмовая крыша 12 × 16

      Установите общие стропила на верх сарая 12 × 16. Используйте стропильные стропы, чтобы надежно закрепить балки на месте. Поместите стропила на одинаковом расстоянии, каждые 16 дюймов по центру.

      Установка стропил

      Прикрепите набедренные стропила к верху сарая. Приложите стропила к углам сарая и вставьте шурупы, чтобы плотно зафиксировать их на месте.

      Монтаж стропил — сарай 12 × 16

      Далее нужно разместить домкратные стропила в верхней части сарая. Поместите стропила на равном расстоянии. Используйте стропильные стропы, чтобы плотно закрепить стропила.

      Конструкция односкатного навеса

      Это в основном конструкция крыши вальмового сарая.

      Листы передней и задней крыши — навес 12 × 16

      Используйте фанеру 3/4 ″ для листов крыши. Вырежьте листы нужного размера и положите их на верхнюю часть конструкции крыши. Выровняйте края заподлицо, не оставляйте зазоров между листами и вставьте 1 винт 5/8 ″ каждые 8 ​​″ вдоль рамы.

      Сарай 12 × 16 с вальмовой крышей — бортики

      Прикрепите листы к сторонам крыши, используя те же методы, которые описаны выше. Не оставляйте зазоров между листами и выровняйте края заподлицо.

      Монтаж обшивки — навес 12 × 16

      Используйте пиломатериалы 1 × 8 для обшивки крыши. Обрежьте планки нужного размера и закрепите их на концах стропил. Просверлите направляющие отверстия и вставьте винты 2 1/2 ″, чтобы плотно зафиксировать планки на месте.

      Монтаж кровли сарая -12 × 16

      Установите рубероид, начиная с нижнего левого угла крыши. Прикрепите бумагу к кровле с помощью степлера. Убедитесь, что смоляная бумага нахлестывается не менее чем на 2 дюйма. Не забудьте накрыть верхний выступ 14-дюймовой полосой бумаги.

      Начните первый ряд черепицы с полной вкладки, второй — с 2 1/2 вкладок, третий — с 2 вкладок, четвертый — с 1 1/2 вкладки, пятый — с 1 вкладки, шестой — с половинного вкладыша и седьмой. с 3 вкладками.

      Сарай 12 × 16 с вальмовой крышей в планах — вид сбоку

      Обязательно ознакомьтесь с ЧАСТЬ 1 и ЧАСТЬ 3 проекта навеса с вальмовой крышей, чтобы вы узнали, как построить каркас стены и дверь.

      Сарай с вальмовой крышей 12 × 16

      Этот сарай 12 × 16 красивый, прочный и в нем много места для хранения вещей.Вы можете использовать этот навес для хранения вещей или как мастерскую. Вы можете внести множество изменений и настроить его в соответствии со своими потребностями. Пожалуйста, ознакомьтесь с остальной частью моих планов деревообработки , потому что у меня более 1500 бесплатных дизайнов.

      Этот проект по обработке дерева представлял собой сарай 12 × 16 с вальмовой крышей бесплатно . Если вы хотите увидеть больше планов на открытом воздухе, просмотрите остальные наши пошаговые проекты и следуйте инструкциям, чтобы получить профессиональный результат.

      Комплексная вальмовая крыша

      Работа по плану упрощения сложной вальмовой крыши



      Вот вопрос от Коджо А.

      У меня строится дом в Гане, Западная Африка. Я бы хотел, чтобы у него была вальмовая крыша, и у меня проблемы с ее проектированием. Я искал в сети и наткнулся на ваш веб-сайт, который мне очень помог.У меня на крыше есть несколько проблемных участков, и я не могу понять, в чем проблема. Я был бы более чем счастлив отправить вам копию моего плана крыши, если вы захотите помочь. Спасибо.

      После пары писем у меня было несколько планов посмотреть. Обратите внимание, что в подобных случаях я высказываю только свое личное мнение, чего оно стоит. Я не квалифицированный архитектор и не хотел бы им быть.

      Комплексная вальмовая крыша — репродукция одного из фасадов предлагаемого дома.

      • Как правило, я не возражаю против двускатных концов, двускатные крыши строить очень быстро и легко.
      • Но мне не очень нравится внешний вид этого возвышения. На мой взгляд, это выглядит несбалансированным и немного сложным.
      • Я снова не против увидеть дом с разными скатными крышами, но они должны быть частью общей идеи. Настоящая особенность.
      Комплексная вальмовая крыша — предлагаемый план кровли.

      Дом строится в тропиках, и двускатные крыши не затеняют двускатные стены, поэтому они не обеспечивают круглую тень, которую делают шатровые крыши с ровными карнизами. (В Австралии, где я живу, из соображений энергосбережения обязательно затенять все окна и двери). Таким образом, в данном случае шатровая крыша будет затенять все окна верхнего этажа.

      • Здания с прямыми углами образуют параллельные стены, и это позволяет довольно просто спроектировать крыши для них.
      • Поскольку на этом плане нет странных углов, я могу смело нарисовать на нем стандартную вальмовую крышу .
      • Стандартные вальмовые крыши имеют одинаковый наклон или угол наклона крыши с любой поверхностью крыши.
      • Для этого на любой секции устанавливается конек посередине между противоположными стенами.
      • С выступами на центральных линиях между стенами бедра и впадины расположены под 45 градусами на плане . (они делят углы под углом 90 градусов пополам).
      • Все это базовые вещи, но не помешает напомнить себе, рисуя крышу с таким количеством углов, как показанный здесь.
      • Я рисую план верхнего этажа в масштабе, а затем, чтобы помочь мне разработать крышу, рисую вспомогательными линиями (пунктирными красными), которые могут быть положениями коньков.

      К любому зданию можно применить такой простой эскиз, чтобы проанализировать, как оно будет выглядеть. Архитекторы и дизайнеры любят создавать эти необычные формы для создания визуальных эффектов.

      На этом эскизе показана только покрытая площадь дома, и мы должны еще учесть выступ на карнизе, который в данном случае, я думаю, Коджо будет использовать 3 фута.

      Даже сейчас без выступов план кажется мне лоскутным, и на его строительство будет неэффективно по времени и материалам.

      Я не вижу смысла в углублении между спальнями, продолжающемся до крыши. (В верхней части плана, как вы его видите.) Это, безусловно, хорошая особенность в стенах, потому что в них предусмотрено больше окон, что, в свою очередь, означает более поперечную вентиляцию в тропическом климате, но продолжение крыши было бы намного проще. также построить и затенить окна.

      Я также продолжил это упрощение для другого выреза слева, и я не нарисовал крышу над небольшим выступом в нижней части плана, который представляет собой открытый внутренний дворик, и я говорю, что свеса крыши там должно быть достаточно.

      Это означает использование балок через открытые секции для несения стропил.

      Я не могу припомнить, чтобы использовались деревянные балки для подобных работ со времен Трейси до циклона. Мы всегда используем сталь.

      Другой вариант для Коджо — формировать и заливать бетонные балки.По чертежам, которые он мне прислал, я знаю, что она строит из полых бетонных блоков, так что он мог бы их использовать. В доме используются арки, поэтому, возможно, их можно будет использовать и с новыми балками.

      Всегда есть компромисс между внешним видом и стоимостью, и я не говорю, что это единственный способ построить такую ​​крышу. Одна основная вещь, которую я всегда делаю, когда приступаю к разработке плана, — это работа над ним в целом. То есть я думаю о последствиях для крыши, пока рисую планы стен.Небольшое углубление в стене может иметь огромное влияние на стоимость или внешний вид крыши. Это постепенный процесс, и на первый взгляд то, что выглядело как довольно сложная вальмовая крыша, действительно можно сделать довольно легко.

      Если вы не нашли именно то, что искали, попробуйте этот инструмент поиска, который будет выполнять поиск на сайте и в Интернете.


      Как построить крышу

      Как построить крышу

      Какой тип крыши легче всего построить?

      • Двускатные крыши строить проще, потому что они не требуют дорогостоящего строительства.
      • Двускатные крыши похожи на двускатные крыши тем, что имеют наклонные стороны, но соединяются без использования фронтонов.
      • Сарай Это наиболее распространенный вариант для плоских крыш, так как он единственный совместим с архитектурой многих домов.

      Как сделать односкатную крышу?

      Постройте каркас крыши на земле. Создайте коробку размером с внешние размеры древесины вашего патио — 2 дюйма на 4 дюйма. Затем поместите стропила, соединяющие переднюю часть крыши с задней через каждые два фута вдоль крыши.Прикрепите существующие стойки настила к крыше, расширив угловые стойки балкой 4×4.

      Как построить ферму крыши?

      Чтобы создать ферму чердака: выберите «Сборка»> «Ферма»> «Ферма», затем щелкните и перетащите линию, перпендикулярную линиям излома крыши, и от внешней стены к внешней стене. Полученная броня автоматически расширяется до уступа. Выберите конструкцию крыши и нажмите кнопку «Открыть редактирование объекта».

      Какие бывают типы конструкции крыши?

      Крыши были построены самых разных форм: плоские, скатные, куполообразные, куполообразные или комбинированные.Двумя основными типами крыш являются плоские и скатные крыши. Плоская крыша всегда использовалась там, где климат сухой, и отвод воды с крыши имеет второстепенное значение.

      Какой тип крыши лучше всего подходит для здания?

      Вдохновленный классической шатровой крышей, вальмовые и долинные типы лучше всего подходят, когда здание требует сочетания типов крыш и углов для облегчения архитектурных элементов конструкции. Мансардные стили кровли представляют собой двухсторонние симметричные панели со скатами с двух сторон.

      Какой самый быстрый способ построить крышу?

      Определив уклон крыши и измерив ее площадь, можно приступать к закупкам материалов. Заводские фермы — самый быстрый и простой способ сделать фермы, и в наши дни большинство новых крыш строятся именно таким образом. В каждое стропило встроены стропила и фермы. На заказ ферм уходит две-три недели.

      Какие материалы нужны для постройки крыши?

      Купить материалы. 1 Сборный каркас 2 Облицовочный материал (также называемый настилом), такой как фанера или стекловолокно 3 Основа, такая как битумная бумага (и, возможно, ледяной барьер в более холодном климате) 4 Крыши, такие как черепица, черепица или металл 5 Кровельные гвозди.

      Что вы называете комбинацией крыш?

      Комбинированная крыша — это буквально комбинация типов кровли. Этот вид дерева чаще всего встречается при строительстве приюта во Вьетнаме. Для получения дополнительной информации, пожалуйста, свяжитесь с Alo Nha Tro.

      Какой самый прочный кровельный материал в мире?

      Шатровая крыша. Это самый дорогой кровельный материал в повседневном использовании, но также и самый прочный из всех. В хорошем состоянии он потенциально может прослужить вашему дому всю жизнь, даже если этот срок составляет два столетия.Благодаря своей стоимости это распространенный кровельный материал в больших элитных домах.

      Какая кровля лучше всего подходит для ровных скатов?

      Рулонные кровли используются, например, на относительно легких склонах. Рулонная крыша — относительно простой в установке материал, и многие энтузиасты делают это сами.

      Какой тип крыши лучше всего подходит для дома?

      На двускатной крыше уклоны могут быть самыми разными: от крутых шале до слегка наклонных крыш. Гейбл — чрезвычайно популярный стиль крыши, который хорошо сочетается с различными домашними конструкциями.Вы можете представить это с фронтоном над проезжей частью или выбрать конструкцию с поперечным фронтоном, состоящую из двух прямоугольных выступов.

      Какой металл лучше всего подходит для крыши?

      Наиболее часто используемые металлы — это алюминий, легкая сталь и цинк. Металлические и медные потолки — красивое, но дорогое блюдо! Преимущества металла заключаются в следующем: новые фасоны могут имитировать вагонку, вагонку, шифер и плитку, доступны десятки расцветок.

      Какой тип крыши легче всего построить в Индии

      Стоимость: 110 рупий за квадратный фут, включая рабочую силу.Металлическая крыша — очень популярная кровельная система, используемая в Керале. Один из самых больших недостатков металлической кровли — это шум, который она издает, когда собирается дождевая вода. Материалы: может быть из стали, алюминия или олова.

      Какое решение для кровли в Индии самое дешевое?

      На мой взгляд, кровля из листового металла с порошковым покрытием — лучшее дешевое кровельное решение в Индии. Простая причина этого в том, что они дешевы, служат десятилетиями, не требуют большого ухода и, если все сделано правильно, не требуют ремонта.Следует помнить о нескольких вещах.

      Какая крыша мне нужна для моего дома?

      Рекомендуемые материалы: Двускатные крыши можно покрывать практически любым материалом, включая черепицу, металлическую черепицу, глину или бетон. Однако, если на крыше есть ягодицы и впадины, ее следует покрыть металлической черепицей или приподнятыми швами, чтобы предотвратить протекание.

      Какой вид крыши наименее популярный?

      Пожалуй, наименее популярная из 9 крыш, перечисленных здесь, зеленая крыша — это экологически чистое решение, которое, по сути, приносит природу в ваш дом.Он улучшает качество воздуха, уменьшает сток воды и помогает утеплить дом в теплом городском районе.

      Какая крыша лучше всего подходит для вашего дома?

      Асфальт. Это самый распространенный кровельный материал, вероятно, потому, что он самый дешевый и требует минимальных навыков для установки. Напиток. Древесина была первым выбором на протяжении веков и до сих пор остается хорошим выбором, хотя правила пожарной безопасности запрещают ее использование в некоторых областях. Металл. Плитка и цемент.

      Какой вид крыши самый прочный?

      Глина считается самым прочным кровельным материалом — она ​​может прослужить более 100 лет в различных погодных условиях.

      Какой тип крыши лучший вариант?

      Вертикальные крыши — лучший выбор для экстремальных погодных условий, таких как сильный снегопад и ветер, поскольку вертикальные панели позволяют снегу и дождю соскальзывать с крыши, а их прочная конструкция предотвращает их соскальзывание с крыши.

      Какая конструкция крыши самая лучшая?

      10 лучших дизайнерских идей крыши 1. Соломенная крыша 2. Великолепный дизайн 3. Крыша-бабочка 4. Крыша в японском стиле 5. Дом в стиле Баухаус 6.Изогнутый цинковый купол 7. Дизайн оригами 8. Изогнутый узор 9. Винтажный стиль 10. Подушки для газона.

      Какую крышу использует китайская архитектура?

      Потолки на двух фотографиях выше показывают то, что Лян Сученг назвал наиболее выдающейся особенностью китайской архитектуры в китайской архитектуре: изогнутая крыша с выступающим карнизом, поддерживаемая скелетом в зелье. Это удивительно отличается от большинства западных кровельных систем — они оказывают большое давление на внешние стены.

      Сколько лет системе крыши в Китае?

      Традиционная китайская архитектура не только такая же старая, как китайская цивилизация с 5000-летней историей, но и уникальна в мире, особенно в системе крыши, как и в плане многослойной структуры Дюгоня — набора взаимосвязанных элементов. деревянные опоры, поддерживающие массивные конструкции для поддержки. крыши — и их визуальный стиль по форме, размеру и цвету.

      Можно ли построить китайскую крышу на беседке?

      Идеальный способ построить китайскую беседку — у местного мастера.Но заплатить за него или найти в своем городе будет сложно, поэтому придерживаться оригинального дизайна не всегда возможно, хотя действительно возможно, если позаботиться о столбчатых конструкциях.

      Какие здания построили китайцы?

      С давних времен здесь традиционно строили и видели различные архитектурные сооружения. Деревянные постройки имели замысловатый кровельный каркас. С древних времен люди возводили деревянные здания, глиняные постройки, а также каменные или кирпичные здания и сооружения.

      Какую кровлю кладете на вальмовую крышу?

      Тип и цвет черепицы, которую вы устанавливаете на шатровую крышу, будут важной частью общего вида вашего дома, поскольку они будут хорошо видны. Лувр в Париже — отличный образец мансардной крыши, классической формой которой является французская архитектура.

      Какой тип крыши легче всего построить в Minecraft

      Парапет или плоская крыша — это обычно крыша с невысокой защитной стеной вокруг нее.Вероятно, его проще всего построить, но когда он будет готов, похоже, что вы вложили в него много усилий. Используйте различные типы блоков для создания карниза и используйте панели для создания произведений искусства, черных лестниц или водостоков.

      Какая крыша нужна для небольшого здания в Майнкрафте?

      Версия с двускатной крышей не подходит для зданий шириной более 12 блоков. Двускатная крыша, также называемая двускатной крышей или скатной крышей, представляет собой перевернутую букву V. Эта конструкция крыши характерна для оригинальных деревень, созданных генератором ландшафта Minecraft, и полезна для небольших зданий.Здание на фотографии размером 6х10 метров.

      Как сделать скат крыши в Майнкрафте?

      В Minecraft легко получить наклон крыши под углом °, 45 ° или °; просто используйте двойные блоки для °, ступеньки для 45 ° и чередующиеся верхние и нижние пластины для °. 7 просторных зданий с скатными крышами и консолями 1-в-2, 1-в-1 и 2-в-1.

      Как лучше всего соединить крыши в Майнкрафте?

      Соединения кровли могут выполняться блок за блоком или по диагонали по мере необходимости.Если у устанавливаемой крыши необычный уклон, слияние должно выполняться блок за блоком, так как это намного проще, чем предсказывать в уме, как сложный блочный узор будет сливаться по диагонали вверх.

      Как выглядит шатровая крыша в Майнкрафт?

      Шатровая (или шатровая) крыша имеет наклон в обе стороны. Под шатровой крышей (перед мансардой) места гораздо меньше. Шатровая крыша, расположенная в квадратном здании, создает эффектную крышу пирамидальной формы.Как построить шатровую крышу для Майнкрафт.

      Какой тип крыши легче всего построить для дома

      Двускатная крыша: выглядит как перевернутая буква V и является самым простым и самым популярным типом крыши в Северной Америке. Также существует несколько вариантов двускатной крыши, предназначенной не только для прямоугольных построек, в том числе соляная крыша, которая подходит для соединения стен разной высоты.

      Какие бывают типы конструкций крыш?

      Скатные крыши обычно изготавливаются из битумной черепицы (асфальт, композит, дерево, кедр, шифер или металл) или досок с приподнятыми швами.Вышеупомянутые стили: остроконечные, шатровые, остроконечные, мансардные, мансардные и соляные крыши — все это скатные крыши. Виды кровли.

      Какое покрытие вы используете для двускатной крыши?

      Для простых двускатных крыш можно использовать все типы кровельных материалов, включая, помимо прочего, асфальтовую черепицу, кедровую черепицу или черепицу, сланцевую черепицу и глину или глину, бетон, особенно если вы строите двухскатную крышу. воды. Такая универсальность делает двускатные крыши еще более выгодными.

      Как узнать, какая крыша мне нужна?

      Могут быть предпочтительны обычные типы или типы крыш в вашем районе или регионе, поскольку они хорошо подходят для местного климата. Вы также можете найти в Google различные типы крыш с изображениями, чтобы увидеть, как разные конструкции крыш и названия их стилей выглядят в реальной жизни.

      Какой тип крыши построить проще всего? Калькулятор

      Просто введите размеры вашего дома, выберите уклон крыши, относительную сложность крыши, выбор материала, а калькулятор сделает все остальное.Введите свой почтовый индекс выше и заполните простую форму запроса предложения на следующей странице, чтобы получить 100% бесплатное ценовое предложение на кровлю.

      Вам нужен калькулятор вальмовой крыши для вашей кровли?

      При выборе стиля скатной крыши есть над чем подумать и учесть, поэтому надежный универсальный калькулятор скатной крыши пригодится для этой задачи. Сделайте это правильно, выбрав правильный калькулятор, и вы сэкономите много времени, ресурсов и стресса.

      Можно ли рассчитать площадь крыши с помощью калькулятора?

      Калькулятор не может учитывать сложные формы при размере одного квадратного метра.Калькулятор площади можно использовать для расчета площади большого количества простых форм, которые вместе могут привести к площади потолка.

      Какая крыша для террасы лучшая?

      Один из лучших вариантов плоских крыш — это кровля из ПВХ, которая зарекомендовала себя полностью водонепроницаемой, прочной и долговечной. Кровельные настилы обычно строятся путем размещения слоя гидроизоляционного материала между основанием крыши и плавающей настилом наверху.

      Как добавить крышу к существующему настилу?

      Постройте каркас крыши на полу.Создайте коробку размером с деревянный экстерьер вашего патио 2 x 4 дюйма. Затем поместите стропила, соединяющие переднюю часть крыши с задней через каждые два фута вдоль крыши. Прикрепите существующие стойки настила к крыше, расширив угловые стойки балкой 4×4.

      Что такое односкатная крыша?

      Викисловарь (/ голосов) Оцените это определение: Внутренний дворик (название) Почти плоская крыша, без парапетов.

      Что такое палуба в строительстве?

      В архитектуре терраса представляет собой плоскую несущую поверхность, похожую на пол, но обычно построенную снаружи, часто приподнятую над землей и обычно прикрепленную к зданию.Этот термин является обобщением мостов на кораблях.

      Какая колода карт самая лучшая?

      Туз пик. Пиковый туз (также известный как Spadille и Death Card) традиционно является самой высокой и популярной картой в колоде англоязычных стран.

      Сколько карт я могу использовать в колоде?

      В то время как колода обычно может содержать только 30 карт, внутриигровые эффекты колоды могут добавлять новые карты в колоду, позволяя вам превышать нормальный лимит в 30 карт, но не более 60.Такие изменения карт во время боя не допускаются. к игре.

      Что можно делать с колодой карт?

      В карточной игре можно делать много забавных вещей. Карты можно не выбрасывать, а для украшения разных предметов. Игральные карты — прекрасное украшение ящиков для хранения, фоторамок, ноутбуков и настольных компьютеров.

      Как я могу создавать собственные колоды карт?

      • Соберите материалы и инструменты. Вот что вам нужно сделать, чтобы сделать такие карты: 1) Программа для рисования собственной колоды.
      • Возьмите карты. В этом методе карты состоят из трех слоев бумаги, склеенных вместе.
      • Распечатайте карты.
      • Обрежьте нижнюю часть бумаги.
      • Сложите бумагу.
      • Вставьте бумагу.

      Как я могу составить собственный план колоды?

      Отбросьте восьмиугольники, создайте многослойную колоду, добавьте или завершите лестницу и получите план очистки. Визуализируйте свою колоду в 3D, а затем получите план и рекомендованную ведомость материалов для вашего проекта.Вы забеременеете в кратчайшие сроки.

      Интересно ли спроектировать и собрать колоду?

      Проектирование и строительство внутреннего дворика может быть интересным и полезным. Но в любом проекте по благоустройству дома важно всегда думать в первую очередь о безопасности. Пожалуйста, внимательно прочтите и примите Условия использования, прежде чем начать.

      Какой первый шаг в построении колоды?

      Первый шаг — составить план. Просмотрите полный дизайн колоды, от дизайна до конца. Цены, доступность и номера деталей могут отличаться в Интернете или в зависимости от рынка.За разрешениями на строительство и требованиями обращайтесь в местное управление зданием и ассоциацию домовладельцев.

      Сколько времени нужно, чтобы собрать колоду на заднем дворе?

      Создание полностью оборудованного станка со всеми необходимыми приспособлениями может показаться легким, если вы быстро пролистаете программу дома. Команды рабочих волшебным образом превращают пустые дворы в многоуровневые террасы за считанные минуты. Полы своими руками — это в основном медленный процесс с использованием сотен фунтов дерева и бетона.

      Есть ли способ сделать крышу под настилом?

      Доступно несколько коммерческих водонепроницаемых систем настила для создания сухого пространства под настилом, но тактика Rune по добавлению крыши к настилу кажется столь же эффективной.И это дешево и легко построить из материалов, которые можно найти в любом доме для улучшения дома.

      Можно ли закрыть низ колоды?

      Если ваш настил уже построен, вы можете покрыть нижнюю сторону балок такой системой, как DrySpace от TimberTech. Одно из преимуществ этих водонепроницаемых систем настила перед простым привинчиванием крышных панелей к нижней стороне балок состоит в том, что при необходимости вы можете снять секцию, чтобы получить доступ к балкам.

      Как измерить высоту покрытия палубы?

      Измерьте высоту потолка в своем доме, если вы планируете надеть на него крышу.С помощью рулетки измерьте расстояние от стяжки до края крыши. Обратите внимание на измерение. Если вы хотите построить отдельно стоящий навес в патио, вам не нужно измерять высоту потолка.

      Что я могу использовать, чтобы моя крыша под палубой оставалась сухой?

      3 способа оставаться сухим под своим патио. Если вы хотите купить сборную систему, а не строить свою собственную, как показано здесь, у вас есть много вариантов. Один из вариантов — накрыть платформу водонепроницаемой мембраной. DeckRite производит настил, дополнительное преимущество которого заключается в создании сухого пространства под настилом.

      Как сделать электрический скейтборд?

      Вот шаги, необходимые для изготовления электрического скейтборда: Соберите все необходимые детали. Высверлите шестерню и кольцо. Показать все статьи. Установите колесо и опору двигателя. Подключите двигатель. Поместите ремень между шкивами. Подсоедините каретки к электронной плате сборки.

      Что такое коньковая дека?

      Доска — неотъемлемая часть любого скейтборда. Мост обычно приходит позже.Фигуристы выбирают размер доски по многим причинам, но самый важный фактор принятия решения зависит от типа конька и размера стопы. Фигуристы переходного периода, как правило, используют более широкую доску, в то время как уличные фигуристы используют доску меньшего размера.

      Что такое коньковые колоды?

      Скейтборд — это вид спортивного инвентаря, используемого для катания на скейтборде. Обычно они сделаны из специально разработанной палубы из 7-слойной кленовой фанеры с полиуретановым покрытием для мягкости и прочности, а колеса прикреплены к основанию парой скейтбордов.

      Как собрать колоду?

      Запуск каркаса моста. Начните лепить по периметру и центральной панели. Отрезав несколько досок до нужной длины, прикрутите обработанную древесину и красное дерево к двухслойной кромке доски. Поскольку центральная планка остается скрытой, используйте только обработанную под давлением древесину.

      Что такое палуба на уровне земли?

      Мосты отключены. Плоский настил — это просто коробчатый каркас с половицами, поддерживаемыми балками. Платформу такого типа можно разместить в любом месте сада на любой ровной поверхности.Думайте об этом как о островном убежище, плавающем посередине или за лужайкой, или в тени под верхушками деревьев.

      Как построить террасу

      Лестница на террасе дома и лестница на крыльцо или лестницу
      Шаг 1 . Купите инструменты, необходимые для выравнивания ступеней террасы + ступенчатые калибры, также известные как наперстки, гайки или стойки.
      Шаг 2 : Нарисуйте лестницу, чтобы показать лазание, бег, карту
      Шаг 3 : Купите дерево и металлические изделия, необходимые для лестницы на патио или крыльцо.

      Сколько дерева мне нужно, чтобы собрать колоду?

      Древесина является основой настила и является наиболее часто приобретаемым материалом. Вам понадобятся шесть деревянных стоек 4×4 или 6×6 и четыре стойки 2×10 длиной не менее 3 футов. Вместе они образуют две большие балки, поддерживающие крышу.

      Какие материалы вам понадобятся для создания колоды?

      И список запчастей тоже впечатляет. Имейте в виду, что даже простая колода может стоить тысячи долларов на дерево, оборудование и, возможно, новые инструменты.Вот типичные инструменты, необходимые для постройки патио: Циркулярная пила. Скамейка Sierra. Электрическая торцовочная пила. Экскаваторы и экскаваторы для колодцев. Бетономешалка или тачка.

      Как построить деревянную колоду?

      Шаги по добавлению патио включают закладку фундамента и рытье ям для столбов. Отрежьте опорные стойки 6 на 6 дюймов до желаемой длины. Совместите прорези для внешних лент. Вставьте столбы в отверстия и залейте их бетоном. Присоедините планки ремешка к шпилькам.

      Как собрать фермы крыши?

      Ступеньки Конструкция стропила. Как и любой элемент дизайна, неправильный дизайн подрывает даже самые профессиональные установки. Он обрезал крестьян по размеру. После сборки фермы отрежьте каждое звено до нужной длины. Поместите членов фермы на землю. Закрепите соединения металлическими загибами. Установить стропила.

      Какая конструкция фермы лучше всего?

      Наилучшая конструкция фермы обычно зависит от области применения.Фермы крыши обычно изготавливают из двух-четырех брусков. Плоская ферма применяется для каркасных крыш и мостов. На крыше треугольники соединяют стропила и стропила перекрытия, нагрузка распределяется между стропилами и стропилами.

      Как рассчитать ферму крыши?

      Разделите длину крыши на два, чтобы определить количество необходимых стропил. Стропила обычно размещаются на 24 дюйма ниже центра вдоль верхней плиты. Для 30-футового потолка требуется 15 стропил.

      Что нужно знать о стропильных фермах?

      Все, что вам нужно знать о фермах King Post Roof Trusses Farms.Ферма King Pillar Truss — это популярная конструкция стропил, которая перераспределяет вес крыши в горизонтальном положении. Стропила потолка Queen Post. Деревянные стропильные фермы против стальных стропильных. Высококачественные деревянные фермы и другие строительные материалы в Мельбурне.

      Как спроектировать ферму крыши?

      Ступеньки Конструкция стропила. Он обрезал крестьян по размеру. Поместите членов фермы на землю. Закрепите соединения металлическими загибами. Установить стропила.

      Как определить высоту фермы?

      Приблизительную высоту наклонной фермы можно рассчитать по следующей формуле: возьмите половину пролета и умножьте ее на высоту.Затем добавьте примерно 4 дюйма. для верхнего пояса дерева.

      Как рассчитать высоту фермы?

      Приблизительную высоту наклонной фермы можно рассчитать по следующей формуле: возьмите половину пролета и умножьте ее на высоту. Затем добавьте около 4 дюймов для верхнего бруса веревки. Например, ход 3390 (33 фута 9 дюймов ноль 16) на шаге 4/12 будет равен pi x при 4 = дюймах.

      Как рассчитать ферму?

      Расчет сил фермы Ферма состоит из тонких элементов, соединенных на концах.Простая ферма состоит из треугольников. Чтобы узнать, определена ли ферма статически, используйте уравнение 2J = M + R, где R — количество сил реакции, J — количество петель, а M — количество сторон / стержней.

      На каком расстоянии друг от друга расположены фермы крыши?

      Типичное расстояние между балками крыши составляет 24 дюйма. Вероятно, это стандартный размер, который вы найдете на предварительно собранных стропилах. Поскольку сегодня в большинстве зданий используются эти предварительно собранные стропила, 24 дюйма становятся основным размером для любой конструкции крыши, когда дело доходит до установки стропил.

      Как построить ферму крыши для перекрытия 28 футов

      Вырежьте балки из куска пиломатериала 2х4, обрежьте его по размеру и добавьте к концам отвес. Этот отвес должен быть под углом 45 градусов. Обрежьте нижний броневой шнур. Сделайте ребра жесткости, которые представляют собой куски фанеры толщиной в полдюйма, покрывающие 3 конца стропил.

      Как называются стропильные фермы?

      Наиболее типичные конфигурации стропил, существующие сегодня, названы в честь их формы, например: B.фронтон, М, ножницы и шв. балки После того, как стропила подняты, их скрепляют панелями перед тем, как накрыть листом фанеры.

      Зачем нужны стропильные фермы для гаража?

      Фермы крыши могут иметь решающее значение для целостности и устойчивости гаража. Кровельные фермы несут большую часть нагрузки и обеспечивают устойчивость в гараже. Фермы ангара — один из важнейших конструктивных элементов. Они состоят из 2-х балок, поддерживающих крышу конструкции.

      Как сделать ферму из фанеры?

      Сделайте собственный набор ребер жесткости из фанеры, отрезав толстые листы фанеры так, чтобы они подходили к месту пересечения одной балки с другой. Сюда входят 3 угла рамы, а также верх и низ каждой балки, пересекающей центр фермы. Воспользуйтесь циркулярной пилой или циркулярной пилой, чтобы отрезать фанеру желаемого размера и формы.

      Как построить ферму крыши для перекрытия 16 футов

      Калькулятор фермы может помочь вам купить ферму, определив количество необходимых ферм и линейных опор.Соединительные пластины обычно имеют толщину 16-20, в зависимости от требований к конструкции фермы.

      Как лучше всего закрепить ферму?

      Обрежьте фанерные вставки, чтобы скрепить вместе легкие стропила. Вставки используются для защиты соединений между отдельными компонентами фермы. Сформируйте собственный набор элементов жесткости из фанеры, отрезав толстые листы фанеры по размеру стыка одной балки с другой.

      Какой большой кусок дерева вам понадобится для постройки фермы?

      Фермы для общественных строений, таких как дома, гаражи и павильоны, обычно изготавливаются из деревянных досок размером 2 дюйма (см) на 4 дюйма (10 см).Используйте лобзик, чтобы вырезать кусочки фермы.

      Какой высоты должна быть ферма для двускатной крыши?

      Например, стропило фронтона с одной стороны вашего дома должно быть 15 футов в длину и от 4 до 6 футов в высоту. Размеры вашей конструкции определяют углы между верхними и нижними стропилами, или «поясами».

      Как построить ферму крыши для сарая?

      Ступени Выровняйте землю (при необходимости) и установите колонны для террасы вдоль решетки, чтобы поддержать сарай. Балки буровой установки перекрывают опоры моста в продольном направлении.Прикрепите балки к опорным балкам и разделите их шайбами. Прибейте листы фанеры к балкам, чтобы сформировать пол. Постройте каркас для четырех стен.

      Что такое ферменная крыша?

      Решетчатая крыша представляет собой треугольную деревянную конструкцию, которая массово строится на заводе и отправляется на строительные площадки. Плотники собирают фермы на стройплощадке.

      Как сделать скоростной угольник для кровли?

      Что такое квадрат скорости? 1 Сделай сам за 3 шага.2 Найдите уклон крыши. Прикрепите точку опоры к лайнеру. Затем установите баланс торпеды на толстую основу скорости. 3 анкерных уголка. Вращайте квадратик скорости, пока не увидите нужный угол на краю стола. Отметьте угол на доске. 4 направляющих для резки.

      Как отрегулировать высоту квадрата скорости?

      Найдите уклон крыши. Прикрепите точку опоры к лайнеру. Затем поместите баланс торпеды на жирное основание квадрата скорости. Отрегулируйте угольник, пока уровень не станет однородным.Считайте свой шаг по стороне квадрата скорости. Замечание. Наклон — это величина вертикального подъема (в дюймах) при смещении на 12 дюймов.
      Шаг 2 .

      Почему строить фермы плоской крыши менее эффективно?

      Плоская ферма не обязательно должна быть плоской, так как она имеет небольшой наклон, чтобы вода не скапливалась на крыше, а также чтобы предотвратить повреждение или обрушение всей конструкции. Хотя эта операция является одним из наиболее распространенных типов, она считается менее эффективной, поскольку нагрузка на стенки плоских ферм выше, чем у других типов.

      Какое расстояние между фермами перекрытий?

      Расстояние между фермами от центра до центра (дюймы). Статическая нагрузка на верхний кабель = 10 фунтов на кв. Дюйм. Статическая нагрузка на нижний кабель = 5 фунтов на квадратный дюйм. По средней линии = 24 макс. B. индивидуальные нагрузки, подлежащие расчету.

      Какие бывают типы кровли?

      • Фронтон
      • бедра
      • Мансарда
      • Гамбрель
      • Квартира
      • Skillion
      • Jerkinhead
      • Бабочка
      • Капот
      • Солонка

      Какие бывают виды каркаса крыши?

      Кровельные конструкции — одно из тех навыков плотницких работ, которые кажутся довольно сложными, а некоторые конструкции крыши действительно сложны.В основном существует пять типов крыш: односкатная, двускатная, шатровая, мансардная и мансардная. Другое распространенное здание на северо-востоке — «соляная яма», остроконечная крыша с более длинной стороной.

      Вальмовая крыша стоит дороже, чем двускатная?

      Хотя стоимость является довольно неопределенным фактором, поскольку в цену играют роль другие факторы, такие как размер и другие характеристики, все же существует заметная разница между шатровыми и остроконечными крышами. По общей стоимости шатровая крыша строится дороже, чем двускатная.

      Что такое надстройка вальмовой крыши?

      Аксессуары для вальмовой крыши установить немного сложнее, чем аксессуары других типов. При шатровой крыше все карнизы падают и сходятся примерно на одной высоте.

      Какие бывают виды кровли?

      В принципе, существует два основных типа крыш, которые определяются уклоном или уклоном крыши: скатная крыша и плоская крыша или плоская крыша. Для того или иного изготавливаются кровельные материалы.

      Какие типы кровли существуют?

      Виды битумной черепицы для жилищного строительства. Это виды черепицы, наиболее часто используемые домовладельцами. Металлическая крыша. Поскольку металлическая кровля теперь доступна в виде битумной черепицы, они включают в себя 3 основных типа металлической кровли по 15 черепиц каждая. Деревянная вагонка. Обшивка кафелем. Сланцевая черепица. Резиновая архитектурная плитка. Медная плитка.

      Какие бывают типы конструкции фермы?

      • Простая ферма King Post с вертикальной центральной стойкой, двумя балками и соединительной балкой.Часто используется в сарае, веранде, гараже.
      • Queen’s Post В отличие от King’s Post, ферма Queen’s Post имеет две центральные стойки, две балки и одну балку.
      • Fink имеет конфигурацию сети с двойным V-образным крюком и чаще всего используется в домах и на тротуарах.

      Какие типы конструкции крыши существуют противопожарные службы?

      Пожарная безопасность и строительство — 1 (1) Изогнутые ребристые / ферменные системы крыши Ферма тетивы, также известная как ферма носовой фермы, использует те же компоненты, что и другие фермы системы, такие как 2 (2 ) При использовании дерева часто встречается крупная древесина, которая часто собирается вместе с ними в нижнем поясе.

      Как конструкция здания используется в пожарной службе?

      В противопожарной службе инженерные сооружения можно определить как изучение того, как строятся здания, используются материалы и композиты, как огонь влияет на материалы и композиты, что может пойти не так, как может пойти не так и что произойдет, когда он выйдет из строя .

      Какие кровельные системы используются в коммерческих зданиях?

      Наиболее распространенными типами кровельных систем в коммерческих зданиях Типа 3 являются параллельные кабельные стяжки и панельные кровельные системы.Чтобы определить, является ли здание старомодным, пожарные должны искать подсказки, такие как цепи, королевские ряды и сводчатые перемычки.

      Какие бывают типы строительства?

      В этой статье рассматриваются пять типов конструкций: Тип 1: Огнестойкость: высотные здания из защищенного бетона и стали. Тип 2: Негорючие: Новостройки с наклонными панелями или усиленными каменными стенами и металлическими крышами. Тип 3: Нормальный — Новые или старые здания с негорючими стенами, но с фахверковыми крышами.

      Какие бывают материалы для строительства крыш?

      Сланец — идеальный и прочный материал, а крыши швейцарских Альп сделаны из огромных каменных плит толщиной в несколько сантиметров. Шиферная крыша часто считается лучшим видом кровли.

      Какие кровельные продукты самые лучшие?

      Битумная черепица. Битумная черепица — самый распространенный кровельный материал для дома в Соединенных Штатах, потому что он недорогой и простой в установке. Эти плитки можно армировать стекловолокном или органическими материалами (целлюлозой) без изменения внешнего вида плитки.

      Какие материалы используются для изготовления кровли?

      Когда речь идет о потолках, слово «металл» охватывает многие области. Металлические крыши изготавливаются из различных материалов, включая сталь, алюминий, нержавеющую сталь, медь и цинковые сплавы.

      Что нужно включить в план крыши?

      Составьте план. План должен состоять из принципиальной схемы вашей крыши с указанием стиля и формы, размеров, материалов и расстояний. Купить материалы. Определив уклон крыши и замерив ее площадь, можно приступать к покупке материалов.

      Какой каркас вы используете для крыши?

      Для каркаса решетчатой ​​конструкции используйте готовые треугольные куски дерева для сборки каркаса крыши. Таким образом, вы должны сразу решить, хотите ли вы использовать традиционный и более сложный процесс каркаса или вы предпочитаете более новый и менее сложный процесс монтажа.

      Какие виды кровельных материалов бывают?

      Типы кровли: Три самых распространенных кровельных материала, устанавливаемых на скатных крышах, — это асфальтовая черепица, кедровая и бетонная черепица.

      Как построить крышу над патио

      Один из самых популярных вариантов покрытия патио — металлический. Металлические крыши обладают рядом полезных свойств, таких как долговечность, интеграция с большинством стилей настилов и высокая доступность по доступным ценам.

      Как установить крышу патио?

      Как установить навес для террасы?
      Шаг 1 — Измерьте террасу и выберите крышу
      Шаг 2 — Установите монтажную балку или угловую стойку
      Шаг 3 — Убедитесь, что углы квадратные
      Шаг 4 — Установите панели
      Шаг 5 — Затяните винты
      Шаг 6 — Убедитесь, что пластины ровные.

      Как построить крытый дворик?

      Как построить навес для террасы?
      Шаг 1 : Определите площадь
      Шаг 2 : Выкопайте ямы
      Шаг 3 : Удаляет влагу.
      Шаг 4 : Начало размещения
      Шаг 5 : добавьте цемент вокруг каждой стойки
      Шаг 6 : Придание формы стержням
      Шаг 7 : Установите балки с подголовниками
      Шаг 8 : Строительство крыши.

      Как пристроить к дому патио?

      Один из наиболее распространенных способов прикрепить навес для террасы к существующему дому — 1. Прикрепить задние перила непосредственно к обрезным доскам под желобом. 2. Слегка приподнимите крышу платформы. 3. Установите подъемные опоры для увеличения высоты. 4. Не допускайте попадания брызг дождя, дайте возможность воздуху циркулировать.

      Как построить плоскую крышу

      Откройте квадрат EPDM вертикально по всему потолку. Поместите материал EPDM, сложенный под прямым углом, в центре плоской крыши.Загните верхнюю часть материала EPDM вдоль крыши. Выровняйте пол так, чтобы он был параллелен нижней стороне потолка.

      Как устроен метод строительства плоской кровли?

      8 шагов Процесс установки крыши своими руками Важным и, возможно, менее очевидным фактом является то, что плоская крыша на самом деле не является плоской. Добавление фанеры После того, как вы добавили раму, самое время добавить слой фанеры 5/8 дюйма. Добавление основы Теперь вам нужно создать мягкую защитную основу для резины.

      Какой лучший материал для замены плоской кровли?

      Металл — один из наиболее часто используемых материалов для замены плоских крыш.Металл, особенно алюминий, известен своей прочностью. Металлические плоские кровли в идеальных условиях могут прослужить почти 35 лет.

      Какой стиль у дома с плоской крышей?

      Дом с плоской крышей — старый стиль сейчас современный. Тенденция к плоской крыше очень популярна в современных зданиях, но на самом деле она древняя и характерна для египетских, персидских и арабских архитектурных стилей. Плоская крыша, в отличие от многих видов скатных крыш, практически плоская.

      Как построить сводчатую крышу

      Обрамление потолка балками — устаревший метод и до сих пор самый распространенный метод получения сводчатого потолка.Инженер должен определить размер, расположение и уклон балок на основе пролета и других соображений. Стропила, используемые для обрамления сводчатого потолка, обычно выше, чем стропила, которые используются для обрамления потолка, который опирается на верхние стропила для поддержки.

      Насколько велика крыша для сводчатого потолка?

      Например, если ваша внешняя крыша имеет уклон 8/12, внутренний сводчатый потолок не будет превышать 4/12. Обрамление потолка балками — старомодный способ, который до сих пор остается наиболее распространенным способом получения сводчатого потолка.

      Какая форма крыши лучше всего подходит для свода?

      Из четырех основных форм крыши, односторонней, плоской, двускатной и шатровой, только плоская крыша не подходит для свода из-за отсутствия уклона. Стандартный несводчатый потолок имеет горизонтальные балки, которые проходят от стены к стене, чтобы поддерживать конструкцию крыши наверху.

      Какой утеплитель нужен сводчатому потолку?

      Изоляция сводчатых потолков. Установить утеплитель в сводчатый потолок можно несколькими способами.Один из самых простых вариантов — установка на стропила жестких теплоизоляционных панелей, которые обеспечат не только утепление, но и конструктивную функцию крепления потолка.

      Как построить крышу для сарая

      Типичный свес металлической крыши может составлять от 2 до 4 дюймов или меньше. Рекомендуется небольшой выступ в сочетании с облицовкой кромок, чтобы вода не попадала под крышу и на лежащую под ним древесину.

      Из какого материала сделана односкатная крыша?

      • Рубероид.Рубероид продается в рулонах, которые обычно имеют ширину 36 дюймов и длину от 10 до 12 футов.
      • Битумная черепица. Преимущество использования битумной черепицы заключается в том, что перед установкой битумной черепицы вы должны уложить слой рубероида поверх древесины.
      • Плитка из глины / бетона.
      • Обшивка деревянная.
      • Каучуковая плитка.
      • Металлическая кровля.

      Что такое односкатная крыша у дома?

      Как распространенный вариант в современной архитектуре, ангар имеет форму крыши.Двускатная крыша наклонена только в одну сторону, двускатной крыши нет. В плане одноэтажного дома может быть несколько уровней крыши, каждый из которых имеет наклон в разном направлении.

      Как построить крышу?

      Как построить крышу: Разрежьте стеновые панели и прикрепите их к кирпичной кладке, чтобы можно было разместить балки. Стеновые панели, на которые опираются и закрепляются балки, должны быть идеально квадратными, плоскими и ровными. Чтобы быть квадратными, они должны быть параллельны каждому концу крыши и равноудалены друг от друга.

      Видео о том, как построить крышу

      Установка заплатки на крышу Купите комплект для ремонта крыши, чтобы легко ее починить. Вырежьте поврежденный участок канцелярским ножом. Заполните отверстие слоем кровельного клея. На цемент нанести штукатурку. Покройте поврежденное место слоем кровельного клея. Вырежьте заплатку по размеру цемента. Поместите новый патч поверх исходного.

      Как нанять кровельщика для дома?

      • Убедитесь, что вы понимаете весь масштаб проекта.Что именно делает кровельщик?
      • Узнайте больше о чистке и вывозе мусора.
      • Подумайте о водостоках и озеленении.
      • План на непогоду.
      • Проверьте свою страховую защиту.
      • Различные подрядчики для различных систем кровли.

      Как установить стальную кровлю?

      Как установить стальную крышу Измерьте крышу. Заказать стальные кровельные панели. Накройте шиной. Уложите решетчатые основания. Установить мигающий карниз.Прикрепите уплотнительные ленты. Установите первую стальную панель крыши. Установите остальные панели. Установите прокладку шестерни. Установите конек.

      Как сделать кровельную черепицу?

      Как сделать черепицу своими руками 1. Отрезать рулонную крышу длиной 2,50 метра. Они обнаружили, что это самый большой управляемый размер, с которым они могли работать. 2. Создайте выкройку. Каждую 8-футовую деталь разрезают на три части. Одна сторона прямая, а другая волнистая. Создайте шаблон, который выделит всех остальных.

      Как накрыть колоду?

      Вы можете засыпать участок под своим патио обработанной почвой. Почва, обработанная солью, лишена растительности и с меньшей вероятностью удерживает воду. Присыпьте почву под патио каменной или тротуарной солью. Опустите соль на землю. Таким образом вы предотвратите попадание высокой травы и сорняков на ваш настил.

      Как устроена крыша?

      Сэндвич-кровля создается путем «накопления» слоев битума, вязкого вещества, которое смешивается с другими материалами в качестве побочного продукта нефтяной промышленности.Битум часто используется для выравнивания тротуаров, но его липкая слизистая консистенция также делает его отличным материалом для плоских или слегка наклонных крыш.

      Что такое конструкция крыши?

      Конструкция крыши. Конструкция на крыше или в любой части здания, например B. Градирня или опора с табличкой.

      пошаговых инструкций, рисунков, фото и видео. Строительство вальмовой кровли своими руками Как построить вальмовую крышу своими руками

      Вальмовые крыши привлекают внушительным списком убедительных преимуществ.К ним можно отнести эффектную форму, равномерность обогрева и надежную защиту дома от атмосферных осадков. Благодаря отсутствию фронтонов вальмовые конструкции не боятся значительных ветровых нагрузок. По сравнению с вариантами с двойным уклоном причин опасаться деформаций гораздо меньше.

      Список достоинств можно продолжить, но их протекание замедляет очень веское обстоятельство: стропильная система вальмовой кровли не радует простотой устройства. Однако сложность не остановит независимого строителя, если он знаком с нюансами возведения вальмового каркаса.

      Вальмовые крыши отличаются от двускатных аналогов тем, что в их конструкции отсутствуют вертикальные двускатные стены. Место фронтонов заняли треугольные скаты, расположенные по концам, что значительно уменьшило реальный и визуальный объем кровли.

      Экономический эффект от сокращения объемов — спорный вопрос. При нарезке крупнолистового материала на откосы бедра, наоборот, возрастают. Например, укладка профлиста или профлиста заставит вас раскошелиться на покупку покрытия в полтора раза больше, чем на обустройство стандартной скатной конструкции.

      Покупка материала из разряда штучных снизит бюджет строительства, ведь вам не придется тратиться на обшивку торцов кровли.

      По аналогии с любой из строительных конструкций, вальмовую крышу условно можно разделить на простые геометрические формы. В простейшем варианте, без стыков и впадин, имеет две пары симметричных откосов: два треугольника и две трапеции. На этом основании вальмовая крыша получила параллельное название «шатровая крыша».

      В анфас его сечение напоминает обычную двускатную треугольную крышу. В профиле конструкция имеет трапециевидную форму, которую также можно разделить на прямоугольник с двумя зеркальными треугольниками по бокам.

      Форма трапеции зависит от архитектурных предпочтений хозяина. Он определяется соотношением длины карнизного свеса к длине конька. Часть конструкции, ограниченная прямоугольником, возводится в соответствии с нормами навесной или слоистой технологической кровли.

      Замененные вальмовые фронтоны устанавливаются под определенным углом к ​​горизонту, так как они должны примыкать к наклонным сторонам трапеции. Именно в их устройстве кроется основная загвоздка вальмовой стропильной системы, ведь обычным скатным способом она не подойдет. Ведь гребень не закрывает полностью рампу. Поэтому стропильным ножкам бедер и связанным с ними треугольным частям больших откосов буквально не на что опереться верхом каблука.

      Они будут опираться на специальные стропильные ноги, соединяющие коньковую балку с углами конструкции. Если посмотреть на вальмовую стропильную конструкцию сверху, то косые стропила будут иметь вид диагоналей.

      Направление установки стало причиной получения второго технологического названия — «диагональ». Естественно, что стропильные ноги разной длины будут опираться на диагонали, ведь они устанавливаются перпендикулярно карнизу крыши. У них есть собственное имя — жены.

      Обобщая информацию, получаем, что при возведении стропильного каркаса вальмовой крыши будут задействованы:

      • Обычные стропильные ноги , опирающиеся на нижнюю часть на мауэрлат или на балки перекрытия. По типу опоры они могут быть навесными или многослойными.
      • Диагональные стропила , соединяющие углы кровли и края коньковой балки. Учтите, что их используют не только при устройстве выпуклых углов вальмовых крыш, но и при устройстве вогнутых углов ендов.
      • Народники образующие плоскости бедер и части больших откосов, прилегающие к стропилам.

      Монтаж подвесных и многослойных стропильных ног выполняется по правилам, по которым оно возводится. Мы разберемся с их диагональными аналогами и со стропильными полуфриками.

      Диагональные стропильные ноги

      С учетом диагонального расположения несложно догадаться, что длина строп больше, чем длина обычных стропильных ног.Кроме того, они служат опорой для жен. Ввиду этого накладные стропила нагружаются в полтора раза больше, чем обычные аналоги. Поэтому их принято делать парными из двух досок сечением, равным одному размеру материала для обычных стропильных ног.

      Соединение стропил одновременно решает три технические проблемы:

      • Позволяет без риска увеличивать нагрузку за счет двойного сечения опорного элемента.
      • Обеспечивает возможность получения диагонального элемента конструкции любой длины без ослабленных застройкой секций.
      • Исключает необходимость целенаправленной закупки стропил.

      Диагональные стропила из-за своей длины нуждаются в дополнительных опорах, количество которых зависит от длины стропильной ноги.

      Опоры диагональных стропил

      Вне зависимости от масштабов конструкции любая схема стропильной системы вальмовой крыши включает опоры для усиления диагональных стропильных ног.Если расчетный размер митры более 9 м, т.е. покрывает пролет равных метров, ее устойчивость обеспечивается двумя дополнительными опорами. Для меньших пролетов достаточно одной опоры, расположенной в верхнем пролете.

      В качестве опоры диагональных стропил можно использовать:

      • Стойка устанавливается вертикально прямо на пол. Между ней и потолком укладывается кусок гидроизоляции, если стойка должна упираться в железобетонную плиту.
      • Раскос … Устанавливается, как и положено стропилам, под углом, размер которого может изменяться от 45º до 53º. Величина уклона особой роли не играет. Важно, чтобы сама распорка поддерживала стропило в наиболее нагруженной зоне. Нижняя пятка бандажа опирается на кровать.
      • Шпренгель … Представляет собой Т-образную короткую балку из бруса, перевернутую вверх ногами. Применяется при устройстве больших пролетов, требующих двух и более арматурных опор.Ферма устанавливается так, чтобы ее основание было перпендикулярно наклонному стропилу. Поместите его внизу большого пролета ближе к углу крыши. Вместо фермы можно использовать обычную укороченную распорку.

      Дополнительные опоры изготавливаются, опять же из двойной доски или бруса, устанавливаются в наиболее нагруженных точках.


      Видеообзор познакомит с нюансами устройства опор для каркаса вальмовой крыши:

      Нюансы опирания стропил

      Верхняя пятка диагонального стропила по-разному опирается на коньковую балку.Выбор метода зависит от конструктивных особенностей стропильной системы:

      • В стропильных конструкциях с одним прогоном вдоль центральной оси крыши диагональные стропильные ноги опираются непосредственно на консоль прогона.
      • В стропильных системах с двумя балками и дощатыми стропильными ногами диагональные стропила опираются на ферму, которая, в свою очередь, опирается на обе балки.
      • В каркасах ферм с двумя балками и стропилами из бруса, кроме фермы, применяется грузило — дощечка, пришивающая обычные стропильные ноги в зоне конька.Толщина армирующего коротышка от 5 см и более.

      Пятка диагональных стропил для посадки на один из перечисленных верхних упоров фактически подрезана. Крепление производится гвоздями. При необходимости фиксацию можно усилить проволочными скрученными или металлическими скобами.

      Нижние пятки подтяжек могут упираться в угол мауэрлата или специально установленную угловую балку. На них можно просто опереться. Скрепите диагональные стропильные ноги металлическими скобами, забейте гвоздями деревянную вагонку или углы.

      Народники и способы их устройства

      Узелки образуют бедра и треугольные части больших лучей. Верх полуноги опирается на косое стропило, нижнюю пятку — на мауэрлат, врезную балку или деревянную балку перекрытия.


      Установку мониторов можно проводить:

      • Сквозная вырубка … В откосах гнезда подбираются так, чтобы полувагоны соседних откосов не располагались друг напротив друга. Рекомендуется, чтобы расстояние между черенками было не менее 20 см.Поэтому на этапе установки гнездам разрешается перемещаться, чтобы не срубить гнезда в одной точке.
      • Путем установки черепных стержней , служащих опорами для полуножек. По нижнему краю с двух сторон диагональных стропил по нижнему краю наращивают бруски 50х50мм. Их наличие позволяет отказаться от порезов, значительно ослабив несущий элемент.

      Второй вариант проще в работе и предпочтительнее из-за повышенной жесткости конструкции.К тому же совершенно не обязывает менять шаг полустропил: они могут располагаться друг напротив друга. К мауэрлату или балкам балки крепятся тем же способом, который применялся при установке обычных стропил.

      Элементарная стропильная система вальмы

      Самый простой способ украсить загородный участок четырехскатной конструкцией — это приобрести и установить сборные стропильные фермы. Однако гораздо интереснее, полезнее, дешевле сделать самостоятельно с вальмовой крышей и подходящей для нее стропильной системой.

      Особенно, если его планируется надстроить над небольшой хозпостройкой, беседкой или летней кухней. Стоит даже потренироваться на простых конструкциях, прежде чем прикладывать усилия к более ответственным объектам.

      Обратите внимание, что в приведенном ниже примере нет ни перекрытий, ни огороженного чердака, ни изоляции. На откосах практически не задерживается снег, т.е.на стропильные ноги действует минимальная по их стандартным меркам нагрузка. Принцип разделения туземцев не сохранился.

      Все узловые соединения выполняются с помощью гвоздя и металлических уголков. Подрядчику понадобится доска 5 × 25 см для изготовления стропильных ног и балок, а также влагостойкая фанера для строительства сплошной обшивки, так как здание планируется покрыть битумной плиткой.

      Этап 1: Моделирование и дизайн

      Вне зависимости от архитектурной сложности конструкции здания необходим проект. Поможет определиться с оптимальной формой и избавит от покупки лишних материалов.Для простой вальмовой крыши со стандартной стропильной системой не требуются сверхсложные чертежи, но необходим хотя бы простой эскиз.

      Инструкция по упрощенному проектированию:

      • Замеряем ширину / высоту / длину здания. По данным рисуем профиль и анфас конструкции на листе бумаги в масштабе, например 1:50. Это значит, что все размеры нужно будет разделить на 50. Стена дома размерами 5 × 2,5 м на самодельном чертеже будет изображена в виде прямоугольника со сторонами 10 × 5 см.Если получится маловато, можно выбрать масштаб побольше — 1:40, 1:25 и т. Д. Готовый эскиз желательно продублировать пару раз на складе.
      • Подбираем оптимальную высоту крыши и угол ее уклона. Для этого на одном из дубликатов эскиза нарисуйте несколько вариантов контура крыши. Определяем наиболее удачные и измеряем угол наклона будущих откосов транспортиром.
      • Размечаем на двойнике эскиза точки установки многослойных стропил, это ступенька.Нам нужно разделить обе стены на равные части. Необязательно, чтобы шаг установки под бедром и пятиугольной рампы был одинаковым. В примере расстояние между стропильными ногами на обеих стенах здания составляет 20 дюймов, то есть 50,8 см. Фактически шаг установки может варьироваться от 0,4 до 2,1 м. Однако отметим, что слишком часто устанавливаемые стропила значительно увеличивают расход материала, а слишком редко вынуждают конструкцию усиливать дополнительной контррешеткой.
      • Определимся с длиной конька. Нарисуем его на дубликате шаблона, учитывая, что коньковая балка должна соединять целое количество пар стропил. Отложите равные расстояния от обоих краев длинных стен.
      • Переносим все результаты на основной лист и подсчитываем, сколько материала нужно. Считаем длину стропил по внешним сторонам с учетом длины карнизных свесов 40-50 см. Рассчитываем расход фанеры по количеству сплошных панелей на каждую плоскость вальмовой крыши.

      По количеству стропил рассчитываем количество креплений. Гвозди нам понадобятся буквально во всех узловых застежках. На каждую стропильную ногу должно быть по паре уголков. Не забудьте купить доску с небольшим запасом на случай недоработок в собственной работе.

      Для установки вальмовой кровли на кирпичные и пенобетонные стены понадобится блок для возведения мауэрлата. В нем нет необходимости, если установка стропильной системы осуществляется на деревянные стены.


      Этап 2: Устройство основной части вальмовой крыши

      В первую очередь, вспомогательные подмости построим исходя из того, что между плоскостью самодельной подставки, такой как высокая скамейка и коньковый прогон, должен располагаться домашний мастер в полный рост.

      Началом устройства стропильной системы будущей вальмовой кровли является устройство коньковой части конструкции:

      • Стены постройки, прилегающие к бедрам, прибиваем по вспомогательной доске, один край которой должен совпадать с центральной осью. Между досками натянуть шнурок, повторяя центральную ось.
      • Примерка пары стропил до конца здания. Они должны пересекаться прямо под шнурком. По сути, очерчиваем линии разреза верхней пятки, не забывая, что между стропильными ногами будет пробег толщиной 5 см.
      • По полученным шаблонам готовим слоистые стропила.
      • Устанавливаем стропильные ноги попарно по меткам основной части системы. Временно закрепите одним гвоздем.
      • Устанавливаем гребневой прогон между верхними пятками, которые ранее свободно опирались друг на друга.
      • Прибиваем стропила к балке.
      • Прикрепляем низ стропил к мауэрлату или верхнему венцу дома металлическими уголками.

      Демонтируем вспомогательные щиты, они нам больше не нужны.


      Этап 3: конструирование тазобедренных лучей

      Прикрепляем бедренную часть стропильной системы аналогично: нижние пятки уголками к мауэрлату или к верхнему венцу, верхние пятки крепим гвоздями. Работаем в следующей последовательности:

      • Примеряем первое наклонное стропило к пандусу, размечаем линию отреза по факту. Низ стропила должен проходить ровно через точку разметки угла.
      • Отпилите отмеченный излишек. Прибиваем диагональную ножку к коньковой консоли, нижнюю закрепляем уголками.
      • Проделаем то же самое с тремя другими скосами.
      • Набиваем вальмовый откос клиньями, предварительно примерив каждую деталь до намеченного места и отпилив лишнее.
      • Установить пятиугольные аппарели.

      По окончании работ стропила прикручивают через одну проволочную скрутку к деревянным заглушкам, проложенным в стенах или ко второму венцу, чтобы сильный порыв ветра не сломал конструкцию.

      Есть способ закладывать скрутки из отожженной проволоки в кладку еще в процессе строительства для последующей фиксации стропильной системы.Поверх проволоки должно быть еще три ряда кирпичной кладки или два ряда пеноблоков.


      Обрешетка укладывается по готовой стропильной системе. В случае использования мягкой кровли, как в приведенном выше случае, в качестве покрытия обрешетка делается сплошной из дюймовой, фанеры или аналогичных плит. Между досками или досками оставляется зазор 3 мм. Для жестких материалов обрешетка строится из бруса с соблюдением рекомендованного в инструкции шага.


      Строительство сложных вальмовых крыш

      Принцип устройства каркасов вальмовой кровли более сложной архитектуры мало чем отличается от приведенного примера.Последовательность работ точно такая же. Правда, многослойные стропильные ноги все же разумнее и надежнее закрепить с помощью спилов.

      Крайне желательно использовать опоры для диагональных стропил. А перед установкой коньковой части устанавливаются опорные рамы с ложем внизу и коньковым прогоном вверху. Еще на этапе проектирования следует учитывать изменение угла наклона откосов при опоре прорезью.

      Как соорудить более сложную стропильную систему интересной вальмовой крыши смотрите на видео:

      Вальмовая стропильная система сложнее каркаса обычной двускатной крыши, но с ее устройством разобраться можно.Четырехскатная конструкция во многих случаях предпочтительнее, она интереснее смотрится как над домами, так и над беседками и другими хозяйственными постройками. Описанный вариант строительства поможет освоить азы возведения тазобедренных конструкций, и при удачном результате обязательно последует продолжение.

      Шатровая крыша считается довольно сложным и материалоемким сооружением, возводить которое своими руками берутся немногие домовладельцы. Но если вы решили строить самостоятельно, сначала пройдите подготовительный путь — изучите теоретические материалы, в том числе изложенные в этой публикации.Затем соберите небольшую модель стропильной системы, чтобы разобраться в узлах, нюансах их изготовления и расчета количества бруса. Итак, предлагаем сделать первый шаг и рассмотреть …

      Особенности конструкции

      Этот тип конструкции крыши, показанный на фото, представляет собой обычную коньковую крышу, но без вертикальных фронтонов. Вместо них по бокам постройки делают 2 дополнительных ската — вальмы с разным углом наклона.

      Ссылка.Если все 4 плоскости наклонены под одинаковым углом, то получится другой тип кровли — вальмовая. Поскольку его склоны сходятся в одной точке в виде купола, гребень как таковой отсутствует.

      Стропильная система вальмовой кровли состоит из следующих элементов (показаны на схеме):

      • мауэрлат, кровать — мощная обвязочная балка, устанавливаемая на верхней плоскости стен по периметру здания и внутренних перегородок;
      • скаты кровли образуются за счет наклонных балок, установленных с расчетным интервалом, — стропильных ног;
      • вместе с элементами жесткости — затяжками, стойками и раскосами — стропила образуют стропильные фермы;
      • Ферма коньковая — брус, соединяющий верхние точки ферм;
      • в некоторых конструкциях нижняя часть стропильных ног удлиняется дополнительной деталью — кобылкой.

      Вальмовые стропила устанавливаются по линии схождения плоскостей, упираясь в углы здания. Их уклон совпадает с углом основных склонов. Но концевые стропильные ноги, называемые стропилами, образуют более крутые или пологие откосы по бокам дома.

      При строительстве 4-скатных крыш используются 2 вида ферм — навесные и многоярусные. В первом нижний пояс (затяжка) опирается только на внешние ограждения частного дома, поэтому ставить их на слишком длинные пролеты нерационально из-за повышенного расхода материалов на ребра жесткости.Устройство подвесной фермы см. На чертеже:

      Преимущество слоистых конструкций — возможность опираться на капитальную межкомнатную перегородку и перекрывать большие пролеты без увеличения расхода материала. Новичкам в кровле стоит обратить внимание на эти фермы, так как они надежнее и проще в установке.

      Если на мансардном этаже планируется устроить жилую мансарду, то угол наклона основных откосов увеличивается, и ферма получает 2 опоры в виде стоек, образующих стены помещения.Эти детали принято ставить на кровати или балки перекрытия деревянного дома. Перекрытия мансардного помещения формируются за счет горизонтальных стяжек, соединяющих стропила сверху, как это сделано на схеме:

      Устройство вальмовой крыши пошагово

      Как любое серьезное сооружение, вальмовая крыша своими руками возводится в несколько этапов:

      1. Создание проекта с расчетом несущих конструкций.
      2. Лесозаготовки и прочие кровельные материалы.
      3. Монтаж стропильной системы.
      4. Укладка покрытия с утеплителем (при необходимости).

      Рекомендации по дизайну. Чтобы вам не пришлось переживать за надежность постройки, настоятельно рекомендуется доверить проектные работы инженерам вне зависимости от финансовых затрат. Они рассчитают все параметры — шаг установки стропил, их сечение, количество подкосов и затяжек в соответствии с погодными условиями в вашем районе.

      Выше в качестве примера показан чертеж четырехскатной кровли с многослойными фермами, покрывающими 2 пролета по 4,5 м. Длина основных стропильных ног — 6 м, высота конька — 4 м, угол наклона — 41 °. Эту конструкцию можно взять за основу, если ширина постройки не превышает указанной на чертеже (9 метров). Обратите внимание на важный момент: чем больше наклонены бедра, тем большую нагрузку испытывают женщины и центральный узел гребня, на котором они отдыхают.В этом примере лучше всего расположить бедра под углом 45-50 °.

      Самое сложное при строительстве вальмовых крыш — это правильная установка узлов стыковки угловых стропил с мауэрлатом и верхнего пояса ферм в различных конструкциях. Это еще один повод проконсультироваться с дизайнерами, которые разрабатывают стыковые соединения индивидуально. Чтобы вы понимали, о чем идет речь, представляем чертежи верхнего блока опоры, где бедренная стропильная нога примыкает к коньку.

      Некоторые конструкции не предусматривают изготовление и установку конькового прогона между фермами. Затем к ребрам бедра прикрепляются стяжная и дополнительная распорки, как на чертеже прописано:

      Узел нижней опоры на мауэрлате и стыковка стропил выглядит несколько проще, хотя на самом деле требует аккуратного распиливания досок под разными углами, что отражено на схеме.

      Для наглядного ознакомления с более сложной системой, где бедро совмещено с эркером, предлагаем посмотреть обучающее видео:

      Подбор пиломатериалов

      Перед изготовлением стропильной системы вальмовой крыши следует выбрать качественную и высушенную древесину.По соотношению цена — качество наиболее подходящий вариант — это хвойное дерево — ель, лиственница или сосна. Выраженная узловатость, гниль и следы жизнедеятельности насекомых — вредителей недопустимы.

      Представляем самые «популярные» размеры пиломатериалов, применяемых для поэтапного строительства вальмовых крыш:

      • основные стропила — одинарная доска 50 х 200 мм или двойная 40 х 150 мм;
      • Мауэрлат: минимальное сечение — 100 х 150 мм, оптимальное — 20 х 20 см;
      • жен — доска 5 х 15 см;
      • прогоны — брус 50 х 150 или 50 х 200 мм;
      • подкосы, ригели — доска толщиной от 25 до 50 мм;
      • стойки — брус 5 х 10 см.

      Набор монтажных пластин и уголков тоже не будет лишним.

      Примечание. Если инженеры-проектировщики рассчитают для вас кровельные конструкции, они также составят спецификацию всех материалов с размерами.

      Традиционно для обрешетки под укладку профнастила или металлочерепицы используют доски толщиной 25-32 мм, а для контррешетки — бруски 5 х 5 см.

      Установка планки обвязки на стены

      В отличие от двускатных крыш, где мауэрлат устанавливается на боковые стенки, под вальмы, обвязка выполняется по всему периметру.Исключение составляют каркасные, бревенчатые и бревенчатые дома, у которых верхняя балка стены или последний ярус бревен выполняет роль мауэрлата. Затем в нем проделываются пазы, куда вставляются стропильные ноги, как показано на фото.

      На стенах из легкого ячеистого камня — газобетона и пенобетона — перед прокладкой трубопроводов устраивают армирующий железобетонный пояс. В него заделываются монтажные штифты, на которые впоследствии надевается стяжная планка. Пошаговый порядок работы выглядит так:

      1. Монтаж панельной опалубки, обвязка арматурного каркаса закладными деталями и заливка ленты бетонной смесью М200.
      2. Гидроизоляция бетонной поверхности рубероидом или битумной грунтовкой.
      3. Установка планки и ее фиксация на штифтах.

      Угловые стыки мауэрлата выполняются путем распиловки дерева пополам. Таким же образом наращивают брус в длину, если стандартного размера в 6 м недостаточно. Также по углам делают горизонтальные подкосы или вбивают железные кронштейны, не позволяющие брусьям разойтись под нагрузкой основных и вальмовых стропил.

      Консультации. Обязательно обработайте все деревянные детали антисептиком и антипиреном. Один защищает древесину от гниения, а второй увеличивает ее огнестойкость.

      Сборка стропильной системы

      Обычно на стройплощадке устанавливают большие кровельные фермы, потому что для их подъема с земли потребуется вдвое больше рабочих. В деревянных домах первым делом устанавливается все балки перекрытия, а по ним устраивается временное перекрытие.Для устройства высокого конька также понадобятся подмости.

      Поэтапная сборка конструкции вальмовой крыши выполняется в следующем порядке:

      1. Как и при строительстве двускатной крыши, первым делом необходимо разместить центральные опоры, к которым крепится коньковая балка.
      2. Осуществляется установка основных стропил, которые сверху и снизу пропиливаются под нужным углом. На коньке противоположные стропильные ноги выводятся в одной плоскости и крепятся стальными пластинами на саморезы (желтые, а не черные).Балки крепятся к мауэрлату уголками.
      3. После установки основных ферм затяните их ригелями и подкосами согласно чертежам, используя болты для крепления.
      4. Установить нервюры — крайние стропила вальмы. Их соединение с коньком и обвязкой балки осуществляется по одной из предложенных выше схем.
      5. Выпилить бусинки и прибить их к раме. Каждый из них разрезается под разными углами, определяемыми путем измерения в 4 точках (по каждому краю доски).
      6. При необходимости закрепите кобылку так, чтобы обеспечить свес 0,5 м, и подшить карниз досками.

      Консультации. Поскольку ребра бедер длинные, их нужно удлинить и установить дополнительные опоры. Стык сделайте возле конька, где нагрузка на крышу меньше, а опоры смонтируйте ближе к мауэрлату.

      О том, как в реальности крепятся элементы конструкции бедра, смотрите в следующем видео:

      Укладка финишного покрытия

      Эта заключительная операция проводится по традиционной технологии, которая включает в себя проветривание кровельного пространства и установку гидроизоляционного слоя из диффузионной мембраны.Последний не дает проникать влаге с улицы на чердак, при этом пленка беспрепятственно пропускает водяной пар наружу. Отличие от покрытия обычных двускатных крыш одно: по линиям изломов (по краям вальм) размещаются дополнительные накладки.

      Укрывной материал укладывается в следующем порядке:

      1. Стропильная система полностью покрыта диффузионной мембраной. Полотна раскатывают по горизонтали с нахлестом не менее 100 мм, начиная снизу.Стыки необходимо проклеить скотчем.
      2. Пленка прибивается к внешним краям стропил через контррешетки размером 5 х 5 см, которые обеспечивают вентиляцию под металлочерепицей или другим материалом.
      3. Доски обшивки прибивают перпендикулярно направлению стропильных ног. Интервал укладки зависит от выбранного покрытия, а у мягкой плитки заливка сплошная.
      4. Рубероид и вся арматура монтируются на концах крыши, а также вокруг вентиляции и дымоходов.

      Примечание. Балки контррешетки, прибитые к стропилам, не должны становиться препятствием для вентиляции. Поэтому их специально укорачивают до длины 2-3 м и прибивают с зазором 5-10 см между соседними элементами.

      Утепление вальмовой кровли производится как во время монтажа покрытия, так и после него, главное собрать правильный «пирог», показанный на схеме. В первом случае минеральная вата укладывается сверху, под гидроизоляцию, а во втором — изнутри.

      Заключение

      Надо понимать, что преимуществ у вальмовой крыши перед двускатной немного. Во-первых, это красивое архитектурное решение, а во-вторых, снижает ветровую нагрузку на боковые фасады частного дома. Но за это домовладельцу придется расплачиваться повышенным расходом древесины и усложнением строительства, а значит, и временными затратами. Отсюда совет: не торопитесь с решением и хорошо подумайте о плюсах и минусах. Но если вы уже взялись за дело, то сделайте крышу качественно, для себя, не экономя на консультациях со строителями.

      Связанные записи:


      Начинающий мастер может наделать много ошибок при строительстве вальмовой кровли. Причина тому даже не в сложности конструкции или монтажа, а в неправильном выполнении подготовительных проектных работ. Каждый профессиональный строитель знает, что для того, чтобы отрезать один раз, нужно отмерить не менее семи. Поэтому своими руками он строится только на основании инженерного расчета и составленного по нему плана. Далее читайте, как рассчитать основные параметры кровли, выбрать сечение ее элементов и качественно выполнить монтаж.

      Особенности конструкции

      Вальмовая крыша — одна из разновидностей шатровой кровли. Если посмотреть на дом с такой крышей сверху, то его форма напоминает запечатанный конверт. Два ската меньшей площади в виде треугольника называются шатровыми. А два других — трапециевидной формы и большего размера. Кровельное устройство подтипа вальмового типа состоит из следующих узлов:

      1. Конек Это вершина крыши, линия, которую пары стропил образуют в месте их соединения.Особенность конька вальмовой крыши в том, что его длина меньше длины перекрываемой конструкции.
      2. Бедра. Бедрами называют треугольные откосы, которые располагаются над торцевыми стенками. Они заменяют фронтон и образуются диагональными и промежуточными стропилами.
      3. Скатов. Вальмовая крыша, помимо вальмовой, имеет два трапециевидных ската, которые начинаются от конька и заканчиваются свесом.
      4. Ребра. Ребра — это углы, образующиеся на стыке бедер и трапециевидных наклонов.Количество ребер вальмовой крыши совпадает с количеством диагональных стропил, то есть их четыре.
      5. Дренажная система. Водосток, состоящий из воронок, труб и желобов, необходим для слива лишней жидкости с поверхности вальмовой кровли в ливневую канализацию.

      Обращаем ваше внимание, что устройство вальмовой кровли не позволяет делать в ней жилую мансарду, так как два дополнительных ската существенно уменьшают потолок в подкровельном пространстве.

      Стропила и опорные элементы

      Вальмовая стропильная система несколько отличается от фронтона, сложная конструкция откосов требует большего количества элементов.Включает:

      Элементы стропильной системы вальмовой кровли

      • Конечный спуск. Брус, на котором соединяются стропильные пары.
      • Диагональные стропила. Четыре стропильные ноги, образующие ребра бедер. С конца конька идут к угловым стыкам мауэрлата, соединяясь с мауэрлатом. Их длина больше, чем у обычных стропил, поэтому для их изготовления используются двойные доски или материал большего сечения.Интересно, что угол диагональных стропильных ног меньше, чем у промежуточных; об этом нельзя забывать при составлении чертежей.
      • Стропила промежуточные или обычные. Стропильные ноги, которые закрепляют вершиной на гребневом прогоне, а концом на мауэрлате.
      • Центральные рядовые стропила. Шесть стропил, которые стыкуются с концом конька и диагональной стропильной ногой. Кропотливый узел стропильной системы, установка которого требует внимания и аккуратной разметки.
      • Короткие штанины или манжеты. Короткие стропильные ноги вверху не задевают конек, крепятся к диагональным стропилам. Чем ниже ремешок, тем короче его длина.
      • Затяжка. Перемычка между обычной стропильной парой, сделанная из бруса. Затяжка, расположенная в верхней части кровли, под самым коньком, называется ригелем. А в качестве нижней затяжки, закрепленной в основании стропил, используются балки перекрытия.
      • Стойка. Вертикально установленная балка, поддерживающая конек, переносящая вес кровли на несущие перегородки.В некоторых вариантах стропильной системы стойки устанавливают посередине стропил для освобождения центра чердачного пространства.
      • Раскосы или опоры под стропила. Опоры закреплены перпендикулярно стропилам. Раскос защищает стропила от провисания; он необходим, если длина скатов кровли больше 4,5-5 м.
      • Sprengel. Ферменная ферма — это устройство, которое необходимо для поддержки диагональных стропильных ног. Он состоит из двух балок: одна соединяет две стороны мауэрлата, а вторая упирается в первую и диагональное стропило.

      Опытные мастера кровли утверждают, что стропильная система будет надежной только в том случае, если для изготовления элементов использовать один и тот же материал, одинаковое сечение и единый способ крепления.

      Расчетно-конструкторские работы

      Перед тем, как построить вальмовую крышу, нужно рассчитать элементы ее конструкции. Перед началом расчетов намечается схема дома-перекрытия со всеми известными размерами. Далее, используя простые геометрические формулы, основанные на теореме Пифагора, они определяют:

      Параметры вальмовой крыши

      1. Высота конька.
        h = b x tgα / 2, где b — длина конструкции между стропильными ногами с торцевой стороны, а α — угол откосов.
      2. Длина обыкновенных стропил.
        e = b / 2 x cosα, где b — длина конструкции между стропильными ногами с торцевой стороны, α — угол откосов, e — длина обычных стропильных ног.
      3. Площадь лучей.
        S = 2ea, где S — общая площадь скатов вальмовой крыши, e — длина обычных стропил, а — длина между стропильными ногами по длине конструкции.

      Отношение длин диагональных стропил

      Чертеж вальмовой крыши с размерами

      Для стандартных значений уклона скатов вальмовой крыши существуют таблицы с коэффициентами, с помощью которых можно без расчетов определить длину диагональных стропил, зная размеры рядовых. Шаг между парами стропил также рассматривается в справочных материалах, ориентируясь на породу древесины, ее толщину и длину откосов.Результаты расчетов наносятся на чертеж, по которому впоследствии производится разметка.

      Установка мауэрлата

      Мауэрлат — основание, на которое устанавливается кровля. Мауэрлат необходим для того, чтобы распределить вес кровли по периметру несущих перегородок. Чаще всего для его изготовления используют древесину твердых пород. Чем тяжелее и сложнее конструкция кровли, тем больше должно быть сечение мауэрлата. В большинстве случаев подойдет бревно сосны, размер которого составляет 150х150 мм и более.Мауэрлат устанавливается перед постройкой дома в следующем порядке:

      Маркировка вальмовой крыши

      • Отмеряется и распиливается пиломатериал необходимой длины. В углах мауэрлат соединяется между собой «в лапу». Чтобы вырезать паз для крепления, нужно нанести разметку.
      • На верхнем ряду кладки делается опалубка из досок и заливается вязким бетоном, в который вставляются металлические шипы для крепления бруса мауэрлата.
      • После того, как бетон застынет, нужно создать слой гидроизоляции между ним и мауэрлатом. Для этого на бетон можно нанести битумную мастику или выстелить поверхность стяжки рубероидом.
      • Обработать древесину антисептическим средством, антипиреном глубокого проникновения и влагостойким лаком.
      • Разметить и просверлить в мауэрлате отверстия под металлические шпильки.
      • Установите брус на шпильки и плотно затяните анкерными болтами.

      Важно, чтобы каждое проделанное отверстие снижало прочность мауэрлата, поэтому не следует использовать большое количество шпилек, а делать в нем пропилы для крепления стропил категорически запрещено!

      Строительный процесс

      Вальмовая крыша своими руками строится по четкой инструкции, описывающей последовательность каждого шага. Чтобы результат оправдывал затраченное время и материалы, работы выполнять по технологии:


      Вальмовая крыша оптимальна для добросовестного строительства, но построить ее самостоятельно требует расчетов, дизайна и терпения, без которых добиться успеха невозможно.

      Видеоурок

      Вальмовая крыша часто используется в архитектурных решениях загородных домов европейского типа. Его конструкция не только надежна, но и очень эстетична. А взяв за основу даже самый простой его вариант, можно разнообразить его различными элементами, которые станут своеобразным украшением всей конструкции и признаком изысканности стиля.

      Вальмовая крыша своими руками, которую нужно выбрать или подготовить заранее, можно сделать самостоятельно, но с таким объемом и сложностью работы один мастер явно не справится.

      Что такое вальмовая крыша?

      Самая распространенная простая схема вальмовой кровли состоит из четырех скатов, два из которых имеют форму треугольника — они называются «вальм». Они располагаются на торцах постройки и соединяют конек с карнизом. Две фронтальные плоскости в виде трапеции имеют большую площадь и наклон, который также расположен от гребня до карниза.


      Вальмовая крыша — вид сверху

      Следует отметить, что бывают полувальмовые крыши — их еще называют голландского типа.В этом случае при строительстве карнизы торцевых откосов располагаются намного выше фронтальных. Монтаж такой кровли, как правило, осуществляется в тех случаях, когда в ее пространстве устраивается гостиная.


      Основы устройства вальмовой кровли

      Традиционная вальмовая система состоит из определенных узлов и элементов, которые всегда монтируются одинаково и являются основой для более сложных крыш этого типа. На этом рисунке показана именно такая структура, которая включает в себя следующие детали:


      1 — Угловые стропила или ребра всегда располагаются под меньшим углом, чем такие же, но промежуточные элементы системы.Для такой конструкции крыши как для боковых, так и для промежуточных стропил подойдут доски сечением 50 × 150 мм.

      2 — Короткие стропильные ноги закрепляют не на коньке, а на угловой стропильной доске. Они должны иметь такой же уклон, как и промежуточные стропила.

      3 — Конек в данном случае имеет такой же размер поперечного сечения, как и стропильные ноги.

      4 — Стропила, сходящиеся и соединяющиеся на углах конька с трех сторон, называются центральными стропилами.

      5 — Промежуточные стропила — это ножки, соединяющие конек и обвязку, проходящую по верху конструкции и образующую карниз.

      На следующей схеме, помимо уже упомянутых, можно увидеть устройство других конструктивных элементов.


      • После стропил можно рассмотреть стойку, которая поддерживает конек и устанавливается на стыке двух балок. Эти элементы используются не всегда, иногда их просто заменяют другими удерживающими деталями, например, в тех случаях, когда должно быть свободное пространство под кровлей, если в ней планируется оформить комнату.
      • Скоба — это элемент, который скрепляет стропила.Чаще всего он также выступает в роли балки перекрытия.
      • К установленным стропильным ногам крепится кобылка для увеличения свеса крыши, что обеспечит защиту от атмосферных осадков зазора под крышей и верхней части стен.
      • Ветровая балка крепится к стропилам под наклоном со стороны крыши, считающейся ветреной. Иногда его устанавливают на обоих трапециевидных откосах.
      • Стропильная или короткая стропильная нога применяется только в тазобедренной конструкции и крепится к угловому стропилу.
      • Мауэрлат присутствует в любой стропильной системе и представляет собой брус, который крепится по всему периметру стен постройки.
      • Шпренгель — еще одна часть системы, которая придает ей жесткость и снимает напряжение со стен. Устанавливается по диагонали относительно углов постройки и крепится к мауэрлату.
      • Подтяжки устанавливаются под разными углами к стропильным ногам, в зависимости от того, будет ли мансарда использоваться для создания дополнительного помещения.
      • Ребристые, диагональные или боковые стропила могут быть установлены как с одной торцевой стороны крыши, так и с обеих сторон, в зависимости от предполагаемой конструкции.
      • Прогонами в данном случае называется расстояние между креплением стропил к коньковой балке — оно будет зависеть от веса выбранного рубероида и ожидаемой снеговой нагрузки в районе строительства.

      Этапы работ по устройству вальмовой кровли

      Если для крыши дома выбрана вальмовая конструкция, то работы над ней необходимо проводить в строгой последовательности:

      • Любой проект начинается с составления схемы стропильной системы.

      • Следующим этапом является расчет всех параметров, которые будут зависеть от ширины расстояния между стенами дома и наличия капитальных перегородок внутри конструкции.
      • Далее по расчетам закупаются необходимые материалы и подготавливается необходимый для работы инструмент.
      • Далее следует подготовка к обвязке стен под стропильную установку системы кровли — гидроизоляционный материал пола.
      • Стены размечены для установки стропильной системы.
      • Самый важный этап — установка всей системы в соответствии с проектом.
      • Завершающий этап — устройство кровли.
      Подготовка планировки кровли

      Схема кровли может быть разной — это будет зависеть от фантазии и возможностей хозяина дома, а также от расположения стен постройки. При составлении схемы необходимо учитывать тот факт, что чем сложнее конструкция крыши, тем больше материала для нее потребуется, да и монтаж системы также займет больше времени.

      Если конструкция очень сложная, то лучшим вариантом будет обратиться за помощью к профессионалам, которые помогут правильно рассчитать толщину и количество элементов, необходимых для надежности системы. Конечно, на составление такого проекта уйдет какое-то время и определенные финансовые ресурсы будут потрачены, но лучше использовать разработки специалистов, чем действовать наугад и получить ненадежный дизайн.

      Расчет параметров системы

      Если принято решение полагаться на собственные силы, то при расчетах необходимо учитывать следующие факторы:

      • Надежность несущих стен и фундамента конструкции, над которой будет возводиться кровля.
      • Тип стропильной системы (многослойная или навесная).
      • Размер сечения стропил и брусков для других элементов системы.
      • Угол наклона откосов и расстояние разбега между стропилами.
      • Размеры таких элементов, как выступы и отверстия для дымоходов, вентиляции, окон.

      Для расчета точных пропорций конструкции можно использовать для этого специально разработанные формулы, которые сделают крышу надежной и долговечной.Обозначение параметров в формулах:

      S — общая площадь скатов кровли;

      h — высота системы от пола до потолка;

      d — длина боковых или диагональных стропильных ног;

      е — длина промежуточных стропил;

      а — расстояние между стропилами по длине здания;

      α — угол наклона ската;

      б — расстояние между стропилами со стороны торца вальмы.

      Формулы расчета устройства простой вальмовой кровли следующие:

      • Длина промежуточных стропил передних:

      • Длина конца, стропил вальмы:

      Рассчитав основные параметры системы, вы можете на их основе приобретать материалы для строительства.

      Материалы для устройства кровли

      Для монтажа стропильной системы понадобится не только хорошо просушенная качественная древесина, но и металлический крепеж, а также кровельные гвозди, саморезы и анкерные болты.


      • Из металлических элементов потребуется приобрести уголки и крепежи различной конфигурации, которые помогут сделать конструкцию более надежной и прочной.

      Одно из них — подвижное крепление. Его устанавливают внизу стропил, таким образом закрепляя их на мауэрлат. Установив его, можно исключить риск деформации кровельной системы при усадке несущих стен.


      Еще одна давняя застежка — скоба.Они соединяют различные части системы, например, стропила и балки перекрытия или мауэрлат, если возводится кровля, например, на давно усадившейся постройке.


      • Для изготовления деревянных элементов вам понадобится:

      Особое внимание при установке системы

      уделяется качеству древесины — для укладки мауэрлата понадобится брус сечением 100 × 150 мм;

      — стропила и конек выполнены из бруса сечением 50 × 150 мм.Строители, занимающиеся возведением стропильных систем, рекомендуют монтировать всю систему из бруса или досок одинакового сечения — это дает гарантию прочности и надежности постройки;

      — поверх стропильной системы набивается обрешетка из досок, сечение которой должно быть 25 × 150 мм.

      Выбирая древесину для стропильной системы, можно опираться на составленный специально для этого стол. На нем указана допустимая длина стропил (в метрах) из древесины хвойных пород (лиственница, ель, кедр, сосна) в зависимости от ее качества, сечения бруса и среднего значения снеговой нагрузки в данном регионе.

      Разновидность Поперечное сечение Расстояние между стропилами в мм
      мм 300 400 600 300 400 600
      1,0 кПа 1,5 кПа
      Высшее 38 × 89 3,22 2,92 2,55 2,81 2,55 2,23
      38 × 140 5.06 4,60 4,02 4,42 4,02 3,54
      38 × 184 6,65 6,05 5,28 5,81 5,28 4,61
      38 × 235 8,50 7,72 6,74 7,42 6,74 5,89
      38 × 286 10,34 9,40 8,21 9.03 8,21 7,17
      1 и 2 38 × 89 3,11 2,83 2,47 2,72 2,47 2,16
      38 × 140 4,90 4,45 3,89 4,28 3,89 3,40
      38 × 184 6,44 5,85 5,11 5,62 5,11 4.41 год
      38 × 235 8,22 7,47 6,38 7,18 6,52 5,39
      38 × 286 10,00 9,06 7,40 8,74 7,66 6,25
      3 38 × 89 3,06 2,78 2,31 2,67 2,39 1,95
      38 × 140 4.67 4,04 3,30 3,95 3,42 2,79
      38 × 184 5,68 4,92 4,02 4,80 4,16 3,40
      38 × 235 6,95 6,02 4,91 5,87 5,08 4,15
      38 × 286 8,06 6,98 6,70 6.81 год 5,90 4,82
      2,0 кПа 2,5 кПа
      Высшее 38 × 89 4,02 3,65 3,19 3,73 3,39 2,96
      38 × 140 5,28 4,80 4,19 4,90 4,45 3,89
      38 × 184 6,74 6,13 5.35 год 6,26 5,69 4,97
      38 × 235 8,21 7,46 6,52 7,62 6,92 5,90
      38 × 286 2,47 2,24 1,96 2,29 2,08 1,82
      1 и 2 38 × 89 3,89 3,53 3,08 3,61 3.28 год 2,86
      38 × 140 5,11 4,64 3,89 4,74 4,31 3,52
      38 × 184 6,52 5,82 4,75 6,06 5,27 4,30
      38 × 235 7,80 6,76 5,52 7,06 6,11 4,99
      38 × 286 2.43 год 2,11 1,72 2,21 1,91 1,56
      3 38 × 89 3,48 3,01 2,46 3,15 2,73 2,23
      38 × 140 4,23 3,67 2,99 3,83 3,32 2,71
      38 × 184 5,18 4,48 3.66 4,68 4,06 3,31
      38 × 235 6,01 5,20 4,25 5,43 4,71 3,84
      38 × 286 6,52 5,82 4,75 6,06 5,27 4,30
      • Дополнительно необходимо будет купить рубероид, утеплитель и пароизоляционную пленку, которая укладывается на стропила под обрешетку.В качестве кровельного материала для конструкции вальмовой кровли традиционно выбирают мягкое покрытие — его легче закрепить на сложной конфигурации такой стропильной системы. Под такой кровлей необходимо будет сделать настил из фанеры.
      • Также необходимо приобрести для обработки дерева перед установкой.
      • Для крепления некоторых элементов несущей стены может потребоваться стальная проволока 4 мм.
      Цены на пиломатериалы различных пород
      Рабочие инструменты

      Необходимо заранее подготовить не только все необходимые материалы, но и инструменты, так как без них работа не может быть проведена.Для установки стропильной системы потребуется:


      • Молоток, желательно с гвоздезабивателем.
      • Отвертка электрическая.
      • Молоток — резиновый или деревянный молоток. Иногда это требуется для некоторых операций по выравниванию и подгонке деревянных элементов.
      • Деревянная рейка длиной 1,5 — 1,7 м для приведения отдельных элементов в один уровень.
      • Маркер или карандаш для отметок.
      • Лобзик, ножовка и бензопила.
      • Строительный уровень, отвес.
      • Рулетка и линейка.
      • Долото для строжки канавок.
      • Рубанок — лучше иметь и обычный, и электрический вариант, так как на высоте удобнее работать обычным инструментом, а большие плоскости можно обрабатывать внизу с помощью электрического.
      Монтажные работы

      На рисунке представлена ​​упрощенная схема вальмовой крыши, на которую можно ориентироваться при установке системы.


      Работа ведется поэтапно и без спешки, с тщательной продуманностью каждого этапа, так как конструкция вальмовой крыши достаточно сложная.

      Первый шаг — подготовить древесину, обработав ее антисептическим раствором и хорошо просушив. Когда материал будет готов, можно приступать к установке системы.

      • Монтаж системы начинается с установки и крепления мауэрлата по периметру несущих стен. Его необходимо положить на слой гидроизоляционного материала.

      • После установки мауэрлата на нем производится разметка, согласно ранее выполненным расчетам.Чтобы разметка была максимально точной и заметной, используются яркие маркеры или в определенных местах вбиваются маяки.

      Очень важно, чтобы расстояния, отмеченные на одной стене, совпадали с разметкой на противоположной стене, иначе балки перекрытия и другие элементы будут уложены неравномерно.


      Залог успеха — правильная разметка.
      • Далее укладываются балки перекрытия. Их можно закрепить на стенах рядом с мауэрлатом или на закрепленной балке ниже поверхности стены.

      • Затем мауэрлат скрепляют стяжками, которые помогают снять нагрузку с несущих стен.

      • После того, как балки перекрытия уложены, опытные мастера советуют застелить их дощатым настилом, не прикрепляя к балкам. Такой настил нужен для комфортной и безопасной работы.

      • Следующим шагом будет установка стоек. Их закрепляют на затяжках или балках перекрытия.
      • Стойки скрепляются сверху коньковой балкой, к ней с торцевых вальмовых сторон крыши крепятся центральные стропильные ноги.
      • Далее размечаются и прикручиваются промежуточные стропила от фронтальных скатов крыши.

      • Далее следуют диагональные стропила, соединяющие конек и углы постройки. При необходимости под них устанавливаются дополнительные стойки.

      • На диагональных стропилах крепят брус или короткие стропила. Устанавливаются на таком же расстоянии между собой, что и промежуточные.
      • В зависимости от конструкции в нее могут быть встроены другие опорные или усиливающие элементы, например, подкосы или фермы, а также ветровая балка.
      • Если стропила установлены и оканчиваются на мауэрлат, то их расширяют дополнительными элементами — «кобылкой», они будут создавать навес над стеной.
      Профнастил рубероид
      Конструкция кровельного «пирога» вальмовой крыши
      • Перед тем, как перейти к следующему этапу по монтажу элементов, необходимых для кровли, необходимо разметить расположение проемов окон, отверстия через которые проходят будут выведены дымоходные и вентиляционные трубы, устроен вход в чердачное помещение или выход на балкон.Их обрамляют дополнительными планками, набивая их по периметру намеченных проемов.
      • Затем устанавливается кровельный «пирог» на стропильную систему. Работа выполняется в следующей последовательности:
      • Поверх стропил натягивают и закрепляют пароизоляционную пленку
      • Далее сверху на стропила прикручивают рейки обрешетки.
      • Между планками прокладывается утеплитель, который покрывается ветрозащитными материалами (например, плотной полиэтиленовой пленкой).
      • Затем следует крепление контррешетки.
      • Следующий шаг будет зависеть от того, какой материал покрытия будет выбран. Если, например, используется металлочерепица, то ее можно прикрутить непосредственно к рейкам контррешетки. Выбирая мягкую кровлю, обязательно подкладывайте под нее фанеру или листы OSB.
      Комплексные узлы вальмовой кровельной системы

      Особо хочу обратить внимание на сложные узлы стропильной системы, установка которых всегда вызывает много вопросов.

      • может выполняться несколькими видами жестких креплений:

      — с помощью металлических уголков, установленных с двух сторон стропильной ноги;

      — гвозди, вбитые под углом через стропило в мауэрлат;

      — кронштейны специальные;

      — застежки-молнии.


      • Соединение стропильных ног на коньковой планке также может осуществляться разными способами:

      — накладывая их друг на друга на брус и скрепляя друг с другом болтами;

      — устройство на стропилах специальных пазов для жесткости при установке их на коньке;

      — установка стропил под выбранным углом на конек и закрепление их деревянными или металлическими пластинами с двух сторон.

      • Еще один очень сложный узел — соединение коньковой планки со стропильными ногами. Эти элементы должны иметь надежную стыковку и крепление, так как от этого зависит долговечность вальмовой стороны крыши.

      — Коньковая планка ставится на стойки и с двух сторон крепится накладками из досок.

      — Диагональные разрезаются под нужным углом и закрепляются на коньковой балке и промежуточном стропиле. Таким же способом монтируется и второе стропило, уходящее в другой угол дома.

      Цены на различные виды креплений стропил

      Крепеж стропил

      Видео: секреты устройства вальмовой кровли

      Если нет опыта возведения такого сложного архитектурного элемента здания, как котлован, то рекомендуется воспользоваться помощью квалифицированных специалистов. Причем этот момент касается не только вальмовой конструкции крыши, но и всех остальных, так как любой тип этой конструкции имеет свои особенности со сложными соединительными узлами.

      Необходимо помнить, что от надежности покрытия дома будет зависеть длительная служба всей конструкции, поэтому к его возведению нужно отнестись с максимальной ответственностью.

      Сторонники европейского стиля при строительстве загородной недвижимости в большинстве случаев выбирают шатровую крышу, преимуществом которой является не только внешняя привлекательность, но и надежность конструкции. Выбрав даже самый простой вариант исполнения, можно использовать массу интересных элементов, способных придать конструкции особую изысканность и неповторимость.

      Что такое вальмовая крыша

      Самая прямолинейная вальмовая крыша выполнена в виде каркаса с четырьмя скатами: двумя треугольными торцами, называемыми вальмовой, и двумя фронтальными трапециевидными плоскостями. Все откосы проложены от конькового элемента до карниза, при этом фронтальная поверхность имеет большую площадь и длину откоса.

      Помимо стандартной конструкции, существуют полавальтовые крыши, которые обычно используются для создания конструкций в голландском стиле. Такой вариант предусматривает установку карнизов фасадных откосов значительно ниже концевых.Такую крышу целесообразно возводить при обустройстве чердачного помещения под жилое пространство.

      Все четыре ската вальмовой крыши сходятся на коньковой балке, которая меньше, чем на двускатной крыше

      Монтаж вальмовой крыши осуществляется на основе сборки узлов и элементов, которые также присутствуют в конструкции более сложных крыш.

      Основной каркас конструкции собирается из следующих элементов:

      1. Для изготовления боковых стропил и промежуточных систем заготавливают доски сечением 50 × 150 мм.При возведении конструкции следует помнить, что крайние стропила должны иметь меньший угол вверху, чем промежуточные.
      2. Установка коротких стропильных ног выполняется к угловому стропилу, а не к коньку, при этом угол их наклона должен быть таким же, как и у промежуточных частей.
      3. Для коньковых элементов выберите материал того же сечения, что и для стропил.

      В каркасе вальмовой крыши принято различать центральные и промежуточные стропила.Центральными называются элементы, стыковка которых выполняется по углам коньковой балки с трех сторон. Промежуточные стропила располагаются между центральными и соединяют конек с мауэрлатом, образуя карниз.

      Центральные стропила сходятся с конькового элемента с трех сторон

      Дополнительными, но не менее важными в конструкции вальмовой кровли являются следующие факторы:

      1. Для поддержки конька в местах соединения двух стропил и стропила. Брус коньковый, обычно ставится подставка.Если под крышей будут обустроены жилые помещения, то стойки можно заменить подпорками, а в некоторых случаях и вовсе убрать.
      2. Для усиления конструкции стропил применяется затяжка, которая, как правило, также является балкой перекрытия.

        Пуфы укрепляют ферму и одновременно являются балками перекрытия

      3. Верхняя часть стен и щель подкровельного пространства надежно защищены от атмосферных осадков за счет увеличенного свеса за счет установки стропил типа «кобылка» к ногам.
      4. С ветреной стороны здания к стропилам крепится ветровая балка; при необходимости допускается его установка на обоих откосах трапециевидной формы.
      5. Вальмовая крыша — единственная конструкция, которая оборудована стропильной ногой или короткой стропильной ногой, прикрепленной к угловому стропилу.
      6. Мауэрлат, являясь необходимой частью любой стропильной системы, сооружается в виде перекладины в вальмовой кровле и крепится по периметру всего здания.

        Мауэрлат крепится к верхнему торцу несущих стен по всему периметру здания и служит для соединения каркаса дома с кровельной системой

      7. Для снятия нагрузки на стены и придания системе для большей жесткости между двумя соседними элементами мауэрлата армируется диагональная перемычка — шпрендель.
      8. Угол наклона подкосов выбирается в зависимости от того, будет ли обустроено чердачное помещение под жилую площадь.
      9. Диагональные стропила вместе с кромкой можно монтировать как с одного конца крыши, так и с двух сторон, при этом выбор зависит от возводимой конструкции.
      10. Прогон — зазор между точками крепления стропил к коньку, величина которого определяется типом материала и нагрузкой, которую снежные массы оказывают на дом в районе строительства.

      Фотогалерея: дома с шатровой крышей

      Все своды шатровой крыши квадратного дома сходятся в одну точку. Часть конструкции мансарды можно вынести на скат вальмовой крыши. Дом может иметь пристройки, накрытые аналогичной крышей. Крыши нескольких равных частей дома можно объединить в единую конструкцию. постройки в средневековом стиле

      Самостоятельное возведение вальмовой кровли: подробная инструкция

      Монтаж кровли своими руками требует четкого соблюдения этапов строительства, а также наличия навыков для подобных работ и набора специального инструмента.

      Перечень инструментов и материалов для строительства вальмовой крыши

      Монтаж каркаса кровли невозможен не только без качественного пиломатериала или кровли, но и без соответствующего крепежа.

      К металлическому крепежу относятся:

      • гвозди и саморезы для кровельных работ;
      • анкерные болты;
      • уголки стальные;
      • прочие детали, отвечающие за надежность и прочность возводимой конструкции.

      Важным моментом при устройстве кровельного каркаса является установка раздвижного крепления стропильных ферм как на коньке, так и в точках соединения с мауэрлатом.Такой способ крепления стропильных элементов исключает возможность повреждения кровельной системы из-за усадки несущих стен и сезонных деформаций здания. .

      Раздвижное крепление позволяет стропильным элементам перемещаться в пределах допустимых отклонений при небольших деформациях каркаса здания

      Стропильная конструкция собирается из следующих материалов:

      1. Мауэрлат изготавливается из бруса сечением 100 × 150 мм.
      2. Для конька и стропил подбирают брус сечением 50 × 150 мм. Специалисты, занимающиеся установкой стропил, рекомендуют использовать в работе брус или доски такого же сечения, только тогда будет достигнута максимальная прочность и качество конструкции.
      3. Стропильная система, как только она будет готова, комплектуется деревянной обрешеткой сечением доски 25 × 150 мм.

      При выборе кровельного материала предлагается несколько вариантов, среди которых лучшей считается мягкая кровля.Крепить его проще всего к сложной стропильной системе типа вальмовой . Перед установкой покрытия следует уложить слой утеплителя и пароизоляционную пленку; при необходимости можно дополнительно прикрепить фанеру.

      Перед тем, как приступить к устройству кровельного пирога, все деревянные части стропил следует обработать антисептиком.

      Монтаж конструкции будет осуществляться намного быстрее, если под рукой будут необходимые инструменты:


      Видео: как сделать смытые стропила в вальмовой кровле

      Что нужно знать при проектировании и составлении сметы на строительство

      Конструкция крыши может быть любой, в зависимости от потребностей и возможностей хозяина дома.Сложность работ будет зависеть от расположения несущих стен. По мере усложнения проекта для его реализации увеличивается расход материалов, трудозатраты и сроки выполнения заказа.

      Сложность возведения вальмовой крыши в первую очередь зависит от размеров и конфигурации здания.

      Возведение сложной вальмовой кровли лучше доверить профессионалам, которые произведут точный расчет всех элементов стропильной системы и смогут изготовить кровлю в строгом соответствии с проектом.Тем, кто любит попробовать свои силы в самостоятельном строительстве, необходимо учитывать несколько факторов:

      1. Способность конструкции и фундамента выдерживать нагрузку будущей кровли.
      2. Особенности стропильной системы — многоуровневые и навесные конструкции имеют свои тонкости реализации.
      3. Допустимый размер сечения деревянных элементов конструкции для заданных значений длины и расстояния между фермами.
      4. Соответствие углов наклона откосов и стропильного прогона при сближении их на коньке.
      5. Необходимость организации дополнительных отверстий и выступов, например, для дымоходов, вентиляции, оконных и других проемов.

      При проектировании стропильной системы для вальмовой крыши необходимо учитывать множество различных факторов.

      Пошаговая инструкция по установке стропильной системы

      Сначала древесина подготавливается — хорошо сохнет, обрабатывается антисептическими составами и снова просушивается. Как только материал будет готов, можно приступать к его монтажу согласно схеме ниже:

      1. По периметру несущего основания укладывается и надежно закрепляется мауэрлат с обязательным гидроизоляционным слоем из рубероида или аналогичных материалов.

        Кровля из мауэрлата укладывается на гидроизоляционный материал и фиксируется шпильками.

      2. Мауэрлат размечается по предварительно рассчитанным размерам. Чтобы метки были хорошо видны, рекомендуется наносить их ярким маркером или даже вбивать небольшие маячки. Важно соблюдать идентичность разметки на противоположных плоскостях, иначе укладка балок будет неровной.

        Разметку нужно делать очень аккуратно, чтобы фермы и затяжки устанавливались равномерно.

      3. Монтаж балок перекрытия выполняется на мауэрлат или на дополнительную балку, усиленную чуть ниже плоскости стен.

        Балки перекрытия (натяжные) можно крепить к мауэрлату

      4. Для уменьшения нагрузки от несущего каркаса мауэрлат крепится поперечными стяжками.

        Поперечная затяжка перераспределяет нагрузку от крыши равномерно по всему периметру стропильной системы

      5. После того, как раскосы будут уложены поверх балок перекрытия, рекомендуется построить настил из досок, который будет прикреплен к балкам таким образом, чтобы по нему будет удобно и безопасно ходить для дальнейшей работы.

        Временное перекрытие используется для безопасного передвижения по всей площади пола при установке стропил.

      6. Далее стойки устанавливаются на затяжки или на балки перекрытия.
      7. Вверху к балке конька крепятся стойки. На него также монтируются центральные стропила с торца крыши.
      8. Затем проводят разметку и устройство промежуточных стропил со стороны фронтонов.

        Устанавливают промежуточные стропила спереди

      9. После этого укладывают диагональные стропила, соединяющие коньковый элемент постройки с углами.При необходимости возможна установка дополнительных стоек.

        Диагональные стропила соединяют элемент коньковой крыши с углами

      10. К диагональным стропилам крепят короткие стропила, называемые стропилами. Расстояние между ними должно быть таким же, как между промежуточными элементами.

        Народники соединяют диагональные стропила с мауэрлатом

      11. В расчетной схеме могут появиться и другие детали опоры и армирования: подкосы, ветровые балки, стропильная система.
      12. Если стропила заканчиваются на поверхности мауэрлата, их необходимо вывести за каркас здания с помощью «кобылки», за счет чего создаются карнизы и свесы кровли.

      Стропильные ноги могут крепиться к мауэрлату с помощью различных жестких элементов, например:


      Стропильные ноги также крепятся к брусу конькового элемента несколькими способами:

      1. Соединение ног между собой и выше брус с последующим прикручиванием.
      2. Создание пазов в стропилах для усиления жесткости соединения с элементом конька.
      3. Доведение стропил до конька и закрепление их деревянными или металлическими накладками.

      В месте крепления конькового бруса к стропильным ногам тоже получается довольно сложный узел, и только при надежной стыковке и фиксации всех деталей можно говорить о долговечности вальмовой крыши. В этом случае поверх стоек укладывается коньковый брус, после чего с двух сторон крепится деревянными накладками. Затем вырезаются диагональные стропила, которые крепятся к коньку и промежуточным стропилам. Аналогичным образом выполняется установка второго стропила для другого угла дома.

      Видео: монтаж стропильной системы вальмовой кровли своими руками

      Подготовка кровли под кровлю

      Когда стропильная система полностью смонтирована, можно приступать к подготовке конструкции под укладку рубероида:

      1. Разметка выполняется в местах планируемых оконных и дверных проемов, дымоходов, вентиляционных проемов с последующим обрамлением выбранных проемов деревянными рейками.
      2. Далее монтируется кровельный пирог в следующей последовательности:
        1. Растягивается слой пароизоляционной пленки и прикрепляется к стропилам.
        2. Следующий слой — обрешетка.
        3. В промежутках между планками крепится утеплитель с ветрозащитой, похожий на полиэтиленовую пленку.
        4. Далее устанавливается встречная решетка.

      Последний этап перед установкой покрытия напрямую определяется выбранным рубероидом. Итак, если выбор пал на металлочерепицу, то ее можно прикрепить прямо к встречной решетке. Если используется мягкая кровля, то потребуется дополнительный слой фанеры или листов OSB.

      Устройство кровельной вентсистемы

      Для забора воздуха из подкровельного пространства вентиляционное отверстие выполняется внизу ветрозащиты, а для его вывода — в верхней части кровли — ближе к коньку. элемент. При создании опиловки деревянными досками можно оставить между ними небольшой зазор для лучшей вентиляции.

      Если подшивка собрана плотно, рекомендуется сделать несколько небольших деревянных решеток и разложить их по всей длине ветровой подшивки с шагом 80 см.Чтобы просверлить нужное отверстие, придется вооружиться дрелью с насадкой для чашки. Место для верхнего выхода воздуха предусмотрено в самой крыше.

      При использовании черепицы вентиляция осуществляется с помощью вентилируемого конька; Керамическая черепица позволяет подавать воздух через кровельный клапан. Вентиляция шифера, ондулина и других подобных покрытий осуществляется через стандартные коньковые коньки. Металлочерепица вентилируется с ребристым уплотнением.

      Видео: шатровая металлическая крыша

      Беседка с шатровой крышей

      Беседка с шатровой крышей станет эталоном дизайнерских решений и при грамотном расчете и обустройстве будет отличаться надежностью и долговечностью эксплуатации.Собрать шатровую крышу своими руками будет несложно. Такая конструкция подходит для беседки в форме прямоугольника или квадрата. Первый вариант — это сборка вальмовой конструкции с двумя треугольными и таким же количеством трапециевидных откосов. Второй вариант — вальмовая вальмовая крыша, состоящая из 4-х равнобедренных треугольных скатов.

      Вальмовая крыша квадратной беседки состоит из четырех одинаковых треугольных секций

      Четырехскатная крыша — отличный выбор при строительстве беседки, так как позволяет использовать любое кровельное покрытие, а удобная конструкция обеспечивает свободный угол обзора, его легко обустроить, например, в китайском стиле, добавив длинных свесов и нескольких изогнутых диагональных стропил.

      На подготовительном этапе работ составляется чертеж будущей кровли с учетом основных факторов:

      • вес всех стропил и их дополнительных элементов;
      • кровельные и гидроизоляционные массы;
      • уровень климатических нагрузок, слой снежных масс;
      • Вес строителей, обслуживающих кровлю;
      • нагрузок от оборудования, которое планируется установить на стропильную систему.

      Особенности монтажа напрямую зависят от уклона откосов и от того, какие материалы выбраны для покрытия кровли, например, шаг обрешетки обшивки и стропильной системы.И все это влияет на общий вес постройки.

      Продлить срок службы деревянной беседки можно, предварительно обработав все ее элементы специальными антисептическими пропитками, а также антипиреном. Все эти составы довольно просто наносятся обычной кистью или валиком.

      Опорой шатровой крыши беседки может быть деревянная, кирпичная стена или опорные каркасные стойки. Если в работе использовать кирпич, то конструкция получится капитальной и потребует возведения прочного фундамента, выдерживающего большие нагрузки.Устройство вальмовой крыши на такой беседке в целом аналогично устройству кровли жилого дома или другого крупногабаритного сооружения.

      Небольшие вальмовые крыши можно собирать на опорах из столбов, которые предварительно необходимо хорошо закрепить

      Если беседка устанавливается на деревянных столбах, то сначала следует проверить прочность крепления ее опор, они должны быть строго вертикальными, а для жесткости и устойчивости каркаса снизу подвязывают перемычками.Сверху также монтируются перемычки, которые будут обвязкой скатной конструкции. Из-за большой нагрузки опоры могут постепенно расходиться, поэтому рекомендуется заранее закрепить их на верхних концах с помощью диагональных перемычек, а на стыках уложить деревянные или стальные пластины.

      Пошаговая инструкция по установке вальмовой крыши для беседки

      1. Сначала крепится коньковый брус с помощью специальных подкосов и вертикальных опор.

        Устройство кровли начинается с установки конькового бруса на вертикальные столбы

      2. Далее укладываются диагональные стропила, образующие скаты кровли.Этот этап предполагает возможность увеличения длины свесов с помощью накладных досок — «кобылок», удлиняющих стропила свеса.
      3. Затем проводят монтаж центральных и промежуточных стропил.

        Диагональные и промежуточные стропила соединяют коньковый брус с мауэрлатом и образуют каркас для установки обшивки.

      4. Для защиты деревянных элементов от влаги поверх стропил укладывается гидроизоляционное мембранное покрытие.
      5. На слой гидроизоляции монтируется обрешетка, а также при необходимости устанавливается дополнительное вентиляционное оборудование, контррешетка.

        Монтаж кровли завершает процесс строительства беседки

      Вальмовая крыша собирается так же, как и обычная вальмовая крыша, за исключением установки коньковой планки. В этом случае пучок диагональных стропил оформляют в коньковый узел.

      Видео: строительство беседки и мангала своими руками

      Отсутствие опыта строительства кровельных конструкций может негативно сказаться на качестве будущей кровли и степени защиты всей конструкции, поэтому выполнять такой вид работ рекомендуется обращаться в профессиональную строительную бригаду.При правильном подходе вальмовая крыша станет отличным архитектурным сооружением для дома, беседки и любого другого строения.

      Чертежи флигеля вальмовой крыши 6×6

      Хомуты не позволяют стропилам растягиваться под тяжестью веса и выталкивать боковые стены. Перегородка была создана путем установки стальных прогонов между одной из внешних опорных стоек и гвоздезабивателем, прикрепленным вертикально к существующей стене. Ортез для ног нужен не реже, чем каждые 8 ​​футов. Двери с обрешеткой могут быть изготовлены из досок с пазом, шпунтованной доски или простых реек, которые обычно подходят для использования на открытом воздухе.Большинство этих схем должны дать вам подробные инструкции по проектированию сарая. Вам может потребоваться простой водосточный желоб или водосточная труба, чтобы предотвратить скопление в основании s. Установите отвесные столбы и закрепите их на месте.

      Здание из столбов — это простой способ строительства, который требует закапывать столбы в землю и перекрывать их балками. Если подгонка правильная, используйте те же шаблоны, чтобы вылепить оставшиеся фермы из стропил. Перемычка — это (https://sheddrafts.com/10×8-gable-garden-storage-shed-plans-blueprints) небольшая балка, которая проходит горизонтально через верх двери или окна.Бухгалтерская книга остается длинной и будет сокращена до нужной длины, когда будут построены отчеты о доходах. Другие варианты, не требующие особого ухода, включают алюминиевые окна, черепицу, стальные двери и композитный сайдинг. Большие крючки занимают место на стене вашей садовой пристройки и освобождают драгоценное пространство на полу.

      Когда ваша форма установлена, вы можете создать основу вашего бетонного пола. Раздвижные двери легче изготовить, чем распашные, потому что они не обязательно должны быть такими жесткими и прочными. Вы должны сделать (https: //www.motherearthnews.com / diy / Buildings / classic-cottage-garden-shed-zv0z1512zsgre) это первый образец стропила на самой прямой доске, которую вы можете найти. Сделайте гроссбух, который будет крепиться к существующей стене и поддерживать верхний конец вашей крыши. Проволочная сетка также упрощает чистку корпуса. У вас будет всего пара дюймов, чтобы просверлить отверстия. Добавление полок с одной стороны может обеспечить место для хранения удобрений и химикатов. После затяжки клиновых анкерных болтов крылья внутри бетонного анкера расширяются и прижимаются к стенкам бетонной ямы и закрепляют анкер на месте, чтобы обеспечить сопротивление сдвигу.

      После сборки каркаса пола необходимо прикрепить полозья 4 × 4. Дверной упор представляет собой деревянную полосу или рейку, прикрепленную к дверным косякам и верхней части двери для предотвращения сквозняков и дождя. Прикрепите ровную доску или блок к периметру грани платформы на высоте начала обшивки. Распилите куски первой фермы по ее длине и положите между установленными кольями. Сделайте линии для коротких сторон, расширяя их до места размещения. Гвозди для вставки в ферму во всех точках соединения с 8d общими гвоздями на каждом конце фермы.

      Стеновые рамы можно измерить, изготовить и построить прямо на деревянном полу, который вы только что построили. Традиционные коллекторы создаются путем прибивания фанерных прокладок между панелями коллекторов, чтобы их толщина равнялась ширине стоек. Обшивка укрепляет стены, создает барьер для влаги и создает поверхность, на которую можно установить внешнюю отделку. Продеть доску с ориентированной стружкой между стойками с помощью сабельной пилы.

      Автоматическое построение основных стилей крыши

      Информация в этой статье относится к:

      ВОПРОС

      Как использовать автоматические инструменты крыши для создания некоторых основных стилей крыши?

      ОТВЕЧАТЬ

      Автоматическое создание основных стилей крыши в Home Designer может быть простым с помощью панели «Крыша», расположенной в диалоговом окне «Спецификация стены».Значение Pitch, установленное в диалоговом окне Build Roof, устанавливает только шаг по умолчанию для всех плоскостей крыши в плане. Угол наклона вместе со стилем крыши можно переписать для каждой стены, открыв диалоговое окно спецификации этой стены на панели «Крыша».

      В этом уроке мы начнем с создания базовой замкнутой прямоугольной конструкции размером 40 x 30 футов, как показано на изображении ниже.


      В этой статье мы покажем вам, как автоматически создавать следующие стили крыши:


      ВЕРХНЯЯ КРЫША

      Вальмовая крыша имеет плоскость крыши, построенную над каждой внешней стеной на плане, над которой нет другой стены, как показано на изображении ниже.


      Для создания вальмовой крыши

      1. По умолчанию вальмовая крыша будет автоматически создана на нашей конструкции размером 40 x 30 футов без каких-либо изменений.
      2. Выберите в меню Build> Roof> Build Roof .
      3. На панели «Крыша» диалогового окна « Построить крышу » можно установить значение по умолчанию Шаг (12 дюймов) всей крыши, его минимальный размер ниши , Размер и Вынос крыши .

        Примечание. Если вы используете Home Designer Pro, установите флажок «Построить плоскости крыши» и нажмите «ОК». Всякий раз, когда вы хотите регенерировать плоскости крыши после внесения изменений в директивы крыши, необходимо установить флажок в этом параметре, если у вас не включен параметр Auto Rebuild Roofs.


      4. Перейдите на панель «Материалы», чтобы изменить материал крыши по умолчанию, а также установите материал для других аспектов крыши, таких как желоб.
      5. Нажмите ОК , чтобы применить любые изменения, сделанные в этом диалоговом окне, чтобы перестроить крышу с новыми настройками.

        Вид в плане стандартной вальмовой крыши будет выглядеть, как на изображении выше.


      ДВУСКАТНАЯ КРЫША

      Если на стене нет несущей плоскости кровли, то это двускатная стена.


      Для создания двускатной крыши

      Чтобы создать базовую двускатную крышу, нам нужно указать программе, чтобы она не строила плоскость вальмовой крыши над двумя 30-футовыми стенами на нашем плане.

      1. Используйте инструмент Select Objects , чтобы выбрать левую 30-футовую стену, затем щелкните инструмент редактирования Open Object .
      2. На панели «Крыша» в открывшемся диалоговом окне Wall Specification выберите параметр Full Gable Wall , затем нажмите OK .

      3. Выполните те же шаги для правой стены 30 футов.
      4. Если у вас включено Auto Rebuild Roofs в диалоговом окне Build Roof , то ваш план обновится автоматически, в противном случае выберите Build> Roof> Build Roof , чтобы отобразить диалоговое окно Build Roof , затем нажмите OK , чтобы перестроить крышу.

        Примечание. Если вы используете Home Designer Pro, установите флажок «Построить плоскости крыши» и нажмите «ОК». Всякий раз, когда вы хотите регенерировать плоскости крыши после внесения изменений в директивы крыши, необходимо установить флажок в этом параметре, если у вас не включен параметр Auto Rebuild Roofs.


        Вид в плане стандартной двускатной крыши будет выглядеть, как на изображении выше. Мы указали две стены, которые следует определить как «Сплошные фронтальные стены», чтобы создать этот стиль крыши.

      ВЫНОСНАЯ КРЫША


      Смещенная двускатная крыша — это тип двускатной крыши с разными уклонами на каждой из двух плоскостей крыши и коньком, смещенным от центральной линии здания.


      Для создания двускатной двускатной крыши

      Этот стиль крыши можно создать, присвоив двум плоскостям крыши разный уклон прил.

      1. Задайте для левой и правой стены Фронтальные стены .
      2. Используйте инструмент Select Objects , чтобы выбрать нижнюю 40-футовую стену, затем щелкните инструмент редактирования Open Object .
      3. На панели «Крыша» в открывшемся диалоговом окне « Wall Specification » измените значение Pitch на большее, чем остальная часть крыши, например 12 дюймов , затем щелкните OK .

      4. Откройте верхнюю 40-футовую стену и на панели «Крыша» измените значение Pitch на более низкое значение, например 2 «, затем щелкните OK .
      5. Если у вас включено Auto Rebuild Roofs в диалоговом окне Build Roof , то ваш план обновится автоматически, в противном случае выберите Build> Roof> Build Roof , чтобы отобразить диалоговое окно Build Roof , затем нажмите OK , чтобы перестроить крышу.

        Примечание. Если вы используете Home Designer Pro, установите флажок «Построить плоскости крыши» и нажмите «ОК». Всякий раз, когда вы хотите регенерировать плоскости крыши после внесения изменений в директивы крыши, необходимо установить флажок в этом параметре, если у вас не включен параметр Auto Rebuild Roofs.


        Вид в плане двускатной крыши со сдвигом будет выглядеть, как на изображении выше. Мы указали, что нижняя горизонтальная стена имеет более крутой уклон, чем верхняя горизонтальная стена.

      ГОЛЛАНДСКАЯ КРЫША


      Голландский фронтон, иногда называемый голландско-вальмовой, представляет собой комбинацию вальмовой и двускатной крыши, в которой фронтон расположен в конце конька, в верхней части плоскости вальмовой крыши.


      Для создания двускатной голландской крыши


      1. Используйте инструмент Select Objects , чтобы выбрать левую 30-футовую стену, затем щелкните инструмент редактирования Open Object .
      2. На панели «Крыша» диалогового окна «Спецификация стены », в котором отображается:

      3. Выполните те же шаги для правой стены 30 футов.
      4. Если у вас включено Auto Rebuild Roofs в диалоговом окне Build Roof , то ваш план обновится автоматически, в противном случае выберите Build> Roof> Build Roof , чтобы отобразить диалоговое окно Build Roof , затем нажмите OK , чтобы перестроить крышу.

        Примечание. Если вы используете Home Designer Pro, установите флажок «Построить плоскости крыши» и нажмите «ОК». Всякий раз, когда вы хотите регенерировать плоскости крыши после внесения изменений в директивы крыши, необходимо установить флажок в этом параметре, если у вас не включен параметр Auto Rebuild Roofs.


        Вид голландской двускатной крыши сверху будет выглядеть, как на изображении выше. Мы определили левую и правую вертикальные стены как голландские фронтальные стены и установили расстояние In From Baseline равным 96.

      КРЫША


      Односкатная крыша представляет собой одинарную наклонную плоскость крыши.


      Создать односкатную крышу

      Во-первых, нам нужно указать программе, чтобы она не строила плоскость вальмовой крыши над двумя 30-футовыми стенами на нашем плане, назначила одну стену высокой стеной навеса / фронтона, и мы также уменьшим уклон крыши, чтобы это не было так круто.

      1. Используйте инструмент Select Objects , чтобы выделить левую 30-футовую стену, чтобы выделить ее, затем щелкните инструмент редактирования Open Object .
      2. На панели «Крыша» в открывшемся диалоговом окне Wall Specification выберите параметр Full Gable Wall , затем нажмите OK .

      3. Выполните те же шаги для правой стены 30 футов.
      4. Используйте инструмент Select Objects , чтобы выбрать верхнюю 40-футовую горизонтальную стену, и щелкните инструмент редактирования Open Object .
      5. На панели «Крыша» выберите опцию High Shed / Gable Wall , затем щелкните OK .

      6. Если у вас включено Auto Rebuild Roofs в диалоговом окне Build Roof , то ваш план обновится автоматически, в противном случае выберите Build> Roof> Build Roof , чтобы отобразить диалоговое окно Build Roof , затем нажмите OK , чтобы перестроить крышу.

        Примечание. Если вы используете Home Designer Pro, установите флажок «Построить плоскости крыши» и нажмите «ОК».Всякий раз, когда вы хотите регенерировать плоскости крыши после внесения изменений в директивы крыши, необходимо установить флажок в этом параметре, если у вас не включен параметр Auto Rebuild Roofs.


        Вид в плане стандартной односкатной крыши будет выглядеть, как на изображении выше, с одной плоскостью крыши. Мы указали, что две вертикальные стены должны быть определены как полностью фронтальные стены, а верхняя горизонтальная стена должна быть определена как стена с высоким навесом / фронтоном.

      КРЫША GAMBREL


      Крыша в форме амбара имеет два ската с каждой стороны гребня .Первая (нижняя) площадка с обеих сторон круче, чем площадка у гребня.


      Сделать двускатную крышу

      Чтобы создать базовую крышу Gambrel Roof, нам нужно указать программе, чтобы она не строила плоскость вальмовой крыши над двумя 30-футовыми стенами на нашем плане, а также установить соответствующие нижний и верхний шаг для двух горизонтальных 40-футовых стен.

      1. Используйте инструмент Select Objects , чтобы выделить левую 30-футовую стену, чтобы выделить ее, и щелкните инструмент редактирования Open Object .
      2. На панели «Крыша» в открывшемся диалоговом окне Wall Specification выберите параметр Full Gable Wall , затем нажмите OK .

      3. Выполните те же шаги для правой стены 30 футов.
      4. Используйте инструмент Select Objects , чтобы выбрать верхнюю 40-футовую стену, и щелкните инструмент редактирования Open Object .
      5. На панели «Крыша» диалогового окна «Спецификация стены », в котором отображается:

        • Укажите шаг Шаг как 24 дюйма дюйма 12.
        • Поставьте галочку в поле Upper Pitch и установите его шаг 6 дюймов дюйм 12.
        • Измените значение In From Baseline на 60 «, чтобы второй шаг начинался на расстоянии 5 футов от верхней пластины . Значение Start at Height будет регулироваться автоматически на основе других введенных значений.
        • Нажмите ОК , чтобы применить эти изменения и закрыть диалоговое окно.
      6. Выполните ту же процедуру для нижней 40-футовой горизонтальной стены.
      7. При желании поэкспериментируйте с чередующимися шагами и выступами. Кроме того, попробуйте изменить высоту, на которой начинается второй уклон, чтобы вы могли увидеть, как он влияет на дизайн вашей двускатной крыши.
      8. Если у вас включено Auto Rebuild Roofs в диалоговом окне Build Roof , то ваш план обновится автоматически, в противном случае выберите Build> Roof> Build Roof , чтобы отобразить диалоговое окно Build Roof , затем нажмите OK , чтобы перестроить крышу.

        Примечание. Если вы используете Home Designer Pro, установите флажок «Построить плоскости крыши» и нажмите «ОК». Всякий раз, когда вы хотите регенерировать плоскости крыши после внесения изменений в директивы крыши, необходимо установить флажок в этом параметре, если у вас не включен параметр Auto Rebuild Roofs.


        Вид в плане стандартной двускатной крыши будет выглядеть, как на изображении выше. Мы указали, что две вертикальные стены должны быть определены как полностью фронтальные стены, а две горизонтальные стены должны иметь верхний и нижний уклон, а также расстояние от базовой линии.

      ОТКРЫВАЮЩАЯСЯ КРЫША

      Крыша в стиле «крыло чайки» имеет два ската по обе стороны конька, причем первый скат меньше второго.


      Чтобы создать крышу типа «крыло чайки»

      Во-первых, нам нужно указать программе, чтобы она не строила плоскость вальмовой крыши над двумя 30-футовыми стенами на нашем плане, а также установить соответствующие нижний и верхний уклон для двух 40-футовых стен.

      1. Используйте инструмент Select Objects , чтобы выделить левую 30-футовую стену, чтобы выделить ее, и щелкните инструмент редактирования Open Object .
      2. На панели «Крыша» в открывшемся диалоговом окне Wall Specification выберите параметр Full Gable Wall , затем нажмите OK .

      3. Выполните те же шаги для правой стены 30 футов.
      4. Используйте инструмент Select Objects , чтобы выбрать верхнюю 40-футовую стену, и щелкните инструмент редактирования Open Object .
      5. На панели «Крыша» диалогового окна «Спецификация стены », в котором отображается:

        • Укажите шаг как 6 дюймов дюймов 12.
        • Поставьте галочку в поле Upper и установите его шаг как 12 дюймов дюйма 12. Важно, чтобы верхний уклон был круче стандартного для создания этого стиля крыши.
        • Измените значение In From Baseline на 60 дюймов , чтобы второй шаг начинался на 5 футов выше верхней пластины.
        • Нажмите ОК , чтобы применить эти изменения и закрыть диалоговое окно.
      6. Выполните ту же процедуру для оставшейся 40-футовой стены.
      7. При желании поэкспериментируйте с чередующимися шагами и выступами. Кроме того, попробуйте изменить высоту, на которой начинается второй шаг, чтобы вы могли увидеть, как он влияет на конструкцию крыши вашего крыла чайки.
      8. Если у вас включено Auto Rebuild Roofs в диалоговом окне Build Roof , то ваш план обновится автоматически, в противном случае выберите Build> Roof> Build Roof , чтобы отобразить диалоговое окно Build Roof , затем нажмите OK , чтобы перестроить крышу.

        Примечание. Если вы используете Home Designer Pro, установите флажок «Построить плоскости крыши» и нажмите «ОК». Всякий раз, когда вы хотите регенерировать плоскости крыши после внесения изменений в директивы крыши, необходимо установить флажок в этом параметре, если у вас не включен параметр Auto Rebuild Roofs.


        План этажа стандартной крыши типа «чайка» будет выглядеть, как на изображении выше. Мы указали, что две вертикальные стены должны быть определены как полностью фронтальные стены, а две горизонтальные стены должны иметь верхний и нижний уклон, а также расстояние от базовой линии.

        Обратите внимание на то, что на виде плана этажа эта крыша может выглядеть идентично плоской крыше, поэтому важно убедиться, что вы правильно настроили верхний и нижний угол наклона, и проверьте с помощью обзора камеры.

      ПОЛУКОМПАКТНАЯ КРЫША


      Полувальмовая крыша имеет два двускатных конца, но в верхней части каждого фронтона есть небольшой вальм, переходящий к коньку. Это комбинация стилей двускатной и вальмовой крыши, в которой плоскость вальмовой крыши поднимается вверх от частичной двускатной стены.


      Для создания полувальмовой крыши

      Нам нужно указать программе, чтобы она не строила плоскость вальмовой крыши над двумя 30-футовыми стенами на нашем плане.

      1. Используйте инструмент Select Objects , чтобы выделить левую 30-футовую стену, чтобы выделить ее, и щелкните инструмент редактирования Open Object .
      2. На панели «Крыша» диалогового окна «Спецификация стены », в котором отображается:

        • Выберите опцию Full Gable Wall .
        • Установите флажок рядом с шагом Upper , затем укажите шаг Upper как 3 дюйма дюйма 12
        • Установите значение In по сравнению с базовым значением на 108 дюймов .
        • Нажмите ОК , чтобы применить эти изменения и закрыть диалоговое окно.
      3. Следуйте тем же инструкциям для правой 30-футовой стены.
      4. Если у вас включено Auto Rebuild Roofs в диалоговом окне Build Roof , то ваш план обновится автоматически, в противном случае выберите Build> Roof> Build Roof , чтобы отобразить диалоговое окно Build Roof , затем нажмите OK , чтобы перестроить крышу.

        Примечание. Если вы используете Home Designer Pro, установите флажок «Построить плоскости крыши» и нажмите «ОК». Всякий раз, когда вы хотите регенерировать плоскости крыши после внесения изменений в директивы крыши, необходимо установить флажок в этом параметре, если у вас не включен параметр Auto Rebuild Roofs.


        Вид в плане стандартной полувальмовой крыши будет выглядеть, как на изображении выше. Мы указали, что две вертикальные стены должны быть определены как полностью фронтальные стены, и установили для тех же стен верхний шаг и расстояние от базовой линии.

      МАНСАРДНАЯ КРЫША

      Мансардная крыша — это вальмовая крыша с двумя скатами на секциях крыши над каждой из четырех стен. Второй откос начинается на той же высоте над каждой стеной. Верхний склон обычно довольно пологий, а нижний — гораздо круче.


      Создать мансардную крышу

      Чтобы создать крышу в мансардном стиле, нам нужно будет изменить панель «Крыша» в диалоговом окне «Спецификация» для всех четырех стен в.файл плана.

      1. Используйте инструмент Select Objects , чтобы выделить левую 30-футовую стену, чтобы выделить ее, и щелкните инструмент редактирования Open Object .
      2. На панели «Крыша» диалогового окна «Спецификация стены », в котором отображается:

        • Укажите шаг из 24 дюйма .
        • Установите флажок рядом с полем Верхний Шаг и введите значение 1/4 дюйма .
        • Измените значение In с базового значения на 60 дюймов .
        • Нажмите ОК , чтобы применить эти изменения и закрыть диалоговое окно.
      3. Следуйте тем же инструкциям для остальных трех стен.
      4. Если у вас включено Auto Rebuild Roofs в диалоговом окне Build Roof , то ваш план обновится автоматически, в противном случае выберите Build> Roof> Build Roof , чтобы отобразить диалоговое окно Build Roof , затем нажмите OK , чтобы перестроить крышу.

        Примечание. Если вы используете Home Designer Pro, установите флажок «Построить плоскости крыши» и нажмите «ОК». Всякий раз, когда вы хотите регенерировать плоскости крыши после внесения изменений в директивы крыши, необходимо установить флажок в этом параметре, если у вас не включен параметр Auto Rebuild Roofs.


        План этажа стандартной мансардной крыши будет выглядеть, как на изображении выше. Мы указали, что для всех четырех стен должны быть определены их верхний и нижний отступы, а также расстояние от базовой линии.

      БОЛЬШЕ ИНФОРМАЦИИ

      Все эти и другие инструкции можно найти в вашем программном обеспечении, выбрав меню Help и щелкнув Launch Help , чтобы запустить доступные для поиска ресурсы программы.

    Leave a Reply

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
