Пылесборный кожух для болгарки своими руками
Здравствуйте, уважаемые читатели и самоделкины!Многим из Вас приходилось работать с болгаркой, и возможно даже заниматься шлифовкой бетона алмазной чашей. Тогда Вы знаете, сколько пыли получается при этом процессе.
В данной статье, автор YouTube канала «Men’s Craft» расскажет Вам, как можно быстро изготовить специальный кожух для удаления пыли.
Эта самоделка очень проста в изготовлении, и изготавливается из доступных материалов с использованием минимального количества инструментов.
Материалы.
— Заглушка диаметром 160 мм для ПВХ трубы, уголок
— Резиновая полоса
— Секундный клей
— Стальной хомут
— Саморезы с пресс-шайбой
— Наждачная бумага.
Инструменты, использованные автором.
— Шуруповерт
— Коронки
— Ступенчатые сверла
— Фен строительный
— Болгарка
— Отрезной диск
— Пылесос
— Угольник, линейка, маркер, отвертка, напильник, ножницы по металлу.
Процесс изготовления.
Основой для кожуха будет заглушка для ПВХ трубы диаметром 160 мм. На ней мастер размечает центр, и высверливает отверстие ступенчатым сверлом.
Техническим феном разогревает пластик вокруг отверстия, и расширяет его рукояткой отвертки.
Повторив процесс нагрева, вставляет в отверстие пластиковый уголок.
Края отверстия получились чуть длиннее, автор срезает их болгаркой, оставляя около 15 мм запаса. Края выравнивает напильником.
Также в заглушке высверливает отверстие для трубки пылеудаления.
Передние спуски заглушки также следует немного укоротить.
Трубку пылеудаления он решил изготовить из ПВХ уголка.
Разогревает пластмассу, и вставляет в нее уголок вот таким образом. Его стык можно дополнительно зафиксировать горячим клеем.
Для лучшего обжатия шейки кожуха вокруг редуктора, делается небольшой надрез.
Теперь мастер отмеряет резиновую ленту необходимой длины, и отрезает ножницами.
На одном крае ленты делается множество надрезов, это нужно для повышения ее эластичности, и более плотного контакта с поверхностью.
Теперь лента приклеивается секундным клеем по периметру корпуса.
Почти все готово, на шейку надевается хомут, кожух устанавливается на болгарку, и фиксируется винтом. Также мастер установил алмазную шлифовальную чашу по бетону.
Для большей надежности лента дополнительно фиксируется саморезами с пресс-шайбой.
Вот и все, можно подключать пылесос, и обрабатывать стены, выравнивать их поверхности, либо удалять краску.
Благодарю автора за простое, но полезное приспособление для строительства, которое поможет работать без пыли!
Всем хорошего настроения, удачи, и интересных идей!
Авторское видео можно найти здесь.
Источник
Доставка новых самоделок на почту*Заполняя форму вы соглашаетесь на обработку персональных данных
Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.для штробления, под пылесос, защитные и другие виды насадок для болгарок, подробные видео изготовления своими руками
Кожух Bosch для УШМ с диском диаметром в 125 мм. Фото 220Вольт
Кожух (чехол, насадка) для УШМ выполняет несколько функций: служит защитой исполнителя, выступает элементом для сбора пыли и другого мусора. Таким образом, чехол является обязательной частью болгарки при проведении различных типов работ. Данная статья посвящена самостоятельному изготовлению кожухов. Кроме этого, посетителей сайта могут заинтересовать статьи о кожухах под пылесос и подробный материал про все их виды.
Виды чехлов для болгарки
Пластиковый кожух для УШМ (125 мм) MESSER. Фото ВсеИнструменты.ру
Существует несколько видов чехлов для УШМ:
- насадки под пылесос используются при штроблении стен, шлифовке поверхностей и осуществлении других работ, в процессе которых формируется большое количество пыли, частиц и прочего мусора;
- чехлы, предназначенные для болгарок с различным диаметром дисков;
- насадки, выполненные из металла и пластика;
- с креплением и без;
- с салазками — специальными направляющими;
- различных торговых марок: российских и иностранных.
Как сделать насадку своими руками
Далее представлены видео, демонстрирующие процесс изготовление кожуха для УШМ своими руками. Мастера используют различные материалы и технологии для производства.
Самодельный для штробления, под пылесос
Чехлы для пылеотведения являются наиболее востребованным видом.
Самодельный защитный кожух под алмазную чашу из пластиковой подставки, уголка и хомута
Основой для чехла служит пластиковая подставка для цветочного горшка.
В центре делается отверстие: выполняется несколько резов, заготовка нагревается и края отодвигаются.
С краю формируется отверстие для ПВХ уголка, который затем присоединяется посредством пайки к подставке.
Рекомендуется обклеить обод плотной тканью или поролоном, для задержки мусора.
Кожух из пластиковой чаши, трубы диаметром 40 мм. и хомута
Для изготовления потребуется чашка из пластика, труба диаметром 40 мм. и хомут.
В центре чаши с помощью дрели просверливается отверстие, прорезаются «лепестки», края отодвигаются посредством помещения в отверстие трубы.
Заготовка примеряется на дрель, «лепестки» немного обрезаются.
С помощью хомута заготовка крепится к УШМ и делается меньше по высоте, ненужные части удаляются ножницами.
Для изготовления пылеотвода делается еще одно отверстие. Труба крепится к заготовке с помощью прошивки проволокой, место соединения покрывается силиконом.
С внутренней стороны чехол по краям обклеивается на двусторонний скотч лентой для дверей, которая будет удерживать пыль.
Модернизация металлического кожуха пылеотводом и завесом для регулировки глубины реза
К металлическому кожуху привариваются две пластины аналогичной формы, тем самым насадка обеспечивает большую защиту.
На чехле формируется отверстие, приваривается трубка диаметром 25 мм., т.е. делается пылеотвод.
С нижней стороны насадки также будет располагаться подвижная пластина, крепление которой выполняется с помощью завеса, приваренного с одной из сторон.
С другой стороны осуществляется крепление пластины с отверстиями под болт. С ее помощью выполняется регулировка глубины реза.
В пластине, располагаемой с нижней стороны, болгаркой формируется прорезь под диски.
Изделие окрашивается.
Вытяжной кожух для дисков УШМ диаметром в 125 мм. со смещенным центром
Для изготовления потребуется пустая тара из-под краски, обжимной хомут от 40 до 50 мм., уголок от сантехнической трубы диаметром 30 мм. и небольшой отрезок трубы.
В дне пластиковой тары в центре и недалеко от края ножом формируются два отверстия разного диаметра.
В первое помещается болгарка и фиксируется с помощью хомута, во второй — труба, край которой разрезан на несколько «лепестков», загнутых под углом в 90 градусов, для крепления.
Лишняя часть тары удаляется.
Для шлифовки
При шлифовке поверхностей разных типов рекомендуется также использовать кожух с пылеотводом.
Металлический пылезащитный кожух для шлифовки бетонных стен и полов алмазным диском
На сверлильном станке в центре металлической чашки формируется отверстие, поверх приваривается хомут.
Заготовка фиксируется и лишняя часть обрезается болгаркой, края зачищаются.
Возле края заготовки формируется еще одно отверстие под пылеотвод, в которое помещается трубка, соединение покрывается силиконом.
Защитный
Защитный кожух является обязательным элементом при выполнении обработки металлических деталей, в результате которых существует опасность повреждения мастера летящими искрами и частицами.
Защитный кожух повышенной безопасности под диск диаметром до 150 мм.
Изделие выполняется из металла толщиной 1,5 мм., пластины соединяется посредством сварки, швы провариваются с внутренней стороны.
К заготовке приваривается кольцо, сделанное из металла в 3 мм., с отверстиями под винт четверку.
Насадка покрывается серебрянкой.
Разделы: Как сделать, Кожухи
защитная насадка 125 мм. Пылеудаление для УШМ. Особенности пылеотводящих моделей для шлифовки бетона. Как выбрать защиту от пыли?
Угловая шлифовальная машина считается многофункциональным инструментом. Помимо множества преимуществ, она имеет один значительный недостаток — во время резки и шлифования материала она производит большое количество пыли. Чтобы освободить себя от длительной уборки помещения после работы болгаркой, мастера применяют устройства, оснащенные пылесосом. Главным элементом любого из таких устройств является защитный кожух. Его можно легко подобрать для любой модели УШМ. Главное — уметь правильно присоединить деталь к вытяжной системе.
Особенности

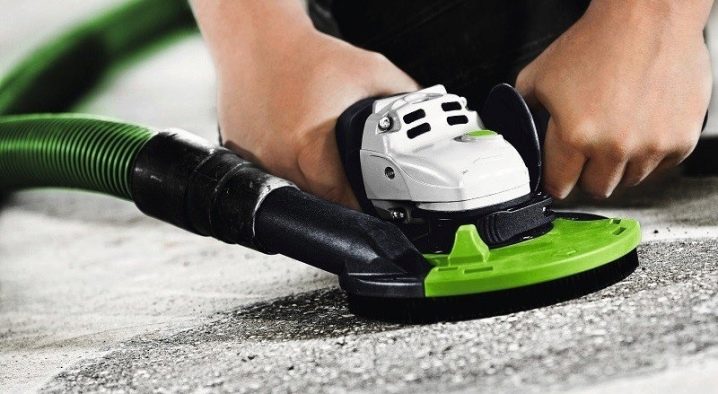

Кожух для УШМ под пылесос – это специальная насадка, позволяющая обезопасить мастера от воздействия пыли, которая при работе со шлифовальным инструментом вылетает из-под диска. Многие строительные магазины предлагают для защитных целей респираторы, но данные приспособления малоэффективны. Через несколько часов работы они начинают забиваться, а значит, не справляются со своими функциями. Кроме того, респираторы не предназначены для удаления пыли в рабочей зоне. Поэтому, если проводится ремонт в жилом помещении, в котором есть декоративная отделка и мебель, необходимо применять УШМ с пылеотводом.
В большинстве конструкций болгарок предусмотрен пылесборник. Благодаря ему пыль сразу собирается из-под рабочей поверхности устройства, не загрязняя помещение. Такие модели характеризуются высокой силой всасывания. Они защищают не только от пыли, но и от мусора. Дополнительно на пылеотводящий механизм устанавливают защитный кожух, изготовленный из прочного материала. Он способен выдерживать интенсивные механические нагрузки и во время обработки поверхностей собирать разные фракции, включая и мелкие пылевые частицы, и куски металла или бетона.
Защитный кожух под пылесос выполняет две основные функции.
- Защита от пыли. Он препятствует самопроизвольному распространению мусора в рабочей зоне. Пылезащитный элемент также задерживает мелкие и крупные куски мусора, которые образуются при обработке поверхностей. Кроме того, данное приспособление защищает и сам инструмент от попадания в наружную часть корпуса различных частиц, которые пагубно влияют на функционирование вращающихся деталей и в дальнейшем могут вывести их из строя.
- Регулировка. Кожух не только отвечает за пылеудаление, но и позволяет осуществлять регулировку работы круга.
Поскольку уборка выполняется пылесосом, подключенным к патрубку, при установке кожуха необходимо следить за тем, чтобы диаметр пылеотводящей трубки и отверстие патрубка соответствовали друг другу. Насадка в виде гибкого шланга должна точно входить в отверстие и надеваться на кожух без образования люфта.
Если между элементами останутся зазоры, то пыль сможет попадать в помещение, а производительность пылесоса снизится.
Кожух под пылесос рекомендуется использовать в следующих случаях:

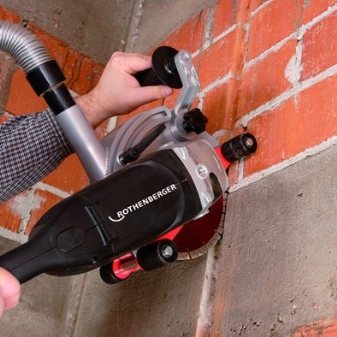

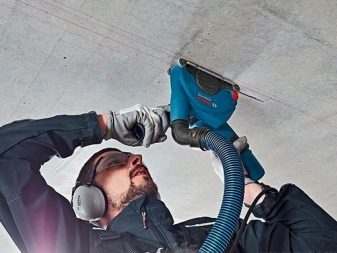

- Для шлифовки бетона и штробления стен, полов. При данном виде обработки поверхностей производится много пыли. Кроме того, большая часть работ выполняется на высоте, а мусор, падающий сверху, может оседать по всему помещению. Чтобы повысить защиту от пыли, необходимо выбирать аэродинамический или шлифовальный кожух, подходящий под мощные модели болгарок и хорошо выдерживающий нагрузки.
- При нарезке плитки. Такая работа всегда сопровождается большим количеством пыли, которая не только загрязняет комнату, но и является вредной для человеческого здоровья. Для данного процесса специалисты рекомендуют выбирать отрезной или универсальный кожух.
- Для циклевания деревянных полов. Этот процесс является довольно трудоемким. Он предусматривает обработку поверхностей больших площадей, после чего образуется много мусора и пыли. Благодаря защитному кожуху циклевание проходит быстро и качественно, так как мастеру не нужно отвлекаться на очистку рабочей зоны. Его устанавливают на УШМ при помощи специальных креплений.
Кожух под пылесос может продаваться как в комплекте с инструментом, так и отдельно. При этом многие мастера изготовляют защитное приспособление своими руками, чтобы обезопасить рабочий процесс. Самодельный кожух не отличается по функциональности от заводского, но может немного уступать по производительности. Кожухи, изготовленные своими руками, способны защищать мастера от травм, препятствуя разлетанию частиц обработанного материала. Но если финансовые возможности позволяют, то лучше все же приобретать готовые изделия, так как они имеют высокое качество и позволяют расширить возможности аппарата.
В зависимости от вида строительных работ необходимо приобретать специальную модель кожуха. Чаще всего под пылесос используют распилочные и шлифовальные кожухи, которые предназначены для УШМ с дисками диаметром от 125 до 230 мм.
Как выбрать?
Защитные насадки играют огромную роль при работе с УШМ, при этом особое внимание следует уделять выбору кожуха под пылесос. Поскольку не каждое приспособление может подойти для болгарки и хорошо защитить комнату от пыли, то перед приобретением важно учесть некоторые основные моменты.
- Для работ с бетонными поверхностями, камнем и кирпичом нужно выбирать кожухи с повышенной защитой. Их корпус должен быть выполнен из прочного материала. По желанию защитную оснастку можно изготовить и соединить с пылесосом самостоятельно, но для этого потребуется дополнительное время и наличие опыта.
- Насадка должна соответствовать размерам патрубка и модификации УШМ. Так инструмент сможет выполнить обработку материала без образования пыли.
- Немаловажным считается и выбор производителя кожуха. На сегодняшний день рынок представлен изделиями отечественных и зарубежных торговых марок, но не все они характеризуются положительными отзывами.
Лучше всего отдавать предпочтение известным брендам, которые хорошо себя зарекомендовали среди пользователей. Кроме того, насадка должна иметь инструкцию по эксплуатации и техническое описание, которые упростят ее установку и использование.
Популярные модели
Защитные кожухи под пылесос для УШМ выпускаются в огромном ассортименте. При этом каждый их вид может отличаться не только дизайном, но и функциональностью. Огромной популярностью у мастеров пользуются несколько моделей насадок.
- Bosch 2605510224. Данный кожух подходит для болгарок различных торговых марок с дисками 115 и 125 мм. Он оснащен специальной кольцевой щеткой, что позволяет выполнять работы фибровой насадкой и шлифовальным кругом. Размер насадки составляет 200×190×80 мм, ее вес – 0,3 кг. Стоимость невысока.
- STOMER 98299441. Это приспособление изготовлено в виде полукруга. Оно устанавливается на УШМ с дисками 230 мм. Главным достоинством насадки является наличие направляющей, которая отвечает за регулировку глубины шторбления. Размер кожуха – 320×160×240 мм, вес – 2,71 кг. Его также можно приобрести по доступной цене.

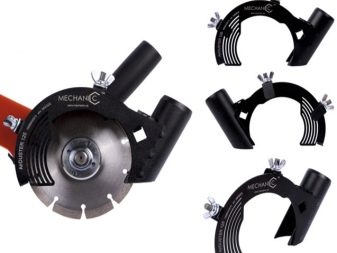

- Mechnik Air Duster. Этот вариант подходит для инструментов с алмазными дисками диаметром 125 и 230 мм. Он отличается низкой ценой и возможностью подключения к пылесосам средней мощности (до 1,6 кВт). Кожух обладает легким весом, прост в монтаже.
- Blastrak. Это профессиональный защитный кожух под пылесос, который можно присоединять к шлифовальному инструменту с дисками 125 и 180 мм. Насадка отличается переменной эластичностью, является более жесткой в местах крепления с УШМ и мягкой на краях, соприкасающихся с полом.

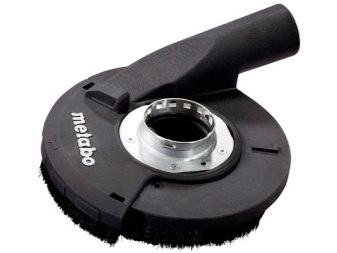

- Metabo GED125. Данный кожух заслуживает отдельного внимания. Его рекомендуется приобретать для обработки бетона и камня. Насадка комплектуется специальным патрубком, позволяющим присоединить ее к пылесосу.
Главным плюсом данной модели считается ее корпус, выполненный из антистатического материала. Благодаря этому исключается накопление пыли, поддерживается мощность вытяжной системы.
Инструкция по монтажу
Чтобы повысить эффективность работы защитного кожуха, его необходимо правильно выставить и закрепить. Процесс установки несложен, с ним сможет справиться даже начинающий мастер. Подсоединение насадки выглядит следующим образом:
- вначале следует закрыть штатный кожух болгарки аэродинамическим, для этого его упирают в подпятник;
- затем выполняется зажим кожуха на шпильки, его фиксируют винтами, обеспечивая симметричность к диску;
- к вытяжной трубе подключается шланг пылесоса, он должен свободно проходить в отверстие кожуха;
- завершается процесс установки контрольной проверкой креплений, поскольку работу можно будет начинать только при надежной фиксации кожуха.
О том, как смастерить кожух пылеудаления для болгарки своими руками, смотрите в следующем видео.

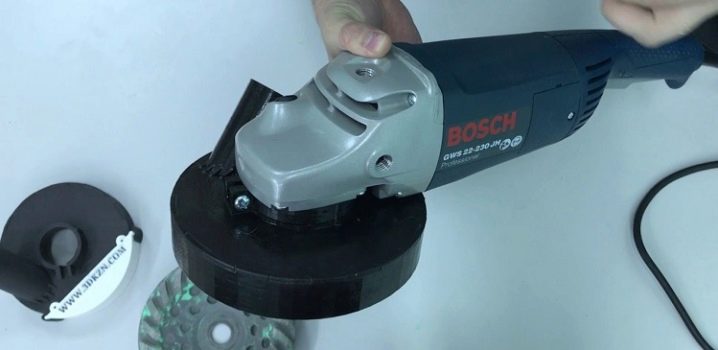

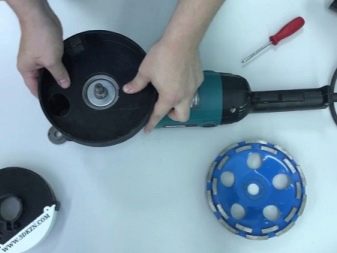

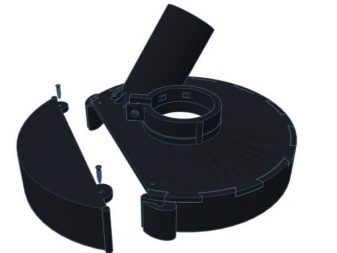

Пылесборная насадка для болгарки + модель для 3D принтера
Здравствуйте, уважаемые читатели и самоделкины!Многие из Вас занимались резкой штроб в бетоне и других материалах, и знают, сколько пыли получается в результате этого процесса.
В данной статье Андрей, автор YouTube канала «Shayter Andrey», предлагает Вам изготовить специальную насадку для болгарки.
Эта самоделка потребует для изготовления наличие 3D принтера, а в больших городах заказать эту услугу можно за весьма небольшие деньги.
Инструменты, использованные автором.
— 3D-принтер 360 Вт
— Болгарка
— Электронный штангенциркуль
— Промышленный пылесос.
Процесс изготовления.
Все элементы модели для 3D принтера можно скачать по ссылке, любезно предоставленной Андреем.
Для уменьшения степени засорения фильтров пылесоса, стоит использовать циклонный фильтр, который можно изготовить самостоятельно, ознакомившись с этой статьей.
Итак, насадка распечатана, и рассчитана для кожуха шириной 21 мм и расстоянием от задней его части до центра диска 6 мм.
Колеса на насадку автор зафиксировал, попросту приклеив шайбу к основанию. Можно прижать сам ролик шайбой при помощи самореза с пресс-шайбой.
Также не составляет сложности развернуть кожух в обратную сторону, и поменять расположение насадки. Это пригодится для любителей резать на себя или от себя.
Сам процесс реза очень прост. Достаточно сначала упереть ролики насадки к поверхности, а затем заглубить режущий диск.
Насадка сидит на кожухе весьма прочно, а для ее снятия достаточно легкого удара по ее пятке.
Кроме того можно модифицировать отверстие, в которое заходит край защитного кожуха.
Вот и все, теперь можно подключать пылесос, и проводить монтажные работы без пыли.
Благодарю автора за простое, но полезное приспособление для болгарки!
Всем хорошего настроения, удачи, и интересных идей!
Авторское видео можно найти здесь.
Источник
Доставка новых самоделок на почтуПолучайте на почту подборку новых самоделок. Никакого спама, только полезные идеи!
*Заполняя форму вы соглашаетесь на обработку персональных данных
Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.как сделать пылеотвод и подключить своими руками УШМ с кожухом под пылесос, принцип работы пылеуловителя
Сегодня продолжу тему ремонта. С тех пор, как я его начал, в моем арсенале значительно прибавилось инструмента и об одном из них я сегодня и хочу рассказать.Если вы когда-либо затевали ремонт во вторичке, то вам прекрасно известно, что одной из самых сложных задач будет подготовить помещение к собственно ремонту. Все, что плохо держится, крошится или не нравится — все надо убирать. И зачастую, усилий на это уходит гораздо больше, чем на создание нового. Вот и я столкнулся с проблемой зачистки стен под штукатурку и шпаклевку. Стены у меня железобетонные и на них с 80-х годов остался богатый культурный слой — тут вам и старая штукатурка, и следы шпаклевки, и обои, и побелка, и плиточный клей. Я нашел два варианта решения этого вопроса — либо чистим перфоратором, шпателем и шлифуем ручной теркой, либо чистим УШМ (в миру болгарка). Первый вариант тихий и долгий, а второй шумный и очень пыльный. Поскольку я ленив, первый вариант меня не устроил, да и все равно грязь остается от него, попробовал второй, но надолго меня не хватило — пыли при очистке стен от краски поверх бетонной штукатурки было настолько много, что ни дышать, ни даже видеть что-то я не мог.
В общем-то тогда я и решил купить более мощный пылесос, посмотрев видео на ютубе, где строители показывают мастер-классы. Практически везде пылесос был постоянным жителем стройки. Но покупка пылесоса — это полдела. Пылесос к инструменту еще надо подключить.
Предполагалось, что очистку и шлифовку буду делать малой болгаркой 125 мм. У меня 900 ваттный Skil с малогабаритным редуктором и теоретически его мощности маловато, но я решил попробовать. Беглое изучение вопроса показало, что существуют в природе специальные пылеотводящие кожухи, в частности у Bosch (по идее мой вариант, Skil — это дочка Bosch и кожухи вроде должны быть совместимы ), DeWalt, Milwaukee, а еще у Интерскола. Первые варианты оказались весьма недешевы — от 2700 руб за Bosch, и то нет в наличии за такие деньги. Интерскол в прайсах стоит за 1300, но нигде нет и когда будет — непонятно. Конечно, в интернете полно видео о том, как сделать кожух из канализационного фланца и подходящей чашки, но хотелось готовый вариант.
На али такой нашелся по запросу Dust Shroud. Но ценник 30-40 баксов отпугнул. И тут на удивление, по тому же запросу на бэнггуде нашелся кожух подешевле. Его и заказал, плюс где-то нашел купон на скидку, даже поинты тратить не пришлось. Приехал кожух за 20 дней почтой Китая, упакован был в коробку, вложенную в пакет. В принципе, доехал нормально, небольшой кусочек был отколот от съемной детали, но ничего критичного, на работу не влияет.

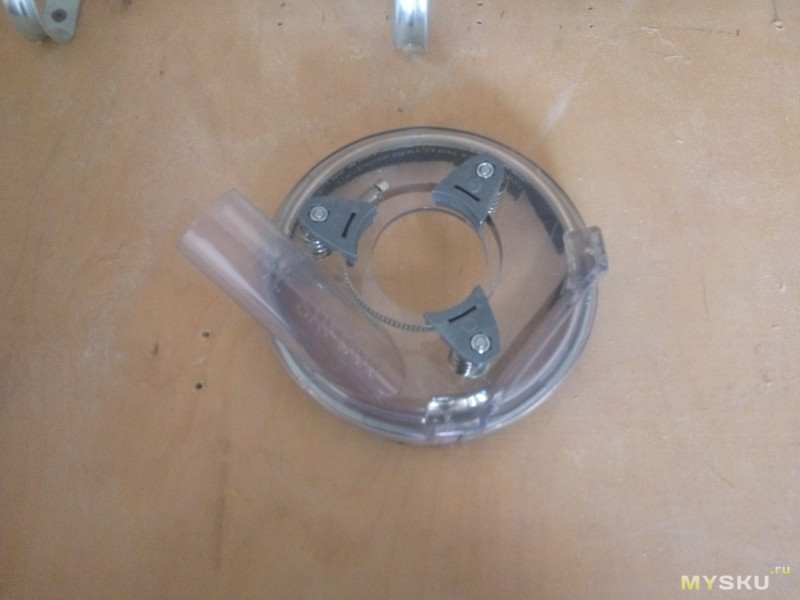

Рассмотрим сам кожух.
Кожух универсальный для размера 4-5″. То есть он формально подойдет для болгарок под круг 115-125 мм. Универсальность достигается за счет крепления. В корпусе вырезано три радиальных паза, в которых двигаются зацепы. Стягиваем продетый в них червячный хомут — зацепы притягиваются к месту крепления штатного кожуха на болгарке. Забыл замерить диаметр пылеотвода — он около 20-25 мм, мелковат немного, хотя и производительность 125 диска не настолько велика.

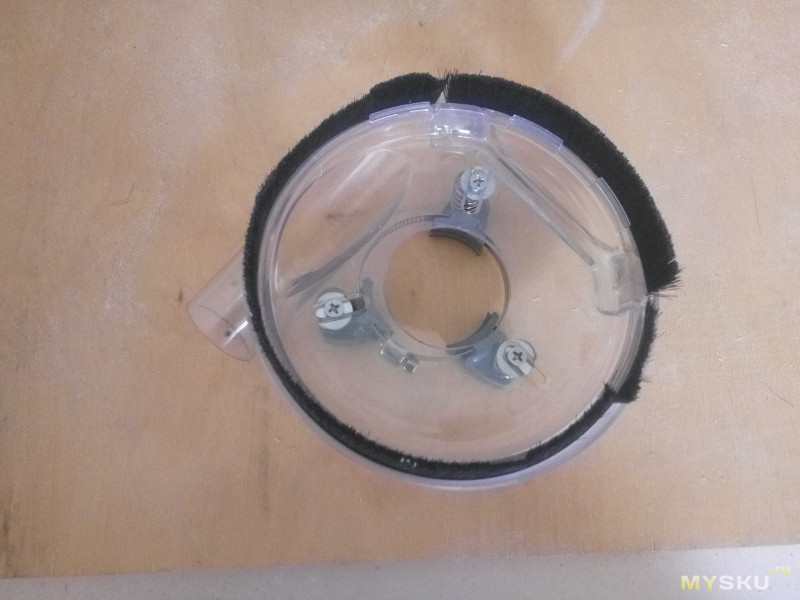

Снизу видны пазы. По кругу края корпуса обрамлены щеткой, она нужна, чтобы задерживать пыль и обеспечивать более плотное прилегание насадки к обрабатываемой поверхности. Сразу скажу, щетка немного кривая и с прогалом в одном месте. Чуть позже на фото будет видно получше. Также видны головки винтов. Они нужны для регулировки глубины корпуса относительно оснастки.
Чем сильнее затянуты винты, тем глубже садится корпус чашки и рабочую кромку оснастки можно выставить вровень со щеткой, причем диапазон регулировки весьма неплох, можно использовать для разных видов оснастки с разной глубиной.
Чтобы иметь возможность залезть оснасткой в углы, часть корпуса со щеткой можно демонтировать, сдвинув вниз.

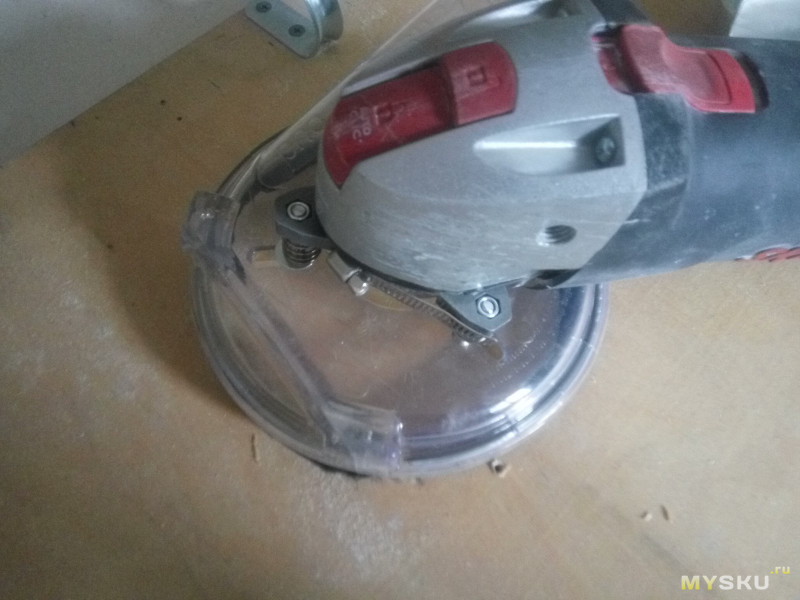

Примеряем на болгарку:
Сел не идеально. Но тут расплата за универсальность. У меня зацепы упираются в редуктор и только в одном положении кожух садится более-менее ровно. Попробовал накрутить чашку под наждачные круги на липучке. Видно, что щетина в одном месте явно с браком:
Затем подключил пылесос. В комплекте с ним был ступенчатый переходиник, но он не подошел — первая ступень маленькая, а вторая уже не лезет. Подмотал матерчатой изоленты и переходник первой ступенью встал намертво. После установки более крупной алмазной чашки стало ясно, что кожух стоит не по центру и увы, выставить его не удалось — зацепы упираются в корпус редуктора. Так выглядит готовый к работе агрегат:
В работе кожух показал себя лучше, чем я ожидал. Я переживал, что из-под кожуха будет лететь пыль, в частности из пазов под зацепы. Но нет, пыли почти нет, если, конечно, не грызть стену под углом. Пылесос исправно отводит пыль из рабочей области, небольшое запыление вокруг возникает из-за выщерблины в щетке. Теоретически, проблему можно нивелировать, подматывая по периметру малярный скотч, где-то на ютубе видел такой совет.
Подытоживая. Инструмент, безусловно, полезный. Плюсы:
1. Работает, как и заявлено;
2. Универсален — позволяет работать с несколькими болгарками и оснасткой с разной глубиной;
3. Есть съемный сектор для работы в углах.
Но есть и минусы:
1. Пластик довольно хрупкий. Ронять нельзя, надо быть осторожным;
2. Качество изготовления щетки швах. Из-за нее часть пыли летит наружу;
3. Крепление не самое удобное, зацепы упираются в редуктор. Если корпус редуктора большой, есть вероятность, что нормально поставить кожух не получится.
В общем, для домашнего использования на небольших объемах — подойдет. Но не больше. Если нужен такой для более серьезной работы, попробуйте найти кожух от Интерскола, по цене не сильно дороже он должен быть качественнее.
назначение изделия, изготовление приспособления для УШМ своими руками
Кроме большого количества достоинств, угловая шлифовальная машинка обладает одним недостатком. При проведении различных работ с древесиной или бетоном УШМ производит много мелкой пыли. Этот мусор затем необходимо убирать из самых труднодоступных мест. Чтобы этого избежать, стоит пользоваться кожухом для болгарки под пылесос, который можно изготовить своими руками из подручных материалов.
Назначение пылесборника для УШМ
Современные технологии строительства предусматривают большое количество работ, которые выполняются при помощи болгарки. Резка металлических деталей не представляет особых трудностей, но есть и другие технологические процессы, при которых выделяется много мелкой пыли.
Специальные насадки углошлифовальной машинки понадобятся при проведении в помещении таких видов работ:
- Штробление полов или стен. В этом случае производится очень много пыли вне зависимости от вида материала. Наибольшую сложность представляет то, что в основном такая работа выполняется на большой высоте. К тому же падающий сверху мусор равномерно оседает по всей комнате. Для этих работ лучше стоит использовать мощный штроборез bosch.
- Резка плитки. Это наиболее распространенный пыльный процесс. Пыль от керамической плитки считается самой мелкой и вредной для здоровья человека.
- Циклевание полов из древесины. Это очень объемная работа, которая выполняется на огромной площади. Именно поэтому пыли и мелкого мусора выделяется очень много.
Чтобы успешно бороться с образованием пыли, производители болгарок предлагают заводские варианты решения подобной проблемы. К примеру, рекомендуют устанавливать защитный кожух для УШМ с пылеотводом под строительный пылесос бош. Однако подобное изделие больше подходит для крупных строительных фирм, так как его стоимость довольно велика. Домашнему умельцу стоит изготовить самодельное приспособление, которое будет подходить для всех видов работ.
Самодельный кожух из кастрюли
В некоторых случаях стоит использовать сварочный аппарат и самостоятельно изготовить кожух на болгарку для пылесоса из тонкого металлического листа. Такая конструкция получится красивой и прочной, но требует наличия сварочных навыков и дорогостоящих материалов. Если в мастерской есть старая кастрюля из алюминия, то можно сделать качественный кожух без использования сварочного аппарата.
Для этой работы понадобятся такие материалы и инструменты:
- алюминиевая кастрюля;
- болгарка;
- измерительные инструменты;
- краска.
Сначала вырезается основная часть пылеуловителя. Необходимо тщательно подогнать кожух к электрическому прибору. Стоит сразу точно рассчитать максимальную глубину проникновения режущего диска, потому что от этого напрямую зависит высота среза.
Из другой части вырезается специальная посадочная ось для крепления на угловой шлифовальной машинке. Прямо на УШМ производится примерка диаметра вытяжного изделия. Его размер обязан быть наиболее точным, чтобы самодельный кожух не соскакивал от большой вибрации при проведении работ. Специалисты советуют применять прочный затяжной хомут при закреплении приспособления.
Этим же методом собирается универсальный патрубок для шланга бытового пылесоса. Все края изделия очень аккуратно, по единой линии загибаются внутрь для прикрепления боковых стенок. Прочные стенки можно сделать из любого вида материалов, к примеру, из металлического листа. Стоит придать приспособлению эстетичный вид, зачистить стыки и покрасить краской.
Приспособление из канистры
Домашние умельцы разработали более экономный вариант модернизации УШМ с кожухом для пылесоса. В любой мастерской всегда найдется ненужная пластиковая канистра от технических жидкостей. Подобная тара отлично держит форму, быстро обрабатывается и имеет заводской отводящий патрубок необходимого размера.
Чтобы сделать такое изделие, понадобятся такие инструменты и материалы:
- пластиковая канистра;
- канцелярский нож;
- крепежные материалы.
Сначала выполняется примерка, главным критерием которой является обеспечение необходимой глубины погружения режущего диска. Канцелярским ножом вырезаются нужные сквозные отверстия. Их размеры подбираются с учетом дальнейшего сохранения максимальной жесткости изделия. Оба посадочных отверстия вырезаются с обеих сторон канистры, чтобы можно было сменить направление вращения режущего диска. Шланг бытового пылесоса присоединяется к горловине пластиковой тары и закрепляется хомутом.
Далее необходимо прикрепить кожух к болгарке с помощью прочного хомута и специального переходного кольца. К сборке этой детали нужно отнестись предельно внимательно. Отверстие в канистре закрывается крышкой, которую можно перенести на противоположную сторону при изменении направления вращения режущего диска.
Такие самодельные пылеулавливатели почти ничего не стоят, но приносят очень бо́льшую пользу. Строительная УШМ с пылезащитой позволяет выполнять любые виды работ в комнатах с наименьшим выделением мелкой пыли. Чтобы сделать шлифовку полов, форму насадки стоит немного изменить, но это не потребует большого количества времени и сил.
Резка керамической плитки без пыли
Выполнять резку керамической плитки ушм с заводским пылеотсосом очень сложно, потому что чехол перекрывает место реза, а строителю необходим абсолютный контроль за проведением работы. Для этой цели стоит сделать самодельный пылесборник из прозрачных материалов, например, из большой пластиковой бутылки.
Это приспособление закрепляется с помощью заводского защитного кожуха. Горловина бутылки очень хорошо подходит под раструб бытового пылесоса. Такая самодельная прозрачная насадка поможет выполнить самые сложные работы. А также мастер сможет контролировать вхождение режущего диска в керамическую плитку. По окончании работ необходимо лишь выкинуть мусор из мешка.
Штробим стены без пыли — 7 плюсов насадки AirDuster Mechanic
Очень многие электрики при штроблении стен под проводку пользуются не полноценными штроборезами, а специальными насадками на болгарку.
Такие насадки довольно эффективны и выпускаются разными известными производителями – Hilti, DeWalt и другие.
Только вот покупая такую насадку можно столкнуться с одной существенной проблемой – большинство из них подходит именно к своим родным маркам УШМ.
То есть насадку Hilti DC-EX вы сможете одеть только на болгарку Хилти, а Dewalt уже к ней не подойдет и т.д.
Чтобы решить эту проблему фирма Distar выпустила универсальный кожух, который можно одевать на 95% всех существующих болгарок, УШМ. Называется он Mechanic Air Duster.
Процесс пылеудаления в данном кожухе реализован в такой степени, что в некоторых случаях можно даже обойтись и без строительного пылесоса. Достаточно надеть на патрубок шланг. При этом пыль будет засасываться только благодаря потокам воздуха.
И вам уже не понадобится покупать подобные защитные маски.
Подробнее
Забор воздуха происходит через радиальные прорези, образуя турбулентный направленный поток.
Конечно, если у вас есть в наличии промышленный пылесос, то применять AirDuster лучше в комплекте с ним. Причем мощность такого пылесоса может быть не более 1600Вт.
Этого будет вполне достаточно, чтобы комфортно работать и штробить стены. Сам пылеотвод в отличие от подобных изделий других производителей очень открытый.
Это в свою очередь дает возможность прекрасно видеть и контролировать зону реза и край штробы. Кроме того, из-за открытой зоны пылеотведения происходит более эффективное охлаждение алмазного диска.
Еще один плюс – малый вес и габариты. У того же Хилти, при нарезании штроб болгаркой и кожухом DC-EX230 приходится таскать вверх-вниз лишние килограммы. В конце рабочего дня, от такой работы ваши руки будут просто отваливаться от усталости.
Установка на болгарку
Монтируется пылеотвод на стандартный защитный кожух от УШМ. Причем весь процесс занимает буквально одну, две минуты. Сравните с процессом монтажа от Хилти:
Без разницы на какую болгарку вы будете его устанавливать. AirDuster подходит на самые популярные марки – Hilti, DeWalt, Bosch, Skil, Makita, Metabo, AEG.
Сверху и снизу у кожуха имеются своего рода подпятники.
Совмещаете стандартный защитный кожух УШМ (там где будет расположен диск) и обратную сторону Mechanic до этих ограничителей.
Разворачиваете два крепления с “барашками” так, чтобы они поджали и соединили всю конструкцию воедино. После чего просто затягиваете винты.
При этом нужно обращать внимание и контролировать симметричность насадки по отношению к кожуху УШМ.
Оба винта должны быть затянуты равномерно, а сама насадка плотно прижата.
На этом все! Пылеудаление и болгарка готовы к работе.
Штробление стен
Данная насадка позволяет штробить стены под кабель проводки практически без образования пыли. Правда нужно сделать замечание, что пыль может появляться непосредственно в момент соприкосновения диска с поверхностью и началом зарезания в стену.
Как только диск полностью погрузится в материал, дальнейший процесс штробления идет без проблем.
В девайсе не возникает вопросов с подключением шланга от пылесоса к самому кожуху. У многих производителей размер байонета (тип крепления шланга) подбирается по конструкции и размерам своего же инструмента, а не инструмента конкурента.
Из-за этого возникают проблемы в поиске или изготовлении самодельных переходников. На насадке AirDuster все сделано просто. Здесь размер пылеотводящей трубки изготовлен под размер шланга строительного пылесоса.
Снимаете стандартный байонет со шланга и накручиваете его напрямую на пылеотводящую трубку. После чего болгарка с пылеудалением полностью готова к работе. Для более плотного соединения можно накрутить поверх вытяжной трубы изоленту или скотч.
Кожух Mechanic Air Duster от компании Дистар подойдет для болгарок с алмазными дисками диаметром 125мм и 230мм. Для 230-й УШМ вылет диска будет таким же как у стандартного кожуха – 60мм. Это более чем достаточно, чтобы сделать глубокую штробу.
Подводя итоги можно кратко описать все достоинства данной насадки для штробления стен под проводку:
- универсальность – подходит почти под все марки болгарок
- не требует наличия мощных промышленных пылесосов. Достаточно 1,6квт. В крайнем случае, можно обойтись даже без него, был бы шланг для пылеудаления.
- быстрый монтаж и замена
- визуальный контроль за зоной реза
- улучшено охлаждение алмазных дисков, а значит будет повышена их производительность и срок службы
Ознакомиться с текущей ценой и заказать себе такую насадку с доставкой на дом можно отсюда.
