Мини катушка Тесла своими руками

Детали:

• Намоточный провод в лаковой изоляции 0,2 мм;
• Кусок провода в пластиковой изоляции;
• Пластиковая трубка 1 см;
• Транзистор 2N2222A – http://ali.pub/4se18u;
• Резистор 10 кОм;
• Батарейка типа «Крона».

Мини катушка Тесла своими руками

Как сделать катушку Тесла своими руками, инструкция:

Берём кусок пластиковой трубки диаметром около 1 см и наматываем на этот каркас проводом в лаковой изоляции толщиной 0,2 мм (AWG 32) 200 витков.

Мини катушка Тесла своими руками

Мини катушка Тесла своими руками

Делаем некий стенд, чтобы катушка могла стоять на столе вертикально, для этого приклеиваем катушку Теслы к пластиковой крышке.

Мини катушка Тесла своими руками

Намотаем поверх катушки ещё 5 витков провода в толстой пластиковой или резиновой изоляции у основания катушки.

Мини катушка Тесла своими руками

Припаиваем к выводам первичной и вторичной катушек транзистор 2222А, вывод первичной обмотки к базе транзистора, а вывод вторичной к коллектору.

Мини катушка Тесла своими руками

Далее в схему добавляем резистор на 10 кОм, один вывод припаиваем ко второму выводу вторичной обмотки трансформатора Тесла, а второй к коллектору транзистора. Также припаиваем выводы для питания к источнику питания на 9В, я подпаял напрямую к батарейке крона.

Мини катушка Тесла своими руками

Мини катушка Тесла своими руками

Катушка Тесла сделанная своими руками готова, как Вы можете видеть, она способна на некотором расстоянии от неё зажечь люминесцентную лампу и готова к дальнейшим экспериментам.

Мини катушка Тесла своими руками

Мини катушка Тесла своими руками

Миниатюрная и простая катушка Тесла своими руками

Здравствуйте, уважаемые читатели и самоделкины!
Наверняка почти каждый из Вас много раз слышал про знаменитую катушку Тесла, но никак не доходили руки до ее сборки. Возможно многие считают, что это весьма сложное устройство.
В данной статье, автор YouTube канала «KJDOT» расскажет Вам, как изготовить это устройство в миниатюре.

Эта самоделка очень проста в изготовлении, и с ней справится даже школьник.

Материалы.
— Медные провода 0,25 и 1,2 мм диаметром
— Транзистор 2N2222A
— Резистор 22КОм
— Батарейка 9 В (крона)
— Разъем для батареи
— Припой
— Полиэтиленовая трубка, кусочек фанеры
— Изоляционная лента
— Наждачная бумага.

Инструменты, использованные автором.
— Клеевой пистолет
— Паяльник
— Ножовка, кусачки, ножницы.

Процесс изготовления.
Итак, автор предлагает для начала ознакомиться со схемой устройства.

В качестве корпуса катушки автор будет использовать полиэтиленовую трубку, также подойдет и ПВХ труба. Ее внешний диаметр должен быть около 20 мм. На одном краю трубки он зафиксировал изоляционной лентой край эмалированного провода диаметром 0,25 мм, и начал намотку. Это будет вторичная, высоковольтная обмотка.

Всего потребуется сделать 200 витков, важно укладывать их плотно друг к другу, не допуская перехлестов и пропусков. Также недопустимы разрывы. Последние витки также фиксируются изоляционной лентой.


Излишек длины трубки автор обрезает ножовкой.

Для изготовления первичной обмотки нужен провод диаметром 1,2 мм. Его края зачищаются наждачной бумагой, или ножом. Количество витков обмотки — четыре.

Итак, катушка приклеивается к небольшой дощечке при помощи горячего клея.


Затем на катушку надевается первичная обмотка, и фиксируется в ее нижней части. Также к основанию приклеивается транзистор.


Коллектор транзистора припаивается к одному из выводов первичной обмотки.

К базе транзистора припаивается один вывод высоковольтной обмотки. Второй останется свободным.


Ножки резистора укорачиваются, и он припаивается между базой транзистора, и вторым выводом первичной обмотки.

Теперь остается припаять отрицательный провод питания к коллектору, а положительный — ко второму выводу первичной обмотки. Все места пайки желательно тщательно заизолировать. Горячий клей вполне справится с этой задачей.

Можно подключать батарейку к клеммам, и начинать испытания. Люминесцентная лампа засветилась. Также светится и светодиод, припаянный к небольшой катушке.

А вот так это выглядит в темноте.

Благодарю автора за простую, и легкую для повторения схему катушки Тесла!
Повторите и Вы это простое устройство! Будьте внимательны, Вы имеете дело с высокими напряжениями!
Всем хорошего настроения, удачи, и интересных идей!

Авторское видео можно найти здесь.

Источник (Source) Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

Катушка Тесла своими руками — Makezilla

Катушка Тесла своими руками

Здравствуйте! В этой статье рассматривается самостоятельная сборка катушки Тесла, или, как еще называют эту схему, Качера.

Что такое катушка Тесла

Это устройство создаёт вокруг себя высокочастотное высоковольтное поле, которое способно зажигать на расстоянии газоразрядные лампы (энергосберегающие, лампы дневного света и т.д.).



Также на конце вторичной обмотки катушки Тесла образуется характерная и очень красивая искра. Ее можно трогать рукой, не боясь удара током.

Как построить катушку Тесла самостоятельно

Итак, с самого начала нужно провести подготовку. Нам нужна труба диаметром от 3 до 10 см. Рекомендуется использовать пластиковую канализационную трубу – она не проводит электричество и может найтись практически в любом доме. Далее необходимо взять медный лакированный провод сечением 0,1-0,3 мм. Его можно достать из различных радиоустройств, купить на рынке или добыть из старого дискового электросчетчика.



Из проволоки и отрезка трубы мы создаем катушку L2. Она будет высоковольтной. Для этого  наматываем проволоку виток к витку. Избегайте нахлестов и пробелов!



Тщательно накрутив примерно 700-1000 витков можно приступать к изоляции катушки. Это можно сделать скотчем или изолентой. Но на вид такое решение не слишком красивое, поэтому лучше нанести несколько слоев лака на обмотку.

Далее берем более толстую проволоку. Ее сечение должно быть не менее 0,6 мм. Из этой проволоки мы делаем катушку L1 в 5-12 витков. В качестве каркаса мы подбираем основу на 5 мм больше каркаса вторичной обмотки.



Далее собираем простую электрическую схему. Для этого применяем любой NPN транзистор. Можно также взять и PNP, но для его полноценной работы нужно поменять полярности питания. В нашем случае это был импортный BUT11AF, из русских же хорошо подойдут транзисторы КТ819 и КТ805.



В качестве источника питания можно использовать любой блок питания, который выдает ток напряжением от 12 В до 30 В и силой тока от 0,3 А.

Итак, средние параметры полученной катушки Тесла будут такими:

Вторичная обмотка – примерно 700 витков медной проволокой сечением 0,15 мм на трубе диаметром в 4 сантиметра.

Первичная обмотка – 5 витков медной проволоки сечением 1,5 мм на трубе диаметром 5 сантиметров.

Источник питания – регулируемый блок питания 1,2-24 В и силой тока до 1 А.

Как настроить катушку Тесла

Собрав схему и присоединив ее к катушкам, можно приступать к настройке катушки Тесла.

Для этого нужно положить на нее газоразрядную лампочку, включить в сеть блок питания и начать выкручивать резисторы со среднего положения на базу. Если при этом ничего не происходит, то нужно поменять местами подключенные выводы на первичной обмотке. Обычно проблемы возникают именно из-за неправильной полярности. Далее попробуйте растянуть или сжать витки первичной обмотки, изменить их количество. Таким образом у Вас должно получится настроить катушку Тесла.



Обязательно нужно помнить, что катушка Тесла генерирует очень мощное магнитное поле, которое может легко повредить электронные устройства (компьютеры, телефоны и т.д.).

Успехов!

Источник: how-todo.ru

…

Читайте также: Электронная декоративная свеча своими руками

Следующая статья >

принцип работы, как сделать трансформатор тесла своими руками

Одним из самых распространенных изобретений Николы Тесла считается трансформатор Тесла. Работа этого устройства основана на действии резонансных электромагнитных стоячих волн в катушках. Этот принцип лег в основу множества современных вещей: люминесцентные лампы, кинескопы телевизоров, зарядка устройств на расстоянии. Благодаря явлению резонанса в момент совпадения частоты колебаний контура первичной обмотки с частотой колебания стоячих волн вторичной обмотки между концами катушки проскакивает дуга.

Несмотря на всю кажущуюся сложность этого генератора, сделать его можно и самому. Технология того, как сделать катушку Тесла своими руками, содержится ниже.

Составные части и принцип работы

Трансформатор Тесла собирается из первичной, вторичной катушки и обвязки, составляемой из разрядника или прерывателя, конденсатора и терминала, служащего выходом.

Первичная обмотка состоит из небольшого числа витков медного провода большого сечения или медной трубки. Она бывает горизонтальной (плоской), вертикальной (цилиндрической) или конической. Вторичная обмотка состоит из большого числа витков меньшего сечения и является наиболее важным узлом конструкции. Отношение ее длины к диаметру должно составлять 4:1, а в основании должно располагаться заземленное защитное кольцо из медного провода, призванное сохранить электронику установки.

Так как работает трансформатор Тесла в импульсном режиме, его конструкция характеризуется тем, что в нее не входит ферромагнитный сердечник. Это позволяет снизить взаимную индукцию между обмотками. Конденсатор, взаимодействуя с первичной катушкой, создает колебательный контур с включенным в него разрядником, в данном случае газовым. Разрядник собирают из массивных электродов, а для большей износостойкости дополнительно снабжают радиаторами.

Принцип работы катушки Тесла следующий. Конденсатор через дроссель заряжается от трансформатора. Скорость зарядки напрямую зависит от показателя индуктивности. Зарядившись до критического уровня, он вызовет пробой разрядника. После этого в первичном контуре генерируются высокочастотные колебания. Одновременно с этим активируется разрядник, убирающий трансформатор из общего контура, замыкая его.

Если это не произошло, то в первичном контуре могут произойти потери, негативно влияющие на его работу. В стандартной схеме параллельно с источником питания устанавливается газовый разрядник.

Таким образом, катушка Тесла на выходе может выдать напряжение в несколько миллионов вольт. От такого напряжения в воздухе возникают разряды электричества, имеющие вид коронарных разрядов и стримеров.

Крайне важно помнить, что эти изделия генерируют токи высокого потенциала и смертельно опасны для жизни. Даже маломощные устройства способны вызывать сильные ожоги, повреждение нервных окончаний, мышечных тканей и связок. Способны вызывать остановку сердца.

Конструкция и сборка

Трансформатор Тесла был запатентован в 1896 г. и по своей конструкции прост для исполнения. Он включает в себя:

1. Первичную катушку с обмоткой из медной жилы сечением от 6 мм², в количестве достаточном для 5-7 витков.
2. Вторичную катушку из диэлектрического материала и провода диаметром до 0,5 мм и длиной достаточной для 800-1000 витков.
3. Полусферы разрядника.
4. Конденсаторов.
5. Защитного кольца из медной жилы, как на первичной обмотке трансформатора.

Особенность прибора заключается в том, что его мощность не зависит от мощности питающего источника. Важнее физические свойства воздуха. Устройство может создавать колебательные контуры различными методами:

• с использованием разрядника искрового промежутка;
• с помощью генератора колебания на транзисторах;
• на лампах.

Для изготовления трансформатора Тесла своими руками потребуется:

1. Для первичной обмотки — 3 м тонкой медной трубки диаметром 6 мм либо медная жила того же диаметра и длины.
2. Для сборки вторичной обмотки необходима ПВХ труба диаметром 5см и длиной около 50 см и резьбовой фитинг ПВХ к ней. Также необходим медный, покрытый лаком или эмалью, провод диаметром 0,5 мм и длиной 90 м.
3. Металлический фланец с внутренним диаметром 5 см.
4. Различные гайки, шайбы и болты.
5. Разрядник.
6. Гладкая полусфера для терминала.
7. Конденсатор можно изготовить самостоятельно. Для него потребуются 6 стеклянных бутылочек, поваренная соль, рапсовое или вазелиновое масло, алюминиевая фольга.
8. Потребуется источник питания, выдающий 9кВ при 30мА.

Схема трансформатора Тесла проста в реализации. От трансформатора отходят 2 провода с подключенным разрядником. К одному из проводов подключаются последовательно соединенные конденсаторы. В конце расположена первичная обмотка. Отдельно располагается вторичная катушка с терминалом и заземленным кольцом защиты.

Описание того, как собрать катушку Тесла в домашних условиях:

1. Изготавливают вторичную обмотку, предварительно закрепив край провода на конце трубы. Наматывать следует равномерно, не допуская обрыва провода. Между витками не должны присутствовать зазоры.
2. Закончив, оберните обмотку в верхней и нижней частях малярной лентой. После этого покройте обмотку лаком или эпоксидной смолой.
3. Подготовьте 2 панели для нижнего и верхнего оснований. Подойдет любой диэлектрический материал, лист фанеры или пластика. Установите по центру нижнего основания металлический фланец и закрепите его болтами так, чтобы между нижним и верхним основаниями осталось место.
4. Подготовьте первичную обмотку, скрутив ее в спираль и закрепив на верхнем основании. Просверлив в нем 2 отверстия, выведите концы трубки в них. Закреплять ее следует так, чтобы исключить соприкосновение обмоток и при этом соблюсти расстояние между ними в 1 см.
5. Для изготовления разрядника потребуется поместить 2 болта напротив друг друга в деревянную рамку. Расчет сделан на то, что при движении они будут играть роль регулятора.
6. Конденсаторы изготавливаются следующим образом. Стеклянные бутылки обматывают фольгой и заливают в них соленую воду. Ее состав для всех бутылок должен быть одинаковым — 360 г на 1л воды. Пробивают крышки и вставляют в них провода. Конденсаторы готовы.
7. Соединяют все узлы по схеме, описанной выше. Обязательно заземляют вторичную обмотку.
8. Итоговое количество в первичной обмотке должно составить 6,5 витка, во вторичной — 600 витков.

Описанная последовательность действий дает представление о том, как сделать трансформатор Тесла самому.

Включение, проверка и регулировка

Первый запуск желательно производить вне помещения, также стоит подальше убрать все бытовые приборы, чтобы исключить их поломку. Помните о мерах предосторожности! Для запуска выполняют следующие действия:

1. Проходят по всей цепочке проводов и проверяют, чтобы нигде не соприкасались оголенные контакты, а все узлы были надежно закреплены. В разряднике между болтами оставляют небольшой зазор.
2. Подают напряжение и наблюдают за появлением стримера. В случае его отсутствия к вторичной обмотке подносят люминесцентную лампу или лампу накаливания. Желательно закрепить их на диэлектрике, подойдет кусок ПВХ трубы. Появление свечения подтверждает, что трансформатор Тесла работает.
3. В случае отсутствия свечения меняют выводы первичной катушки местами.

Если с первого раза не получилось, не отчаивайтесь. Попробуйте изменить количество витков во вторичной обмотке и расстоянием между обмотками. Подкрутите болты в разряднике.

Мощная катушка Тесла

Отличительной особенностью такой катушки являются ее размеры, сила получаемого тока и метод генерации резонансных колебаний.

Выглядит это следующим образом. После включения заряжается конденсатор. Достигнув максимального уровня заряда, происходит пробой в разряднике. На следующем этапе образуется LC контур — цепь, образованная последовательным включением конденсатора и первичного контура. Это создает во вторичной обмотке резонансные колебания и напряжения высокой мощности.

При этом нечто подобное можно собрать и в домашних условиях. Для этого следует:

1. Увеличить в 1,5-2,5 раза диаметр катушки и сечение провода.
2. Изготовить терминал в форме тороида. Для этого подойдет алюминиевая гофра диаметром 100 мм.
3. Заменить источник постоянного на источник переменного тока, выдающий 3-5кВ.
4. Сделать надежное заземление.
5. Убедиться в том, что ваша проводка выдержит такую нагрузку.

Такие трансформаторы могут генерировать мощность до 5кВт и создавать коронарные и дуговые разряды. При этом максимальный эффект достигается при совпадении частоты обоих контуров.

Простая Катушка Тесла своими руками

Никола Тесла по истине гениальный изобретатель всех времен. Он практически создал весь современный мир. Без его изобретений мы бы долго не знали о электрическом токе того, что знаем сейчас.
Одним из ярких и удивительных изобретений Тесла является его катушка или трансформатор. Который как нельзя лучше демонстрирует передачу энергии на расстоянии.
Чтобы провести эксперименты, порадовать и удивить друзей, вы дома можете собрать простой, но вполне работающий прототип. Для этого не понадобиться большое количество дефицитных деталей и много времени.

Для изготовления Катушки Тесла вам понадобиться:

• Банка от CD дисков.

• Кусок полипропиленовой трубки.

• Переключатель.

• Транзистор 2n2222 (можно отечественные типа кт815, кт817, кт805 и т.п.).

• Резистор 20-60 КОм.

• Провода.

• Проволока 0,08-0,3 мм.

• Батарейка 9 В или другой источник 6-15В.

Инструменты: нож канцелярский, пистолет с горячим клеем, шило, ножницы и может другой инструмент, который есть почти в каждом доме.

Изготовление катушки Тесла своими руками

Первым делом нам необходимо отрезать кусок полипропиленовой трубки длинной примерно 12-20 сантиметров. Диаметр трубы любой, берите какой есть под рукой.


Возьмем тонкую проволоку. Зафиксируем изолентой один конец и начинаем наматывать плотно, виток к витку, пока не закроем всю трубку, оставив 1 сантиметров от края. Как намотаем зафиксируем второй конец проволоки тоже изолентой. Можно горячим клеем, но в этом случае придется немного подождать.


Берем футляр от дисков и делаем три отверстия под проволоку. Смотрите фото.


Вырезаем паз под выключатель с помощью которого будем включать и выключать нашу катушку Тесла.

Чтобы смотрелось получше я покрасил коробку аэрозольной краской.

Вставляем переключатель. Приклеиваем катушку, намотанную на трубке, горячим клеем в середину банки.

Нижний конец проволоки пропускаем через отверстие.

Берем провод потолще. Из него сделаем силовую катушку.

Обматываем вокруг трубки с проволокой. Делаем не вплотную, на некотором расстоянии. Катушка 4-5 витком.

Оба конца, получившейся катушки, пропускаем в отверстия.
Далее собираем схему:

Транзистор я приклеил на горячий глей к крышке от газировки, которую предварительно приклеил так же на горячий клей. Да вообще все элементы, включая провода и батарейку фиксируем этим клеем.

Далее делаем электрод. Берем мячик от пинг-понга, гольфа или другой небольшой шарик и оборачиваем его алюминиевой фольгой. Излишки отрезаем ножницами.

Проволоку от верха трубки зачищаем и прикручиваем к фольге шарика. И сажаем все это на горячий клей и на трубку.


Вот собственно и все. Если схема собрана правильно — все должно работать без проблем. Если по каким-то причинам этого не произошло, то попробуйте поменять местами концы силовой катушки.

Смотрите видео:

Миниатюрная катушка Тесла

Что такое катушка Тесла, думаю, здесь объяснять не надо. Это далеко не первый обзор подобного устройства. Однако теслы, купленные в Китае, приходят в основном в виде наборов для сборки. Лично я с пайкой на вы, а результата хочется сразу из коробки. А готовые теслы на Али встречаются относительно нечасто — продавцы предпочитают продавать DIY наборы. Тем более в диапазоне до 20 долларов (если дороже, то предложений готовых устройств значительно больше). Так что сабж — это, наверно, самое дешевое готовое решение.

В нагрузку к лоту магазин предлагал также подходящий блок питания. Сейчас бы я подумал, стоит ли его брать, когда есть столько предложений с usb-повышайками. Но на момент покупки такое комплексное решение показалось вполне удачным.
Заказ доехал за три недели.
Тесла была почти полностью собрана — оставалось только вкрутить латунные ножки.

Также в комплекте для проверки работы была малюсенькая неоновая лампочка размером со светодиод, но я ее потерял.
В общем, тесла, как тесла, только маленькая.
Действительно маленькая.

И легкая.

Внутри катушки стоит противный синий светодиод, сигнализирующий о работе устройства.

Обратная сторона платы частично заляпана чем-то липким. Хз, вроде не флюс.

Кнопка включения/выключения нажимается с приятным кликом.

Данный комплект — тот неловкий случай, когда блок питания заметно больше потребляющего устройства.

Характеристики блока.

И его внутренности.

Штекер.

Включаем.

Разряд на свободном контакте совсем небольшой, но заметен невооруженным глазом. Также вблизи катушки отчетливо чувствуется запах озона.

Несмотря на размеры, катушка умеет то же, что и более крупные устройства.
Энергосберегайки горят, даже неисправные. Но только на достаточно близком расстоянии, почти в упор.

Обычную лампу накаливания эта минитесла, конечно, не заведет.
Порылся, нашел вот такой выключатель. У него внутри неонка, примерно, как была в комплекте катушки.
Постоянного свечения тоже можно добиться, но под видео у меня просто нервов не хватило.

Также катушка спокойно поджигает спичку.

А вот, чтоб воспламенить кусочек бумаги, пришлось проявить терпение.

Во время работы радиатор на транзисторе ощутимо нагревается. За одну минуту работы его температура составляет около 50 градусов, дальше остается стабильной. Но я все равно больше трех минут подряд не рисковал оставлять катушку включенной.
Как всегда, небольшие выводы. Учитывая размер и цену штука вполне годная. Неплохой подарок ребенку в рамках программы по пробуждению интереса к науке.

мини катушка тесла своими руками на 12 вольт – Profile – กระดานสนทนากับราชบัณฑิตยสภา

Для просмотра нажмите на картинку





Читать далее


Смотреть видео












































































































































Как изготовить простую катушку Тесла в домашних условиях
Катушка Тесла она же Качер Бровина, набор из Китая
Простая Катушка Тесла
Что такое катушка Тесла, как сделать самостоятельно
Небольшая катушка Тесла своими руками
Как сделать катушку тесла своими руками?
Катушка Тесла своими руками
Катушка тесла (Трансформатор) самостоятельная сборка собственными силами
Миниатюрная и простая катушка Тесла своими руками

Рыбалка в камском устье на леща зимой

Мини катушка Тесла своими руками. Как сделать катушку тесла своими руками. Как сделать миниатюрную катушку Тесла своими руками. Катушка Тесла на одном транзисторе или качер Бровина. Мощный Качер Бровина своими руками. вольт с другим транзистором и не надо в темноте смотреть. а если катушку сделать плоской и многозаходной, искра в разы больше. Валерий 9 октября +3. Ответить Цитировать Жалоба.
Катушка Тесла своими руками. Трансформатор Тесла изобрел знаменитый изобретатель, инженер, физик, Никола Тесла. Прибор является резонансным трансформатором, вырабатывающим высокое напряжение высокой частоты. В году, 22 сентября Никола Тесла запатентовал свое изобретение как «Аппарат для производства электрических токов высокой частоты и потенциала». А так, как вентилятор рассчитан на 12 вольт, то в схему следует добавить регулятор напряжения LCV или советский аналог КРЕН8Б. Ну, а чтобы катушка выглядела более современной и привлекала внимание, добавим пару светодиодов синего цвета.
Сегодня мы соберем радиоконструктор, Мини катушку Тесла и проверим ее в действии. Не смотря на свои размеры этот девайс впечатляет своими Гламурный термофен своими руками на °C, для дома.
Трансформатор, увеличивающий напряжение и частоту во много раз, называется трансформатором Тесла. Энергосберегающие и люминесцентные лампы, кинескопы старых телевизоров.
При изготовлении, катушка Тесла своими руками имеет коэффициент в десятки раз больше, чем число витков второй и первой обмоток. Выходное напряжение трансформатора будет достигать миллионы вольт. Это дает красивое зрелище в несколько метров. Сложно намотать катушку Тесла своими руками. Сначала необходимо определиться с питанием в несколько киловольт, закрепить к конденсатору.
Мы изготовили катушку Тесла своими руками! Так выглядит это устройство. Теперь осталось только проверить работоспособность изготовленного нами трансформатора Тесла. Для этого надо включить устройство, взять в руки люминесцентную лампу и поднести к катушке. Мы должны увидеть, как загорается и горит поднесенная лампа прямо в руках! Это означает, что всё получилось и всё работает! Вы стали обладателем собственноручно изготовленной катушки Тесла.
Упаковка старых неоновых ламп катушка на 12 вольтовом питании. Те же лампы при питании катушки в 30 вольт. Когда водишь по стеклу лампы чем то железным получается очень интересный эффект, кажется что свет притягивается к металлу, но вот задерживаться на одном месте нельзя, именно так в моей упаковке стало на одну неонку меньше. Стекло колбы прожгло насквозь, и лампочка погасла. DIY Автогенератор ~ кГц своими руками из усилителя мощности звуковой частоты TDAА для бифилярных катушек Тесла.

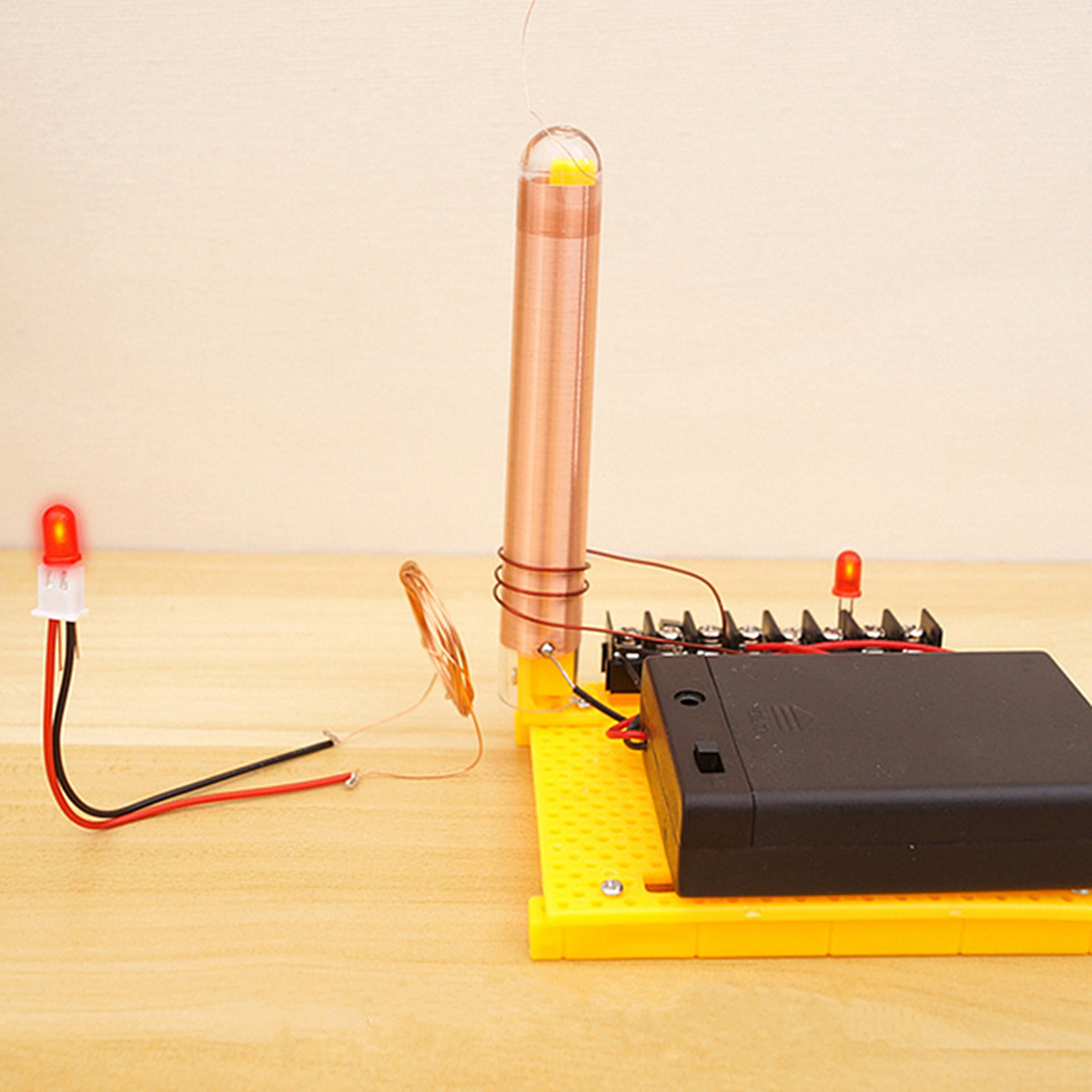

Вот так выглядит Мини катушка Тесла=). А вот и собственно сама катушка Тесла=). Напряжение для пентода ГК составляет 20 вольт, но ток при этом должен быть не меньше ампер.В общем накал жрет 70 Вт. На рынке за символическую сумму был приобретен отечественный трансформатор ТН При правильном подключении обмоток с него можно получить 85 Вт без каких либо финансовых затрат. На такой случай хорошо под рукой иметь немного воды, которой можно устроить душ, и охладить нагретые деталиИзоляция на медных проводах таки сумела немного расплавиться, но мы к этому были готовы!
Простой генератор, катушка Теслы своими руками. Вы могли видеть такую катушку в каком то магическом шоу или телевизионном фильме. Если мы будем игнорировать мистическую составляющую вокруг катушки Тесла, это просто высоковольтный резонансный трансформатор который работает без сердечника. Схеме необходим мощный блок питания постоянного тока с выходным напряжением от 12 до 30 вольт и от 1 до желаемого вами количества ампер. Хорошей идеей является сделать регулируемый блок питания, чтобы схема получала именно такое напряжение, какое ей нужно.
Катушка Тесла — это резонансный трансформатор. В основном это LC схемы, настроенные на одну резонансную частоту. Высоковольтный трансформатор используется для зарядки конденсатора. Спроектировать и построить катушку Тесла довольно легко. Для новичка это кажется сложной задачей (мне это тоже казалось сложным), но можно получить рабочую катушку, следуя инструкциям в этой статье и проделав небольшие расчеты. Конечно, если вы хотите очень мощную катушку, нет никакого способа кроме изучения теории и проведения множества расчетов.
Изготовление катушки Тесла своими руками. Первым делом нам необходимо отрезать кусок полипропиленовой трубки длинной примерно сантиметров. Диаметр трубы любой, берите какой есть под рукой. Возьмем тонкую проволоку.
Схема и подробное описание изготовления. Всем самоделкиным привет! В этот раз, мы рассмотрим очень интересную самоделку — самодельный трансформатор Теслы. Трансформатор Теслы (катушка Теслы) — это резонансный трансформатор, производящий высокое напряжение высокой частоты. Устройство изобретено Николой Теслой и носит его имя. Запатентован 22 сентября года как «Аппарат для производства электрических токов высокой частоты и потенциала». Думаю, каждый из Вас, слышал о катушке Теслы, сделать такой трансформатор можно и.
В интернете можно найти массу информации о том, как сделать музыкальную или мини катушку Тесла своими руками. Так как это изобретение было создано Николой Тесла для экспериментов с высоковольтными зарядами, в нем присутствуют следующие элементы: источник питания, конденсатор, 2 катушки (именно между ними будет циркулировать заряд), 2 электрода (между ними заряд будет проскакивать).
Что такое катушка Тесла, зачем она нужна и как ее сделать своими руками? Как работает катушка Тесла и ее устройство? Но одно из самых неоднозначных – катушка Тесла, сохранилось до наших времен и нашло применение в медицине, военной отрасли и световых шоу. Самостоятельное изготовление.
Катушка тесла (Трансформатор) самостоятельная сборка собственными силами. Содержание: Как правильно называть устройство. Для тех, кому не терпится соорудить нечто необычное, что поразит окружающих, и сделать это своими руками – трансформатор Тесла будет идеальным вариантом. Процесс конструирования увлекает, а сочетание сразу нескольких физических эффектов в одном относительно простом устройстве приводит в восторг и любителей, и профессионалов. Несмотря на простоту устройства, смастерить теслу не так уж просто.

Wireless Power с самодельной катушкой Tesla

Если у вас есть смартфон новой модели, он, вероятно, оснащен встроенной беспроводной зарядкой. Говорят даже о беспроводной зарядке электромобилей в будущем. Представьте, что когда-нибудь у вас будет дом без вилок и проводов, где все просто работает. Это не волшебство, это не загадка, это наука!

Николе Тесла обычно приписывают изобретение беспроводной передачи энергии, хотя некоторые теории предполагают, что эта технология существовала еще в Древнем Египте.В любом случае, мы можем почтить память тезки великого изобретателя, собрав дома самодельную катушку Тесла. Эта катушка будет достаточно мощной, чтобы без проводов зажечь лампочку и даже создать миниатюрные молнии, которые искряются с поверхности.

ВНИМАНИЕ : Не используйте этот проект рядом с людьми с кардиостимуляторами, чувствительной электроникой или легковоспламеняющимися материалами.

Как это работает

Все, что требуется для беспроводной передачи электроэнергии, — это система, которая преобразует низкое напряжение в высокое и одновременно очень быстро включается и выключается.Вот что мы строим.

Несколько вольт электричества передаются на одну сторону катушки с проводом и на заземленный конденсатор, подключенный к отрицательной стороне источника питания. Другая сторона катушки подключена к коллектору транзистора. При подключении к источнику питания конденсатор начинает заряжаться, а катушка начинает излучать электромагнитное поле. Эта катушка затем помещается вокруг второй катушки с большим количеством обмоток провода меньшего калибра, который создает трансформатор, преобразующий низкое входное напряжение в очень высокое напряжение во второй катушке.Эта вторичная катушка затем подключается как к резистору, подключенному к источнику питания, так и к базе транзистора, который затем перекрывает поток тока к первой первичной катушке.

Эта конфигурация схемы создает контур обратной связи, который автоматически включается и выключается сотни раз в секунду, создавая электрическое поле высокого напряжения и высокой частоты, способное передавать беспроводное электричество.

Вот необходимые детали:

Кол-во.	Деталь
1	Макетная схема (AJ / 1-17)
1	MJE3055T Транзистор с радиатором
3	104,1 мкФ Керамические конденсаторы
1	Резистор 1 кОм
1	Solid Core 16 ga. Изолированный медный провод, ~ 1,5 фута.
1	Труба из ПВХ диаметром 2 ″ x 2,5 ″.
1	(Изолированный магнитный провод AWG 27
1	Труба из ПВХ 7 ″ x 2 ″ диам.
1	(3 ″ стальная шайба
5	Перемычки
1	Источник питания 12 В / 1 А
2	8 ″ x 10 ″ листов оргстекла
4	5/15 ″ резьбовой стержень
16	5/16 ″ гайки
16	5/16 ″ шайбы
8	5/16 ″ резиновые заглушки

Для тех, кто не хочет закупать отдельные детали, Дрю Пол также сделал набор всех доступных компонентов.

Также здесь можно найти принципиальную схему.

Намотка катушек

Для начала нам нужно намотать катушки. Для этого вам нужно быть точным и аккуратным, иначе катушки не будут работать должным образом.

1.) Сначала сделаем нашу первичную обмотку. Мы обернем нашу короткую 2,5-дюймовую трубу из ПВХ изолированным медным проводом калибра 16, сделав три оборота с равным интервалом примерно в 1/4 дюйма друг от друга.Закрепите проволоку скотчем, затем зачистите концы.

2.) Затем мы возьмем наш 2-дюймовый ПВХ, выровняем магнитный провод примерно на 1/4 дюйма от дна и закрепим его лентой, оставив несколько дюймов на конце.

3.) Следующая часть утомительна, так что устраивайтесь поудобнее. Теперь мы обернем магнитный провод несколько сотен раз, пока не достигнем примерно 1/4 дюйма от верха. Обязательно плотно, прямо и без зазоров между витками. Кроме того, не забудьте добавить кусок ленты через каждый дюйм или около того, чтобы все было в безопасности.

4.) Дойдя до верха, оставьте пару дюймов дополнительной проволоки, обрежьте и зачистите оба конца, слегка отшлифуя концы проволоки. Затем вы можете закрепить обмотку, обмотав лентой сверху вниз.

5.) Наконец, прижмите оголенный конец провода между верхней частью ПВХ и 3-дюймовой шайбой и закрепите клеем. Это будет действовать как вторичная катушка и крышка передатчика.

Построить схему

1.) Сначала установите три ножки транзистора в слоты E1, E2 и E3 на макетной плате так, чтобы радиатор и передняя часть транзистора были обращены назад к слоту F.

2.) Затем вставьте три конденсатора в слоты h24 / h27, I14 / I17 и J14 / J17 соответственно, так что они параллельны.

3.) Теперь подключите первую ногу транзистора к одной стороне наших конденсаторов с помощью перемычки. Подключите один конец перемычки к разъему D1, а другой — к F14.

4.) Затем мы подключим перемычку с другой стороны наших конденсаторов к тому месту, где будет наша земля.Подключите один конец перемычки к слоту F17, а другой конец к слоту D5.

5.) Вставьте один конец резистора в тот же столбец, слот C5, а другой конец резистора подключите к базе транзистора, вставив его в слот C3.

6.) Затем подключите последнюю перемычку к разъему A5, а другой конец — к разъему B11. Это позволит нам подключиться к нашей первичной катушке.

7.) Теперь вы можете вставить вторичную обмотку в первичную обмотку, удерживая ее по центру.Нижний провод первичной катушки можно вставить в слот A11. Верхний провод от первичной обмотки можно подключить к разъему A2. Подключите вторичную катушку, вставив нижний провод в слот A3 и базу транзистора. Перед продолжением проверьте все соединения.

8.) Наконец, подключите положительный вывод источника питания (+) к слоту B5, а отрицательный полюс от источника питания (-) к слоту B1.

9.) Теперь вы можете внимательно проверить свою схему, на мгновение подключив ее.

ПРИМЕЧАНИЕ : Чтобы избежать перегрева, включайте катушку Тесла только на короткие промежутки времени, не более 20 секунд или меньше.

Постройте корпус

Теперь мы построим корпус для демонстрации нашей катушки Тесла. Этот кожух также важен для изоляции катушки от легковоспламеняющихся материалов и чувствительной электроники, а также для удержания катушки в вертикальном положении и обеспечения платформы для экспериментов.

1.) Сначала установите шайбу, гайку и торцевую крышку на каждый стержень с резьбой. Затем вы можете просверлить отверстие 5/16 ″ в каждом углу листов оргстекла.

2.) Вставьте четыре стержня в отверстия в одном из листов оргстекла и добавьте шайбу и гайку для фиксации, создав основу корпуса.

3.) Поместите схему и катушку поверх листа, убедившись, что он находится по центру, и удалите клейкую подложку с макета, чтобы прикрепить его к платформе.

4.) Добавьте гайку и шайбу к каждому стержню, поместите второй лист оргстекла сверху и отрегулируйте так, чтобы надежно удерживать катушку на месте. После закрепления добавьте дополнительную шайбу и гайку к каждому стержню, затяните и добавьте к каждому торцевую крышку.

5.) Теперь ваш корпус готов, и ваша катушка Тесла готова к использованию!

Попробуй!
Теперь, когда ваша катушка Тесла готова, вы можете приступить к экспериментам.

Теперь вы можете подключить питание и наблюдать, как люминесцентные лампочки загораются, как по волшебству, когда-то помещенные рядом с катушкой.Наблюдайте, как разлетаются искры, когда рядом с катушкой находятся металлические предметы (будьте осторожны!), Или используйте цифровой мультиметр для наблюдения поля высокого напряжения на разных расстояниях от катушки. Вы даже можете настроить катушку, подняв или опуская первичную катушку. чтобы увидеть эффекты разного позиционирования.

Хотите сделать еще один шаг вперед? Добавьте резистор к светодиоду, чтобы создать собственную лампочку с беспроводным питанием. Вы даже можете поэкспериментировать с катушками для беспроводной зарядки, чтобы создать собственное беспроводное зарядное устройство для мобильных устройств.Возможности безграничны!

В каких реальных приложениях есть эта технология? Как можно использовать эту технологию в будущем? Что вы будете делать со своей катушкой Easy Tesla?

Попробуйте этот проект и дайте нам знать, каковы ваши результаты, разместив фотографии, комментарии и вопросы в разделе комментариев ниже!

[Все изображения любезно предоставлены Drew Paul / Drew Paul Designs]

Как сделать мини-катушку Тесла 9v

Будь то обычный школьный проект или умопомрачительный проект по созданию дуги, Tesla Coil всегда интересно строить и определенно сделает ваш проект крутым и привлекательным.Катушка Тесла — это простая катушка, которая создает в воздухе электрическое поле высокого напряжения, когда подается небольшая входная мощность (9 В), это электрическое поле достаточно сильное, чтобы зажечь маленькие лампочки. Этот принцип был изобретен Никола Тесла , который также является автором изобретения индукционных двигателей, переменного тока, неоновых ламп, пультов дистанционного управления и т. Д.

Эта Mini Tesla Coil Circuit очень проста и работает только с помощью батареи 9 В и очень немногих общедоступных электронных компонентов, что делает ее очень простой в сборке (скрещенные пальцы).Есть горстка людей, которые уже попробовали этот проект и не смогли получить результат; это в основном из-за нескольких часто возникающих скрытых ошибок. Так что не имеет значения, отказались ли вы от катушек Тесла или если вы новичок в этой теме, это руководство станет вашей последней остановкой для создания и отладки катушки Тесла и получения ее работы. В этом уроке DIY мы узнаем Как сделать простую катушку Тесла с батареей 9 В и передавать энергию по беспроводной сети.

Предупреждение: Это проект высокого напряжения, поэтому убедитесь, что вы всегда знаете, что делаете. Напряжение не смертельно, но все же может вызвать повреждение нервов и тканей при прямом контакте с любой дугой. Вам не нужно сильно бояться, но всегда помните, что нельзя прикасаться к катушке, когда она включена.

Компоненты, необходимые для создания миниатюрной катушки Тесла

1. Магнитный провод, также известный как эмалированный медный провод
2. Резистор 22К
3. 2N2222 Транзистор
4. светодиод
5. Обычный провод для макета
6. Любой непроводящий цилиндрический предмет
7. Батарея 9 В (или питание 5 В)
8. Макет

Работа катушки Mini Tesla:

Прежде чем мы начнем строить катушку Тесла, очень важно знать, как она работает.Только тогда мы сможем успешно построить и отладить его. Катушка Тесла работает по принципу электромагнитной индукции . Согласно этому закону, когда проводник находится под изменяющимся магнитным полем, внутри проводника индуцируется небольшой ток. Для катушки Тесла этот проводник будет называться вторичной катушкой , а изменяющееся магнитное поле будет создаваться первичной катушкой путем пропускания осциллирующего тока через первичную катушку.

Это может показаться немного запутанным, но давайте продолжим принципиальную схему, где все будет ясно.

Схема катушки Тесла 9V Mini

:

Принципиальная схема Mini Tesla Coil Project , приведенная ниже, очень проста. Итак, давайте разберемся, как это работает, и научимся его строить. Основным компонентом на этой схеме катушки mini tesla является вторичная катушка (золотистого цвета), которая создается путем наматывания магнитного провода (эмалированный) вокруг цилиндрического объекта (подойдет любой непроводящий объект).

Сильноточный высокочастотный транзистор , такой как 2N2222 , используется для подачи тока через первичную катушку (фиолетовый цвет). Вся установка питается от батареи 9V , как показано выше. Положительный конец батареи достигает коллектора транзистора через первичную обмотку, а эмиттер заземляется. Это означает, что всякий раз, когда транзистор проводит, ток проходит через первичную катушку. Светодиодный диод и один конец вторичной катушки также соединены с базой транзистора, чтобы заставить схему колебаться, таким образом, транзистор будет посылать колебательный ток в первичную катушку.Если вы хотите получить более подробную техническую информацию и узнать, как колеблется ток, вы можете поискать в Google “ Slayer Exciter Circuit ” .

Итак, при таком расположении у нас есть первичная катушка, которая будет иметь колебательный ток и, следовательно, будет создавать вокруг нее переносящий магнитный поток. Теперь эта катушка намотана вокруг вторичной катушки, и, следовательно, в соответствии с законом электромагнитной индукции во вторичной катушке будет индуцироваться напряжение. Поскольку количество витков во вторичной катушке намного больше, чем в первичной катушке, это напряжение будет очень высоким, и, следовательно, эта катушка будет иметь очень сильный электрический поток вокруг себя, который достаточно мощный, чтобы накалить обычные лампы CFL и используется в Беспроводная передача энергии .

Обмотка вторичной катушки:

Одним из очень важных шагов в этом проекте является намотка вторичной обмотки. Это трудоемкий процесс, поэтому не торопитесь с этой частью. Прежде всего, вам понадобится магнитная катушка, которую еще называют эмалированным проводом катушки. Эти провода можно найти внутри катушек реле, трансформаторов и даже двигателей. Вы можете использовать один повторно или купить себе новый. Чем тоньше проволока, тем лучше будут результаты.

Когда вы будете готовы с магнитным проводом, вам понадобится цилиндрический объект . Единственное правило при выборе этого объекта — он не должен быть токопроводящим , вы можете выбрать трубы ПВХ, картонный рулон или даже сложить вместе 4-5 листов А4 и свернуть их. Диаметр цилиндра может составлять от 5 до 10 см, а длина должна быть не менее 10 см. Чем длиннее объект, тем на большее количество поворотов он может уместиться.

После того, как вы достали катушку и цилиндрический объект, пора начать процесс намотки, просто намотайте несколько витков и используйте ленту, чтобы сначала закрепить обмотку, а затем приступайте к полной намотке.Обязательно следуйте приведенным ниже советам при намотке

.

1. Намотайте катушки как можно ближе
2. Не перекрывайте один виток катушки другой
3. Постарайтесь сделать минимум 150 витков, обычно достаточно 300 витков.

Распространенные заблуждения:

Хотя эта схема работает и ведет себя как катушка Тесла, она очень далека от реальной катушки Тесла. Правильное название этой схемы — катушка Тесла slayer exciter или катушка Тесла бедного человека. С этой схемой можно научиться и иметь средства, но имейте в виду, что это не катушка Тесла. При этом давайте продолжим наш проект. Как только мы будем готовы с катушкой, мы почти на 90% завершим проект, после чего просто следуем принципиальной схеме и выполняем соединения, но есть несколько часто задаваемых вопросов: «Почему моя катушка Тесла не работает?» вопросы, на которые вы можете найти ответы ниже.

1. Не используйте обычный транзистор вместо 2N2222, если вы не знаете, как выбрать точный эквивалент для этого транзистора.
2. Резистор 22 кОм не обязательно должен быть точно таким же, он может быть от 12 кОм до 30 кОм.
3. Убедитесь, что батарея 9 В, которую вы используете, совершенно новая, потому что дешевые батареи не прослужат более 5 минут с этой схемой. Если у вас есть Arduino или что-то, что может подавать вам + 5 В, вы также можете использовать его.
4. Для вашей катушки вполне нормально иметь любое количество витков, но она должна иметь как минимум 150 витков, вы не должны быть очень точными с подсчетом.
5. Схема может работать от 5В до 10В. Однако не подавайте через него более 500 мА
6. Светодиод имеет другое назначение, кроме свечения, он фактически используется для переключения транзистора, поэтому не игнорируйте его, светодиод КРАСНОГО цвета будет работать нормально.
7. Ваш светодиод может светиться, а может и не светиться, когда схема находится под напряжением, вам не нужно об этом беспокоиться.
8. Вы можете получить или не получить искру (дугу) на свободном конце вторичной катушки, вам тоже не о чем беспокоиться.Если у вас возникла дуга, не трогайте ее.
9. Всегда проверяйте исправность цепи, используя только обычную лампу КЛЛ.
10. Добавление металлической нагрузки (фольги) поверх вторичной обмотки не является обязательным, но это обязательно улучшит результаты, но не обязательно для получения основной рабочей мощности.
11. У вас очень мало шансов услышать шипение, поэтому не ожидайте этого.

Строительство и испытание 9-вольтовой мини-катушки Тесла:

Просто следуйте инструкциям по намотке катушки и используйте макетную плату для подключения, как показано на принципиальной схеме.Когда вы закончите со всем, ваша mini Tesla coil project будет выглядеть примерно так.

У меня нет резистора 22 кОм или чего-то еще, поэтому я использовал два резистора 47 кОм параллельно, как показано на схеме. Теперь, наконец, пришло время повеселиться. Просто включите схему, используя новую батарею 9 В и поднесите лампу CFL близко к катушке, и вы сможете наблюдать, как лампа CFL светится без какого-либо подключения сама по себе, как показано в видео ниже.Вы также можете добиться того же эффекта и на ламповых лампах. Поиграйте с этим, есть гораздо больше возможностей для улучшения проекта, увеличив номинальный ток или увеличив количество витков на вторичной катушке, чтобы получить дуги на свободном конце вторичной катушки. Но все это осталось для нового урока.

Вы также можете проверить работоспособность цепи с помощью мультиметра , просто переведите мультиметр в режим измерения напряжения. Коснитесь черным щупом на земле цепи и оставьте красный щуп парить в воздухе, мультиметр должен иметь возможность считывать очень высокое напряжение, как показано ниже, где измерительный прибор показывает очень высокое напряжение 1247 В.Вы уже были предупреждены, будьте очень осторожны с этими установками высокого напряжения. Узнайте здесь Как пользоваться цифровым мультиметром .

Вы также можете проверить наличие потока с помощью мультиметра зажимного типа в режиме NCV. Когда вы поднесете мультиметр к катушке, он начнет подавать звуковой сигнал, загораясь.

Но подождите !!! …., а если ваша лампочка не горит. Не волнуйтесь, это где-то очень тонкая проблема.Наиболее распространенное решение, которое нужно попробовать в первую очередь, — это изменить полярность вашей первичной катушки, то есть подключить коллекторный конец первичной катушки к плюсу батареи, а положительный конец первичной катушки батареи к штырю коллектора. Это должно помочь вам решить проблему. В противном случае попробуйте использовать новую батарею 9 В или другой надежный источник питания.

Даже тогда, если вы столкнетесь с какой-либо проблемой, убедитесь, что вы прочитали заголовок распространенного заблуждения выше, и проверьте подключение вашей цепи. Если все не получается, не стесняйтесь размещать свою проблему в комментариях ниже.Я сделаю все возможное, чтобы ваша схема заработала.

Лучший комплект катушки Тесла своими руками 12.0

Описание продукта

Новинка 2020 года, мы предлагаем нашу новую лучшую серию комплектов самодельных катушек Тесла, которая предлагает лучшее, что может предложить любой комплект электроники. При разработке этой новой серии наборов нашей целью было создать набор, обладающий следующими характеристиками:

• Best Design — В наших наборах катушек Tesla 6.0 и 12.0 используется конструкция, которая была тщательно протестирована и усовершенствована в течение 10 лет с тысячами часов работы.Эти конструкции очень эффективны, производя огромное количество высокого напряжения на выходе, и в то же время чрезвычайно надежны.
• Лучшая документация — Эти комплекты включают лучшую документацию, которую можно найти в комплекте электроники, доступном сегодня, и точка! От очень подробных схем до полноцветных электрических схем и подробных механических чертежей, вы добьетесь успеха в создании этих невероятных катушек Тесла своими руками.
• Простая сборка — Эти комплекты разработаны так, чтобы их можно было легко собрать, используя в основном двухточечную проводку.Никаких сложных печатных плат с сотнями припаянных деталей. Все сборки имеют двухточечное соединение, в комплект входят клеммы и наконечники. На наших полноцветных схемах подключения показано, как каждый компонент в комплекте подключается, с указанием цвета, размера и разъема проводов.
• Лучшая техническая поддержка — Компания Eastern Voltage Research гордится тем, что имеет лучшую техническую поддержку в любом месте. Мы отвечаем на все запросы 24/7, если, конечно, мы не спим.Мы поможем вам на каждом этапе создания и эксплуатации вашего комплекта!

Документация и примеры страниц

Щелкните здесь, чтобы увидеть все, что входит в этот комплект (PDF)

Щелкните здесь, чтобы увидеть образец страницы схемы (PDF) — Скоро в продаже

Щелкните здесь, чтобы просмотреть образец схемы разводки (PDF)

Примечание. Примеры страниц содержат преднамеренные ошибки и представлены только в качестве примеров.

Характеристики:

• Создает 10–12 футов выходных дуг
• Детальная схема (11×17 оттисков)
• Детальные электрические схемы (полноцветные распечатки 11×17)
• Детальные механические чертежи
• Работает от 230/240 В переменного тока, 50/60 Гц
• Дополнительный контроллер свободного хода

Варианты приобретения

• Стандартный комплект
• Контроллер Freewheeling

Построить твердотельную катушку Тесла

Создайте твердотельную версию знаменитой катушки Теслы.Его проще построить и безопаснее в эксплуатации.

Катушка Николы Теслы сегодня жива и здорова, живет в школьных лабораториях и мастерских любителей как инструмент для обучения и экспериментов. Классический трансформатор с воздушным сердечником, искровым разрядником и конденсатором вырабатывает высокое напряжение на высоких частотах. Однако новые конструкции этой концепции, основанные на твердотельных компонентах и ​​улучшенных трансформаторах, делают конструкцию катушки Тесла более простой и безопасной.

Когда Тесла изобрел свою катушку, генератор с искровым разрядником был единственным практическим методом для генерации необходимого радиочастотного тока через первичную обмотку трансформатора, что привело бы к возникновению высокого напряжения на вторичной обмотке.Однако недостатком классической катушки Тесла является способность ее высоковольтного трансформатора вызывать опасный для жизни электрический шок любого, кто с ней экспериментирует.

К счастью, сейчас легко доступны высоковольтные силовые транзисторы, разработанные и изготовленные для удовлетворения требований производителей импульсных источников питания. Некоторые силовые полевые МОП-транзисторы способны безопасно переключать напряжение до 1500 В. Более того, задача создания подходящего трансформатора была упрощена с разработкой материалов ферритового сердечника, которые позволяют делать трансформаторы меньше и легче и ограничивать их магнитные поля.

Как работает катушка Тесла

Выходное напряжение вторичной обмотки классической катушки Тесла, последовательно-резонансный контур, создается колебаниями вторичной обмотки, как показано на рис. 1. Добротность или добротность для резонансной Схема и приложенная частота определяют напряжение, развиваемое на катушке индуктивности.

ИНЖИР. 1 — В КАТУШКЕ TESLA напряжение создается резонансными колебаниями, создаваемыми во вторичной обмотке.

Если напряжение, генерируемое на резонансной частоте катушки Тесла, подается на ее вторичную обмотку, создается высокое напряжение.В классической катушке Тесла первичная обмотка трансформатора питается от генератора искрового разрядника. Конденсатор и индуктивность первичной обмотки определяют его рабочую частоту. Электромагнитное поле первичной обмотки передает энергию во вторичную систему.

Эта оригинальная конструкция работает хорошо, но неэффективно; только часть магнитного поля первичной обмотки способствует наведению энергии во вторичную. Эта неэффективность частично вызвана расширением первичного магнитного поля.Было видно, что если бы это поле можно было ограничить меньшим объемом, система была бы более эффективной.

Ферритовые материалы сердечника трансформатора позволяют ограничивать магнитные поля. Различные порошковые композиции оксида железа и других металлов, таких как никель или кобальт, сжимаются и спекаются с образованием твердых ядер. Их высокое сопротивление снижает потери на вихревые токи на высоких частотах и ​​повышает эффективность связи.

Принцип работы первичной системы в конструкции твердотельной катушки, обсуждаемой в этой статье, отличается от принципа классической конструкции искрового разрядника.Если приложен всплеск энергии, катушка отвечает колеблющимся всплеском, которое со временем затухает, аналогично звону колокола при ударе колокола.

Если нет мгновенного затухания звона, он будет происходить на собственной резонансной частоте катушки. Более высокое выходное напряжение будет получено за счет явления, известного как умножение коэффициента добротности на .

Твердотельная катушка Тесла включает стандартный высокочастотный импульсный трансформатор. По сути, он такой же, как трансформатор, который вы найдете в цепи генерации высокого напряжения стандартного телевизора.

ИНЖИР. 1 — ТВЕРДОТЕЛЬНАЯ ЦЕПЬ ТЕСЛА состоит из генератора импульсов, схемы драйвера и высоковольтного трансформатора. Таймер 555 (IC1) работает в нестабильном режиме, производя непрерывную серию импульсов.

Схема катушки

См. Рис. 2. Схема Тесла состоит из генератора импульсов, схемы возбуждения и высоковольтного трансформатора. Генератор импульсов, таймер 555 (lC1), работает в нестабильном режиме для генерации непрерывной последовательности импульсов. Резисторы R1 и R2 определяют время, в течение которого выход на выводе 3 отключен, в то время как R3 и R4 вместе с R1 и R2 определяют время включения.Индуктор L1 и регулятор IC2 обеспечивают чистый и стабильный источник питания для таймера.

Транзистор Q1 действует как буфер, эффективно изолируя IC1 от сильно емкостной нагрузки, присутствующей на затворе Q3. Резистор R6 определяет время нарастания на основе постоянной времени, создаваемой резистором R6, и собственной емкости затвора Q3. Резистор R8 ограничивает ток, чтобы чрезмерный ток не повредил первичную обмотку T1. Конденсатор C5 поглощает часть обратной ЭДС, генерируемой в первичной обмотке T1. Другая функция C5 — обеспечить дополнительный толчок для перевода Q3 во включенное состояние.

ПЕРЕЧЕНЬ ДЕТАЛЕЙ

Все резисторы 1/4 Вт, 5%, если не указано иное.
R1 — 7500 Ом
R2 — 10000 Ом, потенциометр
R3, R6, R9 — 10 Ом
R4 — 5000 Ом, потенциометр
R5 — 180 Ом
R7 — 180 Ом
R8 — 150 Ом, 1/2 Вт
R10 — 1 Ом, 5 Вт
Конденсаторы
C1 — 220 мкФ, 25 В, электролитические
C2 — 0,0047 мкФ, 50 В, Полиэстер
C3 — 0,05 мкФ, 50 В, Полиэстер
C4 — 0,01 мкФ, 1200 В , Полиэстер
Semiconductors
IC1 — таймер NE555
IC2 — LM7809, + 9-вольтный стабилизатор
Q1, Q2 — 2N2222 NPN транзистор
Q3 — SSM5N55 Полевой транзистор (Samsung или аналог)
µH L1000 — 100 µH другие компоненты 9017 µ дроссель (Radio Shack No.273-102 или аналогичный)
T1 — Обратный трансформатор (PennTran No. 1-017-5372 — или эквивалентный, при условии, что высоковольтный выпрямитель не встроен в трансформатор)
Разное: Радиатор для Q3, восьмиконтактный розетка для IC1, провод, высоковольтный провод, перфорированная монтажная плата.

Импульсный сигнал от IC1 подается на Q1, что обеспечивает высокий ток, необходимый для компенсации высокой емкости Q3. Когда Q3 начинает проводить, ток течет через первичную обмотку T1, создавая магнитное поле в сердечнике.Через короткий промежуток времени сердечник насыщается, предотвращая дальнейшую генерацию магнитного потока. Перед этим Q3 отключается, вызывая коллапс магнитного поля и резкий скачок напряжения в обеих обмотках.

Конденсатор C5 частично поглощает первичную ЭДС, уменьшая нагрузку на Q3. Вспышка, возникающая во вторичной обмотке, создает звонкие колебания. Когда это колебание начинает затухать, Q3 снова переключается во включенное состояние. Это сбрасывает энергию, запасенную в C5, и создает магнитное поле в T1.Если время включения и выключения последовательности импульсов настроено правильно, вторичная обмотка T1 вырабатывает почти постоянный высокочастотный ток высокого напряжения.

ИНЖИР. 3 — ГЕНЕРАТОР ИМПУЛЬСА может быть построен на небольшом куске перфорированной строительной плиты. ИНЖИР. 4 — ДОСТАТОЧНАЯ РЧ-ЭНЕРГИЯ излучается для освещения небольших люминесцентных ламп на расстоянии до нескольких дюймов без проводов.

Конструкция и настройка

Начните конструирование с генератора импульсов.Его можно построить на небольшом куске перфорированной строительной доски. После установки всех компонентов проверьте все соединения и подайте на цепь 12 В. Убедитесь, что на выводе 3 микросхемы IC1 присутствует последовательность импульсов с помощью осциллографа. Изучая форму сигнала на выводе 3, убедитесь, что оба потенциометра (R2 и R4) работают правильно, изменив периоды времени включения и выключения.

Если эта схема работает удовлетворительно, выключите питание, вставьте компоненты и подключите оставшуюся часть схемы.Оставьте соединения с первичной обмоткой T1 открытыми. Подайте питание и исследуйте осциллограмму коллектора Q1 с помощью осциллографа. Убедитесь, что форма сигнала такая же, как на выводе 3 IC1, но в инвертированном виде. (Возможно небольшое закругление передних кромок из-за емкостного эффекта Q3.) Временно подключите резистор 10 Ом, 10 Вт вместо первичной обмотки T1. Убедитесь, что Q3 включает и выключает ток синхронно с сигналом на выводе 3 IC1.

Если кажется, что схема работает правильно, отрегулируйте R4 так, чтобы время выключения составляло около 10 микросекунд (мкс), и настройте R2 на время включения от 60 до 70 мкс.Отключите питание и временный резистор на 10 Ом. Подключите T1 к цепи и подайте питание, наблюдая за током, который потребляет цепь. При правильной работе всех схем на высоковольтном выводе T1 должна быть видна корона, сопровождаемая легким шипением. (Также может быть слабый свист от T1.)

Попытка создать дугу на высоковольтном проводе T1 с заземленным проводом. Напряжение должно быть достаточно высоким, чтобы вызвать дугу размером более 1/2 дюйма. Регулируя R4, можно получить максимальное выходное напряжение.Точно так же небольшие изменения R2 также повлияют на выходную мощность. Рисунок 3 — фотография авторского прототипа.

ИНЖИР. 5 — ФЛУОРЕСЦЕНТНАЯ ЛАМПА горит около заземленной металлической пластины.

Приложения

С этой схемой можно провести много интересных экспериментов. Прикрепив небольшую латунную ручку выдвижного ящика к высоковольтному проводу, будет излучаться достаточно радиочастотной энергии для освещения люминесцентных ламп малой мощности на расстоянии до нескольких дюймов без проводов (см. Рис. 4 и 5).

Твердотельная катушка Тесла обладает достаточной мощностью для управления декоративными плазменными лампами. Регулируя R2 и R4, можно получить различные схемы разряда. Модулирующее напряжение на выводе 5 IC1 будет модулировать выходной сигнал и создавать более интересные визуальные эффекты.

Слаботочный выход твердотельной катушки Тесла не представляет особой опасности для здоровых взрослых. Однако к высоковольтному выходу следует относиться с уважением. Разряд может быть опасен для людей с проблемами сердца, а дуга может легко вызвать возгорание.

Создайте свою собственную поющую катушку Тесла с помощью этого крутого набора для сборки

В этом году так много времени, проведенного дома, найти что-нибудь интересное может показаться совершенно невозможным. Собрано бесчисленное количество головоломок, книжные полки очищены от пыли и вычищены, плюс весь этот потоковый контент начинает выглядеть одинаково. От создания новых креативных рецептов до глубокой очистки и организации, вдохновленной экспертами, на данный момент в списке дел действительно немногое осталось.

Мы вступили в следующую фазу эпохи дома. Пришло время для уникального, стимулирующего и практического проекта, который взбодрит ваш мозг и развлечет. Воспользуйтесь набором музыкальных катушек oneTeslaTS — мечтой любителя своими руками. Благодаря новейшей DRSSTC (твердотельной катушке Тесла с двойным резонансом), вы получите потрясающие впечатления от этого удивительного гаджета. Независимо от того, создаете ли вы катушку Тесла в одиночку или делаете это групповой проект, вам гарантированы часы образовательных развлечений.

Лучшие технологии в игре

oneTeslaTS использует лучшие технологии для включения музыкальной катушки. Он включает в себя прецизионные компоненты, в том числе первичную обмотку с травлением на печатной плате, вторичную обмотку с машинной обмоткой, полированный тороид с вращением и шасси печатной платы. Прочный и надежный, он идеально настроен прямо из коробки. Большие вещи действительно приходят в маленьких упаковках; Вы никогда не ожидаете, что этот звук будет исходить от чего-то, что после полной сборки имеет тактовую частоту всего около 12 дюймов.Эти яркие электрические разряды тоже не шутки.

Настройтесь на впечатляющую производительность

Когда он будет построен, вы можете забыть обо всех основных фильмах и скучных телешоу в очереди — вы еще не видели ни одного выступления, подобного этому. Набор музыкальных катушек oneTeslaTS отличается прочной конструкцией с топологией DRSSTC, обеспечивающей потрясающие музыкальные возможности. Массивные 20-дюймовые искры танцуют вместе с мощной музыкой, которой вы можете управлять с помощью контроллера и MIDI-входа.Не удивляйтесь, если ваши соседи выйдут послушать эту штуку. Если подумать, музыкальная катушка Тесла действительно станет идеальным центральным элементом в вашем следующем социально удаленном месте.

Войдите в мир высокого напряжения

Хотя захватывающее исполнение, безусловно, привлекает внимание, мы не будем упускать из виду не менее интересный аспект музыкального набора oneTeslaTS Musical Coil Kit: его создание. В полный комплект входят все насадки и бобы, необходимые для успешной сборки вашей катушки.Это также полезный опыт: вы получите более глубокое понимание принципов физики и электроники, собирая компоненты вместе (не волнуйтесь, есть очень полезное руководство пользователя, доступное для загрузки).

Развивающие развлечения для всей семьи

Если «Мне скучно» является лозунгом вашей семьи в наши дни, просто подождите, пока они не взглянут на комплект музыкальной катушки. Это не только обязательно привлечет внимание вашего самого разборчивого соседа по дому, но и будет стимулировать умственную деятельность, что станет долгожданным изменением от повседневной монотонности.Нужно увести детей с дивана? Этот гаджет — отличный способ заинтересовать их миром инженерии, и кто знает, он может даже вдохновить их задуматься о своем следующем проекте научной ярмарки.

Обзоры в

Как пишет Popular Science, «Катушки Тесла популярны для демонстрации беспроводной передачи электроэнергии, изящных экспериментов … и способности стрелять молниями. Кроме того, вы можете модулировать выход катушки для воспроизведения разных тонов и даже воспроизведения песен.Они также отмечают, что некоторые музыкальные группы даже использовали катушки Тесла во время концертов, и, хотя они намного больше, вы можете устроить собственное шоу с этой миниатюрной версией.

Немногие технические игрушки действительно требуют таких умственных способностей для сборки, что делает этот набор «сделай сам» особенно электризующим (каламбур). Прямо сейчас вы можете получить набор музыкальных катушек oneTeslaTS за 399,99 долларов, что на 11% ниже первоначальной рекомендованной розничной цены.

Возможны изменения цен.

Заставьте электричество петь с вашей собственной музыкальной катушкой Тесла

Никола Тесла изменил направление науки своей работой в области электричества, поэтому у него так много однофамильцев.Однако, за исключением автомобильной компании, ни одна из них не была так популярна, как катушка Тесла, заставляющая электричество петь.

А с комплектом oneTeslaTS DIY Kit, который доступен за 399,99 доллара США, что на 11% ниже его обычной цены, это буквально предложение. Этот комплект не только обучает семьи основам работы с электричеством, но и дает вам уникальный музыкальный инструмент.

Как работают катушки Тесла

Впервые построенная Тесла в 1891 году, катушка Тесла получила техническое название — цепь резонансного трансформатора.Это очень распространенные схемы; вы использовали его, если когда-либо пользовались радио. Как следует из названия, здесь используется катушка с проволокой — на самом деле две.

Первая, первичная обмотка, подключена к трансформатору, который увеличивает напряжение. В первичной катушке есть конденсатор, который при достижении точки опрокидывания разряжается во вторичную катушку, в данном случае столбец катушки Тесла. Этот конденсатор заполняет и сбрасывает, заполняет и сбрасывает, посылая ток туда и обратно между первичной и вторичной катушками.

В верхней части вторичной обмотки находится конденсатор верхней нагрузки, который при достаточном заряде может начать искрение по направлению к проводящим поверхностям через воздушный зазор, что приведет к таким сильным искрам, которые мы так любим. Однако это только начало.

Как поют катушки Тесла?

Ключевое слово в техническом названии здесь — «резонансный». Это означает, что электрическая энергия колеблется между катушкой индуктивности и конденсатором, придерживаясь одной и той же частоты. Думайте об этом как об основной ноте, которую ударяет катушка.Эта частота может быть изменена с помощью цепи прерывателя без остановки резонансного процесса. Делайте это достаточно часто, достаточно быстро и достаточно энергично, и вы сможете создавать разные ноты, когда искры разряжаются через воздушный зазор. И с помощью правильных элементов управления вы можете регулировать количество энергии в системе, чтобы катушка искрилась в нужное время и в нужной последовательности, чтобы превратить ее в музыкальный инструмент.

Sweet Music Of The Sparks

Что подводит нас к oneTeslaTS.В то время как любую катушку Тесла можно превратить в музыкальный инструмент, эта катушка, сделанная своими руками, добавляет некоторые инструменты, позволяющие легко играть прямо из коробки.

• Во-первых, он тщательно настроен для музыки. Первичная катушка протравлена ​​на печатной плате, вторичная тщательно намотана на станке, и все точно настроено, поэтому она поет прямо из коробки.
• Во-вторых, в электронику катушки встроен контроллер MIDI (цифровой интерфейс музыкальных инструментов) со стандартным разъемом DIN5. Если вы уже сочинили музыку для MIDI или уже загрузили ее, просто подключите MIDI-устройство и прокрутите музыку.Или сыграйте вживую.
• В-третьих, есть SD-карта и портативный контроллер. ЖК-экран и интерфейс меню делают переключение между песнями таким же простым, как и отслеживание файлов.

Итак, собрав все вместе, вы можете играть любую песню, какую захотите, в MIDI, даже зажигая с искрами вживую. Просто убедитесь, что все правильно заземлено и находится на безопасном расстоянии; есть причина, по которой каждый комплект снабжен предупреждением о высоком напряжении.

Катушки Тесла — это очень весело; они также часто открывают путь к более глубокому пониманию электричества и инженерии.Если вы хотите узнать больше об электротехнике всей семьей или уже планируете свой следующий костюм на Хэллоуин, этот комплект доставит вам часы удовольствия от сборки до игры. А за 399,99 долларов, что составляет 11% от рекомендованной розничной цены, это намного дешевле (и тише), чем уроки игры на скрипке, кстати.

Поклонники футуризма: Для создания этого контента не редакционная команда работала с аффилированным партнером. Мы можем взимать небольшую комиссию за товары, приобретенные через эту страницу. Этот пост не обязательно отражает взгляды или одобрение футуризма .ком ред.

Как сделать катушку Тесла (DIY) — NematicsLab

Введение

Никола Тесла изобрел катушку Тесла в 1891 году. Мы используем эти катушки в качестве электрических трансформаторов высокой энергии. Мы можем использовать его для производства электроэнергии переменного тока высокого напряжения, низкого тока и высокой частоты. Он использовал эти схемы для проведения инновационных экспериментов в области электрического освещения, фосфоресценции и генерации рентгеновских лучей. Наряду с явлениями высокочастотного переменного тока, мы можем использовать катушку Тесла для электротерапии и передачи электрической энергии без проводов.Цепи катушки Тесла коммерчески использовались в искровых радиопередатчиках для беспроводной телеграфии. В этом уроке мы увидим, как сделать рабочую катушку Тесла, и протестируем ее функции.

Комплект катушки Тесла

Комплект музыкального модуля катушки Тесла DIY — http://bit.ly/37b6Yd2

Схема

Шаг 1: Понять работу катушки Тесла

Катушка Тесла Обычно это трансформатор с несколькими витками первичной обмотки.Вторичная обмотка имеет больше витков, чем первичная обмотка. Нам нужно иметь 1-2 витка на первичной обмотке и около 320 витков на вторичной катушке для повышения напряжения. Мы видим искры из-за паразитной емкости между катушкой и воздухом.

Шаг 2: Изучение принципиальной схемы

Мы можем сделать простую катушку Тесла, используя схему, называемую цепью возбудителя-убийцы. Когда мы подаем напряжение, транзистор включается, и ток течет через первичную катушку, что индуцирует ток во вторичной катушке.База вторичной катушки подключена к базе транзистора. Мы также можем видеть, что когда ток достигает порогового значения, транзистор на короткое время выключается. Этот цикл повторяется на резонансной частоте контура.

Шаг 3: Сборка схемы

У нас есть схема, аналогичная схеме убийцы. Также мы можем использовать модуляцию звука в схеме, показанной на видео. В результате мы можем модулировать звук с помощью разъема 3,5 мм. А также контролировать напряжение, подаваемое на транзистор.
