Как сделать своими руками перископ: Как забацать дома самодельный перископ? – Как сделать перископ своими руками

Как забацать дома самодельный перископ?

ОСТОРОЖНО: Острые инструменты! Спросите об взрослых уже почти все в резании.

Шаг 1

Убедившись, что ваши две пустые молочные коробки чистые и сухие, отрежьте их верхушки. ( Изображение 1 )

Шаг 2

Используя картонный резак, попросите взрослого сделать окно у основания одной коробки. ( Изображение 2 )

Шаг 3

Это ваше окно просмотра. ( Изображение 3 )

Шаг 4

Положите коробку на бок, чтобы окно повернулось направо. Нарисуйте линию 45˚ в нижнем правом углу, где она встречается с левым краем. ( Изображение 4 )

Шаг 5

Переверните коробку, чтобы окно теперь обращено влево и нарисуйте линию 45˚ в нижнем левом углу, где она соответствует правому краю. (

Изображение 5 )

Шаг 6

Сделайте разрез на этой линии ТОЛЬКО до тех пор, пока более короткая сторона ручного зеркала. ( Изображение 6 )

Шаг 7

Переверните коробку и сделайте то же самое на другой диагональной линии. ( Изображение 7 )

Шаг 8

Вставьте зеркало в гнездо (если срез слишком узкий, увеличьте разрез, чтобы он соответствовал зеркалу). Отражающая сторона должна быть обращена к окну. ( Изображение 8 )

Шаг 9

Держите карточку и посмотрите в окно. Попросите своего партнера пошевелить пальцами по верху. Если то, что вы видите, наклонено или искажено, отрегулируйте свое зеркало, пока оно не выпрямляется. Если зеркало свободно, закрепите его на месте. (

Изображение 9 )

Шаг 10

Когда вас устраивает одна коробка, выполните те же шаги со вторым. Вы закончите с двумя идентичными картонными коробками, каждый с зеркалом, установленным в основании на 45˚. ( Изображение 10 )

Шаг 11

Поместите одну коробку на стол с окном, обращенным к вам. Поместите другую коробку сверху с окном, обращенным от вас. Зажмите верхнюю коробку немного, чтобы она скользнула только внутри нижней коробки. Наденьте их надежно. ( Изображение 11 )

Шаг 12

Приготовьтесь смотреть со скрытого места. ( Изображение 12 )

Шаг 13

Держите его сбоку, чтобы увидеть вокруг углов. ( Изображения 13-14 )

Шаг 14

Вы также можете просмотреть нижнее окно и увидеть за заборы. Посмотрите в верхнее окно и посмотрите под столами. Поэкспериментируйте с более длинной трубкой и обратите внимание, что изображение становится меньше.

Перископ - помощник монтажника (с подсветкой)


И снова здравствуйте. На сей раз предлагаю немного вернуться в детство, а именно в четвёртый класс средней школы советских времён, на урок природоведения и сделать занятный и полезный оптический прибор под названием перископ. Сделать его меня заставила необходимость найти провод, заложенный в подвесном потолке. Мало того, нужно было видеть этот провод, чтобы зацепить и протащить его через профили крепления. В общем данная самоделка позволяет заглянуть туда, где нужны глаза как у краба- выдвижные на стебельках, и не только за подвесной потолок, но и в вентиляционный канал или короб с сантехническими трубами. Предвижу предложения использовать миниатюрную видеокамеру с монитором, но, во-первых это громоздко и неудобно, во-вторых дорого (приспособа не часто будет востребована), ну и в-третьих приобретение такой камеры чревато проблемами с законом (ст. 138.1 УК РФ).

Для изготовления перископа понадобятся следующие материалы:
1. Сантехнические ПВХ уголки 90° ø40 и ø32 мм.
2. Отрезок сантехнической трубы ø40
3. Зеркало из пудреницы (главное чем тоньше, тем лучше)
4. Тонкое стекло (можно органическое)
5. Горлышко от пластиковой бутылки
6. Внутренности китайского светодиодного фонарика
7. «Холодная сварка»
8. Клей для ПВХ (рекомендую COSMOFEN PLUS-S)
9. Клей «Момент 88»
10. Краска (по желанию, на работу не влияет)

Инструменты:
1. Стусло
2. Ножовка по металлу
3. Алмазные надфили
4. Наждачная бумага разной зернистости
5. Паяльник с принадлежностями

У сантехнических уголков, при помощи столярного стусла ножовкой по металлу, срезаем вершину угла под 45°. Естественно предварительно маркером наметив границы реза (переносим внутреннюю точку стыковки труб на внешнюю, диаметрально противоположную, часть трубы).


Есть ещё вариант разметки отреза без применения стусла: чертим шаблон эллипса сечения уголка (шаблон понадобится для вырезания зеркал),

Так же переносим точку пересечения на внешние стороны. Надеваем вырезанный шаблон эллипса на уголок

совмещая большую ось и больший диаметр с намеченными точками и маркером намечаем линию отреза.

Плоскость среза обрабатываем наждачкой.

Зеркала вырезаем алмазным надфилем, по шаблону. На зеркале делаем царапину, а затем кусачками обламываем контур эллипса. Окончательная доводка размера будет производиться после приклеивания

Для устранения лишних бликов внутренние поверхности трубы и уголков окрашиваем чёрной матовой краской

Приклеиваем зеркала клеем «Момент 88» обладающим хорошей адгезией и пластичностью.

Отрезанную часть уголка приклеиваем с тыльной стороны зеркала «на своё место».

По большому счёту это уже излишество, на работу прибора никак не влияющее, но всё-таки хочется сделать красиво. Поэтому, чтобы восстановить первоначальный вид уголков, выравниваем форму «холодной сваркой», которую после затвердевания обрабатываем наждачкой до нужных размеров.

Примерно на этом этапе моего творчества у меня возникла идея попробовать свои силы в таком направлении как Стимпанк, и стилизовать свой перископ «под старинушку». Поэтому не удивляйтесь, что на последующих деталях будет проскальзывать бронзовая краска.

Для защиты внутренностей от пыли, как и положено оптическому прибору, нужно сделать объектив и окуляр из простого прозрачного стекла (можно органического, но оно более подвержено царапинам). Оправу для них делаем из того, что отрезали от уголков. Ножовкой нарезаем колечки нужного диаметра и длины.


Склеиваем полученные детали «Космофеном».

Чтобы заглянуть в межпотолочное тёмное пространство, просто необходимо его подсветить. И желательно подсветить самим оптическим прибором, потому как одной рукой предполагается держать перископ, а другой при помощи крючка вылавливать провод. Так что ни места (отверстие под точечный светильник всего 65мм.) ни дополнительной руки для отдельного фонарика не предусмотрено, посему оснащаем наш прибор подсветкой.

Вариантов подсветки конечно множество, но исходя из соображений частоты использования (от случая к случаю) и простоте конструкции ( отсутствие какого бы то ни было драйвера) остановился на дешевом китайском фонарике из «Фикс-прайс», купленном лет пять назад. Фонарик был рассчитан на крепление к козырьку кепки, и использовался мной для подсветки лупы- козырька. Потом у него была потеряна крышка батарейного отсека, и он благополучно валялся в дальнем ящике для хлама, который ещё не созрел на выброс. Отличительной особенностью этого фонаря было использование двух литиевых батареек CR2032 для питания напрямую, без драйвера и ограничительного резистора, пяти светодиодов, включенных параллельно. Это я так подробно описал устройство для того, чтобы сразу разъяснить что оно работало, работает и, надеюсь, будет работать. Батареек хватает по меньшей мере на час непрерывной работы (больше 15 минут не потребуется), светодиоды за время эксплуатации не перегорали и не деградировали, кстати только их я и взял из бывшего фонарика.

Светодиоды располагаем вокруг объектива в корпусе, состоящем из широкого обрезка того же угольника (куда вставлялась уплотнительная резинка) и обоймы стекла объектива.


Паяем гирлянду из светодиодов, подключенных параллельно.

Светодиоды имеют небольшую юбочку внизу корпуса, так вот её придётся спилить надфилем, чтобы их впихнуть в получившийся корпус.
Склеиваем жидким пластиком всю конструкцию объектива, а именно: в корпус подсветки вставляем гирлянду светодиодов, смазываем клеем, тут же вставляем в него обойму стекла объектива, вставляем стекло, и уже всю конструкцию сажаем на смазанный клеем уголок.

Провод подсветки обуваем в гофру, взятую от трубочки для коктейля, и продеваем внутрь уголка через отверстие, соответствующее диаметру трубочки.

Перед покраской стёкла объектива и окуляра, а так же светодиоды заклеиваем малярным скотчем.


Отсек питающих элементов сделан из горлышка пластиковой бутылки, внутренний диаметр которого 21 мм. подходит для размещения двух CR2032.

Перед окончательной сборкой наводим красоту, красим детали по отдельности краской, имитирующей металл.

Чёрной акриловой краской имитируем патину.

Устанавливаем и собираем отсек питания. К проводу, идущему на катоды светодиодов припаиваем латунную пластинку, анодный провод подключаем к элементам питания через кнопочный выключатель с припаянным пружинным контактом. Провода питания проходят внутри трубы перископа, продетые в окрашенную в чёрный цвет трубочку для коктейля. Наблюдению это нисколько не мешает.

Окончательно наш прибор выглядит вот так:

А теперь несколько снимков через прибор с небольшими пояснениями:

Так выглядит включенная подсветка.

А это и есть цель изготовления перископа: так выглядит пространство за подвесным потолком при включенной подсветке. Расстояние до светильника около полутора метров, хорошо виден сам светильник, провод подходящий к нему, и даже синяя изолента.

Более информативно назначение аппарата можно увидеть здесь:

На этом видео показана демонстрация работы с изделием в «условиях, приближенных к боевым».

Доставка новых самоделок на почту

Получайте на почту подборку новых самоделок. Никакого спама, только полезные идеи!

*Заполняя форму вы соглашаетесь на обработку персональных данных

Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

Как сделать перископ своими руками

Часто в фильмах о войне можно наблюдать, как из окопа за противником военнослужащий наблюдает через хитрый прибор. «Глаза» этого устройства возвышаются над бруствером, наблюдатель же расположен ниже, недоступный для пуль вражеских снайперов. Название этой зрительной трубы – перископ. Кто придумал его и можно ли сделать перископ своими руками?

самодельный перископ

Изобретение

Само слово «перископ» в вольном переводе с древнеэллинского звучит примерно как «смотрю вокруг». Известно о прототипе этого устройства ещё с 15-го века, и изобретено оно было, как это часто случается, вовсе не для того, для чего его используют теперь - наблюдения за противником во время военных действий.

Простейший перископ своими руками изготавливали христианские паломники, закрепив на палке под углом 45° два осколка зеркала.

Применялось это нехитрое приспособление для того, чтобы иметь возможность видеть поверх голов толпы на фестивале в Аахене. До поры до времени изобретению доставалось скромная роль забавной игрушки, однако уже в 17-м веке ситуация изменилась.

Применение

чертеж перископа

Человечество воюет всю историю своего существования. Причём скачок развития смертоносных приспособлений, убивающих на расстоянии, произошёл с точки зрения мировой истории практически мгновенно. На смену копьям и праще пришли луки и арбалеты. Стрелы стали доставать врага на невиданных ранее расстояниях, мощность выстрела и меткость стрелков постоянно росли.

Неудивительно, что кустари вскоре задались вопросом о том, как сделать перископ, позволяющий наблюдать за перемещениями противника, оставаясь при этом неуязвимым. В 17-м веке перископ начали использовать при осаде крепостей для слежения за осаждающими, не рискуя быть поражёнными стрелой или арбалетным болтом.

перископ своими руками

А в середине 19-го века, когда во многих государствах стали предприниматься массовые попытки строительства подводных судов, перископ практически сразу стал их составной частью. Его устройство как нельзя лучше подходило для слежки за обычными надводными судами. Причём наблюдение можно было вести скрытно, не всплывая на поверхность, а это важнейшее требование при ведении военных действий.

Самодельный простейший перископ

Простейший перископ своими руками изготовить совсем не сложно. Для того чтобы обзавестись средством скрытного наблюдения, необходимо запастись двумя маленькими зеркалами. Можно приобрести кругленькие косметические зеркальца, а можно вырезать стеклорезом (кто владеет такими навыками) два зеркала прямоугольной формы.

Следующее, что понадобится, – это корпус. Тут фантазия не ограничена никакими рамками. Любой продолговатый предмет из достаточно твёрдого, но поддающегося обработке материала. Подойдёт даже коробка, узкая и длинная, из-под сладостей.

как сделать перископ

Чертёж перископа представлен на рисунке. Превращение коробки от монпансье в средство шпионажа происходит так:

- Внизу и вверху корпуса вырезаются смотровые отверстия – с противоположных сторон, как показано на схеме.

- Внутри корпуса монтируются зеркала под углом 45° к вертикальной оси. Крепление зеркал должно обеспечивать возможность их регулировки, её необходимо будет сделать позднее и добиться, чтобы в перископ были видны объекты наблюдения, а не внутренности прибора.

Один из вариантов, как сделать перископ с регулируемыми зеркалами, показан на дополнительной схеме. Зеркало наклеено на основу из многослойной фанеры, по его краям в 3 точках имеются регулировочные болты. Чтобы зеркало всегда занимало устойчивое положение, между монтажной пластиной и основой вставлена сжатая пружина.

Усложняем конструкцию

Простейший самодельный перископ не позволит рассмотреть в подробностях объект, расположенный вдалеке. Заманчиво было бы совместить возможности перископа и подзорной трубы. Вариант изготовления перископа с функцией приближения удалённых объектов показан на схеме.

Основой является всё тот же простейший перископ, но к нему добавляются два новых элемента: объектив и окуляр, взятые с готовой подзорной трубы. Немножко разобравшись в основах оптики, ознакомившись с вариантами изготовления самодельных телескопов-рефракторов, линзы для объектива можно подобрать и самому.

перископ своими руками

Собирая перископ своими руками на основе деталей готовой зрительной трубы, необходимо обеспечить строгое выполнение одного правила (обведено красной рамкой). Итоговое расстояние между объективом и окуляром должно быть точно таким же, каким оно было у зрительной трубы, взятой за основу.

Стоит позаботиться и о возможности регулировки (нивелировки) фокусного расстояния для настройки резкости прибора. На схеме окуляр вставлен в специальную окулярную трубку.

Перископ своими руками


Каждому известно, что перископ является одним из основных атрибутов подводной лодки. Так как он позволяет, не всплывая целиком на поверхность, наблюдать за морскими просторами также перископ используют в сухопутных войсках. Когда из окопа или рва нужно посмотреть что твориться сверху.

Поэтому предлагаем вашему вниманию видео, на котором показано как сделать перископ, который наверняка понравится вашим детям и они оценят вашу работу по достоинству.

[media=https://www.youtube.com/watch?v=1-odiAZvo4w]

Для создания перископа необходимо:
- 2 картонные коробки;
- канцелярский нож;
- 2 карманных зеркала;
- клеевой пистолет.


Картонные коробки лучше всего взять из-под эконом лампочек на 40 Вт, потому что по размерам они подходят просто идеально. Если у вас таких коробочек ет – не беда. Сделайте их сами из обычного картона.

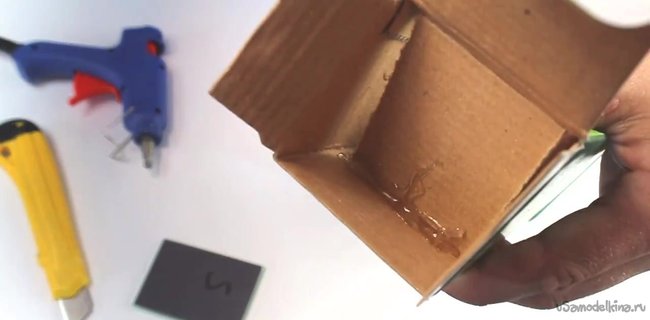

Первым делом нам нужно склеить картонные коробочки между собой при помощи клеевого пистолета крышка к крышке.


Затем к коробочке на край приклеиваем зеркальце. После этого канцелярский ножом разрезаем коробку по контуру зеркальца всего лишь с трех сторон.

Теперь вдавливаем зеркальце внутрь. Открываем коробочку и фиксируем термоклеем отогнутое зеркало.


Точно такую же операцию проделываем с противоположной стороны коробочки, чтобы второе зеркало находилось по диагонали от первого.

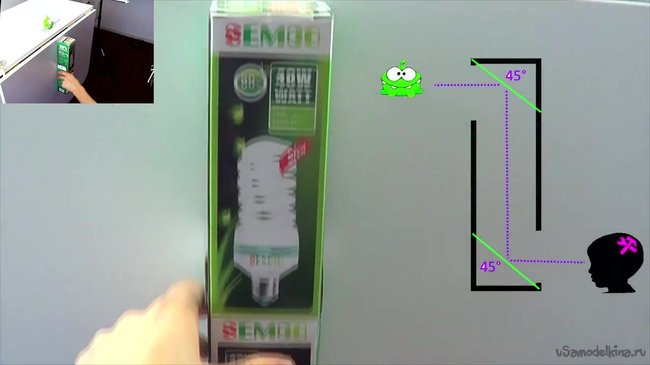

Фиксировать зеркала лучше всего под углом в 45°, поэтому стремитесь именно к такому результату при создании перископа.


Вот наш перископ и готов. Размеры коробочек изначально необходимо соотнести с размерами ваших зеркал. Поэтому размеры такой поделки могут быть совершенно разными, это вы решаете только сами.

Доставка новых самоделок на почту

Получайте на почту подборку новых самоделок. Никакого спама, только полезные идеи!

*Заполняя форму вы соглашаетесь на обработку персональных данных
