Делаем ионизатор воздуха менее, чем за $10 / Хабр

Перевод статьи из блога индийского инженера Амальдева В.

Этот проект вызревал у меня в голове порядка двух лет, и я всё никак не мог им заняться. В проекте нет ничего сложного или слишком технологичного. Любой человек, умеющий мастерить что-либо руками, должен с ним справиться без особых проблем. Я выложил весь проект в свободный доступ, и у вас должно получиться заказать все запчасти и собрать свой прибор, потратив менее, чем $10.

Предыстория

Я сейчас живу в Мумбаи, в квартире, выходящей окнами на очень загруженную дорогу. И с момента моего заезда сюда я борюсь с пылью, которая оседает на всём, стоит мне открыть окна. Еженедельная уборка квартиры отнимает много сил. И я решил купить очиститель воздуха для комнаты. А потом подумал: а насколько сложно будет собрать очиститель самому? Я провёл исследование и решил, что нужно сделать себе ионизатор (кстати, ионизатор и очиститель – это два разных устройства, но об этом позже). Однако потом я зарылся в текущих проблемах и так его и не собрал.


Но в последнее время многие спрашивали меня, как я проектирую и делаю устройства, и я решил в качестве примера дать этот относительно простой проект и подробно описать его создание в виде инструкции

Так что давайте сделаем ионизатор.

Исследования

Если вы хотите что-то сделать самостоятельно, сначала проведите исследования при помощи Google. В нашем случае давайте разберёмся, что такое ионизатор, и на каком базовом принципе он работает.

Ионизатор воздуха (или генератор отрицательных ионов, или люстра Чижевского) – это устройство, использующее высокое напряжение для ионизации (электрического заряда) молекул воздуха. Отрицательные ионы, или анионы – это частицы, имеющие один или несколько лишних электронов, из-за чего их общий заряд оказывается отрицательным.

Пока вроде просто. Ионизаторы используются для удаления частиц из воздуха путём придания им отрицательного заряда, после чего эти частицы притягиваются к положительно заряженной поверхности (стене/полу). В итоге частицы гораздо быстрее оседают, оставляя воздух чистым. Именно это нам и нужно – удалить пыль из воздуха, чтобы не вдыхать её.

Так что, поискав всего 5 минут, мы уже знаем, что нам нужно сделать систему с высоким напряжением, придающую отрицательный заряд частицам. Сначала это меня немного обескуражило, поскольку я раньше не делал системы с высоким напряжением, и если играться с подобными системами неосторожно, всё может закончиться плохо.

Затем мы идём и ищем уже имеющиеся на рынке устройства, работающие на основе данной технологии. Я делаю это для того, чтобы понять, какого рода схемы люди использовали для создания подобных приборов. Если на рынке есть устройство с такой же технологией, учитесь на его основе.

Люди потратили на создание устройства много инженерных человеко-часов. Учитесь на их примере, чтобы сделать свою систему, которая по меньшей мере похожа на готовую, или учитесь на чужих ошибках и сделайте систему лучше.

Для подобных целей вам тоже лучше всего поможет Google. Я находил несколько подтверждений тому, что ионизаторы делали ещё в 1980-е. Если эта технология настолько стара, я могу посмотреть на описание того, как эти устройства разбираются. Ищем в Google «ioniser teardown», и находим кучу видео, на которых видно внутренности устройства. Рекомендую очень хорошие видео за авторством BigClive.

На основе этих роликов я понял, что высоковольтную систему можно сделать при помощи умножителя напряжения, и что это не так уж и сложно. Так что давайте перейдём к проектированию электроники.

Проектирование электроники

Нам нужен

умножитель напряжения

. Сначала узнайте всё, что можно, из бесплатного контента. Никогда не делайте чего-либо, не обучившись сначала всему, что можно, бесплатно. Это очень важно.

Вам необходимо потратить время на исследования, или же вы будете делать одни и те же ошибки. Я пару часов занимался изучением устройства умножителей напряжения. Чаще всего используется наиболее простое решение, генератор Кокрофта — Уолтона.

Один из принципов, которых я пытаюсь придерживаться при разработке сложных решений — Keep IT Simple, Stupid. Или просто KISS.

Поэтому для меня подходил вариант генератор Кокрофта — Уолтона. Его разработали в 1932 году, и с тех пор использовали уже в сотнях устройств. Поэтому это достаточно надёжный вариант для реализации. Ещё немного погуглив, я нашёл видео Дэйва Джонса с объяснением принципа работы этой схемы. Рекомендую посмотреть видео, чтобы лучше разобраться в этом.

По сути, схема состоит из двух диодов и двух конденсаторов, соединённых «спина к спине». На вход подаётся переменный ток с пиковым напряжением Vp. Первая часть схемы сдвигает входящий сигнал так, что на выходе получается постоянный ток с пиковым напряжением 2Vp. Добавив ещё одну ступень, мы получаем 4Vp. Вы могли бы подумать, что следующая ступень увеличит эту величину до 8Vp, но нет – только до 6Vp.

Добавляя ступени, мы увеличиваем выходное напряжение. 2Vp, 4Vp, 6Vp, 8Vp, 10 Vp, 12Vp, и так далее, относительно входного.

По крайней мере, теоретически – на практике в схеме будут потери, и выход будет не таким большим, но для наших целей он и не должен быть чрезвычайно точным.

Возвращаясь к нашей системе: мы хотим выдать постоянный ток высокого напряжения (порядка 6-7 кВ). Для упрощения схемы я решил подавать на неё 230 В AC напрямую (таково напряжение в индийской электросети) [как и в российской / прим. перев.]. Предположим, мы сделаем умножитель с 15 ступенями, тогда на выходе получим DC напряжением 230В x 2 x 15 = 6900 В (теоретически). Достаточно для ионизации.

Я бы мог добавить на вход трансформатор, и сильнее увеличить выходное напряжение с меньшим количеством ступеней, но для первого прототипа я хотел сделать всё очень просто. Поэтому оставим 15 ступеней и входное напряжение 230 В.

Дальше нам нужно выбрать компоненты. Схема очень простая – два конденсатора и два диода на ступень. Как нам подбирать их значения и номинальную мощность?

И вот тут вам пригодится правильное понимание принципа работы схемы. Можно видеть, что на каждой ступени напряжение на диодах или конденсаторе не превышает 2Vp. Разница потенциалов всегда 2Vp, поэтому нам не нужно тратиться на высоковольтные диоды и конденсаторы. Поскольку на вход приходит 230 В, достаточно будет любого конденсатора, рассчитанного на 500 В или выше. Ёмкость его не важна, поэтому я выбрал конденсатор на 0,1 мкФ и 630 В. Я выбрал поверхностный монтаж, поскольку привык паять такие компоненты. Диоды я выбрал 1N4007 на 1000 В. Основное готово. Список материалов можно скачать вместе со схемой.

Разработка печатной платы

Выбрав важные компоненты, давайте выберем остальное. Нам нужно включать устройство в розетку, поэтому на выходе нам нужен резистор с достаточно большим значением, чтобы чего не вышло (например, чтобы, если вы случайно коснётесь схемы, через вас не пошёл ток). Также мне бы хотелось уменьшить ток до минимума, чтобы устройство потребляло как можно меньше энергии при включении. Я выбрал два резистора на 10 МОм (0,25 Вт, допуск 1%, корпус 1026), и это даст нам токи, измеряемые в микроамперах.

Для покупки компонентов я выбрал магазин LCSC.com. Там дешевле, чем в Digikey или Mouser. Поиск по параметрам дал мне резистор 1206W4F1005T5E.

Также мне хотелось бы установить светодиодный индикатор, загорающийся при включении устройства. Ток, идущий через него, должен быть очень маленьким. Я использовал этот светодиод в других проектах, он довольно хорошо светит при токе в 2 мА. Для ограничения тока я взял два резистора на 51 кОм (230 В / 2 мA даёт 115 кОм). Два резистора сильнее рассеивают тепло (P=I2R: (2 мА)2 x 51 кОм = 0,2 Вт). Поэтому я выбрал два резистора на 51 кОм и 0,5 Вт. На LCSC это CR1210J51K0P05Z.

Теперь нам нужно понять, что будет на выходе. Из разбора готовых ионизаторов следует, что для передачи отрицательных ионов пылинкам нам нужно нечто острое. Я решил использовать швейные иглы, припаяв их к большой площадке на выходе. Я выбрал набор иголок на местном рынке за 30 рупий ($0,4). В принципе, подойдёт любой токопроводящий материал с острыми концами. Лучше всего будет работать углеволокно с острыми кончиками. Чем больше острых кончиков, тем больше ионизация.

Учтя всё это, давайте проектировать плату. Для данного проекта я использую Eagle. Схема у меня получилась следующая:

У неё есть две площадки для входа для переменного тока, 15 ступеней умножителя, резисторы для уменьшения тока, большая площадка на выходе и схема для светодиодного индикатора. Рекомендую всегда записывать номера компонентов, которые вы используете, чтобы в будущем было проще искать и заказывать их. Все компоненты обошлись мне в $7,8, и большая часть этого ушла на конденсаторы.

Я решил сделать эту схему вытянутой в длину. Для монтажа платы я разместил отверстия по углам, и использую отверстия для винтов М3. Размеры платы – 145 х 40 мм, слева вход, справа – большая площадка для припаивания острых игл. Убедитесь, что направления размещения диодов размечены, из-за этого собирать устройство будет гораздо проще.

Теперь нужно нарисовать плату в формате Gerber и отправить производителю. Я сотрудничаю для этих целей с JLCPCB. Стоимость прототипов плат получается очень низкой. Плата обойдётся вам в $0,8 (не считая доставки) при покупке 10 штук.

Если хотите удалить моё имя, дату и название платы из файлов, отредактируйте файлы Eagle Board. Вот, как будет выглядеть итоговая плата:

Можно импортировать её в Fusion 360 и получить вот такую красоту:

Я скомбинировал заказ платы у JLCPCB и компонентов с LCSC. При совместном заказе идёт скидка на доставку в $15. Стоимость платы и компонентов получается примерно $9 (не считая доставки). Мне всё пришло за полторы недели. У JLC есть сервис сборки плат, но я люблю всё делать сам.

Сборка и проверка

Вот, какая получилась плата у JLCPCB. Я выбрал отделку ENIG-RoHS, потому что она красивее. Но отделка HASL будет дешевле.

Пайка всех SMD-компонентов заняла у меня примерно час. В местном магазине я купил 2 метра провода и вилку для подсоединения к розетке. Узел на проводе я завязал, чтобы провод не вылезал из вилки.

Следующий шаг не обязательный, но я его очень рекомендую. Я обратился в фирму, где есть лазерная резка, взял с собой кусочек оргстекла толщиной 3 мм, и вырезал из него защитную крышку. Я рекомендую сделать такую – когда я тестировал плату, меня пару раз ощутимо ударило током, когда я случайно прикасался к конденсаторам. DXF-файл для резки тоже есть вместе со всеми файлами.

Я прикрутил крышку к плате при помощи пластиковых винтов М3 длиной 5 мм и сделал пластиковые ножки длиной 20 мм.

Я припаял семь иголок к выходной площадке. Чем больше, тем лучше. Разница в длине значения не имеет.

Пришло время включить устройство в розетку и проверить. Светодиод должен загореться, и в идеале устройство должно заработать.

По-быстрому проверить работоспособность можно, поднеся мокрые ладони к иголкам (только не касайтесь их!). Вы почувствуете движение холодного воздуха, идущего от иголок. Это идёт ионизация. Отрицательные ионы отталкиваются и постоянно летят в сторону от кончиков иголок.

Чтобы доказать, что устройство может заставлять выпадать в осадок дым и пылинки, я подготовил прозрачный кувшин, наполнил его дымом, и засунул в него устройство иголками внутрь. После включения устройства частицы дыма осели очень быстро.

На видео кажется, что дым рассеивается из-за дующего в кувшине воздуха. На самом деле, никакого сквозняка там нет – кувшин закрыт. Эффект возникает из-за отталкивания отрицательных ионов, и воздух очень быстро начинает циркулировать по кувшину.

Убедившись, что устройство работает, я подсоединил его к розетке и оставил работать. Оно должно рассеивать пыль вокруг себя без проблем. В идеале установить его рядом с окном, где дует сквозняк, чтобы устройство ионизировало всю проходящую мимо пыль. Я планирую поставить его так и оставить включённым.

Что насчёт энергопотребления? Оно весьма мало. Больше всего потребляет светодиод. Он забирает порядка 2 мА. За год устройство должно накрутить 230 В x 2 мА x 24 ч 365 д = 4 кВт*ч. У нас это будет стоить 4 рупии ($0,05) в год. Чтобы ещё сэкономить, можно просто убрать из схемы светодиод, тогда энергопотребление будет в 1000 раз меньше, и вряд ли его вообще можно будет заметить на счётчике.

Вот так мы и собрали ионизатор всего за $10. Надеюсь, он поможет уменьшить количество пыли, оседающей в ваших лёгких.

После того, как он поработает пару недель, вы заметите, что пыль начинает скапливаться вокруг него. Это нормально. Лучше она осядет там, чем вы будете её вдыхать.

Для США и стран, где напряжение равно 110 В, выходное напряжение будет меньшим (теоретически около 3 кВ), но ионизатор всё равно должен работать.

Что ещё можно улучшить в устройстве: заменить иголки на проводящие щётки из углеволокна. Чем больше у устройства острых концов, тем лучше ионизация. Если распределить острия по большой площади, то увеличиваются шансы ионизации большего объёма воздуха.

Послесловие

После выхода этой статьи некоторые люди обеспокоились тем, что прибор может генерировать также и озон. Однако схема работы генератора озона немного отличается (хотя принцип коронного разряда остаётся тем же). За те пару недель, что у меня работает этот прибор, он, судя по всему, никакого озона не генерирует (или его настолько мало, что я его не ощущаю).

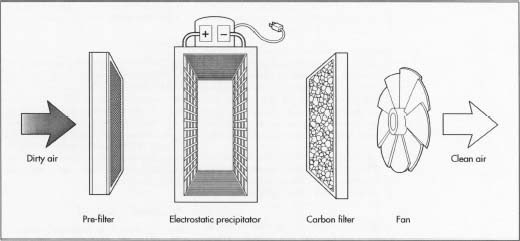

Также касательно разницы ионизаторов и очистителей воздуха. Ионизатор не может служить заменой фильтрам HEPA, устанавливаемым в очистители. Ионизаторы лишь помогают осаждать пыль из воздуха. Эти частицы так и остаются на полу. Он не улавливает частицы дыма, как это делает очиститель с фильтром.

Безопасность

Если вы решите собрать такой прибор, будьте осторожны. Примите меры при работе с переменным током высокого напряжения на входе и постоянным током на выходе. Не давайте прибор детям.

Убедитесь, что кабели для переменного тока хорошо припаяны, и что оголённых проводов нет за пределами платы.

Используйте пластиковую крышку, не прикасайтесь к компонентам схемы, когда она включена. Разряжайте конденсаторы, закорачивая их проводником с изолированной ручкой,

Сделайте узел на проводе питания там, где он подходит к плате, чтобы его никто не вырвал из платы.

простой прибор по принципу электроэффлювиальной люстры

Редакция HousChief продолжает цикл публикаций с хештегом #Лучшедома и сейчас особенно актуальна тема очистки воздуха в квартире и доме. Режим самоизоляции заставил нас находиться в замкнутом пространстве длительное время и многие буквально мечтают о глотке свежего воздуха, который бывает в лесу или зелёном парке. Почему этот воздух так отличается от того, что в вашей квартире? Любопытный факт: запах лугов или лесов содержит в себе до 15 тысяч отрицательно заряженных аэроионов, а воздух в квартире – всего 25! Российский исследователь и изобретатель, профессор Александр Чижевский в своих работах отметил, что такой бедный ионами воздух буквально уничтожает наш организм, и предложил интересное устройство: электроэффлювиальную люстру, которая способна приблизить качество воздуха в замкнутом помещении к норме. Такие приборы, благодаря учёному, появились в советские времена в продаже, а сегодня заменены более современными ионизаторами, выполняющими ту же функцию. Устройства довольно дорогостоящие, но вы можете сделать его своими руками, воспользовавшись опытом автора YouTube-канала Дмитрий Компанец.

Читайте в статье

Ионизация воздуха: плацебо или реальный эффект

Чем отличается ионизированный воздух от неионизированного? Чтобы не вдаваться в научные термины, приведём простой пример, с которым вы наверняка сталкивались. Помните, как отличается воздух после грозы? Именно в этот момент он максимально «заряжен». И вы наверняка согласитесь, что после дождя дышится особенно легко и самочувствие значительно улучшается.

Исследование профессора Чижевского в 60-е годы было настолько впечатляющим, что президиум ВЦСПС даже выпустил постановление об ионизации воздуха производственных помещений. Задачей была забота о здоровье работающих сотрудников. Люстры Чижевского, представляющие собой рамку с металлической сеткой, к которой был подведён ток высокого напряжения, вывешивались в цехах заводов. Именно эту идею подхватили современные производители ионизаторов.

Но справедливости ради нужно сказать, что споры о пользе ионизации до сих пор ведутся в научных кругах. Противники этой теории считают, что ионизация не влияет на самочувствие человека и весь её эффект – это плацебо. Однако есть многочисленные свидетельства об эффективности этого метода очищения воздуха.

Но почему бы не попробовать проверить эффект на себе, если устройство можно сделать буквально из подручных материалов?

Что нужно для сборки простого бытового ионизатора воздуха

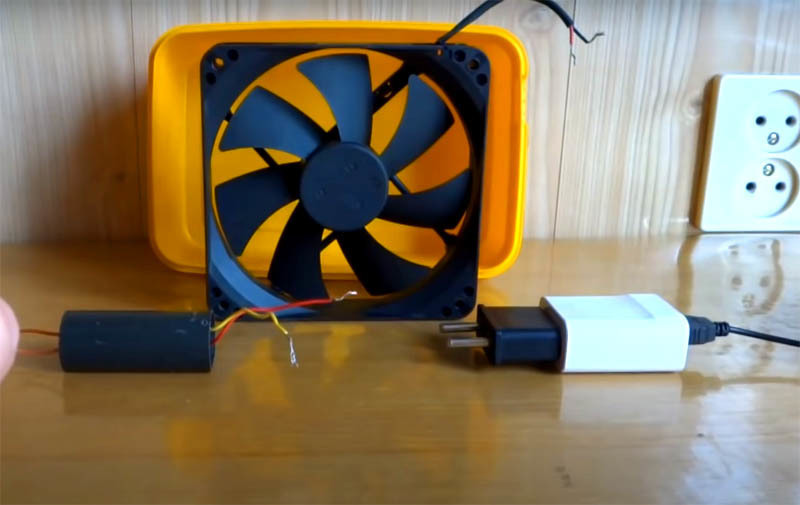

Чтобы собрать небольшой прибор для комнаты, вам потребуются пластиковый контейнер и кулер от компьютера. Размер имеет значение только в вопросе мощности прибора. Задача кулера – прогонять воздух через электроды, а частички пыли, которые тоже будут заряжаться в процессе, должны оставаться в контейнере, что даст дополнительный эффект очистки воздуха

ФОТО: YouTube.comКонтейнер может быть круглым или квадратным и прямоугольным, это неважно, главное, чтобы кулер умещался в нём ФОТО: YouTube. comВажная деталь, которая потребуется вам для работы ионизатора – это высоковольтный преобразователь. Его можно купить или кинескоп от телевизора. Такой преобразователь можно собрать и самостоятельно, из транзистора, резистора и трансформатора. Инструкции и схемы вы без труда найдёте в интернетеФОТО: YouTube.comДля подключения прибора к сети питания вам будет нужен USB блок питания, который обычно используют для зарядки смартфоновФОТО: YouTube.comДля ионизации воздуха нужны два электрода. Можно для этой цели использовать обычную пищевую фольгуФОТО: YouTube.comНо гораздо удобнее будет применить, как автор, фольгу с липким слоем, которая продаётся в рулонах, как скотч. Зато вам не нужно будет придумывать, как приклеить фольгу к стенкам контейнера

Вот, собственно, и все составляющие, можно приступать к сборке устройства для ионизации воздуха.

Как собрать прибор для ионизации воздуха в комнате: пошаговая инструкция

Электроды, то есть фольгу, следует закрепить внутри контейнера. Один из них, как магнит, будет притягивать пыль из воздуха, проходящего через кулер.

ФОТО: YouTube.comФольгу нужно наклеить на дно и стенки контейнера, но так, чтобы эти две части не соприкасалисьФОТО: YouTube.comТеперь можно подключить высоковольтный преобразователь к электродам. К нижнему слою – минус, к бортам контейнера – плюс. Можно приклеить контакты тем же фольгированным скотчемФОТО: YouTube.comЗатем нужно присоединить контакты блока питания и кулера. Не забудьте изолировать места скрутки или спайки изолентойФОТО: YouTube.comПрибор собран, теперь нужно поставить его в комнате и включить. Небольшой кулер работает практически бесшумно. Он прогоняет воздух через пространство между работающими электродами, заряжает и его. В итоге тяжёлые частицы пыли будут оседать в контейнере

Важно! Прибор периодически нужно очищать от накопившейся пыли.

Что даёт ионизатор воздуха для вашего здоровья и какие противопоказания стоит учесть

По отзывам пользователей, ионизаторы значительно облегчают состояние аллергиков и тех, кто часто и тяжело болеет простудными заболеваниями. Ионизированный воздух способствует быстрому заживлению ран, нормализации работы лёгких даже при таких тяжёлых болезнях, как туберкулёз. В такой атмосфере люди меньше страдают от инфарктов и инсультов, у них укрепляется иммунная система и повышается работоспособность. Многие отмечали даже омолаживающий эффект.

Но есть у этого устройства и противопоказания. Прежде всего, ионизаторы не рекомендуется применять людям с бронхиальной астмой и тем, у кого есть проблемы с сердечным ритмом, склонность к спазмам сосудов.

Если вас заинтересовала эта тема, то вот ещё один вариант ионизатора, собранный по другому принципу:

А как вы относитесь к идее ионизации воздуха? Если вы использовали подобные приборы, то поделитесь своими впечатлениями в комментариях!

ПОНРАВИЛАСЬ СТАТЬЯ? Поддержите нас и поделитесь с друзьями

АВТОМОБИЛЬНЫЙ ИОНИЗАТОР

   Ионизаторы воздуха стали одним из важнейших приборов, которые нашли применения в быту. Окружающий нас воздух, как мы знаем, полон микробов и разнообразных бактерий. Наша иммунная система постепенно борется с микробами и инфекциями. Ионизатор -приспособление, которое предназначено для очистки и повышения качества окружающего нас воздуха. Если у вас есть дети, то ионизатор — необходим вам и вашей семье, поскольку организм детей особо чувствителен к микробам, которые могут поступить в организм из воздуха. Сегодня в продаже можно встретить ионизаторы разной мощности и качества. Некоторые ионизаторы от известных производителей стоят немало денег, и жалко тратить деньги на прибор, который можно сделать своими руками за пару часов. Но давайте вникнем в суть работы ионизатора воздуха. Во время ионизации воздуха, погибает основная часть вирусов, которые могут причинить вред нашему организму. Отрицательные ионы кислорода могут образоваться во время молний (поэтому в горных районах воздух максимально чистый). Молния — высоковольтные разряды, во время которого вырабатывается всем хорошо знакомый озон. Именно этот принцип использован в современных ионизаторах воздуха. Схема такого устройства показана ниже:

   Сегодня мы сделаем высококачественный ионизатор воздуха, который питается от напряжения 12 Вольт, что дает возможность применять данный ионизатор в автомобиле. Схема состоит из трех основных частей.

 1) Генератор импульсов.

 2) Повышающий трансформатор.

 3) Умножитель напряжения.

   Генератор прямоугольных импульсов построен на дешевой микросхеме 555. Микросхема является высокоточным таймером, но может работать и в качестве прямоугольных импульсов. В нашей схеме она подключена по схеме генератора импульсов. Прямоугольный сигнал от выходя микросхемы поступает на затвор мощного полевого транзистора (выбор транзистора не критичен). Транзистор срабатывает, обеспечивая поступление тока на первичную обмотку импульсного трансформатора. В обмотке образуется переменной ток высокой частоты. Первичная обмотка трансформатора содержит 13-15 витков провода 0,8мм. Вторичная обмотка состоит из 600 витков провода 0,08-0,1мм. Обмотка мотается по слоем, каждый слой состоит из 80 витков. Межслойную изоляцию удобно делать прозрачным скотчем (2-4слой скотча для каждого ряда). Сердечник можно взять из любого импульсного блока питания, в моем случае был использован сердечник дросселя из балласта ЛДС (ЭПРА). Для начала нужно снять половинки феррита (соблюдайте аккуратность, чтобы не разломать феррит), затем отмотать все штатные обмотки и мотать указанные выше обмотки.

   Это однотактный преобразователь, где вся основная нагрузка падает на один транзистор, поэтому он нуждается в охлаждении. Микросхему желательно питать от пониженного напряжения, в моем случае использован стабилизатор напряжения.

   Умножитель напряжения — предназначен для многократного увеличения выходного напряжения. В нашем случае использован 4-х кратный умножитель на дешевых компонентах. В схеме умножителя использовались высоковольтные диоды серии КЦ106 (можно найти в умножителях напряжения отечественных телевизоров или купить в магазине). Конденсаторы — 2200 пФ 5кВ — не критичны, можно использовать конденсаторы с напряжением 3-10 кВ, емкость от 470 до 3300 пФ.

   Конструкция, как видим, достаточно проста и доступна буквально всем, у кого прямые руки и есть нужные детали.


Поделитесь полезными схемами
ИНВЕРТОР С 12В НА 220В

   Применение современных мощных полевых транзисторов позволяет упростить схему инвертора. Всего одна микросхема 561ИЕ8 и два полевых транзистора IRFZ044 позволяют создать отличный преобразователь.

СХЕМА И ОПИСАНИЕ РЕМОНТА ИБП

   ИБП — очень сложное устройство, которое условно можно разделить на два блока — это преобразователь и зарядное устройство выполняющее обратную функцию. В большинстве случаев ремонт ИБП очень проблемный и дорогостоящий. Но пробовать всё-же стоит — иногда неполадка простая и лежит буквально на поверхности.

САМОДЕЛЬНЫЙ ПРОСТОЙ ТЕРМОРЕГУЛЯТОР
   Работа устройства. Напряжение на управляющем электроде 1 задается с помощью делителя R1, R2 и R4. В качестве R4 используется терморезистор с отрицательным ТКС, поэтому при нагревании его сопротивление уменьшается.

КАК СДЕЛАТЬ ИОНИЗАТОР

   Зачем нужен ионизатор? Измерения показали, что воздух лесных массивов и лугов содержит от 700 до 1500, а иногда и до 15 000 отрицательных аэроионов в кубическом сантиметре. Чем больше аэроионов содержится в воздухе, тем он полезнее. В жилых же помещениях их число падает в 100 раз, что способствует быстрой утомляемости и даже заболеваниям. Увеличить насыщенность воздуха в помещении отрицательными аэроионами можно с помощью специального устройства — аэроионизатора. В 20-х годах профессором А. Л. Чижевским был разработан принцип искусственной аэроионизации и создана первая конструкция, впоследствии получившая название «Люстра Чижевского». В последствии, аэроионизаторы Чижевского прошли проверку в лабораториях, медицинских учреждениях, в школах и детских садах, в домашних условиях и показали высокую эффективность аэроионизации как профилактического и лечебного средства. Тут мы рассмотрим простейшую конструкцию люстры, собрать которую под силу даже начинающему радиолюбителю.

Как сделать ионизатор — схема электрическая

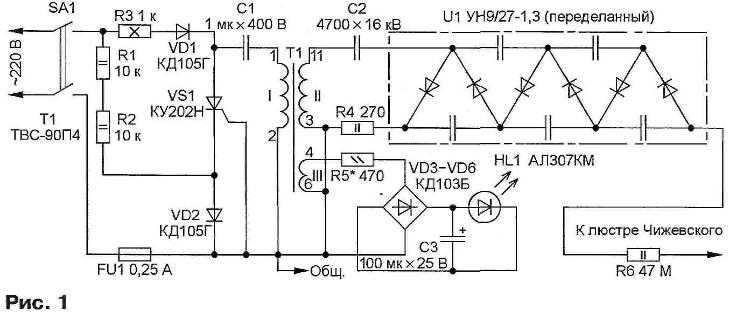

   Основные узлы устройства — электроэффлювиальная «люстра» и преобразователь напряжения. Электроэффлювиальная «люстра» — это генератор отрицательных аэроионов. С заостренных частей «люстры» с большой скоростью (обусловленной высоким напряжением) стекают электроны, которые затем «налипают» на молекулы кислорода. Возникшие таким образом аэроионы тоже обретают большую скорость. Основа «люстры» —легкий металлический обод (например, стандартное гимнастическое кольцо «хула-хуп») диаметром 750…1000 мм, на котором натягивают по взаимно перпендикулярным осям с шагом 35…45 мм оголенные или облуженные медные провода диаметром 0,6…1,0 мм. Они образуют часть сферы — сетку, провисающую вниз. В узлах сетки впаяны иглы длиной не более 50 мм и толщиной 0,25…0,5 мм. Желательно, чтобы они были максимально заточены, поскольку ток, поступающий с острия, увеличивается, а возможность образования побочного вредного продукта — озона уменьшается.

   К ободу «люстры» через 120° прикреплены три медных провода диаметром 1 мм, которые спаяны вместе над центром обода. К этой точке подводится высокое напряжение. За эту же точку «люстра» крепится с помощью рыболовной лески диаметром 0,5 мм к потолку или кронштейну на расстоянии не менее 150 мм.

   Высокое напряжение подаваемое на люстру, должно быть не менее 20 кВ. Только при таком напряжении обеспечивается достаточная «живучесть» аэроионов, обеспечивающая им проникновение в легкие человека.

   Во время положительного полупериода сетевого напряжения через резистор R1, диод VD1 и первичную обмотку трансформатора Т1 заряжается конденсатор С1. Тринистор VS1 при этом закрыт, поскольку отсутствует ток через его управляющий электрод (падение напряжения на диоде VD2 в прямом направлении мало по сравнению с напряжением, необходимым для откры-вания тринистора). При отрицательном полупериоде диоды VD1 и VD2 закрываются. На катоде тринистора образуется падение напряжения относительно управляющего электрода (минус — на катоде, плюс — на управляющем электроде), в цепи управляющего электрода появляется ток и тринистор открывается. В этот момент конденсатор С1 разряжается через первичную обмотку трансформатора. Во вторичной обмотке появляется импульс высокого напряжения (трансформатор повышающий). И так — каждый период сетевого напряжения.

   Импульсы высокого напряжения (они двусторонние, поскольку при разрядке конденсатора в цепи первичной обмотки возникают затухающие колебания) выпрямляются выпрямителем, собранным по схеме умножения напряжения на диодах VD3–VD6. Постоянное напряжение с выхода выпрямителя поступает (через ограничительный резистор R3) на «люстру».

Трансформатор ионизатора

  Трансформатор Т1 — катушка зажигания Б2Б (на 6 В) от мотоцикла, но можно использовать и другую, например от автомобиля. Возможно применение в ионизаторе телевизионного трансформатора строчной развертки ТВС-110Л6, вывод 3 которого соединяют с конденсатором С1, выводы 2 и 4 — с «общим» проводом (управляющий электрод тиристора и другие детали), а высоковольтный провод — с конденсатором СЗ и диодом VD3.

   Аэроионизатор не нуждается в налаживании и начинает работать сразу после включения в сеть. Изменять постоянное напряжение на выходе аэроионизатора можно подбором резистора R1 или конденсатора С1. Для некоторых экземпляров тиристоров иногда нужно подобрать резистор R2 по моменту открывания его при минимальном сетевом напряжении.

   Как убедиться в нормальной работе аэроионизатора?
Простейший индикатор — вата. Небольшой кусочек ее притягивается к «люстре» с расстояния 50 см. Поднеся руку к остриям игл, уже на расстоянии 10 см ощутите холодок, что укажет на исправность ионизатора. На фотографиях в тексте показан один из возможных вариантов компактного исполнения ионизатора, где ионы истекают с металличческой заострённой пластинки. Стоит заметить, что эффективность такого метода ниже, чем полноразмерной люстры, но если она установлена возле вашего рабочего места – пойдёт и так. Конструкцию испытал: феска.


Поделитесь полезными схемами
КИТАЙСКИЙ ИЗМЕРИТЕЛЬНЫЙ ПРИБОР

     Недавно достал очень интересный китайский цифровой измерительный прибор, который будет незаменим для радиолюбителей. Он представляет собой малогабаритный (с пачку сигарет) электронный частотомер с возможностью измерения ещё и мощности высокочастотного сигнала.

САМОДЕЛЬНЫЙ ВЫСОКОВОЛЬТНЫЙ ГЕНЕРАТОР

    Провел множество экспериментов и обнаружил много интересных вещей: Один провод заземлен на батарею, второй подключен к обычной лампочке. Внутри ионизируется аргон, которым она заполнена, создавая красивые эффекты. Также ее можно брать руками — ионизация еще сильнее.

СХЕМА ИНВЕРТОРА

   По сути инвертор — это преобразователь постоянного тока в переменный ток. Причем получить на выходе можно любой ток, с практически любыми необходимыми параметрами.


Озонаторы и ионизаторы – в чём разница? | Med-magazin.

ua Автор:

Дата публикации: 28.01.2015

Среди множества бытовых приборов, имеющихся сегодня на рынке, особое место занимают озонаторы и ионизаторы. Наверняка большинство людей слышали о них, но не каждый видит между ними разницу и понимает в чём назначение каждого из них. Оба эти прибора имеют схожее назначение, однако, разный медицинский и физический смысл. Чтобы понять, как они меняют качество воздуха и не представляют ли какие-либо риски для здоровья, необходимо рассмотреть их сравнительные характеристики. Для начала следует сказать, что озонаторы – это приборы медицинского назначения, а вот ионизаторы – гигиенического. Разница заключается в том, что гигиенические – изменяют условия среды в доме, а медицинские – изменяют состояние организма, независимо от условий среды.



Особенности озонаторов

Озонатор представляет собой прибор, который вырабатывает концентрат озона, как известно, способный убивать многие микробы. Однако, при этом, человеческие органы дыхания он также не щадит. Эффекты озонотерапии дозозависимы. Если говорить об озонаторах в контексте медицинских приборов, то следует помнить, что высокие дозы озона вызывают свободно-радикальное окисление и отравление, поэтому в медицинских учреждениях дезинфекционное оборудование применяют лишь, под наблюдением персонала. Бытовые озонаторы применяют в домашних условиях, включая прибор, когда в квартире нет людей на 2–3 часа, чтобы очистить воздух от микробов и бактерий. Под воздействием озона все вредоносные организмы нейтрализуются, оседая на пол. В приборе имеется электрический генератор, вырабатывающий этот газ, а также регулирующий его концентрацию. Озонатор бытового назначения для частных домов и квартир способен вырабатывать в час в среднем 2 грамма озона на каждый метр квадратный.



Предназначение ионизаторов



Можно сказать, что ионизатор в большей степени оздоровительное, нежели дезинфицирующее устройство. По внешнему виду и многим параметрам он похож на озонатор. Также в прибор встроен генератор электрического типа, однако разряд подается на нить из вольфрама, а не на иглу, как в озонаторе.  Разряд рождает ион — новый, заряженный биполярно атом кислорода. Такой прибор способен сделать воздух более чистым, но его особенностью является то, что он не окисляет вирусы и бактерии, а способствует увеличению объема чистого воздуха в помещении. Часто людей настораживает, появляющийся в помещении запах озона, что даёт повод думать, что озонатор и ионизатор это одно и то же. Но на самом деле в ионизаторах озон является «побочным» продуктом, выделяющимся в незначительных концентрациях. Генератор вырабатывает отрицательные заряженные частицы аэроионы, пролетающие через кислородсодержащую среду, превращают молекулы кислорода кратковременно в молекулы озона. То же, что происходит в грозу. Дозы озона настолько мизерны, что являются скорее гигиеническими, чем медицинскими, а именно, в безопасном для организма человека интервале — 0,1 мг/м3. Главное назначение ионизатора — очищение, увлажнение воздуха, нейтрализация электромагнитного излучения, насыщение отрицательными частицами. Такие приборы являются лучшими помощниками в борьбе с пылью, а также различными микрочастицами, способными вызвать аллергическую реакцию.



Озонатор или ионизатор – что выбрать?



Однозначно сказать какой прибор лучше нельзя, поскольку каждый из них выполняет определённые функции. Так озонаторы заточены на то, что на выходе вылетают молекулы озона. Этот прибор станет незаменим, если в семье есть разновозрастные, часто болеющие дети – один грудной, другой ходит в садик, а третий – в школу. То есть каждый приносит в дом разные инфекции. Кроме того многие современные строительные материалы и искусственные волокна, применяемые в интерьерах современных квартир, оказывают раздражение на слизистые оболочки, вызывают аллергии и пр. Озонатор эффективнее нейтрализует микробы и вредные вещества. Ионизатор не окажет такого обеззараживающего воздействия. Однако следует помнить, что озонатор нельзя оставлять работать на 24 часа в сутки, поскольку начнется свободнорадикальное окисление, а далее отравление кислородом. Его следует включать на два-три часа, когда вы уходите из дома. Если прибор необходим для профилактики, то стоит выбрать ионизатор. Но следует помнить, что если воздух очень загрязнён, то ионизировать его следует лишь после глубокой очистки, в противном случае токсические соединения станут ещё устойчивее и опаснее. Поэтому многие современные ионизаторы выполняют функции мойки воздуха, то есть готовят воздушную среду, понижают насыщенность микробами, запылённость. И лишь после этого начинает создаваться «горный эффект».

Люстра Чижевского своими руками, схема и описание

Привет всем любителям электронных самоделок. Настала очередь рассказать вам об очередной самоделке. А речь сегодня пойдет о так называемой люстре Чижевского.

В последнее время развернулась большая полемика о пользе и вреде люстры Чижевского. Кому-то она помогает, для кого-то наносит вред, а кто-то равнодушен к её воздействию. Чтобы выяснить кто прав, а кто не прав, нужно рассматривать каждый конкретный случай в отдельности. В этой статье я не буду в этом разбираться, как-нибудь следующий раз.

Уже давно доказано, что отрицательные аэроионы хорошо воздействуют на весь организм человека, в тоже время положительно заряженные ионы угнетают организм. Были произведены замеры в лесонасаждениях, которые показали, что концентрация аэроионов может доходить, в густонаселенных зарослях до 15000 в одном кубическом сантиметре. В то время как в жилой квартире может упасть число аэроионов до 25 в одном кубическом сантиметре. Из всего вышесказанного можно сделать вывод, что нужно увеличивать число отрицательно заряженных ионов. Для этого нам понадобится люстра Чижевского, которую мы сделаем своими руками.  Практически 100 лет назад профессор Чижевский разработал метод ионизации воздуха. Он доказал что именно отрицательно заряженные частицы благотворно воздействует на человека.

Люстра Чижевского своими руками, схема и описание

Люстра Чижевского состоит из двух частей. Это сама люстра, как её ещё называют электроэффлювиальная люстра. И блока высоковольтного преобразователя, на выходе которого должны мы получить от 25-30 киловольт.

Для изготовления высоковольтного преобразователя напряжения я использовал самую простую схему люстры Чижевского. Она не содержит транзисторов, каких-либо дефицитных радиодеталей. В схеме используется минимум радиокомпонентов:

Эта схема получила большое распространение. В качестве источника высокого напряжения здесь используется умножитель напряжения, построенный на 6 высоковольтных диодах VD3-VD8, и 6 конденсаторах C3-C8. Питание на множитель подается с высоковольтной катушки Tr1. Сетевое напряжение имеет две полуволны. Одна полуволна заряжает конденсатор C1, а другая волна открывает тиристор VS1. Конденсатор C1 разряжается через тиристор VS1 на первичную обмотку трансформатора Tr1. В трансформаторе возникает высоковольтный импульс, напряжение которого при помощи множителя увеличивается до напряжения 30 киловольт.

Детали устройства:

  • Высоковольтная катушка Б51, или подобная
  • Тиристор КУ202Н
  • Диод Д202К -2 штуки
  • Резисторы 33 килоома, 1 мегаом 2 ватта
  • Резистор 1 килоом, 7 Вт
  • Конденсатор 1 микрофарад 400 вольт
  • Конденсаторы 390 пикофарад, 16 киловольт -6 штук
  • Диоды высоковольтные, 6 штук

Теперь более подробно рассмотрим основную плату преобразователя напряжения и плату умножителя напряжения. На платье преобразователя смонтированы все основные радиодетали устройства:

Высоковольтная катушка с мотоцикла, Б51-12в. Её можно заменить на любую другую с автотехники. Также можно использовать трансформатор строчной развёртки ТВС-110Л6 или подобный :

В наше время гораздо доступнее купить высоковольтную катушку с мопеда или скутера, например вот такую:

Конденсатор C1 желательно использовать на напряжение и ниже 400 вольт, но в моём случае используется конденсатор на напряжение 300 вольт, пока работает без нареканий:

Семи ватный резистор R1, номиналом 1 килоом, взят с лампового телевизора. Если у вас отсутствует  такой резистор, то можно соединить несколько двух ватных резисторов параллейно, чтобы в итоге получился номинал один килоом:

Остальные радиодетали располагаются рядом, и соединяются навесным монтажом:

Правильно собранный преобразователь напряжения для люстры Чижевского, должен начать работать сразу. Перед первым запуском, высоковольтный провод бобины, следует расположить возле общего провода на небольшом расстоянии, приблизительно около 5 мм. Если не соблюсти это расстояние, а сделать его гораздо больше, допустим 3-4 см, то может произойти пробой высоковольтной катушки, внутри самой бобины. После этого подаем питание на всю схему, соблюдая правила безопасности. Если схема не запустится, следует подобрать тиристор VS1. Так как тиристоры даже с одной партии имеют большой разброс своих характеристик, то на подбор тиристора следует обратить особое внимание.

Внимание! Будьте осторожны. Данный высоковольтный преобразователь не имеет гальванической развязки по сети. Практически все радиодетали находятся под сетевым напряжением. Чтобы себя хоть как-то обезопасить, старайтесь фазу подавать на резистор R1, а ноль на общий провод.

Для питания люстры необходимо напряжения от 25 киловольт до 30 киловольт, а если использовать в помещениях с высокими потолками, то напряжение нужно поднимать до 50 киловольт. Чтобы обеспечить такое напряжение, необходим множитель, состоящий как минимум из 6 диодов и 6 конденсаторов. Только в этом случае можно получить необходимое напряжение. В связи с этим на ум приходит сразу использовать высоковольтный множитель, который применяется в телевизорах кинескопного типа. Я тоже долго думал, как его приспособить к люстре Чижевского. Но, к сожалению, на аквадаг кинескопа подается плюс напряжения. А чтобы нам получить отрицательные аэроионы, нам нужно подавать на люстру, именно минус высокого напряжения. А так как все высоковольтные диоды и конденсаторы залиты одним компаундом, то полярность поменять не получится. Поэтому я взял несколько умножителей напряжения с телевизора и при помощи лёгких ударов молотка попытался их разбить и извлечь конденсаторы и диоды. В некоторой степени мне это удалось. Там где вывода оторвались под корень, пришлось их подпаивать. Некоторые фрагменты компаунда пришлось обтачивать на наждаке. В качестве доноров я использовал вот такие умножители напряжения УН 8,5/25-1.2-А:

В результате у меня получился вот такой множитель. За основу был взят кусок оргстекла и при помощи проволочных хомутиков были закреплены высоковольтные диоды и конденсаторы:

Чтобы не ошибиться с полярностью высоковольтных диодов, и соединить их правильно по схеме, необходимо знать в какую сторону проводит ток каждый высоковольтный диод. К сожалению это проверить при помощи мультиметра не получится, так как каждый диод состоит из большого количества шайб, одиночных диодов, то внутреннее сопротивление каждого диода очень высоко и мультиметр будет показывать бесконечность. Чтобы выйти из этой ситуации нужно воспользоваться мегомметром. Но прежде при помощи обычного диода, нужно определить на каких клеммах у мегомметра плюс, на каких минус. Затем прозвонить каждый высоковольтный диод и пометить на нём плюс или минус. После этого не составит труда соединить конденсаторы и диоды в одну схему, чтобы у нас получилось высокое напряжение:

Конечно, чтобы избежать всего этого геморроя, можно использовать нормальные высоковольтные диоды типа КЦ201Г–КЦ201Е или Д1008. Но, к сожалению, в моём захолустье их найти просто невозможно, а в то в советское время через интернет заказать было просто нельзя. Поэтому я решил воспользоваться этим неординарным способом добычи высоковольтных диодов и конденсаторов.

Обе собранные платы нужно разместить в каком-либо корпусе. При этом нужно соблюсти условие — высоковольтный умножитель напряжения разместить на некотором расстоянии от самого преобразователя. Особенно район диода VD8 и конденсатора C6, так как в этом месте будет самое высокое напряжение, и может произойти несанкционированный пробой.

Люстра Чижевского своими руками

Подошло время рассказать об изготовлении самой люстры для ионизатора. Для эффективной ионизации воздуха нужно использовать именно заостренные иголочки, которые должны располагаться на некоторой плоскости. Конечно, в идеальном варианте нужно использовать как можно больше площадь излучаемой поверхности. В качестве основания для люстры можно использовать алюминиевый обруч «хула-хуп», диаметром до 1 м. Но согласитесь, иметь в квартире такую большую люстру будет нецелесообразно, да и занимать она будет очень много места. Поэтому я решил сделать по компактнее, так как главное в люстре это величина высокого напряжения, а всё-таки площадь это второстепенно. Главное соблюсти правило — наличие заостренных иголочек. В итоге у меня получилась вот такая конструкция:

При изготовлении этой люстры Чижевского я придерживался вот этой схемы:

Основание периметра было выполнено из медной проволоки диаметром 2,4 мм. Затем были натянуты взаимно перпендикулярно проволока диаметром 1 мм. В результате получилась вот такая сетка с ячейками 35 мм. Затем в каждый узел, получившийся сетки были впаяны острые иголки длиной 45 мм. Иголки я нарубил зубилом, из мотоциклетного тросика который используется для сцепления. Конечно, можно использовать заводские иголки с колечком, но мне показалось, что они будут больно жёсткие, не такие эластичные. Так как иголки выполнены из стали, то припаять их не так просто. Чтобы пайка не вызывало трудностей, предварительно кончик каждый иголки нужно облудить при помощи паяльной кислоты, а если у вас она отсутствует, то при помощи ацетилсалициловой кислоты (аспирин):

После изготовления люстры Чижевского, настала очередь испытать её. Для этого берём сам излучатель, подвешиваем к потолку. Я же вешаю к люстре освещения, ниже её где-то на 1 м. Чтобы изолировать излучатель, подвешивать саму люстру нужно на рыболовную леску. В центр люстры подключаем высоковольтный провод от высоковольтного преобразователя. Также, по моему мнению, следует питание на люстру подавать по следующей схеме: фазу подаём на резистор R1, a ноль на общий провод. По моему мнению, это особо важно в квартире железобетонного здания, так как арматура бетонных плит, по сути, является землёй, и излучение будет более эффективно, если ноль питания сети будет подаваться в общий провод, в общем как указано на схеме:

Затем подаём сетевое питание на высоковольтный преобразователь, и проверяем люстру в действии. При её работе не должно выделяться никаких запахов, особенно озона, а также легких газов при коронировании, который может возникнуть при плохой изоляции высоковольтных конденсаторов или диодов. Если поднести руку со стороны иголок то чувствуется лёгкий холодок уже с расстояния порядка 20 см. Честно сказать это непередаваемое ощущение, когда ветра нет, а,  кажется, что он есть. Если в квартире полностью выключить свет, то на кончике каждый иголочки видно светящуюся точку, через которую происходит разряд. Если с нижней стороны люстра поднести указатель низкого напряжения, то газоразрядная лампа, в этом указателе начинает светиться с 80 см, а если указатель подносить всё ближе и ближе, то она разгорается ярче.

Хотя напряжение на люстре достигает 30 кВт, то ток очень мал, и он не может принести вред окружающим. Чтобы нам косвенно убедиться в величине высокого напряжения, нужно поднести металлический предмет, крепко держа его в руке и оценить величину разряда. По длине дуги можно косвенно судить о величине напряжения, приняв простую формулу, что на 1 см приходится 10 киловольт напряжения, соответственно для 30 киловольт необходимо расстояние около 30 мм, что я и проделал:

Как видите напряжение пробоя не менее 25 мм, соответственно работа люстры будет эффективна. Практика показала, что именно для этой люстры Чижевского, которую мы сделали своими руками, небольшой площади, данный высоковольтный преобразователь достаточно эффективен. Нагрев резистора R1 не такой большой, он еле тёплый. Катушка зажигания Б51- вообще холодная. Диоды и конденсаторы умножителя напряжения еле уловимо тёплые. Так как терапевтический эффект от применения люстра Чижевского наступает через 30 минут, то данный преобразователь можно использовать, не опасаясь за перегрев, и гораздо дольше.

Насколько может оказаться данное устройство полезно для здоровья, или наоборот оно навредит, может показать только время. Так что не стесняйтесь, изготавливаете люстру. Надеюсь, она добавит здоровье. Всем спасибо, что дочитали до конца, до новых встреч, всем до свидания.

Ионизатор воздуха своими руками — настройка и создание


Самодельный автомобильный ионизатор воздуха

Вы никогда раньше не интересовались, почему в маленьких помещениях так часто бывает душно. Всё потому что воздухом с преобладанием молекулярного газа дышать тяжелее, чем ионизированным кислородом. А в закрытых помещениях ионов воздуха в 10 – 15 раз меньше, чем на открытом воздухе. К тому же любые электрические приборы поглощают отрицательно заряженные частицы из воздуха.

Ну, а через системы вентиляции и отопления автомобилей проходит и вовсе мёртвый воздух. Возможно, из-за воздуха лишённого ионов кислорода, вас за рулём машины так часто и клонит в сон. Впрочем, есть смысл подумать, об установке прибора для ионизации воздуха в любом случае. Поскольку, вдыхая богатый ионами воздух, можно делать профилактику болезней дыхательных путей, кроветворных органов и сердечно-сосудистой системы.

Ещё одна, немало важная, польза от ионизатора заключается в том, что он достаточно хорошо устраняет неприятные запахи. Поэтому, если в салоне машины кто-то курит, то и в этом случае пригодится ионизатор, он же быстро удаляет зловоние от табачного дыма.

Хватит рассуждать, пора приступать к делу. Ведь ионизатор имеет совсем простую конструкцию, и его не сложно собрать самому. Для сборки самоделки понадобятся доступные детали, которые можно найти дома или дёшево купить.

Прибор, который мы будем собирать, состоит из трёх отдельных частей.

  1. Импульсный генератор.
  2. Повышающий трансформатор.
  3. Умножитель напряжения.

Теперь нужно посмотреть, как отдельные части ионизатора соединены вместе на схеме, и узнать какие запчасти понадобятся для его сборки.

Импульсный генератор собран на микросхеме интегрального таймера NE555, которая стоит всего 0,3 – 0,5 доллара. Микросхема имеет два режима работы: высокоточный таймер и

генератор прямоугольных импульсов. В данной схеме она подключена для работы во втором режиме.

Все подключённые до микросхемы резисторы (R2 на 1 кОм и R3 около 3 кОм), конденсаторы (C1 на 10 пФ и C2 около 3 пФ) образуют времязадающую RC-цепочку. Резистор R1 на 5 – 10 Ом ограничивает ток на затвор полевого транзистора IRL3705. Повышая ёмкости конденсаторов или уменьшая сопротивления резисторов RC-цепочки можно уменьшить частоту работы генератора, и наоборот. Хотя это не так важно для работы ионизатора.

Гораздо важнее подобрать полевой транзистор. Так как собираемый генератор является однотактным, то вся нагрузка ложится на один ключ – транзистор. Поэтому мало того, что транзистор должен быть подобран достаточной мощности (свыше 70 Вт), а также его потребуется закрепить на теплоотводе – радиаторе.

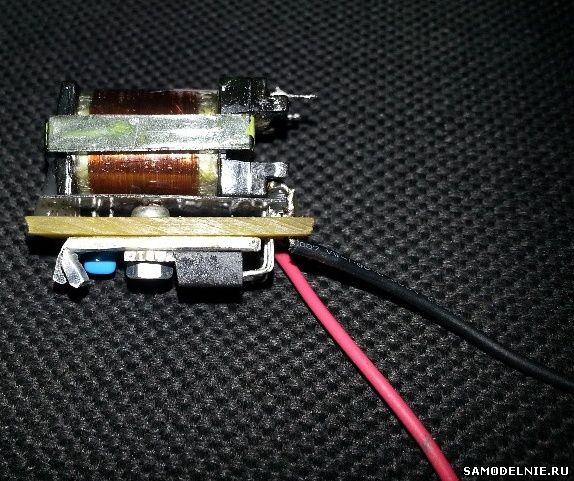

Повышающий трансформатор должен иметь первичную обмотку с 7 – 8 витками провода диаметром 0,8 мм, и вторичную обмотку с 700 – 800 витками провода диаметром не меньше 0,1 мм. Низковольтную первичную обмотку трансформатора совсем просто намотать виток к витку, а высоковольтную придётся постараться уложить равномерно слоями по 70 – 80 витков. Также между слоями вторичной обмотки желательно прокладывать обмоточную изоляцию.

Сердечник повышающего трансформатора должен быть сделан из феррита, потому что трансформатор работает в импульсном режиме. Но, достать магнитопровод из такого материала совсем не сложно, поскольку маленькие трансформаторы, намотанные на ферритовом стержне, можно найти в старых блоках питания компьютера. Также они установлены в цоколях КЛЛ (экономных лампах), да и в другой импульсной аппаратуре, которая заселила сегодня каждый дом.

Умножитель напряжения, в нашем случае, четырёхкратно увеличивает напряжение с вторичной обмотки трансформатора. Собирается эта часть схемы из высоковольтных диодов и неполярных конденсаторов. Диоды можно купить, а можно забрать КЦ106 из умножителя напряжения строчной развёртки отечественного телевизора, или найти импортные 2CL72, 2CL73, R4000, R5000 в других умножителях. Конденсаторы нужно найти на рабочее напряжение свыше 3 кВ, и одинаковыми ёмкостями от 470 до 3300 пФ. Оптимально подойдут конденсаторы ёмкостями по 2200 пФ, и на напряжение 5 кВ или 6,3 кВ.

Собранный умножитель желательно залить эпоксидной смолой или свечным стеарином (парафином), чтобы избежать пробоя при близком расположении к другим частям ионизатора.

Концы проводочков, выходящие из умножителя, можно припаять к двум металлическим сеткам расположенным друг от друга на небольшом расстоянии, или просто залудив их, развести на расстояние 2 – 3 мм.

После соединения всех элементов схемы ионизатора вместе, готовый прибор необходимо поместить в пластмассовую трубку подходящего диаметра. Эта трубка-ионизатор в салоне машины будет лежать на боку, в удобном месте. Главное чтобы хватило длины выведенных наружу проводов для подключения прибора к сети питания машины.

Автор: Виталий Петрович.

Рекомендуем:

Схема ионизатора воздуха

Тем, кто желает сделать ионизатор воздуха своими руками стоит разобраться с тем, как устроен принцип работы приспособления, а также с его конструкцией.

Что касается принципа действия, он довольно прост: устройство пропускает через себя воздух, при этом заряжая молекулы кислорода аэроионами. Вследствие данного процесс в доме происходит улучшение качества воздуха, тем самым ионизатор положительно влияет на организм.

Проходя через коронный электрический заряд, который появляется вследствие подачи напряжения на электроды, частицы превращаются в отрицательно заряженные. В свою очередь, молекулы кислорода, микроорганизмы и частицы в воздухе получают отрицательный заряд. Чтобы воздух в квартире шел через коронный разряд все время, ионизатор необходимо обеспечить вентилятором.

Есть модели приборов, которые имеют фильтр в виде положительно заряжено пластины из металла. Так, частицы, присутствующие в атмосфере, проходя через приспособление, получают отрицательный заряд, а при выходе из него остаются на положительно заряженной пластине. Подобный фильтр чаще всего изготавливают съемным, чтобы его было проще чистить от скопившейся грязи.

Если говорить о самодельных устройствах, люстра Чижевского может оказаться наиболее эффективным приспособлением, чем те или иные фирменные модели. Проблема в том, что производители не всегда изготавливают приспособление верно. Зачастую, ошибка состоит в том, что напряжение на электроде недостаточное, в итоге человек приобретает абсолютно бесполезную вещь.

Для наглядности, предлагаем ознакомиться с одним из вариантов схемы ионизатора воздуха.


Схема работы

Настройка схемы

Если говорить о настройке прибора, осуществляется это лишь в том случае, если в момент сборки использовались другие радиодетали. Когда схему собирают с использованием указанных элементов, необходимости в настройке нет. Так, понадобится лишь включить приспособление в сеть.

Изготавливаем сам ионизатор

Для изготовления самодельного ионизатора воздуха, а именно люстры Чижевского, оптимальным вариантом станет взять для основы металлический обруч для занятия спортом.

На обруче закрепляют несколько частей проволоки (диаметр 0,7 – 1 мм) таким образом, чтобы благодаря ним получился прямой угол. При этом, проволоки должны немного провисать, очерчивая часть шара. К перекрестиям, которые образовались за счет проволоки, припаивают булавку из стали величиной 3 – 4 см. Булавки в данном случае станут выполнять задачу игл, с которых будет стекать заряд, захватываемый молекулами кислорода.

Люстру нужно подвесить на трех отрезках проволоки, которые будут сходиться. При этом указанные отрезки должны образовывать ребра трехгранной пирамиды с равносторонним основанием.

Подвесы вверху крепятся к небольшому кольцу, которое подвешивается на потолке благодаря рыболовной леске. Также к данному кольцу подсоединяют кабель, по которому подают напряжение.


Схема подключения

Сборка ионизатора воздуха своими руками

Предлагаем рассмотреть, как изготовить ионизатор в домашних условиях поэтапно.

  1. В стенках контейнеров от «Киндера» проделываются крупные отверстия иглой.
  2. Провод распускается на жилы, которые нужно завести в отверстия таким образом: через один контейнер проходит жила с положительной полярностью, через другой – с отрицательной.
  3. Жилы обматывают изолентой.
  4. Изолированные жилы соединяются.
  5. С другой стороны жилы подсоединяются к контактам вилки. 6.Желательно снабдить приспособление корпусом (можно использовать любой коробок из жесткого материала).

ИОНИЗАТОР ВОЗДУХА ДЛЯ ДВИГАТЕЛЯ ВНУТРЕННЕГО СГОРАНИЯ Российский патент 2012 года по МПК F02M27/04

Изобретение относится к области машиностроения, а именно к элементам двигателей внутреннего сгорания (ДВС). Техническое решение может быть использовано для увеличения эффективности сгорания топливно-воздушной смеси (ТВС).

Известно устройство обработки воздуха — многорядный ионизатор воздуха для автомобильного двигателя, которое содержит металлические решетки, расположенные по отношению одна к другой параллельно и соосно, причем рядом стоящие решетки заряжены разноименными зарядами. Решетки выполнены гибкими, с возможностью искривления поверхности решеток под воздействием потока всасываемого работающим двигателем воздуха (заявка на изобретение RU №93027451, дата публикации 27.12.1995). Предположительно недостатком данного аналога является нестабильность зоны и типа разряда, вызванная вибрацией гибких ионизационных решеток. Следствием этого является низкая эффективность производства кислородосодержащих радикалов, притом, что образуется относительно большое количество озона, по причине возникновения дуговых разрядов в местах наименьшего расстояние между решетками. Озон оказывает значительный окислительный эффект на детали ДВС, эффективность сгорания при этом возрастает не значительно.

В качестве прототипа принят ионизатор воздушной среды, применимый в том числе для обработки воздуха в карбюраторном двигателе внутреннего сгорания (заявка на изобретение RU 92002010, дата публикации 15.11.1994). Прототип содержит диэлектрическое кольцо, в проходном канале которого расположены пластинчатый изолированный положительный электрод и отрицательный электрод, выполненный из металлических нитей. Электроды подключены, соответственно, к положительному и отрицательному полюсам высоковольтного источника напряжения. Для повышения эффективности ионизатора с двух сторон пластины положительного электрода установлены изолированные пластины отрицательного электрода, при этом кромка пластины первого выступает от кромок пластин второго на расстояние, равное или большее расстояния между пластинами положительного электрода и металлическими нитями отрицательного электрода. На металлических нитях расположены элементы типа колючей проволоки, шипы которой направлены в сторону пластин электродов.

Недостатком прототипа является применение пластинчатых электродов, которые препятствуют перемешиванию воздушного потока, притом, что активное продуцирование кислородосодержащих радикалов сконцентрировано в области шипов отрицательного электрода. Таким образом, существенно сокращается объем обработки воздуха, проходящего через ионизатор, а процентное содержание продуцируемых кислородосодержащих радикалов оказывается менее возможного. При этом, согласно теории цепного горения, насыщенность ТВС указанными радикалами является важнейшим параметром, определяющим эффективность сгорания ТВС и важнейшие показатели работы ДВС, напрямую связанные с процессом горения топлива (см. с.391-417 в книге: Кондратьев В.Н. Кинетика и механизм газофазных реакций. М.: «Наука», 1974).

Задача изобретения — улучшение эксплуатационных свойств двигателей внутреннего сгорания. При использовании изобретения достигаются следующие важные функциональные технические результаты.

1. Снижается концентрация вредных примесей в отработавших газах.

2. Уменьшается удельный расход топлива.

Для достижения заявленной совокупности технических результатов в ионизаторе воздуха для двигателя внутреннего сгорания (далее ионизатор), включающем цилиндрический корпус в форме трубы и расположенные в нем, изолированные друг от друга металлические электроды положительной и отрицательной полярности, подсоединенные к высоковольтному источнику питания, введены конструктивные изменения, а именно по меньшей мере один электрод положительной полярности выполнен в виде ленты, которой придана форма прямого геликоида, внутренняя кромка ленты заострена, а внешняя кромка прилегает к внутренней поверхности корпуса, при этом электрод отрицательной полярности выполнен в виде струны, расположенной по оси корпуса.

На Фиг.1 изображена схема ионизатора воздуха для двигателя внутреннего сгорания.

В состав ионизатора входят цилиндрический диэлектрический корпус (1), выполненный в форме трубы, и электроды. По меньшей мере один электрод (2) положительной полярности выполнен металлическим в виде ленты, которой придана форма прямого геликоида, причем внутренняя кромка (3) ленты заострена, а внешняя кромка (4) прилегает к внутренней поверхности корпуса (1). Посредством вывода (5) электрод (2) соединен с положительным выводом высоковольтного источника питания (не показан). Электродов (2) положительной полярности может быть несколько и в этом случае предпочтительно их симметричное расположение относительно оси корпуса (1). Для обеспечения коррозионной стойкости и хорошей электропроводности электроды (2) положительной полярности могут быть выполнены из алюминия. Ионизатор также содержит электрод (6) отрицательной полярности, который выполнен в виде струны и расположен по оси геликоида, т. е по оси диэлектрического цилиндрического корпуса (1). Электрод отрицательной полярности (6) может быть выполнен из позолоченной проволоки диаметром 0,1 мм. Электрод (6) укреплен в корпусе с помощью тонких растяжек-изоляторов (7), выполненных, например, из органического стекла, растяжкам-изоляторам (7) придана обтекаемая форма в направлении движения воздушного потока. Электрод (6) снабжен выводом (8), с помощью которого он подсоединен к отрицательному выводу высоковольтного источника питания.

Ионизатор установлен на всасывающем патрубке ДВС до смесеобразующего устройства (карбюратор, впускной коллектор) и функционирует следующим образом. Поток воздуха, необходимый для сжигания топлива, проходит внутри диэлектрического корпуса (1), в пространстве между положительным (2) и отрицательным (6) электродами. Напряжение от высоковольтного источника питания, подведенное к положительному (2) и отрицательному (6) электродам, вызывает тлеющий разряд на всем протяжении электродов. При этом производятся радикалы кислорода, а также озон из кислорода воздуха (см. с.339, 354 в книге: В.Н.Кондратьев, Е.Е.Никитин. Кинетика и механизм газофазных реакций. М.: «Наука», 1974).

Заостренная внутренняя кромка (3) электрода положительной полярности способствует интенсивному стеканию заряда, а геликоидная форма поверхности — интенсивному перемешиванию воздушного потока. Обогащенный радикалами кислорода и озоном воздух далее поступают в смесеобразующее устройство ДВС, смешиваются с топливом и далее обычным порядком используются для осуществления рабочего процесса ДВС. При этом заявленная совокупность технических результатов обеспечивается сущностью изобретения следующим образом соответственно.

1. Присутствие молекул озона в ТВС снижает выход СО в процессе сгорания и, следовательно, снижает концентрацию вредных примесей в отработавших газах (см. с.339 в книге: В.Н.Кондратьев, Е.Е.Никитин. Кинетика и механизм газофазных реакций. М.: «Наука», 1974).

2. Присутствие радикалов кислорода в ТВС снижает температуру ее воспламенения и способствует ее более полному сгоранию, т.е. повышается калорийность ТВС, что и обеспечивает уменьшение удельного расхода топлива (см. с.436 в книге: В.Н.Кондратьев, Е.Е.Никитин. Кинетика и механизм газофазных реакций. М.: «Наука», 1974).

Предложенный ионизатор может быть изготовлен промышленным способом на базе любого современного машиностроительного предприятия без применения каких-либо специальных технологий.

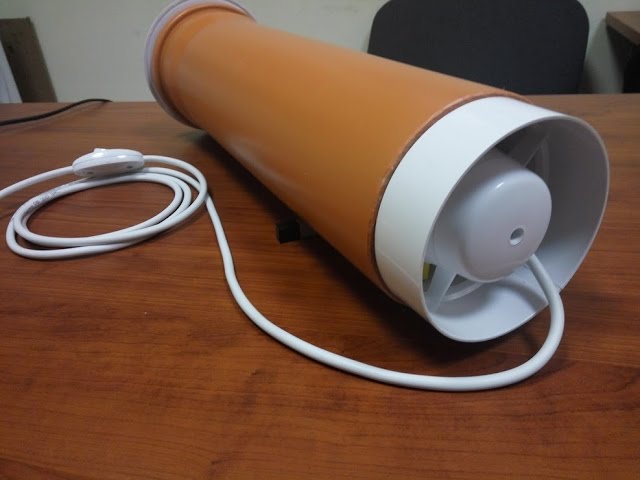

Как сделать очиститель воздуха своими руками

Мы тщательно изучили инструменты, которые помогут вам подготовиться к следующему лесному пожару, но мы поняли — сейчас качество воздуха плохое, а в этом списке не хватает нескольких пунктов. (например, очиститель воздуха). Это быстрое исправление может помочь смягчить условия на данный момент.

В 2018 году я проверил популярное утверждение: если приклеить фильтр печи/ОВК к стандартному корпусному вентилятору, получится полезный самодельный очиститель воздуха. Я прикрепил фильтр Honeywell FPR 9 размером 20 на 20 дюймов к 20-дюймовому коробчатому вентилятору Lasko и прогнал эту комбинацию через наш стандартный 35-минутный тест из пяти матчей в нашем испытательном пространстве площадью 200 квадратных футов в Нью-Йорке с вентилятор на высоте.И знаешь, что? Все прошло хорошо, сократив первоначальную загрузку твердыми частицами на 87 процентов за 35 минут на средней скорости. Это не что иное, как 99-процентное сокращение, достигнутое нашими подборщиками при их высоких настройках, и это не уменьшило количество твердых частиц так быстро, но результаты были лучше, чем можно было ожидать.

Есть несколько предостережений: я тщательно заклеил фильтр по всему периметру прозрачной прочной упаковочной лентой — через любой зазор мог пройти нефильтрованный воздух, как и в специальных очистителях воздуха. Вы должны сделать то же самое, если попробуете этот хак. И ни один корпусной вентилятор не спроектирован так, чтобы выдерживать дополнительную нагрузку при прохождении воздуха через плотный фильтр, поэтому мы не можем утверждать, что это не повредит двигатель вентилятора, и мы не считаем это долгосрочным решением проблемы качества воздуха. вопросы. Но если у вас возникла чрезвычайная ситуация с качеством воздуха — местные лесные пожары или обгоревший обед под жаровней — и у вас есть коробчатый вентилятор, лента, подходящий фильтр и нет времени на очиститель воздуха, это того стоит. выстрел.

Еще одна вещь, о которой стоит упомянуть: популярное видео об этом взломе, снятое системой здравоохранения Мичиганского университета, преувеличивает его потенциал.Ведущий размещает счетчик частиц прямо перед фильтром, почти касаясь его датчиком, и отмечает, что частицы практически не проходят. Что ж, воздух, проходящий через фильтр HEPA или средний MERV, практически не содержит твердых частиц. Гораздо важнее измерить влияние фильтра на общую концентрацию твердых частиц в помещении. В конце концов, вы не будете сидеть или спать лицом к очистителю. Вот почему мы всегда измеряли производительность очистителей на значительном расстоянии от машин, за пределами пути очищаемого воздушного потока.

Для получения дополнительной информации, информации о наших методах испытаний и подробностей о очистителях воздуха, которые мы рекомендуем, если вы предпочитаете что-то более сложное, чем установка с вентилятором и фильтром, см. Наше руководство по лучшим очистителям воздуха.

Самодельные воздушные фильтры для классных комнат? Эксперты полны энтузиазма, а гражданский ученый упрощает задачу

Эрик Шильдж боится вернуться в школу через несколько недель. Учитель английского языка в 8-м классе в Ньюберипорте, страх очного обучения во время пандемии ему знаком.Он был в классе весь прошлый год. Он помнит, что был оптимистичным и позитивным в общении со студентами, но втайне боялся.

Шильдге направил свой страх на то, чтобы узнать все, что можно, о чистом воздухе и вентиляции в своем классе. Он переписывался в Твиттере с известными экспертами. В ожидании, чтобы забрать свою дочь из детского сада, он подтягивал учебу в Интернете.

«Читаю крошечные словечки на экране моего телефона, пытаясь просто втиснуть несколько минут, которые у меня были тут и там, чтобы попытаться узнать как можно больше информации», — сказал Шильдге.

Он искал что-то простое и эффективное — что-то, что он мог бы сделать сам.

Именно по этой причине Дон Блэр загорелся идеей самодельного очистителя воздуха, разработанного известным экспертом по качеству воздуха, но который может собрать даже настоящий любитель. Блэр, ученый-гражданин из Бостона, проводит свободное время, собирая ресурсы и профессиональные советы, необходимые учителям, таким как Шильдге, для создания этого самодельного очистителя воздуха для своих классов. (У GBH News были эксперты, которые проверили дизайн Блэра с открытым исходным кодом, пошаговое руководство и советы на его веб-сайте, и они дали ему свое благословение. )

«Это похоже на дрянную коробку, четыре стороны которой сделаны из этих стандартных воздушных фильтров. А в верхней части коробки находится 20-дюймовый вентилятор», — сказал Блэр, стоя рядом с очистителем воздуха размером с мини-холодильник, скрепленным красочной клейкой лентой.

«На то, чтобы просто собрать эти вещи и заклеить их скотчем, уходит около 10 или 20 минут, — сказал он. «А если ты лажаешь, то нет проблем, это займет у тебя 30 минут».

Материалы стоят примерно 120 долларов, а коробки должно хватить на весь учебный год.

Идея проста: «Верхний вентилятор взрывается, а это значит, что он всасывает воздух через фильтры по бокам», — объяснил Блэр, бывший аспирант физики и энтузиаст открытого исходного кода. Когда воздух проходит через фильтры, удаляется подавляющее большинство частиц, содержащих вирусы.

Первоначальная идея самодельного воздушного фильтра принадлежит человеку по имени Ричард Корси, новому декану инженерного факультета Калифорнийского университета в Дэвисе.

Однажды, на относительно раннем этапе пандемии, Корси размышлял о том, как сделать высокоэффективные (но и очень дорогие) портативные воздухоочистители на основе HEPA доступными для маргинализированных сообществ.У него возникла мысль, как сделать хороший очиститель воздуха в домашних условиях.

«Я только что выкинул эту идею в Twitter, — вспоминает Корси. «В течение 24 часов после предложения Джим Розенталь из Техаса построил эту красивую коробку с прикрепленным к ней вентилятором».

Идея взлетела. Розенталь, владелец Tex-Air Filters, и Корси остановились на официальном названии «Коробка Корси-Розенталя».

Корси имеет 31-летнюю академическую карьеру, многомиллионные исследования и множество публикаций.И все же, по его словам, эта простая идея, пожалуй, самое значительное, что он сделал. Он говорит, что многие люди тестировали его и получили действительно хорошие результаты.

«Сейчас люди сообщают о скорости подачи чистого воздуха 600 кубических футов в минуту. Это феноменально. На самом деле это лучше, чем многие более дорогие портативные воздухоочистители на основе HEPA», — сказал он.

Это очень много значит, поскольку Corsi является большим сторонником воздушных фильтров на основе HEPA, которые вы можете приобрести в местном хозяйственном магазине или в Интернете, а затем просто подключить к своему столу или в классе.Единственная проблема заключается в том, что цена часто превышает 500 долларов.

Когда Корси думает о школах, которые откроются этой осенью, он говорит, что беспокоится о школьных округах, которые не могут позволить себе фильтры HEPA, а также о тех, кто продает товары.

«У нас почти нет информации о многих технологиях, которые сейчас активно продаются школьным округам. Они не были тщательно проверены и рассмотрены в рецензируемой литературе», — сказал он. «Есть много причин сомневаться в их способности быть эффективными.

Но с этим самодельным устройством Корси сказал: «У нас есть настоящий победитель».

В то время как школьный округ Эрика Шильджа купил фильтры HEPA, он говорит, что дельта-вариант и отсутствие обязательного ношения масок в школах означают, что его беспокойство никогда не было выше. Он отправил инструкции в детский сад своей дочери, и ему пришла в голову идея собрать учителей в своей школе, чтобы собрать коробки Corsi-Rosenthal перед началом занятий.

«Просто сижу в чьем-то классе, собираю пять штук и расставляю их по всем комнатам в нашем классе», — размышлял Шильдге.

Самому Корси нравится эта идея, и он говорит, что представлял себе, как классы старших классов строят эти коробки для своих школ и своих сообществ.

У Блэра и Корси есть несколько предложений для учителей, родителей и других лиц, которые думают о создании этих воздушных фильтров:

Фильтры
Воздушные фильтры классифицируются по минимальной отчетной величине эффективности, или MERV. Более высокое число MERV означает, что фильтр лучше удаляет более мелкие загрязнения. Для COVID идеальным фильтром является MERV 13 или выше.

Эти фильтры легко приобрести в Интернете или в магазине, но они являются самым дорогим компонентом устройства. Так что, по словам Корси, вы можете сэкономить деньги, поставив фильтры с трех сторон коробки и просто закрыв четвертую сторону картоном. Или вы можете использовать более дешевый фильтр MERV 12. Это все равно будет хорошо, просто не так хорошо отфильтровывать частицы, которые несут вирус.

И, сказал Блэр, убедитесь, что вы заклеили фильтры вместе правильной стороной внутрь и правильной стороной наружу.Обычно на краю фильтра есть стрелка, показывающая, в каком направлении должен проходить воздух. Для этой коробки воздух должен поступать в коробку через фильтры, а затем выходить из расположенного сверху вентилятора, поэтому стрелки на фильтре должны быть направлены внутрь.

Вентилятор
Вентилятор должен быть ориентирован таким дует прямо вверх, из коробки. Но что-то странное происходит с направлением воздуха в углах коробчатого вентилятора. Чтобы убедиться, что воздух не движется в неправильном направлении, лучше всего вырезать круглое отверстие в квадратном куске картона так, чтобы лопасти вентилятора были видны, но углы коробочного вентилятора были закрыты картоном и препятствовали движению воздуха. неправильное направление.

Клейкая лента
Воздух найдет самый легкий путь внутрь, поэтому убедитесь, что этот куб хорошо заклеен по краям. Таким образом, воздух вынужден проходить через фильтры и очищаться.

Размещение в классе
В классе есть несколько мест, где нельзя ставить коробку: не ставьте ее в угол и/или рядом со стеной. А если есть открытое окно, через которое выходит воздух, не ставьте короб прямо у окна, иначе вы потеряете много чистого воздуха.

Корси также сказал, что вы можете поставить несколько коробок в классе, и это будет иметь аддитивный эффект.

«Если бы [в классе] не было управляемых окон, я бы, наверное, попытался поставить в классе две коробки по диагонали», — предложил он.

Кроме того, сказал он, убедитесь, что коробка не находится в таком месте, где ее могут толкнуть проносящиеся мимо студенты, поскольку это может привести к тому, что некоторые частицы, скопившиеся на фильтре, попадут обратно в воздух.

Срок службы и утилизация
Корси считает, что поскольку воздух распределяется по нескольким фильтрам, этого устройства хватит на весь учебный год.Но, будучи консервативным, говорит он, он мог бы создавать новое устройство каждые шесть месяцев.

Также важно соблюдать осторожность при утилизации старых фильтров.

«Чтобы быть особенно осторожным, убедитесь, что человек носит приличную маску. А когда они вынимают фильтры, упаковывают их в большой полиэтиленовый пакет и выбрасывают в мусорный контейнер, потом мойте руки. Просто чтобы быть уверенным, что вы не взвесите какие-либо частицы из этого фильтра, которые могли недавно осесть на них с вирусами», — сказал Корси.

Удалит ли очиститель воздуха сигаретный дым?

Я думаю о покупке очистителя воздуха.

Кто-нибудь из них работает с сигаретным дымом? Ответ от Дж. Тейлора Хейса, доктора медицины

.

Если вы ищете очиститель воздуха, удаляющий сигаретный дым, вам не повезло.

Табачный дым состоит из газообразных загрязняющих веществ и твердых частиц. Большинство очистителей воздуха, также называемых воздухоочистителями, не предназначены для удаления газообразных загрязнителей.

Механические воздушные фильтры, такие как высокоэффективные воздушные фильтры для твердых частиц (HEPA), и электронные воздухоочистители, такие как ионизаторы, целевые частицы.Хотя устройства для очистки воздуха могут помочь снизить уровень содержания более мелких частиц в воздухе, исследования показывают, что они не эффективны на 100%. Это может быть связано с трудностью удаления частиц из каждой комнаты в доме, а также с тем фактом, что многие частицы пассивного курения находятся на поверхностях мебели и одежды. Когда кто-то касается этих поверхностей, частицы снова переносятся в воздух и вдыхаются, прежде чем их можно будет отфильтровать. Очистители воздуха также могут не уменьшить вредное воздействие на здоровье, вызванное загрязняющими веществами в помещении, такими как сигаретный дым.

Другие воздухоочистители выделяют озон, вызывающий раздражение легких. На уровнях, которые не превышают санитарных норм, озон практически не способен удалять загрязнители воздуха, такие как сигаретный дым.

Лучший способ защитить некурящих от пассивного курения — запретить курение в вашем доме. Если вы курите, это еще одна веская причина бросить.

С

Дж. Тейлор Хейс, MD

Получите самую свежую медицинскую информацию от экспертов Mayo Clinic.

Зарегистрируйтесь бесплатно и будьте в курсе последних научных достижений, советов по здоровью и актуальных тем, связанных со здоровьем, таких как COVID-19, а также экспертных знаний по управлению здоровьем.

Узнайте больше об использовании данных Mayo Clinic.

Чтобы предоставить вам наиболее актуальную и полезную информацию, а также понять, какие информация полезна, мы можем объединить вашу электронную почту и информацию об использовании веб-сайта с другая информация о вас, которой мы располагаем.Если вы пациент клиники Майо, это может включать защищенную информацию о здоровье. Если мы объединим эту информацию с вашей защищенной медицинской информации, мы будем рассматривать всю эту информацию как информацию и будет использовать или раскрывать эту информацию только так, как указано в нашем уведомлении о практики конфиденциальности. Вы можете отказаться от получения сообщений по электронной почте в любое время, нажав на ссылка для отписки в письме.

Подписаться!

Спасибо за подписку

Наш электронный информационный бюллетень Housecall будет держать вас в курсе самой последней медицинской информации.

Извините, что-то пошло не так с вашей подпиской

Повторите попытку через пару минут

Повторить попытку

  • Стареющая кожа
  • Антигистаминные препараты от бессонницы
Jan.16, 2021 Показать ссылки
  1. Бытовые воздухоочистители: техническое резюме. Агентство по охране окружающей среды США. https://www.epa.gov/indoor-air-quality-iaq/air-cleaners-and-air-filters-home-printable. По состоянию на 9 января 2019 г.
  2. Райс Дж.Л. и др. Возможность установки очистителя воздуха и обучения пассивному курению в домах беременных женщин и младенцев в центральной части города, живущих с курильщиками. Экологические исследования. 2018;160:524.
  3. Пассивное курение и свободные от табачного дыма дома.Агентство по охране окружающей среды США. https://www.epa.gov/indoor-air-quality-iaq/secondhand-smoke-and-smoke-free-homes. По состоянию на 9 января 2019 г.
  4. Вентиляция не защищает некурящих от пассивного курения. Центры по контролю и профилактике заболеваний. http://www.cdc.gov/tobacco/data_statistics/fact_sheets/secondhand_smoke/protection/ventilation/. По состоянию на 26 октября 2015 г.
  5. Ратшен Э. и др. Рандомизированное контролируемое исследование комплексного вмешательства по снижению воздействия пассивного курения на детей в домашних условиях. Табачный контроль. 2018;27:155.
  6. Zhan Y, et al. Влияние очистителей воздуха на компоненты твердых частиц в помещении и окислительный потенциал в жилых домах в Пекине. Наука о полной окружающей среде. 2018;626:507.
Посмотреть больше ответов экспертов

.

Могут ли очистители воздуха защитить вас от коронавируса (COVID-19)? Онкологический центр Андерсона

Исследования показывают, что правильное ношение маски и постоянное соблюдение социальной дистанции могут значительно снизить распространение коронавируса (COVID-19) воздушно-капельным путем.

Но опасения по поводу возможной передачи аэрозолей заставляют многих задуматься и об очистителях воздуха. Итак, как же работают различные типы воздухоочистителей? Кто-нибудь из них эффективен против COVID-19? И вы должны получить один (или несколько) для вашего дома?

Мы поговорили с Тимом Пеглоу, нашим помощником вице-президента по уходу за пациентами и больничным учреждениям, чтобы получить рекомендации. Вот что он сказал об очистителях воздуха и COVID-19.

Какие существуют типы очистителей воздуха?

Большинство воздухоочистителей можно разделить на две основные категории: фильтры и дезинфицирующие средства.Некоторые объединяют оба типа в одном устройстве.

Фильтры

предназначены для улучшения качества воздуха в помещении за счет физического удаления мельчайших частиц вещества, которые могут плавать вокруг, таких как пыль, пыльца и перхоть домашних животных. Это все вещи, которые происходят естественным образом, но могут усугубить аллергию у людей, если они их вдыхают. В настоящее время наиболее распространенным типом домашних фильтров являются фильтры HEPA.

Дезинфицирующие средства

предназначены для уничтожения бактерий, вирусов, плесени или спор грибков, которые также могут находиться в воздухе.Эти вещи также происходят естественным образом, но они могут вызвать у вас заболевание, если вы подвергаетесь их воздействию в достаточно высоких концентрациях. Наиболее распространенным типом дезинфицирующих средств в настоящее время являются устройства с ультрафиолетовым излучением.

Как работают фильтры HEPA и очистители воздуха с ультрафиолетовым излучением?

HEPA означает «высокоэффективное улавливание твердых частиц». Как следует из названия, эти фильтры действительно хорошо вытягивают предметы из воздуха и удерживают их, чтобы их нельзя было рециркулировать. Волокна в HEPA-фильтре предназначены для улавливания частиц размером до .01 микрон в диаметре — всего лишь крошечная часть ширины человеческого волоса.

С другой стороны, устройства с УФ-светом

ничего не удаляют. Вместо этого они предназначены для уничтожения любых вирусов, бактерий или спор плесени, подвергая их воздействию ультрафиолетового света.

А ионизаторы? Как они работают?

Ионизаторы придают частицам воздуха электрический заряд, который притягивает их к чему-то с противоположным электрическим зарядом. Этими объектами могут быть коллекторные пластины внутри самих устройств или различные поверхности в комнате (стены, ковры, шторы, потолки и т. д.).). Но как только они находят что-то, что их привлекает, частицы, как правило, остаются там; это очень похоже на статическое электричество.

А генераторы озона? Как они работают?

Генераторы озона

изменяют стандартную молекулу кислорода таким образом, что она состоит из трех атомов вместо двух. Трехатомная молекула называется озоном, а не кислородом, и она иначе взаимодействует с окружающей средой, чем обычный воздух, которым мы дышим.

Все ли эти типы устройств безопасны в использовании?

№Очистители воздуха, в которых используются фильтры HEPA, ультрафиолетовое излучение или ионизаторы, вполне подойдут. Но вдыхание озона может вызвать кашель, раздражение горла, одышку и другие проблемы даже у здоровых людей. Озон может даже привести к повреждению легких, поэтому местные метеорологические органы иногда выпускают предупреждения об озоне.

Люди с астмой или другими проблемами с дыханием могут быть очень чувствительны к качеству воздуха, поэтому им необходимо ограничить воздействие озона, либо оставаясь дома в эти дни, либо избегая тяжелых физических нагрузок на открытом воздухе.

Эффективны ли какие-либо из этих очистителей воздуха против COVID-19?

Коронавирус находится в нижней части диапазона HEPA-фильтра, поэтому он может не быть эффективен на 100% за один проход. Но если система HEPA работает в течение определенного периода времени, она может удалить большую часть вирусов — где-то в верхней девяностой процентиле (от 99,94 до 99,97%). А достаточно длительное воздействие УФ-излучения в устройстве для очистки воздуха может вывести из строя некоторые вирусы, в том числе COVID-19.

При каких обстоятельствах люди должны использовать очиститель воздуха во время пандемии COVID-19?

Ваш собственный дом, как правило, является самым безопасным местом, где вы можете находиться во время пандемии COVID-19.Таким образом, обычному человеку, вероятно, не нужен очиститель воздуха. Это особенно верно, если вы общаетесь только с членами своей семьи, носите маску всякий раз, когда выходите на улицу, и соблюдаете правила социального дистанцирования.

Но если кто-то в вашей семье болен COVID-19 или нуждается в карантине до тех пор, пока не будет уверен, что у него его нет, возможно, имеет смысл установить в его комнате очиститель воздуха с закрытой дверью, хотя бы для защиты лиц, осуществляющих уход. от возможного воздействия.

Также следует учитывать, если кто-то из членов вашей семьи подвергается чрезвычайно высокому риску заражения COVID-19 или развития осложнений от него.

На что следует обратить внимание при покупке очистителя воздуха?

Подумайте о размере области, которую вы хотите покрыть. Очистители воздуха наиболее эффективны в небольших помещениях, когда все двери закрыты. Таким образом, пространствами с открытой планировкой будет сложнее управлять. Вам также, возможно, придется немного увеличить размер, если у вас потолки 10-12 футов. Но если у вас есть площадь в 600 квадратных футов и устройство, рассчитанное на покрытие 300 квадратных футов, было бы логично приобрести два.

Что еще люди могут сделать, чтобы улучшить общее качество воздуха в помещении дома?

Если температура, влажность, озон и дополнительные аллергены не вызывают беспокойства, вы можете:

  • Откройте окна/включите потолочные вентиляторы для увеличения циркуляции воздуха
  • Стратегически используйте коробчатые или напольные вентиляторы (один расположите так, чтобы он «выталкивал» внутренний воздух из одного окна, а другой — так, чтобы он «затягивал» свежий наружный воздух внутрь из другого окна)

Если какой-либо из этих факторов вызывает беспокойство, вы можете держать окна закрытыми и:

  • Настройте вентилятор системы HVAC на непрерывную работу, даже если он не всегда охлаждает или нагревает воздух
  • Установите более качественный и качественный воздушный фильтр в системе возврата центрального воздуха
  • Чаще заменяйте фильтр. Типичный срок службы домашнего воздушного фильтра толщиной 1 дюйм составляет 90 дней. Если вы используете вентилятор постоянно, вам следует заменять его каждые 45 дней.

Имейте в виду, что если у вас дома нет человека с активной инфекцией COVID-19, у вас не будет источника коронавируса, который можно уменьшить или отфильтровать с помощью любого из этих методов. Таким образом, вы просто измените качество воздуха в своем доме другими способами.

Что вы хотите, чтобы люди знали об очистителях воздуха?

Очистители воздуха — не панацея.Таким образом, важно думать о них скорее как о части вашего плана, а не как о целом плане .

Допустим, я навещаю вас у вас дома и еще не знаю, что у меня COVID-19. Если я чихну на вас с расстояния всего в два фута, и ни один из нас не носит маски, то ваш риск заражения определенно повысится, даже если у вас поблизости есть очиститель воздуха. Но если вы живете один и вы единственный, кто когда-либо был рядом, ваш шанс заразиться коронавирусом из воздуха в собственном доме практически равен нулю.

Очистители воздуха

могут обеспечить вам дополнительный уровень защиты , но их эффективность ограничена по сравнению с другими стратегиями, такими как ношение маски, социальное дистанцирование и дезинфекция поверхностей. Все это будет играть гораздо более важную роль в обеспечении вашей безопасности, чем все остальное, о чем мы говорили.

Запишитесь на прием в MD Anderson онлайн по телефону или по телефону 1-877-632-6789.

Фильтрация/Дезинфекция

1.Убедитесь, что ваша система вентиляции и кондиционирования работает нормально.

а. Обеспечьте и поддерживайте, по крайней мере, необходимый минимальный расход наружного воздуха для вентиляции, как указано в применимом стандарте

.

коды и стандарты

б. В наружном воздухе не должно быть вирусных частиц, если воздух не вытягивается из места скопления людей.

Мы предполагаем, что он чист для контроля передачи COVID-19. Это не означает, что он чист для любого другого

.

цель. Поддерживайте обычную фильтрацию.Фильтры HVAC, установленные для фильтрации ТОЛЬКО наружного воздуха, не нуждаются в обновлении

для защиты от передачи COVID-19.

в. Все фильтры должны быть герметизированы, чтобы воздух проходил через фильтры, а не вокруг них или между ними

2. Уменьшить содержание вирусных частиц в воздухе для дыхания одним или несколькими из следующих способов в зависимости от возможностей здания и ОВКВ

разумно сделать.

а. Контроль источника — меньше людей, маски, социальное дистанцирование

б. Увеличение наружного воздуха через HVAC или окна

в.Улучшенная фильтрация или другая дополнительная очистка воздуха в системах ОВКВ или в жилых помещениях

3. Комбинируйте фильтры и воздухоочистители для достижения уровня эффективности очистки воздуха, эквивалентного MERV 13 или выше

а. Повысьте эффективность фильтров HVAC, чтобы удалить больше частиц, содержащих вирус.

я. Фильтры MERV 13 не требуются, но ETF предлагает их как один из хороших вариантов. Фильтры МЭРВ 13 удаляют

≥85% частиц размером 1–3 мкм. Фильтры с более высокой эффективностью будут удалять больше при каждом проходе через фильтр.

ii. Чтобы фильтр работал должным образом, он должен быть хорошо герметизирован. Фильтр с меньшей эффективностью может дать лучшую производительность, если

уплотнение лучше и/или воздушный поток выше.

iii. Эффективность фильтров с заряженным фильтрующим материалом может снизиться по мере использования. Лучше всего использовать фильтры с рейтингом MERV-A, когда

рейтинг доступен, так как рейтинг MERV-A учитывает любое снижение ожидаемой производительности.

ив. При обновлении фильтров делайте это только в том случае, если ваша система может с этим справиться

1.ищите проблемы с падением давления для вентилятора

2. Убедитесь, что все новые фильтры могут быть загерметизированы в колодце

.

3. Убедитесь, что выбранный фильтр работает в вашей среде

v. Включайте HVAC всякий раз, когда присутствуют люди. Фильтр не работает если воздух не течет

через него.

vi. Если у вас есть предварительные фильтры и фильтры, вам не нужно обновлять оба фильтра. Скорее всего

вызывают неприемлемое увеличение перепада давления.

б.Комнатные воздухоочистители

я. Если очистки воздуха HVAC недостаточно, рассмотрите возможность использования комнатных воздухоочистителей. Используйте только воздухоочистители

.

, эффективность и безопасность которого очевидны.

ii. Рассмотрите возможность использования комнатных блоков в сочетании с фильтрами HVAC, чтобы соответствовать уровню чистого воздухообмена или стандарту

.

определенное количество воздухообменов в час (ACH).

iii.Используйте скорость подачи чистого воздуха AHAM (CADR), чтобы правильно подобрать размер воздухоочистителей для данного помещения.

iv. Высокоэффективные воздушные фильтры для твердых частиц (HEPA) или другие фильтры с высокой эффективностью удаления частиц в установке

рекомендуется.

в. Другие технологии очистки воздуха — ищите данные испытаний, которые показывают эффективность и безопасность пассажиров ниже

.

условий, соответствующих предполагаемому использованию, прежде чем выбрать эти воздухоочистители.

4. Разведение COVID

а. Чистый или очищенный воздух должен направляться в зону дыхания в каждом занимаемом помещении

б.Вентиляционные отверстия или выхлоп из комнатных воздухоочистителей не должны создавать сильные потоки воздуха

в. Возвратные вентиляционные отверстия к системам HVAC или комнатным блокам должны вытягивать воздух из помещения, а не напрямую из чистого

воздухозаборник

5. Выберите варианты управления, включая комнатные фильтры и воздухоочистители, которые обеспечивают желаемое снижение воздействия

минимизируя связанные с этим энергетические штрафы.

Научный бюллетень CDC о передаче инфекции

Обновлено 7 мая 2021 г.

  • Основным путем заражения людей SARS-CoV-2 (вирусом, вызывающим COVID-19) является контакт с дыхательными жидкостями, содержащими инфекционный вирус. Воздействие происходит тремя основными путями:
        1. Вдыхание очень мелких респираторных капель и аэрозольных частиц.
        2. Осаждение респираторных капель и частиц на открытых слизистых оболочках рта, носа или глаз прямыми брызгами и аэрозолями.
        3. Прикосновение к слизистым оболочкам руками, загрязненными либо непосредственно вируссодержащими респираторными жидкостями, либо опосредованно при прикосновении к поверхностям с вирусом на них.
  • Риск заражения SARS-CoV-2 зависит от количества вируса, которому подвергается человек.
  • Возможна передача SARS-CoV-2 при вдыхании вируса в воздухе на расстоянии более шести футов от источника инфекции.
  • Полную научную справку CDC можно найти ЗДЕСЬ.

Способы передачи

  • См. Заявления ASHRAE о воздушно-капельной передаче и краткий обзор новых проблем в области гигиены окружающей среды «Пандемия COVID-19 и воздушно-капельная передача».
  • Признайте, что вирус может попасть в аэрозоль во время смыва туалета, даже при последующих смывах после первоначального использования заразным человеком.
  • Держите сифоны заполненными водой или минеральным маслом, чтобы избежать передачи канализационных аэрозолей через сухие сифоны. Было показано, что SARS-CoV-1 и SARS-CoV-2 передаются таким образом, и два опубликованных исследования SARS-CoV-2 предполагают передачу аналогичным образом.

Заявление о воздушной передаче и основные рекомендации

Заявление ASHRAE о воздушно-капельной передаче SARS-CoV-2:

  • Передача SARS-CoV-2 по воздуху имеет большое значение и должна контролироваться.Изменения в эксплуатации зданий, в том числе в работе систем ОВКВ, могут снизить воздействие переносимых по воздуху веществ.

Заявление ASHRAE о работе систем отопления, вентиляции и кондиционирования воздуха для снижения передачи SARS-CoV-2:

  • Вентиляция и фильтрация, обеспечиваемые системами отопления, вентиляции и кондиционирования воздуха, могут снизить концентрацию SARS-CoV-2 в воздухе и, следовательно, риск передачи по воздуху. Некондиционированные помещения могут вызывать у людей тепловой стресс, который может представлять непосредственную угрозу для жизни, а также может снизить устойчивость к инфекциям.В целом отключение систем отопления, вентиляции и кондиционирования воздуха не является рекомендуемой мерой для снижения передачи вируса.

Основные рекомендации ASHRAE по снижению воздействия переносимых по воздуху инфекционных аэрозолей доступны ЗДЕСЬ.

Механические воздушные фильтры

  • Фильтры состоят из наполнителя с пористой структурой из волокон или растянутого мембранного материала для удаления частиц из воздушных потоков.
  • Доля частиц, удаляемых из воздуха, проходящего через фильтр, называется «эффективностью фильтра» и определяется минимальным отчетным значением эффективности (MERV) из ASHRAE 52.2 тест основан на эффективности фильтра.
            — MERV варьируется от 1 до 16; более высокий MERV = более высокая эффективность
            — MERV ≥13 (или ISO ePM1) эффективны для улавливания переносимых по воздуху вирусов
            — Высокоэффективные воздушные фильтры для твердых частиц (HEPA) более эффективны, чем фильтры MERV 16.
  • Фильтры должны быть хорошо герметизированы, чтобы обеспечить ожидаемую производительность. Убедитесь, что поток воздуха проходит через фильтр, а не вокруг него из-за утечек.
  • Вентиляторы HVAC должны работать, чтобы фильтры очищали воздух.Запустите систему HVAC настолько, насколько это возможно.
  • Некоторые фильтры имеют заряженный фильтрующий материал для увеличения удаления частиц при меньшем перепаде давления. Поскольку эффективность этих фильтров часто падает при первоначальном использовании, значение MERV-A, если оно доступно, будет отражать фактическую минимальную эффективность лучше, чем стандартное значение MERV.
  • Повышение эффективности фильтра обычно приводит к увеличению перепада давления на фильтре. Перед заменой фильтров убедитесь, что системы HVAC могут работать с модернизацией фильтров без негативного воздействия на перепады давления и/или скорости воздушного потока.
            — Модернизация и улучшение фильтрации
            — Практический подход к увеличению MERV в AHU
            — Расчетный подход к увеличению MERV в AHU
  • Как правило, частицы с аэродинамическим диаметром около 0,3 мкм являются наиболее проникающими; эффективность увеличивается выше и ниже этого размера частиц.
  • Стремитесь достичь эффективности фильтрации, аналогичной фильтру MERV 13. Для последовательных фильтров один или оба могут быть модернизированы для достижения уровня MERV 13 или выше.Например, два последовательных фильтра MERV 11 (каждый с эффективностью 65 %) будут иметь эффективность 88 %, что лучше, чем фильтр MERV 13 (для частиц размером 1–3 мкм).
  • Наружный воздух не содержит вирусных частиц. Фильтры HVAC, которые фильтруют только наружный воздух, не нуждаются в обновлении.
  • Общая эффективность снижения концентрации частиц зависит от нескольких факторов:
            — Эффективность фильтра
            — Скорость воздушного потока через фильтр
            — Размер частиц
            — Расположение фильтра в системе HVAC или воздухоочистителе помещения

Для получения дополнительной информации см. Позиционный документ ASHRAE по фильтрации и очистке воздуха.

Стандарт ASHRAE 52.2-2017 Минимальное отчетное значение эффективности (MERV)

ASHRAE MERV по сравнению с рейтингами ISO 16890

*MERV-A даст более близкие результаты. Фильтры с заряженным фильтрующим материалом обычно снижают эффективность по мере использования. ISO 16890 фиксирует это с помощью шага условия IPA. ASHRAE 52.2 может зафиксировать это падение, если тест проводится с дополнительным Приложением J, в котором указан MERV-A. Таким образом, рейтинги MERV и ePM не отражают одно и то же тестирование.Для заряженных носителей MERV, вероятно, сделает фильтр более эффективным, чем рейтинг ePM.

Высокоэффективные воздушные фильтры для твердых частиц (HEPA)

  • По определению, фильтры HEPA имеют эффективность не менее 99,97% при фильтрации частиц со средним массовым диаметром (MMD) 0,3 мкм в стандартных тестах.
  • Размер большинства проникающих частиц может быть меньше 0,3 мкм, поэтому эффективность фильтрации большинства проникающих частиц может быть несколько ниже.

    Примечание. Цифры на графике представляют значения MERV.
    Ковальски В.Дж. и Банфлет В.П., 2002 г. Модели фильтров MERV для аэробиологических применений. Air Media, Летняя, 1.

  • Эффективность фильтра HEPA выше, чем у MERV 16.
  • Обычно модернизация существующих систем HVAC фильтрами HEPA невозможна из-за высоких перепадов давления и вероятности того, что системам потребуются новые стойки для фильтров, чтобы обеспечить достаточную герметизацию для предотвращения обхода фильтра.
  • Добавление фильтров HEPA в системы, которые для них не предназначены, может привести к значительному повреждению.
  • Для правильной работы фильтры HEPA должны быть надлежащим образом герметизированы в стеллажах для фильтров.
    • Фильтры
  • HEPA часто хрупкие и требуют осторожного обращения, чтобы предотвратить повреждение и сохранить производительность.
  • Фильтры HEPA могут быть расположены в системах HVAC или в:
            — Комнатных или переносных воздухоочистителях HEPA
            — Предварительно собранных системах (например, системах обхода бокового потока)
            — Модернизированных узлах на месте

Электронные воздухоочистители

  • Включает широкий спектр устройств очистки воздуха с электрическим подключением, предназначенных для удаления частиц из воздушных потоков.
  • Удаление обычно происходит путем электрического заряда частиц с помощью коронирующих проводов или путем генерирования ионов (например, штыревые ионизаторы) и:
                               . , или
            — Отложение заряженных частиц на поверхностях, включая мебель и людей
  • Доля частиц, удаляемых из воздуха электронным фильтром, называется «эффективностью удаления».«Хотя методология тестирования ASHRAE 52.2 может использоваться для определения эффективности многих из этих устройств, они официально не подпадают под действие этого стандарта.
  • Крайне важно протирать провода в электрофильтрах, так как отложения силикона снижают эффективность.
  • При использовании электронных воздушных фильтров всегда следуйте инструкциям производителя.

  • Общая эффективность снижения концентрации частиц зависит от:
            — Эффективности удаления
            — Скорость потока воздуха через фильтр
            — Размер и количество частиц
              — Расположение фильтра в системе HVAC

  • Для получения дополнительной информации см. Позиционный документ ASHRAE по фильтрации и очистке воздуха.

Газофазные воздухоочистители

  • Газофазные воздухоочистители используются для удаления озона, летучих органических соединений и запахов из воздуха.
  • Большинство из них содержат сорбирующие материалы, такие как уголь (например, активированный уголь).
  • Хотя могут быть и исключения, большинство сорбентов сами по себе обычно неэффективны при удалении вирусов из воздушных потоков.
  • Волокнистые фильтры, пропитанные углем/сорбентом, удаляют частицы; проверьте рейтинг MERV, чтобы показать эффективность, как и со стандартными сажевыми фильтрами.

Ультрафиолетовая энергия (УФ-С)

  • Ультрафиолетовая энергия инактивирует вирусные, бактериальные и грибковые организмы, поэтому они не могут размножаться и потенциально могут вызывать заболевания.
  • Весь УФ-спектр способен инактивировать микроорганизмы, но энергия УФ-С (длина волны 100–280 нм) обеспечивает наиболее бактерицидный эффект, при этом длина волны 265 нм является оптимальной для повреждения ДНК и РНК.
  • Большинство современных ламп UVGI создают энергию УФ-С с помощью электрического разряда через газ низкого давления (включая пары ртути), заключенный в трубку из мягкого стекла или кварца, подобно люминесцентным лампам.
  • Примерно 95% энергии, производимой этими лампами, излучается на длине волны, близкой к оптимальной, 253,7 нм.
  • УФ-светодиоды (СИД) появляются для использования.
  • Типы систем дезинфекции с использованием энергии УФ-С:
        — Дезинфекция воздуха в воздуховодах
        — Дезинфекция верхних помещений или воздуха на верхних этажах
        — Дезинфекция поверхностей в воздуховодах
        — Обеззараживание переносных помещений
  • Требуются специальные средства индивидуальной защиты для предотвращения повреждения глаз и/или кожи в результате чрезмерного воздействия.
  • Фотобиологический комитет Общества инженеров-светотехников (IES) опубликовал часто задаваемые вопросы о бактерицидном ультрафиолете (GUV), характерном для пандемии COVID-19.

Для получения дополнительной информации см. Позиционный документ ASHRAE по фильтрации и очистке воздуха.

Светодиоды УФ-C

  • Были распространены в спектре УФ-А (315–400 нм)
    • Начинается производство светодиодов
  • в диапазоне длин волн 265-280 нм
  • Эффективность значительно ниже, чем у современных ртутных ламп низкого давления
  • Минимальная мощность УФ излучения по сравнению с ртутными лампами низкого давления
  • При одинаковой мощности светодиоды УФ-C дороже, чем современные ртутные лампы низкого давления

Для получения дополнительной информации см. часто задаваемые вопросы о бактерицидном ультрафиолете (GUV), опубликованные фотобиологическим комитетом Общества инженеров по освещению (IES).

УФ-C обеззараживание воздуха в воздуховодах

  • Группы УФ-ламп, устанавливаемые внутри блоков HVAC или связанных с ними воздуховодов; располагаться параллельно или перпендикулярно воздушному потоку
  • Требуется повышенная доза УФ-излучения для инактивации микроорганизмов на лету, когда они проходят через зону дезинфекции. Из-за ограниченного времени воздействия при установке следует соблюдать следующие рекомендации:
        — Минимальная целевая доза УФ-излучения 1500 мкВт•с/см2 (1500 мкДж/см2)
        — Разработано для воздушного потока со скоростью 500 футов в минуту или более медленного
        — Минимальная зона облучения два фута
    — Минимальное время воздействия УФ-излучения 0.25 секунд
  • Должен сочетаться с механической фильтрацией
        — Установите фильтр MERV самого высокого качества, который не снижает производительность системы
        — Наслоение технологий повышает общую очистку воздуха за счет улавливания и/или инактивации вирусов

Подробная информация о рекомендуемой дозе УФ-излучения для SARS-CoV-2

  • Минимальная доза УФ-С (254 нм) 611 мкДж/см 2 должна применяться для 90% инактивации SARS-CoV-2. Это экстраполируется на дозу 1222 мкДж/см 2 для 99% инактивации вируса SARS-CoV-2 в воздухе.
  • Рекомендуется предусмотреть соответствующие запасы безопасности для учета различных условий окружающей среды, таких как скорость воздушного потока, уровни температуры и влажности, количество воздухообменов, загрязнение поверхности, старение лампы, конфигурация системы и т. д. Консервативный минимум УФ-C ( 254 нм) значение дозы 1500 мкДж/см 2 поэтому предлагается для 99% инактивации SARS-CoV-2 в воздухе.

Дезинфекция верхних слоев атмосферы ультрафиолетовым излучением

  • УФ-светильники, устанавливаемые в жилых помещениях на высоте 7 футов и выше.Требуется потолок высотой не менее 8 футов, но предпочтительнее более высокие потолки
  • Неотражающие жалюзи или перегородки коллимируют УФ-С от светильника, создавая безопасную зону дезинфекции над головами пассажиров
  • Учитывать, когда:
        — Ограниченная искусственная вентиляция легких или ее отсутствие
        — Места скопления людей и другие зоны повышенного риска
        — Экономика/прочее
  • Требует низкой УФ-отражающей способности стен и потолков
  • Вентиляция должна обеспечивать максимальное смешивание воздуха
  • Используйте дополнительные вентиляторы, если вентиляция слишком мала или недостаточна
  • Руководство по проектированию верхней комнаты NIOSH

УФ-С дезинфекция поверхностей в воздуховодах

  • Блоки УФ-ламп, устанавливаемые внутри систем ОВКВ, обычно предназначенные для:
    — охлаждающих змеевиков
    — дренажных поддонов
    — других смачиваемых поверхностей
  • УФ-излучение может быть ниже, чем в системах дезинфекции воздуха в воздуховодах, из-за более длительного времени воздействия.
  • Цели:
        — Равномерное распределение УФ-энергии по поверхности катушки
        — Как правило, от 12 до 36 дюймов от поверхности катушки

Переносное УФ-C обеззараживание помещений

  • Для обеззараживания поверхностей
  • Портативные, полностью автоматизированные установки; можно использовать лампы УФ-С или импульсную ксеноновую технологию
  • Настройки для определенных патогенов, таких как MRSA, C. difficile, которые труднее инактивировать, чем коронавирусы
    • >99.Сокращение вегетативных бактерий на 9% за 15 минут
    • Уменьшение спор C.difficile на 99,8% в течение 50 минут
      (Rutala et al. 2010)

Особые меры предосторожности

  • Воздействие УФ-излучения С может вызвать временное повреждение глаз и кожи
        — Фотокератит (воспаление роговицы)
        — Кератоконъюнктивит (воспаление слизистой оболочки глаза)
  • Симптомы могут проявляться только через несколько часов после воздействия и могут включать внезапное ощущение песка в глазах, слезотечение и боль в глазах, возможно, сильную.
       — симптомы обычно появляются через 6–12 часов после воздействия УФ-излучения
        — симптомы полностью обратимы и исчезают в течение 24–48 часов
  • УФ-системы следует выключать перед любым обслуживанием системы. Рабочие по техническому обслуживанию должны пройти специальную подготовку перед работой с УФ-системами
    • .
  • Если воздействие может превысить безопасный уровень, требуются специальные средства индивидуальной защиты (СИЗ) для открытых глаз и кожи.


Фотокаталитическое окисление (PCO) и газообразная перекись водорода

  • Состоит из чистого или легированного полупроводникового материала на основе оксида металла
        — Наиболее распространенным фотокатализатором является TiO2 (диоксид титана)
  • Активируется источником УФ-излучения
        — УФ-А (400–315 нм)
        — УФ-С (280–200 нм)
        — УФ-В (ниже 200 нм) Озон может образовываться при длинах волн УФ-В
  • Светопосредованная окислительно-восстановительная реакция газов и биологических частиц, абсорбированных поверхностью
  • В некоторых установках заявлена ​​дезинфекция газообразной перекисью водорода
  • Возможные побочные продукты, образующиеся при неполном окислении, в том числе из газообразных загрязнителей

Фотокаталитическое окисление (PCO)

  • Некоторые воздухоочистители, использующие PCO, удаляют вредные загрязняющие вещества до уровней ниже пределов для снижения рисков для здоровья, установленных признанными компетентными органами.
  • Некоторые из них неэффективны для значительного снижения концентрации; данные производителя следует внимательно изучить.

Для получения дополнительной информации см. Позиционный документ ASHRAE по фильтрации и очистке воздуха.

Биполярная ионизация/коронный разряд/игольчатая ионизация и другие воздухоочистители с ионами или активным кислородом

  • Воздухоочистители, использующие реактивные ионы и/или активные формы кислорода (АФК), получили широкое распространение во время пандемии COVID-19.Новые устройства, не упомянутые в других разделах этого руководства, скорее всего, попадают в эту категорию.
  • Высоковольтные электроды создают реактивные ионы в воздухе, которые реагируют с переносимыми по воздуху загрязнителями, включая вирусы. Конструкция систем может быть изменена для создания смесей активных форм кислорода (АФК), озона, гидроксильных радикалов и супероксидных анионов.
  • Сообщается, что системы варьируются от неэффективных до очень эффективных в снижении содержания частиц в воздухе и острых симптомов заболевания.
  • В настоящее время не существует убедительных научно обоснованных рецензируемых исследований этих новых технологий; следует внимательно изучить данные производителя.
  • Системы могут выделять озон, некоторые из них в высоких концентрациях. У производителей, вероятно, есть данные об испытаниях на образование озона.

Для получения дополнительной информации см. документ с изложением позиции ASHRAE по фильтрации и очистке воздуха и ответ CDC на ETF ASHRAE по биполярной ионизации.

Позиция CDC в отношении новых технологий очистки воздуха

CDC не дает рекомендаций за или против любого производителя или продукта. Существует множество технологий, активно продаваемых для обеспечения очистки воздуха во время продолжающейся пандемии COVID-19.Распространенными среди них являются ионизация, газообразная перекись водорода и дезинфекция химическим распылением. Некоторые продукты на рынке включают комбинации этих технологий. Эти продукты выделяют в воздух ионы, реактивные окислители (АФК, которые продаются под разными названиями) или химические вещества в процессе очистки воздуха. Люди в помещениях, обработанных этими продуктами, также подвергаются воздействию этих ионов, АФК или химических веществ.

Несмотря на то, что варианты этих технологий существуют уже несколько десятилетий, по сравнению с другими методами очистки или дезинфекции воздуха, они имеют менее документированный послужной список, когда речь идет об очистке/дезинфекции больших и быстро движущихся объемов воздуха в системах отопления, вентиляции и вентиляции. системы кондиционирования (HVAC) или даже внутри отдельных помещений.Это не обязательно означает, что технологии не работают так, как рекламируется. Тем не менее, из-за отсутствия установленного массива рецензируемых доказательств, показывающих доказанную эффективность и безопасность в условиях использования, многие по-прежнему считают эти технологии «развивающимися».

Как и в случае со всеми появляющимися технологиями, потребителям рекомендуется проявлять осторожность и делать свою домашнюю работу. Сама по себе регистрация в национальных или местных органах власти не всегда означает эффективность или безопасность продукта. Потребители должны изучить технологию, пытаясь сопоставить любые конкретные утверждения с предполагаемым использованием продукта.Потребители должны запрашивать данные испытаний, которые количественно демонстрируют явное преимущество в плане защиты и безопасности пассажиров в условиях, соответствующих предполагаемому использованию. При рассмотрении технологий очистки воздуха, которые потенциально или преднамеренно подвергают опасности людей, находящихся в здании, данные по безопасности должны быть применимы ко всем людям, включая тех, состояние здоровья которых может ухудшиться в результате обработки воздуха. В переходных помещениях, где среднее воздействие на население может быть временным, важно также учитывать профессиональное облучение для работников, которым приходится находиться в помещении в течение длительного времени.

Предпочтительно, чтобы документированные данные о производительности в условиях использования были доступны из нескольких источников, некоторые из которых должны быть независимыми сторонними источниками. Следует подвергнуть сомнению необоснованные заявления о производительности или ограниченные тематические исследования только с одним устройством в одной комнате и отсутствием эталонных элементов управления. Как минимум, при рассмотрении вопроса о приобретении и использовании продуктов с технологией, которая может генерировать озон, убедитесь, что оборудование соответствует стандарту сертификации UL 867 (Стандарт для электростатических воздухоочистителей) для производства допустимых уровней озона или, что предпочтительнее, стандарту сертификации UL 2998 ( Процедура подтверждения экологических заявлений (ECVP) для нулевых выбросов озона из воздухоочистителей), которая предназначена для подтверждения того, что озон не образуется.

Источник: Часто задаваемые вопросы о «новых устройствах обеззараживания воздуха» в разделе «Вентиляция зданий» | ЦКЗ

Озон

  • Озон (O3) — реактивный газ, который может дезинфицировать воздух и поверхности, убивая/инактивируя вирусы, бактерии и грибки.
  • Озон вреден для здоровья, а воздействие озона создает риск различных симптомов и заболеваний, связанных с дыхательными путями.
  • Комитет ASHRAE по гигиене окружающей среды выпустил краткий обзор новых проблем, в котором предлагалось, чтобы «безопасные уровни озона были ниже 10 частей на миллиард» и что «поступление озона во внутренние помещения должно быть снижено до разумно достижимых уровней (ALARA).
  • Следует рассматривать только для дезинфекции незанятых помещений; его никогда нельзя использовать в занятых местах.
        — Имеющиеся научные данные показывают, что при концентрациях, не превышающих санитарных норм, озон, как правило, неэффективен в борьбе с загрязнением воздуха внутри помещений.
  • В разделе 5.7.1 стандарта ANSI/ASHRE 62.1-2019 указано, что устройства для очистки воздуха должны быть перечислены и маркированы в соответствии со стандартом UL 2998.

Для получения дополнительной информации см. Поколения озона Агентства по охране окружающей среды, которые продаются как воздухоочистители.

Комнатные или переносные воздухоочистители

  • Устройство находится в помещении, где требуется очистка воздуха. Разместите воздухоочиститель там, где не будет препятствий для поступления и выпуска воздуха (например, рядом с мебелью или за занавесками).
  • Воздух засасывается в устройство, а очищенный воздух возвращается в помещение. Гибкие воздуховоды могут быть прикреплены к некоторым устройствам, чтобы обеспечить стратегическое расположение мест впуска и/или выпуска, включая выпуск за пределы помещения, чтобы создать перепады давления и/или создать направленный поток воздуха от чистого к менее чистому.
  • Устройства могут включать любые технологии очистки воздуха или их комбинации (фильтры, сорбенты, УФ и т. д.). Пользователям рекомендуется тщательно определить, соответствует ли применение технологии их потребностям.
  • Выпускные вентиляционные отверстия на комнатных воздухоочистителях следует размещать с осторожностью, чтобы избежать попадания сильных потоков воздуха с одного человека на другого или непосредственно на поверхности, что может способствовать повторному захвату вирусных частиц.
  • Многие устройства имеют классификацию Ассоциации производителей бытовой техники.
            — CADR ≈ расход воздуха × эффективность удаления
  • Для достижения желаемой скорости воздухообмена в воздухообменах в час (ACH):
            ACH = CADR (cfm) × 60 (мин/ч) ÷ объем помещения (фут3)
  • См. документ ASHRAE: Руководство по очистке воздуха в помещении по снижению содержания COVID-19 в воздухе в помещении/комнате

Комбинация вариантов очистки воздуха

  • Соответствует основной рекомендации ASHRAE 2.4.
  • При выборе среди различных вариантов очистки воздуха для обеспечения очистки воздуха, эквивалентной как минимум MERV 13, примите во внимание:
        — Производительность системы HVAC
        — Требования к помещению/пространству: безопасность, доступное пространство, направление воздушного потока
        — Затраты на электроэнергию
  • Технологии очистки воздуха можно комбинировать для получения желаемого уровня очистки воздуха, эквивалентного стандарту MERV 13. Например, если фильтр MERV 11 используется с УФ-С, устройство УФ-С должно обеспечивать эффективность инактивации не менее 60% в сочетании с фильтром, чтобы сравняться с эффективностью фильтра MERV 13 (для частиц размером 1–3 мкм). .
  • Еще один способ взглянуть на очистку и дезинфекцию воздуха — рассчитать эквивалентное количество наружного воздуха в воздухообменах в час (ACH), которое необходимо для достижения такого же снижения переносимых по воздуху вирусных частиц, как это было бы достигнуто с помощью фильтра MERV 13. Этот расчет может быть выполнен с комбинацией вариантов очистки воздуха.ASHRAE разработала калькулятор, чтобы помочь с этим методом. Перед использованием внимательно прочтите всю информацию, примеры и инструкции, прилагаемые к калькулятору.

Химические дезинфицирующие средства

  • Агентство по охране окружающей среды США рассматривает и регистрирует противомикробные пестициды, в том числе дезинфицирующие средства для борьбы с такими патогенами, как SARS-CoV-2.
  • Внимательно прочитайте этикетки продукта и используйте его по назначению.
  • Для большинства продуктов требуется время контакта или выдержки, которое представляет собой количество времени, в течение которого поверхность должна оставаться влажной, чтобы убить определенный патоген.
  • Применение продукта не по назначению может сделать продукт менее эффективным.
  • Продукты из списка N Агентства по охране окружающей среды не тестировались специально против SARS-CoV-2, однако Агентство по охране окружающей среды ожидает, что они убивают вирус, потому что они:
        — демонстрируют эффективность против более трудно убиваемого вируса; или
        — Продемонстрировать эффективность против другого типа человеческого коронавируса, подобного SARS-CoV-2.
  • Все дезинфицирующие средства для поверхностей из списка N EPA можно использовать для уничтожения вирусов на таких поверхностях, как прилавки и дверные ручки.
  • Руководство по дезинфекции и стерилизации в медицинских учреждениях, 2008 г.

Испаренная перекись водорода (VHP)

  • Системы обычно используются только в медицинских учреждениях и лабораториях
  • Жидкая перекись водорода (h3O2) испаряется, и пар заполняет пространство для дезинфекции всех открытых поверхностей.
  • Пространство ДОЛЖНО быть свободно во время обработки VHP.
  • Требует герметизации всех пространств, включая все дверные проемы, сантехнические/электрические проходы и вентиляционные и возвратные вентиляционные отверстия HVAC, чтобы предотвратить утечку пара.
  • По прошествии установленного времени воздействия оставшиеся пары h3O2 вымываются из космоса и преобразуются обратно в кислород и воду, прежде чем космос можно будет безопасно снова заселить.
  • Эффективность и безопасность VHP при генерации внутри активных воздуховодов HVAC и жилых помещений.
  • VHP опасен при высоких концентрациях, и часто требуется длительное воздействие для инактивации бактерий и вирусов в закрытых помещениях.

Импульсный ксенон (Импульсный УФ)

  • Мощные УФ-лампы (обычно содержащие ксенон), используемые в быстрых импульсах интенсивной энергии.
  • Излучает широкий диапазон видимого и ультрафиолетового длин волн, со значительной долей в диапазоне УФ-С.
        – Использует значительно более высокую выходную мощность, чем обычные методы УФ-С
        – Инактивирует вирусы, бактерии и грибки, используя те же механизмы, что и стандартные УФ-системы
  • Обычно используется для дезинфекции поверхностей в медицинских учреждениях, но может использоваться в системах отопления, вентиляции и кондиционирования воздуха для дезинфекции воздуха и поверхностей.

Для получения дополнительной информации см. часто задаваемые вопросы о бактерицидном ультрафиолете (GUV), опубликованные фотобиологическим комитетом Общества инженеров по освещению (IES).

Видимый свет 405 нм

  • Иногда называют «ближним УФ», хотя и не в УФ-спектре
  • Обычно интегрируется в стандартные системы освещения помещений
  • Убивает бактерии и грибки по механизму, отличному от УФ-С
        — Нацеливается и возбуждает встречающиеся в природе молекулы порфирина внутри организмов, создающих активные формы кислорода
  • Эффективность уничтожения вирусов, включая SARS-CoV-2, недостаточно задокументирована
  • Может обеспечивать постоянную дезинфекцию воздуха и открытых поверхностей в жилых помещениях
  • В часто задаваемых вопросах по бактерицидному ультрафиолету (GUV) Комитет по фотобиологии Общества светотехнической инженерии (IES) отмечает, что эффективность примерно в 1000 раз меньше, чем УФ-С, а эффективные дозы нецелесообразны в условиях присутствия людей

Дальний ультрафиолет

  • Дальний УФ-спектр: от 205 до 230 нм
  • Некоторая инактивация бактерий и вирусов в диапазоне 207 нм и 222 нм
  • Доза УФ-излучения, необходимая для инактивации микроорганизмов, может быть выше при этих длинах волн, чем в типичном диапазоне УФ-С (250–280 нм)
  • Несмотря на то, что вопросы безопасности снижаются, дальнее УФ-излучение все еще может нанести вред глазам и коже

Для получения дополнительной информации см. часто задаваемые вопросы о бактерицидном ультрафиолете (GUV), опубликованные фотобиологическим комитетом Общества инженеров по освещению (IES).

Резюме

  • COVID-19 распространяется воздушно-капельным путем
  • Очистка воздуха может помочь уменьшить передачу болезней
  • Опции для очистки воздуха включают:
        — Системы HVAC
        — Устройства в помещении
  • Технологии, которые могут быть эффективными, включают:
        — Механические воздушные фильтры
        — Электронные воздушные фильтры/очистители воздуха
        — УФ-системы
        — Другие новые технологии
  • Следует проявлять осторожность и профессиональное суждение, чтобы понять варианты фильтрации и обеззараживания воздуха, плюсы и минусы каждого из них и влияние(я) на существующие системы зданий

Техническое обслуживание системы HVAC и замена фильтров во время пандемии COVID-19

  • Рассмотрите возможность загрузки фильтра больше, чем обычно, чтобы уменьшить частоту замены фильтра.

    — Убедитесь, что фильтры плотно прилегают к своим корпусам, желательно с прокладками для предотвращения обхода фильтра
  • При желании перед снятием фильтры можно продезинфицировать 10% раствором отбеливателя или другим подходящим дезинфицирующим средством, одобренным для использования против SARS-CoV-2. Используйте соответствующие СИЗ для дезинфицирующего средства.
  • Фильтры (дезинфицированные или нет) после извлечения из воздуховода следует упаковывать в пакеты, и их можно утилизировать вместе с обычным мусором.
  • Помните, что вирус со временем инактивируется (умирает) и что его количество не будет увеличиваться со временем в протоке. Ему нужен хозяин для репликации.
  • Для систем ОВК, предположительно зараженных SARS-CoV-2, нет необходимости приостанавливать техническое обслуживание системы ОВК, включая замену фильтров, но требуются дополнительные меры предосторожности.
  • Риски, связанные с обращением с зараженными коронавирусами фильтрами в системах вентиляции в полевых условиях, не оценивались.
  • Работники, выполняющие техническое обслуживание и/или замену фильтров в любой вентиляционной системе с потенциальным заражением вирусами, должны носить соответствующие средства индивидуальной защиты (СИЗ):
        — Правильно подобранный респиратор (N95 или выше)
        — Защита глаз (защитные очки, защитные очки или лицевой щиток)
        — Одноразовые перчатки
        — После завершения работ по техническому обслуживанию обслуживающий персонал должен немедленно вымыть руки водой с мылом и/или использовать дезинфицирующее средство для рук на спиртовой основе.

Передача по воздуху в туалетных комнатах

  • Исследования с SARS CoV-1 показали, что смыв туалета может быть связан с риском образования переносимых по воздуху капель и аэрозолей, которые могут способствовать передаче патогенов.
    • Держите двери туалета закрытыми, даже когда они не используются
    • Опустите крышку сиденья унитаза, если она есть, перед смывом
    • Вентилируйте отдельно, где это возможно (например, включите вытяжной вентилятор, если вентиляция осуществляется непосредственно на улицу, и включите вентилятор постоянно)
    • Держите окна в ванной закрытыми, так как открытые окна могут привести к повторному вовлечению воздуха в другие части здания

Помещения/обслуживание – основы СИЗ

  • См. Руководство CDC по использованию СИЗ, особенно баннеры в нижней части веб-страницы
  • Фильтрующие лицевые респираторы N95
        — Защищают пользователя от респираторных капель И аэрозолей.
        — Может быть эффективным средством защиты рабочих при правильном использовании.
        – Для использования на работе требуется проверка на пригодность и медицинское разрешение.
        – протестировано на эффективность против взвешенных в воздухе частиц размером 0,3 микрометра.
        – Сертифицировано для фильтрации не менее 95 % этих частиц.
        – Обычно утилизируется после каждого использования, но пандемия привела к ограничению запасов. CDC выпустил стратегии по оптимизации снабжения СИЗ
    • Силиконовые полумаски
  • с картриджами N95 (или лучше) можно использовать вместо фильтрующих лицевых респираторов.
  • Средства защиты глаз
        — Защитные очки (предпочтительнее боковые щитки)
        — Защитные очки
        — Лицевые щитки
  • Одноразовые перчатки
        – Могут быть виниловыми, резиновыми или нитриловыми
                                                                                                                                                                                                                                                               .
  • Для повышения общей защиты можно носить одноразовые комбинезоны, халаты и/или бахилы.
  • После работ по техническому обслуживанию вымойте руки водой с мылом или используйте дезинфицирующее средство для рук на спиртовой основе.Сменить одежду, если она испачкалась.

Отказ от ответственности

Этот руководящий документ ASHRAE основан на фактических данных и знаниях, доступных ASHRAE на момент выпуска этого документа. Знания о передаче COVID-19 быстро развиваются. Это руководство следует читать вместе с соответствующими государственными инструкциями и доступными исследованиями. Этот материал не заменяет консультацию квалифицированного специалиста. Принимая эти рекомендации для использования, каждый пользователь соглашается взять на себя полную ответственность за любые телесные повреждения, смерть, убытки, ущерб или задержку, возникающие в результате или в связи с их использованием таким пользователем или от его имени, независимо от причины или причины этого и соглашается защищать, возмещать ущерб и ограждать ASHRAE, авторов и других лиц, причастных к их публикации, от любой ответственности, возникающей в результате или в связи с таким использованием, как указано выше, и независимо от какой-либо небрежности со стороны тех, кто возмещен.

HEPA-фильтров и сушилок для рук, что еще нам нужно?

Опубликовано 24.03.2021 автором Антони Травеса. Менеджер технического отдела в Mediclinics S,A.

Фильтры HEPA — хороший способ удалить вредные частицы из помещения. Не случайно эта система фильтрации воздуха уже много лет используется в больничных операционных.Наоборот, они используют его из-за его более чем доказанной эффективности. В нашем посте « Являются ли фильтры HEPA безопасным решением для COVID-19 ? » мы оценили эффективность этого типа фильтров частиц . Но , можем ли мы сделать больше, чем просто фильтровать воздух с помощью фильтров HEPA? Ответ: да . Неплохим вариантом было бы добавить генератор отрицательных ионов (анионов) .

 Ионизация воздуха используется уже несколько десятилетий и широко применяется в очистителях воздуха , как промышленных, так и бытовых.Это очень безопасная технология для человека. Это та же технология, которая используется в фенах для защиты волос от загрязнения путем нейтрализации загрязнения воздуха, в дополнение к сокращению времени сушки, уменьшению обезвоживания волос, а также предотвращению пушистости. Но, , можно ли сказать, что ионизатор может «убивать» вирусы и бактерии? Ответ, опять же, да , хотя всегда есть «но»…


«Ионные фены имеют генератор отрицательных ионов, который расщепляет молекулы воды, способствуя как быстрой сушке, так и увлажнению волос, а также защищая волосы от загрязнения.



Отрицательные ионы (анионы) действуют двумя различными способами , которые дополняют друг друга. С одной стороны, анионы обладают способностью сильно повреждать ДНК или РНК (в зависимости от вида микроорганизма) микроскопических организмов и инактивировать их . С другой стороны, они также обладают способностью притягивать загрязняющие частицы, находящиеся в воздухе (вирусы, бактерии, грибки, пыль, дым и т.д.), благодаря чему они становятся плотнее самого воздуха, падают под действием силы тяжести и оседают на поверхностях помещения, откуда удаляются обычными системами очистки.Этим комбинированным действием мы добиваемся того, что часть патогенов в воздухе попадает на землю, а часть из них также инактивируется, тем самым теряя свои вредные для нашего здоровья функции.

 В статье «Бактерицидное действие ионизатора при низкой концентрации озона» гораздо более подробно рассказывается о бактерицидном действии генераторов отрицательных ионов . В этой статье описываются испытания, проведенные со стандартными ионизаторами , и делается вывод, что эти устройства обладают способностью «убивать» (« деактивировать » на научном жаргоне) вирусов и бактерий .


 Кроме того, количество генерируемых ионов зависит от размера упомянутого генератора. В фене , ионизатор несколько меньше, чем установленные в системах централизованного кондиционирования или в сушилках для рук , которые крупнее. Однако, независимо от размера, ясно, что эти системы дезинфекции способны уничтожать многие из патогенов в окружающей среде , превращая воздух, выходящий из очистителей, кондиционеров, фенов или Электрические сушилки для рук содержат гораздо меньше патогенов, чем воздух, который они поглощают.Таким образом, мы можем подтвердить, что использование ионизаторов внутри всех этих устройств значительно способствует очистке и очистке воздуха .



«Использование ионизаторов в сушилках для рук, кондиционерах или очистителях воздуха способствует очистке и очистке воздуха»



 В системе Mediclinics Ion Hygienic используется эта технология с отрицательными ионами (анион) и она доступна в сушилках для рук Dualflow Plus, Machflow и Speedflow Plus s.Генератор анионов полностью дополняет и совместим с фильтрующим материалом HEPA , и по этой причине версии электрических сушилок для рук с Ion Hygienic также оснащены фильтром с фильтрующим материалом HEPA .


 В штате Калифорния (США) продукты для очистки воздуха должны пройти дополнительные испытания, помимо обычных, и быть зарегистрированными в списке Калифорнийского совета по воздушным ресурсам ( CARB ). Сушилки для рук , которые включают ионизаторы , хотя и не являются настоящими очистителями воздуха, поскольку имеют компонент, который очищает его, должны пройти испытания, запрошенные CARB, и быть зарегистрированными в своих списках как очистители воздуха (устройства очистки воздуха). ). Eco-fast сушилки для рук Mediclinics (Dualflow Plus, Machflow и Speedflow) были сертифицированы как очистители воздуха CARB и как таковые указаны в их ЛИСТИНГАХ.



«Генератор отрицательных ионов (анионов) является дополнительным к фильтрующему материалу HEPA»



Таким образом, можно сказать, что ионизаторы , с технологической точки зрения, являются хорошим решением для очистки воздуха .Если, кроме того, они используются вместе с фильтрующим материалом HEPA , комбинация не может быть более удовлетворительной с точки зрения получения чистого воздуха , без примесей и микроорганизмов , особенно в закрытых помещениях с плохой вентиляцией, таких как общественные ванные комнаты.

В заключение, мы хотели бы отметить, что в настоящее время пеленальные столики BabyMedi серии также включают технологию Ion Hygienic , которая вместе с антимикробной добавкой Biocote® , которую они включили, делает эти пеленальные столики самый гигиеничный на рынке.Мы осознаем важность этого новшества в отношении ионизаторов, применяемых в пеленальных столиках для общественного пользования. По этой причине мы настоятельно рекомендуем вам прочитать наш следующий пост, в котором эта тема будет подробно рассмотрена.


Лучше всего ли очиститель воздуха за 800 долларов очищает воздух в вашем доме? Маркетплейс протестировал 5 ведущих брендов и их заявления

Чистый воздух в помещении становится все более важным, поскольку COVID-19 удерживает канадцев внутри. Популярные бренды очистителей воздуха дают много обещаний о том, что они могут сделать для обеспечения безопасности вашего дома, но исследование CBC Marketplace показало, что самодельный очиститель воздуха на самом деле может превзойти некоторые из самых известных брендов на рынке.

Потребители предъявляют множество требований: «единственный очиститель воздуха, обогреватель и вентилятор, которые должным образом очищают всю комнату»; «микробы, убивающие свет УФ-С»; и «настоящий фильтр HEPA» — это лишь некоторые из обещаний, которые исследовал Marketplace .

Профессор технических наук Университета Торонто Джеффри Сигел, ведущий эксперт в области вентиляции, фильтрации и качества воздуха в помещениях, называет это «маркетинговыми джунглями».

Работая с Сигелом и его командой, Marketplace протестировала пять популярных брендов: Levoit LV-h232, GermGuardian AC5350B, Dyson Pure Hot + Cool, BlueAir Blue Pure 211+ и Honeywell HPA 160, а также Коробчатый вентилятор своими руками с добавленным фильтром.

Продажи очистителей воздуха в Канаде выросли в 2020 году на девять процентов по сравнению с 2019 годом до пандемии и составили 136 миллионов долларов, согласно статистике исследовательской компании Euromonitor.

Очистка от COVID-19

Сигел сказал, что хороший очиститель воздуха также может помочь очистить воздух от частиц коронавируса и снизить вирусную нагрузку в воздухе.

Джеффри Сигел — профессор гражданского строительства Университета Торонто, более 20 лет изучающий качество воздуха в помещениях.(Anu Singh/CBC)

Но очистители воздуха должны быть эффективными и иметь размеры, соответствующие пространству, в котором они находятся. Воздушный поток также играет ключевую роль. Однако Сигел предупреждает, что всего этого недостаточно для защиты вашей семьи от COVID-19. Вам по-прежнему нужны маски, мытье рук и физическое дистанцирование, чтобы держать вирус в страхе.

Фильтр HEPA (высокоэффективный воздушный фильтр) также является ключевой частью уравнения. Вирусы, такие как новый коронавирус, который вызывает COVID-19, часто прикрепляются к пыли или каплям, и хороший очиститель воздуха с фильтром HEPA может помочь их уловить.

Предполагается, что все фильтры HEPA удаляют не менее 99,97% пыли, пыльцы, плесени, бактерий и частиц в воздухе. Во всех протестированных нами моделях используются гофрированные фильтры HEPA.

Торговая площадка приобрела в общей сложности 15 устройств — по три одинаковых модели для каждой из пяти марок, использованных в наших тестах. Используя дым ладана в камере объемом 24,0 м³, Сигел и его команда протестировали каждое устройство, чтобы увидеть, какую мощность очистки воздуха оно обеспечивает — то, что известно как скорость подачи чистого воздуха (CADR).

ЧАСЫ | Тест Marketplace выявил самый эффективный очиститель воздуха:

Почему более дорогие очистители воздуха не всегда самые лучшие

Протестированный нами очиститель воздуха Dyson за 800 долларов не очищает воздух так, как некоторые менее дорогие продукты. Вот что мы нашли. 3:09

CADR измеряет, сколько времени требуется очистителю воздуха для удаления пыльцы, дыма и пыли; каждому из них соответствуют разные номера CADR. Бенчмарк позволяет потребителям сравнивать эффективность портативных очистителей воздуха.Вы найдете CADR, указанный либо в кубических футах в минуту (cfm), либо, в Канаде, в кубических метрах в час (м3/час).

Компания Siegel рекомендует искать дымоход с рейтингом CADR около 200–300 м3/час (118–176 кубических футов в минуту) для уборки небольших и средних помещений. По словам Сигела, CADR дыма, как правило, является самым низким и наиболее консервативным значением.

ЧАСЫ | Вот как работал наш тест:

Так Университет Торонто тестировал очистители воздуха для теста Marketplace

Аспирантка Университета Торонто Эми Ли объясняет, как лаборатория рассчитывает скорость подачи чистого воздуха.0:33

Сигел также добавил еще один комплект очистителей воздуха — самодельную версию, состоящую из коробчатого вентилятора и фильтра, склеенных малярным скотчем. Фильтр, который он использовал, был не HEPA, а фильтр MERV-11, который дешевле и его легче найти. Все материалы были куплены в строительном магазине примерно за 70 долларов.

Результаты

BlueAir Blue Pure 211+ по цене около 400 долларов показал лучшие результаты в наших тестах со средним значением CADR примерно 560 м3/час.

Наихудший показатель был также и самым дешевым продуктом — Levoit LV-h232 за 150 долларов со средней производительностью около 60 м3/час.

В своем ответе на Marketplace Левойт сказал, что эта модель получила положительные отзывы и оценки клиентов и является одним из самых продаваемых продуктов в Канаде; также отмечается, что это настольная модель, специально разработанная для небольших помещений.

Dyson Pure Hot + Cool — самый дорогой очиститель, протестированный Marketplace, но в тестах он показал себя хуже, чем коробочный вентилятор и фильтр DIY.(Чахат Десаи/CBC)

В то время как более дешевая модель с низкими характеристиками может попадать в категорию «вы получаете то, за что платите», наш самодельный вентилятор и фильтр стоимостью 70 долларов превосходит Levoit с большим отрывом, со средней производительностью чуть менее 200 м3/час. в наших тестах.

Он также превзошел Dyson Pure Hot+Cool за 800 долларов.

На более дорогом конце шкалы Dyson Pure Hot+Cool работал не так хорошо, как некоторые менее дорогие продукты.

Протестированные нами Dysons имели среднее значение CADR около 140 м3/ч, что ниже, чем у большинства других протестированных нами очистителей воздуха, и значительно ниже примерно 200 м3/ч, рекомендованных Siegel для уборки небольших и средних помещений.

Очистители воздуха Dyson постоянно тестируются ниже, чем другие очистители воздуха; Журнал Consumer Reports протестировал очиститель воздуха Dyson TP04 Pure Cool Air Purifier и нашел его «одним из очистителей воздуха с худшим рейтингом в тестах CR [CADR], несмотря на то, что он является одним из самых дорогих».

Dyson Pure Hot+Cool HP04 также оснащен нагревателем. В этом случае, сказал Сигел, «очевидно, что вы платите больше за функции, чем за очиститель воздуха».

Торговая площадка направила свои результаты и вопросы инженеру Dyson Дэвиду Хиллу в штаб-квартиру компании в Малмсбери, Англия.

«Мы думаем, что предлагаем потребителю довольно выгодное предложение», — сказал он, подчеркнув, что очистители Dyson могут обнаруживать загрязняющие вещества в воздухе, а также улавливать их, а также обеспечивают сильное проецирование воздуха.

Инженер Dyson Дэвид Хилл сказал, что CADR — это всего лишь один показатель для измерения эффективности очистителя воздуха. (Стив Данн)

Компания Dyson разработала собственную методологию тестирования, метод тестирования POLAR, который, в отличие от CADR, по словам Хилла, «измеряет интеллект очистителя, его способность определять, чистая или грязная комната, и автоматически реагировать и его способность смешивать этот чистый воздух по комнате.»

Хотя Хилл согласен с тем, что CADR является важной частью очистки, он отмечает, что важно, чтобы продукты также обнаруживали и улавливали загрязняющие вещества и проецировали воздух.

«Я думаю, что мы пытаемся немного отступить. немного отличается от метрики CADR, — сказал он. — Не всем нужен огромный CADR, у них огромные комнаты или невероятно грязный воздух».

«CADR — это то, что вы хотите знать, и точка», — сказал Фрэнсис (Бад) Офферманн, исследователь качества воздуха в помещении, который помог разработать методы испытаний производительности портативных воздухоочистителей в Американской ассоциации производителей бытовой техники (AHAM). .

«Воздушный фильтр с очень высокоэффективным фильтром и очень малой скоростью воздушного потока будет иметь низкий CADR и небольшую способность к очистке воздуха; то же самое для воздухоочистителя с очень высокой скоростью воздушного потока и очень низким фильтром эффективность.»

С точки зрения цены и производительности, очиститель воздуха для всей комнаты Honeywell True HEPA с устройством для удаления аллергенов HPA160 показал себя в среднем диапазоне нашей упаковки, со средней CADR около 180 м3/ч. На торговой площадке этот продукт продается по 200 долларов США.

Компания Honeywell заявила, что ее воздухоочистители сертифицированы AHAM и соответствуют стандартам AHAM, а также прошли независимую проверку в ходе повторяющихся рецензируемых испытаний. GermGuardian заключается в том, что его 28-дюймовый очиститель воздуха AC5350B с очистителем HEPA, UVC и Digital оснащен УФ-светом, который может «убивать микробы».» Marketplace заплатил за эту модель около 200 долларов.

Хотя некоторые профессиональные УФ-лампы могут сделать это, опрошенные Marketplace эксперты сказали, что небольшая доза УФ-излучения, которую излучает очиститель GermGuardian, ничего особенного не делает.

Джеймс Малли, профессор гражданской и экологической инженерии в Университете Нью-Гэмпшира и эксперт по ультрафиолетовому излучению, сказал, что, хотя УФ-свет используется более 100 лет для дезинфекции и уничтожения вирусов, продукт должен быть правильно спроектирован и эксплуатироваться, и необходимо использовать сильное направленное УФ-излучение.

ЧАСЫ | Бюджетная очистка воздуха в помещении:

Как очистить воздух в вашем доме, не тратя сотни долларов

Ученый, занимающийся изучением воздуха в помещении, объясняет, что вы можете сделать, чтобы сохранить воздух в вашем доме чистым, не покупая очиститель. 4:00

Несмотря на то, что есть несколько хороших УФ-светильников, Малли предупредил, что есть компании, делающие «вздорные» заявления об эффективности своих УФ-светильников.

Проанализировав дозу УФ-излучения и мощность УФ-С прибора GermGuardian, Малли выразил уверенность в том, что дозы УФ-излучения будет недостаточно для значительного снижения количества переносимых по воздуху патогенов.

GermGuardian не дал четкого ответа на наши вопросы об ультрафиолетовом излучении, но сказал, что его очиститель «удаляет более 99 процентов переносимых по воздуху микробов за два часа», и все их очистители проходят независимые испытания и проверку AHAM на КАДР.

Если у вас уже есть какие-либо из этих устройств, Сигел сказал, что вам не нужно их выбрасывать. Возможно, они просто не очищают ваш воздух так тщательно, как вы надеялись.

Советы по покупке очистителя воздуха

  • Рейтинг CADR указан на упаковке или на веб-сайте компании.

  • Сигел говорит, что показатель CADR дыма около 200-300 кубических метров в час (м3/ч) хорош для помещения малого и среднего размера; это эквивалентно CADR около 91 194 118-176 кубических 91 195 футов в минуту (куб.

Leave a Reply

Ваш адрес email не будет опубликован. Обязательные поля помечены *
