Любому родителю нравится радовать своё чадо. Однако не каждая семья может позволить себе покупать раз в неделю по игрушке. Выходом из ситуации являются поделки, а наиболее популярной темой для них – машинки.

Как сделать детскую машинку своими руками? Речь об этом пойдёт в данной статье.

Краткое содержимое обзора:

Самые распространённые идеи

Как видно на фото детской машинок, сделанных своими руками, материалом для них могут служить любые подручные средства: бумага, картон, фанера, дерево, металл и т. п. Каких-либо ограничений нет. Главное, чтобы материал был безопасен с точки зрения экологии.

Из чего смастерить игрушечный автомобиль? Это зависит от того, кто будет этим заниматься. Если ребёнок, то его родителям следует внимательно просмотреть модели из серии «Машинки для детского сада своими руками», чтобы предложить подходящий вариант.

Детский автомобиль с двигателем от газонокосилки (16 фото)

Самодельный детский автомобиль с бензиновым двигателем, своими руками.

Умелец сделал своими руками детской автомобиль для дочери. Для постройки самоделки был использован двигатель с газонакосилки, вариатор с редуктором скутера, рулевая рейка от Оки, а колёса взяты от тележки.

Мини автомобиль спокойно везёт одного взрослого и ребёнка, и развивает скорость около 20 км/ч. Предлагаем посмотреть видео автора самоделки.

Автор самоделки: Александр Забильский.

Поделиться в соц. сетях

внедорожник для сына, своими руками » Я Устал

Всем доброго дня! Попробую рассказать в картинках как я своему сынуле сделал внедорожник

почти на коленке.

внедорожник для сына, своими руками

Предистория проста как песня - увидел в магазине тракторные колеса, и решил запилить машинку своему парню, так как машины он обожает, и вытащить его из чужих детских машинок - та еще проблема. Все строилось в пропорции к колесам, так как у меня была проблема купить колеса не за мильон и правильного размера.

Пропорции были взяты с реального двухдверного рэнглера. Строилось все из головы, по факту, в послерабочее время по пол часа - часу, так как я забираю парня из садика, и этим ограничен по времени.

Привод или на одно, или жестко на два задних колеса, можно полностью отключить для свободного хода. Вся механика делалась по принципу "чем проще, тем лучше". Привод от мотор редуктора с дворников, на раме без кузова ездил сам (97 кг) - тянет без проблем. Тормозит двигателем. Передаточное число подобрано так, чтобы рядом могла идти жена, бодрым шагом. Акку гелевый, 12в 25 А.

Фанера F/F 12 мм. Пошло 1,5 листа, остаток будет использован на прицеп к жыпу. Хочу потом еще таки сделать пушку, но пока жена сильно против, так как пушка будет стрелять теннисными мячами, она грит "ты вообще, чтоли, обалдел, только стрельбы нам и не хватало". Но я поработаю над этим)))

Жып имеет полный ход передней подвески 210 мм. Еще буду дополнять всякими ништяками по ходу дела, сразу не успевал по времени никак. В конструкции жыпа ничего нового – все есть в тырнете.

Было решено приурочить готовность к празднику Дня Рождения карапуза, и задарено будет там.

внедорожник для сына, своими руками

Бадыдышь - раму спаяли

внедорожник для сына, своими руками

Рулевой узел поближе

внедорожник для сына, своими руками

Общии вид на столе

внедорожник для сына, своими руками

Рама и рулевое собрано и крутится - поворачивает))

внедорожник для сына, своими руками

Два листа фанеры ФФ ждут лобзика и циркулярки - на фоне моего рабочего закутка и древнего токарного станка

внедорожник для сына, своими руками

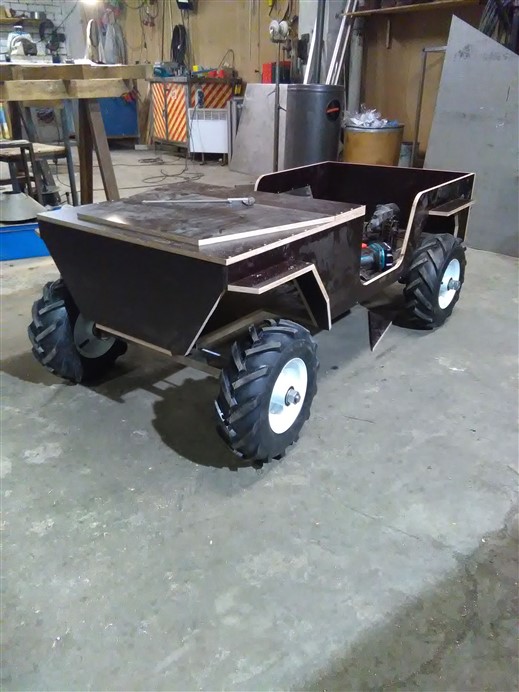

Кузов начинает вырисовываться - так приятно работать с фанерой))

внедорожник для сына, своими руками

С крыльями я помаялся - циркулярка не регулируется по углу, а лобзиком надо очень аккуратно пилить

внедорожник для сына, своими руками

Бампер на месте - примеряем фары, вырезал решетку радиатора. Хотел как на Джипе семь прорезей - поленился. Теперь немного жалею(

внедорожник для сына, своими руками

Вид с другой стороны

внедорожник для сына, своими руками

Руль склеен из двух половинок той же фанеры - спицы из нержавейки 2 мм кислотка))

внедорожник для сына, своими руками

Оппа, и руль на месте! Круть!

внедорожник для сына, своими руками

Общий вид готовности на тот момент

внедорожник для сына, своими руками

Вставляем сидения со спинкой - уже совсем похоже на машину))

внедорожник для сына, своими руками

Не мог устоять - проверил как светят фары - вырубил свет, и зафотал. Светит как положено!

внедорожник для сына, своими руками

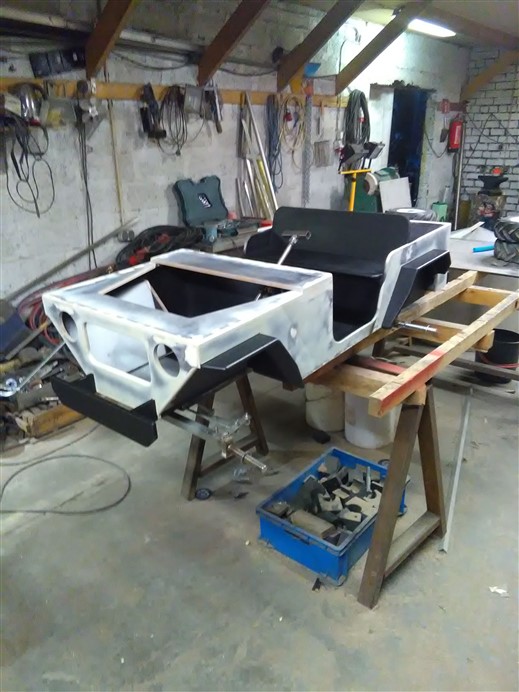

Рамку стекла на законное место - она опускается вперед. И тут случился за мной косяк: жена сказала, что капот (он тоже открывается) похож на крышку унитаза. Бле. Будем исправлять. Прорезаем капот тогда. Не бывает крышек унитаза с дырками, верно? )))

внедорожник для сына, своими руками

Брутальненько так вроде бы))

внедорожник для сына, своими руками

Но только дырок в капоте мне показалось недостаточно, примеряем еще какую нибудь нахлобучку на капоте.

внедорожник для сына, своими руками

Или так лучше будет?

внедорожник для сына, своими руками

Место водителя

внедорожник для сына, своими руками

В итоге был выбран такой вариант! Главное любимой жене нраиЦЦа))

внедорожник для сына, своими руками

Фрезеруем края фрезой с подшипником. Так отфрезеровано будет везде, где нужно.

внедорожник для сына, своими руками

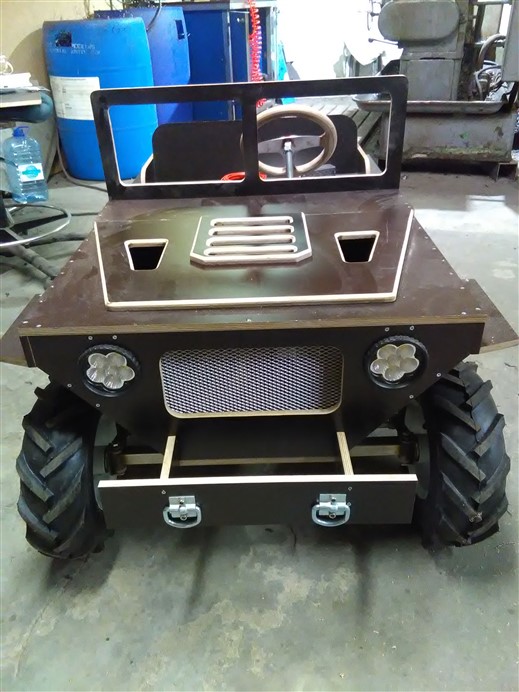

Выд спереди - жене на контроль эстетики, чтобы я ничего не упустил, два глаза - хорошо, а четыре - еще лучше))

внедорожник для сына, своими руками

реализация сопряжения рулевого управления - все предельно просто

внедорожник для сына, своими руками

Вид на готовую раму - видно как сделан привод. Все очень просто.
Потерпите, до конца совсем немного)))

внедорожник для сына, своими руками

Шпаклюем - красим

внедорожник для сына, своими руками

Оранжевый - вырвиглаз))

внедорожник для сына, своими руками

На сидушку - карпет, сборка, и вуаля - можно ехать!

внедорожник для сына, своими руками

Сзади катафоты

внедорожник для сына, своими руками

Коврики из старых ковриков чьего то автомобиля))

внедорожник для сына, своими руками

Флаг - чтобы карапуз на жыпе не затерялся

внедорожник для сына, своими руками

Оранжевый трос намотан - вот теперь готово совсем!

В планах заклеить наклейками кое где, чтобы совсем красиво было, и модернизировать по необходимости! УСЕ! Я закончил, спасибо за терпение!
Пы.Сы. Цены эстонские, страна Эстония. Чую шуток будет много сейчас.))

Бюджет:
1. шток с флажком 4 евро
2. звездочки и цепь 26 евро
3. резьбовая шпилька 8 евро
4. рулевые наконечники 16 евро
5. фанера 12 мм 70 евро
6. колеса 64 евро
7. трубы НЕРЖАВЕЙКА 25х25х1,2 27 евро

8. подшипники 13 евро
9. катафоты 12 евро
10. фары передние 26 евро
11. акку + зарядка 69 евро
12. провода + электрика 70 евро
13. петельки 3 евро
14. краска 34 евро
15. трос 4 евро
16. железяки крепежные 10 евро
17. шурупы 10 евро
итого 466 евро.

внедорожник для сына, своими руками

Детский электромобиль своими руками

27.07.2015

Детский электромобиль своими руками

Редко можно встретить ребенка, который бы не хотел иметь собственный автомобильчик. Особенно это касается электрических машинок, на которых с восторгом катаются не только мальчики, но и девочки. Ведь в этом случае малышу не нужно крутить педали, да и соблазна полазить в грязи у него будет меньше.Простой электромобиль своими руками можно сделать, приладив к обычной педальной машинке шуруповерт, запитать который можно от мотоциклетного аккумулятора. Впрочем, в подобной конструктивной схеме много недостатков, так как хрупкий пластик имеет неприятное обыкновение разваливаться от долгой эксплуатации.Кроме того, у стандартного корпуса редуктора в этом случае попросту не хватит ресурсов для сколь-нибудь длительной эксплуатации, так что вам в любом случае придется заниматься модернизацией и "доводкой до ума" существующих решений.

Характеристики простейшего автомобиля

Как мы уже упоминали, кузов лучше всего взять от обычной машинки на педальной тяге. Если такой возможности нет, можно попытаться соорудить что-то подобное из пластика или даже фанеры. Делая электромобиль своими руками, нужно раздобыть пару двигателей от обычных шуруповертов. Редукторы нужно брать оттуда же, но для них необходимо сделать самодельные стальные корпуса. Выходные валы выставляют на 201 подшипниках. Как и в прототипе, посадка в этом авто боковая. Двигатели питаются от обычного автомобильного аккумулятора типа 6СТ60. Небольшие пластиковые колесики можно взять от садовых тележек или чего-то подобного. Для рамы берется стальная труба с диаметром в пределах 16мм.

Подвеска

Подвеску лучше всего смастерить пружинного типа. Тормозная система – электрическая, прямым замыканием накоротко и через резистор (для плавного торможения). Можно поставить на автомобильчик клаксон, фары и зеркала. Словом, сделать красивый электромобиль своими руками! Чертежи обязательно делайте заранее, так как это позволит лучше представить конструкцию. Все общие сведения мы дадим в этой статье, но вам никто не запретит подключить в процесс свою творческую жилку. При максимальной скорости в 8 км/ч эта конструкция имеет запас хода не менее 30 км! Машинка получается двухместной, без аккумуляторов весит приблизительно 15 кг. Размеры авто - ДхШхВ(мм) – 880х560х570.

Характеристики электрооборудования

Когда вы станете мастерить электромобиль своими руками, именно на этот пункт нужно обратить особое внимание. Дело в том, что от характеристик этого оборудования зависит надежность машинки и безопасность вашего ребенка. Конечно же, в первую очередь следует побеспокоиться о том, чтобы все контакты были надежно изолированы.

Многие считают, что тормозную систему можно сделать, попросту вынеся на панель кнопку "Вкл./Выкл." от шуруповерта. Конечно, в этом случае управление машинкой становится максимально простым. Вот только имейте в виду, что резкое торможение может привести к очень неприятным последствиям. Так что тормоза нужно делать и через резистор.

Как прибавлять скорость?

Также имейте в виду, что плавный запуск стандартного шуруповерта (при использовании его в машинке) довольно быстро приходит в негодность. Машинка начинает стартовать с места рывками. Подберите двухступенчатые кнопки газа и тормоза, добавив сопротивление. Не беспокойтесь по поводу высоких потерь от аккумулятора: первая скорость используется достаточно непродолжительное время, так что ничего страшного не произойдет.

Делаем кузов «вездехода»

Сразу определимся, что кузов лучше всего брать от уже готовой машинки, так как в итоге ваше творение будет выглядеть более эстетично. Перед тем как сделать электромобиль своими руками, советуем побродить по сайтам интернет-магазинов. Предприимчивые китайцы уже давно продают все что угодно, а потому отыскать подходящий кузов будет несложно. Точки крепления – в том месте, где у «донора» были педали. Для крепления задней части на раме необходимо сделать выступы, которые будут служить дополнительными ребрами жесткости. Для аккумулятора необходимо сделать корзинку из сварного профиля.

Предпочтительнее сделать одну часть кузова откидной, закрепив ее на подходящих по габаритам шарнирах. В этом случае вам легко будет снять аккумулятор для его обслуживания. Если нет подходящей трубы, раму легко можно сделать из старых стульев со стальным каркасом. Для подвески идеально подходят запасные части от качественных детских колясок.

О качестве материалов...

Делая электромобиль своими руками (схема простейшего варианта нами обсуждается) из частей коляски, вы заодно обеспечите себя всеми необходимыми запасными частями, которые во множестве продаются в специализированных магазинах. Заметим, что для этой цели необходимо подбирать детали от качественных европейских колясок, а не их китайских и польских имитаций. В дешевых моделях используется самый дешевый пластик и очень плохой металл. Такая конструкция не выдерживает даже использования по своему прямому назначению, а уж в автомобильчике развалится и подавно.

Тем более что на них уже имеются готовые крепления, а потому есть возможность обойтись без сварки (она присутствует далеко не у всех). Лучше сделать массивные бампера, так как за них легче переносить машинку. Делая подвеску из остатков коляски, осмотрите направляющие пружины: если они слишком чахлые, то лучше их усилить стальными полосами.

Делаем трансмиссию

Мы уже договорились, что в качестве двигателей возьмем таковые от шуруповерта. Сам редуктор от прибора сохраняется без изменений, но корпус необходимо вытачивать из стали на токарном станке. Двигатели будут передавать крутящий момент посредством цепной передачи. Благо, что с этим проблем не возникнет: в любом магазине для велосипедистов вы найдете какие угодно звездочки в необходимых конфигурациях. О диаметре говорить сложно. Возьмете звездочку поменьше – скорость движения будет выше, но и износ редукторов, которые попросту не предназначены для таких нагрузок, также будет куда сильнее. Излишне же большой ее диаметр приведет к неоправданно высоким потерям электричества, так как большую часть времени механизм будет вращаться впустую.

Если есть такое желание, к колесам можно приделать барабаны для механических тормозов. Их также можно отыскать в велосипедных магазинах, но при желании и наличии токарного станка они легко делаются в домашних условиях. Вообще, собирая качественный самодельный электромобиль своими руками, обязательно позаботьтесь о доступе к токарному оборудованию, так как без этого вы просто не сможете сделать многие детали.

Подшипники

А вот вместо штатных подшипников от тележек необходимо поставить 200 и 201 подшипники с внутренними диаметрами 10 и 12 мм. Для установки используются переходные корпуса, в задних внутренних частях которых делается резьба под барабаны. Половинки корпусов можно соединять при помощи стяжки, скрепляя ее болтовыми соединениями.

Конечно, если у вас есть нормальный токарный станок, то лучше обойтись без подобных ухищрений, делая все детали из цельных стальных болванок. Так получится намного прочнее, да и надежность подобной конструкции не в пример выше. А делать электромобиль своими руками для детей нужно делать максимально надежным! Так как мы используем электрические тормоза, вся трансмиссия не отличается особой сложностью. Стояночных тормозов делать не нужно. Имейте в виду, что пользоваться автомобилем ребенок должен строго под вашим присмотром!

Делаем ходовую часть

Наиболее сложен с технической точки зрения узел поворотного кулака. Его лучше брать с «донорской» педальной машинки, поставив резиновые ограничители поворота колеса.-

Это предотвратит излишне крутые повороты и опрокидывание автомобильчика на высокой скорости. Да, такое тоже не исключено, так как детский электромобиль (своими руками сделать его не так уж и сложно) в любом случае получится со смещенным центром тяжести. Для ограничителей качания кузова берутся обыкновенные веревочные тяги, препятствующие сходу корпуса с рамы на выбоинах и ухабах. Передний мост крепим на рычагах качания. Так как вес машинки невелик, ставить какие-то сложные поперечные тяги не имеет смысла. Лучше усиливать пружины подвески, которые в этом случае с легкостью выдержат даже двоих малышей. Вместо рычагов качания, которые не так-то просто найти, можно применить две полосы из нержавеющей стали толщиной 1,5 мм, продольно закрепленных на раме. Однако стоит помнить, что нельзя брать обычную стальную полоску: на ее передние части будет приходиться излишне сильная нагрузка, которая неизбежно приведет к деформированию и разрушению материала.

Чтобы избежать такого явления, толщину передней трети полос нужно увеличивать примерно на 2/3, приварив к ней подходящий по параметрам стальной уголок. Словом, перед тем как сделать своими руками электромобиль, заранее закупите весь необходимый «металлолом».

Еще о рулевом управлении

Узел рулевого управления делается на основе самой примитивной рычажной конструкции. Посмотрев на органы управления любой игрушечной педальной машинки, вы легко сделаете что-то подобное самостоятельно. Рулевые наконечники лучше брать готовые, купив их в автомобильном магазине. Крепежи аналогичны тем, что используются в дверях легковых автомобилей. Поворотные кулаки (о чем мы упоминали) можно брать готовые, но при необходимости их не так уж и сложно вырезать из стального листа толщиной 2 мм.

Рычаги рулевого управления представляют с ними одно целое. Переднюю часть гнут в виде швеллера, приваривая к ее передней части выточенную полую ось. Шкворень легко выточить из стандартного «мебельного» болта. Для рулевых тяг берется трубка с диаметром 8 мм. Шарниры можно отыскать в мебельном магазине. Их прочности будет вполне достаточно. Сделайте царский подарок своему ребенку, подарив ему электромобиль. Своими руками собрать его несложно, зато радости от этого малыш испытает немерено!

мини-автомобиль(багги) своими руками » Я Устал

Доброго времени суток посетителям сайта! Давно хотелось поделиться идеей создания мини-автомобиля (багги) для младшего сына.
мини-автомобиль(багги) своими руками
Идея некоторых узлов авто взял здесь:

Строился агрегат исключительно по вечерам, после работы и на все ушло приблизительно 2 недели.
Огромное спасибо моим друзьям и коллегам по работе за помощь в поиске токаря и подгон некоторых комплектующих!

Сначала передняя подвеска...

мини-автомобиль(багги) своими руками
затем задняя..
мини-автомобиль(багги) своими руками
мини-автомобиль(багги) своими руками
Двигатель от мототриммера, 50 кубов
мини-автомобиль(багги) своими руками
Затем и сама рама .Сиденье любезно предоставили друзья (за это особая благодарность!)
мини-автомобиль(багги) своими руками
то-же , вид спереди
мини-автомобиль(багги) своими руками
Самая сложная операция для передней подвески: рулевое управление!!
Переделывал раз пять, пока не добился правильной работы ( отсутствие гуляния колес при работе подвески)
мини-автомобиль(багги) своими руками
мини-автомобиль(багги) своими руками

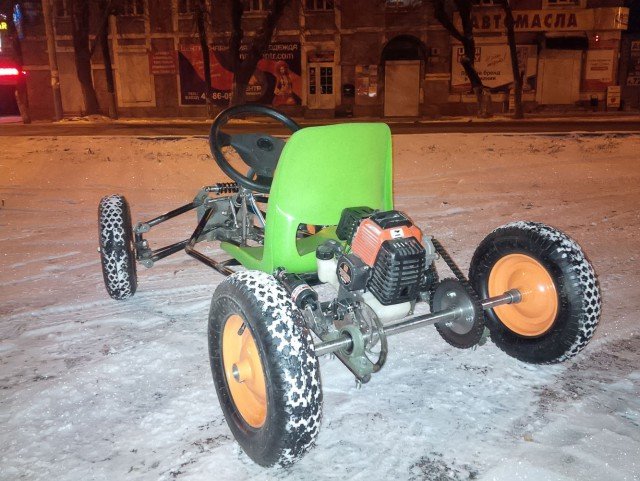

Первые ходовые испытания!!!
11 вечера, морозец -25 градусов (соседи были в восторге, кто уже спал)
мини-автомобиль(багги) своими руками
мини-автомобиль(багги) своими руками
ну и вид сзади
мини-автомобиль(багги) своими руками
Учитывая то, что авто создавалось под 8-летнего ребенка, помещался я только в позе лотоса!
Но впечатлений полные штаны!!!
Подрифтовал малость......
и на покраску...
мини-автомобиль(багги) своими руками
Вот еще фото после покраски..
мини-автомобиль(багги) своими руками
и для любознательных...
вид на силовую установку
мини-автомобиль(багги) своими руками
Редуктор , к стати брал в Москве.
Передаточное 1:5
мини-автомобиль(багги) своими руками
