Ремонт строительного фена своими руками
Фен строительный или промышленный — это вовсе не обязательный инструмент домашнего мастера, однако его наличие позволяет реализовать целый ряд сложный работ. К таким работам относится снятие лакокрасочного покрытия, разъединение двух деталей, склеенных герметиком (автомобильные фары), а также нагревание материалов при обесшумливании автомобиля. При частой и неправильной эксплуатации, инструмент может выйти из строя, поэтому подробно выясним, что представляет собой ремонт строительного фена, как найти поломку и устранить ее с минимальными затратами.

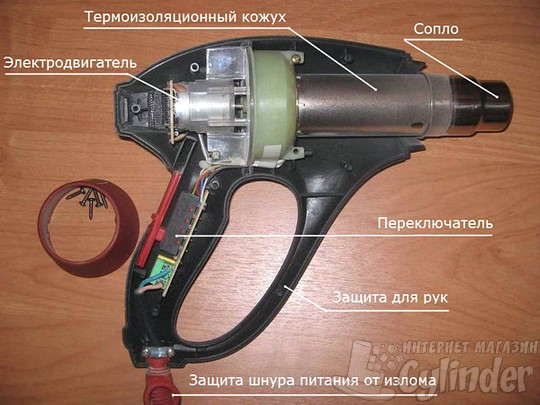

Как устроен технический фен и что у него внутри
Покупая фен, наверняка многие удивляются относительно невысокой стоимости этого прибора. Однако все дело в том, что конструкция этого инструмента настолько примитивна, что положительно отражается на его стоимости. Чтобы понимать, как работает промышленный фен, для начала выясним все составные эго элементы:
- Корпус — в котором располагаются все составные элементы этого прибора. Изготавливается корпус преимущественно из ударопрочного и термостойкого пластика
- Сетевой шнур — обеспечивает передачу тока на электроинструмент. Производители также выпускают фены автономного типа, то есть, аккумуляторные. Они менее популярны, так как стоят дороже сетевых за счет применения литий-ионных аккумуляторов
- Кнопка включения и переключения режимов — большинство фенов оснащается переключателем, выполняющего функцию не только включения прибора, но еще и переключения режимов работы
- Электромотор вентилятора — один из главных составляющих прибора. Его назначение заключается в том, чтобы обеспечивать обдув нагревающейся спирали целенаправленным потоком воздуха. Для этого на валу двигателя установлены лопасти, обеспечивающие обдув. На сетевых фенах используются двигатели постоянного тока. Их мощности вполне достаточно для обдува нагревающихся спиралей. За преобразование и понижение напряжения из 220В до 12В-18В отвечает инверторный преобразователь — плата, находящаяся рядом с электромотором. На бюджетных моделях фенов понижение напряжения на двигатель происходит за счет нагрузки на ТЭН
- ТЭН — это нагревающаяся спираль, за счет которой создается горячий воздух. ТЭН состоит из спирали и керамического основания (на недорогих приборах вместо керамики применяется специальный фольгированный материал). На керамическое основание наматывается никель-хромовая спираль. Помещен ТЭН в металлической колбе цилиндрической формы
Это основные детали рассматриваемого инструмента. У фена вовсе не сложная конструкция, однако даже несмотря на это, ломается он чаще, чем шуруповерты, дрели и болгарки. Одним из самых слабых мест этого инструмента является нагревательная часть. Чтобы понять, как отремонтировать строительный фен своими руками, разберемся первоначально с принципом работы инструмента.
Принцип работы строительного фена и схема его устройства
Если сломался строительный фен, то для того, чтобы его отремонтировать самостоятельно, нужно знать не только конструкцию, но и принцип работы инструмента. Понимая, для чего нужен каждый элемент прибора, можно выполнить проверку его исправности, и устранить поломки. Сразу нужно отметить, что промышленные фены условно можно разделить на два типа:
- Бюджетные, которые имеют простейшую конструкцию. Отличительная особенность таких инструментов в том, что они имеют низкую стоимость, а в их комплектации отсутствует электронная плата управления
- Дорогие — в конструкции таких приборов используются электронные платы, а также полупроводниковые элементы, отвечающие за подачу напряжения на спираль и электродвигатель, а также микроконтроллеры, анализирующие данные. Есть также модели, оснащенные дисплеями и регуляторами, посредством которых можно более точно настроить температуру обдува
Электрическая схема работы простейшего строительного фена, который имеет две скорости вращения вала двигателя, представлена ниже.
Принцип работы строительного фена имеет следующий формат:
- При включении кнопки фена в положение «1», происходит запуск двигателя с одновременным подключением тонкой спирали. Некоторые модели технических фенов имеют отдельную кнопку «Откл», которая отвечает за включение и отключение ТЭНов, как показано на фото ниже. При выключении кнопки, происходит слабый нагрев спиралей
- Если кнопки отключения ТЭНов на фене нет, то спираль нагревается одновременно при включении инструмента. Основное напряжение подается на спираль, а остаточное на электродвигатель. В итоге получается, что ТЭН потребляет основную часть напряжения, а электродвигатель работает за счет падения напряжения, равняющееся от 12-18В
- Перед кнопкой располагается сглаживающий фильтр — конденсатор C2, посредством которого исключаются перепады напряжения. На некоторых фенах встречаются ферромагнитные сердечники, сглаживающие ток
- Питание поступает на выпрямительный диодный мост, посредством которого происходит выпрямление напряжения из переменного в постоянное, от которого работает электромотор
- Если в конструкции фена имеется плата, то она отвечает за работу инструмента. На плате устанавливается тиристор, который распределяет напряжение на спираль и электродвигатель фена
- При переключении кнопки в режим «2» происходит увеличение скорости вращения ротора электродвигателя, а также подключение дополнительной спирали ТЭНа — толстой нихромовой проволоки. В итоге фен работает на полную мощность, выдавая нагретый поток воздуха с максимальной температурой свыше 1000 градусов
Если происходит обрыв спирали, то двигатель фена не включится, но если из строя выходит двигатель, то все напряжение подается на ТЭН, что приводит к перегоранию нихромовой нити. На большинстве приборов используются защитные элементы, предотвращающие перегрев спирали.
Чем больше в конструкции прибора переключателей, тем выше вероятность того, что может выйти из строя какой-нибудь их них. Зачастую причиной поломки строительных фенов является их неправильное использование, что влечет за собой перегорание спирали ТЭНа. Прежде всего, нужно обязательно запомнить три главных правила при эксплуатации рассматриваемого прибора:
- Всегда устанавливать прибор на специальную подставку в вертикальном положении, и никогда не класть его горизонтально. Горизонтальное положение фена допустимо только с остывшим ТЭНом, и если не соблюдать это главное правило, то происходит не только оплавление пластикового корпуса инструмента, но еще и выход из строя спиралей
- При включении прибора должен быть слышен звук работы двигателя. Если двигатель не включается, то фен нужно немедленно отключить. Достаточно нескольких секунд, чтобы произошло перегорание ТЭНа при неработающем вентиляторе. На большинстве инструментов имеются встроенные элементы — термопара, которые исключают перегрев спиралей и выход их из строя. Часто при включении инструмента, когда не запускается электродвигатель, перегорает предохранитель. Многие не знают о существовании такого защитного элемента, поэтому начинают ремонт с замены спирали. Однако достаточно заменить термопару, чтобы восстановить работоспособность рассматриваемого прибора
- Нельзя ронять фен, так как керамическое основание этого прибора сразу же повреждается. Поврежденная керамика приводит к тому, что происходит соприкосновение соседних спиралей, и как итог, они перегорают
Простейшая схема работы фена представлена на фото ниже. По принципу этой схемы работают не только бюджетные модели строительных фенов, но и бытовые.

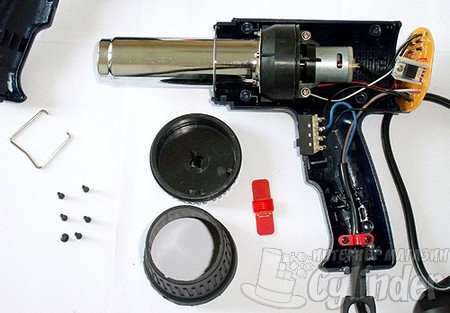

Теперь подробно рассмотрим ремонт строительного фена своими руками. Причем для этого вовсе не обязательно знать основы электротехники и электроники, чтобы найти и устранить неисправность.
Неисправности строительного фена их выявление и устранение
Как отремонтировать строительный фен, спрашивают многие владельцы этого инструмента, столкнувшиеся с его неработоспособностью. Чтобы успешно найти причину неисправности и устранить ее, нужно соблюдать последовательность действий диагностирования поломок инструмента.
Для начала рекомендуется убедиться в том, что в подключаемой розетке имеется напряжение. Ведь часто случается так, что подключенный в сеть мощный электроприбор способствует срабатыванию автоматического выключателя. Чтобы иметь возможность работать прибором, и при этом исключить отключение автоматического выключателя, нужно снизить нагрузку на линии путем отключения мощных электроприборов — бойлера, стиральной машинки, вытяжки, электрического чайника и т.п.
Далее рассмотрим последовательность алгоритма по выявлению причин неисправности промышленного фена с последующим их устранением.
Общая проверка исправности фена мультиметром
Чтобы убедиться, что прибор вышел из строя, рекомендуется первым делом проделать следующие манипуляции:
- Воспользовавшись мультиметром, произвести прозвонку инструмента
- На мультиметре включить режим прозвонки диодов или измерения сопротивления
- Прикоснуться щупами к выводам вилки электроинструмента
- Произвести переключение кнопки фена в разные положения
При переключении кнопки на приборе должны изменяться показания, которые говорят о наличии сопротивления. Если показания не изменяются, значит уместно предположить о том, что в цепи имеется обрыв. Для уточнения причин, понадобится разобрать инструмент, выкрутив крепежные элементы, и произвести детальную диагностику.
Проверяем исправность сетевого провода
Как убедиться в том, что сетевой провод фена исправен. Визуально это сделать крайне проблематично, так как зачастую происходит повреждение жил внутри изоляции, и снаружи это не видно. Случается такое достаточно часто, особенно если вы пользуетесь китайскими фенами малоизвестных производителей.
Причем повреждение жилы возникает не только посредством механического воздействия, например, передавливание провода дверью, но еще и при длительной эксплуатации инструмента на максимальной мощности. Происходит это примерно так — жила нагревается, происходит ее подгорание, в результате чего медный материал становится хрупким, и легко переламывается. Диагностировать такую поломку можно посредством мультиметра:
- Сначала нужно разобрать фен
- Включить на мультиметре режим прозвонки
- Подключить к одному контакту вилки щуп от мультиметра
- Вторым щупом прибора поочередно коснуться контактов на клеммной колодке
- Если в одном из контактов клеммной колодки происходит срабатывание звукового сигнала прибора, значит одна жила в порядке
- Переключаем щуп на второй контакт вилки, и повторяется процедура. Теперь мультиметр должен издать звуковой сигнал при прикосновении ко второму контакту клеммной колодки
Если же мультиметр пищит, значит сетевой кабель исправен, и не нуждается в ремонте или замене. Если же прибор не издает звуковой сигнал при прикосновении к одному из контактов, то это говорит о повреждении жилы сетевого провода. Провод в таком случае рекомендуется заменить, так как найти место его повреждения практически невозможно. Если же есть цель найти место повреждения жилы сетевого провода, то в этом поможет индикаторная отвертка.
Есть еще один случай, когда прибор издает сигнал при прикосновении щупом к обоим контактам клеммной колодки. Это говорит о том, что жилы провода замкнулись, и кабель также необходимо заменить.
Это интересно! Неисправность сетевого провода может проявляться в случае эксплуатации прибора, когда при работе происходит его самоотключение. Такое самоотключение говорит о слабом контакте в проводе, поэтому прибор во время замеров может показывать положительный результат, но инструмент при этом работает с перебоями. Устранить неисправность поможет замена сетевого провода.
Проверка переключателя или кнопки
Далее необходимо убедиться в исправности кнопки фена. Часто на переключателе образуются окислы и нагар, которые не позволяют замкнуть контакты для протекания электрического тока. Чтобы убедиться в том, что кнопка фена исправна, нужно также воспользоваться мультиметром. Для этого следует в режиме прозвонки прибора коснуться щупами выводов кнопки. В отключенном положении прибор не должен «пищать», а при включении первого или второго режима, мультиметр издает звуковой сигнал.
Этот сигнал является знаком того, что причина, почему не включается строительный фен, заключается в неисправности других узлов инструмента. Если же манипуляции по проверке кнопки приводят к выводу, что она неисправна, то следует разобрать ее и почистить контакты. На некоторых моделях фенов переключатели представлены неразборного типа, поэтому их нужно просто заменить.
Это интересно! Часто у многих возникают подозрения на неисправность сглаживающего сетевые помехи конденсатора. Этот конденсатор желтого цвета подключен к кнопке, и осуществляет фильтрацию сетевых помех, предотвращая при этом выход из строя элементов электроники фена, а также двигателя и спирали. Если конденсатор неисправен, то на работу фена этот никак не повлияет, однако его поломка может в последующем стать причиной выхода из строя выпрямительных диодов, микроконтроллера, тиристора, резисторов и прочих элементов микросхемы. Поломку конденсатора легко определить визуально, если он надулся, значит неисправен.

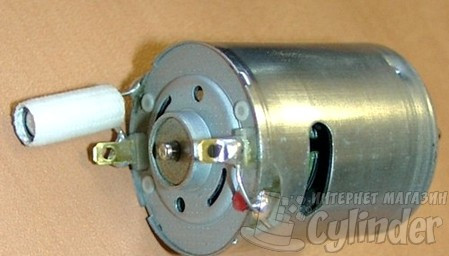

Как проверить исправность коллекторного двигателя фена
Если есть подозрения на то, что неисправен двигатель, то проверить его можно двумя способами:
- Прозвонить мультиметром
- Подключить к источнику постоянного напряжения соответствующей величины. При этом учитывайте, что плату с диодным мостом нужно отсоединить. Чтобы ее не отсоединять, можно подключить к источнику переменного напряжения соответствующей величины, на которую рассчитан двигатель
Для прозвонки электромотора мультиметром, нужно подключить щупы к выводным контактам устройства. Наличие сопротивления говорит о том, что обмотка прибора не повреждена. Для того, чтобы убедиться в исправности этой детали, можно подать на него питание величиной 12-18В. Обычно напряжение питания двигателя фена указывается на корпусе, поэтому учитывайте это значение, чтобы не «спалить» обмотку ротора.

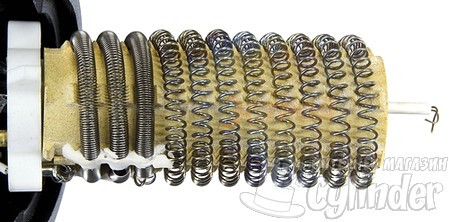

Ремонт спирали строительного фена и определение неисправности ТЭНа
От бывалых специалистов можно услышать такой совет, что если на промышленном фене перегорела спираль, то проще купить новый инструмент. Зачем же покупать новый фен, когда можно отремонтировать или заменить спираль фена.
Однако перед тем, как выяснить способ ремонта спирали фена, рассмотрим особенности диагностики ее неисправности. Принцип диагностики спирали фена следующий:
- Для начала нужно извлечь нагревательный элемент из металлической колбы
- Далее следует произвести осмотр подключения проводов к контактам спирали ТЭНа. Очень часто причиной неисправности фена является банальное отсоединение одного из проводов или окисление контактов
- Включить мультиметр в режим измерения сопротивления, и подключить к контактам спирали. На фене используется 1 и более спиралей, что зависит от схемы и количества скоростей инструмента
- Спирали должны иметь сопротивление, и если прибор показывает нулевое значение, значит нарушена целостность нихромовой нити. Со временем от воздействия высоких температур никель-хромовая нить теряет свои свойства, и становится хрупкой, и поэтому выходит из строя
Если же диагностика показывает, что спирали исправны, и имеют сопротивление, а фен при этом не работает, то поломка скрывается непосредственно в термопредохранителе — термопара. Это элемент, который предотвращает перегрев спирали, однако под воздействием высоких температур, термопара также может выйти из строя. Принцип ее работы заключается в том, что при увеличении температуры, происходит изменение сопротивления в цепи. Проверить исправность термопары можно мультимером, измерив сопротивление. Если элемент исправен, то прибор покажет значение сопротивления, а если вышел из строя, то сопротивление будет нулевым.
Теперь рассмотрим ситуацию, когда из строя вышла спираль фена. Что делать, если спираль оборвана, и как ее отремонтировать? Чтобы произвести ремонт нихромовой спирали строительного фена, понадобится воспользоваться мелкими соединительными элементами, то есть болтиком с гайкой. Именно при помощи этих деталей можно соединить нихромовую спираль фена. Пайка спирали не поможет, так как никель-хромовый материал не пропаивается. Чтобы отремонтировать спираль фена, понадобится изначально найти место обрыва, а затем выполнить следующие действия:
- Оценить состояние спирали. Если она не просто имеет обрыв, но и повреждения в разных местах, то рекомендуется ее заменить
- Обрыв устраняется путем соединения двух частей спирали, используя для этого маленькие болтики с гайками. Соединяемые участки должны быть прочными
- Соединение спирали резьбовыми соединителями, способствует увеличению сопротивления, поэтому учтите, что температура нагрева инструмента будет снижена
Как видно, отремонтировать спираль строительного фена вовсе не трудно. Если ТЭН не подлежит ремонту, то его можно заменить. Для этого понадобится купить новую спираль соответствующей длины, и заменить ее. Кроме замены спирали, можно также купить новый нагревательный элемент в сборе для вашей марки и модели фена. Однако найти новые ТЭНы можно далеко не для всех моделей фенов. Наиболее популярные производители рассматриваемых инструментов:
- Интерскол
- Зубр
- Макита
- Хитачи
- Штурм
Покупать самый дешевый вариант фена не рекомендуется, но если инструмент нужен только для одноразового применения, то не имеет смысла переплачивать за фирменный прибор, который стоит в 2-3 раза больше. Отремонтировать строительные фены достаточно легко, если подойти к этому вопросу правильно. Для этого нужно соблюдать четкую последовательность действий, чтобы выявить поломку, и максимально быстро и легко ее устранить.
Если перегорела плата строительного фена как отремонтировать

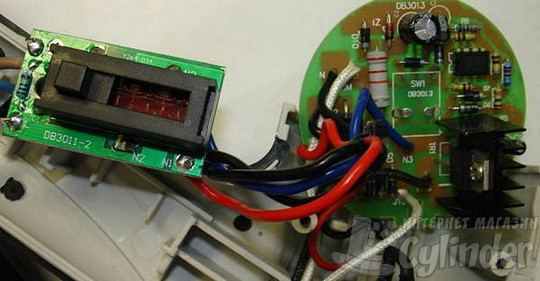

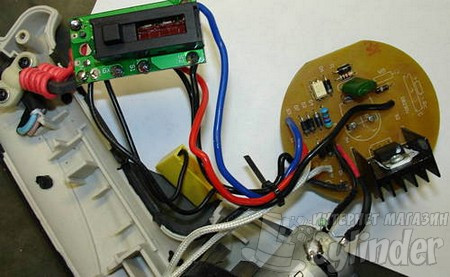

Не редко встречаются поломки, связанные с электроникой. На бюджетных вариантах строительных фенов используется только одна плата — выпрямительный диодный мост. Проверить исправность диодов можно при помощи мультиметра, и если перегорел один диод, то двигатель не запустится. Определив неисправный диод, его следует заменить, воспользовавшись паяльником.

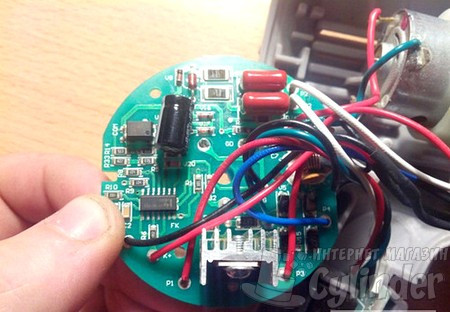

Если на строительном фене применяется инверторная плата, то на ней может выйти из строя любой элемент электроники. Для того, чтобы понять, какой элемент вышел из строя на плате, нужно произвести визуальный осмотр. Обычно сгоревшие элементы проявляются внешне по признакам почернений. Чтобы отремонтировать плату строительного фена, понадобятся минимальные знания электроники, а также уметь пользоваться паяльником. Мультиметром можно проверить исправность всех элементов на плате, и заменить вышедшие из строя.
Это интересно! Если повреждена керамическая часть, то в этом случае рекомендуется купить новый ТЭН, который может стоить практически столько же, как и сам инструмент. Именно поэтому в случае невозможности произвести самостоятельный ремонт, следует взвесить стоимость запчастей и нового фена, на основании чего принять правильное решение.
Выводы о ремонте строительного фена
Столкнувшись с неисправностью фена, немаловажно обратить внимание на начальные признаки поломки. Ведь проявляются эти поломки разными способами:
- Фен не включается
- Работает только один из двух или более режимов
- Включается, но при работе отключается
- Работает вентилятор, но фен при этом не греет
- Не работает вентилятор — в этом случае срабатывает защита, которая исключает перегрев спиралей и их нарушение целостности
Подробное пошаговое описание, как выполняется ремонт строительного фена самостоятельно, рассмотрено в материале. Видео инструкция ниже поможет найти поломку, и устранить ее своими руками. Стоит помнить, что срок службы промышленного фена зависит, прежде всего, от правильности его применения и хранения. Если прибор хранится в гараже, то перед его использованием, рекомендуется продуть спирали компрессором. Порой несоблюдение самых простых правил эксплуатации электроинструмента, приводит к тому, что они выходят из строя намного раньше и быстрее, чем ожидается.
