Электродный котел отопления своими руками – самодельный электрический котел для отопления дома, блок управления, чертежи, схема с ТЕНом, из трубы

Полностью готовую, собранную конструкцию электродного котла следует подвергнуть внимательному визуальному осмотру, чтобы исключить наличие погрешностей сборки.

Инструкция по сборке

Собрать и установить электродный котёл самостоятельно не сложно, но такой процесс предполагает строгое соблюдение основных рекомендаций.

Категорически запрещается применять УЗО в процессе монтажа электродного котла, поэтому полная безопасность эксплуатации может быть обеспечена установкой элементов, представленных:

• автоматическими клапанами, посредством которых удаляется воздух;
• предохранительным клапаном;
• манометром, контролирующим показатели мощности всего устройства и подключаемым к отопительной системе посредством трехходового крана;
• расширительным ёмкостным баком;
• основной запорной арматурой.

Установка собранного электродного котла осуществляется только в вертикальном положении, что обусловлено конструктивными особенностями устройства. Чтобы обеспечить безопасную работу, фиксация прибора производится на стене, поверхность которой выполнена из металлического листа. С целью заземления рекомендуется применять медные провода диаметром 0,4мм. Провода на сопротивление должны иметь показатели в 4 Ом, и подключаются на нулевую клемму.

• однофазный или трехфазный вариант подключения для использования котла в качестве единственного источника теплоснабжения;
• установка для одновременной эксплуатации с другим отопительным оборудованием, включая твёрдотопливные котлы.

Наибольшей популярностью пользуется установка в качестве отопительного оборудования и проточного водонагревателя.

В этом случае обязательным условием является монтаж основных узлов для обеспечения автоматического контроля.

Вывод нагревателя в рабочий режим

Показатели мощности самостоятельно собранного электродного котла напрямую зависят от количества солей в тепловом носителе, поэтому необходимо грамотно осуществить вывод нагревательного устройства в режим работы. Также важно помнить, что теплоносителем должна быть дистиллированная или хорошо отстоянная водопроводная вода.

Если в вашем доме стоит газовая колонка, необходимо следить за ее работоспособностью, ведь неожиданное отсутствие горячей воды вызывает немало дискомфорта. Почему тухнет газовая колонка? Рассмотрим, как решить эту распространенную проблему.

Обзор вариантов котлов для водяного теплого пола представлен в этой статье.

Учитывая ориентировочную мощность ионного котла, амперметр присоединяется к проводам, а в отдельной ёмкости смешивается раствор на основе одной части соды и десяти частей отстоянной или дистиллированной воды.

Посредством шприца водно-содовая смесь заливается в котел, после чего осуществляется плавный разогрев системы и вывод её на полный рабочий уровень. Правильность наладки работы оборудования отслеживается по показателям амперметра, а оптимальным является уровень в 16-17А.

Видео на тему

Электродный котел своими руками — Схема и Видео инструкция по сборке

Электродный котел – это отопительное оборудование непосредственного действия. Теплоноситель в нем прогревается благодаря тому, что через него проходит электрический ток. Причиной, по которой происходит нагрев, является движение ионов в воде – оно хаотично, ионы колеблются с частотой примерно 50 раз за секунду. Что больше всего влияет на эффективность работы такого котла, так как технические особенности используемого теплоносителя.

Итак, тепло выделяется за счет того, что ионы двигаются, и передается на теплоноситель. Благодаря этому подобного рода оборудование экономит до 40 % энергии, если сравнивать с другими приборами аналогичного предназначения. Итак, сегодня мы поговорим о том, как изготовить электродный котел своими руками, а также рассмотрим принцип его работы и основные преимущества.

В данной системе электрический ток проводится водой, которую, соответственно, нужно должным образом подготовить. В воде должно быть немного соли. Соль растворяется в ней и доводит ее до нужного состояния. Количество соли, которое нужно добавлять, четко прописано в техпаспорте к котлу.

Содержание статьи:

Как работает электродный котел

Обратите внимание! Электродный котел нельзя подключать через УЗО, так как ток непосредственно соприкасается с водой!

Читайте так же о том как сделать твердотопливный котел в одной из наших статей

Видео инструкция

Как известно, электрический ток при контакте с водой образует гидролиз, как следствие – появляется гидролизный газ. Такой газ будет препятствовать нормальному функционированию системы, поэтому вы периодически должны проводить ее развоздушивание.

Если теплоноситель вдруг начал вытекать из котла, то замыкания опасаться не стоит, ведь никакой цепи нет. Кроме того, к котлу должно подводиться автономное электропитание, поскольку при его активации происходит незначительный скачок напряжения. Когда теплоноситель прогревается, сопротивление проводника понижается, по этой причине (повторимся) обязательно добавляйте соль и проверяйте ее количество несколько раз. Когда понижается сопротивление, то может случиться пробой дуги (это практически то же, что и замыкание).

Плюсы и минусы такого котла

У котла электродного типа есть целый ряд неоспоримых достоинств.

• Вы сможете контролировать его работу посредством Интернета.
• Прибор работает абсолютно бесшумно.
• Вы получаете автономное отопление дома.
• Прибор экологически чист.
• Кроме того, он компактен.
• Для него не нужно оборудовать отдельное помещение.
• Стоит котел относительно недорого.
• Его достаточно легко установить своими руками.
• Наконец, при желании котел может обеспечивать подачу горячей воды.

Сравнение КПД ионного и ТЭНового котлов

Но есть, разумеется, и некоторые минусы, рассмотрим их.

• Электроснабжение не является особо стабильным, что негативно сказывается на работе оборудования.
• Котел нуждается в электричестве большой мощности.
• Прибор не совсем безопасен с точки зрения электрики.
• Да и само электричество стоит дорого.

Ну что ж, теперь перейдем непосредственно к тому, как можно сделать электродный котел своими руками.

О том как правильно выбрать отопительную систему для дома читайте тут

Необходимые материалы

Для изготовления ионного котла нам обязательно потребуется:

1. твердость и целеустремленность;
2. сварка, умение ею пользоваться;
3. железный тройник;
4. труба из стали, которая имеет необходимые нам габариты;
5. муфта;
6. клеммовые и электродные изоляторы;
7. набор электродов;
8. клеммы для заземления и нуля.

Возможно вас так же заинтересует статья о том как сделать парогенератор своими силами, об этом читайте тут

Технология изготовления электродного котла

Теперь, когда мы вкратце ознакомились с принципом работы устройства, его достоинствами и недостатками, можно поговорить о том, как собственноручно сделать его. Но до того, как приступить к работе, стоит ознакомиться с несколькими важными для нас моментами.

Обратите внимание! Электродный котел в обязательном порядке нуждается в заземлении. Более того, нулевой провод, который будет подаваться на внешнюю трубу, должен вестись от розетки, а фаза пи этом должна подаваться только на электрод.

Первый этап. Сама процедура изготовления ионного котла крайне проста и незамысловата. Берем стальную трубу длиной примерно в 25 сантиметров и с диаметром не более 10 сантиметров, и вставляем в нее с одного конца один или несколько, используя приготовленный заранее тройник) электродов. Собственно, именно посредством этого тройника теплоноситель в дальнейшем будет подаваться в оборудование, а также выходить из него обратно. Второй конец трубы оборудуется муфтой, которая нужна для того, чтобы подключать отопительные трубы.

Второй этап. Далее берем изолятор и устанавливаем его между электродами и тройником. Помимо своей прямой обязанности, этот изолятор будет еще и обеспечивать герметичность прибора. В качестве изолятора лучше всего использовать термоустойчивый пластик. Ввиду того, что нам нужна в этом месте не только лишь герметичность, но и возможность соединения электрода и тройника посредством резьбы, изготовления изолятора желательно доверить мастерам, которые как никто лучше сумеют придержаться всех конструкционных габаритов изделия.

Третий этап. Продолжаем делать электродный котел своими руками. К корпусу прибора необходимо приварить массивный металлический болт, который будет служить нам для крепления заземления, а также нулевой клеммы. Для пущей надежности можете приварить сразу пару болтов, это не помешает.  При желании можете скрыть всю полученную конструкцию каким-либо декоративным материалом, который, к слову, станет дополнительной защитой от того, что вам при эксплуатации ударит током. Дело в том, что вашим основным приоритетом при изготовлении должно быть соблюдение норм безопасности, которые заключаются в максимальном ограничении доступа к котлу.

Монтаж и особенности эксплуатации прибора

Для того чтобы установить в доме ионный котел, он (то есть, ваш дом) должен соответствовать некоторым важным требованиям:

• в нем должны быть предусмотрены автоматические отводчики воздуха;
• установлен предохранительный клапан;
• манометр.

Более того, после расширительного бака в обязательном порядке должна располагаться так называемая запорная арматура.

Электродный котел своими руками должен устанавливаться исключительно в вертикальном положении. Это правило диктуется особенностями работы этого устройства. Более того, у котла должно быть автономное крепление к поверхности стены. Крайние 120 сантиметров трубопровода, подсоединенного к котлу, должны быть строго металлическими, притом никакой оцинковки в этом случае не должно быть. Весь е остальной водопровод может быть каким угодно – или тоже металлическим, или пластиковым.

Теперь несколько слов о заземлении. Для этого нужно использовать медный провод с диаметром 0,4 миллиметра и сопротивляемостью максимум в 4 Ома. Он подключается к клемме нулевого напряжения, которая зачастую размещается снизу отопительного котла.

Обратите внимание! Ионный котел, изготовление которого мы только что рассмотрели, сможет прогревать до 120 (!) градусов. Никакой коррозии возникать не должно, поскольку система замкнутая. К слову, за качеством воды здесь тоже можно особо не следить.

До того как приступить к установке, необходимо предварительно промыть всю отопительную систему, используя для того специальные средства (о них тоже должно говориться в техническом паспорте). Если сделать некачественную очистку, более того, и использовать низкокачественный теплоноситель, то все это существенно снизит эффективность работы прибора.

Выбор радиаторов

Теперь несколько слов о радиаторах. Их особенности будут зависеть от того, какой объем будет иметь отопительная система в целом, то есть, сколько литров воды в нее поместится. В идеале на каждый киловатт мощности агрегата должно припадать 8 литров теплоносителя. Если объем будет большим, то котлу для достижения той же температуры потребуется дольше работать, что лишь увеличит ваша затраты на электроэнергию.

Материал, из которого должны быть изготовлены радиаторы для нашей системы, должен быть либо биметаллом, либо алюминием. Дело в том, что другие металлы и сплавы имеют много сторонних примесей, что негативно скажется не электропроводимости теплоносителя. Если же система будет открытой, то все радиаторы должны покрываться изнутри специальным полимерным составом, ведь контакт с воздухом ускоряет коррозию. У закрытых систем подобного недостатка нет.

Обратите внимание! Ни в коем случае не используйте чугунные радиаторы, ведь в них тоже очень много примесей, что не только ухудшает эффективность работы котла, но и увеличивает потребление энергии (у таких радиаторов очень большие объемы).

Как будет работать котел

Сначала полученный «стакан» наполняется жидкостью, скорее всего, вы будете использовать обычную воду. По прошествии некоторого времени вода начнет кипеть. При этом будет образовываться пар, он поднимется вверх по трубопроводу, отдаст свое тепло отопительным приборам и снова превратится в обычную жидкость. Вода, в свою очередь, будет стекать по специально установленной трубе под уклоном, после чего обратно переместится в «стакан». Цикл будет повторяться вновь и вновь, не прекращаясь.

Невзирая на то, какие объемы необходимо обогреть, электродный котел своими руками все равно будет экономически выгодным достоянием. Все это позволяет изготавливать котел незначительных габаритов, что можно назвать еще одним достоинством подобной конструкции.

Если ваша цель – обогревать помещение большого объема, то таких котлов вы можете сделать сразу несколько, разместить их в удобных вам местах в произвольном порядке, благодаря чему получается необходимая температура теплоносителя на выходе. Еще одним достоинством можно считать то, что на изготовление ионных котлов, равно как и на их монтаж и эксплуатацию, не нужно получать никаких разрешений.

Итак, что мы в итоге получаем – максимально экономичное оборудование, имеющее высокую эффективность при создании тепловой энергии. Разве это не то, что нам всем нужно для качественного обогрева дома в зимнее время года? Но проблема обогрева имеет и обратную свою сторону – мы говорим о достижении максимально комфортного микроклимата в доме с минимальными на то затратами энергии. Именно поэтому вам дополнительно следует позаботиться о термоизоляции вашего жилья, сделать так, чтобы при строительстве/обустройстве соблюдались все технологии энергосбережения.

В качестве заключения

Вот теперь вы смогли лично убедиться в том, что собрать электродный котел своими руками достаточно легко и по силам практически каждому из нас. Наиболее важным при этом является то, что нужно, во-первых, ознакомиться с принципом работы устройства, а во-вторых, соблюдать все приведенные здесь инструкции. Лишь в таком случае все пройдет максимально успешно. Теплых вам зим, господа!

Электрокотел своими руками для дома

Электрические системы представляют собой наиболее безопасное оборудование, благодаря которому можно в зимний период создать в помещении комфортную температуру. Коэффициент полезного действия электрического отопительного котла довольно высокий, тем более, для того, чтобы он нормально и стабильно работал в течение длительного времени, не придется расходовать свободное место для укладки горючего материала.

В электрических котлах полностью отсутствует механическая составляющая, благодаря чему их использование становится значительно проще, а также снижается вероятность возникновения неисправности или серьезной поломки.

Конструкция электрического котла подразумевает наличие регуляции температуры. За счет этого система может своевременно отреагировать на любые изменения температурного режима в окружающей среде. Котел либо прибавляет, либо убавляет температуру прогрева теплоносителя в случае необходимости.

Многие котлы отличаются экономичностью, например, для обогрева 30 кубометров помещения требуется затратить всего лишь 4 кВт в сутки. Использование подобных котлов позволяет производить нагрев помещений гораздо больших объемов, нежели у котлов иного рода.

В процессе работы, котел не выделяет никаких вредных или отравляющих веществ типа угарного или углекислого газа. В связи с этим, устанавливать их можно непосредственно в жилых помещениях и использовать для обогрева спальных и детских комнат. Еще одним преимуществом является то, что при установке не придется получать никаких разрешений от соответствующих инстанций.

Электрические котлы можно либо использовать в качестве дополнительного источника отопления или же сделать конструкцию центром системы обогрева. Запитывается этот котел от обыкновенной электросети с напряжением в 220 В. Средняя масса котла составляет 22 кг, его габариты тоже не слишком большие, однако он способен обогреть объем воздуха вплоть до 400 кубометров.

устройство

Делаем своими руками

схема ТЭНового электрокотла

Для работы придется использовать некоторые материалы и инструменты:

1. Угловая шлифовальная машина или болгарка.
2. Сварочный аппарат любого рода. Лучше всего использовать для этой цели инверторный прибор. Он подойдет в том случае, если опыта сварочных работ. Если он совсем отсутствует, то лучше всего попросить кого-нибудь помочь в этом плане. Все сварочные работы нужно проводить наиболее качественно, чтобы нигде не наблюдалось протечек.
3. Шлифовальная машинка.
4. Мультиметр.
5. Листовая сталь, толщина которой будет составлять минимум 2 мм.
6. Переходники, которые нужны для подключения конструкции к отопительной системе.
7. Тэны (лучше всего приобрести 2 штуки).
8. Стальная труба – лучше всего покупать трубу диаметр 159 мм, ее длина должна составлять около 50-60 см.

Самостоятельно можно изготовить котлы следующих типов:

• одноконтурные;
• двухконтурные;
• индукционные;
• настенные;
• напольные;
• электродные;
• тэновые;

Инструкция по изготовлению:

1. На первом этапе изготавливают патрубки подключения отопительного котла к системе отопления. В связи с этим, сначала требуется вырезать некоторое количество патрубков из труб, которые были специально для этого подготовлены. Всего понадобится 3 штуки – одну диаметром 3 дюйма и 2 по 1,25 дюйма.
2. Когда все это сделано, занимаются изготовлением емкости для бака, то есть самую большую трубу, где будет происходить нагревание теплоносителя. Сначала производят разметку на трубе, прорезают в ней отверстие, а края осторожно обрабатывают, чтобы на них не наблюдалось неаккуратных срезов или металлической стружки. К отверстиям приваривают подготовленные патрубки. Теперь из стального листа нужно вырезать два круга, которые по диаметру будут немного больше нежели у трубы, выполняющей функцию обогревающего бака. Это позволит приварить их более точно. Все участки, где расположены соединения, тщательно шлифуют.
3. К верхней части нужно приварить патрубок диаметром 1,25 дюйма. Впоследствии, к нему будет приварен еще один нагревательный элемент. Когда все это сделано, приступают к приготовлению участка, где будет крепиться первый тэн. Для этого проделывают в днище конструкции 2 отверстия, после чего шлифуют отверстия и устанавливают тэн.
4. Когда все это сделано, котел подключают непосредственно к самой системе отопления. Это делают при помощи патрубков, сделанных еще в самом начале работ.

Все работы на этом можно считать завершенными. Главное, теперь проверить, насколько получилась работоспособной конструкция. Мультиметром проверяют температуру теплоносителя, которая должна составлять порядка 70 градусов.

Установка и подключение оборудования

схема подключения

Сложнее всего произвести подключение конструкции к электрической сети. Так как приходится иметь дело с обогревательными приборами, придется устанавливать вход на 3 фазы.

Непосредственно в самом электрическом щитке нужно будет установить ряд систем:

• автомат;
• реле;
• тумблер;
• предохранитель;
• датчик температуры;
• различные кнопки управления;
• магнитные пускатели и ряд других элементов, если в них имеется необходимость;

В обязательном порядке делают заземляющий контур. Для этого необходимо взять металлический штырь или арматуру, диаметр которой должен составлять приблизительно 15-20 мм, к нему прикрепляют металлический болт. Такую конструкцию размещают под полом жилого дома и пропускают к нему провод, идущий от электрического щитка.

Типы и принцип работы

Имеется 2 основных типа электрокотлов:

1. Электродный.
2. Индукционный, –

При этом, все остальные являются всего лишь модификациями одного из этих видов. Электродный котел зачастую также носит название ионного, так как в нем происходит превращение электрической энергии в тепловую.

Конструкция занимает минимальное количество места, причем его закрепляют непосредственно на трубе, его даже не придется прикреплять к стене. На всякий случай его сажают на 2 самореза, однако в этом нет необходимости.

Внешне он похож на небольшой кусок трубы, длина которого составляет порядка 40 см. В торцевой части обогревателя находится стержень из металла, а с противоположной стороны обогреватель заварен либо в нем находится специальный патрубок, за счет которого осуществляется перегон теплоносителя по всех системе.

Конструкция предусматривает наличие 2 патрубков, куда вставляются трубы для обратки и подачи:

1. Один из них может находится в торцевой части, а второй установлен под прямым углом в боковой части.
2. Их зачастую устанавливают с боковых частей перпендикулярно всей остальной конструкции и таким образом, чтобы они стали параллельны друг другу.

принцип работы

Данный котел имеет следующий принцип работы: катод (положительно заряженный электрод) и анод (отрицательно заряженный электрод) помещены в теплоноситель. Находясь под напряжением, они запускают перемещение ионов. Их полярность время от времени меняется, в частности, один заряженный ион будет менять свой заряд с одного на другой примерно 50 раз в секунду.

Это, в конечном счете, приводит к тому, что в жидкости из-за подобного движения ионов возникает трение, что вызывает повышение температуры.

Такая технология приводит к возникновению некоторых недостатков:

1. Теплоноситель в любом случае будет находиться под напряжением.
2. Его придется перед заливкой в батареи подготовить с точки зрения содержания солей.
3. Незамерзающие жидкости в отопительной системе использовать категорически запрещается.

Индукционные котлы, работающие на электрическом токе, производят нагрев теплоносителя с помощью магнитного поля, которое возникает от электрического тока.

Вся эта конструкция довольно простая и включает в себя следующие элементы:

• корпус;
• утеплитель;
• сердечник, где будет прогреваться теплоноситель;
• катушка;

Ключевым отличием от электродной конструкции является то, что в индукционных котлах жидкость полностью изолирована от токопроводящих элементов, поэтому она не будет находиться под напряжением.

Обмотка катушки, выполненная из медной проволоки подключается к сети через специальную систему управления. Благодаря этому, в катушке возникает магнитное поле. Оно будет разогревать трубу, выполняющую роль сердечника, а та уже будет отдавать некоторое количество тепла воде. При этом, корпус отопительного котла будет по-прежнему оставаться холодным, так как в его конструкции есть слой утеплителя.

Следует также сказать, что сердечник выполнен не прямым, а имеет изогнутую форму, иногда в виде спирали, чтобы теплоноситель проходил по нему значительно дольше. Срок службы такого котла составляет минимум 25 лет. Через это время будет ржаветь труба, представляющая собой сердечник.

Пуск котла

Подготавливать электрический котел к запуску, означает, что его необходимо полностью проверить все соединения, электрическую сеть, заполнение системы водой. Если в проводке будут находиться пережатые или порванные провода, то их нужно будет заменить и тщательно заизолировать. Поступать по другому запрещается, так как в трехфазной сети находится напряжение с приличной силой тока, а замененный участок может пробивать.

Подготовка также подразумевает очистку конструкции от пыли и грязи. Еще следует позаботиться о том, чтобы не допустить скачков напряжения как при первом запуске, так и при дальнейшей работе. Чтобы этого не случилось, устанавливают устройство защитного отключения.

Пуск:

1. Сначала необходимо наполнить систему водой, причем сделать это таким образом, чтобы в ней не было воздушных пробок. Как правило, радиаторы имеют в своей верхней части специальные краники для выпуска скопившегося воздуха.
2. В дальнейшем останется лишь включить котел в электросеть и подождать, когда он прогреется.

Блиц-советы

1. Чтобы система лучше работала, в нее можно установить циркуляционный насос. Он будет перегонять теплоноситель, который за счет этого будет равномерно прогреваться.
2. При изготовлении системы с естественной циркуляцией, лучше всего от выхода к обратке делать небольшой уклон, чтобы остывшая вода быстрее возвращалась к котлу.

Как сделать электродный котел своими руками: этапы изготовления и устройство

В электродном отопительном устройстве увеличение температуры теплового носителя происходит за счёт броуновского движения ионов. Подобная конструкция позволяет экономить расход электрической энергии и способствует её рациональному использованию. Как сделать электродный котёл своими руками? Ответив на этот вопрос, можно снизить затраты на сооружения системы отопления и попытаться изготовить её самостоятельно.

Список материалов и инструментов

На начальном этапе следует внимательно изучить чертежи будущей отопительной системы и в соответствии с ними произвести подбор необходимых материалов и инструментов. Для изготовления обогревательного прибора понадобятся следующие элементы:

• устройство для сварки. Лучше, чтобы аппарат имел инверторную конструкцию. Новичку проще с ним работать;
• труба из стали. Из неё будет изготавливаться корпус котла. Оптимальный диаметр трубы составляет 10 см. Её длина не должна превышать 30 см;
• металлический стержень будет выполнять роль электрода;
• тройник для соединения корпуса обогревателя с батареями отопления;
• муфта для крепления котла;
• изоляционный материал для клемм и электродов;
• клеммы для оборудования контура заземления;
• болгарка.

Принцип действия

Работа электродного котла основана на протекании процесса электролиза. В воду опускают два разноимённо заряженных электрода. Ток, подаваемый на них, имеет постоянное значение. Результатом химического процесса является разнонаправленное движение ионов.

То же самое происходит в обогревательном устройстве. Только на контакты электродов подаётся переменное напряжение. Ионы с огромной частотой постоянно меняют направление своего движения. В результате этого и происходит нагревание теплового носителя.

Преимущества электродной конструкции

Электродные обогреватели обладают рядом преимуществ по сравнению с классическими котлами:

• коэффициент полезного действия приближается к 100 %. Простая и надёжная конструкция позволяет практически всю используемую электрическую энергию преобразовывать в тепло;
• отопительные устройства обладают небольшими габаритами. Их устанавливают непосредственно в отопительный контур. Не занимается дополнительное место в помещении.
• Характерным представителем обогревателей подобного типа является электрокотел скорпион;
• приборы имеют высокую надёжность. Если система запускается при отсутствии теплового носителя невозможен её выход из строя;
• скачки напряжения не приведут к отключению отопления. Изменится лишь температура нагревания;
• самодельный электродный котел для водяного отопления является более экономичным устройством, по сравнению с обычным электрическим нагревателем. При его работе расходуется меньше электрической энергии.

Недостатки

Качественная работа отопительного прибора возможна лишь при определённом составе воды. Отклонения от нормы приведут к уменьшению мощности устройства.

Котёл нельзя использовать без контура заземления. Существует вероятность поражения электрическим током. Электродную обогревательную конструкцию нельзя устанавливать на некоторые виды радиаторов.

Изготовление электродного обогревателя

Существуют различные схемы подключения электродного обогревателя к отопительной системе. При одноконтурном соединении отопление используется только для обогрева помещений. Если установить двухконтурное устройство, теплоноситель будет также использоваться в системе горячего водоснабжения.

Изготовление электродного отопительного устройства осуществляется в следующем порядке:

• на стальную трубу, которая в дальнейшем будет использоваться в качестве корпуса котла, насаживается муфта;
• на другой конец крепится тройник;
• проверяется герметичность соединения, необходимо исключить вероятность возникновения утечек;
• торец тройника соединяется с электродом. Его неподвижность обеспечивается с помощью используемого изоляционного материала. Электрод устанавливается в определённом положении и фиксируется;
• перед проведением сварочных работ внутрь трубы наливается жидкость;
• к трубе привариваются стальные болты. К ним будет крепиться провод заземления и нулевой. Места соединения тщательно изолируются;
• На последнем этапе изделие соединяется с отопительным контуром и подключается. Следует учитывать, что для защиты системы нельзя использовать УЗО. В этом случае повышается вероятность поражения электрическим током.

Чтобы обеспечить безопасность работы нагревательного прибора конструкция дополняется следующими элементами:

• предохранительным клапаном;
• устройством, с помощью которого будет производиться удаление воздуха;
• датчиком давления;
• расширительным бачок.

Рекомендации по установке

Монтаж электродного обогревателя следует проводить с учётом определённых рекомендаций:

• устройство крепится в вертикальной плоскости;
• непосредственное соединение прибора с отопительной системой следует осуществлять с помощью металлических труб;
• для заземления выбирается медный провод;
• перед включением котла необходимо очистить систему с помощью специальных средств.

Регулировка работы обогревательного устройства

Жидкость для электродных котлов должна обладать определённым химическим составом. Для эффективной работы отопительной системы необходимо подобрать правильную концентрацию соли. В этом качестве используют обычную соду. Регулировка проводится следующим образом:

• провода питания соединяют с амперметром;
• включают отопительный прибор;
• в жидкость добавляют соду и заливают её в расширительный бачок;
• с помощью амперметра определяют силу тока. Она не должна превышать 18 А;
• периодически раствор доливается в отопительную систему и измеряется сила тока. При достижении значения в 17 А доливка прекращается.

Выбор радиаторных батарей

При выборе радиаторов следует учитывать мощность отопительного устройства. 1 кВт мощности обогревателя должно соответствовать 10 л теплового носителя. Не стоит наливать жидкость с запасом. В этом случае будет расходоваться больше электрической энергии для её нагревания.

Лучше использовать биметаллические или алюминиевые радиаторные конструкции. Они содержат меньше примесей, которые при попадании в систему отопления, будут негативно влиять на её работу.

Особенности эксплуатации

В обогревательных приборах с электродным принципом действия образуются гидролизные газы. Поэтому в системе должны быть предусмотрено устройство для спуска воздушных масс.

Для подачи электрической энергии может использоваться ручной режим или автоматическая система управления. Чтобы увеличить силу тока обогревательного котла необходимо повысить концентрацию соды в жидкости. При изменении характеристик теплового носителя изменяется величина сопротивления. Для стабильной работы устройства следует контролировать состав жидкости, поддерживая определённые пропорции.

Электродные обогревательные устройства обладают высокой эффективностью и применяются для отопления небольших строений. При этом они имеют небольшие габариты и позволяют экономить свободное место в помещении.

Электродный котел отопления своими руками: выбор и монтаж

Отопление электрическими котлами, безусловно, имеет заслуженную популярность. Однако традиционный тэновый электрокотел требует довольно частой замены нагревательного элемента. Такого недостатка лишен электродный котел, с особенностями которого сегодня ознакомимся.

Принцип действия такого аппарата был разработан около ста лет назад. Однако по ряду причин они не нашли широкого применения. С развитием современных технологий и необходимости жесткой экономии энергоносителей, электродные агрегаты заняли свое место среди котлов отопления.

Общее описание и устройство

В качестве теплоносителя в таких котлах отопления выступает подготовленная вода. Прежде всего, она должна иметь определенное процентное соотношение соли, указанное в паспорте оборудования. В целом электродные котлы имеют несложную конструкцию и принцип действия их максимально прост. Общая конструкция и механизм работы электродного аппарата заключается в следующем:

• Котел выполнен в форме металлической трубы, покрытой слоем полиамида – современным изоляционным материалом.
• Одна сторона такой трубы заглушена, во вторую вставлены электроды, которые изолируются от корпуса агрегата специальными гайками из полиамида.
• Напряжение подается через специальные клеммы, при этом ток проходит через теплоноситель – воду.
• Под воздействием электрического тока ионы начинают двигаться: отрицательные направляются в сторону положительного электрода, а положительные – стремятся к отрицательному элементу.
• В результате такого движения ионов и происходит быстрый нагрев теплоносителя.

• Секрет быстрого нагревания жидкости заключается в частой (50 раз в секунду) смене полярности электродов.
• Благодаря циркуляции теплоносителя электроды постоянно охлаждаются, что обеспечивает им большой срок службы.

Разновидности электродных котлов

В зависимости от вида подключения такое отопительное оборудование разделяется на следующие виды:

1. Однофазные. Такие аппараты применяются для отопления частных жилых домов. Заводские системы имеют небольшие размеры: длина колеблется в пределах 50–60 см, диаметр обычно составляет 32 см. Номинальная мощность заводского котла от 2 до 6 кВт.
2. Трехфазные котлы применяются для промышленного использования. Потребляемая мощность котлов составляет 9–50 кВт, что позволяет обогреть площадь до 1500 м?.

Совет! Не стоит приобретать более мощные и дорогостоящие трехфазные модели для отопления загородного коттеджа. Мощности «домашних» моделей вполне хватает для отопления 250 м кв. жилой площади.

Комплектация современных моделей отличается от стендовых аналогов. Сегодня заводские модели оборудуются:

• Электронными системами управления.
• Блоком защиты оборудования от скачков напряжения в электросети.
• Блоками автоматического запуска.
• Более современные и дорогостоящие электродные котлы снабжаются дистанционным управлением при помощи контроллера.

Производители электродных котлов

Несмотря на относительную новизну и не распространенность таких электрокотлов, на отечественном рынке присутствуют несколько зарубежных фирм, поставляющих такую продукцию:

1. Немецкая фирма «Bosch» – известный лидер во всем мире. Ее котлы надежны и долговечны, но самые дорогие из всей импортной линейки.
2. Латвийская компания «Stafor EKO» поставляет надежные и более доступные по цене электродные аппараты.
3. На третьем месте среди иностранных производителей – электродный электрокотел «ЭОУ» украинского производства.

Среди отечественных производителей лидирует два бренда:

1. ТМ «Галан» – абсолютный лидер, предлагающий широкий модельный ряд от миниатюрных домашних моделей до агрегатов, способных отопить 1600 м кв. площади.
2. Второй идет компания «Кетон», предлагающая отопительные системы, использующие несгораемые электроды собственной разработки.

Расчет мощности

При выборе котла нужно учитывать параметры отапливаемого помещения, а также объем теплоносителя в системе. Опытным путем определено, что 1 кВт мощности котла способен поддерживать комфортную температуру в помещении 20 м кв. с системой отопления не более чем 40 литров.

Совет! Чтобы не устанавливать трехфазные агрегаты при необходимости отопления больших площадей, можно установить несколько котлов меньшей мощности, соединив их параллельно.

Достоинства и недостатки электродных отопительных систем

Такие электрические котлы отопления имеют массу преимуществ, среди которых:

• Возможность подключения в существующую систему отопления с минимальным количеством переделки.
• Высокий уровень защиты, исключающий аварийные или нештатные ситуации.
• Производительность котла просто потрясает: 98–99%, при этом энергопотребление довольно экономичное.
• Высокая надежность и нечувствительность к перепадам напряжения.
• Малый вес и небольшие размеры позволяют устанавливать электродный котел непосредственно в одной из комнат дома.

Заводские системы снабжаются разнообразной автоматикой, производящей отключение питания системы при утечке теплоносителя или в случае короткого замыкания в сети. Среди недостатков такой системы отопления выделяются:

1. Требовательность к химическому составу теплоносителя, который необходимо периодически контролировать.
2. Несовместимость с некоторыми видами труб и радиаторов отопления.
3. Необходимость заземления не только котла, но и самой системы.
4. Установка необходимой системы автоматического контроля и защиты делает электродные аппараты довольно дорогим оборудованием.

Совет! Эти недостатки не являются критическими и они вполне преодолимы, если следовать инструкции производителя оборудования.

Самостоятельная сборка электродного котла

Изучив принцип действия и устройство такого оборудования, многие умельцы могут захотеть собрать электродный котел своими руками. В практическом исполнении это несложная работа. Важно быть внимательным и соблюдать технологию, чтобы готовый агрегат был работоспособным и безопасным.

Самостоятельная сборка такого аппарата происходит в определенной последовательности:

• Как правило, в зависимости от проектируемой мощности котла, берется отрезок цельнотянутой трубы диаметром 50–100 мм, длиной от 25 до 50 см.
• На один конец приваривается переходная муфта для подсоединения к системе отопления.
• С обратной стороны устанавливается один или несколько электродов (в зависимости от требуемой мощности).
• При этом со стороны электродов потребуется установка тройника, через который будет осуществляться циркуляция теплоносителя.
• Из качественного термостойкого пластика нужно изготовить изолятор соответствующего диаметра. Затем он вставляется между тройником и электродом.
• К корпусу котла приваривается два болта. В дальнейшем к одному подсоединяется заземление, а к другому – нулевой провод.
• В процессе сборки самодельного котла важно добиться абсолютной герметичности всей системы. Протечки необходимо полностью исключить.
• На готовый котел необходимо соорудить защитный кожух из диэлектрика, например, пластика. Такой кожух помимо защиты от поражения электрическим током выполняет и декоративные функции.

Совет! Подключая собранный электродный котел своими руками, необходимо соблюдать полярность. Фаза подается исключительно на электрод, а нулевой провод подсоединяется к корпусу аппарата вместе с заземлением.

Установка и подключение оборудования

Перед началом монтажных работ, необходимо промыть систему специальным составом, предлагающимся производителем электродных котлов. Порядок установки агрегата такой:

• Особенности работы электродного котла требуют строго вертикальной его установки, при этом крепление должно производиться на отдельные кронштейны.
• Также крепление должно быть выполнено с применением прокладок изоляционного материала.

Закрепив котел, можно начинать его подключение к системе отопления и электросети. Все электродные котлы подключаются по такой схеме:

• Для системы отопления следует взять пластиковые трубы или выполнить подключение через пластмассовые вставки.
• Схема подключения предусматривает наличие группы безопасности, которая включает в себя манометр, автоматический воздухоотводчик и предохранительный клапан.
• Также необходимо наличие расширительного бака, установленного до запорной арматуры.
• Если оборудуется малый защитный контур, то группа безопасности и расширительный бак устанавливаются до него, а вся запорная арматура – за ним.

Теперь рассмотрим некоторые нюансы электрического подключения:

• В качестве заземляющей жилы используется медный провод сечением не менее 4 мм. При этом сопротивление такой жилы не должно превышать 4 Ом. Подключается заземляющая жила к корпусу котла.
• Для подключения питания также используется медный провод соответствующего потребляемой мощности сечения. При этом важно соблюдать полярность: фаза подсоединяется к электроду, ноль – к корпусу.

Обслуживание электродных систем отопления

В процессе эксплуатации электродные котлы требуют обращать внимание на некоторые параметры:

1. Прежде всего, это исправность заземляющего контура. Также следует обращать внимание на исправность всех электрических соединений, в том числе и электронных подключений.
2. Вторым важным аспектом является качество теплоносителя. Необходимо поддерживать его определенную плотность и контролировать содержание солей.

Совет! Нужно отказаться от установки чугунных радиаторов. В них содержатся примеси, со временем снижающие эффективность электродного агрегата. Предпочтение следует отдать биметаллическим и алюминиевым радиаторам с полимерным покрытием.

Пошаговая инструкция позволит собрать электродный электрокотел своими руками, что позволит сэкономить некоторые средства. Но если вы цените комфорт и безопасность, лучше отдать предпочтение заводским моделям, снабженным современными системами контроля и автоматической защиты.

Электродный котел — что это и как установить своими руками

Экология потребления.Усадьба:Бытовые отопительные котлы пополнились новыми моделями – электродными котлами Галан, отличающиеся очевидным преимуществом. В отличие от иных отопительных приборов, электродный котел не нуждается в согласовании на установку по действующим «Правилам».

Бытовые отопительные котлы  пополнились новыми моделями – электродными котлами Галан, отличающиеся очевидным преимуществом. В отличие от иных отопительных приборов, электродный котел не нуждается в согласовании на установку по действующим «Правилам». Что представляет собой модели нового котла, и какие условия существуют для его собственноручного подключения?

Котлы Галан, принцип работы, технические характеристики и конструкция

Электродный котел отопления представляет собой ТЭНовую конструкцию, оснащенную материалами от европейского производителя. Напомним, что это сталь нержавеющая марки AISI 316L и нихромы с повышенной нагрузочной способностью, выдерживающие длительный рабочий цикл.

Принцип работы  электродного котла галан заключается в пропускании электрического тока (электролиз) через специальный незамерзающий теплоноситель.

Электролиз и перенос тепла  нагретого состояния электродов осуществляется при постоянном токе. Компактную конструкцию нагревательных блоков отличают небольшие габаритные размеры и вес котла в сборе. Теплоносителем отопительной электродной системы является антифриз.

технические характеристики электродных котлов

Основной технической характеристикой котла электродного является мощность.

Линейка электродных котлов представлена моделями Очаг, Гейзер и Вулкан.

Самым маленьким отопительным котлом является серия ОЧАГ, имеющая незначительную потребляемую мощность (от 2 до 6 кВт), предназначенную для  обогрева площади 120, 230 и 280 куб.м.

Например, электродный котел галан очаг 3 имеет такие характеристики:

• габаритные размеры: длина 275 мм,  35 мм, вес прибора менее 1 кг.
• мощность 3 кВт позволяет обогреть помещение площадью 120 м3.

Модели ГЕЙЗЕР средней производительности обладают повышенной мощностью – 9 и 15 кВт с возможностью обогрева помещения площадью 340 и 550 м3. Габаритные размеры равны 360 и 410 мм,  130 мм, вес 5 кг.

Самыми мощными являются модели ВУЛКАН, обладающие мощностью 25, 36 и 50 кВт и предназначены для обогрева помещений от 830 до 1650 м3.

Линейный КПД электродного котла может достигать 96-98 %. По отношению к традиционному ТЭНовому, экономичность электродного котла составляет до 50% за счет способа непосредственного нагрева теплоносителя.

Первое, что бросается в глаз при виде электродных котлов это необычная конструкция. Вместо пузатого и объемного котла длинные цилиндрические конструкции с двумя резьбовыми фланцами, обозначенные стрелочками разного цвета (входящей синей и выходящей красной). Металлический корпус котла может иметь диаметр от 40 до 100 мм длиной 310 – 350 мм.конструкция электродных котлов

В процессе электролиза и при разогреве теплоносителя в котле повышается внутреннее давление до 2Атм. Нагретая вода выталкивается вверх, обеспечивая функции циркуляционного насоса. Кроме того, галан электродные котлы отличает наличие отопительной автоматики с простой системой управления прибором.

Особое внимание заслуживают многофункциональные блоки управления, предназначенные для осуществления определенного алгоритма работы нагревателей электрических. Установку и монтаж электродного котла без определенных знаний произвести собственноручно будет сложно.

Процесс монтажа  сводится  к установке непосредственно котла Галан, навесного оборудования, обвязке, подключению электроники и закачки в отопительную систему теплоносителя.

Комплект поставки

В комплект поставки электродного котла от производителя входят:

• электродный блок мощностью от 3-50 кВт
• силовой блок, включающий автомат защиты, модульный контактор и цифровой терморегулятор воды
• цифровой терморегулятор по воздуху блок «климат-контроль».

Навесное оборудование (расширительный бак и насос) в комплект поставки не входят, поэтому их параметры предварительно рассчитывают, а оборудование приобретают отдельно.

Требования к отопительной системе

Чтобы обеспечить нормальное функционирование отопительной системы необходимо соблюсти ряд требований:

• предполагаемая система отопления должна быть двухтрубной закрытого типа с мембранным расширительным баком (характеристики по объему 1/10L)
• котел монтируют вертикально, не превышая уровень радиаторов
• при обвязке котла рекомендуется соблюдать соотношения диаметров блока котельного (Ø 32), стояка  Ø32 (1″/1/4), магистрали (Ø 25), выводов на радиатор (Ø 20).

Для подключения в отопительную систему рекомендованы чугунные, алюминиевые и биметаллические типы радиаторов, а также система регистров с соблюдением стандартной комплектации и литража теплоносителя.

Обвязка электродного котла

Обвязке котла электродного подлежат следующие компоненты отопительной системы:

• расширительный бак
• насос циркуляционный
• группа безопасности
• краны обратки и фильтр грубой очистки
• кран залива теплоносителя
• кран слива теплоносителя из системы
• кран подачи.

Перед монтажом и установкой электродного котла галан необходимо произвести расчеты компонентов отопительной системы. Мощность котла  рассчитывают согласно площади помещения и высоты потолков, а также материала стен дома или квартиры. Затем определяют место будущей установки котла и разрабатывают схему и развязку магистралей, тип радиаторов.

Если планируется установить котел в существующую отопительную систему (в большинстве случаев), то расчет может быть ограничен правильной обвязкой и подключением силового блока и терморегулятора.

Производим монтаж котла Галан

Для монтажа котла Галан используют пластиковые трубы. В горизонтальной разводке необходимо создать уклон 3 градуса. Высота размещения вертикального стояка должна быть не менее 2 м над котлом. Электродный котел требует заземления с сопротивлением заземления 4 Ом.

После установки котла производят размещение расширительного бака и насоса циркуляционного. Запорные краны на магистрали трубопровода устанавливают после обратки и расширительного бака. Вентили устанавливают до и после радиаторной группы.

Как произвести монтаж котла и навесного стандартного оборудования, показано здесь.

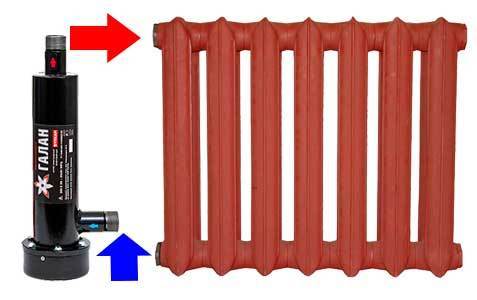

Схемы подключения котла

Существует несколько схем подключения котла: базовая стандартная, параллельного подключения и подключения к системе теплый пол для номинального напряжения 220 и 380 В и множество других не менее интересных схем.

Самыми простыми считаются схемы подключения однофазного электродного котла  или трехфазного электродного котла с электроникой управления, циркуляционным насосом и фильтром. Но какую бы схему вы не предпочли внедрить в жизнь, обязательным условием является заземление установки.

Например, для электродного котла галан очаг 3 с номиналом потребляемой мощности 3 кВт, согласно базовой схеме подключения, необходимо напряжение с частотой 50 Гц и максимальным током котла по фазам 13,7 А и пусковым током 5 А.

При этом подключение осуществляют с применением токопроводящей медной жилы провода сечением 4 мм2 и к отопительной системе с помощью муфты ДУ 32 мм.

Но электродный котел остался обыкновенным котлом, если бы в отопительной системе не присутствовали элементы управления с блоком измерения и регулировки рабочих параметров КРОС.

Электронное управление котлом

Электронное управление  представляет собой прибор, оборудованный блоком датчиков, кабелем и интерфейсным штекером для подключения к стандартному интерфейсу RS232. Схематически электронное управление котлом (КРОС) состоит из контроллеров, регулятора мощности котла, электронного ключа управления циркуляционным насосом.

Различают контроллеры тока и контроллеры проводимости теплоносителя. Токовый контроллер ограничивает значение тока на рабочем уровне, заданном при запуске системы.

Контроллер проводимости выполняет функции определения состояния теплоносителя: отключает котел при достижении носителем тепла критического уровня проводимости или продолжает работу. Датчики проводимости и температуры носителя выносные.

Для монтажа кабелей блока управления используют провод сечением жил 0,12-2,5 мм2. Концы кабеля для управляющих цепей зачищают на 7-10 мм. Винты клемм ослабляют и устанавливают провода. Затягивать клеммы необходимо с усилием не более 2 Нм.

Произвести подключение блока управления  поможет видео.

После монтаж и подключения в отопительную систему закачивают электролит и производят регулировку параметров нагрева. Для контроля силы тока в системе используют навесные клещи. опубликовано econet.ru

P.S. И помните, всего лишь изменяя свое потребление — мы вместе изменяем мир! © econet

Присоединяйтесь к нам в Facebook , ВКонтакте, Одноклассниках
