Электродный котел своими руками

Электродные котлы при своей весьма простой конструкции имеют высокие показатели КПД. Это оборудование относится к агрегатам прямого действия. Это значит, что нагрев воды происходит во время ее движения через теплоноситель, работающий от электротока. Большая часть моделей электродных котлов, как уже упоминалось выше, по своей конструкции не так уж и сложна. Это делает самостоятельное изготовление доступным практически любому желающему. Но, как и в любом деле, прежде чем начинать работу, необходимо узнать основы, такие как: общее устройство, принцип работы и т.д.

Что внутри?

Данное устройство работает напрямую, то есть для выполнения своих функций не требует участия посторонних приборов. Вода нагревается благодаря тому, что ток, находящийся в теплоносителе, ионизируется. Достаточно быстрый рост температуры обеспечивают ионы теплоносителя, которые беспорядочно передвигаясь, переходят от анода к катоду со скоростью 50 колебаний каждую секунду, что равносильно частоте 50 Гц (для тех, кто не до конца понял).

Именно сопротивление электротока играет главную роль в нагреве воды. Катод и анод меняют друг друга, со скоростью электрической сети. В результате электролиз — процесс известный как распад воды под действием постоянного электрического тока на составляющие (водород и кислород) – не происходит. В результате мощность электродного котла (5 кВт) при температуре теплоносителя 18 градусов позволяет потреблять 2,66 кВт, а при 45 градусах – 3,42 кВт. (См. также: Как эффективно использовать отопительный котел?)

Особенности электродных котлов

Электродные котлы имеют высокий показатель КПД – 96-98%. Эти цифры являются практически идеальными. Минимальные тепловые потери объясняются простотой конструкции и принципа нагрева теплоносителя – безусловно, положительное свойство устройства;
Еще одна особенность, которой обладают электродные котлы отопления – это полное отсутствие так называемого «сухого хода». Это объясняется тем, что теплоноситель является полноценной составляющей электрической цепи.
Важный момент при этом – в случае протекания, аварийная ситуация предотвращается сама по себе. Ведь благодаря своей конструкции, вода, которая по какой-то причине вышла из котла, попросту разомкнет электрическую цепь, становясь абсолютно безопасной;
Электродный котел – достаточно экономное устройство. Количество потребляемой энергии напрямую зависит от температуры в теплоносителе. Низкие температурные режимы приводят к минимальным затратам энергии. Лишь при температуре воды внутри системы в 75 градусов, уровень потребления электричества становится номинальным;

(См. также: Электрические котлы отопления для дачи)

Поскольку нагрев электродных котлов происходит довольно быстро, достичь необходимых температурных показателей можно за весьма короткое время. Это позволяет эффективно пользоваться автоматикой управления;

Интересно то, что электродный котел не остановится в случае перепадов электрического напряжения, лишь мощность котла подвергнется изменениям;
Возможно главная особенность электродного котла, определяющая выбор многих – его малые габариты. В сумме с небольшой ценой и простым устройством, это оборудование становится действительно одним из лучших приборов подобного назначения. Кроме того, упомянутое выше простое устройство, позволяет с легкостью сделать электродный котел своими руками.

(См. также: Электрический котел)

Важно помнить!

Рабочая температура теплоносителя не должна превышать 75 градусов. Несоблюдение этого правила приведет к тому, что мощность самого котла возрастет, и, как результат, нагрузка на электрическую сеть тоже;
При самостоятельной сборке важно помнить, что эффективность работы электродного котла в первую очередь зависит от качества теплоносителя примененного для него.

Хочу сам!

Как понятно из выше сказанного, создать электродный котел своими руками не так уж и сложно. Далее будет показано руководство по созданию одной из наиболее компактных и простых конструкций. Для этого достаточно ознакомиться с основными моментами производства и приобрести все необходимые составляющие. Перед описанием самой процедуры, необходимо запомнить следующие моменты, которые для максимальной безопасности обязательны к соблюдению: (См. также: Газогенераторная печь своими руками)

Обратите внимание:

Труба изделия должна быть обязательно заземлена;
На наружную трубу можно подавать из розетки исключительно нулевой провод;
Фаза должна подаваться на электрод.

Основа устройства, то есть его корпус, создается из трубы дюймового размера. Ее достаточная длина равна 250 мм. На каждом конце трубы должна находиться резьба по семь ниток. По центру следует приварить винт с резьбой М8. Длину необходимо подбирать самостоятельно, поскольку она полностью зависит от толщины клеммы для нулевого провода, который будет применяться в работе и от заземления. Не лишним будет приварить два винта – это даст дополнительную страховку. В результате получится электродный котел с внешней оболочкой, которая будет иметь несколько не презентабельный вид. Если вдруг декоративность устройства не на подходящем для вас уровне – никто не запрещает скрыть места сварки декоративными деталями.

Непосредственно в конструкции устройства применяют муфту из цветного металла (возможны варианты из стали или чугуна) и тройник. Для большего удобства в обслуживании электродные котлы отопления оснащают соединениями типа «американка».

Изолятор электрода может быть выполнен из любого подходящего под конструкцию и режим работы термостойкого пластмасса. Кроме того, эту деталь можно заказать в токарной мастерской. Важно ограничить свободный доступ к контакту, так как на его месте происходит подключение напряжения в 220 В. В целом, мощность электродного котла представляет достаточно высокую опасность, так что ограничение доступа ко всем опасным деталям – первостепенная задача «самоделкина». К сожалению, в тексте все моменты передать не возможно. Так или иначе, что-то может быть упущено. (См. также: Какие электрические котлы лучше предпочесть?)

Предназначение электродных котлов

В первую очередь данное устройство применяют при отоплении помещений любого типа (жилые, складские, производственные и т. д.). Кроме того, электродные котлы хорошо проявят себя на даче, в гараже, теплице, заправочной станции и во многих других местах;

Данные устройства эффективно работают в системах отопления, циркуляция в которых может быть как естественная, так и принудительная;
При помощи бойлера косвенного нагрева, электродные котлы могут подготавливать горячую воду;
Данная технология может являться составной частью конструкции тепловой завесы или «теплых полов». Кроме того, электродными котлами можно проводить сушку леса.

Электродные котлы отопления | Гид по отоплению

Что делать, если газопровод проходит далеко от участка? Тянуть отдельный газопровод не вариант, слишком дорого, твердотопливный котел – нужно много топлива, да и следить нужно. Неплохим решением проблемы может стать организация отопления на электричестве.

Существует несколько видов электрических котлов, каждый из которых отличается по конструкции и принципу работы.

Электродный котёл проточного типа ЭОУ.

Оптимальным вариантом может стать электродный котел отопления. Какие конструктивные особенности, требования и самое главное преимущества у такого котла?

Как работает электродный котел?

Принцип работы электродного котла можно сравнить на примере работы обычного бытового кипятильника. То есть основа – это трубка, в которой располагается нагревательный элемент. Теплоноситель, проходя через трубку, нагревается и передает тепло в радиаторы/трубы теплого пола. Особенность такого принципа работы, это очень высокий КПД (98-99%).

Конструктивные особенности

Конструкцию электродного котла отопления можно разбить на четыре составляющие.

Корпус. Изготавливается в виде трубки. Безопасность эксплуатации обеспечивается герметичностью и хорошей изоляцией.
Блок электродов. Состоит из катода и анода. Электричество, которое подается через электроды нагревает теплоноситель.
Патрубки. Обеспечивают соединение котла с остальными элементами системы отопления.
Блок управления. Выполняет функции включения/выключения котла.

При выборе электродного котла нужно следует помнить:

В зависимости от мощности существуют одно- и трехфазные котлы. При потребляемой мощности до 9кВт достаточно однофазного котла;
Для отопления площади в 40-50 кв. м., понадобится котел мощностью 2-9 кВт;
Теплоноситель в электродных котлах это не водопроводная вода, а специальные жидкости с добавками.

Как и любая конструкция, электродный котел имеет свои положительные и отрицательные стороны.

Преимущества

Простая конструкция, высокий КПД.
Малые габариты и вес.
Стабильная работа при скачках напряжения.
Автономность работы. Автоматика самостоятельно регулирует температуру теплоносителя.

Автоматическое отключение в случае утечки теплоносителя.
Быстрый нагрев теплоносителя.

Недостатки

Электродный котел отопления требователен к качеству теплоносителя. Обычная водопроводная вода не подойдет.
Обязательное наличие заземления.
Требовательность к состоянию электрической сети. Старая проводка может не выдержать нагрузки.

Электрический электродный отопительный котел ОЧАГ 2, мощностью 2 кВт. Объём отапливаемого помещения до 75 м³.

Установка электродного котла

Перед выбором котла необходимо правильно рассчитать его мощность. При стандартных размерах помещения (высоте потолков), и наличии утепления исходят из того, что на 10 кв. м. требуется 1 кВт мощности.

Важным моментом при монтаже, является то, что первые 1-2 метра трубопровода рядом с котлом должны быть из металла, дальше можно использовать полипропилен.

Электродный котел отопления должен устанавливаться вертикально.

На завершающем этапе монтажа системы отопления, перед установкой котла, она должна быть промыта с применением специального средства. Что использовать для промывки указанно в паспорте к прибору. Если плохо промыть систему, в сочетании с некачественным теплоносителем, снизится эффективность работы котла.

Не рекомендуется использовать чугунные радиаторы отопления, только биметаллические и алюминиевые. Применение чугуна снижает КПД, к тому же чугунные батареи имеют большой объем.

Как правило, в качестве теплоносителя используется дистиллированная вода с добавками (в воду добавляется соль, 1 чайная ложка на 100 литров). Некоторые производители котлов изготавливают и сам теплоноситель. Что добавлять и в каких объемах указывается в паспорте изделия.

В завершении, стоит отметить, что электродный котел для отопления частного дома – это надежный и экономный источник тепла.

Видео

Как самому сделать электродный котел

С наступлением холодов каждый владелец частного дома задумывается о способе обогрева своего жилища. Современные отопительные устройства могут быть разных размеров и использовать различные виды топлива.

Среди нагревателей, работающих на электричестве, наиболее востребованным является электродный котел. Его конструкция проста в исполнении, и его легко изготовить самостоятельно.

Преимущества

Система отопления дома с электродным котлом обладает следующими достоинствами:

возможность использования в любое удобное время, независимо от централизованного отопления;
электродные котлы обладают самым высоким КПД, в отличие от других обогревательных устройств;
на разогрев теплоносителя требуется минимальное время;
электродный котел обладает малыми габаритами, что не требует для его размещения отдельного помещения, такие устройства можно разместить прямо в ванной комнате;
изготовление котла и его обслуживание не требует больших финансовых затрат.

Электродный котел может успешно функционировать параллельно с другими нагревательными устройствами.

Устройство и принцип работы

Электродный котел работает за счет того, что электрический ток пропускается через воду. В результате происходит колебание ионов жидкости, которое и приводит к повышению температуры.

Устройство такого нагревателя довольно простое:

корпус, для его изготовления необходима стальная труба;
патрубки, для подачи и вывода теплоносителя;
клеммы для подачи электричества, а также заземления устройства;
электрод.

При изготовлении электродного котла необходимо особое внимание уделить защите от утечки тока, места разъема должны быть дополнительно изолированы резиновыми прокладками.

Отопительная система с электродным котлом является довольно простой в исполнении и может функционировать долгие годы без смены электродов.

Техника безопасности

Несмотря на простоту и надежность конструкции, данную схему отопления рекомендуется оборудовать системой безопасности, которая может включать в себя воздухоотводчик автоматический, манометр и обратно-предохранительный клапан. Также необходим монтаж расширительного бочка. Место его установки может быть разным, в зависимости от типа отопительной системы.

Особое внимание следует обратить на обустройство заземления котла, в случае утечки тока оно поможет избежать негативных воздействий на организм человека.

Для сокращения расходов электричества все трубы отопления должны быть хорошо промыты или заменены. Поскольку налет и отложения солей в старой системе могут повлиять на работу электродного котла.

Смотрите также:

Как выбрать пистолет для монтажной пены http://domkrat.org/kak-vyibrat-pistolet-dlya-montazhnoy-penyi/.

Интересное по теме: Как облицевать ступеньки керамогранитом

Советы в статье «Как избавиться от тараканов раз и навсегда» здесь.

Как сделать электродный котел своими руками смотрим в видео:

Электродный котел своими руками — Электрокотлы — Котлы

Нашел в сети довольно компактную и простую конструкцию электродного котла.

Принцип работы его основан за счет пробоя диэлектрика (воды) переменным напряжением 220 В.
1.Хочу обратить ваше внимание на то, что трубу нужно обязательно заземлять!
2. На наружную трубу из розетки подается только нулевой провод!
3. Фаза подается на электрод!
В общем система не совсем безопасная, но рабочая.
Теперь о конструкции:
http://derkachweb.ru/ne-interesnoe/chertezhi-elektrodnogo-kotla/
Ссылка не грузится. Прийдется переписать.
Конструкция одна из самых простых сделанная на колене из подручных материалов, которые можно без особого труда найти в сантехнических магазинах или на рынках.

Корпус электродного котла сделан из трубы дюймового размера, длинной 250 мм и с резьбой на каждом конце трубы по семь ниток. По центру трубы приварен винт резьба М8,

длину подбирайте в зависимости от толщины клеммы которую будете применять для нулевого провода и заземления или приварите два винта для страховки и надежности.

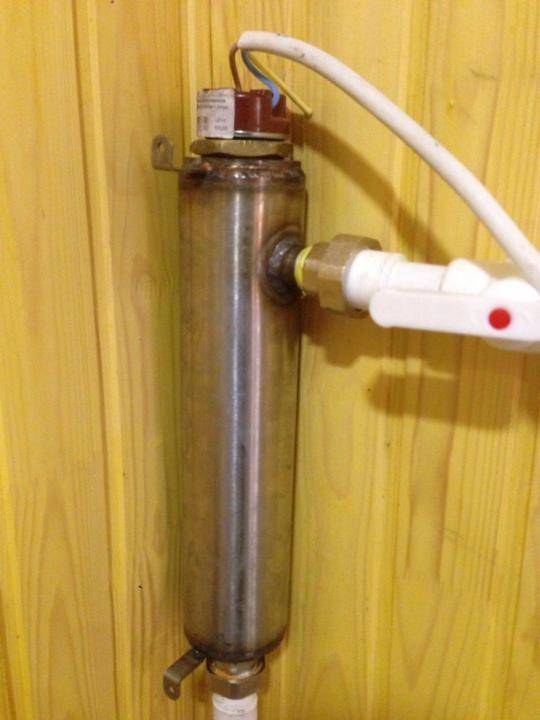

Так это выглядит в собранном виде, если внешний вид для Вас не важен то декоративную деталь, закрывающую место сварки делать не обязательно.

В конструкции электродного котла применяется тройник, и муфта из цветного металла, а также могут быть из стали или чугуна. Можно применить разборные соединения типа «американки» для удобства в техническом обслуживании котла.

Изолятор электрода его придется заказа в токарной мастерской, или подберите что-то подходящее из термостойкой пластмассы. Не забывайте, что здесь будут подключение напряжения 220В, поэтому контакт должен быть закрыт от свободного доступа.
Электрод также придется заказать, сделан он из прутка 18мм и длинной 200мм с одной стороны нарезана резьба М8 для крепления клеммы с управляющим напряжением в 220В.

Все детали электродного котла собранные в одно целое, будут работать сразу после подключения. Не забывайте, что все резьбовые соединения необходимо герметизировать.

Соблюдайте технику безопасности!
